Как заменить на ваз 2110 ремень грм: Замена ремня ГРМ на 8 клапанной ВАЗ-2110 своими руками

Содержание

Снятие и замена ремня ГРМ ВАЗ 2110, 2111 своими руками

Ремень ГРМ на ВАЗ 2110, 2111 — важная составляющая автомобиля. Он позволяет правильно осуществлять впуск топливно-воздушной смеси и выпуск отработанных газов. Если не следить за ремнем, то при его разрыве автомобиль ждет долгий и дорогой ремонт двигателя с заменой поршней.

Важно знать! Проверяйте ремень ГРМ регулярно, раз в 10 тыс. км. Осуществляйте замену ремня ГРМ на ВАЗ 2110, 2111 если видите на нем трещины, пятна масла, нитки и т.д. По техническому регламенту менять ремень ГРМ надо раз в 50 тыс. км., однако рекомендуем делать это чаще.

Ниже рассмотрим процесс снятия и замены ремня ГРМ на ВАЗ 2110, 2111 своими руками. Используя данное руководство, вы без проблем сделаете эту работу самостоятельно.

Вам понадобятся: новый ремень ГРМ, ролик натяжителя ремня, ключи на 10″, 17″, головка 19″, плоская отвертка, полчаса времени.

Открываем капот и откручиваем защитную крышку ремня ГРМ.

Также откручиваем данную гайку.

Снимаем крышку защиты ремня ГРМ.

Откручиваем правое колесико и снимаем защиту за ним. Ключом на 19″ начинаем поворачивать шкив генератора по часовой стрелке.

Задача повернуть шкив так, чтобы метки были на своих местах.

Снимаем резинку с коробки переключения передач.

Вы должны увидеть такую метку.

При снятии кпп картина такая.

Вставляем плоскую отвертку в отверстие, блокируя движение механизма.

Откручиваем шкив и крутим против часовой стрелки.

Снимаем шкив

Ключом ослабляем гайку натяжителя ремня ГРМ ВАЗ 2110, 2111

Затем удаляем негодный ремень ГРМ.

Откручиваем полностью натяжитель ремня ГРМ и меняем на новый.

Обязательно оденьте шайбу под ролик (она идет в комплекте с натяжителем)

Натягиваем новый ремень ГРМ ВАЗ 2110, 2111.

Опять смотрим положение меток.

Проверьте натяжение ремня ГРМ. Не натягивайте чересчур сильно. Включаем зажигание двигателя и смотрим на работу ремня ГРМ. Глушим мотор и одеваем защитную крышку.

Как поменять ГРМ – пошаговая инструкция с фото и видео

Газораспределительный механизм (ГРМ) синхронизирует работу поршневой группы, системы впрыска топлива и отвода продуктов сгорания. Если вы задаётесь вопросом, как поменять ГРМ, мы дадим необходимый минимум информации, которая поможет представить эту процедуру в целом. Так будет легче принять решение, стоит ли замена приводного ремня ГРМ собственных усилий, или лучше доверить эту работу специалистам.

Ремень газораспределительного механизма является наиболее ответственным и важным ременным приводом в автомобиле. Его обрыв – большая неприятность. Вам повезёт, если дело ограничится погнутыми клапанами. Поэтому ответ на вопрос, как заменить ГРМ, следует давать немедленно, как только вы заподозрите неполадки в его работе. В этом случае лучше перестраховаться, чем иметь в перспективе серьёзный ремонт.

Где находится ГРМ

Для начала напомним, где находится и как выглядит ремень ГРМ. Место его «дислокации» ‒ спереди двигателя, но не забывайте, что моторы бывают продольного и поперечного расположения. В большинстве случаев в газораспределительных механизмах используется зубчатый резиновый ремень, но в немалом числе моделей авто разных производителей для этого также используют стальную цепь.

Цилиндры двигателей могут оснащаться двумя или четырьмя клапанами с одним и двумя распределительными валами (РВ) соответственно. Кинематика газораспределительных механизмов таких моторов различается. Покажем их на примере 8- и 16-клапанных силовых агрегатов для ВАЗ 2110, 2111 и 2112.

Схема с двумя валами сложнее, и в ней, помимо шкива второго РВ, добавлен опорный ролик. Это также усложняет процедуру замены ремня. Труднее всего выполнять эту операцию после обрыва или сильного растяжения ремня, когда заводские настройки ГРМ могут слететь полностью. Замена в штатном режиме не настолько сложна, чтобы не попытаться сделать её самому.

Когда менять ГРМ

Ответы на вопрос, когда меняется ГРМ, есть в руководстве по эксплуатации автомобиля. Прежде всего необходимо проверять состояние ремня после 10‒15 тыс. км пробега, но не реже раза в год.

Чрезмерное растяжение, трещины, нити, расслоение, другие следы износа требуют немедленной замены ремня.

После 50 тыс. км пробега ременной привод меняют вне зависимости от его внешнего вида.

Что нужно для замены ГРМ

Ведущим звеном газораспределительного механизма является коленчатый вал. Он и задаёт темп работы ГРМ. Вращение на высокой скорости и силы трения приводят к достаточно быстрому растяжению и износу ремня. Однако решение о том, что менять при замене ГРМ, принимают после внимательного осмотра механизма.

Его проверяют на наличие люфтов в натяжном и опорном ролике, отсутствие протечек масла, определяют исправность водяной помпы, привод (шкив) которой является частью ГРМ. Поэтому при ремонте газораспределительного механизма вам может понадобиться не только ремень. Для его замены вам в обязательном порядке потребуется следующий комплект инструментов:

  • набор рожковых, торцовых и накидных гаечных ключей №№ 10, 13, 17, в том числе специальный вилочный ключ для фиксации натяжного ролика;
  • динамометрический ключ для затягивания гаек с требуемым усилием;
  • прибор для проверки натяжения ремня;
  • отвёртки;
  • домкрат.

Перед началом замены ремня ГРМ следует подготовить автомобиль. Прежде всего машину нужно зафиксировать, чтобы она не качалась взад-вперёд. Снять переднее правое колесо и защиту под ним, а также другие части, которые могут создавать вам неудобства при работе. После снятия защиты верните колесо на место. С ним удобнее всего выполнять совмещение рисок и меток на шкивах ГРМ и корпусных деталях двигателя.

Замена ремня ГРМ своими руками

Здесь мы предлагаем посмотреть фотоотчёт о том, как поменять ремень ГРМ на ВАЗ с 16-клапанным двигателем. Процедура выполняется в такой очерёдности действий:

  1. Снять ремень генератора со шкива на коленвале.

  2. Снять крышку защитного кожуха ГРМ.
  3. Выставить метки шкивов РВ по рискам на кожухе.
  4. Снять шкив привода генератора, ещё раз проверить и выставить метки, добавляя к этому и коленвал, после чего можно снимать натяжной ролик, а вслед за ним и ремень.
  5. Проверить состояние ремня и роликов.
  6. Установить ремень обратно.
  7. Установить натяжной ролик.
  8. Осуществить натяжение ремня.
  9. Окончательно проверить соответствие меток.

  10. Произвести пробный пуск двигателя и завершить сборку.

Какой ГРМ выбрать

Чтобы облегчить вам поиск ответа на вопросы, какой ремень выбрать или какой ремень подходит, мы подготовили таблицу подбора ремней ГРМ для разных марок и моделей автомобилей:

Варианты ремней ГРМ для ВАЗ

Если вы не можете определиться, где купить ремень ГРМ в Волгограде, Волжском или другом городе области, – обращайтесь к нам, не ошибётесь.

Особое внимание обращайте на то, как выставить метки ГРМ. Мы предлагаем уделить ещё немного времени, чтобы просмотреть видео замены ремня ГРМ на ВАЗ с 16-клапанным мотором.

Замена ремня ГРМ на ВАЗ в Москве

У меня была сложная ситуация. Сильная течь антифриза после перегрева, автомобиль был не на ходу. Также я искал мастера на постоянное обслуживание Mercedes-Benz. Официальный сервис стал для меня дороговат. Когда получил отклик от Антона, меня немного удивила цена. Работы по замене тормозной системы - средняя по рынку. Что касается работ по мотору, она была ниже, чем большинство предложений. Пообщавшись с Антоном, я понял, что для него эти работы не сложные, ввиду большого опыта. Мастер очень душевный и имеет индивидуальный подход. Антом является владельцем сервиса, но и работы делает самостоятельно. Качество на высшем уровне. Посоветовавшись с Антоном мы решили, что надо брать эвакуатор. Сложность была в том, что запчасти лежали в офисе Exist. Я выражаю большую благодарность Антону за то, что он отвез меня в Exist на следующий день, помог забрать запчасти, выбрать и заказать недостающие для ремонта. То место для покупки, которое посоветовал Антон, мало того, что было дешевле Exist, но и было не далеко от сервиса на южном порту. Антон опять отвез меня за запчастями, которые мы в тот же день поставили на машину. Что касается ремонта мотора, мы меняли не только помпу, но и ролики. Антон озвучил стоимость на данный ремонт очень бюджетную. Также мне понравился его подход в работе. Вместо замены натяжного ролика с механизмом (6000р.), он проверил сам механизм, мы заменили только ролик (1000р.). Да эта замена была значительно сложнее для мастера, производитель усложнил на заводе разбор данного узла, тем не менее благодаря усилиям Антона, я смог сэкономить средства. При замене тормозов Антон также подтянул подшипники.

Мастер делает все на совесть, при этом не берет денег за мелкие работы. Я лично готов рекомендовать Антона, мой номер 926 848 54 23, если будут сомнения при выборе, как это было у меня, звоните. Антон, лично тебе я желаю удачи, по больше адекватных клиентов, и огромное спасибо за помощь. Я очень рад был сотрудничать с тобой. Сейчас ищу, что бы еще можно было починить. Буду теперь обслуживаться только у Антона. Итоговая стоимость работ составила 5 600р, что за замену помпы роликов и тормозов (диски, колодки, чистка и обработка суппортов) Mercedes m112 мотор я считаю очень и очень бюджетная цена.

Замена ремня ГРМ ВАЗ 2110/2112: инструкции, особенности

Каждый узел и деталь в машине изнашиваются, и ремень газораспределительного механизма не является исключением. Чтобы замена осуществлялась правильно, производитель авто в паспорте указал сроки износа для всех элементов транспортного средства. ВАЗ замена ремня ГРМ 2110 и 2112 по паспорту должна проходить через каждые 45 тыс. км. Разумеется, что показатель неточный, ведь все зависит от стиля езды, условий эксплуатации и климата. Специалисты рекомендуют выполнять проверку ремня каждые 10 тысяч км пробега.

Ремень ГРМ ВАЗ 2110

В данном материале мы рассмотрим следующие вопросы:

  1. Как происходит работа ГРМ и его элементов;
  2. Признаки неисправности ГРМ;
  3. Замена при 8- и 16-клапанном моторе.

Полезный совет! Если после 45 тысяч вы провели замену ремня, но при этом он остался в рабочем состоянии, то не стоит сразу выбрасывать. Рекомендуем положить его в багажник или в салон, ведь никто не знает, что может приключиться с машиной в пути.

Принцип работы ремня и местонахождение

Этот элемент представляет собой резинометаллический ремень или металлическую цепь. Впуск смеси топлива и воздуха, а также выпуск выхлопных газов – вот в чем заключается работа ГРМ. Обрыв элемента грозит дорогостоящими ремонтными работами, при которых может потребоваться замена даже поршней. Другими словами, ремень ГРМ является связующим звеном между коленвалом и распредвалом.

Замена ремня ГРМ ВАЗ 2110

Когда предстоит замена ремня ГРМ ВАЗ 2110 или 2112, водителя в первую очередь интересует вопрос местонахождения этого элемента. Открыв крышку капота, вы сразу же обнаружите ремень с зубчатой поверхностью. Его главное отличие от других похожих элементов заключает в том, что ремень охватывает несколько шкивов.

Когда нужно менять ремень ГРМ

Сначала стоит рассмотреть признаки, которые можно почувствовать или определить визуально:

  • из моторного отсека доносятся посторонние шумы;
  • выхлопы стали черными;
  • сложности при пуске двигателя;
  • при работе мотора появляются ощутимые вибрации.

Не всегда эти признаки говорят о неисправности или повреждении ремня ГРМ, но при их возникновении обратить свое внимание в первую очередь нужно на этот элемент. Чтобы проверить элемент, его нужно демонтировать: отключается минусовой провод от АКБ, снимается заглушка, затем удаляется ремень генератора и шесть болтов, крепящих защитную крышку. После этого вы можете оценить состояние элемента.

Износ ремня газораспределительного механизма ВАЗ

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется в том случае, если вы обнаружите следующие повреждения:

  • расслоение резины;
  • присутствуют масляные подтеки;
  • наличие потертостей, трещин и складок;
  • выпуклости, порезы;
  • наличие оборванных нитей.

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

  • специальный ключ, регулирующий степень натяжения ролика;
  • накидной ключ на «17»;
  • ключ на «15»;
  • ключ на «10»;
  • монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

  1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
  2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
  3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
  4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
  5. Переходим к КПП и снимаем с неё заглушку;
  6. Нам необходимо проверить совпадение меток в этом отверстии;
  7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
  8. Теперь можно снять шкив генератора ГРМ;
  9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
  10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
  11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
  12. Для натяжения необходимо против часовой стрелки провернуть ролик
  13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

  1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
  2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
  3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
  4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
  5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
  6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
  7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
  8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
  9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
  10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
  11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена
Как видите, замена ремня ГРМ ВАЗ 2112 выполняется достаточно просто. Главное, выделить на это время. Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

16 клапанов на ВАЗ 2110-2112

Думаю, что не меньше половины всех владельцев автомобилей ВАЗ 2110, 2111 и 2112 имеют на своих машинах 16-клапанные двигатели, так как в свое время они пользовались просто небывалой популярностью. Сначала выпускались автомобили с моторами 1,5, а пару лет спустя стали делать 1,6 литров. Не стоит лишний раз объяснять, что на первых гнуло клапана при обрыве ремня ГРМ, а на последних проблем в данном случае не было.

Для того чтобы самостоятельно заменить ремень ГРМ на 16-клапанных двигателях ВАЗ, нам понадобится следующий инструмент:

  1. Головка на 10 и 17.
  2. Трещотка и вороток.
  3. Ключ динамометрический.
  4. Специальный ключ для натяжения ремня (в отверстия натяжного ролика).
  5. Ключ на 13.

Порядок действий при замене ремня ГРМ на ВАЗ 2110, 2111 и 2112 16 клапанов

  1. Для начала стоит снять крышку (защитный кожух) ремня ГРМ, для чего понадобится головка на 10 и трещотка.
  2. Затем снимаем подкрылок с правой стороны, а также дополнительный пластиковый брызговик, который будет немного мешать
  3. Включаем пятую передачу и нажимаем на педаль тормоза, а помощник в этом время срывает болт крепления шкива привода ремня генератора

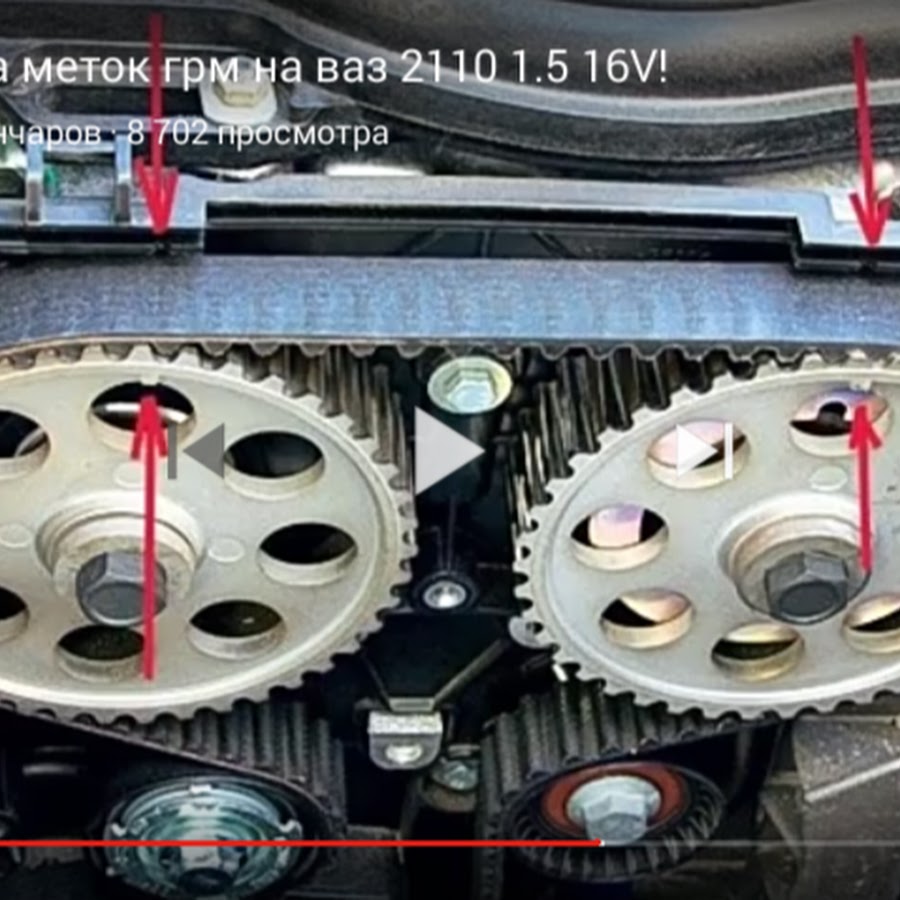

  4. Выставляем звезды ГРМ и шкив коленчатого вала по специальным меткам
  5. Снимаем шкив коленвала, предварительно ослабив и сняв ремень генератора
  6. Откручиваем гайку крепления натяжного ролика и снимаем его со шпильки
  7. Аккуратно выводя ремень ГРМ из зацепления с шкивом коленвала, шестерен распредвалов — снимаем его
  8. Также, стоит проверить натяжной и опорный ролик, и при необходимости произвести их замену
  9. Установка роликов и ремня происходит в обратной последовательности

Для большей наглядности и доступности данного материала, лучше посмотреть все на реальном примере.

Видео обзор по замене ремня и роликов ГРМ на 16-кл. двигателях ВАЗ 2110, 2111 и 2112

Представленный ниже видео обзор был подготовлен в том числе и для этой статьи, чтобы все показать максимально понятно:

Если после просмотра видео остались какие-либо вопросы, можете задавать их либо здесь в статье, либо же подписывайтесь на мой канал и под роликом можно все обсудить! Рад, если кому-либо помог, до встречи!

По поводу цены на данные детали, стоит сказать, что многие комплекты имеют совершенно отличающиеся ценники, и разница зависит в первую очередь от производителя. К примеру:

Как видите, цены на детали довольно сильно могут отличаться. На личном опыте могу сказать, что с завода видел и БРТ (на 8-кл.), и GATES (на 16-кл.) — ходят заводские конечно по 70 000-100 000 км, но вот найти такое качество уже в магазине довольно проблематично!

Замена ремня ГРМ ВАЗ-2110 с двигателем ВАЗ-21124

Ремень ГРМ рассчитан на эксплуатацию в течение 60000 км. Нужно при каждом техобслуживании осматривать ремень и проверять его натяжку.

При ослаблении натяжения быстро изнашиваются зубья ремня, кроме этого возможно перескакивание ремня на зубчатых шкивах коленчатого и распределительного валов, что приводит к нарушению установки фаз газораспределения, потере мощности, повреждению двигателя.

Распределительные валы приводятся во вращение от шкива 1 (рис. 1) коленчатого вала посредством ременной передачи с зубчатым ремнем.

Под шкивами распределительных валов находятся два ролика: слева натяжной 4, справа опорный 9.

У опорного ролика отверстие для крепления выполнено по центру внутренней обоймы, у натяжного ролика оно расположено эксцентрично (смещено от центра на 6 мм).

Поэтому, поворачивая натяжной ролик относительно болта крепления, можно регулировать натяжение ремня.

Шкивы распределительных валов отличаются тем, что к шкиву 7 распределительного вала впускных клапанов приварен диск синхронизации 8, обеспечивающий работу датчика фаз.

Спереди и сзади привод закрыт пластмассовыми крышками.

Для установки фаз газораспределения предусмотрены установочные метки А, D, Е на шкивах, В на крышке масляного насоса, а также С и F на задней крышке ремня привода.

При правильно установленных фазах метка А должна совпасть с меткой В, а метки D и Е — с метками С и F.

Замените ремень привода распределительного вала, если при осмотре вы обнаружите:

– следы масла на любой поверхности ремня;

– следы износа зубчатой поверхности, трещины, подрезы, складки и отслоение ткани от резины;

– трещины, складки, углубления или выпуклости на наружной поверхности ремня;

– расслоение на торцовых поверхностях ремня.

Вам потребуются: инструменты, необходимые для снятия ремня привода генератора и передней крышки ремня привода газораспределительного механизма, ключ «на 15», накидной ключ «на 17», специальный ключ для поворота натяжного ролика или съемник стопорных колец, монтажная лопатка или большая отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи

Преодолевая сопротивление резиновых держателей, снимаем пластмассовую крышку двигателя.

1. Шестигранником "на 5" отворачиваем четыре винта по периметру верхней крышки

2. и один винт в центре крышки.

3. Снимаем верхнюю крышку.

4. Тем же инструментом отворачиваем два винта крепления нижней крышки (второй винт показан стрелкой)

5. Снимаем нижнюю крышку

2. Снимите ремень привода генератора.

3. Установите поршень 1-го цилиндра в положение ВМТ

4. Ослабьте ключом «на 15» затяжку болта крепления натяжного ролика и поверните натяжной ролик, чтобы ослабить натяжение ремня.

5. Снимите ремень со шкивов распределительных валов, натяжного ролика и зубчатого шкива водяного насоса.

6. Для того чтобы отвернуть болт крепления шкива привода генератора, необходимо зафиксировать коленчатый вал от проворачивания.

Для этого, сняв заглушку в картере сцепления, помощник должен с помощью монтажной лопатки или большой отвертки удерживать коленчатый вал за зубья венца маховика.

7. Выверните накидным ключом «на 17» болт крепления шкива коленчатого вала.

8. Выньте болт с шайбой и снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу со шкива привода ремня газораспределительного механизма.

10. Снимите ремень привода газораспределительного механизма с зубчатого шкива коленчатого вала

11. Перед установкой нового ремня очистите от грязи и смазки шкивы и натяжной ролик, обезжирьте их уайт-спиритом

12. Установите ремень привода распределительного вала в порядке, обратном снятию.

Шкив привода генератора устанавливается только в одном положении.

Паз шкива должен попасть на прилив шкива привода газораспределительного механизма.

13. При установке ремня обеспечьте натяжение его ведущей ветви.

14. После установки ремня отрегулируйте его натяжение.

Для этого специальным ключом или съемником стопорных колец, вставленным в пазы внешнего диска натяжного ролика, поверните ролик против часовой стрелки.

15. Ролик нужно поворачивать до совмещения выреза на внешнем диске с прямоугольным выступом на внутренней втулке натяжного ролика.

Затяните ключом «на 15» болт крепления натяжного ролика.

Если слышен шум от ремня привода распределительного вала, есть вероятность, что вышел из строя подшипник натяжного ролика.

Снимите ролик, проверьте работоспособность его подшипника.

Если при проворачивании подшипника чувствуется заедание, осевой люфт или заметны следы вытекания смазки из подшипника, замените натяжной ролик.

16. Для замены ролика перед установкой ремня окончательно выверните болт его крепления и снимите ролик.

17. Установите новый натяжной ролик в порядке, обратном снятию.

При этом диск ролика с маркировкой должен быть направлен наружу

18. Отрегулируйте натяжение ремня привода газораспределительного механизма.

19. Установите все снятые детали и узлы в порядке, обратном снятию.

Замена ремня ГРМ на ВАЗ 2110 — автонастрой

Проверять в каком состоянии находится ремень газораспределительного механизма необходимо каждые 10 000 – 15 000 километров пробега. Внимательно осмотрите, нет ли на ремне трещин.

Обязательно следите за натяжением ремня. Если он оборвётся – ремонт будет не дешёвым – цена вопроса стоит от замены клапанов и до капитального ремонта двигателя. Его лучше всего менять после каждых 50 000 – 60 000 километров пробега.

Для ВАЗ 2110 существуют 8- и 16-клапанные двигатели. Ремень ГРМ для 8-клапанного двигателя заменить намного проще, однако это не говорит о том, что эту деталь для 16-клапанного двигателя нельзя заменить самостоятельно. В нашей инструкции мы расскажем вам про оба варианта.

ЗАМЕНА РЕМНЯ ГРМ ВАЗ 2110 (8 КЛАПАНОВ БЕЗ ГУР)

  • Начинаем замену с откручивания двух передних болтов защиты.

  • Вынимаем кожух защиты.

  • Снимаем правое колесо, а также защиту за ним. Затем при помощи головки на 19 начинаем прокручивать шкив генератора, проводя при этом вращения по часовой стрелке.

  • Шкив необходимо прокручивать до тех пор, пока на нём и крышке не совпадут метки.

  • Снимаем заглушку, которая находится сверху на коробке передач.

  • Проверяем, что метки в отверстии совпали друг с другом.

  • Вставляем в отверстие отвёртку, чтобы заблокировать вращение маховика.

  • Затем откручиваем сам шкив генератора с головкой 19.

  • Вытаскиваем шкив и откладываем его в сторону.

  • Отпускаем гайку ролика натяжителя при помощи ключа на 17.

  • Вынимаем старый ремень ГРМ.

  • Снимаем ролик натяжителя и заменяем его новым.

  • Не забудьте установить специальную шайбу под ролик.

  • Надеваем новый ГРМ и натягиваем его при помощи ролика.

  • Обязательно проверяем, все ли метки находятся на своих местах. Затем начинаем сборку в обратном порядке.

  • Проверяем натяжение ремня, посредством его выкручивания.  Важно, чтобы он не был перетянут.

?

После этого замену может считаться завершённой. Заведите двигатель и дайте ему некоторое время поработать. Обратите внимание, как работает заменённая деталь. Если вы всё сделали правильно, можно одевать защиту. По времени вся процедура замены займёт примерно 30 минут.

ЗАМЕНА РЕМНЯ ГРМ ВАЗ 2110 (16 КЛАПАНОВ)

Далеко не каждый автолюбитель знает, как самостоятельно заменить ремень газораспределения. Для 16-клапаннов эта процедура осуществляется несколько иначе, чем для 8-клапаннов.

  • В первую очередь нужно снять кожух защиты.

  • С датчика коленчатого вала снимаем «фишку», откручиваем болт. После этого снимаем сам датчик.

  • На шкиве отсутствует зубец, который даёт возможность датчику коленчатого вала находить верхнюю мёртвую точку. Кроме того, отсутствующий зубец, необходим для блокировки коленчатого вала и закручивания болта крепления шкива.

  • Шкив нужно совместить с отверстием для датчика коленчатого вала. В это отверстие нужно вставить подходящую по размеру трубку или какой-либо другой подходящий предмет. Шкив блокируем, откручиваем и снимаем.

  • Ослабляем натяжку, открутив для этого гайку натяжителя, и снимаем его.

  • Вставляем новый ремень. Сделать это можно двумя способами в зависимости от того, как вам будет удобно. Это делается путём прокручивания ключом правого распределительного вала или путём снятия ролика — натяжителя.

  • Прикручиваем болт, который служит для крепления шкива, затем совмещаем метки шестерни привода ремня. Если на корпусе масленого насоса нет метки, можно ориентироваться по меткам маховика. После можно самостоятельно сделать метку, чтобы было удобнее.

  • Совмещаем метки на шкивах распределительных валов, обращаем внимание на то, что метки шестерни привода непременно должны совпадать.

  • Используем ролик – натяжитель и специальный ключ, осуществляем натяжение детали. Если у вас нет такого ключа, можно использовать два гвоздя и отвёртку или монтировку, которую нужно вставить между ними. Также можно воспользоваться вилков, удалив сначала два передних зубца и укоротив два крайних до половины их загнув. В конце нужно обязательно затянуть гайку натяжителя.

  • Проверяем натяжение, пальцем нажав пальцем вверх и вниз.

  • Коленчатый вал проворачиваем ровно на два обороты, а затем проверяем каждую метку. Если они все совпали, шкив можно прикручивать. В противном случае следует повторить пункты 6 – 9.
  • После того, как всё будет сделано, возвращаем всё на место и запускаем двигатель.

Теперь замену можно считать выполненной. Как мы теперь видим, это процедура занимает несколько больше времени, однако она ненамного сложнее.

ЗАМЕНА РЕМНЯ ГЕНЕРАТОРА ВАЗ 2110 (8 КЛАПАНОВ БЕЗ ГУР)

Совет!

Если вы услышите свист, который будет раздаваться из-под капота вашего автомобиля, когда начинаете трогаться с места, то это будет сигналом слабого натяжения. Его будет нужно подтянуть, а если это невозможно – заменить новым. Если на щитке меняют яркость лампочки, когда вы нажимаете педаль газа, ремень генератора также следует подтянуть.

ПРОВЕРКА ЗАТЯЖКИ РЕМНЯ ГЕНЕРАТОРА

  • Необходимо проверить натяжение. Для этого необходимо надавить на него большим пальцем руки. Если прогиб будет более 10-15 мм, ремень следует подтянуть или заменить, если натяжение будет невозможно.
  • После этого ослабьте гайку крепления генератора к установочной планке, используя для этого ключ на 13.

  • Откручиваем регулировочный борт, используя для этого ключ на 10. Это позволит ослабить натяжение.

  • Притягивает генератор к блоку двигателя, после чего снимаем ремень, после этого ставим и натягиваем новый регулировочной гайкой.

ЗАМЕНА РЕМНЯ ГЕНЕРАТОРА ВАЗ 2110 (8 КЛАПАНОВ С ГУР)

  • Снимаем бачок для жидкости гидроусилителя руля.
  • При помощи ключа на 13 откручиваем гайку крепления генератора.  Обратите внимание, что на ВАЗ 2110 с ГУР нет регулировочного болта, его работу здесь выполняет натяжной ролик.

  • Зажмите натяжной ролик в крайнем положении и наденьте деталь на каждый из шкивов, а потом на ролик натяжителя. Для этого придётся приложить усилия.
  • Натяжение следует производить тогда, когда деталь окажется на всех роликах и шкивах. С помощью рукоятки молотка натяжной ролик следует оттянуть назад и зафиксировать в нужном направлении.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

В том месте, где в автомобиле без гидроусилителя находится генератор, на автомобиле с ГУР стоит специальный насос, при этом сам генератор располагается несколько выше.

Ремень привода генератора проходит через следующие детали: шкив коленвала, натяжной ролик, вал насоса ГУР и снова на шкив коленвала.

Процедура замены несколько усложняется тем, что вращение ремня осуществляется вокруг левой опоры двигателя.

  • Для замены детали нужно в первую очередь открутить опору, приподнять домкратом двигатель и только затем снять его.

  • Левую опору двигателя нужно открутить, а потом опустить натяжитель.

  • Болт опоры не будет падать вниз по причине того, что он упирается в шкив гидроусилителя.

  • Используем для откручивания шкива трещотку и отвёртку.

  • Поднимаем двигатель бутылочным домкратом, не снимая защиту картера. Домкрат заводим через специальное отверстие, которое предназначено для слива масла в защите. Для того чтобы край картера не повредился домкратом, можно подставить деревяшку.

  • Если приподнимать мотор колёсным домкратом, необходимо будет снять защиту с картера. А перед снятием заменяемой детали нужно предварительно вытащить гайку из опоры двигателя.
  • Теперь вытаскиваем ремень через опору.

Совет!

Перед тем, как приобретать ремень генератора для ВАЗ 2110 нужно обязательно убедиться, что там имеются 6 ручейков, длина которых составляет 1 115 миллиметров. Если вы этого не обнаружили, в качестве альтернативы можно приобрести аналогичную деталь от автомобиля Lada Priora.



  • После этого новый ремень генератора устанавливаем в обратном порядке.

Установка ГРМ на ВАЗ 2110. Подбираем новый ремень

Каждый узел и деталь в автомобиле изнашиваются, и ремень ГРМ не исключение. Для того, чтобы замена проводилась правильно, производитель автомобиля в паспорте указал сроки износа всех элементов автомобиля ... ВАЗ Замена ремня ГРМ 2110 и 2112 по паспорту должна происходить каждые 45 тыс. Км. Конечно, показатель неточный, ведь все зависит от стиля вождения, условий эксплуатации и климата.Специалисты рекомендуют проверять ремень каждые 10 тысяч километров.

В данном материале мы рассмотрим следующие вопросы:

  1. Как работает тайминг и его элементы;
  2. Признаки временного сбоя;
  3. Замена с 8- и 16-клапанным мотором.

Полезный совет! Если после 45 тысяч вы заменили ремень, но при этом он остался в рабочем состоянии, то сразу выбрасывать его не стоит. Рекомендуем положить в багажник или в салон, потому что никто не знает, что может случиться с автомобилем в пути.

Принцип и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепочку. Вход топливно-воздушной смеси и выход выхлопных газов - вот о чем идет речь. Сломанный элемент может потребовать дорогостоящих ремонтных работ, которые могут потребовать даже замены поршней. Другими словами, ремень ГРМ - это связь между коленчатым валом и распределительным валом.

При замене ремня ГРМ ВАЗ 2110 или 2112 водителя в первую очередь интересует расположение этого элемента.При открытии капота сразу обнаруживается зубчатый ремень. Его главное отличие от других подобных элементов в том, что ремень охватывает несколько шкивов.

Когда менять ремень ГРМ

Сначала рассмотрите признаки, которые вы можете почувствовать или идентифицировать визуально:

  • из моторного отсека слышны посторонние шумы;
  • выхлоп почернел;
  • затруднение запуска двигателя;
  • при работающем моторе появляются заметные вибрации.

Эти признаки не всегда указывают на неисправность или повреждение ремня ГРМ, но при их возникновении в первую очередь нужно обратить внимание на этот элемент.Для проверки элемента его необходимо разобрать: отсоединить отрицательный провод от АКБ, вынуть вилку, затем снять ремень генератора и шесть болтов крепления защитного кожуха. После этого вы сможете оценить состояние предмета.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

  • расслоение резины;
  • есть подтеки масла;
  • наличие потертостей, трещин и складок;
  • выпуклостей, порезов;
  • наличие оборванных ниток.

Процесс замены - подробная инструкция

Разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов для замены потребуется тот же набор инструментов. В список включены стандартные инструменты, которые можно найти почти в каждом гараже водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112 вам в работе понадобится:

  • специальный ключ, регулирующий степень натяжения ролика;
  • Ключ гаечный
  • на "17";
  • ключ на «15»;
  • ключ на «10»;
  • , в качестве альтернативы - мощная отвертка.

Замена на 8-клапанный двигатель

Замена ремня ГРМ ВАЗ 2110 8 клапанов выглядит следующим образом:

  1. Прежде всего обесточьте аккумулятор - для этого нужно достать минусовой провод;
  2. Откручиваем болты, которые держат крышку защиты ГРМ, после чего снимаем крышку;
  3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
  4. Наша задача - добиться совпадения отметок на крышке и соответственно на шкиве, как указано на всех схемах.Для этого нужно повернуть деталь по часовой стрелке;
  5. Подойдите к КПП и снимите с него заглушку;
  6. Надо проверить совпадение отметок в этой лунке;
  7. Блокируем маховик - для этого можно использовать крепежную или мощную отвертку;
  8. Теперь можно снять шкив генератора ГРМ;
  9. Добрались до гайки, удерживающей ролик ГРМ - ее нужно открутить, а не откручивать;
  10. Вот и добрались до нужного элемента ремня ГРМ ВАЗ 2110 или 2112. Теперь его можно удалить. Все детали, которые он покрыл, необходимо промыть моющим средством. После удаления грязи протрите участок чистой тканью;
  11. Далее устанавливают новый ремень ГРМ и ролик натяжителя - соблюдайте направление, указанное стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
  12. Для затяжки поверните ролик против часовой стрелки.
  13. Следующим шагом является проверка ремня ГРМ и его натяжения.Проверять элемент нужно при холодном двигателе, при этом температура в гараже или боксе должна быть в пределах + 15- + 30С. Запускаем двигатель и осматриваем ремень ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно установить обратно - это колесо, кожух и брызговик.

Замена на 16-клапанный двигатель

Несмотря на то, что клапанов здесь больше, заменить ремень ГРМ не сложнее, чем на версии с 8 клапанами.Итак, замена ремня ГРМ ВАЗ 2110 16 выполняется следующим образом:

  1. Как и в случае с ВАЗ 2110 или 2112, где есть 8 клапанов, нужно демонтировать защиту ремня. Удерживайте 6 болтами.
  2. Далее нужно снять фишку с датчика коленвала - открутить крепление и вынуть сам датчик. Для наглядности можете изучить фото.
  3. Если вы сами разбираете газораспределительный механизм, то наверняка заметили отсутствие одного зуба.Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции можно заблокировать коленвал.
  4. Блокировка может быть выполнена, если трубка подходящего размера вставлена ​​в отверстие датчика. Теперь шкив заблокирован и его можно безопасно снять.
  5. Далее схема работы практически не отличается от снятия 8-ми клапанного механизма ГРМ своими руками - ослабляем крепление ролика и вынимаем неисправный или изношенный ремень.
  6. Установить новый элемент можно двумя способами: снять натяжной ролик и затем установить с ним ремень или сделать это путем прокрутки распредвала.
  7. Когда новый элемент будет установлен, вы можете вернуть все в исходное положение. Начать стоит с крепления шкива - затягиваем болт и совмещаем шестерню - отметки на масляном насосе ... Если их нет, то можно сделать отметку самостоятельно.
  8. Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
  9. При помощи специального ключа натягиваем ремень. Такой ключ есть далеко не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя.Также стоит помнить о гайке, которую необходимо плотно затягивать.
  10. Проверяем натяжение, резина должна отойти от шестерен, а складок быть не должно.
  11. Осталось 2 раза перевернуть каландр и убедиться, что отметки остались на прежнем месте - работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто. Главное, выделить на это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Это металлическая цепь или резинометаллический ремень с зубьями, основная функция которых - впуск топливно-воздушной смеси и отвод выхлопных газов. Если не следить за целостностью ремня, то его разрыв потребует сложного и дорогостоящего ремонта поршневой группы или ГБЦ.

Ремень ГРМ необходим для забора топливовоздушной смеси и выпуска отработавших газов

Для того, чтобы вовремя выявить необходимость замены ремня ГРМ, необходимо систематически проверять состояние деталей и механизмов автомобильного двигателя.В ВАЗ 2110 за состоянием ремня ГРМ следят при пробеге 10-15 тыс. Км или один раз в год, а менять его необходимо при пробеге 50 000-60 000 км. Помните! Ленивые люди платят непомерные цены.

Как проверить состояние ремня ГРМ ВАЗ 2110

Для проверки состояния ремня ГРМ необходимо:

  • снять заглушку переднего защитного кожуха ремня ГРМ,
  • снять ремень генератора так, чтобы не мешает,
  • откручиваем 6 болтов и снимаем переднюю защитную крышку,
  • получив доступ к ремню ГРМ осматриваем его.

Если при следующем контроле вы заметите:

  • порезы на ремне ГРМ, вздутия,
  • отслоение, появление обрыва резьбы,
  • многочисленные трещины, складки, сильные потертости,
  • утечки масла на ремне ,

его необходимо немедленно заменить.

Такой ремонт, как правило, молодые водители проводят в специализированных автомастерских или автосервисах. Но, если вы решили самостоятельно заменить старый ремень на новый, подготовьте инструменты и материалы: головки «10», «17», специальный ключ для натяжения ремня, отвертку, новый ремень ГРМ, моющее средство. , тряпки чистые.

как поменять ремень ГРМ на ваз 2110 8 клапанов

Для самостоятельной замены ремня ГРМ нужны: головки «10», «17», специальный ключ для натяжения ремня, отвертка, новый ремень ГРМ, моющее средство , тряпки чистые

Ремень газораспределительного механизма ВАЗ 2110 с 8-ми клапанным двигателем заменяем в следующей последовательности:

  1. обесточиваем аккумулятор снятием с него минусового провода (АКБ),
  2. откручиваем болты кожуха ремня ГРМ,
  3. снимаем сам защитный кожух,
  4. снимаем правое колесо со стороны пассажира, брызговик моторного отсека и защиту за ним,
  5. по часовой стрелке (до совпадения меток на крышке и шкиве) повернуть шкив генератора,
  6. снять защитную заглушку на коробке передач,
  7. в появившемся отверстии проверить совпадение контрольных меток,
  8. заблокировать маховик любым металлическим предметом (отверткой),
  9. 900 09 открутите и снимите шкив генератора,
  10. ослабьте гайку, удерживающую натяжитель ремня ГРМ на несколько оборотов,
  11. снимите старый ремень ГРМ. Все детали очищаем уайт-спиритом или другим моющим средством от следов масла и других загрязнений. Тщательно протрите сухой чистой тканью,
  12. установите новый натяжной ролик и новый ремень ГРМ в соответствии со стрелками. Если их нет, то устанавливаем ремень так, чтобы надпись читалась нормально (слева направо), закручиваем. Для натяжения ремня ГРМ поворачиваем ролик против часовой стрелки,
  13. проверяем совпадение всех отметок и степень натяжения нового ремня ГРМ.Контроль натяжения проверяется на холодном двигателе при температуре воздуха в помещении + 15- + 30С,
  14. включить двигатель и снова при работающем двигателе проверить правильность установки нового ремня ГРМ,
  15. с нормальным звуком и нормальной эксплуатации, устанавливаем защитный кожух, брызговик, колесо на место.

Видеоурок: «как поменять ремень ГРМ на ВАЗ 2110 (8 и 16 клапанов)».

Для ВАЗ 2110 выпускается два типа двигателей: с 8 и 16 клапанами.Водители считают, что газораспределительный механизм на 8-ми клапанном двигателе довольно легко заменить своими руками, но работы по замене ремня ГРМ на 16-клапанном механизме намного сложнее и лучше выполнять в мастерской. Однако опытные мастера считают, что при внимательном следовании пошаговой инструкции и 16-ти клапанный механизм поддается самостоятельной установке.

как поменять ремень ГРМ на ваз 2110 16 клапанов

Те же инструменты и материалы необходимы для замены ремня ГРМ. Последовательность работ по замене ремня ГРМ следующая:

  1. откручиваем все 6 гаек, удерживающих защитный кожух,
  2. снимаем защитную крышку,
  3. снимаем датчик коленвала,
  4. находим место на шкиве где нет зуба. Он служит ориентиром для определения верхней мертвой точки (ВМТ),
  5. устанавливаем поршень первого цилиндра в верхнюю мертвую точку (ВМТ),
  6. совмещаем шкив с датчиком коленвала,
  7. блокируем шкив, откручиваем и снимите,
  8. ослабьте гайку на ролике натяжителя.Вытаскиваем старый ремень ГРМ,
  9. снимаем ролик натяжитель,
  10. очищаем все детали от грязи и следов масла, протираем чистой тряпочкой,
  11. заправляем новый ремень ГРМ,
  12. фиксируем шкив своим болт,
  13. контролируем совпадение меток ремня ГРМ и привода,
  14. проверяем совпадение по меткам шестерни ГРМ,
  15. натягиваем ремень с помощью роликового натяжителя,
  16. проверяем эластичность натяжения натяжного механизма новый ремень ГРМ,
  17. проворачиваем коленвал вручную 2 полных оборота,
  18. проверяем метки на совпадение и закрепляем шкив на место,
  19. при работающем двигателе проверяем правильность установки ремня ГРМ и возвращаем защиту накрыть на место.

Таким образом, в домашних условиях самостоятельно или с опытным мастером можно заменить ремень ГРМ на ВАЗ 2110 или 16 клапанов.

Беспилотные такси появятся в Сингапуре

В ходе испытаний шесть модифицированных Audi Q5, способных к автономному вождению, будут запущены на дорогах Сингапура. Как сообщает Bloomberg, в прошлом году такие машины беспрепятственно путешествовали из Сан-Франциско в Нью-Йорк. В Сингапуре дроны будут двигаться по трем специально подготовленным маршрутам, оборудованным необходимой инфраструктурой.Длина каждого маршрута составит 6,4 ...

.

МВД готовит очередную реформу техосмотра

Напомним, в 2012 году ГИБДД прекратило наблюдение за техническим состоянием автомобилей, поскольку эта функция была передана Российскому союзу автостраховщиков (РСА). Основной причиной этого шага стала высокая коррупция среди сотрудников ГАИ, а следовательно, неэффективный контроль за состоянием автопарка. С тех пор рядовой. ..

Предстоящий бестселлер Lifan: мы его впервые видели

Напомним, что Lifan Solano, дебютировавший в 2008 году, недавно прошел вторую модернизацию в своей жизни. Ранее сообщалось, что продажи кардинально обновленных седанов стартуют только осенью, однако корреспонденту «Авто Mail.Ru» неожиданно удалось встретить живую машину во Владимирской области. Водитель Solano II отказался комментировать, откуда взялась машина, но разрешил ...

Камера оштрафовала водителя из-за слепящего света фар на дороге

Другой водитель сообщил о необоснованном штрафе из-за неисправности камер дорожного движения.Как рассказал радиостанции «Говорит Москва» житель Москвы Дмитрий Ворона, он получил штраф ... из-за яркого света фар! Штрафную квитанцию ​​автомобилист получил по почте 20 июля этого года. Из письма следовало, что водителя хотели наказать по ч. 1 ст. ...

Самые дешевые автомобили с автоматом дошли до покупателей

Через месяц и 20 дней после объявленного старта продаж полностью оплаченные автомобили были переданы первым покупателям в Воронеже, где расположен головной офис бренда Ravon. Об этом сообщает «Российская газета».Напомним, что сверхкомпактный автомобиль Ravon R2 оснащен 1,25-литровым 85-сильным двигателем в сочетании с автоматической коробкой передач. При этом модель оценивается в ...

.

Еще один Mercedes Михаэля Шумахера выставлен на продажу

Mercedes-Benz E 55 AMG T-Modell, первым владельцем которого был известный чемпион мира по гонкам Формулы-1, можно купить за 119 950 евро, сообщает Auto Билд. Предлагаемый к продаже Mercedes E 55 AMG T-Modell оснащен двигателем 5.4-литровый двигатель V8 мощностью 354 л.с. и имеет довольно хорошее оборудование. ...

Продажи в России очень дорогих автомобилей выросли

Всего за последний месяц в России было продано 136 автомобилей премиум-класса, что на 35% больше, чем год назад, по данным аналитического агентства «Автостат». Примечательно, что рынок очень дорогих автомобилей вырос не только в годовом выражении, но и по сравнению с апрелем 2016 года, когда было продано 122 новых автомобиля класса люкс. ...

Собянин на ливневой канализации в Москве.Цитата дня

Об этом Сергей Собянин сообщил в эфире радиостанции "Говорит Москва". P.S. - Напомним, 15 августа 2016 года в Москве из-за ливней в очередной раз произошло массовое затопление улиц, вызвавшее соответствующую реакцию горожан. Источник: auto.mail.ru ...

Lada XRAY X: АвтоВАЗ готовит новую версию кроссовера

Актуальная информация о обозначении XRAY X появилась в открытом реестре товарных знаков и знаков обслуживания Российской Федерации... Заявка на регистрацию была подана еще в феврале 2014 года, но регистрация прошла только в апреле прошлого года, а информация в открытом доступе появилась только сейчас, сообщает «Авторевю». Права на товарный знак XRAY ...

Видео дня. Встречайте бессмертного пешехода

Это видео не для слабонервных! Сюжет больше похож на голливудский боевик, чем на видеомагнитофон: мужчина решил подняться по трапу троллейбуса (той, что ведет на крышу легковой машины), но провалился. Вместо того, чтобы отпустить перекладину, герой продолжает цепляться за лестницу ... В какой-то момент общественный транспорт падает на асфальт и ... ...

Самые угоняемые марки автомобилей в Санкт-Петербурге

Угон автомобилей - это извечное противостояние автовладельцев и воров. Однако, как отмечают в правоохранительных органах, с каждым годом спрос на угнанные автомобили заметно меняется. Еще 20 лет назад основная масса краж приходилась на продукцию отечественного автопрома, в частности на ВАЗ.Но ...

Самые угоняемые автомобили Москвы в 2018-2019 годах

Рейтинг самых угоняемых автомобилей Москвы уже несколько лет практически не меняется. Ежедневно в столице угоняют около 35 автомобилей, из них 26 - иномарки. Самые угоняемые бренды По данным портала Prime Insurance, наибольшее количество угоняемых автомобилей 2017 года в ...

Самый дешевый автомобиль в мире - ТОП-52018-2019

Кризис и финансовая ситуация не очень благоприятствуют покупке новой машины, особенно в 2017 году. Только водить надо всем, а покупать машину на вторичном рынке готовы далеко не все. На это есть индивидуальные причины - кому не разрешено выезжать из страны отправления ...

Выбор доступного седана: Zaz Change, Lada granta и Renault Logan

Года 2-3 назад априори считалось, что имеющийся автомобиль должен быть с механической коробкой передач. Их уделом считалась пятиступенчатая механика. Однако сейчас все кардинально изменилось. Сначала установили пулемет на Логан, чуть позже - на Украинский Шанс, и...

На чем катались звезды в 20 веке и сегодня?

Всем давно понятно, что автомобиль - это не просто средство передвижения, а показатель статуса в обществе. На машине легко определить, к какому классу принадлежит ее владелец. Это касается как простого человека, так и звезд эстрады. ...

КАКУЮ машину купить новичку, какую купить.

Какую машину купить новичку Когда наконец-то получены долгожданные водительские права, наступает самый приятный и волнующий момент - покупка машины. Автопром наперебой предлагает покупателям самые навороченные новинки и неопытному водителю очень сложно сделать правильный выбор ... Но часто это с первого раза ...

КАКАЯ машина российского производства самая лучшая, лучшие российские машины.

Какая самая лучшая машина российского производства в истории отечественного автопрома было много хороших машин ... А лучшую сложно выбрать. Причем критерии, по которым оценивается та или иная модель, могут быть самыми разными....

Какой седан выбрать: Camry, Mazda6, Accord, Malibu или Optima

Мощный сюжет Название «Шевроле» - это самая история становления американских автомобилей ... Название «Малибу» манит своими пляжами, на которых собраны многочисленные фильмы снимались телесериалы. Тем не менее с первых минут в автомобиле Chevrolet Malibu чувствуется проза жизни. Довольно простые устройства ...

Надежность машин по рейтингу

Для чего используются рейтинги надежности? Будем честны друг с другом, почти каждый автомобилист часто думает: самая надежная машина - моя, и она не доставляет мне особых хлопот с различными поломками. Однако это лишь субъективное мнение каждого автовладельца. Приобретая автомобиль, мы находимся в ...

КАК выбрать марку автомобиля, какую марку выбрать.

Как выбрать марку автомобиля Выбирая автомобиль, нужно изучить все плюсы и минусы автомобиля. Ищите информацию на популярных автомобильных сайтах, где автовладельцы делятся своим опытом, а профессионалы тестируют новинки. Собрав всю необходимую информацию, вы можете принять решение в ...

  • Обсуждение
  • В контакте с

Одной из важных операций по обслуживанию считается замена ремня ГРМ ВАЗ 2110.Его необходимо выполнять своевременно, каждые 50 тысяч километров. Этот интервал никогда не следует увеличивать, так как это может привести к серьезным последствиям.

Что нужно для работы?

Самое маленькое, что может случиться, это то, что размер ремня увеличится от растяжения настолько, что он подпрыгнет на зубьях шестерен одним или даже двумя звеньями, при этом будут нарушены фазы газораспределения и двигатель заработает. с серьезными перерывами. В худшем случае дело может закончиться обрывом ремня и погнутыми клапанами.Периодический визуальный осмотр технического состояния ГРМ не будет лишним, для этого вам просто нужно снять защитную пластиковую крышку. Наличие глубоких трещин на поверхности ремня означает, что в ближайшее время можно ожидать неприятностей, а в самый неподходящий момент, поэтому изделие лучше поменять. Рядом стоит осмотреть ремень генератора ВАЗ 2110.

Рекомендации производителя с момента появления ремня ГРМ вместо цепи однозначны:

лучше всего менять изделие в комплекте с натяжными роликами.ВАЗ «Десятка» оснащалась двумя типами двигателей: 8- и 16-клапанными. В первом один натяжной ролик, во втором - натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее можно выполнить своими силами, имея необходимый минимум инструментов:

  • набор гаечных ключей и рожковых ключей;
  • крепление;
  • Отвертка
  • ;
  • Ключ специальный
  • для натяжения роликового или круглогубцев с загнутыми концами;
  • домкрат;
  • перчатки тканевые;
  • тряпок.

Тканевые перчатки лучше использовать в любое время года, они нужны для защиты рук от легких травм, которые можно получить при ослаблении резьбовых соединений ... Как это бывает, любой автомеханик не понаслышке знает. Смотровая канава здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем руля (ГУР), так что домкрат обязательно иметь.

Описание разборки

Разборка привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с двигателем 16 клапанов необходимо снять некоторые дополнительные элементы.Поэтому описание процесса будет вывешено специально для него с оговорками на 8-клапанный агрегат. В самом начале нужно снять защитный пластиковый кожух и снять чехол для большего удобства. воздушный фильтр, отложите в сторону. Внизу, напротив шкива коленвала, установлен датчик. Необходимо отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе в этом нет необходимости). Далее в обоих типах двигателей нужно провернуть коленчатый вал, чтобы совместить все отметки на шкивах распределительных валов и корпусе двигателя.Это выравнивание проверяется сопоставлением метки и паза на маховике; для этого вытащите резиновую заглушку из паза на коробке передач.

Плавно вращая коленчатый вал, совместите все метки на шкивах

Далее, для того, чтобы разобрать механизм и снять ремень ГРМ, сначала нужно будет ослабить и снять ремень генератора со шкива. Выполняя эту несложную операцию, следует внимательно осмотреть последний. Вполне возможно, что он тоже в плачевном состоянии, и при этом также потребуется замена ремня генератора ВАЗ 2110.В автомобилях, оборудованных гидроусилителем руля, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап - ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинить коленчатый вал отверткой или небольшим креплением и ослабить болт гаечным ключом, после чего сам шкив можно снимать. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что даст возможность откручивать и снимать опорный ролик.

Важно не потерять специальные шайбы под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень ГРМ можно снимать.

Первым делом еще раз проверить совпадение всех меток и при необходимости поправить. Новый ремень ГРМ ВАЗ 2110 начинает надевать на шкивы после того, как будут установлены и прикручены новые ролики. Операция начинается с нижнего шкива, на него надевается ремень, выравнивая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремень в легком натяжении, специальным ключом к нему перемещается ролик, обеспечивающий с его помощью натяжение ремня. Положение ролика фиксируется гайкой. Теперь шпонкой сделайте два полных оборота коленвала и еще раз проверьте совпадение меток на шкивах распредвалов и маховика. Если отметка на шкиве распределительного вала сместилась в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжение ремня, после чего можно произвести повторную сборку в обратной последовательности и запустить двигатель, на этом замена ремня ГРМ на ВАЗ «десятка».

Несколько слов о ремне привода генератора. Часто имеет смысл поменять и его вместе с приводом ГРМ, тем более что цена на этот расходник невысокая. Есть только нюансы разборки агрегата в том случае, когда автомобиль оборудован гидроусилителем руля. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер этого ремня также отличается, его длина составляет 1115 мм.

На автомобилях с гидроусилителем руля генератор не движется, а натяжение обеспечивается специальным роликом, например, в приводе газораспределительного механизма. Поэтому для того, чтобы поменять ремень ВАЗ десятого семейства с гидроусилителем руля, нужно ослабить болт ролика, после чего натяжение уменьшится, и появится возможность снимать ремень со шкивов. Нюанс заключается в том, что полностью вытащить его не получится, нужно открутить опору двигателя и поднять сам агрегат домкратом.Это можно сделать, сняв правое переднее колесо ... Только тогда можно будет полностью снять ремень привода генератора.

Новый продукт таким же образом заправляется и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и натягивать ремень на шкивы не очень удобно и придется потратить некоторое время. Собирать в обратном порядке, по окончании процесса натянуть ремень роликом.

Такие относительно простые процедуры вполне по силам любому автомобилисту провести самостоятельно, без привлечения специалистов.

  1. Поворачиваем натяжной ролик в положение, при котором ремень будет максимально ослаблен.
  1. Установите ремень ГРМ в обратном порядке. Надеваем ремень на шкив коленвала. Затем, натянув заднюю ветвь, натягиваем ремень на шкив насоса охлаждающей жидкости и заводим его натяжным роликом. Надеваем ремень на шкив распредвала.
  1. Затяните гайку натяжного ролика.
  2. Заворачиваем на место болт шкива привода генератора и проворачиваем коленчатый вал на два оборота по часовой стрелке головкой 19 ".
  3. Проверка совпадения установочных меток коленвала и распредвала.

Схема привода распределительного вала

  1. Если метки не совпадают, повторяем операцию по установке ремня.
  2. Для регулировки натяжения ремня поверните коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала сместилась вниз от антенны задней крышки на два зубца.

Проверяйте состояние ремня ГРМ каждые 10-15 тысяч пробегов. Внимательно осмотрите его на предмет трещин.
Следите за натяжением ремня. Обрыв ремня приводит к дорогостоящему ремонту - цена вопроса от замены клапанов до капитального ремонта двигателя. Ремень рекомендуется менять каждые 50-60 тысяч километров.
Для ВАЗ 2110 есть 8-16-клапанные двигатели. Ремень ГРМ ВАЗ 2110 (8 клапанов) заменить проще, но это не значит, что ремень ГРМ ВАЗ 2110 (16 клапанов) не подлежит замене самостоятельно.
Наши инструкции показывают оба варианта.

Рассмотрим замену ремня ГРМ ВАЗ 2110 (8 клапанов без ГУР)

Начинаем замену

  • Начинаем с откручивания двух болтов передней защиты.

  • Затем откручиваем гайку по центру.

  • Снимите защитную крышку ремня ГРМ.

  • Снимаем правое колесо и защиту за ним.Шкив генератора поворачиваем головкой 19, вращаем по часовой стрелке.

  • Закручиваем шкив до совпадения меток на крышке и на шкиве.

  • Снимите заглушку с верхней части коробки передач.

  • В лунке проверить совпадение меток.

  • Блокируем вращение маховика, вставив в отверстие отвертку.

  • Затем снимаем сам шкив генератора 19 головкой.

  • Вытаскиваем шкив и откладываем в сторону.

  • Отверните гайку ролика натяжителя ключом на 17.

  • Вытаскиваем старый ремень ГРМ.

  • Открутите ролик натяжителя и замените его новым.

  • Не забудьте установить под ролик специальную шайбу.

  • Теперь надеваем новый ремень ГРМ и с помощью ролика стягиваем его.

  • Проверка расположения наклеек. Все должно оставаться на месте. Продолжаем сборку в обратной последовательности.

  • Проверяем натяжение откручивая ремень. Следим, чтобы он не был перетянут.

Замена ремня ГРМ ВАЗ 2110 (8-ми клапанная газораспределительная система) завершена.Запустите двигатель и дайте ему поработать. Внимательно посмотрите на работу ремня ГРМ.
Если все в порядке, защита от износа. Вся процедура заняла около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не все знают, как заменить ремень ГРМ своими руками. На 16-ти клапанной они меняются по-другому.
Снимите защитную крышку ремня ГРМ.

  • Убрать «фишку» с датчика коленвала, открутить болт и снять датчик.

Отсутствие одного зуба на шкиве позволяет датчику коленчатого вала определять верхнюю мертвую точку (ВМТ), а также служит для блокировки коленчатого вала при ослаблении и затяжке болта шкива.

  • Совместите шкив с отверстием для датчика коленчатого вала. Вставьте трубку подходящего размера в отверстие для датчика. У вас может быть другой подходящий объект - шестиугольник как на фото. Блокируем шкив, откручиваем и снимаем.
  • Ослабляем натяжение ремня ГРМ откручивая гайку натяжителя и снимаем ремень.
  • Вставляем новый ремень (либо прокручивая правый распредвал ключом, либо сняв ролик натяжителя, как вам удобнее).
  • Закручиваем болт крепления шкива и совмещаем метки шестерни привода ремня ГРМ. Если на корпусе масляного насоса отметки нет, выставляем по отметкам на маховике, потом сами делаем отметку зубилом на маслонасосе, для удобства.
  • Совмещаем метки на шкивах распредвала, проверяем совпадение меток шестерни ременного привода (они тоже должны совпадать).
  • Натягиваем ремень роликом - натяжителем, при помощи специального ключа. При отсутствии ключа затяните двумя гвоздями и вставленной между ними отверткой (монтировкой).
    Или вилкой, полностью удалив два средних зуба, а два внешних укоротив пополам и загнув. Не забудьте затянуть гайку натяжителя.
  • Проверьте натяжение пальцем.
  • Проверяем коленвал на два полных оборота и еще раз проверяем все метки, если они совпадают, прикручиваем шкив на место.Если нет, повторите шаги 6–9.
  • Ставим все на место, не забывая датчик коленвала, и можем заводить двигатель.

Вот и закончили замену ремня ГРМ ВАЗ 2110 (16 ГРМ). Как видите, это немного дольше, но не намного сложнее.
Вы ​​также можете найти обучающее видео, выполнив поиск:
Ваз 2110 Замена 16-ти клапанного ремня ГРМ
Ваз 2110 8-ти клапанный Замена ремня ГРМ

В зависимости от того, что вам нужно.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУР)

Совет:
Если при трогании с места вы слышите свист из-под капота автомобиля - этот свист издает ремень генератора при слабом натяжении. Его необходимо подтянуть, если нет возможности, заменить.
Если лампочки на панели приборов ВАЗ 2110 меняют яркость при нажатии на педаль газа, ремень генератора требует натяжения.

Проверка натяжения ремня генератора

Чтобы проверить натяжение ремня генератора, надавите на ремень большим пальцем.Если прогиб превышает 10–15 мм, ремень необходимо натянуть или заменить, если дальнейшее натяжение невозможно.
Замена ремня ГРМ ВАЗ 2110 (двигатель 8 клапанный без гидроусилителя руля) очень проста, следуйте нашей инструкции:

  • Ключом на 13 ослабьте гайку, крепящую генератор к монтажной пластине.

  • Ключом на 10 открутите регулировочный болт, тем самым ослабив натяжение ремня.

  • Переставив генератор на блок цилиндров, снимите ремень.

  • Затем надеваем новый ремень и стягиваем его регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

  • Снять бачок для жидкости ГУР (ГУР - ГУР).
  • Как и в предыдущем варианте, отверните гайку крепления генератора ключом на 13.

Внимание! На ВАЗ 2110 с ГУР отсутствует регулировочный болт.Его функцию выполняет натяжной ролик.

Ослабляем ролик натяжителя, и снимаем ремень генератора со шкивов. Для этого придется снять двигатель с опоры.
Отвинтите подушку крепления и поднимите двигатель на домкрате. Вытаскиваем ремень через образовавшуюся щель.
Сборка осуществляется в обратном порядке.
Необходимо зажимать натяжной ролик в крайнем положении, натягивать ремень на все шкивы и только потом на натяжной ролик. Придется немного поработать.
Когда ремень надевается на все ролики и шкивы, происходит натяжение. Рукояткой молотка потяните натяжной ролик в нужное положение и зафиксируйте.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

  • Если на автомобиле есть генератор без гидроусилителя руля, то на автомобиле с гидроусилителем устанавливается насос гидроусилителя. Да и сам генератор выше.
  • Ремень привода генератора проходит через шкив коленчатого вала, промежуточный шкив, вал генератора, вал насоса гидроусилителя рулевого управления и обратно на шкив коленчатого вала.
  • Таким образом, процедура замены осложняется вращением ремня вокруг левой подушки двигателя.
  • Для замены ремня откручиваем опору, домкратом поднимаем двигатель и только потом снимаем ремень.
  • Отвинтите левую подушку двигателя, затем отпустите натяжитель ремня генератора.
  • Опорный болт не падает, потому что он упирается в шкив рулевого управления с гидроусилителем.
  • Откручиваем шкив трещоткой и отверткой.
  • Поднимаем мотор бутылочным домкратом не снимая защиты картера. Запускаем домкрат через маслосливное отверстие в защите. Чтобы не повредить домкратом край картера, подставляем деревяшку.

Чтобы поднять двигатель с помощью колесного домкрата, снимите крышку с картера и снимите гайку с подвески двигателя перед снятием ремня генератора.

  • Теперь вытаскиваем ремень через опору.

Совет:
Перед покупкой ремня генератора на ВАЗ 2110 убедитесь, что он имеет 6 потоков и длину 1115мм, если не нашли, можете приобрести аналог - ремень генератора для лада-приора автомобиля. с кондиционером, каталожный номер: 2110-1041020.

Установите ремень генератора в обратном порядке.

Как заменить ремень ГРМ ВАЗ 2110 8 клап. Проблемы с ремнем

Замена ремня ГРМ совсем не сложная и вы отлично справитесь с этим делом самостоятельно, без помощи автомастерских, тем самым сэкономив деньги из своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также от модели двигателя. На внутренней стороне пояса по всему периметру имеются насечки.

Ремень подлежит замене по документации через:
- 75 т.км на двигателе 8кл
- 45 т.км на двигателе 16кл

Быстрый износ ремня обычно означает проблему с системой газораспределения.Причины влияния необходимо выявить и устранить.

Анализ повреждений ремня ГРМ

1. Если ремень ГРМ слегка поврежден или полностью порван и при этом изношен шнур, то, скорее всего, причина этого в перенапряжении.

2. Отсутствие одного из зубцов свидетельствует о плохом натяжении ремня.

3. Отсутствие или высокий износ зубьев ремня, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень натянут неправильно. (слабый или сильный).

Возможно, что при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается, а затем гаснет "CHECK". Это сигнал датчика положения распределительного вала.

6. Масляный ремень ГРМ показывает, что масло в каком-то месте подтекает из двигателя. В этом случае нужно заменить ремень и поискать утечки.

7. Заметный износ концов указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эту проблему следует немедленно устранить, чтобы не порезаться зубьями и не порвать ремень.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1. Гаечный ключ на «17».
2. Ключ находится на «15».
3. Стопорное кольцо для удаления.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
При выполнении работ используйте перчатки.

В этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините отрицательный провод от аккумуляторной батареи.

4. С помощью гаечного ключа «15» отверните болт крепления ролика, затем просто слегка поверните натяжной ролик, чтобы уменьшить натяжение ремня газораспределительного механизма.

5. Выпрямите (снимите) ремень со шкивов: распределительного вала, натяжного ролика и зубчатого шкива водяного насоса.

6. Зафиксируйте коленчатый вал (монтировкой или отверткой) и открутите болт крепления ведущего шкива генератора.Это действие лучше делать с помощником. Первый удерживает коленчатый вал за зубья кольца маховика монтировкой, второй снимает заглушку с картера сцепления и откручивает болт крепления шкива.

7. Гаечным ключом на «17» открутите болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ремня ГРМ со шкива, после чего можно будет снять ремень со шкива коленчатого вала.


Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке ведущего шкива генератора практически невозможно, в нем есть выемка, если она не совпадает с которой не встанет на место.

2. При установке ремня следите за натяжением приводного ремня.

3. После установки ремня затяните его до штатного

Ремень ГРМ натягивается следующим образом:
Установив специальный ключ в отверстия на внешнем ролике - поверните против часовой стрелки до тех пор, пока выемка на внешнем диске не совпадет с прямоугольным выступом на ступице внутреннего ролика.

Обычно, если ремень посередине, его можно закрутить почти на 90 градусов. Если он перетянут, вы не сможете повернуть его вручную на этот угол. Если ремень не дотянется, он ударится о защитный кожух (крышку) и будет болтаться.

4. Ключом на «15» нужно затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе наблюдается повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли люфта или заедания.

7. Если вы обнаружите люфт в натяжном ролике, или он замедляется при свободном вращении, или физически поврежден, замените ролик.

Дорогие друзья, сегодня мы расскажем вам основы ГРМ на примере 16 клапанного двигателя ВАЗ ... Ни для кого не секрет, что правильно выставленные метки ГРМ являются залогом правильной работы двигателя. Если метки выставлены неправильно, то нормальная работа двигателя исключена.Также важно правильно натянуть ремень, это сильно влияет на его долговечность. Итак, когда же нам следует разобраться с процедурой отсчета времени по тегам? Когда по регламенту надо на очередном ТО заменить ремень ГРМ, кстати, ролики тоже обязательно меняются вместе с ремнем в этом случае. Также, если наша помпа «накрыта» - придется снимать ремень ГРМ, так как именно он приводит в движение нашу «водяную помпу». Ну а если (худший вариант) - у нас порвался ремень. Вот если двигатель «подключаемый», то это огромная неприятность, поршни встречаются с клапанами, и хотя бы снятие головки блока с заменой клапанов нам гарантировано.Итак, что такое метки времени и где они применяются. Первая - это отметки на шкивах распредвалов, как впускных, так и выпускных:

Они должны совпадать с меткой на коленвале, а здесь уже существует несколько методов расчета этой метки. Довольно сложно, снимаем шкив ремня генератора (метки не видно) и видим совпадение меток снаружи.

При этом совпадении следы поршня находятся в ВМТ (верхней мертвой точке)

И, наконец, третий вариант настройки положения коленвала - это метки на маховике, их видно, если снять резиновую заглушку на КПП:

Это варианты сравнения временных меток, которые мы предлагаем вам на примере 1. На ВАЗ-2110, ВАЗ-2112 и ВАЗ-2111 установлено 5 двигателей 16В. Если у вас все еще есть вопросы относительно меток времени на вашем конкретном двигателе - задайте их на нашем форуме в соответствующем разделе.

Ремень ГРМ, несмотря на свою простоту, играет очень важную роль и в случае его разрыва последствия могут быть просто плачевными. По регламенту замена ремня ГРМ ВАЗ 2110 с 8 клапанами и 16 клапанами должна происходить каждые 50-60 тысяч километров. И осмотр его состояния каждые 15000 км.

Такие меры намного проще, чем восстановление в случае перерыва, и не требуют особых затрат и времени. Сама же замена ремня ГРМ на агрегате 8 и 16 кл. вполне реально потратиться самостоятельно, сэкономив на услугах автосервиса. Для того, чтобы менять, нужно выбрать такой же, как установленный.

[Скрыть]

Ремень ГРМ Функция

Ремень ГРМ предназначен для синхронизации вращения валов силового агрегата ... Это важно, так как от согласованной работы этих элементов ремень ГРМ выполняет основную функцию - вход горючей смеси и выпуск газов через клапаны. Основное назначение ремня ГРМ - вращать распределительный вал на половину скорости коленчатого вала.

Когда нужно менять?

Немедленная замена ремня ГРМ требуется в следующих случаях:


Процесс замены

Процесс замены ремня ГРМ на двигателе 8 и 16 классов, по мнению автомобилистов, прост и может производиться вручную, в обычном гараже. В этом видео показано, как можно поменять и где расположены метки на форсунке, а также какой привод лучше выбрать для установки.

Необходимый набор инструмента


Этапы работы

Замена привода ГРМ на ВАЗ 2110 с 8-ми клапанным агрегатом в следующей последовательности на 16 практически такая же, за некоторыми исключениями:

  1. Необходимо де -питать систему, отсоединив минусовую клемму аккумулятора.
  2. Откручиваем винты крепления защитной крышки привода газораспределительного механизма.
  3. Снимите крышку.
  4. Демонтировать правое переднее колесо.
  5. Снять брызговик моторного отсека.
  6. Снимаем защиту.
  7. Вращаем по часовой стрелке шкив генератора до совпадения меток на крышке и шкиве.
  8. На КПП снимаем заглушку.
  9. Проверяем через отверстие, совпадают ли референсные метки.
  10. Затем с помощью отвертки или другого предмета заблокируйте маховик.
  11. Отвинтить и снять шкив генератора.
  12. Необходимо ослабить гайку крепления натяжного ролика ремня.
  13. Если старый ремень ослабнет, его можно будет снять. Затягивать нужно аккуратно. Даже если плохо скользит.
  14. Уайт-спиритом очищаем элементы от жира.
  15. Вытирать тканью насухо. Теперь все можно изменить.
  16. Потяните новый привод ГРМ по стрелкам. При их отсутствии привод растягивается, чтобы можно было прочитать надпись.
  17. Крутим ролик.
  18. Для натяжения привода ГРМ нужно повернуть ролик против часовой стрелки.
  19. Проверка тегов.
  20. Проверяем натяжение.
  21. Запускаем двигатель и проверяем, правильно ли установлен ремень.
  22. Если все работает нормально и не скользит, переустановите снятые элементы.

В этом нет ничего сложного и через пару часов вы сможете выполнить эту работу самостоятельно. Если привод скользит и съедает, то ролик нужно проверить, скорее всего его нужно менять. Если есть вопросы, посмотрите видео.

Видео "Правильная замена"

4 года назад

Добро пожаловать!
Ремень ГРМ - важная часть механизма газораспределения, благодаря ремню, по сути, двигатель рабочий, на данный момент качество ремней другое и цена от этого совершенно не зависит, многие ремней ГРМ по-разному хватает, но все же осмотр ремня нужно периодически проводить и искать, нет ли на нем трещин, следов того, что он качнулся, если на ремень ГРМ уделять мало внимания, всегда будьте уверены в своей машине.

Примечание!
Замена ремня ГРМ - дело непростое, особенно автомобили с 16 клапанами, но все выполнимо и все возможно, особенно если под рукой есть подходящий инструмент, а для замены ремня понадобятся: отвертка, набор ключей , шестиугольник "5" и помощник!

Резюме:

Где ремень ГРМ?
Для предотвращения попадания грязи и влаги в ремень, а также в звездочки, он спрятан под защитным кожухом, который есть в каждой машине и который закрывает систему ГРМ от этой самой грязи, обычно этот кожух крепится с помощью болты или еще бывает с саморезами, но с гаечной головкой, ярким примером являются автомобили семейства Самара и десятого семейства, с двигателем 2111 (это 8-ми клапанный, 1. 5 инжекторный двигатель), вот эти винты, кстати, сразу хотим предупредить, про 8-ми клапанные двигатели в этой статье не будет ничего, так что если вам нужно изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111», в которой все расписано.

Примечание!
Если менять ремень, сразу снимаем крышку, она крепится на пять болтов, но у них есть шестигранные головки, поэтому подбирать спец. гаечным ключом для этого (шестигранник "5"), открутите болты и снимите их (расположение болтов указано стрелками на маленькой фотографии выше), затем снимите верхнюю крышку и чуть ниже будет еще одна (нижняя), он уже закреплен на двух болтах, также их откручиваем и полностью снимаем с машины, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60 000 тыс. Км хватит, если есть возможность, при желании можно делать чуть почаще, хуже от этого не будет, только если не достанется подземная полоса, у нас вообще не рекомендую брать ремни на рынках, базарах, в подвалах и подобных местах, берите только в автосалонах, в качественных автосалонах, где ремень будет в коробке, тогда он прослужит вам не короткую жизнь и не сломается от малейших перегрузок.

Ремень все же нужно поменять, если на нем есть видимый износ, а именно: Разрывы на ремне, трещины, разрывы, все это может привести к тому, что ремень в ближайшее время порвется, такой ремень нужно поменяли и как можно скорее, если это еще не возможно (Время), то мы не рекомендуем эксплуатировать машину с таким повреждением ремня, потому что он повсюду обрежет ремень и вы встанете, и вы не узнаете какая помощь (если это произошло в сельской местности, если ситуация в городе намного лучше), ну а если вы все равно хотите продолжать движение, несмотря на повреждение ремня, то дадим пару советов:

1.Старайтесь как можно меньше крутить двигатель, потому что от этого на ремень идут большие перегрузки и он может со временем порваться.

2. А еще попробуйте переключить скорости, чтобы двигатель попадал в скорость автомобиля, чтобы такого не было, едешь на 4000 тыс. Об / мин и включаешь резко пониженную передачу и тут двигатель ревет, двигатель тормоза и опять же, ремень ГРМ сильный, идет нагрузка, которая тоже может легко сломать и тогда никуда не поедешь, так что бей по скорости.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала вы должны снять колесо, затем подкрыльник (все это нужно делать с правой стороны по направлению к автомобилю) и, наконец, шкив коленчатого вала (который большой, маленький трогать не надо), как это все сделать читайте в статье: «Замена сальника коленвала на ВАЗ», после операции останется на коленвале сесть небольшой шкив, нужно будет закрепить его с помощью таким же большим болтом, которым крепился большой шкив, а затем вам нужно будет установить механизм газораспределения по меткам, для этого вкрутите большой болт на место, включите нейтральную передачу, поставьте машину на ручной тормоз и поверните эту болт по часовой стрелке, если вы все сделаете правильно, то когда он будет полностью завернут (а вам нужно будет продолжать его крутить), шкив коленвала начнет крутиться, а значит все шкивы сдвинутся с места (по счету ремня ГРМ ) и вам нужно будет выставить все шкивы по меткам, более подробно все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна метка налитая на корпус масляного насоса) показаны на фото ниже, все они должны совпадать с друг друга, пока они не совпадают по работе и даже не переступают.

Примечание!
Если так получилось, что ремень порвался, то шкивы распредвалов так легко сдвинуть не получится, в этом случае все равно нужно все сделать, просто нужно точно так же повернуть шкивы распредвалов (они поворачиваются одинаково Кстати, а именно нужно будет аккуратно взять ключ за болты, которые их крепят и при затяжке болтов проворачивать шкивы до тех пор, пока все не станет ясно по меткам)!

2) Теперь ослабляем натяжной и направляющий ролик, они ослабляются из-за их гаек крепления, после ослабления ролики поворачиваются (при необходимости, вы проверяете их вручную по необходимости) и ремень ГРМ можно снимать со шкивов со всех , после снятия проверьте, в каком состоянии находятся ролики, при необходимости замените эти ролики новыми.

Примечание!
Кратко о состоянии ролика, а именно какими они должны быть, в целом внутри роликов есть подшипники (оба), они играют главную роль, но подшипники должны быть в хорошем состоянии, т. е. ролики должны свободно вращаться , без люфта они не должны иметь заклинивания и шума в работе (Обычно шум появляется при работающем двигателе, т.е. когда ролик крутит ремень, но бывает, что при его вращении шум тоже слышен, такой ролик подлежит немедленной замене)!

Установка:
1.Установка нового ремня начинается снизу, а точнее он устанавливается вначале на шкив коленчатого вала (перед установкой обязательно проверьте, сходится ли шкив на метке, при необходимости сделайте сходиться) и так поднимается вверх, за шкивом коленчатого вала как вы уже поняли, ремень на насосе снаружи садиться, затем с внутренней стороны входит под натяжной ролик, и в это время его правая ветвь проходит изнутри направляющей ролик, ремень надевается сверху (распредвалы) только в самом конце и нужно постараться надеть его на оба вала, чтобы они не сходили с меток (Это обязательно), для этого обычно используются инструменты, которые заблокируйте оба шкива и они никуда не вращаются, но если таковых нет, то учтите определенный факт, а именно, при снятии ремня шкив, идущий на впуск под действием пружины, повернется на один зуб по часовой стрелке, и шкив, который выходит на отпуск, под действием n из этих пружин повернутся на один зуб против часовой стрелки, ваши действия следующие, возьмите ключ, чтобы повернуть шкив распределительного вала (это обычный накидной ключ "на 17", вы можете использовать кривошип, если он у вас есть Вы в арсенале ) и проворачиваем с ним шкив, идущий к впуску (он с диском, он еще обозначен на фото выше цифрой 7) до совмещения меток, затем выбирая провисание правой ветви, надеемся Продеть ремень на шкив (см. фото 1) и самое главное проследите, чтобы шкив не перепрыгивал через зубья, затем осторожно дайте шкиву вернуться в исходное положение (он повернет примерно на один зуб вправо), сразу же (здесь намного удобнее с помощником) тем же ключом поверните другой шкив (который снят) и установите его так, чтобы он стоял как другой шкив (один зуб вправо отклонился от метки), когда это будет сделано, выставьте ГРМ ремень на его верхнюю часть (см. фото 2), при этом не должно быть провисания между шкивами распределительного вала и убедитесь, что шкив не прыгает, когда вы на него надеваете ремень, теперь проверяя оба шкива, убедитесь, что правая ветвь растягивается (при проворачивании шкив коленчатого вала должен стоять на месте) и полностью надеть ремень ГРМ на все шкивы (см. фото 3), а затем проверить, совпадают ли все метки правильно, если все в порядке, приступить к регулировке ремня, осуществляется за счет натяжного ролика, т.е.е. специальный берется. ключом и поворачивает ролик (см. фото 4), но для того, чтобы повернуть его, необходимо немного ослабить болт крепления ролика, а после того, как ремень хорошо натянут, болт, фиксирующий ролик, повернуть до упора и проверяется правильность натяжения, вам понадобится бытовой, чтобы проверить безмен (для определения усилия) и штангенциркуль, после нахождения этих инструментов, безменный штурвал нужно будет зацепить за рукоятку удлинителя торцевого ключа и потребуется обмотаться скотчем, когда инструмент будет готов, приступить к проверке, для этого в средней части (см. фото 3) вдавите ремень ГРМ с усилием 10 кгс через удлинитель и измерьте, насколько ремень будет гнуться, его прогиб должен составлять 5,4 мм, для определения такого прогиба с точностью до миллиметра понадобится штангенциркуль и надеть на шкивы отверткой длину надо будет, все очень подробно показано на фото 3, если прогиб не укладывается в нормы, то заново отрегулировать натяжение ремня.

Примечание!
При работе с ремнем ГРМ желательно иметь спец.инструменты, которые заблокируют распредвалы обоих верхних шкивов еще до снятия ремня, ремень с ними будет намного проще установить, так как его просто нужно будет надеть и никаких лишних марок (после одевания правая ветка должна быть натянут и короткий участок между шкивами распредвала, провисания быть не должно), кстати, если вы чего-то не понимаете в том, как ремень должен сидеть правильно, вы в любой момент можете посмотреть схему, которую мы уже приводили ранее ( Это было в виде фотографии, на ней видно, как правильно установить ремень)!

2. Когда все операции завершены, прокрутите коленвал на два полных оборота, последний оборот, когда вы это сделаете, убедитесь, что все отметки сходятся, если все сходится, значит ремень установлен правильно и вы можете установить оставшиеся детали на свои места , при необходимости снимите и переустановите ремень.

Дополнительный видеоклип:
Чуть ниже размещен наглядный видеоклип, показывающий процесс замены ремня ГРМ:

Каждый узел и деталь в автомобиле изнашиваются, и ремень ГРМ не исключение.Для того, чтобы замена проводилась правильно, производитель автомобиля в паспорте указал сроки износа всех элементов автомобиля ... ВАЗ Замена ремня ГРМ 2110 и 2112 по паспорту должна происходить каждые 45 тыс. Км. Конечно, показатель неточный, ведь все зависит от стиля вождения, условий эксплуатации и климата. Специалисты рекомендуют проверять ремень каждые 10 тысяч километров.

В этой статье мы рассмотрим следующие вопросы:

  1. Как работает тайминг и его элементы;
  2. Признаки временного сбоя;
  3. Замена для 8- и 16-клапанного мотора.

Полезный совет! Если после 45 тысяч вы заменили ремень, но при этом он остался в рабочем состоянии, то сразу выбрасывать его не стоит. Рекомендуем положить в багажник или в салон, потому что никто не знает, что может случиться с автомобилем в пути.

Принцип и расположение ремня

Этот элемент представляет собой резинометаллический пояс или металлическую цепочку. Вход топливно-воздушной смеси и выход выхлопных газов - вот о чем идет речь.Сломанный элемент может потребовать дорогостоящих ремонтных работ, которые могут потребовать даже замены поршней. Другими словами, ремень ГРМ - это связь между коленчатым валом и распределительным валом.

При замене ремня ГРМ ВАЗ 2110 или 2112 водителя в первую очередь интересует расположение этого элемента. При открытии капота сразу обнаруживается зубчатый ремень. Его главное отличие от других подобных элементов в том, что ремень охватывает несколько шкивов.

Когда менять ремень ГРМ

Прежде всего стоит рассмотреть признаки, которые можно почувствовать или идентифицировать визуально:

  • из моторного отсека слышны посторонние шумы;
  • выхлоп почернел;
  • затруднение запуска двигателя;
  • при работающем моторе появляются заметные вибрации.

Эти признаки не всегда указывают на неисправность или повреждение ремня ГРМ, но при их возникновении в первую очередь нужно обратить внимание на этот элемент. Для проверки элемента его необходимо разобрать: отсоединить отрицательный провод от АКБ, вынуть вилку, затем снять ремень генератора и шесть болтов крепления защитного кожуха. После этого вы сможете оценить состояние предмета.

Замена ремня ГРМ ВАЗ 2110 или 2112 требуется при обнаружении следующих повреждений:

  • расслоение резины;
  • есть подтеки масла;
  • наличие потертостей, трещин и складок;
  • выпуклостей, порезов;
  • наличие оборванных ниток.

Процесс замены - подробная инструкция

Разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов для замены потребуется один и тот же набор инструментов. В список включены стандартные инструменты, которые можно найти почти в каждом гараже водителя.

Кроме самого ремня ГРМ и ролика на ВАЗ 2110 или 2112 вам в работе понадобится:

  • специальный ключ, регулирующий степень натяжения ролика;
  • Ключ гаечный
  • на "17";
  • ключ на «15»;
  • ключ на «10»;
  • , в качестве альтернативы - мощная отвертка.

Замена на 8-клапанный двигатель

Замена ремня ГРМ ВАЗ 2110 8 клапанов выглядит следующим образом:

  1. Прежде всего обесточьте аккумулятор - для этого нужно достать минусовой провод;
  2. Откручиваем болты, которые держат крышку защиты ГРМ, после чего снимаем крышку;
  3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правым колесом;
  4. Наша задача - добиться совпадения меток на крышке и соответственно на шкиве, как указано на всех схемах.Для этого нужно повернуть деталь по часовой стрелке;
  5. Подойдите к КПП и снимите с него заглушку;
  6. Надо проверить совпадение отметок в этой лунке;
  7. Блокируем маховик - для этого можно использовать крепежную или мощную отвертку;
  8. Теперь можно снять шкив генератора ГРМ;
  9. Добрались до гайки, удерживающей ролик ГРМ - ее нужно открутить, а не откручивать;
  10. Вот и добрались до нужного элемента ремня ГРМ ВАЗ 2110 или 2112. Теперь его можно удалить. Все детали, которые он покрыл, необходимо промыть моющим средством. После удаления грязи протрите участок чистой тканью;
  11. Далее устанавливают новый ремень ГРМ и ролик натяжителя - соблюдайте направление, указанное стрелкой. Иногда бывает, что производитель не указывает стрелки, в этом случае нужно поставить элемент так, чтобы надпись читалась слева направо;
  12. Для натяжения поверните ролик против часовой стрелки
  13. Следующим шагом является проверка ремня ГРМ и его натяжения.Проверять элемент нужно при холодном двигателе, при этом температура в гараже или боксе должна быть в пределах + 15- + 30С. Запускаем двигатель и осматриваем ремень ГРМ.

Если нет лишних звуков, вибраций, то все элементы можно установить обратно - это колесо, кожух и брызговик.

Замена на 16-клапанный двигатель

Несмотря на то, что клапанов здесь больше, заменить ремень ГРМ не сложнее, чем на версии с 8 клапанами.Итак, замена ремня ГРМ ВАЗ 2110 16 выполняется следующим образом:

  1. Как и в случае с ВАЗ 2110 или 2112, где есть 8 клапанов, нужно демонтировать защиту ремня. Удерживайте 6 болтами.
  2. Далее нужно снять фишку с датчика коленвала - открутить крепление и вынуть сам датчик. Для наглядности можете изучить фото.
  3. Если вы сами разбираете газораспределительный механизм, то наверняка заметили отсутствие одного зуба.Это сделано для того, чтобы датчик мог самостоятельно найти мертвую точку. Также с помощью этой функции можно заблокировать коленвал.
  4. Блокировку можно выполнить, поместив трубку в отверстие под датчиком подходящего размера ... Теперь шкив заблокирован и может быть безопасно удален.
  5. Далее схема работы практически не отличается от снятия 8-ми клапанного механизма ГРМ своими руками - ослабляем крепление ролика и вынимаем неисправный или изношенный ремень.
  6. Поставить новую деталь Есть два способа: снять натяжной ролик и затем установить с ним ремень, или сделать это путем прокрутки распредвала.
  7. Когда новый элемент будет установлен, вы можете вернуть все в исходное положение. Начать стоит с крепления шкива - затягиваем болт и выравниваем шестерню - в этом помогут метки на масляном насосе. Если они отсутствуют, то вы можете сделать отметку самостоятельно.
  8. Соединять детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
  9. При помощи специального ключа натягиваем ремень. Такой ключ есть далеко не у всех, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя.Также стоит помнить о гайке, которую необходимо плотно затягивать.
  10. Проверяем натяжение, резина должна отойти от шестерен, а складок быть не должно.
  11. Осталось 2 раза провернуть коленвал и убедиться, что следы остались на прежнем месте - работа завершена

Как видите, заменить ремень ГРМ ВАЗ 2112 достаточно просто. Главное, выделить на это время. Проверяйте газораспределительный механизм каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.

Расположение меток ГРМ ВАЗ 2110 8 клапанов. Выбор производителя ремня ГРМ

Верхние шкивы не закреплены и теперь не понятно, как их обнажить. Метки на шкивах не «указывают» точно в одном направлении. Может, проще в 1 цилиндре повернуть все шкивы в ВМТ? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделал на ремне ГРМ 21124.Ну у меня мотор объемом 1,5. Есть ли отличия?

Установите метки ГРМ правильно - иначе погнет клапана!

У двигателя ВАЗ-21124 есть особенность: как ни крути его шкивы, его нет. ОТ такие приколы не пройдут! Если положения шкивов не слишком сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 маркировка проводится одинаково, вне зависимости от того, о каком двигателе идет речь.Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Найдите смотровое окошко на картере коробки передач. Под заглушкой есть еще одна отметка.

Последний шаг не обязателен. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

  • Количество зубьев ремня между метками «верхних шкивов» равно 16;
  • Иногда ломается метка на шкиве коленчатого вала - используйте способ контроля «1» (фото 1) или «3» (нижнее фото).

Разъяснения на ВАЗ-21124

На моторе с объемом 1.6 все действия производятся так же, как указано выше. Есть одно исключение - шкив привода генератора устанавливается по метке на кожухе (см. Фото).

Шкив привода генератора, двигатель 21124

Однако, если этой отметки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать как угодно - поршни ни в коем случае не будут касаться клапанов.Сравните, как выглядят поршни двух разных моторов - становится понятно, о чем мы говорим.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленчатого вала - 21, на шкивах распределительного вала - 42. При повороте коленчатого вала на 360 градусов распределительные валы поворачиваются на 180 градусов. Работа двигателя полного цикла состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно применить альтернативные настройки метода.Следите за тем, чтобы метки шкива распределительного вала указывали прямо вниз. Тогда метка на шкиве коленчатого вала должна быть направлена ​​вверх (ВМТ 1 и 4).

Если фиксирующего приспособления нет, его можно изготовить самостоятельно. Даже съемник для (см. Фото) подойдет.

Взял и отремонтировал

Желаем успехов.

Проверка меток времени на одном видео

4 года назад

Добро пожаловать!
Ремень ГРМ - важная часть механизма газораспределения, благодаря ремню, по сути, двигатель рабочий, на данный момент качество ремней другое и цена от этого совершенно не зависит, многие ремней ГРМ по-разному хватает, но все же осмотр ремня нужно периодически проводить и искать, нет ли на нем трещин, следов того, что он качнулся, если на ремень ГРМ уделять мало внимания, всегда будьте уверены в своей машине.

Примечание!
Замена ремня ГРМ - дело непростое, особенно автомобили с 16 клапанами, но все выполнимо и все возможно, особенно когда под рукой есть подходящий инструмент, а для замены ремня понадобятся: отвертка, набор ключей , шестиугольник "5" и помощник!

Резюме:

Где ремень ГРМ?
Для предотвращения попадания грязи и влаги в ремень, а также в звездочки, он спрятан под защитным кожухом, который есть в каждой машине и который закрывает систему ГРМ от этой самой грязи, обычно этот кожух крепится с помощью болты или еще бывает с саморезами, но с гаечной головкой, ярким примером являются автомобили семейства Самара и десятого семейства, с двигателем 2111 (это 8-ми клапанный, 1.5 инжекторный двигатель), вот эти винты, кстати, сразу хотим предупредить, про 8-ми клапанные двигатели в этой статье не будет ничего, так что если вам нужно изучить принцип замены ремня на них, переходите к статье: «Замена ремня ГРМ на двигателе 2111», в которой все расписано.

Примечание!
Если менять ремень, сразу снимаем крышку, она крепится на пять болтов, но у них есть шестигранные головки, поэтому подбирать спец. гаечный ключ для этого (шестигранник "5"), открутите болты и снимите их (расположение болтов указано стрелками на небольшой фотографии выше), а затем снимите верхнюю крышку, и будет еще один немного ниже (нижний ), фиксируется только на двух болтах, тоже их выкручиваем и полностью снимаем с машины, чтобы ничего не мешало!

Когда нужно менять ремень ГРМ?
60 000 тыс. Км хватит, если есть возможность, при желании можно делать чуть почаще, хуже от этого не будет, только если не достанется подземный пояс, мы вообще делаем не рекомендую брать ремни на рынках, базарах, в подвалах и подобных местах, берите только в автосалонах, в качественных автосалонах, где ремень будет в коробке, тогда он прослужит вам не короткую жизнь и не сломается от малейших перегрузок.

Ремень все же нужно поменять, если на нем есть видимый износ, а именно: Разрывы на ремне, трещины, разрывы, все это может привести к тому, что ремень в ближайшее время порвется, такой ремень нужно поменяли и как можно скорее, если это еще не возможно (Время), то мы не рекомендуем эксплуатировать машину с таким повреждением ремня, потому что он повсюду обрежет ремень и вы встанете, и вы не узнаете какая помощь (если это произошло в сельской местности, если ситуация в городе намного лучше), ну а если вы все равно хотите продолжать движение, несмотря на повреждение ремня, то дадим пару советов:

1. Старайтесь как можно меньше крутить двигатель, потому что от этого на ремень идут большие перегрузки и он может со временем порваться.

2. А еще попробуйте переключить скорости, чтобы двигатель попадал в скорость автомобиля, чтобы такого не было, едешь на 4000 тыс. Об / мин и включаешь резко пониженную передачу и тут двигатель ревет, двигатель тормоза и опять же, ремень ГРМ сильный, идет нагрузка, которая тоже может легко сломать и тогда никуда не поедешь, так что бей по скорости.

Как заменить ремень ГРМ на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сначала вы должны снять колесо, затем подкладку колесной арки (все это нужно делать с правой стороны, по направлению движения автомобиля) и, наконец, шкив коленчатого вала (большой, маленький трогать не нужно), как это все сделать читайте в статье: «Замена сальника коленвала на ВАЗ», после проделанной операции на коленвале останется маленький шкив, его нужно будет закрепить тем же большим болтом, которым крепился большой шкив, а затем установить газораспределительный механизм по меткам, для этого вкрутить большой болт на место, включить нейтральную передачу, поставить машину на ручной тормоз и повернуть этот болт по часовой стрелке, если вы все сделаете правильно, то когда он будет полностью завернут (а вам нужно будет продолжать его вращать), шкив коленчатого вала начнет вращаться, и поэтому все шкивы будут двигаться (для счета ремня ГРМ) и вам понадобится установить все шкивы по меткам, в более d На фото ниже показаны все метки (а их всего шесть, три на шестернях, две на задней крышке механизма и одна метка на маслонасосе корпуса), все они должны совпадать с каждой другие, пока они не совпадают по работе, и даже не переступают.

Примечание!
Если так получилось, что ремень порвался, то шкивы распредвалов так легко сдвинуть не получится, в этом случае все равно нужно все сделать, просто нужно точно так же повернуть шкивы распредвалов (они поворачиваются одинаково Кстати, а именно нужно будет аккуратно взять болты, которые их крепят, и при затяжке болтов проворачивать шкивы до тех пор, пока все не станет ясно по меткам)!

2) Теперь ослабляем натяжной и направляющий ролик, они ослабляются из-за их гаек крепления, после ослабления ролики поворачиваются (при необходимости, вы проверяете их вручную по необходимости) и ремень ГРМ можно снимать со шкивов со всех , после снятия проверьте, в каком состоянии находятся ролики, при необходимости замените эти ролики новыми.

Примечание!
Кратко о состоянии ролика, а именно какими они должны быть, в целом внутри роликов есть подшипники (оба), они играют главную роль, но подшипники должны быть в хорошем состоянии, т.е. ролики должны свободно вращаться , без люфта, они не должны иметь заклинивания и шума в работе (Обычно шум появляется при работающем двигателе, т. е. при вращении ремня, но бывает, что при его вращении также слышен шум, такой ролик должен быть заменил сразу)!

Установка:
1.Установка нового ремня начинается снизу, а точнее он устанавливается вначале на шкив коленчатого вала (перед установкой обязательно проверьте, сходится ли шкив на метке, при необходимости сделайте сходиться) и так он идет вверх, за шкивом коленчатого вала как вы уже поняли ремень на насосе снаружи садиться, затем изнутри он идет под натяжной ролик, а его правая ветвь в это время проходит изнутри направляющий ролик, к верху (распредвалы) ремень изнашивается только на самом конце и нужно постараться надеть его на оба вала, чтобы они не сбивались с меток (это обязательно), для этого инструменты обычно используются, что оба шкива блокируются и они никуда не вращаются, но если таковых нет, то учтите определенный факт, а именно, когда ремень снимается, шкив, идущий на впуск под действием пружины, будет вращаться один зуб по часовой стрелке, и шкив, который выходит, под действием n из этих пружин, поворачивает один зуб против часовой стрелки, ваши действия следующие, возьмите ключ, чтобы повернуть шкив распределительного вала (это обычный накидной ключ "на 17", вы можете использовать кривошип, если он есть в вашем арсенале) и провернуть им шкив, идущий к впуску (Он с диском, он обозначен на фото выше цифрой 7) до совмещения меток, затем, выбрав провисание правой ветви, надеть ремень на шкив (см. фото 1) и самое главное, убедитесь, что шкив не прыгает через зубья, затем осторожно дайте шкиву вернуться в исходное положение (он повернет примерно на один зуб вправо), затем сразу ( Здесь с помощником намного удобнее) тем же ключом поверните другой шкив (который идет на расцепление) и установите его так, чтобы он стоял как другой шкив (Один зуб вправо отклонился от метки) , при этом наденьте ремень ГРМ на его верхнюю часть (см.фото 2), при этом между шкивами распредвала не должно быть провисания и проследить, чтобы шкив не подпрыгивал при надевании на него ремня, теперь проворачивая оба шкива, проследить, чтобы правая ветвь была натянута (При повороте коленвал шкив должен стоять на месте) и полностью надеть ремень ГРМ на все шкивы (см. фото 3), а затем проверить, все ли метки совпадают правильно, если все в порядке, приступить к регулировке ремня, она осуществляется за счет натяжения взят ролик, т.е. спец.ключом и поворачивает ролик (см. фото 4), но для того, чтобы повернуть его, необходимо немного ослабить болт крепления ролика, а после того, как ремень хорошо натянут, болт, фиксирующий ролик, повернуть до упора и проверяется правильность натяжения, вам понадобится бытовой, чтобы проверить безмен (для определения усилия) и штангенциркуль, после нахождения этих инструментов, безменный штурвал нужно будет зацепить за рукоятку удлинителя торцевого ключа и потребуется обмотать изолентой, когда инструмент будет готов, приступить к проверке, для этого в средней части (см. фото 3) протолкнуть ремень ГРМ через удлинитель с усилием 10 кгс и измерить, насколько ремень прогнется, его прогиб должно быть 5.4 мм, чтобы определить такой прогиб с точностью до миллиметра понадобится штангенциркуль и на шкивы поставить длину отвертки, все очень подробно показано на фото 3, если прогиб не укладывается в нормы, то отрегулируйте снова натянуть ремень.

Примечание!
При работе с ремнем ГРМ желательно иметь спец. инструменты, которые заблокируют оба верхних шкива распределительного вала еще до того, как ремень будет снят, с ними будет намного проще установить ремень, так как вам просто нужно его надеть и никаких лишних марок (после одевания правую ветвь следует подтянуть и короткий участок между шкивами распредвалов, провисания быть не должно), кстати, если вам что-то непонятно по поводу того, как ремень должен сидеть правильно, вы можете в любой момент посмотреть схему, которую мы уже приводили ранее ( Это было в виде фотографии, на ней видно, как правильно установить ремень)!

2. Когда все операции выполнены, проверните коленвал на два полных оборота, при последнем обороте убедитесь, что все отметки сошлись, если все сходится, значит ремень установлен правильно и вы можете установить оставшиеся детали на свои места , при необходимости снимите и снова установите ремень.

Дополнительный видеоклип:
Чуть ниже размещен наглядный видеоклип, показывающий процесс замены ремня ГРМ:

Одной из важных операций по обслуживанию считается замена ремня ГРМ ВАЗ 2110.Его необходимо выполнять своевременно, каждые 50 тысяч километров. Этот интервал никогда не следует увеличивать, так как это может привести к серьезным последствиям.

Что нужно для работы?

Самое маленькое, что может случиться, это то, что размер ремня увеличится от растяжения настолько, что он подпрыгнет на зубьях шестерен одним или даже двумя звеньями, при этом будут нарушены фазы газораспределения и двигатель заработает. с серьезными перерывами. В худшем случае дело может закончиться обрывом ремня и погнутыми клапанами. Периодический визуальный осмотр технического состояния ГРМ не будет лишним, для этого вам просто нужно снять защитную пластиковую крышку. Наличие глубоких трещин на поверхности ремня означает, что в ближайшее время можно ожидать неприятностей, а в самый неподходящий момент, поэтому изделие лучше поменять. Рядом стоит осмотреть ремень генератора ВАЗ 2110.

Рекомендации производителя с момента появления ремня ГРМ вместо цепи однозначны:

лучше всего менять изделие в комплекте с натяжными роликами.ВАЗ «Десятка» оснащалась двумя типами двигателей: 8- и 16-клапанными. В первом один натяжной ролик, во втором - натяжной и опорный. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее можно выполнить своими силами, имея необходимый минимум инструментов:

  • набор гаечных ключей и рожковых ключей;
  • крепление;
  • Отвертка
  • ;
  • Специальный ключ
  • для натяжения роликовых или круглогубцев с загнутыми концами;
  • домкрат;
  • перчатки тканевые;
  • тряпок.

Тканевые перчатки лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автомеханик не понаслышке знает, как это происходит. Смотровая канава здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оснащенного гидроусилителем руля (ГУР), так что домкрат обязательно иметь.

Описание разборки

Разборка привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с двигателем 16 клапанов необходимо снять некоторые дополнительные элементы.Поэтому описание процесса будет вывешено специально для него с оговорками на 8-клапанный агрегат. В самом начале нужно снять защитный пластиковый кожух и снять чехол для большего удобства. воздушный фильтр, отложите в сторону. Внизу, напротив шкива коленвала, установлен датчик. Необходимо отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе в этом нет необходимости). Далее в обоих типах двигателей нужно провернуть коленчатый вал, чтобы совместить все отметки на шкивах распределительных валов и корпусе двигателя.Это выравнивание проверяется сопоставлением метки и паза на маховике; для этого вытащите резиновую заглушку из паза на коробке передач.

Плавно вращая коленчатый вал, совместите все метки на шкивах

Далее, для того, чтобы разобрать механизм и снять ремень ГРМ, сначала нужно будет ослабить и снять ремень генератора со шкива. Выполняя эту несложную операцию, следует внимательно осмотреть последний. Вполне возможно, что он тоже в плачевном состоянии, и при этом также потребуется замена ремня генератора ВАЗ 2110.В автомобилях, оборудованных гидроусилителем руля, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап - ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинить коленчатый вал отверткой или небольшим креплением и ослабить болт гаечным ключом, после чего сам шкив можно снимать. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что даст возможность откручивать и снимать опорный ролик.

Важно не потерять специальные шайбы под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень ГРМ можно снимать.

Первым делом еще раз проверить совпадение всех меток и при необходимости поправить. Новый ремень ГРМ ВАЗ 2110 начинает надевать на шкивы после того, как будут установлены и прикручены новые ролики. Операция начинается с нижнего шкива, на него надевается ремень, выравнивая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремень в небольшом натяжении, специальным ключом к нему перемещается ролик, обеспечивающий натяжение ремня. Положение ролика фиксируется гайкой. Теперь шпонкой сделайте два полных оборота коленвала и снова проверьте совпадение меток на шкивах распредвала и маховика. Если отметка на шкиве распределительного вала сместилась в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжение ремня, после чего можно произвести повторную сборку в обратной последовательности и запустить двигатель, на этом замена ремня ГРМ на ВАЗ «десятка».

Несколько слов о ремне привода генератора. Часто имеет смысл поменять и его вместе с приводом ГРМ, тем более что цена на этот расходник невысокая. Есть только нюансы разборки агрегата в том случае, когда автомобиль оборудован гидроусилителем руля. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже бывает разным, его длина составляет 1115 мм.

На автомобилях с гидроусилителем руля генератор не движется, а натяжение обеспечивается специальным роликом, например, в приводе газораспределительного механизма. Поэтому для того, чтобы поменять ремень ВАЗ десятого семейства с гидроусилителем руля, нужно ослабить болт ролика, после чего натяжение уменьшится, и появится возможность снимать ремень со шкивов. Нюанс заключается в том, что полностью вытащить его не получится, нужно открутить опору двигателя и поднять сам агрегат домкратом.Это можно сделать, сняв правое переднее колесо. Только тогда можно будет полностью снять ремень привода генератора.

Новый продукт таким же образом заправляется и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и натягивать ремень на шкивы не очень удобно и придется потратить некоторое время. Собирать в обратном порядке, по окончании процесса натянуть ремень роликом.

Такие относительно простые процедуры вполне по силам любому автомобилисту провести самостоятельно, без привлечения специалистов.

Автомобиль ВАЗ 2110 пользуется серьезным спросом у отечественных покупателей. Это достаточно надежный, в меру мощный продукт концерна АвтоВАЗ.

Причины обрыва ремня

Одна из самых частых проблем модели - выход из строя ремня ГРМ. Причины этого могут быть разные:

  • Простой износ, вызванный длительной эксплуатацией автомобиля;
  • Регулярные повышенные нагрузки, при которых двигатель должен работать в интенсивном режиме;
  • Механическое повреждение в результате неправильной эксплуатации или полученное при ремонте других агрегатов;
  • Заводской брак.

Независимо от причины проблемы, ее необходимо устранить.

Со временем растягивается настолько, что происходит скачок зубьев шестерни на 1-2 звена. Таким образом нарушается фаза газораспределения, наблюдаются перебои в работе двигателя. Но это лучший сценарий для такой ситуации. Хуже всего, когда ремень рвется, а клапаны гнутся.

Помощь в выборе ремня ГРМ и роликов

Качество роликов и ремней, выбранных для замены, зависит от надежности, эффективности и срока службы двигателя.

Исследования показывают, что стоимость ремня от 450 рублей, а ролики обойдутся вам минимум в 600 рублей.

При покупке запчастей руководствуйтесь мнением владельцев автомобиля ВАЗ 2110. Есть много форумов. Также проконсультируйтесь со специалистами на СТО. Они смогут дать вам профессиональный совет или даже заказать качественные комплектующие.

Опросы владельцев продукции АвтоВАЗа, а именно ВАЗ 2110, показали, что наибольшей популярностью пользуются ремни производства следующих компаний:

  • Ворота;
  • Bosch;
  • Крафт;
  • Power Grip;
  • Dayco;
  • Contitech.

Что касается роликов, то здесь лучше обратить внимание на следующие марки:

  • Ворота;
  • Power Grip;
  • Dayco;
  • Marel.

Конечно, выбор сугубо индивидуальный и зависит от финансовых возможностей и доступного ассортимента конкретного магазина. Но если необходимых предметов нет в наличии в вашем городе, их всегда можно заказать через интернет. В наши дни это не проблема.

  1. Ваша основная задача как автовладельца - периодически осматривать машину визуально.
  2. Одновременно с заменой элемента необходимо заменить натяжные ролики.
  3. ВАЗ 2110 комплектуется 8 и 16 клапанами. От этого также зависит процесс замены. Так, в 8-клапана, один натяжной ролик установлен, и в 16-клапана, опора и натяжной ролик.

Замена ремня ГРМ на десятку не составляет труда. Обращаться к специалисту не обязательно. Самостоятельно обойтись вполне возможно.

Набор инструментов

Для выполнения работ по замене ремня ГРМ вам потребуется:

  • Набор гаечных ключей и рожковых ключей;
  • Лом;
  • Набор отверток;
  • Гаечный ключ специальный, с помощью которого натягивают ролик или простые плоскогубцы с изогнутыми кольцами;
  • Домкрат автомобильный;
  • Тряпки, перчатки защитные.

Многие люди игнорируют советы по использованию перчаток. Особенно летом, когда жарко. Но они нужны для защиты от травм.

Потребность в смотровой яме отсутствует. Вам потребуется снять правое колесо, чтобы снять ремень ГРМ, если ваша дюжина оснащена гидроусилителем руля. Так что без домкрата не обойтись.

Проверка состояния ремня

Во-первых, помните, что проверять состояние ремня нужно один раз в год или каждые 10-15 тысяч километров пробега.Замена проводится через каждые 50 тыс. Км пробега.

Чтобы проверить состояние элемента, выполните следующие действия:

  • Снимите заглушку с передней защитной крышки ГРМ;
  • Снимите ремень генератора, чтобы он не мешал вам;
  • Открутите шесть болтов, чтобы снять крышку;
  • Получите доступ к ремню и осмотрите его.

Если вы заметили любой из следующих моментов, не забудьте начать замену ремня:

  • Элемент имеет неровности или порезы;
  • Нити порваны, на ней появились следы расслоения;
  • Есть потертости, трещины или складки;
  • Утечка масла.

Замена ремня

О замене ремня ГРМ нужно рассказать отдельно, в зависимости от того, сколько клапанов у вашего ВАЗ 2110 - 8 или 16. Самостоятельный ремонт узла на 8-ми клапанном двигателе считается более легким, хотя серьезных проблем с 16-ти быть не должно. -клапанный двигатель.

8-клапанный

Последовательность работ будет следующая:

  1. Отсоедините аккумулятор, отсоединив минусовой провод;
  2. Снимите болты с кожуха ремня;
  3. Снимите эту защитную крышку;
  4. Демонтировать переднее колесо со стороны пассажира, одновременно сняв брызговики и защиту моторного отсека;
  5. Поверните шкив генератора по часовой стрелке, чтобы метки на крышке и шкиве совпали;
  6. Снимите защитную заглушку с коробки передач и проверьте в полученном отверстии совпадение контрольных меток;
  7. С помощью металлической отвертки или другого предмета нужно заблокировать маховик;
  8. После этого можно открутить и снять шкив генератора;
  9. Сделайте несколько оборотов, чтобы ослабить гайку, которой крепится ролик натяжителя ремня;
  10. Снимите старый ремень. Он вам больше не понадобится, поэтому смело отправляйте на свалку;
  11. Помещение необходимо очистить, обезжирить. Для этого идеально подходит уайт-спирит;
  12. После ополаскивания вытрите все сухой чистой тканью;
  13. Установите новый ролик в направлении, указанном стрелками. Если они отсутствуют, то учтите надпись. Он должен располагаться слева направо, то есть читать его можно было без проблем;
  14. Чтобы натянуть ремень, поверните ролик против часовой стрелки;
  15. Проверить соответствие всех отметок и степени натяжения ремня;
  16. Степень сжатия следует проверять на холодном двигателе и при температуре воздуха в пределах 15-30 градусов Цельсия;
  17. Включите двигатель и при работающем агрегате проверьте, все ли вы установили правильно;
  18. Если звук нормальный, значит установка правильная;
  19. Соберите снятые детали в обратном порядке.

16-клапанный

На ВАЗ 2110 устанавливаются моторы двух типов - с 8 и 16 клапанами. При этом заменить 16-клапанный считается сложнее. Опытные мастера уверяют, что для качественной замены ремня ГРМ достаточно приложить немного больше усилий и внимания.

Следовательно, в этом случае работа должна производиться следующим образом.

  1. Снимите шесть гаек, удерживающих защитную крышку. Снимите защитную крышку.
  2. Освободить датчик коленвала.
  3. Найдите на шкиве участок без зубцов. Он будет служить ориентиром для поиска верхней мертвой точки.
  4. Установите поршень из первого цилиндра так, чтобы он находился в верхней мертвой точке.
  5. Совместите шкив и датчик коленчатого вала, заблокируйте шкив, отвинтите и снимите его.
  6. Затем ослабьте гайку, которая находится на ролике натяжителя.
  7. Снимите старый ремень, а также снимите ролик натяжителя.
  8. Очищенное пространство очистить от грязи, масла, протереть сухой тканью.
  9. Установить новый ремень, прикрутить шкив. Рекомендуется одновременно заменить валик.
  10. Убедитесь, что метки на ремне и приводе совпадают, как и метки на шестерне газораспределительного механизма.
  11. Натяните ремень с помощью роликового натяжителя.
  12. Проверить эластичность после растяжения.
  13. Проверните коленчатый вал на два полных оборота, чтобы проверить качество сборки.
  14. Убедитесь, что метки совпадают, после чего шкив можно будет переустановить.
  15. Запустите двигатель, проверьте правильность установки и снова установите защитную крышку.

Видео по замене ремня ГРМ на ВАЗ 2110

Как видите, произвести полную замену Ремень ГРМ на автомобиле ВАЗ 2110 можно использовать без посторонней помощи. Конечно, если нет опыта, нет времени или желания делать ремонт самостоятельно, обращайтесь на проверенные СТО. обслуживание ... Замену произведут быстро и качественно, но за их услуги придется платить.

Вопрос, как заменить 8 клапанов на ВАЗ 2110 ремнем своими руками, возникает постоянно, так как на СТО такая процедура дорогая. Следует знать, что деталь - это изделие, основная задача которого - передача вращения от коленчатого вала к распредвалу. Кроме того, в системе задействован и водяной насос, который также входит в систему. Внутренняя поверхность ремня ГРМ снабжена зубьями, шаг между которыми варьируется в зависимости от модели автомобиля. Для обеспечения необходимого натяжения устройство оснащено системой натяжения в виде ролика.

Причина замены ремня ГРМ

Замена ремня ГРМ ВАЗ 2110 8 клапанная форсунка своими руками после пробега автомобиля от 65 до 75 тыс км.Иногда фигура меняется. Это зависит от условий эксплуатации.

Причины, приводящие к необходимости замены:

  • работа в условиях резких перепадов температур;
  • наличие продукта машинное масло, обладающее коррозионным действием;
  • проблемы в натяжном ролике;
  • Насос вышел из строя.
  • произошло естественного износа продуктов;
  • ускоренный выход из строя элемента из-за повышенных нагрузок;
  • механическое повреждение при ремонте;
  • производственный брак.

По ссылкам нельзя допускать прыжков на ВАЗ. Это становится причиной плохой работы газораспределительной системы. Есть риск порвать ремешок.

Часто возникает вопрос: как заменить ремень ГРМ на ВАЗ 2110 8 клапанов. Главное, чтобы такую ​​процедуру нужно было делать своевременно, ведь при лопании клапан гнется. На этой модели производитель не имеет специальных канавок на поверхности поршня, которые бы устранили эту проблему.Допускается возможность изготовления их своими руками. Однако такая работа требует опыта, иначе компрессия может нарушиться.

Перечень повреждений ремня ГРМ на ВАЗ 2110

Замена ремня ГРМ ВАЗ 2110 8 клапанная форсунка своими руками:

  1. В результате повышенного натяжения поверхность начинает лохматиться. Появляются пробелы.
  2. Если продукт был слегка растянут, это приведет к срезанию зуба. В такой ситуации замена ремня ГРМ 8 клапанов на ВАЗ 2110 требуется немедленно.
  3. Зубья сильно изношены. Это тоже следствие плохой регулировки натяжения.
  4. Поверхность изделия покрыта мелкими трещинами. Происходит это из-за его длительного перегрева или переохлаждения.
  5. Иногда местом износа является промежуток между зубьями. Это также результат плохого натяжения ремня.
  6. Если масло постоянно вытекает из двигателя и попадает на ремень, значит, продукт удаляется. Затем нужно найти и устранить утечку.Ремень ГРМ заменен на новый.
  7. На ВАЗ 2110 8 клапанов меняется ремень ГРМ, если он был перекос при его установке. Наблюдается его износ.

Во время движения необходимо постоянно прислушиваться к шуму. Когда он отчетливо слышен в районе двигателя, это означает, что нужно остановиться и натянуть ремень.

В некоторых случаях зуб пропускает. Об этой проблеме сигнализирует датчик. Требуется остановить и провести следующую регулировку привода.

Выбор производителя ремня ГРМ

Зная, как заменить ремень ГРМ на ВАЗ 2110 8 клапанов, тоже нужно сделать правильный выбор. Размер ремня ГРМ ВАЗ 2110 на 8 клапанов подбирается исходя из количества зубьев. Их сумма должна быть 136. Ширина привода 25,4 мм.


К наиболее представительным фирмам относятся: Gates, Bosch,

Перед тем, как выбрать продукт, его визуально осматривают на предмет дефектов. Одновременно осматривают натяжные ролики на предмет дефектов.При необходимости замените и их. Также здесь есть фирмы, производящие качественную продукцию: Gates, Power

Визуальный осмотр ремня

Перед заменой ремня ГРМ на ВАЗ 2110 8 клапанов необходимо его осмотреть. Проходит после пробега 15 тыс. Км.

Для этого подготовлены инструменты:

Проверка состоит из следующих точек:

  1. На передней крышке ГРМ есть специальная заглушка, которую можно снять.
  2. Ремень снимается со шкива генератора. Это важно для удобства использования.
  3. Крышка привода ГРМ удерживается на месте 6 болтами, которые необходимо снять.
  4. Ремень открывается. Его осматривают визуально.

Замена ремня ГРМ ВАЗ 2110 на 8 клапанов форсунка своими руками проводится в том случае, когда все дефекты хорошо видны.

Снятие старого ремня

Чтобы понять, как поменять ремень ГРМ на ВАЗ 2110, нужно изучить инструкцию.

Этапы процесса замены программного продукта:

  1. Провод, ведущий на массу, отключен от аккумулятора.
  2. Ремень генератора снят.
  3. Поршень цилиндра номер 1 перемещается вверх. Правое колесо нужно снимать спереди. Установка меток ГРМ ВАЗ 2110 на 8 клапанов производится прокруткой коленвала по ходу движения по часовой стрелке. Соблюдается совмещение меток шестерни распредвала со специальной антенной, расположенной на задней крышке привода ГРМ.
  4. На приводном шкиве генератора откручивается и снимается болт. Обязательное условие - блокировка коленвала. Для этого требуется как минимум два человека. Один занимается удержанием коленчатого вала от возможного вращения. Другой, из картера сцепления, вынимает заглушку и откручивает болт шкива, который снимается. Сразу идет проверка совпадения меток на маховике и прорези картера.
  5. Чтобы ослабить гайку натяжного ролика, возьмите ключ 17-го калибра. С его помощью ролик немного поворачивается, чтобы уменьшить натяжение ремня.
  6. Снимается привод ГРМ.



Установка нового ремня

Установка 8-ми клапанного ремня ГРМ ВАЗ 2110 состоит из следующих этапов:

  1. Ролик натяжителя блокируется. Сразу обращает на себя внимание расположение замочных отверстий. Они направляются наружу.
  2. Для установки ремня ГРМ ВАЗ 2110 8 его необходимо надеть на шкив коленчатого вала. В эту же систему входят насос охлаждающей жидкости и натяжной ролик.Важно понимать: как натянуть ремень ГРМ на ВАЗ 2110. Для проведения этой работы используется отвертка. Его необходимо установить между штифтами, которые ввинчиваются в ролик. Рычаг вращает ролик против часовой стрелки. Затем ремень натягивается на шкив.
  3. Затем гайка натяжного ролика и болт шкива генератора возвращаются на место.
  4. Коленчатый вал теперь поворачивается на 2 оборота по часовой стрелке. Отметки коленвала и распредвала совмещаются. Если метки не совпадают, вся операция повторяется.

Далее необходимо отрегулировать натяжение ремня. Коленчатый вал вращает против часовой стрелки. Нормальное натяжение 1,5-2 кг. Если отсутствует специальное устройство, то проводится ручная проверка. Свободный участок ремня оборачивают двумя пальцами: большим и указательным. Усилия должно быть достаточно, чтобы повернуть ремень на угол 90 градусов.

Зная, как установить ремень ГРМ на ВАЗ 2110 8 клапанов своими руками, еще нужно проверить качество проделанной работы.Для этого заводится двигатель и глючится. Не должно быть посторонних шумов ... Их наличие свидетельствует о сильном натяжении ремня. Для этого ослабляется крепление валика, а сам он прокручивается влево на 10-15 градусов. Система закреплена на этом поле.

Регулировка ГРМ ВАЗ 2110 8 клапанов. Установка нового ремня

Замена ремня ГРМ совсем не сложная и вы отлично справитесь с этим делом самостоятельно, без помощи автомастерских, тем самым сэкономив деньги из своего бюджета. Кроме того, вы получите бесценный опыт, который пригодится вам в будущем.

Ремень ГРМ представляет собой замкнутое резиновое кольцо, размер которого зависит от типа, а также от модели двигателя. На внутренней стороне пояса по всему периметру имеются насечки.

Ремень подлежит замене по документации через:
- 75 т.км на двигателе 8кл
- 45 т.км на двигателе 16кл

Быстрый износ ремня обычно означает проблему с системой газораспределения.Причины влияния необходимо выявить и устранить.

Анализ повреждений ремня ГРМ

1. Если ремень ГРМ слегка поврежден или полностью порван и при этом изношен шнур, то, скорее всего, причина этого в перенапряжении.

2. Отсутствие одного из зубцов свидетельствует о плохом натяжении ремня.

3. Отсутствие или высокий износ зубьев ремня, в свою очередь, свидетельствует о неправильном натяжении.

4. Треснувший ремень ГРМ свидетельствует о сильном перегреве или переохлаждении.

5. Если между зубьями виден износ, скорее всего, ремень натянут неправильно. (слабый или сильный).

Возможно, что при слабом натяжении ремня ремень перескочит через зуб, в этом случае загорается, а затем гаснет "CHECK". Это сигнал датчика положения распределительного вала.

6. Смазанный маслом ремень ГРМ показывает, что в каком-то месте подтекает масло из двигателя. В этом случае нужно заменить ремень и поискать утечки.

7. Заметный износ концов указывает на угловое или параллельное смещение ремня.

8. Чрезмерный шум указывает на чрезмерное или недостаточное натяжение ремня. Эту проблему следует немедленно устранить, чтобы не порезаться зубьями и не порвать ремень.

Замена ремня ГРМ на ВАЗ 2114 2110 8 клапанов

Вам понадобится:

1. Гаечный ключ на «17».
2. Ключ находится на «15».
3. Стопорное кольцо для удаления.
4. Мощная отвертка или монтировка.
5. Ключ для регулировки натяжного ролика
При выполнении работ используйте перчатки.

В этом видео показана замена ремня ГРМ на ВАЗ 2114

1. Отсоедините отрицательный провод от аккумуляторной батареи.

4. Используя ключ «15», отверните болт крепления ролика, затем немного поверните натяжной ролик, чтобы натяжение ремня ГРМ уменьшилось.

5. Выпрямите (снимите) ремень со шкивов: распределительного вала, натяжного ролика и зубчатого шкива водяного насоса.

6. Зафиксируйте коленчатый вал (монтировкой или отверткой) и открутите болт крепления ведущего шкива генератора.Это действие лучше делать с помощником. Первый удерживает коленчатый вал за зубья кольца маховика монтировкой, второй снимает заглушку с картера сцепления и откручивает болт крепления шкива.

7. Гаечным ключом на «17» открутите болт крепления шкива коленчатого вала, затем снимите его вместе с шайбой.

8. Затем снимите шкив привода генератора с коленчатого вала.

9. Снимите шайбу привода ремня ГРМ со шкива, после чего можно будет снять ремень со шкива коленчатого вала.


Установка ремня ГРМ

Все делается в обратном порядке.

1. Ошибиться при установке ведущего шкива генератора практически невозможно, в нем есть выемка, если она не совпадает с которой не встанет на место.

2. При установке ремня следите за натяжением приводного ремня.

3. После установки ремня затяните его до штатного

Ремень ГРМ натягивается следующим образом:
После установки специального ключа в отверстия на внешней стороне ролика, поверните его против часовой стрелки, пока вырез на внешнем диске не совпадет с прямоугольным выступом на внутренней втулке ролика.

Это нормально, если по середине ремень можно закрутить почти на 90 градусов. Если он слишком затянут, то вы не сможете повернуть его вручную на этот угол. Если ремень не дотянется, он ударится о защитный кожух (крышку) и будет болтаться.

4. Гаечным ключом на «15» нужно затянуть болт крепления натяжного ролика.

5. Если после замены ремня ГРМ при работающем двигателе наблюдается повышенный шум, то, вероятно, неисправен роликовый подшипник.

6. Для проверки снимите ролик, а затем медленно, вращая его, проверьте, нет ли люфта или заедания.

7. Если вы обнаружите люфт в натяжном ролике, или он замедляется при свободном вращении, или физически поврежден, замените ролик.

Верхние шкивы не закреплены и теперь не понятно, как их обнажить. Метки на шкивах не «указывают» точно в одном направлении. Может, проще в 1 цилиндре повернуть все шкивы в ВМТ? Если речь идет о 16 клапанах, то маркировка на ВАЗ-2112 мне знакома: эту операцию я проделал на ремне ГРМ 21124.Ну у меня мотор объемом 1,5. Есть ли отличия?

Установите метки ГРМ правильно - иначе погнет клапана!

У двигателя ВАЗ-21124 есть особенность: как ни крути его шкивы, его нет. ОТ такие приколы не пройдут! Если положения шкивов не слишком сбиты, попробуйте надеть ремень и повернуть механизм в положение «ВМТ 1 и 4». И впредь всегда пользуйтесь инструкцией:

Теоретически на ВАЗ-2112 маркировка проводится одинаково, вне зависимости от того, о каком моторе идет речь.Вот фото двигателя 21120.

Как все выглядит на самом деле и в инструкции

Найдите смотровое окошко на картере коробки передач. Под заглушкой есть еще одна отметка.

Последний шаг не обязателен. И делают это, чтобы не переделывать всю работу с нуля.

Дополнительная информация:

  • Количество зубьев ремня между метками «верхних шкивов» равно 16;
  • Метка на шкиве коленвала иногда рвется - используйте контроль по способу «1» (фото 1) или «3» (фото внизу).

Разъяснения на ВАЗ-21124

На двигателе объемом 1,6 все действия выполняются аналогично указанному выше. Есть одно исключение - шкив привода генератора устанавливается по метке на кожухе (см. Фото).

Шкив привода генератора, двигатель 21124

Однако, если этой отметки нет, воспользуйтесь проверенным методом: от корпуса ДПКВ отсчитывают 20 зубцов. Вместо 21-го должен быть «пропуск».

Шкивы ГРМ можно вращать как угодно - поршни ни в коем случае не будут касаться клапанов.Сравните, как выглядят поршни двух разных моторов - становится понятно, о чем мы говорим.

Два разных 16-клапанных клапана

Для тех, кто ничего не понял

Количество зубьев на шкиве коленчатого вала - 21, на шкивах распределительного вала - 42. При повороте коленчатого вала на 360 градусов распредвалы поворачиваются на 180. Как правило, полный цикл двигателя состоит из двух оборотов коленчатого вала (720 градусов).

Теоретически можно использовать альтернативный метод настройки.Следите за тем, чтобы метки шкива распределительного вала указывали прямо вниз. Тогда метка на шкиве коленчатого вала должна быть направлена ​​вверх (ВМТ 1 и 4).

Если фиксирующего приспособления нет, его можно изготовить самостоятельно. Даже съемник для (см. Фото) подойдет.

Взял и отремонтировал

Желаем успехов.

Проверка меток времени на одном видео

Проверяйте состояние ремня ГРМ каждые 10-15 тысяч пробегов. Внимательно осмотрите его на предмет трещин.
Следите за натяжением ремня. Обрыв ремня ведет к дорогостоящему ремонту - цена вопроса от замены клапанов до капитального ремонта двигателя. Ремень рекомендуется менять каждые 50-60 тысяч километров.
Для ВАЗ 2110 есть 8-16-клапанные двигатели. Ремень ГРМ ВАЗ 2110 (8 клапанов) заменить проще, но это не значит, что ремень ГРМ ВАЗ 2110 (16 клапанов) нельзя заменить самостоятельно.
Наши инструкции показывают оба варианта.

Рассмотрим замену ремня ГРМ ВАЗ 2110 (8 клапанов без ГУР)

Начинаем замену

  • Начинаем с откручивания двух болтов передней защиты.

  • Затем откручиваем гайку по центру.

  • Снимите защитную крышку ремня ГРМ.

  • Снимаем правое колесо и защиту за ним. Шкив генератора поворачиваем головкой 19, вращаем по часовой стрелке.

  • Закручиваем шкив до совпадения меток на крышке и на шкиве.

  • Снимите заглушку с верхней части коробки передач.

  • В лунке проверить совпадение меток.

  • Блокируем вращение маховика, вставив в отверстие отвертку.

  • Затем снимаем сам шкив генератора 19 головкой.

  • Вытаскиваем шкив и откладываем в сторону.

  • Отверните гайку ролика натяжителя ключом на 17.

  • Вытаскиваем старый ремень ГРМ.

  • Открутите ролик натяжителя и замените его новым.

  • Не забудьте установить под ролик специальную шайбу.

  • Теперь надеваем новый ремень ГРМ и с помощью ролика стягиваем его.

  • Проверка расположения наклеек. Все должно оставаться на месте.Продолжаем сборку в обратной последовательности.

  • Проверяем натяжение откручивая ремень. Следим, чтобы он не был перетянут.

Замена ремня ГРМ ВАЗ 2110 (8-ми клапанная газораспределительная система) завершена. Запустите двигатель и дайте ему поработать. Внимательно посмотрите на работу ремня ГРМ.
Если все в порядке, защита от износа. Вся процедура заняла около 30 минут.

Замена ремня ГРМ ВАЗ 2110 (16 клапанов)

Не все знают, как заменить ремень ГРМ своими руками. На 16-ти клапанной они меняются по-другому.
Снимите защитную крышку ремня ГРМ.

  • Убрать «фишку» с датчика коленвала, открутить болт и снять датчик.

Отсутствие одного зуба на шкиве позволяет датчику коленчатого вала определять верхнюю мертвую точку (ВМТ), а также служит для блокировки коленчатого вала при отвинчивании и затяжке болта шкива.

  • Совместите шкив с отверстием для датчика коленчатого вала. Вставьте трубку подходящего размера в отверстие для датчика. У вас может быть другой подходящий объект - шестиугольник как на фото. Блокируем шкив, откручиваем и снимаем.
  • Ослабляем натяжение ремня ГРМ откручивая гайку натяжителя и снимаем ремень.
  • Вставляем новый ремень (либо прокручивая правый распредвал ключом, либо сняв ролик натяжителя, как вам удобнее).
  • Закручиваем болт крепления шкива и совмещаем метки шестерни привода ремня ГРМ. Если на корпусе масляного насоса отметки нет, выставляем по отметкам на маховике, потом сами делаем отметку зубилом на маслонасосе, для удобства.
  • Совмещаем метки на шкивах распредвалов, проверяем совпадение меток на шестерне ременной передачи (они тоже должны совпадать).
  • Натягиваем ремень роликом - натяжителем, при помощи специального ключа.При отсутствии ключа затяните его двумя гвоздями и вставленной между ними отверткой (монтировкой).
    Или вилкой, полностью удалив два средних зуба, а два внешних укоротив пополам и загнув. Не забудьте затянуть гайку натяжителя.
  • Проверьте натяжение пальцем.
  • Проверяем коленвал на два полных оборота и еще раз проверяем все метки, если они совпадают, прикручиваем шкив на место. Если нет, повторите шаги 6–9.
  • Ставим все на место, не забывая датчик коленвала, и можем заводить двигатель.

Итак, мы завершили замену ремня ГРМ ВАЗ 2110 (система ГРМ 16). Как видите, это немного дольше, но не намного сложнее.
Вы ​​также можете найти обучающее видео, выполнив поиск:
Ваз 2110 Замена 16-ти клапанного ремня ГРМ
Ваз 2110 8-ти клапанный Замена ремня ГРМ

В зависимости от того, что вам нужно.

Замена ремня генератора ВАЗ 2110 (8 клапанов без ГУР)

Совет:
Если при трогании с места вы слышите свист из-под капота автомобиля, то этот свист издает ремень генератора при слабом натяжении. Его необходимо подтянуть, если нет возможности, заменить.
Если лампочки на панели приборов ВАЗ 2110 меняют яркость при нажатии на педаль газа, ремень генератора требует натяжения.

Проверка натяжения ремня генератора

Чтобы проверить натяжение ремня генератора, надавите на ремень большим пальцем. Если прогиб составляет более 10-15 мм, ремень необходимо натянуть или заменить, если дальнейшее натяжение невозможно.
Замена ремня ГРМ ВАЗ 2110 (двигатель 8 клапанный без гидроусилителя руля) очень проста, следуйте нашей инструкции:

  • Ключом на 13 ослабьте гайку, крепящую генератор к монтажной пластине.

  • Ключом на 10 открутите регулировочный болт, тем самым ослабив натяжение ремня.

  • Переставив генератор на блок цилиндров, снимите ремень.

  • Затем надеваем новый ремень и стягиваем его регулировочной гайкой.

Замена ремня генератора ВАЗ 2110 (8 клапанов с ГУР)

  • Снять бачок для жидкости ГУР (ГУР - ГУР).
  • Как и в предыдущем варианте, отвернуть гайку крепления генератора ключом на 13.

Внимание! На ВАЗ 2110 с ГУР отсутствует регулировочный болт. Его функцию выполняет натяжной ролик.

Ослабляем ролик натяжителя, и снимаем ремень генератора со шкивов. Для этого вам придется снять двигатель с опоры.
Отвинтите подушку крепления и поднимите двигатель на домкрате.Вытаскиваем ремень через образовавшуюся щель.
Сборка осуществляется в обратном порядке.
Необходимо зажимать натяжной ролик в крайнем положении, натягивать ремень на все шкивы и только потом на натяжной ролик. Придется немного поработать.
Когда ремень надевается на все ролики и шкивы, происходит натяжение. Рукояткой молотка потяните натяжной ролик в нужное положение и зафиксируйте.

Замена ремня генератора ВАЗ 2110 (16 клапанов с ГУР)

  • Если на автомобиле есть генератор без гидроусилителя руля, то на автомобиле с гидроусилителем устанавливается насос гидроусилителя. Да и сам генератор выше.
  • Ремень привода генератора проходит через шкив коленчатого вала, холостой шкив, вал генератора, вал насоса гидроусилителя рулевого управления и снова на шкив коленчатого вала.
  • Таким образом, процедура замены осложняется вращением ремня вокруг левой подушки двигателя.
  • Для замены ремня откручиваем опору, домкратом поднимаем двигатель и только потом снимаем ремень.
  • Отвинтите левую подушку двигателя, затем отпустите натяжитель ремня генератора.
  • Опорный болт не падает, потому что он упирается в шкив рулевого управления с гидроусилителем.
  • Откручиваем шкив трещоткой и отверткой.
  • Поднимаем мотор бутылочным домкратом не снимая защиты картера. Запускаем домкрат через маслосливное отверстие в защите. Чтобы не повредить домкратом край картера, подставляем деревяшку.

Чтобы поднять двигатель с помощью колесного домкрата, снимите крышку с картера и снимите гайку с подвески двигателя перед снятием ремня генератора.

  • Теперь вытаскиваем ремень через опору.

Совет:
Перед приобретением ремня генератора на ВАЗ 2110 убедитесь, что он имеет 6 потоков и длину 1115мм, если вы не нашли, можете приобрести его аналог, ремень генератора для автомобиля Лада-Приор с кондиционером, каталожный номер: 2110-1041020.

Установите ремень генератора в обратном порядке.

Своевременная замена ремня ГРМ предотвратит его поломку, а значит, и последующий сложный и дорогостоящий ремонт.Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ваз 2110, 2112 эту проверку нужно проводить при пробеге через каждые 15 тысяч километров, и замене деталей при пробеге 50 тысяч. Не нужно лениться и регулярно проверять состояние ремня ГРМ, что сэкономит вам значительную сумму на последующий ремонт после его обрыва.
Проверяем ремень ГРМ ВАЗ 2110, 2112 на возможные дефекты следующим образом.Снимаем защитный кожух, предварительно открутив 6 болтов, осматриваем. Что вам следует искать? Признаками неисправности являются трещины, выступающие нити, износ зубчатой ​​поверхности, сильное истирание, вмятины или разного рода выпуклости, а также наличие масла на поверхности ремня. При обнаружении вышеуказанных неисправностей его необходимо заменить. Большинство автовладельцев предпочтут поехать на СТО и произвести замену там, но если вы не боитесь трудностей, то приступим.
Заменяем ремень ГРМ ВАЗ 2110, 2112 8 клапанов следующим образом:
1. Снимаем защитный кожух, брызговик моторного отсека, и ремень генератора.

2. Домкратом правую сторону, включите 4-ю или 5-ю передачу и, вращая колесо, установите поршень первого цилиндра в ВМТ. Для этого метка на шкиве распределительного вала должна совпадать с меткой на корпусе двигателя.

3. Проверить совпадение меток маховика.

Если метки на маховике не совпадают, то делаем еще один оборот до совпадения меток на шкиве распределительного вала и проверяем еще раз.
4. Ослабьте гайку натяжного ролика, а также, поворачивая ролик, ослабьте натяжение ремня ГРМ.

5. Снимите ремень со шкива распределительного вала, ролика и шкива водяного насоса.

6. Затем снимите шкив генератора. Чтобы открутить крепежный болт, нужно зафиксировать коленвал от прокрутки. Снимаем заглушку в картере и с помощью крепления и большой отвертки помощник удерживает маховик за зубцы венца.

7. Выкрутите болт, выньте его вместе с шайбой и снимите шкив привода генератора.

8. Полностью снимите ремень привода ГРМ с зубчатого шкива.

9. Перед установкой нового очищаем все шкивы и натяжной ролик от грязи и жира. Если замена происходит при 50 тысячах пробега, то меняем само видео. №
10. Установка всех деталей привода газораспределительного механизма производится в порядке, обратном снятию. Шкив генератора устанавливается так, чтобы отверстие 1 приходилось на фиксирующую втулку 2.

11. При установке ремня ГРМ необходимо его правильно натянуть (см. Ниже).
12. Проверьте работу подшипника. Если при его повороте вы чувствуете заедание, люфт или видны следы подтекания смазки, то ролик натяжителя необходимо заменить.
13. Для замены ролика необходимо открутить гайку его крепления, снять шайбу, а затем ролик.

14. Установите новый подшипник в обратном порядке отверстиями для гаечных ключей наружу.

Как правильно натянуть ремень ГРМ ваз 2110.2112

При слишком слабом натяжении возможно перепрыгивание зубцов на шкиве распределительного вала, что приводит к нарушению фаз газораспределения.Слишком большое натяжение чревато быстрым износом подшипников водяного насоса и натяжного ролика. Также нарушение регулировки приводит к быстрому износу ремня ГРМ.
Вращаем шкив распредвала на два зуба, коленвал в обратном направлении (против часовой стрелки) натягиваем ремень.

Проверяем натяжение. Если все правильно, то он должен повернуться на 90 градусов от усилия пальцев, между шкивами, как на рисунке:

Если натяжение не совпадает, ослабьте гайку крепления и поверните ролик против часовой стрелки примерно на 10 градусов, чтобы ослабить его против часовой стрелки.

Его следует повернуть специальным ключом, а при его отсутствии вставляем в отверстия два сверла и отверткой поворачиваем в нужном направлении. Удерживая ролик, затяните гайку крепления.

Проверяем коленвал на два оборота и проверяем натяжение, как на картинке выше. При необходимости растяжку повторить.

Категорически запрещается проворачивать коленчатый вал за шкив распределительного вала.

Замена ремня ГРМ на 16 клапанном двигателе производится в той же последовательности, что и на 8 клапанном двигателе

    Замена и натяжение ремня ГРМ ВАЗ 2110 8 и 16 клапанов

    http: // site / wp-content / plugins / svensoft-social-share-buttons / images / placeholder.png

    Самостоятельная замена ремня ГРМ ВАЗ 2110, 2112 Своевременная замена ремня ГРМ предотвратит его обрыв и, как следствие, непременно последует сложный и дорогостоящий ремонт. Для своевременного выявления неисправностей в системе газораспределительного механизма необходима систематическая проверка его состояния. На ВАЗ 2110, 2112 эту проверку нужно проводить каждые 15 тысяч пробега

Одной из важных операций по обслуживанию считается замена ремня ГРМ ВАЗ 2110.Его необходимо выполнять своевременно, каждые 50 тысяч километров. Этот интервал никогда не следует увеличивать, так как это может привести к серьезным последствиям.

Что нужно для работы?

Самое маленькое, что может случиться, это то, что размер ремня увеличится от растяжения настолько, что он подпрыгнет на зубьях шестерен одним или даже двумя звеньями, при этом будут нарушены фазы газораспределения и двигатель заработает. с серьезными перерывами. В худшем случае дело может закончиться обрывом ремня и погнутыми клапанами.Не будет лишним периодически осматривать техническое состояние узла ГРМ, для этого нужно просто снять защитный пластиковый кожух. Наличие глубоких трещин на поверхности ремня означает, что в ближайшее время можно ожидать неприятностей, а в самый неподходящий момент, поэтому изделие лучше поменять. Рядом стоит осмотреть ремень генератора ВАЗ 2110.

Рекомендации производителя с момента появления ремня ГРМ вместо цепи однозначны:

лучше всего менять изделие в комплекте с натяжными роликами.ВАЗ «Десятка» оснащалась двумя типами двигателей: 8- и 16-клапанными. В первом - один натяжной ролик, во втором - натяжной ролик и опорный ролик. Замена ремня ГРМ на десятой модели ВАЗ не относится к сложному и очень трудоемкому виду работ, ее можно выполнить своими силами, имея необходимый минимум инструментов:

  • набор гаечных ключей и рожковых ключей;
  • крепление;
  • Отвертка
  • ;
  • Специальный ключ
  • для натяжения роликовых или круглогубцев с загнутыми концами;
  • домкрат;
  • перчатки тканевые;
  • тряпок.

Тканевые перчатки лучше использовать в любое время года, они нужны для защиты рук от мелких травм, которые можно получить при ослаблении резьбовых соединений. Любой автомеханик не понаслышке знает, как это происходит. Смотровая канава здесь не требуется, но снятие правого колеса вполне может понадобиться при снятии ремня генератора ВАЗ 2110, оборудованного гидроусилителем руля (ГУР), так что домкрат обязательно иметь.

Описание разборки

Разборка привода ГРМ на ВАЗ 2110 с двигателями 8V и 16V несколько отличается, в случае с двигателем 16 клапанов необходимо снять некоторые дополнительные элементы.Поэтому описание процесса будет вывешено специально для него с оговорками на 8-клапанный агрегат. В самом начале требуется снять защитный пластиковый кожух и для большего удобства снять корпус воздушного фильтра, убрать его в сторону. Внизу, напротив шкива коленвала, установлен датчик. Необходимо отсоединить от него разъем, открутить и снять сам датчик (в 8-клапанном моторе в этом нет необходимости). Далее в обоих типах двигателей нужно провернуть коленчатый вал, чтобы совместить все отметки на шкивах распределительных валов и корпусе двигателя.Это выравнивание проверяется сопоставлением метки и паза на маховике; для этого вытащите резиновую заглушку из паза на коробке передач.

Плавно вращая коленчатый вал, совместите все метки на шкивах

Далее, для того, чтобы разобрать механизм и снять ремень ГРМ, сначала нужно будет ослабить и снять ремень генератора со шкива. Выполняя эту несложную операцию, следует внимательно осмотреть последний. Вполне возможно, что он тоже в плачевном состоянии, и при этом также потребуется замена ремня генератора ВАЗ 2110.В автомобилях, оборудованных гидроусилителем руля, это дополнительная операция, о которой будет рассказано ниже.

Следующий этап - ослабление и откручивание болта шкива, на который надевается ремень генератора ВАЗ десятого семейства. Для этого заклинить коленчатый вал отверткой или небольшим креплением и ослабить болт гаечным ключом, после чего сам шкив можно снимать. Теперь можно открутить ролик, натяжение ремня ГРМ уменьшится, что даст возможность откручивать и снимать опорный ролик.

Важно не потерять специальные шайбы под роликами (в двигателе 8V ролик только один). Разборка окончена, старый ремень ГРМ можно снимать.

Первым делом еще раз проверить совпадение всех меток и при необходимости поправить. Новый ремень ГРМ ВАЗ 2110 начинает надевать на шкивы после того, как будут установлены и прикручены новые ролики. Операция начинается с нижнего шкива, на него надевается ремень, выравнивая зубья, а затем с небольшим натяжением и на два верхних шкива так, чтобы зубья совпадали (на 8-клапанном двигателе один верхний шкив).Удерживая ремень в небольшом натяжении, специальным ключом к нему перемещается ролик, обеспечивающий натяжение ремня. Положение ролика фиксируется гайкой. Теперь шпонкой сделайте два полных оборота коленвала и снова проверьте совпадение меток на шкивах распредвала и маховика. Если метка на шкиве распределительного вала ушла в ту или иную сторону на пару миллиметров, это допускается. Окончательно проверяется натяжение ремня, после чего можно произвести повторную сборку в обратной последовательности и запустить двигатель, на этом замена ремня ГРМ на ВАЗ «десятка».

Несколько слов о ремне привода генератора. Часто имеет смысл поменять и его вместе с приводом ГРМ, тем более что цена на этот расходник невысокая. Есть только нюансы разборки агрегата в том случае, когда автомобиль оборудован гидроусилителем руля. Когда его нет, достаточно открутить один болт крепления генератора, сдвинуть его в сторону блока цилиндров и ремень можно снимать. Размер такого ремня тоже бывает разным, его длина составляет 1115 мм.

На автомобилях с гидроусилителем руля генератор не движется, а натяжение обеспечивается специальным роликом, например, в приводе газораспределительного механизма. Поэтому для того, чтобы поменять ремень ВАЗ десятого семейства с гидроусилителем руля, нужно ослабить болт ролика, после чего натяжение уменьшится, и появится возможность снимать ремень со шкивов. Нюанс заключается в том, что полностью вытащить его не получится; нужно открутить опору двигателя и домкратом поднять сам агрегат.Это можно сделать, сняв правое переднее колесо. Только тогда можно будет полностью снять ремень привода генератора.

Новый продукт таким же образом заправляется и надевается на шкивы. Дело в том, что конструкция привода в 16-клапанном двигателе отличается от 8-клапанного, и натягивать ремень на шкивы не очень удобно и придется потратить некоторое время. Собирать в обратном порядке, по окончании процесса натянуть ремень при помощи ролика.

Такие относительно простые процедуры вполне по силам любому автомобилисту выполнить самостоятельно, без привлечения специалистов.

Как поменять ремень ГРМ на ВАЗ 2110 🚩 Ремонт и обслуживание

На ВАЗ 2110 устанавливаются двигатели с разной мощностью и с разными типами распределительных систем. Самый простой пример - восьмиклапанный двигатель, имеющий на цилиндр по два клапана (впускной и выпускной). А вот у 16-клапанного, более мощного, по 4 клапана на цилиндр. Разумеется, распредвалов два, поэтому конструкция двигателя не позволяет привод от одного. Отсюда следует, что коленчатый вал должен вращать два вала вместо одного.И ремень ГРМ должен быть длиннее.

Замена ремня ГРМ на 8-ми клапанном двигателе

Процедура занимает небольшой промежуток времени, если вы не знаете, что делаете. Нужно знать немного, главное - как ставить маркеры на деревья. Снимите первую крышку, которая закрыта ремнем ГРМ, затем ослабьте и снимите ремень генератора. После того, как вы поднимите правую часть машины, снимите колесо и защитите его.

Теперь, когда вы сняли ремень генератора и получили доступ к шкиву коленчатого вала, вы должны нанести на валы метки.Провернуть коленчатый вал по часовой стрелке, совместить нужные метки:

• на маховике, он выполнен в виде линии;
• на распредвал с установленной на двигателе планкой.

Отверткой удерживая маховик от проворачивания, отверните болт крепления шкива генератора. Будьте осторожны, чтобы не повредить зубья, которые необходимы для работы датчика оборотов двигателя. Это относится к двигателям с впрыском топлива. В противном случае ЭБУ выдаст ошибку.

Ослабьте ролик натяжителя и снимите его.Под ней регулировочная шайба, не потеряйте ее. Теперь вы можете легко снять ремень и установить новый. Ставим ролик, нивлем (не затягиваем) гайку. Накидываем ремень на шкив коленвала, с небольшой натяжкой устанавливаем его на шкив распределительного вала. Продеваем ролик и помпу, ролик стягиваем. Перед установкой ремня проверьте соответствие этикеток.

Установка ремня на 16-клапанный двигатель

Здесь немного посложнее, но все равно можно довольно быстро заменить.Сначала снимите защитный кожух, который крепится к двигателю шестью болтами. Затем поднимите машину на домкрате и снимите колесо с защитой. Включите нейтраль, и задняя пара остановится. Отверткой удерживайте коленчатый вал над зубьями венца. Так что болт на шкиве лучше сломать. Если подставить упор под зубья на шкиве, можно их повредить. Со временем ЭБУ заработает правильно.

Порядок снятия такой же, как и у 8-клапанного двигателя. Только учтите, что 16-ти клапанный не один, а два ролика. Стретч (с двумя отверстиями под специальный ключ) установлен сбоку от кабины. Ссылку от генератора ставить надо, дырок спецключ нет. Не поленитесь, проверьте наличие меток на валах, прежде чем ставить новый ремень. Это позволит вам сделать все качественно, и следующие 50-60 тысяч км вы не будете знать проблем с механизмом ГРМ.

Замена ремня ГРМ ВАЗ 2110 16 клапанов.ВАЗ 2110: ремонт

Замена ремня ГРМ ВАЗ-2110, 16 или 8 клапанов, производится по такой же схеме. Единственное отличие в том, что в первом случае два ролика и ремень немного длиннее. На самом деле двигатель может быть одинаковым, а количество клапанов на цилиндр разное. Что сказать, мотор восьмерки понравился автомобилистам и самому производителю. И, как оказалось, его ставят на десятки и на модели 2113-2115, и даже современные «Лада Гранта» сходят с конвейера с таким же двигателем.Постоянство, несомненно, признак высокого мастерства. Но есть и плюсы - практически все элементы взаимозаменяемы.

Ремень ГРМ: особенности

Водители «десятки» с 16-клапанными двигателями любят и «ненавидят» свои машины одновременно. Причина довольно проста - хотя дизайн старый в целом, в нем достаточно мелочей, которые делают его уникальным и более современным. Да и вроде некоторые 16-тиклапанные моторы при обрыве ремня портятся. Клапаны просто гнутся, порой разрушая даже головку блока.Но бывает, к счастью, не на всех моторах. Некоторые ставят поршни со специальными насечками - велоспорт. При этом замену ремня ГРМ ВАЗ-2110, 16 клапанов, если двигатель и поршни имеют насечки, можно проводить даже после обрыва. Последствий для обрыва не будет.

Это своеобразная ниша для тарелок клапанов. При обрыве ремня все клапаны опускаются. Поршни продолжают двигаться (представьте, если бы это произошло на скорости более 90 км / ч). Благодаря этим нишам не происходит неожиданной встречи клапана с поршнем, судьба их бережет.Но более современные, модернизированные двигатели не только не боятся обрыва, но и обладают относительно высоким ресурсом. Что и говорить, в автомобилях «Лада Приора» ремень шире вдвое, а его ресурс (по данным производителя) составляет около 200 тысяч километров.

Сложно заменить?

Если вы испытывали замену ремня ГРМ на 8-миклапанном двигателе, то навыков у вас в этом деле нет. Так что вам все равно, какой мотор обслуживать. Да ремешок 16-тиклапанной на десять длиннее, а ролик уже на два! Ну и что? Не забывайте, что лейблы стали самыми за одно.А заблудиться на трех отметках очень сложно, а иногда и невозможно.

Конечно, замена ремня ГРМ, если 16 клапанов в двигателе, требует особой аккуратности. Если распределительные валы непреднамеренно вращаются, клапаны не смогут своевременно открываться и закрываться. Следовательно, будет нарушение всех ходов мотора. Но если обратить внимание на 8-миклапанные моторы, то и в них будут аналогичные изменения. Сильно не переживайте, можно заменить, тем более что это десятка, что очень просто в устройстве.

Что еще поменять с ремешком?

Как уже было сказано, необходимо заменить ролики. В приводе их два: один служит для натяжения ремня, а другой - для его удержания и предотвращения соскальзывания со шкивов. Первый (натяжной) расположен на оси в виде эксцентрика. Когда внешняя часть вращается, она смещается, тем самым натягивая ремень. И первый, и второй, ролик ремня ГРМ, необходимо заменить. Как и в случае заклинивания, происходит чрезмерный износ ремня или крайний обрыв.Иногда даже замена ремня ГРМ ВАЗ-2110, 16 клапанов, если его моторчик, не поможет, так как гбц раздавить вполне можно.

А теперь стоит обратить внимание на ресурс ремня. Если автомобилю нет пяти лет (что актуально только для «десятков» аналогов под маркой Богдан), то замену ремня проводят каждые 55-60 тысяч км. Но если машина старше пяти лет, лучше уменьшить частоту на 15-20 тысяч километров. Большой износ всех систем и узлов автомобиля заставляет вас осознать себя, из-за этого сокращается ресурс такого «нежного» ремня.Но у помпы ресурс около 90 тысяч. Можно сделать вывод, что ежесекундная замена ГРМ требует нового насоса. И еще нужно обратить внимание на антифриз - в нем много присадок, которые после 80-100 тысяч пробегов улетучиваются.

Подготовка к замене

На ВАЗ-2110 ремонт следует проводить с правых сторон машины. И нужно снять колесо, чтобы добраться до шкива коленвала. Но сначала из-под капота снимаем ремень генератора и защитную крышку газораспределительного отсека.Они вам пока не нужны. Затем поднимите правую часть и снимите колесо. Посмотрите на шкив и задайтесь вопросом, как предотвратить его вращение? Не нужно ничего закладывать! Поскольку такая процедура выполняется на карбюраторных моторах, с инжектором она не подойдет. Шкив привода генератора имеет зубья, необходимые для работы датчика положения коленчатого вала. И если вы нарушите целостность этого шкива, двигатель не сможет нормально работать.

Как не допустить проворачивания коленвала?

А вот поменять ремень ГРМ без помощников очень сложно.Чтобы не проворачивать коленчатый вал, вы можете использовать два метода. Первый, самый безопасный и гуманный - в салоне сидит один человек. Он должен изо всех сил нажать на педаль тормоза. При этом необходимо включить пятую скорость. Только в этом случае можно не допускать проворачивания коленчатого вала. Второй способ тоже требует помощника, нужно установить плоскую отвертку в смотровое окошко картера сцепления. И так, чтобы он упирался в пространство между зубьями венца маховика.Что и говорить, отвертка должна быть массивной, маленькие для этого не годятся. Вот и все, когда болт на коленвале закручен, а шкив генератора снят, можно демонтировать старый ремень ГРМ, ролики, установить новые детали. Другими словами, замена ремня ГРМ ВАЗ-2110, 16 или 8 клапанов, проводится по однотипной схеме, общие требования такие же.

Установка наклеек

Не думайте, что можно просто снять и пристегнуть ремень.В любом случае необходимо проверять совпадение меток на всех шкивах. Во-первых, перед установкой нового ремня правильно установите оба распредвала по меткам, которые есть на их поверхности. Во-вторых, проверните коленчатый вал до совпадения меток на шкиве со стороны масляного насоса. В-третьих, для более точной регулировки произведите установку коленвала так, чтобы метка, которая стоит на маховике, находилась перед картером сцепления. Только после этого необходимо надеть ремень и натянуть его. После установки проверните коленвал на 360 градусов и проверьте, совпадают ли все отметки? Вот так просто на ВАЗ-2110 ремонт бывает.И неважно, сколько клапанов в моторе.

Установка метки ГРМ ваз 2112

Замена ремня ГРМ ваз 2112 и ваз 2112 замена помпы , по рекомендациям специалистов, производится одновременно. Также меняются натяжные и опорные ролики механизма газораспределения (тем более, что срок службы роликов очень и очень короткий). Также, учитывая мой личный опыт, поменять болт крепления шкива генератора (я пробовал второй раз поставить болт, но после этого он почему-то открутился).

В данной статье пошагово и на фотографиях показана процедура замены ремня ГРМ ВАЗ 2112 и замены помпы ВАЗ 2112.

Для оценки состояния ремня ГРМ ВАЗ 2112, в передней крышке имеется смотровое окошко. Снимите переднюю крышку и проверните коленчатый вал, чтобы проверить ремень. Если есть трещины на ремне ГРМ или какие-либо другие дефекты, то переходите к замене ремня ГРМ ВАЗ 2112, а также замене помпы ВАЗ 2112.

Замена ремня ГРМ ВАЗ 2112.

2. Головкой на 10 отверните четыре гайки верхней пластиковой крышки, снимите масляную крышку и снимите ее с автомобиля.

3. Используя головку 10, открутите шесть винтов на передней крышке и снимите крышку (B).

4. Подвешиваем машину и снимаем правое переднее колесо и пластиковую защиту моторного отсека.

5. Проверяем коленвал длинной ручкой и головкой 17, за болт шкива генератора...

6. ... пока метки на шестернях распределительного вала не совместятся с метками на задней крышке кожуха ремня ГРМ. Убедитесь, что риск на маховике совпадает с прорезью на крышке сцепления.

7. Нанесите метки на ремень привода ГРМ напротив заводских меток на шкивах распределительного вала.

8. Чтобы двигатель не вращался, вставьте отвертку в отверстие шестерни и удерживайте шкив от проворачивания. Ослабьте болт крепления шестерни выпускного распределительного вала с помощью накидного ключа на 17.

9. Аналогичным образом ослабьте болт крепления шестерни впускного распредвала.

10. Откручиваем болт крепления шкива генератора.

11. Снимите шкив генератора с автомобиля.

12. Нанесите метку на ремень привода ГРМ и шкив генератора.

13. Ключом на 17 отрываем гайку натяжного ролика.

14. Поверните ролик, чтобы ослабить натяжение ремня, и снимите ремень.

Замена помпы ВАЗ 2112.

15. Откручиваем болты крепления шестерен распредвалов и снимаем их. Не забудьте вынуть шпонки из пазов распредвалов, чтобы не потерять их.

16. Переходят гайки крепления натяжного ролика и основного ролика и снимают ролики.

17. Ключом на 10 откручиваем шесть болтов крепления задней крышки кожуха ремня ГРМ и снимаем ее.

18.Слейте антифриз.

19. Ключом на 10 откручиваем три болта крепления помпы к блоку цилиндров.

20. Снимите насос.

21. Установите новый насос на место с новой прокладкой.

22. Перенесите запланированные отметки на новый ремень ГРМ, установите ремень в порядке, обратном снятию.

23. Убедитесь, что метки совмещения коленчатого и распределительного валов совпадают.

24. Надеваем ремень ГРМ на шкив коленвала, совмещая нанесенные нами метки.

25. Заводим ремень за шкив помпы, натяжной и упорный подшипники и надеваем его на шкивы распредвалов, совмещая заводские установочные метки на шкивах с метками, которые мы сами нанесли на ремень ГРМ.

26. Прокручивая натяжной ролик против часовой стрелки, натяните ремень и затяните гайку ролика.

27. Провернув коленчатый вал в направлении вращения двигателя на два полных оборота, мы снова убеждаемся, что метки совмещения совпадают.

28.Натяжение ремня ГРМ проверяется по середине промежутка между шкивами распределительного вала.

Прогиб ремня составляет 5,4 ± 0,2 мм при усилии 100 Н (10 кгс).

Собираем все детали.

ВНИМАНИЕ: Используйте новый болт крепления шкива генератора, а для более надежной фиксации нанесите герметик на резьбу болта.

Схема привода распределительного вала

1 - Шкив коленчатого вала.

2 - Ремень ГРМ.

3 - Шкив насоса.

4 - Натяжной ролик.

5 - Шкив выпускного распределительного вала.

6 - Задняя крышка кожуха ремня ГРМ.

7 - Шкив распредвала впускных клапанов.

8 - Кольцо датчика фазы.

9 - Опорный ролик.

A - отметка ВМТ на шкиве коленчатого вала.

B - Установочная метка на крышке масляного насоса.

C и F - Установочные метки на задней крышке кожуха ремня ГРМ.

D - Установочная метка на шкиве выпускного распредвала.

E - Установочная метка на шкиве впускного распределительного вала.

Инструкция по ремонту, снятию и установке вала двигателя Лада 2110 своими руками, регулировка двигателя автомобиля Лада 2111, конструкция двигателя ВАЗ 2111, ВАЗ 2112, ВАЗ 2110

Устройство ремня ГРМ 8 клапанный двигатель ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт двигателя своими руками 8-ми клапанный двигатель, инструкция по эксплуатации

Снимаем приводной ремень генератора ВАЗ 2110.

Ключом «10» откручиваем болты передней крышки ГРМ: два сбоку...


... и один в центре.


Снимите крышку привода ГРМ.

Снимите правое колесо и пластиковую крышку моторного отсека.


Поверните коленчатый вал по часовой стрелке за головку «19» для болта шкива ...


... пока метка на шкиве шестерни распределительного вала не совпадет с установочной планкой на крышке привода ГРМ (B).


Удалив резиновую заглушку в верхней части картера сцепления ...


... убедитесь, что риск на маховике расположен напротив паза в крышке сцепления ...


Значит риск находится на маховике двигателя ВАЗ 2112 со снятыми коробкой передач и ГБЦ.


Закрепляем коленвал от проворачивания, вставив отвертку между зубьями маховика через отверстие в картере сцепления.


Откручиваем болт крепления шкива привода генератора.


Снимите ведущий шкив генератора ВАЗ 2111.


Ключом на «17» ослабляем гайку крепления натяжного ролика ВАЗ 2112.

Поворачиваем натяжной ролик в положение, в котором ремень будет максимально ослаблен.


Снимите ремень привода ГРМ.


При замене натяжного ролика отверните гайку его крепления и снимите ролик со шпильки ...


Под роликом установлена ​​дистанционная шайба.

Установите ремень ГРМ в обратном порядке.Натягиваем ремень на шкив коленвала ВАЗ 2112. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и запускаем натяжной ролик. Надеваем ремень на шкив распредвала.


Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстии натяжного ролика, и повернув ролик против часовой стрелки, натягиваем ремень.

Затяните гайку натяжного ролика.
Заворачиваем на место болт приводного шкива генератора ВАЗ 2111 и проворачиваем коленвал на два оборота по часовой стрелке за болт с головкой «19».
Проверяем совпадение установочных меток коленвала и распредвала.


При снятом шкиве привода генератора положение коленчатого вала можно удобно контролировать, совместив метки на зубчатом шкиве коленчатого вала и крышке масляного насоса.

Схема привода распределительного вала

1 - зубчатый шкив коленчатого вала
2 - зубчатый шкив насоса охлаждающей жидкости
3 - натяжной ролик
4 - задняя защитная крышка
5 - шкив распределительного вала
6 - зубчатый ремень
A - монтажный выступ на задней защитной крышке
B - метка на шкиве распределительного вала
C - метка на крышке масляного насоса
D - метка на шкиве коленчатого вала

Если метки не совпадают, повторите операцию по установке ремня.
Для регулировки натяжения ремня лада 2111 поворачиваем коленвал против часовой стрелки так, чтобы метка на шкиве распредвала отошла на два зубца от антенны задней крышки.


При нормальном натяжении ремня его передняя ветвь должна вращаться большим и указательным пальцами на 90 ° с усилием 15–20 Н (1,5–2,0 кгс). Чрезмерное натяжение ремня сокращает срок его службы, как и подшипников насоса охлаждающей жидкости ВАЗ 2110 и натяжного ролика.

Двигатель 8 клапанный ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • -

    Ремень ГРМ

  • Замена ремня ГРМ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • -

    Клапанные зазоры

  • Регулировка тепловых зазоров в клапанном механизме ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • -

    Распределительный вал двигателя 8 клапанов

  • Снятие и установка распределительного вала ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • -

    Уплотнения клапанов

  • Замена сальников стержней клапанов ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • -

    Сальник распределительного вала

  • Снятие и установка сальника распредвала ВАЗ 2110, ВАЗ 2111

Комментарий.

Ремень ГРМ следует заменять каждые 16 000 км на 16-клапанных двигателях и каждые 75 000 км на 8-клапанных двигателях.

Для работы вам потребуются: Шестигранный ключ 5 мм (для 16-клапанных двигателей), ключ на 10 мм (для 8-клапанных двигателей).

Схема привода распредвала:

1 - зубчатый шкив коленчатого вала двигателя; 2 - прилив на крышке масляного насоса; 3 - зубчатый шкив насоса охлаждающей жидкости; 4 - натяжной ролик; 5 - зубчатый шкив распределительного вала выпускных клапанов; 6 - задняя крышка ремня ГРМ; 7 - зубчатый шкив распределительного вала впускных клапанов; 8 - направляющий ролик; 9 - зубчатый ремень; А - отметка ВМТ на зубчатом шкиве коленчатого вала; B - отметка на крышке масляного насоса; C, F - отметка на задней крышке ремня ГРМ; D - отметка на зубчатом шкиве распределительного вала выпускных клапанов; Е - метка на зубчатом шкиве впускного распредвала

16 клапанных двигателей

Комментарий.

Работа показана на двигателе 21124. На двигателе 2112 передняя крышка не разделена на верхнюю и нижнюю части.

2. Для удобства снимите адсорбер и отложите его в сторону. Не отсоединяя от него шланги, снимите кронштейн для его крепления.

3. Шестигранным ключом 5 мм откручиваем пять болтов крепления верхней части передней крышки ремня ГРМ.

4. Снимите верхнюю часть крышки.

5.Этим же ключом откручиваем два болта крепления нижней части передней крышки.

6. Снимите нижнюю часть передней крышки.

7. Снимите переднее правое колесо (см. «Колесо - Замена») и установите автомобиль на надежную подставку.

8. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека - снятие и установка»).

9. Поворачивание коленчатого вала торцевым ключом на 17, или 19 мм за болт крепления шкива, установить поршень первого цилиндра в такт сжатия ВМТ.В этом случае метки шкивов коленчатого вала и распредвалов будут совмещены с метками совмещения на корпусе масляного насоса и задней крышке ремня ГРМ.

10. Снимите шкив коленчатого вала (см. «Шкив коленчатого вала - снятие и установка»).

Комментарий.

Чтобы снять ремень, просто отверните гайку натяжного ролика на несколько оборотов и ослабьте натяжение ремня. Однако снимать и надевать ремень на шкивы удобнее, когда натяжной и направляющий ролики свободно перемещаются по шпилькам

11.Ключом 17 мм откручиваем гайки натяжного и направляющего роликов.

12. Снимите ремень.

13. Вращая натяжные и натяжные ролики, проверьте их состояние. Ролик, имеющий люфт и издающий при вращении сильный шум, заменяется.

Установка

1. Надеваем ремень на зубчатый шкив коленчатого вала, следя за тем, чтобы метка шкива совпадала с меткой на корпусе масляного насоса.

2.Левая ветвь ремня пропускается с внешней стороны шкива насоса охлаждающей жидкости и с внутренней стороны натяжного ролика. Пропустите правую ветвь изнутри направляющего ролика.

Комментарий.

Если есть приспособление для фиксации шкивов распределительного вала, установите его и наденьте ремень на шкивы, чтобы предотвратить провисание его правой ветви и участка между шкивами распределительного вала.

При отсутствии адаптации следует отметить, что после снятия зубчатого ремня шкив распределительных валов впускных клапанов будет вращаться на один зуб по часовой стрелке под действием своих пружин, а выпускной распредвал - против часовой стрелки.

3. Шпонка 17 мм поверните шкив распределительного вала впускных клапанов против часовой стрелки, пока метки на шкиве и крышке не совпадут. Выбрав провисание правой ветви ремня, надеваем ремень на шкив распределительного вала выпускных клапанов.


Не давая ремню возможности перепрыгнуть через зубья шкива, дайте шкиву вернуться в исходное положение (поверните один зуб вправо).

4. Шпонкой 17 мм проворачиваем шкив вала выпускного шкива, устанавливая его в положение, аналогичное положению шкива впускного шкива (метка шкива находится на один зуб правее метки на крышке).

5. Удерживая шкив в этом положении, надеваем ремень на его верхнюю часть, не допуская провисания ремня между шкивами и пропускания его через зубья шкива впускного клапана.


6. Проворачивая шкивы ключом 17 мм , натянуть правую ветвь ремня, не допуская проворачивания шкива коленчатого вала, и полностью надеть ремень на шкив распределительного вала выпускных клапанов.


7. Проверьте совмещение меток всех трех шкивов в положении ВМТ такта сжатия первого цилиндра (см. Выше).

8. Натяните ремень ГРМ (см. «Ремень ГРМ - проверка и регулировка натяжения») и затяните гайки крепления роликов.

9. Шпонкой 19 мм провернуть коленчатый вал двигателя на два полных оборота за болт шкива, после чего еще раз проверяем совмещение меток шкивов коленвала и распредвалов с метками совмещения на двигателе. При необходимости повторите регулировку ремня ГРМ.

10. Установите на место переднюю крышку ремня ГРМ, шкив коленчатого вала, ремень генератора и детали, снятые при разборке.

8-клапанные двигатели:

1. Готовим машину к работе (см. «Подготовка машины к ТО и ремонту»).

2. Ключом на 10 мм откручиваем три болта крепления передней крышки ремня ГРМ.


Схема привода распредвала:

1 - зубчатый шкив коленчатого вала двигателя; 2 - зубчатый шкив насоса охлаждающей жидкости; 3 - натяжной ролик; 4 - задняя крышка ремня ГРМ; 5 - зубчатый шкив распределительного вала; 6 - ремень ГРМ; 7 - прилив на крышке масляного насоса; А - отметка на зубчатом шкиве коленчатого вала; Б - отметка на отливе крышки масляного насоса; С - выступ на задней крышке ремня ГРМ; D - метка на шкиве шестерни распределительного вала

3.Поднимите крышку вертикально вверх, а затем снимите ее с двигателя.


4. Снимите переднее правое колесо (см. «Колесо - Замена») и установите автомобиль на надежную подставку.

5. Снимаем правый грязезащитный щиток моторного отсека (см. «Грязезащитные щитки моторного отсека - снятие и установка»).

6. Поворачивать коленчатый вал торцевым ключом на 17 или 19 мм за болт крепления шкива, установить поршень первого цилиндра в такт сжатия ВМТ.В этом случае отметка шкива распределительного вала будет совмещена с установочным выступом на задней крышке ремня ГРМ.

7. Снимите шкив коленчатого вала (см. Ниже «Шкив коленчатого вала - снятие и установка»).

8. Откручиваем гайку крепления натяжного ролика и максимально ослабляем натяжение зубчатого ремня (см. «Ремень ГРМ - проверка состояния и регулировка натяжения»).

9. Снимите ремень ГРМ со шкивов.

10. Вращая натяжной ролик, проверьте его состояние. Ролик, имеющий люфт и издающий при вращении сильный шум, заменяется.

Установка

1. Проверить совпадение меток на зубчатом шкиве коленчатого вала и прилива на корпусе масляного насоса.

2. Также следим, чтобы метки на шкиве распределительного вала совпадали с выступом задней крышки ремня ГРМ (см. Пункт 4 выше).

3.Устанавливаем новый ремень в следующей последовательности: не допуская проворачивания зубчатых шкивов коленчатого и распределительного валов относительно меток, надеваем ремень на шкив коленчатого вала; слегка потянув за правую ветвь ремня, наденьте ее на шкив распределительного вала; продеваем ремень с внутренней стороны натяжного ролика и надеваем шкив насоса охлаждающей жидкости.

4. Отрегулируйте натяжение ремня (см. «Ремень привода ГРМ - проверка состояния и регулировка натяжения»).

5. Заворачиваем болт крепления шкива коленчатого вала и, провернув коленчатый вал двигателя на два оборота, убеждаемся в совпадении меток на шкивах и двигателе.При необходимости переустановите ремень.

6. Заменить шкив коленвала и затянуть болт

.

7. Установите на место переднюю крышку ремня ГРМ, ремень генератора и детали, снятые при разборке.

«СПОРТЛОТО» В ШЕСТНАДЦАТОМ КЛАПАНЕ
5 из 36, 6 из 45, 8 из 16 ... Что касается комбинации первых двух пар чисел, то вроде все понятно: тиражные числа когда-то популярная лотерея Спортлото. Третья пара чисел - это тоже своего рода лотерея, числа в которой могут меняться от «2 из 16», если вам повезет, до «16 из 16», если вам не повезет.Получилось среднее - «погнутые» 8 клапанов из 16 имеющихся в двигателе ВАЗ-2112 при обрыве ремня ГРМ. Это произошло во время разгона, когда машина двигалась со скоростью около 40 км / ч. Следовательно, «8 из 16». Чем выше частота вращения двигателя, тем выше первое число. Последствия обрыва ремня напрямую связаны с конструкцией двигателя. Так, например, двигатель ВАЗ-21083 имеет поршни, в нижней части которых имеются глубокие образцы для тарелок клапанов. Соответственно, клапаны в открытом положении не доходят до низа поршня, когда последний находится в верхней мертвой точке, и обрыв ремня ГРМ не приводит к поломкам.ВАЗ-2112 - современный двигатель с шестнадцатиклапанной головкой, имеющий камеру сгорания особой формы, позволяющую получить улучшенные силовые, экономические и экологические характеристики двигателя.

Предыстория

На самом деле мы прекрасно понимали последствия обрыва ремня, и поэтому при пробеге 39 тысяч километров заменили «тушеный» на новый. Однако слесарь, который менял ремень, повернул натяжной ролик не в ту сторону.Мы заметили это, когда потянули ослабленный ремень через 10 тысяч. Еще через 200 километров он сломался. Причина неясна: либо длительная эксплуатация с ослабленным ремнем, либо ремень был натянут во время последнего ремонта. Восстановление работоспособности двигателя обошлось в 4,5 тысячи рублей: 2,5 - работа и 2 - запчасти. Пришлось купить комплект клапанов, сальники стержней, сальники масляных колодцев, натяжные и опорные ролики и сам ремень ГРМ. Хорошо, что не были повреждены направляющие клапана, иначе головку все равно нужно было бы отремонтировать.

Проверка статуса

Завод-изготовитель определил пробег зубчатого ремня 60 тысяч километров. Он ходит так много, даже больше, при соблюдении ряда условий, одно из которых - правильное натяжение ремня. Для этого есть специальные электронные частотомеры (большая редкость на любой СТО, где натяжение в большинстве случаев слесарь проверяет пальцем). Ручной метод предполагает проверку натяжения зубчатого ремня посередине ответвления между шкивами распределительного вала.Он должен быть таким, чтобы под воздействием предмета шириной 3 мм с силой 10 кг прогиб ремня составлял 5,4 мм. Отклонения в любую сторону допускаются не более 0,2 мм. Вы можете выполнить эту процедуру самостоятельно, но помните, что двигатель должен быть холодным (+ 15-30 ° С). Натянутый ремень рвется - прочность шнура ограничена. И чем сильнее натянут ремень, тем быстрее порвутся нити. ремень то он долго не будет ходить, так как при приближении к шкиву зубья ремня не попадают в пазы зубьев шкива - происходит подрез и последующий отрыв зубьев от основания.
Примерно оценить натяжение ремня на шестнадцатиклапанном двигателе можно, сняв пластиковую заглушку на передней защитной крышке (см. Фото). Естественно, если ремень сильно гнется от нажатия пальцем, то его регулировка необходима. (Кстати, в нашем случае ремень, установленный и натянутый всего неделю назад, за это время уже достаточно ослаб.)
И напомним вам некоторые правила обращения с ремнем. Ремень нельзя сгибать. Если при покупке есть подозрения, что ремень погнулся при хранении и транспортировке, то от покупки лучше отказаться.Долго это не продлится.
Ремень должен быть чистым во время работы. Не допускается попадание на него масла, антифриза и грязи. Так, например, масло разъедает резину, а грязь - абразив. Не снимайте никакие части защитной крышки. Любой небольшой камень, попавший в привод, немедленно вызовет обрыв ремня.
При замене ремня желательно заменить опорный ролик и ролик натяжителя по той причине, что изношенные роликовые подшипники могут начать заклинивать, что приведет к перегреву ремня и появлению на нем трещин.
А проблемы с ременной передачей характерны не только для автомобилей ВАЗ. Большинство двигателей современных автомобилей имеют в приводе ГРМ ремень ГРМ. Эти двигатели тише и легче двигателей с цепным приводом. И такой же надежный. Нужно только своевременно проводить обслуживание грамотными специалистами.


В одном из предыдущих постов я уже пытался рассказать. Сегодня настала очередь написать небольшой пост о том, как заменить ремень ГРМ ВАЗ 2110 - 2112. В общем, замена ремня не должна вызывать недоумения, это одна из тех вещей, которые удачно проводят в гараже, своими руками, за пивом.

Не буду повторяться, чем грозит чрезмерный износ ремня ГРМ ВАЗ 2110 - 2112, но последствия печальные. Если вы хотите больше узнать о теории, то это можно сделать (правда, для 8-клапанного двигателя). Сегодня хотелось бы обсудить замену ремня ГРМ на 16-клапанном двигателе. Особой разницы нет, кроме длины ремня, наличия 2 распредвалов - соответственно и 2 шестерен с отметками, которые нужно совместить.

Когда нужно менять ремень ГРМ ВАЗ 2110 - 2112?

Замены производятся в среднем через 40 тыс. Км пробега.В отличие от ВАЗ 2108 - 2109 здесь конструкторы уже предусмотрели смотровое окошко, с помощью которого можно диагностировать состояние ремня ГРМ. Он расположен на передней крышке ремня ГРМ в виде резиновой пробки, которая легко снимается с помощью отвертки. Напомню, что на ремне не должно быть:

  • Пачки
  • С потертостями
  • Трещина
  • Перерывы
  • Выступающие шнуры
  • Зубья, отличные от правильной квадратной формы

Одним словом нужно все и везде смотреть, чтобы нигде не было ни малейшего повреждения ремня.Далее дам инструкцию непосредственно по замене ремня, она была взята мной с сайта http://www.autosecret.net.

Инструкция по замене ремня ГРМ ВАЗ 2110 - 2112

На подготовительном этапе необходимо очистить двигатель от загрязнений, снять ремень генератора.

Тогда советуют снять правое переднее колесо и снять пластиковую перегородку. Это даст возможность плавно проворачивать коленвал до совпадения меток.

Поворот маховика ВАЗ 2110 - 2112

Провернув коленчатый вал, необходимо совместить метки на двух шкивах распределительного вала с метками на задней крышке ремня газораспределительного механизма. В свою очередь, метка на маховике должна остановиться напротив прорези на крышке сцепления.

Зафиксировав коленчатый вал от вращения отверткой, необходимо открутить болт крепления шкива генератора. Здесь нужно внимательно следить, чтобы не проворачивать коленвал.

С помощью ключа на 17 ослабьте натяжение ремня, ослабив крепление натяжного ролика.

Покрутив ролик и ослабив натяжение ремня ГРМ, осторожно начинаем снимать его со шкивов распределительного вала. Сделав это, можно аккуратно снять ремень со шкива коленчатого вала.

.

Оставить ответ
