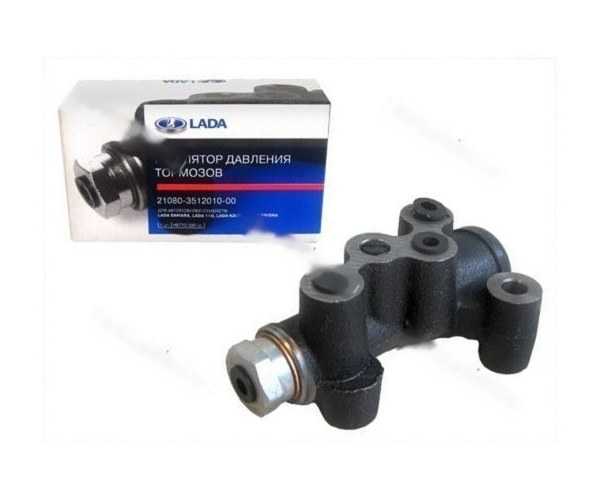

Регулятор давления тормозов ваз 2110: Купить Регулятор давления тормозов (колдун) на ВАЗ 2108-2115, Калина, Приора, Гранта по цене 1 149 руб.

Содержание

Как убрать колдун (регулятор давления задних тормозов) ВАЗ

Тормозная система ВАЗ десятого семейства – гидравлическая, двухконтурная (с диагональным разделением контуров). За работу задних тормозов отвечает регулятор давления задних тормозов (колдун), который после настройки быстро перестает выполнять свои обязанности. В статье рассказывает о том, как переделать тормозную систему с двухконтурной-диагональной на двухконтурную-осевую, а также избавиться от «колдуна».

Основное назначение регулятора давления тормозов состоит в создании необходимого тормозного усилия в задних тормозах автомобиля в зависимости от нагрузки машины и от резкости торможения. При штатной подвеске и тормозах путем долгих манипуляций «колдун» множно настроить для определенной загрузки. Однако при загрузке автомобиля, изменений высоты подвески или тормозных механизмов о должной работе «колдуна» можно забыть. В результате на практике каждый второй старый автомобиль ВАЗ имеет проблемы в работе задних тормозов.

Есть возможность доработать задние тормоза в два этапа:

  1. переделать тормозную систему с двухконтурной-диагональной на двухконтурную-осевую (опционально).
  2. заменить колдун на распределитель тормозных сил от Chevrolet Lanos с другими характеристиками 3/40.

С двухконтурной-диагональной на двухконтурную-осевую


На рисунке представлена схема тормозов ВАЗ 2110. В двухконтурной-диагональной схеме ВАЗ к задним тормозным механизмам идут 2 трубки. Чтобы сделать систему двухконтурной-осевой следует заглушить на главном тормозном цилиндре (ГТЦ) одну из трубок идущих назад (шариком от подшипника). «Колдун» можно оставить, заглушив текущий контур, как на схеме. Либо установить тройник вместо «колдуна». В обоих случаях получаем равномерные тормоза на задней оси. Эффект: тормоза становятся резче, т.к. все 4 колеса начинают тормозить с одинаковым максимальным усилием.


Установка регулятора тормозных сил от Chevrolet Lanos

Чтобы исключить одновременное торможение всех четырех колес после удаления «колдуна» необходимо установить регулятор тормозных сил от Ланоса.  Описывая простым языком, данный регулятор (каталожный номер: 3488967) перебрасывает только 58% давления на задние тормоза, что не дает задней оси перетормаживать. Для его установки потребуется помощь токаря, т.к. резьба и отверстие под трубку на регуляторе от иномарки не подходит на ВАЗ. Переходник должен позволить вкрутить тормозные трубки с регулятор с обоих сторон.

А закрепить его удобней всего вместо «колдуна», используя кронштейн из куска жести.

В результат автомобиль будет замедляется значительно лучше и более предсказуемо. По отзывам не рекомендуется использовать такую конструкцию совместно с задними дисковыми тормозами, т.к. задние колеса будут перетормаживать. Стоит отметить, что есть возможность установить регуляторы тормозных сил от Ланос и при использовании штатной схемы контуров, в этом случае следует установить 2 таких регулятора на каждую трубку вместо штатного колдуна.

Внимание! Вмешательство в тормозную систему запрещено законом! Сайт не несет ответственности за любые неприятности связанные с самостоятельной доработкой тормозов. Все делаете на свой страх и риск! Мы рекомендуем рассматривать тюнинг тормозов без переделок.

Нужно ли избавляться от колдуна на ВАЗ?

Каким способом лучше убрать колдун на автомобиле ВАЗ?


Источник фото:
Ключевые слова:

Тормозная система Ваз 2110

Устройство тормозной системы Ваз 2110:

 1 – главный цилиндр гидропривода тормозов, 2 – трубопровод контура «правый передний – левый задний тормоз», 3 – гибкий шланг переднего тормоза, 4 – бачок главного цилиндра, 5 – вакуумный усилитель, 6 – трубопровод контура «левый передний – правый задний тормоз, 7 – тормозной механизм заднего колеса, 8 – упругий рычаг привода регулятора давления, 9 – гибкий шланг заднего тормоза, 10 – регулятор давления, 11 – рычаг привода регулятора давления, 12 – педаль тормоза, 13 – тормозной механизм переднего колеса.

Рабочая тормозная система Ваз 2110 – гидравлическая, двухконтурная (с диагональным разделением контуров), с регулятором давления, вакуумным усилителем и индикатором недостаточного уровня тормозной жидкости в бачке. При отказе одного из контуров тормозной системы второй контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.

Тормозные механизмы передних колес Ваз 2110 – дисковые (на автомобилях Ваз 21103, 21113 и 2112 – вентилируемые), с однопоршневой плавающей скобой и сигнализатором износа тормозных колодак. Тормозные механизмы задних колес Ваз 2110 – барабанные, с двухпоршневыми колесными цилиндрами и автоматической регулировкой зазора между колодками и барабаном. Устройство автоматической регулировки зазора расположено в колесном цилиндре.

Главный тормозной цилиндр Ваз 2110 крепится к корпусу вакуумного усилителя на двух шпильках. В отверстия в верхней части цилиндра на резиновых уплотнениях вставлен полупрозрачный полиэтиленовый бачок с датчиком аварийного уровня жидкости. На бачке нанесены метки максимального и минимального уровней жидкости. В нижней части цилиндра ввернуты два винта, ограничивающие перемещение поршней. Винты уплотнены медными прокладками. В передней части цилиндра (по ходу автомобиля) ввернута заглушка, служащая упором возвратной пружины, также уплотненная медной прокладкой. Поршни в главном цилиндре расположены последовательно, ближайший к вакуумному усилителю приводит в действие правый передний и левый задний тормозные механизмы, а тот, что ближе к заглушке – левый передний и правый задний. Уплотнительные резиновые кольца высокого давления (манжеты) главного тормозного цилиндра и задних колесных цилиндров взаимозаменяемы (номинальный диаметр – 20,64 мм). Уплотнительное кольцо низкого давления – с проточкой, установлено на поршне, контактирующем со штоком вакуумного усилителя.

Вакуумный усилитель Ваз 2110 расположен между педальным узлом и главным тормозным цилиндром и крепится к кронштейну педального узла на двух шпильках. Усилитель – неразборной конструкции, при выходе из строя его следует заменить. Простейшая проверка исправности усилителя: на автомобиле с заглушенным двигателем несколько раз нажимаем на педаль тормоза и, удерживая педаль нажатой, запускаем двигатель. При исправном усилителе с началом работы двигателя педаль должна уйти вперед. Отказ в работе тормозной системы Ваз 2110 или недостаточная эффективность вакуумного усилителя могут быть также вызваны негерметичностью шланга, отбирающего вакуум от впускного коллектора.

Регулятор давления задних тормозов Ваз 2110 крепится двумя болтами к кронштейну в левой задней части кузова. Один из этих болтов (передний) также крепит вильчатый кронштейн рычага привода регулятора давления Ваз 2110. За счет овальности отверстий для его крепления кронштейн вместе с рычагом можно перемещать относительно регулятора давления, изменяя усилие, с которым рычаг действует на поршень регулятора. С увеличением нагрузки на заднюю ось автомобиля упругий рычаг также нагружается, передавая усилие на поршень регулятора давления. При нажатии на педаль тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упругого рычага.

Когда система приходит в равновесие, клапан, расположенный в регуляторе, изолирует задние тормозные цилиндры от главного тормозного цилиндра, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним. При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление в колесных цилиндрах и наоборот – с уменьшением нагрузки давление падает. В корпусе регулятора имеется отверстие, закрытое заглушкой. Подтекание тормозной жидкости из этого отверстия говорит о негерметичности уплотнительных колец регулятора.

Плавающая скоба переднего тормоза включает в себя суппорт и колесный цилиндр Ваз 2110, которые стянуты между собой двумя болтами. Двумя другими болтами скоба крепится к пальцам, установленным в отверстиях направляющей колодок. В эти отверстия закладывается смазка. Между пальцами и направляющей колодок установлены резиновые защитные чехлы. К пазам направляющей поджаты пружинами тормозные колодки.

Внутренняя колодка имеет сигнализатор износа накладок. В цилиндре установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца поддерживается постоянный оптимальный зазор между тормозными колодками и диском.

Тормозные диски Ваз 2110 – чугунные. Минимально допустимая толщина диска при износе – 17,8 мм для вентилируемых дисков и 10,8 мм – для невентилируемых, максимальное биение по внешнему радиусу – 0,15 мм.

Задние колесные тормозные цилиндры Ваз 2110 снабжены устройством для автоматического поддержания зазора между колодками и барабаном. Основной элемент устройства – стальное пружинное разрезное кольцо, установленное на поршне с осевым зазором 1,25-1,65 мм. Упорные кольца (по два на цилиндр) вставлены с натягом, обеспечивающим усилие сдвига по зеркалу цилиндра не менее 35 кгс, что превышает усилие стяжных пружин тормозных колодок. При износе тормозных накладок упорные кольца под действием поршней сдвигаются на величину износа.

В случае повреждения зеркала поршней под действием механических примесей, попавших в тормозную жидкость или образовавшихся под действием коррозии (наличие воды в тормозной жидкости), кольца могут закиснуть в цилиндре и один или даже оба поршня потеряют подвижность. Тормозные цилиндры Ваз 2110 в этом случае необходимо заменить.

Привод стояночной тормозной системы Ваз 2110 – механический, тросовый, на задние колеса. Он состоит из рычага, регулировочной тяги, уравнителя двух тросов, рычага привода колодок и распорной планки.

Вакумный усилитель тормозов Ваз 2110

Устройство вакумника Ваз 2110: 1 – корпус вакуумного усилителя;  2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока;

6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя;9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма;13 – крышка корпуса усилителя; 14 – уплотнительный чехол;15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр;18 – толкатель;19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы.

Привод регулятора давления тормозов Ваз 2110

Устройство привода тормозного регулятора Ваз 2110: 1 – регулятор давления; 2, 16 – болты крепления регулятора давления;3 – кронштейн рычага привода регулятора давления; 4 – штифт; 5 – рычаг привода регулятора давления; 6 – ось рычага привода регулятора давления; 7 – пружина рычага;8 – кронштейн кузова; 9 – кронштейн крепления регулятора давления;10 – упругий рычаг привода регулятора давления; 11 – серьга; 12 – скоба серьги; 13 – шайба; 14 – стопорное кольцо; 15 – палец кронштейна;  А, В, С – отверстия.

Регулятор давления Ваз 2110

Схема регулятора давления тормозов Ваз 2110: 1 – корпус регулятора давления; 2 – поршень; 3 – защитный колпачок; 4, 8 – стопорные кольца; 5 – втулка поршня; 6 – пружина поршня; 7 – втулка корпуса; 9, 22 – опорные шайбы; 10 – уплотнительные кольца толкателя; 11 – опорная тарелка; 12 – пружина втулки толкателя; 13 – кольцо уплотнительное седла клапана; 14 – седло клапана; 15 – уплотнительная прокладка;16 – пробка;17 – пружина клапана; 18 – клапан; 19 – втулка толкателя; 20 – толкатель; 21 – уплотнитель головки поршня; 23 – уплотнитель штока поршня;24 – заглушка; А, D – камеры, соединенные с главным цилиндром;В, С – камеры, соединенные с колесными цилиндрами задних тормозов; К, М, Н – зазоры.

Главный тормозной цилиндр Ваз 2110

Устройство главного тормозного цилиндра Ваз 2110: 1 – корпус главного цилиндра; 2 – уплотнительное кольцо низкого давления; 3 – поршень привода контура «левый передний–правый задний тормоза»; 4 – распорное кольцо; 5 – уплотнительное кольцо высокого давления; 6 – прижимная пружина уплотнительного кольца;7 – тарелка пружины; 8 – возвратная пружина поршня; 9 – шайба; 10 – стопорный винт;11 – поршень привода контура «правый передний–левый задний тормоза»; 12 – соединительная втулка; 13 – бачок; 14 – датчик аварийного уровня тормозной жидкости; А – зазор.

Тормозной механизм переднего колеса Ваз 2110

Устройство переднего тормозного механизма Ваз 2110: 1 – тормозной диск; 2 – направляющая колодок; 3 – суппорт; 4 – тормозные колодки; 5 – цилиндр; 6 – поршень; 7 – сигнализатор износа колодок; 8 – уплотнительное кольцо; 9 – защитный чехол направляющего пальца; 10 – направляющий палец; 11 – защитный кожух.

Тормозной механизм Ваз 2110 заднего колеса

Схема задних тормозов Ваз 2110: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина;6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма.

Ваз 2110 устройство колесного цилиндра задних тормозов

Схема заднего тормозного цилиндра Ваз 2110: 1 – упор колодки; 2 – защитный колпачок;3 – корпус цилиндра; 4 – поршень; 5 – уплотнитель;6 – опорная тарелка; 7 – пружина; 8 – сухари; 9 – упорное кольцо; 10 – упорный винт; 11 – штуцер; А – прорезь на упорном кольце.

Привод ручника Ваз 2110

Устройство ручного тормоза Ваз 2110: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол;
4 – тяга;5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос;9 – оболочка троса.

Датчик уровня тормозной жидкости Ваз 2110

Устройство крышки бачка тормозной жидкости Ваз 2110 с датчиком уровня: 1 – защитный колпачок; 2 – корпус датчика; 3 – основание датчика; 4 – уплотнительное кольцо; 5 – зажимное кольцо; 6 – отражатель; 7 – толкатель; 8 – втулка; 9 – поплавок; 10 – неподвижные контакты; 11 – подвижный контакт.

Снятие регулятора давления задних тормозов ВАЗ 2110 2111 2112

Работу по снятию регулятора давления задних тормозов проводим на смотровой канаве или подъемнике.

 ПОРЯДОК ВЫПОЛНЕНИЯ СНЯТИЯ РЕГУЛЯТОРА ДАВЛЕНИЯ ЗАДНИХ ТОРМОЗОВ

  1. Отверткой приподнимаем вверх скобу серьги рычага привода регулятора.

Выводим конец рычага из отверстия серьги и снимаем скобу.

Ключом «на 10» отворачиваем четыре штуцера тормозных трубок и выводим трубки из корпуса регулятора. Для предотвращения утечки жидкости из гидропривода на концы трубок надеваем защитные колпачки прокачных штуцеров колесных цилиндров.

Регулятор давления можно снять без кронштейна крепления или вместе с ним.

Ключом «на 13» отворачиваем два болта крепления корпуса регулятора к кронштейну.

Снимаем регулятор давления и рычаги его привода.

Для снятия регулятора с кронштейном отворачиваем головкой «на 13» две гайки крепления кронштейна к кузову.

Отсоединяем от регулятора давления кронштейн и рычаги привода.

Ключом «на 8» отворачиваем болт крепления фиксатора упругого рычага.

Снимаем фиксатор и разъединяем рычаги привода регулятора давления.

После сборки и установки регулятора давления необходимо прокачать гидропривод (смотрите раздел Прокачка тормозов) и провести регулировку регулятора (смотрите раздел Проверка и регулировка привода регулятора давления задних тормозов ВАЗ 2110 2111 2112).

Тугие тормоза на ВАЗ 2110 причины. Тугая и мягкая педаль тормоза (проблемы и решения). Видео

Как известно, без тормозов ни в жизни, ни на машине далеко не уедешь, ведь помимо разгона нужно еще и вовремя остановиться, не допустить наезда на препятствие и т.д.

Рассмотрим, как работает ВАЗ Тормозная система 2110 устроена, какие неисправности встречаются чаще всего, и какие доработки возможны с целью улучшения тормозного устройства.

Схема гидравлического привода тормозов

Устройство

На машине установлены гидравлические тормоза и в целом надежно. Они двухконтурные и имеют диагональное распределение. То есть, если одна часть вдруг вышла из строя, то возможно торможение другой цепью. В целях безопасности тормоза ВАЗ 2110 срабатывают по диагонали, один контур — правое переднее и левое заднее колеса, другой — тоже по диагонали.

Такое устройство позволяет эффективно тормозить (без заносов и прочих неприятностей) даже в случае неисправности, если тормоза отсутствуют в одном из контуров.

Рассмотрим тормозную систему. Гидравлический привод включает вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта описано в этой статье:

Кроме того, гидропривод снабжен разделенными на два контура трубопроводами, шлангами и тормозами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие педаль гидравлики, расположенную в салоне (посередине).Вот основные компоненты гидропривода:

  1. Вакуумный усилитель. Он устроен таким образом, что создает давление на поршень главного цилиндра, и тем самым вызывает торможение;

    Вакуумный усилитель тормозов

  2. Привод регулятора давления. Именно через него рабочая тормозная жидкость поступает в задние тормозные механизмы;

    Привод регулятора давления тормозов

  3. Сам регулятор давления. Уже из названия понятно, что это устройство отвечает за силу давления, ее уменьшение или увеличение.Делает он это в зависимости от того, насколько загружена задняя ось машины;

    Регулятор давления

  4. Главный цилиндр с поршнями, снабженный резервуаром. Наливная горловина бака оборудована датчиком аварийного уровня ТЗ;

    Главный тормозной цилиндр

  5. Тормозной механизм переднего колеса. Его основными частями являются диск, колодки и колесные цилиндры. В механизме также предусмотрен индикатор для предотвращения полного износа и повреждения накладок;

    Тормоз переднего колеса

  6. Тормозной механизм для заднего колеса. В отличие от передних дисковых тормозов, задние — барабанные. Это заводская установка. Однако многие автовладельцы считают, что их устройство не обеспечивает качественного торможения, и меняют их на дисковые.

Тормоза требуют внимания. Не дожидаясь загорания контрольной лампочки, сигнализирующей о критическом уровне ТЖ или износе накладок, и уж тем более не вызывая полного исчезновения тормозов, необходимо проводить профилактические проверки.

Особое внимание уделено всем соединениям и шлангам, так как «вытекшая» тормозная жидкость не даст возможности затормозить, а тут недалеко до трагедии.

Сигнализация

Достаточно небезопасны следующие симптомы, обратите внимание:

  1. Если тормоза пропали совсем, то однозначно — дальше ехать нельзя, даже на СТО! Если самостоятельный ремонт на месте невозможен или просто невозможен, необходимо вызвать эвакуатор;
  2. При торможении сильная вибрация, особенно чувствуется в рулевой колонке. Нажимаешь на педаль, а руль просто тяжело держать в руках. Причин вибрации может быть несколько:
    Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски.Их устройство таково, что они очень не любят, когда торможение происходит под дождем, а то и прямо в луже. Никакой ремонт тут не поможет — нужно заменить диски на вентилируемые;
    Вибрация также возможна при неисправности задних барабанов. Если при осмотре вы обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. В этом случае вибрация обычно очень сильная. Такие барабаны нуждаются в срочном ремонте, а возможно и замене на дисковые тормоза;
    Проверьте передние тормозные диски на предмет деформации.В этом случае также наблюдается вибрация.
  3. Педаль тормоза затянута слишком сильно. Причин этому тоже может быть несколько:
    Забитый воздушный фильтр вакуумного усилителя может стать причиной тугой педали;
    Проверить сам вакуумный усилитель. Возможные его неисправности – разрушение диафрагмы, наконечника, заклинивание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугоподвижности педали, и необходим ремонт любой из этих неисправностей;
    Также педаль может становиться туже по мере износа колодок, проверьте и их.
  4. Шипит при нажатии на тормоз. Если шипит ровно в момент нажатия на педаль, нужно срочно проверить вакуумный усилитель, а потом уже решать, что ему нужно — ремонт или замена. А вот если шипит при отпускании тормоза, то это нормальное явление. Если, конечно, шипение не слишком явное.

Этот материал поможет при самостоятельной замене задних тормозных колодок:

Доработка

Многие, считая, что тормоза плохие, и ремонт им не поможет, решаются на существенные переделки и тюнинг.Например, тюнинг тормозной системы ВАЗ 2110 может включать замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть мягче и наступать немного позже, чем передних, для предотвращения заноса.

Еще одна возможная идея тюнинга — замена вакуумного усилителя. Вместо штатных они устанавливаются от Lada Priora. Обычно это помогает прежде всего тем, что вибрация не чувствуется, а педаль работает с оптимальным усилием.

И не забывайте — после каждого вмешательства в работу тормозов их нужно прокачивать.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в этом материале:

Шипение при нажатии на педаль тормоза – одна из самых частых проблем, встречающихся в эксплуатации как отечественных, так и иномарок.

Дело в том, что большинство водителей чутко реагируют на различные звуки, сопровождающие работу механизмов автомобиля. Не является исключением и когда при нажатии на педаль тормоза слышно шипение.

Но паниковать стоит далеко не всегда — особенно в тех случаях, когда шипение педали тормоза при нажатии никак не влияет на эффективность работы тормозной системы. Для того, чтобы понять природу этого звука, давайте подробнее рассмотрим работу вакуумного усилителя тормозов.

Тормоза являются одним из основных компонентов любого автомобиля. И если при нажатии на педаль тормоза вы слышите шипение, скрипы, сама конструкция выходит из строя или, наоборот, слишком прочная, нужно срочно исправлять ситуацию, не затягивать и не откладывать возможный ремонт.Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует скорейшему ее решению, а своевременная коррекция может уберечь вас от непредвиденных ситуаций на дороге.

Шипение при нажатии на педаль тормоза – основные причины

Итак, почему шипят тормоза при нажатии на педаль? На самом деле причин этой проблемы не много — всего две:

  1. Вышел из строя вакуумный усилитель
  2. Пневматическая тормозная система

Об этих проблемах и способах их решения мы и поговорим в нашей сегодняшней статье.

Уровень шипения при нажатии на педаль — что нормально, а что нет

Есть категория водителей, которые очень внимательно прислушиваются к каждому малейшему скрипу или звуку, и стараются услышать в них признаки поломки. Автомобиль – это механическое транспортное средство, в котором имеется достаточное количество узлов и механизмов, способных создавать небольшой допустимый уровень шума. Не стоит особо прислушиваться к этому и сразу ехать в сервисный центр, где с большой настойчивостью вам обязательно найдут проблемы и предложат устранить.Педаль тормоза при нажатии в большинстве случаев издает легкое шипение.

Надо сказать, что нужно проверить тормоза на наличие различных шумов при движении автомобиля. При этом окна и двери должны быть закрыты, а все устройства, которые могут издавать дополнительный шум, по возможности быть выключены. Низкий уровень шума в салоне автомобиля может возникать из-за конструктивной особенности тормозной системы, имеющей, как правило, две вакуумные камеры. При нажатии на педаль тормоза в них создается разное давление, из-за чего возникает легкое шипение.Если она минимальна, и почти незаметна, то проблем при торможении не будет.

Если на холостом ходу при нажатии на педаль слышен громкий, захлебывающийся звук или сильное шипение, и она нажимается туго, то нужно искать проблемы. В первую очередь проверяется вакуумный усилитель. Тугая педаль не является признаком поломки этой детали, особенно в сильный мороз, но вкупе со шипением свидетельствует о необходимости ее проверки.

Тормозная система постоянно используется водителем, поэтому элементы системы находятся под нагрузкой.Какой бы стиль вождения ни проповедовал водитель, со временем необходимо проверить тормоза на исправность. Это обеспечит безопасность всех участников дорожного движения.

Вакуумный усилитель имеет диафрагму, которая со временем, как и любой резиновый материал, начинает лопаться и трескаться. Это не позволяет в полной мере выполнить функциональное назначение – создать необходимое давление. Впускной вакуум тоже может выйти из строя, но чаще это первый вариант.

Вакуумный усилитель тормозов – как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов несложно, становится заметно — педаль тормоза становится твердой при нажатии. Но косвенным признаком неисправности может быть измененные обороты холостого хода при нажатой педали …Это связано с обеднением топливной смеси, вызванным попаданием в цилиндры двигателя «лишнего» воздуха, который может даже заглохнуть при слишком сильном «подсосе».

Чаще всего это происходит из-за повреждения диафрагмы усилителя тормозов. Причем совсем не обязательно от старости — иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.


Некоторые автовладельцы умудряются разобраться с усилителем тормозов самостоятельно — продаются даже ремкомплекты для отечественных автомобилей. Но, в общем-то, дело это неблагодарное — корпус «пылесоса» неразборный, и не каждый сможет аккуратно и плотно соединить его части.

Кроме того, на работу тормозной системы влияет и регулировка выступа штока «пылесоса» из корпуса — неправильная настройка может снизить КПД усилителя или вызвать неполный «выпуск» рабочие тормозные цилиндры.Среди автолюбителей распространен такой способ проверки усилителя — заводишь двигатель после нажатия на тормоз. При запуске мотора педаль должна «уходить в пол».


Процесс снятия вакуумного усилителя тормозов

При неисправности усилителя педаль тормоза все равно будет «тугой». В целом, шипение, связанное с бустером, является нормальным явлением. Но в случае, когда его громкость без видимых причин увеличилась, готовьтесь к замене вакуумного усилителя до того, как он полностью выйдет из строя.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля постоянно подвергается нагрузкам, и при так называемом агрессивном стиле вождения на городских улицах эти нагрузки необоснованно возрастают. В общем, такого рода воздействия продолжаются, даже если вы предпочитаете лояльный уровень скорости. Поэтому тормозную систему нужно диагностировать с завидной регулярностью, чтобы обеспечить автолюбителю максимальную степень безопасности. Неисправности в вакуумном усилителе возникают, как правило, из-за потери состояния диафрагмы, находящейся внутри этого узла.Она может лопнуть или покрыться трещинами, а также происходит естественное старение резины и потеря ею своих качеств. В чем суть? Диафрагма перестает образовывать вакуум. В некоторых случаях также может поставляться выпускной клапан.

Для проверки работоспособности вакуумного усилителя необходимо прибегнуть к следующим манипуляциям:


В целом при каждом нажатии на педаль тормоза обороты двигателя будут несколько снижаться, однако, если разница станет существенной, стоит визуально продиагностировать шланг, соединяющий усилитель с силовым агрегатом.Если он имеет какие-то дефекты, то коллектор станет негерметичным, соответственно на нормальное смесеобразование рассчитывать не придется и мотор будет работать нестабильно. Решение простое – меняем поврежденный шланг.

Замена вакуумного усилителя тормозов на ваз 2107 видео


Воздух в тормозах как решить проблему

Тормозной вакуум — самая частая причина Другое дело, если текстура звука существенно отличается на слух.То есть шипение достаточно громкое и как бы придушенное.

При этом при нажатии на педаль тормоза на холодную мы ощущаем излишнюю жесткость ее хода. А еще — плавучесть оборотов двигателя (иногда может и заглохнуть). В таких случаях следует обратить пристальное внимание на вакуумный усилитель как на возможную причину неисправности.

Ну тугая педаль, конечно, еще может быть от мороза, например, пока не прогреется основная. А вот обороты и довольно сильное шипение — это уже прямые показатели того, что надо заглянуть под капот! Как я могу это проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды по городу — еще и перегрузкам. Это происходит регулярно, даже при размеренном и неспешном ритме – от этой проблемы никуда не деться. Поэтому данное устройство необходимо регулярно тестировать, чтобы обеспечить максимальную безопасность водителя и пассажиров. Так и с тормозным вакуумом. Как правило, сбои в его работе возникают из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Лопается, трескается, перестает выполнять возложенные на него обязанности — создавать вакуум. Иногда выходит из строя и выпускной клапан.Доступная каждому водителю проверка работоспособности вакуумника своими силами осуществляется следующим способом. Заводим двигатель и даем ему некоторое время поработать на холостом ходу, чтобы он доехал;

  1. Глушим двигатель;
  2. Нажимаем на тормоз;
  3. Первое нажатие ничем не отличается от обычного при работающем агрегате.
  4. Педаль должна быть максимально выжата: при этом в усилителе выдвигается диафрагма и создается вакуум;

Отпускаем педаль, снова выжимаем. Если проблема с системой, то при втором подходе вакуум создать не получится, и вы тактильно будете наблюдать нехарактерный малый ход самой педали. Эти изменения свидетельствуют о поломке усилителя тормозов.

Как прокачать тормоза за 5 минут — видео

Автомобильный тормоз — это самая важная деталь в конструкции всего автомобиля. Тормозная система должна не просто работать без поломок, а просто быть в идеальном состоянии.В первую очередь это касается педали тормоза в тормозной системе автомобиля. В статье мы расскажем вам о правильном состоянии этой детали. Какой должна быть : плотной, мягкой или где-то посередине?

Состояние усилия при торможении меняется. Первое состояние позволяет нажимать на педаль тормоза без усилий, мягко и плавно, причем важно, нет ли рывков или, тем более, провалов, свидетельствующих о проблемах в системе. Есть и другие варианты, когда следует сразу ехать на проверку тормозов — и наглухо.

Спешим отметить, что, причина, по которой туго работает педаль тормоза, не обязательно входит в число простых неисправностей, сопровождающих такие проблемы. Причем причины могут касаться исключительно того или иного типа тормозной системы.

Назовем причины, по которым педаль может туго нажиматься :

    Неисправность в вакуумном усилителе. Может быть установлен забитый воздушный фильтр, который можно легко заменить;

    Раздувание клапана в вакуумном усилителе.Решение по замене клапана;

    Повреждение диафрагмы усилителя. При такой неисправности меняется весь вакуумный усилитель;

    Проблема с наконечником вакуумного усилителя. Замени это;

    Обратите внимание на работу обратного клапана. Замените его при необходимости;

    В том случае, если топливо проходит в камеру вакуумного усилителя, то, вероятно, неисправна герметичность усилителя, либо, как и раньше, может быть неисправен обратный клапан. Решение — замена вакуумного усилителя и обратного клапана;

    Впускной коллектор и вакуумный усилитель соединены между собой шлангом, который через некоторое время может выйти из строя или иметь трещины. Также может быть ослабление шланга на самом штуцере, например, из-за хомута. Устраните проблему, просто замените шланг или замените или затяните хомут.

Специалисты компании «АВТОмаркет Интерком» рекомендуют своевременно осматривать шланги , так как в морозы они могут треснуть или слететь со струзера. Реакция шланга зависит от условий эксплуатации — в холода и морозы он ведет себя нормально, но при подъезде автомобиля может нагреваться и сползать, к тому же они изнашиваются и расслаиваются внутри.Тормозная жидкость с трудом проходит через шланг и тормозное давление становится труднее .

Некачественная тормозная жидкость, а также при постоянном попадании топлива и других жидкостей в рабочие колесные цилиндры в них происходит вздутие и разрушение внутренних уплотнительных колец. Отремонтируйте цилиндры и подумайте о замене тормозной жидкости.

Как проверить работу вакуумного усилителя?

    Сначала заведите автомобиль и дайте ему немного поработать, чтобы разрядить автомобиль. Нажмите на педаль тормоза – в случае тугого нажатия можно смело сказать, что вышел из строя усилитель или шланг. Теперь заглушите двигатель и дайте ему немного отстояться, через некоторое время снова нажмите на тормоз.

    Во-вторых, не включая двигатель, пару раз подряд нажать на тормоз, это позволит разгрузить тормозную систему и снять давление. Далее, не отпуская педаль тормоза, заводим автомобиль, по идее педаль должна начать постепенно опускаться, что говорит о том, что работает сам вакуумный усилитель.

Позаботьтесь о своей безопасности. Своевременно следите и проверяйте тормозную систему автомобиля. Если требуется ремонт, приступайте к нему немедленно.

Все запчасти для ремонта тормозной системы можно найти на сайте «АВТОмаркет Интерком» или в наших магазинах запчасти на ваз или иномарку … Работает доставка в любой автосервис.

Автомобиль с неисправными тормозами — опасное оружие, способное привести к массовому уничтожению. Различные технические неполадки могут привести транспортное средство в состояние неуправляемости. При этом только столкновение, произошедшее с каким-либо другим автомобилем, ближайшей конструкцией или столбами, может остановить машину, для которой все не удалось. В такой ситуации не исключено даже падение в кювет. Хотя, если водитель опытный и он внимательно относится к каждой неисправности, то такой дефект, как мягкая педаль тормоза, он сразу заметит и примет все необходимые меры, чтобы избежать самой неприятной аварии со смертельным исходом.

Безупречная эффективность торможения очень важна для вождения.

Если не обратить внимание на столь существенный недостаток тормозной системы, автовладельцу вскоре могут грозить безрадостные перспективы — можно либо самому стать жертвой ДТП, либо оказаться виновником. И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и четко реагировать на любое отклонение, так как исправное устройство обеспечит спокойную езду.

Педаль тормоза «в пол» — что делать?

Если педаль тормоза стала мягкой, то есть стала сильно проваливаться, — следует немедленно проверить всю тормозную систему машины. Скорее всего, вам потребуется диагностика в сервисном центре и дальнейший его ремонт.


Главное вовремя обратиться в сервисный центр

Важно помнить, что все неисправности такого рода чреваты своими последствиями. Неисправные тормоза могут выйти из строя во время движения, вероятно, это может произойти на оживленном проспекте, остановить такой автомобиль даже на средней скорости может только столкновение с каким-то другим транспортным средством или сооружением.Если педаль тормоза легко нажимается, причин может быть несколько:

  • тормозной цилиндр не способен удерживать жидкость и соответствующее давление, возможен значительный износ манжет и резиновых прокладок;
  • в тормозной бачок добавлена ​​не та жидкость;
  • есть неисправности с колодками или дисками;
  • В работе вакуумного насоса прослежено
  • дефектов;
  • педали тяги могут заржаветь.

О проблемах с тормозной системой явно свидетельствует наличие вибрации, шипения и постукивания по педали при ее нажатии.

Решение проблемы с мягкой педалью

Итак, самая распространенная проблема это плохая, некачественная жидкость, так как она может не подходить для определенной модели автомобиля, шланги могут постепенно ржаветь. Резиновые элементы не способны выдержать такую ​​жидкость, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы, и неисправных элементов.

Вторая причина — ржавчина в тягах.Выход один — их полная замена. Определить такую ​​неисправность можно по удержанию педали тормоза, если она держится внизу и ее приходится «поднимать» подручными средствами – однозначно проблема в тягах.

Неправильный зазор, который находится между педалью и цилиндром, определяется также при нажатии на педаль. Если нажатие сразу происходит легко и плавно, а в конце прикладываемое усилие приходится удваивать — скорее всего, зазор отрегулирован неправильно, имеющееся давление не позволяет нормально опускать и поднимать педаль. Придется отрегулировать и прокачать тормоза.

Воздушные пробки также создают проблемы из-за износа шланга и поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не раздвигаются и поэтому не могут прижиматься к диску. Следует проверить колодки на степень готовности.

Тугая педаль тормоза — что делать?

Причин тугой педали тормоза может быть несколько. Стоит отметить, что есть традиционные неисправности, характерные для большинства автомобилей, и специфические, которые могут встречаться только у некоторых моделей тормозной системы.

Жесткая педаль тормоза может появиться по следующим причинам:

  • засор воздушного фильтра. Неисправность исчезает после замены фильтра;
  • заедание клапана. Исправить все можно заменой усилителя;
  • повреждение диафрагмы. Твердая педаль тормоза исчезнет после замены усилителя;
  • неисправность наконечника в вакуумном усилителе. Наконечник нужно будет заменить;
  • некачественное функционирование обратного клапана, придется менять клапан;
  • течь, которая вызывает течь топлива;
  • дефект шланга от усилителя к коллектору. Лучше заменить шланг. Состояние шланга необходимо регулярно проверять. Он нормально функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, что в дальнейшем может привести к расслаиванию. Они снижают пропускную способность и вызывают проблемы с тормозами.
  • ослабление крепления резинового шланга на штуцере. Лечится затягиванием хомута крепления.

Тугая педаль тормоза может быть результатом вздутия уплотнительных колец в цилиндрах.Такой дефект возникает после того, как горюче-смазочные материалы начинают просачиваться на поверхность. В этом случае придется ремонтировать тормозные цилиндры и .

Не меньше беспокойства вызывает неисправность вакуумного усилителя. Его следует регулярно проверять; для этого перед запуском силового агрегата нажмите на педаль; если педаль тормоза туго нажата, неисправность в усилителе или шланге.

Для более точного определения места с неисправностью снова нажмите на педаль через 5 минут после выключения двигателя. Если педаль тормоза становится тугой во второй раз, неисправен усилительный клапан.

Заключение

Многие проблемы, которые доставляет автовладельцу тугая или мягкая педаль тормоза, можно решить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и умений, при наличии неуверенности в собственных силах лучше отправить автомобиль на полную диагностику в сервисный центр.


Если тормоза все же отказали, то надежда на торможение двигателем

Даже несмотря на кажущуюся дальновидность и исправность автомобиля, тормозная система может выйти из строя во время движения, выйти из этой ситуации можно торможением двигателем.После полной остановки нужно вызывать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Подробности Опубликовано: 13.06.2012 05:26

Продолжаются исследования наиболее классических дефектов тормозной системы машины, определяемых с помощью тормозного стенда. Такой компонент управления тормозом, как тугая и мягкая педаль тормоза (проблемы и решения ), включает в себя пару состояний своего положения. Первый – штатный, когда педаль нажимается без заметных изменений, без провалов, скачков, без приложения особых усилий и так далее.Следующие два обстоятельства положения педали неприятны для водителя и вызывают особое волнение.

Говорится о том, когда тугая педаль тормоза или, наоборот, очень мягкие тормоза. При такой настройке, когда педаль тормоза перестает нормально работать, волнение водителя оправдано. Это говорит о том, что есть какие-то дефекты, и тормозная система нуждается в ремонте. При этом без стеллажей.

Причин, по которым педаль тормоза вдруг стала тужьей, может быть несколько, и не обязательно они традиционные и характерные для всех типов и марок тормозов.Несмотря на это, рассмотрены ключевые, наиболее распространенные причины, и способы их устранения.

В большинстве дефектов, из-за которых педаль тормоза становится тугой и мягкой, «виноваты»: либо криогенный усилитель, либо главный тормозной цилиндр. Увеличение усилия при нажатии на педаль тормоза осуществляется из-за того, что загрязнился воздушный фильтр криогенного усилителя.

В этом случае необходимо заменить воздушный фильтр; заедает корпус клапана в криогенном усилителе.Выход — смена криогенного усилителя; перегородка криогенного усилителя сломана.

Заменить криогенный усилитель; неисправен наконечник криогенного усилителя — необходима замена наконечника; обратный клапан в криогенном усилителе заклинил или не работает, требуется замена обратного клапана; неисправен (негерметичен) обратный клапан криогенного усилителя, из-за чего возможно попадание топлива в полость криогенного усилителя.

Необходимо заменить криогенный усилитель в сборе с обратным клапаном; порвался шланг, соединяющий криогенный бустер с впускным коллектором, или шланг неплотно прилегает к штуцеру.Меняется шланг или подтягивается хомут. Узнайте больше о криогенном шланге усилителя тормозов.

Необходимо регулярно контролировать его состояние. Особенно в прохладное время года. Пока шланг не запарится, он остается жестким, а тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, снижается его пропускная способность. Может появиться вопрос с педалью тормоза.

Вздулись уплотнительные кольца в рабочих цилиндрах. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественной тормозной жидкости.Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на рекомендованную производителем.


Несколько методов проверки характеристик криогенного усилителя:

Запустите двигатель. В системе вакуум. Затем нажимается тормоз. Жесткая педаль тормоза свидетельствует о неисправности усилителя или шланга. После остановки двигателя подождите около пяти минут, не нажимая на тормоз.

Конкретизация дефекта. Нажатие на педаль.Если педаль окажется по-прежнему жесткой, то, скорее, неисправный клапан криогенного усилителя.
При выключенном двигателе следует пару раз нажать на педаль тормоза, чтобы убрать выброс в тормозной системе. Не отпуская педаль тормоза, необходимо запустить двигатель. Если тугая и мягкая педаль тормоза (проблемы и решения) немного уходит вниз, то с усилителем все в порядке.

Мягкая педаль тормоза может указывать на несколько дефектов. А именно есть пара причин, почему педаль тормоза вдруг стала мягкой.Этот эффект также можно назвать: отказ педали тормоза.

Тугая и мягкая педаль тормоза (проблемы и решения) имеют традиционные причины: «завоздушивание» тормозной системы. Разумеется, нужно удалить воздух, а именно в виде прокачки тормозной системы.

Причина «завоздушивания» возможна: негерметичность системы или низкий уровень тормозной жидкости в широком бачке; дефект главного тормозного цилиндра: дефект рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости.Необходим ремонт тормозных цилиндров, либо замена тормозной жидкости на новую.

ВАЗ 2110 туго нажимается педаль тормоза. Из-за чего слышно шипение при нажатии на педаль тормоза. Вздутие колец в цилиндрах

Сегодня будем разбираться в причине того, что педаль тормоза стала жесткой или наоборот очень мягкой . Автопроизводители предусматривают такое поведение педали, при нажатии на которую не возникает провалов, вибраций и не требуется прилагать больших усилий к педали для срабатывания тормозной системы.

Однако бывают моменты, когда ее настойчивое поведение беспокоит. Либо, либо наоборот, он становится чрезмерно тугим. Оба эти варианта неприемлемы и свидетельствуют о технической проблеме с тормозной системой.


Прежде чем ремонтировать , необходимо понять, что именно нужно отремонтировать или заменить. Ниже мы разберем наиболее вероятные причины неисправностей и возможные варианты их устранения.

Педаль тормоза тугая?

Вакуумный усилитель отвечает за создание необходимого давления в тормозной системе, соответственно при его неправильной работе водитель просто не сможет нажать на педаль:

  • Засорен воздушный фильтр вакуумный усилитель.Решение — заменить фильтрующий элемент;
  • Корпус клапана застрял в «пылесосе». Нам придется собраться;
  • Повреждение диафрагмы усилителя, с этим тоже ничего не поделаешь, придется менять;
  • Неисправность наконечника. Опять замена;
  • Неправильная работа обратного клапана … Решается его заменой;
  • Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «пылесос», ослабления хомутов.В худшем случае решается заменой шланга, в лучшем – подтягиванием хомутов;
  • Вздутие уплотнительных колец в одном или нескольких рабочих цилиндрах. Происходит это из-за использования некачественной тормозной жидкости, либо попадания на кольца ГСМ. Вряд ли кто-то обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(контент_баннера)

Диагностика вакуумного усилителя Нестабильная работа двигателя (отключение) часто является признаком разгерметизации.Происходит это из-за попадания воздуха во впускной коллектор. Он резко обедняет топливовоздушную смесь, поступающую в цилиндры. Если педаль не нажимается при движении автомобиля, в первую очередь проверьте надежность соединений .

Кроме того, при разгерметизации системы при работающем двигателе из вакуумного усилителя слышно характерное шипение.

Для конкретизации неисправности выключите двигатель и подождите несколько минут, не нажимая на педаль. Если по истечении этого времени педаль остается тугой, наиболее вероятная причина – поломка обратного клапана.

Правильная работа вакуумного усилителя диагностировать очень просто… Для этого, не заводя машину, следует «прокачать» педаль, затем, продолжая ее удерживать, запустить двигатель. Если «пылесос» исправен, педаль пропадет.

Педаль тормоза проваливается

Существует несколько вероятных причин повышенной мягкости педали, и наиболее распространенной является попадание воздуха в тормозную систему. Воздух может попасть из-за недостаточного уровня тормозной жидкости. Чтобы стравить воздух, тормоза должны быть правильно прокачаны.

Мягкость педали Также может быть вызвана неисправностями главного или рабочего тормозных цилиндров, например, из-за закипания тормозной жидкости или подклинивания поршней.

Вне зависимости от того, стала педаль тормоза жесткой или мягкой, это должно сразу насторожить любого водителя, продолжать движение на таком автомобиле означает подвергать опасности не только себя, но и окружающих. А если нет возможности устранить поломку на месте, правильно будет обратиться в ближайший автосервис.

Автомобиль с неисправными тормозами — опасное оружие, способное привести к массовому уничтожению. Различные технические неполадки могут привести транспортное средство в состояние неуправляемости. При этом только столкновение, произошедшее с каким-либо другим автомобилем, ближайшей конструкцией или столбами, может остановить машину, для которой все не удалось. В такой ситуации не исключено даже падение в кювет. Хотя, если водитель опытный и он внимательно относится к каждой неисправности, то такой дефект, как мягкая педаль тормоза, он сразу заметит и примет все необходимые меры, чтобы избежать самой неприятной аварии со смертельным исходом.

Безупречная эффективность торможения очень важна для вождения.

Если не обратить внимание на столь существенный недостаток тормозной системы, автовладельцу вскоре могут грозить безрадостные перспективы — можно либо самому стать жертвой ДТП, либо оказаться виновником. И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и четко реагировать на любое отклонение, так как исправное устройство обеспечит спокойную езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, то есть стала сильно проваливаться, — следует немедленно проверить всю тормозную систему машины. Скорее всего, вам потребуется диагностика в сервисном центре и дальнейший его ремонт.


Главное вовремя обратиться в сервисный центр

Важно помнить, что все неисправности такого рода чреваты своими последствиями. Неисправные тормоза могут выйти из строя во время движения, вероятно, это может произойти на оживленном проспекте, остановить такой автомобиль даже на средней скорости может только столкновение с каким-то другим транспортным средством или сооружением.Если педаль тормоза легко нажимается, причин может быть несколько:

  • тормозной цилиндр не способен удерживать жидкость и соответствующее давление, возможен значительный износ манжет и резиновых прокладок;
  • в тормозной бачок добавлена ​​неподходящая жидкость;
  • есть неисправности с колодками или дисками;
  • В работе вакуумного насоса прослежено
  • дефектов;
  • педали тяги могут заржаветь.

О проблемах с тормозной системой явно свидетельствует наличие вибрации, шипения и постукивания по педали при ее нажатии.

Решение проблемы с мягкой педалью

Итак, самая распространенная проблема это плохая, некачественная жидкость, так как она может не подходить для определенной модели автомобиля, шланги могут постепенно ржаветь. Резиновые элементы не способны выдержать такую ​​жидкость, они расслаиваются, увеличиваются в диаметре, что приводит к потере герметичности. Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы, и неисправных элементов.

Вторая причина — ржавчина в тягах.Выход один — их полная замена. Определить такую ​​неисправность можно нажатием на педаль тормоза, если она держится внизу и ее приходится «поднимать» подручными средствами – однозначно проблема в тягах.

Неправильный зазор, который находится между педалью и цилиндром, также определяется нажатием на педаль. Если нажатие сразу происходит легко и плавно, а в конце прикладываемое усилие приходится удваивать — скорее всего, зазор отрегулирован неправильно, имеющееся давление не позволяет нормально опускать и поднимать педаль. Придется отрегулировать и прокачать тормоза.

Воздушные пробки также создают проблемы из-за износа шлангов, что приводит к поломке вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не раздвигаются и поэтому не могут прижиматься к диску. Следует проверить колодки на степень готовности.

Тугая педаль тормоза — что делать?

Причин тугой педали тормоза может быть несколько. Стоит отметить, что есть традиционные неисправности, характерные для большинства автомобилей, и специфические, которые могут возникать только у некоторых моделей тормозной системы.

Жесткая педаль тормоза может появиться по следующим причинам:

  • засор воздушного фильтра. Неисправность исчезает после замены фильтра;
  • заедание клапана. Исправить все можно заменой усилителя;
  • повреждение диафрагмы. Твердая педаль тормоза исчезнет после замены усилителя;
  • неисправность наконечника в вакуумном усилителе. Наконечник нужно будет заменить;
  • некачественное функционирование обратного клапана, придется менять клапан;
  • течь, которая вызывает течь топлива;
  • дефект шланга от усилителя к коллектору. Лучше заменить шланг. Состояние шланга необходимо регулярно проверять. Он нормально функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, что в дальнейшем может привести к расслаиванию. Они снижают пропускную способность и вызывают проблемы с тормозами.
  • ослабление крепления резинового шланга на штуцере. Лечится затягиванием хомута крепления.

Тугая педаль тормоза может быть результатом вздутия уплотнительных колец в цилиндрах.Такой дефект возникает после того, как горюче-смазочные материалы начинают просачиваться на поверхность. В этом случае придется ремонтировать тормозные цилиндры и .

Не меньше беспокойства вызывает неисправность вакуумного усилителя. Следует регулярно проверять, для этого перед запуском силового агрегата нажимайте на педаль, если педаль тормоза нажата туго, неисправность в усилителе или шланге.

Для более точного определения места с неисправностью снова нажмите на педаль через 5 минут после выключения двигателя.Если педаль тормоза становится тугой во второй раз, неисправен усилительный клапан.

Заключение

Многие проблемы, которые доставляет автовладельцу тугая или мягкая педаль тормоза, можно решить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и умений, при наличии неуверенности в собственных силах лучше отправить автомобиль на полную диагностику в сервисный центр.


Если тормоза все же отказали, то надежда на торможение двигателем

Даже несмотря на кажущуюся дальновидность и исправность автомобиля, тормозная система может выйти из строя во время движения, выйти из этой ситуации можно затормозив двигателем.После полной остановки нужно вызывать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Подробности Опубликовано: 13.06.2012 05:26

Продолжаются исследования наиболее классических дефектов тормозной системы машины, определяемых с помощью тормозного стенда. Такой компонент управления тормозом, как тугая и мягкая педаль тормоза (проблемы и решения ), включает пару состояний своего положения. Первый – штатный, когда педаль нажимается без заметных изменений, без провалов, скачков, без приложения особых усилий и так далее.Следующие два обстоятельства положения педали неприятны для водителя и вызывают особое волнение.

Говорится о том, когда педаль тормоза тугая или, наоборот, очень мягкие тормоза. В этой ситуации, когда педаль тормоза перестает нормально работать, волнение водителя оправдано. Это говорит о том, что есть какие-то дефекты, и тормозная система нуждается в ремонте. При этом без стеллажей.

Причин, по которым педаль тормоза вдруг стала тужьей, может быть несколько, и не обязательно они традиционные и характерные для всех типов и марок тормозов.Несмотря на это, рассмотрены ключевые, наиболее распространенные причины, и способы их устранения.

Большинство дефектов, из-за которых педаль тормоза становится тугой и мягкой, «виноваты»: либо криогенный усилитель, либо главный тормозной цилиндр. Увеличение усилия при нажатии на педаль тормоза осуществляется из-за того, что загрязнился воздушный фильтр криогенного усилителя.

В этом случае необходимо заменить воздушный фильтр; заедает корпус клапана в криогенном усилителе.Выход — смена криогенного усилителя; перегородка криогенного усилителя сломана.

Заменить криогенный усилитель; неисправен наконечник криогенного усилителя — наконечник необходимо заменить; обратный клапан в криогенном усилителе заклинил или не работает, требуется замена обратного клапана; неисправен (негерметичен) обратный клапан криогенного усилителя, из-за чего возможно попадание топлива в полость криогенного усилителя.

Необходимо заменить криогенный усилитель в сборе с обратным клапаном; порвался шланг, соединяющий криогенный бустер с впускным коллектором, или шланг неплотно прилегает к штуцеру.Меняется шланг или подтягивается хомут. Узнайте больше о криогенном шланге усилителя тормозов.

Необходимо регулярно контролировать его состояние. Особенно в прохладное время года. Пока шланг не запарится, он остается жестким, а тормоза работают нормально. После непродолжительной работы двигателя шланг нагревается, становится более эластичным, снижается его пропускная способность. Может появиться вопрос с педалью тормоза.

Вздулись уплотнительные кольца в рабочих цилиндрах. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественной тормозной жидкости.Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на рекомендованную производителем.


Несколько методов проверки характеристик криогенного усилителя:

Запустите двигатель. В системе вакуум. Затем нажимается тормоз. Тугая педаль тормоза свидетельствует о неисправности усилителя или шланга. После остановки двигателя подождите около пяти минут, не нажимая на тормоз.

Конкретизация дефекта. Нажатие на педаль.Если педаль окажется по-прежнему жесткой, то, скорее, неисправный клапан криогенного усилителя.
При выключенном двигателе следует пару раз нажать на педаль тормоза, чтобы убрать выброс в тормозной системе. Не отпуская педаль тормоза, необходимо запустить двигатель. Если тугая и мягкая педаль тормоза (проблемы и решения) немного уходит вниз, то с усилителем все в порядке.

Мягкая педаль тормоза может указывать на несколько дефектов. А именно есть пара причин, почему педаль тормоза вдруг стала мягкой.Этот эффект также можно назвать: отказ педали тормоза.

Тугая и мягкая педаль тормоза (проблемы и решения) имеют традиционные причины: «завоздушивание» тормозной системы. Разумеется, нужно удалить воздух, а именно в виде прокачки тормозной системы.

Причина «завоздушивания» возможна: негерметичность системы или низкий уровень тормозной жидкости в широком бачке; дефект главного тормозного цилиндра: дефект рабочего цилиндра, например, в результате заклинивания поршня или закипания тормозной жидкости.Необходим ремонт тормозных цилиндров, либо замена тормозной жидкости на новую.

Без тормозов, как известно, далеко не уедешь ни в жизни, ни на машине, ведь кроме разгона нужно еще и вовремя остановиться, не допустить столкновения с препятствием и т. д.

Рассмотрим, как Тормозная система ВАЗ 2110 устроена, какие неисправности встречаются чаще всего, и какие доработки возможны с целью улучшения тормозного устройства.

Схема гидравлического привода тормозов

Устройство

На машине установлены гидравлические тормоза и в целом надежно.Они двухконтурные и имеют диагональное распределение. То есть, если одна часть вдруг вышла из строя, то возможно торможение другой цепью. В целях безопасности тормоза ВАЗ 2110 срабатывают по диагонали, один контур — правое переднее и левое заднее колеса, другой — тоже по диагонали.

Такое устройство позволяет качественно (без заносов и прочих неприятностей) тормозить даже в случае неисправности, если тормоза отсутствуют в одном из контуров.

Рассмотрим тормозную систему.Гидравлический привод включает вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта описано в этой статье:

Кроме того, гидропривод снабжен разделенными на два контура трубопроводами, шлангами и тормозами, обеспечивающими торможение передних и задних механизмов.

Приводит в действие педаль гидравлики, расположенную в салоне (посередине). Вот основные компоненты гидропривода:

  1. Вакуумный усилитель.Он устроен таким образом, что создает давление на поршень главного цилиндра, и тем самым вызывает торможение;

    Вакуумный усилитель тормозов

  2. Привод регулятора давления. Именно через него рабочая тормозная жидкость поступает в задние тормозные механизмы;

    Привод регулятора давления тормозов

  3. Сам регулятор давления. Уже из названия понятно, что это устройство отвечает за силу давления, ее уменьшение или увеличение. Делает он это в зависимости от того, насколько загружена задняя ось машины;

    Регулятор давления

  4. Главный цилиндр с поршнями, снабженный резервуаром.Наливная горловина бака оборудована датчиком аварийного уровня ТЗ;

    Главный тормозной цилиндр

  5. Тормозной механизм переднего колеса. Его основными частями являются диск, колодки и колесные цилиндры. В механизме также предусмотрен индикатор для предотвращения полного износа и повреждения накладок;

    Тормоз переднего колеса

  6. Тормозной механизм для заднего колеса. В отличие от передних дисковых тормозов, задние — барабанные. Это заводская установка. Однако многие автовладельцы считают, что их устройство не обеспечивает качественного торможения, и меняют их на дисковые.

Тормоза требуют внимания. Не дожидаясь загорания контрольной лампы, сигнализирующей о критическом уровне ТЖ или износе накладок, и уж тем более не вызывая полного исчезновения тормозов, необходимо проводить профилактические проверки.

Особое внимание уделено всем соединениям и шлангам, так как «вытекшая» тормозная жидкость не даст возможности затормозить, а тут недалеко до трагедии.

Сигнализация

Достаточно небезопасны следующие симптомы, обратите внимание:

  1. Если тормоза пропали совсем, то однозначно — дальше ехать нельзя, даже на СТО! Если самостоятельный ремонт на месте невозможен или просто невозможен, необходимо вызвать эвакуатор;
  2. При торможении сильная вибрация, особенно чувствуется в рулевой колонке.Нажимаешь на педаль, а руль просто тяжело держать в руках. Причин вибрации может быть несколько:
    Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит под дождем, а то и прямо в луже. Никакой ремонт тут не поможет — нужно заменить диски на вентилируемые;
    Вибрация также возможна при неисправности задних барабанов.Если при осмотре вы обнаружите на рабочей поверхности темные пятна, это свидетельствует о неравномерном износе. В этом случае вибрация обычно очень сильная. Такие барабаны нуждаются в срочном ремонте, а возможно и замене на дисковые тормоза;
    Проверьте передние тормозные диски на предмет деформации. В этом случае также наблюдается вибрация.
  3. Педаль тормоза затянута слишком сильно. Причин этому также может быть несколько:
    Забитый воздушный фильтр вакуумного усилителя может стать причиной тугой педали;
    Проверить сам вакуумный усилитель.Возможные его неисправности – разрушение диафрагмы, наконечника, заклинивание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и необходим ремонт любой неисправности из указанных;
    Так же педаль может тужиться по мере износа колодок, проверьте и их.
  4. Шипит при нажатии на тормоз. Если шипит ровно в момент нажатия на педаль, нужно срочно проверить вакуумный усилитель, а потом уже решать, что ему нужно — ремонт или замена.А вот если шипит при отпускании тормоза, то это нормальное явление. Если, конечно, шипение не слишком явное.

Этот материал поможет при самостоятельной замене задних тормозных колодок:

Доработка

Многие, считая, что тормоза плохие, и ремонт им не поможет, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть мягче и наступать немного позже, чем передних, для предотвращения заноса.

Еще одна возможная идея тюнинга — замена вакуумного усилителя. Вместо штатных они устанавливаются от Lada Priora. Обычно это помогает прежде всего тем, что вибрации не ощущаются, а педаль работает с оптимальным усилием.

И не забывайте — после каждого вмешательства в работу тормозов их нужно прокачивать.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в этом материале:

Бесперебойное функционирование тормозной системы (ТС) транспортного средства является гарантией безопасности водителя и окружающих его людей на дороге.Любое ненормальное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Отремонтировать транспортное средство желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ним произошло на самом деле. Ведь причины одной и той же неисправности в разных автомобилях совершенно разные.

Примером может служить ситуация, когда педаль тормоза стала настолько твердой, что для ее перемещения и торможения необходимо приложить чрезмерное усилие.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя.Ведь и то и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТС является сложным устройством, и его неудовлетворительная работа может быть вызвана различными причинами, наиболее распространенные из них приведены ниже:

  • неисправности вакуумного усилителя;
  • вздутие колец;
  • повреждение педали.

Неисправности «пылесоса».

Вакуумный усилитель тормозов (ВУТ), или просто «пылесос», создает в салоне автомобиля давление, необходимое для их правильной работы.

Если усилитель плохо работает, педаль просто не проталкивается. Так как вакуумный усилитель является достаточно сложной деталью, состоящей из множества компонентов, выход из строя любого из них может привести к данной ситуации. А поскольку поломка компонента усилителя, как правило, требует его замены, правильная диагностика поможет автовладельцу сэкономить не только время, но и деньги.

Если засорился фильтрующий элемент «пылесоса», достаточно заменить только его, чтобы усилитель снова заработал нормально.Это касается и поврежденной диафрагмы вакуумного усилителя, и неполадок с наконечником или обратным клапаном. Достаточно заменить один поврежденный компонент, и автомобиль снова будет работать как новый. Важно точно диагностировать, что именно нужно изменить.

Иногда капитальные замены вообще не требуются. Например, в ситуации, когда транспортное средство разгерметизировано. Герметичность может быть нарушена в двух случаях: либо поврежден шланг между «пылесосом» и впускным коллектором, либо ослаблены хомуты.И если в первом случае заменить шланг все же придется, то во втором достаточно подтянуть хомуты. Сделать это можно в автосервисе, но владелец автомобиля вполне способен справиться с такой проблемой самостоятельно.

Но бывает, что непригодность только одного компонента полностью выводит ВВФ из строя. Чаще всего это происходит в ситуации, когда неисправности автомобиля долгое время игнорируются. В результате сильно поврежденный клапан перемещается в такое положение, при котором «пылесос» полностью выводится из строя.Примером может служить повреждение, когда в усилителе застревает лампа, и последний приходится заменять полностью. Это один из самых дорогих видов ремонта автомобиля.

Вздутие колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется при эксплуатации. Если это продукт хорошо зарекомендовавшей себя компании, автомобиль редко выходит из строя или повреждается. Но если жидкость некачественная, один или несколько цилиндров могут плохо функционировать из-за вздутия уплотнительных колец на них.То же самое происходит при попадании ГСМ на кольцо.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такая задача была долгой и обременительной даже для профессионалов. Но сейчас вряд ли кто-то будет это делать в случае неисправности автомобиля. С точки зрения экономии времени менять их гораздо проще, а заодно и тормозную жидкость. Однако можно избежать лишних финансовых затрат, если с самого начала использовать качественную, пусть и дорогую жидкость, так как затраты на ремонт всегда выше.

Повреждение педали.

Иногда причиной повреждения автомобиля является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда рычаги на педали тормоза ломаются или отделяются. Безошибочным признаком такого повреждения является характерный звук, который слышен при нажатии на педаль. Иногда поломка педали вызвана очень простой причиной – попавшим под нее инородным телом или погнутым краем коврика.

Методы самодиагностики.

Разгерметизацию автомобиля можно определить сразу, если двигатель работает нестабильно — «троит». Это происходит из-за попадания воздуха во впускной коллектор. Топливно-воздушная смесь, поступающая в цилиндр, при таком отказе резко обедняется. Шипящий звук также является признаком неисправности вакуумного усилителя. Для конкретизации поломки следует нажать на педаль через несколько минут после выключения двигателя. Если скованность педали не исчезнет, ​​то, скорее всего, сломался обратный клапан.

Если вакуумный усилитель исправен, то педаль «прокачанная» без запуска двигателя уходит вниз, когда двигатель начинает работать.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому мне было очень сложно самостоятельно определить причину жесткости педали. Я даже не мог сообразить, как снять ту или иную деталь, чтобы диагностировать конкретные проблемы. В итоге я отогнал свою Ауди А6 на СТО.Работавшие там мастера определили характер повреждений, даже не снимая агрегаты. Правильная диагностика помогла мне значительно сэкономить на ремонте. »

Иван:

«Когда у меня сломался усилитель ВАЗ 2114, я простым способом убедился в его неисправности. Для этого шланг снимается, а усилитель заглушается. Наличие вакуума при запуске двигателя свидетельствует о том, что «пылесос» неисправен. »

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать.Наилучшую диагностику автомобиля могут предоставить только те автосервисы, где есть манометры».

Видео.

Принцип работы вакуумного усилителя тормозов ваз 2110. Принцип работы вакуумного усилителя тормозов и как его проверить

Сегодня редко кто может представить работу тормозной системы без вакуумного усилителя тормозов. Далее речь пойдет о неисправностях и способах ремонта рассматриваемого узла. С технологической точки зрения ремонт вакуумного усилителя тормозов не представляет сложности, даже если вы решите провести процедуру самостоятельно.

Только рекомендуется учитывать конструктивные особенности конкретной модели автомобиля, но основной принцип самого ремонта схож для всех моделей.

Перед непосредственным ремонтом или заменой желательно ознакомиться с устройством данного блока.

Вакуумный усилитель тормозов

Конструктивно вакуумный усилитель тормозов объединен с ГТЦ в один блок. Для человека с развитым интеллектом схема действия рассматриваемого элемента не представит никаких трудностей.Корпус разделен на две части, при этом атмосферная часть расположена со стороны педали тормоза, а вакуумная — со стороны главного тормозного цилиндра.

С помощью обратного клапана вакуумная камера соединяется с впускным коллектором, который в свою очередь является источником вакуума. Электрический вакуумный насос часто используется в дизельных двигателях для обеспечения непрерывной работы вакуумного усилителя.

При остановке двигателя вакуумный усилитель отключается от коллектора действием обратного клапана, поэтому усилитель тормозов может работать только при работающем двигателе.В случае неисправности или выхода из строя рассматриваемого элемента происходит аналогичное отключение.

За счет следящего клапана атмосферная камера в исходном положении соединяется с вакуумной камерой и с атмосферой при нажатии на педаль тормоза. С педалью тормоза соединен толкатель, за счет которого перемещается толкающий клапан. К штоку ГТЦ со стороны вакуумной камеры подключена диафрагма, она способствует впрыску тормозной жидкости через поршень в рабочие цилиндры.

За счет возвратной пружины диафрагма возвращается в исходное положение по окончании торможения. В конструкции усилителя также может быть электромагнитный привод штока. Активный усилитель тормозов используется в системе ESP и его основная цель — предотвратить опрокидывание.

В общем случае работа вакуумного усилителя тормозов основана на разнице давлений в атмосферной и вакуумной камерах. Именно за счет этой разницы активируется толкатель и способствует перемещению штока поршня ГТЦ.

Неисправности вакуумного усилителя тормозов.

Первое, на что следует обратить внимание, это то, что неисправности рассматриваемого узла не могут способствовать полному отключению тормозной системы. В результате управление автомобилем усложняется и водитель вынужден прикладывать большее усилие, нажимая на педаль тормоза. К традиционным неисправностям относятся следующие:

  • Наличие неисправности внутри самого вакуумного усилителя, например, старение резины клапанов или разрыв диафрагмы.В этом случае клапан начнет отравлять воздух.
  • Обрыв или разгерметизация шланга, из-за которого коллектор двигателя соединяется с вакуумным усилителем тормозов. В этом случае можно услышать шипение рассматриваемого элемента. Обязательно проверьте затяжку хомутов и сам шланг на наличие разрывов или трещин.

Как проверить вакуумный усилитель тормозов?

  1. Если двигатель начал троить, продиагностируйте исправность вакуумного усилителя.Разгерметизация часто сопровождается подсосом воздуха в патрубок впускного коллектора, поэтому воздушно-топливная система, поступающая в цилиндр двигателя, резко обедняется.
  2. В качестве второго варианта диагностики сделать около пяти нажатий педалью тормоза при выключенном двигателе. Далее на середине хода зафиксируйте педаль и запустите двигатель. Если педаль проваливается во время запуска, вакуумный усилитель работает. Если он остается неподвижным, то необходима замена или ремонт вакуумного усилителя тормозов.
  3. При визуальном осмотре настоятельно рекомендуется обращать внимание на наличие подтеков, которые могут появиться на корпусе вакуумного усилителя.
  4. Вакуумный усилитель тормозов необходимо периодически регулировать.

Для ремонта или замены необходимо подготовить стандартный набор инструментов или соответствующий комплект.

Пошаговая процедура ремонта:
  1. Изучите руководство по эксплуатации автомобиля и определитесь с ключевыми нюансами конструкции вакуумного усилителя.
  2. Отсоедините тягу привода рассматриваемого элемента от педали тормоза, которая находится под рулевым валом.
  3. Снять ГТЦ в моторном отсеке.
  4. В зависимости от неисправности замените или отремонтируйте данное устройство.

Дополнительную безопасность при вождении автомобиля, помимо качества дорожного покрытия, создает исправно работающая тормозная система. А за такими габаритными машинами, как ВАЗ, за его работой следует следить особенно тщательно. Чем короче тормозной путь автомобиля, тем безопаснее будет движение. Снизить его, сделать лучше сцепление с дорожным покрытием позволяет вакуумный усилитель тормозов ВАЗ 2110.

Устройство, обеспечивающее нормальный процесс торможения автомобиля за счет создания дополнительного усилия на педали тормоза при разгрузке. Этот механизм способствует плавному функционированию тормозной системы, одновременно облегчая ее управление. Это снижает износ машины и утомляемость водителя.

Устранение неисправности вакуумного усилителя

Устройства разных производителей могут различаться по характеристикам и качеству, также может различаться цена вакуумного усилителя ВАЗ 2110.Поскольку функционирование его механизма влияет на работу других деталей и агрегатов, и в первую очередь двигателя автомобиля, не следует экономить и тщательно следить за его исправностью.

Если из-под капота слышно шипение, в салоне чувствуется запах гари масла, а тормоз срабатывает, как в заглушенной машине, только после многократного нажатия ногой на педаль тормоза, то следует немедленно обратиться автосервис для диагностики и при необходимости замены данного устройства.

Проверить работоспособность вакуумного усилителя тормозов «десятки» можно самостоятельно.Для этого при выключенном двигателе несколько раз нажмите на педаль тормоза. Этим методом проверяют равномерность давления в полостях. Все нормально, когда гидроблок не заедает.

Затем, когда вы держите ногу на педали тормоза, двигатель запускается. Если педаль перемещается вперед одновременно с ногой, то усилитель исправен. В противном случае нужно убедиться, что неисправность кроется именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Возможна еще несогласованная работа педали из-за неисправного соединения штуцера на выхлопной трубе двигателя со шлангом. Все это также пагубно сказывается на работе тормозной системы и ее эффективности.

Поиск и устранение неисправностей

Когда выявленные признаки указывают на неисправность вакуумного усилителя тормозов ВАЗ 2110, можно попробовать оказать первую помощь своему автомобилю самостоятельно. В нормальном состоянии тормозная система должна удерживать его на месте при наклоне на 25º к горизонтали.Если она плохо справляется, стоит ослабить контргайку и подтянуть трос.

Затем нужно проверить полный ход рычага, необходимо, чтобы он был примерно на 2-4 зубца. Плотно затянув контргайку, стоит выполнить серию предохранительных торможений, одновременно контролируя ход рычага. При этом вращение колес при опущенном до конца рычаге должно быть свободным, без усилий. Если такая проверка выявит неспособность усилителя справиться с торможением, это говорит о необходимости его замены.

Многие автосервисы предоставляют такую ​​актуальную сегодня услугу, как тюнинг тормозной системы ВАЗ 2110, цена узла в случае замены все же выше, чем его доработка. Это касается и задних тормозных дисков, помимо усилителя, модернизация которого заключается в установке специальной шайбы. Эта, казалось бы, незначительная деталь может существенно повлиять на работу усилителя и на процесс торможения в целом.

Когда водитель нажимает на педаль тормоза, шток, проходящий через шайбу, начинает оказывать давление на главный тормозной цилиндр.Из-за этого работа перепускных клапанов начинается несколько позже. Таким образом, установка шайбы делает торможение более плавным, педаль мягче, а ее реакция в случае резкой остановки не меняется.

Но если шипение уже появилось, двигатель глохнет от нажатия на педаль тормоза, или она стала очень тугой, необходимо заменить механизм. В противном случае управление таким автомобилем становится небезопасным для себя и окружающих. При подготовке к замене данного узла требуется разборка задней части моторного отсека, снятие эластичного уплотнителя, обивки и жабо.

Процесс начинается с отсоединения проводки колодки от датчика, показывающего уровень тормозной жидкости. Поддерживая обратный клапан, отсоедините шланг от усилителя. Далее откручиваем обе гайки крепления главного цилиндра тормозной системы. Плавно отворачивается от усилителя на расстояние, необходимое для извлечения последнего, причем делается это без снятия тормозных трубок.

Под панелью приборов, расположенной в салоне, следует открутить все четыре гайки крепления кронштейна педали тормоза, что довольно сложно из-за их неудобного расположения.Затем провода, кронштейн и сам усилитель убираются в подкапотное пространство одновременно с педалью тормоза в сборе.

Отсоединив две крепежные гайки, снимите стопорную пластину шкворня крепления с помощью отвертки и, вытолкнув ее, отделите толкатель бустера от педали. Открутив поврежденный усилитель от педального узла, на его место ставится новый. Причем необходимо следить за правильностью его расположения: педаль должна быть внизу, а штуцер шланга вверху.После этого все операции, выполненные ранее, выполняются в порядке, обратном снятию.

Вакуумный усилитель тормозов появился на серийных автомобилях еще в 50-х и 60-х годах прошлого века и позволил значительно облегчить усилие на педаль тормоза и эффективность тормозов. В этой статье будет подробно описано устройство и принцип работы вакуумного усилителя, знание которого очень поможет даже начинающим водителям самостоятельно выявить и устранить самые распространенные неисправности усилителя, о которых также будет рассказано в этой статье (и как устранить их).

Вакуумный усилитель служит для уменьшения усилия, прилагаемого водителем к педали тормоза, тем самым облегчая управление машиной и повышая эффективность тормозов. Усилитель располагается в моторном отсеке (подкапотном пространстве) автомобиля и крепится задним фланцем к кронштейну педали и перегородке, отделяющей моторный отсек от салона.

Далее будет подробно описано устройство вакуумного усилителя тормозов ВАЗ, который достаточно распространен и мало чем отличается по конструкции от усилителей других автомобилей, в том числе иномарок.Принцип работы у многих усилителей разных машин одинаков, за исключением некоторых мелочей.

Работа усилителя тормозов конечно возможна при работающем двигателе автомобиля, то есть при создании воздуха во впускном коллекторе двигателя, но о работе усилителя чуть позже, а сначала мы рассмотрим его устройство, знание которого позволит новичкам лучше понять принцип работы и возможные проблемы.

Устройство усилителя тормозов ВАЗ .

Рисунок 1 — вакуумный усилитель в момент торможения. 1 — главный цилиндр, 2 — шток, 3 — вакуумный клапан, 4 — возвратная пружина, 5 — корпус клапана, 6 — диафрагма, 7 — корпус усилителя, 8 — крышка усилителя, 9 — буфер штока, 10 — упорная пластина поршня, 11 — поршень, 12 — бустерный клапан, 13 — пружина клапана, 14 — возвратная пружина клапана, 15 — воздушный фильтр, 16 — толкатель, 17 — возвратная пружина, 18 — наконечник выключателя стоп-сигнала, 19 — вилка толкателя, 20 — педаль тормоза, 21 — пыльник, 22 — манжета, 23 — уплотнитель, 24 — регулировочный болт.

Вакуумный усилитель тормозов состоит из корпуса 7 (см. рис. 1) крышки 8 и корпуса клапана 5 с диафрагмой 6. Благодаря корпусу 5 и резиновой диафрагме 6 усилитель разделен на две полости, одна из которая вакуумная А, а вторая атмосферная Г. При этом гидроблок 5 не только делит усилитель на две полости, но и выполняет роль большого поршня, который перемещается в общем корпусе 7.

На большинстве автомобилей гидроблок 5 изготовлен из пластика и имеет сквозное отверстие, из которого выходят каналы В и С.Канал, обозначенный на рисунке В, соединяет центральное отверстие с вакуумной полостью, а канал С соединяет центральное отверстие с атмосферной полостью.

Толкатель 16 входит в центр гидроблока 5, который через вилку 19 шарнирно соединен с педалью тормоза 20. На переднем конце толкателя имеется шаровой наконечник, закрепленный в поршне 11.

Продольное перемещение поршня 11 относительно корпуса клапана ограничено упорной пластиной 10, неподвижно закрепленной в корпусе клапана и входящей в кольцевую канавку в поршне.И ширина поршня чуть больше тарелки.

Кольцевой зазор между корпусом клапана 5 и горловиной крышки 8 уплотнен манжетой 22, которая должна быть в исправном состоянии. А поверхность гидроблока необходимо смазать смазкой (Литол 24 или ЦИАТИМ-221).

От попадания пыли и грязи горловина крышки 8 защищена резиновым гофрированным пыльником 21 (разумеется, этот пыльник не должен иметь трещин, а тем более зазоров). Также вокруг толкателя установлен фильтр 15 для очистки воздуха, поступающего в полость усилителя и опорные чашки пружин, также установлены сами пружины 13 и 14 и резиновый клапан 12.

Перед корпусом 7 вакуумного усилителя на выходе штока 2 вставлено уплотнение 23. А на конце штока 2 имеется регулировочный болт 24, который при торможении машины упирается в гнездо в поршне 1. Задней частью шток 2 упирается в резиновый буфер 9, который установлен между штоком и поршнем 11.

При отсутствии вакуума или механического воздействия возвратная пружина 4 переводит гидроблок 5 в крайнее правое положение. А вакуумная полость А соединена шлангом с внутренней полостью впускного коллектора двигателя через штуцер, в котором расположен обратный клапан 3.Этот обратный клапан открывается при наличии разницы давлений между полостью А усилителя и впускным коллектором двигателя.

Как было сказано выше, работоспособность усилителя возможна только при работающем двигателе машины, когда во впускном коллекторе имеется разрежение воздуха, которое передается в полость А.

Работа вакуумного усилителя тормозов .

Рис. 2. Вакуумный усилитель при ненажатой педали тормоза.

Принцип работы вакуумного усилителя основан на разности давлений в вакуумной и атмосферной камерах. А давление, создаваемое в вакуумной камере, перемещает шток и давит на поршень главного тормозного цилиндра, тем самым облегчая водителю нажатие на педаль тормоза. Принцип работы был кратко описан выше, а если намного подробнее, то читаем дальше.

Работа усилителя осуществляется следующим образом: при опущенной педали тормоза (см. рис. 2) вакуумная полость А через каналы С и В сообщается с атмосферой полости Д с помощью кольцевой щели между передним торцом клапан 12 и расположенный перед ним кольцевой выступ корпуса клапана 5.

При этом атмосферная полость Д изолирована от атмосферы концом резинового клапана 12, который за счет усилия пружины 13 прижимается к заднему торцу поршня 11. И при этом При этом с обеих сторон диафрагмы создается вакуум, а диафрагма и корпус клапана под действием пружины 4 прижимаются к крышке 8 корпуса усилителя.

При торможении автомобиля толкатель 16 вместе с поршнем 11 и прижатой к нему подвижной частью резинового клапана 12 перемещается вперед до исчезновения кольцевого зазора и упирания торца клапана 12 в кольцевой выступ клапана тело 5.В этом случае вакуумная полость А будет изолирована от атмосферной полости D.

При торможении дальнейшее движение педали тормоза 20 и ее толкателя 16 отодвинет поршень 11 от клапана 12 (как показано на рисунке 1) и это приведет к образованию кольцевого зазора между ними и попаданию воздуха в атмосферная полость Д из полости Е, которая сообщается с атмосферой через вихревой воздушный фильтр 15.

За счет разности давлений гидроблок 5 и диафрагма 6 начнут двигаться вперед, от этого головка регулировочного болта 24 штока 2 начнет давить на поршень главного тормозного цилиндра.При этом поршень создаст избыточное давление в гидравлической тормозной системе автомобиля.

Рисунок 3. Работа вакуумного усилителя при нажатой педали тормоза.

Когда педаль тормоза перестанет двигаться вперед (см. рис. 3), за счет разрежения в полости А корпус клапана 5 вместе с прижатым к нему резиновым клапаном 12 будет двигаться вперед до тех пор, пока клапан 12 не упрется в задний торец поршень 11. От этого прекратится сообщение между полостью Д и полостью Е, а также прекратится движение гидроблока 5.

В этом случае установится равновесие и тормозная жидкость в гидравлической тормозной системе будет находиться под постоянным давлением.

При экстренном торможении машины поршень 11 упрется через резиновый буфер 9 в шток 2 и начнет механически воздействовать на поршень главного тормозного цилиндра. Кроме того, поршень 11, удаляясь от клапана 12, обеспечит его остановку в кольцевом выступе корпуса клапана 5. Это приведет к разделению полости Д и полости А и сообщению полости Д с атмосферы, а это повысит давление, создаваемое в гидравлической тормозной системе.

Рисунок 4. Работа вакуумного усилителя при отпускании водителем педали тормоза (происходит торможение)

Когда торможение машины больше не требуется и водитель отпускает педаль тормоза, подвижные части привода возвращаются в исходное положение (как на рисунке 4) от действия возвратной пружины 17 педали тормоза и от действия возвратной пружины 4 вакуумного усилителя тормозов, ну и от действия возвратных пружин главного тормозного цилиндра.

При этом поршень 11 будет давить на клапан 12 из кольцевого выступа корпуса клапана 5 и при этом образуется кольцевой зазор, через который воздух начнет поступать по каналам В и С из полости Д в полость А и одновременно отсасываться разрежением во впускном коллекторе двигателя. При этом сообщение полости Д с полостью Е прекратится, так как конец клапана 12 под действием пружины 13 прижат к поршню 11.

При неработающем двигателе автомобиля (или если неисправен вакуумный усилитель тормозов) автомобиль можно затормозить, но немного увеличится ход педали тормоза и эффективность торможения будет ниже. При этом привод поршней главного тормозного цилиндра будет осуществляться только механически, от педали тормоза через толкатель 16, поршень 11, резиновый буфер 9 и шток 2.

Основные неисправности и ремонт вакуумного усилителя .

Как и любой механизм, вакуумный усилитель, а точнее его детали, со временем изнашиваются и требуют замены, обслуживания или ремонта.Подсказкой водителю о том, что с вакуумным усилителем что-то не так, будет увеличение усилия, прилагаемого к педали тормоза, и снижение эффективности торможения.

Снижение эффективности торможения, разумеется, может происходить и по другим причинам, например, из-за неисправности суппортов (советую подробнее прочитать об их восстановлении) или по другим причинам, описанным в статье «Тормозная система , его устройство и неисправности» (статья находится), но здесь увеличение усилия на педали тормоза — верный признак неисправного вакуумного усилителя.

Частой причиной выхода из строя усилителя, проявляющейся со временем, особенно если автомобиль часто ездит по пыльным дорогам, является засорение воздушного фильтра 15 грязью или пылью (см. рис. 1). Грязный фильтр следует промыть, высушить или заменить новым.

А при достаточно большом пробеге автомобиля возможны неисправности из-за заклинивания гидроблока 5 от вздутия (от старости) диафрагмы 6. Неисправности могут возникать и из-за неплотного крепления вакуумного шланга, соединяющего вакуум усилитель тормозов к штуцеру впускного коллектора двигателя.Либо из-за старения шланга на нем появляются трещины или разрывы.

Трещины или разрывы достаточно легко определить визуально или услышать по характерному шипению (подсосу воздуха). Кстати, при такой неисправности (течь или повреждение шланга) двигатель автомобиля обычно работает с перебоями, либо теряет мощность, так как во впускной коллектор попадает лишний воздух и горючая смесь обедняется на всех режимах работы двигателя.

Ну и еще менее распространенная неисправность, которая может возникнуть при небрежном уходе или от применения некачественной (поддельной и дешевой) тормозной жидкости, или из-за попадания бензина или масла в тормозную жидкость, это вздутие уплотнений гидрораспределителя цилиндры тормозной системы.И происходит заклинивание подвижных частей в гидроцилиндрах.

Для выявления неисправности следует промыть воздушный фильтр (если он загрязнен), проверить работу системы вентиляции картерных газов (я писал, как ее улучшить), заменить вакуумный шланг, если он вздулся или имеет трещины, и даже тем более рвется, и надежно закрепите вакуумный шланг новым хомутом (желательно более прочным из нержавейки).

В случае заедания штока необходимо разобрать главный тормозной цилиндр и заменить вздувшиеся манжеты на новые.При такой неисправности (вздутие уплотнителей) перед заменой резинок необходимо обязательно промыть всю тормозную систему изопропиловым спиртом (если его нет в наличии, то промыть свежей тормозной жидкостью той же марки, которая будет использоваться в системе). После промывки системы и установки новых манжет залейте свежую тормозную жидкость и .

Если после проведения вышеописанных работ неисправность не устранена (усилие на педаль тормоза при работающем двигателе остается таким же большим, как и при выключенном двигателе), то, скорее всего, причиной неисправности является вздутый или порвалась диафрагма 6.

Заменить диафрагму на новую не так просто, так как у большинства усилителей корпус неразборный (крышка 8 прикручена к корпусу 7), и не всегда есть возможность купить новую диафрагму. В этом случае вакуумный усилитель тормозов подлежит замене.

Проверить исправность вакуумного усилителя можно не только снизив усилие на педаль тормоза при работающем двигателе, но и другим способом. При выключенном двигателе нажмите педаль тормоза с небольшим усилием, затем запустите двигатель.После запуска двигателя, если педаль тормоза немного уходит вперед (немного проваливается), то с вакуумным усилителем все в порядке.

И последнее: на вакуумном усилителе и примыкающем к нему главном тормозном цилиндре не должно быть запотевания и уж тем более течи тормозной жидкости. Узнать, откуда именно течет, можно, если тщательно вымыть корпус усилителя и главный тормозной цилиндр, а затем запустить двигатель и несколько раз нажать на педаль тормоза.После этого протечки обычно обнаруживаются сразу, и, конечно же, плохие уплотнители следует заменить новыми.

Вот вроде и все, надеюсь данная статья поможет начинающим водителям определить неисправность вакуумного усилителя тормозов и устранить большинство его неисправностей, всем удачи.

Еще сравнительно недавно для того, чтобы остановить одну из старых моделей автомобилей, необходимо было прикладывать значительное усилие к педали тормоза, а спустя некоторое время в устройстве автомобилей появился вакуумный усилитель тормозов.Это устройство значительно облегчает управление автомобилем, но, тем не менее, требует периодического ремонта и контроля за своим техническим состоянием.

Вакуумный усилитель тормозов – обзор схемы

Вакуумный усилитель тормозов неразрывно связан с главным цилиндром. Его основу составляет корпус, разделенный диафрагмой на две камеры. Вакуумная камера расположена со стороны главного цилиндра, где она соединяется с впускным коллектором при помощи специального обратного клапана.Именно в этой области создается вакуум. Атмосферная камера расположена со стороны педали тормоза и с помощью следящего клапана соединяется, в свою очередь, с вакуумной камерой или с атмосферой.

Сам клапан перемещается толкателем, а тормозная жидкость впрыскивается в рабочие цилиндры с помощью поршня. В конце торможения возвратная пружина приводит в движение диафрагму, возвращая ее в исходное положение. Некоторые модели усилителей могут быть оснащены электромагнитным тяговым приводом, выполняющим функцию системы экстренного торможения.


Принцип работы вакуумного усилителя тормозов и признаки неисправности

Основной принцип работы вакуумного усилителя тормозов основан на разнице давлений, образующихся в вакуумной и атмосферной камере. Именно эта разница влияет на толкатель, перемещающий шток главного цилиндра системы. Для поддержания разрежения на должном уровне используется обратный клапан вакуумного усилителя тормозов.

В режиме разреженной атмосферы воздух через этот клапан отсасывается из усилителя, но обратно через него уже не поступает.

Особое внимание при проверке тормозной системы следует обращать на техническое состояние вакуумного усилителя. Хотя его неисправности не вызывают катастрофических последствий, тем не менее требующая повышенного усилия педаль тормоза создает дискомфорт и затрудняет управление автомобилем. Есть, конечно, неисправности, которые все же требуют ремонта или даже замены устройства.

Прежде всего, может разгерметизироваться или оборван шланг вакуумного усилителя тормозов, соединяющий его с коллектором.После того, как будет слышно шипение, проверяют состояние самого шланга и качество затяжки хомутов. Кроме того, частой причиной является порванная диафрагма или старая резина в клапанах, через которые также может выходить воздух.

Вакуумный усилитель тормозов — как добраться до поломки?

Чтобы точно определить неисправность, необходимо внимательно изучить инструкцию по эксплуатации автомобиля, в которой описана конкретная модель вакуумного усилителя. Иногда причина довольно проста, когда двигатель начинает троить из-за подсоса лишнего воздуха и обеднения рабочей смеси. При проведении визуального осмотра необходимо выявить течи на корпусе усилителя и обязательно выяснить причины их возникновения.

Для эффективного ремонта вакуумного усилителя необходим соответствующий конкретной модели ремкомплект и стандартный набор инструментов. Чаще всего производится полная замена устройства на новое, устанавливаемое в сборе. Для того, чтобы приступить к ремонту или замене, отсоединяют тягу привода, расположенную в салоне, возле рулевого вала на педали тормоза.После этого в моторном отсеке нужно отсоединить главный тормозной цилиндр. В конце вакуумный шланг снимается с обратного клапана. Теперь усилитель открыт для доступа, вы можете его отремонтировать или заменить.

Вакуумный усилитель тормозов – самый распространенный тип усилителя тормозов, который используется в тормозной системе современного автомобиля. Создает дополнительное усилие на педаль тормоза за счет вакуума. Использование усилителя значительно облегчает работу тормозной системы автомобиля, и тем самым снижает утомляемость водителя.

Конструктивно вакуумный усилитель образует единый блок с главным тормозным цилиндром и включает в себя корпус, диафрагму, толкатель, толкатель, шток главного тормозного цилиндра и возвратную пружину.

Корпус усилителя разделен диафрагмой на две камеры. Камера, обращенная к главному тормозному цилиндру, называется вакуумной камерой. Противоположная ему камера (со стороны педали тормоза) атмосферная.

Вакуумная камера соединена с источником вакуума через обратный клапан.Область во впускном коллекторе двигателя после дроссельной заслонки обычно используется в качестве источника вакуума. Для обеспечения бесперебойной работы вакуумного усилителя на всех режимах работы автомобиля в качестве источника нагнетания может использоваться вакуумный электронасос. На дизелях, где разрежение во впускном коллекторе незначительно, использование вакуумного насоса обязательно. Обратный клапан отключает вакуумный усилитель и источник вакуума при остановке двигателя, а также при выходе из строя вакуумного насоса.

Атмосферная камера со следящим клапаном имеет соединение:

  • в исходном положении — с вакуумной камерой;
  • при нажатой педали тормоза — с атмосферой.

Толкатель обеспечивает перемещение следящего клапана. Он связан с педалью тормоза.

Со стороны вакуумной камеры диафрагма соединена со штоком главного тормозного цилиндра. Движение диафрагмы перемещает поршень и перекачивает тормозную жидкость в колесные цилиндры.

Возвратная пружина в конце торможения перемещает диафрагму в исходное положение.

Для эффективного торможения в аварийной ситуации в конструкцию вакуумного усилителя тормозов может быть включена система экстренного торможения, представляющая собой дополнительный электромагнитный привод штока.

Дальнейшим развитием вакуумного усилителя тормозов является т.н. активный усилитель тормозов . Он обеспечивает работу усилителя в определенных случаях и, следовательно, нагнетание давления без участия водителя.Активный усилитель тормозов используется в системе ESP для предотвращения опрокидывания и устранения избыточной поворачиваемости.

Принцип работы вакуумного усилителя тормозов основан на создании разности давлений в вакуумной и атмосферной камерах. В исходном положении давление в обеих камерах одинаково и равно давлению, создаваемому источником вакуума.

При нажатии на педаль тормоза усилие передается через толкатель на толкающий клапан.Клапан перекрывает канал, соединяющий атмосферную камеру с вакуумной камерой. При дальнейшем движении клапана атмосферная камера через соответствующий канал соединяется с атмосферой. Вакуум в атмосферной камере снижается. Разность давлений воздействует на диафрагму и, преодолевая усилие пружины, перемещает шток главного тормозного цилиндра.

Конструкция вакуумного усилителя обеспечивает дополнительное усилие на штоке главного тормозного цилиндра, пропорциональное усилию на педали тормоза.Другими словами, чем сильнее водитель нажимает на педаль, тем эффективнее будет работать усилитель.

По окончании торможения атмосферная камера снова соединяется с вакуумной камерой, давление в камерах выравнивается. Диафрагма перемещается в исходное положение под действием возвратной пружины.

Максимальное дополнительное усилие, реализуемое с помощью вакуумного усилителя тормозов, обычно в 3-5 раз превышает усилие от ноги водителя. Дальнейшее увеличение величины дополнительной силы достигается за счет увеличения количества камер вакуумного усилителя, а также увеличения размера диафрагмы.

Схемы двухконтурных тормозных приводов. Одноконтурные и двухконтурные пневматические тормозные приводы Зачем на автомобилях 2 тормозных контура?

Двухконтурная пневматическая тормозная система

В настоящее время подавляющее большинство современных грузовых автомобилей оснащены двухконтурной пневматической тормозной системой. Использование такой системы значительно повышает надежность при любом отказе одной из цепей. По сути, это интеграция двух тормозных систем. На первый взгляд такая конструкция покажется довольно сложной для понимания, но если был изучен принцип работы простейшей тормозной системы, то будет восприниматься двухконтурная система.Вообще говоря, следует принять, что в двухосном автомобиле один контур тормозит колеса передней оси, а второй контур тормозит колеса второй оси. При выходе из строя одного из контуров другой будет выполнять функцию торможения.

Итак, воздух нагнетается компрессором в «мокрый» ресивер, который защищен от избыточного давления предохранительным клапаном. Затем сжатый воздух поступает из «мокрого» ресивера в первичный «сухой» ресивер, а затем во вторичный «сухой» ресивер.На этом двухконтурная тормозная система готова к использованию. Сжатый воздух из первичного «сухого» ресивера по воздухопроводам подается к донным клапанам с педалью тормоза. Аналогичная ситуация и с вторичным «сухим» ресивером, из которого также поступает воздух на донный клапан. В данном случае донный клапан фактически состоит из двух секций, т.е. представляет собой два клапана в одном. Один из отделов обслуживает первичный тормозной контур, а второй отдел обслуживает вторичный тормозной контур. При торможении воздух из первичного резервуара подается через донный клапан в задние тормозные камеры.В то же время воздух из вторичного резервуара подается в передние тормозные камеры. В случае утечки воздуха в первичном контуре вторичный останется работоспособным, и наоборот. Первичный и вторичный контуры оборудованы сигнализаторами низкого давления, расположенными в кабине. Кроме того, каждый грузовик, трактор или автобус оборудован аварийным или стояночным тормозом. Его принцип работы основан на использовании мощной пружины для приложения тормозного усилия. Дело в том, что есть вероятность утечки воздуха из тормозной системы.В аварийном тормозе давление воздуха предотвращает растяжение и торможение пружины. Если есть утечка воздуха, когда давление в системе будет 20-30 фунтов на квадратный дюйм, пружина будет освобождена, и автоматически сработают тормоза, автомобиль остановится. Аварийный тормоз сильно зависит от регулировки пружины.

1 — компрессор, 2 — регулятор, 3 — осушитель воздуха, 4 — «мокрый» ресивер, 5 — первичный ресивер, 6 — вторичный ресивер, 7 — педаль тормоза с обратным клапаном, 8 — ограничительный клапан переднего моста, 9 — ускорительный клапан , 10 — задняя тормозная камера, 11 — передняя тормозная камера,

В автопоездах применяется несколько более сложная тормозная система, т.е.е. в сцепке тягача с полуприцепом. Тормозная система полуприцепа подключается к системе тягача с помощью специальных гибких магистралей с разъемами, препятствующими утечке воздуха. Перед подключением убедитесь, что разъемы не загрязнены. В состав также входят специальные предохранительные клапаны, предотвращающие утечку воздуха в тормоза тягача, если полуприцеп случайно сорвется. Кроме того, на полуприцеп устанавливается ресивер, обеспечивающий обычное или аварийное торможение, и некоторые другие клапаны.

Современные коммерческие автомобили оснащаются встроенными электронными системами, к которым относится антиблокировочная тормозная система (ABS — антиблокировочная тормозная система). ABS контролирует скорость вращения каждого колеса. Если во время торможения колесо блокируется, то ABS уменьшает тормозное усилие на этом колесе, тем самым предотвращая скольжение колеса на мокрой или скользкой дороге, а также при прохождении поворотов. Типовая АБС включает в себя датчики и зубчатые венцы, электронный блок управления (ЭБУ), клапаны. ЭБУ — это мозг системы.Датчики, установленные на каждом колесе, передают информацию о скорости вращения колеса в ЭБУ и, при необходимости, ЭБУ дает команду на уменьшение тормозного усилия на этом колесе. Как правило, срабатывает специальная лампа в кабине водителя, сигнализирующая о работе АБС. Полуприцеп также может быть оснащен ABS.

Помимо АБС, на автомобиле могут быть установлены и другие системы, обеспечивающие безопасность дорожного движения. Например, система автоматического контроля тяги (ATC), которая, как и ABS, следит за скоростью вращения каждого колеса.При этом сравниваются скорости вращения заднего ведущего и переднего ведомого колес. Если какое-либо колесо вращается быстрее остальных, например, при наезде на скользкий участок дороги, то ATC притормаживает его.

Эффективным техническим решением является Электронная программа курсовой устойчивости (ESP), которая предотвращает занос или опрокидывание автомобиля, а также «складывание» автопоезда. Система имеет три датчика, которые измеряют угол рыскания (рысканья), поперечное ускорение и положение рулевого колеса. ЭБУ анализирует эти данные и при необходимости тормозит одно или несколько колес.

http://www.mehanik.ru

Рабочие тормозные системы многих современных автомобилей имеют привод с двумя и даже более независимыми контурами. В случае повреждения одного из них остальные продолжают работать и, хотя и менее эффективно, все же обеспечивают торможение автомобиля.

Двухконтурный привод применяется и в рабочей тормозной системе выпускаемых сейчас автомобилей ГАЗ-53-12. По сути, это две независимые системы: одна тормозит передние колеса, а другая — задние.Резервуар для тормозной жидкости – расширительный бачок 7 (рис. 28), выполненный из полупрозрачного материала, что позволяет контролировать уровень жидкости, не снимая крышки. Бачок разделен на два отсека, каждый из которых соединен со своей полостью в главном тормозном цилиндре 6 … При нажатии на педаль жидкость вытесняется из полостей главного цилиндра и по трубопроводам, через сигнализатор 5 неисправности гидропривода, через вакуумные усилители 10 и 11 закачивается в колесные цилиндры 12 — тормозят колеса.

Рис. 28 Схема двухконтурного гидропривода рабочей тормозной системы автомобиля ГАЗ-53 12:

1, 9 — передние и задние тормоза; 2 — впускная труба двигателя;

3 — запорный клапан; 4 — сигнальная лампа ; 5 — индикатор неисправности

гидропривод; 6 — главный цилиндр; 7 — заправочный бак;

8 — фильтр воздушный; 10, 11 — Вакуумные усилители сзади и

передние тормоза; 12 — колесный цилиндр

Колесные тормоза, колесные цилиндры и вакуумные усилители 1 такой же, как и в ранее рассмотренной системе.Главный цилиндр образован кожухами 2 и 12 (рис. 29) соединяются фланцами. Стык корпуса уплотнен резиновыми кольцами 15 … Поршни размещаются в тщательно обработанных отверстиях корпусов 3 и 8 с резиновыми кольцами 14 а также головки 17 и 6 поршни уплотненные манжетами 11 … Уплотнительные кольца 7 вставляется в конец

Рис. 29 Главный цилиндр двухконтурной гидравлической тормозной системы:

1 — Клапан избыточного давления; 2 , 12 — корпуса; 3 , 8 — поршни;

4 , 20 — возвратные пружины поршней; 5 , 13 , 19 , 21 — тяги упорные;

6 , 17 — головки поршней; 7 , 14 , 15 — кольца уплотнительные; 9 — толкатель;

10 , 16 — болты упорные; 11 — манжеты; 18 , 22 — пружины

Расточка головок поршней.Шатуны, вставленные в поршни 5 и 19 , в хомуты которых пружины упираются с одной стороны 4 и 20 , а с другой — пружины 18 .

При разблокировке пружинами 20 и 4 поршни и их головки смещены вперед (на рисунке — вправо): головки упираются в болты 16 и 10 , а поршни, преодолевая сопротивление пружин 18 , сдвиньте немного дальше, насколько позволяет толкатель 9 … Поэтому между поршнями и уплотнительными кольцами 7 Образуются зазоров, через которые полости А и Б сообщаются с наливной емкостью.

При нажатии на педаль толкатель 9 перемещает поршень 8 сзади (слева на картинке). При этом сначала выбирается зазор между поршнем и уплотнительным кольцом 7 головок, в результате чего полость Б и подпиточный бак разъединяются. При дальнейшем совместном движении поршня и головки давление в полости В увеличивается и передается на контур заднего колеса, как показано стрелкой В.При этом поршень движется назад с тем же давлением 3 вместе с головкой 17 , в результате чего в полости А создается давление, которое передается на контур переднего колеса (стрелка D).

При отпускании пружинами, стягивающими тормозные колодки, жидкость вытесняется из колесных цилиндров. Опрессовка клапанов 1 , входит в полости А и В вслед за поршнями и головками, движущимися вперед, и после образования между ними зазора уходит в подпиточный бак.

Если из поврежденного контура задних колес вытекла жидкость, то при торможении поршень 8 движется без противодавления до тех пор, пока шток 5 не упирается в стержень 19 … После этого оба поршня движутся вместе, создавая давление жидкости в полости А, и тормозятся только передние колеса.

Если поврежден только контур передних колес, что означает вытекание жидкости из полости А, то в начале торможения давление в полости В несколько увеличивается и определяется сопротивлением пружины 20 сжатый движущимся поршнем 3 … Это продолжается до тех пор, пока шток не остановится 19 в стержне 21 , после чего движется только поршень 8 , создавая давление в контуре задних колес, которые тормозятся. Таким образом, при повреждении одного из контуров свободный ход педали тормоза значительно увеличивается, а интенсивность торможения ухудшается. Поэтому управлять автомобилем следует с особой осторожностью и только до места, где можно устранить повреждение.

Индикатор неисправности гидропривода — выключатель золотникового типа.В поперечном канале его тела 1 (рис. 30) поршни установлены 2 и 3 с резиновыми кольцами. Когда оба контура исправны, при торможении жидкость проходит через индикатор (как показано стрелками), обтекая хвостовики поршней.

Если поврежден один контур, то при торможении под действием давления жидкости из полости исправного контура оба поршня смещаются в сторону поврежденного, так как в нем не создается противодавление.В данном случае шар 4 , преодолевая сопротивление пружины, выдавливается из отверстия поршня 3 , через шток замыкаются контакты датчика 5 и загорается контрольная лампа на панели приборов.

После устранения неисправности удалить воздух из поврежденного контура, после чего, отвернув клапан подкачки исправного контура на 1,5…2 оборота, плавно нажать на педаль до погасания сигнальной лампы и, удерживая ее в этом положении, закрутить вентиль.

Рис. 30 Индикатор неисправности привода

Тормозная система автомобиля ГАЗ-53-12:

1 — корпус; 2 , 3 — поршни; 4 — шар; 5 — датчик

тестовых вопросов

1 Назначение тормозной системы тракторов и автомобилей.

2 Что называется тормозным путем и от чего он зависит? По каким критериям определяется эффективность торможения автомобиля?

3 Каковы требования к тормозным системам?

4 Какие типы тормозных систем вы знаете?

5 Какие способы торможения вы знаете?

6 Назначение тормозного механизма и какие они бывают?

7 Как различают тормоза по типу тормозных деталей?

8 Объясните, как работает ленточный тормоз.

9 Как работает колодочный тормоз?

10 Конструкция и принцип действия дискового тормоза.

11 Чем различаются тормозные приводы по принципу действия?

12 Эксплуатация тормозных систем с механическим приводом.

13 Эксплуатация гидравлических тормозных систем. Литература:.

На автомобиле ВАЗ 2110 тормозная система имеет гидравлический двухконтурный привод. Не секрет, что без тормозов далеко не уедешь и безопасность в этом случае близка к нулю.

Сегодня мы поговорим с вами о том, как устроена тормозная система на отечественном автомобиле ВАЗ 2110, а проще говоря, «десятке», разберем ее основные неисправности, а также пути устранения возможных и возникающих проблем.

Принцип действия

Гидравлические двухконтурные диагонально-распределенные тормоза выгодно отличаются эффективностью и надежностью. Это связано с тем, что при выходе из строя одного контура второй позволит вашему автомобилю затормозить.

Система контуров устроена следующим образом — один из них отвечает за левое заднее и правое переднее колесо, а второй контур отвечает за левое переднее и правое заднее колесо.

Таким образом, вы сможете тормозить без ущерба для износа тормозов и других проблем с системой.

Конструкция тормозной системы

Важнейший элемент схемы тормозной системы ВАЗ 2110 — вакуумный усилитель Двухконтурный регулятор и . Последний отвечает за создание давления в задних тормозах.

Тормозной привод оснащен системой трубопроводов, которая разделена на два контура, тормозные устройства и шланги.Именно они позволяют тормозить передним и задним колесам.

Для включения тормозной системы внутри кабины у ног водителя находится специальная педаль. В автомобиле ВАЗ 2110 он находится посередине. Основными элементами гидропривода являются:

  1. Вакуумный усилитель. Его конструкция способствует созданию давления, направленного на поршень главного цилиндра. Это создает эффект торможения.
  2. Привод регулятора давления. Через него тормозная жидкость направляется к задним устройствам тормозной системы.
  3. Непосредственно регулятор тормозного давления ВАЗ 2110. Его функция — отвечать за силу давления. Агрегат уменьшает или увеличивает этот показатель в зависимости от нагрузки на заднюю ось автомобиля.
  4. Главный цилиндр с бачком и поршнями. На заливной горловине этого бачка установлен датчик, контролирующий аварийный уровень тормозной жидкости.
  5. Тормоз переднего колеса. В его конструкцию входят цилиндры, колодки и диск, плюс специальный сигнализатор, предупреждающий об износе или выходе из строя накладки.
  6. Тормоза задних колес. Здесь система не дисковая, а барабанная. По крайней мере, завод предусматривает именно такую ​​конструкцию. Некоторые владельцы ВАЗ 2110 считают, что барабанные механизмы недостаточно надежны и эффективны, и поэтому вместо них устанавливают дисковые устройства.

Зачем нужен регулятор давления

Не каждый владелец отечественной «десятки» поймет, зачем нужна замена регулятора тормозного давления на ВАЗ 2110. Просто не всем знакомо это название.Популярное обозначение регулятора — ведьма.

Этот самый колдун находится на задней подвеске вашего автомобиля. Он имеет рычаг с подвижным положением. В зависимости от момента нагрузки на пружину изменяется ее положение.

Напряжение срабатывания направляется и распределяется на тормозной поршень. Нажатие поршневой педали снижает нагрузку на задние колодки. Если тормозная система работает исправно, нагрузки распределяются равномерно.

Для того, чтобы узел работал качественно и без ошибок, необходимо отрегулировать регулятор тормозного давления на вашем автомобиле ВАЗ 2110.Так вы сможете предотвратить несвоевременную блокировку колес.

Усовершенствование тормозной системы

Многие владельцы ВАЗ 2110 сходятся во мнении, что заводская тормозная система далека от совершенства. Поэтому решают модернизировать, усовершенствовать агрегат посредством технического тюнинга.

Популярным решением вопроса эффективности тормозов является замена барабанных механизмов на дисковые. Разумеется, в случае с «десяткой» речь идет о задних колесах.При замене тормозов обязательно учитывайте тот факт, что задние колеса должны тормозить мягче и несколько позже, чем передние. Это предотвратит занос автомобиля и вы не убежите с дороги.

Другой вариант — демонтировать заводской главный тормозной цилиндр и вакуумный усилитель. Зато идеально подходят узлы от Приоры. Такой тюнинг устранит вибрации, а также позволит эффективно и без чрезмерных усилий пользоваться педалью тормоза.

Независимо от внесенных изменений в тормозную систему, после каждой ревизии тормоза в обязательном порядке прокачиваются.

Проблемы и их устранение

Существует несколько распространенных проблем, связанных с тормозами на автомобиле ВАЗ 2110. Причины их появления могут быть разными, но решение всегда одно – своевременный и качественный ремонт.

  1. Тормоза полностью потеряли эффективность, нажатие на педаль не вызывает никакой реакции. В такой ситуации категорически нельзя никуда ехать своим ходом, даже если речь идет о поездке на СТО? Как вы тормозите? Стена или столб? Вызывайте эвакуатор и приступайте к ремонту.В некоторых ситуациях проблему можно решить на месте, но это временные меры.
  2. При торможении наблюдаются сильные вибрации, чаще всего в рулевой колонке. При этом при нажатии на педаль руль практически не держится в руках. Причин этому может быть несколько:
    1. Если у вас установлены невентилируемые диски, такие ситуации могут возникать во время дождя, при торможении в луже. Такие устройства не любят влаги, поэтому для избавления от вибраций замените диски на вентилируемые;
    2. Еще одной причиной вибрации являются неисправные барабаны.Если на рабочей поверхности барабана есть темные пятна, узел будет изнашиваться неравномерно. Требуется немедленный ремонт или полная замена механизмов;
    3. Обязательно проверьте наличие признаков деформации на передних тормозных дисках. Они часто вызывают вибрации.
  3. Нажатие на педаль тормоза очень тугое, физически сложно нажать ее правильно. Причины тоже разные:
    1. Возможен засор воздушного фильтра вакуумного усилителя, в результате тугая педаль тормоза;
    2. Неисправен сам вакуумный усилитель, разрушены наконечники, диафрагма, нарушен обратный клапан, есть повреждения соединительного шланга.Каждая из этих проблем приводит к тому, что педаль становится жесткой. Решение – ремонт вышедших из строя агрегатов;
    3. Колодки со временем могут изнашиваться, что также часто вызывает тугоподвижность педали.
  4. При нажатии на тормоз будет шипеть. Проверьте, в какой момент начинается шипение. Если прямым нажатием на педаль тормоза, то в первую очередь проверяется вакуумный усилитель. В зависимости от степени повреждения его меняют или ремонтируют. Когда он шипит при отпускании педали тормоза, то ничего страшного не происходит.Это совершенно естественное явление. Конечно, если шипение не очень громкое и интенсивное.

Контуры «левый передний — правый передний» и «левый задний — правый задний» с использованием стандартного регулятора. Используется совместно с задними дисковыми тормозами на ВАЗ 21083.

ВНИМАНИЕ!
Любое вмешательство в тормозную систему запрещено! Вы должны помнить об этом! Мы снимаем с себя любую ответственность в случае форс-мажора.

Плюсы схемы.
1.Одинаковые усилия на левом и правом колесах автомобиля.
2. Регулятор начинает регулировать усилие на задние колеса в более широком диапазоне.

Минусы схемы.
При выходе из строя цепи «передний левый — передний правый» эффективность торможения резко падает. Следите за состоянием цепи!

Главный тормозной цилиндр.
От ГТЦ идут 3 трубки 2 вперед, одна — назад.
От первого поршня ГТЦ, что ближе к вакуумному усилителю, идут трубки на передние колеса.Издалека — под днищем в тыл. Лишнее отверстие можно закрыть болтом и медной шайбой.

Регулятор давления.
Заглушены два отверстия на регуляторе — одно в конце, второе рядом — бывшая магистраль «правый передний — левый задний» Этой схемы больше не будет.

Собираем.
Единственная труба, которая идет от ГТЦ, сажается на единственный вход колдуна, тройник от классики ставится на единственный выход колдуна, после тройника трубы на задние колеса.Прокачиваем — наслаждаемся. Желательно использовать все тормозные колодки одной фирмы, желательно известных мировых производителей. Комбинации могут сделать невозможной регулировку тормозов.

просмотра

ВАЗ-2110, тормозная система: схема — Автомобили 2022 года

В данной статье пойдет речь о конструкции автомобиля ВАЗ-2110: тормозная система, основные узлы и механизмы. Вы узнаете об общей схеме привода, конструкции всех элементов.

Общее устройство

Штатная тормозная система ВАЗ-2110 таким образом, что колодки приводятся в действие давлением в трубках.В баке два контура, специальный регулятор давления, вакуумный усилитель и датчик уровня жидкости. В случае выхода из строя одной цепи вторая останется работоспособной. Конечно, эффективность торможения резко упадет. Также стоит отметить, что на передние колеса «десятки» устанавливаются вентилируемые тормозные диски.

Также конструкцией предусмотрено наличие индикатора износа колодок. Задние колеса оборудованы барабанными тормозами, которые приводятся в действие двухпоршневым цилиндром.Также имеется механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основой системы является главный цилиндр, закрепленный на вакуумном усилителе. В верхней части ГТЦ расположен расширительный бачок, в котором находится крышка со встроенным датчиком уровня.

Главный тормозной цилиндр

Тормозная система ВАЗ-2110 состоит из нескольких узлов, но основным является цилиндр, с помощью которого повышается давление в трубках.В цилиндрах поршни движутся последовательно. Тот, что ближе к вакуумному усилителю, создает давление в правом переднем и заднем левом тормозных механизмах. Второй поршень приводит в движение суппорты левого переднего и правого заднего тормозных механизмов. Обратите внимание, что манжеты, которые надеваются на поршни, одинаковые. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо низкого давления. Он расположен на поршне, который ближе к вакуумному усилителю. Кроме того, на нем имеется канавка.

Вакуумный усилитель

Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя.При этом увеличивается усилие, которое прикладывается к педалям. Вакуумный усилитель расположен между педалью и цилиндром. Крепление осуществляется двумя шпильками. Конструкция не предполагает разборки, поэтому при поломке устройства его следует немедленно заменить на новое.

Для проверки вакуумного усилителя заглушите двигатель и несколько раз нажмите на педаль тормоза. Затем выжмите педаль до конца, запустите двигатель и обратите внимание на то, что произойдет. Если педаль ушла вперед, то вакуумный усилитель полностью исправен.Конечно, если нет видимых мелких дефектов. Также стоит отметить, что устройство не будет функционировать или его эффективность снизится в разы, если будет нарушена герметичность шланга, соединяющего его с выпускным коллектором. При наличии такого дефекта на ВАЗ-2110 тормозная система будет работать плохо.

Регулятор давления

Для задних тормозов предусмотрен регулятор давления. Крепится скобой к кузову автомобиля с левой задней стороны.Более того, один из болтов выпускает вилочный кронштейн привода регулятора. Отверстия овальные. За счет этого кронштейн может перемещаться рядом с регулятором. Это изменяет силу, действующую на поршневой механизм.

При увеличении нагрузки на заднюю часть автомобиля на рычаг действует определенное усилие. В этом случае она передается на поршень. Когда вы нажимаете на педаль тормоза, жидкость в системе пытается вытолкнуть поршень. Но этому препятствует усилие, которое действует от рычага. Далее идет балансировка тормозной системы.На заднюю ось не действует тормозное усилие. В результате блокировка задних колес не допускается. Схема тормозной системы ВАЗ-2110 демонстрирует, как происходит движение жидкости по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления. С помощью регулятора в задние колесные цилиндры подается большее давление. Когда нагрузка на задние колеса уменьшается, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается заглушкой.Если вы обнаружите, что оттуда вытекает жидкость, значит, имеется утечка в уплотнительных кольцах.

Как заменить главный цилиндр

Необходимо обеспечить доступ к цилиндру для снятия обшивки моторного отсека. Для этого откручиваем три винта на ВАЗ-2110. Под этой обивкой спрятана тормозная система, неисправности которой рассматриваются в статье. Стоит отметить, что полностью удалять его нет необходимости. Достаточно немного наклониться.После доступа к цилиндру необходимо отсоединить датчик уровня жидкости. Затем нужно открутить пробку с расширительного бачка. С помощью груши или шприца откачайте всю жидкость. После этого откручиваем патрубки от цилиндра. Уберите их.

Теперь можно открутить две гайки, которыми ГТЦ крепится к корпусу вакуумного усилителя. Снимите цилиндр вместе с расширительным бачком. Чтобы демонтировать последний, достаточно поддеть его отверткой.Установите главный тормозной цилиндр в обратном порядке. В этом случае необходимо прокачать систему. Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как снять вакуумный усилитель

Как и в предыдущем разделе, снимите накладку. Также потребуется снять накладку, установленную на лобовом стекле. Чтобы воздух не попал в гидросистему, отсоединять трубы от ГТЦ не нужно. Затем откручиваем две гайки крепления цилиндра к корпусу усилителя тормозов.Подведите ГТЦ к передней части автомобиля — постарайтесь не сломать тормозные трубки.

После этого необходимо отсоединить шланг от впускного коллектора. Затем перемещаетесь в салон, отсоединяете провода, а затем откручиваете четыре гайки, которые используются для крепления кронштейна педали тормоза. Теперь можно снять усилитель тормозов с педалью.

Как заменить передние колодки

Тормозная система ВАЗ-2110 достаточно надежна, но колодки со временем все равно стираются. Для их замены потребуется вывесить передние колеса.Снимите колесо, затем отогните край пластины, с помощью которой происходит фиксация нижнего болта, крепящего суппорт к ступице. Далее откручиваем болт, с помощью отвертки поднимаем суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Учтите, что установить новые будет проблематично, так как поршень находится в выдвинутом состоянии. Необходимо нажать на нее газовой клавишей до упора.

Если нет подходящего ключа, необходимо установить внешнюю колодку. После этого суппорт необходимо опустить в исходное положение и установить монтажную лопатку между диском и поршнем.С его помощью последний запрессовывается в суппорт. Сборку узла следует проводить в обратном порядке.

Замена задних колодок

Для определения состояния задних колодок нет необходимости разбирать весь механизм. Для этого предусмотрено специальное смотровое окно. Из него нужно вытащить колпачок, после чего можно определить, насколько толстая подкладка. Учтите, что допускается толщина не менее полутора миллиметров.На автомобиле ВАЗ-2110 тормозная система выполнена по стандартной схеме, такая же используется на большинстве машин.

Сначала нужно вывесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, открутите штифты и поверните тормозной барабан небольшим молотком, чтобы нанести легкие удары по торцу. После этого можно снимать барабан. С помощью отвертки снимите верхнюю пружину, затем направляющую и нижнюю. После этого нужно отсоединить наконечник троса стояночного тормоза.Затем штифт снимается с оси рычага стояночного тормоза. Затем можно установить новые колодки в обратном порядке.

Заключение

Ремонт несложный, если знать, как работает тормозная система ВАЗ-2110. Для всех мероприятий нужен стандартный набор инструментов и всего один специальный ключ на 8 обжимных. В магазинах его называют «ключом для тормозных трубок». С его помощью откручивание фурнитуры осуществляется без затруднений.

Оставить ответ
