ДПДЗ, датчик фаз, скорости и детонации

Датчики системы впрыска позволяют контроллеру определять, что происходит с двигателем и автомобилем в целом в конкретный момент времени. Расскажем про ДПДЗ, датчик фаз, скорости и детонации.

Датчик положения дроссельной заслонки

Сигнал ДПДЗ используется контроллером СУД для расчета углового положения дроссельной заслонки. ДПДЗ монтируется на дроссельном патрубке, при повороте дроссельной заслонки ее ось передает свое движение на датчик. ДПДЗ — это резистор потенциометрического типа. На одно плечо потенциометра подается напряжение с контроллера, второе плечо соединено с “массой”. Третий контакт соединен с подвижным контактом потенциометра. Выходной сигнал ДПДЗ изменяется пропорционально углу поворота дроссельной заслонки. При полностью закрытой дроссельной заслонке его напряжение составляет 0,35—0,7 В, а при полностью открытой — 4,05—4,75 В. Минимальное значение напряжения датчика, определяемое контроллером на режиме холостого хода, используется как начало отсчета, то есть 0% открытия дроссельной заслонки.

По сигналу ДПДЗ контроллер определяет текущий режим работы двигателя. Полностью закрытая дроссельная заслонка соответствует режиму холостого хода. При больших углах открытия дроссельной заслонки происходит переход на мощностной режим работы, при котором достигается максимальный момент или максимальная мощность двигателя. При промежуточных значениях открытия дроссельной заслонки (режим частичных нагрузок) контроллер поддерживает стехиометрический состав топливовоздушной смеси.

По сигналам ДПКВ и ДПДЗ контроллер определяет нагрузку двигателя. Этот параметр используется для расчета топливоподачи и угла опережения зажигания в случае неисправности ДМРВ.


Для компенсации кратковременного обеднения топливовоздушной смеси при быстром открытии дроссельной заслонки контроллер рассчитывает добавку к базовой топливоподаче, используя информацию о приращении сигнала ДПДЗ.

Датчик детонации

В двигателях внутреннего сгорания с искровым зажиганием при определенных условиях могут возникнуть аномальные процессы сгорания, которые приводят к снижению мощности мотора.
Это нежелательное явление называется детонацией и является следствием самовоспламенения еще не охваченной пламенем свежей топливовоздушной смеси.

Нормально начавшийся процесс сгорания топливовоздушной смеси и сжатие ее поршнем обуславливают повышение давления и температуры в камере сгорания, которые могут вызывать самовоспламенение оставшихся газов. При этом скорость распространения пламени может быть выше 2000 м/с, в то время как скорость нормального сгорания составляет около 30 м/с. При таком ударном сгорании в камере создается высокое давление. Длительная детонация может привести к механическим повреждениям прокладки головки блока цилиндров, поршня и головки в зоне клапанов.

Колебания детонационного сгорания регистрируются датчиком детонации, преобразуются в электрический сигнал и передаются в блок управления двигателем. Конструктивно он представляет собой акселерометр, преобразующий энергию механических колебаний блока цилиндров двигателя в электрический сигнал.

При возникновении вибрации инерционная масса воздействует на пьезоэлемент с соответствующими частотой и усилием, в результате пьезоэффекта на контактах появляется электрический сигнал. В контроллере выходной сигнал датчика детонации подвергается специальной обработке для обнаружения момента возникновения детонационного сгорания топливовоздушной смеси.

Характеристики датчика детонации:

  • температурный диапазон. Он должен быть работоспособным до 150—200°С;
  • собственная резонансная частота. Различают системы с резонансными и широкополосными датчиками детонации. В резонансных устройствах значение собственной частоты совпадает с частотой детонационных колебаний в цилиндре. В широкополосных системах — собственная резонансная частота значительно выше, но на частотной характеристике существует равномерный участок, лежащий в диапазоне частот детонационных колебаний;
  • коэффициент преобразования. Показывает, как соотносится амплитуда выходного сигнала с амплитудой детонационных колебаний в месте установки датчика.

Датчик фаз

Распредвал управляет впускными и выпускными клапанами двигателя. Частота его вращения в два раза ниже, чем частота вращения коленчатого вала.

Когда поршень приближается к верхней мертвой точке, то по положению коленчатого вала невозможно определить, на каком такте работы двигателя это происходит. На такте сжатия с последующим воспламенением топливовоздушной смеси или на такте выпуска отработавших газов. Эта информация актуальна для системы фазированного впрыска. Там подача топлива осуществляется через одну форсунку в тот цилиндр, где происходит такт сжатия непосредственно перед открытием впускного клапана.

Чтобы контроллер мог четко определять, какой из форсунок ему надо управлять в данный момент, используется сигнал датчика положения распределительного вала. Его еще называют датчиком фаз.


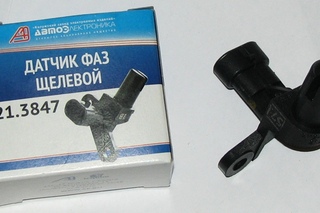

В системах управления двигателем используется датчик на основе эффекта Холла. Он регистрирует прохождение металлической шторки с прорезями, которая связана с распределительным валом, и подает сигналы управления бортовому компьютеру двигателя. Шторка устанавливается на шкиве привода распредвала двигателя и имеет только одну прорезь. Конструкция шторки такова, что ДФ формирует импульс в тот момент, когда такт сжатия приходится на первый цилиндр. Параметры импульса таковы: прорезь напротив датчика — низкий уровень (напряжение близко к 0 вольт), иначе — высокий уровень (напряжение близко к напряжению бортовой сети). Такую конструкцию имеет щелевой датчик. Также используется прибор торцевого типа. Он реагирует не на прорезь в шторке, а на специальную задающую метку, которая крепится на распредвале или на шкиве привода распредвала. Расстояние между меткой и датчиком гораздо меньше расстояния между ним и распредвалом.

Датчик скорости

Для работы системы управления двигателем необходима информация о движении автомобиля. О наличии движения и скорости автомобиля контроллер делает вывод по сигналам с датчика скорости. Он устанавливается на коробке передач и выдает шесть импульсов на один метр движения автомобиля.

В нём используется эффект Холла, а выходные параметры сигналов идентичны сигналам датчика фаз. Задающим элементом служит установленный на внутренней оси диск с закрепленным на нем многополюсным магнитом или шторка с шестью прорезями.

Существуют два типа: проходные и непроходные. Проходные устанавливаются в разрыв крепления троса привода спидометра. Непроходные — устанавливаются в автомобилях с электронной комбинацией приборов. В этом случае сигнал с датчика скорости подается не только в контроллер системы управления двигателем, но и на электронную комбинацию.

Как выявить неполадку датчика фаз

На любом четырехтактном двигателе полный цикл совершается за два оборота коленчатого вала – один раз поршень подходит к верхней мертвой точке в конце такта сжатия, второй раз – в конце такта выпуска. Это позволяет на впрысковых моторах использовать в качестве опорного сигнала только момент отсчета от датчика положения коленчатого вала. При этом работа впрыска и зажигания называется нефазированной. В момент конца выпуска происходит вторая (холостая) искра, а форсунка открывается дважды, часть топлива подается на открытый впускной клапан, часть – на закрытый.

Таким образом система впрыска упрощается, не теряя каких-либо реально ощутимых владельцем качеств. Вместо индивидуальных катушек зажигания можно использовать пару сдоенных, как сделано на восьмиклапанных двигателях ВАЗ. Если взять «Рено», то у них и на моторах с индивидуальными катушками зажигания оно не фазировано: катушки 1-4 и 2-3 цилиндров соединены по первичным обмоткам последовательно и срабатывают одновременно.

Но вот подача части топлива на закрытый впускной клапан в один «прекрасный» момент пошла вразрез с требованиями экологов: из-за плохой испаряемости бензина на холодном двигателе на прогреве приходилось увеличивать подачу топлива. Даже эти миллилитры уже не вписывались в более жесткие экологические нормы, поэтому пришлось изобретать способ фазирования работы впрыска, чтобы топливо в цилиндр подавалось в момент такта впуска. А на моторах с непосредственным впрыском он должен происходить строго в один такт.

Как работает ДПРВ?

Датчик положения распредвала (сокращенно – ДПРВ) подает один импульс за один оборот вала. Поскольку распредвал вращается в два раза медленнее, чем коленчатый вал, то мы получаем точную метку, определяющую такт впуска на одном из цилиндров. При этом рассчитать момент впрыска для цилиндров ЭБУ впрыска может очень просто.

Предположим, что импульс от ДПРВ приходит после метки начала отсчета для первого цилиндра. Тогда при получении сигнала ЭБУ производит подачу топлива в первый цилиндр, через половину оборота коленвала – в третий, при следующем проходе метки начала отсчета – в четвертый, еще через пол-оборота – во второй. При этом импульс от ДПРВ является «справочным», так как все моменты впрыска все равно жестко привязаны к зубцам венца датчика положения коленчатого вала.

Ну а где находится датчик распредвала? На головке блока цилиндров или реже – на клапанной крышке, непосредственно у «своего» распредвала.

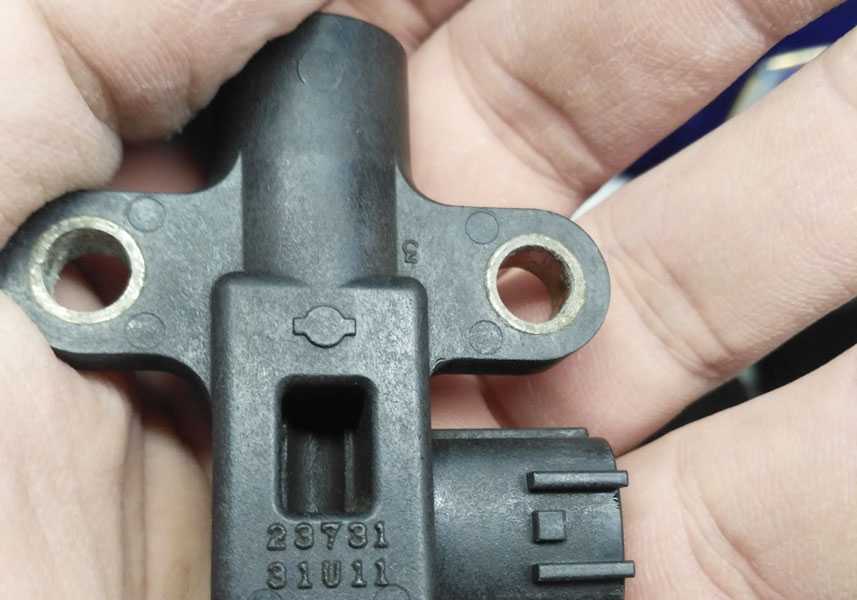

Реже датчик положения распредвала дает серию импульсов, определяющую начало нужного такта в конкретном цилиндре. На многих «Ниссанах» для первого цилиндра датчик подает один импульс, для второго – два, и так далее.

Но фазирование впрыска – это не единственное, за что отвечает датчик распредвала. Поскольку ЭБУ впрыска может легко рассчитать временную задержку между моментом начала отсчета по ДПКВ и моментом получения импульса с ДПРВ, то появляется и возможность определения реального положения распредвала относительно коленвала. Если на моторах без изменения фаз газораспределения это имеет чисто диагностическую ценность (проверка правильности установки фаз ГРМ), то на моторах с фазовращателями ДПРВ является важным элементом обратной связи, позволяющим контролировать работоспособность системы управления газораспределением.

Конструктивно ДПРВ может быть выполнен на основе индуктивного датчика или датчика Холла. Первый проще, поскольку это лишь обмотка вокруг магнитного сердечника. Второй менее надежен и менее точен, зато подает на ЭБУ впрыска не синусоиду, амплитуда которой пропорциональна частоте вращения (что затрудняет обработку сигнала), а легко обрабатываемый «готовый» прямоугольный сигнал. Там, где нет необходимости в точном определении положения распредвала, а важен сам факт определения нужного оборота, чаще всего используется датчик Холла.

Неисправности датчика положения распредвала

Основная неисправность датчика распредвала на основе эффекта Холла – это его физический отказ (самого чувствительного элемента или выходной схемы, формирующей прямоугольные импульсы). У индуктивных датчиков происходит налипание микрочастиц стружки, возникающей при износе элементов газораспределительного механизма, на магнитный сердечник, из-за чего форма импульсов «размазывается», и они могут неправильно обрабатываться в ЭБУ впрыска.

Основные ошибки датчика распределительного вала по стандарту OBD-II:

  1. P0340 — Неисправность в цепи датчика положения распредвала
  2. P0341 — Неправильный показатель / не отрегулирован датчик положения распредвала
  3. P0342 — Датчик положения распределительного вала: низкий уровень сигнала
  4. P0343 -Датчик положения распределительного вала: высокий уровень сигнала
  5. P0344 — Неисправность датчика положения распредвала

Принцип работы датчика

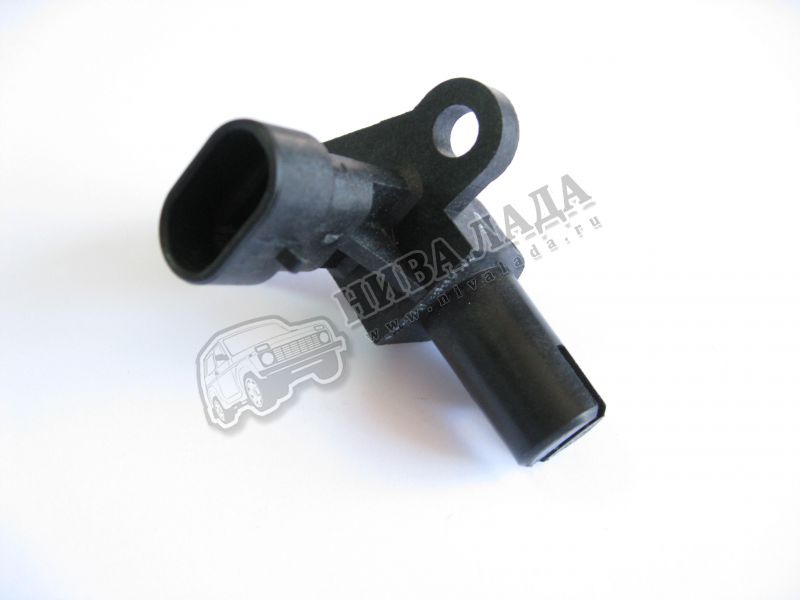

Общий вид датчика распределительного вала

Датчик распределительного вала или датчик фаз – деталь основного силового агрегата автомобиля, которая отвечает за считывания информации о местоположении распределительного вала, а также участвует в регулировке угла зажигания.

Данный измеритель по принципу действия похожий с датчиком Холла.

Рекомендуем: Инжекторный и карбюраторный двигатели работают с перебоями – выясняем причины неисправности

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Совокупность данных причин может послужить косвенным показателем неисправности датчика распределительного вала.

Как проверить датчик распредвала?

Без осциллографа под рукой (здесь хватает возможностей простейшего китайского «конструктора» DSO-138) проверка возможна только базовая.

Контролируется состояние контактов в разъеме – плотность подключения, отсутствие влаги и следов окисления. На работающем моторе можно использовать светодиодный пробник: на датчиках Холла он попеременно моргает красным и белым светодиодом с частотой, пропорциональной частоте вращения двигателя. Если сигнал в таком виде доходит до разъема ЭБУ, то можно с достаточной уверенностью утверждать, что датчик и его проводка исправны.

Вас также заинтересует:

Стоит проверить установку фаз газораспределения, если зафиксированы ошибки из числа P0340, P0341. Сам датчик нужно извлечь и очистить от налипшей стружки, если она есть.

На ряде двигателей датчики положения коленчатого вала и распредвала унифицированы – можно в качестве диагностической меры поменять их местами. Если ошибка остается по распредвалу, то однозначно можно утверждать, что сам датчик абсолютно исправен.

Видео: Замена датчика положения распредвала

Электроника, управляющая работой двигателя современного автомобиля, получает информацию от группы измерителей, фиксирующих расход воздуха, температуру, состав выхлопных газов и так далее. В машинах последнего поколения количество измерительных элементов увеличилось – появился электромагнитный датчик положения распредвала (сокращенно – ДПРВ). Автолюбителям, предпочитающим самостоятельно диагностировать неисправности, стоит ознакомиться с симптомами неполадок указанного прибора и способами его проверки.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Рекомендуем: Притирка клапанов своими руками

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

  1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
  2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
  3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
  4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
  5. Расход горючего закономерно увеличивается.


Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

  • мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
  • холодный пуск двигателя становится затрудненным;
  • на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
  • двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
  • на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Конструкция и местонахождение измерителя

Принцип работы ДПРВ основан на эффекте Холла – датчик реагирует на приближение металлической массы, изменяя напряжение на сигнальном проводе. По конструкции прибор похож на другой элемент – определитель положения коленчатого вала. Внутри пластикового корпуса находится катушка, куда постоянно подводится напряжение бортовой сети 12 В.

Измеритель устанавливается на головке цилиндров двигателя в непосредственной близости от распределительного вала. Последний оснащается специальной пластиной либо шестеренкой, чье вращение воздействует на ДПРВ. Алгоритм работы выглядит так:

  1. После включения зажигания и пуска мотора на датчик подается напряжение питания 12 В. Через третий сигнальный провод элемент отдает контроллеру напряжение величиной 90–95%!от исходного.
  2. Когда выступ на вращающейся детали распредвала проходит рядом с корпусом ДПРВ, напряжение на сигнальном контакте падает до 0,2–0,4 вольта в зависимости от конструкции прибора и модели транспортного средства.
  3. По моментам падения напряжения электронный блок четко «видит» фазы газораспределения, своевременно подает топливную смесь в цилиндры двигателя и направляет искровой разряд к нужной свече зажигания.

Примечание. На автомобилях с 16-клапанными моторами устанавливается 2 датчика – по одному на каждый распределительный вал.

Когда измеритель неисправен, электроника не способна контролировать работу газораспределительного механизма. В подобных случаях блок управления уходит в ошибку и ориентируется на сигналы остальных измерителей. Искрообразование и топливоподача корректируется согласно заложенной программе, что сказывается на работе силового агрегата.

Рекомендуем: Карбюратор — регулировка холостого хода своими руками

Рено дастер датчик фаз — Датчик фаз (положения распределительного вала)

Датчик положения распределительного вала (его еще называют датчиком фаз) — небольшой, но очень важный элемент в двигателе внутреннего сгорания, который отвечает за стабильную работу двигателя. Основная функция датчика фаз — определение углового положения распределительного вала в каждый момент времени. Информация с датчика положения распредвала (ДПРВ) поступает на блок управления двигателем и впоследствии используется контроллером для правильной работы систем впрыска и зажигания.

Чаще всего в современных автомобилях устанавливается датчик положения распредвала, работающий на основе эффекта Холла. Основа датчика фаз — постоянный магнит, создающий магнитное поле. Когда репер (металлический зуб, который располагается на задающем диске распредвала или зубчатом колесе распредвала) замыкает магнитный зазор при своем движении, магнитное поле изменяет свое напряжение. Это изменение фиксируется полупроводником, который также находится в датчике фаз. ЭБУ получает сигналы с датчика, считывает положение поршня первого цилиндра в ВМТ, а затем в соответствии с порядком работы цилиндров в двигателе обеспечивает впрыск и зажигание в каждом из них.

Кроме того, на некоторых автомобилях устанавливается датчик положения распредвала, в основе которого лежит фотоэлемент. Оптический датчик считывает сигнал после того, как репер перекрывает свет, излучаемый источником.

Функционально датчик положения распределительного вала связан с датчиком положения коленчатого вала. Если один из датчиков вдруг выходит из строя или по какой-то причине не может передавать сигнал на ЭБУ, контроллер считывает информацию со второго.

Признаков поломки датчика положения распредвала может быть много. Чаще всего это нестабильная работа мотора с провалами, проблемы с запуском, внезапное увеличение расхода топлива. Кроме того, нередко при выходе из строя датчика фаз загорается индикатор Check Engine. Если вы столкнулись с одним из этих симптомов, в перечень действий по диагностике следует обязательно включить проверку датчика распредвала (но про остальные датчики и системы забывать тоже не стоит, так как у разных «болезней» двигателя могут быть совершенно одинаковые «симптомы».

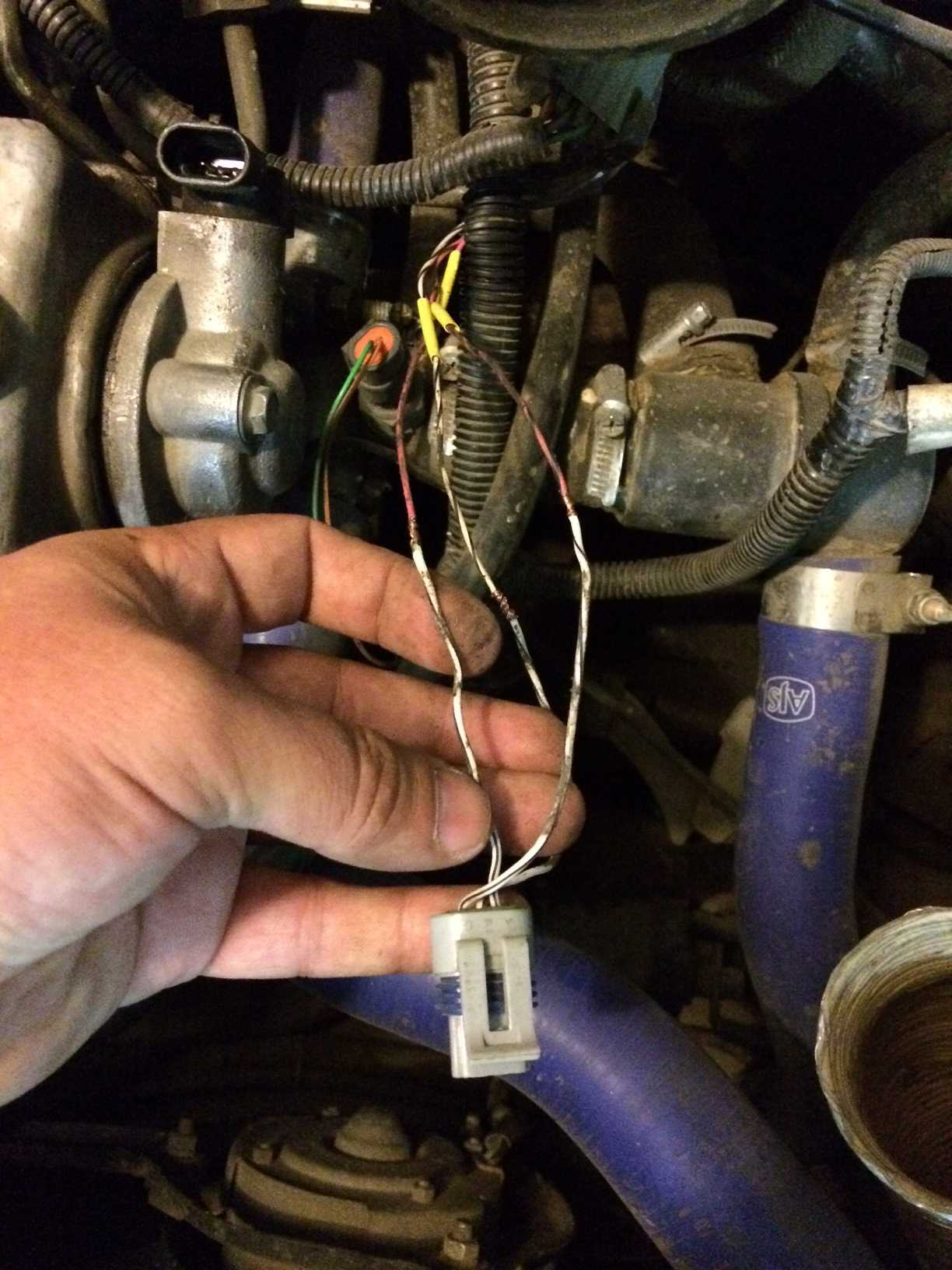

Затем следует проверить наличие напряжения в цепи с помощью вольтметра. Для этого нужно проверить наличие напряжения на проводах, которые идут к датчику (зажигание должно быть включено, разъем датчика — отключен). Если напряжения нет, скорее всего, причину стоит искать в плохом контакте разъема или в проводах. Если напряжение есть, следует подключить вольтметр к сигнальному проводу и отрицательному проводу питания датчика: при вращении распредвала напряжение должно меняться.

Если напряжение не меняется, значит, датчик «умер» и его придется заменить.
