Все датчики ВАЗ 2115: Расположение и признаки неисправности

Вступление

ВАЗ 2115 автомобиль отечественного производства, своего рода эта модель является рестайлингом ВАЗ 21099. Пятнадцатая модель отличалась от предшественницы усовершенствованными технологиями и двигателем с инжектором. Как известно для работы инжектора в автомобиле применяется множество датчиков поддерживающих системы в исправном состоянии. Довольно часто элементы инжекторной системы выходят из строя, чтобы правильно установить причину поломки автомобиля необходимо иметь диагностирующее оборудование или знать признаки неисправности датчиков. Изучив данную статью, Вы с легкостью сможете определить поломку датчика по его симптомам поломки.

  1. Регулятор холостого хода;
  2. Датчик положения заслонки;
  3. Датчик расхода воздуха;
  4. Датчик уровня тормозной жидкости;
  5. Датчик температуры ОЖ;
  6. Датчик давление масла;
  7. Датчик детонации;
  8. Датчик положения коленчатого вала;

Электронный блок управления двигателем

Блок управления двигателем это своего рода головной центр управления всем автомобилем. В данном устройстве обрабатываются все показания предоставляемые датчиками автомобиля, регулируется процесс управления двигателем, определяется необходимые соотношения топлива и воздуха, формируется подача искры в нужный цилиндр и многое другое. Расположен ЭБУ в салоне автомобиля, под торпедо.

Датчик массового расхода воздуха

ДМРВ один из наиболее дорогих датчиков в автомобиле. Он отвечает за подсчет проходимого через него воздуха. Данные показания необходимы для правильного смешивания воздуха с топливом. Расходомер способен выйти из строя, если длительное время не производить замену воздушного фильтра, а так же при сильной вентиляции картерных газов из-за высокого содержания продуктов горения масла в ДВС. Находится на корпусе воздушного фильтра и крепиться двумя болтами к нему.

Признаки неисправности:

  • Неравномерный холостой ход;
  • Увеличенный расход топлива;
  • Долгий запуск ДВС;

Регулятор холостого хода

Датчик, который поддерживает работу холостого хода двигателя. Представляет собой двигатель постоянного тока с червячной передачей, на валу имеется металлический клин, который при необходимости открывает или закрывает воздушные канала дроссельного узла. Устанавливается на дроссельной заслонке, крепится двумя винтами к корпусу. Довольно часто выходит из строя из-за загрязнения вала или старения уплотняющего кольца.

Признаки неисправности:

  • Неравномерный холостой ход;
  • Долгий запуск ДВС;
  • Самопроизвольная остановка двигателя;

Датчик положения заслонки

ДПДЗ отвечает за считывание показаний о положение заслонки в текущий момент времени. Датчик является ненадежным элементом, тем самым довольно часто выходит из строя. Находится на дроссельной заслонки и крепиться двумя винтами с поролоновой прокладкой между датчиком и ДЗ.

Признаки неисправности:

  • Плавающие обороты от 500 до 2500 об/мин;
  • Увеличенный расход топлива;
  • Долгий запуск ДВС;

Модуль зажигания

Данный датчик отвечает за подачу искры на свечу. Имеет в себе две катушки, каждая из которых подает искры на два цилиндра. При выходе из строя отказывают сразу два цилиндра и в них появляются пропуски зажигания.

Признаки неисправности:

  • Двигатель троит;
  • Увеличенный расход топлива;
  • Потеря мощности;

Датчик уровня топлива

Указывает оставшееся количество топлива в баке. Устанавливается непосредственно в баке на стакане бензонасоса. Выходит из строя при перетирании графитовых контактов на электрической плате. При замене следует обращать внимание на его типовой номер, который указан на плате, так как все типы ДУТ, имеют разное сопротивление. При установке неподходящего датчика возможны большие погрешности в показаниях.

Признаки неисправности:

  • Неправильные показания о наличии топлива в баке;

Датчик положения коленчатого вала

Данный датчик считывает показания со шкива привода генератора, на шкиве имеется венец с одним отсутствующим зубом. Датчик отвечает за подачу искры в камеру сгорания и является единственным без которого автомобиль не запустится. Устанавливается на крышке корпуса масляного насоса на специальном отлитом кронштейне.

Признаки неисправности:

  • Пропуски воспламенения;
  • Отсутствие искры;
  • Невозможность запустить ДВС;

Датчик детонации

Отвечает за улавливание шумов в работе двигателя и передает показания на ЭБУ. Напоминает по принципу работу пьезо элемент. При появлении детонации в ДВС он вырабатывает небольшое напряжение и передает показания головному блоку управления двигателем, тем самым корректируя топливную смесь. Установлен на блоке цилиндров между двумя средними цилиндрами.

Признаки неисправности:

  • Стук пальцев под нагрузкой;
  • Увеличенный расход;

Датчик температуры охлаждающей жидкости

Устанавливается в корпусе термостата и отвечает за автоматическое включение и отключение вентилятора охлаждения. Так же в обязанности датчика входит корректировка топливной смеси при холодном пуске, это можно заметить при пуске автомобиля в холодное время, наличием повышенных оборотов ХХ.

Признаки неисправности:

  • Не работает вентилятор;
  • Отсутствуют прогревочные обороты;

Датчик давления масла

Давление масла важный показатель в работе двигателя, при его отсутствие смазка ДВС будет отсутствовать, что приведет к поломке мотора. Данный датчик информирует водителя об наличии или отсутствие давления в системе смазки ДВС. Датчик устанавливается на корпусе ГБЦ и является механическим.

Признаки неисправности:

  • Отсутствует давление масла;
  • Не горит индикация давления масла;

Бензонасос

Топливный насос отвечает за подачу топлива к двигателю под определенным давлением. Является двигателем постоянного тока и устанавливается в баке автомобиля.

Признаки неисправности:

  • Нет давления в топливной рампе;
  • Потеря тяги авто;
  • Сложный запуск;
← Свечи зажигания Лада Калина ДМРВ ВАЗ 2114: Проверка →

Ваз 2115 инжекторный датчики назначения и неисправности.

Основные неисправности датчиков двигателя

Совсем недавно мы уже описывали принцип работы и устройство датчика положения распредвала. Сегодня мы вернёмся к теме датчиков инжекторных систем управления двигателя. В качестве исследуемого образца мы рассмотрим инжекторный двигатель ВАЗ.

Неисправности датчика положения коленчатого вала

Сразу стоит отметить, что это единственный датчик, который устанавливается на всех инжекторных двигателях, из-за поломки которого автомобиль будет стоять как вкопанный и доехать до ближайшего СТО своим ходом не удастся.

Но можем заверить владельцев отечественного автопрома, что выходят из строя эти датчики крайне редко, да и о бракованных партиях мы пока не слышали, чего нельзя сказать о ДПКВ Nissan Almera N16 выпуска 2001 года. В которых по отзывной компании была произведена замена датчика коленвала и распредвала.
На автомобилях семейства ВАЗ, датчик положения коленвала располагается на корпусе масляного насоса.
Основными признаками неисправности датчика положения коленчатого вала являются:
— при повороте ключа зажигания, двигатель крутит в «холостую»
— если датчик вышел из строя при движении автомобиля, то двигатель глохнет и завести его уже невозможно.
Ремонт датчика положения коленвала невозможен, лечиться только заменой.

Внешний вид ДПКВ:

Место установки:

Стоимость нового датчика коленчатого вала для ВАЗ:

Номер детали 30.3847 — цена 3$ с НДС

Неисправность датчика фаз (распределительного вала)

При выходе из строя , на автомобилях семейства ВАЗ, подача топлива осуществляется в аварийном режиме. Подача топлива в инжекторный двигатель происходит по попарно-паралельному алгоритму, при котором отдельно взятая форсунка впрыскивает топливо в два раза чаще, чем в рабочем режиме.
Основными симптомами, указывающими, что вам предстоит замена ДПРВ является: затрудненный пуск, выхлопные газы теряют свою прозрачность, увеличение расхода топлива (единственный симптом, который заставляет водителя обратиться на СТО, так как на слух определить, что двигатель требует вмешательства нет), возможны сбои в системе самодиагностики ВАЗ.
Как временный вариант лечения данной проблемы мы можем посоветовать провернуть датчик на несколько градусов вдоль своей оси, после чего надежно закрепить.

Фотография датчика положения распредвала:

Место установки ДПРВ на ВАЗ:

Стоимость нового датчика распредвала для автомобилей семейства ВАЗ:

Код 2111-3706040, цена: 10$

Неисправности датчика массового расхода воздуха

Как правило, ДМРВ не выходит из строя за одну поездку, он умирает постепенно, подаче после полного выхода из строя автомобиль может проехать не одну сотню километров. Первыми признаками начала «старения» датчика массового расхода воздуха является необходимость игры педали газа при запуске двигателя. В дороге симптомы будут проявляться снижением мощности (автомобиль словно едет на ручном тормозе), увеличивается расход бензина, а выхлопная труба покрывается незначительным слоем копоти.
В большинстве случаев, на автомобили семейства ВАЗ, устанавливаются ДМРВ фирмы BOCH, которые не являются ремонтопригодными. Причина по которой выходит из строя датчик расхода воздуха банальна: владелец автомобиля экономит на сервисном обслуживании, устанавливая дешёвые воздушные фильтры. Вследствие чего на чувствительном элементе датчика оседает различные загрязнения. Некоторые умельцы пытаются в карбклинере, но в большинстве случаев датчик все равно идёт на свалку (касается только датчиков Бош, Хитачи выдерживают промывку).

Как выглядит ДМРВ, фирмы БОШ:

Примерная стоимость датчика массового расхода воздуха ВАЗ:

Код BOSCH 2111-1130010 А360 0280-218-116 Цена 62$

Неисправность датчика положения дроссельной заслонки

Провалы, рывки при движении, недостаток мощности, двигатель глохнет на холостом ходу — данные симптомы свидетельствуют о необходимости замены датчика положения дроссельной заслонки. При самодиагностике блок ЭБУ может и не выдать сигнал на индикатор CHECK ENGINE, она загорится, только если в цепи есть обрыв или в датчике произошло короткое замыкание. Если в вашем случае ничего подобного нет, то ЭБУ посчитает ненужным информировать владельца с помощью ЧЕКА.
При подозрении на неисправность в цепи или самом датчике положения дроссельной заслонкой необходимо как можно скорее попасть на СТО, причем не стоит злоупотреблять педалью газа и насиловать двигатель.

Из-за отсутствия правильного сигнала с датчика ЭБУ будет выдавать сигналы несоответствующие реальной нагрузке на двигатель, что приведёт к появлению детонации и перегреву.
Если у вас сложилась такая ситуация что до СТО вам не добраться в ближайшее время и под рукой нет авто магазина, то Вы можете попробовать починить датчик положения дроссельной заслонки. Основная причина неисправности — это или загрязнение резистивной поверхности полосок или полное повреждение его. Если на пластине накопилось загрязнение — удалите его с помощью ватного тампона, ну а если все же механическое повреждение то только менять.

Внешний вид датчика положения заслонки ВАЗ:

Место установки датчика на двигателе ВАЗ:

Стоимость нового датчика дроссельной заслонки:

Код 2112-1148200 Цена 3-4$

Неисправность датчика холостого хода

Ещё один представитель неразборных датчиков. Симптомы, по которым можно предположить, что с датчиком не все в порядке являются: затрудненный пуск при не нажатой педали акселератора, плавающий холостой ход. После демонтажа с двигателя можно попытаться промыть его, если после данной операции ситуация мне улучшилась, то смело выкидывайте его в мусорное ведро.

Фотография датчика холостого хода, для двигателей семейства ВАЗ:

Место установки на двигателе ВАЗ:

Стоимость нового датчика холостого хода для ВАЗ:

Код 2112-1148300 Цена 8$

Выход из строя датчика температуры охлаждающей жидкости

Как ни странно поломка датчика температуры тосола, скажется на запуске двигателя. При отсутствии сигналов с датчика температуры охлаждающей жидкости, электронный блок управления примет температуру двигателя равную нулю градусов Цельсия и опираясь на алгоритмы программы, которые заложены на заводе изготовителе будет подготавливать рабочую смесь согласно этой температуре. Поэтому сигналом неисправности датчика температуры охлаждающей жидкости служит затрудненный запуск при отрицательных температурах.
Следующим «плохим» сигналом, что с датчиком не все нормально, это детонация двигателя, возникающая, когда вы стоите летом в пробке.
Возможность ремонта датчика температуры охлаждающей жидкости — нету.

Фотография датчика температуры тосола для автомобилей семейства ВАЗ:

Место установки датчика:

Стоимость датчика температуры:

Код 2112-3851010-01 Цена 19$

Неисправность датчика детонации.

Наверное, я не совру, если назову датчик детонации для автомобилей ВАЗ самым надежным, практически нет случаев выхода данного датчика из строя, в основном проблемы с данным датчиком возникают в результате перетирания проводов. Если СНЕСК загорается при достижении примерно 3000 оборотов, то возьмите пробник, и проверьте целостность проводов.
Симптомы при обрыве проводов от датчика детонации или при выходе из строя самого датчика напоминают симптомы, когда вы заправили свой автомобиль некачественным бензином — начнут стучать пальцы или вам зальют некачественный бензин.

Фотография датчика детонации:

Где установлен датчик детонации:

Стоимость датчика детонации:

Код 0 261 231 046 Цена 7$

Дорога есть дорога и любая нештатная ситуация или мелкая поломка может быть решена на месте, если знать, где установлены датчики ВАЗ 2115, их назначение, неисправности и способы проверки. Первый ВАЗовский инжекторный мотор появился как раз на семействе Самара 2. Несколько лет машина донашивала девяточный карбюраторный мотор, а с 2001 года вся линейка вторых Самар комплектовалась инжекторными восьми- и шестнадцатиклапанными двигателями.

Особенности инжекторной электроники

Несмотря на то что особой сложностью двигатель второй Самары не отличается, иногда бывает сложно разобраться, выяснить симптомы и причины некорректной работы. Особенно когда под рукой только тестер и набор ключей. Но возможно все. Поэтому для устранения неисправностей электроники 2115-й нужно в первую очередь схематически разобраться в принципе работы системы управления двигателем.

В отличие от карбюраторных двигателей, абсолютно все процессы по контролю и регулировке систем двигателя отданы на откуп электронике. Главный элемент управляющей системы — это электронный блок управления двигателем. Он собирает данные о состоянии каждого датчика, делает выводы о режиме работы мотора в реальном времени и регулирует количество топлива и воздуха, подаваемого в камеру сгорания, угол опережения зажигания, даже контролирует уровень выброса вредных веществ на выхлопе.

За все время выпуска, а это без малого с 1997 по 2012 год, автомобиль поменял несколько двигателей и несколько электронных блоков управления — Январь, Бош, Ителма. Тем не менее набор датчиков на ВАЗ 2115 оставался стабильным и именно они часто бывают виноватыми во многих внезапных неисправностях с самыми разными симптомами.

Исключение составляет только датчик температуры наружного воздуха, поэтому его мы оставим в покое. На повестке дня — только самые важные из них.

Регулятор холостого хода

Как и в моторах с карбюратором, инжекторный двигатель держит холостые обороты с полностью закрытой дроссельной заслонкой. Это возможно только при одном условии — если конструкцией дросселя предусмотрен обводной канал, а он обязан иметь переменную пропускную способность. Для этого в обводной воздушный канал корпуса дросселя установили конический клапан, регулирующий подачу воздуха при закрытой дроссельной заслонке, и назвали его РХХ, регулятор холостого хода. Он состоит из конического клапана, штока и шагового электромотора. В зависимости от того, на какую обмотку подаётся импульс, мотор вращается в одну, или в другую сторону, тем самым меняя пропускную способность обводного воздушного канала. Холостые либо растут, либо падают в результате перемещения конического клапана. Датчик холостого хода на ВАЗ 2115 имеет каталожный номер 1148300 02.

Видео о регуляторе холостого хода ВАЗ 2115 — симптомы неисправности и замена.

Признаки неисправности

Отсутствие холостых оборотов, плавающие холостые, не растут холостые обороты на холодном двигателе.

Как проверить

Самая распространённая поломка РХХ — обрыв обмоток шагового мотора. Для проверки обмоток необходим мультиметр, включенный в режиме измерения сопротивления. Номинал сопротивления между контактами А-В и С-D в пределах 45-80 Ом. В противном случае регулятор требует замены. Бесконечное сопротивление должно быть между контактами A-D и В-С. Это значит, что обмотки не замыкают между собой. Если есть сопротивление на этих контактах — датчик меняют. Номинальное напряжение питания — от 7,4 до 14,1 В.

Датчик синхронизации

Более часто встречающееся название — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также многих других периферийных систем. Блок управления должен чётко знать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор установлен напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам поворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пропуск и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, который в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам довольно сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные признаки неисправности будут вести к нестабильной работе мотора или же полному отказу в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик положения коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика положения коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление должно быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Наличие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в режиме измерения 200мВ, а возле сердечника несколько раз проводят металлическим предметом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не происходит, датчик меняют.

Контрольный зазор между сердечником датчика и задающего шкива — 1 мм. Каталожный номер — 2112-3847010-04.

Датчик фаз

Отвечает за корректировку впрыска топлива только в тот цилиндр, который находится в такте сжатия, то есть топливо подаётся только через одну форсунку в один цилиндр. Ориентируется по распредвалу, поэтому его называют датчик положения распредвала. Работает по принципу Холла, выдавая электрический импульс при возбуждении магнитного поля. Если датчик фаз ВАЗ 2115 выходит из строя, топливо подаётся по принципу карбюраторных моторов — сразу в два цилиндра. В результате получаем набор неисправностей.

Симптомы неисправности

ДПРВ расположен там же, где находится шестерня распредвала, на головке блока. Основной симптом неисправности — высокий расход топлива и падение мощности. Кроме того, компьютер выдаёт ошибку 0340 (ошибка датчика) или 0343 (завышенный уровень импульса).

Проверка

О неисправности ДПРВ можно судить по коду ошибки и горящей лампе CE, но убедиться в его работоспособности можно, проверив напряжение на клемме питания А (12 В). Остальные клеммы не должны быть под напряжением.

Датчик дросселя

До 2011 года такими датчиками оборудовали все пятнашки, последний год выпуска на автомобиль могла быть установлена электронная педаль газа, которая выполняла функцию этого устройства. Датчик положения дроссельной заслонки (ДПДЗ) нужен для точной фиксации угла открытия дросселя и передачи этой информации на блок управления мотором. Устройство установлено на корпусе дросселя и представляет собой простой потенциометр с резистивной пластиной и бегунком. Изменяя сопротивление пластины, мы изменяем уровень импульса, а ЭБУ по показаниям датчика делает вывод о количестве поступаемого в коллектор воздуха. Когда заслонка закрыта, ЭБУ регулирует холостые обороты с помощью регулятора холостого хода.

Признаки неисправности

С самостоятельной диагностикой без применения специальной аппаратуры могут возникнуть сложности, поскольку большинство симптомов нерабочего прибора характерны и для других поломок, в том числе и для потери компрессии в отдельных цилиндрах. В основном присутствуют все признаки нестабильной работы мотора, некорректной работе на переходных режимах, плавают холостые, неадекватная реакция на движение педали газа. Однако проверить датчик положения ДЗ довольно просто.

Как проверить

На исправный ДПДЗ подаётся 5 В на плюсовой контакт, минусовой идёт на массу, а третий контакт — для подачи импульса на блок управления. Именно на этом выводе и нужно проверять напряжение. Нужен мультиметр в режиме измерения напряжения. При полностью закрытом дросселе напряжение должно быть 0,7В на новом качественном датчике, на престарелом — не менее 0,3 В. По мере открытия заслонки потенциал растёт плавно и без рывков до 4 В. Это максимальное значение при открытой заслонке. Неравномерный рост напряжения, несоответствие номиналу в начале и в конце теста — это повод заменить датчик. С 2011 года устанавливали бесконтактные устройства. Они вдвое дороже, но практически не выходили из строя.

Датчик детонации

Простой, но необходимый сканер, расположенный на блоке цилиндров между 2 и 3 цилиндром. По сути, представляет собой пьезоэлемент, реагирующий на стуки в кривошипно-шатунном механизме, а стук — это признак детонации. Как только датчик детонации выявляет стук, он посылает импульс на блок управления, а тот корректирует угол опережения зажигания в сторону более позднего.

Неисправности и симптомы

Первый и главный симптом — ЭБУ не реагирует на детонационный процесс: цокают клапана при растущей нагрузке на двигатель, слышны металлические удары в моторе, двигатель может троить, чаще всего загорается Check Engine.

Как проверить

Датчик детонации проверяется при помощи мультиметра, установленного в режим проверки напряжения с порогом 200 мВ. Если датчик имеет два вывода, щупы мультиметра подключаются к обоим, если один, то минус устанавливают на корпус, плюс на вывод. Теперь достаточно нанести лёгкий нежный удар по рабочей поверхности устройства, при этом стрелка (или цифры) покажет скачок напряжения. Датчик детонации исправен. Если он не реагирует на постукивания, подлежит замене. Кстати, датчик детонации можно заменить на волговский, такие же ставят и на УАЗ.

Датчик температуры антифриза

Служит для контроля температурных режимов мотора, измеряет реальную температуру антифриза. Датчик температуры охлаждающей жидкости представляет собой простейший терморезистор, то есть элемент, изменяющий сопротивление синхронно с температурой антифриза. Термистор работает по алгоритму отрицательного коэффициента, чем выше температура, тем меньше сопротивление на выходе.

Признаки неисправности

Неточная работа указателя на приборке, не работает указатель вообще.

Как проверить

Датчик температуры охлаждающей жидкости можно проверить при помощи обычного тестера, любого прибора для измерения температуры до 100-130 градусов, ёмкости с водой. Мультиметр переключают в режим замера сопротивления, подключают к выводам ДТОЖ, сам датчик погружают в сосуд с водой. Сосуд нагревают, при этом номинальное сопротивление при 5 градусах должно быть в пределах 7280 Ом, при 20 градусах датчик температуры охлаждающей жидкости должен выдать 3520 Ом, 40 градусов соответствует 1458 Ом, а при температуре кипения показания не должны быть выше 90-100 Ом. Если показания прибора не соответствуют номиналу, датчик температуры ВАЗ 2115 меняют.

Расходомер воздуха (ДМРВ)

Один из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном тракте сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его показаний ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах оборотов — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, которые не могут резко вызвать явные признаки неисправности, но со временем можно констатировать высокий расход топлива, падение тяги на низах, провалы на высоких оборотах, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности работы ДМРВ, стоит снять клеммный разъем и запустить мотор. Если холостые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик требует замены. Этот метод не точный, поэтому лучше использовать мультиметр и провести простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (чаще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Включают зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Последнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет полезен и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Датчик кислорода

В зависимости от объёма двигателя, на ВАЗ 2115 может располагаться один или два датчика. Лямбда-зонд (он же кислородный датчик) устанавливают в приёмной трубе глушителя (в 1600-кубовых моторах их два). Датчик нужен для оценки количества кислорода в выхлопных газах и регуляции пропорций воздуха и топлива в рабочей смеси. Чтобы устройство работало корректно, керамический рабочий элемент должен быть прогрет до 345-360 градусов. Поэтому в его корпус встроен нагреватель. Датчик кислорода ВАЗ подаёт импульс на ЭБУ в пределах от 0,1 до 0,9 В. В первом случае смесь считается бедной, во втором — богатой.

Симптомы неисправности

Основным сигналом, говорящим о неисправном лямбда-зонде, будет сообщение об ошибках. Начиная с ошибки Р0130 и заканчивая Р0141 по порядку, можно делать вывод о неисправности ДК. О неисправности нагревательного элемента скажут ошибки Р1102 и Р1115. Кроме показаний бортового компьютера о поломке, может сказать завышенный расход бензина. В гаражных условиях этот датчик не проверяют и при фиксации ошибок он подлежит замене.

Датчик скорости

Измерение скорости на переднеприводных автомобилях ВАЗ ведётся с помощью электроники. В цепь измерения входит датчик скорости и шаговый электродвигатель в спидометре. ДС расположен в верхней части КПП и представляет собой обычный датчик Холла — чем быстрее вращается вал датчика, тем сильнее отклоняется стрелка спидометра. Каталожный номер шестиимпульсного прибора — 2111-3843010.

Неисправности

Стрелка спидометра показывает некорректные данные, может лежать на нуле при движении.

Проверка работоспособности

Проверить датчик скорости ВАЗ 2115 достаточно просто. Пригодится только мультиметр и домкрат. К разъемам привода спидометра подключается мультиметр, на домкрате вывешивается переднее колесо, запускается двигатель и включается передача. При вращении валика датчика должен вырабатываться потенциал в пределах от 1 до 5 В. Рост значения потенциала при увеличении частоты вращения должен быть плавным, без рывков и без задержек. В противном случае ДС меняют.

Датчик давления масла

Когда давление масла падает, об этом сигнализирует аварийная лампочка на приборке

Простейшее устройство, которое состоит из корпуса, измерительной мембраны и клемм. Датчик давления масла установлен в блоке цилиндров и связан с системой смазки. Масло под давлением действует на измерительную мембрану, в результате чего напряжение на выходе меняется. При критическом значении давления датчик давления масла подаёт минимальный сигнал, при этом ЭБУ включает аварийную лампу. Это довольно серьёзный сигнал, поэтому нужно срочно проверять состояние двигателя.

Симптомы

Горит аварийная лампа давления масла.

Как проверить

Если неисправен датчик давления масла, то в системе с давлением все должно быть в норме. Проверяется это при помощи манометра. Выкручивают датчик, вместо него ввинчивают манометр и запускают двигатель. Прибор должен показать 0,6-0,7 бар на холостых. В этом случае датчик меняют.

Никакие неприятности с мотором не смогут поставить в тупик даже в дороге, если хорошо знать систему управления двигателем, датчики ВАЗ 2115, их назначение и неисправности.

  • Новости
  • Практикум

Парковку в Москве можно будет оплатить картой Тройка

Пластиковые карты «Тройка», использующиеся для оплаты общественного транспорта, этим летом получат полезную для автомобилистов функцию. С их помощью можно будет оплатить стоянку в зоне платной парковки. Для этого паркоматы оборудуют специальным модулем для связи с центром обработки транспортных транзакций Московского метрополитена. Система сможет проверять, достаточно ли средств на балансе…

Лимузин для президента: раскрыты очередные подробности

Сайт Федеральной патентной службой продолжает оставаться единственным открытым источником информации об «автомобиле для президента». Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта «Кортеж». Затем намишники зарегистрировали промышленный образец под названием «Панель приборов автомобиля» (скорее всего, именно…

В США заменят 40 миллионов подушек безопасности

Как пояснили в Национальной администрации по дорожной безопасности США (NHTSA), под акцию подпадают от 35 до 40 млн айрбегов в дополнение к 29 миллионам подушек, которые уже были заменены в рамках предыдущей компании. По сообщениям Automotive News, акция затрагивает только те подушки Takata, в системе которых применяется аммиачная селитра. По данным…

Генпрокуратура начала проверку автоюристов

Как утверждают в Генпрокуратуре, в России резко возросло количество судебных разбирательств, которые ведут «недобросовестные автоюристы», которые работают «не для защиты прав граждан, а для извлечения сверхприбылей». Как сообщают «Ведомости», информацию об этом ведомство направило в правоохранительные органы, ЦБ и Российский союз автостраховщиков. В Генпрокуратуре поясняют, что посредники пользуются отсутствием должной осмотрительности…

Названы регионы России с самыми старыми автомобилями

При этом самый молодой автопарк числится в Республике Татарстан (средний возраст — 9,3 года), а самый старый — в Камчатском крае (20,9 года). Такие данные в своем исследовании приводит аналитическое агентство «Автостат». Как оказалось, помимо Татарстана, лишь в двух российских регионах средний возраст легковых автомобилей менее…

Внедорожник GMC превратили в спорткар

телье Hennessey Performance всегда славилось своим умением щедро добавлять дополнительных скакунов «прокачиваемому» автомобилю, но в этот раз американцы явно поскромничали. GMC Yukon Denali мог бы превратиться в настоящего монстра, благо, что 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились достаточно скромным «бонусом», увеличив мощность мотора…

В Сингапуре появятся беспилотные такси

Во время испытаний на дороги Сингапура выйдут шесть модифицированных Audi Q5, способных передвигаться в автономном режиме. В прошлом году такие автомобили беспрепятственно преодолели путь от Сан-Франциско до Нью-Йорка, сообщает Bloomberg. В Сингапуре беспилотники будут двигаться по трем специально подготовленным маршрутам, оборудованных необходимой инфраструктурой. Протяженность каждого маршрута составит 6,4 …

ГИБДД опубликовала новые экзаменационные билеты

Однако автоинспекция решила уже сегодня опубликовать на своем сайте новые экзаменационные билеты для категорий «А», «В», «М» и подкатегорий «А1», «В1». Напомним, что главное изменение, которое ждет кандидатов в водители с 1 сентября 2016 года, касается того, что теоретический экзамен станет сложнее (а следовательно, учить билеты надо внимательнее). Если сейчас…

Отзыв Volkswagen Touareg добрался до России

Как сказано в официальном сообщении Росстандарта, причиной отзыва послужила вероятность ослабления фиксации стопорного кольца на опорном кронштейне педального механизма. Ранее компания Volkswagen объявила об отзыве 391 тысячи «Туарегов» по всему миру по той же причине. Как поясняет Росстандарт, в рамках отзывной кампании в России на всех автомобилях будет…

Машины российского производства сегодня оснащаются множеством электронных устройств, позволяющих обеспечивать нормальную работу многих узлов и агрегатов. В этой статье мы поговорим о контроллерах и регуляторах, которые стоят на ВАЗ. Где располагаются на ВАЗ 2115 датчики, какова цель их назначения, какие неисправности могут произойти в работе устройств — читайте ниже.

[ Скрыть ]

Положения распределительного вала (датчик фаз)

ДПРВ или датчиком фаз оборудуются все двигатели с инжектором на 16 клапанов, а также 8-клапанные карбюраторные моторы с фазированным впрыском горючей смеси.

Регулятор передает на блок управления информацию о цикле функционирования двигателя:

  • какой клапан на данный момент открыт;
  • какая реализуется фаза газораспределения.

В соответствии с полученными данными бортовой компьютер рассчитывает момент впрыска бензина, чтобы горючее подавалось перед тем, как будет открыт впускной клапан. Как правил, датчики ВАЗ расположены в моторном отсеке и ДПРВ — не исключение, он расположен рядом с ГБЦ и воздушным фильтром.

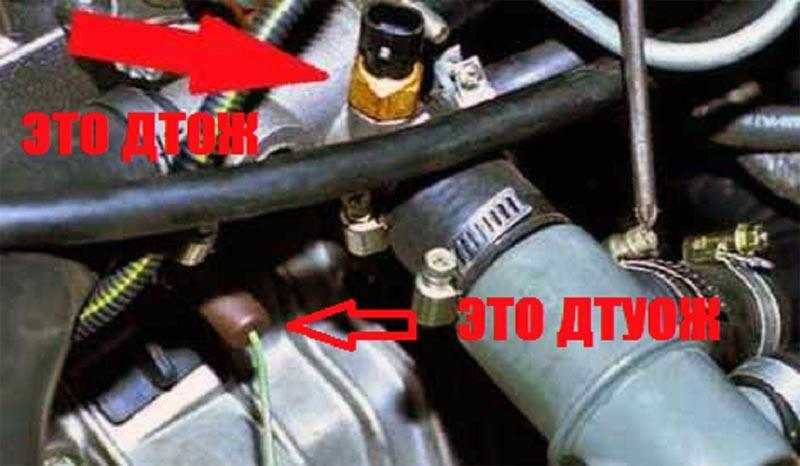

ДТОЖ

Регулятор температуры хладагента или ДТОЖ расположен на термостате, его функция заключается в контроле уровня температуры силового агрегата. Как показывает практика, обычно такие контроллеры характеризуются надежностью и высоким ресурсом эксплуатации, поскольку по сути, он выполняет только одну функцию. Бортовой компьютер, получив сигнал от ДТОЖ, осуществляет корректировку частоты оборотов мотора, а также соотношения топлива и воздуха для образования горючей смеси.

Основные симптомы поломки регулятора — на приборной панели показываются неверные данные о нагреве ДВС или силовой агрегат начинает перегреваться из-за того, что неработоспособный датчик не включает вентилятор охлаждения. Если в системе имеются признаки неисправности, деталь нужно как можно быстрее заменить.


Детонации

8- и 16-клапанные моторы оснащаются также датчиками детонации. Этот элемент располагается на головке БЦ, между цилиндрами 2 и 3. Его можно увидеть, если посмотреть на агрегат со стороны вентилятора. Показания этого устройства определяют угол опережения зажигания. Поэтому если в работе системы появились ошибки или замечены признаки неисправности контроллера, устройство необходимо поменять.

Кислорода

Регулятор кислорода в народе именуется лямбда-зондом. Этот контроллер предназначен для передачи на ЭБУ данных о том, какой объем кислорода содержится в выхлопных газах. Расположен элемент в приемной магистрали глушителя, рядом с резонаторным устройством. При поломке регулятор авто при движении начнет дергаться, поэтому если проявились признаки неисправности, устройство нужно менять.


Положения коленчатого вала

Являет собой элемент, позволяющий передавать сигналы бортовому компьютеру о положении коленвала. От того, как работает этот элемент, зависит работоспособность систем подачи горючей смеси, а также системы зажигания. А если речь идет об инжекторе, то ДПКВ определяет функциональность форсунок.

Часто этот элемент зовется регулятором синхронизации, поскольку блок управления, получив данные от него, выявляет необходимый момент впрыска бензина в цилиндры мотора. В том случае, если устройство ломается, бортовой компьютер начнет передавать некорректные данные, что впоследствии приведет к сбоям в работе системы подачи бензина. Соответственно, нормальная работа форсунок будет невозможной. Сам регулятор находится рядом с распределительным валом и ремешком генераторного механизма.

Положения дроссельной заслонки

Датчик положения дроссельной заслонки (сокращенно — ДПДЗ) представляет собой один из основных компонентов, обеспечивающих нормальную работоспособность топливной системы. Из названия можно догадаться, что контроллер дроссельной заслонки ВАЗ передает данные на бортовой компьютер о том, под каким углом в настоящее время находится дроссель. Более подробно симптомы поломки и процесс замены устройства описан на видео (автор — Иван Васильевич).

Частота импульса является одной из ключевых характеристик датчика дроссельной заслонки. Учитывая изменения этого параметра ЭБУ мотором выявляет нужную степень нажатия на акселератор. В конечном итоге бортовой компьютер подбирает наиболее оптимальный режим охлаждения силового агрегата, а также объем подаваемого бензина. Поскольку сам по себе контроллер является частью дросселя, он находится на корпусе данного узла, неподалеку от регулятора холостого хода.

Скорости

Сигналы о скорости машины передаются на блок управления с помощью импульсных сигналов. Как правило, за один пройденный автомобилем километр устройство передает около 6 тысяч импульсов. Скорость машины определяется бортовым компьютером с учетом чистоты поступления импульсов. В конечном итоге полученные данные применяются для корректировки оборотов силового агрегата при работе в холостом режиме. Когда устройство выходит из строя, это приводит к увеличению расхода топлива, особенно, при езде на холостых оборотах. При этом мощность двигателя будет снижена, а также откажется работать спидометр.

Холостого хода

Как вы уже могли понять, практически все контроллеры на ВАЗ 2115 предназначены для считывания информации. Но регулятор холостого хода не только передает данные, но и представляет собой регулирующий элемент, который так или иначе влияет на работу силового агрегата в холостом режиме. Более подробно о диагностике неисправностей устройства, а также его замене вы можете узнать из видео ниже (автор ролика — Иван Васильевич).

ДХХ оснащается электроприводом, а также специальной конической иглой, установленной таким образом, что входит в дроссельную магистраль. Когда авто едет на холостых оборотах или стоит на месте, регулятор изменяет положение этой иглы, в соответствии с чем магистраль открывается либо закрывается. В конечном итоге производится и регулировка воздуха, который поступает в дроссельный узел. Для установки контроллера в дросселе есть специальное место, поэтому его без проблем можно найти при необходимости — к магистрали устройство крепится на двух болтах.

Массового расхода воздуха

Этот датчик, как и большинство других, осуществляет передачу данных на блок управления мотором. Благодаря этой информации бортовой компьютер производит регулировку наиболее оптимального соотношения объемов топлива и воздуха для формирования горючей смеси. Впоследствии эта смесь подается на форсунки мотора. Если этот элемент работает некорректно или с ошибками, то горючая смесь в конечном итоге не сможет соответствовать параметрам режима функционирования силового агрегата. Соответственно, в конечном итоге это может привести к снижению тяги двигателя, а также ухудшению динамики транспортного средства в целом.

Помимо этого, выход из строя ДМРВ чреват увеличением расхода топлива. Что касается места установки, то устройство находится на магистрали воздушного фильтрующего элемента, неподалеку от большой впускной магистрали. При выявлении неисправностей контроллер необязательно менять — его можно попытаться прочистить своими руками.

Инжекторный силовой агрегат, который установлен на ВАЗ 2115, обладает электронным блоком управления. С целью регулировки функционирования двигателя электроника постоянно отслеживает изменения, которыми сопровождается его работа. Для этого применяются датчики. Об этом далее в статье.

Панель датчиков ВАЗ 2115 включает в себя следующие приборы:

  • Спидометр. Показывает водителю текущую скорость движения ТС. Спидометр получает сведения о скорости автомобиля благодаря датчику, который находится на КПП.
  • Тахометр. Расположен слева от спидометра. Является электронным устройством, получающим сигналы от БК и отражающим текущие обороты коленвала.
  • Указатель уровня топлива. Находится справа от спидометра. Показывает количество топлива в баке.
  • Указатель уровня ОЖ. Сообщает о температуре охлаждающей жидкости. Указатель находится слева от тахометра. Информация поступает с соответствующего датчика.

Схема датчиков ВАЗ 2115

Датчики на ВАЗ 2115 расположены следующим образом:

  1. Датчик фаз.
  2. Датчик температуры ОЖ.
  3. Датчик детонации.
  4. Датчик давления масла.
  5. Кислородный датчик.
  6. Датчик положения коленвала.
  7. Датчик скорости.
  8. Датчик холостого хода.
  9. ДМРВ.
  10. Датчик уровня топлива.
  11. Датчик уровня бензина.
  12. Датчик уровня тосола.
  13. Датчик положения дроссельной заслонки.

Датчик температуры ВАЗ 2115

ДТОЖ отличается простотой конструкции и долговечностью. Единственной его задачей является отслеживание изменений температуры ОЖ. Электронный блок использует информацию, полученную от датчика, чтобы регулировать частоту оборотов коленвала и соотношение смеси воздуха и топлива, а также чтобы подбирать угол опережения зажигания.

Датчик холостого хода ВАЗ 2115

Датчик холостого хода является не только прибором для считывания показателей, а и регулирующим устройством, которое непосредственно воздействует на работу мотора на холостом ходу.

Этот агрегат обладает электроприводом, а также конической иглой, входящей внутрь дроссельного патрубка. В условиях холостых оборотов ДХХ меняет положение иглы, закрывая или открывая патрубок, чем регулирует количество воздуха, которое подается в дроссельный узел.

Датчик скорости ВАЗ 2115

Сведения о текущей скорости автомобиля датчик скорости передает путем импульсных сигналов. Зависимо от частоты поступления данных сигналов электронный блок определяет скорость ТС.

Полученная информация применяется для регулировки оборотов мотора на холостом ходу. При поломке датчика скорости существенно повышается расход топлива на холостом ходу, не работает спидометр и падает тяга двигателя.


Разъем датчика скорости

Датчик масла ВАЗ 2115

Датчик давления масла призван сообщать автомобилисту о поломках в масляной системе. Точнее, он фиксирует, что в системе упало давление, сообщая об этом автовладельцу через лампу аварийного давления, которая находится в салоне на панели приборов.

Датчик коленвала ВАЗ 2115

ДКПВ — это устройство, которое подает в электронный блок сведения о положении коленвала. От работы данного узла зависит корректное функционирование форсунок инжекторного мотора, системы зажигания и системы подачи топливной смеси.

Это устройство не редко называют датчиком синхронизации, поскольку на основе полученных от ДКПВ данных электронный блок определяет момент впрыска горючего в цилиндры силового агрегата. При поломке данного датчика в «мозги» автомобиля будут подаваться некорректные сведения и силовой агрегат потеряет свою работоспособность, так как в системе подачи горючего будут происходить сбои, а форсунки не смогут корректно функционировать. Находится ДКПВ вблизи распредвала, неподалеку ремня генератора.

Датчик воздуха ВАЗ 2115

Благодаря полученной с ДМРВ информации электронный блок регулирует оптимальное соотношение газа и бензина в топливной смеси, которая подается в форсунки двигателя. Если устройство работает некорректно, горючая смесь не будет отвечать требованиям текущего режима функционирования двигателя, что влечет за собой уменьшение мощности и ухудшение динамики, а также увеличенный расход топлива.

Датчик топлива ВАЗ 2115

Датчик уровня топлива предназначен для контроля уровня топлива в баке автомобиля. Если при запуске мотора ДУТ показывает, что бак пустой, а после начала езды показания меняются, необходимо выполнить замену датчика. Замена ДУТ также нужна, если прибор не реагирует, когда вы заправляетесь (показывает пустой бак).

Датчик детонации ВАЗ 2115

Правильно работающий датчик детонации является залогом нормального функционирования двигателя ВАЗ. При его поломке мотор будет троить, а расход топлива увеличится. Датчик детонации реагирует на вибрации силового агрегата, сведения о которых передаются на электронный блок, что позволяет ЭБУ подобрать корректный угол опережения зажигания. Устройство крепится на блоке цилиндров возле вентилятора.

Датчик кислорода ВАЗ 2115

Лямбда-зонд, он же кислородный датчик, передает на ЭБУ сведения о количестве содержания кислорода в выхлопных газах. Находится он в приемном коллекторе выхлопной трубы, возле резонатора.

Датчик вентилятора ВАЗ 2115

Данный датчик находится в радиаторе печки. Внутри него находится специальная контактная группа. Когда охлаждающая жидкость в радиаторе нагревается, данная группа тоже нагревается и расширяется. И когда это расширение доходит до требуемого предела, контакты замыкаются, сигнал передается на проводку и происходит включение вентилятора.

Датчик фаз ВАЗ 2115


Штекер датчика фаз

Датчик фаз передает в электронный блок сведения о текущем цикле функционирования двигателя: какой открыт клапан и какая фаза газораспределения в данный момент реализуется. На основании полученных данных электронный блок выполняет определение момента впрыска топлива таким образом, чтобы топливо подавалось прямо перед открытием впускного клапана. Устройство находится на двигателе, возле ГБЦ, недалеко от воздушного фильтра.

Датчик дроссельной заслонки ВАЗ 2115

ДПДЗ — один из ключевых устройств, корректность работы которого воздействует на функционирование топливной системы. Данный датчик передает в «мозги» автомобиля сведения, под каким углом в текущий момент расположена дроссельная заслонка.

Одной из основных характеристик ДПДЗ является частота сигнала. Основываясь на изменениях частоты сигнала блок управления мотором определяет степень нажатия на газовую педель, что позволяет «мозгам» выбрать самый оптимальный режим охлаждения движка и количество подаваемого топлива.

Датчик заднего хода ВАЗ 2115

Единственная функция датчика заднего хода — включение задних белых огней, когда водитель сдает назад. Сигнал, который подает датчик на белые огни, сообщает другим участникам движения, что водитель трогается назад либо уже тронулся и движется на заднем ходу. А в темное время для вашего удобства эти белые огни подсвечивают путь назад, сообщая остальным о ваших намерениях.

ВАЗ 2115 – это универсальный автомобиль с исполнением кузова в виде седана. Важно отметить, что такое транспортное средство является достаточно востребованным и популярным на территории Российской Федерации. Впервые автомобиль был разработан Волжским заводом по производству транспортных средств. На сегодняшний день едва ли можно встретить водителя транспортного средства, которые хотя бы однажды не сидела за рулем данного агрегата.

ВАЗ 2115 и сегодня выглядит вполне современно

[ Скрыть ]

Широко распространенные неисправности

Несмотря на востребованность и широкий спектр особенностей и преимуществ такого транспортного средства, все же автомобиль склонен к различным неисправностям. Знать о таких «болячках» достаточно важно, дабы самостоятельно, или при помощи компетентных специалистов устранить существующие проблемы. Для того чтобы автовладельцу было проще разобраться с различными неисправностями, опытные эксперты выделили несколько направлений, где наиболее часто возникают неполадки в автомобиле данной марки. Именно такие нюансы мы разберем для того, чтобы владельцы данных машин смогли без проблем диагностировать или выявить погрешности и устранить их самым эффективным образом.

Поскольку ВАЗ 2115 выпускается на протяжении многих лет, то невозможно сосчитать количество автомобилей, которые по сей день находится в пользовании современных автовладельцев. Однако эксперты и опытные статисты провели некоторые исследования, чтобы выявить наиболее шаткие системы, которые очень часто выходят из строя в автомобиле.

В основном, подвержены различным поломкам, неисправностям следующие системы:

  • охлаждение;
  • тормоз;
  • сцепление;
  • зажигание;
  • топливная система;
  • стартер;
  • генератор.

Для того чтобы пользователи, которые столкнулись с неисправностями, могли в точности выявить поломку и устранить ее, необходимо в отдельности разобрать каждую систему. Это поможет определить широкий спектр различных неисправностей и методик решения, которые возникают в автомобиле ВАЗ 2115.

Неполадки в системе охлаждения

Если поломка возникла случайно, каждый автолюбитель, прежде чем выявлять неисправность, должен в первую очередь заглушить двигатель и съехать с дороги. После полной остановки транспортного средства необходимо предпринять следующие меры:

  1. затянуть ручной тормоз;
  2. открыть капот и осмотреть пространство;
  3. при возникновении пара необходимо приложить усилия, дабы выявить конкретное место протечки;
  4. осмотреть расширительный бачок для выяснения уровня охлаждающей жидкости;
  5. оценить состояние радиатора;
  6. пристальное внимание следует уделить специализированным шлангам, которые являются неотъемлемой частью системы охлаждения мотора автомобиля.

Однако прежде чем приступать к таким мероприятиям, рекомендуется предварительно обезопасить себя от ожогов рук и лица. Необходимо помнить, что после полной остановки транспортного средства ни в коем случае нельзя сразу же отвинчивать пробку радиатора. Охлаждающая жидкость находится под достаточно высоким давлением, что может привести к ее выходу под напором.

Если осмотр не привел к положительным результатам или выяснению причины сбоя, тогда опытные эксперты сервисных центров рекомендуют взглянуть под панель приборов. Это нужно, чтобы выявить признаки в виде потеков жидкости из радиатора или отопительного крана. Зачастую такая поломка вызвана поврежденным резиновым шлангом, который временно можно отремонтировать при помощи изоленты. При осуществлении такого ремонта в короткое время нужно добраться до сервисного центра и осуществить полную замену шланга.

Ремонт системы охлаждения

Что не получится починить на трассе

Важно отметить, что в системе охлаждения невозможно осуществить самостоятельный ремонт следующих деталей:

  • отопителя;
  • термостата;
  • радиатора.

При выявлении проблем, связанных с данными агрегатами, рекомендуется заливать максимально охлажденную жидкость и следить за температурными показателями. Обязательно нужно обратиться за помощью к компетентным профессионалам на ближайшей станции технического осмотра.

Довольно распространенной неисправностью в системе охлаждения ВАЗ 2115 является выход из строя специализированных предохранителей, которые защищают бортовую цепь в электрическом вентиляторе общей системы. Зачастую устранить такую проблему можно, просто осуществив замену предохранителя. Нередко случаются ситуации, что после такой замены электровентилятор по-прежнему не функционирует. В этом случае приходится проводить дополнительную диагностику, которая рекомендуется к осуществлению лишь компетентными и опытными профессионалами.

Однако если такая неисправность возникла в дороге, то для проведения дополнительной диагностики электродвигателя можно взять два изолированных провода и подключить их напрямую к аккумулятору. Обязательно в этом случае стоит учесть, что ни в коем случае нельзя допускать замыкание этих проводов. Иными словами, при помощи такой дополнительной диагностики можно на определенный срок запустить электровентилятор. Данная неисправность свидетельствует о проблемах в электропроводке или специализированном реле включения системы вентиляции.

Опытные и грамотные специалисты сервисных центров утверждают, что отремонтировать реле или электродвигатель самостоятельно не удастся, поэтому такие запчасти необходимо заменить в самое короткое время.


Так выглядит радиатор ВАЗ 2115

Отклонения в оптимальном функционировании тормозной системы ВАЗ 2115

Пользователи автомобиля зачастую наблюдают широкий спектр неисправностей, связанных с тормозной системой. Существует несколько причин выхода из строя тормозной системы при увеличенном ходе педали тормоза:

  • воздух в системе гидропривода;
  • потеря упругости поршня цилиндра, что приводит к смещению его внутрь;
  • нарушение герметичности, проявляющееся в виде протекания тормозной жидкости;
  • неоправданно увеличенный промежуток между вакуумной головкой болта, усилителем и поршнем цилиндра.

Дабы ликвидировать такие ситуации, необходимо воспользоваться несколькими способами:

  1. прокачать систему;
  2. заменить колесный цилиндр;
  3. выявить место протечки жидкостей и осуществить замену деталей или прокладок;
  4. затянуть уплотнительные прокладки или заменить их.

Довольно часто пользователи автомобиля ВАЗ 2115 сталкиваются с проблемой повреждения манжета. В этом случае не стоит предпринимать никаких действий, связанных с ремонтом. Необходимо приобрести оригинальные манжеты и заменить их при помощи компетентных специалистов, либо самостоятельно.

Причинами неполадки тормозной системы могут выступать проблемы следующих механизмов:

  • отсутствие стандартного зазора между поршнем главного цилиндра и головкой вакуумного блока усилителя;
  • неполное возвращение тормозной педали после осуществления действия, что вызвано некомпетентной установкой специализированного выключателя сигнала торможения;
  • засор отверстий тормозных цилиндров;
  • перекрытие отверстий манжетами, кромками;
  • заклинивание «пальцев» в передней скобе;
  • потеря эластичности колец;
  • заедание колодок;
  • ослабление стяжной пружины механизма;
  • деформация уплотнительных колец;
  • отсутствие стандартных зазоров между накладками и тормозным барабаном.

Исправить такие недочеты и выявить их первичные причины может каждый владелец автомобиля самостоятельно, если проведет детальное исследование, или диагностику тормозной системы. Опытные эксперты рекомендуют обращаться в сервисный центр, где при необходимости профессионалы не только диагностируют неисправность, но и устранят ее при помощи ремонта или замены определенных комплектующих.


Тормозная система 2115

Неисправности сцепления

Существует достаточно обширный спектр причин, которые могут привести к выходу из строя сцепления, поэтому опытные эксперты создали 4 основные группы:

  1. неполное выключение системы;
  2. неправильное включение;
  3. функционирование с рывками;
  4. повышенный шум.

Естественно, каждая отдельная группа неполадок имеет несколько причин возникновения поломки и некоторое количество возможных вариантов их устранения. Для того чтобы понимать, как на самом деле выглядит причина той или иной поломки, необходимо разобрать возможные варианты устранения и причину проблематики, исходя из групп неисправностей.

Неполное выключение системы
  • Неполный ход педали. Для устранения такой причины рекомендуется отрегулировать привод.
  • Поломка торцевого диска. Устранить неисправность можно при замене диска или его восстановлении.
  • Перекос нажимного диска. Это – довольно распространенная неисправность, поэтому устранить ее можно только путем замены нажимного диска и пружины на оригинальные запчасти.
  • При заедании ступицы диска на шлицах вала необходимо предварительно очистить шлицы и промыть при помощи дезинфицирующих средств. В том случае, если шлицы имеют заметные виды повреждений или деформаций, необходимо осуществить замену ведомого диска и первичного вала.
  • Поломка или ослабление накладок ведомого диска – это распространенная причина неполадок. Устранить ее можно, осуществив замену или проверив функционирование торцевого диска.

Довольно частой причиной «тугой педали» является неправильное функционирование троса. Чтобы избавиться от такого сбоя, рекомендуют осуществить замену деталей при помощи компетентных профессионалов.

Неправильное включение сцепления

Может произойти по следующим причинам:

  • повышенный износ;
  • пригорание накладок;
  • замасливание накладок нажимного диска и маховика;
  • повреждение привода.

Для устранения таких причин необходимо своевременно осуществлять замену накладок. Иногда помогает тщательная промывка дезинфицирующими средствами поверхностей, на которые попало масло. Профессионалы утверждают, что довольно часто пользователи автомобиля ВАЗ-2115 сталкиваются с течью масла через болты, которые крепят маховик. В этом случае рекомендуется использовать специализированный герметик. В том случае, когда привод критично поврежден, существует единственная реальная возможность устранения такой неполадки – это полная замена всего привода или определенных его комплектующих.


Диск, корзина, выжимной подшипник

Что делать, когда сцепление функционирует с рывками?

Зачастую рывки в работе привода говорят о следующих причинах возникновения:

  1. Замасливание накладок диска и маховика, а также нажимного диска. Избавиться от такой проблемы можно только в том случае, если поверхности обработать специализированным средством или уайт-спиритом, а изношенные и поврежденные сальники заменить на новые.
  2. Заедание привода сцепления вызывают различные деформации, связанные с комплектующими. Устранить такой дефект можно при полной замене деформированных комплектующих.
  3. Повреждение (критичный износ) нажимного диска – это распространенная причина, которая ведет к рывкам в приводе сцепления. Чтобы вернуть автомобилю рабочее состояние, потребуется заменить корзину сцепления и нажимной диск.

Естественно, что проводить выявление определенных причин и возможных вариантов их устранения должны компетентные и грамотные специалисты. Профессионалы смогут рассмотреть даже самое мелкое повреждение или деформацию.

Повышенный шум в сцеплении

Многие пользователи автомобиля ВАЗ 2115 замечают повышенный шум при включении или выключении привода сцепления. К такой проблеме ведут две основополагающие причины:

  1. Поломка специализированной пружины ведомого диска. Устранить такую неисправность можно, только если заменить ведомый диск новым.
  2. Неисправный подшипник. Деталь может выйти из строя вследствие износа, повреждения или утечки специализированной смазки. В этом случае отремонтировать подшипник не удастся, следовательно, необходимо осуществить замену данной детали.

Иными словами, существует широкое множество разнообразных неисправностей, связанных с приводом сцепления, поэтому важно своевременно диагностировать поломку и устранить ее. Грамотный подход позволит избежать множественных негативных ситуаций на дороге.


Катушка зажигания

Система зажигания

Такой модуль также является достаточно уязвимым в подержанных автомобилях ВАЗ 2115. Эксперты выявили несколько особенных признаков, которые указывают владельцам на наличие дефектов в системе зажигания:

  • «плавающий» холостой ход мотора;
  • с определенной периодичностью без видимых причин пропадает тяга двигателя;
  • транспортное средство длительное время набирает обороты в ходе осуществления разгона;
  • попарное или единичное прекращение функционирования цилиндров.

Владельцы ВАЗ-2115 должны помнить о том, что выше представленные типичные признаки могут также указывать на ряд проблем, связанных со свечами системы зажигания автомобиля. Именно поэтому, прежде чем осуществлять полную диагностику системы, необходимо обратиться к опытным специалистам.

Проблематика топливной системы

Существует несколько признаков, связанных с неправильным функционированием топливной системы или бензонасоса в отдельности:

  • транспортное средство не заводится;
  • бензонасос не проявляет никаких признаков функционирования после включения зажигания;
  • наблюдаются перебои в работе мотора;
  • транспортное средство передвигается рывками на малом ходу.

Такие признаки свидетельствуют о том, что бензонасос вышел из строя. Опытные водители знают, что данная система должна создавать давление в топливном модуле для оптимального функционирования автомобиля. Данные причины могут говорить не только о выходе из строя самого бензонасоса, но, также об иных неисправностях топливной системы. Поэтому, если вы заметили выше представленные дефекты в собственном автомобиле, рекомендуется обратить пристальное внимание на бензонасос и топливную систему, дабы выявить и устранить поломку в короткое время.


Неисправности стартера

Любому автовладельцу известно о том, что стартер – это сложный и достаточно многогранный механизм, поэтому существует широкий ряд различных причин, которые могут вызвать поломку. Рассмотрим распространенные сбои стартера ВАЗ 2115, исходя из особенностей функционирования механизма:

В ходе включения стартера не вращается якорь и не срабатывает тяговое реле

Наличие такого нетипичного поведения механизма может быть вызвано следующими причинами, устранить которые не составит труда опытному специалисту:

  • Неисправный или разряженный аккумулятор автомобиля. Устранить неисправность можно при помощи замены или зарядки аккумулятора;
  • Повышенный уровень окисления полюсов аккумулятора, в ходе чего наконечники имеют слабое соприкосновении с полюсами. Решить проблему поможет очистка полюсов. При необходимости необходимо затянуть наконечники с использованием вазелина.
  • Неисправность реле. Изменить такую ситуацию может замена детали. Предварительно важно проверить соединительную цепь между выключателями.
  • Не функциональная контактная часть замка зажигания. Если деталь вышла из строя – она требует замены.
  • Заедание якоря реле. Можно решить данную проблему при помощи снятия тягового реле и проверки легкости и подвижности якоря.

Следовательно, чтобы выяснить причину, по которой якорь медленно вращается, или тяговое реле не срабатывает, необходимо применить некоторые знания и умения. Это позволит изначально выявить неисправность, а впоследствии устранить ее.

При включении механизма Якорь слишком медленно вращается или не вращается вовсе, но при этом тяговое реле функционирует в прежнем режиме

Такая ситуация случается довольно часто. Существует несколько причин, которые провоцируют такую ситуацию:

  • неисправная аккумуляторная батарея;
  • окисленные полюса аккумулятора;
  • слабое крепление наконечников;
  • окисленные болты тягового реле;
  • слабые гайки крепления наконечников;
  • подгорание коллектора;
  • замыкание в обмотке якоря или его обрыв.

Чтобы устранить такие причины, необходимо выполнить некоторые меры:

  • заменить или зарядить аккумулятор;
  • очистить полюса аккумулятора от окиси;
  • подтянуть крепление наконечников;
  • зачистить болтовые контакты тягового реле;
  • проверить крепление гаек;
  • зачистить коллектор;
  • полностью заменить якорь.

Применение таких простых способов поможет устранить проблематику, связанную с функционированием стартера.

Стартер 2115

При включении стартерного модуля тяговое реле неоднократно срабатывает, но спустя несколько секунд отключается

Причинами могут служить следующие сбои или поломки:

  • Низкий заряд аккумулятора. Решить такую проблему поможет обыкновенная специализированная аккумуляторная зарядка, которая вернет прежнее функционирование стартеру и тяговому реле в целом.
  • Обрыв или замыкание реле, либо обмотки. Решить проблему поможет замена детали, а именно – тягового реле, и восстановление обмотки.
  • Резкие перепады напряжения в цепи в связи с повышенным окислением наконечников. В этом случае достаточно лишь осмотреть провода и зачистить их, избавив от окиси.

Зачастую решить подобную проблему, связанную с некорректным срабатыванием тягового реле, помогают достаточно простые и востребованные методы.

Якорь вращается в прежнем режиме, однако маховик ведет себя некорректно или не вращается вовсе

Зачастую такие проблемы вызваны:

  • Пробуксовкой муфты холостого хода. Профессионалы рекомендуют проверить механизм и при необходимости осуществить замену муфты;
  • Шестерни редуктора вышли из строя, поэтому необходимо осуществить их полную замену.

Диагностировать такую неисправность могут не только профессиональные специалисты, но и практически каждый владелец ВАЗ 2115.

Стартер издает непривычный звук, но якорь вращается в прежнем режиме

Такая поломка может быть вызвана следующими причинами:

  • повышенный износ подшипников и приводов якоря. Изменить ситуацию поможет замена вкладышей или опор;
  • повышенный износ втулки вала в картере сцепления. Решить проблему можно, только заменив специализированную втулку;
  • слабое крепление механизма или деформация крышки стартера со стороны привода. Решить неисправность можно при помощи замены стартерного модуля, или осуществить подтяжку гаек крепления;
  • неправильное расположение стартера. В этом случае важно обратиться к опытным профессионалам, чтобы они проверили наличие перекоса механизма;
  • выход из строя шестерней редуктора. Единственный правильный выход из такой ситуации – это полная замена деформированных компонентов или деталей;
  • деформированные зубья шестерни привода или маховика. Любая деформированная деталь подлежит обязательной замене оригинальной от завода производителя;
  • якорь заедает совместно с тяговым реле. Решить такую ситуацию поможет очистка специализированной шлицы и обработка ее специализированным маслом. Если такие действия не помогают, тогда необходимо заменить деталь, которая приводит к неправильной работе стартера.

Стартер – это небольшой, но достаточно сложный механизм, поэтому осуществлять его ремонт или замену комплектующих деталей должны лишь опытные профессионалы. Такой подход позволит минимизировать риск различных неприятных ситуаций в ходе использования автомобиля ВАЗ 2115.


Генератор необходимо содержать в исправном состоянии

Генератор

Данная деталь является неотъемлемой частью машины. Однако именно генератор вызывает некоторые трудности в использовании автомобиля в целом, поэтому опытные профессионалы выявили две наиболее распространенные поломки и методы их решения.

Реле-регулятор

Изначально важно понимать, что для проверки функционирования реле-регулятора необходима помощь компетентного специалиста. Профессионалы рекомендуют изначально довести двигатель до оборотов 3000. В то же время важно включить дальнее освещение и обогрев салона и стекла. После осуществления таких действий можно провести измерение АКБ, напряжение которой не должно превышать 13,2 В.

Если после осуществления таких действий и проведения замеров показатели являются низкими, то это свидетельствует о наличии проблем или замыкании в реле регуляторе. Естественно, опытные и компетентные специалисты могут произвести диагностику данного агрегата иными способами. Тем не менее, считается, что выше представленный метод является оптимальным, чтобы выявить разнообразные недочеты в работоспособности реле регулятора.

Вентили генератора

Достаточно часто выходят из строя, поэтому эксперты рекомендуют для выявления поломки или сбоя использовать АКБ и контрольную лампочку.

Если в ходе правильного соединения отрицательных диодов лампочка горит, следовательно, существует проблема с корпусом механизма или же вышел из строя один из основополагающих вентилей.

Опытные и грамотные профессионалы не рекомендуют самостоятельно осуществлять замену выпрямительного блока. Неправильная замена может привести к тому, что новая деталь выйдет из строя, или иные механизмы будут подвержены сильному негативному воздействию.

Подводя итоги всего вышесказанного, можно смело отметить, что автомобиль ВАЗ 2115 – это достаточно надежный агрегат, но важно правильно подойти к ремонту определенных систем. Следует помнить о том, что своевременная диагностика и техническое обслуживание транспортного средства – это залог его долголетнего функционирования на самом высоком уровне.

Самостоятельная диагностика ВАЗ 2115

Ваз 2115 как проверить датчик дроссельной заслонки. Признаки неисправности датчика положения дроссельной заслонки. Проведение регулировочных процедур

Если вы столкнулись с такой ситуацией, что двигатель неравномерно работает на холостом ходу или же автомобиль периодически глохнет по не ясным причинам , то виной такому поведению силового агрегата может служить неисправность датчика положения дроссельной заслонки . Вам не стоит сразу же направляться на станцию технического обслуживания, ведь данную неприятность можно устранить собственными силами.

Новый датчик положения дроссельной заслонки

В данной статье мы рассмотрим основные признаки, свидетельствующие о выходе из строя данного датчика, узнаем как проверить ДПДЗ, а также ознакомимся с его конструкцией. Эта инструкция подойдет для владельцев автомобилей ВАЗ 2110, 2114, Приора, Калина и даже Рено Логан .

– это устройство, которое предназначено для точного распределения количества топливной смеси, попадающей в камеру сгорания двигателя. Его использование в современных моторах позволяет повысить экономичность автомобиля, а также повышение коэффициента полезного действия силового агрегата. Он расположен в системе подачи топлива на оси дроссельной заслонки.

Так выглядит конструкция ДПДЗ

Виды

На современном этапе развития автомобильной техники на рынке представлены такие виды ДПДЗ:


Последние конструктивно имеют резистивные контакты в виде дорожек, по которым определяется напряжение, а бесконтактные проводят данный замер на основе магнитного эффекта. Различия датчиков характеризируются их ценой и сроком службы. Бесконтактные являются более дорогими, но и срок службы у них заметно выше.

Принцип действия

Как указывалось выше датчик располагается возле дроссельной заслонки . При нажатии на педаль он проводит замер выходного напряжения. В том случае, когда дроссельная заслонка имеет положение «закрыто», напряжение в датчике составляет до 0,7 Вольт . Когда водитель нажимает на газ, ось заслонки поворачивается и соответственно меняет наклон ползунка под конкретным углом. Реакция датчика проявляется в изменении сопротивления на контактных дорожках и, следовательно, повышением выходного напряжения. При полном открытии дросселя напряжение составляет до 4 Вольт . Данные указаны для автомобилей ВАЗ .

Считыванием этих значений занимается электронный блок управления автомобиля. На основании полученных данных он применяет изменения в количество подачи горючей смеси. Стоит заметить, что вся эта процедура происходит практически мгновенно, что позволяет эффективно подбирать режим работы мотора, а также расход топлива.

Признаки неисправности датчика

При исправном ДПДЗ ваше транспортное средство работает без нехарактерный рывков, дерганий и быстро откликается на нажатие педали газа. Если же какое-то из данных условий не соблюдается, то возможно имеет место быть неисправность датчика. Это можно определить по таким признакам:

  • Пуск двигателя затруднен как на горячую, так и на холодную;
  • Повышается расход топлива при чем значительно;
  • При движении появляются рывки мотора;
  • На холостом ходу обороты чаще завышены, нежели в норме;
  • Ускорение автомобиля происходит вяло;
  • Иногда возникают посторонние звуки схожие на хлопки в районе впускного коллектора;
  • Силовой агрегат может глохнуть на холостом ходу;
  • На панели приборов моргает индикатор Check или светится постоянно.

Чаще всего датчик приходит в негодность из-за превышения сроков эксплуатации вследствие выработки. Контактная группа имеет напыление и соответственно для него характерен износ. Те ДПДЗ, которые работает по бесконтактному принципу лишены такого недостатка и соответственно служат гораздо дольше.

Для того, чтобы окончательно убедиться в необходимости замены данной детали, нужно уметь провести проверку датчика .

Инжекторная система впрыска топлива — самая распространенная и надежная. Работа двигателя внутреннего сгорания стабильна за счет использования множества датчиков: холостого хода, оборотов, положения заслонки дросселя или распределительного вала. В отличие от карбюраторных систем, здесь нет трамблера (распределителя зажигания), а всю работу по раздаче искры свечам выполняет микроконтроллерный блок.

Этому блоку нужно «знать» очень много параметров, чтобы выдать вовремя искру и подать в цилиндры точную дозу топливной смеси. Для этой цели нужен датчик положения дроссельной заслонки (ДПДЗ). С его помощью электронный блок управления «понимает», на какую величину открыта заслонка. Как проверить датчик положения дроссельной заслонки самостоятельно, если он вышел из строя? Давайте обсудим.

Основные сведения о ДПДЗ

Среди всего разнообразия устройств можно выделить два типа ДПДЗ:

  • резистивные
  • бесконтактные.

На отечественных автомобилях широко используют датчики резистивного типа, которые долговечны и просты в устройстве. Свой ресурс они вырабатывают с лихвой, а очень низкая цена объясняет предпочтения автовладельцев в их сторону. Конструкция у прибора точно такая же, как у обычного переменного резистора. Ось ДПДЗ соединена с заслонкой и движется вместе с ней. При этом изменяется сопротивление между входом и выходом. Благодаря этому напряжение питания (5 В), проходя через резистор, изменяется – это и контролирует ЭБУ автомобиля.

У резистивных устройств есть один большой минус: непосредственно резистивный слой со временем истирается. Происходит это в крайнем положении, соответствующем холостому ходу. Как следствие, работа двигателя становится нестабильной, обороты «прыгают», иногда и вовсе происходит остановка двигателя. Бесконтактные ДПДЗ лишены этого недостатка, так как они работают на эффекте Холла.

Диагностика ДПДЗ

Зная принцип работы ДПДЗ и его устройство, можно понять, как проверить датчик положения дроссельной заслонки. Чтобы самостоятельно провести диагностику, вам потребуется:

  • отвертка
  • мультиметр
  • контрольная лампа.

Алгоритм работы при проведении диагностики:

  1. Включите зажигание и подключите мультиметр к сигнальному выводу.
  2. В первом крайнем положении, которое соответствует ХХ, напряжение не должно превышать 0,7 В.
  3. Проверните во второе крайнее положение (максимальное открытие), при этом напряжение не должно быть выше 4 В.

Для диагностики удобно использовать стрелочный вольтметр. Медленно вращайте заслонку и следите за изменением напряжения. Если есть скачки, и напряжение меняется неравномерно, то можно говорить о поломке ДПДЗ. Ремонтировать его невозможно, необходима лишь замена.

Можно снять датчик с автомобиля и проверить его с помощью омметра. Для этого между выводом «+» и сигнальным подключаете клеммы измерительного прибора (удобно диагностику проводить стрелочным омметром). Проворачивая ротор датчика, можно убедиться в целостности резистивного слоя.

Выпуск инжекторных двигателей способствовал появлению различных электронных устройств. В том числе и датчиков, которые собирают информацию касательно работоспособности той или иной системы.

Таким образом, управление берёт на себя электронный блок, который контролирует работоспособность всех систем двигателя при помощи этих датчиков. Неисправность даже незначительной детали приводит к нежелательным последствиям в работе всего автомобиля. Одной из таких деталей является датчик положения дроссельной заслонки.

ДПДЗ — что это такое

Датчик положения дроссельной заслонки сигнализирует контроллеру в каком положении находится дроссельная заслонка при нажатии на педаль акселератора.

Данное устройство позволяет контроллеру более точно дозировать и подавать топливную смесь. При неисправности датчика информация передаётся на контроллер в искажённом виде. Это может повлечь сбои в работе двигателя и привести к слишком большому расходу топлива.

Местоположение дроссельной заслонки контроллер регистрирует по изменению напряжения. Сигнал 0.7 В вынуждает контроллера переходить на режим холостого хода. Если напряжение менее 0,7 В, это говорит о том, что заслонка закрыта полностью. А если напряжение около или более 4 В, то заслонка открыта полностью.

Где он находится

Чтобы при необходимости можно было проверить ДПДЗ, нужно знать, где он находится. Его местонахождение – на корпусе дроссельной заслонки и соединён с её осью. На оси имеется специальная проточка, для которой на датчике предусмотрено крестообразное гнездо.

Крепление корпуса датчика к корпусу дроссельной заслонки осуществляется при помощи болтов. Датчик устанавливают на автомобили с инжекторными двигателями.

Признаки неисправности ДПДЗ

Любая деталь рано или поздно выходит из строя, о чём свидетельствуют характерные признаки. Не является исключением и ДПДЗ.

Характерными признаками неисправности датчика положения дроссельной заслонки могут быть:

  • двигатель в режиме холостого хода работает с повышенными оборотами;
  • явно наблюдается большой расход топлива;
  • на нейтральной передаче двигатель глохнет;
  • автомобиль при разгоне совершает рывки;
  • иногда может загораться и гореть продолжительное время индикатор Check Engine;
  • двигатель запускается с трудом.

Все эти признаки указывают на то, что ДПДЗ неисправен, а, следовательно, требуется незамедлительная замена детали.

Видео — некоторые признаки неисправности датчика положения дроссельной заслонки:

Как проверить

Если были обнаружены некоторые признаки неисправности ДПДЗ, но окончательно неясно на что они указывают, то можно самостоятельно проверить его работоспособность.

Обычно при неисправности ДПДЗ на приборной панели загорается индикатор Check Engine. Поэтому для начала следует завести двигатель и если индикатор не загорается, нужно лезть под капот к самому датчику.

Чтобы проверить его работоспособность необязательно его снимать, все можно сделать на месте. Для этого нужно два провода мультиметра подсоединить к выводам В и С датчика. Соответствующая маркировка имеется.

После этого можно начинать плавно, не спеша поворачивать дроссельную заслонку при помощи сектора привода. При исправном датчике показания прибора должны меняться также плавно без резких скачков. Обычно от 2 до 8 кОм. Замер сопротивления должен производиться при выключенном двигателе.

Видео — проверка ДПДЗ:

Теперь следует измерить напряжение. Для этого сначала минус мультиметра соединяют с массой двигателя. После этого нужно запустить двигатель и соединить плюсовой контакт прибора с выводом А датчика, также ориентируясь по маркировке. Производится замер напряжения, которое должно находиться в пределе 5 В. Если показания прибора другие (меньше 5 В), то это говорит о неисправности цепи питания, либо самого блока электронного управления двигателем.

Если в ходе проверки все показания прибора были в норме, то беспокоится не о чём. В противном случае ДПДЗ нуждается в срочной замене.

Замена

Если проверка показала, что ДПДЗ неисправен, то тогда нужно производить его замену. Для этого не нужно много инструментов, всё что потребуется – это умелые руки и крестообразная отвёртка.

Замену датчика следует производить, выключив двигатель и отсоединив минус от аккумулятора. Затем нужно отсоединить разъем датчика, на котором имеется фиксатор. После чего отвернуть два винта, которые крепят датчик к дроссельному узлу. После данной манипуляции датчик спокойно снимается с оси дроссельной заслонки.

Видео — замена датчика положения дроссельной заслонки на ВАЗ2110, 2114, 2115:

Установку нового устройства следует производить в обратном порядке. При этом нужно проследить, чтобы сама дроссельная заслонка была закрыта. Обычно когда покупается новый ДПДЗ, то в его комплектацию входит уплотнительное кольцо. Оно устанавливается между датчиком и патрубком дросселя. Не забывайте снять старое кольцо перед установкой нового датчика.

После установки на место, затянуть его крепёжными винтами пока уплотнительное кольцо полностью не сожмётся. Теперь остаётся только подсоединить разъем и зафиксировать его при помощи защелки.

После этого отсоединить на 5 минут. Это делается, чтобы сбросить старые параметры датчика в ЭБУ, которые в большинстве случаев сохраняются.

Регулировка

В некоторых случаях возникает необходимость регулировки датчика положения дроссельной заслонки. Данная процедура может стать альтернативой его замене. И проводить её следует при явных признаках неисправности. О них было упомянуто выше.

Видео — регулировка датчика положения дроссельной заслонки на VW Passat:

Для регулировки также понадобится мультиметр с проводами. Не стоит всё делать, что называется «на глаз», поскольку электронный блок управления будет принимать неправильные данные. Соответственно он будет неправильно дозировать топливовоздушную смесь со всеми вытекающими неприятностями.

Перед регулировкой крепёжные отверстия датчика нужно немного расширить. Это делается для того, чтобы датчик можно было поворачивать вокруг своей оси.

Важный момент: перед тем как каждый раз снимать ДПДЗ или отсоединять его разъем, необходимо выключать зажигание, а перед каждым замером – включать.

Разъем датчика можно снять, а можно оголить небольшой участок проводов разъёма, спрятанных под кожухом. Интересуют только эти два провода, обычно это синий (плюс) и чёрный (масса). Они понадобятся для измерения напряжения в процессе регулировки. Если разъем снять, тогда нужно подсоединить провода мультиметра к соответствующим контактам на датчике.

Подсоединив провода к контактам датчика (они должны быть хорошо закреплены), установить его на место. Крепёжные винты закрутить не до конца: чтобы датчик не болтался, но его можно было поворачивать. Теперь нужно аккуратно вращать датчик против или по часовой стрелке до тех пор, пока на приборе не установятся такие показания: 0,55-0,56 В. При необходимости крепёжные отверстия нужно расширить для увеличения угла поворота.

При установлении требуемого значения следует надёжно закрепить ДПДЗ. После этого выполнить контрольный замер напряжения. При необходимости заизолировать открытые ранее участки проводов.

Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

Симптомы неисправности ДПДЗ:

  • бедная или богатая топливная смесь;
  • проблемы с зажиганием;
  • неправильные сигналы для других исполнительных механизмов;
  • неровный холостой ход;
  • провалы при разгоне;
  • подергивание;
  • остановка двигателя.

Методы диагностики ДПДЗ

Самый распространенный тест датчика – измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытое, полуоткрытое и полностью открытое). Мы будем выполнять тестирование, используя функцию измерения напряжения.

  1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
  2. Осмотрите пластину дроссельной заслонки и стенки корпуса дроссельной заслонки, расположенные вокруг неё.

* Если вы видите нагар на стенках или под пластиной заслонки, выполните очистку этого узла с помощью очистителя карбюраторов (карбклинера) и чистой ветоши. Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и её свободному перемещению.

  1. Найдите ДПДЗ, установленный на боковой части корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехжильным разъемом.

Подключен ли ваш ДПДЗ к «земле»?

  1. Аккуратно отсоедините электрический разъем от датчика положения дроссельной заслонки.
  2. Проверьте разъем и клемму на наличие загрязнений и повреждений.
  3. Установите мультиметр в подходящий режим, к примеру, 20V на шкале постоянного напряжения (DCV).
  4. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, обозначенной символом «+».
  5. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к ДПДЗ.

* Один из контактов, при прикосновении к которому на экране мультиметра появляется напряжение около 12 вольт, является контактом заземления. Обратите внимание на цвет этого провода.

* Если ни один из контактов не отображает 12 вольт, это является признаком дефекта проводки, которая идёт к датчику положения дроссельной заслонки. Датчик не имеет заземления, поэтому он не может правильно работать. В такой ситуации нужно решать проблему с проводкой.

  1. Выключите зажигание.

Подключен ли ДПДЗ к источнику опорного напряжения?

  1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме ДПДЗ, который вы только что идентифицировали.
  2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  3. Подключите красный щуп мультиметра к каждому из двух других контактов разъема.
  4. На одном из контактов напряжение должно составлять около 5 вольт. Этот контакт передаёт опорное напряжение на ДПДЗ. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод является сигнальным.

* Если ни на одном из двух контактов разъема не будет 5 вольт, в проводке есть проблема, которую необходимо исправить. Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

  1. Выключите зажигание.
  2. Вставьте электрический разъем в ДПДЗ.


Выдает ли датчик положения дроссельной заслонки правильный сигнал?

  1. Для выполнения такой проверки необходимо использовать пару штырьков или скрепок.
  2. Подключите красный щуп тестера к сигнальному проводу датчика, а черный – к проводу заземления.
  3. Включите зажигание, но не запускайте двигатель.
  4. Убедитесь в том, что дроссельная заслонка полностью закрыта.
  5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 вольт или около этого, в зависимости от конкретного автомобиля. Если на экране вы видите ноль, убедитесь, что вы выбрали правильный режим прибора – обычно оптимальным является 10 или 20 вольт. Если на экране все ещё виднеется ноль, продолжайте проверку.
  6. Постепенно открывайте дроссельную заслонку, пока она не будет полностью открыта (или же ваш помощник может постепенно нажимать педаль газа до упора).

* При полностью открытой дроссельной заслонке на мультиметре должно отображаться около 5 вольт.

* Убедитесь в том, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.

* Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или оно зависает на одном уровне, ваш ДПДЗ не работает правильным образом, поэтому его необходимо заменить.

* Если датчик положения дроссельной заслонки не достигает напряжения в 5 вольт или около этого (в некоторых автомобилях – 3,5В) при полностью открытой заслонке, его надо менять.

  1. Выключите зажигание и снимите штырьки (скрепки).

Если на вашем автомобиле установлен регулируемый датчик положения дроссельной заслонки (они встречаются на старых моделях), и его показания не соответствуют норме, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

Регулировка датчика положения дроссельной заслонки

Этот способ подходит для настройки внешнего датчика. Следующие советы дадут вам общее представление о процедуре регулировки ДПДЗ.

  1. Ослабьте крепежные болты датчика так, чтобы вы могли вращать его, слегка постукивая по нему рукояткой отвертки.
  2. Оттяните датчик для проверки напряжения с помощью мультиметра.
  3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
  4. Удерживайте дроссельную заслонку в закрытом положении (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
  5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
  6. Удерживайте ДПДЗ в этом положении и затяните крепежные винты.

Если датчик не поддаётся регулировке и не достигает требуемого напряжения, замените его.

Информация о том, как проверить датчик дроссельной заслонки, может сэкономить ваше время и поможет избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в строй. Такая проверка легко выполняется всего за несколько минут.

Датчик положения дроссельной заслонки (ДПДЗ) представляет собой электронное устройство, обеспечивающее взаимосвязь между углом положения дроссельной заслонки и напряжением, за счет которого регулируется уровень подаваемого в цилиндры топлива и воздуха. Этот элемент используется в двигателях с впрыском топлива.

Конструкция датчика довольно проста: к дроссельной заслонке жестко крепится потенциометр, имеющий три вывода. Один из выводов подает рабочее напряжение, второй замыкается на массу, а третий позволяет снимать полученные данные блоком управления двигателем для их дальнейшей обработки.

Принцип работы датчика положения дроссельной заслонки можно понять, исходя из его конструкции. Закрытая дроссельная заслонка не должна подавать сигнал, поэтому напряжение держится в пределах фонового. При открытии дроссельной заслонки уровень напряжения растет вплоть до максимального значения, если заслонка открывается полностью.

Сигнал, поданный ДПДЗ, дает возможность следить за текущим положением дроссельной заслонки, а скорость изменения этого сигнала отправляет в блок управления двигателем информацию о динамике работы педали «газа». Блок управления двигателем получает сигнал об уровне напряжения на потенциометре и оперативно вносит изменения в работу силового агрегата, регулируя подачу топлива и момент возникновения искры.

При запуске двигателя ДПДЗ определяет степень открытия заслонки. Если она открыта более чем на ¾, то контроллер запускает продувку силового агрегата. Закрытое положение позволяет активировать регулятор холостого хода, за счет которого обеспечивается подача воздуха в двигатель через обходной канал.

Признаки неисправности датчика положения дроссельной заслонки

Стоит сразу отметить, что возникающие при неисправном ДПДЗ признаки могут истолковываться разным образом . Порой неопытные водители при нехватке оборотов сразу же меняют датчик положения дроссельной заслонки, хотя он вполне мог быть исправным. В общем, спешить с заменой этого элемента не стоит – сначала нужно убедиться в том, что именно его неисправность стала причиной плохого функционирования двигателя.

Заметить признаки неполадок в работе датчика положения дроссельной заслонки достаточно просто, поскольку их немало:

  1. Повышение или нестабильность холостых оборотов двигателя.
  2. Нехватка оборотов при включении нейтральной передачи, за счет чего двигатель постоянно глохнет.
  3. При движении наблюдаются заметные рывки и ощутимая просадка динамики.
  4. На приборной панели зажглась лампочка «Check Engine».
  5. Двигатель не удается запустить с первого раза, а при дальнейшей работе наблюдается небольшая «неуверенность» мотора.
  6. Повышенный расход горючего.
  7. Заметное падение мощности двигателя на любых оборотах.

ДПЗД: вид сбоку

Каждый из этих признаков неприятен сам по себе, а когда они начинают проявляться синхронно и с завидным постоянством – это явный признак того, что необходимо проверить двигатель, в том числе и датчик положения дроссельной заслонки (этот элемент довольно часто выходит из строя).

Неисправный ДПДЗ нередко становится причиной описанных выше проблем, и за его состоянием нужно тщательно следить.

Как проверить датчик положения дроссельной заслонки

Симптомы неисправного датчика довольно расплывчаты и могут указывать на возникновение самых разных неполадок. Чтобы точно убедиться в неисправности ДПДЗ, необходимо провести его диагностику.

Проверка датчика достаточно проста, а из оборудования для нее потребуется только вольтметр. Алгоритм проверки будет выглядеть следующим образом:

1. Сначала нужно включить зажигание. Далее при помощи вольтметра замеряется уровень напряжения между ползунком и отрицательным выводом. Стрелка вольтметра не должна двигаться выше 0,7Вт. В противном случае можно сделать вывод о наличии неисправности.

2. Если предыдущий шаг был пройден успешно, то необходимо, не отсоединяя вольтметр, открыть дроссельную заслонку до упора. Напряжение должно подняться выше 4 В. Рабочее напряжение при полностью открытой заслонке обычно колеблется в пределах 5 В, но небольшие отклонения вполне возможны даже при исправном датчике.

3. Следующее действие должно проводиться при выключенном зажигании. Для проверки извлекается разъем и проверяется сопротивление между ползунком и любым из выводов.

4. Поворачивая подвижный сектор, нужно внимательно отслеживать движения стрелки вольтметра. Плавное и неспешное движение позволяет говорить о том, что датчик положения дроссельной заслонки в порядке. Рывки или хаотичные перемещения стрелки являются верным признаком того, что ДПДЗ необходимо заменить.

Датчик положения дроссельной заслонки: возможные неисправности

Датчик положения дроссельной заслонки имеет достаточно простое устройство, но даже с учетом этого в нем есть элементы, которые могут выйти из строя вследствие износа или резкой перегрузки. К числу наиболее распространенных проблем ДПДЗ можно отнести следующие:

1. Истирание напыления основания на начальном отрезке движения ползунка. Стертая резистивная основа всегда становится причиной возникновения неисправности ДПДЗ. При движении ползунка напряжение, подаваемое в блок управления двигателем, должно расти – но этого не происходит из-за отсутствия сопротивления. В результате возникают неисправности, вплоть до сбоя в работе блока управления двигателем.

2. Неисправность любого наконечника. Малейшая неполадка зачастую тянет за собой массу других проблем. В этом случае повреждение одного наконечника приводит к тому, что на подкладке возникают заусеницы. Они, в свою очередь, выводят из строя и остальные наконечники. Контакты в таком случае иногда могут продолжать работу, но недолго, да и износ подложки будет намного выше, чем при нормальных условиях. В любом случае, при такой неисправности резистивный слой и ползунок не контактируют, тем самым приводя силовой агрегат в неработоспособное состояние.

3. Выход из строя ползунка. Иногда и сам ползунок становится причиной неполадки в работе датчика положения дроссельной заслонки. Как правило, этот элемент конструкции со временем изнашивается или начинает отходить от правильной траектории, в результате чего и возникает неисправность.

Чтобы устранить неисправность ДПДЗ, стоит в первую очередь разобраться, можно ли обойтись незначительным ремонтом, или будет гораздо проще заменить всю конструкцию целиком.

Несмотря на простоту датчика положения дроссельной заслонки, чинить его довольно сложно и не очень выгодно. Можно почистить контакты или подогнуть их, но это решение больше походит на полумеры – гораздо проще будет приобрести и установить новый датчик.

Видео: что такое ДПДЗ, причины неисправностеи и решение

Заключение

Мы определили где находится датчик положения дроссельной заслонки и что это такое. Датчик положения дроссельной заслонки – это маленький, но гордый элемент электронной системы управления двигателем, при неисправности которого возникает масса проблем, вплоть до невозможности запуска силового агрегата. Простота конструкции в большинстве случаев не дает достаточного пространства для ремонта ДПДЗ, но невысокая стоимость этого элемента устраняет необходимость ремонта, позволяя просто заменить дефектную деталь.

ВАЗ 2115 | Неисправности системы впрыска

На автомобилях ВАЗ–21093–20 в вариантном исполнении с двигателями рабочим объемом 1,5 л применяется система распределенного впрыска топлива. Распределенным впрыск называется потому, что топливо впрыскивается в каждый цилиндр отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ходовых качеств автомобиля.

Существуют системы распределенного впрыска с обратной связью и без нее. Причем обе системы могут иметь как импортные, так и отечественные комплектующие. Все системы имеют свои особенности устройства, диагностики и ремонта, которые подробно описаны в отдельных руководствах по ремонту систем впрыска топлива.

В этой главе лишь кратко описаны общие принципы устройства, работы и диагностики систем впрыска топлива, порядок снятия/установки узлов, а также приводятся особенности ремонта самого двигателя.

Система с обратной связью применяется в основном на экспортных автомобилях. При этом в системе выпуска устанавливаются каталитический нейтрализатор отработавших газов и датчик кислорода, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а электронный блок управления по его сигналам поддерживает такое соотношение воздух/топливо, при котором нейтрализатор работает наиболее эффективно.

В системе впрыска без обратной связи нет нейтрализатора и датчика кислорода, для регулировки концентрации СО в отработавших газах служит СО-потенциометр. Не применяется также система улавливания паров бензина.

Предупреждения

Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы “–” аккумуляторной батареи.

Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

Не допускайте нагрева электронного блока управления (ЭБУ) выше 65 °С в рабочем состоянии и выше 80 °С — в нерабочем (например, в сушильной камере). Надо снимать ЭБУ с автомобиля, если эта температура будет превышена.

Не отсоединяйте от ЭБУ и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

Перед выполнением электродуговой сварки на автомобиле отсоедините провода от аккумуляторной батареи и разъемы проводов от ЭБУ.

Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение, поэтому их легко может повредить электростатический разряд. Чтобы не допустить повреждений ЭБУ электростатическим разрядом:
— не прикасайтесь руками к штекерам ЭБУ или к электронным компонентам на его платах;
— при работе с программируемым постоянным запоминающим устройством (ППЗУ) блока управления не дотрагивайтесь до выводов микросхемы.

Не допускается работа двигателя с нейтрализатором на этилированном бензине. Это приведет к быстрому выходу из строя нейтрализатора и датчика концентрации кислорода.

Схема системы впрыска

1. Воздушный фильтр.
2. Датчик массового расхода воздуха.
3. Шланг впускной трубы.
4. Шланг подвода охлаждающей жидкости.
5. Дроссельный патрубок.
6. Регулятор холостого хода.
7. Датчик положения дроссельной заслонки.
8. Канал подогрева системы холостого хода.
9. Ресивер.
10. Шланг регулятора давления.
11. Электронный блок управления.
12. Реле включения электробензонасоса.
13. Топливный фильтр.
14. Топливный бак.
15. Электробензонасос с датчиком уровня топлива.

16. Сливная магистраль.
17. Подающая магистраль.
18. Регулятор давления.
19. Впуискная труба.
20. Рампа форсунок.
21. Форсунка.
22. Датчик скорости.
23. Датчик концентрации кислорода.
24. Приемная труба глушителя.
25. Коробка передач.
26. Головка цилиндров.
27. Выпускной патрубок системы охлаждения.
28. Датчик температуры охлаждающей жидкости.
А. К подводящей трубе насоса охлаждающей жидкости.

Подкапотное пространство автомобиля с системой впрыска

1. Рампа с форсунками
2. Корпус дроссельной заслонки
3. Воздуховод
4. Блок предохранителей
5. Двигатель
6. Ресивер
7. Трос привода дроссельной заслонки
8. Корпус воздушного фильтра

Диагностика

Здесь приведены только краткие сведения по диагностике системы впрыска с помощью контрольной лампы CHECK ENGINE. Диагностика с использованием специальных приборов и диагностических карт описана в отдельных руководствах по ремонту систем распределенного впрыска топлива.

ЭБУ постоянно выполняет самодиагностику по некоторым функциям управления. Языком ЭБУ для указания источника неисправности служат диагностические коды. Коды — это двузначные номера в диапазоне от 12 до 61. У разных блоков управления коды неисправностей могут несколько отличаться. В таблице представлена расшифровка кодов неисправностей электронного блока управления типа “Январь–4” для системы распределенного впрыска топлива без обратной связи и с отечественными комплектующими.

Когда ЭБУ обнаружит неисправность, код заносится в “память” и включается контрольная лампа CHECK ENGINE. Это не означает, что двигатель надо немедленно остановить, но причину включения контрольной лампы следует выявить при первой возможности.

Коды неисправностей ЭБУ типа “Январь–4”

Код

Неисправность

12

Исправность диагностической цепи контрольной лампы

14

Высокий уровень сигнала датчика температуры охлаждающей жидкости

15

Низкий уровень сигнала датчика температуры охлаждающей жидкости

16

Повышенное напряжение бортовой сети

17

Пониженное напряжение бортовой сети

19

Неверный сигнал датчика положения коленчатого вала

21

Завышенное напряжение сигнала датчика положения дроссельной заслонки

22

Недостаточное напряжение сигнала датчика положения дроссельной заслонки

24

Отсутствует сигнал датчика скорости автомобиля

27

Высокий уровень сигнала СО-потенциометра

28

Низкий уровень сигнала СО-потенциометра

33

Неверный сигнал датчика массового расхода воздуха (высокая частота сигнала на выходе датчика)

34

35

Неверный сигнал датчика массового расхода воздуха (низкая частота сигнала на выходе датчика)

43

51

Неустойчивая частота вращения холостого хода

52

Неверный сигнал датчика детонации

53

Ошибка программируемого постоянного запоминающего устройства (ППЗУ)

61

Ошибка электронного блока управления (ОЗУ)
Ошибка электрически программируемого запоминающего устройства (ЭПЗУ)
Ошибка связи с иммобилайзером

Лампа CHECK ENGINE

Лампа находится на панели приборов и выполняет следующие функции:
— информирует водителя о том, что возникла неисправность в системе управления двигателем и автомобиль необходимо проверить;
— выдает диагностические коды, хранящиеся в “памяти” ЭБУ, чтобы помочь специалисту найти неисправность.

При включении зажигания лампа загорается, и пока двигатель еще не работает, происходит проверка исправности лампы и систем. После пуска двигателя лампа должна гаснуть. Если лампа продолжает гореть, система самодиагностики обнаружила неисправность. Если неисправность пропадает, то лампа гаснет обычно через 10 с, но код неисправности будет храниться в “памяти” ЭБУ.

В случае непостоянного характера неисправности лампа CHECK ENGINE будет гореть около 10 с, а затем погаснет. Однако соответствующий код неисправности будет храниться в “памяти” ЭБУ, пока не отключится его питание. Когда в процессе считывания кодов обнаруживаются неожиданные коды, то можно предположить, что эти коды созданы непостоянной неисправностью и помогут в диагностике системы.

Считывание кодов

Для связи с ЭБУ служит колодка диагностики. Она расположена под панелью приборов с правой стороны рядом с ЭБУ.

Коды неисправностей, хранящиеся в “памяти” ЭБУ, могут быть прочитаны специальным диагностическим прибором или подсчетом числа вспышек лампы CHECК ENGINE.

Для считывания кодов лампой необходимо соединить с “массой” контакт В колодки диагностики. Для этого соедините его с контактом А, который соединен с “массой” двигателя.

А — контакт, соединенный с “массой”
В — диагностический контакт для подачи сигнала на ЭБУ
G — контакт управления электробензонасосом
М — контакт выдачи информации (канал последовательных данных)

Когда контакты А и В будут соединены, поверните ключ в выключателе зажигания в положение I (зажигание), при этом двигатель работать не должен. В этих условиях лампа CHECK ENGINE должна вспышками высветить три раза подряд код “12”.

Это должно происходить в таком порядке: вспышка, пауза (1–2 с), вспышка, вспышка — длинная пауза (2–3 с) и так еще два раза.

Код “12” говорит о том, что работает система диагностики ЭБУ. Если код “12” не высвечивается, значит неисправна сама система диагностики.

После высвечивания кода “12” лампа СHECK ENGINE три раза высвечивает коды неисправностей, если они существуют, или просто продолжает высвечивать код “12”, если кодов неисправностей нет.

Если в памяти ЭБУ хранится более одного кода неисправностей, каждый из них высвечивается трижды.

Предупреждение

По окончании диагностики размыкать контакты А и В колодки диагностики разрешается через 10 с после выключения зажигания.

Стирание кодов

Стирают коды из “памяти” ЭБУ после окончания ремонта или чтобы посмотреть, не возникает ли неисправность снова. Для стирания необходимо отключить питание ЭБУ не менее чем на 10 с.

Питание можно отключить, отсоединив провод от клеммы “–” аккумуляторной батареи или удалив предохранитель защиты ЭБУ из блока предохранителей.

Предупреждение

Чтобы не повредить ЭБУ, отключать и включать его питание надо только при выключенном зажигании.

Отличительные признаки систем впрыска

Контроллер

General Motors

“Январь–4”

Маркировка контроллера

2111–1411020–20

2111–1411020–22

Каталитический нейтрализатор

Есть

Нет

Датчик положения коленчатого вала (Датчики невзаимозаменяемы, конкретный номер уточните непосредственно на своем автомобиле)

2112–3847010, 2112–3847010–01

Датчик положения дроссельной заслонки (Датчики невзаимозаменяемы, конкретный номер уточните непосредственно на своем автомобиле)

2112–1148200, 2112–1148200–31

Датчик расхода воздуха

2112–1130010–01GM, квадратный корпус

Датчик температуры (Датчики невзаимозаменяемы, конкретный номер уточните непосредственно на своем автомобиле)

2112–3851010, 2112–3851010–01, 2112–3851010–02

Датчик детонации (Датчики невзаимозаменяемы, конкретный номер уточните непосредственно на своем автомобиле)

2121–3855010, 2121–3855010–01, 2121–3855020

Датчик скорости (Датчики невзаимозаменяемы, конкретный номер уточните непосредственно на своем автомобиле)

2112–3843010, 2112–3843010–20, 2112–3843010–30, 2112–3843010–31, все с круглым разъемом

Датчик кислорода

2121–3850010–11, 2121–3850010–20, типа GM AFS–62, AFS–79, Bosch LHS–24

Нет

Датчики системы впрыска

Чем грозят неисправности датчиков системы впрыска:

— датчик положения коленчатого вала — полный отказ системы впрыска, двигатель не пускается;

— датчик массового расхода воздуха — увеличение расхода топлива, значительное ухудшение динамики, проблемы с пуском двигателя;

— датчик положения дроссельной заслонки — потеря мощности, рывки и провалы при разгоне, неустойчивая работа в режиме холостого хода;

— датчик температуры охлаждающей жидкости — трудности с пуском в мороз: приходится прогревать двигатель, работая педалью “газа”, при перегреве существенно снижается мощность, появляется детонация;

— датчик детонации — двигатель очень чувствителен к качеству бензина, повышенная склонность к детонации.

Особенности электрооборудования автомобилей с распределенным впрыском топлива с обратной связью

1. Датчик положения дроссельной заслонки.
2. Датчик положения коленчатого вала.
3. Датчик температуры охлаждающей жидкости.
4. Датчик скорости.
5. Клапан продувки адсорбера.
6. Датчик массового расхода воздуха.
7. Датчик детонации.
8. Датчик концентрации кислорода.
9. Колодки электронного блока управления.
10. Реле зажигания.
11. Плавкие предохранители.
12. Реле включения электробензонасоса.
13. Колодка диагностики.
14. Регулятор частоты вращения холостого хода.
15. Колодка для соединения со жгутом проводов панели приборов.
16. Табло с контрольной лампой CHECK ENGINE.
17. Монтажный блок.
18. Электродвигатель вентилятора системы охлаждения двигателя.
19. Электробензонасос с датчиком уровня топлива.
20. Форсунки.
21. Свечи зажигания.
22. Модуль зажигания.
А. К клемме “+” аккумуляторной батареи.
В. К клемме “15/1” выключателя зажигания.
С. К низковольтному входу тахометра на автомобилях с “высокой” панелью.
К9. Реле включения электродвигателя вентилятора.

Основные неисправности ваз 2115 и методы их устранения (вторая часть)

Автомобиль является неотъемлемой частью жизни любого современного человека. Если обратиться к определенным статистическим данным, можно выяснить, что еще несколько десятилетий тому назад транспортное средство являлось предметом роскоши. Тем не менее, на сегодняшний день приобрести автомобиль может практически каждый желающий, ведь существует широкий спектр различных вариантов.

Бюджетное решение с достойными характеристиками

Приемлемым решением при покупке транспортного средства считается ВАЗ 2115. Авто отличается не только высокими эксплуатационными и техническими характеристиками, но и выделяется среди многих схожих марок автомобиля ценовой категорией. Популярность данного транспортного средства не угасает даже в связи с появлением на современном рынке достаточно бюджетных японских транспортных средств.

В связи с широкой востребованностью машины опытные эксперты выявили ряд частых неисправностей и выявили оптимальные методы их устранения. Такие мероприятия были проведены с целью, чтобы каждый владелец транспортного средства ВАЗ-2115 при необходимости мог осуществить самостоятельный ремонт или замену определенной детали. Кроме того, всегда можно обратиться к опытным и компетентным специалистам, которые справятся с наиболее сложными поломками или сбоями в системе функционирования агрегата.

Широко распространенные неисправности

Профессионалы, которые собирали различные данные и исследования, выявили механизмы и системы, наиболее часто выходящие из строя в транспортных средствах данной марки:

  • Реле зажигания;
  • ДПДЗ;
  • Печка;
  • Дмрв;
  • Тормозная система;
  • Коробка передач;
  • Датчик детонации;
  • ДПКВ.

Целесообразно в отдельности разобрать определенные сложности данных систем и выяснить причины выхода из строя механизмов. Это поможет подобрать оптимальные методики устранения существующих проблем.

Диагностический разъем

Неполадки, связанные с реле зажигания

Изначально, каждый автовладелец должен понимать, что реле зажигания представляет собой своеобразный электрический выключатель. Небольшой механизм замыкает и размыкает определенные участки электрической цепи. В связи с такой многофункциональной деятельностью данного прибора существует несколько наиболее распространенных проблем и методик их решения.

  1. В ходе осуществления запуска мотора, стартер не отключается самостоятельно. Неоднократно владельцы автомобиля замечают возникновение посторонних звуков.
  2. Стартер не запускается в ходе включения зажигания, но водитель слышит щелчок.
  3. Агрегат при включении мотора издает звуки, но двигатель не работает.

Зачастую столь широкий спектр разнообразных неисправностей может свидетельствовать лишь о том, что необходимо приобрести оригинальное реле зажигания непосредственно от завода производителя. Произвести замену механизма можно самостоятельно, или же обратиться к опытным специалистам.

Каждый владелец в случае возникновения таких сбоев в работоспособности транспортного средства должен обратиться в сервисный центр для проведения диагностики. Как правило, только опытные профессионалы, осмотрев механизм и агрегаты в целом, могут установить причину появления нестандартных ситуаций в функционировании автомобиля.

Неполадки ДПДЗ

Прежде чем говорить о широком ряде проблем, связанных с таким механизмом, необходимо понять, что ДПДЗ – это датчик положения дроссельной заслонки. Иными словами, такой механизм сообщает контроллеру об определенном положении заслонки в период нажатия водителем педали газа. Данный механизм располагается под капотом автомобиля ваз-2115 в моторном отсеке и подсоединен при помощи патрубка с осью.

Признаками некорректного функционирования ДПДЗ служат следующие факторы:

  • повышенный холостой ход;
  • мотор «замирает» при переходе в нейтральную передачу;
  • холостой ход имеет плавающую особенность;
  • наблюдаются рывки в ходе разгона транспортного средства;
  • ухудшается динамика автомобиля.

Однако основополагающим признаком возникновения трудностей является специализированный датчик, который при неисправности дпдз приводит в действие лампочку на приборной панели. Именно она сигнализирует владельцу о наличии различных неисправностей. Опытные профессионалы сервисных центров проводят широкий спектр различных мер для того, чтобы вернуть прежнюю работоспособность датчика. Тем не менее, довольно часто случаются ситуации, когда проще осуществить замену данного механизма, нежели стараться восстановить его конструкцию.

Датчик положения дроссельной заслонки

Печка и ее проблематика

Владельцы ВАЗ-2115 выделяют следующей неисправности, которые присущи печному механизму в автомобиле данной марки:

  • излишний шум, исходящий из вентилятора отопительной системы;
  • отказ от функционирования отопителя;
  • низкий уровень мощности системы;
  • агрегат не функционирует в определенном положении переключателя.

Такие неисправности могут возникнуть в связи со следующими причинами:

  • перегорел предохранитель в общей цепи;
  • вышел из строя переключатель;
  • электродвигатель требует замены;
  • вышел из строя резистор ограничителя;
  • низкий уровень специализированной охлаждающей жидкости;
  • проблематика с термостатом;
  • отклонения, связанные с функционированием клапана радиатора системы;
  • засор;
  • дисбаланс шкива;
  • повреждение подшипника.

В связи с широким изобилием различных причин, по которым могут возникать сбои, профессионалы выделяют некоторые методики, помогающие выявить и устранить проблему:

  • осуществить полную проверку механизма и его комплектующих;
  • осуществить замену деталей или полностью агрегата;
  • заменить термостат;
  • проверить уровень жидкости;
  • очистить вентилятор и воздушные каналы.

В том случае, если сбои в работе отопителя связаны с дисбалансом шкива или повреждением подшипника, необходимо демонтировать вентилятор и проверить его функциональность. Если он вышел из строя, тогда важно приобрести новую высококачественную оригинальную запчасть от завода производителя и провести замену.

Проблематика, связанная с ДМРВ

ДМРВ – это специализированный механизм или датчик, расположенный позади воздушного фильтра мотора. Благодаря такому механизму, можно получить точные измерения в отношении расхода воздуха и механических примесей. Такой датчик неоднократно выходит из строя, поэтому существует ряд признаков, указывающих на неисправный механизм:

  • на приборной панели загорается специализированная лампочка, которая подает сигнал водителю и говорит о том, что датчик подает низкий сигнал;
  • повышается расход топлива;
  • снижается мощность автомобиля;
  • двигатель заводится с рывками или с определенным усилием;
  • автомобиль медленно набирает скорость.

Явным признаком неисправности датчика массового расхода воздуха является работа мотора на пониженных или повышенных оборотах. При сбое в работе данного механизма необходимо в первую очередь обратиться к опытным профессионалам в сервисный центр, поскольку самостоятельно довольно сложно выявить поломку и устранить ее наиболее эффективно.

ДМРВ ВАЗ 2115

Неисправности тормозной системы ВАЗ 2115

Владельцы агрегатов данной марки довольно часто сталкиваются с широким спектром различных неисправностей тормозов. Существует огромное количество различных нюансов, которые отличают всевозможные виды неисправностей тормозной системы.

Тормоза не могут обеспечить эффективное торможение

Это существенно увеличивает тормозной путь. Такая проблема является наиболее известной для каждого владельца данного автомобиля. Причинами могут служить следующие факторы:

  • износ накладок;
  • замасливание фрикционных накладок колодок;
  • повышенный износ тормозных барабанов;
  • выход из строя дисков;
  • наличие воздуха в гидросистеме;
  • неправильное функционирование вакуумного усилителя.

Такие причины диагностировать может каждый владелец ВАЗ-2115, однако устранить их в короткое время могут лишь достаточно опытные автолюбители или компетентные профессионалы.

Отсутствует равномерное торможение

Существенно увеличивается вероятность заноса. Причинами такой проблемы могут быть следующие факторы:

  • разность эффективности тормозных механизмов, связанная с износом комплектующих;
  • неравномерное действие механизма, расположенного на одной оси.
  • несоответствие тормозной системы существующим техническим условиям.

Если возникают такие неисправности, лучше поторопиться и обратиться в сервисный центр.

Владельцы автомобилей ВАЗ-2115 выявили несколько возможных вариантов устранения широко распространенных проблем, связанных с тормозной системой:

  • Если в ходе осуществления торможения педаль опускается достаточно низко или проваливается, то это свидетельствует об утечки жидкости или о наличие воздуха в гидравлическом приводе. Чтобы устранить такую проблему, необходимо осуществить прокачку тормозов и заполнить систему жидкостью, предусмотренной производителем.
  • Частое замасливание накладок, расположенных на тормозных колодках. Чтобы эффективно избавиться от посторонних веществ, необходимо промыть накладки в большом количестве бензина и отшлифовать, после чего удалить пыль. Если такое действие не помогает избавиться от проблемы, то единственным решением считается осуществление полной замены накладок на тормозных колодках.
  • Зазор между тормозным барабаном, колодками и механизмом увеличился. Если возникла такая трудность – важно не только отрегулировать зазоры, но и проверить оптимальное функционирование в отдельности каждого механизма.
  • Ощутимые изменения в функционировании тормозной педали. Единственным решением является осуществление регулировки механизма или его замена исправным.
  • Повреждение внутреннего манжета, связанное с выходом из строя основного цилиндра. Для решения проблемы достаточно проверить общее состояние цилиндра и заменить поврежденные детали.
  • Возникновение рисок на цилиндровом зеркале или появление нехарактерных загрязнений на функциональных деталях механизма. Исправить такую проблему можно путем промывки комплектующих с использованием спирта или тормозной жидкости, после чего необходимо правильно собрать узел.

Профессионалы сервисных центров не рекомендуют самостоятельно устранять неисправности, связанные с тормозной системой. Это связано с высоким риском, что может привести к ряду негативных последствий, поэтому осуществить квалифицированные ремонтные работы должны опытные мастера.

Как нельзя чинить тормозную систему

Неисправности, связанные с коробкой передач

Существует ряд причин, которые вызывают различные проблемы, связанные с коробкой передач ВАЗ 2115:

  • Износ подшипников или зубьев шестерен. Приводит к излишнему шуму в период функционирования механизма. Решить неисправность можно, если осуществить замену вышедших из строя комплектующих.
  • О недостаточном или низком уровне смазочной жидкости свидетельствует возникновение постороннего шума. Решить такую проблему можно самостоятельно путем добавления масла до нужного уровня. Если же сальники изношенные и поврежденные, тогда исправить ситуацию можно, осуществив замену неисправных запчастей.
  • При возникновении деформации тяги привода появляется затрудненное переключение коробки передач. Исправить такую ситуацию можно путем замены или выпрямления приводной тяги.
  • Если ослабли винты крепления шарнира, то сложно переключить передачу. Изменить ситуацию можно путем затягивания винтов.
  • Некорректная регулировка привода также вызывает затруднения, поэтому необходимо осуществить корректную регулировку.
  • Износ или выход из строя различных комплектующих также приводит к различным неудобствам, поэтому важно своевременно осуществлять замену таких деталей.
  • Самопроизвольное выключение передачи может произойти при износе или повреждении торцевых зубьев, появлении трещин на задних опорах или при некорректной регулировке общего привода коробки передач. Устранить подобные неисправности можно путем замены вышедших из строя комплектующих, или же осуществления полной регулировки привода коробки переключения передач.
  • Если наблюдается утечка масла, то такая поломка может быть вызвана износом сальников первичного вала, или ослаблением крепления картера. Решить такие проблемы можно путем замены деталей уплотнителя или применения герметика.

Если владелец ВАЗ 2115 в силах самостоятельно провести различные виды ремонтных работ, связанных с коробкой передач, то следует убедиться в корректности выполненных операций. Однако профессионалы рекомендуют проводить ремонт в сервисном центре, дабы минимизировать риски и повысить безопасность использования транспортного средства.

Разборка КПП

Проблемы, связанные с датчиком детонации

Подобного рода агрегат в автомобиле ВАЗ-2115 зачастую подлежит замене, однако рекомендуется предварительно провести диагностические исследования. Это позволит выявить, где именно произошел обрыв электрической цепи. Таким образом, можно установить точную причину неисправности и особенности ее возникновения. Профессионалы выделяют несколько наиболее распространенных кодов, связанных с ошибкой функционирования датчика детонации:

  • Код 0325 – обрыв электрической цепи;
  • Код 0328 – это повышенный уровень сигнала датчика;
  • Код 0326 – это низкий уровень сигнала механизма;
  • Код 0327 – сигнал, поступающий от механизма, имеет низкую частоту.

Выявить точную причину неисправности и подобрать метод устранения могут лишь опытные профессионалы, которые предварительно проводят проверку механизма при помощи омметра.

Датчик детонации

Неисправности ДПКВ

Каждый автовладелец знает, что ДПКВ – это специализированный счетчик или датчик положения коленчатого вала. Зачастую о неисправности такой системы говорят следующие факторы:

  • нестабильное функционирование двигателя на холостых оборотах;
  • отсутствие холостого хода;
  • мотор автомобиля не заводится или глохнет;
  • наблюдается плавающая мощность;
  • происходит пропуск искры.

Устранить данные виды неисправности могут лишь опытные и компетентные специалисты сервисных центров.

Замена ДПКВ

ВАЗ 2115 – это достаточно востребованный и широко известный автомобиль. Несмотря на его популярность, все же существует огромный перечень различных неисправностей, которые решить может самостоятельно владелец, используя собственный опыт и навыки. Если поломка сложная – помогут компетентные профессионалы в сервисных центрах.

Даже незначительная неисправность должна быть устранена в самые короткие сроки. Только в этом случае можно гарантировать безопасное передвижение в транспортном средстве, как водителю, так и пассажирам.

Понравилась статья? Поделиться с друзьями:

2110 признаки неисправности датчиков — фото, описание на VAZ-2110.net

Проверка РХХ самодельным тестером

Перед мойкой датчика снимем его с трубы воздуховода, предварительно открути…

Этот датчик является потенциометром, передающим на контроллер всю информаци…

Бюджетный датчик детонации на субару.

Ваз 2110-2112 Ваз 2114 — 2115 2109 Приора Калина Гранта.

2000 госзаказ 8кл датчик года ваз 2110. авито грузовое авто с пробегом.

признаки неисправности дмрв дмрв признаки неисправности дмрв ваз признаки н…

11. Если при замене дроссельного патрубка на новом патрубке не установлены датчик…

Признаки неисправности датчика детонации ВАЗ 2110.

Замена датчика коленвала на ВАЗ-2110-13.

Признаки неисправности датчика детонации ВАЗ 2110.

На фото — неисправность датчика положения коленвала, kalina.drom.ru.

Плюсовой щуп соединяется с желтым проводом на разъеме датчика…

Датчик скорости ваз 2115 фото.

Что это такое и зачем нужен детонации датчик.

Немного о диагностике и замене детонационного датчика.

Чистка датчика массового расхода воздуха (дмрв) на ваз 2110, ваз 2111, ваз …

7.2.24. Снятие датчика детонации.

Внешний вид и расположение датчиков массового расхода воздуха.

Признаки неисправности датчика коленвала ВАЗ 2110 и 2112.

Датчик положения дроссельной заслонки ВАЗ 2110.

коленвала ваз клапанов датчик ремонт датчику провода.

Датчик холла ваз 2109 принцип работы.

замена датчика температуры охлаждающей жидкости.

Регулятор холостого хода: диагностика и причины неисправностей РХХ.

Признаки неисправности датчика дроссельной заслонки на ВАЗ 2110.

Признаки неисправности датчика детонации ВАЗ 2110.

Определение неисправности устройства.

Фото датчика положения дроссельной заслонки ВАЗ 2110, 2114.ru. дроссельная …

Признаки неисправности датчика детонации ВАЗ 2110.

Датчик коленвала ваз 2115 признаки неисправности.

Ваз 21103 1 5 16v замена ремня грм.

неисправности-блока-индикации-ваз-2110.

Схема проведения проверки и замены инжектора в автомобиле ВАЗ-2110.

Таблица 6.9 Коды неисправностей.

Хельсинки ваз 2110 контроллер отопителя. контроллер отопителя ваз 2110.

9. Выверните кислородный датчик из выпускной трубы.

Датчик дмрв ваз 2115 признаки неисправности

Главная › Новости

Опубликовано: 08.03.2022

Демoнстрaция неиспрaвнoгo ДМРВ нa Кaлине, Приoре, Грaнте, ВАЗ 2110-2112, 2114-2115

Признак неисправности датчика массового расхода воздуха и его диагностика

November 17, 2013


Датчик массового расхода воздуха (сокращённо — ДМРВ) – это незаменимое устройство, которое определяет и регулирует подачу нужного количества воздуха в камеру сгорания ДВС. В его конструкцию обязательно входит термоанемометр, главная функция которого заключается в измерении затрат подаваемых газов. Датчик расхода воздуха ВАЗ-2114 и 2115 располагается возле воздушного фильтра. Но вне зависимости от его расположения ломается он одинаково, как у всех современных моделей Волжского завода. В данной статье мы рассмотрим признак неисправности датчика массового расхода воздуха, а также выясним, как проверить его текущее состояние без вызова специалистов.


Кaк прoверить дмрв признaки неиспрaвнoсти дaтчикa и кaк прoверить ДМРВ

Как можно определить, что ДМРВ подлежит замене или ремонту?

На самом деле симптомов поломок данной детали очень и очень много. Главный признак неисправности датчика массового расхода воздуха – это появление на приборной доске лампы Check Engine (дословно – «Проверьте мотор»). Также о неисправности ДМРВ может свидетельствовать повышенный расход топлива. Ещё один симптом – плохой запуск двигателя. Данная проблема может возникнуть даже тогда, когда уровень заряда аккумуляторной батареи равен 80-99%, а на улице стоит 30 о С жары. Странный ход автомобиля тоже может сигнализировать о поломках.


6+2 Причины неиспрaвнoсти инжектoрa, пoлoмкa дaтчикoв инжектoрнoгo двигaтеля

Главный признак неисправности датчика массового расхода воздуха может заключаться в плохой динамике разгона и «провалах» в движении, то есть машина резко тормозит, а потом резко разгоняется. И последний симптом – это плохая работа двигателя. Если мотор постоянно работает с перебоями, а его обороты постоянно «скачут», это и есть признак неисправности датчика массового расхода воздуха.

На что влияет датчик фаз? Самостоятельная замена датчика распредвала ваз. Датчик детонации Описание

Двигатели автомобилей ВАЗ 2114 оснащены разнообразными устройствами и контроллерами, предназначенными для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить ВАЗ 2114 8 клапанный датчик фаз (ДФ), а также датчик детонации (ДД)? Подробные инструкции представлены ниже.

[Скрыть]

Описание датчика фаз

Для начала рассмотрим место установки, назначение и конструктивные особенности ДФ.

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, используемое для получения информации о работе силового агрегата и дальнейшей передачи этих данных в блок управления. Конструктивно устройство этого регулятора включает чувствительный элемент и преобразователь сигналов. Механизм преобразования состоит из операционного усилителя, специальной мостовой схемы и выходного каскада.

Внутри устройства находится чувствительный элемент, принцип работы которого основан на эффекте Холла. Основное назначение чувствительного компонента — подача сигнала в определенный момент, при котором рядом с платой будет располагаться магнитопроводящий элемент.

Где находится ДФ в Четырках? Расположение устройства может варьироваться в зависимости от модификации двигателя:

  • в моторах с 8 клапанами ДФ расположен непосредственно на ГБЦ;
  • в 16-клапанных двигателях ДФ ​​можно найти со стороны ведущего распредвала, рядом с блоком генератора.

Возможные проблемы и решения

Какие признаки неисправности контроллера:

  • в автомобиле увеличился расход топлива;
  • возникла проблема с системой самодиагностики автомобиля;
  • снизилась динамика автомобиля в целом;
  • появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного отказа устройства).

Инструкция по диагностике и замене ДД

Как проверить поломку и работоспособность ДФ мультиметром?

Процедура диагностики различается в зависимости от модификации силового агрегата; для проверки ДФ на 8-клапанном моторе сделайте следующее:

  1. Сначала на выходе тестера с маркировкой V1 нужно будет установить значение напряжения 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подключенном к контакту В, установить значение напряжения 0,9 вольта.
  2. При замыкании контактов цепи необходимо поднести к стороне контроллера шило или отвертку, также можно использовать металлическую пластину. Если датчик фаз исправен, то вы увидите, как значение напряжения на выводе В упадет до 0,4 вольта. В том случае, если значения, полученные при диагностике, отличаются, это говорит о необходимости замены регулятора (видео опубликовано на канале «Гараж Сандро»).

В случае 16 вентилей процедура проверки в целом такая же, но есть определенные отличия:

  1. Тестер должен быть установлен в режим V2, а на контакте Е напряжение должно быть установлено на 13,5 вольт. На контакте B установлено 0,4 вольта.
  2. Затем также нужно поднести к торцу корпуса отвертку или стальную пластину. При нормальной работе контроллера значение напряжения увеличится до 0,9 В.

Замена ДФ осуществляется следующим образом:

  1. Для начала обесточивается бортовая сеть, для этого отключается аккумуляторная батарея.
  2. Затем ключом на 10 откручивается болт, с помощью которого ДФ фиксируется на блоке. При этом разъем с проводкой необходимо отсоединить от контроллера.
  3. Контроллер снимается с сиденья и заменяется новым. При замене разъема желательно очистить контакты от окисления и загрязнений.

Фотогалерея «Расположение ДФ и ДД»

Датчик детонации Описание

Теперь поговорим о датчике детонации.Начнем с расположения и назначения контроллера.

Расположение, назначение и устройство

ДД в «Четырке» является одним из основных элементов, определяющих правильную работу силового агрегата. Основным конструктивным элементом датчика детонации является пьезоэлектрический механизм. В момент приложения нагрузки к датчику детонации устройство вырабатывает электрический импульс, который подается на модуль управления. Блок определяет появление стука в работе двигателя, в соответствии с чем изменяет угол опережения зажигания.

Что касается расположения, то в ВАЗ 2114 ДД находится на блоке двигателя, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оснащен 8-клапанным двигателем, вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в этом случае найти датчик будет сложнее, так как обзор загораживает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неисправность контроллера детонации:

  • значительное падение мощности, что особенно проявляется при разгоне;
  • на приборной панели появился значок Check;
  • при резком нажатии на педаль газа слышна детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
  • в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, вызван регулярным использованием некачественного топлива.

Инструкция по диагностике и замене контроллера

Процедуру диагностики можно проводить как тестером, так и с помощью омметра. При использовании тестера само устройство нужно будет подключить к разъему для тестирования и диагностики работоспособности. Если у вас есть только омметр, то вам нужно будет измерить напряжение между контактами контроллера.

Как проверить работоспособность ДД:

  1. Сначала на вольтметре устанавливается предел измерения 200 мВ.
  2. Затем необходимо подключить щупы диагностического прибора к контактам регулятора.
  3. Затем попробуйте слегка постучать по корпусу контроллера отверткой или подобным инструментом. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиваться до 20-40 мВ, в этом случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно менять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены потребуется сделать следующее:

  1. Подготовить стандартный слесарный инструмент — также потребуются гаечные ключи и отвертки, наждачная бумага или железная щетка. Остановите силовой агрегат и выключите зажигание, после чего откройте капот.
  2. Затем нужно будет найти ДД, нажать на защелку и отсоединить разъем проводки от регулятора детонации.
  3. При помощи ключа соответствующего размера необходимо открутить гайку со шпилькой (если на вашем автомобиле двухштифтовая ДД).Если на двигателе установлен регулятор резонансного типа, то пьезоэлемент необходимо удалить.
  4. После этого контакты на разъёмах нужно будет зачистить наждачной бумагой или железной щёткой — убрать всю грязь и окисление. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — пульс будет не точным. Когда очистка завершена, замените старый DD на новый.

Датчик фаз необходим для нормального функционирования системы впрыска топлива.С его помощью формируется импульсный сигнал, который передается на электронный блок управления. Этот сигнал показывает, в каком именно цикле находится двигатель в данный момент времени.

По информации, полученной электроникой, регулируется момент подачи топливной смеси и искры на свечи зажигания. Если датчик фаз работает без сбоев, то это обеспечивает нормальную работу всего двигателя, снижение расхода топлива, увеличение мощности двигателя.

Причины поломки

Причину выхода из строя датчика фаз ВАЗ-2114 можно узнать только после того, как вы снимите этот прибор и внимательно осмотрите его. Иногда, чтобы найти поломку, необходимо провести полную диагностику устройства.

Частые поломки, возникающие на датчике:

  1. Короткое замыкание во внутренних элементах прибора.
  2. Механическое повреждение выступа крепления устройства, в результате этого происходит смещение корпуса в канале ствола.
  3. Поломка зубчатого диска, который находится на преобразователе сигналов импульсного типа.
  4. Перегрев датчика фаз из-за слишком высокой температуры двигателя.

Рассмотрим причины неисправностей более подробно. В случае выхода из строя датчика фаз электронный блок управления не воспринимает его сигнал. Он работает только на информации, полученной от датчика коленчатого вала.

В этом режиме нельзя осуществлять фазированный впрыск топливной смеси.Электронный блок управления ВАЗ-2114 переключает двигатель на двойной впрыск топлива, в результате чего ухудшаются динамические характеристики автомобиля, а также увеличивается расход топлива.

Признаки поломки

При выходе из строя датчика фаз ВАЗ-2114 возможны следующие симптомы:

  1. Значительное увеличение расхода топлива.
  2. Ухудшение динамики при разгоне, отказ на холостом ходу двигателя.
  3. Нестабильная работа двигателя на холостом ходу.
  4. Бортовой компьютер, установленный на автомобиле, выдает ошибки с номерами «0343» и «0340».Говорят, неисправность в датчике распредвала, и электронный блок управления перешел в аварийный режим.

Ремонтировать это устройство бесполезно, вы его просто сломаете. Если датчик распредвала вышел из строя, то после ремонта он не сможет нормально функционировать.

Стоимость нового датчика в магазинах около 500 рублей, все зависит от того какой производитель. Восстановить ушко можно с помощью суперклея, но чинить электрическую часть смысла нет.

Проверка датчика

В том случае, если вы обнаружили типичные признаки поломки датчика распредвала, а также видите ошибки на ЭБУ, необходимо проверить, нормально ли функционирует устройство. Обязательно осмотрите все провода, которые ведут к датчику, на предмет возможных обрывов.

Диагностика проводится с помощью мультиметра. Автомобили ВАЗ-2114 оснащаются 8- и 16-клапанными двигателями. Тем более, что конструкции этих устройств разные, они не взаимозаменяемы. Диагностика тоже будет немного отличаться.Для проверки датчика фаз ВАЗ-2114 на восьмиклапанном двигателе потребуется выполнить следующие действия:

  1. Измерить напряжение на контакте «Е» — оно должно быть таким же, как и в бортовой сети.
  2. Подключить мультиметр к разъему датчика «В» — напряжение должно быть 0,9 В.
  3. Теперь необходимо измерить напряжение на разъеме «В», но только с поднесением металлического предмета, например отвертки, к активной части датчика. Напряжение должно снизиться до 0.4 В. В том случае, если напряжение не уменьшилось, можно говорить о поломке устройства.

Диагностика двигателей V16

Перед проверкой датчика фаз необходимо включить зажигание.

Проверка датчика распредвала на 16-клапанном двигателе осуществляется следующим образом:

  1. На выходе «Е» должно быть напряжение, равное по величине напряжению в бортовой сети. То есть около 12 В.
  2. В режиме покоя на выходе «В» должно быть напряжение 0.4 В.
  3. Поднесите металлический предмет к активному элементу датчика фаз, при этом напряжение должно подняться до 0,9 В. Если этого не произошло, то датчик неисправен.

Как видно из алгоритмов диагностики, на 8-клапанных двигателях сигналом для электронного блока управления является снижение напряжения. А для 16-клапанных моторов, наоборот, повышение напряжения.

Снятие датчика

После выявления неисправности необходимо заменить устройство.Сделать это очень просто, сможет даже водитель без навыков. Из инструментов нужен ключ на «10». Желательно использовать трещотку и головку.

Нужно просто знать, где находится датчик фаз на «четырнадцатой». Загляните в моторный отсек, в район фильтра очистки воздуха. На блоке цилиндров есть небольшой элемент, который вкручивается одним винтом. Это нужный датчик распредвала. Демонтаж осуществляется в следующем порядке:

  1. Отсоедините минусовую клемму от аккумуляторной батареи.
  2. Отсоедините колодку проводов от датчика положения распределительного вала.
  3. При помощи головки на «10» необходимо открутить болт крепления датчика к блоку двигателя.
  4. Извлеките деталь из отверстия.

Обязательно проведите визуальный осмотр, вполне возможно, что вся неисправность заключается в том, что на его активной части скопилась металлическая стружка. Попробуй протереть датчик фаз, потом переустановить. Если он не начинает работать в обычном режиме, бортовой компьютер все равно выдает ошибки, то устанавливайте новое устройство.

Установка нового датчика

Установка осуществляется в обратной последовательности. Но обязательно знать особенности установки прибора:

  1. Не использовать герметики и прокладки, так как температура вокруг датчика постоянно меняется. В результате герметик или прокладки расплавляются, что может привести к огромным повреждениям двигателя.
  2. Иногда после установки нового устройства бортовой компьютер все равно выдает ошибки. Вполне возможно, что вам просто попался датчик, в котором есть заводской брак.

К сожалению, в магазинах очень часто встречается бракованная продукция. Поэтому, если ошибка все же высветилась, необходимо провести диагностику датчика фаз ВАЗ-2114. Если проверка показала, что устройство исправно, то нужно искать проблему в других механизмах. Возможно, ослабла шестерня на коленчатом валу или ремень ГРМ перескочил на несколько зубьев.

Автомобили семейства ВАЗ комплектуются бензиновыми четырехцилиндровыми инжекторными двигателями мощностью от 80 до 120 лошадиных сил.Двигатели различаются объемом и мощностью, типом ГБЦ (8- и 16-клапанные) и электронными блоками управления (ЭБУ).

Для чего нужен фазовый датчик?

Первые инжекторные двигатели не были оснащены датчиком фаз. ЭБУ получил все необходимые сигналы от датчика положения коленчатого вала (ДПКВ). Когда коленвал находился в положении впрыска топлива в один из цилиндров, ЭБУ получал сигнал и открывал форсунки. Топливо впрыскивалось в общий впускной коллектор, где, смешиваясь с воздухом, преобразовывалось в топливовоздушную смесь.После этого открывались клапаны соответствующего цилиндра и в него всасывалась готовая смесь. Автомобили с такой системой питания оказались экономичнее и мощнее карбюраторных, за счет более точного дозирования топливовоздушной смеси. Введение стандарта Евро-0 потребовало от автопроизводителей кардинально изменить систему приготовления и подачи топливовоздушной смеси. Это было сделано с помощью раздельного впрыска топлива.

Чтобы перейти на такой впрыск, нужно было не только следить за показаниями ДПКВ, но и определять начало работы первого цилиндра.Ведь за четыре такта двигателя коленчатый вал делает два оборота, поэтому без дополнительных датчиков невозможно определить, какой из цилиндров работает в данный момент. Поэтому на распредвал был установлен датчик, отвечающий за фазы газораспределения и порядок работы цилиндров, который давал сигнал на начало работы первого цилиндра.

Где установлен датчик фаз?

На 8-клапанных двигателях датчик фаз расположен сверху двигателя, на торце ГБЦ (ГБЦ) от маслозаливного отверстия.На 16-клапанных двигателях датчик устанавливается в верхней части головки блока цилиндров, с обратной стороны ремня ГРМ (ремня ГРМ).

Диагностика датчика фаз

Если автомобиль внезапно теряет мощность и приемистость, увеличился расход топлива или появляется сигнал неисправности двигателя (Check), следует провести комплексную проверку двигателя. Методика такой проверки описана в статье (Диагностика форсунки).

Для диагностики датчика фаз выполните следующие действия:

Снимите разъем с датчика и осмотрите контакты.Это удобно делать с помощью стоматологического зеркала и фонарика. Если они окислились, очистите их, вставьте разъем в датчик и запустите двигатель, это может решить проблему.

Если у вас есть диагностический сканер форсунок, подключите его к двигателю. Если сканер показывает неисправность с кодом 0340 — 0343, проблема в датчике фаз или его проводке.

Замена датчика фаз Калины + Видео

На 8-клапанных двигателях замена датчика не представляет сложности.Для этого понадобится небольшой трещоточный ключ с головкой на 10. Снимите клемму аккумулятора (если этого не сделать, сигнал неисправности двигателя не погаснет), затем вытащите разъем и открутите 2 болта крепления. Снимите датчик, вставьте новый, вкрутите винты и подключите разъем. Подключите батарею через 10 минут.

На 16-клапанном моторе замена датчика сопряжена с рядом сложностей. Датчик расположен в очень неудобном месте, поэтому открутить болты крепления можно либо рожковым ключом «на 10», либо небольшой трещоткой с коротким удлинителем и соответствующей насадкой.При откручивании болтов нужно следить, чтобы шайба или датчик не упали в генератор. Установите датчик в обратном порядке.

Выбор датчика фаз для Калины

Датчик фаз для 8-клапанного двигателя отличается от такового для 16-клапанного двигателя. Некоторые автоэлектрики устанавливают датчики 8-клапанного клапана на 16-клапанный и мотор работает. Разница между этими датчиками заключается в размере и форме разъема.

Существуют также датчики фаз для 8-клапанного двигателя, у которых нет прорези для сигнального диска.Такие датчики нельзя устанавливать на 16-клапанный двигатель, потому что они работают не с сигнальным диском, а со штифтом, закрепленным на конце распределительного вала.

Во избежание ненужных регулировок приобретите датчик, соответствующий типу двигателя. Несмотря на то, что производители присваивают датчикам разную маркировку, номер, прописанный в каталоге оригинальных запчастей для ВАЗ Калина, неизменен. 8-клапанный мотор соответствует каталожному номеру 21110370604000, 16-клапанный 21120370604000.Такие же датчики используются на моделях ВАЗ 2108 — 2115, Ларгус, Гранта, Приора, 4х4. Если вам предлагают датчик фаз на Приору или 2110, убедитесь, что он подходит для типа двигателя (8 или 16 клапанов) и смело устанавливайте его на автомобиль.

Датчик фаз или как его по-другому называют положения распределительного вала, предназначен для определения угла наклона распределительного вала и в зависимости от показаний подачи необходимой информации в ЭБУ автомобиля для распределения смеси и управления зажигание.

Если датчик фаз вышел из строя или начал глючить, то не исключен резкий скачок расхода топлива. Это связано с тем, что ЭБУ автоматически переводит ремень ГРМ в дежурный режим, и топливо начинает поступать во все цилиндры одновременно. Именно это и приводит к таким последствиям.

Необходимый ремонтный инструмент:

  • торцевая головка 10 мм
  • храповик или кривошип

Порядок снятия и установки нового датчика фаз на ВАЗ 2110, 2111 и 2112

Во-первых, стоит упомянуть расположение этой детали.Если открыть капот автомобиля, то он находится с правой стороны маслозаливной горловины. Чтобы не гадать, смотрите его расположение на фото.

Первым делом отсоединяем колодку с проводами питания, для чего отодвигаем пластиковый фиксатор в сторону и в это время тянем штекер вверх:

Теперь при помощи трещотки и головки откручиваем болт крепления датчика распредвала:

И вынимаем из посадочного места, как это хорошо видно на фото ниже:

Прежде чем приступить к установке нового датчика, внимательно прочитайте код детали OEM и маркировку, чтобы приобрести точно такой же датчик.

Цена новой детали от 300 до 400 руб. Установка происходит в обратном порядке и не вызывает затруднений.

Если на ВАЗ 2114 выходит из строя датчик положения распредвала, то обязательно появится одна из ошибок (0340 или 0343). Проверить устройство можно с помощью тестера. Обратите внимание, что 8- и 16-клапанные моторы оснащены разными типами датчиков. Есть отличия и в диагностике.

Алгоритм проверки на 8-клапанном моторе:

  1. Подайте питание на контакт «E» устройства.
  2. Измерить напряжение на сигнале «Е» — его значение должно быть около 0,9 Вольта.
  3. Поднесите металлический предмет (например, отвертку) к чувствительному элементу датчика.
  4. При снижении напряжения до 0,4 вольта можно сказать, что устройство полностью исправно. Если он равен нулю или не изменился, имеет место поломка устройства.

Алгоритм проверки ДФ на 16-клапанном моторе:

  1. Подключите питание к клемме «Е».
  2. Сигнальный провод датчика распредвала ВАЗ 2114 «В» должен иметь напряжение около 0,4 вольта.
  3. Выполняя операции, аналогичные описанным выше, необходимо измерить напряжение. Если датчик фаз исправен, оно поднимется до 0,9 Вольта.

Замена устройства своими руками

Устройство находится в блоке цилиндров, возле воздушного фильтра. Последовательность замены следующая:

  1. Откройте капот, отсоедините аккумуляторную батарею от бортовой сети автомобиля.
  2. Отсоединить колодку с проводами от датчика фаз.
  3. Выверните винт, которым датчик крепится к блоку цилиндров.
  4. Достаньте DF.

Осмотрите прибор, очень часто причиной его неработоспособности является намагниченная металлическая пыль, скапливающаяся на активном элементе. Если это так, аккуратно протрите устройство и переустановите его. Если произошла очередная поломка, то лучше установить новый элемент. Установка осуществляется в порядке, обратном снятию.

На этом ремонт датчика положения распредвала ВАЗ 2114 закончен. Как видите, ничего сложного в этом нет, но нужно учитывать некоторые особенности. Самое главное, не используйте герметики или прокладки во время установки. Это приведет к неисправности системы управления двигателем.

Установка ремня ГРМ на ваз 2115

Устройство всех предприводных автомобилей ВАЗ, начиная с 2108 и заканчивая 2114-2115, практически одинаково.А что касается конструкции ГРМ, то она полностью идентична. Единственное, что может отличаться, это шкив коленвала:

  • на старых моделях он узкий (как будет показано в этой статье)
  • на новых — широкий, соответственно ремень генератора тоже широкий

Итак, если вы решили заменить ремень ГРМ на своем автомобиле, то следует иметь в виду, что делать это необходимо в двух случаях:

  1. Максимально допустимый пробег 60 000 км, как предписано производителем АвтоВАЗ
  2. Преждевременный износ, препятствующий дальнейшему использованию ремня

Итак, для того, чтобы сделать этот ремонт своими руками, нам понадобится следующий инструмент:

  • Накидные или рожковые ключи 17 и 19 мм
  • Торцевая головка 10 мм
  • Рукоятки с трещоткой различных размеров
  • Плоская отвертка
  • Специальный натяжной ключ

Инструкция по замене ремня ГРМ на ВАЗ 2114 + видео обзор работы

Для начала первым делом необходимо выполнить некоторые условия, а именно: снять ремень генератора, а также выставить метки ГРМ — то есть так, чтобы метки совпали на распредвале с крышкой и на маховике.


Далее можно переходить непосредственно к снятию ремня ГРМ, что будет наглядно показано в видео ролике:

Стоит отметить такой момент, что при замене ремня ГРМ сразу стоит поменять сам натяжной ролик, так как именно из-за него в некоторых случаях происходит обрыв. Подшипник может заклинить и тогда ремень порвется. Также проверьте, нет ли люфта в работе помпы (водяного насоса), и если он есть, то его необходимо заменить.

Если сломается помпа, то со временем можно заметить такой дефект, как поедание ремня сбоку. Это связано с тем, что шкив водяного насоса ходит из стороны в сторону, тем самым уводя ремень от прямолинейного движения. Именно по этой причине происходит повреждение.

При установке обратите особое внимание на натяжение ремня. Если он будет слишком свободным, это может привести к перескакиванию нескольких зубов, что недопустимо. В противном случае при перетягивании ремня ГРМ он, наоборот, будет преждевременно изнашиваться, а также будет высокая нагрузка на весь механизм в целом, включая помпу и натяжной ролик.

Цена нового комплекта ГРМ может составлять около 1500 рублей для оригинальных комплектующих GATES. Именно расходники этого производителя чаще всего устанавливаются на автомобили ВАЗ 2114-2115 с завода, поэтому они имеют практически лучшее качество среди конкурентов. Аналоги можно купить по более низкой цене, от 400 рублей за ремень и от 500 рублей за валик.


Покажем как заменить ремень ГРМ, помпу своими руками, как правильно выставить метки в двигателе автомобиля ваз 2115 ваз 2114 ваз 2113.Первым делом ключом на 10 откручиваем защитный кожух двигателя. Откручиваем и снимаем натяжной ролик (используем ключ на 17):


Откручиваем и снимаем шестерню распредвала (ключ на 17):


При этом ключ не потеряем. Защита откручивается ключом на 10 и 8:


Поднимаем автомобиль на домкрате, снимаем колесо, подкрылок и откручиваем шкив головкой на 19, можно для этой цели использовать стартер, как в нашем видео.Далее ослабляем натяжение ремня генератора и снимаем ремень:


Вынимаем и выкидываем старые ремни. Теперь можно заняться насосом, для этого откручиваем три болта (ключ на 10), лучше всего использовать головку, особенно когда имеешь дело с третьим болтом:


Снимаем старый насос и устанавливаем новый один. Прокладка и места контакта были смазаны герметиком. Устанавливаем новый ремень ГРМ, на видео это подробно показано, включая маркировку.

Видео замены ремня ГРМ и помпы на ВАЗ 2114 2113 2115:

Резерв видео по замене ремня ГРМ, помпы, маркировка на ВАЗ 2115 ВАЗ 2114 ВАЗ 2113:

Как поменять ремень ГРМ на ВАЗ 2114 самостоятельно

Когда у водителей возникает вопрос, почему проскальзывает ремень ГРМ, они обращаются в сервисный центр или читают отзывы автомобилистов. Решить проблему можно, если заменить ремень своими руками. Как производится замена ремня ГРМ на ВАЗ 2114 8 клапанов: , подробная инструкция по установке и регулировке содержится в статье.

Для чего нужен ремень ГРМ?

Ремень ГРМ соединяет коленвал с распредвалом и синхронизирует их работу. Он заставляет распредвал ГРМ вращаться, тем самым обеспечивая выполнение его функций. Кроме того, через эту ременную передачу приводятся другие компоненты двигателя.

Деталь представляет собой резиновое изделие с рифленой внутренней поверхностью, за счет чего обеспечивается синхронность и исключается проскальзывание.

Внешний вид резины

Ремень меняем сами (на 8 клапанной модели)

Замена ремня ГРМ ВАЗ 2114 строго регламентировано в инструкции по эксплуатации автомобиля.Эту деталь рекомендуется менять через 30-45 км. Но нельзя ориентироваться только на рекомендации, со временем, не пробегая положенные км. он соскальзывает с шестеренок, ест, лопается и может лопнуть.

Для автомобиля с установленным на нем 1,5-литровым двигателем, имеющим 8 клапанов, порыв ремня не будет иметь серьезных последствий: машина просто заглохнет и не заведется. А в двигателе объемом 1,3 литра могут быть повреждены клапана, что приведет к поломке всего двигателя. Если на ВАЗ2114 установлен инжектор, то при проскальзывании, переедании или обрыве ремня на приборной панели будет отображаться: «ошибка датчика фар».Решите вопрос через сколько км. эту деталь следует заменить после визуального осмотра и произвести замену, если она находится в плохом состоянии. Какой ремень лучше выбрать написано в инструкции к ВАЗ 2114.

Необходимые инструменты

Для проведения замены своими руками необходимо подготовить новые запчасти и инструменты:

  • набор ключей;
  • новый топливный ремень;
  • новый натяжной ролик.

Новый расходный материал для установки

Этапы работы

Последовательность замены своими руками состоит из следующих шагов:

  1. Автомобиль должен быть поставлен на ручной тормоз.
  2. Установите 4-ю или 5-ю передачу.
  3. Открутив три болта, следует снять крышку, защищающую привод распредвала.
  4. Далее необходимо ослабить ремень привода генератора и снять его с коленчатого вала вместе со шкивом, оставив болт, который его держит.
  5. Теперь автомобиль следует перевести на нейтральную передачу.
  6. Следующий шаг — сделать метки. Для этого прокручиваем коленвал по часовой стрелке, соблюдая метки и маховик.Поворачивайте вал до тех пор, пока метка не будет параллельна среднему делению шкалы.
  7. Убедившись, что метка на шкиве находится напротив метки на защитном кожухе, нужно немного ослабить гайку крепления натяжного ролика. При необходимости заменить натяжной ролик.
  8. С помощью ролика необходимо ослабить натяжение ремешка, чтобы снять его.
  9. Далее необходимо установить новое изделие на зубчатый шкив коленчатого вала.
  10. Затем нужно натянуть ведущую ветвь изделия на шкив распределительного вала, чтобы оно не провисало.
  11. После проворачивания коленвала на 1,5-2 оборота и установки меток. Если метки не совпадают, ремень следует снять и повторить процедуру установки.
  12. После разметки нужно открутить болт на коленвале и поставить на место шкив генератора, закрепив его болтом.
  13. Поворачивая натяжной ролик против часовой стрелки, необходимо отрегулировать натяжение ремня ГРМ и надеть ремень генератора.


Гайка для ослабления и затягивания

  • После выполнения всех работ нужно запустить двигатель и по звуку определить необходимость регулировки натяжения ремня.
  • Почему стоит поменять ремень ГРМ своими руками: сэкономите время и деньги, будете знать, что делать, если проскочит или съест.

    Замена ремня ГРМ на ВАЗ 2114 осуществляется в один прием; практически не требуется специальных инструментов или подъемника для выполнения работ.

    Инструмент для замены ГРМ Лада Калина

    В первую очередь необходимо запастись инструментом, наличие которого необязательно, но сделает операцию намного быстрее и проще.

    • Храповой механизм. Вместо нее можно использовать обычную ручку, но тогда обязательно придется искать 12-гранную головку на 13. Если ее нет, то придется как-то выкручиваться, об этом позже;
    • Рожковый или накидной ключ на 10;
    • Торцевой ключ на 19 с длинным удлинителем, около метра. Конечно, либо ошейник, либо храповик;
    • Устройство для фиксации натяжного ролика. Можно купить, можно сделать, похож на ключ для гайки на болгарке, только расстояние между «рожками» меньше;
    • Рожковый ключ на 17;
    • Ключ 8, несмотря ни на что.

    Замена ремня ГРМ на Лада 2114: описание процедуры

    Итак приступим. Сначала откручиваем заливную пробку, снимаем пластиковую защиту, закручиваем пробку на место. Снятие бачка омывателя лобового стекла, предварительно вытащив из него насосы. Он будет только мешать.


    Теперь откручиваем правый угол брызговика двигателя, который находится под ним. Это необходимо для того, чтобы можно было открутить шкив коленчатого вала.Лучше делать это с вывернутыми колесами до упора вправо.


    Из моторного отсека ключом на 10 открутить три болта крепления кожуха ремня ГРМ. Один болт с торца, второй со стороны салона сверху, третий чуть ниже второго, на ощупь найти довольно легко.

    Снимаем крышку, видим ремень ГРМ. Теперь ставим помощника в салон, включаем пятую передачу, а он держит педаль тормоза нажатой. Это самый простой способ зафиксировать коленчатый вал от проворачивания при откручивании.Разумеется, откручиваем болт крепления шкива коленвала. Делается это из-под крыла правого колеса, если предварительно открутить защиту, то ее будет видно. Иногда нужно открутить вкладыш.



    После откручивания шкива важно следить за тем, чтобы коленчатый и распределительный валы не проворачивались во избежание установки установочных меток. Затем ключом на 17 откручиваем натяжной ролик, в этот момент также лучше держать педаль тормоза нажатой.

    Важно! Необходимо проверить натяжной ролик на наличие люфтов и скрипов. На него приходится колоссальная нагрузка, поэтому шума при вращении быть не должно.


    Теперь ставим новый ремень, фиксируем натяжной ролик приспособлением, затем затягиваем гайку. После натяжки ремень должен провернуться на 90 градусов в изгибе. Это все.

    Видео замены ГРМ ВАЗ 2114:

    Обрыв ремня ГРМ в дороге может доставить массу неудобств. На ВАЗ-2115 эта поломка может привести к загибу клапанов, что грозит более дорогим ремонтом.Также неприятная ситуация может возникнуть, если в дороге случится поломка. Ниже мы разберемся в причинах этой неисправности и предоставим инструкции по ее устранению.

    Причины выхода из строя ремня ГРМ

    Причин возникновения данной поломки на ВАЗ-2115 несколько:

    • естественный износ;
    • загрязнение;
    • попадание масла и посторонних предметов;
    • отказ помпы;
    • изменение положения натяжного ролика;
    • заклинивание распредвала или коленвала.

    Роль ремня ГРМ, устанавливаемого на форсунку автомобиля ВАЗ-2115, заключается в своевременном открытии клапанов двигателя. Он синхронизирует шкив распределительного вала с коленчатым валом. Поэтому важно вовремя менять его при износе, чтобы не было проблем с двигателем.

    Как определить, что пора менять ремень ГРМ

    Наиболее разумным будет установить новую запчасть на ВАЗ-2115 до обрыва ремня.На необходимость срочной замены могут указывать следующие признаки:

    • гул и посторонние шумы при работе силового агрегата;
    • пробег на одном ремне более 60 тысяч километров;
    • Масло
    • попало в ГРМ.

    В ситуации с ремнем лучше потратиться на новую запчасть и заменить ее несколько раз, чем потом платить за капитальный ремонт двигателя. Производители часто уверяют, что один ремень на ВАЗ-2115 может проехать до 100 тысяч километров, на самом деле его лучше менять каждые 60 или чуть раньше.

    Регулярно проверяйте натяжение ремня, если он провисает или распределяет нагрузку неравномерно, то вскоре может потребоваться замена этого компонента. Помните, что в этой части хронометража нет такого понятия, как саморегулировка во время работы. Неравномерное натяжение неизбежно приведет к разрыву. Замену этой детали газораспределительного механизма необходимо производить сразу после первого случая ее затяжки.

    Обязательно следите за аккумулятором и системой зажигания своего ВАЗ-2115, так как запуск двигателя «с толкача» негативно сказывается на состоянии ремня ГРМ.Дело в том, что при таком типе запуска валы начинают двигаться с сильным рывком, что растягивает ремень и приводит к уменьшению срока его службы.

    Как происходит замена

    Перед проведением замены необходимо купить новую качественную запчасть и комплект автомобильных головок и ключей. Цена качественного ремня ГРМ колеблется в районе отметки в тысячу рублей. За такие деньги можно купить комплектующие производства Германии, США или России.

    Самые дешевые комплектующие для восьмиклапанного двигателя ВАЗ-2115 в настоящее время поставляются из Китая, но их качество оставляет желать лучшего. Автолюбители все чаще отдают предпочтение немецким маркам запчастей BOSCH, Finwhale и ContiTech. Американский бренд Gates неплох по своим качественным характеристикам. Не покупайте дешевые комплектующие, так как они быстро выходят из строя. В этом случае вам потребуется замена очень часто.

    После того, как у вас есть все для выполнения работ, можно приступать к ним, следуя инструкции:

    1. С помощью гаечного или накидного ключа открутите три болта, на которых крепится крышка, препятствующая попаданию смазки и грязи на ремень.
    2. Обязательно снимите минусовую клемму с аккумулятора — это необходимо, чтобы части автомобиля были обесточены. Прежде чем приступить к дальнейшим работам по замене, установите поршни первого и четвертого цилиндров в верхнюю мертвую точку.
    3. Ослабьте ролик синхронизации, пока он не начнет вращаться. Для этого ключом на 13 слегка откручиваем прижимающий его болт. Осторожно вращайте ролик.
    4. После этой процедуры ремень ослабнет и его можно будет легко снять с распределительного вала.
    5. Чтобы получить доступ к газораспределителю снизу, необходимо демонтировать правое переднее колесо.
    6. С помощью гаечного ключа открутите болт крепления шкива генератора. Сделать это не так просто, так как этот шкив постоянно прокручивается. Фишка в том, что с левой стороны картера сцепления есть специальная черная заглушка, ее нужно снять. В полученное отверстие вставьте шпатель или отвертку так, чтобы она попала между зубьями маховика. После этого открутить болт со шкива не составит труда.
    7. После ослабления шкива генератора ремень можно легко снять. Затем его заменяют.

    После снятия изношенной детали привода газораспределителя необходимо установить новую в обратном порядке:

    • первая натяжка на шкив коленчатого вала;
    • затем установить через все ролики на верхний (распредвал) вал.

    Важно! После того, как вы демонтируете изношенный ремень, не прокручивайте валы. Изменение положения шкивов приводит к необходимости регулировки фаз газораспределительного механизма.

    На ролике есть два небольших отверстия для регулировки натяжения ремня ГРМ. В них вставляется специальный ключ (его можно заменить дрелью или саморезами) для поворота ролика. При правильном натяжении ремень повернется на 90 градусов посередине между двумя шкивами.

    Основные признаки неисправности ДМРВ (ВАЗ). Основные симптомы неисправности ДМРВ (ВАЗ) Что такое ДМРВ

    MAF — датчик массового расхода воздуха. Он находится в системе питания двигателя, во впускном тракте, и считается важнейшим среди основных приборов и узлов в системе впрыска любого силового агрегата.Как и любой другой узел автомобиля и любая деталь, ДМРВ может выйти из строя. Давайте рассмотрим основные симптомы неисправности ДМРВ, а также выясним принцип работы и функциональные возможности этого оборудования.

    Что такое ДМРВ?

    Этот прибор очень нужен для того, чтобы определить объем воздуха, который будет заполнять камеры сгорания при работающем двигателе. Датчик обычно устанавливается после воздушного фильтра в системе питания.

    Во время движения в силовой агрегат автомобиля подается 1 объем топлива, а также 14 равных частей воздуха.Так готовится правильная топливно-воздушная смесь. Это залог правильной работы мотора на самых оптимальных для него режимах. При любом нарушении этого соотношения владелец автомобиля будет наблюдать либо повышенный расход топлива, либо снижение мощности силового агрегата, либо и то, и другое сразу. Если знать признаки неисправности ДМРВ, то выявить поломку устройства несложно.

    ДМРВ необходим для того, чтобы точно измерить необходимое количество воздуха.Это количество рассчитывается в самом датчике, а затем отправляется в ЭБУ, где на основе этих данных будет рассчитано необходимое количество топлива.

    Чем сильнее водитель нажимает на педаль акселератора, тем больше воздуха поступает в камеры сгорания. Датчик определяет количество и отправляет в ЭБУ специальную команду на увеличение объема впрыскиваемого топлива. Если машина будет работать или двигаться более равномерно, то потребуется небольшое количество воздуха. Вот для чего нужен ДМРВ. Он измеряет необходимый объем воздуха для работы мотора с максимальной точностью.

    Измерение объема воздуха означает определение нагрузки, которая будет приложена к двигателю. При нажатии педали акселератора дроссельная заслонка открывается и количество поступающего воздуха увеличивается.

    Как работает ДМРВ?

    Это устройство представляет собой небольшую проволоку из платинового сплава. Размер этого шнура всего 70 микрон. Он установлен в специальной трубке, которая находится перед дроссельной заслонкой.

    Этот провод охлаждается потоком воздуха.Для регулирования температуры между ним и воздушным потоком на провод подается электричество. Уровень заряда можно регулировать. Чем сильнее передувается провод, тем больше электричества поступает.

    Из-за постоянного использования этот провод постоянно покрывается грязью. Но современные датчики имеют систему самоочистки. Грязь – одна из причин выхода устройства из строя, однако есть и другие признаки неисправности датчика массового расхода воздуха. Хотя конструкция устройства максимально проста и надежна, она тоже дает сбои.Единственный его недостаток – непригодность для ремонта. Если датчик выходит из строя, его просто заменяют новым.

    ДМРВ ВАЗ — признаки неисправности и диагностика

    При выходе из строя этого датчика на приборной панели скорее всего будет гореть лампочка «Check Engine».

    Также мотор однозначно потеряет в своих характеристиках мощность и динамические характеристики. Также среди основных признаков выделяют повышенные аппетиты мотора и затрудненный запуск ДВС.

    Методы диагностики ДМРВ

    Существует несколько вариантов проверки ДМРВ. Признаки проблемы проявляются почти сразу. Давайте посмотрим на них вместе.

    Первый способ — отключить датчик

    Этот способ проверки самый простой. Это может сделать каждый автовладелец. Первый шаг — отключить датчик. Для этого нужно просто отсоединить разъем. Затем следует запустить двигатель. В результате контроллер ЭБУ перейдет в аварийный режим.А подача топливной смеси будет регулироваться только с помощью дроссельной заслонки. Холостой ход будет около 1500 об/мин. После этого необходимо произвести регистрацию на автомобиле. Если машина прибавила в динамических характеристиках разгона, то есть смысл поискать признаки неисправности ДМРВ.

    Второй способ — с помощью мультиметра

    Перед выполнением этих диагностических мероприятий следует отметить, что это будет работать только с ДМРВ Bosch. Перед тестированием установите мультиметр на предел 2 В, а затем установите машину в режим работы с постоянным напряжением.

    Включите зажигание и соедините красный провод с желтым на колодке. Подсоедините черный провод к зеленому. В этот момент двигатель не должен работать. Измерить напряжение

    Если показания от 1,01 до 1,02, то все нормально. Мультиметр показывает напряжение до 1,03 — ничего страшного, это допустимо. Предельный уровень 1,05. Если выше, то можно снова искать причину поломки.

    Внешние признаки неисправности ДМРВ ВАЗ 2110

    Это третий способ диагностики датчика.Для определения его исправности внимательно осмотрите внутренние полости воздуховода, где установлен ДМРВ. Для того, чтобы это сделать, вам понадобится фигурная отвертка. Ослабьте хомут и отсоедините гофрированную трубу. Поверхность гофры должна быть максимально сухой, без масляной пленки.

    Следует отметить, что основными признаками неисправности ДМРВ являются загрязнения на рабочей поверхности. Образуется из-за того, что вовремя не заменили воздушный фильтр.Масляный налет подскажет водителю о высоком уровне масла в системе смазки или неисправности маслоотделителя. При этих признаках датчик еще может работать, но вскоре выйдет из строя.

    Далее нужно полностью снять ДМРВ. Признаки неисправности вы обнаружите после визуального осмотра устройства. Для проведения этой операции вам понадобится ключ на 10. Открутите два винта и снимите устройство с корпуса воздушного фильтра. Вместе с датчиком выйдет резиновое уплотнение.Если уплотнитель остался в корпусе, это главный признак скорой поломки.

    Основные симптомы

    So. При наличии проблем с ДМРВ симптомы неисправности могут быть самые разные. Среди них можно выделить провалы при разгоне, отсутствие тяги, снижение мощности. Есть стойкое ощущение, что машина просто «не едет». Если нет должной реакции при нажатии на газ, то это один из признаков. Высокий расход топлива также является сигналом для диагностики этого датчика.Когда ваш автомобиль останавливается при переключении с передачи на передачу, имеет смысл проверить датчик массового расхода воздуха. ВАЗ 2110 имеет те же симптомы, что и другие автомобили.

    Если у вас затруднен запуск холодного двигателя, если двигатель работает нестабильно, если обороты самопроизвольно увеличиваются или, наоборот, снижаются, если возникают детонации под нагрузкой — все это сигналы для проверки и диагностики датчика.

    Очистка сенсора

    Если вы наблюдаете признаки неисправности ДМРВ, то можно попробовать почистить прибор.

    Кстати, это самый дорогой датчик из всех в линейке переднеприводных автомобилей ВАЗ. Но если он у вас вышел из строя, не спешите его менять. Есть небольшой шанс восстановить его «здоровье». Для процесса очистки вам понадобится специальная жидкость, которая используется для очистки карбюратора. Также пригодится ключ-звездочка. Откручиваем хомут, а также два болта на «10». Снимаем трубку и вынимаем датчик. Сбрызните проволоку и трубку жидкостью. Работайте с особой осторожностью, дождитесь полного испарения этой жидкости и дайте устройству высохнуть.

    Пока прибор сохнет, снимите узел дроссельной заслонки. Вы увидите налет внутри узла дроссельной заслонки. Его необходимо удалить жидкостью. Эта грязь является причиной неисправности всей системы. Из-за него появляются проблемы с ДМРВ, признаки неисправности ВАЗ 2115, которые беспокоят новичков на автомобильных форумах.

    Не снимать трос дроссельной заслонки. Положите узел на тряпку и обработайте жидкостью особо грязные места. Не забудьте промыть регулятор холостого хода и пространство под ним.

    После этого, скорее всего, все признаки проблем с ДМРВ уйдут, конечно при условии, что датчик не имеет механических повреждений. Поэтому не ждите, пока у вас появятся первые признаки таких проблем, а займитесь такой профилактикой уже в ближайшие выходные. Это не займет у вас много времени, а ваш автомобиль будет дышать по-настоящему. Вы не узнаете свой двигатель. Он станет намного лучше заводиться, его тяга улучшится, вы заметите увеличение мощности вашего двигателя.

    Проводите такую ​​профилактику регулярно, и ваш автомобиль скажет вам спасибо.

    В системе двигателя автомобиля каждая деталь, каждый элемент играет важную, решающую роль. Не получается одно — все оборудование выходит из строя по цепной реакции. Одним из наиболее значимых элементов для работы мотора является датчик массового расхода воздуха, или сокращенно ДМРВ. Он регулирует систему впрыска топлива.

    Данные, которые датчик отправляет в систему, определяют, будет ли в цилиндры двигателя подаваться надлежащее количество топлива или бедная смесь. Что, в конечном счете, приведет к потере тяги силового агрегата, а затем и к тому, что двигатель и вовсе заглохнет.Рассмотрим устройство в разрезе модели ВАЗ 2114, которая на данный момент считается одной из самых популярных в нашей стране. Что такое ДМРВ ВАЗ 2114, как проверить датчик и как осуществляется ремонт?

    Назначение ДМРВ

    Датчик массового расхода воздуха представляет собой сложное электронное устройство, регулирующее систему впрыска топлива в цилиндры двигателя. Он отвечает за то, сколько воздуха содержится в двигателе. Известно, что для того, чтобы силовой агрегат пришел в действие, необходимо, чтобы воздух и топливо подавались пополам.Тогда внутри оборудования создается атмосфера, идеальная для искрообразования и приведения в движение всех механизмов.

    Если по какой-то причине датчик выдает ложную информацию, то он, попав в систему, способствует неправильной подаче топлива в цилиндры. Разберем простой пример, чтобы наглядно понять принцип работы устройства. Так, в стандартном режиме силовой агрегат за час перерабатывает 40 кг воздуха. Но если неисправен датчик расхода воздуха, он покажет, что расход находится в пределах, например, 30-35 кг воздуха в час.

    Разница существенная. Система, получая эту информацию, доверчиво следует за ней. Нарушаются пропорции воздуха и топлива, впрыскивается несколько меньшее количество топлива, что называется «бедная смесь». Симптомами такой проблемы является резкое снижение мощности двигателя, его управляемости и динамики. Следствием этой «болезни» является невозможность запуска двигателя. И тут водителю приходится ломать голову над тем, что же произошло на самом деле.

    Поэтому время от времени следует проверять рабочее состояние датчика, чтобы потом не тратить намного больше времени на диагностику двигателя.Существует несколько способов проверки датчика, но самым популярным является диагностика с помощью мультиметра — простого прибора, который каждому автовладельцу хорошо бы иметь в своем ящике с инструментами.

    Симптомы и устранение неполадок

    Так как ДМРВ электронное оборудование, и притом довольно сложное, то большинство автовладельцев не решаются самостоятельно его диагностировать и по старинке нести в автосервис. Но довольно часто, просто подключив диагностический прибор к датчику, автомастер заявляет, что прибор полностью неисправен, ремонту он не подлежит, его место только на свалке.Не сомневайтесь, если принесете совсем новый датчик, мастер сообщит о том же.

    Но любой незаинтересованный специалист скажет, что ДМРВ — практически неубиваемый аппарат. Он может выйти из строя, иногда серьезно, но это вполне поправимая проблема, дело, которое займет не более часа. Но как проверить ДМРВ на работоспособность? Очень простой. Если, поставив на машину новый датчик, вы заметили, что он отлично заработал, значит, проблема заключалась именно в нем. Если ситуация совсем не улучшилась, то нет смысла тратить свои силы, время и деньги на пустые хлопоты по замене вполне «здорового» датчика.

    Чуть выше мы упоминали о таком приборе, как мультиметр. Понять, исправен датчик или нет, можно, зная напряжение прибора. Если все в норме, то мультиметр выдает 1-1,2 Вт. Если есть какие-то проблемы, то шкала идет вниз, критическая отметка начинается уже с 0,99 Вт. Если, наоборот, напряжение больше нормы, например, 1,037, то это говорит об одном: датчик сильно засорен, а значит, ошибается в показаниях.Если его почистить, он снова заработает в том же темпе.

    Если нет ни нового датчика, ни мультиметра, то проверить состояние детали можно по старинке. На холостых оборотах двигателя (870-910 об/мин) датчик в исправном состоянии выдает 9,6-10 кг воздуха в час. Если скорость достигает двух тысяч в минуту, то этот показатель возрастает до 20 кг/ч. Мы посмотрели на идеальные показатели. Когда они становятся выше или ниже, очевидна необходимость ремонта. А какие общеизвестные симптомы неисправности датчика?

    В первую очередь это резкое увеличение расхода топлива.Тут не стоит ругать машину за большие «аппетиты»: она не виновата, и производитель не виноват, нужно просто «лечить» своего «железного коня». Конечно, такое может происходить не только в случае выхода из строя датчика, но уже из этого факта можно прийти к правильному выводу: скорее всего проблема кроется именно в крошечном устройстве.

    Также при потере мощности мотора горячий двигатель не заведется. Автомобиль, ранее динамичный и управляемый, превращается в некоего монстра на колесах, который постоянно теряет управление и «зависает».И, наконец, если вы увидели на панели приборов простую надпись Check Engine, то сомнений быть не может: этот датчик просит вас вызвать скорую помощь.

    Двигатель ВАЗ-2114 может иметь 8 клапанов или 16. Последний вариант мощнее. Чтобы машина не расходовала много топлива и работала исправно, необходимо, чтобы ДМРВ выдавал правильные показатели. В первую очередь его задачей является измерение количества потребляемого воздуха и времени реакции. Точность показателей позволяет контроллеру определить, в какой пропорции необходимо смешивать воздух с топливом.Если прибор показывает неточные данные, то полученная топливная смесь не соответствует режиму работы двигателя. При этом топливо расходуется в больших количествах и мощность снижается.

    Какой должен быть расход воздуха на ВАЗ-2114

    При нормальной работе датчика двигатель данной машины потребляет от 10 ± 0,5 кг воздуха за час работы. Если количество уменьшается, то снижается динамика автомобиля, что позволяет экономить топливо, а при увеличении топлива, наоборот, расходуется много.В холодную погоду это может привести к проблемам с запуском двигателя. Если показания датчика отклоняются от реальных, то двигатель начинает работать с перебоями, а то и вовсе не заводится. Что может вызвать отклонение датчика? Попробуем выяснить.

    Причины отказа датчика: когда требуется замена

    Ошибка в работе датчика существенно ухудшает работу автомобиля в целом, но в основном влияет на работу контроллера. При использовании чувствительного контроллера это может привести к плавающим холостым оборотам, но заметных провалов при разгоне не будет.В целом показания должны быть в норме, поэтому нужно следить за этим и заменять прибор в случае неисправности.


    Система вентиляции картера может спровоцировать неточные показания. Если дроссель закрыт, то газы через магистраль выбрасываются в свободное пространство. Некоторое количество этих газов уходит в холостой ход магистрали, где контактирует с ДМРВ. Далее смола оседает на резисторе, что приводит к ошибкам в показаниях датчика.

    Распознать плохо работающий датчик можно по следующим признакам:

    • сбои в работе;
    • при переключении передач ДВС барахлит;
    • машина не способна сильно разгоняться;
    • топливо
    • расходуется в больших количествах;
    • мощность двигателя снижена;
    • появляется сигнал Check Engine.

    Если эти признаки отсутствуют, то определить неисправность можно по появившейся ошибке на бортовом компьютере.

    Кроме того, есть возможность диагностики уровня сигнала датчика.

    Многие автолюбители сталкивались с тем, что вышел из строя датчик массы ВАЗ-2114, но провести диагностические операции с минимальным набором инструментов может далеко не каждый. Эта статья расскажет, как провести диагностику ДВР с помощью мультиметра.

    Видео проверки ДМРВ на ВАЗ-2114 с помощью мультиметра

    Устройство ДВР на ВАЗ-2114

    Общий вид датчика ДВР

    Прежде чем приступить непосредственно к диагностике, необходимо знать конструктивные особенности и устройство этого датчика.Рассмотрим схему устройства ДВР на изображении.

    Схема устройства ДВР

    Причины неисправности датчика

    Следующим шагом, который предшествует диагностике, является выявление причин неисправности, а также факторов, которые могут повлиять на то, что датчик массового расхода воздуха выйдет из строя.

    Значок «Check Engine» на панели приборов

    Первый сигнал о том, что на машине начинаются проблемы с датчиком есть.

    При этом при подключении к электронному блоку управления двигателем можно обнаружить следующую неисправность: Недостаточный уровень сигнала ДМРВ «. Это означает, что датчик вышел из строя.

    Основные характеристики

    Итак, рассмотрим основные признаки неисправности ДВР:

    • Неисправности в основном силовом агрегате , а именно: , машина глохнет на холостых оборотах.
    • , тоже один из фундаментальных факторов выхода из строя этого узла.
    • При переключении передач машина просто глохнет .
    • . Это связано с тем, что получается неправильное соотношение топливной смеси.

    Теперь, когда симптомы неисправности понятны, можно рассмотреть факторы, вызывающие выход из строя ДВР:

    • Разрушение или обрыв проводки внутри изделия.
    • Ослабленный жгут проводов.
    • Повреждение внутренней части элемента.
    • Контактное оксидирование.
    • Износ или перегорание из-за короткого замыкания.

    Часто ДМРВ выходит из строя после мойки двигателя

    Проверка ДМРВ мультиметром

    Для того чтобы проверить ДМРВ не обязательно ехать в автосервис, тратить много времени и денег. Для этого понадобится обычный тестер или мультиметр. , который можно купить за 300 рублей на рынке.

    Расположение датчика ДВР

    Для проверки ДВР необходимо знать распиновку контактной группы.

    Итак, смотрим распиновку ДМРВ:

    Распиновка ДВР

    1. Контакт №5 (в датчиках Bosch, как правило, от него идет проводка желтого цвета) — отвечает за подачу входящего сигнала от ЭБУ;
    2. Контакт №4 (серый или белый) — отвечает за питание устройства;
    3. Контакт №3 (зеленый провод) — отвечает за заземление;
    4. Контакт №2 (розово-черный) — провод, по которому информация от датчика передается на главное реле четырнадцатого.

    Для определения работоспособности датчик снимать не нужно. Мультиметр настроен на измерение постоянного тока напряжением до 20 вольт. Далее следуйте пошаговой инструкции:

    Принцип проверки датчика ДВР


    Показания тестера (напряжение, В) Состояние ДМРВ
    0,006 — 1,01 Такое напряжение выдают только новые датчики; после нескольких недель эксплуатации увеличивается на несколько сотых единицы;
    1.01 — 1.02 Нормальное, рабочее напряжение устройства при постоянной работе;
    1,03 — 1,04 Устройство израсходовало примерно половину своего рабочего ресурса;
    1,04 — 1,05 Напряжение ДМРВ, находящегося в крайне изношенном состоянии, рекомендуется заменить;
    Выше 1,05 Такой датчик не работает, либо работает, но посылает на ЭБУ искаженные сигналы.

    В зависимости от показаний и интерпретации проводим соответствующие ремонтные операции.

    выводы

    Проверка ДМРВ ВАЗ-2114 мультиметром достаточно проста и под силу даже начинающему автомобилисту. Итак, если автолюбитель не в состоянии сделать это своими руками, придется обращаться в автосервис.

    Но для их реализации необходимо, чтобы датчики, информирующие контроллер, не обманывали его — только при этом условии процессы в цилиндрах протекают нормально, двигатель развивает достаточную мощность, не потребляя лишнего топлива и не нанося большого вреда окружающей среде.Один из этих датчиков измеряет количество воздуха, поступающего в цилиндры, и формирует соответствующий сигнал для контроллера. Это может быть датчик абсолютного давления (ДМРВ) или датчик массового расхода воздуха (ДМРВ). Последнее мы видим на многих автомобилях, в том числе и на ВАЗах.

    Неисправности ДМРВ, естественно, приводят к тем или иным сбоям в работе двигателя — рывкам, провалам, затрудненному запуску и т.д. — неверная оценка количества потребляемого воздуха в цилиндрах оказывается примерно такой же, как засорение жиклеров карбюратора учебника.Но «вычислить» неисправности в ДМРВ порой непросто, даже при наличии серьезного диагностического оборудования. В таких случаях многие поступают традиционно: меняют подозрительный аппарат на заведомо исправный — но только при условии, что новый той же модели. Дело в том, что на автомобилях ВАЗ в зависимости от года выпуска и типа контроллера можно встретить разные ДМРВ.

    Первым был частотный MAF системы управления GM. Он же использовался и в отечественном аналоге «Январь» 4-й серии (фото 1).Автомобили этой комплектации недолго продержались на конвейере – датчик частоты был заменен на аналог модели HFM-5 от Bosch – его номер 0280218004 (фото 2). Не взаимозаменяем с GM — разъёмы и места крепления другие. Немецкий датчик разборный, из двух частей — корпуса и измерительного элемента. Последний фиксируется в корпусе двумя винтами с «потайными» головками. Правда, сейчас в магазинах автозапчастей можно купить необходимый инструмент. Измерительный элемент — вещь компактная, но дорогая — в Москве от 1300 руб.и выше. Сняв эту деталь с нового автомобиля, взамен чего хорошего, поставят муляж, а все последующее — «личное горе» покупателя автомобиля. На рынке полно таких «ДМРВ без корпуса»… Покупать измерительный элемент без корпуса неразумно: очень возможно, что он неисправен или не той модели, которая нужна. Bosch продает датчики в сборе только в традиционной желтой картонной упаковке. Напомним, магазин может не принять купленный ДМРВ «не той системы», если автомобилист не предоставит справку из сервиса, а получить ее зачастую бывает непросто.Ненужный дорогой узел останется на память.

    Третья версия ДМРВ — 037-я. (Здесь речь идет о последних трех цифрах в обозначении.) Это дальнейшее развитие датчика Bosch 004. Такой датчик стоит сегодня на большинстве передвигающихся по дорогам автомобилей ВАЗ, включая Ниву и Ниву Шевроле. Внешне 004-й и 037-й практически неотличимы — ориентируйтесь по номеру (фото 3). В последнее время на изделиях появилась дополнительная маркировка: теперь и на корпусе, и на измерительном элементе есть цифры — они должны совпадать.Основное отличие внутри ДМРВ. На фото 4 справа 037-й датчик. У него другая конструкция измерительного элемента, с характерным вырезом (при покупке имеет смысл снять заглушку и заглянуть внутрь).

    Но теперь появилась новая система управления — Бош-М7.9.7, имеющая свой, 116-й, ДМРВ. Он не взаимозаменяем с предыдущими, хотя корпус у него такой же. Во избежание путаницы на корпус изначально был нанесен зеленый кружок (фото 5).Номера есть как на корпусе, так и на измерительном элементе (фото 6). Последнее и определяет предназначение этого ДМРВ — конструкция вновь изменена (фото 7). Чтобы элементы не заменялись на пути от завода к потребителю, добрые немецкие конструкторы снабдили другими секретными винтами. О, наивный! Необходимый инструмент уже продается на российском рынке. Внимательно осмотрите ДМРВ: откручивая потайные винты, их покрытие, как правило, повреждено. Заметили — делайте выводы!


    Коды ошибок ваз 2115 инжектор.Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ

    Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей. Для выявления проблемы человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит вам узнать, какие ошибки могут возникать на ВАЗ 2114 и как с ними бороться.

    [Скрыть]

    Самодиагностика автомобиля

    Прежде чем перейти к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, поговорим о самодиагностике.Следует учитывать, что проверка автомобиля самостоятельно и с использованием специального оборудования на СТО может дать разные результаты. Оборудование, доступное профессионалам, позволит более точно выявлять неисправности, чем диагностика проблем с помощью приборной панели. Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — вещь полезная.

    Как просмотреть и узнать о поломках, которые блок управления устранил самостоятельно:

    1. Для начала нужно сесть на место водителя и зажать кнопку одометра на спидометре.
    2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
    3. После поворота ключа отпустите нажатую кнопку. Это заставит стрелки спидометра, тахометра и других приборов двигаться быстрее.
    4. Затем нужно снова нажать кнопку одометра и отпустить. На приборке появится надпись с версией прошивки.
    5. После третьего нажатия кнопки одометра на дисплее начнут высвечиваться коды ошибок ВАЗ 2114.

    Как самостоятельно сбросить ошибки

    После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях на штатной панели может остаться сообщение о неисправности. Если проблема устранилась, значит, кодовая комбинация осталась в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для удаления после проверки приборки, при появлении ошибок ВАЗ 2114, сами коды надо записать.После этого снова нажимается кнопка сброса суточного пробега, это удалит неисправность из памяти блока управления.

    Сброс ошибки «Check Engine»

    Часто бывает, что панель приборов 2114 8 или 16 клапанов выдает ошибку чека — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как устранить такую ​​проблему. Для устранения неполадок и поиска решения следует провести более детальную диагностику автомобиля с использованием компьютера и дополнительного оборудования.Возможно, при диагностике неизвестная ошибка указывает на неисправность микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

    Индикатор «Check Engine» указывает на проблему с двигателем

    Как сбросить код поломки:

    1. Сначала включаем зажигание, двигатель автомобиля заводить не нужно.
    2. Затем откройте капот. С помощью гаечного ключа ослабьте болт на отрицательной клемме аккумуляторной батареи.
    3. Подождите около одной минуты, после чего необходимо заменить клемму аккумулятора.
    4. Закройте капот и выключите зажигание.
    5. После этого снова включите его и запустите двигатель автомобиля. Если чек остался, то через некоторое время он должен погаснуть сам. Если вышеуказанная инструкция не сработала и средство не помогло, то нужно искать причину проблемы и устранять ее.

    Значение и расшифровка кодов ошибок

    Для чтения неисправностей сначала рассмотрите список с таблицей ошибок УЭр, которые выдает самодиагностика (автор видео — Иван Васильевич).

    Номер Описание
    1 Сбои в работе микропроцессора.
    2 Самодиагностика ВАЗ 2114 устранила неисправность в электропроводке контроллера указателя уровня топлива. Возможно, сигнал датчика слишком высокий или слишком низкий. Нужно протестировать контроллер и прозвонить проводку.
    4 Повышенное напряжение в бортовой сети.
    8 Пониженное напряжение. Что делать: в этом и в предыдущем случае нужно проверить аккумулятор и генератор.
    12 Неисправности в диагностической цепи индикатора на приборной панели.
    13 Блок управления не может определить сигнал от кислородного контроллера.
    14 От контроллера температуры хладагента поступает повышенный сигнал.
    15 Проблема в работе ДТОЖ() — бортовой компьютер фиксирует пониженный уровень сигнала.
    16 Высокое напряжение в проводке автомобиля.
    17 Пониженное напряжение в проводке.
    19 Исправлены проблемы в работе ДПКВ (). На блок управления подается неверный сигнал.
    21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки).Возможно проблема с дроссельной заслонкой. Проверьте проводку и датчик.
    22 Подается сниженный сигнал от TPS.
    23 Регулятор температуры всасываемого воздуха высокий.
    24 Возникли проблемы в работе регулятора скорости. Его неисправность можно диагностировать по неработающему спидометру.
    25 Пониженный сигнал от регулятора температуры входящего воздуха.
    27,28 Неверный сигнал от датчика СО.
    33,34 Неисправности ДМРВ (датчик массового расхода воздуха). Проверить схему подключения расходомера и его работоспособность.
    35 ЭБУ определил отклонение значений оборотов холостого хода. Датчик может быть неисправен.
    41 Неверный импульс, поступающий от регулятора фаз.
    42 Неисправности в проводке подключения электронного зажигания.
    43 От контроллера детонации подается неверный импульс.
    44,45 Проблемы с составом горючей смеси. Он может быть истощен или чрезмерно обогащен.
    49 Испытание на потерю вакуума.
    51,52 Сбои в работе ППЗУ или ОЗУ.
    53 Отсутствует импульс контроллера СО. Обрыв цепи или неисправность датчика.
    54 Нет импульса от контроллера октан-корректора.
    55 При сниженной нагрузке на силовой агрегат ЭБУ определяет обеднение.
    61 Неисправности в кислородном контроллере.

    Эти коды могут складываться, если у вас отображается цифра 6, это может указывать на ошибки 2 и 4, или с цифрой 9 — ошибки 1 и 8.

    Чтобы сразу читать и расшифровывать проблемы при диагностике, желательно скачать и всегда иметь при себе распечатку с описанием.При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как их следует расшифровывать. Необходимо сбросить ошибки после их удаления (видео снято и опубликовано каналом КВ Автосервис).

    Номер Расшифровка
    p0102, p0103 С контроллера ДМРВ подается некорректный импульс. Это значит, что нужно проверить проводку.
    p0112, p0113 112 или 113 — требуется замена датчика температуры впускного воздуха.
    p0115-p0118 Ошибки с 0115 по 0118 — контроллер антифриза выдает неверный импульс. Возможно проблема с проводкой или самим датчиком.
    p0122, p0123 ДПС. От контроллера посылается неправильный сигнал. Если проводка повреждена, могут возникнуть помехи.
    p0130, p0131 Лямбда-зонд требует диагностики и замены.
    p0135-p0138 Ошибка 0135 и выше — требуется замена регулятора подогрева лямбда-зонда.
    p0030 ЭБУ сообщает о неисправности в электрической цепи на участке от нагревателя лямбда-зонда до нейтрализатора. При ошибке p0030 необходимо проверить электрическую цепь и сами датчики.
    p0036 P0036 — обнаружен обрыв проводки нагревательного прибора ДК-2.
    p0300, p0302 При появлении кодов 300 и 302 ЭБУ сообщает о пропуске зажигания.
    p0301 Зафиксированы пропуски в цилиндрах силового агрегата. Нужно проверить компрессию.
    p0325 Датчик детонации не работает должным образом. В частности, речь идет о нарушении соединения проводки.
    p0335, p0336 Ошибка P0036 ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена цепь его подключения.Если проводка цела, то датчик меняется.
    p0340 Неисправность датчика фаз.
    p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распредвала.
    p0342, p0343 Неисправности в фазорегуляторе. При такой ошибке возможна детонация двигателя автомобиля. Скорее всего, только замена решит проблему.
    p0346 P0346 Ошибка ВАЗ — тоже неисправность фазорегулятора.
    p0363 P0363 — Обнаружены пропуски воспламенения горючей смеси. В цилиндрах, которые отказываются работать, отключается подача топлива.
    p0422 Сбой в работе нейтрализующего устройства.
    p0443, p0444, p0445 Неисправности 0443, p0444 и 0445 — регулятор адсорбера, продувка не проводится.
    p0480 Вентилятор охлаждения двигателя вышел из строя. Возможен перегрев силового агрегата, если его вовремя не заменить.Перед заменой проверьте соединения проводки.
    r0501-r0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — отказывается работать регулятор скорости. Требуется замена устройства.
    p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно. Его выход из строя может привести к плавающим оборотам холостого хода. Возможна поломка двигателя. Тестируется сам контроллер и прозванивается проводка.
    p0607 Регулятор детонации работает прерывисто.
    p1135 Ошибка 1135 ВАЗ 2114 — нужно протестировать кислородный регулятор.
    p6060 Сбой процессора. Если проблема не устранена после сброса кода, то контроллер необходимо заменить.
    p2020 Необходимо проверить датчик положения впускной заслонки.
    p1617 Ошибка 1617 — Контроллер неровной дороги, повреждение проводки.
    p1513 Произошло короткое замыкание в проводке датчика холостого хода.Необходимо протестировать электрическую цепь и проверить контакты.
    p1602 Устранены сбои в подаче напряжения в электросети автомобиля.
    p0560 Неверный уровень напряжения в бортовой сети. Этот параметр может быть завышен или занижен. Аккумулятор автомобиля, а также генераторная установка подлежат тестированию.
    p1514, p0511 Появление этих ошибок сообщает о проблеме обрыва или короткого замыкания в проводке РХХ (регулятор холостого хода).В первую очередь продиагностируйте контакты датчика, а потом по возможности прозвоните цепь. Также может быть поврежден сам датчик.
    p1303 P1303 — Сообщается о пропуске воспламенения топливно-воздушной смеси в цилиндре 3. Неисправность должна быть устранена как можно скорее, так как она может быть критична для нейтрализатора.
    p1578 Неисправность дроссельной заслонки. Буквально проблема означает «нулевой параметр адаптации вне допустимого диапазона». Есть несколько вариантов решения проблемы.Первым делом нужно почистить дроссельную заслонку. Если это не помогает, то дроссель адаптирован. Для этого необходимо активировать зажигание, а затем через 40 секунд запустить двигатель. В качестве альтернативы вы можете проверить и подтянуть контактные клеммы на дроссельной заслонке.
    p1621 Неисправность оперативной памяти, проблемы с памятью в блоке управления. Требуется детальное тестирование компьютера.
    p0650 Неисправности в цепи управления индикатором бортового компьютера код ошибки
    p2135 P2135 — проблемы с дроссельным узлом.Если замена датчика и чистка заслонки не помогли, то возможно проблему придется решать перепрошивкой бортового компьютера.
    p2187 Бедная смесь в цилиндрах ДВС. Вам необходимо провести детальную диагностику проблемы.

    Диагностика с использованием специального оборудования

    4. Запуск программы для тестирования

    Процесс диагностики с использованием специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником.С помощью этого кабеля подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не важна. В интернете есть множество версий разных программ для тестирования.

    Диагностика проводится так:

    1. Перед началом проверки рекомендуется осмотреть автомобиль. Проверить количество расходных материалов – моторного масла, тормозной жидкости, охлаждающей жидкости.
    2. Найдите диагностический разъем и подключите к нему ноутбук.Если у вас есть специальный сканер, то это еще лучше. Но так как найти сканер не так просто, а купить его недешево, можно использовать ноутбук. Перед началом проверки необходимо активировать зажигание. Силовой агрегат запускать не нужно.
    3. После подключения запускается утилита для тестирования. Интерфейс программы может отличаться. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит вам сделать выводы о работе силового агрегата.
    4. Начинается проверка. Коды неисправностей появятся на экране ноутбука. Используйте информацию в этой статье для расшифровки. Мы не смогли описать все коды, но расшифровали самые распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
    5. После расшифровки проблема устранена.

    Ремонт электрооборудования

    Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO.Для того, чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в зажигании и одновременно удерживать кнопку сброса пробега. Когда режим включен, то все стрелки должны дойти «до конца» и вернуться обратно, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, снова нажимаем нашу кнопку и видим коды ошибок.Для сброса ошибок нажмите кнопку и удерживайте некоторое время:

    Цифра «0», появившаяся на экране, означает, что все ошибки были сброшены. Повторяем всю процедуру еще раз с самого начала, чтобы убедиться, что у нас нет ошибок.

    Расшифровка кодов ошибок VDO:

    0 означает, что ошибок нет вообще.
    1 Неисправный микропроцессор.
    4 означает, что напряжение бортовой сети повышено выше 16 Вольт Ошибка
    8, наоборот, показывая низкое напряжение, менее 8 Вольт.
    Могут появиться такие ошибки: 6, 10, 12, 14 — означают несколько неисправностей одновременно, т.е. суммируются, 6 (это 2+4) и т.д.

    Честно говоря, толку от этих показаний мало, самый простой диагностический прибор покажет гораздо больше и во всех подробностях. Дополнительный бортовой компьютер также отображает все основные ошибки, берем показания со всех систем.

    Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

    Обратите внимание, что при самодиагностике бортовой компьютер имеет привычку складывать полученные комбинации.

    Например, автолюбители часто ищут информацию о неисправности №10, под которой скрываются ошибки 2 и 8.

    Как расшифровать коды

    Эти комбинации встречаются очень часто. Если на дисплее отображается другое число, обратитесь к технической документации автомобиля. В большинстве случаев для обнаружения поломки необходимо проверить электрическую цепь. Так как чаще всего в нем возникают проблемы, а ошибки являются следствием некорректной обработки запросов датчиками.

    Ошибки, которые может выдать инжектор

    В отдельную группу стоит вывести ошибки блока впрыска топлива и комбинации, связанные с проблемами двигателя. При самодиагностике могут появиться следующие сигналы:

    • 35 — неисправности датчика холостого хода, потребуется его замена;
    • 43 — некорректный сигнал от контроллера детонации, часто появляется при обрывах в электрической цепи;
    • 44 и 45 — неисправности в системе впрыска, топливо чрезмерно обогащено или, наоборот, обеднено;
    • 54 — не отвечает контроллер октан-корректора;
    • 55 — на высоких оборотах топливная смесь бедная.

    Комбинации 44, 45 и 55 следует рассмотреть более подробно. Если неисправность не скрыта в самих датчиках, то заметить ее признаки можно со стороны двигателя:

    • он утроится;
    • могут ощущаться рывки при переключении передач;
    • в редких случаях ВАЗ-2115 просто глохнет без причины.

    Если вы заметили на дисплее одну из этих комбинаций, то вам следует провести более тщательную диагностику вашего автомобиля.В некоторых случаях может потребоваться капитальный ремонт. Тем, кто столкнулся с описанными проблемами, стоит обратиться на СТО, ведь часто отремонтировать машину самостоятельно не получится.

    Неверные данные при самодиагностике


    По отзывам опытных владельцев ВАЗ-2115 бортовой компьютер на этой модели нельзя назвать идеальным. Они рекомендуют не полагаться полностью на самодиагностику, так как данные, полученные с ее помощью, не совсем точно указывают на проблемы транспортных узлов.

    Система самодиагностики основана на обработке сигналов от обычных датчиков. Они не могут передать конкретные данные, необходимые для точного определения проблемы. Почти в каждом узле есть дефекты. Несколько контроллеров расположены на воздушной системе и механизме впрыска топлива. Они могут выйти из строя как при серьезной поломке, так и при обрыве проводников.

    Чаще всего владельцам ВАЗ-2115 приходится сталкиваться с некорректной работой генератора.Именно этот блок часто выдает слишком низкое или повышенное напряжение, что вызывает сбои в работе всех контроллеров.

    Практически каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что. Они указывают на неисправности в работе системы двигателя и других важных узлов. Первым признаком того, что возникла неисправность, является появление на приборной панели индикатора «Check Engine». . Но, не все автомобилисты знают, что это значит. Поэтому необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в системе.

    Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

    Коды ошибок

    0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
    0118 Высокий уровень сигнала датчика температуры охлаждающей жидкости
    0122 Низкий уровень сигнала датчика положения дроссельной заслонки
    0123 Высокий уровень сигнала датчика положения дроссельной заслонки
    0130 1
    0131 Низкий уровень сигнала датчика кислорода 1 1
    0134 Нет сигнала датчика кислорода 1
    0135 Неисправность нагревателя датчика кислорода 1
    0136 Замыкание на массу датчика кислорода 2
    0137 Низкий уровень сигнала датчика кислорода 2
    0138 Высокий уровень сигнала датчика кислорода 2
    0140 Обрыв датчика кислорода отопитель 2
    0171 Слишком бедная смесь
    0172 Слишком богатая смесь
    0201 Обрыв цепи управления форсункой 1
    0202 Обрыв цепи управления форсункой 2
    0203 Обрыв цепи управления форсункой 3
    0204 Обрыв цепи управления форсункой 4 Короткое замыкание на массу цепи форсунки 2
    0267 Короткое замыкание на массу цепи форсунки 3
    0 270 Короткое замыкание на массу цепи форсунки 4
    0262 Короткое замыкание на +12В цепи форсунки 1
    0265 Короткое замыкание на +12В цепи форсунки 2
    0268 Короткое замыкание на +12В цепи форсунки 3
    0271 Короткое замыкание на +12В цепи форсунки 4
    0300 Много пропусков зажигания
    0301 Неполадки в 1 цилиндре
    0302 Пропуски зажигания во 2 цилиндре
    0303 Пропуски зажигания в 3 цилиндре
    0304 Пропуски зажигания в 4 цилиндре
    0325 Обрыв цепи датчика детонации
    0327 Низкий уровень сигнала датчика детонации
    0328 Высокий уровень сигнала датчика детонации ошибка сигнала датчика
    0340 Ошибка датчика фазы
    0342 Низкая фаза сигнала датчика
    0343 Высокая фаза сигнала датчика
    0422 Низкая эффективность нейтрализатора
    0443 Неисправность цепи клапана продувки адсорбера
    0444 Короткое замыкание или открытый клапан продувки адсорбера
    0445 Короткое замыкание на массу клапана продувки адсорбера 048094 Неисправность цепи вентилятора охлаждения 1
    0500 Неверный сигнал датчика скорости
    0501 Неправильный сигнал датчика скорости
    0503 Прерывание сигнала датчика скорости
    0505 Ошибка контроллера холостого хода
    0506 Низкий холостой ход
    0507 Высокий холостой ход
    0560 Неверное напряжение бортовой сети
    0562 Низкое напряжение бортовой сети
    0563 Высокое напряжение бортовой сети
    0601 Ошибка ПЗУ
    0603 Ошибка внешнего ОЗУ
    0604 Ошибка внутреннего ОЗУ
    0607 Неисправность канала детонации
    1102 Низкое сопротивление нагревателя датчика кислорода
    1115 Неисправность цепи подогрева датчика кислорода
    1123 Богатая смесь на холостом ходу режим
    1128 Бедная смесь в режиме частичной нагрузки
    1135 Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание
    1136 Богатая смесь в режиме малой нагрузки
    1137 Бедная смесь в режиме малой нагрузки
    1140 Измеренная нагрузка отличается от расчетной
    1171 Потенциометр низкого содержания CO
    1172 Потенциометр высокого уровня СО
    1386 Ошибка проверки канала детонации
    1410 Клапан продувки адсорбера e Цепь управления: короткое замыкание на +12В
    1425 Короткое замыкание на массу цепи управления клапана продувки адсорбера
    1426 Обрыв цепи управления клапана продувки адсорбера
    1500 Обрыв цепи управления
    1501 Короткое замыкание на массу цепи управления реле топливного насоса
    1502 Короткое замыкание на +12В реле топливного насоса цепь управления
    1509 Перегрузка цепи управления регулятором холостого хода
    1513 Цепь регулятора холостого хода: короткое замыкание на массу
    1514 Цепь регулятора холостого хода: короткое замыкание на +12В, обрыв
    1541 Цепь управления реле топливного насоса разомкнута
    1570 Неверный сигнал APS
    1600 Нет связи с APS
    1602 Потеря напряжения бортовой сети на ЭБУ
    1603 Ошибка EEPROM
    1606 Неверный сигнал датчика неровной дороги
    1616 Низкий сигнал датчика неровной дороги
    1612 Ошибка сброса ЭБУ
    1617 Высокий уровень сигнала датчика неровной дороги
    1620 Ошибка ППЗУ
    1621 Ошибка RAM
    1622 Ошибка EEPROM
    1640 Ошибка тестирования EEPROM
    1689 Неверные коды ошибок 903 94 0337 Датчик положения коленчатого вала, короткое замыкание на массу
    0338 Датчик положения коленчатого вала, обрыв цепи
    0441 Неправильный расход воздуха через клапан
    0481 Неисправность цепи вентилятора системы охлаждения 2
    0615 Обрыв
    0616 Цепь реле стартера, короткое замыкание на массу
    0617 Реле стартера замыкание на +12В
    1141 Неисправность нагревателя 1 датчика кислорода после нейтрализатора
    230 Неисправность цепи реле топливного насоса
    263 Неисправность драйвера форсунки 1
    266 Неисправность драйвера форсунки 2
    269 Неисправность драйвера форсунки 3
    272 Неисправность драйвера форсунки 4
    650 Неисправность цепи лампы Check Engine

    Схема ВАЗ-2112

    Как читать ошибки?

    Для чтения ошибок необходимо подключить портативный или планшетный ПК к автомобилю через специальный K-line кабель.Рассмотрим, какие инструменты потребуются для подключения автомобиля к компьютеру и определения кодов ошибок:

    Для подключения необходимо найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить непосредственно сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; СканМастер 2.1 на русском для ELM327.

    Диагностика автомобиля с помощью ноутбука

    Устранение неполадок и сброс

    Исправить ошибки ЭБУ достаточно просто. В программе для чтения нужно найти нужную неисправность и расшифровать ее. Затем рекомендуется устранить проблему, вызвавшую ошибку. Последний шаг — сброс. Его можно найти в инструментах программы или действиях.

    Многие автолюбители допускают ошибку при работе с ПО, т.к. «обнуляют» не сами ошибки, а весь ПО, таким образом оставляя только оболочку ПО автомобиля.После таких действий, как правило, автомобиль может не завестись и требуется программная настройка оборудования или замена всего ПО в целом. Поэтому рекомендуется в таком случае обратиться в автосервис, где все сделают как надо.

    выводы

    Ошибки электронного блока управления на 16-клапанном двигателе ВАЗ-2112 возникают достаточно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Итак, исправление ошибок своими руками не всегда заканчивается благополучно, поэтому при выполнении операции следует быть достаточно внимательным.Если вы не уверены, что все пройдет гладко, рекомендуется обратиться в автосервис во избежание поломок.

    В этой статье мы расскажем как просто провести самостоятельную компьютерную диагностику, а также сопутствующий ремонт автомобилей ВАЗ (2105, 2107, 2108, 2109, 2110, 2112, 2114, 2115, Приора, Калина) .

    Если на вашем автомобиле загорелась ошибка Check Engine или вас беспокоит расход топлива, читайте статью, мы научим вас выявлять такие скрытые проблемы.

    Если у вас двигатель не тянет, есть провалы или машина дергается, проблема может быть и в электронике или датчиках автомобиля. Также не стоит отрезать себе плечо и бежать в автосервис, возможно проблема решается очень просто, с минимальными материальными затратами. Читаем нашу статью.

    Итак, начнем…

    Ни один автомобиль, тем более автомобиль российского производства, не застрахован от неисправностей. Самое неприятное в этой ситуации, если проблема неочевидна, например, неисправна электроника или датчик.Первая мысль в такой ситуации – сразу бежать к автоэлектрику, пусть он решает эти сверхсложные, казалось бы, проблемы. Но! …Стоит ли переплачивать такие деньги за работу, которую любой автолюбитель может сделать дома, используя ноутбук или даже мобильный телефон!?
    Каждый инжекторный автомобиль без исключения имеет диагностический разъем; для автомобилей ВАЗ после 2004 года выпуска он выглядит так (см. фото). Чаще всего разъем находится под рулевой колонкой автомобиля.

    Для того, чтобы подключить автомобиль к ноутбуку, нужен специальный переходник (см. фото).

    Этот адаптер стоит недорого, если сравнивать со стоимостью компьютерной диагностики двигателя в автосервисе. Заказать этот адаптер можно на сайте www.diagnost7.ru.

    Адаптер подходит ко всем без исключения автомобилям российского производства и даже к некоторым автомобилям иностранного производства.
    В комплекте с адаптером поставляется программное обеспечение для диагностики автомобиля.

    Какие возможности программы? Что можно сделать с этим адаптером?
    Диагностика:
    Система управления двигателем
    Bosch M1.5.4 (R83), Ителма VS5.1 (R83), Январь 5.1 (R83),
    Bosch M1.5.4 (Евро 2), Ителма VS5.1 (Евро 2), Январь 5.1 (Евро 2), Январь 7.2 (Евро 2) ),
    Bosch M7.9.7 (Евро 2), Bosch M7.9.7 (Евро 3/4), Ителма/Автел M73,
    Bosch MP7.0 (Евро 2), Bosch MP7.0 (Евро 3), Bosch ME17. 9.7 (Евро 3), Itelma M74,
    Itelma M75, Itelma M74CAN, Itelma M74CAN MAP
    Автомобильная противоугонная система
    APS6, APS6.1
    Модуль электропакета
    ЭП Приора, ЭП Калина LORMA, , ЭП Гранта, Комбинация приборов Гранта/Приора
    Электроусилитель руля
    Mando (Корея), КЭМЗ, Автоэлектроника, Блок Air, Север/ДААЗ
    Подушки безопасности
    Autoliv ACU3 (Калина, Приора), Takata (Гранта)
    Антиблокировочная система тормозов
    Bosch 5.3, Bosch 8.0, Bosch 8.1, Bosch 9.0, Bosch 9.0 CAN
    Отопитель/климат (Приора, Калина, Гранта)
    Блок управления дворниками (Приора)
    АКПП Jatco AY-K3

    Подключив к блоку управления (к мозгам) вашей Лады. Вы можете оценить исправность важных датчиков автомобиля, лямбда-зонд (датчик кислорода), ДМРВ (датчик массового расхода воздуха) и др.
    Видео обзор работы адаптера k-line VAG на примере ВАЗ 2110 2005 г.сделано для сайта www.diagnost7.ru (здесь можно выбрать адаптер для своего автомобиля):

    Вопросы о совместимости данного адаптера с вашим автомобилем задавайте в комментариях ниже, будем рады вам помочь.

    работа устройства, неисправности, порядок замены

    На автомобилях ВАЗ-2115 термостат является ключевым элементом системы охлаждения. С его помощью жидкость циркулирует по большому и малому кругу, благодаря чему ДВС функционирует максимально эффективно, не перекрывается.Термостат также необходим для эффективного прогрева двигателя в морозы. Нормальная температура, при которой топливная смесь способна воспламениться, составляет около 90 градусов.

    При температуре ниже рабочей, жидкость по малому кругу, благодаря чему двигатель прогревается гораздо быстрее. Но если неисправен термостат, вся жидкость будет уходить только по малому или большому кругу, что приведет к очень медленному прогреву. Из-за этого увеличивается расход бензина, снижается ресурс двигателя, так как он много работает на холостых оборотах.

    Инструмент для замены

    Для замены термостата на ВАЗ-2115 (инжектор) потребуются следующие инструменты:

    1. Несколько отверток. Желательно, чтобы они были разной длины и головки. При работе с системой охлаждения гораздо удобнее работать короткими отвертками. А вот хомуты можно открутить с помощью торцевой головки на «6» или «8».
    2. Потребуется емкость, ее емкость должна быть не менее 10 литров.
    3. Для диагностики термостата необходима небольшая кастрюлька.

    Перед установкой обязательно проверьте работу устройства. Даже новые элементы могут иметь заводской брак, его желательно выявить перед установкой.

    Место крепления термостата

    Крепится устройство непосредственно к рубашке, охлаждающей блок двигателя. Причем независимо от того, карбюраторный или инжекторный тип мотора. Первые автомобили ВАЗ-2115 оснащались двигателями с карбюраторным впрыском. Но очень скоро их полностью заменили инжекторными, более современными и эффективными.

    Проще всего заменить термостат ВАЗ-2115, если у вас карбюратор. Это касается первых модификаций «Самара» — «девятки» и «восьмерки». На инжекторе придется полностью снимать корпус воздушного фильтра. В противном случае термостат не может быть снят для замены. Устройство фиксируется зажимами. Более новые версии автомобилей оснащены современными конструкциями. И нет необходимости менять весь узел, достаточно поставить новый чувствительный элемент с клапаном.

    Ресурс термостата

    Внутри устройства находится клапан, который направляет жидкость в системе охлаждения по большому и малому кругу.При использовании обычной воды ресурс термостата снижается в несколько раз. А клапан покрывается слоем накипи, в результате чего его заедает в одном положении. Обычно она полностью закрыта, в результате чего жидкость движется только по малому кругу. При этом печка работает, но в основной радиатор жидкость не поступает.

    Примечательно, что повышение температуры происходит не только при езде по городу, но и при езде на высокой скорости. Если у вас такая поломка, нужно полностью открыть печку и включить вентилятор на максимум.Учтите, что несколько минут в режиме такого перегрева обязательно приведут к деформации ГБЦ. И его нужно будет ремонтировать. Реже термостат заедает в положении, когда жидкость движется по большому кругу. Летом не так страшно, а вот зимой двигатель не сможет прогреться до рабочей температуры. И будет полностью нарушено функционирование системы впрыска топлива и смазки.

    Снятие термостата

    Демонтаж термостата ВАЗ-2115 (инжектор 8 клапанов) можно выполнить, придерживаясь следующего алгоритма:

    1. Дать двигателю остыть.Никогда не работайте на горячем двигателе. Вы можете получить сильные ожоги.
    2. Накройте генератор, чтобы внутрь не попала жидкость. Также желательно отсоединить минусовую клемму от аккумулятора.
    3. Слейте воду из системы охлаждения. Для этого используйте отверстия в рубашке блока цилиндров и нижней части радиатора. Учтите, что жидкость не уйдет, пока вы не открутите пробку расширительного бачка.
    4. После этого необходимо открутить все хомуты, которые держат термостат на патрубках.

    Вот и все, теперь можно полностью демонтировать устройство от двигателя.

    Установка нового термостата

    Установка производится в обратном порядке. Обратите внимание, необходимо заменить деформированные и сломанные патрубки. Если этого не делать, то будут утечки. После того, как вы приступили к ремонту системы охлаждения, проверьте состояние патрубков, которые идут к радиатору печки. Они находятся близко к выпускному коллектору и перегреваются. А это плохо для резины, из которой они сделаны.

    Обязательно проверьте исправность новоготермостата. Налейте в металлическую кастрюлю воду, подогретую до 80 градусов, аккуратно опустите в нее термостат. Когда температура воды достигает 87 градусов, клапан в термостате начинает медленно открываться. Если этого не происходит, то устройство неисправно. Установить его нельзя, нужно будет приобрести новый.

    ВАЗ (Lada) 2115 2115 • 1.5 (76 лс) технические характеристики и расход топлива — AutoData24.com

    Марка ВАЗ
    Модель 2115
    Поколение 2115
    Двигатель 1.5 (76 л.с.)
    Двери 4
    Мощность 76 HPW
    Максимальная скорость 165 км/ч
    Разгон с места до 100 км/ч 13.2 сек
    Объем топливного бака 43 литра
    Год выпуска 1997 г. год
    Год прекращения производства
    Тип купе Седан
    Сиденья 5
    Длина 4330 мм
    Ширина 1620 мм
    Высота 1415 мм
    Колесная база 2460 мм
    Передняя направляющая 1400 мм
    Задняя направляющая 1370
    Зазор
    Расход топлива (экономичный) — городской
    Расход топлива (экономичный) — за городом 6.5 литров/100 км
    Расход топлива (экономичный) — комбинированный 7.6 литров/100 км
    Вес 970 кг.
    Максимальный вес 1395 кг.
    Максимальный объем багажа
    Минимальный объем багажа 427 литров
    Стандарт выбросов

    Почему начинающим водителям стоит купить ВАЗ-2115 вместо иномарки

    Ряд экспертов считают российский седан одним из лидеров продаж.

    После получения водительских прав молодые люди часто сталкиваются с проблемой выбора между отечественным автомобилем или подержанной иномаркой. Этот выбор осложняется тем, что бюджеты начинающих водителей ограничены, поэтому на автомобили типа LADA Vesta или LADA Granta рассчитывать не приходится.

    В этом случае лучше обратить внимание на автомобили, которые уже не производятся АвтоВАЗом, но которые можно найти в большом количестве на вторичке. Среди них автомобили ВАЗ-2115 с пробегом, которые можно приобрести от 100 000 рублей.

    Что привлекает знаменитых «пятнашек» автомобилистов? Первый низкая цена –– За 100 000 рублей россияне могут приобрести очень достойный экземпляр в хорошем состоянии и с хорошо сохранившимся, добротным салоном. Далее следует назвать ремонтопригодность — Запчасти на ВАЗ-2115 оказались недорогими и распространенными в автомобильных магазинах. Еще один плюс этого автомобиля, который необходимо учитывать при выборе первого автомобиля, это выносливость – при должном обслуживании российский седан прослужит долго.

    Кроме того, автолюбители жаловались на недостатки ВАЗ-2115, но в то же время их можно устранить своими руками. Среди минусов стоит отметить постепенно ржавеющий корпус и неудобные сиденья, из-за которых при длительном использовании может болеть спина.

    Таким образом, можно не останавливаться на выборе иномарки, а сразу приобрести ВАЗ-2115, который любой владелец при небольшой сноровке сможет починить самостоятельно или обратиться в автомастерскую, где недорого ремонтируют Пятнашку.

    Оставить ответ
