Предохранители ваз 2131 нива инжектор

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

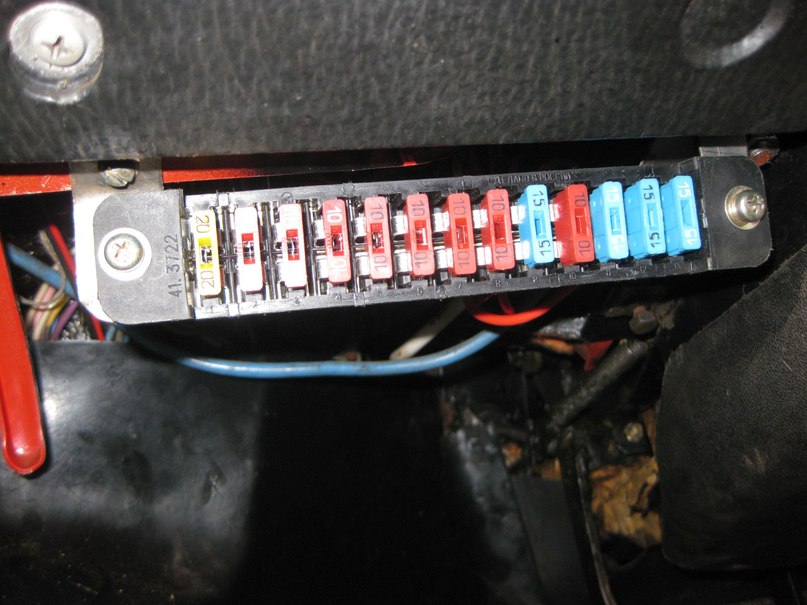

Блок предохранителей — находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

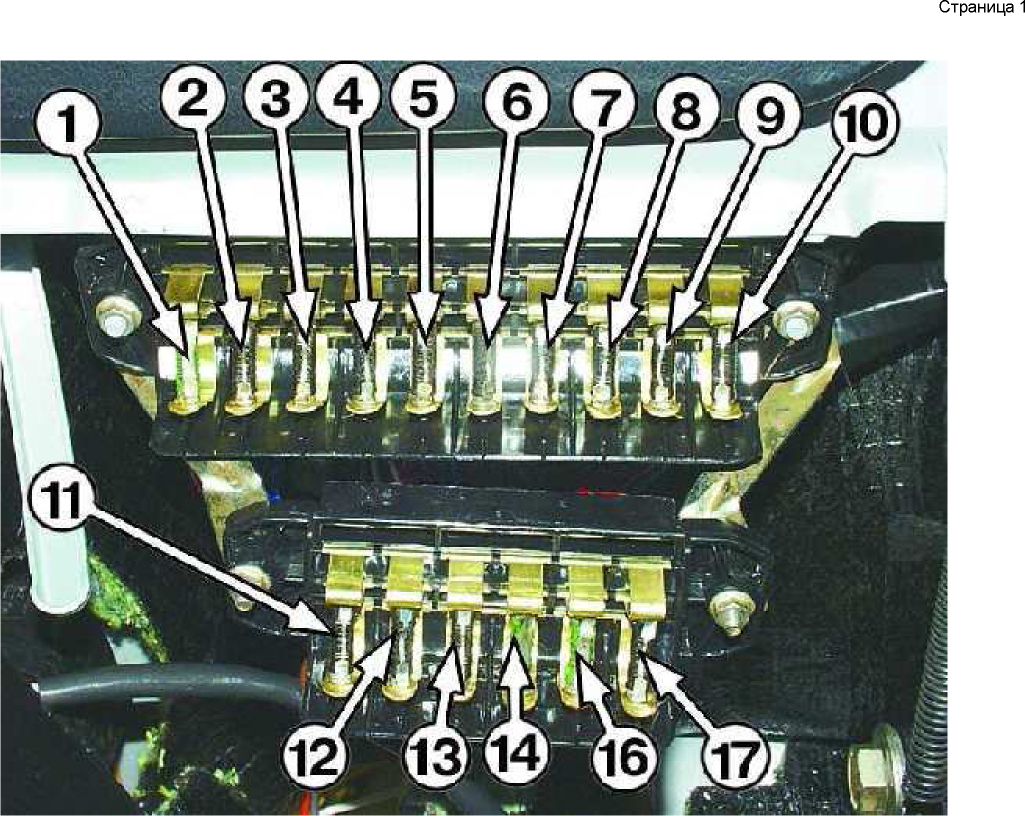

Плавкие предохранители установлены в двух блоках (рис. 44) и удерживаются в них пружинными контактами. Защищаемые ими цепи указаны в таблице 3.

В случае повторного выхода из строя предохранителя для выяснения и устранения причин, вызвавших его оплавление, обратитесь на аттестованное изготовителем ПССС.

Недопустима установка самодельной перемычки или предохранителя другого номинала взамен перегоревшего.

Плавкими предохранителями не защищаются электрические цепи зажигания, пуска двигателя, генератора (за исключением обмотки возбуждения), реле ближнего света фар, реле дальнего света фар.

Рис. 45. Дополнительные предохранители

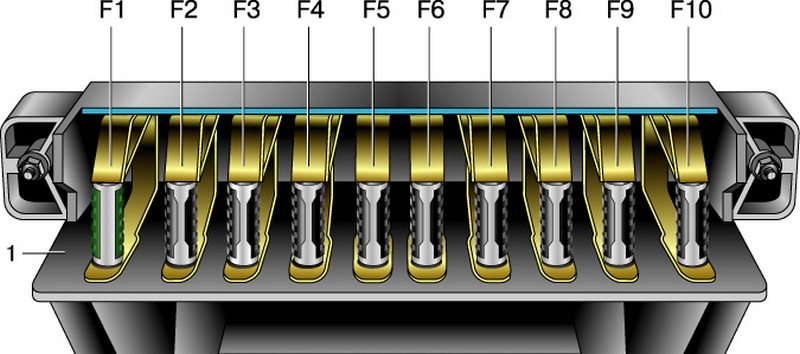

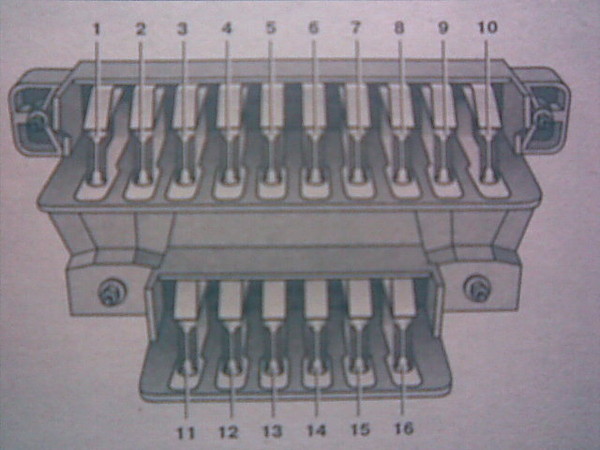

Рис. 44. Плавкие предохранители

На автомобилях с ЭСУД на левой обивке передка под панелью приборов дополнительно устанавливается колодка (рис. 45) с предохранителями, которые защищают элементы систем впрыска. Неисправный предохранитель определяется по вышедшим из строя цепям, которые он защищает, в соответствии с таблицей 4.

Цепи, защищаемые плавкими предохранителями

№ предохранителя
Защищаемая цепь
Основной блок
1 (16А) Электродвигатель вентилятора отопителя Реле (обмотка) включения обогрева заднего стекла Электродвигатели очистителя и омывателя заднего стекла Электродвигатель омывателя ветрового стекла
2 (8А) Реле и электродвигатель очистителя ветрового стекла

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота)

Контрольная лампа указателей поворота

Задние фонари (лампы света заднего хода)

Обмотка возбуждения генератора (при пуске двигателя)

Контрольная лампа включения блокировки дифференциала в раздаточной коробке

Контрольная лампа включения стояночного тормоза

Контрольная лампа аварийного состояния рабочей тормозной системы

Контрольная лампа недостаточного давления масла

Указатель температуры жидкости в системе охлаждения двигателя

Указатель уровня топлива с контрольной лампой резерва топлива

Контрольная лампа заряда аккумуляторной батареи

Тахометр

3 (8А) Левая фара (дальний свет)

Контрольная лампа включения дальнего света фар

4 (8А) Правая фара (дальний свет) 5 (8А) Левая фара (ближний свет) 6 (8А) Правая фара (ближний свет) 7 (8А) Подфарник левый (габаритный свет) Левый задний фонарь (габаритный свет) Фонари освещения номерного знака Контрольная лампа включения габаритных огней 8 (8А) Подфарник правый (габаритный свет)

Правый задний фонарь (габаритный свет)

Лампа освещения приборов

Табло подсветки рычагов управления отопителем

Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами , которые выполняют функцию второго провода.

Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели нива 2131 вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

На 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя нива 2121).

  • При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).
  • Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.
  • Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.
  • Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

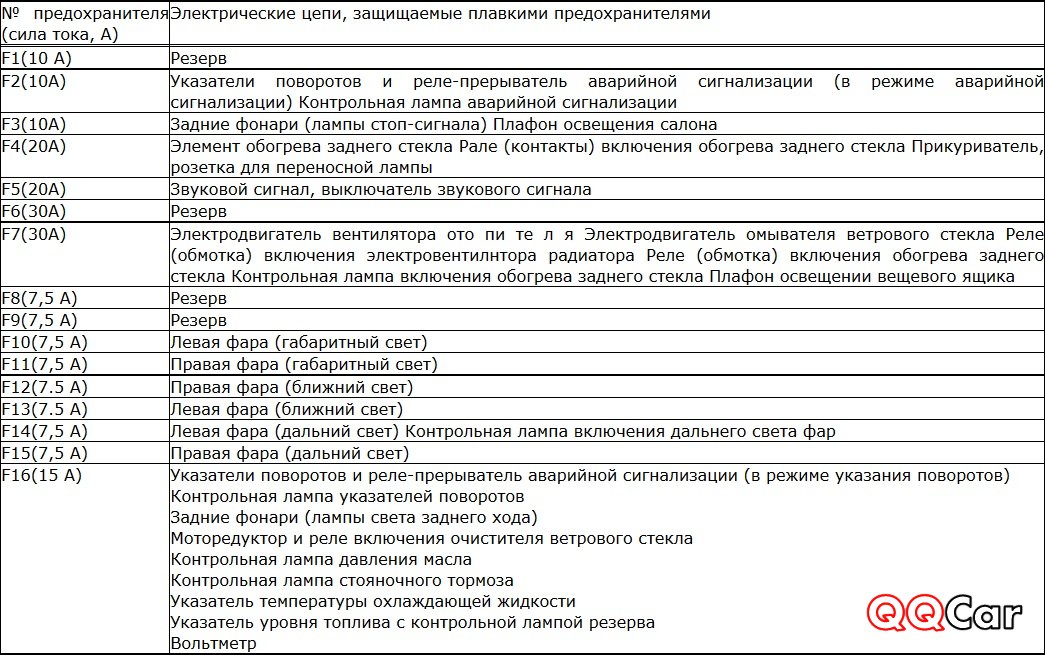

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя.

Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.

Реле (обмотка) включения обогрева стекла двери задка.

Электродвигатели очистителя и омывателя стекла двери задка.

Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла.

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

Контрольная лампа указателей поворота.

Задние фонари (лампы света заднего хода).

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.

Контрольная лампа блокировки дифференциала.

Реле-прерыватель и контрольная лампа стояночной тормозной системы.

Контрольная лампа недостаточного уровня тормозной жидкости.

Контрольная лампа давления масла.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва.

Левая фара (дальний свет).

Контрольная лампа дальнего света фар

Правая фара (дальний свет) Левая фара (ближний свет) Правая фара (ближний свет)
Левый передний фонарь (габаритный свет).

Правый задний фонарь (габаритный свет).

Фонари освещения номерного знака.

Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет).

Левый задний фонарь (габаритный свет).

Лампы освещения комбинации приборов.

Табло подсветки рычагов управления отопителем.

Лампы освещения прикуривателя.

Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.

Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал.

Штепсельная розетка для переносной лампы.

Плафоны освещения салона.

Задние фонари (лампы стоп-сигнала)

Задние фонари (противотуманный свет).

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Реле (контакты) очистителей фар.

Электродвигатель омывателя фар

Прикуриватель

На х выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

вентилятор охлаждения нива

просмотров 22 823 Google+

Особенности системы охлаждения Нивы.

Систем охлаждения двигателя ВАЗ-21214 рассчитана для езды по бездорожью, то есть для работы долгое время на пониженной скорости и больших оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» устанавливается радиатор охлаждения несколько больший, чем на классике и два вентилятора охлаждения.

Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна.

Кроме того при работе вентилятор охлаждения Нива издают не малый шум, что сказывается на комфорте.

Описание схемы вентиляторов Нивы.

В заводской схеме вентиляторы подключаются параллельно друг другу, а включение осуществляется автоматически через два реле. Автоматическое включение зависит от типа двигателя. На карбюраторном двигателе включении осуществляется датчиком, установленном на радиаторе. Температура в этом случае зависит от температуры срабатывания датчика указанной на корпусе. На инжекторном двигателе включение вентиляторов осуществляет блок управления двигателем при достижении температуры записанной в программе управления.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах.

При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 86 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

В случае, когда при перемыкании выводов реле вентилятор начнёт работать необходимо, проверить состояние проводов соединяющих датчик температуры или блок управления двигателем в зависимости от типа двигателя.

admin 18/04/2015 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Блок предохранителей на ниве 2131

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Расположение и электросхема

Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

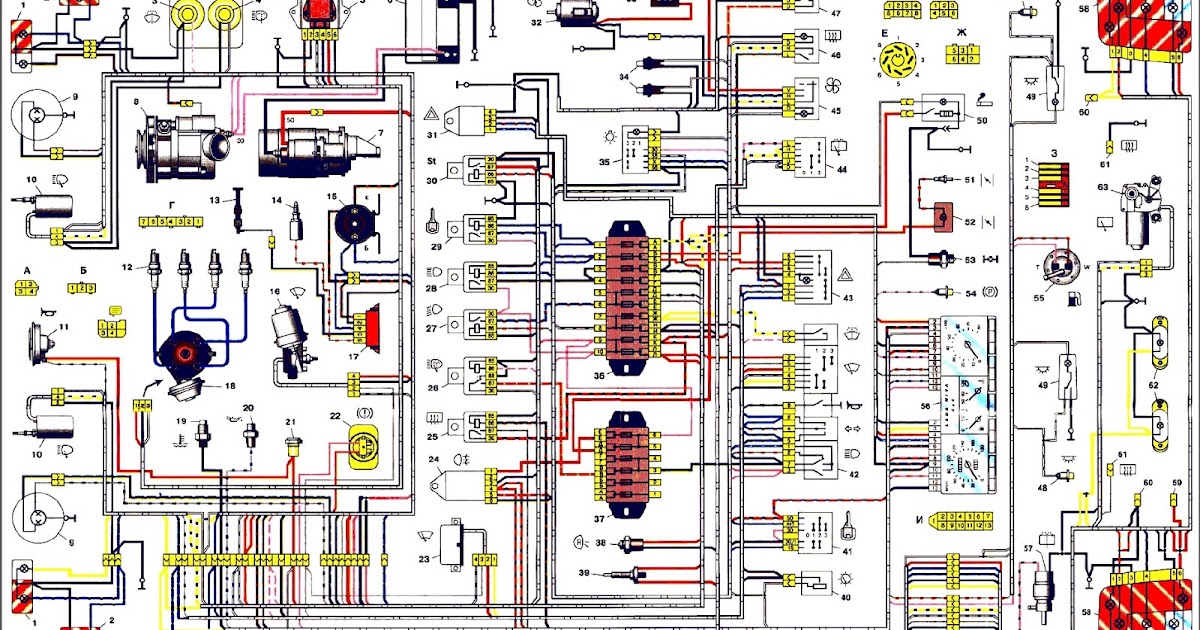

Электросхема БП для Нивы

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Номер предохранителя Предназначение
1 Данный компонент блока обеспечивает работоспособность следующих элементов:
  • вентилятора отопителя;
  • за функционирование фар и мотора дворников их очистки;
  • за обогрев заднего стекла;
  • за работу дворников и омывателя стекол.
2 Этот предохранитель схемы обеспечивает:
  • функционирование ламп реверсивного хода;
  • включение ламп поворотников;
  • включение моторчика дворников лобового стекла;
  • функционирование лампочек заслонки карбюратора, давления моторной жидкости, ручного тормоза, уровня тормозной жидкости;
  • функционирование датчика температуры двигателя;
  • работоспособность датчика уровня бензина в баке.
3,4 Эти элементы обеспечивают работоспособность дальнего света фар. 5,6 Данные элементы обеспечивают работу ламп ближнего света. 7 Отвечает за функционирование ламп подсветки панели приборов, номерного знака, а также габаритных огней. 8 Также отвечает за работоспособность габаритных огней, лампы света в салоне и за работу прикуривателя. 9 Отвечает за функционирование ламп включения поворотов, за работу «аварийки». 10 Предохранитель электросхемы отвечает за рулевой гудок, штепсельную розетку, а также включение стоп-огней. 12 Отвечает за включение задних противотуманных фар, а также за функционирование моторчика их очистителя. 16 Обеспечивает работоспособность прикуривателя.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

Место расположения дополнительного БП

Номер Предназначение
1 Этот элемент обеспечивает бесперебойную работу вентиляторов охлаждения.
2 Обеспечивает бесперебойное функционирование электрического бензонасоса.
3 Обеспечивает работоспособность блока управления
4 Обеспечивает функционирование главного реле системы впрыска.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Замена БП своими руками

Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

  1. Для начала откройте капот и отключите аккумуляторную батарею.
  2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
  3. Сделав это, подденьте БП и снимите их со шпилек.
  4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
  5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»

В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

В любом автомобиле есть блок предохранителей, отвечающий за работу тех или иных компонентов транспортного средства. При выходе определенных предохранителей из строя, работа некоторых элементов становится невозможной, но если ломается сам блок, то транспортное средство просто не сможет продолжать движение. Сегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить.

Расположение и электросхема


Блок предохранителей (далее — БП), в отличие от традиционных моделей отечественного автопрома, расположен в салоне транспортного средства. В частности, он находится с водительской стороны под рулем. Если в автомобиле перестает работать какой-либо электрический элемент схемы (лампы, свет в салоне, печка, стеклоподъемники), то автовладельцы в первую очередь проверяют элементы БП. Как правило, проблема устраняется заменой предохранителя.

Как же выглядит непосредственно схема БП? Этот вопрос может быть интересным для владельцев Нив. Ниже рассмотрим электросхему блока с описанием всех компонентов, отвечающих за работу тех или иных устройств в авто.

В соответствии со схемой рассмотрим значение элементов БП. Данная электросхема является универсальной для всех автомобилей Нива.

Также следует отметить, что в автомобилях ВАЗ 21214 инжектор находится еще один БП с компонентами системы впрыска. Он расположен отдельно от основного БП с левой стороны под рулем.

В случае с первым описанным БП, если элементы устройства начнут выходить из строя, это никак не грозит работоспособности авто, разумеется, за исключением поломок некоторых компонентов. Однако в случае со вторым БП, если хотя бы один компонент замкнет и не будет работать, завести двигатель ВАЗ 21214 инжектор не получится.

Замена БП своими руками


Ниже рассмотрим процесс замены БП своими руками. Для замены вам понадобится новый БП и ключ-головка на «8».

  1. Для начала откройте капот и отключите аккумуляторную батарею.
  2. Теперь под панелью приборов найдите ваши БП. При помощи ключа-головки на «8» открутите две основные гайки.
  3. Сделав это, подденьте БП и снимите их со шпилек.
  4. Если вы меняете старый компонент на новый, то перед этим необходимо пометить все провода. Либо же возьмите новый БП и по очереди вставьте в него провода из старого блока. Для снятия проводов простоя потяните их за штекеры.
  5. Чтобы проверить работоспособность нового БП, подключите обратно аккумуляторную батарею.

На этом процесс замены БП завершен.

Обратите внимание! В Интернете есть множество советов по поводу того, что делать, если один из компонентов БП вышел из строя. В частности, некоторые автовладельцы допускают ошибки, которые могут впоследствии негативно сказать на работе электрической проводки в целом. При выходе из строя предохранителя некоторые водители просто берут обычную проволоку и загибают ее, двумя концами вставляя в БП на место сломанного компонента.

Они утверждают, что в этом нет ничего страшного и временно поездить так можно. Учтите — такие самодельные решения могут не только негативно сказать на работе БП, но и на всей электрической цепи в целом. Одно короткое замыкание может не только вывести из строя сам БП, но и спровоцировать возгорание, а, соответственно, и пожар.

Видео от Алексея Комзикова «Обзор ВАЗ 21214 инжектор»


В этом видео показан обзор отечественного автомобиля ВАЗ 21214 инжектор.

Замену предохранителей электрической цепи на автомобиле Ваз 2121 и Нива 2131 с инжекторным двигателем производим в случае их перегорания, либо сам блок снимается для полной замены или при выполнение других работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

  • Перед выполнением работ необходимо отсоединить клемму минус от аккумуляторной батареи.
  • Блок предохранителей расположен в салоне автомобиля и скрыт защитным кожухом. Крестовой отверткой откручиваем два винта крепления кожуха и снимаем его.

  • Теперь извлекаем перегоревший и производим его замену. Обратите внимание, что с обратной стороны блока установлен предохранитель цепей питания электрических вентиляторов с номиналом 30 А, он зеленого цвета. Остальные номиналом 15 А синего цвета.
  • Для снятия самого блока откручиваем торцовой головкой на восемь две гайки его крепления.

  • Теперь можно снять блок. Далее отсоединяем от него колодку с питающими проводами.
  • Выполняем замену блока, после чего установку проводим в обратной последовательности.

На этом ремонтные работы по замене предохранителей и блока на автомобиле Ваз 2121 и Нива 2131 завершены.

Снятие предохранительного блока на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае поломки, что чаще проявляется в виде окисления контактных клемм предохранителей, механическом повреждение корпуса, замыкания проводов, а так же при выполнение других ремонтных работ, при которых его наличие будет мешать ходу их проведения. Подготовьте стандартный набор инструментов, после чего проделайте следующую последовательность действий:

Отщелкиваем два пластиковых фиксатора и снимаем крышку сначала с основного блока, а затем с дополнительного. После чего, если необходимо производим замену перегоревших предохранителей. Обратите внимание, что в системе используются два типа предохранителей различного номинального тока, то есть с тонким усиком и толстым. Поэтому их необходимо устанавливать в строгом соответствие с используемыми. Маркировка о номинальном токе и соответственно защищаемой цепи, указана на крышках с наружной или внутренней стороны.

Далее торцовой головкой на восемь откручиваем гайки крепления блоков к шпилькам кронштейна и снимаем их со шпилек.

Теперь необходимо от блока отсоединить все провода. Предварительно их необходимо промаркировать, чтобы при последующей сборке не перепутать местами.

На этом ремонтные работы по снятию блоков предохранителей на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Замена предохранителей Нива 2121, Нива 2131

НИВА / 2121, 2131 / ремонт / двигатель / система впрыска / Замена предохранителей

Замена предохранителей система впрыска двигателя.

Замена предохранителей фото, Устройство системы впрыска топлива Нива 2121, Нива 2131

Отсоединяем «минусовой» провод аккумуляторной батареи. Для доступа к предохранителям и диагностическому разъему системы управления двигателем нива 2121…

…крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

Снимаем кожух.

Извлекаем предохранитель.

Предохранитель ваз 2121 цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса нива 2131. Для снятия блока предохранителей…

…головкой «на 8» отворачиваем две гайки крепления блока…

. и снимаем его.

Рядом с блоком предохранителей ваз 2131 находится диагностический разъем.

Система впрыскового двигателя

Система управления впрыскового двигателя Нива 2121, Нива 2131

Работа системы впрыска

Работа системы впрыска Нива 2121, Нива 2131

Замена предохранителей Нива 2121, Нива 2131

Реле системы управления двигателем

Замена реле системы управления двигателя Нива 2121, Нива 2131

Блок управления иммобилайзера

Снятие и установка блока управления иммобилайзера Нива 2121, Нива 2131

Снятие и установка бортового контроллера

Замена контроллера системы управления Нива 2121, Нива 2131

Датчик положения коленчатого вала

Замена датчика положения коленчатого вала Нива 2121, Нива 2131

Датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости Нива 2121, Нива 2131

Замена датчика дроссельной заслонки

Снятие и установка датчика положения дроссельной заслонки Нива 2121, Нива 2131

Датчик массового расхода воздуха

Снятие и установка датчика массового расхода воздуха Нива 2121, Нива 2131

Замена датчика детонации Нива 2121, Нива 2131

Замена датчика кислорода Нива 2121, Нива 2131

Замена датчика скорости

Замена датчика скорости Нива 2121, Нива 2131

Снятие и установка модуля зажигания Нива 2121, Нива 2131

разборка и сборка двигателя своими руками карбюратор, регулировка и проверка инжектор, дефектовка и осмотр система охлаждения, устройство и обслуживание карбюраторная система питания, устройство инжекторная система питания, ремонт, фото карбюратор, осмотр и проверка система зажигания, устройство и ремонт система впрыска двигателя выхлопная система, обслуживание

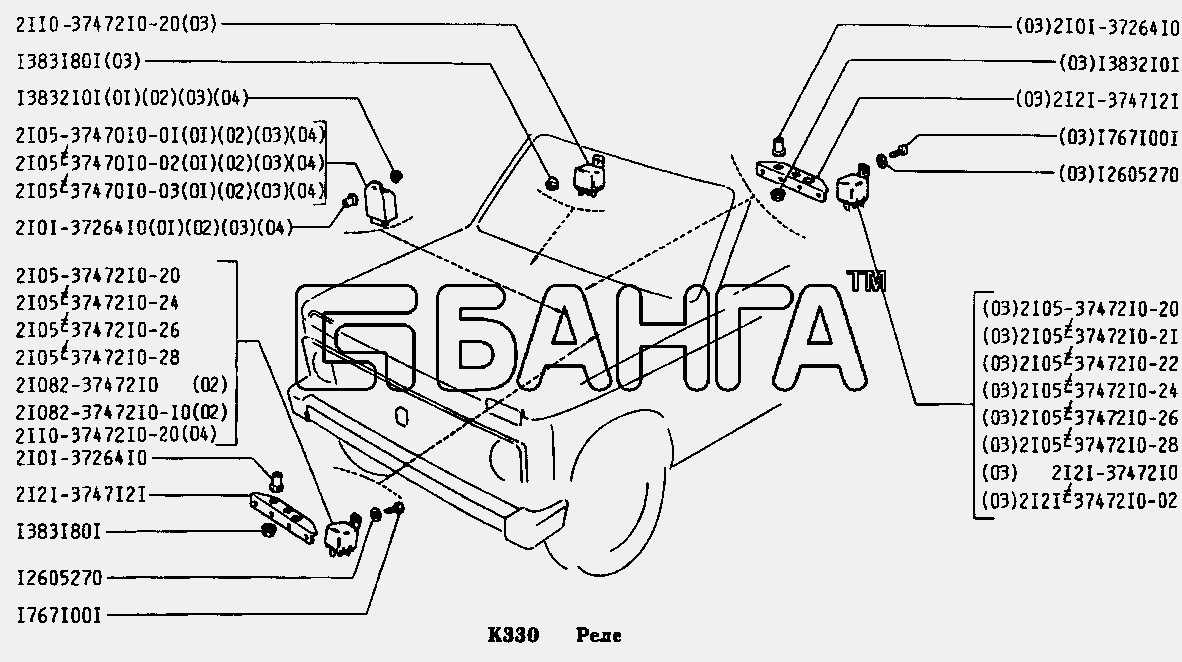

ВАЗ 21213 | Проверка и замена реле

Вам потребуются
  • ключ «на 8»
  • отвертка

Перед началом работы

Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1.

Реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения установлены на щите передка кузова автомобиля (в салоне под панелью приборов, за блоком предохранителей, слева от рулевой колонки). Блок предохранителей для наглядности снят.
Все перечисленные реле одного типа – 90.3747-10.
Маркировка реле (тип, товарный знак завода-изготовителя и схема расположения контактов) нанесена на крышке корпуса.
Для проверки реле подключите его согласно схеме к внешнему источнику питания напряжением 12 В (например, к аккумуляторной батарее). При исправном реле лампа должна загореться. Если лампа не загорается, замените реле.
Замена реле включения стартера, ближнего и дальнего света фар, обогрева стекла задней двери, электродвигателя вентилятора системы охлаждения, зажигания
Реле контрольной лампы стояночного тормоза типа РС-492 расположено под панелью приборов слева от рулевой колонки.
Маркировка реле (его тип и товарный знак завода-изготовителя) нанесена на крышке корпуса.
Вам потребуется
Реле очистителя ветрового стекла типа РС-514 установлено под обивкой левой боковины кузова.
Маркировка реле (его тип, товарный знак завода-изготовителя) нанесена на крышке корпуса.
ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните винт крепления и снимите реле с кронштейна кузова.

2. Выньте реле из соединительной колодки.

3. Установите новое реле на соединительную колодку и закрепите его на кронштейне винтом.

4. Реле включения зажигания (типа 90.3747-10) расположено под панелью приборов справа от рулевой колонки. Для его замены выполните операции 2 и 3.

Замена реле контрольной лампы стояночного тормоза

6. Отсоедините наконечники проводов от реле и снимите его.

7. Установку реле проводите в последовательности, обратной снятию.

Замена реле очистителя ветрового стекла

8. Подденьте отверткой два пистона крепления обивки (показан один) и.

9. . снимите обивку боковины кузова.

10. Отогните коврик пола в сторону и.

11. . отверните два винта крепления реле к боковине кузова.

12. Снимите реле с боковины кузова.

13. Разъедините соединительную колодку проводов, идущих к реле (под панелью приборов), и снимите реле с автомобиля. Установку реле выполняйте в порядке, обратном снятию.

Замена реле-прерывателя указателей поворота и аварийной сигнализации
Вам потребуется
Реле-прерыватель указателей поворота и аварийной сигнализации типа 494.3747 расположено за комбинацией приборов и крепится гайкой к шпильке щита передка кузова.
Маркировка реле нанесена на крышке его корпуса.

14. Отожмите с внутренней стороны панели приборов две пружинные защелки, расположенные по бокам комбинации приборов, и.

15. . выньте комбинацию из панели приборов.

16. Отверните гайку крепления троса спидометра и.

17. . отсоедините трос спидометра от комбинации приборов.

18. Промаркируйте колодки и разъемы проводов.

19. Отсоедините колодки от комбинации приборов и снимите комбинацию.

20. Отверните гайку крепления реле и снимите реле со шпильки передка кузова.

21. Отсоедините реле от колодки проводов (показана стрелкой). Установку реле выполняйте в порядке, обратном снятию.

ВАЗ 21213 | Проверка реле топливного насоса

Проверка реле топливного насоса
ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой; – между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).
ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.

3. Вставьте предохранитель топливного насоса. 4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Замена реле системы управления двигателя Нива 2121, Нива 2131

НИВА / 2121, 2131 / ремонт / двигатель / система впрыска / Реле системы управления двигателем

Реле системы управления двигателем система впрыска двигателя.

Реле системы управления двигателем фото, Устройство системы впрыска топлива Нива 2121, Нива 2131

Отсоединяем «минусовой» провод аккумуляторной батареи. Блок реле системы управления двигателем нива 2131 расположен в салоне автомобиля под панелью приборов ваз 2121 ниже блока предохранителей системы электрооборудования автомобиля.

Головкой «на 10» отворачиваем две гайки крепления блока реле.

Снимаем «массовый» провод с левой шпильки крепления блока реле нива 2121.

Снимаем блок реле со шпилек.

Отсоединяем общий разъем трех реле системы управления двигателем.

Заменив реле, устанавливаем блок реле ваз 2131 в обратной последовательности.

Система впрыскового двигателя

Система управления впрыскового двигателя Нива 2121, Нива 2131

Работа системы впрыска

Работа системы впрыска Нива 2121, Нива 2131

Замена предохранителей Нива 2121, Нива 2131

Реле системы управления двигателем

Замена реле системы управления двигателя Нива 2121, Нива 2131

Блок управления иммобилайзера

Снятие и установка блока управления иммобилайзера Нива 2121, Нива 2131

Снятие и установка бортового контроллера

Замена контроллера системы управления Нива 2121, Нива 2131

Датчик положения коленчатого вала

Замена датчика положения коленчатого вала Нива 2121, Нива 2131

Датчик температуры охлаждающей жидкости

Замена датчика температуры охлаждающей жидкости Нива 2121, Нива 2131

Замена датчика дроссельной заслонки

Снятие и установка датчика положения дроссельной заслонки Нива 2121, Нива 2131

Датчик массового расхода воздуха

Снятие и установка датчика массового расхода воздуха Нива 2121, Нива 2131

Замена датчика детонации Нива 2121, Нива 2131

Замена датчика кислорода Нива 2121, Нива 2131

Замена датчика скорости

Замена датчика скорости Нива 2121, Нива 2131

Снятие и установка модуля зажигания Нива 2121, Нива 2131

Блок предохранителей ваз 21214 инжектор 8 клапанов

Таблица и рисунок взяты из мануала по 21213.

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева заднего стекла.
Электродвигатели очистителя и омывателя заднего стекла.
Электродвигатель омывателя ветрового стекла.

Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи.
Контрольная лампа блокировки дифференциала.
Контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр.
Контрольная цепь выключателя сигнала торможения (с 2011 г.)
Выключатель сигнала положения педали сцепления (с 2011 г.)

Левая фара (дальний свет).
Контрольная лампа дальнего света фар.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света.

Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала).
Задние фонари (противотуманный свет).

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель смывателя фар.

Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

По изданию «Своими силами» задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й – 8 ампер.

Следующие таблица и рисунок для 21214 взяты из книги «Своими силами».

Реле электробензонасоса (контакты).
Электробензонасос.

Главное реле.
Реле электровентиляторов (обмотка).
Реле электробензонасоса (обмотка).
Датчик скорости автомобиля.
Электромагнитный клапан адсорбера.
Датчик кислорода.
Датчик массового расхода воздуха.
Контроллер.

Текст сканировали Alex-Niva и Жустрик, обработал ALER.

А у меня предохранители СУД расположены так:
1 – вентиляторы 30А
2 – гл. реле и пр. 15А
3 – контроллер 15А
4 – бензонасос 15АПроверял непосредственно на машине по цветам проводов.

И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

По предохранителям:
1 – электровентилятор №1 30А
2 – электровентилятор №2 30А
3 – контроллер 20А
4 – бензонасос 15А
Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

От Ведущего FAQ.

По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

Дополнение от katzyn.

По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Реле зажигания 15A
4. Электробензонасос 15A

Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

Дополнение от yonnex001

В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

Но на самом деле их там 4:

Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС – maxi на 40А (оранжевый):

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для нива 2121, карбюратор инжектор.

Рассмотрены автомобили нива 2121, нива 21213, нива 21214 карбюратор, инжектор.

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветро­вого стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двига­телем

Основной и дополнительный блок предохранителей нива.

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

Обозначение предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Блок предохранителей системы управления двигателем нива.

Слева под па­нелью приборов, на кузове, расположен блок из четырех предохранителей сис­темы управления двигателем и диагностический разъем.

Для доступа к блоку отворачиваем два самореза и снимаем кожух

Обозначение (номи­нальный ток, А)

Контакты реле правого электровентилятора

Контакты реле левого электровентилятора

Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания

Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

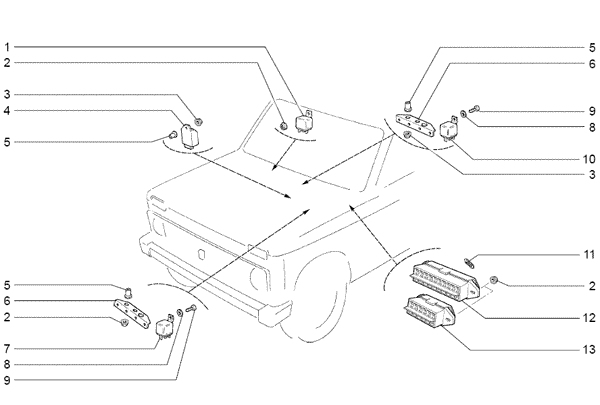

Немного ниже основного блока предохранителей находятся реле системы управления двигателем.

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для нива 2121, карбюратор инжектор.Схема,расположения,предохранителей,и,реле,в,монтажных,блоках,,а,также,их,расшифровка,для,нива,2121,,карбюратор,инжектор.

Описание электрооборудования Нива 2121, Нива 2131

Электрооборудование нива 2121 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть нива 2121 – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов ваз 2121 (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания, пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели нива 2131 вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители ваз 2131 системы впрыска находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя нива 2121).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару.

Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Оборудование и схемы Ваз 2121, Нива 2131

Оборудование и приборы

Описание электрооборудования Нива 2121, Нива 2131

Снятие и установка блока предохранителей

Замена блока предохранителей Нива 2121, Нива 2131

Замена блока реле

Снятие и установка блока реле Нива 2121, Нива 2131

Выключатель и включатель зажигания
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр Левая фара (дальний свет). Контрольная лампа дальнего света фар
Правая фара (дальний свет)
Левая фара (ближний свет)
Правая фара (ближний свет)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар
Прикуриватель
Снятие и установка выключателя зажигания

Замена выключателя зажигания Нива 2121, Нива 2131

Аккумуляторная батарея

Аккумуляторная батарея Нива 2121, Нива 2131

Подрулевой переключатель

Подрулевой переключатель Нива 2121, Нива 2131

Замена подрулевого переключателя

Снятие и установка подрулевого переключателя Нива 2121, Нива 2131

Звуковой сигнал

Звуковой сигнал Нива 2121, Нива 2131

Контактное кольцо сигнала

Замена контактного кольца звукового сигнала Нива 2121, Нива 2131

Замена звукового сигнала

Снятие и установка звукового сигнала Нива 2121, Нива 2131

Система управления клапаном карбюратора

Система управления электромагнитным клапаном карбюратора Нива 2121, Нива 2131

Блок управления клапаном карбюратора

Замена блока управления клапаном карбюратора Нива 2121, Нива 2131

Контрольная лампа прикрытия заслонки карбюратора

Замена контрольной лампы прикрытия воздушной заслонки карбюратора Нива 2121, Нива 2131

Узлы и схемы электрооборудования Ваз 2121, Ваз 2131

Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

схемы и электрооборудование, устройство
генератор, дефектовка и проверка
стартер, обслуживание, устройство
освещение, осмотр и замена деталей
стеклоочиститель ремонт своими руками
панель приборов, замена и установка

Как заменить предохранители и реле автомобиля ВАЗ-2121

Страница 1 из 3

Большинство электрических цепей автомобиля защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице. Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов. Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)

Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар. Электродвигатель омывателя фар

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Замена блока предохранителей Нива 2121, Нива 2131

2121, 2131

ремонт

электрооборудование

оборудование и схемы

Снятие и установка блока предохранителей

Порядок проверки системы управления клапаном карбюратора нива 2121, схема электрооборудования нива 2131, ваз 2121 Снятие и установка блока предохранителей Оборудование и электросхемы Нива 2121, Нива 2131, ремонт ремонт электрооборудования схемы и электрооборудование, устройство

Отсоединяем «минусовой» провод от аккумуляторной батареи. Потянув за защелку, расположенную сверху крышки основного блока предохранителей автомобиля нива 2121,…

Аналогично снимаем крышку дополнительного блока предохранителей нива 2131.

Заменяем предохранитель.

Для снятия блоков предохранителей…

…головкой «на 8» отворачиваем две гайки.

…и снимаем со шпилек основной и дополнительный блоки.

Перед заменой блоков предохранителей помечаем провода…

…и отсоединяем их.

Устанавливаем новые блоки предохранителей в обратной последовательности.

Оборудование и схемы Ваз 2121, Нива 2131

Оборудование и приборы

Описание электрооборудования Нива 2121, Нива 2131

Снятие и установка блока предохранителей

Замена блока предохранителей Нива 2121, Нива 2131

Замена блока реле

Снятие и установка блока реле Нива 2121, Нива 2131

Выключатель и включатель зажигания
Снятие и установка выключателя зажигания

Замена выключателя зажигания Нива 2121, Нива 2131

Аккумуляторная батарея

Аккумуляторная батарея Нива 2121, Нива 2131

Подрулевой переключатель

Подрулевой переключатель Нива 2121, Нива 2131

Замена подрулевого переключателя

Снятие и установка подрулевого переключателя Нива 2121, Нива 2131

Звуковой сигнал

Звуковой сигнал Нива 2121, Нива 2131

Контактное кольцо сигнала

Замена контактного кольца звукового сигнала Нива 2121, Нива 2131

Замена звукового сигнала

Снятие и установка звукового сигнала Нива 2121, Нива 2131

Система управления клапаном карбюратора

Система управления электромагнитным клапаном карбюратора Нива 2121, Нива 2131

Блок управления клапаном карбюратора

Замена блока управления клапаном карбюратора Нива 2121, Нива 2131

Контрольная лампа прикрытия заслонки карбюратора

Замена контрольной лампы прикрытия воздушной заслонки карбюратора Нива 2121, Нива 2131

Узлы и схемы электрооборудования Ваз 2121, Ваз 2131

Диагностика схем электрооборудования автомобиля нива 2121. Инструкции по ремонту электрооборудования: генератора, стартера. Схема автомобиля нива 2131.

Блок предохранителей ваз 2131 схема описание

Блок предохранителей ваз 2131 схема описание — doojaiphoh.cmder.net

Блок предохранителей ваз 2131 схема описание

Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под крышкой, где расположены переключатели управления световыми приборами. 23 дек 2015 Основной и дополнительный блоки предохранителей ВАЗ 2121, 2131 Предохранители системы управления двигателем ВАЗ 2121, 2131 Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты вернее только F2 надо смотреть, вот фото. Карта сайта. Видеогалерея. Видео ремонт: Пежо 3008. Стук руля. ремонт и эксплуатация книга.пежо. Рейтинг: 5 — 1 голосПредохранители ВАЗ 21214 на Ниве инжектор установлены в нескольких местах. Кроме того, схема блоков имеет свои нюансы, связанные с большим возрастом Нива 21214 и современной Шевроле Нива ВАЗ 2131 идентичны. Экспериментальная система поиска. Программно-аппаратный комплекс с веб-интерфейсом. В этом материале мы ознакомим вас с блоком предохранителей Нивы 21213 и 21214, назначениями предохранителей, Вот фото и схема отличий. Схема расположения предохранителей и реле в монтажных блоках, а также Вы просматриваете: Главная > ВАЗ > Предохранители и реле Нива. 21 май 2015 — 3 мин.Видео Схема предохранителей ваз 2131 нива карбюратор. . Блок предохранителей на ВАЗ 2108, 2109, 21099 Назначение и номинал предохранителей, реле, предохранительных линий и их замена Дополнительные блоки предохранителей и реле. Предохранители и реле Нива (ВАЗ 2121, Урбан 4х4) 1 — Дополнительный блок предохранителей 4 — Блок реле системы управления двигателем. блок предохранителей лада 2131, блок реле, контактная группа лада 2121, схемы электрооборудования. Рейтинг: 5 — 1 голосСегодня мы расскажем вам, какую роль играют предохранители ВАЗ 21214 Нива инжектор, как выглядит схема, где расположен блок и как его заменить. Монтажный блок предохранителей Лада Калина расположен в салоне, с левой стороны, под. Карта сайта. Видеогалерея. Видео ремонт: Пежо 3008. Стук руля. ремонт и эксплуатация книга. Поисковая сиcтема, список запросов, поиск информации. Программно-аппаратный комплекс с веб.

Links to Important Stuff

Links

  • Схема и расположение предохранителей Лада Калина ВАЗ.
  • Ремонт и эксплуатация автомобилей: видео онлайн.
  • Здесь найдется все.

© Untitled. All rights reserved.

Блок предохранителей ваз 2131 инжектор расшифровка – Защита имущества

Таблица и рисунок взяты из мануала по 21213.

Электродвигатель вентилятора отопителя.
Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.
Реле (обмотка) включения обогрева заднего стекла.
Электродвигатели очистителя и омывателя заднего стекла.
Электродвигатель омывателя ветрового стекла.

Реле и электродвигатель очистителя ветрового стекла.
Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота.
Задние фонари (лампы света заднего хода).
Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи.
Контрольная лампа блокировки дифференциала.
Контрольная лампа стояночной тормозной системы.
Контрольная лампа недостаточного уровня тормозной жидкости.
Контрольная лампа давления масла.
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Тахометр.
Контрольная цепь выключателя сигнала торможения (с 2011 г.)
Выключатель сигнала положения педали сцепления (с 2011 г. )

Левая фара (дальний свет).
Контрольная лампа дальнего света фар.

Правая фара (дальний свет).

Левая фара (ближний свет).

Правая фара (ближний свет).

Левый передний фонарь (габаритный свет).
Правый задний фонарь (габаритный свет).
Фонари освещения номерного знака.
Контрольная лампа габаритного света.

Правый передний фонарь (габаритный свет).
Левый задний фонарь (габаритный свет).
Лампы освещения комбинации приборов.
Табло подсветки рычагов управления отопителем.
Лампы освещения прикуривателя.
Лампы подсветки выключателей.

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.
Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал.
Штепсельная розетка для переносной лампы.
Плафоны освещения салона.
Задние фонари (лампы стоп-сигнала).
Задние фонари (противотуманный свет).

Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.
Реле (контакты) очистителей фар.
Электродвигатель смывателя фар.

Прикуриватель (машинах разных лет выпуска может быть на 10-м или 13-м предохранителе).

По изданию «Своими силами» задние фонари (противотуманный свет) подключены к 13-му предохранителю. 13-й предохранитель имеет номинал 16 ампер, а 10-й – 8 ампер.

Следующие таблица и рисунок для 21214 взяты из книги «Своими силами».

Реле электробензонасоса (контакты).
Электробензонасос.

Главное реле.
Реле электровентиляторов (обмотка).
Реле электробензонасоса (обмотка).
Датчик скорости автомобиля.
Электромагнитный клапан адсорбера.
Датчик кислорода.
Датчик массового расхода воздуха.
Контроллер.

Текст сканировали Alex-Niva и Жустрик, обработал ALER.

А у меня предохранители СУД расположены так:
1 – вентиляторы 30А
2 – гл. реле и пр. 15А
3 – контроллер 15А
4 – бензонасос 15АПроверял непосредственно на машине по цветам проводов.

И из письма: у меня машина 2000 года (июль). Кстати у alutv машина 2001 года, значит, по крайней мере до конца 2001 года вентиляторы были на одном предохранителе и реле.

По предохранителям:
1 – электровентилятор №1 30А
2 – электровентилятор №2 30А
3 – контроллер 20А
4 – бензонасос 15А
Смотрел ещё на нескольких машинах 2003г. выпуска. 3 и 4 предохранители бывают разные (20 или 15А), а 1 и 2 у всех по 30А и отвечают отдельно за каждый вентилятор.

От Ведущего FAQ.

По данным конференции разделение подключения электровентиляторов 21214 на две цепи (два реле и два предохранителя) произошло ко второй половине 2001-го года. Например, такое разделение уже сделано в машине, выпущенной 08.2001 (информацию дал Avenir99).

Дополнение от katzyn.

По предохранителям ЭСУД на машинах с контроллером 7.9.7+ слева направо:
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Реле зажигания 15A
4. Электробензонасос 15A

Также под обшивкой есть примотанный изолентой к жгуту предохранитель контроллера 7,5A. Вероятно, на машинах с контроллером 7.9.7 назначение предохранителей аналогично.

На машинах с контроллерами 17.9.7/M74 (данные из Информационного письма АвтоВАЗа):
1. Вентилятор охлаждения 30A
2. Вентилятор охлаждения 30A
3. Катушка зажигания, питание управления реле вентиляторов, контроллер, форсунки 15A
4. ДМРВ, ДФ, подогрев обоих ДК, КПА, ДС 15A

Также есть отдельный предохранитель электробензонасоса 15A, расположение которого не указано. Напряжение на предохранители 3 и 4 подаётся через реле зажигания.

Дополнение от yonnex001

В инструкции сказано, что в блоке предохранителей ЭСУД возле левой ноги водителя 5 предохранителей:

Но на самом деле их там 4:

Исчез предохранитель ЭСУД. Но он не совсем исчез, а переместился на новое место. С ним же соседствует и предохранитель АБС (если машина с АБС):

На фото ниже видно? где они теперь находятся: под торпедой, справа от рулевой колонки, над педалью газа. Предохранитель ЭСУД находится за предохранителем АБС, и на фото его не видно. Для ЭСУД используется предохранитель размера medium на 7,5 А (коричневый), для АБС – maxi на 40А (оранжевый):

После того как,
починил генератор,
поменял сайлентблоки,
поменял масло, настроил зажигание, карбюратор.
Некоторые процедуры тут не описаны, вроде прокачки тормозной системы, замены тросиков ручника, замены радиатора печки, промывки системы охлаждения и замены охлаждающей жидкости.

Захотелось прокатиться, выехал я за ворота включаю фары, и тут обращаю внимание что подсветка не горит, не включаются фары(день назад проверял работало все), через пару минут почувствовал едкий запах из под панели пошел легкий дымок, чертовщина какая-то
выключаю фары загоняю машину обратно. Дело было вечером оставил как есть. Подумал что дело в приборке что-то потому что оттуда дымок пошел.
Спустя какое-то время(дело было уже перед зимой) надо было передвинуть машину, завелся прогрел, смотрю лампа показателя низкого уровня топлива помигивает как то странно, при этом прослушиваются щелчки откуда-то снизу релюшка что ли щёлкает?, передвинул машину, ставлю на ручник… и тут бац погасло все на приборке, не показывает тахометр.
Начал разбираться, первым делом проверил предохранители — точно тот самый 2ой предохранитель по плавился, но почему не горят фары, подсветка. Странность еще заключалась в том что при включении фар глохнет двигатель. Возможно плохие контакты?(блок, провода).

Посмотрел 8-ми контактную колодку за приборкой, и обнаружил, что обуглился силовой провод идущий от генератора в салон(по-моему на освещение)и подплавилась сама колодка, из капота приходит коричневый, из колодки выходит розовый(фотки нет затерялась где-то). Обуглился этот провод просто из за плохого контакта, это можно было заметить не вооруженным глазом. Осмотрев реле, обнаружил опять таки обугленный провод на реле ближнего света фар, опять же провод питания от генератора. Теперь понятно почему не горела подсветка и фары
Зачистил провода, обжал новыми клемами, залудил паяльником, соединил.

Закупился клемами, проводами, трубками термоусадочными, светодиодами 12 вольтовыми(можно и 3-х вольтовыми но тогда надо сопротивление пять)
А дальше значит…
Дело было вечером делать было нечего…
Сам процесс пайки описывать не буду по ссылкам выше все есть и схемы и варианты как что сделать.
Только скажу что сделать я решил блок со светодиодами, удобно в случае выгорания предохранителя сразу же будет видно.
Самое главное определиться где у нас приходит плюс а где минус, в стандартном блоке + приходит на нижние контакты, минус с верхних контактов. Чтобы ни чего не перепутать делаем также(+ на нижние, — на верхние), соответственно длинный контакт светодиода припаиваем к нижнему контакту(туда где +), короткий к верхнему(где -).

Лада Нива (она же Лада 4х4) – ведет свою историю с момента создания в 1970-х годах, успев завоевать авторитет во всем мире. Автомобиль повышенной проходимости и комфортности, сравнимой с легковым автомобилем. Автомобиль пользуется популярностью не только в России, но и в Германии, а также других странах Европы и мира.

Историю создания автомобиля можно прочитать здесь.

Блок предохранителей – находится слева от рулевой колонки под панелью приборов. Несмотря на то, что на дворе 2015 год, и эти автомобили уже несколько лет как инжекторные, тем не менее, комплектуются пальчиковыми предохранителями.

Монтажный блок Lada 4×4

Расположение предохранителей штатной проводки

Схемы системы управления ВАЗ-21214 Лада 4х4, контроллер ЭСУД

Двигатель ВАЗ-21214 на автомобилей Лада 4х4 оснащен системой распределенного фазированного впрыска топлива. Бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя. Электронная система управления двигателем (ЭСУД) включает в себя контроллер ЭСУД, датчики параметров работы двигателя и автомобиля, а также исполнительные устройства.

Схемы системы управления инжекторного двигателя ВАЗ-21214 на Лада 4х4, схемы жгута проводов, контроллер ЭСУД, датчики, блоки реле и предохранителей ЭСУД.

Контроллер ЭСУД инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4 представляет собой специализированный мини-компьютер. Он обрабатывает информацию от датчиков системы управления двигателем и определяет параметры:

— Положение и частота вращения коленчатого вала.
— Массовый расход воздуха двигателем.
— Температура охлаждающей жидкости.
— Положение дроссельной заслонки.
— Содержание кислорода в отработавших газах.
— Наличие детонации в двигателе.
— Напряжение в бортовой сети автомобиля.
— Скорость автомобиля.
— Пароль на разрешение работы от автомобильной противоугонной системы (АПС).

Расположение элементов электронной системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4.

Схема электронной системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4 с ЭБУ Bosch ME17.9.7, 21214-1411020-50.

Схемы соединения жгута проводов электронной системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4 с ЭБУ Bosch ME17.9.7, 21214-1411020-50.

Схема соединения жгута проводов электронной системы управления двигателем ВАЗ-21214 Евро-3 на автомобиле ВАЗ-21214М Лада 4х4 с ЭБУ Bosch M7.9.7.

Электрическая схема электронной системы управления двигателем ВАЗ-21214-10 Евро-2 на автомобиле ВАЗ-21214-20 Лада 4х4 с ЭБУ ITMS-6F, 21214-1411010-40.

Схема электронной системы управления двигателем ВАЗ-21214 Евро-3 на автомобиле ВАЗ-21214-20-130 Лада 4х4 с ЭБУ Bosch M7.9.7 V21, 21214-1411020.

Электрическая схема соединений системы впрыска двигателя ВАЗ-21214 на автомобиле Лада 4х4.

Схема системы впрыска топлива двигателя ВАЗ-21214 на автомобиле Лада 4х4.

На основе полученной информации контроллер ЭСУД управляет следующими системами и приборами:

— Топливоподачей (форсунками и электробензонасосом).
— Системой зажигания.
— Регулятором холостого хода.
— Адсорбером системы улавливания паров бензина.
— Вентиляторами системы охлаждения двигателя.
— Системой диагностики.

При включении зажигания контроллер ЭСУД включает главное реле, через которое напряжение питания подводится к элементам системы. При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению. Для завершения вычислений, установки регулятора холостого хода, управления электровентиляторами системы охлаждения.

Контроллер ЭСУД включает выходные цепи (форсунки, различные реле и т.д.) путем замыкания их на «массу» через выходные транзисторы блока управления. Единственное исключение — цепь реле топливного насоса. Только на обмотку этого реле контроллер подает напряжение +12 В.

В состав контроллера ЭСУД ВАЗ-21214 входят следующие типы памяти:
Оперативное запоминающее устройство (ОЗУ).

ОЗУ используется микропроцессором для временного хранения текущей информации о работе двигателя (измеряемых параметров) и расчетных данных. Микропроцессор может по мере необходимости вносить в него данные или считывать их. Также в ОЗУ записываются коды возникающих неисправностей.

Микросхема ОЗУ смонтирована на печатной плате контроллера. Эта память энергозависима и требует бесперебойного питания для сохранения. При прекращении подачи питания (отключении аккумуляторной батареи или отсоединении от контроллера колодки жгута проводов) содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.

Программируемое постоянное запоминающее устройство (ППЗУ).

ППЗУ хранит общую программу управления двигателем, которая содержит последовательность рабочих команд (алгоритмов) и калибровочных данных (настроек). Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые зависят от массы автомобиля, типа и мощности двигателя, передаточных отношений трансмиссии и других факторов.

ППЗУ называют еще запоминающим устройством калибровок. Содержимое ППЗУ не может быть изменено после программирования. Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания. То есть эта память энергонезависимая.

ППЗУ определяет важнейшие параметры работы двигателя:

— Характер изменения крутящего момента и мощности.
— Расход топлива.
— Угол опережения зажигания.
— Состав отработавших газов.
— И т. п.

Электрически репрограммируемое запоминающее устройство (ЭРПЗУ).

ЭРПЗУ хранит идентификаторы контроллера, двигателя и автомобиля. В ЭРПЗУ записываются такие эксплуатационные параметры автомобиля. Такие как общий пробег автомобиля, общий расход топлива и время работы двигателя. ЭРПЗУ — это энергонезависимая память. Она может хранить информацию без подачи питания на контроллер ЭСУД.

ЭРПЗУ используется для временного хранения кодов-паролей противоугонной системы автомобиля (иммобилизатора). Коды-пароли, принимаемые электронным блоком управления двигателем от блока управления иммобилизатором, сравниваются с кодами, хранимыми в ЭРПЗУ, в результате чего разрешается или запрещается пуск двигателя.

ЭРПЗУ регистрирует и некоторые нарушения работы двигателя и автомобиля:

— Время работы двигателя с перегревом.
— Время работы двигателя на низкооктановом топливе.
— Продолжительность работы двигателя с превышением максимально допустимой частоты вращения.
— Время работы двигателя с пропусками воспламенения топливовоздушной смеси, на наличие которых указывает сигнализатор системы управления двигателем.
— Время работы двигателя с неисправным датчиком детонации.
— Продолжительность работы двигателя с неисправным датчиком концентрации кислорода.
— Время движения автомобиля с превышением максимально разрешенной скорости в период обкатки.
— Время движения автомобиля с неисправным датчиком скорости.
— Количество отключений аккумуляторной батареи при включенном замке зажигания.

Каталожные номера электронных блоков управления (контроллер ЭСУД) автомобилей ВАЗ-21214-20, ВАЗ-2131-41.

Датчики системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4.

Датчики ЭСУД выдают контроллеру информацию о параметрах работы двигателя и автомобиля, на основании которых он рассчитывает:

— Момент, длительность и порядок открытия топливных форсунок.
— Момент и порядок искрообразования.

В состав ЭСУД ВАЗ-21214 на автомобиле Лада 4х4 входят датчики:

— Положения коленчатого вала.
— Фаз.
— Температуры охлаждающей жидкости.
— Положения дроссельной заслонки.
— Массового расхода воздуха.
— Детонации.
— Управляющий датчик концентрации кислорода (лямда-зонд).
— Диагностический датчик концентрации кислорода.
— Датчик скорости автомобиля.

Наряду с вышеперечисленными датчиками, для поддержания оптимальных режимов работы двигателя при различных условиях эксплуатации контроллер ЭСУД использует также сигналы от датчиков положения педалей сцепления и тормоза.

При включении зажигания контроллер ЭСУД обменивается информацией с блоком управления иммобилайзера, предназначенным для предотвращения несанкционированного пуска двигателя. При этом работа двигателя возможна, если контроллер ЭСУД получил правильный пароль от блока управления.

Блок предохранителей системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4.

Закреплен на левой передней боковине кузова под обивкой. В состав блока входят четыре предохранителя (два на 15 А и два на 30 А), защищающие цепи:

— Контроллера ЭСУД.
— Форсунок.
— Катушки зажигания.
— Силовых контактов и обмоток реле электровентиляторов системы охлаждения.
— Датчиков системы управления.

Блок реле системы управления двигателем ВАЗ-21214 на автомобиле Лада 4х4.

Прикреплен снизу к монтажному блоку предохранителей, расположенному в салоне автомобиля. В состав блока входят:

— Реле зажигания.
— Главное реле.
— Реле правого и левого электровентиляторов.
— Реле топливного насоса.
— Предохранитель топливного насоса.

Похожие статьи:

  • Валерий Павлович Семушкин, автор стиля и дизайна автомобилей ВАЗ-2121 Нива, ВАЗ-21213 Нива и ВАЗ-2123 Chevrolet Niva.
  • Автомобили Нива ВАЗ-21215, ВАЗ-2129, BA3-2130 Кедр, ВАЗ-2131, ВАЗ-213102 и ВАЗ-2329, история создания и особенности конструкции.
  • Система контроля доступа автомобиля Лада Веста, устройство и функции, электрическая схема, порядок обучения системы и ключей зажигания.
  • Автомобили ГАЗель Классик категории N1 и M2, ГАЗ-33027, ГАЗ-33023, ГАЗ-330273, ГАЗ-330232, ГАЗ-27057, ГАЗ-3221, ГАЗ-32217, ГАЗ-32213, ГАЗ-322173, ГАЗ-32212 и ГАЗ-322132.
  • Система управления двигателя ЗМЗ-5245.10, состав, электрическая схема, датчики и исполнительные механизмы, коды неисправностей, назначение выводов электронного модуля MADIC.
  • Система зажигания двигателя УМЗ-А275-100 EvoTech 2.7 на автомобилях Газель и Соболь, исполнительные механизмы системы питания топливом.

Электросхема автомобиля Нива. Электросхема автомобиля Нива Электросхема ВАЗ 2121

Правильная работа двигателя автомобиля возможна только при исправной электрооборудовании и оборудовании. Неисправности проводки могут сделать невозможным управление автомобилем, особенно если речь идет о отечественных автомобилях. Разберемся, что собой представляет схема подключения ВАЗ 2121 и чем отличается сеть в карбюраторных и инжекторных автомобилях.

[Скрыть]

Различия в электрических схемах

В зависимости от модели автомобиля схемы подключения могут отличаться друг от друга.

Обозначение индекса

Об этом свидетельствует индекс в названии модели:

  1. 21213. Это автомобиль, оборудованный карбюраторным силовым агрегатом. Объем двигателя 1,7 л. Автомобили с таким индексом могут оснащаться двигателем внутреннего сгорания объемом 1,8 литра.
  2. ,
  3. , 21214 и 212140. В этих моделях используется один и тот же двигатель с таким же рабочим объемом, но автомобиль оборудован системой впрыска топлива.
  4. 21215. Данная модель отечественных автомобилей разрабатывалась на экспорт, в основном такие машины продавались за границу.В отличие от автомобилей, произведенных для стран СНГ, 21215 были оснащены дизельными двигателями от производителя Citroen.
  5. 21073. Основное отличие заключается в наличии инжекторного двигателя с форсунками, но эта же модель может комплектоваться карбюраторными агрегатами Solex. Отличие в электрической схеме также заключается в использовании БСЗ — бесконтактного зажигания.
  6. ,
  7. , 2131 и 21310. Эти модели могут оснащаться разными двигателями, но главное их отличие от других — в удлиненном пятидверном кузове.

Канал «Нивоводство» в своем ролике показал, как можно сделать дополнительную массу в электросети автомобиля «Нива».

Основные отличия

Чем отличаются старые электрические схемы от новых в моделях:

  1. В Ниве 21213 установлен монтажный блок предохранителей, использующих устройства на ножках. Изменилась рабочая платформа блока.
  2. Отличие заключается в наличии механизма экономии холостого хода, который идет в комплекте с системой питания.Для его нормальной работы в подкапотном пространстве располагается дополнительная заглушка с проводами.
  3. Использование бесконтактной системы зажигания. Важная составляющая БСЗ — микроконтроллер.
  4. Разные модели автомобилей комплектуются разными генераторными устройствами, все зависит от типа силового агрегата.
  5. Модель 21214 оснащена двумя вентиляторами охлаждения радиатора. Из-за этого различается и схема подключения.

Схемы на Ниву с карбюраторным двигателем

Ниже фото схемы автомобиля с карбюраторным двигателем в хорошем качестве.

Схема подключения Нивы с карбюраторным мотором

Разберемся с описанием схемы подключения:

  1. Лампы боковых указателей поворота.
  2. Передняя оптика.
  3. Фары фары.
  4. Электродвигатели для очистки передней оптики.
  5. Устройство звуковой сигнализации.
  6. Реле для включения механизма очистки оптики.
  7. Реле включения ламп ближнего света.
  8. Реле включения дальнего света фар.
  9. Электродвигатель системы очистки лобового стекла.
  10. Электрический контроллер, определяющий нехватку тормозной жидкости.
  11. Специальная розетка для подключения переносной лампочки.
  12. Контроллер индикатора низкого давления моторной жидкости.
  13. Контроллер определения давления смазки.
  14. Электрический регулятор индикатора температуры хладагента в системе охлаждения, отображает показания на панели приборов в салоне.
  15. Устройство распределителя зажигания.
  16. Свечи находятся в подкапотном пространстве.
  17. Электродвигатель стеклоочистителя.
  18. Катушка зажигания установлена ​​в моторном отсеке.
  19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводной планки приведут к неработоспособности устройства. До ремонта генератора все электрооборудование работает от аккумулятора. Когда аккумулятор разрядится, двигатель не запустится.
  20. Запорный элемент карбюраторного устройства.
  21. Пусковой механизм.
  22. Другой электродвигатель системы очистки оптики.
  23. Устройство регулирования напряжения. Его поломка приведет к скачкам тока в бортовой сети.
  24. Устройство управления реле индикатора заряда аккумулятора.
  25. Реле защиты электрической цепи системы очистки стекол.
  26. Вспомогательный монтажный блок с элементами безопасности.
  27. Главный предохранительный блок.
  28. Устройство отключения указателя поворота стояночного тормоза.
  29. Приспособление для отключения контрольной лампы блокировки дифференциала.
  30. Механизм выключения освещения, которое включается при включении задней передачи.
  31. Устройство отключения светового индикатора заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении воздушной заслонки.
  32. Устройство отключения стоп-сигналов.
  33. Электродвигатель системы отопления. Его поломка приведет к неработоспособному состоянию плиты.
  34. Реле указателей поворота и световой сигнализации.
  35. Вспомогательный резистор устройства электродвигателя печки.
  36. Устройство отключения подсветки пульта управления.
  37. Оптика механизма переключения освещения. Он активируется, когда водитель переключает габаритные огни на ближний и дальний свет и наоборот.
  38. Устройство отключения звукового сигнала.
  39. Механизм переключения стеклоочистителя. Его активация позволяет изменять скорость работы дворников.
  40. Устройство отключения стеклоочистителя.
  41. Замок зажигания.
  42. Устройство отключения внешнего освещения.
  43. Механизм переключения печки срабатывает, когда необходимо изменить скорость нагревательного устройства.
  44. Разъединитель для очистки механизмов и омывателя оптики.
  45. Прикуриватель.
  46. Световая сигнализация выключения механизма.
  47. Устройство для отключения источников света, находящихся в дверных полках.
  48. Регулятор давления смазки с индикатором низкого давления в системе.
  49. Регулятор уровня топлива в бензобаке с указателем резерва. Отображает показания на панели управления автомобилем. Индикатор активируется, когда в системе мало топлива.
  50. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал двигателя.
  51. Индикатор управления ручным тормозом.
  52. Индикатор заряда батареи. Загорается при разряде аккумулятора. Указывает на необходимость зарядки или ремонта аккумулятора.
  53. Контрольная лампа воздушной заслонки карбюратора.
  54. Спидометр показывает скорость движения автомобиля.
  55. Индикатор включения внешнего освещения.
  56. Индикатор указателя поворота.
  57. Оптика указателя дальнего света. При активации включается на приборной панели.
  58. Устройство реле указателя ручного тормоза. Отображает показания на приборной панели.
  59. Указатель уровня тормозной жидкости. Загорается при его нехватке.
  60. Контрольная лампа блокировки дифференциала.
  61. Световой индикатор температуры хладагента.
  62. Лампы для освещения салона.
  63. Контроллер указателя уровня топлива и остаточного резерва.
  64. Оптика задняя.
  65. Лампы освещения номерного знака.

Схемы на Ниве с инжекторным двигателем

Принципиальное отличие карбюраторного контура от контура впрыска — использование усовершенствованной системы управления силовым агрегатом.

Схема системы управления впрыском двигателя Нива

Рассмотрим интерактивную схему СУД форсунки на 8 клапанов:

  1. Устройство продувки адсорбера.
  2. Механизм дроссельной заслонки.
  3. Контроллер, определяющий температуру двигателя, его показания основаны на температуре охлаждающей жидкости в системе охлаждения.
  4. Вентиляционное отверстие радиатора расположено справа от двигателя.
  5. Такой же вентилятор, только слева от блока питания.
  6. Катушка зажигания находится в моторном отсеке.
  7. Свечи с подключенными высоковольтными проводами.
  8. Регулятор расхода воздуха, подаваемый для образования горючей смеси.
  9. Регулятор положения коленчатого вала. В случае выхода из строя двигатель не запустится.
  10. Жгут с проводами, подключенными к контроллеру концентрации кислорода.
  11. Контроллер контроля кислорода.
  12. Регулятор фаз или датчик фаз газораспределения.
  13. Контроллер детонации. Влияет на холостой ход.
  14. Жгут соединен с проводкой форсунки.
  15. Непосредственно сами форсунки системы.
  16. Обозначение педали газа, расположенной в салоне автомобиля.
  17. Жгут с проводкой, подключенной к панели управления.
  18. Главное реле.
  19. Защитный элемент правого вентиляционного устройства.
  20. Аналогичный элемент, защищающий цепь левого вентилятора.
  21. Реле, обеспечивающее исправное состояние цепи топливного насоса. Его поломка приведет к тому, что насосное устройство не сможет работать, в результате чего нельзя будет запустить двигатель.
  22. Предохранительный элемент насоса.
  23. Разъем, к которому подключается топливный насос в модуле.
  24. Диагностический разъем используется для поиска неисправностей в работе различных систем автомобиля.
  25. Штекер для подключения электропроводки к массе.
  26. Монтажный блок с элементами безопасности, обеспечивающими исправное состояние системы управления трансмиссией.
  27. Разъем, к которому подключается проводка контрольной лампы рабочего состояния APS.
  28. Разъем с проводной катушкой связи той же системы.
  29. Модуль управления машинной сигнализацией, с его помощью настраивается противоугонное устройство.
  30. Разъем с прикрепленным жгутом проводов от диагностического контроллера концентрации кислорода.
  31. Диагностический контроллер.
  32. Центральный модуль управления двигателем. Эти модели автомобилей используют Bosch ECU 17.9.7.

Также на схеме присутствует символ A — в этом месте жгут проводов проходит из моторного отсека в салон автомобиля.

1. Схема жгута на приборной панели автомобиля 2. Задняя часть цепи впрыска Нива

Причины неисправности электрооборудования

Разберем основные причины, по которым может не работать электрооборудование:

  1. Разряженный или неисправный аккумулятор . Из-за поврежденного аккумулятора запустить двигатель автомобиля можно будет только «с толкателя». Неисправный аккумулятор можно определить по индикатору разряда аккумулятора на приборной панели. При устранении неисправностей рекомендуем сначала проверить внешнее состояние устройства — в нем не должно быть дефектов или повреждений, способствующих утечке электролита. Также нужно проверить объем рабочего раствора внутри аккумулятора — жидкость должна покрыть все банки. При необходимости в аккумулятор доливают дистиллированную воду.Клеммы проверяются — иногда причиной нерабочего состояния АКБ является отключение контактов, связанное с вибрацией при встряхивании, а также их окисление.
  2. Поломка генераторного устройства. Если генератор выйдет из строя, он не сможет поддерживать работу электрооборудования. Все устройства будут питаться от аккумулятора до тех пор, пока он не будет полностью разряжен. Для поиска неисправности генератор придется разобрать и разобрать, поврежденные элементы необходимо заменить.
  3. Скачки напряжения. У этой проблемы может быть много причин. Часто скачки напряжения возникают в результате выхода из строя реле регулятора или использования оборудования, не соответствующего характеристикам электрической цепи. Например, если в прикуриватель установить разветвитель, это приведет к скачкам напряжения и выходу прибора из строя.
  4. Перегорание элементов безопасности. Устройства используются для защиты электроприборов от перенапряжения. При скачках напряжения первыми выходят из строя предохранители.Детали для самодельных устройств поменять нельзя. Иногда автовладельцы заменяют предохранители монетами или перемычками из проволоки. Мы не рекомендуем делать это во избежание перенапряжения.
  5. Обрыв провода. Чаще всего такой неисправности подвержены электрические цепи, которые прокладываются в районе движущихся частей тела. Происходит изгиб проводов, в результате чего они не могут проводить электрический ток.
  6. Неисправность самого оборудования, например, лампочек в фарах, магнитоле, электродвигателя печки. Источники света необходимо заменить, а такие устройства, как электродвигатель или автомобильный радиоприемник, можно попробовать отремонтировать. Лучше доверить эту процедуру квалифицированным электрикам.
  7. Ток утечки. Эта проблема возникает при повреждении изоляции проводов. Необходимо найти ту часть электрической цепи, где нарушен изолирующий слой, и заново замазать ее изолентой.
  8. Повреждение контакта или окисление. Если в оборудовании возникли проблемы, проверьте контактные элементы на разъемах с проводкой.При их подгорании необходимо провести диагностику электрических цепей на наличие скачков напряжения. Если контакты окислились, то их нужно просто почистить.

1. Боковые указатели поворота.
2. Передние фары.
3. Фары.
4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателей фар.
7. Реле включения ближнего света фар.
8. Реле дальнего света фар.
9. Электродвигатель омывателя фар.
10. Датчик недостаточного уровня тормозной жидкости.
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя лобового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея.
26. Реле стеклоочистителя.
27. Дополнительный блок предохранителей.
28. Главный блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель фонарей заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель осветительных приборов.
38. Выключатель фар.
39. Переключатель указателей поворотов.
40. Выключатель звуковых сигналов.
41. Выключатель стеклоочистителя.
42. Выключатель омывателя лобового стекла.
43. Замок зажигания.
44. Выключатель наружного освещения.
45. Выключатель отопителя.
46. Выключатель очистителей и омывателей фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели света в дверных полках.
50. Индикатор давления масла с контрольной лампой пониженного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Подсветка номерного знака.

В случае короткого замыкания мгновенно сгорают и размыкают соединение, отключая защищаемое оборудование.

Использование предохранителей на автомобиле Нива 2121 имеет ряд особенностей:

  • Все электродвигатели моторизованных коробок передач, управляющие дворниками, надежно защищены плавкими вставками, которые можно использовать повторно.Они биметаллического типа и полностью автоматические;
  • для минимизации риска короткого замыкания в цепи оборудования для подачи питания на систему впрыска топлива используются предохранители с проводом сечением 1 мм. Такие вставки мгновенно выгорают, разрывая сеть и полностью исключая самовозгорание;
  • схемы такого оборудования, как аккумуляторная батарея, системы зажигания и запуска двигателя, генератор не нуждаются в защите, поэтому предохранители в них вообще не встроены;
  • система питания электрического вентилятора радиатора охлаждения защищена вставкой, выдерживающей силу тока или более ампер;
  • электрический топливный насос, оптическое оборудование, электродвигатель вентилятора и другие потребители повышенной мощности подключаются к бортовой сети через специальное реле, снабженное собственным предохранителем, и не нуждаются в дополнительной защите;
  • Предохранители на 15 ампер установлены для защиты электрических цепей электронного блока управления, топливного насоса и главного реле системы впрыска топлива.

Расположение предохранителей

Все плавкие вставки, используемые в электрической схеме автомобиля Нива 2121, делятся на две группы. Они расположены в блоках предохранителей, расположенных под панелью приборов справа от места водителя. В инструкции по эксплуатации транспортного средства вы легко найдете описание каждого из этих защитных устройств, а также их технические характеристики.

Если какое-либо электрическое оборудование в вашем автомобиле вышло из строя, первым делом необходимо проверить исправность предохранителя.Для этого очень важно соблюдать следующие правила безопасности:

  • перед заменой плавкой вставки необходимо выявить и устранить причину ее выхода из строя;
  • ни в коем случае нельзя устанавливать предохранители, не соответствующие требованиям производителя автомобиля;
  • категорически запрещается замыкать контакты вставок с какими-либо металлическими предметами;
  • не снимайте предохранители с блока с помощью отвертки или ножа, не отключив предварительно питание.



1. Передние фары; 2. Фары; 3. Электродвигатели очистителей фар; 4. Звуковой сигнал; 5. Электродвигатель омывателя фар; 6. Электродвигатель омывателя лобового стекла; 7. Генератор; 8. Боковые указатели поворота; 9. Аккумуляторная батарея; 10. Электродвигатель отопителя; 11. Дополнительный резистор электродвигателя отопителя; 12. Реле-прерыватель стеклоочистителя; 13. Стартер; 14. Электродвигатель очистителя лобового стекла; 15. Концевой выключатель карбюратора; 16. Электромагнитный клапан карбюратора; 17.Блок управления электромагнитным клапаном карбюратора; 18. Переключатель; 19. Свечи зажигания; 20. Датчик распределителя зажигания; 21. Датчик контрольной лампы давления масла; 22. Датчик указателя температуры; 23. Розетка для переносной лампы; 24. Катушка зажигания; 25. Контрольная лампа датчика уровня тормозной жидкости; 26. Реле включения очистителей и омывателей фар; 27. Реле обогрева заднего стекла; 28. Реле дальнего света фар; 29. Реле включения ближнего света фар; 30. Реле включения зажигания; 31. Реле стартера; 32. Выключатель контрольной лампы блокировки дифференциала; 33. Выключатель наружного освещения; 34. Прикуриватель; 35. Выключатель стоп-сигнала; 36. Выключатель фонарей заднего хода; 37. Реле-прерыватель указателей поворота и аварийной сигнализации; 38. Главный блок предохранителей; 39. Дополнительный блок предохранителей; 40. Лампы подсветки рычагов управления отопителем; 41. Выключатель заднего противотуманного света; 42. Выключатель обогрева заднего стекла; 43. Выключатель электродвигателя отопителя; 44. Выключатель омывателя и стеклоочистителя заднего стекла; 45. Выключатель аварийной сигнализации; 46. ​​Замок зажигания; 47. Контрольная лампа воздушной заслонки карбюратора; 48. Выключатель осветительных приборов; 49.Трехрычажный переключатель на рулевой колонке; 50. Выключатель контрольной лампы воздушной заслонки карбюратора; 51. Электродвигатель омывателя заднего стекла; 52. Выключатели света, расположенные в дверных полках; 53. Плафоны внутреннего освещения; 54. Комбинация приборов; 55. Подсветка номерного знака; 56. Выключатель контрольной лампы стояночного тормоза; 57. Датчик указателя уровня и резерва топлива; 58. Задние фонари; 59. Электродвигатель очистителя заднего стекла; 60. Элемент обогрева заднего стекла.

А. Порядок условной нумерации вилок в колодках трехрычажного переключателя.

Электросхема автомобиля ВАЗ-2121 (Нива)


(нажмите для увеличения)

Условные графические обозначения на схеме

1. Боковые указатели поворота
2. Передние фары
3. Фары
4. Электродвигатели омывателей фар
5. Звуковые сигналы
6. Реле включения очистителей и омывателей фар
7. Реле включения ближнего света фар
8. Реле для фар дальнего света
9.Электродвигатель омывателя фар
10. Датчик недостаточного уровня тормозной жидкости
11. Патрон переносной лампы
12. Датчик контрольной лампы давления масла
13. Датчик указателя давления масла
14. Датчик датчика температуры охлаждающей жидкости
15. Распределитель зажигания
16. Свечи зажигания
17. Электродвигатели стеклоочистителей
18. Катушка зажигания
19. Генератор
20. Запорный клапан карбюратора
21. Стартер
22. Электродвигатель омывателя лобового стекла
23. Регулятор напряжения
24.Реле контрольной лампы заряда аккумуляторной батареи
25. Аккумуляторная батарея
26. Реле стеклоочистителя
27. Дополнительный блок предохранителей
28. Главный блок предохранителей
29. Выключатель контрольной лампы стояночного тормоза
30. Выключатель контрольной лампы блокировки дифференциала
31. Выключатель фонарей заднего хода
32. Выключатель контрольной лампы воздушной заслонки карбюратора
33. Выключатель стоп-сигнала
34. Электродвигатель отопителя
35. Реле-прерыватель указателей поворота и аварийной сигнализации
36. Дополнительный резистор электродвигателя отопителя
37.Выключатель освещения приборов
38. Выключатель фар
39. Выключатель указателей поворота
40. Выключатель звуковых сигналов
41. Выключатель стеклоочистителя
42. Выключатель омывателя лобового стекла
43. Выключатель зажигания
44. Выключатель наружного освещения
45. Выключатель обогревателя
46 .Выключатель очистителей и омывателей фар
47. Прикуриватель
48. Выключатель аварийной сигнализации
49. Выключатели освещения в дверных полках
50. Манометр с контрольной лампой пониженного давления
51.Индикатор уровня топлива с контрольной лампой резерва топлива
52. Тахометр
53. Контрольная лампа стояночного тормоза
54. Контрольная лампа заряда аккумуляторной батареи
55. Контрольная лампа воздушной заслонки карбюратора
56. Спидометр
57. Контроль лампа наружного освещения
58. Контрольная лампа указателей поворота
59. Контрольная лампа дальнего света фар
60. Реле-прерыватель контрольной лампы стояночного тормоза
61. Контрольная лампа уровня тормозной жидкости
62.Контрольная лампа блокировки дифференциала
63. Указатель температуры охлаждающей жидкости
64. Плафоны
65. Датчик указателя уровня и запаса топлива
66. Задние фонари
67. Подсветка номерного знака

Не работают вентиляторы на ВАЗ 21214. Подключение вентиляторов Нива

Схема подключения вентиляторов Нива ВАЗ-21214 идентична схеме других автомобилей семейства ВАЗ. Единственное отличие — наличие двух вентиляторов, которые включаются с помощью двух реле.Это вызвано работой двигателя с большими нагрузками при движении по бездорожью. В условиях города в этом практически нет необходимости, за исключением движения в пробках в жаркую погоду. При включении вентиляторы создают некоторый дискомфорт, так как издают шум. Для уменьшения шума можно снизить скорость вращения электродвигателей или отключить один из вентиляторов. Во втором случае включение второго вентилятора можно осуществить принудительно с помощью кнопки или ключа.

Способы подключения вентиляторов.

Есть два способа уменьшить скорость вращения электродвигателей вентиляторов. Первый — это последовательное соединение с каждым дополнительным электродвигателем вентилятора достаточной мощности. Второй способ — последовательное подключение вентиляторов Нивы. Недостатком в первом случае является поиск сопротивления, которое тоже будет греться. Во втором случае потребуется минимум переделок. Достаточно вытащить отрицательный провод из разъема первого вентилятора, а положительный — из второго разъема.После этого соедините освободившиеся клеммы на моторах проводом соответствующего сечения. Но в этом случае для того, чтобы включить вентиляторы на большую скорость, вам нужно будет все переделывать обратно.

Если вы хотите, чтобы вентиляторы работали на низких и высоких оборотах в зависимости от нагрева двигателя, вам необходимо установить дополнительное реле, которое переключит вентиляторы с последовательного на параллельное соединение. Управление этим реле может быть ручным или автоматическим. Вы также можете комбинировать оба метода контроля.Конструкция подключения вентиляторов Нивы может быть разной, в зависимости от типа двигателя и ваших предпочтений.

При ручном переключении нужно установить выключатель, лучше всего подходит ключ, а для автоматического управления дополнительный датчик активации с температурой срабатывания меньше основного.

Последовательное подключение вентиляторов.

Рассмотрим схему подключения вентиляторов Нивы в последовательное соединение. Для последовательного подключения вентиляторов нам понадобится дополнительное реле. Подходит универсальное пятиконтактное реле типа 98.3777, который лучше всего расположен рядом с фанатами. Контакты 85 и 86 этого реле являются контактами электромагнита. Клемма 30 является подвижным контактом, а клеммы 87 и 87A — неподвижными контактами. Из микросхем, подключенных к одному из вентиляторов, извлекаем минусовой провод, обычно он черный. Подключаем этот провод к выводу 87А реле, а освободившееся место проводом соединяем с выводом 30. Вывод 87 подключаем к плюсовому проводу второго вентилятора. Теперь, когда реле замыкается, вентиляторы будут подключены последовательно, а параллельный отключен. Снимаем провод с катушки электромагнита, идущий от блока управления двигателем или датчика включения и подключаем его к выводу 85 добавленного реле от гнезда штатного реле включения вентилятора, которое было переключено. Вывод 86 связан с массой автомобиля. Освободившийся выход штатного реле необходимо подключить к дополнительному датчику включения или ключу.

На карбюраторных автомобилях можно использовать два датчика с разными температурами переключения. Например, для низких оборотов с температурой включения 78 — 82, и для полных оборотов 90 — 95.Дополнительный датчик можно разместить в верхнем патрубке. Для инжекторных двигателей несколько проще, если есть место на радиаторе, поставить датчик туда. Если места нет, можно сделать вставку в верхнюю насадку и положить туда.

Как работает описанная выше схема подключения вентилятора Нивы?

Когда температура двигателя достигает порогового значения датчика низкой температуры, срабатывает реле, к которому он подключен. В этом случае ток от предохранителя через контакты реле пойдет на плюсовую щетку первого вентилятора.Затем через обмотку якоря к минусовой щетке и через контакты дополнительного реле к электродвигателю второго вентилятора. На коллекторах электродвигателей будет подаваться ½ напряжения бортовой сети. Это приведет к снижению скорости в два раза, и соответственно уменьшится шум.

Если температура двигателя достигает порога срабатывания второго датчика или вентилятора ЭБУ по температуре, катушки дополнительного реле и реле второго вентилятора получают питание.Подвижный контакт дополнительного реле переключит провод от электродвигателя вентилятора к массе автомобиля, при этом реле второго вентилятора замкнется. Это приведет к параллельному включению вентиляторов.

«Если вы заметили ошибку в тексте, выберите это место мышкой и нажмите CTRL + ENTER»

admin 09/05/2015

Продолжительность работы двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — это первая силовая установка противника, ведущая к дорогостоящему ремонту.

Вот почему так важно исправность узлов и элементов контура охлаждения. Чтобы иметь возможность их обслуживать и устранять неисправности, нужно разобраться, из чего состоит схема и как работает охлаждение Нивы.

Устройство охлаждающей сети автомобиля

Система охлаждения ВАЗ Нива достаточно эффективна и практически не менялась с момента ее появления. В его состав входят следующие узлы и элементы:


  1. Водяной насос механический (помпа).Установленная в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую через водяную рубашку двигателя ВАЗ-2121. Он приводится в действие ременной передачей.
  2. Механический термостатический элемент (термостат). Находится с правой стороны блока по ходу движения. От него трубы идут к водяной рубашке и радиатору.
  3. Радиатор охлаждения с 2 пластиковыми бачками по бокам. Находится перед автомобилем.
  4. Вентилятор с диффузором. Крепится к внутренней стороне радиатора.
  5. Расширительный пластиковый бак с крышкой с клапанами. Подключается патрубком к радиатору.
  6. Теплообменник отопителя салона, оборудованный краном.

Регулирование температуры в охлаждающей сети двигателя Нива осуществляется разными способами. В карбюраторе модели ВАЗ-21213 в головку блока цилиндров встроен датчик, связанный с указателем температуры на приборной панели. На модели ВАЗ-21214, где топливо подается форсункой, в гнезде на головке блока цилиндров установлен второй датчик.Он связан с контроллером, подготавливающим топливную смесь в зависимости от нагрева силового агрегата и включением вентиляторов.


Есть еще 2 отличия в конструкции охлаждения двигателей с карбюратором и инжектором:

  • на машинах с непосредственным впрыском топлива вместо 1 механического вентилятора на радиаторе устанавливаются 2 электровентилятора;
  • Соединения
  • для обогрева нижней части карбюратора в модели 21214 обеспечивают обогрев корпуса дроссельной заслонки.

В автомобилях ВАЗ-2131 Шевроле Нива Система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего тосол протекает через него круглый год.

Принцип работы

Охлаждающий контур Нивы работает под давлением, так как обычно он не сообщается с атмосферой. Охлаждающая жидкость — антифриз с температурой замерзания -40 ° С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы 10.7 л. Также он кипит при повышенной температуре, +110 ° С.


Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата находится заслонка, управляемая термочувствительным элементом. При нагревании он перемещает заслонку, открывая другой путь потоку. В целом схема работает по следующему алгоритму:

  1. Когда двигатель не нагревается до рабочей температуры (90 ° C), антифриз, подаваемый насосом, циркулирует через небольшой контур охлаждения: двигатель, термостат, радиатор отопителя салона.
  2. Когда силовой агрегат нагревается, заслонка термостата начинает приоткрываться, позволяя части жидкости перетекать в большой контур, включающий в себя основной радиатор. Перемещение клапана начинается с температуры около 80 ° C, а когда она достигает 92-94 ° C, он полностью открывается. Почти весь антифриз теперь движется по большому кругу, охлаждаясь в основном радиаторе.
  3. Малое циркуляционное кольцо не закрывается, потому что печь тоже должна работать. Но жидкости туда поступает гораздо меньше из-за малого диаметра труб.Подогреваемый карбюратор или дроссельная заслонка подключаются к той же магистрали.
  4. На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно нагнетает воздух в блок цилиндров. В моделях ВАЗ-21214 и 2131 2 электровентилятора включаются поочередно или вместе, подчиняясь команде контроллера, который ориентируется по показаниям датчика температуры. Порог активации составляет примерно 100 ° C.
  5. Избыточное количество антифриза, возникающее при нагревании, уходит по шлангу в расширительный бачок. При этом давление в системе повышается, что затрудняет кипячение жидкости. При охлаждении происходит обратный процесс: антифриз возвращается в систему.

В летний и переходный период в автомобилях ВАЗ-21213 и 21214 прохождение охлаждающей жидкости через радиатор отопителя ограничено краном. На Шевроле Нива такого крана нет; отключение обогрева осуществляется путем перенаправления потока воздуха мимо теплообменника.

Возможные неисправности

Чтобы избежать неприятностей с перегревом двигателя, необходимо следить и обслуживать систему охлаждения Нива.

Часто бывает необходимо проверить уровень антифриза в расширительном бачке. Из-за надежности охлаждения неисправностей в нем бывает не так уж и много:

  1. При максимальном прогреве автомобиля в любую погоду, а основные патрубки радиатора холодные, термостат сломан. Товар не ремонтируется, только меняется.
  2. Электровентиляторы включаются как попало, в том числе и на холодном двигателе, и при перегреве могут не запуститься. Это означает, что датчик, передающий данные о температуре на контроллер, вышел из строя и его необходимо заменить.
  3. Когда стрелка на панели дает неточные данные или не показывает температуру, необходимо заменить второй датчик в головке блока цилиндров.
  4. Уровень жидкости в бачке постоянно снижается. Надо искать и устранять течь на трубах или в одном из радиаторов отопления.

Важно периодически проверять люфт оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно скорее поменять насос.

Исправная работа вентиляторов охлаждения радиатора ВАЗ НИВА. Термовыключатель на вентиляторах + 95 + 98 градусов. Продолжительность работы вентилятора зависит от температуры окружающей среды и состояния (всех компонентов) системы охлаждения двигателя. Если вентиляторы нормально долго не работают, то при необходимости можно найти причину. В предыдущих видео я говорил об этом. По ссылкам ниже есть в описании:
Как снять шлюз ВАЗ НИВА. Правильно снимаем шлюз ВАЗ НИВА

Проверить термостат ВАЗ НИВА не снимая.Выбор термостата ВАЗ НИВА
Все признаки перфорированной прокладки ГБЦ ВАЗ НИВА. На всех этапах разрушения прокладки головки блока цилиндров

Признаки неисправности помпы. Выбор насоса ВАЗ. Устройство помпы ВАЗ НИВА.
Все причины перегрева и закипания двигателя. Устранение причин перегрева двигателя ВАЗ НИВА

Подробно. Почему не включаются вентиляторы охлаждения радиатора ВАЗ
Идеальное включение и работа вентиляторов ВАЗ НИВА.Температура включения вентиляторов охлаждения радиатора

Комментарии

Превентивный удар

Андрей, у тебя есть постоянные фанаты? Они вроде бы гудят с вами не так сильно, как наш 2131. Наш вой слышен за километр. Правда, судя по приборной панели ваша машина старше нашей (наш 2013 год), но ваши вентиляторы тоже электрические и визуально похожи на те, что на нашей Ниве. Вы сталкивались с такой ситуацией?

Руслан Ринатович

респект нивоводам)

Бондаренко Александр

Ох уж эти болельщики жуткие, воют так сразу понимаешь, что где-то в пробке едет Нива, и как они обращают взоры соседям вниз по течению. Все одинаково воют, только видео вроде тише. Но такой вопрос у меня М-ка 2014, когда заливаю стрелку топлива, когда полный бак не доходит до максимума, у всех так? Другой вопрос, при заливке бензина половину или четверть в салоне пахнет бензином, но это не очевидно, а на полном баке все нормально и запахов нет.

Шагазизова Кристина

Нива21214 2000, Вентиляторы работают Без шума !!! Почему ???

Так какая температура переключения считается правильной и безопасной для двигателя.. На БК можно установить не менее 90 …

макс бля

Спасибо, Андрей. Вчера Нива почувствовала бездорожье) вентиляторы работают, включаются только когда стрелка доходит до 130, а как быстро выключается, буквально 40 секунд и все. Когда следующее видео)?

Андрей Лапочкин

Для + грузчик79. Привет. Рабочая температура + 90 ° C, но вентиляторы стандартно должны включаться в + 95 + 98. — это для более полного сгорания топлива. Для материалов самая безопасная температура двигателя, как правило, + 85 ° C. Ставить + 85С, только если термостат открывать в + 87С, то зачем вентиляторы включаться в +85. Да и + 90С рановато. На 2112 + 101С включается, на 97-98 выключается. Вентилятор по температуре на двигателях ВАЗ 2110-2112 последнего поколения в целом (100-105 С) Завышена для нормальной рабочей температуры двигателя (85-90 С). Это нововведение связано с борьбой производителя за более чистый выхлоп из трубы (требования современных стандартов Euro 3 и выше).При этой температуре происходит более полное сгорание топлива и его компонентов, но нагрузка на металл, пластик, резину, провода больше и, как следствие, быстрее изнашивается. Поэтому 95-98 на мой взгляд оптимально (идеально). Но можно сделать +90. Никто не запрещает. Каждый решает сам.

матовый 159 рус

Привет, Эндрю, может ты знаешь, в чем проблема, и скажи мне, что я приехал на машине утром, шел дождь и я нашел воду на полу у ног водителя и на коробке, где был наклеен чек, я прикоснулся к панели, как все было сухо откуда могла уходить вода и заранее не понимал.

Азат Галиев

Здравствуйте Андрей столкнулся с такой проблемой, левый вентилятор не включается (со стороны драйвера) на прямой винт, подключенный по порядку, а правый вентилятор уже включен 100+ что может быть не так?

матовый 159 рус

Здравствуйте, простите, что так часто спрашиваю почему-то в один прекрасный момент один вентилятор не выключился и продолжал работать минут 30. Он заклинил машину, все равно снял клемму, не выключился, а когда остановился, он продолжил, ток клеммы вытащил предохранитель, он заглох, затем подождал мин 15 вставил предохранитель вентилятор снова заработал включил ключом зажигания перестал работать вентилятор не чего не понял пошли дальше «NIWA URBAN» (продается если что :).)

Здравствуйте. Большое вам спасибо за вашу тяжелую работу! Для меня как новичка это бесценные знания. Удачи тебе!

Тож такая ХН на 214, запах Бенц. Смотрел, везде все нормально, помпу один раз снял и заодно поменял сетку на газоприемнике помпы — все это ад залило, понимаете ЧЕМ ??? Хлопья какие то (видать бенз такой качественный). Еще есть расширительный бачок, под обшивкой пишут, что — трещина в трубке — штуцер бачка, тоже смотрел, нормально, и запах нет, да — появляется, особенно после заправки.Чтобы датчик Benz имел все Pease / Wrong, и танк к началу строки для езды по полю, вам также нужно управлять идентификацией. Пока не смог «победить» — запах бензина в салоне!

Системы охлаждения двигателя ВАЗ-21214 предназначены для езды по бездорожью, то есть для длительной работы на пониженных оборотах и ​​высоких оборотах. Это приводит к сильному нагреву двигателя. Поэтому на «Нивах» установлен радиатор охлаждения несколько большего размера, чем на классике, и два вентилятора охлаждения.

На самом деле машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. К тому же при работе вентилятора охлаждения Нива издает немалый шум, что сказывается на комфорте.

Описание схемы вентилятора Нивы.

В заводской схеме вентиляторы подключены параллельно друг другу, а переключение осуществляется автоматически через два реле. Автоматический запуск зависит от типа двигателя.На карбюраторе пуск двигателя осуществляется датчиком, установленным на радиаторе. Температура в этом случае зависит от температуры срабатывания датчика, указанной на корпусе. На инжекторном двигателе вентиляторы включаются блоком управления двигателем при достижении температуры, записанной в программе управления.

Неисправности вентилятора

Рассмотрим, в чем могут быть неисправности вентилятора охлаждения Нивы и как их выявить. Самая частая проблема — перегоревшие предохранители.

Перегорел предохранитель.

Единичное появление такой неисправности не указывает на неисправность проводки или самих вентиляторов. Во время работы предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Они есть на карбюраторном автомобиле в нижнем блоке предохранителей и на форсунке в дополнительном блоке у водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно отсоединить микросхему на электродвигателе вентилятора и подключить провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, которая находится на термостате. В этом случае блок управления двигателем перейдет в аварийный режим и активирует программу работы с неисправным датчиком температуры и включит реле вентилятора. Если в этом случае перегорел предохранитель, необходимо найти и устранить короткое замыкание. Если предохранитель не поврежден, то проблема, скорее всего, в двигателе вентилятора. Неисправные вентиляторы застряли или заблокированы.Это может быть вызвано падением магнита статора или износом втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Другая распространенная проблема — это когда вентилятор не включается при достижении рабочей температуры. Причиной может быть неисправность датчика вентилятора на карбюраторной машине или блока управления двигателем на форсунке, выход из строя реле, обрыв провода, выход из строя электродвигателя вентилятора.

Устранение неисправностей лучше начинать с проверки датчика температуры или блока управления.Это делается, как описано ранее, путем перемычки проводов на датчике. карбюраторный двигатель или удаление стружки с датчика температуры на форсунке. Если вентиляторы не работают одновременно, то вам необходимо проверить реле включения.

Реле расположены под панелью приборов на передней стенке. Для проверки снимите микросхему с реле и проверьте наличие питания на выводах 30 и 85. Если нет питания, проверьте состояние предохранителя и проводов. При наличии питания соедините контакты 84 и 85 реле с контрольной лампой.Если контрольная лампа не загорается, значит, обрыв провода от разъема ЭБУ к гнезду реле или неисправен сам ЭБУ. Темная лампа указывает на неисправность реле.

Чтобы проверить реле, соедините контакты 87 и 30 куском медного провода, который должен запускать вентиляторы. Если этого не произошло, то подключите контрольную лампу к разъему, не снимая перемычку с разъема реле. Если лампа не загорается, то подключите один конец контрольной лампы к корпусу, а вторым проверьте наличие плюса на разъеме.Если при этом контрольная лампа не горит, значит обрыв провода от реле к разъему вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или обрыве провода. Наличие питания и минуса свидетельствует о неисправности мотора.

Здравствуйте, у меня есть машина …

В цепях форсунки или катушки зажигания нет заземляющих проводов, поэтому, если вы что-то заземлили, это будет то, что закорочено.Обе цепи заземлены компьютером двигателя. Он включает заземление для форсунок, чтобы подавать им импульс в течение нескольких миллисекунд, и отключает заземление для катушек зажигания по отдельности, когда им нужно создать искру.

На первой схеме предохранитель № 24 обведен кружком. Это питает контур F42 темно-зеленый / светло-зеленый для шести форсунок. Две цепи продолжаются на второй диаграмме в точках «I» и «J». Это цепь, которую необходимо замкнуть, чтобы предохранитель сгорел.

Если вы не уверены, что короткое замыкание вызвано вами, другой способ выяснить это — заменить перегоревший предохранитель на лампочку. Это ограничит протекание тока в цепи до безопасного значения и даст вам визуальную индикацию, когда короткое замыкание присутствует или устранено. Обычно я вставляю лампочку стоп-сигнала 3057 вместо предохранителя, но для всего, что связано с автоматическим выключением, реле (ASD), которое есть, лучше обойти реле, потому что это реле включается только на одну секунду, когда вы включаете зажигание.Очевидно, что времени для тестирования недостаточно. Реле снова включается во время вращения двигателя (запуска или работы), но поскольку двигатель не работает, любые испытания должны проводиться, пока помощник запускает двигатель. Опять же, не практично.

Чтобы сделать это, установите исправный предохранитель в розетку №24. Не включайте зажигание, иначе предохранитель снова перегорит. Теперь снимите реле ASD, затем вставьте две универсальные плоские клеммы обжимного типа в клеммы 30 и 87 розетки.Это если у вас есть обычные 1-дюймовые кубические реле. Если у вас более тонкое реле, подобное показанному справа на чертеже, используйте две клеммы, на которые указывают стрелки.

Используйте пару небольших перемычек для их подключения две клеммы к лампочке. Лампа стоп-сигнала 3057 имеет легко доступные клеммы и ограничивает ток до одного А. На полной яркости она может сильно нагреваться, поэтому будьте осторожны, когда кладете лампу.

При подключении лампы через гнездо реле цепь будет постоянно находиться под напряжением.Не нужно включать зажигание, и силы тока почти не хватит, чтобы перегореть новый предохранитель. Если короткое замыкание присутствует, лампа горит на полную мощность. Теперь вы можете перемещать жгуты проводов, отключать какие-либо предметы и разъединять разъемы, чтобы увидеть, что устраняет короткое замыкание в цепи. Когда вы найдете что-то, что устраняет замыкание, лампочка погаснет или полностью погаснет.

Я только что заметил, что они изменили нумерацию клемм реле, но физическое расположение осталось прежним.Используйте клеммы 82 и 84. Две маленькие красные стрелки указывают на них на четвертой диаграмме.

изображений (нажмите для увеличения)

среда, 13 ноября 2019 г., 17:19

Инжектор ВАЗ-2110

8 клапанов: схема подключения с описанием

Большое значение имеет схема подключения ВАЗ-2110 (форсунка 8 клапанов) — с ее помощью запитывается вся бортовая сеть.Потребители разной мощности питаются от аккумулятора и генератора (работают параллельно). На карбюраторных двигателях нет блока управления, датчиков, электрического топливного насоса, поэтому проводка немного отличается от той, что используется в инжекторных конструкциях. Но у них все же есть общие черты.

Как устроена проводка?

Независимо от того, какой двигатель используется на автомобиле, проводка имеет общие черты. Чтобы понять их, нужно знать основные принципы построения электрики.И вам понадобится подробная схема подключения ВАЗ-2110 (инжектор) с описанием. Вот основные характеристики:

  1. Все устройства и оборудование, которые подключаются к проводке в автомобилях ВАЗ-2110, работают по однопроводной схеме. Все провода отличаются друг от друга по цвету, отвечают за работу тех или иных узлов и агрегатов. Это значительно упрощает ремонт электропроводки. А для производителя это значительная экономия на проводах.
  2. В качестве минусового провода использован кузов автомобиля.На ВАЗ-2110 (форсунка 8 клапанов) схема подключения построена именно по этому принципу.
  3. Положительный вывод, который идет от аккумулятора к потребителю, всегда красный. Поэтому при установке оборудования обязательно используйте только красные провода для подключения к «+» источнику питания. Минусовой провод всегда черного цвета.
  4. Каждая система, подключенная к электрическому оборудованию, оснащена жгутом проводов.
  5. Схема ВАЗ-2110 (форсунка 16 клапанов) устроена так, что при подключении АКБ электрооборудование находится под напряжением.Именно по этой причине электрикам при любом ремонте необходимо отключать отрицательную клемму.
  6. Все цепи защищены предохранителями. Для включения мощных потребителей электроэнергии используются реле.

Эти особенности типичны для карбюраторных и инжекторных двигателей. На ВАЗ-2110 (форсунка 8 клапанов) проводка имеет как раз такие особенности.

Карбюраторные двигатели

Самые первые автомобили ВАЗ-2110, выпускавшиеся с середины девяностых годов, комплектовались только двигателями с карбюраторной системой впрыска.Инжекторные двигатели начали устанавливать в начале двухтысячных. Они намного лучше, работают стабильнее, но все же многие автомобилисты до сих пор используют автомобили с впрыском карбюратора. На сегодняшний день они не редкость.

Существенных различий в электрической схеме между инжекторным и карбюраторным вариантами нет. На карбюраторе «десятки» систем почти такие же, как на впрыске. Вот только обязательно столкнуться с проблемой при замене карбюратора на инжектор.Придется дополнительно проложить несколько косичек. Они нужны для питания сенсорной системы, электронасоса, бортового компьютера и других компонентов.

Система впрыска

В автомобилях ВАЗ-2110 (форсунка 8 клапанов) проводка немного отличается от той, что используется в карбюраторе. Инжекторные двигатели намного сложнее, так как имеют электронный блок управления и систему датчиков, исполнительных механизмов. Также стоит отметить, что инжекторные двигатели бывают с 8 и 16 клапанами. Карбюраторных двигателей с 16 клапанами нет.Всю проводку можно разделить на моторный отсек и салон.

Их назначение ясно из названия. Моторный отсек соединяет такие элементы, как стартер, генератор, датчики на двигателе и т. Д. Проводка кабины необходима для подключения приборной панели, освещения и различных переключателей.

Как устранить неполадки?

Практически при любой обрыве в электропроводке в первую очередь необходимо провести диагностику контактов. Чтобы проверить их состояние, нужно внимательно осмотреть все провода, которые проложены в жгуте.Это можно сделать несколькими способами:

  1. Визуальный осмотр для определения целостности.
  2. Полная проверка целостности соединений, их надежности.
  3. Циферблат проводным мультиметром при отключенной батарее.

На карбюраторных и инжекторных двигателях обязательно обращать внимание на провода, передающие высокое напряжение на свечи зажигания.

При наличии повреждений двигатель будет работать нестабильно. Признаки выхода из строя высоковольтных проводов:

  1. Посторонний шум при работающем двигателе.
  2. Автомобиль может дергаться во время движения.
  3. Увеличивает расход бензина.
  4. Нестабильная работа на малых оборотах.

Поэтому, прежде чем грешить на какие-либо датчики, убедитесь, что высоковольтные провода и модуль зажигания в исправном состоянии.

Подключение стартера

Для запуска двигателя используется электростартер. Это простой двигатель постоянного тока. Вся система работает следующим образом:

  1. При включении зажигания запитывается обмотка ротора генератора, в результате чего вокруг нее создается постоянное магнитное поле.Это обязательное условие для работы генераторной установки.
  2. Как только ключ переводится в положение «Пуск», на втягивающую катушку реле подается напряжение.
  3. Вместе с сердечником втягивающего реле по ротору стартера движутся шестерня и обгонная муфта. В результате шестерня входит в зацепление с кольцом маховика.
  4. При этом сердечник замыкает силовые контакты внутри втягивающего реле.
  5. На обмотку стартера подано напряжение, ротор начинает вращаться и раскручивает коленчатый вал двигателя.
  6. Генератор начинает вырабатывать ток, поскольку магнитное поле вращается внутри обмотки статора.

Схема стартера ВАЗ-2110 (инжектор) такая же, как на карбюраторных моделях. Отличается только модификация стартера.

Система отопления салона

Печка ВАЗ-2110 состоит из радиатора, вентилятора и системы воздуховодов. С помощью вентилятора обдувается радиатор и подается (горячий) воздух в специальные каналы. В электрическую схему отопителя ВАЗ-2110 входит также позиционер клапана.По сути, это обычный шаговый двигатель.

Позволяет перемещать клапан, изменяя угол его открытия, а также количество холодного воздуха, поступающего извне в обогреватель. Электродвигатель нагнетательного вентилятора подключается через специальную конструкцию переключателя. Он имеет несколько положений, каждое из которых соответствует определенной скорости вращения.

Скорость вращения вентилятора регулируется с помощью резисторов, установленных в корпусе нагревателя. Эти сопротивления включены в цепь питания двигателя.Переключение происходит с помощью ручки, установленной на панели приборов. На более старых автомобилях десятого семейства еще можно встретить механические приводы клапанов. Подобные конструкции встречаются и на «девятках» и «восьмерках».

Обогрев сиденья и заднего стекла

Эти две системы очень похожи друг на друга, поскольку состоят из одних и тех же компонентов:

  1. Предохранитель для защиты цепи.
  2. Реле электромагнитное для переключения силовой цепи.
  3. Кнопка включения с подсветкой.
  4. Жгуты проводов.
  5. Нагревательные элементы.

Использование электромагнитных реле обязательно. В них имеется электрическая схема подогрева сидений ВАЗ-2110. С их помощью можно избавиться от кнопки переключения больших токов.

В результате кнопка на панели приборов переключает только слаботочные цепи управления обмотками электромагнитного реле. Аналогичная конструкция и обогреватель заднего стекла. Если в автомобиле установлены зеркала заднего вида с подогревом, то применяется аналогичная схема.

Электрический топливный насос

Через отдельные предохранители и реле запитывается топливный электронасос. Устанавливается под задним сиденьем прямо в баке. Причем совмещен с датчиком указателя бензина. Основные компоненты электрической схемы насоса ВАЗ-2110:

  1. Электродвигатель привода насоса.
  2. Реле электромагнитное.
  3. Предохранитель.
  4. Жгут проводов

При включении зажигания срабатывает электромагнитное реле, после чего подается питание на топливный насос.

Бензин закачивается в систему до определенного давления, после чего электронасос останавливается. Датчик давления, установленный в топливной рампе, отправляет сигнал на электронный блок управления. Именно по этим параметрам система управления понимает, в какой момент необходимо включить или выключить топливный насос.

Датчики и исполнительные механизмы

В электросхеме ВАЗ-2110 (форсунка 8 клапанов) ТНВД работает по сигналам датчиков.Все эти устройства подключены к одному блоку управления. Именно с его помощью собирается необходимая информация о работе ДВС. После обработки всех сигналов текущие рабочие параметры двигателя накладываются на топливную карту, которая встроена во внутреннюю память микроконтроллера.

Эта топливная карта регулирует работу исполнительных механизмов в зависимости от сигналов, поступающих от датчиков, нагрузки двигателя, скорости движения и т. Д.Для наглядности можно использовать интерактивные электрические схемы ВАЗ-2110 (инжектор). Они позволяют лучше понять принцип построения всех систем автомобиля.

.

Оставить ответ
