Здравствуйте, сегодня мы покажем как снять и заменить высокую панель на ВАЗ 2108, 2109, 21099. Многие снимают высокую панель для того, чтобы разобраться с неработающей проводкой, либо плохо работают заслонки печки, либо делают шумоизоляцию панели, так как она славится своей «гремучестью». При снятии разъемов помечайте их, чтобы при сборке не запутаться.
Для начала снимаем руль, как это сделать читайте здесь.

Как снять панель устройств на ВАЗ 2109

Если часть автомобилей ВАЗ 2109 имеют высшую панель, то другая часть низкую. Схемы при всем этом несколько отличаются, поэтому предлагаем вашему вниманию подробное описание панели устройств и щитка устройств у девяток с низкой панелью.

Внешний облик узла

Приборная панель

Мы ознакомимся со схемой приборной панели и ее компонентами, делая упор на приведенное ниже изображение.

Приборная панель

На обозначенной схеме имеются последующие элементы.

Центральные сопла системы отопления и вентиляции салона

Боковые сопла системы отопления и вентиляции салона

Выключатель подогрева стекла на двери задка

Выключатель задней противотуманной оптики

Выключатель аварийного сигнала

Центральный переключатель внешнего света

Панель управления системой отопления и вентиляции салона

Рычаг ручного стояночного тормоза

Читайте

Рычаг управления омывателем лобового стекла и стеклоочистителем

Ручка закрытия воздушной заслонки

Ручка сброса данных счетчика дневного пробега

Выключатель подсветки приборной панели

Ручка управления гидрокорректором фар

Рычаг привода замка капота

Рычаг управления светом фар и поворотниками

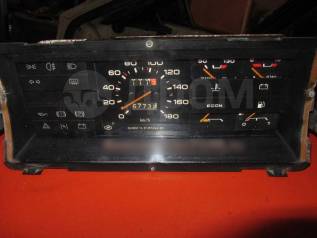

Комбинация приборов

Что все-таки касается композиции устройств у ВАЗ 2109 с низкой панелью, то она имеет последующую схему.

Щиток устройств

Согласно представленному изображению, составляющие у композиции устройств последующие.

Термометр воды остывания

Указатель уровня горючего в баке

Контрольная лампа резерва горючего

Счетчик дневного пробега автомобиля

Счетчик общего пробега автомобиля

Контрольная лампа уровня заряда аккумуляторной батареи

Контрольная лампа воздушной заслонки

Контрольная лампа активации аварийки

Контрольная лампа малого уровня тормозной воды

Контрольная лампа активации ручного тормоза

Контрольная лампа аварийно низкого давления масла

Читайте

Контрольная лампа включения поворотных указателей

Контрольная лампа включения габаритной оптики

Контрольная лампа включения задней противотуманной оптики

Контрольная лампа включения далекого света

Как снять высокую панель приборов ВАЗ — 2108, 09 , 099 — Яковлев Дмитрий

Всем привет ! В видео я демонтирую панель устройств для подмены радиатора печки, и следующей проклейки панели.

Як зняти-поставити щиток приладів на дев’ятці, низька панель торпедо, ВАЗ-2109, ВАЗ-2108

Треба було зняти щиток приладів на своїй девятці, у якій низька панель торпедо — заодно записав це відео про нюанси зняття і

Контрольная лампа включения заднего подогрева стекла

Шкала устройств

Демонтаж

Обстоятельств для демонтажа низкой панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт компонент панели;
• Звукоизоляция автомобиля;
• Желание поменять старенькую торпеду на новейшую и пр.

Предлагаем для вас пошаговое управление, которое дозволит для вас без сторонней помощи снять маленький тип панели, устанавливаемой на ВАЗ 2109.

Процесс демонтажа

1. Снимите ручки управления печкой. В общей трудности из три.
2. Демонтируйте ручку переключения вентилятора печки. Для этого ее необходимо потянуть на себя.
3. Открутите с 2-ух сторон консоли по 2 крепежа накладок приборной панели. Накладку необходимо двинуть на себя.
4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
5. Отключите пару колодок питания и один питающий провод от выключателя подогрева заднего стекла.
6. Отключите колодку с проводкой от выключателя аварийки.
7. Снимите колодку с проводкой от переключателя внешнего света.
8. Отключите питающую колодку подсветки прикуривателя.
9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
10. Демонтируйте 4 крепежных элемента панели управления печкой.
11. Открутите 2 крепежа козырька щитка устройств.
12. Снимите конкретно сам козырек композиции устройств.
13. Пружинные зажимы нужно сжать.
14. Извлеките из панели корпус комбинации приборов.
15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
16. Отключите колодку с проводами (она белая) от щитка приборов.
17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
19. От комбинации приборов теперь необходимо отсоединить красную колодку.
20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
21. Открутите крепежную гайку выключателя подсветки приборов.
22. Открутите крепежную гайку гнезда гидрокорректора фар.
23. Снимите руль и его подрулевые переключатели.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
29. Открутите крепежный винт сбоку слева приборной панели.
30. Открутите крепеж нижней фиксации панели слева.
31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
32. Открутите крепежный винт панели, который располагается внутри бардачка.
33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Многочисленные крепежи

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

Замена торпеды на ВАЗ 21099

Стандартная приборная панель ВАЗ 21099

Тюнинг салона ВАЗ 21099 своими силами предугадывает демонтаж не установку европанели. Необходимо отметить, что высокая панель ВАЗ снимается дольше, чем низкая конструкция данного типа. При любом раскладе для такового тюнинга необходимы последующие инструменты:

• набор отверток;
• гайки не шайбы;
• индикатор тока;
• провода.

Пошаговые действия по тюнингу

Пока демонтировать панель ВАЗ 21099, будет нужно снять рукою клеммы с блока питания. Потом снимается декоративная накладка управляющего колеса. Гайку следует отвернуть так, чтоб ее торец был заподлицо с аналогичным элементом вала управляющий колонки. Отворачивать ее сходу нельзя. Потом тюнинг панели ВАЗ 21099 предугадывает снятие управляющего колеса.

После отворота 6 винтов фиксации нижнего кожуха будет нужно его снять. Замена стекла двери на ВАЗ 2114, 2115, 21099 и 2109. Демонтируется облицовка выключателя зажигания. Последующий шаг предугадывает ослабление затяжки болта, которая фиксирует основание переключателей. Последний элемент снимается с вала, не отсоединяются 3. 2 колодки с надлежащими проводами.

Сразу будет нужно промаркировать переключатели омывателя не стеклоочистителей. Отсоединяется колодка с проводами от соответственных рычагов не указателей поворота. Как снять и почистить форсунки на ВАЗ 2110; Как проверить Датчик включения ВАЗ 2109. Это. Подсос следует вытягивать так, чтобы возникла тяга. При этом тянется на себя ручка первого агрегата. Затем на панели выворачиваются болты фиксации накладки консоли и снимается сама накладка.

Из гнезда вытаскивается патрон прикуривателя и пепельница. На щитке комбинации приборов передней панели автомобилей ВАЗ 2108, 2109, 21099 имеется большое количество различных контрольных ламп и сигнализаторов. Торпеда ВАЗ оснащена вентилятором отопителя, который потребуется снять. Для этого рекомендуется воспользоваться отверткой. От переключателя вентилятора отсоединяется колодка и два провода. Они подсвечивают европанель.

Тюнинговая панель приборов

Еще необходимо отсоединить ручки гидрокорректора света фар и выключателя освещения. После отворота гаек проталкивается внутрь панели соответствующий выключатель. Боковые сопла снимаются отверткой. Высокая панель предусматривает отворот болтов фиксации накладок. Как снять и почистить форсунки на ВАЗ 2109 (инжектор)? Содержание: Расположение Когда требуется замена Снятие и замена Чистка Выполнить снятие форсунок на инжекторном автомобиле ВАЗ. Расположены последние элементы с двух сторон торпеды.

Как

снять высокую панель приборов ВАЗ. 2108, 09 , 099. Яковлев Дмитрий

Всем привет ! В видео я демонтирую панель приборов для замены радиатора печки, и последующей проклейки панели.

Полное снятие панели ваз 2109.Подготовка к проклейке. Как заменить сцепление на ВАЗ 2115.

Ч.1

По вопросам сотрудничества и рекламы. [email protected] ВТОРАЯ ЧАСТЬ- .

Последующий тюнинг проводится с учетом снятия гнезда для магнитолы. Существующая аудиотехника предварительно демонтируется. Тахометр ВАЗ Авто ВАЗ 21099 инжектор Если не ошибаюсь то к тахометру на данной модели. Затем с помощью отвертки снимаются защелки и приподнимается накладка. От прикуривателя отсоединяется колодка и провода. Аналогичный шаг проводится по отношению к подсветке и выключателю сигнализации.

Заключительный этап работ

Высокая панель ВАЗ демонтируется осторожно, так как слева находятся защелки, которые быстро ломаются. После отсоединения колодки от иных элементом демонтируется вся комбинация приборов. Заключительный шаг основан на отсоединении троса от спидометра. Если европанель оснащена дополнительным оборудованием, тогда нужно быть еще более аккуратным. Тюнинг торпеды предусматривает отсоединение колодки от следующих агрегатов:

• бортовой системы контроля;
• реле зажигания;
• оставшихся приборов панели;
• лампы подсветки.

Потребуется отвернуть винты нижней фиксации торпеды с двух сторон. С помощью отвертки вытаскивается заглушка и отворачиваются винты боковой фиксации торпеды. Европанель снимается на завершающем этапе. Установка новой конструкции данного типа осуществляется в обратном порядке. По завершении этой процедуры проверяется работа выключателей.

Зачастую тюнинг торпеды ВАЗ предусматривает демонтаж пластика и снятие панельной доски. На рулевую рейку в Как снять и почистить форсунки на ВАЗ 2110; Как проверить на ВАЗ 2109. снимаем торпеду на гольф 2 панель, когда снять окло 2-3. В этом случае потребуются следующие инструменты и материалы:

• паяльник;
• европанель либо вставка;
• лампочка ультрафиолетовая;
• провода;
• лампочки;
• патроны;
• клей;
• маркер.

Первоначально потребуется снять старую европанель, удалить стекло и существующую окантовку. Аккуратно вытаскиваются вставка и стрелки. Особое внимание следует уделить новой вставке. Отверстия рекомендуется делать с некоторым запасом. Это предотвратит залипание стрелок.

Далее тюнинг основан на демонтаже штатной подсветки. При этом может сломаться пластик. Первоначально демонтируется плата. Специалисты советуют предварительно нанести на бумагу существующую схему подключения и соединений.

Штатная подсветка заменяется неоновыми лампами. Неон приклеивается к панели. Сверху фиксируется пластмассовая защита. При этом нужно проверить, надежно ли держится данная конструкция. Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция. Блок, при помощи которого управляется неоновое освещение, следует приклеить на европанель. Для этого можно воспользоваться клеем либо двусторонним скотчем.

Такой тюнинг легко выполняется своими руками. Важным моментом является установка панели и правильное подключение ее приборов к сети. Подробная статья с видео о том, как заменить лампу дневных ходовых огней (ДХО) на Лада Гранта своими руками, фото и видео, артикулы. Для этого автомеханики рекомендуют использовать книги по ремонту и эксплуатации ВАЗ 21099.

Как снять панель на ваз 2109

Ранее мы уже опубликовывали здесь статью Снятие и установка низкой панели приборов ВАЗ 2108-2109. Теперь-же публикуем аналогичный материал для владельцев “зубил” с высокой торпедой. Если учесть печальную славу этой торпеды как самой гремучей, то довольно легко понять почему владельцы этих машин готовы потратить уйму времени лишь-бы заставить ее замолчать. Снятие высокой торпеды имеет почти в 2 раза больше шагов, нежели снятие низкой…

Как и в случае с низкой панелью, мы будем выполнять работы связанные с электрооборудованием машины, а значит первым делом снимаем клеммы с аккумулятора.

1. Снимаем декоративную накладку рулевого колеса.

2. Отверните гайку крепления рулевого колеса так, чтобы торец гайки был заподлицо с торцом вала рулевой колонки.

3. Рулевое колесо очень плотно сидит на шлицах вала, поэтому не отворачивайте сразу гайку крепления колеса: при резком ударе рулевое колесо, соскочив со шлицев, может нанести травму. Промаркируйте положение рулевого колеса относительно вала.

4. Резкими ударами руки сбейте рулевое колесо со шлицев рулевого вала

5. Окончательно отверните гайку и снимите рулевое колесо.

6. Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

7. Снимите нижний кожух рулевой колонки и облицовку выключателя зажигания.

8. Снимите верхний хожух рулевой колонки.

9. Ослабьте затяжку болта крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.

11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.

12. При отсоединении колодок с проводами рекомендуем их промаркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.

13. Отсоедините колодку с проводами от рычага переключателя указателей поворота и света фар.

14. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

15. Выверните два винта крепления накладки консоли панели приборов.

16. Снимите накладку с консоли.

17. Выньте патрон прикуривателя из гнезда.

18. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления отопителем, подцепляя их отверткой.

21. Отсоедините колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы подсветки панели управления отопителем.

23. Снимите ручку гидрокорректора света фар, потянув ее на себя.

24. Снимите ручку выключателя освещения комбинации приборов.

25. Отверните гайку крепления выключателя освещения комбинации приборов.

26. Отверните гайку крепления гидрокорректора света фар.

27. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

28. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

29. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

30. Подцепите отверткой и выньте из панели переключатель наружного освещения.

31. Отсоедините от переключателя наружного освещения колодку с проводами. Протолкните колодку внутрь панели приборов.

32. Подцепите отверткой и выньте гнездо для магнитолы. Если на автомобиль установлена аудиоаппаратура, предварительно снимите ее.

33. Магнитолу снимайте в соответствии с инструкциями завода-изготовителя.

34, Отверните винт крепления накладки панели приборов.

35. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

36. Приподнимите накладку панели приборов.

37. Отсоедините колодку с проводами от колодки прикуривателя.

38. Отсоедините колодку с проводами от колодки подсветки прикуривателя.

39. Отсоедините колодку с проводами от лампы подсветки выключателя аварийной сигнализации.

40. Отсоедините колодку с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

41. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны – защелки легко отламываются.

42. Отсоедините колодку с проводами от выключателя обогрева стекла двери задка.

43. Снимите колодку с выключателя задних противотуманных фонарей.

44. Отверните два винта крепления комбинации приборов.

45. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

Предупреждение

Разъедините колодки с проводами дополнительного оборудования, если оно установлено на вашем автомобиле.

46. Отсоедините красную колодку с проводами от комбинации приборов.

47. Отсоедините колодку с проводами от бортовой системы контроля.

48. Отсоедините белую колодку с проводами от комбинации приборов.

49. Отсоедините колодку выключателя зажигания с проводами от реле зажигания.

50. Отсоедините провод “массы” реле зажигания.

51. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.

52. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

53. Отсоедините колодку с проводами лампы подсветки вещевого ящика.

54. Отверните два винта крепления и опустите вниз панель управления отопителем.

55. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

56. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

57. Подцепите отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

58. Отверните винт центрального крепления панели приборов.

59. Снимите панель приборов.

Установите панель в обратном порядке.
После установки проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

• Иногда есть необходимость снять только лишь один козырек на высокой панели приборов ВАЗ 2109, не снимая всю панель. Зачастую в руководствах не описан этот момент, акцент взят на демонтаж всей торпеды с отсоединением ее о корпуса автомобиля. При этом для доступа к комбинации приборов, например для установки светодиодов подсветки шкал вместо штатных ламп или установки другой комбинации приборов, нет необходимости в демонтаже панели приборов целиком, достаточно снять лишь один козырек.
• В данной статье мы рассмотрим, как это можно сделать своими руками.
• Перед началом всех работ с электропроводкой автомобиля необходимо скинуть минусовую клемму с аккумулятора для избегания возможных замыканий проводов.
• Извлекаем кнопку переключателя габариты/ближний свет из панели при помощи отвёртки. Кнопка идет туго, нужно быть аккуратным, чтобы не повредить ее.
• От кнопки отсоединяем ее разъем.
• Таким же образом извлекаем кнопку аварийки. Ее вытащить будет посложнее, также проявляем аккуратность.
• Отключаем ее разъем.
• Крестовой отверткой откручиваем два винта крепления накладки консоли приборки, еще называемой «бородой»
• Открутив винты, отгибаем бороду вниз, снизу ее держит еще один саморез.
• Вынимаем магнитолу и отключаем все ее разъемы, либо штатную заглушку, если магнитолы у вас с машине нет.
• Сверху на козырьке имеются 3 металлические защелки (2), снизу с краев имеются 2 пластиковых язычка (1). Чтобы снять козырёк, их надо поочередно отжать и освободить козырек панели приборов.
• Начинаем с двух верхних защелок, отжимаем их отвёрткой через нишу для магнитолы, и сдвигаем козырёк на себя. Здесь также необходима осторожность, так как защелки хрупкие и могут оторваться.
• Дальше отжимаем отверткой два нижних пластиковых крепления козырька, и приподнимаем козырек вверх.
• Приподняв козырек, отцепляем третью верхнюю скобу крепления, находящуюся слева.
  Ну и, отсоединив электрические разъемы прикуривателя, его подсветки и лампы индикации работы аварийки, освобождаем козырек.
• Все, доступ к комбинации приборов свободен, только не забываем, что сзади ее держат разъемы и тросик спидометра. Если нужно снять комбинацию панели приборов, например, для того чтобы сделать подсветку шкал приборов изнутри, не забываем все это дело отключить.

Устройство салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели является весьма трудоемкой работой, на которую уходит достаточно времени. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

Автомобиль достался мне с висящей на рулевой колонке торпедой. Несколько месяцев я так ездил, достала она меня дребезжать и прыгать на любых неровностях. Было решено разобрать и посмотреть что можно сделать.

Оказалось сломано пластиковое ухо с левой стороны.Так же отсутствовало половина всех саморезов. Можно было конечно что то сколхозить, но я решил купить целиком эту часть торпеды. вот она номер 21083-5325010

В магазине она стоила 1200р. На одном известном сайте с объявлениями чувак продавал всю торпеду вместе с приборной панелью, всего за 700р. В общем из двух собрал одну, проклеил проблемные места шумкой. Теперь практически не скрепит, кайф )
При разборке торпеды очень помогла вот эта статейка.

Отсоедините провод от клеммы “–” аккумуляторной батареи. Установите колеса в положение прямолинейного движения.

Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.

Разборка высокой панели ваз 2109

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

• Прежде всего необходимо снять сам руль, так как он будет нам очень сильно мешать. Процесс его снятия смотрите в соответствующей статье — Как снять рулевое колесо.
• Далее вытягиваем на себя подсос карбюратора (в случае с инжекторным двигателем его не будет) и снимаем с тяги привода пластиковую ручку.

• Снимите декоративную накладку консоли, отвернув два ее винта крепления с боковых сторон.

• Снимите прикуриватель и пепельницу.

• Снимите рукоятку регулировки оборотов электродвигателя вентилятора.
• Далее, поддев отверткой, снимаем декоративные рычаги привода отопителя салона.

• Отсоедините колодку с питающими проводами от переключателя режимов работы вентилятора печки, а так же снимите с контактов два питающих провода лампы подсветки панели управления отоплением.

• Продолжаем снимать декоративные ручки управления — гидрокорректора света фар и ручку регулятора мощности подсветки приборов на панели.

• Теперь нам необходимо снять гидрокорректор и регулятор освещения, для этого подходящей по диаметру торцовой головкой отворачиваем гайки их крепления. После чего протолкните их внутрь панели, потом мы их вытащим.

• С левой и правой стороны снимаем воздушные дефлекторы обогрева боковых стекол и тут же крестовой отверткой отворачиваем по одному винту крепления верхней накладки панели.

• Снимите переключатель наружного освещения на панели приборов, для этого аккуратно подденьте его плоской отверткой и вытащите наружу на сколько позволят провода. Отсоедините от переключателя колодку с питающими проводами и уберите его в сторону, а саму колодку обратно протолкните в панель.

• Снимите магнитолу, если такая у вас установлена и затем выньте стандартное гнездо для радиоаппаратуры, опять же если такое есть.
• Отверните центральный винт крепления накладки панели.

• Теперь нам необходимо снять накладку панели приборов. Перед тем как ее снимать, необходимо отщелкнуть защелки, расположенные под приборной доской, воспользовавшись двумя плоскими отвертками, которые вставляются по краям и немного их придавив, движением вверх, приподымаем панель. После чего полностью ее снимаем.

• Теперь, когда накладка снята, можно с легкостью отсоединить питающие провода от прикуривателя и его лампы подсветки.
• Отсоединяем провода от разъема включения аварийной сигнализации и лампы подсветки.

• Далее снимаем декоративную накладку переднего динамика и выключателей обогрева стекла и задних противотуманных фонарей. Если установлен динамик, так же его необходимо снять.
• После чего просовываем руку в отверстие под динамик и отсоединяем колодки с питающими проводами от переключателя противотуманных фонарей и обогрева заднего лобового стекла.

• Снимаем комбинацию приборов, отвернув два винта ее крепления к панели. После чего, немного потянув на себя, отворачиваем гайку крепления и вынимаем гибкий трос привода спидометром.

• Отсоединяем от комбинации колодки с питающими проводами и убираем ее в сторону.

• Аналогичным образом поступаем и с замком зажигания, а именно отключаем колодку с питающими проводами и снимаем с разъема провод массы реле зажигания.
• Тут же рядом будет расположен провод контрольной лампы открытия воздушной заслонки. На инжекторном такого провода нет.

• С каждой из сторон, отворачиваем по одному нижнему винту крепления панели.
• Разъединяем питающие провода подсветки вещевого ящика.

• Отворачиваем винты крепления панели отопителя и отводим ее вниз, чтобы она не мешала.
• После чего отворачиваем винты крепления направляющей тяги отопителя салона.

• И на завершающем этапе демонтажных работ, отворачиваем оставшиеся винты крепления панели — верхние боковые и центральный. Снимите панель.

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.
1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕ
Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов.
47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Иногда есть необходимость снять только лишь один козырек на высокой панели приборов ВАЗ 2109, не снимая всю панель. Зачастую в руководствах не описан этот момент, акцент взят на демонтаж всей торпеды с отсоединением ее о корпуса автомобиля. При этом для доступа к комбинации приборов, например для установки светодиодов подсветки шкал вместо штатных ламп или установки другой комбинации приборов, нет необходимости в демонтаже панели приборов целиком, достаточно снять лишь один козырек.

В данной статье мы рассмотрим, как это можно сделать своими руками.

Перед началом всех работ с электропроводкой автомобиля необходимо скинуть минусовую клемму с аккумулятора для избегания возможных замыканий проводов.

Извлекаем кнопку переключателя габариты/ближний свет из панели при помощи отвёртки. Кнопка идет туго, нужно быть аккуратным, чтобы не повредить ее.

От кнопки отсоединяем ее разъем.

Таким же образом извлекаем кнопку аварийки. Ее вытащить будет посложнее, также проявляем аккуратность.

Отключаем ее разъем.

Крестовой отверткой откручиваем два винта крепления накладки консоли приборки, еще называемой «бородой»

Открутив винты, отгибаем бороду вниз, снизу ее держит еще один саморез.

Вынимаем магнитолу и отключаем все ее разъемы, либо штатную заглушку, если магнитолы у вас с машине нет.

Сверху на козырьке имеются 3 металлические защелки (2), снизу с краев имеются 2 пластиковых язычка (1). Чтобы снять козырёк, их надо поочередно отжать и освободить козырек панели приборов.

Начинаем с двух верхних защелок, отжимаем их отвёрткой через нишу для магнитолы, и сдвигаем козырёк на себя. Здесь также необходима осторожность, так как защелки хрупкие и могут оторваться.

Дальше отжимаем отверткой два нижних пластиковых крепления козырька, и приподнимаем козырек вверх.

Приподняв козырек, отцепляем третью верхнюю скобу крепления, находящуюся слева.
Ну и, отсоединив электрические разъемы прикуривателя, его подсветки и лампы индикации работы аварийки, освобождаем козырек.

Все, доступ к комбинации приборов свободен, только не забываем, что сзади ее держат разъемы и тросик спидометра. Если нужно снять комбинацию панели приборов, например, для того чтобы сделать подсветку шкал приборов изнутри, не забываем все это дело отключить.

Как снять щиток приборов ваз 2109

Ваз 2109 — снятие высокой панели приборов

Причин по которым может потребоваться снятие высокой панели приборов на автомобиле ваз 2109 достаточно много — это и сама замена панели, разборка системы отопления салона, различный кузовной ремонт в том числе и работы связанные с покраской автомобиля. Прежде, чем мы сможем без проблем снять панель, необходимо произвести полный демонтаж различных навесных элементов, приборов, декоративных накладок и т.д.

Для выполнения работ подготовьте стандартный набор инструментов и можно приступать:

• Прежде всего необходимо снять сам руль, так как он будет нам очень сильно мешать. Процесс его снятия смотрите в соответствующей статье — Как снять рулевое колесо.
• Далее вытягиваем на себя подсос карбюратора (в случае с инжекторным двигателем его не будет) и снимаем с тяги привода пластиковую ручку.

• Снимите декоративную накладку консоли, отвернув два ее винта крепления с боковых сторон.

• Снимите прикуриватель и пепельницу.

• Снимите рукоятку регулировки оборотов электродвигателя вентилятора.
• Далее, поддев отверткой, снимаем декоративные рычаги привода отопителя салона.

• Отсоедините колодку с питающими проводами от переключателя режимов работы вентилятора печки, а так же снимите с контактов два питающих провода лампы подсветки панели управления отоплением.

• Продолжаем снимать декоративные ручки управления — гидрокорректора света фар и ручку регулятора мощности подсветки приборов на панели.

• Теперь нам необходимо снять гидрокорректор и регулятор освещения, для этого подходящей по диаметру торцовой головкой отворачиваем гайки их крепления. После чего протолкните их внутрь панели, потом мы их вытащим.

• С левой и правой стороны снимаем воздушные дефлекторы обогрева боковых стекол и тут же крестовой отверткой отворачиваем по одному винту крепления верхней накладки панели.

• Снимите переключатель наружного освещения на панели приборов, для этого аккуратно подденьте его плоской отверткой и вытащите наружу на сколько позволят провода. Отсоедините от переключателя колодку с питающими проводами и уберите его в сторону, а саму колодку обратно протолкните в панель.

• Снимите магнитолу, если такая у вас установлена и затем выньте стандартное гнездо для радиоаппаратуры, опять же если такое есть.
• Отверните центральный винт крепления накладки панели.

• Теперь нам необходимо снять накладку панели приборов. Перед тем как ее снимать, необходимо отщелкнуть защелки, расположенные под приборной доской, воспользовавшись двумя плоскими отвертками, которые вставляются по краям и немного их придавив, движением вверх, приподымаем панель. После чего полностью ее снимаем.

• Теперь, когда накладка снята, можно с легкостью отсоединить питающие провода от прикуривателя и его лампы подсветки.
• Отсоединяем провода от разъема включения аварийной сигнализации и лампы подсветки.

• Далее снимаем декоративную накладку переднего динамика и выключателей обогрева стекла и задних противотуманных фонарей. Если установлен динамик, так же его необходимо снять.
• После чего просовываем руку в отверстие под динамик и отсоединяем колодки с питающими проводами от переключателя противотуманных фонарей и обогрева заднего лобового стекла.

• Снимаем комбинацию приборов, отвернув два винта ее крепления к панели. После чего, немного потянув на себя, отворачиваем гайку крепления и вынимаем гибкий трос привода спидометром.

• Отсоединяем от комбинации колодки с питающими проводами и убираем ее в сторону.

• Аналогичным образом поступаем и с замком зажигания, а именно отключаем колодку с питающими проводами и снимаем с разъема провод массы реле зажигания.
• Тут же рядом будет расположен провод контрольной лампы открытия воздушной заслонки. На инжекторном такого провода нет.

• С каждой из сторон, отворачиваем по одному нижнему винту крепления панели.
• Разъединяем питающие провода подсветки вещевого ящика.

• Отворачиваем винты крепления панели отопителя и отводим ее вниз, чтобы она не мешала.
• После чего отворачиваем винты крепления направляющей тяги отопителя салона.

• И на завершающем этапе демонтажных работ, отворачиваем оставшиеся винты крепления панели — верхние боковые и центральный. Снимите панель.

Как снять панель приборов на ВАЗ 2109

Если часть автомобилей ВАЗ 2109 имеют высокую панель, то другая часть — низкую. Схемы при этом несколько отличаются, потому предлагаем вашему вниманию подробное описание панели приборов и щитка приборов у девяток с низкой панелью.

Внешний вид узла

Приборная панель

Мы ознакомимся со схемой приборной панели и ее компонентами, опираясь на приведенное ниже изображение.

Приборная панель

На указанной схеме имеются следующие элементы.

Номер

Что это

Центральные сопла системы отопления и вентиляции салона

Боковые сопла системы отопления и вентиляции салона

Выключатель обогрева стекла на двери задка

Выключатель задней противотуманной оптики

Выключатель аварийного сигнала

Центральный переключатель наружного света

Панель управления системой отопления и вентиляции салона

Рычаг коробки переключения передач

Рычаг ручного стояночного тормоза

Рычаг управления омывателем лобового стекла и стеклоочистителем

Ручка закрытия воздушной заслонки

Ручка сброса данных счетчика суточного пробега

Выключатель подсветки приборной панели

Ручка управления гидрокорректором фар

Рычаг привода замка капота

Рычаг управления светом фар и поворотниками

Комбинация приборов

Что же касается комбинации приборов у ВАЗ 2109 с низкой панелью, то она имеет следующую схему.

Щиток приборов

Согласно представленному изображению, компоненты у комбинации приборов следующие.

Номер

Что это

Указатель температуры жидкости охлаждения

Указатель уровня горючего в баке

Контрольная лампа резерва топлива

Счетчик суточного пробега автомобиля

Счетчик общего пробега автомобиля

Контрольная лампа уровня заряда аккумуляторной батареи

Контрольная лампа воздушной заслонки

Контрольная лампа активации аварийки

Контрольная лампа низкого уровня тормозной жидкости

Контрольная лампа активации ручного тормоза

Контрольная лампа аварийно низкого давления масла

Контрольная лампа включения поворотных указателей

Контрольная лампа включения габаритной оптики

Контрольная лампа включения задней противотуманной оптики

Контрольная лампа включения дальнего света

Контрольная лампа включения заднего обогрева стекла

Шкала приборов

Демонтаж

Причин для демонтажа низкой панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт компонентов панели;
• Шумоизоляция автомобиля;
• Желание поменять старую торпеду на новую и пр.

Предлагаем вам пошаговое руководство, которое позволит вам без посторонней помощи снять низкий тип панели, устанавливаемой на ВАЗ 2109.

Процесс демонтажа

1. Снимите ручки управления печкой. В общей сложности из три.
2. Демонтируйте ручку переключения вентилятора печки. Для этого ее нужно потянуть на себя.
3. Открутите с двух сторон консоли по 2 крепежа накладок приборной панели. Накладку нужно сдвинуть на себя.
4. Отключите колодку с проводкой от выключателя задней противотуманной оптики.
5. Отключите пару колодок питания и один питающий провод от выключателя обогрева заднего стекла.
6. Отключите колодку с проводкой от выключателя аварийки.
7. Снимите колодку с проводкой от переключателя наружного света.
8. Отключите питающую колодку подсветки прикуривателя.
9. Отключите колодку с проводкой прикуривателя и снимите накладку панели.
10. Демонтируйте 4 крепежных элемента панели управления печкой.
11. Открутите 2 крепежа козырька щитка приборов.
12. Снимите непосредственно сам козырек комбинации приборов.
13. Пружинные зажимы необходимо сжать.
14. Извлеките из панели корпус комбинации приборов.
15. Открутите крепежную гайку спидометра, после чего отсоедините его трос.
16. Отключите колодку с проводами (она белая) от щитка приборов.
17. Снимите со штуцера эконометра шланг, после чего извлеките шплинт.
18. Отключите от спидометра трос, который сбрасывает показания счетчика пробега за сутки.
19. От комбинации приборов теперь необходимо отсоединить красную колодку.
20. Демонтируйте ручку выключателя освещения щитка приборов и ручку гидрокорректора фар. Их нужно вытянуть на себя.
21. Открутите крепежную гайку выключателя подсветки приборов.
22. Открутите крепежную гайку гнезда гидрокорректора фар.
23. Снимите руль и его подрулевые переключатели.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Так вы отключите противоугонное устройство. Только после этого можно отключить питающую колодку замка зажигания.
25. Открутите 2 крепежных болта и 2 гайки трубы рулевой колонки.
26. Демонтируйте эту трубу, прихватив вместе с ней замок зажигания.
27. Потяните на себя ручку воздушной заслонки (речь идет о подсосе карбюратора). Должна появиться тяга. После этого ручка снимается с тяги.
28. Открутите 2 крепежа направляющей тяги воздушной заслонки, удерживающие ее на панели приборов.
29. Открутите крепежный винт сбоку слева приборной панели.
30. Открутите крепеж нижней фиксации панели слева.
31. Аналогично снимите крепежи сбоку и снизу с правой стороны приборной панели.
32. Открутите крепежный винт панели, который располагается внутри бардачка.
33. С обеих сторон панели остается по одному крепежу, которые следует открутить, чтобы в результате снять приборку.

Многочисленные крепежи

Низкая панель собирается в обратной последовательности, если не планируется ее замена на более современную или с видоизмененной конструкцией. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще демонтажных работ. Потому не стоит расслабляться, выполнив только половину дела.

Замена щитка высокой панели приборов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Щиток панели приборов – данный щиток является дополнением к самой панели на автомобиле, вить если бы его не было то салон у автомобиля уже не такой бы красивый был, кроме того на данный щиток вещаются различного рода переключатели (Ближнего света к примеру) а так же в него прикуриватель встраивается, ещё ящик в который магнитофон вставляется находиться на данном щитке но сидит уже этот ящик на кронштейнах а не на самом щитке, но всё равно прежде чем снять данный щиток вам нужно будет магнитофон вынимать, все кнопки так же придётся вынуть, прикуриватель и т. д. (Вообще данный щиток обычно снимают для доступа к каким либо другим деталям, к примеру если вы хотите снять торпеду то сперва этот щиток снимите, а так же комбинацию приборов вы не сможете снять если этот щиток не будет убран)

Примечание!
Для замены щитка запаситесь набором инструментов в котором отвертки будут, гаечные ключи хотя они вам не понадобятся, тряпки и т.д.!

Когда нужно менять щиток высокой панели приборов?
От времени пластик портиться, то есть выгорает, пачкается, ещё царапается и т.д., поэтому после этого если вы хотите то можно его поменять, данный щиток стоит не слишком дорого но и не слишком дешёво можно сказать, самая главная проблема у вас с его поисками будет, вить автомобили семейства Самара давно уже сняты с производства и детали на них в автомагазинах просто не найти, в этом случае можно либо на разбор съездить, либо подать объявление в интернете и может кто ни будь вам продаст этот щиток снятый со своего автомобиля.

Как заменить щиток высокой панели приборов на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для начала отсоедините провод минус от клемы на аккумуляторной батарее на которой он и расположен, если вы не умете скидывать провода с клеммы, то читайте небольшую инструкцию по тому как это сделать, а именно прочите пункт 1 «вот в этой статье».

2) Теперь берите в руки отвёртку и ей, подденьте включатель ближнего света (см. фото 1) и включатель аварийной сигнализации (см. фото 3), когда оба переключателя будут вытащены, отсоедините кнопки от разъёмов (см. фото 2 и 4) и разъёмы после чего протолкните во внутрь щитка панели, чтобы не мешали.

3) Затем уже крестообразной отвёрткой отверните два боковых винта (На фото 1 виден только один винт, второй находиться строго в этом же месте но только со стороны водителя) и отогните после этого нижнюю накладку и тем самым снимите её (см. фото 2), затем вытащите прикуриватель и уберите его куда ни будь (Только не потеряйте) и ещё пепельницу вытащите (см. фото 3), а так же если у вас есть магнитофон то его тоже придётся снять (О том как снять магнитофон, ищите в инструкции прилагающейся к нему) и соответственно после его снятия ящик выньте в котором он располагался (см. фото 4).

4) Следом залезьте отвёрткой в то место из которого вы ящик магнитофона вытащили и там разыщите два фиксатора (Один из фиксаторов красной стрелкой указан на фото 1, но его плохо видно) и после чего отогните их при помощи отвёртки (Указана синей стрелкой) и потяните за щиток на себя отогнув немного его тем самым, далее уже в другом месте так же плоской отвёрткой подденьте щиток (Нужно вам его поддеть над комбинацией приборов) освободив тем самым два усика которые его крепят (см. фото 2).

Примечание!
Когда щиток уже вот вот отойдёт, последний (Третий) фиксатор отогните которые его крепит и потяните за щиток на себя, как бы снимая его с автомобиля, но только сильно тянуть не нужно, потому что вам ещё все провода которые идут от прикуривателя и от включателя аварийной сигнализации (Там колодки проводов, просто разъедини их с разъёмами вот и всё) нужно будет разъединить, а когда уже ничего мешать снятию не будет, снимите щиток с автомобиля!

Установка:
Устанавливается новый щиток на своё место точно так же как и снимался старый, но только вся операция в обратном порядке снятию производиться, кроме того если у вас новый щиток будет голый (Без приборов) то в таком случае вам их придётся снимать со старого, на старом щитке останутся всего две вещи, первая вещь это лампа аварийной сигнализации и вторая это корпус прикуривателя, лампа вынимается легко и двумя способами, первый способ либо вы выкручиваете винты кронштейна лампы (Указаны стрелкой на фото 1) и кронштейн совместно с лампой переставляете на другой щиток, или либо же вы просто поворачиваете лампочку по часовой стрелки и вынимаете её и переносите на новый щиток (см. так же фото 1), теперь пару слов про корпус прикуривателя, чтобы его вынуть достаточно будет нажать с обратной стороны на лепестки (см. фото 3) и после чего продвинуть его во внутрь и тем самым вы его наружу выдвинете где и снимите со щитка приборов (см. фото 4).

Примечание!
Ещё кой что забыли мы вам упомянуть, у прикуривателя есть лампа подсветки так вот она тоже меняется, для этого усики у держателя который патрон держит сожмите и снимите после этого держатель где вы и сможете легко вынуть лампу из него (см. фото 3 выше), а когда все операции закончите и щиток у стоять на своём месте, то проверьте правильность всей его сборки, если щиток будет не плотно прикреплен к панели, то при езде по неровной дороги он будет скрипеть и дребезжать, поэтому учтите это!

снятие и установка «высокой» панели приборов автомобили ваз 2108, ваз 2109, ваз 21099

Перед снятием «высокой» панели приборов с автомобиля ваз 2108, ваз 2109, ваз 21099 отсоедините провод от клеммы «-» аккумуляторной батареи. Установите колеса автомобиля в положение прямолинейного движения. Отсоедините тягу от рычага привода воздушной заслонки карбюратора и трос привода спидометра от коробки передач.
1. Снимите рулевое колесо (см. разд. 7 «Рулевое управление», подразд. «Рулевая колонка») и подрулевые переключатели (см. «Проверка и замена подрулевых переключателей» в разд. 9 «Электрооборудование»).

2. Вытяните на себя ручку воздушной заслонки карбюратора (подсос) так, чтобы появилась тяга, и снимите с нее ручку.

3. Выверните два винта крепления накладки консоли панели приборов.

4. Снимите накладку с консоли панели приборов.

5. Выньте патрон прикуривателя из гнезда.

6. Выньте пепельницу из гнезда, нажав на пластину для гашения сигарет.

7. Снимите ручку переключателя вентилятора отопителя салона.

8. Снимите три ручки управления отопителем салона, поддевая ручки отверткой.

9. Отсоедините разъем с проводами от переключателя вентилятора отопителя салона под панелью управления отопителем.

10. Отсоедините два провода от контактов лампы подсветки панели управления отопителем салона.

11. Снимите ручку гидрокорректора света фар, потянув ручку на себя.

12. Снимите ручку выключателя освещения комбинации приборов.

13. Отверните гайку крепления выключателя освещения комбинации приборов.

14. Отверните гайку крепления гидрокорректора света фар.

15. Протолкните внутрь панели выключатель освещения комбинации приборов и гидрокорректор света фар.

16. Снимите боковые сопла с обеих сторон панели приборов с помощью отвертки.

17. Отверните по одному винту крепления накладки с обеих сторон панели приборов.

18. Подденьте отверткой и выньте из панели приборов переключатель наружного освещения.

19. Отсоедините от переключателя наружного освещения разъем с проводами. Протолкните разъем внутрь панели приборов.

20. Подденьте отверткой и выньте гнездо для радиоаппаратуры. Если на автомобиль ваз 2108, ваз 2109, ваз 21099 установлена радиоаппаратура, предварительно снимите ее.

ПРИМЕЧАНИЕ
Радиоаппаратуру снимайте в соответствии с инструкциями завода-изготовителя.

21. Отверните винт крепления накладки панели приборов.

22. Вставьте две отвертки, чтобы отогнуть пластмассовые защелки.

23. Приподнимите накладку панели приборов.

24. Отсоедините разъем с проводами от разъема прикуривателя.

25. Отсоедините разъем с проводами от разъема подсветки прикуривателя.

26. Отсоедините разъем с проводами от лампы подсветки выключателя аварийной сигнализации.

27. Отсоедините разъем с проводами от выключателя аварийной сигнализации и окончательно снимите накладку панели приборов.

28. Аккуратно отожмите вниз и снимите облицовку громкоговорителя с левой стороны панели приборов. Будьте осторожны — защелки легко отламываются.

29. Отсоедините разъем с проводами от выключателя обогрева стекла двери крышки багажника.

30. Снимите разъем с выключателя задних противотуманных фонарей.

31. Отверните два винта крепления комбинации приборов.

32. Выньте комбинацию приборов из панели, отверните гайку крепления и отсоедините трос от спидометра.

33. Отсоедините красный разъем с проводами от комбинации приборов.

34. Отсоедините разъем с проводами от бортовой системы контроля.

35. Отсоедините белый разъем с проводами от комбинации приборов.

36. Отсоедините разъем замка зажигания с проводами от реле зажигания.

37. Отсоедините провод «массы» реле зажигания.

38. Отсоедините разъем с проводами контрольной лампы открытия воздушной заслонки.

39. Отверните по одному винту нижнего крепления панели приборов с обеих ее сторон.

40. Отсоедините разъем с проводами лампы подсветки вещевого ящика.

41. Отверните два винта крепления и опустите вниз панель управления отопителем салона.

42. Отверните два винта крепления направляющей тяги воздушной заслонки к панели приборов.

43. Отверните по два винта верхнего крепления панели приборов с обеих ее сторон.

44. Подденьте отверткой и выньте по одной заглушке с обеих сторон панели приборов. Отверните по одному винту бокового крепления панели приборов с обеих сторон панели.

45. Отверните винт центрального крепления панели приборов.

46. Снимите панель приборов.
47. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 панель приборов в обратном порядке. После установки панели приборов проверьте работу выключателей и приборов, чтобы убедиться в правильности их подсоединения.

Как правильно снять панель приборов на ВАЗ-2109

Устройство салона ВАЗ-2109 зависит от года выпуска автомобиля. В любом случае демонтаж панели является весьма трудоемкой работой, на которую уходит достаточно времени. Разберемся, как снять высокую или низкую панель приборов на ВАЗ-2109.

Процедура демонтажа низкого варианта

Низкая приборная панель используется в некоторых автомобилях ВАЗ-2109, а также в модификации «Балтика». Если ситуация вынудила вас разобрать эту часть салона, то выполняйте работу так:

1. Прежде всего, со щитка снимите 3 ручки, переключения режимов печки.
2. Снять ручку управления обдувом просто – слегка потяните ее на себя.
3. С обеих сторон щитка удалите крепежи декоративной накладки, после чего сдвиньте ее на себя.
4. Отсоедините колодки с проводами от выключателей противотуманных фар и обогрева заднего стекла. К последнему идет еще один провод, который нужно отключить.
5. Обесточьте выключатель аварийного света и подсветку прикуривателя.
6. Теперь можно приступать к снятию проводки прикуривателя и декоративной накладки с печки.
7. На элементе управления печкой вы увидите 4 крепежа, которые нужно будет демонтировать.
8. Далее снимите 2 крепежных элемента со щитка приборов.
9. Уберите козырек приборной панели.
10. Сожмите пружинные зажимы и снимите корпус с комбинации приборов.
11. Открутите крепеж спидометра и отсоедините его от троса привода.
12. На приборном щитке найдите колодку с белыми проводами и отключите ее от питания.
13. Найдите штуцер эконометра и снимите с него шланг. После этого можно извлечь шплинт.
14. Затем отключите спидометр от троса, с помощью которого фиксируются показания прибора за сутки.
15. От питания отключите красную проводку.
16. Вытяните на себя ручки гидрокорректора и выключателя освещения.
17. Открутите две крепежные гайки, которые находятся у гнезда гидрокорректора и рядом с переключателем подсветки приборов.
18. Снимите руль, вместе с переключателями, которые находятся под ним.
19. Снять колодки питания с замка зажигания можно только, если вы переведете его ключом в положение 1.
20. С рулевой колонки удалите 2 крепежа и столько же гаек.
21. Вместе с замком зажигания снимите рулевую колонку.
22. Вытяните на себя ручку подсоса, чтобы снять ее с тяги. Эту тягу удерживает два крепежных элемента, которые нужно удалить.
23. Слева сбоку и снизу панели приборов удалите болты. То же самое проделайте с правой стороны.
24. Внутри бардачка располагается еще одно крепление, которое нужно выкрутить.
25. Удалите последние крепления и аккуратно снимите панель.

Теперь вы можете вместо нее ставить новую торпеду или проводить запланированные ремонтные работы.

Как снять высокий тип панели

Если на вашем ВАЗ-2109 установлена высокая модель панели, то действовать нужно иначе:

1. Сперва снимите рулевое колесо, чтобы получить доступ к приборной доске.
2. Если у вас карбюраторный двигатель, вытяните подсос и удалите с него ручку.
3. Теперь вам нужно снять декоративную накладку, она держится на двух винтах.
4. Удалите пепельницу и прикуриватель.
5. Вытяните на себя ручку управления вентилятором.
6. Подденьте отверткой и демонтируйте декоративные ручки управления приводом отопителя салона.
7. Будьте осторожны, снимая колодки проводов питания, идущих к переключателю печки и к лампе подсветки регулировки отопления.
8. Уберите ручки гидрокорректора фар и регулятора освещения панели приборов.
9. Торцовой головкой проверните эти регуляторы, и аккуратно толкните их внутрь.
10. Уберите воздушные дефлекторы обдува левого и правого бокового стекла, а также выверните крепления, которые располагались под ними.
11. Переключатель света фар подденьте отверткой и вытащите на длину проводов, отсоедините его от питания. Верните колодку обратно за пластиковую часть.
12. Уберите магнитолу или стандартное радио, а затем отверните центральное крепление декора.
13. По краям декоративной накладки расположены защелки, которые нужно будет отжать, чтобы движением вверх снять декоративную часть торпеды.
14. Отсоедините питание от прикуривателя, ламп подсветки, аварийной сигнализации.
15. Снимите декоративные накладки и динамики, отключив их от проводки. После этого обесточьте переключатель обогрева заднего стекла и противотуманных фар.
16. Отверните крепежи и снимите панель приборов, выверните центральный винт на спидометре и отсоедините его от тросов. Обесточьте щиток.
17. Обесточьте и снимите замок зажигания, отсоедините от питания тягу управления воздушной заслонкой.
18. Отсоедините от питания лампу подсветки отсека под личные вещи. Выверните оставшиеся крепления слева и справа, снимите панель.

Сборка проводится в обратном порядке, особенно важно следить за подключением колодок питания. Рекомендуем, перед тем как разобрать панель, посмотреть видео.

Как поменять радиатор печки ВАЗ 2109. Инструкция по замене своими руками

Основная причина, по которой может потребоваться замена радиатора печки ВАЗ 2109 – течь бачков или пластин либо же сильный ее засор. Автовладельцам у которых высокая панель открутить и вынуть радиатор печки чуть проще. Трудность для моделей с низкой панелью заключается в том, что радиатор упирается в нижнюю полку.

Чтобы поменять радиатор печки понадобится обязательно сливать охлаждающую жидкость и откручивать крепления панели со стороны пассажира. Инструкция также предполагает полный демонтаж всего торпедо, но если использовать деревянный брусок и снять сиденье дабы подлезть снизу, то возможна на ВАЗ 2109 замена радиатора без снятия панели. Подробное описание как это сделать смотрите ниже.

Какой радиатор печки на ВАЗ 2109 лучше

С завода на ваз 2109 стоит алюминиевый радиатор ООО ДЗА (ДААЗ). Каталожный номер — 2108-8101060-00. Средняя цена оригинала — 870 р. Аналоги других брендов тоже в основном алюминиевые и на одном уровне по качеству. Отличаться от заводского могут лишь тем, будет ли там уплотнительная поролоновая лента или нет. Ее обязательно нужно клеить по периметру перед установкой. Без уплотнительной ленты зимой холодный воздух будет поступать через щели вокруг радиатора и в результате печка будет дуть холодным воздухом.

Медный предлагает только фирма “Оренбургские радиаторы”, его качество и теплоотдача чуть лучше, но он дороже. Поэтому ориентируйтесь на свой бюджет. В список наиболее популярных марок аналогов с их артикулами входят те что указаны в таблице.

Название	Артикул	Ориентировочная цена на 2020 год
Оренбургские радиаторы	1102-8101. 100	1700 р
ПРАМО	ЛР2108.1301012	480 р
Пекар	2108-8101060	850 р
LUZAR	LRh 010	820 р
OberKRAFT	KT-104005	680 р

Изделия марок “Оренбургские радиаторы”, “ДААЗ” и “ПРАМО” не имеют в наборе уплотнительный поролон. Из рассмотренных вариантов самоклеющиеся ленты есть в наборах: “Пекар”, “LUZAR” и “OberKRAFT”.

Также прежде чем купить новый радиатор на девятку обратите внимание на расстояние между пластинами. Чем оно меньше, тем лучше будет греть печка. Например, в изделиях ДААЗ пластины установлены намного плотнее друг к другу, чем в радиаторах марки ПРАМО.

Как заменить радиатор ВАЗ 2109

При снятии и замене радиатора на автомобиле с высокой панелью для того чтобы подлезть к нему снизу, справа необходимо отвести правую часть торпедо от креплений на кузове. Для этого откручиваем болт с правой части панели и один шуруп внизу бардачка. Низкая панель отличается от высокой тем, что она дополнительно крепится внизу по центру салона двумя шурупами, которые тоже нужно открутить.

Сам радиатор фиксируется тремя шурупами. Два из них, которые находятся возле патрубков откручиваются просто. Третий, верхний саморез удобнее открутить внутри бардачка. Для этого нужно приподнять пластиковую крышку в верхней части бардачка (она зафиксирована двумя защелками по бокам от центрального шурупа, который держит панель).

Что понадобится?

Необходимые инструменты и приспособления:

• крестовые, плоские отвертки;
• трещотка, головка на 13;
• емкость для слива антифриза;
• перчатки;
• набор гаечных ключей.

Пошаговая инструкция по замене радиатора отопителя на ВАЗ 2109 с высокой панелью

Сначала сливаем весь тосол/антифриз через сливную пробку. Для этого снимаем крышку с расширительного бачка и откручиваем сливную пробку головкой или ключом на 13.

Чтобы струя не разбрызгивала тосол, можно подложить небольшую пластмасску. Жидкость будет аккуратно стекать с защиты картера в тару.Радиатор печки расположен в ногах у переднего пассажира.

Необходимо снять переднее пассажирское сиденье.Так будет удобнее подобраться к печке снизу торпеды.

Затем вытягиваем магнитолу и снимаем кожух рулевой колонки. Так панель будет проще оттягивать на себя в процессе замены.

Откручиваем 2 болта с правой стороны и один снизу, которые удерживают панель.

С левой и правой стоек нужно снять пластиковые накладки.

Оттянуть щиток на себя, вставить крепкий предмет толщиной в 7 см. Для этого можно использовать деревянный распор.

Открутить два шурупа на радиаторе возле патрубков. Третий саморез находится в неудобном месте, поэтому демонтируем его через бардачок. Предварительно снимаем верхнюю крышку с защелок.

Открутив саморезы, выводим радиатор между бардачком и краем нижней полочки. Обязательно отсоединяем блок регулировки выключателя печки, иначе трос будет держать торпеду.После этого панель можно свободно снимать с металлических выступов на моторном щите. Начинать стоит с левого края и рывками перемещаться вправо. Ничего повредиться не должно, поскольку за торпедой располагается только проводка, все провода которой проложены с запасом.

После этого нужно закрыть кран, наклониться вниз к бардачку и протянуть обе руки к радиатору. Подготовить резиновые заглушки для двух патрубков. Несмотря на то, что охлаждающая жидкость была слита, в патрубках и теплообменнике все еще находится около 500 мл тосола. Операцию необходимо выполнять оперативно, чтобы не залить весь пол.

Взять одну заглушку в правую руку. Снимаем нижний патрубок и закрываем отверстие большим пальцем левой руки. Правой рукой поместить заглушку в шланг.

Под патрубки нужно поместить тару. Убираем большой палец и полностью сливаем антифриз. Со вторым шлангом необходимо проделать аналогичную операцию. После этого все патрубки насухо вытереть. Слив всю жидкость, можно отводить на себя торпеду и демонтировать поврежденный радиатор. Вытягивать его будет сложно, поэтому придется приложить усилия.

Устанавливаем новый радиатор в посадочное место. Предварительно наклеиваем уплотнительную ленту из поролона. Если такой не было в наборе, можно сделать самостоятельно или купить самоклеющийся поролоновый уплотнитель для окон. Он расширяется до 3 мм, чего вполне достаточно для герметизации.

Не стоит уплотнять изделие битопластом. Любые битумные материалы нагреваются и воняют.

После замены торпеду можно монтировать на место. Ориентиром правильной установки будет резинка, которая должна зайти по лобовое стекло, где также есть уплотнитель. Плотно зафиксировать резинку внахлест другой можно с помощью плоской отвертки. Следим за тем чтобы совпали крепления. Панель нужно приложить плотно к корпусу и наживить саморезы по бокам.

Регулятор обогрева печки помещаем на место при помощи двух шурупов. Штуцера радиатора обрабатываем силиконовым герметиком и фиксируем патрубки. Крепим хомуты и заливаем охлаждающую жидкость чтобы проверить, не протекают ли места фиксации.

Фиксируем панель при помощи остальных 4 саморезов и вкручиваем шуруп в бардачке. Ставим все снятое и открученное на свои места.

Проверка радиатора печки

Заливаем 5 литров жидкости и проверяем качество обогрева. Если печка плохо прогревается, нужно устранить воздушную пробку. Для этого авто нужно выставить таким образом, чтобы передок был на возвышенности. Дальнейшие действия:

1. Снимаем пробку с расширительного бачка, заводим двигатель и держим пару минут обороты на уровне 4000.
2. Затем 2 минуты холостого хода и снова 2 минуты на 4000 оборотов.
3. Доливаем тосол, если надо, и закрываем расширительный бачок.
4. Последнее, что остается сделать — это установить сиденье и отмыть следы охлаждающей жидкости, при ее наличии.

Видео обзор проблем демонтажа радиатора печки ВАЗ 2109 с высокой панелью:

Замена радиатора печки ВАЗ 2109 без снятия высокой панели

Спрашивайте в комментариях. Ответим обязательно!

Замена щитка приборов на ВАЗ 21099: демонтаж и установка

Есть ситуации, когда автовладелец сталкивается с необходимостью замены щитка приборов. Причины для этого бывают разные. Щиток может выгореть, получить механические повреждения.

Бывает, что автовладелец хочет заменить его на щиток другой модели машины. Запасясь набором инструментов и терпением, сделать такой ремонт можно дома.

Автомобили ВАЗ 2109 заводской комплектации могут быть с низкой, высокой и евро панелями. Сегодня подробнее разберём щиток высокой панели приборов ВАЗа. Определим, как его снять, разобрать или заменить. А так же рассмотрим обозначения высокой панели и ее особенности.

Панель приборов автомобиля ВАЗ 21099

Как говорилось ранее, в машине установлена низкая, высокая или евро панель. Всё зависит от года выпуска автомобиля. Характерная черта низкой панели – отсутствие тахометра. Отопление низкой панели лучше, чем высокой. Поэтому стекло в машине запотевает редко.

Высокая панель также имеет свои плюсы и минусы. В щитке панели есть тахометр. Спидометр располагается с левой стороны щитка, в нижней панели он в центре. На спидометре максимальная скорость заявлена 180км/ч. На самом деле машина может так разогнаться только с горы и при максимальной мощности. В отличие от низкой панели, на высокой нет вольтметра.

Особенностью европанели является её трапециевидная форма с закруглёнными углами. В центре щитка такой панели встроены спидометр и тахометр. Остальные приборы располагаются вокруг.

Рассмотрим замену щитка приборов на самой распространённой панели – высокой.

Снятие щитка приборов

Начинающий автолюбитель сталкивается с вопросом: как снять щиток приборов. Рассмотрим этот процесс подробнее:

• разборка панели осуществляется при выключенном питании машины. Отсоединяются провода с клеммы аккумулятора;
• с помощью отвёртки снимаются выключатели аварийной сигнализации ближнего света;
• отвёрткой крестообразной формы откручиваются боковые винты.
• нижняя накладка снимается методом её отгиба;
• далее снимается прикуриватель и пепельница;
• выкручиваются винты крепления панели;
• если в салоне машины есть магнитола, её тоже снимают. Затем демонтируется ящик, в котором она была;
• внутри разъёма для ящика магнитолы есть фиксаторы, которые находятся сверху. Оба отгибаются с помощью отвёртки.;
• снимаем верхний вещевой ящик;
• крестовой отвёрткой выкручиваем два шурупа. Они закручены вверху ящика.;
• снимаем корпус бардачка с накладки панели;
• этой же отвёрткой выкручиваем болты с петель, крепящих крышку бардачка, снимаем крышку;
• щиток осторожно тянется к себе, отвёрткой в это время аккуратно отгибаются усики, крепящие его.;
• щиток снимать не сразу. Сначала разъединяются провода, идущие от прикуривателя и аварийной кнопки.

При снятии щитка приборов нужно аккуратно отнестись к проводке. Иначе придётся возиться с ремонтом.

Установка нового щитка приборов

Если на новом щитке отсутствуют приборы, то они демонтируются со старого щитка. Далее сборка проводится в обратном порядке разборки щитка. Если на замену пойдёт лампочка подсветки прикуривателя, то необходимо сжать усики держателя патрона и медленно извлечь лампу.

После того как щиток собран, важно проверить правильность сборки. Если щиток установлен не верно, но во время езды корпус торпеды будет скрипеть. Для профилактики скрипа можно проклеить тонким слоем поролона все стыки соединения пластика. Для этих целей можно купить в автомагазине  «антискрип». Это тот же поролон с клеящейся стороной.

Какой щиток можно поставить на ВАЗ 21099?

Автолюбители иногда ставят щитки приборов с автомобилей других марок. Опытные автомеханики утверждают, что на высокую панель подходят почти все щитки. Для улучшения вида салона автовладельцы меняют не только щитки, но и всю панель целиком.

Важно сделать это правильно. Лучше на СТО с проверенными мастерами. На автомобиль ВАЗ 21099 подходят щитки приборов с различных модификаций BMW, Galant 2001, Galant 80x, Toyota Corolla, AUDI, Nissan Maxima.

Техника безопасности

Какой-бы щиток приборов не ставился на автомобиль, следует помнить о безопасности. Все действия проводятся при отключённом питании. Внутри панели много проводов. Разъединяются они аккуратно.

Если во время замены щитка приборов допустить ошибку, придётся заново разбирать панель. СТО предлагают услуги замены щитков приборов и панелей. Неуверенным в свои силы автовладельцам следует обращаться к профессионалам.

Ваз 2109 как снять прикуриватель на

как снять, замена и схема подключения, сбой в работе магнитолы и АП

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

• по основному назначению, то есть для подкуривания сигарет;
• для питания устройств, таких как видеорегистратор, навигатор, антирадар и т. д.;
• для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

• корпуса, в который заключены все составляющие элементы;
• изолятора;
• клеммы для подключения к цепи питания;
• контактов держателя;
• нагревательного элемента — основного компонента устройства;
• металлических лапок, фиксирующих элемент;
• пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

 Загрузка …

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

avtozam. com

замена прикуривателя 2109 на 2123 — DRIVE2

пришло время заменить прикуриватель от 2109 на евро прикуриватель потому что хотелось заряжать телефон usb а переходники не доставали до центрального провода и вот решено заменить на евро

был куплен прикуриватель от Chevrolet Niva


на нем был заменен лампа накаливания на led зеленого цвета с доработкой



поскольку led дленее пришлось сверлить пластмассу сверлом D 5mm отверстие но не до конца

тест, все вроде работает

потом обжым проводов

провода берем от старого прикуриватель с 2109




провода встали с трудом но встали на места свои

поскольку отверстие было меньше по диаметру пришлось пилить чуть-чуть
и вуаля
PS- при подключении были перепутаны провода и я сжог переходник 🙁

цена вопроса прикуриватель 2123- 350 руб+ сгоревший USB — 150 Руб

www.drive2.com

Прикуриватель от 2110 в 2108 2109 21099 низкая панель — Лада 21099, 1.

3 л., 1992 года на DRIVE2

Доброго времени суток всем. Нижеописанное не претендует на звание правильного способа решения проблемы, а лишь является одним из них.
У вас не работают зарядные устройства в прикуривателе 2108 2109 21099? Скорее всего у вас прикуриватель старого образца. Проблема его в том, что он слишком длинный.

Для того чтобы это исправить есть такой вот способ:
Едем в автомагазин и покупаем прикуриватель от ваз 2110 В место разъёма для него я воспользовался «мамами» и «папами» с термоусадкой.
Приступаем к работе. Согнувшись пополам откручиваем центральную консоль четыре самореза. Далее потянув на себя вытаскиваем «крутилку» и ручки регулятора заслонок три штуки. Потихонечку тянем консоль на себя. Вытащив её на пару сантиметров запоминаем положения подключенных сверху кнопок. Проще всего сфотографировать всё сверху. Теперь нужно отключить прикуриватель в низу. Отсоединяем разъём подсветки с желтым проводочком и запомнив где плюс и где минус второй разъём на сам прикуриватель. Берем в руку старый прикуриватель и снимаем с него подцветку, сжав её пальцами. Теперь усики подсветки немного разгибаем. Для чего это нужно будет понятно чуть позже. Хватаем в руки десяточный прикуриватель и разбираем его. Отгибаем пластиковую накладочку на подцветке и тянем ее в верх или низ Надавив изнутри прикуривателя на две «пимпочки» 1 и схватившись пальцАми за зеленый обод между ними, вытаскиваем прикуриватель из обода . Посля вытаскиваем лампочку с патроном из зеленого обода, которая фиксируется точкой 2. Сделать это можно поддев плоской отверткой в пазике 3. Разобрав всю конструкцию отделяем лишнее. Мне мешало посадочное место под лампочку с патроном на зеленом ободе и кусачками я его «откусатил». Затем теми же кусачками расковырял место под разъем оставив там только 2 клемы. Центральная есть плюс, крайняя постоянный минус, а та, что ближе к месту крепления лампочки есть плюс на неё (лампочку). В процессе ковыряния разъёма плюс лампочки отвалился сам. Так у нас остался новый прикуриватель с 2 клемами, погрызанный обод под него и лампочка от старого прикуривателя. Остальное в сторону. Подогнув ранее патрон старой лампочки прикрепляем его к новому прикуривателю. В сборе вся конструкция выглядит так: . Подключаем провода прикуривателя с помощью клем и куска провода туда, куда мы запоминали ранее. Клемы хорошо изолируем. Как вариант найти подходящие разъемы. Подключаем подцветку в соответствующий разъем и проверяем работоспособность. Далее рассверливаем или расковыриваем немножко посадочное место в консоли под новый обод прикуривателя, на деле нужно рассверлить пару мм, и вставляем туда нашу конструкцию. Конструкция должна входить туго, чтобы ничего не болталось и не крутилось. Одеваем консоль, подключив все тумблеры как было, и прикручиваем ее на саморезы. Одеваем «крутилки» и «воротилки» и лицезреем результат

www.drive2.ru

Дорабатываем высокую панель дальше.

— Лада 2109, 1.5 л., 2003 года на DRIVE2

Речь пойдёт о:

1.Замена прикуривателя 2109 с высокой панелью на евро.
2.Замена подсветки блока управления отопителем ver.2.0

Что нам нужно? Прикуриватель и розетка само собой, 3 «мамки»-зажимы, разъём для прикуривателя в проводку (колодка), инструмент нормальное понимание того, что из-за ошибки (КЗ, плохой контакт) машина сгорит быстро.
У меня панель была снята. Но кажется можно и не снимая подлезть со стороны места под БК.
Ничего сложного. Отрезаем старый прикуриватель, вешаем зажимы на провода, вставляем их в колодку так:

Здесь смотрим только порядок проводов. Именно такого цвета они в родной проводке 2109.

В нашем случае, уже потом вставляем колодку в прикуриватель и можем затестить.
Далее разбираем прикуриватель. Зелёная часть из оргстекла(вроде) отделяется от самой розетки. Кстати, я выкинул ту пластмаску, которая ограничивает подсветку пепельницы. Теперь чуть разрезаем штатное место прикуривателя (ибо оно меньше чем должно быть) равномерно по диаметру. Вставляем сначала ту часть, которая подвечивается (оргстекло), затем саму железную розетку в неё. Можем подключить и радоваться.

Я результатом доволен. Правда теперь хочу красный) Ну и конечно я сразу сунул на подсветку светодиод вместо лампы накаливания. (!) Не путайте полярность.

Теперь о блоке управления отопителем (далее — БУО):
Я ранее уже писал о том, как и чем я его пересвечивал. Во время разбора панели оторвал плюсовой провод подсветки — решил разобрать БУО. Увидел что лента, которая там стояла (на тот момент уже полтора года) вся пожелтела. Вид не обрадовал и решил заменить. Да и ещё так сказать доработать доработку ;D
Заметил что есть отверстие там же, уходящее под ручку скорости вентилятора. Подумал — «как раз тускло эта стрелочка горела». Сделал следующее:

Светодиод 12v (завалялся лишний для подсветки кнопки) параллельно ленте

Тут всё видно и понятно.

Для тех кто не видел: заклеил дыру белой свето-пропускающей плёнкой.

Удлинил ленту, по свей площади

Стекло не вставлено) только примерка.

Всё на термоусадку, а в машине на штатные +- подсветки БУО.

Всем ровных дорог и хороших девяток!

www.drive2.ru

Как снять прикуриватель ваз 2109 высокая панель

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

• по основному назначению, то есть для подкуривания сигарет;
• для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
• для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

• корпуса, в который заключены все составляющие элементы;
• изолятора;
• клеммы для подключения к цепи питания;
• контактов держателя;
• нагревательного элемента — основного компонента устройства;
• металлических лапок, фиксирующих элемент;
• пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.

Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

Прикуривателем в автомобиле Ваз 2109 пользуются не только с целью закурить сигарету. Через гнездо прикуривателя можно подзаряжать мобильный телефон прямо в дороге, подключать видео регистратор, портативный DVD, mp3 плеер и прочие электронные устройства через специальный адаптер.

Адаптер в прикуриватель

А если прикуриватель перестал работать? То вся электронная мультимедийная жизнь автомобиля сразу замирает. Не снимает видео регистратор, не играет mp3 плеер, необходимо срочно разбираться в чем причина.
Причина №1: сгорел предохранитель в монтажном блоке. В зависимости от модели и года выпуска это может быть либо F4,либо F10. Смотрим на крышку монтажного блока и сразу узнаем какой у Вас предохранитель отвечает за прикуриватель.

Крышка монтажного блока

Если он сгорел,меняем и следим, чтобы сгорание предохранителя со временем не повторилось. Предохранитель снова сгорает, если где-то в проводке что-то подкорачивает. Очень часто бывает, что в разболтанное гнездо прикуривателя суют что есть силы, например подзарядное на мобильник и кратковременно закорачивают контакты прикуривателя. Естественно предохранитель сгорает. Помните, что на предохранитель подключен не только прикуриватель, но и другие узлы автомобиля, поэтому сгорание предохранителя может быть вызвано неисправностью в другом электрическом узле Ваз 2109.
Причина №2: плохой контакт(отсутствие контакта) в электрической цепи прикуривателя. Вынимаем прикуриватель, смотрим,проверяем хорошо ли сидят провода на клеммах прикуривателя.

Проверяем провода прикуривателя

Берем мультиметр, включаем зажигание и меряем напряжение между красным и черным проводом. Если 12 Вольт есть, значит проблема в самом гнезде прикуривателя.

Включаем зажигание и меряем напряжение

Если напряжения нету, значит электрическая цепь не собрана где-то раньше.
Помните, что прикуриватель рассчитан на определенную нагрузку, и в случае подключения к нему устройств, потребляющих ток больше 10 А, провода предохранителя оплавятся. При оплавлении они могут закоротить друг об друга и выбить предохранитель. А если слипнуться, то тогда необходима будет замена проводов на прикуриватель. Просто Ваз 2109, модель автомобиля достаточно старая и 30 лет назад конструкторы просто представить не могли что в гнездо прикуривателя будут включаться потребители тока большой мощности, например портативные компрессоры для накачки колес.

l2rv.ru

«прикуриватель от зажигания ВАЗ» — Лада 21099, 1.5 л., 1998 года на DRIVE2

Всем привет!

Речь, как вы поняли пойдет об электрике)

После того, как я приобрел себе видео регистратор, мне приходилось каждый раз включать и выключать питание из-за того, что проектировщики ВАЗ 2108-99 ещё не думали об установке рыле для отключения питания прикуривателя, ибо это было не нужно в те годы.
И так, решил я первым делом посмотреть, что же делают наши «Кулибины» на просторах интернета и наткнулся, как и все, на череду всякой ереси и бреда. Однако, среди этого мусора, как не удивительно, мне попалась статья с Drive2 от Jamal57rus, в которой он схематически все описывает. Сейчас я постараюсь подробно описать то, как и куда подключал всё я. Начнем.

Нам понадобится (точнее понадобилось мне):
— изолента
— нож (в моем случае были кусачки)
— 6 клемм «мама»
— паяльник с припоем и кислотой
— 4-х контактное реле с колодкой
— придохранитель на 10А с колодкой
— 1-1,5м провода
— двусторонний скотч

1 этап.
Т.к. я устанавливал ещё доп прикуриватель, то дома припаял доп провода на мамы прикуривателя, которые находятся внутри колодки из-за этого не потребовалось дополнительной изоляции.

Полный размер

отчетливо видно, что именно и куда впаял

2 этап (ничего не подключаем, пока не прочитаем до конца статьи)
ОБЯЗАТЕЛЬНО!
— Снимаем клеммы с аккумулятора
— Далее. Ищем +12в, на котором идет напряжение после поворота ключа в положение 3 (на 2108-99 4 положения зажигания). У меня он был голубого цвета. Если коса не менялась и она заводская, то должен быть точно такой же провод. Врезаем туда провод, изолируем и протягиваем его через торпедо к прикуривателю. По длине мне хватило 40-45 см, чтоб не болтался.
— Цепляем на него маму и обжимаем, отрезаем провод длинной около 5см и обжимаем с 2 сторон мамами. Это потребуется для подключения предохрана и подключения к реле.
— «+» провод от прикуривателя, который идет после колодки на блок (красный с синей полоской там их 2), разрезаем приблизительно на 5 см от колодки и на первом конец обжимаем оба провода мамой, а на другой стороне (внутри торпедо, который) придется наращивать провод, иначе не хватит и тоже обжимаем мамой.
— Массу прикуривателя не трогаем.
-Под торпедо есть ещё 1 масса, которая идет через перемычку на оборотной стороне торпедо (2 тонких одиночных провода рядом с аварийкой), туда врезаемся массой и изолируем, а на второй конец одеваем маму.
-Собираем.

Подключение:
Подключаем реле именно так, как указано на фотке.

Полный размер

Если подключите не правильно и без предохрана получится вот так:

Полный размер

В результате должно получиться вот так:

Полный размер

все указано без защитных колодок, чтоб было придельно наглядно

Кстати, есть одно маленькое НО. Если не вставить перемычку на массе на момент теста, в которую мы врезались, то ничего работать не будет )

Итог: При повороте ключа на положение 3 — прикуриватель включается, при повороте на положение 2 — прикуриватель отключается.

Затрачено время ~ 1 час.

Учитесь на чужих ошибка и будьте осторожнее.
Подписывайтесь – чем дальше, тем интереснее.

www.drive2.ru

Прикуриватель 2108, 2109, 21099, схема подключения

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

Электрический ток поступает на него с вывода «30» генератора и предохранитель №12(8А) на автомобилях с монтажным блоком 17. 3722 до 1998 года выпуска или предохранитель F7(16A) на автомобилях после 1998 года выпуска и монтажным блоком 2114.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Схема включения заднего «дворника» (очистителя и омывателя заднего стекла)

— Схема включения противотуманных фар автомобилей ВАЗ 2108, 2109, 21099

— Схема включения печки автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Дорабатываем высокую панель дальше. — Lada 2109, 1.

5 liter, 2003 year on DRIVE2

Речь пойдёт о:

1.Замена прикуривателя 2109 с высокой панелью на евро.
2.Замена подсветки блока управления отопителем ver.2.0

Что нам нужно? Прикуриватель и розетка само собой, 3 «мамки»-зажимы, разъём для прикуривателя в проводку (колодка), инструмент нормальное понимание того, что из-за ошибки (КЗ, плохой контакт) машина сгорит быстро.
У меня панель была снята. Но кажется можно и не снимая подлезть со стороны места под БК.
Ничего сложного. Отрезаем старый прикуриватель, вешаем зажимы на провода, вставляем их в колодку так:

Здесь смотрим только порядок проводов. Именно такого цвета они в родной проводке 2109.

В нашем случае, уже потом вставляем колодку в прикуриватель и можем затестить.
Далее разбираем прикуриватель. Зелёная часть из оргстекла(вроде) отделяется от самой розетки. Кстати, я выкинул ту пластмаску, которая ограничивает подсветку пепельницы. Теперь чуть разрезаем штатное место прикуривателя (ибо оно меньше чем должно быть) равномерно по диаметру. Вставляем сначала ту часть, которая подвечивается (оргстекло), затем саму железную розетку в неё. Можем подключить и радоваться.

Я результатом доволен. Правда теперь хочу красный) Ну и конечно я сразу сунул на подсветку светодиод вместо лампы накаливания. (!) Не путайте полярность.

Теперь о блоке управления отопителем (далее — БУО):
Я ранее уже писал о том, как и чем я его пересвечивал. Во время разбора панели оторвал плюсовой провод подсветки — решил разобрать БУО. Увидел что лента, которая там стояла (на тот момент уже полтора года) вся пожелтела. Вид не обрадовал и решил заменить. Да и ещё так сказать доработать доработку ;D
Заметил что есть отверстие там же, уходящее под ручку скорости вентилятора. Подумал — «как раз тускло эта стрелочка горела». Сделал следующее:

Светодиод 12v (завалялся лишний для подсветки кнопки) параллельно ленте

Тут всё видно и понятно.

Для тех кто не видел: заклеил дыру белой свето-пропускающей плёнкой.

Удлинил ленту, по свей площади

Стекло не вставлено) только примерка.

Всё на термоусадку, а в машине на штатные +- подсветки БУО.

Всем ровных дорог и хороших девяток!

www.drive2.com

Установка прикуривателя от ВАЗ-2109 — Opel Corsa, 1.4 л., 2007 года на DRIVE2

У каждого прочитавшего возникнет один простой вопрос: нахрена? Отвечу, данное действие было продиктовано абсолютной невозможностью использовать штатный прикуриватель в качестве розетки в моём случае для радар-детектора, приобретённого накануне, штекер постоянно выскальзывал и вообще толком не фиксировался, пропадал контакт при малейшем прикосновении к штекеру, при малейшей кочке, та же ситуация и с зарядкой для телефона и разветвителя гнезда, и виной всему то самое гнездо с ничтожно малой глубиной. Ну и окончательно доконал тот факт, что при снятии штатного прикуривателя обнаружил то, что он многократно снимался и предыдущими хозяевами был заботливо посажен на клей, и было лопнуто в нескольких местах пластиковое колечко вокруг гнезда прикуривателя, с помощью которого осуществляется подсветка. Становится без всяких переделок, за исключением того, что с самого прикуривателя с проводов снял пластиковые штекеры, поскольку разъём в машине хитрый, плюс к минусу стоят буквой «Г» друг к другу, и ещё на проводе, который идёт на подсветку сточил напильником металлический соединитель по бокам (в машине на подсветку идёт отверстие более узкое). Далее выпирающие лишние металлические части на трёх проводах обмотал изолентой, чтобы не было соприкосновения и замыкания. Всё работает, в том числе и сам прикуриватель, любое устройство сидит как влитое, особо приятно, что сама спиралька для подкуривания нулячая, без пепла прикипевшего, на штатной был (до меня в машине курили). Ах да, от прикуривателя от калины или шевроле нивы толку не будет, он такой же убогий такой же малой глубины, типа евро мать его, только с девятки или с классики, но с классики прикуриватель тоньше, будет болтаться в панели, девяточный сидит очень плотно.

Цена вопроса: 300 ₽ Пробег: 107 300 км

www. drive2.ru

Не работает прикуриватель на ВАЗ 2109: частые причины, ремонт своими руками

Содержание:

1. Правила эксплуатации
2. Причины
3. Ремонт

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня — это одна из наиболее редко используемых функций.

В настоящий момент гнездо прикурки в основном используют для подключения дополнительного электрооборудования — зарядные устройства, навигаторы, музыкальные проигрыватели, компрессорные насосы и пр.

Внешний вид устройства

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина	Ваши действия
Сгорел предохранитель	Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки
Плохой контакт	Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

1. Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
2. Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
8. Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
9. Более распространенная неприятность — это окисление контактов или скинутая клемма.
10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
11. Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

 Загрузка …

---

luxvaz.ru

Установка высокой панели ВАЗ 2109

Инструкция

Основание панели крепится к корпусу в 5 местах. Две гайки нужно открутить по бокам, саморез в бардачке и две гайки снизу панели. Крепление производится на ушках, которые часто ломаются. В случае поломки его можно приклеить суперклеем. Будем держаться крепко. Однако крепление панели все же необходимо усилить.

Панель крепится саморезами к плите.Также можно попробовать укрепить уши металлом. Верхний край панели упирается в уплотнитель лобового стекла, а нижний — в усиливающую балку. Панель можно прикрутить к этой балке. Для этого просверлите в панели отверстия. Прикрутите лучше тремя винтами, имеющими длину 50 миллиметров. Во избежание поломки пластика под саморезы можно положить большие шайбы. Все это нужно покрыть герметиком.

Занимаемся калибровкой панелей. Сначала обратите внимание на ту часть, которая прилегает к телу.Его нужно оклеить тонким шумоизолирующим материалом. Нижние участки обрабатываются изнутри визоматом, а верхние — битопластом. Обратите внимание на щели, которые есть между печкой и воздуховодами. На них нужно положить битопласт.

Для лучшей теплоизоляции оклеиваем материалом крышки воздуховода. Затем по всему краю допускаем полосу битопласта шириной около 15 миллиметров.

Можно соблюсти заводскую шумоизоляцию. Это поролон серого цвета.Не забудьте обработать битопласт и комбинацию приборов.

Проверить звукоизоляцию кожуха воздуховода. При раскачивании не должно скрипеть. Чаще всего скрип идет от мест соприкосновения краев, направляющих воздух к лобовому стеклу, с накладками панели. Наклеиваем на них полосу битопласта. Также можно использовать черную тряпичную ленту. Скрипы издают в основном при включенной плите. Это связано с нагревом и расширением пластмассовых и пластмассовых деталей.

Для проклейки козырька панели нужно использовать визомат и полосы битопласта. Железные защелки, которые зацепляются за накладку, обязательно наклеивают на герметик. Они издают сильный писк.

При эксплуатации русских авто ВАЗ Часто возникает желание все поменять и переделать на свой вкус и цвет. Сейчас куплю новый или б / у приборную панель , панель — без проблем. Вы сами легко сможете поменять панель на ВАЗ 2109, используя при этом минимум инструментов, навыков и времени. И все это для того, чтобы ваша машина была похожа на другие.

Вам понадобится

• — Панель приборов новая;
• — отвертка;
• — саморезы;
• — ключи гаечные на 8 мм и 10 мм;
• — инструкция по эксплуатации ВАЗ 2109.

Инструкция

Снимите клеммы с аккумулятора, чтобы отключить все электроприборы. Установите передние колеса в прямом положении. Отсоедините рычаг пневматической тяги карбюратора и трос привода спидометра от механической коробки передач. Снимите три ручки управления нагревателем, ручку переключателя вентилятора, ослабьте два винта, фиксирующие комбинацию приборов, снимите рулевое колесо и переключатели под рулевым колесом.

Откручиваем винты, которые держат перчаточный ящик и все винты которые были прикручены производителем отверткой панель не скрипела, откручиваем гайки по бокам панели и две гайки внизу панели возле печки .Уберите все электроприборы, которые идут к панели. Чтобы не забыть, откуда берется та или иная вилка, отметьте их для себя. Это сэкономит ваше время при сборке.

Откручиваем кронштейн с рычагами крепления печки, так как в приборной панели новой модели они будут другие и панель вам может не встать. Снимаем вместе с штангой прибора панель и полностью вынимаем ее из салона. Уточняйте размер панели, чтобы найти новую модель, которая вам подойдет.Для этого вы можете посетить специализированные форумы по ремонту и обслуживанию. ВАЗ 2109.

Установить новую панель вместо старой, закрепить гайками. Дополнительно приклейте все панели к для лучшей шумоизоляции. Вкрутите саморезы во всех возможных местах, чтобы панель не скрипела при движении, раздражая водителя и пассажиров.

Похожие видео

примечание

Обратите внимание, что снимать и устанавливать приборную панель нужно очень осторожно, потому что пластиковые ушки и защелки, а также все остальные детали и накладки очень хрупкие и легко могут сломаться.

Полезный совет

После установки обязательно проверьте работу всех переключателей и устройств, чтобы убедиться, что вы все правильно подключили.

ВАЗ

ВАЗ 2109 — одна из самых распространенных моделей в России. Это связано с его невысокой стоимостью и неприхотливостью в обслуживании. а вот панель девятки славятся своим «дребезжанием». Чтобы избавиться от лишних звуков при движении, нужно сделать торпеду.

Вам понадобится

• — набор отверток;
• — набор ключей;
• — пленка;
• — кожа;
• — Ковер;
• — клей;
• — фен строительный.

Инструкция

Торпеду демонтировать. Сначала обесточьте машину, сняв отрицательную клемму аккумулятора. Если в автомобиле установлена ​​сигнализация, то ее необходимо выключить, чтобы избежать ложных срабатываний. Снимите все накладки с панели. Выньте радио с помощью набора специальных ключей. Отсоедините блок управления печкой. Выньте все рычаги. Если вы планируете менять торпеду, то вам нужно удалить встроенные динамики в панель .

Долго искал эту торпеду, т.к. наш город маленький и найти сложно.В итоге купил ее в Ярославле за 2000Р сборки

Привезли домой и на следующий день начался процесс установки. Сначала принес в салон сам каркас

и прикрутил, прикрутил на 4 болта на мой взгляд (торпеда понравилась, что там металлические крепления в отличии от ВП)

Прикрутил и попробовал «качнуть» , сел как прибитый). Сам мозг прикреплен так

Вот так выглядел установлен =)

Потом начал разбираться с проводкой, сразу скажу, особого опыта раньше не было.Сначала воткнул все в ЧЯ, все всплыло белые проблемы, потом всякие кнопки и все такое. Процесс шел без остановки, я уже ждал старта))) Точно не помню, купил ли я замок зажигания новой модели от Ваз 2110 (старый никак не мог прикрепить)). Все вставил. Поворачиваю ключ в замке … не включается бензонасос, понимаю, что скорее всего проводку к мозгу не подключал, смотрю. Стал искать разъем в проводке, идущей к контроллеру, нашел что-то похожее (разобрался, как выйти из схем) но он мне почему-то не подошел, позже выяснилось, что это проводка торпеды с машины с Bosch 7.9.7 (сейчас уж точно не помню). Это был разъем от старой проводки

А такой от новой

Рыская схема в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавлена)

и вот еще схема распиновки моей старой колодки и новой

Попробовал и бензонасос «зажужжал»))) Ключ для запуска … не крутит стартер. Долго думал, почему не понял почему, обошелся) Придя домой начал рыться в инете, чтобы решить эту проблему, как потом выяснилось какая то проблема с релюшками, если не покрутил реле от ВАЗ 2109 и пришлось замкнуть провода ровно (а я еду). разъем печки тоже не подошел, но я легко переделал (думаю, ни у кого не возникло бы вопросов КАК когда он увидел бы в чем разница). Другая проблема заключалась в том, что цвет некоторых проводов в схеме не совпадал с реальностью (так что лучше пересчитать все провода, числа у всех одинаковые). В процессе установки научился более-менее разбираться в электрике и пользоваться тестером)))

Самым популярным у автомобилистов с 2108 -2109 является смена приборной панели.Чаще всего используются низкие, высокие или евро-панели. Наиболее существенными отличиями этих панелей являются дизайн, наличие устройства индикации количества оборотов (имеется в высоких и евро панелях) и других полезных клавишах управления.

Низкая панель имеет широкую полку, хороший воздуховод, однако кнопки и приборы расположены неудачно.

На высоком пульте есть прибор для визуальной индикации числа оборотов двигателя — тахометр; инструменты и кнопки расположены более удобно.Из минусов — неудачно установлен воздуховод, слабый пластик.

Европанели

вобрали в себя все достоинства перечисленных выше панелей, но стоят довольно дорого.

Печи у всех типов панелей идентичны.

Если все необходимое для замены панели есть в наличии, можно приступать к снятию панели.

Демонтаж панели «низкий» типа

1. Отсоедините аккумулятор.Снимаем руль и все переключатели под ним. Выключаем реле зажигания.
2. Откручиваем 2 болта, которые держат верх устройства и снимаем его.
3. Далее сжимаем пружины и вынимаем приспособления. Вытащите трос спидометра.
4. Выньте белый наконечник и отсоедините эконометрический шланг.
5. Вытаскиваем кабель сброса датчика дневного пробега.
6. Отключаем красный разъем и снимаем аппараты.
7. Снимаем ручки корректора света с фар, выключатель света у приборов, управление автоподогревом, выключатель вентилятора.Открутите 2 болта на накладке консоли с обеих сторон и сдвиньте ее на себя. Затем отсоедините разъемы.

1. Вставьте ключ в замок зажигания на «0». Отсоедините разъем зажигания. Откручиваем 2 гайки и 2 болта, вытаскиваем трубку рулевого колеса и замок зажигания.
2. Снимите ручку всасывания.
3. Выкрутите 4 болта из панели управления обогревателем салона. Откручиваем боковые винты приборной панели с обеих сторон.
4. Снимите крепежные болты с нижней части приборной панели с обеих сторон.
5. Откручиваем гайки, удерживающие выключатель света на приборах.
6. Теперь откручиваем болты, которыми панель крепится к ящику для хранения. И по 1 болту, которым крепят консоль приборов с двух сторон, и панель приборов снимаем.

Снятие «высокой» панели

1. Отсоедините аккумулятор, рулевое колесо и все переключатели.
2. Откручиваем два болта, которые держат накладки консоли и снимаем.
3. Вытаскиваем ручки обогревателя, вентилятора, осветительных приборов.
4. Открутите гайки крепления выключателя света.
5. Снимаем форсунки с 2-х сторон и отворачиваем 1 болт, удерживающий колодки с двух сторон.
6. Вынуть выключатель фар и аварийку.
7. Вынимаем место для приемника. Откручиваем винт, на котором держится накладка панели.
8. Подцепите крышку панели отверткой. Отсоединяем клеммы от прикуривателя и фары, вынимаем крышку
.
9. Потяните и снимите поверхность динамиков слева.Отсоединить клеммы от переключателя обогрева заднего стекла и переключателя противотуманных фар.
10. Открутите 2 болта, которые удерживают устройства, и снимите их. Снимаем трос спидометра и отключаем.
11. Отключить все клеммы, подходящие к панели.
12. Откручиваем по 1 болту снизу панели приборов с двух сторон.
13. Открутите 2 винта и опустите панель, которая предназначена для управления отоплением. Затем откручиваем 2 болта сверху панели приборов с 2-х сторон.
14. Снимите глушители и поверните по 1 шестеренке с 2 сторон, которые удерживают приборку. Также нужно открутить винт, удерживающий панель приборов по центру.

Теперь можно снять панель и приступить к установке (установке) высокой приборной панели.

Монтаж «высокой» панели

Монтаж высокой панели практически такой же. Но есть некоторые особенности: для этой панели следует использовать жгут проводов. Трос духовки и трос спидометра должны быть длиннее. Боковые крышки на передних крышках нужны для этой панели особенной.Необходимо утопить трубку прибора, показывающего поток. Сигнал к прибору, который предназначен для индикации количества оборотов, необходимо подключить от провода к катушке зажигания. Сборку нужно начинать с прокладки новой проводки. Установка панели происходит обратно в снятие.

Монтаж европанелей

Перед установкой необходимо подготовить европанель. Воздуховоды не должны быть повреждены.

1. На центральный воздуховод и на плиту приклеиваем поролон.Теперь панель готова. Ставим, но не исправляем.

1. Сначала уложите новый жгут проводов и подсоедините его.

Если установка происходит на автомобиле, оборудованном форсункой, то некоторые детали не нужно будет заменять, они подойдут идеально. К ним относится замок зажигания. Когда вы покупаете жгут для автомобиля, оборудованного инжектором, то нужно учитывать несколько факторов. У этих жкутов разные разъемы, ведущие к «мозгам» автомобиля.Есть контроллер под названием BOSH, который оснащен девятью контактами, и контроллер под названием January, который включает всего 5 контактов. Не ошибитесь при покупке, выберите подходящий для своего автомобиля.

1. Далее нам необходимо подключить датчик, который показывает уровень бензина в баке автомобиля. Подключается через так называемую монтажную колодку, но нас это не устраивает, и нам нужно переподключать этот датчик напрямую. Все довольно просто: нужно вытянуть провод, окрашенный в розовый цвет, от красных клемм, вставленных в приборную панель. Заменяем розовый провод на темно-желтый, который нужно соединить с розовым.

1. Теперь нужно подключить датчик, отвечающий за определение скорости. От него нужно протянуть проводку до приборки. Этот датчик необходимо подключить к тому месту, где раньше был кабель спидометра. К нему нужно подключить два провода с полярностью «+» и «-». Не стоит забывать и о проводке сигнала: подключаем его к девятому контакту в красном колодце.
2. Теперь нужно установить градусник, который лучше поставить внутрь бампера. От этого датчика один провод нужно подключить к массе, а другой к красной приборке.
3. Подключите дисплейный блок BSK. Выключатели дверей автомобиля подключены к внутреннему освещению. Его нужно переделать. Для этого нам нужно переподключить дверные выключатели к монтажному блоку, а затем подключиться к бортовой системе мониторинга.
4. Теперь вам необходимо установить в свой автомобиль новенький замок зажигания, чтобы избежать проблем с проводкой.
5. Снова подключить датчик уровня жидкости в тормозном баке с положительной массой.
6. Вентилятор, относящийся к системе водяного охлаждения, тоже нужно установить новый, выдерживающий до 16 ампер и работающий без реле. Чтобы установить вентилятор, необходимо подключить его к его выключателю. Для этого один выключатель проводки перекидываем на землю, а другой подключаем к минусу. Будет провод с положительным значением. Соединяем его с монтажным блоком.
7. Далее нам необходимо подключить прибор, указывающий количество оборотов двигателя — тахометр.

Очень важно проверить все датчики, все приборы на работоспособность и работоспособность! Все кабели необходимо тщательно осмотреть и при необходимости подтянуть. Не лишним будет еще раз проверить проводку, если где-то есть оголенные контакты, их необходимо заизолировать (подойдет обычная изолента).

После того, как вы все внимательно проверили, можно приступать к креплению панели.

Установить панель несложно — на торцы нужно прикрутить четыре винта, на рулевую колонку нужно будет прикрутить два винта и 2 шпильки, а к центральному туннелю нужно прикрутить два болта.

Вышеописанные приспособления есть почти все, проблема возникает только с центральным тоннелем. Приставки к ней нет, и многие автовладельцы просто пропускают эту точку крепления, а лучше этого не делать. Лучше потратить немного времени и довести работу до конца. Это несложно, в любом строительном магазине можно купить кронштейн и закрепить на нем. Также могут быть уголки, к которым можно крепить панель простыми шурупами.

Под рулевой колонкой есть еще одна проблема: стандартные болты намного короче, поэтому следует заранее запастись крепежом с болтами и шпильками, которые длиннее стандартных размеров.

Завершив сборку панели приборов, можно заметить одну неприятную деталь: между приборкой и крышкой рулевой колонки появляется трещина. Для того, чтобы избавиться от этой проблемы, нужно поставить рулевую колонку от ВАЗ 2114 или 2115 с кожухом.

Вот и все, ничего сложного в замене приборной панели нет, главное строго следовать приведенной выше инструкции и проблем со снятием и установкой приборной панели у вас не возникнет.

Ранее мы уже публиковали здесь статью о снятии и установке низкого щитка приборов ВАЗ 2108-2109. Сейчас мы публикуем аналогичный материал для владельцев долот с высокой торпедой. Если принять во внимание печальную славу этой торпеды как самой взрывоопасной, то довольно легко понять, почему владельцы этих машин готовы потратить много времени только на то, чтобы заставить ее замолчать. Удаление высокой торпеды имеет почти в 2 раза больше шагов, чем снятие низкой…

Как и в случае с нижней панелью, мы выполним работы связанные с электрооборудованием станка, то есть в первую очередь снимаем клеммы с аккумулятора.

1. Снимите накладку на рулевом колесе.

2. Открутите гайку крепления рулевого колеса так, чтобы конец гайки был на одном уровне с концом вала рулевой колонки.

3. Рулевое колесо очень плотно прижимается к шлицам вала, поэтому не откручивайте сразу гайку крепления колеса: резкий удар о руль, соскакивающий со шлицев, может привести к травме.Отметьте положение руля относительно вала.

4. Резкими ударами руки сбейте рулевое колесо из вентиляционных отверстий рулевого вала

5. Наконец, ослабьте гайку и снимите рулевое колесо.

6. Открутите шесть винтов, которыми крепится нижняя крышка стойки.

7. Снимите нижнюю крышку колонки и накладку замка зажигания.

8. Снимите верхнюю ступицу рулевой колонки.

9. Ослабьте болт крепления основания подрулевых переключателей.

10. Снимите основание с вала и отсоедините две колодки с проводами от штифтов.

11. Отсоедините колодку с проводами от рычага переключателя стеклоочистителей и омывателя.

12. При отсоединении колодок с проводами рекомендуем их маркировать. Это позволяет избежать путаницы при сборке и сэкономить ваше время.

13. Отсоедините колодку с проводами от рычага указателя поворота и переключателя фар.

14. Вытяните ручку заслонки карбюратора.
Атор (дроссель), чтобы была тяга, и снимаем с него рукоятку.

15. Выверните два винта, которыми крепится накладка консоли панели приборов.

16. Снимите облицовку с консоли.

17. Выньте прикуриватель из розетки.

18. Выньте пепельницу из гнезда, нажав на пластину тушения сигарет.

19. Снимите ручку переключателя вентилятора отопителя.

20. Снимите три ручки управления нагревателем, поддев их отверткой.

21. Отсоединить разъем с проводами от переключателя вентилятора отопителя под панелью управления отопителем.

22. Отсоедините два провода от контактов лампы освещения панели управления отопителем.

23. Снимите ручку гидрокорректирующих фар, потянув ее на себя.

24. Снимите ручку переключателя освещения комбинации приборов.

25. Отверните гайку крепления переключателя освещения комбинации приборов.

26. Откручиваем гайку крепления гидрокорректора фар.

27. Задвинуть внутрь панели переключатель подсветки комбинации приборов и гидрокорректор фар.

28.Снимите боковые насадки с обеих сторон панели приборов с помощью отвертки.

29. Выкрутите по одной крепежные накладки с обеих сторон панели приборов.

30. Возьмите отвертку и снимите выключатель наружного освещения с панели.

31. Отсоедините кабельный блок от выключателя наружного освещения. Вставьте накладку в приборную панель.

32. Поднимите отвертку и снимите паз для магнитолы.Если автомобиль оборудован аудиосистемой, сначала снимите ее.

33. Снимите магнитолу в соответствии с инструкциями производителя.

34, Ослабьте винт крепления облицовки панели приборов.

35. Вставьте две отвертки, чтобы загнуть пластиковые защелки.

36. Поднимите облицовку панели приборов.

37. Отсоедините колодку с проводами от прикуривателя.

38.Отсоедините колодку с проводами от вилки прикуривателя.

39. Отсоединить разъем с проводами от лампы подсветки сигнальной лампы.

на заметку начинающему автолюбителю

Причин, по которым может потребоваться снятие высокой приборной панели на автомобиле ВАЗ 2109, очень много — это замена самой панели, разборка системы отопления салона, различные кузовные ремонтные работы, в том числе работы, связанные с покраской автомобиля. .Прежде чем мы сможем без проблем снять панель, необходимо полностью демонтировать различные насадки, приспособления, декоративные накладки и т. Д.

Для выполнения работ подготовьте стандартный набор инструментов и можете приступать:

• В первую очередь необходимо снять сам руль, он нам будет очень мешать. О процессе его снятия смотрите в соответствующей статье — Как снять руль.
• Далее вытаскиваем всасывающий патрубок карбюратора (в случае инжекторного двигателя его не будет) и снимаем пластиковую ручку с тяги привода.

• Снимите крышку облицовки консоли, открутив два винта по бокам.

• Снимите прикуриватель и пепельницу.

• Снимите ручку управления скоростью двигателя вентилятора.
• Далее поддев отверткой снимаем декоративные рычаги привода отопителя салона.

• Отсоедините колодку с проводами питания от переключателя режимов работы вентилятора печки, а также снимите с контактов два провода питания лампы подсветки панели управления обогревом.

• Продолжаем снимать декоративные ручки управления — гидрокорректор фар и ручку регулировки мощности подсветки приборов на панели.

• Теперь нам нужно снять гидрокорректор и диммер, для этого откручиваем гайки их крепления подходящей по диаметру торцевой головкой. Затем протолкните их внутрь панели, потом мы их вытащим.

• С левой и правой стороны снимите дефлекторы для обогрева боковых окон и немедленно отверткой Phillips открутите по одному винту, фиксирующему верхнюю облицовку панели.

• Снимите выключатель наружного освещения на приборной панели, осторожно поддев его плоской отверткой и потянув, насколько позволяют провода. Отсоедините блок с проводами питания от переключателя, отодвиньте его в сторону и вставьте блок обратно в панель.

• Снимите радиоприемник, если он у вас есть, а затем снимите стандартный радиоразъем, если он у вас есть.
• Удалите центральный винт, фиксирующий накладку панели.

• Теперь нам нужно снять обшивку панели приборов. Перед его снятием нужно отщелкнуть защелки, расположенные под панелью приборов, с помощью двух плоских отверток, которые вставляются по краям и слегка прижав их, двигаясь вверх, приподнять панель. Затем снимаем полностью.

• Теперь, когда крышка снята, вы можете легко отсоединить провода питания от прикуривателя и его подсветки.
• Отсоедините провода от разъема включения сигнализации и подсветки.

• Далее снимаем декоративную накладку переднего динамика и переключатели обогрева стекол и задних противотуманных фар. Если динамик установлен, его тоже нужно снять.
• Затем просовываем руку в отверстие для динамика и отсоединяем колодки с проводами питания от выключателя противотуманных фар и заднего обогрева лобового стекла.

• Снимите комбинацию приборов, открутив два винта, которыми она крепится к панели.Затем, слегка потянув на себя, откручиваем гайку крепления и вытаскиваем гибкий приводной трос со спидометром.

• Отсоединяем от комбинации колодки с проводами питания и убираем в сторону.

• Действуем аналогично с выключателем зажигания, а именно отсоединяем колодку с проводами питания и снимаем с разъема провод массы реле зажигания.
• Также рядом будет находиться провод контрольной лампы открытия воздушной заслонки.На форсунке такого провода нет.

• С каждой стороны открутить по одному винту крепления нижней панели.
• Отсоединить провода питания освещения вещевого ящика.

• Откручиваем винты крепления панели отопителя и снимаем, чтобы она не мешала.
• Затем откручиваем винты крепления направляющей штанги отопителя салона.

• И на завершающем этапе демонтажных работ откручиваем остальные винты крепления панели — верхний боковой и центральный.Снимите панель.

На этом ремонтные работы завершены.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этой статье мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя видами электронных «устройств».Это может быть низкая панель, высокая или европанель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Значок	Назначение
32	Указывает, какой. Индикатор перестает работать после поворота руля.
33	Световая лампа, которая включается при включении ближнего света.
34	Загорается при включении ПТФ — противотуманные фары.
35	Фара дальнего света.
36	Предупреждает водителя, когда работает обогреватель заднего стекла.
37
38	Спидометр.
39
40	Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41	Датчик уровня напряжения бортовой сети ТС.
42
43	лампочка включения сигнализации.
44	Диод загорается при аварийном состоянии тормозной системы.
45	Значок воздушной заслонки или воздушной заслонки карбюратора.
46	Включение ручного тормоза.
47	Этот пункт появляется при низком заряде батареи автоматически.
48	Счетчик общего пробега автомобиля.
49	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50	Линия, дальше которой выходить не рекомендуется — лампочка начинает гореть при критически низком уровне бензина.
51	.

Панель «Высокая»

Ниже представлена ​​высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, фиксирующий пробег автомобиля.
44
45	Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
46	Контрольная лампа.
47	Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
48	Контрольная лампа водителя, указывающая на неисправность контрольных ламп.
49	Датчик, уведомляющий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор износа тормозных колодок на передних колесах.
51	Лампа загорается, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52	Индикатор недостаточного давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и отправляет эти данные на электронную панель с подсветкой.
54	Этот значок на верхней комбинации приборной панели представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка предназначена для сброса суточного пробега.
57	Лампа, загорающаяся при включении фар.
58	Датчик фиксации суточного пробега.
59	Диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Предупреждающая лампа водителя о том, что он управляет автомобилем без ремней безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64	Диод индикации включения правого указателя поворота.
65	Лампа загорается при недостаточном давлении моторной жидкости в системе.
66	Диод загорается, если уровень топлива в баке критический.
67	Лампа всасывания, встречается только в карбюраторных автомобилях.
68	Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69	Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок	Назначение
42	Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота рулевого колеса в нужном направлении.
43	Световой фонарь европанели, включающийся при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения фар дальнего света.
46	Данный элемент схемы извещает автомобилиста о.
47	Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
48	Спидометр, показывающий скорость автомобиля во время движения.
49	Счетчик, фиксирующий суточный пробег автомобиля.
50	Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53	Лампа включения аварийной сигнализации.
54	Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание его диагностике.
55	Значок воздушной заслонки карбюратора.
56	Включение ручного тормоза.
57	Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58	Счетчик общего пробега автомобиля в километрах.
59	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60	Линия на схеме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61	Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео о подключении щита от ВАЗ 2110 к «девятке» (видео Garage B. F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию.Например, водителя предупреждают о недостаточном уровне моторной жидкости или закипании хладагента в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то самым оптимальным вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих шагов вам понадобится только плоская отвертка и крестообразная отвертка. Инструкции приведены на примере нижней панели инструментов, но в целом они идентичны для остальных параметров панели инструментов. H не забудьте отключить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не потребуется его снимать, но желательно это сделать для большего удобства.
3. Вы также можете отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. Крестовой отверткой откручиваем два маленьких винта крепления козырька приборной панели, демонтируем этот элемент.
5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
6. Следующим шагом будет отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
7. Далее отключаем белую розетку и снимаем шланг экономометра.
8. Затем следует отсоединить от спидометра тросик сброса данных суточного пробега автомобиля.
9. Последним этапом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все в соответствии с инструкцией и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор видео — Сделай Сэм! Плюс интересное!).

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе. Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее нужно открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого немного отодвиньте крышку, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами.Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийная сигнализация, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, всего четыре винта.
• Выкрутите винты, которыми крепится козырек комбинации приборов.

• После снятия козырька отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.

• Теперь отверните стопорную гайку привода спидометра и отсоедините трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите колодку с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра.Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, проталкиваем их внутрь.

• Приступаем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса разблокировалась.
• Снять трубку рулевой колонки с фиксатором.

• Слегка потяните шток воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты, которыми консоль крепится снизу.
• Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Если часть автомобилей ВАЗ 2109 имеет высокий щит, то другая часть — низкая. При этом схемы несколько отличаются, поэтому предлагаем вам подробное описание дашбордов и дашборда для девяток с невысокой панелью.

Ознакомимся со схемой приборной панели и ее составными частями на основе изображения ниже.

Эта диаграмма содержит следующие элементы.

комн.	Что это такое
	Комбинация приборов
	Замок зажигания
	Центральные форсунки отопления и вентиляции салона
	Боковые форсунки отопления и вентиляции салона
	Крышка бардачка
	Заглушка
	Выключатель обогрева стекла на двери багажника
	Выключатель задней противотуманной оптики
	Выключатель аварийной сигнализации
	Центральный выключатель наружного освещения
	Пульт управления системой отопления и вентиляции
	Радиорозетка
	Рычаг переключения передач
	Рычаг ручного тормоза
	Пепельница
	Прикуриватель
	Рычаг управления стеклоочистителями и стеклоочистителями
	Педаль газа
	Педаль тормоза
	Сцепление
	Ручка закрытия воздушной заслонки
	Выключатель звукового сигнала
	Ручка обнуления счетчика суточного пробега
	Выключатель освещения панели приборов
	Ручка управления гидрокорректором фар
	Рычаг привода замка капота
	Рычаг управления фарами и указателями поворота

Комбинация приборов

Что касается комбинации приборов в ВАЗ 2109 с невысокой панелью, то она имеет следующую схему.

Как показано на рисунке, компоненты комбинации приборов следующие.

комн.	Что это такое
	Спидометр
	Указатель температуры охлаждающей жидкости
	Вольтметр
	Указатель уровня топлива в баке
	Контрольная лампа резерва топлива
	Эконометр
	Счетчик суточного пробега автомобилей
	Счетчик общего пробега
	Индикатор уровня заряда аккумулятора
	Контрольная лампа воздушной заслонки
	Контрольная лампа включения аварийки
	Контрольная лампа низкого уровня тормозной жидкости
	Контрольная лампа включения ручного тормоза
	Контрольная лампа аварийного низкого давления масла
	Контрольная лампа указателей поворота
	Контрольная лампа включения боковой оптики
	Контрольная лампа включения задней противотуманной оптики
	Контрольная лампа дальнего света
	Контрольная лампа включения заднего обогрева стекла

Разборка

Причин для демонтажа нижней панели ВАЗ 2109 может быть несколько:

• Кузовной ремонт;
• Ремонт панельных элементов;
• Звукоизоляция автомобиля;
• Желание поменять старую торпеду на новую и т. Д.

Независимо от причин, которые заставили вас снять панель своими руками, работа должна производиться строго по инструкции.

Предлагаем вам пошаговую инструкцию, которая позволит вам самостоятельно снять нижний тип панели, установленной на ВАЗ 2109.

1. Снимите ручки управления печкой. Всего три.
2. Снимите ручку переключателя вентилятора печки. Для этого нужно потянуть ее на себя.
3. Откручиваем 2 крепления накладок панели приборов с обеих сторон консоли. Крышку нужно придвинуть к вам.
4. Отсоединить колодку от переключателя задней противотуманной оптики.
5. Отсоедините пару силовых блоков и один провод питания от переключателя обогрева заднего стекла.
6. Отсоединить колодку проводов от выключателя аварийки.
7. Снимите колодку с проводкой с выключателя наружного освещения.
8. Отсоединить розетку от прикуривателя.
9. Отсоединить разъем проводки прикуривателя и снять облицовку панели.
10. Снимите 4 фиксатора панели управления термоэлемента.
11. Открутите 2 крепления козырька панели приборов.
12. Снимите непосредственно козырек самой комбинации приборов.
13. Пружинные зажимы должны быть сжаты.
14. Снимите корпус комбинации приборов с панели.
15. Откручиваем гайку крепления спидометра, затем отсоединяем его трос.
16. Отсоедините колодку с проводами (он белый) от панели приборов.
17. Снимите шланг с эконометрического фитинга, а затем снимите шплинт.
18. Отсоедините трос от спидометра, который сбрасывает счетчик суточного пробега.
19. Теперь необходимо отсоединить красный блок от комбинации приборов.
20. Снять ручку выключателя освещения панели приборов и ручку гидрокорректора фар. Их нужно притянуть к себе.
21. Отверните фиксирующую гайку переключателя освещения приборов.
22. Отверните гайку крепления патрубка гидрокорректора фары.
23. Снимите рулевое колесо и его переключатели на рулевой колонке.
24. Вставьте ключ в замок зажигания, поверните его в положение 1. Это отключит противоугонное устройство. Только после этого можно отключить блок питания замка зажигания.
25. Снимите 2 болта крепления и 2 гайки трубки рулевой колонки.
26. Демонтировать эту трубку, взяв с собой выключатель зажигания.
27. Потяните ручку воздушной заслонки на себя (это всасывание карбюратора).Должно появиться тяга. После этого ручка снимается со стержня.
28. Открутите 2 фиксатора направляющей штанги воздушной заслонки, крепящие ее к приборной панели.
29. Выкрутите крепежный винт с левой стороны панели приборов.
30. Выкрутить крепления левой нижней панели крепления.
31. Таким же образом снимите крепления сбоку и снизу с правой стороны приборной панели.
32. Выкрутите винт крепления панели, который находится внутри перчаточного ящика.
33. С обеих сторон панели остается по одному крепежу, который нужно открутить, чтобы в результате снять приборку.

Сборка нижней панели осуществляется в обратном порядке, если не планируется ее замена на более современную или с измененным дизайном. Тогда сборка зависит конкретно от панели, которую вы выбрали для своего ВАЗ 2109.

Не забывайте, что сборка не сложнее и не проще разборки. Поэтому не стоит расслабляться, выполнив только половину задания.

на заметку для начинающего автолюбителя

На автомобили семейства ВАЗ 2109 с завода устанавливались как низкие, так и высокие панели приборов. Подробное описание панели приборов ВАЗ 2109, как низкой, так и высокой, можно увидеть, прочитав эту статью.

Панель приборов ВАЗ 2109 высокая панель

Описание панели приборов ВАЗ 2109 (Высокая панель) : 1. Выключатель зажигания, 2. Выключатель аварийной сигнализации, 3. Выключатель стеклоочистителя и омывателя, 4. Гнездо магнитолы, 5.Центральные форсунки системы вентиляции и отопления салона, 6. Бортовой компьютер (устанавливается в комплекте), 7. Панель приборов, 8. Крышка бардачка, 9. Боковые форсунки системы вентиляции и отопления салона, 10. Громкоговоритель. накладки, 11. Полка, 12. Переключатели стеклоподъемников (в стандартной комплектации), 13. Прикуриватель, 14. Панель управления вентиляцией и обогревом салона, 15. Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Крышка ручки воздушной заслонки карбюратора, 19. Педаль акселератора, 20.Педаль тормоза, 21. Педаль сцепления, 22. Выключатель звукового сигнала, 23. Выключатель освещения приборов, 24. Гидрокорректор фар, 25. Выключатель обогрева передних сидений (серийно установлен), 26. Выключатель заднего противотуманного света, 27. Выключатель противотуманных фар (установлен) в стандартной комплектации), 28. Выключатель обогрева стекла задней двери, 29. Рычаг привода замка капота, 30. Рычаг указателей поворота и фар, 31. Выключатель наружного освещения, 32. Комбинация приборов.

Подробнее о комбинации приборов для верхней панели (торпеда) ВАЗ 2109

1. Спидометр, 2. Ручка обнуления счетчика суточного пробега, 3. Счетчик суточного пробега, 4. Счетчик общего пробега, 5. Индикатор уровня топлива, 6. Световая панель бортовой системы управления, 7. Индикация «ТЕСТ», 8 . «СТОП», 9. Контрольная лампа неисправности стоп-сигналов и габаритных огней, 10. Контрольная лампа падения уровня тормозной жидкости, 11. Контрольная лампа падения уровня охлаждающей жидкости, 12. Контрольная лампа износа передних тормозных колодок, 13. Контрольная лампа падения уровня в бачке омывателя, 14. Контрольная лампа падения уровня масла в картере двигателя, 15.Указатель температуры охлаждающей жидкости, 16. Тахометр, 17. Контрольная лампа включения стояночного тормоза, 18. Контрольная лампа «ПРОВЕРИТЬ ДВИГАТЕЛЬ» впрыск, 19. Контрольная лампа закрытия воздушной заслонки карбюратора, 20. Контрольная лампа резерва оставшегося топлива, 21. Контрольная лампа аварийного давления масла в системе смазки двигателя, 22. Контрольная лампа «Конт» включения указателей правого поворота, 23. Контрольная лампа зарядки аккумуляторной батареи, 24. Контрольная лампа включения указателей поворота на левый ход, 25.Контрольная лампа пристегнутых ремней безопасности, 26. Контрольная лампа незапертых дверей, 27. Контрольная лампа включения габаритных огней, 28. Контрольная лампа включения дальнего света фар, 29. Контрольная лампа «CHECK ENGINE» («Проверьте двигатель») эмиссия система контроля.

Панель приборов ВАЗ 2109 низкая панель

Описание панели приборов ВАЗ 2109 (Низкая панель) 1. Комбинация приборов, 2. Замок зажигания, 3. Панель приборов, 4. Центральные форсунки вентиляции и отопления салона, 5.Боковые форсунки вентиляции и отопления салона, 6. Перчаточный чехол, 7. Полка, 8. Заглушка, 9. Выключатель обогрева стекла задней двери, 10. Выключатель задних противотуманных фар, 11. Выключатель аварийной сигнализации, 12. Центральный выключатель внешнего освещения, 13. Панель управления вентиляцией и обогревом салона, 14. Разъем радиоприемника, 15. Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Прикуриватель, 19. Рычаг переключателя стеклоочистителя и омывателя, 20. Педаль акселератора, 21. Педаль тормоза, 22. Педаль сцепления, 23. Ручка, закрывающая воздушную заслонку карбюратора, 24.Выключатель звукового сигнала, 25. Ручка обнуления счетчика суточного пробега, 26. Выключатель освещения приборов, 27. Ручка гидрокорректора фар, 28. Рычаг привода замка капота, 29. Рычаг переключения указателей поворота и фар.

1. Спидометр, 2. Индикатор температуры охлаждающей жидкости, 3. Вольтметр, 4. Индикатор уровня топлива, 5. Индикатор запаса топлива, 6. Эконометр, 7. Счетчик суточного пробега, 8. Счетчик общего пробега, 9. Контрольная лампа «СТОП» ”, 10. Контрольная лампа заряда аккумулятора, 11.Контрольная лампа прикрытия воздушной заслонки карбюратора, 12. Контрольная лампа включения аварийной сигнализации, 13. Контрольная лампа падения уровня тормозной жидкости, 14. Контрольная лампа включения стояночного тормоза, 15. Контрольная лампа аварийного масла. давление, 16. Контрольная лампа включения указателей поворота, 17. Контрольная лампа включения габаритных огней, 18. Контрольная лампа включения задних противотуманных фар, 19. Контрольная лампа включения дальнего света фар, 20. Контрольная лампа включения стекла задней двери.

Как снять панель приборов на ВАЗ 2109 высокая

1. Снимите облицовку рулевого колеса.
2. Отвинтите гайку рулевого колеса до тех пор, пока конец гайки не будет на одном уровне с концом вала рулевой колонки. Рулевое колесо очень плотно сидит на шлицах вала, поэтому сразу не откручивайте гайку колеса: при резком ударе рулевое колесо, соскочив со шлицев, может нанести травму. Отметьте положение руля относительно вала.
3. Резкими ударами руки выбить рулевое колесо со шлицев рулевого вала
4. Наконец откручиваем гайку и снимаем руль.
5. Выверните шесть винтов, крепящих нижний кожух рулевой колонки.
6. Снять нижний кожух рулевой колонки и накладку замка зажигания.
7. Снимите верхний кожух рулевой колонки.
8. Ослабьте болт крепления основания подрулевых переключателей.
9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
10. Отсоедините блок проводов от рычага переключателя стеклоочистителей и омывателей. При отключении блоков с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
11. Отсоединить разъем с проводами от рычага указателя поворота и переключателя фар.
12. Вытяните ручку воздушной заслонки карбюратора (всасывания), чтобы появилась тяга, и снимите с нее ручку.
13. Выверните два винта, которыми крепится облицовка консоли панели приборов.
14. Снимите крышку с консоли.
15. Вынуть гнездо прикуривателя из розетки.
16. Выньте пепельницу из розетки, нажав на пластину тушения сигарет.
17. Снимите ручку переключателя вентилятора отопителя.
18. Снимите три ручки управления нагревателем, поддев их отверткой.
19. Отсоединить колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.
20. Отсоедините два провода от контактов подсветки панели управления отопителем.
21. Снимите ручку гидрокорректора фар, потянув ее на себя.
22. Снимите ручку переключателя освещения комбинации приборов.
23. Отверните гайку крепления гидрокорректора фары.
24. Вдвинуть выключатель освещения комбинации приборов и гидрокорректор фар внутрь панели.
25. Снимите боковые форсунки с обеих сторон приборной панели с помощью отвертки.
26. Выкрутите по одному винту, крепящему накладку с обеих сторон приборной панели.
27. Подсоедините отверткой и снимите выключатель наружного освещения с панели.
28. Отсоедините разъем проводки от выключателя наружного освещения. Вставьте блок в приборную панель.
29. Подключаем отверткой и снимаем штекер магнитолы. Если на автомобиле установлено радиооборудование, сначала снимите его.
30. Выверните винт крепления облицовки панели приборов.
31. Вставьте две отвертки, чтобы отогнуть пластиковые зажимы.
32. Поднимите облицовку панели приборов.
33. Отсоединить разъем с проводами от разъема прикуривателя.
34. Отсоединить разъем с проводами от разъема освещения прикуривателя.
35. Отсоединить разъем с проводами от подсветки выключателя аварийной сигнализации.
36. Отсоединить колодку с проводами от выключателя сигнализации и окончательно снять обшивку панели приборов.
37. Осторожно нажмите и снимите накладку динамика с левой стороны приборной панели. Будьте осторожны — защелки легко ломаются.
38. Отсоединить колодку с проводами от переключателя обогревателя стекла задней двери.
39. Снять блок с переключателя задних противотуманных фар.
40. Выверните два винта, которыми крепится комбинация приборов.
41. Снимаем комбинацию приборов с панели, откручиваем гайку крепления и отсоединяем трос от спидометра.
42. Отсоедините красный блок с проводами от комбинации приборов.
43. Отключить блок с проводами от бортовой системы мониторинга.
44. Отсоединить блок замка зажигания с проводами от реле зажигания.
45. Отсоединить заземляющий провод реле зажигания.
46. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
47. Выкрутите по одному винту в нижней части приборной панели с обеих сторон.
48. Отсоединить провода лампы освещения вещевого ящика.
49. Открутите два крепежных винта и опустите панель управления отопителем.
50. Выкрутите два винта верхнего крепления панели приборов с двух сторон.
51. Подсоедините отверткой и снимите по одной заглушке с обеих сторон панели приборов. Выкрутите по одному винту бокового крепления панели приборов с обеих сторон панели приборов.
52. Выверните центральный крепежный винт панели приборов.
53. Снять панель приборов.

Установка высокого щитка приборов на ВАЗ 2109 производится в порядке, обратном снятию.

Как снять торпеду на ваз 2109 low

1. Снимите три ручки управления нагревателем.
2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
3. Выкрутите по два винта, каждый из которых крепит облицовку консоли приборной панели с обеих сторон консоли.
4. Сдвиньте крышку на себя.
5. Отсоединить разъем с проводами от переключателя задних противотуманных фар.
6. Отсоединить две проводные колодки и один провод от переключателя обогрева заднего стекла.
7. Отсоедините блок проводов от аварийного выключателя.
8. Снимите блок проводов с выключателя наружного освещения.
9. Отсоединить разъем с проводами освещения прикуривателя.
10. Отсоедините разъем с проводами от прикуривателя и снимите облицовку консоли.
11. Выверните четыре винта, которыми крепится панель управления нагревателем.
12. Выверните два винта, которыми крепится козырек комбинации приборов.
13. Снять козырек комбинации приборов.
14. Сожмите пружинные зажимы.
15. Снимите корпус комбинации приборов с панели.
16. Откручиваем гайку крепления и отсоединяем трос от спидометра.
17. Отсоедините белый блок с проводами от комбинации приборов.
18. Снимите шланг с эконометрического штуцера.
19. Снимите шплинт.
20. Отсоедините трос сброса счетчика суточного пробега от спидометра.
21. Отсоедините красный блок от комбинации приборов.
22. Снимите ручки гидрокорректора фар и выключателя освещения комбинации приборов, потянув их на себя.
23. Отверните гайку, фиксирующую выключатель освещения комбинации приборов.
24. Открутить гайку крепления патрубка гидрокорректора фары.
25. Снимите подрулевые переключатели и подрулевые переключатели.
26. Установите ключ в замке зажигания в положение «1» для выключения противоугонного устройства и отсоедините блок с проводами замка зажигания.
27. Снимите два болта и две гайки крепления трубы рулевой колонки.
28. Снять трубку рулевой колонки с замком зажигания.
29. Вытащить ручку воздушной заслонки карбюратора (всасывания), чтобы была тяга, и снять ручку с тяги.
30. Выверните два винта, которыми направляющая тяги воздушной заслонки крепится к панели приборов.
31. Выкрутите винт с левой стороны, фиксирующий панель приборов.
32. Выкрутите винт нижнего крепления панели приборов с левой стороны.
33. Выкрутите винт с правой стороны, фиксирующий панель приборов.
34. Выкрутите винт нижнего крепления панели приборов с правой стороны.
35. Выкрутите винт крепления панели приборов в вещевом ящике.
36. Выверните по одному винту, крепящему консоль панели приборов с обеих сторон, и снимите панель приборов.

Установка малой торпеды на ВАЗ 2109 производится в порядке, обратном снятию.

Если в вашем автомобиле низкопанельные устройства, рекомендуем установить накладки на панель ВАЗ 2109, они придадут интерьеру автомобиля более современный вид и удобство использования торпеды в целом.

В ВАЗ 2109 схема подключения панели приборов состоит из трех групп заглушек на моделях с высокой торпедой выпуска после 1996 года и двух на более старых автомобилях.Все устройства собраны в комбинации и расположены со стороны водителя, справа от руля. Во время движения достаточно одного взгляда, чтобы оценить техническое состояние автомобиля.

Схема подключения приборов на панели

В ВАЗ 2109 электрические схемы размещены на печатной плате, которая фиксируется пружинами с защелками на задней стенке корпуса панели. Условно можно разделить три группы вилок:

• освещение, габариты;
• характеристики узлов.

Условная нумерация гнезд отличается от стандартной. Верхняя заглушка пронумерована 1, затем нумерация продолжается вниз с правой стороны, номера продолжаются с верхней левой стороны. Терминалы BSC имеют горизонтальное положение и нумерацию слева направо, 2-5 верхний ряд, 6-9 нижний.

В схемах приборов с евро-версией торпеды и высокой колодки разъемов расположены горизонтально. Если смотреть из ствола, то вверху БББ справа 13 розеток освещения, слева показатели работоспособности узлов.

Бортовая система управления

БСК создавался на машинах с высокой модификацией торпеды и вариантом евро. Помогает следить за состоянием тормозных колодок и уровнями жидкости в агрегатах во время движения. На панели отображаются датчики уровня:

• тормозная жидкость;
• масла;
• охлаждающая жидкость;
• стирка.

Дополнительно реле контроля рабочего состояния ламп и датчик, показывающий степень износа накладок на тормозных колодках.В штатном состоянии индикаторы не загораются и не обращают на себя внимания.

Все лампочки БСК загораются в момент включения зажигания на несколько секунд и гаснут. Во время движения они начинают светиться, когда управляемый элемент приближается к критическому уровню, а точнее минимальному для нормальной работы конкретного агрегата. Меры нужно принимать немедленно, так как нет запаса на сигнал лампы панели приборов.

Бортовая система мониторинга значительно упрощает обслуживание автомобилей, особенно на дальних маршрутах, и предупреждает о критической ситуации.Но это не исключает необходимости проверять уровни масла и тормозной жидкости перед выездом из гаража, регулярно предотвращать тормоза и менять накладки до их износа.

Основные показатели

ВАЗ 2109 имеет приборную панель, электрическая схема на плате, имеет разъемы выходных штекеров разного цвета. Датчики подключаются к красному цвету, что является наиболее важным для безопасного движения и нормальной работы автомобиля. Это такие показатели, как:

• уровень топлива в баке;
• состояние стояночного тормоза;
• положение дроссельной заслонки карбюратора;
• аварийное давление в системе;
• уровень заряда аккумулятора;
• впрыск топлива;
• тахометр.

К этой группе разъемов подключаются как лампа указателя правого поворота, так и резисторы. У более старых моделей до 1995 года, Ваз 2109, электрическая схема не имеет разъемов БСК, поэтому распределение ламп несколько иное и включает в себя некоторые лампы аварийного и контрольного света, уровня тормозной жидкости и сигналов тревоги.

Осветительные приборы и габариты

В основном к белому разъему выходных штекеров подключаются датчики, сигнализирующие о работе осветительных приборов, это лампы:

• наружное освещение;
• противотуманные фары;
• габариты;
• аварийное освещение;
• дальний свет;
• указатели поворота;
• остановок;
• фары для движения задним ходом;
• обогрев заднего стекла.

В эту группу розеток также входит подключение индикаторов, таких как отстегнутые ремни безопасности и регулировки токсичности впрыска, индикаторы включения левых поворотов в момент движения.

Отличия плат разных моделей

Фото бортов с низкой и высокой торпедой различаются расположением розеток, ориентированными вертикально и горизонтально. У автомобилей, выпущенных до и после 1996 года, схема подключения ВАЗ 2109 существенно не отличается вне зависимости от модели.Они идентичны модификациям ВАЗ 2108 и ВАЗ 21099. На более ранних платах лампы стояночного тормоза и вольтметра размещены отдельно.

Скорость передвижения

Прибор для измерения скорости движения — спидометр, один из важнейших показателей. Помимо скорости движения, он также показывает пройденный путь. На моделях до 1995 года это в основном только общий пробег. В более поздних моделях есть счетчик длины дневного пути и кнопка, позволяющая сбросить его.

При неисправности спидометра проверьте крепления и состояние гибкого вала. Обратите внимание на изгибы с радиусом более 10 мм. Заменить приводной трос, если это не поможет, то необходимо установить новый спидометр. Цена услуг в салоне по данному ремонту небольшая, поэтому лучше сразу обратиться к специалистам.

Ремонт электросхемы

В ВАЗ 2109 схема питания построена на общих принципах подключения. Плюс идет от АКБ для всех устройств. Минус для каждого суммируется отдельно, от узла, о работе которого сигнализирует определенный свет. Большинство повреждений можно исправить вручную.

Любое видео расскажет вам, что если несколько индикаторов не работают, вам следует начать с проверки исправности предохранителей. Открыв капот, вы увидите справа под ним черный ящик со схемой расположения каждого конкретного выключателя. Выберите правильный предохранитель и замените.

Перед тем как приступить к ремонту, помните, что инструкция по работе с электрическими цепями вне зависимости от напряжения и тока требует отключения питания и разрядки имеющихся конденсаторов.Не стоит рисковать своим здоровьем. Более того, можно случайно замкнуть контакты и полностью сжечь всю плату.

При выходе из строя контрольных ламп проверить крепление в патронах, очистить контакты и подтянуть их, которые со временем окисляются, лампы заменить. Проверить тестером отсутствие обрыва провода.

Наиболее частые неисправности возникают при показаниях уровня топлива. Необходимо проверить настройку поплавка, который можно сбить, и обмотку резистора, отвечающего за прогиб стрелки.Для этого нужно демонтировать датчик, прозвонить цепь, убедившись в ее исправности и целостности. Затем отрегулируйте упор. Все это делается после проверки предохранителей на годность.

Если стрелка указателя уровня топлива постоянно скачкообразно меняет свое положение, то контакт между токоприемником и резистором ослаб. В этом случае лучше всего заменить сам датчик, так как исправление этого отклонения не будет эффективным.

Снятие невысокой приборной панели на автомобиле ВАЗ 2109 проводится с целью ее замены или проведения различных ремонтов, при которых ее наличие будет мешать работе.Для демонтажа подготовьте стандартный набор инструментов, снимите руль и можно приступать.

Порядок работы следующий:

• В первую очередь снимаем декоративные ручки управления отопителем салона и переключатель режимов работы электродвигателя обогрева.

• Далее нужно открутить винты крепления декоративной крышки консоли. Винты расположены по бокам. После этого немного отодвиньте крышку, насколько позволяет внутренняя проводка.

• Теперь отсоединяем от крышки все пакеты с проводами. Их следует предварительно промаркировать, чтобы они не перепутались местами при последующей сборке. Сюда входят — выключатель наружного освещения, противотуманные фары, аварийные огни, обогрев заднего стекла.

• Сразу отключаем провода питания от прикуривателя и его подсветки.

• Далее откручиваем винты крепления панели управления отоплением салона, там всего четыре винта.
• Выкрутите винты, которыми крепится козырек комбинации приборов.

• Сняв козырек, отожмите пружинные фиксаторы и снимите саму комбинацию приборов с панели.

• Теперь отверните стопорную гайку привода спидометра и отсоедините трос.

• Немедленно снимите шланг экономайзера с штуцера, снимите блок с проводами питания (белый и красный) и отсоедините трос сброса суточного пробега спидометра. Отложите комбинацию в сторону, чтобы она не мешала.

• Далее снимаем пластиковые ручки включения и регулировки яркости комбинированной подсветки и гидрокорректора фар. После этого торцевым ключом откручиваем гайки крепления регуляторов к корпусу панели и, сняв гайки, проталкиваем их внутрь.

• Приступаем к замку зажигания. Отсоедините сумку с проводами питания, затем вставьте ключ в замок и поверните его в нулевое положение, чтобы защелка замка рулевого колеса открылась.
• Снять трубку рулевой колонки с фиксатором.

• Слегка потяните шток воздушной заслонки на себя и снимите декоративную ручку. Затем откручиваем два винта и снимаем направляющую штанги.

• И на завершающем этапе осталось открутить все винты крепления панели к кузову. А именно — два боковых, нижних, винтовые, расположенные в перчаточном ящике, откручиваем винты, которыми консоль крепится снизу.
• Снимите панель.

На этом ремонтные работы завершены. Устанавливать в обратном порядке.

Панель приборов на автомобилях ВАЗ 2109 оснащена множеством значков и индикаторов, отображающих состояние различных автосистем. Но владельцы «девяток» не всегда знают, как расшифровываются все эти индикаторы и какие функции они выполняют. В этой статье мы расскажем все, что нужно знать автовладельцу 2109 о приборной панели своего автомобиля.

Комбинация приборов

На сегодняшний день автомобили ВАЗ 2109, которые можно встретить на отечественных дорогах, будь то карбюраторы или инжекторы, оснащены тремя видами электронных «устройств».Это может быть низкая панель, высокая панель или евро панель. Рассмотрим описание каждого вида отдельно.

Панель «Низкая»

Начнем с нижнего варианта. Подробное объяснение схемы дано в таблице.

Значок	Назначение
32	Указывает, какой. Индикатор перестает работать после поворота руля.
33	Световая лампа, которая включается при включении ближнего света.
34	Загорается при включении ПТФ — противотуманные фары.
35	Фара дальнего света.
36	Предупреждает водителя, когда работает обогреватель заднего стекла.
37
38	Спидометр.
39
40	Датчик, уведомляющий водителя о температуре антифриза в системе охлаждения.
41	Датчик, регистрирующий уровень напряжения в бортовой сети автомобиля.
42
43	лампочка включения сигнализации.
44	Диод горит, если состояние тормозной системы аварийное.
45	Значок воздушной заслонки или воздушной заслонки карбюратора.
46	Включение ручного тормоза.
47	Этот элемент появляется при низком заряде аккумулятора автомобиля.
48	Счетчик общего пробега автомобиля.
49	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа.
50	Линия, дальше которой не рекомендуется выходить — лампочка начинает гореть при критически низком уровне бензина.
51	.

Панель «Высокая»

Ниже представлена ​​высококлассная панель приборов ВАЗ 2109 с электронной подсветкой.Актуально как для форсунок, так и для карбюраторов. Вы найдете расшифровку схемы и комбинации по инструкции ниже.

Значок	Обозначение
42	Спидометр, показывающий скорость автомобиля.
43	Одометр, фиксирующий пробег автомобиля.
44
45	Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
46	Контрольная лампа.
47	Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
48	Контрольная лампа водителя, указывающая на неисправность контрольных ламп.
49	Датчик, уведомляющий водителя об отсутствии антифриза в системе охлаждения.
50	Индикатор износа тормозных колодок на передних колесах.
51	Лампа загорается, чтобы предупредить автомобилиста о нехватке жидкости в бачке омывателя лобового и заднего стекла.
52	Индикатор недостаточного давления моторной жидкости в картере.
53	Регулятор измеряет уровень температуры антифриза в системе охлаждения и отправляет эти данные на электронную панель с подсветкой.
54	Этот значок на верхней комбинации приборной панели представляет собой тахометр, показывающий уровень оборотов двигателя автомобиля.
55	Дополнительная розетка.
56	Кнопка предназначена для сброса суточного пробега.
57	Лампа, которая загорается при включении фар.
58	Датчик фиксации суточного пробега.
59	Диодная лампа, которая включается при включении габаритных огней.
60	Датчик, предупреждающий водителя об открытой двери.
61	Предупреждающая лампа водителя о том, что он управляет автомобилем без ремней безопасности.
62	Диод индикации включения левого поворотника.
63	Этот элемент комбинации электронной панели с подсветкой указывает уровень заряда в системе.
64	Диод индикации включения правого указателя поворота.
65	Лампа загорается при недостаточном давлении моторной жидкости в системе.
66	Диод загорается, если уровень топлива в баке критический.
67	Лампа всасывания, встречается только в карбюраторных автомобилях.
68	Этот элемент активируется, когда необходимо провести диагностику мотора автомобиля.
69	Ручной стоп-сигнал.

«Европанель»

А теперь перейдем к комбинации с подсветкой.Сразу отметим, что описание компонентов ниже практически не отличается от низкопрофильного электронного корпуса.

Значок	Назначение
42	Указывает, какой указатель поворота включен. Индикатор перестает работать после поворота рулевого колеса в нужном направлении.
43	Световая лампа европанели, включающаяся при включении габаритных огней.
44	Загорается при включении задних ПТФ — противотуманных фар.
45	Лампа включения фар дальнего света.
46	Данный элемент схемы извещает автомобилиста о.
47	Сигнал, предупреждающий автомобилиста о необходимости остановиться и устранить неисправность.
48	Спидометр, показывающий скорость автомобиля во время движения.
49	Счетчик, фиксирующий суточный пробег автомобиля.
50	Этот компонент цепи предназначен для оповещения автомобилиста об уровне температуры антифриза в системе охлаждения.
51	Датчик цепи, определяющий уровень напряжения в бортовой сети автомобиля.
52	Значок, который загорается при слишком низком давлении моторной жидкости в системе.
53	Лампа включения аварийной сигнализации.
54	Диод загорается, если состояние тормозной системы аварийное и необходимо уделить внимание его диагностике.
55	Значок воздушной заслонки карбюратора.
56	Включение ручного тормоза.
57	Этот элемент на схеме загорается при слишком низком заряде аккумулятора автомобиля. Во избежание проблем с запуском двигателя аккумулятор лучше подзарядить.
58	Счетчик общего пробега автомобиля в километрах.
59	Экономометр, стрелка на котором поднимается вверх при нажатии на педаль газа. Эконометрический счетчик экономит немного автомобильного топлива.
60	Линия на схеме, за которую не рекомендуется выходить. Диодная лампа загорается при критически низком уровне бензина в баке. Чтобы не останавливаться на дороге, следует долить топлива.
61	Датчик уровня топлива в баке.

Возможные неисправности

Какие неисправности характерны для приборных панелей автомобилей ВАЗ? Ознакомьтесь с основным списком после просмотра видео по подключению щита от ВАЗ 2110 к «девятке» (видео Garage B.F.S).

1. Не работает спидометр. Причин этому может быть несколько — обрыв кабеля, неправильная его установка или износ розетки.Вы должны попытаться отключить кабель и снова подключить.
2. Не фиксирует пробег автомобиля. Обычно эта проблема решается заменой устройства.
3. Не загорается тот или иной индикатор. Возможно, вышел из строя сам датчик или перегорела лампочка.
4. Не работает подсветка панели приборов. Обычно это происходит из-за перегоревших лампочек или плохих контактов. Также могут быть проблемы в электрической цепи, но это случается редко.
5. Датчик уровня охлаждающей жидкости или масла дает неверную информацию.Например, водителя предупреждают об отсутствии уровня моторной жидкости или закипании охлаждающей жидкости в расширительном бачке, но на самом деле с этими параметрами все в норме. Проблема обычно решается заменой датчиков.

Инструкция по установке и ремонту

Если вы столкнулись с проблемой выхода из строя приборной панели автомобиля ВАЗ 2109, то лучшим вариантом будет замена щита своими руками. Для правильной замены вам потребуются инструкции по демонтажу и установке щита, которые приведены ниже.Для выполнения этих шагов вам понадобится только плоская отвертка и крестообразная отвертка. Инструкция дана на примере нижней заслонки, но в целом она идентична для остальных опций комбинации приборов. H не забудьте отключить аккумулятор!

1. Прежде всего необходимо обесточить систему; для этого отсоедините клеммы от АКБ.
2. С помощью отвертки Phillips открутите пластиковую накладку вокруг рулевого колеса.Возможно, вам не нужно его удалять, но желательно сделать это для большего удобства.
3. Вы также можете отключить переключатели на рулевой колонке, просто отсоединив жгут проводов.
4. Отверткой Phillips откручиваем два маленьких винта крепления козырька приборной панели, снимаем этот элемент.
5. После этих действий можно сжать пружины и снять электронный щиток с центральной консоли.
6. Следующим шагом будет отключение. При демонтаже нужно быть максимально осторожным, чтобы не повредить кабель, особенно если он старый.В противном случае его потребуется заменить.
7. Далее отключаем белую розетку и снимаем шланг экономометра.
8. Затем следует отсоединить от спидометра тросик сброса данных суточного пробега автомобиля.
9. Последним этапом будет отключение красного разъема и демонтаж самого экрана. Заменяется и устанавливается новая панель, после чего дальнейшая сборка проводится в обратной последовательности.

Как видите, процедура не особо сложная — достаточно сделать все в соответствии с инструкцией и проблем в дальнейшей эксплуатации устройства не возникнет.

Видео «Как демонтировать панель приборов на ВАЗ 2109 своими руками»

Узнайте, как заменяются дашборды на девятку, из видео ниже (автор видео — Сделай Сэм! Плюс интересное!).

Устанавливается на автомобили ВАЗ девятого семейства, изготовлен из высокотехнологичного энергопоглощающего пластика толщиной 3 миллиметра. Стоит отметить, что на данный момент ВАЗовских «торпед» несколько. На конвейере после середины 90-х выпускалась «девятка», на которой устанавливалась высокая панель приборов ВАЗ-2109.До этого момента он был низким. Как ни странно, последняя панель производила намного меньше шума, чем та, которая была установлена ​​после нее. Но сегодня не об этом. В этой статье мы расскажем, как произвести тюнинг панели приборов ВАЗ-2109 и как она разбирается.

Доработка подсветки

Оптимальным вариантом настройки этого элемента салона будет доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них свет внутри панели.Старые «девятки» подсвечивались снаружи, что создавало определенный аскетичный эффект. И выглядела она не очень спортивно. Вполне возможно изменить его расположение с внешнего на внутреннее. Для этого вам понадобится полупрозрачная прокладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам потребуется снять розетку с автомобиля, предварительно обесточив бортовую сетевую машину и раскрутив крепления накладок.Об этом мы подробно поговорим в разделе «Как снять низкую и высокую панель приборов ВАЗ-2109». Чтобы свет от диодов попал в крышку изнутри, необходимо сделать на ее поверхности несколько надрезов. Сделать это можно паяльником или горячим ножом.

Работа со светодиодными деталями

Проделав отверстия, можно переходить к самой подсветке. У нас он будет располагаться как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем это сами.

Как мы уже отмечали ранее, наша подсветка будет основана на обычной светодиодной ленте. Режем его на несколько ровных частей. В результате у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем рефлектор из фольги. Для тахометра и спидометра нам понадобится 3 отрезка ленты. По остальным элементам (шкала уровня топлива, температуры охлаждающей жидкости и прочего) достаточно одной штуки.

note

Не спешим выбрасывать штатную подвеску, так как она будет светить стрелками шкал приборов.Но его тоже можно модернизировать. Для этого нужно приклеить лампы на место светодиодной ленты … Многие автолюбители отмечают ее очень яркое свечение, поэтому на диоды дополнительно наклеиваем тонировочную пленку. Если нет, можно использовать черный маркер — результат будет таким же. В этом случае штатный фильтр останется на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать дальше?

Затем готовую подсветку нужно подключить к контакту штатной пластины лампы подсветки.Не забываем про полярность — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете подачу напряжения.

Про стрелки

На данном этапе наш ВАЗ-2109 практически доработан. Осталось только проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно заново откалибровать, а лучше заменить на специальные, которые подсвечиваются отдельной лампой, расположенной рядом. к оси.Как вариант, стандартные детали устанавливаются из щита «десятки», который тоже подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (нижняя панель)

По инструкции, чтобы полностью разобрать розетку, нужно проделать множество манипуляций. В этом случае работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство переключения вентилятора и крепежные винты облицовки центральной консоли. Далее от переключателя задних ПТФ отключаются колодка с проводами, один шнур выключателя аварийки и два от обогрева заднего стекла.После этого снимается блок наружного освещения и выключателя освещения прикуривателя.

Далее откручиваются 4 винта крепления панели управления отопителем и 2 болта от козырька панели приборов. Затем корпус комбинации приборов сжимается и снимается с панели. Снимается, а затем снимается белый блок с комбинации приборов и шланга эконометрического штуцера. Трос сброса пробега отсоединен от спидометра. После этого снимается красный блок с проводами.

На следующем этапе производится демонтаж гайки крепления гидрокорректора фары и самого рулевого колеса. После установки ключа зажигания в положение «1» противоугонное устройство снимается, а затем снимается колодка с проводами от замка зажигания.

Как дальше снять панель приборов ВАЗ-2109? После этого патрубок снимается вместе с зажиганием. Чтобы снять ручку со стержня, необходимо потянуть «присоску» на себя. Далее снимаются болты крепления штоков амортизаторов и сами элементы, удерживающие щиток с циферблатами с правой и левой стороны.Все, на данном этапе успешно снята панель приборов ВАЗ-2109 (низкая)! Установка всех элементов производится так же, как снятие, в обратной последовательности.

Как снять панель приборов ВАЗ-2109 высоко?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 года выпуска. Однако конструкция их лицевой панели совершенно другая, поэтому алгоритм демонтажа будет соответствующим.

Итак, с чего начать работу?

Демонтаж высокой панели приборов начинается со снятия облицовки рулевого колеса.Далее необходимо открутить гайку крепления рулевого колеса так, чтобы его передняя часть была на одном уровне с концом вала рулевой колонки. Но сразу не снимайте гайку. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях он, спрыгнув с креплений, может нанести сильную травму.

Резкими ударами руки деталь отрывается от креплений и окончательно снимается. Далее откручиваются 6 болтов кожуха нижней колонки. Последняя часть вместе с накладкой замка зажигания снимается полностью наружу.То же делаем и с верхним кожухом. После этого основание снимается с вала и от звукового сигнала отключаются две колодки проводов. Затем по цепи снимаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычага поворота и освещения.

После вытаскивания «присоски» снимается ручка со штанги и снимаются консоли панели приборов. Далее снимаются патрон прикуривателя, пепельница, а также переключатель вентилятора и ручки управления нагревателем (здесь можно попробовать поддеть их минусовой отверткой).После этого таким же образом снимаются гидрокорректор, выключатели света и другие элементы.

После того, как дело доходит до панели приборов, и трос спидометра снимается, снимаем красные и белые накладки с комбинации приборов и бортовой системы управления. Затем отключаем замок зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие стержни. Сами винты для крепления щита расположены с двух сторон обшивки.После их снятия панель приборов (ВАЗ-2109 «Самара») будет в положении, свободном от автомобиля.

на заметку для начинающего автолюбителя

Причин, по которым может потребоваться снятие высокой панели приборов на автомобиле ВАЗ 2109, много — это замена самой панели, разборка системы отопления салона, различные кузовные ремонты, в том числе работы, связанные с покраской автомобиля. Прежде чем мы сможем без проблем снять панель, необходимо полностью демонтировать различные насадки, приспособления, декоративные накладки и т. Д.

Для выполнения работ подготовьте стандартный набор инструментов и можете приступать:

• В первую очередь нужно снять сам руль, он нам будет очень мешать. О процессе его снятия смотрите в соответствующей статье — Как снять руль.
• Далее вытаскиваем всасывающий патрубок карбюратора (в случае инжекторного двигателя его не будет) и снимаем пластиковую ручку с тяги привода.

• Снимите крышку облицовки консоли, открутив два винта по бокам.

• Снимите прикуриватель и пепельницу.

• Снимите ручку управления скоростью двигателя вентилятора.
• Далее поддев отверткой снимаем декоративные рычаги привода отопителя салона.

• Отсоедините колодку с проводами питания от переключателя режимов работы вентилятора печки, а также снимите с контактов два провода питания лампы подсветки панели управления обогревом.

• Продолжаем снимать декоративные ручки управления — гидрокорректор фар и ручку регулировки мощности подсветки приборов на панели.

• Теперь нам нужно снять гидрокорректор и диммер, для этого откручиваем гайки их крепления подходящей по диаметру торцевой головкой. Затем протолкните их внутрь панели, потом мы их вытащим.

• С левой и правой стороны снимите дефлекторы для обогрева боковых окон и немедленно отверткой Phillips открутите по одному винту, фиксирующему верхнюю облицовку панели.

• Снимите выключатель наружного освещения на приборной панели, осторожно поддев его плоской отверткой и потянув, насколько позволяют провода. Отсоедините блок с проводами питания от переключателя, отодвиньте его в сторону и вставьте блок обратно в панель.

• Снимите радиоприемник, если он у вас есть, а затем снимите стандартный радиоразъем, если он у вас есть.
• Удалите центральный винт, фиксирующий накладку панели.

• Теперь нам нужно снять обшивку панели приборов. Перед его снятием нужно отщелкнуть защелки, расположенные под панелью приборов, с помощью двух плоских отверток, которые вставляются по краям и слегка прижав их, двигаясь вверх, приподнять панель. Потом полностью снимаем.

• Теперь, когда крышка снята, вы можете легко отсоединить провода питания от прикуривателя и его подсветки.
• Отсоедините провода от разъема включения сигнализации и подсветки.

• Далее снимаем декоративную накладку переднего динамика и переключатели обогрева стекол и задних противотуманных фар. Если динамик установлен, его тоже нужно снять.
• Затем просовываем руку в отверстие для динамика и отключаем колодки с питающими проводами от выключателя противотуманных фар и обогрева заднего стекла.

• Снимите комбинацию приборов, открутив два винта, которыми она крепится к панели.Затем, слегка потянув на себя, откручиваем гайку крепления и вытаскиваем гибкий приводной трос со спидометром.

• Отсоединяем от комбинации колодки с проводами питания и убираем в сторону.

• То же проделываем с выключателем зажигания, а именно отсоединяем колодку с проводами питания и снимаем с разъема провод массы реле зажигания.
• Рядом с воздушной заслонкой будет провод для контрольной лампы открывания… На форсунке такого провода нет.

• С каждой стороны открутить по одному винту крепления нижней панели.
• Отсоединить питающие провода освещения вещевого ящика.

• Откручиваем винты крепления панели отопителя и снимаем, чтобы она не мешала.
• Затем откручиваем винты крепления направляющей штанги отопителя салона.

• И на завершающем этапе демонтажных работ откручиваем остальные винты крепления панели — верхний боковой и центральный.Снимите панель.

На этом ремонтные работы завершены.

На автомобили семейства ВАЗ 2109 с завода устанавливались как низкие, так и высокие панели приборов. Подробное описание панели приборов ВАЗ 2109, как низкой, так и высокой, можно увидеть, прочитав эту статью.

Панель приборов ВАЗ 2109 высокая панель

Описание панели приборов ВАЗ 2109 (Высокая панель) : 1. Выключатель зажигания, 2. Выключатель аварийной сигнализации, 3. Выключатель стеклоочистителя и омывателя, 4. Гнездо магнитолы, 5.Центральные форсунки системы вентиляции и отопления салона, 6. Бортовой компьютер (устанавливается в комплекте), 7. Панель приборов, 8. Крышка бардачка, 9. Боковые форсунки системы вентиляции и отопления салона, 10. Громкоговоритель. накладки, 11. Полка, 12. Переключатели стеклоподъемников (в стандартной комплектации), 13. Прикуриватель, 14. Панель управления вентиляцией и обогревом салона, 15. Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Крышка воздушной заслонки карбюратора, 19. Педаль акселератора, 20.Педаль тормоза, 21. Педаль сцепления, 22. Выключатель звукового сигнала, 23. Выключатель освещения приборов, 24. Гидрокорректор фар, 25. Выключатель обогрева передних сидений (входит в стандартную комплектацию), 26. Выключатель задних противотуманных фар, 27. Выключатель противотуманных фар ( устанавливается согласно комплектации), 28. Выключатель обогрева стекла задней двери, 29. Рычаг привода замка капота, 30. Рычаг указателей поворота и фар, 31. Выключатель наружного освещения, 32. Комбинация приборов.

Подробнее о комбинации приборов для верхней панели (торпеда) ВАЗ 2109

1.Спидометр, 2. Ручка обнуления счетчика суточного пробега, 3. Счетчик суточного пробега, 4. Счетчик общего пробега, 5. Индикатор уровня топлива, 6. Световая панель бортовой системы управления, 7. Индикация «ТЕСТ», 8 . «СТОП», 9. Контрольная лампа неисправности стоп-сигналов и габаритных огней, 10. Контрольная лампа падения уровня тормозной жидкости, 11. Контрольная лампа падения уровня охлаждающей жидкости, 12. Контрольная лампа износа передних тормозных колодок, 13. Контрольная лампа падения уровня в бачке омывателя, 14. Контрольная лампа падения уровня масла в картере двигателя, 15.Указатель температуры охлаждающей жидкости, 16. Тахометр, 17. Контрольная лампа включения стояночного тормоза, 18. Контрольная лампа «ПРОВЕРКА ДВИГАТЕЛЯ» впрыска, 19. Контрольная лампа прикрытия воздушной заслонки карбюратора, 20. Контрольная лампа резервного остатка топлива, 21. Контрольная лампа аварийного давления масла в системе смазки двигателя, 22. Контрольная лампа «Конт» включения указателей правого поворота, 23. Контрольная лампа зарядки аккумуляторной батареи, 24. Контрольная лампа включения указателей поворота на левый ход, 25.Контрольная лампа непристегнутых ремней безопасности, 26. Контрольная лампа незапертых дверей, 27. Контрольная лампа включения габаритных огней, 28. Контрольная лампа включения лампы дальнего света фар, 29. Контрольная лампа «CHECK ENGINE» («Проверьте двигатель») система контроля выбросов.

Панель приборов ВАЗ 2109 низкая панель

Описание панели приборов ВАЗ 2109 (Низкая панель) 1. Комбинация приборов, 2. Замок зажигания, 3. Панель приборов, 4. Центральные форсунки вентиляции и отопления салона, 5.Боковые форсунки вентиляции и отопления салона, 6. Перчаточный чехол, 7. Полка, 8. Заглушка, 9. Выключатель обогрева стекла задней двери, 10. Выключатель задних противотуманных фар, 11. Выключатель аварийной сигнализации, 12. Центральный выключатель внешнего освещения, 13. Панель управления вентиляцией и обогревом салона, 14. Разъем радиоприемника, 15. Рычаг переключения передач, 16. Рычаг стояночного тормоза, 17. Пепельница, 18. Прикуриватель, 19. Рычаг переключателя стеклоочистителя и омывателя, 20. Педаль акселератора, 21. Педаль тормоза, 22. Педаль сцепления, 23. Ручка, закрывающая воздушную заслонку карбюратора, 24.Выключатель звукового сигнала, 25. Ручка обнуления счетчика суточного пробега, 26. Выключатель освещения приборов, 27. Ручка гидрокорректора фар, 28. Рычаг привода замка капота, 29. Рычаг переключения указателей поворота и фар.

1. Спидометр, 2. Индикатор температуры охлаждающей жидкости, 3. Вольтметр, 4. Индикатор уровня топлива, 5. Контрольная лампа запаса топлива, 6. Экономометр, 7. Счетчик суточного пробега, 8. Счетчик общего пробега, 9. Контрольная лампа “ СТОП », 10. Контрольная лампа заряда аккумулятора, 11.Контрольная лампа прикрытия воздушной заслонки карбюратора, 12. Контрольная лампа включения аварийной сигнализации, 13. Контрольная лампа падения уровня тормозной жидкости, 14. Контрольная лампа включения стояночного тормоза, 15. Контрольная лампа аварийного масла. давление, 16. Контрольная лампа включения указателей поворота, 17. Контрольная лампа включения габаритных огней, 18. Контрольная лампа включения задних противотуманных фар, 19. Контрольная лампа включения дальнего света фар, 20. Контрольная лампа включения стекла задней двери.

Как снять панель приборов на ВАЗ 2109 высокая

1. Снимите облицовку рулевого колеса.
2. Отвинтите гайку рулевого колеса до тех пор, пока конец гайки не будет на одном уровне с концом вала рулевой колонки. Рулевое колесо очень плотно сидит на шлицах вала, поэтому сразу не откручивайте гайку колеса: при резком ударе рулевое колесо, соскочив со шлицев, может нанести травму. Отметьте положение руля относительно вала.
3. Резкими ударами руки выбить рулевое колесо со шлицев рулевого вала
4. Наконец откручиваем гайку и снимаем руль.
5. Выверните шесть винтов, крепящих нижний кожух рулевой колонки.
6. Снять нижний кожух рулевой колонки и накладку замка зажигания.
7. Снимите верхний кожух рулевой колонки.
8. Ослабьте болт крепления основания подрулевых переключателей.
9. Снимите основание с вала и отсоедините две колодки с проводами от контактов звукового сигнала.
10. Отсоедините блок проводов от рычага переключателя стеклоочистителей и омывателей. При отключении блоков с проводами рекомендуем их маркировать. Это позволит избежать путаницы при сборке и сэкономит ваше время.
11. Отсоединить разъем с проводами от рычага переключателя указателя поворота и фар.
12. Вытяните ручку воздушной заслонки карбюратора (всасывания), чтобы появилась тяга, и снимите с нее ручку.
13. Выверните два винта, которыми крепится облицовка консоли панели приборов.
14. Снимите крышку с консоли.
15. Вынуть гнездо прикуривателя из розетки.
16. Выньте пепельницу из розетки, нажав на пластину тушения сигарет.
17. Снимите ручку переключателя вентилятора отопителя.
18. Снимите три ручки управления нагревателем, поддев их отверткой.
19. Отсоединить колодку с проводами от переключателя вентилятора отопителя под панелью управления отопителем.
20. Отсоедините два провода от контактов подсветки панели управления отопителем.
21. Снимите ручку гидрокорректора фар, потянув ее на себя.
22. Снимите ручку переключателя освещения комбинации приборов.
23. Отверните гайку крепления гидрокорректора фары.
24. Вдвинуть выключатель освещения комбинации приборов и гидрокорректор фар внутрь панели.
25. Снимите боковые форсунки с обеих сторон приборной панели с помощью отвертки.
26. Выкрутите по одному винту, крепящему накладку с обеих сторон приборной панели.
27. Подсоедините отверткой и снимите выключатель наружного освещения с панели.
28. Отсоедините разъем от выключателя наружного освещения. Вставьте блок в приборную панель.
29. Подключаем отверткой и снимаем штекер магнитолы. Если на автомобиле установлено радиооборудование, сначала снимите его.
30. Выверните винт крепления облицовки панели приборов.
31. Вставьте две отвертки, чтобы отогнуть пластиковые зажимы.
32. Поднимите облицовку панели приборов.
33. Отсоединить разъем с проводами от разъема прикуривателя.
34. Отсоединить разъем с проводами от разъема освещения прикуривателя.
35. Отсоединить разъем с проводами от подсветки выключателя аварийной сигнализации.
36. Отсоединить колодку с проводами от выключателя сигнализации и окончательно снять обшивку панели приборов.
37. Осторожно нажмите и снимите накладку динамика с левой стороны приборной панели. Будьте осторожны — защелки легко ломаются.
38. Отсоединить колодку с проводами от переключателя обогревателя стекла задней двери.
39. Снять блок с переключателя задних противотуманных фар.
40. Выверните два винта, которыми крепится комбинация приборов.
41. Снимаем комбинацию приборов с панели, откручиваем гайку крепления и отсоединяем трос от спидометра.
42. Отсоедините красный блок с проводами от комбинации приборов.
43. Отключить блок с проводами от бортовой системы мониторинга.
44. Отсоединить блок замка зажигания с проводами от реле зажигания.
45. Отсоединить заземляющий провод реле зажигания.
46. Отсоедините колодку с проводами контрольной лампы открытия воздушной заслонки.
47. Выкрутите по одному винту в нижней части приборной панели с обеих сторон.
48. Отсоединить провода лампы освещения вещевого ящика.
49. Открутите два крепежных винта и опустите панель управления отопителем.
50. Выверните по два винта верхнего крепления панели приборов с обеих сторон.
51. Подсоедините отверткой и снимите по одной заглушке с обеих сторон панели приборов. Выкрутите по одному винту бокового крепления панели приборов с обеих сторон панели приборов.
52. Выверните центральный крепежный винт панели приборов.
53. Снять панель приборов.

Установка высокого щитка приборов на ВАЗ 2109 производится в порядке, обратном снятию.

Как снять торпеду на ваз 2109 low

1. Снимите три ручки управления нагревателем.
2. Снимите ручку переключателя вентилятора отопителя, потянув ее на себя.
3. Удалите по два винта, каждый из которых крепит облицовку консоли приборной панели с обеих сторон консоли.
4. Сдвиньте крышку на себя.
5. Отсоединить разъем с проводами от переключателя задних противотуманных фар.
6. Отсоединить две колодки с проводами и один провод от переключателя обогрева заднего стекла.
7. Отсоедините блок проводов от аварийного выключателя.
8. Снимите блок проводов с выключателя наружного освещения.
9. Отсоединить разъем с проводами освещения прикуривателя.
10. Отсоедините разъем с проводами от прикуривателя и снимите облицовку консоли.
11. Выверните четыре винта, которыми крепится панель управления нагревателем.
12. Выверните два винта, которыми крепится козырек комбинации приборов.
13. Снять козырек комбинации приборов.
14. Сожмите пружинные зажимы.
15. Снимите корпус комбинации приборов с панели.
16. Откручиваем гайку крепления и отсоединяем трос от спидометра.
17. Отсоедините белый блок с проводами от комбинации приборов.
18. Снимите шланг с эконометрического штуцера.
19. Снимите шплинт.
20. Отсоедините трос сброса счетчика суточного пробега от спидометра.
21. Отсоедините красный блок от комбинации приборов.
22. Снимите ручки гидрокорректора фар и выключателя освещения комбинации приборов, потянув их на себя.
23. Отверните гайку, фиксирующую выключатель освещения комбинации приборов.
24. Открутить гайку крепления патрубка гидрокорректора фары.
25. Снимите подрулевые переключатели и подрулевые переключатели.
26. Установите ключ в замке зажигания в положение «1», чтобы отключить противоугонное устройство, и отсоедините блок с проводами замка зажигания.
27. Снимите два болта и две гайки крепления трубы рулевой колонки.
28. Снять трубку рулевой колонки с замком зажигания.
29. Потяните ручку воздушной заслонки карбюратора на себя (всасывание), чтобы появилась тяга, и снимите ручку с тяги.
30. Выверните два винта, которыми направляющая тяги воздушной заслонки крепится к панели приборов.
31. Выкрутите винт с левой стороны, фиксирующий панель приборов.
32. Выкрутите винт нижнего крепления панели приборов с левой стороны.
33. Выкрутите винт с правой стороны, фиксирующий панель приборов.
34. Выкрутите винт нижнего крепления панели приборов с правой стороны.
35. Выкрутите винт крепления панели приборов в вещевом ящике.
36. Выверните по одному винту, крепящему консоль панели приборов с обеих сторон, и снимите панель приборов.

Установка малой торпеды на ВАЗ 2109 производится в порядке, обратном снятию.

Если в вашем автомобиле низкопанельные устройства, рекомендуем установить накладки на панель ВАЗ 2109, они придадут интерьеру автомобиля более современный вид и удобство использования торпеды в целом.

Устанавливается на автомобили ВАЗ девятого семейства, изготовлен из высокотехнологичного энергопоглощающего пластика толщиной 3 миллиметра.Стоит отметить, что на данный момент ВАЗовских «торпед» несколько. На конвейере после середины 90-х выпускалась «девятка», на которой устанавливалась высокая панель приборов ВАЗ-2109. До этого момента он был низким. Как ни странно, последняя панель производила намного меньше шума, чем та, которая была установлена ​​после нее. Но сегодня не об этом. В этой статье мы расскажем, как произвести тюнинг панели приборов ВАЗ-2109 и как она разбирается.

Доработка подсветки

Оптимальным вариантом настройки этого элемента интерьера будет доработка информационных шкал приборов, а именно замена штатной подсветки на диодную.Владельцам более новых ВАЗов повезло — у них свет изнутри панели. Старые «девятки» подсвечивались снаружи, что создавало своего рода аскетичный эффект. Да и выглядела она не очень спортивно. Вполне возможно изменить его расположение с внешнего на внутреннее. Для этого вам понадобится полупрозрачная накладка, провода и изолента.

Как дорабатывается подсветка панели приборов ВАЗ-2109? Для начала нам потребуется снять розетку с автомобиля, предварительно обесточив бортовую сетевую машину и раскрутив крепления накладок.Об этом мы подробно поговорим в разделе «Как снять низкую и высокую панель приборов ВАЗ-2109». Чтобы свет от диодов попал в крышку изнутри, необходимо сделать на ее поверхности несколько надрезов. Сделать это можно паяльником или горячим ножом.

Работа со светодиодными деталями

Проделав отверстия, можно переходить к самой подсветке. У нас он будет располагаться как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем это сами.

Как мы уже отмечали ранее, наша подсветка будет основана на обычной светодиодной ленте. Режем его на несколько ровных частей. В результате у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем рефлектор из фольги. Для тахометра и спидометра нам понадобится 3 отрезка ленты. По остальным элементам (шкала уровня топлива, температуры охлаждающей жидкости и прочего) достаточно одной штуки.

note

Не спешим отказываться от штатной подвески, так как она будет подсвечивать стрелки шкал приборов.Но его тоже можно модернизировать. Для этого нужно приклеить лампы на место светодиодной ленты … Многие автолюбители отмечают ее очень яркое свечение, поэтому на диоды дополнительно наклеиваем тонировочную пленку. Если нет, можно использовать черный маркер — результат будет таким же. В этом случае штатный фильтр останется на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать дальше?

Затем готовую подсветку нужно подключить к контакту штатной пластины лампы подсветки.Не забываем про полярность — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете подачу напряжения.

Про стрелки

На данном этапе наш ВАЗ-2109 практически доработан. Осталось только проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно заново откалибровать, а лучше заменить на специальные, которые подсвечиваются отдельной лампой, расположенной рядом. к оси.В качестве альтернативы стандартные детали устанавливаются с пластины «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (нижняя панель)

По инструкции, чтобы полностью разобрать розетку, нужно проделать множество манипуляций. В этом случае работа выполняется в определенном порядке. Сначала демонтируются 3 ручки управления отопителем, затем устройство переключения вентилятора и крепежные винты облицовки центральной консоли. Далее от переключателя задних ПТФ отключаются колодка с проводами, один шнур выключателя аварийки и два от обогрева заднего стекла.После этого снимается блок наружного освещения и выключателя освещения прикуривателя.

Далее откручиваются 4 винта крепления панели управления отопителем и 2 болта от козырька панели приборов. Затем корпус комбинации приборов сжимается и снимается с панели. Снимается, а затем снимается белый блок с комбинации приборов и шланга эконометрического штуцера. Трос сброса пробега отсоединен от спидометра. После этого снимается красный блок с проводами.

На следующем этапе производится демонтаж гайки крепления гидрокорректора фары и самого рулевого колеса. После установки ключа зажигания в положение «1» противоугонное устройство снимается, а затем снимается колодка с проводами от замка зажигания.

Как дальше снять панель приборов ВАЗ-2109? После этого патрубок снимается вместе с зажиганием. Чтобы снять ручку со стержня, необходимо потянуть «присоску» на себя. Далее снимаются болты крепления штоков амортизаторов и сами элементы, удерживающие щиток с циферблатами с правой и левой стороны.Все, на данном этапе успешно снята панель приборов ВАЗ-2109 (низкая)! Установка всех элементов производится так же, как снятие, в обратной последовательности.

Как снять панель приборов ВАЗ-2109 высоко?

Казалось бы, две одинаковые машины — ВАЗ 1994 и 1996 годов. Однако конструкция их передней панели совершенно разная, поэтому алгоритм разборки будет соответствующий.

Итак, с чего начать работу?

Демонтаж высокой панели приборов начинается со снятия облицовки рулевого колеса.Далее необходимо открутить гайку крепления рулевого колеса так, чтобы его передняя часть была на одном уровне с концом вала колонки. Но сразу снимать гайку не стоит. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях он, спрыгнув с креплений, может нанести сильную травму.

Резкими ударами руки деталь отрывается от креплений и окончательно снимается. Далее откручиваются 6 болтов кожуха нижней колонки. Последняя часть вместе с накладкой замка зажигания снимается полностью наружу.То же делаем и с верхним кожухом. После этого основание снимается с вала и от звукового сигнала отключаются две колодки проводов. Затем по цепи снимаются шнуры от стеклоочистителя и омывателя лобового стекла, а также рычага поворота и освещения.

После вытаскивания «присоски» снимается ручка со штанги и снимаются консоли панели приборов. Далее снимаются патрон прикуривателя, пепельница, а также переключатель вентилятора и ручки управления нагревателем (здесь можно попробовать поддеть их минусовой отверткой).После этого таким же образом снимаются гидрокорректор, выключатели света и другие элементы.

После того, как дело доходит до панели приборов, и трос спидометра снимается, снимаем красные и белые накладки с комбинации приборов и бортовой системы управления. Затем отключаем замок зажигания вместе с «массой», контрольную лампу открытия заслонки и направляющие стержни. Сами винты для крепления щита расположены с двух сторон обшивки.После их снятия панель приборов (ВАЗ-2109 «Самара») будет в положении, свободном от автомобиля.

Отечественный автопром всегда несколько отставал от своих западных соседей, но это, конечно, нельзя отнять от его фундаментальности и солидности. «Восьмерка», вышедшая в 84-м году прошлого века, была заменена своим пятидверным «родственником» Девяткой всего через три года, то есть в 1987 году. Она отличалась не только наличием дополнительной пары двери, но и в других дизайнерских решениях.Панель приборов автомобиля ВАЗ 2109 также была значительно доработана инженерами-разработчиками КБ АвтоВАЗ, что сразу бросается в глаза искушенному отечественному автомобилисту.

Дизайнеры решили, что все-таки далеко ходить не стоит, и не пошли по пути своих зарубежных коллег. Тем более, что сам автомобиль ВАЗ 2109 вовсе не должен был стать чем-то выдающимся. Как и почти все разработки АвтоВАЗа, девятая модель должна была занять нишу «рабочих лошадок», поэтому особого шика от нее никто не ожидал.Из-за этого дашборд был спроектирован достаточно просто и незамысловато. Но справиться с этим мог даже ребенок, и это, несомненно, обрадовало потребителей.

Панель приборов «Девятки» имела прямоугольную, стандартную форму, сглаженные углы, а также стильные козырьки, Волжский автозавод появится чуть позже, а пока все имело классический вид, безупречную компоновку и удобное расположение приборов. Сразу видно, что надо было провести серьезную работу по расположению приборов на панели, ведь они должны располагаться в оптимальном сочетании, не мешать считыванию индикаторов друг друга и не перекрывать друг друга.

Нижняя и верхняя планки

Изначально ВАЗ 2109 выпускался с приборной панелью, которую условно называли «низкой», а модели с установленной «высокой» панелью появились значительно позже, и по ряду причин были менее удачными. Они также различались, начиная с запуска производства в 87 г. и последующих модификаций. Основным отличием стал переход с карбюраторного типа на инжекторный, однако внешняя конструкция также претерпела незначительные изменения, в основном в передней части.

На нижней приборной панели была только одна шкала, у классической — спидометр, а на высокой — два основных, больших циферблатных индикатора (такой же спидометр, как и тахометр). Кроме того, указатель уровня бензина в баке, а также температуры охлаждающей жидкости также имел стрелки-указатели, как в той, так и в другой версии.

На «низкой» панели тоже был вольтметр, который потом убрали за ненадобностью. Спидометр был размечен до скорости 180 километров в час, что неплохо, как для «народной» машины, однако «девятка» таковой не стала.

Сразу над стрелкой спидометра находился показатель суточного пробега автомобиля, а под ним — общий пробег автомобиля. Все предельно просто и понятно. На «высокой» панели спидометр располагался слева, а на нижней — по центру.

Все остальные индикаторы систем автомобиля на «нижнем» табло собраны в специальном блоке с левой стороны в виде специальных контрольных ламп.

Например, датчик давления масла, регулировка заслонки карбюратора, знак функции «СТОП», габариты включения-выключения и т. Д.По-другому устроили высокую панель, по бокам разместили спидометр и тахометр, а в средней части — все остальные датчики и контрольные лампы, выполняющие свои функции.

Также в нижней части приборной панели расположена дополнительная индикаторная полоска. Однако автомобилистам «высокая» панель не очень понравилась, так как в холодную погоду она начинала дребезжать, и печка с ней работала намного хуже, чем с «низкой».

Кроме того, с 1996 года специально для модели ВАЗ 2108 была разработана более современная приборная панель, которая получила название «европанель».Естественно, для установки его, хотя бы как вариант, стали и по. Этот вариант панели имел трапециевидную форму, с закругленными краями, выглядел более эргономичным и обтекаемым, а значит, более привлекательным.

Доминирующее место на «европанели» заняли тахометр и спидометр, а все остальные индикаторы и индикаторы были размещены вокруг, играя второстепенную роль, правда, не мешая водителю, считывать информацию друг от друга. Более того, датчики пройденного расстояния, за день, и вообще в этой версии, были уже цифровыми, как дань все более развивающемуся научно-техническому прогрессу.

низкий и высокий. Тюнинг панели приборов ВАЗ-2109

Панель приборов, устанавливаемая на автомобили ВАЗ девятого семейства, изготовлена ​​из высокотехнологичного энергопоглощающего пластика толщиной 3 мм. Следует отметить, что на данный момент выделяют несколько торпед ВАЗ. На конвейере после середины 1990-х годов выпускалась «девятка», на которой устанавливалась высокоуровневая приборная панель ВАЗ-2109. До этого момента он был низким. Как ни странно, последняя панель производила гораздо меньше шума, чем та, которая была установлена ​​после нее.Но сегодня не об этом. В этой статье мы расскажем, как произвести тюнинг щитка приборов ВАЗ-2109 и как он разбирается.

Модифицировать подсветку

Лучшим вариантом настройки данного элементасалона послужит доработка информационных шкал приборов, а именно замена штатной подсветки на диодную. Владельцам более новых ВАЗов повезло — у них внутри панели расположена подсветка. Старые «девятки» подсвечивались снаружи, что создавало определенный эффект аскетизма.Да и выглядело это не очень спортивно. Изменить его расположение с внешнего на внутреннее вполне реально. Для этого понадобится светопропускающая накладка, провода и скотч.

Чем закончена подсветка панели приборов ВАЗ-2109? Для начала нам необходимо снять панель с автомобиля, предварительно обесточив бортовую сеть автомобиля и открутив детали крепления обшивки. Подробнее об этом мы поговорим в разделе «Как снять низкую и высокую панель приборов ВАЗ-2109».Чтобы свет от диодов попадал на накладку изнутри, необходимо сделать на ее поверхности несколько вырезов. Сделать это можно паяльником или горячим ножом.

Работа со светодиодными деталями

Проделав отверстия, можно переходить к выделению. Он будет располагаться здесь как на иномарках, то есть изнутри. В специализированных сервисах такая услуга стоит несколько тысяч рублей, поэтому в целях экономии сделаем это сами.

Как мы уже отмечали ранее, наша подсветка будет сделана на основе обычной светодиодной ленты.Режем его на несколько однородных частей. В результате у нас должно получиться несколько дорожек по 3 диода на каждой. Для равномерного освещения делаем из фольги рефлектор. Для тахометра и спидометра нам понадобится 3 отрезка ленты. Остальных элементов (шкалы уровня топлива, температуры охлаждающей жидкости и прочего) хватит на одну штуку.

примечание

Штатную подвеску выкидывать не торопимся, т.к. засветятся стрелки шкал прибора. Но его тоже можно модернизировать.Для этого необходимо на место ламп приклеить светодиодную ленту. Многие автомобилисты отмечают его очень яркое свечение, поэтому мы добавляем на диоды дополнительную тонировочную пленку. Если его нет, можете использовать черный маркер — результат будет таким же. При этом стандартный фильтр останется на месте, а оттенок подсветки будет мягким и равномерным с бело-синим цветом.

Что делать дальше?

Далее свет готовности подключить к контакту пластины лампы штатного освещения.Не забываем про полярность — ее определяем заранее. По желанию можно купить специальный драйвер для питания светодиодов. С его помощью вы немного стабилизируете напряжение питания.

О стрелках

На этом этапе наша приборная панель ВАЗ-2109 практически закончена. Осталось только проверить работоспособность светодиодов и подать постоянное напряжение 12 В. Что касается стрелок, то их нужно перекалибровать, а лучше заменить на специальные, которые подсвечиваются отдельной лампой, расположенной рядом ось.В качестве альтернативы устанавливаются штатные детали из панели «десятки», которая также подсвечивается изнутри.

Разбираем панель приборов ВАЗ-2109 (нижняя панель)

По инструкции, чтобы полностью разобрать панель, нужно проделать много манипуляций. Работа выполняется в определенном порядке. Сначала снимите 3 ручки управления нагревателем, затем выключатель вентилятора в сборе и болты крепления центральной консоли. Далее от переключателя задних ПТФ отсоединяется разъем с проводами, один шнур «аварийного» переключателя и два от обогрева заднего стекла.После снятия колодки с выключателя внешнего освещения и подсветки прикуривателя.

Затем ослабьте 4 винта крепления панелей контрольного нагревателя и 2 болта козырька приборной панели. Затем пружинные зажимы сжимаются и корпус комбинации приборов снимается с панели. Трос спидометра тоже снимается. Далее снимается белый башмак с комбинации приборов и шланга экономометра. От спидометра отключаем трос сброса пробега.После этого снимается красный башмак с проводами.

Следующим этапом является демонтаж крепежной гайки гидрокорректора фар, переключателей на рулевом колесе и самого руля. После установки ключа зажигания в положение «1» снимается противоугонное устройство, а затем снимается розетка с проводами от замка зажигания.

Как снять панель приборов ВАЗ-2109? После этого патрубок рулевой колонки снимается вместе с зажиганием. Чтобы снять ручку с тяги, необходимо потянуть на «присоске».Далее снимаются болты крепления заслонок и элементы, удерживающие циферблат с циферблатами с правой и левой стороны. Все, на данном этапе успешно извлечена панель приборов ВАЗ-2109 (низкая)! Установка всех элементов производится так же, как и снятие, в обратной последовательности.

Как снять панель приборов ВАЗ-2109 высоко?

Казалось бы, два одинаковых автомобиля — ВАЗ 1994 и 1996 года выпуска. Однако конструкция их лицевой панели совсем другая, поэтому алгоритм демонтажа будет соответствующим.

Итак, с чего начать работу?

Демонтаж высокой приборной панели начинается со снятия декоративной накладки рулевого колеса. Затем необходимо открутить гайку крепления руля так, чтобы его передняя часть была на одном уровне с концом вала рулевой колонки. Но не снимайте гайку сразу. Руль на «девятке» очень плотно сидит на шлицах, и при резких движениях он соскочит с креплений, может нанести еще большую травму.

Резкими ударами руки деталь отрывается от застежек и окончательно извлекается.Затем ослабьте 6 болтов нижнего кожуха колонки. Последняя деталь вместе с накладкой выключателя зажигания вытаскивается полностью. То же делаем и с верхним кожухом. После этого основание снимается с вала и отключаются две колодки проводов от аудиосигнала. Затем снимаются шнуры со стеклоочистителя и стеклоомывателя, а также с рычага поворота и света.

Вытащив «присоску», ручку снял и снял консоль приборной панели.Затем снимается патрон прикуривателя, пепельница, а также ручки переключателя вентилятора и регулятора обогревателя (здесь можно попробовать потянуть их минусовой отверткой). После этого аналогично снимается гидрокорректор, выключатели света и другие элементы.

После того, как дело дойдет до приборной панели, и трос спидометра будет снят, снимите красные и белые накладки с комбинации приборов и бортовой системы управления. Затем отключите замок зажигания вместе с «массой», регулирующий клапан открытия заслонок и направляющие тяги.Винты крепления щита расположены по обеим сторонам футеровки. После их снятия панель приборов (ВАЗ-2109 «Самара») будет в открытом положении.

Шкив генератора: назначение, установка, ремонт

Генератор представляет собой сложную систему, состоящую из множества деталей. Как и любые другие комплектующие, она подвержена поломкам, что негативно сказывается на работе автомобиля.

Причины поломок

Самая частая причина неисправности — неисправный шкив генератора.Он предназначен для защиты системы от вибрации и обеспечения необходимого натяжения ремня. Натяжение ременного привода может измениться даже при минимальной деформации шкива.

Часто внутренняя часть шкива начинает изнашиваться, что вызывает трещины в крепежных деталях. При этом возникает люфт, который способствует срыву сцепления и разрыву самого ремня. Среди распространенных поломок можно выделить следующие:

• проскальзывание ремня;
• изменение общей геометрии;
• чрезмерное повреждение центральной части;
• кривизна плоскости;
• возникновение царапин и трещин.

Какую роль играет шкив ВАЗ

Эксплуатация автомобиля связана с непрерывным движением коленчатого вала, работа которого может нарушиться даже из-за минимальных колебаний. Шкив генератора защищает его и снижает шум, возникающий при движении ременной передачи. Кроме того, в его функцию входит снижение нагрузки на генератор, благодаря чему он гораздо медленнее изнашивается даже на высоких оборотах. Вот почему так важна регулярная проверка состояния шкива, которая помогает предотвратить многие поломки автомобиля и продлить срок службы дорогостоящих деталей.

Прогресс

Одновременно со шкивом снимается сам генератор ВАЗ, поэтому при работе нужно соблюдать особую осторожность. Перед разборкой устройства снимите привод с минусовой клеммы и снимите ремень. Это можно сделать, ослабив регулировочный болт и открутив верхнюю и нижнюю опоры радиатора. Далее генератор перекладывается непосредственно на блок цилиндров. Теперь осталось только аккуратно снять ремень со шкива и коленвала.

С разъема генератора снимается штекер с проводкой, снимается колпачок и откручивается гайка. Затем снимается проводка, которая является соединительным элементом клеммы «В» и контактной защелкой. Также понадобится натяжной болт, который находится спереди и необходим для монтажа генератора. Следующим шагом будет снятие гайки и втулки с резьбовым соединением.

Нижнее крепление включает распорную втулку и гайку. Для дальнейшей работы рекомендуется использовать стороннюю помощь, чтобы упростить снятие последнего крепления, расположенного под генератором.

Возможные проблемы

Замена шкива генератора может быть существенно осложнена несвоевременной заменой из-за его окисления, в результате чего он прилипает к самому генератору. Чтобы упростить задачу, можно использовать инструмент с тонким профилем. Для удаления коррозии рекомендуется использовать тормозную жидкость или специальный инструмент. Достаточно нанести небольшое количество состава перед удалением поврежденного элемента.

При отсутствии специального ключа придется использовать другой метод.Для начала фиксируется вал ротора, предотвращающий его вращение. Далее снимаем гайку, на которой держится шкив ремня генератора и сама заменяемая деталь. Все работы производятся двумя инструментами: шестигранником и головкой под торцевой ключ подходящего размера.

Характеристики

Шкив генератора, цена которого может доходить до 4 тысяч рублей, является довольно хрупкой деталью и поэтому может прийти в негодность даже при незначительных повреждениях. Это связано с тем, что данный элемент не подвергается закалке при производстве.Небольшой люфт, появляющийся при эксплуатации автомобиля, также способствует поломке. Именно поэтому при установке особое внимание уделяется надежности крепежа. Также в процессе производства на поверхности элемента могут появиться микроскопические царапины, которые расширяются при эксплуатации и сокращают срок службы детали.

Следует отметить, что шкив генератора можно ремонтировать только при минимальных повреждениях. После снятия детали необходимо внимательно осмотреть ее и обратить внимание на состояние самого генератора, чтобы своевременно устранить поломки.

Правильная работа шкива напрямую влияет на работу аккумулятора. При наличии неисправностей возникает частая необходимость зарядки аккумулятора и быстрый выход из строя. Своевременно ремонтируя или заменяя шкив генератора, можно изменить передаточное число и снизить затраты на топливо, это связано с тем, что на холостом ходу деталь будет вращаться медленнее, чем при движении автомобиля.

Что нужно знать

Автовладельцы часто сталкиваются с небольшим люфтом, который может исправить любой.Стоит отметить, что работа сильно потрясенного шкива невозможна и его необходимо заменить. Люфт можно устранить за счет более плотного соединения генератора и крепежных болтов. Рекомендуется осмотреть поверхность детали; при обнаружении мелких трещин их необходимо заделать.

Защитная крышка элемента используется только один раз и в течение определенного времени, рекомендованного производителем. Новый чехол необходимо приобрести до окончания срока его службы. Как уже было сказано ранее, ремонт и замена шкива не требует особых навыков и под силу даже неопытному владельцу.Рекомендуется использовать специальный съемный инструмент, который не только ускорит задачу, но и упростит ее.

Проверка генератора

Осмотрев генератор ВАЗ на наличие неисправностей и повреждений, его предварительно необходимо очистить от грязи и пыли. Для начала стоит с помощью тестера убедиться в надежности контакта щетки и вывода. Достаточно подключить один щуп к клемме, а другой к самой щетке, выставив режим омметра.Нарушение контакта обнаруживается обрывом и высоким сопротивлением. В этом случае необходимо пропаять места подключения клемм и щеток.

Контактные кольца рекомендуется очищать растворителем. Черный налет от угольной пыли сильнее проявляется при наличии царапин, бороздок или ступенек на кольцах. Неровности можно удалить протачиванием контактных элементов, закрепленных в токарном станке.

Стоит отметить, что хлорид цинка нельзя использовать для пайки.Не подходит для ремонта каких-либо элементов электрооборудования, так как способствует интенсивному развитию коррозии и снижению срока службы. Оптимальный вариант — обычная канифоль.

Не будет лишних чеков и пружин. В процессе эксплуатации под воздействием высоких температур их эластичность снижается, что требует их замены. Для проверки просто нажмите на щетки, которые видны из-под держателя щеток.

Российские и импортные генераторы

Принцип работы всех современных генераторов одинаков и основан на генерации переменного тока с последующим преобразованием в постоянную энергию.Каждая модель оснащена встроенным диодным мостом.

Основное отличие отечественных генераторов от импортных — отсутствие дополнительных выпрямителей в российских устройствах, используемых для питания обмотки.

Торпедный кожух автомобиля

Дорогие друзья, представляю вашему вниманию дополнительную серию фотографий деревянной торпеды в моей 99-ке. Я старался снимать все больше и больше, чтобы максимально передать настоящие ощущения от пребывания в машине. На первом фото хорошо видны «косячки» под кнопками противотуманок, обогрева заднего стекла и аварийки.

Дело в том, что когда я начал делать торпеду, я изначально выпилил отверстия для установки больших кнопок от Камаза или от автобуса, точно не помню, что это было. Но башмака для подключения проводки к этим кнопкам найти не удалось. Поэтому в последний момент было решено оставить стандартные кнопки. Пришлось поставить деревянные заплатки, которые хорошо видны на фото. Телевизор закреплен с внутренней стороны торпеды. Не снимается снаружи. Теперь камера заднего вида включена.Но можно переключить видеовход на радио. Потом можно будет смотреть мультики. Тумблер находится на облицовке тоннеля. Железная розетка под телевизор изготовлена ​​методом электрохимической гравировки. Этот метод читали в Интернете. Но потребовалось очень много времени, чтобы поэкспериментировать с различными железками, прежде чем удалось разработать оптимальную технологию, подходящую для домашних условий.

Магнитолу практически не использую по назначению. Вместо музыки слушаю двигатель.А в магнитоле оказалась очень полезная функция — самонастраивающиеся часы. Закройте крышку бардачка с белкой.

Не навесной. Его легко вынуть, как пробку из бутылки. Но сидит очень плотно. Не болтается и самопроизвольно не выпадает. Внутренности бардачка.

Весь перчаточный ящик сделан из стекловолокна (стекловолокно + эпоксидная смола). Вся изнаночная часть торпеды отделана таким же материалом для большей прочности конструкции.Вот крупный план торпеды слева от руля направления.

Собственно руль на фоне остальной торпеды.

Руль переделан из какого-то кетайского или турецкого руля, купленного на авторынке за 500 руб. Вся пластиковая отделка руля была снята, так что осталась только стальная рама. Далее к этому каркасу по частям приклеивались кусочки дерева. Затем — морилка и лак в 10 слоев.Сиять. Вид спереди на руль.

Отдельного внимания заслуживает кнопка на рулевом колесе. Значок бренда Lada был вырезан из металлической пластины лобзиком. Затем отполировал до зеркального блеска и навсегда приклеил к кнопке на руле эпоксидной смолой. Это облицовка центрального тоннеля.

Также деревянный. На нем три кнопки. Слева направо: кнопка центрального замка (запирание / отпирание замков дверей изнутри), кнопка электропривода багажника (про установку напишу в отдельной записи в БЖ), кнопка включения / выключения камера заднего вида (при отключенной камере заднего вида видеовход ТВ автоматически передается на магнитолу) На фото слева отвинченная часть крепления крышки на рычаге переключения передач (винты в подстаканник на фото справа).Это временная мера, потому что во время фотосъемки я был занят наведением порядка за кулисами и тягой на КПП. Устали от отвратительного скрип-хруст, издаваемого кулисным механизмом при каждом переключении передач. На момент написания эта работа была успешно завершена.

На тему тюнинга подсветки приборной панели ВАЗ 2109 рассматривался вариант светодиодной подсветки без серьезного вмешательства в приборку. Там мы просто заменили лампы подсветки на светодиоды, поэтому, хотя эффект есть, со временем мы хотим большего.Ожидание большего сводится к тому, что на следующих поколениях приборов Samar и на иномарках циферблаты приборов подсвечиваются изнутри, и создается впечатление, что сами цифры и шкалы приборов светятся. Панели приборов ВАЗ 2109, ВАЗ 2108 подсвечивают лампы, излучающие свой свет на циферблаты снаружи, со стороны стрелок, при этом яркость и детализация такой подсветки невысока.

Попробуем осветить приборную панель изнутри, как на иномарках, на примере высокой панели ВАЗ 2109.Стоит отметить, что тюнингованные панели приборов в специализированных фирмах стоят очень дорого, поэтому можно неплохо сэкономить, доработав панель приборов своими руками.

Для этого нам понадобится светопропускающая накладка на панель приборов, например, эта:

Снимаем с машины и разбираем панель приборов, снимаем приборные стрелки и снимаем старую обшивку. Чтобы подсветка попала в крышку изнутри, делаем вырезы на поверхности под крышкой.Сделать это можно нагретым ножом или паяльником.

Теперь займемся самой подсветкой. Он будет организован на основе светодиодной ленты. Используем ленту, которую разрезаем на части по три диода. Для равномерного свечения делаем рефлектор из обычной фольги.

Для спидометра и тахометра берем 3 отрезка ленты, одного отрезка хватает на указатели уровня топлива и температуры охлаждающей жидкости.

Мы сохраняем штатное освещение, так как оно подсвечивает стрелки шкал приборов.Также его можно модернизировать, приклеив на штатное место ламп подсветки светодиодную ленту, немного подкрасив, иначе подсветка будет слишком яркой. Тонировать можно тонирующей пленкой или черным маркером, как описано в этой статье. При этом желательно оставить стандартный светофильтр, свет подсветки будет мягким и равномерным, с чуть голубоватым оттенком.

Подключаем всю эту подсветку к контактам штатной пластины лампы подсветки, предварительно определив их полярность.Для стабилизации тока при питании светодиодов можно использовать

Будем тюнинговать щиток приборов ВАЗ 21099. Первым делом демонтируем пластик, добираемся до щита, снимаем, но обо всем по порядку. В процессе доработки нам потребуются паяльник, вставка в приборную панель ВАЗ 21099, ультрафиолетовая лампа, ряд проводов, штатные лампочки с патронами, клей и флюоресцентный маркер.

Приступим к работе. Итак, снимаем панель, снимаем стекло и пластиковую окантовку вокруг него, аккуратно снимаем стрелки и вставку.Обратите внимание на свою новую вставку, если в ней нет отверстий, вам придется сделать их самостоятельно. Каждую дырочку рекомендуется делать с небольшим запасом, чтобы стрелки не прилипали. Можно сказать, что на данном этапе половина работы сделана. Демонтируем штатное освещение, делаем аккуратно, стараемся не сломать хрупкий пластик. Вытаскиваем доску с этого места. Схему подключений и подключений лучше сделать, чтобы потом не забыть, что и где подключено. Вместо штатной подсветки установим неоновые лампочки.Приклеиваем неон к панели и сверху приклеиваем пластиковую защиту, там, где раньше располагались штатные лампочки. Следим за тем, чтобы конструкция держалась надежно и не отвалилась при первом прикосновении. Сверху панели приклеиваем блок управления неоновой подсветкой. Обклеивать блок можно как клеем, так и двусторонним скотчем.

Подключение производится там, где раньше была штатная подсветка. Не перепутайте полярность, на плате обычно указывается где минус, а где плюс.Если таких отметок нет, то определяем опытным путем. Далее берем по паре лампочек на каждый прибор, например на спидометре ВАЗ 21099 соединяем лампочки с двух сторон и все это соединяем проводами. Протягиваем провода изнутри, проделывая небольшие дырочки в перегородках. Установили лампочки, подключаем их туда же, где подключаются неоновые лампочки, на полярность здесь обращать внимание не стоит, никакой роли это не играет. Теперь проверяем освещение на работоспособность, если вы все сделали правильно, то можете прикрепить накладку и начинать любоваться.Дополнительно исправляем положение лампочек изнутри. Кстати, крепление лампочек изнутри можно произвести с помощью клея, нужно лишь проследить, чтобы проводка не мешала перемещению разных частей датчиков, проводку можно приклеивать к пластиковым элементам. Практически все готово, переходим к завершающему этапу. Сверху кладем накладку и по углам кладем на клей. Крышка на месте, приступаем к установке стрелок. Устанавливаем их очень аккуратно, красим маркером, желательно дать несколько раз просохнуть.Осталось собрать приборную панель и поставить все на прежнее место. В обязательном порядке проверяем работу датчиков, собираем торпеду до конца. Это лишь один из вариантов тюнинга панели приборов ВАЗ 21099, все зависит от ваших возможностей и фантазии. Накладку вполне можно не покупать, а покрасить своими руками, сделав тем самым оригинальный тюнинг салона автомобиля. Главное, чтобы подсветка только освещала панель, а не слепила вам лицо, поэтому так важно правильно выбрать лампочки и отрегулировать их.

Несмотря на все насмешки иностранных скептиков, история отечественного автомобилестроения помнит много выдающихся моделей автомобилей. Среди последних легендарный автомобиль, настоящий народный любимец — ВАЗ 2109. Многие наши соотечественники до сих пор успешно пользуются этим автомобилем, поэтому было бы вполне логично, если бы мы рассмотрели самые распространенные способы тюнинга интерьера этой популярной модели.

1 Разборка приборной панели — Работа без инструментов

Приборная панель ВАЗ 2109 изготовлена ​​из специального пластика с высокими энергопоглощающими характеристиками.В конструкцию щита входит сама панель и защитная накладка, предназначенная для защиты устройств автомобиля от перегрева и повреждений. Основание приборной панели выполнено из пластика толщиной 3 мм, а накладка — из пенополиуретана, усиленного надежным металлическим каркасом. С внешней стороны крышки декоративная пленка. Такая конструкция одинакова для всех типов автомобильных панелей — высоких, низких и евро панелей.

Каждый из трех типов щитов так или иначе нуждается в улучшении.Причем тюнингу часто подвергаются одни и те же устройства. Например, и европанель, и другие виды панелей приборов ВАЗ 2109 нуждаются в улучшении подсветки спидометра, тахометра и других измерительных шкал. Эта операция невозможна без демонтажа всех компонентов панели приборов.

Стоит отметить, что, приступая к снятию щита, многие владельцы отечественной модели основательно готовятся к этой операции. Все они покупают дорогие наборы отверток и гаечных ключей и только после этого приступают к настройке.На самом деле все это оказывается лишним, ведь модель ВАЗ 2109 — одна из немногих, приборная панель которой была установлена ​​на специальных зажимах. Для того, чтобы снять щиток, не нужно часами «париться» над множеством винтов. Достаточно просто отогнуть обычным кухонным ножом каждую из восьми защелок, а затем снять панель вместе с накладкой. Эта операция выполняется по следующему алгоритму:

1. нижние фиксаторы со стороны водителя отогнуты;
2. верхние защелки открываются с той же стороны;
3. средняя часть панели отключена;
4. Щиток снят с креплений переднего пассажира.

По окончании разборки мы увидим перед собой все измерительные шкалы автомобиля, подсветка которых требует настройки.

2 Улучшение подсветки приборов ВАЗ 2109

Модернизация освещения приборной панели модели ВАЗ 2109 осуществляется заменой штатных ламп на современные светодиодные с небольшими доработками шкал своими руками. Для проведения операции нам потребуется приобрести новый набор наклеек с цифрами, накладку со шкалами, а также ультрафиолетовую лампу, работающую от 12 В.Также необходимо иметь автомобильную краску и флюоресцентный маркер, которым мы будем выделять цифры на шкалах панели.

Имея все запчасти в наличии, можно приступать к тюнингу. После того, как мы сняли приборную панель, нужно удалить стандартную вставку, на которой расположены весы. Снимаем с его поверхности все стрелки, а затем откладываем в сторону. Далее при необходимости нужно проделать дырочки в купленных нами новых весах. Последний делаем немного шире, иначе стрелки будут прилипать.

На следующем этапе демонтируем штатную подсветку панели приборов ВАЗ 2109. Для этого снимаем плату с лампочками, аккуратно вытаскиваем последние и заменяем на купленные нами неоновые или светодиодные устройства. Накройте верхнюю часть платы лампами защитной пластиковой крышкой. При настройке освещения приборной панели не забудьте соблюдать полярность на блоке управления подсветкой. Если перепутать провода, подсветка работать не будет.

После грамотного выполнения работ можно приступать к доработке весов.Для этого возьмите новые накладки с цифрами и флуоресцентный маркер, выделите последний, сделав их четче. Если вы не нашли маркер, можете наклеить новые номера из купленных наборов наклеек.

На завершающем этапе настройки приборной панели аккуратно установите плату с осветительными приборами, а поверх нее — новые накладки с шкалами. Монтаж нужно производить так, чтобы не повредить замки щеток дворников автомобиля. Если все же сломались дворники, то их можно отремонтировать так же, как.

3 Замена датчиков на торпеде «девятка»

Эта деталь приборной панели ВАЗ 2109 — одна из немногих, к которой у автовладельцев практически нет претензий. Единственное, что рано или поздно подвергается замене, это датчики температуры антифриза и давления масла. Меняем первую на модельную. ТМ 106-10 , а вместо второго ставим модель 23,3839 … Новые датчики можно купить в любом автомагазине.

При замене нужно быть предельно осторожным, так как есть большой риск повредить проводку.Чтобы этого не произошло, провода необходимо соединить таким образом, чтобы соединить вместе 4 разъема 31029, по 6 контактов в каждом. Для правильного выполнения работ нужно действовать по специальной таблице, которую можно найти в техническом паспорте автомобиля.

В процессе модернизации торпеды особое внимание следует уделить указателям поворота. Так как эта модель автомобиля оснащена только одним указателем, необходимо подавать информативные сигналы с переключателя, который находится под рулевым колесом.Для этого необходимо отсоединить провода от ЭБУ двигателя «девятка» согласно инструкции в техпаспорте и подключить их к выключателю. Блок управления двигателем ВАЗ 2109 расположен там же, что и.

Модернизация торпеды «девятка»

По окончании работ получаем полное обновление приборной панели, которая не только по-другому выглядит, но и более точно уведомляет о нарушениях в работе автомобиля.

Каждый владелец автомобиля ВАЗ 21099 хочет, чтобы салон его автомобиля был комфортным.Поэтому, посмотрев фото тюнингованных деталей, у многих возникает желание произвести тюнинг панелей ВАЗ 21099 своими руками. Кстати, после его проведения обычно пропадают все скрипы облицовки, на которые так часто жалуются владельцы отечественных «девяток». В результате водитель может наслаждаться тишиной, а также слышать шорох шин по асфальтовому покрытию и приятный шепот двигателя.

Тюнинг салона ВАЗ 21099 лучше начинать с оснащения днища и колесных арок кузова сплошной шумоизоляцией.

А за улучшением приборной панели должно последовать усиление обшивки дверей. Дело в том, что именно двери обычно являются основным источником скрипов.

Рычаги на рулевом колесе не должны мешать безопасности движения

Руль у ВАЗ 21099 достаточно безопасен и достаточно удобен, поэтому срочно его заменять нет. Специалисты рекомендуют устанавливать на него только кожаную тесьму, чтобы улучшить внешний вид, а также качество контакта с руками водителя.Если есть желающие избавиться от старого руля, им стоит посетить авторынок, где всегда можно найти широкий ассортимент спортивных «рулей», как китайского производства, так и известных фирм.

Не стоит слишком увлекаться настройкой приборной панели на ВАЗ 21099, так как некоторые дизайнерские новшества могут помешать безопасности движения. К ним относятся квадратный руль или руль уменьшенного диаметра и разрывы в рулевом колесе: они будут бесполезны в случае аварии на дороге.

При тюнинге салона ВАЗ 21099 своими руками нежелательно добавлять на руль дополнительные ручки. Это, конечно, выглядит эффектно, но не позволяет выполнять маневры с высокой точностью. Хотя приборная панель, внешне напоминающая часть космического корабля, выглядит великолепно — с этим не поспоришь.

Не жалейте денег на тюнинг салона ВАЗ 21099

Не жалейте денег на полную перетяжку потолка, стоек кузова и дверей, используйте качественный кожзаменитель.После тюнинга панели приборов ВАЗ 21099 можно начинать подтягивать рычаг переключения передач и «ручник», а также заднюю полку и рулевую колонку.

Пригодятся накладки на педали газа, тормоза и сцепления, а противоскользящая доска пола добавляет интерьеру практичности и оригинальности.
