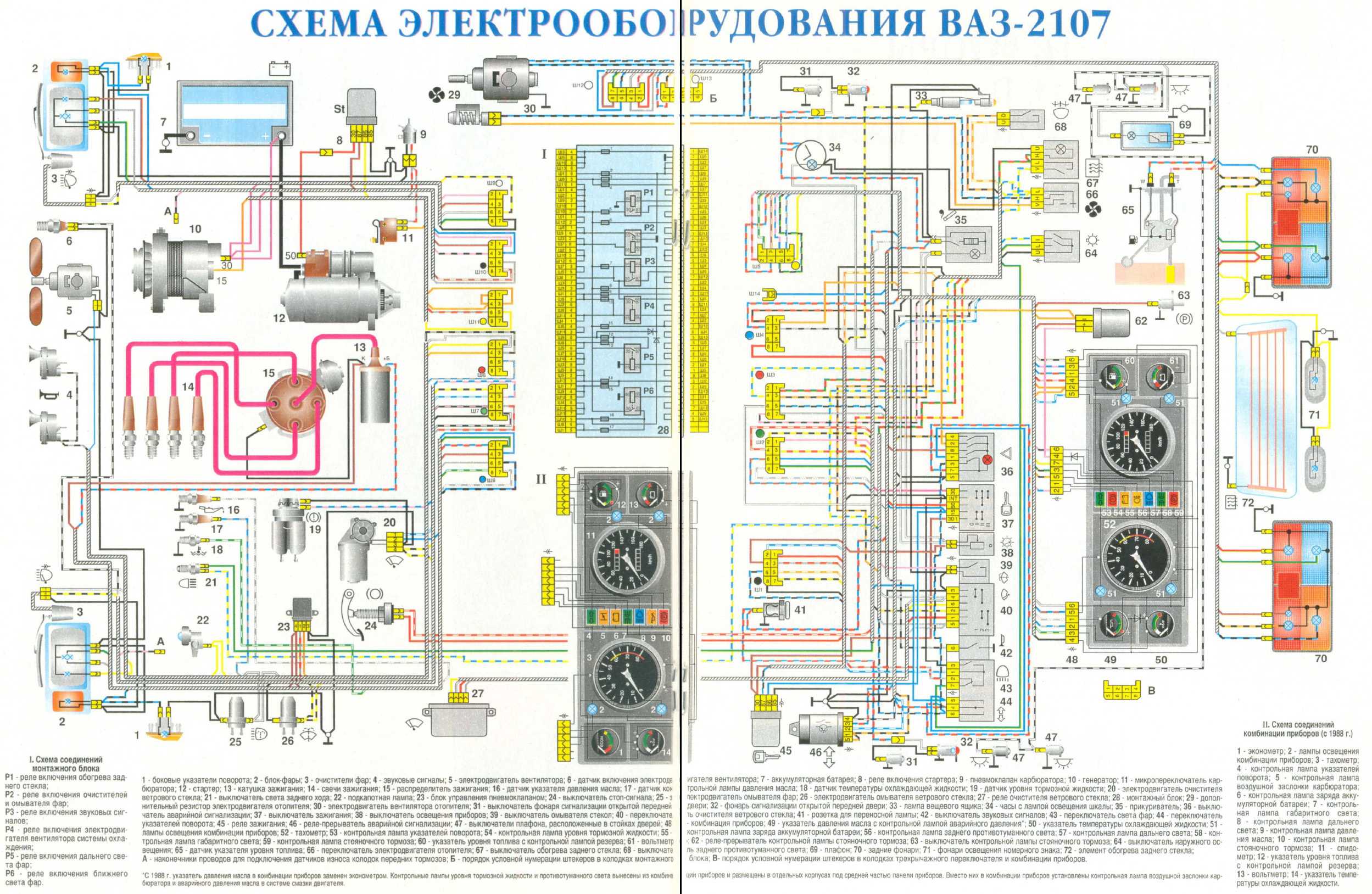

ЭЛЕКТРОСХЕМА ВАЗ 2107 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



Схема электрооборудования автомобиля ваз 2107 .
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар ваз 2107;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ваз 2107;
6 — датчик включения электродвигателя вентилятора ваз 2107;
7 — электродвигатель смывателя фар;
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости;
12 — катушка зажигания ваз 2107; 13 — подкапотная лампа;
14 — датчик указателя давления масла;
15 — распределитель зажигания ваз 2107;
16 — датчик контрольной лампы давления масла;
17 — свечи зажигания автомобиля ваз 2107;
18 — датчик температуры охлаждающей жидкости ваз 2107;
19 — генератор автомобиля ваз 2107;
20 — микропереключатель карбюратора ваз 2107;
21 — аккумуляторная батарея;
22 — пневмоклапан карбюратора ваз 2107;

23 — реле включения стартера;
24 — стартер ваз 2107;
25 — реле очистителя ветрового стекла;
26 — реле зажигания ваз 2107;
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок ваз 2107;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания ваз 2107;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар ваз 2107;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов ваз 2107;
44 — прикуриватель;
45 — часы с лампой освещения шкалы;
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов ваз 2107;
48 — указатель давления масла с контрольной лампой недостаточного давления ваз 2107;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ваз 2107;
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости ваз 2107;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар ваз 2107;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов ваз 2107;
60 — вольтметр ваз 2107;
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ваз 2107;
63 — дополнительный резистор электродвигателя отопителя;
64 — электродвигатель вентилятора отопителя ваз 2107;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари ваз 2107;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива;
72 — элемент обогрева заднего стекла.

Второй вариант схемы ВАЗ 2107

1 — боковые указатели поворота; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — электродвигатель вентилятора; 6 — датчик включения электродвигателя вентилятора; 7 — электродвигатель смывателя фар; 8 — блок управления пневмоклапаном; 9 — электродвигатель очистителя ветрового стекла; 10 — электродвигатель омывателя ветрового стекла; 11 — датчик уровня тормозной жидкости; 12 — катушка зажигания; 13 — подкапотная лампа; 14 — датчик указателя давления масла; 15 — распределитель зажигания; 16 — датчик контрольной лампы давления масла; 17 — свечи зажигания автомобиля; 18 — датчик температуры охлаждающей жидкости; 19 — генератор автомобиля; 20 — микропереключатель карбюратора; 21 — аккумуляторная батарея; 22 — пневмоклапан карбюратора; 23 — реле включения стартера; 24 — стартер; 25 — реле очистителя ветрового стекла; 26 — реле зажигания; 27 — реле-прерыватель аварийной сигнализации; 28 — выключатель стоп-сигнала; 29 — розетка для переносной лампы; 30 — выключатель света заднего хода; 31 — лампа вещевого ящика; 32 — выключатель контрольной лампы стояночного тормоза; 33 — монтажный блок; 34 — выключатель фонаря сигнализации открытой передней двери; 35 — фонарь сигнализации открытой передней двери; 36 — выключатель зажигания; 37 — переключатель очистителя ветрового стекла; 38 — выключатель омывателя стекол; 39 — выключатель звуковых сигналов; 40 — переключатель света фар; 41 — переключатель указателей поворота; 42 — выключатель аварийной сигнализации; 43 — выключатель освещения приборов; 44 — прикуриватель; 45 — часы с лампой освещения шкалы; 46 — выключатели плафона, расположенные в стойках дверей; 47 — комбинация приборов; 48 — указатель давления масла с контрольной лампой недостаточного давления; 49 — указатель температуры охлаждающей жидкости; 50 — тахометр; 51 — реле-прерыватель контрольной лампы стояночного тормоза; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа уровня тормозной жидкости; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа дальнего света фар; 57 — контрольная лампа габаритного света; 58 — контрольная лампа стояночного тормоза; 59 — лампы освещения комбинации приборов; 60 — вольтметр; 61 — указатель уровня топлива с контрольной лампой резерва; 62 — переключатель электродвигателя отопителя; 63 — дополнительный резистор электродвигателя отопителя; 64 — электродвигатель вентилятора отопителя; 65 — выключатель наружного освещения; 66 — выключатель заднего противотуманного света; 67 — выключатель обогрева заднего стекла; 68 — плафон; 69 — задние фонари; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня топлива; 72 — элемент обогрева заднего стекла.


    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



Электросхема ВАЗ 2107 » Классические ВАЗы. ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107


Кликните по картинке чтобы ее увеличить

1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора ВАЗ 2107
6 — датчик включения электродвигателя вентилятора ВАЗ 2107
7 — электродвигатель смывателя фар ВАЗ 2107
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости ВАЗ 2107
12 — катушка зажигания ВАЗ 2107
13 — подкапотная лампа;
14 — датчик указателя давления масла ВАЗ 2107
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла ВАЗ 2107
17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости ВАЗ 2107
19 — генератор ВАЗ 2107
20 — микро — переключатель карбюратора;
21 — аккумуляторная батарея ВАЗ 2107
22 — пневмоклапан карбюратора;
23 — реле включения стартера ВАЗ 2107
24 — стартер ВАЗ 2107
25 — реле очистителя ветрового стекла ВАЗ 2107
26 — реле зажигания ВАЗ 2107
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы ВАЗ 2107
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр ВАЗ 2107
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр ВАЗ 2107
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя ВАЗ 2107
63 — дополнительный резистор электродвигателя отопителя ВАЗ 2107
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива ВАЗ 2107
72 — элемент обогрева заднего стекла;

А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.

Электросхема ВАЗ 2107 инжектор в крупном формате с разъяснениями

Переезд сайта на новый домен .

2- боковые указатели поворота;

3- аккумуляторная батарея;

4- реле включения стартера;

5- электропневмоклапан карбюратора;

6- микровыключатель карбюратора;

7- генератор 37.3701;

8- моторедукторы очистителей фар*;

9- датчик включения электродвигателя вентилятора;

10- электродвигатель вентилятора системы охлаждения двигателя;

11- звуковые сигналы;

12- распределитель зажигания;

13- свечи зажигания;

14- стартер ВАЗ-21074;

15- датчик указателя температуры охлаждающей жидкости;

16- лампа освещения моторного отсека;

17- датчик сигнализатора недостаточного давления масла;

18- датчик сигнализатора недостаточного уровня тормозной жидкости;

19- моторедуктор очистителя ветрового стекла;

20- блок управления электропневмоклапаном карбюратора;

21- катушка зажигания;

22- электродвигатель насоса омывателя фар*;

23- электродвигатель насоса омывателя ветрового стекла;

24- монтажный блок;

25- реле очистителя ветрового стекла;

26- реле аварийной сигналаизации и указателей поворота;

27- выключатель стоп-сигнала;

28- выключатель фонарей заднего хода;

29- реле зажигания;

30- выключатель зажигания;

31- трехрычажный переключатель;

32- выключатель аварийной сигнализации;

33- штепсельная розетка для переносной лампы**;

34- переключатель вентилятора отопителя;

35- дополнительный резистор электродвигателя отопителя;

36- лампа сигнализатора включения обогрева заднего стекла;

37- лампа сигнализатора недостаточного уровня тормозной жидкости;

38- блок сигнализаторов;

39- электродвигатель вентилятора отопителя;

40- лампа освещения вещевого ящика;

41- выключатель плафонов на стойках передних дверей;

42- выключатель фонарей сигнализации открытых передних дверей***;

43- фонари сигнализации открытых передних дверей***;

44- соединительная колодка;

46- часы ВАЗ-21074;

47- выключатель ламп освещения приборов;

48- диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости;

49- указатель уровня топлива;

50- лампа сигнализатора резерва топлива;

52- лампа сигнализатора включенияуказателей поворота;

53- лампа сигнализатора прикрытия воздушной заслонки карбюратора;

54- лампа сигнализатора зарядка аккумуляторной батареи;

55- выключатель сигнализатора прикрытия воздушной заслонки карбюратора;

56- комбинация приборов;

58- выключатели плафона на стойках задних дверей;

59- указатель температуры охлаждающей жидкости;

60- тахометр 21074;

61- лампа сигнализатора включения стояночного тормоза;

62- лампа сигнализатора недостаточного давления масла;

63- лампа сигнализатора включения дальнего света;

64- лампа сигнализатора включения наружнего освещения;

66- выключатель сигнализатора включения стояночного тормоза;

67- выключатель ламп наружнего освещения;

68- выключатель элемента обогрева заднего стекла с лампой подсветки;

69- выключатель фонарей заднего противотуманного света с сигнализатором включения*;

70- предохранитель цепи фонарей противотуманного света;

72- задние фонари ВАЗ 21074;

73- датчик указателя уровня и резерва топлива;

74- колодки для подключения к элементу обогрева заднего стекла*;

Материалы: http://arfsoft. ru/arfsoft/01_VAZ/VAZ_ELECTRO/VAZ_2107/ELECTRO_vaz2107_obch.htm

Руководства Buderus | Бош Термотехника

GC144 Руководство по установке (на английском языке) Скачать (PDF 2,4 МБ)
GC144 Руководство по установке (французский) Скачать (PDF 2,4 МБ)
GC144 Руководство по эксплуатации (на английском языке) Скачать (PDF 0,4 МБ)
GC144 Руководство по эксплуатации (французский) Скачать (PDF 0.4 МБ)
GC144 Преобразование пропана (английский) Скачать (PDF 0,9 МБ)
GC144 Преобразование пропана (французский) Скачать (PDF 0,9 МБ)
GC144 Список запасных частей Скачать (PDF 1,5 МБ)
G124X Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 4,2 МБ)
G124X Руководство по установке и обслуживанию (на французском языке) Скачать (PDF 4. 9 МБ)
G124X Инструкции по переходу на пропан Скачать (PDF 2,1 МБ)
G124X Инструкции для высокогорья Скачать (PDF 1,4 МБ)
GA124 Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 1,1 МБ)
GA124 Руководство по установке и обслуживанию (французский) Скачать (PDF 1.2 МБ)
GA124 Руководство по эксплуатации (на английском языке) Скачать (PDF 0,3 МБ)
GA124 Руководство по эксплуатации (французский) Скачать (PDF 0,5 МБ)
GA124 Преобразование высоты (французский) Скачать (PDF 0,6 МБ)
GA124 Преобразование пропана (английский) Скачать (PDF 0,5 МБ)
GA124 Преобразование пропана (французский) Скачать (PDF 0. 7 МБ)
G234X Руководство по установке и обслуживанию (на английском языке) Скачать (PDF 2,3 МБ)
G234X Руководство по установке и обслуживанию (французский) Скачать (PDF 2,6 МБ)
G234X Руководство пользователя Скачать (PDF 0,7 МБ)
G234X Руководство по эксплуатации (французский) Скачать (PDF 0,7 МБ)
G234X Преобразование высоты Скачать (PDF 0.2 МБ)
G234X Преобразование пропана (английский) Скачать (PDF 0,9 МБ)
G234X Преобразование пропана (французский) Скачать (PDF 0,9 МБ)

Поддержка для бездорожья

1 902 1 11
Руководства по эксплуатации
2022 RR Race Supplement (4-тактный)
2022 RR Race Supplement (2-тактный)
2022 Xtrainer
2022 RR (2-тактный)
2020 — 2021 Xtrainer
2020–2021 RR и RR Race (2-тактный)
2020–2021 RR Race (4-тактный)
2020 RR Race (4 — Ход)
Гоночное дополнение 2020 RR (4-тактный)
2020 RR Стандарт (2 — Ход)
Гоночное дополнение 2020 RR (2-тактный)
Xtrainer 2020
2019 RR Race ( 4-тактный)
2019 250-300 RR и RR Race (2 -Stroke)
2019 200 руб. (2-тактный)
2019 125 RR и RR Race (2-тактный)
Xtrainer 2019
2019 250–300 руб. (2-тактный)
Миникросс Электрический
2018 RR Race (4-тактный)
2018 250–300 RR и RR Race (2-тактный)
2018 125 RR (2-тактный)
Xtrainer 2018 года
2017 RR & Race (2-тактный)
  2017 RR Race (4-тактный)
2017 Xtrainer
2016 RR (2-тактный)
2016 RR (4-тактный)
Xtrainer 2016
2015 RR (4-х ход)
Гоночное дополнение 2015 RR (4-тактный)
2015 390-480 RR (4-х ход)
2015 350 RR W/EFI (4-тактный)
2015 RR (2-ход)
2015 RR RACE Дополнение (2-ход)
2015 Xtrainer
2014 Race Edition Дополнение
2014 RR (4-х ударов)
2014 RR (2-тактный)
2013 RR (4-тактный)
2013 RR (2-тактный)
2012 RR (4-тактный)
2011 RR (4-тактный)
2010-2011 R12 50
2010-2011 Р10 50
2005-2009 RR (4-тактный)
2010-2012 RR/RS (4-тактный)
2007-2009 RR / RS (4-RUS)
2005-2006 RR / RS (4-х ход)

%PDF-1. 7 % 201 0 объект > эндообъект внешняя ссылка 201 82 0000000016 00000 н 0000003039 00000 н 0000003184 00000 н 0000003220 00000 н 0000004915 00000 н 0000005022 00000 н 0000005157 00000 н 0000005292 00000 н 0000005427 00000 н 0000005562 00000 н 0000005697 00000 н 0000005832 00000 н 0000005967 00000 н 0000006102 00000 н 0000006237 00000 н 0000006372 00000 н 0000006507 00000 н 0000007118 00000 н 0000007724 00000 н 0000007761 00000 н 0000007809 00000 н 0000007921 00000 н 0000008035 00000 н 0000008284 00000 н 0000008909 00000 н 0000009164 00000 н 0000009768 00000 н 0000012721 00000 н 0000013033 00000 н 0000013146 00000 н 0000013282 00000 н 0000013465 00000 н 0000013597 00000 н 0000013624 00000 н 0000014219 00000 н 0000014580 00000 н 0000014937 00000 н 0000015341 00000 н 0000017991 00000 н 0000061288 00000 н 0000095751 00000 н 0000096093 00000 н 0000096307 00000 н 0000096647 00000 н 0000097010 00000 н 0000097080 00000 н 0000097186 00000 н 0000132809 00000 н 0000133072 00000 н 0000133533 00000 н 0000134350 00000 н 0000134420 00000 н 0000134506 00000 н 0000135903 00000 н 0000136174 00000 н 0000136375 00000 н 0000136402 00000 н 0000136747 00000 н 0000137208 00000 н 0000137486 00000 н 0000137783 00000 н 0000147245 00000 н 0000147512 00000 н 0000147875 00000 н 0000151500 00000 н 0000155125 00000 н 0000178501 00000 н 0000669180 00000 н 0000669892 00000 н 0000679401 00000 н 0000679463 00000 н 0000679525 00000 н 0000679587 00000 н 0000679649 00000 н 0000679711 00000 н 0000679773 00000 н 0000679835 00000 н 0000679897 00000 н 0000679959 00000 н 0000680021 00000 н 0000680083 00000 н 0000001936 00000 н трейлер ]/предыдущая 6

6>> startxref 0 %%EOF 282 0 объект >поток зчTmL[e>PZazA[`|:VN[f,lW%kj. n5lXcIĂ|0c»?L0: a n «2o / ó ܜ

Amrta 507296-03 Amrta 507296-03 Жилые упакованные агрегаты Кондиционеры и тепловые насосы Руководство по эксплуатации

507296-03 Жилые упакованные агрегаты Кондиционеры и тепловые насосы

Инструкции по установке и техническому обслуживанию
* RP14AC и * RP14HP UTVERS
Жилые КОМПЛЕКСНЫЕ УСТАНОВКИ
Кондиционеры и тепловые насосы 507296-03 12/2020

ДАННОЕ РУКОВОДСТВО ДОЛЖНО ОСТАВАТЬСЯ ВЛАДЕЛЬЦУ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ
ПРЕДУПРЕЖДЕНИЕ
Установка и обслуживание оборудования для кондиционирования воздуха может быть опасным из-за внутреннего давления хладагента и находящихся под напряжением электрических компонентов.Только обученный и квалифицированный обслуживающий персонал должен устанавливать или обслуживать это оборудование. Установка и обслуживание, выполняемые неквалифицированными лицами, могут привести к материальному ущербу, травмам или смерти.

Содержание
Габаритные размеры ………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………………4 Размеры ограждения крыши…………………………. 6 Установка …………………………………………………………….8 Электрическая проводка…………………… ………………………………10 Система воздуховодов ……………………………………………………….. 11 Фильтры ………………………………… ………………………………….11 Слив конденсата………………………………………………12 Последовательность операций……………………………………….12 Техническое обслуживание ………………… ……………………………………..15 Схемы подключения …………………………………………………..18

ПРЕДУПРЕЖДЕНИЕ
В целях вашей безопасности не храните или используйте бензин или другие легковоспламеняющиеся пары и жидкости вблизи этого или любого другого прибора. Такие действия могут привести к материальному ущербу, телесным повреждениям или смерти.

ПРЕДУПРЕЖДЕНИЕ
Если данное устройство должно быть установлено в передвижном или промышленном домашнем помещении, система воздуховодов должна быть рассчитана на достижение статического давления в пределах рекомендаций производителя.Также необходимо соблюдать все остальные рекомендации по установке. Невыполнение этого требования может привести к повреждению оборудования, травмам и неправильной работе устройства.

215 Metropolitan Drive West Columbia, SC 29170

*P507296-03*
(P) 507296-03

ОСТОРОЖНО
Установка этого устройства должна соответствовать требованиям Национальной ассоциации противопожарной защиты; Национальный электротехнический кодекс, ANSI/NFPA № 70 (последнее издание) в США; Канадский электротехнический кодекс, часть 1, CSA 22.1 (последнее издание) в Канаде; и любые государственные или провинциальные законы или местные постановления. Перед установкой необходимо проконсультироваться с местными властями, обладающими соответствующей юрисдикцией. Такие применимые правила или требования имеют приоритет над общими инструкциями в данном руководстве.

507296-03

Сохраните эти инструкции для дальнейшего использования
Издание 2107

Страница 1 из 1948

1.98

2.33

2.33

16.33

16.77

14.02

Возврат воздуха

Air

11.49

18. 52 16.07

47.66 Вид на сторону

Входная запись Power Power

3.25
20.31 21.06 23.19 908.31 21.06 23.19

6.94 456

13.44

13.44

13.44

14.32
6.20807 14.32
6.20808

5.86

40.89

40.89

Слив конденсата 3/4 NPT

21.63

13.21

13.21
Типичный сток Местоположение

3.87 3.62

17.07

17.07

34.19 29.59

12.12 6.20808

12.12 6.20808

Выпуск 2107

ВЫБОР
НИЗКОГО НАПРЯЖЕНИЯ ВВОД ДИАМ. 7/8. Нокаута

Электрическая тепловая мощность вход
4.06

507296-03

Размеры единиц — большие базовые кондиционеры и тепловые насосы

56.13

2.33

2.11

239

19.49

19.49

Вид сверху

11.49

11.49

Обратный Air

Air Air

2.33

11.49

18.52 16.07

18.52 16.07

47. 66 Вид на сторону

47.66 Power Power
6.94 3.25
10.06 25.81 26.56 28.68

18.19

18.19

14.32

14.32

6.2080808

3,76

4.76

44.89

44.89

Слив конденсата 3/4 NPT

21.63

13.21
Типичное сливочное расположение

3.87

17.07

3.62 4.06 33.59 38.19

12.14

6.20

Выпуск 2107

ВВОД НИЗКОГО НАПРЯЖЕНИЯ ДИАМ. 7/8. KNOCKOUT
ПОДВОД ЭЛЕКТРИЧЕСКОЙ ТЕПЛОВОЙ ЭНЕРГИИ
Стр. 3 из 19 /2 x 5-5/8 дюйма

(140 x 31 мм)

44-3/8 (1127)

11-1/2

16-7/8 (429)

2-1 / 8

Изолированные

(287)

(54)

(54)

панелей

5-3 / 4

1

(146) (25)

5-1 / 2

(140)

ПОДАЧА

13-7/8 (352)

8 (203) 14 (356)

17-1/4

11-1/2 18 (457)

(438) 9080 24 (610)

3

44-3/8 (1127)

(76)

1-3/8

13 (35)

(330)

Отверстие для блока питания 3

х 13 дюймов. (76 x 330 мм)

3-3/4 (95)

ПРИМЕЧАНИЕ. В пределах бордюра крыша может не использоваться.

Стр. 4 из 19

Выпуск 2107

507296-03

Размеры ограждения крыши – кондиционеры и тепловые насосы с большим основанием (140 x 31 мм)

44-3/8 (1127)

Изолированные панели

3/4 (19)

19-1/2

11-1/2

7

1

8007 8007

(287) (25)

Вернуться Открытие

2-1 / 8 (54)
19-1 / 2

(380)

(380)

Поставка

Открытие 11-1 / 2

22-7 / 8

(287)

(581)

52-7/8 (1343)
Отверстие для ввода питания через основание устройства 3 x 13 дюймов(76 x 330 мм)

3-3/4 (95)

7 (178)

8 (203) 14 (356) 18 (457) 24 (610)

ПРИМЕЧАНИЕ. пределы бордюра.

507296-03 6-03

Выпуск 2107

Page 5 из 19

Page 5 из 19

Page 5 из 19

РЕГУЛИРУЮЩИЙ КРЫШНУЮ КРЕСУЧНОСТЬ ОБРАЗОВАНИЯ — Малые базовые кондиционеры и тепловые насосы
ClipboCe Уголок Подробнее
Лучшие краевые Деревянные Гвоздики

Booker Профиль
1 1/2
1 -3/4 Отверстие для ввода линии электропередач через основание
44-3/8 Изолированные панели
44-3/8

Нижний фланец
Типовой паз Типовой стопорный язычок
требования.
1

11-5/8

16-7/8

1

5-3/4

5-1/2

3-1/2

7 7 17

-1/4

3-5/8

1-3/8

2-1/8 13-7/8
14 11-5/8

Стр. 6 из 19 для ввода питания через основание

ПРИМЕЧАНИЕ. В пределах бордюра можно не использовать настил крыши.
Выпуск 2107

507296-03

Регулируемые размеры бордюра на крыше – кондиционеры и тепловые насосы с большим основанием
УГЛОВАЯ ДЕТАЛЬ ЗАМКА
Деревянная планка для гвоздей верхнего края

ПРОФИЛЬ БОРОДА
1 1/2 1 1/2 903 Линейный ввод через основание
44-3/8 Изолированные панели
52-7/8

Нижний фланец
Типовой паз Типовой стопорный язычок
ПРИМЕЧАНИЕ. Полные процедуры и требования по сборке и установке см. в инструкциях по установке Cliplock 1000.
1

11-5/8

19-5/8

5-1/2

1 5-3/4

23-1/8

3-1/2 8 /2

3-1/2

6-7/8

2-1/8 19-3/8
11-5/8 14

Нижний бордюр в сборе
Отверстие для ввода питания через основание

7 5 -03

ПРИМЕЧАНИЕ. – Настил крыши может быть опущен в пределах бордюра. Выпуск 2107

Стр. 7 из 19

ПРЕДУПРЕЖДЕНИЕ
Неправильная установка, регулировка, модификация, ремонт или техническое обслуживание могут привести к травмам или повреждению имущества.Обратитесь к этому руководству. Для получения помощи или получения дополнительной информации обратитесь к квалифицированному установщику или в сервисное агентство.
Установка
В данных инструкциях разъясняется рекомендуемый метод установки модульных блоков теплового насоса и кондиционера и соответствующей электропроводки.
Этот блок разработан и одобрен для использования в качестве автономного теплового насоса воздух-воздух для наружного применения и системы кондиционирования воздуха.
На заводе агрегаты оснащены трансформатором и регулятором вентилятора для применения без вспомогательного источника тепла.Комплекты дополнительного электрического обогрева (PHK-) можно заказать для установки дополнительного обогрева на месте, где это необходимо.
Эти инструкции и любые инструкции, прилагаемые к сопрягаемым компонентам и/или аксессуарам, следует внимательно прочитать перед началом установки. Обращайте особое внимание на любые ПРЕДОСТЕРЕЖЕНИЯ или ПРЕДУПРЕЖДЕНИЯ в этих инструкциях и на всех этикетках на устройствах.
Эти инструкции предназначены только в качестве общего руководства для использования квалифицированным персоналом и никоим образом не заменяют никакие национальные или местные правила.Соответствие всем местным, государственным, провинциальным или национальным нормам, относящимся к этому типу оборудования, должно быть определено до установки.
Осмотр груза При получении оборудования внимательно осмотрите его на наличие возможных повреждений при транспортировке. При обнаружении повреждений это должно быть отмечено в грузовой накладной перевозчика. Уделите особое внимание осмотру устройства внутри коробки, если коробка повреждена. Напишите претензию транспортной компании.
Если будут обнаружены какие-либо повреждения и о них будет сообщено перевозчику, НЕ УСТАНАВЛИВАЙТЕ БЛОК, так как претензии могут быть отклонены.
Проверьте паспортную табличку устройства, чтобы убедиться, что характеристики соответствуют заказанному.
Ограничения Устройство должно быть установлено в соответствии со всеми национальными и местными нормами безопасности.
Также необходимо учитывать ограничения устройства и соответствующих принадлежностей.
Блок нельзя устанавливать с воздуховодами в потоке наружного воздуха. Вентилятор наружного блока не предназначен для работы при любом дополнительном статическом давлении.

Размещение Устройство предназначено для размещения на открытом воздухе с достаточным зазором для свободного доступа к воздухозаборным и выпускным отверстиям.Расположение также должно обеспечивать адекватный доступ к услугам.
Устройство должно быть установлено на прочном основании, которое не будет оседать или сдвигаться. Должна быть обеспечена адекватная структурная поддержка. Установите устройство в горизонтальном положении. Изолируйте основание от конструкции здания, чтобы избежать возможной передачи звука или вибрации в кондиционируемое помещение.
Фундамент блока теплового насоса должен быть приподнят как минимум на 3″ над уровнем отделки. В районах с длительными отрицательными температурами и снегопадом тепловой насос должен быть приподнят над средней линией снежного покрова.Следует принять дополнительные меры предосторожности, чтобы обеспечить свободный отвод конденсата от циклов разморозки, чтобы предотвратить накопление льда. Установка не должна располагаться вблизи пешеходных дорожек, чтобы предотвратить возможное обледенение поверхности от талого конденсата.
Не устанавливайте устройство вблизи тихих мест, таких как спальные помещения или кабинеты. Нормальный уровень шума при работе может быть неприемлемым, если устройство находится рядом с определенными помещениями.
Для улучшения пусковых характеристик змеевик конденсатора следует промыть подходящим моющим средством, чтобы удалить любые остатки производственных процессов.
Использование блока во время строительства Использование этого блока в качестве строительного обогревателя или кондиционера не рекомендуется ни на одном этапе строительства. Очень низкая температура возвратного воздуха, вредные пары и эксплуатация агрегата с забитыми или неправильно установленными фильтрами могут привести к повреждению агрегата.
Если данное устройство использовалось для обогрева или охлаждения строящихся зданий или сооружений, должны быть соблюдены следующие условия, иначе гарантия будет аннулирована:
· Комнатный термостат должен управлять устройством.Использование фиксированных перемычек, обеспечивающих непрерывный нагрев или охлаждение, не допускается.
· Предварительный фильтр должен быть установлен на входе в воздуховод возвратного воздуха.
· Возвратный воздуховод должен быть предусмотрен и герметизирован.
· Необходимо поддерживать диапазон температуры возвратного воздуха от 55°F (13°C) до 80°F (27°C).
· Воздушные фильтры должны быть заменены, а предварительные фильтры должны быть удалены после завершения строительства.
· Скорость подачи и повышение температуры должны быть установлены в соответствии с заводской табличкой агрегата.
· Теплообменник, компоненты, система воздуховодов, воздушные фильтры и змеевик испарителя должны быть тщательно очищены после окончательной очистки конструкции.

Стр. 8 из 19

Выпуск 2107

507296-03

· Рабочие условия агрегата (включая расход воздуха, режим охлаждения, воспламенение, скорость подачи, повышение температуры и вентиляцию) должны быть проверены в соответствии с данными инструкциями по установке.

Зазоры Все блоки требуют определенных зазоров для правильной работы и обслуживания.В Таблице 1 указаны минимальные расстояния до горючих материалов, необходимые для строительства, обслуживания и правильной работы устройства.
В США блоки можно устанавливать на полы из горючих материалов, сделанные из дерева или кровельного материала класса A, B или C.
В Канаде устройства можно устанавливать на полы из горючих материалов. Блоки должны быть установлены на открытом воздухе.
Не допускайте, чтобы нависающие конструкции или кустарники перекрывали воздуховыпускное отверстие конденсатора.

Передняя часть устройства

Расстояние до горючих материалов
0 дюймов

Обращение на обслуживание доступа

24 в.

Задняя часть блока

0 в.

Левая сторона

0 в.

Правая сторона

0 в. 24 в. 24 в.

0 дюйма

Основание устройства

0 дюймов

0 дюймов

Верхняя часть устройства

0 дюймов

48 дюймов

Для любого будущего обслуживания установщик должен обеспечить доступ к винтам верхней и задней панелей.

Таблица 1. Минимальные зазоры

Компрессорные агрегаты поставляются с отрегулированными на заводе креплениями компрессора и готовыми к работе.Не ослабляйте болты крепления компрессора.
Установка бордюра на крыше Если используется бордюр на крыше, следуйте инструкциям производителя по установке и убедитесь, что соблюдены все необходимые зазоры (см. раздел «Зазоры»).
Перед установкой блока на раму крыши необходимо снять транспортировочный кронштейн, расположенный под блоком. Удалите два винта на базовой рейке (расположены на передней и задней сторонах устройства). Четыре винта и скобу можно выбросить. См. рис. 1. Монтажный блок
Соблюдайте осторожность при перемещении блока.Не снимайте упаковку, пока устройство не окажется рядом с местом установки.
1. Присоедините такелаж к базовым направляющим устройства, используя оба отверстия в каждом углу.
2. Все панели должны быть на месте для монтажа. 3. Установите распорки на место. Распорки
должны иметь достаточную прочность и длину (должны превышать размер блока на 6 дюймов). Блоки
также можно перемещать или поднимать с помощью вилочного погрузчика. Длина вил погрузчика должна быть не менее 42 дюймов.

Рекомендуемые подъемные разбрасыватели, приобретаемые на месте

507296-03

Транспортировочный кронштейн и крепежные винты необходимо снять для установки на крыше или с нисходящим потоком
Рис. 1.
Выпуск 2107

Стр. 9 из 19

ПРЕДОСТЕРЕЖЕНИЕ
Прежде чем поднимать блок, убедитесь, что вес равномерно распределен на тросах, чтобы он поднимался равномерно. Рис. 2. Распаковка
Найдите четыре скобы для штабелирования в каждом углу верхней панели. Снимите винты и шайбы, которыми крепятся эти кронштейны. Все винты должны быть переустановлены. Шайбы и скобы для штабелирования можно выбросить. Удалите пакет и оставшийся упаковочный материал, который можно выбросить.Найдите четыре пластиковых бампера с прорезями для вилок на базовых направляющих. Снимите крепления и бамперы и выбросьте их.
ОСТОРОЖНО
Как и в случае любого механического оборудования, контакт с острыми краями листового металла может привести к травме. Будьте осторожны при обращении с этим оборудованием.
Доступ для обслуживания Доступ ко всем обслуживаемым компонентам обеспечивается четырьмя съемными панелями: верхняя панель доступа (для вентилятора, идентификационного змеевика и дополнительного фильтра), доступ к дополнительному источнику тепла, панель доступа к управлению и доступ к компрессору.

Электрическая проводка
Вся внешняя проводка должна быть выполнена в соответствии с рекомендациями Национального электротехнического кодекса, местными нормами и применимыми требованиями стандартов UL или в соответствии с рекомендациями Канадского электротехнического кодекса, местными нормами или стандартами CSA. Силовая проводка, средства отключения и защита от перегрузки по току должны быть предоставлены установщиком. Максимальная защита от перегрузки по току и минимальная токовая нагрузка цепи, а также рабочее напряжение указаны на паспортной табличке устройства.Источник питания должен быть рассчитан и защищен в соответствии с прилагаемыми спецификациями.
Устройство должно быть заземлено с помощью отдельного заземляющего провода. См. Рисунок 4 для типичного подключения полевой проводки. Схему подключения можно найти на блоке внутри панели доступа. Низковольтная проводка управления представляет собой клеммную колодку или жгуты проводов, расположенные на главном блоке управления и имеющие цветовую маркировку, соответствующую соединению, указанному на электрической схеме.
ПРИМЕЧАНИЕ. Для этих устройств доступен дополнительный комплект питания с нижним вводом.Подробности правильной установки см. в инструкциях к комплекту.

ПРЕДОСТЕРЕЖЕНИЕ
При подсоединении к устройству силовой и управляющей проводки необходимо использовать водонепроницаемые разъемы, чтобы вода или влага не попали в устройство во время нормальной работы.

Блоки на заводе подключаются к источнику питания 230 В. Если напряжение питания составляет 208 вольт, необходимо изменить проводное соединение на трансформаторе агрегата с клеммы 240 В на клемму 208 В, как показано на электрической схеме.
Используйте только медные проводники.
При замене какой-либо проводки исходного блока необходимо использовать провод того же размера и типа.

Контактор

Наконечник заземления

Предохранитель или автоматический выключатель-разъединитель (приобретается отдельно)

Однофазный источник питания

ПРЕДУПРЕЖДЕНИЕ
Данное устройство заправлено хладагентом HFC-410A. Рабочее давление в агрегатах, заправленных ГФУ-410А, выше, чем в агрегатах, заправленных ГХФУ-22. Все сервисное оборудование ДОЛЖНО быть рассчитано на использование хладагента HFC-410A.

Если подается напряжение 208 В, необходимо заменить трансформатор. ВНИМАНИЕ Не подключайте соединения C, за исключением случаев, когда этого требует комнатный термостат. См. инструкции по установке термостата
.

Термостат Комнатный термостат должен быть расположен на внутренней стене, где он не будет подвергаться сквознякам, солнечному свету или теплу от электрических приборов или приборов.Следуйте инструкциям производителя, прилагаемым к термостату, для общей процедуры установки. Для подключения термостата к устройству следует использовать изолированные провода с цветовой маркировкой (#18 AWG). Для правильной установки требуется минимум пять проводов.

ТЕРМОСТАТ R C Y1 O W G

НАРУЖНЫЙ БЛОК R Красный C Синий Y1 Желтый
* O Оранжевый
Вт Белый G Зеленый

* Соединение «O» используется только на моделях с тепловым насосом SINGLE PHASE

L2

L1 90

ВИНТ

Системы воздуховодов подачи и возврата должны быть рассчитаны на CFM и статические требования работы.Их размеры не должны совпадать с размерами соединений воздуховодов на агрегате.
Агрегат поставляется готовым для горизонтального потока (боковые соединения воздуховодов) или нисходящего потока (нижние соединения воздуховодов). Все агрегаты оснащены датчиком переполнения дренажного поддона, который устанавливается и подключается на заводе. Винты крепления воздуховода предназначены для ввинчивания во фланцы панели воздуховода. Соединения воздуховода с блоком должны быть герметизированы и защищены от атмосферных воздействий.
Для систем с горизонтальными воздуховодами:
1. Снимите крышки воздуховодов сбоку агрегата.Их можно выбросить.
2. Установите систему воздуховодов на агрегат.
Для систем воздуховодов с нисходящим потоком:
1. Снимите крышки воздуховодов сбоку агрегата. Сохраните винты и крышки, так как они будут установлены позже.
2. Снимите крышки каналов нисходящего потока, расположенные внутри блока. Открутите четыре винта, крепящие каждую крышку. Снимите крышки с блока. Их можно выбросить.
3. Выкрутите винты, расположенные между отверстиями подачи и возврата воздуха, которые крепят деку воздуходувки к поддону основания.Эти винты могут помешать соединениям нижних воздуховодов или уплотнителям бордюров крыши. Выбросьте эти винты.
4. Установите систему воздуховодов на агрегат.
5. Установите на место крышки воздуховодов, снятые на шаге 1.

ПРОВОДКА ПИТАНИЯ 208/230-1-60
(ПРОВОД МИН. 75°) ПРОВОДКА ПИТАНИЯ 24 В ПРОВОДКА УПРАВЛЕНИЯ
(NEC CLASS 2)
W1, W2 могут быть используется для включения дополнительного электрообогрева на моделях мощностью 10, 15 и 20 кВт. Функция дополнительного нагревателя мощностью 5 и 7 кВт выключена только при W1.
Рис. 4. Типовые соединения проводки
Система воздуховодов
Система воздуховодов должна быть спроектирована и рассчитана в соответствии с методами, изложенными в руководстве Американских подрядчиков по кондиционированию воздуха (ACCA), которые наиболее подходят для применения при установке.
Должна использоваться закрытая система возвратных воздуховодов. Это не исключает использования экономайзеров или забора наружного свежего воздуха. Соединения подающего и обратного воздуховодов на агрегате рекомендуется выполнять гибкими соединениями.

Фильтры
Воздушные фильтры не входят в комплект поставки устройства. Воздушный фильтр, приобретаемый на месте, всегда должен устанавливаться перед змеевиком испарителя и должен содержаться в чистоте или заменяться. Грязные фильтры уменьшают воздушный поток устройства.
Дополнительный комплект стойки для фильтров можно приобрести отдельно для установки внутри отсека теплообменника устройства.Размеры воздушных фильтров показаны в таблице 2 для использования с комплектом штативов для фильтров.

ПРИМЕЧАНИЕ:
Стойка для фильтров должна быть установлена ​​до установки блока в случаях, когда доступ к задней панели ограничен.

Модель устройства 24,30,36 42,48,60

Фильтр 1 14 x 20 x 1 20 x 20 x 1

Фильтр 2 20 x 20 x 1

Таблица 2. Размеры воздушного фильтра устройства – дюймы

507296-03

Выпуск 2107

Стр. 11 из 19

Дренаж конденсата
Этот комплект оснащен муфтой 3/4″ FPT для подсоединения линии конденсата. Сантехника должна соответствовать местным нормам. Нанесите герметик на наружную трубную резьбу.
Не используйте агрегат без сливного бачка. Слив конденсата находится на стороне отрицательного давления воздуходувки; следовательно, воздух, проходящий через линию конденсата, будет препятствовать принудительному дренажу без надлежащей ловушки.
Линия слива конденсата должна быть надлежащим образом заблокирована, проложена к подходящему сливу и загрунтована перед вводом агрегата в эксплуатацию.
ПРИМЕЧАНИЕ. Установите сливные линии и ловушку так, чтобы они не блокировали доступ к устройству для обслуживания.
Правильное расположение дренажа см. на рис. 5. Линия слива должна быть соединена с открытым сливом или насосом, чтобы предотвратить засорение линии. Закройте сливное соединение подходящим материалом, чтобы предотвратить утечку воздуха в систему рециркуляции воздуха.
Чтобы заполнить сифон, налейте в слив несколько литров воды, чтобы заполнить сливной сифон и линию.
ОСТОРОЖНО
Сливные линии следует затягивать только вручную. Не используйте инструменты для затягивания фитинга в канализацию.

Минимальный шаг:

1 дюйм (25) на 10″

(3048 мм) из

Блок

Линия

Открытое вентиляционное отверстие

Нагреватель картера может быть оборудован нагревателем картера (если используется) предотвратить чрезмерную миграцию жидкого хладагента в компрессор во время простоя.Чтобы эта функция оставалась активной, к устройству должно подаваться питание.
За исключением случаев, когда это требуется для обеспечения безопасности при обслуживании, не размыкайте выключатель системы.
Принадлежности комплекта нагревателя (если используется) Устройство полностью оборудовано для работы в режиме охлаждения без дополнительного нагрева. Можно также использовать аксессуар из комплекта нагревателя. Чтобы установить аксессуар комплекта обогревателя (см. рис. 7):
1. Отключите питание и откройте доступ к основному управлению.
2. Отсоедините штекер, отделяющий жгут проводов высокого напряжения. Снимите и утилизируйте штекер жгута проводов высокого напряжения.
3. Снимите блок нагревателя, удалив четыре винта, удерживающие его на месте.
4. Вставьте обогреватель в панель управления и закрепите в тех же монтажных отверстиях.
5. Вставьте жгут проводов обогревателя в жгут проводов на блоке управления. Внешняя проводка дополнительного отопителя отделена от источника питания агрегата. Подсоедините электропроводку нагревателя к соответствующим разъемам комплекта нагревателя.
Последовательность операций
Охлаждение Когда термостат находится в режиме охлаждения, на цепь О подается питание, которое активирует реверсивный клапан.При потребности в охлаждении термостат замыкает цепи R и Y. Замыкание R и Y замыкает контактор агрегата, запуская компрессор и наружный вентилятор. Термостат автоматически замыкает цепь R-G, что одновременно включает вентилятор внутреннего блока. После удовлетворения потребности в охлаждении термостат размыкает вышеуказанные цепи и размыкает главный контактор, останавливая компрессор и наружный вентилятор. Если устройство оснащено таймером задержки, вентилятор будет продолжать работать в течение 60–90 секунд, что повышает эффективность системы.

Монтажная рама
Сифон должен быть достаточно глубоким, чтобы компенсировать максимальную статическую разницу (как правило, минимум 3 дюйма (76 мм)). Кроме того, дренажная линия должна поддерживаться, если ее длина превышает 10 футов.
Ловушка должна быть заполнена при запуске.
Рис. 5. Типовое соединение слива конденсата

Отопление – ступень теплового насоса При запросе на отопление термостат замыкает цепь R на Y, что замыкает контактор агрегата, запуская компрессор и наружный вентилятор. В режиме обогрева на реверсивный клапан не подается питание.Термостат снова автоматически включает внутренний вентилятор одновременно с этим. При удовлетворении потребности в отоплении термостат размыкает вышележащие контуры и останавливает работу агрегата.
Отопление – Вспомогательный электрический обогрев При запросе на обогрев для дополнительного электрического нагрева термостат замыкает цепь R на W, что приводит к включению

Стр. . При удовлетворении потребности в дополнительном тепле термостат размыкает вышеперечисленные контуры и последовательно выключает ТЭНы; вентилятор продолжает работать до тех пор, пока все нагревательные элементы не отключатся.
Система оттаивания Система оттаивания включает два компонента: термостат оттаивания и блок управления оттаиванием.
Термостат оттаивания
Термостат оттаивания расположен на змеевике испарителя. Когда термостат оттаивания определяет температуру 35°F или ниже, контакты термостата замыкаются и посылают сигнал на плату управления оттаиванием, чтобы начать отсчет времени оттаивания. Он также прекращает разморозку, когда жидкостная линия нагревается до 60°F.
Управление оттаиванием
Плата управления оттаиванием включает в себя комбинированные функции управления оттаиванием по времени/температуре, реле оттаивания, диагностические светодиоды и клеммную колодку для подключения полевой проводки (см. рис. 6).
Регулятор обеспечивает автоматическое переключение с нормального режима обогрева на режим разморозки и обратно. Во время цикла компрессора (запрос на разморозку) система управления накапливает время работы компрессора с интервалами 30, 60, 90 минут, которые можно настроить на месте. Если термостат оттаивания закрыт, когда выбранный интервал времени работы компрессора заканчивается, реле оттаивания срабатывает и начинается оттаивание.

Размораживание штифты синхронизации (P1)
Протезные булавки
Компрессор задержка выключателей реверсирующего клапана
S87
Выключатель низкого давления
Размотанный термостат (S6)
S4
Выключатель высокого давления

Диагностические светодиоды
24V Сервисное соединение

Рисунок 6.Плата управления оттаиванием

1. Встроенный датчик температуры наружного воздуха на блоке управления оттаиванием обходит реле низкого давления при низкой температуре окружающего воздуха ниже 15°F в режиме обогрева, чтобы исключить ложные срабатывания из-за низкого давления.
ПРИМЕЧАНИЕ. Приблизительная температура 15 °F зависит от модели и места установки.
2. Цикл оттаивания запускается при срабатывании реле низкого давления; датчик разморозки должен быть закрыт, а интервал времени разморозки не должен истек.

507296-03

Рис. 7. Установка принадлежностей комплекта нагревателя
Выпуск 2107

Страница 13 из 19

3. В конце цикла оттаивания, когда агрегат возвращается в режим обогрева, проверяется реле низкого давления. чтобы увидеть, если он сбросил. Если это так, аут не засчитывается. Это предотвращает блокировку в экстремальных зимних условиях.
Временные штифты управления оттаиванием
Каждый выбор синхронизирующего штифта обеспечивает различный накопленный период времени работы компрессора в течение одного рабочего цикла термостата.Этот период времени должен пройти до начала цикла разморозки. Интервал разморозки можно настроить на 30 (T1), 60 (T2) или 90 (T3) минут. Предполагается, что этот продукт должен быть настроен на 60-минутный интервал времени при первоначальной установке. Если перемычка селектора времени не установлена, система управления по умолчанию устанавливает интервал оттайки 90 минут. Максимальное время разморозки составляет 14 минут и не может быть изменено.
ПРИМЕЧАНИЕ:
Для географических регионов с низкой температурой и высокой влажностью (ниже 35°F и выше 80% относительной влажности) штифт таймера оттаивания должен быть установлен на месте установки на 60- или 30-минутный интервал оттаивания для обеспечения надежной работы системы. в режиме обогрева.
Для устранения неполадок предусмотрен тестовый вариант. Тестовый режим можно запустить в любое время, когда блок находится в режиме обогрева, а термостат оттаивания закрыт или перемычками. Если перемычка находится в положении TEST при включении питания, система управления будет игнорировать тестовые контакты. Когда перемычка установлена ​​на контакты TEST на 2 секунды, система управления перейдет в режим разморозки. Если перемычка будет удалена до истечения дополнительного 5-секундного периода (всего 7 секунд), агрегат останется в режиме оттаивания до тех пор, пока не откроется термостат оттаивания или пока не пройдет 14 минут. Если перемычка не будет удалена до тех пор, пока не истечет дополнительный 5-секундный период, оттайка прекратится, и функция проверки не будет работать снова, пока перемычка не будет удалена и повторно установлена.
Задержка компрессора (Quiet Shift) Плата оттаивания имеет выбираемую на месте функцию для уменьшения случайных звуков, которые могут возникать, когда блок циклически входит в режим оттаивания и выходит из него. Компрессор будет выключаться на 30 секунд при входе и выходе из режима разморозки, когда перемычка задержки компрессора удалена.
ПРИМЕЧАНИЕ. 30-секундный цикл «выключения» не работает при перемычке контактов TEST.
Time Delay Управление разморозкой включает таймер компрессора, который обеспечивает отключение компрессора на минимальное время между рабочими циклами.
Задержка отключения по времени составляет 5 минут. Задержка помогает защитить компрессор от коротких циклов в случае прерывания подачи питания на агрегат или срабатывания реле давления.

Задержку можно обойти, установив перемычку выбора таймера на контакты TEST в положение 0.5 секунд.

Цепь реле давления Реле высокого и низкого давления подключены к плате управления оттаиванием на моделях с тепловым насосом. В моделях кондиционирования воздуха реле высокого давления установлено на одной линии с катушкой контактора компрессора (см. рис. 6).
Во время одного цикла запроса система управления оттаиванием блокирует агрегат после пятого размыкания цепи любым реле давления, подключенным к плате управления. Кроме того, диагностические светодиоды будут указывать на заблокированное реле давления после пятого появления разомкнутого реле давления (см. Таблицу 3).
Устройство будет оставаться заблокированным до тех пор, пока питание платы не будет прервано, а затем восстановлено, или пока перемычка не будет установлена ​​на контакты TEST на 0,5 секунды.
ПРИМЕЧАНИЕ. Плата управления оттаиванием игнорирует ввод с клемм реле низкого давления в следующих случаях:
· Во время режима TEST
· Во время цикла оттаивания
· В течение 90-секундного периода запуска
· В течение первых 90 секунд каждый раз реверсивный клапан переключает режимы нагрева/охлаждения
Если контакты TEST перемыкаются и 5-минутная задержка не используется, сигнал клеммы LO PS не игнорируется в течение 90-секундного периода запуска.

Диагностические светодиоды На плате разморозки для диагностики используются два светодиода. Светодиоды мигают в определенной последовательности в соответствии с состоянием, как показано в таблице 3.

Диагностические светодиоды платы размораживания

Зеленый светодиод (DS2)

Красный светодиод (DS1)

Состояние

ВЫКЛ

ВЫКЛ

Нет питания Управление

Одновременное медленное МИГАЕТ

Нормальная работа / Питание на управление

Переменное медленное МИГАЕТ 5-минутная задержка защиты от короткого цикла

ВКЛ

Медленное МИГАЕТ

Блокировка реле низкого давления Коды

OFF

SLOM

Slow Flash Низкая неисправность низкого давления

OFF

на

Выключатель с низким давлением

Slow Flash

Off

Выключатель высокого давления

на

OFF

Выключатель высокого давления

Таблица 3.

Стр. 14 из 19

Выпуск 2107

507296-03

Производительность системы Данное оборудование представляет собой автономную, оптимизированную на заводе систему хладагента, и при правильной установке не требует регулировки заправки системы. . Если производительность блока вызывает сомнения, выполните следующие проверки.

Убедитесь, что устройство установлено в соответствии с инструкциями производителя, а напряжение в сети и расход воздуха соответствуют требованиям. Обратитесь к следующим таблицам для правильного значения производительности.Устройство внутреннего учета зависит от модели; при проверке производительности агрегата, использующего измерительную диафрагму, для оценки производительности обратитесь к значению перегрева на всасывании. При проверке производительности агрегата, в котором для измерения используется расширительный клапан, обратитесь к значению переохлаждения, чтобы оценить производительность системы.

Если измеренное значение производительности отличается от табличного значения, проверьте внутренние уплотнения, сервисные панели и воздуховоды на наличие утечек воздуха, а также ограничения и настройки скорости вентилятора.Если производительность агрегата остается сомнительной, удалите системную заправку, вакуумируйте до 500 микрон и взвесьте хладагент до заправки, указанной на паспортной табличке. Крайне важно, чтобы была переустановлена ​​точная зарядка. Несоблюдение этого требования поставит под угрозу производительность системы.

Если производительность агрегата по-прежнему сомнительна, проверьте наличие проблем, связанных с хладагентом, таких как блокировка змеевика или контуров, неисправность дозирующего устройства или других компонентов системы.

Модель

Всасывание

Жидкость

Перегрев +/- 3° Переохлаждение +/- 2°

2 тонны

13

2.5 тонн

16

3 тонна

3 тонн

14

35 тонн

14

4 тонн

16

5 тонн

17

17

На основании наружной температуры окружающей среды 82 ° F, а также вводят в крытый воздух 80°F с.т., 67°F в.т.

Таблица 4. Агрегат кондиционер Система охлаждения Система производительности

модель

всасывание

жидкостной подсушевки

Superheat +/- 3 °

+/- 2 °

2 тонн

18

2. 5 тонн

16

3 тонна

3 тонн

16

3,5 тонны

22

22

4 тонн

22

5 тонн

5

5

На основании наружной температуры окружающей среды 82 ° F, а также входящие в крытый воздух 80°F с.т., 67°F в.т.

Таблица 5. Тепловой насос Система охлаждения Система производительности

Модель

жидкостной подкурор +/- 2 °

2 тонн

25

2,5 тонны

15

3 тонн

28

3.5 тонн

20

4 тонны

35

5 тонн

28

При температуре наружного воздуха 47°F и температуре воздуха на входе в помещение 70°F сух.

Таблица 6. Значения производительности системы отопления с тепловым насосом

Техническое обслуживание

ПРЕДУПРЕЖДЕНИЕ
Перед выполнением операций по техническому обслуживанию системы отключите все электропитание агрегата. Выключите выключатель питания дополнительного нагревателя, если применимо. Поражение электрическим током может привести к травме или смерти.

Периодический осмотр и техническое обслуживание обычно заключается в замене или очистке фильтров и очистке змеевика испарителя. Иногда другие компоненты также могут нуждаться в очистке.
Фильтры Фильтры не входят в комплект поставки устройства. Осматривать раз в месяц. При необходимости замените одноразовый или чистый постоянный тип. Не заменяйте постоянный тип одноразовым.
Двигатели Двигатели внутренних и наружных вентиляторов и вентиляторов постоянно смазываются и не требуют технического обслуживания. Внутренние вентиляторы
оснащены двигателем с постоянным крутящим моментом на постоянных магнитах.Эти двигатели остаются под напряжением и управляются сигналами 24 В. Для приложений с высоким статическим электричеством используйте Tap 3 для скорости охлаждения и Tap 5 для скорости нагрева.
Змеевик испарителя Грязь и мусор не должны скапливаться на поверхности змеевика испарителя или других частях воздушного контура. Очистку следует проводить так часто, как это необходимо для поддержания катушки в чистоте. Используйте щетку, насадку для пылесоса или другие подходящие средства. Если для очистки змеевика используется вода, перед очисткой убедитесь, что питание устройства отключено.При очистке змеевика следует соблюдать осторожность, чтобы не повредить ребра змеевика.
Не допускайте, чтобы выход горячего воздуха из конденсатора был перекрыт нависающими конструкциями или кустарниками.

507296-03

Выпуск 2107

Стр. 15 из 19

Змеевик конденсатора Ежегодно очищайте змеевик конденсатора водой и проверяйте ежемесячно в течение сезона охлаждения.
Змеевик конденсатора может нуждаться в очистке при запуске, если на змеевике конденсатора обнаружено масло от производственного процесса.

80 дБ / 67 ВТ град. Возврат Air

Охлаждение

ввод

(1000 BTU)

24

135

30807 135

36

135

42

129

48

132

6080808

60

130

24

250 70808

30

36

250

Liquid

48

48

265

60808

256

7. Производительность охлаждения — AC Models
Воздуховая температура воздуха, входящая в действие эвапоратор катушки, степени F

70 °

75 ° 0

80 °

82 °

85 °

90 °

95 ° 0

100 ° 105 ° 110 ° 115 ° 9

136

137

137

139

139

141

143

146

148

150

152

154

137

140

142

143

145

147

150

150

152

154

155

157

137

137

142

143

144

147

149

151

152

154

155

132

132

135

139

140

141

143

145

146

147

148

149

9080 7 136

139

139

143

144

145

146

147

149

151

152

154

131

133

134

135

136

139

141

141

144

146

149

152

266

282

304

340808

388

413

438

463

269 ​​

292

292

399

314

336

358

358

40607

432

457

275

301

326

336

351

375

399

423

446

470

493

271

293

9 80 25 9 80 8080 9080 0807 339

362

362

411

411

436

462

487

308

329

338

352

376

400

427

455

509

296

296

296

316

316

340

365

386

415

438

473

503

Page 16 из 19

Выпуск 2107

507296- 03

80 дБ / 67 ВТ град. Возврат воздух

охлаждение

вход

95 ° 9

(1000 BTU)

24

130

30808

36

136

42

127

48

132

60

133

133

24

236

30

36

267

267

42

238

48

248

60808

60808

245

Таблица 9.Производительность охлаждения — HP / DF Models
Воздушная температура воздуха, входя в испаритель катушки, степень F

70 °

75 ° 0

80 °

82 ° 90 70808

85 °

90 °

95 ° 0

100 ° 105 ° 110 ° 115 ° 0

134

134

138

141

143

145

148

151

152

154

156

133

136

139

140

141

141

145

145

147

149

151

138

140

142

143

144

145

147

149

151

152

154

131

131

134

138

139

141

144

147

147

148

148

148

135

135

138

142

143

144

147

149

151

152

154

134

135

136

136

137

138

140

142

142

146

149

146

275

294

302

339

362

388

414

440808

466

274

294

294

314

314

336

360808

410

437

464

491

285

303

322

329

343

367

391

417

443

468

494

259

280

308 302 08

324

324

348

371

396

421

4745

4708

291

317

326

340808

363

386

412

438

464

490

490

276

296

316

312

340808

365

373

415

438

473

479

479

Таблица 8. Мощность нагрева — модели HP/DF

70 град. F returg air

Воздушная температура, входящая в действие эвапоратор катушки, степени F

охлаждение

вход

давление 0 °

(1000 BTU)

5 ° 9

10 ° 9

17 °

20 °

25 °

35 °

40 °

40 °

47 °

50 ° 9

55 ° 9

60 ° 6

24

33

41

49

60807

65

73

89

97

108

108

113

121

129

30

45

55

59

66

81

88

98

102

109

117

36

35

35

42

49

58

62

69

82

89

98

102

109

115

S

42

42

25

33

42

54

59

68

68

85

94

9

111

120

129

48

32

39

47

57

57

62

69

84

92

102

107

114

122

60807 122

60808

37

44

54

58

65

80

87

97

97

101

908

116

24

256

272

283

296

303

312

316

323

323

329

30

246

253

260

270

274

274

295 908 08

302

312

312

316

316

330

36

251

258

265

279

286

300807

317

321

328

325

335

42

42

297

309

911 909

311

315 ​​

322

326

331

333

337

341

48

289

297

297

306

318

318

332

375

384

393

60807

281

290

302

307

316

334

343

355

360

369

07 6-03

Выпуск 2107

Стр. 17 из 19

Стр. 18 из 19

Схемы подключения

Рис. 8.Схема соединений – постоянный крутящий момент кондиционера
, выпуск 2107

НАГРЕВАТЕЛЬ КАРТЕРА (ПРИ ИСПОЛЬЗОВАНИИ) HR1

ЧЕРНЫЙ ЧЕРНЫЙ

СХЕМА СОЕДИНЕНИЙ Кондиционер (ВЕНТИЛЯТОР ПОСТОЯННОГО МОМЕНТА)
ОДНОФАЗНЫЙ ДЛЯ ОТВОДА

2 ТОЛЬКО ДЛЯ ОТВОДА 2 ДЛЯ ОХЛАЖДЕНИЯ TAP3 ДЛЯ ВЫСОКОГО СТАТИЧЕСКОГО ОХЛАЖДЕНИЯ TAP4 И TAP5 ДЛЯ ЭЛЕКТРИЧЕСКОГО НАГРЕВА – СМ. ЭТИКЕТКУ НАГРЕВА

ДВИГАТЕЛЬ ВЕНТИЛЯТОРА ВНУТРЕННЕГО ВОЗДУХА
N GL C
B-3

W1 & W2 МОЖЕТ ИСПОЛЬЗОВАТЬСЯ ДЛЯ ЭЛЕКТРИЧЕСКОГО НАГРЕВА ПРИНАДЛЕЖНОСТИ1 НА 5 10, 2 МОДЕЛИ
5 И 7.ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ОБОГРЕВАТЕЛЯ НА 5 КВТ РАБОТАЮТ ТОЛЬКО ВЫКЛ. W1.

J2-1

BLK

BLK

54 3 2 1

J2-6 J2-5 BLK

WHT

BLU

WHT

GRN

L1

K1-1 контактор

T1

C12 Двойной конденсатор

C

9

C

9

9

9

C

C

C

Компрессор

B1

F

Transformer Ti

L B3
Внутренний двигатель в помещении

G

N

BLK W / полоса

BLK 208V 240V
24V

Blu

Yel

Yel
KI

GRN

J1-12

S173

Yel

BLU S79 Yel

Thermostat

Wht

G S1
W1 C R

S4

J1-11

Yel Y

J1-2 ORG J1-1 Black J1-3

Yel W / STRIPE

BLK BLK RED

208/230-1 -60 БЛОК ПИТАНИЯ С М В.
75 C Медь проволоки

T2
контактор K1-2
L2

GRY

вентилятор

B4

Двигатель

Pur

Line Line Flight Установлен

Yel W / yel J2-4
J1: РАЗЪЕМ ЧЕРЕЗ ПАНЕЛИ УПРАВЛЕНИЯ (12-КОНТАКТНЫЙ) J2: РАЗЪЕМ ДЛЯ ДОПОЛНИТЕЛЬНОГО ОБОГРЕВА (6-КОНТАКТНЫЙ)

ВЫКЛЮЧАТЕЛЬ ТЕПЛОВОЙ ЗАЩИТЫ (ЕСЛИ ИСПОЛЬЗУЕТСЯ)

РЕЛЕ НИЗКОГО ДАВЛЕНИЯ (ЕСЛИ ИСПОЛЬЗУЕТСЯ)

ПРИМЕЧАНИЕ: ЕСЛИ ЛЮБОЙ ИЗ ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ОРИГИНАЛЬНЫЙ ПРОВОД ТАКОГО РАЗМЕРА И ТИПА.ИСПОЛЬЗУЙТЕ ТОЛЬКО МЕДНЫЙ ПРОВОД, НЕ МЕНЕЕ 75 C. ПРОВОД КЛАСС 2

ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО В СООТВЕТСТВИИ С НАЦИОНАЛЬНЫМИ И МЕСТНЫМИ НОРМАМИ.

537663-07 537663-07 537663-01

507296-03


6-03

Рисунок 9. Схема подключений — Тепловой насос Постоянный крутящий момент
Выпуск 2107

Диагностические коды для разморознения Светодиодов управления
(см. Инструкции или маркировки на модуле диагностики системы для коды модуля системной диагностики)

Описание Нет питания для управления нормальной работой / питание для управления
Защита от короткого цикла Блокировка Неисправность реле низкого давления Блокировка реле низкого давления Неисправность реле высокого давления Блокировка реле высокого давления

DS1 (ЗЕЛЕНЫЙ) ВЫКЛ

DS2 (красный) Off

одновременная медленная вспышка

70808

медленная вспышка

медленная вспышка

OFF

на

медленная вспышка

OFF

на

OFF

Примечание: поскольку выключатели давления контролируется только тогда, когда «Y1» (вход) активен, код размыкания реле давления не будет отображаться, когда «Y1» выключен.Вместо этого будет виден код «Нормальная работа» или «Защита от короткого цикла».
Кроме того, когда реле давления размыкается и вызывает блокировку короткого цикла, код размыкания реле давления будет отображаться до тех пор, пока он не закроется, затем будет мигать код блокировки короткого цикла, если только он еще не истек.
J1: Подключите через панель управления (12 PIN) J2: штекер для аксессуаров Heat (6 PIN)

J2-1 BLK

BLK

BLK

BLK

208 / 230V-1PH, 60HZ

L1 Contactor

Обогреватель (если используется) HR1

BLK BLK

K1-1 BLK
T1

C12

R

R

NC

C

Control
CMC1

F

PUR

ORG C

ORG C

Compressor B1

Yel

H

Двойной конденсатор

J1-2 J1-1

J1-2 J1-1
BLK J1-3

T1 трансформатор

208V 240V
24V

L

B3 Внутренняя вентилятор Мотор

г

N

BLU

BLU

BLU

BLK K1-2

контактор K1-2

L2

T2

GRY YEL W / STRIPE

Двигатель конденсатора
B4
J2-2

ЖЕЛТЫЙ С ПОЛОСОЙ

ЖЕЛ ЗЕЛ
ЖЕЛ

СХЕМА СОЕДИНЕНИЯ, ТЕПЛОВОЙ НАСОС С ПОСТОЯННЫМ КРУТЯЩИМ НАГНЕТАТЕЛЕМ, ОДНОФАЗНЫЙ
ПРИМЕЧАНИЕ: РАЗЪЕМ 1 ТОЛЬКО ДЛЯ ВЕНТИЛЯТОРА РАЗЪЕМ 2 ДЛЯ ОХЛАЖДЕНИЯ ОТВОД 3 ДЛЯ ВЫСОКОСТАТИЧЕСКОГО ОХЛАЖДЕНИЯ ОТВОД 4 И ОТВОД 5 ДЛЯ ЭЛЕКТРИЧЕСКОГО НАГРЕВА – СМ. ЕСЛИ КАКОЙ-ЛИБО ИЗ ОРИГИНАЛЬНЫХ ПРОВОДОВ ЗАМЕНЯЕТСЯ, ДОЛЖЕН ИСПОЛЬЗОВАТЬСЯ ТАКОЙ ЖЕ РАЗМЕР И ТИП.Используйте только медный проводник, мин 75 C, провод

Внутренний двигатель воздуходувки

N

G

г

C

C

543 2 1

W1 & W2 можно использовать для стадии электрического теплового аксессуара на 10, 15 и 20 кВт МОДЕЛИ
5 И 7,5 КВТ ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ОБОГРЕВАТЕЛЯ ФУНКЦИИ ВЫКЛ ТОЛЬКО W1.

J2-6

J2-5

ЧЕР

БЕЛ

СИНИЙ КРАСНЫЙ

ПОПЛАВКОВЫЙ ВЫКЛЮЧАТЕЛЬ (ПРИ ИСПОЛЬЗОВАНИИ)

ЖЕЛТЫЙ 7V0 RE

G8RN 8RN 8RN

WHT

Клапан
L1
Выключатель низкого давления
S79
Defrost T’Stat
S6
BLU
контактор
K1

Defrost Control
вентилятор

GRY GRY BLK BLK
BRN BRN

J1-5 J1-6 J1-8 J1-5 J1-6 J1-8 J1-5 J1-6 J1-8 J1-5 J1-6 J1-8 J1-5 J1-6 J1-8 J1-5 9 J1-7
J1-10

07 J1-10

O-Out Lo-PS DF

Common

Y1 OUT

YEL

J1-11

Yel

J1-12 Hi-PS

Термальный выключатель защиты (если Используется)
S173

W1 C L R
24 V O Y1
CMC1

BLU

J2-4

J2-4

Выключатель высокого давления
S4

WHT

WHT BLU
Red Org Yel

Термостат
г W1 C R O Y
S1 Control ЭЛЕКТРОПРОВОДКА ДОЛЖНА БЫТЬ НАПРЯЖЕНИЕМ 24 В, NEC CLASS-2

ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ. УСТРОЙСТВО ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО В СООТВЕТСТВИИ С НАЦИОНАЛЬНЫМИ И МЕСТНЫМИ НОРМАМИ.

LINE VOLTAGE FIELD INSTALLED

537661-01

сообщите об этом объявлении % 11481 0 объект > эндообъект внешняя ссылка 11481 95 0000000016 00000 н 0000004465 00000 н 0000004673 00000 н 0000004720 00000 н 0000004750 00000 н 0000004796 00000 н 0000004926 00000 н 0000004965 00000 н 0000005177 00000 н 0000005378 00000 н 0000006068 00000 н 0000006904 00000 н 0000007430 00000 н 0000008009 00000 н 0000008113 00000 н 0000008216 00000 н 0000008317 00000 н 0000016633 00000 н 0000024230 00000 н 0000031808 00000 н 0000039317 00000 н 0000046929 00000 н 0000053608 00000 н 0000060956 00000 н 0000068009 00000 н 0000072957 00000 н 0000078391 00000 н 0000078504 00000 н 0000078660 00000 н 0000078773 00000 н 0000078929 00000 н 0000079040 00000 н 0000079190 00000 н 0000079301 00000 н 0000079451 00000 н 0000079514 00000 н 0000079641 00000 н 0000079739 00000 н 0000079850 00000 н 0000079958 00000 н 0000080129 00000 н 0000080251 00000 н 0000080356 00000 н 0000080528 00000 н 0000080636 00000 н 0000080740 00000 н 0000080917 00000 н 0000081023 00000 н 0000081125 00000 н 0000081245 00000 н 0000081400 00000 н 0000081549 00000 н 0000081703 00000 н 0000081811 00000 н 0000081919 00000 н 0000082073 00000 н 0000082166 00000 н 0000082268 00000 н 0000082421 00000 н 0000082523 00000 н 0000082636 00000 н 0000082758 00000 н 0000082872 00000 н 0000083014 00000 н 0000083172 00000 н 0000083275 00000 н 0000083389 00000 н 0000083538 00000 н 0000083656 00000 н 0000083782 00000 н 0000083933 00000 н 0000084074 00000 н 0000084201 00000 н 0000084362 00000 н 0000084495 00000 н 0000084668 00000 н 0000084812 00000 н 0000084934 00000 н 0000085105 00000 н 0000085234 00000 н 0000085353 00000 н 0000085512 00000 н 0000085631 00000 н 0000085752 00000 н 0000085881 00000 н 0000086016 00000 н 0000086202 00000 н 0000086297 00000 н 0000086388 00000 н 0000086518 00000 н 0000086682 00000 н 0000086787 00000 н 0000086902 00000 н 0000087029 00000 н 0000002196 00000 н трейлер ]>> startxref 0 %%EOF 11575 0 объект >поток xW}TS MnIKB)W20P

Руководства по тестеру Crumbliss

Для большинства устаревших тестеров доступны руководства и электрические схемы тестеров Crumbliss. Их можно приобрести на веб-сайте Vensel Enterprises.

На веб-сайте Vensel Enterprises нажмите «РУКОВОДСТВА» в меню продукта. Откроется список, в котором вы можете выбрать тестер, для которого вам нужна инструкция, и вы можете приобрести его онлайн.

Примечание. В большинстве, но не во всех руководствах по тестеру Crumbliss есть полная электрическая схема. Если электрическая схема включена, сообщение «Включает электрические схемы» будет отображаться в разделе «Примечания» .Пожалуйста, проверьте перед покупкой руководства. Все продажи являются окончательными.

Печатные руководства недоступны. Все руководства доступны для скачивания в формате PDF.

Руководства доступны для:
  • 1836 Тестер генератора
  • 1838 Тестер генератора
  • 1850 Тестер генератора
  • 1900 — 1995 Тестер генератора
  • 2105 Тестер генератора
  • 2107 Тестер генератора
  • 2115 Тестер генератора
  • 2130 Тестер ротора
  • 2133 Тестер ротора и статора
  • 2155 Тестер генератора
  • 2411 Тестер соленоидов
  • 2425 Тестер диодов
  • 2440 Тестер генератора
  • 2445 Тестер генератора
  • 2450 Тестер генератора
  • 2455 Тестер генератора
  • Тестер роторов 2463 и 2463R
  • 2464 Тестер статора
  • 2465 Тестер арматуры
  • 2470 Тестер статора-ротора-форда
  • 2477 Тестер арматуры
  • 2480 Стартовый тестер
  • 2482 Тестер стартера
  • 2485 Преобразователь
  • 2486 Преобразователь
  • 2487 Преобразователь
  • 2495 Тестер стартера
  • 2497 Тестер генератора
  • 2499 Тестер генератора

Vensel Enterprises предлагает широкий ассортимент продукции для автомобильной промышленности — для разборки, очистки, сборки и тестирования.

Узнайте сами, как наш отраслевой опыт облегчит вашу работу с Vensel Enterprises. Пожалуйста, просмотрите наш онлайн-каталог для вашего товара или позвоните нам по телефону: 1-800-662-6099

Подробная информация об ошибке IIS 10.0 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную управляющую последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере для отклонения двойных escape-последовательностей.
Что вы можете попробовать:
  • Проверьте параметр configuration/system.webServer/security/[email protected] в файле applicationhost.config или web.confg.
Подробная информация об ошибке:

модуль
RequestFilteringModule
Уведомление
Beadrequest
Handler StaticFile
Код ошибки 0x0000000000
0

Запрошенный URL-адрес    https://library. westernplows.com:443/doctracker.asp?docid=2107&seclevel=1&filename=66878%2e09%5f061510%2epdf&doctype=pdf
Физический путь    C:\Inetpub\wwwroot\WesternPlows\docrtracks\library.library. 2107 & seclevel = 1 & filename = 66878% 2e09% 5F061510% 2EPDF & DOCTYPE = PDF
не определяется
вход
еще не определено
Запрос Отслеживающий каталог C: \ inetpub \ logs \фаиледреклогфилес
Дополнительная информация:
Это функция безопасности.Не изменяйте эту функцию, пока полностью не поняты масштабы изменений. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные управляющие последовательности, измените параметр configuration/system.webServer/security/[email protected] Это может быть вызвано искаженным URL-адресом, отправленным на сервер злоумышленником.

Оставить ответ
