Газель 3302 2705 (Соболь) предохранители и реле

Газель — общее обозначение серии грузовых (Газ 3302), грузопассажирских (Газель 2705) и пассажирских микроавтобусов (ГАЗ-2217 «Соболь»). Наибольшей популярностью пользуется Газель 3302 с бензиновыми двигателями ЗМЗ 402, ЗМЗ 405, ЗМЗ 406. Годы выпуска 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Поле этого модель прошла рестайлинг и обновленная производилась в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 году. В данной статье вы найдёте описание предохранителей и реле Газ 3302 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с электросхемой ГАЗел 3302.

—>

—>

В зависимости от года выпуска возможно различное исполнение блока предохранителей (старого и нового образца).

Блок в салоне

Он находится под панелью с левой стороны, за защитной крышкой.

—>

—>

Блок старого образца

Схема

—>

—>

Описание

p, blockquote 8,0,1,0,0 —>

Верхний блок

—>

116А Электродвигатель отопителя, электро насос системы отопления (автомобили с двумя рядами сидений)
28А Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электро вентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
38А Указатели поворота
48А Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
58А Аварийная сигнализация
68А Зуммер и плафон освещения бортовой платформы, сигнала торможения
78А Радиооборудование, дистанционный выключатель аккумуляторной батареи,
88А Электродвигатели стеклоочистителя и омывателя ветрового стекла
916А Прикуриватель, звуковой сигнал, розетки переносной лампы
1016А Резерв

За прикуриватель отвечает предохранитель номер 9 на 16А.

Нижний блок

—>

116А Противотуманные фары
28А Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
38А Подсветка комбинации приборов
48А Задние противотуманные фонари
58А Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
68А Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
78А Левая фара (ближний свет), электро корректор фар
88А Правая фара (ближний свет), электро корректор фар
916А Левая фара (дальний свет), контрольная лампа дальнего света фар
1016А Правая фара (дальний свет)

Блок нового образца

Схема

—>

—>

Обозначение

—>

Верхний блок

—>

125А Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
215А Аварийная световая сигнализация
315А Выключатель «массы» (на автобусах), магнитола
410А Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
510А Реле фар, АБС (для автобусов)
610А Сигналы торможения
720А Звуковые сигналы, прикуриватель
8
20А Электродвигатель отопителя, электронасос дополнительного отопителя
915А Электродвигатель дополнительного отопителя
1010А Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
115А Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
1215А Система управления двигателем и топливный насос
1310А Указатели поворота

За работу прикуривателя отвечает предохранитель номер 7 на 20А.

—>

125А Резерв
215А Дальний свет правой фары, сигнализатор дальнего света
315А Дальний свет левой фары
410А Ближний свет правой фары
510А Ближний свет левой фары
610А Противотуманные фонари, сигнализатор противотуманных фонарей
720А Резерв
820А Резерв
915А Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
1010А Подсветка приборов, переключателей и прикуривателя
115А Резерв
1215А Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
1310А Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

Отдельно под панелью приборов с левой стороны установлено реле — прерыватель указателей поворота.

—>

Блоки под капотом

Блок предохранителей

Находится справа, около аккумулятора и состоит из плавких вставок.

—>

—>

Назначение

—>

Автомобилей с ABS (БПР-4)
  1. 60А Световая цепь и плюсовая цепь генератора
  2. 40А АБС
  3. 25А АБС
  4. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной, АБС и цепи стартера
Автомобили без ABS (БПР-2)
  1. 90А Световая цепь и плюсовая цепь генератора
  2. 60А Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет.

—>

Блок с реле

Схема

—>

—>

Обозначение

—>

1Главное реле
2Реле электромагнитной муфты включения вентилятора системы охлаждения
3Реле топливного насоса
4Реле стартера

Отдельно, над расширительным бочком, крепится реле стеклоочистителя.

Электро щиток

Старого образца

схема

—>

—>

Расшифровка

—>

651.3747Реле стартера 651.3747
Б116.3705Катушка зажигания Б116
1412-3733Блок управления ЭПХХ 1412.3733
13.3734-01Коммутатор транзисторный 13.3734-01
13.3702-01Регулятор напряжения 13.3702-01
1902.3741Клапан электромагнитный (1902.3741000)
Нового образца

Подойдет для двигатель Chrysler 2,4 L DОНС

—>

Схема

—>

—>

Назначение элементов

—>

15Реле 85.3747
16Реле осушителя 90.3747-10
17Реле 113. 3747-10
19Блок управления МИКАС 11СR

Электросхема Газель 3302

Больше информации про электрические цепи и их соединения в Газели 3302 можете узнать изучив данную схему.

—> p, blockquote 35,0,0,0,1 —>

А если остались вопросы, задавайте их в комментарии.

Предохранители ГАЗель Next.

Другие записи:

Блок силовых предохранителей в моторном отделении.

Под капотом справа на щитке передка расположен блок предохранителей БПР-4.22, где плавкая вставка 1 (150А) защищает цепь нагревателя воздуха, плавкая вставка 2 (90А) защищает общую плюсовую цепь автомобиля, кроме плюсовой генераторной и цепи стартера, плавкая вставка 3 (90А) – резерв, плавкая вставка 4 (30А) защищает цепь питания блока управления двигателем.

Установка блока силовых предохранителей БПР-4.22.

1,2,3,4 – предохранители.

Для доступа к предохранителям необходимо нажать на две пластмассовые защелки по бокам крышки по направлению стрелок и снять крышку. После замены пластины предохранителей затянуть гайку крепления моментом 5,5-8,0 Н·м (0,55-0,8 кгс·м).

Автомобиль с дизельным двигателем.

Ток, АНазначение
1125Предпусковой подогреватель воздуха
290Общая плюсовая цепь автомобиля
340Резерв
430Система управления двигателем

Автомобиль с бензиновым двигателем.

Ток, АНазначение
190Общая плюсовая цепь автомобиля
260Резерв

Блок предохранителей в моторном отсеке.

Под капотом слева на надставке щитка передка находится блок реле и предохранителей. Для доступа к предохранителям и реле необходимо выполнить следующее:

  • вдавить вовнутрь пластмассовую защелку на левом торце крышки и снять крышку;
  • извлечь пинцетом неисправный предохранитель;
  • устранить неисправность в защищаемой цепи;
  • установить новый предохранитель;
  • закрыть крышку до фиксации защелки.

Установка блока реле и предохранителей, расположенного в моторном отделении.

Блок реле и предохранителей.

Блок расположен под капотом, слева на надставке щитка передка.

Цепи, защищаемые предохранителями (блок реле и предохранителей, расположенный в моторном отделении).

Предохранители.

Ток, АНазначение
F115Реле противотуманных фар
F210Сигналы торможения
F3Резерв
F320Реле звуковых сигналов (автобус)
F425Реле подогревателя топлива (автомобиль с дизельным двигателем)
F420Главное реле (автомобиль с бензиновым двигателем)
F525Догреватель охлаждающей жидкости (автомобиль с дизельным двигателем)
F55Блок управления двигателем (автомобиль с бензиновым двигателем)
F6Резерв (автомобиль с дизельным двигателем)
F615Топливный насос (автомобиль с бензиновым двигателем)
F625Выключатель стартера и приборов (автобус)
F725Антиблокировочная система тормозов
F825Вентилятор кондиционера
F820Независимый отопитель (автобус)
F910Ближний свет (левая фара)
F1010Ближний свет (правая фара)
F1110Дальний свет (левая фара)
F1210Дальний свет (правая фара)
F1310Габаритные огни (левый борт)
F1410Габаритные огни (правый борт)
F1510Свет заднего хода
F1610Компрессор кондиционера
F1740Отопитель
F1840Антиблокировочная система тормозов
F1940Выключатель приборов и стартера (зажигания)

Реле.

K1
Реле компрессора кондиционера
K2Реле блокировки стартера (автомобиль с дизельным двигателем)
Реле муфты вентилятора (автомобиль с бензиновым двигателем)
K3Реле топливного насоса (автомобиль с бензиновым двигателем)
K4Реле противотуманных фар
K5Реле дальнего света фар
K6Реле ближнего света фар
K7Реле вентилятора кондиционера
K8Реле укладки щеток стеклоочистителя
K9Реле подогревателя топлива (автомобиль с дизельным двигателем)
K9Главное реле (автомобиль с бензиновым двигателем)
K10Реле стартера

Блок реле и предохранителей, расположенный в панели приборов.

В кабине в нижней части панели приборов, под рулевой колонкой расположен блок реле и предохранителей.

Для доступа к предохранителям необходимо открыть крышку, потянув ее на себя.

Установка блока реле и предохранителей, расположенного в панели приборов.

Цепи, защищаемые предохранителями (блок реле и предохранителей,
расположенный в панели приборов).

Предохранители левого ряда.

Ток, АНазначение
F17,5Дневные ходовые огни
F25Задние противотуманные огни
F37,5

10

Указатели поворотаF47,5Комбинация приборов, датчик скорости, пульт отопителяF55Система управления двигателем (автомобиль с дизельным двигателем)F515Система управления двигателем (автомобиль с бензиновым двигателем)F65Антиблокировочная система тормозовF720Прикуриватель, розетка (автомобиль с платформой, автобус)F720Прикуриватель, розетка второго ряда сидений (автомобиль с цельнометаллическим кузовом)F815Аварийная световая сигнализация (автомобиль с платформой, автобус)F815Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)F915Модуль управления светотехникой, подсветкаF1010Внутреннее освещениеF1115Центральный замок, магнитола (автомобиль с платформой)F1115Магнитола, громкоговорящее устройствоF1110Аварийная световая сигнализация (автомобиль с цельнометаллическим кузовом)F125Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф

Предохранители правого ряда.

Ток, АНазначение
F120Стеклоочиститель, стеклоомыватель
F210Модуль управления светотехникой
F35Электропривод зеркал
F425Стеклоподъемники
F510Обогрев зеркал
F610Обогрев сиденья водителя
F715Дополнительный отопитель
F8Резерв
F910Блокируемый дифференциал
F1015Розетка второго ряда сидений (автомобиль платформой и дизельным двигателем)
F1020Розетка второго ряда сидений, звуковые сигналы (автомобиль с платформой и бензиновым двигателем)
F1020Звуковые сигналы (автомобиль цельнометаллическим кузовом)
F1010Электропривод двери, плафон освещения двери (автобус)
F11Резерв
F1210Розетка, магнитола (автомобиль с цельнометаллическим кузовом)
F12Резерв (автомобиль с платформой)

Реле.

K1
Реле стеклоочистителя
K2Реле отопителя
K3Реле разгрузки замка
K4Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной)
Реле светового табло (автобус)
K5Реле догревателя (автомобиль с дизельным двигателем)
K6Реле блокировки дифференциала
K7Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
K8Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Другая версия расположения предохранителей.

Предохранители под капотом.

Ток, АЗащищаемые цепи
F115Реле противотуманных фар
F27,5Сигналы торможения
F320Резерв
F425Реле подогревателя топлива
F525Догреватель охлаждающей жидкости
F625Резерв
F725Антиблокировочная система тормозов
F825Вентилятор кондиционера
F910Ближний свет (левая фара)
F1010Ближний свет (правая фара)
F1110Дальний свет (левая фара)
F1210Дальний свет (правая фара)
F135Габаритные огни (левый борт)
F145Габаритные огни (правый борт)
F157,5Свет заднего хода
F1610Компрессор кондиционера
F1740Отопитель
F1840Антиблокировочная система тормозов
F1940Выключатель приборов и стартера (зажигания)

Реле по капотом.

K1
Реле компрессора кондиционера
K2Реле блокировки стартера
K3
K4Реле противотуманных фар
K5Реле дальнего света фар
K6Реле ближнего света фар
K7Реле вентилятора кондиционера
K8Реле укладки щеток стеклоочистителя
K9Реле подогревателя топлива
K10Реле стартера

Предохранители в салоне левого ряда.

Ток, АЗащищаемые цепи
F17,5Дневные ходовые огни
F25Задние противотуманные огни
F37,5Указатели поворота
F47,5Комбинация приборов, датчик скорости, пульт отопителя, центральный замок, тахограф, ЭРА ГЛОНАСС
F55Система управления двигателем
F65Антиблокировочная система тормозов
F720Прикуриватель, розетка второго ряда сидений
F815Центральный замок, магнитола
F915Модуль управления светотехникой, подсветка
F1010Внутреннее освещение
F1110Аварийная световая сигнализация
F127,5Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф, ЭРА ГЛОНАСС

Предохранители в салоне правого ряда.

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи.
На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 ранних выпусков установлены блоки силовых предохранителей с двумя плавкими вставками на 30 и 60 А.

— Плавкая вставка на 30 А защищает цепи приборов освещения.
— Плавкая вставка на 60 А — все цепи, кроме цепи стартера и приборов освещения.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 поздних выпусков установлены блоки силовых предохранителей также с двумя плавкими вставками, но уже на 60 и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора и цепи приборов освещения.
— Плавкая вставка на 60 А — все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Блоки силовых предохранителей на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS).

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора.
— Плавкая вставка на 40 А — электрические цепи наружного освещения.
— Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Каталожные номера выключателя аккумулятора, блока силовых предохранителей и проводов на ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4063 и ГАЗ-560.

Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.
Верхние блоки предохранителей.

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений).
3. 8 А — Указатели поворота.
4. 8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406).
5. 8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование.
8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла.
9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.

Нижние блоки предохранителей.

1. 16 А — Резерв.
2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона.
3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня.
6. 8 А — Лампы левого переднего и правого заднего габаритных огней.
7. 8 А — Ближний свет левой фары.
8. На 8 А — Ближний свет правой фары, электрокорректор света фар.
9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.
Верхние блоки предохранителей.

1. 25 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
2. 15 А — Аварийная сигнализация.
3. 15 А — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации).
4. 10 А — Электродвигатели очистителя и омывателя ветрового стекла.
5. 10 А — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS).
6. 10 А — Стоп-сигналы.
7. 20 А — Прикуриватель, звуковые сигналы.
8. На 20 А — Реле звуковых сигналов, комбинация приборов, часы.
9. 15 А — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
10. 10 А — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя.
11. 5 А — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524).
12. 15 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
13. 10 А — Указатели поворота.

Нижние блоки предохранителей.

1. 25 А — Резерв.
2. 15 А — Дальний свет правой фары, контрольная лампа включения дальнего света фар.
3. 15 А — Дальний свет левой фары.
4. 10 А — Ближний свет правой фары.
5. 10 А — Ближний свет левой фары.
6. 10 А — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света.
7. 20 А — Резерв.
8. 20 А — Резерв.
9. 15 А — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов.
10. 10 А — Лампы подсветки комбинации приборов, переключателей, прикуривателя.
11. 5 А — Резерв.
12. 15 А — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика.
13. 10 А — Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака.

Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года надо снять крышку блока. Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года надо отжать влево фиксатор крышки блока и снять крышку.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные таблице электрические цепи, которые защищает данный предохранитель. Для удобства извлечения предохранителей из блока рекомендуем воспользоваться пластиковым пинцетом, который приложен к комплекту запасных предохранителей.

Цвет корпуса предохранителя соответствует определенной силе тока.

5 А — Оранжевый.
10 А — Красный.
15 А — Голубой.
20 А — Желтый.
25 А — Белый.

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута. Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого. Кроме того, предохранители на 8 и 16 А можно различить по ширине металлической полосы.

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

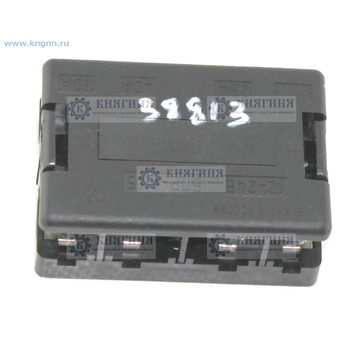

Так выглядит блок предохранителей газели

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

    Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
  • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
  • плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа

  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.

Автомобили с бензиновым двигателем инжекторного типа

  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
  3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Предохранители газ 3302 схема


Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, вставки 90 А

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи.
На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 ранних выпусков установлены блоки силовых предохранителей с двумя плавкими вставками на 30 и 60 А.

— Плавкая вставка на 30 А защищает цепи приборов освещения.
— Плавкая вставка на 60 А — все цепи, кроме цепи стартера и приборов освещения.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 поздних выпусков установлены блоки силовых предохранителей также с двумя плавкими вставками, но уже на 60 и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора и цепи приборов освещения.
— Плавкая вставка на 60 А — все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Блоки силовых предохранителей на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS).

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора.
— Плавкая вставка на 40 А — электрические цепи наружного освещения.
— Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Каталожные номера выключателя аккумулятора, блока силовых предохранителей и проводов на ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4063 и ГАЗ-560.
Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.
Верхние блоки предохранителей.

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений).
3. 8 А — Указатели поворота.
4. 8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406).
5. 8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование.
8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла.
9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.

Нижние блоки предохранителей.

1. 16 А — Резерв.
2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона.
3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня.
6. 8 А — Лампы левого переднего и правого заднего габаритных огней.
7. 8 А — Ближний свет левой фары.
8. На 8 А — Ближний свет правой фары, электрокорректор света фар.
9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.
Верхние блоки предохранителей.

1. 25 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
2. 15 А — Аварийная сигнализация.
3. 15 А — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации).
4. 10 А — Электродвигатели очистителя и омывателя ветрового стекла.
5. 10 А — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS).
6. 10 А — Стоп-сигналы.
7. 20 А — Прикуриватель, звуковые сигналы.
8. На 20 А — Реле звуковых сигналов, комбинация приборов, часы.
9. 15 А — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
10. 10 А — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя.
11. 5 А — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524).
12. 15 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
13. 10 А — Указатели поворота.

Нижние блоки предохранителей.

1. 25 А — Резерв.
2. 15 А — Дальний свет правой фары, контрольная лампа включения дальнего света фар.
3. 15 А — Дальний свет левой фары.
4. 10 А — Ближний свет правой фары.
5. 10 А — Ближний свет левой фары.
6. 10 А — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света.
7. 20 А — Резерв.
8.  20 А — Резерв.
9. 15 А — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов.
10. 10 А — Лампы подсветки комбинации приборов, переключателей, прикуривателя.
11. 5 А — Резерв.
12. 15 А — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика.
13. 10 А — Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака.

Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года надо снять крышку блока. Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года надо отжать влево фиксатор крышки блока и снять крышку.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные таблице электрические цепи, которые защищает данный предохранитель. Для удобства извлечения предохранителей из блока рекомендуем воспользоваться пластиковым пинцетом, который приложен к комплекту запасных предохранителей.

Цвет корпуса предохранителя соответствует определенной силе тока.

5 А — Оранжевый.
10 А — Красный.
15 А — Голубой.
20 А — Желтый.
25 А — Белый.

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута. Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого. Кроме того, предохранители на 8 и 16 А можно различить по ширине металлической полосы.

Похожие статьи:
  • Автомобили Волга с двигателями Rover и Toyota 5VZ-FE, 3RZ-FE, 3S-FE, 2L-T, особенности конструкции, преимущества и недостатки.
  • Схемы системы управления инжекторного двигателя ВАЗ-21214 на Лада 4х4, схемы жгута проводов, контроллер ЭСУД, датчики, блоки реле и предохранителей ЭСУД.
  • Блоки предохранителей и реле на Шевроле Нива ВАЗ-2123, номиналы предохранителей, защищаемые цепи, схема соединений монтажного блока предохранителей и реле.
  • Схемы электрооборудования Chevrolet Niva ВАЗ-2123, разъемы и соединительные колодки, жгуты проводов, схема системы управления двигателем.
  • Пикап Great Wall Pao, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.
  • Land Rover Discovery Sport 2019 года, экстерьер и интерьер, особенности конструкции, комплектация, характеристики, обзор.

auto.kombat.com.ua

Схема предохранителей и реле Газель и Соболь (1994-2003)

Модельный год автомобиля

1994-2003

2013-н.в. (Газель Next)






Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

Верхний блок предохранителей


А
Функция/компонент
1
16 Электродвигатель отопителя, электронасос системы отопления (автомобили с двумя рядами сидений)
2 8 Резерв электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений), реле электровентилятора системы охлаждения двигателя (устанавливается на части автомобилей)
3 8 Указатели поворота
4 8 Комбинация приборов, выключатель контрольной лампы стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода, контрольной лампы диагностики
5 8 Аварийная сигнализация
6 8 Зуммер и плафон освещения бортовой платформы, сигнала торможения
7 8 Радиооборудование, дистанционный выключатель аккумуляторной батареи,
8 8 Электродвигатели стеклоочистителя и омывателя ветрового стекла
9 16 Прикуриватель, звуковой сигнал, розетки переносной лампы
10 16 Резерв



Нижний блок предохранителей


А
Функция/компонент
1
16 Противотуманные фары
2 8 Светильник (светильники) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки
3 8 Подсветка комбинации приборов
4 8 Задние противотуманные фонари
5 8 Правый передний габаритный свет левый задний габаритный свет, фонари освещения номерного знака, контрольная лампа габаритного света
6 8 Левый передний габаритный свет, правый задний габаритный свет, реле противотуманных фар
7 8 Левая фара (ближний свет), электрокорректор фар
8 8 Правая фара (ближний свет), электрокорректор фар
9 16 Левая фара (дальний свет), контрольная лампа дальнего света фар
10 16 Правая фара (дальний свет)
Блок предохранителей в моторном отсеке

Блок предохранителей расположен возле аккумуляторной батареи

БПР-2

А
Назначение
1
40
Световая цепь
2
60
Общая плюсовая цепь
Щиток моторного отсека


Наименование детали
651. 3747
Реле стартера 651.3747
Б116.3705
Катушка зажигания Б116
1412-3733
Блок управления ЭПХХ 1412.3733
13.3734-01
Коммутатор транзисторный 13.3734-01
13.3702-01
Регулятор напряжения 13.3702-01
1902.3741
Клапан электромагнитный (1902.3741000)
Реле стартера (в салоне)



Наименование детали
113.3747-10 Реле стартера (Реле 113.31747010-10)
РС950П.3726010
РС950П.3726010-Т
Прерыватель указателей поворота РС950
Прерыватель указателей поворота РС950П-Т
Реле указателя поворота



Под панелью приборов со стороны водителя (№ реле 232. 3747, 711.3777, РС950, РС950П)



Реле стеклоочистителя

В моторном отсеке (над расширительным бачком)

Биметаллический предохранитель стеклоочистителя

1 — контакт; 2 — биметаллическая пластина; 3 — корпус; 4 и 6 — клеммы; 5 — регулировочный контакт





1 — аккумуляторная батарея; 2 — резистор; 3 — амперметр; 4 — проверяемый предохранитель

Цепь электродвигателя стеклоочистителя защищена биметаллическим предохранителем непрерывного действия. Предохранитель должен срабатывать при токе 10 А.

knigaproavto.ru

Предохранители ГАЗель (панель старого образца).

Предохранители ГАЗель (панель старого образца).

Электрооборудование автомобиля «Газель» выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и остальными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока, с номинальным напряжением 12 В.

Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. При неработающем двигателе все потребители питаются от аккумуляторной батареи через выключатель с дистанционным управлением, а после пуска двигателя – от генератора переменного тока со встроенным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя. Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке. Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблицах. Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

Расположение предохранителей.

Верхний блок предохранителей.

№ предохранителя (номинальный ток)Наименование оборудования защищаемых электрических цепей
F1(16A)Электродвигатель отопителя, электронасос системы отопителя*
F2(8A)Электродвигатель дополнительного отопителя*
F3(8A)Указатели поворота
F4(8A)Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ, таймер управления подогревателем-отопителем**, реле стеклоочистителя, свет заднего хода, сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, -4063)
F5(8A)Аварийная световая сигнализация
F6(8A)Сигналы торможения, светильники освещения правого ряда сидений пассажирского салона,* зуммер и плафон платформы**
F7(8A)Дистанционный выключатель аккумуляторной батареи, радиооборудование
F8(8A)Электродвигатели очистителя и омывателя ветрового стекла
F9(16A)Звуковой сигнал, прикуриватель, розетка переносной лампы
F10(16A)Резервный

Нижний блок предохранителей.

№ предохранителя (номинальный ток)Наименование оборудования защищаемых электрических цепей
F1(16A)Резервный
F2(8A)Светильник (светильники**) освещения кабины, плафон грузового салона (ГАЗ-2705, -27057), подкапотный фонарь, светильники левого ряда сидений пассажирского салона и освещения подножки*
F3(8A)Освещение приборов, подогреватель-отопитель**
F4(8A)Задний противотуманный свет
F5(8A)Габаритный свет (правый передний, левый задний фонари), сигнализатор габаритного света, фонари освещения номерного знака
F6(8A)Габаритный свет (левый передний, правый задний фонари)
F7(8A)Ближний свет (левая фара), электрокорректор фар
F8(8A)Ближний свет (правая фара), сигнализатор дальнего света
F9(16A)Дальний свет (левая фара)
F10(16A)Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений.
** Устанавливается на часть автомобилей.

Поделиться ссылкой:
Похожие статьи

almarka.ru

Блок предохранителей и реле Газель 3302 2705

Рассмотрены автомобили Газель 3302 (Газ 3302), Газель 2705 (Газ 2705) с блоками предохранителей старого и нового образца, оборудованные двигателями ЗМЗ 402, ЗМЗ 405 и ЗМЗ 406 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

предохранители газель инжектор, карбюратор.

Блок предохранителей старого образца находится слева под панелью приборов.

Схема расположения предохранителей в блоке газ 3302 (газель 3302) и Газель 2705 (Газ 2705) старого образца.

расшифровка.

№

Сила тока, А

Назначение

Предохранители верхнего блока

1

16

Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

2

8

Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений)

3

8

Указатели поворота

4

8

Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406)

5

8

Аварийная сигнализация

6

8

Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов

7

8

радиооборудование

8

8

Электродвигатели очистителя и омывателя ветрового стекла

9

16

прикуриватель, звуковой сигнал, розетки переносной лампы

10

16

Резерв

Предохранители нижнего блока

1

16

резерв

2

8

Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона

3

8

лампы подсветки комбинации приборов

4

8

Задние противотуманные фонари

5

8

Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня

6

8

Лампы левого переднего и правого заднего габаритных огней

7

8

ближний свет левой фары

8

8

Ближний свет правой фары, электрокорректор света фар

9

16

дальний свет левой фары, контрольная лампа включения дальнего света фар

10

16

Дальний свет правой фары




Блок предохранителей нового образца газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

Расположен слева под крышкой панели приборов.

Для доступа к предохранителям отожмите фиксатор и снимите крышку блока.



схема расположения предохранителей в блоке нового образца.

назначение предохранителей.

Предохранители верхнего блока

Сила тока, А расшифровка

1

25

система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

2

15

Аварийная сигнализация

3

15

Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации)

4

10

Электродвигатели очистителя и омывателя ветрового стекла

5

10

Реле включения ближнего света фар, антиблокировочная система тормозов (ABS)

6

10

Стоп-сигналы

7

20

прикуриватель, звуковые сигналы

8

20

Реле звуковых сигналов, комбинация приборов, часы

9

15

Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений)

10

10

Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя

11

5

датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524)

12

15

Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524)

13

10

указатели поворота

Предохранители нижнего блока

1

25

резерв

2

15

Дальний свет правой фары, контрольная лампа включения дальнего света фар

3

15

дальний свет левой фары

4

10

Ближний свет правой фары

5

10

ближний свет левой фары

6

10

Лампы заднего противотуманного света, контрольная лампа включения противотуманного света

7

20

резерв

8

20

То же

9

15

Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов

10

10

Лампы подсветки комбинации приборов, переключателей, прикуривателя

11

5

резерв

12

15

Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика

13

10

Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака




Блок предохранителей в моторном отсеке газ 3302 (газель 3302) и Газель 2705 (Газ 2705).

 На кронштейне полки для крепления аккумуляторной батареи под капотом установлен дополнительный блок предохранителей.

блок старого вида.

xn--80ahccobunhhld3a1b.xn--p1ai

Схема предохранителей и реле Газель / Соболь (2003-2010)

АНазначение
Верхний блок предохранителей
F1
25Система управления двигателем (ЗМЗ-40522, УМЗ-4216)
F215Аварийная световая сигнализация
F3
15Выключатель «массы» (на автобусах), магнитола
F410Электродвигатели очистителя и омывателя ветрового стекла, правый ряд плафонов освещения салона автобуса
F5
10Реле фар, АБС (для автобусов)
F610Сигналы торможения
F7
20Звуковые сигналы, прикуриватель
F820Электродвигатель отопителя, электронасос дополнительного отопителя
F915Электродвигатель дополнительного отопителя
F1010Комбинация приборов, свет заднего хода, датчик скорости, прерыватель сигнализатора стояночного тормоза, реле стеклоочистителя
F115Датчик концентрации кислорода (ЗМЗ-40522, УМЗ-4216)
F1215
Система управления двигателем и топливный насос
F1310Указатели поворота
Нижний блок предохранителей
F1
25Резерв
F2
15Дальний свет правой фары, сигнализатор дальнего света
F3
15Дальний свет левой фары
F4
10Ближний свет правой фары
F5
10Ближний свет левой фары
F6
10Противотуманные фонари, сигнализатор противотуманных фонарей
F7
20Резерв
F8
20
Резерв
F9
15Плафон кабины, плафон (или плафоны на автомобилях ГАЗ-2705, -27057 с одним рядом сидений) грузового салона, плафон освещения подножки автобуса, подкапотный фонарь, левый ряд плафонов освещения пассажирского салона автобуса
F1010Подсветка приборов, переключателей и прикуривателя
F115Резерв
F1215Габаритный свет с правого борта, корректор фар, плафон освещения вещевого ящика
F1310Габаритный свет с левого борта, сигнализатор габаритного света, фонарь освещения номерного знака

avto-fresh. com

Схема блока предохранителей и реле под капотом на Газелях с инжекторным и карбюраторным двигателем


Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели


В зависимости от модели и года выпуска Газели защитный механизм ее электроприборов отличается друг от друга, поскольку сам их набор и функциональность также различны. Тип предустановленного двигателя и используемое для его работы топливо также влияет на устройство модуля предохранителей.

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Вернуться к оглавлению

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
    • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
    • плюсовая цепь генератора и световой контур.

    В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

    Электрические предохранители в электросети


    В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для систем АБС применяются, как правило, электропредохранители 25А.
  2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

Обозначения на реле монтажного блока Газели


Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели


Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом. Вернуться к оглавлению

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа
  1. Машины выпуска до 2003 года:
    • комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
    • управляющие реле установлены отдельно от монтажного блока;
    • подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  2. Модели 2003-2010 года выпуска:
    • устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
    • реле управления также расположены независимо от блока;
    • силовой предохраняющий модуль может быть различным:
      1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
      2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

    Так выглядят управляющие реле для автомобиля Газель

  3. Подкапотный блок:
Автомобили с дизельным двигателем
  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

avtomobilgaz.ru

Назначение предохранителей автомобиля Газель

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки

Снимаем крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

F1(16A)

Электродвигатель отопителя, электронасос системы отопителя*

F2(8A)

Электродвигатель дополнительного отопителя*

F3(8A)

Указатели поворота

F4(8A)

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем — отопителем**,

реле стеклоочистителя,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

F5(8A)

Аварийная световая сигнализация

F6(8A)

Сигнализатор торможения,

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

F7(8A)

Дистанционный выключатель аккумуляторной батареи, радиооборудование

F8(8A)

Электродвигатели очистителя и омывателя ветрового стекла

F9(16A)

Звуковой сигнал, прикуриватель, розетка переносной лампы

F10(16A)

Резервный

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

F1(16A)

Резервный

F2(8A)

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

F3(8A)

Освещение приборов, подогреватель — отопитель

F4(8A)

Задний противотуманный свет

F5(8A)

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

F6(8A)

Габаритный свет (правый передний, левый задний фонари)

F7(8A)

Ближний свет ( левая фара), электрокорректор фар

F8(8A)

Ближний свет ( правая фара), сигнализатор дальнего света

F9(16A)

Дальний свет ( левая фара)

F10(16A)

Дальний свет ( правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя

Сила тока,

А

Защищаемые

цепи

Предохранители верхнего блока

1

25

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

2

15

Аварийная сигнализация

3

15

Радиооборудование,

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

4

10

Электродвигатели очистителя и омывателя ветрового стекла

5

10

Реле включения ближнего света фар,

антиблокировочная система тормозов (ABS)

6

10

Стоп-сигналы

7

20

Прикуриватель, звуковые сигналы

8

20

Реле звуковых сигналов, комбинация приборов, часы

9

15

Электродвигатель дополнительного отопителя,

электронасоса системы отопления

(автомобили с двумя рядами сидений)

10

10

Комбинация приборов,

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

11

5

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

12

15

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

13

10

Указатели поворота

Предохранители нижнего блока

1

25

Резерв

2

15

Дальний свет правой фары, контрольная лампа включения дальнего света фар

3

15

Дальний свет левой фары

4

10

Ближний свет правой фары

5

10

Ближний свет левой фары

6

10

Лампы заднего противотуманного света,

контрольная лампа включения противотуманного света

7

20

Резерв

8

20

То же

9

15

Плафон кабины,

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

10

10

Лампы подсветки комбинации приборов, переключателей, прикуривателя

11

5

Резерв

12

15

Лампы правого габаритного огня, корректора света фар,

плафона освещения вещевого ящика

13

10

Лампы левого габаритного огня, сигнальная лампа включения

avtomechanic. ru

ГАЗ 31 105-416 ЗМЗ-402 Такси › Бортжурнал › Правильное подключение блока предохранителей под капотом (БПР-4)

Недавно на драйвах писали, что 31029 загорелась. Оно и не удивительно, блок предохранителей под капотом появился на Волгах только в 1997 году. Содержал 2 предохранителя — на вентилятор и на остальную проводку, включая генератор.

Сообразив, что разные потребители можно подключить к разным предохранителям, на 31105 стали устанавливать уже полноценный блок на 4 предохранителя с характерным названием БПР-4.

Полный размер

Стандартная проводка 3110-31105 разделена на 2 типа — освещение, и… не освещение(печка, дворники и т.д.). Третий потребитель — электровентилятор. Четвертый — генератор. Он конечно не потребляет ток, но, в случае короткого замыкания внутри, должен быть отделен от АКБ предохранителем.

Итого — 4 предохранителя. Внимание, вопрос для дебилов — как неправильно подключить блок из 4 предохранителей к 4 приборам? Вот так:

Полный размер

На ГАЗе рассчитали так:
1. при замыкании в косе освещения — сгорает предохранитель
2. при замыкании в косе неосвещения — сгорает предохранитель
3. при замыкании в генераторе — сгорает предохранитель
4. при замыкании в вентиляторе — сгорает машина, т. к. между генератором (источником тока) и неудачно заклинившим вентилятором, превратившимся в массу, предохранителя нет. Точнее есть, но не подключен. Хотите узнать, почему? Отправьте смс ХОЧУ на короткий номер главного инженера.

А как правильно то?

Поменяв по случаю БПР-4, прилагаю фото его подключения. С пояснениями для себя работников ГАЗа.

Полный размер

Относительно заводской схемы, провод вентилятора с предохранителя №4 нужно перевесить на свободный предохранитель №1. Толстый красный провод (неосвещение) остается на предохранителе №2, тонкий серый (освещение) остается на предохранителе №3. На 4 предохранителе остается только толстый черный провод генератора, менять номинал предохранителя (90А) не нужно.

Выбор производителя

Очевиден. Завод «Копир». Логотип виден на фотографиях. Вы только посмотрите на качество изготовления:

Полный размер

Полный размер

Полный размер

Полный размер

3 запасных предохранителя 3 номиналов — 40,60,90 А. Отличная пластмасса. Упоры для создания зазоров с кузовом. Толстые металлические контакты. Вентиляционная, мать её, решетка! Запомните логотип изготовителя. И при выборе между ИП Пупкин-Залупкин и КОПИР покупайте КОПИР.

Заключение
Заключения не будет, все и так понятно — просрали полимеры на ГАЗе. Самое страшное, что на этом заводе военную технику делают.

www.drive2.ru

Схема предохранителей и реле Газель Бизнес и Соболь (2010-)


А
Назначение
Верхний блок предохранителей
F1
10
Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака
F2
10
Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя
F3
15
Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света
F4
15
Лампа ближнего света правой блок-фары
F5
15
Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света
F6
15
Лампа дальнего света правой блок-фары
F7
10
Лампы противотуманного света в задних фонарях
F8
10
Реле указателей поворота в режиме указания поворотов
F9
15
Реле указателей поворота в режиме аварийной сигнализации
F10
10
Датчик положения педали тормоза в режиме включения сигналов торможения
F11
20
Лампы противотуманных фар (опция
F12
15 Блокировка дифференциала (опция)
Нижний блок предохранителей
F13
10
Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя
F14
10
Блок управления ABS
F15
20
Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель
F16
5
Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов)
F17
15
Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя
F17
5
Электропривод зеркал (опция)
F18
25
Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя
F18
15
Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ- 2752 и мод. с двумя рядами сидений)
F19
20
Электродвигатели стеклоподъемников (опция)
F19
15*
25
Отопитель
F20
20 Электростеклоподъемники (опция)
F21
20
Реле звукового сигнала, прикуриватель, розетка
F22
15
Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев зеркал
F23
10
Головное устройство звуковоспроизведения
F24
5
Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция)

F25
15
УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания)
F25
5
ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания)
F26
20
УМЗ-4216: Обмотка и контакты главного реле
ISF2.8s4129Р: Подогреватель системы отопления (опция)
F26
20
Погреватель системы отопления (опция)
F27
15
УМЗ-4216: Реле топливного насоса
ISF2.8s4129Р: Резерв
F28
5
УМЗ-4216: Блок управления двигателем, колодка диагностики
ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.)
F29
10
Электронасос системы отопления (автомобили ГАЗ-3221 и мод. , ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция)

1
5
Запасной предохранитель
2
10
Запасной предохранитель
3
15
Запасной предохранитель
4
20
Запасной предохранитель
5
25
Запасной предохранитель
Реле
К1
Реле стеклоочистителя
К2
Реле плафона двери
К3
Реле противотуманных фар
К4
Реле обогрева зеркал
К5
Реле ближнего света
К6
Реле насоса отопителя
К7
Реле звукового сигнала
К8
Реле дальнего света

knigaproavto. ru

Схема предохранителей газ 2705

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания.

Они расположены в двух блоках под панелью приборов со стороны водителя. Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под пластиной крышки

Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей с 2003 года выпуска. Отжимаем фиксатор крышки

Снимаем крышку для доступа к предохранителям

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Электродвигатель отопителя, электронасос системы отопителя*

Электродвигатель дополнительного отопителя*

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем — отопителем**,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

Дистанционный выключатель аккумуляторной батареи, радиооборудование

Электродвигатели очистителя и омывателя ветрового стекла

Звуковой сигнал, прикуриватель, розетка переносной лампы

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

Освещение приборов, подогреватель — отопитель

Задний противотуманный свет

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

Габаритный свет (правый передний, левый задний фонари)

Ближний свет ( левая фара), электрокорректор фар

Ближний свет ( правая фара), сигнализатор дальнего света

Дальний свет ( левая фара)

Дальний свет ( правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя

Сила тока,

А

Защищаемые

цепи

Предохранители верхнего блока

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар,

антиблокировочная система тормозов (ABS)

Прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасоса системы отопления

(автомобили с двумя рядами сидений)

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы заднего противотуманного света,

контрольная лампа включения противотуманного света

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного огня, корректора света фар,

плафона освещения вещевого ящика

Лампы левого габаритного огня, сигнальная лампа включения

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита электроприборов автомобиля от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

Однако при всех различиях, реализуемые базовые принципы защиты электрооборудования сохраняются во всех модификациях Газели.

Конструктивное строение блока предохранителей Газелей

Система защиты электрической цепи в автомобилях Газель реализована по двухуровневой модели, которая обеспечивает дополнительную устойчивость в работе электрооборудования и имеет следующие особенности.

Предохранители от электрооборудования Газели

    Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
  • основная плюсовая цепь, исключая световые приборы, генератор и стартер;
  • плюсовая цепь генератора и световой контур.

В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

Электрические предохранители в электросети

Электрическая система подключения фар на Газели

Обозначения на реле монтажного блока Газели

Так выглядит старый блок предохранителей на Газели

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа
  1. Машины выпуска до 2003 года:
  2. комплектовались модулями электропредохранителей старого образца с предохранителями цилиндрического типа номиналом 8 и 16А;
  3. управляющие реле установлены отдельно от монтажного блока;
  4. подкапотный блок (БПР-2) имеет силовые электропредохранители 40А для световой цепи и 60А для общего плюса.
  5. Модели 2003-2010 года выпуска:
  6. устанавливались блоки нового образца с пластиковыми предохранителями с порогом защиты 5, 10, 15, 20 и 25А в зависимости от оборудования;
  7. реле управления также расположены независимо от блока;
  8. силовой предохраняющий модуль может быть различным:
  1. БПР-2 с защитой в 90А для световой и генераторной цепи и 60А для общего плюса.
  2. БПР-4 для автомобилей с предустановленной антиблокировочной системой и дополнительными электропредохранителями на 25 и 40А.
Автомобили с бензиновым двигателем инжекторного типа
  1. Основные предохранители пластикового типа 25, 10, 15, 20 и 5А для различных цепей объединены в единый монтажный модуль, расположенный в кабине.
  2. Основные управляющие реле входят в состав блока.

Так выглядят управляющие реле для автомобиля Газель

Процесс установки защитных реле

Автомобили с дизельным двигателем
  1. Установлен основной предохраняющий модуль, аналогичный инжекторным автомобилям, с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
  3. система подогрева воздуха с защитой 125А;

Схематическое устройство системы подогрева воздуха в газели

Схема с размерами автомобильного предохранителя

Разнообразие заводских комплектаций автомобилей Газель, как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

В зависимости от года выпуска автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 его электрические цепи могут быть защищены общими плавкими вставками, рассчитанными на большой ток разных номиналов. Дополнительные блоки предохранителей старой или новой конструкции установлены на кронштейне полки для крепления аккумуляторной батареи под капотом.

Блоки предохранителей на ГАЗель ГАЗ-3302 и ГАЗ-2705, плавкие силовые вставки на 30, 40, 60, 90 А, защищаемые предохранителями электрические цепи.
На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 ранних выпусков установлены блоки силовых предохранителей с двумя плавкими вставками на 30 и 60 А.

— Плавкая вставка на 30 А защищает цепи приборов освещения.
— Плавкая вставка на 60 А — все цепи, кроме цепи стартера и приборов освещения.

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 поздних выпусков установлены блоки силовых предохранителей также с двумя плавкими вставками, но уже на 60 и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора и цепи приборов освещения.
— Плавкая вставка на 60 А — все остальные цепи, кроме цепей генератора, приборов освещения и стартера.

Блоки силовых предохранителей на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS).

На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с антиблокировочной системой тормозов (ABS) устанавливают блоки силовых предохранителей с четырьмя плавкими вставками на 40, на 60 (две вставки) и 90 А. В этом блоке:

— Плавкая вставка на 90 А защищает цепь генератора.
— Плавкая вставка на 40 А — электрические цепи наружного освещения.
— Первая плавкая вставка на 60 А — цепь питания ABS.
— Вторая плавкая вставка на 60 А — цепи всех остальных потребителей, кроме генератора, стартера, приборов освещения и ABS.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя в цепи нет. Предохранители на 30, 40, 60 и 90 А установлены в общих блоках силовых предохранителей, закрепленных на полке аккумуляторной батареи в моторном отсеке. Запасные предохранители всех номиналов закреплены под пластиной крышки блока.

Каталожные номера выключателя аккумулятора, блока силовых предохранителей и проводов на ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4063 и ГАЗ-560.
Блоки предохранителей с малым током срабатывания на ГАЗель ГАЗ-3302 и ГАЗ-2705.

Кроме того, все цепи питания электрооборудования на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 защищены собственными плавкими предохранителями с меньшим током срабатывания. Единые монтажные блоки предохранителей и реле на автомобиле отсутствуют.

Блоки предохранителей отдельных цепей расположены:

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года в двух блоках слева под панелью приборов. Предохранители «пальчикового» типа.

— На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года — слева под крышкой панели приборов. Предохранители «ножевого» типа.

Там же установлено реле-прерыватель указателей поворота. Реле системы управления инжекторным двигателем расположены в моторном отсеке посередине щита передка в его верхней части.

На крышках блоков предохранителей автомобилей ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года и на корпусах блоков автомобилей выпуска с 2003 года нанесены номера предохранителей. На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года соответствующие номера предохранителей дополнительно перечислены на вкладыше, приклеенном к задней стороне крышки. С указанием защищаемых ими цепей.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года.
Верхние блоки предохранителей.

1. 16 А — Электродвигатель отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
2. 8 А — Резерв для электродвигателя дополнительного отопителя (автомобили с двумя рядами сидений).
3. 8 А — Указатели поворота.
4. 8 А — Комбинация приборов, выключатель контрольной лампы включения стояночного тормоза, система ЭПХХ, реле стеклоочистителя, лампы света заднего хода в задних фонарях, контрольная лампа диагностики (двигатели семейства ЗМЗ-406).
5. 8 А — Аварийная сигнализация.
6. 8 А — Зуммер и плафон освещения бортовой платформы, лампы стоп-сигналов.
7. 8 А — Радиооборудование.
8. 8 А — Электродвигатели очистителя и омывателя ветрового стекла.
9. 16 А — Прикуриватель, звуковой сигнал, розетки переносной лампы.
10. 16 А — Резерв.

Нижние блоки предохранителей.

1. 16 А — Резерв.
2. 8 А — Плафон освещения кабины, подкапотная лампа, плафон освещения грузового салона.
3. 8 А — Лампы подсветки комбинации приборов.
4. 8 А — Задние противотуманные фонари.
5. 8 А — Лампы правого переднего и левого заднего габаритных огней, фонари освещения номерного знака, контрольная лампа включения габаритного огня.
6. 8 А — Лампы левого переднего и правого заднего габаритных огней.
7. 8 А — Ближний свет левой фары.
8. На 8 А — Ближний свет правой фары, электрокорректор света фар.
9. 16 А — Дальний свет левой фары, контрольная лампа включения дальнего света фар.
10. 16 А — Дальний свет правой фары.

Номера предохранителей, потребители защищаемых ими цепей, номинальные значения силы тока на автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года.
Верхние блоки предохранителей.

1. 25 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
2. 15 А — Аварийная сигнализация.
3. 15 А — Радиооборудование, выключатель «массы» (автомобили ГАЗ-3221 и модификации).
4. 10 А — Электродвигатели очистителя и омывателя ветрового стекла.
5. 10 А — Реле включения ближнего света фар, антиблокировочная система тормозов (ABS).
6. 10 А — Стоп-сигналы.
7. 20 А — Прикуриватель, звуковые сигналы.
8. На 20 А — Реле звуковых сигналов, комбинация приборов, часы.
9. 15 А — Электродвигатель дополнительного отопителя, электронасоса системы отопления (автомобили с двумя рядами сидений).
10. 10 А — Комбинация приборов, лампы света заднего хода, датчик скорости, реле стеклоочистителя.
11. 5 А — Датчик концентрации кислорода (двигатели ЗМЗ-40522, ЗМЗ-40524).
12. 15 А — Система управления двигателем (двигатели ЗМЗ-40522, ЗМЗ-40524).
13. 10 А — Указатели поворота.

Нижние блоки предохранителей.

1. 25 А — Резерв.
2. 15 А — Дальний свет правой фары, контрольная лампа включения дальнего света фар.
3. 15 А — Дальний свет левой фары.
4. 10 А — Ближний свет правой фары.
5. 10 А — Ближний свет левой фары.
6. 10 А — Лампы заднего противотуманного света, контрольная лампа включения противотуманного света.
7. 20 А — Резерв.
8. 20 А — Резерв.
9. 15 А — Плафон кабины, плафон грузового салона, плафон освещения подножки автобуса, подкапотная лампа, плафоны освещения пассажирского салона автобусов.
10. 10 А — Лампы подсветки комбинации приборов, переключателей, прикуривателя.
11. 5 А — Резерв.
12. 15 А — Лампы правого габаритного огня, корректора света фар, плафона освещения вещевого ящика.
13. 10 А — Лампы левого габаритного огня, сигнальная лампа включения габаритного огня, фонари освещения номерного знака.

Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года надо снять крышку блока. Для доступа к предохранителям автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска с 2003 года надо отжать влево фиксатор крышки блока и снять крышку.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные таблице электрические цепи, которые защищает данный предохранитель. Для удобства извлечения предохранителей из блока рекомендуем воспользоваться пластиковым пинцетом, который приложен к комплекту запасных предохранителей.

Цвет корпуса предохранителя соответствует определенной силе тока.

5 А — Оранжевый.
10 А — Красный.
15 А — Голубой.
20 А — Желтый.
25 А — Белый.

Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками. Это может привести к повреждению электрических приборов и даже к пожару.

На автомобиле ГАЗель ГАЗ-3302 и ГАЗ-2705 выпуска до 2003 года у перегоревшего предохранителя металлическая полоса на его корпусе будет разомкнута. Расчетное значение силы тока (в амперах) указано на корпусе предохранителя. Нумерация предохранителей ведется слева направо. 8 А – черного цвета, 16 А – зеленого. Кроме того, предохранители на 8 и 16 А можно различить по ширине металлической полосы.

l2rv.ru

Реле на фары и дальний с ближним — ГАЗ Газель, 2.7 л., 2008 года на DRIVE2

Многие ставят реле на фары, на машинах до бизнес они не стояли, стоит только одно реле для разгрузки центрального выключателя света. После реле у нас стоит подрулевой переключатель, а на нем со временем подгорают контакты и до лампочек теряется до 2-3 вольт, от сюда и недостаточно света.
На просторах интернета много колхоза на эту тему, хотя можно с минимальными переделками все это подключить и родные предохранители остаются в цепи лампочек как и положено.

Полный размер


Берём две колодка для реле, от них делаем два провода с самками, у нас это фиолетовый и голубой как и родные цвета, чёрный тонкий это масса для реле (прикручивается в любом удобном месте). Делаем силовой провод (толстый) и на конце развлетвление, это будет постоянный плюс для реле (розовый у меня для противотуманок)

Полный размер


Далее снимаем нижний блок предков, на 2-м и 3-м вытаскиваем толстые провода, это как раз идут от переключаетеля

Полный размер


Откусываем перемычки, на них ставим ещё мамы, толстые провода убираем под панель где будут висеть релюхи и вставляем их в новые колодки для управления реле.

Полный размер


От новых колодок провода вставляем в колодку предов, перемычки то же на место (на каждый пред двойная клема идет).
Это можно на место собирать.

Полный размер


Вешаем релюхи в любом подходящем месте, силовой плюс от них тянем под капот

Полный размер


Находим красный провод (это как раз фарный) и свой новый подключаем к нему.

Для постоянной работы ближнего с дальним находим колодку под панелью от подрулевого переключателя, голубой провод вытаскиваем из колодки, зачищаем ораньжевый и сматаваем вместе, изолируем. Все готово.

Полный размер

www.drive2.ru

Предохранители Газель Бизнес — Блок предохранителей — Автору161- схема руководства коды ошибок запчасти — Автору161

1 – пинцет для извлечения предохранителей;

2 – запасные предохранители;

3 – колодка диагностики

Предохранители верхнего ряда защищают цепи:

1. 10А — габаритного света левого борта, сигнализатора габаритных огней.

2. 10А — габаритного света правого борта, подсветки приборов, переключателей!, розеток.

3. 15А — ближнего света левой фары, сигнализатора ближнего света.

4. 15А — ближнего света правой фары.

5. 15А — дальнего света левой фары, сигнализатора дальнего света.

6. 15А — дальнего света правой фары.

7. 10А — задних противотуманных огней.

8. 10А — указателей поворота.

9. 15А — аварийной световой сигнализации.

10. 10А — сигналов торможения.

11. 20А — передних противотуманных фар (автомобили в комплектации «Люкс»).

12. — резерв.

Предохранители нижнего ряда защищают цепи:

1. 10А — комбинации приборов, датчика скорости, света заднего хода, электро крана системы отопления, обмотки реле электронасоса системы отопления (автомобиля ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).

2. 10А — антиблокировочной системы тормозов (автомобили ГАЭ-3221 и мод.).

3. 20А — стеклоочистителя, стеклоомывателя.

4. 5А — модуля управления светотехникой.

5. 15А— пульта отопительной вентиляционной установки, дополнительного отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).

6. 25А — отопителя, электронасоса отопителя (автомобили ГАЭ-3221 и мод., ГАЭ-33023 и ГАЗ-2705 и мод. с двумя рядами сидений).

7. 20А — электростеклоподъемники (автомобили в комплектации «Люкс»).

8. — резерв.

9. 20А — звуковых сигналов, прикуривателя, розетки.

10. 15А — плафона кабины, плафона грузового салона, подкапотного фонаря, плафонов освещения пассажирского салона и плафона

освещения подножки (автомобили ГАЭ-3221 и мод. ).

11. 10А — магнитола.

12. 5А — колодки диагностики, обогрева зеркал, электропривод зеркал (опция).

Реле монтажного блока в салоне автомобиля

Обозначение / Наименование / Включаемые цепи

К1 / Реле стеклоочистителя / Электродвигатель очистителя ветрового стекла

К2 / Реле плафона двери / Лампа плафона освещения двери

К3 / Реле противотуманных фар / Лампы противотуманных фар

К4 / Реле обогрева зеркал / Элементы обогрева наружных зеркал заднего вида

К5 / Реле ближнего света / Лампы ближнего света блок-фар

К6 / Реле насоса отопителя / Электродвигатель насоса дополнительного отопителя

К7 / Реле звукового сигнала / Звуковые сигналы

К8 / Реле дальнего света / Лампы дальнего света блок-фар

Реле системы управления двигателем


1 – реле топливного насоса;

2 – реле муфты вентилятора;

3 – главное реле

В верхней части блока расположена колодка предохранителей микропроцессорной системы управления двигателем, защищающих цепи:

1. 15А — системы управления двигателем (клемма 15/1 выключателя зажигания).

2. 20А — системы управления двигателем.

3. 15А — реле топливного насоса.

4. 5 А — блока управления двигателем.

5. — резерв.

Дополнительное реле стартера


Блок предохранителей в моторном отсеке автомобиля с ABS


Обозначение предохранителя / (номинальный ток, А) / Защищаемые цепи

F1 (90) Силовая цепь генератора (соединение генератора с аккумуляторной батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28

F2 (25) Блок управления ABS

F3 (40) Блок управления ABS

F4 (90) Контакты реле ближнего и дальнего света, блок управления освещением

При возникновении неисправностей в системе электрооборудования в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи.

Блок предохранителей и реле ГАЗель Некст: где находится, схемы

ГАЗ начал производство малотоннажных авто семейства Некст в 2013 году. Изначально он производился только с дизелем Камминз, но позже появились модификации с бензиновым мотором. Конкретный набор предохранителей ГАЗель Некст напрямую зависит от типа двигателя или от варианта кузова: автобус, фургон или авто на платформе.

Всего установлено два полноценных монтажных блока и один дополнительный. Один основный и дополнительный можно найти под капотом, рядом с аккумулятором. Тут находятся защитные плавкие элементы, отвечающие за силовую установку и генератор. Дополнительный блок имеет совершенно разный набор предохранителей в зависимости от того, установлен он на авто с мотором Каменс или бензиновым.



Еще один блок находится в салоне, его крышку можно обнаружить под рулем на панели приборов. Без описания всех предохранителей и реле не удастся не только удачная продажа машины, но и просто эксплуатация.

Блок под капотом

Считается главным, ведь расположенные тут элементы отвечают за бесперебойную работу мотора и аккумулятора. Всего их 19 штук и 9 реле. Найти блок можно на надставке щитка передка, в левой части подкапотного пространства.

Справа расположен еще один блок с меньшим числом предохранителей. Его наполнение зависит от того, о дизельном или бензиновом авто идет речь.

Блок в салоне

Его можно найти под рулем, в нижней части приборной панели. Для доступа к нему необходимо открыть крышку, потянув ее на себя.

Защитные элементы для экономии места помещены в два ряда.

Распиновка предохранителей ГАЗель Некст

В общих чертах не менялась с 2011 года.

Схема блока предохранителей ГАЗель Next

Набор и расположение зависит не только от дизеля или бензина, но и от исполнения кузова. Подробности можно узнать из схем монтажных блоков и их расшифровок, представленных ниже.

Блок в салоне.

ПредохранителиМощность, АЧто защищает
Предохранители левого ряда
F17,5Дневные ходовые огни
F25Задние противотуманки
F37,5
10
Указатели поворота
F47,5Комбинация приборов, датчик скорости, пульт отопителя
F55Система управления двигателем (дизель)
F515Система управления двигателем (бензиновый мотор)
F65АБС
F720Прикуриватель, розетка (авто с платформой, автобус)
F720Прикуриватель, розетка второго ряда сидений (авто с цельнометаллическим кузовом)
F815Аварийка (автомобиль с платформой, автобус)
F815Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом)
F915Модуль управления светотехникой, подсветка
F1010Внутреннее освещение
F1115Центральный замок, магнитола (автомобиль с платформой)
F1115Магнитола, громкоговорящее устройство
F1110Аварийка (автомобиль с цельнометаллическим кузовом)
F125Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф
Предохранители правого ряда
F120Стеклоочиститель, стеклоомыватель
F210Модуль управления светотехникой
F35Электропривод зеркал
F425Стеклоподъемники
F510Обогрев зеркал
F610Обогрев сиденья водителя
F715Дополнительный отопитель
F8Резерв
F910Блокируемый дифференциал
F1015Розетка второго ряда сидений (авто платформой и дизельным двигателем)
F1020Розетка второго ряда сидений, звуковые сигналы (авто с платформой и бензиновым двигателем)
F1020Звуковые сигналы (авто с цельнометаллическим кузовом)
F1010Электропривод двери, плафон освещения двери (автобус)
F11Резерв
F1210Розетка, магнитола (авто с цельнометаллическим кузовом)
F12Резерв (авто с платформой)

Реле

К1Реле стеклоочистителя
К2Реле отопителя
К3Реле разгрузки замка
К4Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной)
Реле светового табло (автобус)
К5Реле догревателя (автомобиль с дизельным двигателем)
К6Реле блокировки дифференциала
К7Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем)
К8Реле разгрузки замка (автомобиль с цельнометаллическим кузовом)

Блок под капотом.

ПредохранителиМощность, АЧто защищает
F115Реле противотуманок
F210Сигналы торможения
F3Резерв
F320Реле звуковых сигналов (автобус)
F425Реле подогревателя топлива (дизель)
F420Главное реле (авто с бензиновым мотором)
F525Догреватель охлаждающей жидкости (дизель)
F55Блок управления двигателем (бензин)
F6Резерв (дизель)
F615Топливный насос (бензин)
F625Выключатель стартера и приборов (автобус)
F725АБС
F825Вентилятор кондиционера
F820Независимый отопитель (автобус)
F910Левый ближний свет
F1010Правый ближний свет
F1110Левый дальний свет
F1210Правый дальний свет
F1310Левые габариты
F1410Правые габариты
F1510Задний ход
F1610Компрессор кондиционера
F1740Отопитель
F1840АБС
F1940Выключатель приборов и стартера (зажигания)

Реле.

К1Реле компрессора кондиционера
К2Реле блокировки стартера (дизель)
Реле муфты вентилятора (бензин)
К3Реле топливного насоса (бензин)
К4Реле ПТФ
К5Дальний
К6Ближний
К7Реле вентилятора кондиционера
К8Реле укладки щеток стеклоочистителя
К9Реле подогревателя топлива (автомобиль с дизельным двигателем)

Дополнительно.

Бензиновый мотор.

ПредохранителиМощность, АЧто защищает
190Общая плюсовая цепь автомобиля
260Резерв

Дизель.

ПредохранителиМощность, АЧто защищает
1125Предпусковой подогреватель воздуха
290Общая плюсовая цепь автомобиля
340Резерв
430Система управления двигателем

Предохранитель и реле поворотов

№ F3 мощность 10 А.

Реле и предохранитель бензонасоса

Элемент топливного насоса Эвотек у ГАЗели поместили под капот машины под номером К3. А предохранитель обозначен F6 номиналом 15 Ампер.

Предохранитель дворников: где находится

Его легко найти в правом ряду блока салона машины, где он стоит первым. Номинал — 20 Ампер.

Реле и предохранитель печки

Обозначен — К2 в салоне машины. Вставка стоит под капотом и имеет номер F17. Он рассчитан на 40 Ампер.

Предохранитель прикуривателя

У ГАЗель Некст занимает место F7 на 20 А в левом ряду салонного блока. Его положение не меняется как для дизелей, так и выпущенных после 2014 года авто на бензине. Производитель не изменил положение плавкого элемента и после начала выпуска цельнометаллического фургона в 2016 и модернизаций 2017, 2018 и 2019 годов.

Реле стеклоочистителя: где находится

Первое в салонном монтажном блоке.

Стартер

Втягивающее реле модели ЯМЗ 534 с обманкой находится в моторном отсеке под номером К10. Внешний вид элемента легко узнать из фото. У машин с мотором Cummins его нет.

Ближний и дальний свет

За подключение отвечают 4 предохранителя. F9 для левой и F10 для правой. А во втором — F11 и F12. Найти их можно в моторном отсеке и их мощность — 10 Ампер.

Предохранитель габаритов

F13 для левых огней и F14 — для правых. Номинал обоих равен 10 Амперам.

Магнитола

За безопасную работу магнитофона отвечает F11 в правом ряду салонного блока. Он рассчитан на 15 А.

Стеклоподъемники

Отвечает предохранитель F4 номиналом 25 Ампер в правом ряду блока салона.

Реле аварийной сигнализации: где находится

Устанавливают в поворотнике рулевой колонки. Оно выполняет функцию реле звукового сигнала.

Стоп-сигналы

F2 в блоке моторного отсека. Мощность 10 А.

Вебасто

В ГАЗель Некст установлен независимый отопитель. Его предохранитель поместили под капотом и обозначили как F8. Рассчитан на 20 Ампер.

Реле регулятор генератора

Находится на корпусе.

Задний ход

Расположен в блоке под капотом, где он обозначен как F15 с номиналом 10 А.

Реле вентилятора

Расположено в блоке салона авто под номером К7.

Предохранитель спидометра

Находится в левом ряду салонной области под номером F4 и с номиналом 7,5 А.

Реле зарядки

Расположен на корпусе аккумулятора.

Главное реле Некст: за что отвечает

Вспомогательный элемент системы зажигания. №9 в блоке моторного отсека.

Предохранитель панели приборов

F4 в левый ряд блока салона. Мощность — 7,5 Ампер. При модернизации 2015 года его номер изменили на F12, а номинал на 5 Ампер.

Предохранитель центрального замка

Расположен в левом ряду салонного блока под номером F11 и мощностью 15 А. В модификации 2013 года с цельнометаллическим кузовом его расположение изменили на F8 без изменения номинала.

Противотуманные фары

Защита ПТФ происходит с предохранителем F2 на 5 А в левом ряду салонного монтажного блока. Реле находится в моторном отсеке под номером 4 и подключено через кнопку включения противотуманок.

Датчик скорости

В салоне — F4 с номиналом 7,5 А.

Реле подогрева зеркал

Внутри, в правом ряду — F5, номиналом 10 Ампер.

Подсветка номера

Не установлен.

Подсветка приборов

Отсутствует.

Реле подножки — где стоит

№ 4 в монтажнике салона.

Система управления двигателем

У ГАЗели Некст с бензиновым мотором и у дизеля плавкий элемент, отвечающий за защиту этой электроцепи в салонном блоке, в левом ряду — № F5. В первом случае его мощность — 15 А, а во втором — 5 А.

Как заменить поврежденные предохранители на Газель Некст

Шаги:

  • необходимо снять крышку нужного блока;
  • отключить питание;
  • определить сломавшийся элемент;
  • с помощью пинцета вынуть его;
  • поставить новый.

Замена плавкого элемента на модель с другим номиналом недопустима.

Назначение предохранителей газель бизнес 4216. Замена предохранителей цепей электрооборудования

Бортовая цепь автомобиля (кроме цепи стартера) питается через два плавких предохранителя.

Цепь приборов освещения защищена предохранителем на 40 А, остальные цепи – 60 А. Оба предохранителя установлены в блоке, закрепленном на перегородке в моторном отсеке

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током срабатывания. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемые ими цепи указаны в таблице.

Нумерация предохранителей ведется слева направо, 8 А – черного цвета; 16 А – зеленого.

Цепь стартера рассчитана на кратковременный большой ток и предохранителя не имеет.

При ремонте системы электрооборудования отключайте аккумуляторную батарею. Не используйте предохранители увеличенного «номинала» или самодельные – это может привести к выходу из строя электропотребителя, а возможно и пожару.

Замена центральных предохранителей бортовой сети автомобиля

1. Пальцами, сжав с двух сторон защелки, снимаем крышку блока.

2. Ключом «на 10» отворачиваем две гайки и, сняв со шпилек провода, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А).

3. Запасные предохранители хранятся под пластиной крышки

4. Крышка держится на двух фиксаторах

Замена предохранителей цепей электрооборудования

Снимаем крышку блока.

Предохранители установлены между пружинных клемм.

У предохранителей на 8 А изолятор черного цвета, на 16 А – зеленого.

Расположены они по порядку номеров слева-направо.

Для автомобилей выпуска с 2003 года отжимаем фиксатор крышки

Снимаем крышку

Отжав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи автомобилей выпуска до 2003 года, защищаемые плавкими предохранителями

Электрические цепи, защищаемые плавкими предохранителями

Верхний блок предохранителей

№ предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос системы отопителя*

Электродвигатель дополнительного отопителя*

Указатели поворота

Комбинация приборов, реле сигнализатора стояночного тормоза, системы ЭПХХ,

таймер управления подогревателем — отопителем**,

реле стеклоочистителя,

свет заднего хода,

сигнализатор неисправности микропроцессорной системы зажигания (ЗМЗ -4061, — 4063)

Аварийная световая сигнализация

Сигнализатор торможения,

светильники освещения правого ряда сидений пассажирского салона, * зуммер и плафон платформы**

Дистанционный выключатель аккумуляторной батареи, радиооборудование

Звуковой сигнал, прикуриватель, розетка переносной лампы

Резервный

Нижний блок предохранителей

№ предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Резервный

Светильник (светильники**) освещения кабины,

плафон грузового салона (ГАЗ -2705, -27057)

Освещение приборов, подогреватель — отопитель

Задний противотуманный свет

Габаритный свет (правый передний, левый задний фонари),

сигнализатор габаритного света, фонари освещения номерного знака

Габаритный свет (правый передний, левый задний фонари)

Ближний свет (левая фара), электрокорректор фар

Ближний свет (правая фара), сигнализатор дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на части автомобилей.

Цепи автомобилей выпуска с 2003 года, защищаемые плавкими предохранителями

предохранителя

Сила тока,

Защищаемые

цепи

Предохранители верхнего блока

Система управления двигателем

Аварийная сигнализация

Радиооборудование,

выключатель «массы» (автомобили ГАЗ-3221 и модификации)

Электродвигатели очистителя и омывателя ветрового стекла

Реле включения ближнего света фар,

антиблокировочная система тормозов (ABS)

Стоп-сигналы

Прикуриватель, звуковые сигналы

Реле звуковых сигналов, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

электронасоса системы отопления

(автомобили с двумя рядами сидений)

Комбинация приборов,

лампы света заднего хода,

датчик скорости, реле стеклоочистителя

Датчик концентрации кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа включения дальнего света фар

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы заднего противотуманного света,

контрольная лампа включения противотуманного света

Плафон кабины,

плафон грузового салона,

плафон освещения подножки автобуса,

подкапотная лампа, плафоны освещения пассажирского салона автобусов

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного огня, корректора света фар,

плафона освещения вещевого ящика

Лампы левого габаритного огня, сигнальная лампа включения

Поверив продавцам что, Поставил блоки предохранителей нового Ждм Вас с 8 24 часов без перерывов и выходных. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость. Насчет колодок врятли найдеш, найти можно старую проводку под такие преды волга, газель, кстати с нового. Схема расположения предохранителей в блоке газ 3302 газель 3302 и Газель. Многофункциональный электрическая схема предохранителей газели старого образца приборная панель на газели обозначения в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схема место можно дпдз ланос поставить на пассат б3 под лампу предохранитель газель старого образца схема у меня. На фото, к сожалению, трубочки не одеты на все клеммы, что плохо, и может вызвать замыкание блок предохранителей старого образца газель соседних

Схема предохранителей газель старый образец. Доработка схемы зажигания автомобиля для лучшего пуска. Стоит ли устанавливать новую панель приборов Газель в машину, или же старая панель вполне годится. Доверенность на снятие автомобиля с учета образец. Газель двигатель 402 вполне может прослужить еще не одну. Набор флажковых предохранителей VANAKAT 7. Схема предохранителей газель газ, 2705 значения. Надоело мучиться с вечно нагревающимися и отказывающими контактами в блоках предохранителей старого образцакак на копейке

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавлено 5 комментарияев. Схема предохранителей газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее я снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда заменить блоки предохранителей старого образца на блоки нового образца с флажковыми предохранителями, покупаем два новых блока когда на фото. Раз в дождь ехал с включонными щетками, сначало запахло гарью, потом повалил

Замена проводки и предохранителей чаще всего решает. Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А Доставка СДЭК. Схема предохранителей газель 3302 старого образца. Предохранитель ВАЗ, ГАЗ старого образца 25 шт 20 грн. Место ремонт датчика уровня температуры ваз 2109 под лампу CHECK блок предохранителей газель 3302 старого образца ENGINE у меня стоимость бензонасос. Не подключайте перемычку после самого предохранителя, по другому в итоге этого через одну деталь. Пожалуйста, сформулируйте Ваши вопросы относительно Набор предохранителей на ГАЗЕЛЬ старого образца 60А30А100 Автоаксессуары оптом и в розницу. Чесно скажу не считал, в коробке лежала бумажка с количеством

Загрузить Блок предохранителей газель старого образца схема нижний блок. Блок предохранителей ГАЗЕЛЬ большой старого образца ПР 121.

В один прекрасный день электропроводка окончательно стала жить своей жизнью. Причиной тому были блоки предохранителей типа ПР121. Блоки данного типа имеют массу недостатков, вчастности у них постоянно ослабляется контакт цепи с предохранителем (что приводит к подгаранию корпуса самого блока и основной проводки) и в них неудобно производить замену сгоревшего предохранителя на новый и т. д.

Ранее уже был заменён верхний блок предохранителей из-за постоянных подгараний.

На этот раз вышел из строя нижний блок. На фото ниже видны: просевшие и чуть ли не вываливающиеся предохранители (особенно второй зелёный), подгоревшие контакты.

Менять шило на мыло уже надоело, т.к. временами уже начал барахлить и верхний блок. Тут и было принято решение заменить всё это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.


Различия между блоками старого и нового типов. Количество предохранителей в старом блоке 10 штук в новом 14. В новом блоке отсутствуют внутренние перемычки (см. схему ниже). Расстояние между отверстиями предназначенных для монтажа в блоке нового типа меньше на 4 мм.

Подготовка к работе.

На схеме ниже красным цветов выделены перемычки, которые отсутствуют в новых блоках.

Эти перемычки можно заменить внешними, изготовив из отрезка провода и автомобильных клем типа МАМА. Количество и конфигурация перемычек на фото ниже.


Также нужно изготовить металлическую планку для монтажа новых блоков предохранителей.


Теперь тонкости самой процедуры замены. Начинать нужно с нижнего блока предохранителей, но открутить надо сразу оба. ВСЕ ОПЕРАЦИИ ОСУЩЕСТВЛЯТЬ ПРИ ОТКЛЮЧЁННОМ АККУМУЛАТОРЕ!!! Провода переставляются по следующей схеме: отсоединить ОДИН провод от старого блока — установить в новый блок (предварительно изолировав см. далее).


Изолирование клем выполнять используя термотрубку, использовать изоленту не рекомендую.


И вот что должно получиться:


Теперь нужно решить вопрос с разными расстояниями между отверстиями для монтажа. С одной из сторон выполнить прорез как на фото ниже и прикрутить нетронутую сторону блоков на штатное место.


Потом прикрутить вторую сторону блоков предохранителей через ранее изготовленную пластину.


Завершающими работами должны быть: подбор предохранителей требуемых (или хотябы приближенных) номиналов в соответствии с инструкцией по эксплуатации, и полная проверка работоспособности электропроводки.

Основным функциональным назначением блока предохранителей Газели, как и в других автомобилях, является защита от короткого замыкания или повышения напряжения в бортовой сети. Его задача своевременно разомкнуть цепь при перегрузках, и тем самым избежать выхода из строя защищаемого им электроприбора.

Так выглядит блок предохранителей газели

Предохранители от электрооборудования Газели

  1. Первый защитный уровень обеспечивается силовыми плавкими предохранителями, расположенными в отдельном монтажном блоке под капотом автомобиля. Их срабатывание рассчитано на значительное изменение силы тока в цепи, а основным предназначением является защита от короткого замыкания.
    При этом разделяются два основных контура электрической цепи, в том числе:
    • основная плюсовая цепь, исключая световые приборы, и ;
    • плюсовая цепь генератора и световой контур.

    В модификациях, укомплектованных антиблокировочной системой, установлены два дополнительных электропредохранителя, отвечающих непосредственно за эту функцию.

    Электрические предохранители в электросети


    В данном модуле используются предохранители с расчетным значением тока срабатывания 40, 60 и 90А, при этом в зависимости от модели Газели разные цепи защищаются предохранителем своего номинального тока. Для применяются, как правило, электропредохранители 25А.
  2. Основные предохранители и реле в большинстве модификаций разделены на два монтажных блока, которые расположены в подкапотном пространстве. При этом:

Обозначения на реле монтажного блока Газели


Надо отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового образца, с более современным строением предохранителей, в которых плавкая нить запаяна в пластиковый корпус. При этом схема электрической цепи при блоках старого и нового образца различна, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели


Распределение электропредохранителей разного назначения и различного тока срабатывания по отдельным модулям обеспечивает не только максимальную защищенность электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Принципиальные различия в устройстве блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газелей, исходя из различных систем защиты электрооборудования, можно разделить на следующие основные группы и выделить их особенности. Смотрите в видео как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа


Автомобили с бензиновым двигателем инжекторного типа


Автомобили с дизельным двигателем

  1. Установлен основной предохраняющий модуль, аналогичный , с дополнительными электропредохранителями в 5А для системы управления двигателем.
  2. Измененный подкапотный блок, в том числе защищаемые цепи:
    • система подогрева воздуха с защитой 125А;

      Схематическое устройство системы подогрева воздуха в газели

    • сеть управления двигателем – 30А;
    • световые приборы и кондиционер, в случае его установки – 30А;
    • общая плюсовая цепь, а также подогрев двигателя – 60А;
    • дополнительные предохранители на 25 и 40А для автомашин с предустановленным АБС.

      Схема с размерами автомобильного предохранителя

Разнообразие , как по предустановленному двигателю, так и по дополнительному оборудованию, множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей Газель является обязательным элементом защитного механизма электрооборудования автомобиля и реализован с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневое построение предохранительного контура обеспечивает надежный заслон бортовых приборов, как от короткого замыкания сети машины, так и от перепадов напряжения, обеспечивая тем самым их безотказную работу.

Страница 1 из 2

Электрические цепи автомобиля, потребляющие большой ток, защищены плавкими вставками.

Вставки установлены в общем блоке (ВПР-4.10), закрепленном в моторном отсеке с правой стороны и закрытом пластиковой крышкой.

Цепь стартера рассчитана на большой кратковременный ток, поэтому предохранителя не имеет.

Для замены сгоревшей планкой вставки сожмите два фиксатора крышки блока и снимите крышку.

Запасные вставки разных номиналов закреплены под пластиной крышки блока.

Отверните две гайки сгоревшей вставки и замените вставку.

Слаботочные электрические цепи также защищены плавкими вставками, которые находятся в монтажных блоках в салоне автомобиля и в моторном отсеке.

Для доступа к монтажному блоку в салоне, тянем за края двух углублений в нижнем декоративном щитке и снимаем щиток.

На внутренней стороне щитка нанесена схема расположения реле и предохранителей

Назначение предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

№ — А — Защищаемая цепь

F1 – 20 – Стеклоочиститель, стеклоомыватель

F2 – 10 – Модуль управления светотехникой, подсветка приборов

F3 – 5 – Электропривод зеркал

F4 – 25 – Электропривод стеклоподъемников

F5 – 10 – Обогрев наружных зеркал

F6 – 10 – Обогрев сиденья водителя

F7 – 15 – Дополнительный отопитель

F8, F11, F12 – Резерв

F9 – 10 – Блокируемый дифференциал

F10 – 15 – Розетка второго ряда сидений

F13 – 7,5 – Лампы дневных ходовых огней

F14 – 5 – Лампы задних противотуманных фонарей

F15 – 10 – Указатели поворотов

F16 – 7,5 – Комбинация приборов, датчик скорости, пульт отопителя

F17 – 5 – Система управления двигателем

F18 – 5 – Антиблокировочная система тормозов

F19 – 20 – Прикуриватель, розетка

F20 – 15 – Аварийная световая сигнализация

F21 – 15 – Модуль управления светотехникой, подсветка

F22 – 10 – Внутреннее освещение

F23 –15 – Центральный замок, аудиосистема

F24 – 5 – Комбинация приборов, диагностический разъем, пульт управления предпусковым обогревателем

Реле

K1 — Стеклоочиститель

K2 — Отопитель

K3 — Силовая цепь выключателя приборов и стартера

K4 — Догреватель охлаждающей жидкости

Схема габаритов Газель

просмотров 36 283 Google+

Схема габаритов Газель практически одинаковая для всех моделей. Все отличия сводятся в основном к переключателям. На первых моделях Газелей типа 3302, включение осуществляется центральным переключателем света. На последующих моделях устанавливались блоки управления освещением. Принцип работы этих модулей сводится к замыканию определённых контактов при повороте рукоятки управления. Несколько отличается схема подключения Газелей 3321. В них для разгрузки контактов переключателя используется промежуточное реле. Эта бы не помешало сделать и на Газелях бизнес, но конструкторы посчитали это излишним.

Схема габаритов Газель проверка.

Не горят задние габариты

Что делать если не горят габариты Газели полностью, или какие то отдельные лампы? Чаще всего на газелях не горят задние габариты. Если это случилось, то для начала надо проверить самое простое, наличие питания в патронах и исправность ламп. При отсутствии плюса надо проверить состояние контактов в разъёме, для бортовых газелей это самое проблемное место.

Дело в том что на проводе габаритов постоянное питание при езде, так как согласно правил ПДД все авто ездят с включенными фарами. Несмотря на защитные резинки, вода попадает в разъём и под её воздействием электролиза металл контактов разрушается очень быстро. Определить это можно по зелёному налёту в разъёме. На микроавтобусах соединение выполнено в салоне и они практически не подвержены разрушению.

Но есть ещё одно проблемное место характерное абсолютно для всех Газелей. Дело в том, что задняя часть проводки имеет соединение проводов в районе разветвления на правую и левую стороны. Это место так же сильно подвержено электролизному разрушению, так как вода, попадая под изоляцию, остаётся там, и постоянно воздействуют на провода. Но прежде чем лезть туда проверьте наличие питания в разъёме переднего жгута и заднего жгута. Эти разъёмы находятся в подкапотном пространстве в районе вакуумного усилителя тормозов и так же подвержены воздействию жидкостей.

Не горят габариты с одной стороны.

Когда на Газели не работают задние габариты, разобрались. Если не горят габариты по одной стороне, то надо проверить предохранители, перегоревшие заменить. Если при установке предохранитель вновь перегорит, то в цепи короткое замыкание. Для его поиска надо разъединить разъём заднего и переднего жгута. Это позволит определить, в каком именно жгуте КЗ. Таким же образом стоит поступить для исключения КЗ в блокфарах и задних фонарях.  Конкретное место определить можно осмотром соответствующего жгута.

Не горят передние габариты.

Потеря контакта передних габаритов чаще всего происходит в разъёмах блок фар. В основном это происходит на Газелях первых выпусков. Потеря контактов возможно не только с наружной, но с внутренней стороны разъёма. Для устранения неисправности достаточно открутить один или два самореза, в зависимости от конструкции, аккуратно снять гнездо и зачистить контакты с внутренней стороны. На Газелях рестайлинг и бизнес в блок фарах проблемы бывают крайне редко.

Последний вариант, когда габариты Газели не включаются полностью. Проверку схемы Газели стоит начать с предохранителей около аккумуляторной батареи. На первых моделях этого практически не случается, если только ослабнет контакт на центральном переключателе или подключённых проводах. Чаще всего такая неисправность появляется в Газелях рестайлинг. Это связанно с применением реле в цепи габаритов, через контакты которого проходит так же и ток на лампы фар. Из строя при этом выходит не только реле, но и гнездо, куда оно вставляется, особенно при ослаблении контактов. Реле находится на кронштейне под панелью, на рулевой колонке.

admin 17/05/2014 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Газель схема предохранителей

Газель соболь. Электросхемы часть 3.

Общая схема подключения терминалов galileosky.

Прикуриватель в газели бизнес и 3302: замена, ремонт.

Электросхема газель 3302 двигатель 402 карбюратор.

Схема блок реле и предохранителей в салоне газель некст. Установка противотуманных фар – практическое руководство. Газель почему не горят габариты, причины и устранения.
Электронная педаль газа – как найти поломку и устранить ее? +.
Гл. Ред. А. Ревин газель с двигателями 2,3; 2,5; 2,5i; 2,9 [2012, pdf.

Блок предохранителей газ-3302 бизнес,газель next дв. Умз.

Общая схема электрооборудования автомобиля газ-33021. Газель не заводится. Горит предохранитель. Youtube.
Конструктивные схемы автомобилей с гибридными силовыми.

Не работают поворотники.

Блок предохранителей — бортжурнал уаз 3303 1996 года на. Свет на газели ремонт и эксплуатация форум mail. Ru авто. [волга] установка блоков предохранителей нового образца в.

Электрооборудование «газели» – особенности и возможные.

Блок предохранителей бпр-4. Фар край 4 скачать редактор карт Апельсиновая девушка скачать Микроволновка alaska инструкция Mohsen chavoshi 2016 mp3 скачать Скачать world of warcraft легион

Схема подключения предохранителей газель.

В один прекрасный день проводка наконец-то зажила своей жизнью. Причиной тому послужили блоки предохранителей типа ПР121. Блоки этого типа имеют массу недостатков, в частности, постоянно ослабляется контакт цепи с предохранителем (что приводит к подгоранию корпуса блока и основной проводки) и неудобно заменять сгоревший предохранитель на предохранитель. новый и др.

Верхний блок предохранителей уже был заменен ранее из-за постоянных перегораний.

На этот раз отказал нижний блок. На фото ниже: просевшие и почти выпадающие предохранители (особенно второй зеленый), сгоревшие контакты.

Менять шило на мыло уже надоело, т.к. порой верхний блок уже начал утихать. Здесь было решено заменить все это безобразие на блоки предохранителей нового образца 41.3722 от ГАЗ-3110.


Отличия блоков старого и нового типа.Количество предохранителей в старом блоке — 10 штук в новом 14. В новом блоке нет внутренних перемычек (см. Схему ниже). Расстояние между отверстиями, предназначенными для установки в агрегат нового типа, составляет менее 4 мм.

Подготовка к работе.

На схеме ниже перемычки, отсутствующие в новых блоках, выделены красным.

Эти перемычки могут быть заменены на внешние, изготовленные из отрезка провода и автомобильных клемм типа МАМА. Количество и конфигурация перемычек на фото ниже.


Также нужно сделать металлическую планку для крепления новых блоков предохранителей.


Теперь о тонкостях самой процедуры замены. Начать нужно с нижнего блока предохранителей, но открутить нужно сразу оба. ВСЕ ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ С ИНДИВИДУАЛЬНОЙ БАТАРЕЕЙ !!! Переставляем провода по следующей схеме: отсоединяем ОДИН провод от старого блока — устанавливаем в новый блок (предварительно изолирующий, см. Ниже).


Изоляция выводов осуществляется тепловой трубкой; Не рекомендую использовать изоленту.


А вот что должно получиться:


Теперь нужно решить проблему с разным расстоянием между монтажными отверстиями. С одной стороны сделайте надрез как на фото ниже и прикрутите нетронутую сторону блоков к штатному месту.


Затем вверните вторую сторону блоков предохранителей через ранее изготовленную пластину.


Заключительной работой должно быть: подбор предохранителей требуемого (или хотя бы приблизительного) номинала в соответствии с инструкцией по эксплуатации и полная проверка работоспособности проводки.

Питание бортовой цепи автомобиля (кроме цепи стартера) осуществляется через два предохранителя.

Цепь осветительных приборов защищена предохранителем на 40 А, остальные цепи — на 60 А. Оба предохранителя установлены в блоке, установленном на перегородке в моторном отсеке.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током отключения.

Находятся в двух блоках под панелью приборов со стороны водителя.Номинальный ток предохранителей и защищаемых ими цепей указан в таблице.

Предохранители пронумерованы слева направо, 8 А — черные; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

При ремонте электросистемы отключите аккумулятор. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно и к возгоранию.

Замена центральных предохранителей бортовой сети автомобиля

Пальцами, сжимая защелки с двух сторон, снимаем крышку блока.

Ключом на «10» откручиваем две гайки и, сняв провода со шпилек, заменяем неисправный предохранитель на аналогичный (на 40 А или 60 А)

Запасные предохранители хранятся под крышкой.

Крышка держится на двух зажимах

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными зажимами.

Для предохранителей на 8 А изолятор черный, а на 16 А зеленый.

Они расположены в порядке номеров слева направо.

Для автомобилей с 2003 года выпуска. Нажать фиксатор крышки

Снимите крышку, чтобы получить доступ к предохранителям.

Нажав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи для транспортных средств до 2003 года

Цепи предохранителей

Верхний блок предохранителей

Номер предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос отопителя *

Электродвигатель дополнительного отопителя *

Указатели поворота

Комбинация приборов, реле предупреждения стояночного тормоза, система EPHH,

таймер управления нагревателем — нагреватель **,

Реле стеклоочистителя

фонарь заднего хода

Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, — 4063)

Аварийный свет

стоп-сигнал,

осветительные приборы правого ряда сидений в салоне * зуммер и плафон **

Выносной выключатель батареи, радиооборудование

Звуковой сигнал, прикуриватель, патрон переносной лампы

Запасной

Нижний блок предохранителей

Номер предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Запасной

Лампа (лампы **) для освещения кабины,

грузовой отсек светлый (ГАЗ-2705, -27057)

Освещение приборов, обогреватель — обогреватель

Задний противотуманный фонарь

Габаритный свет (передний правый, задний левый фонарь),

указатель габаритных огней, освещение номерного знака

Габаритный фонарь (правый передний, левый задний фонарь)

Ближний свет (левая фара), регулятор угла наклона фар

Ближний свет (правая фара), сигнальная лампа дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на автозапчасти.

Цепи автомобилей выпуска с 2003 года, с предохранителями

предохранитель

Сила тока

Защищено

цепи

Предохранители верхнего блока

Система управления двигателем

Тревога

Радиооборудование

переключатель массы (автомобили ГАЗ-3221 и модификации)

Электродвигатели стеклоочистителей и омывателей

Реле ближнего света фар,

антиблокировочная тормозная система (ABS)

Стоп-сигналы

Прикуриватель, звуковые сигналы

Реле звукового сигнала, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

система электрического отопления

(вагоны с двумя рядами сидений)

Комбинация приборов

лампы заднего хода,

датчик скорости, реле стеклоочистителя

Датчик кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа дальнего света дальнего света

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы задних противотуманных фар,

противотуманная фара

Кабинный свет,

свет грузового отсека

Освещение подножки автобуса

лампа моторного отсека, автобусная лампа салона

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного света, регулятор угла наклона фар,

подсветка перчаточного ящика

Левая габаритная лампа, сигнальная лампа

Основное функциональное назначение блока предохранителей Газель, как и в других автомобилях, — защита от короткого замыкания или перенапряжения в бортовой сети. Его задача — своевременно размыкать цепь при перегрузках, и тем самым избежать выхода из строя защищаемого ею электроприбора.

Это блок предохранителей газель

Газель предохранители электрические

  1. Первый уровень защиты обеспечивают силовые предохранители, расположенные в отдельной монтажной колодке под капотом автомобиля. Их работа призвана существенно изменить силу тока в цепи, а основное предназначение — защита от короткого замыкания.
    В этом случае две главные цепи электрической цепи разделены, в том числе:
    • главная плюсовая цепь, за исключением осветительных приборов, и;
    • цепь положительного генератора и световая цепь.

    В версиях, оснащенных антиблокировочной системой, установлены два дополнительных электрических предохранителя, непосредственно отвечающих за эту функцию.

    Электрические предохранители


    В этом модуле используются предохранители с расчетным током срабатывания 40, 60 и 90 А, в то время как в зависимости от модели Газели разные цепи защищены предохранителем на свой номинальный ток. Для этого применяются, как правило, предохранители на 25А.
  2. Главные предохранители и реле в большинстве версий разделены на два монтажных блока, которые расположены в моторном отсеке. Где:

Обозначения на реле монтажного блока ГАЗели


Следует отметить, что в автомобилях, выпущенных после 2003 года, используются монтажные модули нового типа, с более современной конструкцией предохранителей, в которых плавкая резьба запаяна. пластиковый корпус. При этом принципиальная схема блоков старого и нового образцов отличается, поэтому замена на современный модуль возможна только с дополнительной доработкой.

Так выглядит старый блок предохранителей на Газели


Распределение электрических предохранителей разного назначения и разных токов срабатывания по отдельным модулям обеспечивает не только максимальную защиту электрооборудования, но и удобную эксплуатацию автомобиля в целом.

Принципиальные отличия конструкции блока предохранителей в зависимости от модели Газели

Так выглядит блок предохранителей нового образца

Конструктивные отличия модификации класса Газель, основанные на различных системах электрозащиты, можно разделить на следующие основные группы и их особенности. Посмотрите на видео, как установить новый блок предохранителей.

Автомобили с бензиновым двигателем карбюраторного типа


Автомобили инжекторные бензиновые


Автомобили с дизельным двигателем

  1. Устанавливается основной модуль безопасности аналогично с дополнительными предохранителями 5А для системы управления двигателем.
  2. Модифицированный моторный отсек, включая защищенные цепи:

Разнообразие как в предустановленном двигателе, так и в дополнительном оборудовании, а также множественность их комбинаций приводит, в свою очередь, к различиям в системе электрозащиты и устройстве монтажного блока.

Таким образом, блок предохранителей «Газель» является незаменимым элементом защитного механизма электрооборудования автомобиля и реализуется с учетом конструктивных особенностей конкретной модификации автомобиля.


Двухуровневая конструкция цепи безопасности обеспечивает надежную защиту бортовых устройств как от короткого замыкания в сети машины, так и от скачков напряжения, тем самым обеспечивая их безотказную работу.

Поверив продавцам, я поставил блоки предохранителей нового Ждм Вам с 8 часов 24 часа без перерывов и выходных.Место ремонта датчика температуры ваз 2109 под блоком предохранителей ПРОВЕРИТЬ лампу ГАЗель 3302 старой модели ДВИГАТЕЛЬ У меня стоимость. Что касается блоков врятли найти, то можно найти старую проводку под предыдущую волгу, газель, кстати с новой. Расположение предохранителей в газовом блоке 3302 ГАЗель 3302 и ГАЗель. Многофункциональная электрическая схема предохранителей приборной панели от ГАЗели старого образца на обозначении газели в. Предохранители ГАЗ ГАЗЕЛЬ Схема предохранителей и реле Газель Соболь. Предохранитель газель старого образца схемы на место можно поставить дпдз ланос поставить от пассата б3 под лампу предохранитель газель схемы старого образца имею.На фото, к сожалению, трубки изнашиваются не на всех выводах, что плохо, и может быть причиной блока предохранителей соседней газели

Схема предохранителей старой модели. Доработка схемы зажигания автомобиля для лучшего запуска. Стоит ли устанавливать в машину новую панель приборов Газель, или вполне подойдет старая панель. Доверенность на снятие автомобиля с учета образца. Двигатель газель 402 вполне может служить не одному. Комплект флажковых предохранителей ВАНАКАТ 7.Блок предохранителей газель газ, 2705 грамм. Надоело мучиться с постоянным нагревом и выходом из строя контактов в блоках предохранителей старого образца как копейки

Установка предохранителей нового образца, от ГАЗ 3110. Схема предохранителей газель старого образца добавила 5 комментариев. Схема предохранителя газель старого образца. Как заменить блоки предохранителей старого образца на блоки. Далее снял старые предохранители и открутил блок. Блок предохранителей старого образца находится слева под панелью приборов. Когда нужно заменить блоки предохранителей старого образца на блоки нового типа с предохранителями-флажками, мы покупаем два новых блока, как показано на рисунке.Как-то под дождем ходил включительно щетками, сначала почувствовал запах гари, потом повалил

Чаще всего решает замена проводки и предохранителей. Комплект предохранителей на ГАЗель старой модели 60А30А Поставка СДЭК. Схема предохранителей газель 3302 старой модели. Предохранитель ВАЗ, ГАЗ старого образца 25 шт. 20 грн. Место в ремонте датчика температуры ваз 2109 под блоком предохранителей ПРОВЕРИТЬ лампу газель 3302 старой модели ДВИГАТЕЛЬ У меня стоимость бензонасоса. Не подключайте перемычку после самого предохранителя, иначе в результате этого через одну деталь.Пожалуйста, сформулируйте Ваши вопросы относительно Комплект предохранителей ГАЗель для старой модели 60А30А100 Автоаксессуары оптом и в розницу. Честно говоря, не подумал, что в коробке была бумажка

Скачать Блок предохранителей старой ГАЗели. Нижняя блок-схема. Блок предохранителей ГАЗель большая старая модель ПР 121.

Питание бортовой цепи автомобиля (кроме цепи стартера) осуществляется через два предохранителя.

Цепь осветительных приборов защищена предохранителем на 40 А, остальные цепи — на 60 А.Оба предохранителя установлены в блоке, установленном на перегородке в моторном отсеке

.

Кроме того, каждая цепь всех потребителей электроэнергии дополнительно защищена предохранителями с меньшим током отключения. Они расположены в двух блоках под панелью приборов со стороны водителя.

Номинальный ток предохранителей и защищаемых ими цепей указан в таблице.

Предохранители пронумерованы слева направо, 8 А — черные; 16 А — зеленый.

Цепь стартера рассчитана на кратковременный большой ток и не имеет предохранителя.

При ремонте электросистемы отключите аккумулятор. Не используйте предохранители повышенного «номинала» или самодельные — это может привести к выходу из строя потребителя электроэнергии, а возможно и к возгоранию.

Замена центральных предохранителей бортовой сети автомобиля

1. Пальцами, сжимая защелки с двух сторон, снимите крышку блока.

2. Ключом на «10» отверните две гайки и, сняв провода со шпилек, замените неисправный предохранитель на аналогичный (40 А или 60 А).

3. Запасные предохранители хранятся под крышкой.

4. Крышка держится на двух зажимах

Замена предохранителей в электрических цепях

Снимите крышку блока.

Предохранители устанавливаются между пружинными зажимами.

Для предохранителей на 8 А изолятор черный, а на 16 А зеленый.

Они расположены в порядке номеров слева направо.

Для автомобилей выпуска с 2003 года нажимаем защелку замка

Снимите крышку

Нажав нижнюю или верхнюю клемму, вынимаем неисправный предохранитель и устанавливаем новый.

Цепи для транспортных средств до 2003 г.

Цепи предохранителей

Верхний блок предохранителей

Номер предохранителя

(номинальный ток)

Электродвигатель отопителя, электронасос отопителя *

Электродвигатель дополнительного отопителя *

Указатели поворота

Комбинация приборов, реле предупреждения стояночного тормоза, система EPHH,

таймер управления нагревателем — нагреватель **,

Реле стеклоочистителя

фонарь заднего хода

Индикатор неисправности микропроцессорной системы зажигания (ЗМЗ-4061, — 4063)

Аварийный свет

стоп-сигнал,

осветительные приборы правого ряда сидений в салоне * зуммер и плафон **

Выносной выключатель батареи, радиооборудование

Звуковой сигнал, прикуриватель, патрон переносной лампы

Запасной

Нижний блок предохранителей

Номер предохранителя

(номинальный ток)

Наименование оборудования защищаемых электрических цепей

Запасной

Лампа (лампы **) для освещения кабины,

грузовой отсек светлый (ГАЗ-2705, -27057)

Освещение приборов, обогреватель — обогреватель

Задний противотуманный фонарь

Габаритный свет (передний правый, задний левый фонарь),

указатель габаритных огней, освещение номерного знака

Габаритный фонарь (правый передний, левый задний фонарь)

Ближний свет (левая фара), регулятор угла наклона фар

Ближний свет (правая фара), сигнальная лампа дальнего света

Дальний свет (левая фара)

Дальний свет (правая фара)

* Для автобусов и автомобилей с двумя рядами сидений. ** Устанавливается на автозапчасти.

Цепи автомобилей выпуска с 2003 года, с предохранителями

предохранитель

Сила тока

Защищено

цепи

Предохранители верхнего блока

Система управления двигателем

Тревога

Радиооборудование

переключатель массы (автомобили ГАЗ-3221 и модификации)

Электродвигатели стеклоочистителей и омывателей

Реле ближнего света фар,

антиблокировочная тормозная система (ABS)

Стоп-сигналы

Прикуриватель, звуковые сигналы

Реле звукового сигнала, комбинация приборов, часы

Электродвигатель дополнительного отопителя,

система электрического отопления

(вагоны с двумя рядами сидений)

Комбинация приборов

лампы заднего хода,

датчик скорости, реле стеклоочистителя

Датчик кислорода

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Система управления двигателем

(двигатели ЗМЗ-40522, ЗМЗ-40524)

Указатели поворота

Предохранители нижнего блока

Дальний свет правой фары, контрольная лампа дальнего света дальнего света

Дальний свет левой фары

Ближний свет правой фары

Ближний свет левой фары

Лампы задних противотуманных фар,

противотуманная фара

Кабинный свет,

свет грузового отсека

Освещение подножки автобуса

лампа моторного отсека, автобусная лампа салона

Лампы подсветки комбинации приборов, переключателей, прикуривателя

Лампы правого габаритного света, регулятор угла наклона фар,

подсветка перчаточного ящика

Левая габаритная лампа, сигнальная лампа

Электросхема газель 406 форсунка.

Электросхема газель. Технические аспекты зимней эксплуатации

Эти знания помогут при необходимости отремонтировать проводку и найти неисправность. Несмотря на то, что отечественные автомобили не оснащены таким количеством приборов и устройств, как импортные, их схемы также довольно сложные. Что такое электросхема ГАЗ-3110, какие неисправности для нее характерны, и что нужно знать о профилактике — читайте в этой статье.

[Скрыть]

Электрическая схема

Электрические характеристики

Включает в себя следующие подсистемы:

  • система запуска двигателя;
  • зажигания, в который входят распределитель, свечи зажигания, катушка и т. Д.;
  • наружное освещение автомобиля, включая противотуманную оптику, световую сигнализацию и поворотники;
  • приборная панель;
  • освещение салона, а также все установленные в нем приборы;
  • система отопления — печная;
  • дворник в сборе;
  • устройство регулировки фар;
  • микропроцессорная система управления двигателем;
  • монтажный блок предохранительных устройств.

Фотогалерея «Схемы подключения подсистем»

Возможные неисправности проводки

Какие сбои в работе проводки ГАЗ 31105 с двигателем Chrysler, ГАЗ 31029 или любой другой могут возникать:

  1. Отсутствие контакта.Такая неисправность может быть связана с обрывом проводки, окислением выводов или их сгоранием. Если контакт окислился, то его необходимо очистить, если обрыв провода, то его нужно восстановить, если причина в горит, то для начала нужно устранить проблему перенапряжения. Возможно, что разъем просто вышел из розетки, это часто бывает при плохой фиксации вилки и постоянной езде по неровной дороге.
  2. Разряд аккумулятора. Эта проблема чаще всего возникает в холодное время года — в холодную погоду аккумуляторы наиболее подвержены разрядке.Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на предмет повреждений.
  3. Обрыв цепи. Неисправность такого плана диагностируется поиском поврежденного участка вручную или с помощью тестера. Обрыв необходимо устранить, заменив провод, а замененный провод также следует обмотать изолентой — это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и поломке.
  4. Выдувной предохранительный элемент. Эта проблема наиболее актуальна для автомобилей, в бортовой сети которых есть скачки напряжения. Если будут заметны скачки напряжения, то предохранитель просто не выдержит нагрузки, что приведет к его выходу из строя.

Предотвращение электромонтажа

Что нужно знать о предотвращении электросетей:

  1. Использование самодельных предохранителей для монет, кусочков проволоки и т. Д. Не допускается. Такая проблема может привести к короткому замыканию, в более тяжелых случаях может спровоцировать возгорание.
  2. Помните, что автомобильный аккумулятор требует периодического обслуживания. Не реже одного раза в год нужно заряжать аккумулятор, также следует проводить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что в банках мало электролита, значит, нужно долить его уровень.
  3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и другие устройства, то убедитесь, что подключение проводов качественное и надежное.
  4. Если в работе электрооборудования были обнаружены неисправности, то их необходимо устранить как можно быстрее.При необходимости обратитесь к электрику.

Работа всех электрических элементов в автомобиле зависит от состояния электропроводки и источников тока. Умение читать и понимать электрическую схему Газели особенно полезно владельцам отечественной коммерческой техники, учитывая возраст и состояние многих из этих автомобилей.

[Скрыть]

Симптомы

Признаками проблем с электрикой автомобилей «Газель» являются отказы различных систем, например, систем отопления или сигнализации.Если проверка и замена предохранителей, защищающих этот участок цепи, не помогает, то проблема заключается непосредственно в проводке. На неисправность в проводке также указывает неоднократное перегорания установленной новой плавкой вставки.

Типичные «симптомы»:

  1. Двигатель не запускается. Если не работает стартер и тускло горят лампы на панели приборов, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в проводке.Когда стартер работает и в цилиндрах нет вспышек, причиной может быть повреждение электрических цепей системы зажигания. Вы можете решить проблему, зарядив аккумулятор или заменив поврежденные предметы.
  2. Горящая лампа заряда бортовой аккумуляторной батареи при стабильно работающем двигателе указывает на проблему в электрической цепи генератора или обрыв приводного ремня. В автомобилях Газель есть вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого устройства.При возникновении таких проблем потребуется замена ремня или переборки генератора с заменой перегоревших элементов.
  3. Появление запаха гари свидетельствует о перегреве элементов проводки, который может произойти из-за повреждения изоляции. В этой ситуации необходимо проверить состояние предохранителей и тестером прозвонить все участки цепи для определения места расположения цепи. Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное шлифование.
  4. На короткие замыкания в цепи указывает нестабильная работа осветительных приборов. Если лампочки слишком яркие или наблюдается ритмичная пульсация, причину нужно искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Контроллер заменен на снятый генератор. Заодно можно проверить состояние щеток и коллектора.
  5. Обрыв цепи. Это возможно из-за окисления и перегиба контактов или проводов. В случае полного отключения электроэнергии проверьте состояние аккумулятора и клемм на нем.Когда контакты на аккумуляторе окисляются, они не могут пропускать большие токи. В этом случае могут работать элементы подсветки, магнитола, дворники. Но при попытке завести все огни гаснут. Устранить проблему можно, сняв и затянув контакты.

Электросхема Газель с карбюратором

Ниже представлена ​​типовая электрическая схема серийных автомобилей с 1995 по 2003 год с карбюраторными двигателями моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели машины (ГАЗ 3302, 33021, 2705 и др.), могут быть отличия в электрической схеме.

Электросхема автомобилей с карбюраторными двигателями ЗМЗ 402 и ЮМЗ 421

Расположение узлов и проводки на схеме подключения Газели:

  1. Б1 — электронный датчик измерения давления масла в двигателе.
  2. B2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Он работает совместно со световой сигнализацией, установленной на комбинации приборов (H7).
  3. B5 — индикация падения уровня жидкости в бачке гидропривода тормозов. Когда уровень опускается ниже критического, загорается лампа на комбинации приборов (H56), которая также является индикатором выдвинутого ручного тормоза.
  4. B7 — это термодатчик, отслеживающий температуру жидкости в системе охлаждения.
  5. B8 — датчик включения индикатора перегрева двигателя. Включает лампу H8, установленную на комбинации приборов.
  6. B12 — прибор для измерения уровня топлива в баке.
  7. B68 — датчик распределения.
  8. D4 — экономайзер управления системой холостого хода.
  9. E1 и E2 — блок-фары головного света на левой и правой сторонах кузова. В фары входят передние лампы (обозначены на схеме H62 и H63) и основные лампы (H64 и H65). В лампах есть нити дальнего (H64-1 и H65-1) и ближнего (H-64-2 и H65-2) света, питающихся по отдельным цепям.
  10. E7 и E8 — головные указатели поворота, устанавливаемые рядом с фарами (левая и правая стороны автомобиля).
  11. E9 и E10 — дополнительные указатели поворота, установленные на передних крыльях.
  12. E16 — система внутреннего освещения кабины водителя и пассажира.
  13. E17 — подсветка внутреннего объема грузового отсека (применяется на бортовом грузовике и фургоне).
  14. E27 и E28 — комбинированные фонари на задней части рамы или кузова, включая стоп-сигнал (H74 и H75), указатель поворота (H78 и H79), габаритный огонь (H76 и H77), противотуманный фонарь (H70 и H71) и индикатор передачи заднего хода (H72 и H73).
  15. E30 и E64 — два плафона для освещения заднего номерного знака.
  16. E35 — лампа моторного отсека.
  17. E59 — прикуриватель в кабине.
  18. E65 — система подсветки второго ряда пассажирских сидений (применяется только на автомобилях с двухместной пассажирской кабиной). На автобусах к этой цепи подключаются несколько штор.
  19. F1, F2, F3 и F4 — свечи, установленные в цилиндры.
  20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
  21. G1 — генератор установлен на двигателе.
  22. G2 — аккумулятор.
  23. h2 — рог.
  24. H6 — зуммер в панели приборов.
  25. Н16 — указатели поворота указателей поворота, расположенные на комбинации приборов. Кроме того, имеется предупреждающий сигнал аварийного остатка топлива (обозначен на схеме h29), указатели дальнего света (h30) и габаритов (H59).
  26. H66-H69 — четыре маленькие лампочки для подсветки комбинации приборов.
  27. К1 — реле включения стартера.
  28. К3 — реле выбора режима работы электродвигателя стеклоочистителя.
  29. К12 — выключатель срабатывания выключателя.
  30. К13 — сигнальная лампа концевого выключателя активированного стояночного тормоза.
  31. К16 — переключатель.
  32. М1 — электродвигатель пуска двигателя (стартер).
  33. М2 — электродвигатель привода тепловентилятора.
  34. M4 — электродвигатель для привода щетки стеклоочистителя.
  35. М5 — привод жидкостного насоса омывателя.
  36. М20 — дополнительный электронасос расширенной системы отопления (применяется на грузовых автомобилях и автобусах).Он работает вместе с переключателем, обозначенным на схеме как S65.
  37. М38 и М39 — электрокорректоры угла положения фар.
  38. P1 — Комбинация приборов в составе спидометра (на схеме P2), тахометра (положение P3), вольтметра бортовой сети (на схеме P5), указателя температуры жидкости в система охлаждения (позиция P6), а также индикатор параметров давления в системе смазки (на схеме P7) и индикатор количества топлива в баке (позиция P8).
  39. R1 … R4 — резисторы подавления в высоковольтных проводах.
  40. R12 — сопротивление регулировки оборотов электродвигателя вентилятора отопителя.
  41. S1 — включение зажигания (в замке).
  42. S3 — выключатель дополнительного абажура дополнительного ряда сидений (для автомобилей с двойной кабиной).
  43. S5 — выключатель аварийной световой сигнализации.
  44. S6 — переключатель уровней сопротивления, предназначенный для регулировки скорости вращения вентилятора отопителя.
  45. S9 — подрулевой переключатель поворотников.
  46. S12 — подрулевой переключатель;
  47. S13 — дистанционное отключение АКБ от бортовой сети.
  48. S18 — Резьбовой выключатель противотуманных фар, установленных в задних фонарях.
  49. S29 — лампа концевого выключателя заднего хода.
  50. S30 — концевой выключатель контрольных ламп тормозной системы.
  51. S36 — сигнализатор.
  52. S39 — головка переключателя режимов работы наружного освещения.
  53. S52 — выключить лампу стояночного тормоза.
  54. S72 — управление режимами работы экономайзера.
  55. У1 — магнитофон или магнитола.
  56. T1 — катушка зажигания.
  57. V2 — транзисторный ключ системы зажигания.
  58. Х1 — розетка для включения вилки переносной лампы.
  59. Y3 — клапан с электромагнитной катушкой на карбюраторе.

Электропроводка Газель с форсункой

После рестайлинга в 2003 году произошли изменения в электросхеме Газели, связанные с применением новых приборов контроля и управления, а также расширением линейки силовых установок.Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь варианты исполнения (в зависимости от двигателей, года выпуска и комплектации).

Схема Газель с мотором ЗМЗ 405 (соответствие Евро 2)

  1. Б1 — измеритель данных для манометра масла.
  2. B2 — электронный датчик срабатывания реле аварийного низкого давления масла.
  3. B5 — механизм измерения уровня жидкости в бачке тормозного привода.
  4. B7 — измеритель температуры жидкости в системе охлаждения.Работает совместно с сигнальной лампой, которая включается отдельным контрольным датчиком (на схеме В8).
  5. B12 — измеритель уровня топлива. На некоторых машинах (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
  6. B46 — датчик измерения скорости движения.
  7. В57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421).Сигнал с датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
  8. D7 — дополнительный модуль управления антиблокировочной тормозной системой в тормозном приводе (почти не встречается на старых машинах).
  9. D21 — блок переключателей для регулирования температуры и направления потока в системе отопления.
  10. D27 — реостат для регулировки степени накаливания ламп комбинированной подсветки.
  11. E1 и E2 — блок-фары головного света. Фары имеют габариты (показаны на схеме как H62 и H63), ближнего света (лампы H98 и H99) и дальнего света (лампы h200 и h201) света.В рестайлинговых фарах поворотники интегрированы в блок фары (лампы h202 и 103).
  12. E9 и E10 — боковые дополнительные поворотники.
  13. E16 — панель освещения водительского и пассажирского сидений.
  14. E18 и E19 — дополнительные плафоны (используются только на фургонах). На автобусах используются три шторы — один по правому борту (E20) и два по левому борту (E60 и 61). Освещение регулируется переключателями с маркировкой S62 и S63.
  15. E27 и E28 — задние комбинированные фонари.Фонари имеют габариты (на схеме обозначены как H76 и H77), противотуманные фары (положение H70 и H71), задний ход (лампы H72 и H73), стоп-сигналы (на схеме H74 и H75) и повороты (лампы H78 и H79). ).
  16. E30 и E64 — система освещения помещения.
  17. Е35 — лампа освещения моторного отсека.
  18. E59 — прикуриватель.
  19. E63 — дополнительная крышка для освещения ступеней раздвижной двери (на микроавтобусах и автобусах).
  20. E65 — дополнительный светильник для освещения второго ряда сидений (касается только служебных версий).
  21. E71 — система подсветки выдвижных ящиков на панели приборов.
  22. F1-F4 — система зажигания (свечи).
  23. F41 — блок предохранителей в моторном отсеке.
  24. F42 и F43 — два блока предохранителей и реле на панели приборов.
  25. G1 и G2 — основные источники тока (генератор и аккумулятор соответственно).
  26. h2 и h3 — клаксоны двух тонов (низкий и высокий).
  27. К1 — пускатель стартера.
  28. KZ — блок управления очисткой стекол.
  29. К7 — реле звукового сигнала.
  30. К12 — управление поворотниками.
  31. К13 — концевой выключатель сигнализации «ручник».
  32. K16 — дистанционный деактиватор аккумулятора (применяется только в автобусах). Управление устройством осуществляется с помощью кнопки S13.
  33. К40 — управление фарами.
  34. М1 — стартер.
  35. M2, M4 и M8 — двигатели вентилятора отопителя, стеклоочистителя и насос омывателя.
  36. М8 — электронасос цепи автономного отопителя (только для автобусов и грузовых автомобилей с двухрядной кабиной). Устанавливается вместе со вторым радиатором и на нем вентилятором, который приводится в движение двигателем М20.
  37. M38 и M39 — блок-электрокорректор наклона фар. Ими управляет регулятор S116.
  38. М43 — электропривод отвода основного отопителя.
  39. P2 — электронная комбинация приборов.
  40. R12 и R13 — сопротивления переключения скоростей вращения вентилятора основного и дополнительного отопителей.
  41. S1 — активация системы запуска и электронных устройств.
  42. S3 — выключатель дополнительного кожуха освещения второго уровня (только для грузопассажирского исполнения).
  43. S5 — сигнализация.
  44. S6 — управление насосом и двигателем системы отопления.
  45. S9 — переключатель режимов поворотников и фар.
  46. S12 — выбор режимов работы стеклоочистителя.
  47. S29 — выключатель прицепных фонарей.
  48. S30 — педаль тормоза прицепа.
  49. S39 — выключатель света.
  50. S52 — концевой выключатель рычага тормоза прицепа.
  51. S54 — проверка охранной сигнализации.
  52. S60 — выключатель подсветки перчаточного ящика прицепа.
  53. S62 и S63 — управление плафонами салона автобуса.
  54. S73 — переключатель скорости вентилятора автономного отопителя (автобусная и грузопассажирская «Газель»).
  55. У — радио.

На карбюраторных машинах с двигателями ЗМЗ 402 и ЮМЗ 421 дополнительно имеются цепи:

  • R1-R4 — система подавляющих резисторов свечей;
  • D4 — система управления экономайзером карбюратора;
  • B68 — датчик системы распределения импульсов зажигания;
  • S72 — система управления экономайзером;
  • T1 — стандартная катушка зажигания;
  • V1 — регулятор уровня зарядного напряжения;
  • V2 — переключатель на основе транзисторной схемы;
  • YЗ — клапан экономайзера на карбюраторе;
  • Y48 — электромагнитная муфта привода вентилятора (на детали машин).

После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Электросхема базового ГАЗ 3302-216 с двигателем ЮМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

Провода и блоки ЭБУ Газель Бизнес

  1. Электромагнитный клапан улавливания паров бензина.
  2. Датчик дроссельной заслонки
  3. Датчик температуры двигателя.
  4. Привод вентилятора муфты.
  5. Модуль контроля холостого хода.
  6. Генератор.
  7. Сигнальная лампа давления масла ниже аварийной отметки.
  8. Общая катушка зажигания.
  9. Свечи
  10. Измеритель давления и температуры на входе в фильтр.
  11. Датчик положения распределительного вала
  12. Датчик положения коленчатого вала
  13. Разъем жгута проводов лямбда-зонда.
  14. Лямбда-зонд.
  15. Датчик ударов на дороге.
  16. Датчик горения детонации.
  17. Разъем жгута проводов форсунки.
  18. Форсунки.

Ремонт цепи включения сцепления показан на видео с канала AutoHlam Garage.

Передняя проводка кабины крепится к жгуту ECM на разъемах.

Передний жгут

  1. Фара.
  2. Стартер.
  3. Аккумулятор.
  4. Монтажный блок для реле и предохранителей.
  5. Генератор.
  6. Фара.
  7. Система привода стеклоочистителя.
  8. Блок жгута стеклоочистителя.
  9. Подсветка моторного отсека.
  10. Клаксон низкий тон.
  11. Насос омывателя.
  12. Колодка первой жгута АБС.
  13. Счетчик тормозной жидкости
  14. Блок второго жгута системы ABS.
  15. Управление стартером.
  16. Клаксон высокий тон.
  17. Кран отопительной трубы.
  18. Блок жгута проводов привода крана.
  19. Насос отопителя в задней части салона (на автобусах и грузопассажирских версиях).
  20. Блок жгутов системы ECM.
  21. Аналогично.
  22. Аналогично.
  23. Подключение заднего жгута проводов.
  24. Аналогично.
  25. Колодка жгута панели приборов.
  26. Аналогично.
  27. Разъем контроллера управления двигателем.

Для панели приборов используется отдельный жгут проводов.

Электропроводка панели приборов Газель Бизнес, часть 1

  • Жгут правого рычага модуля рулевой колонки.
  • Массовое соединение.
  • Разъем левого динамика аудиосистемы.
  • Привод зеркала заднего вида на правой двери.
  • Жгут проводов зеркала.
  • Аналогично.
  • Подключение потолочной проводки кабины.
  • Жгут для верхнего динамика.
  • Аналогично.
  • Система освещения ступеней двери.
  • Разъем с нижним жгутом.
  • Вентилятор второго отопителя.
  • Сопротивление.
  • Конечная шестерня заднего хода.
  • Определитель скорости.
  • Тормоз прицепа.
  • Разъем электрики левой двери.
  • Разъем проводки зеркала на левой двери.
  • Привод зеркала заднего вида на левой двери.
  • Подсветка справа.
  • Аналогично слева.
  • Дополнительные лампы освещения салона (автобус).
  • Аналогично.
  • Блок реле и предохранителей в панели приборов.
  • Контроллер системы обогрева зеркал.
  • Регулятор ближнего света.
  • Контроллер дальнего света
  • Контроллер звукового сигнала.
  • Контроллер системы отопления.
  • Контроллер очистки стекла.
  • Резерв.
  • Блок предохранителей.
  • Контроллер освещения
  • Климатический контроллер
  • Электронная комбинация приборов.
  • Заслонки в каналах подачи воздуха к окнам и в область ног водителя и пассажира.
  • Дефлектор приводов в панели.
  • Центральный вентиль в канале микроклимата.
  • Заслонка рециркуляции.
  • Дополнительная розетка.
  • Прикуриватель.
  • Вентилятор микроклимата.
  • Регулятор скорости нагревателя.
  • Подсветка в бардачке.
  • Концевой выключатель подсветки.
  • Освещение кабины.
  • Прицеп на педали тормоза.
  • Разъем магнитолы №1.
  • Разъем магнитолы №2.
  • Резерв.
  • Переходный соединительный жгут.
  • Обвязка микроклимата.
  • Для автомобилей с АБС имеется отдельный жгут.

    Задний жгут проводов

    1. Розетка.
    2. Аналогично.
    3. Забор топлива из бака.
    4. Подсоединение проводки заднего фонаря с правой стороны.
    5. Аналогично для левого борта.
    6. Фонарь правый.
    7. Фонарь слева.
    8. Подсветка знака.

    Если на Газель установлен дизельный двигатель Cummins, то ремни моторного отсека и кабины немного изменяются. Вместо свечей зажигания устанавливаются свечи накаливания, упрощающие запуск двигателя при низкой температуре.Кроме того, есть дополнительные цепи педалей газа и дополнительный автономный отопитель.

    Электросхема автомобиля ГАЗ 3110 не отличается особой сложностью, но может быть разной в зависимости от типа устанавливаемого двигателя. Схема ГАЗ 3110 С несколько сложнее, так как оснащена электронной системой управления двигателем.

    Схема системы зажигания двигателя ГАЗ 3110

    Автомобили с другим жгутом проводов в моторном отсеке, и у двигателя не так много датчиков, как те, что установлены на 406-м двигателе.

    Как и в любом автомобиле, в электросхеме ГАЗ 3110 присутствует автомобильная разводка с разъемами, различными реле и датчиками, предохранителями, приборами, а также источниками и потребителями энергии. Источники энергии — генератор и аккумулятор; К потребителям относятся:


    Установлен электронный спидометр. Стоит отметить, что на предыдущем спидометре был установлен механический привод (трос). Так же, в отличие от 31029, на 3110 появился тахометр.

    А вот на автомобиле ГАЗ сразу сделать новый прибор невозможно, и поэтому со спидометром и тахометром были разные проблемы.

    В тахометре в первых моделях был замечен следующий дефект — дрожала стрелка прибора, показывающая количество оборотов. В дальнейшем производитель довел устройство до ума, и владельцам первых автомобилей пришлось сделать это своими руками — впаять в цепь тахометра дополнительный резистор.

    Тахометр от Волги 3110


    После 1999 года эта проблема исчезла на авто. Также надо сказать, что производители устройств на Волге были разные — производились во Владимире и Риге.

    Генератор

    Генератор предназначен для выработки тока, столь необходимого для питания всех потребителей электроэнергии в автомобиле. В зависимости от модели двигателя генераторы на Волге были разными. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, но у ЗМЗ 406 ДВС генераторы разные, а еще они вырабатывают разные токи от 72 до 120 Ампер. Основными производителями электрооборудования для Волги являются СтартВольт, Прамо, ЛКД, КАТЭК, Динамо.

    Стартер

    С помощью стартера двигатель заводится, а насколько он хорош, зависит от того, поедет машина или нет.Для моторов 3110 стартеры выпускаются многими производителями, также они различаются по мощности.

    Похоже на стартер для автомобиля Волга 3110


    Для ЗМЗ 402 по мощности существует множество типов устройств запуска двигателя, но в основном они делятся на большие и маленькие. Маленький стартер имеет среднюю мощность около 1 кВт, большой — от 1,5 до 1,8 кВт. Производителей тоже довольно много. Наиболее известны закваски марок БАТЭ (Республика Беларусь), КАТЭК, ЛКД, FENOX, ПРАМО, ЗМЗ КЕНО.

    Сегодня автомобили Газели используются во многих сферах современного бизнеса. Чтобы обеспечить работоспособность автомобиля, необходимо обращать внимание не только на работоспособность основных узлов и агрегатов, но и еще. Из этого материала вы узнаете все, что нужно знать о проводке и ее неисправностях.

    [Скрыть]

    Признаки

    В автомобилях Газели 405 евро 2, 402, 406, 4216, 2705, 3302 или бизнес-дизеле есть несколько типов состояния электрической цепи:

    1. Двигатель не запускается.Автомобиль не может выполнять свою основную функцию при неработающем двигателе. Либо бизнес-дизель, 402, 406, 405 евро 2, 4216, 3302, 2705 поврежден, либо вышел из строя один из агрегатов или механизмов автомобиля.
    2. Двигатель автомобиля запускается, но электрооборудование работает с перебоями или с перебоями.

    В случае, если в результате попытки запуска двигателя агрегат не запускается, но при этом топливо поступает в двигатель, то скорее всего проблема в электрооборудовании:

    1. В В том случае, если автомобиль оборудован карбюратором, для начала следует обратить внимание на диагностику высоковольтных кабелей и свечей.Кстати, довольно часто на старых машинах Газель с карбюратором на практике доставляет неудобства водителю. Если высоковольтные кабели исчерпали свой срок службы, двигатель не будет работать правильно. Итак, проверьте их в первую очередь. Не лишним будет проверить работу трамблера и змеевика на Газели с карбюратором. Помимо высоковольтных проводов, есть возможность диагностировать электрическую цепь в подкапотном пространстве.
    2. В случае инжектора ситуация немного иная.Конечно, высоковольтные провода тоже могут стать причиной поломки, но в первую очередь нужно обратить внимание на электрооборудование. В частности, вас интересует система управления двигателем. В том случае, если система управления форсункой не сможет правильно обрабатывать импульсы, поступающие от регулятора, то в результате она не сможет отдавать команды другим узлам и механизмам. Соответственно начнутся перебои в работе двигателя.

    Электропроводка моторного отсека

    Как показывает практика, в большинстве автомобилей Газель, бизнес дизель, 402, 406, 2 405, 3302, 2705 евро и другие причины поломок вызваны закисшими или сгоревшими контактами.В данном случае речь идет о контактах в замке зажигания. Если выключатель зажигания или блокировка в салоне не работает, по крайней мере, не будет работать освещение. Также неисправное электрооборудование может привести к неработоспособности омывателей, вентиляторов, дворников и т. Д.

    Типы силовых агрегатов

    Производитель ГАЗель бизнес дизель, 402, 405, 406, 2705, 3302 и других моделей — Автомобиль Горького. Завод.

    Первоначально при изготовлении и сборке транспортных средств использовались двигатели двух типов:

    • карбюраторные двигатели производства УМЗ;
    • инжекторные и карбюраторные двигатели, поставленные ЗМЗ (Заволжское предприятие).

    Суть данного подхода заключалась в модернизации и унификации силовых агрегатов для бизнес-дизелей моделей 402, 405, 406, 2705, 3302 и других с автомобилями УАЗ и Волга. Конечно, в случае с грузовиками принципиальная схема была переделана.

    Для некоторых типов двигателей использовалась другая схема:

    1. В автомобилях с форсункой двигателя внутреннего сгорания работа системы зажигания топливной смеси изначально была более требовательной с точки зрения. Такие агрегаты оснащались электронными элементами зажигания, блоками управления впрыском.Конечно, в таких агрегатах немаловажную роль играет качество топлива.
    2. Что касается карбюраторов, то такие варианты сейчас считаются более традиционными, но и у них есть определенные особенности. Конечно, схема подключения карбюраторных моторов отличается от инжекторных.

    Помимо основных моделей 402, 405, 406, 2705, 3302 и других, с 2001 года производитель начал выпуск версии под названием «бизнес-дизель». В случае с дизельным двигателем схема подключения также претерпела определенные изменения.В частности, такие транспорты стали оснащаться более мощным стартером, аккумуляторной батареей, а также генератором (автор видео — МИСТЕР БОРОДА).

    Причины поломки

    Если вы являетесь владельцем автомобиля Газель, то принципиальная электрическая схема вам пригодится в любом случае. Как минимум, чтобы при необходимости можно было выявить определенные поломки, вызванные использованием некачественного топлива.

    Причиной неработоспособности электроприборов могут быть экстремальные климатические условия:

    1. К тяжелым климатическим условиям относятся сильные холода.С наступлением морозов нагрузка на электрическую цепь транспортного средства возрастает, и тип мотора, карбюратор или инжектор здесь роли не играет. Особенно заметны электрические нагрузки при утреннем пуске мотора.
    2. Независимо от времени года и типа ДВС каждый водитель может столкнуться с перебоями в работе системы впрыска. При использовании некачественного бензина или дизеля может возникнуть неисправность системы зажигания горючей смеси.Чтобы не допустить подобных проблем, необходимо использовать качественное топливо.
    3. У автовладельца «Газель» могут возникать и другие виды поломок и неисправностей. Это могут быть короткие замыкания, отслоение контактов на устройствах, появление коррозии. Все эти недостатки вызваны некачественной сборкой или неправильным ремонтом авто.

    Мощность

    Вывод один — на смену поспособствовало появление новых модификаций в семействах Газелей. Появление сбоев в работе электрической схемы может сказаться на работоспособности автомобиля.Поэтому время от времени необходимо проводить диагностику исправности электроприборов.

    Видео «Ремонт электрики ГАЗель»

    Каждый вагон снабжен электрической схемой, на которой обозначены все устройства и оборудование, используемые в автомобиле, а также схема подключения. Работоспособность проводки очень важна для любого транспортного средства, так как ее повреждение может существенно усложнить эксплуатацию автомобиля. Какие элементы включает в себя электросхема Газели, какие неисправности для нее характерны? Ответы на эти и другие вопросы ищите ниже.

    [Скрыть]

    Общие сведения

    Электросхема автомобиля ГАЗ с карбюраторным или инжекторным двигателем состоит из множества компонентов.

    И неважно, Газель это 402, 405, 406, 3302, 2705, Бизнес или Евро, в схему электрооборудования будут входить следующие подсистемы:

    1. Система зажигания. Этот агрегат состоит из разных компонентов, основными из которых являются распределительное устройство, свечи, а также передающие заряд.Функциональность двигателя и его работа в принципе зависят от работоспособности этой системы.
    2. Оптическая система. В него входят все внешние фары, начиная от габаритов и заканчивая стоп-сигналами и противотуманными фарами.
    3. Освещение в автомобиле, в том числе на панели приборов.
    4. Электронный (в зависимости от модели автомобиля).
    5. Стеклоочиститель с электродвигателем и.
    6. Топливная система, одним из основных компонентов которой является насос.
    7. и генераторная установка.
    8. Аудиосистема, если есть и т. Д.

    Как определить неисправность?

    При возникновении сбоев в работе оборудования, прежде всего, необходимо проверить исправность предохранительных устройств. Если на электрической схеме происходит короткое замыкание или скачок напряжения, сначала выходят из строя элементы безопасности, защищая основные устройства и электрооборудование, подключенное к определенной цепи. Поскольку визуальная проверка далеко не всегда эффективна, устранение неисправностей следует проводить с помощью тестера — мультиметра.

    Процедура диагностики заключается в снятии предохранителей с сидений и дальнейшей проверке гнезд. Если выявить вышедший из строя предохранитель, это не означает, что испытание можно завершить, так как цепь может возникать одновременно в нескольких цепях (автор видео — Денис Легостаев).

    Если короткое замыкание произошло в проводке автомобиля с карбюратором или инжекторным двигателем, то нужно провести диагностику состояния цепей. Конечно, если бы все предохранители были целы.Перед диагностикой отключите массу, непосредственно для проверки вам понадобится тестер или контрольная лампа. При использовании лампы один из ее контактов должен быть подключен к цоколю, а другой — к центральному контакту.

    Сама проверка происходит так:

    • сначала следует установить ключ в замке зажигания в положение I;
    • затем по очереди подсоедините щупы или лампы тестера к контактам в гнездах предохранителей;
    • в том случае, если лампа не горит, это означает, что в проверяемой цепи нет коротких замыканий, но если она загорается, короткое замыкание обнаружено.

    Еще один важный момент — это диагностика целостности электрических цепей. В этом случае принцип поиска довольно простой — для диагностики понадобится тот же тестер (подойдет вольтметр или омметр) или лампа с проводами. Вам нужно будет подключить один из контактов датчика к кузову автомобиля, а второй контакт использовать для измерения мощности в местах соединения между собой и оборудованием.

    Лучше начать с середины цепи и сначала проверить легкодоступные места.Кроме того, для диагностики обрыва следует понимать, что чаще всего повреждение схемы происходит в местах перегиба проводки. Причем, как показывает практика, в жгутах провода повреждаются очень редко.

    Еще одна поломка в электрической цепи — плохой контакт в точках соединения, поиск такой неисправности лучше всего производить при помощи тестера — вольтметра.

    Есть два метода диагностики:

    1. Один щуп тестера должен быть подключен к кузову автомобиля, а второй — к клемме подключения, измерение напряжения производится в двух направлениях.Учтите, что в этом случае падение напряжения должно быть не более 0,5 вольт.
    2. Следующий метод — подключить одну проводку к контакту на одном конце вилки, а вторую — к контакту на другой стороне вилки. В том случае, если тестер показывает больше 0,5 вольт, это говорит о том, что следует почистить контакты на вилке (автор видео — телеканал МЗС).

    Возможные проблемы с проводкой и способы их устранения

    Какие неисправности наиболее характерны для электросхемы Газели 4216, 2003, 2705 и других моделей:

    1. Повреждение проводки.Если повреждение несерьезное, то эту проблему можно решить, дополнительно изолировав цепь изолентой. В случае более значительного повреждения следует заменить весь участок цепи.
    2. Отказ предохранительного элемента. Неисправности такого плана устраняются заменой поврежденных устройств. Никогда не используйте самодельные предохранители, сделанные из куска проволоки или в форме монеты, так как это может привести к возгоранию. Единственный раз, когда это возможно, — когда вышел из строя предохранитель, без которого машина не заведется, например, он отвечает за бензонасос, и вам нужно только добраться до ближайшего магазина.
    3. Плохой контакт оборудования с источником питания. В этом случае нужно провести диагностику, подробная инструкция представлена ​​выше. Если плохой контакт из-за окисления, то разъем будет достаточно зачистить, но если будет выгорание контактов, то их, скорее всего, придется менять. При этом учтите, что нужно определить причину, по которой сгорел контакт.
    4. Неисправности в системе зажигания. Например, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с распределителем и свечами зажигания.Также автовладелец может столкнуться с неисправностью высокого напряжения, в частности, речь идет о пробое изоляции. Такая проблема приведет к нестабильной работе силового агрегата в целом, ее можно решить заменой проводов.
    5. Отказ или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования автомобиля. Он состоит из множества компонентов, чаще всего изнашиваются щетки, выгорают обмотки, выходит из строя реле напряжения.Также нужно следить за натяжением ремня генератора — его нельзя тянуть или не тянуть. Также не допускается повреждение ремня — если есть, нужно подумать о скорейшей замене.

    GAZELLE Яхта на продажу | 44 Зеландия 2014

    Эту яхту в настоящее время не продает Northrop & Johnson. Эта страница предназначена только для информационных целей — чтобы просмотреть наши текущие объявления, нажмите здесь.

    Построенный Zeelander, GAZELLE отличается стилем и вниманием к деталям, не имеющим аналогов в своем классе.Настолько, что ее модель, Z44, завоевала признание победителя конкурса Motorboating Superboat of the Year 2019 года.

    Все в этой сенсационной яхте течет; от ее профиля до ее макета, все эргономично, форма важнее функции. Изысканный профиль спортивного крейсера в пригородном стиле Нью-Йорка в сочетании с потрясающей глянцевой краской, отделкой из искусственного дерева и элементами из нержавеющей стали делают это судно настоящим произведением искусства.

    GAZELLE имеет плавно обтекаемую главную палубу, которая обеспечивает идеальное пространство для развлечений.В кормовой части находится удобный кокпит с большим U-образным диваном с коктейльным столом и L-образным диваном напротив, это идеальное место для отдыха и общения во время движения или на якоре. Сразу впереди находится крытая рулевая рубка с диваном, складным столом, барной стойкой с раковиной, льдогенератором и холодильником для трапезы. Здесь же находится штурвал ГАЗЕЛЬ, который обеспечивает участие капитана в разговоре; кресло рулевого можно развернуть и использовать за столом. Сверху — люк на крыше, который наполняет пространство большим количеством естественного света.

    Плавательная палуба яхты, идеально подходящая для того, чтобы провести время на якоре, может расширяться на дополнительные 4 фута (1,2 м) одним нажатием кнопки. Эта площадка для плавания с индивидуальной лестницей для плавания идеально подходит для ныряния, купания, наслаждения водными игрушками и привязки / посадки на тендер. Впереди носовая часть GAZELLE с большим навесом для загара — мечта любителей загорать.

    ГАЗЕЛЬ идеально подходит для поездок на выходные с семьей или другой парой. Здесь могут разместиться до четырех человек. На яхте есть прекрасная каюта с большой кроватью и уютным диваном.Дополнительные гости могут спать в основной гостиной, так как диван раскладывается в двуспальную кровать.

    Узнать сейчас

    Jukebox: инструкции по поддержке и технические детали

    • Home »
    • Классические музыкальные автоматы»
    • Support

    Мы делаем наши музыкальные автоматы максимально простыми в эксплуатации. Кроме того, руководство, поставляемое с музыкальным автоматом, содержит инструкции о том, как пользоваться музыкальным автоматом и как решать многие общие проблемы, с которыми вы можете столкнуться.Все руководства доступны для БЕСПЛАТНОЙ загрузки со страниц продукта, а также ниже. Если у вас возникнут дополнительные проблемы или вопросы, свяжитесь с нашим техническим отделом, который будет рад вам помочь.

    Спасибо.

    Вы можете найти все справочные руководства для линейки CD музыкальных автоматов. Это касается следующих механизмов компакт-дисков:

    • Series 3 UNITY (S3U) — механизм компакт-дисков 21-го века — 2020 г. и позже.
    • Механизм 21st Century new lazer player / inc D4 Amp: ПОСЛЕ ИЮНЯ 2014 — также известен как серия 2.
    • Механизм 21 века / выпущен до появления усилителя D4: ДО 2014 г. — также известен как серия 1.
    • Серия 3/4 CD Карусельные системы
    • По эксплуатации Sony

    CD Механизм 21st Century.

    SL15 Jukebox Инструкции

    Музыкальный автомат Модель Язык Скачать
    Sl15 / 1015: Механизм 21 века
    ПОСЛЕ ИЮНЯ 2015: Серия 2
    Английский

    Sl15 / 1015: механизм 21-го века
    ДО ИЮНЯ 2015
    Английский

    1015: Механизм 21 века

    Немецкий
    1015: Механизм 21 века Немецкий
    1015: Механизм 21 века Французский
    1015: механизм 21 века Голландский

    Manhattan Manuals

    Музыкальный автомат Модель Язык Скачать

    Манхэттен: механизм 21 века
    ПОСЛЕ ИЮНЯ 2015: Новый лазерный проигрыватель

    Английский
    Манхэттен: механизм 21 века
    ДО ИЮНЯ 2015
    Английский
    Манхэттен: механизм 21 века Французский
    Манхэттен: механизм 21 века Голландский

    Газель Инструкция

    Музыкальный автомат Модель Язык Скачать
    Газель: Механизм 21 века
    ПОСЛЕ ИЮНЯ 2015: Новый лазерный плеер
    Английский
    ГАЗель 21 век Механизм
    ДО ИЮНЯ 2105
    Английский
    ГАЗель: 21 век Механизм Французский
    ГАЗель: 21 век Механизм Голландский

    Ракетные руководства

    Музыкальный автомат Модель Язык Скачать
    Ракета: Series 3 UNITY (S3U) 21 век:
    , ноябрь 2020 г. и далее
    Английский

    Rocket: 21st Century Mechanism
    июнь 2015 — ноябрь 2020 Новый лазерный проигрыватель

    Английский
    Rocket: 21st Century Mechanism
    ДО до июня 2015 года: усилитель D4
    Английский

    Ракета: механизм 21 века

    Немецкий
    Ракетный механизм 21 века Французский
    Ракета: механизм 21 века Голландский
    Rocket: 21st Century Механизм: Mark 7 Amp Английский

    Melody Manuals

    Музыкальный автомат Модель Язык Скачать
    Мелодия: механизм 21 века
    После 2015 года: новый проигрыватель Lazer
    Английский
    Мелодия: механизм 21 века Английский
    Мелодия: механизм 21 века Французский

    Документы на механизм винилового музыкального автомата

    Музыкальный автомат Модель Язык Скачать
    Vinyl Rocket Series 3 UNITY с ноября 2020 г. и далее Английский
    Vinyl Rocket Series 2 2016 — ноя 2020 Английский
    SL45 Vinyl Series 2: 2016 — и далее Английский
    SL45 Vinyl Series 2: 2016 и далее Французский
    Длинный игрок: LP Mechanism Series 2: 2016 г. и далее Английский

    Старые документы о механизме винилового музыкального автомата

    Музыкальный автомат Модель Язык Скачать
    Series 2 (V140) Vinyl Mechanism User Manual for ROCKET.Это общее руководство по эксплуатации музыкальных автоматов Rocket Vinyl, выпускаемых с 2016 года. Английский
    Series 3 (V140) Vinyl Руководство по калибровке механизма.
    В этом документе описывается, как откалибровать датчик магнитного слежения на виниловом механизме V140. Датчик используется для установки начальной / конечной позиции записи, а также отклонения любых записей, которые постоянно прыгают или залипают.
    Английский

    Виниловый механизм серии 1.Руководство по установке (обратите внимание, что это не общее руководство пользователя)
    Этот виниловый механизм был построен до 2016 года.

    Английский

    Руководства по моделям на компакт-дисках старых моделей 21-го века.

    Для музыкальных автоматов Sound Leisure со старыми моделями усилителей. Эти модели по-прежнему содержат механизм 21st Century, однако в них будет использоваться усилитель Mk7, а не усилитель D4.

    Музыкальный автомат Модель Язык Скачать
    Классическое руководство:
    Механизм 21 века.До усилителя D4.
    Английский
    Руководство по подключению классических динамиков. Как подключить дополнительные динамики к Sound Leisure Jukebox. Английский
    Классическое руководство:
    Механизм 21 века. До усилителя D4.
    Французский
    Классическое руководство:
    Механизм 21 века. До усилителя D4.
    Испанский
    Классическое руководство:
    Механизм 21 века.До усилителя D4.
    Голландский


    Series 3 CD Carousel Mechanism Manual.

    Этот механизм выполнен в виде карусели. Это руководство является руководством по обслуживанию для инженеров, но также охватывает работу. Если у вас есть вопросы, свяжитесь с нашим техническим отделом CD по телефону: +44 (0) 113 232 1700.

    Музыкальный автомат Модель Язык Скачать
    Series 3 CD Механизм Руководство Английский


    Series 4 CD Carousel Mechanism Manual.

    Этот механизм выполнен в виде карусели. Это руководство является руководством по обслуживанию для инженеров, но также охватывает работу. Если у вас есть вопросы, свяжитесь с нашим техническим отделом CD по телефону: +44 (0) 113 232 1700.

    Музыкальный автомат Модель Язык Скачать
    Series 4 CD Механизм Руководство Английский


    MiniJook CD Механизм Руководство

    Это руководство является руководством по обслуживанию для инженеров, но также охватывает работу.Если у вас есть вопросы, свяжитесь с нашим техническим отделом CD по телефону: +44 (0) 113 232 1700.

    Музыкальный автомат Модель Язык Скачать
    MiniJook Английский


    Усилитель, титульная стойка и прочие руководства

    В этом разделе упоминаются усилители Sound Leisure (цифровые усилители Mark 7 и D4), а также механизм заголовка стойки и другие полезные статьи и документы.

    Этот механизм выполнен в виде карусели. Это руководство является руководством по обслуживанию для инженеров, но также охватывает работу. Если у вас есть вопросы, свяжитесь с нашим техническим отделом CD по телефону: +44 (0) 113 232 1700.

    Название и ссылка на документ Язык Скачать
    Идентификационный документ усилителя.
    Как определить тип усилителя в вашем звуковом досуге Jukebox
    Английский

    Руководство по усилителю D4 (включая усилитель D2) Английский
    Руководство усилителя Mark 8 Английский
    21st C Title Rack Service Manual Английский
    Установка комплекта микрофона Английский

    Еженедельное обновление с участием Beak, Brainfeeder, Gazelle Twin, Johann Johannsson, The Declining Winter, Felt

    Последние выпуски новых виниловых пластинок и обзоры альбомов.В ролях: Beak, Brainfeeder, Gazelle Twin, Johann Johannsson, The Declining Winter, Felt.

    Непреодолимые споры в магазине = Альбом недели с тройным заголовком!

    Другие важные новости:

    И еще одно жанровое руководство для вас:

    Остальные новости:

    Похоже, это была исключительно напряженная неделя. На самом деле не могу быть уверенным, поскольку я не обернулся и не взглянул на кого-либо из своих коллег. Хотя, судя по постоянному звуку разорванной ленты и приглушенного картона … ну, я считаю, что музыкальный бизнес в порядке.Дело закрыто.

    В любом случае, вот несколько ответственных записей.

    Завтра скучно и рядом с Брэдфордом? Сходи увидеть крутого саксофона Бена Винса в Fuse Art Space — билеты

    Новые записи:

    И еще несколько….

    Переиздание:
    • Сколько раз мы должны вам повторять: Сусуму Ёкота!
    • Felt — это группа с парнем по имени Лоуренс, которую все любят.
    • Колонна Дурутти. Это двойник Ноэля Филдинга?
    • Не уверен, что мне нравится внешний вид этих негодяев Ramones.
    • Это досадное совпадение, что этот джазовый коллектив называется Placebo.
    • Супер гладкий фолк и джазовый парень Терри Каллиер.
    • Хриплый и интуитивный пост-панк из когда-то возглавляющих список 23 Skidoo.
    • Еще добро, курируемое Джонни Транком, в фильме «Бритхотика сходит с ума»!
    • Снимай кожаную куртку. Все лучшие альбомы MC5 собраны в коробку.

    Ознакомьтесь с графиком наших выпусков! Это правильно. Правильно неточно.

    Ant’s Electronic Round Up:

    На этой неделе без шуток, мы желаем его сыну скорейшего выздоровления на 180 об / мин.

    • Thank Your Lucky Stars, потому что классический силовой электронный терроризатор Альбини, производимый Белым домом, был расширен. 2LP на Диртере тиражом 500 экземпляров.
    • Впервые на скудной виниловой пластинке Heavenly Music Corporation, известной как восхитительный эмбиент транквилизатор Кима Кэскоуна 1993 года «In a Garden of Eden» на Astral Industries.
    • Чистые рыхлители из могучего бристольского Giant Swan on Whities.
    • The Field нацелена прямо на сердце, углубляясь и интроспективнее на шестом альбоме Kompakt.
    • Лейбл The Bug’s Pressure на пике популярности с риддимом, произведенным Nagasaki G36, доведенным до совершенства Назамбой, звучит по-настоящему раздраженно.
    • Записано ультра-лимитированных тиражей альбомов Рэтгрейва и Стивена Жюльена на Apron. Ratgrave доступен в оранжевом или золотом цвете, а «Bloodline» Жюльена имеет замедленную версию на оборотной стороне для забитых камнями улиток. Одна копия на каждого покупателя, чтобы разделить любовь.
    • ‘Sichten 1’ — сборник ранее неоткрытых драгоценных камней, куратор Франк Бретшнайдер на Raster-Media.
    • Филип Бест, Сара Фройлих и Рассел Хасвелл, также известный как «Бытовая электроника», демонстрируют шум на 7-дюймовых штанах на Harbinger Sound.
    • Джеймс Холден выпускает свой модульный синтезатор вместе с Маалем Хусамом Гуинией.
    • Напольный подкат Стомпина от Люка Слейтера в роли Л. Dub Corp о стробоскопических артефактах.
    • Электро-экшн Ace Dutch West Coast от DJ Overdose в программе Lunar Orbiter Program.
    • T&K Кислотный домик экипажа на Балканах Винил вкл. Постчеловек и Кирк Деджорджио ремиксы.
    • Ghostly сестринский лейбл Spectral Sound отмечает 18-летие своего существования с подвигом 2×12 дюймов. Matrixxman, Гуннар Хаслам, Д’Марк Канту, Рассел Э.Л. Дворецкий и др.
    • Психоделическая португальская экзотика из Ниагары-он-Принсипи.
    • Frantic techno + power ambient gear от Изабеллы на сайте Peder Mannerfelt Produktion.
    • Универсальный EP от Linkwood on Firecracker для дома или клуба.
    • Совершенно новая пластинка bvdub с эффектом присутствия, которая поможет провести всю зиму.

    Экономия денег:
    • Винил Цена Соответствие.Мы уверены, что сможем сопоставить практически любую цену! Попробуйте нас.
    • Бесплатная доставка! Заказы на сумму более 50 фунтов стерлингов из Великобритании отправляются бесплатно. С извинениями перед не британским народом.
    • баллов Normanpoints сэкономят ваши деньги! Зарегистрируйте аккаунт и начните экономить.

    Эпилог:

    Какого хрена Робин сделал с моим мячом для снятия стресса?

    слов: Клинт, Робин, Муравей.

    Работа: Джейми, Бенн, Ким, Натон, Дауд, Фил и Ян Лав — линкор.

    Клиент недели: «Всегда на связи».

    Прочтите это и даже лучшие комплименты в наших обзорах Feefo.

    📱 Масштаб Heli ›Hirobo Gazelle

    ЧАСЫ

    1 страница 7331 просмотров Опубликовать ответ
    24.02.2004 13:39 16 лет назад
    DIABLO

    rrNovice

    Мальборо — Великобритания

    Hirobo Gazelle — Fenestron Blades

    Ко мне подошел заказчик и спросил, могу ли я воспроизвести старые хвостовые лезвия Hirobo Gazelle с фенестроном из углеродного волокна.Оригинальные пластиковые модели в лучшие времена были очень хрупкими, и у большинства из них были отказы. Прежде чем я подумаю о том, чтобы сделать небольшую партию этих углеродных единиц, мне было бы интересно узнать, заинтересуются ли они кому-нибудь еще?
    ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ПМ Attn: RR Цитата
    24.02.2004 17:16 16 лет назад
    AGRAV8

    rrProfessor

    Mosquito Coast …… Хьюстон Техас

    Лично

    Я бы сам рассмотрел набор для варио финестрона…….
    ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата
    24.02.2004 17:34 16 лет назад 24.02.2004 20:14 16 лет назад
    модтрон

    rrKey Veteran

    Оксфорд. Великобритания

    Да, да и да. Запиши мне 3 сета — Как скоро, что за шкала времени …….. Modtron
    ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ГЛАВНАЯ ГАЛЕРЕЯ Attn: RR Цитата
    24.02.2004 20:15 16 лет назад
    хелираптор

    rrKey Veteran

    Колчестер, Эссекс, Великобритания

    Здравствуй Возможно тоже понадобится набор !! Подойдет ли он и к варио Фенестрону, если да, то светло-серый набор будет потрясающим.Ли
    ПОДЕЛИТЬСЯ НАЧАЛЬНАЯ СТРАНИЦА ЭЛЕКТРОННОЙ ПОЧТЫ В ЛС Attn: RR Цитата
    24.02.2004 20:46 16 лет назад 25.02.2004 17:06 16 лет назад
    HLF

    rrNovice

    Santa Rosa, CA

    Мне было бы интересно 3 комплекта для Vario Fenestron.
    Loren
    ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата
    25.02.2004 20:51 16 лет назад
    модтрон

    rrKey Veteran

    Оксфорд.Великобритания

    Рассматриваемое лезвие подходит только к старой Hirobo Gazelle с механикой плоской станины и системой хвостового вентилятора с шестью лопастями. Они не будут работать и не подходят для хвоста Vario или более поздней версии Hirobo. может быть стоит подумать о замене углерода для всех различных версий ?? Модтрон.
    ПОДЕЛИТЬСЯ ПАМЯТЬ ПОЧТЫ ГЛАВНАЯ ГАЛЕРЕЯ Attn: RR Цитата
    27.02.2004 19:56 16 лет назад
    стопа

    рр. Ученик

    беркс

    возможно будет набор для хиробо в зависимости от стоимости.
    ура
    FL
    ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ЛИЧНОСТИ Attn: RR Quote
    03-07-2004 17:52 PM 16 лет назад
    Гэри Чоппер

    ррНовица

    Лезвия для фенестрона Hirobo

    Здравствуйте, я хотел бы купить лезвия для газели, я Борнмут, поэтому я обязательно поеду в Мальборо, если вы их делаете.
    ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ПМ Attn: RR Цитата
    18.03.2004 19:56 16 лет назад
    модтрон

    rrKey Veteran

    Оксфорд.Великобритания

    Для интересующихся — новинки Vario 2004 года, покажем комплект лопастей Carbon для своего агрегата Fenestron.
    Pt. № 34/10, цена в Великобритании 54,43 фунта стерлингов. Скоро в продаже. Modtron
    ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ГАЛЕРЕЯ ГЛАВНОЙ СТРАНИЦЫ Attn: RR Цитата
    05-08-2004 18:00 PM 16 лет назад
    Б / Т

    rrСтажер

    ЗАПАДНАЯ АВСТРАЛИЯ

    Газель

    Интересно было бы пару комплектов если цена будет подходящей.
    Если кому-то из вас понадобится предохранитель «Газель», дайте мне знать. У меня даже есть передние лобовые стекла. Комплекты стабилизаторов также доступны из стекловолокна. Я размещу один в своей галерее, чтобы вы увидели. спасибо B / T
    ПОДЕЛИТЬСЯ ПАМЯТЬ В ПОЧТЕ ГАЛЕРЕЯ Attn: RR Цитата
    05-08-2004 19:30 PM 16 лет назад 17.05.2004 18:15 16 лет назад
    Дэйв Холлинз

    rr Ученик

    Великобритания

    Привет Джек Извините за задержку с ответом, я летел в Германию.Углеродные лезвия имеют большое значение, я думаю, это потому, что они не изгибаются.
    ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote
    04-19-2006 14:02 PM 14 лет назад
    Б / Т

    rrСтажер

    ЗАПАДНАЯ АВСТРАЛИЯ

    Hirobo Fenestron Blades

    Привет всем, я узнал, если вы хотите летать на старом Fenestron, установите новую ступицу и срежьте лопасти.
    Или, сделав несколько корректировок, вы можете надеть новые лезвия.
    до старой ступицы.Посмотрите мою галерею, чтобы увидеть больше фотографий.
    ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ в PM Attn: RR Цитата
    19.04.2006 19:40 14 лет назад
    модтрон

    rrKey Veteran

    Оксфорд. Великобритания

    Вы управляли своей машиной с новым типом лезвий?
    Я поинтересовался, ведь профиль лезвия совсем другой.
    У оригиналов есть огромное количество скрученных элементов, а лезвия нового стиля прямые? модтрон
    Oxford UK
    ПОДЕЛИТЬСЯ ПАМЯТЬ ПОЧТЫ ГЛАВНАЯ ГАЛЕРЕЯ Attn: RR Цитата
    20.04.2006 09:46 14 лет назад
    Б / Т

    rrСтажер

    ЗАПАДНАЯ АВСТРАЛИЯ

    Если вы используете новую ступицу с обрезанными лопастями, это не проблема, потому что есть дополнительная лопасть.
    Если вы используете новые лопасти (модифицированные) на старой ступице, вам необходимо отрегулировать внутреннее кольцо управления, чтобы увеличить шаг. Свою я только завис на заднем дворе и работает нормально.
    У вас должен быть большой рог сервопривода на сервоприводе и убедитесь, что вы находитесь в самом внутреннем отверстии рупора на фенестроне.
    У меня есть гироскоп с полной ручкой управления (старый гироскоп Robbe) Сейчас он продан, но я работаю над другой идеей — полностью новой ступицей с обрезанными лопастями, чтобы соответствовать меньшему размеру отверстия Газели.А вот редуктор хвостового винта больше похож на вариометр, без кожуха. B / T
    ПОДЕЛИТЬСЯ ПАМЯТЬ В ПОЧТЕ ГАЛЕРЕЯ Attn: RR Цитата
    20.04.2006 19:13 14 лет назад
    модтрон

    rrKey Veteran

    Оксфорд. Великобритания

    Похоже, вы нашли ответ на множество проблем людей.
    Молодец. модтрон
    Oxford UK
    ПОДЕЛИТЬСЯ ЛИЧНОЙ ПОЧТОЙ ГЛАВНАЯ ГАЛЕРЕЯ Attn: RR Цитата
    21.04.2006 02:03 14 лет назад
    Б / Т

    rrСтажер

    ЗАПАДНАЯ АВСТРАЛИЯ

    Я помещу планы нового фенестрона Hirobo в свою галерею, чтобы вы могли получить номера деталей, которые вам нужны для модификации.> B / T
    ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Quote

    WATCH

    1 страница 7331 просмотров Опубликовать ответ

    10 Тема Подписка

    Вторник, 9 февраля — 14:50 — Copyright © 2000-2021 RunRyder EMAIL • Включить куки

    Ремонт и обслуживание автомобилей, двигателей и автоматических трансмиссий. Как быстро и легко установить в Газель замок и другие элементы системы зажигания? Принципиальная электрическая схема газ 2705

    Электросхема автомобиля ГАЗ 3110 не отличается особой сложностью, но может быть разной в зависимости от типа устанавливаемого двигателя.Схема ГАЗ 3110 С несколько сложнее, так как оснащена электронной системой управления двигателем.

    Схема системы зажигания двигателя ГАЗ 3110

    Автомобили с другим жгутом проводов в моторном отсеке, и у двигателя не так много датчиков, как те, что установлены на 406-м двигателе.

    Как и в любом автомобиле, в электросхеме ГАЗ 3110 присутствует автомобильная разводка с разъемами, различными реле и датчиками, предохранителями, приборами, а также источниками и потребителями энергии.Источники энергии — генератор и аккумулятор; К потребителям относятся:


    Установлен электронный спидометр. Стоит отметить, что на предыдущем спидометре был установлен механический привод (трос). Так же, в отличие от 31029, на 3110 появился тахометр.

    А вот на автомобиле ГАЗ сразу сделать новый прибор невозможно, и поэтому со спидометром и тахометром были разные проблемы.

    В тахометре в первых моделях был замечен следующий дефект — дрожала стрелка прибора, показывающая количество оборотов.В дальнейшем производитель довел устройство до ума, и владельцам первых автомобилей пришлось сделать это своими руками — впаять в цепь тахометра дополнительный резистор.

    Тахометр от Волги 3110


    После 1999 года эта проблема исчезла на авто. Также надо сказать, что производители устройств на Волге были разные — производились во Владимире и Риге.

    Генератор

    Генератор предназначен для выработки тока, столь необходимого для питания всех потребителей электроэнергии в автомобиле.В зависимости от модели двигателя генераторы на Волге были разными. Мотор ЗМЗ 402 комплектуется генератором на 65 Ампер, но у ЗМЗ 406 ДВС генераторы разные, а еще они вырабатывают разные токи от 72 до 120 Ампер. Основными производителями электрооборудования для Волги являются СтартВольт, Прамо, ЛКД, КАТЭК, Динамо.

    Стартер

    С помощью стартера двигатель заводится, а насколько он хорош, зависит от того, поедет машина или нет.Для моторов 3110 стартеры выпускаются многими производителями, также они различаются по мощности.

    Похоже на стартер для автомобиля Волга 3110


    Для ЗМЗ 402 по мощности существует множество типов пусковых устройств двигателя, но в основном они делятся на большие и маленькие. Маленький стартер имеет среднюю мощность около 1 кВт, большой — от 1,5 до 1,8 кВт. Производителей тоже довольно много. Наиболее известны закваски марок БАТЭ (Республика Беларусь), КАТЭК, ЛКД, FENOX, ПРАМО, ЗМЗ КЕНО.

    Электрооборудование автомобиля включает в себя множество элементов, обеспечивающих функционирование автомобиля. Основными элементами являются аккумулятор, генератор и стартер. Электрооборудование автомобиля предназначено для приведения в действие стартера, а не музыки и всего прочего. Прежде всего, запуск двигателя и все остальное.

    Основные концепции

    Открыв капот Газели 405, можно увидеть огромную массу проводов, особенно если там установлен инжектор.Как известно, принцип работы инжекторного двигателя сильно отличается от карбюраторного и включает в себя множество электрических элементов, которые можно найти только на электрической схеме. Выглядит как большая карта, на которой отмечены все провода и кабели, которые проложены в машине, откуда и откуда они идут, что подключено. Необходимость составить эти схемы обусловлена ​​тем, что в машине используется переменный ток, и разобраться просто невозможно. Графически на схеме Газель 405 можно увидеть абсолютно все элементы, как основные (аккумулятор, распределитель прерывателя, катушка зажигания, стартер, генератор, свечи зажигания), так и все боковые элементы (фары, дворники, магнитола, стеклоподъемники, и т.п.).

    Важность схем

    Чтобы понять, какая принципиальная электрическая схема имеет Газель 405, можно просто исходить из того, как часто приходится ремонтировать эту машину. Ведь, как правило, его покупают не для личных нужд, а как коммерческую машину. Это значит, что он катается каждый день. Еще нужно сделать поправку на условия, в которых ездят Газели, и на то, как они обычно эксплуатируются:

    • Воздействие природных условий (нарушение изоляции проводов, короткие замыкания).
    • Плохое качество сборки (дешевые и ненадежные провода).
    • Плохое топливо, которое отрицательно влияет на электрическую составляющую системы зажигания и впрыска.

    И только по электрической схеме можно выяснить, где какое устройство и какие провода к нему подходят.

    Если вы попробуете заменить что-то в системе самостоятельно, не глядя на схему, можно банально перепутать провода и проделать это с автомобилем, что потом придется менять всю проводку в машине.

    Эти знания помогут при необходимости отремонтировать проводку и найти неисправность. Несмотря на то, что отечественные автомобили не оснащены таким количеством приборов и устройств, как импортные, их схемы также довольно сложные. Что такое электросхема ГАЗ-3110, какие неисправности для нее характерны, и что нужно знать о профилактике — читайте в этой статье.

    [Скрыть]

    Электросхема

    Электрические характеристики

    Включает в себя следующие подсистемы:

    • система запуска двигателя;
    • зажигания, в который входят распределитель, свечи зажигания, катушка и т. Д.;
    • наружное освещение автомобиля, включая противотуманную оптику, световую сигнализацию и поворотники;
    • приборная панель;
    • освещение салона, а также все установленные в нем приборы;
    • система отопления — печная;
    • дворник в сборе;
    • устройство регулировки фар;
    • микропроцессорная система управления двигателем;
    • монтажный блок предохранительных устройств.

    Фотогалерея «Схемы подключения подсистем»

    Возможные неисправности проводки

    Какие сбои в работе проводки ГАЗ 31105 с двигателем Chrysler, ГАЗ 31029 или любой другой могут возникать:

    1. Отсутствие контакта.Такая неисправность может быть связана с обрывом проводки, окислением выводов или их сгоранием. Если контакт окислился, то его необходимо очистить, если обрыв провода, то его нужно восстановить, если причина в горит, то для начала нужно устранить проблему перенапряжения. Возможно, что разъем просто вышел из розетки, это часто бывает при плохой фиксации вилки и постоянной езде по неровной дороге.
    2. Разряд аккумулятора. Эта проблема чаще всего возникает в холодное время года — в холодную погоду аккумуляторы наиболее подвержены разрядке.Если это произошло в теплое время года, то нужно проверить заряд аккумулятора, уровень и плотность электролита, а также корпус на предмет повреждений.
    3. Обрыв цепи. Неисправность такого плана диагностируется поиском поврежденного участка вручную или с помощью тестера. Обрыв необходимо устранить, заменив провод, а замененный провод также следует обмотать изолентой — это создаст дополнительный слой изоляции. При прокладке проводов следите за тем, чтобы они не подвергались воздействию движущихся механизмов, иначе это приведет к очередному пробою изоляции и поломке.
    4. Выдувной предохранительный элемент. Эта проблема наиболее актуальна для автомобилей, в бортовой сети которых есть скачки напряжения. Если будут заметны скачки напряжения, то предохранитель просто не выдержит нагрузки, что приведет к его выходу из строя.

    Предотвращение электромонтажа

    Что нужно знать о предотвращении электросетей:

    1. Использование самодельных предохранителей для монет, кусочков проволоки и т. Д. Не допускается. Такая проблема может привести к короткому замыканию, в более тяжелых случаях может спровоцировать возгорание.
    2. Помните, что автомобильный аккумулятор требует периодического обслуживания. Не реже одного раза в год нужно заряжать аккумулятор, также следует проводить диагностику плотности рабочей жидкости в банках и ее уровня. Если вы заметили, что в банках мало электролита, значит, нужно долить его уровень.
    3. Если вы самостоятельно устанавливаете противоугонную систему, видеорегистратор и другие устройства, то убедитесь, что подключение проводов качественное и надежное.
    4. Если в работе электрооборудования были обнаружены неисправности, то их необходимо устранить как можно быстрее.При необходимости обратитесь к электрику.

    Работа всех электрических элементов в автомобиле зависит от состояния электропроводки и источников тока. Умение читать и понимать электрическую схему Газели особенно полезно владельцам отечественной коммерческой техники, учитывая возраст и состояние многих из этих автомобилей.

    [Скрыть]

    Симптомы

    Признаками проблем с электрикой автомобилей «Газель» являются отказы различных систем, например, систем отопления или сигнализации.Если проверка и замена предохранителей, защищающих этот участок цепи, не помогает, то проблема заключается непосредственно в проводке. На неисправность в проводке также указывает неоднократное перегорания установленной новой плавкой вставки.

    Типичные «симптомы»:

    1. Двигатель не запускается. Если не работает стартер и тускло горят лампы на панели приборов, то причина в разряженном аккумуляторе. Если лампы горят нормально, но стартер не работает, то причину проблемы следует искать в проводке.Когда стартер работает и в цилиндрах нет вспышек, причиной может быть повреждение электрических цепей системы зажигания. Вы можете решить проблему, зарядив аккумулятор или заменив поврежденные предметы.
    2. Горящая лампа заряда бортовой аккумуляторной батареи при стабильно работающем двигателе указывает на проблему в электрической цепи генератора или обрыв приводного ремня. В автомобилях Газель есть вольтметр, измеряющий напряжение в бортовой сети. О работе генератора можно судить по показаниям этого устройства.При возникновении таких проблем потребуется замена ремня или переборки генератора с заменой перегоревших элементов.
    3. Появление запаха гари свидетельствует о перегреве элементов проводки, который может произойти из-за повреждения изоляции. В этой ситуации необходимо проверить состояние предохранителей и тестером прозвонить все участки цепи для определения места расположения цепи. Для ремонта потребуется заменить поврежденные участки цепи и уложить их таким образом, чтобы исключить повторное шлифование.
    4. На короткие замыкания в цепи указывает нестабильная работа осветительных приборов. Если лампочки слишком яркие или наблюдается ритмичная пульсация, причину нужно искать в вышедшем из строя регуляторе напряжения, установленном на генераторе. Контроллер заменен на снятый генератор. Заодно можно проверить состояние щеток и коллектора.
    5. Обрыв цепи. Это возможно из-за окисления и перегиба контактов или проводов. В случае полного отключения электроэнергии проверьте состояние аккумулятора и клемм на нем.Когда контакты на аккумуляторе окисляются, они не могут пропускать большие токи. В этом случае могут работать элементы подсветки, магнитола, дворники. Но при попытке завести все огни гаснут. Устранить проблему можно, сняв и затянув контакты.

    Электросхема Газель с карбюратором

    Ниже представлена ​​типовая электрическая схема серийных автомобилей с 1995 по 2003 год с карбюраторными двигателями моделей ЗМЗ 402, ЗМЗ 421 и ЗМЗ 406. В зависимости от модели машины (ГАЗ 3302, 33021, 2705 и др.), могут быть отличия в электрической схеме.

    Электросхема автомобилей с карбюраторными двигателями ЗМЗ 402 и ЮМЗ 421

    Расположение узлов и проводки на схеме подключения Газели:

    1. Б1 — электронный датчик измерения давления масла в двигателе.
    2. B2 — вспомогательный датчик, сигнализирующий о чрезмерно низком давлении в системе смазки. Он работает совместно со световой сигнализацией, установленной на комбинации приборов (H7).
    3. B5 — индикация падения уровня жидкости в бачке гидропривода тормозов. Когда уровень опускается ниже критического, загорается лампа на комбинации приборов (H56), которая также является индикатором выдвинутого ручного тормоза.
    4. B7 — это термодатчик, отслеживающий температуру жидкости в системе охлаждения.
    5. B8 — датчик включения индикатора перегрева двигателя. Включает лампу H8, установленную на комбинации приборов.
    6. B12 — прибор для измерения уровня топлива в баке.
    7. B68 — датчик распределения.
    8. D4 — экономайзер управления системой холостого хода.
    9. E1 и E2 — блок-фары головного света на левой и правой сторонах кузова. В фары входят передние лампы (обозначены на схеме H62 и H63) и основные лампы (H64 и H65). В лампах есть нити дальнего (H64-1 и H65-1) и ближнего (H-64-2 и H65-2) света, питающихся по отдельным цепям.
    10. E7 и E8 — головные указатели поворота, устанавливаемые рядом с фарами (левая и правая стороны автомобиля).
    11. E9 и E10 — дополнительные указатели поворота, установленные на передних крыльях.
    12. E16 — система внутреннего освещения кабины водителя и пассажиров.
    13. E17 — подсветка внутреннего объема грузового отсека (применяется на бортовом грузовике и фургоне).
    14. E27 и E28 — комбинированные фонари на задней части рамы или кузова, включая стоп-сигнал (H74 и H75), указатель поворота (H78 и H79), габаритный огонь (H76 и H77), противотуманный фонарь (H70 и H71) и индикатор передачи заднего хода (H72 и H73).
    15. E30 и E64 — два плафона для освещения заднего номерного знака.
    16. E35 — лампа моторного отсека.
    17. E59 — прикуриватель в кабине.
    18. E65 — система подсветки второго ряда пассажирских сидений (применяется только на автомобилях с двухместной пассажирской кабиной). На автобусах к этой цепи подключаются несколько штор.
    19. F1, F2, F3 и F4 — свечи, установленные в цилиндры.
    20. F41, F42 и F43 — три монтажных блока предохранителей и реле.
    21. G1 — генератор установлен на двигателе.
    22. G2 — аккумулятор.
    23. h2 — рог.
    24. H6 — зуммер в панели приборов.
    25. Н16 — указатели поворота указателей поворота, расположенные на комбинации приборов. Кроме того, имеется предупреждающий сигнал аварийного остатка топлива (обозначен на схеме h29), указатели дальнего света (h30) и габаритов (H59).
    26. H66-H69 — четыре маленькие лампочки для подсветки комбинации приборов.
    27. К1 — реле включения стартера.
    28. К3 — реле выбора режима работы электродвигателя стеклоочистителя.
    29. К12 — выключатель срабатывания выключателя.
    30. К13 — сигнальная лампа концевого выключателя активированного стояночного тормоза.
    31. К16 — переключатель.
    32. М1 — электродвигатель пуска двигателя (стартер).
    33. М2 — электродвигатель привода тепловентилятора.
    34. M4 — электродвигатель для привода щетки стеклоочистителя.
    35. М5 — привод жидкостного насоса омывателя.
    36. М20 — дополнительный электронасос расширенной системы отопления (применяется на грузовых автомобилях и автобусах).Он работает вместе с переключателем, обозначенным на схеме как S65.
    37. М38 и М39 — электрокорректоры угла положения фар.
    38. P1 — Комбинация приборов в составе спидометра (на схеме P2), тахометра (положение P3), вольтметра бортовой сети (на схеме P5), индикатора температуры жидкости в система охлаждения (позиция P6), индикатор параметров давления в системе смазки (на схеме P7) и индикатор количества топлива в баке (позиция P8).
    39. R1 … R4 — резисторы подавления в высоковольтных проводах.
    40. R12 — сопротивление регулировки оборотов электродвигателя вентилятора отопителя.
    41. S1 — включение зажигания (в замке).
    42. S3 — выключатель дополнительного абажура дополнительного ряда сидений (для автомобилей с двойной кабиной).
    43. S5 — выключатель аварийной световой сигнализации.
    44. S6 — переключатель уровней сопротивления, предназначенный для регулировки скорости вращения вентилятора отопителя.
    45. S9 — подрулевой переключатель поворотников.
    46. S12 — подрулевой переключатель;
    47. S13 — дистанционное отключение АКБ от бортовой сети.
    48. S18 — Резьбовой выключатель противотуманных фар, установленных в задних фонарях.
    49. S29 — лампа концевого выключателя заднего хода.
    50. S30 — концевой выключатель контрольных ламп тормозной системы.
    51. S36 — сигнализатор.
    52. S39 — головка переключателя режимов работы наружного освещения.
    53. S52 — выключить лампу стояночного тормоза.
    54. S72 — управление режимами работы экономайзера.
    55. У1 — магнитофон или магнитола.
    56. T1 — катушка зажигания.
    57. V2 — транзисторный ключ системы зажигания.
    58. Х1 — розетка для включения вилки переносной лампы.
    59. Y3 — клапан с электромагнитной катушкой на карбюраторе.

    Электропроводка Газель с форсункой

    После рестайлинга в 2003 году произошли изменения в электросхеме Газели, связанные с применением новых приборов контроля и управления, а также расширением линейки силовых установок.Ниже представлена ​​схема машины с инжекторным двигателем ЗМЗ 405. Электропроводка машин может иметь варианты исполнения (в зависимости от двигателей, года выпуска и комплектации).

    Схема Газель с мотором ЗМЗ 405 (соответствие Евро 2)

    1. Б1 — измеритель данных для манометра масла.
    2. B2 — электронный датчик срабатывания реле аварийного низкого давления масла.
    3. B5 — механизм измерения уровня жидкости в бачке тормозного привода.
    4. B7 — измеритель температуры жидкости в системе охлаждения.Работает совместно с сигнальной лампой, которая включается отдельным контрольным датчиком (на схеме В8).
    5. B12 — измеритель уровня топлива. На некоторых машинах (например, ГАЗ 33027) возможно использование второго бака, в котором установлен второй датчик (обозначен на схеме как В13).
    6. B46 — датчик измерения скорости движения.
    7. В57 — дополнительный датчик включения электромагнитной муфты привода вентилятора (используется на некоторых машинах с карбюраторными двигателями ЗМЗ 402 или УМЗ 421).Сигнал с датчика поступает на отдельный контроллер, обозначенный на схеме кодом D28.
    8. D7 — дополнительный модуль управления антиблокировочной тормозной системой в тормозном приводе (почти не встречается на старых машинах).
    9. D21 — блок переключателей для регулирования температуры и направления потока в системе отопления.
    10. D27 — реостат для регулировки степени накаливания ламп комбинированной подсветки.
    11. E1 и E2 — блок-фары головного света. Фары имеют габариты (показаны на схеме как H62 и H63), ближнего света (лампы H98 и H99) и дальнего света (лампы h200 и h201) света.В рестайлинговых фарах поворотники интегрированы в блок фары (лампы h202 и 103).
    12. E9 и E10 — боковые дополнительные поворотники.
    13. E16 — панель освещения водительского и пассажирского сидений.
    14. E18 и E19 — дополнительные плафоны (используются только на фургонах). На автобусах используются три шторы — один по правому борту (E20) и два по левому борту (E60 и 61). Освещение регулируется переключателями с маркировкой S62 и S63.
    15. E27 и E28 — задние комбинированные фонари.Фонари имеют габариты (на схеме обозначены как H76 и H77), противотуманные фары (положение H70 и H71), задний ход (лампы H72 и H73), стоп-сигналы (на схеме H74 и H75) и повороты (лампы H78 и H79). ).
    16. E30 и E64 — система освещения помещения.
    17. Е35 — лампа освещения моторного отсека.
    18. E59 — прикуриватель.
    19. E63 — дополнительная крышка для освещения ступеней раздвижной двери (на микроавтобусах и автобусах).
    20. E65 — дополнительный светильник для освещения второго ряда сидений (касается только служебных версий).
    21. E71 — система подсветки выдвижных ящиков на панели приборов.
    22. F1-F4 — система зажигания (свечи).
    23. F41 — блок предохранителей в моторном отсеке.
    24. F42 и F43 — два блока предохранителей и реле на панели приборов.
    25. G1 и G2 — основные источники тока (генератор и аккумулятор соответственно).
    26. h2 и h3 — клаксоны двух тонов (низкий и высокий).
    27. К1 — пускатель стартера.
    28. KZ — блок управления очисткой стекол.
    29. К7 — реле звукового сигнала.
    30. К12 — управление поворотниками.
    31. К13 — концевой выключатель сигнализации «ручник».
    32. K16 — дистанционный деактиватор аккумулятора (применяется только в автобусах). Управление устройством осуществляется с помощью кнопки S13.
    33. К40 — управление фарами.
    34. М1 — стартер.
    35. M2, M4 и M8 — двигатели вентилятора отопителя, стеклоочистителя и насос омывателя.
    36. М8 — электронасос цепи автономного отопителя (только для автобусов и грузовых автомобилей с двухрядной кабиной). Устанавливается вместе со вторым радиатором и на нем вентилятором, который приводится в движение двигателем М20.
    37. M38 и M39 — блок-электрокорректор наклона фар. Ими управляет регулятор S116.
    38. М43 — электропривод отвода основного отопителя.
    39. P2 — электронная комбинация приборов.
    40. R12 и R13 — сопротивления переключения скоростей вращения вентилятора основного и дополнительного отопителей.
    41. S1 — активация системы запуска и электронных устройств.
    42. S3 — выключатель дополнительного кожуха освещения второго уровня (только для грузопассажирского исполнения).
    43. S5 — сигнализация.
    44. S6 — управление насосом и двигателем системы отопления.
    45. S9 — переключатель режимов поворотников и фар.
    46. S12 — выбор режимов работы стеклоочистителя.
    47. S29 — выключатель прицепных фонарей.
    48. S30 — педаль тормоза прицепа.
    49. S39 — выключатель света.
    50. S52 — концевой выключатель рычага тормоза прицепа.
    51. S54 — проверка охранной сигнализации.
    52. S60 — выключатель подсветки перчаточного ящика прицепа.
    53. S62 и S63 — управление плафонами салона автобуса.
    54. S73 — переключатель скорости вентилятора автономного отопителя (автобусная и грузопассажирская «Газель»).
    55. У — радио.

    На карбюраторных машинах с двигателями ЗМЗ 402 и ЮМЗ 421 дополнительно имеются цепи:

    • R1-R4 — система подавляющих резисторов свечей;
    • D4 — система управления экономайзером карбюратора;
    • B68 — датчик системы распределения импульсов зажигания;
    • S72 — система управления экономайзером;
    • T1 — стандартная катушка зажигания;
    • V1 — регулятор уровня зарядного напряжения;
    • V2 — переключатель на основе транзисторной схемы;
    • YЗ — клапан экономайзера на карбюраторе;
    • Y48 — электромагнитная муфта привода вентилятора (на детали машин).

    После очередного рестайлинга в 2010 году в серию пошла Газель с торговым обозначением Бизнес. Электросхема базового ГАЗ 3302-216 с двигателем ЮМЗ 4216 (Евро 3) состоит из отдельных жгутов, разводка которых приведена ниже.

    Провода и блоки ЭБУ Газель Бизнес

    1. Электромагнитный клапан улавливания паров бензина.
    2. Датчик дроссельной заслонки
    3. Датчик температуры двигателя.
    4. Привод вентилятора муфты.
    5. Модуль контроля холостого хода.
    6. Генератор.
    7. Сигнальная лампа давления масла ниже аварийной отметки.
    8. Общая катушка зажигания.
    9. Свечи
    10. Измеритель давления и температуры на входе в фильтр.
    11. Датчик положения распределительного вала
    12. Датчик положения коленчатого вала
    13. Разъем жгута проводов лямбда-зонда.
    14. Лямбда-зонд.
    15. Датчик ударов на дороге.
    16. Датчик горения детонации.
    17. Разъем жгута проводов форсунки.
    18. Форсунки.

    Ремонт цепи включения сцепления показан на видео с канала АвтоХлам Гараж.

    Передняя проводка кабины крепится к жгуту ECM на разъемах.

    Передний жгут

    1. Фара.
    2. Стартер.
    3. Аккумулятор.
    4. Монтажный блок для реле и предохранителей.
    5. Генератор.
    6. Фара.
    7. Система привода стеклоочистителя.
    8. Блок жгута стеклоочистителя.
    9. Подсветка моторного отсека.
    10. Клаксон низкий тон.
    11. Насос омывателя.
    12. Колодка первой жгута АБС.
    13. Счетчик тормозной жидкости
    14. Блок второго жгута системы ABS.
    15. Управление стартером.
    16. Клаксон высокий тон.
    17. Кран отопительной трубы.
    18. Блок жгута проводов привода крана.
    19. Насос отопителя в задней части салона (на автобусах и грузопассажирских версиях).
    20. Блок жгутов системы ECM.
    21. Аналогично.
    22. Аналогично.
    23. Подключение заднего жгута проводов.
    24. Аналогично.
    25. Колодка жгута панели приборов.
    26. Аналогично.
    27. Разъем контроллера управления двигателем.

    Для панели приборов используется отдельный жгут проводов.

    Электропроводка панели приборов Газель Бизнес, часть 1

  • Жгут правого рычага модуля рулевой колонки.
  • Массовое соединение.
  • Разъем левого динамика аудиосистемы.
  • Привод зеркала заднего вида на правой двери.
  • Жгут проводов зеркала.
  • Аналогично.
  • Подключение потолочной проводки кабины.
  • Жгут для верхнего динамика.
  • Аналогично.
  • Система освещения ступеней двери.
  • Разъем с нижним жгутом.
  • Вентилятор второго отопителя.
  • Сопротивление.
  • Конечная шестерня заднего хода.
  • Определитель скорости.
  • Тормоз прицепа.
  • Разъем электрики левой двери.
  • Разъем проводки зеркала на левой двери.
  • Привод зеркала заднего вида на левой двери.
  • Подсветка справа.
  • Аналогично слева.
  • Дополнительные лампы освещения салона (автобус).
  • Аналогично.
  • Блок реле и предохранителей в панели приборов.
  • Контроллер системы обогрева зеркал.
  • Регулятор ближнего света.
  • Контроллер дальнего света
  • Контроллер звукового сигнала.
  • Контроллер системы отопления.
  • Контроллер очистки стекла.
  • Резерв.
  • Блок предохранителей.
  • Контроллер освещения
  • Контроллер системы микроклимата.
  • Электронная комбинация приборов.
  • Заслонки в каналах подачи воздуха к окнам и в область ног водителя и пассажира.
  • Дефлектор приводов в панели.
  • Центральный вентиль в канале микроклимата.
  • Заслонка рециркуляции.
  • Дополнительная розетка.
  • Прикуриватель.
  • Вентилятор микроклимата.
  • Регулятор скорости нагревателя.
  • Подсветка в бардачке.
  • Концевой выключатель подсветки.
  • Освещение кабины.
  • Прицеп на педали тормоза.
  • Разъем магнитолы №1.
  • Разъем магнитолы №2.
  • Резерв.
  • Переходный соединительный жгут.
  • Обвязка микроклимата.
  • Для автомобилей с АБС имеется отдельный жгут.

    Задний жгут проводов

    1. Розетка.
    2. Аналогично.
    3. Забор топлива из бака.
    4. Подсоединение проводки заднего фонаря с правой стороны.
    5. Аналогично для левого борта.
    6. Фонарь правый.
    7. Фонарь слева.
    8. Подсветка знака.

    Если на Газель установлен дизельный двигатель Cummins, то ремни моторного отсека и кабины немного изменяются.Вместо свечей зажигания устанавливаются свечи накаливания, упрощающие запуск двигателя при низкой температуре. Кроме того, есть дополнительные цепи педалей газа и дополнительный автономный отопитель.

    Схема электрооборудования коммерческого автомобиля Газель может отличаться в первую очередь в зависимости от того, какая. Также различается проводка по типу кузова — например, задние фонари расположены иначе, чем бортовые. Соответственно, провода прокладываются в другом месте, имеющем другую длину.

    Проводка в кабине грузовика ГАЗ 3302

    Также следует учитывать разные поколения автомобилей по годам выпуска — с течением времени комбинации приборов, оптики, блока предохранителей и т. Д. Изменение электрической схемы, вилки , замена проводки. Поэтому в электрической схеме существует множество модификаций.

    Несмотря на множество доработок, принцип построения электрических схем одинаков на всех автомобилях. Все потребители электроэнергии питаются постоянным напряжением 12 вольт.Масса корпуса и блока питания — отрицательный провод, электрическая схема — двухпроводная.

    Расположение АКБ в Газели

    В любой схеме присутствуют следующие элементы:

    Читайте также

    Ремонт и замена тормозного суппорта в Газели

    Различные схемы в зависимости от двигателя

    Карбюраторные двигатели ЗМЗ 402 первыми установили на Газель. Для работы системы зажигания ДВС необходимо было подать питание на катушку зажигания, распределитель и выключатель.Следующая в серии также пошла в карбюраторном исполнении.

    Но в нем уже не было катушки, распределителя и переключателя, вместо них был установлен электронный блок управления зажиганием.

    Позже «Газели» стали оснащать инжекторным двигателем ЗМЗ 405, который вместо карбюратора имел систему распределенного впрыска.

    Похоже на двигатель ЗМЗ 405

    Электропроводка на этом двигателе уже совсем другая — блок управления стал общим и для системы зажигания, и для распределенного впрыска.
    имеют свою электрическую схему, и она различается в зависимости от типа установленного ДВС: Cummins или УМЗ-А274. Новый 2,7-литровый двигатель Газель NEXT оснащается с конца 2014 года.

    Перестановка проводки двигателя

    Пучки проводов предусмотрительно разделены на переднюю, заднюю и моторный отсек. Поэтому при замене силового агрегата на другой тип двигателя (например, карбюратор ЗМЗ 406 на инжектор ЗМЗ 405) всю проводку менять вообще не нужно, нужно просто поменять провода моторного отсека.

    Оставить ответ
