Запасные предохранители киа рио

В КИА Рио 3 все значимые электрические цепи защищены плавкими вставками, а системы с высоким током коммутируются с помощью реле. Все предохранители и часть реле находятся в двух блоках предохранителей (монтажный блок):

— первый блок находится в подкапотном пространстве около аккумулятора с левой стороны;

— второй блок расположен под приборной панелью со стороны водителя.

Блок предохранителей в подкапотном пространстве

— отвечает за бензонасос, ЭБУ, кондиционер, вентилятор, питание мотора, запуск двигателя, зажигание и другие важные цепи. Также в этом блоке имеются щипцы, предназначенные для извлечения предохранителей и резервные плавкие вставки номиналом 10, 15, 20 и 25А по одной штуке каждого (расположены на крышке блока). На крышке блока расположена схема расположения предохранителей (с номиналами) и реле. В правой части установлен блок силовых предохранителей. Крышка блока снимается легко, достаточно надавить на два фиксатора расположенные по краям крышки блока, после чего она легко снимается.

Таблица с расшифровкой в конце статьи.

Предохранители, подходящие для КИА Рио можно приобрести практически в любом магазине, в том числе на сайте зип18.рф. Этот интернет-магазин занимается продажей как новых, так и б/у запчастей.

Блок предохранителей в салоне

– отвечает за осветительные приборы, освещение салона и номерного знака, стеклоочиститель, приборную панель, ДХО, обогрев сидений и многие другие. Что бы добраться до блока предохранителей в салоне, необходимо снять декоративную панель внизу приборной панели (с водительской стороны около двери). Панель сначала отделяется снизу, а потом полностью вынимается. На ней расположены подсказки о расположение и номинале плавких вставок.

Таблица с расшифровкой в конце статьи.

Как заменить предохранитель в КИА Рио

• В первую очередь определяем какой предохранитель перегорел, для этого по схеме смотрим расположение предохранителя, защищающего неисправную цепь.
• Перегоревшую плавкую вставку извлекаем специальными щипцами, из блока в подкапотном пространстве.
• В случае, когда после замены предохранитель перегорел снова, необходимо проверить цепь этого предохранителя на короткое замыкание, а не ставить более мощный предохранитель.

ВАЖНО! Заменять предохранитель можно только на номинал, установленный производителем. Также нельзя делать жучки и перемычки самостоятельно, это может привести к повреждениям цепей и оборудования автомобиля.

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля.

У Киа Рио имеется три места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Блок предохранителей в подкапотном пространстве располагается между аккумуляторной батареей и бачком антифриза. Это чёрный ящик с крышкой, под которой и располагаются реле и предохранители. Моторный (справа от АКБ). Крышка на защелках. Под крышкой наклейка с обозначением.

Схема расположения предохранителей в монтажном блоке, который находится под капотом Рио:

Электронный блок управления ABS

Электронный блок управления кондиционером

Реле электродвигателя вентилятора кондиционера/отопителя

Резистор электродвигателя вентилятора отопителя/кондиционера

Боковой датчик удара, левый

Боковой датчик удара, правый

Звуковой сигнал противоугонной системы

Реле звукового сигнала противоугонной системы

Блок управления сигналом противоугонной системы

Реле разъема подключения дополнительного оборудования (5дв. )

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей, один находится в моторном отсеке, второй – в салоне.

Наружный блок предохранителей расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее

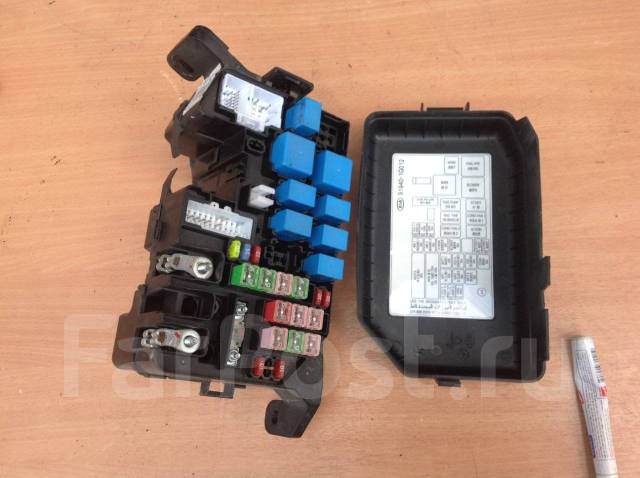

. На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом.

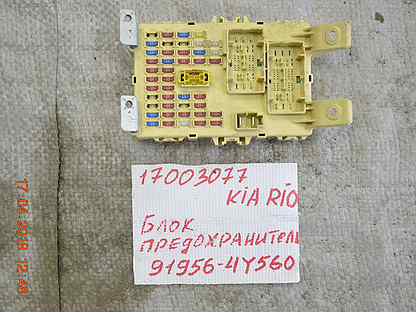

Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов, первым делом проверьте целостность предохранителя, защищающего электроцепь. Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити. Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара. Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Будем благодарны, если поделитесь публикацией в социальных сетях!

Замена предохранителей в салоне и под капотом Киа Рио

Система электропитания всех устройств автомобиля Киа Рио надежно защищена от перегрузок. Перепад напряжения может привести даже к пожару и расплавлению проводов. Защиту от этого обеспечивают небольшие пластиковые устройства – предохранители.

При выявлении такого уровня перепада напряжения, сверх которого нормальная работа невозможна, устройство перегорает, предотвращая тем самым дальнейшую подачу тока в систему.

В автомобиле Kia Rio установлено два блока предохранителей. Один, который отвечает за работу систем внутри автомобиля, находится в салоне, другой, с которым связан работа двигателя, расположен под капотом.

Чаще всего выход из строя одного из устройств автомобиля от подогрева сидений до фары, является последствием того, что перегорел предохранитель. Проверка блока должна предшествовать любым другим способам диагностики неисправности.

Виды предохранителей

В корейском автомобиле установлены устройства двух типов. Главные отвечают за работу проводов с высокой слой тока, типичные – за работу проводов с низкой силой тока. Всего в корейской иномарке, выпущенной после 2011 года, стоит 46 предохранителей, 16 в салоне, и 30 под капотом.

Номиналы элементов варьируются от 10 А до 80 А. Небольшие предохранители можно приобретать блоками, чтобы всегда иметь замену в случае выхода их из строя. Перегоревшую деталь можно узнать по немного оплавившемуся пластмассовому ушку, расположенному сверху и сбоку ее корпуса.

Расположение каждого элемента в блоке не отличается для машин 2011, 2012,2013, 2014 года выпуска, оно везде будет стандартным. Наиболее быстроплавкие типичные устройства стоят, в основном, в торпедном салонном блоке, более мощные – под капотом. Процесс их замены практически идентичен, за небольшими исключениями.

Как заменить предохранительный элемент Киа Рио в салоне?

Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь можно найти 10 устройств по 10 Ампер и 10 – по 16 Ампер.

Небольшие устройства по 10 А отвечают за работу системы электробезопасности для подушек безопасности, подсветки салонного зеркала, габаритных огней, подсветку торпеды, обогрева и электропривода зеркал.

Чуть более мощные устройства по 15 А отвечают за работу заднего и переднего стеклоочистителей, подогрева сидений, функционирования ламп и розетки в багажнике, прикуривателя, лампы «Стоп».

Схему расположения можно найти на задней стороне крышки салонного отсека предохранителей. Для замены любого из предохранителей, расположенных в салоне, не потребуется использование каких-либо инструментов, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.

Прежде чем менять деталь, необходимо найти ее на схеме. Замена производится в следующей последовательности:

• выключаются габаритные огни и фары;
• выключается зажигание автомобиля;
• теперь можно получить доступ к предохранительной панели. Крышка блока, находящегося слева от руля, легко открывается руками;
• сравнивается расположение детали на схеме и в самом блоке. Находится требуемый предохранитель. В процессе осмотра сразу будут видны перегоревшие элементы, которые пока не дали о себе знать. Их тоже можно заменить;

• перегоревшая деталь достается при помощи пинцета. На освободившееся место вставляется новая. Нажимать не требуется, элемент легко вставляется в паз до щелчка.

После замены крышку нужно закрыть и проверить работоспособность системы, элемент которой менялся.

Как поменять предохранитель Киа Рио под капотом?

Процесс замены большинства предохранителей, расположенных в блоке под капотом, ненамного сложнее, чем замен салонных. Здесь можно найти 30 предохранителей, емкостью от 10 А до 80 А. Самые мощные выделяются существенно большими размерами корпуса.

Процесс замены почти всех предохранителей не отличается от салонных, но есть ряд особенностей. Как выполняется работа:

• полностью выключаются все системы автомобиля;
• выключается зажигание;
• открывается капот автомобиля;
• блок предохранителей находится с правой стороны подкапотного пространства, рядом с двигателем;

• снять пластмассовую крышку. Это делается без особых усилий, следует просто разжать находящиеся по бокам фиксаторы;

• по схеме, представленной на крышке, по перегоревшему элементу определяется место расположения неисправности;

• производится визуальный осмотр всех предохранительных элементов, с целью выявления перегоревших;
• пинцетом достаются старые и вставляются новые;
• после замены можно зарыть крышку и проверить работоспособность ранее неисправной системы.

В подкапотном блоке есть один крупный предохранитель – MAIN. Его замена производится другим путем. Он крепится к основе шурупам. Чтобы его снять, от аккумулятора отсоединяется клемма минус, выкручиваются шурупы, элемент снимается, вставляется новая деталь.

Также следует учитывать, что, если автомобиль планируется оставить без движения на месяц и более, из подкапотного блока нужно извлечь элемент MULT B/UP 10А/AUDIO 15А.

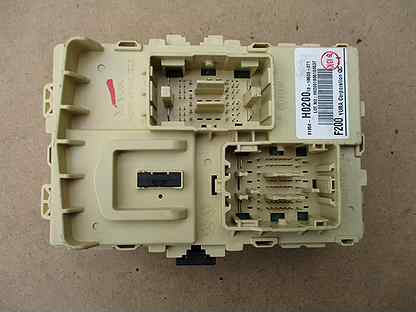

Как снять блок предохранителей Киа Рио

Иногда возникают проблемы, требующие более серьезного технического подхода. Например, когда подкапотный блок предохранителей повреждается или требуется заменить идущую к нему проводку. Тогда его необходимо снять. Порядок снятия:

• отключить минусовую клемму от аккумулятора;
• ключом открутить шуруп, крепящий устройство к подкапотному пространству;
• со шпильки снять провода;
• руками отжать фиксаторы и движением наверх и на себя вынуть блок из направляющих;
• отсоединить колодку проводов;
• отвести в сторону все жгуты;
• еще раз отжать фиксаторы и извлечь кронштейн.

Устанавливается блок после ремонта в обратной последовательности.

Для снятия салонного блока нужно также отключить аккумулятор, сначала снять облицовку передней стойки и нижнюю часть облицовки приборной панели, затем открутить два винта и снять устройство, отсоединив от колодки проводов. Схему расположения проводов нужно зарисовать, чтобы не ошибиться при обратном подключении.

Некоторые детали процесса, как снять блок предохранителей и как заменить каждый из них, можно посмотреть на видео подробнее. В этом нет ничего сложного, с заменой легко справится даже автолюбитель, не имеющий специальных технических навыков.

Главное – элемент можно менять только на аналогичный по номиналу.
