Ремонт ВАЗовской КПП своими руками (5 ступенчатой т.н. «разорванный пакет») часть 2 — сборка | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

Ознакомившись с предыдущей статьей про то, как разбирается классическая ВАЗовская коробка переключения передач, в которой мы ознакомились с процессом разборки и дефектовки КПП, вы наверное обратилои внимание что статья не заканчивается традиционными словами «сборку производить в обратном порядке». Потому что на самом деле при сборке КПП есть масса нюансов, поэтому предлагаем вашему вниманию отдельную статью с детальным описанием процесса. Итак, КПП прошла дефектовку, мы приобрели изношенные детали, приступаем к сборке.
Все детали тщательным образом отмыты и очищены.

Собранный вторичный вал устанавливаем в корпус КПП.





Устанавливаем опорный П. вторичного вала в сборе со стопорным кольцом.



Устанавливаем стопорную пластину.

Крепим стопорную пластину при помощи винтов и обязательно НОВЫХ корончатых шайб.

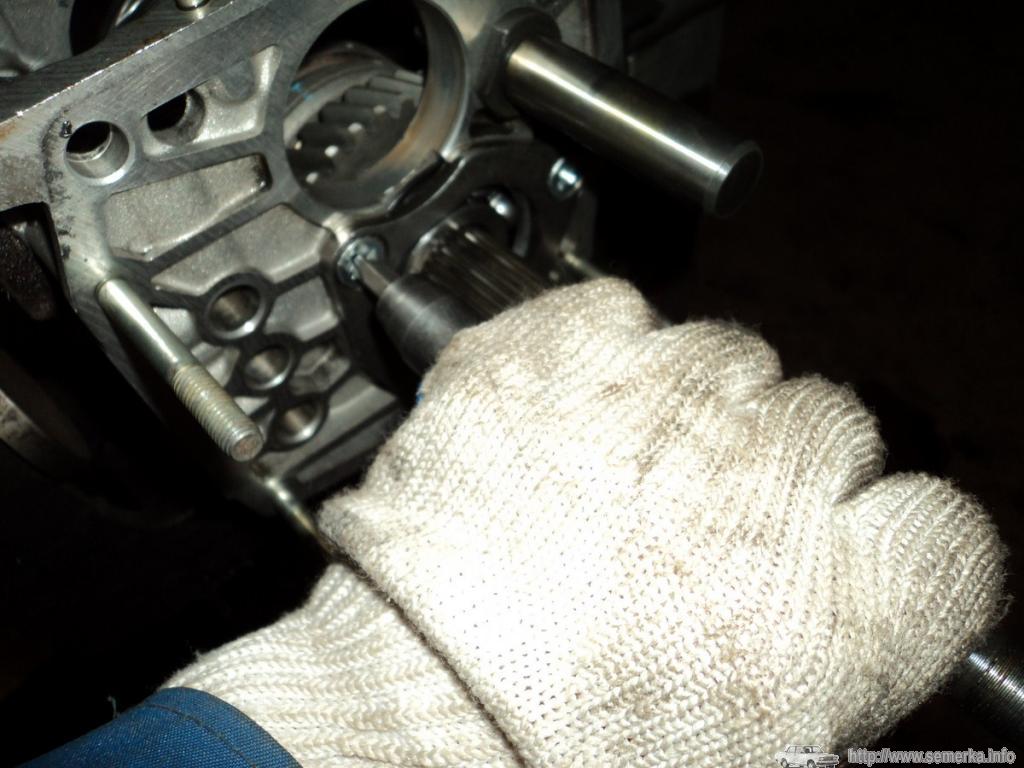

Заворачиваем винты до упора при помощи ударной отвертки.

Устанавливаем в первичный вал смазанный маслом игольчатый П. и ставим вал на место.

Ставим вилку 1-2 передач и ставим шток переключения 1-2 передач.

Заворачиваем болт крепления вилки. Момент затяжки, Н-м (кгс-м) 11,7-18,6m (1,2-1,9)

Ставим блокировочный сухарь в корпус.Сухари разные по длине,ставим длинный.

В шток переключения 3-4 передач ставим блокировочный сухарь,смазав его литолом,чтоб не выпадал при сборке.

Вводим шток 3-4 передачи

Ставим вилку переключения 3-4 передач и затягиваем болт крепления вилки.

Ставим короткий блокировочный сухарь в корпус.

Устанавливаем промвал в корпус.

Ставим опорный П. промвала и его дистанционное кольцо.

Ставим передний П. промвала в сборе со стопорным кольцом.

Ставим шестерню заднего хода.

Ставим пружинную шайбу.Конус шайбы должен смотреть внутрь КПП.



Ставим ступицу.



Ставим стопорное кольцо.



Ставим дистанционное кольцо.

Теперь ставим в сборе шток 5 передачи,муфту и шестерню 5 передачи и промежуточную шестерню заднего хода.

Ставим блок шестерен.

Ставим маслоотражательную шайбу.

Ставим шестерню привода спидометра,не забывая про шарик.




В корпус КПП ставим шарики фиксатора и их пружины.

Пружина фиксатора 5штока 5 передачи и З.Х. более длинная.

Ставим прокладку и закручиваем на место крышку фиксаторов штоков.



 Ставим на место и закручиваем передний и задний болты промвала.Задний болт ставится без шайб.


Ставим задний П. промвала.У него нет дистанционного кольца.

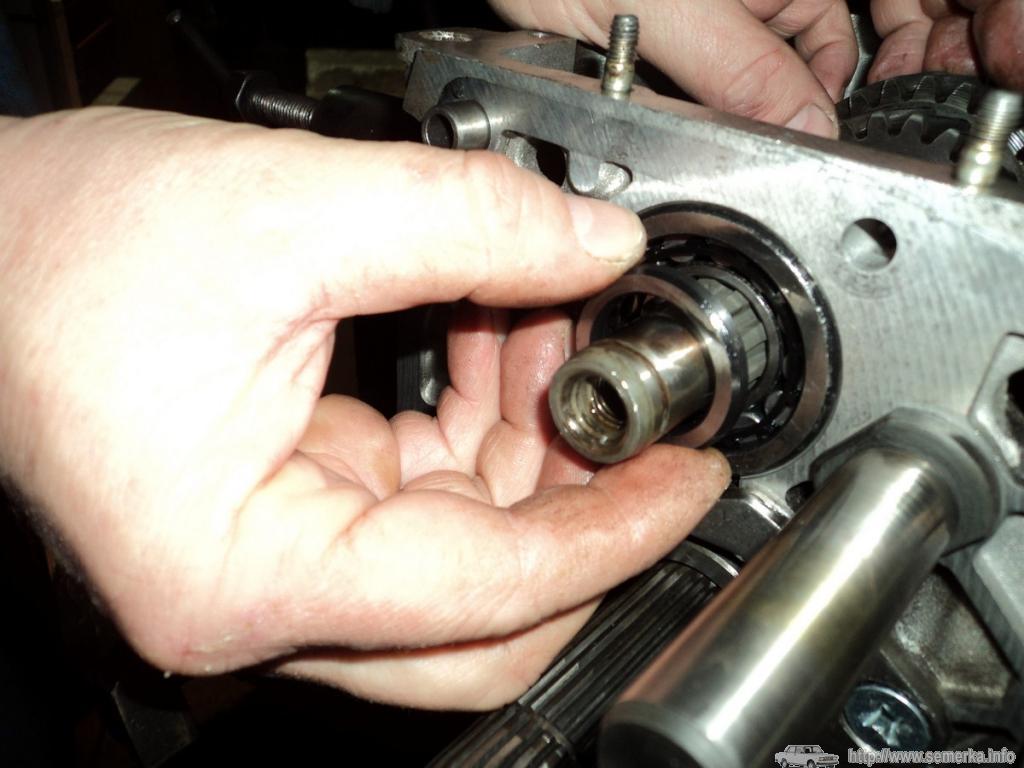

Ставим задний П. вторичного вала и его дистанционное кольцо.

Теперь будем ставить переднюю крышку (колокол).
Ставим прокладку.

Смазываем первичный вал литолом.

Приклеиваем литолом пружинную шайбу к колоколу.

Ставим колокол и затягиваем гайки крепления.

Немного смазываем детали 5 передачи маслом.
Устанавливаем прокладку.

Ставим заднюю крышку и затягиваем гайки крепления.

Ставим на место кронштейн крепления хомута штанов.

Ставим датчик З.Х.

Ставим механизм выбора передач.

Ставим привод спидометра

Устанавливаем фланец эластичной муфты.

Шайбу пружинную.

Гайку вторичного вала.

Включаем любую передачу,блокируем первичный вал стопором и затягиваем гайку.

Ставим резиновую шайбу.


Запрессовываем центрирующее кольцо.

Ставим стопор.

Смазывем немного маслом детали коробки,проверяем лёгкость вращения валов и переключение передач.

Ставим прокладку.На прокладке есть выступ для ориентира.

Наносим герметик на крышку.

Ставим крышку.

И заворачиваем её.

Ставим вилку и выжимной,эластичную муфту,заправляем маслом.Всё,коробка готова к установке.

Разборка и сборка коробки передач

Устройство КПП на ВАЗ 2107

В целом, пятиступенчатая коробка передач имеет те же самые функции, что и ее предшественницы: она изменяет крутящий момент от двигателя по направлению и величине. Отличия состоят в том, что пятиступка имеет 6 скоростей, включая 1 заднюю скорость.

Внутри корпуса КПП выделяются:

  • два вида валов с разным количеством шестерней – первичный и вторичный;
  • рычаги, отвечающие за переключение передач.

При обнаружении неисправностей коробку рекомендуется снимать, опираясь на инструкцию производителя.

Работы по демонтажу пятиступенчатой КПП ВАЗ 2107

Установка автомобиля на подъемник (можно использовать эстакаду или яму), предваряется отсоединением аккумулятора и снятием панели радиоприемника:

  1. Убрать и разобрать стержень КПП.
  2. Отсоединить крышку с бреши в месте присоединения рычага и убрать наполнитель из поролона.
  3. Убрать приемную трубу от выхлопной системы.
  4. Сместить стартер, отсоединить провод спидометра.
  5. Раскрутить держащие кардан болты и убрать его.
  6. Тем же способом убирается цилиндр сцепления.
  7. После этого коробка передач снимается с машины. Для этого лучше всего пригласить помощников, которые поддержат механизм, пока Вы откручиваете крепежные болты. На этом этапе желательно также слить масло из трансмиссии.

После того, как все эти действия проделаны, делаем ремонт коробки передач ВАЗ 2107.

Процесс ремонта

Приступая к ремонту или тюнингу КПП, постарайтесь как можно тщательнее отмыть все доступные поверхности керосином.

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены.

Разобранная коробка ВАЗ 5 ступка должна быть еще раз промыта, после чего все детали еще раз проверяются на наличие неисправностей и, при необходимости, заменяются новыми. Чаще всего заменять приходится изношенную шестерню или подшипник.

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

Необходимо заметить, что, как и любая коробка передач, 5 ступка ВАЗ 2107 нуждается в периодическом обслуживании для предупреждения возникновения неисправностей во время движения.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Автомобиль ВАЗ 2107 оснащается двумя видами коробок передач, одна из которых четырехступенчатая, а вторая пятиступенчатая. Рано или поздно данные устройства начинают давать сбои, в результате чего управлять автомобилем становится практически невозможно. В данном материале выясним, что представляет собой ремонт обоих видов КПП на ВАЗ 2107, в чем отличия этих двух механизмов, и когда требуется проведение ремонтных работ.

Разборка и ремонт коробки передач

Подробная пошаговая инструкция по разборке и сборке коробки передач автомобиля ВАЗ 2110 и её ремонт. Смотрите видео и фотоматериалы процедуры.

Приступая к разборке коробки передач, надо отметить, что если в коробке передач, когда её ремонтировали, были заменены одна из деталей: подшипники или корпус дифференциала, картер сцепления, тогда необходимо произвести замену регулировочного кольца подшипников дифференциала. А затем уж приступать к разборке самой коробки.

Мы производили разборку и ремонт коробки передач автомобиля ВАЗ 2110.

Ремонт КПП: когда нужно его проводить

Ремонт коробки передач ВАЗ 2107 может потребоваться в таких случаях:

  1. Издается избыточный шум при функционировании коробки. Этот шум вызывается по причине повышенного износа подшипников, шестерней и синхронизаторов.
  2. Затрудняется возможность переключения трансмиссии. Причины такого последствия скрываются в износе рычага, отсутствии смазочного материала внутри коробки, деформация рычага КПП. Также причиной такого явления может служить заедание блокировочных сухарей, повреждение шлицев муфты.
  3. Самопроизвольное отключение трансмиссии. Причинами такого последствия является износ лунок под шарики на штоках, заклинивание фиксаторов, блокирующих колец и самого синхронизатора.
  4. Появление утечки масла. Ремонт КПП ВАЗ 2107 необходимо осуществлять при обнаружении потеков масла на ней. Причинами течи могут быть как серьезные поломки, так и простой износ сальников и уплотнителей.

В любом случае, разборка коробки передач потребуется при одном из вышеперечисленных признаков, что позволит выявить точную причину неисправности и устранить ее. При обнаружении даже малейшей неисправности коробки передач необходимо приступить к ее ремонту, что позволит предотвратить непредвиденные последствия в виде полного выхода из строя КПП.

Особенности ремонта КПП на ВАЗ 2107

Устройство коробки передач не сложнее, чем конструкция самого двигателя, но для правильности проведения ремонта, следует соблюдать некоторую последовательность. В какой последовательности осуществляется разборка и сборка КПП, узнаем детальнее.

  1. Первоначально коробку передач следует извлечь из автомобиля. Мы не будет рассматривать, как осуществляется снятие КПП, так как для этого имеется соответствующий материал. Стоит только заметить, что для начала необходимо слить масло из КПП. Сразу приступаем к ремонтным работам.
  2. Коробка загрязнена и замаслена, поэтому рекомендуется не торопиться с ремонтом, и осуществит очистку наружной поверхности изделия.
  3. Используя отвертку, необходимо поддеть ее чехол вилки, которая служит для выключения сцепления. Вилка отводится в сторону. Для снятия вилки необходимо развернуть ее на 90 градусов и вынуть из отверстия.
  4. Схема разборки КПП общая как для 4-х, так и для 5-ти ступки. Нужно вывинтить гайки крепления картера сцепления, после чего отвернуть и извлечь пружинные шайбы. Эти шайбы расположены непосредственно за гайками.
  5. Когда крепежные элементы демонтированы, можно продолжить разбирать КПП. Для этого требуется потянуть за картер, отсоединив его от основного устройства.
  6. За картером имеется уплотнительный элемент, который также необходимо снять. Если прокладка изношена, ее следует заменить. На валу располагается пружинная шайба, которую также необходимо демонтировать.
  7. Используя гаечный ключ на “10”, требуется выполнить вывинчивание 10 гаек фиксирующие крышку картера. После вывинчивания всех гаек, осуществляется снятие пружинных шайб, находящихся за этими гайками. Крышку также нужно снять.
  8. За крышкой находится уплотнитель, который также следует демонтировать, поддев его отверткой.
  9. На фото ниже представлены гайки, которые требуется вывинтить. Эти гайки фиксируют подушку задней подвески мотора к картеру КПП. За гайками расположены шайбы, которые следует демонтировать, а также подушку в комплекте с поперечиной.

  10. Разборка КПП своими руками продолжается с отвинчивания гайки привода спидометра. После вывинчивания этой гайки, необходимо осуществить демонтаж данного привода.
  11. Трансмиссия ВАЗ 2107 представляет собой механизм с набором шестерней и вилок, посредством которых осуществляется движение автомобиля. Перевернув КПП на другую сторону, требуется демонтировать выключатель световой сигнализации заднего хода.
  12. Вывинчивается болт крепления вилки, отвечающей за переключение третьей и четвертой передачи.
  13. Требуется включить первую трансмиссию, используя рычаг переключения КПП на ВАЗ 2107.
  14. В один момент с подключением первой передачи нужно включить и четвертую. Используя отвертку, следует сдвинуть муфту синхронизатора в сторону для соединения ее с шестерней.
  15. Вы можете спросить, а зачем необходимо включать 2-е передачи одновременно? Это делается для того, чтобы заблокировать валики от проворачивания.
  16. Осуществляется демонтаж стопорного кольца, поддев его специальным съемником на вторичном валу.
  17. Используя зубила и молоток, следует отогнуть стопорную пластину, фиксирующую гайку фланца.
  18. Гайку необходимо ослабить на 2-3 оборота, что позволит осуществить снятие центрирующего кольца муфты. После сдвигания кольца, требуется завинтить гайку.
  19. Используя специального рода съемник, требуется демонтировать кольцо муфты.
  20. После снятия кольца, необходимо демонтировать уплотнитель центрирующего кольца.
  21. Теперь при помощи гаечного ключа можно выполнить отвинчивание гайки.
  22. За гайкой имеется стопорное кольцо, которое также требуется демонтировать.
  23. Используя еще один съемник, необходимо демонтировать фланец.
  24. Рычаг КПП требуется установить в положение нейтрали, после чего вывести вверх уплотнительную манжету.
  25. За манжетой расположены гайки, которые нужно вывинтить. После их отвинчивания, осуществляется демонтаж рычага или кулисы.
  26. За кулисой находится уплотнитель, который следует демонтировать.
  27. Коробка передач на ВАЗ 2107 далее разбирается путем отвинчивания двух гаек крепления приемной трубы.

  28. За кронштейном расположен болт, который также следует извлечь.
  29. Для снятия задней крышки коробки требуется вывинтить 5 наружных гаек.
  30. Еще одна гайка крепит крышку изнутри, поэтому после отвинчивания 5 наружных гаек, следует приступить к последней – внутренней.
  31. Нужно разъединить заднюю крышку и картер коробки, для чего требуется отодвинуть заднюю крышку. Вывинчивается гайка закрепления, а затем извлекается шайба.
  32. После вывинчивания всех гаек, необходимо отвести заднюю крышку от картера, осуществляя ее покачивание. Крышка картера отсоединится сама.
  33. После снятия крышки, необходимо извлечь внутреннее кольцо со вторичного вала. За кольцом расположена шестерня привода спидометра, которую нужно также извлечь.
  34. Отыскивается крышка фиксаторов, после чего выполняется откручивание двух болтов ее крепления. После снятия болтов необходимо снять крышку.
  35. Под крышкой имеется прокладка, которую необходимо извлечь.
  36. Извлекаются пружинные фиксаторы.
  37. КПП необходимо перевернуть, вынув тем самым шарики фиксаторов.
  38. Требуется отыскать шарик фиксатора ведущей шестерни и демонтировать его. Демонтировать требуется и шайбу маслоотражателя.
  39. Далее продолжать следует в том случае, если включены две передачи одновременно. При включенных двух передачах необходимо осуществить отвинчивание болта крепления шестеренок 5-ой передачи. Как вы догадались, данная процедура выполняется для кпп ВАЗ 2107 5 ступки.
  40. Отвинчивается крепление вилки включения 5-й передачи, а также заднего хода. После отвинчивания обязательно требуется снять вилку.
  41. Взявшись за шток 5 передачи, а также трансмиссии заднего хода, требуется демонтировать шток из картера и вилки включения.
  42. Вручную осуществляется демонтаж блока шестерней 5-й передачи и заднего хода.
  43. Втулка шестерни извлекается аналогично со вторичного вала.
  44. Когда втулка будет извлечена, необходимо снять шестерню, зубчатый венец, блокирующее кольцо и муфту синхронизатора для пятиступенчатой коробки передач.
  45. Извлекается ступица муфты синхронизатора 5-й передачи.
  46. Извлекается и шестерня управления задним ходом.
  47. С внутренней стороны осуществляется выпрессовывание подшипника промежуточного вала. Для этого потребуется взять молоток и пробой, и наносить легкие удары.
  48. Далее извлекается втулка с вторичного вала. Снять необходимо и наружное кольцо с заднего подшипника.
  49. Используя съемник, требуется разжать стопорящее кольцо, и снять его.
  50. Одновременно включаются две передачи – первая и четвертая. Отвинчивается болт закрепления подшипника.
  51. Расположить отвертку между наружной стороной кольца и шестерней вала, извлекая таким способом кольцо подшипника совместно с шариками.
  52. Осуществляется выпрессовывание заднего внутреннего кольца.
  53. Извлекается промежуточный вал.

  54. Извлекается блокировочный сухарь штока включения 3 и 4 трансмиссии.
  55. Сухари отличаются по размерам, поэтому запомните их место расположения.
  56. Снимается шток включения 3 и 4 трансмиссии.
  57. Снимается вилка включения 3 и 4 передачи.
  58. Отвинчивается болт крепления вилки 1 и 2 трансмиссии.
  59. Извлекается шток включения 1 и 2 трансмиссии.
  60. Извлекается блокировочный сухарь 1 и 2 трансмиссии.
  61. Снимается вилка включения данных передач.
  62. Извлекается первичный вал в комплекте.
  63. Извлекается игольчатый подшипник.
  64. Необходимо развернуть стопорную пластину до момента выхода ее из зацепления с пазом.
  65. Извлекается ось шестерни заднего хода.
  66. Снимается промежуточное кольцо.
  67. Извлекается шпонка с паза вторичного вала.
  68. Извлекается промежуточный подшипник.
  69. Утапливается вторичный вал во внутрь картера, тем самым осуществляя его извлечение.
  70. Используя молоток, необходимо выпрессовать подшипник вторичного вала.
  71. Извлекается уплотнительный сальник.
  72. Подшипник с шестерни 5 передачи можно извлечь при помощи отвертки, используя ее как рычаг.

На данном этапе пятиступенчатый механизм ВАЗ 2107 можно считать полностью разобранным. При разборке осуществляется переборка вышедших из строя узлов и деталей. Чтобы отремонтировать КПП, необходимо отыскать причину неисправности. Сборка КПП, после того, как выполнено ее обслуживание, выполняется в порядке обратном снятию. Не имеет особого значения, какая коробка у вас установлена 4 или 5 ступка. Главное – это соблюдать последовательность разборки. В ходе разборки можно отыскать поломку и устранить ее. Когда сборка коробки передач будет закончена, необходимо проверить ее правильность переключение передач.

Особенности сборки КПП обратно пропорциональны процессу разборки, поэтому контролируйте каждый шаг. Переданный опыт по ремонту КПП будет полезен, так как механизм достаточно точный и не терпит малейших дефектов.

Пошаговая инструкция по разборке коробке передач:

1. Коробу передач снять с машины, почистить её от различных загрязнений и помыть с наружной стороны.

2. Указатель, который показывает уровень масла, необходимо вынуть из коробки передач.

3. Коробку передач поставить в вертикальном положении на картер сцепления и открутить болтик под номером 1 с плоской шайбой, и две гайки под номером 3 с пружинной шайбой, которые крепят кронштейн троса сцепления. Этот кронштейн, открутив все болтики, снять с коробки передач.

4. На крышке, которая находится сзади, открутить все оставшиеся болтики крепления (их четыре штуки).

5. Снять эту крышку. Для этого, с помощью отвёртки надо приподнять прилив, находящийся на крышке.

6. Болт с пружинной шайбой, который держит вилку для пятой передачи, следует открутить.

7. Затем надо валы коробки передачи предотвратить от прокручивания. Для этого их нужно зафиксировать: муфту синхронизатора и вилку передвинуть вниз на включённой пятой передаче так, чтобы шестерня и шлицы муфты соединились, после этого включить третью или четвертую передачу, сделав перемещение штока выбора передач.

8. Необходимо гайку крепления первичного вала расконтрить и открутить. Это нужно постараться, потому что гайка очень туго закручена.

9. Затем проделать тоже самое с вторичным валом, как и с первичным.

10. В пятой передаче приподнять с помощью отвёрток ведомую шестерню (делая это, спрессовывается ступица синхронизатора с вала). Совместно с шестерней надо снять синхронизатор и вилку вторичного вала. Но обязательно нужно проследить, чтобы муфта синхронизатора не съехала и осталась на ступице, так как шарики, которые фиксируют синхронизатор, могут рассыпаться.

11. Сверху в синхронизаторе снять упорную пластину, и потом в самом синхронизаторе в пазе муфты достать вилку.

12. С синхронизатора также должна быть снята шестерня пятой передачи и блокирующее кольцо (1). Надо пронумеровать блокирующее кольцо (1) и муфту (2), и снять кольцо. Это надо сделать, чтобы поставить кольцо в таком же положении, как и было, потому, что при работе зубья муфты и кольца уже приработались друг к другу. Если нет причин разбирать синхронизатор, тогда его надо чем-нибудь связать, для того, чтобы он не развалился.

13. На вторичном вале снять втулку.

14. На первичном вале находится ведущая шестерня пятой передачи. Её сначала надо снять и запомнить, как она стояла.

15. Снять пластину подшипников (1). Для этого взять ударную отвёртку и открутить четыре болтика с пружинными шайбами на креплении пластины подшипников. На вторичном вале снять шайбу упорную (2).

16. Приподнять два вала рукой и снять с них стопорные кольца подшипников.

17. Открутить фиксаторы и вынуть оттуда шарики вместе с пружинами.

18. Затем открутить фиксатор заднего хода, снять кольцо для уплотнения, и вынуть пружину фиксатора.

19. Достать шарик фиксатора, наклонив для этого коробку.

20. На креплении картеров коробки передачи открутить двенадцать гаек и болтик с пружинными шайбами. Запомнить место для держателя (1) и рым (2). Технологическая заглушка (3) также должна быть снята.

21. Вдоль картеров находятся три специальных паза. Вставить туда отвёртку и отсоединить картер сцепления от картера коробки передач.

22. Приподнимая картер коробки передач, повернуть его влево до той поры, пока картер не выйдет из-под шестерни. Затем произвести снятие картера коробки передач с картера сцепления.

23. На креплении вилок первой, второй, третьей и четвертой передач открутить болтики.

24. Приподнимая шток переключения для первой и второй передачи, проследить, когда он выйдет из опоры (3), и тогда повернуть его влево до той поры, когда головка (1) перестанет цепляться за блокировочную скобу (2). Снять шток с вилкой, для этого вынуть вилку штока (4) из паза муфты синхронизатора. Если снимать вилку со штоков нет нужды, то и не надо, так как можно потом перепутать их.

25. Головку штока переключения третьей и четвертой передачи необходимо отсоединить от рычага выбора передач, повернув шток. Дальше приподнять шток, чтобы он не имел опоры, и снять шток с вилкой, вынув их из паза муфты синхронизатора.

Замена подшипника первичного вала кпп ВАЗ 2110

12. 11. Замена переднего подшипника первичного вала.

подшипник первичного вала КПП ВАЗ 2111.

Разборка и сборка коробки передач.

Замена подшипников первичного вала.

шариковый подшипник первичного вала 4 — ведущая шестерня IV передачи первич…

Замена подшипника первичного вала ваз 2110.

Ремонт первичного вала ВАЗ 2110.

заменить сцепление на ВАЗ-2109 своими руками.

Подшипник выключения сцепления.

3.2.3. Разборка коробки передач.

передач на ВАЗ-2112, замена подшипниковсальников.

Снятие сальника первичного вала коробки переключения передач на автомобиле …

Коробка ВАЗ 2110: модернизац.

Когда нужно менять подшипник первичного вала КПП.

Подшипник КПП вала первичного задний ВАЗ 2108.

Ремонт КПП, замена подшипников первичного и вторичного вала.

Дефектовка КПП, замена заднего подшипника первичного вала КПП и брызговика….

Выпрессовывайте передние подшипники первичного вала и сальник только при их…

Снятие переднего подшипника первичного вала коробки передач.

Замена подшипника без разборки КПП Форум.

Замена подшипника первичного вала КПП ВАЗ 2107.

Тюнинг приборной панели ВАЗ 2107

«Семерка» отличается достаточно простым и скромным по современным меркам дизайном салона. Поэтому автовладельцы самостоятельно преображают салон автомобиля, делая его внешний вид индивидуальным и ярким. Тюнинг панели приборов ВАЗ 2107 – один из основных способов улучшить простой и неброский внешний вид «приборки» автомобиля.

Почему на «приборку» ВАЗ при тюнинге обращают особое внимание? Именно на приборную панель приковано внимание водителя и пассажиров во время поездки.Поэтому тюнинг салона следует начинать с доработки «приборки».

Направления тюнинга приборной панели ВАЗ 2107

Выбор метода доработки приборной панели зависит от материальных возможностей и навыков автовладельца.

  1. Приобретите готовые тюнингованные детали и установите их вместо «родных». Это не самый оригинальный и дешевый, но простой способ преобразить внешний вид «приборки» и всего салона. Проблем с установкой купленных деталей не возникает: для работы нужна только отвертка, а разъемы выполнены таким образом, что ошибиться при подключении устройств практически невозможно.Также можно обратиться в специализированное тюнинг-ателье.
  2. Приобретите дополнительные устройства (бортовой компьютер, эконометр, термометр, датчики приближения и другие) и органично впишите их в классический или тюнингованный дизайн приборной панели «семерки».
  3. Тюнинг приборки ВАЗ 2107 своими силами путем установки подсветки, замены шкалы и стрелок на приборах. Вы можете сделать новую шкалу и стрелки прибора самостоятельно или купить уже готовые изделия. Этот ход открывает большие возможности для придания автомобилю индивидуальности, но требует определенных навыков и затрат времени.

Вне зависимости от того, собираетесь ли вы устанавливать готовые устройства или тюнинговать торпеду ВАЗ 2107 самостоятельно, работу следует начинать со снятия «приборки».

Демонтаж приборной панели ВАЗ 2107

«Приборка» ВАЗ 2107 — набор индикаторов и устройств, помогающих водителю следить за состоянием автомобиля, работоспособностью систем и скоростью. Также к приборной панели можно отнести панель управления отоплением и вентиляцией «семерки».

Перед снятием приборной панели обязательно отсоедините клемму заземления аккумуляторной батареи.

Дальнейшие операции выполняются в следующей последовательности:

Совет: для удобства сборки пометьте их маркером перед отсоединением разъемов. Это самый простой тюнинг панели ВАЗ 2107, который можно сделать.

Установка готовых тюнингованных устройств на ВАЗ 2107

Размеры и разъемы готовых устройств, которые предназначены для модернизации «приборки», не отличаются от стандартных. Установить их не проблема.

Спутать подключение разъемов к устройствам практически невозможно — они отличаются по форме.

Единственное, на что следует обратить внимание, если вы выбрали этот способ тюнинга торпеды ВАЗ 2107, это трос спидометра. Он установлен в оплетке, чтобы его можно было свободно снимать в сторону салона. При этом он может выйти из зацепления с приводом спидометра на КПП. Если это произойдет, то после затяжки гайки крепления спидометра последний работать не будет.Чтобы не пришлось снова снимать приборную панель и устранять неисправность, перед установкой гайки следует проверить положение троса.

После присоединения троса осталось только закрутить саморез для торпедо и установить на место декоративные накладки и кнопку сброса суточного пробега.

Установка дополнительных устройств и индикаторов на ВАЗ 2107 торпеда зависит только от вкусов и фантазии автовладельца.

Самостоятельное изготовление стрелок и наклеек на приборы

Чтобы доработать приборную панель ВАЗ 2107, сделав тюнинг своими руками, вам потребуются новые стрелки и наклейки на приборы.Их можно купить, а можно разработать наклейки индивидуального дизайна самостоятельно. Последний сложнее и дороже, но гарантирует уникальный вид «приборки».

Светодиоды могут быть размещены за циферблатом приборов, в местах установки штатных ламп или по периметру приборов.

Установка светодиодов вместо штатной подсветки обеспечивает лучшее освещение шкалы прибора, поэтому предпочтительнее.При подключении светодиодов обратите внимание на полярность, иначе подсветка работать не будет.

Так же стоит заменить штатную подсветку переключателей и кнопок управления на светодиоды того же цвета, что и на подсветке приборов. Это позволит создать единый, гармоничный стиль приборной панели.

Мотоблок своими руками из КПП ВАЗ. Можно ли сделать мотоблок из заднего моста ВАЗ своими руками? Что потребуется в работе на мотоблоке

Многих интересует, можно ли сделать мотоблок своими руками.Тяжелый мотоблок или компактные мотоблоки – незаменимые помощники в сельском хозяйстве, но не у всех фермеров и дачников есть возможность приобрести такую ​​технику. Поэтому при наличии определенных навыков, знаний и умений можно собрать мотоблок своими руками. Чтобы мотокультиватор, собранный своими руками, служил долго, создается схема проекта. Необходимо правильно обмерять детали, закупать материалы и инструменты, выполнять технические чертежи и размеры узлов.Можно воспользоваться одной из инструкций народных умельцев, которые пишут на специальных форумах, как сделать мотоблок своими руками.

Любые рекомендации в интернете по самостоятельной комплектации мотоблока необходимо проверять по отзывам. Хорошо, если пользователями таких самодельных мотоблоков будут друзья или знакомые. Тогда их отзывам можно доверять, в остальных случаях нужно проверять все советы по сборке и использованию самодельных устройств.

Как собрать мотоблок самостоятельно

Рассмотрим, как собрать мотоблок своими руками.Детали, которые можно использовать для самоделки, берутся из старых мотоциклов и металлолома. В качестве двигателя, который часто ставят на самодельные мотокультиваторы, можно использовать мотор от Дружбы — бензопилы.


Такой двигатель имеет достаточную мощность, позволяет использовать различное навесное оборудование. Это значительно расширяет функциональное применение мотокультиваторов. Многие ставят на мотоблок двигатель от мотороллера Муравей, который имеет отличные характеристики и параметры для работы на дачном участке.

Для создания мотоблока в домашних условиях потребуются следующие запчасти и материалы:

  • Уголки стальные размером 36х36 мм или трубы 60х50х2 мм. Из этих деталей можно собрать раму для мотоблока.
  • Двигатель полностью собран.
  • Топливный бак.
  • Выхлопная система.
  • Воздушный фильтр.
  • Кикстартер.
  • Рулевое колесо, на котором должны стоять ручки сцепления и газа.

Смотреть » Как сделать борону для мотоблока своими руками по чертежу


Следующие инструменты помогут вам сделать мотоблок своими руками:

  • Аппарат для сварки.
  • Дрель.
  • Зам.
  • Набор рожков и гаечных ключей.
  • Станок для шлифования, на котором должен быть установлен специальный диск для резки металла.

Схема для создания мотоблока

Самодельный мотоблок из КПП ЗАЗ состоит из 2-х колес, самоходный, в сборе с двигателем, имеющим принудительное охлаждение ГБЦ. Осуществляется с помощью воздуха. Двигатель необходимо подобрать такой, чтобы он мог работать с разными скоростями, в том числе и малыми, и был способен выполнять большие объемы работы. Мотор можно поставить от скутера, а остальные элементы снять с него:

  • кабели управления;
  • опоры двигателя;
  • ручки;
  • цепи
  • ;
  • дуга, рамы.


Тормоза на мотоблоке используются как заводские, так и собственные. Самодельные тормоза позволят учесть необходимые параметры и нагрузки.

Имея все необходимое под рукой, можно сделать самодельный мини-культиватор в домашних условиях быстро и без особых проблем.Мотоблок на базе КПП ЗАЗ создается следующим образом:

  1. Рама П-образная сварена из труб.
  2. На токарном станке необходимо обработать ось колеса.
  3. Изготовьте 3 самодельные петли, которые устанавливаются на передние и тяги управления. Такой подход в сборке использовал конструктор Архипов, когда делал свой мотоблок. Петли использовались для соединения культиватора, руля и плуга.
  4. На раму машины приварить стальную трубу, на которой должна быть ось.Он нужен для реализации напряжения, которое передается на коробку передач. Для того, чтобы такое напряжение присутствовало постоянно, необходимо сделать качающееся коромысло.
  5. Приварить ручку переключения передач. Для этих целей подойдет небольшой кусок стальной трубы.
  6. Шасси может иметь шаг цепи 12,7 и 15,9 мм. Звездочки на цепи имеют следующие характеристики — вторичный вал — 11 мм, вторичный вал — 60 и 20 мм, ходовая ось — 20 мм.

Смотреть » Какие самоделки на мотоблок можно сделать своими руками


Основные этапы изготовления мотоблока:

  1. Сварная рама, на которую потом нужно установить двигатель, 2 трубы в виде дуги.
  2. Между ними крепится топливный бак.
  3. Мотор собираем с помощью кронштейна, который также приваривается к раме.
  4. На ось навешивается мотор с подвеской, а затем все детали соединяются с дугами рамы.
  5. Установлен вторичный вал.
  6. Тросы управления растянуты.
  7. Цепи растянуты.

Трансмиссия и сцепление

Самодельный культиватор на базе коробки передач ВАЗ или на базе МКПП должен иметь отличную трансмиссию. Он нужен для того, чтобы передавать крутящий момент от мотора на колеса, изменять скорость и направление движения автомобиля. Эта часть мотоблока состоит из узлов, которые последовательно соединены друг с другом:

  • переходник;
  • дифференциал;
  • сцепление
  • ;
  • Трансмиссия.

Редукторы и редукторы делятся на несколько типов:

  • ремень;
  • цепь
  • ;
  • шестерня;
  • вместе.

Самое оптимальное решение — установить на мотоблок зубчатую передачу, которая имеет несколько скоростей переднего и заднего хода.

В мотокультиваторах могут применяться передачи, состоящие из 2-х редукторов — шестеренчатого (устанавливается сверху) и червячного (нижнего). Эта конструкция подходит для легких и средних автомобилей, но для тяжелых мотоблоков необходимо устанавливать более модернизированные версии.

Червячная передача может быть оснащена центробежным автоматическим сцеплением. Ременная передача на коробках передач этого типа может выполнять также роль сцепления, выполняющего свои функции через натяжной ролик и механизм управления (тяги и рычаги).

Важной частью трансмиссии и сцепления является выжимной подшипник. Скорость передачи крутящего момента зависит от выжимного подшипника.

Шасси и блок управления

Шасси представляет собой раму, на которую должны крепиться все части мотоблока и колеса. Когда рамы нет, то ее функции выполняет трансмиссия, а мотор и колеса должны крепиться на нее.

Самодельный лебедочный мотоблок предназначен для облегчения тяжелого ручного труда в обработке почвы и может заменить любой мотоблок или мотокультиватор.С его помощью можно вспахивать землю под грядками, сажать бороной, окучивать, выкапывать картошку. Таким образом, лебедка сельскохозяйственная позволяет осуществлять полный цикл обработки почвы при выращивании картофеля. Агрегат способствует сохранению и поддержанию плодородия почвы, что приводит к максимальному урожаю.

Среди второстепенных функций — возможность перемещать грузы и веса. Транспортировка осуществляется в багажнике автомобиля, перевод из транспортного состояния в рабочее занимает несколько минут.

Изготовлена ​​лебедка — мотоблок из подручных материалов с использованием стандартных общедоступных деталей и обычных материалов (трубы, уголки, звездочки и цепи от мотоциклов). Для самостоятельного изготовления необходимы: желание, сварочный аппарат (несколько видеоуроков по сварке можно скачать здесь), умение выточить несколько простых деталей на токарном станке токарем любой квалификации.

Принцип работы лебедки сельскохозяйственной заключается в последовательной вспашке земли с возвратом плуга в начало борозды.Работу желательно проводить вдвоем, но при необходимости можно и в одиночку. При этом можно вносить удобрения (перегной) прямо в борозду, чтобы питательные вещества использовались по назначению, а не шли на развитие сорняков. Пашет даже дерн (целину). Сначала использовался классический самодельный плуг с рукоятью, который требовал начальных навыков пахаря (забавное видео можно увидеть ниже) и весил на пару килограммов больше модернизированного.

Суть модернизации в том, что добавляются два направляющих колеса (большое и малое), в результате чего плуг самостоятельно едет по борозде. Пахарь больше не нужен. Есть возможность регулировать глубину и ширину вспашки. Вы можете посмотреть видео здесь. Таким образом, с такой непростой задачей, как посадка или выкопка картошки для семьи на всю зиму, два человека (а то и один) справятся за несколько часов.

Основой сельскохозяйственной мотолебедки является двигатель от советской бензопилы «Урал» или «Дружба».Для передачи мощности от двигателя на барабан, наматывающий трос, используется цепная передача. Звездочки куплены, от мотоцикла Минск (в первом варианте использовались звезды и цепи от Жигулей ВАЗ 2101).

Включение скорости осуществляется с помощью разработанного узла на основе кулачковой муфты, взятой из любого справочника по машиностроению (правда, это было обнаружено значительно позже самой разработки).

Пила содержит обгонную муфту, но прямая размотка троса была бы очень затруднительна, поэтому возникла необходимость в разработке такого узла.Узел оказался достаточно надежным и удобным, за 10 лет эксплуатации сбоев не давал. Нужно было только поменять вилку, так как она со временем изнашивается. Ведутся работы по устранению этого явления.

На данный момент есть несколько идей, но нет времени их реализовать в металле. (Модернизация уже появилась) Для перевозки лебедки для вспашки по участку она оснащена двумя колесами, с которыми передвижение по участку не вызывает проблем, даже с больной спиной.

На других страницах сайта размещена подробная информация обо всех узлах и устройствах, а также подробные чертежи самодельной сельскохозяйственной лебедки, чертежи плуга, окучника и другого навесного оборудования для мотоблоков. На страницах есть формы для добавления комментариев, где вам предлагается принять участие в обсуждении дизайна в целом, отдельных узлов, а также вы можете получить ответы на интересующие вас вопросы.

Лебедка для вспашки своими руками — фото

Модернизация иж 2717 | Автор темы: Бритни

Пишем все что связано с переделкой Иж 2717. ..

Сергей (Юдит)  У меня на этой машине стоит двигатель 1.8 84 л/с. На трассе чувствую себя увереннее. С помощью переходной плиты была установлена ​​коробка передач от ВАЗ 2107 (5-ти ступка)…. От проблем родной коробки избавился, так как на этой машине она не надежна (гомно). Спидометр врёт на 5-7 км/ч, но это не страшно. Установлено
итальянское газовое оборудование… Расход на автомобили сократился почти вдвое.
Установлено электронное зажигание с 2109 с октановым переключателем AD7GD… Плюсы в том, что зимой машина заводится с пол тыка, не смотря на мороз.При переходе с бензина на газ и наоборот октан АД7ГД автоматически сам выставляет опережение зажигания, а это очень важно, так как опережение на газу должно быть на 8 градусов выше. При работе на бензине при резком нажатии на газ стука пальцев нет вообще…
Полностью снята и установлена ​​система охлаждения от 2140 с добавлением принудительного электронасоса от Газели…

Больше нет проблем с перегревом двигателя. Зимой это полный бред.
Был разобран задний мост, так как это геморрой на этой машине, как и коробка. Установил с переделкой от 2140 лк (скоростной).. Так как я не вожу большие (до 500 кг) грузы, то очень доволен. Кто возит товар.. Советую ставить от 2715 или от фермера.
Установлен контроллер от холодильного оборудования ID 974… С помощью этого устройства настроил себе включение вентилятора охлаждения вручную… Зимой 95-97 градусов, летом 85 градусов.. Очень удобно.Зимой Ташкент..
Установлен спойлер. Привезен родной из Ижевска. Очень чувствуется на скорости… Минус литр топлива на 100 км. Стемнело… Завтра скину фото сполера.

Сергей (Юдит) В этом году сделаю. Почти все уже есть… Все это будет стоить около 10 000 тысяч, но оно того стоит.

Виталий (Амедео)  у вас есть 2 запаски?

Сергей (Юдит) Виталий, я понимаю вопрос, но в этом переделанном мосту стоят Одовские полуоси…Так что запаска всего одна…..Одовские сателлиты подходят от Москвичей,в том-то и фишка. ..Разница только в длине полуосей.

Виталий (Амедео) Сергей, а как тогда у елей разная длина с полуосями??

Сергей (Юдит) Виталий, Надо удлинить чулок моста на длину полуосей… Я пока занят, но когда освобожусь, покажу как это сделать.

Виталий (Амедео) Сергей, с обычной оды сложно взять мост

Сергей (Юдит) Виталий, Одовский мост не надежен.Просто не такой хороший дизайн, как коробка. Нет ничего сложного. Все просто.

Виталий (Амедео) Сергей, подскажи как переделать тогда?

Максим (Деорвинн) Хочу воткнуть вазо-мост, кто, что вы думаете по этому поводу?
Идея вообще такая, васо КПП + васо мост

Сергей (Юдит)  Раньше я говорил, что можно поставить вазо-мост, но нужно снимать топливный бак..

Ηatalya (Paradzanai)  Сергей, вопрос — у меня сейчас двигатель 2717 от копейки и коробка 5-ти ступка от ВАЗа, выбитая (какая модель коробки передач.Проходил 2 раза). Машина вообще не едет 🙂 Двигатель я так понимаю от вашего ВАЗ НИВА Карбюратор? тоже хочу установить. либо инжектор, посоветуйте какой — езжу грузами. По КПП тоже можно посоветовать, что у вас от 2107, но какой дизайн таблички? Слесари говорят при замене надо менять двигатель и коробку будем точить, искать и т.д.

Вторым этапом планирую установить Газовое оборудование — какая стоимость за сотку у вас с ним?

Сергей (Юдит)  Итак… Я так понимаю у вас двигатель от 2101….Есть три типа двигателей на 2001 год…1, 1, 1, 3… и 1, 5… Если у вас 1, 1 или 1, 3, то для 5 ступки этого мало… 5 передача почти не тянет сто фунтов. 1, 5 должны тянуть, но это зависит от компрессии… Если компрессия меньше 8 кг\см, то на 5 двигатель не потянет… У меня мотор Москвич, с объемом 1, 8 ,84 л\с…Карбюратор стоит 2107…Конечно установка инжектора это мощность…Если есть возможность встать на учет в ГАИ,то сразу ставить нивовский 1,7 или 1,8, а лучше сразу инжектор…Если возите большие грузы, то сразу советую ставить нивовскую коробку, она прочнее… Пластина нужна только для московского двигателя для установки вазовской коробки. Итальянка лучше от ГБУ, но белоруска тоже говорят неплоха… Расход бензина по трассе при 110 — 120 у меня 11 литров. Расход уменьшить можно, но при обгоне на 5 передаче очень сложно…

Ηatalya (Paradzanai)  Да я зарегистрировал машину уже с копеечным двиглом без документов, в ПТС был другой родной движок:)) Все решилось за бутылку.Машина не едет больше 80 км/ч, видимо есть 1.3, да еще и 5 передача вылетает, КПП полная дрянь.
Я так понимаю печка вообще не нужна будет, но от 2107 двигатель и коробка тоже будут работать. Ищу поле, ищу…

Виталий (Амедео) Сергей, теперь в ГИБДД без разницы какой двигатель

Ηatalya (Paradzanai)  Ну как бы эти дармоеды, номер и модель двигателя, то при регистрации все равно проверят и без блата машину не зарегистрируешь…

Ηatalya (Paradzanai) Да, двигатель изначально слабоват, это было достаточно ясно. так что решение поставить новое пришло вместе с решением поставить ГБО. Выживет ли еще 5-ступенчатая КПП Нивовская? :))) если найду

Виталий (Амедео) Сергей, москвич хорош когда новый или пробег мизерный, хлам

Ηatalya (Paradzanai) от 2107 форсунка прокатит с нагрузкой?

Теги: Мотоблок из моста ВАЗ своими руками видео

Минитрактор собран на базе коробки передач ВАЗ, моста Москвич, передних ступиц ЗАЗ, как говорится, сборная солянка, так что.

..

Воет коробка передач на ВАЗ 2106. Как убрать этот вой? Можно ли сделать регулировку в гараже? Я думаю, что это возможно…

Роман  сделайте стружку из крышек от пластиковых бутылок и насыпьте в мост

Вероника  проверьте уровень масла

Вадим  нельзя!

Дарья  не надо. Вы сделаете хуже.

Иван  Долейте масло в редуктор. Либо заливать масло погуще… но в разумных пределах.

Станислав Куплю коробку передач б/у.дешевле и меньше хлопот, чем крутить самому не знаю что!! Видел, как особо фанатичные деды через газету регулировали зазор! пытаться!

Максим Жаба уже дала ему цицу, он регулируется на специальном стенде и вручную нооо

Ольга  Не вмешивайся. будет еще хуже, Лучше добавь немного громкости на ресивере Вера.

Нина  Можешь.

Антон Да все, редуктор потом поменяешь, там копейки стоит, если жаба совсем задушит, то с разборки

Полина  Можно, если он еще только жужжит, а не «лает». Учтите, что мост нужно полностью демонтировать, а сейчас не тот сезон, чтобы сворачивать гайки в холодном гараже. Сначала отсоедините кардан от коробки передач и посмотрите, не ослабла ли гайка на хвостовике коробки передач. В идеале есть «щадящая технология» с деформируемым рукавом, но если он высвободится, подтяните его. просто подложи что-нибудь под колеса, а то уедет! Если хвостовик затянут, то, скорее всего, увеличен зазор в главной паре из-за износа или частичного разрушения одного из двух радиально-упорных подшипников, в которых вращается коробка дифференциала с ведомой шестерней.Замените подшипник и отрегулируйте зазор в гипоидной передаче. Вот и иронизировали на счет газеты, а зря. Если нет стрелочного индикатора, как проверить зазор? Разрежьте газету на ленты и проденьте их через зацепление шестеренок. При включении газеты люфта чувствоваться не должно, но Геннадий не должен клинить передачу. При выходе газеты должен быть заметный люфт. И еще, не перетягивайте радиально-упорные подшипники — только от руки!
Из проблем: бывает сложно снять закисшие тормозные барабаны, сложно снять и поставить стяжную пружину на колодки без подготовленного крюка, без молотка обратного хода вытащить полуоси бывает сложно.
Запаситесь герметиком и маслом.

Мотоблок своими руками

Самодельный мотоблок

Если вы решили сделать самодельный мотоблок из мотоциклетного двигателя, главное условие – максимально использовать бывшие в употреблении узлы мототехники, как можно меньше их переделывая. Для этого потребуется некоторый опыт и накопленные знания, с большим запасом терпения и труда. Результатом подведенной работы станет надежная сельскохозяйственная машина, приспособленная практически к любым условиям.При возникновении неисправности ремонт будет заключаться в замене сломанной детали, либо вышедшей из строя сборки.

Например, если взять подрамник или силовой агрегат: они изготавливаются на заводе. Если рассматривать редуктор-переходник, то он взят от главной передачи мотоколяски.

Делаем самодельный мотоблок из двигателя мотоцикла

Для успешной эксплуатации мотоблока разработана многоступенчатая кинематическая схема трансмиссии, повышающая передаточное отношение, а также тяговое усилие и крутящий момент. Вместе с переходным редуктором на кинематической схеме предусмотрен основной редуктор. При сочетании редуктора с колесной парой и главной передачей получается высокоэффективный движитель.

Специальный механизм натягивает приводные цепи. Он крепится шпильками к ползунам, которые изготовлены из стального уголка. Последние также способны двигаться, натягивая или ослабляя приводную цепь. Для этого в ползунах предусмотрены пазы и есть два регулировочных винта и крепежные болты М10.

Самая трудоемкая конструкция – главный редуктор. Изготавливается из предварительно подготовленных стальных пластин (10 мм). Диски жесткости размещаются в месте установки подшипника.

Сварные швы прочные для предотвращения утечки масла. На заднюю стенку редуктора приваривается кронштейн-кронштейн, позволяющий монтировать грузовую тележку или прицепное сельскохозяйственное орудие. Если использовать грузовую тележку, то мотоблок становится минитрактором.

Для изготовления крышки редуктора используется стальной лист (5 мм). Он крепится к корпусу винтами М6. Цилиндрические прямозубые шестерни и валы взяты от сельскохозяйственных машин. Необходимо помнить, что назначение промежуточного вала – отбор мощности, поэтому лучше делать новые валы, чем использовать старые. Дифференциал главного редуктора на мотоблоке был частью списанного электромобиля.

Блокировка колес мотоблока с двигателем от мотоцикла

Блокировка колес — необходимое техническое решение для мотоблока, с конструктивной точки зрения.На правой полуоси, где шлицевой конец, выточена цилиндрическая шейка, которая должна быть несколько глубже шлицевого паза. С противоположного конца полуоси делается резьбовое отверстие.

При вращении регулировочного винта М12 происходит смещение полуоси за счет действия винтовой пружины. Дальше внутри дифференциала полуось уходит из зацепления с «родной» шестерней и входит в зацепление с соседней, что блокирует колеса.

Крыльчатки мотоблока изготовлены из колес списанного электромобиля. Для каждого диска в ободе вырезается 16 канавок и ввариваются стальные пластины, которые будут служить основанием для грунтозацепов. После этого к ним привариваются перемычки, и получаются обода пахотных колес.

Плуг для мотоблока

Очень качественно выполнен узел, регулирующий вхождение плуга в почву. Состоит из сварного П-образного корпуса, с монтажными и ограничительными выступами. В них вставлена ​​пята охладителя плуга, которая способна вращаться в вертикальной плоскости при помощи втулочно-осевого шарнира.Необходимый угол поворота устанавливается штифтом М16. К поворотной пяте приваривается швеллерная балка. Благодаря небольшому повороту в сторону падения почвы с плуга появляется возможность правильно установить последний.

Нож для резки также прикреплен к кровати. Для того чтобы установить его под прямым углом к ​​земле и на требуемую величину, используется стандартный хомут с пластиной-пластиной и двумя болтами М12 с гайками. Вспомогательное колесо размещено впереди мотоблока на V-образном кронштейне.

Предназначен для обеспечения легкости при транспортировке, либо при движении мотоблока задним ходом.

Мотоблок управляется двумя тягами от косилки с ручками. Также для этого используются ручки переключения реверса и скорости.


Производительность мотоблока три-пять соток земли в час. Обыкновенную землю можно вспахать на второй передаче. Для тяжелых почв работайте сначала.

Как сделать мотоблок своими руками из планетарного двигателя

Схема создания этого мотоблока отлично подойдет для двигателей Восход, Минск, Муравей.Лучше всего показал себя двигатель от ИЖ Планета -3. Чтобы сделать мотоблок своими руками из двигателя планеты, нужно внести небольшие изменения в конструкцию.

Охлаждение двигателя принудительное, подключено через зажигание — к катушке. Мощность двигателя 18 л.с. Благодаря установленной коробке передач есть задняя передача.

Транспортная скорость — до 70 км/ч. Минимальная скорость 5-6 км/ч. Тележка сделана из двух старых инвалидных колясок тарсионного типа и выдерживает вес до 500 кг.

К швеллеру приварена рама. При моделировании мотоблока необходимо учитывать подвеску двигателя, поэтому продольную ось редуктора смещаем на 10 мм относительно оси двигателя. Двигатель можно установить по-разному. Для увеличения мощности двигателя в канал врезается дополнительный вал.

После этого ставим топливный бак. По завершению сборки придаем мотоблоку красивый внешний вид путем покраски.

Этот мотоблок способен проехать 50-70 км в сутки. По асфальту можно держать скорость 50-60 км/ч. Можно использовать как транспортное средство, так и как мотоблок.

Мотоблок из мотоцикла своими руками видео подборка

См. также:

Минитрактор из мотоблока — Переделываем мотоблок в минитрактор.

Чертежи самодельных тракторов — Скачайте чертежи и сделайте трактор своими руками.

Как починить мотор мотоблока — Самостоятельный ремонт мотора от мотоблока.

Всё сам и своими руками

просмотров: 2075

Ниже вы можете ознакомиться с техническими характеристиками самодельного мотоблока с двигателем от мотоцикла Урал. Выскажите свое мнение об автомобиле в комментариях.

Оригинальное название: Caseiro de pe detras Tractor con Motor de Moto Урал

Дата выпуска: 09. 10.2014

Продолжительность: 1:39

Качество: Low HD Rip

Добавил admin: по просьбе Антонина

Ответ автовладельца Виктора: На мой взгляд, машина резвая.

СВЯЗАННЫЙ СМЕХ: На ранней стадии брака выполняется супружеский долг, позже он выполняется.

Описание: Размеры следующие: длина — 3923, ширина — 1100, высота — 1769 мм.

Колесная база 2075 мм. Дорожный просвет 210 мм. Автомобиль оснащен гибридной силовой установкой.2-цилиндровый двигатель оснащен системой, обеспечивающей выходную мощность двигателя. На цилиндр приходится 4 клапана.

Диаметр одного
цилиндра 74 мм, ход поршня 78 мм. Коленчатый вал двигателя разгоняется до 3000 об/мин. Максимальный крутящий момент сохраняется до 4000 об/мин.

Видео: самодельный мотоблок с двигателем от мотоцикла Урал

Мотоблоки ручные тяжелые

(из раздела Самодельные мотоблоки нашего фотоальбома)

Самодельные мощные и большегрузные мотоблоки (для обработки участков 1-2 га): фотографии, схемы компоновки и крепления узлов и деталей, чертежи, конструкция рамы самодельного мотоблока, описание и инструкции как сделать самому.

Приятного просмотра!

Смотреть другие материалы по теме Тяжелые мотоблоки своими руками:
в разделе Самодельные мотоблоки.


Возможно, вам будет интересно посмотреть.

Минитракторы

становятся все более популярными в сельском хозяйстве. Это и понятно, ведь большинство моделей демонстрируют довольно высокие показатели мощности, которые вместе с завидными характеристиками маневренности показывают окончательный эталон качества. Но такое устройство всегда можно сделать своими руками из оки.

Для владельцев небольших земельных участков такая техника становится незаменимым помощником в работе, ведь использование крупногабаритных агрегатов на таких участках нецелесообразно и достаточно дорого. Однако не каждый фермер может позволить себе приобрести готовый минитрактор в магазине.

Причиной тому достаточно высокая цена такого оборудования, которая складывается из многих факторов. Поэтому все чаще можно встретить различные самодельные варианты изготовления минитракторов, основанные на разнообразной технике.

Понятное желание сэкономить толкает людей на определенные конструктивные эксперименты, конечным результатом которых станет вполне пригодный для использования минитрактор.

При этом основой для таких агрегатов может служить различная техника, достаточно распространенная в хозяйствах многих сельских жителей и фермеров.

Области применения

В связи с тем, что самодельные минитракторы во многом идентичны магазинным вариантам, например, по целому ряду критериев, сфера их использования также будет достаточно схожа.

Любая такая техника изготавливается исключительно для использования в аграрной сфере, где основным требованием является эргономика и надежность агрегатов.

Описываемый ниже прицеп для мотоблока с жигулевского моста дает возможность грузить его до 500 кг, чтобы исключить опрокидывание, загружаем груз максимально к началу прицепа.

Как сделать прицеп для мотоблока из жигулевского моста

Сделали такой прицеп по стандартной схеме (рама показана ниже), единственное, что было установлено, это жигулевский мост, который дали возможность сразу сделать тормоза на прицепе.Мы использовали этот прицеп, чтобы вытаскивать из земли бетонные пасынки от телеграфных столбов.

За одну поездку получается загрузить 2 шеста весом по 250 кг каждый. Движение было легким, можно было нагрузить больше, но лучше не рисковать. Колонны загружаются непосредственно на раму.

Прицеп оборудован механическими тормозами — применены тормозные барабаны жигулевского моста. Тормозные цилиндры были сняты, трос ручника выведен на педали и закреплен.Мотоблок не оборудован тормозами, поэтому перевозка грузов по крутым спускам может стать опасной.

Кузов самодельного мотоприцепа позволяет опрокидывать лебедку. На фото видна мокрая глина, но в целом все отлично опрокидывается. Можно сделать еще одно небольшое улучшение. Делаем узкие надкрылья, их ширина должна быть 14 см, затем крепим их к раме мотоблока. Затем отпускаем ролик, он тормозит на резине и не бьет по крылу.К этим крыльям теперь прикрепляем обычные. Их легко снимать и переустанавливать (меняя разные колеса). Брызги от колес не летят в лицо.

Рама сварная для прицепа к мотоблоку

Раму для прицепа к мотоблоку делаем из стальных уголков и труб. Конструкция получается с запасом прочности.
Чертеж конструкции рамы самодельного прицепа.

  • 1. — раскос — размер уголка — 21х21х3,
  • 2.- каркас сиденья — размер уголка — 21х21х3,
  • 3. — стояк — труба — 50х25х4,
  • 4. — стойка сиденья — размер уголка — 40х40х4,
  • 5. 14 — стойки передние — размеры трубы — 50х25х25.
  • 6.15 — лонжероны продольные — размеры углов — 40x40x4,
  • 7.8 — опоры оси правого колеса — размеры углов — 32x32x4,
  • 9.16 — стойки задние — размеры труб — 50×25,
  • 10. — поперечина усиливающая — размеры углов — 40x40x4,
  • 11.- корпус шарнира продольный — размеры трубы — 58х4,
  • 12. — ось колеса — размеры стержня — 030, 13.
  • 17 — поперечные лонжероны — размеры уголка — 40х40х4,
  • 18. — косынки — (с4)


Сцепка прицепная для мотоблока своими руками

Сцепка — это механизм, позволяющий прикреплять навесное оборудование к мотоблокам. По существу, к сцепке мотоблока можно присоединить окучники, плоскорезы, плуги, картофелекопалки, прицепы и двойную сцепку.

Именно такая жесткая сцепка является одним из самых популярных и достаточно популярных навесных устройств, которое чаще всего устанавливают владельцы частной собственности.

Тягово-сцепное устройство для мотоблока своими руками – очень важный узел, обеспечивающий надежность соединений мотоблока с прицепной техникой. Существуют различные типы сцепных соединений. А разница в том, что именно вы хотите прицепить к мотоблоку, в нашем случае это прицеп, поэтому нам очень подходит П-образная навеска в сборе к мотоблоку.
Тягово-сцепное устройство для мотоблока необходимо сделать достаточно надежным, чтобы оно выдерживало постоянные нагрузки. Поэтому рекомендуем изготавливать его только из прочной марки металла. Сцепка основана на П-образном креплении. Для его изготовления нам подходит канал.

Это крепление должно быть установлено в задней части мотоблока под рулем.
В креплении мотоблока необходимо просверлить отверстия подходящего диаметра, чтобы зафиксировать в нем скобу и крепежный штифт.Штифт берем из качественной и высокопрочной стали. Он послужит нам для подключения дополнительных устройств к мотоблоку.

Расположение кронштейна должно быть длинным концом вниз, это необходимо для того, чтобы оборудование, которое мы подключаем к мотоблоку, выполняло все необходимые функции и конец кронштейна не задевал и не изгибался.

Этот тип сцепки для мотоблока является стандартным.
Перед началом работы стоит очень внимательно проверить все резьбовые соединения — они должны быть затянуты до упора.Эта простая процедура помогает нам предотвратить выход из строя сцепки, поскольку ослабленное или отсоединенное соединение может привести к поломке.

После проверки всех соединений можно смело приступать к работе. Во-первых, стоит помнить, что настройка навесного оборудования в нашем случае прицепа еще зависит от самого мотоблока и его технических возможностей. После настройки оборудования необходимо провести пробную работу — очень внимательно следить за его работой в диапазоне 3-5 метров, и при необходимости произвести дополнительную настройку.

Похожие сообщения:

Многие умельцы используют подручные средства для усовершенствования мотоблока уже в хозяйстве. Благодаря таким усовершенствованиям возможности мотоблока многократно возрастают. А кроме автоматизации разного рода хлопот, устройство станет отличным помощником в строительстве, грузоперевозках и т. д. Как правило, к каждому мотоблоку можно подобрать массу навесного оборудования для боронования, вспашки, окучивания культивации и других работ по уходу за растениями и обработке почвы.А приспособив сцепку с тележкой, вы получите полноценное транспортное средство для перевозки стройматериалов, земли, удобрений и других грузов. Но не каждый мотоблок может предложить такое обилие дополнительного оборудования, а если есть возможность доукомплектовать, то, как правило, его стоимость несоизмеримо высока.

В нашей статье мы предлагаем универсальное и простое решение, а именно самодельный мотоблок из моста от Жигулей.

Какие комплектующие нужны для самодельного мотоблока из моста от жигулей

Основой для универсального устройства будет мотоблочный культиватор Урал 1999 года выпуска, но можно использовать и любой другой.В комплекте с установкой поставлялись металлические колеса, фрезы, культиватор и плуг. Не будем на них останавливаться, так как все они есть в продаже по доступной цене.

Но когда возникла необходимость построить дом с гаражом, пришлось бы выполнять много строительно-подготовительных работ, а также разгрузочно-погрузочных работ: выравнивание грунта, засыпка траншей, транспортировка стройматериалов, песка, земли и др.

Для комфортного передвижения по асфальту были приспособлены классические старые колеса от Жигулей.Устанавливать их нужно на минимальном расстоянии друг от друга, это значительно облегчит процесс управления.

Изготовлена ​​»лопата-бульдозер» для выравнивания почвы . Для этого используем готовую заводскую балку, где предусмотрены крепления от мотоблоков. После этого к оставшимся двум изогнутым полосам прикрепляем металлический лист толщиной не менее 8 мм, если меньше, то под нагрузкой он прогнется. Такая конструкция позволит легко и быстро выровнять землю.Если вам нужно засыпать траншеи или, скажем, сгребать в кучу мусор или землю, то перед мотоблоком нужно установить металлический лист.

Как видите, самодельный мотоблок из моста от Жигулей своими руками можно сделать достаточно просто. Теперь подробнее рассмотрим процесс создания универсального прицепа для мотоблока.

Прицеп

Старый задний мост от Жигулей лучше всего подходит для прицепа от мотоблока, также требуется поддон-контейнер для стальных листов.

Благодаря универсальной лебедке на прицеп можно легко загружать и выгружать предметы весом до 500 кг. Во избежание опрокидывания прицепа необходимо размещать перевозимый груз как можно ближе к передней стороне прицепа.

Делаем мотоблок безопасным

Для безопасного использования универсального мотоблока он должен быть оснащен механическим тормозом, как левым, так и правым. Для этого лучше всего подходят тормозные колодки моста от Жигулей:

  • 1.Снимите тормозные цилиндры с колодок;
  • 2. Делаем надрезы в «щечках»;
  • 3. Далее прикрепите рычаги к блокам;
  • 4. Выводим тягу под управление двух педалей;

Устанавливаем рычаг с храповиком, который будет надежно фиксировать мотоблок во время стоянки.

Без тормозов на установке невозможно транспортировать тяжелый груз, так как на склонах особо крутых мотоблоки становятся просто неуправляемыми.

Представленная на рисунке конструкция отлично справилась с вытаскиванием из земли тяжелых телефонных пасынков, оставшихся от телеграфных столбов. Такой материал прекрасно подходит для фундаментов и потолков. Процесс загрузки выглядит следующим образом:

Устанавливаем перед столбом лопату, затем к верхней части прикрепляем конец троса, а снизу крюк с блоком. За один полет удалось достать и загрузить две колонны, вес каждой из них около 250 кг. Столбы должны быть загружены на основную раму.

Глина еще сырая и немного прилипшая, но все высыпается.

Делаем подкрылок для мотоблока (защита от грязи)

Чтобы грязь и вода не летела в лицо во время работы, можно сделать самодельный подкрылок.

Устранение неполадок Check Point Syslog LEEF Events from Log Exporter (cp_log_export) Utility

Сопоставление LEEF настраивается для пользователей, использующих утилиту Check Point Log Exporter.Администраторы, которые хотят заменить значения для сопоставления данных Check Point с определенным полем полезной нагрузки LEEF, могут предупредить файл LeefFieldsMapping.XML.

Например, следующие сообщения LEEF поступают от экспортера журналов Check Point:
LEEF:2.0|Check Point|VPN-1 и FireWall-1|1.0|Accept|cat=VPN-1 и FireWall-1 devTime=1551791289 srcPort =61842 layer_name=TEST Security layer_uuid=9b1ead25-e38e-4fe4-8b50-4273da8ffcaa match_id=1931 parent_rule=0 rule_action=Принять имя_правила=Навигация rule_uid=4a4793d5-789b-4e11-b452-03c2ad8c951d action=Принять ifname=2dbon=inbounddir.650 logid=0 loguid={0x5c7e74b9,0x1f,0x5d66020a,0xc0000001} origin=IPADDRESS originsicname=TT\=ABDCEFG04,O\=sssss..sssss sequencenum=822 version=5 dst=IPADDRESS proto=6 service=4293 service_id=https src=IPADDRESS

В образце полезной нагрузки srcPort определен как 61842, а в полученных данных LEEF не указан порт назначения (dstport). Однако существует пара имя=значение для службы, которая назначается порту 443. Администраторы могут понять, как поля Check Point соответствуют формату LEEF, изучив файл LeefFieldsMapping.XML.


s_port
srcPort


srcPort
srcPort


d_port
dstPort


destination_port
dstPort

service
dstPort

После перезапуска Log Exporter:
LEEF:2.0|Check Point|VPN-1 и FireWall-1|1.0|Принять|cat=VPN-1 и FireWall-1 devTime=1551791289 srcPort=61842 layer_name=TEST Security layer_uuid=9b1ead25-e38e-4fe4-8b50-4273da8ffcaa match_id=1931 parent_rule=0 rule_action=Принять имя_правила=Навигация rule_uid=4a4793d5-789b-4e11-b452-03c2ad8c951d действие=Принять ifdir=входящий ifname=bond2.650 logid=0 loguid={0x5c7e74b9,0x1f,0x5d66020a,0xc0000001} TT\=ABDCEFG04,O\=sssss..sssss sequencenum=822 version=5 dst=IPADDRESS proto=6 dstport=443 service_id=https src=IPADDRESS

Залейте нужные файлы в коробку.Правила смены олии в КПП ВАЗ робимо правильные. Контроль уровня и необходимых обсяг

ВАЗ-2107 — автомобиль из семейства классических Тольяттинскому автомобильному заводу, созданный на базе Fiat 124 и ВАЗ-2101. Автомобиль, которым пользовалась семья, зарекомендовал себя в первую очередь как один из самых ремонтируемых и доступных в эксплуатации автомобилей в мире. Модель Qia и на сегодняшний день востребована на вторичном рынке, її купать завдяки простой и дешевой конструкции.Еще ремонт ВАЗ-2107 по мощности… Одна из самых популярных процедур є замена витражных материалов- например, вибрация и замена трансмісійної масла… Если я могу помочь вам с правильным ответом, вам нужно изменить параметры так что вы можете правильно выбрать и заменить параметры. Статистику понять несложно, мачта на МКПП ВАЗ-2107 известна, как и вибрация вязкость, допуск, тип более коротких марок.

Периодичность замены

Очень уважаю то, что регламент замены олийя трансмиссии не глохнет только после суда.Но все равно в первую очередь нужна дополнительная информация – для ВАЗ-2107 она становится 70 тысяч километров. Весь индикатор может полностью меняться от сознания, в котором машина находится в эксплуатации.

Эля в сознании россиян чаще всего требуется замена того или иного менеджера. Выделим несколько факторов, негативно влияющих на действие масла корицы:

  • Частая езда без движения, замыв и заторные туманы, не переданные по свидетельству користувача ВАЗ-2107
  • Регулярная езда на качественных товарах, несоблюдение правил дорожного движения
  • Двигун практически не зависит от высоких оборотов, через що перегреть
  • Изменение климата, перепады температур, быстрое опадение и заморозки

Як видомо, ВАЗ-2107 вдохновлен той же итальянской моделью 1960-х годов.Неудивительно, что машина не рассчитана на причудливые умы эксплуатации и активных людей. Со стороны «смка» любезно приспособлена к плохим дорогам — с точки зрения комфорта але нияк не автосалон. На связи с цим в некоторых випадках провожу еще буду часто заменять олии в мкпп, кожа бажано 50-60тыс км. С помощью профилактики мы также не будем заниматься на ранних стадиях переворотом команды.

Перевираямо обсяг что стан олиии

Наглядность уровня масла в КПП ВАЗ-2107 можно сделать с помощью мирового щупа, а также ручной насадки.Нужен минимальный набор инструментов. На щупах є есть таблички Max и Min, для нуждающихся есть переключение часов. Итак, если начало координат находится ниже уровня Min, то необходимо ввести поющую громкость, пока масло не до отметки, а Max не меняется, чтобы Max и Min были наиболее оптимальными. цена.

Так как стало пасмурно и потемнело, а также чтобы отомстить осадам, таким образом, одна добавка была бы недостатком. Итак, во всей ситуации виконати имеет сложную замену олийя.

Масло Вибирь для МКПП ВАЗ-2107

По логике, прежде чем менять олию, нужно вивчит десчо важные параметры… Перче, я зверски уважаю тип олии — синтетику, напоминающую синтетику и минералку. Для «смки» нельзя использовать синтетику в дороге, и оптимальным вариантом будет синтетика.

«Минералка», у себя дома, рекомендуется для автомобилей с большим пробегом (также можно чаще снижать масло).Крим тсёго, важно особое уважение к марке, вязкости и допускам. Для машины возможна поставка продукции импортных или иностранных компаний. Например, хорошо зарекомендовало себя масло Shell Spirax S5 с параметрами вязкости 75W-90, а также GL4 или GL5. К имеющимся опциям можно добавить коньяки Лукойл, Роснефть, G-Energy и інші.

Пленки для заливки

Если вы выбрали дом, вы можете сделать большое дело. Так, для механической 5-ступенчатой ​​коробки стандартная установка на позиции 1.6 литров, или 1,3 литра для 4-х ступенчатой ​​коробки передач — тот самый фасон необходимости заливать на повторную чистку коробки от старости. Пока ты не можешь убить, ты не можешь больше войти в обсяг.

Ваш скин автомобиля может быть поврежден. Например, шумит коробка, лучше передачи включаются. Но это не значит, что подобрать коробку передач все равно просто. Проверьте это здесь.

Вам нужно купить олии в коробке от ваз 2109?

Шум в коробке передач ваз 2109 при маленьком рывке в неньком масле.Том, за початок, переверни его на контрольно-пропускном пункте. Это необходимость, чтобы заменить его. Эля як часто минируют масло в КПП ваз 2109? Итак, для VA, Z заменит olii slid robity skin 5 rockiv … Имейте розрахунку на тест йога вистач за 70 тис. км. Заливайте масло через специальную масляную пробку, расположенную в нижней части коробки. Итак, теперь вы знаете, через сковородки минифицировать масло в коробке ВАЗ 2109, это не маловажно!

Важно : масло в КПП можно залить без замены за тривиальный час.


Пленки олиа заливаем в коробку ваз 2109 :

  • 3,0 л на 4-х шаг к ящику;
  • 3,3 л якшо бокс большой 5 щаблів.

Ради олии не будем занимать канистру на 4 литров. Практично закончить его вручную. Триматиїї бажано в гараже и за необходимость доливать масло в коробку.

КПП предназначена для увеличения мощности тяги при заданной передаче її на проволочные колеса в вагоне. Дани принято считать самым лучшим и «живым» в машине. Неравенство можно легко подавить и смрад можно увидеть в ящике сверху дороги, внизу в других частях автомобиля.

Какой инструмент нужен для смены олийи?

Залить масло в коробку, следить за специнструментом:

  • Воронка;
  • Ключ крышки на 17;
  • Хорошо, когда злишься;
  • Специальный шприц для наполнения, в котором нет зонда;
  • Жонглирование, вытирание щупа и рук.

Яке масло красивее лить в оброб ваз 2109?

Включи те, як литиевое масло в коробке ВАЗ 2109, ты ни в чем не виноват. В датском часе есть много марок масла как импортного, так и вітчизня производства… Универсальность такого продукта велика, но найти его в нынешнем выборе не так-то просто. Вибрируя олию, соблюдайте наступление простых, более эффективных правил:

1.) Не обязательно покупать масло в дороге и импортировать масло (цена не обязательно означает идеальное качество).

2.) Осторожнее с этим дерьмом. Переверните этикетки на упаковке. Прочитайте информацию о продукте.

3.) Дешёвая ол_я тоже не брат, что ли, бах вперёд. На КПП к нему кроме гарной ничего нет, да и в ремонт достать можно.

4.) Можно заливать в коробку моторное масло, как указано в инструкции.

Є специально созданные коробки передач для КПП автомобилей ВАЗ.Перед ними ТМ — 4а, ТМ — 4, « Rexolt «, которые могут иметь вязкость 80 — 85W. « Омск транс Р » вязкость 80 — 85 Вт. «Воллез ТМ4» имеет диапазон вязкости 80-90W. Є у інші импортные марки гарной якости.

Для своего автомобиля выберите тот, для которого вы хотите получить лучший рейтинг. Перед Тимом заменю дворянство, нюансы дворянства:

  • Замена масла в коробке передач автомобиля ВАЗ 2109 tody, если не остывает.
  • Бажано робити заменит хитрый пробег автомобиля.
  • Щуп виноват в буте под капотом на КПП.
  • Оптимальный уровень показаний на щупе.
  • Масло из коробки не кипело, питание указанного знака не лить.
  • Минимальный уровень отображается в виде нижнего знака.
  • Просто стряхнуть, так райвен опустился ниже минимума, а это значит, что коробка может выйти из строя, если масло не поменяю.

Замена масла в коробке передач ВАЗ 2109 с щупом

1)

2) Коробка (1) varto с опережением программы, завершив испытания до 10 километров на целой машине.

3) Затем нужно снять резинку ковпачка. Чистый Його. Для дополнительного дротика проденьте вентиляционное отверстие.

4) Закрутить пробку маслосливного отверстия коробки передач (2) … В последнее время ставлю коробку перед коробкой.

5) Як только оля рассердится, завинтите пробку на льдине.

6) Залить новое масло через отверстие щупа.

7) Поместите ведро обратно на йой.

В процессе изменения необходимого уровня необходимо контролировать количество масла, чтобы не перелить необходимое количество еды. Это важно для той знати, :

NS Поверните зонд с помощью ганчирки и поместите его на мышей.

NS отрегулировать масло в редукторе кстати.

NS При необходимости долейте масло до единственной отметки.

То же самое уклоняться от замены олии в ваз 2109. Писать коробка в машине может служить долго. Голова, не нужно забывать перевернуть мелодию тривиального и великого испытания.

Як заливка масла в коробку ваз 2109 без щупа:
  • ВАЗ 2109 имеет отверстия для заливки олии, росташовутся к праворуким коробкам кузова.
  • Корок нужно закрутить и наполнить шприцем. Сориентируйте по нижнему краю отверстия, налейте оливковое масло.
  • Залить масло в коробку шприцем, не доходить до необходимого уровня.

Итак, заменим старую олию на новую в коробке передач ВАЗ 2109. Такая процедура замены олии в коробке передач ВАЗ 2109 не требует специальных инструментов и знаний. Бажаємо успехов!

Якшо статью почитал, разграничил социалистов и комментарии!

Если масла в КПП ВАЗ 2110 меньше требуемого объема, то на езде автомобиля проверяют наличие несоответствий, связанных с входом с лады важного трансмиссионного ВУЗа.

Заводская стандартная коробка передач ВАЗ 2110

Конструкторы автозавода ВАЗ 2110, разрабатывая концепцию коробки зимних товаров, сделали важный висновок:

  • оптимальная замена жевательной линии в МКПП осуществляется при машина проезжает 60 тысяч километров.

Перед тем, как залить, залейте олию немає смысл, осколки АЗС застрахованы на пробную стоимость. Виробляют заменить мастичный материал в экстрах, если в картере коробки расходуется вода, обламывается шестерня, а это уже мелочь.

Обычный робот коробка передач ВАЗ 2110

Слайд значит очевидный факт, машина из десятка комплектаций выробник с функциональной коробкой зимних видов спорта. Один недостаток рук – приходится периодически подбирать мастичный продукт. Подача вимогу важна, осколки от смешивания жидкости, засорение масла металлической микроскопической стружкой, износ шестерен, других деталей трансмиссионного агрегата.

Автомобильный ВУЗ, который обезопасит автомобиль от износа, «нафаний» с большим количеством деталей и механизмов, которые постоянно трутся один в один.Отдал масло на КПП, чтобы понизить механику коробки передач, так что можно попробовать передачи на час. дорожный транспорт.

Заливаю ВАЗ 2110 в коробку как только почувствую расстояние, так как температура в коробке тоже нужна.

Для тех, у кого есть опыт, им не трудно. Молодые шоферы очень заметны; Я не знаю, что они делают. Искренне ради удовольствия продавца, не рассчитывайте на продуктивность.Магазину нужен товарный запас. Часто продавцы выдают стики, то есть те, что не продаются единовременно.

Какой объем коробки ВАЗ 2110?

В выложенном материале однозначно показательно, что файлы залиты в вазовскую коробку. Наполняемость питания правильная, шансы на нормальную работу автомашины на кону. Молодая вода знает о том, что для одноразового заполнения картера ящика следует приобретать литр мастичного продукта.

Выробленная модификация автомобиля это автомобиль с детским силовым агрегатом, оснащенный однотипными ящиками зимних продуктов с минимальной технической доработкой. Конструкторы здесь могут внести стопроцентные изменения. Теперь винные прогулки и черговский велосипед при запуске в новую серию старой модели… Объединение трансмиграционного университета оправдано с экономической точки зрения.

Унифицировании вузол с составлением вимага точных обсяг олии и коробци.Кроме того, количество масла в коробке популярного ВАЗ 2110 – всего 3,5 литра. Мастика материала выдерживает пробег автомобиля 60 тысяч километров. Писля цьго скольжения замените мастичным изделием. Необходимо, чтобы в картере было одинаковое количество консистенции мастики. Тобто 3,5 литра.

Можно больше, але сток — машина Шкода. Объявления об обязательствах:

  • лучше поменять количество сальников с лады;
  • негативно сказываются на нагрузке двигателя;
  • zbilshu vitratu paliva.

Негатив появится обвязково, как только вы прибавите 200 грамм к норме.

Масла КПП коньячные 2110

Вставив, сковороды мачты нужны для коробки, далее переходим к тех: «Почистить мачту для трансмиссионного универа». В специальные магазины торговая полиция буквально вламывается в олывычизнян, иностранный выробник. Выберите товары, которые будут отмечены. Эля спать в купувати все сразу. Слайд читать, думать. Целый час решение верное.

Наипоширеніші типи олій

Химическая галуз ‘Ассортимент необходимых жевательных наступательных видов:

  1. Минеральные олии для ящиков змей.
  2. Синтетические якисные аналоги
  3. Пидлогу синтетические масла от брендовых виробников России и зарубежных стран.

Інші форумцi редис couuvati для автомобильной трансмиссии является синтетическим продуктом, объяснимой вибрирующей командой, которая практически неудержима для коробки передач.

Безопасно! Звучит так застенчиво. Чтобы не угодить синтетическим оливкам их минеральными аналогами, консистенции немного, это хорошо, чтобы за недолгий час эксплуатации убирать универ.

Репутация бренда «Олий»

На ликвидном русском майдане можно попить мастики рідини для КПП ВАЗ 2110, которая будет доставлена ​​из Голландии. Купаться в том, что заливаем картер коробки Valvoline DuraBlend. Лучшее из пропионовых масел. В магазинах продают по демократичной цене.

МАУ УНИВЕРСАЛ Эксплуатационные характеристики олиа Castrol EP-80, вироблена в Нимечачин. Недорогой продукт легко найти в специальных торговых точках. Гарант бесшумно включал понижение крутящего момента с одной передачи на низшую.

Вода с бюджетом для купания олию ТАД-17І. За килограмм продавец просит 20 карбовантов. Врахоючи положительные характеристики товара, цена приемлемая. За 200 рублей купить 10 литров олии.

Недорого, стоимость килограмма мастики ридини ТНК ТМ-4-12.Рекомендуется посетить. Доберитесь до магазинов и самое большое количество разновидностей. Можно купить только щупы, несколько необходимых масел в коробке ВАЗ 2110.

По финскому предложению покупать товар со склада нерационально. Для зберигання зывых шептались об особом владении первобытностью, что видно при наличии збериганна противопожарных и экологических норм.

Поставляется много автомобилей, капли масла ставятся в коробку передач ВАЗ-2114. Назовите мне цену на еду для винодельни, если пора менять день рождения в университете.Из того же, по этому статуту понятно, какие сообщения надо заполнять в КПП.

Олия за заполнение КПП

В память о заводе виробник, в редукторе КПП ВАЗ-2114 3,5 л масла оливкового .

Эля, как показывает практика, машины заливают 3,3 литра. Связан вместе, когда злится, то много олия можно найти в КПП на валах, а так же на стенах.

Процесс заливки оли в КПП

Якщо капитальный ремонт (производство)

Как перебрать коробку передач или пройти капитальный ремонт флуда Виноват том 3.5 литров … Так же, как минимум немаловажный факт, те, кто в процессе взбивания масла может поменять, может какие-то детали и сам кузов расходует поющий объем. Эль, в то время заменитель потребляемого количества, принимается от 100 граммов.

Висновки

Отже, було зьясовано, как объем масла в коробке передач ВАЗ-2114 стал 3,5 литра. Если будет изменение, то будет залито меньшее количество, около 200 грамм жевательного возраста потеряется в середине универа.

В рамках регламентно-технического обслуживания легковые автомобили, в том числе классическая модель ВАЗ 2107, кроме американской, должны быть подготовлены к полной замене врезанных в коробку передач шестерен (КПП) и картера редуктора заднего моста. Из рекомендаций заводу виробник следует, что процедура повторного прохождения 35000 километров после трех лет бесперебойной эксплуатации автомобиля ВАЗ 2107.

При необходимом уме, для того, чтобы заменить его в коробке картера заднего моста, Viconan пройдет успешно и без особых проблем, є внешний вид, выделяющийся или особенный дизайн.Думать об этом будет еще проблематичнее.

С инструментами для замены мастики для вимагатайма:

  • Накидной ключ или головка на 17;
  • Искажение для сбора подходящей мастики;
  • Металлическая пластина;
  • Приспособление для вливаний масла (шприц, нагнетательный тоже).

Кроме того, необходимо долить новое масло в количестве, необходимом для заполнения объема. В коробку ВАЗ 2107 необходимо залить примерно 1.6 литров плюс редуктор заднего моста на 1,3 литра. Кроме того, минимально необходимый обсяг трансмиграционной олиии — 3 года.

В целях экономии средств на трату часа и множества материальных ресурсов настоятельно рекомендуется перед запуском робота держать под контролем КПП при протечке. В случае течи необходимо узнать причину, и только удалить масло.

Предварительно необходимо дополнительной металлической щеткой очистить от расплода сливные и заливные пробки.Для початка — заменить его в редукторе. Подставляетмо отсек для приготовленного масла и вкручиваемо заливаем пробку. За то, как вся олея с КПП в витече, завинчу пробку на льду. Захлестывает масло с появлением металлических домиков и замерзанием.


Как только считается, олиа занадто сложная, рекомендуется иметь КПП. Для полного опыта специальной промышленной разработки можно подготовить его самостоятельно.При этом разворота нет: надо менять масло (будь то моторное или трансмиссионное) и дизельное или газовое, в случае сна 1:1. Для производства достаточно 1 литра суммы. За дополнительный шприц или насадку надо насыпать сумму в коробку и закрутить заливая вареньем… Надпись включающая нейтральность, поразительно трогательная и да, пьющая 5-10 перьев и пикантную сумму за цену коробки.

Если промывать не только коробку, но и редуктор заднего моста ВАЗ 2107, то надо будет водить заднее колесо, получить авто в помощь противобуксовочные упоры и дать пощупать мотор если включен механизм.При этом моется и КПП, и заднее место.

Кроме того, как из КПП выливается масло, либо проминка, а на место, сзади с помощью шприца, вкручивается сливная пробка, либо пристройка залива новая. Из рекомендаций к растению влить масло в воду; Если хотите, закрутите начинку браги на место, а конец можно заменить.

Старые автомобили ВАЗ 2107 топчутся, но пробку закрутить тяжело по тихой причине.Тоди был зол и ему нужно было избавиться от изменений в трансмиссиях и залить салон. Осколки чека через заливную яму неудачны, ориентируйтесь на рекомендации завода по производству машин: для частой КПП — 1,4 литра, для пятиступенчатой ​​часты — 1,6.

Замена мастики в заднем мосту ВАЗ 2107 производится аналогично, с помощью тех же инструментов и приспособлений.


.

Оставить ответ
