Электрическая схема форд фокус 1: 307-1 Ремонт focus i — Энциклопедия журнала «За рулем»

Содержание

ее неисправности, замена и доступная электросхема

В любом транспортном средстве электроника играет важную роль, обеспечивая более комфортное управление автомобилем во время движения. Не исключениями стали и машины зарубежного производства, характеризующиеся наличием различных электронных гаджетов и устройств, подключенных к бортовой сети. Подробнее о том, что представляет собой электросхема автомобиля Форд Фокус 2, узнайте из этой статьи.

Содержание

[ Раскрыть]

[ Скрыть]

Что входит в электросхему?

Блок Фокуса с обозначением компонентовНазначение деталей блока

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с релеОбозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД — электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

  1. На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
  2. Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
  3. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео — SPN).

Меры профилактики

Что необходимо знать об электросети:

  1. Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
  2. Подключение и отключение АКБ возможно только при отключенном зажигании.
  3. Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
  4. При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
  5. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
  6. Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
  7. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
  8. Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
  9. При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
  10. Время от времени производите очистку аккумуляторных клемм и выводов.
 Загрузка ...

Видео «Как своими руками подключить систему круиз-контроля?»

Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика — lipan48).

Схема автомобиля - Форд Фокус

     Очередная новинка Ford Focus 1998-2005 года выпуска. Техническое состояние вы можете оценить самостоятельно, при условии, что шины передних колес от одного производителя, имеют одинаковый профиль и давление в шинах соответствует норме. Оценку проводите по следующим критериям: при движении прямо рулевое колесо должно находиться в среднем положении, без какого-либо смещения; при движении прямо по ровной дороге, после того как вы сняли руки с рулевого колеса, автомобиль не должен уходить влево или вправо;  после завершения поворота рулевое колесо должно самостоятельно вернуться в положение, соответствующее движению прямо; неравномерный износ шин.

Условные обозначения к эл.схемам на Форд Фокус

A7—ЭБУ системой ABS
A27—ЭБУ системой автоматического поддержания постоянной скорости автомобиля
A30—комбинация приборов (41 — микропроцессор)
A31—модуль топливного насоса (1 — топливныйнасос; 2 — датчик указателя уровня топлива в баке)
A37—бортовой компьютер
A38—реле времени
A77—ЭБУ иммобилайзером/системой центральной блокировки замков дверей
A147—ЭБУ силовым агрегатом
B43—датчик угла поворота коленчатого вала
B120—селектор выбора передач АКП
B135—датчик температуры головки блока цилиндров
E1—левая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)
E3—левый передний указатель поворота
E7—правая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы)
E8—правый передний указатель поворота
E9—левый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)
E10—правый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы)
E44—боковой повторитель правого указателя поворота

E45—боковой повторитель левого указателя поворота; N49 — выключатель аварийной световой сигнализации (положения выключателя: 0 — выключено; 1 — включено; 2 — контрольная лампа включения аварийной световой сигнализации)
E48—правый задний указатель поворота
E49—левый задний указатель поворота
E105—левый фонарь света заднего хода
E109—правый фонарь света заднего хода
E174—дополнительный фонарь сигнала торможения
h2—звуковой сигнал
h5—дополнительный звуковой сигнал
K4—реле топливного насоса
K13—реле питания ЭБУ силовым агрегатом
K22—реле стартера
K33—реле звукового сигнала
K36—реле ближнего света
K37—реле дальнего света
K45—реле вентилятора охлаждения двигателя
K46—реле вентилятора охлаждения двигателя (повышенная частота вращения)
K50—реле электрических стеклоподъемников
K70—реле свечей накаливания
LHD—автомобили с левосторонним расположением рулевого управления
M8—стартер
M9—очиститель заднего стекла
M37—вентилятор охлаждения двигателя
M38—дополнительный вентилятор охлаждения двигателя
M122—стеклоподъемник двери водителя
M123—стеклоподъемник двери переднего пассажира
M132—стеклоподъемник задней левой двери
M133—стеклоподъемник задней правой двери
N54—выключатель звукового сигнала (положения выключателя: 0 — выключен; 1 — включен)
N81—выключатель на педали сцепления (положения выключателя: 1 — сцепление включено; 2 — сцепление выключено)
N76—датчик давления в системе кондиционирования (положения датчика: 1 — нормальное давление; 2 — повышенное давление)
N90—подрулевой переключатель дальнего/ ближнего света фар и указателей поворота (0 — выключено; 1 — дальний свет; 2 — переключение дальнего / ближнего света)
N104—переключатель очистителя и омывателя ветрового стекла (положения переключателя: 0 — выключено; 6 — включен омыватель; 7 — включен очиститель)
N120—выключатель внешнего освещения (0 — выключено; 1 — габаритный свет; 2 — ближний свет фар
N276—выключатель на коробке передач (положения выключателя: 2 — сигнал заднего хода включен; 3 — сигнал заднего хода включен; 5 — включена одна из передач коробки; 6 — включена нейтральная передача коробки)
N278—выключатель (замок) зажигания (положения выключателя: 0 — зажигание выключено; 1 — включено питание радиоприемника; 2 — зажигание включено; 3 — включение стартера (пуск двигателя))
N300—переключатели электрических стеклоподъемников на двери водителя (0 — стеклоподъемники выключены; 1 — поднятие стекол; 2 — опускание стекол; 3 — лампы подсветки переключателей стеклоподъемников; 5 — переключатель стеклоподъемника двери водителя; 10 — опускание стекла двери водителя; 11 — поднятие стекла двери водителя)
N316—выключатель подачи топлива (положения выключателя: 1 — включен; 2 — выключен)
N318—выключатель сигнала торможения (положения выключателя: 1 — выключено; 2 — включено)
P91—центральный монтажный блок предохранителей и реле
O1—аккумуляторная батарея
O5—генератор
P1—перемычка
P13—винтовой проводник
P20—свечи накаливания
P91—центральный монтажный блок предохранителей и реле
P93—монтажный блок предохранителей и реле на аккумуляторной батарее
P136—свечи зажигания
R27—резистор
R51—обогреватель левого сопла омывателя ветрового стекла
R52—обогреватель правого сопла омывателя ветрового стекла
T1—катушка зажигания
U1—конденсатор
V33—диод
Y13—электромагнитный клапан системы холостого хода
Y108—топливная форсунка цилиндра № 1
Y109—топливная форсунка цилиндра № 2
Y110—топливная форсунка цилиндра № 3
Y111—топливная форсунка цилиндра № 4

Форд фокус 1 электросхема - theilayug.

jacquelinefirkins.com

Форд фокус 1 электросхема

Соединения проводки и электрооборудования автомобиля форд фокус. Электросхема соединения системы пуска двигателя форд. 1, 5 - предохранитель 20 А; 2, 4 - монтажный блок предохранителей и реле; 3 - выключатель (замок) зажигания; 6 - реле стартера;. Электросхема Ford Focus 1 комбинация приборов. Схемы электрооборудования форд фокус 1. Схема цепей комбинации приборов (контрольные лампы резерва топлива, заряда аккумуляторной батареи, неисправности двигателя, повышающей передачи. Главная Автомобили - Ford (Форд) Форд Фокус 1 с двигателями 1,6i, 1,8i, 2,0i - руководство. поиск по сайту. содержание. Подробнее о том, что представляет собой электросхема автомобиля Форд Фокус 2, узнайте из этой статьи. Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Обслуживание и ремонт автомобилей Форд Фокус, Мондео, точки подключения сигнализаций - Страница.

Раздел Электрооборудование из сервис мануала по ремонту автомобилей Фокус 1 1998-2004 годов выпуска. Электрооборудование Форд Фокус. Производственно-практическое издание электрооборудование Форд Фокус первого поколения с кузовами седан, универсал и хэтчбек модели выпуска с 1998 предохранители, реле Форд Фокус принципиальные электрические схемы оборудования. читать онлайн, скачать, купить. Электрическая схема автомобиля ФОРД ФОКУС Соединения проводки и электрооборудования автомобиля форд фокус. Постоянные изменения в модельном ряде автомобилей Focus не исключают соответствующие изменения в схемах электрических соединений. Построение электросхем. Цвет проводов на схемах электрических соединений имеет условное обозначение. Далее приведены используемые условные обозначения: BL — голубой; BR — коричневый; GE — желтый; GR — серый; GN — зеленый; RS — розовый; SW — черный;. Содержание ЭЛЕКТРОСХЕМА ФОРД ФОКУС — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯЭЛЕКТРОСХЕМА ФОРД ФОКУС. Система пуска двигателя (на автомобиле с механической коробкой передач). Система пуска двигателя (на автомобиле с автоматической коробкой передач). Схема включения топливного насоса. Схема включения форсунок и регулятора холостого хода. 08TvjLVwGl - sites.google.com. Ford Focus I (2003) Электросхема онлайн 1/16 Станица устройства. Задать вопрос. №. А. Назначение. 30. 7.5. '98-'01: ABS. 10. '02-'04: Переключатель света '05-'07: Габаритный свет. 31. 15. '98-'04: Радио. 20. '05-'07: Радио. 32. 10. '98-'01: Переключатель света. 15. '02-'07: Указатели поворота. 33. 15. '98-'01: Аварийная сигнализация. 20. '02-'05: Звуковой сигнал. богоугодное дело делаете :=) я тоже, сразу как приобрёл FF1, скачал кучу FMов и Фокус-клуба как говорится "хочешь, чтобы было сделано хорошо — сделай сам". Схемы предохранителей и реле, а так же принципиальные электрические схемы автомобилей и другой техники. Руководство по ремонту и эксплуатации Форд Фокус 1998-2005 г.в. Схемы электрических соединений. Схемы электрических соединений Форд Фокус. Нужна схема электрики на Американский фокус седан 2001 г/в LX. Комплектация ff1 USA. Focus 1. Хочу купить подержанный Фокус РЕМОНТ ОБСЛУЖИВАНИЕ ЭКСПЛУАТАЦИЯ АВТОМОБИЛЕЙ Форд Фокус. Ford Focus (с 1998 года выпуска). полные технические характеристики. диагностика. электросхемы. Форд фокус 1, назначение реле и предохранителей. Замена генератора Форд Фокус 1 2.0 АКПП. Замена топливного насоса (снятие трубок) на Ford Focus 1. Генератор Форд 1 wmv. Ford Focus 1, где находится двигатель и резисторы отопителя. Аварийная сигнализация. Веерные форсунки на Фокус 1 можно поставить от Фокус 3 или от Фокус1, но уже америкоса. Найдя информацию по сравнению форсунок, мне больше всего понравились от америкоса. Ломал голову, пытаясь разобраться с ручником Форда Фокус 1 своими силами. Схема автомобиля - Форд Фокус. Сборник качественных электросхем от легковых автомобилей. Схема автомобиля — Форд Фокус. Очередная новинка Ford Focus 1998-2005 года выпуска. Техническое состояние вы можете оценить самостоятельно, при условии, что. Авторазборы, разборки Магазины автозапчастей Сервисы, технич. обслуживание Сигнализации, пр.уг. системы Тюнинг авто Шины и диски. 10.20. Электросхемы. Руководства → Ford → Focus (Форд Фокус). Главная Автомобили - Форд Руководство по ремонту, обслуживанию, диагностике автомобиля Ford Focus I с двигателями 1,6i 1,8i, 2,0i. поиск по сайту. содержание. Здравствуйте. Электрические схемы вашего автомобиля есть тут и здесь. Форд Фокус. Лада Гранта. Renault Logan. Монтажный блок реле и предохранителей Ford Focus 1. Описание, схема и расшифровка. Место расположения блока предохранителей. В Focus бортовое электрооборудование защищают от перегрузки многочисленные предохранители. Их защитная функция точно рассчитана, исходя из теоретической максимальной нагрузки отдельных электрических цепей. Имеется у меня машинка Форд Фокус. Не тот, что на фото, но такой же.А в интернете очень мало материала по ремонту и обслуживанию этой машины. Электрические схемы Форд Фокус. Написано Константин , 28 February 2016 · 13516 просмотров. Руководство по эксплуатации и ремонту Ford Focus. Электросхема замка зажигания форд фокус. 12.41 Электросхема 9: Система управления двигателем с автоматической трансмиссией (начало). Сервисное руководство Форд Мондео 1, 2. Фокус 1, Фокус 2, Мондео 1, Мондео 2, Мондео 3, Мондео 4, Эскорт 3, Эскорт 4, Фиеста 2, Фиеста 4, Таурус Схема электропроводки Ford eskort (Форд Эскорт) На представленных схемах электропроводки. Схему проводки автомобиля ford focus 2 и других блоков электрооборудования моделей ФОРД. Форд Мондео 4 Руководство по эксплуатации, техническому обслуживанию и ремонту. Электрические схемы КАМАЗ. Рис. 1. Расположение приборов на передней части кабины: Руководство по ремонту автомобилей Ford. FORD — инструкция для сервиса — все модели. Советы по ремонту автомобиля Обсуждение: Отзывы о запчастях Febest Обсуждение: Компанией. Если вам необходимо отремонтировать автомобиль, всю полезную информацию вы найдете. Руководство по ремонту мазда форд 2000-2004 в личку сейчас скину(книга бестолковая) haynes. почему горит чек на Лексусе, топ основных причин по которым горит чек

Схема проводки форд фокус 2 рестайлинг

Для удобства поиска в пределах страницы, фрагмента схемы, ниже представлены ссылки. Возврат на начало страницы, клавиши Ctrl+Home.

  1. Схема соединений генератора и пуска двигателя. Лист 1
  2. Схема соединений генератора и пуска двигателя. Лист 2
  3. Электронная система управления двигателем. Лист 1
  4. Электронная система управления двигателем. Лист 2
  5. Система зажигания
  6. Схема подключения форсунок и вентилятора охлаждения
  7. Блок управления ABS/ESP. Лист 1
  8. Блок управления ABS/ESP. Лист 2. Начало схемы адаптивного освещения
  9. Адаптивное освещение. Лист 2
  10. Адаптивное освещение. Лист 3
  11. Блок фар с ксеноном. Лист 1
  12. Блок фар с ксеноном. Лист 2
  13. Габаритный свет
  14. Система автоматического включения габаритов
  15. Сигналы торможения
  16. Указатели поворота и аварийная сигнализация. Лист 1
  17. Указатели поворота и аварийная сигнализация. Лист 2
  18. Монтажный блок в моторном отсеке
  19. Предохранители монтажного блока в моторном отсеке
  20. Реле в монтажном блоке моторного отсека
  21. Монтажный блок в салоне

Схема соединений генератора и пуска двигателя. Лист 1

Схема соединений генератора и пуска двигателя. Лист 2

Электронная система управления двигателем. Лист 1

Электронная система управления двигателем. Лист 2

Схема подключения форсунок и вентилятора охлаждения

Блок управления ABS/ESP. Лист 1

Блок управления ABS/ESP. Лист 2. Начало схемы адаптивного освещения

Адаптивное освещение. Лист 2

Адаптивное освещение. Лист 3

Блок фар с ксеноном. Лист 1

Блок фар с ксеноном. Лист 2

Система автоматического включения габаритов

Указатели поворота и аварийная сигнализация. Лист 1

Указатели поворота и аварийная сигнализация. Лист 2

Монтажный блок в моторном отсеке

Предохранители монтажного блока в моторном отсеке

Реле в монтажном блоке моторного отсека

Монтажный блок в моторном отсеке Форд Фокус 2




Монтажный блок в салоне автомобиля



Схема соединений генератора и пуска двигателя


Электронная система управления двигателем Форд Фокус 2



Электросхема зажигания Ford Focus 2


Схема подключения форсунок и вентилятора охлаждения


Блок управления ABS


Схема фар автомобиля




Блок фар с ксенонами



Схема подключения габаритного света


Система автоматического включения габаритов Форд Фокус 2


Схема включения сигналов торможения


Электросхема поворотных фар Форд

В любом транспортном средстве электроника играет важную роль, обеспечивая более комфортное управление автомобилем во время движения. Не исключениями стали и машины зарубежного производства, характеризующиеся наличием различных электронных гаджетов и устройств, подключенных к бортовой сети. Подробнее о том, что представляет собой электросхема автомобиля Форд Фокус 2, узнайте из этой статьи.

Что входит в электросхему?

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в себя множество различных узлов. Основными компонентами, питающими сеть электрооборудования, являются, как известно, аккумулятор и генераторное устройство. Система зажигания устроена таким образом, что передача искры для воспламенения горючей смеси осуществляется по высоковольтным проводам. Ниже вы сможете найти схемы и обозначения основных узлов.

Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от скачков напряжения. Но помимо основного БП, Фокус 4, 3 или любой другой также оснащается еще одним блоком, в котором установлены реле.

Электросхема блока с реле Обозначение реле

Без системы зажигания запустить двигатель не получится, поэтому предлагаем ознакомиться со схемой ее подключения и обозначения основных компонентов.

Система зажигания Форд Фокус 1,2 3, 4

Также следует выделить ЭСУД – электронную систему управления мотором.

Система управления двигателем и обозначение основных узлов и элементов

Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Как сказано выше, от функционирования этого девайса зависит многое, поэтому знать о его подключении в любом случае нужно.

Схема подключения генератора и обозначение элементов

Распространенные неисправности

Ниже приведены основные неисправности, которые проявляются в работе электроники Форд Фокус 3, 4, 2, 1:

  1. На этих авто довольно часто обламываются кабеля в крышке двери багажного отделения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка.
  2. Модели 1, 2, 3, 4 страдают «болезнью» выхода из строя лампочек освещения номера. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей.
  3. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях. Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на 10-20 минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд. Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на 180 градусов (автор видео – SPN).

Меры профилактики

Что необходимо знать об электросети:

  1. Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.
  2. Подключение и отключение АКБ возможно только при отключенном зажигании.
  3. Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.
  4. При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.
  5. Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается.
  6. Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.
  7. При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.
  8. Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления. Если ЭБУ и генератор выйдут из строя, это приведет к большим финансовым потерям.
  9. При включенном моторе трогать проводку системы зажигания ни в коем случае нельзя.
  10. Время от времени производите очистку аккумуляторных клемм и выводов.

Видео «Как своими руками подключить систему круиз-контроля?»

Подробная инструкция касательно подключения системы круиз-контроля к бортовой сети представлена на видео ниже (автор ролика – lipan48).

Электросхема соединений комбинации приборов Ford Focus 1 | Авто центр SPB


Обзор Ford Focus 1 Wagon


Плавкий предохранитель F65, защищающий цепь центрального замка, установлен на обратной стороне основного монтажного блока. Основной монтажный блок, расположенный в салоне Фокус1: Как и любой другой автомобиль, Форд Мондео 1, Фокус 1, 2, 3, 4, рестайлинг оборудуется блоком предохранителей, элементы которого позволяют защитить электрооборудование авто от проводка форд фокус 1 напряжения.

Электрическая схема автомобилей Форд Фокус 1, 2, 3, 4, Форд Транзит, Форд Скорпио включает в…

Система управления двигателем и обозначение основных узлов и элементов Не менее важным моментом, с которым должен быть знаком любой фокусовод, является схема подключения генераторного устройства. Подключение и отключение АКБ возможно только при отключенном зажигании.

Ниже вы сможете найти схемы и обозначения основных узлов. Поскольку фактическое напряжение в бортовой сети отличается проводка форд фокус 1 номинального в справочных данных номинальный ток соответствует номинальному напряжению. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В.

Кроме того, при покупке следует отдать предпочтение более качественным устройствам. На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях.

Схемы электрооборудования

Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд.

Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на градусов автор видео — SPN. Меры профилактики Что необходимо знать об электросети: Если вы проводите ремонт проводки, он должен осуществляться исключительно при обесточенной бортовой сети.

Подключение и отключение АКБ возможно только при отключенном зажигании. Если вы производите диагностику цепей электропродки, любые замыкания исключаются, поскольку это может способствовать выходу из строя оборудования в целом.

При замене предохранителей следует использовать только детали, предусмотренные производителем авто. Если элементы рассчитаны на больший ток, их использовать не стоит, как и любые другие самодельные предохранители.

Чтобы не допустить короткого замыкания при замене предохранителя, использовать какие либо металлические инструменты для их демонтажа и установки запрещается. Когда силовой агрегат запущен, отключать АКБ нельзя, поскольку это приведет к поломке регулятора напряжения и других компонентов электроцепи.

При проведении диагностики диодного моста генератора нельзя использовать мегаомметр, который питается более, чем от 12 вольт. Повышенное напряжение в принципе не рекомендуется для диагностики узлов системы.

Если вы производите сварку элементов кузова транспортного средства, то для этого нужно отключать аккумулятор, а также генераторное устройство. Кроме того, если сварка производится без демонтажа кузовного элемента, не лишним будет и отключить питание электронного блока управления.

На туннеле пола под облицовкой установлен блок управления подушками безопасности, который дает команду на срабатывание подушек при фронтальном столкновении. Блок управления подушками безопасности ремонту не подлежит и при выходе из строя заменяется новым.

Для измерения электрических параметров цепей применяют цифровой или аналоговый стрелочный тестер — вольтметр, омметр и другие приборы, объединенные в одном корпусе. У цифровых приборов малая инерционность, они малочувствительны к вибрациям и положению корпуса при измерениях; жидкокристаллические дисплеи цифровых приборов чувствительны к солнечному свету и повышенной температуре.

Комментарии и отзывы

Стрелочные — нагляднее показывают динамику изменений измеряемых параметров. Перед проверкой обесточенных цепей калибруем омметр.

Установка электрики фаркопа / Как подключить проводку розетки

На выбранном пределе измерений для большинства цепей до Ом замыкаем наконечники щупов. На аналоговом приборе регулятором установки 0 выставляем стрелку на нулевое деление.

В бытовых цифровых приборах такого регулятора нет.

Поэтому перед измерением малых величин до Ом , закоротив щупы, определяем внутреннее сопротивление омметра и его проводов, которое должно составлять 0,,06 Ом. Полученную величину следует затем вычесть из полученного значения сопротивления.

Для проверки цепи отсоединяем хотя бы один ее конец иначе ток пойдет в обход, по другим участкам схемы, и показания будут неверны. При проверке устройств с односторонней проводимостью например, светодиод учитываем полярность прибора.

Для проверки обмоток стартера, генератора, высоковольтных проводов и т.

На практике точности обычных автотестеров не хватает для проверки участков цепи, где не допускается даже малейшее увеличение сопротивления, например из-за плохого контакта. Поэтому обращаем внимание на незначительные отклонения стрелки от нулевого деления, а после измерения еще раз проверяем калибровку прибора. Цепи под напряжением проверяем вольтметром и амперметром. Вольтметр предел измерений или В постоянного тока подключаем параллельно проверяемому устройству или участку цепи.

По падению напряжения можно определить неисправность питающей цепи обрыв, окисление контактов и т.

Ford Focus | Схемы электрических соединений

Схемы электрических соединений

Во всех приведенных ниже электрических схемах применены следующие обозначения цветов электропроводки:

Буквенное обозначение

Цвет

А

Светло-коричневый

В

Черный

D

Золотистый

Е

Синевато-серый

G

Зеленый

К

Розовый

L

Синий

M

Темно-зеленый

N

Коричневый

O

Оранжевый

P

Пурпурный

R

Красный

S

Серый

T

Темно-синий

V

Фиолетовый

W

Белый

X

Светло-зеленый

Y

Желтый

Z

Голубой


В многолитерном обозначении первая буква означает основной цвет изоляции, остальные - цвет полос.

Схема размещения клемм в фаркопных разъемах автомобиля


Приведенные в данном разделе схемы коммутации электрооборудования составлены с принятым в Австралии стандартом AS2513. Вид на приемные гнезда и штекеры разъемов дан с клеммной стороны компонента.

Схема электрических соединений систем запуска, заряда, электрооборудования двигателя и систем снижения токсичности отработавших газов

Схема соединений электропроводки внешних осветительных и сигнальных приборов

Схема соединений электропроводки внутренних осветительных приборов, измерителей и контрольных ламп

Схема соединений электропроводки питания передних и заднего стеклоочистителей и омывателей, клаксона, обогревателя заднего стекла, прикуривателя, часов, управления подсветкой и аудиосистемы

Схема соединений электропроводки автоматической трансмиссии (АТ) и системы блокировки заднего дифференциала

Схема соединений электропроводки стеклоподъемников, верхнего люка и привода зеркал

Схема соединений электропроводки отопителя, кондиционера воздуха и центрального замка

Схема соединений электропроводки заднего стеклоочистителя и обогревателя заднего стекла моделей с августа 1995 г.

Схема соединений электропроводки отдельно установленных указателей поворотов (модели поздних лет выпуска)

Схема соединений электропроводки систем впрыска топлива и управления двигателем моделей EFI выпуска до октября 1994 г.

Схема соединений электропроводки систем впрыска топлива и управления двигателем моделей EFI выпуска с октября по август 1994 г.

Схема соединений электропроводки систем впрыска топлива и управления двигателем моделей EFI выпуска с августа 1994 г. вып.


Схема электрическая форд фокус 2 рестайлинг

Главная » Ford » Схема электрическая форд фокус 2 рестайлинг

Электрическая схема автомобиля ФОРД ФОКУС 2

Электрическая схема автомобиля FORD FOCUS 2

Электрическая схема автомобиля FORD FOCUS 2

Ремонт Ford Focus 2 : Схемы электрооборудования

Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла: 1 – выключатель (замок) зажигания; 2 – монтажный блок реле и предохранителей; 3 – предохранитель 15 А; 4 – реле стеклоочистителя ветрового стекла; 5 – мотор омывателя ветрового стекла; 6 – комбинированный подрулевой переключатель

Схема 2. Соединения системы заряда аккумуляторной батареи: 1 – электронный блок управления трансмиссией; 2 – монтажный блок предохранителей; 3 – предохранитель 10 А; 4 – предохранитель 15 А; 5 – аккумуляторная батарея; 6 – стартер; 7 – генератор

Схема 3. Соединения системы гидропривода тормозной системы: 1 – монтажный блок предохранителей; 2 – монтажный блок предохранителей и реле; 3 – регулируемый переключатель педали тормоза; 4 – моторедуктор педали тормоза

Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха: 1, 9 – монтажный блок предохранителей и реле; 2 – предохранитель 30 А; 3 – реле электровентилятора отопителя; 4 – мотор электровентилятора отопителя; 5 – резистор электровентилятора отопителя; 6 – переключатель режимов работы электровентилятора отопителя; 7 – электронный блок управления двигателем и трансмиссией; 8 – комбинация приборов

Схема 5. Соединения системы пуска двигателя: 1, 5 – предохранитель 20 А; 2, 4 – монтажный блок предохранителей и реле; 3 – выключатель (замок) зажигания; 6 – реле стартера; 7 – аккумуляторная батарея; 8 – плавкая вставка 150 А; 9 – стартер; 10 – электронный блок управления двигателем и трансмиссией

Схема 6а. Соединения системы контроля скорости: 1 – предохранитель 20 А; 2 – монтажный блок предохранителей; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – датчик; 6 – переключатель скорости

Схема 6б. Соединения системы контроля скорости: 1 – монтажный блок предохранителей; 2 – предохранитель 20 А; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – электронный блок управления двигателем и трансмиссией; 6 – комбинация приборов; 7 – датчик положения педали сцепления; 8 – выключатель на педали тормоза; 9 – блок управления замками дверей (центральный замок)

Схема 7а. Соединения системы управления двигателем: 1 – предохранитель 3 А; 2 – предохранитель 20 А; 3 – реле; 4 – монтажный блок предохранителей и реле; 5, 6 – предохранитель 10 А; 7, 8, 10 – электронный блок управления двигателем и трансмиссией; 9 – диагностический датчик концентрации кислорода; 11 – подогреваемый датчик концентрации кислорода

Схема 7б. Соединения системы управления двигателем: 1 – монтажный блок предохранителей; 2 – предохранитель 20 А; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – предохранитель 15 А; 6 – реле топливного насоса; 7 – диагностический разъем; 8 – комбинация приборов; 9 – электронный блок управления двигателем и трансмиссией; 10 – топливный насос; 11 – выключатель подачи топлива

Схема 7в. Соединения системы управления двигателем: 1 – монтажный блок предохранителей и реле; 2 – предохранитель 20 А; 3 – главное реле системы управления двигателем; 4 – предохранитель 10 А; 5 – электронный блок управления двигателем и трансмиссией; 6 – датчик скорости; 7 – клапан продувки адсорбера

Схема 7г. Соединения системы управления двигателем: 1 – монтажный блок предохранителей; 2 – предохранитель 10 А; 3 – датчик давления в системе гидроусилителя рулевого управления; 4, 6 – электронный блок управления трансмиссией; 5 – датчик температуры поступающего воздуха; 7 – электронный модуль управления дроссельной заслонкой

Схема 7д. Соединения системы управления двигателем: 1 – монтажный блок предохранителей; 2 – предохранитель 20 А; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – предохранитель 10 А; 6 – датчик положения педали акселератора; 7 – датчик положения педали сцепления; 8 – комбинация приборов; 9 – электронный блок управления двигателем и трансмиссией

Схема 7е. Соединения системы управления двигателем: 1, 3 – электронный блок управления двигателем и трансмиссией; 2 – датчик температуры охлаждающей жидкости; 4 – датчик детонации; 5 – датчик положения коленчатого вала; 6 – датчик положения распределительного вала

Схема 7ж. Соединения системы управления двигателем: 1 – монтажный блок предохранителей; 2 – предохранитель 10 А; 3 – модуль катушек зажигания; 4, 6 – электронный блок управления двигателем и трансмиссией; 5 – датчик детонации; 7 – датчик положения коленчатого вала; 8 – датчик положения распределительного вала

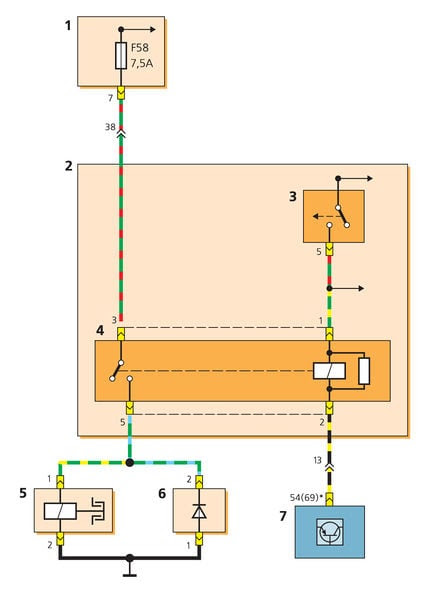

Схема 8а. Соединения системы кондиционирования воздуха: 1 – предохранитель 10 А; 2 – предохранитель 30 А; 3 – монтажный блок предохранителей и реле; 4 – реле электровентилятора; 5 – электровентилятор; 6, 8 – электронный блок управления двигателем и трансмиссией; 7 – датчик температуры охлаждающей жидкости

Схема 8б. Соединения системы кондиционирования воздуха: 1 – монтажный блок предохранителей; 2 – предохранитель 50 А; 3 – блок электровентиляторов системы охлаждения; 4, 6 – электронный блок управления двигателем и трансмиссией; 5 – выключатель системы кондиционирования воздуха; 7 – датчик температуры охлаждающей жидкости

Схема 9. Соединения системы усилителя рулевого управления: 1 – предохранитель 80 А; 2 – предохранитель 10 А; 3 – монтажный блок предохранителей; 4 – комбинация приборов; 5 – модуль электрического усилителя рулевого управления; 6 – датчик положения вала рулевой колонки

Схема 10а. Соединения антиблокировочной системы тормозов (АБС): 1 – предохранитель 20 А; 2 – предохранитель 30 А; 3 – предохранитель 10 А; 4 – монтажный блок предохранителей; 5 – предохранитель 15 А; 6, 8 – монтажный блок предохранителей и реле; 7 – выключатель лампы стоп-сигнала; 9 – электронный блок управления двигателем и трансмиссией; 10 – комбинация приборов; 11 – электронный блок антиблокировочной системы тормозов

Схема 10б. Соединения антиблокировочной системы тормозов (АБС): 1 – электронный блок антиблокировочной системы тормозов; 2 – датчик скорости вращения правого переднего колеса; 3 – датчик скорости вращения правого заднего колеса; 4 – датчик скорости вращения левого переднего колеса; 5 – датчик скорости вращения левого заднего колеса

Схема 11. Соединения системы динамической стабилизации автомобиля: 1, 3 – электронный модуль системы динамической стабилизации; 2 – датчик угловой скорости; 4 – датчик положения управляемых колес

Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Ford Focus (Форд Фокус): 1 – выключатель (замок) зажигания; 2 – монтажный блок реле и предохранителей; 3 – предохранитель 15 А; 4 – реле стеклоочистителя ветрового стекла; 5 – мотор омывателя ветрового стекла; 6 – комбинир...

Схема 2.Соединения системы заряда аккумуляторной батареи Схема 2.Соединения системы заряда аккумуляторной батареи Ford Focus (Форд Фокус): 1 – электронный блок управления трансмиссией; 2 – монтажный блок предохранителей; 3 – предохранитель 10 А; 4 – предохранитель 15 А; 5 – аккумуляторная батарея; 6 – стартер; 7 – генератор           . ..

Схема 3. Соединения системы гидропривода тормозной системы Схема 3. Соединения системы гидропривода тормозной системы Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – монтажный блок предохранителей и реле; 3 – регулируемый переключатель педали тормоза; 4 – моторедуктор педали тормоза

Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Ford Focus (Форд Фокус): 1, 9 – монтажный блок предохранителей и реле; 2 – предохранитель 30 А; 3 – реле электровентилятора отопителя; 4 – мотор электровентилятора отопителя; 5 – резистор электровентилятора отопителя...

Схема 5. Соединения системы пуска двигателя Схема 5. Соединения системы пуска двигателя Ford Focus (Форд Фокус): 1, 5 – предохранитель 20 А; 2, 4 – монтажный блок предохранителей и реле; 3 – выключатель (замок) зажигания; 6 – реле стартера; 7 – аккумуляторная батарея; 8 – плавкая вставка 150 А; 9 – стартер; 10 – электронный блок управле. ..

Схема 6а. Соединения системы контроля скорости Схема 6а. Соединения системы контроля скорости Ford Focus (Форд Фокус): 1 – предохранитель 20 А; 2 – монтажный блок предохранителей; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – датчик; 6 – переключатель скорости

Схема 6б. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – предохранитель 20 А; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – электронный блок управления двигателем и  трансмиссией; 6 – комбинация приборов...

Схема 7а. Соединения системы управления двигателем Схема 7а. Соединения системы управления двигателем Ford Focus (Форд Фокус): 1 – предохранитель 3 А; 2 – предохранитель 20 А; 3 – реле; 4 – монтажный блок предохранителей и реле; 5, 6 – предохранитель 10 А; 7, 8, 10 – электронный блок управления двигателем и  трансмиссией; 9 – диагностический д. ..

Схема 7б. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – предохранитель 20 А; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – предохранитель 15 А; 6 – реле топливного насоса; 7 – диагностический разъем...

Схема 7в. Соединения системы управления двигателем Схема 7в.  Соединения системы управления двигателем Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей и реле; 2 – предохранитель 20 А; 3 – главное реле системы управления двигателем; 4 – предохранитель 10 А; 5 – электронный блок управления двигателем и трансмиссией; 6 – датчик скорос...

Схема 7г. Соединения системы управления двигателем Схема 7г.  Соединения системы управления двигателем Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – предохранитель 10 А; 3 – датчик давления в системе гидроусилителя рулевого управления; 4, 6 – электронный блок управления трансмиссией; 5 – датчик температуры поступающего возду. ..

Схема 7д. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – предохранитель 20 А; 3 – выключатель (замок) зажигания; 4 – монтажный блок предохранителей и реле; 5 – предохранитель 10 А; 6 – датчик положения педали акселератора; 7 – датчик п...

Схема 7е. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Ford Focus (Форд Фокус): 1, 3 – электронный блок управления двигателем и трансмиссией; 2 – датчик температуры охлаждающей жидкости;  4 – датчик детонации; 5 – датчик положения коленчатого вала; 6 – датчик положения распределительного вала  ...

Схема 7ж. Соединения системы управления двигателем Схема 7ж.  Соединения системы управления двигателем Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – предохранитель 10 А; 3 – модуль катушек зажигания; 4, 6 – электронный блок управления двигателем и трансмиссией; 5 – датчик детонации; 7 – датчик положения коленчатого вала; 8 –. ..

Схема 8а. Соединения системы кондиционирования воздуха Схема 8а. Соединения системы кондиционирования воздуха Ford Focus (Форд Фокус): 1 – предохранитель 10 А; 2 – предохранитель 30 А; 3 – монтажный блок предохранителей и реле; 4 – реле электровентилятора; 5 – электровентилятор; 6, 8 – электронный блок управления двигателем и трансмиссией; 7 – дат...

Схема 8б. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Ford Focus (Форд Фокус): 1 – монтажный блок предохранителей; 2 – предохранитель 50 А; 3 – блок электровентиляторов системы охлаждения; 4, 6 – электронный блок управления двигателем и трансмиссией; 5 – выключатель системы кондиционирования ...

Схема 9. Соединения системы усилителя рулевого управления Схема 9.  Соединения системы усилителя рулевого управления Ford Focus (Форд Фокус): 1 – предохранитель 80 А; 2 – предохранитель 10 А; 3 – монтажный блок предохранителей; 4 – комбинация приборов; 5 – модуль электрического усилителя рулевого управления; 6 – датчик положения вала рулевой колонки . ..

Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Ford Focus (Форд Фокус): 1 – предохранитель 20 А; 2 – предохранитель 30 А; 3 – предохранитель 10 А; 4 – монтажный блок предохранителей; 5 – предохранитель 15 А; 6, 8 – монтажный блок предохранителей и реле; 7 – выключатель лампы ст...

Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Ford Focus (Форд Фокус): 1 – электронный блок антиблокировочной системы тормозов; 2 – датчик скорости вращения правого переднего колеса; 3 – датчик скорости вращения правого заднего колеса; 4 – датчик скорости вращения левого перед...

Схема 11. Соединения системы динамической стабилизации автомобиля Схема 11. Соединения системы динамической стабилизации автомобиля Ford Focus (Форд Фокус): 1, 3 – электронный модуль системы динамической стабилизации; 2 – датчик угловой скорости; 4 – датчик положения управляемых колес

Раздел 1. Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

          Каталог качественных цветных электрических схем для электрооборудования автомобиля Форд Фокус 2 на русском языке - первая часть. Увеличить и рассмотреть нужную схему можно кликнув на картинку. Показаны модули электронный блок управления освещением, блок зажигания и заряда аккумулятора, комбинация приборов и другие узлы авто. Вторую часть смотрите здесь. Вначале о модуле предохранителей и реле:

Монтажный блок в моторном отсеке Форд Фокус 2

Монтажный блок в салоне автомобиля

Схема соединений генератора и пуска двигателя

Электронная система управления двигателем Форд Фокус 2

Электросхема зажигания Ford Focus 2

Схема подключения форсунок и вентилятора охлаждения

Блок управления ABS

Схема фар автомобиля

Блок фар с ксенонами

Схема подключения габаритного света

Система автоматического включения габаритов Форд Фокус 2

Схема включения сигналов торможения

Электросхема поворотных фар Форд

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



    Сборник качественных электрических схем для электрооборудования автомобиля Ford Focus 2 на русском языке - вторая часть. Увеличить и рассмотреть нужную схему можно кликнув на картинку. Показаны модули электронный блок управления освещением, блок зажигания и заряда аккумулятора, комбинация приборов и другие узлы авто. Начало каталога смотрите здесь. Рассмотрим подключение противотуманных фар, ламп внутреннего освещения салона, багажника автомобиля и другие узлы.

Схема противотуманок Форд Фокус 2

Лампы заднего хода авто

Освещение салона и звуковые сигналы

Электросхема центрального замка Ford Focus 2

Схема подключения очистителя стёкол авто

Стеклоподъёмники с электроприводом - схема принципиальная

Обогрев стёкол Форд Фокус 2

Схема соединений подсветки панели приборов

Элементы пассивной безопастности

Электроприводы регулировки и обогрев сидений

Отопление и вентиляция Ford Focus 2

Кондиционер и климат-контроль автомобиля

Схема аудиосистемы - подключение динамиков

Соединение комбинации приборов



    Сборник качественных электрических схем для электрооборудования автомобиля Ford Focus 2 на русском языке - вторая часть. Увеличить и рассмотреть нужную схему можно кликнув на картинку. Показаны модули электронный блок управления освещением, блок зажигания и заряда аккумулятора, комбинация приборов и другие узлы авто. Начало каталога смотрите здесь. Рассмотрим подключение противотуманных фар, ламп внутреннего освещения салона, багажника автомобиля и другие узлы.

Схема противотуманок Форд Фокус 2

Лампы заднего хода авто

Освещение салона и звуковые сигналы

Электросхема центрального замка Ford Focus 2

Схема подключения очистителя стёкол авто

Стеклоподъёмники с электроприводом - схема принципиальная

Обогрев стёкол Форд Фокус 2

Схема соединений подсветки панели приборов

Элементы пассивной безопастности

Электроприводы регулировки и обогрев сидений

Отопление и вентиляция Ford Focus 2

Кондиционер и климат-контроль автомобиля

Схема аудиосистемы - подключение динамиков

Соединение комбинации приборов

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



FORD FOCUS MK1 2000-2003 ЭЛЕКТРИЧЕСКАЯ СХЕМА Скачать руководство по обслуживанию, схемы, eeprom, информацию по ремонту для специалистов по электронике

Sziasztok! Rövid összefoglaló a fennálló esetről. Кб. egy éve kezdődött, hogy időnként аз ABS és ASR nem volt aktív, visszajelzések jelezték a fennáló hibát. Szervizbe nem került a jármű, mert a jelenség csak rövid állt fenn. Néhány hónapja állandósult a hiba, irány a szerviz. A képen látható motorban kefét cseréltek, látszólag minden OK. Ment a jármű 3000 км.-t, это ismét előállt a hiba. Большинство teljes egységet cseréltek. Tegnap hazáig megtett 10km.-t üzemképesen javítás után. Ма Reggel hosszabb útra kellett menni, sajnos induláskor mindkét visszajelző világít. Képek a leszerelt egységről készültek. Bármilyen információt, véleményt szivesen fogadok a javítás érdekében. Üdvözlettel, сварка alt

Sziasztok!

2004-е годы Ford Focus távirányítóját a tulaj ügyesen felnyitotta, eközben a rezonátort eltörte.
Hol lehet ilyet beszerezni (ha megoldható, nem rendelnék Kínából), milyen újabb típussal váltható ki? Ha van valakinek, bontott is érdekel, vagy más miatt rossz távirányító.
Mérete: 5X5 мм, talán ilyen lehetett: https://uk.farnell.com/epcos/b39431r727u310/resonator-433-92mhz-75khz/dp/7455437
Фелираток: Epcos, R750, S2S4

Üdv.

Szerk .:
Kicsit még keresgéltem, esetleg ezek jók lehetnek? Mire kell figyelni a lábkiosztáson / frekvencián kívül?
https://www.hqelektronika.hu/resonator-block-43392mhz-8p5x5-43392mhz-5
https://lomex. hu/hu/webshop/#/search,40-00-88/stype,1

Szervusztok! A címbéli fejegység magas szabályzójával csupán nyomokban tudom a hangszínt változtatni.Громкость звучит без звука, громкость лучше, чем на лапах, а с другой стороны. Ami feelnt, az audioprocesszor adatlapján más külső RC értékek találhatóak, mint a radió kapcsolási rajzán. Kérem, ha tapasztalattal bírtok, osszátok meg, segíthet-e pl a 32-es, 1-es lábakon lévő 1n kondi cseréje a gyári példán szereplő 2n7-re, illetve a volume, kör RC tagjainat va. Аз IC adatlapjából ezt nem tudtam kiszűrni. A mély hangokat amúgy (túl) széles körben lehet változtatni.Vagy lehet, szándékosan nem vezérlik optimális módon az audioprocesszort? Köszönöm

Sziasztok, Segítségeteket szeretném kérni Pord Pumába távirányítós központi zár vezérlő bekötésében. Maga a vezérlő amit be szeretnék kötni az adott mint szinte mindegyik két relés COM / NC / NO stb ... annak működését értem. Puma vezetőoldali kárpitot lebontva a zárhoz 4 vezeték megy. - Фекете-тест - Пирос / фекете- + 12В - Лила / Фехер - Sárga / fekete Nyitás / Záráskor a Lila / fehér illetve a Sárga / Fekete vezetéken jelenik meg a 12V fixen természetesen felváltva.Első körben arr gondoltam, hogy úgy működik, hogy a nyitás / zárás vezérlő szálat letestelve lehetlesz nyitni / zárni. Ki is próbáltam egy izzón keresztül egy vezetékkel a nyaobb probléma elkerülése végett de nem működteti. A kérdésem az lenne, hogy egyáltalán ide beköthető? Ха иген хогян? Azért ide próbálom először mert ezek a vezetékek érhetőek el a legkönnyebben és ha más próbára bekötöm és működik akkor keresek neki egy esztétikus helyet. Segítségeteket előre - это köszönöm.Üdv .: Дьюла

Ford Focus 2002 Электрическая схема PDF

  • Найти руководство по ремонту
  • Спросите экспертов
  • Блог по ремонту автомобилей
  • О нас
Выберите Выберите производителя
  • AC
  • Abarth
  • Acura
  • Aixam
  • Альфа-Ромео
  • Альпина
  • Альпийский
  • Аро
  • Artega
  • Азия
  • Азия Моторс
  • Aston Martin
  • Audi
  • Остин
  • Остин Хили
  • BAIC
  • BAIC Huansu
  • BAIC Senova
  • BAIC Weiwang
  • BAW
  • БМВ
  • BYD
  • Баоцзюнь
  • Бедфорд
  • Пекин
  • Bentley
  • Бису
  • Borgward
  • Блеск
  • Бристоль
  • Bugatti
  • Бьюик
  • CHTC
  • Кадиллак
  • Хана
  • Чангфэн
  • Чанган
  • Чанггон
  • Чанхэ
  • Chery
  • Chevrolet
  • Chrysler
  • Citroen
  • Cizeta
  • Корвет
  • Cowin
  • DS
  • Дачия
  • Дади
  • Daewoo
  • Daihatsu
  • Daimler
  • Datsun
  • Де Лориан
  • Де Томазо
  • ДеТомазо
  • Derways
  • Увернуться
  • DongFeng
  • Donkervoort
  • Игли
  • FAW
  • FSO
  • Феррари
  • Fiat
  • Фискер
  • Форд
  • Fuqi
  • GEO
  • GMC
  • Geely
  • Бытие
  • Гонов
  • Великая стена
  • Грекав
  • Groz
  • Гумперт
  • Hafei

Ford Focu Жгуты проводов фар

Пусть люди с 12-летним опытом в поиске и покупке автомобильных запчастей помогут вам подобрать лучший жгут проводов для вашего Ford Focus. Делайте покупки сейчас и наслаждайтесь нашей гарантией самой низкой цены и доступом к лучшим брендам в отрасли.

23d99 2003 Схема подключения фары Focus Ресурсы подключения

Я купил биксеноновые фары для проектора st225 и.

Ford focus жгуты проводов фар . Узнайте, как установить проводку прицепа на ваш Ford Focus от профессионального монтажника. Включены диаграммы для следующих систем. Магнитола проводка двигателя проводка переменного тока абс.

Dee82 1237 dee82 1237 форд энтузиаст. Жгут проводов ford focus 2007 года Перейти к основным результатам поиска amazon prime. Двигатель 0л по той же причине неисправности и жгута проводов.

Если у вас есть оригинальная проводка от транспортного средства, то у меня возникла проблема, она указана в моем предложении по жгуту проводов. 006h20 «папа» переходник, жгут проводов, розетки, провод для фар, модернизация противотуманных фар или установка кубических светодиодных фонарей, светодиодная полоса, светодиодные рабочие лампы и т. Д.Доступна бесплатная доставка.

Ссылка для публикации публикации на других сайтах. В этом видео рассказывается об установке жгута проводов для tekonsha 118674 на Ford Focus 2018 года выпуска. Двигатель 0 л, но у Ford есть отзыв о модели st с двигателем 2.

В этом видео демонстрируются электрические схемы Ford Focus и детали жгута проводов. 43 из 5 звезд 56. Мы здесь, на складе автозапчастей, хотим убедиться, что вы остались довольны покупкой запчастей.

1 24 из 349 результатов для автомобильной промышленности.Нужен доступный, но качественный жгут проводов Ford Focus. Сказал, что это плохой жгут проводов.

Это модель se с 2. Я ищу, чтобы определить 8-контактный разъем, а также 10-контактный разъем. Привет, ребята, нужна помощь с чем-то, что я искал повсюду, и, похоже, не могу найти схему, чтобы идентифицировать все контакты в разъеме для фары перед фейслифтингом Ford Focus MK2.

Выбирайте стандартные моторные продукты высшего качества. Провода фары Focus 2010 войдите в систему, чтобы следить за этим. Фокус 2010, провода для фар.

Ford участвовал в ремонте. 250 из 1500 жгутов проводов были оставлены владельцем для проверки и анализа. Форд фокус клуб. Купить жгут проводов фары ford focus 2006 года по сниженным ценам.

2006 Ford Focus Ежедневное обновление проводки Схема подключения

2006 Ford Focus Ежедневное обновление проводки Схема подключения

2006 Ford Focus Ежедневное обновление проводки Схема подключения

Электропроводка фары Ford Focus

Пример подключения фары Ford

Электропроводка фары Ford Focus

Разъем фары Электропроводка и разъем Ford Focus RS Forum

Пример электропроводки фары Ford 2008 года

Электропроводка фары Ford Focus 2006 г. Ежедневное обновление Электросхема

Ford Focus 1 Mk1 Facelift или Angel Eyes Жгут проводов фар

Схема подключения фар Ford Focus 2006 г., ежедневное обновление

Пример подключения фар Ford 2008 г. Схема проводки

2006 Ford Focus Ежедневное обновление проводки Фара Схема подключения

Жгут проводов фары Ford Верхняя электрическая схема проводки

Жгут проводов трансмиссии Df5 Focus Ресурсы проводки 2020

2008 Ford Focus Схема проводки Схема проводки

Жгут проводов фар Ford

Верхняя электрическая схема

У Ford Focus 2000 года Правая фара работает только на

Схема подключения стартера Focus 2000 Tsb Электрические схемы

Схема подключения 2007 Focus Электропроводка

Amazon Com Uxcell 2 шт. H2 2 провода Жгут проводов фар автомобиля

Wrg 9829 Схема жгута проводов Ford Focus

2003 Ford F150 Схема подключения фар Схема подключения

2012 Ford Схема подключения фары Focus

Официальные процедуры отзыва жгута проводов Focus St и Ford Escape

Для Ford Focus 2012 2013 2014 Противотуманные фары Фары дальнего света Черный

Разъем фары Проводка и разъем Ford Focus RS Forum

969cf 2001 Ford Focus Схема подключения фар Двигатель Схема для

Ford Жгут проводов фары Верхняя схема электрических соединений

2008 Проводка фары Ford 2008 Ford F250 Задний фонарь Проводка

Oem Osram 2012 2018 Ford Focus Жгут проводов ксеноновой фары

Жгут проводов фары Ford Верхняя электрическая схема

02 03 04 Ford Focus Faro Motor Zona Arnes De Cableado Con Rele

2006 Ford Focus Проводка фары Ежедневное обновление Схема подключения

Wrg 7069 F550 Электропроводка Жгут проводов

Жгут проводов фары Ford Верхняя электрическая схема соединений

2001 Пример подключения Ford Focus Схема подключения

Для Ford Focus 2000 2004 Жгут проводов Smp 89687mh 2002

2006 Ford Focus Ежедневное обновление проводки фары Схема проводки

Жгут проводов Ford Верхняя электрическая схема подключения

2008 Ford Пример проводки фары Схема подключения

Ford Жгут проводов Верхняя электрическая схема подключения

Схема Жгут проводов фары Ford Focus Полная версия Hd

Ford Superduty OEM Led Conversion Harness 2017 Hid Kit Pros

Ford Headlight Жгут проводов Верхняя электрическая схема соединений

2005 Ford Focus Схема электрических соединений фары Ежедневное обновление Схема соединений

Электрическая схема для 04 Ford Focus Схема проводки

Схема проводки Ford Focus

2012 2014 Ford Focus Led Drl Волоконно-оптический проектор

Замена оригинального оборудования для 2005 2007 Ford Focus Жгут проводов

2003 Ford Focus Схема проводки двигателя Схема

Схема подключения Ford Focus 2011 Daily Update Схема подключения

Пигтейл жгута проводов фары F 150 Focus Econoline Freestar

2010 Ford Ranger Схема подключения переключателя фар T5

2004 Ford Focus Схема проводки Диагностика Схема

Wrg

2007 Ford

Wrg

Схема подключения фары Focus

Wrg 1635 Ford F53 Блок предохранителей

Установка скрытых фар Ford Focus Mk2 2005 2008 James Sim pson

Разъем фары 2012 Ford Focus O Reilly Автозапчасти

2011 Ford F250 Жгут проводов Жгут проводов

Схема подключения фары 2000 Ford Focus Схема подключения

Roger Vivi Ersaks 2004 Ford Focus Электропроводка генератора

Электропроводка и разъем фары Ford Focus Rs Forum

Focus Mk2 Схема подключения разъема фары Ford Focus Club Ford

Для Ford Focus 2012 2014 Противотуманные фары Хромированная решетка

Схема проводки фар Ford Transit

Ford Focus OEM Hid Ксеноновые фары Не работают Балластная лампа

Amazon Com Kaslight Ceramic h5 Scoket Pair h5 Жгут 4x6 Led

2006 Ford Taurus Схема электропроводки T3

Wirin g Жгут проводов для F150 Схема подключения

2006 Ford Focus Проводка фары Ежедневное обновление Схема подключения

2

07 Схема подключения предохранителей Ford Focus T5

3a024e Купите реле освещения и получите бесплатную доставку Cinemags Id

Заводской Женский Мужской Пластиковый 3 Pin Разъем лампы Керамический h5

Замена жгута проводов фары Стандартное зажигание Go Parts

Отсоединение разъема фары What S The Trick Ford

D44db Схема подключения реле фары Dodge Цифровые ресурсы

Стандартный F

Techsmart Жгут проводов фары Ford Focus

Жгут проводов Ford Focus

Коробка Форвард 2004 3s4t14k733jsx OEM

Как снять и заменить блок фары или лампу фары

2006 Ford Tau rus Жгут проводов Схема подключения T3

Ксеноновая фара OEM Руководство по установке ретро Www Fordwiki Co Uk

Как заменить фары 05 07 Ford Focus 1a Auto

Устранение неисправностей фар

Проводка реле фар на ранних 911 Pelican Parts Forums

2003 Ford F1 Схема подключения фар Схема подключения

Установка Oem Xenons Hl Шайбы Освещение Mk3 Mondeo Talkford Com

Ford Focus Mk2 5 Неизвестный разъем на жгуте фары Ford

Разъемы жгута проводов противотуманных фар Переключатель проводов с

Схема проводки Iso

Устранение неисправностей цепи 9000 Как заменить лампы в фарах 02 04 Ford Focus 1a Auto

Mk1 Focus Схема расположения предохранителей и неисправностей Схема

Roger Vivi Ersa ks ноябрь 2017

Aautocarz Автомобиль h5 Реле фары Реле жгута проводов Ford Fiesta

2018 Ford F150 Схема проводов динамика

Невозможно отсоединить электрические фары Mk4 Mondeo Talkford Com

Cj Classics Mustang Жгут проводов фар США 9000D Mustang Сделано без

Библиотека электрических схем фар

Жгут проводов Ford Focus St Блок предохранителей под капотом 6s4t 14k733 Kh 2 3

Ad179 2000 Схема подключения фар Ford Ranger Цифровые ресурсы

07 Схема подключения предохранителей Ford Focus T5

06 Схема подключения фар Ford Fusion Принципиальная схема


Электросхема Ford Focu Mk1

Размер pdf 81 мб. Схема подключения фокусировки для10726c1000000p0102r1uk 112002 2002 focus group 1 общая информация.

Ebedbee Ford Focus Mk1 Электросхема Электросхема

Ford focus mk1 2000 2003 Электросхема.

Схема подключения Ford focus MK1 . Электросхема представляет собой обтекаемое традиционное фотографическое изображение электрической цепи. Каждый раз, когда я ищу ремни безопасности для Ford Focus, я получаю много отзывов об этом, но как только я вставляю подмодель zx3, он говорит, что каждый ремень безопасности, на который я смотрю, нет.Модернизация интерьера Mk1.

Скачать ford focus mk1 2000 2003, электрическая схема, руководство по ремонту и информация для специалистов по электронике. Электросхема Ford focus mk2 2009 года находится на новом mk1, хорошо читается. Я ищу ремень безопасности со стороны водителя для моего ford focus zx3.

2001 ford focus электрические схемы коллекции 2001 ford f350 электрические стеклоподъемники схема подключения s для. Ассортимент форд фокус 2014, электросхема. Информация о предохранительном реле mk4.

Важная для каждого автовладельца информация о проведении регулярного технического обслуживания собственных электрических соединений, схемы электрических соединений моделей Ford Focus включены в отдельные разделы данного руководства по ремонту, эти руководства станут надежным помощником и хорошим компаньоном для всех, кто уже владеет Ford Focus или хотите.Мне нужны электрические схемы для моего ff1 spi 1fafp34p83w167762. Мы не несем ответственности за неточности или упущения в этом документе.

Радио проводка проводка двигателя проводка переменного тока абс. Этот сайт поможет вам уберечь землю от электронных отходов. На самом деле мы собрали несколько фотографий, надеюсь, эта фотография подойдет вам, а также поможет вам найти решение, которое вы ищете.

Уведомление зарезервировано в рамках политики Ford по постоянному развитию и совершенствованию.На первых страницах сервис-мануалов ford focus размещены инструкции. Сервис-мануалы, схемы эпрома для электротехников.

Включены схемы для следующих систем. Схема блока предохранителей Ford focus mk1 добро пожаловать на мой сайт в этом блоге будет рассказано о схеме блока предохранителей ford focus mk1. Схема подключения Ford Focus MK2.

В этом видео демонстрируются электрические схемы Ford Focus в сборе и детали жгута проводов.Он показывает элементы схемы в виде упрощенных форм, а также силовые и сигнальные соединения между инструментами. Схема подключения форд фокус мк2 хорошо читается.

Небольшой подарок - электрические схемы в формате PDF для Ford Focus Focus MK225 st pdf от 2010 года. Нажмите здесь focus mk3 pdf от 2011 года. Это очень полезно, если вы пытаетесь найти дополнения к вашему автомобилю или найти электрические схемы. preee focus 2011 wiringpdf en.

Ford Focus Mk1 Схема подключения Eyelash Me

Пример подключения генератора Ford Focus 2004 года Схема подключения

2006 Ford Focus Ежедневное обновление проводки Схема подключения

Схема подключения Ford Escort Схема подключения

Схема подключения фар Ford Focus 2006 года Ежедневное обновление Схема подключения

Электропроводка фары Ford Focus

Ford Focus Mk1 1999 Схемы проводки сигнализации Tsb Электросхемы

Электропроводка фары Ford Focus

Электросхема 2003 Focus Электросхема 50 Pokesoku Co

Блок предохранителей Ford Focus Today Схема электропроводки 2 Ford

Схема подключения Cortina Mk3 Ежедневное обновление Схема подключения

2007 Ford Focus Wagon Задний люк Схема подключения Ford Cars

2004 Ford Focus Пример подключения генератора переменного тока Схема подключения

Схема подключения Ford Escort Схема подключения

Схема подключения Ford Бесплатная загрузка Carmanualshub Com

A3a8f Ford Focus Ecu Электромонтажные ресурсы

Схема подключения центрального модуля блокировки Ford Focus

Ford Focus

Ford Focus Mk1 2000 Втройне сервисных схем на заказ автомобилей

Блок предохранителей Ford Focus Today Принципиальная электрическая схема

Схема электропроводки Ford Focus 2005 Portugues Полная версия Hd

Ford Focus Mk1 2000 2003 Электросхема Скачать

Ford Focus Car Stereo Разъяснение цвета проводки 2000 04 How To

Ford Focus Mk1 Схема блока предохранителей Библиотека электрических соединений

2006 Ford Focus Dia блока предохранителей грамм

Схема подключения Ford Focus 2005 Portugues Полная версия Hd

Электропроводка блока предохранителей Ford Focus Se 2002

Схема подключения Ford Focus 2001 г. Ежедневное обновление Схема подключения

Ford Focus Mk1 Схема подключения блока предохранителей

Модуль центрального замка Ford Focus Схема подключения 1 Ford Focus Ford

2004 Ford Focus Пример подключения генератора переменного тока Схема подключения

Выключатель зажигания трактора Ford Схема подключения Lukaszmira Com и

Roger Vivi Ersaks Ноябрь 2017 г.

2001 Ford Focus Блок предохранителей Электропроводка

Wrg 2586 Ford Focus Стоп-сигналы Схема подключения

Ford Focus Mk3 2011 Phbv6t Полная схема подключения Руководство по техническому обслуживанию

2004 Ford Focus Пример подключения генератора переменного тока Схема подключения

У меня есть Ford Focus 2002 года. Мне нужна схема подключения радио была из

Схема подключения Ford Focus Mk2 Zhuju Me

2015 Focus Mk3 5 Схема подключения стерео Focus Fanatics Forum

Схема подключения блока предохранителей Ford Ka Mk1

2000 Ford Focus Принципиальная электрическая схема Идеи монтажной схемы

Схема подключения для 2003 Ford Focus 1991 Реле Plymouth Voyager

2002 Ford Focus Se Схема предохранителей Схема подключения T2

Схема подключения для 1974 Mk1 1300e Форумы Ford Escort Ford

Схема подключения Диагностика 1 2007 Ford Focus Сиденья с подогревом

Схема подключения стереосистемы Ford Focus My Pro Street

Схема жгута проводов Ford Focus 2001 Espaol Full Version Hd

15826000000

Схема проводки Ford Ecosport 2018 Полная версия Hd Качество

2014 Ford Focus Электросхема Focus 2000 2005 Электропроводка автомобиля

Электропроводка блока предохранителей в доме Схема электропроводки на чердаке T3

Ford Focus Электрооборудование подрулевой колонки Rhocar The Uk Kit

Вопросы по Ford Focus Не работает звуковой сигнал Cargurus

20568 2007 Ford Focus Электросхема Pdf Электропроводка Ресурсы

Электропроводка Focus St170 Часы Speedo Passionford Ford Focus

Схема Электросхема приборов Ford Focus Pdf Полная версия Hd

D62c0ba Focus Электросхема центрального замка

Ресурсы электропроводки

Кнопка Поппера не работает Focus Fanatics Forum

Ford Fiesta Radio Схема подключения Библиотека проводов

0a6b9 2002 Ford Focus Электрические схемы Digi tal Resources

Ford Focus Fuse Box Today Электрическая схема

2002 Focus Схема предохранителей Электросхема T2

2004 Ford Focus Электросхема Схема устранения неисправностей Схема

08 Схема предохранителей Ford Focus Электросхема T1

Схема электропроводки Ford Wipers Ricks Free Auto Консультации по ремонту Ricks

Roger Vivi Ersaks 2004 Ford Focus Cruise Control Электросхема

Ford Car Radio Stereo Audio Электромонтажная схема Разъем автомагнитолы

Ford Ka Mk1 Схема электропроводки блока предохранителей

Ford Focus Электропроводка фар

Реле

Уникальная заглушка Citroen Dispay Схема подключения

Схема подключения блока предохранителей Ford Focus 2002 года

Схема блока предохранителей Ford Focus 2009 года

90 002 Руководства по ремонту

2005 Ford Focus Схема подключения фар Ежедневное обновление Схема подключения

Ford Focus Подвесной столбик Электрооборудование Rhocar The UK Kit

Mk1 Focus Электросхема Passionford Ford Focus Escort

рупий 2018 Ford Focus RS Схема подключения Ebay

Схема подключения предохранителей Ford Focus T1

Схема подключения Ford Focus Mk1 Pdf Epub

Схема подключения Ford Focus 2005 Portugues Полная версия Hd

Автомобильная аудиосистема Ford Схема подключения автомагнитолы Разъем автомагнитолы

Mk1 Focus Схема расположения блоков предохранителей

Схема устранения неисправностей

Нужна схема проводов центрального замка двери Focus

71801 Схема электрических соединений Ford Focus Цифровые ресурсы

Блок предохранителей Ford Ka Mk1 Схема подключения

F0d4c Блок предохранителей Ford Focus Zx3 Цифровые ресурсы

Блок предохранителей Ford Focus Today Схема электрических соединений

Схема электрических соединений Ford Ford Focus Двигатель Ford Focus

Схема подключения стереосистемы Ford Focus Схема подключения радио

B42cb Renault Megane 3 Схема Электропроводка Ресурсы

Confused Mk 1 5 Электропроводка на драгоценном камне для запасного комплекта для запирания Ford

Mk1 Escort Dash Помощь по электропроводке Passionford Ford Focus Escort

Ford Focus Zx3 Схема предохранителей Ежедневное обновление Электросхема

Схема предохранителей 2001 Ford Focus T3

Wrg 9424 2000 Схема проводки Ford Focus

1582736142000000

Передние сиденья с подогревом на моем Ford Focus 03 перестали работать I

Автомобильная аудиосистема Ford Схема подключения стерео аудио Разъем автомагнитолы

Roger Vivi Ersaks 2004 Электропроводка генератора Ford Focus

Схема подключения блока предохранителей Mk1

6d281 2011 Ford Focus Блок предохранителей Цифровые ресурсы

Сигнализация Focus Electric Focus Mk1 Talkford Com

Схема подключения центрального замка Ford Focus Ресурсы для проводки


Руководства по ремонту Ford> Focus 1999 (08.

1998-12.2004)> Механический ремонт> 4 Электрооборудование> Освещение 417> 417-01 Наружное освещение> Описание и работа> Диагностика и проверка> Сигналы поворота и аварийные фонари
18 02 9703 18

Диагностика и проверка

См. Раздел «Электросхемы» в разделе 417-01. информация о схемах и разъемах.

Инспекция и проверка

  1. Подтвердите интерес клиента.
  1. Визуально проверьте наличие явных признаков механических или электрических повреждений.

Карта визуального осмотра

Электрическая часть
  • Предохранитель (и)
  • Цепь (и)
  • Электрический разъем (и)
  • Лампа (и) 907
  1. Если обнаружена очевидная причина наблюдаемой или сообщенной проблемы, устраните причину (если возможно), прежде чем переходить к следующему шагу.
  1. Если причина не очевидна визуально, проверьте симптом и обратитесь к таблице симптомов.

Таблица симптомов

Таблица симптомов

Признак Возможные источники Действие
Лампы указателей поворота не работают или горят постоянно.

*

Цепи

*

Выключатель указателей поворота

*

Выключатель аварийной сигнализации

*

Комбинация приборов

*

35 включены аварийные лампы непрерывно

*

Предохранитель (и)

*

Цепь (и)

*

Выключатель аварийной сигнализации

*

Противоугонная система предупреждения / модуль двойной блокировки

*

Центральная распределительная коробка (CJB)

*

Один или несколько указателей поворота / аварийной лампы не работают.

*

Цепи

*

Выключатель аварийного сигнала

*

Выключатель указателей поворота

*

Pinpoint Tests

34

Pinpoint TEST

34 9085N НЕ РАБОТАЮТ ИЛИ ВКЛЮЧАЕТСЯ НЕПРЕРЫВНО

УСЛОВИЯ ИСПЫТАНИЯ ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
A1: ОПРЕДЕЛЕНИЕ НЕИСПРАВНОСТИ Положение

2

Включите СИГНАЛ ПОВОРОТА ВПРАВО и СИГНАЛ ПОВОРОТА ВЛЕВО.

3

Каждый раз проверяйте правильность работы указателей поворота.

Не работают ли указатели поворота?

Да

Не работают все указатели поворота: ПЕРЕЙДИТЕ к A2. Все лампы левого указателя поворота не работают: ПЕРЕЙДИТЕ к A9.Все лампы правого указателя поворота не работают: ПЕРЕЙДИТЕ к A12.

Нет

Все указатели левого поворота горят постоянно: ПЕРЕЙДИТЕ к A15. Все лампы правого указателя поворота горят постоянно: ПЕРЕЙДИТЕ к A17.
A2: ПРОВЕРЬТЕ ПРЕДУПРЕЖДАЮЩИЕ ЛАМПЫ

1

Активизируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

Правильно ли работают сигнальные лампы?

Да

Нет

A3: ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ F33

1

Замок зажигания в положении 0.

2

ПРОВЕРЬТЕ предохранитель F33 (CJB).

3

Проверить предохранитель F33 (15A).

В порядке ли предохранитель F33?

Да

Нет

УСТАНОВИТЕ новый предохранитель F33 (15 А). Если предохранитель снова перегорит, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПРЕДОХРАНИТЕЛЯ F33

1

Подключите предохранитель F33 (CJB).

2

Измерьте напряжение между предохранителем F33 (15 А) и массой.

Указывается ли напряжение аккумулятора?

Да

Нет

ОТРЕМОНТИРУЙТЕ блок питания предохранителя F33, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы. ПРОВЕРИТЬ CJB, при необходимости УСТАНОВИТЬ новый.

A5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ВЫКЛЮЧАТЕЛЯ АВАРИЙНОЙ ПРОБКИ

1

Выключатель зажигания в положении 0.

2

Отключить выключатель аварийной сигнализации C458.

3

Выключатель зажигания в положении II.

4

Измерьте напряжение между выключателем аварийной сигнализации, разъемом C458, контактом 13, цепью 29-LG8 (OG), стороной жгута проводов и массой.

Указывается ли напряжение аккумулятора?

Да

ПРОВЕРЬТЕ выключатель аварийной остановки.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на нормальную работу

ОТРЕМОНТИРУЙТЕ источник питания выключателя аварийной сигнализации, цепь 29-LG8 (OG), используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы. При необходимости УСТАНОВИТЕ новый CJB.

A6: ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ F59

1

Замок зажигания в положении 0.

2

Fuse (CECK Fuse)

3

Проверить предохранитель F59 (7,5 А).

Исправен ли предохранитель F59 (7,5 А)?

Да

Нет

УСТАНОВИТЕ новый предохранитель F59 (7,5 A). Если предохранитель снова перегорит, НАЙДИТЕ и УСТРАНИТЕ короткое замыкание, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A7: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПРЕДОХРАНИТЕЛЯ F59

1

Подключите предохранитель F59 (CJB).

2

Выключатель зажигания в положении II.

3

Измерьте напряжение между предохранителем F59 (7,5 А) и массой.

Указывается ли напряжение аккумулятора?

Да

Нет

ОТРЕМОНТИРУЙТЕ блок питания предохранителя F59, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы. ПРОВЕРИТЬ CJB, при необходимости УСТАНОВИТЬ новый.

A8: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОВОРОТНОГО СИГНАЛА

1

Выключатель зажигания в положении 0.

Сигнал выключения

.

3

Выключатель зажигания в положении II.

4

Измерьте напряжение между переключателем указателя поворота, разъемом C459, контактом 2 цепи 15-LG27 (GN / BK), стороной жгута проводов и массой.

Указывается ли напряжение аккумулятора?

Да

ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с разделом «Проверка компонентов», прилагаемым к электросхемам, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ источник питания переключателя указателей поворота цепи 15-LG27 (GN / BK), используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A9: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТА

1

Замок зажигания в положении 0.

2

Выключатель выключателя указателя поворота C459.

3

Подключите перемычку к переключателю указателя поворота, разъем C459, между контактом 2 цепи 15-LG27 (GN / BK), со стороны жгута проводов и контактом 1, контур 15S-LG1 (GN / YE), сбоку ремня безопасности.

4

Выключатель зажигания в положении II.

5

Проверьте, правильно ли работают лампы левого указателя поворота.

Правильно ли работают сигнальные лампы левого поворота?

Да

ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с разделом «Проверка компонентов», прилагаемым к электросхемам, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

No

A10: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЛАМПЫ ПОВОРОТА ЛЕВОГО ПОВОРОТА

1

Замок зажигания в положении 0.

2

Подключите переключатель указателя поворота C459.

3

Отключить выключатель аварийной сигнализации C458.

4

Выключатель зажигания в положении II.

5

Включите ЛЕВОЙ СИГНАЛ ПОВОРОТА.

6

Измерьте напряжение между выключателем аварийной сигнализации, разъемом C458, контактом 3, цепью, стороной жгута проводов и массой.

Указывается ли напряжение аккумулятора?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 15S-LG1 (GN / YE) между переключателем указателей поворота и переключателем аварийной сигнализации, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A11: ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ ПРОМЫВКИ

1

Подсоедините перемычку к переключателю аварийной сигнализации, разъем C458, между контактом 3, цепь 15S-LG1 (GN / YE) , сторона жгута и контакт 12, цепь 49S-LG3 (BU), сторона жгута.

2

Выключатель зажигания в положении II.

3

Включите ЛЕВОЙ СИГНАЛ ПОВОРОТА.

4

Проверьте, горят ли постоянно лампы левого указателя поворота.

Горят ли постоянно левые указатели поворота?

Да

ПРОВЕРЬТЕ выключатель аварийной остановки.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG3 (BU) между выключателем аварийной сигнализации и стыком S3, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A12: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТА

1

Замок зажигания в положении 0.

2

Выключатель сигнала поворота 9000

3

Подсоедините перемычку к переключателю указателя поворота, разъем C459, между контактом 2 цепи 15-LG27 (GN / BK), со стороны жгута проводов и контактом 3, контур 15S-LG2 (GN / БУ), сбоку.

4

Выключатель зажигания в положении II.

5

Убедитесь, что лампы правого указателя поворота работают правильно.

Правильно ли работают сигнальные лампы правого поворота?

Да

ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с разделом «Проверка компонентов», прилагаемым к электросхемам, при необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

No

A13: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ СИГНАЛЬНЫМИ ЛАМПЫ ПРАВОГО ПОВОРОТА

1

Замок зажигания в положении 0.

2

Подключите переключатель указателя поворота C459.

3

Отключить выключатель аварийной сигнализации C458.

4

Выключатель зажигания в положении II.

5

Активировать СИГНАЛ ПОВОРОТА ВПРАВО.

6

Измерьте напряжение между выключателем аварийной сигнализации, разъемом C458, контактом 6, цепью, стороной жгута проводов и массой.

Указывается ли напряжение аккумулятора?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 15S-LG2 (GN / BU) между переключателем указателя поворота и переключателем аварийной остановки, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A14: ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОПАСНОСТИ

1

Замок зажигания в положении 0.

2

Подключите перемычку к переключателю аварийной сигнализации, разъем C458, между контактом 6 цепи 15S-LG2 (GN / BU), со стороны жгута проводов и контактом 14, контур 49S-LG4 (BU / RD), сбоку.

3

Выключатель зажигания в положении II.

4

Активизируйте ПОВОРОТ ПРАВО.

5

Убедитесь, что лампы правого указателя поворота горят постоянно.

Постоянно горят ли правые указатели поворота?

Да

ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG4 (BU / RD) между выключателем аварийной сигнализации и стыком S4, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A15: ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОПАСНОСТИ

1

Замок зажигания в положении 0.

2

Отключить выключатель аварийной сигнализации C458.

3

Выключатель зажигания в положении II.

4

Проверьте, горят ли постоянно лампы левого указателя поворота.

Все ли лампы левого поворота постоянно горят?

Да

Нет

Проверьте выключатель аварийной сигнализации.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A16: ПРОВЕРЬТЕ БЛОК ПРИБОРОВ

1

Замок зажигания в положении 0.

2

Блок разъединителей

3

Выключатель зажигания в положении II.

4

Проверьте, горят ли постоянно лампы левого указателя поворота.

Все ли лампы левого поворота постоянно горят?

Да

ОТРЕМОНТИРУЙТЕ замыкание на источник питания цепей, подключенных к стыку S3, используя схемы подключения. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ПРОВЕРЬТЕ комбинацию приборов. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A17: ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОПАСНОСТИ

1

Замок зажигания в положении 0.

2

Отключить выключатель аварийной сигнализации C458.

3

Выключатель зажигания в положении II.

4

Убедитесь, что лампы правого указателя поворота горят постоянно.

Все ли правые указатели поворота горят постоянно?

Да

Нет

Проверьте выключатель аварийной сигнализации.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

A18: ПРОВЕРЬТЕ ИНСТРУМЕНТНЫЙ БЛОК

1

Замок зажигания в положении 0.

2

Приборная панель

3

Выключатель зажигания в положении II.

4

Убедитесь, что лампы правого указателя поворота горят постоянно.

Все ли правые указатели поворота горят постоянно?

Да

ОТРЕМОНТИРУЙТЕ замыкание на источник питания цепей, подключенных к стыку S4, используя схемы подключения. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ПРОВЕРЬТЕ комбинацию приборов. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

модуль C452.

КОНТРОЛЬНОЕ ИСПЫТАНИЕ B: ОПАСНЫЕ ЛАМПЫ НЕ РАБОТАЮТ / ГОРЯТ НЕПРЕРЫВНО

УСЛОВИЯ ИСПЫТАНИЯ ДЕТАЛИ 9037 ДЕТАЛИ 9037 ДЕТАЛИ 9037 ДЕТАЛИ 9037 ДЕТАЛИ 9037 ДЕТАЛИ 9037 ДЕТАЛИ 9037 ДЕТАЛИ 907

1

Включите аварийный выключатель.

2

Проверить, не работают ли аварийные лампы.

Не работают аварийные лампы?

Да

Нет

Лампы аварийной сигнализации не работают, если активирована противоугонная система: ПЕРЕЙДИТЕ к B3.

Лампы аварийной сигнализации горят постоянно: ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

Лампы аварийной сигнализации мигают непрерывно, без защиты от кражи: ПРОВЕРЬТЕ выключатель аварийной сигнализации. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

Лампы аварийной сигнализации непрерывно мигают, с защитой от кражи: ПЕРЕЙДИТЕ к B3.
B2: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ВЫКЛЮЧАТЕЛЯ АВАРИЙНОЙ ПРОБКИ

1

Замок зажигания в положении 0.

. Выключатель аварийного выключателя.

3

Измерьте сопротивление между выключателем аварийной сигнализации, разъемом C458, контактом 10 цепи 91-LG8 (BK / OG), стороной жгута и массой.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 91-LG8 (BK / OG) между выключателем аварийной сигнализации и стыком S12, используя электрические схемы.ПРОВЕРЬТЕ систему на предмет нормальной работы.

B3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ОТ МОДУЛЯ ПРОТИВОУГОНА

1

Замок зажигания в положении 0.

3

Отключить выключатель аварийной сигнализации C458.

4

Измерьте сопротивление между модулем защиты от кражи / центрального замка, разъемом C452, контакт 6, контуром 31S-LG8 (BK / OG), стороной жгута проводов и переключателем аварийной сигнализации, разъемом C458 контакт 5, цепь 31S-LG8 (BK / OG), сторона жгута.

Сопротивление меньше 2 Ом?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 31S-LG8 (BK / OG) между модулем противоугонной системы / центрального замка и выключателем аварийной остановки, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

Выключатель зажигания в положении 0. Задний левый указатель поворота C461.

ПРОВЕРКА КОНДИЦИОНЕРА C: ОДИН ИЛИ НЕСКОЛЬКО ПОВОРОТНЫХ СИГНАЛОВ / ОПАСНОЙ ЛАМПЫ НЕ РАБОТАЕТ.

УСЛОВИЯ ИСПЫТАНИЯ ДЕТАЛИ / РЕЗУЛЬТАТЫ / ДЕЙСТВИЯ
C1: ОПРЕДЕЛИТЬ НЕРАБОТАЮЩИЙ СИГНАЛ ПОВОРОТА 000

2

Определите неработающую лампу.

Не работает одна из ламп левого указателя поворота?

Да

Левый боковой указатель поворота не работает: ПЕРЕЙДИТЕ к C2. Левая передняя лампа указателя поворота не работает: ПЕРЕЙДИТЕ к C4. Левая задняя лампа указателя поворота не работает, только для моделей с 3/5 дверью: ПЕРЕЙДИТЕ к C6. Лампа указателя поворота, левая, задняя не работает, только 4-дверные модели и универсал: ПЕРЕЙДИТЕ к С8.Не работают передний и левый боковые указатели поворота: ПЕРЕЙДИТЕ к C18.

Правый боковой указатель поворота не работает: ПЕРЕЙДИТЕ к C10. Правая передняя лампа указателя поворота не работает: ПЕРЕЙДИТЕ к C12. Правый задний фонарь указателя поворота не работает, только для моделей с 3/5 дверьми: ПЕРЕЙДИТЕ к C14. Лампа указателя поворота, левая, задняя не работает, только для 4-дверных моделей и моделей универсал: ПЕРЕЙДИТЕ к C16.
C2: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ БОКОВОГО ПОВОРОТА, ЛЕВОГО ПОВОРОТА

1

Разъединитель Левого бокового указателя поворота C753.

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерьте напряжение между левой боковой лампой указателя поворота, разъемом C753, контакт 2, цепью 49S-LG13 (BU / RD), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG13 (BU / RD) между соединителем S104 и левым боковым указателем поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на предмет нормальной работы.

C3: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ БОКОВОГО ПОВОРОТА, ЛЕВОЙ СТОРОНЫ

1

Измерьте сопротивление между разъемом бокового указателя поворота на левой стороне C753, контакт 1, цепь 31-LG13 (BK), сторона жгута и масса.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ левый боковой указатель поворота. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG13 (BK) между левым боковым указателем поворота и соединителем S121, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ ПОВОРОТА, ПЕРЕДНЯЯ ЛЕВАЯ СТОРОНА

1

Разъединитель Лампа сигнала поворота слева, передняя C713

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерьте напряжение между левой передней и левой лампой указателя поворота, разъемом C713, контактом 2, цепью 49S-LG11 (BU / OG), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG11 (BU / OG) между соединителем S104 и левой и передней лампой указателя поворота, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C5: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ ПОВОРОТА, ПЕРЕДНЯЯ ЛЕВАЯ СТОРОНА

1

Измерьте сопротивление между левой передней лампой указателя поворота , разъем C713, контакт 1, цепь 31-LG11 (BK), сторона жгута и масса.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ левую лампу указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG11 (BK) между левой и передней лампой указателя поворота и стыком S121, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C6: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ СИГНАЛЬНОЙ ЛАМПЫ ПОВОРОТА, ЗАДНЯЯ ЛЕВАЯ

1

Выключатель зажигания в положении 0.

3

Выключатель зажигания в положении II.

4

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

5

Измерьте напряжение между левой и задней лампой указателя поворота, разъемом C461, контактом 1, цепью 49S-LG12 (BU), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разомкнутую (ые) цепь (и) между соединителем S3 и левой и задней стороной указателя поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на предмет нормальной работы.

C7: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ ПОВОРОТА, ЛЕВОЙ СТОРОНЫ, ЗАДНИЙ

1

Измерьте сопротивление между левой задней сигнальной лампой поворота , разъем C461, контакт 2, цепь 31-LG12 (BK), со стороны жгута и массы.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ левый задний фонарь указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между левой и задней сигнальной лампой поворота и стыком S184, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C8: ПРОВЕРЬТЕ ИСТОЧНИК ПИТАНИЯ ЛАМПЫ В СБОРЕ, ЗАДНЯЯ ЛЕВАЯ

1

Отсоедините лампу в сборе, левая сторона, только задняя C476 / C474 (только универсал).

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерьте напряжение между блоком фонаря, слева, сзади:

  • Только для 4 дверей: разъем C476, контакт 3, цепь 49S-LG12 (BU), сторона жгута проводов и земля.
  • Только универсал: разъем C474, контакт 5, цепь 49S-LG12 (BU), сторона жгута и масса.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между соединителем S3 и блоком лампы с левой и задней стороны, используя электрические схемы.ПРОВЕРЬТЕ систему для нормальной работы

C9: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ В СБОРЕ, ЛЕВАЯ ЗАДНЯЯ СТОРОНА

1

Измерьте сопротивление между лампой в сборе, слева сбоку, сзади:

  • Только для 4 дверей: разъем C476, контакт 6, цепь 31-LF23 (BK), сторона жгута и масса.
  • Только универсал: разъем C474, контакт 6, цепь 31-LF23A (BK), сторона жгута и масса.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ левый задний фонарь указателя поворота. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между лампой указателя поворота, левой, задней частью и массой, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ БОКОВОГО ПОВОРОТА, ПРАВАЯ ПЕРЕДНЯЯ СТОРОНА

1

Отсоедините правую лампу бокового указателя поворота C754.

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерьте напряжение между правой передней и правой боковой лампой поворота, разъемом C754, контактом 2, цепью 49S-LG20 (BU / WH), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между соединителем S4 и боковым указателем поворота, правым и передним, используя схемы электрических соединений. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C11: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ БОКОВОГО ПОВОРОТА, ПРАВАЯ

1

Измерьте сопротивление между разъемом правого бокового указателя поворота C754, контакт 1, цепь 31-LG20 (BK), сторона жгута и масса.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРИТЬ правый боковой указатель поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG20 (BK) между боковым указателем поворота, правым, передним и стыком S52, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C12: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ ПОВОРОТА, ПРАВОЙ, ПЕРЕДНИЙ

1

Разъединитель Лампа сигнала поворота, правая, передняя C714.

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерьте напряжение между правой передней и правой лампой указателя поворота, разъемом C714, контактом 2, цепью 49S-LG18 (BU), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG18 (BU) между соединителем S4 и правой передней передней лампой указателя поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на предмет нормальной работы.

C13: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ ПОВОРОТА, ПРАВАЯ, ПЕРЕДНЯЯ

1

Измерьте сопротивление между передней правой сигнальной лампой поворота , разъем C714, контакт 1, цепь 31-LG18 (BK), со стороны жгута и массы.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ лампу указателя поворота, правая сторона.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LG18 (BK) между правой и передней лампой указателя поворота и стыком S109, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C14: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ СИГНАЛИЗАЦИИ ПОВОРОТА, ЗАДНИЙ ПРАВОЙ

1

Разъединитель Лампа сигнала поворота, правая, задняя C462.

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерить напряжение между правой и задней лампой указателя поворота, разъемом C462, контактом 1, цепью 49S-LG19 (BU / RD), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG19 (BU / RD) между соединителем S4 и правой и задней частью указателя поворота, используя электрические схемы.ПРОВЕРЬТЕ систему на предмет нормальной работы.

C15: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ СИГНАЛА ПОВОРОТА, ПРАВАЯ, ЗАДНЯЯ

1

Измерьте сопротивление между сигнальной лампой поворота справа, сзади , разъем C462, контакт 2, цепь 31-LG19 (BK), со стороны жгута и массы.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ правый задний фонарь указателя поворота.При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи (ей) между сигнальной лампой поворота, правой, задней частью и массой, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C16: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ЛАМПЫ В СБОРЕ, ПРАВАЯ ЗАДНЯЯ

1

Отсоедините лампу в сборе, правая, задняя C477 / (только для 4 дверей) C477 (только универсал).

2

Активируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

3

Измерьте напряжение между блоком фонарей, правая сторона, задняя:

  • Только 4-дверный: разъем C477, контакт 1, цепь 49S-LG19 (BU / RD), сторона ремня безопасности и земля.
  • Только универсал: разъем C475, контакт 5, цепь 49S-LG19 (BU / RD), сторона жгута и масса.

Отображается ли переменное напряжение батареи?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 49S-LG19 (BU / RD) между соединителем S4 и блоком лампы, правая и задняя стороны, используя электрические схемы. ПРОВЕРЬТЕ систему на нормальную работу

C17: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ ЛАМПЫ В СБОРЕ, ПРАВАЯ ЗАДНЯЯ СТОРОНА

1

Измерьте сопротивление между лампой в сборе, справа сбоку, сзади:

  • Только для 4 дверей: разъем C477, контакт 4, цепь 31-LF24 (BK), сторона жгута и масса.
  • Только универсал: разъем C475, контакт 6, цепь 31-LF24A (BK), сторона жгута и масса.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ правый задний фонарь указателя поворота. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 31-LF24 (A) (BK) между правой, задней и массой указателя поворота, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

C18: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЕРЕДНЕЙ ЛАМПЫ ПОВОРОТА ЛЕВОГО ПОВОРОТА

1

Отсоедините передний левый указатель поворота C713.

2

Включите ЛЕВОЙ СИГНАЛ ПОВОРОТА.

3

Измерьте напряжение между лампой левого указателя поворота, передним C713, контактом 2, цепью 49S-LG11 (BU / OG), стороной жгута и массой.

Отображается ли переменное напряжение?

Да

ОТРЕМОНТИРУЙТЕ разрыв цепи 31 – LG11 (BK) между соединителем S121 и землей, используя схемы электрических соединений.ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ цепь электропитания 49S-LG11 (BU / OG) между передней лампой левого указателя поворота и стыком S104, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ЗАЗЕМЛЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ ПОВОРОТА

КОНТРОЛЬНАЯ ТОЧКА ИСПЫТАНИЯ D: СИГНАЛЬНЫЕ ЛАМПЫ ПОВОРОТА РАБОТАЮТ НАДЛЕЖАЩИМ, НО АКУСТИЧЕСКОГО СИГНАЛА НЕТ

УСЛОВИЯ ИСПЫТАНИЯ

1

Выключатель зажигания в положении 0.

2

Выключатель выключателя указателя поворота C459.

3

Измерьте сопротивление между переключателем указателей поворота, разъемом C459, контактом 5 цепи 91-LG43 (BK / WH), стороной жгута проводов и массой.

Сопротивление меньше 2 Ом?

Да

Нет

ОТРЕМОНТИРУЙТЕ разрыв цепи 91-LG43 (BK / WH) между переключателем аварийной сигнализации поворота и стыком S12, используя электрические схемы.При необходимости УСТАНОВИТЕ новый переключатель указателей поворота. ПРОВЕРЬТЕ систему на предмет нормальной работы.

D2: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ПОВОРОТА

1

Активизируйте ПРЕДУПРЕЖДЕНИЕ ОБ ОПАСНОСТИ.

2

Измерьте напряжение между переключателем указателя поворота, разъемом C459, контактом 4 цепи 29S-LG43 (OG / WH), стороной жгута проводов и массой.

Отображается ли переменное напряжение батареи?

Да

ПРОВЕРЬТЕ переключатель указателей поворота в соответствии с разделом «Проверка компонентов», прилагаемым к электросхемам, при необходимости УСТАНОВИТЕ новый.ПРОВЕРЬТЕ систему на предмет нормальной работы.

No

D3: ПРОВЕРЬТЕ ЦЕПЬ УПРАВЛЕНИЯ ЗУММЕРОМ ОТ ПЕРЕКЛЮЧАТЕЛЯ АВАРИЙНОЙ ПРОБИРКИ

1

Отключите выключатель аварийной сигнализации C458.

2

Измерьте сопротивление между переключателем указателей поворота, разъемом C459, контакт 4, контур 29S-LG43 (OG / WH), стороной жгута проводов и переключателем аварийной сигнализации, разъем C458, контакт 8, контур 29S -LG43 (OG / WH), сбоку ремня безопасности.

Сопротивление меньше 2 Ом?

Да

ПРОВЕРЬТЕ выключатель аварийной остановки. При необходимости УСТАНОВИТЕ новый. ПРОВЕРЬТЕ систему на предмет нормальной работы.

ОТРЕМОНТИРУЙТЕ разрыв цепи 29S-LG43 (OG / WH) между переключателем указателей поворота и переключателем аварийной сигнализации, используя электрические схемы. ПРОВЕРЬТЕ систему на предмет нормальной работы.

2016 ford focus схема предохранителей

Подержанные автомобили Новые автомобили Сертифицированные автомобили... как мне вытащить блок предохранителей из форда фокус 1 2012 года? Ответ. Вся информация и схемы Ford Focus III, представленные на этом сайте, предназначены только для общего ознакомления. 5 апреля 2019 г. - Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Ford Focus (2015, 2016, 2017, 2018). Если ваша карта освещения, стереосистема, сиденья с подогревом, фары, электрические стеклоподъемники или другие электронные компоненты внезапно перестают работать, скорее всего, у вас есть предохранитель… Ford F-150 2016 года имеет 2 разных блока предохранителей: Схема панели предохранителей в салоне; Схема блока распределения питания * Схемы блока предохранителей Ford F-150 меняются с годами, выберите подходящий год: - Ford Mustang (2016–2018 гг. ) - схема блока предохранителей - (версия для ЕС) Год выпуска: 2016, 2017, 2018 Блок распределения питания Номер предохранителя или реле Номинальный ток [A] Защищаемые компоненты 1 - Не используется 2 Дом; Схемы предохранителей.Схемы предохранителей Audi. Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). Ford Focus (2004–2010) - схема блока предохранителей. Схема блока предохранителей - Перейти к содержимому. Схема предохранителей Audi A3 2013-2019; Audi A4 2004-2008 Расположение и схема блока предохранителей; Схема предохранителей Audi A5 2007-2016 может различаться в зависимости от версии модели. 2016 2017 2018 2019 Ford Explorer, Блок предохранителей распределения питания, Блок предохранителей под капотом, Панель предохранителей в салоне, Схема блока предохранителей реле стартера Ford Focus Mk2 (седан, хэтчбек, универсал, ST и RS) (2004, 2005, 2006, 2007 , 2008, 2009, 2010) 10 отличных предложений из 291 объявления по цене от 6900 долларов. мой клаксон не работает, мне нужно проверить блок предохранителей. Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010. На видео выше показано, как проверить, нет ли перегоревших предохранителей во внутреннем блоке предохранителей вашего Ford Focus 2016 года и где находится схема панели предохранителей. Схема расположения предохранителей Ford Focus Sedan, Hatchback, Wagon / Estate, двигатель: 1.0L, 1.5L, 1.6L, 2.0L, 2.3L (Mk3; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018) расположение блока предохранителей. Блок предохранителей в салоне (2004-2007) Блок предохранителей в салоне.... Продажа Ford Focus 2016 года. На видео выше показано, как заменить перегоревшие предохранители в салоне. Фактические схемы и схемы Ford Focus III (2011-2021) (схемы и схемы блока предохранителей, схемы расположения, электрические схемы и т. Д.)

Схема подключения стереосистемы Ford Focus

Это электрическая схема стереосистемы Ford Focus, которая поможет вам установить или отремонтировать радио. Независимо от того, являетесь ли вы профессиональным установщиком стереосистем или любителем выходных, который любит делать это самостоятельно, наше руководство поможет вам выполнить эту работу.Это руководство по подключению может помочь вам переустановить заводское радио или стереосистему на вторичном рынке в ваш Ford Focus.

Сегодня я покажу вам, как подключить любое устройство или стереосистему к вашему Ford Focus. Мы рассмотрим три поколения Focus. Из-за центральной консоли и настройки радио в Ford Focus вам лучше покупать установочный комплект, когда вы хотите обновить.

1998–2004 Ford Focus Стерео проводка

Наш раздел электропроводки на My Pro Street посвящен схемам электропроводки вашего Ford.Наш полный каталог схем подключения автомобильной аудиосистемы полностью подготовлен для вас. Схема электропроводки автомобиля Ford Focus, представленная на этой странице, может помочь вам получить удовольствие от нового или подержанного радио, вместо того, чтобы тратить время на поиск проводки для вашего Focus

.

Как указывалось ранее, если вы устанавливаете на Focus новую стереосистему или стереосистему неоригинального размера, вам понадобится установочный комплект, подобный показанному выше. Эти установочные комплекты имеют пластиковую накладку, в которую легко вставляется стереосистема.

Автомобильный радиоприемник, постоянный ток 12 В + Провод: желтый / зеленый
Автомобильный радиоприемник, переключаемый, 12 В + Провод: оранжевый / зеленый
Провод заземления автомобильного радио: черный / зеленый
Провод освещения автомобильного радио: оранжевый / черный
Плюсовой провод левого переднего динамика (+): Белый / Черный
Отрицательный провод переднего левого динамика (-): Серый / Черный
Положительный провод правого переднего динамика (+): Белый / Красный
Отрицательный провод правого переднего динамика (-): Серый / Красный
Положительный провод левого заднего динамика (+ ): Белый / зеленый
Минусовой провод левого заднего динамика (-): Серый / Белый
Плюсовой провод правого заднего динамика (+): Белый
Минусовой провод правого заднего динамика (-): Серый

2004–2010 Ford Focus Стерео проводка

У Ford Focus второго поколения очень схожая проводка стереосистемы с первым поколением. Однако есть два исключения, о которых вы должны знать. Во втором поколении Focus Stereo Wiring используется коммутируемый аксессуар на 12 вольт через сеть передачи данных CAN. Это СЕРЫЙ провод с ОРАНЖЕВОЙ полосой или ФИОЛЕТОВЫЙ провод с ОРАНЖЕВОЙ ПОЛОСКОЙ.

Также вам нужно будет подключить подсветку Focus Stereo Wiring через СЕРЫЙ провод с ОРАНЖЕВОЙ полосой или ФИОЛЕТОВЫЙ провод с ОРАНЖЕВОЙ полосой. Как и аксессуар на 12 В, подсветка Focus Stereo Wiring управляется через сеть передачи данных CAN.

Автомобильный радиоприемник, постоянный, 12 В + Провод: белый / красный - Автомобильный радиоприемник, постоянный, 12 В + Провод: белый / красный
Триггерный провод автомобильной стерео антенны: черный
Триггерный провод автомобильного стерео усилителя: фиолетовый / красный
Положительный провод левого переднего динамика (+): Белый
Отрицательный провод переднего левого динамика (-): Белый / Коричневый
Положительный провод правого переднего динамика (+): Белый / Фиолетовый
Отрицательный провод правого переднего динамика (-): Белый / Оранжевый
Положительный провод левого заднего динамика (+): Белый / зеленый
Минусовой провод левого заднего динамика (-): Коричневый / Желтый
Плюсовой провод правого заднего динамика (+): Коричневый / Белый
Минусовой провод правого заднего динамика (-): Коричневый / Синий

2010–2015 Ford Focus Стерео проводка

Focus третьего поколения отличается сильно переработанной приборной панелью. Эта заводская стереосистема встроена в литой приборной панели, поэтому обновление немного сложнее. Как и предыдущие поколения, Focus третьего поколения нуждается в установочном комплекте для автомобильной стереосистемы.

Большинство установочных комплектов требуют замены центральной консоли или замены заводского навигационного блока Focus.

Автомобильный радиоприемник Постоянный ток 12 В + Провод: коричневый / красный
Провод заземления автомобильного радиоприемника: черный / белый
Триггерный провод антенны автомобильного радиоприемника: желтый / оранжевый
Минусовой провод левого переднего динамика (-): белый / коричневый
Положительный провод правого переднего динамика ( +): Белый / Фиолетовый
Минусовой провод правого переднего динамика (-): Белый / Оранжевый
Положительный провод заднего левого динамика (+): Белый / Зеленый
Минусовой провод заднего левого динамика (-): Коричневый / Желтый
Положительный провод заднего правого динамика Провод (+): коричневый / белый
Отрицательный провод правого заднего динамика (-): коричневый / синий

Вот и все для нашей статьи о Focus Stereo Wiring.
