ЭЛЕКТРООБОРУДОВАНИЕ

Этот раздел я изложу несколько в другой последовательности. Не по датам и фактам, а по агрегатам.
В целом система электрооборудования ВОЛГИ ГАЗ-21 проста и надежна. Сравнивая её с современными моделями ВОЛГ нельзя не отметить, на сколько возросло количество электрических цепей и токоприемников. Это повлекло за собой увеличение мощности генератора, разветвления цепей защиты и СНИЖЕНИЕ НАДЕЖНОСТИ. Особенно если учитывать качество приборов и сборки.

Да простят меня поклонники реала и оригинала, но некоторая модернизация в системе электрооборудования 21й нужна.
Хотя бы, для того чтобы снизить объёмы обслуживания, продлить сроки службы отдельных элементов, а так же привести по возможности к уровню современных требований.

АККУМУЛЯТОР
Машина всегда комплектовалась волговскими аккумуляторами 6СТ60. Были и 6СТ54 с вентиляционными отверстиями, на которые надевают пробки при заливке. Они позволяют автоматически устанавливать требуемый уровень электролита.

Очень часто применялись аккумуляторы, собранные в стандартный корпус аккумуляторщиками. Работали не хуже заводских.
По словам Папаши, средний срок службы аккумуляторов составлял 2,5 года. Буквально один раз был срок в 3,5 года. И это при своевременном уходе (контроль и доливка воды, содержание в чистоте и т. п.).
Известная статистика показывала, что основной процент причин отказов аккумуляторов в те годы, приходился на сульфатацию пластин. Следствие пребывания в недозаряженом состоянии. Немудрено с маломощным генератором постоянного тока, обеспечивающим уверенный подзаряд на оборотах двигателя – средних и выше (подробнее далее).
С установкой на машину генератора переменного тока в 1987году, ситуация изменилась в корне. Аккумуляторы стали ходить по 5 лет.
Судите сами:
Ноябрь 1987 года — 6СТ60 собранный на пластинах танковых аккумуляторов
Январь 1993 года — 6СТ60 стандартный, сухозаряженный.
Ноябрь 1998 года — EXIDE –65 Ah USA сухозаряженный малообслуживаемый
Март 2003 года FREDOM – 65Ah Fr необслуживаемый
В первую очередь конечно, такой эффект получился из-за изменения баланса электроэнергии в положительную сторону. Но ещё очень большую роль в этом сыграло применение реле регулятора РН-4 (о нем позже). Косвенное влияние оказывает легкий пуск двигателя за счет карба ВАЗ и системы тиристорного зажигания, имеющей в 5 раз большую мощность искры при ВДВОЕ меньшем потребляемом токе, чем классика.
Конечно же, сказывается на сроке службы аккумулятора и надежная система контроля. Лучше амперметра в этом случае, ничего нет. Кроме того, РН-4 управляет контрольной лампой заряда так, что можно отследить пробуксовку ремня.
О том, как обслуживать аккумулятор, сказано и написано много. И все-таки первое требование – чистота и надежность крепления.
А ещё я завел себе привычку, переходить на подфарники, стоя вечером на светофорах.
Обороты ХХ отрегулированы так, что при включенных габаритах АМП стоял в НУЛЕ, контр лампа может подмигивать. Зимой обороты чуть повыше, так как добавляется отопитель, работающий на малых оборотах. На расходе топлива это если и скажется, уловить разницу сможет лишь крутой расходометр. А пониженные обороты уж точно не дадут уложиться в нормы по СО. Да и не очень большие они, обороты эти.
Ещё одно наблюдение.
Сейчас в продаже имеется огромный выбор всевозможных аккумуляторов. Часто предлагаются уже залитые и готовые к работе. Есть и сухозаряженные, привести в действие которые можно за полчаса. Здесь тоже кроется резерв срока службы. Дело в том, что эффект сухозаряженности сохраняется в течение 1,5 года с момента производства пластин. По истечении этого срока, заправляемый аккумулятор требуется заряжать в полной мере. На сроке службы это не сказывается. Но часто бывает промежуточная ситуация. Аккумулятору месяца 2-4 с момента производства. Заправив такой аккумулятор и дав ему пропитаться минут 20, действительно можно поставить его на машину и полноценно завести её стартером. Но можно часик другой и подзарядить. Публикации
говорят что в этом случае срок службы выше.

ГЕНЕРАТОР
На машине до 87 года работал (ГПТ) генератор постоянного тока Г-12 в комплекте с реле регулятором РР-24 . Кроме подтяжки креплений, да ремня, а также закапывания масла в подшипники он не просил ничего. Он и сейчас в абсолютно исправном состоянии лежит на даче. Особенностью конструкции ГПТ являются, ограниченные условиями коммутации и конструкцией обмоток ротора, рабочие обороты. Поэтому и передаточные соотношения шкивов таковы, чтобы при максимальных оборотах двигателя, в генераторе не возникло повреждений. Соответственно на ХХ он превращался в потребителя, и реле обратного тока отключало его от сети. Тем не менее, этот тип генераторов был широко распространен.
Причина этому – дефицит полупроводниковых приборов, перекрывающий перерасход меди.

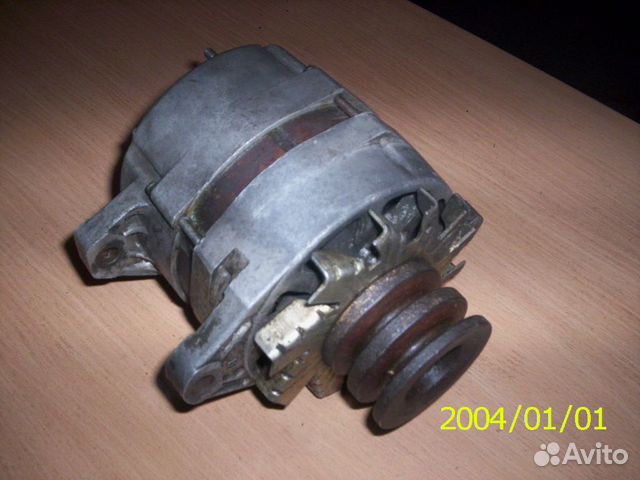

В 1987 году установил на машину новый генератор переменного тока типа Г-250. Одновременно был установлен новый аккумулятор и реле регулятор РН-4.
И хотя генератор был укомплектован встроенным интегральным регулятором напряжения типа Я-112А, я удалил его, использовав РН-4 (почему — об этом ниже).
Способ установки Г-250 на 21-ю был очень подробно описан в журнале ЗР в 1978 году.
В соответствии с этой статьёй была сделана доработка крепления и его подключения.
Причем, для крепления использовал не 2 болта, что проще, но ненадежнее, а длинную резьбовую шпильку с распорной втулкой из водопроводной трубы (они не развинчиваются). Они и сейчас на новом моторе.


Шкив на генераторе стандартный, двухручьевой от ГАЗ-24. На новом моторе стоял генератор Г-254 (то же самое), с одноручьевым шкивом несколько большего диаметра. Как-то недельку я использовал его, когда менял подшипники на Г-250. Для удержания стрелки АМП, а в нуле, требовались ощутимо большие обороты ХХ. Г-254 так и лежит в запасе. Если придется ставить его, шкив перекину.
Генераторы переменного тока имеют гораздо лучшие массогабаритные показатели при той же мощности чем генераторы постоянного тока. Это обусловлено высокими оборотами ротора. А это достигнуто за счет конструктивных особенностей роторов.
Имея клювообразную форму полюсов, а так же обмотку возбуждения, намотанную поперек оси ротора и прижатую клювами, ротор безболезненно переносит 10-12 тыс. об/мин. Где-то читал, что генератор Жигулей Г-222 способен кратковременно работать в режиме 15 тыс. об/мин. Вопрос коммутации снят. Так как щетки работают по сплошной поверхности контактных колец. Да и течет через них не ток нагрузки 10-20А, а всего то ток возбуждения 3А (для Г-250, 221, 222).
Ресурс этих генераторов заявляется порядка 125-150 тыс. км. Похоже при нормальных комплектующих это так. Подшипники потребовали замены на 792 тысяче в 1997 году.
То есть 10 лет, и минимум 150 тыс. Щетки заменил в августе 2002 года на 825 тысяче.
Была у меня мысля поставить 65 амперный генератор (а сейчас есть и 90А).
Отказался я от этой затеи потому, что ток возбуждения у них выше. У 16.3701 — 4А, а у 90-амперного даже не знаю. РН-4 на это не рассчитан. А их реле регуляторы мне доверия не внушают. Кроме того, узла контрольной лампы как на РН-4, на них нет. Да и обогревателя на заднем стекле у меня нет тоже. А на все остальное и основные фары разумной мощности, хватает и Г-250.

РЕЛЕ-РЕГУЛЯТОР РН – 4

О регуляторе РН-4 я впервые прочел в журнале «За Рулем» в 1981 году. Как выяснилось позже, существовала серия регуляторов РН-1 — РН-6.
РН-1 – ничего особенного.
РН-2 — Имел каскад управления контрольной лампой заряда ( ЗР-79г «и регулировка и контроль»)
РН-3 – имел крепления под Москвич и измерительный вывод.
РН-4 — узел контр лампы и измерительный вывод
РН-5 и РН-6 я не видел, но какой то из них, в отличие от РН-4, имел ввод для информации о давлении масла, чтобы на период пуска двигателя не подключать возбуждение (зимой эта мера бывает нужна), а другой, кажется, имел датчик температуры, устанавливаемый на корпусе аккумулятора. Эта вещь позволяет точнее, чем сезонная регулировка, обеспечивать режим заряда (очень актуально в условиях широкого диапазона изменения температуры окружающей среды летом + 15 –20, а зимой -35 – 40).

Огромная благодарность редактору отдела «электрооборудование» журнала «За Рулем»
Борису Синельникову, автору данной конструкции, от себя лично и думаю от многих автомобилистов, которым посчастливилось использовать эту технику.

Пересказывать содержание статей из ЗР – «Почему кипел аккумулятор?», «Регулятор нового типа», «И регулировка и контроль», «Регулятор напряжения РН-4» не буду. Но в двух словах суть вопроса опишу.
Любой регулятор напряжения поддерживает заданную величину напряжения лишь НА СВОЕМ ВХОДНОМ ЗАЖИМЕ (15. Б . + ). В цепи питания этого зажима , со временем или при «грамотном» вмешательстве, образуется паразитное сопротивление. Окисленные разъемы, обгоревшие контакты замка зажигания, ослабшие в гнездах предохранители, наличие на предохранителе №10 в Жигулях (классика) алюминиевой фольги от сигаретной обертки и т. п. Падение напряжения на этом сопротивлении добавляясь к величине, удерживаемой реле регулятором, вызывает повышение бортового напряжения с вытекающими последствиями. Симптомами наличия сопротивления бывают:
— невозврат амперметра в ноль;
— качание стрелки амперметра или вольтметра;
— изменение в такт этому яркости ламп, сопровождающееся изменяющимся в такт этому же подвыванием генератора.
— частое перегорание ламп и повышенный расход дистиллированной воды аккумулятором.
— наличие напряжения между плюсовой клеммой аккумулятора и входным зажимом РР более чем 0, 2 В.
Регулятор РН-4 имеет измерительный вывод. Это провод длиной около 2 м, который подключается непосредственно на плюсовую клемму аккумулятора. Так РН-4 получает неискаженную информацию о напряжении борт сети. При выключенном зажигании, потребляемый по этой цепи ток – МИКРОАМПЕРЫ.
Кроме этого, регулятор имеет вывод для подключения контрольной лампы.
Такая лампа есть в Жигулях. Толку от неё мало. Как правило, она загорается, когда мало что можно поправить малой кровью. При пробое выпрямителя генератора , не загорается вообще. РН-4 гасит лампу только когда начинает закрываться его выходной транзистор, то есть когда напряжение борт сети достигнет заданного уровня. Происходит это не сразу, в зависимости от степени разряженности аккумулятора и количества включенных потребителей , при разных оборотах двигателя. Таким образом, не имея измерительных приборов, по поведению лампы можно вовремя получить информацию о неисправностях.

В общем, покончим с рекламой РН-4.
А что же делать простому смертному, не нашедшего такой регулятор?

Если контрольные приборы имеются, необходимости в контрольной лампе нет.
А для ликвидации паразитного сопротивления, необходима жесткая связь плюсовой клеммы аккумулятора с входом РР. Соединить их толстым проводом и оставить так навсегда НЕЛЬЗЯ. После остановки двигателя, цепь возбуждения должна быть обесточена.
Поэтому в эту цепь врезаются контакты реле типа РС527 или ему подобному. Неплохо ведут себя и 113.3747 – маленькие кубики с ушами. Реле же управляется от замка зажигания. Все наконечники должны быть пропаяны и хорошо поджаты на разъемах. Провод в цепи РР сечением 2.5 кв. мм. Ну и конечно – НАДЕЖНЫЙ КОНТАКТ С МАССОЙ генератора, регулятора и т. п. Реле регулятор может быть любым. Лишь бы он поддерживал напряжение в соответствии с климатической зоной эксплуатации.
С учетом нашего климата, я выставил напряжение 13.8 В (заводская регулировка была 14.1 В).
Хотя, сейчас продаются конструкции с контрольными светодиодами. При желании, можно продублировать один из них контрольной лампой. Они как раз мерцают в соответствии с закрыванием регулирующего транзистора.
Работоспособность этого способа проверена неоднократно на машинах и даже тракторах разных марок (от ЗАПа до К-700).

АМПЕРМЕТР

Может возникнуть вопрос, почему амперметр рассматривается отдельно от комбинации приборов? Да потому что при отключении питания этой комбинации, амперметр работает, так как живет своей жизнью и может о многом поведать!
Если взглянуть на схему (см. выше), видно, что амперметр включен между генератором и аккумулятором. Его основное назначение – контролировать ток заряда. При нормальных условиях (исправно всё), после пуска двигателя, в течение некоторого времени он должен регистрировать некоторый ток. После того как аккумулятор получит обратно то, что он отдавал стартеру, амперметр должен стоять в НУЛЕ. И только на ХХ и при включенных мощных потребителях ему разрешено уходить в (-). Постоянное отклонение в (+) говорит о неладном.
Для того чтобы амперметр работал именно так, а не иначе, все дополнительно применяемые электроприборы должны быть подключены между амперметром и генератором. В противном случае, при работающем двигателе он покажет потребляемый ими ток (как бы заряд , но не заряд). Так было на Москвиче 2140. Головное освещение его, в заводском исполнении, было запитано между аккумулятором и амперметром. Стоило зажечь фары при движении и амперметр показывал заряд. На включение фар при неработающем моторе, амперметр не реагировал. Хотя разряд имел место (фары то горят).
На ГАЗ-21 схема нормальная. Между аккумулятором и амперметром подключены потребители работающие только кратковременно — сигнал, часы, прикуриватель, втягивающее реле стартера. Поэтому при работающем моторе если дать сигнал, АМП должен дернуться в (+). Все остальные потребители, при неработающем моторе регистрируются отклонением в (-). Так не отходя от кассы можно узнать, горят стопы или нет. А очень наметанным глазом даже определить, что не горит один из них.
Наибольшую опасность представляет слабина в контактах амперметра.
Протекающий через него зарядный ток может достигать значений от 10 до 50 А. В зависимости от степени разряженности аккумулятора и мощности генератора. Малейшая слабина в этой цепи вызывает нагрев. Эта же слабина вносит несуразицу в работу регулятора напряжения да к тому же ограничивает ток заряда аккумулятора.
В общем, прелестей много. Моя машина горела дважды. Один раз из-за ручника, а до этого из-за слабины в амперметре. Это произошло в очередной дальней дороге, и при движении по серпантину. И хотя я быстро оторвал клемму аккумулятора вместе с куском
Минусовой банки, проводку пришлось менять (АКК тоже). Лишь много лет спустя я смог проанализировать случившееся.
Всю дорогу Батька ворчал, что идет перезаряд. АМП показывал 10А. Акумлятор кипел. Думаю, что имевшаяся слабина сбила с толку регулятор напряжения и бортовое напряжение возросло. При коротких поездках в городе это было не так заметно. Генератор постоянного тока, периодически отключаясь от сети, интенсивно вскипятить аккумулятор не мог. Но в течение непрерывного движения в течение 4-5 часов по трассе, ему это удалось. Скорее всего, слабина вызвала нагрев. А нагрев контактов амперметра, вызвал рост сопротивления в этой цепи. А это в свою очередь увеличивало нагрев. Ситуация накалялась в прямом смысле. В довершение к этому Папаша ехал, включив противотуманные фары. Типа чтобы подгрузить генератор, и тем самым снизить перезаряд и кипение аккумулятора (в общем, некоторая логика есть). А там стояли желтые ФГ-119 с лампами 50х40 Вт с запараллеленными спиралями. А запитаны они были не откуда-нибудь, а прямо с болта клеммы (+) аккумулятора. В результате ток через АМП возрос и он зашкаливал.
Кончилось тем, что оплавилась изоляция, провода амперметра коротнули на массу. На Москвичах в таких случаях, плавится пластмассовый корпус комбинации приборов, и амперметр заваливается вбок под натяжкой проводов. У нас приборы ЖЕЛЕЗНЫЕ. Коротыш обеспечен. Провода горят как бикфордов шнур.
Мораль такова — Амперметр ДОЛЖЕН СТОЯТЬ В НУЛЕ.
Если это не так, пощупайте его контакты под панелью. Рукой дотянуться можно.
ОСТОРОЖНО!!!! МОЖНО ХОРОШО ОБЖЕЧЬСЯ!!!!
Амперметр должен быть подключен так, чтобы регистрировать только лишь ток в батарею или от неё. Ток от генератора к потребителям ни кому не интересен.
Провода на амперметре проворачиваться не должны. Еще бывает, ослабевает прессовая посадка контактов в токопроводе самого амперметра. В этом случае лучше прибор заменить.

СТАРТЕР

Это наверное самый уважаемый мною агрегат автомобильного электрооборудования.
За время моей деятельности на автостоянке в качестве автоэлектрика, через мои руки их прошло не менее четырех сотен. Причем ориентировочно 70% жигулевских. Насмотрелся я в общем. Всегда припоминал знаменитую фразу Куравлева в фильме «Живет такой парень» — «Женщина – она как СТАРТЁР, когда-нибудь да подведёт».
На счет женщин – тема для отдельного разговора, а вот про стартер — ТОЧНО.
В руководстве по эксплуатации, да и в книге по обслуживанию и ремонту ГАЗ – 21
Ясно сказано, что в определенные сроки, стартер надлежит снять, разобрать, почистить
Смазать, если чего надо – заменить и собрать. Сразу скажу, что это требование справедливо, и не только для ВОЛГ. Действительно если в период 50 тыс. км проводить такую профилактику, упомянутая фраза отходит на задний план.
На машине стоял стартер СТ-113. По своим параметрам эта штука несколько слабее, чем СТ-230 от 24-ки. Тем не менее, он до поры до времени нормально работал.
Наверное, его иногда и обслуживали, история не сохранила этот факт, но к 1979 году он стал барахлить. При повороте ключа – щелчок втягивающего реле и тишина. После нескольких щелчков подряд – включался. Это несколько лет спустя, я установил, что дело было в изношенных щетках. А тогда, Павел грешил на втягивающее реле. Потом разобрав стартер, чистил шкуркой коллектор. Но после трех-пяти контрольных пусков, все началось снова. Щётки выглядели ничего, но все-таки будучи короче новых, миллиметров на 5-7, слабо прижимались пружинами. Коллектор подгорал и – начинай сначала. После очередной разборки – сборки, стартер вообще отказался работать. Так прошло полдня. Дело происходило в гараже Папашиной лаборатории. Папа оценив ситуацию, послал меня в магазин. Мне удалось купить стартер СТ-230 и дотащить его.
До замены двигателя в 1995 году, этот стартер проработал. За этот период я его обслуживал сам. Дважды заменялась обгонная муфта. Причем, обслуживая во второй раз, где-то в 87 году, я раскопал на даче родной стартер и решил обслужить его тоже.
На счет щёток я уже упоминал, но полный отказ его произошел по другой причине.
При сборке Павел посеял перемычку, соединяющие между собой секции обмоток статора. А так как это двигатель последовательного возбуждения, цепь осталась разорванной. Изготовил перемычку из куска медной жилы 6 кв, расплющив и просверлив её концы. Изогнув должным образом, обмотал её изолентой и, установив, собрал стартер.
Я даже не поленился поставить его тогда на машину. Он прекрасно работал. Он и сейчас в запасе.
На базе СТ-113 был изготовлен СТ-117 для М-412. Он был точно такой же, отличался лишь расположением крепежных к двигателю ушей. В нем тоже была такая перемычка. На новой модификации СТ-117А, перемычка уже заклепывалась прямо на крышке стартера, под заклепки кронштейнов положительных щеток.

ЛЕТО 1992 год.
Снял стартер для профилактики. Никаких претензий к нему в тот момент не было. Только долгая наработка была причиной.
Сделав все что нужно, и поменяв щетки и втулки – собрал. Через пару дней, стала пробуксовывать муфта свободного хода (бендикс). Вот зараза. Видимо держалась за счет грязи внутри её. Купание в бензине и смазка выявили дефект. С запчастями тогда было очень туго. Я же практиковал сборку бендиксов, из 3х – 4х – один. Получалось, в общем, неплохо. Ходили не меньше заводских. Клиенты мои расплылись, но некоторые находят меня и сейчас. У двоих на Жигулях эти муфты МОИ до сих пор. Перебрал я муфту, собрал, поставил — заводится.

Зима 1995 год. 768тыс. км.
При замене двигателя, я хотел его новый стартер 42.3708 оставить в запасе, как и генератор. При попытке установить СТ – 230 , выяснилось, что он туда не лезет.
В кожухе маховика (УМЗ-417 87 года) появился какой то прилив (выступ), куда
Упирался хвостовик стартера. Пришлось оставить новый.
Работает он, в общем, неплохо, да и условия для него комфортные. Мотор заводится быстро. Но, еще практикуя электриком, обращал внимание на какую-то
хилость щеточного узла и уменьшенный диаметр коллектора. СТ-230 выглядит солиднее.

Ноябрь 2002 год. 825 тыс. км.
Срок видно подошёл. Появился подозрительный шум при выключении стартера в конце пуска. Разобрал. Выяснилось, что втулка вала ротора со стороны бендикса, выползла из своего гнезда. Ещё немного и выпала бы. Заменил обе втулки и закернил их хорошенько.
Перенёс опорные шайбы, контролирующие осевой люфт ротора к бендиксу. Сделал это, памятуя о случаях разрушения разрезной стопорной шайбы, находящейся на валу со стороны коллектора. Этим болеют и Жигулевские стартеры с торцовым коллектором.
Несколько отвлекшись от общей темы, скажу, что повышенный осевой люфт
Ротора, является причиной, чуть ли не половины проблем стартеров. От него и шумность, и нечеткое зацепление. От изношенных и продавленных шайб, растет сопротивление проворачивания ротора. Был случай, когда клиент рванул возвращать только что установленный аккумулятор, потому что мотор завелся и со старым, вынутым из багажника. А всего то был устранен люфт вала. При больших значениях люфта (1.5-2мм. норма 0.07-0.7 мм), на Жигулях наблюдал задевание бендиксов за маховик (блестели от взаимоистирания). А однажды видел рассыпавшийся бендикс, из-за того, что корпус его протерся насквозь.
А ведь в таком режиме недолго перегреть и пожечь обмотки.
Мой стартер пока работает.

СИСТЕМАОСВЕЩЕНИЯ.

Система освещения с самого начала была подвергнута некоторой модернизации.
На машину были установлены противотуманные фары типа ФГ-119. Корпуса этих фар хромированные. В фары головного света были установлены ЛАМПЫ-ФАРЫ.
То есть, герметичный оптический элемент со спиралями дальнего и ближнего света 50х40 Вт. Светораспределение американское. Ассиметричный европейский луч в СССР появился с появлением Жигулей
Штука наверное хорошая, да поездить с ними мне не пришлось. На одной перегорела одна спираль, а вторая разбилась при аварии в 1978 году.
Противотуманные фары вещь хорошая. Этим типом фар комплектовали ПАЗ 672. Желтое граненое стекло и светоотсекающий экран, собственно делающий их противотуманными. Особенностью стекла являлся рисунок линз, преломляющий пучок света таким образом, что образовывался равномерно освещаемый сектор 88 градусов (паспортные данные). В эти фары можно было вставить стандартные лампы от фар тех времен. Что и было сделано, да ещё были спаяны вместе спирали дальнего и ближнего света в них. Скажу сразу, что от этого, дальность освещения практически не растет.
Это примерно как с увеличением количества моторов самолета растет грузоподъемность но не скорость. Подключены эти фары были безо всякого реле, через 30 амперный тумблер, дополнительно установленный в салоне. Как я уже указывал, запитали ЭТО прямо с плюса аккумулятора (не я, Павла фокусы).
Где-то в 1978 году, стала появляться в печати информация о галогеновых лампах. Отец мой, ещё с молодости, увлекался фотографией и любительской киносъемкой. Помню, что на 50-летие ему подарили новый кинопроектор «РУСЬ».
Этот проектор имел лампу КГМ-12-100. Что означает Кварцевая Галогеновая Модернизированная –12В – 100 Вт. Внешне она выглядела как современная Н3, но без цоколя, с двумя контактами (сейчас такого типа ставятся в светильники СПОТ).
Батя крутил свои киноленты редко, да и то, если очень попросить. Был у него и старенький «ЛУЧ-2». Так что выдрал я лампу из проектора, а в комплекте ещё и запасная была.
Провозившись пару дней с цоколями от старых ламп, исхитрился установить на них эти
Лампы, да ещё и в фокус их вогнал. Это было ЧТО-ТО.
Противотуманные фары по природе своей дальностью не отличаются. Стоявшие на машине фары головного света ФГ-105 с не галогенными лампами 60х40, тоже не имеют рекордных показателей. И при этом дальность противотуманных превысила дальний свет головных. Мало того, эта дальность была во всем секторе обстрела. То есть, находясь в крайней правой полосе движения шоссе с двумя полосами в каждом направлении, освещалось пространство за левой полосой, за деревьями на обочине. Ну и справа конечно тоже.
Чуть позже в продаже появился комплект галогенных ламп типа Н-1 с переходниками для установки в фары дальнего света автомобилей с 4-х фарной системой. Вот тогда разохотившись, купил две тракторные фары, установил в них оптику ФГ-146 — фары дальнего света от ВАЗ 2103 (06). В них и запихал эти лампы. Чтобы поставить ЭТО на машину, не поленился изготовить кронштейн из 4-х мм стальной полосы. Полоса была согнута буквой П и ещё имея отогнутые концы, заходила под стоящие уже противотуманки. Ещё пришлось изогнуть полосу в горизонтальной плоскости так, чтобы она повторяла изгиб бампера. Иначе фары, установленные на кронштейне выше противотуманок и между ними, задевали бы за облицовку радиатора. В общем Ралли Монте – Карло. Установил второй 30 амперный тумблер, причем так, чтобы одним движением пальцев можно было врубить все четыре. Что сказать? На стене, да и на дороге, головной свет выглядел желтым, если включать новые фары. Ну а дальность выше всяких похвал.


После капремонта в 1981-82 году, эту иллюминацию уже не устанавливал. Слишком уж вызывающий вид был у машины. Оставил только фары дальнего света. Переделав цоколи от жигулевских R-1 45х40, поставил в них лампы КГМ-12-100. Хотя за те несколько лет ни один работник ГАИ не придрался. Кроме того, у одной из противотуманных фар треснуло стекло. Может быть и от температуры (грела как теплорефлектор). Да и гена постоянного тока, эту светомузыку не осиливал.
Кстати дальность с лампами КГМ 12-100 получилась больше чем была с Н-1 — 55 Вт, но не на много. Одна из этих ламп и сейчас на машине. Пользуюсь я ими редко, вот и держится. У другой обломился контакт от вибрации. Ставил вместо неё Н-3 100 Вт. Светит слабее чем КГМ. Сейчас стоит Н-4 100х90. Задействована только спираль 100. Но и её свет хуже, чем КГМ. Я думаю, потому что автомобильные лампы рассчитаны на 14В борт сети, а КГМ рассчитана на 12 и работает с перекалом.

Лето 1985 год.
Отец из Чехословакии привез две галогенные лампы головного света PAL H-4 60х55 Вт.
Причем что интересно, они были с цоколями типа R-1. То есть без проблем встали в фары ФГ-140 (установили после капремонта) вместо обычных R-1 45х40 Вт.

1987 год.
Незадолго до установки генератора переменного тока, захандрил центральный переключатель света. Разборка показала, что подгорели контакты. Мозгов хватило догадаться, что на фары надо ставить реле. Ножной переключатель проработал дольше, и развалился только в 2002-м году.
Ещё в 1984 году обломился пружинный кронштейн правого сигнала. Сигнал привинтил под болт облицовки радиатора (так он до сих пор и стоит, подробнее ниже). На освободившееся место поставил три завалявшихся у меня реле подобных РС-527.


Пересоединил схему. Красный провод сечением — 6 кв. Синие до клеммников- 2,5 кв. Перемычки между правым и левым бортом сохранил заводские, а провода управления реле нарастил. Здесь сечение не принципиально.
Выключатель дополнительных фар в салоне. Провода до дополнительных фар (зеленые) — 4кв. Такое включение применено, чтобы не тащить из салона (+). В принципе, схема управления реле сигналов такая же. Применить здесь реле сигнала нежелательно. Работать будет, но не долго. Его обмотка рассчитана на кратковременный режим (проверенно).
С установкой реле, свет фар заметно побелел, но и только. Дальность не изменилась.

1993 год.
Лампы Н4 почернели, но не перегорели. Долго блуждал в поисках достойной замены.
Методом проб и ошибок понял, что далеко не все изделия соответствуют жестким требованиям Н4. Позже читая тесты журнала «За рулем», вспоминал свои тесты. Остановился на лампах «NARVA» Н4 60х55 Вт. Вроде нормально, но до 2002 года обе дважды заменял. Не чета они PALу середины восьмидесятых.

Много лет на машине стояли оранжевые рассеиватели в фонарях заднего хода и подфарниках. Честно сказать, белые мне нравятся больше. Разжился и поменял. А когда последний раз покрасил машину, заменил все рассеиватели, кроме оптики фар. Их буду менять в ближайшее время (ржавчина на рефлекторах). Уже в начале 90-х годов стал замечать, что в упор не видят включенного поворотника сзади. Несколько раз попадал в неприятные ситуации, спасало то, что был готов к этому.
Видел до этого на 21-х, работающие в режиме поворотника, фонари заднего хода. Пересоединил себе так же. А под белые рассеиватели, поставил модные теперь оранжевые лампы. Стало легче. Но со светом заднего хода пока распрощался. Подумываю запихать в чайку на багажнике маленький рефлектор с галогеновой лампой. Такие сейчас в продаже есть. Ищу подходящего размера и закрытый стеклом. А олень в кругляшке уже почти не виден.

Лето 1997 год.
Давно уже на нервы действует реле указателя поворотов. И это уже не впервые. Регулировал его, а регулировка уплывает. По мере прогрева реле, частота меняется, да и включается не сразу.

Купил реле от «девятки» 49.3747. Прекрасно работает. Только немного хитро пришлось поступить с подключением контрольной лампы.
Других изменений в систему освещения вносить не планирую.

КОНТРОЛЬНЫЕПРИБОРЫ.

О амперметре я уже рассказывал. Остальные приборы столько хлопот, а точнее ни каких хлопот, не доставляли. В 1996 году, стало заедать стрелку спидометра. Снял панель, уволок её домой. Разобрал и почистил. Дело оказалось в том, что при капремонте в 81-82 году, перелицовывалась вся обивка салона. А сферическое стекло спидометра к тому времени было уже мутным и выцветшим. Вот при обтяжке поверхности торпеды, эту сферу тоже обтянули кожзаменителем, с подбойкой поролоном. Внешне может и симпатево, но темновато. Выяснилось, что к 96 году стеклышко рассохлось и раскрошилось. В крошку превратился и поролон. Смесь этих крошек заполнила механизм спидометра. После очистки и смазки, перемещение стрелки спидометра стало очень устойчиво. Никакой болтанки. Очистка шкал и колб ламп подсветки, заметно освежили внешний вид приборов. Пару тройку раз приходилось заменять датчики давления масла и температуры ОЖ. Датчик уровня топлива менял один раз в 1986году. У него хвост был подлиннее родного.
Укоротил и поставил. Показывает достаточно точно. Ну, 15 литров от 20 отличить можно.
Изменил назначения контрольных ламп, находящихся рядом с рулевой колонкой.
За отсутствием ручника, его контрольная лампа теперь сигнализирует о давлении масла.
Благо датчик для этой системы на моторе УМЗ-417 стоял.
Лампа перегрева же теперь, подключена к РН-4 в качестве контрольной лампы заряда.

СТЕКЛООЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА.

Работа стеклоочистителя не была нормальной с самого начала. При длительном непрерывном движении по шоссе с набором скорости 85-90 км/ч он включался сам. Остановить его можно было лишь с переходом на нейтраль в КПП и сбросом оборотов мотора до ХХ. В дождливую погоду, при длительности поездок пол часа и больше, включенный стеклоочиститель не останавливался при выключении, а, только притормаживая в парковом положении, продолжал свой ход. И ещё он работал только на большой скорости в обоих положениях переключателя. ТАК БЫЛО ВСЕГДА.
Меняли переключатель – без толку. Разборка и сборка электропроводки при капремонте на СТО, тоже ничего не изменила. К этому настолько привыкли, что не обращали внимания.
В 1997 году, когда похолодало, я обратил внимание на некоторую вялость и шумность работы. Явно прослушивалась сухая работа шестерен редуктора. Стеклоочиститель с машины снимали один раз, при капремонте. Уверен, что обслуживанием его никто не занимался. Как сняли, так и поставили. Снял я его и разобрал.
Масло в редукторе напоминало высохший ил на дне реки во время засухи. Кроме того, я все-таки решил разобраться с оригинальностью его режимов работы.
Выяснилось, что отвод от обмотки, используемый при работе на малой скорости, не
Был выведен из двигателя ещё на заводе. Отвод внутри мотора был, была на нем изоляция. Но ни каких признаков, что к нему, когда-либо был присоединен выводящий провод, не было. Восстановил, соединил, смазал все что положено и собрал. Вот теперь как надо.
Что же происходило? Двигатель подключался только на большую скорость. При выключении он не должен останавливаться, пока щетки не займут паркового положения. На режиме большой скорости он ухитрялся это положение проскочить. Этому способствовал и некоторый разогрев при работе, и зарядившийся аккумулятор, после некоторого пробега (на Жигулях парковый выключатель не только разрывает цепь питания, но и замыкает обмотку мотора на массу – динамическое торможение). Самовыключение могло произойти и от включения паркового выключателя от вибрации (больше ни чего в голову не приходит), а с чем было связано включение на определенной скорости – ЗАГАДКА ДО СИХ ПОР для меня.
Систему «ПАУЗА» в своей машине так и не применил. Раньше щетки работали, как хотели (см. выше) и вряд ли останавливались бы по команде ПАУЗЫ. А теперь, лобовое стекло протерто щетками так, что два двойных хода щёток только грязь размазывают. Не помогает ни замена щеток, или их резинок, ни разные фокусы с выдерживанием резинок в бензине или кипящей воде и т.п. Помочь может только полировка или замена стекла.
Омыватель стекла изначально был с педальным приводом. В общем, ничего особенного. В 1980 году купил комплект электроомывателя. Там был бачок с мотором, брызгалки (причем жигулевские с металлическими гайками мож. кто помнит такое), шланги, тройник и кнопка. Я всё это смонтировал. Но новые распылители не ставил.
И был удивлен слабостью струек. Подключил новые – ПОЛИВАЮТ БАГАЖНИК.
Оказывается в родных есть ещё и клапана. В общем, заменил. Кнопка Бате не понравилась. Он где-то заказал наконечник на рычажок указателя поворотов с кнопкой на торце. Проводок идет снаружи по рычажку. Очень неплохо.
Пару раз были случаи замерзания воды в бачке омывателя. Что есть такое незамерзайка, нам неведомо. Ничего. Лечил трещины в насосе паяльником. Вообще все опубликованные способы воздействия на омыватель мною применялись и на стоянке.
Что удивляло, у меня ни разу не приржавел вал двигателя во втулке. Видимо потому что как появлялся нахальный визг, я закапывал масло. В 2001 году насос рассыпался окончательно (движок живой в запасе). Купил и заменил его.

МОТОР ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

О нём вообще говорить нечего. При капремонте вентилятор сняли и одели. ВСЁ. Переключатель его режимов потерял всю свою пластмассу, но работает и светится.

СИГНАЛЫ

Сигналы на машине родные. Я уже упоминал, что на правом сигнале сломался гибкий кронштейн. Я прекрасно понимал, что расположение сигналов и гибкость подвески, оказывают существенное влияние на чистоту звука. Существуют волны, реверберация и т.п. Но подвески найти не удалось, и сигнал был закреплен прямо за корпус, изнутри к облицовке радиатора. Звук, конечно, изменился, но терпимо. В последние годы стал замечать изменение тона. Появилась хрипотца. Проверка показала, что хрипит именно правый. Разборка показала, что треснула его мембрана и внутри его побывала вода. Видимо вследствие неудачного наклона при установке. На «кладбище кораблей» разыскал и приобрел подгоревший сигнал. Заменил мембрану и отрегулировал. Поёт хорошо. Но вот почему я тогда не разыскал там же подвеску???
Загадка даже для меня самого.

ОБОГРЕВ ЗАДНЕГО СТЕКЛА.

Где-то в середине 80-х прикупил как-то электрообогреватель заднего стекла. Это были полоски алюминиевой фольги, наклеиваемой на стекло изнутри. Тогда эти полоски были в моде. Резали и клеили и просто фольгу для понта.
Работал хорошо. Стекло очищалось быстро. Вот только жрал он 180 Вт! Естественно гена постоянного тока ЭТО не осиливал. Было пару случаев разрядки аккумулятора.
Как я не старался аккуратнее протирать изнутри заднее стекло, полоски в течение 2-х лет вышли из строя, я их и соскоблил. Больше я о них и не вспоминаю. Хотя когда стекло запотеет…

РАДИОПРИЁМНИК

Приемник А-18 на машине родной. В былые времена ловить чего, и было, так только на СВ. Я даже недоволен был. Ну зачем ДДСУУ. Когда бы лучше ДСССУ. Целых три станции можно было бы ставить на фиксированную настройку. А она неплохо работает.
В середине 90-х, с появлением коммерческих радиостанций в диапазоне УКВ ЧМ, я изменил свое мнение. И станций много, и качество приёма не сравнить, это же ЧМ. Вот только диапазон на УКВ был, кажется 65-74 МГц. А все новые станции вещали в импортном диапазоне 88-108 МГц. Связываться со сборкой конвертора частот, почему-то не захотел. Хотя это и позволило бы сохранить и старый диапазон, получив новый. Сейчас есть в продаже наборы-радиоконструторы такой штуки.
А в городе шла повальная перестройка диапазонов УКВ на приём в 88-108 МГц. Вот и я перенастроил блок УКВ на своем приёмнике, хотя для этого пришлось его раскидать почти до предела. Кстати была экспортная модификация приемника А-18Е, с диапазоном УКВ 88-104 МГц. Работает, да вот только чувствительность на УКВ маловата.
Как было до переделки сказать трудно. На УКВ ничего не ловил раньше. Кроме того, если в 80-х годах, принимая участие в проведении дискотек, порывался приобрести и поставить на машину магнитофон (а Папаша этого не разрешал). Теперь к музыке в машине отношусь несколько скептически. Даже испытываю некоторый дискомфорт. Я привык в ней только к звукам самой машины. На приёмнике порассыпались все пластмассовые ручки и клавиши. Видел в журнале «За рулем» на обложке фотку ижевского «Урал-авто», встроенного вместо родного приемника на 21й. Мне нравится. Урал потребляет гораздо меньший ток. А главное приемник такой у меня есть. Может и приделаю. Антенна стоит родная. Ей за эти годы приходилось несладко. Я имею в виду встречи её с ветками деревьев и воротами гаража. И хотя она у меня играет больше декоративную роль, без нее, или даже с опущенной вдоль стекла, машина не смотрится.

ЧАСЫ

Часы на машине родные.
Не могу похвастать ,что они всю жизнь работали как Швейцарские, да и работали вообще. Но иногда все-таки работали.
На сколько я могу судить, ну не любят они питаться от посаженного аккумулятора. Помню звуки издаваемые ими при попытке самоподзавода. Это напоминало стук (не звон) будильника , у которого отсутствует чашка звонка. Конечно, в результате у них вышибал предохранитель на задней стенке и они останавливались. После пуска двигателя, стоило нажатием на кнопку предохранителя возобновить питание, часы устойчиво запускались
. Особенно часто это наблюдалось при хорошо поработавшем аккумуляторе (т.е. отработавшем своё). В результате частых остановок и подводов стрелок, вышел из строя механизм подвода. Зубки на шестеренках поломались. И на часы закрыли глаза. Стоят себе, ну и пусть. Хотя бы два раза в сутки точное время покажут. Когда это произошло, не помню. Но не менее 20 лет назад.
Я разбирал их, на предмет того, чтобы узнать, что внутри. Ну и узнал о поломанных зубах, обгорелых и оплавленных контактах пуска, да о почерневшей пусковой обмотке. Отключил я от часов тогда питание (подсветку оставил) и забыл.
В период службы в армии, мне попался счетчик моточасов, устанавливаемый на радиостанциях, аппаратуре дальней связи, электропитающих агрегатах и т.п.
Если не принимать во внимание стрелок часов, внутренности — ОДИН К ОДНОМУ. Значит контакты и обмотку я нашел. Механизм подвода же пришлось здорово поискать. Есть часы с такими тросиками, да зубья не те. Опять же на кладбище, проверяя ,подводятся ли стрелки, купил часы от 21й. Ну а дальше вопрос техники. Недельку они тикали у меня на столе, регулировал маятник. Максисум, чего мне удалось добиться, уход на 5 мин за две недели. И то, летом бывает уход растет. Может жара сказывается.
Часы на 21-й симпатичные. Не представляю на их месте других. Встанут если опять, ну и пусть. Менять не буду. Счастливые владельцы 21-х, по обычаю, «часов не наблюдают».

ПРОТИВОУГОННОЕ УСТРОЙСТВО

Как говорится, для сохранения тайны следствия, подробностей я здесь не привожу. Скажу лишь, что самое важное в этом деле нестандартные решения и изобретательность. Очень желательна маскировка дополнительных проводок и создание ложных. Скажу еще, что 1-го апреля 1974 года ЭТО пригодилось. Дата точна потому, что это день рождения одного из моих двоюродных братьев. И когда именно Я обнаружил отсутствие машины и сказал об этом Папаше, поддатый народ стал хором на меня наезжать, что Я их всех уже ДОСТАЛ С 1м АПРЕЛЯ.
А машину этот урод завести так и не смог. Он сумел по спуску отъехать в соседний переулок, где его и накрыли, когда он отвинчивал замок зажигания (и это не помогло бы).
Навалять ему толком не смогли, сами еле стояли, а он, оставив в машине хороший мохеровый шарф, убежал.

ВОТ ТАКАЯ ИСТОРИЯ

ХОТИТЕ ВЕРЬТЕ, А ХОТИТЕ НЕТ.
(Е. Леонов. к/ф «Полосатый рейс»)

=ПРЕДИСЛОВИЕ=

= ДВИГАТЕЛЬ=

= система смазки= =система охлаждения= = система питания= =система зажигания= =система выпуска=

=ТРАНСМИССИЯ= =ХОДОВАЯ ЧАСТЬ= =ТОРМОЗА= =КУЗОВ= =ЭЛЕКТРООБОРУДОВАНИЕ= =ДИСКИ И РЕЗИНА=


Сварочный генератор Telwin Motoinverter 254 CE

  • Информация
  • Товар на сайте компании «Евростор»

Производитель

генератор сварочный

ручная дуговая

Материал сварки

алюминий|железо|нержавеющая сталь|сталь|черный металл

Максимальный диаметр электрода

5 мм

220 (однофазные) В

Система пуска

ручной стартер

Номинальная мощность

3 кВт

Продолжительность автономной работы

2 ч

Объем топливного бака

6. 1 л

Сфера применения

промышленные

Telwin Motoinverter 254 CE сварочный аппарат с автономным приводом, инверторноо типа, для ручной дуговой сварки высокочастотным генератором переменного тока с постоянными магнитами электродами MMA и TIG-DC, с возбуждением дуги касанием. Используется с различными типами электродов: рутиловыми, щелочными, целлюлозными, из нержавеющей стали, чугуна и др. Применение в качестве генератора постоянного тока (DC) для питания электрооборудования.

Генератор сварка

Напряжение холостого хода, В 112
Степень защиты IP23
Сварочный ток, А 5-230
Диаметр электродов, мм 1,6-5
Доступное напряжение в режиме постоянного тока, В 230
Доступная мощность в режиме постоянного тока, кВт 3,0
Тип двигателя HONDA GX390
Объем цилиндров, см3 389
Оборот в минуту, об/мин 3300
Запуск двигателя ручной
Потребление топлива, г/кВч 313
ПН при 130А и температуре 40°С, % 60
ПН при 200А и температуре 40°С, % 30
Сварочная электростанция

Преимущества:

  • Четырехтактный одноцилиндровый двигатель с воздухоохлаждением и транзисторная система зажигания.
  • Автоматическая блокировка при отсутсвии масла
  • Защита двигателя от слишком высокой скорости
  • Плавная регулировка тока сварки
  • Высокая устойчивость тока при изменениях оборотов двигателя
  • Устройства hot start (горячего запуска), anti-stick (защиты от прилипания)
  • Переключатель режима сварочный аппарат-генератор
  • Термостатическая защита

Бензогенератор сварочный

Технологии:

Инвертор генератор

Стандарты:

Хороший сварочный инвертор

Сварочные генераторы в вашем регионе

Ремонт генераторов и электростанций в Тюмени

  • Ремонт инструмента и строительной техники: генераторов и электростанций, электроинструмента, дрелей, перфораторов, электролобзиков, шлифмашин, бензоинструмента, сварочных аппаратов, компрессоров

Гарантийный ремонт Makita, AEG, Sparky, Интерскол, Ryobi, Maktec

Сотрудники фирмы – обладатели богатого опыта и ценных знаний в области ремонта электро- и бензоинструментов. Результат достижим благодаря применению модернизированных современных технологий и обращени …

Дополнительно: доставка генератора или электростанции в/из сервисного центра, продажа запасных частей



  • Ремонт инструмента и строительной техники: генераторов и электростанций, электроинструмента, дрелей, перфораторов, электролобзиков, шлифмашин, бензоинструмента, сварочных аппаратов, компрессоров

Гарантийный ремонт Makita, Sparky, Интерскол



  • Ремонт инструмента и строительной техники: генераторов и электростанций, электроинструмента, сварочных аппаратов, компрессоров

Гарантийный ремонт Fubag, ENDRESS, ABAC, BLUEWELD, ZILON

Гарантийное и послегарантийное обслуживание оборудования и инструмента: электростанции Endress, сварочные аппараты Blueweld, компрессоры Abac, компрессоры, электростанции, сварочная техника, тепловые …



  • Ремонт инструмента и строительной техники: генераторов и электростанций, электроинструмента, дрелей, перфораторов, электролобзиков, шлифмашин, бензоинструмента, сварочных аппаратов, компрессоров

В сервисном центре «Алекс Сервис» предоставляется широкий спектр услуг по ремонту и сервисному обслуживанию электроинструмента, компрессоров, садовой электро и бензо техники и промышленного оборудован …

Дополнительно: доставка генератора или электростанции в/из сервисного центра, замена расходных материалов, установка генератора или электростанции (подключение, настройка), продажа запасных частей



  • Ремонт инструмента и строительной техники: генераторов и электростанций, электроинструмента, дрелей, перфораторов, бензоинструмента, сварочных аппаратов

Гарантийный ремонт Fubag, ENDRESS, ABAC, Rebir

Мы ремонтируем электросварочное оборудование (включая машины плазменной резки и муфтовые сварочные аппараты), промышленную электронику (стабилизаторы, зарядные устройства, автоматику, частотные преобр …

Дополнительно: доставка генератора или электростанции в/из сервисного центра, замена расходных материалов, продажа запасных частей



  • Ремонт инструмента и строительной техники: генераторов и электростанций, электроинструмента, дрелей, перфораторов, бензоинструмента, сварочных аппаратов

Ремонтируем любое сварочное оборудование, от бытового до професионального. Ремонт и продажа любого строй и сварочного оборудования по низким ценам. …



  • Ремонт генераторов и электростанций и сварочных аппаратов

Услуги: проведение пуско-наладочных работ; проведение планового ремонта оборудования по заранее согласованным планам и объемам; консультационные услуги; проведение работ по …

Дополнительно: доставка генератора или электростанции в/из сервисного центра, выездной ремонт генератора или электростанции на дому или в офисе, замена расходных материалов, установка генератора или электростанции (подключение, настройка)



Дополнительные услуги сервисных центров по ремонту генераторов и электростанций

Во сколько обойдется ремонт генератора или электростанции?

Сервисные услуги по ремонту генераторов и электростанций в Тюмени

Для установки или настройки приобретенной техники Вы можете воспользоваться услугами специалистов уполномоченных организаций (авторизованного сервисного центра), которые проведут все необходимые работы для дальнейшей эксплуатации генератора или электростанции. Адреса всех сервисных центров на карте г. Тюмень приведены в начале страницы. Если по указанному адресу сервисный центр отсутствует или находится по другому адресу, пожалуйста, сообщите нам об этом.

%PDF-1.6 % 1251 0 объект > эндообъект внешняя ссылка 1251 159 0000000016 00000 н 0000005065 00000 н 0000005274 00000 н 0000005303 00000 н 0000005352 00000 н 0000005389 00000 н 0000005527 00000 н 0000005717 00000 н 0000005756 00000 н 0000005835 00000 н 0000006476 00000 н 0000007243 00000 н 0000007798 00000 н 0000008030 00000 н 0000008276 00000 н 0000008721 00000 н 0000008985 00000 н 0000011679 00000 н 0000048518 00000 н 0000053378 00000 н 0000053439 00000 н 0000053528 00000 н 0000053675 00000 н 0000053866 00000 н 0000054037 00000 н 0000054230 00000 н 0000054420 00000 н 0000054520 00000 н 0000054702 00000 н 0000054906 00000 н 0000055042 00000 н 0000055210 00000 н 0000055393 00000 н 0000055589 00000 н 0000055709 00000 н 0000055913 00000 н 0000056119 00000 н 0000056221 00000 н 0000056410 00000 н 0000056595 00000 н 0000056696 00000 н 0000056845 00000 н 0000057024 00000 н 0000057125 00000 н 0000057256 00000 н 0000057498 00000 н 0000057599 00000 н 0000057705 00000 н 0000057901 00000 н 0000058004 00000 н 0000058134 00000 н 0000058275 00000 н 0000058388 00000 н 0000058512 00000 н 0000058712 00000 н 0000058830 00000 н 0000059036 00000 н 0000059244 00000 н 0000059348 00000 н 0000059488 00000 н 0000059724 00000 н 0000059868 00000 н 0000060006 00000 н 0000060258 00000 н 0000060396 00000 н 0000060540 00000 н 0000060738 00000 н 0000060866 00000 н 0000061030 00000 н 0000061208 00000 н 0000061330 00000 н 0000061472 00000 н 0000061624 00000 н 0000061730 00000 н 0000061894 00000 н 0000062086 00000 н 0000062228 00000 н 0000062442 00000 н 0000062619 00000 н 0000062749 00000 н 0000062958 00000 н 0000063116 00000 н 0000063278 00000 н 0000063400 00000 н 0000063544 00000 н 0000063693 00000 н 0000063813 00000 н 0000063993 00000 н 0000064111 00000 н 0000064259 00000 н 0000064433 00000 н 0000064587 00000 н 0000064743 00000 н 0000064877 00000 н 0000065001 00000 н 0000065143 00000 н 0000065270 00000 н 0000065375 00000 н 0000065484 00000 н 0000065607 00000 н 0000065730 00000 н 0000065835 00000 н 0000065988 00000 н 0000066107 00000 н 0000066250 00000 н 0000066397 00000 н 0000066518 00000 н 0000066707 00000 н 0000066842 00000 н 0000067002 00000 н 0000067173 00000 н 0000067319 00000 н 0000067455 00000 н 0000067588 00000 н 0000067734 00000 н 0000067868 00000 н 0000068016 00000 н 0000068164 00000 н 0000068330 00000 н 0000068490 00000 н 0000068634 00000 н 0000068791 00000 н 0000068931 00000 н 0000069075 00000 н 0000069217 00000 н 0000069351 00000 н 0000069521 00000 н 0000069639 00000 н 0000069781 00000 н 0000069935 00000 н 0000070166 00000 н 0000070365 00000 н 0000070536 00000 н 0000070652 00000 н 0000070784 00000 н 0000070928 00000 н 0000071050 00000 н 0000071194 00000 н 0000071336 00000 н 0000071468 00000 н 0000071622 00000 н 0000071774 00000 н 0000071904 00000 н 0000072046 00000 н 0000072178 00000 н 0000072292 00000 н 0000072418 00000 н 0000072570 00000 н 0000072780 00000 н 0000072918 00000 н 0000073056 00000 н 0000073182 00000 н 0000073300 00000 н 0000073440 00000 н 0000073610 00000 н 0000073838 00000 н 0000073990 00000 н 0000074122 00000 н 0000003476 00000 н трейлер ]/предыдущая 3287247>> startxref 0 %%EOF 1409 0 объект >поток hVmLg;K[^-HTԢ»Ty|AZTrUjηA>,Y430͢h`,,ss}%k

Р.

B. U’Ren Equipment Inc. — Ниагара-Фолс, Нью-Йорк
Модель ГЛ 11000
Тип Однофазные генераторы переменного тока с вращающимся полем
Частота 60 Гц
Резервный выход 11,0 кВА (кВт)
Основной выход 10,0 кВА (кВт)
Напряжение — однофазное 120/240 В
Соединение арматуры Серия
Фаза/провод 1-3
Коэффициент мощности 1.0
Количество полюсов 2
Изоляция Катушка ротора; класс F, катушка статора; класс Б
Тип муфты Прямая муфта
АМП
Одна фаза 120 В 41,7 х 2 А
Одна фаза 240 В 41,7
Количество емкостей
5-20РА (GFCI) 2
Терминал В наличии
Дизельный двигатель
Тип Вертикальный четырехтактный дизельный двигатель с жидкостным охлаждением
Модель Д722
№Цилиндры 3
Диаметр x Ход 67,0 x 68,0 мм (2,6 x 2,7 дюйма)
Рабочий объем 0,719 л (43,9 куб. дюйма)
Частота вращения двигателя 3600 об/мин
Непрерывная номинальная мощность 12,2 кВт (16,3 л.с.)
Смазка (классификация API) Выше класса CF
Объем масла 3.4 л (0,9 кварты)
Объем охлаждающей жидкости 4,1 л (1,1 кварты)
Система запуска Электрический — 12 В постоянного тока
Набор
Топливо Дизельное топливо №2 (ASTM D975)
Расход топлива При полной нагрузке 4,1 л/ч (1,09 галлона/ч)
При нагрузке 3/4 3,3 л/ч (0,86 галлона/ч)
При нагрузке 1/2 2,7 л/ч (0,71 гал./ч)
При нагрузке 1/4 2,2 л/ч
Емкость топливного бака 28 л (7,4 галлона)
Часы непрерывной работы При полной нагрузке 7 ч
При нагрузке 3/4 8,5 ч
При нагрузке 1/2 10,4 ч
При нагрузке 1/4 12,7 ч
Аккумулятор (Ач/5ч) 55B24R (12 В x 36 Ач)
Размеры 1281 мм x 618 мм x 698 мм
Д х Ш х В 50. 4 дюйма x 24,3 дюйма x 27,5 дюйма
Прибл. Вес нетто 295 кг (650 фунтов)
Уровень шума (полная нагрузка на высоте 23 фута [7 м]) 68 дБ (А)
Система аварийной остановки В случае аномального давления масла, температуры воды или при открытии крышки терминала доступа (только тип терминала)

(PDF) Сегментированные модули генератора энергии Bi2Te3 и ErAs:InGaAlAs со встроенными наночастицами ErAs

БЛАГОДАРНОСТИ

Тьерри Кайя из Лаборатории реактивного движения за измерение электропроводности образцов ErAs:(InGaAs)1-x(InAlAs)x

при переменной температуре

. Мы также признательны за полезные обсуждения с доктором Михалом Гроссом. Эта работа

поддерживается Управлением военно-морского исследовательского центра термоэлектронного преобразования энергии MURI,

и контрактом ONR N00014-05-1-0611.

ССЫЛКИ

1 Л. Д. Хикс и М. С. Дрессельхаус, «Термоэлектрическая добротность одномерного проводника

», Physical Review B, vol.47, pp. 84, стр. 927-930, 31 января 2000 г.

3 G. Zeng, JMO Zide, W. Kim, JE Bowers, AC Gossard, Z. Bian, Y. Zhang, A.

Shakouri, SL Singer и А. Маджумдар, «Коэффициент Зеебека в поперечной плоскости для сверхрешеток

ErAs: InGaAs / InGaAlAs», Journal of Applied Physics, vol. 101, с.

034502, 2007 год. 71, стр. 1234-1236, 1 сентября 1997 г.

5 Д. Вашаи и А. Шакури, «Улучшенный коэффициент термоэлектрической мощности в сверхрешетках на основе металлов

«, Physical Review Letters, vol. 92, с. 106103/1, 12 марта 2004 г.

6 Д. Вашаи и А. Шакури, «Электронный и термоэлектрический перенос в

полупроводниковых и металлических сверхрешетках», Journal of Applied Physics, vol.95, стр.

1233-1245, 1 февраля 2004 г.

7 ST Huxtable, AR Abramson, CL Tien, A. Majumdar, C. LaBounty, X. Fan, G.

Zeng, JE Bowers, A. Shakouri и ET Croke, «Теплопроводность сверхрешеток Si/SiGe

и SiGe/SiGe», Applied Physics Letters, vol. 80, стр. 1737-1739, MAR

11 2002.

8 Венкатасубраманян Р., Сиивола Э., Колпиттс Т. и О’Куинн Б. Тонкопленочные термоэлектрические устройства

с высокими показателями при комнатной температуре заслуг, «Природа», т.

413, стр. 597-602, 11 октября 2001 г.

9 В. Ким, С.Л. Сингер, А. Маджумдар, Д. Вашаи, З. Биан, А. Шакури, Г. Цзэн, JE

Бауэрс, JMO Zide и AC Gossard, «Решетка в поперечном направлении и электронная тепловая проводимость

сверхрешеток ErAs:InGaAs/InGaAlAs», Applied Physics Letters, vol.

88, с. 242107, 2006.

10 JMO Zide, D. Vashaee, ZX Bian, G. Zeng, JE Bowers, A. Shakouri и AC

Gossard, «Демонстрация фильтрации электронов для увеличения коэффициента Зеебека в

In0.Сверхрешетки 53Ga0,47As/ In0,53Ga0,28Al0,19As, «PHYSICAL REVIEW B, vol.

74, p. 205335, 2006.

rand package — math/rand — pkg.

go.dev

В этом примере показано использование каждого из методов для *Rand. Использование глобальных функций такое же, но без приемника.

основной пакет

импорт (
"ФМТ"
"математика / ранд"
"Операционные системы"
"текст/табрайтер"
)

основная функция () {
// Создадим и запустим генератор.
// Обычно следует использовать нефиксированное начальное значение, например, time.Now().ЮниксНано().
// Использование фиксированного начального числа будет давать один и тот же результат при каждом запуске.
г := ранд.Новый(ранд.НовыйИсточник(99))

// Табулятор здесь помогает нам генерировать выровненный вывод.
w := tabwriter.NewWriter(os.Stdout, 1, 1, 1, ' ', 0)
отложить w.Flush()
show := func(строка имени, v1, v2, v3 любая) {
fmt.Fprintf(w, "%s\t%v\t%v\t%v\n", имя, v1, v2, v3)
}

// Значения Float32 и Float64 находятся в [0, 1).
показать("Float32", r.Float32(), r.Float32(), r.Float32())
показать("Float64", r.Float64(), r.Float64(), r.Float64())

// Значения ExpFloat64 имеют среднее значение 1, но затухают экспоненциально. показать("ExpFloat64", r.ExpFloat64(), r.ExpFloat64(), r.ExpFloat64())

// Значения NormFloat64 имеют среднее значение 0 и стандартное отклонение 1.
показать("NormFloat64", r.NormFloat64(), r.NormFloat64(), r.NormFloat64())

// Int31, Int63 и Uint32 генерируют значения заданной ширины.
// Метод Int (не показан) похож либо на Int31, либо на Int63
// в зависимости от размера 'int'.
показать("Int31", r.Int31(), r.Int31(), r.Int31())
показать("Int63", r.Int63(), r.Int63(), r.Int63())
показать("Uint32", r.Uint32(), r.Uint32(), р.Uint32())

// Intn, Int31n и Int63n ограничивают свой вывод значением < n.
// Они делают это более осторожно, чем при использовании r.Int()%n.
показать("Intn(10)", r.Intn(10), r.Intn(10), r.Intn(10))
показать("Int31n(10)", r.Int31n(10), r.Int31n(10), r.Int31n(10))
показать("Int63n(10)", r.Int63n(10), r.Int63n(10), r.Int63n(10))

// Perm генерирует случайную перестановку чисел [0, n).
show("Пермь", р.Пермь(5), р.Пермь(5), р.Пермь(5))
}

 Выход:

Плавающая32 0,2635776 0,6358173 0. 6718283
Плавающая64 0,628605430454327 0,4504798828572669 0,9562755949377957
ExpFloat64 0,3362240648200941 1,4256072328483647 0,24354758816173044
NormFloat64 0,172339540064 1,577014951434847 0,04259129641113857
Int31 1501292890 1486668269 182840835
Int63 3546343826724305832 5724354148158589552 5239846799706671610
Uint32 2760229429 296659907 1922395059
Международный(10) 1 2 5
Int31n(10) 4 7 8
Int63n(10) 7 6 3
Пермь [1 4 2 3 0] [4 2 1 3 0] [1 2 4 0 3]


Аппаратно-эффективный генератор случайных чисел для неравномерных распределений с произвольной точностью

Неоднородные случайные числа являются ключевыми для многих технических приложений и разработки эффективных аппаратных реализаций Генераторы чисел — очень активное поле исследований.Однако большинство современных архитектур либо адаптированы к конкретным дистрибутивам, либо потребляют много аппаратных ресурсов. На ReConFig 2010 мы представили новый дизайн, который экономит до 48% площади по сравнению с современной реализацией на основе инверсии, которую можно использовать для произвольных распределений и точности. В этой статье мы представляем более гибкую версию вместе с усовершенствованной схемой сегментации, которая позволяет еще больше значительно уменьшить ошибку аппроксимации. Мы предоставляем бесплатный программный инструмент, позволяющий пользователям легко внедрять свои собственные дистрибутивы, и мы тщательно протестировали наш генератор случайных чисел с помощью статистического анализа и двух тестов приложений.

1. Введение

Быстрая генерация случайных чисел необходима для многих задач. Одной из основных областей применения является моделирование методом Монте-Карло, например, широко используемое в области финансовой математики и коммуникационных технологий.

Несмотря на то, что многие симуляции по-прежнему выполняются на кластерах высокопроизводительных ЦП или графических процессоров общего назначения (GPGPU), использование реконфигурируемых аппаратных ускорителей на основе программируемых вентильных матриц (FPGA) может сэкономить как минимум на один порядок мощности потребление, если генератор случайных чисел (ГСЧ) расположен на ускорителе. В качестве примера мы реализовали генерацию нормально распределенных случайных чисел на трех упомянутых архитектурах. Результаты по достигнутой пропускной способности и потребленной энергии приведены в Таблице 1. Поскольку один единственный экземпляр предлагаемой нами аппаратуры (вместе с унифицированным генератором случайных чисел) занимает менее 1% площади на используемой ПЛИС Xilinx Virtex-5 , мы ввели строку с экстраполированными значениями для 100 экземпляров, чтобы подчеркнуть огромный потенциал аппаратных ускорителей в отношении достижимой пропускной способности на единицу энергии.

Реализация
Потребляемая мощность Пропускная способность Пропускная способность [ м Образцы]
Fast Mersenne Twister,
SIMD
ПК с процессором Intel Core 2 Duo 2,0 ГГц,
3 ГБ ОЗУ, только одно ядро ​​
~100 Вт 600 166,67 pJ

Nvidia Mersenne Twister + Box-Muller CUDA Nvidia GeForce 9800 GT ~105 Вт 1510 69. 54 pJ
Nvidia Mersenne Twister + Box-Muller OpenCL 1463 71,77 pJ

Предлагаемая архитектура, только один экземпляр [1] Xilinx FPGA Virtex-5FX70T-3 380 МГц ~1,3 Вт 397 3,43 pJ
Предлагаемая архитектура, 100 экземпляров ~1,9 W 39700 0.05 pJ

В этой статье мы представляем усовершенствованную версию генератора неоднородных случайных чисел с плавающей запятой, уже показанную на ReConFig 2010 [1]. Модификации обеспечивают более высокую точность при еще меньшем потреблении площади по сравнению с предыдущими результатами. Это связано с усовершенствованным синтезом. Основные преимущества предлагаемой аппаратной архитектуры заключаются в следующем: (i) экономия площади даже выше, чем ранее представленная, по сравнению с современной реализацией FPGA Cheung et al.от 2007 [2]. (ii) Точность генератора случайных чисел может быть отрегулирована и в основном не зависит от выходного разрешения вспомогательного равномерного ГСЧ. (iii) Наша конструкция тщательно проверена статистическими и прикладными тестами, чтобы гарантировать высокое качество. качество нашей реализации. (iv) Для удобства пользователя мы предоставляем бесплатный инструмент, который создает записи таблицы поиска (LUT) для любого желаемого неравномерного распределения с заданной пользователем точностью.

Остальная часть статьи организована следующим образом.В разделе 2 мы даем обзор современных методов получения однородных (псевдо)случайных чисел и преобразования их в неоднородные случайные числа. В разделе 3 представлены современные генераторы неоднородных случайных чисел на основе инверсии FPGA, а также подробное описание новой реализации. Он также представляет инструмент создания LUT, необходимый для создания записей таблицы поиска. Как представление с плавающей запятой может помочь уменьшить аппаратную сложность, объясняется в разделе 4.В разделе 5 показаны подробные результаты синтеза исходной и улучшенной реализации, а также подробно описаны чрезмерные тесты качества, которые мы применили. Наконец, Раздел 6 завершает статью.

2. Связанные работы

Эффективная реализация генераторов случайных чисел в аппаратных средствах уже много лет является очень активной областью исследований. По сути, доступные реализации можно разделить на две основные группы: (i) генераторы случайных чисел для равномерного распределения, (ii) схемы, которые преобразуют равномерно распределенные случайные числа в различные целевые распределения.

Обе области исследований можно, однако, рассматривать как почти разные. Мы дадим обзор доступных решений из обеих групп.

2.1. Генераторы унифицированных случайных чисел

За последние десятилетия было опубликовано множество очень сложных реализаций унифицированных ГСЧ. Основная общая характеристика всех них заключается в том, что они создают битовый вектор с   битами, которые представляют (если интерпретировать как беззнаковое двоично-кодированное целое число и разделить на ) значения от 0 до 1.Набор всех результатов, которые выдает генератор, должен быть как можно более равномерно распределен по диапазону.

До 1994 года уже было проведено множество фундаментальных исследований по генерации однородных случайных чисел. Всесторонний обзор работы, проделанной до этого момента, был сделан Л'Экюйером [3], который обобщил основные концепции построения однородных ГСЧ. и их математические предпосылки. Он также обращает внимание на трудности оценки качества однородного ГСЧ, поскольку в подавляющем большинстве случаев мы имеем дело не с истинно случайными последовательностями (как, например,г., Бочард и др. [4]), но с псевдослучайными или квазислучайными последовательностями. Последние основаны на детерминированных алгоритмах. Псевдослучайность означает, что выход ГСЧ выглядит для наблюдателя как действительно случайная последовательность чисел, если рассматривать только ограниченный период времени. Квазислучайные последовательности , однако, вовсе не стремятся выглядеть очень случайными, а скорее пытаются покрыть определенный ограниченный диапазон наилучшим образом. Одной из основных областей применения квазислучайных чисел является создание подходящего набора контрольных точек для моделирования Монте-Карло, чтобы повысить производительность по сравнению с вводом псевдослучайных чисел [5, 6].

Одним из наиболее изученных высококачественных однородных ГСЧ является Вихрь Мерсенна, представленный Мацумото и Нисимурой в 1998 году [7]. Он используется во многих технических приложениях и коммерческих продуктах, а также в области исследований ГСЧ. Хорошо оцененные и оптимизированные программы доступны на их веб-сайте [8]. Nvidia адаптировала Mersenne Twister для своих графических процессоров в 2007 году [9].

Высокопроизводительная аппаратная архитектура для Mersenne Twister была представлена ​​в 2008 году Чандрасекараном и Амирой [10].Он производит 22 миллиона выборок в секунду, работая на частоте 24 МГц. Бэнкс и др. сравнили свою конструкцию Mersenne Twister FPGA с двумя псевдо-ГСЧ умножителя в 2008 году [11], особенно для использования в расчетах финансовой математики. Они также ясно показывают, что качество случайных чисел может напрямую зависеть от потребляемых аппаратных ресурсов.

Тиан и Бенкрид представили оптимизированную аппаратную реализацию Mersenne Twister в 2009 году [12], где они показали, что реализация FPGA может превзойти современный многоядерный процессор примерно в 25 раз, а GPU примерно в 9 раз по отношению к пропускной способности.Выгода от энергосбережения еще выше.

Здесь мы не будем вдаваться в подробности, поскольку сосредоточимся на получении неравномерных распределений. Тем не менее, стоит отметить, что проверка качества с самого начала была большой проблемой для унифицированных ГСЧ [3]. L'Ecuyer и Simard изобрели комплексный набор тестов под названием TestU01 [13], написанный на C (самая последняя версия — 1.2.3 от августа 2009 г.). Этот пакет объединяет множество различных тестов в одной программе, направленной на проверку качества конкретных генераторов случайных чисел. Для пользователей, не имеющих подробного представления о значении каждого отдельного теста, набор TestU01 содержит три набора тестов, которые представляют собой заранее определенные наборы нескольких тестов: (i) Small Crush : 10 тестов, (ii) Crush : 96 тестов, ( iii) Big Crush : 106 тестов.

TestU01 включает в себя и основан на тестах из других наборов тестов, которые использовались ранее, например, Diehard Test Suite от Marsaglia 1995 года [14] или фундаментальных соображений, сделанных Кнутом в 1997 году [15].

Для области применения финансовой математики (которая также является нашей основной областью исследований) Маккалоу настоятельно рекомендовал использовать TestU01 в 2006 году [16]. Он комментирует важность качества случайных чисел и необходимость чрезмерного тестирования ГСЧ в целом.

Более поздние тестовые наборы — это комплексный набор статистических тестов (STS) Национального института стандартов и технологий США (NIST) [17], пересмотренный в августе 2010 г. , и набор Dieharder от Роберта, обновленный в марте. 2011 [18].

2.2. Получение неоднородных распределений

Как правило, неоднородные распределения генерируются из равномерно распределенных случайных чисел путем применения соответствующих методов преобразования. Очень хороший обзор современных подходов был дан Thomas et al. в 2007 г. [19]. Хотя они в основном концентрируются на нормальном распределении, они показывают, что все применяемые методы преобразования основаны на одном из четырех основных механизмов: (i) преобразование, (ii) выборка отбраковки, (iii) инверсия, (iv) рекурсия.

Преобразование использует математические функции, которые обеспечивают связь между равномерным и желаемым целевым распределением. Очень популярным примером нормально распределенных случайных чисел является метод Бокса-Мюллера 1958 года [20]. Он основан на тригонометрических функциях и преобразует пару равномерно распределенных чисел в пару нормально распределенных случайных чисел. Его преимущество в том, что он предоставляет пару случайных чисел для каждого вызова детерминировано. В настоящее время преобладает метод Бокса-Мюллера, который в основном используется для реализации ЦП и ГП.Недостатком аппаратных реализаций является высокая потребность в ресурсах, необходимых для точного вычисления тригонометрических функций [21, 22].

Отклонение выборки может обеспечить очень высокую точность для произвольных распределений. Он принимает входные значения только в том случае, если они находятся в определенных предопределенных диапазонах, и отбрасывает другие. Такое поведение может привести к проблемам, если используются входные последовательности квазислучайных чисел, и (особенно важно для аппаратных реализаций) может потребоваться непредсказуемая остановка.Для нормального распределения наиболее распространенным примером отбраковочной выборки является метод Зиккурата [23], который в настоящее время реализован во многих программных продуктах. Существуют некоторые оптимизированные реализации FPGA с высокой пропускной способностью, например, Zhang et al. с 2005 г. [24], который генерировал 169 миллионов выборок в секунду на устройстве Xilinx Virtex-2, работающем на частоте 170 МГц. Эдрис и др. предложили масштабируемую архитектуру в 2009 году [25], которая обеспечивает до 240 миллионов отсчетов на Virtex-4 на частоте 240 МГц. Увеличив параллелизм своей архитектуры, они предсказали достижение даже 400 млн отсчетов при тактовой частоте около 200  МГц.

Метод инверсии применяет обратную кумулятивную функцию распределения (ICDF) целевого распределения к равномерно распределенным случайным числам. ICDF преобразует равномерно распределенное случайное число в один выход с желаемым распределением. Поскольку предлагаемая нами архитектура основана на методе инверсии, мы более подробно рассмотрим ее в разделе 3.

Опубликованные к настоящему времени аппаратные реализации преобразователей на основе инверсии основаны на кусочно-полиномиальной аппроксимации ICDF.Они используют таблицы поиска (LUT) для хранения коэффициентов для различных точек выборки. Вудс и Корт представили генератор случайных чисел на основе ICDF в 2008 году [26], который используется для моделирования Монте-Карло в финансовой математике. Они используют неэквидистантную иерархическую схему сегментации с меньшими сегментами в более крутых частях ICDF, что значительно снижает требования к хранению LUT без потери точности. Ченг и др. продемонстрировали очень сложный многоуровневый подход к сегментации в 2007 году [2].

Метод рекурсии , введенный Уоллесом в 1996 г. [27], использует линейные комбинации исходно нормально распределенных случайных чисел для получения дополнительных. Он бесплатно предоставляет исходный код своей реализации [28]. Ли и др. продемонстрировали аппаратную реализацию в 2005 году [29], производящую 155 миллионов отсчетов в секунду на ПЛИС Xilinx Virtex-2, работающей на частоте 155 МГц.

3. Метод обращения

Наиболее достоверным способом получения неравномерных случайных чисел является метод обращения , так как он сохраняет свойства исходной последовательности [30]. Он использует ICDF желаемого распределения для преобразования каждого входа из равномерного распределения в выходную выборку желаемого. В случае непрерывной и строго монотонной функции кумулятивного распределения (CDF) имеем

. Идентичные CDF всегда подразумевают равенство соответствующих распределений. Для получения дополнительной информации мы отсылаем к работам Korn et al. [30] или Деврое [31].

Благодаря описанному выше механизму метод инверсии применим для преобразования также квазислучайных последовательностей.Кроме того, его можно дополнить методами уменьшения дисперсии, например, антитетическими вариациями [26]. Методы на основе инверсии в целом можно использовать для получения любого желаемого распределения с использованием таблиц поиска на основе памяти. Это особенно выгодно для аппаратных реализаций, поскольку для многих дистрибутивов не существует выражений в закрытой форме для ICDF, и приходится использовать аппроксимации. Однако наиболее распространенные приближения для гауссовой ICDF (см. Peter [32] и Moro [33]) основаны на рациональных полиномах более высокого порядка, но по этой причине они не могут быть эффективно использованы для аппаратной реализации.

3.1. Современные архитектуры

В 2007 г. Cheung et al. предложено реализовать обращение с помощью кусочно-полиномиальной аппроксимации [2]. Он основан на представлении с фиксированной точкой и использует иерархическую схему сегментации, которая обеспечивает хороший компромисс между аппаратными ресурсами и точностью. Для нормального распределения (как и для любого другого симметричного распределения) также принято использовать следующее упрощение: в силу симметрии нормального ICDF относительно , ​​его аппроксимация осуществляется только для значений , а для охватывают весь спектр.Для гауссовой ICDF Cheung et al. предлагают разделить диапазон на неравноудаленные сегменты с удвоением размеров сегментов от начала к концу интервала. Затем каждый из этих сегментов следует разделить на внутренние сегменты одинакового размера. Таким образом, более крутые области ICDF, близкие к 0, покрыты большим количеством меньших сегментов, чем области, близкие к 0,5, где ICDF почти линейна. Эта сегментация гауссовой ICDF показана на рисунке 1. Используя полиномиальную аппроксимацию фиксированной степени внутри каждого сегмента, этот подход позволяет получить почти постоянную максимальную абсолютную ошибку по всем сегментам.Алгоритм инверсии сначала определяет, в каком сегменте содержится ввод, затем извлекает коэффициенты полинома для этого сегмента из LUT и затем оценивает вывод.


На рис. 2 показано, как для данного входа с фиксированной точкой коэффициенты полинома извлекаются из таблицы поиска (это означает, как генерируется адрес соответствующего сегмента в LUT). Он начинается с подсчета количества ведущих нулей () в двоичном представлении .Он использует метод деления пополам для нахождения сегмента первого уровня: это означает, что числа со старшим битом (MSB) 1 лежат в сегменте, а числа с 0 соответственно в , числа со вторым MSB 1 (т. е. ) лежат в сегменте и те, у которых 0 (т.е. ) в , и так далее. Затем ввод сдвигается влево на   бит, так что это последовательность битов, следующая за старшим значащим 1 битом в . Старшие биты определяют подсегменты второго уровня (равные по размеру). Таким образом, адрес LUT представляет собой конкатенацию и .Инвертированное значение равняется аппроксимирующему полиному для ICDF в этом сегменте, оцененному на оставшихся битах . Архитектура для случая линейной интерполяции [2] представлена ​​на рис. 2. Она аппроксимирует инверсию с максимальной абсолютной ошибкой .


Работы Lee et al. [34, 35] также основаны на этом подходе сегментации/LUT. Они используют ту же технику для создания генераторов логарифмически нормального и экспоненциального распределений с небольшими изменениями в схеме сегментации.Для экспоненциального распределения самый большой сегмент начинается около 0, за ним последовательно следуют в два раза меньшие сегменты по направлению к 1. Для логарифмически нормального распределения соседние сегменты удваиваются в размере, начиная с 0 до 0,5, и уменьшаются вдвое в направлении к 1.

Но это подход имеет ряд недостатков, а именно: (i) Два унифицированных ГСЧ необходимы для большого выходного диапазона : из-за реализации с фиксированной точкой выходной диапазон ограничен количеством входных битов. Наименьшее положительное значение, которое может быть представлено m битовым числом с фиксированной точкой, равно , что в случае 32-битного входного значения приводит к наибольшему инвертированному значению .Чтобы получить больший диапазон нормальной случайной величины до , авторы [2] объединяют входные данные двух 32-битных однородных ГСЧ и передают 53-битное число с фиксированной запятой в блок инверсии за счет одного дополнительного однородного ГСЧ. . Большое количество входных битов приводит к увеличению размера LZ-счетчика и модуля сдвига, которые доминируют в аппаратном использовании конструкции. (ii) Большое количество входных битов тратится впустую ввод требует большого количества аппаратных ресурсов, ввод квантифицируется до 20 значащих бит перед полиномиальной оценкой. Таким образом, в области, близкой к 0,5, теряется большое количество сгенерированных входных битов. (iii) 90 383 Низкое разрешение в хвостовой области 90 384: для хвостовой области (близкой к 0) имеется намного меньше 20 значимых битов. битов, оставшихся после сдвига по LZ. Это ограничивает разрешение в хвосте желаемого распределения. Кроме того, поскольку между и в этом представлении с фиксированной точкой нет значений, предлагаемый ГСЧ не генерирует выходные выборки между и .

3.2. Инверсия с плавающей запятой

Упомянутые выше недостатки являются результатом интерпретации входных случайных чисел с фиксированной точкой.Поэтому мы предлагаем использовать представление с плавающей запятой.

Во-первых, в нашей реализации не используется арифметика с плавающей запятой. Наш проект не содержит никаких арифметических компонентов, таких как полные сумматоры или умножители, которые обычно разрушают аппаратную архитектуру. Мы просто используем представление числа с плавающей запятой, состоящее из экспоненты и части мантиссы. Мы также не используем представления, совместимые с IEEE 754 [36], но ввели собственную оптимизированную интерпретацию битового вектора, закодированного с плавающей запятой.

3.2.1. Аппаратная архитектура

Мы улучшили нашу предыдущую архитектуру, представленную на ReConFig 2010 [1], добавив вторую часть бит , которая используется для разделения закодированной половины ICDF на две части. Дополнительно необходимое аппаратное обеспечение — всего один мультиплексор и сумматор с одним постоянным входом, то есть смещением для диапазона адресов памяти LUT, где находятся коэффициенты для второй половины.

На рис. 3 показана структура предложенного нами модуля поиска ICDF.По сравнению с нашим предыдущим дизайном мы переименовали бит sign_half в бит симметрии . Этот термин сейчас более уместен, так как мы используем этот бит, чтобы определить, в какой половине симметричной ICDF находится выходное значение. В этом случае мы также кодируем только одну половину и используем бит симметрии для создания симметричного покрытия диапазона (0, 1) (см. раздел 3.1).


Каждая часть делится далее на октавы (ранее сегмента ), которые уменьшаются вдвое за счет перемещения к внешним границам частей (сравните с разделом 3.1). Единственным исключением является то, что обе самые маленькие октавы имеют одинаковый размер. Вообще количество октав для каждой партии может быть разным. В качестве примера на рис. 4 показана левая половина гауссовой ICDF с неодинаковым числом октав в обеих частях.


Каждая октава снова делится на подразделов одинакового размера , где число битов, взятое из части мантиссы на рисунке 3, поэтому имеет одинаковое значение для обеих частей, но не обязательно ограничено степенью двойки.

Входной адрес для ПЗУ коэффициентов теперь генерируется следующим образом. (i) Смещение равно количеству подразделов в части 0, что означает все подразделы в диапазоне от 0 до 0,25 для симметричного ICDF: (ii) В части 0 адрес представляет собой конкатенацию показателя степени (задающего номер октавы) и выделенных битов мантиссы (для подраздела). (iii) В части 1 адрес представляет собой конкатенацию (экспонента + смещение) и биты мантиссы.

Эта схема адресации на основе плавающей запятой эффективно использует память LUT без вреда для оборудования, поскольку не требуется никакой дополнительной логики для генерации адреса по сравнению с другими современными реализациями (см.2 и 3.1). Необходимые записи LUT можно легко создать с помощью нашего бесплатного инструмента, представленного в разделе 3.2.2.

3.2.2. Инструмент LUT Creator

Для удобства пользователей, которым нравится использовать предложенную нами архитектуру, мы разработали гибкий пакет классов C++, который создает записи LUT для любой желаемой функции распределения. Инструмент был переписан с нуля по сравнению с тем, который был представлен на ReConFig 2010 [1]. Он находится в свободном доступе для скачивания на нашем веб-сайте (http://ems.eit.uni-kl.de/).

Большая часть подробной документации включена в сам пакет инструментов. Он использует приближение Чебышева, предоставленное Научной библиотекой GNU (GSL) [37]. Основные характеристики нового инструмента заключаются в следующем. (i) Он позволяет аппроксимировать любую функцию, определенную в диапазоне (0, 1). Однако GSL уже предоставляет большое количество ICDF, которые можно удобно использовать. (ii) Он предоставляет настраиваемые схемы сегментации в отношении (i) симметрии, (ii) одной или двух частей, (iii) независимо настраиваемого количества октав на часть, (iv) количество подразделов на октаву.(iii) Выходное квантование настраивается пользователем. (iv) Степень полиномиальной аппроксимации произвольна.

Наш инструмент для создания LUT также имеет встроенную оценку ошибок, которая непосредственно вычисляет максимальные ошибки между предоставленной оптимальной функцией и аппроксимированной версией. Для линейной аппроксимации и конфигурации, показанной в таблице 2, мы представляем выбор максимальных ошибок в таблице 3. Для оптимизированных наборов параметров, учитывающих специфические характеристики распределений, мы ожидаем еще меньших ошибок.

6 Умывальные октавы 76 Mantissa Bits () 8 18 5 9 9
Выращивание Octaves 54
4
Подстановочные биты () 3
Выходные прецизионные биты
91
78 максимум абсолютная ошибка 6 Log-Normal (0, 1) 78 0. 00233966 8 (0, 1) 8 NOTE 368 8 0,0006 8 2
Распределение Symmetry

Нормальная Точка 0.000383397
Нет
Point
Экспоненциальный (1) Нет 0,000787368
Rayleigh (1) Rayleigh (1) None
4.Генерация случайных чисел с плавающей запятой

Наш предлагаемый модуль инверсии на основе LUT, показанный в разделе 3.2.1, требует в качестве входных данных выделенных закодированных чисел с плавающей запятой. В этом разделе мы представляем эффективную аппаратную архитектуру для генерации этих чисел. Наш проект использует битовый вектор произвольного размера из любого универсального генератора случайных чисел и преобразует его в представление с плавающей запятой с регулируемой точностью. В разделе 5.2 мы покажем, что наш преобразователь с плавающей запятой сохраняет свойства однородных случайных чисел, предоставляемых входным ГСЧ.

На рис. 5 показана структура нашего модуля и то, как он отображает входящий битовый вектор в части с плавающей запятой. По сравнению с нашей архитектурой, представленной на ReConFig 2010 [1], мы улучшили наш блок преобразователя дополнительным битом на часть . Он предоставляет информацию, если мы используем первое или второе уточнение сегментации приближения ICDF (см. Раздел 3.2).


Для каждого случайного числа с плавающей запятой, которое должно быть сгенерировано, мы извлекаем симметрию и бит части в первом тактовом цикле, а также часть мантиссы, которая только что отображается на выходе один к одному.Часть мантиссы в нашем случае кодируется скрытым битом, поэтому для разрядности битов она может представлять значения .

Показатель степени в нашем кодировании с плавающей запятой представляет собой количество начальных нулей (LZ), которые мы отсчитываем от части показателя степени входящего битового вектора случайных чисел. Мы можем использовать это значение экспоненты непосредственно как адрес сегмента в нашем блоке поиска ICDF, описанном в Разделе 3.2.1. В аппаратной архитектуре вычисление начальных нулей из соображений эффективности реализовано в виде дерева сравнения.

Однако, если бы мы рассмотрели только одно случайное число, доступное на входе нашего преобразователя, максимальное значение экспоненты с плавающей запятой было бы , при этом все биты во входной экспоненте были бы равны нулю. Чтобы решить эту проблему, мы ввели параметр, определяющий максимальное значение выходной экспоненты с плавающей запятой, . Если теперь обнаружено, что все биты во входной части экспоненты равны нулю, мы сохраняем значение уже подсчитанных начальных нулей и используем второе случайное число, где продолжаем подсчет.В случае, когда у нас снова есть только нули, мы потребляем третье число и продолжаем, если во входной части обнаружена единица или достигнут предопределенный максимум показателя степени с плавающей запятой. В этом случае мы устанавливаем сигнал равным 1 и продолжаем генерировать следующее случайное число с плавающей запятой.

По той причине, что нам приходится ждать дальнейших вводов случайных чисел для генерации одного результата с плавающей запятой, нам нужен механизм остановки для всех последующих блоков преобразователя. Тем не менее, в зависимости от размера части экспоненты во входном битовом векторе, которая является произвольной, вероятность необходимой остановки может быть значительно уменьшена.Нужно второе случайное число с вероятностью , третье с вероятностью и так далее. Например, для входной экспоненциальной части размером 10 бит это означает, что в среднем одно дополнительное входное случайное число должно быть использовано для генерации около 1000 результатов с плавающей запятой.

Мы уже представили псевдокод для нашего преобразователя на ReConFig 2010 [1], который мы улучшили для нашей модифицированной конструкции, сохранив два знаковых бита. Модифицированная версия показана в Алгоритме 1.

5. Результаты синтеза и проверка качества

В дополнение к нашему докладу на конференции, представленному на ReConFig 2010 [1], в этом разделе мы приводим подробные результаты синтеза на устройстве Xilinx Virtex-5 для оптимизации скорости и площади. Кроме того, мы показываем тесты качества для нормального распределения.

5.1. Результаты синтеза

Как и в случае с архитектурой, предложенной на ReConFig 2010, мы оптимизировали разрядность, чтобы использовать весь потенциал слайса Virtex-5 DSP48E, поддерживающего операцию MAC.Поэтому мы выбрали те же значения параметров, а именно: входная битовая ширина , , , и для адресации подсегмента. Коэффициент квантуется до 46 бит и имеет 23 бита.

Мы объединили предложенный нами дизайн и архитектуру, представленную на ReConFig, с более новой Xilinx ISE 12.4, что позволило провести справедливое сравнение результатов улучшений. Обе реализации были оптимизированы по площади и скорости соответственно. Целевое устройство — Xilinx Virtex-5 XC5FX70T-3. Все предоставленные результаты являются почтовым местом и маршрутом.

Из таблиц 4 и 5 видно, что просто используя более новую версию ISE, мы уже экономим площадь всего неоднородного преобразователя случайных чисел по сравнению с результатом ReConFig, который составил 44 среза (также оптимизированных по скорости) [1]. Максимальная тактовая частота теперь составляет 393 МГц по сравнению с ранее 381 МГц.

8 FFS 8 LUT 8 8 +
Ploating Point Converter 30 62 40
Анализатор LUT 12 47 1 1
Полная конструкция 40 108 39 1 1


Ломтики ТФ СНМП Brams DSP48E

с плавающей точкой преобразователя 30 62 40
Анализатор LUT 18 47 7 1 1
Полная конструкция 42 109 46 1 1

Даже с расширением модуля поиска ICDF, описанным в Разделе 3. 2.1 новый дизайн на два слайса меньше, чем в предыдущей версии, и может работать на частоте 398 МГц. Мы по-прежнему потребляем один 36-килобайтный BRAM и один слайс DSP48E.

Результаты синтеза для оптимизации площади приведены в таблицах 6 и 7. Вся конструкция теперь занимает только 31 слайс на Virtex-5 и по-прежнему работает на частоте 286 МГц вместо прежней 259 МГц. Таким образом, по сравнению с архитектурой ReConFig 2010 мы занимаем примерно на 20 % больше площади за счет ускорения примерно на 10 % при более высокой точности.

8 FFS 8 LUT 8 8 +
Ploating Point Converter 13 11 26
Анализатор LUT 12 47 1 1
Полная конструкция 26 84 26 1 1


Ломтики ТФ СНМП Brams DSP48E

с плавающей точкой преобразователя 13 11 26
Анализатор LUT 18 47 7 1 1
Полная конструкция 31 85 34 1 1

5.
2. Проверка качества

Проверка качества является важной частью создания генератора случайных чисел. К сожалению, не существует стандартизированных тестов для неоднородных генераторов случайных чисел. Таким образом, для проверки качества нашего дизайна мы действуем в три этапа: на первом этапе мы тестируем универсальный преобразователь случайных чисел с плавающей запятой, а затем мы проверяем неоднородные случайные числа (здесь особое внимание уделяется нормальному распределению). . Наконец, случайные числа тестируются в двух типичных приложениях: расчет цены опциона с помощью модели Хестона [38] и моделирование частоты ошибок по битам и частоты ошибок по кадрам дуобинарного турбокода стандарта WiMax.

5.2.1. Универсальный генератор с плавающей запятой

Мы уже подробно рассмотрели широко используемый пакет TestU01 для унифицированных генераторов случайных чисел в разделе 2.1. TestU01 требуется эквивалентная точность с фиксированной точкой не менее 30 бит, а для больших краш-тестов даже 32 бита. Равномерно распределенные случайные числа с плавающей запятой были созданы, как описано в разделе 4, с мантиссом 31  бит из выходных данных Mersenne Twister MT19937 [7].

Для проверки качества работы генератора случайных чисел с плавающей запятой были использованы три тестовых набора: small Crush, Crush и Big Crush.Известно, что Mersenne Twister успешно прошел все испытания, кроме двух. Эти два теста представляют собой тесты на линейную сложность, которые не проходят все генераторы случайных чисел на основе регистра сдвига с линейной обратной связью и регистра сдвига с обобщенной обратной связью (подробнее см. [13]). Наше преобразование случайных чисел Мерсенна с плавающей запятой также успешно завершает все тесты, кроме двух конкретных. Таким образом, мы заключаем, что наш универсальный генератор случайных чисел с плавающей запятой сохраняет свойства входного генератора и демонстрирует такие же превосходные структурные свойства.

Из соображений вычислительной сложности для следующих тестов мы ограничили разрядность вывода программной реализации преобразователя с плавающей запятой до 23 бит. В некоторых регионах разрешение ниже, чем вход с фиксированной точкой, тогда как в других регионах достигается более высокое разрешение. Из-за представления с плавающей запятой области с более высоким разрешением расположены близко к нулю. На рис. 6 показан увеличенный двумерный график случайных векторов, созданных нашим проектом, близких к нулю.Важно отметить, что здесь не видны узоры, кластеры или большие дыры.


Помимо пакета TestU01, равнораспределение наших случайных чисел также было протестировано с несколькими вариантами частотного теста, упомянутого Кнутом [15]. При проверке равномерности распределения случайных чисел до 12  бит экстремального значения не наблюдалось.

5.2.2. Генератор неоднородных случайных чисел

Для генератора неоднородных случайных чисел мы выбрали специальный набор часто применяемых тестов для проверки и обеспечения качества получаемых случайных чисел.В этой статье мы сосредоточимся на тестах, выполненных для нормально распределенных случайных чисел, поскольку они чаще всего используются во многих различных областях приложений. Также представленные ниже тесты приложений используют нормально распределенные случайные числа.

В качестве первого шага мы провели различные -тесты. В этих тестах эмпирическое количество наблюдений в нескольких группах сравнивается с теоретическим количеством наблюдений. Результаты теста, которые могут быть получены с очень низкой вероятностью, указывают на низкое качество случайных чисел.Это может быть в том случае, если либо структура случайных чисел не соответствует нормальному распределению, либо если числа демонстрируют большую регулярность, чем ожидается от случайной последовательности. Пакет случайных чисел на рис. 7 показывает, что распределение хорошо аппроксимировано. Соответствующий -тест со 100 категориями имел значение 0,4.


Критерий Колмогорова-Смирнова сравнивает эмпирическую и теоретическую кумулятивную функцию распределения. Почти все тесты с разными размерами партий были пройдены на отлично.Те, что не прошли, не выявили чрезвычайной ценности. Усовершенствованная версия теста, как описано у Кнута [15] на стр. 51, иногда имела низкие значения. Это, вероятно, связано с более низкой точностью в некоторых областях наших случайных чисел, поскольку непрерывный CDF не может быть идеально аппроксимирован случайными числами с фиксированными промежутками. Другие тесты на нормальность были пройдены безукоризненно, в том числе тест Шапиро-Уилка [39]. Стивенс [40] утверждает, что последний более подходит для проверки нормальности, чем критерий Колмогорова-Смирнова.Тест не показал отклонений от нормы.

Мы сравнили наши случайные числа не только с теоретическими свойствами, но и со свойствами хорошо зарекомендовавшего себя нормального генератора случайных чисел языка R . Он также основан на Mersenne Twister. Опять же, мы использовали критерий Колмогорова-Смирнова, но разницы в распределении увидеть не удалось. Сравнение среднего значения с тестом и дисперсии с тестом не дало никаких подозрительных результатов. Случайные числа нашего генератора, по-видимому, имеют то же распределение, что и стандартные случайные числа, за исключением пониженной точности в центральной области и повышенной точности в крайних значениях.Эту разницу можно увидеть на рисунках 8 и 9. На обоих изображены эмпирические результаты розыгрыша 2 20 случайных чисел, первое с представленным алгоритмом, а второе с RNG R .



Хвостовое распределение случайных чисел представленного алгоритма выглядит лучше в используемом тестовом наборе. Область экстремальных значений подгоняется без больших пропусков в отличие от случайных чисел. Наименьшее значение из нашего генератора случайных чисел с плавающей запятой составляет , по сравнению со стандартными ГСЧ, поэтому значения и могут быть получены.Наша аппроксимация обратной кумулятивной функции распределения имеет абсолютную ошибку меньше, чем в достижимом интервале. Таким образом, хорошие структурные свойства однородных случайных чисел могут быть сохранены. Благодаря хорошим свойствам нашего генератора случайных чисел мы ожидаем, что он будет хорошо работать в случае длинного и подробного приближения, когда редкие экстремальные события могут иметь огромное влияние (рассмотрим, например, моделирование рисков для страховых компаний).

5.2.3. Тесты приложений

Генераторы случайных чисел всегда встроены в сильно связанную среду приложений.Мы проверили применимость нашего обычного ГСЧ в двух сценариях: во-первых, мы рассчитали цену опциона с помощью модели Хестона [38]. Этот расчет был выполнен с использованием моделирования Монте-Карло, написанного в Octave. Предоставленный ГСЧ Октавы был заменен на немного верную модель представленного нами аппаратного дизайна. Для всего набора тестов мы не смогли обнаружить каких-либо особенностей в отношении результатов расчетов и поведения сходимости моделирования Монте-Карло. Для второго приложения мы подготовили обширный набор симуляций системы беспроводной связи.Для сравнения с нашим ГСЧ использовались вихрь Мерсенна и инверсия с использованием приближения Моро [33]. Также в этом тесте не наблюдалось существенных различий между результатами обоих генераторов.

6. Заключение

В этой статье мы представляем новую усовершенствованную аппаратную архитектуру генератора неоднородных случайных чисел для произвольных распределений и точности. В качестве входных данных можно использовать свободно выбираемый универсальный генератор случайных чисел. Наш модуль преобразует входной битовый вектор в нотацию с плавающей запятой, прежде чем преобразовать его с помощью метода на основе инверсии в желаемое распределение.Этот усовершенствованный метод обеспечивает более точные случайные числа, чем предыдущая реализация, представленная на ReConFig 2010 [1], при этом занимая примерно такое же количество аппаратных ресурсов.

Этот подход имеет несколько преимуществ. Наша новая реализация теперь экономит больше места на FPGA по сравнению с современными реализациями, достигая даже более высокой точности вывода. Проект может работать на частоте до 398 МГц на Xilinx Virtex-5 FPGA. Сама точность может быть настроена в соответствии с потребностями пользователей и в основном не зависит от выходного разрешения универсального ГСЧ.Мы предоставляем бесплатный инструмент, позволяющий создавать необходимые записи в справочной таблице для любого желаемого распределения и точности.

Для обоих компонентов, преобразователя с плавающей запятой и модуля поиска ICDF, мы подробно представили нашу аппаратную архитектуру. Кроме того, мы предоставили исчерпывающие результаты синтеза для Xilinx Virtex-5 FPGA. Высокое качество случайных чисел, генерируемых нашим дизайном, было обеспечено применением обширных математических и прикладных тестов.

Благодарность

Авторы благодарят за частичную финансовую поддержку Центра математического и вычислительного моделирования (CM) 2 Университета Кайзерслаутерна.

404 Ошибка - Страница не найдена

Страна COUNTRYAfghanistanÅland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCaribbean NetherlandsCayman IslandsChadChileChinaChristmas IslandCocos IslandsColombiaComorosCongo, Демократическая RepublicCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHondurasHong KongHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle из ManIsraelItalyIvory CoastJamaicaJapanJerseyJordan KazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfork IslandNorwayOmanPakistanPalauPalestinian TerritoryPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandPolandPortugalPuerto RicoQatarRepublic из CongoReunionRomaniaRussiaRwandaSaint HelenaSaint Киттс и NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Томе и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Грузии и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThaila ндТогоТокелауТонгаТринидад и ТобагоТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыОтдаленные малые острова СШАУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАЗападная СахараЙеменЗамбияЗимбабве

Генератор озона/УФ-очиститель воздуха с 4 озоновыми пластинами, УФ-фильтром и угольным фильтром

OdorStop, лидер в области производства озона, разработал новый революционный продукт OS4500UV2.Это первое и единственное сочетание генератора озона и УФ-очистителя воздуха модели , которое можно использовать для быстрого устранения запахов, бактерий и вирусов в жилых помещениях даже при отключенном озоне. Чтобы реализовать это новшество, мы взяли нашу модель УФ-излучения с самым высоким рейтингом и добавили опцию «выключено» к переменной мощности озона, дополнительную лампу УФ-С на 254 Нм и угольный фильтр — функции, которые никогда раньше не использовались в генераторах озона. Это настоящий прорыв в технологии озона и единственный генератор озона профессионального уровня, который можно использовать в жилых помещениях.

Запатентованная конструкция и технология OS4500UV2 гарантируют, что это самый универсальный из доступных генераторов озона. Он легкий, имеет переменный выход озона, таймер с возможностью «удержания», а 4 озоновые пластины можно очищать, не разбирая устройство. Кроме того, озоновые пластины предварительно устанавливаются на нашем заводе, поэтому их сборка не требуется. Благодаря i ведущему в отрасли вентилятору 300CFM он идеально подходит для дезинфекции и дезодорации больших площадей, таких как гостиничные номера, офисы, дома, подвалы и многое другое.

ПОКУПАТЕЛИ, ОСТЕРЕГАЙТЕСЬ! Устройства OdorStop были имитированы, вплоть до того, что другие копировали наши точные номера моделей. Компании также искажают количество озона, производимого их установками. Мы продолжаем устанавливать стандарты в отрасли, предлагая 5-летнюю гарантию и 30-дневную гарантию возврата денег. Чтобы убедиться, что вы покупаете ПОДЛИННЫЕ продукты OdorStop, ищите название OdorStop под торговой маркой и логотип .

Технические характеристики изделия

  • Этот продукт имеет некоторые следы использования и может не поставляться в оригинальной упаковке
  • Корпус из высококачественного алюминия
  • 4 предустановленные озоновые пластины высокой производительности
  • Фильтр с активированным углем
  • 2–254 Нм УФ-C лампы
  • 12-часовой таймер с функцией удержания
  • Переменный выход озона от нуля до 4.5 г/ч
  • Ведущий в отрасли вентилятор производительностью 300 куб. футов в минуту
  • 10" В X 9" Ш X 12" Г
  • 120 вольт
  • 60 Вт
  • 15 фунтов
  • 15-футовый желтый кабель питания
  • Площадь: 4500 квадратных футов+*
  • 5 Год гарантии

* ПРИМЕЧАНИЕ. Большие незанятые участки можно обрабатывать, если устройство оставляют работать в течение более длительного периода времени с соответствующей циркуляцией и перемещением устройства в пределах зоны.

.

Оставить ответ
