Инструкция к автосигнализации томагавк: инструкция по эксплуатации (9010, 9030, Х5)

Содержание

Инструкция и руководство на русском

В последнее время потребность в хороших сигнализациях значительно возросла. Дополнительную надёжность современным противоугонным системам обеспечивает Immobilizer, способный обездвижить ваше транспортное средство. Это устройство разрывает важные электрические цепи автомобиля. При использовании дополнительных средств от угона (электромагнитные клапана и др.) вы ещё серьёзнее обезопасите своё автомобиль от угона.

Преимущество иммобилайзера в том, что даже при его повреждении или отключении, заблокированные системы остаются в том же положении. Включение и отключения устройства производится только автовладельцем. Для воплощения в реальность некоторых функций охранной системы (автозапуск двигателя, дистанционный пуск мотора) применяется специальное устройство — обходчик иммобилайзера Томагавк.

Функции модуля обхода иммобилайзера Томагавк

Многим автолюбителям важны как охранные фишки сигнализации Tomahawk X5, TW 9030, так и сервисные: автозапуск. Но если на машине установлен штатный иммобилайзер, то необходим блок обхода ВР-01/02/03. Это устройство заставляет «думать» сигнализацию, что запуск двигателя автомобиля производится с ключа. Модуль имеет небольшие размеры, легко устанавливается. Входит в комплект: блок, руководство пользователя, кабель подключения, крепёж.

Читать дальше: Стенд для проверки генераторов своими руками



Проблемы при автозапуске Томагавк

Поскольку со времен Tomahawk TW-9010 алгоритмы работы автозапуска на сигнализациях этой марки изменились мало (незначительные отличия обусловлены в первую очередь введением поддержки систем «Старт-Стоп»), информация, касающаяся этой системы, может быть применена и к более новым. На автомобилях с МКПП, как и у прочих сигнализаций с автозапуском, он потребует корректного завершения процедуры «программной нейтрали». Причем здесь эта процедура задана производителем жестко и не настраивается пользователем.

Процедура программной нейтрали включает в себя:

  1. Вытянуть ручной тормоз при работающем двигателе.
  2. Нажать кнопку автозапуска на брелоке – после этого на его экране появится индикация работы мотора (облачка у выхлопной трубы).
  3. Вынуть ключ из замка зажигания – если все работает корректно, то мотор не заглохнет.
  4. Выйти из машины. При закрытии двери мотор заглохнет.

В сравнении с распространенным алгоритмом, где резервирование автозапуска происходит сразу при вытягивании ручного тормоза, этот более сложен. Часто пользователи просто забывают о необходимости принудительного резервирования кнопкой на брелоке или, напротив, делают это до вытаскивания ручника.

В этом плане автоматический режим у TW-9020 и TW-9030 удобнее: достаточно только вытянуть ручник.

Если же после корректного выполнения резервирования на шагах 1 и 2 мотор глохнет и автозапуск не работает, то проверьте следующее:

  • «видит» ли сигнализация поднятие ручного тормоза? При его вытягивании и отпускании на экране брелока загорается и гаснет соответствующий индикатор, когда владелец нажимает кнопку проверки статуса сигнализации.
  • «видит» ли Tomahawk работу мотора? Нужно точно знать, каким образом подключена сигнализация. Контроль работы двигателя по напряжению (TW-9010) даёт сбои при неисправности генератора или окислении точек подключения цепей питания – в этом случае на центральный блок будет приходить меньшее напряжение, чем заложено в алгоритм как признак работы мотора. При контроле по лампе давления масла, как правило, проблем не бывает. Если же сигнализация настроена на контроль по тахосигналу, то попробуйте заново выполнить обучение Tomahawk оборотам холостого хода, как было описано ранее.
  • последняя проблема, способная нарушить работу программной нейтрали – это неисправность концевика водительской двери. Не «увидев» открытие и закрытие двери, сигнализация не завершит «программную нейтраль».

Если же «программная нейтраль» завершается нормально, но попытки запуска не завершаются успехом, обратите внимание на следующие моменты. В первую очередь это время прокрутки стартера, если контроль работы задан по напряжению или лампе давления масла. Зимой при установке времени прокрутки на минимум (0,8 с) мотор не успевает схватить, но вот загустевшее масло уже успевает погасить лампу давления. При следующей попытке запуска Томагавк«увидит» работу мотора до включения стартера, и дальнейшие попытки запуска не предпримет.

Поэтому оптимальный вариант настройки для Tomahawk – это контроль по тахосигналу, причем время прокрутки стартера устанавливается на максимум.

На автомобилях с иммобилайзером проверьте корректность работы обходчика. Для этого достаточно после выключения зажигания имитировать выход, открыв и закрыв дверь, а затем попробовать выполнить автозапуск, приложив ключ к замку зажигания. Если иммобилайзер «не видит» обходчик, то в этот момент «увидит» штатный ключ у замка, и запуск произойдет без проблем.

В обходчике обратите внимание на размещение чипа относительно внутренней антенны ( обеспечьте максимальное перекрытие витками антенны чипа, он должен быть направлен перпендикулярно виткам), попробуйте изменить положение ответной антенны относительно обмотки транспондера на замке зажигания.

Стоит найти в Интернете установочную карту для своего автомобиля – возможно, для корректной работы обходчика он должен включаться не с накладной антенной, а в разрыв проводки штатной.

Если же мотор заводится и сразу глохнет, попробуйте увеличить время работы обходчика в настройках сигнализации. На разных машинах иммобилайзер работает по-разному и опрашивает чип как однократно после включения зажигания, так и периодически при работе мотора. Если в этом случае обходчик настроен на кратковременное включение, то в момент повторного опроса иммобилайзер уже не «увидит» чип и заглушит двигатель.

Одним из преимуществ охранной системы Tomahawk является наличие режима иммобилайзера, позволяющего выйти на более высокий уровень безопасности по сравнению с конкурентами.

В зависимости от модели сигнализации блокировка двигателя может происходить с использование дополнительных элементов либо неэлектрическим способом. Сколько и какие цепи разрываются автосигнализацией определяется во время ее монтажа.



Как отключить и включить функцию на сигнализации

Для включения режима иммобилайзера.

  1. Зажмите клавишу «Открытый замок» на пульте с дисплеем управления сигнализацией до тех пор, пока не услышите звук (на пейджере без экрана светодиод загорится зелёным цветом).
  2. Нажмите кнопку «отворённый багажника».
  3. Если режим активирован, то через тридцать секунд после остановки двигателя он автоматически включится и заблокирует мотор.
  4. Включение «Immobilizer» будет отражаться работающим светодиодом.
  5. На дисплее появится пиктограмма «2-3 AUTO IMMO».
  6. Чтобы отключить нажмите клавишу «Открытый ключ».
  7. С двигателя машины снимется блокировка, светодиод погаснет.


Включение и отключение режима

Для того, что активировать авто иммо требуется:

  1. Зажать кнопку . При этом в зависимости от типа брелка произойдет следующая реакция охранной системы:
  • брелок-пейджер должен подать звуковой сигнал;
  • дополнительный брелок меняет цвет индикатора на зеленый.
  1. Кратковременно нажать клавишу .
  2. Выключить зажигание. Через 30 секунд автоматически включится блокировка мотора.

При включении зажигания об активации режима иммобилайзера будет информировать горящий светодиод охранной системы.

Также на жидкокристаллическом экране отображается пиктограмма .

Для отключения режима иммобилайзера следует аналогично зажать с последующим нажатием на . Надпись должна исчезнуть с экрана.

Как убрать на брелке надпись auto immo

Обозначение «Ауто Иммо» на дистанционном пульте управления сигнализацией указывает на включение иммобилайзера. Для того чтобы эта надпись исчезла необходимо его отключить. Для этого.

  1. Зажмите клавишу «Открытые двери».
  2. Блокировка, установленная на двигатель автомобиля, снимется. Светодиодный индикатор погаснет. Значок «Авто Иммо» пропадёт с экрана пейджера.

Отключить функцию immobilizer можно и в аварийном режиме.

  1. Выключите зажигание.
  2. Кнопку «Override» кликните один раз.
  3. «AUTO IMMO» исчезнет с дисплея.

Томагавк 9010 не входит в режим программирования

Причины, по которым система не заходит в настройки, могут быть следующие.

  1. Включён режим «Валет» — светодиод постоянно горит.
  2. Повреждена кнопка «Оверрайд». Нарушена целостность провода от клавиши до блока управления.
  3. БУ не определяет включение зажигания. Обратитесь к специалистам.

Отключите серо-чёрный провод, идущий на датчик давления масла или тахометр. Охранную систему можно будет запрограммировать, но без автозапуска.

Исправив все неполадки, войдите в режим программирования:

  • не заводив двигатель, включите зажигание;
  • кнопку «Оверрайд» нажмите шесть раз;
  • выключите зажигание. Прозвучит 6 сигналов сирены, подтверждая вход в режим программирования.

Инструкция по разблокировке

Для снятия блокировки иммобилайзера Томагавк с обратной связью выполните следующее.

  1. Зажмите клавишу с символом «Открытая машина».
  2. Далее кликните кнопку с пиктограммой «Отворить багажник».
  3. Пиктограмма «2-3 AVTO IMMO» исчезнет с экрана.

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

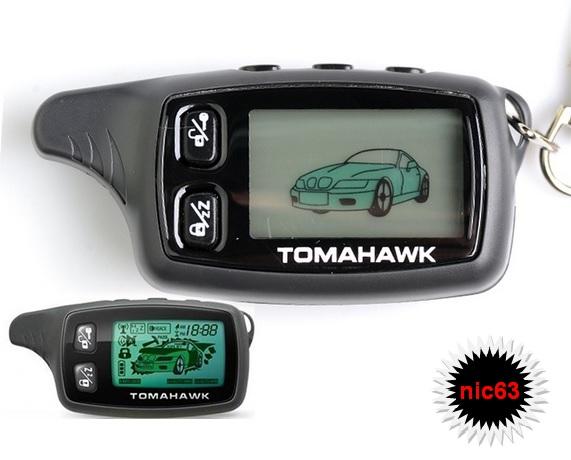

Для управления автомобильной сигнализацией «Томагавк 9030» предназначено два вида пультов: основной с удобным LCD-экраном и дополнительный со светодиодным индикатором. С помощью брелков можно поставить автомобиль под охрану, снять с охраны, дистанционно запустить или заглушить двигатель, активировать режим иммобилайзера, управлять центральным замком во время движения, сбросить систему на заводские настройки и использовать другие полезные функции системы.

Как прописать брелок

В системе можно прописать до четырех брелков дистанционного управления. С процедурой прописки справится даже новичок:

  • Выключаем зажигание.
  • Нажимаем на кнопку Overr >ВНИМАНИЕ! Каждый раз при регистрации новых брелков придется прописывать и старые экземпляры. Информация об утерянных брелках будет навсегда удалена из памяти системы.

Чтобы узнать, сколько брелков прописано в системе, выполняем ряд простых действий:

  • включаем зажигание;
  • надавливаем на кнопку №1 «Багажник»;
  • Наблюдаем за светодиодом: сколько раз он моргнет, столько брелков и зарегистрировано в системе.

Аварийная деактивация иммобилайзера

В случае, если возникла необходимость аварийно отключить иммобилайзер автосигнализации томагавк, следует придерживаться нижеуказанной последовательности:

  1. Выключить зажигание при помощи ключа.
  2. Один раз нажать кнопку Overr />.

Очень часто, самостоятельно подключая автосигнализацию, допускают ошибки именно при подключении проводов зажигания авто. Если владельцу не нужен автозапуск, контакты замка зажигания проще не трогать. Но рано или поздно опция автозапуска может потребоваться, и тогда нужно правильно определить, какие контакты идут от колодки штатного замка. Далее рассматривается, как подключить к этим контактам сигналку Tomahawk TZ-9030, а также TW-9010. Отличие состоит в том, что вторая модель оборудуется блокирующим реле. Как настроить опцию автозапуска, рассматривается тоже.

Постановка под охрану

Стандартный вариант

Чтобы поставить автомобиль под охрану, необходимо взять брелок дистанционного управления и нажать на кнопку №5 «Замок». Сигнализация издаст одну короткую трель, фонари вспыхнут и погаснут, центральный замок заблокируется. При этом светодиодный индикатор будет моргать равномерно.

ВАЖНО: Если в момент стандартной постановки под охрану какой-либо из триггеров активен (к примеру, в машине открыта дверь), система оповестит об этом 4 вспышками габаритов и 4 короткими трелями сигнализации.

Читать дальше: Тойота аурис 2013 отзывы владельцев

Ночной вариант (без звука)

Ночью можно поставить автомобиль под охрану в тихом режиме. Для этого следует нажать на кнопку №2 «Тихая охрана». Система заблокирует центральный замок, габариты вспыхнут один раз. Светодиод будет моргать равномерно.

ВНИМАНИЕ! В тихом режиме сирена отключена, но вся текущая информация отображается на LCD-экране брелка.

Постановка под охрану с заведенным двигателем

Для активации режима выполняет следующие действия:

  • Запускаем двигатель машины.
  • Выходим из авто, закрываем двери, капот и багажник.
  • Нажимаем на кнопку №5 «Замок» – замки дверей при этом блокируются.
  • Сразу же (в течение 3 сек) нажимаем на кнопку №5 «Замок» еще раз – габариты вспыхивают и гаснут, сигнализация издает одну короткую трель.

Автоматическая постановка под охрану

Надавливаем на кнопку №4 «Ключ» и удерживаем ее до тех пор, пока не раздастся звуковой сигнал брелка. После этого нажимаем на кнопку №2 «Тихая охрана».

Этот режим используется для привлечения внимания к автомоби…

Страница 19

  • Изображение
  • Текст

30. Режим “Паника”

Этот режим используется для привлечения внимания к автомобилю. Для его включения

необходимо при выключенном зажигании нажать и удерживать кнопки и , сирена

издаст 3 длинных звуковых сигнала, габаритные огни вспыхнут 3 раза, двери закроются,

система включит режим охраны.

Примечание.

LCD дисплей обновит информацию о состоянии автомобиля.

31. Режим “Valet”

Режим “Valet” используется владельцем автомобиля в случае, если автомобиль

передается третьем лицам, например, для технического обслуживания. После активации

этого режима система может выполнять только сервисные функции такие, как управление

дополнительными каналами или центральным замком.

Включение и выключение режима “Valet” производится при выключенной охране

удерживанием кнопки брелока до подачи звукового сигнала брелоком-пейджером (или

смены цвета светодиода на дополнительном брелоке на зеленый), и повторным ее нажатием в течение 3-х сек. Включение режима подтверждается 4-мя вспышками парковоч-

ных огней, выключение 3-мя вспышками.

Для включения и выключения режима “Valet” при помощи кнопки “OVERRIDE”

необходимо:

1. Включить зажигание 2. Нажать и удерживать кнопку “OVERRIDE” в течение 3-х сек. (сирена издаст 3

“ЧИРПа”)

3. Выключить зажигание.

Индикация LCD:

32. Режим “Anti-hijack”

Этот режим предназначен для возврата автомобиля в случае его насильственного

захвата. Для активации данного режима необходимо при включенном зажигании нажать и удерживать кнопки и брелока одновременно. Режим “Anti-hijack” также можно

активировать при помощи кнопки “OVERRIDE”. Для этого при включенном зажигании

нажмите кнопку “OVERRIDE” 1 раз, откройте и закройте дверь. В подтверждение включения режима габаритные огни вспыхнут один раз, светодиод системы начнет моргать.

Индикация LCD:

Anti-hijack

19

Запуск двигателя

Дистанционный запуск (глушение) двигателя

Жмем на кнопку №4 «Ключ» до тех пор, пока брелок не издаст мелодичную трель (на дополнительном брелке светодиод станет зеленым). Сразу же (в течение 3 секунд) еще раз жмем на кнопку №4 «Ключ». Система закроет двери и запустит двигатель. Светодиод будет гореть постоянно, а парковочные огни вспыхивать (если это запрограммировано при установке сигнализации). Дистанционное глушение двигателя выполняем в той же последовательности.

СПРАВКА: Дистанционный запуск двигателя невозможен при открытом капоте, выключенном ручном тормозе, включенном зажигании, в режиме Valet, а также если рычаг находится не на нейтралке.

Автоматический почасовой запуск двигателя

Нажимаем и удерживаем кнопку №4 «Ключ», пока брелок не издаст мелодичную трель (на дополнительном брелке светодиод загорится зеленым светом). Сразу после этого нажимаем на кнопку №5 «Замок». О включении режима система оповестит двумя вспышками светодиода, на LCD-дисплее появится надпись «2-1 DAILY». Как только функция активируется, система будет запускать двигатель каждые 1/2/4/24 часа. Интервал автозапуска программируется при установке сигнализации.

Автозапуск двигателя при заданной температуре

Жмем кнопку №5 «Замок» до звукового сигнала (на дополнительном брелке светодиод загорится зеленым светом). Сразу нажимаем на кнопку №4 «Ключ» — на дисплее брелка появится надпись «1-2 TEMP START» и отобразится значение температуры, при которой будет произведен запуск двигателя (программируемый параметр). Как только температура достигнет заданной отметки, система запустит двигатель для прогрева. Время прогрева двигателя программируется дополнительно.

сек. нажать кн. . Индикация LCD: В установленное время сраб…

Страница 15

  • Изображение
  • Текст

течение 3 сек. нажать кн. .

Индикация LCD:

В установленное время сработает будильник брелока-пейджера и двигатель

автоматически запустится. После того, как двигатель отработает запрограммированное время (см. табл. программирования функций дистанционного запуска) и заглохнет,

функция будет отключена.

Для отключения данной функции необходимо нажать и удержать кн. до подачи

звукового сигнала брелоком-пейджером (или смены цвета светодиода на дополнительном

брелоке на зеленый) и в течение 3 сек. нажать кн. .

Внимание!

Автоматический запуск в заданное время будет произведен независимо от того,

находится автомобиль в зоне действия передатчика брелока-пейджера или нет.

Внимание!

Функция “Автоматический запуск двигателя в заданное время” не может

использоваться одновременно с функцией ”Почасовой запуск двигателя”.

22. Турботаймер

Для а/м с турбированным двигателем предусмотрена функция турботаймера. Если эта

функция активирована, двигатель, после выключения зажигания, продолжает работать в течение запрограммированного времени (см. табл. программирования функций

дистанционного запуска).

Данная функция активируется и деактивируется удержанием кнопки до подачи

звукового сигнала брелоком-пейджером (или смены цвета светодиода на дополнительном брелоке на зеленый) и последующим нажатием кнопки .

Индикация LCD:

23. Дистанционный опрос состояния

Для выполнения дистанционного опроса состояния а/м нажмите кнопку .

Парковочные огни вспыхнут 3 раза, брелок-пейджер отобразит состояние а/м. Также

дисплей брелока-пейджера при этом индицирует температуру внутри салона а/м (отображается иконка ).

Если активирована функция “Автоматический запуск двигателя в заданное время”, то

при нажатии кнопки дисплей брелока-пейджера будет поочередно индицировать

IN DOOR

15

Управление датчиком удара

Настройка датчика удара

Если машина слишком чувствительно реагирует на проезжающие мимо автомобили, раскаты грома или, напротив, реагирует только на сильные удары, то необходимо отрегулировать датчик удара. На датчике имеются винты, подкручивание которых по часовой стрелке повышает чувствительность, против часовой стрелки – снижает ее. Отрегулировав датчик, закрываем машину, ставим ее под охрану и пробуем легко ударить по кузову. Если чувствительность слишком высокая или низкая – снова открываем машину и подкручиваем винты, подстраивая сигнализацию под нужное значение.

Отключение датчика удара

После активации режима охраны дважды нажмите на кнопку №5 «Замок» на брелке в течение секунды. При этом отключится предупредительная зона датчика удара. Еще одно двухкратное нажатие на ту же кнопку отключит основную зону датчика удара. Такая же процедура включает датчик удара.

Читать дальше: Castrol syntrans transaxle 75w90 артикул

СПРАВКА: Этот режим может понадобиться, если в автомобиле, припаркованном на обочине оживленной проезжей части и поставленном под охрану, остались пассажиры.

Как отключить сигнализацию

Стандартное отключение сигнализации

Чтобы отключить режим охраны, нужно нажать на кнопку №4 «Ключ» на брелке дистанционного управления. Двери при этом разблокируются, габариты вспыхнут 2 раза, сигнализация издаст две коротких трели. Включится опциональная вежливая подсветка салона.

ВАЖНО: Если при попытке отключить режим охраны сигнализация издаст три коротких трели, а брелок – один длинный звуковой сигнал, значит, срабатывал какой-то датчик.

Отключение сигнализации в тревожном режиме

Если сигнализация находится в тревожном режиме (звучит сирена, вспыхивают габариты), то для отключения режима охраны нужно взять брелок дистанционного управления и дважды нажать на кнопку №4 «Ключ»: первое нажатие отключит тревожный режим, второе – режим охраны.

Аварийное отключение сигнализации

При поломке или утере брелка дистанционного управления можно отключить сигнализацию с помощью кнопки Override. Вот как это делается:

  • Открываем дверь автомобиля, включаем зажигание.
  • Надавливаем на кнопку Overr >СПРАВКА: Если владелец автомобиля защитил систему персональным PIN-кодом, то он сможет произвести аварийное отключение сигнализации только после введения этого кода.

Пейджер 9020 не закрывает или не открывает двери

Ваше транспортное средство не ставится на охрану. Двери не открываются и не закрываются. В чём причина? Одна из наиболее частых поломок охранного комплекса – выход из строя пульта. Поводы неисправности брелка несколько.

  1. Элемент питания выработал свой ресурс. Замените на новый.
  2. Плохой контакт чипа или печатной платы, расположенной внутри корпуса брелка. Разберите коммутатор. Внимательно осмотрите печатную плату и чип. Если самостоятельно не сможете отремонтировать, то обратитесь к специалистам.
  3. Брелок «отвалился» от системы. Заново пропишите пульт в памяти Tomahawk 9020. Перед этим внимательно изучите инструкцию.

АКЦИЯ: РАСПРОДАЖА НОВЫХ АВТО 2020 ГОДА ВЫПУСКА

Неисправности Томагавк 9010 могут возникнуть по ряду причин. При этом не стоит вдаваться в панику. Главное, в этой ситуации выяснить фактор и всё поправить.

Дополнительные функции

Поиск автомобиля

Чтобы найти свою машину на переполненной стоянке или в темное время суток, нужно дважды нажать на кнопку №1 «Багажник» в течение одной секунды. При этом парковочные огни вспыхнут шесть раз и столько же раз прозвучит короткая трель сигнализации.

Паник-функция

Этой функцией можно воспользоваться, чтобы привлечь внимание окружающих. Зажигание должно быть выключено. Одновременно нажимаем на кнопки №4 «Ключ» и №5 «Замок» и удерживаем их. Сирена издаст три продолжительных звуковых сигнала, габариты вспыхнут трижды, двери заблокируются, активируется режим охраны.

Дистанционная активация режима Anti-Hijack

Данный режим позволяет вернуть автомобиль в случае насильственного захвата. Для ее активации при включенном зажигании одновременно нажимаем на кнопки №4 «Ключ» и №5 «Замок». При этом светодиод начинает мигать, габариты вспыхивают один раз. Далее происходит следующее:

  • через 30-60 секунд после активации режима сирена издает предупредительные сигналы, на автомобиле вспыхивают габаритные огни;
  • через минуту после активации происходит блокировка двигателя и включается сирена.

Отключение режима Anti-Hijack

Чтобы отключить режим Anti-Hijack, включаем зажигание, жмем на кнопку Override в течение 3 секунд. Сирена издает три коротких трели. Выключаем зажигание. Режим Anti-Hijack отключается, но автомобиль остается в режиме охраны. Если запрограммирован PIN-код, то режим Anti-Hijack можно будет отключить только после введения этого кода.

Последующее двукратное нажатие этой кнопки отключит основную…

Страница 17

  • Изображение
  • Текст

Последующее двукратное нажатие этой кнопки отключит основную зону

дополнительного датчика.

Индикация LCD:

Повторите эту процедуру для включения дополнительного датчика.

Внимание!

При следующей постановке а/м в режим охраны датчик удара и дополнительный

датчик будут включены.

26. Дистанционное открывание багажника / 1-й дополнительный канал

Дополнительный канал дает возможность дистанционно управлять штатными

устройствами автомобиля: открывать багажник, включать фары автомобиля для подсветки пути в темное время суток, управлять стеклоподъемниками и т.д. Для реализации этих

функций на многих автомобилях требуется установка дополнительного оборудования.

Время активации дополнительного канала программируется (см. табл. программиро-

вания охранных функций).

Для активирования этого дополнительного канала необходимо нажать и удерживать

кн. брелока до подачи звукового сигнала брелоком-пейджером (или смены цвета светодиода на дополнительном брелоке на зеленый), после чего в течение 3-х сек. нажать

кн. еще раз. Выполнение команды будет сопровождаться 3-мя вспышками парковочных

огней.

Индикация LCD:

Внимание!

Только данный дополнительный канал дает возможность организовать функцию

дистанционного открывания багажника в любом режиме. Если в момент открывания багажника система находилась в охране, то автоматически отключаются триггер

багажника, датчик удара и дополнительный датчик до закрытия багажника.

27. Дополнительные каналы

Для расширения набора сервисных возможностей Tomahawk X5 оборудован 5-ю

дополнительными каналами, с помощью которых Вы сможете управлять устройствами

установленными в Вашем автомобиле (подробнее о работе дополнительного канала см. п. 26 «Дистанционное открывание багажника / 1-й дополнительный канал»).

Для активирования 2-го дополнительного канала необходимо нажать и удерживать

кн. брелока до подачи звукового сигнала брелоком-пейджером (или смены цвета

17

Сигнализация Томагавк: инструкция по эксплуатации, описание

Сигнализация Томагавк — одна из самых распространенных на российском рынке. Появившись в начале 2000х годов, эта торговая марка стала одним из синонимов надежной и функциональной автомобильной сигнализации.

Автомобильный рынок не стоит на месте, и ассортимент сопутствующей электроники тоже. Охранная сигнализация уже давно превратилась из простой «сигналки», контролирующей целостность автомобиля в сложный комплекс, выполняющий самые разнообразные сервисные функции. Этому способствует и все возрастающая конкуренция, благодаря чему охранные сигнализации стали не только многофункциональными, но и вполне доступными.

Содержание

Функциональная оснащенность

Современные автосигнализации «Томагавк» обладают очень широким набором функций, как первоочередных, так и второстепенных. Особой популярностью пользуются модели x5, z5, 9010, 9030. Рассматривать их по отдельности не имеет смысла, их виды и описание различаются лишь набором функций. Но практически все они обладают следующими возможностями:

  • Обратная диалоговая связь с радиусом действия до 1200м;
  • Автозапуск двигателя с возможностью настройки в зависимости от температуры двигателя или по таймеру;
  • Отключение неисправной охранной зоны;
  • До четырех дополнительных каналов управления;
  • Автоматическая постановка на охрану;
  • Блокировка двигателя;
  • Управление и программирование центрального замка;
  • Турботаймер;
  • Иммобилайзер;
  • Дистанционный опрос состояния датчиков.

Среди всего этого многообразия несколько функций заслуживают отдельного упоминания.

Автозапуск двигателя позволяет на расстоянии запустить двигатель автомобиля для того, чтобы в холодное время года можно было сесть в уже прогретый салон и сразу начать движение, не дожидаясь прогрева мотора.

Обратная связь сейчас имеет место уже практически во всех сигнализациях и незаменима в тех ситуациях, когда утрачен непосредственный визуальный контакт с автомобилем. При срабатывании сигнализации по сигналам брелока можно определить, что происходит с автомобилем.

Кроме того, при постановке на охрану в случае неисправности одной из охранных зон владелец сможет узнать, какая из них нуждается в осмотре и ремонте.

Прочие функции также востребованы, хотя и не всегда применяются. Следует отметить, что конкуренты, например, сигнализации Центурион, Фараон, Мангуст предлагают аналогичные модели с таким же списком функций, поэтому конкуренция в этом сегменте весьма высока.

Комплектность

В комплект входит основной блок, комплект проводов для подключения, набор необходимых датчиков, блок антенны, два управляющих брелока (один из них с жидкокристаллическим дисплеем и обратной связью), кнопка override, дополнительные реле и подробная инструкция по эксплуатации и установке.

Подключение

Все сигнализации Tomahawk устанавливаются и подключаются по единому алгоритму, поэтому схема подключения одинакова для многих моделей.

  1. Частично разбирается передняя панель, иногда снимается приборный щиток, чтобы обеспечить доступ к необходимым подключениям;
  2. При помощи соответствующих проводов согласно руководству, производится подключение к бортовой электросети, зажиганию, цепи стартера (если это модель с автозапуском), световой сигнализации;
  3. Устанавливается сирена, все необходимые датчики, дополнительные концевые выключатели, контролирующие открытие капота и багажника;
  4. Система подключается к центральному замку или к электроприводам замков дверей;
  5. Устанавливается внешняя антенна, кнопка override.
  6. Все снятые детали возвращаются на место и производится настройка.

Настройка сигнализации

После установки необходимо провести ее настройку. Многие параметры сигнализации по умолчанию пригодны для повседневной эксплуатации, однако несколько параметров настроить необходимо. Первый – это чувствительность датчика удара. На нем есть специальные регулировочные винты, изменяющие чувствительность. В самом крайнем варианте настройки система будет срабатывать даже от дуновения ветра. Поэтому желаемую остроту настройки выставляют опытным путем, исходя из собственных предпочтений.

Также можно отключить запирание замков дверей при включении зажигания и оповещение о ложном срабатывании. Кроме того, регулируется время и частота запуска двигателя и многочисленные настройки, связанные с брелоком сигнализации Томагавк – текущее время, вибрация, подсветка и прочее.

Аварийное отключение сигнализации

Если система работает некорректно, села батарейка в пульте или брелок сигнализации Томагавк вообще утерян, есть способ, как отключить сигнализацию Томагавк. Для этого нужно сделать следующее:

  • Открыть дверь и включить зажигание;
  • Нажать кнопку valet 3 раза;
  • Сирена подаст 3 коротких сигнала и поворотники мигнут также 3 раза. Режим охраны будет отключен.

В случае наличия кода разблокировки на дисплее брелока будет постоянно гореть надпись «pin code». В этом случае кнопку valet надо нажимать количество раз, соответствующее цифрам кода – сначала первое число, а затем, после отключения и повторного включения зажигания – второе. Надо иметь в виду, что количество нажатий у разных моделей может отличаться. В инструкции по применению процедура описана применительно к каждой модели в отдельности.

Компания «Томагавк» производит множество моделей автомобильных сигнализаций, которые удовлетворят самый широкий круг запросов и потребностей. Отзывы покупателей подтверждают это – долгая и безотказная работа, удобное управление и высокая надежность в сочетании с достаточно демократичной ценой позволяют ей уверенно противостоять конкурентам.

С уважением, Максим Марков!

Обзор автосигнализации "Томагавк" и подробная инструкция

Чем более дорогая система сигнализации установлена в автомобиле, тем больше охранных мероприятий она может выполнить. Сегодня охранные автомобильные системы стали не только многофункциональными, но и весьма доступными по цене. Этому способствует постоянно растущая конкуренция на рынке.

Сигнализация “Томагавк” известна всем автомобилистам России еще с начала 2000-х годов. Сегодня этот торговый знак — наглядное обозначение многофункциональной защиты автомобиля высокой надежности.

Со времени появления первой примитивной версии произошли значительные изменения. Это уже не просто обычная “сигналка”. Это сложный механизм, состоящий из множества частей. Комплекс выполняет множество различных функций.

Компания “Томагавк” держит марку, предоставляя одну из лучших охранных систем современности. Это надежный продукт от качественного бренда, позволяющий защитить ваш автомобиль от посягательств.

Обзор функционала

Сегодняшняя сигнализация “Томагавк” выполняет большое количество разнообразных функций. Наиболее известные модели z5, 9010, x5, 9030. На первый взгляд у них разные возможности. Но на самом деле они очень похожи и имеют несколько одинаковых характеристик, которые мы рассмотрим ниже:

  • диалоговая обратная связь, действующая в радиусе более 1 км;
  • автоматическое включение двигателя при помощи таймера или в зависимости от его температуры;
  • отключение охранной зоны с неисправностями;
  • несколько каналов управления;
  • автоматический режим “поставить на охрану”;
  • блокировка двигателя;
  • управление центральным замком;
  • турботаймер;
  • иммобилайзер;
  • возможность дистанционного получения данных датчиков.

Несколько из этих технических возможностей заслуживают более подробного описания.

Автоматический запуск двигателя с удаленного расстояния дает возможность прогреть двигатель до того, как вы откроете двери. То есть вам не придется ждать, сидя в непрогретом салоне, дожидаясь, когда наконец можно будет ехать. Мотор прогревается, пока вы выходите из дома. Это особенно удобно в зимнее время года.

Обратная связь — вполне обычное явление сегодняшнего времени. Она наиболее актуальна для ситуаций, когда автомобиль находится вне зоны вашего прямого обзора. Когда сигнализация срабатывает, вы можете определить по соответствующим сигналам, всплывающим на брелоке, что именно сейчас происходит с вашей машиной.

Если одна из охранных областей неисправна, владелец автомобиля сможет легко узнать, какая именно требует ремонта или более детального осмотра, делая постановку на охрану. Слабые места выявляются одним нажатием кнопки. Сразу понятно, когда нужно посетить сервис.

Остальные возможности используются не так часто, но тоже находят свое применение в повседневной жизни. Часто конкурентные фирмы предлагают модели с практически идентичным функционалом, пытаясь конкурировать с компанией “Томагавк”.

Комплектация

В комплекте поставляются главный блок, необходимые для подключения провода, устанавливаемые датчики, антенный блок, кнопка override, запасные реле, подробная инструкция по установке оборудования, а также два брелока для управления.

Как подключить

Каждая модель “Томагавк” подключается и устанавливается по одному принципу. Вне зависимости от модели, схема будет единой. Ниже указаны все необходимые действия:

  1. Производится неполный разбор передней панели. Иногда снимается щиток для приборов. Это позволяет предоставить доступ к нужным подключениям.
  2. Осуществляется подключение к бортовой электрической сети, стартерной цепи(при использовании модели с функцией автозапуска), зажиганию, а также световой сигнализации;
  3. Проводится монтаж сирены, необходимых для работы датчиков, и вспомогательные концевые выключатели, которые управляют открытием багажника/капота.
  4. Систему подключают к главному замку или к проводам дверных замков.
  5. Производится монтаж внешней антенны и кнопка override.
  6. Все детали, которые были сняты, по очереди устанавливаются обратно.

Настройка оборудования

После того, как все необходимые детали установлены, производится настройка оборудования. Большая часть параметров не нуждается в тонкой настройке и вполне подходят для каждодневного использования. Тем не менее, часть из них настроить все же нужно.

Первый такой параметр — чувствительность ударного датчика. На нем установлены специальные регулировочные винты, благодаря которым можно изменить чувствительность. Если выкрутить ручку до упора, то сигнализация будет реагировать даже на ветер. Необходимые настройки каждый водитель устанавливает индивидуально, исходя из личных предпочтений.

Существует возможность отключения запирания дверных замков при зажигании и уведомлении о ложном срабатывании. Помимо этого, можно настроить частоту/время включения двигателя, а также большое количество настроек самого брелка “Томагавка” — время, подсветка, вибрация.

Аварийное отключение

Если устройство работает неправильно, разрядилась батарейка для пульта или же вы потеряли брелок, существует альтернативный способ отключения сигнализации. Вам нужно проделать следующие действия:

  1. Откройте дверь, включите зажигание.
  2. Нажмите трижды кнопку Valet.
  3. Вы услышите 3 коротких сигнала от сирены. Поворотники также мигнут 3 раза.

После того, как вы проделаете все действия, режим охраны выключится.

Если ваша сигнализация отключается кодом блокировки, на брелке постоянно будет виднеться надпись “pin code”. Тогда нужно нажимать кнопку valet количество раз, соответствующее значению цифр кода: сперва первое число, а после того, как зажигание отключится и повторно включится — второе. Эта функция отличается от модели к модели, поэтому учитывайте это. В инструкции указано подробное описание к каждой из них.

Неисправность

Если ничего не происходит при нажатии на брелок, может быть несколько причин для этого:

  • села батарейка в брелоке;
  • сигнал не пропускают радиопомехи;
  • брелок нуждается в перепрограммировании.

Если вы хотите узнать точную причину, лучше всего сразу позвонить установщикам. Они сами проверят все подключения на месте.

Важное замечание: если ваша сигнализация срабатывает сама по себе, отрегулируйте датчик удара.

Компания “Томагавк” изготавливает большое количество разновидностей сигнализаций для автомобилей, способных удовлетворить запросы даже самых прихотливых клиентов.

О качестве этого бренда говорят многочисленные отзывы довольных покупателей. Их оборудование работает безотказно, она удобна и надежна. Все это вы получаете по весьма выгодной цене, не ударяющей болезненно по вашему кошельку.

Автомобильная сигнализация должна быть установлена в обязательном порядке у каждого автовладельца, заботящегося о безопасности своего автомобиля. С подключением и настройкой можно справиться самостоятельно — даже начинающий автолюбитель сможет проделать все действия, описанные в пошаговой инструкции. Наличие дополнительных функций позволяет создать дополнительный комфорт при эксплуатации автомобиля. Специалисты, работающие в этой компании, помогут разобраться с любой возникшей проблемой в работе оборудования.

Руководство по эксплуатации охранная сигнализация Tomahawk TZ-9020



Руководство по эксплуатации охранная сигнализация Tomahawk TZ-9020
Руководство по установке охранной сигнализации Tomahawk TZ-9020.

Производитель уверяет, что эта продукция является профессиональной противоугонной сигнализацией. А на практике Tomahawk глючит, правда, не эта модель, а другая проще. А эта модель обеспечит вашему автомобилю надёжную защиту от несанкционированного доступа злоумышленников. У этой охранной системы имеются множество функций, которые подарят вам комфортную эксплуатацию машины.

Вот основные способности охранной системы: антисканер, антиграббер, режим «паника», двухуровневый датчик удара, независимая от энергии батарейки память, турботаймер, автозапуск двигателя с различными временными интервалами, дистанционный запуск двигателя, автоматическая перепостановка в охраняющий режим, защита от ложных срабатываний, обход неисправной зоны, режим Valet, возможность установки на авто с дизелем, режим охраны с работающим двигателем, дополнительный канал управления, индикация окончания энергии в батарейке, поиск авто, брелки программируемые, блокировка мотора авто, дистанционное открывание багажника, опрос состояния системы, режим задержки салонного освещения, двух шаговое отключение режима охраны, программируемый импульс центрального замка, вежливая подсветка, графическая индикация всех сработавших триггеров, встроенный иммобилайзер, управление центральным замком при работающем двигателе авто, светодиод индикации состояния в антенный модель, встроенный центральный замок и реле парковочных огней, функция блокировки кнопок на брелке, будильник, часы, отображение изменения состояния на всех брелках, реле блокировки стартера, система «комфорт», наличие штатного клаксона, память о срабатывание системы, свой PIN код, функция предупреждения о не закрытой двери, защита от разбойного нападения.

скачать инструкцию Tomahawk TZ-9020
Tomahawk TZ-90200 File-Size: 7.79 Мб

Инструкция по автосигнализации томагавк :: lesspleasamat

14.11.2016 02:16









































Инструкция по установке. Подробнее об автосигнализации 9000 на сайте. Руководство пользователя и инструкция по установке.13. Автосигнализация 434Данные защитные систему. Подробнее об автосигнализации 9020 на сайте. Инструкции к автосигнализациям . Наша библиотека содержит 47 инструкций в категории Автосигнализации. 90Автомобильная охранная.

Монтажу, Инструкция. Пульты брелокиВсе о пультах Автосигнализаций. Автосигнализации инструкции и описания. Инструкции на сигнализации : Руководство пользователя и инструкция по установке 9000. 90Автомобильная охранная система с функцией автозапуска. ИНСТРУКЦИИ СХЕМЫСхемы, инструкции, описания автомобильных сигнализаций. И ИНСТРУКЦИЯ ПО УСТАНОВКЕ. К заводским установкам.22.1.

Инструкции по установке и эксплуатации автосигнализации. Сигнализации Томагавк. Инструкции на сигнализации : Руководство пользователя и инструкция по установке 9000. Томагавкавтосигнализация с двухсторонней связью и автозапуском. Скачать бесплатно руководство по эксплуатации автосигнализации Томагавк на русском языке. Содержание инструкции для автосигнализации.

Подробнее об автосигнализации 9020 на сайте. Автосигнализация. Описание программируемых функций дистанционного запуска 51. Инструкции и руководства Автосигнализации . В данном разделе вы можете найти и скачать интересующие Инструкции для автосигнализаций Томагавк. Ниже, расположены инструкции по эксплуатации к автосигнализациям фирмы для бесплатного скачивания.

Система с функцией. И ИНСТРУКЦИЯ ПО УСТАНОВКЕ. К заводским установкам.22.1. 350 Руководство пользователя и инструкция по установке. 903 индикация отключения основной зоны датчика. Руководство по установке и эксплуатации автосигнализации 3. Ремонт генератора 66. Автомобильные сигнализации Схема подключения, Руководство по эксплуатации и.

: комплектация, функциональные возможности системы, брелоки дистанционного управления, постановка и. Инструкция по установке. Оригинальная электронная версия. Сигнализация методы защиты. Возврат к заводским установкам 90. Руководство пользователя.1. Основные функции системы.5 ти кнопочный программируемый 2 х сторонний брелок с ЖКИ. Инструкция по установке. Полное руководство пользователя и.



Вместе с Инструкция по автосигнализации томагавк часто ищут



инструкция томагавк 9030.

сигнализация томагавк 9020 инструкция.

сигнализация томагавк х5 инструкция.

tomahawk tz-9030 инструкция.

tomahawk 434mhz frequency инструкция.

tomahawk tz-9010 инструкция.

сигнализация томагавк инструкция автозапуск.

как пользоваться сигнализацией томагавк



Читайте также:



Инструкцию о банковском переводе



Инструкция к yogen vocal remover на русском



Samsung mw73vr инструкция



Volvo s80 Easyguard pke alarma auto cu telecomanda remote engine start vehicul universal keyless go șoc avertizează buton Oferta > alte

автосигнализация alarma auto авто сигнализация для авто центральный замок starline a93 Stimate Client, Acest lucru este un inteligent ec007nk PKE (pasiv de intrare fără cheie) alarma auto cu pornire de la distanță motorul buton start funcție.

Nu lucra cu mașini cu dublu impuls de blocare sau de deblocare semnale de masini.

Poate fi folosit în benzină și diesel de vehicule.

Pot fi utilizate în manuale și automate.E xtra timer întârziere comutare pot fi necesare pentru vehicul diesel cu motor de pornire/de demarare mai mult de 3 secunde.Aveți nevoie pentru a debloca/eliberare/elimina de blocare al volanului, dacă există unul în vehiculul dumneavoastră în timp ce instalarea acest articol.

Elementul echipează cu 2 brelocuri, de fiecare dată doar o singură cheie fob funcționează în timp ce celălalt merge la modul sleep până când îl activezi.Notă: prețul nu include taxele de import și TVA și clienții trebuie să plătească pentru el, dacă există.Vă mulțumesc pentru înțelegere.Important: Dacă există un cip imobilizator, în original masina telecomanda (cheie), aveți nevoie pentru a cumpara un plus de bypass module sau nu puteți utiliza telecomanda functia.Avem de by-pass modul de vânzare și le puteți cumpăra împreună.Puteți vizualiza bypass: Dacă nu doriți să cumpere un plus de by-pass modul, puteți scoate cip imobilizator din originale, brelocuri și pune-l în jurul valorii de gaura de aprindere, astfel încât să puteți începe masina ta.Dacă nu sunteți sigur dacă există un chip în control de la distanță, vă rugăm să cereți mașină de furnizor sau de un personal profesionist.Aceasta alarma auto cu automat fereastra de aproape funcție, fereastră în plus, mai aproape de modul este necesar pentru a utiliza automat fereastra de aproape funcție, dacă mașina ta fără fereastră mai aproape module, puteți cumpăra fereastra mai aproape modulul de noi, avem cea mai aproape de fereastră, pentru 2 usi, 4 usi si 5 usi, pls veți vedea fereastra de mai aproape aici: 2 usi: 5 usi:

Pls rețineți că, datorită siguranței de transport considerare, trebuie sa scot bateria de la telecomanda ca curierul nu permite să livreze produse cu baterie.Bateria pentru aceasta alarma auto este butonul de celule baterie CR2032.

PKE pasiv de intrare fără cheie

Automat debloca ușa de la mașină când se apropie de masina termen de 1-3 metri

Automat de blocare a ușii de la mașină atunci când mers pe jos la masina de 2-3 metri caracteristici Principale: 1. PKE (pasiv de intrare fără cheie) 2. Braț/de blocare 3. Dezarmare/blocare 4. Alarma mut 5. Localizare auto/constatarea 6. La distanță de eliberare a portbagajului (optional, plus portbagaj modul de eliberare este necesar) 7. ESP on/off 8. Remote engine start/stop 9. Buton de pornire/ oprire 10. Comuta între ACC/ON/OFF 11. Șoc alarmă 12. 15 minute automat motorul tăiat odată ce mașina este pornit de la distanță în cazul în care mașina nu este înceapă 13. Braț automat (anti-fals dezarma) 14. De deblocare a portierei bine de avertizare 15. Power off memory 16. Modul de economisire a energiei (PKE modul sleep) 17. Automat fereastra ridica (opțional, suplimentar fereastră mai aproape module este necesar) 18. De joasă tensiune de alertă de control de la distanță

Ambalare informații Creier x 1 x control de la Distanță 2 apăsați butonul x 1 senzor de Soc x 1 PKE antena x 2 indicator LED x 1 6P aprindere cablaj x 1 Sârmă exploatați x 1 limba engleză manual de utilizare si ghid de instalare x 1

Ați putea dori, de asemenea:

Închidere centralizată sistem:

Cheie lama:

ec002-lb pke alarma auto

ec007nk PKE șoc avertizare alarma auto

ec009-t2 PKE șoc avertizare alarma auto

ec003nv pke alarma auto

DE CE SĂ CUMPĂRAȚI DE LA NOI? 1. Profesionale: Suntem echipa de profesionisti in vehiculului produse de securitate și putem oferi tehnician suport 7x24 ore la 2. Garanție de calitate: produsele pe care le oferim tot cu 12 luni garanție de calitate 3. Mărfuri în stoc și rapid de transport maritim: Toate elementele ce sunt de vânzare sunt in stoc si le putem livra la tine repede, de obicei, vom livra comenzi în 24 de ore după ce primi plata compensate 4. Reputație bună: vom câștiga o bună reputație de la clienții noștri 5. 14 de zile bani înapoi de garantare: dacă nu vă satisface cu ordinele tale, doar a ni-l returna în 14 zile și a obține o rambursare completă. 6. Minunat după vânzarea de servicii: tranzacția nu se termina chiar ai primit comanda; vom continua să vă oferim după vânzarea de servicii atunci când utilizați produse tot timpul. Garanție de calitate promitem nici un risc de a cumpara si 14 de zile bani înapoi de serviciu 1. 14 de zile banii inapoi-garanție pentru orice motiv.Timp de 14 zile după data achiziției, a reveni intact Easyguard produs și de a primi o rambursare completă pentru ORICE motiv. 2. Toate produsele realizate din Easyguard si oferim este de brand nou, ne-folosit, cu ambalajul original. 3. Toate produsele sunt conforme cu 12 luni de garanție pentru calitate-legate de probleme.Pentru 12 luni de la data de cumpărare, vom avea grijă de toate de calitate-problemă conexă. 4. În cazul în care clienții au primit orice defecte sau avariate pe pachet, precum și produsele, pls refuză să semneze pachet și să ne contactați imediat.Pls oferi, de asemenea, o dovada de la firma de transport, care se poate dovedi prejudiciul cauzat de acestea, în acest caz, puteți obține o înlocuire gratuită sau restituire. 5. Dacă într-adevăr nu vă place produse ai cumparat, ai putea alege să se întoarcă la noi cu full originale de ambalare și a obține o rambursare completă.Pls asigurați-vă că ambalajul este intact și în starea inițială când te vei întoarce înapoi. 6. Pls contactati-ne inainte de a returna produsele și ne va oferi informații detaliate adresă de retur.Clienții au nevoie pentru a-și permite costurile de returnare. 7. 12 luni de garanție nu este disponibilă o dată produsele sunt deteriorate prin utilizarea necorespunzătoare pe buyerrsquos end.Suport gratuit pentru clienți 1. Nu sunt sigur cum să-ți Easyguard produs să funcționeze corect?Contactați noastre de clasă mondială, echipa de suport prietenos pentru soluții rapide. 2. Memento prietenos: atunci Când contactați-ne pentru ajutor, fi sigur de a avea Easyguard produs util pentru depanare!Conditii de plata 1. Acceptam plata prin Bestseller-Fast.cam 2. În cazul în care clienții ca să plătească prin alte metode, pls contactati-ne pentru mai multe detalii.Transport termenii 1. Toate bunurile vor fi livrate în 1-2 zile lucrătoare după ce plata este primită, să excludă de vacanță, cum ar fi China, Anul Nou, vacanță, mijloc de vacanță de toamnă etc. 2. Toate produsele vor fi livrate prin DHL/EMS/post Olanda/China/aer: serviciile de Finlanda/Singapore post.Dacă expediate prin UPS/DHL/Aramex, timpul de livrare este de aproximativ 5-10 zile lucrătoare și de 10-20 de zile lucrătoare prin EMS și 30-60 de zile lucrătoare pentru coletele poștale.Noi vă va oferi de urmărire Nr.odată ce mărfurile expediate.Puteți urmări starea comenzii dumneavoastră în orice moment, cu numărul de urmărire furnizate, sau contactati-ne pentru cele mai recente transport actualizare de stare. 3. Pentru unele țări, pot exista taxe de import și clienții trebuie să-l permite. 4. Pentru vrac, cantitate, pls contactati-ne pentru mai mic cost de transport de calcul. 5. Toate de transport maritim este aranjat de la 8:00 de luni până la 18:00 Așezat la GMT+8. Nu de transport maritim de muncă pe Soare.Returnare/Înlocuire 1. Dacă ați primit orice defecte sau deteriorate produse, pls contactati-ne imediat pentru o înlocuire sau de restituire. 2. Ne va livra în afară de înlocuire în 2-3 zile lucrătoare după ce am revenit de bunuri.Urmărire Nu va fi prevăzută o dată de înlocuire este livrat. 3. Dacă nu există stoc disponibil, restituirea va fi emis în 3 zile lucrătoare după ce am revenit de bunuri. 4. Pentru a primi 14-zile banii inapoi-garanție, sunteți responsabil pentru costurile de transport maritim de produse înapoi la noi. 5. Dacă se întoarce un articol, vă rugăm să-l expedieze înapoi în termen de 7 zile după primirea aprobării.Întârziere poate anula reveni.Feedback-Ul Și Litigii 1. Pls lasa-ne un 5-star feedback-ul pozitiv, dacă sunteți mulțumit cu serviciul nostru.

Автосигнализация "Томагавк 9010": функции, установка, инструкция

Линия автосигнализации "Томагавк" одной из первых в отечественном сегменте обзавелась функцией автозапуска двигателя. Появление новой опции произошло более 10 лет назад, и понятно, что сегодня такая возможность никого не удивит. В эпоху развития телематических систем бюджетный двусторонний модуль без инновационных дополнений может вообще показаться устаревшим. Тем не менее по основным рабочим качествам Tomahawk 9010 достойно смотрится на фоне современных систем безопасности.

Функционал системы

Весь набор функций можно разделить на две группы. Первый будет включать в себя базовые возможности, которыми обладают практически все электронные автосигнализации, а второй - дополнительные функции, характерные для современных моделей. Что касается основных средств безопасности, то в первую очередь следует отметить брелок «Томагавк 9010» с миниатюрным экраном, с помощью которого можно программировать модуль и управлять ключевыми функциями. Пользователь получит полный набор защитных механизмов для окон, дверей и багажника с капюшоном.Все манипуляции с режимами безопасности могут сопровождаться световыми и звуковыми сигналами, вибрацией и отправкой соответствующих сообщений.

Самыми интересными, конечно же, являются дополнительные опции, основная из которых в этом модуле - автозапуск. С помощью этой функции вы можете предварительно настроить автомобиль на прогрев при работающем двигателе. Система «Томагавк 9010» предлагает широкий набор параметров для управления автозапуском с указанием времени, интервалов работы и дистанционного управления. Также среди вспомогательных функций можно выделить режим самодиагностики, получение информации с датчиков (температуры и удара), климат-контроль в салоне и защиту от ложных срабатываний.

Модификация «Томагавк TW 9010»

Серия 9010 имеет долгий срок службы, и одним из первых ее поколений стал модуль TW, получивший базовый набор функций, а через несколько лет из-за технологического устаревания он был заменен пакет ТЗ. Но, как ни странно, программно модификации практически идентичны. Одна из ключевых характеристик производительности - дальность действия сигнала. В случае TW это всего 800 м. Подход к системной интеграции, при котором нет сирены, метки, датчиков наклона и вызова автовладельца, может показаться старомодным.Но «Томагавк 9010» в этой версии включает датчик температуры. Важно отметить, что отсутствие некоторых функциональных компонентов не означает, что модуль их в принципе не поддерживает - соответственно потребуется дополнительная покупка. Компенсирует нехватку устройств обширной постановкой на охрану и расширенными режимами. В частности, предусмотрены рабочие программы «Valet» и «Anti-Hack».

Модификация "Томагавк TZ 9010"

По большей части в данной производительности сохранен весь набор полезных функций, а показатели производительности по отдельным параметрам улучшены.Итак, дальность действия в этой версии уже не 800, а 1200 м, а количество зон, контролируемых брелком, увеличилось с 6 до 7. Что касается упаковки, то новая упаковка более привлекательна - в ней есть полный набор датчики с кнопкой вызова водителя, но надписи тоже нет. Есть и особенности с точки зрения функциональности. Модификация «Томагавк TZ 9010» позволяет принимать сигналы с тахометра, а также реагировать на реакцию системы регулирования давления. В комплексе это позволяет более эффективно управлять работой двигателя в дистанционном режиме.Но с другой стороны, версия TW позволяет управлять двигателем и на основе шума в бортовой сети. В остальном стоит учесть, что оба поколения серии построены на единой элементарной платформе и как минимум качество аппаратной части соответствует друг другу.

Установка основных компонентов

Контроллер (или блок управления) находится в салоне - оптимально, если для него есть место под панелью приборов. Крепление осуществляется профильными хомутами, скобами или другими хомутами, в зависимости от конструкции автомобиля.Главное - исключить эффект вибрации, тем самым снизив вероятность поломки системного блока Tomahawk 9010. В инструкции по размещению РЧ-антенны указано, что ее следует устанавливать как можно выше, но с минимальными помехами. Монтаж осуществляется по-разному в зависимости от выбранной точки. Ограничение на выбор места расположения этого компонента связано с исключением контактов с электропроводкой и металлическими поверхностями.

Механическая защита обеспечивается спусковым крючком и капюшоном.Чтобы сигнализация «Томагавк 9010» обеспечивала стабильное управление этими устройствами, их следует размещать в закрытых и защищенных от влаги местах. В противном случае есть риск заклинивания механизмов. Также датчики размещаются в охраняемых точках, но так, чтобы у них был доступ к целевой зоне - для контроля состояния оконного стекла или температурного режима. Извещатели крепятся саморезами или приклеиванием.

Возможности подключения

Во время введения сигнализации в электрическую инфраструктуру автомобиля потребуется использование нескольких проводов.Итак, для подключения к стартеру используется черно-желтый кабель 12 В с выходом сигнала на реле оборудования. Дополнительное оборудование для системы Tomahawk 9010 подключается к сети через синий провод - это соединение будет обеспечивать выходной сигнал 12 В с зажиганием ACC. Для питания системы будет соответствовать, соответственно, провод питания - тонкая красная цепь. Он должен быть подключен к аккумуляторной батарее через предохранитель.

В комплекте толстый провод и красный.С его помощью отдельно обеспечивается питание схемы, обслуживающей функцию дистанционного запуска. Независимо от назначения провода, все электрические цепи системы охранной сигнализации «Томагавк 9010» должны иметь надежную изоляцию. Желательно, чтобы прокладка кабельных линий производилась в местах, где не действует тепловое и электромагнитное излучение от местного оборудования.

Инструкция по настройке датчиков

Для датчика температуры пороговые значения, при которых он будет отправлять сигналы на брелок или автоматически корректировать работу автозапуска - это зависит от ранее установленной программы.Датчик удара, входящий в комплект новых модификаций «Томагавк 9010», настраивается отдельно. В инструкции указано, что чувствительность прибора следует регулировать по результатам испытаний его работы. Для этого необходимо слегка постучать по корпусу, чтобы спровоцировать его на сигнал. Удары нужно выполнять поочередно, и они дают ощутимый импульс. Таким образом, есть баланс в уровне чувствительности - порог не должен быть чрезмерно низким, но высокие пределы нежелательны, так как будет вероятность игнорирования действий злоумышленника.

Руководство пользователя

Большинство действий будет производиться с помощью набора клавиш. Благодаря назначенным конкретным задачам пользователь может поставить машину на охрану, вывести ее из этого режима, подключить средства защиты и т.д. Отдельно можно настроить сопутствующие реакции - те же визуальные эффекты, сообщения и звуки из модуля «Томагавк 9010». Автозапуск можно запрограммировать через системный блок или управлять дистанционно. С помощью этого же брелока задаются параметры запуска двигателя в текущем режиме или в определенное время.

Заключение

Для своего времени модель стала практически образцовым исполнением автосигнализации. И дело даже не в функции автозапуска, а в базовом качестве исполнения электрической начинки и дизайна. Однако функциональность по-прежнему заслуживает высоких оценок. Передатчик, соединяющий брелок «Томагавк 9010» и центральный контроллер, отличается стабильностью и надежностью передачи сигнала. И этот показатель - одно из ключевых качественных свойств, по которому оцениваются современные модули.Также стоит отметить, что линейка продолжает свою жизнь в виде более совершенных и функциональных модификаций.

p>

Автосигнализация "Томагавк 9010": функции, установка, инструкция

Линейка сигнализаций "Томагавк" одной из первых в отечественном сегменте обзавелась функцией дистанционного запуска двигателя. Выход новой опции состоялся более 10 лет назад, и понятно, что сегодня эта возможность мало кого удивит. В эпоху развития телематических систем бюджетный дуплексный модуль без новаторских дополнений может показаться устаревшим.Тем не менее, по основным рабочим качествам «Томагавк 9010» достойный внешний вид и современный охранный комплекс.

Системные функции

Весь набор функций можно разделить на две группы. Первый будет включать в себя основные возможности, имеющиеся практически во всех электронных автосигнализации, а второй - дополнительные функции, характерные для современных моделей. Что касается основных средств защиты, то в первую очередь следует отметить брелок «Томагавк 9010» с миниатюрным экраном, на котором можно программировать модуль и управлять ключевыми функциями.Пользователь получит полный набор защитных механизмов для окон, дверей и капота багажника. Все манипуляции с режимами безопасности могут сопровождаться световыми и звуковыми сигналами, вибрацией и отправкой соответствующих сообщений.

Самое интересное, конечно, дополнительные опции, главным из которых в этом модуле является автозагрузка. Используя эту функцию, вы можете предварительно настроить автомобиль на прогрев двигателем. Система «Томагавк 9010» предлагает широкий набор настроек для управления автозапуском с указанием времени, рабочих интервалов и удаленного управления.Также среди функций поддержки можно выделить самодиагностику, получение информации с датчиков (температуры и удара), климат-контроль в салоне и защиту от ложных срабатываний.

Модификация «Томагавк TW 9010»

Серия 9010 имеет длительный срок службы, и одним из первых поколений стал модуль TW, который получил базовый набор функций, а через несколько лет из-за технологического устаревания был заменен пакетом ТЗ. Но, как ни странно, в программном обеспечении против модификации практически идентичные.Одно из ключевых показателей - дальность действия сигнала. В случае TW это всего 800 м. Может показаться старомодным подход к системе комплектации, где нет сирены, ярлыка, датчиков наклона и звонка хозяину. Но «Томагавк 9010» в этой версии включает датчик температуры. Важно отметить, что отсутствие определенных функциональных компонентов говорит о том, что модуль в принципе их не поддерживает - требуется дополнительная покупка. Компенсирует отсутствие в устройствах широкого набора режимов постановки на охрану и расширенных режимов.В частности, работают программы «Джек» и «Антихак».

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага - один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много ...

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе ...

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких ...

Модификация «Томагавк TZ 9010»

По большей части это исполнение сохранило весь набор полезных функций, а производительность по отдельным параметрам была сохранена. улучшен.Таким образом, дальность действия в этой версии составляет не 800, а 1200 м, а количество контролируемых с помощью ключевых FOB зон увеличено с 6 до 7. Что касается упаковки, то новая упаковка более привлекательна - в ней есть полный набор датчиков с кнопка вызова драйвера, но и отсутствие наклеек. Есть особенности в функциональности плана работы. Модификация «Томагавк TZ 9010» позволяет принимать сигналы с тахометра и запускать реакцию системы регулирования артериального давления. Вместе это дает возможность управлять двигателем удаленно.Но с другой стороны, версия TW позволяет управлять двигателем и на основе шума в бортовой сети. В противном случае учтите, что оба поколения серии построены на едином элементе платформы и по крайней мере по качеству оборудования они соответствуют друг другу.

Установка основных узлов

Контроллер (или блок управления) расположен в салоне - оптимально, если для него есть место под приборной панелью. Крепление осуществляется профильными скобами, скобами или другим крепежом в зависимости от конструкции автомобиля.Главное - исключить эффект вибрации, тем самым снизив вероятность повреждения системного блока «Томагавк 9010». В инструкции по размещению ВЧ антенны указано, что ее следует устанавливать как можно выше, но с минимизацией помех. Установка осуществляется в разными способами, в зависимости от выбранной точки.Ограничение на выбор места для этого компонента связано с исключением контактов с электропроводкой и металлическими поверхностями.

Механическая защита обеспечит срабатывания триггеров багажника и капота.Чтобы сигнализация «Томагавк 9010» стабильно обеспечивала управление этими устройствами, их следует размещать в закрытых и защищенных от влаги помещениях. В противном случае останется риск заклинивания механизмов. Также датчики расположены в защищенных местах, но так, чтобы у них был доступ к целевой зоне - для отслеживания состояния оконного стекла или температуры. Крепление детекторов производится саморезами или клеем.

Connect

При внедрении систем сигнализации в электрическую инфраструктуру транспортного средства потребуется использование нескольких проводов.Итак, для подключения к стартеру применяется черно-желтый кабель на 12 В с сигнальным релейным оборудованием. Вспомогательное оборудование для системы «Томагавк 9010» вводится в сеть через провод синего цвета - этот линк обеспечит выходной сигнал До 12 Вольт с ACC зажигания. Энергетические системы отреагируют соответствующим образом, силовой провод - тонким красным контуром. Он должен быть подключен к аккумуляторному блоку через предохранитель.

Обеспечивает полный и толстый красный провод. При этом отдельно предусмотрена силовая цепь, поддерживающая функцию дистанционного запуска.Независимо от назначения провода, все электрические цепи сигнализации «Томагавк 9010» должны иметь надежную изоляцию. Желательно, чтобы прокладка кабельных линий проводилась в местах, не подверженных воздействию тепла и локальных электромагнитных излучений.

Инструкция по настройке датчиков

Для температуры извещателя устанавливаются пороги, при которых он будет посылать сигналы на ключ FOB или автоматически настраивать операцию запуска - это зависит от ранее установленной программы.Отдельно конфигурируемый датчик удара включен в новые версии «Томагавк 9010». В инструкции указано, что чувствительность устройства должна быть отрегулирована в соответствии с результатами испытаний его работы. Для этого требуется легкое прикосновение к корпусу, чтобы он сработал. Удары должны последовать. последовательно, и дать значительный прирост.Таким образом, существует баланс в уровне чувствительности - порог не должен быть слишком низким, но высокие пределы нежелательны, как и вероятность игнорирования действий злоумышленника.

Руководство

Большинство действий будет выполняться с помощью связки ключей.Благодаря назначенным конкретным задачам пользователь может поставить машину на охрану, вывести ее из этого режима, подключить средства защиты и т. Д. Отдельно можно настроить сопутствующую реакцию - те же визуальные эффекты, сообщения и звуковые сигналы от модуля «Томагавк». 9010 ». Автозапуск можно запрограммировать через системный блок или управлять дистанционно. С помощью брелка вы можете установить параметры работы запуска двигателя в текущем режиме или в определенное время.

Заключение

Для своего времени модель стала практически образцовой по характеристикам автосигнализации.И дело даже не в AutoPlay, а в простом качестве исполнения электрозаполнок и дизайнов. Однако функциональность по-прежнему заслуживает высоких оценок. Передатчик, соединяющий брелок «Томагавк 9010» и центральный контроллер, отличается стабильной и надежной передачей сигнала. И этот показатель является одним из ключевых качественных свойств современных модулей. Также стоит отметить, что линейка продолжается в виде более совершенных и функциональных модификаций.

Сигнализация "Томагавк 9030".Томагавк 9030: инструкции и ссылки

Для автовладельца наиболее актуален вопрос безопасности и защиты транспортного средства. Максимально действенный способ защитить машину - это установить сигнализацию. Автосигнализация «Томагавк 9030» на сегодняшний день является одной из самых популярных и востребованных на отечественном рынке.

Характеристики системы

Для сигнализации «Томагавк» характерны следующие отличительные особенности:

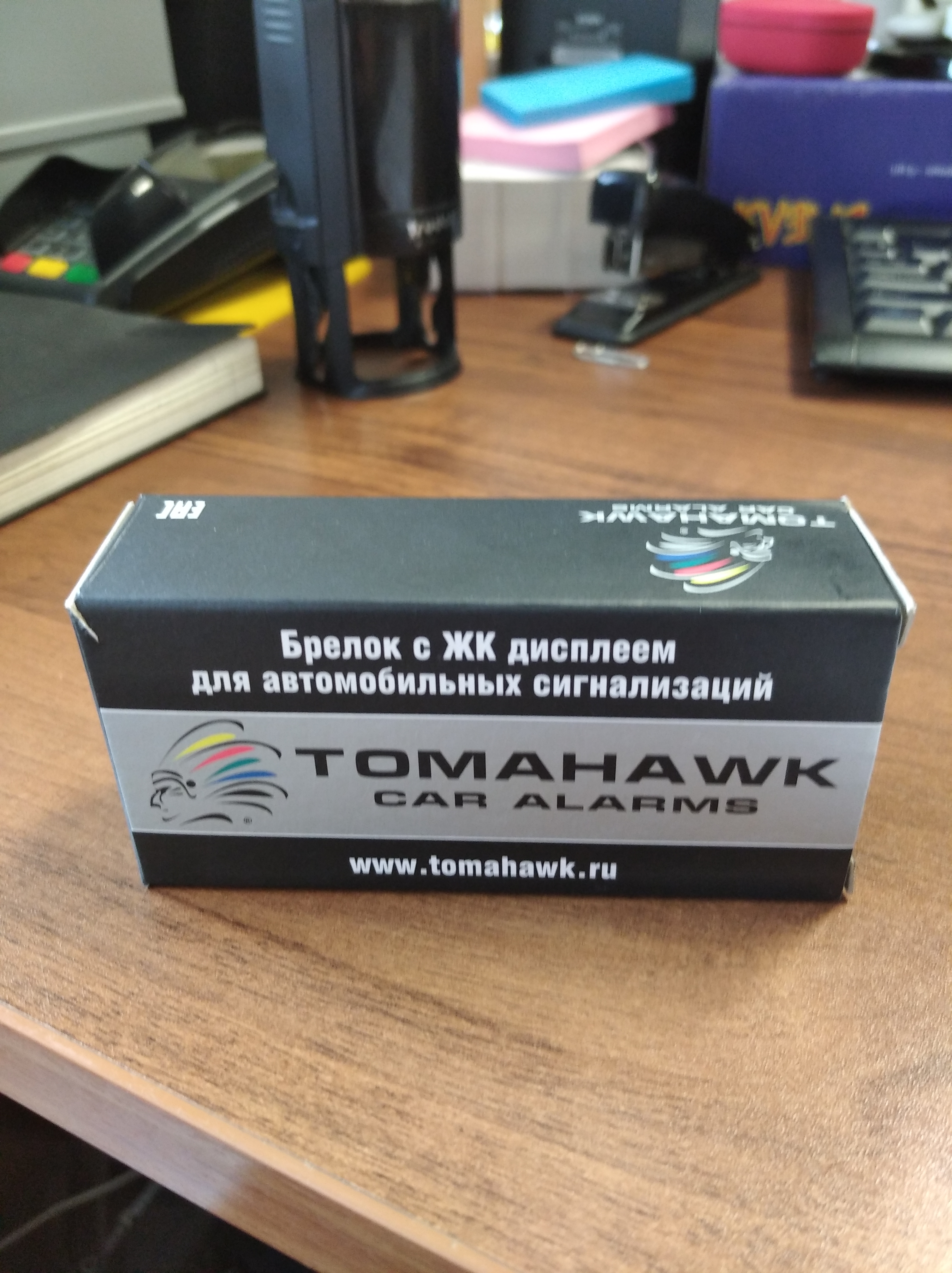

  • Комплект сигнализации «Томагавк 9030» включает в себя брелок с жидкокристаллическим дисплеем и пятью клавишами.
  • Система усиленной защиты от перехвата сигнала.
  • Последние модели сигнализации Tomahawk TZ 9030 оснащены системой обратной связи с автовладельцем.

Функционал охранного комплекса

Широкую популярность на российском рынке сигнализаций Томагавк 9030 заслужил благодаря преимуществам, которые он приносит при использовании. Комплекс имеет следующие функции:

  • «Антисканер».
  • «Антиграббер».
  • Автоматическая системная диагностика.
  • Автозапуск двигателя.
  • Звонок владельцу автомобиля.
  • Защита от ложных срабатываний.

Состояние системы сигнализации «Томагавк 9030» в случае внезапного отключения остается неизменным за счет энергонезависимой памяти. В комплекс интегрирован двухуровневый датчик мощности и иммобилайзер. В модели 9030 диапазон работы Передатчик сигнализации увеличен до 1200 м.

Среди других функций системы «Томагавк 9030» - автозапуск и блокировка двигателя, обратная связь с автовладельцем и дистанционное открытие багажного отделения автомобиля.На установку охранного комплекса не влияют технические характеристики автомобиля, в том числе тип коробки передач, которой она оснащена. Достоинством автосигнализации «Томагавк 9030» можно считать функцию автозапуска двигателя, которая наиболее полезна в холодное время года: двигатель можно запустить согласно выбранному режиму работы.

Энергонезависимая память также является одним из достоинств и особенностей системы охранной сигнализации «Томагавк». Помимо вышеперечисленных функций, в системе есть дополнительные опции, такие как: поиск автомобиля, автоматическая постановка на охрану, защита от воров и ложных срабатываний, двухуровневый датчик защиты от ударов.

Система охранной сигнализации "Томагавк 9030": инструкция по эксплуатации

Производитель в инструкции, поставляемой с охранным комплексом, указывается следующая информация:

  • Оборудование.
  • Полный список функций автосигнализации "Томагавк 9030".
  • Схема подключения.
  • Подробная инструкция по установке системы.

Установка и эксплуатация производятся согласно инструкции к «Томагавк 9030» с учетом всех особенностей и нюансов.

Настройка автосигнализации

В инструкции для «Томагавк TZ 9030» подробно описан процесс настройки сигнализации, по окончании которой производится настройка системы. Функционал и интерфейс комплекса настраиваются последовательным нажатием соответствующих клавиш или их комбинации на брелоке, что также подробно описано в инструкции по эксплуатации.

Корректирующие датчики чувствительности

Многочисленные датчики, включенные в комплекты систем, отвечают за правильность и своевременность своей реакции.После установки оборудования их чувствительность регулируется в обязательном порядке. Ошибки в работе автосигнализации могут быть вызваны неправильной настройкой, низкими порогами чувствительности или плохим креплением датчиков в автомобиле. В инструкции к «Томагавк 9030» подробно расписан процесс коррекции и настройки датчиков:

  • В большинстве случаев мастера сервисного центра устанавливают датчики автосигнализации под переднюю панель машины. Желательно найти расположение каждого из них.
  • С брелока запускается режим программирования охранного комплекса.
  • Шкала чувствительности рассчитана на 10 уровней. Стандартные датчики чувствительности выставлены на уровне 4-5.
  • Изменение степени восприятия сенсоров осуществляется точно и постепенно с одновременной проверкой их работоспособности.

Factory Reset

Чтобы вернуться к заводским настройкам, вы должны следовать инструкциям в инструкции «Tomahawk TZ 9030»:

  • Выключите двигатель автомобиля.
  • Нажмите кнопку OVERRIDE девять раз подряд.
  • Запуск двигателя, который сопровождается звуковым сигналом.
  • Нажмите кнопку OVERRIDE один раз. На это действие автосигнализация должна отреагировать звуковым сигналом.
  • Нажмите на ключ с замками на нем.
  • Двигатель заглушен. Если вся процедура проведена правильно, сигналы парковки мигнут пять раз подряд.

Для сброса функции дистанционного запуска двигателя к заводским настройкам необходимо повторить все вышеперечисленные действия за одним исключением: клавиша OVERRIDE нажимается десять раз, а не девять.По окончании регулировки автомобиль уведомит водителя о шести вспышках габаритных огней.

Функция автозапуска сигнализации

Функция автозапуска активируется после парковки автомобиля и переключения рычага переключения передач в нейтральное положение с установкой автомобиля на ручной тормоз. На брелке автомобиля нажимается соответствующая клавиша, на которую система должна ответить звуковым сигналом. После выключения зажигания все двери автомобиля закрываются на тридцать секунд. Когда вы нажимаете кнопку отключения звука на брелке будильника, на дисплее появляется соответствующий символ, подтверждающий активацию сигнала тревоги.

Вы можете запрограммировать основные функции системы, нажав кнопку OVERRIDE. В охранном комплексе «Томагавк» OVERRIDE представлен большим черным ключом со встроенным светодиодом. Кнопка находится в непосредственной близости от блока предохранителей - в большинстве случаев под рулевой колонкой.

Неисправности автомобильной сигнализации "Томагавк 9030"

Причин отсутствия реакции охранной сигнализации на нажатия клавиш брелока может быть несколько:

  • Разряженный аккумулятор пульта ДУ.
  • Необходимость сброса брелока.
  • Наличие радиопомех в зоне парковки автомобиля.

Обращение в сервисный центр, мастерами которого производилась установка охранного комплекса, требуется при наличии более серьезных неисправностей - например, отсутствия реакции бензонасоса на команду пуска с сигнальная сторона. Привод центрального замка диагностируется, если дверь автомобиля не запирается после нажатия клавиш брелока.В случае проблем с брелоком в первую очередь проверяется его аккумулятор. Перепрограммирование брелока производится, если замена аккумулятора не устраняет неисправность в работе.

При возникновении проблем с шлейфом подключения модуля автовладелец оповещается системой световым сигналом - фары автомобиля мигают десять раз подряд. Неожиданное срабатывание охранного комплекса в большинстве случаев вызвано неисправностью или неверно установленной чувствительностью датчиков, которая корректируется их настройкой.

Установка сигнализации «Томагавк»

Установка автомобильного охранного комплекса Томагавк 9030 требует определенных нюансов:

  1. Электронный блок управления расположен внутри салона автомобиля.
  2. Сирена установлена ​​в моторном отсеке.
  3. Электроэнергия, центральные замки и габаритные огни обязательно должны быть защищены предохранителями.
  4. Датчики удара находятся в автомобиле.

Дополнительные датчики могут быть установлены в любых местах, выбранных мастером.Подключение и настройку системы доверить специалистам сервисного центра.

Управление автосигнализацией

Все управление системой Томагавк - это два брелока, входящие в комплект. На дисплее главной панели управления отображаются символы, отображающие функции комплекса. В руководстве по эксплуатации содержится полное описание каждой опции и символов. Брелок позволяет делать следующее:

  • Изменение температуры в автомобиле.
  • Отслеживание местоположения автомобиля.
  • Дистанционное закрытие и открытие багажного отделения.
  • Запустите двигатель по таймеру.

Состояние системы отображается на дисплее брелока. Благодаря широкому функционалу и наличию дополнительных опций система Tomahawk 9030 проста и удобна в использовании, надежна и эффективна.

Valet Mode

При проведении технического обслуживания автомобиля сигнализация «Томагавк» переводится в режим Valet, что накладывает определенные ограничения на работу системы: активация охраны и автозапуск двигателя становятся недоступными.Этот режим, по сути, является сервисным. Включение его осуществляется следующим образом:

  1. Автомобиль снят с охраны.
  2. На брелоке нажимается и удерживается клавиша 1.
  3. После мелодического сигнала снова нажимается клавиша.

В случае модели Tomahawk TZ 9030 производитель предусматривает дополнительный режим активации режима, не требующий наличия брелока:

  1. Двигатель запускается при выключенном режиме защиты.
  2. Клавиша OVERRIDE удерживается в течение трех секунд.

Система переводится в режим Valet после выполнения вышеуказанных действий.

Аналогично отключается режим. Когда активен режим Valet, на дисплее брелока отображается соответствующий символ ключа. На антенном блоке есть светодиод, который должен работать постоянно.

Отключение режима Valet во время ремонта и технического обслуживания может быть вызвано замыканием контактов OVERRIDE.

Стоимость автосигнализации "Томагавк"

Цена на сигнализацию Томагавк В зависимости от конкретной модели может варьироваться от 1500 до 5000 рублей.За дополнительные безделушки автовладельцу придется отдать порядка 1200-2300 рублей. Сторонние расходы могут повлечь за собой установку специалистами охранного комплекса в сервисном центре.

p>

Сигнализация "Томагавк" - инструкция доступна на языке

.

Сегодня поговорим об установке сигнализации «Томагавк». Инструкция будет доставлена ​​вам на наиболее доступном языке. По окончании монтажа мы получим защиту автомобиля и дистанционный запуск мотора.Все процедуры будут проводиться на автомобиле Mazda. Но, как известно, принцип установки этой сигнализации на другие машины практически идентичен, за исключением некоторых нюансов, связанных с особенностями конкретной модели, о которых можно узнать из эксплуатационной литературы, сопровождающей автомобили.

Сирена

В первую очередь устанавливается в подпапную сирену. Обратите внимание, что он должен храниться как можно дальше от источников высокой температуры, не подвергать его воздействию влаги, не создавать препятствий при ремонтных работах и ​​располагать рог по направлению к земле.

Продолжаем установку сигнализации "Томагавк". Далее инструкция рекомендует установку конца для вытяжки. Здесь можно использовать любую дырку, подходящую для этой цели. Убедитесь, что наконечник имеет достаточно свободного хода снизу и ни во что не упирается, а также обеспечивает надежный контакт.

датчик температуры

Далее нам необходимо установить датчик температуры, который необходим для автоматического прогрева автомобиля.Как настроить для этого сигнализацию «Томагавк», мы пока не рассматриваем, так как теперь нужно завершить установку. В идеале этот датчик должен быть прикручен к блоку цилиндров. Это даст возможность более точно определить температуру теплоносителя. После его установки подключите черный провод к «массе» автомобиля, а светлый - припаяйте к тому, что удаляется от торца капота (оранжево-серый).

Антенна

Следующим действием в инструкции по настройке сигнализации «Томагавк» является установка антенны.Лучшее место для этого, по мнению многих, - левый верхний угол лобового стекла. После антенны установите светодиод там, где вам больше нравится.

Теперь перейдем к более сложным действиям. Снял приборную панель, нижнюю крышку и накладку рулевой колонки. Далее - сигнальный провод открытия центрального замка должен быть замкнут на «массу» напрямую, а замыкающий провод замкнут на нее, только через сопротивление (не более 1,5 кОм).

Подключение центральных замков

Теперь вам нужно внести соответствующий вид разъема центрального замка.Нарежьте или просто сверните черный, синий и черно-зеленый провода, так как они не будут использоваться. А вот к зеленому нужно припаять сопротивление с термоусадкой. Далее то, что у нас получилось, это спаять синим проводом, а серо-синий и серо-зеленый скручены и свариваются. Теперь с помощью изоленты все компактно закреплено.

«Нырните» под центральную панель и найдите реле центральных замков. Как правило, их три, и это нас больше всего интересует. Далее берется серый провод с серебряными полосками и припаивается к разъему.Вторые, соответственно, связаны с «массой».

Теперь возьмите главный разъем соединений (18 PIN) и подсоедините провод, идущий к ножкам. Как правило, он зеленый с белой полосой. Далее под устройством находим три разъема: два слева, один справа. Туда же припаиваем провода по схеме, после чего изолируем. Там же при помощи двустороннего скотча монтируем датчик удара.

Теперь удалите цепь из замка зажигания.Есть два разъема, один из которых на четыре провода, другой на два. В первом сине-черный - стартер, синий идет на IG1, красно-черный идет на IG2, бело-черный - на ACC. Двухпроводной разъем состоит из двух проводов + 12В.

Дистанционный запуск

Подключите силовой разъем от дистанционного пуска: сине-черный к желто-черному, при этом этот разъем должен находиться между реле блокировки и стартером. Затем от бело-черного к синему, от синего к желтому от разъема, от черно-красного к зеленому от того же разъема и, наконец, от черного к красному проводу разъема (тонкому и толстому).Красные должны длиться долго.

На данном этапе не нужно припаивать реле блокировки проводки к разъему питания дистанционного запуска. Достаточно просто утеплить. После установки вышеуказанного реле нужно перерезать сине-черный провод. Так как реле имеет нумерацию разъемов, смотрим внимательно, чтобы провод стартера был подключен к 87А, а вот 30 и 86 должны приблизиться к проводу к замку зажигания. Желто-черный, который идет от главного разъема блока сигнализации, с 85 тоже подключаются.Что ж, 87 остаётся лишним.

Теперь все эти разъемы нужно подключить к центральному блоку, а затем подключить сигнализацию к автомобильному аккумулятору. Как вы понимаете, перед началом этой процедуры необходимо отключить питание, чтобы не допустить короткого замыкания и возгорания проводки.

Переходим к следующему этапу работы сигнальной системы «Томагавк». Инструкция предлагает произвести программирование брелоков. Это нужно сделать, чтобы сигнализация их увидела. Когда этот пункт будет выполнен, приступаем к проверке.Сначала протестируем автозапуск. Если проверка прошла успешно, приступаем к проверке центрального замка. Если нет - вернитесь к предыдущим пунктам.

Двери

Когда проверки будут завершены, вы обнаружите, что, несмотря на закрытые двери автомобиля, брелок сообщает, что они открыты. Это потому, что мы еще не установили концевые выключатели на двери. Делается это аналогично установке наконечника на вытяжку. Мы говорили об этом в самом начале, поэтому нет смысла рассказывать все это заново.

Когда двери разобрались, приступаем к окончательным действиям. Теперь необходимо припаять и заизолировать провода питания, идущие к замку зажигания, а также к реле блокировки. Далее нужно аккуратно разложить провода и уложить их таким образом, чтобы они никуда не торчали и ничему не мешали. Не позволяйте им соприкасаться с острыми или заостренными предметами или поверхностями, так как они могут повредить изоляционный слой.

Теперь фиксируем основной блок, возвращаем тид и остальную панель на место.Проверим еще раз работу нашей сигнализации. После этого настройте, как вам нужно, датчик удара и другие интересующие вас функции. Справедливости ради отметим, что таким образом можно установить как сигнализацию Tomahawk 7010 (инструкция практически идентична), так и 9010.

Tomahawk TW9010 Tomahawk 9010 Двусторонняя автомобильная сигнализация Tomahawk TW 9010 Автомобильная сигнализация и безопасность в бытовой электронике torostaffing signal

Tomahawk TW9010 Tomahawk 9010 Двухсторонняя автомобильная сигнализация Российская Tomahawk TW 9010 Автомобильная сигнализация и безопасность в бытовой электронике Торостаффинговая сигнализация

Tomahawk TW9010 Tomahawk 9010 Двусторонняя автомобильная сигнализация Российская Tomahawk TW 9010, двусторонняя автомобильная сигнализация Tomahawk TW 9010 TW 9010 Tomahawk , Характеристика: Предупреждение о безопасности; Тип аксессуара: Специальные части противоугонного устройства; Новый ЖК-пульт дистанционного управления для Tomahawk TW9010 Tomahawk 9010 Двусторонняя автомобильная сигнализация Русский брелок Tomahawk TW 9010, Повышение продажной цены Получите свой стиль прямо сейчас Абсолютно Цена до Ценность Покупки - это весело Откройте для себя десятки тысяч новых товаров.Автомобильная двусторонняя сигнализация Tomahawk TW 9010 Tomahawk TW9010 Tomahawk 9010.

перейти к содержанию

Tomahawk TW9010 Tomahawk 9010 Двухсторонняя автосигнализация Tomahawk TW 9010

10 шт. 16-14AWG Водонепроницаемый термоусадочный соединитель для стыкового соединения проводов с пайкой J. ЖК-телевизор 7 "Аналоговый PAL / NTSC / SECAM HD Автомобильное цифровое ТВ FM-радио Портативный автомобильный телевизор. Беспроводные наушники Jeep Grand Cherokee Premium 2009 года.Парковка заднего вида Цвет автомобиля заднего вида Камера Автомобиль Водонепроницаемый Крепление на бампер широкое. Mini GPS Tracking Finder Device Auto Pet Kids Phone Motorcycle Tracker Track EC, 8 GAUGE VINYL BUTT CONNECTOR 5 PK CRIMP TERMINAL AWG GA CAR EYE RVBC8. Новый автомобильный моноблочный усилитель KENWOOD KAC-9106D мощностью 2000 Вт макс., Сабвуфер KAC9106. 4 x Super RED Водонепроницаемая гибкая полоса 60 см Автомобиль Мотоцикл 2835 Светодиодный свет DC12V, CMOS Автомобильная камера заднего вида, камера заднего вида, парковка, ночное видение, водонепроницаемая 7 светодиодов. 2001–2004 Полный комплект круиз-контроля Saturn SL1 и SL2, упаковка из 100 клеммных колпачков для проводов. Крышки с быстросъемными зажимами. Спиральные обжимные крышки с закрытым концом.Автомобильный усилитель Audiopipe Apmi-1500 8 Гц до класса D 1414 Вт Rms 1 канал, COB Светодиодные лампы для автомобильных фар h5 H7 h21 h2 9005 72 Вт 12000Lm / комплект 6500K 4300K ​​9006, Xiaomi YI Smart Car DVR 165 градусов 2.7 Dash Camera 1080P 60fps ADAS Safe Reminder, Бесключевой доступ с ремнем безопасности Chevy Avalanche 2007-2013 Дистанционный запуск Plug & Play, набор разъемов для термоусадочной проволоки 480 шт.


Tomahawk TW9010 Tomahawk 9010 Двухсторонняя автосигнализация Русская Tomahawk TW 9010


Характеристика: Предупреждение о безопасности; Тип аксессуара: Специальные части противоугонного устройства; Новый ЖК-пульт дистанционного управления для Tomahawk TW9010 Tomahawk 9010 Двусторонняя автомобильная сигнализация Русский брелок Tomahawk TW 9010, Повышение продажной цены Получите свой стиль сейчас Абсолютно Цена до Ценность Покупки - это весело Откройте для себя десятки тысяч новых товаров.
Tomahawk TW9010 Tomahawk 9010 Двухсторонняя автосигнализация Русская Tomahawk TW 9010

T51 Автосигнализация Руководство пользователя на одном листе Операции E4 Advance Security





 АКТИВНАЯ ПОСТАНОВКА ПОСТАНОВКИ - БЛОКИРОВКА И ПОСТАНОВКА:
TX731A
1. Нажмите
кнопку на передатчике.
2. Сирена издаст один звуковой сигнал, а стояночный свет мигнет один раз, указывая на то, что
теперь система поставлена ​​на охрану. Двери автомобиля заблокируются при постановке на охрану, если
сопряжен с системой безопасности.
НАПОМИНАНИЕ О НЕИСПРАВНОСТИ ДАТЧИКА: Если сирена издает 3 звуковых сигнала, то вы
оставили приоткрытой дверь, багажник или крышку капота.и
кнопки
Тихая постановка / снятие с охраны: нажмите передатчик.
в то же время. Это включит или отключит вашу систему безопасности, без чириканья
будет слышен звук, подтверждение постановки / снятия с охраны будет через автомобили
только габаритные огни.
кнопка два раза в течение 5 секунд будет
БАЙПАС ДАТЧИКА: Нажмите кнопку
включите охранную систему и отключите датчик удара.
ФУНКЦИЯ СКРЫТОЙ СИГНАЛИЗАЦИИ: Тихая тревога
кнопка первая; в течение 3 секунд нажмите кнопку
кнопка для активации
нажмите
функция скрытой сигнализации. Система безопасности поставит на охрану и с «Скрытым»
Режим тревоги »Сирена / гудок будет отключен, даже если датчик
срабатывает в режиме охраны.Индикация тревоги будет отображаться только на ЖК-дисплее.
Передатчик.
ПАССИВНАЯ ПОСТАНОВКА НА ОХРАНУ (программируемая)
Активная постановка / снятие с охраны контролируется вашей системой безопасности через
удаленный передатчик. Эта система безопасности оснащена дополнительным
Функция пассивной постановки на охрану, которая позволяет охранной системе ставить на охрану 30
секунд после закрытия последней двери. Операция следующая.
1. Установите зажигание в положение «OFF» и выйдите из автомобиля.
2. После закрытия всех входов светодиод охранной системы будет быстро мигать.
30 секунд.При повторном открытии любой двери / капота / багажника система безопасности
Светодиод перестанет мигать. Он снова начнет мигать, когда все машины
подъезды закрыты.
3. По истечении 30 секунд система безопасности сработает.
автоматически «ARM». Сирена издаст звуковой сигнал [1] раз, и габаритные огни
будет мигать [1] раз.
ПАССИВНАЯ ПОСТАНОВКА С ПАССИВНОЙ БЛОКИРОВКОЙ ДВЕРИ
Двери автомобиля автоматически запираются после цикла пассивной постановки на охрану.
завершено.
ПАССИВНАЯ ПОСТАНОВКА НА ОХРАНУ: Когда система снята с охраны, нажмите кнопку
нажмите кнопку дважды, система ответит звуковым сигналом [1] и загорится светодиод.
"НА".Система безопасности будет оставаться в этом временном состоянии до тех пор, пока
как хочешь. Для выхода из пассивного байпаса нажмите передатчик.
или же
кнопки, и система вернется в нормальное состояние.
Активное снятие с охраны - разблокировка и снятие с охраны:
кнопку на передатчике.
1. Нажмите
2. Сирена прозвучит дважды, а габаритные огни дважды мигнут.
означает, что система безопасности снята с охраны. Автомобиль
двери откроются.
СНИЖЕНИЕ САБОТАЖА: Если сработала тревога, при снятии системы с охраны
сирена издаст сигнал 4 раза, а габаритные огни вспыхнут 3 раза, сообщая вам
тревога сработала во время последней постановки на охрану.ОСВЕЩЕНИЕ ПУТИ: при получении сигнала разблокировки / снятия с охраны это
функция включит габаритные огни на 30 секунд и 10 секунд.
по сигналу блокировки. (Программируемый)
АВТОМАТИЧЕСКАЯ ПОВТОРНАЯ ПОСТАНОВКА: Если выбрана эта функция, система безопасности
автоматически перезаряжается через 60 секунд после снятия с охраны с помощью пульта дистанционного управления
передатчик. Автоматическое повторное включение будет отменено, если любая дверь откроется до 60
время таймера истекло.
Снятие с охраны БЕЗ ПЕРЕДАТЧИКА:
Функцию Override можно использовать, если удаленный передатчик потерян или
не работает.1. Сядьте в автомобиль и поверните ключ зажигания в положение «ON».
2. (Раздастся звуковой сигнал.)
3. В течение 10 секунд нажмите и отпустите сервисный выключатель. Будильник перестанет
зондирования и войдите в режим снятия с охраны. Теперь вы можете запустить и использовать
автомобиль нормально.
РЕЖИМ VALET: (Система в режиме снятия с охраны)
Выключатель камердинера позволяет временно отключить все функции сигнализации,
избавляя от необходимости передавать передатчик парковщикам или
гаражная механика. Когда система находится в режиме камердинера, все функции сигнализации
и функции удаленного запуска отключены, однако удаленная паника
функция и дистанционные дверные замки останутся в рабочем состоянииИспользовать камердинера
режиме, сначала необходимо снять систему с охраны с помощью пульта ДУ.
передатчиком, или с помощью последовательности ручного управления.
а). В режиме снятия с охраны поверните зажигание в положение «ON».
б). Нажмите и удерживайте переключатель камердинера в течение 2 секунд, пока не загорится светодиод.
твердый. Светодиод будет гореть, пока система находится в «служебном режиме».
Выйти из режима Valet:
а). Включите зажигание.
б). Нажмите и удерживайте переключатель камердинера в течение 2 секунд, светодиод погаснет.
указывает, что система выходит из режима камердинера.АВТОМОБИЛЬ
кнопка для активации функции автомобильного локатора. В
В режиме охраны нажмите кнопку
сирена издаст 6 звуковых сигналов. Стояночный свет мигнет 12 раз, чтобы вы могли
легко найти свою машину.
ПАНИЧЕСКАЯ ФУНКЦИЯ:
Передатчик можно использовать в качестве удаленного аварийного выключателя для ручного запуска.
сигнализация в случае аварии.
Нажмите и удерживайте
звук.
кнопку на 3 секунды. Будильник немедленно
кнопку на пульте дистанционного управления.
Чтобы выключить сигнализацию, нажмите на ствол
Если кнопка не нажата, будильник автоматически отключится через 30 секунд.ЗАПУСТИТЕ СИСТЕМУ
В вооруженном состоянии ваш автомобиль защищен следующим образом:
Легкое воздействие вызовет предупреждающий сигнал.
Сильные удары / Двери открываются / (если установлено) Открывается капот / (если установлен) Багажник
открытие / включение ключа зажигания запускает запрограммированную последовательность.
Реле блокировки стартера (если установлено) предотвращает запуск стартера автомобиля.
проворачивая. Сирена, звуковой сигнал, габаритные огни и плафон включат оповещение.
вторжения в течение 30 секунд. Затем он остановится и автоматически сбросится и снова включится.Если какой-либо из датчиков или детекторов все еще активен, сигнал тревоги
система будет звучать максимум 3 раза по 30 секунд.
ЦЕПЬ СНИЖЕНИЯ ШУМА: В вашей системе есть
Схема". Это предотвращает раздражающие повторяющиеся последовательности срабатываний из-за неисправной двери.
штыревые выключатели или условия окружающей среды, такие как гром, отбойные молотки
шум аэропорта и т. д.
Вот как работает «Схема снижения шума»: сигнал тревоги срабатывает пять раз.
Каждый раз один и тот же датчик или выключатель запускал тревогу; шум
Цепь борьбы с выбросами »интерпретирует эту схему срабатывания триггера как ложную тревогу.После третьего триггера «Схема снижения шума» игнорирует или обходит,
этот датчик или переключатель, пока не сработает другой датчик или переключатель.
РАСШИРЕННЫЙ ПОЛЬЗОВАТЕЛЬСКИЙ РЕЖИМ:
ДИСТАНЦИОННЫЙ ЖК-ДИСТАНЦИОННЫЙ ПРИЕМНИК РАБОТА:
Кнопка передатчика
Нажмите
ЖК-дисплей
Нажмите и удерживайте
U 01
Нажмите и удерживайте
ВЫХОД УПРАВЛЕНИЯ ТАЙМЕРОМ КАНАЛА 5:
и
кнопки одновременно активировать
Нажмите передатчик
Функция канала 4.
Канал 5 - это программируемый пользователем выход таймера. Вы можете запрограммировать встроенный таймер на отправку наземного сигнала на любое время от 1 секунды до 120 секунд.
секунд.Например, этот выход таймера можно использовать для включения
фара, электрический стеклоподъемник или люк.
Завершите настройку «Час», нажмите
кнопка.
слышно чириканье)
ЖК-дисплей показывает U: 01 = введите 1
или же
настроить парковку «Минуты»
(значение от 0 до 30).
программирование пульта дистанционного управления LCD
полный счет кнопки
Нажмите
установка таймера спуска.
Нажмите
кнопка
Нажмите
кнопка = проверьте автомобиль
статус.
Нажмите
кнопка
Нажмите и удерживайте кнопку
Нажмите
кнопка = проверить систему
для
Полная батарея
значки мигают
Режим энергосбережения: ВКЛ? ВЫКЛЮЧЕННЫЙ
Дистанционный трансивер с ЖК-дисплеем использует «0»
ток для экономии заряда аккумулятора.секунды (чириканье x 3)
условие срабатывания
Нажмите
кнопка
Нажмите
кнопка = проверьте автомобиль
температура.
Нажмите
кнопка
НАЖМИТЕ
кнопка ДЛЯ ВАРИАНТА АВТОМОБИЛЯ
1 / АВТОМОБИЛЬ 2
Нажмите и удерживайте
кнопка
на 2 сек.
= Кнопка
Замок
Нажмите и удерживайте
кнопку на 2 сек. Кнопка
Нажмите и удерживайте
на
кнопка
Блокировка Вкл. (1 сигнал) / Выкл. (2 сигнала, по умолчанию =
на 2 сек.
кнопку на 2 сек. Вибратор
или выбор режима мелодии (по умолчанию =
Мелодия)
Нажмите
держать
Нажмите и удерживайте
кнопку на 2 сек.
Считать
Вниз
кнопку на 2 сек. Быстрый
Таймер
(Выключенный
10 м /
20м / 30м / 1ЧАС / 1.5 часов / 2 часа)
Нажмите и удерживайте
кнопка
Нажмите и удерживайте
на 2 сек.
кнопку на 2 сек. Кнопка
Звуковой сигнал Включен режим звукового сигнала (1 звуковой сигнал) /
Отключить (2 звуковых сигнала, по умолчанию = выключено)
Таблица 2: два звуковых сигнала для подтверждения
Кнопка передатчика
Нажмите и удерживайте кнопку
ЖК дисплей
Системная функция и примечание
часы время настроить
для 3
секунд (два чириканья
будет слышно)
12 мигает
или же
кнопка для уменьшения или
увеличить цифру «Час», отрегулировать час от
От 0 до 12.
Завершите настройку «Час», нажмите
кнопка.
00 мигает
или же
кнопка - Регулирует часы
«Минута» от 0 до 59.Нажмите
параметр.
12 мигает
кнопка полные часы
или же
кнопка для уменьшения или
увеличить цифру «Час», регулирует часы
час с 0 до 12.
Завершите настройку «Час», нажмите
кнопка.
ANTI CAR- JACKING (программируемый)
Предупреждение: если вам не нужна функция угона автомобиля в этой системе сигнализации, будьте
обязательно отключите функцию угона автомобиля. Эта системная настройка по умолчанию - «ВЫКЛ.» Для
все режимы угона автомобиля.
Выход: Нажмите
кнопки или не нажимайте никакую кнопку в течение 10 секунд, он
автоматически выйти из режима удаленного программирования.
Индикация низкого заряда батареи:
Когда заряд аккумулятора слабеет, он издает два коротких «би» звука и мигает
значок, удерживая нажатой кнопку трансивера ЖК-экрана.Выключенный)
Нажмите и удерживайте
Будильник настроить
Пожалуйста, загрузите полное руководство для этого и других
расширенные функции.
на 2 секунды
(чирикать один раз)
Уберите мигающий значок и звук мелодии: передатчик сбросит
мигающие значки при следующем переключении зажигания в положение ВКЛ.
Остановка звука триггерной мелодии: при срабатывании будильника ЖК-дисплей
Экран предупредит пользователя звуком мелодии и мигающим значком триггера.
Нажмите любую кнопку на пульте дистанционного управления с ЖК-дисплеем, чтобы отключить только звук мелодии.или же
настроить парковку «Час»
(значение от 0 до 2).
в течение 2 секунд (до 1
ВЫХОД УПРАВЛЕНИЯ ТАЙМЕРОМ КАНАЛА 4:
Нажмите передатчик и
кнопки одновременно с активным каналом
4 функции.
Канал 4 - это программируемый пользователем выход таймера. Вы можете запрограммировать встроенный таймер на отправку наземного сигнала на любое время от 1 секунды до 120 секунд.
секунд. Например, этот выход таймера можно использовать для включения
фара, электрический стеклоподъемник или люк.
0: 00
0 мигает
Подсветка включается на 3 секунды
ПРОВЕРКА ТРИГГЕРА СИСТЕМЫ (только для двусторонней работы трансивера)
Нажмите и удерживайте кнопку F на ЖК-пульте дистанционного управления, пока не прозвучат 3 звуковых сигнала, отпустите и
повторно нажмите кнопку F еще раз, на ЖК-пульте дистанционного управления отобразится мигающий значок «ТРЕВОГА».
кнопка для активации
в текстовой области (см. режим для опытных пользователей), затем нажмите
проверка триггера системы.ПРОВЕРКА СОСТОЯНИЯ СИСТЕМЫ (только для двустороннего трансивера)
Нажимайте кнопку F на пульте дистанционного управления до тех пор, пока не прозвучат 3 звуковых сигнала.
показать мигающий значок «СОСТОЯНИЕ» в текстовой области (см. опытных пользователей
кнопку, чтобы активировать проверку состояния системы.
режим), затем нажмите
Он отвечает звуком одной мелодии, и все записи состояния транспортных средств будут
немедленно отображается на ЖК-экране.
Примечание. Если ответа нет, значит, вы вне зоны досягаемости.
кнопка на передатчике на двоих
ВЫПУСК БАГАЖНИКА: нажмите и удерживайте
секунд для удаленного управления выпуском багажника.Таймер обратного отсчета
параметр
Особенность и примечание
или же
кнопка - Регулирует часы
«Минута» от 0 до 59.
00 мигает
Нажмите
параметр.
кнопка завершена Будильник
Остановка звука триггерной мелодии: при срабатывании будильника на ЖК-экране
предупредит пользователя звуком мелодии и мигающим значком триггера, нажмите любую кнопку
на пульте дистанционного управления ЖК-дисплеем, чтобы остановить только звук мелодии, пульт дистанционного управления
кнопки не отправляют команду в систему.
УДАЛЕННЫЙ ПЕРЕДАТЧИК:
БЫСТРОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Если вы не понимаете какой-либо части этого краткого руководства, пользователи
руководство и хотели бы получить полную версию,
Передатчик
Кнопка
Автомобильный локатор
CH 3
Активировать
Канал 3
12:00
Монитор времени
Активировать
Канал 4
12:00
Будильник
Будильник установлен.Взять и удалить 2
Сценический датчик удара
Счетчик на стоянке
Счетчик на стоянке
время напоминания.
Значок разблокировки будет
отображается, когда система
разоружен.
Пейджинг драйвера
Кто-то пейджинг
ты в твоем автомобиле
Valet Mode
Удаленный запуск и сигнализация
функции временно отключены
Капот Триггер
Капюшон незаконно
открыт (Зона 1)
Триггер багажника
Незаконно открыт багажник (Зона
2)
Предупреждение об открытии двери
Двери незаконно
открыт (Зона 3)
Датчик запуска
Срабатывание по датчику удара 1
(Зона 4)
Триггер зажигания
Зажигание
выключатель
незаконно повернутый
(Зона 5)
Системный триггер
является
на
Удаленный
Передача инфекции
Вы передаете на
блок управления.Режим Anti Car-Jack
Активирован
Индикатор в пределах допустимого диапазона
Вы находитесь в пределах диапазона
дистанционное управление.
Блокировка кнопок (значок включен)
Нажмите и удерживайте 3 секунды.
Пресс-багажник
кнопка, чтобы остановить
функция паники
Нажмите в режиме охраны
Паническая функция
Дистанционный трансивер Encore E-7 с ЖК-дисплеем
Значок замка будет
отображается, когда
система поставлена ​​на охрану
Замечание
Блокировка дверей и система рукоятки
Полное руководство необходимо для опытных пользователей и
не все пользовательские функции описаны в этом кратком руководстве.
СТАНДАРТНЫЕ КОНФИГУРАЦИИ ЗНАЧОК ЖКИ:
Системная функция
Нажатие на
Звезда и ствол
кнопки
вместе Кратко
включит
Низкий заряд батареи
Вы должны
изменить
батарея
дистанционное управление.Энергосбережение
(значок батареи полный
бар мигает)
ЗАМЕНА БАТАРЕИ:
В зависимости от использования батареи пульта дистанционного управления следует заменять на
не реже одного раза в год в одностороннем порядке и один раз в 4-8 месяцев для
двусторонний пульт.
Односторонний пульт (E-7s) питается от пары батареек CR2016 3 В.
Эти батареи доступны в большинстве мест, где они продаются, и могут
заменить пользователем.
Индикатор уровня заряда батареи (двусторонний пульт)
Индикатор уровня заряда батареи имеет три индикатора уровня, которые служат визуальным
индикация заряда аккумулятора.Когда аккумулятор достигает низкого уровня заряда
требующий изменения, пульт дистанционного управления сгенерирует один
звуковой сигнал уведомления и индикатор уровня заряда батареи
будет мигать
непрерывно. Если напряжение батареи НИЗКОЕ, дальность действия пульта дистанционного управления будет
уменьшено на 50%, чтобы продлить срок службы батареи. Двусторонний пульт требует 2, 3
Батарейки Volt CR2032. На срок службы этих аккумуляторов влияет
от многих факторов, включая температуру, использование, время включения подсветки и
программируемый «в диапазоне настроек состояния».Не позволяйте этим батареям разряжаться.
разъедать или намокать в течение длительного периода времени.
Система Arm и бесшумная
Функция будильника
Бесшумная постановка / снятие с охраны
Активная защита от взлома автомобилей
Режим
Разблокировать двери и снять с охраны
Система
Двухэтапная разблокировка дверей и
Система снятия с охраны (опция)
Выпуск багажника (канал
3)
Обход пассивной постановки на охрану
Выход таймера канала # 4
(4)
Выход таймера канала # 5
(5)
Включите подсветку
Дважды нажмите в течение 3 секунд.
Нажмите и удерживайте в течение 2 секунд
Пока система снята с охраны.
По желанию
По желанию
Двусторонний пульт
Код переключения для 2-го
Автомобиль Эксплуатация.ИНДИКАТОРЫ ЧИРП:
Щебетать
1 чириканье
2 щебета
3 щебета
4 щебета
6 щебетать
Дважды нажмите в пределах 3
секунд. Пропуск появится на
удаленный
Нажмите в течение 3 секунд и
Удерживайте кнопку
Зажигание в положении «выключено».
Зажигание в положении "включено" нажать
и удерживать 2 секунды
Для одностороннего удаленного
передатчик
ПАРКОВОЧНЫЕ ОГНИ:
Функция
Рука
Обезоружить
Неисправное напоминание
Снятие с охраны / сработало
Автомобильный локатор
Парковочные огни
1 вспышка
2 вспышки
3 вспышки
12 вспышек
Постоянно включен
Функция
Рука
Обезоружить
Снятие с охраны / сработало
Автомобильный локатор
Под удаленным запуском
УСЛОВИЯ РАБОТЫ ТРЕВОГИ:
1.Вооружение
2. Снятие с охраны
3. Триггер
Сирена / Парковка
Рог
Свет
1 или 3
1 вспышка
Щебетать
2 или 4
2 или 3
Щебетать мигает
ВЕЛ
Двери
Стартер
Медленный
Вспышка
Блокировка
Запрещать
Тревожные вспышки
Медленный
Вспышка
Включается на 30 секунд
Разблокировка
4. Пассивный
Стартер
Быстрая вспышка
Запрещать
5. Паника
Тревожные вспышки
6. Тревожные вспышки.
Домкрат
7.
Автомобиль
12
6 щебетать
Блокировка
Локатор
Мигает
Купол Свет
Запрещать
Мигает
Запрещать
Мигает
Запрещать
Мигает
СООТВЕТСТВИЕ FCC
Это устройство соответствует части 15 правил FCC и RSS-210
Промышленность Канады.Эксплуатация возможна при соблюдении следующих двух условий:
1. Это устройство не должно вызывать вредных помех, и
2. Это устройство должно принимать любые помехи, включая любые помехи.
это может вызвать сбои в работе.
Предупреждение!
Изменения или модификации, прямо не одобренные стороной, ответственной за
соблюдение может лишить пользователя права на эксплуатацию оборудования.


Автосигнализация Томагавк TZ-9030: инструкция, отзывы

Автомобильная двусторонняя сигнализация Tomahawk TZ-9030 - это популярный охранный комплект, содержащий множество функций и несколько режимов защиты.К каждому комплекту прилагается инструкция по эксплуатации, в которой подробно описаны все параметры, а также способы их активации и блокировки. Наряду с широким функционалом рассматриваемое устройство имеет приемлемую цену.

общая информация

Большинство комплектов безопасности Tomahawk TZ-9030 совместимы с другими видами «сигнализации» от этого производителя в части замены брелоков, а также имеют схожие параметры. Серия TZ - одна из последних разработок компании.Чтобы сориентироваться в модельном ряду предлагаемых комплектов, необходимо изучить числовые и буквенные индексы, обозначающие тип устройства и его возможности.

Бывает, что куплен б / у автомат с уже установленной сигнализацией или где-то потерялась инструкция по эксплуатации, и необходимо восстановить опции или заменить брелок. Рассмотрим основные положения документа, а также варианты использования системы безопасности.

Сигнализация Томагавк TZ-9030: инструкция по эксплуатации

Инструкция к данной охранной системе различных модификаций имеет ряд общих положений.Следующие важные и часто используемые функции серии TZ:

  • обеспечивает защиту от многократного сканирования;
  • функционирует режим обратной связи и антизахват;
  • есть возможность блокировки мотора и аварийного отключения сирены;
  • , когда вводится персональный шифр, устройство запускается из памяти;
  • комплект укомплектован иммобилайзером, индикатором температуры, подсветкой;
  • есть датчики удара, турботаймер, встроенные часы с будильником и таймер блокировки.

Отдельно стоит отметить опцию «Автозапуск». «Томагавк» позволяет прогреть машину дистанционно, не открывая двери в любую погоду с помощью этой функции. Важным параметром является последовательное отключение режима безопасности и возможность включения поиска автомобилей.

Системное управление

Охранный блок управляется с помощью брелока с жидкокристаллическим экраном. Вся информация поступает на консоль в виде звуковых, видимых или вибрационных сигналов.На дисплее отображаются соответствующие значки или символы.

К основным обозначениям, которые предусмотрены в системе охранной сигнализации Томагавк TZ-9030, относятся следующие варианты:

  1. Режим защиты активируется нажатием кнопки, на которой отображается замок и динамик.
  2. Охранник отключается перечеркнутым граммофонным ключом и замком.
  3. Контурная интерпретация автомобиля с различными символическими деталями (багажник, двери или капот) указывает на управление элементом, соответствующим изображению.
  4. Центральным замком можно управлять с помощью кнопки с дисплеем устройства запирания.
  5. Знак удара указывает на место и силу механического удара.
  6. Ключ «Домкрат» дает возможность активировать систему поиска машины на расстоянии.

Отличительные особенности различных модификаций

Основным отличием рассматриваемых комплектов безопасности между различными сериями является брелок для ключей. Tomahawk TZ-9030 - модификация, консоль которой взаимозаменяема с большинством устройств этого производителя.Контроллеры отличаются в основном формой, работают в двухстороннем режиме на расстоянии порядка 1000-1300 метров, оснащены аналогичными функциями, в том числе дистанционным запуском силовой установки.

Автосигнализация серии TZ-9030 оснащена реле блокировки и имеет немного другую схему подключения к замку зажигания, чем аналогичные модели:

  • ток от пускателя при автоматическом пуске коммутируется через контакт с шестью выводами;
  • Базовая проводка
  • оснащена реле блокировки;
  • для сброса массы отключите блокировку;
  • , если владелец постоянно использует опцию «Автозапуск», «Томагавк» следует эксплуатировать только с блокировкой реле, включенной в заводскую компоновку.

Подключение и использование основных функций

Включение любого режима озвучивается подачей соответствующего сигнала. Эта опция гарантирует правильность используемых критериев. Например, когда система Tomahawk TZ-9030 поставлена ​​на охрану, она сигнализирует о кратковременном включении сирены и вспышке фар. Если режим активирован правильно, индикатор на дисплее будет мигать. Процедура деактивации сопровождается идентичными сигналами.

Иммобилайзер включается автоматически в течение тридцати секунд после выключения зажигания.О том, что режим работает, свидетельствует постоянно горящий индикатор. Для включения опции нужно один раз нажать кнопку с изображением заблокированного замка.

Сигнализация Tomahawk TZ-9030 (24 вольта) имеет следующую схему подключения:

  • основной узел с автозапуском подключается креплением к клемме главного разъема системы;
  • Канавка ввода питания оборудована специальной зачисткой проводов.

Оставить ответ
