Обзор моделей сигнализации Starline A61, A6, B6 и пр: инструкция по эксплуатации

Сигнализация Starline A61, а также Twage A6 и B6 – современные охранные системы, при изготовлении которых применялись инновационные технологии. В статье рассматриваются особенности и возможности моделей, а также дается инструкция по эксплуатации.

Особенности моделей

Автосигнализация StarLine A61 Dialog оснащена персональным криптостойким пином. Система Starline А61 имеет повышенную дальность и защищена от радиопомех, что важно в условиях мегаполиса, имеет основной набор функций.

Сигнализация Starline Twage A6 оснащена брелоком с двусторонней связью, ЖК-дисплеем. Система использует динамичный код, который защищен от перехвата. Сигнал тревоги можно прервать без отключения охранных функций.

Автосигнализация Twage A6

StarLine Twage B6 является первой среди новой серии «В» с обратной связью. Данная серия отличается от А6 и А4 оригинальным брелоком с обратной связью и самым информативным жидкокристаллическим экраном, на котором отражается 44 иконки. Тревожные сигналы сопровождаются звуком, вибрацией и люминесцентной подсветкой экрана. В комплекте Starline B6 инструкция по установке и настройке.

Возможности системы

Под охраной системы Starline находятся следующие компоненты автомобиля:

  • двигатель: установлено реле блокировки при запуске;
  • центральный замок, контроль открывания капота, дверей, багажника;
  • контроль входа в цепи зажигания;
  • на кузове устанавливается двухуровневый датчик удара;
  • контроль салонного пространства с помощью датчика.

Каждая сигнализация защищена от подбора кода и перехвата злоумышленниками.

Брелок крупным планом

Сервисные функции сигнализации включают:

  • постановку на охрану и снятие с нее;
  • режим охраны сохраняется при работающем двигателе;
  • постановку и снятие охранного режима без брелока;
  • возможность управления центральным замком как дистанционно, так и от замка зажигания;
  • сервисный режим Valet;
  • функцию комфорт;
  • режимы паники и поиска машины;
  • дистанционное программирование брелока и режимов сигналки;
  • двухимпульсное и двухшаговое отпирание дверей;
  • обратную связь с брелоком с использованием двух режимов: звукового и вибро;
  • индикацию различных настроек и др.

Инструкция по применению

Во всех комплектах сигнализаций StarLine, в том числе и A61 Dialog, инструкция содержит информацию по установке и настройке, поэтому они могут быть установлены на свой автомобиль самостоятельно.

Набор для установки

Как установить?

При установке сигнализации StarLine следует соблюдать следующие рекомендации:

  1. Центральный блок следует размещать в салоне авто в потайном месте, лучше под торпедой.
  2. Антенну и модуль приема/передачи лучше разместить на лобовом стекле.
  3. Сирену устанавливают в подкапотном пространстве, рядом не должно быть источников влаги и тепла.
  4. Датчик удара размещают в салоне авто с возможностью его регулировки.
  5. Светодиод, сигнализирующий об установленной сигнализации, следует разместить на панели приборов, чтобы его было хорошо видно.
  6. Сервисную кнопку Valet следует устанавливать в потайном месте, доступном для водителя.

Монтаж проводов следует производить согласно схеме подключения. Подключать центральный блок к разъемам следует только после окончательного монтажа.

Как настроить?

Функции, заложенные в автосигнализации, выполняются автоматически или при нажатии кнопок на брелоке. Есть возможность некоторые параметры и функции запрограммировать.

Информация о работе сигнализации поступает на брелок, имеющий обратную связь. На ЖК-экране отражается состояние охранной системы. Сигналы поступают в звуковом и виброрежиме. Настройка и управление сигнализацией осуществляется с помощью брелока с обратной связью. У каждой кнопки свое назначение, при нажатии комбинации кнопок включаются другие режимы и функции (автор видео — Michael MNS).

Возможные неисправности

Основной неисправностью сигнализаций является отказ на выполнение посылаемых с брелока команд, неотпирание центрального замка. Причины этого могут быть разные. Чаще всего разряжается источник питания в брелоке. После замены батареек функции восстанавливаются. Возможна плохая зарядка АКБ. Самой серьезной причиной может быть поломка центрального блока.

Возможны проблемы с брелоком. При падении может повредиться корпус, перестать работать экран. В этом случае брелок нужно либо ремонтировать, либо заменить новым. Ремонт можно выполнить своими руками.

Извините, в настоящее время нет доступных опросов.

Видео «Ремонт брелока автосигнализации StarLine A61/B6»

В этом видео демонстрируется, как починить своими руками брелок StarLine A61 и похожих моделей (автор ролика — TipS & TrickS).

Понравилась статья? Поделиться с друзьями:

Функции и характеристики автосигнализации Старлайн Тваге А6 с двухсторонней связью — руководство пользователя. Функции и характеристики автосигнализации Старлайн Тваге А6 с двухсторонней связью — руководство пользователя Старлайн с6 инструкция по эксплуат

StarLine Twage C6. Данная цена действительна для всех японских автомобилей и европейский не имеющих CAN-шины

tarLine Twage С6 – модель сигнализации нового поколения, разработанная в 2008 г, с двухсторонним каналом связи. Новый оригинальный брелок с обратной связью и ЖК-дисплеем имеет увеличенную на 70% дальность оповещения, в сравнении с системами серий А и В. Для управления использован оригинальный диалоговый код SLD Military™.

Полный перечень охранных и сервисных возможностей StarLine Twage С6 включает более 50 функций: режим турботаймера, 2-шаговое разблокирование двигателя при выключении режима охраны, программируемый интерфейс подключения различных охранных датчиков (удара, наклона, давления, микроволнового, ультразвукового и т.д.), несколько вариантов экстренного отключения сигнализации с возможностью установки 1, 2 или 3-значного персонального кода, удобный алгоритм программирования с индикацией номера и состояния изменяемой функции на ЖК-индикаторе брелка с обратной связью, 4 дополнительных канала управления с программируемыми алгоритмами работы и многое другое.

Комплектация:

  • 1 брелок с двусторонней связью с ЖКИ
  • 1 брелок без двусторонней связи
  • центральный блок
  • 2-уровневый датчик удара
  • приемопредатчик
  • кнопка капота
  • светодиод
  • сервисная кнопка Valet
  • С октября 2008 года начались продажи новой серии С торговой марки StarLine. Новая серия состоит их 3 моделей: С4, С6 и С9.

    Одной из главных особенностей всех новых моделей серии «С» является наличие устойчивого к электронному взлому диалогового кода SLD Military, в основу которого заложен принцип идентификации «свой-чужой». Используемый при этом индивидуальный криптографический цифровой ключ делает код каждой системы уникальным. Это исключает ее несанкционированное вскрытие.

    Все новые модели могут работать совместно с модулями StarLine Space и StarLine Messenger, позволяющими по каналу сотовой связи управлять сигнализацией, получать тревожные сообщения на телефон его владельца и получать данные о местоположении автомобиля.

    Основные преимущества
    • Увеличенная на 70% по сравнению с В серией дальность получения сигналов оповещения
    • Автоматический контроль нахождения брелка в зоне приема
    • Автоматическая настройка датчика удара по тестовому желаемому воздействию (модель С4)
    • Возможность реализации функции дистанционного запуска на любых автомобилях, включая автомобили с кнопкой смарт-старт (модель С9)
    • Наличие режима турботаймера в системе без функции запуска двигателя (модель С6)
    • Удобства реализации дистанционного запуска. Добавлен способ контроля двигателя “по шуму” (модель С9)
    • Оперативное программирование функций брелка. Добавлена возможность временного отключения вибровызова. Добавлена возможность включения или отключения режима энергосбережения для увеличения ресурса батарейки
    • Совместимость базовых охранных и сервисных функций с системами В6 и В9

    Таблица основных отличий моделей C4, C6, C9
    Функции и конструкция StarLine C4 StarLine C9
    Дальность канала оповещения до 2000 м до 2000 м до 2000 м
    Дальность канала управления до 600 м до 600 м до 600 м
    Встроенное реле блокировки двигателя есть есть
    Возможность подключения цифровых реле блокировки есть есть
    Подключение GSM/GPS модулей StarLine Space и Messenger есть есть есть
    Количество дополнительных каналов управления 2 4 4
    Регулировка датчика удара
    автоматическая
    ручная раздельно по уровням ручная раздельно по уровням

    Инструкция

    Технические характеристики StarLine C6
    Несущая частота радиосигнала управления. ………………………..433,92 МГц
    Максимальный радиус действия брелка в режиме передатчика………. 600 м*
    Максимальный радиус действия брелка в режиме пейджера…………. 1800 м*
    Максимальный радиус действия брелка без обратной связи…………….. 15 м*
    Тип датчика удара……………………………………………………. пьезоэлектрический
    Рабочая температура………………………………………………… от –40 до +85 °С
    Напряжение питания постоянного тока………………………………………….. 9-18В
    Ток, потребляемый сигнализацией в режиме охраны…………………. менее 15мА

    Максимально допустимый ток на выходах:
    · цепи подключения сирены……………………………………………………………… 2А
    · цепей подключения габаритных огней…………………………………………. 2х 7,5А
    · цепей управления электроприводами замков дверей…………………………. 15А
    · цепи блокировки двигателя. ………………………………………………………. 25/30А
    · цепей дополнительных каналов управления………………………………… 300 мА
    Питание основного брелка……………………… 1,5В (1 элемент питания типа ААА)
    Питание дополнительного брелка……………. 3В (1 элементпитания типаCR2032)

    * Дальность действия брелка и пейджера может уменьшаться в зависимости от места установки приемопередатчика, месторасположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения элемента питания брелка.

    Автосигнализации StarLine C6 разрешены к использованию на территории РФ и соответствуют всем требованиям нормативных документов РФ. Срок службы автосигнализаций StarLine Twage, установленный фирмой-производителем, составляет 5 лет при условии, что они устанавливаются и эксплуатируются в строгом соответствии с данной инструкцией.

    Охраняемые зоны автомобиля и способы их защиты
    · Двигатель– от запуска (обычные реле / цифровые радиореле StarLine DRR)
    · Двери, капот, багажник – от открывания (кнопочные выключатели)
    · Стояночный тормоз– от выключения (кнопочный выключатель)
    · Кузов, колеса, окна– от толчков и ударов (двухуровневый датчик удара)
    · Зажигание– от включения (вход контроля напряжения на замке зажигания)
    Защищенность сигнализации StarLine C6
    · Оригинальный динамический код управления, защищенный от подбора и
    перехвата диалоговымалгоритмом кодирования «свой-чужой»

    · Запоминание исходного состояния при отключении питания и возврат в тоже
    состояние при восстановлении питания
    · Ограничение количества циклов тревоги от датчиков
    · Прерывание сигналов тревоги без выключения режима охраны
    Защитные и противоугонные функции сигнализации StarLine C6
    · Включение сигналов тревоги при срабатывании датчиков в режиме охраны
    · Подача сигналов оповещения о тревоге на брелок с обратной связью
    · Режим иммобилизатора
    · Режим антиограбления
    · Режимтурботаймера
    · Программируемое 2-шаговое выключение блокировок двигателя
    · Программируемый персональный код экстренного отключения
    · Блокировка двигателя и ее сохранение при демонтаже сигнализации
    Самодиагностика и индикация режимов работы
    · Автоматический контроль нахождения брелка в зоне приема
    · Автоматический контроль охранных датчиков с отключением неисправных
    и сообщением об этом
    · Индикация состояния сигнализации светодиодом и надисплее брелка
    · Индикация причин срабатывания сигнализации по9 зонам охраны
    · Индикация неисправной зоны при включении режима охраны
    · Индикацияфакта срабатывания сигнализации звуковыми сигналами
    · Светодиодная индикация исправности концевых выключателей
    · Световая сигнализация открытых дверей

    Противоугонная система А6 Старлайн сегодня уже не выпускается. Несмотря на это, охранный комплекс обладает передовым функционалом, включающим в себя наличие двусторонней связи и возможность автоматического запуска двигателя.

    [ Скрыть ]

    Особенности сигнализации Старлайн А6

    Основная особенность этой модели состоит в наличии диалоговой кодировки, использующейся при передаче сигналов. Это обеспечивает максимальную надежность и сложность их перехвата.

    Технические характеристики

    Основные свойства данной модели охранной системы:

    • передача импульсных данных по каналам двухсторонней связи от брелка до микропроцессорного модуля производится на частоте 433,92 МГц;
    • максимальный диапазон функционирования коммуникатора в режиме отправки команд составляет 600 м;
    • наибольший радиус работы брелка при приеме сигналов — 1,2 км;
    • диапазон функционирования запасного брелка для управления автомобилем составляет 15 м;
    • противоугонная система с автоматическим запуском двигателя может работать в диапазоне температур от -40 до +85 градусов Цельсия;
    • монтаж и применение сигналки возможно на авто, напряжение в электросети которых составляет 9-18 вольт;
    • при включенном режиме защиты охранный комплекс должен потреблять не более 20 мА тока;
    • для питания электроцепи, по которой подключена сирена, потребуется 2 ампера тока;
    • ток, который потребляет линия блокировки силового агрегата, варьируется в районе 40 ампер;
    • для питания основного коммуникатора используется источник питания класса ААА, рассчитанный на 1,5 вольт;
    • работа запасного брелка осуществляется с использованием батареек типа CR2032 на 3 В.

    Комплектация

    Компоненты и устройства, которые входят в комплект поставки Starline Twage:

    1. Технические руководство, позволяющее правильно подключать и эксплуатировать охранный комплекс после установки.
    2. Микропроцессорный модуль с комплектом элементов для установки и крепления.
    3. Основной коммуникатор для управления и программирования опций, оснащается дисплеем.
    4. Запасной пейджер.
    5. Датчик удара двухуровневого типа.
    6. Антенный адаптер с приемопередатчиком.
    7. Светодиодная лампочка, предназначенная для определения режима работы сигналки А5 Старлайн.
    8. Кнопка сервисного режима, может использоваться для аварийного отключения.
    9. Тумблер для включения функции Антиограбления.
    10. Реле, предназначенное для настройки и управления функцией автозапуска силового агрегата.
    11. Два держательных механизма, оснащенных предохранителями на 30 А.
    12. Концевой выключатель для установки на капот либо дверь багажного отделения.

    Фотогалерея

    Фото элементов охранного комплекса приведены в этом разделе.

    Полная комплектация сигналки Коммуникатор для управления системой

    Основной функционал

    Все опции системы можно разделить на две категории — защитные и сервисные. Первые предназначены для настройки параметров охраны транспортного средства. Вторыми необходимо пользоваться при обслуживании регулировке опций управления.

    Защитные функции

    Функционал:

    • возможность активации звуковыми и световыми тревожными сигналами, если включается контроллер охраны;
    • передача импульсных сигналов оповещения о включении сирены на коммуникатор, оборудованный экраном;
    • удаленная активация функции Паника, позволяющей временно включить режим тревоги по команде;
    • режим блокиратора силового агрегата;
    • опция Антиограбления может быть включена с использованием специального тумблера либо кнопки, а также по команде с пейджера;
    • возможность блокировки силового агрегата с ее дальнейшим сохранением при снятии противоугонной системы.

    Сервисные

    Описание сервисных опций:

    • бесшумная защита авто;
    • охрана транспортного средства с заведенным мотором;
    • возможность активации режима защиты без коммуникатора;
    • опций автоматической активации охраны при случайном отключении, если не была открыта ни одна дверь авто;
    • возможность активации защиты в автоматическом режиме;
    • опция самостоятельной проверки системой всех ее компонентов при отключении либо активации защиты;
    • возможность активации защиты с отключенным контроллером чувствительности;
    • бесшумное выключение защитной функции;
    • удаленная активация либо отключение контроллера чувствительности по уровням;
    • удаленное управление штатным центральным замком;
    • опция управления дверными замками от активации зажигания;
    • двухэтапное открытие дверных замков;
    • опция Комфорт, позволяющая произвести автоматическое поднятие стекол и закрытие люка при включении охраны;
    • сервисный режим Валет;
    • аварийное выключение защитного режима с использованием личного пароля;
    • наличие четырех дополнительных каналов для управления электронными приборами и оборудованием авто;
    • возможность управления осветительными приборами в салоне;
    • функция поиска транспортного средства;
    • потребитель может удаленно запрограммировать брелок и удалить из памяти микропроцессора информацию о старых коммуникаторах;
    • опция удаления установленных настроек до заводских параметров;
    • функция вызова автовладельца;
    • определение уровня температуры в салоне машины;
    • на дисплее брелка выводится информация о текущем времени;
    • наличие будильника и таймера;
    • функция мониторинга и контроля разряда аккумулятора основного пульта;
    • подсветка индикаторов на дисплее коммуникатора.

    Как установить сигнализацию

    Установка охранной системы осуществляется в соответствии с требованиями, указанными в сервисном руководстве.

    Монтаж противоугонного комплекса обязательно должен производиться при отключенном аккумуляторе.

    Это позволит избежать сбоев в работе штатного оборудования. Все электроцепи сигнализации рекомендуется защитить предохранительными устройствами.

    Схемы подключения

    Электросхемы соединения элементов приведены в этом разделе.

    Обозначение кнопок на брелке

    Программирование брелка

    Для привязки коммуникатора надо настроить работу первой клавиши:

    1. Кнопка 3 нажимается несколько раз, пользователь должен перевести курсор на экране брелка в положение необходимой команды. Если клавиша будет использоваться для управления режимом защиты, ее надо выставить в соответствующее положение индикатора. Для изменения направления перемещения курсора нужно сделать небольшую паузу между нажатиями.
    2. После выбора опции кнопку необходимо зажать на 6 секунд. Нужно дождаться двойного, а потом тройного звукового сигнала.
    3. Для включения функции нажимается первая клавиша.

    Настройка второй клавиши выполняется аналогичным образом:

    1. Кликами по третьей кнопке курсор переводится по дисплею в необходимое положение.
    2. После выбора опции кликается вторая кнопка.

    После привязки выполняется настройка параметров часов:

    1. Для выполнения задачи кликается третья клавиша. Ее надо зажать, пока брелок не издаст два кратких сигнала.
    2. Индикатор часов на дисплее начнет мигать. Для увеличения параметров используется первая клавиша, для уменьшения — вторая. Чтобы поменять значения быстро, эта кнопки нужно зажать.
    3. После изменения настроек идентично регулируются параметры минут. Для этого надо кликнуть по третьей кнопке.
    4. Для выхода из режима настроек зажимается третья клавиша. Ее надо удерживать, пока коммуникатор не издаст звуковой сигнал.

    Программирование параметров будильника:

    1. Для выполнения задачи нажимается третья клавиша. Ее надо удерживать, пока коммуникатор не воспроизведет двойной сигнал.
    2. Нажимается третья кнопка, чтобы перевести курсор на экране в положение будильника. Индикатор часов будет мигать. Для повышения параметров используется первая кнопка, для уменьшения — вторая.
    3. После установки часов производится настройка минут. Для этого надо кликнуть по третьей кнопке.
    4. Когда параметры будут выставлены, необходимо нажать на третью кнопку, так система зайдет в меню активации либо выключения опции. Включение выполняется посредством клика по первой клавише, а отключение — по второй. Для выхода из меню настройки используется кнопка 3, коммуникатор должен издать звуковой сигнал.

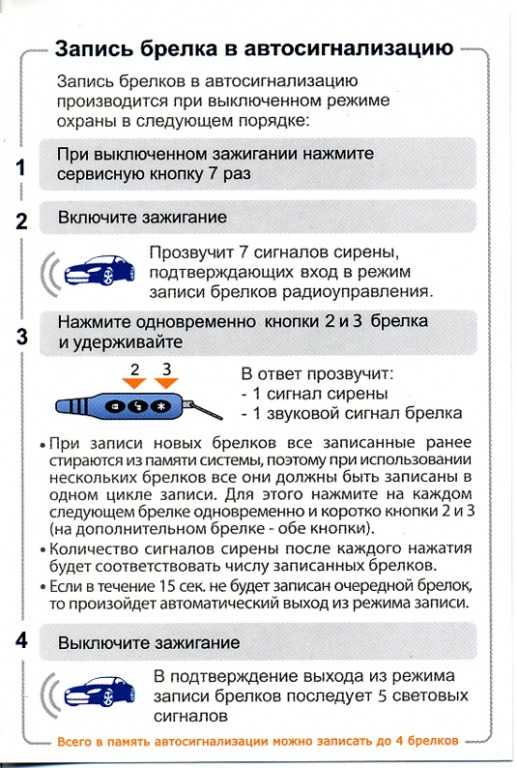

    Запись кодов

    Программирование новых кодов пультов производится так:

    1. Ключ устанавливается в замок и прокручивается, чтобы включить зажигание.
    2. Сервисная клавиша зажимается на шесть секунд. Отпустить кнопку можно после того, как четыре раза сработает сирена.
    3. Первая и вторая клавиши главного коммуникатора с экраном зажимаются, пока сирена не воспроизведет звуковой сигнал. Это говорит о том, что информация о первом пульте добавлена в систему. Чтобы привязать запасной коммуникатор, кликаются кнопки 3 и 4.
    4. Предыдущее действие повторяется для каждого добавляемого коммуникатора. В подтверждение записи сирена будет воспроизводить сигналы. Нужно успеть привязать каждый брелок в течение шести секунд после записи последнего устройства. Иначе сигнализация выйдет из меню программирования, о чем сообщать пять вспышек фар.
    5. Когда процедура будет завершена, зажигание отключается.

    Пользователь Viieer Aleks рассказал о самостоятельной записи кодов брелков в память микропроцессорного модуля Старлайн А6.

    Настройка автозапуска

    В этой модели не предусмотрена опция автоматического старта двигателя, но потребитель может реализовать ее самостоятельно. Для этого ему необходимо дополнительно приобрести и установить модуль Старлайн 02-12.

    Описание контактных элементов на главной колодке устройства:

    • красный контакт предназначен для подключения к выходу 30 на выключателе зажигания;
    • желтый используется для соединения с отводом линии зажигания;
    • зеленый предназначен для подключения к клемме 15/2, если автомобиль оснащен двумя линиями зажигания;
    • контакт синего цвета используется для соединения с выходом АСС на замке;
    • более тонкий желто-черный провод необходим для подключения с контактным элементом 50 на выключателе;
    • толстый кабель в аналогичной оболочке предназначен для питания стартерного механизма.

    12-вольтное напряжение образуется на выходе 50 замка зажигания. Реле, установленное внутри модуля автозапуска, начинает питать стартерный механизм. Оно выполняет замыкание контактных элементов под номерами 30 и 50. Не допускается подключение модуля без разрыва электроцепи стартерного устройства.

    Распиновка слаботочной колодки:

    • черный контакт используется в качестве отрицательного для питания блока;
    • провод в серо-черной оболочке является входом контроля работы силового агрегата, он должен быть соединен с индикатором заряда батареи либо тахометром;
    • сиренево-оранжевый выход надо подключить к концевому переключателю рычага стояночного тормоза;
    • розовый контакт должен быть соединен с управляющим выходом противоугонной системы;
    • красно-черный контакт представляет собой выход на устройстве обхода иммобилайзера, он активируется только при автоматическом старте;
    • провод в серо-оранжевой оболочке можно не трогать;
    • черно-желтый контакт представляет собой выход, активирующийся при включенном зажигании и отключенном стартерном механизме.

    Внутри корпуса модуля автозапуска расположен набор тумблеров и переключателей, каждый из которых необходимо выставить в конкретное положение:

    1. Время функционирования стартерного механизма. Если тумблер установлен в положение Off, то этот показатель составит 0,8 сек, если в On, то 1,8 сек.
    2. Способ контроля силового агрегата. Если в положении Off, то по тахометру, если в On, то по контактному элементов, на который подается 12-вольтное напряжение после старта ДВС.
    3. Алгоритм активации питания по клемме 15/2. Если в положении Off, то при работе стартерного механизма питание на устройстве останется. Если на On — то подача питания прекращается. Второй вариант является самым распространенным.
    4. Тип трансмиссии. Изначально данный тумблер выставлен в положение Off, это автоматическая коробка передач. Его надо так и оставить.
    5. Время задержки зажигания перед запуском силового агрегата. Если тумблер выставлен в положение Off, этот показатель составит менее одной секунды, если On, то несколько сек.
    6. Сервисный переключатель необходимо оставить в положении Off.

    Активация охранного режима

    В модели Тваге пользователь сам назначает кнопки для включения функции защиты. Поэтому активация производится с учетом того, какая клавиша была выбрана для управления этим режимом.

    При поломке либо утере коммуникатора включить защиту можно с использованием сервисной клавиши:

    1. Ключ устанавливается в замок, зажигание активируется. Кнопка входа в сервисный режим кликается 4 раза.
    2. Затем зажигание отключается. Сирена должна воспроизвести один сигнал, после чего мигнут световые приборы авто.
    3. В течение 20 секунд водитель должен выйти из салона транспортного средства и запереть все двери ключом. Сирена сработает один раз, мелодичный сигнал воспроизведет коммуникатор.
    4. Через 20 секунд после выполненных действий производится активация режима защиты. Фары автомобиля моргнут один раз, а диодный индикатор состояния будет мигать.

    Отключение охранного режима

    Для выключения функции защиты может использоваться одна из кнопок управления. Назначение этой опции выбирает пользователь. Если пульт утерян или сломан, для отключения охранного режима может использоваться сервисная кнопка Валет.

    Процедура деактивации производится так:

    1. Двери автомобиля необходимо отпереть с помощью ключа. Охранный комплекс запустит работу сирены. На дисплее брелка отобразится значок в виде открытого замка.
    2. Ключ устанавливается в замок и проворачивается. Активировав зажигание, заводить двигатель не нужно.
    3. Чтобы отключить режим защиты, пользователю нужно знать личный пин-код. Для ввода первой цифр пароля кнопка Валет нажимается несколько раз. Число нажатий соответствует первому символу.
    4. Ключ прокручивается, чтобы выключить зажигание. Затем оно вновь включается.
    5. Действия по вводу пин-кода повторяются, только теперь нужно ввести вторую цифру.
    6. Зажигание отключается. Если пароль указан верно, то сирена перестанет работать. Режим защиты будет отключен.

    Канал «AVTOservis Nikitin» рассказал о деактивации защитной функции с использованием сервисной клавиши.

    Скачать инструкцию по установке и эксплуатации в формате PDF

    Загрузить сервисную документацию для настройки и управления сигнализацией можно по ссылкам из таблицы.

    Достоинства и недостатки системы

    Преимущества, которыми обладает данная модель:

    1. Возможность реализации функции автоматического старта. При правильном подключении дополнительного модуля Старлайн 02-12 пользователь сможет управлять этой опций посредством команды, отправляемой с коммуникатора. Также возможна реализация функции по будильнику, таймеру и температуре в салоне авто.
    2. Удобство и простота монтажа. Если воспользоваться сервисным руководством, пользователь сможет самостоятельно установить охранный комплекс.
    3. Доступная стоимость. Сегодня эта модель не производится, но можно найти магазины, где она имеется на остатке.
    4. Хороший радиус работу коммуникатора. Наличие дальней связи позволит пользователю, будучи на приличном расстоянии от автомобиля, узнать о состоянии сигнализации.
    5. Две блокировки силового агрегата. Благодаря этому мотор будет остановлен, если возникнет несанкционированная попытка старта ДВС.

    Недостатки:

    1. Высокая чувствительность контроллера удара. Чтобы не допустить ложных срабатываний системы, этот параметр предварительно необходимо правильно настроить.
    2. Микропроцессорный модуль может работать некорректно либо выйти из строя, если перегреется. Высокие температуры могут оказаться губительными для блока. Поэтому его нельзя устанавливать так, чтобы он был подвержен воздействию солнечных лучей.
    3. Комплектация системы не включает в себя сирену.
    4. Хрупкий брелок. При длительной и неаккуратной эксплуатации корпус брелка может выйти из строя.

    Сколько стоит?

    Примерная цена охранного комплекса приведена в таблице.

    Видео «Обзор возможностей противоугонной системы Тваге А6»

    Пользователь Yaroslav540 рассказал вкратце об основных особенностях охранной установки Старлайн.

    Подключение 16-контактного разъема


    центрального блока

    Красный провод – плюс питания, соедините с клеммой +12В аккумулятора,
    обеспечив хороший контакт.

    Черный провод – минус питания, соедините с корпусом автомобиля,
    обеспечив хороший контакт.

    Желтый провод – подключите к клемме IGN1 (15/1) замка зажигания, на
    которой при включении зажигания появляется напряжение +12В.

    Зелено-желтый и Зелено-черный провода – подключите к лампам
    габаритных огней или указателей поворота. Максимальный ток нагрузки 7,5А.

    Серый провод – положительный выход управления на сирену. Максимальный
    ток нагрузки 2А.

    Сине-красный провод – подключите к кнопочным выключателям дверей,
    замыкающимся на +12В при открывании дверей.

    Сине-черный провод – подключите к кнопочным выключателям дверей,
    замыкающимся на корпус при открывании дверей.

    Оранжево-серый провод – подключите к кнопочному выключателю капота,
    замыкающемуся на корпус при открывании капота.

    Оранжево-белый провод – подключите к кнопочнму выключателю багажника,
    замыкающемуся на корпус при открывании багажника.

    Желто-черный провод – отрицательный выход дополнительного канала №1.

    программируется от 1 до 60секунд или до выключения канала брелком («режим
    защелка»). Канал может быть использован для управления соленоидом
    отпирания багажника или для управления дополнительным оборудованием

    Желто-красный провод – отрицательный выход дополнительного канала №2.
    Максимальный ток нагрузки 300мА. Длительность импульса выходного сигнала

    защелка»). Канал может быть запрограммирован для реализации 2-шагового
    отпирания замков дверей или для управления дополнительным оборудованием
    автомобиля. Для подключения требуется дополнительное реле.

    Желто-белый провод – отрицательный выход дополнительного канала №3.
    Максимальный ток нагрузки 300мА. Длительность импульса выходного сигнала
    программируется от 1 до 60 секунд или до выключения канала брелком («режим
    охраны с работающим двигателм») или в зависимости от продолжительности
    работы режима турботаймера. Канал может быть задействован для управления
    дополнительным оборудованием автомобиля или для поддержки +12В на
    контакте IGN1 (15/1) замка зажигания при работе двигателя в режиме охраны и
    в режиме турботаймера. Для подключения требуется дополнительное реле.

    Синий провод – отрицательный выход дополнительного канала №4.
    Максимальный ток нагрузки 300мА. Канал может быть запрограммирован для
    включения салонного освещения или управления стеклоподъемниками. Для

    Черно-красный провод – отрицательный выход блокировки двигателя (НР/
    НЗ контакты реле программируются). Максимальный ток нагрузки 300мА. Для
    подключения требуется дополнительное реле.

    Оранжево-фиолетовый провод – отрицательный вход контроля состояния
    стояночного тормоза или педали ножного тормоза. Отсутствие отрицательного
    потенциала на этом проводе в режиме охраны вызовет срабатывание
    сигнализации, а при работе двигателя в режиме охраны — его остановку.
    Варианты подключения оранжево-фиолетового провода приведены на рисунках.

    Внимание. При выборе способа подключения оранжево-фиолетового провода
    нобходимо учитывать то, как запрограммированы функции, в которых
    участвует вход контроля тормоза.

    функция №2 — автоматическое управление замками дверей — в одной из опций
    предполагает закрывание замков при нажатии на педаль тормоза или
    отпускании ручного тормоза;

    функция №8 — алгоритм работы выходов блокировки при включении режима
    антиограбления- в одной из опций возможен выбор, когда блокировка двигателя
    активизируется после нажатия педали тормоза;

    функция №16 — алгоритм работы доп. канала №2 (желто-красный провод) —
    в одной из опции этот вход используется как условие подхвата зажигания. В
    этом случае рекомендуется использовать подключение только к ручному
    тормозу.

    Подключение встроенной цепи блокировки двигателя

    На плате центрального блока сигнализации установлено одно реле блокировки
    с одной группой переключающихся контактов. Максимальный коммутируемый
    ток через контакты реле — 25 / 30А. Перед подключением реле запрограммируйте
    один из двух возможных вариантов его работы (функция 10). На заводе
    запрограммирован вариант 1 — НЗ тип контактов реле. После программирования
    необходимо включить и выключить режим охраны.

    Разорвите одну из штатных цепей запуска двигателя. В разрыв цепи
    подключите два из трех переключающихся контакта встроенного реле
    блокировки, используя синий и сине-белый (толстые) провода
    из комплекта сигнализации.

    Разорвите одну из штатных цепей запуска двигателя и в разрыв цепи
    подключите внешнее реле. Запрограммируйте один из двух возможных
    вариантов его работы (функция 10). Заводская установка — тип контактов НЗ
    (вариант 1). Пример схемы подключения показан на рисунке.

    Схема поддержки +12В на замке зажигания при работе


    двигателя в режиме охраны и режиме турботаймера

    Дополнительный канал №1 может быть использован для управления отпиранием
    багажника. Пример схемы подключения показан на рисунк


    подключения к ближнему свету фар и реализации функции «световая дорожка».
    Пример схемы подключения показан на рисунке.

    Дополнительный канал №4 (синий провод) может быть использован для
    подключения к салонному освещению и реализации функции «вежливой
    подсветки» салона. Пример схемы подключения показан на рисунке.

    Подключение к системе центрального запирания

    Сигнализация StarLine Twage C6 имеет встроенные реле управления
    центральным замком. Контакты реле выведены на 6-контактный разъем.
    Нагрузочная способность встроенных реле 15А. Длительность управляющих
    импульсов программируется (функция 1).

    Cхема подключения к системе запирания с положительным


    или отрицательным управленияем

    Cхема подключения к двухпроводным приводам


    системы запирания


    для двухшагового отпирания дверей

    Сброс настроек на заводские установки — Установка автосигнализаций StarLine B62 Dialog Flex

    Существует возможность сброса всех программируемых функций на заводские установки, отмеченные в таблице серым цветом.

    Внимание: Сброс на заводские установки уже установленной и работающей сигнализации может привести к невозможности запуска двигателя из-за изменения типа блокировки с НР на НЗ.

    Для этого необходимо:

    1. При выключенном зажигании нажать сервисную кнопку 9 раз
    2. Включите зажигание
    3. На автомобиле:

    • Прозвучит 9 сигналов сирены, индицирующих вход в режим сброса на заводские установки.
  • Нажмите сервисную кнопку 1 раз
  • На автомобиле:

    • Прозвучит 1 сигнал сирены.
  • Нажмите кнопку 1 брелка
  • На брелке:

    • Прозвучит 1 короткий звуковой сигнал, подтверждающий сброс на заводские установки
  • Для выхода из режима сброса выключите зажигание или дождитесь автоматического выхода системы
  • На автомобиле:

    • В подтверждение последуют 5 вспышек световых сигналов.
    StarLine

    Установка автосигнализаций StarLine A2
    Установка автосигнализаций StarLine A4
    Установка автосигнализаций StarLine A6
    Установка автосигнализаций StarLine A8
    Установка автосигнализаций StarLine A9
    Установка автосигнализаций StarLine B6
    Установка автосигнализаций StarLine B6 Dialog
    Установка автосигнализаций StarLine B6 Dialog CAN F5 V100
    Установка автосигнализаций StarLine B6 Dialog CAN F5 V200
    Установка автосигнализаций StarLine B62 Dialog Flex
    Инструкция по установке (Технические характеристики и комплектация)
    Рекомендации по монтажу, размещению и подключению
    Подключение различных цепей
    Программирование сервисных функций
    Описание программируемых функций
    Сброс настроек на заводские установки
    Запись кодов брелков
    Таблицы команд и элементы питания брелков
    Инструкция по эксплуатации (Охранные и сервисные функции сигнализации)
    Брелки управления автосигнализацией
    Настройка функций брелка сигнализации
    Программирование режимов работы курсорным способом
    Включение режимов охраны сигнализации
    Сигналы тревоги
    Защищенность от отключения питания
    Дополнительные датчики
    Режим антиограбления
    Режим паника
    Режим иммобилайзера
    Описание сервисных функций сигнализации
    Режим турботаймера
    Изменения в функциях сигнализации StarLine В62 Dialog, появившиеся в версии Flex (Дополнение к инструкции по установке)
    Установка автосигнализаций StarLine B9
    Установка автосигнализаций StarLine B9 Dialog
    Установка автосигнализаций StarLine B9 Dialog CAN F5 V100
    Установка автосигнализаций StarLine B9 Dialog CAN F5 V200
    Установка автосигнализаций StarLine B92 Dialog Flex
    Установка автосигнализаций StarLine B94 Dialog
    Установка автосигнализаций StarLine С4
    Установка автосигнализаций StarLine С6
    Установка автосигнализаций StarLine С9
    Установка автосигнализаций StarLine 24V
    Установка мотосигнализации StarLine Moto V5, сигнализации для мотоциклов

    Предыдущая статьяОписание программируемых функций — Установка автосигнализаций StarLine B62 Dialog FlexСледующая статьяПрограммирование сервисных функций — Установка автосигнализаций StarLine B62 Dialog Flex

    Функции и характеристики автосигнализации Starline Tvage A6 с двусторонней связью — инструкция по эксплуатации. Функции и характеристики автосигнализации Старлайн Тваж А6 с двусторонней связью

    СтарЛайн Твайдж С6. Эта цена действительна для всех японских и европейских автомобилей без шины CAN.

    tarLine Twage C6 — модель сигнализации нового поколения, разработанная в 2008 году, с двусторонним каналом связи. Новый оригинальный брелок с обратной связью и ЖК-дисплеем имеет увеличенную на 70% дальность предупреждения по сравнению с системами серий А и В.Для управления используется оригинальный диалоговый код SLD Military™.

    Полный перечень охранно-сервисных возможностей StarLine Twage C6 включает более 50 функций: режим турботаймера, 2-ступенчатая разблокировка двигателя при снятии с охраны, программируемый интерфейс для подключения различных охранных датчиков (удара, наклона, давления, микроволновых, ультразвуковых и т.д.) .), несколько вариантов аварийного отключения сигнализации с возможностью установки 1-, 2- или 3-значного персонального кода, удобный алгоритм программирования с индикацией номера и состояния переменной функции на ЖК-дисплее брелока с обратная связь, 4 дополнительных канала управления с программируемыми алгоритмами работы и многое другое.

    Оборудование:

  • 1 Keyfob с двусторонним общением с LCD
  • 1 Keyfob без двусторонней связи
  • Центральный блок
  • 2-уровня Датчик удара
  • Transceiver
  • BONNET
  • Светодиод
  • Сервисная кнопка Valet
  • С октября 2008 года начались продажи новой серии С торговой марки StarLine. Новая серия состоит из 3 моделей: C4, C6 и C9.

    Одной из главных особенностей всех новых моделей серии «С» является наличие устойчивого к электронному взлому диалогового кода SLD Military, в основе которого лежит принцип идентификации «свой-чужой».Используемый в этом случае индивидуальный криптографический цифровой ключ делает код каждой системы уникальным. Это исключает его несанкционированное открытие.

    Все новые модели могут работать в связке с модулями StarLine Space и StarLine Messenger, которые позволяют управлять сигнализацией по сотовой связи, получать тревожные сообщения на телефон ее владельца и получать данные о местоположении автомобиля.

    Основные преимущества
    • Дальность приема сигнала увеличена на 70% по сравнению с серией B
    • Автоматический контроль местоположения брелока в приемной
    • Автоматическая регулировка датчика удара в зависимости от желаемого испытательного удара (модель C4)
    • Возможность реализации функции дистанционного запуска на любом автомобиле, в том числе на автомобилях с умной кнопкой запуска (модель С9)
    • Наличие в системе режима турботаймера без функции запуска двигателя (модель С6)
    • Удобство реализации дистанционного запуска.Добавлен способ управления двигателем «по шуму» (модель С9)
    • Оперативное программирование функций брелка. Добавлена ​​возможность временно отключить виброзвонок. Добавлена ​​возможность включать или выключать режим энергосбережения для увеличения времени автономной работы
    • Совместимость основных охранных и сервисных функций с системами B6 и B9

    Таблица основных отличий моделей С4, С6, С9
    Функции и дизайн СтарЛайн С4 СтарЛайн С9
    Диапазон канала оповещения до 2000 м до 2000 м до 2000 м
    Диапазон канала управления до 600 м до 600 м до 600 м
    Встроенное реле блокировки двигателя есть есть
    Возможность подключения цифровых реле блокировки есть есть
    Подключение GSM/GPS модулей StarLine Space и Messenger есть есть есть
    Количество дополнительных каналов управления 2 4 4
    Регулировка датчика удара автоматический мануал, отдельно по уровню мануал, отдельно по уровню

    Инструкция

    Технические характеристики StarLine C6
    Несущая частота сигнала радиоуправления………………………… 433,92 МГц
    Максимальная дальность действия брелка в режиме передатчика ……. … 600 м *
    Максимальная дальность действия брелка в режиме пейджера…………. 1800 м *
    Максимальная дальность брелка без обратной связи ……. ………. 15 м *
    Тип датчика удара …………………… ………………………… пьезоэлектрический
    Рабочая температура……… ……………………………………….от -40 до +85°С
    Питание постоянным током Напряжение ……………………………………………………… 9 -18В
    Ток, потребляемый сигнализацией в режиме охраны …………………..менее 15мА
    Максимально допустимый ток на выходах:
    Цепи подключения сирены . ……………………………….. ….. …………….. 2A
    · Цепи подключения габаритных огней …………………. …………………………… 2х 7,5А
    Цепи управления электроприводами дверных замков ……. ………………… 15A
    Цепь блокировки двигателя ………………………………… ………………………………… 25/30А
    Цепи дополнительных каналов управления ……. …………….. 300 мА
    Источник питания основного пульта дистанционного управления ……………. …… 1,5 В (1 батарейка ААА)
    Источник питания для дополнительного пульта дистанционного управления …………….. 3 В (1 элемент питания, тип CR2032 )

    *Дальность действия брелока и пейджера может уменьшаться в зависимости от местонахождения трансивера, местоположения автомобиля и пользователя, радиочастотных помех, погодных условий, напряжения автомобильного аккумулятора и напряжения брелока батарея.Автосигнализация StarLine C6 допущена к применению на территории РФ и соответствует всем требованиям нормативных документов РФ. Срок службы автосигнализаций StarLine Twage, установленный производителем, составляет 5 лет при условии их установки и эксплуатации в строгом соответствии с данным руководством.

    Охраняемые зоны автомобиля и способы их защиты
    Двигатель — от запуска (обычные реле/цифровые радиореле StarLine DRR)
    Двери, капот, багажник — от открывания (кнопочные выключатели)
    Стояночный тормоз — от выключения (кнопочные кнопочный выключатель)
    · Кузов, колеса, окна — от ударов и ударов (двухуровневый датчик удара)
    Зажигание — от включения (вход контроля напряжения на замке зажигания)
    Защита сигнализации StarLine C6
    Оригинальное динамическое управление код, защищенный от ковыряния и перехвата
    алгоритмом кодирования диалога «свой-чужой»
    Запоминание исходного состояния при отключении питания и возврат в то же
    состояние восстановления питания
    Ограничение количества циклов тревоги от датчиков
    Прерывание работы сигнализации без снятия с охраны
    Охранные и противоугонные функции сигнализации StarLine C6
    Активация сигнализации при срабатывании датчиков в режиме охраны
    Su подача сигналов тревоги на брелок с обратной связью
    Режим иммобилайзера
    Режим антиограбления
    Режим турботаймера
    Программируемое двухступенчатое отключение блокировки двигателя
    Программируемый персональный код аварийного отключения
    Блокировка двигателя и ее сохранение при демонтаже сигнализации
    Самостоятельная диагностика и индикация режимов работы
    Автоматический контроль местонахождения брелока в зоне ресепшн
    Автоматический контроль охранных датчиков с отключением неисправного
    и сообщением об этом
    Индикация состояния тревоги светодиодом и на дисплее брелока
    Индикация причин срабатывания тревоги по 9 охранным зонам
    Индикация неисправной зоны при постановке на охрану
    Индикация факта срабатывания тревоги звуковыми сигналами
    Светодиодная индикация исправности концевых выключателей
    Световая сигнализация открытых дверей

    Противоугонная система A6 Starline сегодня больше не выпускается.Несмотря на это, охранный комплекс обладает расширенным функционалом, включая наличие двусторонней связи и возможность автоматического запуска двигателя.

    [Скрыть]

    Особенности сигнализации Старлайн А6

    Главной особенностью данной модели является наличие диалогового кодирования, используемого для передачи сигнала. Это обеспечивает максимальную надежность и сложность перехвата.

    Технические характеристики

    Основные свойства данной модели охранной системы:

    • передача импульсных данных по двусторонним каналам связи от брелока к микропроцессорному модулю осуществляется на частоте 433.92 МГц;
    • максимальная дальность действия коммуникатора в режиме отправки команд 600 м;
    • наибольший радиус действия брелока при приеме сигналов — 1,2 км;
    • дальность действия запасного брелока для вождения 15 м;
    • противоугонная система с автоматическим запуском двигателя может работать в диапазоне температур от -40 до +85 градусов Цельсия;
    • установка и использование сигнализации возможны на автомобили, напряжение в электрической сети которых составляет 9-18 вольт;
    • при включенном режиме охраны охранный комплекс должен потреблять не более 20 мА тока;
    • для питания электрической цепи, по которой подключена сирена, потребуется 2 ампера тока;
    • ток, который потребляет блокировочная линия силового агрегата, колеблется в районе 40 ампер;
    • основной коммуникатор питается от 1.блок питания 5 вольт ААА;
    • Работа запасного брелока осуществляется от батареек CR2032 3 В.

    Оборудование

    Компоненты и устройства, входящие в комплектацию Starline Twage:

    1. Техническое руководство, позволяющее правильно подключить и эксплуатировать охранный комплекс после установки.
    2. Микропроцессорный модуль с набором элементов для установки и крепления.
    3. Основной коммуникатор для управления и программирования опций, оснащенный дисплеем.
    4. Запасной пейджер.
    5. Двухуровневый датчик удара.
    6. Антенный адаптер с трансивером.
    7. Светодиодная лампа предназначена для определения режима работы сигналки А5 Starline.
    8. Кнопка сервисного режима, может использоваться для аварийного отключения.
    9. Тумблер для включения функции Anti-Theft.
    10. Реле предназначено для настройки и управления функцией автозапуска силового агрегата.
    11. Два держателя с предохранителями на 30 А.
    12. Концевой выключатель для установки на капот или заднюю дверь.

    Фотогалерея

    В данном разделе представлены фотографии элементов охранного комплекса.

    Полный комплект сигнализации Коммуникатор для управления системой

    Основной функционал

    Все опции системы можно разделить на две категории — защитные и сервисные. Первые предназначены для настройки параметров безопасности автомобиля. Последний следует использовать при обслуживании и настройке опций управления.

    Защитные функции

    Функционал:

    • возможность активации звуковой и световой сигнализацией при включении охранного контроллера;
    • передача импульсных сигналов предупреждения о срабатывании сирены на коммуникатор, оснащенный экраном;
    • удаленная активация функции «Паника», позволяющая временно активировать командный режим тревоги;
    • режим блокировки силового агрегата;
    • Опцию «Антивор» можно включить с помощью специального тумблера или кнопки, а также по команде с пейджера;
    • возможность блокировки силового агрегата с дальнейшим его сохранением при снятии противоугонной системы.

    Сервис

    Описание сервисных опций:

    • бесшумная защита автомобиля;
    • охрана транспортного средства с работающим двигателем;
    • возможность активировать режим охраны без коммуникатора;
    • опции автоматического срабатывания защиты при случайном отключении, если не была открыта ни одна дверь автомобиля;
    • возможность активировать защиту в автоматическом режиме;
    • возможность самопроверки системой всех ее компонентов при отключении или активации защиты;
    • возможность включения защиты при отключенном регуляторе чувствительности;
    • тихое отключение защитной функции;
    • дистанционное включение или выключение регулятора чувствительности уровня;
    • пульт штатного центрального замка;
    • опция управления дверными замками путем включения зажигания;
    • двухступенчатое открывание дверных замков;
    • Опция Комфорт, позволяющая автоматически поднимать стекла и закрывать люк при включении охраны;
    • сервисный режим Джек;
    • аварийное отключение защитного режима с использованием персонального пароля;
    • наличие четырех дополнительных каналов управления электронными устройствами и оборудованием автомобиля;
    • возможность управления световыми приборами в кабине;
    • функция поиска автомобиля;
    • потребитель может дистанционно запрограммировать брелок и удалить информацию о старых коммуникаторах из памяти микропроцессора;
    • возможность удаления установленных настроек до заводских параметров;
    • функция вызова автовладельца;
    • определение уровня температуры в автомобиле;
    • на дисплее брелока отображается информация о текущем времени;
    • наличие будильника и таймера;
    • функция контроля и контроля разряда батареи главного пульта управления;
    • подсветка индикаторов дисплея коммуникатора.

    Как установить сигнализацию

    Установка охранной системы осуществляется в соответствии с требованиями, указанными в руководстве по эксплуатации.

    Установку противоугонного комплекса необходимо производить при отключенном аккумуляторе.

    Это позволит избежать сбоев в работе стандартного оборудования. Все цепи сигнализации рекомендуется защищать предохранительными устройствами.

    Схемы подключения

    В этом разделе приведены схемы подключения элементов.

    Назначение кнопок на брелке

    Программирование брелка

    Для привязки коммуникатора необходимо настроить работу первого ключа:

    1. Кнопка 3 нажимается несколько раз, пользователь должен навести курсор на брелок экрана в позицию требуемой команды. Если ключ будет использоваться для управления режимом защиты, он должен быть установлен в соответствующее положение индикатора. Чтобы изменить направление движения курсора, нужно сделать короткую паузу между нажатиями.
    2. После выбора опции кнопку необходимо удерживать в течение 6 секунд. Нужно дождаться двойного, а затем тройного звукового сигнала.
    3. Первая клавиша нажата для активации функции.

    Аналогично настраивается вторая клавиша:

    1. При нажатии на третью кнопку курсор перемещается по дисплею в требуемую позицию.
    2. После выбора опции нажимается вторая кнопка.

    После привязки настраиваются параметры часов:

    1. Для завершения задачи нажимается третья клавиша.Ее нужно удерживать до тех пор, пока брелок не издаст два коротких звуковых сигнала.
    2. Индикатор часов на дисплее начинает мигать. Для увеличения параметров используйте первую клавишу, для уменьшения – вторую. Для быстрого изменения значений нужно удерживать эту кнопку.
    3. После изменения настроек минуты настраиваются одинаково. Для этого нажмите на третью кнопку.
    4. Для выхода из режима настроек удержание третьей клавиши. Ее нужно удерживать до тех пор, пока коммуникатор не подаст звуковой сигнал.

    Программирование параметров тревоги:

    1. Для завершения задачи нажимается третья клавиша.Его необходимо удерживать до тех пор, пока коммуникатор не издаст двойной звуковой сигнал.
    2. Нажатие третьей кнопки переводит курсор на экране в положение тревоги. Индикатор часов будет мигать. Для увеличения параметров используйте первую кнопку, для уменьшения – вторую.
    3. После установки часов устанавливаются минуты. Для этого нажмите на третью кнопку.
    4. Когда параметры установлены, необходимо нажать третью кнопку, при этом система войдет в меню активации или деактивации опции.Включение производится нажатием на первую клавишу, а выключение — на вторую. Для выхода из меню настройки используйте кнопку 3, коммуникатор должен издать звуковой сигнал.
    Запись кодов

    Программирование новых кодов брелка производится следующим образом:

    1. Ключ вставляется в замок и поворачивается для включения зажигания.
    2. Сервисная клавиша удерживается в течение шести секунд. Вы можете отпустить кнопку после того, как сирена сработает четыре раза.
    3. Первая и вторая клавиши основного коммуникатора с экраном зажимаются до подачи звукового сигнала сирены.Это свидетельствует о том, что в систему добавлена ​​информация о первом пульте дистанционного управления. Для привязки запасного коммуникатора нажмите кнопки 3 и 4.
    4. Предыдущий шаг повторяется для каждого добавленного коммуникатора. В подтверждение записи сирена подаст сигналы. Нужно успеть привязать каждый брелок в течение шести секунд после записи последнего устройства. В противном случае сигнализация выйдет из меню программирования, о чем сообщит пять вспышек фар.
    5. По завершении процедуры зажигание выключается.

    Пользователь Viieer Aleks рассказал о самозаписи кодов брелоков в память микропроцессорного модуля Starline A6.

    Настройка автозапуска

    В данной модели не предусмотрена возможность автоматического запуска двигателя, но потребитель может реализовать ее самостоятельно. Для этого ему необходимо дополнительно приобрести и установить модуль Starline 02-12.

    Описание контактных элементов на основном блоке устройства:

    • красный контакт для подключения к выводу 30 на замке зажигания;
    • желтый используется для подключения к ответвлению линии зажигания;
    • зеленый для подключения к клемме 15/2, если автомобиль оснащен двумя проводами зажигания;
    • синий контакт используется для подключения к блокируемому выходу АСС;
    • требуется более тонкий желто-черный провод для соединения с контактом 50 на выключателе;
    • толстый трос в аналогичной оболочке предназначен для питания пускового механизма.

    На выходе 50 замка зажигания формируется напряжение 12 вольт. Реле, установленное внутри модуля автозапуска, начинает питать стартерный механизм. Он замыкает контактные элементы с номерами 30 и 50. Не допускается подключение модуля без разрыва электрической цепи пускового устройства.

    Распиновка слаботочного блока:

    • черный контакт используется как минус для подачи питания на блок;
    • провод в серо-черной оболочке — вход для контроля работы силового агрегата, его необходимо подключить к индикатору заряда аккумулятора или тахометру;
    • сиренево-оранжевый выход необходимо подключить к концевому выключателю рычага стояночного тормоза;
    • розовый контакт необходимо подключить к управляющему выходу противоугонной системы;
    • красно-черный контакт — это выход на устройство обхода иммобилайзера, активируется только при автозапуске;
    • провод в серо-оранжевой оболочке можно не трогать;
    • черно-желтый контакт — это выход, который активируется при включенном зажигании и выключенном пусковом механизме.

    Внутри корпуса модуля автозапуска находится набор тумблеров и переключателей, каждый из которых необходимо установить в определенное положение:

    1. Время работы пускового механизма. Если тумблер установлен в положение Off, то этот показатель будет 0,8 секунды, если в положение On, то 1,8 секунды.
    2. Способ управления силовым агрегатом. Если в положении Off, то по тахометру, если в положении On, то по контактным элементам, на которые после запуска ДВС подается напряжение 12 вольт.
    3. Алгоритм включения питания на клемме 15/2. Если он находится в положении «Выкл.», питание будет оставаться на устройстве во время работы пускового механизма. Если горит, то подача питания отключена. Второй вариант самый распространенный.
    4. Тип коробки передач. Изначально этот тумблер установлен в положение Off, это автоматическая коробка передач. Это должно быть оставлено таким образом.
    5. Время задержки зажигания перед пуском силового агрегата. Если тумблер находится в положении «Выкл», этот показатель будет меньше одной секунды, если «Вкл», то несколько секунд.
    6. Сервисный переключатель необходимо оставить в положении «Выкл.».

    Активация режима безопасности

    В модели Twage пользователь сам назначает кнопки включения функции защиты. Поэтому активация выполняется с учетом того, какая клавиша была выбрана для управления этим режимом.

    В случае поломки или утери коммуникатора включить защиту можно с помощью сервисного ключа:

    1. Ключ вставлен в замок, зажигание активировано.Кнопка входа в сервисный режим нажимается 4 раза.
    2. Затем зажигание выключается. Сирена должна подать один сигнал, после чего замигают автофары.
    3. В течение 20 секунд водитель должен покинуть автомобиль и запереть все двери ключом. Сирена прозвучит один раз, коммуникатор проиграет мелодичный сигнал.
    4. Через 20 секунд после выполненных действий активируется режим защиты. Фары автомобиля мигнут один раз, и замигает светодиод состояния.

    Снятие с охраны

    С помощью одной из кнопок управления можно отключить функцию защиты. Назначение этой опции зависит от пользователя. В случае утери или поломки пульта дистанционного управления сервисной кнопкой Valet можно отключить режим охраны.

    Процедура деактивации осуществляется следующим образом:

    1. Двери автомобиля должны быть отперты ключом. Охранный комплекс включит сирену. На дисплее брелока появится значок в виде открытого замка.
    2. Ключ вставлен в замок и повернут. После включения зажигания двигатель запускать не нужно.
    3. Для отключения режима защиты пользователю необходимо знать персональный PIN-код. Для ввода первой цифры пароля несколько раз нажимают кнопку Jack. Количество кликов соответствует первому символу.
    4. Ключ поворачивается, чтобы выключить зажигание. Затем снова включается.
    5. Действия по вводу пин-кода повторяются, только теперь нужно ввести вторую цифру.
    6. Зажигание выключено. Если пароль правильный, сирена перестанет работать. Режим защиты будет отключен.

    Канал «АВТОсервис Никитин» рассказал об отключении защитной функции с помощью сервисного ключа.

    Скачать инструкцию по установке и эксплуатации в формате PDF

    Вы можете скачать сервисную документацию по настройке и управлению тревогами по ссылкам из таблицы.

    Преимущества и недостатки системы

    Преимущества данной модели:

    1. Возможность реализации функции автоматического запуска.При правильном подключении дополнительного модуля Starline 02-12 пользователь сможет управлять этой опцией с помощью команды, отправленной с коммуникатора. Также можно реализовать функцию будильника, таймера и температуры в салоне автомобиля.
    2. Удобство и простота установки. Если воспользоваться сервис-мануалом, пользователь сможет самостоятельно установить охранный комплекс.
    3. Доступная стоимость. Сегодня эта модель не выпускается, но можно найти магазины, где она есть на остатках.
    4. Хороший рабочий радиус коммуникатора. Наличие дальней связи позволит пользователю, находясь на приличном расстоянии от автомобиля, узнать о состоянии сигнализации.
    5. Блокировки двух блоков питания. Благодаря этому двигатель будет остановлен при несанкционированной попытке запуска ДВС.

    Недостатки:

    1. Высокая чувствительность контроллера удара. Для предотвращения ложных срабатываний системы этот параметр необходимо сначала правильно настроить.
    2. Микропроцессорный модуль может работать неправильно или выйти из строя, если он перегреется. Высокие температуры могут нанести вред устройству. Поэтому его нельзя устанавливать так, чтобы на него падал солнечный свет.
    3. В комплект поставки системы не входит сирена.
    4. Хрупкий брелок. При длительном и неаккуратном использовании корпус брелока может выйти из строя.

    Какова цена?

    Ориентировочная цена охранного комплекса указана в таблице.

    Видео «Обзор возможностей противоугонной системы Тваж А6»

    Пользователь Yaroslav540 кратко рассказал об основных возможностях охранной установки Starline.

    Подключение 16-контактного разъема


    центрального блока

    Красный провод — плюс питания, подключить к клемме +12В аккумулятора,
    хороший контакт.

    Черный провод — минус питания, подключить к кузову,
    хороший контакт.

    Желтый провод — подключить к выводу IGN1 (15/1) замка зажигания, на
    которого при включении зажигания появляется напряжение +12В.

    Зелено-желтый и Зелено-черный провода — подключение к лампам
    габаритных огней или указателей поворота.Максимальный ток нагрузки 7,5А.

    Серый провод — положительный управляющий выход на сирену. Максимальный ток нагрузки
    2А.

    Сине-красный провод — подключение к дверным кнопочным выключателям,
    замыкание на +12В при открытии дверей.

    Сине-черный провод — подключается к дверным кнопочным выключателям,
    закрывается на корпусе при открытии дверей.

    Оранжево-серый провод — подключение к кнопочному выключателю капота,
    замыкание на корпусе при открытии капота.

    Оранжево-белый провод — подключается к кнопочному выключателю багажника,
    замыкается на корпусе при открывании багажника.

    Жёлто-чёрный провод — минусовой вывод дополнительного канала №1.

    программируется от 1 до 60 секунд или до момента отключения канала брелоком («защелка режима
    «). Канал можно использовать для управления соленоидом
    для отпирания багажника или для управления дополнительным оборудованием

    Желто-красный провод — минусовой вывод дополнительного канала №2.
    Максимальный ток нагрузки 300мА. Длительность выходного импульса

    «защелка»). Канал может быть запрограммирован на реализацию 2-этапного
    отпирания дверей или на управление дополнительным оборудованием
    автомобиля.Для подключения требуется дополнительное реле.

    Желто-белый провод — минусовой вывод дополнительного канала №3.
    Максимальный ток нагрузки 300мА. Длительность выходного импульса
    программируется от 1 до 60 секунд или до момента отключения канала брелоком («режим
    охрана при работающем двигателе») или в зависимости от длительности
    работы режима турботаймера. Канал может использоваться для управления дополнительным оборудованием автомобиля
    или для поддержки +12В на контакте
    IGN1 (15/1) замка зажигания при постановке двигателя на охрану и
    в режиме турботаймера.Для подключения требуется дополнительное реле.

    Синий провод — минусовой вывод дополнительного канала №4.
    Максимальный ток нагрузки 300мА. Канал можно запрограммировать на
    включение освещения салона или управление стеклоподъемниками. Для

    Черно-красный провод — минусовой выход блокировки двигателя (НО/
    НЗ контакты реле программируемые). Максимальный ток нагрузки 300мА. Для подключения
    требуется дополнительное реле.

    Оранжево-фиолетовый провод — отрицательный вход управления состоянием
    стояночного тормоза или педали ножного тормоза.Отсутствие отрицательного потенциала
    на этом проводе в режиме охраны приведет к срабатыванию сигнализации
    , а в режиме охраны — остановке двигателя.
    Варианты подключения оранжево-фиолетового провода показаны на рисунках.

    Внимание. При выборе способа подключения оранжево-фиолетового провода
    необходимо учитывать, как запрограммированы функции, в которых задействован
    вход управления тормозом.

    функция №2 — автоматическое управление дверными замками — в одном из вариантов
    предполагает закрытие замков нажатием на педаль тормоза или
    отпусканием ручного тормоза;

    номер функции8 — алгоритм блокировки выходов при включении режима
    антиограбление — в одном из вариантов можно выбрать при блокировке двигателя
    срабатывает после нажатия на педаль тормоза;

    функция №16 — алгоритм доп. канал №2 (желто-красный провод) —
    в одном из вариантов этот вход используется как условие срабатывания зажигания. V
    В этом случае рекомендуется использовать только ручное подключение.
    тормоз.

    Подключение встроенной схемы блокировки двигателя

    На плате центрального блока сигнализации
    установлено одно реле блокировки с одной группой переключающих контактов.Максимальный набираемый ток
    через контакты реле — 25/30А. Перед подключением реле запрограммируйте
    один из двух возможных вариантов его работы (функция 10). На заводе
    запрограммирован вариант 1 — НЗ тип контактов реле. После программирования
    необходимо ставить и снимать режим охраны.

    Разрыв одной из первоначальных цепей запуска двигателя. Для разрыва цепи
    соедините два из трех переключающих контактов встроенного реле
    блокировкой синим и сине-белым (толстым) проводом
    из комплекта сигнализации.

    Разрыв одной из штатных цепей запуска двигателя и разрыв цепи
    Подключить внешнее реле. Запрограммируйте один из двух возможных вариантов
    его работы (функция 10). Заводская настройка — тип контакта NC
    (вариант 1). Пример схемы подключения показан на рисунке.

    Цепь поддержки +12В на замке зажигания во время работы


    Двигатель в режиме охраны и режиме турботаймера

    Дополнительный канал №1 можно использовать для разблокировки управления
    багажником.Пример схемы подключения показан на рисунке

    .


    подключение к фарам ближнего света и реализация функции «световой тракт».
    Пример схемы подключения показан на рисунке.

    Дополнительный канал №4 (синий провод) может использоваться для подключения
    к салонному освещению и реализации функции «вежливое
    освещение» салона. Пример схемы подключения показан на рисунке.

    Соединение центрального замка

    Сигнализация StarLine Twage C6 имеет встроенное реле управления
    центральным замком. Контакты реле выведены на 6-контактный разъем.
    Нагрузочная способность встроенных реле 15А. Длительность управляющих программируется
    импульсов (функция 1).

    Схема подключения системы запирания с положительным


    или отрицательным управлением

    Схема подключения двухпроводных приводов


    системы запирания


    для двухступенчатой ​​разблокировки дверей

    аллигатор

    Список устройств автосигнализации для первого режима работы:

    1) Шериф (весь модельный ряд keeloq) автозапуск.
    2) Alligator (весь модельный ряд keeloq)
    3) A.P.S. (весь модельный ряд keeloq, кроме 7000-9000)
    4) Jaguar (весь модельный ряд keeloq)
    5) Alligator (все жидкокристаллические пейджеры keeloq)
    6) Alligator (все светодиодные пейджеры keeloq, кроме: S -275,S-250)
    7) Challenger (весь модельный ряд keeloq)
    8) Pantera QX-240
    9) Pantera QX-250
    10) Pantera QX-270
    11) Pantera QX-44
    12) Mongoose
    13) Duplex
    14) Pantera (SX)
    15) Fighter
    16) Cenmax (модели HIT-320 keeloq)
    17) Pantera (двусторонний пейджер до серии 5XXX, вкл.)
    18) Фараон
    19) КГБ (доп. пульты в т.ч. старых моделей)
    20) Беркут (доп. пульты)
    21) Беркут (пейджеры)
    22) КГБ (двусторонние пейджеры, проверено на VS 4000)
    23) Tomahawk KeeLoq TW-7000 — возможность авторана.
    24) Tomahawk KeeLoq TW-9000 — возможность авторана.
    25) Tomahawk KeeLoq TW-9010 — возможность авторана.
    26) Tomahawk KeeLoq TW-7010 — возможность авторана.
    27) Tomahawk KeeLoq TW-7020 — возможность авторана.
    28) Tomahawk KeeLoq TW-7030 — возможность авторана.
    29) Tomahawk KeeLoq TW-9020 — возможность авторана.
    30) Tomahawk KeeLoq TW-9030 — возможность авторана.
    31) Tomahawk KeeLoq LR-950LE — возможность авторана.
    32) HYUNDAI Godzila
    33) Pandora (RX)
    34) Leopard
    35) Red Scorpio (KeeLoq)
    36) Inspector
    37) Cenmax Vigilant MT-7
    38) Cenmax A-700
    3) Cenmax A-700

    40) Cenmax VT-200
    41) Cenmax VT-210
    42) Партизан
    43) StarLine Twage А6
    44) StarLine Twage А8
    45) StarLine Twage А9
    46) StarLine Twage В6 (черный пульт) 47)1 Twage В6(дополнительный пульт)
    48) StarLine Twage В6 (Синий пейджер)
    49) StarLine-Twage В9 (черный пейджер) — черный пейджер, может захватывать с пинка.
    50) StarLine-Twage В9 (дополнительный пульт) — черный пейджер, можно захватить с пинка.
    51) Cenmax Vigilant ST-5
    52) Cenmax Vigilant ST-7
    53) Cenmax Vigilant ST-10
    54) Cenmax Vigilant V-7
    55) Cenmax Vigilant MT-8
    56) Phantom F-731
    57) Phantom F-635LCD
    58) КГБ (FX-7) — черный пейджер, можно захватить с пинка.
    59) ReeF (красный светодиод)
    60) Gorgon (красный светодиод)
    61) Black Bug Super (красный светодиод)
    62) Fortress (в некоторых случаях)
    63) StarLine Twage В9 (диалоговый синий пейджер)
    64) Eaglemaster
    65) Tiger (в тех же чехлах, keeloq QS,MM1)
    66) StarLine Twage А2
    67) StarLine Twage A4
    68) Pantera (двусторонние пейджеры, с новым кодом серии SLK-350SC )
    69) Pantera (двухсторонние пейджеры, с новой кодовой серией SLK-675RS )
    70) Alligator(двусторонние пейджеры, с новой кодовой серией S-400 2-WAY)
    71) Alligator(двусторонние пейджеры, с новой кодовой серией S-875RS 2-WAY)
    72) Sheriff (новый динамический код CFM модели ZX-1055 RS и новее)
    73) Mystery (светодиодные пейджеры) — возможен захват с пинка.
    74) Leopard LS-70 — функция автозапуска.
    75) Leopard LS-90 — функция автозапуска.
    76) Tomahawk (Х-серия)
    77) K9
    78) Сlifford (1998) — (алгоритм)
    79) Сlifford (1996) — (статический)
    80) Sirio 777
    81) Excalibur
    82) TAMPERS ) Bruin
    84) Fortress
    85) Zorro
    86) Omega
    88) Visonic WT201-A- (статический)
    89) ROLLINS M54AB – (алгоритм, не KeeLoq)
    90) ROLLINS M52AB – (алгоритм), 9 не KeeLoqm 91) ROLLINS M77AB — (алгоритм, не KeeLoq)
    92) PRESTIGE TS556S — (статический)
    93) Whister (КАНАДА) — (статический)
    94) AL998RS RT — (статический)
    95) SKYNET- (алгоритм)
    96 ) TR03B1 — (алгоритм)
    97) МЭД (тестирование до 2008г.)
    98) Pantera SLR-5650 (новая модель рейнджера)
    99) Pantera SLR-5755G (новая модель рейнджера)
    100) Pantera CLK-650 (новая модель рейнджера)
    101) APS 7100-9000 (новая модель рейнджера)
    102) Истребитель
    103) Инспектор (FM) 2004г. — (статический)
    104) Enforcer
    105) APS 2800 (новый модельный ряд)
    106) Pantera SLK-355 (новый модельный ряд)
    107) Red Scorpio из 900…(новый модельный ряд)
    108) Anaconda
    109) Sword sw-20
    110) Mongoose EMS 1.7
    111) Mongoose EMS 1.9
    112) Mongoose EMS 7.0 (FM)
    113) Cheetan cm-215 (FM)
    114) Teea (Китай)
    117) Sky M1
    118) Convoy
    119) Mongoose (новый код)
    120) StarLine C4 Dialog (дополнительный пульт)
    121) Mystery Chameleon Z9 (FM)
    122) Cheetah CM-110
    123) Sheriff ZX-930 (CFM)
    124) Sheriff ZX-750 (CFM 2)
    125) Harpoon BS1000
    126 Harpoon BS2000
    127) Sheriff ZX-940
    128) Sheriff ZX-999
    129) Bagira BS AME-002
    130) Mystery Chameleon Z4 (AM)
    131) Sheriff ZX-1070
    131) Sheriff ZX-1070
    159 131 ZX-31) Sheriff ZX-31 Magnum (спутник Цезарь)
    134) Scher-Khan Magicar 3
    135) Scher-Khan Magicar 4
    136) Scher-Khan Magicar 5
    137) Scher-Khan Magicar 6
    138) Scher-Khan Magicar 7
    139) Scher- Khan Magicar 8
    140) Scher-Khan Magicar A, B, Vegas
    141) Scher-Khan C, D
    142) Scher-Khan Magicar 7H (код MAGIC CODE™ PRO)
    143) Scher-Khan Magicar 8H (код MAGIC КОД™ PRO)
    144) Scher-Khan Magicar 9 (код MAGIC CODE™ PRO)
    145) Scher-Khan Magicar 10 (код MAGIC CODE™ PRO)
    149) Scher-Khan 10 (код MAGIC CODE™ PRO-2 FM)
    150) Scher-Khan Logicar 1 (код MAGIC CODE™ PRO-2 AM)
    151) Scher-Khan Logicar 2 (код MAGIC CODE™ PRO-2 AM)
    152) Scher-Khan Logicar 3 (код MAGIC CODE™ PRO- 2 часа ночи)
    153) Scher-Khan Logicar 4 (код MAGIC CODE™ PRO-2 AM)
    154) VOLVO 92
    155) HYUNDAI некоторые штатные системы, TUCSON, Accent и другие…
    156) Киа некоторые штатные системы.
    157) AUDI A6 (испытано 2004 г., ЕС/США не включает 315 МГц)
    158) AUDI ТТ (испытано 2004 г., ЕС/США не включает 315 МГц)
    159) TOYOTA PRADO (США/ЕС) 50% успеха, открывать/закрывать несколько раз, до 2008 г. до 2008 г.
    162) LEXUS RX-300,RX-330…470 (США/ЕС) 50% успеха, открывать/закрывать несколько раз, до 2008 г.
    163) SUBARU TRIBECA (испытания 2010г.)
    164) GREAT WALL HOVER (2005-2009)
    165) Pantera 320-большой пульт пейджера
    166) Pantera 320-малый пульт с другим кодом, а также устройства с другим динамическим кодом  KEELOQ , производства компании Magic-s).

    %PDF-1.3 % 1 0 объект > эндообъект 2 0 объект > >> эндообъект 3 0 объект > эндообъект 4 0 объект > эндообъект 5 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9 0 объект > эндообъект 10 0 объект > эндообъект 11 0 объект > эндообъект 12 0 объект > эндообъект 13 0 объект > эндообъект 14 0 объект > эндообъект 15 0 объект > >> эндообъект 16 0 объект > эндообъект 17 0 объект > /XObject > /ProcSet [ /PDF /ImageB /Text ] >> /Содержание [ 20 0 р 18 0 р ] >> эндообъект 18 0 объект > поток д 609 0 0 763 0 0 см /Image1 Сделать Вопрос конечный поток эндообъект 19 0 объект > ] /Декодировать [ 0 1 ] >> поток +n5F;U’Zb-XS&M.qY F]4ir+!81/I0′]ujcCY_m4OqP?G1e/T»alfiT[qX&:[email protected]:#l$mt)]A.mCJ,cYNs8W)- О=6, TWW0/_F KLgomPVRtgAF(G\bruJW13T+#Vl$Na81J?>Vr»%R]@Hr]O’DMS[Hk#rBr7MW’1(>c 3/EC\&J5YPOtKta,C(GrR6)g.$mqSsR3$GmRX/\FRe75_WdjclV>pS_DuTF`.,’*H RUJ#kn$IEQ_I3_+NtE*=,.U*4AIk*gr/bIuSB;ZkctTE#jG$E;Ssi]PH?’I./K/E) VuOIq]S7/I9fOH$hhfE=#Y3hWYPRK+NBO4*\,Y:(RVEK3g1mQS 7MLICL7CY»8Z.U]4#Mm>6r;#8″8Q2ePVR;-134fsWIu1*`D]JfeSb9QWrN,!hr»-r G/$f’m539XVRp%[email protected]\Q>[email protected]:jar*R.& 7kWPRep) lhu2CWW41 [O & HfkeO & Fn & J7 && Ab & J & G & R_ & Я & WB34E & B7OJX3L & J & T & EJV_Ee & A0cS & O & J5cr5 — && KJA && J51 & J6fjRV & D: aURDr-VEaE85lqZ_: RjoG & CfLl- & CPUfBN0gLknJ &&&& JD9 &&: K & Jbq0 & Wk && XXiI8OpkoaF & jgKeYElK & Itm7 & EHG & ч &&& aK8NfF & J &&& JOuQ &&& L6H0H

    & JI8P & R3q & K & L & J5-WOn3i & cE5Nh3 & Ti5Z & J1T & J5U & HWldp & hsFp: &&&& О4 & п &&&& FU && КЕ && ONY & O &&& Q-iQUOeFL & U & Gu && TR & TC && FGMn9g && J5 && N && U & J5Te & СПМ

    & B & Fua && J: 0.& ChRPeBP && DA3 & K && WkBV & TP & _87omIpU && K & Qn & ЛЕ1 &&& есть & J5Tl1E & J9DjY & GecE0 & W8r.PXHf &&& K & n7Pl &&& Р4 & ЖХ & dtPQ & oV5_9Qa && J5Te & J5Te & K & _fea_42 & J5U & EKrYgj & KF2 & GU9 &&& Rj1TR & г & g43YOQe & г & k_G &&& EQuYCDDJp &&& Е & VU6S- & J && л & М & BMN &&& J5p & J && DD & п & J5Trs && KBL & gN2Ueqpu &&&: GFA && F &&&& JhXbt &&&

    & dj4r.Su8V8L && г && S && кО & кО && a6AR & ljgg & KO & & Q && thkr & R && ZIStC2 & оп & R & I & IEG4 & V && Km.AB &&&&& Ds0Z4j & J5Te & oUu8W & Вб && VlqUP0GiJ & Cad && K & VuLk && J5TlLkpkJs8W — && K & Q & X6IJ3 &&& J5 & B & b_d8Pk & s & Q & е & втор-jkY26 & FfDjJ & QE2 & K25Mifgp & G &&& asosN7Us6K && brąz & W && HNW8 && rI17 & Akg5K & X & V & О.Е. &&&& Д5-mreVNs && TkhDCh & G & Ка & Vb, & к & Марка &&&& & QZ & КЕЭ &&&& J5cdqb8qP &&& e38Ag & F &&&& s & Kn & J5Te & c_n2s8W — &: COFC & п & &&& IerRH & UlC3 &&& J5Tf && В7 && VDJ & QVP &&&& Z &&& Iij &&&&& S && S &

    4>

    0ai.Dur> & N & Ilhn263 &&: KuUS.O & Jc & QZ && кВт & д && hnIqh &&& Sl & J5r & UFll & С.Е. & J6 &&&&& JS &&&&&& Н.С. & Нге & QPK & I8Q & ME && U && PrPa & B & nrde & л & Х && Z & K.B1.t & CnOsGSb & е & EkAE &&& Sij1bM1a3ZAt & CTN && At0s & уль && dmWPl & D &&&:. & F &

    && БО:. DT & P.Borjt &&& _ Qqr &: 8TAk6 & рыть & A0o5 && J53 & J8Kd_Fn2JLLRZe &&& Кф & L & SO & s8W && л & s8W && Н &&&& Д-а & с & O & pd6Ss & KTiL30Lo & TfTgPas8 & && D & G & G & G & K & LSA &&& л & CCILLVFqsrVs &&&&& HF & so2s & F & N-Н &&& КР & M4dQIKJ5 _ & J5Tlo && RD &&&&& KNnu && Я & М & YTp6LksdTj & FZ7655U & s & F & B &&& J5WTs8W & NYL &: & ORudm8fcL_p & Q5Fi1Io & E & J & CTF && ETnL & д & Б &&&&& S- & В &&&& &&&& AleMN &&& Vu && J5E_N && к-р && S && MS4 &J5j:&J9i&Z&&Jbq&p8_&m&aG&X&_fDTk0&YtS3I&&J5TZ&&Lhr0so&&fpn&G&bXC&&&r &iMM&SOQuSS0.. _BL & J & atdpZf & Q & с & n3-EEO & Е &&&&&& G & q8UnMDIslhHrk & o_Vp & E0 & G && О: ОХ && N & J5Eb6K0- & qrWJ & L0LgTTK-uTqUhn & C6 &&& a8acC0 & cIj4 &&& J &: — && OkRX && && D & P & Ia & J & H5gHSb

    && J && W3L: UC & Rb && S- & ар & Hc & S && HoGnYfA &&& Ш & WL6Ir &&& T & Y_dZeNH: Y8U-VYaTLr & DPG & L & IQM & CVH & д & TqYO & F9ks89 & J5Tss2u &&

    & нВт && Z9ofh &&& J5Ep & K & J5Te && & QCF & NQ && && F & FN6_I3O & р & Qfi & J & Y & Ahk & Z8bhr && р && Ya94 &&&& LFB & P & _WIn & &&: W && ME & J5Te & Aeuih5X &&&: & FRVs & CL5FWM5 && ола & AatV4E7Qs && o3gZa1 &&&: &&& W6nRI0s &&& BqW

    && uDTN & G && PIRG & ТНА & U && VDP && F3AUo &&

    & J & K &&&: 4n &&&&& && MJG && L && PTU &&&&& pDgD & PdZW8-seE1-HLF && & с8 &&& J6 & KPCCXb & D && YTcQ & J9hZ23q && CW1V & д &&& FDH864XD & _X && J: JYNJ &&& NDe5OA & U_mW && Нп &&&& XAi78aKKim_J & Ai176 & & ZJ8 & B: & Fa & mJlq &&& М & S &&& Х_ & F & проложит & Z & Q & НВП & JeAuC9 && OAS &&&&& & J5UWK && г & H &&& IC.& J5 & D && K &&&& RG2 & M &&&& JQR & le0 & AjBN

    Скачать бесплатно руководства, руководства по эксплуатации, владелец руководства и сервисные руководства — manualzilla.com

    Скачать бесплатно инструкции, руководства по эксплуатации, руководства пользователя и руководства по обслуживанию — manualzilla.com — ManualZilla
    Серия MP-2A
    Руководство • Руководство

    Стерео пружинный ревербератор/клапанный усилитель
    Руководство

    1180А
    Руководство
    680А
    Руководство • Руководство • Руководство
    900
    Руководство
    980А
    Руководство
    ЭР 4000LX
    Руководство

    1100А
    Руководство
    9420А
    Руководство
    SUB 1850B
    Руководство

    PS1600BTE
    Руководство

    V3.0
    Руководство • Руководство

    Партенопа
    Руководство

    А20 ОМЕГА
    Руководство
    Серия Alpha 1100
    Руководство

    EX-G015
    Руководство • Руководство

    АМ-828
    Руководство
    АМ-888
    Руководство

    600С
    Руководство • Руководство

    Приложение ACOM 8 1000
    Руководство • Руководство • Руководство • Руководство

    260
    Руководство

    Синема Рапсодия Мах II
    Руководство • Руководство • Руководство
    МП-1
    Руководство • Руководство

    Система усилителей ClearGain Dual Inline Tower Mounted
    Руководство
    Усилители ClearGain для монтажа в башню
    Руководство

    GFA-555II
    Руководство
    GFP-1
    Руководство
    ГТП-506
    Руководство

    250МХ
    Руководство
    3120 Плюс
    Руководство • Руководство
    5240
    Руководство
    П440
    Руководство
    Тел.25.2
    Руководство

    Нептун
    Руководство

    SS508
    Руководство

    579
    Руководство • Руководство

    И-200
    Руководство • Руководство

    Серия 7000
    Руководство

    SM44-1 Серия PA250
    Руководство

    ампер один
    Руководство • Руководство • Руководство
    Компактный 60
    Руководство

    СЕРИЯ BA10
    Руководство
    СЕРИЯ BA20
    Руководство • Руководство • Руководство

    Атлас
    Руководство
    Калипсо
    Руководство
    Янус
    Руководство
    RS232
    Руководство

    Злоумышленник
    Руководство
    Захватчик
    Руководство
    Захватчик MKII
    Руководство
    Сабля
    Руководство

    R5CE
    Руководство
    Rh20MD
    Руководство

    Драм-240
    Руководство
    АМД-400
    Руководство

    ABh280H
    Руководство
    ABh400H
    Руководство
    АГ40Р
    Руководство
    AG80DFX
    Руководство
    ТСТ 35
    Руководство
    TCT50
    Руководство

    Матика 500
    Руководство • Руководство
    Стереоусилитель NanoVerb
    Руководство
    Трансактив
    Руководство
    Транзакционный 50
    Руководство

    GR8A
    Руководство

    СА400
    Руководство

    9500
    Руководство
    9500 ВЧ
    Руководство
    MED64 MED-A64HE1
    Руководство • Руководство • Руководство • Руководство

    99
    Руководство
    АЛЬФА 89
    Руководство • Руководство • Руководство

    DA-410
    Руководство

    1 вход, 4 выхода DA1957CT
    Руководство
    6-канальный усилитель-распределитель Mac DA1406WM
    Руководство • Руководство • Руководство • Руководство
    DA1203RM
    Руководство
    DA1206RM
    Руководство
    DA1222AT
    Руководство
    DA1226AT
    Руководство • Руководство
    DA1706SV
    Руководство
    DA1904SX
    Руководство • Руководство
    DA1912SX
    Руководство
    DAA0106-V0A2
    Руководство
    ДАВ0106-В1А2
    Руководство
    Усилитель-распределитель DA1322AT
    Руководство
    Усилитель-распределитель DA1506RT
    Руководство • Руководство • Руководство

    ДПА 4000
    Руководство
    HPA4
    Руководство
    HPA6
    Руководство
    MAC 2.4
    Руководство • Руководство
    МИСТРАЛЬ 4000
    Руководство
    МИСТРАЛЬ 900
    Руководство
    МИСТРАЛЬ400
    Руководство • Руководство
    MP2D
    Руководство • Руководство
    MP8
    Руководство

    ИН400
    Руководство • Руководство • Руководство

    Серия T
    Руководство

    2445
    Руководство
    Серия 2А
    Руководство
    CVT3030
    Руководство
    iA 480X
    Руководство • Руководство • Руководство
    iA2X250
    Руководство
    iMIX 63
    Руководство
    S84d
    Руководство

    Модель V 5000
    Руководство
    Серия V-01 Plus
    Руководство • Руководство • Руководство • Руководство
    V2000 MKII
    Руководство
    ВЛП — РЕД. 9-10
    Руководство
    Серия Vplus
    Руководство • Руководство
    VX1000
    Руководство
    VX1500
    Руководство

    Ветта II
    Руководство

    АЛ-1200
    Руководство • Руководство
    АЛ-1500
    Руководство • Руководство
    АЛ-572
    Руководство • Руководство
    АЛ-80Б
    Руководство • Руководство
    АЛ-811Н
    Руководство
    АЛ-82
    Руководство
    АЛС-1300
    Руководство
    АЛС-500М
    Руководство • Руководство • Руководство
    АЛС-600
    Руководство • Руководство • Руководство

    МУЗЫК DDH-1
    Руководство

    Б500ДР
    Руководство
    ГВТ5Х
    Руководство
    ДЖ-12Т
    Руководство

    MX2222
    Руководство • Руководство • Руководство

    100
    Руководство
    1550
    Руководство
    300 BlueFIDELITY
    Руководство
    480
    Руководство
    L1550
    Руководство

    75А250А
    Руководство

    2 эффекта AMP
    Руководство
    3 эффекта STEREO POST
    Руководство • Руководство
    4 УСИЛИТЕЛЯ МОЩНОСТИ
    Руководство • Руководство

    С805А
    Руководство

    АЛР-AMP-8
    Руководство • Руководство
    ДАС-AMP4
    Руководство

    TUBEWONDER
    Руководство

    А1
    Руководство

    ME7840A
    Руководство • Руководство • Руководство

    Изохрона ОСХ-V
    Руководство
    Изохрона Тринити
    Руководство

    И225
    Руководство
    Встроенный 1
    Руководство
    МКА 50
    Руководство
    Серия ПВА
    Руководство
    TLP 1
    Руководство

    SFP-1
    Руководство
    Сила звуковых границ 1
    Руководство • Руководство • Руководство • Руководство • Руководство • Руководство
    СЕРИЯ SONIC FRONTIERS LINE
    Руководство • Руководство • Руководство

    PM1122
    Руководство

    207
    Руководство
    Канал
    Руководство • Руководство • Руководство

    ГиО
    Руководство • Руководство • Руководство
    Мини-МП
    Руководство
    Путь 2
    Руководство

    50
    Руководство
    60
    Руководство
    65
    Руководство

    Стелло AI300
    Руководство
    Стелло DP200
    Руководство

    А19
    Руководство
    ФМЖ Р35/3
    Руководство
    ФМДЖ Р777
    Руководство
    МЗ12
    Руководство
    Р7
    Руководство
    Р75
    Руководство
    ИП
    Руководство

    VA20WB VoiceAMP REVEL
    Руководство

    КС-AR7004
    Руководство • Руководство
    КС-AR8001D
    Руководство

    ЦИФРОВОЙ MPA
    Руководство
    DJ PRE II
    Руководство
    ФАРА 6
    Руководство • Руководство
    Профессиональный канал
    Руководство • Руководство
    СУО-4
    Руководство
    Лампа MP Studio V3
    Руководство
    TubeFire 8
    Руководство

    427 МАЛЕНЬКИЙ БЛОК
    Руководство
    60 Головка усилителя
    Руководство
    ПРО ЭВО III
    Руководство
    После 8
    Руководство
    КТМ 15
    Руководство
    СТМ 300
    Руководство
    МАГ
    Руководство

    1.52
    Руководство
    3,02
    Руководство
    4400
    Руководство
    CFT-1800
    Руководство
    ИТЦ-2
    Руководство • Руководство
    МФА-6000
    Руководство
    ММ-6
    Руководство • Руководство
    не1600
    Руководство
    NE4250.25
    Руководство • Руководство
    Серия полиэтилена
    Руководство
    ПЭ-1200
    Руководство
    pema4125
    Руководство
    SRA-4075
    Руководство
    VCM-88E
    Руководство • Руководство
    XR-1
    Руководство • Руководство

    Xonar Essence STU
    Руководство • Руководство

    PagePac Plus AmpliCenter
    Руководство • Руководство • Руководство • Руководство

    CDA2
    Руководство

    DPAfour250
    Руководство • Руководство

    СМ1164
    Руководство

    АТ1202
    Руководство
    СЕРИЯ AT2000
    Руководство
    AT6000 ПОДПИСНАЯ СЕРИЯ
    Руководство
    AT6012
    Руководство
    М100
    Руководство
    РАДЕОН 7500
    Руководство • Руководство • Руководство
    РАДЕОН 8500
    Руководство

    СП-8000
    Руководство

    АА120М
    Руководство
    АА60
    Руководство
    СР400
    Руководство
    СР700
    Руководство • Руководство
    DSP2212
    Руководство • Руководство
    DSP8807
    Руководство
    Ф6-МФ
    Руководство • Руководство
    МА60Г
    Руководство
    PA1001G
    Руководство
    PA702
    Руководство

    АТ-ДВИ-14А
    Руководство
    AT-HD-V112
    Руководство
    AT-HD-V18
    Руководство
    AT-HDRS
    Руководство
    AT-PA100-G2
    Руководство
    АТ-СДИ-14
    Руководство

    МП-1 Мк II
    Руководство • Руководство
    МП-3
    Руководство
    МП-3 Мк.3.2
    Руководство

    ACLR-AC
    Руководство
    ACLR-ПК
    Руководство
    АРФР-ПК
    Руководство
    МБ-50
    Руководство
    Реактор 112
    Руководство

    А275
    Руководство

    Бумбокс NA4
    Руководство

    Р1
    Руководство

    ПЛИНИУС 8150
    Руководство
    ПЛИНИУС 8200P MKII
    Руководство
    ПЛИНИУС 9200
    Руководство • Руководство

    СК-120А
    Руководство
    СК-60А
    Руководство

    Класс А
    Руководство
    Ченто ВТ
    Руководство
    крещендо
    Руководство
    и т т т а н т а
    Руководство
    Маэстро
    Руководство
    МАЭСТРО ДУЭЧЕНТО
    Руководство
    Maestro МОНОБЛОЧНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ
    Руководство
    ВСТРОЕННЫЙ УСИЛИТЕЛЬ PRIMO
    Руководство • Руководство • Руководство
    Пуччини Сеттанта
    Руководство
    Гибридный интегрированный усилитель Verdi Settanta
    Руководство

    1394
    Руководство • Руководство
    1398
    Руководство • Руководство • Руководство
    1398Б
    Руководство
    2801
    Руководство
    2811
    Руководство
    СФ-16М
    Руководство

    Архитектор 200
    Руководство • Руководство • Руководство • Руководство • Руководство

    Q-ДВА
    Руководство
    TXi 6000
    Руководство

    Cinema Reference Mach II PTM-6150
    Руководство
    Cinema Reference Mach II PTM-8150
    Руководство

    Six Pac’s
    Руководство • Руководство

    ПА-475-А
    Руководство
    ПА-480-01-х
    Руководство
    ПА-7500А
    Руководство

    АНКОРУ/II
    Руководство
    ЗАВОЕВАТЕЛЬ
    Руководство
    CONQUEROR Silver Signature Low Gain
    Руководство • Руководство
    ЗАВОЕВАНИЕ Низкое усиление
    Руководство
    ЗАВОЕВАНИЕ Silver Signature с низким коэффициентом усиления
    Руководство
    ДЖИНРО
    Руководство • Руководство
    КАССАЙ Сбалансированный
    Руководство
    Кегон
    Руководство
    Фонокорректор M1
    Руководство
    Линия M10
    Руководство • Руководство
    Подпись M10
    Руководство • Руководство
    M2 Сбалансированная информация
    Руководство • Руководство • Руководство
    M2 Phono Balanced
    Руководство
    Линия M5
    Руководство

    DSi200
    Руководство
    ЛС27
    Руководство
    № по каталогу 210
    Руководство
    № по каталогу 5 SE
    Руководство • Руководство
    Артикул 610T
    Руководство
    № по каталогу 75
    Руководство
    № по каталогу 750
    Руководство
    ССЫЛКА PHONO 10
    Руководство • Руководство
    СП20
    Руководство
    VSi75
    Руководство

    DCM500
    Руководство

    МА-361 Сервис
    Руководство
    MA-361CP Служба
    Руководство
    PX-600
    Руководство • Руководство • Руководство

    960 961
    Руководство • Руководство • Руководство • Руководство
    Авалон
    Руководство • Руководство
    Д4400
    Руководство
    Брюки
    Руководство • Руководство
    САВОЯ
    Руководство • Руководство

    8000С
    Руководство

    4
    Руководство • Руководство • Руководство • Руководство
    МОДЕЛЬ 5
    Руководство • Руководство • Руководство

    300Б
    Руководство
    МК2
    Руководство • Руководство • Руководство • Руководство
    Портативный беспроводной усилитель для гитар
    Руководство

    Ампер I V2
    Руководство
    АМП III
    Руководство • Руководство
    АМП IV
    Руководство
    АМП В
    Руководство

    AMPSUB210
    Руководство
    СТРИ
    Руководство

    СУНИЛДА
    Руководство • Руководство

    A46XP
    Руководство
    АМП-610
    Руководство
    АР
    Руководство
    PAS250
    Руководство
    ПС1220М
    Руководство
    PS2130
    Руководство
    УПА424
    Руководство

    Thesis HV venti
    Руководство
    Thesis TH quattro
    Руководство
    ГОЛОС AV 5.1к
    Руководство

    Мерак
    Руководство • Руководство
    ТЕЛЕЦ ПРЕДВАРИТЕЛЬНЫЙ
    Руководство

    АМ2200НГ
    Руководство
    СЕРИЯ AMC+
    Руководство
    AMD2200P
    Руководство
    АМИС26
    Руководство • Руководство
    АМИС480П
    Руководство
    АВ2.2П
    Руководство
    ИНСТРУМЕНТЫ ПОДРЯДЧИКА —
    Руководство
    Серия IC30
    Руководство
    IS1200
    Руководство
    КА1200
    Руководство
    КА1500
    Руководство
    КА800
    Руководство
    СЯ 1200
    Руководство
    СИ 400В
    Руководство
    SY2700
    Руководство

    АМС30
    Руководство

    М-800
    Руководство • Руководство

    2050.4
    Руководство
    AXL1450.4
    Руководство
    ММ1650.2
    Руководство
    SM1400.4
    Руководство
    SM1600.2
    Руководство

    HDM3D-C5HD-R
    Руководство

    МЛ530
    Руководство

    CS-20116
    Руководство
    CS-2018
    Руководство • Руководство

    ЭВОЛЮЦИЯ A5.2
    Руководство
    ОВАЦИЯ MA8.2
    Руководство

    AX-800DAV
    Руководство • Руководство
    AX4752
    Руководство

    Дигидата 1322A
    Руководство • Руководство

    А470-170
    Руководство

    AX490D
    Руководство
    АХА20
    Руководство

    Орион
    Руководство
    Тритон
    Руководство
    Тифон
    Руководство
    Вулкан III
    Руководство • Руководство

    Мостовой усилитель тензодатчика/тензодатчика FBDA
    Руководство • Руководство • Руководство
    ТКДА
    Руководство

    200.5 С2
    Руководство
    200,7 S2
    Руководство • Руководство
    AV1260
    Руководство
    AV2500 Серия II
    Руководство
    AV2600
    Руководство
    АВП3090
    Руководство
    CT300.3
    Руководство
    EX4420
    Руководство
    ПЯТЬ ИЛИ СЕМЬ КАНАЛОВ 125.5 С2
    Руководство
    Артикул 125.5 Серия II
    Руководство • Руководство
    Ссылка 200,5
    Руководство
    Артикул 7250 серии II
    Руководство
    ST3030 Серия II
    Руководство

    УС-1800
    Руководство
    УС-4000
    Руководство
    США-5000
    Руководство
    УС-6000
    Руководство

    Двойной
    Руководство • Руководство
    Кватро
    Руководство

    БМП 4004
    Руководство

    ХА400
    Руководство

    РЕКС II
    Руководство • Руководство
    ВК-150СЭ
    Руководство
    VK-300x Специальное издание
    Руководство
    ВК-32СЭ
    Руководство
    ВК-33
    Руководство
    ВК-3и
    Руководство • Руководство
    ВК-42СЭ
    Руководство
    ВК-51СЭ
    Руководство
    ВК-5и
    Руководство
    ВК-5СЭ
    Руководство
    ВК-60СЭ
    Руководство • Руководство
    ВК-6200
    Руководство
    ВК-П5
    Руководство

    С-БТС
    Руководство • Руководство

    Угловые усилители
    Руководство

    PS1500
    Руководство • Руководство

    Пассив BeoLink
    Руководство • Руководство

    DF-G1-KS-Q7
    Руководство • Руководство

    EXSTREAMER GOLD
    Руководство

    702
    Руководство
    Макси 401
    Руководство

    Система TX1500
    Руководство
    ТХ1500/АЛ16
    Руководство • Руководство
    TX1500/BBUS-IF
    Руководство • Руководство • Руководство • Руководство

    А500
    Руководство
    ADA8200
    Руководство • Руководство
    ADA8200 Ultragain
    Руководство • Руководство
    АТ108
    Руководство
    Autocom PRO-XL MDX1600, композиты
    Руководство
    Басовый V-Amp
    Руководство • Руководство • Руководство
    Бас V-AMP LX1B
    Руководство
    Басовый V-Amp LX1B Pro
    Руководство
    DI800
    Руководство • Руководство
    EP2000
    Руководство • Руководство
    EUROPOWER EP1500
    Руководство
    EUROPOWER EPQ1200
    Руководство
    EUROPOWER EPQ900 EPQ450/EPQ304
    Руководство • Руководство

    REF150S
    Руководство

    эл.Серия OneTM
    Руководство
    эВо2
    Руководство • Руководство
    эВо4
    Руководство
    PHONO3vb
    Руководство • Руководство
    ПРе3ТМ
    Руководство
    ПРЭ3вб
    Руководство
    ПРЕПРОTM
    Руководство • Руководство
    REF500м
    Руководство
    REF500s
    Руководство
    S125
    Руководство
    С300
    Руководство
    S300i e.Одна серия
    Руководство • Руководство
    КОМПЛЕКТ 40
    Руководство • Руководство • Руководство
    НАБОР 80
    Руководство

    SCA-2MR
    Руководство

    АХВ2
    Руководство
    МПА1
    Руководство • Руководство

    TAP-X
    Руководство • Руководство • Руководство

    Усилитель Pro 700
    Руководство

    А-3
    Руководство • Руководство
    А-4
    Руководство
    DX-211
    Руководство
    DX-222
    Руководство
    DX-288 G2
    Руководство • Руководство
    DX-288 G3
    Руководство
    DX-388 G3
    Руководство

    КПЕС130
    Руководство
    D60EQ
    Руководство
    СЕРИЯ MCA
    Руководство
    МПА250
    Руководство • Руководство
    Серия МХА
    Руководство
    VOCIA VA-8600
    Руководство

    Ремесленник 100
    Руководство • Руководство
    HT CLUB 50
    Руководство
    ВТ МЕТАЛЛ 100
    Руководство
    ВТ МЕТАЛЛ 1H
    Руководство
    HT-1R
    Руководство
    ХТ-5Р
    Руководство
    HT-5S
    Руководство • Руководство • Руководство
    ID:260TVP
    Руководство
    ID:30TVP
    Руководство
    ID:60TVP-H
    Руководство
    ID:CORE СТЕРЕО 10
    Руководство
    С1-45
    Руководство
    Первая серия 45
    Руководство • Руководство

    ТХА1350
    Руководство

    БТ-4
    Руководство • Руководство

    ДАР-800II
    Руководство

    ЧЕРНАЯ КРАСОТА VTA305M
    Руководство
    Черная магия 20
    Руководство

    С35
    Руководство
    САМ2
    Руководство
    CC4041
    Руководство
    CC4052
    Руководство
    CC4052m
    Руководство
    М450
    Руководство

    LBB 1920
    Руководство
    LBB1935/20
    Руководство
    PLE-1MA120-US
    Руководство
    PLE-1P240-ЕС
    Руководство
    ВТ-ВРПД-2
    Руководство • Руководство

    1600-VI
    Руководство
    1800-VI
    Руководство
    1801
    Руководство
    2150
    Руководство
    40
    Руководство
    Серия Acoustimass 3
    Руководство
    Acoustimass 3 серии IV
    Руководство
    АмПлюс 100
    Руководство
    ControlSpace SP-24
    Руководство • Руководство
    FreeSpace 8
    Руководство • Руководство • Руководство
    ИЗА 190-ГЦ
    Руководство • Руководство
    Стиль жизни 28
    Руководство • Руководство • Руководство
    Образ жизни 3
    Руководство • Руководство

    IQ400.4
    Руководство • Руководство
    БУНТ РТ445
    Руководство
    БУНТ РТ745
    Руководство

    Р1600М
    Руководство
    Р2002
    Руководство
    R4002
    Руководство • Руководство

    ГТ-20
    Руководство • Руководство
    ГТ-5750
    Руководство

    ГТА-502
    Руководство
    СА1
    Руководство

    1008
    Руководство
    1012 Предусилитель ЦАП
    Руководство
    1060
    Руководство
    2010
    Руководство
    3050
    Руководство
    3060
    Руководство
    810
    Руководство
    850
    Руководство
    860
    Руководство
    Встроенный усилитель 865
    Руководство

    Х 1400
    Руководство

    БА-200
    Руководство

    АВТОМАТИЧЕСКИЙ ПЕРЕКЛЮЧАТЕЛЬ НА 100 А
    Руководство

    6БССТ
    Руководство
    875Z
    Руководство
    9BSST-THX
    Руководство • Руководство
    Б100-П
    Руководство
    Б60Р
    Руководство
    БП20
    Руководство
    Серия C Нержавеющая сталь 6B
    Руководство
    СП1.7
    Руководство • Руководство
    СП3
    Руководство • Руководство

    SoundwebTM London BLU-101
    Руководство • Руководство

    CA-СЕРИЯ
    Руководство • Руководство

    БКА-130-С
    Руководство • Руководство • Руководство • Руководство • Руководство

    МА 2.2
    Руководство

    В2
    Руководство

    М16
    Руководство • Руководство

    ЗРС С5
    Руководство
    ЗРС С8
    Руководство
    ЗРС ЗРС-7000D
    Руководство

    4810
    Руководство

    CPA-сотовая связь
    Руководство

    540А
    Руководство
    651Вт
    Руководство
    851Е
    Руководство
    Азур 640А
    Руководство
    АЗУР 650А
    Руководство
    Азур 840EW
    Руководство
    Азур 840 Вт
    Руководство

    стр.9 серия
    Руководство • Руководство • Руководство
    Вихрь 200 В
    Руководство

    CE1100
    Руководство

    А57
    Руководство

    СИСТЕМА CTI 800
    Руководство • Руководство

    SA-400 Классический
    Руководство
    СА-400-11
    Руководство • Руководство
    СА-400-17
    Руководство
    СА-430
    Руководство • Руководство
    СА-441-17
    Руководство • Руководство • Руководство
    СА-500-27
    Руководство • Руководство
    SC-409-10
    Руководство • Руководство
    СК-550-10
    Руководство • Руководство

    А 306
    Руководство
    ВГА 1
    Руководство
    CAD 211 AE
    Руководство
    500 канадских долларов
    Руководство
    CAD-300SSE
    Руководство
    Юбилейный выпуск CAD-805
    Руководство
    Кинотеатр 3
    Руководство
    CPA 1
    Руководство
    Ракета 88R
    Руководство

    ХДА
    Руководство

    Анкор 150
    Руководство
    УСИЛИТЕЛЬ ЭФФЕКТИВНОСТИ II
    Руководство • Руководство

    Сила-5
    Руководство • Руководство • Руководство

    ЦАПмини СХ
    Руководство

    Головокружение 30
    Руководство

    CXA-8
    Руководство • Руководство

    5425
    Руководство
    ДА-506БИД
    Руководство • Руководство
    DA-550HHR
    Руководство • Руководство • Руководство
    МКС-2А
    Руководство • Руководство
    СВМ-24
    Руководство
    СВС-52
    Руководство
    СВС-88
    Руководство • Руководство

    Повиноваться 70
    Руководство

    Челленджер 1000
    Руководство • Руководство
    М-200
    Руководство
    М-800
    Руководство
    Q-809
    Руководство

    CP3000
    Руководство
    Серия CP3150
    Руководство • Руководство

    Цифровой предусилитель Indigo
    Руководство

    CDA2
    Руководство
    Аудиосистема Vive CDA5
    Руководство

    4K6 MK-4 SE-Золотой
    Руководство

    Система питания
    Руководство
    Гибридный усилитель Prisma II
    Руководство • Руководство

    Головка Vintage 35 2C-S-D
    Руководство

    APX1300
    Руководство
    APX200
    Руководство
    APX2120
    Руководство
    APX401.4
    Руководство
    APX4360
    Руководство
    ДПХ910
    Руководство • Руководство • Руководство
    XC1410
    Руководство • Руководство
    XC6210
    Руководство
    XR2220
    Руководство

    С120
    Руководство

    ТА1501К
    Руководство

    S1500-601
    Руководство
    СП2000СР
    Руководство

    10
    Руководство
    30
    Руководство • Руководство
    СА-150
    Руководство
    СА-200
    Руководство
    СА-201
    Руководство • Руководство • Руководство
    СА-2200
    Руководство
    СА-301
    Руководство
    СА-401
    Руководство
    CA-5100 — РУЧНОЙ 3
    Руководство
    CA-5200 — РУЧНОЙ 2
    Руководство • Руководство • Руководство
    САМ-200
    Руководство • Руководство
    САМ-350
    Руководство
    САР-101
    Руководство • Руководство

    М-200
    Руководство

    Динамик SLX300LinX
    Руководство

    CS10
    Руководство

    МА 130 100 В 30 Вт
    Руководство • Руководство
    СЛ 350 100 В
    Руководство • Руководство
    СЛ 4240
    Руководство • Руководство

    Z10042AV
    Руководство

    560125D
    Руководство • Руководство • Руководство • Руководство

    СХ-А4
    Руководство

    36
    Руководство • Руководство
    44
    Руководство
    CX-A450
    Руководство
    СХ-А6
    Руководство
    CX-A850
    Руководство
    МА60
    Руководство
    СЕРИЯ MPA
    Руководство
    Видеопередатчик 4120
    Руководство • Руководство

    9002
    Руководство
    9006
    Руководство

    Баха BP100
    Руководство

    05Х
    Руководство • Руководство
    УСИЛИТЕЛЬ 15.0
    Руководство • Руководство • Руководство
    С25
    Руководство
    С3
    Руководство
    С45
    Руководство
    С475
    Руководство
    С5
    Руководство
    С5
    Руководство
    В12
    Руководство

    Legend Elite Duo HE+
    Руководство

    ММА220
    Руководство

    КПА-040
    Руководство • Руководство
    LPOD
    Руководство • Руководство

    Альтаир II
    Руководство

    Многоканальный усилитель16
    Руководство • Руководство • Руководство

    М3
    Руководство • Руководство • Руководство

    306А
    Руководство • Руководство • Руководство

    AMP600S
    Руководство • Руководство
    AMP800S
    Руководство • Руководство

    Фламинго.1
    Руководство

    БТ220
    Руководство
    BX-4115
    Руководство • Руководство
    BX-440H
    Руководство
    DXJ112
    Руководство
    Flexwave FW120H
    Руководство
    ГТ-80Д
    Руководство • Руководство
    GT80
    Руководство
    GTX65
    Руководство
    Профилировщик, модель 5
    Руководство
    ПСМ6П
    Руководство
    СПА100
    Руководство • Руководство
    ТХ50ДБ
    Руководство
    ТХ50ДЕ
    Руководство
    VTX200
    Руководство

    CFA-1.2
    Руководство

    AMP-2210S
    Руководство
    CNAMPX-12X60
    Руководство • Руководство
    CNAMPX-16X60
    Руководство
    CNAMPX-2X60
    Руководство
    CNAMPX-7X200
    Руководство
    HD-DA-2-QUAD
    Руководство • Руководство
    MP-AMP30
    Руководство
    PROAMP(I)-7X400
    Руководство • Руководство • Руководство • Руководство
    ПСПХД
    Руководство • Руководство • Руководство • Руководство
    Серия QM-AMP3x80
    Руководство • Руководство
    QM-DA
    Руководство

    1200-88
    Руководство
    2412-x08
    Руководство

    BMF1252
    Руководство
    БМФ1700Д
    Руководство
    BMF800.5
    Руководство
    ТЕК100.2
    Руководство

    1400CSL
    Руководство • Руководство
    402 и 602
    Руководство
    CE-4000
    Руководство • Руководство
    СМА-1
    Руководство
    Com-Tech CT-200
    Руководство
    КОРОНА Серия K
    Руководство
    Серия ТТ
    Руководство
    Серия D
    Руководство
    Д-60
    Руководство
    Д-75А
    Руководство • Руководство
    DCi 8|300N
    Руководство
    I-Tech I-T5000 HD
    Руководство
    IQ-MC4A
    Руководство
    Серия М
    Руководство
    М240
    Руководство
    МА-24Х6
    Руководство
    Макро-Тек MA-5000VZ
    Руководство

    С-602
    Руководство

    Blackmaxx MXB-280
    Руководство
    DRA4050.4
    Руководство
    DRA850.2
    Руководство
    DSX1750
    Руководство
    GPX2000.1D
    Руководство
    GTi4100
    Руководство
    GTX 3000 D
    Руководство
    GTX 750
    Руководство

    ТР — 60
    Руководство • Руководство • Руководство

    AMP-1270
    Руководство • Руководство • Руководство
    АМП-870
    Руководство

    011061
    Руководство
    011085
    Руководство
    011095
    Руководство
    011097
    Руководство
    011115
    Руководство
    Деталь № 010861
    Руководство
    Усилитель пейджинга/громкоговорителя VoIP
    Руководство • Руководство • Руководство • Руководство

    AU-A300
    Руководство • Руководство
    QU-DP14
    Руководство

    CLUX-3D12S1A
    Руководство

    Руководство
    8 ЦАП
    Руководство
    Руководство
    IIIi
    Руководство • Руководство
    Моно X 200 Signature
    Руководство
    Моно X 300 Signature
    Руководство
    До XPd Qx
    Руководство

    Д12
    Руководство • Руководство
    Д6
    Руководство

    Микрофонный усилитель
    Руководство • Руководство

    Авант 12А
    Руководство
    Авант 18А
    Руководство
    Д-10
    Руководство
    Серия SLA
    Руководство
    вариант серии
    Руководство

    ВТ-1
    Руководство • Руководство
    ВТ-15
    Руководство
    ВТ-2
    Руководство

    ДВК-10х2ФКН
    Руководство
    ДВК-9х2ФК
    Руководство

    601…620
    Руководство • Руководство • Руководство

    Д2680
    Руководство
    Д6102
    Руководство • Руководство • Руководство
    ДПА-2400
    Руководство
    ДСА-800
    Руководство • Руководство
    Сокол 1700
    Руководство
    IPS-PA480
    Руководство • Руководство
    MA45CD
    Руководство
    МПА-440
    Руководство
    Р-700
    Руководство • Руководство
    ПА240
    Руководство
    PA90CDT
    Руководство • Руководство
    Vision 1600 КОД ЗАКАЗА D4151
    Руководство
    Видение 3500
    Руководство
    ВПА-250
    Руководство

    VXI-SC-1102
    Руководство • Руководство • Руководство • Руководство

    RA2400
    Руководство

    Усилитель серии Speed ​​SPA SPA150.4
    Руководство
    Усилитель серии Speed ​​SPA SPA1600D
    Руководство
    Усилитель серии Speed ​​SPA SPA1900D
    Руководство

    1024
    Руководство • Руководство
    DriveRack PA+
    Руководство

    CSP2
    Руководство
    SE84CS
    Руководство • Руководство • Руководство
    СЭ84ТС
    Руководство
    ТАБУМКIII
    Руководство
    ТОРИМОНО
    Руководство
    ЗМА
    Руководство

    3Ax-602646-xUxx
    Руководство • Руководство
    4Ax-603397-xUxx
    Руководство
    Геометрический кирпич
    Руководство • Руководство • Руководство
    Усилитель Geo Direct PWM
    Руководство • Руководство • Руководство

    1708 — AV-ресивер AVR
    Руководство
    AVC-A1HD
    Руководство
    АВП-А1ХД
    Руководство
    AVP-A1HDCI — сетевой потоковый предусилитель Ultra Reference A/V
    Руководство
    АВР-1908
    Руководство
    ДНК300М
    Руководство
    POA-3012CI — усилитель мощности для многозонного распределения звука
    Руководство
    POA-A1HDCI
    Руководство

    SWA200
    Руководство

    Д1 250.2
    Руководство

    ПРЕД
    Руководство

    POWERSHAPE PS-2.1
    Руководство

    ДД-Д12
    Руководство
    ДД-Д15
    Руководство • Руководство
    HD-D102N
    Руководство

    GSP1101
    Руководство
    РП2000
    Руководство

    350д
    Руководство • Руководство
    4600X
    Руководство

    450
    Руководство
    450.5
    Руководство
    550,6
    Руководство
    600/5
    Руководство
    А1200/4
    Руководство
    А600
    Руководство
    d300.1
    Руководство
    Д800
    Руководство
    Гадюка 400.2
    Руководство
    ХА-6004
    Руководство

    УБМ СОЛО
    Руководство

    Мощный волоконный усилитель
    Руководство

    СС-2
    Руководство • Руководство
    ДЛС CAD11
    Руководство

    Акустика1
    Руководство • Руководство
    FX7
    Руководство • Руководство

    950
    Руководство • Руководство
    950 7.1
    Руководство
    ДП569
    Руководство • Руководство

    L7
    Руководство
    МН2700
    Руководство

    1962
    Руководство
    D-часы DMS-2
    Руководство
    D-Clock-R DMS-6
    Руководство
    ДН 6
    Руководство • Руководство
    Серия HQ
    Руководство • Руководство
    MX PRO MX60
    Руководство • Руководство

    1820
    Руководство

    ALB12
    Руководство
    AX3000M
    Руководство
    AX440
    Руководство
    AX460
    Руководство
    AX47S
    Руководство
    AX490
    Руководство
    AX5000M
    Руководство
    DA1000D
    Руководство • Руководство • Руководство
    DA1504D
    Руководство
    DA301L
    Руководство
    DA501D
    Руководство
    DA560D
    Руководство
    ДПА250
    Руководство • Руководство
    XPA2500
    Руководство
    XPR510D
    Руководство
    XPR522
    Руководство
    XPR540
    Руководство

    Стерео 160
    Руководство • Руководство

    SCA-35
    Руководство • Руководство

    ПАС-4
    Руководство
    Стерео 70
    Руководство • Руководство
    Стерео 80
    Руководство

    Стерео 35
    Руководство • Руководство

    ДПА 6.4
    Руководство

    МП-5000
    Руководство
    МП-7000
    Руководство • Руководство

    300Вт.2
    Руководство
    Cin’enova Grande BR 7
    Руководство • Руководство
    Циньенова IR16
    Руководство
    Синенова-16
    Руководство
    Nova PA-600 Руководство по эксплуатации
    Руководство
    Ph3200W.4
    Руководство
    XJ-600R
    Руководство • Руководство

    САМ80
    Руководство
    КАЗ2500
    Руководство
    КАЗ800
    Руководство
    CXA160 / CXA80
    Руководство
    CXA240
    Руководство
    УСИЛИТЕЛЬ МОЩНОСТИ CXA120
    Руководство
    UX8800
    Руководство

    CA200z
    Руководство
    СА40
    Руководство
    НПА2500Т
    Руководство • Руководство
    Серия NXA
    Руководство
    ПАМ1000
    Руководство • Руководство
    ПАМ2000
    Руководство • Руководство

    Серия ХА
    Руководство • Руководство
    ХА4000
    Руководство • Руководство

    ВТП-100
    Руководство

    СС210
    Руководство
    CXC212
    Руководство
    Навигатор WP-100
    Руководство • Руководство
    Мировой тур WTX1000N
    Руководство
    WT800C
    Руководство
    WTB1000
    Руководство

    Армагеддон
    Руководство
    Твикер
    Руководство
    ТВИКЕР-88
    Руководство

    ВЧ 12
    Руководство

    А12
    Руководство • Руководство
    А2
    Руководство
    А6
    Руководство
    D12
    Руководство • Руководство • Руководство
    Д1650
    Руководство • Руководство
    Серия eSLS
    Руководство
    С1616А
    Руководство • Руководство • Руководство
    Т58
    Руководство
    VDA16B
    Руководство • Руководство
    VDA38H
    Руководство
    Серия Z Z-660
    Руководство
    Z-600
    Руководство • Руководство

    МАГИЯ-260
    Руководство

    КПА500
    Руководство • Руководство • Руководство
    KXPA100
    Руководство • Руководство • Руководство

    СС20202014
    Руководство

    Подрядчик Precision CPS2T
    Руководство
    Подрядчик Precision CPS3
    Руководство
    ДПА 4245
    Руководство
    МА-1206
    Руководство
    МА-606
    Руководство
    Точность P1200RL
    Руководство
    УКК 1
    Руководство

    AW220
    Руководство • Руководство • Руководство • Руководство • Руководство
    AW400
    Руководство
    ЭКИ 5 MKII
    Руководство
    ЭКИ 6D
    Руководство • Руководство
    ECI3
    Руководство
    ECI4
    Руководство • Руководство
    ПИ 2D
    Руководство • Руководство

    М63
    Руководство

    SW 1850AE
    Руководство
    SW 5550AE
    Руководство
    SW3500A
    Руководство
    SW5250A
    Руководство

    Аудиозона iMM-R
    Руководство • Руководство

    AQ-10
    Руководство

    EA1450XT
    Руководство
    EA1500FLX
    Руководство
    EA470
    Руководство

    IP221/SI с
    Руководство

    ПР2
    Руководство

    ВТ-40.2
    Руководство

    EA1300
    Руководство
    EA13000SPL
    Руководство
    EA1800D
    Руководство
    EA2220
    Руководство
    EA24000D
    Руководство
    EA300
    Руководство
    EA4100-500
    Руководство • Руководство • Руководство • Руководство
    EA4150
    Руководство • Руководство
    EA450
    Руководство
    EA475-350D
    Руководство
    EA490
    Руководство • Руководство

    CA-СЕРИЯ
    Руководство • Руководство

    дх-3
    Руководство
    DX-3SP
    Руководство

    1500
    Руководство

    ММС
    Руководство

    570
    Руководство
    Savage Special Edition
    Руководство
    Скример 100
    Руководство • Руководство
    Стив Морс Подпись 100
    Руководство

    BrightEye 33
    Руководство • Руководство

    502
    Руководство
    Серия Performance
    Руководство • Руководство
    Комбинированный UL 115
    Руководство

    Бэби Уилл
    Руководство

    Е-2100
    Руководство
    EA-AMP-12D-45A
    Руководство
    EA-AMP-12D-70A
    Руководство

    С-03
    Руководство
    Д-07
    Руководство
    Грандиозо М1
    Руководство

    ECOSBoost
    Руководство

    УСИЛИТЕЛЬ КЛАССА D
    Руководство • Руководство • Руководство • Руководство • Руководство • Руководство
    ЕСС 1200.1
    Руководство • Руководство • Руководство
    ЕСС 300.2
    Руководство • Руководство
    ЕСС 500.4
    Руководство • Руководство
    ЕСС 600.2
    Руководство • Руководство
    ЕСС 600.4
    Руководство • Руководство

    222
    Руководство

    X2400.1
    Руководство • Руководство

    Усилители-распределители DVI DA6 Plus
    Руководство • Руководство
    ДП DA2
    Руководство • Руководство
    DVI 104 Tx/Rx
    Руководство
    ДВИ DA2
    Руководство
    ДВИ DA4
    Руководство
    Extron P/2 DA2xi
    Руководство • Руководство
    GLI 350xi
    Руководство
    Серия HDMI DA
    Руководство
    ГПА 2001-100В
    Руководство
    IN3254
    Руководство
    МДА 2В эквалайзер
    Руководство
    МДА 4В эквалайзер
    Руководство
    МП 101 Д
    Руководство
    МПА 152
    Руководство • Руководство • Руководство • Руководство

    2М-1К2
    Руководство
    6М-1К2
    Руководство • Руководство

    Марли
    Руководство • Руководство

    M300XE
    Руководство
    M600XE
    Руководство

    З 4200
    Руководство

    FR Серия М.800
    Руководство
    ФРС1700
    Руководство
    М2600
    Руководство
    М3000
    Руководство
    М4000
    Руководство • Руководство
    SP1200
    Руководство • Руководство
    UP4061
    Руководство

    42,17
    Руководство
    44,07
    Руководство

    Аудио/видео предусилитель
    Руководство
    БФА 2
    Руководство
    Пятиканальный усилитель
    Руководство

    23.5
    Руководство

    АВП2
    Руководство

    РХ 22
    Руководство

    Dynalab MD 301
    Руководство
    МД 306
    Руководство
    МД 308
    Руководство
    МД 309
    Руководство

    СТЕРЕОУСИЛИТЕЛЬ 100 ВТ
    Руководство • Руководство
    Моноблочный усилитель 120 Вт
    Руководство
    MM/MC ГРАММОФОННЫЙ КАРТРИДЖ ПРЕДУСИЛИТЕЛЬ
    Руководство
    УСИЛИТЕЛЬ МОНОБЛОК
    Руководство
    SE/PP 300B
    Руководство
    ВСТРОЕННЫЙ УСИЛИТЕЛЬ STINGRAY
    Руководство
    ПРОБКИ ПРАВИЛО 300B
    Руководство

    1060
    Руководство
    МА-9С2
    Руководство
    ПМ-11С2
    Руководство
    ПМ-11С3
    Руководство
    PM-KI ЖЕМЧУГ
    Руководство
    СК-7С2
    Руководство
    ZC4001
    Руководство

    32
    Руководство
    326С
    Руководство
    431
    Руководство • Руководство
    433
    Руководство
    Серия 500H
    Руководство
    53
    Руководство
    ?585
    Руководство
    JC-2
    Руководство
    Н 320С
    Руководство
    Предусилитель N32
    Руководство

    Басовый мультиамп
    Руководство • Руководство
    ТП 503
    Руководство

    Е1300
    Руководство
    ICT500
    Руководство
    М2
    Руководство
    МА6.8кв
    Руководство

    Д 16000
    Руководство

    HD 1200
    Руководство • Руководство
    HD 2000
    Руководство • Руководство • Руководство
    HD 800
    Руководство

    Д232
    Руководство • Руководство • Руководство
    DA12
    Руководство

    С-30
    Руководство

    XT1000
    Руководство • Руководство
    XT2000
    Руководство • Руководство

    Виолончель Хорал
    Руководство

    МАКС 5073
    Руководство
    МАКС 7136
    Руководство
    МАКС 7142
    Руководство

    Классический
    Руководство

    MLX-100
    Руководство • Руководство
    NA180.2
    Руководство
    SS750.1
    Руководство • Руководство • Руководство

    Е100
    Руководство • Руководство
    Е4-75
    Руководство
    С800
    Руководство • Руководство

    352
    Руководство • Руководство
    7205THX
    Руководство
    С100
    Руководство
    C11 — СЕРВИС
    Руководство
    С20 —
    Руководство
    С200
    Руководство
    С22
    Руководство
    С27
    Руководство
    С33
    Руководство
    CR16 — СЕРВИС
    Руководство • Руководство
    МА2275
    Руководство
    МА230
    Руководство
    МА5100
    Руководство
    МА6400
    Руководство • Руководство
    МА6500
    Руководство
    МА6900
    Руководство
    МС162
    Руководство

    АВД-800П
    Руководство

    МПА-10
    Руководство • Руководство
    USB-80
    Руководство

    МДС GP2
    Руководство
    Мосфет C2
    Руководство • Руководство
    Мосфет С4
    Руководство

    101
    Руководство

    MC2010-Q-погрузчик
    Руководство

    PA8HF
    Руководство

    551
    Руководство
    555
    Руководство • Руководство • Руководство
    556
    Руководство
    558
    Руководство
    559
    Руководство
    DSP420
    Руководство • Руководство
    Меридиан 505
    Руководство
    Усилитель мощности серии G
    Руководство • Руководство

    Ампер
    Руководство
    вечера
    Руководство
    V-образный
    Руководство

    МП-2
    Руководство • Руководство • Руководство
    МП-4
    Руководство • Руководство • Руководство • Руководство • Руководство

    ХВ-3С
    Руководство • Руководство
    ХВ-3Д
    Руководство
    LOC Аналоговый прежний
    Руководство
    ЛПЭ-2
    Руководство
    М 2б
    Руководство
    СТТ-1
    Руководство
    ТКЛ-2
    Руководство

    Ампер
    Руководство

    МА-101
    Руководство • Руководство
    МА-101а
    Руководство
    МА-707
    Руководство
    МА-808
    Руководство • Руководство
    МА-909
    Руководство

    Серия Densite DDA-1113
    Руководство • Руководство

    1500
    Руководство • Руководство
    6000
    Руководство • Руководство

    СЕРИЯ Melservo-J2-JR
    Руководство • Руководство • Руководство • Руководство • Руководство
    Серия Melservo-J2-SUPER
    Руководство • Руководство • Руководство • Руководство • Руководство
    Серия Melservo-J3 MR-J3-B
    Руководство • Руководство • Руководство • Руководство • Руководство
    МР-ДЖ3-Т
    Руководство • Руководство • Руководство • Руководство • Руководство

    MR-J3-B
    Руководство

    МКТП-2
    Руководство

    Серия M68
    Руководство

    100 кВт
    Руководство
    КВА 150SE
    Руководство
    KWI 200
    Руководство

    ИВА-250
    Руководство

    МПА5150
    Руководство

    МПА5150
    Руководство

    СЕРИЯ GRAVIS
    Руководство • Руководство • Руководство

    КБР-3Д
    Руководство

    ХСН4035
    Руководство
    МБ87
    Руководство
    МБВ3-100С
    Руководство
    СЕРИЯ STARLINE
    Руководство

    ЭМ316ЭДФА-ЛПР
    Руководство

    Платиновый ЦАП III
    Руководство

    МПА82000
    Руководство

    Гром 6152
    Руководство
    Thunder AX MXA3002
    Руководство
    Гром4122
    Руководство
    ВЛАЖНАЯ СЕРИЯ
    Руководство • Руководство • Руководство

    А35.2
    Руководство
    А50.2
    Руководство

    МУ290
    Руководство

    кВт 500
    Руководство
    М1 SDAC
    Руководство
    MM/MC PHONO STAGE M1 VINL
    Руководство
    Нагнетатель 550K
    Руководство
    X-AS100
    Руководство • Руководство • Руководство

    Фосгейт Подпись
    Руководство • Руководство
    Супернова 2
    Руководство

    М/8М
    Руководство
    М1008
    Руководство
    М250/С
    Руководство
    М2508/Д
    Руководство

    М-1С01
    Руководство

    МИ 240
    Руководство

    Мифический предусилитель
    Руководство • Руководство

    С300.2
    Руководство
    ПА D1000.1
    Руководство
    ПА D4000.4
    Руководство
    ПА D5000.5
    Руководство

    Встроенный усилитель ProLogue Two
    Руководство • Руководство

    А30.2
    Руководство
    А32
    Руководство • Руководство

    АМ626
    Руководство • Руководство

    AMP2
    Руководство • Руководство • Руководство • Руководство
    ГПА 3
    Руководство • Руководство

    ACDT180
    Руководство
    ACDT90
    Руководство
    АМП 120Z4
    Руководство
    AMP120XL
    Руководство • Руководство
    АМП240В4
    Руководство
    АУП120
    Руководство
    Серия HP-X
    Руководство

    Аудак COM12
    Руководство

    РВ2040
    Руководство

    ПА2Б
    Руководство
    ПА3В
    Руководство
    SC121D-TN
    Руководство • Руководство
    SC91DM
    Руководство

    x4
    Руководство • Руководство

    ДД-120
    Руководство
    HD-120
    Руководство • Руководство
    HD-250
    Руководство • Руководство • Руководство
    НТ-150
    Руководство

    ПВМА 100
    Руководство
    ПВМА 200
    Руководство

    ПЛА-4350
    Руководство
    PT8000CH
    Руководство
    PTA3000
    Руководство
    ПВА3У
    Руководство

    ПБ918
    Руководство
    PR330A
    Руководство • Руководство
    PR530A
    Руководство

    CX302, CX502, CX702, CX902, CX1102, CX254, CX404, CX204V, CX302V, CX602V, CX1202V
    Руководство • Руководство • Руководство
    CX4T
    Руководство
    CX902
    Руководство
    Серия DCA
    Руководство
    GX7
    Руководство
    ИСА 500Т
    Руководство
    ЛФ-3
    Руководство • Руководство
    ПЛ-1.8
    Руководство
    ПЛ-3.4
    Руководство
    ПЛ-4.0
    Руководство • Руководство
    ПЛ230А
    Руководство
    PLD4/3
    Руководство • Руководство
    PLX-1202
    Руководство
    POWERLIGHT Серия 2A
    Руководство
    РМХ 1450а
    Руководство

    Системы ламповых усилителей
    Руководство
    Системы вакуумных ламповых усилителей II-FORTY
    Руководство

    Серия индиго
    Руководство

    VoltPAQ-X1
    Руководство • Руководство
    VoltPAQ-X2
    Руководство

    QP2250
    Руководство

    Орел 2000
    Руководство

    А5-12
    Руководство • Руководство • Руководство

    Контроль качества 1004
    Руководство
    КМ 1000П
    Руководство
    КТА 1480P
    Руководство

    ТП.1816
    Руководство • Руководство

    Дж33
    Руководство • Руководство
    PowerPre 500
    Руководство
    Серия PreComp 500
    Руководство
    Серия PreMax 500
    Руководство • Руководство
    Воко-Локо
    Руководство

    04A00
    Руководство • Руководство
    32-2001
    Руководство
    32-2054
    Руководство
    32-2055
    Руководство • Руководство
    МПА-125
    Руководство • Руководство
    Линейный усилитель спутникового/ТВ/FM-сигнала
    Руководство
    Крепление на багажник
    Руководство
    XL-150
    Руководство
    XL-400
    Руководство • Руководство
    XL-50
    Руководство

    1.4
    Руководство • Руководство
    12000В
    Руководство
    12044
    Руководство
    1400 БЕ Серия
    Руководство
    2000
    Руководство
    3000
    Руководство
    4000
    Руководство • Руководство
    Серия 6.0 BUX II
    Руководство • Руководство
    6000
    Руководство • Руководство • Руководство
    6000В
    Руководство • Руководство • Руководство
    6004
    Руководство
    7.0
    Руководство • Руководство

    ПА1
    Руководство
    КОМПЛЕКТ УСИЛИТЕЛЯ МОЩНОСТИ QRP CW QAMP30
    Руководство
    ША1
    Руководство
    УАМ2
    Руководство
    Комплект малошумящего предусилителя ОВЧ PR100
    Руководство

    100 ринггитов
    Руководство

    АС 22С
    Руководство • Руководство
    МА 6
    Руководство • Руководство
    МС1С
    Руководство
    МХ 22
    Руководство
    НМ 48
    Руководство
    НМ 84
    Руководство

    22-1589
    Руководство

    СА-250ДСП
    Руководство

    Курса 3
    Руководство • Руководство
    Экзон
    Руководство
    Мира 3
    Руководство
    Осирис
    Руководство • Руководство

    АЛЬПИН 100 МК II
    Руководство
    АЛЬПИН 200
    Руководство

    РЕН1000С Мк3
    Руководство

    H-1000-5068-02-A SPA1 с
    Руководство • Руководство • Руководство

    L2M MKIII M/S ВЕРСИЯ
    Руководство • Руководство

    RC3000
    Руководство • Руководство • Руководство

    176
    Руководство

    ПА220
    Руководство

    Серия PA516
    Руководство

    ОАС 1501-16 А
    Руководство

    NA-42
    Руководство • Руководство

    ПОВОРОТНАЯ ГОЛОВКА 2
    Руководство
    Ревербератор Knucklehead KR 100 T
    Руководство
    Киана Студия
    Руководство
    Р100-212А
    Руководство
    ВЕНЕРА 5
    Руководство

    БЛА 350
    Руководство

    ОктаМик II
    Руководство • Руководство
    ОктаМик ХТС
    Руководство • Руководство
    QuadMic
    Руководство

    Твид 5E3 Печатная плата
    Руководство • Руководство

    ROCKETBOOST RF-RBREC
    Руководство • Руководство

    Бас 200
    Руководство
    Синий гром
    Руководство
    ХАМЕЛЕОН
    Руководство
    ПИРАНЬЯ
    Руководство
    Скорость 120
    Руководство • Руководство
    Скорость V30D
    Руководство
    Скорость V50C
    Руководство
    Клапан VooDu онлайн
    Руководство
    ВП4
    Руководство

    Атлас
    Руководство
    Кронос
    Руководство
    Восемьдесят восемь
    Руководство
    Гера
    Руководство
    М-120
    Руководство
    Девяносто девять
    Руководство
    Perseus Ламповый предусилитель Perseus
    Руководство
    Разбойный аудио Zeus
    Руководство
    Разбойник Шестьдесят Шесть
    Руководство
    Стерео 90
    Руководство
    Встроенный ламповый усилитель Tempest
    Руководство • Руководство

    БД5446ЭФВ
    Руководство

    5-КАН. УСИЛИТЕЛЬ
    Руководство
    Канди
    Руководство
    Канди К2 БТ
    Руководство
    ЛIII
    Руководство
    Платина STI308
    Руководство

    КУБ УЛИЦА
    Руководство
    ДБ-500
    Руководство
    ДБ-700
    Руководство
    МИКРО КУБ
    Руководство • Руководство
    MICRO CUBE BASS RX
    Руководство • Руководство
    МОБИЛЬНЫЙ КУБ
    Руководство • Руководство
    ОД-20
    Руководство

    500 юаней.2
    Руководство

    Предусилитель Dolby Pro Logic Surround
    Руководство
    РА-01
    Руководство
    RC-1070
    Руководство
    РТК-965
    Руководство • Руководство
    РВЕ-1060
    Руководство

    HD-D105
    Руководство

    АД-4
    Руководство • Руководство
    СР-1650
    Руководство
    СР-450
    Руководство • Руководство

    СА-КП.2
    Руководство • Руководство
    CA-СЕРИЯ
    Руководство • Руководство • Руководство
    CAI
    Руководство
    ПР-4Зи
    Руководство • Руководство
    R1250MC
    Руководство

    1200
    Руководство • Руководство
    120А
    Руководство
    1400
    Руководство • Руководство • Руководство
    1415
    Руководство
    170
    Руководство
    4060/4120
    Руководство
    А25
    Руководство
    АС150
    Руководство
    Серия B B150
    Руководство
    Серия B B900
    Руководство • Руководство
    В90
    Руководство
    ПРЕДУСИЛИТЕЛЬ НЧ
    Руководство
    С.клапан С класс
    Руководство
    CCOM16
    Руководство
    Ф800
    Руководство
    G10
    Руководство

    Электростатический усилитель
    Руководство

    ХНБ-Б
    Руководство • Руководство

    САП201В
    Руководство

    Ламповый предусилитель Revelation
    Руководство

    Клипсал 560110R
    Руководство
    Клипсаль 560125R/2
    Руководство
    СЛК560110Р
    Руководство • Руководство • Руководство
    SLC560125D
    Руководство
    СЛК560125Р
    Руководство

    ЦМИТ 5 ЕВ
    Руководство

    ПА7-150
    Руководство
    ПР-1
    Руководство

    AX-5103
    Руководство

    SB-5654
    Руководство • Руководство • Руководство
    SB-5658p
    Руководство

    ФП16А
    Руководство • Руководство
    СЕРИЯ PM300
    Руководство • Руководство
    СР10
    Руководство • Руководство
    СР105
    Руководство • Руководство • Руководство

    Серия 10
    Руководство • Руководство
    УДА-8705А
    Руководство

    ДАХ-138
    Руководство

    350
    Руководство • Руководство

    LCS770
    Руководство • Руководство
    SS650
    Руководство • Руководство • Руководство • Руководство • Руководство • Руководство • Руководство
    SS730
    Руководство • Руководство • Руководство
    SS741MG
    Руководство • Руководство

    LCS653-1
    Руководство
    SS651
    Руководство • Руководство
    SS651MT
    Руководство
    SS670
    Руководство • Руководство

    ЛА-600
    Руководство • Руководство

    ВС-HD14
    Руководство • Руководство

    ЛУНА 310LP
    Руководство
    ЛУНА Эволюция P-8
    Руководство
    ЛУНА i-1
    Руководство
    ЛУНА i-3 SE
    Руководство
    ЛУНА i.5
    Руководство
    ЛУНА П-3
    Руководство • Руководство • Руководство

    ДА200С
    Руководство • Руководство

    Ампер
    Руководство

    Т2-604
    Руководство

    Серия КАБ
    Руководство

    А-800
    Руководство

    Гравитас Х100
    Руководство • Руководство

    1176ЛН
    Руководство
    4110
    Руководство
    ЛА-2А
    Руководство

    ДМС-100
    Руководство

    USB 1391
    Руководство
    USB 7132
    Руководство
    USB 7133
    Руководство

    вамп верса
    Руководство

    ?200 Фи Двести
    Руководство
    Музыкальный блок Auricle
    Руководство
    ПА80/80
    Руководство • Руководство
    Фи 110/110
    Руководство
    Фи 220
    Руководство • Руководство
    Стандартный предусилитель LE
    Руководство • Руководство
    Выписка 450
    Руководство

    V-5328100
    Руководство • Руководство • Руководство • Руководство

    3/100 Верх
    Руководство
    Возрождение
    Руководство
    Ренессанс Подпись Mk II
    Руководство

    402
    Руководство

    Серия ЛА
    Руководство • Руководство

    К8040
    Руководство
    ВПА2200МБН
    Руководство

    Хризалис IA-400D
    Руководство

    В100А
    Руководство • Руководство

    Go-Dap TT
    Руководство
    Саунддроид
    Руководство

    Полная изоляция Д.И.
    Руководство

    Р-1 Премиум
    Руководство

    Свинец 20
    Руководство

    2150
    Руководство
    Классический
    Руководство

    БАС 1
    Руководство
    БАСС1-В1
    Руководство
    Монобокс III
    Руководство • Руководство • Руководство • Руководство
    СТЕРЕО2-V1
    Руководство • Руководство
    СТЕРЕО4-V1
    Руководство

    ХАМ75
    Руководство

    VPXC-5S
    Руководство

    ПА-30
    Руководство • Руководство • Руководство

    ПХО-8
    Руководство • Руководство
    СА-93 ПЛЮС
    Руководство
    СВ-800
    Руководство

    TDM/RTAS
    Руководство • Руководство

    Каденция
    Руководство
    НАСЛЕДИЕ
    Руководство
    Предусилитель серии Spirito Reference
    Руководство
    Симфония
    Руководство

    HPA V181
    Руководство
    HPA V200
    Руководство
    ГПА V281
    Руководство
    HPA V90
    Руководство
    ППА V600
    Руководство
    ДО V630
    Руководство

    Ощущение M451
    Руководство

    2310
    Руководство
    2310Б
    Руководство

    i34
    Руководство
    i84
    Руководство

    ПАЭ-300
    Руководство • Руководство

    SRA2200.1
    Руководство

    DA-3600Pro2
    Руководство
    Hero-Rec
    Руководство

    БЕСКОНЕЧНЫЙ QX 4
    Руководство
    БЕСКОНЕЧНЫЙ QX 6
    Руководство • Руководство • Руководство
    КРИО К4.4
    Руководство
    КРИО К5.5
    Руководство • Руководство
    КРИО К8
    Руководство • Руководство

    Селектор усилителя
    Руководство

    Серебряная серия
    Руководство

    VorzAMPpure
    Руководство

    АГА30
    Руководство
    DA20
    Руководство
    DA5
    Руководство
    PATHFINDER BASS 10
    Руководство
    ВАЛВЕТРОНИКС АД30ВТ
    Руководство
    ВТ15
    Руководство

    В42
    Руководство • Руководство
    В44
    Руководство • Руководство
    В62
    Руководство • Руководство • Руководство

    VT1508A
    Руководство
    VT1509A
    Руководство

    Фонокорректор PRE1
    Руководство

    Интуиция 01
    Руководство

    WX-3
    Руководство

    Ампер
    Руководство • Руководство
    CCLND 8
    Руководство
    КЛ НД 4
    Руководство
    LWA 1000
    Руководство
    Про Фет IV
    Руководство
    Сладкая 15.2
    Руководство
    СЛАДКИЙ 25,2
    Руководство
    ТРУБОПРОВОД 10.1
    Руководство
    Экстремальный 5.1
    Руководство

    Серия DW
    Руководство • Руководство
    С-1000
    Руководство

    НА-2
    Руководство
    НА-4
    Руководство

    ПАМХ-125
    Руководство • Руководство
    ТПА-60-Б
    Руководство

    куб. футов в минуту 400
    Руководство • Руководство
    Pocketalker Pro Персональный усилитель Pocketalker Pro
    Руководство • Руководство
    POCKETALKER УЛЬТРА
    Руководство

    811201
    Руководство
    SignalBoost DT
    Руководство

    ГС-31
    Руководство • Руководство • Руководство • Руководство

    Па 190 USB
    Руководство
    Па 240 USB
    Руководство • Руководство
    ПА 60/2
    Руководство • Руководство
    WAP 305
    Руководство
    ЗЕНИТ 1800
    Руководство • Руководство
    ЗЕНИТ 600
    Руководство

    2x10C
    Руководство

    ПА 120 USB/R
    Руководство

    PCA 120 USB
    Руководство

    Усилитель биологических сигналов
    Руководство • Руководство • Руководство • Руководство

    АМП-001-010
    Руководство

    2201
    Руководство
    А-С301
    Руководство • Руководство • Руководство • Руководство • Руководство • Руководство
    А-С301БЛ
    Руководство • Руководство • Руководство
    А-С501
    Руководство • Руководство • Руководство • Руководство • Руководство • Руководство
    А-С700 БЛ
    Руководство • Руководство
    А-С701
    Руководство • Руководство

    КОМБИНИРОВАННЫЙ МОЩНОСТЬ 50 КБ
    Руководство
    AP1020
    Руководство • Руководство • Руководство
    AP4040 — СЕРВИС
    Руководство
    АП4К
    Руководство
    Аудиопро 3000
    Руководство
    СА12
    Руководство
    DynaBass 800H YS1063
    Руководство • Руководство
    Служба К4
    Руководство
    ЛС801П
    Руководство • Руководство
    ПСА2С
    Руководство
    PX1700
    Руководство
    ТРЕЙНОР YCS50
    Руководство
    В42
    Руководство • Руководство
    В44
    Руководство • Руководство

    СТУДИЯ 100
    Руководство
    СТУДИЯ 500
    Руководство
    Серия ZX
    Руководство

    YX230
    Руководство

    Ра
    Руководство • Руководство

    ПОЖАР-18
    Руководство • Руководство
    ГМ-200
    Руководство
    Модельный усилитель FIRE-15
    Руководство • Руководство

    Клуб
    Руководство
    LBA1
    Руководство • Руководство

    Особенности брелка для программирования starline и подробная инструкция.Как привязать брелок к сигнализации КГБ Где перепрограммировать брелок сигнализации

    Связать новый брелок (часто говорят — программирование) сложно, особенно если утеряна инструкция из поставки. В случае с сигнализацией Томагавк дополнительные проблемы возникают из-за того, что у очень похожих моделей из одного модельного ряда режим программирования брелока может быть активирован по-разному: перепутав модель сигнализации, можно попробовать сделать новый брелок работать долго, а результата нет.

    На объекте работает автоэлектрик-диагност, сертифицированный специалист StarLine. Если у вас есть вопросы по автосигнализациям, задавайте их в конце статьи в комментариях или Вконтакте. Указывать марку машины и модель сигнализации при обращении.

    Принцип прописывания брелоков

    Программирование брелока необходимо в сигнализациях без диалогового кода для синхронизации «плавающего» кода. В таких системах для управления центральным блоком используется только одно кодовое сообщение, зашифрованное по тому же алгоритму, но с изменением ключа по определенному закону.Поэтому необходимо записывать брелок при покупке нового, не синхронизированного с сигнализацией изначально, и при проблемах со связью со штатными. Недаром инструкция по эксплуатации обычно предупреждает, что нельзя многократно нажимать кнопки брелока вне зоны связи с автомобилем — ключ шифрования «идет» дальше по заданному алгоритму, хотя с точки зрения центральный блок его менять пока не надо.Это объяснение довольно схематично, но позволяет понять принцип связи в таких системах и потерю управления, легко исправимую соответствием набора безделушек.

    Подчеркнем, что попытка связать брелок Томагавк (и другой будильник) один за другим приведет к тому, что остальные брелки перестанут восприниматься будильником. Дело в том, что в начале процедуры программирования в целях безопасности стираются данные о ранее зарегистрированных брелоках, это не дает возможности «перерегистрировать» дополнительный брелок в тайне от владельца, не имея доступа к обычным.И поэтому во всех сигнализациях есть, позволяющие отдать машину в сервис без необходимости передачи брелоков.

    Как зарегистрировать брелок Tomahawk TZ-9010, TZ-9011, TZ-7010, SL-950, Q-9, 9.5, 9.9, 10.1, 7.2, S-700, Z-3

    Как запрограммировать новый брелок сигнализации Tomahawk на этих системах? Здесь процедура самая простая: сняв автомобиль с охраны и включив зажигание (не запуская двигатель!), нужно найти кнопку Override (терминология компании, во всех остальных системах она традиционно называется Valet) и удерживать ее до тех пор, пока не сирена издает четыре коротких сигнала.После этого на первом брелоке, который необходимо запрограммировать, одновременно нажимаются кнопки «Открытие багажника» и «Отключение звука» (сбоку от основного брелока, в нижнем ряду дополнительных кнопок). Если программирование прошло успешно, сирена издаст одиночный звуковой сигнал.

    После этого аналогичным образом можно зарегистрировать второй, третий и четвертый брелок (не более). Подтверждающие сигналы сирены по количеству соответствуют номеру брелока — два для второго, три для третьего и так далее. Через шесть секунд после регистрации последнего брелока режим программирования автоматически завершится.Также можно просто выключить зажигание.

    Как защелкнуть брелок Tomahawk TZ-9030, TZ-9031, Z-5, 9.3, 9.7, G-9000, 7.1, 8.1

    Эти системы имеют другой порядок действий, не путайте их с ранее описаны, несмотря на внешнее сходство. Разница начинается уже с момента входа в режим программирования: здесь при включении зажигания при снятой с охраны сигнализации кнопку Override не удерживать, а быстро нажать 7 раз. После соответствующего количества подтверждающих сигналов сирены нужно удерживать кнопки постановки и снятия с охраны на каждом из назначаемых брелоков — у основного в серии Tomahawk TZ они расположены на лицевой стороне, а у дополнительного — в верхней. ряд.У сигнализации Tomahawk Z-5 они находятся в первом ряду на обоих брелоках.

    Программирование Tomahawk Z-1


    Казалось бы, все системы Tomahawk получают только два варианта действий при привязке брелоков. Но у Tomahawk Z-1 свой алгоритм. Так же, как и остальные сигнализации, сначала нужно снять машину с охраны и включить зажигание. Но затем восемь раз нажимается кнопка Override, зажигание выключается, а сигнализация подтверждает вход в режим программирования восемью сигналами сирены, сопровождающимися вспышками габаритов или поворотников, в зависимости от подключения центрального блока.

    Далее можно прописать не 4, а до 6 брелоков, причем каждый нажимает по очереди только одну кнопку постановки на охрану — ее нужно держать нажатой, пока сирена не подаст подтверждающий сигнал.

    Прописав по очереди нужные брелоки, для выхода из режима программирования необходимо включить зажигание.

    Видео: Привязка нового брелка TOMAHAWK TW-9030

    Какие могут быть ошибки при регистрации брелоков сигнализации?

    Если не получается войти в режим программирования, хотя процедура в точности соответствует нужной для конкретной модели, необходимо проверить:

    1. Работает ли кнопка Override? Посмотрите, не выдернут ли ее разъем из центрального блока, нет ли обрыва провода, замыкаются ли ее контакты при нажатии.
    2. Подключен ли провод зажигания к центральному блоку? На сигнализациях с автозапуском вы вряд ли столкнетесь с этой проблемой, потому что иначе автозапуск работать не будет.

    Но на односторонней сигнализации установщики иногда оставляют вход розжига на центральном блоке неподключенным. Или скрутка окислилась, провод обрывается. Проще всего проверить «плюс» светодиодным щупом на разъеме центрального блока.

    Если кнопка Override не всегда срабатывает (грязные, изношенные контакты), то, возможно, стоит просто попробовать еще раз, нажимая кнопку реже, но сильнее.

    Еще кое-что полезное для вас:

    Перепрограммирование неработающих брелоков

    Часто попытка перерегистрации брелоков необходима, так как машина отказывается сниматься с охраны. Но, не сняв систему с охраны, вы не сможете войти в режим программирования.

    Для этого используйте метод снятия с охраны, предусмотренный для конкретной системы, а затем регулярно пытайтесь зарегистрировать связку ключей. Например, на Tomahawk Z-3, TZ-7010, S-700 и других нужно:

    1. Открыть машину ключом, включив зажигание.
    2. Нажмите Переопределить количество раз, соответствующее первой цифре секретного PIN-кода (заводское значение 1).
    3. Выключите зажигание и сразу же включите его.
    4. Введите вторую цифру кода, которая по умолчанию равна 1.
    5. Выключите зажигание, машина в этот момент снимется с охраны.

    На Tomahawk Z-1, где для защиты не предусмотрен PIN-код, нажать кнопку Override 10 раз, включив зажигание и не закрывая дверь.

    Сняв машину с охраны, обязательно попробуйте прописать весь набор безделушек — это сразу позволит понять, где была проблема.

    Для облегчения управления сигнализацией автомобиля водители используют командный пульт. Этот радиопередатчик кодирует информацию. Полученный код воспринимается блоком управления. Часто водителям приходится менять тип трансляции. Для этого нужно запрограммировать брелок. Важно помнить, что каждая система имеет свою технологию перепрограммирования.

    В этой статье вы узнаете, как перепрограммировать брелок.

    Необходимость перепрограммирования

    Существуют различные причины, по которым требуется программирование брелоков. Например, когда пользователь купил новую машину с уже установленной сигнализацией. В этом случае лучше перепрограммировать брелок. , чтобы посторонние не могли отключить охрану.

    Конечно можно обойтись и без перепрошивки, но в случае покупки дорогого автомобиля такая процедура будет не лишней.Также такой процедурой является выход при утере владельцем брелока от сигнализации. Вопрос, как запрограммировать брелок, становится актуальным в случае программных сбоев. Например, когда устройство неправильно выдает команды.

    В этом видео вы узнаете как перепрошить брелок:

    Цена такой услуги зависит от сложности системы. Средняя стоимость перепрограммирования 500 рублей. Однако такая работа несложная, и следуя инструкции, пользователь может выполнить ее самостоятельно.

    Подготовка к процедуре

    Тем, кто задается вопросом, как перепрограммировать брелок, важно помнить, что подготовка к такой процедуре необходима. Для этого выполните следующие действия:

    1. В случае утери брелока необходимо приобрести новое устройство только той модели, которая шла в комплекте с установленной сигнализацией.
    2. Если для управления системой используется несколько радиопередатчиков, их следует перепрограммировать одновременно, чтобы их можно было связать с новым блоком управления.

    Многие поставщики вкладывают в комплект инструкции. В этом случае у пользователя могут возникнуть трудности, когда нет вкладки с переводом инструкции на русский язык или она написана с ошибками (если устройство произведено в Корее).

    Автомобилист должен сначала прочитать прилагаемую инструкцию. В этом документе должно быть показано устройство дистанционного управления. Если руководство отсутствует, пользователь должен следовать общепринятым инструкциям.

    Базовая технология

    Технология перепрограммирования брелоков проста. Для этого выполните следующие действия:

    1. Установив ключ на замок, пользователь должен активировать зажигание. Запуск силового агрегата не нужен.
    2. Далее нужно одной рукой одновременно нажать кнопку громкоговорителя и кнопку багажного отделения. Второй рукой нажмите кнопку «сервисный режим».
    3. Когда динамик издаст 5 звуковых сигналов, вы можете отпустить нажатую кнопку.

    Правильно выполнив предложенные действия, автомобилист должен повторно нажать кнопку с изображением громкоговорителя и кнопку открывания багажного отделения.В результате поворотники должны мигнуть несколько раз.

    Часто бывает, что в результате этих действий брелок так и не запрограммирован. В этом случае можно повторить перепрограммирование вместе с записью брелока. Другой способ — перепрограммировать брелок без кода . Для этого выполните следующие действия:

    1. В течение нескольких секунд необходимо 3 раза подключить и выключить систему зажигания поворотом ключа.
    2. Если автомобилист все сделал правильно, он увидит одиночную вспышку.
    3. После того, как флешка будет подшита, у владельца будет 4 секунды, чтобы нажать на зарегистрированный в памяти коммуникатор.
    4. После записи на первый электронный пульт пользователь может нажать клавишу другого брелока.
    5. Информацию с третьего пульта необходимо ввести в память таким же образом. Во время записи последней консоли информация с первого устройства будет удалена автоматически.

    После перепрограммирования последнего пульта нужно подождать несколько секунд.Это необходимо для выхода из записи.

    Установка сигнализации Шерхан

    Перед работой с сигнализацией Шерхан необходимо вывести систему из режима охраны. Далее вам необходимо выполнить следующие шаги:

    1. Сначала вам нужно нажать на кнопку Vallet, чтобы замигала тревога.
    2. Затем снова нажмите Vallet. В результате светодиод будет мигать.
    3. После этого нужно нажать Vallet столько раз, сколько цифр в пин-коде.Этот пункт необходимо повторить для всех цифр пин-кода.
    4. Через 6 секунд после ввода последней цифры кода загорится сигнал тревоги. Таким образом, система подтверждает готовность ввести код.
    5. В течение 4 секунд коротко нажать четвертую кнопку на первом брелоке 2 раза. Если запись прошла успешно, будильник автоматически включится.
    6. После этого можно ввести коды остальных брелоков. Если код введен успешно, сигнализация будет мигать.

    Для выхода из режима перепрограммирования не требуется никаких действий в течение 5 секунд после записи последнего кода. В результате замигает сигнализация и система выйдет из режима перепрограммирования.

    Хочу рассказать небольшой секрет про штатный брелок сигнализации для автомобилей Chery Fora (A21) и NiSSAN MAXIMA, для других моделей тоже может подойти.
    Задали вопрос по проблеме штатной автосигнализации, сняли аккумулятор или разрядился аккумулятор и появилась такая проблема, брелок перестал управлять центральным замком.Машина заводится, значит иммобилайзер работает нормально, при нажатии кнопок на брелоке загорается красный «глаз», значит брелок целый и батарейка в нем в норме. Так что одной из причин, чаще всего основной, была «отвязка» брелка от системы. Как завязать обратно? Все гораздо проще, чем вы думаете.
    Инструкция:
    1. Снять автомобиль с сигнализации (штатная)
    2.Открыть/закрыть дверь водителя
    3.10 раза повернуть ключ из положения «выключено» в положение «включено» на 15 секунд с нажатой кнопкой.
    4. Прозвучит сигнал (может не звучать).
    5. Открыть/закрыть дверь водителя.
    6. Нажмите любую кнопку брелока.
    7. Прозвучат 2 звуковых сигнала.

    Для программирования всех брелоков повторить шаги с 5 по 7.
    При утере одного брелока необходимо перепрограммировать все имеющиеся (максимум 4)
    Для выхода из режима программирования:
    8. Выключить зажигание.
    9. Прозвучат три звуковых сигнала.

    Вот и все.
    Эта информация не теоретическая, она практически отработана на нескольких автомобилях.

    П.С.
    Аналогичным образом крепятся брелки на Субару.
    ссылка «http://www.subaru-faq.ru/faq/index.php?ELEMENT_ID=142»

    Как «приучить» штатную сигналку к новому брелку? Ответ: По имеющейся информации, «родная» сигнализация (Subaru Security System) — сигнализация Кодовая сигнализация, по этому названию можно искать брелки (потом, конечно, проверять хотя бы визуальное совпадение с родной один).

    Для «обучения» сигнализатора новому брелку:

    1.Нажмите кнопку UNLOCK/DISARM на имеющемся брелоке.
    2.Открыть дверь водителя, сесть на место водителя, закрыть дверь водителя
    3. Вставить ключ зажигания в замок и за 15 секунд успеть 10 раз повернуться из положения LOCK в положение ON и наоборот. Остановитесь в положении ЗАБЛОКИРОВАНО. Сигналка мигнет один раз — система готова к программированию на новом брелке.
    4. не позднее 45 секунд — открыть дверь водителя. Закройте его снова.
    5. Нажмите и отпустите любую кнопку на новом брелке.Сигналка должна дважды вякнуть, указывая, что в ней прописан брелок.
    6. Если вам нужно запрограммировать больше брелоков, вернитесь к шагу 4. Всего в системе может быть записано до 4-х брелоков. Если больше не нужно, переходим к следующему шагу. Рекомендуется — прописать все 4 брелка (если их не так много, то имеющиеся брелки несколько раз), чтобы быть уверенным, что в сигналке нет старых брелков.
    7. Выньте ключ из замка зажигания.Сигналка должна трижды вякнуть, показывая, что вышла из режима программирования.
    8. Проверьте правильность работы всех вновь запрограммированных пультов дистанционного управления.

    Для удаления брелка из системы (например, в случае утери) таким же способом запрограммируйте все 4 брелока (старые будут удалены из памяти). Если нет 4, а есть, например, только один — прописываем его 4 раза. И будете уверены, что в сигналке нет других брелоков.

    При выписывании безделушек — следите, чтобы никто не слонялся и не пытался одновременно прописать вам какую-либо другую безделушку.

    Для управления охранным комплексом автомобиля есть специальное устройство — пульт. Это устройство представляет собой радиопередатчик, который связывается с основным блоком сигнализации в автомобиле на определенных частотах и ​​посылает уникальные импульсы, запускающие определенные «сигнальные» функции.

    Как настроить и зарегистрировать пульт дистанционного управления О сигнализациях автомобиля вы узнаете из информации ниже.

    Причины программирования пульта сигнализации

    После покупки нового автомобиля или установки только что купленной в магазине сигнализации, программирование брелка в этом случае встречается крайне редко.Другое дело, когда автомобиль был куплен на вторичном рынке, и на него уже был установлен охранный комплекс. В этом случае у вас нет гарантии, что ваш автомобиль будет в безопасности, ведь дубликат пульта может остаться у непорядочного бывшего владельца вашего автомобиля и он сможет им воспользоваться в любой момент. Решением этой проблемы может быть покупка и установка новой сигнализации, но это дополнительные затраты. Также можно воспользоваться функцией перепрограммирования брелоков, о которой пойдет речь в этой публикации.

    Как перепрограммировать брелок сигнализации

    Прежде чем приступить к перепрограммированию пульта сигнализации, стоит запомнить некоторые условия, при которых эта операция не принесет успеха. Во-первых, у каждой модели автосиграции свой индивидуальный брелок, который не подходит к другим охранным комплексам. Также стоит помнить, что все брелки, идущие в комплекте с вашей «сигналкой», придется перепрограммировать.
    Чтобы прикрепить брелок к сигнализации, процедура не очень сложная и ее сможет выполнить даже неопытный автомобилист, для этого нужно четко выполнять необходимые действия, описанные в инструкции.

    Каждая модель автосигнализации имеет свой алгоритм программирования брелка, однако перед входом в режим смены любого охранного комплекса автомобиля есть специальная кнопка под названием «Valet» или «Overread». Как правило, эти кнопки находятся в потайных местах салона автомобиля и о них знает только владелец, а если он вам не предоставил такую ​​информацию, вам придется найти ее самостоятельно. Есть несколько вариантов размещения этих кнопок. Иногда он может быть внутри блока предохранителей, который находится в салоне.Также в автомобилях иностранного производства кнопки «Valet» или «Overread» могут быть установлены под панелью с надписью «Fuse». Если этой кнопки нет в намеченных местах, придется внимательно изучить все пространство под приборной панелью, в бардачке, под рулевой колонкой. Если такая кнопка не устанавливалась, то ее роль может выполнять замок зажигания, как правило, этот вариант относится к штатным сигнализациям.

    Читайте также: Как поймать танкер под водой

    Как и зачем привязывают брелки автосигнализации.Видео

    А теперь непосредственно о том, как прописать брелок сигнализации . Запускаем функцию режим программирования (Valet mode), для этого есть специальная комбинация нажатия кнопки «Valet», это своеобразный защитный код, защищающий охранную систему от несанкционированного доступа. Кстати, этот код изменить нельзя, он задается производителем и указывается в документации к устройству. Если вы потеряете код, вам придется обратиться в сервис.

    Как прописать брелок сигнализации

    Каждая кнопка на пульте имеет свой номер:
    «1» — охрана включена
    «2» — охрана выключена
    «3» — канал ch3 для программирования
    «4» — канал ch4 для программирования
    «5» — настройка сигналы дистанционного управления

    Как защелкнуть брелок с сигнализацией Sheriff

    Для успешного программирования ПКП Шериф необходимо соблюдать правило — каждая операция должна выполняться в течение 5 секунд.При превышении этого интервала устройство автоматически выходит из режима Valet mode , в этом случае вам придется повторно ввести секретный код на кнопку Valet и войти в режим обслуживания. Также выходом из этого режима может стать выключение зажигания, что сопровождается одним коротким сигналом, а затем продолжительным звуком сирены.

    Алгоритм действия

    Выключите сигнализацию и поверните ключ зажигания во второе положение.

    1. Делаем тройное нажатие кнопки Valet.Об успешном действии будет сигнализировать одиночный сигнал.
    2. Сигнал тревоги готов к перепрограммированию.
    3. Повторяем предыдущее действие, после чего сирена подаст несколько коротких сигналов и один длинный.
    4. Удерживать кнопку 1 на первом пульте, продолжительный сигнал сирены укажет на успешное перепрограммирование брелока.
    5. Такую же операцию проводим на всех имеющихся пультах.
    6. Выход из режима программирования будет при выключении зажигания и паузе 5 секунд

    Как защелкнуть брелок автосигнализации Sheriff

    Как защелкнуть брелок-сигнализацию Tomahawk

    Прописать Брелок Сигнализации Томагавк можно, так как сигнализация Шериф может быть записана в память не более 4-х пультов.

    Читайте также: Схема подключения автосигнализации CENTURION

    Обвязка брелка Tomahawk TW-9010 и TZ-9010

    1. Поверните ключ зажигания в положение 2
    2. Нажмите и удерживайте кнопку Valet
    3. После четырех сигналов сирены отпустить кнопку Valet. После этого система переходит в сервисный режим (Valet mode)
    4. Нажмите и удерживайте одновременно кнопки управления звуком на пульте дистанционного управления и кнопку открытия багажника.
    5. Одиночное звуковое оповещение послужит для привязки первого брелока, двойной сигнал — второго и т.д.
    6. После программирования ждем более 5 секунд, после чего система сама выйдет из режима программирования. Если брелки не принимали участие в привязке, они автоматически удаляются из памяти системы.

    Брелок для ключей моделей Tomahawk Z-5, TZ-9030, TW-9030, X-5

    1. Не включая зажигание, нажмите кнопку Valet семь (7) раз. Поворачиваем ключ зажигания во второе положение, после чего должны прозвучать 7 сигналов сирены, что будет означать успешный вход в режим программирования.
    2. На первой панели удерживать кнопки 1 и 2 после того, как прозвучит одна сирена, можно считать процедуру привязки первой панели выполненной. Таким же образом можно зарегистрировать второй охранный пульт, только тогда система будет издавать уже два сигнала, третий пульт — три сигнала, четвертый — пять.
    3. Для выхода из режима программирования выключите зажигание, как просигнализируют габаритные огни, они должны мигнуть 5 раз.
    4. Если в системе нет активности в течение 10 секунд, она автоматически выходит из режима обслуживания.

    Перепрограммирование брелка-сигнализации Tomahawk X-3

    1. Поворачиваем ключ зажигания во второе положение и нажимаем кнопку Valet на шесть секунд, после этого вы услышите четыре сигнала сирены, что будет означать вход в сервисный режим.
    2. Далее, как и в предыдущей инструкции, удерживать кнопки 1 и 2 до тех пор, пока сигнальный сигнал не даст знать об окончании привязки брелка. Так же действуем вторым, третьим и четвертым пультом, соответственно будет подано 2-3-4 сигнала.

    Перепрограммирование брелка сигнализации StarLine

    1. Выключить сигнализацию
    2. Нажмите Valet шесть раз
    3. Поверните ключ зажигания во второе положение. Ждем семерых оповещений сирины и световой индикации на пульте.
    4. Нажимаем на пульте, который с дисплеем, одновременно держим первую и вторую кнопки, пока не услышите звуковой сигнал. Пульт, который без экрана программируется так же, с зажатыми кнопками «3» и «4».
    5. Те же операции проводим в отношении других пультов сигнализации StarLine, после чего поворачиваем ключ зажигания в положение «0».
    Брелок для записи кода

    1. При выключенном зажигании нажмите кнопку VALET 7 раз.

    2. Включите зажигание. Последуют 7 гудков сирены и 7 вспышек светодиодного индикатора.

    3. Одновременно нажмите и удерживайте кнопки 1 и 2, чтобы записать первый брелок. В подтверждение успешной записи пульта прозвучит 1 сирена.Если в течение 10 секунд сигнализация не получит сигнал брелока, то она автоматически выйдет из режима записи, последуют 5 вспышек габаритов.

    4. Повторите шаг 3 для всех записанных брелоков. Запись каждого нового пульта подтверждается соответствующим количеством звуковых сигналов.

    5. Выключите зажигание. Последуют 5 вспышек габаритов, подтверждающих выход из режима записи.

    StarLine A6, A8, A9

    Брелок с записью кода

    Всего в памяти сигнализации может храниться 4 брелка.Коды брелка записываются при выключении режима охраны в следующем порядке:

    1. Включить зажигание.

    2. Нажать сервисную кнопку на 6 секунд и отпустить после 4 звуков сирены.

    3. Одновременно нажать кнопки 1 и 2 брелока с ЖК-дисплеем до появления одного сигнала сирены, подтверждающего запись первого брелока в память системы. (Для записи дополнительного пульта без дисплея нажмите кнопки 3 и 4 одновременно).

    4. Повторите шаг 3 для всех записанных брелоков. Запись каждого брелока подтверждается соответствующим количеством звуковых сигналов. Если в течение 6 секунд система не получит сигнал брелока, она автоматически выйдет из режима записи, последуют 5 вспышек.

    5. Выключите зажигание.

    Внимание! При записи новых брелоков необходимо перезаписывать старые, иначе они будут удалены из памяти сигнализации.

    Двигатель ЗМЗ-24Д: характеристики, описание, ремонт

    Силовой агрегат ЗМЗ-24Д входит в серию легендарных двигателей для Волги.Разработан и внедрен силовой агрегат ОАО «Заволжский моторный завод». Мотор находился в эксплуатации недолго, и ему на смену пришел не менее легендарный — ЗМЗ-402.

    История

    При разработке нового ГАЗ-24 потребовался для него новый двигатель, так как силовой агрегат ГАЗ-21 не удовлетворял предъявляемым требованиям. Разработку поручили конструктору Горьковского автозавода Гарри Вольдемаровичу Эварту.


    В отличие от старой серии двигатель ЗМЗ-24Д получил ряд доработок.Была изменена конструкция блока цилиндров и системы охлаждения. Но в 1972 году серия силового агрегата уже не производилась, так как ремонт и обслуживание были слишком дорогими.

    Характеристики

    Во времена Советского Союза широко использовался двигатель ЗМЗ-24Д, а автомобили с этим двигателем сейчас можно встретить даже в СНГ. Помимо «Волги», силовой агрегат применялся на УАЗ-469. На базе силовой установки были разработаны УМЗ-417 и 421.

    Представьте себе характеристики ZMZ-24d в таблице:

    8 клапанов

    9007 9

    INDER

    7

    3

    3

    Завольжский моторный завод ОАО

    модель

    ЗМЗ-24Д

    Топливо

    газ или газ

    инжекторный

    Карбюратор

    Конфигурация

    L4

    Двигатель мощность

    95 л с.(Возможность увеличения мощности)

    поршневой механизм

    4 Pistons

    клапана

    8 клапанов

    поршня (диаметр)

    92 мм

    поршень (инсульт)

    92 мм

    Блок и голова (материал исполнения)

    алюминий

    Resource

    250 000 км

    1-2-4-3

    1-2-4-3

    зажигание

    Контакт или безантакты (набор самих автомобилей)

    Сервис

    Техническое обслуживание ЗМЗ-24Д простой, потому что двигатель конструктивно прост.Замена моторной смазки и, соответственно, масляного фильтра производится один раз в 10 000 км. С целью увеличения ресурса силовой установки рекомендуется сократить срок до 8000 км и использовать только качественные газосмазочные материалы.




    Так как двигатель давно не производится, рекомендуется после капитального ремонта перевести двигатель на полусинтетическое масло. Смена фильтров осуществляется при каждом плановом техническом обслуживании.

    Каждое второе ТО, необходимо менять топливный и воздушный фильтры. Также рекомендуется проверить свечи зажигания и бронепровода. Регулировка клапанов проводится каждые 30-40 тыс. км.

    Ремонт

    Ремонт двигателей ЗМЗ-24Д и других серии производится по аналогии. Так что даже в худшем состоянии этот силовой агрегат поддается ремонту. Демонтаж может провести даже начинающий автомобилист за несколько часов.

    Капитальный ремонт двигателя потребует дополнительного специального оборудования.Для начала нужно протестировать головку блока и определить наличие трещин и отверстий. Если таковые присутствуют, то стоит попробовать заварить их с помощью аргоновой сварки. Если проблема не устранена, головку блока цилиндров придется заменить.


    Расточка блоков производится на специальном стенде. Ремонтные размеры 92,5 мм и 93,0 мм. В редких случаях может быть применен ремонт 93,5 мм. Если размер повреждения поршневой группы превышен, то агрегат монтируют гильзовым до стандартного или ремонтного размера.


    Коленчатый вал необходимо осмотреть на наличие царапин, трещин или повреждений. Обязательна притирка кулачков под вкладыши. Ремонтные размеры 0,25, 0,50 и 0,75 мм. В некоторых случаях используется ремонтный размер 1,00. В этом случае есть вероятность поломки коленчатого вала под нагрузкой, что повлечет за собой замену двигателя.

    Тюнинг

    Так как в автомобиле минимум электрики, обычно тюнингуют только механическую часть. В первую очередь профессионалы проводят растачивание блока цилиндров.Поршневая группа производства ATF идеальна для установки. У нее небольшой вес.

    Вторая ступень — проточка коленвала под спортивные вкладыши и шатуны. Все вместе значительно облегчает вес силового агрегата. Далее идет финальная стадия инъекции. Вместо штатного карбюратора можно установить от ВАЗ-2107 или заменить головку на моноинжектор.

    Следующий этап тюнинга — замена системы зажигания. Изначально ЗМЗ-24Д имеет контактный, но автомобилисты заменяют его либо на бесконтактный, либо вообще устанавливают безключевой курок.Также не забывайте, что необходимо поменять катушку зажигания, свечу зажигания и бронепровод.


    Последний шаг – установка спортивной системы охлаждения. В этом случае некоторые трубы придется подбирать индивидуально, так как Кит-кит на ЗМЗ-24Д найти не получится, его просто не будут производить. Также рекомендуется установить электровентилятор для лучшего охлаждения продвинутого мотора, который будет больше греться.

    Выход

    Мотор ЗМЗ-24Д — классика советского автомобилестроения.Двигатель получился мощным и надежным, но частый и дорогостоящий ремонт вынудил конструкторов доработать силовой агрегат, который впоследствии получил другую маркировку.

    XR-1000/1500 РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

  • Страницы 2 и 3: Федеральная комиссия по связи R
  • Страницы 4 и 5: Глава 4 — Эмуляции и побег c
  • Страницы 6 и 7: Коды управления подачей бумаги ….. ……
  • Страницы 8 и 9: Руководство пользователя Дополнительный аксессуар
  • Страницы 10 и 11: Снимите верхнюю крышку, подняв
  • Страницы 12 и 13: Возможно, вам потребуется установить некоторые DIP-переключатели
  • Страница 14 и 15: 5 Включите питание с помощью выключателя
  • Страница 16 и 17: 7 Теперь нажмите кнопку @5SE3.p
  • стр. 18 и 19: В дополнение к этим индикаторам, th
  • стр. 20 и 21: РАБОТА С БУМАГОЙ Следующие разделы
  • стр. 22 и 23: Микроподача Устройство микроподачи
  • стр. 24 и 25: Когда вы нажмите ‘ OKi&’, но
  • Страницы 26 и 27: Меню печати Это меню позволяет вам
  • Страницы 28 и 29: Заводские настройки Ниже приведены
  • Страницы 30 и 31: 1OOOOh — 10h = FFFOh и результат
  • Стр. 32 и 33: Управление стилем шрифта и набором символов
  • Стр. 34 и 35: Выбор основного набора символов 7 1Bh
  • Стр. 36 и 37: Коды управления шагом шрифта Установка пикса
  • Стр. 38 и 39: 1 Установка или отмена пика пропорциональный p
  • Стр. 40 и 41: Выберите режим печати I Cn> 1 1Bh 49h
  • Стр. 42 и 43: Выберите верхний/нижний индекс
  • Стр. 44 и 45: Установите междустрочный интервал равным W72 дюйма cEsc>
  • Стр. 46 и 47 : Обратная подача в начало страницы cESC>
  • Страница 48 и 49: Выберите вертикальный формирователь (VFU) cha
  • Страница 50 и 51: Установите левое поле 1 1Bh 6Ch Cn> Bot
  • Страница 52 и 53:

    1 Восстановите настройки вкладок по умолчанию

  • Страница 54 и 55:

    Переместите печатающую головку \ cd> 1Bh 5Ch Cd>

  • Страница 56 и 57:

    1 Определить черновой символ(ы) загрузки

  • Страница 58 и 59:

    Выбрать загружаемый/стандартный символ

  • Страница 60 и 645: 108-dot t double-speed double-de

  • Стр. 62 и 63:

    1 Отмена управления MSB Оба I # I 1B

  • Стр. 64 и 65:

    Отменить выбор принтера (каретка 15” mo

  • Стр. 66 и 67: 10147: 10147 /disable big character print

  • Стр. 68 и 69:

    i Установить/отменить немедленный режим i 1Bh

  • Стр. 70 и 71:

    Выбрать/отменить Курсив Оба ( (

  • Стр.
  • Страница 74 и 75:

    Переключатели 1 и 2 используются для определения

  • стр. 76 и 77:

    Электропитание Если индикатор POWER

  • стр. 78 и 79:

    Подача бумаги Если листовая бумага (w

  • стр. 80 и 81:

    Установка не

  • Page 82 и 83:

    REABBONE Замена ленты Используется

  • стр. 84 и 85:

    Замена печатающей головки Это №

  • Page 86:

    Диагностика передней панели и тестирование MOD

  • 89 и 90:

    Шестнадцатеричный режим дампа В этом режиме

  • Страница 91 и 92:

    8 Повторите процесс для всей печати

  • Страница 93 и 94:

    95 и 96:

    Графика жесткая копия на ПК-Compatib

  • Page 97 и
  • Page 97 и 98:

    1310 1320 1330 1340 1350 1360 1370

  • стр. 9000 и 100:

    4130 Данные 2,124, 0, 1130, 0, 0,124

  • Страница 101 и 102:

    Настройки шрифта: I.3 r

  • Стр. 103 и 104:

    глава 8 СПЕЦИФИКАЦИИ Печать s

  • Стр. 105 и 106:

    Тип ленты . . . . . . . . . . . .

  • Page 10 70013
  • Page 107 и 108:

    Глава 9 Наборы символов Это Chapt

  • Page 10 и 110:

    II @ AIBI C I 01 EL FI I 4192 A

  • Page 111 и 112:

    IBM Набор символов ## 2 0 1 2 3 4 5 6

  • Page 113 и 114:

    IBM Набор символов #i Другое Чаракта 9000 и 116:

    Опубликовано в :  Разное
    Метки :
  • Оставить ответ
