Регулировка развал схождения на ваз 2107 своими руками

Рулевая трапеция ВАЗ-2107: какая лучше, особенности замены | Автор топика: Nectarios

Рулевая трапеция ВАЗ-2107 – это наконечники и тяги, объединенные в одну конструкцию.

Она необходима для того, чтобы поворачивать передние колеса – передается усилие от рулевого колеса к редуктору, а от последнего к тягам. Если наконечник или тяга выйдет из строя, то это приводит не только к неудобствам при езде, но и к аварии – управление автомобилем становится небезопасным.

Самостоятельно сделать замену элементов рулевой трапеции можно относительно быстро, но вот настройку развала и схождения лучше проводить на специализированном оборудовании. А точность настройки «дедовскими» методами оставляет желать лучшего.

Где расположена трапеция?
ВАЗ 2107 рулевая трапеция

Рулевые наконечники и тяги расположены в нижней части моторного отсека, в непосредственной близости к салонной перегородке. Увидеть их можно на подъемнике или эстакаде, либо же при выворачивании руля в крайнее положение.

Конструкция трапеции состоит из таких элементов:

Две боковые тяги (левая и правая короткие).
Одна средняя тяга.
Наконечники – общее количество 6 штук.
В конструкции также присутствует маятниковый рычаг – устанавливается он на правой стороне в подкапотном пространстве.

Как определить поломку трапеции?
Основные симптомы, по которым можно понять, что наконечники тяг вышли из строя:

Увеличение свободного хода (люфта) рулевого колеса.
Появляются стуки в рулевой системе.
Слишком быстрый износ резины (либо неравномерный).
Резина быстро изнашивается при нарушении углов схождения передних колес. Также подобные симптомы появляются при деформации непосредственно рулевой тяги. Автомобиль при этом уходит с траектории, углы развала и схождения довольно сложно настроить.

Диагностика элементов трапеции
рулевая трапеция ВАЗ 2107 цена

Но перед тем, как осуществить замену рулевой трапеции ВАЗ-2107, нужно точно убедиться в ее неисправности.

Для этого нужно выполнить такие действия:

Установите автомобиль на смотровой яме или эстакаде, чтобы доступ к элементам рулевого управления был облегчен.
Проведите осмотр рулевых наконечников. Обратите внимание на пыльники – на них не должно быть трещин и порезов. Люфт шарниров не должен превышать 1, 5 мм.
Подергайте наконечники и прислушайтесь к тому, есть ли звуки. Если доносятся стуки, то наконечник подлежит замене – ремонтировать его бесполезно, хотя и имеется такая услуга.
У рулевых тяг износа практически нет – они только гнутся в результате ДТП или наезде в большие ямы.
Не стоит пытаться выпрямить тягу – она изготовлена из очень прочного металла, чтобы это сделать, необходимо приложить огромное усилие. Кроме того, прочность металла нарушается после такого «ремонта».

Инструменты для ремонта

Для того чтобы заменить элементы рулевой трапеции ВАЗ-2107, нужно приготовить такие инструменты:

Накидные и рожковые ключи.
Плоскогубцы.
Съемник наконечников.
Демонтировать тягу рулевой трапеции ВАЗ-2107 лучше всего при помощи специального устройства. Обязательно купите съемник – он стоит не очень дорого, но с ним работа ладится.

замена рулевой трапеции ВАЗ 2107

Извлечь пальцы наконечников из отверстий очень сложно – они конической формы, очень часто прикипает металл. Вы сможете выгадать, если купите универсальный съемник – он вам пригодится и при ремонте подвески (для снятия шаровых опор).

Проведение замены: пошаговое руководство
Сразу нужно определиться с тем, сколько тяг и наконечников требуется заменить. Исходя из этого, можно понять, стоит менять в сборе рулевую трапецию ВАЗ-2107, либо же отдельные ее элементы. Иногда оказывается, что целиком заменить трапецию намного эффективнее – срок службы у нее оказывается намного выше, нежели восстановленной.

Для замены вам потребуется выполнить такие манипуляции:

Установите автомобиль на смотровой яме или эстакаде. Обязательно нужно снять колесо, со стороны которого будет проводиться ремонт.
Распрямляете и вынимаете шплинт, после чего можно выкрутить гайку с пальца наконечника. Делаете это при помощи ключа на «22».
На након

Никита (Castulo) Полезно!

Tags: Регулировка развал схождения на ваз 2107 своими руками

Не выставляется развал, одна из причин.

как починить развал схождения на ваз 2107 | Автор топика: Лилия

Пётр на сто заехать. без стенда ты не выставишь никак

Антонина Гнать машину на стенд развал-схождение.

Максим надо взять и прикрутить завал расхождение и выровнять параллельно друг другу!

Алина Его не надо чинить. Надо регулировать на стенде. Оч я сомниваюсь что в домашних условиях это возможно.

Мария сначала на диагностику ходовой и рулевого, а потом если ничего менять не надо на сход-развал.

Регулировка сход развала ВАЗ 2110

Как самостоятельно регулировать развал-схождение в домашних условиях?

Регулировка схождения колес.

регулировка угла развала и кастера.

Регулировка угла развала колес Ваз-2107.

Угол кастера на ваз 2110 своими руками.

Проверка и регулировка углов установки колес.

Lada 2109 Светло-серебристый.

Развал-схождение своими руками.

Сход-развал своими руками.

Развал схождение колес своими руками + видео.

Передняя подвеска.Углы установки передних колес.

12.2. Углы установки передних колес.

Диагностика и регулировка развал-схождения колес в Твери- Колесо.69.

Проверка и в то же время регулировка развала и схождения на автомобиле.

Установка передних колес: а — развала; б — схождения.

Развал схождение Ваз-2110.

Ремонт передней стойки ваз 2110.

Так выполняется регулировка.

Замена передних амортизаторов в машине Ваз 2110.

BMW E38 Club — Развал передних колес!

Lada 2110 1. 6 16V Silver Arrow.

Кастер конечно ахтунг -1гр.45′ слева и +0гр.45′ справа, но цена н…

Как правильно отрегулировать заслонки печки 1118

Регулировка схождения колеса.

Устройство термостата ваз 2109.

регулировка угла развала и схождения.

развал-схождение-1.

Самостоятельная регулировка развал-схождения.

На примере 2110.

схождения колёс (рекомендуемый способ): 1 — переднее колесо, 2 — леска, Как…

Фото регулировка развала колес.

Развал-схождение.

Не работает задний…

. ..Машина только что из ремонта передней подвески и рулевых тяг с автосерви…

Как сделать развал-схождение своими руками.

Как сделать сход развал на чери амулет.

Подвесной подшипник ваз 2106.

ВАЗ 2107 | Проверка и регулировка углов установки колес

7.3.8. Проверка и регулировка углов установки колес

ОБЩИЕ СВЕДЕНИЯ

Регулировка развала передних колес
1 – болт крепления кронштейна балки;

2 – кронштейн балки передней подвески;

3 – балка передней полвески


Регулировка схождения передних колес
1 – контргайка;

2 – рулевая тяга;

3 – наконечник тяги


Проверка угла поворота передних колес
а – расстояние между шиной и рычагом передней подвески

Регулировку углов установки колес рекомендуется выполнять на станции технического обслуживания.

Углы установки колес надо регулировать, если снимались следующие детали:

 – рычаг передней подвески;
 – поворотный кулак;
 – рулевая тяга или наконечник рулевой тяги;
 – рулевой механизм;
 – балка передней подвески;
 – стойка передней подвески;
 – кронштейн балки передней подвески;
 – стабилизатор поперечной устойчивости;
 – задний мост.

Регулировку выполняют:

 – при исправном рулевом управлении и ходовой части;
 – при нормальном давлении воздуха в шинах;
 – при разнице в высоте протектора слева и справа не более 2 мм;
 – при снаряженной массе автомобиля.


Предупреждение

Если при проверке углов установки колес полученные значения отличаются от указанных, нужно в первую очередь проверить поперечный наклон кузова автомобиля.


Проверка и регулировка схождения передних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверить и при необходимости отрегулировать развал передних колес.
2. Проверить развал задних колес.
3. Проверить схождение задних колес.
4. Проверить и при необходимости отрегулировать схождение передних колес.

Регулировка развала передних колес

Развал колес регулируют смещением кронштейнов балки передней подвески (см. табл. Углы установки передних колес).

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте затяжку болтов 1 (см. рис. Регулировка развала передних колес).
2. Переместите кронштейн 2 балки так, чтобы развал колес с обеих сторон был одинаков.
3. Проверьте угол наклона оси поворота колеса.
4. Замените болты 1 и затяните их моментом 70 Н·м, затем доверните на 90°.

Проверка развала задних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
Угол развала задних колес не регулируют. Если он отличается от номинального (см. табл. Углы установки задних колес), замените балку заднего моста.

Проверка схождения задних колес
ПОРЯДОК ВЫПОЛНЕНИЯ
Схождение задних колес не регулируют. Если оно отличается от номинального (см. табл. Углы установки задних колес), замените балку заднего моста

Регулировка схождения передних колес

Схождение передних колес регулируют изменением длины рулевых тяг. При регулировке колеса должны быть установлены в положение прямолинейного движения (см. табл. Углы установки передних колес).

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Ослабьте затяжку контргаек 1 (см. рис. Регулировка схождения передних колес) с обеих сторон.
2. Поворачивая рулевые тяги 2 ключом за шестигранники, добейтесь требуемого схождения колес. При этом длина правой и левой тяг должна быть одинакова.
3. Затяните контргайки 1.
Предупреждение

После поворота рулевых тяг защитные чехлы рулевого механизма не должны быть перекручены.


4. Еще раз проверьте схождение колес и при необходимости повторите регулировку.

Проверка и регулировка угла поворота передних колес

Углы поворота передних колес регулируют изменением длины рулевых тяг.

Проверку и регулировку выполняйте в следующих случаях:

– разница максимальных углов поворота правого и левого колес превышает 2°;
– при максимальном повороте колесо касается деталей подвески или кузова;
– радиус поворота автомобиля налево отличается от радиуса поворота направо.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поверните рулевое колесо в крайнее положение сначала в одну, а затем в другую сторону и измерьте расстояние а (см. рис. Проверка угла поворота передних колес) для правого и левого колеса. Полученные значения должны быть одинаковыми.
2. Ослабьте затяжку контргайки 1 (см. рис. Регулировка схождения передних колес) и, заворачивая или отворачивая рулевую тягу, добейтесь требуемого угла поворота колеса.
3. Отверните или заверните рулевую тягу с другой стороны на такое же число оборотов. Затем затяните контргайки 1.
4. Проверьте и при необходимости отрегулируйте схождение колес.

Проверка отклонения заднего моста от движения по прямой

Отклонение заднего моста не регулируют.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте схождение правого и левого задних колес.
2. Рассчитайте отклонение. Если значение схождения правого и левого колес имеют одинаковые знаки (положительные или отрицательные), нужно из большего значения вычесть меньшее и разделить пополам. Например: схождение левого колеса +15`, правого колеса +5`, тогда (15 — 5)/ 2=5. Значит, отклонение заднего моста равно 5`. Если значение схождения правого и левого колес имеют разные знаки, нужно их абсолютные значения сложить и разделить попалам. Например: схождение левого колеса +15`, правого колеса — 5`, тогда (15 + 5)/ 2 = 10. Отклонение заднего моста равно 10`.

Углы установки передних колес

Параметр

Стандартная подвеска

Подвеска с увеличенным клиренсом

Схождение колес

0° ± 10`

0° ± 10`

Разность углов поворота колес при повороте колеса на 20°

-1°30` ± 20`*
55` ± 20`**

-1°28` ± 20`*

Разность углов поворота колес при максимальном угле поворота

6°50`*
4°5`**

6°50`*

Угол развала колеса

-30` ± 30`

-15` ± 30`

Максимальная допустимая разность углов развала правого и левого колес

30`

30`

Угол наклона оси поворота колеса

4°28` ± 30`*
2°51` ± 30`**

4°14` ± 30`*


* Рулевое управление с усилителем.
** Рулевое управление без усилителя.

Углы установки задних колес

Параметр

Стандартная подвеска

Подвеска с увеличенным клиренсом

Схождение колес

20` ± 10`

15` ± 10`

Угол развала колеса

-1°25` ± 10`

-1°25` ± 10`

Максимальная допустимая разность углов развала правого и левого колес

30`

30`

Максимальное допустимое отклонение заднего моста от движения по прямой

20`

20`

Персональный сайт — Регулировка передней подвески (ВАЗ 2101-2107)

gggggggggggggggggggggggggg
Расценки на услуги по регулировке передней подвески автомобилей ВАЗ 2101 – 2107
Виды регулирвок Цена Валюта Примечание
1 Осмотр автомобиля 20 грн
2 Проверка на стенде 40 грн
3 Схождение 60 грн
4 Развал – схождение 80 грн
5 Перестановка рулевого колеса 40 грн
6 Перестановка передних колес 20 грн
7 Регулировка подшипника передней ступицы 20 грн
8 Регулировка подшипника передней ступицы со снятием колеса 30 грн
9 Регулировка рулевой колонки 30 грн

Развал-схождение

Хороший «развал» всегда был проблемой для автомобилистов. Мастерские по «развал-схождению» заполонили все города Украины. Многие из них оснащены по последнему слову техники.А найти стоящего мастера все равно зачастую остается проблемой для клиента. Поэтому основным критерием выбора была и остается информация, полученная от друзей и знакомых, а не реклама на улицах, в газетах и по TV.

В самом распространенном случае развал-схождение делается после каждой замены любой детали подвески, иначе говоря, после каждого, даже самого мелкого ремонта. Например, замена верхней опорной чашки только одной стойки вызывает незаметный крен автомобиля (около 2 мм) и изменяет углы развала-схождения всех колес. Всегда пользуйтесь услугами специалистов, имеющих в своем распоряжении компьютерный стенд для регулировки развала-схождения. На таком стенде опытный мастер сможет найти незаметные на ощупь люфты, благодаря чему вы будете своевременно проинформированы о предстоящем ремонте ходовой части машины.

Даже если вы ничего не делаете с подвеской, со временем пружины под нагрузкой постепенно просаживаются, из-за чего немного уменьшается дорожный просвет. Конструкция подвески устроена так, что от положения колеса по высоте меняется угол развала и угол схождения данного колеса, поэтому развал-схождение желательно проверять и при необходимости регулировать раз в год, желательно весной. Если вы установили на машину новые пружины, делайте развал сначала сразу после ремонта, затем через месяц, так как дорожный просвет за это время уменьшится на 2-3 см. Поэтому меняйте пружины перед зимой – так вы сможете свести к минимуму износ резины из-за постоянно меняющихся углов развала-схождения. Делайте развал-схождение каждый раз, когда вы изменяете дорожный просвет автомобиля с помощью проставок или другим способом. Причем когда вы меняете колеса на другие — большего или меньшего размера — развал-схождение делать не надо, так как углы от этого не изменяются. Для наилучшего поведения машины на дороге и наименьшего влияния на углы установки колес используйте колеса одинакового размера и диски одинаковой ширины.

Если вы устанавливаете на машину какое-либо тяжелое оборудование весом 30 кг на заднюю ось или 100 кг — на переднюю, обязательно делайте развал-схождение. Независимо от того, где был размещен добавочный груз в машине, развал-схождение придется делать для всех четырех колес.

Итак, вам необходимо сделать развала и схождения (в дальнейшем РС). Что нужно сделать перед визитом на сервис?
• Покрышки слева и справа должны иметь одинаковую размерность и быть идентичны по модели.
• Все четыре колесных диска должны быть абсолютно одинаковые по всем параметрам (посадочный диаметр, ширина, вылет). Это условие особенно важно для регулировок на компьютерных стендах.
• Параметры дисков должны соответствовать техническим требованиям вашего автомобиля. Так, например, нежелательно ставить на ВАЗ-08(09) диски от «классики» и наоборот, т. к. они имеют разный вылет, что приводит к изменению плеча обката колеса, заданного конструкцией подвески. То же самое будет при использовании на Ниве волговских дисков и вообще — дисков с вылетом меньше штатного.
• Если ваше желание сделать РС связано с установкой нового комплекта резины, то не спешите устанавливать резину на автомобиль, пока как следует не продефектуете ходовую часть и не устраните неисправности. Частенько бывают такие случаи, когда клиент, «переобувшись», приезжает на РС, а мастер находит у него какую-то неисправность, не позволяющую сделать эту операцию. Хорошо, если этот дефект можно устранить на месте, но бывает так, что неисправность имеет более глобальный характер, что не позволяет устранить ее сейчас же, т. к. требует от клиента больших материальных затрат. И приходится ему энное количество времени ездить на новой резине без РС, что иногда бывает губительно для оной.
• Обратите внимание, какое положение занимает руль вашей машины при движении по прямой и одинаковое ли количество оборотов он имеет влево и вправо от этого положения. Впоследствии, заострите внимание мастера на этой информации.
• Выровняйте давление в колесах согласно инструкции.

Конечно, все перечисленные выше пункты хороший мастер по РС должен отследить сам. Но это уж, как говорится, на кого нарветесь. Поэтому лучше перестраховаться.

И вот, вы уже у ворот автосервиса. Если вы здесь впервые и никто из ваших знакомых здесь тоже не бывал, то основная задача не нарваться на откровенную «лажу». Несколько советов.

• Не мешало бы поинтересоваться, имеется ли у сервиса сертификат качества на данный вид услуг.
• Узнайте, какой объем работ входит в предложенные расценки. До сих пор еще существуют «заповедники», где ограничиваются только развалом и схождением, а про кастер и слыхом не слыхивали, не говоря уж о смещениях передней и задней осей и т. д.
• Внимательно наблюдайте за процессом проверки и регулировки.

Процесс регулировки РС

Перед началом регулировки опытный мастер должен внимательно осмотреть машину, произвести диагностику ходовой части, проверить давление в колесах. При обнаружении недостатков поставить в известность клиента и отсрочить выполнение РС до устранения неисправностей.
Обязательной составной частью подготовительных операций является операция «компенсации биения обода колеса». Практически любой колесный диск имеет искажения геометрической формы. Чтобы исключить влияние этих искажений на результаты регулировки и проводится операция «компенсации». Внешне это выглядит так: вывешивается передний (или задний) мост автомобиля, навешиваются приборы на колеса, и каждый прибор индивидуально регулируется под то колесо на котором он находится. В принципе этих тонкостей знать рядовому автолюбителю необязательно. Но если вы вдруг заметили, что мастер пропустил эту операцию, это должно вас насторожить. Исключение составляют стенды последнего поколения (т. н. 3D-технология), где «компенсация» производится без вывешивания мостов, а путем прокатывания машины взад-вперед.
Следующий этап: общая диагностика геометрии ходовой части согласно показаниям приборов и выявление недостатков, которые могут влиять на устойчивость и управляемость автомобиля независимо от качества регулировки РС (смещение лонжеронов, смещение мостов и т. п.).

Понятие РС вмещает в себя не только регулировку развала и схождения, но и замер и по возможности регулировку еще нескольких параметров, о которых я расскажу ниже.

Оптика, лазер или компьютер?

Перед клиентом всегда стоит вопрос, куда ехать: на оптический или на компьютерный стенд? Разрешу извечные споры на эту тему: можно сделать ОДИНАКОВО ПЛОХО как на первом, так и на втором. В конечном итоге все зависит от мастерства «развальщика» и от того, с какой любовью он относится к своему оборудованию и вообще — к своей профессии. Стенд может быть наикрутейшим, но если он не проходит регулярную проверку и не откалиброван должным образом, то вся его точность сводится на «нет».
Оптические стенды более просты, но надежны в эксплуатации. Правда, точность измерения на порядок ниже. Существенным недостатком оптических стендов является то, что он единовременно может диагностировать только одну ось (переднюю или заднюю). Как правило делается только «передок» и мы не видим, что творится с задним мостом. Между тем, погрешности углов заднего моста могут влиять на управляемость и устойчивость автомобиля в несколько раз сильнее, чем передний мост. На оптическом стенде не видно очень важного параметра — повернутости заднего моста, которая задает т. н. «угол движения» автомобиля. Поэтому при регулировке на оптическом стенде всегда остается вероятность того, что руль будет иметь некоторый наклон при движении а/м по прямой.
Компьютерный стенд с замкнутым контуром измерения свободен от этого недостатка. Кроме того, на нем знающий специалист легко может выявить все недостатки в геометрии кузова (была машина в аварии или нет), поскольку диагностируются оба моста одновременно, их взаимное расположение по отношению к оси симметрии автомобиля (повернутость, смещение и т. д.). Но оговорюсь сразу: существуют компьютерные стенды с незамкнутым контуром измерения и стенды старых годов выпуска с несовершенными программами. Их функциональность гораздо ниже предыдущих. Поэтому надо знать, куда ехать. Еще один «плюс» компьютерной регулировки состоит в получении документальной распечатки результатов регулировки. Другое дело, что не каждый в состоянии понять, что обозначают те или иные напечатанные там параметры.
Развал передний (Camber) — это угол наклона колеса по отношению к дорожному покрытию в вертикальной плоскости (угол «альфа» на рисунке). Если верхняя часть колеса наклонена к центру автомобиля, то развал отрицательный, если наружу, то положительный. В нашем случае развал составляет: для левого колеса — +33′ (минуты) для правого — +36′. Оба значения находятся в поле допуска. Важно! Левый и правый развал по величине должны быть максимально приближены друг другу. Разность между ними выражает следующий параметр. Разность развалов не должна превышать 30′, т. к. может вызывать увод а/м от прямолинейного движения.

Схождение переднее раздельное (Partial Toe) — угол между продольной осью автомобиля и плоскостью, проходящей через центр левого или правого колеса в отдельности. Схождение переднее суммарное (Total Toe) получается в результате арифметического сложения значений раздельного схождения. В нашем случае равно +15′, что находится в поле допуска.

Продольный наклон оси поворота — кастер (Caster) — угол между осью поворота колеса и вертикалью на виде сбоку. Кастер является очень важным параметром. Разница в значениях кастера для левого и правого колес свыше допустимых значений приводит к уводу а/м в сторону колеса, имеющего меньшее значение. Разность значений кастера выражается следующим параметром. Разность наклонов — получается в результате вычитания из большего значения кастера одного из колес — меньшего и не должна превышать 30′ (в нашем случае составляет 7′). Поперечный наклон оси поворота (King-pin) — то угол наклона оси поворота колеса в поперечной плоскости при виде спереди (угол «бета» на первом рисунке). Задается конструкторами для т. н. весовой стабилизации передних колес. На «Ниве» значения этого угла изменяются вместе с изменением развала.
Смещение передней оси (Set-back) — характеризует симметричность расположения передних колес относительно оси симметрии автомобиля. Передняя (задняя) ось — это линия, проведенная между центрами вращения левого и правого колеса соответственно. Внимание! Очень важный параметр! Чем ближе значение смещения оси к нулю, тем лучше. Положительное значение этого параметра говорит о том, что левое переднее колесо стоит несколько ближе к заднему, чем правое (в нашем случае +7′, это примерно 3,5 мм). При отрицательных значениях — наоборот. Поэтому этот параметр характеризует состояние передка кузова (смещение лонжеронов, погнутость элементов подвески и т. п.). Теоретически допустимое отклонение 20…30′. На практике — чем меньше, тем лучше. Перейдем к заднему мосту. Следующие четыре параметра (схождение раздельное, схождение суммарное, развал и разность развалов) аналогичны передним.
Угол движения (Trust-angle) — характеризует повернутость заднего моста относительно оси симметрии автомобиля. Внимание! Важный параметр! Чем ближе к нулю, тем лучше. Положительное значение означает повернутость вправо, отрицательное — влево. «Ноль» — мост стоит строго перпендикулярно оси симметрии автомобиля. Предельно допустимые величины: до 20 минут (но это нежелательно, т. к. даже при этих отклонениях автомобиль едет как бы немного боком, пусть даже незаметно на глаз, что приводит к плохому поведению а/м на дороге, особенно скользкой). Отклонения больше допустимых требуют оперативного вмешательства (даже на нерегулируемом мосту нужно изыскивать способ поставить его ровно).
Смещение задней оси (Set-back) — см. смещение передней (аналогично), но справедливо лишь для машин с независимым задним мостом.

Наиболее частые неисправности, проявляющиеся после регулировки РС

Руль стал стоять неровно при движении по прямой
Причин несколько:
1. Повышенный свободный ход рулевого управления. РС был выполнен без учета этого момента и при движении свободный ход выбирается влево или вправо, что приводит к небольшому наклону руля.
2. Автомобиль имеет повернутость заднего моста. РС был выполнен на оптическом стенде (он не видит и не учитывает этот параметр), либо на компьютерном стенде, но с выключенной функцией измерения угла движения автомобиля.
3. Разное давление в покрышках передних или задних колес (операцию выравнивания давления мастер должен был выполнить перед регулировкой РС).
4. Имеются скрытые дефекты ходовой части, которые по какой-либо причине не были обнаружены при дефектовке оной.
5. Иногда бывают случаи, когда руль изменяет угол своего положения даже при обычной перестановке передних колес между собой.

Примечание: Если помимо наклона руля одновременно присутствует увод автомобиля в сторону, то сначала нужно найти и устранить причину увода, а затем уже смотреть истинное положение руля.
Автомобиль уводит в сторону при движении по прямой

1. Проверьте влияние передних покрышек на увод, несмотря даже на то, что у вас новая резина. Поменяйте между собой левое и правое передние колеса. Если увод при этом переходит на противоположную сторону, то дело в резине. Пускайте колеса по кругу и ищите пару, на которой машина поедет ровно. Данная причина увода в последнее время встречается очень часто. Во всем виновато качество изготовления. Как говорят специалисты — это т. н. силовая неоднородность каркаса покрышки.
2. При выполнении РС был продиагностирован только передний мост автомобиля. Нужно продиагностировать задний мост. Возможно, причина кроется в нем (погнутости, деформации, смещения и т. д.).
3. Имеются скрытые дефекты ходовой части, которые не были обнаружены при дефектовке.
4. Некачественно выполнен РС. Требуйте переделать.

До регулировки РС машину не вело, но был износ резины, после РС появился увод
Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод, создаваемый резиной, был уравновешен уводом в противоположную сторону, создаваемым неправильным РС. Устраняем одну причину увода (в нашем случае — РС), вторая остается — появляется увод.

Регулировка развала и схождения на ВАЗ 2101-ВАЗ 2107

Главная › Новости

Опубликовано: 27.08.2018

8≛ Как сделать развал схождение колёс в гараже

Добро пожаловать!

Развал — под этим термином понимается то, как колесо у автомобиля будет стоять относительно вертикали. Если верхний край у колеса будет выведен наружи, то это значит то что развал положительный, а если тот же самый верхний край колеса будет находится во внутренней части автомобиля, то этот развал будет уже считаться отрицательным и обозначаться значением «-».

Примечание! При неправильно отрегулированном развале, а именно при отрегулированном развале лишь у одного переднего колеса, при езде автомобиль может уносить в сторону — это можно очень легко определить, при езде сняв руки с рулевого колеса!


Развал схождение своими руками

Схождение — этот термин означает то, как колёса будут сходится между собой относительно дороги. Вот к примеру на задне-приводных автомобилях колёса стоят под положительным углом, а на переднем приводе под отрицательным как показано на фото. А сделано это всё для того, чтобы при трогании с места и при дальнейшей езде колёса выравнивались и становились полностью ровно.


Рулевые тяги Ваз, Диагностика, советы.

При неправильно отрегулированном схождении, покрышки у автомобиля могут намного быстрее износится чем при отрегулированном схождении, поэтому всегда следите за ним и по возможности регулируйте!

Какие инструменты мне понадобятся для регулировки?

Для регулировки будет обязательно нужен штангенциркуль, а так же набор основных гаечных ключей, клещи вида «Кобра», обычная нитка небольшой длинны и необычная нить с привязанными на обоих её концах крючками.

Ещё вам понадобится брусок толщиной «22 мм», и ещё один брусок только уже толщиной «6 мм».

Когда нужно регулировать развал и схождение?

Они подлежат регулировки, при: Изменение траектории движения автомобиля, допустим вы едете прямо а автомобиль в это время уводит в сторону. А так же при видимых отклонений заданных углов установки колёс, в связи с этим будет наблюдаться неравномерный и преждевременный износ шин, а так же повысится расход топлива автомобилем и вследствие чего из-за этого могут преждевременно выйти из строя детали подвески. Ещё проверять развал и схождение нужно после аварии, при которой были повреждены и заменены необходимые детали подвески.

Примечание! Более точную проверку установки колёс необходимо проверять в специализированной мастерской на специально стенде. Но если у вас нет на это средств, то вы практически с таким же успехом можете отрегулировать углы положения колёс, не пользуясь для этого стендом!

А так же при регулировки, обратите особое внимание на элементы подвески, потому что при неисправностях подвески или при обнаружение люфта у большинства её деталей, установка углов колёс ни к чему не приведёт!

Подготовка к регулировки:

1) В начале для более точной регулировки углов колёс, рекомендуется нагрузить автомобиль дополнительным весом в «320 кг». К примеру можно посадить «4-ре» человека в автомобиль и груза около «50 кг».

2) Теперь проверьте сколько топлива находится в топливном баке, если мало то доведите до нормы, потому что бак обязательно должен быть полностью заправлен.

3) Далее проверьте давление в шинах, оно должно быть так же в норме.

Проверка и в то же время регулировка развала и схождения на автомобиле:

Примечание! К сожаление установку угла развал очень трудно произвести самому, потому что вряд ли его удастся должным образом отрегулировать. Но проверить в порядке ли угол развала или же нет можно самостоятельно, чем мы и займёмся!

1) Для проверки развала, сперва сядьте в автомобиль и поверните руль таким образом, чтобы он был направлен строго прямо.

2) Далее выйдите из автомобиля и прожмите подвеску автомобиля, для этого аккуратно за багажник или же лучше всего за бампер на давите с усилием в «40-50 кг», раза «2-3». Эту же операцию проделайте с передним бампером машины.

3) Затем возьмите нить и штангенциркуль и после чего натяните её вертикально как показано на рисунке. А после того как нить будет натянута, штангенциркулем приложите сперва снизу, а затем сверху и вследствие чего вы узнаете развал колеса.

Примечание! Если у вас получится разница между верхней и нижней точкой колеса допустим в «3 мм», то это будет означать то что угол развала равен приблизительно «30’». Угол развала должен быть в пределах «4°30’+20’» — это при нагруженном автомобили и при том условии что в автомобиле находятся «4-ре» человека. А при разгруженном автомобиле, угол развала должен составлять «0°5’+20’»!

4) Теперь для того чтобы проверить схождение, нужно проделать практически то же самое что и при проверки развала, а именно выровнять колёса, по возможности должным образом нагрузить автомобиль и только после этого нужно браться за проверку.

5) Для проверки возьмите в руку необычную нитку с привязанными на обоих её концах крючками. И после чего зацепите одной стороной нитку на начало переднего колеса, а другой стороной на конец заднего, но зацепляйте так чтобы всё было на одном уровне, то есть чтобы нитка шла ровно и не изгибалась.

Примечание! Колея задних колёс чуть уже чем у передних, примерно на «44 мм», поэтому для более точно регулировки приложите брусок толщиной около«22 мм» к заднему колесу и тем самым проведите нить поверх данного бруска!

6) Далее сядьте за руль и поверните рулевое колесо таким образом, чтобы нить коснулась обоих сторон передней покрышки.

7) Затем закрепите нить с противоположной стороны, но только уже на этот раз под заднюю часть колеса подложите два бруска, один из которых будет толщиной «6 мм», а другой «22 мм». Тем самым если эти оба значения сложить, то сумме у нас получается «22+6=28 мм» толщина бруска.

Примечание! После всей проделанной операции проверьте чтобы нить слегка касалась на «1-2 мм» для одного переднего колеса в обоих точках покрышки, если не коснётся то в таком случае отрегулируйте схождение передних колёс!

8) Для регулировки схождения при помощи двух гаечных ключей, ослабьте хомуты муфты наружной рулевой тяги.

9) А после этого при помощи клещей вида «Кобра», повращайте саму муфту и вследствие чего отрегулируйте длину рулевой тяги, до того пока зазор между нитью и покрышки переднего колеса не придёт в норму.

10) И в завершение затяните стяжные хомуты и эту же самую работу проделайте со вторым колесом и тем самым добейтесь их суммарное схождение было около «2 мм».

Примечание! Эту же самую процедуру по регулировки произведите с колесом, который стоит на противоположной стороне автомобиля. А при повторной проверки схождения, запомните одну вещь, если вы собираетесь делать схождение одного колеса не «1 мм», а допустим «2 мм», то под нить нужно подкладывать брусок «22+12=34 мм», если «1,5 мм» то «22+9=31» соответственно!

Правильное схождение передних колёс у автомобилей «Классического» семейства, является «2-4 мм» на разгруженном автомобиле и «3-5 мм» на загруженном!

Развал спуска на ВАЗ-2107 своими руками: подготовка, описание, фото

Сделать поломку на ВАЗ-2107 своими руками несложно, но придется придерживаться ряда требований и рекомендаций. В противном случае резина долго не прослужит. Развал — термин, определяющий угол, под которым колесо автомобиля расположено относительно вертикали. В тех случаях, если выглядывает верхняя кромка колеса, это положительный развал.Если она смотрит внутрь себя, то она негативна. При регулировке на компьютеризированных стендах углы обозначаются с приставками «+» и «-».

Базовые регулировки

Если развал не отрегулирован с одной стороны, автомобиль при движении будет уноситься вбок. Во время прямолинейного движения уберите руки с руля и проследите, куда будет «тянуть» машина. Но перед этим обязательно убедитесь, что в шинах одинаковое нормальное давление. В случае неисправности необходимо произвести наезд-схождение на ВАЗ-2107.

Схождение означает, как передние колеса расположены относительно друг друга при движении по дороге. Но при регулировке угол измеряется относительно нормального положения. На семерках угол схождения положительный, на переднеприводных моделях он должен быть отрицательным. Это необходимо, чтобы после трогания с места и во время езды передние колеса становились ровными.

Если неправильно поставить развал-схождение, ВАЗ-2107 очень быстро «устанет» шины. Поэтому следить за углами установки передних колес крайне важно, ведь стоимость самой дешевой покрышки около 2000 рублей.А процедура корректировок занимает не более часа. После успешного ремонта вы получите идеальное состояние автомобиля. Машина будет ехать плавно, борт уже не будет тянуть, что повысит безопасность и удобство.

Когда регулировать развал и схождение

Перед настройкой установочных углов убедитесь в наличии следующего набора инструментов:

  1. Суппорты.
  2. Рожковые и гаечные ключи.
  3. Клещи.
  4. Прочная нить.
  5. Металлические крючки или кнопки.
  6. Деревянные бруски — толщиной 2,2 см и 6 мм.

Это минимальный набор, который потребуется. Не мешает наличие проникающей смазки WD-40, так как гайки и болты находятся близко к поверхности дороги и на них постоянно скапливается пыль и грязь. Может быть ржавчина, поэтому перед началом ремонтных работ на автомобиле необходимо тщательно очистить резьбовые соединения. С внутренней стороны колес также нужно убрать все скопления грязи.

Когда регулировать

Убедитесь, что действительно необходимо регулировать развал-схождение руками на ВАЗ-2107. Необходимо делать регулировку при наличии таких симптомов:

  • Траектория меняется, несмотря на то, что вы держите руль прямо. Машина все равно постепенно уходит в сторону. Но это надо проверять при движении по ровной дороге, с одинаковым давлением в шинах.
  • При наличии видимых отклонений в установке передних колес.При наличии таких симптомов резина будет изнашиваться неравномерно, а расход бензина увеличится. Очень часто из строя выходят элементы подвески и рулевого управления.
  • Если было участие в ДТП, в котором были повреждены узлы подвески автомобиля или рулевого управления, необходимо произвести поломку на ВАЗ-2107 своими руками. Фото этапов процедуры дано для наглядности и понимания процессов.
  • При ремонте компонентов подвески или рулевого управления всегда проверяйте настройки колес.

Обязательные условия

Наиболее точная проверка возможна только в мастерских на стендах. Но при отсутствии таких атрибутов можно воспользоваться проверенным «дедушкиным» методом. Машину желательно устанавливать на яму, так как приходится откручивать гайки и болты подвески, а без этого проблематично.

При проведении работ внимательно осмотрите всю подвеску, состояние сайлентблоков и шаровых опор, наконечники рулевых тяг.Если они имеют люфт, то настройка углов колес не принесет никакого результата, и вся работа будет проделана впустую, машина самопроизвольно изменит траекторию.

Подготовительные работы

Развал-схождение ВАЗ-2107 своими руками на задние колеса не проводится, так как ступицы установлены в одном положении и не могут быть сдвинуты в сторону. Процедура делается только на передней оси автомобиля. И это не зависит от того, задний или передний привод у автомобиля.Прежде чем начать, выполните следующие действия:

  1. Чтобы регулировка была максимально точной, машина должна быть загружена. Вес груза должен быть 320 кг, и он должен быть распределен равномерно на все четыре колеса. В машину можно посадить четырех человек примерно одинакового веса, а в багажник положить мешок с цементом.
  2. Обязательным условием является полный бак бензина. Емкость топливного бака в ВАЗ-2107 составляет 39 литров. Убедитесь, что уровень бензина близок к максимальной отметке.
  3. В шинах давление должно поддерживаться на нормальном уровне — при необходимости выровняйте его. В зависимости от типа резины давление может колебаться в пределах 1,8-2,5 Атм.

Вот и все, теперь вы можете сделать разборку на ВАЗ-2107 самостоятельно, подготовка к процедуре окончена.

Контроль угла развала на передних колесах

Следует отметить, что углы развала выставить самостоятельно достаточно проблематично, так как есть много сложностей.А вот проверить, насколько угол отклоняется от нормального положения, можно легко. Для этого нужно действовать по следующему алгоритму:

  1. Установите автомобиль на ровную площадку и зафиксируйте его положение, подтолкнув под задние колеса упоры.
  2. Сядьте в машину и, вращая руль, убедитесь, что он встал ровно. Колеса должны быть параллельны кузову автомобиля.
  3. Нажмите 2-3 раза на амортизаторы, чтобы подвеска машины приняла нормальное положение.Усилие должно быть примерно 40-50 кг. Операция выполняется на всех четырех амортизаторах.
  4. Возьмите нить и закрепите ее на верхней части крыла автомобиля так, чтобы она четко проходила через центр колеса. Для достижения вертикального положения привяжите груз к нижнему концу. Проведите от верхнего и нижнего края колеса к резьбе. Разница в значениях — это развал колес.

Например, разница 2 мм. Это означает, что развал составляет 20 минут (не градусов).В норме угол должен составлять 4 градуса и 30 минут. Допускается максимальное отклонение не более 20 минут. Но это в том случае, когда машина загружена массой 320 кг. При отсутствии нагрузки угол не должен отклоняться более чем на 20 минут. От значения 0 градусов и 5 минут.

Проверка схождения колес

Как видно из вышеизложенного, произвести быструю развалку на ВАЗ-2107 можно своими руками. Порядок работы прост, достаточно немного терпения, мастерство придет со временем.

Подготовка к исправлению схождения колес такая же, как и в случае развала, отличия только в следующих действиях:

  1. Выровняйте колеса, установите машину на ровную площадку и разместите на ней дополнительный груз. Только после проведения подготовительных работ можно приступать к регулировке.
  2. Для проверки схождения необходимо использовать прочную нить с завязанными на концах крючками.
  3. Зафиксируйте крючки на переднем и заднем колесах так, чтобы нить четко проходила через центры обеих осей.
  4. Колея задних колес на 44 мм длиннее передних. Поэтому к передней части заднего колеса нужно прикрепить брусок толщиной 22 мм. Нить укладывается поверх этой планки.
  5. Поверните руль так, чтобы нить касалась обеих сторон шины переднего колеса.
  6. Закрепите нить на противоположной стороне и установите бруски толщиной 22 и 6 мм под заднюю часть колеса.

Развал-схождение

Если установка колес нарушена, потребуется регулировка.Для этого выполните следующие действия:

  1. Ослабьте натяжение хомутов муфты наконечника рулевой тяги.
  2. С помощью зажимов типа «Кобра» необходимо провернуть муфту. Перед началом регулировки обязательно очистите все резьбовые соединения от грязи и пыли, обработайте проникающей смазкой.
  3. Вращайте муфту до тех пор, пока зазор между резьбой и кожухом переднего колеса не станет нормальным.
  4. После завершения работ обязательно затяните резьбовые соединения.
  5. Аналогично производится регулировка второго колеса.
  6. Суммарное схождение колес должно быть не более 2 мм.

Заключение

Регулировка развала-схождения своими руками на ВАЗ-2107 процедура сложная и ответственная. Если вы не уверены в своих силах или не имеете смотровой ямы, необходимого набора инструментов, то лучше отказаться от идеи сделать эту процедуру самостоятельно. Схождение должно быть установлено примерно на 2 мм.При этом под тетиву подкладывают блоки толщиной 34 мм.

Если необходимо выдержать схождение 1,5 мм, то на 3 мм тоньше должна быть балка. А машина должна быть загружена – это обязательное условие проведения работ. От качества исполнения зависит не только удобство пользования автомобилем, но и частота ремонта подвески, срок службы шин, безопасность. Поэтому нужно уделять должное внимание состоянию рулевого управления и подвески.

Регулировка развала-схождения колес. Как настроить сход-развал. Стенд для регулировки развала-схождения колес

Сегодня на любом СТО предлагается регулировка развала-схождения колес. Однако автовладельцы могут провести эту процедуру самостоятельно. Так они научатся лучше понимать и чувствовать свою машину.

В СТО или самостоятельно?

Автомеханики в один голос утверждают, что произвести настройку аналога-развала очень сложно.На самом деле это не так. Также не стоит слишком полагаться на специалистов из СТО, утверждающих, что эти параметры в машине нарушены. В автосервисах предлагают установить автомобиль на стенд для регулировки развала-схождения колес и на основании показаний этого аппарата произвести профессиональный тюнинг. В этом случае не надейтесь на профессионализм. Сейчас действительно квалифицированных специалистов все меньше и меньше. Но все же есть мастера, которые могут сделать эту работу качественно.

Без помощи стендов могут производить точную диагностику параметров сходства-разладки, ставить правильный диагноз о различных нарушениях геометрических характеристик и производить ремонт.Но автомобилисты со стажем предпочитают выполнять эти операции своими руками. Так вы сможете получить более точный результат. И пусть способы, которыми осуществляется регулировка развала-схождения колес, уже изрядно устарели, но тем не менее они есть и показывают достаточно точные результаты.

Развал

Под этим параметром надо понимать разницу расстояний от определенных условных точек. Это угол, который проводится по вертикали и в плоскости вращения колеса.Если этот угол развала в минус, то верхняя точка на колесе направлена ​​внутрь, в колесную арку. Если в плюс, то наоборот — вон. Для того чтобы правильно настроить этот параметр, необходимо придерживаться строгих условий. Важно, чтобы в шинах было оптимальное давление. Плоские колеса также являются гарантией правильных углов. Для регулировки требуется, чтобы руль имел нормальный люфт или свободный ход. Прежде чем приступить к диагностике, необходимо убедиться, что все основные шарниры и узлы в подвесной системе полностью исправны и не изношены.Отрегулируйте развал, уменьшив или увеличив количество проставок. Они расположены между эксцентриком стойки и осью нижнего рычага. Теперь можно найти в продаже специальные регулировочные пластины для регулировки развала. Они подходят для колес заднеприводных автомобилей отечественного производства.

Схождение

Этот параметр представляет собой направление движения машины и плоскость вращения ведущего колеса. Часто можно услышать от профессиональных механиков о сумме угла схождения колес на одной оси.Есть автомобили, где осуществляется регулировка развала-схождения колес по каждой из осей. Правильно установленный параметр на ведущих колесах является одним из важнейших факторов, определяющих устойчивость машины. Схождение определяется по сумме разностей обода колесных дисков в заднем и переднем положении. Измерения производятся по центру высоты диска между одинаковыми точками на ободах.

Если данные не соответствуют нормальным, то необходимо выставить углы схождения.К тонкой настройке можно приступать только после проверки надежности крепления рычагов и поворотной платформы. Это соединение должно быть максимально надежным. Также продиагностированы шаровые, установленные на рулевых тягах. Для хорошего результата следует дополнительно проверить надежность крепления сошки и маятникового механизма. Важно помнить, что после любого ремонта в ходовой части автомобиля требуется регулировка развала-схождения колес. Делается это за счет изменения длины боковых рулевых тяг.

Кастер

Это угол, который проходит между вертикалью и проекцией оси вращения конкретного колеса и продольной плоскостью автомобиля. За счет наклона в продольной части машина выравнивается на скорости. То есть она выходит из поворота, если отпустить руль. Каким бы ни был угол поворота, автомобиль автоматически вернется в исходное положение. Естественно, так машина поведет себя, если регулировка углов развала-схождения колес выполнена правильно.То же самое можно наблюдать и с правильно настроенным кастером. На обычных автомобилях этот угол составляет более 6 градусов. Спортсмены-автогонщики настраивают этот параметр несколько выше. Это сделает машину более устойчивой. Также увеличится стремление автомобиля двигаться прямолинейно.

Какова цель выравнивания?

Эта регулировка увеличивает возможности машины. Улучшает управляемость. Также правильные углы снижают вероятность заноса. И еще: если все углы выставлены правильно, то шины не будут так интенсивно изнашиваться, а расход топлива снизится.

Когда нам нужны корректировки?

Регулировка необходима, если при движении автомобиль постоянно приводит в ту или иную сторону прямолинейное движение. Также о необходимости кастомизации говорит изношенность шин только с одной стороны или неравномерный износ. Если это заднеприводный автомобиль, дополнительно проверяют, требуется ли регулировка развала-схождения задних колес. При визуальной диагностике протектора на передней оси рекомендуется внимательно проверять состояние корыта.Его края важны. Когда края желоба совпадают, это хороший знак и повода для беспокойства нет. Если один из краев желоба заострен, а другой нормальный, то есть проблема.

Однако это важно только при спокойной манере вождения. Регулировка также необходима, если есть определенные трудности при выполнении некоторых маневров.

Настройка самоликвидации сноса: способы

Есть несколько методов, подходящих для настройки углов схождения.Например, вы можете использовать лазерную указку. Также есть проверенный метод с телескопической линейкой и отвесом. Такая регулировка развала-схождения колес своими руками будет осуществляться, может быть, не очень аккуратно, но все эти инструменты есть у каждого.

Перед началом работы

Перед началом работы необходимо проверить некоторые моменты.

Убедитесь, что на каждую ось установлены одинаковые шины. Диски должны быть максимально плоскими. Кроме того, руль ставится в прямолинейное положение, а затем проверяется количество оборотов вправо и влево.Для того, чтобы регулировка работала, вся подвеска должна быть исправна. И, наконец, давление в шинах. Он должен соответствовать параметрам производителя.

Приступаем к работе: развал

Если регулировка развала-схождения выполняется передними колесами, то они устанавливаются по направлению вперед. Далее в верхней и нижней точке сделайте отметки. Затем к крылу прикладывают отвес и измеряют расстояние между шнуром и ободом.

Машину нужно перекатить вперед, чтобы колесо сместилось на 90 градусов, а затем произвести те же замеры.Для работы необходимо демонтировать колесо. Также откручиваем болты, которые соединяют амортизатор с шкворнем. Затем кулак перемещают на расстояние, полученное в результате измерений. Вот и все — угол отрегулирован. Теперь следует все собрать и снова провести замеры. Развал для переднеприводного автомобиля составляет -1/+1 мм. В случае заднего привода — +1/+3 мм.

Настройка конвергенции

Условия те же, что и в случае предыдущей настройки.Что касается необходимого инструмента, вам понадобится мел и телескопическая линейка. Теперь метки следует делать не снаружи, а внутри колеса, практически вплотную к дискам колес. Затем линейку прикладывают двумя концами к отметкам. Затем указатель совмещают с нулем на шкале линейки и фиксируют. После машина немного катится вперед, пока линия не сдвинется назад.

Измерения покажут, насколько необходима регулировка рулевых тяг. Если числа между колесами меньше, то тяга укорочена.Если разница увеличилась, то они удлиняются. Для регулировки длины стержней есть специальная муфта.

Регулировка в СТО: цены

Разборка своими силами на ВАЗ-2106 — это обычная процедура. А вот в случае с современными иномарками, особенно с люксовыми моделями, лучше всего обращаться к профессионалам. Так рекомендуют производители. Точность на стенде будет очень высокой. Например, в Москве многие СТО делают поломку.Цена на легковые автомобили от 1500 до 2000 рублей. Если это внедорожник и бизнес-класс, то стоимость будет от 2000 до 2500 рублей.

Грузовики

будут стоить от 2200 до 2500 руб. Таким образом, если есть хоть небольшой опыт, лучше самостоятельно регулировать развал-схождение. Цена за услугу может быть небольшой, но если вам нужны частые настройки, это может вылиться в довольно круглую сумму.

Заключение

Итак, мы выяснили, как произвести процедуру регулировки развала колес автомобиля.Регулировку можно произвести минимальным набором инструментов. Эти знания не будут лишними для любого автолюбителя.

р>

Что такое задняя часть руля автомобиля. Листовой руль и другие клапаны системы управления автомобилем. Если готовы, предлагаю приступить к диагностике и регулировке рулевого механизма

Одним из элементов автомобиля ВАЗ 2107, получивший в этой модели ряд улучшений по сравнению с предыдущей, является рулевая колонка.В чем отличие его устройства? В ВАЗ 2107 вал рулевой колонки состоит из двух частей, соединенных крестовиной. Благодаря такой конструкции значительно повышается безопасность водителя, так как в случае столкновения вал просто прогибается в месте шарнирного соединения, и не причиняет серьезного вреда человеку. Также вал в ВАЗ 2107 обзавелся подшипниками, благодаря которым руль вращается гораздо с меньшим усилием.

Рулевая колонка ВАЗ 2107 состоит из вала с шарнирным соединением и редуктора с червячной передачей.Ремонт колонки — явление очень редкое. Если обеспечить своевременное обслуживание этого узла, он может никогда не понадобиться. В техническое обслуживание рулевой колонки входит смазка шарнира рулевого управления, подтягивание гайки крепления гайки, замена масла и регулировка коробки передач. Рассмотрим возможные проблемы, связанные с рулевой колонкой, и методы их устранения.

Скрип в колонке

Как правило, скрип возникает из-за недостаточной смазки деталей вала — подшипников или крестовин.Лечится смазкой, особых сложностей не вызывает, ремонта не требует.

Руль правый

Внешний вид ручки руля может быть вызван двумя причинами. Первая – гайка, крепящая руль на валу. Если вовремя не затянуть гайку, со временем повреждаются прорези на руле и валу, и может потребоваться замена одного из этих элементов. Второй причиной может быть износ червячной передачи. Для устранения этой неисправности предусмотрено специальное приспособление – регулировочный болт с контргайкой.

Для регулировки червячной передачи гайка откручивается, отверткой винт проворачивается для устранения бэкапа, после чего гайка оттягивается для предотвращения самопроизвольного закручивания. Если регулировка для устранения люфта невозможна, значит, необходим ремонт редуктора и замена червячной пары.


Для предотвращения преждевременного износа деталей редуктора рекомендуется периодический контроль уровня масла и его замена. Контроль уровня производится следующим образом:

  • Ключом на 8 закручивается пробка заливного отверстия;
  • Отверткой или другим предметом проверяют уровень масла.Он должен быть на уровне нижнего края заливного отверстия.
  • При необходимости масло испытывается с помощью специального нагнетателя до тех пор, пока оно не начнет вытекать из отверстия.


Для замены масла откручиваются винты крышки редуктора, предварительно подставив под нее емкость для сбора отработанного масла. Так как полное снятие крышки не требуется, она отодвигается в сторону и масло сливается. Эту операцию лучше выполнять на горячем двигателе.Теплое масло обладает большей текучестью и быстрее сливается. После того, как все масло вытечет, крышка закручивается на место и в редуктор заливается заново описанное выше.

Снятие шестерни

Коробка передач не позволяет ремонтировать ее без снятия с автомобиля. Для того чтобы его снять необходимо:

  • Отсоединить рулевые наконечники от коробки передач. Сначала их откручивают, затем ключом на 22 со специальным съемником откручивают гайки и наконечники.
  • Хомут разрезной, крепящий рулевой вал к редуктору.
  • Открутить три болта, которыми коробка передач крепится к кузову автомобиля.


Устройство коробки передач не должно вызывать особых затруднений при ремонте. Нужно только учитывать, что изнашиваемые элементы, называемые червячной парой, меняются оба одновременно. После этого выполняется регулировка.

Здравствуйте, уважаемые автолюбители! Скажите, если бы машина управлялась в машине, как в танке — рычагом, вы бы чувствовали себя и называли себя полноценным водителем.Скорее всего нет.

И, так как рулевое управление автомобиля это та система, без которой мы не чувствуем себя в полной мере водителями, то на повестке дня: ремонт руля.

Любовь водителя к рулю откладывается у нас на подсознательном уровне. Вы можете подглядывать, но даже в «сонниках» написано: если вы видите, что на вашей машине кто-то сломал колесо, то вы в полной растерянности. Поэтому рулевое управление автомобиля мы должны содержать в порядке и уметь ремонтировать рулевую систему в рамках своей компетенции.

Диагностика руля — куда крутить руль для ремонта

Признаки неисправности рулевого управления, которые мы вам сейчас приводим, условны. Вы же понимаете, что точный диагноз можно поставить только после вскрытия… рулевого механизма. А для этого нам нужно знать, как снять руль. Но, сначала о признаках неисправности рулевого управления.

  • Руль «тяжелый» в обе стороны или при быстром вращении — попал воздух в ГУР, мало масла в гуробаке, либо слабый шкив, из-за чего корпус рулевой рейки, плюс регулировка может быть нарушена.
  • Руль «тяжелый» по центру — износ корпуса рейки.
  • Руль «тяжелый» только в одну сторону говорит о выходе из строя золотников рейки.
  • Плохой возврат руля в центральное положение — это может быть неисправность в ходовой, нарушение развала колес, износ обоймы вала рулевой колонки или рулевого механизма
  • Основной причиной вибрации руля чаще всего является нарушенная балансировка колес.
  • Правый руль означает: При раскачивании руля вертикально — неисправность подшипников в ступицах, при раскачивании руля по горизонтали требует замены. Допустимый руль-салат вы увидите в инструкции производителя к вашему автомобилю.
  • Удар в рулевую колонку при раскачивании руля или во время движения — характерный признак, свидетельствующий о подпирании руля, вызванном увеличением зазора между шестерней и.

Регулировка ручки рулевого колеса

Итак, раз уж провёл речь об аромате руля. Грубость руля измеряется простым прибором — люфтомером. Стрелка закреплена на руле, а шкала на рулевой колонке.

Люфт

Реле — это угол свободного поворота руля без движения (поворота) передних колес. По ГОСТ РФ допускается наклон руля назад до 10 градусов.На стендах в сервисе, если лень проверять люфт самостоятельно или без Люфтомера, используется рукоятка руля угла поворота руля.

Замена датчика угла поворота рулевого колеса

Во многих моделях теперь устанавливаются датчики угла поворота руля. В случае неисправности датчик заменяется. В принципе, эту операцию можно провести и самостоятельно.

Сначала нужно снять руль. Как снять руль подскажет инструкция от производителя для конкретной модели автомобиля.

Затем снимите катушку рулевой колонки, комбинированный блок переключателей и переключатель стеклоочистителей. Корпус комбинированного переключателя меняется полностью и старайтесь его не уронить, так как датчик очень чувствителен к сотрясениям.

Регулировка рулевого управления на примере Volkswagen Polo

Цель регулировки — переместить рулевую рейку. Регулировка производится с помощью регулировочного винта, расположенного в торцевой крышке рулевого механизма.

  • Для доступа к регулировочному винту автомобиль необходимо поднять: на платформе или на марше.
  • Колеса автомобиля установлены прямо и качание руля влево-вправо должно показать вам стук в рулевом управлении.
  • Регулировочный винт закручивается, систематически проводя инвалидную коляску. Стук пропал, значит нужно провести тест-драйв.

В случае, если руль туго возвращается, необходимо немного ослабить регулировочный винт. И таким образом привести рулевое управление к нужному параметру: ни стука, ни явного люфта и руль возвращается на место.Регулировку рулевого управления следует проводить с помощником.

Катаемся, едем вдвоем, и вдруг, замечаем, что руль начинает как-то странно вести себя при торможении.
И тут в голову приходит мысль, проверить, а не лопнул ли штекер в рулевой колонке?
Задумано — сделано.

1. Берем левую руку за руль и зажимаем передний тормоз. Большой и указательный пальцы правой руки приложите к крышке рулевой колонки так, чтобы одновременно касались пальцами и крышки рулевой колонки, и рамы рулевой колонки.И, зажав передний тормоз, пытаться попеременно двигать велосипед то вперед, то назад.

И… так приступ, мы действительно замечаем, что шток вилки немного болтается в рулевой трубе рамы (ощущаем как будто под пальцами находится немного рулевой колонки относительно рамы рулевой трубы, при движении велосипеда назад и далее).
На морде у нас есть люфт в рулевой колонке.

2. Берем подходящий шестигранник и ослабляем болты на снятии, закрепляя его на штоке вилки.

3. Далее закручиваем шестигранник отверстия болтом, который расположен сверху и с помощью крышки над выносом и анкеров в штоке вилки стягивает систему выноса-вилки-руля, выбирая тем самым люфт этот узел.

4. Можно просто подтянуть вверх, я сделал болтовую подвеску, совместив процесс ее затяжки с движением велосипеда-байка с зажатым передним тормозом, аналогично процедуре определения задней части тангажа подключите рулевую колонку.Я думаю, что так люфт полностью устраняется, и все рабочие детали садятся на свои места. Мне это помогло.

5. Итак, стяжной болт подтянут, еще раз проверяем систему снятие-заглушка-руль на наличие люфта и отмечаем, что, наконец, под пальцами нет движения, все сидит плотно.

6. В данном случае осталось выровнять руль, приведя его в положение перпендикулярно рулю и затянув на снятии фиксирующие болты.Для затяжки болтов снятия мне достаточно примерно небольшого усилия в один палец + рычаг в половину длинной части шестигранника, кто-то затягивает сильнее. Главное не сломать резьбовые болты при снятии.

От скуки заскучал..

Насколько я знаю, угол нераскладывания руля в японских машинах (практически) отсутствует напрочь — хорошая рулевая система реагирует сразу на поворот руля.
Чтобы знать куда копать, необходимо произвести две простые проверки:

Первая, на люфт в системе гидроагента:

Возможные неисправности (три основные):
а) люфт в рулевом узле — между гидроцилиндром и гидросистемой — лечится заменой карданчика (вряд ли дорого),
б) Люфт в системе гидроусилителя находится в месте включения рулевой тяги-кардана в горизонтальную рулевую рейку — это самый скучный диагноз.Тут, конечно, можно залезть на орех, но на долго не хватит — побоится. лечится заменой рулевой рейки
в) График в конце рулевой. Лечится заменой рулевой.

Какие проверки:
— Включить двигатель, музыку, всем зрителям замолчать, не вытаскивать ключ из замка, слегка (!!) крутить руль назад. Слушайте свои руки и звуки. Если ничего не почувствовал/не услышал, то люфта нет.Если есть небольшие биения/подсумки, то люфт-собака есть.

Задеть машину на эстакаде или заехать на яму.
— Разгони своего друга за рулем, научи его не дергать руль, не включать музыку, не запускать двигатель. Он, конечно, может быть скучным, ну и пусть.
-То же залезть под машину. и провести три проверки, чтобы решить, где есть люфт. В это время рут медленно тянет руль туда/сюда. И без фанатизма.
— Здесь люфт только руками. На торцевой рулевой тяге, на гидрорельсе рейки и на карданчике рулевого колеса.

Вторая проверка — на схождение и развал (при наличии) колес. Проводится после того, как будут устранены люфты, в том числе и в шаровых опорах. В противном случае все это бесплатно и деньги на ветер.

Главная Проверки:
Руль должен стоять ровно
и при езде слушайте себя — постоянно ли вы добиваете руль по чуть-чуть, когда едете прямо
Резину не должно есть.вообще. Я имею в виду, что он должен выбрасываться равномерно по всей ширине протектора.

Если проверки дали отрицательный результат — extex на стенде. И в поиске, где тот дядька Вася с золотыми руками, который раковин много заставляет стоять на своем стенде.

После того, как все задники были устранены,
Золотые руки с любовью наладили схождение/развал,
И твою машину упрямо тащит в подворотню или на встречку, и она жрет резину как голодная собака — что было когда-то врезался в вашу машину, и есть проблемы с геометрией кузова.

Многим отечественным автолюбителям, в том числе владельцам ВАЗ «семерки», знаком такой дефект рулевого управления, как люфт колес. Особенно отчетливо это ощущается, когда машина движется на большой скорости по прямой. Общепринятым способом выявления симптомов данной неисправности является резкий поворот руля. В том случае, если оно (вращение) сопровождается стуком, возникает люфт руля «ВАЗ 2107».

В предлагаемой Вашему вниманию статье пойдет речь о последовательности действий, выполняемых в процессе проверки технического состояния рулевого механизма, а также при выполнении регулировочных мероприятий.

Контроль величины свободного хода (люфта) рулевого колеса

I. Подготовительные мероприятия При проверке свободного хода рулевого колеса включают установку автомобиля на эстакаду (смотровую яму), доведение давления в шинах до уровня рекомендованный производителем и подбор ассистента.

II. Выполняя поворот руля вправо, определяем значение угла поворота до поворота колес. Оно не должно превышать (в каждом направлении) 50.Кроме того, если усилие при повороте более 20 кгс, или 196 Н, это признак нарушения нормального зацепления элементов рулевого механизма (далее РМ).

Регулировка зацепления элементов рулевого механизма:

I. Установить колеса автомобиля в положение, соответствующее прямолинейному движению.

II. Очистите крышку картера ПМ от грязи и лизинговых лизов.

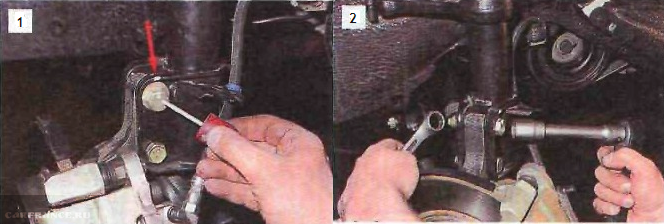

III. Отверткой снимаем колпачок, защищающий регулировочный винт.

IV. Через ключ на «19» ослабляем гайку фиксации регулировочного винта.
В. Помощник выполняет энергичные махи рулем вправо и влево.
Ви. Вращением регулировочного винта корректируют величину свободного хода (уменьшая усилие, прикладываемое к рулевому колесу), увеличивая (уменьшая) зацепление зацепления. Вращение по часовой стрелке обеспечивает его (зазора) уменьшение, против — увеличение.

VII. Прямой отверткой зафиксируйте регулировочный винт, одновременно затягивая гайку.Установите защитный колпачок.
VIII. Проверяем усилие вращения при крайнем левом (правом) положении передних колес, что позволяет узнать истинную степень износа червяка редуктора. При необходимости отрегулировать зацепление элементов коробки передач РМ в одном из крайних положений колес.
IX. Выполнение вышеуказанных мероприятий обеспечивает значок руля «ВАЗ 2107» в границах, указанных заводом-изготовителем.

Видео — как устранить люфт руля

ВАЗ 2104 описание модели.Сколько весит машина. Передаточные числа коробки передач

ВАЗ 2104 — классический 5-дверный, 5-местный универсал, выпускаемый Волжским автомобильным заводом. Стоит отметить, что помимо ВАЗа «четверка» выпускалась на ИжАвто (2002-2012), а также в Сызрани, Кременчуге, Луцке и даже в Египте. Всего модель выпускалась с 1984 по 2012 год. Ее появление вызвано моральным устареванием конструкции «двойки» (кстати, она выпускалась параллельно с 2104 по 1985 год).Поскольку универсала на базе роскошной «тройки» не было, было решено производить его на базе уже произведенного (да, модель 2105 появилась раньше, чем 2104 — это нормальная практика на ВАЗе).

Внешний вид обновленной классики полностью отличается от предшественников. Самое первое бросающееся в глаза отличие – прямые рубленые формы, вместо привычных округлых. Второе — отсутствие хромированных деталей, их заменили пластиковыми. «Морда» полностью от седана 2105 — передние фары с комбинированными поворотниками, боковые повторители тоже прямоугольные.Задние фонари были повернуты на 90 градусов от 2105. Они сохранили грузоподъемность универсала 2102 955 кг. При этом он сохранил главный недостаток этой грузовой платформы — выступающие внутрь «стаканы» задней подвески. Топливный бак — как и на 2102, с левой стороны. Крыши классических универсалов имели 2 параллельные выштамповки, выполнявшие роль усилителей.

Интерьер


Салон также был полностью изменен по сравнению с предыдущим универсалом.Салон был установлен от ваз 2105 — новые карты дверей, сиденья, торпедо. Багажное отделение теперь отделяла не только спинка заднего сиденья — теперь там установили полку, как у хэтчбеков, .

Тип А Том Мощность Крутящий момент Разгон Максимальная скорость Количество цилиндров
Бензин 1,5 л 53 л.с. 96 В*м 23 сек. 125 км/ч 4
Бензин 1,2 л 58 л.с. 84 В*м 18 сек. 140 км/ч 4
Бензин 1,3 л 64 л.с. 92 В*м 18 сек. 137 км/ч 4
Бензин 1,5 л 71 л.с. 104 Н*м 17 сек. 143 км/ч 4
Бензин 1.6 л 74 л.с. 116 В*м 17 сек. 145 км/ч 4

На автомобиль было установлено много силовых агрегатов. В начале производства устанавливались знакомые многим двигатели: «тройка», 1,5 л., 77 л.с. и, новый на тот момент, роторный двигатель ВАЗ 2105, объемом 1,3 литра. Более поздние версии оснащались инжекторными двигателями ВАЗ 21067 и 21073, объемом 1,6 и 1,7 литра, и даже ВАЗовским дизелем.Агрегатировался вместе с классической 4-ступенчатой ​​« », а более поздними версиями 5-ступенчатой. Интересно, что на автомобиль устанавливалась «седанская» главная пара 3.9, или отличная от 2102, 4.1.


Подвеска

Подвеска унаследована от предшественника — усиленная классическая. А именно передняя независимая, на рычагах с пружинами, а задняя зависимая, тоже пружинная.

Так как поздно сняли с производства, на сегодняшний день многие автомобили сохранились в отличном состоянии.Хотя, стоит признать, что качество последних автомобилей гораздо хуже автомобилей той эпохи. ВАЗ 2104 экспортировался под названием Lada Riva. Были и праворульные версии. Экспортные автомобили были оснащены спидометром, отградуированным в милях. «Четверка» стала, пожалуй, самым массовым отечественным универсалом. Активно используется в Почте России, имея соответствующую цветовую гамму и маяк в виде белой луны на крыше.


Устойчивость и управляемость автомобиля также напрямую зависят от его веса.Пик популярности больших, тяжелых автомобилей за рубежом пришелся на 50-60 годы прошлого века. Тогда автопром выпускал поистине гигантские автомобили. Например, Cadillac Eldorado модификации 8.2 весил почти 3 тонны. Согласитесь, что для такого веса и довеска нужен соответствующий.

Но со временем стало ясно, что для дальнейшего развития и улучшения важнейших характеристик автомобиля необходимо прибегнуть к снижению его общей массы. А если сравнить середину прошлого века и сегодняшний день, то автомобили потеряли половину, а то и больше собственного веса.Пластик, углеволокно, легкие металлы – все эти новшества позволили сделать вес легкового автомобиля намного ниже.

Конечно, для любителей всего большого и тяжелого выпускаются автомобили, похожие на пароходы, пьющие бензин ведрами, но это скорее исключение из правил.

Масса автомобилей в табличном формате

Представляем вашему вниманию таблицу, в которой указан вес автомобиля по маркам.

модель автомобиля Снаряженная масса
Масса автомобиля Ока 1111, Окушка масса 635 кг
Масса автомобиля Ока 1113 645 кг
Вес автомобиля ВАЗ 2101, вес копейки 955 кг
Масса автомобиля ВАЗ 2102 1010 кг
Масса автомобиля ВАЗ 2103 965 кг
Масса автомобиля ВАЗ 2104, масса десятки 2110 1020 кг
Вес автомобиля ВАЗ 2105, вес пятерки 1060 кг
Вес автомобиля ВАЗ 2106, вес шестерки 1045 кг
Вес автомобиля ВАЗ 2107, вес семерки 1049 кг
Масса автомобиля ВАЗ 2108 945 кг
Вес автомобиля ВАЗ 2109, вес девятки 915 кг
Масса автомобиля ВАЗ 2111 1055 кг
Вес автомобиля ВАЗ 2112, вес двенашки 1040 кг
Масса автомобиля ВАЗ 2113 975 кг
Масса автомобиля ВАЗ 2114, масса четыре 985 кг
Масса автомобиля ВАЗ 2115, бирка массы 1000 кг
Масса автомобиля ВАЗ 2116 1276 кг
Масса автомобиля ВАЗ 2117 1080 кг
Масса автомобиля Нива 2121 1150 кг
Сколько весит Шевроле Круз (вес Шевроле Круз) 1285-1315 кг
Сколько весит Шевроле Нива (вес Шевроле Нива) 1410 кг
Сколько весит ГАЗ (Волга), вес Волги 24 1420 кг
Сколько весит ГАЗ 2402, ГАЗ 2403, ГАЗ 2404 1550 кг
Сколько весит ГАЗ 2407 1560 кг
Масса автомобиля Москвич 314 1045 кг
Вес Москвич 2140 1080 кг
Вес Москвич 2141 1055 кг
Масса автомобиля Москвич 2335, 407, 408 990 кг
Сколько весит уаз 3962, уаз 452, сколько весит уаз буханка 1825 кг
Сколько весит УАЗ 469 1650 кг
Сколько весит УАЗ Патриот 2070 кг
Сколько весит УАЗ Хантер 1815 кг
Сколько весит Nissan (вес автомобиля nissan x-trail) 1410-1690 кг
Сколько весит кашкай (вес автомобиля ниссан кашкай) 1297-1568 кг
Сколько весит Nissan Juke (вес Nissan Juke) 1162 кг
Вес автомобиля Форд Фокус (сколько весит Форд Фокус) 965-1007 кг
Вес автомобиля Форд Фокус 2 (сколько весит Форд Фокус 2) 1345 кг
Вес автомобиля Форд Фокус 3 (сколько весит Форд Фокус 3) 1461-1484 кг
Вес автомобиля Ford Kuga (сколько весит Ford Kuga) 1608-1655 кг
Вес автомобиля Форд Эскорт (сколько весит Форд Эскорт) 890-965 кг
Вес автомобиля Рено Логан (сколько весит Рено Логан) 957-1165 кг
Вес автомобиля Рено Дастер (сколько весит Рено Дастер) 1340-1450 кг
Вес автомобиля Renault Sandero (сколько весит renault Sandero) 941 кг
Вес автомобиля Opel Mokka (сколько весит Opel Mokka) 1329-1484 кг
Вес автомобиля Opel Astra (сколько весит Opel Astra) 950-1105 кг
Вес автомобиля Mazda 3 (сколько весит mazda 3) 1245-1306 кг
Вес автомобиля Mazda CX-5 (сколько весит mazda CX-5) 2035 кг
Вес автомобиля Mazda 6 (сколько весит mazda 6) 1245-1565 кг
Вес автомобиля фольксваген (сколько весит фольксваген туарег) 2165-2577 кг
Вес автомобиля Volkswagen Polo (сколько весит Volkswagen Polo) 1173 кг
Вес Volkswagen Passat (сколько весит Volkswagen Passat) 1260-1747 кг
Сколько весит Тойота Камри (вес Тойота Камри) 1312-1610 кг
Сколько весит Тойота Королла (вес Тойота Королла) 1215-1435 кг
Сколько весит Toyota Celica (вес Toyota Celica) 1000-1468 кг
Сколько весит Toyota Land Cruiser (вес Land Cruiser) 1896-2715 кг
Сколько весит Skoda Octavia (вес Skoda Octavia) 1210-1430 кг
Сколько весит Skoda Fabia (вес Skoda Fabia) 1015-1220 кг
Сколько весит Skoda Yeti (вес Skoda Yeti) 1505-1520 кг
Сколько весит Киа Спортейдж (вес КИА Спортейдж) 1418-1670 кг
Сколько весит Kia Ceed (вес KIA Ceed) 1163-1385 кг
Сколько весит Киа Пиканто (вес Киа Пиканто) 829-984 кг

Таким образом, получается, что если брать, так сказать, «вообще по больнице», то средний вес автомобиля примерно от 1 к 1.5 тонн, а если говорить о внедорожниках, то весь вес уже смещается с 1,7 тонны на 2,5 тонны.

В апреле 1985 года «четверка» полностью вытеснила с конвейера первый автомобиль ВАЗ с кузовом универсал 2102.

При этом она получила от своей предшественницы несколько оригинальных задних деталей.

В основе «четверки» — седан ВАЗ-2105. В те времена одной из главных задач конструктора при создании новой модели
была необходимость сочетания максимального потребительского эффекта с минимальными затратами на производство.Комфорт здесь понятие относительное. Например, на стоковых ВАЗ-2104 стеклоочиститель и электрообогрев заднего стекла появились только в 1994 году. Кроме того, для привлечения новых клиентов поздние модификации четверки оснащались 5-ступенчатой ​​коробкой передач. Изменения коснулись и салона автомобиля – в частности, на ВАЗ-2104 стали устанавливать анатомические передние сиденья от «семерки», которая считалась более престижной машиной, чем «пятерка».

Особо следует отметить дизельную модификацию «четверки».Его выпуск был начат в 1999 году в Тольятти. На автомобиль устанавливался дизельный двигатель отечественного производства объемом 1,52 литра. Этот силовой агрегат выпускал предприятие «Барнаултрансмаш». Однако приобретение дизельной «четверки» было нецелесообразным с экономической точки зрения. Стоимость этой модификации была выше по сравнению с бензиновыми аналогами меньшей мощности. Соответственно, дизельная «четверка» не получила широкого распространения — машину выпускали небольшими партиями, а в 2004 году эксперимент решили полностью прекратить, свернув производство.

Одним из несомненных достоинств ВАЗ-2104 был приличный объем багажника

Одним из основных параметров автомобилей с кузовом универсал является их вместимость и грузоподъемность. «Четверка» здесь не является исключением из общих правил. Многие автолюбители были готовы довольствоваться минимальным комфортом и по сути спартанскими условиями, чтобы иметь возможность перевозить как можно больше груза.


Давайте посмотрим на конкретные цифры. У всех модификаций «четверки» объем багажника составляет 375 литров.Впрочем, всем, наверное, известно, что эту цифру можно увеличить, сложив задние сиденья. Несколько простых движений, и объем багажника уже 1340 литров. Другими словами, вы можете без проблем поместить туда какой-нибудь крупногабаритный груз. При этом спинка заднего сиденья, в отличие от иномарок, складывается полностью. Это не всегда очень удобно, но инженеры ВАЗ посчитали такой вариант более целесообразным с экономической точки зрения. Получается, что удобство автовладельцев было принесено в жертву снижению себестоимости производства — вполне типичный подход для советского автопрома.

Уже в 90-е годы ВАЗ-2104 уже морально устарел, явно проигрывая по многим параметрам зарубежным аналогам. Однако при этом «четверка» продолжала сходить с конвейера, вплоть до 2012 года. Объясняется все просто. «Четверка» привлекала покупателей двумя своими явными козырями — низкой ценой и неприхотливостью. Эти факторы в сочетании с приличным объемом багажного отделения позволили найти новых покупателей – прежде всего в глубинке. Большинство проблем полностью устраняется своими руками – были бы нужные запчасти.Ну и сам ремонт, по сравнению со многими другими моделями, особенно иномарками, стоит недорого. В этом, в принципе, и причина популярности ВАЗ-2104. Эту модель явно нельзя отнести к «бестселлерам автопрома», но свою нишу на рынке она заняла достаточно уверенно.

Модификации ВАЗ 2104

ВАЗ 21041 1.2

ВАЗ 2104 1.3

ВАЗ 21043 1,5

ВАЗ 21045 1.5д

ВАЗ 21041 1,6 МТ

ВАЗ 21044 1.7

Одноклассники ВАЗ 2104 по цене

К сожалению, у этой модели нет одноклассников…

Отзывы владельцев ВАЗ 2104

ВАЗ 2104, 2007

Эта машина делала все, что от нее требовалось: возила все и всех, когда от нее требовалось, иногда в ужасных условиях (ВАЗ не жалко). Инжекторный мотор, несмотря на паспортную слабость, очень бодро тащил легкую «четверку». Настолько, что двигатель не соответствовал тормозам.Пустая машина достаточно быстро разгонялась, позволяя поддерживать крейсерскую скорость по трассе в районе 120-130 км/ч, имея хороший запас под педалью. Все обгоны — без проблем. Многие говорят «ВАЗ — не едет, как вообще разгоняется» — да очень просто. Обгонять нужно с 60 км/ч, включать третью передачу, давить в пол и в общем следует бодрая раскрутка до 5000 об/мин, что эквивалентно 100 км/ч. Можно переключиться на 4-ю и разогнаться дальше.Проблема не в том, чтобы разогнаться. Стоп проблема. При экстренном торможении со 120 км/ч загруженный ВАЗ 2104 перестает сбрасывать скорость примерно на 40 км/ч. Однако тормоза перегрелись. Пару раз попадал в очень неприятные ситуации, когда приходилось выезжать на обочину. Забыл проверить расход топлива. В среднем — 10 литров. И это не зависит от стиля вождения. Если сохраните, то упадёт до 9.5. Если «сжечь» — поднимется до 10,5-11. По трассе если ехать 120-130 — около 8.5 ест. Для такой массы конечно много, хотя мотор старый, аэродинамика кирпич, что с него взять. По комфорту передвижения по российским ямам ВАЗ 2104 может составить конкуренцию многим современным автомобилям и может «сделать» многих в этой дисциплине. Мягкая подвеска делает свое дело. В результате машина «плывет» по ямам. Как корабль. Правда качает, как корабль. Но в любом случае это лучше, чем считать каждую лунку «пятой точкой». А эту «точку» жаль, знаете ли.Надежность — смело могу сказать, что мне повезло. Машина никогда не ломалась настолько, чтобы остановиться. Основная проблема была — «глюки» панели приборов, при включении ближнего света зашкаливала половина датчиков, отключался спидометр. Остался только тахометр — самый главный прибор, по сути. Все сигнальные лампы работали исправно. Поменял шаровую, правую. И то потому, что сам виноват — врезался в булыжник так, что казалось подвеску сорвало.И в итоге только мяч загремел. Поменял крестовину кардана — копейки стоит. Да в общем-то и всего за более чем 30 тыс. км.

Преимущества : плавная работа. Никакой жалости. За такие деньги нет новых автомобилей с такими потребительскими качествами. Бодрый и всеядный двигатель.

Недостатки : тормоза. Электрик. Безопасность.

Григорий, Санкт-Петербург

ВАЗ 2104, 1996

Вот и решил вспомнить ВАЗ 2104 добрым словом.Для моих 12 лет на момент покупки она была в отличном состоянии. Реэкспортная техника («финка»). Ну, обо всем по порядку. Взял отца моего друга. Цена покупки — 45 тысяч рублей. Пара мелких «багов» — и все. В остальном — отличное состояние. Над паровозом в службах водили хороводы. Редкая комплектация с моновпрыском от GM и без распределителя (электронное зажигание). Он боялся незнакомого строения, но так и не залез в него. Все как по маслу.Коробка — 5 шагов. Салон — 2107. Ездил по городу (до 100 км в день). Периодически в Москву. На МКАД ВАЗ 2104 был 140 (и недовольные люди моргали за мной, что я медленно ехал). В основном ездил 80-90 км/ч. Я не гонщик. Как и любые Жигули в этом возрасте, немного приставала по пустякам. Из большого поменял стартер и генератор. Техническое обслуживание — 2 раза в год (масло, фильтры, разное). Ну понемногу каждый день. В салоне при -25 явно холодно.Шумный. Кузов — в моем случае нареканий не было. На совесть легла грунтовка и краска. «Жуки» сильно не лазили. Для сравнения — на ВАЗ 2105 2006 г.в. у моего отчима после легкого удара краска с крыла полезла пятнами. Следов земли не обнаружено. Двигатель — полусинтетическое масло 10W40. финский. Я не помню Марка. Не открыл. Не лез. Заменил стартер и генератор на новые. Попытки ремонта не помогли (2-3 месяца после ремонта и снова поломка).Неплохо по динамике (95 л.с., правда). Тянул уверенно. Шасси — не лез. Развал-схождение для профилактики. Коробка передач и сцепление замечаний не вызвали. Про кабину и говорить нечего. Ничего не скрипело, но в машине шумно. Расход — литров 10-11 по городу укладывается. Резюме для себя: нормальная рабочая техника. Тем более за такие деньги. Ну и по возможности продал (отдал в замечательные руки 78-летнего дедушки) и купил Вольво 940. Это другая история.

Преимущества A: низкая цена и содержание. Простая конструкция.

Недостатки : постоянно по мелочам требует внимания и недорогого обслуживания.

Алексей, Санкт-Петербург

ВАЗ 2104, 1997

За время эксплуатации ВАЗ 2104 по большому счету ни разу серьезно меня не подводила. Все технические неполадки я устранил в течение рабочего дня. При пробеге 175 тысяч с двигателем ничего не делал.Просто регулярно регулирую зазоры клапанов. Так как последние 75 тыс. автомобиль был оснащен ГБО. Когда машине не было еще и года, на трассе меня догнала «копейка». Ударил в задний бампер. Спасла установленная заводская навеска. Если бы не он, ущерб был бы серьезным. И так я заменил балку заднего бампера. Даже задняя дверь осталась целой и без царапин. В общем, я легко отделался. Потом через год эксплуатации вообще случилась одна из самых серьезных поломок.И во всем виноват завод. Однажды, придя в гараж, я обнаружил под машиной маленькое пятнышко масла. По запаху определил, что коробка передач. Оказалось, что капает из-под прорезиненной крышки, которая находится в задней части коробки. Присмотрелся, чехол наполовину вылез из посадочного места. Он взял его рукой и вытащил. Из-под него хлынуло масло. А длинный болт вышел на 12. Протащил его и чуть не ахнул. Его обрезали по резьбе.Именно этот болт выдавил своей головкой эту заглушку. Я взял литературу и увидел, что это болт крепления задней передачи и пятой передачи. Решил сделать сам. Про другие поломки и писать не стоит. Так как это были мелкие поломки тока, на устранение которых много времени не уходило. И, конечно же, «расходники». Это как у всех. Болл менял все по кругу, по очереди. Ну это и понятно, ведь дороги такие. Выхлопная система стоит второго.Вдобавок ко всему мне не раз приходилось приваривать и глушитель, и резонатор. Амортизаторы, интересно два, все-таки родные. И тем не менее они хорошо работают. Заменил один передний правый и задний тоже правый. Для машинки особо ничего не жалею. Ну и заливаю масло «минералки». Что нравится в ВАЗ 2104, так это, конечно же, кузов универсал. Удобная вещь для садовода. Удобно грузить в багажник. Порога нет. Автомобиль очень маневренный в городе и ограниченном пространстве.Потому что он довольно короткий. Короче, чем та же остальная «классика». Несмотря на то, что машина карбюраторная, по расходу вполне устраивает. Как паспорт. В городе 10, за городом 8. При переходе на газ вообще не напрягает.

Преимущества : недорогой в эксплуатации. Комфортная машина для человека с чертами характера.

Недостатки : аскетическое снаряжение.

Олег, г. Киев

ВАЗ 2104, 1996

Свой ВАЗ 2104 купил случайно.Продав свой Ниссан, я понял, что либо что-то куплю, либо просто потрачу все деньги впустую. Подумав, решил брать «четверку». К счастью, у меня уже была такая машина. Сказано — сделано. Купил «труп» за 15тыс. Не завелась и простояла 2 года. Предыдущий хозяин толкал машину по полной. После покупки месяц только машину приводили в божеский вид — чтобы без проблем ездила сама. Заменена вся ходовая, двигатель, трансмиссия.Электрику переделали — весь колхоз выкинут. Снято около кг проводов. Мужчина не стал заморачиваться и бросил все прямо. Все восстановлено. Пробег ВАЗ 2104 по нашим дорогам выдержал всего 3 месяца. Запчасти попадаются или не знаю. В общем весной опять все перебрал. Усиленные шаровые шарниры TREK. ТРЕковские сайленты, амортизаторы Fenox. Резиновый стабилизатор из полиуретана. Ну вроде передок собрал воедино.Новый руль от ваз 2107, сзади тоже все сайленты убитые. Я сам все менял. После всей работы машина ответила взаимностью. Ведет себя спокойно. Как-то пришлось нагрузить своего работягу конкретно. Расчетный 600-700 кг. Недалеко, но все же отдохнули без последствий. В общем машина постоянно требует внимания, ну прям как жена. Я водил свой Ниссан в хвост и в гриву. Все выдержало ничего не сломалось, но потом так не пойдет. Постоянно какая то мелочь но вылезает боком.Подвеска слабовата и по саратовским дорогам часто пробивает, хотя ямы стараюсь объезжать. Иногда просто некуда пойти.

Преимущества : дешевые запчасти. Рабочая лошадка.

Недостатки : сломанный.

Александр, г. Саратов

ВАЗ 2104, 1993

Итак, ВАЗ 21043, что это такое. Грузоподъемность — гнал железяки на приемку. Вес пустой машины со мной сто сорок тонн.Иногда я «прыгал» на весах и на тонну шестьсот, и на тонну шестьсот десять. Так что ей повезло и мощность тяговитого двигателя с запасом. Что это говорит? Да что если вас пятеро в машине и вы поехали отдыхать, вам особо тесно не будет. При том, что вы берете с собой мангал, коптильню, удочки и спиннинги, две канистры с водой, пакеты с едой и кучу всего необходимого, чего на той же «шестерке» не сделаешь или сделаешь отлично освобождая место.Салон ВАЗ 2104 неплохо улучшен по сравнению с той же «двойкой». В задней части багажника есть полка, которая сохраняет тепло зимой и отталкивает пыль летом. Полка держится слева и справа двумя пластиковыми бортиками в которых есть отверстие для динамиков и по моему в них были установлены 4ГД-35. Отличные динамики. Не изменился. Сейчас в магазинах продают колонки 10, 13 см и больше, но я мерил, эта советская колонка не соответствует стандартам и менять пока ничего не буду.Надо будет что-то придумать с дырками там и с посадкой, а эти вроде литые. Теперь поговорим о том, как обустроить спальное место. Если сложить заднее сиденье, как это предусмотрено конструкцией, то багажник сильно не увеличится, но если открутить заднее «сиденье», сложить спинку заднего сиденья, подложив под нее брусок 10-12 см, а отрегулировать снятое «сиденье» между сдвинутыми вперед передними сиденьями и сложенной спинкой в ​​длину получится около 180 см. Этого вполне достаточно.Единственное, спать вместе немного неудобно из-за пластиковых накладок над арками задних колес. Неудобно, но возможно.

Преимущества : практично. Большой багажник.

Недостатки : как и все ВАЗы.

Антон, г. Братск

ВАЗ 2104, 1997

Автомобиль с самого начала использовался на газу из-за дешевизны топлива. В целом этот газ хорош, но обслуживать его надо бережнее, чем бензин (вы понимаете).Ежегодная замена прокладок и регулировка редуктора, это сейчас отрабатывает электроника, а раньше тумблер переключаешь сам, но это мелочи. В морозы ВАЗ 2104 ни разу не подвела, уверенно но с трудом заводилась при 35-37 градусах, конечно сильно не напрягала, но если была необходимость заводилась, достаточно было прокрутить коленвал с «храповик» пару раз (кто пользовался «классикой» тот поймет) и все мотор ожил.Печка ВАЗ 2104 работала на все 100%, в машине всегда было тепло, конечно, задним пассажирам не хватало дополнительных тоннелей в ногах, ни разу не запотевали стекла. Подвеска, по сравнению с Лансером, мягкая, съедает все неровности дороги, кроме тяги и наконечников, амортизаторов, но это уже после многих лет эксплуатации. Хотел написать про резину, как ее ни ругали, не подвела, родная БЛ-85 прошла до 80 тыс.км без нареканий, потом резина начала биться, и ее заменили, хотя протектор не стерся.Теперь он благополучно используется на прицепе. Еще помню, что ВАЗ 2104 не раз встречал новоиспеченные машины из салона, это мой Логан 2007 года и отцовская 5-дверная Нива 2009 года и сопровождал их в перегоне от Тюмени до Тобольска.

Преимущества : зимой не подводила. Теплая печь. Приостановка.

Недостатки : небольшой.

Сергей, г. Нефтеюганск

ВАЗ 2104, 2011

Пусть это будет ВАЗ 2104, но когда она была новая, этот запах, все идеально чистое, ну что тут сказать, лучшая машина это новая машина.Что первое бросилось в глаза, так это не лучшая сборка, большие зазоры, немного кривоватый пластик и т.д. Двигатель 74,5 л.с. бодрый, позволяет легко держаться в городском потоке, тянет на малых скоростях и скоростях. На 4-й передаче можно ехать 40 км/ч. Свыше 100 км/ч ВАЗ 2104 тяжело набирает скорость, а дальше и страшно. Передачи включаются четко и четко, перепутать сложно, иногда не включается задний ход, через раз надо. Шумоизоляции нет, а при езде по трассе шум нереальный, а если открыть окно, то вообще не слышно пассажиров, зимой идет гул от колес.Салон, конечно, у ВАЗ 2104 устарел. За рулем сидеть не очень удобно, хотелось бы больше места сзади, но при моем росте 183 см, коленями не упираюсь. Сзади для троих среднего телосложения немного тесновато, воздуховодов к ногам пассажиров нет. Багажник — главное достоинство этой машины, чего только мы в ней не возили, а если сложить задний диван, то получится огромное пространство с ровным полом. Летом салон ВАЗ 2104 быстро загрязняется и запыляется.Но его легко мыть и стирать. Так как я один мою машину, я протирал все каждый день. Весной, летом и ранней осенью ВАЗ 2104 постоянно чистили, мыли, т.к. Терпеть не могу бардак и грязь в машине. Управляемость хорошая, но на высоких скоростях ее надо ловить. Разгонялся примерно до 115-120 км/ч. Тормоза с вакуумным усилителем, конечно, не как у иномарок, но педаль мягкая, педаль сцепления жесткая, что неудобно в пробках.Зимой ВАЗ 2104 заводится отлично, с 1 раза. При температуре ниже 20 необходимо выжать и подержать пару минут педаль сцепления, пока масло не прогреется. Двигатель прогревается быстро, печка работает на 5, только громко.

Преимущества : цена автомобиля и запчастей. Огромный багажник, можно что угодно возить. Простота обслуживания. Ну и то, что это на своей машине, а не на трамвае.

Недостатки : Плохое качество сборки.Детали плохого качества. Простые вещи ломаются. Устаревший интерьер и экстерьер автомобиля. Безопасность. Салон быстро пачкается и запыляется. Окна потеют под дождем.

Никита, г. Волгоград

ВАЗ-2104 характеристики, описание, тест-драйв

ВАЗ-2104 стал вторым автомобилем после ВАЗ-2104, который разрабатывался уже на базе собственных автомобилей, а не автомобиля Фиат-124.

Автомобиль начал выпускаться в 1984 году.

«Четверка» заменила «двойку».Внешний вид был полностью обновлен. Автомобиль стал более современным и комфортным. Полностью изменился интерьер, он не стал равным по комфорту престижным иномаркам, однако сиденья, приборная панель, задние сиденья, обивка стали более современными и удобными.

В 1999 году была выпущена модификация ВАЗ 21047. По внешнему виду и кузову это была та же машина, но салон был позаимствован именно от ВАЗ-2107. Также была установлена ​​пятиступенчатая коробка передач, вместо четырехступенчатой.

С 1999 года также начала выпускаться модель с дизельным двигателем объемом 1520 куб.см отечественного производства.

На вторичном рынке ВАЗ-2104 пользовался бешеным спросом. Это был достаточно надежный универсал, для деревенского жителя он был незаменим. Конкуренцию составляли иномарки, но новые универсалы не были доступны широкому кругу покупателей, а 10-летние подержанные требовали огромных затрат на ремонт.

В настоящее время спрос на эту модель уже не тот, что был ранее на вторичном рынке, однако, несмотря на то, что автомобили ВАЗ-2104 старше 8 лет, они по-прежнему широко представлены на вторичном рынке, это очень легко продать эту машину.

Дефицита в запчастях нет, починить машину можно практически на любом СТО и, главное, у многочисленных частных мастеров, практикующихся в гаражах.

Автомобиль выпускался с 1999 по 2006 год.

Модификации автомобиля:

ВАЗ-2104 — двигатель ВАЗ-2105, 1300 куб.см, с 4-ступенчатой ​​коробкой передач, базовая модель.

ВАЗ-21041 — двигатель от ВАЗ-2101, 1200 куб.см, с 4-ст. Пропускной пункт. Серийно не производится.

ВАЗ-21042 — экспортный вариант, двигатель от ВАЗ-2103, 1500 куб.см, правый руль.

ВАЗ-21043 — двигатель от ВАЗ-2103, 1500 куб.см, с 4-х или 5-ти ступенчатой. КПП, в версиях с электрооборудованием и салоном от ВАЗ-2107.

ВАЗ-21044 — двигатель от ВАЗ-2107, 1700 куб.см, однократный впрыск, 5-ст. Коробка передач, экспортная модель.

ВАЗ-21045 — двигатель от ВАЗ-2107, 1800 куб.см, однократный впрыск, 5-ст. Коробка передач, экспортная модель.Серийно не производится.

ВАЗ-21045Д — двигатель от ВАЗ-341, 1500 куб.см, дизель, 5-ст. Пропускной пункт.

ВАЗ-21047 — двигатель от ВАЗ-2103, 1500 куб.см, 5-ст. Коробка передач, улучшенная версия с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107. Такие модели также поступали на вторичный рынок в единичных количествах и были проданы в первые же часы. Данная модель востребована на данный момент.

ВАЗ-21048 — двигатель от ВАЗ-343, 1770 куб.см, дизель, 5-ст.Пропускной пункт.

ВАЗ-21041i — двигатель от ВАЗ-21067 1600 куб.см, инжектор, коробка передач 5-ступенчатая, салон и электрооборудование от ВАЗ-2107, передние сиденья от ИЖ-2126.

ВАЗ-21041 ВФ — конструкция радиатора ВАЗ-2107, двигатель от ВАЗ-2103, 1500 куб.см, 5-ступенчатая коробка передач, салон и электрооборудование от ВАЗ-2107, передние сиденья от ИЖ-2126.

Технические характеристики автомобиля ВАЗ-2104:

Модель

21043-03

тип кузова

универсал

Объем багажника

Размеры и вес автомобиля

Ширина без зеркал

собственный вес

Передняя гусеница

Задняя гусеница

Дорожный просвет до поддона картера

Дорожный просвет до балки заднего моста

Дорожный просвет до балки пер.подвески

Характеристики устройства

Двигатель

Рабочий объем, л

Номинальная мощность при частоте вращения коленчатого вала 5600 мин-1 по ГОСТ 14846 (нетто)
* При частоте вращения коленчатого вала 4800 мин-1

Степень сжатия

Камера радиальная 165/70 R13 или 165/80R13 (165SR13)

колеса

Диск штампованный

Размер обода

Ведущие колеса

Передняя подвеска

Независимая, с поперечными рычагами, цилиндрическими пружинами, телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Задняя подвеска

Пятибарный.Зависимая, жесткая балка, соединенная с кузовом одной поперечной и четырьмя продольными тягами, с винтовыми пружинами и гидравлическими амортизаторами

Трансмиссия

Муфта Однодисковый, сухой, с центральной пружиной сжатия
Трансмиссия Механическая, трехходовая, четырех- или пятиступенчатая, с синхронизаторами на всех передачах переднего хода

Количество ступеней коробки передач

Передаточные числа коробки передач

II

Реверс

Передаточное число главной передачи

тормоза

Передние тормоза

Диск с двумя противоположными гидроцилиндрами и автоматическим восстановлением заданного зазора

Задние тормоза

Барабан с самоцентрирующимся башмаком, с автоматическим восстановлением зазора между башмаком и барабаном, с регулятором давления

Привод рабочего тормоза Ножной привод, гидравлический, двухконтурный, с вакуумным усилителем

Привод стояночного тормоза

Веревка

привод сцепления

Гидравлический

Рулевое управление

Рулевое управление Безопасность, с промежуточным карданным валом
Рулевой редуктор С глобоидальным червяком и роликом с двойным гребнем на шарикоподшипниках, передаточное число 16.4
Рулевой механизм Трехзвенная, состоит из одной средней и двух боковых симметричных тяг, сошки, маятника и маятника

электрооборудование

Электропроводка

Однопроводная, отрицательный полюс источников тока соединен с землей. Номинальное напряжение, 12 В

Аккумуляторная батарея

6СТ55П, емкостью 55 Ач с 20-часовым режимом разряда

Генератор

37.3701, AC со встроенным выпрямителем и регулятором напряжения. Выходной ток 55 А при 5000 мин «»
35.3708, с электромагнитным тяговым реле и муфтой свободного хода, мощность 1,3 кВт

Свеча зажигания

A17DV или FE 65 P с резьбой M14X1,25

Динамические и эксплуатационные характеристики

Максимальная скорость с водителем и 1 пассажиром

Максимальная скорость с полной нагрузкой

Время разгона до 100 с водителем и 1 пассажиром

Время разгона до 100 с полной нагрузкой

радиус поворота наименьший

Максимальный подъем без ускорения, в %

Тормозной путь с нагрузкой от 80 км/ч

Расход топлива при 90 км/ч

Расход топлива при 120 км/ч

Расход топлива в городском движении

Емкость топливного бака

Буксируемый прицеп Macca с тормозами
Масса буксируемого прицепа без тормозов
Максимальный вес багажника на крыше

ВАЗ 2104: тест-драйв:

Россия прощается с автомобилем и эпохой

МОСКВА (Рейтер) — Россия заканчивает свой долгий роман с автомобилем, который когда-то ценился нацией, но стал символом упадка ее автомобильной промышленности и, для некоторых, сама страна.

Автомобиль АвтоВАЗ Lada 2107 едет по дороге в Санкт-Петербурге 2 мая 2012 года. Россия заканчивает свой долгий роман с автомобилем, который когда-то ценился нацией, но стал символом упадка ее автомобильной промышленности. а для некоторых и сама страна. Решение государственного автопроизводителя АвтоВАЗ прекратить производство последних моделей серии Lada Classic в этом году после четырех десятилетий — это больше, чем просто конец пути для автомобиля. Снимок сделан 2 мая 2012 года. Соответствует Feature RUSSIA-CAR/REUTERS/Alexander Demianchuk

Решение государственного автопроизводителя АВТОВАЗ остановить производство последних моделей серии Lada Classic в этом году после четырех десятилетий — это больше, чем просто конец пути для автомобиля.

Хотя устаревшая серия семейных автомобилей в виде коробок высмеивается за границей, многие россияне считают ее последним звеном с эпохой, когда они верили, что Советский Союз может победить в холодной войне, и рассматривают его гибель как признак снижения статуса России.

«Это дело национальной привязанности. Долгие годы в советское время Классика была для многих мужчин несбыточной мечтой. Достать его было очень сложно, и люди стояли в очередях годами», — сказал Вячеслав Лысаков, депутат Верховной Рады, глава ассоциации автомобилистов «Свободный выбор».

«Много чего из того (советского) времени уже ушло и Классик был одним из оставшихся звеньев».

В прошлом месяце АвтоВАЗ остановил производство седьмой модели в серии 2107, оставив в производстве только одну модель Classic — универсал 2104. Компания заявила, что в конце этого года также «пора попрощаться» с этой моделью.

Lada часто становится предметом шуток за границей из-за своей квадратной формы и репутации автомобиля, который ломается, когда меньше всего этого хочется.В одном анекдоте спрашивается: как удвоить стоимость «Лады»? Ответ: Заполнив бак.

Джереми Кларксон, ведущий британского телешоу Top Gear, незабываемо назвал Lada 2107 «просто худшим автомобилем всех времен». Молодых россиян, заботящихся о своем стиле, в нем не увидишь мертвыми.

Но многие россияне среднего и пожилого возраста сожалеют о кончине Классика и видят дурные предзнаменования на будущее.

«Это была самая совершенная машина в мире. Вы не увидите более красивой машины», — сказал Александр Федоров, 65-летний архитектор, прогуливаясь по Красной площади в Москве.

«С тех пор Россия сбилась с курса. Российский автопром разрушен. Я виню в этом 12 лет Путина», — сказал он, указывая на красные стены и золотые купола Кремля, где многолетний правитель России Владимир Путин 7 мая начнет свой новый шестилетний президентский срок.

СДЕЛКА С FIAT

В рамках сделки с итальянской автомобильной компанией Fiat в 1970 году была выпущена первая Lada Classic 2101 на базе популярного в Европе четырехдверного седана Fiat 124.

«Классик», или «Жигули», как его также называют в бывшем Советском Союзе, имел большой успех в стране, где владение автомобилем само по себе было символом статуса, а западные марки не продавались.

Находчивые владельцы, привыкшие к дефициту и низкому качеству промышленных товаров в советской командной экономике, обходились тем, что имели, и вскоре научились чинить машину самостоятельно.

Его простота была преимуществом, как и его способность работать в сильный мороз. В последующие годы низкая цена и долговечность сделали его привлекательным, особенно в российской провинции.

«Я люблю свою машину», — сказал Николай Дашкевич, московский механик по образованию, у которого есть 25-летняя белая «Лада 2105», пятая в серии. «Более половины деталей — оригинальные, но они прошли более 1 миллиона километров (625 000 миль)».

Представители АвтоВАЗа заявили, что к марту этого года было продано более 17,75 млн автомобилей этой серии.

Но АвтоВАЗ боролся с иностранной конкуренцией после распада Советского Союза в 1991 году.Бок о бок на улицах с неуклюжими внедорожниками, излюбленными нуворишами, он стал символом пропасти между богатыми и бедными.

АвтоВАЗ смирился с неизбежным в прошлом месяце, остановив производство 2107 через 30 лет, несмотря на то, что текущая стартовая цена низка и составляет 206 900 рублей (7 000 долларов), что вызвало яростные споры среди автолюбителей в России.

«Давайте будем благоразумны и не будем мечтать о том, чтобы АвтоВАЗ продолжал выпускать модели, не меняя их в течение 30-40 лет», — написал участник интернет-форума, назвавшийся только Sony.

Но многие участники не согласились. «АвтоВАЗ лично передал рынок бюджетных автомобилей китайскому автопрому, сдал без боя», — написал некто Максим.

ТЯЖЕЛЫЕ ВРЕМЕНА

Тяжелые времена для российских автопроизводителей, даже несмотря на то, что французский Renault и японский Nissan получат контроль над АвтоВАЗом в рамках сделки с государственной компанией «Ростехнологии».

Продажи Lada упали на 15 процентов в годовом исчислении в последнем квартале, и АвтоВАЗ отзывает почти 100 000 новых Lada из-за технических неисправностей, в том числе 70 000 Lada Kalina, модель, которую Путин рекламировал, проехав на ней 2000 км по Сибири в 2010 году.

Путин также пытался продвигать новую Lada Granta в прошлом году, но предпринял несколько попыток завести ее во время тест-драйва.

Спад в отечественной автомобильной промышленности тем более раздражает отечественных производителей, что к концу десятилетия Россия должна стать крупнейшим автомобильным рынком Европы благодаря росту доходов и росту потребительских расходов.

Ожидается, что продажи автомобилей вырастут примерно на 6 процентов в этом году до 2,8 миллиона автомобилей и достигнут 4 миллионов к 2015 году.

Renault, General Motors и Ford входят в число глобальных игроков, находящихся на ранних стадиях расширения площадок или переезда на площадки, принадлежащие российским партнерам.

Многие российские эксперты не смотрят в будущее с оптимизмом, говоря, что российские автомобили просто не конкурируют с иностранными брендами, но некоторые говорят, что усиление конкуренции пойдет на пользу потребителям.

«Несмотря на всю критику властей, которую вы сейчас слышите, на российской земле построен новый автопром, который выпускает автомобили Форд, Фольксваген, Рено, Хёндэ и так далее», — отметил обозреватель автопрома Александр Пикуленко. для радиостанции «Эхо Москвы».

«Главное, чтобы потребитель мог получить хороший продукт, надежный, безопасный и дешевый».

Некоторые русские, однако, вряд ли когда-нибудь успокоятся.

«Сейчас вы видите все эти причудливые иностранные модели в России, но раньше мы гордились тем, что ездим на собственных автомобилях», — сказал Николай Пешков, бизнесмен из Ижевска, города, где были произведены последние модели 2107 в России. «Наверное, тогда особого выбора не было, но настоящей мечтой были «Жигули». Если он у вас был, вы пользовались уважением». (1 доллар = 29.3650 рублей)

Обвал-схождение — что это? Сделать развал

Всем автолюбителям хорошо известно, что даже незначительное вмешательство в работу ходовой части автомобиля приведет к изменению углов установки колес, а следовательно, и к изменению поведения автомобиля на дороге. Параметры развала-схождения могут зависеть и от других факторов: износа резины, давления в шинах, люфта. Любой автомобиль приходит к такому состоянию, когда возникает необходимость ремонта передней подвески.А если производить самому, то велик риск нарушить такие параметры, как дезинтеграция, конвергенция. К чему может привести такое нарушение? Самые тяжелые последствия.

Определение

Рампа-схождение — что скрывается под этим определением? Это установка правого угла поворота колеса. Для обеспечения хорошей устойчивости и управляемости передние колеса необходимо устанавливать под определенным углом по отношению к подвеске и кузову автомобиля.

Развал

Часто для регулировки подвески используется термин «развал-схождение».Что такое коллапс? Это угол между плоскостью, в которой вращается колесо, и вертикалью. Негативом считается такой развал, когда колеса перевернуты вверх ногами. Положительный развал — это когда верхняя сторона колес наклонена наружу. Развал обеспечивает правильное положение колеса при работе подвески. С изменением наклона автомобиля меняется и развал. Если развал равен нулю, то шины изнашиваются минимально. Если отрицательный, то улучшается устойчивость автомобиля на поворотах.По размеру правый и левый развал должны быть максимально приближены друг к другу. В противном случае это может привести к уводу автомобиля с прямой траектории хода, а также к одностороннему износу рисунка протектора. Это только одна часть термина «коллапс-конвергенция».

Конвергенция

Что такое конвергенция? Это угол между плоскостью, в которой вращается колесо, и направлением движения. Он обеспечивает правильное положение передних колес автомобиля при разных скоростях и углах поворота.Чаще всего схождение регулируется изменением длины боковых тяг руля направления.

Конструкция подвески большинства автомобилей дает возможность регулировать развал, схождение колес, а также продольный наклон шкворня, являющегося осью вращения управляемого колеса автомобиля.

Кастер

Продольным наклоном оси шкворня или шкворня называется угол между проекцией линии, проходящей через середину шаровых опор, на плоскость, параллельную продольной оси транспорта, и вертикалью.Такой наклон обеспечивает стабилизацию передних колес автомобиля в направлении прямолинейного движения. Его еще называют «кастером». Это очень важно, так как разница наклона для правого и левого колес, превышающая допустимые значения, может привести к заносу в сторону менее важного колеса.

Разницу в стоимости кастера можно выразить таким параметром, как разница в его наклонах. Результат вычитания из большего значения меньшего колеса не должен быть больше 30 минут.

Продольный уклон способствует самовыравниванию колес за счет скорости автомобиля. Гонщики устанавливают это значение на пару градусов выше заводских настроек. Это делает ход транспорта более стабильным, а желание двигаться по прямой возрастает.

Характерными признаками отклонения от нормы являются: визг шин при повороте, увод автомобиля при движении в сторону, односторонний износ рисунка протектора, неравномерное усилие при правых и левых поворотах на руль.

Угол движения характеризуется поворотом заднего моста относительно оси симметрии автомобиля. Этот параметр очень важен и чем ближе его значение к нулю, тем лучше. Если значение положительное, то это означает, что есть поворот вправо, а если отрицательное, то влево. Если есть отклонения, превышающие допустимые значения, необходимо срочно вмешаться и привести в норму.

Перед тем, как производить развал-схождение, необходимо убедиться, что давление в шинах нормальное, износ протектора на обоих колесах примерно одинаковый, нет люфта в рулевом управлении и подшипниках, колесные диски не деформированы, а автомобиль не требует ремонта.

Колесо при движении по прямой идет неровно.

Эта проблема может быть вызвана несколькими причинами:

  • Увеличение свободного хода рулевого управления.
  • Автомобиль имеет поворотную заднюю ось. То есть нужно провести больше задней развал-схождения. Это исправит ситуацию.
  • В развале задних колес может быть слишком большая разница.
  • Существует разница в давлении задних и передних колес.
  • Имеются невидимые дефекты ходовой части, которые не проявлялись до проведения сход-развала.

Если помимо наклона руля имеет место еще и увод автомобиля в сторону, то, в первую очередь, необходимо выявить и устранить причину, вызывающую этот увод, и только потом установить правильное положение рулевого колеса. руль.

Машину ведет в сторону, хотя развал нормальный

Что может быть в этом случае?

1. Необходимо проверить действие резины. Для этого поменяйте местами передние колеса. Если после этого действия отвод меняет направление, то все дело в резине.Нужно менять все колеса по кругу и искать пару, на которой машина точно поедет. После этого выровняйте направление вращения колес. В последнее время такая причина ухода встречается очень часто. И всему виной качество шин.

2. Дисбаланс колес можно увеличить. Колеса скручены.

3. Сделана проверка такого параметра, как развал-схождение, только на передней оси. Также необходимо проверить задний мост, так как причина неисправности может быть именно в нем.

4. Имеются скрытые нарушения ходовой части автомобиля, не выявленные до регулировки.

До регулировки машину не уводило, но резина быстро изнашивалась, и после этого был увод.

Здесь, как и в предыдущем пункте, причина, вероятно, кроется в резине. Раньше машина ехала ровно, так как пробуксовка, которую создавала резина, уравновешивалась пробуксовкой, созданной из-за неправильно выполненной развал-схождения. ВАЗ этому подвержен.После устранения одной причины появился уход в сторону.

Тугой руль

Причин этой проблемы может быть несколько:

  • Неправильная регулировка. Нужно снова сделать развал-схождение.
  • Установлены очень тугие рулевые тяги или шарикоподшипники для ремонта.
  • Слишком низкое давление воздуха в шинах.
  • Аварийные диски не соответствуют рекомендованным производителем.

Зачем нужна процедура сход-развала?

У многих возникает вопрос: Нужно ли делать развал? Для человека, который давно за рулем, ответ очевиден.Тот, кто хоть раз ездил на машине, колеса которой были правильно отрегулированы, лучше почувствует машину при езде и заметит даже малейшие отклонения поворотов.

Человек за рулем должен отдыхать и получать удовольствие от процесса вождения. Именно поэтому инженеры придумали углы наклона колес. Ведь водителю в дороге должно быть комфортно и максимально безопасно.

Автомобиль, у которого правильно отрегулированы углы наклона колес, имеет:

  • Хорошую курсовую устойчивость, то есть отклонения от прямолинейного движения минимальны.
  • Хорошая маневренность и управляемость, а также комфорт при вождении.
  • Меньшая склонность к заносам, а также опрокидыванию в опасных ситуациях.
  • Экономия топлива и минимальный износ шин.
  • Хорошее движение накатом.

Автомобиль, у которого сильно нарушены повороты, наоборот, он в любой момент может подвести водителя. Например, при езде по сухому покрытию все может быть в порядке, но как только машина наедет на скользкий или мокрый участок трассы, она может неожиданно отправиться туда, где она не нужна.Приходится постоянно подгонять машину. И при этом становится опасным не только для водителя, но и для окружающего транспорта, а также пешеходов. Часто неправильная регулировка приводит к печальным последствиям. Поэтому лучше сделать выравнивание. ВАЗ самый популярный в России, и все мастера без проблем сделают регулировку. Другие марки также хорошо подвержены правильной регулировке угла наклона колес. Во всех развитых странах это обязательный пункт при проведении технического осмотра.

Еще один очень важный момент, это то, что при покупке автомобиля с рук рекомендуется проверить его на исправность ходовой части, т.к. большая часть продаваемых автомобилей в прошлом были в авариях. Есть даже образцы, которые собраны из двух разных половинок, и сварены они не лучшим образом.

Когда нужно проверить развал-схождение

1. После ремонта ходовой части автомобиля при замене каких-либо деталей.

2. После любых работ, ведущих к изменению дорожного просвета.

3. При уводе автомобиля в сторону или изменении положения руля при прямолинейном движении.

4. Автомобиль едет слишком туго или, наоборот, слишком легко, плохо держит дорогу.

5. Шины очень быстро изнашиваются.

6. Автомобиль уводит в сторону при торможении.

7. Плохая управляемость руля при выходе из поворота.

8. После процесса эксплуатации нового автомобиля или в случае покупки подержанного.

9. Если пробег после последней регулировки более 15 тыс. км.

10. После смены шин по сезонам.

Цена

Стоимость сход-развала не высока и доступна большинству автовладельцев. Она не должна превышать 700 рублей в том случае, если нет необходимости в сантехнике или какой-то дополнительной настройке. Стоимость сход-развала в Москве может доходить до 2000 рублей.

.

Оставить ответ
