Снятие и установка мотора печки на ВАЗ-2121 Нива

Добрый день. В этом мануале мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-2121. Процедура не слишком сложная, из инструментов нам понадобится только крестовая отвертка и прямые руки 😉  Основной причиной для снятия моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже почти новые моторы, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик печки. Кстати развеем мифы - на Ниве 2121 можно хоть всю печку поменять включая радиатор не снимая торпеды. Неоднократно просто спрашивали нужно ли ее снимать для проведения работ с печкой. Итак, поехали. Сначала откручиваем шуруп, которым к бороде прикручена полка, расположенная под бардачком:

Затем откручиваем саму консоль, по одному шурупу справа и слева:

Затем рекомендуем для удобства снять рычаг переключения КПП, так проще отодвинуть в сторону бороду, чтоб не мешалась:

Затем откручиваем нижний воздуховвод, он будет нам мешать при извлечении нижней части корпуса печки:

Затем подбираемся к защелкам, по две скажой стороны по бокам корпуса печки:

Отщелкиваем их и вытягиваем на себя нижнюю часть корпуса печки с поторчиком отопителя:

А вот и сам моторчик печки, ради которого все и затевалось:

Отщелкиваем две защелки, они такого же типа что и держали корпус печки, металлические пластины, отщелкиваем их отверткой как на фото ниже:

Поздравляем - моторчик печки у вас в руках 🙂

Поздравляем. Вот вы и научились снимать мотор печки на ВАЗ-2121. Ставить моторчик печки нужно в порядке обратном снятию, не забудьте хорошо защелкнуть все защелки на моторчике и на корпусе печки! На все про все минут 20 у нас ушло! Если у вас остались вопросы - задайте их у нас на форуме в клубе НИВА.

Автор большей части фотографий Даня с niva-club.net

Как снять детали отопителя автомобиля ВАЗ-2121

Страница 1 из 2

Снятие коробки воздухопритока, кожуха радиатора, гибких тяг привода отопителя и кронштейна рычагов управления отопителем

Снимаем радиатор отопителя с краном (см. Снятие радиатора отопителя с краном).

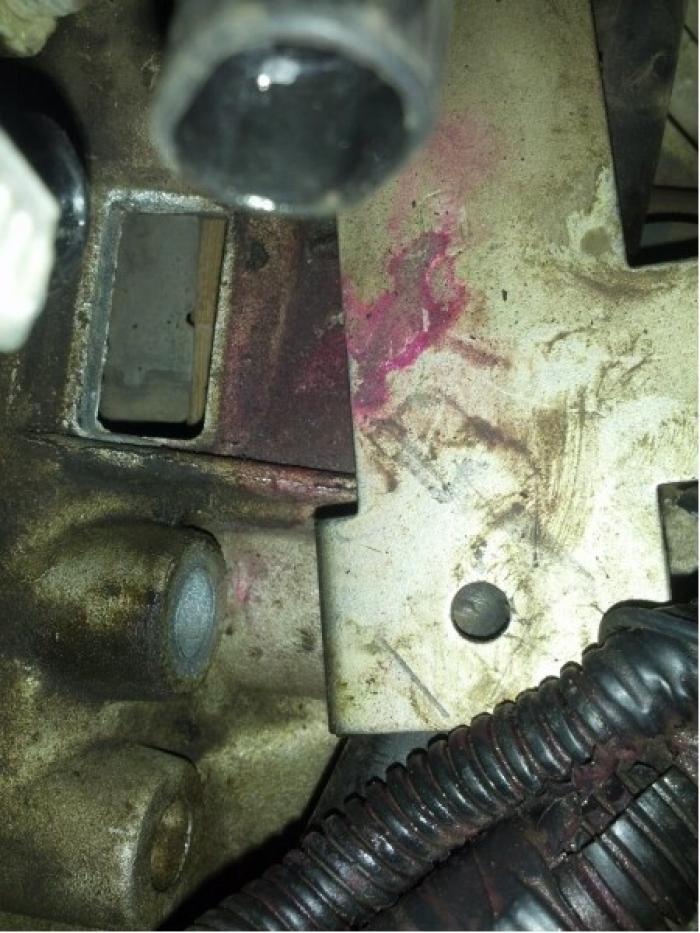

1. В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора

2. …при этом в моторном отсеке помощник удерживает болты ключом «на 10».

3. Вынимаем болты.

4. Снимаем коробку воздухопритока. Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока.

5. В салоне опускаем кожух радиатора.

6. Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.

Отверткой поддеваем прижимную скобу оболочки тяги

7. Снимаем скобу.

8. Отсоединяем тягу от рычага заслонки.

9. При необходимости аналогично отсоединяем тягу заслонки обогрева ветрового стекла.

Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. Снятие панели приборов) и отводим кронштейн вниз.

10. Пальцем поддеваем прижимную скобу оболочки тяги

11. …и снимаем ее.

12. Выводим тягу из отверстия рычага.

Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.

13. Для снятия тяги крана отопителя выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).

Сборку проводим в обратной последовательности.

Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами.

Снятие и установка мотора печки ВАЗ-2121 Нива : В Ладе

Добрый день. В этом мануале мы вам расскажем о том, как самостоятельно снять и поставить электродвигатель вентилятора печки на Ниве ВАЗ-2121. Процедура не слишком сложная, из инструментов нам понадобится только крестовая отвертка и прямые руки ;)  Основной причиной для снятия моторчика печки может послужить его визжание из за износа втулок. Часто этой проблемой страдают даже почти новые моторы, поэтому при замене мотора печки мы рекомендуем Вам поставить подшипниковый моторчик печки. Кстати развеем мифы – на Ниве 2121 можно хоть всю печку поменять включая радиатор не снимая торпеды. Неоднократно просто спрашивали нужно ли ее снимать для проведения работ с печкой. Итак, поехали. Сначала откручиваем шуруп, которым к бороде прикручена полка, расположенная под бардачком:

Снятие и установка мотора печки ВАЗ-2121 Нива

Затем откручиваем саму консоль, по одному шурупу справа и слева:

Снятие и установка мотора печки ВАЗ-2121 Нива

Снятие и установка мотора печки ВАЗ-2121 Нива

Затем рекомендуем для удобства снять рычаг переключения КПП, так проще отодвинуть в сторону бороду, чтоб не мешалась:

Снятие и установка мотора печки ВАЗ-2121 Нива

Затем откручиваем нижний воздуховвод, он будет нам мешать при извлечении нижней части корпуса печки:

Снятие и установка мотора печки ВАЗ-2121 Нива

Затем подбираемся к защелкам, по две скажой стороны по бокам корпуса печки:

Снятие и установка мотора печки ВАЗ-2121 Нива

Отщелкиваем их и вытягиваем на себя нижнюю часть корпуса печки с поторчиком отопителя:

Снятие и установка мотора печки ВАЗ-2121 Нива

А вот и сам моторчик печки, ради которого все и затевалось:

Снятие и установка мотора печки ВАЗ-2121 Нива

Отщелкиваем две защелки, они такого же типа что и держали корпус печки, металлические пластины, отщелкиваем их отверткой как на фото ниже:

Снятие и установка мотора печки ВАЗ-2121 Нива

Поздравляем – моторчик печки у вас в руках :)

Снятие и установка мотора печки ВАЗ-2121 Нива

Поздравляем. Вот вы и научились снимать мотор печки на ВАЗ-2121. Ставить моторчик печки нужно в порядке обратном снятию, не забудьте хорошо защелкнуть все защелки на моторчике и на корпусе печки! На все про все минут 20 у нас ушло! Если у вас остались вопросы – задайте их у нас

на форуме в клубе НИВА.

Автор большей части фотографий Даня с niva-club.net

Снятие печки, воздухопритоков, заслонок, замена тросов Нива ВАЗ 21213, 21214, 2131 lada 4x4

(см. также Снятие вентилятора печки)

Снимаем радиатор отопителя с краном (см. тут).

В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора,…

…при этом в моторном отсеке помощник удерживает болты ключом «на 10».

Вынимаем болты.

Снимаем коробку воздухопритока.

Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока.

В салоне опускаем кожух радиатора.

Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.

Отверткой поддеваем прижимную скобу оболочки тяги…

…и снимаем скобу.


Отсоединяем тягу от рычага заслонки.

При необходимости аналогично отсоединяем …

…тягу заслонки обогрева ветрового стекла.

Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. тут) и отводим кронштейн вниз.

Пальцем поддеваем прижимную скобу оболочки тяги…

…и снимаем ее.

Выводим тягу из отверстия рычага.

Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.

Для снятия тяги крана отопителя…

…выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).

Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами.

Замена (снятие) радиатора печки Нива ВАЗ 21213, 21214, 2131 lada 4x4

Сливаем жидкость из системы охлаждения при открытом кране отопителя (см. тут).

Снимаем шланги с патрубков отопителя и уплотнитель (см. тут).

Демонтируем вентилятор отопителя (см. тут). При этом «минусовой» провод электродвигателя можно не отсоединять.

Вынимаем радиатор с краном.

Ключом «на 10» отворачиваем два болта крепления крана к радиатору.

Снимаем кран.

Вынимаем гайки крепления из пазов бачка радиатора (для радиатора мод. 2105).

Ключом «на 10» отворачиваем два болта (для радиатора мод. 2101 – две гайки) крепления отводящего патрубка…

…и снимаем патрубок с прокладкой.

Собираем и устанавливаем радиатор отопителя в обратной последовательности. Заправляем систему охлаждения двигателя жидкостью и проверяем герметичность соединений.

Полезный совет

Проверка исправности радиатора отопителя

Случается, радиатор отдает горячий воздух лишь первые несколько секунд после включения вентилятора отопителя, а затем воздух остается едва теплый. Неисправность может быть вызвана смещением резиновой перегородки, которая разделяет бачок на две части. Для проверки сливаем охлаждающую жидкость из системы охлаждения. Снятый с машины радиатор ставим вертикально, патрубками вниз. К одному из патрубков подключаем шланг с водой из водопровода и потихоньку пускаем струю. На неисправном радиаторе вода сразу же побежит из другого патрубка. Исправный радиатор наполнится, заметно потяжелеет, и только потом вода потечет из другого патрубка.

Замена вентилятора печки на Лада Нива

Замена вентилятора печки на Лада Нива

Замена вентилятора печки на Лада Нива – это весьма распространенный вид ремонта. Все дело в том, что моторчик вентилятора печки является самым уязвимым местом в отопительной системе данного автомобиля.

Уязвимость заключается во втулках, которые на заводских моторчиках изнашиваются очень быстро. Порой даже новые автомобили, спустя совсем небольшой промежуток времени, начинают издавать странные скрипы во время работы печки и, чаще всего, дело в пресловутых втулках.

Что понадобится для замены моторчика печки на Ниве?

Замена вентилятора печки на Лада Нива

Во-первых, вам необходимо приобрести новый электрический двигатель с вентилятором. Мы не рекомендуем в данном случае ставить заводские детали, ввиду наличия врожденного дефекта. Лучше обратите внимание на сторонних производителей тут, которые выпускают электровентиляторы охлаждения для Лада, ВАЗ, Сhevrolet. Также, хотелось бы отметить, что лучше покупать новый моторчик в сборе с вентилятором, так как заводской вентилятор может просто не стать на сторонний электрический моторчик.

Во-вторых, вам понадобятся две отвертки: плоская и крестообразная. Это единственные инструменты, которые вам потребуются для замены мотора печки.

Процедура замены мотора и вентилятора печки на Лада Нива

Процедура замены моторчика отопительной системы Lada Niva достаточно проста, но при этом ее можно назвать скрупулезной, так как придется совершить множество мелких манипуляций, так что будьте готовы к монотонной неинтересной работе. Чтобы вы не запутались в процессе работ, мы решили оформить описание процедура в виде пошаговой инструкции, которая выделит каждую манипуляцию в отдельное действие.

1. Выкрутите три шурупа, которые крепят вещевую полку под бардачком.

2. Выкрутите два шурупа, который крепят декоративную накладку тоннеля. Один из них располагается под рукояткой коробки передач, а второй над ней.

3. Снимите фишку прикуривателя, после чего сможете демонтировать декоративную накладку тоннеля.

4. Настало время воспользоваться плоской отверткой. С ее помощью, необходимо демонтировать кнопки управления, которые располагаются на панели магнитолы. Сделать это достаточно просто – подеваете их, и они соскакивают с защелок.

5. Отключите кнопки от клемм, после чего уберите их в стороны. Тут есть небольшой совет, который упростит вам последующий процесс сборки: после отсоединения каждой кнопки, подписывайте каждую клемму.

Замена вентилятора печки на Лада Нива

6. Потяните на себя пластиковые насадки рычагов печки. Делать это нужно аккуратно, но с достаточным усилием, чтобы они соскочили с креплений.

7. При помощи крестообразной отвертки, выкрутите крепежные шурупы магнитофонной панели. Располагаются они по обе ее стороны на торпеде.

8. Далее вы должны снять саму панель. Для этого подденьте ее при помощи плоской отвертки, после чего она должна легко демонтироваться.

9. Выкрутите при помощи крестообразной отвертки реле поворотников, чтобы получить доступ фишке минуса мотора печки, после чего отключите его.

10. Воспользуйтесь плоской отверткой и с ее помощью подденьте металлические защелки печки, которые удерживают моторчик.

11. Подсуньте руки под нижнюю часть корпуса печки и аккуратно, без усилия, достаньте моторчик с вентилятором.

12. Чтобы окончательно отцепить мотор от печки, вам следует при помощи все той же плоской отвертки поддеть еще две металлические защелки, после чего может быть непосредственно произведена замена мотора печки.

13. Установите новый электрический моторчик печки и произведите сборку конструкции в обратной последовательности. Тут есть один важный нюанс. Если вы не хотите слышать в салоне посторонние звуки от вибрации моторчика, то обязательно при монтаже нового двигателя воспользуйтесь резиновыми прокладками для него.

Отметим, что если вам нужно поменять не только вентилятор отопителя, но и радиатор, то вам нужно ознакомиться с нашей статьей: как поменять печку на Ниве своими руками. В ней вы также найдете пошаговую инструкцию и другую необходимую информацию.

Как снять печку на ваз 21213

На этой же шпильке крепятся еще две клеммы «минусовых» проводов.

На фото 1–2 панель приборов для наглядности снята.

С правой стороны кожуха вентилятора освобождаем тягу из-под пружинного хомута.

Поддеваем шлицевой отверткой и отсоединяем четыре (по две с каждой стороны) пружинные скобы крепления кожуха вентилятора.

Снимаем кожух вентилятора, направляющий кожух и сам вентилятор.

Вынимаем направляющий кожух из кожуха вентилятора.

Поддеваем шлицевой отверткой и отсоединяем две пружинные скобы крепления вентилятора.

Отсоединяем провод вентилятора от дополнительного резистора…

…и вынимаем вентилятор из кожуха.

Снимаем резиновые подушки электродвигателя.

Поддеваем шлицевой отверткой стопорную шайбу…

Снимаем крыльчатку вентилятора.

Сборку и установку вентилятора отопителя проводим в обратной последовательности.

Работа печки на классической «Ниве» традиционно вызывает нарекания у большинства владельцев этого автомобиля. Откровенно слабый, но шумный вентилятор и неудачная конструкция воздуховодов не прогревают салон должным образом. К тому же на работу отопителя влияет эксплуатация ВАЗ 2121, 2131 в сложных дорожных условиях. Происходит засорение радиатора печки, воздуховодов, разрушение патрубков. Поэтому понимание принципов работы отопителя и умение его ремонтировать своими руками становятся важной задачей для водителя «Нивы».

Радиатор печки «Нивы»

Радиатор отопителя ВАЗ 2121, 2131 не относится к критически важным узлам автомобиля. Но в холодную погоду управление машиной с неисправной печкой вряд ли доставит удовольствие. Помимо откровенного холода в салоне, может возникнуть запотевание стёкол, что приводит к ухудшению обзора, а это уже вопрос безопасности водителя, пассажиров и других участников дорожного движения.

Конструктивно радиатор представляет собой теплообменник или проще говоря батарею, задачей которого является нагрев проходящего через его решётку воздуха. Внешне он выглядит также, как аналогичный узел на других автомобилях.

Как снять печку на ваз 21213

Для «Нивы» и «классики» ВАЗов используется один и тот же тип радиатора отопителя

Радиатор от «Шевроле-Нива» не подходит для семейства ВАЗ-2121, 2131. Это следует учесть при подборе запчасти в магазине.

Местоположение радиатора

Радиатор отопителя на «Ниве» расположен под приборной панелью за центральной консолью между сиденьем водителя и правого пассажира. Это стандартное место для печки в большинстве автомобилей. По сравнению со многими другими моделями машин доступ к радиатору в «Ниве» довольно прост. Специалисту средней квалификации на это потребуется около 10–15 минут.

Устройство и функции радиатора

Радиатор печки представляет собой узел, в котором происходит передача тепла от нагретой жидкости окружающему воздуху. Он состоит из двух горизонтальных рядов трубок, пересекающихся вертикальными металлическими пластинами (рёбрами). С боков конструкция ограничена панелями, которые обеспечивают функции бачков. К одному из бачков пристыкованы входящий и исходящий патрубки охладительного контура.

Внутри бачка есть две несвязанные полости. Антифриз поступает через входящий патрубок в полость, связанную с верхним рядом трубок. С другой стороны радиатора размещён возвратный бачок, через который антифриз перетекает во второй ряд трубок и движется в обратную сторону ко второй полости бачка и исходящему патрубку. После выхода из радиатора антифриз попадает в основную охладительную систему автомобиля. Антифриз, циркулирующий в трубках, обеспечиваете нагрев всей решётки, благодаря этому теплоотдача от радиатора достигает максимального эффекта.

Установлен радиатор в консоли панели приборов в пластмассовом кожухе и уплотнён по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Как снять печку на ваз 21213

Холодный воздух поступает из внешней среды, проходя через горячий радиатор, нагревается и поступает в салон автомобиля

Главная и единственная функция радиатора отопителя — нагрев воздушного потока, поступающего в салон через воздуховоды.

Изготавливаются радиаторы из алюминия или меди. Алюминиевое изделие держит температурный режим слабо. Медный радиатор работает эффективнее, но стоит дороже. К преимуществам медного радиатора следует отнести и его ремонтопригодность: возможность запаивания трещин на трубках.

Типичные неисправности радиатора

Существуют две основные неисправности радиатора:

  1. Засорение решётки и трубок радиатора.
  2. Нарушение герметичности радиатора.

Поскольку Нива часто эксплуатируется в сложных дорожных условиях, то вероятность загрязнения решётки от пыльного забортного воздуха очень велика. Засорение ячеек снижает площадь теплоотдачи радиатора, и как следствие приводит к уменьшению тепла, выделяемого из воздуховодов в салон. В таких случаях радиатор печки демонтируется и подвергается промывке под высоким давлением.

Засор трубок радиатора тоже встречается часто. Если выходной патрубок едва тёплый или холодный, то забиты трубки радиатора. Это происходит по разным причинам, в том числе и попадание инородных предметов в магистраль охлаждения во время проведения ремонтных работ. В таких случаях тоже выполняется промывка самих трубок. Для этого необязательно снимать радиатор отопителя. Достаточно отделить патрубки радиатора от системы охлаждения, и в один из патрубков радиатора подать воду под давлением.

Нарушение герметичности трубок радиатора можно определить по течи охлаждающей жидкости, которая обычно образуется с правой стороны центральной консоли в зоне ног пассажира. Как правило, течь сопровождается запахом антифриза (тосола) в салоне. Не стоит ориентироваться на один только запах антифриза. Пары охлаждающей жидкости очень летучи и могут ввести в заблуждение относительно источника течи. Запах тосола говорит и об утечке в подкапотном пространстве.

Нарушение герметичности радиатора отопителя происходит вследствие естественного износа металла, из которого он сделан. Постоянные циклы нагревания и охлаждения, воздействие различных химических реагентов и расходных жидкостей со временем приводят к разрушению металла и образованию трещин. Трещины в медном радиаторе поддаются запаиванию. Алюминиевый радиатор придётся менять на новый.

Как снять печку на ваз 21213

Типичные неисправности радиатора печки ВАЗ-2121 можно устранить в гаражных условиях

Снятие радиатора печки ВАЗ-2121

Процедура снятия радиатора печки на вазовской «Ниве» не требует особых навыков и умений. Важно подготовить заранее необходимые материалы и инструменты. Большинство инструкций по ремонту автомобильных печек содержит рекомендацию по сливу охлаждающей жидкости перед началом работ. На практике многие автолюбители ограничиваются сливом только той части антифриза, которая находится в самом радиаторе и ближних патрубках системы охлаждения.

Подготовка инструментов

Для работ по замене радиатора потребуются следующие инструменты:

  • пассатижи;
  • шлицевая отвёртка;
  • крестовидная отвёртка;
  • набор маркеров для идентификации проводов;
  • гаечный накидной ключ на «7»;
  • гаечный накидной ключ на «10»;
  • торцевой ключ на «7»;
  • торцевой ключ на «10».

Порядок работ по демонтажу радиатора

Все операции необходимо выполнять в такой последовательности:

    Отвернуть левый саморез крепления вещевой полки.

Как снять печку на ваз 21213

Саморез откручивается крестовой отвёрткой

Как снять печку на ваз 21213

Правая сторона полки крепится к обивке салона

Как снять печку на ваз 21213

Центральная часть полки откручивается от щитка передка

Как снять печку на ваз 21213

Правый край полки свободно опускается вниз

Как снять печку на ваз 21213

С левой стороны полки имеется специальный шип

Как снять печку на ваз 21213

Нижняя часть панели тоже зафиксирована саморезом

Как снять печку на ваз 21213

Процесс показан с правой стороны, с левой стороны выполняется аналогично

Как снять печку на ваз 21213

Панель отводится в сторону

Как снять печку на ваз 21213

Колодки проводов отсоединяются, чтобы убрать полностью панель радиоприёмника

Как снять печку на ваз 21213

После отключение проводов панель свободно снимается

Как снять печку на ваз 21213

Ослабление хомута показано на примере нижнего патрубка, аналогичная операция выполняется и с верхним

Как снять печку на ваз 21213

Винты откручиваются торцевым ключом с головкой на «7»

Как снять печку на ваз 21213

Снятый уплотнитель позволяет вывести патрубки радиатора из моторного отсека

Как снять печку на ваз 21213

Гайка крепления откручивается ключом на «7»

Как снять печку на ваз 21213

Тяга снимается с рычага крана

Как снять печку на ваз 21213

Тяга отсоединяется от кожуха вентилятора

Как снять печку на ваз 21213

Скобы поддеваются шлицевой отверткой

Как снять печку на ваз 21213

Кожух с вентилятором отводится в сторону

Как снять печку на ваз 21213

После снятия вентилятора радиатор аккуратно вынимается из своего отсека

Как снять печку на ваз 21213

Кран и патрубки отворачиваются ключом на «10»

Как снять печку на ваз 21213

Снятый кран проверяется на герметичность

Как снять печку на ваз 21213

Нижняя гайка часто выпадает и теряется

Отсоединить исходящий патрубок.

Как снять печку на ваз 21213

Две гайки крепления откручиваются ключом на «10»

После демонтажа следует провести тщательный осмотр радиатора на предмет засоров решётки и течи из трубок. По результатам проверки принимается решение о возможности ремонта или установке нового радиатора.

Видео: установка радиатора

Процесс замены радиатора печки на классической «Ниве» изучен многими автовладельцами вдоль и поперёк. По сути, порядок действий похож на всем семействе классики АвтоВАЗа. Тем не менее при работах следует соблюдать осторожность и технику безопасности. После окончания ремонта перед выездом на дороги общего пользования необходимо убедиться в том, что все узлы и механизмы автомобиля работают в штатном режиме. Только после этого следует начинать повседневную эксплуатацию машины.

Снятие коробки воздухопритока, кожуха радиатора, гибких тяг привода отопителя и кронштейна рычагов управления отопителем

В салоне головкой «на 10» отворачиваем четыре гайки болтов крепления коробки воздухопритока и кожуха радиатора

…при этом в моторном отсеке помощник удерживает болты ключом «на 10».

Снимаем коробку воздухопритока.

Соединение коробки воздухопритока с кузовом уплотнено прокладкой из губчатой резины, приклеенной к фланцу коробки воздухопритока

В салоне опускаем кожух радиатора

Снять кожух радиатора не позволяет гибкая тяга управления заслонкой воздухопритока.

Отверткой поддеваем прижимную скобу оболочки тяги

Отсоединяем тягу от рычага заслонки.

При необходимости аналогично отсоединяем тягу заслонки обогрева ветрового стекла.

Для снятия кронштейна рычагов управления отопителем отворачиваем винты крепления кронштейна к панели приборов (см. Снятие панели приборов) и отводим кронштейн вниз.

Пальцем поддеваем прижимную скобу оболочки тяги

Выводим тягу из отверстия рычага.

Отсоединив все три тяги от кронштейна рычагов управления отопителем, снимаем его.

Для снятия тяги крана отопителя выводим ее из-за корпуса вещевого ящика (панель приборов для наглядности снята).

Сборку проводим в обратной последовательности. Обеспечиваем полноту открытия и закрытия заслонок и крана отопителя, выбирая места крепления оболочек тяг скобами

Снятие центральных сопл и воздухопроводов обогрева стекол.

С обратной стороны панели приборов крестообразной отверткой отворачиваем два самореза крепления корпуса сопл.

Снимаем корпус сопл с уплотнителем.

При установке корпуса сопл на панель приборов необходимо надеть ушко корпуса на выступ панели приборов (уплотнитель для наглядности снят).

Для снятия воздухопроводов обогрева стекол ключом «на 10» отворачиваем гайку крепления правого воздухопровода обогрева бокового стекла.

Снимаем правый воздухопровод.

Аналогично снимаем левый воздухопровод обогрева бокового стекла.

Отсоединяем тягу заслонки воздухопровода обогрева ветрового стекла.

Отводим верхний край воздухопровода обогрева ветрового стекла, при этом проушины сходят со шпилек крепления панели приборов.

Потянув вверх, выводим патрубок воздухопровода из кожуха радиатора и снимаем воздухопровод обогрева ветрового стекла

Устанавливаем воздухопроводы в обратной последовательности.

Оставить ответ
