Снятие и установка распредвала ЗМЗ-402

Снять ремень привода вентилятора.

Снять ремень привода генератора.

Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3.

Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.

Отвернуть три гайки 2 и снять привод 1 вентилятора.

Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом.

Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке.

Отвернуть стяжной болт 8 (или храповик) съемником

Снять ступицу шкива коленвала.

Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек.

Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленвала и зубчатом колесе распределительного вала.

Снять привод распределителя зажигания.

Снять масляный фильтр.

Снять топливный насос.

Снять крышку коромысел.

Снять ось коромысел клапанов со стойками в сборе.

Вынуть штанги толкателей, предварительно пометив их номером клапана.

Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой.

Вынуть толкатели 1.

Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала.

Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой.

Осторожно вынуть распределительный вал из блока цилиндров.

Осмотр и дефектовка

1. После снятия промыть все детали бензином, протереть и просушить.

Осмотреть распределительный вал. Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.

Измерить диаметры шеек распределительного вала, номинальные диаметры шеек указаны в таблице.

2. Осмотреть штанги толкателей. Погнутые штанги заменить.

Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить.

Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.

3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.

4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.

5. Измерить осевой зазор распределительного вала.

Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой.

Болт затянуть моментом 55–60 Нм (5,5–6,0 кгс·м).

Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.

Устанавливают распределительный вал в порядке, обратном снятию.

Перед установкой смазать моторным маслом шейки и кулачки распредвала, толкатели и штанги толкателей. После установки отрегулировать зазоры в приводе клапанов.

Номинальные размеры и посадка сопрягаемых деталей распределительного вала двигателя мод. 402

Наименование детали

Номинальный

диаметр, мм

Наименование

сопрягаемых

деталей

Номинальный

диаметр, мм

Первая шейка

распределительного вала

52,0 -0,02

Блок цилиндров

52,0 +0,075

52,0 +0,05

Вторая шейка

распределительного вала

51,0 -0,02

Блок цилиндров

51,0 +0,075

51,0 +0,05

Третья шейка

распределительного вала

50,0 -0,02

Блок цилиндров

50,0 +0,05

Четвертая шейка

распределительного вала

49,0 -0,02

Блок цилиндров

49,0 +0,075

49,0 +0,05

Пятая шейка

распределительного вала

48,0 -0,02

Блок цилиндров

48,0 +0,075

48,0 +0,05

Зубчатое колесо

28,0 +0,023

Распределительный

вал

28,0 +0,023

28,0 +0,002

Толкатель клапана

25,0 -0,008

25,0 -0,022

Блок цилиндров

25,0 +0,023

Наконечник штанги толкателя

8,75 +0,03

8,75 -0,02

Штанга толкателя

8,75 +0,045

8,75 -0,035

Наименование детали

Зазор, мм

Натяг, мм

min

max

min

max

Первая шейка распредвала

0,05

0,095

Вторая шейка распредвала

0,05

0,095

Третья шейка распредвала

0,05

0,095

Четвертая шейка распредвала

0,05

0,095

Пятая шейка распредвала

0,05

0,095

Зубчатое колесо

0,021

0,023

Толкатель клапана

0,015

0,038

Наконечник штанги толкателя

0,005

0,065



для чего она нужна, установка, снятие, замена и регулировка — Рамблер/авто

В настоящее время на автомобильном рынке представлено большое количество автогаджетов, предназначенных не столько для внешнего тюнинга, сколько призванных максимально оптимизировать работу мотора, увеличить мощность или улучшить ходовые качества автомобиля. Прямоточные глушители, облегчённые колёсные диски, спортивные стойки — все эти детали действительно прибавляют резвости автомобилю, усиливают его ходовые качества, в этот же список можно занести и разрезную шестерню распредвала.

Что такое шестерня распредвалаПричины для установкиМетоды настройки Замена шестерни распредвала$ ('.index-post.contents').toggleClass ('hide-text', localStorage.getItem ('hide-contents') === '1')

Что такое шестерня распредвала

Основное назначение шестерни распредвала (разрезной) — увеличение мощности двигателя за счёт регулировок угла поворота распределительного вала.

Данная деталь способна изменить угол поворота распредвала на 5° в разные стороны.

Знаете ли вы? Мотор может работать в различных режимах, в которых разрезная шестерня функционирует по-разному.

С изменением положения шестерни изменяются и фазы наполнения цилиндров (расширяется диапазон максимального крутящего момента), соответственно, меняется мощность двигателя и крутящий момент.

Шестерня состоит из 2 частей: статичная внутренняя и подвижная наружная, которая регулируется относительно ступицы. То есть, установив на шкив шестерню неподвижно, вы сумеете регулировать её внешнюю, подвижную поверхность, изменяя шаг зубьев на несколько градусов в ту или иную сторону.

Таким образом, вы сможете наиболее точно выставить фазы газораспределения, несмотря на заводские погрешности.

Проще говоря, данная деталь поможет в тонкой настройке фаз газораспределения для извлечения максимального КПД и, соответственно, мощности двигателя.

Важно! Стоит сказать, что установка спортивного (кастомского) распредвала без этой детали не даёт прироста мощности или изменения крутящего момента.

Причины для установки

На вопрос о том, для чего нужна разрезная шестерня, можно ответить так: существуют 2 основные причины установки этой детали:

При сборке различных агрегатов на конвейере (в том числе и двигателя) допускаются определённые погрешности отклонения от эталона. К примеру, фазы газораспределения на двух одинаковых автомобилях, сошедших с конвейера один за другим, могут отличаться на ±10° по коленвалу, то есть на один зубец шестерни. Такое расхождение заметно влияет на показатели мощности мотора. Но это расхождение можно нивелировать путём тонкой настройки, которую проводят при помощи той самой разрезной детали. Если вы решили установить распределительный вал спортивного типа, при эксплуатации следует выжимать из него максимум возможностей. В этом поможет разрезная, прибавив до 5% к имеющейся мощности, путём регулировки фаз распределения газа.

Методы настройки

Разрезную настраивают при помощи индикатора часового типа для перекрытия клапанов, когда поршень находится в наивысшем положении. После этого проводят точную настройку.

Регулировка отличается в зависимости от того, какой характер вы хотели бы видеть в своём моторе: растянуть амплитуду крутящего момента в середине оборотов или достичь максимального момента внизу.

Настройка шестерни в различных двигателях отличается, однако основная методика в большинстве моторов имеет много общего.

Вам также полезно будет узнать больше о том, как заменить распредвал своими руками.

Расскажем о главных моментах в настройке разрезной на примере двигателя ВАЗ 2108:

Совместите метки на шкиве распредвала и на разрезной (на статичной и подвижной частях). Установите шестерню на распределительный вал, наденьте на место ремень ГРМ. Проконтролируйте совместимость меток: на шкиве, задней крышке ремня и маховике. Проконтролируйте оба клапана четвёртого цилиндра в фазе перекрытия. И впускной и выпускной клапаны должны находиться в одинаковой фазе открытия. В том случае, если они не находятся в одном положении, следует отпустить болты и провернуть распределительный вал, не трогая движимую часть шестерни. Сделать это нужно таким образом, чтобы получить нулевое положение вала.

Теперь следует провести тонкую настройку:

Для настройки работы мотора в диапазоне средних и нижних оборотов двигайте распределительный вал относительно коленвала в сторону вращения. Таким образом угол, при котором открывается впускной клапан, станет больше, а угол газодинамического наддува меньше. Для того чтобы настроить высокие обороты, распределительный вал двигают в противоположную сторону. Угол газодинамического наддува становится больше, а с ним и мощность.

Важно! При регулировке фаз газораспределения помните о том, что после проворачивания распределительного вала необходимо устанавливать первоначальный угол опережения зажигания.

Замена шестерни распредвала

Процедура замены шестерни в принципе аналогична на большинстве моторов.

Замена шестерни распредвала 4216, 402: видео

Расскажем о том, как происходит процедура замены на примере ГАЗели с мотором УМЗ 4216:

Открутите 3 болта и саморезы, снимите бампер, уберите подкрылки (если есть). Снимите верхнюю часть передней монтажной панели (телевизора), не забудьте открутить болты крепления радиатора. Слейте охлаждающую жидкость из радиатора, после чего поставьте на место пробку. Снимите усилитель бампера, открутив 4 болта. Снимите радиатор (открутите 4 болта на раме радиатора), предварительно сняв все патрубки, диффузор откручивать не нужно. Снимите вентилятор, открутив 4 болта. Снимите ГУР. Внимательно следите, чтобы не потерялись шайбы и прокладки. Поверните при помощи головки Ø 15 натяжной ролик по ходу затяжки. Натяжение ремня станет слабее, запомните, каким образом располагается ремень. Снимите ремень, начиная с вала генератора. Проведите визуальный осмотр ремня (на отсутствие трещин), валов и подшипников (чтобы нормально крутились, отсутствовал люфт, посторонние шумы, различные дефекты движения.) Если есть необходимость, подтяните нужные болты и гайки. Отключите провод электромуфты включения вентилятора, после чего, открутив 3 гайки, снимите электромуфту. Открутите и снимите датчик коленчатого вала. Для его демонтажа понадобится длинная плоская отвёртка. Открутите болт крепления шкива (Ø 36). Для того чтобы его сорвать, возможно, понадобится головка. Не забудьте снять и не потерять шайбу. В ось шкива вставьте головку (Ø12 или 13). Головка нужна для того, чтобы съёмником не нарушить резьбу. При помощи съёмника зацепите шкив и снимите его. В том случае, если вам необходимо заменить сальник, делать это нужно на данном этапе. Открутите все гайки передней крышки, снимите шайбы. Теперь необходимо выкрутить 6 шпилек. Делают это так: на шпильку накручивают 2 гайки, затягивают их таким образом, чтобы они плотно сидели на шпильке. Далее выкручивать как обычный болт при помощи гаечного ключа. Если шпилька не выкручивается, аккуратно обстучите со всех сторон молотком. Шпильки имеют разную длину, поэтому метьте шпильку и отверстие, откуда её выкрутили. Снимите переднюю крышку. Найдите метки на шестерне и на коленчатом вале, совместите их, прокручивая коленвал при помощи шкива. Открутите болт крепления шестерни, снимите шайбу, болт закрутите обратно. Делается это для того, чтобы упор съёмника контактировал с головкой болта, а не с резьбой (это может привести к повреждению резьбы). Установите съёмник на шестерню. Делается это так: в два диаметрально расположенных на шестерне отверстия, вкрутите болты, соответствующие расположенным на шестерне отверстиям с резьбой. После чего начинайте выкручивать основной ворот съёмника, шестерня начнёт съезжать с вала. После того как снимите старую шестерню, заткните отверстие под валом чистой тряпкой, чтобы никакой мусор не попал в поддон. Удалите остатки прокладки при помощи стамески. На новую шестерню при помощи литола закрепите пластиковое упорное кольцо. Установите шестерню на вал, предварительно совместив метки с коленвалом. Для облегчения установки помогайте лёгкими постукиваниями молотком (избегайте бить по пластиковому кольцу). Достаточно, чтобы шестерня наполовину села на вал, после чего её можно установить в конечную позицию, затягивая болт. Постоянно контролируйте совместимость меток. С передней крышки удалите остатки прокладки и старый сальник (запишите маркировку сальника). Обезжирьте крышку (бензином или растворителем), нанесите герметик под прокладку. Установите крышку на место. Для облегчения демонтажа двигателя в следующий раз вместо некоторых шпилек можно использовать болты. Прихватите крышку болтами и шпильками, начиная снизу. Сразу затягивать болты не нужно, только наживить. Вставьте сальник таким образом, чтобы он на 1–2 мм сел глубже кромки крышки. Установите шкив, предварительно слегка обработав напильником фаску, это облегчит установку детали. Для монтажа используйте молоток, постукивая им через головку. Установите шкив до половины, после чего затяните болтом. Затягивайте аккуратно, чтобы не сорвать резьбу (предварительно его следует смазать, например, WD-40). Включите 5-ю передачу и установите автомобиль на ручной тормоз. Установите обратно электромуфту, насос ГУРа. Всё остальное установите в обратной последовательности относительно того, что вы делали при демонтаже.

Таким образом, разрезная шестерня — полезная деталь в вашем автомобиле.

Знаете ли вы? При помощи разрезной шестерни можно выставить положение распределительного вала с точностью до 1° углового.

Руководствуясь вышеприведённой инструкцией, вы сможете заменить её самостоятельно.

Снятие и установка распредвала ЗМЗ-402

1. Снять ремень привода вентилятора.

2. Снять ремень привода генератора.

3. Отвернуть четыре болта 1, снять вентилятор 2 и шкив вентилятора 3.

Отвернуть четыре болта 4 и снять шкив 5 водяного насоса.



4. Отвернуть три гайки 2 и снять привод 1 вентилятора.

Отвернуть болт 3 и гайку 5, снять кронштейн 4 с натяжным роликом.

Отвернуть шесть болтов 7 и снять шкив 6 коленвала с гасителем крутильных колебаний в сборке.

Отвернуть стяжной болт 8 (или храповик) съемником, снять ступицу шкива коленвала.

5. Отвернуть оставшиеся гайки 1 и снять крышку 2 распределительных звездочек

6. Установить поршень 1-го цилиндра в в.м.т. такта сжатия.

Для этого повернуть коленчатый вал так, чтобы совместились метки на звездочке коленвала и зубчатом колесе распределительного вала.

7. Снять привод распределителя зажигания.

8. Снять масляный фильтр.

9. Снять топливный насос.

10. Снять крышку коромысел.

11. Снять ось коромысел клапанов со стойками в сборе.

12. Вынуть штанги толкателей, предварительно пометив их номером клапана.

13. Отвернуть гайки 1 и снять крышку 2 толкателей вместе с прокладкой (рис. 5).

14. Вынуть толкатели 1.

15. Отвернуть болт 1 и снять с помощью съемника зубчатое колесо 2 распределительного вала.

Отвернуть болты 3 и снять упорный фланец распределительного вала с распорной втулкой.

16. Осторожно вынуть распределительный вал из блока цилиндров.

Номинальные размеры и посадка сопрягаемых деталей распределительного вала двигателя мод. 402

Наименование детали

Номинальный

диаметр, мм

Наименование

сопрягаемых

деталей

Номинальный

диаметр, мм

Первая шейка распределительного вала

52,0 -0,02

Блок цилиндров

52,0 +0,075

52,0 +0,05

Вторая шейка распределительного вала

51,0 -0,02

Блок цилиндров

51,0 +0,075

51,0 +0,05

Третья шейка распределительного вала

50,0 -0,02

Блок цилиндров

50,0 +0,05

Четвертая шейка распределительного вала

49,0 -0,02

Блок цилиндров

49,0 +0,075

49,0 +0,05

Пятая шейка распределительного вала

48,0 -0,02

Блок цилиндров

48,0 +0,075

48,0 +0,05

Зубчатое колесо

28,0 +0,023

Распределительный

вал

28,0 +0,023

28,0 +0,002

Толкатель клапана

25,0 -0,008

25,0 -0,022

Блок цилиндров

25,0 +0,023

Наконечник штанги толкателя

8,75 +0,03

8,75 -0,02

Штанга толкателя

8,75 +0,045

8,75 -0,035



Наименование детали

Зазор, мм

Натяг, мм

min

max

min

max











Первая шейка распредвала

0,05

0,095

__

__

Вторая шейка распредвала

0,05

0,095

__

__

Третья шейка распредвала

0,05

0,095

__

__

Четвертая шейка распредвала

0,05

0,095

__

__

Пятая шейка распредвала

0,05

0,095

__

__

Зубчатое колесо

__

0,021

__

0,023

Толкатель клапана

0,015

0,038

__

__



Наконечник штанги толкателя

__

__

0,005

0,065

Осмотр и дефектовка

1. После снятия промыть все детали бензином, протереть и просушить. Осмотреть распределительный вал.

Если на шейках, кулачках и шестерне привода масляного насоса имеются задиры, глубокие царапины, раковины, сколы, трещины, распределительный вал заменить.

Измерить диаметры шеек распределительного вала, номинальные диаметры шеек указаны в таблице.

2. Осмотреть штанги толкателей. Погнутые штанги заменить. Если на наконечниках штанг заметны следы износа, задиры, раковины, штанги также заменить.

Следует учесть, что длина штанги двигателя мод. 402 равна 283 мм, а двигателя мод. 4021 — 287 мм.

3. Осмотреть толкатели. Если на рабочих поверхностях заметны следы износа, раковины, задиры и т.д., толкатели заменить.

4. Если на зубчатом колесе распределительного вала повреждены зубья или имеются трещины, его нужно заменить.

5. Измерить осевой зазор распределительного вала. Для этого подсобрать вал с зубчатым колесом, надеть на передний конец распределительного вала распорное кольцо и упорный фланец, затем напрессовать зубчатое колесо и завернуть болт крепления зубчатого колеса с шайбой.

Болт затянуть моментом 55–60 Нм (5,5–6,0 кгс·м). Щупом измерить зазор между упорным фланцем распределительного вала и ступицей зубчатого колеса, он должен быть в пределах 0,1–0,2 мм.

Устанавливают распределительный вал в порядке, обратном снятию.

Перед установкой смазать моторным маслом шейки и кулачки распредвала, толкатели и штанги толкателей.

После установки отрегулировать зазоры в приводе клапанов.

Замена шестерни привода распределительного вала

Снимаем переднюю крышку блока цилиндров (см.Замена передней манжеты коленчатого вала).

Снимаем резиновый уплотнитель паза шпонки.



Молотком через бородок выбиваем шпонку.

Снимаем маслоотражатель.


Заворачиваем храповой болт ключом «на 46» или заводной рукояткой поворачиваем коленчатый вал…

… до совмещения меток на шестернях.

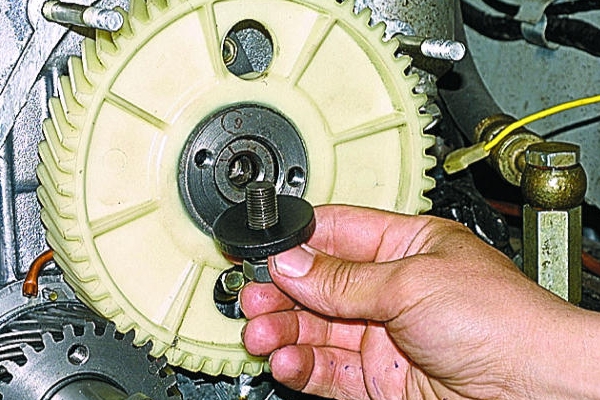

Головкой «на 17» отворачиваем болт крепления шестерни к распределительному валу.

Под болтом установлена шайба.

Съемником спрессовываем шестерню с вала.

ВНИМАНИЕ
При снятии и установке шестерни нельзя наносить удары и прилагать усилия к ее пластмассовой части, так как возможно ее повреждение.

Устанавливаем новую шестерню меткой наружу, совмещая шпонку распределительного вала с пазом шестерни.

ВНИМАНИЕ
Метка на шестерне коленчатого вала должна совпадать с меткой на шестерне привода распределительного вала.

Окончательно напрессовываем шестерню на вал, затягивая болт ее крепления.

Отворачиваем храповой болт.


Дальнейшую сборку проводим в обратной последовательности. При этом,...

...шпонку запрессовываем на место легкими ударами молотка.

Шестерня распредвала

Шестерня распредвала Газ 3307 и Газ 53!
Проверяем целостность шестерни распредвала!

   Как я уже писал бывает (редко, но бывает) что ломает шестерню распредвала. Шестерня распредвала сделана из текстолита или армамида(молочного света, наполненные и модифицированные композиции на основе полиамида-6 (ПА-6) производятся группой Полипластик под торговой маркой АРМАМИД).





















   Не трудно заметить, на фото, ступица у шестерни распредвала, стальная. Бывает что вот как раз проворачивает ступицу и срывает. Бывает и зубья шестерни распредвала ломает. Лично у меня такое не было, но на практике было такое. Ремонтировал я такой двигатель. Я по совместительству еще и моторист.

   Чем это чревато, ну на клапана это не влияет- то есть не гнет их. На некоторых двигателях, ну это обычно на двигателях легковых автомобилей, гнет клапана. На грузовых тоже есть и на дизелях есть, но не об этом сейчас речь. А чревато это тем что у двигателя не будет крутится распредвал. Соответственно не будет работать газораспределительный механизм. А как нам определить цела наша шестерня или же нет. Есть несколько способов:

   Первое это конечно на звук. При запуске у любых двигателей свой характерный звук, если Вы профессиональный водитель, то должны знать какой характерный звук у двигателя ЗМЗ-511 при запуске.

   Так вот звук при запуске со сломанной шестерней распредвала будет совсем другой. Двигатель будет крутится совсем легко потому что сжатия то в камерах сгорания нет. Так -как у нас не работает газораспределительный механизм потому что распредвал не крутится. Большинство клапанов открыты по этому двигатель будет крутится легко.

   Второе это нужно проверить компрессия и степень сжатие в камерах сгорания с помощью компрессометра.

   Компрессия для новых двигателей ЗМЗ-511 в среднем 10,5-11 атм.., степень сжатия примерно 7,6 атм.., а для изношенных двигателей компрессия 8,4, а степень сжатия 6 атм.. тоже допустимая норма. Если еще меньше то стоит уже задуматься о ремонте двигателя. Ну, а если вообще нет то как раз таки может быть проблема с газораспределительным механизмом , то есть не крутится распредвал.

Еще отсутствие сжатия бывает из за зажатых клапанов или вообще выпускной клапан перегорел.

   Ну и третий самый простой способ. Снимаете крышку трамблера, вставляете рукоятку для ручного запуска двигателя(кривой стартер или горбач у кого как) и крутите. Конечно же если все нормально то бегунок в трамблере должен крутится, ну, а если сломлена шестерня распредвала то соответственно не будет крутится. Это я Вам описал основные методы как определить цела шестерня распредвала или нет.

Снятие шестерни распредвала Газ 3307.

Может возникнуть такой момент, что Вам понадобится снятие и замена шестерни распредвала. Как я уже писал выше, шестерня распредвала имеет свойство ломаться и изнашиваться. И так, что нужно сделать что бы добраться до шестерни распредвала.

  • Слить масло из двигателя и снять поддон;
  • Слить охлаждающую жидкость с системы охлаждения;
  • Отсоединить патрубки радиатора;
  • Снять радиатор;
  • Снять вентилятор и шкивы помпы;
  • Открутить храповик и снять шкив коленвала;
  • Снять фланец шкива коленвала;
  • Снять переднюю крышку блока цилиндров.



шестерня распредвала















Вот такая картинка у Вас должна получится после проделанной работы. Теперь нужно снять шестерню распредвала. Для этого нам понадобится проделать следующее:

Нужно снять шпонку шкива коленвала и резиновый уплотнитель, снять маслоотражательную шайбу. (Делайте как показано на картинках ниже).









шпонка шкива



Теперь нужно выставить метки на шестернях распредвала и коленвала, что бы не сбилась ваза газораспределения.



метки



Следующее, нужно открутить болт шестерни распредвала, ключом или лучше всего головкой на 17мм.



болт шестерни



Теперь же, осталось, с помощью съемника снять саму шестерню распредвала.



снятие шестерни



шестерня распредвала



Думаю не так уж сложно Вы разберетесь. Собирается все в обратной последовательности. Только при установки шестерни распредвала будьте аккуратны, не забывайте она не металлическая.

   Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий "Ремонт ГАЗ". Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

Как снять распредвал на 402 двигателе. Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____

Сборочные детали привода ГРМ двигателя ЗМЗ-402

Газопровод двс ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель (рис.4) состоит из алюминиевой впускной трубы и двух чугунных выпускных коллекторов.

Впускная труба и выпускной коллектор 1-го и 4-го цилиндров соединены между собой в один узел через прокладку четырьмя шпильками, а плоскость прилегания к головке цилиндров обработана в сборе с не плоскостностью 0,2 мм, поэтому разборка узла без необходимости нежелательна.

Рис.4. Газопровод ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 - гайка; 2 – сектор регулировки подогрева; 3 - заслонка; 4 – выпускной коллектор; 5 - впускная труба; А - положение заслонки при наименьшем подогреве - ЛЕТО; В-положение заслонки при наибольшем подогреве – ЗИМА

Средняя часть впускной трубы двигателя подогревается отработавшими газами, проходящими по выпускному коллектору. Степень подогрева можно регулировать вручную при помощи поворачивающейся заслонки 3 в зависимости от сезона.

При повороте сектора 2 в положение, при котором метка "ЗИМА" находится против стопорной шпильки, - подогрев смеси наибольший; при повороте в положение метки "ЛЕТО" - подогрев наименьший.

Распредвал двигателя ЗМЗ-402

Распредвал ГРМ двигателя ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель - чугунный, литой со стальной шестерней привода масляного насоса и распределителя зажигания; имеет пять опорных шеек разного диаметра (для удобства сборки): первая 52 мм, вторая - 51 мм, третья - 50 мм, четвертая - 49 мм, пятая-48 мм.

Шейки распредвала опираются непосредственно на поверхность расточек в алюминиевом блоке цилиндров.

Рабочая поверхность кулачков и эксцентрика привода бензинового насоса отбелена до высокой твердости при отливке распределительного вала. Зубья шестерни привода масляного насоса закалены.

Распределительный вал З (рис.5) приводится от коленчатого вала косозубой шестерней 4. На коленчатом валу находится стальная шестерня с 28 зубьями, а на распределительном валу - пластмассовая шестерня с 56 зубьями.

Применение пластмассы обеспечивает бесшумность работы шестерен. Обе шестерни имеют по два отверстия с резьбой М8х 1,25 для съемника.

От осевых перемещений распредвал ГРМ ЗМЗ-402 удерживается упорных стальным фланцем 6, который расположен между торцом шейки вала и ступицей шестерни с зазором 0,1-0,2 мм. Осевой зазор обеспечивается распорным кольцом 8, зажатым между шестерней и шейкой вала.

Рис.5. Привод распределительного вала ГРМ ЗМЗ-402 автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель

1 - болт; 2 - шайба; 3 - шпонка; 4 - шестерня; 5- крышка распределительных шестерен; 6 - упорный фланец; 7 - распределительный вал; 8 - распорная втулка

Шестерня закреплена на распределительном валу при помощи шайбы 2 и болта 1 с резьбой М12х 1,25. Болт ввертывается в торец вала.

На шестерне коленчатого вала против одного из зубьев нанесена метка "О", а против соответствующей впадины шестерни распределительного вала нанесена риска или засверловка. При установке распределительного вала ГРМ эти метки должны быть совмещены.

Распредвал обеспечивает следующие фазы газораспределения: впускной клапан открывается с опережением на 12 градусов до прихода поршня в ВМТ, закрывается с запаздыванием на 60° после прихода поршня в НМТ, выпускной клапан открывается с опережением на 54° до прихода поршня в НМТ, и закрывается с запаздыванием на 18° после прихода поршня в ВМТ.

Указанные фазы ГРМ ЗМЗ-402 (ГАЗ-402) автомобилей ГАЗ-3110 Волга, ГАЗ-2705 Газель действительны при зазоре между коромыслом и клапаном, равном 0,5 мм. Высота подъема клапанов 10 мм.

Толкатели - стальные, поршневого типа. Толкатели по наружному диаметру и отверстия под толкатели в блоке цилиндров разбиты на две размерные группы.

При сборке ГРМ ЗМЗ-402 толкатели определенной группы следует устанавливать в отверстия, отмеченные соответствующей краской.

Штанги толкателей. Для обеспечения стабильности зазоров в клапанном механизме при нагревании и охлаждении двигателя штанги толкателей изготавливаются из дюралюминиевого прутка.

На концы штанг напрессованы стальные з

Оставить ответ
