Схемы предохранителей Киа Рио-3

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей, один находится в моторном отсеке, второй – в салоне.

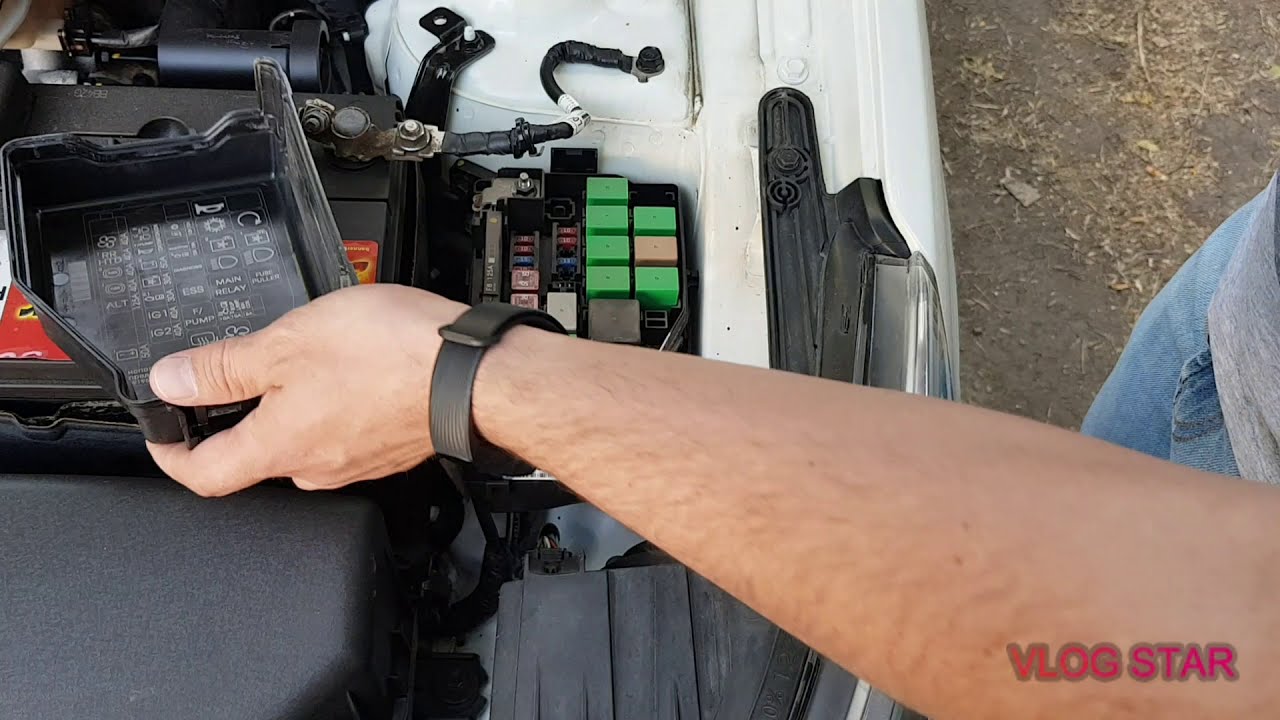

Наружный блок предохранителей расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее. На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом.

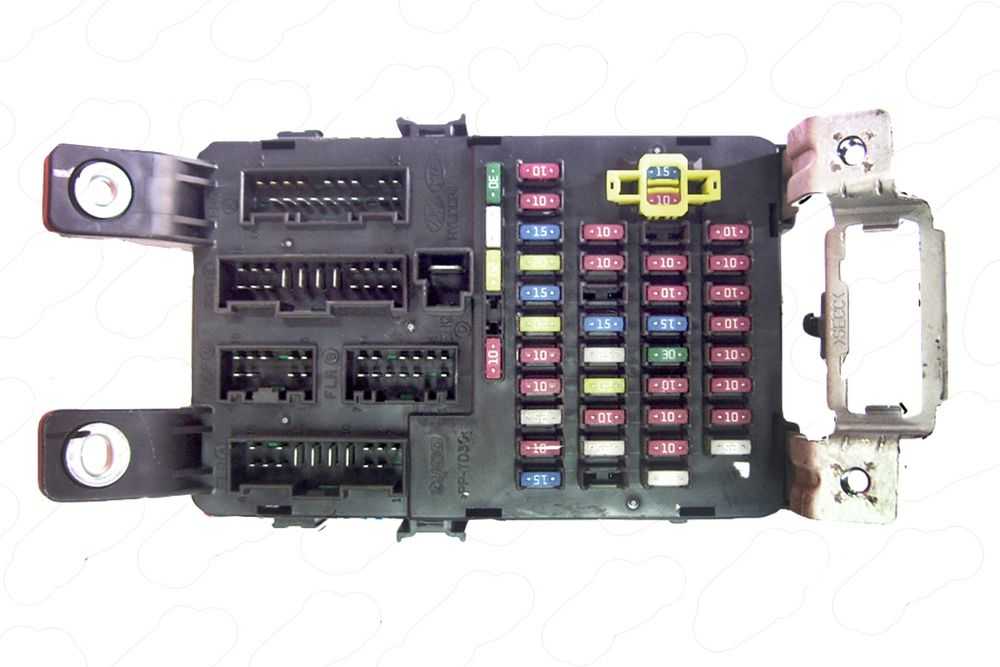

Внутренний блок предохранителей находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов, первым делом п

роверьте целостность предохранителя, защищающего электроцепь. Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити. Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара. Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Будем благодарны, если поделитесь публикацией в социальных сетях!

Киа рио предохранитель прикуривателя


Где находится предохранитель прикуривателя Киа Рио

Электрическая система в каждом автомобиле обладает надежной защитой от перегрузок. Для этого применяются предохранительные элементы. В каждом современном автомобиле имеются две панели плавких предохранителей. Место расположения одной из них – отсек со стороны водителя, другой – моторный отсек вблизи аккумулятора. Предохранители для КИА Рио нужно проверять, если, к примеру, перестал работать какой-нибудь фонарь, тумблер или же дополнительное оборудование.

При выходе такого устройства из строя внутри перегорает элемент.

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Предохранитель прикуривателя Kia RIO

Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

Другие расшифроки схемы монтажного блока
Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне
1 15 FRTDeicer Синий Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2/td> 15 P/OUTLH Синий Розетка для подключения дополнительного оборудования
3 15 C/UGHTER Синий Прикуриватель
4 10 ACC Красный Аудиосистема, блок ВСМ, блок управления системой электронного ключа
5 10 A/BAG IND Красный Сигнализатор отключения передней подушки безопасности
6 10 А/ВАG Красный Блок управления системой безопасности SRS
7 10 Красный Выключатель аварийной сигнализации
8 Резерв
9 Резерв
10 15 RVWPR Синий Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 Резерв
12 10 RR Красный Реле заднего противотуманного фонаря
13 10 FRT Красный Реле передней противотуманной фары
14 10 ROOM 2 Красный Реле автоматического отключения освещения
15 15 STOP LP Синий Реле, выключатель стол-сигналов, блок управления системой электронного ключа
16 10 CLUSTER Красный Комбинация приборов, блок ВСМ
17 10 IGN1 Красный Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10 ABS Красный Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 10 B/UP LP Красный Выключатель фонаря света заднего хода
20 10 PCU Красный Блок управления двигателем, блок управления системой электронного ключа
21 10 H/LP LH Красный Левая блок-фара
22 10 DAY RUN NING LIGHT Красный Дневные ходовые огни
23 15 HAZARD Синий Реле аварийной сигнализации
24 25 SMK1 Серый Блок управления электронного ключа
25 Резерв
26 10 SMK2 Красный Кнопка пуска и остановки двигателя
27 15 PCU Синий Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15 IGN COIL Синий Катушки зажигания, конденсатор
29 10 IGN2 Красный Дневные кодовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро-стеклоподьемников [без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25 F/WPR Серый Очиститель ветрового стекла, подрулевой переключатель
31 20 DOOR LOCK Желтый
Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25 SAFETY P/WDW Серый Блокировка электрических стеклоподъемников
33 15 S/HEATER Синий Обогрев передних сидений
34 Резерв
35 10 ROOM 1 Красный Освещение салона, багажника, кондиционер
36 20 AUDIO Желтый Аудиосистема
37 10 TAI LH Красный Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38 10 TAIL RH Красный Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10 START Красный Переключатель замка зажигания [МКП], переключатель режимов трансмиссии (АКП)
40 10 H/LP RH Красный Правая блок-фара, комбинация приборов
41 25 P/WDW LH Серый Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42 25 P/WDW RH Серый Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43 10 RR HTD Красный Система обогрева наружных зеркал заднего вида
44 10 A/CON2 Красный Кондиционер
45 Резерв

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Открываем крышку блока предохранителей.
  3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке.  Последовательность действий при замене элементов в отсеке двигателя:

  1. Поворачиваем ключ зажигания и выключаем все оборудование.
  2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
  3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Рекомендации по замене

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

Замена предохранительных деталей

При замене плавких элементов 2 поколения модели придерживаются определённой последовательности:

  • поворотом ключа зажигания отключается электрооборудование;
  • открывается блок с предохранителями;
  • подозрительный элемент изымается с помощью съёмника;
  • после проверки на неисправность его заменяют новым.

При обновлении предохранителей недопустимо использовать большие по номиналу детали, так как это способно ускорить поломку электроприборов и спровоцировать возгорание. Категорически запрещена установка самодельных перемычек и проволочек!

Автомобили 2 поколения имеют элементы защиты, оснащённые специальной памятью, способные предотвращать разряд аккумулятора при длительном простое без выезда.

Для устранения деталей, повреждённых коротким замыканием, использование отвёрток и других металлических предметов недопустимо! Для этого предусмотрены специальные съёмники, находящиеся внутри моторного отсека.

Грамотный выбор устройств

Для выбора оптимальных видов защитных элементов необходимо самостоятельно просчитать требуемый предел срабатывания. Для этого используется специальная формула: Inom=Wmax/U, обозначения которой расшифровываются следующим образом:

  • Inom – номинальный ток, измеряется амперами (А) и вызывает срабатывание предохранительных элементов при появлении КЗ;
  • Wmax – максимально допустимая нагрузка, измеряется Вт;
  • U – напряжение в автомобильной электросети.

Полученное значение следует использовать при выборе необходимых предохранителей для 2 и более поздних поколений Киа Рио.

Заключение

Предохранители – важные детали автомобиля. Их замена должна проводиться с осторожностью, ведь от правильности произведенной работы зависит безопасность людей и целостность машины.

kiario.pro

Номер

(ток А)

Защищаемая цепь

1 (15)

Реле обогревателя зоны щеток стеклоочистителя

2 (15)

Розетка  дополнительного оборудования

3 (15)

Прикуриватель

4 (10)

Аудиосистема, блок ВСМ, блок управления системой электронного ключа

5 (10)

Сигнализатор отключения передней подушки безопасности

6 (10)

Блок управления системой безопасности SRS

7 (10)

Выключатель аварийной сигнализации

8, 9, 11,

25, 34, 45

Резерв

10 (15)

Стеклоочиститель и омыватель заднего стекла

12 (10)

Реле заднего противотуманного фонаря

13 (10)

Реле передней противотуманной фары

14 (10)

Реле автоматического отключения освещения

15 (15)

Реле включения стоп сигнала, блок управления системой электронного ключа

16 (10)

Комбинация приборов, блок ВСМ

17 (10)

Выключатель стоп сигналов, обогрев сидений, диагностический разъем, партроник

18 (10)

Модуль ABS, ESP

19 (10)

Выключатель фонаря света заднего хода

20 (10)

Блок управления двигателем, блок управления системой электроключа

21 (10)

Левая блок фара

22 (10)

Дневные ходовые огни

23 (15)

Реле аварийной сигнализацией

24 (25)

Блок электронного ключа

26 (10)

Кнопка пуска и остановки двигателя

27 (15)

Датчик скорости автомобиля, переключатель режимов АКП

28 (10)

Катушки зажигания, конденсатор

29 (10)

Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары,

реле электростеклоподъемников (без ВСМ), блок ВСМ, блок управления системой электроключа с блоком ВСМ.

30 (25)

Очиститель ветрового стекла, подрулевой переключатель

31 (20)

Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)

32 (25)

Блокировка электрических стеклоподъемников

33 (15)

Обогрев передних сидений

35 (10)

Освещение салона, багажника, кондиционер

36 (20)

Аудиосистема

37 (10)

Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов

38 (10)

Правый задний фонарь, правая блок фара, подсветка панели приборов

39 (10)

Переключатель замка зажигания, переключатель режимов АКП

40 (10)

Правая блок-фара, комбинация приборов

41 (25)

Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника

42 (25)

Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника

43 (10)

Система обогрева наружных зеркал заднего вида

44 (10)

Кондиционер

avtomechanic. ru

Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.
Блок предохранителей со стороны водителя

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей со стороны водителя

Описание

Ток, А

Защищаемые компоненты

A/BAG

10

Надувная подушка безопасности

TURN LAMP

10

Лампа указателя поворота

METER

10

Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал

ILLUMI

10

Подсветка выключателя

POWER SOCKET

15

Лампа багажного отсека, розетка электропитания

HAZARD

15

Лампа аварийной сигнализации

STOP

15

Лампа стоп-сигнала, АБС

TAIL (RH)

10

Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя

TAIL (LH)

10

Лампа габаритного света (левая задняя/ правая передняя)

CIGAR

15

Прикуриватель

AUDIO

10

Аудиосистема, электропривод зеркала заднего вида

WIPER (FRT)

15

Стеклоочиститель, омыватель (передний), люк

WIPER (RR)

15

Стеклоочиститель (задний). Омыватель (задний)

(WARMER)

15

Обогрев переднего сидения

MIRROR DEF

10

Обогреватель наружного зеркала заднего вида

START

10

Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Блок предохранителей в моторном отсеке

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке.

Описание

Ток, А

Защищаемые компоненты

ABS

15

ABS

PR FOG

10

Задние противотуманные фонари

F/FOG

15

Передние противотуманные фары

MAIN

80

Аккумуляторная батарея без подзарядки

IG1

30

Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A

BLOWER

30

Отопитель

COOLING

30

Вентилятор системы охлаждения

ABS 1

30

АБС

COND. FAN

20

Вентилятор конденсатора

HEAD-HI

15

Лампа дальнего света

HEAD-LOW

15

Лампа ближнего света

EMS

10

Датчики двигателя

INJECT

15

Инжектор, датчик кислорода

F/PUMP

10

Топливный насос

ECU

10

Блок управления двигателем, блок ЕСАТ, главное реле

RELAY

10

Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)

HLLD

10

Регулировка угла наклона света фар

MAIN RELAY

25

Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A

S/ROOF

15

Люк

HEAD

25

Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А

IG2

30

TNS

15

Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А

HORN

10

Звуковой сигнал

RRDEF

25

Обогреватель заднего стекла

ABS 2

30

AБC

P/WIN

30

Электрический стеклоподъемник

BTN

30

Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A

D/LOCK

25

Центральный замок дверей

IG COIL

15

Катушка зажигания

ROOM

15

Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

automn. ru

Замена предохранителя на Киа Рио в салоне: подробная инструкция с видео

Не нужно иметь высшего образования, чтоб заменить перегоревшую лампу у себя дома на кухне. К такому же действию относят и замену предохранителя в автомобиле киа рио.

Из-за выхода из строя плавкого элемента в kia rio могут отказать в работе габаритные огни, а возможно и вовсе откажется запускаться двигатель. Все зависит от того, за какую из систем отвечал перегоревший предохранитель.

Задача предохранителя проста — разомкнуть электрическую систему при прохождении по ней высокого значения тока. Происходит разрыв цепи путем плавки нити в предохранителе от перегрева. Тогда скачек электрического тока не может повредить более дорогостоящие комплектующие в киа и вариант с перегревом, замыканием и воспламенением автомобиля исключается.

Интересно! Вне зависимости от года выпуска kia (2010, 2011, 2012, 2013, 2014) расположение предохранителей стандартное. Разницу составляет лишь их количество. Зависит это от комплектации автомобиля (в 2003 году в рио не устанавливались определенные системы безопасности и комфорта).

Плавкие элементы устанавливаются в монтажный блок, который располагается под рулевой колонкой с левого края от водителя. Второй блок находится в подкапотном пространстве около аккумуляторной батареи.

Замена предохранителя в салоне автомобиля киа рио

Выключаем замок зажигания и все другие системы (зарядное устройство от прикуривателя, дополнительные габаритные огни и т. д.). Освобождаем доступ к предохранителям. Для этого поддеваем нижнюю часть крышки пальцами и снимаем ее.

Контролируем прилагаемое усилие, чтоб не повредить панель и ее пластиковые крепления. На обратной стороне крышки указана схема расположения предохранителей для киа рио. Исходя из того, что перестало работать (прикуриватель, габаритные огни, система обогрева) находим проблемный предохранитель.

Необходимо заменить непригодный элемент с помощью съемного инструмента (комплектуется в блок предохранителей).

Плавкие элементы всех систем комфорта (устройство обогрева зеркала заднего вида, кондиционер, система подогрева сидений и т. д.) находятся в салонном блоке предохранителей.

  • Таблица назначения и соответствия предохранителей
  • Замена предохранителей в подкапотном блоке автомобилей kia rio 2010, 2011, 2012, 2013, 2014 годов выпуска

Отключаем все потребители электрического тока. Открываем капот и справа от аккумуляторной батареи находим блок. Сжимаем фиксаторы и движением вверх открываем крышку.

Там так же находим съемный инструмент (пинцет), которым производим все манипуляции. Особняком стоит предохранитель MAIN. Крепится он шурупами. Перед его демонтажем необходимо отсоединить от аккумулятора фазу «минус». Схему расположения реле и предохранителей можно увидеть под крышкой узла (когда вскроем блок).

  • Схема предохранителей подкапотного блока

Сбоку монтажного короба у автомобилей киа рио установлен блок силовых предохранителей.

  • Перечень силовых предохранителей

После замены вышедших из строя плавких элементов, защелкиваем крышку блока. Необходимо проследить за герметичностью ее установки. Это предотвратит попадание влаги в блок ( влага может привести к замыканию контактов и выходу из строя всего блока ).

  • Замена предохранителя «MEMORY»

Для случаев, когда необходимо оставить автомобиль на стоянке (в гараже) на месяц и более, в киа рио 2010, 2011, 2012, 2013, 2014 годов существует предохранитель «MEMORY». Его функция заключается в том, чтоб исключить разряд аккумулятора в продолжительном статическом положении без пуска двигателя. Для этого демонтаж данного элемента следующий:

  1. Выключите мотор.
  2. Выключите фары и габаритные фонари.
  3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель “MULT B/UP 10А / AUDIO 15А”.

Важно! Предохранители меняются строго по своему амперажу. Больший номинал приведет к тому, что плавкий элемент не разомкнет цепь. Тогда скачки электрического тока приведут в негодность более дорогостоящие детали, а перегрев электропроводки опасен коротким замыканием и воспламенением.

Даже временная установка самодельных конструкций (перемычек) СТРОГО ЗАПРЕЩЕНА!

При необходимости можно взять предохранитель из другой системы, которая менее важна при эксплуатации автомобиля ( стереосистема, система обогрева сидений и подобное ).

Размыкание цепи плавким элементом — это следствие проблемы. Поэтому замена предохранителя может служить только временной мерой. Обязательно необходимо провести диагностику и устранить неполадки у специалистов автомобильного сервиса kia rio.

Причины выгорания предохранителей

Наиболее распространенные причины выгорания предохранителей в автомобиле киа:

  1. Неисправность генератора (перезаряд системы)
  2. Потеря цепи в следствии перегорания ламп освещения в kia
  3. Перегрузка системы дополнительным потреблением (подключение приборов через гнездо прикуривателя)
  4. Нарушение герметичности одной из электросистем (забитые дренажи под капотом автомобиля заливают блок управления).

Можно выделить основные правила замены предохранителей в kia rio.

  • Аккуратность при монтаже (отломанное крепление крышки блока нарушит герметичность системы).
  • Использование предназначенного инструмента (нарушив отверткой гнездо крепления предохранителя, можем получить короткое замыкание).
  • Только взаимозаменяемые детали (несоответствие ампеража предохранителей и вольтажа реле не предотвратит электросистему от замыкания и выгорания блоков управления).

Все перечисленное подталкивает  к выводу — необходимо понимать причину поломки и устранять ее у специалиста. Замену предохранителя делаем в ситуации «стою посреди трассы» и «заменю, чтоб добраться до ближайшей станции обслуживания». Потому наличие комплекта плавких элементов в автомобиле не будет лишним.

Предохранители для КИА Рио. Предохранитель прикуривателя киа рио

ГлавнаяПрикуривательПредохранитель прикуривателя киа рио

В данном автомобиле имеется 2 блока предохранителей, один из которых расположен за панелью приборов со стороны водителя, а другой — в моторном отсеке.

Блок предохранителей в моторном отсеке Киа Рио 3

Блок предохранителей Киа Рио 3 расположен около аккумуляторной батареи. Для доступа к элементам блока нужно отжать фиксаторы и снять крышку. Предохранители и реле в моторном отсеке на Киа Рио отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Расшифровка:

F1 — резерв

F2 — реле обогрева наружных зеркал

F3 — топливный насос

F4 — звуковой сигнал

F5 — кондиционер

F6 — резерв

F7 — резерв

F8 — cистема питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения

F9 — датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора

F10 — блок ТСМ

F11 — лампы света заднего хода

F12 — резерв

F13 — резерв

FL1 — распределительная коробка панели приборов

FL2 — реле вентилятора охлаждения двигателя (высокая, низкая скорость)

FL3 — реле блока управления двигателем

FL4 — реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)

FL5 — реле запуска двигателя (система с электрон­ным ключом), замок зажигания (без системы электронного ключа)

R1 — резерв

R2 — реле системы предупреждения об экстренном торможении

R3 — реле топливного насоса

R4 — реле обогрева наружных зеркал заднего вида

R5 — реле звукового сигнала

R6 — реле кондиционера

R7 — реле вентилятора (низкая скорость)

R8 — резерв

R9 — реле электронного блока управления двигателем

R10 — реле электровентилятора воздухонагнетателя отопителя

R11 — резерв

R12 — реле выключателя блокировки зажигания

R13 — реле вентилятора (высокая скорость)

R14 — резерв

Назначение плавких перемычек

1 — распределительная коробка панели приборов, реле задних фонарей

2 — резерв

3 — резерв

4 — генератор

5 — гидроэлектронный модуль ABS, диагностический разъем

6 — гидроэлектронный модуль ABS

7 — реле обогрева заднего стекла

8 — реле электровентилятора воздухонагнетателя отопителя

9 — резерв

Как поменять предохранитель в моторном отсеке:

1. Переведите ключ зажигания в положение OFF и выключите все электрооборудование.

2. Снимите крышку блока предохранителей, нажав на фиксатор и вытянув крышку.

3. Проверьте снятый предохранитель. Если он перегорел, замените его на новый. Для снятияи установки плавкого предохранителя из блока в моторном отсеке используйте предназначенный для этого съемник.

4. Вставьте новый предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах.Если зажимы ослаблены, рекомендуется обратиться за консультацией к авторизованному дилеру компании Kia.

Блок предохранителей моторного отсека Киа Рио 3

Блок предохранителей в салоне Киа Рио 3

Блок предохранителей в салоне находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Для того чтобы добраться до предохранителей нужно поддеть пальцами нижнюю часть крышки и преодолевая сопротивление фиксаторов снять ее.

Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле со значениями их номинальных токов.

Блок предохранителей в панели приборов Киа Рио 3

avtorin.ru

Электрическая система в каждом автомобиле обладает надежной защитой от перегрузок. Для этого применяются предохранительные элементы. В каждом современном автомобиле имеются две панели плавких предохранителей. Место расположения одной из них – отсек со стороны водителя, другой – моторный отсек вблизи аккумулятора. Предохранители для КИА Рио нужно проверять, если, к примеру, перестал работать какой-нибудь фонарь, тумблер или же дополнительное оборудование. При выходе такого устройства из строя внутри перегорает элемент.

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Открываем крышку блока предохранителей.
  3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью. Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время. Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты.

Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке.

Последовательность действий при замене элементов в отсеке двигателя:

  1. Поворачиваем ключ зажигания и выключаем все оборудование.
  2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
  3. Проверяем извлеченный прибор. В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.
Рекомендации по замене

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию.

Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки.

Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Как заменить предохранитель прикуривателя

как заменить перегоревший предохранитель в автомобиле

Замена предохранителя магнитолы

Очумелые ручки: Замена предохранителя

Китайские предохранители автоубийцы!!!

Замена предохранителя на Форд Фокус 2

Замена предохранителей Renault megan 2

Наши читатели рекомендуют!

Наши читатели рекомендуют автомобильный Видеорегистратор HD Smart. Этот девайс поможет Вам в спорных ситуациях и сэкономить на штрафах! Видеорегистратор имеет встроенный ночной режим, датчики движения, снимает в FULL HD/ А главное — никакой предоплаты! Подробнее здесь…
Похожие статьи
Загрузка… 19.03.2016Top Gear Russia Автор

kiarioinfo.ru

Многие владельцы легковых автомобилей Киа Рио (Kia Rio), сталкиваются с проблемами работы прикуривателя, когда начинают использовать его гнездо в качестве розетки для обеспечения питанием дополнительных устройств, таких как, видео регистратор, компрессор для накачки шин, зарядное устройство для сотового телефона и т.д. В лучшем случае, эти проблемы связаны с перегоранием предохранителя, защищающего данную электрическую цепь, а в худшем случае, может выйти из строя само гнездо прикуривателя или даже сгореть дорожка на плате монтажного блока.

Беда в том, что эти водители не знают о неимении в автомобилестроении единого стандарта регламентирующего диаметр и глубину гнезда прикуривателя. Поэтому, у разных производителей автомобилей, эти параметры, пусть и на незначительную величину, но все же будут отличаться по размеру. В связи с этим, и штекера дополнительных устройств имеют разные размеры по их диаметру и длине, что и приводит к короткому замыканию в гнезде прикуривателя, если штекер не соответствует размеру этого гнезда.

Короткое замыкание, вызывает перегорание предохранителя прикуривателя, который расположен в монтажном блоке, находящемся в передней панели слева от рулевой колонки. Найти его, Вам поможет схема расположения предохранителей, нанесенная на обратную сторону крышки монтажного блока, в которой данный предохранитель обозначен символом в виде сигареты и надписью C/UGHTER.

Основная причина коротких замыканий связана с тем, что гнездо прикуривателя автомобиля Киа Рио имеет меньший диаметр, по сравнению с некоторыми другими марками автомобилей. И при попытке подсоединить к нему штекер с большим диаметром, ломается пластмассовая перегородка между плюсовым и минусовым контактом штекера, что приводит к их соприкосновению и короткому замыканию, вызывающему перегорание предохранителя.

Кроме этого, штекер большего диаметра в гнезде прикуривателя может заклинить и при его вытаскивании, если не придерживать рукой панель, на которой закреплено гнездо прикуривателя, может вырвать и саму панель. Не зря, в руководстве по эксплуатации автомобиля Киа Рио написано, что нельзя использовать гнездо прикуривателя для подключения к нему дополнительных устройств, ведь слева от него есть розетка, куда разрешается подключать сертифицированное производителем автомобилей Киа Рио дополнительное оборудование.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Один из блоков предохранителей и реле в автомобиле Киа Рио, расположен в моторном отсеке, под капотом.

Расположение предохранителей и реле в блоке, расположенного под капотом

Расшифровка

Номер

предохранителя/ реле

(сила тока, А)

Наименование

предохранителя/реле

Цвет

предохранителя

Назначение предохранителя/реле
1 (80) MDPS Электроусилитель рулевого управления
2(150) MIN Генератор
3(10) ECUB Красный Блок управления двигателем
4(10) ECUD Красный То же
5(10) HORN Красный Звуковой сигнал
6(30) IGN1 Розовый Выключатель (замок) зажигания
7(40) IGN2 Зеленый Стартер, выключатель (замок) зажигания
8(30) ВАТТ2 Розовый Генератор, аккумуляторная батарея
9(50) ВАТТ 1 Красный То же
10(30) ECUA Розовый Блок управления двигателем
11 (30) RAD Розовый Электровентилятор радиатора
12(30) COND Розовый Электровентилятор конденсора
13(40) ABS1 Зеленый Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40) ABS2 Зеленый То же
15(30) P/WDW Розовый Электростеклоподъемники
16(40) BLOWER Зеленый Реле электровентилятора радиатора
17(10) A/C0N 1 Красный Кондиционер
18(10) A/CON2 Красный То же
19(20) ECUC Желтый Блок управления двигателем
20(15) INJ Синий Топливные форсунки, система кондиционирования
21 (10) SNSR Красный Датчики
R1 COND FAN2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RADFAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON   Реле кондиционера

Второй блок предохранителей и реле расположен в салоне автомобиля

Расположение предохранителей в блоке, расположенного в салоне автомобиля

Расшифровка

Номер

предохранителя (сила тока, А)

Наименование

предохранителя

Цвет

предохранителя

Назначение предохранителей
1 (15) RR WIPER Синий Стеклоочиститель двери задка
2(10) H/LP (Ш) Красный Лампы левой фары
3(25) FR WIPER Серый Стеклоочиститель ветрового окна
4(10) BLOWER Красный Вентилятор
5(10) H/LP (RH) Красный Лампы правой фары
6(20) S/ROOF Салатовый Люк в крыше
7(15) STOP LP Синий Стоп-сигналы
8(20) C/DR LOCK Салатовый Центральный выключатель замков дверей
9(15) IGN COIL Синий Катушка зажигания
10(10) ABS Красный Антиблокировочная система тормозов ABS
11(10) B/UPLP Красный Фонарь света заднего хода
12 (-) BMS Резерв
13(25) C/UGHTER Серый Предохранитель прикуривателя киа рио 2
14(10) FOLD’G Красный Привод складывания наружных зеркал заднего вида
15 (20) HTR SEAT Салатовый Обогрев сидений
16(25) AMP Серый Усилитель
17(10) FR FOG LP Красный Противотуманные фары
18(10) DRL Красный Фары для дневной езды
19(10) ECU Красный Система управления двигателем
20(10) CLUSTER Красный Панель приборов
21 (25) P/WDW RH Серый Блокировка электрических стеклоподъемников (правая сторона)
22(10) AUDIO Красный Аудиосистема, маршрутный компьютер
23(10) RR FOG LP Красный Задний противотуманный фонарь
24(10) IGN Красный Выключатель (замокЕаажигания
25 (30) HTD GLASS Темно-зеленый Обогрев заднего стекла
26(15) A/BAG Синий Подушка безопасности
27(10) TCU Красный Блок управления автоматической коробкой передач
28(10) SNSR Красный Датчики
29 (-) SPARE Резерв
30(10) MULT B/UP Красный Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15) AUDIO Синий Аудиосистема
32 (25) P/WDW LH Серый Блокировка электрических стеклоподъемников (левая сторона)
33(10) HTD MIRR Красный Система обогрева наружных зеркал заднего вида
34(10) TAIL LP(LH) Красный Левый задний габаритный огонь
35(10) TAIL LP(RH) Красный Правый задний габаритный огонь
36(10) HAZARD Красный Аварийная сигнализация
37(10) T/SIG LP Красный Фонари указателей поворота
38(10) A/BAG IND Красный Контрольная лампа подушки безопасности
39(10) START Красный Реле стартера

www. avtodiagnostika.info

Расположение предохранителей Kia Rio X-Line (2017-2018 г.в.)

Наименование предохранителей Символ А Защищаемая цепь
Лампа стоп-сигнала STOP
LAMP
15 Электронный блок стоп-сигнала
Электронный ключ SMART
KEY
15 ЭБУ электронного ключа
Запасной 1 10
E-CALL E-CALL 10 Блок экстренного вызова
Указатель поворота 15 Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности
и освещения (SLM)
Передняя противотуманная фара 15 Реле передней противотуманной фары
Кондиционер воздуха 2 10 Модуль управления системой кондиционирования воздуха
Розетка питания 2 20 Розетка питания № 1
Розетка питания 3 20 Розетка питания № 2
АСС ACC 10 Реле розетки питания, блок экстренного вызова, аудиовизуальное головное устройство с навигацией, аудиосистема, блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM), переключатель наружного зеркала заднего вида с электроприводом, ЭБУ электронного ключа
Запасной 2 15
Иммобилайзер 10 Блок иммобилайзера
Задний стеклоочиститель 15 Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя,
многофункциональный переключатель
Передний стеклоочиститель 25 Электродвигатель переднего стеклоочистителя, многофункциональный переключатель,
распределительная коробка моторного отсека (реле стеклоочистителя 1)
Задний противотуманный фонарь 10 Реле задней противотуманной фары
DRL 10 Реле дневных ходовых огней (DRL)
Модуль 6 10 Модуль обогревателя сиденья водителя/пассажира, модуль обогревателя заднего сидения с левой/правой стороны, реле электрических стеклоподъемников, обогреватель форсунок стеклоомывателей, реле правого/левого обогревателя переднего стекла
Омыватель 15 Многофункциональный переключатель
Модуль 7 10 Блок управления оборудованием кузова (ВСМ)
Потолочный плафон 10 Лампа освещения багажника (5DR), плафон освещения багажника (4DR), модуль управления системой кондиционирования воздуха, комбинация приборов, фонарь местного освещения, центральный плафон освещения салона, блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения (SLM), разъем линии передачи данных, реле потолочного фонаря
Аудиосистема 20 Аудиосистема, аудиовизуальное головное устройство с навигацией
Блокировка дверей 20 Реле блокирования/разблокирования дверей, реле разблокирования двери багажного отделения
Датчик положения тормозной педали 10 ЭБУ электронного ключа, выключатель стоп-сигналов
Обогрев заднего стекла 10 Наружное зеркало заднего вида со стороны водителя/переднего пассажира, ЭБУ
кондиционера
Модуль 5 10 Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности
и освещения (SLM), ЭБУ электронного ключа
Кондиционер воздуха 1 7,5 Модуль управления системой кондиционирования воздуха, распределительная коробка моторного отсека (реле вентилятора кондиционера)
БУТ 1 15 Переключатель диапазонов, индикатор положения рычага селектора автоматической коробки передач, выключатель стоп-сигналов, распределительная коробка моторного отсека (предохранитель — фонарь заднего хода)
Правый задний габаритный фонарь 7,5 Правая передняя фара, дневные ходовые огни с правой стороны (DRL), ILL (+), правый задний комбинированный фонарь (вх. /вых.)
ABS 3 10 Модуль управления электронной системы динамической стабилизации (ESC)
Модуль 3 10 Блок управления оборудованием кузова (ВСМ), переключатель на передней панели
Подогрев руля 15 Подрулевая спираль
Подогрев переднего сидения 20 Модуль обогревателя сиденья водителя/пассажира
Передний электростеклоподъемник с защитой от защемления 25 Блок электростеклоподъемника двери водителя с защитой от защемления
Подогрев заднего сидения 20 Модуль обогревателя заднего сиденья с левой/правой стороны
Левый задний габаритный фонарь 7,5 Левая передняя фара, дневные ходовые огни с левой стороны (DRL), левый/правый
фонарь освещения номерного знака, левый задний комбинированный фонарь
(вх. /вых.)
Запасной 3 10
Модуль 2 10 Модуль обогревателя сиденья водителя/пассажира, подрулевая спираль, модуль обогревателя заднего сиденья с
левой/правой стороны, блок экстренного вызова, аудиосистема, аудиовизуальное головное устройство с навигацией,
индикатор положения рычага селектора автоматической коробки передач, левый/правый привод устройства регулировки наклона фар, модуль управления системой кондиционирования воздуха, комбинация приборов
Модуль 1 10 Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и
освещения (SLM)
Подушка безопасности 10 Блок управления системы пассивной безопасности (SRS)
Правый электростекло подъемник 25 Главный переключатель электростеклоподъемников, переключатель
электростеклоподъемника пассажира
Левый электростеклоподъемник 25 Главный переключатель электростеклоподъемников
Запуск 10 При наличии иммобилайзера и электронного ключа ECM (модуль управления двигателем)/PCM
(комбинированный модуль управления двигателем и коробкой передач), распределительная коробка моторного
отсека (реле стартера). При наличии иммобилайзера и электронного ключа: переключатель диапазонов КПП
ЭБУ 4 10 ECM (модуль управления двигателем)/PCM (комбинированный модуль управления
двигателем и коробкой передач), ЭБУ электронного ключа, модуль иммобилайзера
Комбинация приборов CLUSTER 10 Комбинация приборов
Индикатор подушки безопасности 7,5 Комбинация приборов
MDPS 2 7,5 Блок электроусилителя рулевого управления (MDPS)

Предохранители Kia Rio II: схема, расположение блоков

Предохранитель предназначен для защиты электропотребителей от тока короткого замыкания и представляет собой тонкую проволоку, перегорающую и размыкающую цепь при повышении тока выше определенных значений. Эта статья расскажет о том, где в Kia Rio II (2005, 2006, 2007, 2008, 2009, 2010, 2011 года выпуска) установлены предохранители, какие цепи они защищают и как снять монтажные блоки с предохранителями и реле.

Блоки с предохранителями и реле в моторном отсеке

Под капотом Kia Rio может быть установлено 1 или 2 монтажных блока с предохранителями. Это зависит от типа установленного двигателя. В моделях с бензиновым мотором устанавливается 1 (основной) блок предохранителей, а с дизельным — 2 (основной и дополнительный). Это связано с различиями в конструкции агрегатов и необходимости подключения дополнительных потребителей.

Главный блок с реле и предохранителями

Он одинаков для машин с бензиновым и дизельным мотором. Закреплен у левого крыла, между фарой и стаканом амортизационной стойки, и закрыт крышкой из пластика.

На оборотную сторону нанесена схема расположения реле и предохранителей. Подробная расшифровка (схема) назначения приведена в таблице.

Предохранители:

№ предохранителяМаксимальный ток, АСокращенное названиеЗащищаемые цепи
180MDPSЭлектроусилитель руля
2150MINГенератор
310ECUBБУ двигателем
410ECUDБУ двигателем
510HORNЗвуковой сигнал
630IGN1Замок зажигания
740IGN2Стартер, замок зажигания
830BATT2Генератор, аккумуляторная батарея
950BATT1Генератор, аккумуляторная батарея
1030ECUAБУ двигателем
1130RADЭлектровентилятор радиатора
1230CONDЭлектровентилятор конденсатора
1340ABS1Система курсовой устойчивости ESP, антиблокировочная система тормозов
1440ABS2Система курсовой устойчивости ESP, антиблокировочная система тормозов
1530P/WDWЭлектро-стеклоподъемники
1640BLOWERРеле электровентилятора радиатора
1710A/CON 1Кондиционер
1810A/CON 2Кондиционер
1920ECUCБУ двигателем
2015INJТопливные форсунки, система кондиционрования
2110SNSRДатчики

Реле:

№ предохранителяСокращенное названиеЗащищаемые цепи
R1COND FAN 2Электровентилятор конденсатора (малая скорость вращения)
R2RADFANЭлектровентилятор радиатора
R3FUEL PUMPТопливный насос
R4MAINГлавное реле
R5HORNЗвуковой сигнал
R6FUEL HTRНагреватель топливного фильтра (только для дизелей)
R7BLOWERЭлектродвигатель вентилятора отопителя
R8STARTСтартер
R9COND FAN 1Электровентилятор конденсатора (высокая скорость вращения)
R10A/CONКондиционер

Дополнительные предохранители в моторном отсеке (Дизельный ДВС)

В нем размещены 5 предохранителей, и они защищают цепи:
  • PTC HTR 1 (50А) — обогревателя РТС № 1;
  • GLOW PLUG (80А) — свечей накаливания;
  • PTC HTR 2 (50А) — обогревателя РТС № 2;
  • FFHS (30А) — подогрева топливного фильтра;
  • PTC HTR 3 (50А) — обогревателя РТС № 3.

Блок с предохранителями в салоне

Салонный монтажный блок с предохранителями расположен выше и правее лапки открытия капота.

Он содержит 39 задействованных предохранителей, 5 запасных и 1 реле. Расшифровка их назначения приведена в таблице.
НомерМаксимальный ток, АНаименованиеНазначение
115RR WIPERСтеклоочиститель двери задка
210H/LP (LH)Лампы левой фары
325FR WIPERСтеклоочиститель лобового стекла
410BLOWERВентилятор отопителя
510НLP(RH)Лампы правой фары
620S/ROOFЭлектропривод люка
715STOP LPСтоп-сигналы
820C/DR LOCKЦентральный выключатель замков дверей
915IGN COILКатушка зажигания
1010ABSABS
1110)B/UPLPФонари заднего хода
12ВMSРезерв
1325C/UGHTERПрикуриватель
1410FOLD’GПривод складывания зеркал заднего вида
1520HTR SEATПодогрев сидений
1625AMPУсилитель
1710FR FOG LPПротивотуманные фары
1810DRLДневные ходовые огни
1910ECUЭБУД
2010CLUSTERПанель приборов
2125P/WDW RHБлокировка стеклоподъемников (правая сторона)
2210AUDIOМультимедийная система
2310RR FOG LPЗадние противотуманные фонари
2410IGNЗамок зажигания
2530HTD GLASSОбогрев заднего стекла
2615A/BAGПодушка безопасности
2710TCUБУ АКПП
2810SNSRДатчики подсистем двигателя
29SPAREРезерв
3010MULT B/UPБУ кондиционером, часы, плафон внутреннего освещения
3115AUDIOАудиосистема
3225P/WDW LHБлокировка стеклоподъемников (левая сторона)
3310HTD MIRRСистема обогрева зеркал заднего вида
3410TAIL LP(LH)Левый задний габаритный огонь
3510TAIL LP(RH)Правый задний габаритный огонь
3610HAZARDАварийная сигнализация
3710T/SIG LPФонари указателей поворота
3810A/BAG INDКонтрольная лампа подушки безопасности
3910STARTРеле стартера

Предохранители № 30 и 31 объединены переходником Memory. Если его вытащить, то разорвутся цепи аудиосистемы, часов, внутреннего освещения и блока кондиционера. Это предотвратит разрядку батареи во время продолжительной стоянки (больше 1 месяца).

Разряд АКБ от включенного наружного освещения он не предотвращает.

Процесс снятия и замены

Требуемый инструмент:

  • торцовая головка или накидной ключ: 10 мм;
  • отвертка: шлицевая, крестовая.

Подкапотный

Порядок действий следующий:

  1. Обездвижить автомобиль ручным тормозом.
  2. Снять клемму с отрицательного полюса аккумулятора.
  3. Открыть монтажный блок с предохранителями и реле, нажав пальцами на фиксатор и снять крышку.
  4. Открутить 1 болт и 1 гайку, крепящие деталь к кузову.
  5. Открутить 3 гайки, крепящие силовые провода, и снять со шпилек клеммы.
  6. Отсоединить колодки проводов с лицевой и оборотной стороны, отжав фиксаторы.
  7. Снять блок с автомобиля.
  8. Установить детали в обратном порядке.

Салонный

Порядок действий следующий:

  1. Выполнить шаг № 1 из предыдущего способа.
  2. Снять нижний щиток панели приборов:
    1. открыть лючок монтажного блока и снять его;
    2. вывернуть 4 винта, крепящих щиток;
    3. приподнять щиток так, чтобы его держатели вышли из соответствующих отверстий;
    4. снять щиток.
  3. Снять 2 пластиковые накладки слева от лапки открытия капота.
  4. Отсоединить от лицевой поверхности блока черную (силовую), белую, бежевую, желтую и серые (большую и малую) колодки проводов.
  5. Отсоединить от левого торца 2 колодки, предварительно отстегнув фиксаторы.
  6. Отключить нижнюю колодку.
  7. Убрать диагностический разъем, нажав на 2 фиксатора по его краям.
  8. Открутить 2 гайки, крепящие блок к распорке панели приборов.
  9. Снять деталь со шпилек и отсоединить 11 колодок: 2 серые, 2 черные, 2 желтые, 2 бежевые, 3 белые.
  10. Снять блок, установить новую запчасть.
  11. Установить снятые детали в обратном порядке.

Расшифровка блоков предохранителей KIA Rio (с 2011 года)

Маркировка Номинальный ток, A Назначение предохранителя

Основной блок предохранителей расположенных в салоне
1 FRT-Deicer 15 Обогрев ветрового стекла — реле
2 P/OUTLET 15

Розетка для подключения дополнительного оборудования на 12 В

3 C/LIGHTER 15 Прикуриватель
4 ACC 10 Замок зажигания — аудиосистема, блок BCM, блок управления системой электронного ключа
5 A/BAG IND 10

Индикатор отключения подушки безопасности — перед

6 A/BAG 10 Подушки безопасности, модуль управления SRS
7 T/SIG 10 Аварийно-световая сигнализация
8

Резерв

9

Резерв

10 R/WPR 15

Очиститель заднего стекла — двигатель

Многофункциональный переключатель

11

Резерв

12 RR (R/FOG) 10 Противотуманные фонари (сзади) — реле
13 FRT
(F/FOG)
10 Противотуманные фары (перед) — реле
14 ROOM 2 10 Реле автоматического отключения освещения
15 STOP LP 15

Стоп-сигналы

Блок управления системой электронного ключа

16 CLUSTER 10

Комбинация приборов

Блок BCM

17 IG1 1 10

Обогрев сидений

Диагностический разъём

Стоп-сигнал — выключатель

Парктроники

18 ABS 10  Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 B/UP LP 10 Задние ходовые огни — выключатель
20 PCU 10

Блок управления двигателем

Блок управления системы электронного ключа

21 H/LP LH 10 Фара — левая
22 DAY TIME RUNNING LIGHT 10 Дневные ходовые огни
23 HAZARD 15 Выключатель аварийной сигнализации
24 SMK 1 25 Блок управления электронного ключа
25
26 SMK 2 10 Блок управления электронного ключа, выключатель кнопки пуска и остановки двигателя
27 TCU 15 Датчик скорости автомобиля
Датчик диапазонов автоматической коробки передач
28 IGN COIL 15 Катушка зажигания 1-4, конденсатор
29 IGN 2 10

Дневные ходовые огни

Корректор света фар

Блок управления кондиционером

Передние фары

Электростеклоподъёмники — реле

Блок BCM

Блок управления системой электронного ключа

30 F/WPR 25 Очиститель ветрового стекла
31 DOOR LOCK 20 Центральный замок — блок управления
32 SAFETY P/WDW 25 Электростеклоподъёмники — блокировка
33 S/HEATER 15 Обогрев передних сидений
34   Резерв
35 ROOM 1 10

Освещение салона

Освещение багажника

Кондиционер

36 AUDIO 20 Аудиосистема
37 TAIL LH 10

Фара и фонарь по левому борту

Освещение номерного знака

Подсветка панели приборов

38 TAIL RH 10 Фара и фонарь по правому борту
Подсветка выключателей, переключателей в салоне, рычага селектора
Комбинация приборов, кнопки включения и переключения
39 START 10 МКПП — переключатель замка зажигания
АКПП — переключатель режимов трансмиссии
40 H/LP RH 10

Фара — правая

Комбинация приборов

41 P/WDW LH 25 Блок управления стеклоподъёмниками, переключатель левого заднего
42 P/WDW RH 25 Блок управления стеклоподъёмниками, переключатель правого заднего
43 HTD MIRR 10 Система обогрева наружных зеркал заднего вида
44 A/CON 2 10 Кондиционер
45   Резерв
Блок предохранителей в моторном отсеке
Назначение плавких перемычек в блоке силовых предохранителей
П1   Резерв
П2   40 Реле вентилятора
П3   40 Обогрев заднего стекла — реле
П4   40 Гидроэлектронный модуль ABS
П5   40 Гидроэлектронный модуль ABS
Диагностический разъём
П6



125

Генератор

П7     Резерв
П8     Резерв
П9   50

Распределительная коробка панели приборов

Реле задних фонарей

Назначение предохранителей в блоке предохранителей моторного отсека
1   Резерв
2   10 Реле обогрева наружных зеркал
3   15 Топливный насос
4   10 Звуковой сигнал
5   50 Блок коммутации — распределительная коробка панели приборов
6   40 Вентилятор охлаждения двигателя — реле, высокая и низкая скорость
7   30 Блок управления двигателем
8   40 ACC — реле
Замок зажигания, кнопка пуск-стоп
IG2 — реле
9   50 Замок зажигания, кнопка пуск-стоп
10   10 Кондиционер
11   Резерв
12   Резерв
13   15

Блок управления двигателем

Электромагнитный клапан системы изменения фаз газораспределения

Система питания — топливные форсунки

14   10

Модуль иммобилизатора

Блок управления двигателем

Датчик системы управления двигателем

15   10 Блок ТСМ
16   10 Лампа света заднего хода
17   Резерв
18   Резерв

Где находится предохранитель прикуривателя киа рио 3.

Блоки предохранителей и реле KIA RIO. Как заменить предохранительный элемент Киа Рио в салоне

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве. Большинство предохранителей установлено в монтажном блоке в салоне автомобиля. Он расположен в панели приборов под декоративной крышкой. Представленная информация актуальна для моделей Киа Рио 3 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

Кроме того, предохранители, реле и плавкие вставки расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения. В таблице ниже указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать.

Для доступа к монтажному блоку предохранителей, расположенному в салоне , выполните следующее.

1) Подденьте пальцами нижнюю часть крышки монтажного блока и, преодолевая coпротивление фиксаторов…


2) …снимите крышку с панели приборов.

Предохранители в монтажном блоке, расположенном в салоне автомобиля

Всем известно, что электрооборудование любого автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей, это относится и к различным моделям KIA, представленным в данном сборнике схем блоков реле и предохранителей указанных авто. Автомобиль чаще всего имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. Кроме номинального тока приводится описание электрических цепей, защищаемых предохранителями. Полные схемы всех моделей КИА вы можете посмотреть в .

Схема блока предохранителей Kia Ceed

Перечень предохранителей и реле Kia Sorento

Схема предохранителей kia shuma

Назначение предохранителей под капотом

S/B FUSES:
1- IGN
2- ABS(АБС)
3- TNS

7- COOL/FAN (ВЕНТ. РАДИАТОРА)
8- COND/FAN (ВЕНТ.КОНДИЦ)

9- STARTER (СТАРТЕР)
10- BLOWER
11- SR/ACC
12- RR FOG (ЗАД.ПРОТИВОТУМАН)
13- HAZARD противотуманки и аварийка
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
15- ABS (АБС)
16- SUNROOF (люк)
17- P/W RH
18- P/W LH
19- RR WIPER
20- IGN2
21- HEAD фары?
22- IG COIL
23- OBD-II
24- DEFOG
25- OX SEN D
26- OX SEN U
27- FUEL PUMP (БЕНЗОНАСОС)
28- INJECTOR (ИНЖЕКТОР)
29- A/CON
30- BTN
32- FRT FOG (ПЕРЕД.ПРОТИВОТУМАН)
33- TAIL RH
34- TAIL LH
35- HEAD LOW
36- HEAD HI
37- HORN звуковой сигнал
41-45- SPARES

MICRO RELAYS (РЕЛЕ):

50- DEFOG (ПРОТИВОТУМАН)
51- FUEL PUMP (РЕЛЕ БЕНЗОНАСОСА)
52- HORN звукоквой сигнал
53- AIR COND кондиционер
54- EGI MAINAMP
55- HEADLAMP
56- TNS

60- P/WINDOWS (ЭЛЕКТРОСТЕКЛА)
61- BLOWER отопление и кондиционер
63- COOLING FAN (ВЕНТИЛЯТОР РАДИАТОРА)
64- CONDENSOR FAN (ВЕНТ.КОНДИЦ)

Предохранители kia Rio

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Схема блока предохранителей автомобиля Kia Sportage 3

Панель предохранителей в отсеке двигателя


Это должен знать каждый владелец авто:

Полезная информация для всех автовладельцев — недавно был разработан Champion — универсальный ионный экономитель топлива. Представляет…

Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне
1 15 FRTDeicer Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2 15 P/OUTLH Розетка для подключения дополнительного оборудования
3 15 C/UGHTER Прикуриватель
4 10 ACC Аудиосистема, блок ВСМ, блок управления системой электронного ключа
5 10 A/BAG IND Сигнализатор отключения передней подушки безопасности
6 10 А/ВАG Блок управления системой безопасности SRS
7 10 Выключатель аварийной сигнализации
8 Резерв
9 Резерв
10 15 RVWPR Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 Резерв
12 10 RR Реле заднего противотуманного фонаря
13 10 FRT Реле передней противотуманной фары
14 10 ROOM 2 Реле автоматического отключения освещения
15 15 STOP LP Реле, выключатель стол-сигналов, блок управления системой электронного ключа
16 10 CLUSTER Комбинация приборов, блок ВСМ
17 10 IGN1 Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10 ABS Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 10 B/UP LP Выключатель фонаря света заднего хода
20 10 PCU Блок управления двигателем, блок управления системой электронного ключа
21 10 H/LP LH Левая блок-фара
22 10 DAY RUN NING LIGHT Дневные ходовые огни
23 15 HAZARD Реле аварийной сигнализации
24 25 SMK1 Блок управления электронного ключа
25 Резерв
26 10 SMK2 Кнопка пуска и остановки двигателя
27 15 PCU Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15 IGN COIL Катушки зажигания, конденсатор
29 10 IGN2 Дневные кодовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро-стеклоподьемников [без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25 F/WPR Очиститель ветрового стекла, подрулевой переключатель
31 20 DOOR LOCK Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25 SAFETY P/WDW Блокировка электрических стеклоподъемников
33 15 S/HEATER Обогрев передних сидений
34 Резерв
35 10 ROOM 1 Освещение салона, багажника, кондиционер
36 20 AUDIO Аудиосистема
37 10 TAI LH Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38 10 TAIL RH Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10 START Переключатель замка зажигания [МКП], переключатель режимов трансмиссии (АКП)
40 10 H/LP RH Правая блок-фара, комбинация приборов
41 25 P/WDW LH Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42 25 P/WDW RH Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43 10 RR HTD Система обогрева наружных зеркал заднего вида
44 10 A/CON2 Кондиционер
45 Резерв

Для доступа к предохранителям, реле и плавким вставкам монтажного блока, расположенного в моторном отсеке , выполните следующее.


1) Отожмите фиксаторы крышки монтажного блока…


2) …и снимите крышку.

Плавкие вставки, предохранители и реле в монтажном блоке, расположенном в моторном отсеке

Назначение предохранителей, реле и плавких вставок в монтажном блоке, расположенном в моторном отсеке

Номер плавкой вставки/предохранителя/ реле Сила тока, А Защищаемая цепь
F1 Резерв
F2 10 Реле обогрева наружных зеркал
F3 15 Топливный насос
F4 10 Звуковой сигнал
F5 10 Кондиционер
F6 Резерв
F7 Резерв
F8 15 Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения
F9 10 Датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора
F10 10 Блок TCM
F11 10 Лампы света заднего хода
F12 Резерв
F13 Резерв
FL1 50 Распределительная коробка панели приборов
FL2 30 Реле вентилятора охлаждение двигателя [высокая, низкая скорость]
FL3 30 Реле блока управления двигателем
FL4 40 Реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа
FL5 50 Реле запуска двигателя {система с электронным ключом), замок зажигания (без системы электронного ключа)
R1 Резерв
R2 Реле системы предупреждения об экстренном торможении
R3 Реле топливного насоса
R4 Реле обогрева наружных зеркал заднего вида
R5 Реле звукового сигнала
R6 Реле кондиционера
R7 Реле вентилятора (низкая скорость)
R8 Резерв
R9 Реле электронного блока управления двигателем
R10 Реле электровентилятора воздухонагнетателя отопителя
R11 Резерв
R12 Реле выключателя блокировки зажигания
R13 Реле вентилятора (высокая скорость
R14 Резерв

При необходимости замены блока силовых предохранителей выполните следующие операции.
1. Отцепите провод от «минус» клеммы аккумулятора.


2. Открутите две гайки и снимите наконечники проводов со шпилек монтажного блока.


3. Подденьте отверткой и извлеките блок силовых предохранителей.

Плавкие перемычки в блоке силовых предохранителей

Видео мануал по замене предохранителей в салоне на рио 3

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей, плавких вставок и реле расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.1, крышка монтажного блока снята). В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ (таблица 10.1)

Цвет предохранителя
1 (80) MDPS Электроусилитель рулевого управления
2(150) MIN Генератор
3(10) ECUB Красный Блок управления двигателем
4(10) ECUD Красный То же
5(10) HORN Красный Звуковой сигнал
6(30) IGN1 Розовый Выключатель (замок) зажигания
7(40) IGN2 Зеленый Стартер, выключатель (замок) зажигания
8(30) ВАТТ2 Розовый Генератор, аккумуляторная батарея
9(50) ВАТТ1 Красный Тоже
10 (30) ECUA Розовый Блок управления двигателем
11(30) RAD Розовый Электровентилятор радиатора
12(30) COND Розовый Электровентилятор конденсора
13(40) ABS1 Зеленый Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40) ABS2 Зеленый То же
15(30) P/WDW Розовый Электростеклоподъемники
16(40) BLOWER Зеленый
17(10) A/CON 1 Красный Кондиционер
18(10) A/CON 2 Красный Тоже
19(20) ECUC Желтый Блок управления двигателем
20(15) INJ Синий Топливные форсунки, система кондиционрования
21 (10) SNSR Красный Датчики
R1 COND FAN2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RAD FAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON Реле кондиционера

* Для автомобилей с дизельным двигателем

Кроме того, предохранители, защищающие цепи электрооборудования салона и наружного освещения, расположены в монтажном блоке, установленном в салоне автомобиля (рис. 10.2). Он расположен в левом торце панели приборов под пластиковой крышкой. В верхнем ряду гнезд блока закреплены пять запасных предохранителей.

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Назначение предохранителей (их номера указаны на крышке и на рисунке) указано в табл. 10.2.

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ (табл. 10.2)

Номер предохранителя/реле (сила тока, А) Наименование предохранителя/реле Цвет предохранителя Назначение предохранителя/реле
1(15) RR WIPER Синий Стеклоочиститель двери задка
2(10) H/LP (LH) Красный Лампы левой фары
3 (25) FR WIPER Серый Стеклоочиститель ветрового окна
4(10) BLOWER Красный Вентилятор
5(10) НLP(RH) Красный Лампы правой фары
6(20) S/ROOF Салатовый Люк в крыше
7(15) STOP LP Синий Стоп-сигналы
8(20) C/DR LOCK Салатовый Центральный выключатель замков дверей
9(15) IGN COIL Синий Катушка зажигания
10(10) ABS Красный Антиблокировочная система тормозов ABS
11(10) B/UPLP Красный Фонарь света заднего хода
12(-) ВMS Резерв
13(25) C/UGHTER Серый Прикуриватель
14(10) FOLD»G Красный Привод складывания наружных зеркал заднего вида
15(20) HTR SEAT Салатовый Обогрев сидений
16(25) AMP Серый Усилитель
17(10) FR FOG LP Красный Противотуманные фары
18(10) DRL Красный Фары для дневной езды
19(10) ECU Красный Система управления двигателем
20(10) CLUSTER Красный Панель приборов
21 (25) P/WDW RH Серый Блокировка электрических стеклоподъемников (правая сторона)
22(10) AUDIO Красный Аудиосистема, маршрутный компьютер
23(10) RR FOG LP Красный Задний противотуманный фонарь
24(10) IGN Красный Выключатель (замок)-зажигания
25 (30) HTD GLASS Темно-зеленый Обогрев заднего стекла
26 (15) A/BAG Синий Подушка безопасности
27 (10) TCU Красный Блок управления автоматической коробкой передач
28(10) SNSR Красный Датчики
29 (-) SPARE Резерв
30(10) MULT B/UP Красный Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15) AUDIO Синий Аудиосистема
32 (25) P/WDW LH Серый Блокировка электрических стеклоподъемников (левая сторона)
33 (10) HTD MIRR Красный Система обогрева наружных зеркал заднего вида
34(10) TAIL LP(LH) Красный Левый задний габаритный огонь
35 (10) TAIL LP(RH) Красный Правый задний габаритный огонь
36(10) HAZARD Красный Аварийная сигнализация
37(10) T/SIG LP Красный Фонари указателей поворота
38(10) A/BAG IND Красный Контрольная лампа подушки безопасности
39 (10) START Красный Реле стартера

Электрическая система в каждом автомобиле обладает надежной защитой от перегрузок. Для этого применяются предохранительные элементы. В каждом современном автомобиле имеются две панели плавких предохранителей. Место расположения одной из них – отсек со стороны водителя, другой – моторный отсек вблизи аккумулятора. Предохранители для КИА Рио нужно проверять, если, к примеру, перестал работать какой-нибудь фонарь, тумблер или же дополнительное оборудование.

При выходе такого устройства из строя внутри перегорает элемент.

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для
защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Предохранитель прикуривателя Kia RIO

Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

Другие расшифроки схемы монтажного блока

Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне

1 15 FRTDeicer Синий Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2/td> 15 P/OUTLH Синий Розетка для подключения дополнительного оборудования
3 15 C/UGHTER Синий Прикуриватель
4 10 ACC Красный Аудиосистема, блок ВСМ, блок управления системой электронного ключа
5 10 A/BAG IND Красный Сигнализатор отключения передней подушки безопасности
6 10 А/ВАG Красный Блок управления системой безопасности SRS
7 10 Красный Выключатель аварийной сигнализации
8 Резерв
9 Резерв
10 15 RVWPR Синий Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 Резерв
12 10 RR Красный Реле заднего противотуманного фонаря
13 10 FRT Красный Реле передней противотуманной фары
14 10 ROOM 2 Красный Реле автоматического отключения освещения
15 15 STOP LP Синий Реле, выключатель стол-сигналов, блок управления системой электронного ключа
16 10 CLUSTER Красный Комбинация приборов, блок ВСМ
17 10 IGN1 Красный Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10 ABS Красный Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 10 B/UP LP Красный Выключатель фонаря света заднего хода
20 10 PCU Красный Блок управления двигателем, блок управления системой электронного ключа
21 10 H/LP LH Красный Левая блок-фара
22 10 DAY RUN NING LIGHT Красный Дневные ходовые огни
23 15 HAZARD Синий Реле аварийной сигнализации
24 25 SMK1 Серый Блок управления электронного ключа
25 Резерв
26 10 SMK2 Красный Кнопка пуска и остановки двигателя
27 15 PCU Синий Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15 IGN COIL Синий Катушки зажигания, конденсатор
29 10 IGN2 Красный Дневные кодовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро-стеклоподьемников [без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25 F/WPR Серый Очиститель ветрового стекла, подрулевой переключатель
31 20 DOOR LOCK Желтый Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25 SAFETY P/WDW Серый Блокировка электрических стеклоподъемников
33 15 S/HEATER Синий Обогрев передних сидений
34 Резерв
35 10 ROOM 1 Красный Освещение салона, багажника, кондиционер
36 20 AUDIO Желтый Аудиосистема
37 10 TAI LH Красный Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38 10 TAIL RH Красный Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10 START Красный Переключатель замка зажигания [МКП], переключатель режимов трансмиссии (АКП)
40 10 H/LP RH Красный Правая блок-фара, комбинация приборов
41 25 P/WDW LH Серый Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42 25 P/WDW RH Серый Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43 10 RR HTD Красный Система обогрева наружных зеркал заднего вида
44 10 A/CON2 Красный Кондиционер
45 Резерв

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Открываем крышку блока предохранителей.
  3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:

  1. Поворачиваем ключ зажигания и выключаем все оборудование.
  2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
  3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

Предохранители Киа Рио 2012 — Kia Rio 2012 Предохранители

elektrik

Почётный участник

Пользователи 238 сообщений

Отправлено 07 Декабрь 2010 — 05:08

#2 KickAss

#3 lexys999

#4 elektrik

#5 Slymas

Slymas

Активный участник

31 сообщений

Отправлено 07 Декабрь 2010 — 06:40

Подтверждаю: Tesla хорошие предохранители.

Ехал один раз с товарищем на Toyota Camry 1997 г.в. Он прикурил сигарету от прикуривателя, а секунд через 30 из под торпеды повалил дым. Очень-очень быстро остановились, заглушили машину и сняли клемму с аккумулятора. Оказалось в разъеме прикуривателя был плохой контакт, провода возле разъема нагрелись, оплавились и замкнули и изоляция у +12В и GND начала плавиться. Оплавилась вся изоляция от прикуривателя до блока предохранителей.

Открыли блок предохранителей: предохранитель на прикуриватель цел, а пластмасса на нем превратилась в капельку.

Хорошо что вовремя сообразили и скинули клемму аккумулятора

P.S. Если дорожите собой и машиной, то не покупайте предохранители (а также лампочки) Диалуч, Маяк и прочее китайское дерьмо.

#6 slon-75

slon-75

Кто-то сбежал из меня матерясь.

Пользователи 1 777 сообщений

Последнее время опять массово появились в продаже левые китайские предохранители . На яркой упаковке написано по русски сделано в америке .Народ покупает в «АШАНЕ» по10 руб за упаковку .Всё красиво ,упаковка ,цена,сами предохранители ярко блестят ,одна беда не перегорают.Я сегодня попробовал сжечь один ,удалось только замкнув его на АКБ .Короче в место предохранителя горят провода и как итог может сгореть машина. Мой совет не экономте на предохранителях ,поверте мне не однократно приходилось ремонтировать проводку на таких погарельцах .

18. Пассивная безопасность

19. Электрооборудование

ВВЕДЕНИЕ

В 2005 году корейский автогигант представил второе поколение популярной во всем мире модели Rio (в Южной Корее Kia Pride).

Rio II отличается полностью новым, более современным и, в некотором смысле, «европейским» оформлением кузова, а также иным дизайном салона. Автомобиль получил правильные, практически классические пропорции.

Автомобиль построен на совершенно новой платформе, которую будет использовать не только Kia, но и Hyundai. Колесная база увеличилась с 2410 до 2499 мм. Создатели обещают, что благодаря увеличенной базе и колее автомобиль стал гораздо устойчивее на дороге и лучше управляется. Теперь по габаритам машина максимально приблизилась к моделям С-класса: длина — 4238 мм (+23 мм), ширина — 1694 мм (+14 мм), высота 1470 мм (+30 мм). Общий объем салона 2,611 м3. Объем багажника увеличен на 29% и достигает 337 л (+76 л), к тому же его можно увеличить, сложив спинки задних сидений.

Внешние изменения коснулись в первую очередь светотехники. Новые фары в современном модном стиле заметно освежили переднюю часть. Другими стали передний бампер, капот и решетка радиатора. В целом же облик автомобиля изменился несильно, но стал более подтянутым и современным.

Гораздо существеннее обновился интерьер. Так, полностью переработан дизайн передней панели. Раньше на ней четко ограничивалось рабочее место водителя — центральная консоль и зона вокруг приборного щитка были выполнены как единое целое и выделялись на общем светлом фоне фактурой и черным цветом пластика. Теперь похожим образом выделена лишь часть центральной консоли. В результате передняя панель смотрится более цельно и органично. Комбинация приборов несколько отличается по дизайну от предыдущей, хотя аналогична ей по составу, простоте и информативности.

Внутри стало намного просторнее. Это, в первую очередь, отразилось на задних пассажирах. Сиденье водителя, как и прежде, снабжено множеством настроек, включая раздельные регулировки высоты подушки. Салон расширился, что позволило производителю вместо узкой полки на двери автомобиля первого поколения сделать полноценный подлокотник и разместить на нем кнопки управления зеркалами и электрическими подъемниками.

Новый Rio по-прежнему оснащается независимой передней и полузависимой задней подвесками. Спереди — проверенные временем стойки McPherson, а сзади — П-образная балка. Плюс к этому еще передние и задние стабилизаторы.

Автомобиль предлагается в двух вариантах исполнения — Base и LX. Базовая версия (Base) достаточно аскетична и включает только 6 подушек безопасности, трехточечные ремни безопасности, четыре механические регулировки водительского кресла и подогрев заднего стекла. В комплектации LX этот список куда богаче: усилитель руля и регулировка высоты рулевой колонки, кондиционер, аудиосистема с CD-чейнджером и четырьмя динамиками, складывающаяся в соотношении 60/40 спинка заднего кресла, полноразмерное колесо.

Есть ещё так называемый Power Package, который доступен только для комплектации LX. В него входят электропривод стекол и зеркал, доступ в салон без ключа, обогрев зеркал, два высокочастотных динамика в передних дверях, дополнительная подсветка в салоне и карман для солнцезащитных очков. Для любителей спортивного имиджа предлагается спортпакет, включающий более дорогую отделку салона, 15-дюймовые легкосплавные диски с шинами размерностью 195/55 R15, дисковые тормоза всех колес, противотуманные фары, задний спойлер, металлизированную эмаль кузова, алюминиевые накладки на педали, кожаную отделку руля и рычага КП.

На автомобиль устанавливается два бензиновых двигателя объемом 1.4 л и 1.6 л (двигатели оснащены системой изменения фаз газораспределения CVVT), а так же один дизельный объемом 1. 5 л с системой впрыска Common Rail. Силовой агрегат комплектуется либо пятиступенчатой механической КП, либо с четырехступенчатой автоматической КП.

Кроме размеров и мощности, в новом Rio тщательно поработали над безопасностью. Уже в стандартной комплектации у машины шесть подушек безопасности: две передних, две боковых и две полноразмерных «занавески». Передние подушки адаптивные — степень их наполняемости газом зависит от положения сиденья, скорости столкновения и сигнала от датчика пристегнутого ремня безопасности. В комплект базовых средств пассивной безопасности входят преднатяжители и ограничители усилия передних ремней безопасности, 3-точечный ремень для третьего заднего пассажира и два крепления для детских сидений. А вот ABS, задние дисковые механизмы и гидроусилитель руля ставят только за дополнительную плату.

В данном руководстве приводятся указания по эксплуатации и ремонту всех модификаций Kia Rio II/Pride, выпускаемых с 2005 года, с устанавливаемыми на них бензиновыми двигателями объемом 1. 4 л и 1.6 л, а также дизельным 1.5 л.

Отзыв Kia Rio 1.5 (2004 г.)

3 апреля 2012 → пробег: 121000 км.

Отзыв. Часть 2: KIA RIO 2004.

Добрый день всем форумчанам. Решил написать продолжение отзыва про свою «Рюшку» 2004 годы выпуска, с АКПП, пробегом 120 ткм и в комплектации LS. Думаю, совладельцам, да и подумывающим купить данный агрегат мой отзыв будет полезен.

Скоро собираюсь поставить ее на относительный отдых: имеется в виду, что буду ездить 1-2 раза в неделю, чтобы машина долго не простаивала и 1 раз в год обслуживать. Цель – еще 3 года протянуть таким образом, чтобы досталась старшему сыну в качестве «обучающей» машины. Через 3 года он изъявил желание по достижению 18 лет сесть за руль 🙂 Все равно это лучше чем «Жигули» и прочие «Тазики», все-таки какая-никакая иномарка с минимальным набором комфорта: ГУР, АКПП, кондей, электропакет. Да и безотказно работает – новичку как раз головная боль не нужна. А себе буду аппарат брать выше классом ближе к лету.

С момента моего 1-го отзыва прошло более 35 ткм и почти 2 года. Есть что рассказать.

Первое – машина продолжает безотказно работать, с   основными агрегатами: ДВС и АКПП нет никаких проблем. Но рубеж в 100 ткм она перевалила, испортив мне настроение 🙂 Все-таки отчасти правы скептики, утверждающие, что для массовых бюджеток оптимальный пробег – 100 ткм, далее нужно продавать. Отчасти я в этом убедился. Существенно выросла стоимость пробега, стали «исчезать» электрические компоненты :)))

Не знаю, с чем это связано, но одно за другим в интервале 20 ткм: перегорела лампочка подсветки «аварийки», перегорела лампочка подсветки кнопки заднего стеклоомывателя, перестал работать обогрев заднего стекла, перестал работать задний противотуманный фонарь. Пригнал к электрику: нет, все в порядке, стекло не греет, так как внутри какой-то обрыв, остальное просто надо поменять. Хорошо, что можно достать заднее стекло оригинальное за 3200, займусь ближе к следующей зиме.

В диапазоне 100…110 ткм пришлось внепланово поменять: прокладку клапанной крышки, 2 сальника, рулевую рейку. За одну рейку с работами пришлось вывалить 18 тр.

Самое неприятное случилось этой зимой: машина впервые Не поехала :))) Умер стартер, впервые в жизни.

Тащил ее на эвакуаторе. Новый стартер + диагностика + замена = 7500 р. Эвакуация: 2000 р.

В общем, пришлось приличное количество денег «слить » за последние полгода :)) Плюс, чувствуется уже немного, что машина «устала»: раньше вообще никаких посторонних звуков не издавала, сейчас уже что-то свербит в районе центра торпеды, что-то скрипит внутри левого дефлектора, что-то гремит в районе правой передней двери, ощутимо стучит задняя дверь багажника на неровностях.

Сейчас, за последнее время, тьфу-тьфу, машина успокоилась :). пока не беспокоит, не знаю, как будет дальше. Может и продолжит беспокоить, а может, действительно – стоило просто вложить на рубеже 100 ткм деньги во «вторую жизнь», чтобы до 2-й сотни без проблем дальше ездить.

Это я все о плохом. В конце концов, некоторые вещи случаются: и рейки, и стартеры ломаются на более дорогих машинах и на мЕньших пробегах .

Теперь о хорошем. Все-таки исключая случай со стартером – это надежный и неприхотливый агрегат. Даже менять рейку по большому счету не было крайней необходимости, она не «закусывала», не вело машину в сторону, был некоторый люфт и легкое постукивание не неровностях. С такими симптомами многие ездят не один десяток тысяч километров. Я просто по натуре перфекционист и перестраховщик, часто «дую на воду » – вот и решил поменять. Надежный и неприхотливый – это сел и поехал, на следующий день ситуация повторяется без всяких открываний капота и лазаний там с гаечным ключом и фонариком. Может это и скучно, но мне как-то такие скучные машины больше по душе 🙂

Из хорошего – на машине, на мой взгляд, качественное ЛКП, ни разу не видел на сколах и царапинах даже намека на ржавчину, да и само по себе оно выглядит очень достойно. Сослуживцы и просто знакомые, видя регион «97», спрашивают: «а сколько машине лет?», отвечаю: «почти 8 лет». И все удивляются, мол, по внешнему виду не похоже на 8-ми летку, то есть, нет «зачуханности » краски. Хотя я в жизни ни разу ее не полировал, никакими полиролями сам не мажу, только мойка, и то когда очень грязная 🙂 Кстати, пластик хоть невзрачный в салоне, также не утратил первоначального блеска и очень практичен – грязь легко стирается.

Запчасти достать – не проблема, да и стоят они недорого. В машине нет никаких «заморочек » в устройстве, обслужить можно в любом гараже. Исключение – ступичные подшипники. КАСКО можно не покупать – никому она нафиг не нужна :). а кузовные детали стоят не так дорого. Багажник большой, внутри есть подсветка и розетка на 12 вольт, объем салона вместе с багажником и разложенными сиденьями очень приличен – знаю не понаслышке, делал 2 раза ремонт, спокойно возил кучу мешков со строительной смесью, плинтусы и карнизы по 3 метра. Вообще, машина в качестве «рабочей лошадки» для перевозки цемента и картошки – отличный вариант 🙂

Несмотря на мой рост 193 см – мне в ней не тесно на водительском сиденье, разумеется, если я полностью отодвину сиденье назад. Сиденье регулируется по высоте, причем 2-х ступенчато + есть поясничная поддержка. Конечно, за мной уже никто не сядет, тесный задний ряд – это сущая правда.

Еще плюсы: наличие полноразмерной запаски (выручало 2 раза) и неплохая экономичность, 10 литров 92-го по городу. Хорошая штатная акустика – сидел в других более дорогих машинах и слушал музыку, у меня Не хуже с более дешевой магнитолой.

Пытался до возникновения описанных выше проблем на рубеже 100 ткм сделать «улучшалки », конечно, теперь я никогда не буду этого делать на возрастном авто, не целесообразно 🙂

Первая «улучшалка » – чип-тюнинг. Я доволен. Машинка явно «ожила », чувствуется подхват в диапазоне 2000-3000 оборотов, лучше стала «раскручиваемость » ДВС до этих оборотов, при не особо сильном нажатии педали газа машина «выпрыгивает » вперед. Удобно в пробке, чтобы не успели место занять между тобой и соседом впереди :))). Самое интересное – теперь явно ощущается разница между АИ-92 и АИ-95. Раньше я вообще не чувствовал различий, теперь описанные выше улучшения после чип-тюнинга на 95-м ощущаются острее, хотя они есть и на 92-м. Видимо, в моем случае, антидетонационная стойкость играет заметную роль.

Вторая «улучшался» – шумоизоляция. Деньги, выброшенные на ветер 🙂 Металл тонкий, все равно все «переигрывает» сделанную «шумку» – все равно что-то гудит, вибрирует и так далее. Мотор сам по себе шумный.

Еще из того, что не нравится – отделка уж очень простая, хотя нужно учитывать класс авто, как и в плане шумоизоляции. Не нравится подвеска – мне больше по душе более энергоемкая подвеска как у Логана. У РИО она жесткая и короткоходная – быстро срабатывает на отбой. С другой стороны – это улучшает управляемость, если все в порядке с амортизаторами и их не пора менять – машина в поворотах практически не кренится.

Часто из-за особенностей работы подвески возникает ложное впечатление, что что-то сломалось и пора менять – раза 3 уже заезжал на диагностику подвески с просьбой скрупулезно все проверить и ни разу ничего не находили J Короче, это из разряда – это не баг, это фича :), так должно быть 🙂

Тормозные суппорты впереди, как и ремень ГРМ, в группе «родовых» болезней – первые надо от закиси чистить на каждом ТО (иначе на торможении начнет «вести» в сторону), второй требует замены каждые 50 ткм.

В общем, вроде все рассказал, был по-максимуму объективен, мне кажется. Фотографии постараюсь выложить в ближайшее время .

Достоинства:

  • Дешевые запчасти и недорогое обслуживание
  • Достаточно надежна и неприхотлива
  • Большой багажник
  • Полное отсутствие интереса со стороны угонщиков и ГИБДД
  • Как ни странно, на водительском сиденье удобно даже людям высокого роста
  • Хорошая штатная акустика
  • Устойчивое ЛКП, на мой взгляд
  • Достаточно экономична, не только по бензину, даже «омывайку » расходует экономно 🙂
  • Наличие полноразмерной запаски
  • Юркая. маневренная. легко парковаться

Самые дорогие машины

Самые дорогие машины. Автомобиль, автотранспортное средство, в совокупности автотехника, автотранспорт — моторное безрельсовое дорожное транспортное средство минимум с 3 колёсами. Термин включает легковой автомобиль, грузовой автомобиль, автобус, троллейбус, бронетранспортёр, но не включает сельскохозяйственный трактор и мотоцикл.

Легковой автомобиль — полной массой не более 3500 кг для перевозки пассажиров (от 1 до 8, не включая водителя) и багажа. Легковые автомобили выпускаются с закрытыми кузовами (седан, лимузин, купе, хетчбэк, универсал и фургон) и с кузовами, верх которых убирается (кабриолет, родстер, ландо и фаэтон).

Грузовой автомобиль (грузовик) — автомобиль для перевозки грузов. На грузовых шасси выпускают также автомобили специализированного и специального назначения.

Автомобиль особо большой грузоподъёмности, фура — автомобиль, автопоезд или другое автотранспортное средство, нагрузки на ось которого превышают 120 кН (12 тонн силы), а габарит по ширине — более 2,5 м.

Автомобиль повышенной проходимости — легковой или грузовой автомобиль с приводом более чем на одну ось (или с ведущей одной осью, но возможностью блокировки осевого дифференциала), приспособленный для передвижения вне дорог с твёрдым покрытием. Автомобили повышенной проходимости оснащают трансмиссиями с расширенным диапазоном передаточных чисел, а также шинами со специальным рисунком протектора, часто с централизованной регулировкой давления в шинах и прочими техническими особенностями.

Внедорожник — легковой автомобиль, приспособленный для передвижения по дорогам всех типов, в том числе без твердого покрытия (грунтовым и полевым). Внедорожники обычно характеризуются приводом на все колёса, повышенным клиренсом.

Багги — лёгкий внедорожник для езды по песку. Обычно имеет открытую рамную конструкцию.

Пикап — грузопассажирская модификация на базе легкового автомобиля или вседорожника с открытой платформой с задним откидным бортом. Грузоподъёмность от 150 до 4500 кг.

Плавающий автомобиль (автомобиль-амфибия)

Гоночный автомобиль — автомобиль, созданный специально для спортивных соревнований.

Автобус — автомобиль для перевозки более 8 пассажиров, не являющийся троллейбусом.

Троллейбус — автомобиль, предназначенный для перевозки более 8 пассажиров, с питанием электроэнергией от внешнего контактного провода.

Авто,автомобили,машины,легковые автомобили,грузовые автомобили,новый автомобиль,автомобили новые,автомобиль года,ремонт автомобилей,подержанные автомобили,авито автомобили,марки автомобилей,автомобили ваз,авто 2014,авто 2015,машины видео,авто видео,авто приколы,автобус,автоаварии,автомайдан.

Схема блока предохранителей KIA Rio (JB; 2006-2011)



В данной статье рассмотрим второе поколение KIA Rio (JB), выпускавшееся с 2006 по 2011 год. Здесь вы найдете схемы блока предохранителей KIA Rio 2006, 2007, 2008, 2009, 2010 и 2011 , получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.

Расположение предохранителей КИА Рио 2006-2011


Предохранитель прикуривателя (розетка) в KIA Rio находится в блоке предохранителей панели приборов (см. предохранитель «C/LIGHTER»).


Приборная панель

Блок предохранителей находится за крышкой под рулевым колесом.

Автомобили с левым рулем

Автомобили с правым рулем

Моторный отсек

Внутри крышек панели предохранителей/реле вы можете найти этикетку с указанием названия предохранителя/реле и емкости. Не все описания панелей предохранителей в данном руководстве могут быть применимы к вашему автомобилю.

Приборная панель
Назначение предохранителей на панели приборов
Описание Номинальный ток Защищенный компонент
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15A Задний стеклоочиститель
H/LP(LH) 10A Фара (левая)
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 25A Передний стеклоочиститель
ВЕНТИЛЯТОР 10А Вентилятор
H/LP(RH) 10A Фара (правая)
S/КРЫША 20A Люк
СТОП LP 15A Стоп-сигнал
ЗАМОК C/DR 20A Центральный дверной замок
КАТУШКА ЗАЖИГАНИЯ 15А Катушка зажигания
АБС 10А АБС
B/UP LP 10A Фонарь заднего хода
ЗАПЧАСТИ Запасной предохранитель
C/ЗАЖИГАЛКА 25A Прикуриватель
FOLD’G 10A Наружное зеркало заднего вида, складывающееся
СИДЕНЬЕ HTD 20A Обогрев сиденья
Усилитель 25А Усилитель
FR FOG LP 10A Передняя противотуманная фара
ДХО 10А Дневной ходовой огонь
ЭБУ 10А Блок управления двигателем
ГРУППА 10А Группировка
P/WDW RH ​​ 25A Стеклоподъемник (правый)
АУДИО 10А Аудио
RR FOG LP 10A Задний противотуманный фонарь
Зажигание 10А Зажигание
СТЕКЛО HTD 30A Обогрев заднего стекла
A/BAG 15A Подушка безопасности
TCU 10A Управление автоматической коробкой передач
SNSR 10A Датчики
ЗАПЧАСТИ Запасной предохранитель
MULT B/UP 10A Комбинация приборов, ETACS, кондиционер, часы, комнатный светильник
АУДИО 15А Аудио
P/WDW LH 25A Стеклоподъемник (левый)
HTD MIRR 10A Обогреватель наружного зеркала заднего вида
ЗАДНЯЯ ЛП (левая) 10A Задняя часть (левая)
ЗАДНЯЯ ЛП(ПРАВАЯ) 10А Задний фонарь (правый)
ОПАСНОСТЬ 10A Аварийная сигнальная лампа
T/SIG LP 10A Сигнал поворота
A/BAG IND 10A Предупреждение о подушке безопасности
ПУСК 10А Пуск двигателя
Моторный отсек

Версия 1

Версия 2

Только дизельный двигатель



Назначение предохранителей в моторном отсеке
Описание Номинальный ток Защищенный компонент
BATT_1 50A Генератор, аккумулятор
ECU A 30A Блок управления двигателем
RAD 30А Вентилятор радиатора
COND 30A Вентилятор конденсатора
ECU B 10A Блок управления двигателем
ЗАПЧАСТИ Запасной предохранитель
СИГНАЛ 10А Звуковой сигнал
IGN1 30А Зажигание
IGN2 40А Зажигание
BATT_2 30A Генератор, аккумулятор
ГЛАВНЫЙ 120A / 150A (Дизель) Генератор
МДПС 80А Усилитель руля
АБС1 40А АБС
АБС2 40А АБС
P/WDW 30A Электрические стеклоподъемники
BLW 40A Вентилятор
ЗАПЧАСТИ Запасной предохранитель
A/CON1 10A Кондиционер
A/CON2 10A Кондиционер
ЭБУ D 10А Блок управления двигателем
SNSR 10A Датчики
INJ 15A Форсунка
ECU C 20A Блок управления двигателем
ЗАПЧАСТИ Запасной предохранитель
ЗАПЧАСТИ Запасной предохранитель
СИГНАЛ Реле звукового сигнала
ОСНОВНОЙ Главное реле
ТОПЛИВНЫЙ НАСОС Реле топливного насоса
ВЕНТИЛЯТОР RAD Реле вентилятора радиатора
ВЕНТИЛЯТОР КОНДЕНСАТОРА2 Реле вентилятора конденсатора
FUEL HTR Реле нагревателя топливного фильтра
ВЕНТИЛЯТОР Реле электродвигателя вентилятора
ПУСК Реле пуска двигателя
ВЕНТИЛЯТОР КОНДИЦИОНЕРА1 Реле вентилятора конденсатора
A/CON Реле кондиционера
Дизельный двигатель:
PTC HTR1 40A Нагреватель PTC 1
СВЕЧА НАКАЛИВАНИЯ 80A Свеча накаливания
PTC HTR2 50A Нагреватель PTC 2
FFHS 30A Топливный фильтр
PTC HTR3 40A Нагреватель PTC 3

Схема блока предохранителей KIA Rio (UB; 2012-2017)

РОЗЕТКА 15А Розетка
ЗАЖИГАЛКА 20A Прикуриватель
ACC 10A Передний габаритный фонарь, выключатель с электроприводом наружных зеркал, BCM, низкий преобразователь постоянного тока в постоянный, модуль управления смарт-ключом, головное устройство аудио, аудио/видео и навигации, цифровые часы
A/BAG IND 10A Комбинация приборов
A/BAG 10A Индикатор SBR PAB, модуль управления SRS Датчик классификации веса пассажира
МОДУЛЬ 2 10A BCM
MDPS 10A Блок управления EPS
СТЕКЛООЧИСТИТЕЛЬ ЗАДНИЙ 15A Многофункциональный переключатель, реле заднего стеклоочистителя, двигатель заднего стеклоочистителя
HTD STRG 15A Обогреватель рулевого колеса
ПРОТИВОТУМАННАЯ ФАРА ЗАДНЯЯ 10A
ПРОТИВОТУМАННАЯ ФАРА FRT 15A Реле передних противотуманных фар
МОДУЛЬ 1 10A Переключатель рычага переключения передач банкомата, дверной датчик предупреждения
Стоп-сигнал 15A Разъем канала передачи данных, модуль управления смарт-ключом, выключатель стоп-сигнала, реле стоп-сигнала, блок предохранителей и реле на печатной плате (реле HAC)
CLUSTER 10A Аудиосистема, BCM, ATM Рычаг переключения передач РИС. , Комбинация приборов Crash Pad Switch, Модуль контроля давления в шинах
IG1 1 10A Универсальный контрольный разъем, модуль обогрева сиденья CCS водителя Модуль обогрева пассажирского сиденья с ISG: переключатель аварийной панели, низкочастотный преобразователь постоянного тока
ABS 10A Переключатель аварийной площадки, блок предохранителей и реле платы модуля ESC (реле HAC)
ЛАМПА B/UP 10A Выключатель лампы заднего хода
IG1 2 10A Датчик скорости автомобиля, выключатель стоп-сигналов, инверторный модуль управления кондиционером
ОПАСНОСТЬ 15A Аварийный выключатель, BCM
PDM 1 25A Модуль управления смарт-ключом
ЛЮК 15A Электродвигатель люка
PDM 2 10A Модуль иммобилайзера, кнопка запуска/остановки, модуль управления смарт-ключом
ECU 15A Модуль управления смарт-ключом, модуль иммобилайзера, ECM/PCM, переключатель диапазонов коробки передач
КАТУШКА ЗАЖИГАНИЯ 15A Катушка зажигания #1/#2/#3/#4, конденсатор
IG2 10A BCM, модуль управления смарт-ключом, модуль обогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, модуль управления кондиционером, электродвигатель люка на крыше, блок предохранителей и реле (реле вентилятора, реле фар (HI) , Реле топливного насоса №1)
WIPER FRT 25A Многофункциональный переключатель, блок предохранителей и реле платы электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя)
ЗАМОК ДВЕРИ 20A Реле блокировки/разблокировки двери, реле разблокировки двери багажника, реле разблокировки на два оборота
ЗАЩИТНЫЙ ЭЛЕКТРИЧЕСКИЙ ОКНО 25A Модуль электростеклоподъемника безопасности водителя
S/HEATER 15A Выключатель обогрева сиденья, модуль обогрева сиденья водителя, модуль обогрева сиденья пассажира
FOLD’G MIRR 10A Выключатель наружного зеркала заднего вида
ЛАМПА КОМНАТЫ 10A BCM, дверной сигнализатор, модуль контроля давления в шинах, комбинация приборов, цифровые часы, модуль управления кондиционером, лампа багажного отделения
АУДИО 20A С ISG: преобразователь низкого напряжения в постоянный
Без ISG: головное устройство аудио, аудио/видео и навигации
ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ 10A Левая фара, номерной фонарь Задний комбинированный фонарь (ВХОД/ВЫХОД) ЛЕВЫЙ
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ 10A Правая фара, номерной фонарь, ИЛЛ. (+), задний комбинированный фонарь (IN/OUT) RH
START 10A С охранной сигнализацией: Реле охранной сигнализации
Без охранной сигнализации: Переключатель диапазонов коробки передач (A/T), модуль управления смарт-ключом (M/T), переключатель блокировки зажигания (M/T) , ECM (M/T), блок предохранителей и реле печатной платы (пусковое реле) (M/T)
P/WDW LH 25A Главный выключатель электрического стеклоподъемника, переключатель заднего стеклоподъемника, левый Модуль безопасного стеклоподъемника водителя
P/WDW RH ​​ 25A Главный выключатель электрического стеклоподъемника, задний переключатель электрического стеклоподъемника, правый переключатель электрического стеклоподъемника пассажира
HTD MIRR 10A ECM/PCM, модуль управления кондиционером, водитель/пассажир, наружное зеркало с электроприводом
A/CON 10A Модуль управления кондиционером

Блоки предохранителей и реле KIA RIO.

Где находится предохранитель прикуривателя киа рио Где находятся предохранители киа рио 3
 Под крышкой блока предохранителей и реле находится табличка с наименованиями предохранителей и реле
  со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Замена предохранителя в блоке предохранителей панели приборов

  электрооборудование.
  2. Откройте крышку
  защит.
  3. Извлеките предположительно
  неисправный предохранитель.
 Чтобы снять предохранитель, восстановить
 используйте специально разработанный
 съемник для запуска, найдя-
 блок предохранителей
 в моторном отсеке.
  4. Проверьте снятый предохранительный
  держатель Если он сгорел,
  замените его новым.
  5. Вставьте новый предохранитель.

Если зажимы ослаблены, обратитесь к авторизованному дилеру KIA. При отсутствии запасного предохранителя используйте предохранитель того же номинала, установленный в цепи не обязательных для автомобиля устройств (например, предохранитель прикуривателя).
 Если фары или другие электроприборы не работают, а предохранители работают, проверьте блок предохранителей в моторном отсеке. Если предохранитель перегорел, его следует заменить.


  Предохранитель с памятью Ваш автомобиль оборудован предохранителем с памятью для предотвращения разряда аккумулятора, если автомобиль не используется в течение длительного времени. Перед тем, как припарковать автомобиль на длительное время, выполните следующие действия:
  1. Заглушите двигатель.
  2. Выключите фары и задние фонари.
  3. Откройте крышку панели
  со стороны водителя и извлеките
  предохранитель с памятью.


  Замена предохранителей в блоке предохранителей моторного отсека

1. Поверните ключ зажигания в положение
  OFF и выключите все
  электрооборудование.
  2. Снимите защитную крышку устройства.
ранитель, нажав на защелку
и вытянув крышку.
  3. Проверьте снятый предохранительный
  держатель Если он сгорел,
  замените его новым. Для снятия
 и установки предохранителя
фиксатора блока в двигатель
используйте
 имея для этого съемник.
  4. Вставьте новый предохранитель.
  такое же значение и убедитесь, что
  надежно закреплены в зажимах.
 Если хомуты ослабли,
 обратитесь к официальному
автомобильному дилеру компании
 KIA.

После проверки блока предохранителей
предохранителей в двигателе
надежно закрепите крышку отсека
. В противном случае
   может произойти повреждение
 электрической системы из-за
 нахождения внутри нее воды.

  Мультипредохранитель
  Если перегорел мультипредохранитель
  rel, его необходимо заменить
  следующим образом:
  1.Отсоедините отрицательную клемму аккумуляторной батареи
.
  2. Ослабьте гайки, указанные на рисунке
  выше.
  3. Замените предохранитель на новый
  того же номинала.
  4. Установите предохранитель
  в порядке, обратном снятию.


Сборник всех систем и электрических схем автомобиля Киа Рио 2-го поколения, который выпускался с 2005 по 2011 год. Схемы электропроводки Киа Рио 2 скачайте бесплатно с нашего сайта, но сначала нажмите на фото для полного -увеличение масштаба.Все схемы хорошего качества и цвета на русском языке.

  • Если вас интересуют автомобили третьего поколения, то смотрите статью про .

Немного истории и описания Kia Rio 2


В марте 2005 года началось производство автомобиля В-класса второго поколения: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах автомобиль имел немного другое название, например:
  • в Южной Корее и Индонезии — Kia New Pride;
  • в Северной Америке — Kia Rio5.
В начале 2009 года Киа Рио 2 претерпел небольшой рестайлинг. Дизайнеры и инженеры внесли небольшие изменения в переднюю и заднюю часть кузова — бампер, фары и решетку радиатора, а также в интерьер — рулевое колесо, сиденья и панель приборов. На рынок России и Украины поставлено

автомобилей с бензиновым двигателем G4EE — 1,4 л, 16 клапанов, 97 л.с. Коробка передач была 5-ступенчатая механическая или 4-ст. автоматический. В США также был доступен бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее еще и турбодизель D4FA — 1.5 литров, 16В, 110 лошадиных сил.

Технические характеристики Kia Rio 2 (1.4 л / 97 л.с.):

  • Это длинный (хэтчбек / седан) — 4025/4250 мм
  • колесная база — 1470 мм
  • Ширина — 1695 мм
  • Высота — 1470 мм
  • Снаряженная масса/предельно допустимая — 1080/1580 кг
  • Дорожный просвет — 155 мм
  • Максимальная скорость — 177 км/ч
  • Разгон от 0 до 100 км/ч — 12,3 секунды
  • Размер шин — 175/70 R
  • Тормоза передние — дисковые вентилируемые с плавающей скобой
  • Тормоза задние — барабанные с самоцентрирующими колодками и механизмами автоматической регулировки зазора

Расход топлива Киа Рио 2 (хэтчбек/седан) для МКПП:

  • город- 7.9/8 л
  • магистраль — 5,2/5,1 л
  • смешанный цикл — 6,2/6,2 л
Расход топлива Киа Рио 2 (хэтчбек/седан) на АКПП:
  • город — 9,9/9,5 л
  • трасса — 5,6/5,4 л
  • смешанный цикл — 7,2/6,9 л
Видео о краш-тесте автомобиля:

Электрические схемы Киа Рио 2 (2005-2011)

1. Перед тем, как дать электрические схемы, хочу поделиться некоторыми системами автомобиля, первое это детали ГБЦ:


2.Пошаговые действия по очистке системы вентиляции картера автомобиля Киа Рио 2:


3. Где находится блок предохранителей в машине вы узнаете на фото ниже. Расположение предохранителей, предохранителей и реле в монтажном блоке Киа Рио 2, который находится в подкапотном пространстве и в салоне (наименование предохранителей: ток — А, цвет и назначение):


Совет:   Всегда храните в автомобиле запасной комплект предохранителей — по одному для каждого номинала.

4. Пошаговые действия и подробная схема подключения магнитолы Киа Рио 2005-2011, а также снятия и установки часов:


5. Электрическая схема системы впрыска топлива:


6. Схема Киа Рио 2 — Датчик управления двигателем авто G4EE, 1,4 литра:


7. Схема зажигания машины:


8. Топливный насос, датчик температуры и давления охлаждающей жидкости в системе кондиционирования автомобиля автомобиль как с АКПП, так и с МКПП:


9.Электрическая схема Киа Рио 2 — стартер и генератор:

Вам не нужно иметь высшее образование, чтобы заменить перегоревшую лампу на своей кухне. Это же действие относится и к замене предохранителя в автомобиле Киа Рио.

Из-за выхода из строя плавкого элемента в киа рио могут перестать работать габаритные огни, а возможно и вовсе двигатель откажется заводиться. Все зависит от того, какая из систем была ответственна за перегорание предохранителя.

Задача предохранителя проста — размыкать электрическую систему при прохождении через нее большого значения тока.Цепь размыкается из-за расплавления резьбы в предохранителе от перегрева. Тогда всплеск электрического тока не сможет вывести из строя более дорогие узлы в Киа и вариант с перегревом, замыканием и возгоранием автомобиля исключен.

Интересно!  Вне зависимости от года выпуска киа (2010, 2011, 2012, 2013, 2014) расположение предохранителей стандартное. Разница только в их количестве. Это зависит от комплектации автомобиля (в 2003 году в рио не устанавливались определенные системы безопасности и комфорта).

Плавкие элементы установлены в монтажном блоке, который расположен под рулевой колонкой с левого края водителя. Второй блок находится в моторном отсеке рядом с аккумулятором.

Отключаем замок зажигания и все остальные системы (зарядка от прикуривателя, дополнительные габаритные огни и т.д.). Освобождаем доступ к предохранителям. Для этого подденьте пальцами нижнюю часть крышки и снимите ее.

Контролируем приложенное усилие, чтобы не повредить панель и ее пластиковые крепления.На обратной стороне крышки показано расположение предохранителей на Киа Рио. Исходя из того, что он перестал работать (прикуриватель, габаритные огни, система отопления), находим проблемный предохранитель.

Необходимо заменить неподходящий элемент съемным приспособлением (поставляется в комплекте с блоком предохранителей).

Плавкие элементы всех систем комфорта (устройство обогрева зеркал заднего вида, кондиционер, система обогрева сидений и т.д.) находятся в блоке предохранителей салона.

  • Таблица обозначения и соответствия предохранителей
  • Замена предохранителей в моторном отсеке автомобилей киа рио 2010, 2011, 2012, 2013, 2014

Отключить все потребители электрического тока.Открываем капот и справа от аккумулятора находим блок. Сжимаем защелки и открываем крышку вверх.

Там же находим съемный инструмент (пинцет), которым и выполняем все манипуляции. Кроме ГЛАВНОГО предохранителя. Он крепится винтами. Перед демонтажем необходимо отсоединить минусовую фазу от аккумулятора. Расположение реле и предохранителей видно под крышкой блока (когда мы открываем блок).

  • Схема блока предохранителей моторного отсека

Сбоку монтажной коробки для автомобилей Киа Рио установлен блок силовых предохранителей.

После замены вышедших из строя плавких элементов защелкиваем крышку блока. Необходимо следить за герметичностью его установки. Это предотвратит попадание влаги в блок (влага может привести к замыканию контактов и выходу из строя всего блока).

  • Замена предохранителя ПАМЯТИ

Для случаев, когда необходимо оставить автомобиль на стоянке (в гараже) на месяц и более, в Киа Рио 2010, 2011, 2012, 2013, 2014 есть предохранитель «ПАМЯТЬ».Его функция заключается в устранении разряда аккумулятора в длительном статическом положении без запуска двигателя. Для этого демонтаж этого элемента выглядит следующим образом:

  1. Выключите двигатель.
  2. Выключить фары и габаритные огни.
  3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель «МУЛЬТ Б/УП 10А/АУДИО 15А».

Важно! Предохранители меняются строго по силе тока. Более высокий номинал приведет к тому, что предохранитель не разомкнет цепь.Тогда скачки электрического тока приведут в негодность более дорогие детали, а перегрев электропроводки опасен коротким замыканием и возгоранием.

Даже временная установка самодельных конструкций (перемычек) КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНА!

При необходимости можно взять предохранитель от другой системы, менее важной при эксплуатации автомобиля (стереосистема, система обогрева сидений и тому подобное).

Размыкание цепи с помощью плавкого элемента является следствием проблемы.Поэтому замена предохранителя может служить лишь временной мерой. В обязательном порядке проводить диагностику и устранение неполадок киа рио специалисты автомобильного сервиса.

Причины перегорания предохранителя

Наиболее частые причины перегорания предохранителей в автомобиле Киа:

  1. Неисправность генератора (перезаряд системы)
  2. Потеря цепи из-за перегорания ламп освещения в киа
  3. Перегрузка системы дополнительным потреблением (подключение устройств через гнездо прикуривателя)
  4. Нарушение герметичности одной из электрических систем (забитые стоки под капотом автомобиля заливают блок управления).

Можно выделить основные правила замены предохранителей в киа рио.

  • Аккуратность при монтаже (сломанное крепление крышки блока нарушит герметичность системы).
  • С помощью предназначенного инструмента (нарушив отверткой держатель предохранителя, можем получить короткое замыкание).
  • Только взаимозаменяемые детали (несоответствие ампера предохранителей и напряжения реле не предотвратит замыкание электросистемы и выгорание блоков управления).

Все вышеизложенное приводит к выводу — необходимо разобраться в причине поломки и устранить ее у специалиста. Заменяем предохранитель в ситуации «Стою посреди дороги» и «Заменю, чтобы добраться до ближайшего СТО». Поэтому наличие в автомобиле комплекта плавких элементов не будет лишним.

Блок предохранителей со стороны водителя Kia Rio 2

  Заменить n редохра багажник в Kia Rio 2:

2.Откройте крышку.

3. Вытащите подозрительный предохранитель.

4. Проверьте расширенный предохранитель на наличие проблем.

5. Вставьте новый предохранитель соответствующего класса и убедитесь, что предохранитель находится в состоянии

.

На панели предохранителей, , расположенной в моторном отсеке , доступны автоматические выключатели . Если у вас нет запасного предохранителя, используйте предохранитель на тот же номинальный ток, установленный в цепи, которая не требуется для управления, например, предохранитель аудиосистемы.

Расшифровка предохранителей Киа Рио 2

НО Титул Назначение
1 15 ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ Стеклоочиститель задней двери
2 10 H / LP (левый) Лампы левой фары
3 25 ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ Стеклоочиститель
4 10 ВОЗДУХОДУВКА Вентилятор
5 10 H/LP (правая) Лампы правой фары
6 20 S / КРЫША Люк
7 15 СТОП ЛП Стоп-сигналы
8 20 ЗАМОК С/ДР Выключатель центрального замка двери
9 15 КАТУШКА ЗАЖИГАНИЯ Катушка зажигания
10 10 АБС Антиблокировочная тормозная система ABS
11 10 Б/УП ЛП Фонарь заднего хода
12 БМС Резерв
13 25 C / зажигалка Прикуриватель
14 10 СКЛАДЫВАНИЕ Привод складывания наружных зеркал
15 20 СИДЕНЬЕ HTR Обогрев сиденья
16 25 Ампер Усилитель
17 10 Передняя противотуманная фара LP Противотуманные фары
18 10 ДРЛ Дневные ходовые огни
19 10 ЭБУ Система управления двигателем
20 10 КЛАСТЕР Приборная панель
21 25 P/WDW RH ​​ Замок стеклоподъемника (правая сторона)
22 10 АУДИО Аудиосистема, бортовой компьютер
23 10 RR Противотуманные фары LP Задний противотуманный фонарь
24 10 ИГН
25 30 СТЕКЛО HTD Обогреватель заднего стекла
26 15 А / СУМКА Сумка безопасности
27 10 ТКУ Блок управления автоматической коробкой передач
28 10 СНСР Датчики
29 ЗАПЧАСТИ Резерв
30 10 МУЛЬТ Б/УП Блок управления кондиционером, часы, освещение салона ETACS
31 15 АУДИО Аудиосистема
32 25 P/WDW левый
33 10 ГТД MIRR Блокировка электростеклоподъемника (левая сторона)
34 10 ЗАДНЯЯ ЛП (левая) Левый задний габаритный фонарь
35 10 ЗАДНЯЯ ЛП (ПРАВАЯ) Правый задний габаритный фонарь
36 10 ОПАСНОСТЬ Аварийный сигнал
37 10 Т/SIG LP Указатели поворота
38 10 A / СУМКА ИНД. Контрольная лампа подушек безопасности
39 10 ПУСК Реле стартера

  Как заменить предохранитель памяти Kia Rio 2

Ваш автомобиль оснащен предохранителем «Memory» для предотвращения разряда аккумулятора, если ваш автомобиль не эксплуатируется в течение одного или нескольких месяцев.

1. Выключите двигатель.

2. Выключите фары и задние фонари.

3. Откройте крышку предохранителя сбоку.
драйвера и вытащите предохранитель «МУЛЬТ Б/УП 10А/
АУДИО 15А».

Блок предохранителей в моторном отсеке Киа Рио 2

Замена предохранителя в моторном отсеке Киа Рио 2:

1. Выключите реле зажигания и все другие выключатели.

2. Снимите крышку блока предохранителей, нажав на выступы и потянув вверх.

3. Проверьте расширенный предохранитель на наличие проблем.

4. Вставьте новый предохранитель соответствующего класса и убедитесь, что предохранитель указан в скобках.

Расшифровка предохранителей и реле в моторном отсеке Киа Рио 2

Автоматические выключатели:

НО Титул Назначение
1 80 МДПС Электроусилитель руля
2 125 МИН Генератор
3 10 ЭКУБ Блок управления двигателем
4 10 ЭКУД Блок управления двигателем
5 10 Звуковой сигнал Звуковой сигнал
6 30 IGN1 Замок зажигания
7 40 IGN2 Стартер, замок зажигания (замок)
8 30 Бат2
9 50 Аккумулятор1 Генератор, Аккумулятор
10 30 ЕСУА Блок управления двигателем
11 30 РАД Вентилятор радиатора
12 30 УСЛОВИЕ Электровентилятор конденсатора
13 40 АБС1
14 40 АБС2 Программа стабилизации ESP и антиблокировочная система тормозов ABS
15 30 Р/вдв Электрические стеклоподъемники
16 40 ВОЗДУХОДУВКА
17 10 А/КОН 1 Кондиционер
18 10 А/КОН 2 Кондиционер
19 20 ЭКУК Блок управления двигателем
20 15 ИНЖ Топливные форсунки, кондиционер
21 10 СНСР Датчики
Титул Назначение
Р1 ВЕНТИЛЯТОР КОНДИЦИОНЕРА 2 Реле электровентилятора конденсатора (низкая скорость)
Р2 РАДФАН Реле вентилятора радиатора
Р3 ТОПЛИВНЫЙ НАСОС Реле топливного насоса
Р4 ОСНОВНОЙ Главное реле
Р5 Звуковой сигнал Реле звукового сигнала
Р6 ТОПЛИВО HTR Реле подогрева топливного фильтра *
Р7 ВОЗДУХОДУВКА Реле электродвигателя вентилятора отопителя
Р8 ПУСК Реле стартера
Р9 ВЕНТИЛЯТОР КОНДИЦИОНЕРА 1 Реле электровентилятора конденсатора (высокая скорость)
Р10 А/кон Реле кондиционера

Замена главного предохранителя Киа Рио 2.

1. Отсоедините минусовую фазу от аккумуляторной батареи.

2. Удалите винты, как показано на рисунке выше.

3. Замените предохранитель на новый того же класса.

4. Установите детали на место в обратном порядке.

Дополнительный блок предохранителей в моторном отсеке (только дизель) Kia Rio

Всем известно, что электрооборудование любого автомобиля защищено от повреждений при электрических перегрузках предохранителями, это касается и различных моделей КИА, представленных в данном сборнике принципиальных схем блоков реле и предохранителей этих автомобилей.В автомобиле чаще всего имеется два блока предохранителей, один из них находится в нижней части со стороны водителя, другой в моторном отсеке возле аккумуляторной батареи. Помимо номинального тока описываются электрические цепи, защищенные предохранителями. Полные схемы всех моделей KIA можно найти в.

Схема блока предохранителей Kia Ceed

Список предохранителей и реле Киа Соренто

Схема предохранителей Киа Шума

Назначение предохранителей под капотом

S/B ПРЕДОХРАНИТЕЛИ:
1- IGN
2- ABS (АБС)
3- TNS

7- ОХЛАЖДЕНИЕ / ВЕНТИЛЯТОР (ВЕНТ.РАДИАТОР)
  8- КОНД/ВЕНТИЛЯТОР (ВЕНТ.КОНДИЦ)

9- СТАРТЕР
10- ВЕНТИЛЯТОР
11- SR / ACC
12- ЗАДНЯЯ ПРОТИВОТУМАННАЯ (ЗАДНЯЯ ПРОТИВОТУМАННАЯ)
13- Противотуманные фары и аварийное освещение
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
  15- 9 ABS (07) 16- ЛЮК (люк на крыше)
  17- P/W RH
  18- P/W LH
  19- ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
  20- IGN2
  21- ГОЛОВНЫЕ ФАРЫ?
22- IG COIL
23- OBD-II
24- Defog
25- OX SEN D
26- Топливный насос OX SEN U
(бензиновый насос)
28-48-47 29- A / CON
30- BTN
32- FRT FOG (FRONT FOG)
33- TAIL RH
34- TAIL LH
35- HEAD LOW
36- HEAD HI
37- гудок
41-45-0 ЗАПЧАСТИ

МИКРОРЕЛЕ (РЕЛЕ):

50- ДЕФОГ (FOG)
  51- ТОПЛИВНЫЙ НАСОС (РЕЛЕ ТОПЛИВНОГО НАСОСА)
  52- ЗВУКОВОЙ СИГНАЛ
  53- AIR COND кондиционер
  54- EGI MAINAMP
  55- ФАР
  9000 3 TNS

60- П/ОКНА (ЭЛЕКТРИЧЕСКОЕ СТЕКЛО)
  61- ВЕНТИЛЯТОР отопления и кондиционирования воздуха
  63- ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ (ВЕНТИЛЯТОР РАДИАТОРА)
  64- ВЕНТИЛЯТОР КОНДЕНСАТОРА (ВЕНТ.КОНДИЦ)

Киа Рио Предохранители

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Схема блока предохранителей Киа Спортейдж 3

Панель предохранителей в моторном отсеке


Это должен знать каждый автовладелец:

 Полезная информация для всех автовладельцев — Недавно был разработан Champion — универсальный ионный топливосберегатель.Подарки…

клуб Киа Рио где стоит предохранитель прикуривателя. Как заменить предохранитель в салоне Киа Рио: советы и пошаговая инструкция

Электрическая система каждого автомобиля имеет надежную защиту от перегрузок. Для этого используются предохранительные элементы. В каждом современном автомобиле есть две панели предохранителей. Расположение одного из них — отсек со стороны водителя, другого — подкапотное пространство возле аккумуляторной батареи.Предохранители на КИА Рио нужно проверять, если, например, какой-либо фонарь, тумблер или дополнительное оборудование. При выходе из строя такого устройства происходит перегорание элемента внутри.

Типы предохранителей

При возникновении ситуации, когда система электрооборудования автомобиля КИА Рио 2012, 2013 г.в. отказывается работать, необходимо в первую очередь проверить систему, которая находится на панели водителя. Если запасной элемент вышел из строя, значит, в электросистеме есть неисправность. Всегда устанавливайте предохранитель соответствующего класса.

В автомобилях Киа Рио используются два типа предохранительных элементов: основные для большой силы тока и типовые для малой силы тока. Для защиты электрических цепей от перенапряжения используется 46 элементов. Слева от места водителя, с левой стороны торпеды, находится блок предохранителей, который содержит 16 элементов, а открыв капот, можно найти еще 30 в моторном отсеке возле аккумуляторной батареи.

Начнем с торпедного отсека. Здесь, в моделях Киа рио 2012, 2013 года, предохранителей 10, по 10 ампер, а также 6 предохранителей — по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электробезопасность, обеспечивают надежную работу выключателя подсветки, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и габаритных огней, подушек безопасности, электропривода зеркал заднего вида, щитка приборов поворотников.

Функции безопасности Kia Rio 15A контролируют электробезопасность переднего стеклоочистителя, фонаря багажника и розетки, заднего стеклоочистителя, обогрева переднего сиденья, стоп-сигнала и прикуривателя.

Заходим под капот и здесь находится блок предохранительных элементов для контроля электробезопасности самых разных систем: 1 шт — 80А, 8 шт — 30А, 4 шт — 25А, 1 шт — 20А, 9 шт — 15А, 7 штук — 10А.Они отвечают за надежную работу всех остальных электроприборов.

Замена предохранителей

Порядок замены предохранителей на панели приборов автомобиля kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Откройте крышку блока предохранителей.
  3. Вынимаем элемент, который подозревается в неисправности. Для этого используем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохранительные устройства, и если факт перегорания подтвердится, вставляем на их место новый. Они для автомобилей Киа рио 2012, 2013 должны быть только соответствующего номинала, к тому же надежно закреплены.


Автомобили Киа Рио модельного ряда 2012, 2013 г.в. оснащены предохранителями с памятью. Эти устройства помогают предотвратить разрядку аккумуляторной батареи, если автомобиль не используется в течение длительного времени. Перед тем, как оставить автомобиль на стоянке на длительное время, после остановки двигателя, выключения фар, задних фонарей откройте панель и снимите с ЗУ защитный элемент.Также на панели есть предохранитель прикуривателя, который помечен сигаретой.

Если электроприборы в автомобиле не работают, а предохранители на панели исправны, необходимо проверить их в моторном отсеке.

Последовательность действий при замене элементов в подкапотном пространстве:

  1. Повернуть ключ зажигания и выключить все оборудование.
  2. Нажав на защелку, снимаем крышу блока, вытянув ее наружу.
  3. Проверяем удаленное устройство.В случае перегорания вставьте новый соответствующего номинала, надежно зафиксировав его в зажимах. Здесь также используем специальный съемник.

Не устанавливайте элементы безопасности на Киа Рио 2012, 2013 другого типа. Сильноточные предохранители часто становятся причиной повреждения автомобиля и возгорания.

Не используйте отвертку или металлические предметы для извлечения предохранителя из-за повреждения системы или короткого замыкания.

Блок питания автомобиля нуждается в полной защите, с которой успешно справляются плавкие элементы.Участки с мощным потреблением тока подключаются с помощью реле. Предохранители на Киа Рио разделены на два блока, один из которых находится в салоне, а другой под капотом.

Назначение устройства

Блок предохранителей внутри моторного отсека защищает топливный насос, электрозеркала с подогревом, звуковой сигнал, кондиционер, блок управления двигателем, систему охлаждения, задние фонари и многое другое. Но главная задача устройств второго поколения, как и всех остальных, – предотвратить возгорание, которое может возникнуть при перегреве электрооборудования.

Для любой модели Киа Рио пожар представляет собой огромную опасность, так как через 5 минут от машины может остаться дымящаяся куча металла. Поэтому в момент превышения допустимых параметров тока сгорает предохранитель, что вызывает размыкание сети. Следовательно, схема электрооборудования как 2, так и других поколений автомобиля, позволяет исключить поврежденный участок, провоцирующий короткое замыкание, перегрев и, соответственно, возгорание.

Реанимация электрической цепи

Для восстановления работы неисправной цепи изначально устраняется проблема, вызвавшая падение напряжения.Возможно, это были лампочки, которые нужно было заменить. Затем поднимается крышка блока, что указывает на то, где находится нужный элемент защиты. Если в Киа Рио 3 или 2 поколения вышел из строя предохранитель прикуривателя, его снимают и заменяют новым.

При одинаковых плавких элементах все модели отличаются электрической схемой и используемыми реле. Это связано с ежегодным обновлением и увеличением количества приборов, а также усовершенствованием оборудования, которое требует введения в электрическую цепь дополнительных компонентов (защищают от разного рода неприятностей и пожаров).Особо выделяется монтажный блок с защитными элементами, расположенный под капотом. Чтобы найти его, просто поднимите крышку.

Замена предохранительных деталей

При замене плавких элементов модели 2-го поколения придерживаются определенной последовательности:

  • поворот ключа зажигания выключает электрооборудование;
  • открывается блок предохранителей;
  • подозрительный элемент снимается при помощи съемника;
  • после проверки на неисправность заменяется новым.

При обновлении предохранителей недопустимо использование крупногабаритных деталей, так как это может ускорить выход из строя электроприборов и спровоцировать возгорание. Установка самодельных перемычек и проводов категорически запрещена!

Автомобили 2-го поколения имеют элементы защиты, оснащенные специальной памятью, способной предотвратить разрядку аккумуляторной батареи при длительном простое без остановки.


Для устранения повреждений деталей при коротком замыкании использование отверток и других металлических предметов не допускается! Для этого внутри моторного отсека предусмотрены специальные съемники.

Грамотный выбор приборов

Для выбора оптимальных типов защитных элементов необходимо самостоятельно рассчитать требуемый предел срабатывания. Для этого используется специальная формула: Iном = Wmax/U, обозначения которой расшифровываются следующим образом:

  • Iном — номинальный ток, измеряемый в амперах (А) и вызывающий срабатывание предохранительных элементов при возникновении короткого замыкания;
  • Wmax — максимально допустимая нагрузка, измеряемая в Вт;
  • U — напряжение в бортовой сети автомобиля.



Сборник всех систем и электрических схем автомобиля киа рио 2 поколения, который выпускался с 2005 по 2011 год. Электросхемы киа рио 2 вы можете бесплатно скачать с нашего сайта, но сначала нажмите на фото для полного -увеличение масштаба. Все схемы хорошего качества и раскрашены на русском языке.

  • Если вас интересуют автомобили третьего поколения, то смотрите статью про .

Немного истории и описания Kia Rio 2



В марте 2005 года началось производство второго поколения B-класса: 4-дверного седана и 5-дверного хэтчбека.В некоторых других странах автомобиль имел немного другое название, например:
  • в Южной Корее и Индонезии — Kia New Pride;
  • в Северной Америке — Kia Rio5.
В начале 2009 года Киа Рио 2 претерпел небольшой рестайлинг. Дизайнеры и инженеры внесли небольшие изменения в переднюю и заднюю часть кузова — бамперы, фары и решетку радиатора, а также в интерьер — руль, сиденья и приборную панель.

На рынок России и Украины поставлялись автомобили только с бензиновым двигателем G4EE — 1.4 литра, 16 клапанов, 97 л.с. Коробка передач была 5-ступенчатая механическая или 4-ступенчатая механическая. автоматический. Также доступен в США бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был еще и турбодизель D4FA – 1,5 л, 16V, 110 л.с.

Технические характеристики Kia Rio 2 (1.4 л / 97 л.с.):

  • Длина (хэтчбек / седан) — 4025/4250 мм
  • колесная база — 1470 мм
  • Ширина — 1695 мм
  • Высота — 1470 мм
  • Снаряженная масса/максимально допустимая — 1080/1580 кг
  • Дорожный просвет — 155 мм
  • Максимальная скорость — 177 км/ч
  • Разгон от 0 до 100 км/ч — 12.3 секунды
  • Размер шин — 175/70 R14
  • Передние тормоза — дисковые, вентилируемые с плавающим суппортом
  • Задние тормоза — барабанные тормоза с самоцентрирующимися колодками и механизмами автоматической регулировки зазора

Расход топлива Киа Рио 2 (хэтчбек/седан) на МКПП:

  • город — 7,9/8 л
  • трасса — 5,2/5,1 л
  • смешанный цикл — 6,2/6,2 л
Расход топлива Киа Рио 2 (хэтчбек/седан) на АКПП:
  • город- 9.9 / 9,5 л
  • шоссе — 5,6 / 5,4 л
  • смешанный цикл — 7,2 / 6,9 л
Видео о краш-тесте автомобиля:

Электросхемы Киа Рио 2 (2005?2011)

1. Перед тем как дать электросхемы, хочу поделиться некоторыми системами авто, первое это детали ГБЦ:


2. Пошаговые действия по очистке системы вентиляции картерных газов автомобиля Киа Рио 2:


3. О том, где находится блок предохранителей в автомобиле, вы можете узнать на фотографиях ниже.Схема расположения предохранителей, предохранителей и реле в монтажном блоке Киа Рио 2, который находится в подкапотном пространстве и в салоне автомобиля (описание предохранителей: сила тока — А, цвет и назначение):


Совет: Всегда держите в автомобиле запасной комплект предохранителей, по одному каждого номинала.

4. Пошаговые действия и подробная схема подключения магнитолы Киа Рио 2005-2011, а так же снятие и установка часов:


5.Схема подключения системы впрыска топлива:



6. Схема Киа Рио 2 — датчик управления двигателем авто G4EE, 1,4 литра:



7. Принципиальная схема зажигания машины:



8. Топливный насос, датчик температуры охлаждающей жидкости и давления кондиционера как с АКПП ПП, так и с механической:




Если в вашем Киа Рио внезапно перестали работать фары, вышел из строя прикуриватель, дворники или кондиционер, первым делом проверьте, не перегорел ли электрический предохранитель, который отвечает за это устройство.Блок предохранителей автомобиля содержит элементы, отвечающие за защиту от скачков напряжения различных электрических цепей. Они защищают от выхода из строя важные устройства, предотвращают опасные последствия коротких замыканий, вплоть до возгорания. Если цепь перегружена, металлическая часть предохранителя плавится и разрывает контакт. Поэтому их называют легкоплавкими. Плавкие вставки предназначены для работы в сильноточных цепях; для малых токов обычно используются пластинчатые предохранители или элементы патронного типа.

Предохранители Rio 3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

В Киа Рио 3 предохранители расположены в двух местах — колодки в моторном отсеке и в салоне. Доступ к блоку в салоне автомобиля можно получить, сняв пластиковую накладку снизу передней панели напротив сиденья водителя. Плавкие вставки расположены в блоках предохранителей разного цвета. Схема предохранителей поможет разобраться, какие перемычки следует расположить и узнать их номинальные токи, он находится на внутренней стороне крышки.Цвета обозначают силу тока, на которую рассчитан элемент:

  • 10А — красный
  • 15А — синий
  • 20А — желтый
  • 25А — серый


Обозначения и номинальные токи предохранителей Киа Рио 3, расположенных в салоне под панелью приборов

Никогда не используйте предохранитель с номиналом, отличным от требуемого, и не замыкайте контакты, если он отсутствует. Это может привести к нестабильной работе электроприборов, их выходу из строя или возгоранию.При извлечении предохранителя не рекомендуется использовать не предназначенные для этого металлические предметы (отвертки и т.п.), чтобы не замкнуть контакты, что может привести к выходу из строя элементов электрической цепи. При отсутствии элемента нужного номинала можно временно использовать его, вынув из розетки, отвечающей за менее критичный функционал машины, например, прикуриватель.


Маркировка и номинальные токи предохранителей в моторном отсеке Рио 3

В блоке, расположенном в подкапотном пространстве, также находятся силовые предохранители и реле Киа Рио 3, эти элементы отвечают за участки цепи с повышенной нагрузкой.Для замены силового предохранителя необходимо ключом на 8 открутить две гайки его крепления, а затем снять его. Реле на Рио снимаются вытягиванием их из гнезда с покачиванием из стороны в сторону.

Работа с Рио 2 (2005 — 2011)

Предохранители Киа Рио 2 сосредоточены в двух блоках, один из которых находится в салоне под центральной панелью и прикрыт декоративной крышкой с левой стороны перед сиденьем водителя. Чтобы открыть крышку, ее нужно потянуть на себя за специальное отверстие.Для того, чтобы заменить предохранитель на Рио 2, следует найти его в блоке и вытащить пинцетом.


Расшифровка обозначений предохранителей в салоне Рио 2

На некоторых моделях автомобилей съемник находится непосредственно в блоке в моторном отсеке. Элемент необходимо заменять при выключенном зажигании и других электрических системах автомобиля. Таким же образом меняются предохранители, которые находятся в блоке под капотом автомобиля рядом с аккумулятором.

Помимо плавких вставок, Kia может быть оборудован предохранителями других типов, для извлечения которых могут потребоваться ключи или отвертка. В этой модели также используется предохранитель памяти для защиты аккумулятора от разряда, когда машина не используется в течение длительного времени. Его можно снять, вытащив из блока. Реле на Рио 2 в основном находятся в блоке предохранителей под капотом и снимаются без применения инструмента вытягиванием из посадочного места.


Расшифровка предохранителей под капотом Киа Рио 2

В целях предотвращения отказов электрооборудования автомобиля в случае перегорания предохранителя в автосервисе можно возить с собой хотя бы один разного номинала, речь идет в основном о плавких вставках.При этом их цена составляет несколько рублей. Если после замены предохранителя он снова перегорает, это свидетельствует о неисправности электрической цепи, в этом случае необходимо обратиться к специалисту для обслуживания.

Kia Rio: Особенности салона — Ручная система климат-контроля — Особенности вашего автомобиля

Прикуриватель (при наличии)

Для работы прикуривателя ключ зажигания должен быть в положении АСС или положение ВКЛ.

Чтобы воспользоваться прикуривателем, полностью вставьте его в гнездо. Когда элемент нагреется, зажигалка выдвинется в положение готовности.

Если необходимо заменить прикуриватель, используйте только оригинальные запасные части Kia. или его утвержденный эквивалент.

  • Не держите зажигалку после того, как она уже нагрета, потому что она перегреется.
  • Если зажигалка не выскочит в течение 30 секунд, удалите ее, чтобы предотвратить перегрев.

ВНИМАНИЕ! Прикуриватель

Не вставляйте аксессуары в гнездо прикуривателя. Это может гнездо прикуривателя для защиты от повреждений

Пепельница (при наличии)

Чтобы использовать пепельницу, откройте крышку. Чтобы очистить или опорожнить пепельницу, вытяните ее.

ВНИМАНИЕ! Использование пепельницы

Класть зажженные сигареты или спички в пепельницу вместе с другими горючими материалами может вызвать пожар.

Подстаканник

ВНИМАНИЕ! Горячие жидкости

Не ставьте открытые чашки с горячей жидкостью в подстаканник во время движения автомобиля. находится в движении. Если горячая жидкость прольется, вы можете обжечься. Такой ожог водитель может привести к потере контроля над автомобилем.

ОСТОРОЖНО

Не ставьте открытые чашки в подстаканник во время движения автомобиля. Если жидкость прольется, электрические системы могут выйти из строя.

Чашки или небольшие банки для напитков можно размещать в подстаканниках.

Выдвижной подлокотник (при наличии)

Для продвижения вперед

Возьмитесь за переднюю часть подлокотника (1) и потяните его вперед

Для движения назад

Сдвиньте подлокотник ладонью назад.

Фоторамка (при наличии)

Если вы хотите вставить фото в рамку,

1.Нажмите на крышку, и фоторамка выдвинется.

2. Вставьте фотографию в прорезь в верхней части фоторамки.

3. Нажмите на крышку, чтобы зафиксировать фоторамку на прежнем месте.

Информационная карточка находится в фоторамке.

Если вы хотите изменить размер цифрового изображения, чтобы оно поместилось в фоторамку, откройте QR-код или веб-адрес на информационной карточке.

Солнцезащитный козырек

Используйте солнцезащитный козырек для защиты от прямого света через передние или боковые окна.

Чтобы использовать солнцезащитный козырек, потяните его вниз. Чтобы использовать солнцезащитный козырек для бокового окна, потяните его вниз, отсоедините от кронштейна (1) и поверните в сторону (2).

Отрегулируйте удлинение солнцезащитного козырька вперед или назад (3).

Чтобы воспользоваться косметическим зеркалом, опустите козырек и сдвиньте крышку зеркала (4).

Держатель билета (5, если имеется) предназначен для удержания билета на проезд.

ВНИМАНИЕ — Лампа для косметического зеркала

Если вы используете подсветку косметического зеркала, выключите подсветку перед тем, как вернуть солнцезащитный козырек в исходное положение.Это может привести к разрядке аккумулятора и возможному повреждению солнцезащитного козырька. повреждать.

ПРЕДУПРЕЖДЕНИЕ

В целях безопасности не закрывайте обзор при использовании солнцезащитного козырька.

Розетка (при наличии)

Сетевая розетка предназначена для питания мобильных телефонов или других устройства, предназначенные для работы с бортовой сетью автомобиля. Устройства должны потреблять менее 10 ампер при работающем двигателе.

Используйте розетку только при работающем двигателе и снимите аксессуар. подключите после использования. Использование дополнительной вилки в течение длительного времени с выключенный двигатель может привести к разрядке аккумуляторной батареи.

Используйте только электрические аксессуары на 12 В, электрическая мощность которых не превышает 10 А.

Установите кондиционер или обогреватель на самый низкий рабочий уровень при использовании розетка.

Закрывайте крышку, когда она не используется. Некоторые электронные устройства могут вызывать электронные помехи при подключении к розетке автомобиля.Эти устройства могут вызвать чрезмерные звуковые помехи и неисправности в других электронных системах или устройствах, используемых в вашем автомобиле.

ВНИМАНИЕ! Поражение электрическим током

Не вставляйте палец или посторонний предмет (булавку и т.п.) в розетку и не трогать мокрой рукой. Вы можете получить удар током.

Держатель для сумок (5 дверей)

  • Не подвешивайте сумку весом более 3 кг (7 фунтов)). Это может привести к повреждению к держателю сумки.
  • Не подвешивайте хрупкие предметы при движении по неровной дороге, они могут быть поврежден.

Цифровые часы и календарь (при наличии)

Всякий раз, когда клеммы аккумулятора или соответствующие предохранители отсоединяются, необходимо выполнить сброс. часы и календарь.

Когда ключ зажигания находится в положении ACC или ON, кнопки часов работают следующим образом:

Настройка часов и календаря

С выключенным звуком

1.Нажимайте кнопку [SETUP] или [Clock] (1), пока часы на дисплее не начнут мигать.

2. Установите часы, повернув ручку (2) и нажав ее.

Со звуком

1. Нажимайте кнопку [SETUP] или [Clock] (1), пока не отобразится режим настройки часов.

2. Установите часы, повернув ручку (2) и нажав ее.

ПРЕДУПРЕЖДЕНИЕ. Настройка часов

Не настраивайте часы во время вождения. Вы можете потерять управление.

Вешалка для одежды (при наличии)

Чтобы использовать вешалку, опустите верхнюю часть вешалки.

ВНИМАНИЕ! Вешалка для одежды

Не вешайте тяжелую одежду, так как она может повредить крючок.

Крепление(я) напольного коврика

При использовании напольного коврика на напольном ковре убедитесь, что он прилегает к полу. крепления для ковриков в вашем автомобиле. Это предотвращает скольжение напольного коврика вперед.

ПРЕДУПРЕЖДЕНИЕ — напольный коврик после продажи

Не устанавливайте коврики вторичного рынка, которые не могут быть надежно закреплены. крепится к креплениям напольного коврика автомобиля.Незакрепленные напольные коврики могут мешать с педальным управлением.

При установке ЛЮБОГО напольного коврика на автомобиль необходимо соблюдать следующее.

  • Убедитесь, что напольные коврики надежно прикреплены к полу автомобиля. анкер(ы) коврика перед началом движения автомобиля.
  • Не используйте НИКАКИХ напольных ковриков, которые нельзя прочно прикрепить к кузову автомобиля. анкеры для напольных ковриков.
  • Не кладите напольные коврики друг на друга (например, всепогодный резиновый коврик). поверх коврика с ковровым покрытием).Должен быть установлен только один напольный коврик в каждой позиции.

ВАЖНО! Ваш автомобиль был изготовлен с креплениями для напольного коврика со стороны водителя. которые предназначены для надежного удержания напольного коврика на месте.

Во избежание каких-либо помех работе педали Kia рекомендует использовать только Напольный коврик Kia предназначен для использования в вашем автомобиле.

Навигационная система (при наличии)

Навигационная система определяет текущее положение вашего автомобиля с помощью информацию со спутников и направляет вас к месту, которое вы назначаете в качестве пункта назначения.

Подробная информация о навигационной системе описана в отдельном руководство.

Отсек для хранения
Эти отделения можно использовать для хранения мелких предметов. Во избежание возможной кражи не оставляйте ценные вещи в отсеке для хранения. Всегда держите крышки отсеков для хранения закрытыми во время движения. Делать …
Аудиосистема
Если вы устанавливаете HID-фару вторичного рынка, аудиосистема и электроника вашего автомобиля устройство может выйти из строя.Антенна В вашем автомобиле используется антенна на крыше для приема радиовещательных сигналов в диапазонах AM и FM. Т …

Kia Rio (DC) (2000-2005 гг.) Схема предохранителей • FuseCheck.com

Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Kia Rio (DC) (2000, 2001, 2002, 2003, 2004 гг.) , 2005).

Проверка и замена предохранителей

Электрическая система автомобиля защищена предохранителями от повреждений, вызванных перегрузкой. Если какие-либо фары, аксессуары или элементы управления вашего автомобиля не работают, проверьте соответствующий предохранитель цепи.Если предохранитель перегорел, элемент внутри предохранителя сломается или расплавится. Сначала проверьте те предохранители, которые защищают неисправный компонент, но проверьте все предохранители, прежде чем решить, что причиной не является перегоревший предохранитель. Замените все перегоревшие предохранители на другие с такой же силой тока (такого же цвета) и проверьте работу компонента.

Уведомление

  • Перед заменой предохранителя убедитесь, что ключ зажигания извлечен, а все остальные электрические устройства выключены/отключены.
  • Не используйте отвертку или любой другой металлический предмет для извлечения предохранителей, так как это может вызвать короткое замыкание и повредить систему.
  • Никогда не заменяйте предохранитель ничем, кроме другого предохранителя того же номинала. Предохранитель большей мощности может привести к повреждению и возгоранию. Никогда не устанавливайте проволоку или алюминиевую фольгу вместо надлежащего предохранителя, даже в качестве временного ремонта. Это может привести к значительному повреждению проводки и возгоранию.
  • Если сменный предохранитель перегорает, это указывает на электрическую проблему.Избегайте использования задействованной системы и немедленно обратитесь в квалифицированный сервисный центр.
  • При замене перегоревшего предохранителя или реле убедитесь, что новый предохранитель или реле плотно входит в зажимы. Неправильная установка предохранителя или реле может привести к повреждению проводки и электрических систем.
  • Если у вас нет запасного, используйте предохранитель того же номинала из цепи, которая может не понадобиться для эксплуатации автомобиля, например предохранитель прикуривателя.

Блок предохранителей приборной панели

Блок предохранителей находится за крышкой на приборной панели со стороны водителя.

Чтобы проверить и заменить предохранитель:

  1. Выключите зажигание и все остальные выключатели.
  2. Откройте крышку панели предохранителей.
  3. Вытащите предполагаемый предохранитель. Используйте инструмент для снятия, который находится на блоке главных предохранителей в моторном отсеке. Обратитесь к таблице панели предохранителей на крышке панели предохранителей, чтобы определить вероятный неисправный предохранитель или электрическую цепь.
  4. Проверьте снятый предохранитель; замените, если он взорван. Запасные предохранители находятся в панели предохранителей в салоне и в крышке панели предохранителей в моторном отсеке.
  5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно входит в зажимы.
Предохранитель Функция
А / BAG 10 Подушка безопасности
ПОВОРОТ ЛАМПА 10 указателей поворота лампы
СЧЕТЧИК 10 Meterset, фонарь заднего хода, звуковой сигнал
ILLUMi 10 подсветка
РОЗЕТКА ПИТАНИЯ 55 90 комнатная лампаPower Socket
RASE 10 Лампа на риск
STOP 15 STOP LAMP, ABS
TAEL (RH) 10 хвостовая лампа (правая задняя / слева Фронт), переключатель освещения
хвоста (LH) 10 хвостовой лампы (левый задний / правый)
Cigar 15 прикуривателя
AUDIO 10 Аудиосистема, зеркало заднего вида с электроприводом
СТЕКЛООЧИСТИТЕЛЬ (ПЕРЕДНИЙ) 15 Стеклоочиститель (передний), омыватель (передний).SUNOOF
Wiper (RR) 15 Wiper (сзади), шайба (задний)
Wireler
15 сиденье
зеркало Def 10 зеркало Defroster
START 10 Блок управления двигателем, блок ECAT

Блок предохранителей в моторном отсеке

Для проверки и замены предохранителей:

2 91. Выключите зажигание.
  • Снимите крышку блока предохранителей, отцепив защелку на одном конце и наклонив крышку назад к другому концу.
  • Проверьте предохранители. Если один из них перегорел, замените его новым того же номинала.
  • Вставьте новый предохранитель того же номинала и убедитесь, что он плотно входит в зажимы. Если он сидит неплотно, обратитесь к авторизованному дилеру Kia.
  • ECU TNS Haft (LH) 10A, хвост (RH) 10A
    Предохранитель Функция
    АБС 15 АБС
    RR ПРОТИВОТУМАННЫХ 10 Задняя противотуманная фара
    F / ПРОТИВОТУМАННЫХ 15 Передний противотуманный свет
    Main 80 батарея не перезаряжается
    IG 1 30 30 Cigar 10a, Audio 10a, Igcoil 15A, поворотная лампа 10А, A / BAG 10A, стеклоочиститель RR) 15а, стеклоочиститель (FRT) I5A, реле 10а, начните 10A
    вентилятор 30 нагреватель
    охлаждения 30 30 охлаждающий вентилятор
    ABS 1 30 ABS
    УСЛОВ.Вентилятор 20 вентилятор конденсатора
    Head-Hi 15 головной лампы
    Head-Low 15 головной лампы Low
    EMS 10 Датчики двигателя
    инжектор 15 инжектор, O2 датчик
    F / насос 10 Топливный насос
    10 Блок управления двигателем.блок ЭКАТ. Главная реле
    реле
    10 10 вентилятор двигателя, электроэнергии, заднее оконное отделение, голова IAMP
    HLLD 10
    Main Relay 25 EMS 10A, инжектор 15a, f / насос 10а, ECU 10A
    S / S / SUNOOF
    Глава
    25A HIL 15A HI 15A, HEAL LOW 15A, FOGAL (RR) 10A
    IG 2 30
    15A
    ROON 10 HONG
    RR DEF 25 Заднее окно Defroster
    ABS 2 20 ABS
    P / Win 30 Power Window
    BTN 30 Memory / номер 10 A, Стоп 15А, Хазарс 15А
    D / Lock 25 Power Door Lock
    IG COIL 15 COIL зажигания
    комната 15 комнатная лампа, аудио, Meterset, предупредительный звуковой сигнал

    Предохранитель с памятью

    Ваш автомобиль оснащен «предохранителем с памятью» для предотвращения разряда аккумуляторной батареи, если автомобиль припаркован в течение длительного времени без использования.Используйте следующие процедуры, прежде чем припарковать автомобиль на длительный период.

    1. Выключите двигатель.
    2. Выключите фары и задние фонари.
    3. Откройте крышку блока основных предохранителей в моторном отсеке и вытащите «КОМНАТНЫЙ ПРЕДОХРАНИТЕЛЬ 15А» с помощью съемника предохранителей; сдвиньте предохранитель в сторону. Это изменит режим MEMORY FUSE, чтобы предотвратить разряд батареи.

    Примечание

    Если плавкий предохранитель вытащить из корпуса блока предохранителей, радио и плафон не будут работать.После переустановки «Memory Fuse» необходимо снова ввести «противоугонный» код радио (опционально) и заново выбрать предустановленные радиостанции. Даже если предохранитель памяти вытащен, аккумулятор все равно может разрядиться при включении фар или других электрических устройств.




    советы и пошаговая инструкция Kia Rio 2 Предохранитель ближнего света

    Электрооборудование автомобиля защищено от повреждения электрическими перегрузками с помощью предохранителей.

    В автомобиле установлено два блока предохранителей, один из них находится в нижней части со стороны водителя, другой в моторном отсеке возле аккумуляторной батареи.

    Блоки предохранителей для первых серийных автомобилей

    Электрические цепи, защищенные предохранителями, расположенными в блоке предохранителей со стороны водителя

    Описание — Ток, А — Защищенные компоненты

    А / ПОДУШКА — 10 — Подушка безопасности

    ЛАМПА ПОВОРОТА — 10 — Лампа контрольная

    СЧЕТЧИК — 10 — Комбинация приборов, лампа заднего хода, звуковой сигнал

    ILLUMI — 10 — Выключатель освещения

    РОЗЕТКА ПИТАНИЯ — 15 — Лампа багажного отделения, розетка

    ОПАСНОСТЬ — 15 — Сигнальная лампа

    СТОП — 15 — Стоп-сигнал, АБС

    TAIL (RH) — 10 — Фонарь габаритного света (правый задний/левый передний), переключатель освещения

    ХВОСТ (LH) — 10 — Лампа габаритного огня (левая задняя / правая передняя)

    СИГАРА — 15 — Прикуриватель

    АУДИО-10-Аудиосистема, электропривод зеркала заднего вида

    СТЕКЛООЧИСТИТЕЛЬ (ПЕРЕДНИЙ) — 15 — Стеклоочиститель, омыватель (передний), люк

    СТЕКЛООЧИСТИТЕЛЬ (ЗАДНИЙ) — 15 — Стеклоочиститель (задний).Шайба (задняя)

    (ПОГРЕВАТЕЛЬ) — 15 — Обогрев переднего сиденья

    MIRROR DEF — 10 — Наружное зеркало заднего вида с подогревом

    СТАРТ-10-Блок управления двигателем, блок ECAT (управляемая подвеска с электронным управлением)

    Цепи, защищенные предохранителями, расположенные в салоне автомобиля KIA RIO с 2011 г.в.

    Номер (ток А) — Защищаемая цепь

    1 (15) — Реле обогревателя щеток стеклоочистителя

    2 (15) — Розетка для дополнительного оборудования

    3 (15) — Прикуриватель

    4 (10) — Аудиосистема, блок VSM, блок управления системой электронного ключа

    5 (10) — Индикатор отключения передней подушки безопасности

    6 (10) — Блок управления системой безопасности SRS

    7 (10) — Выключатель сигнализации

    8, 9, 11, 25, 34, 45 — резерв

    10 (15) — Стеклоочиститель и омыватель заднего стекла

    12 (10) — Реле заднего противотуманного фонаря

    13 (10) — Реле передних противотуманных фар

    14(10) — Реле автоматического отключения освещения

    15 (15) — Реле стоп-сигналов, блок управления системой электронного ключа

    16 (10) — Комбинация приборов, блок VSM

    17 (10) — Выключатель стоп-сигналов, подогрев сидений, диагностический разъем, партроник

    18 (10) — Модуль АБС, ЕСП

    19 (10) — Выключатель фонарей заднего хода

    20 (10) — Блок управления двигателем, блок управления системой электронного ключа

    21 (10) — Блок фары левой

    22 (10) — Дневные ходовые огни

    23 (15) — Реле сигнализации

    24 (25) — Блок электронных ключей

    26 (10) — Кнопка запуска и остановки двигателя

    27 (15) — Датчик скорости автомобиля, переключатель режимов АКПП

    28 (10) — Катушки зажигания, конденсатор

    29 (10) — Дневные ходовые огни, корректор фар, блок управления кондиционером, фары, реле стеклоподъемников (без скоростной рейки), блок скоростной рейки, блок управления системой электронного ключа с блоком высокоскоростного модуля.

    30 (25) — Очиститель ветрового стекла, Подрулевой переключатель

    31(20) — Реле блока управления замком двери (с блоком BCM), привода замка двери водителя (без блока BCM)

    32 (25) — Блокировка электростеклоподъемников

    33 (15) — Подогрев передних сидений

    35 (10) — Освещение салона, освещение багажника, кондиционер

    36 (20) — Аудиосистема

    37 (10) — Фонарь задний левый, лампы номерного знака, блок-фара левая, подсветка панели приборов

    38 (10) — Фонарь задний правый, блок-фара правая, подсветка панели приборов

    39(10) — Выключатель замка зажигания, переключатель режимов АКПП

    40 (10) — Фара правая, комбинация приборов

    41 (25) — Блок управления стеклоподъемником, переключатель стеклоподъемника левый задний

    42 (25) — Блок управления стеклоподъемником, переключатель стеклоподъемника сзади справа

    43 (10) — Обогрев наружных зеркал

    44 (10) — Кондиционер

    Блок предохранителей в моторном отсеке первых выпусков


    Электрические цепи, защищенные предохранителями, расположенными в блоке предохранителей двигателя

    Описание

    Ток, А

    Защищенные компоненты

    ПР ФОГ

    Задние противотуманные фары

    Ф/туман

    Передние противотуманные фары

    ОСНОВНОЙ

    Аккумулятор без подзарядки

    Автоматически подключается к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER (RR) 15A WIPER (FRT) 15A, RELAY 10A START 10A

    ВОЗДУХОДУВКА

    Нагреватель

    ОХЛАЖДЕНИЕ

    Вентилятор охлаждения

    АБС 1

    АБС

    УСЛОВИЕ.ВЕНТИЛЯТОР

    Вентилятор конденсатора

    ГОЛОВА-ПРИВЕТ

    Лампа дальнего света

    ГОЛОВКА-НИЗКИЙ

    Лампа ближнего света

    Датчики двигателя

    ИНЪЕКЦИЯ

    Форсунка, кислородный датчик

    Ф / НАСОС

    Топливный насос

    Блок управления двигателем, блок ECAT, главное реле

    РЕЛЕ

    Электродвигатель вентилятора, электростеклоподъемник, обогреватель заднего стекла, лампа головного света (для автомобилей с подушкой безопасности)

    HLLD

    Корректор фар

    ГЛАВНОЕ РЕЛЕ

    Осуществляет автоматическое подключение к вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A

    С / КРЫША

    Люк

    ГОЛОВКА

    Осуществляет автоматическое подключение к вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15A

    Осуществляет автоматическое подключение к вторичным предохранителям TAIL (LEV) 10A, TAIL (RIGHT) 10A

    СИГНАЛ

    Звуковой сигнал

    РРДЕФ

    Обогрев заднего стекла

    АБС 2

    АБС

    П/ВИН

    Электрические стеклоподъемники

    Выполняет автоматическое подключение к вторичным предохранителям КОМН. 15А, СТОП 15А, ОПАСНОСТЬ 15А

    Д / ЗАМОК

    Центральный замок двери

    IG КАТУШКА

    Катушка зажигания

    КОМНАТА

    Освещение салона, аудиосистема, комбинация приборов, звуковой сигнал

    Автомобиль оборудован предохранителем с памятью, который предотвращает разрядку аккумулятора, если автомобиль не используется в течение одного или нескольких месяцев.

    Перед длительной стоянкой выполните описанную ниже процедуру.

    1. Выключите двигатель.

    2. Выключите фары и габаритные огни.

    3. Откройте блок предохранителей главного блока в моторном отсеке и сначала извлеките предохранитель «ROOM 15A». Это изменяет режим «ПАМЯТЬ», что исключает разряд батареи.

    Если предохранитель памяти удалить из блока предохранителей, радио и внутреннее освещение не будут работать.

    После установки Предохранителя Памяти на свое место необходимо повторно ввести секретный код аудиосистемы и отрегулировать частоты.Извлечение предохранителя памяти не предотвращает разрядку аккумуляторной батареи, вызванную включением фар или других электроприборов при выключенном двигателе.

    Если некоторые фары, оборудование или элементы управления автомобиля не работают, проверьте предохранитель соответствующей электрической цепи. Если предохранитель перегорел, элемент внутри предохранителя расплавится. Всегда заменяйте перегоревший предохранитель на предохранитель с таким же номинальным током.

    Если вновь установленный предохранитель снова перегорает, это означает, что есть проблема в электрической сети.Старайтесь не запускать систему, в которой подозревается проблема, и немедленно обратитесь к авторизованному дилеру Киа.

    Предохранители бывают двух типов: стандартные для малых токов и основные для больших токов.

    Предохранители в моторном отсеке автомобилей KIA RIO с 2011 года выпуска

    Назначение предохранителей и реле в моторном отсеке КИА РИО с 2011 года выпуска

    Номер

    (ток А)

    Защищенная цепь

    Реле обогрева наружных зеркал

    Топливный насос

    Звуковой сигнал

    Кондиционер

    Система питания (топливные форсунки), блок управления двигателем,

    электромагнитный клапан системы изменения фаз газораспределения

    Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера

    Лампы задних фонарей

    Распределительная коробка панели приборов

    Реле вентилятора охлаждения двигателя

    Реле блока управления двигателем

    Реле блока управления системой с электронным ключом,

    Реле запуска двигателя (система электронного ключа),

    замок зажигания (без системы электронного ключа)

    Реле предупреждения об экстренном торможении

    Реле топливного насоса

    Реле обогрева наружных зеркал

    Реле звукового сигнала

    Реле кондиционера

    Реле вентилятора (низкая скорость)

    Реле электронного блока управления двигателем

    Реле вентилятора отопителя

    Реле выключателя блокировки зажигания

    Реле вентилятора замка зажигания

    Электросистема каждого автомобиля имеет надежную защиту от перегрузок.Для этого используются предохранительные элементы. В каждом современном автомобиле имеется две панели предохранителей. Местонахождение одной из них – отсек со стороны водителя, другой – подкапотное пространство возле аккумуляторной батареи. Предохранители на КИА Рио нужно проверять, если, например, перестал работать какой-либо фонарь, тумблер или дополнительное оборудование.

    При выходе из строя такого устройства элемент сгорает внутри.

    Типы предохранителей

    При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 г.в. отказывается работать, необходимо в первую очередь проверить систему, которая находится на панели водителя.Если запасной элемент вышел из строя, значит, в электрической системе есть неисправности. Всегда устанавливайте предохранители соответствующего класса.

    В автомобилях Киа Рио используются два типа предохранительных элементов: основные для большой силы тока и типовые для малой силы тока. Для защиты электрических цепей
    используется 46 элементов от перенапряжения. Слева от места водителя с левой стороны торпеды находится блок предохранителей, который содержит 16 элементов, а открыв капот, можно найти еще 30 в моторном отсеке возле аккумуляторной батареи.

    Начнем с торпедного отсека. Вот в моделях Киа Рио 2012, 2013 года предохранителей было 10, по 10 ампер, а также 6 предохранителей — 15 ампер.

    Элементы безопасности

    10А, обеспечивают электробезопасность, обеспечивают надежную работу выключателя подсветки, обогрева зеркал заднего вида, габаритных огней, аварийных и габаритных огней, подушек безопасности, электропривода зеркал заднего вида, щитков приборов поворотных огней.

    Kia Rio 15A Предохранительные элементы управления электробезопасностью: передний стеклоочиститель, лампа багажника и розетка, функция заднего дворника, обогрев передних сидений, стоп-сигнал и прикуриватель.

    Заходим под капот и вот блок предохранительных элементов для контроля электробезопасности различных систем: 1 шт — 80А, 8 шт — 30А, 4 шт — 25А, 1 шт — 20А, 9 шт — 15А, 7 шт — 10А. Они отвечают за надежную работу всех остальных электроприборов.

    Предохранитель прикуривателя Киа РИО

    Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

    Другие расшифровки блок-схемы проводки

    руб.

    Цепи, защищенные предохранителями, установленные в монтажном блоке в салоне

    1 15 FRTDeicer Синий Реле обогревателя зоны покоя стеклоочистителя
    2/тд> 15 П / ВНЕШНЯЯ Синий Розетка для подключения дополнительного оборудования
    3 15 С / УГТЭР Синий Прикуриватель
    4 10 АКК Красный Аудиосистема, блок VSM, блок управления системой электронного ключа
    5 10 A / СУМКА ИНД. Красный Сигнализатор отключения передней подушки безопасности
    6 10 А / СУМКА Красный Блок управления системы безопасности SRS
    7 10 Красный Аварийный выключатель
    8 Резерв
    9 Резерв
    10 15 РВВПР Синий Стеклоочиститель и омыватель заднего стекла (опция)
    11 Резерв
    12 10 Красный Реле заднего противотуманного фонаря
    13 10 ФРТ Красный Реле передних противотуманных фар
    14 10 КОМНАТА 2 Красный Реле автоматического выключения света
    15 15 СТОП ЛП Синий Реле, выключатель сигнала стола, блок управления системой электронного ключа
    16 10 КЛАСТЕР Красный Комбинация приборов, блок VSM
    17 10 IGN1 Красный Выключатель стоп-сигналов, подогрев сидений, диагностический разъем, датчики парковки
    18 10 АБС Красный Гидроэлектронный модуль АБС, АБС, ESP
    19 10 Б/УП ЛП Красный Выключатель фонарей заднего хода
    20 10 ПКП Красный Блок управления двигателем, блок управления системой электронного ключа
    21 10 Н/Н ЛР Красный Блок-фара левая
    22 10 ДНЕВНОЙ ХОДОВОЙ ФОНАРЬ Красный Дневные ходовые огни
    23 15 ОПАСНОСТЬ Синий Реле сигнализации
    24 25 СМК1 серый Блок управления электронным ключом
    25 Резерв
    26 10 СМК2 Красный Кнопка запуска и остановки двигателя
    27 15 ПКП Синий Датчик скорости автомобиля (ДМС), переключатель режимов трансмиссии (АТ)
    28 15 КАТУШКА ЗАЖИГАНИЯ Синий Катушки зажигания, конденсатор
    29 10 IGN2 Красный Дневные кодовые огни, блок управления корректором фар, блок управления кондиционером, фары, реле стеклоподъемников [без VSM), блок VSM, блок управления системой электронного ключа (с блоком VSM)
    30 25 Ф/ВПР серый Стеклоочиститель, переключатель на рулевой колонке
    31 20 ДВЕРНОЙ ЗАМОК Желтый Реле блока управления замком двери (с блоком BCM), привода замка двери водителя (без блока BCM)
    32 25 БЕЗОПАСНОСТЬ P / WDW серый Блокировка электрических стеклоподъемников
    33 15 S / НАГРЕВАТЕЛЬ Синий Подогрев передних сидений
    34 Резерв
    35 10 КОМНАТА 1 Красный Освещение салона, освещение багажника, кондиционер
    36 20 АУДИО Желтый Аудиосистема
    37 10 ТАЙ левый Красный Фонарь задний левый, освещение номерного знака, левая фара, подсветка панели приборов
    38 10 ЗАДНЯЯ ПРАВАЯ Красный Правый задний фонарь, правая фара, подсветка панели приборов
    39 10 ПУСК Красный Выключатель замка зажигания [МКП], переключатель режимов трансмиссии (АКП)
    40 10 H / НД правая Красный Блок правой фары, комбинация приборов
    41 25 P/WDW левый серый Блок управления стеклоподъемником, переключатель стеклоподъемника заднего левого
    42 25 P/WDW RH ​​ серый Блок управления стеклоподъемником, переключатель стеклоподъемника заднего правого
    43 10 РР ХТД Красный Наружные зеркала с подогревом
    44 10 А/КОН2 Красный Кондиционер
    45 Резерв

    Замена предохранителей

    Последовательность действий при замене элементов безопасности на приборной панели Киа Рио 2012, 2013:

    1. Поверните ключ зажигания и выключите электрооборудование.
    2. Откройте крышку блока предохранителей.
    3. Вынимаем элемент, который подозревается в неисправности. Для этого используем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
    4. Проверяем предохранительные устройства, и если факт перегорания подтвердится, вставляем на их место новый. Они для автомобилей Киа рио 2012, 2013 должны быть только соответствующего номинала, к тому же должны быть надежно закреплены.

    Автомобили Kia rio модельного ряда 2012, 2013 г.в. с памятью предохранителей.

    Эти устройства помогают предотвратить разрядку аккумулятора, если автомобиль не используется в течение длительного времени.

    Перед тем как оставить автомобиль на длительной стоянке, после остановки двигателя, выключения фар, задних фонарей, открыть панель и снять с ЗУ защитный элемент. Также на панели есть предохранитель прикуривателя, который помечен сигаретой. Если электроприборы в автомобиле не работают, а предохранители на панели исправны, нужно проверить их в моторном отсеке.Последовательность действий при замене элементов в моторном отсеке:

    1. Поверните ключ зажигания и выключите все оборудование.
    2. Нажав на защелку, снимите крышу блока, вытянув ее наружу.
    3. Проверяем удаленное устройство.

    В случае перегорания вставляем новый соответствующего номинала, надежно фиксируя его в хомутах. Здесь также используем специальный съемник.

    В автомобилях Kia car rio 2012, 2013 г.в. разные типы элементов безопасности устанавливать не нужно.Сильноточные предохранители часто становятся причиной повреждения автомобиля и возгорания. Также категорически не рекомендуется даже временно монтировать вместо предохранителя какую-либо металлическую проволоку. Такие действия также могут стать причиной возгорания или перегорания проводки. Не используйте отвертку или металлические предметы для извлечения предохранителя из-за повреждения системы или короткого замыкания.

    Посмотрите интересное видео на эту тему:

    Большинство электрических цепей автомобиля защищены плавкими предохранителями. Мощные потребители тока подключаются через реле.Предохранители и реле установлены в монтажных блоках, которые находятся в салоне и моторном отсеке. Большая часть предохранителей установлена ​​в монтажном блоке в салоне. Он расположен в приборной панели под декоративной крышкой. Представленная информация актуальна для Киа Рио 3 моделей 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.

    Кроме того, предохранители, реле и плавкие предохранители расположены в монтажном блоке, установленном в моторном отсеке с левой стороны по ходу движения.В таблице ниже указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблицах, могут отсутствовать.

    Чтобы получить доступ к блоку предохранителей, расположенному в салоне , выполните следующие действия.

    1) Подденьте пальцами нижнюю часть крышки монтажного блока и, преодолевая сопротивление защелок…


    2) … снимите крышку с панели приборов.

    Предохранители в монтажном блоке, расположенном в салоне

    Цепи, защищенные предохранителями, установленные в монтажном блоке в салоне
    1 15 FRTDeicer Реле обогревателя зоны покоя стеклоочистителя
    2 15 P/OUTLH Розетка для подключения дополнительного оборудования
    3 15 C/UGHTER Прикуриватель
    4 10 ACC Аудиосистема, блок VSM, блок управления системой электронного ключа
    5 10 A/BAG IND Сигнализатор отключения передней подушки безопасности
    6 10 A / BAG Блок управления системы безопасности SRS
    7 10 Аварийный выключатель
    8 Резерв
    9 Резерв
    10 15 RVWPR Стеклоочиститель и омыватель заднего стекла (дополнительно)
    11 Резерв
    12 10 RR Реле заднего противотуманного фонаря
    13 10 FRT Реле передних противотуманных фар
    14 10 КОМНАТА 2 Реле автоматического выключения света
    15 15 СТОП LP Реле, выключатель сигнала стола, блок управления системой электронного ключа
    16 10 КОМБИНАЦИЯ Комбинация приборов, блок VSM
    17 10 IGN1 Выключатель стоп-сигнала, обогрев сиденья, диагностический разъем, датчики парковки
    18 10 ABS Гидроэлектронный модуль антиблокировочной системы тормозов, ABS, ESP
    19 10 B/UP LP Выключатель фонарей заднего хода
    20 10 PCU Блок управления двигателем, блок управления системой электронного ключа
    21 10 H/LP LH Блок-фара левая
    22 10 ДНЕВНЫЕ ХОДОВЫЕ Огни Дневные ходовые огни
    23 15 ОПАСНОСТЬ Реле сигнализации
    24 25 SMK1 Блок управления электронным ключом
    25 Резерв
    26 10 SMK2 Кнопка запуска и остановки двигателя
    27 15 PCU Датчик скорости автомобиля (MCP), переключатель режимов трансмиссии (AT)
    28 15 КАТУШКА ЗАЖИГАНИЯ Катушки зажигания, конденсатор
    29 10 IGN2 Дневные кодовые огни, блок управления корректором фар, блок управления кондиционером, фары, реле стеклоподъемников [без VSM), блок VSM, блок управления системой электронного ключа (с блоком VSM)
    30 25 F/WPR Стеклоочиститель, переключатель на рулевой колонке
    31 20 ЗАМОК ДВЕРЕЙ Реле блока управления дверным замком (с блоком BCM), привода замка двери водителя (без блока BCM)
    32 25 SAFETY P/WDW Блокировка электрических стеклоподъемников
    33 15 S/ОБОГРЕВ Подогрев передних сидений
    34 Резерв
    35 10 КОМНАТА 1 Внутреннее освещение, освещение багажника, кондиционер
    36 20 АУДИО Аудиосистема
    37 10 TAI LH Фонарь задний левый, освещение номерного знака, левая фара, освещение панели приборов
    38 10 TAIL RH Правый задний фонарь, правая фара, подсветка приборной панели
    39 10 ПУСК Выключатель блокировки зажигания [МКП], переключатель режимов трансмиссии (АКП)
    40 10 H/LP RH Блок правой фары, комбинация приборов
    41 25 P/WDW LH Блок управления стеклоподъемником, переключатель стеклоподъемника левый задний
    42 25 P/WDW RH ​​ Блок управления стеклоподъемником, выключатель правого заднего стеклоподъемника
    43 10 RR HTD Наружные зеркала с подогревом
    44 10 A/CON2 Кондиционер
    45 Резерв

    Для доступа к предохранителям, реле и предохранителям в монтажном блоке, расположенном в моторном отсеке , выполните следующие действия.


    1) Отжать защелки крышки монтажного блока…


    2) …и снять крышку.

    Предохранители, предохранители и реле в монтажном блоке, расположенном в моторном отсеке

    Назначение предохранителей, реле и плавких вставок в монтажном блоке, расположенном в моторном отсеке

    Предохранитель/предохранитель/реле номер Сила тока, А Защищенная цепь
    Ф1 Резерв
    F2 10 Реле обогрева наружных зеркал
    F3 15 Топливный насос
    F4 10 Звуковой сигнал
    F5 10 Кондиционер
    Ф6 Резерв
    F7 Резерв
    F8 15 Система питания (топливные форсунки), блок управления двигателем, электромагнитный клапан изменения фаз газораспределения
    F9 10 Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера
    F10 10 Блок ТСМ
    F11 10 Фонари заднего хода
    F12 Резерв
    F13 Резерв
    FL1 50 Распределительная коробка панели приборов
    FL2 30 Реле вентилятора охлаждения двигателя [высокая, низкая скорость]
    FL3 30 Реле блока управления двигателем
    FL4 40 Реле блока управления системой электронного ключа, замок зажигания (без системы электронного ключа
    FL5 50 Реле запуска двигателя (система электронного ключа), замок зажигания (без системы электронного ключа)
    Р1 Резерв
    Р2 Реле предупреждения об экстренном торможении
    Р3 Реле топливного насоса
    Р4 Реле обогрева наружных зеркал
    Р5 Реле звукового сигнала
    Р6 Реле кондиционера
    Р7 Реле вентилятора (низкая скорость)
    Р8 Резерв
    Р9 Реле электронного блока управления двигателем
    Р10 Реле вентилятора отопителя
    Р11 Резерв
    Р12 Реле выключателя блокировки зажигания
    Р13 Реле вентилятора (высокая скорость
    Р14 Резерв

    При необходимости блок сменных силовых предохранителей выполните следующие действия.
    1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.


    2. Отвинтите две гайки и снимите кабельные наконечники со шпилек монтажного блока.


    3. Подденьте отверткой и снимите блок силовых предохранителей.

    Плавкие вставки в блоке силовых предохранителей

    Видео инструкция по замене предохранителей в салоне на рио 3

    В этом автомобиле имеется 2 блока предохранителей, один из которых расположен за приборной панелью со стороны водителя, а другой в моторном отсеке.

    Блок предохранителей в моторном отсеке Киа Рио 3

    Блок предохранителей Киа Рио 3 находится возле аккумуляторной батареи. Для доступа к элементам блока отожмите защелки и снимите крышку. Предохранители и реле в моторном отсеке на Киа Рио отвечают за защиту электрических цепей обогрева наружных зеркал, работу топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора охлаждения двигателя, фонарей заднего хода и т.д.

    Расшифровка:

    F1 — резерв

    F2 — реле обогрева наружных зеркал

    F3 — топливный насос

    F4 — звуковой сигнал

    F5 — кондиционер

    F6 — резерв

    F7 — резерв

    F8 — система питания (топливные форсунки), блок управления двигателем, система фаз газораспределения

    F9 — датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера

    F10 — Блок ТСМ

    F11 — лампы заднего хода

    F12 — резерв

    F13 — резерв

    FL1 — Распределительная коробка панели приборов

    F L2 — Реле вентилятора охлаждения двигателя (высокая, малая скорость)

    FL3 — Реле блока управления двигателем

    FL4 — реле блока управления системой электронного ключа, замок зажигания (без системы электронного ключа)

    FL5 — Реле запуска двигателя (система электронного ключа), замок зажигания (без системы электронного ключа)

    R1 — резерв

    R2 — реле системы оповещения об экстренном торможении

    R3 — Реле топливного насоса

    R4 — реле обогрева наружных зеркал заднего вида

    R5 — реле звукового сигнала

    R6 — Реле кондиционера

    R7 — Реле вентилятора (низкая скорость)

    R8 — резерв

    R9 — реле электронного блока управления двигателем

    Р10

    R11 — резерв

    R12 — Реле выключателя замка зажигания

    R13 — Реле вентилятора (высокая скорость)

    R14 — резерв

    Назначение плавких перемычек

    1 — Распределительная коробка панели приборов, реле задних фонарей

    2 — резерв

    3 — резерв

    4 — генератор

    5 — Гидроэлектронный модуль АБС, диагностический разъем

    6 — гидроэлектронный модуль АБС

    7 — реле обогрева заднего стекла

    8 — Реле вентилятора отопителя

    9 — резерв

    Как заменить предохранитель в моторном отсеке:

    1.Выключите зажигание и выключите все электрооборудование.

    2. Снимите крышку блока предохранителей, нажав на защелку и вытянув крышку.

    3. Проверьте снятый предохранитель. Если он сгорел, замените его новым. Чтобы снять
    и установить предохранитель из моторного отсека, используйте специальный съемник.

    4. Вставьте новый предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах.
    Если зажимы ослаблены, рекомендуется обратиться к авторизованному дилеру Киа.

    Блок предохранителей в моторном отсеке Kia Rio 3

    Блок предохранителей в салоне Киа Рио 3

    Блок предохранителей в салоне находится в приборной панели рядом с левой ногой водителя. Предохранители и реле в нем контролируют работу приборов и защищают электрические цепи аудиосистемы, прикуривателя, управления охранной системой, сигнализацией, лампами освещения и др.

    Для того, чтобы добраться до предохранителей, нужно поддеть пальцами нижнюю часть крышки и снять ее, преодолевая сопротивление защелок.

    Под крышкой блока предохранителей и реле находится табличка с наименованиями предохранителей и реле с указанием их номинальных токов.

    Блок предохранителей в панели приборов Киа Рио 3

    Замените предохранители на предохранители того же класса. Если запасной предохранитель перегорел, это указывает на проблему в электрической системе. Избегайте использования соответствующей системы и обратитесь к авторизованному дилеру Kia.

    Блок предохранителей со стороны водителя

    1. Откройте крышку.
    2. Вытащите подозрительный предохранитель. Используйте съемник на панели предохранителей.
    Если у вас нет запасного предохранителя, используйте предохранитель того же номинала, установленный в цепи, которая не требуется для вождения, например предохранитель аудиосистемы.




    А
    Имя
    Запись на прием
    1
    15
    ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ
    Стеклоочиститель задней двери
    2
    10
    H / LP (левый)
    Лампы левой фары
    3
    25
    ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ
    Стеклоочиститель
    4
    10
    ВОЗДУХОДУВКА
    Вентилятор
    5
    10
    H/LP (правая)
    Лампы правой фары
    6
    20
    S / КРЫША
    Люк
    7
    15
    СТОП ЛП
    Стоп-сигналы
    8
    20
    ЗАМОК C/DR
    Выключатель центрального замка двери
    9
    15
    КАТУШКА ЗАЖИГАНИЯ
    Катушка зажигания
    10
    10
    АБС
    Антиблокировочная система тормозов ABS
    11
    10
    Б/ВВЕРХ ЛП
    Фонарь заднего хода
    12

    БМС
    Резерв
    13
    25
    C / ЗАЖИГАЛКА
    Прикуриватель
    14
    10
    СКЛАДКА «G»
    Привод складывания наружных зеркал
    15
    20
    СИДЕНЬЕ HTR
    Обогрев сиденья
    16
    25
    АМП
    Усилитель
    17
    10
    Передняя противотуманная фара LP
    Противотуманные фары
    18
    10
    ДХО
    Дневные ходовые огни
    19
    10
    ЭБУ
    Система управления двигателем
    20
    10
    КЛАСТЕР
    Приборная панель
    21
    25
    P/WDW RH ​​
    Блокировка электрических стеклоподъемников (правая сторона)
    22
    10
    АУДИО
    Аудиосистема, маршрутный компьютер
    23
    10
    RR Противотуманные фары LP
    Задний противотуманный фонарь
    24
    10
    IGN
    Замок зажигания (замок)
    25
    30
    СТЕКЛО HTD
    Обогрев заднего стекла
    26
    15
    А / СУМКА
    Подушка безопасности
    27
    10
    ТКУ
    Блок управления АКПП шестерней
    28
    10
    СНСР
    Датчики
    29

    ЗАПЧАСТИ
    Резерв
    30
    10
    МУЛЬТ Б/УП
    Блок управления кондиционером, часы, внутреннее освещение ETACS
    31
    15
    АУДИО
    Аудиосистема
    32
    25
    P/WDW левый
    Блокировка электрических стеклоподъемников (левая сторона)
    33
    10
    ГТД ЗЕРКАЛО
    Наружные зеркала с подогревом
    34
    10
    ЗАДНЯЯ ЛП (левая)
    Левый задний габаритный фонарь
    35
    10
    ЗАДНЯЯ ЛП (ПРАВАЯ)
    Фонарь задний правый
    36
    10
    ОПАСНОСТЬ
    Тревога
    37
    10
    Т/SIG ЛП
    Лампы указателей поворота
    38
    10
    A / СУМКА ИНД.
    Контрольная лампа подушек безопасности
    39
    10
    ПУСК
    Реле стартера

    Предохранитель Память


    Ваш автомобиль оснащен предохранителем «Память», который предотвращает разрядку аккумулятора, если автомобиль не используется в течение одного или нескольких месяцев.
    Используйте следующие методы перед длительной стоянкой.
    1. Выключите двигатель.
    2. Выключите фары и задние фонари.
    3. Откройте крышку отсека предохранителей со стороны водителя и извлеките предохранитель «МУЛЬТ Б/УП 10А/АУДИО 15А».

    ✽ ВНИМАНИЕ
    Если предохранитель с памятью удален из панели предохранителей, предупреждающий зуммер, аудиосистема, часы, внутреннее освещение и т. д. не будут работать. Некоторые устройства требуют сброса после замены.
    Удаление предохранителя «Память» не предотвращает разрядку аккумуляторной батареи, вызванную фарами и другими электроприборами при неработающем двигателе.

    Блок предохранителей в моторном отсеке

    1. Выключите зажигание и все остальные выключатели.
    2. Снимите крышку блока предохранителей, сжав защелки и потянув вверх.
    3. Перед заменой перегоревшего предохранителя выясните причину перегоревшего предохранителя и устраните ее.
    4. Вставьте новый предохранитель соответствующего класса и убедитесь, что предохранитель находится в скобках.
    ✽ ОСТОРОЖНО ! После проверки блока предохранителей под капотом надежно установите крышку блока предохранителей.В противном случае может произойти просачивание воды.





    А
    Имя
    Запись на прием
    1
    80
    МДПС
    Электроусилитель руля
    2
    125
    150*
    МИН
    Генератор
    3
    10
    ЭКУБ
    Блок управления двигателем
    4
    10
    ЭКУД
    Блок управления двигателем
    5
    10
    СИГНАЛ
    Звуковой сигнал
    6
    30
    IGN1
    Замок зажигания (замок)
    7
    40
    IGN2
    Стартер, замок зажигания (замок)
    8
    30
    БАТТ2

    9
    50
    БАТТ1
    Генератор, аккумулятор
    10
    30
    ЕСУА
    Блок управления двигателем
    11
    30
    РАД
    Вентилятор радиатора
    12
    30
    СОСТОЯНИЕ
    Вентилятор конденсатора
    13
    40
    АБС1

    14
    40
    АБС2
    Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
    15
    30
    П/ВДВ
    Электрические стеклоподъемники
    16
    40
    ВОЗДУХОДУВКА

    17
    10
    А/КОН 1
    Кондиционер
    18
    10
    А/КОН 2
    Кондиционер
    19
    20
    ЭКУК
    Блок управления двигателем
    20
    15
    ИНЖ
    Топливные форсунки, система кондиционирования воздуха
    21
    10
    СНСР
    Датчики
    РЕЛЕ

    Имя
    Запись на прием
    Р1
    ВЕНТИЛЯТОР КОНДИЦИОНЕРА 2
    Реле вентилятора конденсатора (низкая скорость)
    Р2
    РАДФАН
    Реле вентилятора радиатора
    Р3
    ТОПЛИВНЫЙ НАСОС
    Реле топливного насоса
    Р4
    ОСНОВНОЙ
    Главное реле
    Р5
    СИГНАЛ
    Реле звукового сигнала
    Р6
    ТОПЛИВО HTR
    Реле нагревателя топливного фильтра *
    Р7
    ВОЗДУХОДУВКА
    Реле электродвигателя вентилятора отопителя
    Р8
    СТАРТ
    Реле стартера
    Р9
    ВЕНТИЛЯТОР КОНДИЦИОНЕРА 1
    Реле вентилятора конденсатора (высокая скорость)
    Р10
    А/КОН
    Реле кондиционера
    * Дизельный двигатель .

    Оставить ответ
