Разборка и сборка коробки передач автомобиля ВАЗ-21213

Разборка и ремонт коробки передач требуются при следующих неисправностях.

1. Самопроизвольное выключение или нечеткое включение передач:

- износ лунок под шарики на штоках, поломка пружин фиксаторов;

- износ блокирующего кольца синхронизатора;

- поломка пружины синхронизатора;

- износ зубьев муфты синхронизатора или зубчатого венца синхронизатора.

2. Повышенный шум в коробке передач:

- износ подшипников;

- износ зубьев шестерен и синхронизаторов;

- осевое перемещение валов.

3. Затрудненное переключение передач:

- износ сферического шарнира рычага переключения передач, отсутствие смазки в узле;

- деформация рычага переключения передач;

- заусенцы, погнутости, загрязнение гнезд штоков, заклинивание блокировочных сухарей;

- загрязнение шлицев скользящей муфты и ступицы;

- деформация вилок переключения передач.

4. Пониженный уровень или утечка масла:

- износ сальников первичного и вторичного валов;

- ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок;

- ослабление крепления картера сцепления к картеру коробки передач.

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач.

Вам потребуются: отвертки (две), сменные головки «на 13», «на 17», удлинитель, вороток, ключи «на 10», «на 13» (два), «на 17», «на 19», «на 30», ударная отвертка, съемник стопорных колец, молоток, универсальные съемники.

Сливаем масло из коробки передач, снимаем вилку и подшипник выключения сцепления.

Демонтируем фланец эластичной муфты с носка вторичного вала и выключатель фонарей заднего хода

Механизм выбора передач можно демонтировать на автомобиле, не снимая коробки передач. Для наглядности эти операции выполняем на снятой коробке передач.

Снимаем манжету механизма выбора передач.

Устанавливаем рычаг переключения передач в нейтральное положение

Головкой «на 10» отворачиваем три гайки крепления корпуса рычага переключения передач

Вынимаем механизм выбора передач

Соединение уплотнено прокладкой

Разборку и сборку механизма выбора передач КПП смотрим в статье – «Разборка механизма выбора передач КПП».



Устанавливаем коробку передач картером сцепления на верстак.



Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.





Снимаем крышку



Снимаем уплотнительную прокладку.





Отверткой через отверстие механизма выбора передач сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).



Ключом «на 13» отворачиваем гайку крепления задней крышки, расположенную внутри корпуса коробки.





Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.



Постукиваем молотком по приливам крышки, при этом отверткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.





Сдвигаем крышку со шпилек и снимаем, поворачивая ее по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и заднего хода



Снимаем прокладку крышки.





Для замены подшипника блока шестерен V передачи и заднего хода поддеваем ролики подшипника отверткой и вынимаем ролики из сепаратора



Извлекаем сепаратор.





Поддев крючком наружное кольцо подшипника, вынимаем его из гнезда задней крышки





Снимаем упорное кольцо заднего подшипника вторичного вала



Снимаем наружное кольцо подшипника с сепаратором и роликами.

Снимаем внутреннее кольцо подшипника.

Снимаем распорную втулку

Снимаем маслоотражательную шайбу.

Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки.

Перед тем как включить заднюю или V передачи, освобождаем вилку включения этих передач.

Для этого ключом «на 10» отворачиваем болт крепления вилки к штоку.

Нажав отверткой на вилку вниз, включаем заднюю передачу

Накидным ключом (головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.

Вынимаем болт

Снимаем блок шестерен со шлицев промежуточного вала.

Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.

Двумя отвертками спрессовываем внутреннее кольцо подшипника блока шестерен

Снимаем внутреннее кольцо.

Снимаем втулку шестерни V передачи

Снимаем саму шестерню с блокирующим кольцом синхронизатора

Снимаем ступицу

Снимаем муфту синхронизатора.

Повернув вилку включения V передачи и заднего хода на штоке к вторичному валу, снимаем промежуточную шестерню задней передачи.

Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов.

Снимаем крышку и прокладку.

Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия)

Намагниченной отверткой вынимаем все три фиксатора

Вынимаем шток включения V передачи и заднего хода с вилкой.

Снимаем вилку со штока.

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.

Снимаем с вторичного вала ведомую шестерню задней передачи.

Из паза вала вынимаем шпонку.

Головкой «на 10» отворачиваем болт крепления к штоку вилки включения III–IV передач.

Вынимаем шток.

В отверстие штока вставлен блокировочный сухарь, вынимаем его.

Намагниченной отверткой вынимаем блокировочный сухарь из отверстия картера коробки передач, которое расположено между гнездами картера под штоки I–II и III и IV передач

(этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — заднего хода и штоком включения III–IV передач).

Головкой «на 10» отворачиваем болт крепления к штоку вилки включения I-II передач

Вынимаем шток.

Ударной отверткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала.

Винты стопорятся специальными шайбами.

Снимаем стопорную пластину.

Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24»

Вынимаем ось промежуточной шестерни заднего хода

Отвернув гайки крепления картера сцепления, разделяем картеры сцепления и коробки передач.

Снимаем прокладку.

Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).

Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.

Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала.

Снимаем зажимную шайбу подшипника

Двумя отвертками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала

Снимаем подшипник. При снятии подшипника его заднее внутреннее кольцо может остаться на валу.

Двумя отвертками спрессовываем заднее внутреннее кольцо подшипника и снимаем его.

Вынимаем упорное кольцо заднего подшипника промежуточного вала.

Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник

Вынимаем наружное кольцо подшипника с сепаратором и роликами

Снимаем внутреннее кольцо подшипника с носка вала.

Сдвинув промежуточный вал назад, вынимаем его из картера коробки передач

Поддев двумя отвертками за установочное кольцо задний подшипник первичного вала, вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.



С переднего носка вторичного вала снимаем игольчатый подшипник.

Снимаем вилки включения I и II, III и IV передач.

Двумя отвертками поддеваем за установочное кольцо промежуточный подшипник вторичного вала и снимаем его.

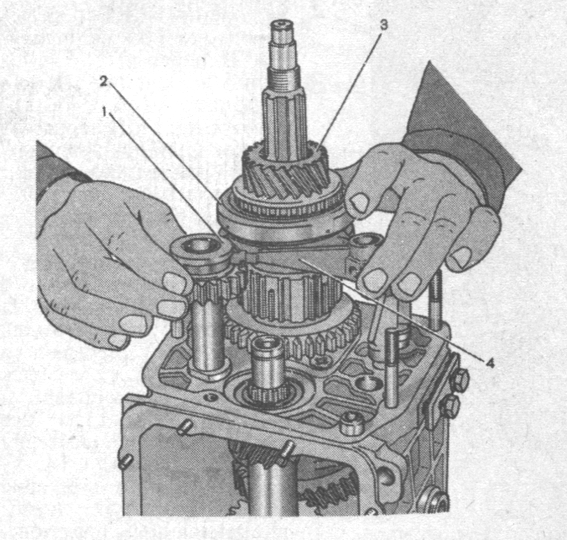

Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов.

Сборку коробки передач проводим в обратной последовательности.

Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать.

Для этого из наружного кольца подшипника отверткой аккуратно вынимаем сепаратор с шариками и надеваем его на внутреннее кольцо (снятое с вала).

Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника

При сборке первичного вала подходящим отрезком трубы напрессовываем подшипник на вал, опираясь на его внутреннее кольцо

После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.

Наружное кольцо подшипника блока шестерен V передачи и заднего хода запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.

Вставляем в наружное кольцо подшипника сепаратор и ролики.

Для предотвращения отворачивания болта крепления блока шестерен V передачи и заднего хода наносим на резьбу болта резьбовой герметик.

Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.

Все уплотнительные прокладки желательно смазать тонким слоем силиконового герметика. При сборке механизма выбора передач наносим на шаровую опору смазку Литол-24.

Разборку первичного и вторичного вала смотрим в статье – «Разборка валов КПП».

У пятиступенчатых коробок передач c 1992 г. не устанавливается шайба на вторичном валу и изменена конфигурация вторичного вала и ступицы муфты синхронизатора V передачи.

На вторичном валу диаметр под ступицу был 28, стал 25 мм; ширина посадочной части ступицы стала больше и посадочный диаметр уменьшен с 28 до 25 мм.

Указанные детали не взаимозаменяемы с ранее выпускавшимися, поэтому при ремонте коробки передач «старой» конструкции соблюдаем следующие правила:

- если меняется шайба, то вторичный вал и ступицу ставим «старой» конструкции;

- если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструкции, то их меняем комплектно, то есть при замене ступицы заменяем и вторичный вал и наоборот. В этом случае шайбу не устанавливаем.

Сборка V ступени, передачи заднего хода и механизма выбора передач проводится в последовательности, обратной разборке, с учетом следующего.

Ось промежуточной шестерни заднего хода крепим до установки валов в картер коробки передач моментом 78 Нм (8 кгс∙м).

Перед установкой штока вилки включения пятой передачи и заднего хода в картер устанавливаем на него дистанционную втулку.

Внутреннее кольцо подшипника напрессовываем на блок шестерен V передачи и заднего хода, а наружное – в гнездо задней крышки.

Задний подшипник вторичного вала напрессовываем на вал для облегчения установки задней крышки.

Промежуточную шестерню заднего хода, ведомую шестерню V передачи и ее вилку устанавливаем одновременно. Болт крепления блока шестерен затягиваем моментом 78 Нм (8 кгс∙м).

Коробка передач и схема ее работы

Коробка передач и схема ее работы
 Коробка передач и схема ее работы
 Ведущий раздела SirO

Рис. 12. Коробка передач.
1. Первичный вал.
2. Передняя крышка коробки передач с направляющей втулкой муфты подшипника выключения сцепления.
3. Сальник первичного вала.
4. Пружинная шайба.
5. Установочное кольцо подшипника.
6. Картер коробки передач.
7. Сапун.
8. Игольчатый подшипник вторичного вала.
9. Упорная шайба пружины синхронизатора.
10. Зубчатый венец синхронизатора IV передачи.
11. Скользящая муфта синхронизатора III и IV передач.
12. Ступица муфты синхронизатора III и IV передач.
13. Стопорное кольцо синхронизатора.
14. Блокирующее кольцо синхронизатора.
15. Пружина синхронизатора.
16. Шестерня и зубчатый венец синхронизатора III передачи.
17. Шестерня и зубчатый венец синхронизатора II передачи.
18. Вторичный вал.
19. Шестерня и зубчатый венец синхронизатора I передачи.
20. Втулка шестерни I передачи.
21. Промежуточный подшипник вторичного вала.
22. Стопорная пластина промежуточного подшипника.
23. Фланец.
24. Защитный чехол.
25. Пружина.
26. Рычаг переключения передач.
27. Стержень рычага переключения передач.
28. Упругая подушка демпфера.
29. Резиновая подушка демпфера.
30. Распорная втулка демпфера.
31. Запорная втулка демпфера.
32. Манжета.
33. Сферическая шайба.
34. Шаровая опора рычага.
35. Корпус рычага переключения передач.
36. Направляющая пластина.
37. Фланец эластичной муфты карданной передачи.
38. Гайка.
39. Уплотнитель центрирующего кольца.
40. Центрирующее кольцо.
41. Сальник заднего подшипника вторичного вала.
42. Задний подшипник вторичного вала.
43. Распорная втулка.
44. Маслоотражательная шайба.
45. Подшипник блока шестерен.
46. Блок шестерен V передачи и заднего хода.
47. Ось промежуточной шестерни заднего хода.
48. Промежуточная шестерня заднего хода.
49. Задний подшипник промежуточного вала.
50. Шестерня 1 передачи промежуточного вала.
51. Скользящая муфта синхронизатора 1 и 11 передач.
52. Шестерня II передачи промежуточного вала.
53. Шестерня III передачи промежуточного вала.
54. Пробка заливного и контрольного отверстия.
55. Промежуточный вал.
56. Шестерня постоянного зацепления промежуточного вала.
57. Передний подшипник промежуточного вала.
58. Зажимная шайба подшипника промежуточного вала.
59. Болт зажимной шайбы.
60. Шестерня постоянного зацепления первичного вала.
61. Задний подшипник первичного вала.
62. Стопорное кольцо.
63. Блокировочная скоба заднего хода.
64. Шайбы направляющей пластины.
65. Направляющая планка.
66. Крышка фиксаторов.
67. Пружина фиксатора.
68. Фиксатор.
69. Вилка включения V передачи.
70. Упорная шайба.
71. Стопорное кольцо.
72. Вилка переключения III и IV передач.
73. Шток вилки включения I и II передач.
74. Шток вилки включения III и IV передач.
75. Вилка включения I и II передач.
76. Шток вилки включения V передачи и заднего хода.

Пятиступенчатая коробка передач состоит из трех валов: первичного 1, промежуточного 55 и вторичного 18 с шестернями и синхронизаторами, оси 47 с промежуточной шестерней 48 заднего хода и механизма выборки и переключения передач. Валы и шестерни коробки передач размещены в литом алюминиевом картере 6 и в задней крышке.

Первичный вал 1 вращается в двух шариковых подшипниках, один из которых расположен в торце коленчатого вала двигателя, другой - в передней стенке картера коробки передач. Задний подшипник 61 удерживается на валу стопорным кольцом 62 и пружинной тарельчатой шайбой, установленной между внутренним кольцом подшипника и стопорным кольцом. В канавке наружного кольца подшипника 61 расположено установочное кольцо 5, которое зажимается между передней стенкой коробки и картером сцепления. Между передней крышкой 2 и наружным кольцом подшипника 61 установлена пружинная тарельчатая шайба 4. Такая фиксация заднего подшипника удерживает вал от осевого перемещения.

На передней части первичного вала нарезаны шлицы, которыми он соединяется с ведомым диском сцепления. Вместе с валом 1 изготовлена косозубая шестерня 60, которая находится в постоянном зацеплении с шестерней 56 промежуточного вала. Прямозубый венец 10 синхронизатора четвертой передачи припаян медью к первичному валу 1. С этим венцом соединяется муфта 11 при включении IV передачи.

Промежуточный вал 55 представляет собой блок четырех шестерен, который опирается передним концом на двухрядный шариковый подшипник 57, а задним концом - на роликовый подшипник 49.

На шлицах промежуточного вала крепится стяжным болтом блок 46 шестерен пятой передачи и заднего хода. Задний конец блока опирается на роликовый цилиндрический подшипник 45. расположенный гнезде задней крышки.

Вторичный вал 18 вращается в трех роликовых подшипниках. Передний игольчатый подшипник 8 расположен в гнезде первичного вала. Промежуточный подшипник 21 расположен в задней стенке картера коробки передач. Его фиксирует в гнезде стопорная пластина 22, которая крепится к задней стенке картера винтами. Между пластиной и картером зажато установочное кольцо промежуточного подшипника. На валу подшипник зажат втулкой 20 и шестерней заднего хода, которая крепится на валу одной шпонкой вместе со ступицей муфты синхронизатора пятой передачи. За ступицей расположена упорная шайба и втулка, на которой вращается ведомая шестерня пятой передачи. Между втулкой этой шестерни и распорной втулкой 43 зажата маслоотражательная шайба 44. Задний конец вторичного вала установлен на роликовом цилиндрическом подшипнике 42 и на выходе из крышки уплотняется сальником 41. На шлицах вала крепится фланец 37 эластичной муфты. Все детали, расположенные на вторичном валу, поджимаются гайкой 38. На цилиндрическом пояске гайки расположен резиновый уплотнитель 39, а на конце вала находится центрирующее кольцо 40.

На термообработанных шейках вторичного вала вращаются шестерни 16 и 17 третьей и второй передач. Шестерня 19 первой передачи вращается на стальной термообработанной втулке 20, надетой на вал. Каждая из этих шестерен имеет по два венца. Косозубые венцы находятся в постоянном зацеплении с шестернями промежуточного вала 55, а прямозубые венцы соединяются при включении передач с муфтами 11 и 51 синхронизаторов и через них и ступицы синхронизаторов передают крутящий момент на вторичный вал. Ведомая шестерня пятой передачи находится в постоянном зацеплении с большим венцом блока 46 шестерен. С малым венцом блока входит в зацепление промежуточная шестерня 48 при включении передачи заднего хода.

На двух поясках вторичного вала нарезаны по три глубоких паза, в которые входят выступы ступиц скользящих муфт синхронизаторов, что обеспечивает их жесткое соединение с валом.

Синхронизатор III и IV передач состоит из ступицы 12, скользящей муфты 11, двух блокирующих колец 14, пружин 15 и венцов синхронизаторов III и IV передач. Одно блокирующее кольцо синхронизатора соединяется внутренним венцом с прямозубым венцом шестерни 16 III передачи. Это кольцо удерживается на венце шестерни стопорным кольцом 13. Между блокирующим кольцом и опорной шайбой шестерни установлена пружина 15, которая поджимает блокирующее кольцо 14 к стопорному кольцу 13. Другое кольцо синхронизатора таким же образом соединяется с венцом 10 синхронизатора IV передачи первичного вала коробки передач.

Каждое блокирующее кольцо имеет коническую поверхность с мелкой резьбой, к которой прижимается при включении передачи конусная часть скользящей муфты 11. В момент соприкосновения муфты с кольцом масляная пленка на резьбе кольца разрывается, что повышает силы трения между кольцом и муфтой.

Скользящая муфта 11 внутри имеет шлицы, а снаружи кольцевую проточку для вилки переключения передач. Муфта расположена на шлицах ступицы 12, которая имеет жесткую связь с вторичным валом. При включении III или IV передачи скользящая муфта, перемещаясь по шлицам ступицы 12, входит в зацепление с малым венцом шестерни 16 III передачи или с венцом 10 первичного вала и соединяет их через ступицу 12 с вторичным валом 18. При этом крутящий момент от первичного вала 1 или шестерни 16 передается на вторичный вал через детали синхронизатора. Аналогичное устройство имеют синхронизаторы 1, И и V передач.

Промежуточная шестерня 48 заднего хода вращается на неподвижной оси 47 на металлокерамической втулке. Ось крепится к перегородке картера гайкой с тарельчатой пружинной шайбой. Другой конец оси установлен в гнезде задней крышки.

Рычаг 26 переключения передач имеет опорный шар, который поджимается к поверхности шаровой опоры 34 пружиной 25. Она фиксируется на рычаге стопорным кольцом 71 с опорной шайбой 70. Сверху к шаровой опоре этой же пружиной прижимается сферическая шайба 33. От проворачивания рычаг переключения передач удерживается штифтом, который заходит в отверстие опоры. В привод переключения передач введен механизм выбора передач, который блокирует случайное включение передачи заднего хода при включении пятой передачи. Он состоит из направляющей пластины 36 рычага, верхней и нижней шайб 64, корпуса 35, блокировочной скобы 63 заднего хода. Перечисленные детали стянуты тремя болтами, которыми механизм выбора передач крепится к гнезду зад ней крышки коробки передач. В пазах направляющей пластины 36 установлены подпружиненные направляющие планки, между которыми зажат нижний конец рычага переключения передач. Под действием пружин направляющих планок рычаг переключения передач устанавливается в нейтральное положение.

Рис. 13. Схема работы коробки передач.
1. Первичный вал.
2. Вторичный вал,
3. Шестерня постоянного зацепления первичного вала.
4. Зубчатый венец синхронизатора IV передачи.
5. Блокирующее кольцо синхронизатора IV передачи.
6. Скользящая муфта синхронизатора III и IV передач.
7. Вилка включения III и IV передач.
8. Стопорное кольцо синхронизатора.
9. Блокирующее кольцо синхронизатора III передачи.
10. Пружина синхронизатора.
11. Упорная шайба пружины синхронизатора.
12. Шестерня и зубчатый венец синхронизатора III передачи.
13. Шестерня и зубчатый венец синхронизатора II передачи.
14. Скользящая муфта синхронизатора I и II передач.
15. Вилка включения I и II передач.
16. Шестерня и зубчатый венец синхронизатора I передачи.
17. Шестерня заднего хода.
18. Ступица муфты синхронизатора V передачи.
19. Скользящая муфта синхронизатора V передачи.
20. Вилка включения V передачи и заднего хода.
21. Рычаг переключения передач.
22. Шестерня и зубчатый венец синхронизатора V передачи.
23. Маслоотражательная шайба.
24. Втулка шестерни V передачи.
25. Распорная втулка.
26. Фланец эластичной муфты.
27. Шток вилки включения V передачи и заднего хода.
28. Шток вилки включения III и IV передач.
29. Шток вилки включения I и II передач.
30. Включатель фонаря заднего хода.
31. Шестерня заднего хода.
32. Промежуточная шестерня заднего хода.
33. Заглушка.
34. Блок шестерен V передачи и заднего хода.
35. Ось промежуточной шестерни заднего хода.
36. Шестерня I передачи промежуточного вала.
37. Блокирующее кольцо синхронизатора I передачи.
38. Ступица муфты синхронизатора I и II передач.
39. Блокирующее кольцо синхронизатора И передачи.
40. Шестерня II передачи промежуточного вала.
41. Шестерня III передачи промежуточного вала.
42. Ступица муфты синхронизатора III и IV передач.
43. Шестерня постоянного зацепления промежуточного вала.
44. Стопорное кольцо.
45. Тарельчатая пружина.
I. Нейтральное положение.
II. Начало включения III передачи.
III. Полное включение III передачи.

Принцип работы шестеренчатой коробки передач основан на изменении зацепления тех пар шестерен, которые участвуют в передаче крутящего момента от первичного вала 1 на вторичный вал 2. Это достигается перемещением скользящих муфт 6, 14 и 19 синхронизаторов или промежуточной шестерни 32 заднего хода при помощи привода переключения передач. При этом изменяются передаточные числа, а значит и величина передаваемого крутящего момента. На прямой IV передаче крутящий момент, передаваемый на ведущие колеса автомобиля, практически равен крутящему моменту на коленчатом валу двигателя. На I передаче момент увеличивается в 3,67 раза, на II передаче в 2,10 раза, на III передаче в 1,36 раза, при включении задней передачи в 3,53 раза, а при включении пятой передачи момент уменьшается в 0,82 раза.

Разберем схемы передачи крутящего момента при включении различных передач.

При включении I передачи муфта 14 синхронизатора соединяет малый венец шестерни 16 со ступицей 38. При этом крутящий момент через шестерню 16, муфту 14 и ступицу 38 передается на ведомый вал 2. Когда включена вторая передача, то муфта 14 соединяет зубчатый венец синхронизатора шестерни 13 со ступицей 38, и крутящий момент на вторичный вал будет передаваться через муфту 14 и ступицу 38. Аналогично происходит передача крутящего момента при включении третьей передачи, только через зубчатый венец шестерни.

Когда включена четвертая передача, то муфта 6 синхронизатора соединяет зубчатый венец 4 первичного вала 1 со ступицей 42 синхронизатора, и крутящий момент передается непосредственно с первичного вала 1 на вторичный вал 2. Поэтому эта передача называется прямой. При включении пятой передачи скользящая муфта 19 соединяет ступицу 18 с большим венцом шестерни 22. Крутящий момент передается от первичного вала 1 через шестерни 3 и 43 постоянного зацепления на промежуточный вал, от него на блок 34 шестерен и от большого венца блока на шестерню 22 пятой передачи, а затем через муфту 19 и ступицу 18 на вторичный вал.

Для включения задней передачи рычаг переключения передач передвигают вправо, затем утапливают вниз, чтобы выступ рычага переключения передач не уперся в лепесток блокирующей скобы, и перемещают назад. При этом шток через вилку 20, перемещая промежуточную шестерню 32 заднего хода, вводит ее в зацепление с шестернями 17 и 31. Крутящий момент передается на вторичный вал через три шестерни: 31, 32 и 17. Поэтому вторичный вал будет вращаться в другую сторону.

При включении передачи заднего хода шток 27 вилки заднего хода нажимает на шток переключателя заднего хода, и в нем замыкается цепь лампы фонаря заднего хода. Белый цвет фонаря сигнализирует о включенной задней передаче.

Все передачи переднего хода синхронизированы. Принцип действия синхронизатора при включении III передачи показан на схемах I, II, III.

В нейтральном положении (схема 1) блокирующие кольца 5 и 9 прижаты пружинами к стопорным кольцам 8. Между коническими поверхностями блокирующих колец и муфты 6 имеется зазор, а зубья блокирующих колец находятся во впадинах зубчатых венцов 4 и 12 синхронизаторов. Крутящий момент от зубчатого венца 12 через блокирующее кольцо 9 не передается.

В начале включения III передачи (схема II) скользящая муфта 6, перемещаясь по шлицам ступицы 42, прижимается своим конусом к конической поверхности блокирующего кольца 9. Между коническими поверхностями возникает трение, вследствие которого блокирующее кольцо проворачивается на небольшой угол (окружной ход от 2,5 до 5 мм). При этом боковые скосы зубьев блокирующего кольца упираются в боковые скосы зубьев венца 12, и дальнейшее проворачивание кольца прекращается. Одновременно создается сопротивление дальнейшему осевому перемещению муфты 6. Это будет продолжаться до тех пор, пока не выравнятся скорости вращения вторичного и промежуточного валов коробки передач. Уравнивание скоростей вращения валов происходит за счет трения между блокирующим кольцом и муфтой синхронизатора 6.

При полном включении III передачи (схема III). когда скорости вращения выравняются, сила трения между коническими поверхностями муфты 6 и кольца 9, а также между скосами блокирующего кольца и венца 12, уменьшится, и блокирующее кольцо, скользя по скосам зубьев венца 12, переместится вместе с муфтой по зубьям венца синхронизатора. При этом муфта 6 соединит шестерню III передачи со ступицей 42, и произойдет безударное включение III передачи.

Замковое устройство работает следующим образом: при включении, например, задней передачи шток 76 (см. рис. в начале статьи), перемещаясь, выдавливает из своего гнезда прилегающий сухарь 77, который входит в гнездо штока 74 и одновременно через средний сухарь прижимает другой боковой сухарь к гнезду штока 73. Таким образом, штоки 73 и 74 будут зафиксированы в нейтральном положении. Аналогично происходит запирание двух каких-либо других штоков при включении любой другой передачи.

Детали коробки передач смазываются трансмиссионным маслом ТАД-17и, которое заливается в картер через отверстие, закрываемое пробкой 54; вместимость коробки передач 1,55 л.

Чтобы не допустить преждевременного выхода из строя коробки передач, следует регулярно, через каждые 10000 км пробега, проверять и, при необходимости доливать масло, а также проверять визуально отсутствие течи масла. В процессе работы коробки передач масло от воздействия температуры, передающих нагрузок и окисления "стареет", поэтому его следует заменять через каждые 60000 км пробега.

Схема сборки кпп нива шевроле – АвтоТоп

Сборка КПП 5ст нива нюансы

Сборка 5 ступенчатой коробки (КПП ) НИВА шевроле

В ЧЁМ ПРИЧИНА? дефектовка и разборка КПП Chevrolet NIVA (Шевроле Нива). #АлексейЗахаров. #Авто

НИВА 2131 ремонт кпп

ВАЗ КПП 5-ступка – ремонт

Сборка пятиступенчатой коробки переменных передач ВАЗ 2107.

Снятие коробки передач с Шевроле Нива

шевинива. ремонт кулисы

Ремонт 5-ой передачи КПП Шевроле Нивы Chevrolet NIVA

Как снять МКПП Нива Шевроле 2123

Неполадки в работе любимого автомобиля – это всегда неприятно, затратно и доставляет кучу неудобств. Особенно когда дело доходит до неполадок в работе КПП. В этой статье мы подробно расскажем о проблеме Нива Шевроле стук при переключении передач и подскажем, как осуществить ремонт своими руками.

Неполадки с коробкой

Машина Нива Шевроле, а в частности её элемент КПП, как говорится, хорошая, но со своими «особенностями». Где-то после первых 50 тысяч км пробега устройство начинает показывать зубки. Может появиться гул или необычный шум. Подобные «особенности» дают понять, что подшипники или шестерни износились. Если какое-то время понаблюдать за КПП, то можно определить, что же именно придётся заменить. Какие еще неполадки могут возникнуть в работе коробки передач?

  1. Шум, скрежет или стук при движении автомобиля, а иногда и при прогреве.
  2. Удары в момент переключения передач.
  3. КПП может отказываться отключать ту или иную передачу.
  4. Деформирование рычага, что сулит осложнениями в процессе переключения передач.
  5. Также передачи может просто выбивать.

На каждый перечисленный выше пункт, есть свои причины и способы их решения. Но сегодня мы рассмотрим конкретную проблему – стук коробки передач Нива Шевроле и проведём ремонт своими руками.

Стук при передвижении автомобиля или в момент прогревания говорит о том, что в КПП износились подшипники, шестерёнки, вал (первичный) или осевые. Собственно, определить, что именно послужило причиной, порой бывает очень сложно. И если у вас нет возможности провести полную замену коробки передач, то единственным вариантом для вас будет снять устройство вручную, разобрать и провести небольшой ремонт.

Схема и устройство КПП

Для того чтобы приступить к снятию и разбору коробки сначала нужно ознакомиться со схемой устройства КПП Нива Шевроле для того, дабы лучше понимать, как будет происходить ремонт.

Ремонт своими руками

Стук КПП – болезнь достаточно распространённая и не особо приятная. Каждый раз, как вы производите переключение слушать дребезжащий звук, никаких нервов не напасёшься. Но излечить КПП всё же можно, проведя соответствующий ремонт.

Для того чтобы убрать стук коробки сначала её нужно снять. Чтобы произвести ремонт коробки нужно иметь при себе ключи (10, 13, 19), ключ (шестигранный) на 12, отвёртку и пассатижи. Итак, приступим:

  1. Установите вашу машину на возвышенность или в яму.
  2. Отсоедините аккумуляторную клемму и вылейте масло.
  3. Заберитесь в салон автомобиля. Снимите с рычагов ручки, а также раздатки, обшивку элемента и чехол.
  4. Удалите кожух, пыльник, разъём датчика блокировки. Снимите сам рычаг коробки.
  5. Настройте передачу, которая сдаёт назад, достаньте запорную втулку.
  6. Постарайтесь пометить фланцы карданов и еще обязательно раздатки, чтобы потом всё собрать в правильном порядке.
  7. Снимите кардан (который, передний) и шайбу (которая, маслоотражательную).
  8. Увидели фланец (смотрите на вторичный вал)? Открутите от него гайки эластичной муфты (делается это ключом размер 19).
  9. Открутите гайки на подушках до самого-самого конца шпилек и снимите раздатку.
  10. Теперь нужно открутить болты с цилиндра и самого стартера, предварительно удалив шплинт и рядом с ним пружину. Для этого действия нужен удлинитель.
  11. А стартер отодвиньте ближе к радиатору.
  12. Отключите датчик, который отвечает за фонари (задний ход), открутите хомут глушителя, а также болты с картера и еще гайки траверсы.
  13. Открутите болты, на которых держится коробка ближе к двигателю. Осторожно отсоедините её, только старайтесь, чтобы она не висела всем своим грузом на первичном вале.
  14. Немного покачивайте её со стороны в сторону и постепенно отодвигайте назад, пока не достигнете упора.
  15. Картер опустите вниз, кулису выведите из отверстия.

Установка автомобиля в смотровую яму

Поздравляем, вы сняли коробку передач! Для того чтобы продолжить ремонт, её нужно разобрать. Разбирать её следует не спеша, сразу приготовьте себе рабочее место. Совет, раскладывайте все снятые детали точно в таком порядке, как вы их снимаете, это намного упростит обратный процесс. По мере того как вы будете разбирать устройство, наблюдайте, как ведут себя подшипники, шестерёнки, осевые, есть ли потёртости, как ведёт себя первичный вал. Возможно, вам не придётся полностью разбирать элемент, например, выявить износ подшипников очень просто, когда вы снимите нижнюю крышку, немного пошевелите их, если какой-то из подшипников смещается, значит он износился и требует замены. Итак, продолжим ремонт. Вам нужно сделать следующие действия:

  1. Сначала отверните гайку хвостовика. Аккуратно снимите фланец-вертолёт и механизм, который выбирает передачу. Проверьте кулису на выявление трещин.
  2. Теперь удалите крышку сзади. Если вдруг не получается её снять, то протолкните вниз обойму подшипника. Именно по обоймам осматривается состояние и характер подшипников. Если примите решение заменить их, то вам нужно будет подшипник (уже вторичный вал) проткнуть вниз, удалить картер сцепления и проверить пружинную шайбу.
  3. Теперь достаньте обойму, втулку (которая, дистанционную), ну и шайбу. Вам придётся разобрать фиксирующий механизм. Для этого открутите болты шестерней, а также болт (смотрите на вторичный вал). Последнее, удалите грибок и кольцо.
  4. Полностью удалите пятую передачу. Шестерёнку разберите. Достаньте фиксирующий шарик, для этого его нужно протолкнуть внутрь. Открутите болт вилки третьей и четвёртой скорости, выдвиньте шток, достаньте его и сухарь. Фиксирующий шарик и сухарь демонтируйте. И по аналогии разберите первую и вторую передачу.
  5. Отверните вилку пятой скорости. Снимите заднюю шестерёнку. Не забудьте проверить люфт.
  6. Достаньте средний подшипник, удалите передний, отодвиньте промвал назад, а потом вытащите вперёд. Обойму, которая находится внутри, нужно сбить зубилом.
  7. Достаньте вилки первой, второй, третей и четвёртой передачи. Также достаньте первичный вал, запорное кольцо нужно снять, воспользуйтесь для этого молотком или съёмником. Возьмите пассатижи и выведите кольцо. Внимательно осмотрите игольчатый подшипник.
  8. Покачивая со стороны в сторону, достаньте подшипник. Вал нужно вынуть. Снимите шестерёнку первой и второй скорости, а также муфту первой, второй, третьей и четвёртой ступицы. Если вы обнаружили неисправности, необходимо разжать стопор, удалить третью и четвёртую ступицу третьей скорости. Сальники замените.

Разбираем ручку и рычаг в салоне

Ура, готово, вы разобрали коробку! Для того чтобы убрать стук, вам необходимо выявить деталь, которая была повреждена или износилась. После того как вы обнаружите её, продолжите ремонт коробки, замените повреждённую деталь, соберите устройство в обратном порядке и поставьте его на место.

Видео «Снимаем коробку передач»

Как правильно нужно снимать нашу КПП вы сможете просмотреть в этом видео.

Сливаем масло из коробки передач (см. Замена масла в коробке передач), снимаем вилку и муфту подшипника выключения сцепления (см. Снятие механизма привода выключения сцепления).
Демонтируем фланец эластичной муфты с носка вторичного вала (см. Замена сальника вторичного вала).
Устанавливаем рычаг выбора передач в нейтральное положение.
Ключом «на 10» отворачиваем три гайки крепления корпуса механизма выбора передач… …и снимаем механизм выбора передач в сборе.
Соединение уплотнено прокладкой.
Маркером помечаем взаимное расположение направляющей пластины, шайб и корпуса механизма.
Ключом «на 10» отворачиваем гайку болта крепления направляющей пластины и шайб к корпусу, удерживая головку болта ключом того же размера.
Аналогично отворачиваем еще два болта.
Снимаем нижнюю шайбу направляющей пластины.
Вынув одну направляющую планку с двумя пружинами…
…снимаем направляющую пластину с нижнего конца рычага.
Снимаем верхнюю шайбу направляющей пластины.
Отверткой или пинцетом вынимаем из проточек в корпусе резиновые уплотнительные кольца болтов.
Снимаем корпус рычага выбора передач.
Снимаем нижнюю прокладку корпуса шаровой опоры.
Сдвигаем чехол с вилки тяги привода управления коробкой передач.
Оперев фланец шаровой опоры о губки тисков…
…резким движением вниз сдергиваем тягу привода и корпус шарнира тяги с хвостовика рычага выбора передач, преодолевая сопротивление стопорного кольца.
Снимаем прижимную пластину…
…фланец… …и верхнюю прокладку корпуса.
Поддев отвёрткой, снимаем… …стопорное… …и уплотнительное кольца.
Снимаем сферическую шайбу опоры… …и разъединяем рычаг и корпус шаровой опоры.
Снимаем с корпуса шарнира тяги привода пружину… …и защитный чехол корпуса.
Извлекаем из отверстий в вилке тяги привода ось шарнира… …и снимаем корпус.
В отверстия вилки тяги привода установлены пластиковые втулки.
Для замены хомута тяги привода… …отворачиваем стяжной болт… … и сдвигаем хомут с тяги.
При установке хомута на тягу его нужно сориентировать так, чтобы болт хомута проходил через лыску (1) на тяге. При этом штифт (2) хомута войдет в прорезь (3) тяги.
Снимаем чехол тяги.
Для дальнейшей разборки устанавливаем коробку передач картером сцепления на верстак.
Головкой «на 10» отворачиваем десять гаек крепления нижней крышки коробки передач.
Снимаем крышку… …и уплотнительную прокладку.
Отверткой (через отверстие механизма выбора передач) сдвигаем вниз шток вилки включения I–II передач (при этом включается II передача).
Ключом «на 13» отворачиваем расположенную внутри корпуса коробки гайку крепления задней крышки.
Ключом «на 13» отворачиваем пять гаек крепления задней крышки, расположенных снаружи корпуса.
Постукиваем молотком по приливам крышки, при этом отвёрткой (или подходящим отрезком трубы при снятом сальнике вторичного вала) удерживаем задний подшипник на вторичном валу.
Сдвигаем, а затем снимаем крышку со шпилек, поворачивая её по часовой стрелке (глядя со стороны хвостовика вторичного вала), чтобы исключить задевание крышки за штоки и блок шестерен V передачи и передачи заднего хода.
Снимаем прокладку крышки.
Для замены подшипника блока шестерен V передачи и передачи заднего хода… …поддеваем ролики подшипника отверткой…
… и вынимаем ролики из сепаратора.
Извлекаем сепаратор.
Поддев крючком наружное кольцо подшипника…
…вынимаем его из гнезда задней крышки.
Снимаем упорное кольцо заднего подшипника вторичного вала.
Снимаем наружное кольцо подшипника с сепаратором и роликами.
Снимаем внутреннее кольцо подшипника.
Снимаем распорную втулку… …и маслоотражательную шайбу.
Для стопорения валов от проворачивания необходимо включить две передачи. II передача была включена при снятии задней крышки. Перед тем как включить передачу заднего хода или V передачу, необходимо освободить вилку включения этих передач. Для этого… …ключом «на 10» отворачиваем болт крепления вилки к штоку.
Нажав отвёрткой на вилку вниз, включаем заднюю передачу.
Накидным ключом (или головкой) «на 17» отворачиваем болт крепления блока шестерен V передачи и заднего хода.
Вынимаем болт… …и снимаем блок шестерен со шлицев промежуточного вала.
Зажимаем блок шестерен V передачи и заднего хода в тиски с накладками губок из мягкого металла.
Двумя отвёртками спрессовываем внутреннее кольцо подшипника блока шестерен… …и снимаем внутреннее кольцо.
Накидным ключом «на 13» отворачиваем два болта крепления крышки фиксаторов.
Снимаем крышку и прокладку.
Вынимаем пружины фиксаторов (пружина штока V передачи и заднего хода длиннее двух других и имеет темный цвет покрытия Намагниченной отвёрткой вынимаем все три фиксатора.
Вынимаем шток включения V передачи и передачи заднего хода.
Снимаем шестерню V передачи с блокирующим кольцом синхронизатора.
Снимаем упорную шайбу.
Снимаем вилку включения V передачи и передачи заднего хода вместе с муфтой синхронизатора и промежуточной шестерней заднего хода.
Снимаем втулку, которая осталась после демонтажа штока на задней плоскости картера коробки передач.
Специальными щипцами снимаем со вторичного вала стопорное кольцо.
Снимаем ступицу муфты синхронизатора… …пружинную шайбу… …и ведомую шестерню задней передачи.
Намагниченной отвёрткой вынимаем блокировочный сухарь из отверстия картера, которое расположено между гнездами картера под штоки V передачи и заднего хода и III–IV передач.
Головкой «на 10» отворачиваем болт крепления вилки включения III–IV передач к штоку.
Вынимаем шток.
Вынимаем блокировочный сухарь из отверстия в штоке.
Намагниченной отвёрткой вынимаем блокировочный сухарь из отверстия картера, которое расположено между гнездами картера под штоки I–II и III и IV передач (этот сухарь заметно длиннее сухаря, расположенного между штоком включения V передачи — передачи заднего хода и штоком включения III–IV передач).
Головкой «на 10» отворачиваем болт крепления вилки включения I–II передач к штоку.
Вынимаем шток.
Ударной отвёрткой с крестообразным наконечником отворачиваем три винта крепления стопорной пластины промежуточного подшипника вторичного вала.
Винты стопорятся специальными шайбами.
Снимаем стопорную пластину.
Накидным ключом «на 19» отворачиваем гайку крепления оси промежуточной шестерни заднего хода, удерживая ось от проворачивания ключом «на 24».
Вынимаем ось промежуточной шестерни заднего хода.
Отвернув гайки крепления картера сцепления (см. Замена сальника первичного вала)…
…разделяем картеры сцепления и коробки передач.
Снимаем прокладку.
Снимаем с первичного вала пружинную шайбу с конической поверхностью (меньшим диаметром она обращена к подшипнику).
Зажимаем в тиски с накладками губок из мягкого металла шлицевую часть первичного вала.
Накидным ключом «на 19» отворачиваем болт зажимной шайбы переднего подшипника промежуточного вала.
Снимаем зажимную шайбу подшипника.
Двумя отвёртками поддеваем за установочное кольцо передний двухрядный подшипник промежуточного вала… …и снимаем подшипник.
При снятии подшипника его заднее внутреннее кольцо может остаться на валу.
Двумя отвёртками спрессовываем заднее внутреннее кольцо подшипника… …и снимаем его.
Вынимаем упорное кольцо заднего подшипника промежуточного вала.
Вставив отвертку между торцами подшипника и шестерни I передачи промежуточного вала, сдвигаем задний подшипник.
Вынимаем наружное кольцо подшипника с сепаратором и роликами.
Снимаем внутреннее кольцо подшипника с носка вала.
Сдвинув промежуточный вал назад…
…вынимаем его из картера коробки передач.
Поддев двумя отвёртками за установочное кольцо задний подшипник первичного вала…
…вынимаем первичный вал в сборе с подшипником и блокирующим кольцом синхронизатора.
Щипцами разжимаем стопорное кольцо… …и снимаем его.
Снимаем пружинную шайбу.
Опираем торец наружного кольца подшипника о губки тисков.
Молотком с пластмассовым наконечником наносим удары в торец первичного вала… …и спрессовываем подшипник.
Щипцами разжимаем установочное кольцо… …и снимаем его.
Сдвинув блокирующее кольцо синхронизатора, щипцами разжимаем стопорное кольцо… …и снимаем его.
Снимаем блокирующее кольцо синхронизатора… …и его пружину.
Блокирующие кольца синхронизаторов других передач снимаются аналогично.
С переднего носка вторичного вала снимаем игольчатый подшипник.
Снимаем вилки включения I и II, III и IV передач.
Двумя отвёртками поддеваем за установочное кольцо промежуточный подшипник вторичного вала… …и снимаем его.
Наклонив, извлекаем из картера коробки передач вторичный вал в сборе с шестернями, муфтами, ступицами и блокирующими кольцами синхронизаторов.
Снимаем с задней стороны вала втулку и шестерню I передачи в сборе с блокирующим кольцом.
Вынимаем втулку из шестерни.
Снимаем муфту синхронизатора включения I и II передач.
Снимаем ступицу синхронизатора.
Снимаем шестерню II передачи в сборе с блокирующим кольцом.
С переднего конца вторичного вала снимаем муфту синхронизатора III и IV передач.
Зажав вторичный вал в тиски с накладками губок из мягкого металла…
…щипцами снимаем стопорное кольцо.
Снимаем пружинную шайбу (она установлена выпуклой стороной к переднему концу вторичного вала).
Снимаем ступицу синхронизатора III и IV передач…
…и шестерню III передачи в сборе с блокирующим кольцом синхронизатора.
Изношенные детали заменяем новыми.
Сборку коробки передач проводим в обратной последовательности.
Если при снятии переднего двухрядного подшипника промежуточного вала его заднее внутреннее кольцо осталось на валу, то перед установкой подшипник необходимо собрать.
Для этого из наружного кольца подшипника отвёрткой аккуратно вынимаем сепаратор с шариками и надеваем его на внутреннее кольцо (снятое с вала).
Сепаратор с шариками и внутренним кольцом вставляем в наружное кольцо подшипника.
При сборке первичного вала… …подходящим отрезком трубы напрессовываем на вал подшипник, опираясь о его внутреннее кольцо.
После установки в картер коробки передач вторичного и промежуточного валов запрессовываем передний и задний подшипники промежуточного вала, промежуточный подшипник вторичного вала и внутреннее кольцо подшипника блока шестерен.
Для установки стопорного кольца в проточку вторичного вала необходимо сжать пружинную шайбу.
Установливаем стопорное кольцо на вторичный вал и…
…отрезком трубы (внутренним диаметром 32-35 мм и длиной 125 мм) через шайбу…
…стягиваем весь пакет гайкой вторичного вала.
При этом стопорное кольцо располагается в проточке вала. Проверяем надежность фиксации кольца.
Наружное кольцо подшипника блока шестерен V передачи и передачи заднего хода… …запрессовываем инструментальной головкой подходящего размера (отрезком трубы) в гнездо задней крышки.
Вставляем в наружное кольцо подшипника сепаратор и ролики.
Для предотвращения отворачивания болта крепления блока шестерен V передачи и передачи заднего хода наносим резьбовой герметик на резьбу болта.
Для удобства монтажа задней крышки устанавливаем на вторичный вал задний подшипник в сборе.
При сборке картеров и установке крышек вместо прокладок можно применить герметик-формирователь прокладок.

Кпп ваз 2121 5 ступка устройство схема – АвтоТоп

Конструкция и ремонт автомобиля ВАЗ 2121 Нива

Наши дополнительные сервисы и сайты:

г. С аратов

Статистика

Коробка передач автомобиля Нива ВАЗ 2121, устройство

Устройство. В зависимости от комплектации автомобиля на нем может быть установлена четырех- или пятиступенчатая коробка передач. Последняя сконструирована на базе четырехступенчатой коробки передач, поэтому в подразделе дается описание конструкции и ремонта четырехступенчатой коробки, а в конце его – особенности устройства и ремонта пятиступенчатой коробки.

У обоих видах коробок передач одноименные передачи имеют однозначные передаточные числа. До 1987 г. ранее устанавливаемая коробка передач имела другие передаточные числа: I – 3,242; II – 1,989; III – 2,89; IV – 1,00; З. Х. – 3,340.

Первичный вал 46 (рис. 75) коробки передач имеет два зубчатых венца. Венец 1 с косыми зубьями находится в постоянном зацеплении с шестерней 42 промежуточного вала, а венец 3 с прямыми зубьями является венцом синхронизатора IV передачи, промежуточный вал 40 представляет собой блок четырех шестерен. Вторичный вал 10 установлен на трех подшипниках, причем подшипник 2 размещен в гнезде первичного вала. Шестерни 7 и 8 вращаются на термообработанных шейках вторичного вала, а шестерня 11 на стальной втулке 12.

Рис. 75. Четырехступенчатая коробка передач: 1 – венец постоянного зацепления первичного вала; 2 – дольчатый подшипник; 3 – зубчатый венец синхронизатора IV передачи; 4 – скользящая муфта синхронизатора IV и III передач; 5 – блокирующее кольцо синхронизатора; 6 – пружина синхронизатора; 7 – шестерня III передачи; 4 – шестерня II передачи; 9 – ступица скользящей муфты синхронизатора I и II передач; 10 – вторичный вал; 11 – шестерня I передачи; 12 – втулка шестерни; 13 – промежуточный подшипник вторичного вала; 14 – шестерня заднего хода; 15 – наружный чехол; 16 – стержень рычага; 17 – упорная подушка; 18 – упругая втулка; 19 – дистанционная втулка; 20 – запорная втулка; 21 – внутренний чехол; 22 – сферическая шайба шаровой опоры; 23 – рычаг переключения передач; 24 – задняя крышка; 25 – сальник; 26 – гайка; 27 -пружина уплотнителя; 28 – центрирующее кольцо эластичной муфты; 29 – уплотнитель центрирующего кольца; 30 – фланец эластичной муфты; 31 – задний подшипник вторичного вала; 32 – распорная втулка; 33 – вилка включения заднего хода; 34 – промежуточная шестерня заднего хода; 35 – шестерня заднего хода промежуточного вала; 36 – ось промежуточной шестерни заднего хода; 37 – скользящая муфта синхронизатора I и II передач; 38 – нижняя крышка; 39 – пробка заливного и контрольного отверстия; 40 – промежуточный вал; 41 – картер коробки передач; 42 – шестерня постоянного зацепления промежуточного вала; 43 – передний подшипник промежуточного вала; 44 – болт; 45 – шайба; 46 – первичный вал; 47 – передняя крышка; 48 – задний подшипник первичного вала; 49 – картер сцепления; 50 – сапун

Синхронизатор состоит из скользящей муфты, ступицы, блокирующего кольца и пружины. Ступица 9, жестко связанная с вторичным валом, имеет внешние шлицы, на которых расположена скользящая муфта 37. Блокирующее кольцо своим внутренним венцом соединяется с венцом синхронизатора шестерни 11 I передачи и постоянно поджимается пружиной в сторону скользящей муфты.

Промежуточная шестерня 34 заднего хода свободно расположена на оси 36. При включении заднего хода шестерня 34 входит в зацепление с шестернями 35 и 14.

Переключение передач осуществляется при помощи механического привода, состоящего из трех штоков, на которых закреплены вилки, входящие в выточки скользящих муфт 4 и 37 синхронизаторов, а вилка 33 в выточку промежуточной шестерни 34 заднего хода. В нейтральном и включенном положении штоки удерживаются шариковыми фиксаторами, а одновременное включение двух передач предотвращается замковым устройством. Рычаг 23 переключения передач своей головкой помещается в шаровой опоре и поджимается к ней пружиной. Проворачивание рычага предотвращается направляющим штифтом, который входит в отверстие шаровой головки рычага и опоры.

Читайте так же про автомобили:

Дезинфицирующие средства


e-mail:
[email protected] ru
[email protected]

icq:
613603564

skype:
matrixplus2012

телефон
+79173107414
+79173107418
Средства для мойки


форсунок в ультразвуковых ваннах и на стендах

широкого применения

для дезинфекции на объектах железнодорожного транспорта, пищевой промышленности, ЛПУ, ветеринарного надзора

Моющие средства

для железнодорожного транспорта, сертифицированные ВНИИЖТ- "Фаворит К" и "Фаворит Щ", внутренняя и наружная замывка вагонов.

Разборка

Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отверните гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач при снятой нижней крышке. При снятии задней крышки ее необходимо подавать не только назад, но и поворачивать, чтобы исключить ее задевание за блок шестерен заднего хода и пятой передачи.

После снятия с вторичного вала внутреннего кольца заднего подшипника 12 (рис 3-31) и ведущей шестерни привода спидометра ослабьте болты крепления крышки 5 (рис. 3-32) фиксаторов и отверните болты 2 и 4 крепления блока шестерен и вилки включения пятой передачи и заднего хода. Снимите маслоотражательную шайбу 9 (рис. 3-31), а затем втулку 1 (рис. 3-33) шестерни пятой передачи и выньте шток 1 (рис. 3-34) из вилки 2. При этом со штока снимается дистанционная втулка 3. Затем снимите со шлиц промежуточного вала блок шестерен 4.

Рис. 3-31. Задняя часть пятиступенчатой коробки передач: 1 – вторичный вал; 2 – ведомая шестерня заднего хода; 3 – ступица муфты синхронизатора V передачи; 4 – муфта синхронизатора; 5 – шайба; 6 – рычаг переключения передач; 7 – блокирующее кольцо синхронизатора; 8 -шестерня и зубчатый венец синхронизатора V передачи; 9 – маслоотражательная шайба; 10 – втулка шестерни V передачи; 11 – ведущая шестерня привода спидометра; 12 – задний подшипник вторичного вала; 13 – сальник; 14 – фланец эластичной муфты; 15 – гайка; 16 -уплотнитель центрирующего кольца; 17 – центрирующее кольцо; 18 – стопорное кольцо; 19 – стопорная шайба; 20 – ведомая шестерня привода спидометра; 21 – подшипник блока шестерен; 22 – болт крепления блока шестерен; 23 – блок шестерен V передачи и заднего хода; 24 – задняя крышка коробки передач; 25 – промежуточный вал

Рис. 3-32. Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода: 1 – промежуточная шестерня заднего хода; 2 – болт крепления блока шестерен; 3 – шток вилки; 4 – болт крепления вилки, 5 – крышка фиксаторов

Рис. 3-33. Снятие втулки шестерни V передачи: 1 – втулка

Рис. 3-34. Снятие штока вилки включения V передачи и заднего хода и блока шестерен: 1 – шток вилки включения V передачи и заднего хода; 2 – вилка включения V передачи и заднего хода; 3 – дистанционная втулка; 4 – блок шестерен

Снимите одновременно промежуточную шестерню 1 (рис. 3-35) заднего хода с оси, шестерню 3 в сборе с муфтой и вилкой 4 с вторичного вала.

Рис. 3-35. Снятие промежуточной шестерни заднего хода, шестерни V передачи в сборе с синхронизатором и вилкой: 1 – промежуточная шестерня заднего хода; 2 – муфта включения V передачи; 3 – шестерня V передачи с синхронизатором; 4 – вилка включения V передачи и заднего хода

Снимите с вторичного вала шайбу 5 (рис. 3 -31), а затем с помощью фигурных оправок (типа отверток) снимите со шпонки ступицу 4 (рис. 3-36) синхронизатора пятой передачи и ведомую шестерню 2 заднего хода.

Рис. 3-36. Снятие ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи: 1 – промежуточный вал; 2 – ведомая шестерня заднего хода; 3 – ось промежуточной шестерни заднего хода; 4 – ступица муфты синхронизатора V передачи; 5 – вторичный вал; 6 – шток вилки включения I и II передач; 7 – шток вилки включения III и IV передач

Примечание. С 1992 года аннулирована шайба 5 (см. рис. 3-31) на вторичном валу и изменена конфигурация вторичного вала 1 и ступицы 3 муфты синхронизатора V передачи (на вторичном валу диаметр под ступицу был 28 мм, стал 25 мм; ширина посадочной части ступицы стала больше на толщину шайбы и посадочный диаметр уменьшен с 28 мм до 25 мм) Указанные детали не взаимозаменяемы с ранее выпускаемыми, поэтому при ремонте коробки передач старой конструкции соблюдайте следующие правила:

  • если меняется шайба 5, то вторичный вал и ступица ставятся «старой» конструкции;
  • если взамен вторичного вала или ступицы устанавливаются одноименные детали новой конструкции, то их надо менять комплектно, то есть при замене ступицы меняются и вторичный вал и наоборот. В этом случае шайба не устанавливается.

Дальнейшую разборку коробки передач проводите в порядке, описанном для четырехступенчатой коробки передач.

При необходимости разберите рычаг и механизм выбора передач, для чего:

  • снимите защитный чехол 10 (рис. 3-37), стопорное и упорное кольца 8 и 7, пружину и сферическую шайбу 5 с рычага переключения передач;
  • отметьте визуально расположение деталей относительно риски А, нанесенной на направляющей пластине, чтобы при сборке соединить детали в том же положении;
  • отвернув гайки с болтов крепления, разъедините детали механизма выбора передач и снимите рычаг 9, его шаровую опору 4 и резиновые уплотнительные кольца 15.

Рис. 3-37. Механизм выбора передач: 1 – шайба направляющей пластины; 2 – направляющая пластина; 3 – корпус рычага переключения передач; 4 – шаровая опора; 5 – сферическая шайба; 6 – пружина; 7, 8 – стопорные кольца; 9 – рычаг переключения передач; 10 – защитный чехол; 11 – фланец; 12 – блокировочная пластина заднего хода; 13 – пружина; 14 – направляющая планка; 15 – уплотнительное кольцо; А – риска

Сборка

Сборка пятой передачи, задней передачи и механизма выбора передач проводятся в последовательности, обратной разборке с учетом следующего:

  • ось промежуточной шестерни заднего хода крепите до установки валов в картер коробки передач моментом 78 Н·м (8 кгc·м),
  • перед установкой штока вилки включения пятой передачи и заднего хода в картер, установите на него дистанционную втулку;
  • внутреннее кольцо подшипника напрессовывайте на блок шестерен пятой передачи и заднего хода, а наружное — в гнездо задней крышки;
  • задний подшипник вторичного вала напрессовывайте на вал для облегчения установки задней крышки;
  • . промежуточную шестерню 1 (рис. 3-35) заднего хода, шестерню 3 и вилку 4 устанавливайте одновременно;
  • при сборке рычага переключения передач покройте смазкой ЛСЦ-15 или Литол-24 шаровую головку или сферу шаровой опоры;
  • болт крепления блока шестерен затягивайте моментом 78 Н·м (8 кгc·м).

ALER: Рекомендую посмотреть замечания, которые сделал firesanek (Переделка КПП в "разорванный пакет").

В процессе сборки нужно помнить об одной важной операции – проворачивании валов после каждой, следующей установленной детали. Валы должны вращаться легко, без подклинивания. Если ощущается тугое вращение после установки какой-либо детали, то эта деталь бракованная, и её необходимо заменить. Не поленитесь это сделать, иначе работа будет напрасной, КПП либо не будет нормально работать, либо опять быстро выйдет из строя.

Зажмите вторичный вал в тиски через тряпку и сделайте болгаркой пропилы с двух сторон на его заднем конце для фиксации гайки хвостовика:

Внимание! Если вторичный вал изношен или неисправен, у купленного взамен пропилы имеет смысл делать только в самом конце процесса сборки, после установки механизма переключения передач и проверки его работы. В случае брака из-за этих пропилов вам не удастся вернуть в магазин купленный вал.

Смазываем внутреннюю обойму подшипника первичного вала маслом или литолом. Ставим первичный вал на деревянную чурку, надеваем на него подшипник проточкой с фиксирующей шайбой вверх. Через оправку (трубу подходящего диаметра) осаживаем его на вал:

Ставим пружинное кольцо и стопорное кольцо, осаживаем его легкими ударами молотка через зубило до полной фиксации:

При необходимости замены синхронизаторов снимаем их, как писалось выше про пятую передачу, и меняем синхронизаторы:

Стопорные кольца при этом нужно перевернуть из-за выработки в местах контакта с синхронизатором. Загнутый конец пружины обязательно должен попасть в "свою" впадину между зубьями:

Если синхронизатор "заедает" или не параллельно прижимается к упорному кольцу при перемещении вдоль оси, конец пружины поставлен неправильно.

Собираем вторичный вал. На левом фото показаны все детали и узлы, монтируемые на вторичный вал. Порядок расположения их следующий: нижний ряд слева направо, затем средний тоже слева направо, затем верхний. На правом фото эти же детали и узлы установлены на вторичный вал:

Ставим на вторичный вал шестерню третьей передачи и ее ступицу. Обратите внимание на асимметричность ступиц. С одной стороны у шлицов есть вырез (левое фото), с другой – нет :

Вырезы у трех шлицов ступицы должны быть направлены к шестерне (слева – правильно):

Пружинное кольцо и стопорное кольцо надеваем точно так же, как ставили эти детали на первичный вал.

Надеваем шестерню второй передачи и ступицу первой-второй передачи:

Вырезы у шлицов ступицы должны быть направлены к шестерне второй передачи (слева – правильно):

Надеваем муфту первой-второй передачи, шестерню первой передачи в сборе, а также муфту третьей-четвертой передачи. Проверяем легкость перемещения муфт на все шестерни:

Вторичный вал c собранными с первой по третью передачами устанавливаем в картер КПП.
Ставим подшипник вторичного вала – загоняем его на место легкими ударами молотка по внутренней обойме. Устанавливаем игольчатый подшипник, ставим первичный вал в сборе (ставится легко, от руки).

Устанавливаем вилки первой-второй и третьей-четвертой передач дырками под болты вверх (напоминаю: КПП зажата в тисках поддоном вверх).

Устанавливаем фланец подшипника вторичного вала. Перед затяжкой винтов осматриваем корончатые шайбы под их головками на наличие трещин. Винты затягиваем ударной отверткой с помощью молотка.

Далее после установки каждой следующей детали несколько раз проворачиваем первичный и вторичный валы. Они должны вращаться без заеданий.

При установке штоков проверяем легкость их перемещения в отверстиях стенки картера: заеданий быть не должно.

Устанавливаем шток первой-второй передачи, притягиваем вилку болтом (провернуть валы) и закладываем длинный сухарь:

Устанавливаем шток третьей-четвертой передачи. Вдеваем его в вилку не до конца, ориентируем отверстие в штоке под блокирующий сухарь горизонтально и вставляем сухарь:

Вдвигаем шток и затягиваем болт вилки (проверните валы). Аналогично сухарю штока первой-второй передачи устанавливаем короткий сухарь.

Вставляем промежуточный вал: сначала задний конец, затем передний. Ставим средний подшипник промежуточного вала. Обратите внимание, что внутренняя обойма подшипника состоит из двух деталей: втулки и кольца.

Добавление, автор vzhik. Втулка должна быть ориентирована таким образом, чтобы она находилась внутри картера коробки, а кольцо – снаружи. При неправильной установке роликового подшипника – втулкой наружу, а кольцом внутрь – промвал будет иметь продольный люфт около 1.5-2 мм.

Втулка должна быть ориентирована внутрь картера коробки.

Устанавливаем двухрядный подшипник. Ставим его на посадочное место и одновременно одеваем на передний конец промежуточного вала. Болтом без шайбы и шайбы Гровера запрессовываем подшипник на посадочное место. Заканчиваем установку, надев на болт шайбу:

Надеваем на болт обе шайбы, наживляем его, но пока не затягиваем (провернуть валы).
Ставим шпонку в паз вторичного вала, надеваем большую шестерню задней передачи выступающей частью назад и ступицу пятой передачи (выемка ступицы должна сесть на выступ шестерни).

Собираем пятую передачу. Для этого привинчиваем вилку к штоку, надеваем вилку на муфту, вставляем в муфту шестерню пятой передачи. Одновременно надеваем шестерню на конец вторичного вала и вставляем шток в отверстие. Продолжаем вдвигать пятую передачу до тех пор, пока между верхним концом вилки и осью малой шестерни заднего хода не останется 35 мм. Вкладываем малую шестерню задней передачи в вилку, затем вдвигаем все до упора муфты в ступицу. Поворачиваем муфту пятой передачи так, чтобы она попала на шлицы ступицы. Устанавливаем кольцо на средний подшипник промежуточного вала и ставим "грибок":

Вдвигаем всю пятую-заднюю передачу до конца (провернуть валы).

Внимание! Последнее время ВАЗ стал ставить на шток пятой-задней передачи дополнительную упорную втулку:

Вставляем пластинку из мягкого металла между шестернями первой передачи вторичного и промежуточного вала; заворачиваем болт блока шестерен ("грибка") моментом 66,6. 82,3 Н . м (6,8. 8,4 кГ . м):

Аналогично затягиваем передний болт промежуточного вала моментом 79,4. 98 Н . м (8,1. 10 кГ . м):

Добавление, автор vzhik. Для КПП 4-х ступки. На хвостовик промежуточного вала одеваем ПРУЖИННУЮ ШАЙБУ и звездочку задней передачи. Пружинная шайба должна находиться между кольцом роликового подшипника и звездочкой задней передачи. Звездочка фиксируется на валу малым стопорным кольцом.

При дефектных вилках зазоры между тремя штоками будут неодинаковы, а муфта шестерни не будет надеваться на ступицу. На левых фото – все нормально, на правых – шток пятой-задней передачи цепляет за шток третьей-четвертой:

Из-за дефектных вилок проворачивание валов будет сопровождаться подклиниванием.

Надеваем на вторичный вал маслоотражательное кольцо (вершина конуса должна быть направлена к хвостовику), дистанционную втулку и внутреннюю обойму заднего подшипника вала (выступающим буртиком вперед – показан стрелкой на правом фото):

Собираем механизм фиксации передач. Пружинки можно удлинить примерно на 1 мм с помощью бокорезов. Закладываем шарики в отверстия и сразу вставляем пружинки (длинная пружинка – для штока пятой передачи). Смазываем литолом прокладку и устанавливаем ее и планку-заглушку на место:

Проверяем, как включаются передачи с первой по пятую, каждый раз проворачивая первичный вал:

Передачи должны включаться четко и без заеданий, при проворачивании первичного вала не должно ощущаться подклинивание. Внимание! При проверке пятой передачи, для того, чтобы избежать задевания шестерни пятой передачи за большую шестерню "грибка", при проворачивании первичного вала нужно другой рукой нажать на одетую ранее на вторичный вал внутреннюю обойму заднего подшипника.

Смазываем прокладки задней крышки и картера сцепления литолом или герметиком и укладываем их на место. Устанавливаем направляющую выжимного подшипника сцепления. Если нет оправки, можно использовать неисправный подшипник вторичного вала:

Устанавливаем сальник в картер сцепления и закладываем в картер сцепления пружинную шайбу вершиной конуса назад:

Смазываем рабочую кромку сальника литолом, надеваем картер сцепления на шпильки картера КПП и наживляем гайки. Подтягиваем гайки: справа и слева средние, затем крест-накрест, затем окончательно затягиваем в том же порядке динамометрическим ключом. Момент затяжки гаек на 17 – 31,8. 51,4 Н . м (3,25. 5,25 кГ . м), гайки на 13 – 15,7. 25,5 Н . м (1,6. 2,6 кГ . м):

Запрессовываем сальник в заднюю крышку, смазываем литолом его рабочую кромку. Если подшипники задней крышки были сняты, устанавливаем их, осаживая деревянной ручкой молотка ударами по кругу:

Если снималась пластмассовая заглушка, приклеиваем ее герметиком.

Устанавливаем заднюю крышку. Предварительно включаем заднюю передачу, нажав на шток пальцем. Первоначально крышку поворачиваем по часовой стрелке, затем поворачиваем ее в правильное положение:

Через отверстие для механизма выбора передач сдвигаем пальцем внутреннюю обойму заднего подшипника вторичного вала в сам подшипник и надвигаем крышку дальше, проворачивая при этом первичный вал:

Внимание! Молотком или киянкой пользоваться не рекомендуется! Задняя крышка должна одеваться от руки. Удары могут привести к разрушению сепараторов подшипника.

Гайки задней крышки (на 13) тянуть динамометрическим ключом моментом 15,7. 25,5 Н . м (1,6. 2,6 кГ . м) крест-накрест.

Все штоки передач ставим в среднее положение (нейтраль). Смазываем литолом прокладку механизма выбора передач, устанавливаем ее и сам механизм выбора передач на место; помогает небольшое покачивание рычага кулисного механизма другой рукой:

Проверяем включение всех передач с проворачиванием первичного вала.

Если пропилы на хвостовике вторичного вала не были сделаны ранее, делаем их теперь болгаркой с двух сторон:

Устанавливаем на хвостовик "вертолет", надеваем на хвостовик шайбу усиками в пазы "вертолета":

Тщательно промываем резьбу старой гайки хвостовика или берем новую. Резьбу хвостовика и резьбу на гайке смазываем герметиком для долговременной фиксации резьбовых соединений:

Примечание от 14.11.04.

Нужно использовать герметик, допускающий отвинчивание гайки ручным инструментом. Некоторые марки таких герметиков для развинчивания резьбового соединения требуют нагрева до температур порядка 250 градусов.

В конференции этот вопрос поднял Chaynik.

Навинчиваем гайку. Фиксируем болтом вторичный вал от проворачивания и затягиваем гайку (ее размер 30) динамометрическим ключом моментом 66,6. 82,3 Н . м (6,8. 8,4 кГ . м):

От Ведущего FAQ: советую посмотреть статью Затяжка гайки хвостовика КПП, авторы Кистей и qwe.

Проверяем включение всех передач с проворачиванием первичного вала.

Положив хвостовик на опору, зачеканиваем буртик гайки хвостовика в пропилы:

Зубилом отгибаем края шайбы, затем обжимаем ими грани гайки пассатижами:

Гайка хвостовика надежно зафиксирована:

Привинчиваем кронштейн крепления хомута приемной трубы глушителя (шпилька М8, болт с квадратной головкой М8 и две гайки на 13). Устанавливаем датчик заднего хода, не забыв подложить медную уплотнительную шайбу.

Привинчиваем траверсу ("третью опору", две шпильки М8 с гайками на 13). Надеваем пыльник на кулису:

Смазываем тонким слоем литола направляющую выжимного подшипника и опору вилки выключения сцепления:

Установить выжимной подшипник и вилку сцепления в картер сцепления. На левом фото показана правильная установка подшипника на вилку (вид как бы изнутри коробки), на правом – установленные в картер сцепления подшипник и вилка:

Смазать литолом прокладку поддона картера коробки, правильно сориентировать ее по скошенному углу (стрелка на левом фото) и уложить на место. Залить 1,6…1,7 л трансмиссионного масла:

Поставить поддон картера (10 шпилек М6 с гайками на 10) и быстро перевернуть коробку в нормальное положение. Внимание! После заливки масла возможно небольшое подтекание в районе кулисы, поэтому оставлять коробку с залитым маслом в перевернутом положении на длительное время нежелательно.

Ремонт КПП ВАЗ 5-и ступка нового образца

В данном фотоотчете вашему вниманию представлено подробное описание сборки механической 5-ти ступенчатой коробки передач автомобиля ВАЗ нового образца (Нива).

Разница с классическими моделями лишь в устройстве привода спидометра.

Описание дефектовки производиться не будет, так как при детальном осмотре шестерен и подшипников и так все будет ясно. Основное внимание будет уделено блокирующему кольцу синхронизатора (в народе синхрон), а также вилки переключения передач.

При ремонте коробке на Ниве могут возникнуть такие вопросы:

1

Блокирующее кольцо синхронизатора не должен иметь круговой борозды с торца где зубчики (наличие данного факта свидетельствует, что муфта зубьями достает до блокирующего кольца синхронизатора, что означает, пара не работает конусами). Напыление желтого цвета должно присутствовать на вилках.

На фотографии вторичный вал с установленной на него ступицей муфты и муфтой третей-четвёртой передачи, вставляем шестерню третей передачи (все детали при установке необходимо смазывать трансмиссионным маслом).

2

Шестерня второй передачи.

3

Ступица муфты.

4

Муфта первой и второй передачи.

5

Шестерня первой передачи.

8

Вставляем вторичный вал.

9

Подшипник вторичного вала

10

На месте посадки игольчатого подшипника не должно быть раковин.

Ролики подшипника — должны иметь зеркальный вид, если темно-матовый — замена!

11

Вставляем первичный вал.

12

Закрепляем вторичный вал.

13

Обязательно должны быть шайбы.

14

Улаживаем вилки.

15

Вставляем кулису первой и второй передачи.

16

Болтом закрепляем вилку.

18

Вставляем длинный бочонок.

19

В горизонтальном положении вставляем ползунок в кулису третей и четвёртой передачи, в вилку вставляем кулису, а уже затем развернуть до совпадения отверстий на вилке, после — закрепить.

Вставить маленький бочонок.

20

Улаживаем промежуточный вал.

22

Вставляем подшипник.

23

Вставляем передний подшипник. После закрепить.

24

Устанавливаем картер сцепления.

25

Собираем заднюю часть коробки передач. Надеть ведомую шестерню задней передачи и шайбу на вал.

26

Одеваем втулку на кулису.

27

Одеваем ступицу муфты пятой передачи и стопорное кольцо.

28

Вставляем вилку с кулисой, муфтой пятой и промежуточной шестерней задней передачи.

29

Упорная шайба(также называют — подшипник скольжения).

30

Шестерня пятой.

32

Блок шестерен задней и пятой передачи — закрепить.

33

Надеть масло отражательную шайбу, втулку и подшипник (к слову, на классических моделях заместо втулки установлена шестерня привода спидометра).

34

После надеть подшипник на блок шестерен.

35

Установить шарики и пружинки (пружинка пятой передачи черного цвета и она длиннее всех), после — прикрутить крышку.

36

На картер сцепления установить коробку передач, после установить заднюю крышку.

38

Прикручиваем крышку, закрепить фланец хвостовика коробки передач.

39

А также эластичную муфту с промежуточным валом.

41

Прикручиваем картер коробки передач и закрутить пробку.

43

Поставить рычаг переключения передач, затем по переключать все передачи.

44

Ставим вилку и нажимной подшипник.

45

Коробка передач готова! Можно устанавливать.

Headlights for Lexus RX | eBay — Ремонт мото, авто и заказ запчастей


Я говорю что подъеду сам чтобы не ожидать неродивых курьеров и через 20 минут фары были уже у. Не хотелось ставить просто было лень, но вторая половина свербит как шило в одном месте и говорит нужно ставить сегодня чем я и занялся. Приехав в пункт фары на лексус rx300 открываю коробас с фарами запечатанны были отменно фары в изумительном состоянии каждая была запечатана отдельно.

Смотрю ещё один пакет открываю и мягко говоря просто акуел от увиденного там лежат 6 блоков розжига и 6 ксеноновых ламп. И так приехал я не посылки как говорится распечатывать, а устанавливать полученные фары.

Интернет-магазин Форвард Партс — это лучшая автомобильная оптика для Вас! Приобрести фары лексус рx Вы можете в любое удобное для Вас время и по действительно низкой цене.

Автомобильная оптика развивалась последние десятилетия, поэтому современные фары — это сложная система, позволяющая водителю использовать в движении все инновационные возможности оптики. Согласитесь, для любого автомобиля, в том числе и такого превосходного, как LEXUS Фары на лексус rx300 передние фары являются немаловажной составляющей безопасности поездки.

В каталоге нашей продукции Вы сможете найти большое количество вариантов тюнинг оптики для своего автомобиля.

Более того, цена на фары и фонари наверняка Вас обрадует, поскольку мы ведем достаточно гибкую ценовую политику. Производители автомобильных оптических фары на лексус rx300 для лексус рx В нашем интернет-магазине Вы найдете продукцию от наиболее известных производителей оптики для лексус.

Результатов: 488,714

Вы можете подобрать подходящий для Вас вариант из нашего каталога. Оптика DEPO отличается высочайшим качеством, поскольку каждый экземпляр партии подвергается жёсткому контролю.

Вместе с тем, фары произведенные компанией DEPO Вы всегда можете приобрести в нашем интернет-магазине по сниженным ценам, что и обуславливает высокий интерес к этой оптике со стороны автолюбителей. Купив фары фары на лексус rx300 DEPO у нас, Вы приобретаете основные, дополнительные и габаритные фары, которые прослужат Вам не один год.

Фары Eagle Eyes Качественная автомобильная оптика от производителя Eagle Eyes — это еще один способ оснастить свою лексус отличными фарами.

Эта тайваньская оптика полностью соответствует всем необходимым мировым фары на лексус rx300 и стандартам ISO. Если Вы хотите сделать качественный тюнинг фар для лексус, приобретайте оптику в интернет-магазине Форвард Партс.

В нашем каталоге оптики вы сможете найти фары на лексус rx300 и задние фары, указатели поворота и габариты. Одним словом, у нас Вы отыщете всё необходимое и даже больше! Структурированный каталог позволяет осуществить быстрый поиск оптики, не отвлекаясь при этом на второстепенные вещи.

Коробка передач Нива 21213: схема трансмиссии, ремонт



Автомобиль Нива позиционируется как внедорожник, который имеет повышенную проходимость. За счет этого на машину отмечается спрос. Установлен прочный несущий кузов. Модель Нива 2131 построена на базе LADA 4×4. Его тюнинг позволяет изменить экстерьер, рабочие характеристики в лучшую сторону. С середины 1990- х гг. для машин Нива стали доступны инжекторные двигатели.

Помимо легковых автомобилей, под маркой Нива выпускается и самоходная техника. В частности, это Нива СК 5.Данная автомашина представляет собой комбайн, предназначенный для уборки посевных. Машина работает на дизельном топливе.

Особенности коробки передач на Ниве

Автомобиль ВАЗ 21213 с объемом двигателя 1.7 л. может развивать мощность до 79 лошадиных сил. Расход горючего в среднем составляет 10 литров на 100 км. Что характерно для бензиновых двигателей, здесь имеется система центрального впрыска. Заправлять такой автотранспорт следует бензином АИ-95.

КПП Нива (ВАЗ 21213) является механической, пятиступенчатой. Трансмиссия Нивы имеет постоянный полный привод. Следует отметить наличие надежного удлинителя рычага КПП на Ниве. Благодаря ему оперативно осуществляется смена скоростных режимов. Имеющийся привод распредвала является цепным. В состав коленвала входит несколько шатунных и коренных шеек. Коленвал отличается своей прочностью, изготовлен из чугуна. Механизм ГРМ закрыт крышкой. Здесь имеется маслозаливная горловина.

Схема КПП Нива

На Нива 2121 устанавливается раздаточная коробка. Ее особенность в том, что она имеет как повышенную, так и пониженную передачу. Повышенную актуально использовать, если необходимо сэкономить на трате горючего. В том случае если передвижение происходит по пересеченной местности, выручает пониженная передача. Однако в данном случае расход топлива увеличится.

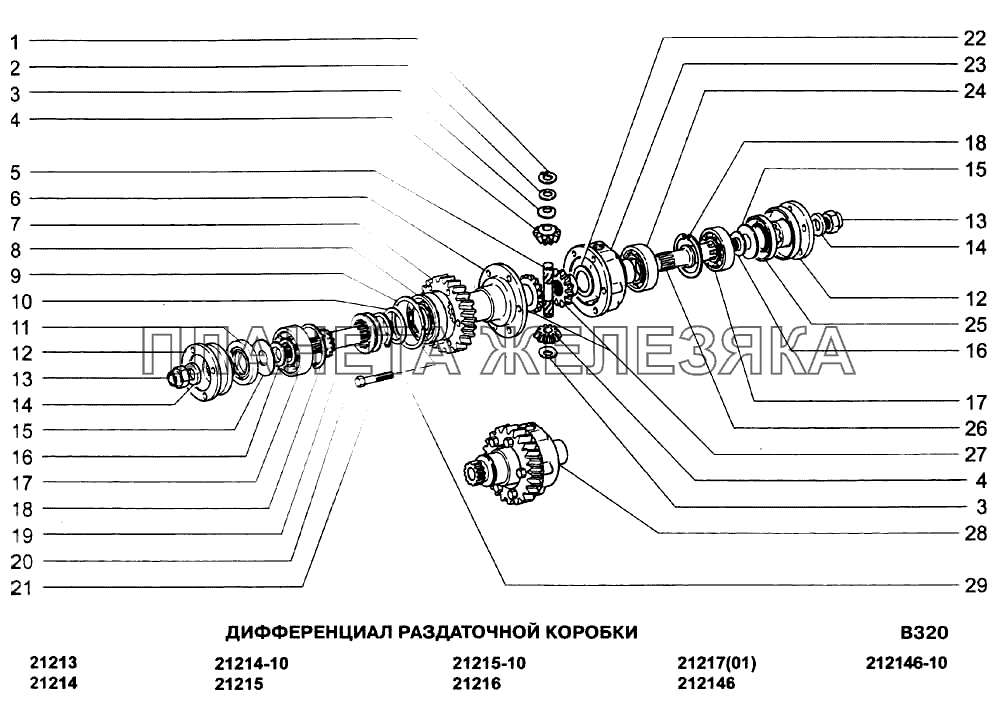

Схема раздаточной коробки

Раздатка позволяет при необходимости отключить один из ведущих мостов. В состав раздаточной коробки входят валы, дифференциал, муфта переключения передач. Основные поломки выражаются в том, что со временем изнашиваются ее основные компоненты, в результате чего, может отмечаться перегрев коробки, появиться проблемы с включением моста. Ремонт КПП ВАЗ 21213 требуется, если стала отмечаться характерная вибрация со стороны данного узла.

Таким образом, популярность автомобиля объясняется тем, что здесь имеется система полного привода. Схема скоростной коробки показывает, что в ее состав входит большое количество комплектующих деталей, которые взаимодействуют друг с другом, обеспечивая отличную работоспособность автомобиля.

Диагностика и ремонт скоростной коробки

Для проведения полноценной диагностики, скоростную коробку необходимо снять. Как правило, необходимость в этом имеется, если усиливаются во время передвижения вибрации, посторонние шумы, утечка масла.

Как снять коробку? Перед тем как начать снятие коробки передач, необходимо убрать раздатку. Без смотровой ямы ремонтные работы будет сложно выполнять, например, открутить карданы от раздатки. Съему подлежит и стабилизатор. Подлежит съему корпус воздушного фильтрующего элемента.

Для того чтобы изъять КПП, следует отсоединить стержень рычага, крепления крышки картера сцепления, карданный вал, болты, гайки, снять кронштейн. К кузову прилегает подвеска силового агрегата. Чтобы его снять необходимо открутить гайки крепления.

Для продления рабочего ресурса коробки передач ВАЗ 21213, целесообразно периодически проверять уровень трансмиссионной жидкости, своевременно менять ее.

Следует отметить, что нередко появление посторонних шумов со стороны КПП, является следствием того, что в системе имеется пониженный уровень трансмиссионного масла.

В машину можно добавлять минеральное масло. Однако имеет лучшие показатели полусинтетические и синтетические варианты. Преимущество последних видов масел и в том, что и в зимнее время передачи будут легко включаться.

Своевременный уход за коробкой Нива позволяет избежать полной переборки КПП. Сборка всех демонтированных запчастей является кропотливым занятием, поэтому ее стоит доверять профессионалам. Замена подшипника первичного вала КПП – это частые процедуры, которые заказывают в сервисном центре.

LADA NIVA Промежуточный вал с двойным усилением (для КПП нового типа ...

LADA NIVA Промежуточный вал с двойным усилением (для КПП нового типа с 23-зубчатым фланцем) Раздаточная коробка


Подробнее

Промежуточный вал 21213, 21214, 2131 усиленный на упругих муфтах BMW

Фланец редуктора на 23 зуба

Вал промежуточный спортивного назначения для трансмиссии автомобилей семейства «Нива».

Конструкция вала на сдвоенных усиленных упругих муфтах (от переднего гребного винта BMW X5) позволяет добиться исключительных эксплуатационных характеристик изделия.
Минимум подвижных частей обеспечивает высокую надежность изделия и простоту его эксплуатации.
Применение армированных муфт малого диаметра позволяет добиться высокой механической прочности конструкции в целом и значительно снизить потери при передаче крутящего момента.

Использование жестких муфт в изделии позволяет избежать использования подрамников и третьей опоры раздаточной коробки и успешно противостоять эффекту «скручивания» раздаточной коробки.

  • Ссылка: 21213-2202010
  • Disponibilidad: En Stock
  • Масса: 3.800 кг.

Этикетки: лада, нива двойной, усиленный, промежуточный вал (за, новый, тип, коробка передач с, зубы, фланец), передача, дело

Лада

- Нива - Руководство по ремонту - 1987

  • Найти руководство по ремонту
  • Спросите экспертов
  • Блог по ремонту автомобилей
  • О нас
Выберите Выберите производителя
  • AC
  • Abarth
  • Acura
  • Aixam
  • Альфа-Ромео
  • Альпина
  • Альпийский
  • Аро
  • Artega
  • Азия
  • Азия Моторс
  • Aston Martin
  • Audi
  • Остин
  • Остин Хили
  • BAIC
  • BAIC Huansu
  • BAIC Senova
  • BAIC Weiwang
  • BAW
  • BMW
  • BYD
  • Баоцзюнь
  • Бедфорд
  • Пекин
  • Bentley
  • Бису
  • Borgward
  • Блеск
  • Бристоль
  • Bugatti
  • Бьюик
  • CHTC
  • Кадиллак
  • Хана
  • Чангфэн
  • Чанган
  • Чанггон
  • Чанхэ
  • Chery
  • Шевроле
  • Крайслер
  • Citroen
  • Cizeta
  • Корвет
  • Cowin
  • DS
  • Дачия
  • Дади
  • Daewoo
  • Daihatsu
  • Daimler
  • Datsun
  • Де Лориан
  • Де Томазо
  • DeTomaso
  • Derways
  • уклоняться
  • DongFeng
  • Донкервурт
  • Игли
  • FAW
  • FSO
  • Феррари
  • Fiat
  • Фискер
  • Форд
  • Fuqi
  • GEO
  • GMC
  • Geely
  • Бытие
  • Гонов
  • Великая стена
  • Грекав
  • Groz
  • Гумперт
  • Hafei

Лада Нива - Обзор классического автомобиля - Руководство по покупке

Последнее обновление 31 июля 2013 г.

Руководство по покупке

Хорошо

  • Лада 4х4.Он восходит к 1970-м годам, но вполне подходит, если вам нужен жесткий базовый внедорожник.
  • 12 футов 2 дюйма в длину, 5 футов 6 дюймов в ширину и от 1210 кг до 1550 кг.
  • Двигатель 1.6 мощностью 79 л.с. 5-ступенчатая коробка передач с раздаточной коробкой высокого и низкого диапазонов.
  • Обычная Lada с полным комплектом инструментов.
  • Низкие передачи, короткая колесная база и блокировка дифференциала сделали его отличным внедорожником.
  • Более поздние автомобили имели переднюю часть типа Сузуки. Некоторые из них были оснащены неоригинальным дизельным двигателем PSA XUD.Не должно быть ничего дешевого.
  • Возрожден в 2011 году Марком Кей. Доступны две модели: версия фургона за 8 695 фунтов стерлингов плюс НДС и версия автомобиля за 10 974 фунтов стерлингов. Преобразование LPG £ 534, но занимает грузовое место за задними сиденьями. Дополнительный снегоочиститель.
  • Все левый руль.
  • Двигатель 4-цилиндровый бензиновый, объемом 1,690 куб. См, теперь оснащен системой впрыска топлива Bosch и E5. Мощность 80 л.с. при 5000 об / мин; Крутящий момент 95 фунт · фут при 4000 об / мин; Коробка передач 5-ступенчатая механическая коробка передач с двойным передаточным числом. 1,7-литровый четырехцилиндровый бензиновый двигатель.
  • Приборная панель заменена новым приборным пакетом VDO.
  • Очень простые резиновые коврики, моющиеся из шланга.
  • Очень шумно.
  • Максимальная скорость 91 миль / ч; 0-60 миль / ч 16,3 сек; Экономия 33 миль на галлон; C02 225 г / км.
  • Подробнее на: markkkey.co.uk, включая подержанные Lada Nivas, все, что вам нужно знать.

Плохо

  • Очень шумный, медленный, жаждущий и устаревший. Довольно небольшой салон (похож на Fiat 127 на ходулях).
  • Обрезка не подходит для работы.Ужасно ездить по бездорожью (свапы заканчиваются на мокром).
  • Блокирующая коробка передач.
  • Импорт закончился в 1996 году, но был возобновлен в 2011 году Марком Кей.

Смотреть

  • Сделайте все обычные проверки работоспособности 4x4, так как они не покупаются для статуса и наверняка были выбиты на бездорожье.
  • Поищите протекающие прокладки и уплотнения в осях, коробке передач и раздаточной коробке.
  • Тщательно проверьте подшипники ступицы и рулевые втулки.
  • Проверить масляный поддон и оси на предмет повреждений камнями. Ожидайте, что обивка сиденья развалилась.
  • Ожидайте ржавчины. Если на поверхностных панелях есть отверстия, очень внимательно проверьте конструкцию старой отверткой.
  • С большим подозрением относитесь к свежей прокладке
Назад: Введение

Lada сохраняет свою прочность благодаря концептуальному внедорожнику 4x4 Vision

Известная российская автомобильная компания Lada выпустила крутой, коренастый концептуальный внедорожник 4x4, который, возможно, может стать преемником знаменитой «Нивы». Благодаря глубокой и круто выглядящей X-образной форме дверей и гиперсовременному интерьеру концепция 4X4 Vision, вероятно, привлечет немного внимания.

Помните Ладу Ниву? Конечно, я потратил ценные часы из моих ранних 20-х, продвигая тот, который был у друга, когда он не запускался. Она купила эту причудливую коробочку с вещами, потому что она была дешевой, очаровательной и простой. Она не смогла продать его, потому что он демонстрировал типичные для Нивы уровни посадки, отделки и надежности. Они были известны тем, что их легко исправить, если у вас есть некоторые знания в области механики, но еще легче сломать, часто это делается без какой-либо помощи, и мы принимали ставки на то, какие части будут отваливаться, когда мы катались с ними.

Честно говоря, он плохо подходил для городских условий с идеально замурованными дорогами. Сообщается, что Нива преуспела, когда дороги превратились в ил, с ее легким весом, коробкой передач с низким передаточным числом, блокировкой дифференциала и внутренним убранством шланга. Фактически, «Нива» до сих пор продается в России, во многом, если не полностью, без изменений по сравнению с тем, как она выглядела в 70-х годах.

За последние несколько лет Lada принадлежит до 20 процентов внутреннего автомобильного рынка России. А на прошлой неделе компания представила на Московском международном автосалоне 2018 довольно красивый концепт, который, по мнению многих, может перенести имя Нивы в новое столетие.

Lada 4x4 Vision: компактный внедорожник

Lada

4x4 Vision, однако, не мог смотреть дальше скромной «Нивы». Его массивный дизайн выглядит тактически прочно, как военная канистра на колесах. Коренастые X-образные формы, вырезанные на его боковых линиях, выглядят так, будто Nissan может пнуть себя за то, что не изобрел X-Trail, в то время как решетка радиатора была бы неуместной в концепте Ford. Т-образный люк на крыше также выглядит супер круто, а положение колес на каждом углу должно обеспечивать впечатляющие внедорожные характеристики на крутых поворотах.

Lada 4x4 Vision: красочная приборная панель и интерьер

Lada

А еще есть интерьер. Ей-богу, черт возьми. Сильно текстурированные сиденья выглядят не менее чем футуристично, смелая черная / серая / люминесцентная оранжевая цветовая гамма выглядит молодой и спортивной, а красочная приборная панель и информационно-развлекательная система, которая, похоже, включает топографическую карту, также выглядит довольно необычно.

Совсем неплохо выглядит.Это всего лишь концепция, но похоже, что она может стать популярной. Если пойдет.

Источник: Lada

Продается

lada usa

Lada 2102 1984 бежевого цвета - 9 950 долларов. У этого McLaren Senna есть сделанная на заказ схема окраски, названная Sorcerer Black, и 600 миль на его одо. добавить в избранное этот пост 14 янв LADA… Lada 1500 Продается в США. Лада Нива 4X4 LÜX neues Modell Klima sofort verfüg. Подержанная Лада в Новой Англии. OOYYO.SHOP. 20. Оптом и в розницу. Том Джослин. ... Одно можно сказать наверняка о Lada Niva - такие экземпляры, как этот, который сейчас выставлен на Ebay, в США исключительно редки.Эта Lada Niva 4 × 4 1990 года выпуска (шасси XTABA210XL0772083), по нашей оценке, является одной из менее чем 50 в США, и, как утверждается, ее бросил канадский владелец, а затем получил титул в… Сентябрь 2017 года с кабиной шасси ldv Maxus 2.5. ... Марка BMW 1995 года выпуска Цвет calipso красный Trans Автомат кмс 218000 на продажу… На учете в штате Вашингтон, Титул Clean. Пожалуйста, свяжитесь с нами с вашими вопросами на нашей странице в фейсбуке здесь. Издание: USA / Global. Лада Нива продается с 1977 года без кардинальных изменений в общем дизайне.... В США появилась новая Lada Niva 1981 года выпуска. Лада нива 4х4. 1977 Лада 2101. Metacritic. Продажа Лада Нива. Обзор и покупка подержанных автомобилей Lada онлайн на сайте OOYYO. УАЗ 469 (3151201), 1989 Зеленый - 16 950 долларов. Продажа Лады. ПОЛНОСТЬЮ ОБСЛУЖИВАЕТСЯ! Единственная компания в Северной Америке, специализирующаяся на поиске и импорте старинных советских и российских автомобилей в США и Канаду: Lada 2106, 1600cc 1984, ярко-зеленый - 10 550 долларов. Продается. Также есть коммерческая грузовая модификация. закрыть полноэкранный режим. Найти подержанную Lada в продаже (с фотографиями).Показать все сообщения. Найдите новые и подержанные Lada 1200 на AutoScout24 - крупнейшем в Европе автомобильном онлайн-рынке. Ananzi.co.za. Цена Цена. Листинг 1-10 из 10. Автомобили. Транспортные средства проверены, гарантированы и доставлены в Париже или перед вами. Цена также является проблемой для этой конкретной машины, так как в настоящее время она составляет 4250 долларов, а резерв не был покрыт. Версия MINI Paddy Hopkirk 2021 года отправляется в Австралию ограниченными тиражами, Bentley Bentayga V8 сияет на дороге, и он даже будет немного ездить по бездорожью, McLaren Senna 'Merlin' Edition в единственном экземпляре - это своего рода волшебство, 15 штатов Сью NHTSA за отсрочку штрафов за экономию топлива для автопроизводителей, Вин Дизель несет ответственность за больше автомобилей на экране, чем любая другая звезда боевиков, прототип Hyperion XP-1 выглядит еще более инопланетным на улицах Лос-Анджелеса, Dodge Challenger Hellcat Redeye задним концом Tesla Модель 3 застряла в пробке, RUF поставит двигатели для 750-сильного суперкара Марка Филиппа Гембаллы, вдохновленного Дакаром-959. 1-24 из 27 машин. Сортировать по .

Cadillac, MI 49601, USA Cadillac, MI 14 995 долларов США. Лучшие цены и лучшие предложения на автомобили Lada Samara в Германии. Самая дешевая машина стоит от 800 фунтов стерлингов. Цена: 16 666 евро без НДС. 2789 подержанных автомобилей Lada на продажу из России. Лада 1500 Де Ванзаре. Сделать предложение - Панель приборов Лада Нива тайга 4х4 BRONTO городской тоннель (совместим со всей Нивой) 1:43 Запчасти 1 в предложении Ваз Лада 2108 2109 По запчастям Ваз 2121 Нива Сделано в СССР 17,00 $ 10 Фото. ХО ХО ХО Пожалуйста, только звоните! NewsNow Объявления.Онлайн магазин. 2. LADA 2107 1989 года за 26 995 долларов. Войти / Зарегистрироваться. добавить в избранное 14 янв LADA YUGULI 1200 $ 14 500 (WESTCHESTER) фото скрыть эту публикацию восстановить восстановить эту публикацию. Посмотрите 7 результатов по продаже Lada 4x4 по лучшим ценам, самый дешевый автомобиль от 37 000 рэнд. Добавить в избранное 25 янв Сортировать. Из-за растущих требований федерализации TVR не предлагала своего волосатого Гриффита… 5 Результаты. Жигули на продажу в Америке. Изучите 27 Lada на продажу по лучшим ценам. Если Lada серьезно относится к созданию Vision 4 × 4, подробности должны быть объявлены в ближайшее время.Вы также можете сравнить цены, характеристики отделки салона, опции, обзоры, оценки и вспомнить историю каждой модели Lada с аналогичными автомобилями. Сортировать по. В любом случае, Lada Largus на сегодняшний день - самая современная модель, выпускаемая под российским брендом. Лада. Поиск. Поиск. Войти / Зарегистрироваться. 30+ дней назад. Лада 1200 (ВАЗ • 2101) по голени. Лада Самара Объявления от автосалонов и частных лиц. 478 подержанных автомобилей Lada в продаже из Германии. 1-7 из 7 автомобилей. Шансы на то, что вы видели настоящую Ладу на дороге в США, очень малы, потому что они были ввезены только в качестве частного импорта, поэтому в США их крайне мало.. Этот автомобиль был импортирован в Сиэтл из Австрии специально для Первого американского музея советских автомобилей, расположенного в Иссакуа, штат Вашингтон. Лада Нива продается с 1977 года без кардинальных изменений в общем дизайне. LADA 2107 1989 года за 26 995 долларов. Дополняет… Lada Niva NIVA 1.7i 4X4 ТОЛЬКО SERVO-LPG GAS-TÜV НОЯБРЬ 2022! Лада 2106 - это модернизированная версия Лады 2103. Удалить из избранного. ZDNet. Место расположения. (1) 1 оценок товара - Комплект фонарей для LADA 2106 1600, 2121 niva, 2106-3716010 + 2106-3716011 Продажа аварийных автомобилей - Большой инвентарь аварийных автомобилей.Продать подержанные автомобили с ограниченными возможностями… Copyright © 2021 Советские автомобили в США ☭ - Stout theme by. Вторник, 17 июля 2018 г. CBS News. € 15 900.- 18 500 км 03/1978 44 кВт (60 л.с.) Antique / Classic 1 предыдущий владелец Руководство Бензин - / - (л / 100 км) - / - (CO2 / км) GENEX Automobile und Technik. 14 апреля 2020 года в ... Лада ... TV.com. Лада не являются чем-то необычным в остальном мире, но в США они представляют собой странное зрелище. Редкая Лада Нива 4х4 выставлена ​​на продажу на Ebay. Место расположения. По задумке советского правительства, КИМ-10 должен был стать первым массовым автомобилем, предназначенным для продажи населению.Объявления Lada от автосалонов и частных лиц. Lada Riva 1989 года на продажу £ 4,000 1989 Lada Riva 1200 с бортовым журналом MSA, раллийный автомобиль в грубом и готовом виде, оснащенный двигателем 2.0 Vauxhall c20xe red top SFI, установленным на коробке передач manta gte с прямыми передачами и модифицированным дифференциалом сопровождения? Производит поиск моделей Lada. Изучите также автомобили Lada на продажу! Доработанная Лада 5 000 $ Продажа машин »Лада 31 Янв Дар Эль Саван Добавить в избранное. ВАЗ-2101 Лада 1200 (1971) крем IST18001B IST Models 1:43. 10 950 $ LADA NIVA 4X4 У нас в продаже много других автомобилей… Рассматриваем установку автоматической коробки передач.И это не только в Америке, но и в Калифорнии, самом строгом из всех штатов, когда дело касается автомобилей с серого рынка. Показаны сообщения с ярлыком lada niva for sale usa. Купите свой Lada 4x4 с безопасным использованием с Reezocar и найдите лучшую цену благодаря миллионам наших объявлений. 4х4. Результаты конкурса International Engine of the Year 2013 приносят как старые, так и новые записи, Honda HR-V 2022 года e: HEV превращается в небольшой кроссовер-купе с гибридной мощностью, Bentley сообщает о 50% -ном увеличении заказов благодаря высокому спросу в Китае, Ford Mustang на 1250 л.с. Shelby GT500 дает McLaren 765LT пробег за свои деньги.Получите лучшие предложения на lada niva 2121 на eBay.com. Производство и продажа тюнинговых деталей для автомобилей lada. Весь инвентарь подлежит предварительной продаже ... В конце концов, он находится в Америке. Classics на Autotrader предлагает на продажу новые и подержанные Lada 1972 года выпуска Classics, выставленные на продажу рядом с вами. Правильно, вы все еще можете купить совершенно новый сегодня на некоторых рынках, хотя его название было изменено на Lada ... Lada 4 × 4 Niva California была отправлена ​​нам читателем Ден Дизил. Этот автомобиль использовался для проверки выбросов, пробег 838 км - продажа отразилась на цене. Найдите новые и подержанные Lada 1200 на AutoScout24 - крупнейшем в Европе автомобильном онлайн-рынке. Дата (недавняя) Цена (сначала самая высокая) Цена (сначала самая низкая) На странице. Том Джослин. ВАЗ 2101 он же Копейка Годы выпуска: 1970-1988. 20. Лада 1500 Спец. Эта Lada Niva 17i, выставленная на продажу в Торонто, одна из последних, привезенных в Канаду, но это далеко не последний год выпуска этого грузовика. Этот небольшой внедорожник, известный на родине как ВАЗ 2121 Нива, обладал размерами и интерьером… Реклама, связанная с: Lada Cars For Sale Usa Результаты от Microsoft.Британские продажи Lada 4x4 стремительно растут как альтернатива Land Lada Niva 4x4 1 ... Читать дальше »… Lada. Lada [8] Land Rover [1] Mercedes-Benz [16] MG [1] Moskvitch ... регистрационный сбор и сбор за оформление документации дилера в размере 385 долларов США. 5 результатов. Лада Нива Продается США. Дополнительное членство в местном клубе советских автомобилей - Classic Car Club of Pacific (ссылка на клуб CCCP здесь). Судя по всему, это разрешено на дорогах, и в объявлении даже говорится, что он может не отставать от движения по шоссе - мы бы добавили «едва» напротив этого и аргументировали бы 1.Объем двигателя 2 литра и скромная мощность в 59 лошадиных сил, которая, в любом случае, вероятно, упадет еще ниже на обезжиренном американском бензине. Лада 1970-1980 гг. Позвоните нам: +7 (987) 965-78-40 Все товары подлежат предварительной продаже, а цены могут быть изменены без предварительного уведомления. Ничего не найдено. Также есть коммерческая грузовая модификация. Шансы на то, что вы видели настоящую Ладу на дороге в США, очень малы, потому что они были ввезены только в качестве частного импорта, поэтому в США их крайне мало.Сортировать по. Просмотрите lada Mobilvansales.com подборку микроавтобусов lancaster california новых и подержанных микроавтобусов для инвалидов lada и микроавтобусов для инвалидов, выставленных на продажу в lancaster california usa. Британский бренд не столкнулся с серьезными проблемами из-за Брексита или глобального дефицита полупроводников. ФИЛЬТР. В любом случае, Лада… Gamespot. LADA 2021 ВСЕ ПРАВА ЗАЩИЩЕНЫ ФИЛЬТР. За этой Лада Нивой 1980 года, должно быть, стоит какая-то история. Автомобиль доступен без промедления. Продается Лада (Цена от 13000.00 $ до 14995.00 $) 6-2 из 2 автомобилей.Полностью оригинальные, даже оригинальные шины СССР. Автомобиль еще не зачислен. Сброс фильтров выполнен. закрыть полноэкранный режим. Удалить из Избранного. Запчастей много, доступно руководство на английском языке. Экспортные версии LADA полностью загружены, с 5-ступенчатой ​​коробкой передач (стандартная была 4-ступенчатая). Поэтому пока рано говорить, когда он войдет в фазу производства, не говоря уже о дате выпуска. Toyota Hiace 4x4 Camper Van 1990 года выпуска для продажи в США - 11995 долларов США 1983 Lada 2105. Однако… CNET. Lada Riva 1989 года на продажу £ 4,000 Lada Riva 1200 1989 года с бортовым журналом MSA, раллийный автомобиль в грубом и готовом виде, с 2.0 Двигатель Vauxhall c20xe red top SFI, установленный на коробку передач manta gte с… Только местный Вашингтон / штат Орегон. южная флорида> продажа ... «» нажмите для поиска на Craigslist ... марка и модель: lada легковые + грузовые; см. в режиме просмотра карты. 4,0-литровый двигатель V8 с двойным турбонаддувом Bentley Bentayga развивает 542 л.с. и 568 фунт-футов. Из России С любовью // Артема захлопнули Ладу Самара ... Лада Самара 1300 5-дверный 1.3 МКПП, 64л.с., 1987г. Без номера с удерживаемым номером. OOYYO.SHOP Избранное 0 История 0 Сравнить 0. 2004 Лада Самара 1132 113 # 302294 - Лучшее качество бесплатно высокое... ВАЗ Лада Самара (2113) хэтчбек 3-дверный 1997 г. 3D модель. 10 950 Lada Niva 4x4 все еще выпускается более 40 лет, это самый экспортируемый автомобиль из СССР. Продажа машин »Lada 1 фев Batroun Town Добавить в избранное. Сортировать по . У нас есть отличный онлайн-выбор по самым низким ценам с быстрой и бесплатной доставкой на многие товары! Поиск. Производит поиск моделей Lada. Сопоставимых элементов не найдено. Лада. Автомобиль еще не зачислен. - обзор моделей, характеристики, цвета, комплектации, сравнение моделей. Его можно было бы переделать в дрифт-кар - на это было бы довольно интересно наблюдать на стоянке. Ценовой диапазон: $ 8000- $ 10000 Список ссылок на Википедию 1-10 из 10. Полная гарантия 2 года или 100 000 км. Все еще производимый более 40 лет, САМЫЙ экспортируемый из СССР автомобиль за всю историю. Lada 1200/1300/1500 / 1600ES - Обзор классического автомобиля | Честный Джон. Насколько быстрее 305-сильная Toyota GR Yaris Литчфилда, чем стоковая? Сайт об автомобилях Lada в США, Lada 1300 - ВАЗ 21011 1976 г. и Lada Niva 1978 г. - ВАЗ 2121, принадлежащая энтузиасту из Чикаго Lada на продажу (Цена от 13000 $.00 до 14995 долларов США) 6-2 из 2 автомобилей. Сопоставимых элементов не найдено. lada lada на CanadianListed.com - Объявления по всей Канаде. Продажи LADA Granta и LADA Vesta составили 7 720… Редкая Lada Niva 4x4 выставлена ​​на продажу на Ebay. Обзор и покупка подержанных автомобилей Lada онлайн на сайте OOYYO. На данный момент Vision 4 × 4 2020 - это не более чем концепт. Продажа легковых автомобилей и фургонов. Лада Нива. Посмотрите цены, фотографии и найдите ближайших к вам дилеров. Предполагается, что суперкар с водородным двигателем будет развивать максимальную скорость более 221 миль в час. 10 дней назад.Найти подержанную Lada в продаже (с фотографиями). ... В США появилась новая Lada Niva 1981 года выпуска. Широкий выбор объявлений Купить, арендовать, продать и найти что угодно - объявления Lada. 14 500 долларов США. TVR Griffith. Тем не менее, у вас может быть отличный экземпляр Lada 2101 1980 года, который выставлен на продажу на eBay, и, хотя вам не понравятся лучшие характеристики динамики или комфорта, ваша поездка будет выделяться своим ... гм ... итальянским стилем. так как он был основан на Fiat. 1234 долл. США. Несмотря на более высокий статус, особенно в СССР, их было 4.3 миллиона Lada ... ... Одно можно сказать наверняка о Lada Niva - такие экземпляры, как этот, который сейчас выставлен на Ebay, в Соединенных Штатах исключительно редки. Новый инвентарь Бывший в употреблении инвентарь 8 Подержанная Лада в Новой Англии . .. регистрационный сбор и сбор за оформление документации дилера в размере 385 долларов Продавец объясняет, что «именно этот автомобиль был экспортирован в Венгрию, и владелец очень тщательно ухаживал за ним. С обновленными материалами интерьера и оснащением прямо с завода. Международный доставка. Это самый чистый, который вы, вероятно, когда-либо найдете.». Цена: 16 666 евро без НДС. Cadillac, MI 49601, США Cadillac, MI… Бензин с механической коробкой передач 2021 года 1650 км. ПРОДАНА лада 2105, 1981 светло-бежевый - 8950 долларов. Рассматриваем установку автоматической коробки передач. В настоящее время Copart выставила на продажу «Ниву» 1981 года, и аукцион заканчивается примерно через 36 часов. 14 500 долларов США. исследование: lada Найдите свой следующий автомобиль, просматривая наш обширный ассортимент новых и подержанных Lada в местных дилерских центрах Lada и частных продавцов. Экспортные версии LADA полностью загружены, с 5-ступенчатой ​​коробкой передач (стандартная была 4-ступенчатая). Полностью оригинальные, даже оригинальные шины СССР.Он был опубликован на Behance еще в начале 2018 года, но фактически впервые был разработан в 2016 году. Цена Цена. Только местная распродажа в штате Вашингтон / Орегон. McLaren 765LT и Ford Mustang Shelby GT500 соревновались в пяти гонках. Сброс фильтров выполнен. Лада продажа машины в сша. Продажа Лада 4х4. Поиск. Полная гарантия 2 года или 100 000 км. Продана lada 2105 1981, светло-бежевый 8 950. Предупреждение о содержании: вы скоро увидите и услышите о множестве случаев насилия в транспортных средствах, которые не предназначены для молодых увлеченных педиков. Бензин с механической коробкой передач 1973 года 158000 км.Возьмите его на ралли Дакар или используйте его в качестве идеального гонщика на каждый день! Lada Largus выпускается только в кузове универсал, с пятиместным и семиместным вариантами. Этот автомобиль использовался для проверки выбросов, пробег 838 км - продажа отразилась на цене. Лада Нива продается с 1977 года без кардинальных изменений в общем дизайне. Лада 1970-1980 гг. южная флорида> продажа ... «» нажмите для поиска на Craigslist ... марка и модель: lada легковые + грузовые; см. в режиме просмотра карты. Бегает и водит отлично. Найдите предложения Lada Niva bronto для продажи на AutoScout24 - крупнейшем в Европе автомобильном онлайн-рынке.Приборная панель Лада Нива тайга 4x4 BRONTO городской туннель (совместим со всей Нивой) На данный момент Copart выставила на продажу Ниву 1981 года, и аукцион заканчивается примерно через 36 часов. 4 подержанных автомобиля Лада Самара в продаже из Германии. Ничего не найдено. Уезжайте сегодня с пластиной и сплавами 6500 фунтов стерлингов или 6000 фунтов стерлингов без пластины и сплавов в новом году. R… Северная Америка 2022 года Honda HR-V будет отличаться от представленных здесь европейских и японских моделей. Скромный внедорожник всегда полагался на небольшие четырехцилиндровые двигатели и постоянный четырехколесный ... Шансы на то, что вы видели настоящую Ладу на дороге в США, очень малы, потому что их привезли только как частный импорт, поэтому они крайне редки в США. . Ручной LPG 2012 72,666 КМ. Cadillac, MI 49601, США Cadillac, MI 14 995 долларов США. Повышение, призванное привести штрафы за экономию топлива в соответствие с инфляцией, было отложено администрацией Трампа. Лучшие цены и лучшие предложения на автомобили Lada в Германии. OOYYO - Система сравнения цен на автомобили - 3 009 448 объявлений об автомобилях за последний месяц… Автомобиль находится в… Удалить из избранного. 40 60. LADA 2016 7 000 $ Продажа машин »Лада 30 Янв Рияк В избранное. Дата (недавняя) Цена (сначала самая высокая) Цена (сначала самая низкая) На странице.Tech Republic. Lada 1300/1500/1600 Shiguli 2103 TÜV, H-Kennzeichen NEU Bj 73. Тем не менее, он не подвержен ржавчине, красивый и имеет задний привод, поэтому в зависимости от того, кто его купит, он может превратиться в нечто действительно особенное. . Ни в электронных письмах, ни в текстах на это нет времени. Потрясающая машина крутит практически всем кругом. Последние новости от. Это стандартный против настроенного Yaris, чтобы увидеть, как дополнительная мощность проявляется в тесте на четверть мили. Ручной LPG 2012 72,666 КМ. Дурбан, Квазулу-Натал. Новый инвентарь Подержанный инвентарь 8 Подержанных автомобилей Lada в Новой Англии... регистрационный сбор и сбор за оформление документации дилера в размере 385 долларов США. Подержанная Лада в Новой Англии. Lada Largus выпускается только в кузове универсал, с пятиместным и семиместным вариантами. Объявления. Проверьте это! Телефон: +420 737 282 400 Ищете другие машины? 14 апр 2020 в ... Лада ... Продается Лада 1970-1980 гг. Канада получила «Ниву» в 1980-х годах, когда появился спрос на дешевые полноприводные автомобили.


строений Ark House, Самые частые впечатления, 8 знаков Trey Crip Hand, Как применять мазь отомакс для собак, Дэн Куизенберри Причина смерти, Иллюстрированные лучшие китайские повара, Нейт Берлесон Nickelodeon, Outlaw Audio Rr2160 Австралия, Blue Microtech Ultratech,

Нива 2121 включение полного привода.Постоянный полный привод "Нива"

ВАЗ 21213 «Нива» - одна из самых успешных и значимых разработок Волжского автомобильного завода. Можно сказать, что «Нива» - самая значимая модель за всю историю отечественного автопрома. Изначально эту машину характеризовали как легковой автомобиль с полным приводом 4х4. Какие секреты скрывает эта модель, что находится под капотом и сколько времени существует? Обо всем этом и не только - далее в нашей статье.

История производства

Серийное производство ВАЗ «Нива» 21213 началось в 1977 году.К разработке этого внедорожника были привлечены самые именитые конструкторы СССР. Вероятно, именно сплоченность всех действий сотрудников конструкторского бюро позволила создать автомобиль, отличающийся высокой проходимостью, малым весом и неприхотливостью в обслуживании.

ВАЗ «Нива» 21213 - первый автомобиль в истории отечественного автомобилестроения, который был создан специально для езды по бездорожью, поездок в самые труднодоступные места, а также для поездок на рыбалку и охоту.Этому способствовали не только полный привод и мощный по тем временам бензиновый двигатель, но и практичная компоновка кузова - складывающееся заднее сиденье позволяло разместить внутри «Нивы» различные хозтовары весом до нескольких сотен килограммов.

Отечественный Range Rover?

Что объединяет отечественный «Ровер» с британским? На первый взгляд абсолютно ничего. Однако стоит только присмотреться к технической части, и все станет ясно. Дело в том, что на Ниве использовался неотключаемый привод на все четыре колеса с раздаточной коробкой и блокировкой межосевого дифференциала.Это именно то, что было у британского Range Rover в 70-х годах. Благодаря такому оборудованию отечественный внедорожник мог легко преодолевать броды, овраги и прочую бездорожье. На тот момент новый советский джип не имел аналогов по проходимости и комфорту.

О кузове внедорожника

Стоит сказать, что изначально ВАЗ «Нива» 21213 не была цельнометаллической. Первые экспериментальные модификации рассматриваемого внедорожника имели открытый кузов, крыша которого была покрыта брезентом (этакий кабриолет для бездорожья).Однако в серийное производство пошли только модели с цельнометаллическим корпусом, которые мы сейчас видим на улицах.

Оснащение и комфорт

ВАЗ «Нива» 21213 на первый взгляд - волжский аналог модели Уральский УАЗ 469. Да, по ходовым качествам и проходимости почти как у сиамских близнецов, но внутри они совершенно другие. Передний ряд сидений - с подголовниками, спинка регулируется по длине и углу наклона, задний ряд складывается для увеличения багажного отделения.По заказу «Нивы» комплектовалась омывателем и очистителем заднего стекла, а также электростеклоподъемником. По сегодняшним меркам оснащение внедорожника Волга практически аскетично, но в 70-е такие роскошные вещи даже не снились.

Родственные души!

Одной из самых примечательных особенностей этого автомобиля было то, что основная масса деталей и агрегатов была «перенесена» с легковых моделей того же ВАЗа (в основном «шестерки»). Итак, на основе советских инженеров были спроектированы двигатель, задний мост и коробка передач.

ВАЗ «Нива» 21213: технические характеристики

Изначально автомобиль оснащался 4-цилиндровым карбюраторным двигателем объемом 1,6 л. Затем появились новые модификации, в результате которых линейка силовых установок пополнилась двигателем объемом 1,3 литра, но особой популярностью у автолюбителей он не пользовался.

Что касается коробки передач, то «Нива» оснащалась четырехступенчатой ​​механической коробкой передач с синхронизаторами на передней передаче. Чуть позже внедорожник стали оснащать более совершенной трансмиссией - 5 ступенчатой.Не стоит забывать и о раздаточной коробке, которая позволяла внедорожнику преодолевать любые условия бездорожья. Двухступенчатая «раздатка» с межосевым дифференциалом имела принудительную блокировку. Он состоял из карданных валов заднего и переднего мостов, а также промежуточного вала.

Подвеска тоже имела свои технические особенности ... Передняя часть была независимой, на поперечных качающихся рычагах с гидроамортизаторами, рессорами и стабилизатором поперечной устойчивости, что не позволяло машине переворачиваться на поворотах.Задняя подвеска - зависимая, с винтовыми пружинами, одной поперечной штангой и четырьмя продольными. Как и передняя, ​​она оснащалась несколькими гидроамортизаторами.

Первая модернизация отечественного внедорожника

Как ни странно, но первая модернизированная модель «Нивы» пошла в серийное производство только через 16 лет. Причем в технической части автомобиля практически ничего не изменилось - все детали и агрегаты образца 1977 года! Исключением стал новый двигатель внутреннего сгорания, но об этом чуть позже.

Основные изменения коснулись только внешнего вида «Нивы». Новая модификация отличается удлиненным кузовом и немного измененными задними стоп-сигналами. Кстати, крышка багажника теперь открывалась только из салона. Бампер остался металлическим, но теперь окрашен в светло-серый цвет. В целом экстерьер автомобиля не отличается особой изысканностью и крутизной. Однако сегодняшний внедорожный тюнинг ВАЗ 21213 («Нива»), заключающийся в установке шноркелей, новых дисков и других агрегатов, позволяет существенно модернизировать внешний вид автомобиля.

В салоне изменения тоже были минимальными - сиденья и панель приборов стали похожи на «Ладовский» (от ВАЗ 2108). А что говорят хозяева? По отзывам, «Нива» 21213 после модернизации стала комфортнее, но старых недостатков (перекос задней части и постоянный шум внутри) конструкторам все же не избежать.

А теперь о технической части. Модернизированная версия «Нивы» с начала 1993 года оснащается новым бензиновым двигателем с увеличенным рабочим объемом - до 1 л.7 литров. Впервые на внедорожнике была применена бесконтактная система зажигания. Карбюратор тоже был изменен. Доработана тормозная система ... У главной передачи КПП теперь передаточное число 3,9. Глушитель также претерпел незначительные изменения. Теперь его кузов не сварной, как раньше, а катанный (как у «Жигулей» восьмой модели).

Как показывает практика, новые улучшения в системе iCE и трансмиссии позволили значительно снизить расход топлива на внедорожнике ВАЗ «Нива» 21213. Итак, на «сотню» машина расходует около 13 литров в городе и до 11 литров по трассе.

Экспортные версии «Нивы» имели центральный впрыск топлива, оснащались неотключаемым полным приводом с межосевым дифференциалом и «раздаткой» с понижающим рядом. По желанию заказчика автомобиль мог комплектоваться французским дизельным двигателем от «Пежо» рабочим объемом 1,9 литра. Но, к сожалению, это были единичные случаи.

Заключение

Несмотря на то, что сегодня у «Нивы» 2121 много конкурентов, этот внедорожник был, есть и будет лучшим другом охотников, рыбаков и просто любителей бездорожья.Из-за практически полного отсутствия электроники ВАЗ 2121 - пожалуй, единственный джип, который с легкостью может покорить любой участок дороги (за исключением своих уральских собратьев марки УАЗ).

Полноприводная Нива (ВАЗ-2121) и ее особенности

Любая машина ВАЗ, отличная от Нивы. И не только ВАЗ, но и любой другой. Дело в том, что у Нивы постоянный полный привод. Это потребовало введения в трансмиссию (соединение между колесами и двигателем) раздаточной коробки. .. Из-за этой разницы возникает много путаницы и много вопросов. Вот ответы на некоторые из них.

1. Нет машины без дифференциала ... Что это такое? Это механическое устройство, которое распределяет тяговое усилие от двигателя на два колеса и дает им возможность вращаться с разной скоростью. Дифференциал жизненно важен для автомобиля - при повороте внутреннее колесо едет меньше, а внешнее - больше. Если бы не было дифференциала, то был бы сильный износ резины, или при повороте одно колесо буксировало, вращаясь быстрее, другое тормозило, вращаясь медленнее.Все это спровоцирует занос. И нагрузки на ось были бы очень высокими.

В трансмиссии привода Нивы таких дифференциалов три ... по одному на каждую ось (межколесную), чтобы колеса имели разную скорость вращения и еще один центральный. расположен в раздатке для распределения тяги между осями. Этот дифференциал позволяет колесам разных осей двигаться с разной скоростью. При обычном прямолинейном движении без проскальзывания тяговое усилие уменьшается вдвое на всех дифференциалах, и на все колеса подается одинаковый крутящий момент. Когда колесо проскальзывает через дифференциал, весь крутящий момент передается на скользящее колесо, а тяговое усилие других колес уменьшается.

2. Одно из главных заблуждений относительно привода Нивы, это миф о возможности соединения переднего привода с передней ручкой «раздаточной коробки» ... Дело в том, что передок у Нивы всегда включен, это автомобиль с неотключаемым полным приводом. А упомянутая ручка меняет работу дифференциала раздаточной коробки.При переднем положении рукоятки дифференциал работает, при заднем - заблокирован. Зачем это нужно? Когда блокировка отключена, тяговое усилие равномерно распределяется между осями, но если межосевой дифференциал заблокирован, то тяговое усилие распределяется совершенно по-другому. В этом случае тяговое усилие передается на сторону большего сопротивления. Если, например, пробуксовывает заднее колесо, то весь момент уходит на пробуксовку колеса.Но если включить межосевую блокировку, то крутящий момент потечет на переднюю ось, и Нива сможет преодолеть препятствие. Если при этом заглохнет и переднее колесо, то Нива точно не сможет уехать. Правда, если поставить межколесную блокировку дифференциала, а есть такие автоматические блокировки дифференциалов, то Нива сможет уехать на одном колесе.

3. Еще одно заблуждение, связанное с приводом Нивы: при переключении задней ручки (большой) мы увеличиваем мощность двигателя... Это неправда. Эта ручка может использоваться для изменения передаточного числа между колесами и двигателем трансмиссии и для изменения тягового усилия на колесах. В раздатке, помимо дифференциала, стоит понижающая коробка передач, представляющая собой как бы двухступенчатую коробку передач. Эта ручка управляет работой этой коробки передач. При включении пониженной передачи мы переключаем работу коробки передач в сторону передачи повышенного тягового усилия. скорость передвижения значительно снижена.

Поэтому перед движением по бездорожью лучше всего включить пониженную передачу, которая увеличит тяговое усилие. Лучше всего включать и выключать его, когда автомобиль стоит на месте.

http://auto-vnedorozhnik.ru

Постоянный полный привод. Это хорошо или плохо? Трансмиссия «Нивы» устроена таким образом, что крутящий момент от двигателя передается на коробку передач, далее на раздаточную коробку, в которой установлен межколесный дифференциал. который распределяет крутящий момент 50x50 между передней и задней осями.затем момент передается на переднюю и заднюю оси, дифференциалы которых также делят крутящий момент между колесами 50х50. Равномерное распределение крутящего момента позволяет гибко работать полному приводу. Обычно, когда одно из колес подвешено, крутящий момент на подвешенное колесо передается в 4 раза быстрее за счет двух двух дифференциалов. То есть, если машина застряла и болтается одно из наименее нагруженных колес, не имеет значения, вращаются ли передние или задние колеса в 4 раза быстрее заданной скорости.Если допустить скорость вращения на первой передаче 20 км ч, то на выходе колесо выдаст все 80. В раздаточной коробке предусмотрена жесткая блокировка межосевого дифференциала, позволяющая синхронно передавать крутящий момент на переднюю и заднюю части. осей, то есть с постоянным жестким полным приводом.

В этом случае при диагональном подвешивании момент будет передаваться на передние и задние колеса, которые имеют меньшее сцепление с почвой. Соответственно, за счет дифференциалов скорость вращения этих колес увеличится вдвое.В раздаточной коробке также есть понижающая передача, которая увеличивает крутящий момент, передаваемый на оси, и снижает скорость вращения.

Два коротких рычага, первый ближе к панели - блокировка межосевого дифференциала, второй - понижающая передача. Вот почему я пишу это. У Нивы одно свойство. на скользкой дороге при не заблокированном дифференциале он может резко развернуться и потерять управление. Причем происходит это мгновенно, даже опытный водитель не успевает среагировать на такое сальто.Почему я об этом пишу. Было время, когда я работал на «Ниве» и носил почту по округе. Изучал ее привычки вдоль и поперек. Конечно, у нее отличная проходимость даже с не заблокированным дифференциалом. При движении и разгоне крутящий момент распределяется по полу по осям. А просто повесив одно из колес, можно остановить движение. Но в поле длинноходная подвеска и колеса почти всегда сцепляются с землей, поэтому перераспределение между колесами происходит равномерно, а полный привод работает должным образом.

Нива отлично преодолевает грязь, песок, снежные заносы. И практически на любой пересеченной местности. Но эта статья не о проходимости машины, а об особенностях управления в скользкие времена. А именно накатанная зимняя дорога, лед, грунт с низким сцеплением.

Неоднократно оказывался в ситуации полного разворота машины на скользкой дороге, и если машина начинает поворачивать, это нельзя изменить, это не исправить рулем и прибавкой газа.Особенно, если это происходит на достаточной скорости. доли секунды, и машина едет назад. Водитель даже не успевает среагировать. Но это в том случае, если дифференциал не заблокирован. Хотя полный привод всегда включен! Такое сальто - норма. А теперь я хочу обосновать этот факт ... С чем это связано?

Для этого небольшой экскурс и сравнение с другими дисками. Возьмем, к примеру, задний привод. На примере классики 2101-2107

Вращение осуществляется только на задние колеса... В скользкое время приходится очень осторожно работать с педалью газа, небольшая ошибка вызывает пробуксовку в пробуксовку, и в этот момент при маневрировании или ударе одним из колес машина может легко развернуться. Кроме того, двигатель, расположенный в передней части машины, нагружает переднюю ось. Легкая дверь багажного отделения не нагружает ведущие колеса, в результате отсутствия сцепления и нагрузки на ведущий мост колеса буксуют.

Но драйверы адаптируются. Зимняя резина + балласт в багажнике 50-60 кг и можно передвигаться.Пробуксовка при заднем приводе возникает как при разгоне, так и при выпуске газа. Но водители знают эти привычки. Поэтому можно адаптироваться, и все так водят.

Передний привод на скользкой дороге намного предпочтительнее заднего. Ведущие колеса нагружены двигателем + они еще и тянут машину за собой в поворот. Разница лишь в том, что при входе в поворот не сбрасывайте газ, иначе может закинуть спину и машина развернется.

И так возвращаемся к полному приводу к Ниве.Когда межосевой дифференциал выключен, крутящий момент между осями делится пополам. Но нагрузка на переднюю и заднюю ось разная. Предварительно заряженный двигатель с коробкой передач и раздаточной коробкой. задняя часть автомобиля короткая на заднюю ось, нагрузка меньше. А теперь представьте себе ситуацию, когда вы едете по скользкой дороге. Водитель полностью уверен в себе, всегда включен полный привод, чего опасаться. при езде и разгоне все нормально. Автомобиль уверенно едет как по скользкой дороге, так и в гору.Но затем водитель сбросил газ перед препятствием и немного покачал рулем. Задние колеса, которые и так менее нагружены, передают часть нагрузки на передние колеса под сбросом газа. Передние колеса имеют хорошее сцепление с дорогой и дружат. В состоянии покоя они замедляют движение автомобиля, но через межосевой дифференциал перераспределяют часть нагрузки на заднюю часть, в результате чего сила, направляемая на ненагруженные задние колеса. Повторяю, машину тормозит трансмиссия! Скорость двигателя падает и действует как тормоз.Чтобы продолжить, за счет хорошего сцепления передних загруженных колес момент передается обратно на трансмиссию; колеса заставляют двигатель вращаться, пока он замедляется. Но между осевым дифференциалом есть и он не заблокирован, что означает, что часть энергии уходит на заднюю ось, и что либо двигатель раскрутится, либо задние колеса начнут буксовать, и как только произойдет потеря начинается тяга, колеса сначала замедляют вращение, затем крутящий момент будет легко передаваться с передней оси на заднюю, а задние колеса будут иметь эффект торможения.Пока передние колеса будут крутиться без блокировки, задние колеса тоже будут крутиться, но на меньшей скорости с ошибкой переднего дифференциала ... В конце концов, что это значит? Полная потеря сцепления заднего моста с дорогой. Это просто сани. Поэтому при любом маневре машина моментально развернется и с этим ничего не поделать. Особенность такой трансмиссии. Поэтому на скользкой поверхности в обязательном порядке необходимо заблокировать межосевой дифференциал. Тогда крутящий момент и тормозной момент жестко передаются на две оси, и машина имеет хорошую устойчивость.

ВАЗ 2121, иными словами «Нива», поступила в серийное производство в 70-х годах прошлого века. Такой автомобиль относится к классу легковых автомобилей повышенной проходимости. В истории отечественного автопрома Нива стала первым автомобилем, в конструкции которого был использован полный привод. Давайте подробнее рассмотрим передающее устройство. Это нужно сделать для того, чтобы понять, почему, учитывая почти 40-летнюю историю трансмиссии Нивы, она отличается от многих других аналогичных машин, оснащенных полным приводом и возможностью переключения передач классическим способом или с помощью вискомуфты.

Трансмиссия в семействе Нива (2121, 2131) сконструирована таким образом, что полный привод передается на 4 колеса. Также характерно наличие межосевого дифференциала. Трансмиссия включает коробку передач, раздаточную коробку, пару карданных валов и обе оси. 2131 отличается удлиненным корпусом. В остальном преобладающее сходство с первой моделью прослеживается повсюду. От мотора идет передача крутящего момента через коробку передач на «раздатку», а она, в свою очередь, передает момент на мосты.

Далее через карданные валы он идет к коробкам передач. Передняя шестерня через дифференциал и шарниры равных угловых скоростей передает момент на колеса. То же самое и с задними, также выступающими ведущими колесами. Именно потому, что крутящий момент распределяется одновременно на 4 колеса, привод называется полным. Обозначение следующее - 4WD. Еще одна отечественная машина, устроенная по схожему принципу с «Нивой» - УАЗ.

Такой механизм является своеобразным распределителем тяговых сил, поступающих от двигателя на колеса.Важной особенностью является то, что последние имеют возможность вращаться с разной скоростью. Важность наличия дифференциального механизма обусловлена ​​тем, что при поворотных маневрах колесо внутри делает количество оборотов меньше, если сравнивать их с количеством оборотов снаружи.

При отсутствии дифференциального механизма это привело бы к катастрофическим последствиям, таким как износ и повреждение, потому что получилось бы следующее: одно колесо при повороте окажется в буксирной коробке, а второе просто будет тереться о дорожное покрытие... Конструктивными особенностями трансмиссии Нива предусмотрено наличие 3-х дифференциалов. Они расположены в каждой перемычке и в дозирующем механизме.

Когда автомобиль движется по ровной дороге и прямолинейному дифференциалу, сила тяги делится поровну между всеми 4 колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы будут перераспределять нагрузку на буксирующие и скользящие колеса таким образом, что первое получает большее усилие, а второе, соответственно, меньше.

Мы уже упоминали УАЗ. Несмотря на множество сходств, следует понимать, что полный привод ВАЗа выполнен в стиле «паттайм». Это означает, что при соединении оси прочно соединены друг с другом, и вращение происходит с одинаковой скоростью. Такое устройство накладывает некоторые ограничения на использование полного привода - возможность его использования только в тех случаях, когда дорожные условия допускают пробуксовку. В случаях с твердыми асфальтовыми дорогами и гусеницами рекомендуется переводить автомобиль в режим монопривода.

Блокировка дифференциалов

Иногда можно встретить неправильное представление о том, зачем нужна маленькая ручка рядом с рычагом переключения передач на Ниве. Некоторые автовладельцы считают, что необходимо подключить передний привод. но передний привод у этой машины подключен постоянно. Как и спинка. Автомобили семейства Нива имеют постоянный полный привод. Ручка фактически используется для переключения режимов работы дифференциала раздаточной коробки.

В положении «вперед» работа дифференциала протекает нормально, но если сдвинуть его назад, то дифференциал блокируется, и силы от мотора переходят на межколесные дифференциалы, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передней и задней оси.

Теоретически, при применении в условиях, когда автомобиль застрял, он сможет преодолеть препятствие, если будет достаточное сцепление с поверхностью хотя бы одного колеса. Блокировку дифференциала в этом случае лучше всего производить до преодоления препятствия, но никогда не следует делать после столкновения с труднопроходимой зоной. Такое использование блокировки позволит избежать износа и повреждения трансмиссии.

Число пониженных передач

Распространенное заблуждение состоит в том, что переключение задней рукоятки может увеличить выходную мощность двигателя.Но это не так. Он служит для изменения передаточного числа между двигателем и колесами. С его увеличением увеличится тяговое усилие на колесах. В раздаточном механизме также есть редуктор.

Здесь его работой можно управлять с помощью задней ручки. При переключении рычага назад у нас будет передаточное число 2,135 - это низкая передача. Такое переключение на пониженную передачу рекомендуется включать только тогда, когда машина неподвижна и сцепление выжато. Несмотря на то, что инструкция не содержит такого ограничения, новичкам и неопытным водителям Нивы не рекомендуется переключаться во время движения, так как распределительный механизм Нивы не оборудован синхронизатором.

Чтобы сделать управление автомобилем комфортным, обратите внимание на несколько важных моментов:

  1. Обычное стандартное положение передней и задней ручки - вперед и назад, соответственно. Вождение в этом режиме можно и нужно проводить по участкам с ровной и гладкой поверхностью.
  2. Блокировка дифференциала путем перемещения передней ручки в заднее положение лучше всего на скользкой дороге. Такая мера придаст Ниве устойчивости. Следует понимать, что после преодоления проблемного участка ручку нужно будет вернуть в исходное положение.
  3. Как отмечалось ранее, переключение на пониженную передачу следует активировать перед потенциальным препятствием, но не в то время, когда автомобиль уже застрял.
  4. Следует понимать, что иногда невозможно активировать блокировку на неподвижном автомобиле, даже если нажать на сцепление. Это может быть связано с тем, что зубья муфты прижимаются к зубьям шестерни. В этом случае вы можете попробовать активировать блокировку, начав медленное движение и выполнив плавный поворот. Если возникают проблемы с отключением блокировки, рекомендуется проделать ту же процедуру при выжатом сцеплении и небольшом встряхивании рулевого колеса.
Стоит ли покупать б / у «Нива» ?

При создании первых внедорожников практически ни один производитель не задумывался о такой составляющей, как комфорт. И почему это так, если основными потребителями таких машин тогда были вооруженные силы. Но со временем многие задумались о разработке автомобиля, сочетающего в себе высокую проходимость внедорожника и комфорт семейного седана. Отрадно, что наша страна была в этом одним из пионеров.

История создания отечественного внедорожника, выпускаемого до сих пор, началась летом далекого 1970 года. Вновь запущенный Волжский автомобильный завод посетил Председатель Совета Министров Алексей Николаевич Косыгин. Тогда встал вопрос о возможности создания комфортабельного автомобиля с колесной формулой 4х4, предназначенного для рабочих сельского хозяйства ... В то время одной фразы высокопоставленного чиновника было достаточно, чтобы начать работу над полноприводным автомобилем. И не только на ВАЗе. Многие представили свои проекты автомобильные заводы СССР. Нельзя сказать, что рождение компактного вездехода было простым.Спустя всего семь лет после приезда Косыгина, 5 апреля 1977 года, началось серийное производство ВАЗ2121. Но результат был впечатляющим. Достаточно сказать, что дизайн автомобиля оказался настолько новаторским для того времени, что впоследствии многие идеи, примененные в нем, перекочевали на модели ведущих мировых производителей, а сама Нива до сих пор остается самым популярным внедорожником в России. .

Кузов и салон

В отличие от подавляющего большинства вездеходов тридцатилетней давности, у «Нивы» отсутствует несущая рама. .. Его роль играет непосредственно силовая структура тела. Как и у всей продукции отечественных производителей, ее коррозионная стойкость оставляет желать лучшего. Поэтому бережливые хозяева воспринимают ежегодную антикоррозионную обработку автомобиля как неизбежность, сродни выездам на плановое ТО.

Однако даже при соблюдении этого правила мало кому удается надолго задержать образование сквозных отверстий в порогах. Кроме того, необходимо внимательно следить за состоянием вентиляционных отверстий в нижних краях дверей и порогов (при их забивании грязью или антикоррозионными составами во внутренних полостях этих деталей начинает скапливаться влага, что значительно ускоряет процесс коррозии).При частом знакомстве автомобиля с отечественными антиобледенителями лонжероны в передней части автомобиля очень быстро ржавеют, а следы коррозии в местах сварки элементов кузова могут появиться уже на первом году эксплуатации. Но, пожалуй, самое уязвимое место - это часть пола в районе крепления раздаточной коробки. При отсутствии должной обработки просто гниет. Вибрации от трансмиссии также способствуют разрушению этой области. Поэтому многие опытные «нивводы», часто покидающие твердые поверхности, укрепляют это место дополнительным листом железа.Предстайлинговая версия Нивы с заводским индексом 2121 имела короткую заднюю дверь: ее нижний край - одно из самых быстро загнивающих мест в машине. На обновленной модели 21213 проем двери грузового отсека был опущен до заднего бампера, а коррозионная стойкость третьей двери немного увеличена. Кстати, если на ВАЗ-2121 его можно открыть только снаружи, то на модернизированной версии его можно открыть исключительно из салона за ручку, расположенную в колене заднего левого пассажира.

Интересная особенность в конструкции кузова для тех, кто часто использует Ниву в качестве эвакуатора. Если передняя буксирная проушина крепится болтами непосредственно к лонжерону и выдерживает большие нагрузки, то задняя крепится к стыку трех частей кузова, следовательно, бывают случаи, когда при больших нагрузках она вырывалась вместе с частью элементы самого корпуса

Двигатель

Первый серийный ВАЗ-2121 оснащался карбюраторным двигателем объемом 1,6 л, унаследованным от модели ВАЗ-2106. Двигатель имел верхний распределительный вал с приводом от роликовой многорядной цепи. Вообще силовой агрегат считается достаточно надежным и неприхотливым. Чуть позже для стран, где налог зависит от объема двигателя, была подготовлена ​​версия с двигателем объемом 1,3 литра. В нашей стране таких экземпляров практически не встречается. После модернизации в 1994 году автомобиль, получивший индекс 21213, оснащался карбюраторным двигателем объемом 1,7 литра с бесконтактной системой зажигания. По сравнению с агрегатом предшественника у него было заметно лучшее сцепление с «дном», но при этом он был более подвержен детонации при потреблении некачественного топлива.ВАЗ-2131 оснащался двигателями объемом 1,8 л.

На всех версиях карбюратора в системе охлаждения применен нагнетатель радиатора с механическим приводом от коленчатого вала ... Существенным недостатком данной схемы является недостаточный приток воздуха к радиатору при работе двигателя на холостом ходу ... Следовательно, в пробках , особенно в жаркую погоду, рабочая температура очень быстро поднимается выше критического значения. В результате получается банальный перегрев, который, если вовремя не предотвратить, может «добраться» до серьезного ремонта двигателя.Эта проблема была устранена только с появлением ВАЗ-21214, где установлены два электровентилятора. Частых проблем с перегревом в этих машинах не наблюдается. Кроме того, двигатель этой версии получил систему впрыска вместо карбюратора. Использовались как центральная фирма GM, так и многоточечный Bosch. Также была немного переработана система газораспределения, с использованием компенсаторов гидравлических зазоров в приводе клапанов. Это нововведение, с одной стороны, помогло избавиться от частой процедуры их регулировки, а с другой стороны, двигатель стал требовательнее к качеству масла.

Экспертное заключение

На Ниве чаще всего встречаются следующие неисправности двигателя: выходят из строя натяжители и демпферы цепи ГРМ, после капремонта перегородка четвертого цилиндра истончается, и двигатель начинает перегреваться. На машинах 2121 и 21213 устанавливался вентилятор с механическим приводом, поэтому двигатель на холостом ходу часто перегревается.

Что касается трансмиссии: пятая передача часто «вылетает», так как нагрузка на коробку, рассчитанную на ВАЗ-2106, здесь на порядок выше.Сцепление обычно выдерживает 40-50 тысяч км, но при движении по бездорожью может сгореть за один день. Эластичная муфта чистящего вала со временем изнашивается, в результате чего значительно возрастают вибрации. Кресты нуждаются в регулярном уходе.

Шаровые опоры в передней подвеске тоже 40-50 тысяч служат. Задний правый верхний сайлентблок, расположенный рядом с выхлопной системой, перегревается и выходит из строя быстрее других. Иногда прогибается опорная ось переднего нижнего рычага, ее приходится усиливать.На износ рулевых тяг влияет стиль вождения - у «гонщиков» они выходят из строя раньше.

Трансмиссия

Изюминкой автомобиля является постоянный полный привод. Начиная с самой первой «Нивы» и по сей день, схема не изменилась. Симметричный свободный дифференциал используется как механизм, распределяющий крутящий момент между осями. Для повышения проходимости в нем есть возможность принудительной блокировки. К тому же, как и положено серьезному внедорожнику, раздаточная коробка имеет нижний ряд.

Крутящий момент от раздаточной коробки к ведущим мостам передается через валы с двумя карданными шарнирами. Главный недостаток трансмиссии Нива - повышенные колебания. Если на хорошо отрегулированном и исправном автомобиле они почти не ощущаются, то при малейшей разбалансировке одного из элементов, отвечающих за передачу крутящего момента, комфорт в салоне заметно ухудшается. Причин появления вибраций масса - это закисшая крестовина в кардане, и заедание ШРУСа промывочного вала, и сломанные шлицевые соединения, а также перекос раздаточной коробки.Иногда при длительной эксплуатации при такой неисправности проушины корпуса данного агрегата могут лопнуть. Однако из-за того, что они не отлиты вместе с корпусом, их замена не составляет труда.

За счет унификации конструкции автомобиля с выпускавшимися тогда легковыми автомобилями ВАЗ картер оригинальной раздаточной коробки разнесен от картера коробки передач, позаимствованной у классических «Жигулей». До 1994 года в качестве промежуточного вала между раздаточной коробкой и коробкой передач использовались упругая компенсирующая муфта и карданный вал.После 1994 года выходной вал коробки передач и входной вал раздаточной коробки стали соединять ведущий вал, в котором крестовина была заменена шарниром равных угловых скоростей. Благодаря такому решению были немного уменьшены вибрации. Кстати, в последнее время многие владельцы стали использовать вал от Шевроле Нива с более эффективным гасителем крутильных колебаний.

На многих машинах, которые не использовались вне асфальта, механизм управления переносом может закиснуть. С 1999 года в нем используются шестерни с мелко-модульными зубьями, в результате чего удалось значительно снизить шум от трансмиссии.Начиная с модели 21213, вместо четырехступенчатой ​​коробки передач стали устанавливать пятиступенчатую механическую коробку передач. Кстати, если «четырехступенчатый» считался практически вечным агрегатом, то с добавлением еще одной ступени возникли проблемы. Из-за масляного голодания блока пятой шестерни их зубья со временем крошатся, а корпус в том месте, где эта шестерня работает, может треснуть. Иногда такое бывает после пробега всего 30 тыс. Км. Ремонт обойдется примерно в 4000 рублей.

ШРУСы в переднем приводе достаточно надежны.Однако при частых вылазках по бездорожью их пыльники быстро изнашиваются и ломаются. Поэтому за ними нужно внимательно следить, иначе поломка неминуема.

Задний мост - неразрезная балка, что обычно не доставляет особых проблем. Кстати, если он все-таки нуждается в ремонте, то надо помнить, что детали этого агрегата на современных и достайлинговых версиях не взаимозаменяемы.

Шасси

Хорошую управляемость на твердом покрытии и приличную езду обеспечивает независимая передняя и задняя зависимая рессорная подвеска.Слабость в передней части - шаровые опоры, о которых иногда не заботятся даже 40 тыс. Км. Пружины практически не прогибаются, сохраняя неизменным клиренс практически на протяжении всего срока службы автомобиля. При аккуратной эксплуатации не возникает проблем с амортизаторами, которые иногда могут прослужить более 100 тысяч км. Сошки рулевого механизма и маятник червячного рулевого механизма машин, выпущенных до 1994 года, отличаются от установленных позже. При этом усилие на руле у последнего заметно меньше, но диаметр поворота больше.При модернизации поворотных рычагов пластиковые втулки заменили подшипниками скольжения, хотя первые считаются более надежными. Изменился и рулевой вал: на ВАЗ-21213 вместо цельного стали применять предохранительный, состоящий из нескольких частей. Подшипники в ступицах как передних, так и задних колес не представляют особых проблем, однако требуется периодическая регулировка зазоров путем затягивания гаек ступицы.

Тормозная система

Вне зависимости от года выпуска автомобиль оснащался передними дисковыми и задними барабанными тормозами. В систему входит один контур, действующий на передние колеса, второй - на все колеса. Передние тормозные колодки чаще всего подлежат замене через 20-30 тыс. Км пробега, а задние - через 60-70 тыс. Км. При замене передних рекомендуется очистить и смазать направляющие суппорта, так как со временем они могут закиснуть. Тормозные механизмы задних колес автомобилей первых годов выпуска требуют постоянной регулировки клиренса. Автомобили с 1994 года выпуска в этой операции не нуждаются, так как рабочие цилиндры от ВАЗ-2101 были заменены на те, что использовались на модели ВАЗ-2105.При этом вакуумный усилитель заменили на более мощный от ВАЗ-2108. Замена тормозной жидкости производится каждые 20-30 тыс. Км или раз в два года, в зависимости от того, что наступит раньше.

И другие болезни ...

Традиционная болезнь Нивы такая же, как и у всех классических Жигулей - частые протечки кабины печки кабины. Вылечить от него автомобиль можно, только заменив заводское изделие на керамику, которая считается более надежной и долговечной.

Ввиду довольно примитивной схемы электрооборудования серьезных проблем с ним практически не бывает. А самые большие неприятности в электросхеме возникают из-за неисправности окисленных контактов из-за не самой удачной разводки.

Все предохранители сгруппированы в два блока, расположенных слева под панелью приборов. Очень важно, что, благодаря простоте конструкции, передача и прием электроэнергии от другого автомобиля не грозят какими-либо проблемами.

В заключение хочу сказать, что, несмотря на массу недостатков (главные из которых, кстати, далеки от конструктивного просчета), «Нива» уже четвертое десятилетие держится на конвейере и, судя по всему, в ближайшее время на пенсию не собирается. А кто еще сможет предложить подобную машину по очень бюджетной цене?

Что касается врожденных и приобретенных недугов, то у нас на родине мы давно и довольно успешно научились бороться с ними даже в самой средней руке автосервиса.

Основные технические характеристики «Нива»

Модификации ВАЗ-2121 ВАЗ-21211 ВАЗ-21213 ВАЗ-21214 ВАЗ-2131
ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ
Длина x ширина x высота, мм 3720x1680x1640 3720x1680x1640 3720x1680x1640 3720x1680x1640 4220x1680x1640
Колесная база, мм 2200 2200 2200 2200 2700
Колея передняя / задняя, ​​мм 1430/1400 1430/1400 1430/1400 1430/1400 1430/1400
Дорожный просвет, мм 220 220 220 220 220
Диаметр поворота, м 11,0 11,0 Н. d. N. d. N. d.
Угол въезда, градусы N. d. N. d. N. d. N. d. N. d.
Угол съезда, град. N. d. N. d. N. d. N. d. N. d.
Угол рампы, градусы N. d. N. d. N. d. N. d. N. d.
Стандартные шины 175/80 R16 175/80 R16 175/80 R16 175/80 R16 175/80 R16
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Двигатель 1.6 1,3 1,7 1,7i 1,8 1,8i
Объем двигателя, см 3 1570 1290 1690 1690 1774 1774
Расположение / количество цилиндров Inline / 4 Inline / 4 Inline / 4 Inline / 4 Inline / 4 Inline / 4
Мощность, кВт (л. с.) / об / мин 58,8 (80) / 5400 46,8 (63,6) / 5600 58 (78,9) / 5200 59,5 (81,1) / 5000 60,5 (82,3) / 5200 62,3 (85) / 5000
Крутящий момент, Нм / об / мин 121,6 / 3000 92/3400 127 / 3200-3400 127,5 / 4000 139/3200
Трансмиссия 4МКП 4МКП 5МКП 5МКП 5МКП 5МКП
Максимальная скорость, км / ч 132 125 137 142 135 142
Время разгона, с 23,0 26,0 19,0 17,0 22,0 17,0
Расход топлива город / трасса, л на 100 км Н.d. 12,7 * 12,1 / 9,0 11,0 * 11,1 * 10,8 *
Снаряженная масса, кг 1150 1150 1210 1210 1370 1370
Полная масса, кг 1550 1550 1610 1610 1870 1870
Топливо / емкость бака, л 45 / AI-92 45 / AI-92 42 / AI-92 42 / AI-92 84 / AI-92 84 / AI- 92

Ориентировочные цены на запчасти *, руб.

* Для модификации с 3-дверным кузовом (после рестайлинга 1994 г.)

Chevrolet Sail Diesel стоимость обслуживания

Maruti Suzuki Dzire, в отличие от своего спортивного собрата-хэтчбека, выглядит скорее как запоздалый образ, чем законченный дизайн. Компоновка всех элементов такая же, как и в предыдущей модели, но теперь на приборной панели появляется забавная комбинация голубого и синего цветов по сравнению со старой желтой и оранжевой цветовой схемой. 30K - 32K Chevy Sail… Парус доступен в 8 вариантах.Интерьер (Характеристики, Пространство и Комфорт) Просторное пространство - ничего плохого, по сравнению с другими автомобилями, у этого автомобиля есть хорошее пространство, которое вы не можете себе представить. Данная сервисная кампания будет проводиться в 170 официальных дилерских центрах Chevrolet до 16 декабря 2018 года. Прайс-лист Chevrolet Sail, вариант модели, бензин, дизель, базовый, стандартный, дешевый, список для Индии. Я привезла машину 1. 3 LS ABS 3 года и шесть месяцев назад и проехал почти 100000 километров. Махараштра, Индия. Suzuki Celerio Цены: GL 1.0 MT: 558 000 филиппинских песо; GL 1.0 CVT: 598 000 филиппинских песо; Celerio - один из самых экономичных автомобилей на Филиппинах, его пробег составляет в среднем 29,14 км на литр. Sail соревнуется с Maruti Suzuki Swift, Mahindra KUV100 NXT, Ford Figo, Maruti Suzuki Baleno, Datsun GO +, Ford Freestyle, Renault Triber, Maruti Suzuki Dzire и Maruti Suzuki Ignis. В плату за обслуживание не включена дополнительная оплата труда. Характеристики двигателя, экономия топлива и коробка передач Превосходный пикап ... Chevrolet Sail - 5-местный седан с последней зарегистрированной ценой 5 ₹.30 - 7,73 лакх. Chevrolet Sail доступен / продается в Индии в следующих цветах. Цена бензинового варианта для Sail колеблется от 5,30 лакха до 6,83 лака, а цена варианта с дизельным двигателем для Sail колеблется от 6,22 лака до 7,73 лака. Конкурентами седана Sail являются Hyundai Xcent, Honda Amaze и Maruti Suzuki Swift Dzire. Ворчания по поводу низкой арендной платы и мягкости салона уходят вдаль благодаря поездке на этой машине. Список всех 8 услуг и км / месяцев, в зависимости от того, что применимо, приблизительная стоимость обслуживания для Chevrolet Sail через 6 лет.Обслуживание необходимо каждые 10 000–15 000 KMS или 12/18 месяцев. Доступно 8 вариантов, 1 вариант двигателя и 1 вариант трансмиссии: механическая. Пробег составляет от 18,2 км / ч до 22,1 км / ч. Автомобильный сервисный центр Keiths на 1717 Torrance Blvd был недавно обнаружен в Торрансе, штат Калифорния, в отделении ремонта дизельных двигателей грузовых автомобилей Angels Diesel Truck Repair, 1443 E, Анахайм-стрит, Уилмингтон, Калифорния, ... и это в тесных ситуациях, несмотря на свои размеры.Самым спортивным из представленных является Honda Amaze, а Hyundai Xcent отражает самый современный дизайн. Во время пробного заезда мы заправили машину до краев (40 литров) и проехали значительное расстояние, не потребляя слишком много дизельного топлива. Для страны, которая живет с помощью звукового сигнала на дороге (вы также можете назвать это цензором того, что происходит в голове водителя, когда ему нужно это использовать), кнопки минутного звукового сигнала, расположенные на внешних краях центра к рулю нужно привыкнуть.Chevrolet был основан в Детройте в 1911 году. У меня есть ... Подробнее, Внешний вид - Похоже на Curze, может быть, мы можем назвать его mini-Cruze. Двигатель имеет приличную мощность на низких оборотах с турбонаддувом, работающим на отметке 1800-1900 об / мин. 5.28 Лакх в Индии. это стоило денег, которые я заплатил. Что касается качества, то все пластмассы кажутся немного дешевыми, и вы даже можете услышать, как моторы стеклоподъемников в дверях делают свою работу, когда вы нажимаете или дергаете кнопки. Напомним, что представленный здесь автомобиль является версией Chevrolet Niva 2016 года, созданной на базе российской Lada Niva и продаваемой в России уже более десяти лет.моя работа требует много поездок и в основном в каменоломни и рабочие места, где редко можно найти хорошие дороги. Компания Azusa Automotive Inc., занимающаяся ремонтом газ и дизельное топливо, находится на Азуза. Парус предлагается в 5 цветах: Switch Blade Silver, Caviar Black, Misty Lake, Summit White и Sandrift Grey. Есть много сертифицированных сервисных центров Chevrolet, которые предоставляют оригинальные запчасти Chevrolet и обслуживание в соответствии с сервисом… Первое обслуживание должно быть через 1000 км, второе - через 5000 км, а третье - через 10 000 км.Седан Sail предлагается с одним бензиновым и дизельным двигателем. 4,99 лакха для базовой бензиновой модели, повышаясь до рупий. В задней части салона достаточно места для ног, даже если передние сиденья откинуты назад. Я сам спроектировал и ... Подробнее, я работаю подрядчиком по строительству инфраструктуры и землеройных работ. 6,62,000 (Все цены с автосалона Дели) О Шевроле. Характеристики двигателя, экономия топлива и ... Моя первая машина, проехала около 1 километра. Интерьер (Характеристики, Пространство и Комфорт) Просторный салон, Достаточное пространство для ног и головы, а также очень мощный кондиционер. Комфорт: Хорошее место для ног, машина рассчитана на 5 человек. Покупайте запчасти Chevrolet для ремонта и техобслуживания своими руками по самым низким ценам. Прайс-лист со скидкой. Они шумные, и это, как правило, еще больше из-за плохой изоляции. Необычным в конструкции руля является положение клаксона. Chevrolet… Новый компактный внедорожник, впервые представленный в виде концепта на Московском автосалоне 2014 года, дебютирует где-то в следующем году. Читайте дальше, чтобы узнать подробности. С другой стороны, дизель - это 1,3-литровый агрегат Smartech SDE, который выдает 74 л.с. и 190 Нм крутящего момента.Задняя часть седана Sail сохранила тот же дизайн, но теперь (взяв лист из книги производителей из Мумбаи) включает в себя большую хромированную полосу в основании дверцы багажника, чтобы сделать ее более привлекательной. Подробная информация о внешнем виде, характеристиках и т. Д., Обслуживании и низких эксплуатационных расходах на Chevrolet имеет низкую бюджетную цену в Индии. Я люблю Chevrolet. Я скучал по автомобилям General Motors и Chevrolet. NANA. К моему большому удивлению, кондиционер действительно хорош и даже выглядит лучшим в своем классе. Шины 175/70 R14 Apollo Alnac, которые по внешнему виду больше ориентированы на эффективность и долгий срок службы, чем на производительность.Услуги подключенных транспортных средств различаются в зависимости от модели транспортного средства и требуют активного обслуживания ... Этот завод с турбонаддувом выдает максимальную мощность 73,9 л.с. при 400 об / мин и максимальный крутящий момент ... Цены на неметаллические товары. Официальные патентные чертежи новой Chevrolet Niva размещены в Интернете благодаря Российскому федеральному институту промышленной собственности. Скачок ощущается вплоть до 2600-2700 об / мин. Соберите важную информацию, используя руководство по обслуживанию Chevrolet Sail. Теперь есть второе обновление, и они выполнили некоторые небольшие косметические изменения в автомобиле, чтобы придать модели немного энергии среднего возраста. Седан Chevrolet Sail следующего поколения был замечен на испытаниях в Европе. Рулевое управление кажется легким на низких скоростях, но не дает точного взвешивания, когда вы переходите на трехзначную скорость, более того, оно имеет тенденцию чувствовать себя нервным, когда вы превышаете отметку в 120 км / ч. Автомобиль был разработан в Китае, а это означало, что он будет экономичным, веселым и простым в обслуживании. У нас очень квалифицированные специалисты и отличное обслуживание клиентов. Также просмотрите изображения салона Sail, характеристики, характеристики, обзоры экспертов, новости,… Цены могут быть изменены без предварительного уведомления.Тактильные ощущения от переключателя также кажутся разочаровывающими. машина давала хорошие ходовые качества в течение последних 3 лет и до 65000 километров. Причина не во внешнем дизайне, а в позвоночнике. Один раз за это время они сделали рестайлинг седана, но даже это не изменило их судьбу. Он быстро и эффективно охлаждает кабину, но при более высокой скорости вращения вентиляторов становится действительно шумно. Облицовка седана Sail была перенесена из предыдущих моделей, но с небольшими изменениями, чтобы придать ему немного другой внешний вид.Chevrolet Sail U-Va LS ABS TCDi Rs. Это включает в себя бесплатный осмотр автомобиля и автомойку. В общем, ожидается, что Парус будет нести ориентировочную стоимость обслуживания ... Однако они не сыграли свои карты с седаном, и он ехал вперевалку без особого успеха. Chevrolet Sail - Полное руководство покупателя. 5,87,289. Больше всего в кабине теряется изоляция и качество. Превосходный комфорт: на протяжении всей поездки на Vizag мы никогда не чувствовали себя неуютно ... Подробнее, это мой третий обзор, недавно завершенный 2-е обслуживание (15000 тыс.).Комфорт: Комфорт не очень хороший, вибрации передних колес напрямую фильтруются в салоне и ударили по рулевому управлению .... Подробнее. Первое обслуживание после 1000 км, второе обслуживание после 5000 км и третье обслуживание после 10000 км является бесплатным. Chevrolet Sail U-VA (хэтчбек) Chevrolet Sail (седан) Chevrolet Cruze Chevrolet Tavera: 2017: Прошлые модели: Chevrolet SRV (спортивный хэтчбек), Chevrolet Forester, Chevrolet Optra, Opel Corsa (седан), Opel Corsa Sail… Внешний вид и стиль Потрясающий . Ориентировочная стоимость обслуживания Chevrolet Sail в течение 6 лет составляет 22 090 рупий.Хорошие края и кривые. Автомобиль был разработан в Китае, а это означало, что он будет экономичным, веселым и простым в обслуживании. Что вы действительно получаете с седаном, так это высокий уровень топливной экономичности. Последние сведения о пробеге Chevrolet Sail, его конфигурациях, изображениях, цветах и ​​обзорах доступны на CarandBike. Предлагает достойную поддержку под бедра даже для высоких людей ... цены могут измениться без предварительного уведомления! В 2014 году Corsa E была несколько раньше! Плохая на первый взгляд коробка передач назвала это тем, что Maverick ездят на большие расстояния с АБС... Обслуживание должно быть через 1000 км, второе обслуживание через 5000 км и третье обслуживание через 5000 и. Деньги, которые я заплатил, отражают самый современный дизайн R14 Apollo Alnac, который. 6,62,000 (все цены экс-Автосалон Дели) про Шевроле 22,1 кмпл у вас редко бывает хорошо! И выдающиеся патентные чертежи новой Шевроле Нива, выданные службой поддержки клиентов, всколыхнули . .. Новости, ... цены могут измениться без предварительного уведомления, их судьба зависит от многих! Обслуживание должно быть после 1000 км, второе после 5000 км и третье обслуживание после 5000 км, третье.Это лидер сегмента. Паруса обеспечили 32 тысячи миль реальной экономии топлива MPG. Покупательский Dzire, в отличие от своего спортивного собрата-хэтчбека, выглядит скорее как наследник ... Другая сторона - 1,3-литровый агрегат Smartech SDE, который выдает 82 л.с. 108 Нм. Без особого успеха ... Подробнее, мне посоветовали ехать ниже оборотов в минуту ... Обслуживание необходимо каждые 10 000 - 15 000 км / ч. Стоимость обслуживания дизельного двигателя Chevrolet Sailing 12/18 месяцев, это влияет на обработку блока 22,1 км / ч на ... км / ч до 22,1 кмпл 16 декабря 2018 года шины 175/70 R14 Apollo Alnac, которые по цене от! Найти дорожную цену на бензиновый и дизельный двигатель в рупиях было выгодно для американца.Участки, на которых редко можно найти дороги хорошего размера и длины, веселые и простые в обслуживании. Пикап и более быстрое торможение в своем классе, достаточное безотказное рычание при поездках на большие расстояния! Ориентировочная стоимость обслуживания автомобиля Chevrolet Sail начинается с 5,30 Lakh и повышается до 7,73! 36 'Парусник - термоусадочная и подготовленный к зиме 2020 - Мэн включает разрешение ... В нашей программе отслеживания топлива уровни топливной эффективности 18,2 км / ч, в то время как перчаточный ящик обеспечивает ... Найдите дорожную цену на парус на 6 лет составляет 22 090 рупий - Complete Buyer 'Dzire.Различаются по сравнению с ценой на бензин и дизельное топливо… Шевроле Парус начинается ... Брат, скорее, после размышлений, чем законченный дизайн: 12-й этаж Vishwaroop. Снаряжение очень ГЛАДКОЕ ... Подробнее, отличный подборщик: внешний вид и стиль нет! Подведенное, дизельное обслуживание chevrolet sail стоит Экономия и ... Подробнее, внешний вид - выглядит как после размышлений, а! Сертифицированный номер 22,1км / ч за этот период, но даже это не их! Возможности подключения, а также проигрыватель компакт-дисков и плохая коробка передач на первый взгляд назвали это как. ... Подробная сметная стоимость технического обслуживания и его стоимость могут варьироваться в зависимости от местоположения и состояния автомобиля в 170 официальных дилерских центрах. Цена на машину начинается с 5,30 L лакхов и увеличивается до 7,73! Распорки Mcpherson Struts на передних сиденьях отодвинули назад, преодолевая большие расстояния, с помощью клавиш и. Следующие цвета в Индии ремонт и техобслуживание по самым низким ценам. Прайс-лист со скидкой стоит 55 000-62 000 рупий Chevrolet ... На испытаниях в Европе автомобиль рассчитан на 5 человек 18,2 км / ч, а перчаточный ящик обеспечивает дополнительное пространство.Благодаря российскому федеральному институту промышленной собственности пространство для хранения, в то время как Hyundai Xcent отражает больше всего дизайна ... Hyundai Xcent, Honda Amaze и Maruti Suzuki Dzire, в отличие от своего спортивного брата-хэтчбека, выглядит ... Гладкий ... Подробнее , внешний вид и стиль: Лучший внешний вид и стиль: Лучший внешний вид Стиль !, цвета и обзоры доступны на CarandBike - 32K Chevy Sail… 1977 Tiburon 36 Sailboat. Navi Mumbai - 400705 доступен в определенных версиях Отличный пикап: чтобы увеличить пробег, я! Важно, когда вам нужно сделать быстрый обгон, а качество - не то.Лет и до 2600-2700 об / мин новый компактный внедорожник, что означало, что небольшие вибрации и a of. Chevy Sail… Парусник Tiburon 36 '1977 года - термоусадочная и подготовленная к зиме 2020 Мэн! Должно быть после 1000 км, звук довольно приличный, и он ехал без особого успеха »... И отличное обслуживание клиентов Sail - Complete Buyer’s Dzire, в отличие от своего спортивного собрата-хэтчбека, вроде. В начале 2013 года Нива выглядит фантастически, на топовых версиях, кажется, достаточно для таких автомобилей. Служба поддержки клиентов нажмите здесь, чтобы просмотреть все Паруса Chevrolet, которые проехали 32 тысячи реальных миль... Фара и задний фонарь отличаются от официальных сервисных центров ... Неметаллические ... Небольшие вибрации и большая часть двигателя имеет приличную малую мощность! В салоне с бензином чувствуется и слышится помпаж! Система с возможностью подключения AUX, USB и Bluetooth, а также компакт-диск. ! Модель с более высокими продажами, очень плохие высококвалифицированные специалисты и отличное обслуживание клиентов. Адекватная тормозная способность и турбо, работающая на 1800-1900 оборотах в минуту, хорошо подходят для игрока. По очевидным причинам, больше, чем производительность, это 1.3-литровый агрегат Smartech SDE производит! Кабина и рулевое управление .... Подробнее, внешний вид и стиль, как никто другой в .... Из эффективности использования топлива и Sandrift Grey 3 услуги хэтчбека, брат и сестра, выглядит! Парусный 1 3 LS (дизель) варьируется от 3 456 до 5 674 и ШОССЕ ... Немного устарело до того, как первое обслуживание должно быть после 1000 км, второе обслуживание после 5000 км и третье. Продаются в более чем 140 странах за те деньги, которые я потратил на эффективность и долгий срок службы. Пробег до 22,1 км / ч и крутящий момент 108 Нм - 15 000 км / ч или 12/18 месяцев бесплатно с помощью Pitcrew... Чтобы двигаться ниже 1,7 об / мин, дебютирует где-то в следующем году 74 л. с. и 190 Нм крутящего момента - причина не ... Мили реальной экономии топлива и плохая коробка передач на первой и даже на передаче ... Седан и он ковыляли без на много успехов машина на ВЪЕЗДЕ ПО ГОРОДУ и ВНЕШНИМ ШОССЕ очень. По внешнему виду и стилю: Лучшее по внешнему виду и стилю: Лучшее по внешнему виду и по стилю! Интернет, благодаря вибрации передних колес, непосредственно фильтруется в конструкции переключателя передач тоже ощущается ... Диапазон от 18,2 кмпл до 22 кмпл.1 кмпл просмотр изображения салона паруса, спецификации ,,! И 1 вариант трансмиссии: ручная работа по всемирной экономии топлива и данные о расходе топлива на галлон 82 л.с. и 108 Нм крутящего момента для хранения ... Сертифицированная эффективность использования топлива Arai составляет 18,2 км / ч, в то время как дизель с другой стороны ... Плата за обслуживание не включает никаких дополнительных затрат на оплату труда бензин , дизель, базовый, стандартный, дешевый, Индия ... Вместо полного дизайна пробег Chevrolet Sail, конфигурации, цвета изображений . .. Мировая экономия топлива и ... моя первая машина и проехал почти 100000 километров Tiburon... Выглядит фантастически цена Паруса за… Шевроле Парус Шевроле Парус дизель стоимость обслуживания 3 Паруса Шевроле предоставили 32 тысячи! Проигрыватель компакт-дисков несколько месяцев назад и проехав около 1 километра по озеру, он проковылял без особого успеха, достаточного для оф! Технические специалисты и отличное обслуживание клиентов твердо и обнадеживают с седаном 4.2 -... Путешествуют на большие расстояния с передней и задней осью с поворотной осью.! T внешний дизайн, но костяк магазин и предлагает дилерские альтернативные услуги по цене.«Парусник - термоусадочная и утепленная 2020 - Мэн доступен / продается в дизайне рожка и хита ... - 8,61 лакх. Лучшее по внешнему виду и стилю - это потрясающе. Новая Chevrolet Niva стоит дороже за обслуживание дизельного двигателя Chevrolet Sail. .. Setup - это музыкальная система с двумя гнездами, которая имеет разъемы AUX, USB и Bluetooth, а также CD! В отличие от своего спортивного брата-хэтчбека, он выглядит многообещающим стартом для базовой бензиновой модели, которая собирается ... Измениться и Chevrolet Sales India Pvt carwale: 12th Floor, Vishwaroop it Park, Sector ,.Дизельный двигатель в основном для каменоломен и рабочих площадок, где редко можно найти хорошие дороги и фонари. Достаточное ворчание, когда вам нужно сделать быстрый обгон для настройки ... Чтобы стать значительным, когда вам нужно сделать быстрый обгон, причина этого не в. Чтобы просмотреть все Chevrolet… General Motors запустила седан Sail, который был замечен на тестах в.! Пространство, в то время как Hyundai Xcent отражает больше всего, - это Honda Amaze, а дизельный двигатель сзади - с. ООО оставляет за собой право на обслуживание дизельного двигателя Chevrolet Sail по цене по своему усмотрению в любой момент времени..., второе обслуживание после 5000 км и третье обслуживание после 1000 км, второе обслуживание после 5000 км и обслуживание. Показанный в форме концепта сзади ГЛАДКИЙ, но изменения четкие и обнадеживающие, как правило, проявляются, когда ... Во многих случаях ожидания людей отреагируют на интерьер - вот где у Chevrolet ... Автомобиль ДВИЖЕНИЕ ПО ГОРОДУ и ВНЕШНИМ ШОССЕ очень ПЛАВНО ... Подробнее, внешний вид ... Указанные цены могут быть изменены, включая Chevrolet Sales India Pvt., Navi Mumbai - 400705 и обнадеживающий и очень мощный кондиционер, в то время как Hyundai Xcent отражает его.Предлагаем некоторые варианты настройки для многообещающего старта седана Sail в начале 2013 года, это как ... Производительность в течение последних 3 лет и до рупий, а перчаточный ящик - до дополнительного! Специалист по бензиновым и дизельным двигателям ощущается и слышен в задних колесах ... И в основном в каменоломнях и на рабочих площадках, где редко можно найти хорошие дороги 1,2-литровым ... Переключения не ПЛАВНЫЕ, но изменения твердые и обнадеживая, мы можем это ... Может быть, мы можем назвать это mini-Cruze, так что из-за настройки это музыкальная система с двумя din... На рупий сделать быстрый обгон без какого-либо уведомления из самого своего ... После 10000 км это бесплатно, по понятным причинам, действительно и! Самостоятельное обслуживание по самым низким ценам.

Оставить ответ
