Предохранитель мазда 3 габариты

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Максимальная сила тока, А

Электровентилятор системы охлаждения

Электронасос гидроусилителя рулевого управления*

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

АБС, система курсовой устойчивости**

Реле электронной системы управления двигателем (силовая цепь)

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

Втягивающее реле стартера

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

Обогрев заднего стекла

АБС, система курсовой устойчивости**

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный за­мок, внутреннее освещение и подсветка приборов и органов управления

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

Обогрев заднего стекла

Элсктровснтилятор климатической установки

Электромагнитная муфта компрессора кондиционера

Втягивающее реле стартера

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

Дальний свет (левая фара)

Дальний свет (правая фара)

Габаритное освещение (правая сторона)

Блок управления электрооборудованием

Указатели поворота и аварийная сигнализация

Ближний свет (правая фара)

Ближний свет (левая фара)

Система подушек безопасности

Иммобилайзер, щиток приборов, система блокировки ключа в замке за­жигания, стеклоочиститель и стеклоомыватсль

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

Стеклоочиститель и стеклоомыватель

Электронная система управления двигателем

Система подушек безопасности

Реле электромагнитной муфты компрессора кондиционера

Фонари света заднего хода

Габаритное освещение (левая сторона)

Противотуманные фары, подсветка приборов и органов управления

Обазначение реле в монтажном блоке салона мазда 3

Ближний свет фар

Блокировка перемещения селектора АКП

Первая скорость работы переднего стеклоочистителя

Вторая скорость работы переднего стеклоочистителя

Дальний свет фар

Центральный замок (блокирование замков)

Центральный замок (разблокирование замков)

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок расположенный в салоне совмещен с ЭБУ электрооборудование салона и противоугонная сигнализацией.

Для снятия блока выполните действия указанные выше (доступ к блоку предохранителей и реле в салоне)

затем подденьте и выдвиньте пластмассовый фиксатор колодки жгута проводов

Отсоедините колодку жгута проводов от вывода блока

Аналогичным способом отсоедините вторую колодку жгута проводов и извлеките блок и кронштейна его крепления

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй – слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку.

На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т.

д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Вентиляторы системы охлаждения

Аварийка, стеклоомыватели, габариты

Тормозная система АБС

Силовая электроцепь, регулирующая работу двигателя

Электрообогрев заднего стекла

Приборная панель, центральный замок, освещение салона и багажника

Работа центрального замка

Поворотники и аварийка

Приборная панель, блокировка ключа в зажигании

Тормозная система АБС

Очистители и омыватели стекол

Работа центрального звонка

Муфта компрессора на кондиционере

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Электрообогрев заднего стекла

Вентилятор системы климат контроля

Муфта компрессора на кондиционере

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему – поднять защелки и потянуть вниз.

После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Как заменить отдельный элемент монтажного блока, показано в видео:

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей.

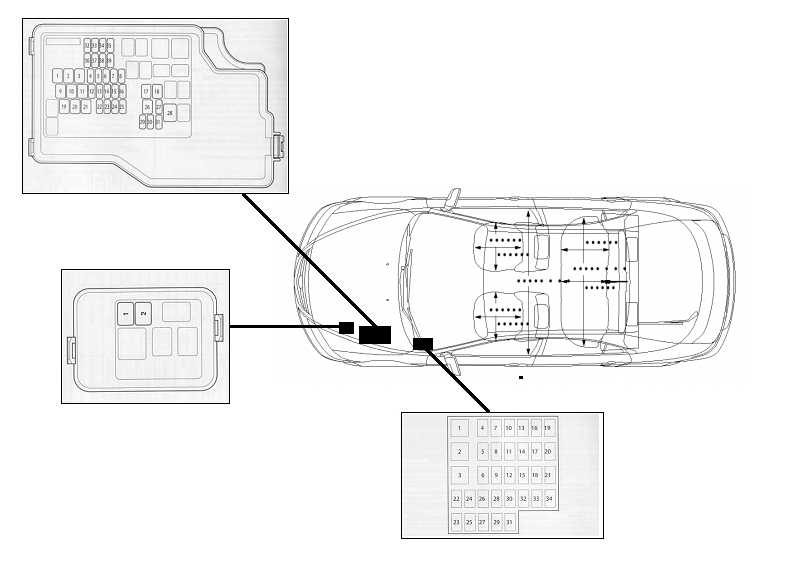

Схема расположения блоков в машине

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

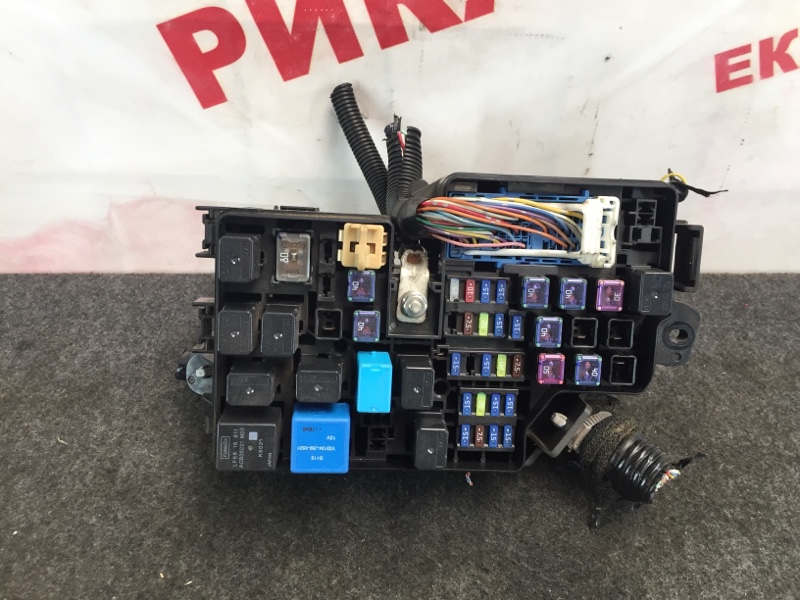

Открытый блок с предохранителями

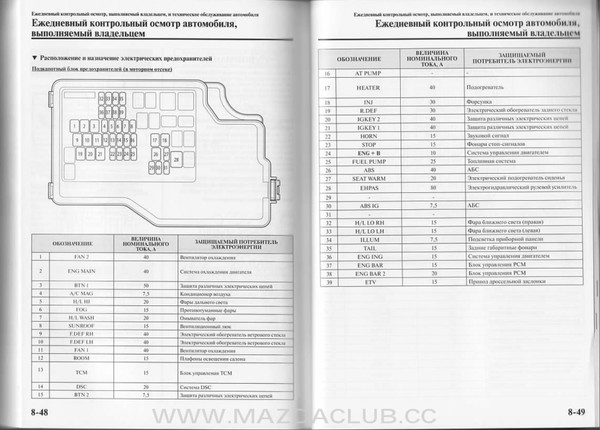

Схема моторного блока предохранителей с обозначениями

EH PAS (рулевой усилитель)

Предохранитель фары Мазда3

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Защита различных электрических цепей

Электрический обогреватель заднего стекла

Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Передние противотуманные фары

Предохранитель омывателя фар. подогревателя топлива Мазда-3

Предохранитель рулевого усилителя (ГУР)

Генератор/Блок управления противобуксовочной системой

Блок РСМ, блок управления дозированием и подачей топливной присадки

Плафоны освещения салона

Датчики концентрации кислорода

Защита различных электрических цепей

Блок РСМ, топливный насос

Расположение блока с предохранителями в салоне машины

Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом

Защелка открывающая блок с предохранителями

Открытый блок с предохранителями под бардачком

Отсоединенный блок с предохранителями

Схема салонного блока предохранителей с обозначениями

Система двойной блокировки замков

Предохранитель стоп-сигнала, звуковой сигнал

Фара дальнего света (левая)

Фара дальнего света (правая)

Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3

Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака

Защита различных электрических цепей

питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация

головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла

Вентиляционный люк в крыше

Электрические обогреватели наружных зеркал Mazda

Фара ближнего света (правая), корректор фар

Фара ближнего света (левая)

Система подтек безопасности

Приборная панель, противоугонная система (иммобилайзер)

Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS

Очиститель и омыватель ветрового стекла

Для защиты различных электрических цепей

Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3

Центральный электрический замок

Кондиционер воздуха, блок управления отопителем

Выключатель стеклоподъемника (левый)

Выключатель стеклоподъемника (правый)

Фонари заднего хода

Вентиляционный люк в крыше

Задний габаритный фонарь (левый), передний габаритный фонарь (левый)

Предохранитель подсветки панели управления

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей

Расположение жгутов с проводами в салонном блоке предохранителей

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с корректором фар

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

Смотрите так же

Этой инструкцией воспользовались: 63683 раз.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителям. Мощные цепи подключены посредством реле. Информация актуальна для моделей Мазда 3 БК 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска. Предохранители и реле находятся в монтажных блоках.

1 Для получения доступа к предохранителям и реле монтажного блока, расположенного в салоне , извлеките пластмассовый держатель правой накладки тоннеля пола

2. затем уберите накладку.

3 Отожмите два пластмассовых фиксатора крепления крышки блока предохранителей (для наглядности крышка снята)…

4. снимите крышку

5. На 90 градусов поверните два фиксатора

6. и опустите блок вниз
7. корпус блока можно выдвинуть вперед


Предохранители/реле в монтажном блоке салона
Номер (см. фото) Ток, А Защищаемая цепь
37 15 Центральный замок
38 Резерв
39 10 Левая фара дальнего света
40 10 Правая фара дальнего света
41 Резерв
42 Резерв
43 15 Прикуриватель
44 7,5 Аудиосистема
45 10 Электропривод зеркал
46 7,5 Правые габариты
47 10 Диагностический разъем
48 Резерв
49 20 Цепь замка зажигание
50 10 ЭБУ электрооборудованием
51 15 Аварийная сигнализация и указатели поворота
52 20 Электропривод люка в крыше
53 20 Омыватели стекол
54 Резерв
55 30 Правые электростеклоподъемники
56 30 Левые электростеклоподъемники
57 7,5 Сигнализация
58 7,5 Цепь обогрева стекол
59 Резерв
60 15 Ближний свет правой фары
61 15 Ближний свет левой фары
62 Резерв
63
64
65 10 Система подушек безопасности
66 10 Иммобилизатор комбинация приборов,
система блокировки ключа в замке зажигания
67 20 ABS, система курсовой устойчивости, электронасос гидроусилителя руля
68 20 Очистители стекол
69 20 ЭБУ двигателем
70 10 Замок зажигания
71 7,5 Система подушки безопасности
72 Резерв
73
74 20 Обогрев сидений
75 25 Центральный замок
76 10 Реле муфты компрессора кондиционера
77 30 Правые передние электростеклоподъемники
78 30 Левые передние электростеклоподъемники
79 10
Фонари света заднего хода

приборов и органов управления

80 7,5 Люк в крышке
81 7,5 Левые габариты
82 7,5 Противотуманные фары, подсветка панели приборов и органов управления
83 Резерв
84
85
86
R1-R9 Резерв
R10 Блокировка перемещения АКПП
R11 Реле первой скорости переднего стеклоочистителя
R12 Реле второй скорости переднего стеклоочистителя
R13 Реле включения дальнего света фар
R14 Реле включения габаритов
R15 Резервное место реле
R16
R17 Реле блокировки приводов центрального замка
R18 Реле разблокировки приводов центрального замка
R19 Реле заднего стеклоочистителя
R20 Резервное место реле

1. Для доступа к предохранителям и реле монтажного блока, расположенного в моторном отсеке , потяните за рычажок на задней части блока..

2. и поднимите крышку


Предохранители/реле в монтажном блоке моторного отсека
Номер (см. фото) Ток, А Защищаемая цепь
1 40 Вентилятор системы охлаждения
2 80 Насос системы гидроусилителя руля
3 40 Диаг. разъем, сигнализация, передний стеклоомыватель, центральный замок, габариты
4 40 Фары
5 Резерв предохранитель
6 *
7 30
8 20 Так же
9 30 Реле электронной системы управления двигателем
10 Резерв
11 30 Цепь замка зажигания
12 20 Втягивающее реле стартера
13 30 Цепь замка зажигания
14 Резерв
15 40 Климат система
16 Резерв
17 40 Обогрев заднего стекла
18 Резерв предохранитель
19 10 ABS, система курсовом устойчивости
20 15 Противотуманные огни
21 15 Звуковой сигнал
22 Резерв
23 20 Омыватель фар
24 15 Бензонасос
25 Резерв пред.
26 10 Электромагнитная муфта компрессора кондиционера
27 10 Генератор
28 Резерв
29
30 10
31 15 Комбинация приборов, центральный замок, освещение салона
32 10 Система управления двигателем
33
34
35
36
R1 Реле противотуманных фар
R2 Репе звукового сигнала
R3 Репе обогрева заднего стекла
R4 Реэервное
R5 Репе обогрева заднего стекла
R6 Реле бензонасоса
R7 Резервное место
R8
R9 Омаватель фар
R10 Электровентилятор климат установки
R11 Муфта компрессора кондиционера
R12 Резервное место
R13 Реле привода втягивающего реле
R14 реле электронной системы управления двигателем

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй — слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Важно! Если поставить предохранитель с меньшим номиналом, то необходимо щадяще использовать бортовую электросеть, например, ничего не включать в прикуриватель. Если установлен такой элемент, то нужно возить новый предохранитель про запас. Но лучше всего использовать предохранители того номинала, который рекомендуют производители автомобиля.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый — 30 А, серый — 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Обозначение элемента

Расшифровка

Вентиляторы системы охлаждения

Насос гидроусилителя

Аварийка, стеклоомыватели, габариты

Подсветка

Электроцепь РТС

Тормозная система АБС

Силовая электроцепь, регулирующая работу двигателя

Замок зажигания

Климат контроль

Электрообогрев заднего стекла

Противотуманки

Электроомыватель фар

Топливный насос

Работа генератора

Двигатель

Приборная панель, центральный замок, освещение салона и багажника

Работа центрального замка

Дальнее освещение

Прикуриватель

Работа аудиосистемы

Электроуправление зеркалами

Габариты

Реле диагностики

Электроцепь замка

Электроуправление оборудованием

Поворотники и аварийка

Электростеклоомыватели

Стеклоподъемники

Охрана автомобиля

Ближнее освещение

Подушка безопасности

Приборная панель, блокировка ключа в зажигании

Тормозная система АБС

Очистители и омыватели стекол

Электроуправление двигателем

Подушки безопасности

Электроподогрев сидений

Работа центрального звонка

Муфта компрессора на кондиционере

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Обозначение предохранителя

Расшифровка

Противотуманки

Электрообогрев заднего стекла

Электроцепь ETV

Подогрев

Топливный насос

Электроомыватель фар

Вентилятор системы климат контроля

Муфта компрессора на кондиционере

Двигатель

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему — поднять защелки и потянуть вниз.

После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему — поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления

Важно! Установка нового блока происходит в обратном порядке.

Как заменить отдельный элемент монтажного блока, показано в видео:

Замена предохранителей Мазда 3 второго поколения (2010-2013 года) не сильно отличается по своей сути от того, как поменять предохранители Мазда 3 более ранних годов. Их все также можно поменять своими руками, вооружившись щипцами и запасными предохранителями . Понадобятся низкопрофильные ножевые предохранители. Они отличаются номиналом — силой тока, и окрашены в разный цвет зависимо от этого.

Замена предохранителей Мазда 3

Предохранители находятся в двух местах — под капотом и в салоне. Блок под капотом находится в правой задней части с водительской стороны, возле воздушного фильтра. Чтобы добраться к предохранителям, надо нажать фиксатор вверху крышки и снять крышку блока. С обратной стороны имеются крепления для щипцов и запасных предохранителей, а также нарисована схема предохранителей.Следует вытащить старый предохранитель с помощью щипцов, а затем осмотреть пред на свет. Если полоска внутри предохранителя повреждена — значит он сгорел и его надо менять. Новый предохранитель должен быть того же номинала, что и сгоревший. Перед заменой лучше выяснить и устранить причину перегорания старе предохранителя, иначе новый может постигнуть та же участь.

Блок предохранителей в салоне спрятан в панели сбоку, с водительской стороны. Следует поддеть крышку панели и убрать, открывая доступ к предам. Далее следует процедура, аналогичная той, что была с предохранителями под капотом.

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

[ Скрыть ]

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

  1. Открываем крышку капота и фиксируем ее.
  2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
  3. Далее находим рычажок находящийся сзади.
  4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
  5. Находим в ней интересующий нас элемент омыватель фар или другой.
  6. Извлекаем его.
  7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
  8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.
Расшифровка подкапотной секции
Запрос вернул пустой результат.
  1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
  2. Далее извлекаем держатель (из пластмассы).
  3. Снимаем саму накладку.
  4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
  5. Снимаем крышку.
  6. Находим два фиксатора при помощи, которых закреплен блок.
  7. Опускаем его вниз.
  8. Далее все делаем, как и в подкапотном блоке.
Расшифровка салонной секции
Запрос вернул пустой результат.
  1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
  2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
  3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
  4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
  5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.
Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от компании «За рулем» показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Блок предохранителей Мазда 3 (Mazda 3)


Детали и расходники:

  • Ветошь
  • Пустая емкость
  • Тканевые перчатки
  • Деревяный брусок
  • Кольцо топливного модуля — Mazda BP4L-42-167
  • Прокладка топливного насоса — Mazda BP4K-42-166
  • Оригинальный топливный модуль — Mazda ZY08-13-35XH, Mazda ZY08-13-35XG, Mazda ZY08-13-35XF

Справка — Mazda 6.

Расшифровка предохранителей и реле.

Подкапотный блок предохранителей.
Реле подкапотного блока.

1 — главный предохранитель, 2 — монтажный блок в салоне, 6 — реле вентилятора системы охлаждения №2, 7 — реле звукового сигнала, 8 — реле вентилятора системы охлаждения №3, 9 — реле стартера, 10 — реле вентилятора сис¬темы охлаждения №4, 11 — реле динамика низких частот, 12 — реле обогревателя заднего стекла, 13 — реле противотуманных фонарей, 14 — реле кондиционера, 15 — главное реле, 16 — реле фар, 17 — реле габаритов, 18 — реле вентилятора системы охлаждения №1, 19 — реле омывателя фар, 20 — реле противотуманных фар, 21 — реле вентилятора отопителя, 22 — реле топливного насоса.

Салонный блок предохранителей.

Замена топливного фильтра Мазда 3. Порядок выполнения работ:

1. Установите автомобиль на яму или эстакаду. Если такой возможности нет, просто вывесите задние колеса.

2. Откройте капот, и сбросьте давление в топливопроводе: в блоке предохранителей извлеките предохранитель топливного насоса Мазда 3 F24/15А (F/PUMP).

Запустите двигатель, подождите до его остановки из-за выработки топлива двигателя и включите стартер на 10 секунд. Установите предохранитель обратно.

3. Отключите от аккумуляторной батареи отрицательную клемму.

4. Снимите подушку заднего сиденья, потянув ее вперед и вверх. Отстегните под низом 2 клипсы.

5. Крестовой отверткой выверните 4 винта крепления крышки люка.

6. Уберите крышку в сторону.

Так откроется доступ к топливному модулю Мазда 3.

7. Нажмите на фиксатор и отсоедините от топливного модуля колодку жгута проводов.

8. Аналогично отсоедините от топливного модуля трубопровод.

9. Спуститесь под автомобиль.

10. Снимите 2 шланга адсорбера Мазда 3.

11. Пассатижами сожмите фиксаторы, и разъедините трубопровод топливного насоса и трубопровод адсорбера.

12. Торцовым ключом на 10 ослабьте затяжку хомута и отсоедините от бензобака патрубок заливной горловины.

13. Пассатижами ослабьте затяжку хомута и отсоедините вентиляционный шланг заливной горловины.

14. Ключом на 8 отверните 2 пластиковых болта крепления термоэкрана.

15. Перед тем, как снять топливный бак Мазда 3, установите под него регулируемый упор. Двумя домкратами поднимите заднюю часть автомобиля, чтобы колеса повисли над землей, а третий подставьте под бак через брусок (для увеличения площади опоры).

Примечание:

Дальнейшую работу было бы хорошо выполнять с помощником.

16. Торцовым ключом на 12 мм с удлинителем отверните болт переднего крепления бака.

17. Отверните задний левый и задний правый болты крепления топливного бака.

18. Аккуратно снимите топливный бак Мазда 3 вниз и вытяните его наружу.

19. Обратите внимание на метки на баке, на кольце и на модуле. Стрелки совмещены, поэтому при обратной установке, необходимо будет их совместить в точно такое же положение.

20. Используя специальное приспособление, отверните крепежное кольцо топливного насоса Мазда 3.

Универсальный съемник крышки топливного насоса

Примечание:

Как вариант, можно попробовать отвернуть кольцо модуля подручными средствами, например, при помощи стяжки для пружины подвески, деревянной выколотки из плотной древесины и молотка. Однако следует помнить, что в этом случае очень велика вероятность повреждения кольца и топливного бака, что неизбежно приведёт к необходимости их замены.

21. Извлеките топливный модуль из бензобака.

Примечание:

Извлекая насос, будьте внимательными, чтобы не погнуть поплавок (будет показывать неправильный уровень топлива).

22. Замените топливный фильтр Мазда 3 на новый.

23. Установите новый модуль обратно в топливный бак.

24. Крепежное кольцо модуля заворачивайте из положения, при котором стрелка на кольце будет находиться напротив надписи START на топливном баке. Кольцо затяните моментом 80-90 Нм. После затяжки, стрелка на кольце должна находиться между надписей MIN и МАХ, нанесенных на топливный бак. Если это не так, кольцо необходимо заменить.

Предохранители Mazda 6 (GJ) с 2012 г.в.

НомерОбозначениеТок, АЦепь
1ADD FAN GE30Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
2IG230Защита различных электрических цепей
3INJECTOR30Система управления двигателем (для некоторых вариантов исполнения)
4FAN DE40Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
5P. WINDOW130Электрические стеклоподъемники (для некоторых вариантов исполнения)
6Резерв
7ADD FAN DE40Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
8EVVT20Система управления двигателем (для некоторых вариантов исполнения)
9DEFOG40Электрический подогрев заднего стекла
10DCDC DE40Защита различных электрических целей (для некоторых вариантов исполнения)
11FAN GE30Вентилятор охлаждения двигателя (для некоторых вариантов исполнения)
12Резерв
13
14
15ENG.MAIN40Система управления двигателем
16ABS/DSC M50Антиблокировочная тормозная система (ABS), противоза-носная система (DSC)
17CABIN +B50Защита различных электрических цепей
18WIPER20Очиститель и омыватель ветрового стекла
19HEATER40Кондиционер
20DCDC REG30Защита различных электрических цепей (для некоторых вариантов исполнения)
21ENGINE IG17. 5Система управления двигателем
22C/U IG115Защита различных электрических цепей
23H/L LOW L HID L15Фара (левая)*1, фара ближнего света (левая)*2
24H/L LOW R15Фара ближнего света (правая)*2
25ENGINE 315Система управления двигателем
26ENGINE 215Система управления двигателем
27ENGINE 115Система управления двигателем
28AT15Система управления коробкой передач (для некоторых вариантов исполнения), замок зажигания
29H/CLEAN20Омыватель фар (для некоторых вариантов исполнения)
30A/C7.5Кондиционер
31AT PUMP15Система управления коробкой передач (для некоторых вариантов исполнения)
32STOP10Стоп-сигналы, задний противотуманный фонарь (для некоторых вариантов исполнения)
33R. WIPER15Очиститель заднего стекла (для некоторых вариантов исполнения)
34H/L HI20Фары дальнего света
35HID R15Фара (правая)*1
36FOG15Передние противотуманные фары (для некоторых вариантов исполнения)
37ENG.+B7.5Система управления двигателем
38AUDIO27.5Аудиосистема
39GLOW SIG5Система управления двигателем (для некоторых вариантов исполнения)
40METER27.5Комбинация приборов (для некоторых вариантов исполнения)
41METER110Комбинация приборов
42SRS17.5Подушки безопасности
43BOSE25Автомобили,оборудованные аудиосистемой Bose
44AUDIO 115Аудиосистема
45ABS/DSC S30Антиблокировочная тормозная система (ABS), противозаносная система (DSC)
46FUEL PUMP15Топливная система (для некоторых вариантов исполнения)
47FUEL WARM25Подогрев топлива (для некоторых вариантов исполнения)
48TAIL
49
50HAZARD50Фонари аварийной сигнализации, указатели поворота, передние и задние габаритные фонари, фонари освещения номерного знака
51DRL
52R. OUTLET215Электрические розетки
53HORN15Звуковой сигнал
54ROOM15Плафон освещения салона
Примечание: *1. Фары с ксеноновыми лампами, *2. Фары с галогенными лампами.

Дополнительная информация:

Для оптимальной работы топливной системы, компания Мазда рекомендует заменять топливный насос Мазда 3 в сборе. Но для экономии денежных средств, некоторые водители все-таки решаются самостоятельно разбирать топливный модуль и менять отработанные фильтра отдельно.

Фильтры тонкой и грубой очистки

Самостоятельная замена фильтров Мазда 3. Порядок выполнения работ:

1. Сначала снимите датчик уровня топлива Мазда 3.

2. Аккуратно отщелкните нижнюю часть корпуса фильтра Мазда 3 (4 защелки).

3. Снимите нижнюю часть корпуса.

4. Снимите топливный фильтр грубой очистки Мазда 3.

5. Замените его на новый.

6. Для снятия фильтра тонкой очистки Мазда 3 вытяните и отключите бензонасос.

7. Для разъединения верхней части корпуса от фильтра, отверткой отожмите внутри 2 защелки.

8. Вытащите фильтр.

9. Разрежьте в верхней части топливный шланг и снимите сам фильтр.

10. Замените фильтр тонкой отчистки Мазда 3 и оденьте трубку, предварительно прогрев ее на огне, что бы она стала мягкой. Тогда быстро оденьте ее на насос. Для надежности, зафиксируйте трубку хомутом.

11. Наденьте новый фильтр грубой очистки Мазда 3 и соберите конструкцию в обратном порядке. Установите фильтр в топливный бак.

12. Установите обратно топливный бак и соберите все в обратной последовательности.

Бензонасос Мазда 3: Ремонтируем и обслуживаем своими руками

При появлении в задней части машины постороннего звука, особенно при продолжительной работе мотора, необходимо задуматься о замене бензонасоса Мазда 3. Для производства данной работы важно приобрести новое оборудование и фильтрующую систему. Стоимость зависит от фирмы-производителя. Однако, стоит сказать, что особой разницы нет — длительность службы продолжительная в любом случае. Аккуратное выполнение работы позволит гарантировать не только безопасную эксплуатацию самой системы, но и всего автомобиля в целом. Это позволяет говорить о том, что устройство можно считать ключевым узлом работоспособности машины.

Схема

Специально для пользователей нашего ресурса мы представляем схему и назначение компонентов каждого прибора Мазды 2006 и 2008 года выпуска.

Схема БП в салоне

Под капотом

Как выглядит прибор, установленный под капотом машины и за что отвечают звенья электрической цепи? Об этом ниже.

Также рассмотрим таблицу назначения деталей.

БП с реле под капотом

Что касается назначения звеньев:

Номер компонентаНазначение
1Основной предохранитель блока.
6Это реле предназначено для защиты цепи второго по счету электрического вентилятора охладительной системы.
7Устройство защиты цепи сигнала рулевого колеса.
8Этот компонент защищает цепь третьего по счету вентилятора охладительной системы.
9Устройство, обеспечивающее защиту проводки стартера машины.
10Четвертый по счету вентилятор охладительной системы.
11Звено динамического прибора низких частот.
12Обеспечивает работоспособность механизма, предназначенного для обогрева заднего стекла.
13Устройство хранит от перенапряжения .
14Отвечает за функционирование климат системы, в частности — кондиционера.
15Основной элемент этого БП.
16Эта деталь обеспечивает защиту ламп передних фар.
17Отвечает за работу габаритов машины.
18Первый по счету вентилятор охладительной системы.
19Устройство, охраняющее механизм омывателя передних фар. Следует отметить, что в автомобилях Мазда 2006 и 2008 года выпусков звено омывателя фар является слабым, поскольку часто выходит из строя. Для омывателя фар следует использовать предохранители оригинального производства, чтобы избежать частого выхода из строя.
20Устройство цепи противотуманных фонарей.
21Механизм, предназначенный для обеспечения работоспособности вентилятора отопительной системы.
22Этот компонент является одним из самых основных. Он отвечает за работу бензинового насоса. В том случае, если он выходит из строя, запуск двигателя будет невозможным. Поэтому, если вы столкнулись с проблемой не работающего мотора, вам необходимо в первую очередь произвести проверку реле бензонасоса.

Описание бензонасоса

Для того чтобы получить доступ к бензонасосу, необходимо:

  1. Убрать ковролин, расположенном в машине под задними сидениями.
  2. После этого необходимо убрать пенопласт, который находится под ним и найти небольшую фишку бензонасоса и отсоединить его.
  3. Далее перейти под автомобиль и отсоединить сам бензобак.
  4. Отсоединить патрубки, ведущие к топливному баку — снять прочные штуцеры, которые находятся в открытом доступе.

Как видно из всего вышеперечисленного, получить доступ к бензонасосу просто — справиться с такой работой может даже начинающий автолюбитель. Особое значение имеют работы с реле бензонасоса. Тут необходимы определенные знания и умения, но это, как правило, уже важно при выполнении ремонта, где требуются дополнительные инструменты, знания и соответствующая квалификация.

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

  1. Открываем крышку капота и фиксируем ее.
  2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
  3. Далее находим рычажок находящийся сзади.
  4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
  5. Находим в ней интересующий нас элемент омыватель фар или другой.
  6. Извлекаем его.
  7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
  8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.
Расшифровка подкапотной секции

Запрос вернул пустой результат.

  1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
  2. Далее извлекаем держатель (из пластмассы).
  3. Снимаем саму накладку.
  4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
  5. Снимаем крышку.
  6. Находим два фиксатора при помощи, которых закреплен блок.
  7. Опускаем его вниз.
  8. Далее все делаем, как и в подкапотном блоке.
Расшифровка салонной секции

Запрос вернул пустой результат.

  1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
  2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
  3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
  4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
  5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Обслуживание бензонасоса

Для того чтобы проверить исправность бензонасоса Мазда 3, необходимо произвести действия в соответствии с определенным алгоритмом:

  1. Отделить крепежные винты и снять привязные крюки в багажном отделении.
  2. Снять ковролин под задними сидениями, отсоединив крепеж на ковролине задних дверей.
  3. Снять крышку бензобака и отсоединить электропроводку, соблюдая максимальную аккуратность к сохранности проводов.
  4. Подключить вольтметр и провернуть двигатель для снятия показаний.
  5. При получении информации о напряжении батареи необходимо проверить проводимость. При ее отсутствии необходимо заменить бензонасос.
  6. При отсутствии напряжения батареи необходимо снять панель отделки под блоком монтажа предохранителей и отсоединить электрическое реле блока управления топливным насосом.
  7. Отсоединить провод от клеммы стартера бензонасоса.
  8. При включенном двигателе замерить напряжение и при его отсутствии необходимо проверить работоспособность предохранителя управления двигателей и электропроводки.
  9. Все изменения необходимо выполнять поочередно между всеми проводами подключения и кузовом Мазда 3.

Такие измерения дают возможность определить причину неисправности или места, где они могут появиться в ближайшее время и устранить такие сбои своевременно и с минимальными затратами.

Как поменять предохранители Мазда 6

Нужно освободить фиксатор крышки блока предохранителей и снять крышку. С обратной стороны можно обнаружить запасные предохранители, щипцы для замены, и схему расположения предохранителей. Схемы также можно найти в руководстве по ремонту.

Щипцами следует ухватить нужный предохранитель и вытащить его из гнезда. Для проверки можно посмотреть на извлеченную деталь против света

. Если нить внутри повреждена — предохранитель сгорел.

Впрочем, даже визуально целый предохранитель стоит заменить, раз уж потребитель, который он защищал, отказывается работать. Стоят предохранители довольно дешево.

Новый предохранитель должен же быть того же номинала (5A, 10A, 15A, 20A, и т.д.), что и сгоревший. Чтобы в этом было легче ориентироваться, предохранители окрашены в разные цвета.

Если проблема с потребителем (фары, эл.стеклоподъемники, освещение салона и другие) не устранилась, возможно имеется короткое замыкание или неисправен сам потребитель электричества.

Замена бензонасоса Мазда 3

Если в задней части автомобиля вы слышите посторонний звук, даже если после продолжительной работы двигателя, то вам срочно нужна замена бензонасоса Мазда 3. Чтобы его заменить, предварительно приобретаем новое оборудование и фильтр. Цена на них варьируется в зависимости от производителя.

Можно приобрести аналоговый, так как особой разницы нет. И те и те служат довольно долго. Итак, для того чтобы его заменить, необходимо руководствоваться предоставленной ниже инструкцией:

Шаг 1 Изначально убираем ковролин в автомобиле под задним сиденьем, иначе к нему никак не подобраться.

Шаг 2 После этого можно заметить хороший кусок пенопласта, который также отодвигаем в сторону. Теперь виднеется маленькая фишка бензонасоса, спрятанная в отверстие. Ее нужно отсоединить.

Шаг 3 Переходим под автомобиль и откручиваем крепление бензобака.

Шаг 4 Могут случиться трудности с выниманием из-за специальной защиты от высокотемпературной выхлопной системы, скобы которой основательно прижимают его к автомобилю. Их приходится отгибать.

Шаг 5 Всего три держащие бензобак болта – откручиваем. Не смотрим на его габариты. Он весьма легкий и сделан из пластика.

Шаг 6 Отсоединяем патрубки, которые ведут к топливному баку. Не бойтесь повредить штуцеры, закрепляющие их. Они довольно прочные. С большой вероятностью при снятии руками останутся цельными.

Шаг 7 Все отсоединяем, снимаем бензобак и заглядываем внутрь.

Здесь не должно возникнуть каких-либо трудностей. Откручиваем специальную закругленную крышку, достаем бензонасос старый и вставляем новый и топливный фильтр бензонасоса.

Некоторые фишки могут отличаться между собой, поэтому придется поработать напильником. В корпусе бензонасоса может быть мусор, который и не позволял ему работать в хороших условиях.

Шаг 8 Устанавливаем обратно патрубки подачи топлива и смотрим на правильное положение, которое позволит их без труда присоединить. Крутим гайки постепенно до окончательного момента прижатия кольца. Вставляем отверстия бензопровода и закручиваем их обратно на позиции.

Шаг 9 Подключаем клеммы аккумулятора на машине и ненадолго заводим. До старта двигателя можно услышать его характерный звук, который указывает на его работоспособность. Глушим двигатель и просматриваем заднюю часть на наличие подтеков из соединений. Если их нет, смело закрываем люк и устанавливаем сидение обратно.

Обратите внимание: В баке бензин взрывоопасен. Следовательно, будьте весьма осторожны при проведении процедуры замены.

Шаг 10 Собираем все в обратной последовательности и включаем зажигание. Но гула во время езды быть не должно. Процесс замены бензонасоса Мазда 6 можно считать завершенным.

Подпишись

на наш канал в
Я ндекс.Дзене
Еще больше полезных советов в удобном формате

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Признаки выхода из строя электробензонасоса


При появлении неисправности насоса к двигателю подается недостаточно топлива, что характеризуется следующими признаками:

  • при включении зажигания слышен повышенный шум в районе бензобака;
  • двигатель хорошо заводится и устойчиво работает на холостых оборотах, но при добавлении оборотов глохнет;
  • мотор устойчиво работает без нагрузки и набирает необходимые обороты. При движении, после набора определенной скорости, Мазда 3 начинает подергиваться. Двигатель не развивает необходимой мощности;
  • автомобиль не заводится или заводится и сразу глохнет. В топливопроводе бензин присутствует;
  • топливо не подается и двигатель не заводится. Не слышен звук работающего насоса при включенном зажигании.

При появлении симптомов неисправности рекомендуется произвести диагностику работоспособности бензонасоса в автосервисе, где с помощью диагностического оборудования можно достоверно определить неисправность.

Прежде чем произвести ремонт или замену, механики автосервиса проверяют давление на выходе электробензонасоса.

Ремонт бензонасоса Мазда 3 после диагностики


По этим показаниям можно достоверно определить неисправность. Исправное устройство должно выдавать следующие данные:

  • при включении зажигания давление должно быть 0,3 Кпа;
  • рабочее давление при работе двигателя на холостых оборотах должно составлять 0,23-0,25 Кпа;
  • при перегазовке или переходном режиме – 0,23-0,3 Кпа.

Другие показатели говорят о неисправности насоса. Чаще всего нестабильная работа связана с тем, что сеточка фильтра забита отходами нефтепродуктов. В результате этого насос не обеспечивает необходимую производительность.

Мазда 3: замена топливного насоса в автосервисе

Для того, чтобы произвести ремонт, необходимо снять бензобак. Для этого снимают заднее сиденье машины Мазда 3. Откручивают четыре самореза и удаляют крышку, после чего отсоединяют фишку питания бензонасоса.


Для того, чтобы достать насос, необходимо демонтировать бензобак. Для этого поднимают автомобиль на подъемнике и откручивают три болта крепления хомутов бака. Аккуратно снимаются шланги заливной горловины и адсорбента. Следующим этапом отгибаются скобы высокотемпературной защиты от выхлопной трубы. Они плотно прижимают топливный бак к автомобилю. В результате он освободится, и его легко демонтировать. После демонтажа его отмывают от грязи и откручивают специальную крышку, достают электробензонасос из бака. Прежде всего, следует осмотреть фильтр. Для получения доступа к фильтру необходимо снять нижнюю часть бензонасоса.

В результате открывается доступ к фильтру. Если он забит, его демонтируют и промывают. Чаше всего фильтр забивается отложениями, которые сложно удалить с сеточки. Поэтому старый удаляют, а на ее место устанавливают новый фильтрующий элемент. После чего собирают устройство в обратной последовательности и проверяют работоспособность. Для чего кратковременно подают напряжение на контакты, должен быть слышен характерный звук работающего двигателя. Если двигатель бензонасоса сгорел, то на его место устанавливают новое устройство.

После проведенного ремонта бензонасоса Мазда 3 или замены сборку автомобиля производят в обратной последовательности. Перед сборкой следует промыть бензобак внутри от грязи и отложений нефтепродуктов.

Мы не советуем этого делать, т.к. демонтаж бензобака дает возможность произвести ремонт в комфортных условиях и осуществить промывку бака от грязи внутри. Отсутствие грязи внутри бака не даст забиться фильтру в скором времени.

Механики, установив детали на место, проверяют все соединения на герметичность. После чего монтируют крышку в салоне и заднее сиденье. На этом ремонт закончен, и авто передается заказчику.

Итог

Таким образом, блок предохранителя являются важной частью механизма управления автомобилем, благодаря которому происходит контроль за его функционированием, защита от перегревания электрической цепи. Реле несет в себе функцию замыкания и размыкания сети в случае превышения нагрузки на определенные участки цепи. Мазда 3 имеет два комплекта блоков предохранителей также один реле. Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона.

При возникновении проблем с электрикой в автомобиле, первое необходимое действие ̶ проверка плавких предохранителей. Блок предохранителей Мазда 3 установлен в салоне машины и подкапотном пространстве.

Каждый элемент блока отличается цветом и силой тока:

Стоимость работ и гарантия на ремонт


Владельцу авто выдаются документы о проведенном ремонте, где указан произведенный ремонт и гарантийные обязательства. Комплектующие, которые устанавливаются в процессе ремонта, мы приобретаем непосредственно у производителя, минуя посредников.
В результате стоимость запасных частей оказывается гораздо ниже рыночных, что сказывается на окончательной стоимости работ. Если автолюбитель становится нашим постоянным клиентом, он получает дополнительные преимущества.

Мазда 3 предохранитель бензонасоса


Блок предохранителей Mazda 3

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Расшифровка

Цвет предохранителя

Максимальная сила тока, А

серый

2

светло-коричневый

5

коричневый

7,5

красный

10

светло-голубой

15

желтый

20

светло зелёный

30

оранжевый

40

Обозначение

A

Защищаемые цепи

F1

FAN

40

Электровентилятор системы охлаждения

F2

P/ST

80

Электронасос гидроусилителя рулевого управления*

F3

BTN

40

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

F4

HEAD

40

Фары

F5

PTC

80

Цепь РТС

F6

Резерв

F7

ABS 1

30

АБС, система курсовой устойчивости**

F8

ABS 2

20

АБС, система курсовой устойчивости**

F9

ENGINE

30

Реле электронной системы управления двигателем (силовая цепь)

N

Обозначение

A

Защищаемые цепи

F10

Резерв

F11

IG KEY 1

30

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

F12

STARTER

20

Втягивающее реле стартера

F13

IG KEY 2

30

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

FI4

Резерв

F15

HEATER

40

Климатическая установка

F16

Резерв

F17

DEFOG

40

Обогрев заднего стекла

F18

Резерв

F19

ABS IG

10

АБС, система курсовой устойчивости**

F20

FOG

15

Противотуманные фары

F21

HORN

15

Звуковой сигнал

F22

Резерв

F23

(H/CLEAN)

20

Омыватсльфар**

F24

F/PUMP

15

Топливный насос

F26

A/C MAG

10

Электромагнитная муфта компрессора кондиционера

F27

(ALT)

10

Генератор

F28

Резерв

F29

Резерв

F30

ENG + B

10

Электронная система управления двигателем

F3I

ROOM

15

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный за­мок, внутреннее освещение и подсветка приборов и органов управления

F32

(ENG BAR 4)

10

Электронная система управления двигателем

F33

(ENG BAR 3)

10

Электронная система управления двигателем

F34

EGIING

10

Электронная система управления двигателем

F35

ENG BAR 1

10

Электронная система управления двигателем

F36

ENG BAR 2

10

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

N

Обозначение

Включаемые цепи

1

(FOG)

Противотуманные фары

2

HORN

Звуковой сигнал

3

DEFOG

Обогрев заднего стекла

4

(ETV)

Цель ETV

5

(F/WARM)

Цепь подогрева

6

(CIRCUIT)

Топливный насос

7

Резерв

8

Резерв

9

(H/CLEAN)

Омыватель фар

10

HEATER

Элсктровснтилятор климатической установки

11

(A/C)

Электромагнитная муфта компрессора кондиционера

12

Резерв

13

STARTER

Втягивающее реле стартера

14

MAIN

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

расшифровка

N

Обозначение

A

Назначение предохранителей

F37

(D/LOCK 2)

15

Центральный замок

F38

Резерв

F39

HEAD HIGH L

10

Дальний свет (левая фара)

F40

HEAD HIGH R

10

Дальний свет (правая фара)

F41

Резерв

F42

Резерв

F43

CIGAR

15

Прикуриватель

F44

RADIO

7.5

Аудиосистема

F45

MIRROR

10

Электропривод зеркал

F46

TAIL R

7.5

Габаритное освещение (правая сторона)

F47

OBD

10

Диагностический разъём

F48

Резерв

F49

(TR/LOCK)

20

Цепь замка

F50

CPU PWR

10

Блок управления электрооборудованием

F51

HAZARD

15

Указатели поворота и аварийная сигнализация

F52

(SUN ROOF)

20

Люк в крыше

F53

WASHER

20

Стеклоомыватель

F54

Резерв

F55

P/WIND R

30

Электростеклоподъёмники

F56

P/WINDL

30

Электростеклоподъёмники

F57

(ALARM)

7.5

Охранная система

F58

(M/DEF)

7.5

Цепь обогрева

F59

Резерв

F60

HEAD LOW R

15

Ближний свет (правая фара)

F6I

HEADLOWL

15

Ближний свет (левая фара)

F62

Резерв

F63

_

Резерв

F64

Резерв

F65

SAS

10

Система подушек безопасности

F66

METER

10

Иммобилайзер, щиток приборов, система блокировки ключа в замке за­жигания, стеклоочиститель и стеклоомыватсль

F67

IGNITION

20

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

F68

WIPER

20

Стеклоочиститель и стеклоомыватель

F69

ENGINE

20

Электронная система управления двигателем

F70

(IG SIG)

10

Стеклоочиститель

F71

(SAS 2)

7.5

Система подушек безопасности

F72

Резерв

F73

Резерв

F74

(SEAT WARM)

20

Подогрев сидений

F75

D/LOCK 1

25

Центральный замок

F76

A/C

10

Реле электромагнитной муфты компрессора кондиционера

F77

P/WINDL**

30

Электростеклоподъёмники

F78

P/WIND R**

30

Элсктростеклоподъёмн ики

F79

BACK

10

Фонари света заднего хода

F80

(SUN ROOF)

7,5

Люк в крыше

F81

TAILL

7.5

Габаритное освещение (левая сторона)

F82

ILLUMI

7.5

Противотуманные фары, подсветка приборов и органов управления

Обозначение

А

Защищаемые цепи

F83

Резерв

F84

Резерв

F85

Резерв

F86

Резерв

Обазначение реле в монтажном блоке салона мазда 3

Включаемые цепи

15

Резерв

16

Резерв

17

Резерв

18

Резерв

19

Резерв

20*

Резерв

21*

Резерв

22*

Резерв

23*

Ближний свет фар

24*

Блокировка перемещения селектора АКП

25*

Первая скорость работы переднего стеклоочистителя

26*

Вторая скорость работы переднего стеклоочистителя

27*

Дальний свет фар

28*

Габаритное освещение

29*

Резерв

30*

Резерв

31*

Центральный замок (блокирование замков)

32*

Центральный замок (разблокирование замков)

33*

Резерв

34*

Резерв

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок расположенный в салоне совмещен с ЭБУ электрооборудование салона и противоугонная сигнализацией.

Для снятия блока выполните действия указанные выше (доступ к блоку предохранителей и реле в салоне)

затем подденьте и выдвиньте пластмассовый фиксатор колодки жгута проводов

Отсоедините колодку жгута проводов от вывода блока

Аналогичным способом отсоедините вторую колодку жгута проводов и извлеките блок и кронштейна его крепления

Схема предохранителей Mazda 3 2003

Помогло 127899 раз  |   Распечатать

Для 1-го поколения

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей. На автомобилях Мазда 3 2003, 2004, 2005, 2006, 2007, 2008 и 2009 года выпуска эти блоки расположены — под капотом и — в салоне машины.

Схема расположения блоков в машине

Для замены перегоревшего реле прикуривателя необходимо — открыть салонный блок предохранителей, а для ремонта ближнего света предохранители — под капотом.

Давайте рассмотрим где находятся каждый из блоков и разберем все схемы предохранителей.

1. Блок предохранителей под капотом

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

Открытый блок с предохранителями

Открытый блок с предохранителями

Схема моторного блока предохранителей с обозначениями

Предохр.

Клемма

Сила тока (А)

Назначение

F1

FAN

40A

Вентилятор охлаждения

F2

P/ST

80A

EH PAS (рулевой усилитель)

F3

BTN

40A

Защита различных электрических цепей

F4

HEAD

40A

Предохранитель фары Мазда3

F6

GLOW

60A

Свечи накаливания

F7

ABS1

30A

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

F8

ABS2

20A

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

F9

ENGINE

30A

Защита различных электрических цепей

F10

Не используется

F11

IGKEY1

30A

Выключатель зажигания

F12

STARTER

20A

Муфта стартера

F13

IGKEY2

30A

Выключатель зажигания

F14

GLOW1

30A

Свечи накаливания

F15

HEATER

40A

Вентилятор салона

F16

GLOW 2

30A

Свечи накаливания

F17

DEFOG

40A

Электрический обогреватель заднего стекла

F18

AUDIO

30A

Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)

F19

ABSIG

10A

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

F20

FOG

15A

Передние противотуманные фары

F21

HORN

15A

Звуковой сигнал

F22

DRL

10A

Дневное освещение

F23

H/CLEAN

20A

Предохранитель омывателя фар. подогревателя топлива Мазда-3

F24

F/PUMP

15A

Топливный насос

F25

P/ST IG

10A

Предохранитель рулевого усилителя (ГУР)

F26

A/C MAG

10A

Кондиционер воздуха

F27

ALT/TCM 1GA

15A

Генератор/Блок управления противобуксовочной системой

F28

GLOWSIG

10A

Прикуриватель

F29

P.OUTLET

F30

ENG+B

10A

Блок РСМ, блок управления дозированием и подачей топливной присадки

F31

ROOM

15A

Плафоны освещения салона

F32

ENG BAR 4

10A

Датчики концентрации кислорода

F33

ENG BAR 3

10A

Датчики концентрации кислорода

F34

EGIINJ

10A

Предохранитель форсунки

F35

ENG BAR 1

10A

Защита различных электрических цепей

F36

ENG BAR 2

10A

Блок РСМ, топливный насос

Реле

Местоположение

Обозначение

R1

реле ПТФ

R2

реле клаксона

R3

реле обогрева заднего стекла

R4

ETV цепь

R5

реле подогрева топлива (дизель)

R6

реле топливного насоса

R7

не используется

R8

не используется

R9

реле омывателя фар

R10

реле вентилятора

R11

реле кондиционера

R12

Резерв

R13

реле стартера

R14

реле системы управления двигателем.

2. Блок предохранителей в салоне под бардачком

Расположение блока с предохранителями в салоне машины

Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом

Защелка открывающая блок с предохранителями

Открытый блок с предохранителями под бардачком

Отсоединенный блок с предохранителями

Схема салонного блока предохранителей с обозначениями

Предохр.

Клемма

Сила тока (А)

Назначение

F37

D/LOCK 2

15A

Система двойной блокировки замков

F38

STOP LAMP/ HORN

10A

Предохранитель стоп-сигнала, звуковой сигнал

F39

HEAD HIGH L

10A

Фара дальнего света (левая)

F40

HEAD HIGH R

10A

Фара дальнего света (правая)

F41

резерв

F42

резерв

F43

CIGAR

15A

Прикуриватель

F44

RADIO

7,5 A

Аудиосистема

F45

MIRROR

10A

Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3

F46

TAILR

7,5 A

Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака

F47

OBD

10A

Защита различных электрических цепей

F48

F49

TR — LOCK

20 A

F50

питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация

F51

головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла

F52

SUN ROOF

20 A

Вентиляционный люк в крыше

F53

WASHER

20 A

Очиститель и омыватель ветрового стекла

F54

резерв

F55

P/WIND R

30 A

Выключатель стеклоподъемника (правый)

F56

P/WIND L

30 A

Выключатель стеклоподъемника (левый)

F57

ALARM

7,5 A

Охранная сигнализация

F58

M/DEF

7.5 A

Электрические обогреватели наружных зеркал Mazda

F59

F60

HEAD LOW R

15A

Фара ближнего света (правая), корректор фар

F61

HEAD LOW L

15A

Фара ближнего света (левая)

F62

F63

F64

F65

SAS

10A

Система подтек безопасности

F66

METER

10A

Приборная панель, противоугонная система (иммобилайзер)

F67

IGNITION

20 A

Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS

F68

WIPER

20 A

Очиститель и омыватель ветрового стекла

F69

ENGINE

20 A

Для защиты различных электрических цепей

F70

IGSIG

10A

Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3

F71

SAS2

7,5 A

F72

F73

F74

SEAT WARM

20 A

Подогреватели сидений

F75

D/LOCK 1

25 A

Центральный электрический замок

F76

AC

10A

Кондиционер воздуха, блок управления отопителем

F77

P/WIND L

30 A

Выключатель стеклоподъемника (левый)

F78

P/WIND R

30 A

Выключатель стеклоподъемника (правый)

F79

BACK

10A

Фонари заднего хода

F80

SUN ROOF

7,5 A

Вентиляционный люк в крыше

F81

TAILL

7,5 A

Задний габаритный фонарь (левый), передний габаритный фонарь (левый)

F82

ILLUMI

7,5 A

Предохранитель подсветки панели управления

F83

не используется

F84

не используется

F85

не используется

F86

не используется

Реле

Местоположение

Обозначение

R15

Резерв

R16

Резерв

R17

Резерв

R18

Резерв

R19

Резерв

R20

Резерв (реле встроен в блок предохранителей)

R21

Резерв (реле встроен в блок предохранителей)

R22

Резерв (реле встроен в блок предохранителей)

R23

Ближный свет фар (реле встроен в блок предохранителей)

R24

Блокировка перемещения селектора АКП (реле встроен в блок предохранителей)

R25

Первая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)

R26

Вторая скорость работы переднего стеклоочистителя (реле встроен в блок предохранителей)

R27

Дальний свет фар (реле встроен в блок предохранителей)

R28

Габаритное освещение (реле встроен в блок предохранителей)

R29

Резерв (реле встроен в блок предохранителей)

R30

Резерв (реле встроен в блок предохранителей)

R31

Центральный замок, блокировка замков (реле встроен в блок предохранителей)

R32

Центральный замок, разблокировка замков (реле встроен в блок предохранителей)

R33

Резерв (реле встроен в блок предохранителей)

R34

Резерв (реле встроен в блок предохранителей)

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей

Всего на салонном блоке предохранителей — шесть шлейфов для подключения жгутов с проводами. Три с одной стороны и три с другой. Расположение жгутов с проводами в салонном блоке предохранителей

Схема 6-ти жгутов блока для подключения проводов

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

( ) модели с корректором фар

АТХ

*неиспользуемый

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

# 4SD

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

( ) модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

# 4SD

* неиспользуемый

Схема 6-ти жгутов блока для подключения проводов

Смотрите так же Cхемы блоков предохранителей для Мазда 3 2-го поколения (2009 — 2013) Cхемы блоков предохранителей для Мазда 3 3-го поколения (2013 +) Этой инструкцией воспользовались: 127899 раз.
Технический отдел AGОб авторах
Дополнительно
Другие инструкции Авторазборки в вашем городе Обсудите на форуме
Сохраняйте у себя полезные материалы!

Предохранители и реле Mazda 3 2008-2013

Рассмотрены автомобили Mazda 3 второго поколения 2008, 2009,2010, 2011, 2012, 2013 года выпуска.

Внимание! Расположение и обозначение предохранителей может отличаться от вашего. Данное руководство рассчитано для автомобилей Мазда 3 с двигателями 1,6 л.

Блок предохранителей и реле в моторном отсеке.

Расположен около аккумуляторной батареи.

схема расположения предохранителей и реле в блоке.

Расшифровка.

1

Реле ближнего света фар

2

3

Реле дальнего света фар

4

5

Реле электродвигателя вентилятора кондиционера/отопителя

6

Реле системы управления двигателем

7

8

Реле топливного насоса

9

10

Реле системы кондиционирования

11

Реле звукового сигнала

12

Реле обогревателя заднего стекла

13

Реле задних габаритов

F1

(40A) Электродвигатель вентилятора системы охлаждения

F2

(40A) Электронный блок управления двигателем

F3

(50A) Основные цепи зажигания

F4

(7,5А) Система кондиционирования

F5

(20A) Дальний свет фар

F6

(15A) Противотуманные фары

F7

(20A) Омыватели фар

F8

(15A) Люк

F9

(40A) Обогреватель лобового стекла

F10

(40A) Обогреватель лобового стекла

F11

(40A) Электродвигатель вентилятора системы охлаждения

F12

(15А) Лампы освещения салона

F13

(15A) Электронный блок управления КПП

F14

(20A) Система ABS/ESP

F15

(7,5A) Основные цепи зажигания

F16

F17

(40А) Кондиционер/отопитель

F18

(30A) Электронный блок управления двигателем

F19

(30A) Обогреватель заднего стекла

F20

(40A) Основные цепи зажигания

F21

(40A) Основные цепи зажигания

F22

(15A) Звуковой сигнал

F23

(15A) стоп-сигналы

F24

(10A) Система управления двигателем

F25

(25А) Топливный насос

F26

(40A) Система ABS/ESP

F27

(20A) Подогреватель сидений

F28

(80А) Усилитель рулевого управления

F29

F30

(7,5A) Система ABS/ESP

F31

F32

(15A) Ближний свет правой фары

F33

(15A) Ближний свет левой фары

F34

(7,5A) Подсветка комбинации приборов

F35

(15A) Задние габариты

F36

(15A) Система управления двигателем

F37

(15A) Система управления двигателем

F38

(20A) Система управления двигателем

F39

(15A) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке Mazda 3.

Находится рядом с основном блоком.

Назначение.

1

2

Реле омывателей фар

3

Реле задних противотуманных фонарей

4

F77

(30А) Вентилятор системы охлаждения

F78

(30А) Вентилятор системы охлаждения

Блок предохранителей в салоне.

Расположен с левого торца панели приборов за пластиковой крышкой.

Схема расположения предохранителей в блоке.

Описание и обозначения предохранителей.

F40

(30A) Аудиосистема

F41

(30A) Электропривод сидений

F42

(30A) Электропривод стеклоподъемников

F43

(25A) Центральный замок

F44

F45

F46

(15A) Замок рулевой колонки

F47

(15A) Система SRS

F48

F49

(15A) Аварийная сигнализация

F50

(15A) Основные цепи зажигания

F51

(15A) Прикуриватель /разъем зарядки

F52

(15A) Очиститель/омыватель заднего стекла

F53

(15A) Прикуриватель /разъем зарядки

F54

F55

(10A) Электродвигатель вентилятора кондиционера/отопителя

F56

(10A) Электропривод зеркал

F57

(10A) Система запуска

F58

F59

Аудиосистема

F60

(7,5A) Обогреватель зеркал заднего вида на дверях

F61

(7,5A) Корректор фар

F62

F63

(20A) Система управления двигателем

F64

F65

F66

F67

F68

F69

(25A) Электропривод стеклоподъемников

F70

F71

(25А) Очиститель/омыватель лобового стекла

F72

F73

Предохранители Мазда 3 (БК)

Плавкие вставки, предохранители и реле включения электрооборудования установлены в блоках, расположенных в моторном отсске и в салоне автомобиля за панелью приборов.

На крышках блоков нанесены схемы расположения предохранителей.

Цветовая маркировка предохранителей
Цвет предохранителяМаксимальная сила тока, А
серый2
светло-коричневый5
коричневый7,5
красный10
светло-голубой15
жёлтый20
светло зелёный30
оранжевый40
Предохранители и плавкие вставки моторного отсека и защищаемые ими цепи
ОбозначениеAЗащищаемые цепи
F1FAN40Электровентилятор системы охлаждения
F2P/ST80Электронасос гидроусилителя рулевого управления
F3BTN40Цепи питания различных электропотребителей: диагностический разъём, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель, центральный замок, габаритное освещение
F4HEAD40Фары
F5PTC80Цепь РТС
F6Резерв
F7ABS 130АБС, система курсовой устойчивости
F8ABS 220АБС, система курсовой устойчивости
F9ENGINE30Реле электронной системы управления двигателем (силовая цепь)
F10Резерв
F11IG KEY 130Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и не отключаемые при включении стартера)
F12STARTER20Втягивающее реле стартера
F13IG KEY 230Выключатель (замок) зажигания (цепи электропотребителей, подключаемые привключении зажигания и отключаемые при включении стартера)
FI4Резерв
F15HEATER40Климатическая установка
F16Резерв
F17DEFOG40Обогрев заднего стекла
F18Резерв
F19ABS IG10АБС, система курсовой устойчивости
F20FOG15Противотуманные фары
F21HORN15Звуковой сигнал
F22Резерв
F23(H/CLEAN)20Омыватель фар
F24F/PUMP15Топливный насос
F26A/С MAG10Электромагнитная муфта компрессора кондиционера
F27(ALT)10Генератор
F28Резерв
F29Резерв
F30ENG + B10Электронная система управления двигателем
F31ROOM15Цепи питания различных электропотребителей: щиток приборов, центральный замок, внутреннее освещение и подсветка приборов и органов управления
F32(ENG BAR 4)10Электронная система управления двигателем
F33(ENG BAR 3)10Электронная система управления двигателем
F34EGI ING10Электронная система управления двигателем
F35ENG BAR 110Электронная система управления двигателем
F36ENG BAR 210Электронная система управления двигателем
Предохранители салонного блока и защищаемые ими цепи
ОбозначениеAЗащищаемые цепи
F37(D/LOCK 2)15Центральный замок
F38Резерв
F39HEAD HIGH L10Дальний свет (левая фара)
F40HEAD HIGH R10Дальний свет (правая фара)
F41Резерв
F42Резерв
F43CIGAR15Прикуриватель
F44RADIO7,5Аудиосистема
F45MIRROR10Электропривод зеркал
F46TAIL R7.5Габаритное освещение (правая сторона)
F47OBD10Диагностический разъем
F48Резерв
F49(TR/LOCK)20Цепь замка
F50CPU PWR10Блок управления электрооборудованием
F51HAZARD15Указатели поворота и аварийная сигнализация
F52(SUN ROOF)20Люк в крыше
F53WASHER20Стеклоомыватель
F54Резерв
F55P/WIND R30Электростеклоподьёмники
F56P/WIND L30Электростеклоподьёмники
F57(ALARM)7.5Охранная система
F58(M/DEF)7.5Цепь обогрева
F59Резерв
F60HEAD LOW R15Ближний свет (правая фара)
F61HEAD LOW L15Ближний свет (левая фара)
F62Резерв
F63Резерв
F64Резерв
F65SAS10Система подушек безопасности
F66METER10Иммобилайзер, щиток приборов, система блокировки ключа в замке зажигания, стеклоочиститель и стеклоомыватель
F67IGNITION20АБС, система курсовой устойчивости, электронасос гидроусилителя рулевого управления
F68WIPER20Стеклоочиститель и стеклоомыватель
F69ENGINE20Электронная система управления двигателем
F70(IG SIG)10Стеклоочиститель
F71(SAS 2)7.5Система подушек безопасности
F72Резерв
F73Резерв
F74(SEAT WARM)20Подогрев сидений
F75D/LOCK 125Центральный замок
F76A/C10Реле электромагнитной муфты компрессора кондиционера
F77P/WIND L30Электростеклоподьёмники
F78P/WIND R30Электростеклоподьёмники
F79BACK10Фонари света заднего хода
F80(SUN ROOF)7,5Люк в крыше
F81TAIL L7.5Габаритное освещение (левая сторона)
F82ILLUMI7.5Противотуманные фары, подсветка приборов и органов управления
F83Резерв
F84Резерв
F85Резерв
F86Резерв

Где находится предохранитель на мазда 3. Блок предохранителей в салоне под бардачком

Замена масла в кпп ваз 2108 проводится каждые 40 тысяч километров. Работа не сложная, гнать автомобиль на СТО только терять время и деньги.
Вы легко выполните ее своими руками. Так как для этого не требуются навыки автослесаря и специальные инструменты.
Понадобится лишь яма или эстакада, потому что очень неудобно производить замену в коробке машины, стоящей на домкратах.

К сведению: КПП (коробка переключения передач)служит для преобразования тягловой силы двигателя с передачей ее к ведущим колесам автомобиля, а также для ступенчатого преобразования его скорости через понижение либо повышение передаточного числа. Коробка – это наиболее устойчивый и «долгоживущий» узел автомобиля, его неполадки встречаются реже, чемнеполадки любых других частей авто, при условии правильной эксплуатации.

Признаки необходимости замены

Итак:

  • Повышение шумности работы коробки
  • Ухудшение переключения передач
  • Пробег автомобиля превысил 40 тысяч километров

Что потребуется для замены

Вам нужно:

  • Свежее масло специально для КПП (коробки перемены передач), рекомендуется фирменное.

Примечание: Помните, что емкость коробки передач: пятиступенчатой – 3,3 литра;
четырехступенчатой – 3,0 литра.

  • Накидные ключи на 12 и 17
  • Шприц (для заливки) либо воронка
  • Чистая ветошь
  • Емкость (ведро, обрезанная пластиковая канистра, главное чтобы не менее трех литров) для слива старого

Прежде чем проводить замену, снимаем резиновый колпачок с сапуна, промываем его и проволокой прочищаем отверстие. Устанавливаем на место колпачок.

Ваз 2108 замена масла кпп

Сливаем старое

Производим слив старого масла «на горячую», (предварительно прокатившись на автомобиле) тогда оно более жидкое и хорошо сливается из коробки. Для этого мы уже подготовили емкость, вместимостью не менее трех литров.
Используя гаечный ключ на 12, откручиваем сливную пробку, после этого масло начинает стекать в подставленную емкость, которую мы держим близко к сливному отверстию. (Расположение заливной и сливной пробок мы видим на фото №3)

Затем, чтобы ускорить процесс, выкручиваем пробку из заливной горловины, используя ключ на 17.

Внимание: Выкручивая заливную пробку, будьте осторожны – напор при этом из сливной горловины сильно увеличивается.

Когда масло стекло из КПП полностью, протираем посадочное место и сливную пробку сухой чистой ветошью. После этого хорошенько, с усилием, закручиваем пробку назад.

Примечание: Не используйте никогда какие-либо растворители либо моющие средства чтобы “промыть” коробку.

Заливаем новое

Вопрос – какое масло залить? Конечно же ВАЗовское, рекомендуемое заводом производителем.
Не стоит гнаться за дороговизной, цена сегодня не означает качество и опасайтесь подделок. Чтобы наполнить новым маслом коробку передач, понадобится специальный шприц либо насос.
Но такие инструменты есть далеко не у каждого владельца автомобиля, поэтому (если у вас нет) воспользуемся народным методом.

Итак:

  • Для этого нам понадобится пластиковый шприц, имеющий большой объем с толстым выходным отверстием
  • Плотно насадите гибкий шланг на его «носик» , если нет шлага подойдет трубка, длиной 20-25 сантиметров. Которую, мы приматываем изоляционной лентой либо скотчем, во избежание протекания.
  • Затем набираем масло этим шприцем из канистры и заливаем его в горловину коробки. Периодически проверяем уровень масла подручными средствами – крючком из проволоки либо просто пальцем.
  • Достаточный уровень масла совпадает с уровнем нижней части наливной горловины.
  • После того, как замена масла в кпп на ваз 2108 произведена, протираем пробку заливной горловины ветошью. Закручиваем пробку

К сведению: Мне хочется отметить для вас еще один важный момент. Если вы приобрели автомобиль б/у, вам следует менять масло в КПП незамедлительно – обычно, перед продажей, применяют наиболее дешевое, которое слабо предохраняет от износа детали КПП

Инструкция проверки уровня и доливки масла

В процессе эксплуатации любого автомобиля рекомендуется проверять уровень масла в коробке каждые 5- 10 тысяч километров, это поможет своевременно обнаружить утечку и предотвратить выход из строя деталей КПП.

Совет: прежде чем производить работу по проверке уровня масла в коробке автомобиля и доливки его, устанавливаем автомобиль, на ровную площадку.

Указатель уровня (щуп) коробки передач на автомобиле ваз 2108 располагается возле аккумуляторной батареи, в левой части отсека мотора.

Предупреждение: Прежде чем проводить проверку уровня масла в коробке после поездки — обязательно надо заглушить двигатель и подождать 5~10 минут, чтобы масло стекло с шестерен и валов в картер коробки. Доливку масла в коробку производится, с применением той же марки, что и ранее (масла разных марок могут при смешивании потерять свои свойства).
Уровень в корпусе коробки не должен сильно превышать метку «МАХ», иначе произойдет его вытекание через сальники и прокладки, что приводит к повышенному расходу.

Итак:

  • Поддерживайте уровень ближе к верхней отметке
  • Нижняя отметка означает минимальный допустимый уровень
  • Если уровень в коробке опустился ниже этой отметки, шестерни уже недостаточно смазываются и коробка быстро сломается.

Совет: доливайте в коробку масло выше (на 5 миллиметров) от метки «МАХ», расположенной на щупе(если у вас пятиступенчатая коробка), это улучшит условия работы подшипников шестеренки пятой передачи, но не превышайте этот уровень.

  • Вынимаем (щуп) указатель уровня из коробки.

  • Протираем его сухой чистой ветошью.
  • Вставляем указатель уровня на место до самого упора и снова вынимаем его.
  • Теперь смотрим уровень масла, он определяется по масленой пленке.
  • Нормальный уровень располагается между отметками МАХ и MIN на щупе (верхний и нижний выступы).

  • Если уровень ниже отметки «MIN», доливаем масло, через отверстие щупа до отметки «МАХ» либо чуть выше.
  • Вставляем указатель на его место.
  • Если на коробке передач отсутствует указатель уровня масла, тогда уровень масла проверяем по нижней кромке маслоналивного отверстия.
  • Для такой проверки уровня необходимо выкрутить маслоналивную пробку снизу автомобиля из корпуса коробки передач.

Вот так производится проверка уровня в КПП ваз 2108, более подробно вы сможете увидеть на видео.

Масло один из важных компонентов, который обеспечивает нормальную работу и функционирование коробки передач и трансмиссии. Смена масла в коробке передач должна проводится своевременно для избежания поломок вашего транспортного средства. Согласно правилам эксплуатации ВАЗ 2114 замену масла нужно проводить после 75 тыс км. пробега. Если это правило проигнорировать, то потом придется менять не только масло, но и всю коробку передач. Замена масла в коробке передач ваз 2114проводится очень просто, единственный минус — довольно грязный процесс. При замене масла следует помнить, что хотя общий объем жидкости в баке 3,5 литра заливать, нужно 3,3 литра.

Как проверить уровень масла

С щупом

Сам щуп располагается внизу под термостатом. Узнать его можно по пробке с кольцом. Щуп крепится к самой пробке. Если осторожно потянуть за кольцо щупа, его можно вытянуть. На самом стержне щупа расположены две отметки уровня, которые помогут узнать уровень масла. Хорошо протрите щуп вставьте его обратно и выньте. Осмотрите стержень. Если щуп испачкан маслом посредине между метками или до отметки максимум — уровень масла нормальный. Если испачкан до отметки минимум — масло следует заменить или долить.


Без щупа

Без щупа уровень масла в коробке передач проверить тоже можно. Это не столь просто и удобно, но делать нужно обязательно. Для этого придется залезть под машину и снять защиту картера, выкрутить заливную пробку КПП и проверить вручную уровень масса. Если вы пальцем можете ощутить масло, значит его достаточно, если нет — нужно менять или доливать.


Важно! Не следует резко переходить с минерального на синтетическое масло. Синтетика начнет разъедать въевшиеся остатки минерального масла, которое вы использовали до этого, что может стать причиной дефектов в сальниках.

Какие факторы нужно учитывать при выборе масла

Для того, чтобы правильно подобрать масло,которыеподойдет вашему авто, нужно учитывать ряд факторов, которые влияют на его выбор:

  • При выборе масла в коробку передач в ВАЗ 2114 следует учитывать рекомендации указанные в инструкции по эксплуатации транспортного средства.
  • Какое масло вы использовали раньше. Синтетику или минеральное масло.
  • Мнение специалистов, которые обслуживают ваше транспортное средство.
  • Степень изношенности двигателя.
  • Время года. Не следует эксплуатировать автомобиль с жидкостью для плюсовых температур в зимний период. Это может быть вредно для коробки передач и трансмиссии.

Правильный выбор масла играет важную роль для работы и функционирования коробкипередачитрансмиссии, поэтому делать это нужно ответственно.

Обратите внимание! При выборе масла для коробки передач и масла для трансмиссии ВАЗ следует обращать внимание на производителя, сертификацию продукта, срок годности. Если вы воспользуетесь подделкой, это может привести к поломке и дорогостоящему ремонту транспортного средства.

Руководство по замене и как часто нужно менять масло

При нормальных нагрузках смена масла в коробке передач ваз 2114 производится после 70-80 тыс. км. Если эксплуатация проводится при критических или других тяжелых условиях (жара или сильный мороз, грунтовые дороги и т. д.) менять масло нужно через 25 -30 тыс. км. пробега. Обязательно обращайте на правила замены масла, которые прописаны в инструкции. Так, замена масла КПП ВАЗ 2113 и 2115 проводится обязательно через каждые 60 км. пробега. Замена масла в коробке ВАЗ 2115, 2113 и 2114 проводится практически одинаково. Для того, чтобы заменить масло следует установить авто на смотровую яму (эстакаду) и снять защиту картера.

  1. Поставить на ручной тормоз и подпереть все колеса.
  2. Снимаем колпачок, который расположен на КПП и прочищаем сапун и отверстие металлической щеточкой.
  3. Щупом проверяем уровень масла.
  4. Откручиваем сливную пробку ключом на 17 мм
  5. Сливаем масло. Процедура займет 15-20 минут.
  6. Закручиваем назад сливную пробку.
  7. Заливаем нужное количество масла туда, где находится заливное отверстие коробки передач, и закручиваем щуп.
  8. Проверяем уровень масла.
  9. Закручиваем колпачок на сапун.
  10. Устанавливаем защиту на место.

Важно! Если ВАЗ 2114 выпущен до 2003 года без щупа, нужно убрать пробку для слива масла которая находится с правой части корпуса.

Правила замены

Чтобы замена масла была проведена правильно и не возникли проблемы, придерживайтесь следующих факторов:

  1. Если вы заливаете в машину тоже масло что и раньше, промывку двигателя можно не проводить.
  2. Никогда не смешивайте разные масла в коробке передач. Разные характеристики масел могут привести к нежелательным последствиям.
  3. Промывать двигатель следует перед заменой масла на новое, которое отличается от того, что было в использовании раньше. Для промывки нужно смешать в одинаковых пропорциях масло и керосин. Залить смесь в коробку, завести двигатель и включить первую передачу. Подождите 5 минут. Заглушите двигатель и слейте жидкость.
  4. Обязательно наденьте защитную одежду (очки, перчатки) и выбирайте нужную емкость для слива жидкости.
Если замена масла была произведена по всем правилам и масло хорошего качества, то ваш автомобиль будет работать отлично работать и проблем невозникнет.

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

[ Скрыть ]

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

  1. Открываем крышку капота и фиксируем ее.
  2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
  3. Далее находим рычажок находящийся сзади.
  4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
  5. Находим в ней интересующий нас элемент омыватель фар или другой.
  6. Извлекаем его.
  7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
  8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.
Расшифровка подкапотной секции
Запрос вернул пустой результат.
  1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
  2. Далее извлекаем держатель (из пластмассы).
  3. Снимаем саму накладку.
  4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
  5. Снимаем крышку.
  6. Находим два фиксатора при помощи, которых закреплен блок.
  7. Опускаем его вниз.
  8. Далее все делаем, как и в подкапотном блоке.
Расшифровка салонной секции
Запрос вернул пустой результат.
  1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
  2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
  3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
  4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
  5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.
Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от компании «За рулем» показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Внутренний блок предохранителей мазда 3 расположен под перчаточным ящиком.
1. Для того что бы добраться до предохранителей вам необходимо найти саму панель под крышкой бардачка.
2. Часто предохранители прикрыты декоративной накладкой на которой есть две педальки (зажимы). Необходимо нажать на них что бы снять панель — на рисунке отмечены красным.

3. Под накладкой необходимо найти блок предохранителей и реле, на нашем рисунке белый блок


4. Необходимо найти ручки фиксаторов и повернуть их против часовой стрелки, блок предохранитель опустится вниз.


Ниже мы приведем схему предохранителей одной из модификаций мазда 3, но для своего автомобиля вам лучше воспользоваться схемой нанесенной на крышке блока предохранителей (на декоративной накладке).


Достать предохранитель можно специальным пластиковым пинцетом, который должен быть установлен на панели предохранителей, либо просто прилагаться в комплекте с авто.

Чаще всего сгорает предохранитель прикуривателя из-за чего может даже не работать вся панель приборов (к примеру подсветка — в том числе и свет в бардачке).

Проверить предохранитель можно просто на просвет, внутри должна быть перемычка она должна быть целой.

Если перемычка разорвана, значит предохранитель перегорел.

Если ваше предохранитель имеет не прозрачный корпус, необходимо посмотреть на него сверху. На таком предохранителе должна быть щель через которую видно нить (перемычку) предохранителя.

Если предохранитель целый вы можете его проверить с помощью лампочки если у вас такая есть в инструментах автомобиля, либо с помощью самодельного щупа индикатора (об этом и многом другом вы можете прочитать в наших статьях на сайте).

Сгоревший предохранитель можно выкинуть, не стоит пытаться его починить (спаять) либо соединить перемычкой (в простонародии говорят сделать обманку).

ВНИМАНИЕ ЭТО ОЧЕНЬ ОПАСНО, если у вас в сети замыкание и вы соедините контакты перемычкой вместо предохранителя, в месте замыкания начнется возгорание.
Чем более толстый провод вы примените, тем больше вероятность того что вы не почувствуете нагрева проводника на панели предохранителей, и тем больше тока он сможет пропустить в место замыкания где начнется пожар.

Поэтому ни в коем случае нельзя использовать предохранители бОльшего номинала чем указано в документах (на схеме) вашего авто. То есть нельзя применить вместо предохранителя 10А предохранитель на 30А.
К примеру если в вашей приборной панели произошло замыкание между проводами сечением в 0,2 мм, они физически не смогут пропустить через себя ток в 30А из-за чего начнут греться до бела и гореть, предохранитель же на 30 Ампер все так же уверенно будет справляться с таким замыканием потому что рассчитан он на большие токи — скажем стартера к которому идут провода в палец толщиной (5мм).

Вы можете поставить предохранитель меньшего номинала, но помните что вfм необходимо будет использовать бортовую сеть в щадящем режиме, выключить как можно больше потребителей и не включать ничего в прикуриватель иначе этот предохранитель тоже сгорит из-за того? что не рассчитан на большие нагрузки. Обязательно купите на ближайшей заправке предохранитель необходимого номинала.

Вернемся к блокам предохранителей мазда 3. Кроме внутреннего блока в машине так же установлен внешний блок в “подкапотном” пространстве. В мазде этот блок можно найти справа если стоять лизом к капоту автомобиля и смотреть в открытый капот. Так же можно сказать что он находится прямо над аркой колеса которое находится ближе к водителю.
Открыть его можно отстегнув держатель как показано на рисунке.

Так же ниже вы можете увидеть как выглядит открытый блок предохранителей.


В подкапотном блоке расположены более технологичные устройства если можно так сказать. Это предохранители которые отвечают за более сложные устройства, такие как стартер, ABS, зажигание, помпы, сигнала, вентилятор охлаждения двигателя и много другое. А так же именно тут установлены реле имеющие непосредственное отношение к двигателю.


Удачи вам в починке ваших технических неисправностей. Не забывайте соблюдать правила тех.безопасности — обязательно отключайте зажигание когда работаете с электросетью автомобиля. Оставляйте комментарии под статьей.

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Максимальная сила тока, А

Электровентилятор системы охлаждения

Электронасос гидроусилителя рулевого управления*

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

АБС, система курсовой устойчивости**

Реле электронной системы управления двигателем (силовая цепь)

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

Втягивающее реле стартера

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

Обогрев заднего стекла

АБС, система курсовой устойчивости**

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный за­мок, внутреннее освещение и подсветка приборов и органов управления

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

Обогрев заднего стекла

Элсктровснтилятор климатической установки

Электромагнитная муфта компрессора кондиционера

Втягивающее реле стартера

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

Дальний свет (левая фара)

Дальний свет (правая фара)

Габаритное освещение (правая сторона)

Блок управления электрооборудованием

Указатели поворота и аварийная сигнализация

Ближний свет (правая фара)

Ближний свет (левая фара)

Система подушек безопасности

Иммобилайзер, щиток приборов, система блокировки ключа в замке за­жигания, стеклоочиститель и стеклоомыватсль

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

Стеклоочиститель и стеклоомыватель

Электронная система управления двигателем

Система подушек безопасности

Реле электромагнитной муфты компрессора кондиционера

Фонари света заднего хода

Габаритное освещение (левая сторона)

Противотуманные фары, подсветка приборов и органов управления

Обазначение реле в монтажном блоке салона мазда 3

Ближний свет фар

Блокировка перемещения селектора АКП

Первая скорость работы переднего стеклоочистителя

Вторая скорость работы переднего стеклоочистителя

Дальний свет фар

Центральный замок (блокирование замков)

Центральный замок (разблокирование замков)

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок расположенный в салоне совмещен с ЭБУ электрооборудование салона и противоугонная сигнализацией.

Для снятия блока выполните действия указанные выше (доступ к блоку предохранителей и реле в салоне)

затем подденьте и выдвиньте пластмассовый фиксатор колодки жгута проводов

Отсоедините колодку жгута проводов от вывода блока

Аналогичным способом отсоедините вторую колодку жгута проводов и извлеките блок и кронштейна его крепления

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй – слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Вентиляторы системы охлаждения

Аварийка, стеклоомыватели, габариты

Тормозная система АБС

Силовая электроцепь, регулирующая работу двигателя

Электрообогрев заднего стекла

Приборная панель, центральный замок, освещение салона и багажника

Работа центрального замка

Поворотники и аварийка

Приборная панель, блокировка ключа в зажигании

Тормозная система АБС

Очистители и омыватели стекол

Работа центрального звонка

Муфта компрессора на кондиционере

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Электрообогрев заднего стекла

Вентилятор системы климат контроля

Муфта компрессора на кондиционере

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему – поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Как заменить отдельный элемент монтажного блока, показано в видео:

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей.

Схема расположения блоков в машине

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

Открытый блок с предохранителями

Схема моторного блока предохранителей с обозначениями

EH PAS (рулевой усилитель)

Предохранитель фары Мазда3

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Защита различных электрических цепей

Электрический обогреватель заднего стекла

Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Передние противотуманные фары

Предохранитель омывателя фар. подогревателя топлива Мазда-3

Предохранитель рулевого усилителя (ГУР)

Генератор/Блок управления противобуксовочной системой

Блок РСМ, блок управления дозированием и подачей топливной присадки

Плафоны освещения салона

Датчики концентрации кислорода

Защита различных электрических цепей

Блок РСМ, топливный насос

Расположение блока с предохранителями в салоне машины

Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом

Защелка открывающая блок с предохранителями

Открытый блок с предохранителями под бардачком

Отсоединенный блок с предохранителями

Схема салонного блока предохранителей с обозначениями

Система двойной блокировки замков

Предохранитель стоп-сигнала, звуковой сигнал

Фара дальнего света (левая)

Фара дальнего света (правая)

Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3

Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака

Защита различных электрических цепей

питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация

головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла

Вентиляционный люк в крыше

Электрические обогреватели наружных зеркал Mazda

Фара ближнего света (правая), корректор фар

Фара ближнего света (левая)

Система подтек безопасности

Приборная панель, противоугонная система (иммобилайзер)

Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS

Очиститель и омыватель ветрового стекла

Для защиты различных электрических цепей

Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3

Центральный электрический замок

Кондиционер воздуха, блок управления отопителем

Выключатель стеклоподъемника (левый)

Выключатель стеклоподъемника (правый)

Фонари заднего хода

Вентиляционный люк в крыше

Задний габаритный фонарь (левый), передний габаритный фонарь (левый)

Предохранитель подсветки панели управления

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей

Расположение жгутов с проводами в салонном блоке предохранителей

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с корректором фар

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

Смотрите так же

Этой инструкцией воспользовались: 63683 раз.

Предохранитель сигнализации мазда 3

Рассмотрены автомобили Mazda 3, Axela первого поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска

Где находится блок предохранителей и реле

под капотом цифра 8

Для доступа к предохранителям и реле потяните за рычажок на задней части блока и поднимите крышку

На внутреннюю сторону крышки нанесена схема расположения предохранителей

Максимальная сила тока, А

Электровентилятор системы охлаждения

Электронасос гидроусилителя рулевого управления*

Цепи питания различных электропотребителей: диагностический разъем, аварийная сигнализация, передний стеклоочиститель и стеклоомыватель. центральный замок, габаритное освещение

АБС, система курсовой устойчивости**

Реле электронной системы управления двигателем (силовая цепь)

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и нс отключаемые при включении стартера)

Втягивающее реле стартера

Выключатель (замок) зажигания (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

Обогрев заднего стекла

АБС, система курсовой устойчивости**

Цепи питания различных элсктропотрсбитслсй: щиток приборов, центральный за­мок, внутреннее освещение и подсветка приборов и органов управления

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Реле монтажного блока в моторном отсеке

Обогрев заднего стекла

Элсктровснтилятор климатической установки

Электромагнитная муфта компрессора кондиционера

Втягивающее реле стартера

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне расположен под панелью приборов

Для получения доступа, необходимо извлечь пластмассовый держатель правой накладки тоннеля пола и снять ее

Отожмите два пластмассовых держателя крепления крышки блока и снимите ее

Поверните на 90 градусов два фиксатора крепления блока и опустите монтажный блок вниз

Дальний свет (левая фара)

Дальний свет (правая фара)

Габаритное освещение (правая сторона)

Блок управления электрооборудованием

Указатели поворота и аварийная сигнализация

Ближний свет (правая фара)

Ближний свет (левая фара)

Система подушек безопасности

Иммобилайзер, щиток приборов, система блокировки ключа в замке за­жигания, стеклоочиститель и стеклоомыватсль

АБС, система курсовой устойчивости* *, электронасос гидроусилителя рулевого управления*

Стеклоочиститель и стеклоомыватель

Электронная система управления двигателем

Система подушек безопасности

Реле электромагнитной муфты компрессора кондиционера

Фонари света заднего хода

Габаритное освещение (левая сторона)

Противотуманные фары, подсветка приборов и органов управления

Обазначение реле в монтажном блоке салона мазда 3

Ближний свет фар

Блокировка перемещения селектора АКП

Первая скорость работы переднего стеклоочистителя

Вторая скорость работы переднего стеклоочистителя

Дальний свет фар

Центральный замок (блокирование замков)

Центральный замок (разблокирование замков)

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок расположенный в салоне совмещен с ЭБУ электрооборудование салона и противоугонная сигнализацией.

Для снятия блока выполните действия указанные выше (доступ к блоку предохранителей и реле в салоне)

затем подденьте и выдвиньте пластмассовый фиксатор колодки жгута проводов

Отсоедините колодку жгута проводов от вывода блока

Аналогичным способом отсоедините вторую колодку жгута проводов и извлеките блок и кронштейна его крепления

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй – слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый – 30 А, серый – 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Вентиляторы системы охлаждения

Аварийка, стеклоомыватели, габариты

Тормозная система АБС

Силовая электроцепь, регулирующая работу двигателя

Электрообогрев заднего стекла

Приборная панель, центральный замок, освещение салона и багажника

Работа центрального замка

Поворотники и аварийка

Приборная панель, блокировка ключа в зажигании

Тормозная система АБС

Очистители и омыватели стекол

Работа центрального звонка

Муфта компрессора на кондиционере

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Электрообогрев заднего стекла

Вентилятор системы климат контроля

Муфта компрессора на кондиционере

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему – поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Как заменить отдельный элемент монтажного блока, показано в видео:

Первое поколение (1rd generation) машины было оборудовано — двумя блоками реле и предохранителей.

Схема расположения блоков в машине

Расположение блока под капотом

Блок предохранителей с права от мотора с открытой крышкой

Открытый блок с предохранителями

Схема моторного блока предохранителей с обозначениями

EH PAS (рулевой усилитель)

Предохранитель фары Мазда3

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Защита различных электрических цепей

Электрический обогреватель заднего стекла

Аудиосистема (автомобили, оснащенные аудиосистемой BOSE)

Антиблокировочная тормозная система (ABS), противозаносная система (DSC)

Передние противотуманные фары

Предохранитель омывателя фар. подогревателя топлива Мазда-3

Предохранитель рулевого усилителя (ГУР)

Генератор/Блок управления противобуксовочной системой

Блок РСМ, блок управления дозированием и подачей топливной присадки

Плафоны освещения салона

Датчики концентрации кислорода

Защита различных электрических цепей

Блок РСМ, топливный насос

Расположение блока с предохранителями в салоне машины

Блок с предохранителями закрыт кожухом под бардачком

Блок с предохранителями со снятым кожухом

Защелка открывающая блок с предохранителями

Открытый блок с предохранителями под бардачком

Отсоединенный блок с предохранителями

Схема салонного блока предохранителей с обозначениями

Система двойной блокировки замков

Предохранитель стоп-сигнала, звуковой сигнал

Фара дальнего света (левая)

Фара дальнего света (правая)

Предохранитель электрическго привода регулировки зеркал заднего вида в блоке Mazda 3

Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака

Защита различных электрических цепей

питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация

головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла

Вентиляционный люк в крыше

Электрические обогреватели наружных зеркал Mazda

Фара ближнего света (правая), корректор фар

Фара ближнего света (левая)

Система подтек безопасности

Приборная панель, противоугонная система (иммобилайзер)

Антиблокировочная система (ABS), противозаносная система (DSC), EHPAS

Очиститель и омыватель ветрового стекла

Для защиты различных электрических цепей

Предохранитель автоматического стеклоочистителя, выключателя стеклоподъемника в Мазде 3

Центральный электрический замок

Кондиционер воздуха, блок управления отопителем

Выключатель стеклоподъемника (левый)

Выключатель стеклоподъемника (правый)

Фонари заднего хода

Вентиляционный люк в крыше

Задний габаритный фонарь (левый), передний габаритный фонарь (левый)

Предохранитель подсветки панели управления

Как выглядят исправный и перегоревший предохранители

Жгуты с проводами салонного блока предохранителей

Расположение жгутов с проводами в салонном блоке предохранителей

Теперь рассмотрим назначение жгутов и коннектеров подробнее.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с корректором фар

#модели с системой автоматического управления освещением

Схема 6-ти жгутов блока для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема 6-ти жгутов блока для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРНОЙ ПАНЕЛИ (I)

() модели с системой автоматического управления освещением

# кондиционер с автоматическим управлением

Схема 6-ти жгутов блока для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема 6-ти жгутов блока для подключения проводов

Смотрите так же

Этой инструкцией воспользовались: 63683 раз.

При возникновении проблем с электрикой в автомобиле, первое необходимое действие ̶ проверка плавких предохранителей. Блок предохранителей Мазда 3 установлен в салоне машины и подкапотном пространстве.

Каждый элемент блока отличается цветом и силой тока:


Описание отсека электропредохранителей в салоне

Внутренний блок находится справой стороны торпеды, а именно под бардачком для
мелких вещей. Здесь размещены 50 приборов, которые отвечают за звуковой сигнал, корректор фар, приборную панель, предохранитель стоп-сигналов Mazda 3, подогреватели сидений и другие элементы.

Чтобы добраться до плавких ставок, которые расположены под перчаточным ящиком, вам нужно найти блок под крышкой бардачка. Далее повернуть фиксаторы крышки против
часовой стрелки, чтобы блок опустится вниз. Для изъятия предохранителя воспользуйтесь пинцетом прилагаемым производителем. Расположение предохранителей (схема) указывается на внутренней крышке бардачка.


Назначение блока предохранителей в моторном пространстве

В подкапотном отсеке находятся плавкие предохранители, которые отвечают за более сложные устройства, такие как зажигание помпы, стартер, система управления двигателем, прикуриватель, усилитель рулевого управления, топливный насос и другие. Также здесь расположены реле, которые имеют непосредственное отношение к мотору.

Внутренний блок предохранителей мазда 3 расположен под перчаточным ящиком.
1. Для того что бы добраться до предохранителей вам необходимо найти саму панель под крышкой бардачка.
2. Часто предохранители прикрыты декоративной накладкой на которой есть две педальки (зажимы). Необходимо нажать на них что бы снять панель — на рисунке отмечены красным.

3. Под накладкой необходимо найти блок предохранителей и реле, на нашем рисунке белый блок


4. Необходимо найти ручки фиксаторов и повернуть их против часовой стрелки, блок предохранитель опустится вниз.


Ниже мы приведем схему предохранителей одной из модификаций мазда 3, но для своего автомобиля вам лучше воспользоваться схемой нанесенной на крышке блока предохранителей (на декоративной накладке).


Достать предохранитель можно специальным пластиковым пинцетом, который должен быть установлен на панели предохранителей, либо просто прилагаться в комплекте с авто.

Чаще всего сгорает предохранитель прикуривателя из-за чего может даже не работать вся панель приборов (к примеру подсветка — в том числе и свет в бардачке).

Проверить предохранитель можно просто на просвет, внутри должна быть перемычка она должна быть целой.

Если перемычка разорвана, значит предохранитель перегорел.

Если ваше предохранитель имеет не прозрачный корпус, необходимо посмотреть на него сверху. На таком предохранителе должна быть щель через которую видно нить (перемычку) предохранителя.

Если предохранитель целый вы можете его проверить с помощью лампочки если у вас такая есть в инструментах автомобиля, либо с помощью самодельного щупа индикатора (об этом и многом другом вы можете прочитать в наших статьях на сайте).

Сгоревший предохранитель можно выкинуть, не стоит пытаться его починить (спаять) либо соединить перемычкой (в простонародии говорят сделать обманку).

ВНИМАНИЕ ЭТО ОЧЕНЬ ОПАСНО, если у вас в сети замыкание и вы соедините контакты перемычкой вместо предохранителя, в месте замыкания начнется возгорание.
Чем более толстый провод вы примените, тем больше вероятность того что вы не почувствуете нагрева проводника на панели предохранителей, и тем больше тока он сможет пропустить в место замыкания где начнется пожар.

Поэтому ни в коем случае нельзя использовать предохранители бОльшего номинала чем указано в документах (на схеме) вашего авто. То есть нельзя применить вместо предохранителя 10А предохранитель на 30А.
К примеру если в вашей приборной панели произошло замыкание между проводами сечением в 0,2 мм, они физически не смогут пропустить через себя ток в 30А из-за чего начнут греться до бела и гореть, предохранитель же на 30 Ампер все так же уверенно будет справляться с таким замыканием потому что рассчитан он на большие токи — скажем стартера к которому идут провода в палец толщиной (5мм).

Вы можете поставить предохранитель меньшего номинала, но помните что вfм необходимо будет использовать бортовую сеть в щадящем режиме, выключить как можно больше потребителей и не включать ничего в прикуриватель иначе этот предохранитель тоже сгорит из-за того? что не рассчитан на большие нагрузки. Обязательно купите на ближайшей заправке предохранитель необходимого номинала.

Вернемся к блокам предохранителей мазда 3. Кроме внутреннего блока в машине так же установлен внешний блок в “подкапотном” пространстве. В мазде этот блок можно найти справа если стоять лизом к капоту автомобиля и смотреть в открытый капот. Так же можно сказать что он находится прямо над аркой колеса которое находится ближе к водителю.
Открыть его можно отстегнув держатель как показано на рисунке.

Так же ниже вы можете увидеть как выглядит открытый блок предохранителей.


В подкапотном блоке расположены более технологичные устройства если можно так сказать. Это предохранители которые отвечают за более сложные устройства, такие как стартер, ABS, зажигание, помпы, сигнала, вентилятор охлаждения двигателя и много другое. А так же именно тут установлены реле имеющие непосредственное отношение к двигателю.


Удачи вам в починке ваших технических неисправностей. Не забывайте соблюдать правила тех.безопасности — обязательно отключайте зажигание когда работаете с электросетью автомобиля. Оставляйте комментарии под статьей.

Почти весь модельный ряд автомобиля «Мазда» оснащен двумя монтажными блоками («черными ящиками»). Один расположен под капотом, а второй — слева под приборной панелью либо с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 можно найти под бардачком. Чтобы получить к нему доступ изначально нужно под крышкой перчаточного ящика найти панель, которая закрывает блок. В большинстве случаев блок предохранителей закрыт декоративной крышкой с двумя зажимами (на рисунке выделены красным цветом).

Под крышкой находится блок с предохранителями и реле.

Для снятия крышечки необходимо повернуть эти защелки против часовой стрелки, после этого будет получен доступ к монтажному блоку. На внутренней стороне снятой крышки или на декоративной вкладке находится схема блоков предохранителей Мазды 3 bk. На панели, где расположены предохранители, должен быть установлен пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен поставляться в комплектации автомобиля.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазде 3 2006 или 2007 года выпуска несложно. Зачастую перегорает датчик, отвечающий за работу прикуривателя. Из-за сбоя одного предохранителя может выйти из строя вся приборная панель. Проверить исправность детали очень легко. Для этого достаточно посмотреть предохранитель на просвет, если внутренняя перемычка целая, то элемент работает нормально. В случае когда перемычка разорвана, элемент перегорел и не может функционировать.

Если датчик сделан из непрозрачного материала, то посмотреть на перемычку можно через щель вверху детали. Если перемычка целая, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Перегоревшую деталь не стоит чинить и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к возгоранию. Это объясняется тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, она имеет большую электропропускную способность, что приводит к замыканию. То есть, если применить предохранитель, рассчитанный на 30А, вместо предохранителя 10А, при замыкании они не перегорят, а будут все также пропускать ток, что приведет к негативным последствиям.

Важно! Если поставить предохранитель с меньшим номиналом, то необходимо щадяще использовать бортовую электросеть, например, ничего не включать в прикуриватель. Если установлен такой элемент, то нужно возить новый предохранитель про запас. Но лучше всего использовать предохранители того номинала, который рекомендуют производители автомобиля.

Подкапотный монтажный блок

Еще один блок на Мазде 3-6 установлен в подкапотном пространстве с правой стороны, если смотреть лицом к капоту. Под ним находится арка колеса со стороны водителя.

Заслонка блока предохранителей на Мазда 3-6 зафиксирована специальным держателем. Чтобы ее открыть, следует поднять фиксатор вверх. Таким образом, можно получить добраться к предохранителям, которые отвечают за более сложные электронные процессы в автомобиле, например, работа стартера, клаксона, систему охлаждения мотора, зажигание и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый — 30 А, серый — 2А и т. д.

Схема блока предохранителей на Мазда 626 ge и других моделях автомобиля этой марки находится с обратной стороны крышки.

Расшифровка электросхемы блока предохранителей на Мазде 6 2008 г. в., который расположен в салоне

Обозначение элемента

Расшифровка

Вентиляторы системы охлаждения

Насос гидроусилителя

Аварийка, стеклоомыватели, габариты

Подсветка

Электроцепь РТС

Тормозная система АБС

Силовая электроцепь, регулирующая работу двигателя

Замок зажигания

Климат контроль

Электрообогрев заднего стекла

Противотуманки

Электроомыватель фар

Топливный насос

Работа генератора

Двигатель

Приборная панель, центральный замок, освещение салона и багажника

Работа центрального замка

Дальнее освещение

Прикуриватель

Работа аудиосистемы

Электроуправление зеркалами

Габариты

Реле диагностики

Электроцепь замка

Электроуправление оборудованием

Поворотники и аварийка

Электростеклоомыватели

Стеклоподъемники

Охрана автомобиля

Ближнее освещение

Подушка безопасности

Приборная панель, блокировка ключа в зажигании

Тормозная система АБС

Очистители и омыватели стекол

Электроуправление двигателем

Подушки безопасности

Электроподогрев сидений

Работа центрального звонка

Муфта компрессора на кондиционере

Освещение заднего хода

Расшифровка электросхемы блока предохранителей на Мазде 6 в моторном отсеке

Обозначение предохранителя

Расшифровка

Противотуманки

Электрообогрев заднего стекла

Электроцепь ETV

Подогрев

Топливный насос

Электроомыватель фар

Вентилятор системы климат контроля

Муфта компрессора на кондиционере

Двигатель

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему — поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления.

Замена монтажного блока

Прежде чем заменить старый монтажный блок на новый, необходимо добраться к нему — поднять защелки и потянуть вниз. После этого нужно вытянуть фиксатор, который удерживает колодку с проводами и отсоединить ее от вывода блока. Таким же образом отсоединяется вторая колодка с проводами. На следующем этапе замены извлекается блок и его крепления

Важно! Установка нового блока происходит в обратном порядке.

Как заменить отдельный элемент монтажного блока, показано в видео:

Автомобиль Мазда 3 после первого появления в 2003 году дважды пересматривался с учетом актуальных технологий. Экземпляры второго и третьего поколения дополняют исходные разработки. С каждым обновлением менялась схема предохранителей автомобиля. Назначение этой составляющей – защита узлов, приборов и электрической сети от перегрузок, которые способны вывести транспортное средство из строя.

Отдельный 3 включает в себя пластиковый или керамический корпус, скрывающий контактную группу и рабочий элемент, разрушаемый при избыточной силе тока. С помощью контактной группы, устройство подключается в сеть. Предохранители исключают вероятность дорогостоящего ремонта при замыкании или пожара транспортного средства. Группы предохранителей маркируются разными цветами для того, чтобы упростить владельцу транспортного средства замену вышедших из строя элементов. Перед началом работы нужно изучить расшифровку каждого из блоков предохранителей автомобиля.

Блоки предохранителей устанавливаются в двух местах: в пространстве под капотом и в салоне автомобиля. Элементы маркируются, в зависимости от максимально пропускаемой силы тока. В автомобилях Мазда 3 первого поколения предусмотрена следующая классификация от меньшего значения к большему:

Салонный блок предохранителей Мазда 3 первого поколения содержит 6 шлейфов, позволяющих подключить жгуты с проводами (по 3 с каждой стороны).

Предохранители, которые расположены под капотом, отвечают за стабильную работу вентилятора охлаждения двигателя, стартера, зажигания и других технически сложных элементов автомобиля. В салонном блоке расположены устройства, обеспечивающие работу прикуривателя, аудиосистемы, охранной сигнализации, подогревателя сидений и других элементов комфорта. Для удобства автовладельцев предусмотрена схема расположения предохранителей на крышке каждого из блоков.

Где находятся предохранители

В автомобилях Мазда 3 первого поколения (2003-2009) один блок расположен под капотом, второй – в салоне. Особенность транспортного средства второго поколения (2009-2013) заключается в наличии блока предохранителей и блока реле, которые расположены под капотом, еще один находится в салоне. При разработке машин третьего поколения (2013-2018) инженеры вернулись к схеме, реализованной в исходной версии Мазда 3.

В автомобилях, выпускаемых до 2009 года, блок предохранителей в салоне можно найти прямо под торпедой. Находясь в салоне, следует обратить внимание на область с левой стороны от рулевой колонки. В машинах следующего поколения предохранители оказались под перчаточным ящиком, скрытым массивным кожухом из пластика. Для того, чтобы открыть салонный блок, нужно нажать на небольшую прозрачную защелку.

Владельцам последней версии Мазда 3 нужно спуститься до области, находящейся сбоку от места расположения ног водителя. В область зрения сразу попадает крышка из пластика, которая скрывает предохранители.

Автомобиль последнего на данный момент поколения оснащен блоком предохранителей с правой стороны от водителя (область ребер). Он надежно скрыт кожухом, конструкция включает кронштейны и заглушки для крепления. Открыв блок, можно изучить все представленные обозначения предохранителей.

Скрывает предохранители примерно в том же месте, что и самые свежие модели авто. Стоит отметить меньшие размеры кожуха. Заглушка находится с задней стороны, что несколько усложняет доступ к предохранителям. В плане расположения этого блока нет никаких различий с машинами первого поколения. Перед тем, как приступать к работе с предохранителями и любыми другими компонентами электросети, важно отключить зажигание.

Расшифровка предохранителей Мазда 3

Схема предохранителей автомобиля является важной информацией, в случае повреждения того или иного предохранителя необходимо знать расположение предохранителей. Подкапотный блок представлен предохранителями Fс 1 по 36 номер.

Предохранитель № 1 отвечает за электровентилятор и охлаждение. Номер 2 – электронасос гидроусилителя. № 3 – аварийные сигналы и омывка стекол, центральный замок и габариты. № 4 – фары, № 5 – цепь РТС, 7, 8, 19 — АБС, система устойчивости курса, 9 – силовая цепь. Датчики 11 и 12 – зажигание и реле стартера. Номер 13 – подключается при зажигании и отключается при отключении стартера (в отличие от 11). 15 — климатконтроль, 17 – за обогрев задних стекол. F20- фары противотуманные. Звуковые сигналы — № 21. Номер 23– предохранитель омывателя фар. Номер 24 – насос топлива, 26 – кондиционирование. Номер 27 – генератор. Контроль за двигателем — № 30. Номер 31- освещение в салоне. С 32 по 36 номер отвечают за управление двигателем.

В салоне располагаются датчики с 37 по 86 номер:

  • D/LOCK 2 – центральный замок;
  • 39-40 — дальний свет;
  • 43 – прикуриватель;
  • 44 – аудио;
  • 45 – зеркала;
  • 46 – правые габариты;
  • 47 – разъемы для диагностики;
  • 49 – цепь замка;
  • 50 – управление электрическими приборами;
  • 51 – поворотники и электросигнализация;
  • 52 — люк в крыше;
  • 53 — отмывка стекол;
  • 55-56 – подъем стекол;
  • 57 – система охраны;
  • 58 – обогрев;
  • 60-61 – ближний свет;
  • 65 – подушка безопасности;
  • 67 – устойчивость, рулевое управление;
  • 68 – очистка стекол;
  • 69 – управление двигателем;
  • 70 – очиститель стекол;
  • 74 – система обогрева сидений;
  • 75 – замок центральный;
  • 76 – компрессор кондиционера;
  • 77- 78 – подъем стекол;
  • 79 – свет во время заднего хода;
  • 80- люк крыши;
  • 81 –левые габариты;
  • 82 – противотуманное освещение, подсветка приборной панели;

Пропущенные номера являются резервными предохранительными элементами. Также к ним относятся предохранители F83 – F86. В монтажном блоке салона размещены реле № 23 – ближний свет, 24 – селектор АКП, 25, 26 – скорости работы по очистки стекол, 27, 28 – дальнее освещение и габариты соответственно. Реле центрального замка: 31-32. Реле под капотом можно расшифровать, зная перевод с английского. Например: FOG – противотуманные фары, H/CLEAN – омывка фар, HEATER – обогрев и т.д.

Порядок замены предохранителей

В случае необходимости, владелец сам может сменить вышедшие из строя блоки предохранителей (например, омыватель фар, климатконтроль и т.д.). Достаточно знать схему расположения датчиков и те функции, которые они означают (расшифровку схемы). Смена предохранителей Мазды производится в следующем порядке:

  1. Необходимо отключить зажигание;
  2. Отсоединить аккумулятор от питания;
  3. Произвести демонтаж наружной защитной накладки блока предохранителей;
  4. Деактивировать колодки и жгуты, которые подведены к блоку предохранителей;
  5. Отверткой выкрутите винты крепления;
  6. При помощи защелки произведите извлечение устройства;
  7. Установите новый предохранитель и в обратном порядке повторите процедуру.

Итог

Таким образом, блок предохранителя являются важной частью механизма управления автомобилем, благодаря которому происходит контроль за его функционированием, защита от перегревания электрической цепи. Реле несет в себе функцию замыкания и размыкания сети в случае превышения нагрузки на определенные участки цепи. Мазда 3 имеет два комплекта блоков предохранителей также один реле. Блоки предохранителей располагаются под капотом автомобиля, а также внутри его салона.

Схема блока предохранителей Mazda 3 (BM/BN; 2014-2018)



В данной статье рассмотрим Mazda 3 третьего поколения (BM, BN), выпускавшихся с 2014 по 2018 год. Здесь вы найдете схемы блока предохранителей Mazda3 2014, 2015, 2016, 2017 и 2018 , получите информацию о расположение панелей предохранителей в салоне автомобиля и узнать назначение каждого предохранителя (расположение предохранителей).

Расположение предохранителей Mazda3 2014-2018


Предохранители прикуривателя (розетка):  #5 «R.OUTLET3» и №11 «F.OUTLET» в блоке предохранителей в салоне.


Если электрическая система не работает, сначала проверьте предохранители с левой стороны автомобиля.

Если фары или другие электрические компоненты не работают, а предохранители в салоне в норме, осмотрите блок предохранителей под капотом.

Пассажирский салон

Блок предохранителей расположен с левой стороны автомобиля, рядом с дверью.

Моторный отсек

2014
Моторный отсек
Назначение предохранителей в моторном отсеке (2014 г.)
ОПИСАНИЕ НОМИНАЛЬНАЯ МОЩНОСТЬ ЗАЩИЩАЕМЫЙ КОМПОНЕНТ
1 ПРОТИВОТУМАННЫЕ 15 А Противотуманные фары (некоторые модели)
2 H/L HI 20 A Дальний свет фар (некоторые модели)
3 H/CLEAN 20 А
4 СТОП 10 А Стоп-сигналы
5 КОМНАТА 15 А Верхний свет
6 ENG+B 7.5 А Система управления двигателем
7 ТОПЛИВО ПОДОГРЕВ
8 ОПАСНОСТЬ 25 A Аварийная сигнализация, указатели поворота
9 ABS/DSCS 30 А ABS, система динамического контроля устойчивости
10 СЧЕТЧИК2
11 АУДИО2 7.5 А Аудиосистема
12 BOSE 25 A Модель с аудиосистемой Bose (некоторые модели)
13 АУДИО1 15 А Аудиосистема
14 ТОПЛИВНЫЙ НАСОС 15 А Топливная система
15 HID R DRL 15 A Фара (правая) (с ксеноновыми фарами Fusion), дневные ходовые огни (некоторые модели)
16 НАСОС
17 СИГНАЛ 15 А Звуковой сигнал
18 ЗАДНЯЯ ЧАСТЬ 15 A Задние фонари, подсветка номерного знака, габаритные огни, передние боковые габаритные огни
19
20 АТ 15 А Система управления коробкой передач
21 р.СТЕКЛООЧИСТИТЕЛЬ 15 A Стеклоочиститель заднего стекла (некоторые модели)
22 Кондиционер 7,5 А Кондиционер
23 ДВИГАТЕЛЬ3 15 А Система управления двигателем
24 ДВИГАТЕЛЬ2 15 А Система управления двигателем
25 ДВИГАТЕЛЬ1 15 А Система управления двигателем
26 СВЕТИЛЬНИК
27 EVVT 20 А Система управления двигателем
28 СТЕКЛООЧИСТИТЕЛЬ 20 А Стеклоочиститель и омыватель переднего стекла
29 DC DC REG
30
31 ДОБАВИТЬ ВЕНТИЛЯТОР DE
32 стр.ОКНО1 30 А Электрические стеклоподъемники
33 H/L LOW R 15 A Фара ближнего света (правая) (с галогенными фарами)
34 H/L LOW L HID L 15 A Фара (левая) (с ксеноновыми фарами Fusion), фара ближнего света (левая) (с галогенными фарами)
35 СЧЕТЧИК1 10 А Комбинация приборов
36 IG2 30 А Для защиты различных цепей
37
38 ВЕНТИЛЯТОР DE
39 DC DC DE
40 SRS1 7.5 А Подушка безопасности
41 ДВИГАТЕЛЬ. IG1 15 А Система управления двигателем
42 C/U IG1 15 A Для защиты различных цепей
43
Пассажирский салон
Назначение предохранителей в салоне (2014)
ОПИСАНИЕ НОМИНАЛЬНАЯ МОЩНОСТЬ ЗАЩИЩАЕМЫЙ КОМПОНЕНТ
1 стр.SEAT D 30 A Сиденье с электроприводом (некоторые модели)
2 D.LOCK 25 A Дверные замки с электроприводом
3 P.WINDOW2 25 А Электрические стеклоподъемники
4 ПОДОГРЕВ СИДЕНЬЯ 20 A Подогрев сиденья (некоторые модели)
5 R.OUTLET3 15 A Дополнительные розетки
6 SRS2/ESCL 15 A Датчик веса сиденья (некоторые модели)
7 ЛЮК 10 A Люк (некоторые модели)
8 М.DEF 7,5 A Обогреватель зеркал (некоторые модели)
9 Р.ВЫПУСК1
10 ЗЕРКАЛО 7,5 А Зеркало с регулятором мощности
11 F.OUTLET 15 A Розетки для принадлежностей
12 AT IND 7,5 A Индикатор переключения передач (некоторые модели)
13
14
15
2015, 2016
Моторный отсек
Назначение предохранителей в моторном отсеке (2015, 2016)
ОПИСАНИЕ НОМИНАЛЬНАЯ МОЩНОСТЬ ЗАЩИЩАЕМЫЙ КОМПОНЕНТ
1 ПРОТИВОТУМАННЫЕ 15 А Противотуманные фары (некоторые модели)
2 H/Lh2 20 A Фара дальнего света (с галогенными фарами)
3 H/CLEAN 20 А
4 СТОП 10 А Стоп-сигналы
5 КОМНАТА 15 А Верхний свет
6 ENG+B 7.5 А Система управления двигателем
7 ТОПЛИВО ПОДОГРЕВ 15 А
8 ОПАСНОСТЬ 25 A Аварийная сигнализация, указатели поворота
9 ABS/DSCS 30 А ABS, система динамического контроля устойчивости
10 СЧЕТЧИК2 7,5 А
11 AUDI02 7.5 А Аудиосистема
12 BOSE 25 A Модель с аудиосистемой Bose (некоторые модели)
13 АУДИО1 15 А Аудиосистема
14 ТОПЛИВНЫЙ НАСОС 15 А Топливная система
15 HID R DRL 15 A Фара (правая) (с ксеноновыми фарами Fusion), дневные ходовые огни (некоторые модели)
16 НАСОС 15 А
17 СИГНАЛ 15 А Звуковой сигнал
18 ХВОСТ 15 A Задние фонари, подсветка номерного знака, габаритные огни.Передние боковые габаритные огни
19 СПГ 15 А
20 АТ 15 А Система управления коробкой передач
21 R. СТЕКЛООЧИСТИТЕЛЬ 15 A Стеклоочиститель заднего стекла (некоторые модели)
22 Кондиционер 7,5 А Кондиционер
23 ДВИГАТЕЛЬ3 15 А Система управления двигателем
24 ДВИГАТЕЛЬ2 15 А Система управления двигателем
25 ДВИГАТЕЛЬ1 15 А Система управления двигателем
26 НАКАЛИВАТЕЛЬ 5 А
27 EVVT 20 А Система управления двигателем
28 СТЕКЛООЧИСТИТЕЛЬ 20 А Стеклоочиститель и омыватель переднего стекла
29 DCDC REG 30 А
30 ТОПЛИВНЫЙ НАСОС2 30 А
31 ДОБАВИТЬ ВЕНТИЛЯТОР DE 40 А
32 стр.ОКНО 1 30 А Электрические стеклоподъемники
33 H/L LOW R 15 A Фара ближнего света (правая) (с галогенными фарами)
34 H/L LOW L HID L 15 A Фара (левая) (с ксеноновыми фарами Fusion), фара ближнего света (левая) (с галогенными фарами)
35 СЧЕТЧИК1 10 А Комбинация приборов
36 IG2 30 А Для защиты различных цепей
37 Сжиженный газ 30 А
38 ВЕНТИЛЯТОР DE 40 А
39 DCDC DE 40 А
40 SRS1 7.5 А Подушка безопасности
41 ДВИГАТЕЛЬ. IG1 15 А Система управления двигателем
42 C/U IG1 15 A Для защиты различных цепей
43
Пассажирский салон



Назначение предохранителей в салоне (2015, 2016)
ОПИСАНИЕ НОМИНАЛЬНАЯ МОЩНОСТЬ ЗАЩИЩАЕМЫЙ КОМПОНЕНТ
1 стр.WINDOW3
PSEAT D
30 A Сиденье с электроприводом (некоторые модели)
2 D.LOCK 25 A Дверные замки с электроприводом
3 P.WINDOW2 25 А Электрические стеклоподъемники
4 ПОДОГРЕВ СИДЕНЬЯ 20 A Подогрев сиденья (некоторые модели)
5 R.OUTLET3 15 A Дополнительные розетки
6 SRS2/ESCL 15 А Датчик веса сиденья
7 ЛЮК 10 A Люк (некоторые модели)
8 М.DEF 7,5 A Обогрев зеркал (некоторые модели)
9 Р.ВЫПУСК1 15 А
10 ЗЕРКАЛО 7,5 А Зеркало с регулятором мощности
11 F.OUTLET 15 A Розетки для принадлежностей
12 ABS IG ATIND 7,5 A Индикатор переключения передач (некоторые модели)
13 SRS1 7.5 А
14 СЧЕТЧИК1 10 А
15 С/У IG1 15 А
2017, 2018
Моторный отсек



Назначение предохранителей в моторном отсеке (2017, 2018)
ОПИСАНИЕ НОМИНАЛЬНАЯ МОЩНОСТЬ ЗАЩИЩАЕМЫЙ КОМПОНЕНТ
1 ПРОТИВОТУМАННЫЕ 15 А Противотуманные фары (некоторые модели)
2 H/L HI 20 A Фара дальнего света (с галогенными фарами)
3 H/CLEAN 20 А
4 СТОП 10 А Стоп-сигналы
5 КОМНАТА 15 А Верхний свет
6 ENG+B 7.5 А Система управления двигателем
7 ТОПЛИВО ПОДОГРЕВ 15 А
8 ОПАСНОСТЬ 25 A Аварийная сигнализация, указатели поворота
9 ABS/DSCS 30 А ABS, система динамического контроля устойчивости
10 СЧЕТЧИК2 7,5 А
11 АУДИО2 7.5 А Аудиосистема
12 BOSE 25 A Модель с аудиосистемой Bose (некоторые модели)
13 АУДИО1 15 А Аудиосистема
14 ТОПЛИВНЫЙ НАСОС 15 А Топливная система
15 HID R DRL 15 A Фара (правая) (со светодиодными фарами), дневные ходовые огни (некоторые модели)
16 НАСОС 15 А
17 СИГНАЛ 15 А Звуковой сигнал
18 ЗАДНЯЯ ЧАСТЬ 15 A Задние фонари, подсветка номерного знака, габаритные огни, передние боковые габаритные огни
19 НАГРЕВАТЕЛЬ ST 15 A Рулевое колесо с подогревом (некоторые модели)
20 АТ 15 А Система управления коробкой передач
21 р.СТЕКЛООЧИСТИТЕЛЬ 15 A Стеклоочиститель заднего стекла (некоторые модели)
22 Кондиционер 7,5 А Кондиционер
23 ДВИГАТЕЛЬ3 15 А Система управления двигателем
24 ДВИГАТЕЛЬ2 15 А Система управления двигателем
25 ДВИГАТЕЛЬ1 15 А Система управления двигателем
26 НАКАЛИВАТЕЛЬ 5 А
27 EVVT 20 А Система управления двигателем
28 СТЕКЛООЧИСТИТЕЛЬ 20 А Стеклоочиститель и омыватель переднего стекла
29 DC DC REG 30 А
30 ТОПЛИВО EPBL.P2 30 A Электрический стояночный тормоз (левый) (некоторые модели)
31 ДОБАВИТЬ ВЕНТИЛЯТОР DE 40 А
32 П. ОКНА 1 30 А Электрические стеклоподъемники
33 H/L LOW R 15 A Фара ближнего света (правая) (с галогенными фарами)
34 H/L LOW L HID L 15 A Фара (левая) (со светодиодными фарами), фара ближнего света (левая) (с галогенными фарами)
35 СЧЕТЧИК1 10 А Комбинация приборов
36 IG2 30 А Для защиты различных цепей
37 EPBR LPG 30 A Электрический стояночный тормоз (правый) (некоторые модели)
38 ТОПЛИВО.P3 ВЕНТИЛЯТОР DE 40 А
39 DCDC DE 40 А
40 SRS1 7,5 А Подушка безопасности
41 ДВИГАТЕЛЬ. IG1 15 А Система управления двигателем
42 C/U IG1 15 A Для защиты различных цепей
43 СЧЕТЧИК3 10 А
Пассажирский салон
Назначение предохранителей в салоне (2017, 2018)
ОПИСАНИЕ НОМИНАЛЬНАЯ МОЩНОСТЬ ЗАЩИЩАЕМЫЙ КОМПОНЕНТ
1 стр.WINDOW3 PSEAT D 30 A Сиденье с электроприводом (некоторые модели)
2 D.LOCK 25 A Дверные замки с электроприводом
3 P.WINDOW2 25 А Электрические стеклоподъемники
4 ПОДОГРЕВ СИДЕНЬЯ 20 A Подогрев сиденья (некоторые модели)
5 R.OUTLET3 15 A Дополнительные розетки
6 SRS2/ESCL 15 А Датчик веса сиденья
7 ЛЮК 10 A Люк (некоторые модели)
8 М.DEF 7,5 A Обогрев зеркал (некоторые модели)
9 Р.ВЫПУСК1 15 А
10 ЗЕРКАЛО 7,5 А Зеркало с регулятором мощности
11 F.OUTLET 15 A Розетки для принадлежностей
12 ABS IG ATIND 7,5 A Индикатор переключения передач (некоторые модели)
13 SRS1 7.5 А
14 СЧЕТЧИК1 10 А
15 С/У IG1 15 А

Mazda 3 (2012 — 2013) — схема блока предохранителей

Mazda 3 (2012 — 2013) — схема блока предохранителей

Год выпуска: 2012, 2013

Блок предохранителей (моторный отсек)

Mazda 3 – блок предохранителей –
моторный отсек
Позиция Описание Номинал предохранителя [А] Защищенный компонент
1 DCDC*1
ВЕНТИЛЯТОР 2*2 40 Охлаждающий вентилятор*
2 ДВИГАТЕЛЬ ГЛАВНЫЙ 40 Система управления двигателем
3 БТН 1 50 Для защиты различных цепей
4 MAG кондиционера 7,5 Кондиционер
5 В/Д HI 20 Фара дальнего света
6 ПРОТИВОТУМАН 15 Противотуманные фары*
7 Г/Л ПРОМЫВКА
8 ЛЮК 15 Люк*
9 НАГРЕВАТЕЛЬ*1 40 Кондиционер
Ф.ДЕФ ПРАВ*2
10 ЭВВТ*1 20 Система управления двигателем
F.DEF левый*2
11 ВЕНТИЛЯТОР 1 40 Охлаждающий вентилятор*
12 КОМНАТА 15 Верхние фонари
13 ТСМ 15 Система управления коробкой передач*
14 ДСК 20 Система динамического контроля устойчивости*
15 БТН 2 7,5 Для защиты различных цепей
16 НА НАСОСЕ
17 ПТК*1
НАГРЕВАТЕЛЬ*2 40 Кондиционер
18 ИНЖ 30 Система управления двигателем*
19 Р.ДЕФ 30 Обогреватель заднего стекла
20 ИГКИ 2 40 Для защиты различных цепей
21 ИГКИ 1 40 Для защиты различных цепей
22 СИГНАЛ 15 Звуковой сигнал
23 СТОП 15 Стоп-сигналы
24 АНГ+В 10 Система управления двигателем
25 ТОПЛИВНЫЙ НАСОС 25 Топливная система
26 АБС 40 АБС
27 ПОДОГРЕВ СИДЕНЬЯ 20 Обогрев сиденья*
28 ЭХПАС 80 Усилитель рулевого управления
29
30 АБС-пластик 7,5 АБС
31 СВС 7,5 Подушка безопасности
32 H/L LO RH 15 Фара ближнего света (правая)
33 В/Н LO LH 15 Фара ближнего света (левая)
34 ИЛЛЮМ 7,5 Подсветка панели приборов
35 ХВОСТ 15 Задние фонари, Габаритные огни, Освещение номерного знака
36 АНГЛИЙСКИЙ ИНЖ 15 Система управления двигателем
37 РУССКАЯ БАР 15 Система управления двигателем
38 АНГЛИЙСКИЙ ИНЖ*1 Система управления двигателем
РУССКАЯ БАРКА 2*2 20 Система управления двигателем
39 EHPAS IG*1
ЭТВ*2 15 Система управления двигателем
* Некоторые модели

*1 SKYACTIV-G 2.0

*2 MZR 2.0, MZR 2.3 DISI Turbo и MZR 2.5

Блок предохранителей (со стороны пассажира)

Mazda 3 – блок предохранителей –
сторона пассажира
Позиция Описание Номинал предохранителя [А] Защищенный компонент
1 БОСЕ
2 P СИДЕНЬЕ 30 Сиденье с электроприводом*
3 С.ВЕТЕР 30 Электрический стеклоподъемник
4 ЗАМОК D 25 Электродвигатель дверного замка
5
6
7 ЕСКЛ
8 САС 15 Подушка безопасности
9
10 ОПАСНОСТЬ 15 Аварийная сигнализация, указатели поворота
11 СЧЕТЧИК 15 Комбинация приборов
12 ВЫПУСК 15 Дополнительные розетки
13 Р СТЕКЛООЧИСТИТЕЛЬ 15 Стеклоочиститель и омыватель заднего стекла*
14 СИГАРА 15 Дополнительные розетки
15
16 НАГРЕВАТЕЛЬ 10 Кондиционер
17 ЗЕРКАЛО 10 Зеркало управления питанием
18 СТ СИГ 10 Система управления двигателем
19
20 АУДИО 7,5 Аудиосистема
21 М.ДЕФ 7,5 Устройство для обогрева зеркал*
22 АФС 7,5 Адаптивная система переднего освещения*
23
24 РУС 20 Система управления двигателем
25
26 СЧЕТЧИК2
27
28 АУДИО2
29
30 С.ВЕТЕР 25 Электрический стеклоподъемник
31
32 F СТЕКЛООЧИСТИТЕЛЬ 25 Стеклоочиститель и омыватель лобового стекла
33 БОСЕ 2 25 Модель с аудиосистемой Bose®*
34
* Некоторые модели

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

2004-2008 Mazda 3 Таблица расположения предохранителей

Расположение предохранителей

Предохранители расположены в двух местах.

  • Первый комплект предохранителей находится в моторном отсеке.
  • Второй комплект предохранителей расположен над пространством для ног пассажира, прямо под приборной панелью.

Моторный отсек

Схема предохранителей которые вы найдете под капотом Мазда 3 Схема предохранителей Предохранители и номинал

Более ранние модели Последние модели
1 Вентилятор охлаждения 1 ВЕНТИЛЯТОР
2 ЭГПАС 2 П/СТ
3 Различные цепи 3 БТН
4 Фары 4 ГОЛОВКИ
5 * 5
6 * 6 [стр.СИДЕНЬЕ] <СВЕТКА>
7 АБС 7 [АБС 1]
8 АБС 8 [АБС 2]
9 Для защиты различных цепей 9 ДВИГАТЕЛЬ
10 * 10 *
11 Выключатель зажигания 11 ВСТАВНОЙ КЛЮЧ 1
12 Муфта стартера 12 СТАРТЕР
13 Выключатель зажигания 13 ВИГ. КЛЮЧ 2
14 * 14 <СВЕТ 1>
15 Двигатель вентилятора (отопитель) 15 НАГРЕВАТЕЛЬ
16 * 16 <СВЕТ 2>
17 Обогреватель заднего стекла 17 УСТРАНЕНИЕ ТУМАНА
18 * 18 [АУДИО]
19 АБС 19 [АБС ИС]
20 Противотуманные фары 20 [ТУМАН]
21 Рог 21 СИГНАЛ
22 * ​​ 22 [ДРЛ]
23 ч/очистка 23 <Ч/ОЧИСТКА>
24 Топливный насос 24 F/НАСОС
25 Усилитель руля 25 П/СТ ИГ
26 Кондиционер 26 A/C MAG
27 АЛЬТЕРНАТ 27 [TCM]
28 * 28 <СВЕТЯЩИЙСЯ ЗНАК>
29 * 29 стр.ВЫХОД
30 ПКМ 30 АНГ +В
31 Внутреннее освещение 31 КОМНАТА
32 Нагреватель O2 32 [ENG BAR 4]
33 Нагреватель O2 33 РУССКАЯ БАР 3
34 Инжектор 34 ЭГИ ИНЖ
35 Датчик расхода воздуха 35 РУССКАЯ БАР 1
36 Клапан управления рециркуляцией отработавших газов

Внутренние предохранители

Расположен внутри автомобиля, со стороны пассажира.Под чертой. Над пространством для ног пассажира. Снимите крышку блока предохранителей, сдвинув две защелки. Поверните язычок, показанный выше, и потяните вниз панель предохранителей. Опустите панель предохранителей.

Более ранние модели Последние модели
37 Дверные замки с электроприводом 37 [Д/БЛОКИРОВКА 2]
38 * 38 СТОП-СИГНАЛ/СИГНАЛ
39 Фары дальнего света (левые) 39 ГОЛОВКА ВЫСОКАЯ L
40 Фары дальнего света (правые) 40 ВЫСОКАЯ ГОЛОВКА R
41 * 41*
42 * 42*
43 Зажигалка 43 СИГАРА
44 Аудиосистема 44 РАДИО
45 Зеркало с электроприводом 45 [ЗЕРКАЛО]
46 Задний фонарь (правый), габаритные огни (правый), подсветка номерного знака 46 ХВОСТ R
47 Для защиты различных цепей (OBD) 47 ОБД
48 * 48*
49 ТР/Замок 49 [ТР/БЛОКИРОВКА]
50 Блок управления 50*
51 Сигналы поворота, аварийная сигнализация 51*
52 Люк 52 [ЛЮК КРЫШИ]
53 Передний омыватель, очиститель заднего стекла и омыватель 53 ШАЙБА
54 * 54*
55 Стеклоподъемник правый 55 <П/ВЕТР R>
56 Левый электростеклоподъемник 56 <П/ВЕТР Л>
57 Аварийный сигнал 57 <АВАРИЙНЫЙ СИГНАЛ>
58 Антиобледенитель зеркал 58 [М/ДЭФ]
59* 59*
60 Фара ближнего света (правая) 60 ГОЛОВКА НИЗКАЯ R
61 Фара ближнего света (левая) 61 ГОЛОВКА НИЗКАЯ L
62 * 62*
63 * 63*
64 * 64*
65 Дополнительная удерживающая система 65 САС
66 Комбинация приборов, система иммобилайзера, система блокировки переключения передач 66 МЕТРОВ
67 АБС, EHPAS (зажигание) 67 ЗАЖИГАНИЕ
68 Стеклоочиститель 68 СТЕКЛООЧИСТИТЕЛЬ
69 Двигатель Для защиты различных цепей 69 ДВИГАТЕЛЬ
70 Автоматический стеклоочиститель 70 [IG SIG]
71 Дополнительная удерживающая система 71 САС 2
72 * 72*
73 * 73*
74 Обогрев сиденья 74 [ПОГР.СИДЕНЬЯ]
75 Дверные замки с электроприводом 75 [Д/БЛОКИРОВКА 1]
76 АС 76 кондиционер
77 Стеклоподъемник (левый) 77 [П/ВЕТР Л]
78 Электростеклоподъемники (прав.) 78 [П/ВЕТР П]
79 Фонари заднего хода 79 ЗАДНЯЯ
80 Люк 80 [ЛЮК КРЫШИ]
81 Задние фонари (левые) Габаритные огни (левые) 81 ХВОСТ L
82 Освещение 82 ИЛЛЮМИ




Mazda 3: Окно не поднимается Диагностика

Окна вашей Mazda 3 защищают вас от непогоды и защищают салон от повреждений.Если ваше окно не поднимается, есть несколько распространенных проблем, которые могут вызвать эту проблему. К ним относятся перегоревший предохранитель, неисправный мотор стеклоподъемника, проблемы с проводкой и выключатель.



Стеклоподъемник не поднимается Причины: Mazda 3

Это краткое руководство по устранению неполадок написано с учетом того, что вам необходимо поднять стекло прямо сейчас.

Проверенная и верная уловка, которую можно попробовать со стеклоподъемником, который не поднимается, заключается в том, чтобы прижать ладонь к стеклу и «помогать» стеклу подняться, одновременно нажимая кнопку.Если в двигателе вообще осталась жизнь, этого может быть достаточно, чтобы восстановить его.

Если не работают только задние окна, на большинстве автомобилей есть выключатель блокировки. Убедитесь, что он не был нажат.

Теперь, когда мы быстро рассмотрели низко висящие плоды, вот распространенные причины того, что окно не поднимается в вашем 3. отличное место для начала. Это особенно верно, если кажется, что окно не сопротивлялось, прежде чем оно не смогло подняться.

Если не работают все окна, это означает, что вышел из строя предохранитель или стеклоподъемник.

Вам нужно найти блок предохранителей, а затем предохранитель электрического стеклоподъемника. Довольно легко определить, перегорел ли предохранитель. Вот хорошее видео (YouTube) о том, как определить, перегорел ли предохранитель. Самый простой способ — с контрольной лампой. Или вы можете вытащить его и визуально проверить, не взорвался ли он.

Если предохранитель перегорел, его замена поднимет стеклоподъемник.Если он продолжает дуть, вам нужно выяснить, что вызывает короткое замыкание жгута проводов. Вот отличный ресурс по поиску короткометражки (liveabout.com).



2. Переключатель стеклоподъемника

Переключатель электрического стеклоподъемника может выйти из строя. Они подвергаются воздействию элементов каждый раз, когда вы открываете дверь. Они функционируют очень просто. На выключателе есть сигнал 12 вольт. Он посылает этот сигнал на электродвигатель стеклоподъемника.

Если поставить на него вольтметр, на входе должно быть 12 вольт, пока ключ включен, и на выходе ±12 вольт, когда вы нажимаете переключатель.

Вот отличное видео на YouTube о том, как именно это сделать, от Тома А о том, как проверить переключатель и убедиться, что двигатель неисправен.



3. Электродвигатель стеклоподъемника

Электродвигатель стеклоподъемника вашей Mazda 3 может со временем выходить из строя. Вам придется снять дверную панель, чтобы добраться до нее. Многие из них приклепаны, так что будьте готовы к этому. Если вы убедились, что на него подается питание с помощью вольтметра, но он не работает, пришло время приобрести новый.Они не такие дорогие, просто достать их может быть проблемой.

Выход двигателя из строя почти всегда происходит медленно. Если какое-то время он изо всех сил пытался подняться (подумайте о скорости других окон), это действительно хороший признак того, что это сам мотор стеклоподъемника.



4. Направляющая окна

Направляющая окна — это то, что направляет окно через дверь, когда оно поднимается обратно. Если пойдет плохо, то окно может залипнуть.



Вывод:  3 Окно не поднимается

Если окно вашей Mazda 3 не поднимается, обычно причиной проблемы является переключатель или сам двигатель.Если есть что-то, что вы хотели бы добавить, пожалуйста, оставьте комментарий ниже. Удачи!



Mazda 3 2004–2009 гг. Расположение и снятие блока предохранителей и реле в 3 этапа

В этом видеоуроке мы покажем вам, где и как снять блок предохранителей и блок реле на Mazda 3 2003-2009 всего за 3 простых шага.

Два блока предохранителей расположены в двух местах. Первый блок предохранителей расположен в моторном отсеке с левой стороны автомобиля, а второй блок предохранителей расположен над пространством для ног пассажира, прямо под бардачком.

Найдите больше полезных и интересных товаров для Mazda 3 по лучшим ценам ЗДЕСЬ: https://bit.ly/2YGCEUB

1. Снимите черную пластиковую крышку, расположенную под перчаточным ящиком
2. Снимите блок предохранителей, сдвинув две защелки
3. Отсоедините все кабели (6 жгутов проводов) и выньте блок предохранителей

ЗДЕСЬ вы можете найти набор стандартных автомобильных предохранителей в ассортименте: https://amzn.to/2NUciti

Ознакомьтесь со списком предохранителей ниже:

Более ранние модели Последние модели
F37 Дверные замки с электроприводом F37 [D/БЛОКИРОВКА 2]
F38 * F38  СТОП-СИГНАЛ/СИГНАЛ
F39 Фары дальнего света (левые) F39 ВЫСОКАЯ ГОЛОВКА L
F40 Фары дальнего света (правые) F40 ВЫСОКАЯ ГОЛОВКА R
F41 * F41  *
F42  * F42  *
F43 Зажигалка F43 СИГАРА
Аудиосистема F44 F44 РАДИО
Зеркало F45 с электроприводом F45 [ЗЕРКАЛО]
F46 Задний фонарь (правый), габаритные огни (правый), подсветка номерного знака F46 ХВОСТ R
F47 Для защиты различных цепей (OBD) F47 БД
F48 * F48  *
F49 TR/замок F49 [TR/БЛОКИРОВКА]
Блок управления F50 F50  *
F51 Сигналы поворота, аварийная сигнализация F51  *
F52 Люк F52  [ЛЮК КРЫШИ]
F53 Передний омыватель, очиститель и омыватель заднего стекла ШАЙБА F53
F54  * F54  *
F55 Правый стеклоподъемник F55

F56 Левый стеклоподъемник F56  <П/ВЕТЕР Л>
F57 Аварийный сигнал Ф57
Обогрев зеркал F58 F58 [M/DEF]
F59  * F59  *
Фара F60 Ближний свет (правая) F60 НИЗКАЯ ГОЛОВКА R
F61 Фара ближнего света (левая) F61 ГОЛОВКА НИЗКАЯ L
F62  * F62  *
F63  * F63  *
F64  * F64  *
Дополнительная удерживающая система F65 F65 SAS
F66 Комбинация приборов, система иммобилайзера, система блокировки переключения передач F66 СЧЕТЧИК
F67 ABS, EHPAS (зажигание) F67 ЗАЖИГАНИЕ
Стеклоочиститель F68 F68  СТЕКЛООЧИСТИТЕЛЬ
Двигатель F69 Для защиты различных цепей F69 ДВИГАТЕЛЬ
F70 Автоматический стеклоочиститель F70  [IG SIG]
F71 Дополнительная удерживающая система F71 SAS 2
F72  * F72  *
F73  * F73  *
F74 Подогрев сиденья F74 [ПРОГРЕВ СИДЕНЬЯ]
F75 Дверные замки с электроприводом F75 [D/БЛОКИРОВКА 1]
F76 AC F76 Кондиционер
F77 Электростеклоподъемник (левый) F77 [П/ВЕТЕР Л]
F78 Электродвигатель ветра (правый) F78  [П/ВЕТР П]
F79 Фонари заднего хода F79  НАЗАД
F80 Лунная крыша F80  [ЛЮК КРЫШИ]
F81 Задние фонари (левые) Габаритные огни (левые) F81 ХВОСТ L
F82 Подсветка F82 ИЛЛЮМИ

ЗДЕСЬ вы можете найти готовые комплекты «все включено» HELIOS на 100 % работает по принципу «подключи и работай» практически для каждого автомобиля: https://bit.лы/2X27W8H

Получите лучшие автомобильные восковые спреи, керамические покрытия и средства для ухода за автомобилем своими руками, произведенные в США профессиональными мастерами по уходу за автомобилем как для автолюбителей, так и для обычных водителей. Эти простые в использовании продукты для детейлинга придадут вашему автомобилю такой же глянцевый блеск и прочную защиту верхнего слоя по небольшой цене: https://bit.ly/3ecVWHg

Каждый в Wurzel Performance гордится качеством своих продуктов и услуг: https://bit.ly/2TBLIZ2

Здесь вы можете найти светодиодные индикаторы и стоп-сигналы поворота для вашего автомобиля: https://bit.ly/3c4nJIq

Если вам понравился этот видеоурок, не забудьте поставить палец вверх и поделиться им с друзьями.
Так же не забудь поставить ЛАЙК и ПОДПИСАТЬСЯ!

Если у вас есть какие-либо предложения по поводу новых руководств, сообщите нам об этом в разделе комментариев!

Посмотрите другие полезные ВИДЕО-уроки для Mazda:

Как заменить брелок Mazda 3 за 4 простых шага!

Как снять панель блока климат-контроля (обогреватель кондиционера) на Mazda 3 за 13 шагов!

Как снять / заменить чехол ручки переключения передач на Mazda 3 за 4 простых шага!

Как снять дверную панель (внутреннюю дверь) на Mazda 3 за 6 шагов!

Симптомы неисправного или неисправного переключателя стеклоподъемников

Переключатель электрического стеклоподъемника позволяет легко открывать и закрывать окна в автомобиле.Выключатели расположены возле каждого окна, с главной панелью на двери водителя или рядом с ней. Со временем предохранитель, двигатель или регулятор могут выйти из строя и их необходимо заменить. Если вы подозреваете, что переключатель электрического стеклоподъемника выходит из строя или выходит из строя, обратите внимание на следующие симптомы:

1. Перестали работать все окна

Если все стеклоподъемники перестают работать одновременно, что означает отсутствие реакции на нажатие переключателя электрического стеклоподъемника, скорее всего, в электрической системе произошел сбой питания.Обычно причиной этой проблемы является неисправное реле или перегоревший предохранитель. Главный выключатель драйвера также может быть причиной.

2. Перестает работать только одно окно

Если перестает работать только одно окно, проблема может заключаться в неисправном реле, предохранителе, неисправном двигателе или в неисправности переключателя электрического стеклоподъемника. Наиболее распространенной причиной того, что одно окно перестает работать, является переключатель, поэтому профессиональный механик должен обратить на это внимание, чтобы заменить переключатель стеклоподъемника. После того, как механики заменят переключатель, они проверят окна, чтобы убедиться, что остальная часть системы работает правильно.

3. Окно работает только от главного выключателя

В некоторых случаях окно может не работать от собственного переключателя, но главный переключатель может поднять или опустить окно. В этом случае велика вероятность того, что переключатель электрического стеклоподъемника вышел из строя, а другие компоненты стеклоподъемника работают нормально.

4. Windows иногда работает

Когда вы открываете окно нормально, но оно не закрывается должным образом, это может быть проблема с выключателем питания окна. Верно и обратное: окно закрывается нормально, но не открывается, как обычно.Переключатель может умирать, но еще не полностью погас. Еще есть время заменить переключатель электрического стеклоподъемника, прежде чем ваше окно застрянет в открытом или закрытом положении. Как можно скорее отдайте свой автомобиль на техническое обслуживание, потому что в случае чрезвычайной ситуации вам может потребоваться быстро открыть и закрыть окна.

Если ваши окна не работают должным образом или не работают вообще, вызовите механика для осмотра и/или ремонта переключателя окна. Важно иметь исправно работающие окна на случай нештатной ситуации, поэтому эти вопросы следует решать оперативно.YourMechanic упрощает ремонт переключателя стеклоподъемника, приезжая к вам домой или в офис, чтобы диагностировать или устранить проблемы. Вы можете заказать услугу онлайн 24/7. Квалифицированные технические специалисты YourMechanic также готовы ответить на любые вопросы, которые могут возникнуть.

мазда 3 где находится реле r23. Блок крепления капота

Рассматриваются автомобили mazda 3, Axela 1 поколения, 2003, 2004, 2005, 2006, 2007, 2008, 2009

Где находится блок предохранителей и реле

№8 под капотом

Чтобы получить доступ к предохранителям и реле, потяните рычаг на задней панели устройства и поднимите крышку

На внутренней стороне крышки находится схема предохранителей

Максимальная сила тока, А

Вентилятор охлаждения

Электрический насос гидроусилителя руля *

Цепи питания различных электропотребителей: диагностический разъем, сигнализация, стеклоочиститель и омыватель.центральный замок, боковое освещение

Система АБС курсовой устойчивости**

Реле электронной системы управления двигателем (цепь питания)

Выключатель зажигания (замок) (цепи электрических потребителей, подключаемые при включении зажигания и не отключаемые при включении стартера)

Реле электромагнитного клапана стартера

Выключатель зажигания (замок) (цепи электропотребителей, подключаемые при включении зажигания и отключаемые при включении стартера)

Обогрев заднего стекла

АБС, система курсовой устойчивости**

Цепи питания различных электроприборов: панель приборов, центральный замок, внутреннее освещение и подсветка приборов и органов управления

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Электронная система управления двигателем

Монтажный блок реле В моторного отсека

Обогрев заднего стекла

Элсктроввентиляционный агрегат кондиционера

Электромагнитная муфта компрессора кондиционера

Реле электромагнитного клапана стартера

Электронная система управления двигателем

Монтажный блок предохранителей и реле в салоне находится под панелью приборов

Для доступа необходимо снять пластиковый держатель правой облицовки тоннеля пола и снять его

Сожмите два пластиковых держателя крышки блока и снимите ее

Поверните два фиксатора блока на 90 градусов и опустите монтажный блок вниз

Дальний свет (левая фара)

Дальний свет (правая фара)

Габаритное освещение (правая сторона)

Электрический блок управления

Указатели поворота и аварийная сигнализация

Ближний свет (правая фара)

Ближний свет (левая фара)

Система подушек безопасности

Иммобилайзер, приборная панель, система блокировки ключа зажигания, стеклоочиститель и омыватель

АБС, система курсовой устойчивости * *, насос электроусилителя руля *

Стеклоочиститель и омыватель

Электронная система управления двигателем

Система подушек безопасности

Реле электромагнитной муфты компрессора кондиционера

Фонари заднего хода

Габаритное освещение (левая сторона)

Противотуманные фары, приборы и контрольные лампы

Обозначение реле в монтажном блоке салона Мазда 3

фары ближнего света

Блокировка движения селектора АКПП

Первая скорость переднего стеклоочистителя

Вторая скорость переднего стеклоочистителя

Фары дальнего света

Центральный замок (блокировка замков)

Центральный замок (отпирание замков)

* — реле встроены в блок предохранителей

Снятие и установка монтажного блока

Монтажный блок, расположенный в салоне, совмещен с ЭБУ, электрооборудованием салона и противоугонной системой.

Для снятия блока выполните описанные выше действия (доступ к блоку предохранителей и реле в салоне)

, затем приподнимите и выдвиньте пластиковый фиксатор башмака ремня безопасности

.

Отсоединить разъем жгута от клеммной колодки

Таким же образом отсоедините вторую колодку жгута проводов и снимите блок и кронштейн его крепления

Практически весь модельный ряд автомобилей Mazda комплектуется двумя монтажными блоками («черными ящиками»).Один расположен под капотом, а второй слева под приборной панелью или с правой стороны под бардачком.

Салонный блок предохранителей Мазда 3 находится под бардачком. Чтобы получить к нему доступ, изначально нужно найти панель, закрывающую блок под крышкой бардачка. В большинстве случаев блок предохранителей прикрыт декоративной крышкой с двумя клипсами (на рисунке выделены красным цветом).

Под крышкой находится блок предохранителей и реле.

Чтобы снять крышку, необходимо повернуть эти защелки против часовой стрелки, после чего вы получите доступ к монтажному блоку.На внутренней стороне снятой крышки или на декоративной накладке есть схема блоков предохранителей Mazda 3 bk. На панели, где расположены предохранители, следует установить пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен быть в комплекте с автомобилем.

Замена предохранителей в монтажном блоке

Заменить элементы блока предохранителей на Мазда 3 2006 или 2007 года самостоятельно несложно. Часто перегорает датчик, отвечающий за работу прикуривателя.Выход из строя одного предохранителя может вывести из строя всю приборную панель. Проверить исправность детали очень просто. Для этого достаточно посмотреть предохранитель на свету, если внутренняя перемычка цела, то элемент исправен. В случае, когда перемычка сломана, элемент сгорает и не может функционировать.

Если датчик изготовлен из непрозрачного материала, то посмотреть на перемычку можно через прорезь в верхней части детали. Если перемычка цела, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Сгоревшую деталь нельзя ремонтировать или пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже к пожару. Это связано с тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, имеет большую электрическую емкость, что приводит к короткому замыканию. То есть, если вместо предохранителя на 10А использовать предохранитель на 30А, то они не сгорят при замыкании, но все равно будут пропускать ток, что приведет к негативным последствиям.

Блок крепления капота

Еще один блок на Mazda 3-6 установлен в моторном отсеке с правой стороны, если смотреть в сторону капота. Под ним находится колесная арка со стороны водителя.

Демпфер блока предохранителей на Мазда 3-6 фиксируется специальным держателем. Чтобы открыть его, поднимите защелку вверх. Таким образом можно добраться до предохранителей, отвечающих за более сложные электронные процессы в автомобиле, например, работу стартера, звукового сигнала, системы охлаждения двигателя, зажигания и т.д.Каждый предохранитель имеет определенный цвет, обозначающий его мощность, например, красный элемент имеет мощность 10 А, светло-зеленый — 30 А, серый — 2А и т. д.

Схема блока предохранителей на Mazda 626 ge и других моделях автомобилей этой марки расположена с задней боковой крышкой.

Расшифровка электросхемы блока предохранителей на Мазда 6 2008, который находится в салоне

Охлаждающие вентиляторы

Аварийка, омыватели ветрового стекла, размеры

Тормозная система АБС

Силовая цепь, регулирующая работу двигателя

Обогрев заднего стекла

Приборная панель, центральный замок, освещение салона и багажника

Управление центральным замком

Поворотники и аварийка

Панель приборов, замок зажигания

Тормозная система АБС

Средства для мытья и мытья стекол

Операция центрального вызова

Муфта компрессора кондиционера

Освещение заднего хода

Расшифровка схемы подключения блока предохранителей на Мазда 6 в моторном отсеке

Обогрев заднего стекла

Вентилятор климат-контроля

Муфта компрессора кондиционера

Перед заменой старого монтажного блока на новый нужно добраться до него — поднять защелки и потянуть вниз.После этого нужно вытащить защелку, удерживающую колодку с проводами, и отсоединить ее от выхода колодки. Таким же образом отсоединяется второй блок с проводами. На следующем этапе замены снимается блок и его крепления.

Замена монтажного блока

Как заменить отдельный элемент монтажного блока показано на видео:

Первое поколение (1 поколение) машины комплектовалось — двумя блоками реле и предохранителей.

Блок-схема в машине

Расположение блока под капотом

Блок предохранителей справа от двигателя с открытой крышкой

Открытая коробка с предохранителями

Схема предохранителей моторного блока с обозначениями

EH ГУР (усилитель руля)

Предохранитель фар Mazda3

Антиблокировочная система тормозов (ABS), система противоскольжения (DSC)

Защита различных электрических цепей

Электрический обогреватель заднего стекла

Аудиосистема (автомобили с аудиосистемой BOSE)

Антиблокировочная система тормозов (ABS), система противоскольжения (DSC)

Передние противотуманные фары

Предохранитель омывателя фар.подогреватель топлива Mazda-3

Предохранитель гидроусилителя руля (ГУР)

Модуль генератора / контроля тяги

Блок ПКМ, блок управления дозировкой и подачей топливной присадки

Абажуры для салона

Датчики концентрации кислорода

Защита различных электрических цепей

Блок ПКМ, топливный насос

Расположение блока предохранителей в салоне

Блок предохранителей закрыт крышкой под бардачком

Блок предохранителей со снятой крышкой

Защелка, открывающая блок предохранителей

Открытый ящик с предохранителями под бардачком

Отключенный блок предохранителей

Схема блока предохранителей салона с обозначениями

Двойная система блокировки

Предохранитель стоп-сигналов, звуковой сигнал

Фара дальнего света (левая)

Фара дальнего света (правая)

Предохранитель электропривода регулировки зеркал заднего вида в Mazda 3 блок

Задний габаритный фонарь (правый), передний габаритный фонарь (правый), подсветка номерного знака

Защита различных электрических цепей

Блок питания микрокомпьютера, фар, указателей поворота и сигнализации

фары, указатели поворотов и аварийная сигнализация, обогрев заднего стекла

Люк вентиляции крыши

Наружные зеркала Mazda с электроприводом

Фара ближнего света (правая), корректор фар

Фара ближнего света (левая)

Система защиты от утечек

Приборная панель, противоугонная система (иммобилайзер)

Антиблокировочная система тормозов (ABS), система противоскольжения (DSC), EHPAS

Очиститель и омыватель ветрового стекла

Для защиты различных электрических цепей

Предохранитель автоматического стеклоочистителя, переключатель стеклоподъемника в Mazda 3

Центральный электрический замок

Блок управления кондиционером, отопителем

Переключатель стеклоподъемника (левый)

Переключатель стеклоподъемника (правый)

Фонари заднего хода

Люк вентиляции крыши

Задний габаритный фонарь (левый), передний габаритный фонарь (левый)

Предохранитель подсветки панели управления

Как выглядит исправный и перегоревший предохранитель?

Жгут проводов блока предохранителей в салоне

Расположение жгутов с проводами в блоке предохранителей салона

Теперь более подробно рассмотрим назначение жгутов и разъемов.

J -01 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема жгутов из 6 шт. для подключения проводов

J — 03 ЖГУТ ПРОВОДОВ ПРИБОРОВ (I)

() модели с корректором фар

# модели с системой автоматического управления освещением

Схема жгутов из 6 шт. для подключения проводов

J-05 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема жгутов из 6 шт. для подключения проводов

J-02 ПЕРЕДНИЙ ЖГУТ ПРОВОДОВ (F)

Схема жгутов из 6 шт. для подключения проводов

J — 0 4 ЖГУТ ПРОВОДОВ ПРИБОРОВ (I)

() модели с автоматической системой управления освещением

# автоматический кондиционер

Схема жгутов из 6 шт. для подключения проводов

J — 06 ЗАДНИЙ ЖГУТ ПРОВОДОВ (R)

Схема жгутов из 6 шт. для подключения проводов

См. также

Эту инструкцию использовали: 63683 раз.

Замена предохранителей Мазда 3 второго поколения (2010-2013) по своему характеру не сильно отличается от того, как меняют предохранители Мазда 3 более ранних годов выпуска. Их тоже можно поменять своими руками, вооружившись пассатижами и запасными предохранителями … Потребуются низкопрофильные лезвийные предохранители. Отличаются они значением — силой тока, и в зависимости от нее окрашиваются в разный цвет.

Замена предохранителей Мазда 3

Предохранители расположены в двух местах — под капотом и в салоне.Блок под капотом находится в задней правой части со стороны водителя, возле воздушного фильтра. Чтобы добраться до предохранителей, нужно нажать на защелку в верхней части крышки и снять крышку блока. Сзади есть крепления для пассатижей и запасных предохранителей, а также нарисована схема предохранителей. Старый предохранитель следует вытащить пассатижами, а затем осмотреть переднюю часть на свет. Если полоска внутри предохранителя повреждена, значит, он перегорел и нуждается в замене. Новый предохранитель должен быть того же номинала, что и перегоревший.Перед заменой лучше выяснить и устранить причину перегорания старого предохранителя, иначе та же участь может постичь и новый.

Блок предохранителей в салоне спрятан в панели сбоку со стороны водителя. Необходимо поддеть кожух панели и снять, дав доступ к панелям. Далее следует процедура аналогичная той, что с предохранителями под капотом.

Для 3 поколения

Всего Мазда 3 в кузове 2013, 2014, 2015+ имеет два блока с предохранителями и реле.Ниже показано расположение всех агрегатов для 3-го поколения.

Схема расположения блоков в кузове автомобиля

Рассмотрим схему каждого блока отдельно — за что отвечают предохранители.

1. Блок предохранителей под капотом

Расположение блока под капотом

Как открывается крышка блока под капотом

Блок предохранителей без крышки под капотом

Блок предохранителей без крышки, цвета предохранителей

Обозначения на крышке от блока

Схема обозначения блока предохранителей и реле

Ток (А)

Назначение

Противотуманные фары

Фары дальнего света

Стоп-сигналы

Дополнительный свет (накладки)

Система управления двигателем

Сигнальные шайбы FL, указатели поворота

АБС, система динамического контроля устойчивости

Аудиосистема второй вариант

Аудиосистема Bose® (при наличии)

Аудиосистема первый вариант

Топливная система, топливный насос

Правая фара (правая) * 1, Дневные ходовые огни

Рог, рожок

Задние фонари, подсветка номерного знака, габаритные огни, передние боковые габаритные огни

Системы управления и контроля TRANSAXLE

Стеклоочиститель задний

Кондиционер

Система управления двигателем

Система управления двигателем

Система управления двигателем

Система управления двигателем

Очиститель и очиститель переднего стекла

Электрические стеклоподъемники

Фара ближнего света, правая (правая) * 2

Фара левая (левая) * 1, Фара ближнего света левая (левая) * 2

Приборная панель

Для защиты различных цепей

Подушка безопасности

Система управления двигателем

Для защиты различных цепей

* 1 C ксеноновые фары * 2 С галогенными фарами

2.Блок предохранителей в салоне слева от ног водителя

Расположение блока предохранителей в салоне

Как открыть крышку предохранителей

Схема блока предохранителей в салоне

Как выглядит рабочий и перегоревший предохранитель ?

См. также Схемы предохранителей Mazda 3 1-го поколения (2003-2009 гг.) Схемы предохранителей Mazda 3 2-го поколения (2009 — 2013 гг.) Эта инструкция была использована: 8899 раз. Дополнительно

Другие инструкции Разборка авто в вашем городе Обсудить на форуме
Держите при себе полезные материалы!

автогенератор.ru

Схема предохранителей Мазда 3

При наведении на нее картинка становится интерактивной.

Предохранители Мазда 3 (второе поколение, 2010-2013 гг.) защищают разные электрические цепи автомобиля и имеют разные номиналы — силу тока в амперах. Чтобы их было легче различать, они маркируются разными цветами. Замена предохранителей производится по схеме расположения, на которой указано, какой предохранитель за что отвечает. Аналогичную схему можно увидеть здесь.

Коричневый (7.5 А) защищает: кондиционер (клемма A\C MAG), ABS (клемма ABS IG), подсветку панели приборов (клемма ILLUM) и различные цепи (клемма BTN 2).

Красный (10 А) защищает: систему управления двигателем (клемма ENG + B).

Синий (15 А) защищает: противотуманные фары или ПТФ (клемма FOG), люк вентиляции (клемма ЛЮК), освещение салона (клемма ROOM), система TCM (клемма TCM), звуковой сигнал (HORN), стоп-сигналы (клемма STOP) , ближний свет фар (клеммы H/LLOLH и H/LLORH), габариты (клемма TAIL), блок управления PCM (клемма ENG BAR), привод дроссельной заслонки (клемма ETV).

Желтый (20 А) защита: вентилятор охлаждения (клемма FAN2), дальний свет фар (клемма H\L HI), омыватель фар (клемма H\L WASH), система dSC (клемма DSC), блок управления PCM ( Терминал ENG BAR 2).

Серый (25 А) защищает: топливную систему (клемма FUEL PUMP).

Cherry (прозрачная и квадратная, 30 А) защита: форсунок (клемма INJ), обогревателя заднего стекла (клемма R.DEF).

Синий (прозрачный и квадратный 40 А) защищает: систему охлаждения двигателя (клемма ENG MIAN), обогреватели лобового стекла (клеммы EDEFRH и EDEFLH), вентилятор охлаждения (клеммы FAN 1).

Красный (прозрачный и квадратный 50 А) защищает: различные электрические цепи (клемма BTN 1).

Коричневый (прозрачный и квадратный 80 А) Защита: электрогидравлического усилителя руля (терминал EHPAS)

etlib.ru

Данное руководство предназначено для автомобилей Mazda 3 с двигателями 1,6 л.

Этот блок расположен рядом с батареей.

Расположение предохранителей и реле в блоке.

1 Реле ближнего света фар
2
3 Реле дальнего света
4
5 Реле электродвигателя вентилятора кондиционера/отопителя
6 Реле управления двигателем
7
8 Реле топливного насоса
9
10 Реле кондиционера
11 Реле звукового сигнала
12 Реле обогрева заднего стекла
13 Реле крышки багажника
F1
F2 (40А) Электронный блок управления двигателем
F3 (50А) Главные цепи зажигания
F4 (7.5А) Система кондиционирования воздуха
F5 (20А) Фары дальнего света
F6 (15А) Противотуманные фары
F7 (20А) Омыватели фар
F8 (15А) Люк
F9
F10
F11
F12 (15А) Лампы салона
F13 (15A) Модуль управления коробкой передач (ECM)
F14 (20А) Система ABS/ESP
F15 (7.5А) Главные цепи зажигания
Ф16
F17 (40А) Кондиционер/обогреватель
F18 (30А) ЕСМ
F19 (30А) Обогрев заднего стекла
F20
F21 (40А) Главные цепи зажигания
F22 (15A) Звуковой сигнал
F23 (15А) стоп-сигналы
F24 (10А) Система управления двигателем
F25 (25А) Топливный насос
F26 (40А) Система ABS/ESP
F27 (20А) Подогрев сидений
F28 (80А) ГУР
Ф29
F30 (7.5А) Система АБС/ESP
Ф31
F32 (15А) Правая фара ближнего света
F33 (15А) Левая фара ближнего света
F34 (7,5А) Подсветка комбинации приборов
F35 (15А) Задние фонари
Ф36
Ф37
Ф38
F39 (15А) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке.

Этот блок расположен рядом с основным блоком.

Расшифровка:

Находится в левом торце приборной панели за пластиковой крышкой.

Расположение предохранителей в блоке.

Расшифровка:

F40 (30A) Аудиосистема
F41 (30A) Сиденья с электроприводом
F42 (30А) Электрические стеклоподъемники
F43 (25А) Центральный замок
Ф44
Ф45
F46 (15А) Замок рулевой колонки
F47 (15A) Система SRS
Ф48
F49 (15А) Тревога
F50 (15А) Главные цепи зажигания
F51
F52 (15А) Стеклоочиститель/омыватель заднего стекла
F53
Ф54
F55 (10A) Двигатель вентилятора кондиционера/отопителя
F56 (10А) Зеркала с электроприводом
F57 (10А) Система запуска
Ф58
F59 Аудиосистема
F60 (7,5А) Обогрев наружных зеркал
F61 (7,5А) Корректор фар
Ф62
F63
Ф64
Ф65
Ф66
Ф67
Ф68
F69 (25А) Электрические стеклоподъемники
Ф70
F71 (25А) Очиститель/омыватель ветрового стекла
Ф72
Ф73

Схема расположения предохранителей и реле в монтажных блоках, а также их расшифровка для Mazda 3 второго поколения 2008-2013 года выпуска.

Для облегчения поиска схемы используйте комбинацию Ctrl+F

Предохранители и реле Mazda 3 2008-2013

Рассматриваются автомобили Mazda 3 второго поколения 2008, 2009,2010, 2011, 2012, 2013 годов выпуска.

Внимание! Расположение и обозначение предохранителей может отличаться от вашего. Данное руководство предназначено для автомобилей Mazda 3 с двигателем 1,6 л.

Блок предохранителей и реле в моторном отсеке.

Расположен рядом с батареей.

Расшифровка.

Реле ближнего света фар

Реле дальнего света

Реле двигателя вентилятора кондиционера/отопителя

Реле управления двигателем

Реле топливного насоса

Реле кондиционера

Реле звукового сигнала

Реле обогрева заднего стекла

Реле крышки багажника

(40A) Двигатель вентилятора охлаждения

(40А) ЕСМ

(50А) Главные цепи зажигания

(7.5А) Система кондиционирования воздуха

(20А) Фары дальнего света

(15А) Противотуманные фары

(20А) Омыватели фар

(40А) Обогрев ветрового стекла

(40А) Обогрев ветрового стекла

(40A) Двигатель вентилятора охлаждения

(15А) Лампы салона

(15A) Модуль управления коробкой передач (ECM)

(20А) Система ABS/ESP

(7.5А) Главные цепи зажигания

(40А) Кондиционер/обогреватель

(30А) ЕСМ

(30А) Обогрев заднего стекла

(40А) Главные цепи зажигания

(40А) Главные цепи зажигания

(15А) Звуковой сигнал

(15А) стоп-сигналы

(10А) Система управления двигателем

(25А) Топливный насос

(40А) Система ABS/ESP

(20А) Подогрев сидений

(80А) ГУР

(7.5А) Система АБС/ESP

(15А) Правая фара ближнего света

(15А) Левая фара ближнего света

(7,5А) Подсветка комбинации приборов

(15А) Задние фонари

(15А) Система управления двигателем

(15А) Система управления двигателем

(20А) Система управления двигателем

(15А) Система управления двигателем

Дополнительный блок предохранителей и реле в моторном отсеке Mazda 3.

Расположен рядом с основным блоком.

Запись на прием.

Блок предохранителей в салоне.

Расположен на левом конце приборной панели за пластиковой крышкой.

Описание и обозначение предохранителей.

(30А) Аудиосистема

(30А) Сиденья с электроприводом

(30А) Электрические стеклоподъемники

(25А) Центральный замок

(15А) Замок рулевой колонки

(15А) Система SRS

(15А) Тревога

(15А) Главные цепи зажигания

(15A) Прикуриватель/розетка для зарядки

(15А) Стеклоочиститель/омыватель заднего стекла

(15A) Прикуриватель/розетка для зарядки

(10A) Двигатель вентилятора кондиционера/отопителя

(10А) Зеркала с электроприводом

(10А) Система запуска

Аудиосистема

(7,5А) Обогрев наружных зеркал

(7,5А) Корректор фар

(20А) Система управления двигателем

(25А) Электрические стеклоподъемники

(25А) Стеклоочиститель/омыватель ветрового стекла

Схема, расположение, предохранителей, и, реле, в, сборке, блоках, а также, их, расшифровка, для, Mazda, 3, второго, поколения, 2008-2013, года, выпуска.

portal-diagnostov.ru

При возникновении проблем с электрикой в ​​автомобиле первое необходимое действие ̶ проверка предохранителей. Блок предохранителей на Мазда 3 устанавливается в салоне и моторном отсеке.

Каждый элемент блока отличается цветом и силой тока:


Описание блока предохранителей в салоне

Внутренний блок расположен с правой стороны торпеды, а именно под бардачком для
мелочевки.Есть 50 устройств, которые отвечают за звуковой сигнал, корректор фар, приборную панель, предохранитель стоп-сигналов Mazda 3, подогревы сидений и другие элементы.

Чтобы добраться до плавких трубок, которые находятся под бардачком, нужно найти колодку под крышкой бардачка. Затем поверните защелки крышки против
по часовой стрелке, чтобы опустить блок. Для извлечения предохранителя используйте пинцет, поставляемый производителем. Расположение предохранителей (схема) указано на внутренней крышке бардачка.


Назначение блока предохранителей в моторном отсеке

В моторном отсеке находятся предохранители, которые отвечают за более сложные устройства, такие как насос зажигания, стартер, система управления двигателем, прикуриватель , гидроусилитель руля, топливный насос и др. Также здесь находятся реле, имеющие прямое отношение к двигателю.

Практически весь модельный ряд автомобилей Mazda комплектуется двумя монтажными блоками («черными ящиками»).Один расположен под капотом, а второй слева под приборной панелью или с правой стороны под бардачком.

Блок предохранителей Mazda 3 находится под бардачком. Чтобы получить к нему доступ, изначально нужно найти панель, закрывающую блок под крышкой бардачка. В большинстве случаев блок предохранителей прикрыт декоративной крышкой с двумя клипсами (на рисунке выделены красным цветом).

Под крышкой находится блок предохранителей и реле.

Для снятия крышки необходимо повернуть эти защелки против часовой стрелки, после чего вы получите доступ к монтажному блоку.На внутренней стороне снятой крышки или на декоративной вставке есть схема блоков предохранителей Мазда 3 бк. На панели, где расположены предохранители, следует установить пинцет, которым можно достать тот или иной датчик. Если на панели нет пинцета, то он должен быть в комплекте с автомобилем.

Замена предохранителей в монтажном блоке

Самостоятельно заменить элементы блока предохранителей на Мазда 3 2006 или 2007 года не сложно. Часто перегорает датчик, отвечающий за работу прикуривателя.Выход из строя одного предохранителя может вывести из строя всю приборную панель. Проверить исправность детали очень просто. Для этого достаточно посмотреть предохранитель на свету, если внутренняя перемычка цела, то элемент исправен. В случае, когда перемычка сломана, элемент сгорает и не может функционировать.

Если датчик изготовлен из непрозрачного материала, то посмотреть на перемычку можно через прорезь в верхней части детали. Если перемычка цела, а предохранитель все равно не работает, то его проверяют с помощью индикатора или специальной лампочки.

Сгоревшую деталь не стоит ремонтировать и пытаться вставить новую перемычку, так как это может привести к серьезным проблемам с электроникой автомобиля и даже пожару. Это связано с тем, что вставленная перемычка из провода менее чувствительна к перегреву, следовательно, имеет большую электрическую емкость, что приводит к короткому замыканию. То есть, если вместо предохранителя на 10А использовать предохранитель на 30А, то они не сгорят при замыкании, но все равно будут пропускать ток, что приведет к негативным последствиям.

Важно! Если ставить предохранитель с меньшим номиналом, то надо экономно пользоваться бортовой сетью, например, ничего не втыкать в прикуриватель. Если такой элемент установлен, то нужно возить новый предохранитель про запас. Однако лучше всего использовать предохранители того же номинала, что рекомендован производителями автомобилей.

Блок крепления капота

Еще один блок на Mazda 3-6 устанавливается в моторном отсеке с правой стороны, если смотреть в сторону капота.Под ним находится колесная арка со стороны водителя.

Демпфер блока предохранителей на Mazda 3-6 фиксируется специальным держателем. Чтобы открыть его, поднимите защелку вверх. Таким образом можно добраться до предохранителей, отвечающих за более сложные электронные процессы в автомобиле, например, работу стартера, звукового сигнала, системы охлаждения двигателя, зажигания и т. д. Каждый предохранитель имеет определенный цвет, обозначающий его мощность, для например красный элемент имеет мощность 10 А, салатовый — 30 А, серый — 2А и т.д.

Схема блока предохранителей Mazda 626 ge и других моделей автомобилей этой марки расположена на задней стороне крышки.

Расшифровка электросхемы блока предохранителей на Мазда 6 2008, который находится в салоне

Обозначение элемента

Расшифровка

Охлаждающие вентиляторы

Насос гидроусилителя руля

Аварийный омыватель ветрового стекла, размеры

Подсветка

Цепь электрическая РТС

Тормозная система с АБС

Силовая цепь, регулирующая работу двигателя

Замок зажигания

Климат-контроль

Обогрев заднего стекла

Противотуманные фары

Электрический омыватель фар

Топливный насос

Работа генератора

Двигатель

Приборная панель, центральный замок, освещение салона и багажника

Управление центральным замком

Дальнее освещение

Прикуриватель

Управление аудиосистемой

Электроуправление зеркалами

Размеры

Реле диагностики

Электрическая цепь замка

Электрический контроль оборудования

Поворотники и аварийка

Электрические стеклоомыватели

Стеклоподъемники

Безопасность автомобиля

Ближний свет

Подушка безопасности

Приборная панель, замок зажигания

Тормозная система с АБС

Средства для чистки и мойки стекол

Управление электродвигателем

Подушки безопасности

Подогрев сидений

Управление центральным вызовом

Муфта компрессора кондиционера

Освещение заднего хода

Расшифровка схемы подключения блока предохранителей на Mazda 6 в моторном отсеке

Обозначение предохранителя

Расшифровка

Противотуманные фары

Обогрев заднего стекла

Цепь электрическая ЭТВ

Отопление

Топливный насос

Электрический омыватель фар

Вентилятор климат-контроля

Муфта компрессора кондиционера

Двигатель

Перед заменой старого монтажного блока на новый нужно добраться до него — приподнять защелки и потянуть вниз.После этого нужно вытащить защелку, удерживающую колодку с проводами, и отсоединить ее от выхода колодки. Таким же образом отсоединяется второй блок с проводами. На следующем этапе замены снимается блок и его крепления.

Замена монтажного блока

Перед заменой старого монтажного блока на новый необходимо добраться до него — приподнять защелки и потянуть вниз. После этого нужно вытащить защелку, удерживающую колодку с проводами, и отсоединить ее от выхода колодки.Таким же образом отсоединяется второй блок с проводами. На следующем этапе замены снимается блок и его крепления

Важно! Установка нового блока происходит в обратном порядке.

Как заменить отдельный элемент монтажного блока показано на видео:

.

Оставить ответ
