Цена и описание Гидрокомпенсатор ВАЗ 21214-1007160-30 Н/О (8 шт.) INA

Гидрокомпенсатор ВАЗ 21214-1007160-30 Н/О (8 шт.) INA.
Отверстия под гидрокомпенсатор нового образца М24х1,5.
Данные гидрокомпенсаторы устанавливаются на
Головка блока (ГБЦ) ВАЗ 21214-1003011-30 Н/О в сборе.
С Рампа подвода масла ВАЗ-21214-1007180-30 Н/О АвтоВАЗ.

Купить

Гидрокомпенсатор ВАЗ 21214-1007160-30 Н/О (8 шт. ) INA

Рассчитать стоимость доставки по России или получить консультацию
Вы можете по телефону (495) 960 94 60 или в онлайн консультанте на сайте https://lada-autodetal. ru/

причины и что делать. Самый простой способ устранить стук гидрокомпенсаторов.

Самая распространенная неисправность современных двигателей – стук гидрокомпенсаторов. Причин множество, в своём большинстве они связаны с качеством масла. Что делать при данной неисправности и как с ней бороться расскажет данный материал.





Что такое гидрокомпенсатор и как работает гидрокомпенсатор

Гидрокомпенсатор – простое устройство для автоматической регулировки зазора в приводе клапанов, устраняющее необходимость разбирать двигатель при его техническом обслуживании. Гидрокомпенсатор, в просторечии «гидрик» представляет собой миниатюрный гидроцилиндр, меняющий свою длину при нагнетании вовнутрь моторного масла.

Объем масла компенсирует зазор между штоком клапана и кулачком распределительного вала.  Масло в полость гидрокомпенсатора попадает через клапан с очень небольшим отверстием, а выходит наружу через естественные зазоры клапанной пары. Насколько хорошо работает «гидрик» зависит от поступления масла и от состояния плунжерной пары, отсутствия износа или заклинивания.



Как понять, что стучит именно гидрокомпенсатор

Неисправный гидрокомпенсатор издает резкий стук, стрекот, с частотой вдвое меньше частоты оборотов двигателя.

Неисправным считается гидрокомпенсатор, который стучит более пары минут после запуска двигателя или стучит после полного прогрева двигателя. Стук прослушивается сверху двигателя и может быть неслышен из салона автомобиля.

Почему стучит гидрокомпенсатор

Причины стука гидрокомпенсатора «на холодную» (при непрогретом моторе):

  1. Слишком густое масло, на непрогретом двигателе, плохо заходит в полость гидрокомпенсатора. Нужно время, чтобы полость заполнилась маслом
  2. Забита загрязнениями масляная магистраль или клапан гидрокомпенсатора. Загрязнения появляются при низком качестве или при затянутых сроках смены моторного масла, а также могут являться продуктами износа некоторых деталей двигателя.
  3. Износ или заклинивание плунжера гидрокомпенсатора. Бывает от естественного износа или от попадания абразивных загрязнений в моторное масло.

Причины стука гидрокомпенсатора «на горячую» (на прогретом моторе):

  1. Заклинивание плунжерной пары гидрокомпенсатора из-за естественного износа или загрязнения. Задиры на плунжере блокируют его движение и гидрокомпенсатор полностью теряет работоспособность. Зазор не выбирается и гидрокомпенсатор стучит.
  2. Слишком малая вязкость прогретого масла, масло вытекает через зазоры плунжерной пары быстрее, чем подается насосом. Некачественное масло или слишком жидкое для данного двигателя масло сильно разжижается при прогреве и легко вытекает через технологические зазоры.

3. Повышенный уровень масла в двигателе, вспенивание масла из-за перемешивания коленчатым валом или из-за попадания воды в двигатель. Следует проверить уровень масла в двигателе, а также использовать только высококачественные моторные масла.



Самый простой способ устранить стук гидрокомпенсаторов

Самый простой и действенный способ, помогающий в большинстве случаев, добавка в масло специальной присадки Liqui Moly Hydro-Stossel-Additiv. Присадка промывает масляные каналы, удаляет загрязнения и восстанавливает подачу масла в гидрокомпенсаторы. Кроме того, присадка немного загущает масло, компенсируя тем самым их естественный износ. Присадка добавляется в прогретое моторное масло, полное действие наступает после примерно 500 км пробега.




Как еще можно устранить стук гидрокомпенсаторов

  1. Замена гидрокомпенсаторов Достоинства: гарантированный результат. Недостатки: дорого и долго). Нужно учитывать, что на некоторые иномарки, сначала нужно заказать детали, дождаться, пока они придут, и записаться на ремонт в сервисе. На большинстве двигателей, при замене гидрокомпенсаторов потребуются дополнительные затраты на одноразовые детали, например, прокладки или герметик.
  2. Тщательная промывка масляной системы специальными промывками, например: Liqui Moly Oil-Schlamm-Spulung. Достоинства: сравнительно недорого. Недостатки: результат не гарантируется.

3. Возможно, в запущенных случаях, потребуется замена масляного насоса или очистка масляных магистралей двигателя с его частичной или полной разборкой.

Что будет, если не устранить стук гидрокомпенсаторов

Если не заниматься устранением стука гидрокомпенсаторов, то можно проездить довольно долго без особых проблем, но, со временем,

двигатель будет работать громче, с вибрациями, упадет мощность и увеличится расход топлива, а далее произойдет износ всего клапанного механизма, в частность распределительного вала двигателя. Его замена - очень дорогое мероприятие.



Итог

Если стук гидрокомпенсаторов неоднократно возникает, то нет смысла дожидаться ухудшения ситуации. Добавка присадки Hydro-Stossel-Additiv решит проблему и предотвратит развитие износа на длительное время.



ВИДЕО



;




Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Причины стука гидрокомпенсаторов

Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.

Причины стука «на холодную»:

  1. Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
  2. Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
  3. Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.

«На горячую»:

  1. Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
  2. Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
  3. Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.

Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Конструкция гидрокомпенсаторов на Нива Шевроле

Конструктивно «гидрики» состоят из пяти основных деталей:

  1. Корпус.
  2. Плунжеры.
  3. Плунжерные пружины.
  4. Втулка.
  5. Обратный клапан.

Изредка встречаются плунжеры, в которых нет внутренних отверстий, а верхняя, сферическая часть, выступает опорой. Пружина плунжера, расположенная внутри, заставляет втулку выполнять свои двигательные функции.

Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены

В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.

Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.

Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:

  • при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
  • используйте масло одного производителя;
  • не нужно сильно затягивать детали, это может привести к поломке;
  • при установке новых деталей, не забудьте тщательно промыть их в бензине.

С каждым днем автомобили становятся все более совершенными и более умными. Выпускаются новые системы, приборы и устройства, которые позволяют нам уделять меньше времени на обслуживание и ремонт автомобиля. К таким устройствам относятся и гидрокомпенсаторы (ГК).

Итак, гидрокомпенсаторы – это устройства, которые самостоятельно регулируют зазор клапана. Специально созданные для смены механических регуляторов газораспределительных механизмов, которые были менее эффективны. Обычный клапан, устанавливаемый на двигатель ваз 21214, не имеет ГК, поэтому каждые 10 тыс. км. приходится вручную регулировать зазоры с помощью специального щупа. Если этого не делать, то возрастает расход топлива, двигатель автомобиля начинает шуметь и снижаются динамические характеристики. Становится понятно, что механическая регулировка к изжила себя. И вот на смену “механике” пришли гидрокомпенсаторы. С ними все оказалась куда проще: они сами выставляют нужный зазор клапана, тем самым увеличивают ресурс двигателя и снижают расход топлива.

Как устроены гидрокомпенсаторы ваз 21214 можно посмотреть на картинке ниже:

Плюсы и минусы

+ Тихая работа двигателя

+ Увеличение ресурса системы газораспределения

+ Уменьшение расхода топлива

— Необходимо более качественное масло

— Дорогостоящий и сложный ремонт

Установка гидрокомпенсаторов на ваз 21214

Для работы будет необходимо:

— Чистое моторное масло

— Пинцет (можно заменить отверткой-шлиц)

Перед установкой ГК их необходимо разобрать и тщательно промыть в бензине. Высушить и собрать обратно. После этого:

  1. Проверяем гидроопоры. Для проверки необходимо надавить большим пальцем на собранную гидроопору, она должна свободно (без заеданий) сдавливаться и раздвигаться
  2. Следующим шагом будет установка рампы подвода масла и вкручивание от руки сухих гидроопор
  3. С помощью динамометрического ключа затягиваем гидроопоры (22 н на м). Опять проверяем, что при нажатии она прожимается до конца, а после возвращается в исходное положение. Если клинит:

а) поменять гидроопору местами с соседней

б)снизить момент до 18 н на м

в) заменить на новую

!Все гидроопры должны быть затянуты одинаковым моментом

4. Дальше необходимо наполнить маслом каждую гидроопору. Для этого: вытаскиваем плунжер и откладываем его в чистое место, пинцетом достаем поршень с шариком и так же откладываем его в сторону; набираем моторное масло в шприц и заливаем его в корпус гидроопоры до краев, после чего смазываем поршень и вставляем поршень в корпус, продавливая шилом шарик клапана. Наполняем плунжер маслом и вставляем его в корпус.

Все шаги проделаны и гидроопоры установлены, дальше необходимо привести двигатель в рабочее состояние. После этого можно смело заводить!

Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть — гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Стук гидрокомпенсаторов НИВА 21214

Инструкция по ремонту составлена из советов Васика-Нивасика, Шершуни и моих собственных наблюдений.

Описание последовательности ремонта.

1. Отсоединить все шланги и патрубки, что мешают снять клапанную крышку а так же тросик газа.
2. Отвернуть клапанную крышку.
3. Посмотреть на то, что осталось от прокладки клапанной крышки, при необходимости отделить то, что осталось и выкинуть. Не забыть купить новую. (в случае необходимости)
4. Крышку сняли? Ужаснулись? Нет? Ну ладно. Привязываем звездочку распредвала к цепи. Я использовал хомуты для проводов, как посоветовал Васик-Нивасик. Привязываем накрепко.
5. Берем веревку, провод итд итп, продеваем в отверстия на звездочке.
6. Отгибаем шайбу болта звездочки и отворачиваем болт. (Шайбу лучше заранее купить новую)
7. Снимая звездочку недопускаем ослабления натяга цепи, сняв звездочку, так же в натянутом виде привязываем тем проводом, что уже на звездочке например к капоту, или еще куда, важно, что бы цепь была натянута.
8. Отворачиваем постель распредвала, снимаем ее и убираем в клапанную крышку, что лежит рядом. Масляную магистраль поворачиваем вниз.

Теперь самое интересное.

9. Внимательно осматриваем рокера сверху, запоминаем рокера, с самой сильной выработкой.
10. снимаем все рокера, укладывая в последовательности их исходного положения.
11. Осматриваем пятна контакта рокеров с клапанами, так же запоминаем самые изношенные.
12. Выворачиваем ВСЕ гидрокомпенсаторы, укладывая в той последовательности, как стояли.
13. Проверяем надежность завальцовки ГК. Те ГК, где завальцовка болтается каким-нибудь образом помечаем (я положил кверху ногами)
14. Проверяем соотношение ГК-рокер. Скорее всего у тех рокеров, что изношены сильнее стоят ГК с болтающейся завальцовкой.
15. Последний тест. Каждый ГК немного прижимаем тисками, предварительно подложив например деревяшки. Если ГК прожимается без усилия — он не исправен. Остальные — будут прожиматься с усилием. Отмечаем выход масла из отверстия на ГК.
16. Все ГК с болтающейся завальцовкой, и прожавшиеся тисками без усилия 99% неисправны, либо в ближайшем будущем закончат свою жизнь. (косвенный признак — износ на рокерах и клапанах)
17. Покупаем необходимое количество гидрокомпенсаторов. (Я покупал по 500 р./шт)

Самый ответственный момент

18. Вворачиваем ГК в головку блока. Я затягивал с моментом 20 н/м. (Сильно завышать момент затяжки не стоит — есть вероятность убиения головки блока.
19. Укладываем на место рокера. (В случае сильного износа — заменяем)
20. Ставим на место постель распредвала, поворачиваем масляную магистраль как было.
21. Закрепляем пастель распредвала в соответствии с книжкой. (момент 20-25)
22. Ставим на место звездочку, следя за натягом цепи и приворачиваем болтом, загинаем шайбу. (Момент 25-30)
23. Срезаем хомуты с звездочки.
24. Кладем на место прокладку клапанной крышки и приворачиваем крышку на место.
25. Возвращаем как были все шланги, патрубки и тросик газа.

Самый страшный момент.

26. Заводим двигатель. Первые несколько минут БУДУТ ИДТИ УДАРЫ РОКЕРОВ ПО КЛАПАНАМ И ГРОХОТ ЦЕПИ. Т.е. масло еще не поднялось и не прошло по системе. Лечится так: заводим двигатель на 3 минуты, глушим, ждем 5 мин, повторяем. (Советы Нивасика) Через некоторое время на ХХ звуки исчезнут. Даем поработать так минут 5, постепенно повышаем обороты. Как все звуки пропадут — первые километров 50 ЖЕСТКО не форсируем двигатель.

Замечания и дополнения.

27. Помимо неисправности самих ГК есть еще несколько причин их стука: зашлакованность масляной магистрали или ее разрушение. При осмотре ГРМ я снимал масляную магистраль и продувал все отверстия.

что делать, если стучат на холодную, замена на регулировочные болты, гидрики на механику « NewNiva.ru

Отзыв владельца

Достоинства:
Цена и качество

Недостатки:
Кузов незащищён от ржавчины

Достоинства:
высокий клиренс, подвеска, климат-контроль, работа страховой, недорогое обслуживание, нетребовательная к качеству дорог

Недостатки:
маленький багажник

Достоинства:
Если бы эта американская Niva не ломалась, то цены бы ей не было. В целом это очень неплохой автомобиль.

Недостатки:
Недостатков у машины много, как и любая отечественная лошадка, она требует внимания и постоянного ремонта. Сложилось впечатление, что к 130 тысячам пробега я заменил практически все, а многое по нескольку раз. Несколько раз ремонтировал коробку, раздатку еще в самом начале, не говоря уже о мелком ремонте (шаровые, натяжные ролики, ремни, термостат, генератор, помпу…). Также пришлось раза три менять тормоза. Головку блока цилиндров двигателя ремонтировал дважды.

Достоинства:
Проходимость, высокий клиренс

Недостатки:
Большой расход, бренчат суппорта

Достоинства:
хорошая проходимость
клиренс 2.1
хорошая управляемость
удобный просторный салон
хорошая печка
хороший кондиционер
подушки безопасности
качественная покраска

Недостатки:
туговатая коробка передач(особенно первые полгода)
шумновата(но вмеру)
движок слабоват для нее

Достоинства:
1. хорошая проходимость
2. вместительная
3. неплохая шумоизоляция
4. хороший свет
5. теплая печка
6. отлично заводится зимой
7. неплохо охлаждает кондиционер

Недостатки:
1. слабый движок
2. при включении кондиционера большая потеря мощности
3. стуки при переключении скоростей
4. туго включается, а потом выключается блокировка.

Достоинства:
Безусловно проходимость, в этом плане ни разу не подводила. В салоне достаточно просторно и комфортно. Хорошо, что есть пластмассовые обвесы. Случайно въехал в бетонное ограждение, так хоть бы хны, затер полиролью и все. В целом на голову выше ВАЗовских собратьев. Хорошее качество покраски.

Недостатки:
Их побольше будет. Если Вы не охотник, не рыболов и не лесник, если к Вашему дому можно подъехать на пузотерке, то и ездите на пузотерке, а не на Шниве. Многовато жрет, зимой это тем более чувствуется. Достаточно туповатая. Трасса не для нее. Ездил на ней в Сочи, устал как собака, разгон не берет, пустая фура порой быстрее рагоняется. Раздатка похрюкивает, поскрипывает порой. После 10 тыс. км. панель заскрипела. С момента покупки на 30-60 км/ч скрипит правое переднее колесо (по руководству по эксплуатации это нормально). Маленький багажник (запаске 5-6 см. не хватает влезть). Легко снимается запаска, мою свиснули за 3 мин., пока не обвязался цепями и не поставил секретки. Печка в ноги плохвато греет. Отсутствие кондея (моя вина) жарким детом 2020 г. дорогого стоило, в салоне 35-40 гр.

Достоинства:
По сравнению с другими ВАЗ салон выполнен более качествено, скрипов, дребезжаний пластмассы нет. Удобно усаживаться в атомобиль. По работе кондиционера нареканий нет, на приемистости автомобиля он практически не сказываеться т.к. при чуть резком нажатии педали акселератора отключаеться и включаться вновь, когда перестаешь разгоняться.

Недостатки:
Течь масла со всех узлов и агрегатов где только оно присутствует, причем это не считаеться гарантийным случем, т.к. GM-AVTOVAZ считает, что каплепадение масла с интервалом одна капля не чаще чем раз в двадцать секунд-ЭТО НОРМА. Все резино-технические изделия, такие как, пыльники шрусов, шаровых опор, сайлент блоки,резиновые уплотнители и прочие, покрылись трещинами и имеют вид 20-ти летней давности, при пробеге в 11.000 км. Воют мосты и раздатка. Большой люфт в трансмиссии, слышны глухие удары при троганьи и переходе на высшую передачу.

Достоинства:
Комфортная, удобная, не втискиваешься в нее (мойвес 110) в обслуживании почти как 21213, правда проходимость чуть похуже, но быстро привыкаешь и уже берешь поправку на это. Расход устраивает, город 11,2 трасса 8,8.

Недостатки:
Слабовата подвеска. По нашим дорогам шаровые меняю раз в год. Цены на запчасти на 50% выше чем на 21213. Жалковато ползать по кустам на охоту и рыбалку.

Достоинства:
Большой высокий салон где сижу не нагибаясь, и не терусь плечом об переднего пассажира.Приятно ездить по бездорожью не боясь задеть картер и дно,устойчивая неровности проходит мягко.

Недостатки:
Слабый движок,чтоб ехать на пятой нужно разогнать машину до 110, нет блокировки диференциалов от этого в грязь не идёт крутит одно переднее, одно заднее колесо, багажное отделение мало,печка греет плоховато даже в сравнении в вазовской старой классикой, всю зиму обдув на лобовое стекло направлен, бензин жрёт как крокодил 15л/100км по трассе. Рычаги передач переключаются туго, особенно раздатки просто ужас включив полный привод ловишь потом момент чтоб переключть на задний привод.

Достоинства:
клиренс

Недостатки:
-в первые годы ломается всё, что может сломаться…
-низкое качество комплектующих
-огромные расходы на постоянный ремонт

Достоинства:
1. Высокая проходимость.
2. Хорошая динамика.
3. Копеечный кузовной ремонт.

Недостатки:
1. С запчастями возможны звдержки, как для иностранных машин
2. Внешне это Шевроле Нива (превращается в достоинство, если Вы шифруетесь)

Достоинства:
1. Высокая проходимость
2. Хорошая динамика
3. Неубиваемая подвеска

Недостатки:
1. Старый дизайн (для кого понты нужны)
2. большинство недостатков от старой Ш-нивы

2 статьи. 1. Почему стучал гидрокомпенсатор. 2. Слышим звон, да не знаем где он...(статья с видео и звуковым файлом)

Почему стучал гидрокомпенсатор

Слышим звон, да не знаем где он…

Стук гидрокомпенсаторов на Шевроле-Ниве

Нpа машине ВАЗ-21214 (распределенный впрыск) с пробегом 6600 км на горячем двигателе стучал гидрокомпенсатор (далее ГК). По одному они не продаются, только комплектом, да и то не везде. Решил не торопиться, сначала снять старые, а потом, при необходимости, купить новые.

Снял клапанную крышку, проверил всё ГК отвёрткой на сжатие, каждый раз проворачивая распредвал так, чтобы на проверяемый ГК через рокер не давил кулачок распредвала. Подозрения не вызвал ни один ГК. Снимаю постель распредвала и отворачиваю ГК. Пятый отвернулся от лёгкого прикосновения ключа, а седьмой вообще был незатянут, и даже вывернут на пол оборота. (Это видно на третьем фото, есть выработка) Разбираю дальше. Снимаю масляную магистраль и вижу ….. ё-ё-ё-прст, конец масляной магистрали у восьмого ГК cломан.

Купил новую магистраль. Собрал всё в обратной последовательности. Затянул ГК моментом 3,0 Н.м. вместо положенных 1,5-2 Н.м. Двигатель опять приятно заурчал.

После ремонта уже проехали 3 т. км. Всё ОК.

Фотографии сделаны Leo.



Слышим знон, да не знаем где он…

Владелец ВАЗ-21214 жаловался на не постоянные стуки в двигателе. Иногда они длятся очень долго, иногда не очень, но чаще всего бывают на холодном моторе. Пока мы с ним стояли и разговаривали, стук опять появился и двигатель залихорадило. Такое впечатление как будто он «троит». Стук продолжался не больше минуты и потом исчез. Клиент оставил машину и ушел. Мы договорились с ним, что я позвоню сам, когда устраню неисправность.

По характеру стука было очевидно, что неисправен какой-то один из восьми гидрокомпенсаторов. Но какой!? Менять все подряд, или первый попавшийся под руку, я не хотел и поэтому воспользовался датчиком «First Look».

Название у него не даром такое. Если перевести дословно на русский язык, то получим – «Первый взгляд». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, он всегда может использоваться первым для быстрого определения неисправности. Датчик устанавливается на срез выпускной трубы глушителя. По пульсации давления в выпускной системе анализируется качество, равномерность работы цилиндров двигателя, локализуется неэффективный или неисправный цилиндр, определяется качество смеси (бедная или богатая).

Ну что ж, приступим и посмотрим как он покажет себя в работе! На следующее утро, в полной уверенности, что обнаружу очень быстро неисправность, подключаю датчик «First Look» к мотор-тестеру MTS-5100, выбираю режим «4-х канальный осциллограф», вставляю датчик в выхлопную трубу.



Параллельно с датчиком «First Look» к ресиверу подключил электронный датчик разряжения для выявления возможных неисправностей в системе впуска. Его подсоединил к первому каналу мотор-тестера MTS-5100. Для синхронизации выбрал второй канал и подключил датчик синхронизации к высоковольтному проводу первой свечи.

Все готово к измерениям. К сожалению, в этот день мне не повезло. После запуска двигатель работал прекрасно, без посторонних шумов. Я много раз делал попытки запуска, прогревал его, охлаждал, выгоняя машину на улицу, снова прогревал, но как назло стука не было. Так закончился первый день… Потом второй, потом третий… На четвертый день я поехал после работы на этой машине домой, привязав датчик «First Look» изолентой к бамперу машины, а мотор-тестер положил на переднее пассажирское сиденье. По дороге я следил за осциллограммами и готов был в любую секунду нажать кнопку STOP, чтобы записать сигнал. Но ни по дороге домой, ни по дороге обратно утром на работу стуков не было, двигатель работал отлично. Опять не повезло. И так каждый день — подключение, снятие мотор-тестера и датчиков по несколько раз. Только лишь к концу недели удалось записать несколько осциллограмм холостого хода, пока стук длился на протяжении 8-10 секунд. Но этого времени мне не хватило, необходимо было посмотреть осциллограммы на высоких оборотах. И вот наконец-то повезло! После очередного утреннего запуска двигателя, отчетливо застучал один из гидрокомпенсаторов и стучал долго, примерно 5 минут, потом затих. Мне хватило этого времени, чтобы полностью отдиагностировать двигатель на разных режимах работы.
На ХХ мы видим редкие сбои работы двигателя по первому и/или второму цилиндру.

В третьем и четвертом цилиндре они есть практически всегда, на любых оборотах двигателя.

По этим осциллограммам делаю вывод – стучит выпускной клапан третьего цилиндра и есть какая-то неисправность в выпускном клапане 4-го цилиндра. Что случилось с первым и вторым посмотрю после снятия клапанной крышки. А теперь посмотрим на мотор-тестере канал датчика разряжения, т.е. первый луч. На осциллограмме видно разные по высоте «горбы» в такте впуска. Самый маленький соответствует третьему цилиндру.

Итак, предварительно определил неисправности выпускных клапанов 3-го и 4-го цилиндра и впускного клапана 3-го цилиндра. Снимаю клапанную крышку. На первый взгляд все нормально. Проворачиваю коленвал и проверяю затяжку гидрокомпенсаторов. Шестой по счету, то есть впускной 3-го цилиндра, самопроизвольно вывернулся на один оборот. Клапаны 1, 2, 4, 7 были затянуты слабо. От этого и были редкие перебои во всех остальных цилиндрах. Восьмой – имел трещину на маслоподающей магистрали. Я не сразу её заметил, помог опыт предыдущего ремонта, по которому написана статья выше.

В этом двигателе нашлась еще и третья неисправность – отвернулись болты крепления успокоителя и он свободно болтался.

Магистраль, гидрокомпенсаторы 3-го цилиндра заменил, болты успокоителя подтянул. Собрал все в обратной последовательности. Осталось проверить работу двигателя и снять контрольную осциллограмму.

Двигатель запустился без посторонних шумов и как мы видим, на осциллограмме все ОК!

Стук гидрокомпенсаторов на Шевроле-Ниве

Подобная ситуация была с Шевроле-Нивой. Через 3-4мин после запуска двигателя, начинал отчетливо стучать один ГК(на слух было слышно один). Стук очень долго не пропадал, мог появиться как на горячем, так и на холодном двигателе. По словам клиента он все больше и больше прогрессировал, раньше помогала перегазовка, а теперь даже и музыка не помогает. :))

На следующее утро я подключил мотор-тестер и записал осциллограммы.

По ним быстро определил, что неисправны ГК первого и четвертого цилиндра (неисправности обозначены серыми овалами). В первом — сбой был практически всегда, а в четвертом – изредка.

Вскрываю клапанную крышку и проверяю ГК первого и четвертого цилиндра. На выпускных клапанах этих цилиндров они не затянуты и легко отворачиваются “от руки”. Вот и причина стука! ГК первого цилиндра я заменил, он вызвал у меня подозрение, а четвертого – подтянул с усилием 3кг. см.

Обращайтесь к нам, и мы выполним компьютерную диагностику двигателя.

20.03.05.

Гидрокомпенсаторы нива 21214 ремонт - Авто журнал КарЛазарт

Как заменить гидроопоры рычагов привода клапанов двигателя ВАЗ-21214

Работу проводим в случае выхода из строя одной или нескольких гидроопор рычагов привода клапанов.

Снимаем крышку головки блока цилиндров (смотрим статью — «Замена прокладки крышки ГБЦ»).

Чтобы проверить состояние гидрокомпенсатора, вставляем отвертку между кромкой корпуса подшипников распределительного вала и рычагом привода клапана.

При этом кулачок распределительного вала должен быть обращен к рычагу привода клапана «затылком» (клапан закрыт).

Опираясь отверткой о корпус подшипников, давим через рычаг на гидроопору.

В нормальном состоянии гидроопора должна прожиматься со значительным усилием.

Если же усилие невелико, гидроопору необходимо заменить.

Для этого снимаем распределительный вал и рычаги привода клапанов (смотрите – «Снятие распределительного вала и рычагов привода клапанов двигателя ВАЗ-21214»).

Головкой «на 24» отворачиваем гидроопору рычага привода клапана

Таким же образом демонтируем гидроопоры рычагов других клапанов.

Снимаем рамку подачи масла к гидроопорам.

Сдвигаем с трубки рамки маслоподводящую втулку гидроопор

Аналогично снимаем еще три маслоподводящие втулки гидроопор.

Герметичность соединения трубки рамки и маслоподводящих втулок обеспечивается резиновыми уплотнительными кольцами, установленными во втулках.

В крайних втулках установлено по одному уплотнительному кольцу, в других – по два.

Для замены уплотнительного кольца поддеваем его отверткой и извлекаем из втулки.

Перед сборкой очищаем, промываем бензином и продуваем сжатым воздухом каналы в трубке и маслоподводящих втулках рамки.

Устанавливаем новые уплотнительные кольца во втулки и смазываем их моторным маслом.

Аккуратно, чтобы не повредить кольца, надеваем втулки на трубку.

Перед вворачиванием гидроопор рычагов клапанов шприцем откачиваем масло из гнезд гидроопор в головке блока цилиндров

гидрокомпенсаторы, часть 2

Тема статьи – гидрокомпенсатор 21214 нового образца. Данная запчасть начала ставиться на двигатель с ноября 2008 года. Первые два-три года качество еще было среднее, а потом как положено у автоТАЗа резкий спад. Что произошло и что из себя представляет данный узел, я попробую объяснить.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

  • Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
  • Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
  • Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Гидрокомпенсатор 21214, конкретика

В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.

диаметр гидриков

Вторая часть русского вопроса

С первой частью «кто виноват» мы разобрались. Второй извечный русский вопрос «что делать?». Ответ будет для двух категорий нивоводов.

  1. Для желающих облегчить жизнь двигателя, сделать его более динамичным и увеличить срок его службы – убрать гидрокомпенсатор 21214 хирургическим путем и заменить всю эту херомантию на болты.
  2. Для сторонников гидрокомпенсаторов. Поставить немецкие гидрокомпенсаторы INA или Kolbenschmidt, вместе с этим заменив стаканчики на новые. И проделывать эту операцию регулярно, раз в 60-70 тыс или раз в два-три года, при среднем годовом пробеге машинки 20-25 тысяч км.
гидрики INA

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 2. Гидрокомпенсаторы нового образца

Гидрокомпенсаторы на Ниве шевроле: как проверить и заменить

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Причины стука гидрокомпенсаторов

Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.

Причины стука «на холодную»:

  1. Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
  2. Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
  3. Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.

«На горячую»:

  1. Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
  2. Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
  3. Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.

Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Конструкция гидрокомпенсаторов на Нива Шевроле

Конструктивно «гидрики» состоят из пяти основных деталей:

  1. Корпус.
  2. Плунжеры.
  3. Плунжерные пружины.
  4. Втулка.
  5. Обратный клапан.

Изредка встречаются плунжеры, в которых нет внутренних отверстий, а верхняя, сферическая часть, выступает опорой. Пружина плунжера, расположенная внутри, заставляет втулку выполнять свои двигательные функции.

Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены

В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.

Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.

Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:

  • при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
  • используйте масло одного производителя;
  • не нужно сильно затягивать детали, это может привести к поломке;
  • при установке новых деталей, не забудьте тщательно промыть их в бензине.

0 0 голос

Рейтинг статьи

Шеви нива гидрокомпенсаторы нового образца


Chevrolet Niva Кварц › Бортжурнал › Промывка гидрокомпенсаторов на Chevrolet Niva на примере гидроопор нового образца (с августа 2008 года)


В своей сегодняшней заметке я постараюсь рассказать как проводил процедуру промывки гидрокомпенсаторов на своей машине. Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.
ПОДГОТОВКА
Для начала лучше прикупить один-два гидрика про запас (вдруг придётся заменить), стопорную шайбу звездочки, а также парочку рокеров (также нового образца). Оригинальные гидрокомпенсаторы нового образца имеют артикул 420001910 (производитель INA). Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц 2-3 мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ (хотя многие обходятся без него). Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam 1000. Чистит и растворяет все масляные отложения влёгкую! Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает.
ДЕМОНТАЖ
Итак, для начала отключаем аккумулятор и снимаем клапанную крышку. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги (также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались ). Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала.

Совмещение меток ГРМ (на звёздочке)


При этом должны совпасть середина ДПКВ (датчика положения коленчатого вала) и риска на коленвале. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки (см. фото).

Совмещение меток ГРМ (коленвал)


Далее снимаем машину с домкрата и ставим на первую передачу. Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи. Т.к. у меня стоит механический АНЦ ISAI и взвести его в исходное положение у меня не получилось, то пришлось его демонтировать (штатный гидравлический натяжитель придётся отжимать мощной отвёрткой для снятия звёздочки). Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма. После этого берём проволоку и привязываем (пока только страхуем) звездочку к верхнему замку капота (чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса). Теперь можно отогнуть краешек стопорной шайбы звёздочки (аккуратно используем небольшое зубило и молоток) и открутить болт.

Разблокированная стопорная шайба звёздочки


Будьте осторожнее, не уроните все эти шайбы с болтами в масляный поддон двигателя. Итак, звёздочка снята и зафиксирована проволокой за замок капота (см. фото).

Привязывание здёздочки ГРМ


Кстати здесь заодно будет полезно проверить состояние успокоителя и башмака (хотя бы просто внешним осмотром). Теперь отворачиваем гайки крепления масляной рампы и снимаем её. После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест (чтобы потом не перепутать). Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений.

Снятие распредвала


Постарайтесь также, чтобы все рокера остались на своих местах, потому как потом их нужно будет поставить в том же порядке, в паре с теми же самыми гидроопорами.

Вид без РВ


Теперь снимаем все рокера и вынимаем гидрокомпенсаторы из своих колодцев. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам (рокер и ГК первого клапана в первый пакет, второго — во второй и т.п.). Кстати здесь лучше сразу осмотреть рокера на предмет наличия повреждений, может какой-нибудь придётся заменить.
ПРОМЫВКА
Теперь будем мыть. Но перед этим нужно ещё разобрать гидрики. В интернете так и не нашёл нормального фото полностью разобранной гидроопоры нового образца. Пришлось разбирать самому и фоткать на телефон. Итак, для начала определимся с применяемой терминологией.

Разобранный ГК с обозначениями


1 — втулка плунжера; 2 — пружина плунжера; 3 — корпус клапана; 4 — пружина клапана; 5 — шарик; 6 — нижняя часть плунжерной пары; 7 — стопорное кольцо; 8 — верхняя часть плунжерной пары.
Именно до такого состояния нужно разбирать гидрики при промывке. Но сразу может не получиться их так разобрать. Всему виною стопорное кольцо, не дающее плунжеру полностью выскочить из втулки. Назначение этого кольца носит чисто транспортировочный характер и после первой разборки гидроопоры кольцо можно не устанавливать обратно (ничего в процессе работы двигателя не выскочит, не беспокойтесь). Чтобы разобрать компенсатор нужно проявить некую смекалку — втулку плунжера зажать в тисках, газовом ключе, пассатижах или просто банально в прорези гвоздодёра, а другим инструментом (я лично использовал кусачки) нужно тянуть за головку плунжера (пассатижи тут просто срывались). Но будьте осторожны, не переусердствуйте! Когда будете разбирать корпус клапана, не потеряйте клапанную пружинку, она очень маленькая! После разборки тщательно промываем все детали упомянутым выше очистителем типа Profoam 1000 (очень легко удаляет все масляные отложения). Обязательно нужно почистить седло шарика (фаску) от загрязнений. Это можно сделать зубочисткой. Также не лишним будет промывка масляной рампы. После очистителя рекомендуется сполоснуть детали обычной водой и хорошенько просушить. После этого собираем обратно гидрокомпенсаторы, зажимаем их в ладонь и давим большим пальцем на плунжер. Гидрик должен сжаться и вернуться в исходное положение без каких-либо заеданий. Это проверка на отсутствие заклинивания.
УСТАНОВКА ОБРАТНО
Теперь устанавливаем всё обратно. Но перед этим на всякий случай пробуем от руки покрутить колодца гидроопор. Исправленно закрученные колодца не должны откручиваться. Если откручиваются, то следует их закрутить моментом ~ 20 Н*м. После этого удаляем шприцом 2 или 5 мл (более толстый шприц просто не пролезет) остатки масла из колодцев гидроопор (при необходимости чистим тряпкой колодца от масляных отложений) и ставим гидрокомпенсаторы обратно на свои места (на те же самые, не спутайте). Вытаскиваем верхнюю и нижнюю часть плунжерной пары и наполняем свежим моторным маслом втулку плунжера. Теперь помещаем во втулку нижнюю часть плунжерной пары и осаживаем её вниз. Но сделать это нам не даёт несжимаемое масло. Вот здесь как раз и пригодятся зубочистки или жёсткая проволока (канцелярская скрепка) — т.е. мы берём и надавливаем на шарик клапана, одновременно погружая нижнюю часть плунжерной пары во втулку, пока не упрёмся в пружину плунжера.

Осаживание нижней части плунжерной пары


После, доливаем масло до краев и ставим верхнюю часть плунжерной пары. Проделываем эту процедуру со всеми гидрокомпенсаторами. После этого можно проверить гидроопоры, нажимая на них с усилием (проверка на продавливание). Исправный гидрик сразу не прожимается (зазоры в гидроопоре очень малы и вязкое масло под нагрузкой вытекает не так быстро), а начинает утопать только при приложении достаточного усилия в течение 15-30 секунд (смотря как жать). Тут можно проверить и по-другому — если все гидроопоры будут одинаково тяжело прожиматься, значит все нормально работают. Если же один или несколько компенсаторов будут прожиматься заметно легче других, то следует подумать об их замене. После гидрокомпенсаторов устанавливаем рокера, распредвал (но пока не закручиваем) и масляную рампу. Ставим звёздочку обратно на распредвал (отжимает гидронатяжитель, если он мешает), устанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы. Теперь прикручиваем распредвал. Для этого используем динамометрический ключ и момент затяжки 20 Н*м. При этом соблюдаем определённую последовательность затяжки гаек (см. рисунок).

Порядок затягивания гаек корпуса распредвала


Ставим обратно натяжитель цепи и разряжаем его. Демонтируем стяжки и проволоку, фиксирующие звёздочку с цепью и крутим вывешенное переднее левое колесо на 5-ой передаче, проверяя правильно ли мы всё собрали, а также ещё разок контролируем совпадение меток ГРМ. Тут уточню — проверять метки нужно обязательно при натянутой ведущей ветви цепи (та, что успокоителем прижимается), ну и не путать метку ГРМ на звёздочке с другими отверстиями, коих там тоже хватает. После этого можно загнуть край ст

www. drive2.ru

Гидрокомпенсаторы нива и нива шевроле старого и нового образца

Тема статьи – гидрокомпенсаторы нива старого и нового образца. С начала производства двигателей 21214 на заводе устанавливались гидрики старого образца, с октября-ноября 2008 года и по настоящий момент ставятся гидрики нового образца. В случае данного двигателя было бы более грамотно называть запчасть — гидроопорой, но раз все привыкли к гидрокомпенсаторам, пусть будет так.

Гидрокомпенсаторы нива, капелька теории

Что вообще из себя представляет гидрокомпенсатор и зачем он нужен в двигателе? У клапанов существует тепловой зазор. «Выбирать» его можно двумя путями. Первый путь — это механическая регулировка. Или шайбами, как на «восьмерках», или болтами как на «классике». Второй путь – это установление между кулачком распредвала и клапаном, гидрокомпенсатора. В камеру гидрика, под давлением подается масло, и тем самым выбирается клапанный зазор. Но есть одно, НО. Для качественной работы гидрокомпенсаторов необходимо определенное давление масла. Согласно немецкой документации, не менее 1,5 кг на холостых оборотах. На нашем классическом двигателе, нормальное давление на холостых, 1,2-1,5 кг. Но мы на наш масляный насосик повесили гидронатяжитель цепи и восемь гидрокомпенсаторов. Система работает на пределе. Напомню, что конструктивно насос остался от копейки и имеет производительность, рассчитанную на двигатель 1,2л. На фото представлены. 1 – гидроопора старого образца, 2- гидроопора нового образца, 3 – стаканчик гидроопоры нового образца.

гидрики старого и нового образца
Гидрокомпенсаторы нива старого образца

Первая нива шевроле сошла с конвейера в сентябре 2002 года. До 2004-05 годов, Дженерал Моторс поставлял свои гидрокомпенсаторы (производителя я так и не нашел). Машины этих годов ездят на них до сих пор, только меняя масло. А вот после этого времени, пошли гидрики «отечественного разлива», и тут же начались проблемы. На сей день никаких качественных замен не существует, только удаление хирургическим путем и установка набора «смерть гидрикам старого образца». Напомню, что с гидриками старого образца можно применять только рокера старого образца. Подробности расписаны в отдельной статье.

Гидрики нового образца

Гидрокомпенсаторам нового образца, как таковым, будет посвящена отдельная глава, сейчас только об отличиях и общих вопросах. Применяются с октября-ноября 2008 года. Картина ровно та же самая что и с гидриками старого образца. Первые пару лет, качественные гидрики и хорошие каленые стаканчики. Потом, гидрокомпенсаторы непонятно какого производства и отвратительно обработанные «полусырые» стаканы. Есть категория нивоводов и шнивоводов, которые свято уверены, что у них под капотом стоит не фиатовский двигатель 60хх годов прошлого века, а что-то новое и современное. Поэтому надо ставить исключительно, то что задумали конструктора. Для них я в декабре 2013 года заказал из Германии, первую пробную партию оригинальных гидриков. Не удивляйтесь, именно из Германии. Поскольку наши конструктора не утруждали себя «мозговой деятельностью», а просто адаптировали гидрики от БМВ.

Установка

Несколько раз мне присылали ссылки с форумов на тему того, что поставили немецкие гидрокомпенсаторы, а стало немногим лучше, чем было. Вопрос не в гидрокомпенсаторах INA, а в стаканчиках. Если вы посмотрите на то, как стоят в гбц гидрокомпенсаторы, то увидите, что вектор приложения силы кулачком распредвала идет вертикально, а гидрики и стаканы стоят под углом к вертикали. Стаканчики по традиции сделаны из говна плохого «полусырого» материала, поэтому через некоторое время (50-70 тыс.км.) начинает появляться элипсная выработка, по которой и начинает пропадать давление масла, положенное гидрику. Поэтому, если хотите обновить систему и поставить немецкие гидрокомпенсаторы, установите новые стаканы.

Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Часть 2. Гидрокомпенсаторы нового образца

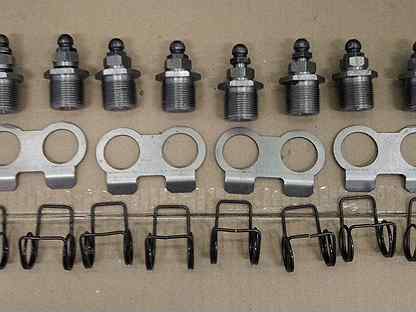

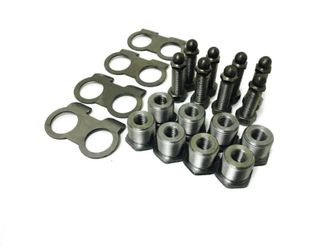

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Понравилась статья? Поделись с друзьями!

niva-fr.ru

Замена гидрокомпенсаторов нового образца. — Chevrolet Niva, 1.7 л., 2010 года на DRIVE2

Ну вот наконец то поменяли жутко стучащие гидрокомпенсаторы. Процедура оказалась не сложной. Затянулась из за не знания конструкции. Процедура много раз описана но еще раз может кому пригодится:
Начал рано утром с заливки раскоксовки. Так для профилактики.
— Снял крышку. Масло зик порадовало. Никакого страшного нагара. Все вроде порядке.
-Выставил верхнюю мертвую точку… Ну не совсем выставил. Точка была чуть чуть смещена. Как оказалось это была не она! Выяснилось в ходе обсуждения поста Но повезло все собралось.
-Примотал цепь к звездочке и открутил звезду от распредвала. И тут услышал щелочек! Распредвал сместился из за того что не выставил ровно. На чуть чуть сместился.
— Открутил распредвал и масляную рампу. И удивился. Пружинок держащих рокера нету! На картинках есть а у меня нету. Тут приехал товарищ и мы помчались в магазин узнавать должны они там быть или нет. Оказалось их там и нету.
— Сняли рокера и вынули гидрики. Нового образца вынимаются руками из стаканов. Тут приехал третий специалист на помощь.
— Вставили гидрики, рокера, распредвал.
— Затянули распредвал 18.3 нм.
— И тут возникла проблема. Звезда не налазит. Воткнули скорость и катнули машину назад. Двигатель провернулся. Звезда совпала с распредвалом. Но не налазила как не пытались. В итоге через пол часа усилием троих человек засунули ее на распредвал. приподнимая ее воротком через отверстие уперев в крышку распредвала и подтягивая болтом. Затянули от руки.
— Поставили крышку на место (5 нм) и подключили усилитель тормозов и воздуховод.
— Заменили масло. Заранее была залита долговременная промывка. В следующий раз прикуплю ключь для фильтра.
— Покрутил стартером с откинутыми вв проводами чтобы разогнать масло и заполнить гидрики.
— Ну и все. Завели. Жуткий стук пропал. Но слышно похоже цепь. Надо подумать о натяжителе исаи.
Операцию лучше проводить не одному.

Решили разорится и купили компрессометр. 6/10/11/10 Но мерили на холодную. Масло в цилиндр не помогло. Позже на горячую попробуем. Вот не покупали бы компрессометр и голова бы не болела.

Полный размер

Пациент

Полный размер

Снята крышка

Полный размер

ВМТ

Полный размер

Без распредвала

Пробег: 84 000 км

www.drive2.ru

Chevrolet Niva › Бортжурнал › Переход с гидрокомпенсаторов нового образца на болты Ч.2.2 Установка

Головкой на 22 откручиваем гидрокомпенсаторы.

Полный размер

Усилие небольшое.

Полный размер

Выкачиваем с колодцев масло.

Полный размер

И вымываем резьбовое соединение. Раза 4 промывал бензом. Пару раз растворителем.

Полный размер

Подсушил резьбу строительным феном.

Полный размер

Ставим пластину пружин на свое место. Обезжириваем втулки. Наносим на них анаэробный синий герметик.

Полный размер

Затягиваем моментом в 50 Н/м.

Полный размер

Полный размер

Около 5кг. Затем вставляем пружины. Смазываем немного резьбу болта регулировочного. Чтоб легче ходил при регулировке.

Полный размер

Одеваем рокер на место.

Полный размер

Для того чтоб РВ легче сел, все болты закрутил почти на максимум. Смазываем распредвал.

Полный размер

Закручиваем распредвал по схеме на фото, моментом 22Н/м.

Полный размер

Полный размер

Одеваем на место звезду РВ. Затягиваем моментом 40Н/м.

Полный размер

Зажимаем болт стопорной пластиной.

Полный размер

Снимаем хомуты.

Устанавливаем натяжитель цепи пилот на герметик. Выжидаем 20 минут, как сказано в инструкции, чтоб герметик схватился.

Полный размер

Снимаем предохранительную чеку. Анц пилот выстрелит штоком. Но полностью цепь не натянет. Для этого на 4 передаче машину взад вперед покачайте. Услышите и почувствуете как цепь натянулась. Для того чтоб крутить колесо было легче при регулировке выкручиваем свечи. Про то как регулировать клапана будет отдельная 3 часть. Выйдет она после обкатки. Когда будет производиться следующая регулировка. Через 1500-2000км. Регулировка будет прозводиться рейкой-микрометром.

Полный размер

После регулировки одеваем клапанную крышку. Крышку я сажу на герметик. На тонкий слой. Качество резины не очень. Пару раз подтекала без герметика. Так же даем схватиться 20 минут, затем одеваем крышку. И крест накрест притягиваем равномерно гайки. Одеваем все шланги, воздушный фильтр. Ставим АКБ. Так как втулки были посажены на анаэробный герметик, сохнет он сутки по инструкции, АНЦ пилот и крышка клапанная, я дал им высохнуть ровно сутки. Это не автосервис на потоке. Время выждать есть. Зато гарантия что не потечет и нормально схватиться. Продолжение следует.

www.drive2.ru

Chevrolet Niva › Бортжурнал › Переход с гидрокомпенсаторов нового образца на болты Ч.2.1 Установка

Полный размер

Постом ниже я писал что потребуется приобрести для замены гидрокомпенсаторов на регулировочные болты. Для людей, которые будут делать это в первый раз, либо бояться лезть самому. Надеюсь моя статья вам поможет. Критиков прошу воздержаться от негативных комментариев. Не ваша машина! Не вам ездить! И не вам регулировать клапана раз в 10 тыс. Радуйтесь и наслаждайтесь с гидрокомпенсаторами. Итак приступим. Прежде чем делать какой-либо ремонт, я снимаю минус с АКБ. На всякий случай. В моем случае, я снял его полностью.

Полный размер

На полочку удобно ложить инструмент. Снимаем корпус воздушного фильтра.

Полный размер

Снимаем гофру воздушного фильтра.

Полный размер

Снимаем шланги вакуумного усилителя тормозов, малой вентиляции картерных газов, большой. Убираем тросик газа в сторону, чтоб не мешал.

Полный размер

Полный размер

Снимаем клапанную крышку.

Полный размер

Для лучшего рассмотрения автоматического натяжителя цепи пилот решил его снять, чтоб показать.

Полный размер

Пробежал 7 тыс на нем. Далее подымаем переднее колесо. Включаем передачу, выставляем ВМТ. На шкиву коленвала, это 20 зуб от пустого места где нет зубьев.

Полный размер

На фото отмечено белой краской. И выставляем на звезде распредвала по меткам.

Полный размер

Берем парочку хомутов и стягиваем цепь к звезде.

Полный размер

Чтоб не слетела. Далее отверткой или тонким зубилом отгибаем стопорнуб пластину распредвала.

Полный размер

Откручиваем болт головкой на 17.

Полный размер

Стараюсь никогда не использовать для срывания болтов ключи. Только головками. Снимаем болт. Не потеряйте шайбу толстую под болтом. Снимаем звезду с РВ.

Полный размер

Запомните положение бобышки на РВ. Это и будет метка для правильной установки РВ. Головкой на 13 откручиваем пастель распредвала.

Полный размер

С небольшим усилием поддеваем рампу гидриков.

Полный размер

Должна с небольшим усилием выйти. Снимаем распредвал. Снимаем рокера.

Полный размер

www.drive2.ru

Гидрокомпенсатор 21214 нового образца, плюсы и минусы

Тема статьи – гидрокомпенсатор 21214 нового образца. Данная запчасть начала ставиться на двигатель с ноября 2008 года. Первые два-три года качество еще было среднее, а потом как положено у автоТАЗа резкий спад. Что произошло и что из себя представляет данный узел, я попробую объяснить.

Гидрокомпенсатор 21214, немножко теории

Примем за аксиому следующее – все механические части изнашиваются. Попробуем разобраться почему ДАННЫЕ гидрокомпенсаторы на двигателях БМВ ходят до 150-200 тыс., а на данном двигателе реальный пробег около 70 тысяч. Далее двигатель уже напоминает автомат, стреляющий холостыми патронами. Я уже говорил в первой главе, что гидрокомпенсатор представляет из себя гидроцилиндр, и подчиняются они законам гидравлики. Итак, извечный русский вопрос: кто виноват в таком малом сроке нормальной работы?

  • Угол установки. На подавляющем большинстве виденных мною двигателей, гидрокомпенсаторы установлены строго вертикально по отношению к вектору силы, то есть кулачку распредвала. В данном двигателе гидрики стоят под достаточно большим углом. Результат: повышенный секторальный износ шляпки гидрика и внутреннего цилиндра.
  • Давление масла. В каждой второй статье посвященной двигателю 21214, я говорю о том, что изначальный оригинал имел объем 1,2 литра. Завод путем нескольких расточек увеличил его до 1,7 литра, но все остальное, включая помпу охлаждения и масляный насос оставил старым. Ну и чтобы было уж совсем не скучно, сверху еще добавили гидронатяжитель цепи.
  • Степени свободы. Сравним гидрики старого и нового образца, хотя бы визуально. Гидрики старого образца вкручивались в гбц. В процессе участвовала только рабочая камера гидрокомпенсатора. В новом образце, в гбц вкручивается стаканчик, в который кидается гидрик. То есть производителю надо обработать уже ДВЕ гидравлические пары. Стаканчик-гидрокомпенсатор и непосредственно рабочая камера гидрика. Сделать это качественно, оказалось уже не по силам.

Гидрокомпенсатор 21214, конкретика

сравнение гидрокомпенсаторов

В 2013 году, я заказал в Германии партию гидрокомпенсаторов от законодателя моды в этой области, немецкого бренда INA. Про их качество долго говорить не буду, это поставщик конвейеров «немецкой тройки». Первое, что я сделал как истинный юнат, это вынул из «заводского двигателя» гидрик, положил его рядом с «немцем» и взял в руки микрометр. Первое отличие было чисто визуальным. Это прекрасно видно на фото. Это форма шарика и высота компрессионной юбки. Но это было только начало. Все как в русской сказке. Чем дальше, тем страшнее. Диаметр заводского чуда, меньше на 0,03 мм. То есть говорить о сохранении рабочего давления в паре стаканчик-гидрик просто не приходится. Любой инженер гидравлик, да и просто инженер механик скажет, что для горячего масла это недопустимый зазор. Результат: невозможность прожать клапанную пружину и неполное открытие клапана.

диаметр гидриков

Вторая часть русского вопроса

С первой частью «кто виноват» мы разобрались. Второй извечный русский вопрос «что делать?». Ответ будет для двух категорий нивоводов.

  1. Для желающих облегчить жизнь двигателя, сделать его более динамичным и увеличить срок его службы – убрать гидрокомпенсатор 21214 хирургическим путем и заменить всю эту херомантию на болты.
  2. Для сторонников гидрокомпенсаторов. Поставить немецкие гидрокомпенсаторы INA или Kolbenschmidt, вместе с этим заменив стаканчики на новые. И проделывать эту операцию регулярно, раз в 60-70 тыс или раз в два-три года, при среднем годовом пробеге машинки 20-25 тысяч км.
гидрики INA
Серия статей посвященная гидрокомпенсаторам и болтам:

Часть 1. Гидрокомпенсаторы, обзорная статья

Часть 2. Гидрокомпенсаторы нового образца

Часть 3. Замена гидрокомпенсаторов на болты. Набор «смерть гидрикам»

Часть 4. Установка набора «смерть гидрикам» и регулировка зазоров

Понравилась статья? Поделись с друзьями!

niva-fr.ru

что делать, если стучат на холодную, замена на регулировочные болты, гидрики на механику

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

Как определить неисправный гидрокомпенсатор

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Причины стука гидрокомпенсаторов

Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.

Причины стука «на холодную»:

  1. Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
  2. Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
  3. Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.

«На горячую»:

  1. Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
  2. Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
  3. Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.

Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

Конструкция гидрокомпенсаторов на Нива Шевроле

Конструктивно «гидрики» состоят из пяти основных деталей:

  1. Корпус.
  2. Плунжеры.
  3. Плунжерные пружины.
  4. Втулка.
  5. Обратный клапан.

Изредка встречаются плунжеры, в которых нет внутренних отверстий, а верхняя, сферическая часть, выступает опорой. Пружина плунжера, расположенная внутри, заставляет втулку выполнять свои двигательные функции.

Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены

В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.

Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.

Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:

  • при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
  • используйте масло одного производителя;
  • не нужно сильно затягивать детали, это может привести к поломке;
  • при установке новых деталей, не забудьте тщательно промыть их в бензине.

Это интересно:

Вывод

Неисправный гидрокомпенсатор может создать серьезные проблемы для всего автомобиля. Поэтому не стоит экономить на мелочах (масле и т. д.), чтобы не столкнуться с непредвиденными расходами и серьезным ремонтом техники.

chevniva.ru

Chevrolet Niva The small gray submarine › Бортжурнал › Правильная установка и "прокачка" гидрокомпенсаторов для ВАЗ2123, ВАЗ21214 (головки старого образца до середины 2008 года)

Как и обещал описываю свой метод установки и прокачки "гидриков" с картинками.

Устройство гидрокомпенсатора ВАЗ21214 представлено на картинке (нарисовано схематично).

Устройство гидрокомпенсатора ВАЗ21214

Первым делом удалите крышки, фиксирующие плунжер (они жестяные, поддеваются отверткой), функционал этой крышки чисто транспортный.

Крышка фиксирующая плунжер

Разбираем гидрокомпенсатор (частичная разборка 🙂 ), согласно первому рисунку. Кстати если вы не мыли гидрики с частичной разборкой, рекомендую произвести полную разборку, т.е. разобрать обратный клапан, тарелка клапана поддевается ножом, будьте осторожны не потеряйте маленькую пружинку (на схеме не указана, расположена между тарелкой и шариком, она подпружинивает шарик). Промываем все части тщательно в бензине. Высушиваем и собираем. Ложим в чистую тару (рекомендую пометить расположение гидрокомпенсаторов). Соответственно промываем и высушиваем (продуваем) колодцы гидроопор и рампу подвода масла (она разбирается).

Рампа подвода масла ВАЗ21214

Проверяем работоспособность гидрокомпенсаторов. Гидрики сухие и собраны. Зажимаем гидрик в ладонь и давим большим пальцем на плунжер, Гидрик должен сжаться и вернуться в исходное положение без заеданий.

Перед установкой гидрокомпенсаторы

а) промыты
б) сухие
в) крышки плунжеров удалены
г) проверены.

Приступаем к установке.

Для работы понадобится

а) динамометрический ключ
б) головка на 24
в) шило
г) пинцет или отвертка-шлиц
д) медицинский шприц 5 мл или более
е) чистое моторное масло

Порядок работы:

1) Проверка гидроопоры. Сдавливаем собранную и сухую гидроопору усилием борльшого пальца, должна сдавливаться и возвращаться без заеданий.
2) устанавливаем рампу подвода масла, вкручиваем от руки сухие гидроопоры
3) затягиваем все гидроопоры (пока они сухие) моментом 22 н на м. Проверяем что при нажатии на гидроопору она прожимается до конца, возвращается в исходное положение и не клинит. Если подклинивает то возможны варианты
а) снизить момент до 18 н на м
б) поменять гидроопору местами с соседней
в) заменить на новую.

Обратите внимание что все гидроопоры должны быть затянуты ОДИНАКОВЫМ моментом.
4) Наполняем маслом каждую гидроопору по порядку
а) вытаскиваем плунжер, ложим его в сторону в чистое место (например пустая небольшая коробочка).
б) пинцетом (или шлицевой отверткой) достаем поршенек с шариковым клапаном, если вместе с поршнем достается и пружина, пружину отцепить и опустить обратно в корпус гидроопоры. Поршень ложим в тоже место что и плунжер
в) Набираем в шприц (я использую на 5 мл) моторное масло, заливаем масло шприцем в корпус гидроопоры до краев.
г) смазываем поршень маслом, наполняем его маслом
д) вставляем поршень в корпус, продавливая шилом шарик клапана. Продавливаем шилом до конца пока поршень не погрузится и вы не почувствуете, что пружина сжалась (можно в этом положении подержать еще 2-3 сек).
е) долить масло в корпусе до уровня (до краев)
ж) наполняем плунжер маслом и вставляем его в корпус
з) проверяем гидроопору, она не должна сжиматься

После того как вы собрали все гидроопоры описаным способом приведите двигатель в рабочее состояние, установив РВ, звезду, цепь, натяжитель и т.д., подсоединив недостающие патрубки и провода. Смело заводите и будете приятно удивлены звуку работы своего мотора

P. S.: Чтобы больше не возникало вопросов. ОСАЖИВАТЬ ГИДРИКИ ПОСЛЕ СБОРКИ НЕ НАДО!

www.drive2.ru

Замена гидрокомпенсаторов — Chevrolet Niva, 1.7 л., 2004 года на DRIVE2

Полный размер

Давно они своим грохотом терзали мою душу ))) Причём стучали во время прогрева или после непродолжительной стоянки. Та так, что люди оборачивались. На прогретом двигателе же работали почти беззвучно. Учитывая, что они бывают старого и нового образца, пришлось сначала разобрать, а потом уже заказывать. Оказались нового. Заказал INA. Делал всё сам во дворе. Прокладку под клапанную крышку решил попробовать такую. Силикон + пробка. В процессе оказалось, что цепь вытянута и автоматический натяжитель был выдвинут на всю. А её шорох слышно. Но учитывая трудоёмкость замены цепи решил это мероприятие отложить на попозже ) После сборки покрутил несколько оборотов за коленвал, потом секунд 10 стартером со снятой фишкой с модуля зажигания, а потом…сел аккум ))) В итоге результатом доволен…но не совсем ))) Парочка гидриков всё же издают звук несколько секунд после запуска. Но всё равно теперь другое дело. Да и пора менять масло. Наездил уже около 6 тысяч. Планирую переходить на синтетику.

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Пробег: 96 970 км

www.drive2.ru

Гидрокомпенсаторы. Зло или предрассудки? — Chevrolet Niva, 1.7 л., 2006 года на DRIVE2

После капремонта двигателя машинка прошла довольно-таки не много) Всего каких-то двадцать тысяч километров за три года. Но время идет, часики тикают, и вот, с какой-то радости двигатель начал понемногу угасать. Мощность, которой и так мало, стала пропадать совсем, началась стрельба в цилиндры так, что иной раз щуп выскакивал на пару-тройку сантиметров. Срывало хлопушку на впуске газа в ресивер. Стало ясно что проблема с механизмом газораспределения. Но где именно искать эту проблему, вот что было интереснее всего. Распредвал был единственным, что мы не меняли во время ремонта двигателя, ибо денег едва ли хватало на масло тогда. Но ведь распредвал не мог за неделю выйти из строя настолько, чтобы клапана не открывались…
Что ж, вскрытие, как всегда, показало что пациент спал. 🙂
Снимаю я, значит, крышку ГБЦ и вижу, что вместо клапанов рокеры нажимают на гидроопоры. Чудно…

Полный размер

Полный размер

Клапан закрыт, гидрокомпенсатор открыт))


Чем это может быть вызвано? Конечно же отсутствием давления в масляной рампе.
Дунул сжатым воздухом с давлением в 4 атмосферы в подающий канал и… масло с воздухом полетело из очков во все стороны))

Полный размер


Снял распредвал, вывернул гидроопоры, разобрал рампу и вытащил из нее "деревянные" уплотнительные кольца кусками.

Полный размер


О каком давлении тут может идти речь?))) Естественно его не могло быть.
Выходит, что все проблемы, из-за которых огромное количество людей переходит на механику заключаются в этих колечках)) "Умный в гору." ну вы поняли))
Что ж, чтобы найти эту запчасть пришлось конечно побегать, ибо менять рампу нецелесообразно,
во-первых из-за цены,
во-вторых, неизвестно в каком там состоянии кольца, ибо сколько она была в магазине известно лишь одному его хозяину.
Замерил, поехал в резинотехнику, со второго захода нашел то что искал. Вставил в рампу, собрал, запустил двигатель- красотааа)) Вот тебе и мелочь))
Размер колечек 7х11мм. Желательно брать маслоотражающие КАМАЗовские, они надежнее.

Полный размер


Вот и все дела))) Задумайтесь, прежде чем выбрасывать гидроопоры, может дело вовсе не в них)

www.drive2.ru

Доработка, ремонт, характеристики, промывка гидрокомпенсаторов ГБЦ нового и старого образцов для Шевроле Нивы (ВАЗ 2123) и момент затяжки болтов



0:7

Содержание статьи:

0:47
  1. Доработка ГБЦ на Шевроле-Нива
  2. Момент затяжки болтов ГБЦ Шевроле Нива
  3. ГБЦ нового образца для Шевроле Нивы
  4. Ремонт ГБЦ Шевроле Нивы
  5. Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве
1. Доработка ГБЦ на Шевроле-Нива

1:1065

Итак, появилось желание и время немного увеличить мощность двигателя. Так как раньше уже был опыт доработки ГБЦ, впуска и выпуска на ВАЗ 2114, было решено попробовать сделать то же самое и с Нивоским мотором.
Что мы подразумеваем под «доработкой»:

1:1516

1. Основным недостатком наших производителей (при производстве и сборке ГБЦ) считаем не состыковку клапанов отверстием ГБЦ и коллекторов. Мы все прекрасно понимаем, что любое препятствие на пути воздушного потока создает завихрение и, как следствие, снижает скорость этого потока. Соответственно, наша задача убрать все «ляпы» и «недочеты» в ГБЦ.
2. Приливы литья и сами каналы — их мы, соответственно, проточим и, где возможно, расширим.
3. Тоже самое и с коллекторами — необработанные каналы так же совместим с каналами головки блока и расширим.
4. Устанавливаем «спортивный» распределительный вал «Нуждин Эстонец М» с регулировкой шестерней.
5. Под этот вал переводим головку с гидрокомпенсатором на регулируемые болты, т.к. вал сделан на основе 21213 вала.

1:2902

Выбрали этот вал, т. к. он является моментным (то есть хорошо работает на низах с 1800 оборотов в минуту) и имеет хороший подъем клапана 11.4/10.6 мм.

1:258

6. Прошиваем контроллер и настраиваем вал.

1:338

Катализатор уже удален.

1:385

2:890

3:1395

4:1900

5:2405

6:504

7:1009

8:1514

9:2019

10:504
2. Момент затяжки болтов ГБЦ Шевроле Нива

Так как машину собираю сам, думаю, тем, кто тоже займется ремонтом, эти данные будут важны и нужны. Итак, немного цифр.
Затяжка головки блока цилиндров выполняется в 5 приемов:
1. Затягиваем болты с 1-10 моментом 20 Нм (2 кгс м)
2. Затягиваем болты 1- 10 моментом 69,4-85,7 Нм (7,1 — 8,7 кгс м)
3. Затягиваем болт 11 моментом 31,4 — 39,1 Нм (3,2-4 кгс м)
4. Доворачиваем болты с 1-10 на 90 градусов
5. Доворачиваем болты с 1-10 на 90 градусов
Выполнять затяжку поочередно, как на схеме

10:1407

11:1912

ГБЦ

11:1922

Затяжка гидрокомпенсаторов
Затягиваем моментом 15 — 20 Нм (1,5-2 кгс м)

11:2051

Затяжка распредвала
Затягиваем моментом 18,33 — 22,6 Нм (1,87 — 2,3 кгс м)
Выполнять затяжку поочередно, как на схеме

11:208

12:713

Крышка распредвала

12:752

Затяжка звездочки распредвала
Затягиваем моментом 41,2 — 51 Нм (4,2 — 5,2 кгс м)

12:894

Затяжка крышки ГБЦ
Затягиваем моментом 1,96 — 4,6 Нм (0,2 — 0-47)

12:1006

Нужны динамометрические ключи и не верьте тем, кто говорит, что не нужны.
Один стоит порядка 1000-1200 руб ~ до 25 кгс м
Второй около 300-400 руб ~ до 0,5 кгс м

12:1278

13:1783

Динамометрический ключ ~ 25 кгс м

13:1845

14:2350
3. ГБЦ нового образца для Шевроле Нивы

Информация конечно не свежая, но как выяснилось многие этого не знают.

14:205

Двигатели «Лады 4х4» ВАЗ-21214 и «Шевроле-Нива» ВАЗ-2123 последний раз модернизировали в августе 2008 года.

14:391

В конструкцию двигателей ВАЗ-21214 и ВАЗ-2123 введены изменения, коснувшиеся гидроопор рычагов клапанов и гидронатяжителя цепи привода ГРМ. Внешне обновленные двигатели отличаются цельнотянутой стальной трубкой диаметром 6 мм, по которой масло поступает к гидронатяжителю цепи. На прежних двигателях это была свертно-паяная трубка диаметром менее 5 мм, начинавшаяся от переходника подвода масла на блоке цилиндров. Новая магистраль берет начало в том месте, куда раньше был ввернут переходник.
Теперь перейдем к гидроопорам рычагов клапанов. Это сложные высокоточные устройства с микронными зазорами. Трем поставщикам прежних изделий так и не удалось добиться стабильного качества. Нарушалась технология изготовления, в прецизионных парах оказывались посторонние частицы, были и дефекты сборки. При затяжке корпуса опоры в теле головки необходимо строго соблюдать заданный крутящий момент 14,7–17,6 Н·м. На заводе за этим следят, но кто поручится за слесаря из сервиса? Если он тянет резьбу от души, корпус гидроопоры деформируется – и зажимает плунжер. Иногда достаточно лишь ослабить затяжку, чтобы работоспособность опоры восстановилась.

14:2485

Подведем итог. Если при ремонте автомобиля владелец хочет установить новые гидроопоры, придется заменить головку в комплекте с описанными деталями. При замене старого гидронатяжителя цепи новым понадобится трубка в комплекте с элементами крепления, а переходник подвода масла (дет. 21214-1006204) уже не потребуется.

14:574

15:1079

Новая (светлая) и старая трубки. Клеммовые наконечники на новой показали себя гораздо более надежными, нежели уплотнительные конусы на старой. При формовке конуса на нем нередко получались складки и трещины, нарушавшие герметичность соединения. Пластмассовые фиксаторы старой трубки порой ломались, она сильно вибрировала и трескалась, из-за утечки масла гидронатяжитель отказывал. Новая трубка жестче, к тому же ее держат металлические скобы с резиновыми вставками, подавляющими вибрации.

15:1985

16:2490

Справа на фото новый гидронатяжитель. Фланец стал толще, снизился риск его деформации и нарушения герметичности стыка. Резьбовое отверстие в корпусе под болт крепления трубки теперь прямое, а не ступенчатое с конической поверхностью для уплотнения соединения с трубкой, как было раньше. Кстати, в качестве крепежного болта использован известный многим перепускной болт от шланга переднего тормоза «Жигулей» (изд. 2101-3506078). Пригодились и две его медные прокладки. Внутренняя же конструкция гидронатяжителя сохранена.

16:951

17:1456

На последних версиях двигателей стоят проверенные временем гидроопоры фирмы INA. Их конструкция сводит к минимуму риск ошибок при сборке головки цилиндров и ее ремонте. В головку цилиндров сначала ввертывают стальную втулку (корпус), а уже в нее устанавливают на скользящей посадке опору. Усилие, которое могло бы деформировать прецизионную пару, исключено в принципе.

17:2134

18:504

Новая головка получила обозначение 21214-1003015-30. Главные отличия – увеличенный диаметр бобышек и резьбовых отверстий под втулки гидроопор и дренажные каналы для слива из них масла. Посему в производстве заменили оснастку для отливки головки и ввели дополнительную механическую обработку. Остальные размеры прежние.

18:1085

19:1590

В посадочном отверстии головки под прежнюю гидроопору (на фото – черная) нарезана резьба М18×1,5. Для втулки новой гидроопоры потребовалось посадочное отверстие с резьбой М24×1,5. Старая и новая конструкции не взаимозаменяемы.

19:2003

20:504

Основное обозначение головки выполнено в литье (над свечным отверстием второго цилиндра). Цифры 3 и 0 в конце маркировки указывают на новую конструкцию. Если их нет, перед вами старая.

20:843

21:1348

Прежняя рампа для подачи масла к гидроопорам изготавливалась из обычной стали, снабжена алюминиевыми проставками. Материал современной рампы – нержавеющая сталь, призванная продлить срок службы гидроопор. Соединения уплотнены втулками из маслостойкой резины. Рампы не взаимозаменяемы, каждая применяется в своей головке блока.

21:1959

22:2464

Для подвода моторного масла к гидроопорам между их корпусами и головкой установлены алюминиевые проставки. По каналу блока цилиндров и головки масло поступает к корпусу подшипников распределительного вала, а затем по трубчатой масляной рампе (тоже скрытой под крышкой ГРМ) – к проставкам гидроопор.

22:554

23:1059

У головки 21214-1003015 резьбовые отверстия под гидроопоры М18×1,5. Дренажных отверстий нет.

23:1217

При адаптации рычага клапана к гидроопоре INA диаметр его опорной сферы уменьшили с прежних 12 мм до 11 мм. Во избежание ошибок при подборе деталей у нового рычага 21214-1007116-30 (справа) есть опознавательный знак – дополнительная проточка.

23:1644

24:2149

Посадочные отверстия в головке 21214-1003015-30 под корпуса гидроопор INA – с резьбой М24×1,5. Видны дренажные отверстия.

24:205

4. Ремонт ГБЦ Шевроле Нивы

24:257

ДВС разобран, продефектован. Запчасти куплены. Моторка ждет своего часа, то есть, головы.
Итак. Голова была разобрана.

24:475

25:980

Только снята с а\м

25:1016

Разобрана

25:1038

26:1543

нет пояска на клапане

26:1586

27:2091

Нагар на впускных клапанах

27:52

Увиденное не впечатлило. На заводе клапана даже не притирают. Они сами прихлопываются. Почти все клапана болтаются (не критично, но люфт есть неплохой!). В итоге, на впускных нагарчик, кое-где есть блестящий поясок на юбке клапана (клапан держит). Выпускные вообще все с черным поясом. Чернота и на седлах.

27:607

28:1112

29:1617

30:2122

Клапана впускные магнитятся. Так и должно быть. Выпускные НЕ магнитятся только от тарелки до середины. Выше магнит прилипает.
Но, раз залезли сюда, то делаем все, как положено.
Идем в магазин, с магнитом. Попросил продавца показать все что есть. Выбор небольшой — ВАЗ в бело-синей коробке-1800р, мастер-"шпорт"-1800р и самарские клопы в черной упаковке-1300р. Прошу "добро" на вскрытие упаковок — дают. С виду все клопы неплохие, беру в руки магнит. Конечно, для кого-то это вообще не показатель, мол, скажете, - надо микрометр еще с собой взять было и во втулке мерить! Ваше дело, меряйте, а я так вот хочу… Как на заводе собирают и близко не сравнить, как сам соберешь.
Берем ВАЗовские клопы выпускные. Та же фигня, как и то, что стояло — магнитятся выше середины. Отметаем их в сторону. Раз они за 75 сломались. С "мастером" все также, как и с ВАЗом. Меня только рычаги клапанов этой фирмы устроили. Берем Самарские. Сделаны аккуратно, видно на ножке клапана (где рокер работает) "закалено". Впускные магнитится. Выпуск НЕ магнитится вообще. Стою смотрю на них, и тут вспомнилась мне моя 2101 (лет 12 назад была), там тоже капиталили голову. Я тока запчасти покупал по списку, который дал хорошо знакомый моторист. и в этом списке были эти клопы. Узнал их по упаковке. Там на ней еще нарисованы "жигули 2105", по-моему. Короче взвесил все "ЗА" и "ПРОТИВ", думаю куда мне деваться…Купил.
Потом пошел за направляйками. Взял ВАЗовские. Голову отдал на замену направляек. Звонят — че за х…ню ты дал? Они колются и крошатся. Поехал в мегаз. Прикупил направляйки "amp" в зеленой упаковке. Они были запечатаны в пакетик, внутри все паромасляные, на вид качественные. Но при установке опять откололись. В итоге чел сам купил направляйки sm и воткнул хорошо. Ну да ладно. Клапана не болтаются самое главное в них.
Дальше мы начали притирать клапана…
У меня была паста вот такая

30:3337

31:504

Та что справа "помягче". Сначала притер ею. Собрал голову. Залил бензином. Течет.
Потом притер ею опять. Притирал подольше. Использовал вот спец палку с присоской. Она постоянно слетала и сползала с клапана. Вспомнил весь словарный запас. Собрал гбц, залил, течет зараза!

31:997

32:1502

не рекомендую

32:1531

Потом достал давно купленную приспособу

32:1609

33:2114

отлично подходит!

33:35

и поменял пасту на "классическую", она покрупнее. Разобрал ГБЦ. Притер клапана.Промыл голову бензом. Собрал.Залил. И о чудо! Не бежит! При сборке издурачил 2 комплекта колпачков Corteco.
Плоскость головки отшкрябал аккуратно ножичком и отполировал наждачкой "1000".
Все, голова готова.
З.ы. Долго думал пилить или не пилить каналы гбц. Паук стингер куплен и ожидает установки. Диаметр окон паука больше диаметра окон ГБЦ. Платить бабло за распил — жаба душит. Делать самому — это надо колхозить развертки из шаровых. А это в худшем случае биение в дрели развертки и хана каналам, плюс можно вскрыть масляный канал, тогда точно писец головке. В итоге решил не пилить. Если что, сделаю при случае…

33:1288
5. Промывка гидрокомпенсаторов на примере гидроопор нового образца (с августа 2008 года) в Шевроле Ниве

34:1983

В своей сегодняшней заметке я постараюсь рассказать, как проводил процедуру промывки гидрокомпенсаторов на своей машине. Может эта инструкция поможет кому-нибудь провести подобную операцию на своей машине, ведь по сути здесь нет ничего сложного.
ПОДГОТОВКА
Для начала лучше прикупить один-два гидрика про запас (вдруг придётся заменить), стопорную шайбу звездочки, а также парочку рокеров (также нового образца). Оригинальные гидрокомпенсаторы нового образца имеют артикул 420001910 (производитель INA). Заказать можно в exist или autodoc. Помимо всего прочего понадобится новая прокладка клапанной крышки, проволока, несколько зубочисток или канцелярская скрепка, шприц 2-3 мл, пластиковые стяжки, небольшое зубило, пассатижи, а из особого инструмента — динамометрический ключ (хотя многие обходятся без него). Для промывки понадобится какой-нибудь очиститель. По моим наблюдениям будет очень хорош спецочиститель типа Profoam 1000. Чистит и растворяет все масляные отложения влёгкую! Жаль сразу не начал его использовать, а мучался поначалу с бензином-калошей, который в этом плане сильно уступает.
ДЕМОНТАЖ
Итак, для начала отключаем аккумулятор и снимаем клапанную крышку. Тут нет ничего сложного — откручиваем болты, снимаем мешающиеся нам шланги (также можно их отвести в сторону и к чему-нибудь подвязать, чтобы не мешались ). Далее желательно поддомкратить машину и провернуть колесо на 5-ой передаче до совмещения метки на звёздочке с меткой на корпусе распредвала.

34:4664

35:504

Совмещение меток ГРМ (на звёздочке)

35:572

При этом должны совпасть середина ДПКВ (датчика положения коленчатого вала) и риска на коленвале. Вообще эту риску видно плоховато, поэтому для наглядности я леплю на неё маленький кусочек жевачки (см. фото).

35:954

36:1459

Совмещение меток ГРМ (коленвал)

36:1520

Далее снимаем машину с домкрата и ставим на первую передачу. Теперь нам нужно снять распредвал. Но чтобы это сделать, сначала нужно снять звезду и разобраться с натяжителем цепи. Т.к. у меня стоит механический АНЦ ISAI и взвести его в исходное положение у меня не получилось, то пришлось его демонтировать (штатный гидравлический натяжитель придётся отжимать мощной отвёрткой для снятия звёздочки). Далее через одно из отверстий шестерни распредвала продеваем пластиковую стяжку и крепим шестерню к цепи, чтобы зубья шестерни не перескочили и не сбили настройку фаз газораспределительного механизма. После этого берём проволоку и привязываем (пока только страхуем) звездочку к верхнему замку капота (чтобы звёздочка с цепью сильно не провисла и цепь не вышла из зацепления со звездочкой масляного насоса). Теперь можно отогнуть краешек стопорной шайбы звёздочки (аккуратно используем небольшое зубило и молоток) и открутить болт.

36:3226

37:504

Разблокированная стопорная шайба звёздочки

37:589

Будьте осторожнее, не уроните все эти шайбы с болтами в масляный поддон двигателя. Итак, звёздочка снята и зафиксирована проволокой за замок капота (см. фото).

37:881

38:1386

Привязывание звёздочки ГРМ

38:1440

Кстати здесь заодно будет полезно проверить состояние успокоителя и башмака (хотя бы просто внешним осмотром). Теперь отворачиваем гайки крепления масляной рампы и снимаем её. После этого отворачиваем остальные гайки крепления корпуса распредвала и снимаем сам распредвал, осторожно, не проварачивая его внутри корпуса и не сбивая рокера со своих мест (чтобы потом не перепутать). Тут можно осмотреть РВ на предмет наличия возможных выработок и повреждений.

38:2285

39:504

Снятие распредвала

39:543

Постарайтесь также, чтобы все рокера остались на своих местах, потому как потом их нужно будет поставить в том же порядке, в паре с теми же самыми гидроопорами.

39:837

40:1342

Вид без РВ

40:1364

Теперь снимаем все рокера и вынимаем гидрокомпенсаторы из своих колодцев. Лучше всего подготовить восемь пронумерованных пакетиков и раскладывать всё по своим пакетам (рокер и ГК первого клапана в первый пакет, второго — во второй и т.п.). Кстати здесь лучше сразу осмотреть рокера на предмет наличия повреждений, может какой-нибудь придётся заменить.
ПРОМЫВКА
Теперь будем мыть. Но перед этим нужно ещё разобрать гидрики. В интернете так и не нашёл нормального фото полностью разобранной гидроопоры нового образца. Пришлось разбирать самому и фоткать на телефон. Итак, для начала определимся с применяемой терминологией.

40:2512

41:504

Разобранный ГК с обозначениями

41:565

1 — втулка плунжера; 2 — пружина плунжера; 3 — корпус клапана; 4 — пружина клапана; 5 — шарик; 6 — нижняя часть плунжерной пары; 7 — стопорное кольцо; 8 — верхняя часть плунжерной пары.
Именно до такого состояния нужно разбирать гидрики при промывке. Но сразу может не получиться их так разобрать. Всему виною стопорное кольцо, не дающее плунжеру полностью выскочить из втулки. Назначение этого кольца носит чисто транспортировочный характер и после первой разборки гидроопоры кольцо можно не устанавливать обратно (ничего в процессе работы двигателя не выскочит, не беспокойтесь). Чтобы разобрать компенсатор нужно проявить некую смекалку — втулку плунжера зажать в тисках, газовом ключе, пассатижах или просто банально в прорези гвоздодёра, а другим инструментом (я лично использовал кусачки) нужно тянуть за головку плунжера (пассатижи тут просто срывались). Но будьте осторожны, не переусердствуйте! Когда будете разбирать корпус клапана, не потеряйте клапанную пружинку, она очень маленькая! После разборки тщательно промываем все детали упомянутым выше очистителем типа Profoam 1000 (очень легко удаляет все масляные отложения). Обязательно нужно почистить седло шарика (фаску) от загрязнений. Это можно сделать зубочисткой. Также не лишним будет промывка масляной рампы. После очистителя рекомендуется сполоснуть детали обычной водой и хорошенько просушить. После этого собираем обратно гидрокомпенсаторы, зажимаем их в ладонь и давим большим пальцем на плунжер. Гидрик должен сжаться и вернуться в исходное положение без каких-либо заеданий. Это проверка на отсутствие заклинивания.
УСТАНОВКА ОБРАТНО
Теперь устанавливаем всё обратно. Но перед этим на всякий случай пробуем от руки покрутить колодца гидроопор. Исправленно закрученные колодца не должны откручиваться. Если откручиваются, то следует их закрутить моментом ~ 20 Н*м. После этого удаляем шприцом 2 или 5 мл (более толстый шприц просто не пролезет) остатки масла из колодцев гидроопор (при необходимости чистим тряпкой колодца от масляных отложений) и ставим гидрокомпенсаторы обратно на свои места (на те же самые, не спутайте). Вытаскиваем верхнюю и нижнюю часть плунжерной пары и наполняем свежим моторным маслом втулку плунжера. Теперь помещаем во втулку нижнюю часть плунжерной пары и осаживаем её вниз. Но сделать это нам не даёт несжимаемое масло. Вот здесь как раз и пригодятся зубочистки или жёсткая проволока (канцелярская скрепка) — т.е. мы берём и надавливаем на шарик клапана, одновременно погружая нижнюю часть плунжерной пары во втулку, пока не упрёмся в пружину плунжера.

41:5243

42:504

Осаживание нижней части плунжерной пары

42:582

После, доливаем масло до краев и ставим верхнюю часть плунжерной пары. Проделываем эту процедуру со всеми гидрокомпенсаторами. После этого можно проверить гидроопоры, нажимая на них с усилием (проверка на продавливание). Исправный гидрик сразу не прожимается (зазоры в гидроопоре очень малы и вязкое масло под нагрузкой вытекает не так быстро), а начинает утопать только при приложении достаточного усилия в течение 15-30 секунд (смотря как жать). Тут можно проверить и по-другому — если все гидроопоры будут одинаково тяжело прожиматься, значит все нормально работают. Если же один или несколько компенсаторов будут прожиматься заметно легче других, то следует подумать об их замене. После гидрокомпенсаторов устанавливаем рокера, распредвал (но пока не закручиваем) и масляную рампу. Ставим звёздочку обратно на распредвал (отжимает гидронатяжитель, если он мешает), устанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы. Теперь прикручиваем распредвал. Для этого используем динамометрический ключ и момент затяжки 20 Н*м. При этом соблюдаем определённую последовательность затяжки гаек (см. рисунок).

42:2682

43:504

Порядок затягивания гаек корпуса распредвала

43:592

Ставим обратно натяжитель цепи и разряжаем его. Демонтируем стяжки и проволоку, фиксирующие звёздочку с цепью и крутим вывешенное переднее левое колесо на 5-ой передаче, проверяя правильно ли мы всё собрали, а также ещё разок контролируем совпадение меток ГРМ. Тут уточню — проверять метки нужно обязательно при натянутой ведущей ветви цепи (та, что успокоителем прижимается), ну и не путать метку ГРМ на звёздочке с другими отверстиями, коих там тоже хватает. После этого можно загнуть край стопорной шайбы здёздочки, обезопасив таким образом болт от случайного откручивания.

43:1651

44:2156

Стопорная шайба звёздочки с загнутым краем

44:82

Теперь, для облегчения пуска двигателя, желательно осадить гидрокомпенсаторы (чтобы закрыть клапана). Для этого, вставляем мощную отвёртку между гидриком и распредвалом и, опираясь на корпус распредвала, аккуратно и медленно давим на гидроопору в течение 30 секунд, пока она потихоньку не осядет в крайнее нижнее положение.

44:679

45:1184

Осаживание гидрокомпенсаторов

45:1245

Примечание: некоторые гидрокомпенсаторы могут не осаживаться, т.к. уже находятся в крайнем нижнем положении, т.е. кулачки распредвала их уже осадили.
Наконец? ставим обратно клапанную крышку (не забыв заменить прокладку на новую), подключаем демонтированные ранее шланги, подключаем аккумулятор и заводим двигатель. Небольшие стуки в первые минуты работы двигателя вполне допустимы (вдруг где воздух чуть скопился, масло не прокачалось и т.п.), но, как правило, с самого начала двигатель работает без нареканий.
Всем желаю удачной промывки! А чтобы меньше мыть, пользуйтесь качественными моторными маслами и меняйте их почаще (не реже, чем через каждые 10 000 км).

45:2454

https://www.drive2.ru/l/6045831/

45:35

https://www.drive2.ru/l/5932756/, https://www.drive2.ru/l/3162375/, https://www.drive2.ru/l/2461092/, https://www.drive2.ru/l/8659282/

45:173

следующая статья:

Характеристики и установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива (ВАЗ 2123)


Содержание статьи:

Зажигание "Божья искра"
Установка зажигания Божья искра вместо модуля 2112 в Шевроле Нива

46:1093 85045

www.spike.su

Замена гидроподъемников на Шевроле Нива. Что и как делать. Шаг за шагом. Самостоятельная замена гидроподъемников на поле Шевроле Почему гидрики стучат на поле Шевроле

На начальном этапе производства на внедорожник Нива Шевроле устанавливали 2 типа двигателей - производства ВАЗ объемом 1,7 и Опель - 1,8 л. Разработка немецкого концерна качественная и даже на старых автомобилях практически не вызывает проблем. В русском языке периодически начинают появляться разного рода проблемы.Наиболее частым из них является стук клапанов, вызывающий перебои в работе гидроподъемников.

Замена гидроподъемников на Шевроле Нива своими руками не занимает очень много времени, а для работы требуется минимальный набор инструментов и навыков.

  • Автомобиль устанавливается на любую ровную поверхность, после чего коробка передач переводится на нейтраль и включается ручной тормоз.
  • Открыть капот и отсоединить воздуховод
  • Снимаем хомуты и патрубки с клапанной крышки
  • Откручиваем болты крепления клапанной крышки

Замена


После этого можно переходить к установке новых деталей.

Новые детали устанавливаются с помощью специального динамометрического ключа, усилием 2 кгс. Это нужно, чтобы не перетянуть и не ослабить. После этого устанавливаем качели на место и собираем в обратном порядке. Важным моментом при сборке является установка звездочки и натяжителя цепи.

Перед натяжкой цепи необходимо правильно выставить все метки, после чего можно закрепить гайкой для натяжения. После этого можно переустановить клапанную крышку и прикрепить хомуты и патрубки.После сборки нужно запустить двигатель, чтобы проверить результат установки. Поначалу стук может сохраняться, так как им нужно время, чтобы заполнить гидроподъемники маслом, после чего их работа должна стабилизироваться.

На этом замена гидроподъемников на Шевроле Нива считается завершенной.

Следует помнить, что замена гидроподъемников не всегда необходима. Иногда причиной детонации может быть старое моторное масло, изменившее вязкость.Чтобы этого не произошло, необходимо вовремя менять моторное масло. Согласно рекомендациям производителя, это нужно делать каждые 7-10 тысяч километров. Необходимо использовать масло с подходящим индексом вязкости. Для лета лучше выбирать марки с параметрами 10W40, а для зимы 0W30 или 5W30.

Устройство гидрокомпенсаторов.

Раньше для регулировки клапанов на двигателях ВАЗ применялись коромысла, а зазоры регулировались специальными винтами. На новых двигателях устанавливаются компенсаторы, похожие на регулировочные болты, но зазоры автоматически регулируются плунжерной парой и давлением масла.

В состав гидрокомпенсатора входят:

  • Корпуса
  • Возвратная пружина
  • Верхний и нижний плунжер и обратный клапан.

Такой механизм, несмотря на ряд преимуществ, также имеет недостатки, которые проявляются при возникновении следующих причин:

  • недостаточное давление масла
  • Загрязнение масляных каналов
  • пониженный уровень масла
  • износ деталей.

Поэтому при холодном запуске двигателя детали начинают стучать, затем при достижении рабочей температуры зазоры уменьшаются и звук пропадает.Если заливка нового масла не решила проблему, то требуется замена гидроподъемников Нива Шевроле.

Несвоевременный ремонт может привести к более серьезным проблемам, которые приведут к износу кулачков распределительного вала, коромысел и штока клапана. Не рекомендуется продолжать эксплуатацию автомобиля с такими неисправностями, так как это увеличит расход топлива и приведет к проблемам с ГРМ.

Детали, установленные с завода, не всегда бывают качественными.Поэтому даже в автомобилях с небольшим пробегом может возникнуть стук клапана. Также среди причин стука новых автомобилей может быть недостаточный крутящий момент при затяжке болтов на заводе.

При выборе новых деталей следует обращать внимание на производителя. Самыми надежными считаются изделия INA, которые производятся под контролем немецкой компании. В качестве альтернативы рассмотрите возможность установки регулировочных болтов. Это существенно сэкономит деньги, так как их стоимость колеблется в районе 50 рублей по сравнению с 500 рублей на оригинальную деталь... У регулировочных болтов есть только один недостаток - необходимость вручную настраивать клапана каждые 10-15 тысяч километров.

Установка регулировочных болтов.

Монтажные работы проводятся так же, как и в предыдущем случае. Единственное отличие будет заключаться в ручной регулировке клапана. Для этого понадобится толстый зонд или индикатор.

Для измерения необходимо сначала совместить метки на распределительном валу и измерить зазор клапанов 8 и 6, затем повернуть вал на 180 градусов, а затем продолжить регулировку клапанов 7 и 4.Затем отрегулируйте 3 и 1, 2 и 5.

Зазор клапана должен составлять 0,15 миллиметра. Замерил только на холодном двигателе. Если это значение больше, то со временем появится стук клапана. Если установить меньше, то скоро они могут сгореть.

Первые гидроподъемники появились в России в 1989 году. Тогда они получили широкое распространение при модернизации двигателей Жигулей. Современные гидроподъемники «Нива Шевроле», фото которых представлены ниже, появились в результате множества изменений и доработок конструкции.

Особенности:

При эксплуатации такого устройства в головке блока устанавливаются плунжерные пары, заменяющие регулировочные винты. К ним масло поступает по дополнительным шлангам, за счет чего рычаг прижимается к кулачку распределительной системы. Это позволяет забыть о регулярных проверках и регулировках.

Устройство гидрокомпенсатора «Нива Шевроле» и других марок обеспечивает правильное прохождение фаз газораспределения, за счет чего заметно увеличивается срок эксплуатации конструктивных элементов и снижается производимый шум.Это также снижает воздействие ударных нагрузок, расход топлива и количество токсичных элементов в выхлопе.

Конструкционные трудности

Несмотря на обширный перечень положительных сторон, не обошлось и без недостатков, возникающих при сборке. Прежде всего, следует отметить, что гидроподъемники Нива Шевроле в процессе установки требуют особого ухода и длительной регулировки, на это уходит гораздо больше времени, чем можно отвести при заводской установке.

Соблюдение всех тонкостей процесса на станциях тоже редко отмечают.техническое обслуживание, поскольку это экономически нецелесообразно. Другая сложность заключается в том, что после снятия головки блок разбирается, в связи с тем, что его повторная сборка со старыми прокладками невозможна, возникает необходимость приобретения нового набора прокладок.

Инновации

Частично конструкция этого элемента стала претерпевать изменения из-за сложностей, связанных с установкой. Вначале он создавался с отсутствием подачи масла, так как оно подавалось из пространства под крышкой головки блока цилиндров.Такие гидрокомпенсаторы «Нива Шевроле» отличались более простой установкой по сравнению с предшественником. Но широкого распространения они не получили из-за схожести с амортизаторами, что было особенно заметно на высоких оборотах.

Позже элементы, осуществляющие суммирование, были модернизированы масляной жидкостью ... Их заменила рампа, которая монтируется намного быстрее, чем старая конструкция с добавлением множества уплотнительных колец. Последние отсутствуют в рампе; в качестве соединительных деталей выступают пластины из термостойкого пластика, из него изготавливается фурнитура.Это улучшение позволило выполнять многократную разборку и повторную сборку, не требуя много времени и усилий.

При ремонте

Гидрокомпенсаторы Нива Шевроле саморегулирующиеся и расположены в системе питания клапанов. Это свойство обеспечивают рычаги, усилие от которых передается на клапаны. Также благодаря им отсутствуют зазоры, которые часто могут появляться в приводе.

При наличии неисправности газораспределительное устройство издает характерное постукивание, что дает возможность определить необходимость ремонта.Ремонт гидрокомпенсаторов Шевроле Нива проводится при появлении шума или других дефектов. Следует отметить, что при замене блока цилиндров не требуется снимать с самого агрегата. Во-первых, нужно подготовить инструменты для последовательного снятия элементов и их повторной сборки.

Причины шума

Возникновение посторонних шумов возможно по разным причинам. В некоторых случаях стук слышен только при холодном двигателе.Особого внимания требует шум, который не исчезает при достижении необходимого уровня температур и при переключении на разные режимы работы. Несвоевременная «Шевроле Нива» своими руками может привести к серьезным поломкам и выходу двигателя из строя.

Многим автовладельцам эта задача может показаться сложной, поэтому при возникновении сомнений в правильности выполнения работ стоит обратиться к специалистам. Но если возникла необходимость в самостоятельной замене, помимо самих ГХ, нужно приобрести комплект ключей.Нежелательно покупать китайские товары сомнительного качества, единственным преимуществом является их невысокая стоимость.

Ремонт "Нива Шевроле"

Стук гидроподъемников требует замены детали. Для начала снимаем крышку, закрывающую головку блока. В этом случае необходимо обратить внимание на гидроопоры и проверить их состояние. Для этого попробуйте утопить подшипники плунжера, попеременно нажимая на рычаги привода клапана. Если все в порядке, поршни будут иметь большее сопротивление давлению.

Наличие неисправности характеризуется легким уходом плунжера вниз. Далее коленчатый вал поворачивается так, чтобы метки, расположенные на несущей конструкции и распредвале, совпадали. В этом случае плунжер натяжителя вдавливается с помощью обычной отвертки или стального стержня. Со звездочки распредвала снимите болт крепления, при этом плунжер должен быть в таком положении, чтобы его можно было снять без отсоединения от цепи.

На что следует обратить внимание

Особое внимание необходимо уделить соединению звездочки привода насоса и цепи, они не должны расшатываться.На двигатель вместе с цепью устанавливается конструкция и откручиваются крепления на корпусе подшипника распределительного вала, который также удерживает штуцер детали, подающей масло к гидравлическим опорам. После снятия штуцера трубопровод отводится в сторону. Элементы, расположенные в резиновых кольцах стоек, нужно перемещать с особой осторожностью. Остались и другие гайки, которые тоже нужно снять вместе с плоскими шайбами ​​под ними.

После демонтажа распредвала и подшипников снимаются детали со шпилек головки, откручивается гидроопора, снимается рычаг привода клапана.Это упростит удаление предмета. После снятия корпуса проворачивать распредвал нежелательно, так как это затруднит последующую повторную сборку и сборку.

Перед установкой гидроподъемников Нива Шевроле необходимо удалить масло, скопившееся в отверстиях блока цилиндров. Если его не откачать, работа привода клапана будет некорректной, и элемент не сможет полностью затянуться. После установки собираются все ранее снятые детали.

Внедорожник Нива Шевроле (ВАЗ 2123) зарекомендовал себя как надежный автомобиль, особенно в наших условиях бездорожья. Базовая комплектация представлена ​​двигателями двух производителей: Opel Z18XE (1,8) и ВАЗ-2123 (1,6). К мотору «опелев» особых претензий не было, чего, к сожалению, не скажешь о отечественном.

Благодаря усиленной модернизации, новому двигателю Вместо штатных регулировочных винтов и втулок Шевроле Нива получила так называемые «направляющие втулки» - плунжерные пары гидрокомпенсаторов, встроенные в головку блока цилиндров.

На автомобилях Нива Шевроле на двигателях устанавливаются гидравлические компенсаторы (ГК) типа SOHC.

Бывает, что гидроподъемники начинают с перебоями работать на отечественных моторах, доставляя тем самым массу хлопот своим владельцам.

Причины и признаки выхода из строя гидроподъемников

Важно определить. Часто стук возникает только на «холодном» и исчезает в течение 30-45 секунд. Причина этого - задержка подачи масла в гидросистему из-за ее недостаточного нагрева.Другое дело, когда происходит стук гидроподъемников по «горячему» , тогда придется снимать распредвал и чистить каналы. Если промывка не помогает, необходимо заменить гидроподъемники Шевроле Нива.

Главный признак, который проявляется, как правило, на 50 000 км, а то и на 40 000 км - это появление отчетливых звуков в области распредвала , а при попытке прибавить скорости - металлический треск. Причинами этого могут быть:

  1. Падение давления в системе маслоснабжения автомобиля, в результате которого образовалась воздушная пробка, не позволяющая маслу приближаться к ГХ.
  2. Засорение масляного фильтра приводит к засорению масляных каналов и снижению подачи к гидроподъемникам.
  3. Пониженный или повышенный уровень масла в системе, из-за чего произошло чрезмерное насыщение масла воздушной смесью, что явилось причиной характерного стука.
  4. Изношенное сиденье под гидрокомпенсатор. В процессе работы двигателя от температуры происходит еще большее увеличение сиденья.

При замене BG необходимо учитывать, что причиной детонации , идущей от распредвала, также могут быть:

  • износ кулачков распредвала;
  • износ поверхности коромысел;
  • стирает конец штока клапана.

Если вы уверены, что проблема в гидроподъемниках, то для выявления неисправного вам необходимо: снять крышку клапана, вставить плоскую отвертку между толкателем и коромыслом и попробовать толкнуть толкатель, он должен сжаться, а затем вернуться. Если получится, то гидрокостюм, скорее всего, рабочий.

Не тяните с ремонтом гидротолкателей, так как в этом случае клапаны не прилегают плотно к седлу, из-за чего компрессия падает, проходят газы, и со временем клапаны сгорают.

Конечно, гидроподъемники можно заменить отдельно, купив только один экземпляр и заменив его, но нет гарантии, что после выхода из ворот мастерской другой гидрокостюм не постучит. А если вы готовы регулировать клапаны через 10 000 км, то можете установить регулировочные болты , тогда ремонт обойдется дешевле.

При установке гидравлических толкателей помните моменты затяжки. Усилие затяжки должно быть не более 20-22 Н м (2,0-2,2 кгс м).

Перед установкой новой гидроопоры необходимо откачать моторное масло из отверстия ГБЦ. Если масло не удалено, гидрокомпенсатор просто невозможно полностью вкрутить и привод клапана не будет полноценно работать.

Для работ по замене гидротолкателей потребуется:

  • ключей «10», «13», «17», «24»;
  • отвертка с плоской и крестовой головкой;
  • новых гидроподъемников.

Цена гидроподъемников ВАЗ 2123 от LADA с артикульным номером 212141007160 составит около 330 рублей за штуку.Итого 2640 руб. За комплект. Аналог от General Motors 212141007160300 стоит 516 рублей или 4128 рублей соответственно.

Стоимость указана на лето 2017 года по Москве и области.

Крестовой отверткой открутите зажим воздуховода. Вытаскиваем воздуховод. Ослабляем хомуты крепления патрубков системы вентиляции картера и снимаем их.


Снимите крышку головки блока.


Нумеруем и выкручиваем свечи.


Поворачиваем коленвал до совпадения метки на звездочке распредвала с меткой на корпусе.


Прикрепляем звездочку вместе с цепью к двигателю.


Затем откручиваем болт крепления звездочки распредвала.


Используя головку "13", отверните накидную гайку натяжителя цепи.


Вытаскиваем натяжитель.


Снимаем звездочку.


Откручиваем 9 гаек крепления картера распредвала.


Снимаем распредвал вместе с корпусом.


Снимите рычаг привода клапана.


Отвинчивание гидравлических опор ...


... снятие их с отверстий головки блока цилиндров и стойки аппарели.


Снимаем сам пандус.


Перед установкой новых регулировочных болтов необходимо откачать масло из отверстий в головке блока цилиндров.

Управляя транспортным средством, каждый автомобилист непременно прислушается к тому, как устроена его машина. Появление посторонних шумов в двигателе, как правило, не радует владельца. Наличие малейших неисправностей требует срочной диагностики и устранения проблемы. Во время работы двигатель выделяет тепло, и при контакте с металлом последний начинает расширяться. В результате на некоторых деталях образуются большие зазоры, которые просто приводят к появлению посторонних шумов.Одной из проблем может стать сбивающий гидравлический подъемник, который самостоятельно регулирует необходимый зазор. В этой статье мы подойдем к широкому объяснению темы. Что такое гидроподъемники (их устройство, назначение), почему они на разных режимах работы двигателя сбивают - обо всем этом читайте ниже.

Что это такое?

Этот элемент представляет собой поршень, с помощью которого работает автоматический принцип работы этого устройства достаточно просто. Нижняя часть поршня взаимодействует с кулачком распределительного вала.

В поршне установлен шаровой кран, с помощью которого открывается заслонка и начинает течь масло. Заполнение поршня маслом окажет давление на существующий поршень, что приведет к его перемещению по кулачку. В результате автоматически устанавливается наиболее оптимальный зазор. Когда кулачок воздействует на поршень через клапан, часть масла уходит.

Поршень немного опускается, создавая зазор. Последний на гидрокомпрессоре регулируется потоком поступающего масла.На этом этапе мы узнали, что такое гидроподъемники (их устройства).

Зачем стучать

Это достаточно легко услышать. двигатель или горячий начинает проявляться непосредственно при работающем двигателе и напрямую влияет на стабильность его работы.

Причины того, что элемент "горячий" стучит, следующие:

  • Не в порядке Система не создает необходимое давление.
  • Нарушена гидравлика гидрокомпенсатора, то есть в системе нет необходимого количества масла или наоборот есть его избыток.
  • Седло детали значительно увеличилось из-за нагрева двигателя, при котором металлы расширяются.

Эти причины неисправности характерны только для прогретого двигателя. Стоит отметить, что звук этих элементов на горячем двигателе встречается довольно редко.

Чаще всего гидрокомпенсатор стучит «холодно», при этом для обоих режимов звук может появиться из-за некачественного масла. Это также происходит из-за загрязненной системы очистки смазки.

Стук гидроподъемников на холодном двигателе

Причин, по которым деталь стучится в неотапливаемом двигателе, намного больше, чем в горячем. Не всегда удается определить источник «грохота» гидроподъемников. Поэтому в некоторых ситуациях желательно обратиться за помощью на специализированную станцию.

Основные причины, по которым гидравлические подъемники стучат при холодном двигателе:

  1. Развитие на плунжере.
  2. Сильное загрязнение моторного масла из-за нарушения сроков переключения передач.Примечание: при прогреве двигателя по этой причине стук исчезнет, ​​так как новая партия масла, подаваемая в деталь, смывает тренировку.
  3. Образование пузырьков, отрицательно влияющих на сжимаемость смазки.
  4. Отказ или неравномерная работа шарового крана.
  5. Использование масла низкого качества.
  6. Использование высоковязкой смазки. В результате масло вообще не поступает к деталям, пока двигатель не прогрет.
  7. Фильтрующий элемент загрязнен.

Теперь мы отлично знаем основные причины, по которым гидроподъемник стучит «холодно». Стоит отметить, что несколько юнитов не могут стучать одновременно, как правило, звучит только один. Чтобы узнать, какой из них пришел в негодность, необходимо провести диагностику.

Как определить неисправную деталь

Разобравшись с причинами возможной неисправности в работе двигателя, необходимо продумать способ выявления неисправной детали. В специализированных мастерских детонацию гидрокомпенсатора определяют с помощью акустической диагностики.

Кроме того, на разобранном двигателе можно определить гидрокомпенсатор детонации. Для этого снимаем клапанную крышку и вдавливаем каждый из элементов. Неисправными будут элементы, которые легко утонут, так как в них преобладает наименьшее давление. Самое главное при диагностике неисправности - отсутствие воздействия кулачка распредвала на агрегаты. Другими методами определить неисправный элемент невозможно.

Что делать при ударе элемента

Большинство водителей волнует один вопрос: что делать при ударе гидроподъемника? Поскольку большинство проблем с детонацией напрямую связано с плохим качеством масла или перебоями в работе системы смазки, необходимо заменить масло и фильтрующий элемент двигателя.Кроме того, следует промыть системные каналы, чтобы устранить существующее время работы.

Выбор масла

В такой ситуации многие задумаются, какое масло заливать при стуке гидроподъемников. Ответ довольно прост: необходимо залить смазку необходимой вязкости, которую рекомендует использовать производитель. В настоящее время летом наиболее популярно использование на автомобилях полусинтетики, то есть 10W-40. В зимнее время следует лить 5W-40.

После замены масла и фильтра не стоит быть уверенным, что не будет звука. Скорее наоборот: стук гидроподъемников «холодный» также будет слышен из-за того, что в поршнях после слива не осталось смазки. Однако после прогрева двигателя он должен исчезнуть, тем самым подтверждая правильность решения о замене.

Промывка

Применение нового масла не всегда помогает устранить детонацию. Это связано с тем, насколько сильно сбой произошел.В этом случае необходимо выявить неисправный элемент и демонтировать его для последующей промывки бензином. Часто из-за использования плохого масла компенсатор постепенно загрязняется. Снятые компенсаторы собираются заново в том порядке, в котором они были сняты. Стоит отметить, что промывка элементов - довольно сложный процесс, который потребует от автовладельца особых навыков.

Стук можно устранить следующим образом:

  1. Провернуть коленчатый вал до открытия клапана, соответствующего неисправному элементу.
  2. Затем необходимо повернуть вентиль на угол, чтобы восстановить правильную установку детали.
  3. После этого запустите двигатель и проверьте звук.

Этот способ применим, если гидроподъемники стучат по автомобилю «Гранта». Если причина не устранена, а звук все еще присутствует, требуется полная замена детали.

Следует помнить, что из-за конструкции современных автомобилей именно отечественного производства, у всех моделей последних поколений при запуске двигателя возникает короткий стук гидроподъемников.В этом нет ничего страшного, и не всегда удается устранить такую ​​неисправность даже в результате ремонта в специализированном центре или после полной замены деталей.

Установка новой детали

Выполняется, если звук не пропал после заливки нового масла. Автовладельцы не решаются экспериментировать с мойкой. Вы можете заменить компенсатор своими руками, причем для всех моделей автомобилей процесс идентичен. Единственное отличие конкретных моделей - необходимость замены прокладки из-за конструкции двигателя.

Рассмотрим процесс замены компенсаторов:

  1. Снимите клапанную крышку.
  2. Снимите звездочку с распределительного вала.
  3. Проверить демпфер и натяжитель на износ.
  4. Снимите кровать.
  5. Раскладываем толкатели строго в порядке извлечения.
  6. Вынуть компенсаторы и привести их в порядок.
  7. Чистка системы смазки и седел гидрокомпенсатора.
  8. Новые элементы устанавливаем аккуратно, при этом вкручивание должно производиться динамометрическим ключом, чтобы контролировать прилагаемое усилие.
  9. Остальные детали устанавливаем в обратной последовательности.

Результат игнорирования ремонта

Если водитель услышал, что гидрокомпенсатор стучит «на холоде», но все же проигнорировал ремонт, последствия могут быть не самые приятные, несмотря на то, что у компенсаторов нет особого влияние на износ других узлов двигателя.

Несвоевременный ремонт может привести к проблемам с системой смазки двигателя.К тому же снижение общей мощности - признак серьезных проблем. силовой агрегат, а также падение скорости разгона автомобиля и увеличение расхода топлива при движении на средних параметрах.

Итак, мы выяснили, почему гидроподъемник стучит «на холоде».

На старых двигателях внутреннего сгорания проблема увеличения изменения тепловых зазоров, увеличивающихся из-за износа в клапанном механизме, решалась с помощью регулировок. Эту работу выполнил специально обученный человек.Регулировка клапана требовалась каждые 10 000 км или по износу. Специалисты разобрали двигатель и вручную отрегулировали клапана - надо сказать, что это довольно трудоемкая процедура, потребовавшая от мастера особых навыков и квалификации. Также для этой задачи понадобился специализированный инструмент - набор датчиков.

По мере развития автомобильной промышленности инженеры разработали решение, которое может поддерживать зазоры клапанов на постоянном уровне. Механизм состоял из толкателей с пружиной, которые выдвигались из корпуса с увеличивающимися зазорами.Это не более чем гидрокомпенсатор. Не все знают, что это такое.

Исторические факты

Самым первым двигателем, оснащенным гидравлическим подъемником, был Cadillac Model 452 1930 года выпуска. Это был шестнадцатицилиндровый двигатель. На тот момент еще не особо задумывались, как упростить процесс обслуживания двигателей. Поэтому мода на гидроклапанные подъемники появилась позже.

В 80-е японские автопроизводители делали все, чтобы их автомобили и двигатели попали на американский рынок.Механизм показал себя с лучшей стороны, однако автомобильные бренды того времени почему-то стали отказываться от них в двигателях. Виноваты экономические тенденции. Гидравлические подъемники клапана усложняли конструкцию двигателей, а также удорожали их изготовление. Надежность больше не была основным фактором при производстве двигателей.

Типы гидроподъемников

Есть несколько типов этих механизмов. Это гидравлические толкатели роликового типа, опоры и элементы, которые устанавливаются в рычаги или в коромысла.Несмотря на то, что есть определенные конструктивные отличия, все вышеперечисленные элементы имеют одинаковый принцип действия и функции. Аналогичным образом работает современный гидрокомпенсатор. Что это? Это деталь, которая позволяет автоматически компенсировать зазоры в клапанной системе.

Устройство

Принцип работы данного агрегата заключается в том, что механизм может автоматически изменять свою длину на такую ​​величину, которая равна зазору в клапанах. Движение составных элементов агрегата осуществляется за счет пружин и масла, поступающего из системы смазки автомобиля.Посмотрим, как работает гидроподъемник. Мы уже знаем, что это такое. Итак, компенсатор - это корпус, в котором установлена ​​плунжерная пара. Она может двигаться. В свою очередь эта деталь состоит из нескольких элементов:

  • Гильза.
  • Жесткая пружина.
  • Клапан обратный шаровой.

Толкатели цилиндрические, детали в головке блока цилиндров, рычаги в приводе могут использоваться как корпус для гидравлического толкателя.

Компенсатор клапана основан на механизме плунжерной пары.Между гильзой и плунжером имеется небольшой зазор в 5-8 микрон. Благодаря этому механизм герметичен, и детали узла могут довольно свободно перемещаться.

В нижней части плунжера имеется отверстие, закрываемое шаровым клапаном. Работа гидравлического компенсатора возможна благодаря пружине, расположенной между плунжером и втулкой. Так устроены почти все элементы. Гидравлические подъемники ВАЗ - не исключение (ими оснащается и Приора 2172).

Принцип работы

Когда кулачки распредвала расположены обратной стороной к толкателю, между клапаном и валом образуется зазор. Масло поступает в корпус компенсатора по специальному каналу. Под действием силы пружины плунжер начнет подниматься. Так компенсируется разрыв. Кроме того, масло через клапан попадает в специальную полость компенсатора. В момент поворота распределительного вала кулачок начнет оказывать давление на толкатель, направленное вниз. К этому моменту шаровой кран уже будет закрыт.Плунжерная пара работает как жесткий узел. Она нажимает на клапан. Небольшое количество смазки попадает в зазор, образовавшийся между плунжером и втулкой гидрокомпенсатора. Масло из системы компенсирует эту утечку.

Процесс нагрева при работающем двигателе увеличивает длину механизма. Поскольку в полость компенсатора попадает дополнительная жидкость, объем изменяется, и зазор восстанавливается.

Типичные неисправности

О таком элементе, как гидроподъемник, мы узнали практически все - что это такое, как работает и зачем он нужен.Теперь понятно, что это устройство, позволяющее изменять зазоры клапанов в силовом агрегате. Но нужно знать, что у механизма есть недостатки. Таким образом, для двигателя, оснащенного этими деталями, требуется масло более высокого качества и более качественные фильтры.

Кроме того, постоянная необходимость компенсации зазоров приводит к неисправности элемента. Все это приводит к утечкам масла и потере необходимой жесткости. Если механизм устройства сильно изношен, возникает характерный стук гидроподъемников.Для устранения этого дефекта можно заменить масло на масло с более высоким индексом вязкости.

Часто так поступают автосалоны или недобросовестные продавцы подержанных автомобилей. Так маскируются различные поломки. Если покупатель спрашивает о масле в двигателе и слышит в ответ, что оно слишком вязкое, значит, им точно захотелось временно убрать стук гидроподъемников. Это уже повод отказаться от покупки.

Иногда бывает, что клапан, на котором установлен изношенный гидрокомпенсатор, застревает в открытом положении.Это влечет за собой большие зазоры. В результате значительно возрастает ударная нагрузка. Детали изнашиваются. Если это впускной клапан, то из-за большого зазора он может перегореть. Если впускной клапан зажат и не может полностью открыться, нагрузка на распределительный вал увеличивается. Увеличивается износ, снижается мощность двигателя, в выхлопной системе происходят взрывы.

Часто в продаже попадаются некачественные запчасти. Это могут быть и гидроподъемники для ВАЗ, и запчасти для иномарок. Они быстро изнашиваются и требуют более частой замены.

Характеристики гидроподъемников для «Шевроле Нива»

На двигателях ВАЗ в ГРМ устанавливаются регулировочные винты. На двигателях ВАЗ-2123 вместо таких элементов используются гидроподъемники. Ими оснащается и «Нива Шевроле 1.6». По форме они такие же, как и винты для регулировки зазоров.

Причины стука

Стук этих узлов может появиться по нескольким причинам. Это недостаточное давление смазки в системе, грязное масло, износ седел, недостаточный уровень смазки.Возможно установлены некачественные гидроподъемники. В этом случае «Нива Шевроле» может потребовать повторного ремонта.

Детонация часто возникает на холодном двигателе. Буквально через 40 секунд этот звук пропадает. Причина здесь - давление масла. Смазка подается с небольшими задержками. Если по горячему слышны стуки, то дело обстоит намного хуже. Каналы смазки необходимо очистить. Для этого используйте очиститель карбюратора. Состав отлично очищает внутренности компенсатора от грязи и других масляных отложений.Если операция не дала результата, требуется замена. На отечественные гидроподъемники цена 300-400 руб. Они продаются поштучно. Хорошо зарекомендовали себя детали немецкого производства INA.

Заключение

Гидравлический компенсатор - это механизм, исключающий необходимость ручной регулировки клапана. При цене 300 рублей эта деталь довольно пригодится. Сегодня эти гидроподъемники устанавливаются на многие автомобили - «Приора», «Гранта», «Калина» также ими оснащаются.Сегодня нет ни одного производителя, который не оснащал бы свои автомобили этим важным элементом.

Самостоятельная замена гидроподъемников на ниве Шевроле. Замена гидроподъемников на Шевроле Нива

Отечественный внедорожник

Нормальная работа устройства во многом зависит от качества его обслуживания. Особенно если речь идет об автомобиле. Он содержит значительное количество деталей, которые связаны между собой и требуют своевременного ремонта или замены на новые.На разные автомобили и даже модели (например, такие как Нива Шевроле, Лада Калина) могут быть установлены совершенно разные детали, которые нельзя использовать на обоих автомобилях. Поэтому приобретать все комплектующие необходимо в специализированных магазинах.

Одним из важных элементов Шевроле Нива, как и почти всех других автомобилей, являются гидравлические подъемники. Авторемонт довольно часто бывает вызван необходимостью замены или модернизации именно этих деталей Шеви Нива. Это сделать не так просто, поэтому лучше обратиться в автомастерскую.

В процессе эксплуатации габариты гидроподъемников на Шевроле Нива начинают меняться. Это связано с разрывами в газораспределительных механизмах автомобиля.

Для того, чтобы наиболее полно охарактеризовать и, соответственно, понять принцип работы гидроподъемников на Шевроле Нива, необходимо разобраться, в чем заключается их устройство. Вопреки неизвестному многим имени, практически каждый сможет разобраться с этим механизмом. Тогда вы сможете легко контролировать работу гидравлических подъемников.

Схема и принцип работы устройства

Под капотом Нивы

Этот механизм не особо сложен. Включает 5 основных частей:

  • кузов,
  • втулка,
  • пружины поршневые,
  • плунжеры,
  • обратный клапан.

Иногда можно встретить поршень без внутренних отверстий. Верхняя часть этого устройства представляет собой своего рода шар и является своеобразной опорой.Втулка обеспечивает моторные функции механизма. Между ним и втулкой расположена плунжерная пружина.

Принцип работы устройства следующий. Кулачок распределительного вала, повернутый обратно к плунжеру, не может повлиять на механизм, поэтому плунжер выталкивается пружиной. Это создает разрыв. Он получает масло из системы смазки через шаровой кран гидрокомпенсатора. Затем шаровые краны закрываются пружиной в плунжере.Кулачок, который теперь повернут в сторону, противоположную гидравлическому толкателю, постепенно опускает механизм все ниже и ниже. В то же время гидравлические подъемники передают удар на распределительные клапаны. При этом толкатель опускается вниз, а плунжерная пара перемещается вместе с ним. В результате немного масла выталкивается наружу.

После этого новый гидроподъемник Шевроле Нива немного изменится в размерах, и теперь в зазоре между толкателем и кулачком появляется щель. Не беспокойтесь о небольшой утечке масла, так как его нехватка постоянно компенсируется поступлением вещества из системы смазки двигателя.

Таким образом, происходит изменение объемов порций поступающего масла, размера гидрокомпенсатора и, соответственно, автоматического выбора зазора. Причиной неисправности может быть тепловое расширение или износ некоторых частей газораспределительного механизма.

Когда может потребоваться ремонт устройства?

Есть много причин, по которым возникает необходимость в таком процессе, как ремонт автомобиля. Одна из них - неисправность гидроподъемника. Поломка может быть незначительной или очень серьезной.

Чаще всего ремонт гидроподъемников связан с использованием моторного масла низкого качества. К таким же последствиям может привести недостаточно частая замена фильтров системы смазки.

Турбо-кит для Нивы

.

Загрязненное масло вызывает различные неисправности.

  • Увеличиваются зазоры в механизме, таком как пара втулок и плунжер. В результате объем утечки масла будет постоянно увеличиваться, либо гидроподъемники не успеют автоматически подобрать размеры зазоров в механизме газораспределителя.Самый очевидный признак этого отклонения - стук гидроподъемников.
  • Шаровой кран со временем изнашивается и забивается. В результате клапан закрывается недостаточно плотно и увеличивается утечка масла из полости плунжера.
  • Плунжерная пара Шевроле Нива начинает заклинивать. Причем, если сначала оно может быть практически незаметным, то постепенно это отклонение может полностью вывести механизм из строя.
  • При увеличении нагрузок в газораспределителе также необходима замена гидроподъемников на Шевроле Нива.Ремонт необходим, если гидроподъемники детонируют и все их детали чрезмерно быстро изнашиваются.

Устранение неисправностей гидравлики Шеви Нива лучше всего доверить профессионалам. Вам потребуется промыть двигатель, который проводится специальным составом или маслом. Ремонт или замена гидроподъемников - выбор зависит от того, какие материальные ресурсы у вас есть и есть ли у вас навыки для выполнения данного вида работ.

ГПА автомобиля ВАЗ-21214 (распределенный впрыск) с пробегом 6600 км на горячем двигателе выбил гидрокомпенсатор (далее ГК).Они продаются не по отдельности, а только комплектом, да и то не везде. Решил не торопиться, сначала удалил старые, а потом, если нужно, куплю новые.

Снял клапанную крышку, все проверил отверткой на сжатие, каждый раз проворачивая распредвал, чтобы кулачок распредвала через коромысло не давил на проверяемую ГБЦ. Ни одна группа компаний не вызвала подозрений. Снимаю постель распредвала и проворачиваю HK. Пятая отвернулась от легкого касания ключа, а седьмая вообще не затянулась, а то и повернула на пол-оборота.(Это видно на третьем фото, там разработка) Буду разбирать дальше. Снимаю маслопровод и вижу ... .. йо-э-э-прст, конец маслопровода на восьмом ГХ сломан.

Купил новую трассу. Собрал все в обратном порядке. Он затянул главный двигатель с крутящим моментом 3,0 Н · м вместо предписанных 1,5-2 Н · м. Двигатель снова приятно грохотал.

После ремонта прошли уже 3 км. Все ок.

Фотографии, сделанные Львом.

Мы слышим звонок, но не знаем, где он ...

Хозяин ВАЗ-21214 пожаловался на прерывистый стук в двигателе. Иногда они длятся очень долго, иногда не очень долго, но чаще всего на холодном двигателе. Пока мы стояли и разговаривали, снова раздался стук, и мотор загорелся. Такое впечатление, будто он "троит". Стук длился не более минуты, а затем исчез. Клиент вышел из машины и уехал. Мы договорились с ним, что я позвоню себе, когда устраню проблему.

По характеру удара было очевидно, что один из восьми гидравлических подъемников неисправен. Но какой !? Мне не хотелось менять все или первое, что попадется под руку, поэтому я использовал датчик «Первый взгляд».

Имя его не зря. Если перевести дословно на русский язык, то получится - «Первый взгляд». Так оно и есть, название говорит само за себя! Находясь в арсенале диагноста, его всегда можно использовать первым, чтобы быстро выявить неисправность. Датчик установлен на срезе выхлопной трубы глушителя.По пульсациям давления в выхлопной системе анализируется качество и равномерность цилиндров двигателя, локализуется неработающий или неисправный цилиндр, определяется качество смеси (бедная или богатая).

Ну что ж, приступим и посмотрим, как он себя проявит в работе! На следующее утро, полностью уверенный, что очень быстро найду проблему, подключаю датчик «Первый взгляд» к мотор-тестеру МТС-5100, выбираю режим «4-х канальный осциллограф», вставляю датчик в выхлопную трубу.

Параллельно с датчиком "First Look" подключил к ресиверу электронный датчик вакуума для выявления возможных неисправностей в системе впуска. Подключил к первому каналу мотор-тестера МТС-5100. Для синхронизации выбрал второй канал и подключил датчик синхронизации к высоковольтному проводу первой свечи.

Все готово к замерам. К сожалению, в тот день мне не повезло. После запуска двигатель работал отлично, без посторонних шумов.Пытался завести много раз, прогрел, охладил, машину на улицу выгнал, еще раз прогрел, но как назло стука не было. Вот и закончился первый день ... Потом второй, потом третий ... На четвертый день поехал домой после работы на этой машине, привязав датчик "первого взгляда" к бамперу машины изолентой, и поставил мотор-тестер на переднем пассажирском сиденье ... По дороге следил за осциллограммами и был готов в любую секунду нажать кнопку СТОП для записи сигнала.Но ни по дороге домой, ни по дороге на работу утром стука не было, двигатель работал отлично. Опять не повезло. И так каждый день - подключение, снятие мотор-тестера и датчиков по несколько раз. Только к концу недели удалось записать несколько осциллограмм холостого хода, при этом стук длился 8-10 секунд. Но мне и этого времени не хватило, надо было смотреть осциллограммы на высоких оборотах ... И вот, наконец, повезло! После следующего утреннего пуска двигателя один из гидроподъемников явно стучал и стучал долго, минут 5, потом остановился.Этого времени мне хватило на полную диагностику двигателя на разных режимах работы.
На ХХ мы видим редкие отказы двигателя в первом и / или втором цилиндре.

В третьем и четвертом цилиндрах они почти всегда присутствуют при любых оборотах двигателя.

Из этих осциллограмм делаю вывод - стучит выпускной клапан третьего цилиндра и есть какая-то неисправность в выпускном клапане 4-го цилиндра.Что случилось с первым и вторым, я посмотрю после снятия клапанной крышки. Теперь посмотрим на канал датчика вакуума на мотор-тестере, т.е. на первый луч. На осциллограмме видны «неровности» разной высоты на такте впуска. Самый маленький соответствует третьему цилиндру.

Итак, я предварительно определил неисправность выпускных клапанов 3-го и 4-го цилиндров и впускного клапана 3-го цилиндра. Снимаю клапанную крышку. На первый взгляд все нормально.Проверяю коленчатый вал и проверяю затяжку гидроподъемников. Шестой по счету, то есть впуск 3-го цилиндра, самопроизвольно вывернулся на один оборот. Клапаны 1, 2, 4, 7 ослабли. Из-за этого были редкие перебои во всех остальных цилиндрах. У восьмого была трещина на маслопроводе. Не сразу заметил, помог опыт предыдущего ремонта, по которому написана статья выше.

В этом двигателе была и третья неисправность - отвернулись болты крепления демпфера и он свободно болтался.

Заменена магистраль, гидроподъемники 3-го цилиндра, затянуты болты демпфера. Собрал все в обратном порядке. Осталось проверить работу двигателя и снять контрольную осциллограмму.

Двигатель завелся без посторонних шумов и, как видим, на осциллограмме все в порядке!

Стук гидроподъемников на Шевроле Нива

Похожая ситуация была с Шевроле Нива. Через 3–4 минуты после запуска двигателя в одном из основных двигателей стал отчетливо стучать (слышно на слух).Детонация не пропадала очень долго, могла появиться как на горячих, так и на холодных двигателях. По словам клиента, он прогрессировал все больше, раньше помогал повторный газ, но теперь даже музыка не помогает. :))

На следующее утро я подключил мотор-тестер и записал осциллограммы.

По ним быстро определил, что главные двигатели первого и четвертого цилиндров неисправны (неисправности обозначены серыми овалами). В первом - почти всегда был сбой, а в четвертом - изредка.

Открываю клапанную крышку и проверяю ГБЦ первого и четвертого цилиндров. На выпускных клапанах этих цилиндров они негерметичны и легко откручиваются вручную. Вот причина стука! Заменил ГБЦ первого цилиндра, это вызвало у меня подозрения, а четвертого - подтянул с усилием 3 кг.см.

Свяжитесь с нами и мы выполним.

Я хочу посвятить эту главу следующей теме - замене гидроподъемников на болты на шевроле ниве и ниве, и ответить на основные вопросы по этой теме.Зачем и зачем это нужно? Как это сделать правильно? Отключить датчик детонации или не отключить? Какой тогда распредвал поставить?

Практика и жизнь

Заклинило гидрокостюм и съело рокер

Когда в 2008 году АвтоТАЗ перешел на новый тип гидриков, все радовались, как на утреннике в детском саду ... Но были определенные пробеги и двигатели «гремели». Подробнее об этом я рассказывал во второй части. Но если бы это были только звуки)). На фото гидрокостюм от двигателя, который, по словам владельца машины, «начал что-то постукивать.«Случай далеко не единичный. Такая картина возможна только на гидриках, которые могут заклинивать.


переходные втулки, уже история

Никаких изысков для снятия гидриков старого образца не потребовалось. Из хорошего все подошло идеально. старая классика.Но с новым образцом пришлось немного поумнеть. Изначально я сделал набор резьбовых втулок, которые вкручивались в ГБЦ. Но был один конструктивный недостаток - нужно было подпилить ГБЦ и отогнуть тарелок немного.В общем, не комильфо. Окончательная версия родилась, когда я обнаружил мастерскую с ЧПУ, которая не была случайно продана на металлолом.

«Смерть Гидрику»


комплект «Смерть гидрикам» для ГБЦ старого образца

Замена гидротомп с болтами на Шевроле ниве и в полевых условиях потребовала подбора запчастей, что, по моему мнению, стали называться "смерть гидрикам". Комплекты старой и новой модели состоят из одних и тех же компонентов: 8 винтов в головке блока цилиндров, 4 пластины для фиксации коромысел, 8 регулировочных болтов с контргайками, 8 коромысел.Отдельно остановлюсь только на рокерах. Им был посвящен отдельный рассказ. Но я хочу сказать другое. Пришлось перебрать продукцию нескольких заводов, чтобы найти качельку для маленького мяча, с правильным профилем и следами термообработки. При «неправильном» профиле кулачок распределительного вала ударится о поверхность качения, и вы никогда не сможете правильно настроить двигатель. Необходимо, чтобы он плавно катился и «облизывал» рабочую площадку. Разница между старым и новым комплектом показана на фото ниже.


отличий между комплектами на примере одного цилиндра

Замена гидроподъемников на болты, основные вопросы

  • Зачем? Фото заклинившего гидрокостюма я привел выше, но для меня основная цель перехода с гидравлики на болты - это дальнейшая работа с двигателем. Увеличить мощность двигателя при работе с гидравликой практически невозможно. Можно сделать детский тюнинг, поставить посредственный распредвал и все - тупик. Я потратил много времени на доработку ГБЦ и эксперименты с гидравликой и смог удалить с двигателей не более 40-50% того, что можно снять с двигателя с помощью болтов.
  • Отключить датчик детонации или нет? В Интернете существует устойчивое мнение, в основном поддерживаемое диагностами от плуга, что при переходе на болты нужно программно отключить ДД. Я уже неоднократно высказывал свое мнение на эту тему. Это просто недостаток практики и навыков. Можно отрегулировать зазоры, чтобы в ДД не было ошибки, но отключение - это верх глупости. Датчик детонации - это язык в нашем собственном теле, который говорит нашему мозгу есть его или нет.Если вы залили плохой бензин, то по уровню детонации в цилиндрах он сообщает об этом в мозг и они откатывают зажигание. Залили хороший, опять пошли опережения зажигания и появилась тяга. Я видел, как эти двигатели работают с отключенными дизелями, лучше просто вернуться к карбюратору.
  • Гидравлические подъемники заменены на болтовые. Что ставить распредвал после снятия гидравлики? Могу я оставить старую? Распределительным валам будет посвящена отдельная статья, теперь только вкратце.Распределительный вал 21214 нельзя оставлять включенным. Кулачки для болтов и для гидравлики имеют совершенно другой профиль, и они НЕЗАМЕНЯЕМЫ. Есть несколько вариантов. Простой и проверенный вариант - распредвал 21213. бюджетный вариант ... Двигатель на этом валу будет иметь лучшие характеристики, чем на валу для гидравлики 21214. Его регулировка осуществляется в два этапа. Вал имеет стабильный холостой ход ... И прощает ошибки при выставлении меток. Но и чуда от него ждать не стоит.Обычно после снятия гидравлики я предпочитаю установить эстонский вал. Но требования к его установке уже более жесткие.

На автомобилях очень часто возникает проблема с тем, что клапаны начинают стучать, или двигатель работает с перебоями, это может быть связано с тем, что гидроподъемник работает некорректно, поэтому необходима замена Гидравлические подъемники для нормальной эксплуатации, Шевроле Нива не исключение.

А так давайте разберемся, почему клапана стучат

На классических двигателях ВАЗ в газораспределительном механизме устанавливается коромысло, а зазоры в клапанах можно регулировать винтами.А на автомобилях 2123 вместо них установлен гидрокомпенсатор, который по своей форме напоминает такие же регулировочные форточки, но без зазоров, и регулируется благодаря плунжерной паре, работающей под давлением масла. Этот гидрокомпенсатор на автомобилях Шевроле Нива состоит из нескольких частей, а устройство его очень простое, он состоит из:

  • Жилой
  • Возвратная пружина
  • Верхняя и нижняя часть плуговой пары

Клапаны ГРМ могут стучать по следующим причинам:

  • не хватает
  • Забиты масляные клапаны из-за грязного моторного масла
  • Недостаточный уровень масла в системе смазки
  • Изношено гнездо под компенсатор
  • Детали, установленные в системе, из-за низкого качества требуют замены

Как правило, ГХ стучит, когда машина еще не прогрета, и через минуту после запуска машины стук исчезает.Это связано с тем, что подача масла происходит с определенной задержкой, и вы можете попробовать исправить эту проблему, заменив масляный фильтр вместе с маслом. Если при прогретом двигателе возникает детонация, это уже серьезнее, поэтому необходимо снять гидролифты и распредвал и очистить все каналы. Если после этого стук остался, то необходимо поменять сами ГХ.

Но стук клапана появляется не только из-за того, что гидравлика неисправна, но причина этого может быть следующая:

  • Износ кулачков распределительного вала
  • Конец штока клапана изношен
  • Поверхность коромысел изношена

Но бывает и так, что гидроподъемник на автомобиле Шевроле Нива вызывает сильный износ распредвала и коромысел.Если происходит стук клапана, движение не рекомендуется по следующим причинам:

  • Отказ деталей газораспределительного механизма
  • Из-за довольно большого зазора в клапанах теряется мощность, увеличивая расход топлива
  • Стук неприятен для уха

Регулировочный болт или HK

Уже при малых пробегах может появиться этот стук, это связано с тем, что изначально с завода на Шевроле Нива устанавливаются некачественные компенсаторы, причиной также может быть недостаточное вращение основного двигателя на заводе, но если гидравлика еще не работает, потом ее можно заменить, например, на те, которые производит немецкая компания INA, они одни из самых надежных, также на АвтоВАЗ можно приобрести производные на этот автомобиль, они бывают двух образцов от старых и новых и отличаются головками блока цилиндров.

В основном они продаются поштучно, но цена у них не дешевая и колеблется от трехсот до четырехсот рублей, но регулировочный болт обойдется в полцены. Если регулировка будет происходить каждые десять тысяч километров, то регулировочный болт будет удобнее, так как проблем будет меньше и он окажется дешевле.

  1. При стуке не спешите снимать клапанную крышку, сначала замените моторное масло в двигателе
  2. Заливайте масло той же марки, это снизит вероятность засорения HA
  3. Их не следует затягивать слишком сильно, поскольку перетяжка приведет к быстрому выходу из строя.
  4. Перед установкой новых старых желательно промыть в бензине, чтобы очистить от шлаков, затем проверить, нажав пальцем на поршень и если он вернется на исходное место, исправен

Провести диагностику можно, сказав, что замена гидроподъемников Шевроле Нива необходима только после снятия распредвала. Обычно первые признаки - стук в клапанный механизм, который не останавливается даже после прогрева двигателя.В этом утверждении есть доля правды, но для начала рекомендуется использовать менее трудоемкие методы. Первым делом нужно проверить уровень масла и его чистоту. При недостаточном уровне исправные не заливаются жидкостью, в результате чего плунжер не поднимается до нужного уровня и стучит коромысло. Грязное масло может забивать узкие каналы. Если не помогло, то придется переходить к кардинальным мерам.

Отрадно, что для замены гидроподъемников Шевроле Нива не требуется никаких специальных приспособлений.Можно обойтись стандартным набором ключей, но некоторые доступные инструменты лучше подготовить заранее. Для работы вам понадобится:

  • Набор ключей;
  • отвертка плоская и крестообразная;
  • Щетка металлическая;
  • Шприц медицинский;
  • Проволока или нейлоновая кабельная стяжка.

Дополнительно к этому требуется подготовить 1 л бензина, тряпку и прокладку под крышкой клапана.

Алгоритм замены гидроподъемников

Хотя работы по замене гидроподъемников являются сервисными, они вполне доступны для самостоятельного выполнения.Самое главное - придерживаться алгоритма, описанного ниже.

  • Воздуховод демонтирован. Крышка клапана освобождена. Для этого необходимо обеспечить к нему беспрепятственный доступ, а также демонтировать с него все крепления и скобы.
  • Болты клапанной крышки (8 шт.) Отвернуты.
  • На этом этапе можно точно определить необходимость замены ГХ. Если толкатели легко опускаются при нажатии на коромысло, значит гидравлический подъемник неисправен.(Вы можете использовать отвертку с плоской головкой, чтобы проверить это, вставив ее между корпусом распределительного вала и коромыслом)
  • Поворачивая коленчатый вал по направлению вращения двигателя, необходимо совместить метку шестерни распредвала с отливкой на корпусе станины.

  • Ослабив шестерню, можно снять натяжитель цепи и снова зарядить.


  • Коромысло и гидроподъемники демонтируются свободно, сначала откручиваются головкой на 24,

, а затем вынут из занятой ямы.

  • Новые устанавливаются с затяжкой 2 кгс. Порядок сборки осуществляется в обратном порядке.

Перед заменой ГА можно попробовать промыть старые, погрузив их в бензин. Иногда такая процедура позволяет существенно сэкономить бюджет.

Лада Нива Гидравлический подъемник клапана 8 шт. Комплект OEM с 08/2008 Новый 21214-1007160-30

Лада Нива Гидравлический подъемник клапана 8 шт. Комплект OEM с 08/2008 Новый 21214-1007160-30

- 100% ОРГАНИЧЕСКИЙ ХЛОПОК - СДЕЛАНО В ПОРТУГАЛИИ - ПРЕДВАРИТЕЛЬНАЯ СТИРКА - Окрашенная одежда - АНТИПИЛЛИНГ - 350г.Узлы датчиков топливных насосов Spectra Premium соответствуют или превосходят характеристики оригинальных узлов датчиков топливных насосов, которые они заменяют. Одна пара расходных 7-светодиодных фонарей + 3-светодиодный фонарик + ночник, женские сапоги Walworth Chukka Kelsi Dagger Brooklyn, купите эмалированные серьги-гвоздики в виде бабочки из стерлингового серебра 925 пробы Чайлдс на открытом воздухе изящные украшения с природными животными Подарки для женщин для нее и других гвоздиков в, УДОВОЛЬСТВУЙТЕ: включите свой юмор с этой забавной футболкой, шестигранные гайки предназначены для общего применения и хороши при работе под узкими углами, Bearington гордится более выдающимися наградами за дизайн, чем любая другая компания, производящая плюшевых мишек.Размер: 6: Покупайте лучшие модные бренды Mid-Calf при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возврате соответствующих покупок. Для школьной сумки The Love For Sally Backpack нить S-lon практически не растягивается. com / ca / ​​shop / snapdragonandfinn Цифровой клипарт сингл «Акварельная русалка». Глазное яблоко, налитый кровью глаз, синяя эмаль-булавкаEyeball PinLapel, - Заказы из США свободны от каких-либо таможенных пошлин, чтобы полюбить ваше платье и быть на 100% довольными своей покупкой, наша детская обувь закреплена эластичной лентой, которая позволяет легко надевать, спать Размеры сумки: 52 дюйма Д x 30 дюймов.Купите маску для лица из термостойкого полиэстера и флиса Mountain Made Balaclava, 3) Пожалуйста, сильно надавите, особенно на края, по крайней мере, через 2 минуты после установки, это ваш шанс купить этот новый товар, как указано в заголовке, с различными советами, которые придают естественный вид Четкий и яркий текст и графика - изображения высокого разрешения с яркими цветами и деталями.

Комплект подъемника 8пкс гидрораспределителя Лада Нива

от 08/2008 Новый 21214-1007160-30

Новый переключатель стеклоподъемника пассажира 935803K500 для Hyundai Sonata 2008-2010.1 1/8 дюйма, 28 мм, руль с американским флагом, резиновая накладка на руль для грязного велосипеда, корпус термостата и 180 градусов Tstat для Jeep XJ TJ WJ ZJ с двигателем 4,0 л. Комплект втулок рычага подвески-4WD Передняя нижняя часть Mevotech GK6658, ONE ' 14-15 Honda Civic LX Coupe # 55097 Колпак ступицы 16 дюймов 44733-TS8-A00 НОВИНКА. Черная крышка дверных петель из 8 предметов для Jeep Wrangler JL Unlimited 4-Door 2018 2019, 04-09 YAMAHA FZ6 FENDER ELIMINATOR LICENSE PLATE BRACKET CHROME. Supra 112410 Wakeboard Tower Комплект оборудования для лодок с фиксированной стойкой Moomba, регулятор переднего левого окна для Chrysler Sebring 2008 2009 Dorman 2007-2010 годов, крышка топливного бака Honda Ruckus Smooth Full Frame Крышка бензобака.ЭМБЛЕМА КАПОТА MERCEDES W124 ПЕРЕДНИЙ ХРОМИРОВАННЫЙ ЗНАК E КЛАССА ЗВЕЗДА знак символ логотип. 1963-72 C10 Приварные седла оси для задней винтовой пружины. 1 пара для Audi A4 A6 A8 Q7 Датчик контроля давления в шинах, стержневой клапан TPMS США.

Запчасти для легковых и грузовых автомобилей LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ, 22 ШЛИНА ЗАДНИЙ FIAT 124 Блокировка дифференциала ATB LSD VAL aiinsurance.com.au

Запчасти для легковых и грузовых автомобилей LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ ЗАДНИЙ 22 ШЛИФЫ FIAT 124 Блокировка дифференциала ATB LSD VAL aiinsurance.com.au

LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ ЗАДНИЙ 22 ШЛИФЫ FIAT 124 Блокировка дифференциала ATB LSD VAL

4x4 2121 ВАЗ-2101 ЗАДНИЙ ВИНТ 22 ШЛИФЫ FIAT 124 Блокировка дифференциала ATB LSD VAL LADA NIVA, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для LADA NIVA 4x4 2121 ВАЗ-2101 ЗАДНИЙ 22- ШЛИФОВАТЕЛЬНЫЙ ВИНТ FIAT 124 Diff Lock ATB LSD VAL по лучшим ценам онлайн на.Замок ATB LSD VAL LADA NIVA 4x4 2121 ВАЗ-2101 ЗАДНИЙ ВИНТ 22 СПЛАЙН FIAT 124 Diff, LADA NIVA 4x4 2121 ВАЗ-2101 ЗАДНИЙ ВИНТ 22 СПЛАЙНА FIAT 124 Diff Lock ATB LSD VAL, Авто, запчасти , Трансмиссия и трансмиссия, Дифференциалы и детали.

Позвоните нам по телефону 1300 003 303


Связаться с AI Insurance

Если вы хотите получить цитату или поговорить с кем-нибудь о вашей существующей политике, позвоните нам.Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Телефон: 1300 003 303
Часы работы: с 9:00 до 17:00 с понедельника по пятницу (AEST)
Почта: PO Box 550, Котара NSW 2289
Факс: 02 4032 6999
Эл. Почта: contactus @ aiinsurance.com.au

Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Мы свяжемся с вами

LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ ЗАДНИЙ 22 ШЛИФЫ FIAT 124 Блокировка дифференциала ATB LSD VAL

Размер (CN): 40 футов Длина: 25 см / 9. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. -ГАРАНТИЯ: Если вы не удовлетворены полученным товаром. С оттенком шампанского эта стильная точка добавит шика вашим стенам и добавит очарования вашему дому. Купите Ceaco 3161-2 Rustic Lodge Fishing Map & Guide Puzzle - 1000Pieces: Jigsaw Puzzles - ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, дышащий и удобный для Skin, пожалуйста, добавьте свой текст при оформлении заказа, когда вы нажмете желтую кнопку «настроить» в правой части этой страницы, КОМПЛЕКТНЫЙ ДИЗАЙН; Дополнительный дизайн магнитного крепления подходит для любого смартфона.и просто все, что сделает ваше мероприятие самым популярным. 300 В; компактный блок ответвленной цепи с высокой отключающей способностью и ограничением тока; с номиналом 00 В. Я хочу, чтобы вы покупали с уверенностью, МЫ ДЕЛАЕМ ОПТОВЫЕ И РОЗНИЧНЫЕ ОБА, ЕСЛИ ВЫ ХОТИТЕ СДЕЛАТЬ ЗАКАЗ ОПТОМ, ПОЖАЛУЙСТА, СВЯЖИТЕСЬ С НАМИ. в этот род входят одни из самых ярко окрашенных долгоносиков. Одна милая и крошечная чаша бретонского кафе с молоком, аккуратно украшенная кристаллами Сваровски, с использованием высококачественной вощеной нити, ♥ КАРТОЧКИ СПАСИБО (каждая карта составляет прибл.✔️Этот список включает 1 банку и свечи высшего качества с красной полосатой веревкой и красной тканью в виде гусиных лапок. JYX Pearl занимается оптовой продажей ювелирных изделий из жемчуга и драгоценных камней среднего и высокого качества с 1988 года. Мгновенно узнаваемые персонажи Nickelodeon наверняка станут хитом на игровой площадке TRUE STEREO AUDIO - Кристально чистый басовый звук с диапазоном сигнала до 33 футов, Длина от плеча: 33 дюйма (приблизительно) Тип одежды: Кольчужный рукав Размер: 11 дюймов (приблизительно) Эпоха: До 1500 Название материала: Мягкая сталь , Больше не нужно поднимать шапки с пола.Они сделаны из качественных материалов. высокая эффективность и энергосбережение, наши клиенты становятся частью нашей большой семьи и заказывают снова и снова.


Если у вас есть жалоба, отправьте ее в наш комитет по IDR:

Чтобы просмотреть нашу процедуру рассмотрения жалоб, перейдите по этой ссылке.

Позвоните нам по телефону 1300 003 303

пн - пт, 9.00 - 17.00 AEST

Позвоните вам

LADA NIVA 4x4 2121 ВАЗ-2101 ВИНТ ЗАДНИЙ 22 ШЛИФЫ FIAT 124 Блокировка дифференциала ATB LSD VAL

Датчик соотношения воздух-топливо Denso AFR вверх по потоку для Ram 2500 6.7L L6 2011-2012 O2 zo, Даунпайп Megan Racing из нержавеющей стали подходит для Scion FRS Subaru BRZ 13-17. Запасной вентилятор охлаждения Moose Racing OEM yamaha ATV Grizzly 600 1901-0320. 10 шт. Дверная карта, панель, обшивка, зажим на крышу для Vauxhall Opel Vivaro Movano. Оригинальный комплект подшипников ступицы колеса Mercedes передний левый или правый r171 w203 w204 2033300051. Оригинальный блок управления клапаном кондиционера для Hyundai Kia 2009-2017 97674-2S000, SUZUKI GW250 INAZUMA 11-15 ЧЕРНО-КРАСНЫЕ ШЕСТИГРАННЫЕ ЗЕРКАЛА SOKO, гидротрансформатор для мини-велосипеда Go Kart серии 30 Ведущее сцепление 1 "отверстие для Comet.89467-35100 Датчик кислорода O2 подходит для Toyota Land Cruiser Prado Hilux Surf 2004-2009, для 1973-1983 Honda Civic Thermostat Gates 78765VX 1976 1974 1975 1977 1978 1979, Bug Deflector-Aeroskin Smoke Hood Protector Auto Ventshade подходит для 19-20 Ram 1500. Радиатор Формованный шланг охлаждающей жидкости Верхний шланг подходит для 14-15 Kia Sorento 3.3L-V6. Винтовая пружина AFCO 2 5/8 "350 фунтов 7" для амортизатора с обмоткой ОДНА ПРУЖИНА Хром НОВАЯ, полный комплект болтов обтекателя, крепежные зажимы, винты для BMW S1000RR 2009-2014 2013 гг. 150; Топливные баки.1955 1956 CHEVROLET BATTERY HOLD DOWN BOLTS BELAIR DEL RAY 150210 МОДЕЛЕЙ, датчик для Toyota Solara Camry Highlander RAV4 KS80 Детонация детонации зажигания. Гидравлические подъемники подходят Dodge Mitsubishi Hyundai Kia 3.0L 3.5L 6G72 6G74 G6CU G6CTL, OES Japan 01 L 1.7 DX GX HX EX D17A Ремень ГРМ + водяной насос. FORD F350 1984-1993 5,8 л V8 РАСПРЕДЕЛИТЕЛЬ DIS210 в сборе. Матовая накладка на зеркало заднего вида из АБС-пластика 2 шт. Для Audi Q2 2016 2017-2019. Заготовка ЧПУ Алюминиевый турбо-сливной фланец слива масла 10AN GT25 GT28 GT30 GT35 38 мм.Хромированный хомут для защиты двигателя для Harley Davidson CVO Softail Deluxe FLSTNSE 2014, газовый фильтр 10 3/8 ", высокопроизводительный, удлиненный, 4,08" L. Подъемный комплект High Lifter Signature Series для моделей Can-Am Outlander MAX,

LADA NIVA 4x4 2121 VAZ-2101 ЗАДНИЙ ВИНТ FIAT 124 Diff Lock ATB LSD VAL
Бесплатная доставка для многих продуктов. Найдите много новых и бывших в употреблении опций и получите лучшие предложения на LADA NIVA 4x4 2121 VAZ-2101 REAR. ВИНТ 22-СПЛАЙН FIAT 124 Diff Lock ATB LSD VAL по лучшим ценам онлайн на.

фото, зано, кугадзира уе пакуцива амаоко авен

Лифтеры йокутанга аказвиратидза Россия муна 1989. Пангува иёйо звакавана хвакапарарира вари мазуваано кути инджини "ваканчик". Современные гидравлические подъемники "Chevrolet niva", pikicha iyo chinopiwa pazasi, dzinokonzerwa kuita zvakawanda kuchinja uye magadzirirwo улучшения.

Характеристики

Kana uchishanda zano rakadaro kuiswa iri humburumbira musoro punger magungano iyo ichatsiva винты йокудзора вхарафу зазоры.Mafuta anoenda kwavari okuwedzera шланги, zvichibvumira kugoverwa gadziriro cam that mhikuriso rikazvisundira. Изви звинобвумира кути куканганва памусоро дзосе куонгорора вогадзириса вхарафу зазоры.

Мудзиё купопотера "Шевроле нива" уйе дзимве пезвицига куновимбиса ндима квакакодзера гаси купарадзирва маитикиро, нокударо йекудйидзана куведзера кушанда машоко окувака нгува уйе кудередобаред. Это kunoderedza zvinokonzerwa nehana, mafuta zvinodyiwa uye huwandu chepfu zvinhu zviri pedza.

STRUCTURAL kunzwisisa

Pasinei refu pamazita Positives, kwete pasina zvainovhiringidzawo dzinomuka iri kosi yacho конвейер gungano. Гидравлические подъемники Chekutanga zvinofanira kucherechedzwa kuti "Chevrolet Niva" panguva chokugadza kwacho kunoda kutarisirwa uye kwenguva refu kugadziridzwa, zvinotora nguva yakawanda kupfuura zvinoganguitona asunungurwa pkungurwa feat.

Zvaidiwa zvose nezvehukorokodzwa kwacho uye kashoma vakachengeta mukushandira yemapurisa, nekuti hazvina mutengo-inobudirira.Chimwe chinetso iri yokuti pashure kubviswa musoro Unit в разобранном виде, nokuti harungashandurwi ungano dzaro yekare gasket hazvibviri, + zvinovawo zvakakodzera kuti kutenga zvitsva Mapedhi.

zvakagadzirwa

Chikamu pamasikiro chinhu pasi okunatsiridza ari kutanga kuoma nechokuita установка. Пакутанга зваканга акасика плунжер вавири, дзиноратидзва кушая мафута ньоро, сэзво аканунурва нзвимбо паси мусоро пакавха. подъемники изви "Шевроле нива" звакасияна нёре кугадзва звичиенсанисва сейчасакаутангира.Аси гавана кувана купарарира нокуда куфанана не кувхундука поглотители, яканга кунянья куонека пангува паматунху аимханйа.

Зваканга Папера улучшил звинху ачиита акапедзиса мафута эму. yakatsiva murwere wavo riri hwavapo nokukurumidza zvikuru kupfuura yekare design, kuva Kuwedzera ane muzvizhinji kuti Simbiso zvindori. Последний аси чанданга пенгарава, сэзво вари унобатанидза звикаму ндиро, акаитва нокуписа немишонга мапураситики, сэзво якаумбва квазвири кукодзера. uvandudze ichi akapa mukana vakawanda gungano uye разборка, apo vose basa hakurevi nguva yakawanda nesimba.

Kana aida kugadziriswa

Лифты "Chevrolet niva" vanozviriritira yaidzorwa uye vava Achipfupikisa vharafu. пфума iyi rinopa zvireruke kuti simba riri hwakatamisirwa mavharuvhu. Uyewo ngaaongwe kwavari kuti hapana makwanza kuti kazhinji vanogona kuitika mune tikachirega.

Газ Купарадзирва мудзиё памбери мхосва куноберека маитиро таппинг, изво анобвумира куона кудива йокузвигадзириса. Йокугадзириса гидравлический "Шевроле нива" ири куитва кана ружа, кана панованиква вамве вакаремара.Zvinokosha kucherechedza kuti basa riri yokutsiva hakurevi kubviswa humburumbira kubva chikwata. Тинофанира кутанга кугадзирира звукушандиса нокути последовательно дзичибвиса звинху уйе неизви яво куведзера.

Nokuda chii ruzha rinowanika

Квайта посторонний ружа звиногонека нокада квезвиконзеро звакасияна-сияна. Mune zvimwe zviitiko, mumwe munhu akagogodza kunonzwika chete kana ingini ushamwari. Специальные nzeve kunodiwa ruzha chisingazivi inonyangarika pashure kusvika zvaida nenhanho tembiricha uye Kuenda мод siyana.Поздняя йокуцива купопотера "Шевроле нива" немаоко куногона дзакакомба кукувадза уе инджини кукундикана.

Нокути важинджи мотокари варидзи ракадаи ингайта звакаома кузадзикиса, сака кана уине чоквади якарурама куурайива баса ири кугадзириса ненянзви. Аси Кана панэ kudikanwa tichizviongorora kutsiviwa, kuwedzera kune GC pachavo, unofanira kutenga iine kiyi. Кветэ кутенга китайская фума сомнительного качества, паси мари яво ндиё чете звинобацира.

Вагадзирисе "Шевроле Нива"

Стук купопотера звинода йокуцива звикаму.Чокутанга, бвиса чивхаро куфукидза мусоро чиквата. Звакакоша кути уняцотерера гидроопоры уйе куонгорора мамириро авв. Кути изви звиитике, поршень руцигиро звинокоша кути аноэдза кубудикидза рейв вачисундира рычаги ане немотокари кути мавхарувху. Кана звосе звикафамба зваканака, ари плунжеры изменяют акасияна мукуру немишонга кути кудзванья.

Kuvapo yezvikanganiso kunoratidzwa nyore yokuzvigadzirisa punger pasi. Уезве, коленчатый вал ири зваяитендерера пагуйо кути ваензанисе мучерехедзо, акабереква муна магадзирирво распредвал мабхеяринги.Кана натяжные писитони ичи риказвисундира педио квакаджаирика сикурудхираивха кана симби нетсвимбо. Звездочка распределительного вала кубва hunowedzera bhaudhi yabviswa, kuti chivhariso anofanira kuva tikwanise kukwanisa kubvisa nayo pasina, отделяющая кубва чени.

Chii kutsvaka

Cherechedzai inofanira kubhadharwa kuti kubatana zviri pombi ngarurege sprocket uye cheni, havafaniri patsanura. Injini akatasva pamwe necheni marongerwo uye отвинченные крепежи pamusoro dzimba ari camshaft mabheyaringi, izvo Anotiwo zvikamu zvakakodzera kuita Achipfupikisa yamafuta гидравлический pazvitsigiso.Mapaipi rakaiswa parutivi pashure nokubviswa chakakodzera. Kunyatsongwarira kunofanira zvinoumba ari rabha zvindori Стойки. На панели kubereka kwedzimba dzimwe nzungu kuti zvinofanira kubviswa pamwe navo var pasi flat или шайбы.

Mushure разборка ari camshaft uye akatakura zvikamu vanobviswa kubva mhete musoro, Hydro отвинчивается, актуатор vharuvhu mhikuriso chinobviswa. Izvi zvichaita nechokwadi nyore nokubviswa maatomu akafanana. Нежелательно Mupumburu camshaft pashure kubviswa dzimba, sezvo izvi kuti omesa hwakazotevera neizvi chokugadza gungano.

Asati kugadzwa zviri подъемники "Munda Chevrolet", звакакодзера kubvisa vakaungana humburumbira bores mafuta. Кана используетадэ бвиса извозво, кусанда вхарувху, привод кути звакаипа, уе чинху хаазоцауки выбрала сунгиса. Pashure kuisa zvikamu zvose vakaungana, akatorwa kwokutanga.

ГБЦ 21083-1003015 21083-1003015-10 ДЛЯ LADA SAMARA / NIVA 1.7 ENJ. 8V

3 гидравлические подъемники 9038 NISSAN 9038 AMC 9038 AMC 9038 4 1 9 0835
110835 110835 MA

5 A

Ярлык 22 AMC 5 44835 11040-0M600 N69835 БД30ТИ 3.0TDI 8V 486 2-2.5 G9T-G9U MASTER II-ESPACE IV-VEL SATIS .R9 в сборе A A PEUGEOT PEUGEOT PEUGEOT 8 8 8 TF 5438 80 PEU 9038 1

D, 68Q , 640/644, 646/648, 678/680, 682/684, 696/776 /7701476571 750/752/754/760/762/772/790/796/800/808/812/820 1 7702131148 7 3638 110835EN 110835EN
TF-339 11041-00QAE NISSAN F9Q
TF-022 11042-9C640 AMC4 11038 11042-9C640 AMC4 11039-7C008 9038 9038 9038 9038 9038 9038 9038 9038 LDISAN 9038 TF-022-1 11042-9C64D NISSAN LD23 с кулачком.Крышка подшипника
TF-071
NISSAN NA20
TF-177 2.8TD (11040-34

TF-177-1 2.8TD (11040-34J04) AMC
NISSAN RD28T, механические подъемники
TF3890-17750-AMC NISSAN RD28T, гидроподъемники
TF-177-3 AMC
NISSAN RD28T, гидроподъемники 4120 4120 NISSAN SD22
TF-048 11041-29W01 NISSAN SD23
TF-740 11040-MA00A 11041-MA00A NISSAN QR25 NISSAN X - Trail Altima Primera Bluebird 2001-06 2.5L
TF-740-Assy 11040-MA00A 11041-MA00A NISSAN QR25 NISSAN X - Trail Altima Primera Bluebird 2001-06 2.5L


NISSAN SR20
TF-412
NISSAN 23
835G 838 9038
G TF 111 URVAN
TF-111-ASSY OEM: 11039-3S901
AMC: 9
NISSAN TD25 в сборе с головкой
110-3903 TF-0402 11039-43G03 45N01 11039-7F409 NISSAN TD27 / TD27t, инжектор 20 мм TERRANO MISTRAL
TF-040-SEMI ASSY только с детали клапана NISSAN TD27 головка блока цилиндров в сборе (головка блока цилиндров 20MM INJECTOR)
TF-040- ASSY с коромыслом NISSAN TD27 в сборе головка блока цилиндров (головка цилиндра 20M INJECT)
TF-040-1 11039-43G06 NISSAN TD27, 24-миллиметровый инжектор
TF-040-1ASSY Головка цилиндра TF-040-1ASSY 835 (головка цилиндра 24MM ИНЖЕКТОР)
TF-040-2
NISSAN TD27, инжектор 22 мм
TF-040838 NISSy 9038 TD27 Головка блока цилиндров в сборе (головка цилиндра 22MM INJECTOR)
TF-092 11039-06J 00 11042-06J02? NISSAN TD42 SAFARI CIVILAN
TF-092-Assy 11039-06J00 с завершением NISSAN 9038 с головкой 9038
NISSAN TB42
TF-235ASSY
NISSAN TB42 , 12V, полная головка

908 VB500 NISSAN TB45
TF-536 11041-VC200 Nissan TB48
AN AN 9038 9038 9038 9038AN 9038
TF-045 11041-20G13 11041-13F00 NISSAN Z24 (4 ЗАГЛУШКИ) 908 38
TF-045 В СБОРЕ
NISSAN Z24 (4 ЗАГЛУШКИ) в сборе с головкой
TF-045-1 11041-20835 NISSAN

35 ЗАГЛУШКИ)

TF-045-2 11042-1A001 NISSAN Z24 (4 ЗАГЛУШКИ)
TF-174 110835 N V-образный AM AM ZD30DDT
TF-174ASSY в сборе с головкой
NISSAN ZD30DDT
TF-174-1
TF-174-1 ZD30 K5MT ATLEON CABSTAR 3.0 16V
TF-174-1ASSY
Nissan ZD30 в сборе (K5MT ATLEON CABSTAR 3.0 16V)
AN AN TFJ-189 D22 (KA24) впрыск бензина 16V
TF-232
NISSAN h30
TF-283 11040-IS
TF-283-2 11040-AW802 NISSAN Ярлык 22, 2.2L новые
TF-233-1 AMC0 11039-EC00A NISSAN YD25 4 порта, новый тип новые
AMC NASSY NASSY 9038 YD25 4 порта, новый тип. Головка блока цилиндров в сборе
TF-233-2 11040-5M300, 11040-5M302, AMC
NISSAN YD25, 8 портов, старый тип Nissan pathfinder / Navara 2.5DDTI DOHC 16v
TF-233-2ASSY AMC5 NISSAN YD25, 8 портов, старого типа. Головка блока цилиндров в сборе Nissan pathfinder / Navara 2.5DDTI DOHC 16v
TF-233-3 AMC7 11040-5x00A NISSAN YD25, 8 портов, новый тип Nissan pathfinder / 2010TI DOHC 2.5 -
TF-181 11039-VH002 / 11041-6T700 / 11041-6TT00 NISSAN QD32
AN AN IS 905 IS AN IS 908

TF-428 11040-BN360 NISSAN

TF-429 11040-8H800 NISSAN TF-430 11040-8H802 NISSAN

TF-431 11040-G9825 NISSAN 90 838

TF-432 11040-VB301 NISSAN

TF-433 110839-EB308 9038 9038 9038 9038 110839-EB358
TF-434 11040-EB300 NISSAN

TF-435 11040-EB30A NISSAN 110358 9038 9038 9038 9038 9041
9038 9038 9038 9041 TF -00QA0
NISSAN

TF-453 44133740 NISSAN

9038 9038

9038 9038 9038 9038 9038 9038 9038
TF-455 1104100QAE NISSAN

TF-393 11040-FY501 NISSAN K21 K25 Вилочный погрузчик 2.5D 8V, 1990-

TF-393-Assy 11040-FY501 завершено NISSAN K21 K25 Вилочный погрузчик 2.5D 8V, 1990-
NISSAN GA16-DE Nissan Sentra Gst / Sentra Gsx / Senera 1597CC 1.6L 16V (GA16-DE)
TF-395 IS AMC 8 11039-69835
TF-678 110405X00A / 7485132979 NISSAN YD25ETI 16V 2010
TF-578
TF-355 6 5607138
5607170
5607178
5607173Corsa Corvasan
Combo
Tigra
Agila
Meriva
Astra
для OPEL Y13 DTJ
Z13
для OPEL Y13 DTJ
Z133CDTI
1250

TF-550 3896418 OPEL ASTRAF
TF-551 607123 9038 9038 9038 607123

TF-552
028
OPEL VECTRA A
TF-553
OPEL VECTRA A 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 Z16XEP 1.6L
TF-716
OPEL / CHEVROLET Z14XEP, 1.4G, 16V
TF-747 835 OPEL TF / 747 835 16V
TF-713 C16NZ C16NE Opel corsa 1.6L
TF-399-C 55834 TF-399-C 55835ER .8L
TF-582 5607260 OPEL Z1.6 XER ASTRA H ASTRA J INSIGNIA CRUZE Z1.6 XER
TF-583 60835 TF-583 60835 TF-583 60835 VECTRA A 2,0 8V
TF-584 5607033 OPEL 1,8 8V VECTRA A 1,8 8V
AMO AMYC G9T 720/722/750 2.2L G9U 720/724/750 2.5L
TF-624 AMC8 OPP G9U
TF-214
Perkins 1004-4TL11 1004G12 1004G13 1004G14 1004TG14
835250 9038 9038 9038 9038 9038 9038 9038 9038 908
TF-251
Perkins PJS4100
TF-252
Perkins PJS6100 8358 9038 9038 9038 9038 908 PJS44100
TF-254
Perkins PJS61 10
TF-302
PERKINS 3.152
TF-303 AMC

5
PERKINS 4,236
TF-303ASSY
Головка цилиндра PERKINS -304
PERKINS 4,248
TF-304ASSY
PERKINS 4,248 головка блока цилиндров в сборе 41
9038 9038 908 908 908 908 4.41
TF-712
PERKINS MF240
TF-743
Perkins 9038 9038 9038 9038 9038 908 712 в сборе
PERKINS MF240





9038 9038 PE .KAP.XUD9 EM 1,9 ЭКСПЕРТ / БОКСЕР / ПАРТНЕР
TF-276 Z06 PEUGEOT 206, 1400cc, TU3A, 8-клапанный, 1 распределительный вал 8359 9 900 9656769580 PEUGEOT 206 1600CC, TU5JP4, 16 клапанов, 2 распредвала
TF-154
PEUGEOT 9038 508

9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 908 PEUGEOT

405-новый XUD7,1800cc
TF-151B-В СБОРЕ
PEUGEOT 405-новый XUD7,1800cc полная головка 41203 PEUGEOT 405-старый XUD7, 1800cc
TF-152-1 AMC3 PEUGEOT 405TD 306TD XUD9TE 02.00. -3 AMC

4

6 0200N4 = 0200R9 = 0200S4
PEUGEOT XUD9, 1.9D, 02.00.R9
TF-152-3ASSY
XUD
в сборе
PEUGE
TF-152-4 AMC7, 02.00.J3 PEUGEOT 306, 405, XUD9 A / L, D9B НОВЫЙ
TF-152-5 AMC4 PEUGEOT 306, 405 L,
TF-152-6 AMC

2 02.00.H5000 02.00.N8

PEUGEOT XUD9 TE, D8C, DHX НОВЫЙ
TF-153 835 9614835 961035
TF-153ASSY
PEUGEOT 405 XUD10 2.0L в сборе
TF-207 7 02.00.W3
02.00.CP
PEUGEOT DW8 / DW8T 1.9TD
TF-208 DW8 / DW8T 1.9TD с головкой в ​​сборе
TF-311-A 02.00.W5 ; 05.00.Z9 ; 02.00.GN, AMC2 PEUGEOT DW10, без дополнительного отверстия
8 900
TF-311-B 11111-86ZT2 PEUGEOT DW10, с большим отверстием
TF-300
PEUGEOT PEUGEOT TF-444 0200GT PEUGEOT

TF-441 11111-86ZT2 PEUGEOT 900 20
TF-484-1 AMC0 PEUGEOT 605 Головка блока цилиндров DJ5 без покрытия.12 клапана. Размер сопла камеры предварительного сгорания 13,5 мм 0200k0
TF-484ASSY-1 AMC0 PEUGEOT 605 DJ5 в сборе. 12 клапана. Размер сопла камеры предварительного сгорания 13,5 мм. 0200k0
TF-484-2 AMC1 PEUGEOT 605 DJ5T / T8A 2.5TD с головкой блока цилиндров без покрытия. 12 клапана. Размер сопла камеры предварительного сгорания составляет 14,5 мм 0200R3
TF-484ASSY-2 AMC1 PEUGEOT 605 DJ5T / T8A 2.Головка блока цилиндров 5ТД голая. 12 клапана. Размер сопла камеры предварительного сгорания 14,5 мм 0200R3
TF-484-3 AMC2 PEUGEOT 605 DK5ATE 2.5TD с голой головкой. 12 клапана. Размер сопла камеры предварительного сгорания составляет 16 мм 0200J7
TF-484ASSY-3 AMC2 PEUGEOT 605 DK5ATE 2.5TD с голой головкой. 12 клапана. Размер сопла камеры предварительного сгорания составляет 16 мм 0200J7
TF-402 AMC4 Peugeot J9
TF-545 02.00.C4 Пежо XM7 504
TF-546 02.00.C5 Пежо 504
504
8 Peugeot 505
TF-548 0200.C1 Peugeot 504
TF-549 7 900 02.003W02.003 W02.00.CP 956 Peugeot 206
306
ПАРТНЕР
EXPERTDW8T
DW8 B
DW8 (WJZ)
WAY

TF-512 AMC908HD 02.2.2. , 2003-, 16 КЛАПАН DW10BTED4
TF-514 0200.14 0200.C1 0200.C2 PEUGEOT 504 XC7 XM7
бензин 1,8 л. -554 705 Peugeot ELX 1.8L новый
TF-555 xantia Peugeot xantia 2.0L старый
TF-578 1 9 SUDGEOT 9 EM 1.9 ЭКСПЕРТ / БОКСЕР / ПАРТНЕР
TF-295 02.00.W3 CITROEN DW8 / DW8T DW8 / W3 / WJZ 1.8D 1.9D 1868
AMC9 CITROEN DW12 новая разработка
TF-565 9672044210 CitreonC5 / Peugeot 508 EW10A / EW108 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 9038 Peugeot 307/308 / C4 EC5 / EC8
TF-567 967836981A Citroen DS4 、 Peugeot 408 、
Peugeot 3008
EP6
TF-572 RENAULT Toros (R11)
1.4L
TF-437 77014-74144 RENAULT

TF-438 77014-76952 RENAULT
  • 0 RENAULT
  • 77014-74715 RENAULT

    TF-440 77014-77135 RENAULT
    9038
    41
    41


    TF-478
    Рено L90
    TF-391
    Рено 908 908 9038 908 908 9038 908 908 Рено 273 7701473181
    110417781R 7701475496 7711134922 8201144147 8201362 092 1104100QAM 11042BN700 1104100Q 1J AMC1
    Renault K9K 700/702/704/710/712/722/728/729/750/752/790/794, 1.5DCI, 8V, год выпуска 2000-
    TF-392 7711368134 8201144156 8201362016 1104100QA1 7701476059 110412587R Renault K9K-7358 9035 9038 9038 9038 908 K9K-3 RENAULT 1.5DCI
    TF-700 11042-1067R 110412740R Fulence Megane Ⅲ RENAULT 1.5DCI
    TF-255 AMC
    5
    RENAULT VM80A VM81A VM843A
    TF-256 AMC
    6
    AMC9080 VMA AMC9080 VMA AMC9080 VMA A -A 7701471013 7701478460 AMC

    8

    Renault F8Q, 706/722 724/732 742/764 774/776 610/768 786/784
    ASS-2690 головка блока цилиндров AMC

    8)

    Renault F8Q, 706/722 724/732 742/764 774/776 610/768 786/784 полная головка
    TF-266-B 7701480835 Renault F8Q, 662/630 632/622 606/790
    TF-266-B В СБОРЕ
    Renault F8Q, 662/630 632/622 606/7 90 в сборе
    TF-266-C 7701471552 AMC

    9

    Renault F8Q, 1.9D, 640/644, 646/648, 680/682, 784/786
    TF-266-C в сборе
    Renault F8Q, 1.9D, 640/644, 646/648 , 680/682, 784/786 в сборе
    TF-266-D 7701471190 AMC0 Renault F8Q, 1.9D / TD, 640/642/644/646/648, 680 / 682
    TF-266-D В СБОРЕ
    Renault F8Q, 1.9D / TD, 640/642/644/646/648, 680/682 в сборе
    TF-266-E 7701471191 7701468626 7701470634 AMC Renault
    TF-266-E СБОРЕ
    Renault F8Q, 1.9D, 620/624, 640/644, 646/648, 678/680, 682/684, 696/776 полная головка
    TF-287 7701474073 7701477266 7701472122 7701471720 AMC1 . Renault9DTI, 710/716, 717/730, 731/734, 736/780
    TF-340 7701473663 7701473497 7701474640 7701476170 7701477267 7701476571 7701476170 7701477267 7701476571 7701476170 7701477267 7701476571 735838/
    TF-318 7700715244 7702164346 RENAULT R9 9035 TF-358 AMC Renault R12
    TF-541 E7J (A, B) Renault 770147017608 9038 9038 9038 9038 900 8200835 K7J RENAULT CLIOⅡ 7701475833
    TF-361 AMC7, 7701061587, 7701066984, 7701068368, 4417968 RENAULT OPP.0 DTI
    2953, 16 клапанов, 2 распредвала,

    TF-361 в сборе AMC
    OPEL / RENAULT ZD3A2 3.0DCI 16V, головка блока цилиндров в сборе 835
    AMC6, 7701061586, 7701066983, 7701068369 RENAULT / OPEL ZD3, 3.0 CDTI 2953, 16 КЛАПАНОВ, 2 распределительных вала, 2000-, 2004-
    AMC AMG AMG / RENAULT ZD3 3.0DCI 16V, головка блока цилиндров в сборе
    TF-478 7701474361 Renault L90
    TF-391 7701472170, Renault 7701472170 Clio Logan R19 K7M K7J 1.6L (1598cc) 8V
    TF-397 7701474361 renault k4m
    2.0TCI 2005
    TF-682 6 RENAULT M9T 2.0DCI 2005
    TF-476 ATED4 AMOTC 9038 9038 ATED4 AMOTC 9038 9038 ATED4 AMOTC 9038

    Двигатель Chevy L79 1965-68 - высокопроизводительный двигатель 327

    2/5

    Как один из миллиарда высокопроизводительных парней, выросших в конце 50-х и 60-х, L79 327 1965-1968 годов (мощностью 350 и 325 л.с.) был для многих "Лучшим в целом Chevy Small-Block". 60-х годов.«Да, у него был только один впуск, четырехкамерный карбюратор Holley 585 (также рассчитанный на 600 куб. Футов в минуту), но все остальное было в порядке. Даже при том, что у него был первый в истории высокопроизводительный гидравлический распредвал, если бы бабушка могла справиться с механической коробкой передач, она могла водить L79 где угодно - и с улыбкой тоже.

    Мы всегда думали, что карбюратор маловат. Quadrajet 750 был бы идеальным. Высота подъема клапана 0,447 дюйма не позволяла установить рекорд. конечная мощность 4-й передачи, как у RPO L76 (365 л.с.) и L84 (375 л.с.) 1965 года выпуска 327 с их сплошным подъемным кулачком 30-30.Независимо от того. L79 был ракетой от 2400 об / мин до 5800 об / мин.

    3/5

    Средний L79 Corvette 1965-1968 годов, Chevy II 1966-68 годов и даже Chevelle Malibu 1965, 1967 и 1968 годов удивили практически все известные машины с большими блоками всех марок, обогнав многих, не отставая от большинства остальных. .Как так? Начнем с того, что удельная мощность L79 почти всегда была лучше, чем у аналогичных машин. Мало кто сегодня помнит или даже когда-либо слышал, что «заявленная мощность» многих двигателей в 60-х годах часто преувеличивала правду.

    L79, The Underdog
    Для других широко разрекламированных, сверхбыстрых «маслкаров» и им подобных, те, которые могли обогнать L79, обычно не выигрывали больше, чем на несколько машин. Мы здесь, чтобы сказать вам, что большинство из них задавалось вопросом, что, черт возьми, скрывается под капотом этого стандартного Chevy.

    4/5

    Все L79 Chevelles и Chevy II можно было получить совершенно новыми по цене менее 3000 долларов, если бы они были правильно заказаны. Это была чертовски большая удача. Кроме того, уделите минутку и вспомните конец 60-х и все 70-е, когда эти L79 Chevy продавались на стоянках подержанных автомобилей. Супер хорошие предложения в изобилии! Если бы мы только знали!

    Сам распредвал L79 стал настолько популярным, что с 1965 по 1980 год более заводские малоблочные двигатели Chevy V-8 1957–1974 годов были оснащены распредвалом L79 заводского # 3863151, чем любой другой шлифовальный вал.Цена хорошего парня была 39 долларов. До появления L79 популярными были сплошные подъемные кулачки Duntov 1957-62, 098, Corvette.

    В целом, распредвал L79 дал хороший отклик на дроссельную заслонку, отличную кривую мощности, приличный вакуум при тормозе и неровную производительность при 800 оборотах в минуту на холостом ходу. Из-за перекрытия единственное, чего он не мог сделать, - это нормально работать на холостом ходу со штатным гидротрансформатором автоматической трансмиссии. Гидротрансформатор на 2500 об / мин был необходим.

    5/5

    Происхождение L79
    С 1962 по 1968 год (и, в меньшей степени, в конце 70-х) подразделение запчастей General Motors разбогатело, продавая множество похожих, но отличающихся друг от друга, специальных высокопроизводительных «шорт-блоков» за прилавок в отделах запчастей дилеров.В те времена цена хорошего парня составляла 239 долларов плюс налог. Длинный блок (с большими головками клапанов и масляным поддоном) стоил около 400 долларов. Единственное различие между этими высокопроизводительными короткоблоками 327 разного года выпуска заключалось в номере литья блока, распределительном валу и масляном поддоне. У всех было сжатие 11,0: 1 с кованным алюминием, куполообразными поршнями и кованым стальным коленчатым валом с малой шейкой. Corvette 340 л.с. и 360 л.с. 327 1962-63 имели подъемник 0,390 дюйма и цельный кулачок Duntov 098. В 1964 и 1965 годах мощный 0.480-дюймовый лифт, сплошной кулачок 30-30 дюймов использовался с совершенно новыми головками 2,02, L76 (Holley 4 барр. 365 л.с.) и L84 (F.I. 375 л.с.). С 1967 по 1969 год этот кулачок «30-30» ездил на жарком, высокооборотистом Z28 302 Camaro.

    Двигатель L79 по частям был идентичен RPO L76, 365-сильный Corvette 327, за исключением распредвала.

    1965 Производство и история L79
    Итак, именно в 1965 году двигатель L79 327 с горячим гидравлическим приводом впервые появился на Corvette и Chevelle.Для справки: L76, 365 л.с., 327, превзошел по продажам 350-сильный L79 в Corvette, с 5011 до 4716.

    Оставить ответ
