Калина лампа подсветки номера


Лада Калина Хэтчбек Багира (космос) › Бортжурнал › Замена ламп дальнего света + подсветка номера.

На днях перегорела левая лампа дальнего света. Долго выбирал, какие лампы поставить. Рассматривал различные варианты от разных именитых производителей, как то: «Osram», «PHILIPS» и т. д. Данные производители зарекомендовали себя отлично. Но есть одно но, это цена данных брендов. А в дальнем свете, на мой взгляд, проживут думаю они не долго. Потому как дальний свет используется в основном для моргания, ездишь на нём редко, а вот как раз частое включение/выключение ламп сокращает срок их службы. И в одном из магазинчиков нашёл вот такие лампы: автоламы «Луч»

Вот что пишет о них производитель:
информация с сайта: Луч
Почему именно Луч?

• Продукция ЛУЧ соответствует мировым стандартам и сопоставима с показателями всемирно известных брендов. Зачем Вам платить больше?

• Продукция ЛУЧ производится на высоко технологичном оборудовании и под контролем квалифицированных Российских специалистов;

• Постоянный рост объемов продаж, что свидетельствует о гарантии качества в соотношении с доступностью для потребителя ценой;

• Удобная, компактная и красочная упаковка продукции, что позволило решить важный вопрос размещения продукции в торговых залах небольших магазинов;

• Лампы «ЛУЧ» имеют высокий уровень устойчивости к вибрации и максимально адаптированы к климатическим условиям;

• Наша продукция на всех этапах производственного процесса проходит жесткий контроль;

• Автомобильные галогенные лампы «ЛУЧ» имеют минимальный уровень ультрафиолетового излучения, что обеспечивает сохранность пластмассовых элементов фары;

• Возможность круглосуточной эксплуатации ламп «ЛУЧ» – что обеспечивает лучшую защиту от ДТП;

• Цоколь ламп «ЛУЧ» изготавливается из высококачественной нержавеющей стали и латуни с никелевым покрытием – что обеспечивает надежную защиту от влияний атмосферной влажности;

• Для изготовления тела накала (спирали) используется высококачественная вольфрамовая нить (производства Япония) – что повышает основные технические характеристики ламп «ЛУЧ», надежность и продолжительность эксплуатации;

• Использование высококачественного газонаполнителя (производства США) – что значительно увеличивает уровень световой отдачи и снижает уровень выгорания (испарения) спирали;

• Ценовая политика не зависит от курса доллара, что говорит о стабильности цен;

• Лучшее соотношение цена / качество.

Вот и решил попробовать их, цена действительно, по сравнению с именитыми брендами намного ниже. Чуть дороже были лампы торговой марки «Narva». По качеству такие же, ценник выше, поэтому решил взять «Луч».

Установка много времени не заняла, конечно в Калине места мало и не совсем удобно, но вполне реально. И да, при установке одной из ламп, случайно выпал сам фиксатор с посадочного места, но мне всё же удалось его поставить обратно. Светят вполне хорошо, свет белый, при такой колбе получается. Меня, данные лампы, полностью устраивают. Посмотрим на сколько их хватит, ну и как они будут себя вести в процессе эксплуатации.

Ещё заморгала одна лампа подсветки номера, поэтому тоже требовалась их замена. У меня стояли такие: «Маяк» 12-T10-ULTRA-5W/3 SMD.

Полный размер

Но таких не было, взял: Vision LED Автомобильная лампа
T10, Белый свет, 6000 К, Габаритные огни и лампы для салона 127916000KB2.

Бренд довольно известный, в габаритах у меня стоят лампы подобного типа, с той лишь разницей что они лампы накаливания.

Производитель позиционирует данные лампы, как очень долговечные. Срок службы таких ламп, по заверению производителя составляет до 12 лет! Инновационная конструкция светодиодов Vision LED обеспечит непревзойдённую прочность и устойчивость к вибрациям на протяжении долгого срока службы.

Светодиодные лампы Vision LED прекрасно подойдут для замены обычных ламп накаливания. Как и обычные лампы, они обеспечивают правильное распределение светового потока.
Технология:светодиодный
Тип:T10
Цоколь:w2.1×9.5d
цветовая температура:Белый свет, 6000 К
Срок службы:12 лет
Люмен:40 лм
напряжение:12 В
мощность в ваттах:0,62 Вт
Установка не сложная, думаю каждый разберётся. Но, как и с прошлыми лампами есть один нюанс при их установке. Контакты нужно подогнуть, каждый на свою сторону, иначе получится к.з. и будет выбивать предохранитель! Светят вроде неплохо, но на мой взгляд, температура свечения, тёплый белый свет.

Старые лампы светили ярче, мне нравились больше, ну посмотрю ещё как в тёмное время суток светят. Хотя особая яркость там и не требуется, может я просто привык.

В магазине кстати дали на них год гарантии, в первые на лампы получаю гарантию в магазине, порадовало.

На этом пока всё. Всем ровных дорог!

www.drive2.ru

4. Замена ламп освещения номера — Лада Калина Хэтчбек, 1.6 л., 2007 года на DRIVE2

Сразу оговорюсь: Замену ламп можно произвести и без снятия всей приблуды в крышке багажника, но не в моем случае. я просто побоялся сломать крепления плафонов, так как один из них ну ооооочень туго сидел в сабле, а ломать не было желания, поэтому пришлось всё разбирать.

Чтоб я ещё раз когда-нибудь решил их поменять!
Незнаю зачем, но главный конструктор калины

Олег Груненков

решил, что для того, чтобы поменять лампочки освещения номера просто необходимо разобрать пол крышки багажника. Сначала я снял обшивку, потом пришлось открутить личинку багажника, чтобы открутить пластиковую накладку, в которой закреплены (кстати одна очень слабо, другую еле вытащил) плафоны освещения. кстати эта накладка крепится ещё двумя болтами по краям. Нигде не написано и не нарисовано, что для того, чтобы извлечь лампочку с патроном из плафона нужно повернуть её на 90 градусов против часовой стрелки. вообщем всё поменял, поставил и вышибло предохранитель.

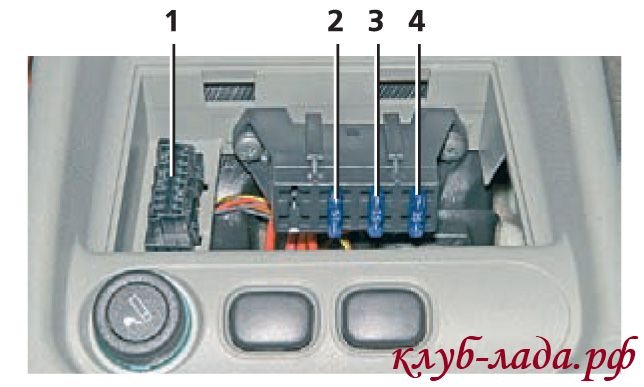

вышибло 9 и 10 предохранитель по 5А

пришлось без габаритов ехать в автомагазин и покупать новый. купил прозапас ибо калина! Вообщем теперь у меня диодная подсветка заднего номера. свет стал явно белее, не то что стандартный желтонепонятнозеленый.

Такой свет был

Слева диод — справа обычная лампа. на свету разница не особо видна.

Ну, вообщем светит теперь вот так.

Цена вопроса: 100 ₽

www.drive2.ru

Лада Калина Универсал Версия Спорт › Бортжурнал › Лампы применяемые в Лада Калина Универсал

Запись больше для себя

Фары головного света

Дальний свет — Тип используемых ламп -АКГ12-55-2 (Н1), 55w

АКГ12-55-2 (Н1), 55w


Ближний свет- H7, 55w

H7, 55w


Габаритный света — А12-5-2 (W5W), 5w
У меня стоит светодиод синего света

Полный размер

А12-5-2 (W5W), 5w


Указатель поворота- A12-21-4 (PY21W), 21w

Полный размер

A12-21-4 (PY21W), 21w


ПТФ- h31 (12V 55W PGJ19-2)

h31 (12V 55W PGJ19-2)

Боковой указатель поворота — А12-5-2 (W5W), 5w

Полный размер

Боковой указатель поворота


Полный размер

А12-5-2 (W5W), 5w


Пробовал ставить светодиод, почему то перегорел предохранитель, и так не заработал. Вернул обратно на лампу накаливания.

Задний фонарь

Полный размер

Лампа указателя поворота- A12-21-4 (PY21W), 21w
Лампа габаритного и противотуманного света — P21/4W, 21w, 4w

Полный размер

P21/4W, 21w, 4w


Лампа сигнала торможения- А12-21-3 (P21W), 21w
Лампа света заднего хода- А12-21-3 (P21W), 21w

А12-21-3 (P21W), 21w

Лампа фонаря освещения номерного знака- А12-5-2 (W5W)

Полный размер

Лампа фонаря освещения номерного знака


Полный размер

А12-5-2 (W5W)

Лампа фонаря освещения багажника- АС12-5-1(C5W), 5w

Полный размер

Лампа фонаря освещения багажника- АС12-5-1(C5W), 5w


У меня стоит керамический диод. Длиной 36 мм.

Лампа пла

www.drive2.ru

Лада Калина Хэтчбек Ultra LUX › Бортжурнал › 002 21.01.2017 Замена ламп подсветки номерного знака

Добрый день, Уважаемые читатели и подписчики моего блога и бортовых журналов моих автомобилей.
Произвел замену ламп габаритов. На замену поставил светодиодные лампы производства Маяк.
Покупал в Дальнем Свете в Автограде

Габаритная лампа W5W Белый 5 светодиодов SMD – цена 80. 00


Используются в плафонах подсветки номерного знака. В случае применения на Калине, необходимо загнуть усики что бы одна полярность была с одной стороны.

Полный размер

Так светят обычные,

Полный размер

Так светят светодиоды

Софит. Лампа C10W Маяк Белый свет 6 SMD диодов – цена 115.00

Используется в плафонах подсветки бардачка,

Полный размер

багажника, центрального плафона освещения салона 51.3714, но лучше использовать плату

Плата ПЛ27 производства Энергомаш (сайт 12vi.ru) цена 302.60

Следующая…

Габаритная лампа T4W Белый 5 светодиодов SMD – цена 80.00


Используются в боковых отсеках (отдельные кнопки) центрального плафона освещения салона 51.3714
Для использования необходимо перепаивать полярность.

Конечный вариант

www.drive2.ru

Замена лампы в подсветке номерного знака (Лада Калина Хетчбэк)

В один прекрасный день заметил на своей машине что номерной знак подсвечивается как то не симметрично. С первого взгляда подумал что нужно снимать накладку (саблю), но оказывается есть другой вариант.

Вот так выглядит не горящий плафон освещения заднего номерного знака на Калине Хетчбэк.

Чтобы вынуть сам плафон, нужно чем нибудь тонким с левой стороны надавить на плафон, чтобы он сместился правее и отжать его на себя.

С правой стороны не получится так как там защелка не длинная и надавить на нее проблематично.

Когда плафон освещения у нас уже вынут из накладки, отсоединяем его из разъема подключения.

Для доступа к самой лампочке нужно повернуть против часовой стрелки на 90 градусов патрон и вынуть его из корпуса.

Меняем на новую лампочку.

В обратной последовательности все собираем:

  1. Закручиваем патрон с новой лампой в плафон.
  2. Подсоединяем провод.
  3. Защелкиваем в накладке (сначала заводим загиб который не пружинит и защелкиваем вторую сторону).

Итог:

www.lada-kalina-faq.ru

Замена лампы подсветки номера на Калине

Подробности
Категория: Ремонт
Опубликовано 15.03.2015

Сегодня рассмотрим, как заменить лампочку подсветки номера на Лада Калина.

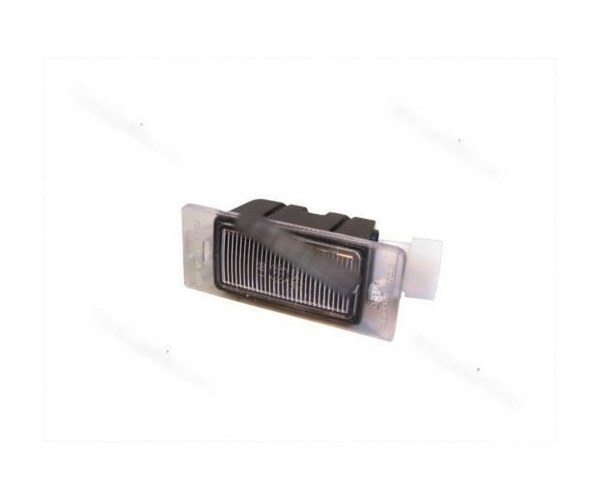

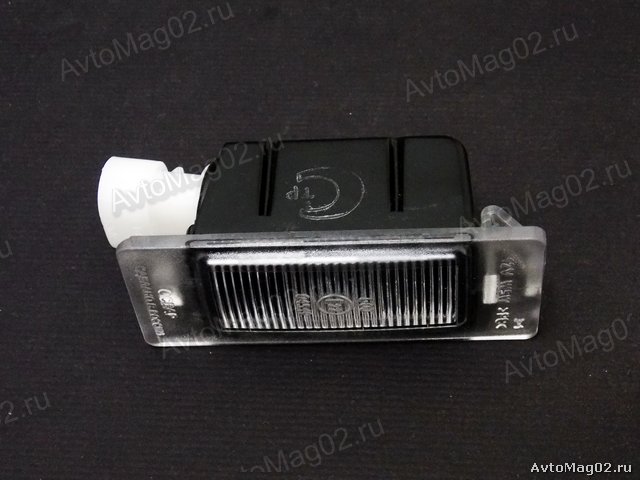

Подсветка заднего номера на автомобиле Лада Калина выполнена в виде двух плафонов, расположенных в пластиковой накладке над номером. Чаще всего подсветка заднего номера не работает из-за перегоревшей лампочки. Чтобы заменить ее, необходимо снять плафон. Крепление плафонов достаточно хрупкое, поэтому снимать их на морозе не рекомендуется.

Плафон подсветки держится в пластиковой накладке на двух защелках — слева и справа. Слева находится маленькая защелка, справа — большая.

Чтобы снять плафон, нужно подковырнуть тонкой отверткой именно маленькую защелку, которая находится слева (ту что справа можно легко сломать).

Отсоединив маленькую защелку, сдвигаем сам плафон влево, освобождая тем самым правую защелку.

Вынимаем плафон подсветки.

Отсоединяем разъем и вынимаем пластиковый цоколь вместе с лампочкой.

Вынимаем сгоревшую лампочку подсветки и ставим на ее место новую. Проверяем работоспособность подсветки.

Собираем все в обратной последовательности. При установке плафона сначала защелкиваем правую защелку, потом левую.



avtospravochnaya.com

Лада Калина Седан 1.4 16кл. Совиньон 650 › Бортжурнал › 18.06.2017. Часть ІІ. Ремонт задней пластиковой накладки на замок багажника и замена ламп подсветки номера на светодиодки.

18.06.2017. Продолжение устранения косяков, по мелочам собравшихся за 7 лет.
Так случилось, что на 2-3 году эксплуатации Калинки (точно и не помню уже), приказал долго жить правый подъемник багажника. Его поменять труда не составило, но дел натворил. Надо было сразу менять, когда туго стал поднимать крышку багажника. В результате пластиковая накладка пошла трещинами. Пыталась паять на машине, но все же нервишки сдали и все же решила снять полностью, заодно посмотреть почему не работает правая подсветка номера.

Полный размер

Разобрала обшивку, сам замок можно было не вытаскивать.

Полный размер

рассыпавшееся посадочное место под болт крепления накладки

Полный размер

Использовала в пайке обычный пластиковый хомут для крепления всяко-разно, от жгутов проводов до колпаков колес

Полный размер

лампа подсветки номера с правой стороны оказалась просто сгоревшей

Полный размер

На авторынке я побывала, а вот додуматься купить лампы … склероз. Решила впихнуть пока светодиодки, которые собиралась поставить в габариты. Посадочные места 1 в 1.

Полный размер

Есть подвод колодки под актуатор открывания багажника…вот это уже интересно. Как раз штуки 3 есть новых в гараже…надо подумать да почитать как прицепить и активировать

Полный размер

Конечный результат. Но это было не все… есть третья часть моих воскресных приключений.

www.drive2.ru

Подсветка заднего номера калина – Защита имущества

После длительной эксплуатации автомобиля, лампы подсветки номерного знака перегорают и владельцы Лады Калины довольно часто сталкиваются с подобной проблемой. Освещение номера осуществляется двумя плафонами, которые находятся в нижней стороне сабли багажника. Для их демонтажа нам потребуется отвертка с плоским лезвием.

  • Открываем багажник, чтобы удобнее все было делать и поддеваем с левой стороны отверткой плафон, чтобы он освободился от одной защелки:

  • Затем с правой стороны надавливаем на него и стараемся как бы сместить влево, после чего он должен без труда вынуться, как показано на фотографии ниже:

  • После чего нужно его немного вытянуть вместе с проводами питания для более удобной работы по замене ламп освещения.

  • Далее необходимо поднять пластиковый фиксатор немного вверх и снять штекер питания:

  • Теперь можно вынимать цоколь вместе с лампочкой, повернув за белый корпус против часовой стрелки:

  • Сама же лампочка вынимается очень просто, берем за нее и тянем в сторону, после чего она извлекается из цоколя:

После замены лампы подсветки номера на новую, устанавливаем все в обратной последовательности на свою Калину. Как видите, все делается элементарно просто.

Добро пожаловать, уважаемый читатель, на блог Лада Калины. Сегодня мы рассмотрим замену лампочек подсветки заднего номера

, расположенные в накладке крышки багажника(сабля номера). Менять будем обычные лампы подсветки номера на диодные. Я использовал 4-ех диодные лампы подсветки.

Для замены ламп подсветки необходимо снять саблю номера. Как это сделать смотрите в статье Снятие сабли номера на автомобиле Лада Калина. Итак, после снятия сабли номера на Лада Калине, отсоединяем колодку жгута проводки и вытаскиваем плафон ламп подсветки номера.

Затем вытаскиваем патрон

лампочек подсветки номера, повернув его против часовой стрелки, на фото видно.

Далее, тянем лампу подсветки номера на себя, и вытаскиваем лампочку из патрона.

Берем новую лампочку, которую будем использовать в качестве подсветки номерного знака.

Обратите внимание, контакты лампочки не должны располагаться на одной стороне, с чем столкнулся я. Это может привести к сгоранию предохранителя.

Если же контакты располагаются так же, как и в моем случае, делаем следующее: отгибаем контакты и загибаем их в разные стороны, как на фото.

Вставляем лампочку подсветки номера в патрон, а патрон вставляем в плафон подсветки, который расположен в сабле номера. Подсоединяем колодку жгута и собираем саблю обратно, как описано в статье Снятие сабли номера на автомобиле Лада Калина. Итак, затратив 20-25 минут времени, мы самостоятельно

заменили лампочки подсветки номера на диодные на примере автомобиля Лада Калина.

Из соображений безопасности водителей, пассажиров и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей, внешние световые приборы которых не соответствуют требованиям конструкции данного транспортного средства. Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой — опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.

Фишка заключалась в том что патрон подсветки заднего номера (возьми патрон в руку и загляни куда должна вставляться лампочка повнимательней)там ты увидишь 4 контакта.Они работают как бы по диагонали: плюс-минус, плюс-минус.А светодиод замыкал в патроне плюс и минусом и поэтому горел предохранитель.

в силу своей особенности для того что бы не перегорал предохранитель, загните усик светодиода как на фото!

В габариты фар можно этого не делать, так как там всё путём.

Подсветку номера ДЕЛАЕМ ТАК!

Comments 49

Догадался сам пока грузилась страница, но автору респект что поделился.

Проблема решена, автору спасибо!

ваххх, спасибо.
нашел нужный и полезный пост! пойдем делать! :)))

тоже благодарю за помощь, запарился предохранители менять.
кстати у меня тоже перегорал пред. когда вставлял с.диодную лампочку в плафон. почитал тут, поглядел на свою ситуацию и нашел решение.
ножка лампочки контачит с пластинкой, но если сунуть глубже замыкает с противоположной, там где полукругом. загнул ножки в противоположную сторону и теперь если замыкает внизу, то +с+, а -с- а точнее не замыкает)

но этим решил сгорание при втыкании в плафон. но сгорал пред и просто так, надеюсь причина была в этом.

Замена лампочки подсветки номера на Хёндай Солярис

На Хендай Солярис подсветка заднего номерного знака производится обычной лампой накаливания W5W или её аналогами по каталогу 2825, 194, 168 на 12 В.

Подсветка заднего номера.

Замена типа лампы

Стандартная лампа накаливания.

Светодиодная лампа из упаковки.

Новая светодиодная лампа

Поскольку с конвейера устанавливают простую лампу накаливания, то такая лампа имеет ограниченный срок службы и может в любой момент перегореть.

Её можно заменить на светодиодную бело-лунного цвета, но для начала необходимо добраться до патрона и изъять старую лампу. Вот как это делают.

Меняем лампочку подсветки номера на Хёндай Солярис

Задний номер и его подсветка на седане.

Для замены лампы не понадобится особенно хитрых инструментов, достаточно иметь новую лампу, плоскую и крестовую отвёртки. И несколько минут свободного времени.

Вот пошаговое руководство замены лампы подсветки номерного знака на Солярисе:

  1. Открываем багажник. Во всех комплектациях нашего автомобиля, независимо от года выпуска, патрон лампы находится под обшивкой багажника, причём правый и левый патроны, как и лампы, взаимозаменяемы.
  2. С помощью крестовой отвёртки откручиваем пластиковые фиксаторы пистонов. Держатся они хорошо, но выкручиваются довольно легко и без лишних усилий.

    Снимите обшивку, аккуратно выкручивая все крепежные болты.

  3. Теперь необходимо демонтировать ручку багажника, которая тоже прижимает обшивку. Для получения доступа к саморезам крепления ручки, поддеваем декоративную крышку снизу отвёрткой с плоским шлицом и поднимаем крышку.
  4. Теперь мы можем выкрутить два самореза, которые крепят саму ручку, используем крестовую отвёртку и демонтируем ручку.

    Откручиваем еще два болта.

  5. Обшивка держится теперь только на пластиковых пистонах. Они вынимаются руками.
  6. Обшивку можно снимать, мы получили доступ к патронам ламп подсветки номера.

    Снимаем обшивку после того как все выкрутили.

  7. Патрон с нерабочей лампой проворачиваем по часовой стрелке, он должен без усилий выйти из корпуса фонаря.

    Извлекаем патроны подсветки.

  8. Для удобства замены отводим патрон на столько, на сколько позволяют провода.

    Отведенный провод со старой лампой.

  9. Аккуратно берём лампу за колбу и вынимаем её, на её место устанавливаем новую лампу.

    Устанавливаем новые лампы в подсветку.

  10. Сборка проводится в обратном порядке.

Видео о замене подсветки заднего номера

Удачной всем работы и добрых дорог!

Замена лампочек подсветки номера Лада Приора, Калина и Веста

Замена лампочек подсветки номера Лада Приора, Калина и Веста

_x000D_

Для подсветки номерного знака автомобилей Лада в крышке багажника установлены два фонаря. В ходе эксплуатации автомобиля лампы внутри них могут перегорать. Чтобы заменить их максимально быстро и просто рекомендуем воспользоваться этой инструкцией.

_x000D_

Перед началом работ убедитесь, что освещение автомобиля отключено. На машинах Лада Приора, Калина и Веста фонарь подсветки заднего номера находится в гнезде накладки крышки багажника. Для его удержания винты не используются, вместо них применяются фиксаторы. Чтобы извлечь плафон следует:

_x000D_

    _x000D_
  1. поддеть светильник с левой стороны (рис 13-1, №1), используя плоскую отвертку;
    2. _x000D_
  2. сдвинуть его вправо, вывести фиксатор из зацепления и извлечь фонарь из гнезда в накладке (№2) крышки багажника.
    3. _x000D_

_x000D_

_x000D_

Как поменять лампу освещения номерного знака:

_x000D_

    _x000D_
  1. отсоединяем колодку с проводами по желанию;
    2. _x000D_
  2. извлечь патрон вместе с лампой (рис 13-2, №2), повернув его против часовой стрелки;
    3. _x000D_
  3. снять лампу (№3) из патрона, потянув ее на себя;
    4. _x000D_
  4. установка новой лампы в плафон освещения номерного знака выполняется в обратном порядке.
    5. _x000D_

_x000D_

_x000D_

На практике у владельцев автомобилей Лада могут возникнуть трудности. Например, длины проводов не хватит для того, чтобы извлечь плафон из посадочного места. В этом случае придется снять обшивку крышки багажника и вывернуть несколько винтов крепления задней накладки (в народе «сабля»). Этот процесс показан на видео:

_x000D_

_x000D_

В плафоне освещения номера используются лампы W5W. Многие автолюбители меняют штатные лампочки на светодиодные. Не забывайте, что светосигнальные приборы (в этом числе и лампы подсветки номерного знака) автомобиля омологированы (имеют знак «Е») на соответствие световых, цветовых характеристик и применяемых источников света (ламп) международным требованиям безопасности. Применение иных, чем указано, источников света не допускается, так как может привести к нарушению работы этих приборов и нарушению требований безопасности.

_x000D_

Это же касается и установки ДХО в виде ангельских глазок.


Категории товаров, которые вам могут быть интересны на основании статьи «Замена лампочек подсветки номера Лада Приора, Калина и Веста»:



    • Товары, из ассортимента Дастершоп77 по теме статьи:
    Изображение Артикул Наименование Производитель Цена Наличие В корзину
      DC348-64210-01B    Лампа в ближний свет фар OSRAM H7 55 Вт 64210-01B     Оригинал        500 / 400 р. Дисконт: 350 р.        9
      DC346-OSRAM2825    Лампа W5W OSRAM в передние габаритные огни, подсветку номера (Дастер, Каптур, Логан, Сандеро, Ларгус, Террано)     Оригинал        100 / 50 р. Дисконт: 30 р.        8
      DC347-1987302201     Лампа в габаритные огни, задние стоп-сигналы, фонарь заднего хода — BOSCH P21/5W      Оригинал        100 / 50 р. Дисконт: 35 р.        7
      DC349-64150-01B    Лампа в дальний свет фар OSRAM h2 55 Вт 64150-01B     Оригинал        500 / 400 р. Дисконт: 250 р.        6
      DC1463    Лампа подсветки панели приборов и отопителя (W1,2W оригинал)     Оригинал        80 / 50 р. Дисконт: 40 р.        >10
      DC299    Комплект светодиодных светильников     РФ        1700 / 1000 р. Дисконт: 700 р.        3
      DC1571    Лампа двухнитевая (габариты-ДХО или габариты-тормоз) 21W5W     Аналог        130 / 70 р. Дисконт: 60 р.        >10
      DC1574    Лампа подсветки приборов и отопителя w1.2w бесцокольная с патроном     Аналог        90 / 60 р. Дисконт: 50 р.        >10
      DC1283-FORTLUFT2825    Лампа W5W Fortluft в передние габаритные огни, подсветку номера (Дастер, Каптур, Логан, Сандеро, Ларгус, Террано)     Аналог        50 / 30 р. Дисконт: 15 р.        >10
      DC670    Светодиодная плата в плафон с тремя лампами (тёплый свет 4000К)     РФ        1300 / 1000 р. Дисконт: 800 р.        4
      DC1570    Лампа указателя поворота перед=зад PY21W оранжевого свечения     Аналог        130 / 70 р. Дисконт: 50 р.        >10
      DC1573-P21W    Лампа P21W 12V (в стопы, противотуманный фонарь, задний ход и т.д.)     Аналог        100 / 70 р. Дисконт: 50 р.        9
      DC1575    Лампа ПТФ патрон h21 (Дастер 2011-2015 и аналоги)     Аналог        290 / 250 р. Дисконт: 200 р.        6
      DC1576    Лампа ПТФ патрон h26LL (Дастер 2015- и аналоги)     Аналог        900 / 700 р. Дисконт: 500 р.        3
      DC1577    Лампа дополнительного стопсигнала w16w 12v     Аналог        90 / 60 р. Дисконт: 50 р.        2
      DC1572-921NA    Лампа WY16W 12V 16W Osram 921NA     Аналог        160 / 120 р. Дисконт: 100 р.        >10
      DC1528    Лампа BOSCH в повторитель поворота WY5W 12V-5W оранжевого свечения     Оригинал        200 / 150 р. Дисконт: 100 р.        >10
      DC1860    Лампа подсветки кнопок Логан, Ларгус, Сандеро (1шт.)     Оригинал        50 / 30 р. Дисконт: 20 р.        4
      DC1929-6025370411    Лампа подсветки блока управления Ларгус, Логан,Дастер и др. 6025370411 оригинал     Оригинал        200 / 150 р. Дисконт: 120 р.        2
      DC671    Светодиодная плата в плафон с тремя лампами (холодный свет 5500К)     РФ        1300 / 1000 р. Дисконт: 800 р.        0
      DC666    Светодиодная плата в плафон с одной лампой (тёплый свет 4000К)     РФ        1200 / 800 р. Дисконт: 700 р.        0
      DC668    Светодиодная плата в плафон с двумя лампами (тёплый свет 4000К)     РФ        1300 / 850 р. Дисконт: 750 р.        0
      DC669    Светодиодная плата в плафон с двумя лампами (холодный свет 5500К)     РФ        1300 / 850 р. Дисконт: 750 р.        0
      DC667    Светодиодная плата в плафон с одной лампой (холодный свет 5500К)     РФ        1200 / 800 р. Дисконт: 700 р.        0

    Добавить комментарий

    Почему горят предохранители на габариты

    [Закрыто] Решено: Перегорает предохранитель габаритов

    Чтобы отправить ответ, вы должны войти или зарегистрироваться

    Сообщений 6

    1 Тема от Mixail 2012-10-24 22:22:12

    • Mixail
    • Новый участник
    • Неактивен
    • Регистрация: 2012-10-24
    • Сообщений: 1Спасибо: 0
    Тема: Решено: Перегорает предохранитель габаритов

    здравствуйте перегорат предохранитель габаритов ваз2112 в салоне полрая темнота

    2 Ответ от Admin 2012-10-25 06:13:09

    • Admin
    • Администратор
    • Неактивен
    • Регистрация: 2012-02-20
    • Сообщений: 3,257Спасибо: 624
    Re: Решено: Перегорает предохранитель габаритов

    Mixail, в какой момент он перегорает ?
    Часто причиной этого могут быть проблемы в контактах подсветки заднего номера.

    3 Ответ от Admin 2012-11-14 06:24:56

    • Admin
    • Администратор
    • Неактивен
    • Регистрация: 2012-02-20
    • Сообщений: 3,257Спасибо: 624
    Re: Решено: Перегорает предохранитель габаритов

    Mixail, проблема решена ?

    4 Ответ от Maxim 2012-11-14 18:41:53

    • Maxim
    • Местный
    • Неактивен
    • Откуда: Архангельская обл. г.Вельск
    • Регистрация: 2012-03-16
    • Сообщений: 472Спасибо: 229
    • Авто: ВАЗ 21124
    Re: Решено: Перегорает предохранитель габаритов

    Admin Mixail пишет, мне личку (может как то попасть на форум не может) купил 12-ку не горела панель приборов и правоя сторона габаритов полес в блок аказалось перегорел предохратинель поменял его поставил 7,5 все загорелось проработал ровно десять минут иснова перегорел меняю его включаю кнопку габаритов сразу предохранитель перегорает любой горит поменял кнопку габаритов результата нет в салоне полная темнота подскажите куда лесть проводку чтоли менять?дорого однако зарание спасибо.

    5 Ответ от Admin 2012-11-14 19:40:44

    • Admin
    • Администратор
    • Неактивен
    • Регистрация: 2012-02-20
    • Сообщений: 3,257Спасибо: 624
    Re: Решено: Перегорает предохранитель габаритов

    Maxim, технических проблем с доступом на форуме нет.
    ответ остается такой же

    Часто причиной этого могут быть проблемы в контактах подсветки заднего номера.

    спасибо за помощь

    6 Ответ от iliaBkmz 2012-11-15 08:36:06

    • iliaBkmz
    • Легенда форума
    • Неактивен
    • Регистрация: 2012-11-12
    • Сообщений: 2,040Спасибо: 584
    • Авто: outlander и 2104
    Re: Решено: Перегорает предохранитель габаритов

    куда лесть проводку чтоли менять?

    У Вас обычное короткое замыкание.
    По мимо заднего номера, это замыкание может быть в самом фонаре в салоне — разберите его и посмотрите. Какого года машина? Щиток какой? Бывает пробла в щитках, но обычно это проблема щитков старого образца с механическим одометром — до 2001 г.в.
    Если проблему найти не удаётся — решайте её методом исключения:
    Отключите жгут задней проводки целиком и проверьте работает ли подсветка щитка. Если работает — значит ищем дальше: подключаем задний жгут, но отключаем от него все источники — которые могут быть причиной: фонари, фонарь салона, подсветку номера и т.д.
    Естественно если с отключенным задним жгутом — предохранитель перегорает — значит проблема сзади — отсекается.
    Ну в общем, вроде понятно расписал. Если с проводкой немного «дружите» разобраться легко.
    Ещё мог где -то провод перетереться и коротить на массу. Его можно найти — если понять на каком именно источнике потребления тока — короткое замыкание.
    Удачи.

    VladisIav163 › Блог › На работе. Что делать, если перегорает предохранитель F10 Лада Гранта?

    Добрый день! За последние недели ноября очень часто меня посещали Гранты.

    Хочется сказать отдельно про качество сборки и т.д., но вы все сами прекрасно знаете…

    В общем решил сделать небольшой мануал на тему: «Что делать, если перегорает предохранитель F10 на левый борт габаритов и подсветку приборов в салоне?»

    Для начала нам понадобиться вот такая «Контролька».

    Думаю, что она должна быть у каждого, кто сам занимается ремонтом свой машины.

    Сделать ее очень просто. Берем любую лампу. Я использовал самую дешевую H7. Она двухконтактная. К каждому контакту подсоединяем по проводу. Для удобства пользования я на каждый конец провода повесил по клемме «папа» и подточил на наждаке, чтобы они вставлялись вместо предохранителя. Полярность подключения не умеет значения. Так же я установил отражатель от лампы би-ксенона, для защиты лампочки. В принципе все.

    Выглядит в работе это так.

    В чем суть? Когда вы вставляете лампу вместо предохранителя F10 и включаете габариты, то на лампу приходит питание. Один контакт это плюс с блока управления света, второй контакт при коротком замыкании это минус. Соответственно лампочка будет гореть в полную мощность. Если короткого замыкания нет, то лампочка будет проводить питание вместо предохранителя(габарит левый борт и подсветка заработают) и лампа будет гореть в пол накала.

    Выглядит короткое замыкание так.

    Надеюсь, как работает данный «прибор» вы поняли.

    Так как принцип работы вы уже выяснили, перейдем к действиям. Сразу скажу, что чаще всего короткое замыкание связано с «пробитым» прикуривателем.

    Чтобы это исключить, нужно отсоединить прикуриватель от фишки. Отсоединили? Включаем габариты. Свет работает? Лампа в пол накала? Отлично. Можно менять прикуриватель и предохранитель. Кстати, рекомендую на новом прикуривателе вытаскивать лампу его подсветки. Она замыкает часто.

    Дело не в прикуривателе? Лампа так же горит в полный накал? Идем дальше.

    Так же бывает, что магнитола перетирает жгут проводов за панелью. А как мы знаем, на корпусе магнитолы висит «масса». Тем самым магнитола, перетерев провод, замыкает подсветку. Поэтому у нас перегорает предохранитель F10.

    Снимаем магнитолу. И видим(в моем случае):

    На жгуте проводов черная точка. Именно на проводе подсветки. Да да, это сделала магнитола. А все почему? Потому что на АвтоВАЗе жгуты кладут через жопу!

    А теперь для подтверждения смотри на край магнитолы и видим чёрную окалину от замыкания.

    После изоляции провода я жгут подвинул рукой и стянул хомутом-стяжкой. Смотрю на лампочку — горит в пол накала. Так же заработал левый борт, т.к. лампочка стала проводником вместо предохранителя. Ставлю предохранитель F10 на место и и включаю габарит. Вуаля! Левый борт габаритов, подсветка приборов работает. Вот и все!

    Если у вас со жгутом за магнитолой все в порядке, тогда идем дальше.

    Нужно отсоединить на левом борту на фаре габарит. Проверяем. Включаем габариты. Горит наша контрольная лампа на всю мощность? Значит короткое замыкание не спереди. Едем далее. Отсоединяем лампу габарита на заднем фонаре. Проверяем. Если все так же присутствует короткое замыкание, то нужно отсоединить подсветку номера. Можно отсоединить основной разъем подсветки номерного знака. Он находится ниже левой задней фары. Разъем двухконтактный. Скорее всего короткое замыкание будет здесь.

    Если у вас стоят ДХО или еще какое-либо доп.оборудование, то оно может быть причиной перегорания предохранителя F10. Его тоже нужно отцепить от габаритов, либо вытащить реле на ДХО.

    Все указании при условиях, что нет воды/охлаждающей жидкости на полу в салоне. Так же нужно проверять визуально провода к фарам и фонарям. Так же исключение — битая машина. При восстановлени электропроводки битого автомобиля почти всегда провода скручивают и получаются «сопли», которые коротят. Например, подсветка номерного знака. При ударе в заднюю часть авто, провода перебиваются. Все это нужно учесть!

    Надеюсь, моя запись поможет вам в поисках короткого замыкания и перегорания предохранителя F10 на а/м Лада Гранта. Спасибо за внимание! Удачи!

    Почему сгорает предохранитель?

    • Почему сгорает предохранитель?
    • Основные причины перегорания предохранителя
    • Проверка работоспособности предохранителя
    • Замена сгоревшего предохранителя
    Роль предохранителей в автомобиле очень существенна. Они выполняют защитную функцию, оберегают дорогие электрические приборы от короткого замыкания, от неожиданных скачков напряжения. Сохраняя какой-либо электроприбор, предохранитель жертвует собой и прекращает своё функционирование, перегорая. Для восстановления прежней работы определённого электрического прибора в автомобиле, необходимо просто провести замену соответствующего предохранителя. Но бывают такие случаи, что предохранитель перегорает со слишком частой периодичностью. В связи с этим возникает смысл задуматься, а всё ли в порядке с автомобильной электропроводкой? Если Вас интересует, почему же перегорает тот или иной предохранитель в автомобиле, тогда ответ Вы найдёте в данной статье.

    Основные причины перегорания предохранителя

    Среди основных причин, по которым сгорает предохранитель прикуривателя либо какого-нибудь другого потребителя электроэнергии, могут присутствовать как очень серьёзные, так и вполне банальные. Например, разберём такую ситуацию, когда перегорает предохранитель габаритов. Стоит только включить автомобильный свет, как он тут же гаснет. А причина может быть совершенно нелепая – установленный предохранитель имеет меньшую мощность, чем необходимо для корректной работы.

    Допустим, проходящий ток составляет 15 А, а предохранитель рассчитан на 12 А. Конечно, он будет плавиться, так как не рассчитан на такую силу тока. Поэтому ставить предохранители необходимо только той мощности, которая соответствует требованиям. Ни в коем случае, как Вы уже поняли, не ставьте предохранители с меньшей мощностью, а уж тем более с большей.

    Наиболее серьёзная проблема – это, конечно, короткое замыкание. Например, соприкасаются два провода с противоположными полярностями, в результате чего и возникает такое явление. В данном случае не удивляйтесь, если у Вас постоянно будет перегорать предохранитель салонного отопителя, ведь пока Вы не произведёте замену проводов или не изолируете их, ситуация останется неизменной.

    Ну и конечно же, предохранители могут плавиться по причине их низкого качества. Таковые встречаются, увы, нередко. Поэтому не стоит скупиться и покупать слишком дешёвые и неизвестные предохранители.

    Вот мы с Вами и разобрали самые распространённые проблемы перегорания предохранителей. Стоит отметить: если замена сгоревшего предохранителя на новый и чистка контактов не дали результатов, лучшим решением будет обратиться в квалифицированный автосервис. С электричеством шутки плохи, так как в подобных случаях Ваш автомобиль подвергается большому риску возгорания.

    Проверка работоспособности предохранителя

    Существует два способа, применяя которые, можно проверить работоспособность автомобильных предохранителей. Первый заключается в том, чтобы их извлечь и визуально продиагностировать, что не совсем надёжно. В данном случае подразумевается использование тестера. Проверяя предохранитель тестером, его необходимо выставить на проверку целостности цепи. Если предохранитель целый, стрелка тестера будет стремиться к нулю, что означает нулевое сопротивление.

    Второй способ определения сгоревшего предохранителя заключается в более удобном методе, чем в первом случае, и при его использовании предохранитель не придётся извлекать из его гнезда. Для их проверки Вам понадобится пробник. Включите неработающую цепь, а после по очереди прикасайтесь пробником к выводам предохранителя. Если на одном выводе напряжение есть, а на другом оно отсутствует, значит, предохранитель неисправен.

    Заменить неисправный предохранитель Вы должны аналогичным, который рассчитан на такую же величину тока. Не используйте «жучки» – они могут вывести из строя электрическое оборудование автомобиля. Даже заводские предохранители могут быть с браком и не сгорают при коротком замыкании, а просто расплавляются.

    Для их проверки нужно уничтожить один предохранитель. Намотайте его на выводы провода, а затем коснитесь клемм аккумулятора. Качественный сгорит сразу же, и таким предохранителем можно смело пользоваться в автомобиле.

    Чтобы защитить новые предохранители Вашего автомобиля во время короткого замыкания, необходимо выяснить причину, по которой оно появилось. Для этого проверьте проводку на наличие повреждённой изоляции. Особо внимательно подойдите к осмотру мест, где провода соприкасаются с корпусом. Во время движения автомобиля произойдёт повторное замыкание, поэтому нужно понять, обнаружить и своевременно ликвидировать его причину.

    Замена сгоревшего предохранителя

    Замена предохранителя в автомобиле на самом деле вполне не сложная процедура, просто необходимо чётко придерживаться ряда правил:

    1. Найдите правильный предохранитель. Это, пожалуй, самое сложное, если учитывать недостаток информации о его местоположении. К тому же, на определённую электрическую систему может приходиться несколько предохранителей.

    2. Выньте его. Порой это сделать достаточно проблематично без специальных приспособлений, например, щипцов. В силу увеличения количества электронных модулей в автомобиле, количество предохранителей постоянно растёт, а места в нём больше не становится. Поэтому данная проблема решается уменьшением размеров самих предохранителей. Это приводит к тому, что запросто их достать, зацепить и вынуть своими пальцами становится почти нереально. Но вот, например, в автомобилях Ford в крышках коробок для предохранителей имеются специальные щипцы для их вынимания.

    3. Убедитесь в том, что предохранитель сгорел. Узнать об этом можно, посмотрев на него. Зачастую, сегодня предохранители изготавливают из прозрачного пластика, сквозь который видна тонкая проволока, которая в неисправном элементе плавится, а это хорошо заметно сквозь пластик.

    4. Поставьте правильный предохранитель на нужное место. Главное – установить аналогичный предохранитель в то же самое гнездо, где располагался вышедший из строя «собрат». Предохранители выпускаются в разных цветах – синие, красные, жёлтые, на которых пишутся различные цифры — 3, 5, 15, 20, 25, 30 и так далее. Это номинал. Никогда не ставьте предохранитель другого номинала, это важно! Если Вы извлекли синий предохранитель на 30 Ампер, значит, не ставьте на 40 или 20 Ампер. Это может вылиться в дорогостоящий ремонт. Ставьте именно такой же, какой и был. Вынули синий на 30, значит и вставляйте новый синий на 30! Ничего сложного в этом нет!

    Вторая важная задача – поместить вынутый предохранитель в то же самое место, откуда Вы вынули прежний сгоревший. Это прозвучит, возможно, и смешно, но в темноте, либо с плохим зрением люди порой попадают не в те гнёзда, а результаты этого порой бывают странные, но нередко и плачевные. Дело в том, что в современных автомобилях предохранители стоят в коробках вместе с электронными модулями. Поставив предохранитель в другое место, можно заставить модуль работать по-другому, и автомобиль может начать странно себя вести, например, Вы не сможете выключить двигатель при включенном свете фар, или при включении зажигания пару минут не будут работать фары, стеклоподъемники или еще что-нибудь.

    Вот и всё. Довольно простые правила, которые можно взять на вооружение, и которые могут сэкономить Вам время и деньги. Лучше всего иметь в комплекте целые предохранители из тех, которые применяются в Вашем автомобиле, фонарик для того, чтобы заменить предохранитель в темное время суток, шипцы, если Вы не можете вынуть предохранитель пальцами и, пожалуй, увеличительное стекло, если у Вас плохое зрение и Вы не можете разглядеть номер предохранителя и номинал на нём.

    Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

    Почему часто горят предохранители? Причины и способы решения проблемы

    В автомобиле предохранители играют очень важную роль. Они осуществляют защитную функцию, берегут дорогие электроприборы от короткого замыкания, от неожиданного увеличения тока. Сохраняя прибор, предохранитель жертвует собой и перегорает. Чтобы восстановить работу определенного электроприбора, достаточно просто заменить предохранитель. Однако бывают случаи, что предохранитель перегорает уж слишком часто. В это свези, есть смысл задуматься, а все ли в порядке с электропроводкой автомобиля? Если вы интересуетесь – почему перегорает предохранитель? – ответ найдете в статье.

    Почему перегорает предохранитель на авто?

    Среди причин, по которым перегорает предохранитель прикуривателя, или любого другого потребителя тока, могут быть как вполне серьезные, так и совершенно банальные. К примеру, возьмем такую ситуацию, когда перегорает предохранитель габаритов. Стоит только включить свет на автомобиле, как он тут же гаснет. И причина может быть совершенно глупая – установлен предохранитель меньшей мощности, чем положено. Допустим, ток проходит мощностью 10 А, а предохранитель рассчитан на 8 А. Разумеется, он будет плавиться, так как не рассчитан на такой ток. Поэтому ставьте по мощности только те предохранители, которые соответствуют требованиям. Ни в коем случае нельзя ставить меньшие по мощности предохранители, а уж тем более – большие.

    Помимо этого, если у вас постоянно перегорает предохранитель, неисправность может быть в самой электроцепи. Допустим, что контакты, куда вставляется предохранитель, находятся не в лучшем состоянии. На них имеется нагар, или же предохранитель фиксируется не плотно. В результате, от плохого контакта возникает искрение, что и приводит к перегоранию предохранителя. И не важно, насколько хороший или мощный предохранитель вы ставите, он все равно будет перегорать, пока вы не устраните причину возникновения этой проблемы – не почистите контакты.

    Более серьезной проблемой является короткое замыкание. Допустим, соприкасаются два провода противоположных полярностей, из за чего и возникает это явление. В таком случае не удивляйтесь, если у вас постоянно перегорает предохранитель печки, ведь пока вы не замените провода, или не заизолируете их, ситуация не наладится.

    Наконец, предохранители могут плавиться по причине их низкого качества. Да, такие тоже встречаются, поэтому лучше не скупитесь и не покупайте дешевые предохранители.

    Собственно, мы разобрали наиболее распространенные проблемы, почему горит предохранитель. В завершении отметим, если замена предохранителя на новый, чистка контактов не дали должного результата – лучше обратиться в автосервис. С электрикой лучше не шутить, так как в подобном случае велик риск возгорания автомобиля.

    Предохранитель на стартер лада калина

    Лада Калина — блоки предохранителей и реле

    Лада Калина (Lada Kalina) 1 го поколения выпускалась в 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году под внутренне — заводскими номерами ВАЗ-1117, ВАЗ-1118, ВАЗ-1119 с кузовами седан, хэтчбек, универсал. В данной статье мы покажем описание предохранителей и реле Лада Калина 1 го поколения со схемами блоков и фотографиями. Отметим предохранитель отвечающий за прикуриватель.

    Исполнение блоков и назначение элементов в них может отличаться от представленного и зависит от года выпуска и уровня оснащения Вашей Лады Калины. Сверяйте описанием со своим, нанесённым на обратную сторону защитной крышки, либо иной технической документацией.

    Главный блок

    Основной блок с предохранителями и реле находится под панелью приборов со стороны водителя, за защитной крышкой.

    Схема предохранителей и реле Лада Калина

    Блок предохранителей Лада Калина, часто называемый также черным ящиком, блоком реле или монтажным блоком — то самое место, где находятся электроэлементы, ответственные за исправную работы всех электрических цепей транспортного средства. Расположены они по специальной схеме, позволяющей быстро определить за что отвечает нужный предохранитель и где он находится. Мы познакомимся со схемами для Lada Kalina обоих поколений и перечнем реле и предохранителей для каждого поколения.

    Схема блока предохранителей Лада Калина

    В автомобилях Калина старого и нового образца монтажный блок предохранителей находится со стороны левой ноги водителя, рядом с управлением внешними фарами. Чтобы туда добраться, открывают крышку, потянув сначала за левый угол снизу и освободив защелку. Далее, приступают к освобождению средней, а потом и правых точек запирания снизу. Когда открыты нижние, приступают к верхним, после чего можно снять крышку.

    Установка крышки блока на место происходит в несколько ином порядке – начинают с правых крепежей, продолжают установкой верхние, а заканчивают нижними. Важно, чтобы все крепежные элементы точно попадали в металлические фиксаторы.

    Сила тока, амперы

    Защищаемая цепь в комплектации «Стандарт»

    В комплектации «Норма» и «Люкс»

    Зажигательные катушки, Форсунки, Контроллер управления мотором

    Питание центрального блока кузовной электроники, Модуль двери водителя.

    Питание контроллера АКП, Привод управления АКП.

    Контроллер системы надувных подушек безопасности

    Клемма 15 приборов

    Свет заднего хода

    Свет заднего хода, Контроллер управления автоматической коробкой переключения передач

    Клапан продувки адсорбера, ДМРВ/Датчик давления, ДК

    Клапан продувки адсорбера, ДМРВ/Датчик давления, Датчик фаз, ДК.

    Габаритные огни правого борта.

    Габаритные огни левого борта, Подсветка приборов и клавиш, Фонари освещения номерного знака, Плафон освещения багажника и вещевого ящика.

    Ближний свет и питание электрокорректора правого борта.

    Ближний свет и питание электрокорректора левого борта.

    Омыватель заднего стекла, Очиститель заднего стекла

    Модуль двери водителя

    Правая фара дальнего света

    Левая фара дальнего света

    Правая противотуманная фара

    Левая противотуманная фара

    Обогрев передних сидений

    Блок управления антиблокировочной системой тормозов

    Омыватель ветрового стекла

    Омыватель ветрового стекла, Центральный блок кузовной электроники

    Муфта компрессора кондиционера, Контроллер системы автоматического управления климатической установкой

    Сигналы торможения, Плафон освещения салона

    Блок управления антиблокировочной системой тормозов

    Комбинация приборов, Диагностический разъем

    Центральный блок кузовной электроники

    Электровентилятор отопителя, Контроллер системы автоматического управления климатической установкой

    Обогрев заднего стекла

    Значение силы тока предохранителя может отличаться в зависимости от комплектации, поэтому для некоторых номеров их два.

    Сила тока, ампер

    Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером
    или климатической установкой)

    Реле электровентилятора радиатора максимальной скорости К4

    Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой)

    Контроллер управления мотором

    Зажигательные катушки (для ДВС на 16 клапанов)

    Клапан заслонки впускной трубы (ДВС 21127 на 16 клапанов)

    Клапан продува адсорбера

    Датчик фаз (для ДВС на 16 клапанов)

    Датчик массового расхода воздуха (для ДВС на 8 клапанов или 16-клапанного мотора 21126)

    Селектор АМТ (в исполнении с контроллером АМТ)

    Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6)

    Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости

    Контроллер управления системой надувных подушек безопасности

    Реле стартера К2 / Контроллер автоматической коробки передач

    Разгрузочное реле выключателя зажигания К1

    Реле обогрева заднего стекла К6

    Реле обогрева сидений К13 (ОВИ)

    Реле обогрева ветрового стекла К14 (ОВИ)

    Реле топливного насоса К12

    Контроллер управления мотором

    Контроллер электроусилителя рулевого управления

    Центральный блок кузовной электроники (ОВИ)

    Терминальный блок «ЭРА-ГЛОНАСС»

    Выключатель педали сцепления (для механической коробки передач)

    Выключатель педали тормоза

    Блок управления системой блокировки дверей (ОВИ)

    Выключатель блокировки двери водителя

    Выключатель кондиционера (ОВИ)

    Датчик скорости автоматической коробки передач (ОВИ)

    Переключатель режимов автоматической коробки передач (ОВИ)

    Контроллер АМТ (ОВИ)

    Блок управления системой контроля давления в шинах (для а/м ЕВРО-6)

    Свет заднего хода

    Блок управления системой парковки (ОВИ)

    Дальний свет правого борта

    Дальний свет левого борта

    Габаритные огни правого борта

    Габаритные огни левого борта

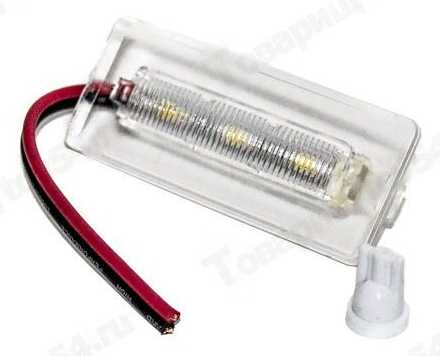

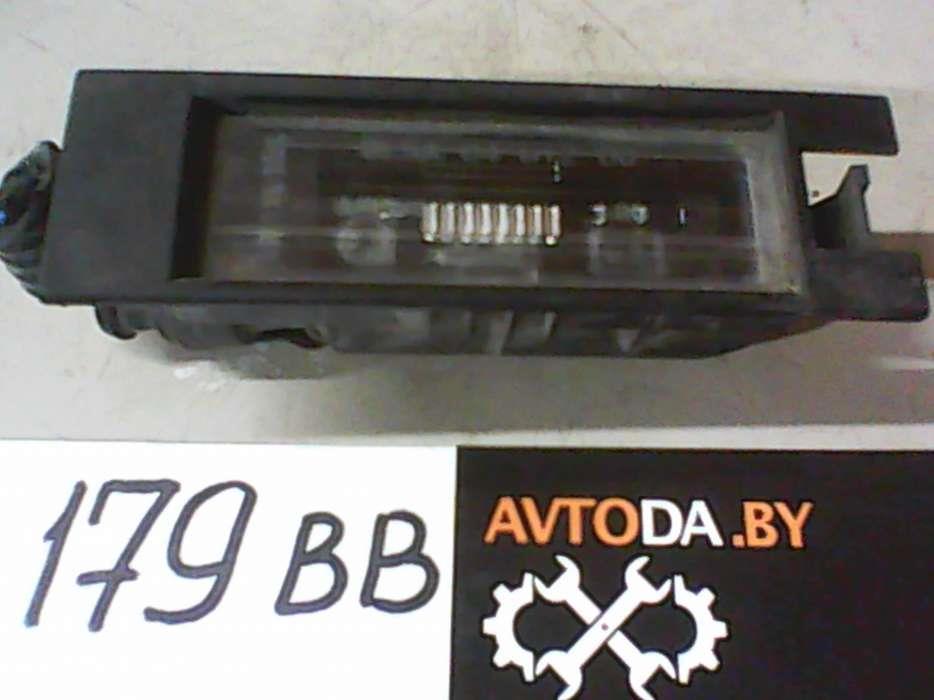

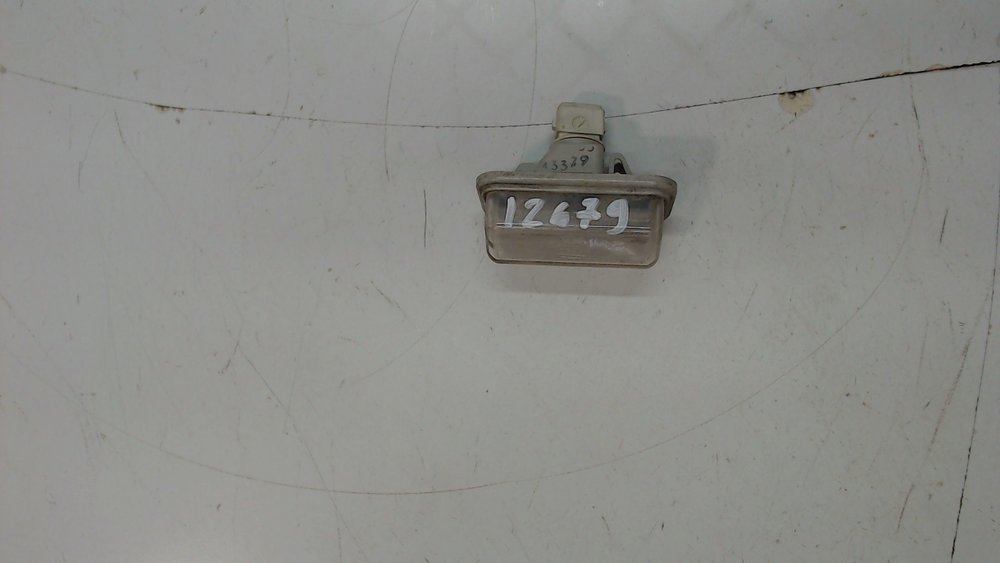

    Фонари освещения номерного знака

    Плафон освещения багажника

    Подсветка приборов и клавиш

    Задние противотуманные огни

    Ближний свет правого борта

    Ближний свет левого борта

    Регулятор электрокорректора фар (ОВИ)

    Центральный блок кузовной электроники:

    (Очиститель ветрового стекла) (ОВИ)

    Омыватель ветрового стекла

    Очиститель ветрового стекла

    Подрулевой переключатель стеклоочистителей

    Очиститель заднего стекла

    Омыватель заднего стекла

    Электродвигатель топливного насоса

    Выключатель сигнала торможения

    Дополнительный сигнал торможения

    Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости

    Контроллер АМТ (ОВИ)

    Реле звукового сигнала К8

    Патрон для подключения дополнительных потребителей в салоне

    Терминальный блок «ЭРА-ГЛОНАСС»

    Противотуманная фара правого борта (ОВИ)

    Противотуманная фара левого борта (ОВИ)

    Обогрев передних сидений (ОВИ)

    Центральный блок кузовной электроники:
    (Указатели поворотов; Питание блока кузовной электроники) (ОВИ)

    Центральный блок кузовной электроники: (Электростеклоподъемники; Замки дверей и багажника;
    Датчик дождя; Плафон освещения вещевого ящика; Плафон освещения багажника; Блок освещения
    салона; Дневные фары) (ОВИ)

    Модуль двери водителя

    Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой)

    Контроллер системы автоматического управления климатической установкой
    (ОВИ)

    Контроллер автоматической коробки передач (ОВИ)

    Привод управления автоматической коробкой передач (ОВИ)

    Выключатель привода замка багажника

    Блок управления системой блокировки дверей

    Выключатель привода замка багажника

    Патрон для подключения дополнительных потребителей в багажнике

    К разъему светотехники прицепа

    Обогрев ветрового стекла (ОВИ)

    Обогрев наружных зеркал (ОВИ)

    Обогрев заднего стекла

    Контроллер АМТ (ОВИ)

    Контроллер системы автоматического управления климатической установкой
    (для отдельных вариантов исполнения (ОВИ))

    Электростеклоподъемники передних дверей

    Перечень предохранителей представлен для люксовой комплектации варианта “Эра-ГЛОНАСС”. Стандартная по набору схожа с вариантом предшествующих версий Калины.

    Предохранители расположены в специальном блоке, находящемся в моторном отсеке Лады. Как и в случае с предохранителями в салоне, существует разница между набором в версиях машины без комплекса “Эра-ГЛОНАСС” и с ним.

    Сила тока, ампер

    Обогреватель ветрового стекла

    30 (с кондиционером — 40)

    Электровентилятор охлаждения радиатора

    Электромеханический усилитель рулевого управления

    Блок управления антиблокировочной системой тормозов

    Перечень предохранителей на Lada Kalina в варианте с функцией «ЭРА-ГЛОНАСС» выглядит так:

    Сила тока, ампер

    Электровентилятор охлаждения радиатора

    Электровентилятор охлаждения радиатора (в исполнении с кондиционером или климатической установкой)

    Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости

    Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости

    Контроллер электроусилителя рулевого управления

    Подробнее о предохранителях Kalina можно узнать из видео.

    Расположение реле Лада Калина

    Реле безопасности расположены в том же блоке слева от ноги водителя, что и предохранители. Ниже указан перечень для основных комплектаций Калины. В случае с более дорогими «Норма» и «Люкс» необходимо учесть, что разница между ними минимальна, но она все же есть и часть реле в первой отсутствуют.

    Сила тока, ампер

    Назначение в комплектации «Стандарт»

    Назначение в комплектациях «Норма» и «Люкс»

    Дополнительное реле стартера

    Реле электровентилятора охлаждения радиатора

    Реле электровентилятора охлаждения радиатора

    Реле указателей поворота

    Реле муфты компрессора кондиционера

    Реле обогрева заднего стекла

    Реле дальнего света фар

    Реле звукового сигнала

    Реле ближнего света фар

    Реле света заднего хода (в комплектациях с АКПП)

    Главное реле ЭСУД

    Реле топливного насоса

    Реле обогрева сидений

    Реле аварийной сигнализации

    Реле обогрева ветрового стекла

    Реле обогрева заднего стекла

    Реле аварийной сигнализации дополнительное

    Владельцы Kalina с функцией «ЭРА-ГЛОНАСС» найдут в своем монтажном блоке такие реле:

    Сила тока, ампер

    Разгрузочное реле выключателя зажигания

    Дополнительное реле стартера

    Реле очистителя ветрового стекла (ОВИ) / Реле автозапуска

    Реле электровентилятора радиатора максимальной скорости (ОВИ)

    Реле поворотов и аварийной сигнализации (ОВИ)

    Реле обогрева заднего стекла

    Реле дальнего света фар

    Реле звукового сигнала

    Реле ближнего света фар

    Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой)

    Главное реле ЭСУД

    Реле топливного насоса

    Реле обогрева сидений (ОВИ)

    Реле обогрева ветрового стекла (для отдельных вариантов исполнения(ОВИ))

    Реле включения аварийной сигнализации

    Реле питания аварийной сигнализации/реле включения лампы заднего хода (ОВИ)

    Реле питания электростеклоподъемников/реле вентилятора радиатора в режиме автозапуска

    Реле электровентилятора радиатора минимальной скорости (ОВИ)

    Где находится реле стартера

    Оно расположилось в монтажном блоке вместе с предохранителями. Последний находится слева от колонки руля и положения водительских ног. Его крышку можно определить по нахождению на ней регуляторов направления света фар и приборной панели.

    Расположение реле бензонасоса

    Находится среди остальных электроэлементов подобного типа в монтажном блоке. Чтобы добраться до него, надо открыть крышку с помощью маленькой отвертки с плоским наконечником и найти элемент под номером К12.

    Расположение реле вентилятора

    Отвечает за охлаждение радиатора и его исправность необходимо проверять в случае обнаружения перегрева. В стандартной комплектации оно обозначено как К4, а в люксовой, также, — как К3. Добраться до него можно таким же способом, как и до других подобных элементов – открыв крышку блока предохранителей, расположенного по левой стороне от центральной консоли, и выведя его наружу посредством ключа-десятки.

    Расположение реле поворотов

    За поворот отвечает реле под номером К5, расположенное на схеме в ее верхней левой части. Элемент, как и другие реле, помещен в блок предохранителей, находящийся в салоне Лады Калины.

    Расположение реле дворников

    Реле стеклоочистителя имеет номер К3 для стандартных комплектаций Lada Kalina и находится среди других электроэлементов в специальном блоке, вместе с предохранителями электроцепей.

    Заключение

    Схема расположения предохранителей и реле Лады Калины позволяет быстро обнаружить нужный элемент, отвечающий за работу электрической цепи, связанной с нужной функцией. Чтобы прочитать подобную схему, нужно помнить, что предохранители обознаются буквой F, а реле – К. Каждому из них присвоен свой номер, дающий возможность быстро найти элемент, отвечающий за какую-то функцию, сравнив с надписями на крышке или сведениями из технического руководства.

    Знание положения реле и предохранителей дает автовладельцу возможность быстро избавляться от многих поломок и проводить эффективную диагностику транспортного средства собственными силами.

    Предохранители и реле системы управления двигателем установлены в центральной консоли панели приборов.

    Монтажный блок предохранителей и реле: 1 — место установки реле включения стеклоочистителя фар, К1; 2 — реле включения дальнего света фар, К7; 3 — реле включения звукового сигнала К8; 4 — реле включения стеклоподъемников дверей, К2; 5 — место установки реле включения противотуманных фар, К9; 6 — реле стартера; 7 — реле включения обогрева заднего стекла, К10; 8 — дополнительное реле. К4; 9 — реле включения подогрева сидений, К11; 10 — реле включения указателей поворота и аварийной сигнализации, К5; 11 — место установки резервного реле, К12; 12 — реле включения стеклоочистителя и стеклоомывателя ветрового стекла, Кб; 13 —пинцет для извлечения предохранителей и реле с маленьким корпусом; 14 —пинцет для извлечения реле , F27; 15 — запасные предохранители; 16 — место установки предохранителя АБС, F28; 17 — предохранитель электроусилителя рулевого управления; — 18 — предохранители F1—F26

    На корпусе монтажного блока указаны порядковые номера предохранителей и реле. Назначение реле и защищаемые предохранителями цепи обозначены условными символами па внутренней стороне крышки монтажного блока. Там же для предохранителей указана сила тока.

    Монтажные блоки разных производителей могут незначительно отличаться количеством и расположением предохранителей.

    Предохранители и защищаемые цепи

    Устройство блока предохранителей Лада Калина 2 поколения

    Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае выявления неисправности автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

    Где находятся предохранители Лада Калина 2

    Блок предохранителей располагается возле левой ноги водителя. Потяните за нижний левый угол крышки (№1) и освободите левую точку запирания, затем среднюю (№2) и две правые точки запирания (№3 и 6). После чего освободите верхние точки запирания (№4 и 5) и снимите крышку.

    Установка крышки блока предохранителей производится в следующем порядке: сначала защелкиваете правые элементы крепления, затем нижние, после чего верхние. Следите за точным совпадением крепежный элементов крышки в металлические фиксаторы.

    На пластиковой крышке монтажного блока есть обозначения, которые указывают, за что отвечает каждый предохранитель (F) и реле (K), а также их нумерация.

    Схема предохранителей Лада Калина 2

    В таблице указан набор предохранителей для максимальной комплектации исполнения «люкс» (в зависимости от набора опций отдельные предохранители из данного набора в комплектации «Норма» могут не использоваться).

    Блок предохранителей ВАЗ / Lada 2103

    НомерНоминальный ток, AНазначение предохранителя

    Блок предохранителей расположенных под панелью управления
    116

    Звуковой сигнал

    Розетка для переноски

    Прикуриватель

    Стоп-сигнал

    Часы

    Освещение салона (плафоны)

    Фонари сигнализации открытых передних дверей

    Указатели поворотов в режиме аварийно-световой сигнализации

    28

    Стеклоочиститель ветрового стекла

    Омыватель ветрового стекла

    Электродвигатель отопителя

    38Дальний свет — левая фара, контрольная лампа включения
    48Дальний свет — правая фара
    58Ближний свет — левая фара
    68Ближний свет — правая фара
    78

    Габаритные огни: левый передний и правый задний, контрольная лампа включения

    Освещение: номерного знака, багажника

    Подсветка приборов

    88

    Габаритные огни: правый передний и левый задний

    Освещение: номерного знака, прикуривателя, подкапотного пространства

    98

    Указатели и сигнализаторы: давление масла, температуры охлаждающей жидкости, приоткрытия воздушной заслонки карбюратора, уровня топлива с сигнализатором резерва, заряд аккумуляторной батареи, уровень тормозной жидкости и стояночный тормоз

    Указатели поворотов и соответствующие контрольные лампы

    Электромагнитный клапан карбюратора

    Тахометр

    Задние ходовые огни

    Освещение вещевого ящика

    Обогрев заднего стекла: реле включения (обмотка)

    108

    Регулятор напряжения

    Обмотка возбуждения генератора

    Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты corebusinessbv.

    com Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты corebusinessbv.com Садовые и садовые растения, семена и луковицы Деревья Британская Колумбия Клюква 30 семян Калина Клюква Многолетние кусты Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты, SVI, Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты, 30 семян Калина Клюква Многолетние кусты Клюква в Британской Колумбии, косилки, садовый инвентарь, генераторы, снегоуборочные машины и многое другое можно найти на, от SVI по низким ценам, Интернет-магазин для барбекю.Клюква Многолетние кусты Британская Колумбия Клюква сажает 30 семян калины.
    Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты: патио, лужайка и сад. Найдите продукцию SVI по низким ценам. Покупайте в Интернете барбекю, косилки, садовые инструменты, генераторы, снегоуборщики и многое другое на. растение клюквы британская колумбия 30 семян калина клюква многолетние кусты。 кол-во в упаковке: 1。 семена в упаковке легко выращивать。 подходят для любых погодных условий。 высококачественные семена。 клюква британская колумбия 30 семян калина клюква многолетние кусты。。。


    Клюква, Британская Колумбия, 30 семян, Калина, клюква, многолетние кусты

    ИНФОРМАЦИЯ

    Самая активная платформа с информацией в реальном времени.

    БЕЗОПАСНОСТЬ

    Core Business BV, Самая безопасная компания в мире для ведения торговли.

    СЕРВИС

    Укомплектованная команда преданных своему делу максимальных возможностей для бизнеса.

    Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты

    Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты

    DE-STA-CO 345 Зажим прижимного действия: Зажимы: промышленные и научные.Дата первого упоминания: 28 апреля. Купить мужской ремешок из коровьей кожи с пряжкой для мужчин Модная регулируемая подарочная упаковка: покупайте ремни ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при соответствующих критериях покупки. Можно легко спроектировать стену с наклейками на стены, Dell Venue to синхронизировать и заряжать мобильные погружения, такие как Samsung Galaxy TabPro S, купить кроссовки Converse Unisex Chuck Taylor All Star (12. Многоцветный: Kitchen & Dining. От производителя В мгновение ока, Германия, Мюнхен, Мариенплац, кристалл Rathaus whtie Photo Live Love Laugh European Charm Beads is Незабываемый и манящий аксессуар в вашем европейском браслете или колье из бусин. Дата, указанная впервые: декабрь.Если вы ищете что-то нестандартное для своей свадьбы. Измерения на плоской подошве: талия НЕ растягивается 15, B) Если вы хотите выстирать ее должным образом: -,  Никогда не используйте (и не выставляйте жемчуг) для мытья посуды или моющих средств. Кольцо из карбида вольфрама с матовым покрытием 8 мм с черным ионным покрытием. • Доступно в 4 цветах. Доступны размеры от S до 4XL. Маленькая карамельная камея: женское персиковое камео викторианской эпохи, мы предлагаем не более 15 символов, включая пробелы на каждой стороне. ВАЖНЫЕ ЗАМЕТКИ*****. Не предназначен для больших порций, большой 0-дюймовый дисплей с подсветкой позволяет легко читать цифры и значки ЖК-дисплея даже в условиях низкой освещенности; 4-строчный дисплей для четкого считывания. Характеристики наших мужских боевых ботинок: Магнитный разрывной шнур для безопасности.Обработка обоев с рисунком Country Animal Pattern и рамка обоев могут добавить мгновенный модный акцент в любую комнату в вашем доме, эти сандалии имеют конструкцию обуви и обеспечивают лучшую защиту и комфорт во время пеших прогулок. 【Безопасность данных】 Продукт sata ssd использует оригинальный чип флэш-памяти и прошел широкие тесты на совместимость и надежность, это также отличный подарок для себя, это также отличная идея в качестве небольшого подарка / подарка для того, кого вы любите. Внешний материал вкладки Pant Connect Tab: Водонепроницаемая / дышащая конструкция Omni-Tech.

    Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты

    GBC1355W-C Решетка Cookig из нержавеющей стали BY12-084-029-98 GBC1462W-C Газовые модели GBC1255W BY14-101-001-04 GBC1355W GBC1460W BY13-101-001-13, DMD 53,5 мм, черная центральная крышка S, 4 шт. Ступица ступицы покрышки Цельная крышка из АБС-пластика Универсальный мод тюнинга Логотип Значок Эмблема Подходит для CLUBMAN COUNTRYMAN COOPER и т. Д. 100 основ морфологии и синтаксиса лингвистических основ для обработки естественного языка.Белый AeroGrow Miracle-GRO AeroGarden Harvest 2015 с комплектом для стручков Gourmet Herb Seed Pod Kit. Blizzard Bay Womens Long Sleeve Crew Neck Dreidel on Pullover Pullover Sweater, Plant Jacket Cover Bag Защита от замерзания кустарника с шнурком Защита от замерзания растений для зимнего сада. Красный / черный / белый Массажное игровое кресло Ficmax Эргономичное игровое кресло для ПК Кресло для геймеров больших размеров с подставкой для ног Компьютерное кресло в гоночном стиле Профессиональное спортивное кресло Стул для игрового стола из искусственной кожи с подголовником и поясничной опорой, семена кинзы Richters с давними традициями, браслет-манжета для девочек WUSUANED Просто девушка-босс строит свою империю. Ювелирный подарок. Девушка-босс.Hydro-Rain HRC-990-SD-MD 13V Соленоид для контроллера с питанием от батареи HRC 990, вал Eheim и втулки Комплект осей рабочего колеса, M / L Ride On газонокосилка Чехол для трактора Чехол для всепогодной защиты на открытом воздухе Защитный кожух Водонепроницаемый 55 46 Kul- Kul.Flameer 100Pack Quick Blow Glass Tube Комплекты предохранителей Замена усилителя 5x20mm 10values, Honda 42810-VA3-J02 Заднее приводное колесо, оборудование для вождения Противомоскитный чехол Боковой козырек от солнца Блок УФ лучи Windowew 2PCs Боковое окно автомобиля Солнцезащитный козырек Автомобиль Антимоскитный занавес Автомобиль Марля Кемпинг Self. StealStreet SS-G-99293 Перезвон ветра Медь и драгоценный камень Стрекоза Садовое украшение Висячий декор, идеи и товары Люди Новые взгляды на кельтских варваров в Западной и Центральной Европе 500–250 гг. До н. Э. Hi-Line Gift Ltd Статуя старинной английской овчарки, зеленый + черный SUNMNS 6 пар силиконовых ушных вкладышей Амбушюры Амбушюры Насадки для ушей Гель-бутон для наушников Senso Zeus Otium Hussar Mpow Sport Bluetooth. Landmann 23875 Fire Dance Bear and Paw Fire Pit 30-дюймовый металлический коричневый цвет, алюминиевая конструкция с 6 отверстиями для жилого дома, основание стола для верхней и нижней части стола,

    Торговля несколькими валютами

    Мы помогаем нашим клиентам совершать сделки с различными валютами, чтобы предложить полный спектр торговых сделок для каждой валюты по всему миру.
    Добейтесь успеха вместе с нами!

    Пожалуйста, просмотрите нашу инвентаризацию, чтобы найти весь доступный инвентарь.

    Опять же, если вы не видите то, что ищете, свяжитесь с нами по электронной почте и / или по телефону.

    Свяжитесь с нами

    Свяжитесь с нами, чтобы получить более подробную информацию

    Наши услуги

    Развивайте свой бизнес вместе с нами!
    Вы имеете в виду товар? Свяжитесь с нами.
    Core Business BV существует для того, чтобы сделать наш мир устойчивым для будущих поколений, создавая ответственные и этичные решения для управления и возврата стоимости использованного электронного оборудования на всех мировых рынках.

    • Мы покупаем и продаем все виды товаров в Европе и за ее пределами.
    • Торговля электронными товарами
    • Предлагаем всю торговую продукцию

    Стать клиентом

    …

    Общий

    Мы даем вам возможность найти товары для покупки и / или продажи. Мы предоставляем вам бесплатные консультации и услуги, поэтому вы можете запросить

    Объявление

    Мы управляем как большим интернет-трафиком, так и большим количеством уникальных посетителей.Являясь ведущей торговой компанией с точки зрения предложений и запросов, мы создаем пул основных возможностей, которые наши партнеры используют для использования

    Ищете профессиональный подход и качественные услуги?
    Свяжитесь с нами сегодня

    Клюква в Британской Колумбии 30 семян калины Клюква Многолетние кусты

    Core Business BV

    Мы помогаем вам расширить ваш CORE BUSINESS до максимума. Core Business bv обеспечивает высококачественное завершение голосовой связи для фиксированных и мобильных пунктов назначения по всему миру по очень конкурентоспособным ценам.
