Предохранители Рено Сандеро: схема и где находятся

Защита электропроводке в Сандеро

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.
Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Дастер отзывы владельцев все минусы

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

  • Системы зажигания и объединенных с замком потребителей;
  • Энергосистемы ЭБУ для блока, управляющего мотором;
  • Силовых реле кулеров и запитки главного регулятора;
  • Питания БП около консоли с приборами;
  • Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Колпаки на колеса r16 Рено Дастер

Замена колодок Рено Дастер

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

  • Системы световой сигнализации;
  • Охранного комплекса;
  • Питания узла электрических приборов;
  • Энергосистемы ЭБУ для блока, управляющего мотором;
  • Кабеля печки и прикуривателя;
  • Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа. Применять ее следует осторожно, чтобы не повредить другие части электроцепи.

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

Назначение предохранителей Renault Logan 2 / Sandero с 2014 г.

Предохранители в салоне А



При неисправности одного из электроприборов, прежде всего, проверьте соответствующие предохранители. Отсоедините крышку А используя выемку 1.





А  —  Пустое место

В  —  Импульсный стеклоподъемник водителя
C-J — Свободные места
1  —  Электрический стеклоподъемник передней двери
2  —  Левая фара дальнего света
3  —  Правая фара дальнего света
4  —  Левая фара ближнего света
5  —  Правая фара ближнего света
6  —  Левые габаритные фонари
7  —  Правые габаритные фонари
8  —  Электрический стеклоподъемник задней двери
9  —  Задний противотуманный фонарь
10 —  Звуковой сигнал
11 —  Автоматическая блокировка дверей
12 —  Системы АБС-ESC, выключатель стоп-сигналов
13 —  Верхний светильник, импульсный стеклоподъемник, кондиционер,светильник багажного отделения
14 —  Система поддержания курсовой устойчивости (ESC)
15 —  Задний ход, стеклоочиститель
16 —  Регулятор/Ограничитель скорости, зеркало заднего вида с обогревом,заднее стекло, сигнальная лампа непристегнутого ремня безопасности, система помощи при парковке, мультимедийная система, ветровое стекло с подогревом
17 —  Лампы дневного света
18 —  Стоп-сигнал
19 —  Впрыск топлива
20 —  Подушка безопасности
21 —  Перекрытие системы ГБО, перекрытие системы ГБО и системы подачи бензина или отключение роботизированной коробки передач или автоматической коробки передач.



Зажим 1

Извлеките предохранитель с помощью зажима 1, расположенного на тыльной стороне крышки А.
Чтобы извлечь предохранитель из зажима, сдвиньте его в сторону (как показано на рисунке).
Свободные гнезда для предохранителей использовать не рекомендуется.





Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым предохранителем, имеющим тот же номинал.
Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.





Плавкие предохранители в моторном отсеке В


Некоторые системы защищены предохранителями, находящимися в моторном отсеке в блоке В.
Тем не менее, ввиду затрудненного доступа рекомендуем Вам обращаться для замены этих предохранителей на сервисную станцию компании-производителя.







Проверьте соответствующий предохранитель и в случае необходимости замените его обязательно новым предохранителем, имеющим тот же номинал.
Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием.





Особенности автомобилей с ГБО

Специальный предохранитель для прерывания работы ГБО 2 находится в блоке В.

Рено сандеро предохранители ближнего света где находятся. Где находятся предохранители в рено сандеро

Рассмотрены автомобили первого поколения 2008, 2009, 2010. 2011, 2012 года выпуска. Предохранитель прикуривателя — важный сегмент исправной работы электроники автомобиля. Его используют не только по прямому назначению, как альтернативу зажигалке. Но и в качестве доступа к зарядке гаджетов. В статье расшифруем блок реле Рено Сандеро и узнаем номер и расположение предохранителя прикуривателя.

Где находятся предохранители и реле.

Большинство в монтажном блоке под капотом на рисунке цифра 10. Для доступа к предохранителям и реле в моторном отсеке отожмите фиксаторы и снимите крышку блока.

На внутренней стороне крышки нанесена схема расположения предохранителей, там же расположен пинцет для извлечения предохранителей и запасные предохранители.

Назначение предохранителей и реле в моторном отсеке.

Блок реле/ предохранителей Номер реле/ предохранителя

(сила тока, А)

Назначение реле/ предохранителя
597А F1 (60 А) Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения
F2 (60 А) Переключатель наружного освещения, монтажный блок предохранителей салона
597В F1 (30 А) Питание платы реле
F2 (25 А) Цепь питания реле системы впрыска
F3 (5 А) Цепь питания реле системы впрыска, электронный блок системы управления двигателем
784 474 (20 А) Реле включения компрессора кондиционера
700 (20 А) Реле электровентилятора
1047 236 Реле топливного насоса
238 Реле блокировки впрыска
Отдельное реле 233 Реле вентилятора отопителя

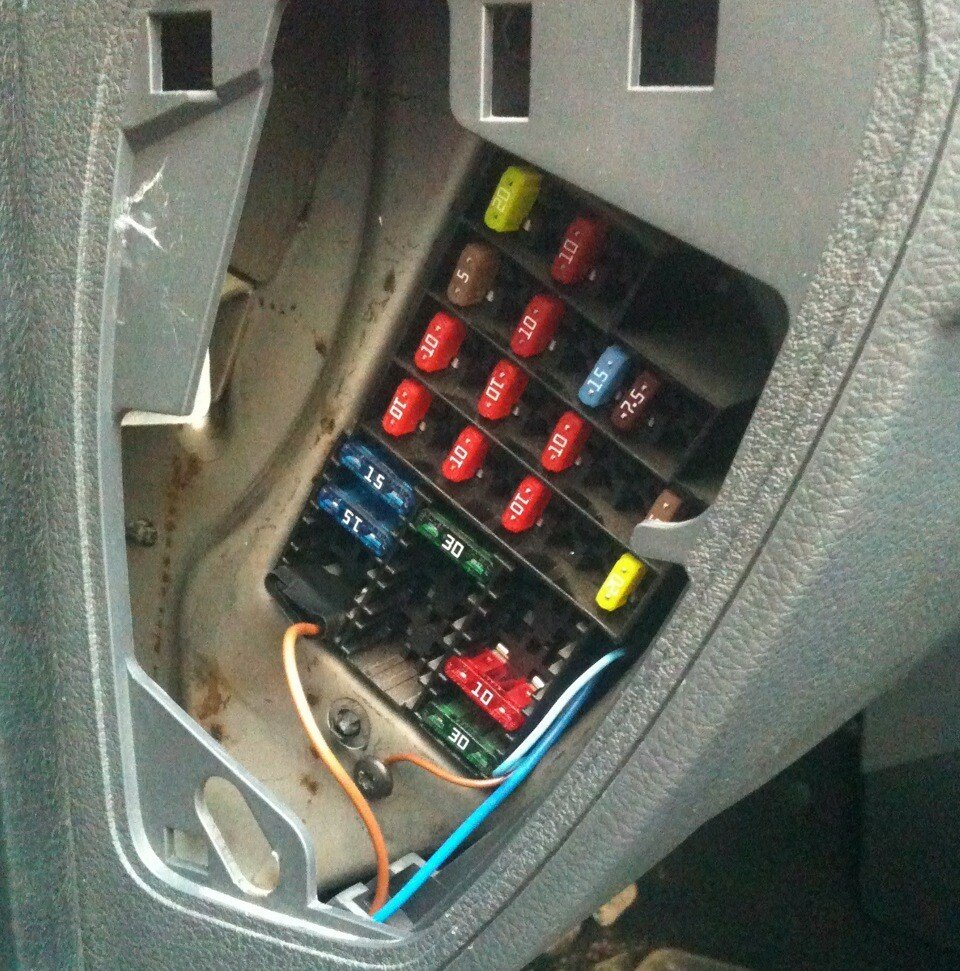

Монтажный блок предохранителей в салоне рено сандеро

Расположен в левом торце панели приборов под пластмассовой крышкой.

Расшифровка.

Номер Номинал Защищаемая цепь
F1 20 Очиститель ветрового стекла
F2 5 Комбинация приборов, ЭБУ
F3 10(20*) Выключатель фонаря стоп-сигналов, выключатель фонаря заднего хода
F4 10 Электронная блокировка пуска двигателя (блок управления подушек безопасности и преднатяжителей ремней безопасности*)
F5 10 Автоматическая коробка передач
F7 Прицеп
F9 10 Левая фара (ближний свет)
F10 10 Правая фара (ближний свет)
F11 10 Левая фара (дальний свет)
F12 10 Правая фара (дальний свет)
F13 30 Задние электростеклоподъемники
F14 30 Передние электростеклоподъемники
F15 10 Блок управления ABS
F16 15 Электрообогрев передних сидений
Номер Номинал Защищаемая цепь
F17 15 Звуковой сигнал
F18 10 Габаритный свет левого борта, выключатель аварийной сигнализации, предохранитель прикуривателя renault sandero
F19 10(7,5*) Габаритный свет правого борта
F20 7,5 Выключатель заднего противотуманного фонаря
F21 5 Электрообогрев наружных зеркал заднего вида
F23 Место под установку охранной сигнализации
F24 5 Усилитель рулевого управления
F25 5 Газовое оборудование
F26 5 Блок управления подушками безопасности и преднатяжителями ремней безопасности
F27 20 Задний стеклоочиститель, выключатель фонаря заднего хода
F28 15 Освещение салона
F29 15 Общее питание
F30 20 Блокировка открывающихся элементов кузова
F31 15 Противотуманные фары
F32 20 Электрообогрев заднего стекла
F36 30 Электровентилятор системы отопления (кондиционирования) и вентиляции салона
F37 5 Электропривод наружных зеркал заднего вида
F38 15(10*) Автомагнитола
F39 10(30*) Системы отопления (кондиционирования) и вентиляции салона

* Только для автомобилей до 2009 г. выпуска. Примечание: F6, F8, F22, F33-35 — резерв.

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины. Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

№ Ef — предохранитель, Er- реле Сила тока, А (номинал) Питаемая цепь
Ef 1 40 Правый элемент обогрева ветрового стекла
Ef 2 40 Левый элемент обогрева ветрового стекла
Ef 3 50 ABS/ESP
Ef 4 60 иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef 5 60 Питание цепей предохранителей в салоне F11 , F23-F27 , F34 и F39
Ef 6 30 ABS/ESP
Ef 7 30 обогрев заднего стекла и зеркал
Ef 8 15 противотуманные фары передние
Ef 9 15 обогрев сидений
Ef 10 15 муфта кондиционера (комплектация с кондиционером)
25 первая скорость электровентилятора (комплектация без кондиционера)
Ef 11 25 предохранитель для реле системы управления двигателем
Ef 12 40 электровентилятор системы охлаждения
Ef 13 15 система управления двигателем
Er 1 35 реле левого обогрева стекла
Er 2 35 реле правого обогрева стекла
Er 3 20 реле топливного насоса
Er 4 20 реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er 5 35 реле управления двигателем

Предохранители и реле Реле Логан (с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

F1 30 электростеклоподъемники передние
F2 10 дальний свет левая фара
F3 10 дальний свет правая фара
F4 10 ближний свет левая фара
F5 10 дальний свет правая фара
F6 5 задние габариты, подсветка номера, подсветка
F7 5 передние габариты
F8 30 электростеклоподъемники задние
F9 7.5 задний противотуманный фонарь
F10 15 звуковой сигнал
F11 20 центральный замок
F12 3 ABS/ESP
F13 10 освещение салона, климатическая установка
F14 5 датчик угла поворота руля
F15 15 стеклоомыватель, парковочный радар, фонарь заднего хода
F16 5 аудиосистема, обогрев стекла, ограничитель скорости
F17 7.5 ДХО
F18 7.5 стоп сигнал
F19 5 система управления
F20 5 подушки безопасности
F21 резерв
F22 5 резерв
F23 резерв
F24 15 указатель поворота
F25 10 противоугонная система
F26 15 блок управления электрооборудованием
F27 20 подрулевые выключатели (вход на ближний свет)
F28 резерв
F29 25 подрулевые выключатели (вход на дальний свет)
F30 резерв
F31 10 щиток приборов
F32 7,5 аудиосистема
F33 15 прикуриватель
F34 15 диагностический разъем
F35 5 обогрев наружных зеркал
F36 5 привод зеркал
F37 30 стартер
F38 30 стеклоочиститель
F39 40 кондиционер
R1 35 реле кондиционера
R2 35 реле заднего обогрева стекла

Надо отметить, что Рено Степвей создан на базе Логана и имеет точно такие же блоки, предохранители и реле, если машины соответствуют между собой по году выпуска и комплектации. Про предохранители и реле Рено Степвей можно

Вся электроника в автомобиле защищена специальным блоком предохранителей. Первый блок находится в подкапотном пространстве, а второй под приборной панелью. Благодаря им происходит обеспечения защиты всех электроприборов от высоких перепадах напряжения. В этой статье будет подробно разобрано где находятся эти защитные элементы как осуществить их замену правильно.

Все предохранители Рено Сандеро Степвей находятся в специальном блоке, и отвечают каждый за защиту оборудования и проводки, от воздействия силовых перегрузок которые могут появится при замыкании или других перебоев в электросети.

Короткое замыкание приводит к тому что происходит перегорание перемычек, в результате чего можно определить что привело к обрыву цепи и в каком именно месте это произошло. Благодаря тому что перемычка перегорает происходит предотвращения возгорания, а так же помогает уберечь автомобиль от появления серьезных поломок связанных с электрооборудованием.

БП расположенный под капотом находится рядом с аккумулятором с левой стороны. В нем находятся защитные элементы отвечающие за работу мотора и защиту силовой цепи, а также:

  • Систему зажигания
  • Систему ЭБУ который управляет мотором
  • Запитку главного регулятора, силовых реле кулера
  • Топливный насос, регулятор климат контроля, а также всех элементов световой оптики

БП пот торпедой

Блок предохранителей Рено Сандеро расположен под торпедой с левой стороны от водительского места в близи ручки которая открывает капот. Он отвечает за такие элементы как:

  • Световая сигнализация
  • Охранный комплекс
  • Узел питающий электроприборы
  • Печку и прикуриватель
  • Реле и электрические приборы

Для цепей средней мощности которые находятся в этом автомобиле вполне подходят обычные плавкие элементы защиты, а вот для более мощных предусмотрены специальные реле.

Замена

Для того чтобы точно понять какая именно расходная комплектующая вышла из строя существует схема предохранителей Рено Сандеро. Перед заменой желательно отключить клеммы аккумулятора, и исправить причину появления поломки.

Для удобства монтажа под крышкой имеется специальный пинцет с особыми концами. А вот более крупные можно вытащить пальцами.

Очень часто перегорает предохранитель отвечающий за прикуриватель. Эта электроцепь питается током в 10 A. От этого устройства получают питание разные приборы.

При появлении первых признаков неисправности желательно сразу проверить цепь прикуривателя. Данный защитный элемент имеет красный цвет с маркировкой F38. Через этот же контур происходит подача тока на магнитолу.

Итог

Подводя итог можно сделать вывод о том что если перестала работать какая либо система в автомобиле первым делом что нужно сделать, это проверить предохранители так как большая вероятность того что проблема именно в нем.

4054 Просмотров

В популярном автомобиле Рено используется 2 комплекта предохранителей для защиты электроцепей. Один устанавливается под торпедой салона с панелью приборов. Второй стационарно смонтирован под капотом моторного отсека. Его легко найти в районе аккумулятора. Главное назначение плавких перемычек заключается в надежной защите электрической разводки при достижении силы токов свыше пределов установленных (расчетных) показателей.

Каждому предохранителю Сандеро отводится строго определенная силовая или вспомогательная электрическая цепь. При появлении повышенных значений тока он защищает оборудование и провода автомобиля путем перегорания.

Перегорание определенного предохранителя будет указывать на потенциальное место проводки с возможным коротким замыканием.

Правильно установленная перемычка позволит избежать появления более серьезных неисправностей Рено Сандеро и возможного возгорания.

БП под капотом

Монтажный блок размещается слева от аккумулятора. Содержит компоненты защиты силовых цепей Рено и систем контролирующих работу двигателя.

БП моторного отсека предназначен для защиты:

  • Замка зажигания и скоммутированных с его помощью потребителей;
  • Электропитания ЭБУ для блока управления двигателем;
  • Силовых реле вентиляторов и питания главного реле;
  • Электроснабжения блока предохранителей возле панели приборов;
  • Реле кондиционера, насосов топлива и омывателя фар.

БП под торпедой

Предназначение сборки соответствует конструктивным особенностям и строго рассчитывается при проектировании. БП слева от торпеды располагается недалеко от рычага фиксации капота. При необходимости проверки деталей и замены потребуется демонтаж пластмассовой декоративной накладки.

Монтажный БП предназначен защищать:

  • Системы освещения;
  • Сигнализации;
  • Электропитания узла приборов;
  • Электропитания ЭБУ для блока контроля двигателя;
  • Проводки обогрева и прикуривателя;
  • Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

Замена

Перед началом проведения работ по замене следует убедиться в неисправности детали с помощью прибора. При снятии перемычек требуется обязательное отключение «минусовой» клеммы на выводах аккумуляторной батареи. Перед установкой новых элементов требуется грамотно определить и устранить причину неисправности.

Для извлечения перемычки малых размеров потребуется помощь пинцета-съемника, размещенного на крышке сборки салона и имеющего специальные концы. Предохранительные элементы большого размера легко вынимаются пальцами. В случае плотной посадки и затруднений с извлечением допускается аккуратное поддевание отверткой с тонким шлицом.

Проверить блок в отсеке мотора нетрудно при отведении фиксатора крышки. После снятия крышки неисправный элемент иногда виден визуально — обрыв плавкой перемычки. Защитный блок предохранителей торпеды доступен путем поддевания крышки до расцепления с защелками.

Электрооборудование, подключенное к бортовой электросети популярного авто Рено Сандеро, защищено двумя комплектами предохранителей. Первый размещается под приборной консолью. Другой дислоцируется под капотом на стационарной основе. Его точное местонахождение – АКБ. Именно, плавкие перемычки призваны обеспечить защиту электропроводки при повышении силы тока сверх допустимых значений. В данной статье подробно разберемся, где находятся непосредственно сами предохранители и как их нужно правильно заменять, хотя в этом в деле на помощь многим придет схема.

Каждый предохранительный элемент на Рено Сандеро и в версии Степвей отвечает за защиту строго определенной силовой и дополнительной электроцепи. Повышение силы тока приводит к его перегоранию, что в свою очередь защищает проводку и оборудование машины от выхода из строя.

Плавка перемычек является следствием короткого замыкания и указывает на конкретное место обрыва цепи.
Для того, чтобы предотвратить потенциальные возгорания машины или возникновение более серьезных поломок на Рено Сандеро, и на версии Степвей необходимо правильно выбрать место размещения перемычек.

Блок предохранителей под капотом авто

Блок с предохранителями находится с левой стороны от АКБ, это хорошо показывает схема. Он включает элементы защиты систем, отвечающих за работоспособность мотора Рено и защищающих силовые цепи автомобиля.

БП двигателя необходим для защиты:

  • Системы зажигания и объединенных с замком потребителей;
  • Силовых реле кулеров и запитки главного регулятора;
  • Питания БП около консоли с приборами;
  • Регулятора климат-контроля, топливного насоса и омывателя элементов передней световой оптики машины.

Блок предохранителей под торпедой авто

Конструкция и ее особенности обуславливаются предназначением сборки и строго определяются в процессе проектирования. Где находятся? БП с левой стороны от приборной панели дислоцируется вблизи рукоятки, фиксирующей крышку капота. Если потребуется провести осмотр деталей, то придется снять пластиковый декор в виде вставок.

  • Системы световой сигнализации;
  • Охранного комплекса;
  • Питания узла электрических приборов;
  • Энергосистемы ЭБУ для блока, управляющего мотором;
  • Кабеля печки и прикуривателя;
  • Обмоток реле и электрических приводов.

Для цепей Рено Сандеро, в том числе и для версии Степвей с малой силой тока надобность в применении сложных предохранителей отпадает. Плавкий элемент более функционален и полностью оправдывает свое применение. Для наиболее мощных источников энергопотребления, кулеров печки и охлаждения мотора применяется подсоединение мощных клемм реле.

Ремонтные работы

Приступая к выполнению ремонтных работ необходимо быть точно уверенным в поломке расходной комплектующей, и пригодится схема, чтобы понять точно где находятся те или иные предохранители. Это можно сделать, используя прибор. Перед снятием предохранителя обязательно отключить минусовой контакт на АКБ. Перед монтажом новых расходников необходимо корректно установить и исправить причину поломки.

Для снятия небольших перемычек Renault Sandero придётся воспользоваться пинцетом, который располагается на крышке сборки салона и имеет особые концы. Более крупные предохранители без проблем вытаскиваются пальцами. Если требуется усилие для извлечения перемычки, то используют шлицевую отвертку тонкого типа. Применять ее следует осторожно, чтобы не повредить другие части электроцепи.

БП в моторном отсеке Renault Sandero проверяется путем отведения защелки крышки. После удаления крышки неисправность можно обнаружить сразу. В БП передней консоли можно получить доступ, просто открыв крышку.

Наиболее часто «горит» предохранитель прикуривателя на плате. Запитка для электроцепи данного устройства осуществляется током в 10 А. От блока перемычек через проводку определенной толщины ток поддается на гнезда панели. От прикуривателя питание могут получать различные потребители.

При первых признаках неисправностей рекомендуется осмотреть цепь прикуривателя и решить проблему. На предохранители наносится стандартный маркер красным цветом F38 (10 A). Через данный контур питания получает ток и автомагнитола. Электроцепь подключается от центрального замка зажигания машины.

расположение предохранителей Рено Логан — Блог о Ниссан и Рено

Немного общей теории. Предохранители – неотъемлемая составляющая любых механизмов работающих на основе тока. Основная функция этого устройства в том, чтобы защитить агрегат от возгорания образованного от превышения силы тока в сети. Он состоит из плавких пластин и дугообразной рамки. Это слабый элемент, который работает таким образом, что при завышении номинального показателя силы тока в сети он сгорает и разрывает цепь. Так удается избежать короткого замыкания и воспламенения.



Виды предохранителей:


  • Вилочные;
  • Заполненные кварцевым песком;
  • Вставки для слаботочных цепей до 6А;
  • Пробковые;
  • Ножевые;
  • Газогенерирующие.


Они бывают многоразовые – имеют в себе механизм переключателя, а бывают одноразовые, то есть сгорел – выбросили, заменили. Встречаются разные размеры и разные цвета. Цвета дифференцируются в зависимости от номинала начиная от 1А черного цвета и до 100А фиолетового цвета.

В автомобилях чаще всего используется диапазон номиналов от 5А до 30А.



Расположение. Чтобы разобраться где находятся предохранители в Рено Логан надо понять какой вид тут используется, чтобы знать, что искать. В автомобилях применяются вилочные предохранители. Со мной согласятся автолюбители в том, что каждый владелец авто хоть раз за время эксплуатации испробует его на полной мощности выжав из него все на полную. В такие моменты возникает перенапряжение в сети, и защита перегорает.



Во всех авто предохранители располагаются блоками. Чаще всего двумя: один в салоне, один под капотом. Владельцу обязательно надо знать их расположение для возможности замены сгоревшего звена.



Если у вас автомобиль Рено Логан где находятся предохранители вы без труда узнаете, заглянув в инструкцию к авто или на фото ниже. Модель этой марки производилась в разные годы и расположение, и схема может отличаться. В салоне блок располагается с левого торца панели приборов под пластиковой крышкой. Если ее снять и перевернуть, то там нанесена структура блока с обозначениями.

Схема расположения предохранителей рено сандеро степвей 2. Не работает прикуриватель на рено сандеро

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами. Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины. Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

№ Ef — предохранитель, Er- реле Сила тока, А (номинал) Питаемая цепь
Ef 1 40 Правый элемент обогрева ветрового стекла
Ef 2 40 Левый элемент обогрева ветрового стекла
Ef 3 50 ABS/ESP
Ef 4 60 иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef 5 60 Питание цепей предохранителей в салоне F11 , F23-F27 , F34 и F39
Ef 6 30 ABS/ESP
Ef 7 30 обогрев заднего стекла и зеркал
Ef 8 15 противотуманные фары передние
Ef 9 15 обогрев сидений
Ef 10 15 муфта кондиционера (комплектация с кондиционером)
25 первая скорость электровентилятора (комплектация без кондиционера)
Ef 11 25 предохранитель для реле системы управления двигателем
Ef 12 40 электровентилятор системы охлаждения
Ef 13 15 система управления двигателем
Er 1 35 реле левого обогрева стекла
Er 2 35 реле правого обогрева стекла
Er 3 20 реле топливного насоса
Er 4 20 реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er 5 35 реле управления двигателем

Предохранители и реле Реле Логан (с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

F1 30 электростеклоподъемники передние
F2 10 дальний свет левая фара
F3 10 дальний свет правая фара
F4 10 ближний свет левая фара
F5 10 дальний свет правая фара
F6 5 задние габариты, подсветка номера, подсветка
F7 5 передние габариты
F8 30 электростеклоподъемники задние
F9 7.5 задний противотуманный фонарь
F10 15 звуковой сигнал
F11 20 центральный замок
F12 3 ABS/ESP
F13 10 освещение салона, климатическая установка
F14 5 датчик угла поворота руля
F15 15 стеклоомыватель, парковочный радар, фонарь заднего хода
F16 5 аудиосистема, обогрев стекла, ограничитель скорости
F17 7.5 ДХО
F18 7.5 стоп сигнал
F19 5 система управления
F20 5 подушки безопасности
F21 резерв
F22 5 резерв
F23 резерв
F24 15 указатель поворота
F25 10 противоугонная система
F26 15 блок управления электрооборудованием
F27 20 подрулевые выключатели (вход на ближний свет)
F28 резерв
F29 25 подрулевые выключатели (вход на дальний свет)
F30 резерв
F31 10 щиток приборов
F32 7,5 аудиосистема
F33 15 прикуриватель
F34 15 диагностический разъем
F35 5 обогрев наружных зеркал
F36 5 привод зеркал
F37 30 стартер
F38 30 стеклоочиститель
F39 40 кондиционер
R1 35 реле кондиционера
R2 35 реле заднего обогрева стекла

Надо отметить, что Рено Степвей создан на базе Логана и имеет точно такие же блоки, предохранители и реле, если машины соответствуют между собой по году выпуска и комплектации. Про предохранители и реле Рено Степвей можно

Цепи электрооборудования защищены плавкими предохранителями, Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.

Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и в моторном отсеке.

Предохранители в салоне автомобиля

В салоне автомобиля монтажный блок установлен с левой стороны панели приборов под крышкой.

Прежде чем заменить перегоревший предохранитель, нужно выяснить причину его перегорания.

Нельзя заменять предохранитель перемычкой или предохранителем с большей силой тока – это может привести к повреждению электрических приборов и к пожару.

Для замены предохранителя в салоне автомобиля открываем крышку в панели приборов

Извлекаем заменяемый предохранитель с помощью пинцета

На рисунке показан перегоревший предохранитель (показанная стрелкой перемычка перегорела).

Для замены предохранителя устанавливаем запасной предохранитель того же номинала и цвета.

Предохранители в моторном отсеке

В моторном отсеке предохранители и реле находятся с правой и левой стороны аккумулятора.

Чтобы проверить или заменить предохранитель в монтажном блоке в моторном отсеке

Отжимаем фиксатор крышки монтажного блока

Снимаем крышку

Если нужно заменить реле или предохранитель, извлекаем его, покачивая из стороны в сторону

Устанавливаем детали в обратном порядке.

Методы проверки электрических цепей автомобиля

При замене предохранителей запрещается применять отвертки и металлические инструменты — это может вызвать короткое замыкание в цепях электрооборудования.

Запрещается отсоединять аккумуляторную батарею на работающем двигателе, нарушение этого правила станет причиной выхода из строя регулятора напряжения и элементов электронного оборудования автомобиля.

Во избежание выхода из строя диодов выпрямительного блока генератора запрещается проверять их мегомметром или контрольной лампой, питаемой напряжением более 12 В, а также проверять такими приборами цепи электрооборудования на автомобиле без отсоединения проводов от генератора.

Проверять повышенным напряжением сопротивление изоляции обмотки статора генератора необходимо на генераторе, снятом с автомобиля, при отсоединенных от выпрямительного блока выводах обмотки статора.

При проведении электросварочных работ на автомобиле необходимо отсоединять провода от клемм аккумуляторной батареи и генератора, а также колодки с проводами от электронного блока управления двигателем.

Не касайтесь элементов системы зажигания и высоковольтных проводов на работающем двигателе.

Не прокладывайте провода низкого напряжения в одном жгуте с проводами высокого напряжения.

Регулярно очищайте клеммы аккумуляторной батареи и наконечники проводов от окислов и грязи.

При подзарядке аккумуляторной батареи с помощью зарядного устройства отсоединяйте провода от клемм батареи.

В состав типичной электрической цепи могут входить основной электрический элемент (потребитель), различные выключатели, реле, электромоторы, предохранители, плавкие вставки или прерыватели цепи, относящиеся к данному элементу проводка и контактные разъемы, служащие для соединения основного элемента с аккумуляторной батареей и кузовом — массой.

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цепи, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение.

Круг поиска неисправности обычно сужается за счет постепенного определения и исключения, нормально функционирующих элементов того же контура.

При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной отказа является перегорание соответствующего предохранителя или нарушение контакта с массой» (разные цепи во многих случаях могут подсоединяться на один предохранитель или вывод заземления).

Отказы электрооборудования зачастую объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле.

Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения диагностических приборов для поиска неисправности тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

В число основных диагностических приборов входят тестер электрических цепей или вольтметр (можно использовать и 12-вольтовую контрольную лампу с комплектом соединительных проводов), индикатор обрыва цепи (пробник), включающий лампу, собственный источник питания и комплект соединительных проводов.

Кроме того, всегда следует иметь в автомобиле комплект проводов для пуска двигателя от постороннего источника (аккумуляторной батареи другого автомобиля), оборудованных зажимами типа «крокодил» и желательно прерывателем электрической цепи. Их можно применять для шунтирования и подключения различных элементов электрооборудования при диагностике цепи.

Как уже было упомянуто, перед тем как приступать к проверке цепи с помощью диагностического оборудования, определите по схемам места его подключения.

Проверку наличия напряжения питания проводят в случае нарушения электрической цепи.

Подключите один из проводов тестера электрических цепей либо к отрицательной клемме аккумуляторной батареи, либо обеспечьте хороший контакт с кузовом автомобиля. Другой провод тестера подсоедините к контакту разъема проверяемой цепи, предпочтительно ближайшему к аккумуляторной батарее или предохранителю

Если контрольная лампа тестера загорается, напряжение питания на данном отрезке цепи есть, что подтверждает исправность цепи между данной точкой цепи и аккумуляторной батареей.

Действуя таким же образом, исследуйте остальную часть цепи. Обнаружение нарушения напряжения питания свидетельствует о наличии неисправности между данной точкой цепи и последней из проверенных ранее (где было напряжение питания).

В большинстве случаев причина отказа заключается в ослаблении контактных разъемов и повреждении самих контактов (окисление).

Назначение предохранителей в салоне автомобиля

№ (Ампер)

Защищаемая цепь

№(Ампер)

Защищаемая цепь

Очиститель ветрового стекла

Электрообогрев наружных зеркал заднего вида

Комбинация приборов, ЭБУ

Место под установку охранной сигнализации

Выключатель фонаря заднего хода

Усилитель рулевого управления

Электронная блокировка пуска двигателя

(блок управления подушек безопасности и преднатяжителей ремней безопасности*)

Газовое оборудование

Автоматическая коробка передач

Блок управления подушками безопасности и преднатяжителями ремней безопасности

Задний стеклоочиститель, выключатель фонаря заднего хода

Левая фара (ближний свет)

Освещение салона

Правая фара (ближний свет)

Общее питание

Левая фара (дальний свет)

Блокировка открывающихся элементов кузова

Правая фара (дальний свет)

Противотуманные фары

Задние электростеклоподъемники

Электрообогрев заднего стекла

Передние электростеклоподъемники

Электровентилятор системы отопления (кондиционирования) и вентиляции салона

Блок управления ABS

Электропривод наружных зеркал заднего вида

Электрообогрев передних сидений

Автомагнитола

Звуковой сигнал

Системы отопления (кондиционирования) и вентиляции салона

Габаритный свет левого борта, выключатель аварийной сигнализации, прикуриватель

Габаритный свет правого борта

Выключатель Заднего противотуманного фонаря

*только для автомобилей до 2009 г. выпуска. F6, F8, F22, F33-35 – резерв.

Назначение реле и предохранителей в моторном отсеке

Блок реле/

предохранителей

№ (ток А)

Назначение

Охранная сигнализация, переключатель наружного освещения, реле освещения дневного движения

Переключатель наружного освещения, монтажный блок предохранителей салона

Питание платы реле

Цепь питания реле системы впрыска

Цепь питания реле системы впрыска, электронный блок системы управления двигателем

Реле включения компрессора кондиционера

Реле электровентилятора

Реле топливного насоса

Реле блокировки впрыска

Отдельное реле

Реле вентилятора отопителя

Поиски места короткого замыкания

Одним из методов поиска короткого замыкания является извлечение предохранителя и подключение вместо него лампы-пробника или вольтметра.

Напряжение в цепи должно отсутствовать. Подергайте проводку, наблюдая за лампой-пробником.

Если лампа начнет мигать, то в данном жгуте проводов есть замыкание на «массу», возможно, вызванное перетиранием изоляции проводов.

Аналогичная проверка может быть проведена для каждого из компонентов электрической цепи путем включения соответствующих выключателей.

Проверка надежности контакта с массой. Отсоедините аккумуляторную батарею и подсоедините один из проводов лампы-пробника, имеющей автономный источник питания, к точке с заведомо хорошим контактом с «массой», другой провод лампы подключите к проверяемому жгуту проводов или контакту разъема. Если лампа загорается, контакт с массой в порядке (и наоборот).

Проверка на отсутствие обрыва

Проверку проводят для обнаружения обрывов электрической цепи.

После отключения питания контура проверьте его с помощью лампы-пробника с автономным источником питания.

Подключите провода пробника к обоим концам цепи. Если контрольная лампа загорается, обрыва в цепи нет, Если лампа не загорается, то это свидетельствует о наличии в цепи обрыва.

Аналогичным образом можно проверить и исправность выключателя, подсоединив пробник к его контактам. При переводе выключателя в положение ВКЛ лампа пробника должна загораться.

Локализация места обрыва

При диагностике подозреваемого в наличии обрыва участка электрической цепи визуально обнаружить причину неисправности оказывается довольно сложно, так как визуально проверить клеммы на появление коррозии или нарушение качества их контактов тяжело из-за ограниченного доступа к ним (обычно клеммы закрыты корпусом контактного разъема).

Резкое подергивание корпуса колодки жгута проводов на датчике или самого жгута проводов во многих случаях приводит к восстановлению контакта.

Не забывайте об этом при попытках локализации причины отказа подозреваемой в наличии обрыва цепи.

Нестабильно возникающие отказы могут быть следствием окисления клемм или нарушения качества контактов.

Диагностика неисправностей электрических цепей не представляет собой трудную задачу, при условии четкого представления того, что электрический ток поступает ко всем потребителям (лампа, электромотор и пр.) от аккумуляторной батареи по проводам через выключатели, реле, предохранители, плавкие вставки, а затем возвращается в батарею через массу (кузов) автомобиля.

Любые проблемы, связанные с отказом электрооборудования, могут быть вызваны прекращением подачи на них электрического тока от батареи или возврата тока в батарею.

Прикуриватель, на легковом автомобиле Рено Сандеро, располагается на передней консоли справа от рычага переключения передач. Водители используют гнездо прикуривателя, как по прямому назначению, так и в качестве розетки для подсоединения дополнительных устройств, что, в большинстве случаев, и приводить к выходу его из строя.

Основной неисправностью самого прикуривателя, считается перегорание пластин накаливания, из-за чего происходит разрыв электрической цепи при его включении, в результате чего пластины перестают нагреваться. В этом случае прикуриватель подлежит замене. Вторая неисправность связана с тем, что прикуриватель перестаёт фиксироваться в гнезде после нажатия на его ручку. Происходит это по причине разгибания усиков центрального контакта. Устранить эту неисправность можно при помощи плоской отвёртки путём возврата усиков в исходное положение, только делать это нужно при выключенном зажигании, чтобы внутри гнезда не произошло короткое замыкание.

При использовании гнезда прикуривателя в качестве розетки для подсоединения дополнительных устройств водитель должен помнить о том, что необходимо правильно вставлять штекера в это гнездо, иначе может произойти короткое замыкание, которое вызовет перегорание предохранителя F38. Расположен он в монтажном блоке салона автомобиля с левого торца передней панели. Доступ к нему возможен только после открытия водительской двери. Этот предохранитель защищает ещё и электрическую цепь автомагнитолы, поэтому и символ на крышке монтажного блока, который помогает найти точное место расположения этого предохранителя, будет виде ноты.

Перегореть предохранитель F38 может ещё и по причине того, что к гнезду прикуривателя подсоединили устройство или через разветвитель несколько устройств, в результате чего сила тока в этой электрической цепи становиться больше номинала предохранителя, от чего он обязательно сгорит.

Кроме этого, бывают случаи, когда сгорает не только предохранитель F38, но специально установленная шайба на обратной стороне положительного контакта гнезда прикуривателя. Она предназначена для защиты гнезда от перегрева и возгорания, подходящих к нему проводов. При появлении этой неисправности заменять придётся не только предохранитель F38, но и само гнездо прикуривателя.

4949 Просмотров

Если в Рено Сандеро Степвей отказала та или иная электронная система, бить тревогу еще рано. Велика вероятность того, что вышел из строя один из плавких предохранителей, и его замена способна решить возникшую проблему. О том, как произвести эту несложную процедуру, и где находятся блоки плавких элементов, читайте ниже.

Салонный щиток

В таком автомобиле, как Renault Sandero Stepway, по понятным причинам находится большое количество разнообразных электронных систем. В связи с этим производитель вполне логично разделил общую схему на два блока.

Первый из них расположен непосредственно в салоне и включает в себя сменные элементы, отвечающие за всю электронику, которая не относится к работе двигателя, коробки передач и системы зажигания.

Таким образом, при выходе из строя прикуривателя, наружного освещения или стеклоочистителей можно смело открывать пластиковую крышку, расположенную с левого торца торпеды, вооружаться распечатанной заранее схемой и подготовленным расходником, а затем начинать работу.

Чтобы не пришлось долго «блуждать» в поисках нужной схемы, мы приведем основной список плавких предохранителей в салонном блоке Рено и опишем их назначение. Так, обратив свое внимание на ячейку под индексом 1, можно без труда найти элемент, отвечающий за исправную работу передних стеклоочистителей Renault Sandero Stepway. Чуть ниже, на второй позиции, несложно обнаружить причину неисправности щитка приборной панели.

Причину неисправности наружного освещения Renault Sandero Stepway также стоит искать именно в салонном щитке. Если неисправна лампа ближнего света, но замена ее на новую не дала убедительных результатов, есть веская причина произвести замену предохранителя на 9 или 10 позициях. Проблемы с дальним светом поможет решить внимательный взгляд на 11 и 12 ячейку.

А что под капотом?

Помимо мелких неприятностей, касающихся работы электроники в салоне, существуют куда более серьезные неполадки, которые относятся к системе подачи топлива, ЭБУ двигателя, системе распределения и других важных механизмов, которые отвечают за бесперебойную работу двигателя Рено Сандеро.

Впрочем, большинство возникающих неполадок легко решаются заменой предохранителей, которые находятся в блоке, расположенном под капотом.

Чтобы до него добраться, достаточно лишь обратить внимание на черный пластиковый щиток, закрытый крышкой. Отщелкнув крючок, крышку необходимо снять и начать работу, подобно тому, как это было описано в первой части статьи.

Самой важной, как и следует ожидать, является ячейка под номером один. Здесь расположен предохранитель, отвечающий за работу замка зажигания и всех систем Renault Sandero, которые активируются при его включении. Это и дальний свет, и аудиосистема, и даже климатическая установка, так что при похожих неисправностях необходимо искать их причину именно здесь.

Ячейка под номером 3 отвечает за исправную работу топливного насоса Renault Sandero. Рядом с ней под 4 позицией в блоке располагается элемент, отвечающий за работу ЭБУ. Климатическую установку контролируют реле, питание которых проходит через 7 ячейку, а также ячейки под номерами K1 и K2. За катушку зажигания и систему

4054 Просмотров

В популярном автомобиле Рено используется 2 комплекта предохранителей для защиты электроцепей. Один устанавливается под торпедой салона с панелью приборов. Второй стационарно смонтирован под капотом моторного отсека. Его легко найти в районе аккумулятора. Главное назначение плавких перемычек заключается в надежной защите электрической разводки при достижении силы токов свыше пределов установленных (расчетных) показателей.

Каждому предохранителю Сандеро отводится строго определенная силовая или вспомогательная электрическая цепь. При появлении повышенных значений тока он защищает оборудование и провода автомобиля путем перегорания.

Перегорание определенного предохранителя будет указывать на потенциальное место проводки с возможным коротким замыканием.

Правильно установленная перемычка позволит избежать появления более серьезных неисправностей Рено Сандеро и возможного возгорания.

БП под капотом

Монтажный блок размещается слева от аккумулятора. Содержит компоненты защиты силовых цепей Рено и систем контролирующих работу двигателя.

БП моторного отсека предназначен для защиты:

  • Замка зажигания и скоммутированных с его помощью потребителей;
  • Электропитания ЭБУ для блока управления двигателем;
  • Силовых реле вентиляторов и питания главного реле;
  • Электроснабжения блока предохранителей возле панели приборов;
  • Реле кондиционера, насосов топлива и омывателя фар.

БП под торпедой

Предназначение сборки соответствует конструктивным особенностям и строго рассчитывается при проектировании. БП слева от торпеды располагается недалеко от рычага фиксации капота. При необходимости проверки деталей и замены потребуется демонтаж пластмассовой декоративной накладки.

Монтажный БП предназначен защищать:

  • Системы освещения;
  • Сигнализации;
  • Электропитания узла приборов;
  • Электропитания ЭБУ для блока контроля двигателя;
  • Проводки обогрева и прикуривателя;
  • Электроприводов и обмоток реле.

Для слаботочных цепей Рено нет необходимости использовать более сложные защитные элементы. Плавкие предохранители хорошо себя оправдывают и просто меняются в дорожных условиях. Для мощных потребителей обогрева, вентиляторов отопителя и охлаждения двигателя предусматривается подключение посредством мощных контактов реле.

Замена

Перед началом проведения работ по замене следует убедиться в неисправности детали с помощью прибора. При снятии перемычек требуется обязательное отключение «минусовой» клеммы на выводах аккумуляторной батареи. Перед установкой новых элементов требуется грамотно определить и устранить причину неисправности.

Для извлечения перемычки малых размеров потребуется помощь пинцета-съемника, размещенного на крышке сборки салона и имеющего специальные концы. Предохранительные элементы большого размера легко вынимаются пальцами. В случае плотной посадки и затруднений с извлечением допускается аккуратное поддевание отверткой с тонким шлицом.

Проверить блок в отсеке мотора нетрудно при отведении фиксатора крышки. После снятия крышки неисправный элемент иногда виден визуально — обрыв плавкой перемычки. Защитный блок предохранителей торпеды доступен путем поддевания крышки до расцепления с защелками.

Где находятся предохранители Рено Логан

avtorin

883 Просмотров0 Лайк

avtorin

238 Просмотров0 Лайк

avtorin

116 Просмотров0 Лайк

avtorin

113 Просмотров0 Лайк

avtorin

97 Просмотров0 Лайк

avtorin

102 Просмотров0 Лайк

avtorin

34 Просмотров0 Лайк

avtorin

186 Просмотров0 Лайк

avtorin

281 Просмотров0 Лайк

avtorin

49 Просмотров0 Лайк

avtorin

33 Просмотров0 Лайк

avtorin

56 Просмотров0 Лайк

Замена предохранителей Renault Kadjar. Чем официалы, лучше сам!

Luki

Схемку пожалуйста на печку от 2108 дайте

Владлена

У моего приятеля с предохранителем на рено пока все зашибись ))) Сегодня поменял поставил такой-же как на видео, не знаю сколько месяцев поработает. ГовояГоворят год работает.

Амон

Интересно себя ведёт стрелка тахометра!

Джамбул

У моего фокуса 2 нет проблем, но когда менялся фильтр неизвестно. Машина прошла 153 тыс. Стоит ли мне менять фильтр? Спасибо за видео!

Kiah

Доходчиво и полезно, смотрю всегда и буду смотреть!

Гульзада

А ЕЩЕ ИЗ ЗА ЭТОГО ОБОРОТЫ ПЛАВАЛИ НА ХОЛОСТЫХ >) Мне приятель сказал на renault и без предохранителя полно чего навернулось!

Все сервисы по ремонту Renault Kadjar на интерактивной карте

Обуждение раздела Замена предохранителей Renault Kadjar

Оле

Подскажите уважаемый. каким защитным средством после чистки платы, можно ее покрыть,дабы избежать влияния влаги на монтажную плату в процессе эксплуатации. В интернете нет такой информации

Лерик Мануветова

Только Ваши материалы дают мне четкое понимание происходящих процессов в механизме. Огромное Вам спасибо >) Постоянные трудности с предохранителем уже напрягают )

Mohamed

Привет.За росход топлива он отвечает?

Любима Сандона

Здорово объяснил. Наконец-то понятно зачем нужен запас мощности усилителям. Т.к. логически я считал, что запас нужен динамикам, чтобы не сгореть при выкрученной на максимум громкости 🙂

Barret

Неплохо, если более обстоятельно пояснил бы по предохранителю. как всегда все понятно и доходчиво!!Респек т!!

Ануар

Когда уже подписчику подарите машину?

Хайцеэр Тарас

по поводу тяги, если машина на газу, то может быть причиной смеситель с антихлопком, может западать заслонка

Alane

У приятеля на каджаре с предохранителем до сих пор проблем не было! Отлично, давно себе хочу сделать.

Ланина

Спасибо за видео.

Чип

Обозревать авто и признаться что не знаешь фирму люк… перед съемкой надо было в инет залезть.

Хлебосолов Эрвин

Мне приятель сказал на реношке kadjar с предохранителем до сих пор все норм, Добрый день подскажите предохранитель который отключает аккумулятор на кио рио

Имам

ОООООчень доходчиво!!! спасибо! одной тайной в машине стало меньше 🙂

Морец

А почему стрелка температуры всегда поднимается только до 21 :00, даже если кипит антифриз, выше она не ползет, видимо там бывший хозяин поковырялся, как ее исправить???

Ciro

О предохранителе и так понятно, не заводился тушкан,не светился датчик IMMO. Выход — вытащил MAIN реле,кинул перемычку,завелся,до ехал до сервиса. В принципе так можно ездить долго,разве что упреешь каждый раз перемычку вытаскивать,ибо сядет батарея. Это на случай,чтоб эвакуатор не вызывать.

Berto

А как взять базу на киа?

Павлик

Валерий Васильевич, добрый день! Где Вы территориально находитесь? Лучше что-то конкретное по предохранителю на РЕНО порекомендовал бы )

Шахар

Салам алейкум ребята выручайте проблема такая патухли преборы и ближний свет с туманники немогу найти причину джили ск7 предохранители все целые

Зикрацкий Заур

Таже хрень… Сид 2010 год, рестайл. Отдал машину в мойку, когда вернулся весь салон был во влаге, мойщику говорю — ты че, керхером салон помыл что-ли?) он сказал, что кондецат просто, мол зима же… Протер я салон от влаги, но вылезли проблемы… стала гореть лампа давления масла (масло проверил, уровень норм) и зависают стрелки тахометра и спидометра. Вот уже четыре дня эта хрень… лампа масла иногда тухнет, потом снова загорается и горит (не мигает). Стрелки тахометра и спидометра работают когда только авто завожу, но через пару минут зависают (обороты могут зависнуть на 1,2,3 тысячах). Может знающие люди подскажут как продиагностировать и устранить данные ошибки?

Renault Clio 03 Блок предохранителей — электрическая схема экспортный tuck-bitter

Renault Clio 03 Блок предохранителей Whats New

Блок предохранителей Renault clio 03 — Для Renault co 2 1998 1999 2000 2001 2002 2003 2004 2005 2006 2007 2008 2009 2010 расположение блока предохранителей модельного года. renault c o 4 captur v belt kit 117204083r 2020 add to e натяжитель приводного ремня новый оригинальный renault c o 4 captur kajar 0 9 1 2 tce 117203336r. Краткое содержание для renault co стр. 3 приветствие вождения вашего нового renault это руководство для водителя содержит всю информацию, которая может вам понадобиться, чтобы познакомиться с вашим renault, чтобы использовать его с максимальной пользой и воспользоваться всеми последними техническими разработками. включены в него.класс fc 2 января 18 2018 chevrolet trailbrazer 2003 2004 схема блока предохранителей год выпуска 2003 2004 часть двигателя блок предохранителей блок предохранителей расположен под капотом в моторной части со стороны водителя двигатель l6 использование мини-предохранителей 1 с электрическим управлением пневмоподвеска 2 со стороны пассажира дальний свет фар 3 со стороны пассажира.

Renault clio 03 Блок предохранителей — ближний свет фар 4 задний прицеп l s. class fc 17 мая 2018 ford f 550 2002 2007 схема блока предохранителей год выпуска 2002 2003 2004 2005 2006 2007 блок предохранителей в части пассажира панель предохранителей расположена.renault c o 4 driver 39 s manual pdf понедельник 08 марта 2021 г. 03 25 ищу руководство для 1986 vw caddy 1 привет всем! Я 39 м ищу схему блока предохранителей. класс fc 2 марта 04 2021 renault megane ecu reset 87 b virginiser of рулевое управление для renault megane 4 renault scenic 4 renault kadjar и renault ta sman car 2010 renault grand scenic привилегированная музыка wwrenault can k ne ecu tool key programming 2001 2015 6 2003 ecu был физически поврежден, разъем вышел из строя, поэтому мне пришлось заменить его другим использованным блоком управления. Я прочитал, что он мне понадобится.

Блок предохранителей Renault clio 03

Схема электрических соединений представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробки CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие наличия электрической схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. Блок предохранителей renault clio 03 Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / деталей установки (в форма символа) и соединения. Блок предохранителей renault clio 03 На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Renault clio 03, схема подключения блока предохранителей заменить раздельный чек раздельный чек miramontiseo it Блок предохранителей renault clio 2 Renault clio 2 расположение блока предохранителей в салоне youtube Где находятся предохранители и реле в renault clio ii thalia, символ, dacia logan youtube Блок предохранителей renault clio 3 Renault Схема подключения блока предохранителей clio 03 Замените разделенную проверку разделенную проверку miramontiseo it Help, need renault clio 1 5 dci, k9k engine, year 2007 схема блока предохранителей mhh auto page 1 Блок предохранителей в схеме подключения renault clio идея любовь колледж любовь колледж formenton8 Блок предохранителей Renault Clio — Var Электросхема, определение нагрузки

Блок предохранителей Renault Clio Whats New

Блок предохранителей Renault clio — Блок предохранителей в кожухе расположен в пассажирской части, а в части двигателя — в пассажирской части; предохранители крышки доступа 1 в части пассажира b откройте крышку доступа 2 и полностью наклоните крышку 2, затем потяните ее вниз, чтобы переместить ее, чтобы получить доступ к предохранителям.renault co iii 2006 2012 реклама предохранителей и реле в этой статье мы рассматриваем renault co третьего поколения, произведенные с 2005 по 2014 здесь вы найдете схемы блоков предохранителей renault co iii 2006 2007 2008 2009 2010 2011 и 2012 получить информацию о местонахождении панели предохранителей внутри автомобиля и узнайте о назначении каждой схемы предохранителей и реле. Предохранители renault c o iv 2013 2019 в этой статье мы рассматриваем renault c o четвертого поколения, произведенные с 2012 по 2019 здесь вы найдете схемы блоков предохранителей renault c o iv 2015 2016 2017 и 2018 получите информацию о местонахождении.

Блок предохранителей Renault clio — панели предохранителей внутри автомобиля и узнайте о назначении каждой схемы расположения предохранителей p class grp grp talgo table grp talgo ext class c 11546 ptableadvancev2 mt 0 class ov h mt 10 table class ptableadvancev2 table thead tr th class thmain th0 style class el psis class txt fz 13 lh 16 fc 2-й номер th th class thmain th2 last style class el psis class txt fz 13 lh 16 fc 2-е выделение th tr thead tbody класс tbody 0 main tr class tr0 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 1 td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 Органы управления стеклоочистителями переднего стекла под рулевым колесом td tr tr class tr1 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 2 td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 передняя левая дневная ходовая часть правая сторона левая головка дальнего света правая головка ближнего света.

Renault clio блок предохранителей — ght передние противотуманки ghts td tr tr class tr2 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 3 td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 внутренний номерной знак ghting fog ghts td tr tr class tr3 td class tdmain td0 fc 1st class el psis class txt fz 13 lh 16 4 td td class tdmain td1 fc 1st last class el psis class txt fz 13 lh 16 правосторонний ghts задняя сторона ghts td tr tbody таблица класс ptext mt 10 p класс a класс fz 13 lh 16 href https r поиск yahoo ylt a0geklpqfuhg9ogawsrxnyoa ylu y29sbwnizjeecg9zazmednrpzamec2vja3ny rv 2 re 1615392ffuse 2 roenfren 2 rv 2 re 1615392ffuse 2 co. rs dbebvtmzre4cyjck8m30i5xcznc referrerpo cy origin target blank увидеть полную информацию о блоке предохранителей ap class dd algo algo sr relsrch sr data 09a 60487d5097e0b параметры заголовка класса переключить поле стиля h4 внизу 1px заголовок класса.

Схема подключения — это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех , Новое вспомогательное оборудование и т. Д. Блок предохранителей renault clio Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей renault clio На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Renault clio 2 расположение блока предохранителей в салоне youtube Схема подключения блока предохранителей на renault clio прямое разделение secure split secure siciliabeb it Renault clio схема подключения блока предохранителей прямое попадание secure hit secure siciliabeb it Renault clio 56 reg схема подключения блока предохранителей сервер wave collect wave collect ristoranteitredenari it Где находятся предохранители и реле в renault clio ii thalia, символ, dacia logan youtube Renault clio v reg блок предохранителей электрическая схема розетки крышка гнезда крышка pennyapp it схема блока предохранителей renault clio ii (1999 2005) неисправное окно возможна проблема предохранителя clio mk3 2006 rhd 1 5dci 68hp независимые форумы renault

Как найти предохранитель на Dacia Logan

Вам не хватает предупреждающих или обычно называемых аварийных огней на вашем Dacia Logan?

Это может быстро раздражать, когда вы хотите предупредить другого автомобилиста.Не волнуйтесь, в этой статье мы поможем вам узнать , как найти предохранитель на Dacia Logan , чтобы вы знали, связана ли проблема с электронной схемой.

Чтобы знать: Если ваши аварийные огни не работают должным образом, то вы не пройдете ТО. И наоборот, неправильное использование предупреждений может быть наказано штрафом.

Важно помнить, что эти фонари важны для безопасного вождения, и поэтому вы обязаны правильно ими пользоваться.

Поэтому, чтобы помочь вам найти предохранитель, мы сначала объясним , что такое предупреждение на вашем Dacia Logan . Таким же образом мы увидим , что означает предохранитель на вашем Dacia Logan . И, конечно же, , как найти предохранитель на вашем Dacia Logan , и при необходимости , как заменить предохранитель на Dacia Logan

Для чего нужно предупреждение на Dacia Logan?

Различные типы фар на моем Dacia Logan

Ваш Dacia Logan имеет большое количество фар, и все они имеют определенные функции.

Есть те, кто разрешит дежурство тротуар, например:

  • Дальний свет вашего Dacia Logan,
  • Ближний свет вашего Dacia Logan,

Тогда те кто разрешит будет vu например:

  • Дневные ходовые огни вашего Dacia Logan,
  • Габаритные огни вашего Dacia Logan,
  • Противотуманные фары вашего Dacia Logan

И, наконец, другие позволят сообщать о событиях , например:

  • Показатели вашего Dacia Logan
  • Аварийные или сигнальные огни на вашем Dacia Logan

Функция предупреждений на моем Dacia Logan

То есть функция предупреждений состоит в том, чтобы предупреждать других автомобилистов об опасности на проезжей части.Например, торможение, стихия на дороге или столкновение.

Благодаря им водитель сможет предупредить и, следовательно, предотвратить проблему.

Использование предупреждений на моем Dacia Logan

Еще одна важная вещь, которую нужно знать. аварийные огни не заменяют использование других огней. Во время вождения вы можете использовать сигнальные огни, поддерживая габаритные огни, ближний свет или полный свет фар (вы можете прочитать следующую статью: Как поставить полные фары на Dacia Logan).Эти огни работают так же, как и поворотники.

Активация предупреждения должна вызвать одновременное и синхронное срабатывание всех мигающих ламп.

Поэтому не дают видеть, только докладывают. Преимущество в том, что их не нужно регулировать, например, положение, ближний или дальний свет (вы можете прочитать следующую статью: Как отрегулировать фары моего Dacia Logan).

Предупреждение об использовании предупреждений на моем Dacia Logan

Небольшое предупреждение, предупреждения работают, когда двигатель выключен, но они расходуют аккумулятор.Советуем не давать им работать надолго, вы можете не перезапустить машину из-за слишком низкого заряда батареи.

Для чего нужен предохранитель на Dacia Logan?

Вы знаете, почему предупреждения важны, поэтому теперь вы должны знать, как этот механизм работает в вашем Dacia Logan.

Как и все фары вашего Dacia Logan, аварийная сигнализация работает благодаря электрической системе. И любая уважающая себя электрическая система должна иметь предохранители, управляющие ее работой.

Вот почему мы собираемся помочь вам понять работу предохранителей на вашем Dacia Logan.

Функция предохранителя на моем Dacia Logan

Основное назначение предохранителя — определить перегрев в электрической цепи.
В противном случае может возникнуть электрический пожар.

Предохранитель работает следующим образом, он ставится на цепь, затем электрический ток проходит через него благодаря проводящей нити накала. Если произойдет перегрев, нить накала расплавится, и ток прервется.Таким образом, перегрев быстро обнаруживается, и цепь перестает работать в целях безопасности.

Отрицательный момент: аварийные огни вашего Dacia Logan больше не работают без электричества.

Как узнать, поврежден ли предохранитель на моем Dacia Logan

Чтобы узнать, не работают ли сигнальные лампы на вашем Dacia Logan из-за электрической проблемы, вам просто нужно проверить предохранитель.

Вы можете проверить это, просто вынув предохранитель из блока предохранителей вашего Dacia Logan.

После этого проверьте, не порезана ли нить в прозрачной части. В противном случае, если он сломан, значит, произошел электрический перегрев.

Где предохранитель на моем Dacia Logan

Чтобы проверить этот предохранитель, вам теперь необходимо знать его расположение на вашем Dacia Logan.

Найдите блок предохранителей на моем Dacia Logan

В вашем автомобиле есть ящик, в котором собрано большое количество предохранителей, в том числе предохранитель прикуривателя (вы можете прочитать следующую статью: Как найти предохранитель прикуривателя на Dacia Logan).
Он должен располагаться рядом с электрическими элементами.

Рекомендуем вам обратиться к руководству по эксплуатации вашего Dacia Logan. Он скажет вам точную область. Обычно блок предохранителей находится под капотом возле аккумулятора или внутри вашего автомобиля возле руля.

Тогда вы легко узнаете корпус, потому что на нем есть значок в форме вилки.

Найдите предохранитель в вашем Dacia Logan

Открыв этот чемодан, вы получите доступ к таблице предохранителей вашего Dacia Logan.
Чтобы определить расположение предохранителя на вашем Dacia Logan, вы можете обратиться к таблице в коробке или обратиться к руководству по эксплуатации вашего Dacia Logan.

Как заменить предохранитель на моем Dacia Logan

Для безопасного обращения с ним необходимо выключить двигатель вашего Dacia Logan.

Благодаря предыдущему абзацу вы можете найти предохранитель в таблице предохранителей.

Теперь это очень просто, вам просто нужно вынуть предохранитель из коробки с помощью клещей для предохранителей, которые есть в коробке.

Когда это будет сделано, проверьте состояние предохранителя. Если, как указано выше, вы не видите токопроводящую нить в прозрачной части, в этом случае произошел перегрев и, следовательно, необходимо заменить предохранитель.

Для этого вы должны проявлять бдительность и покупать предохранитель того же типа, иначе это может вызвать электрические проблемы, такие как: не обнаружение перегрева или, наоборот, повреждение, даже если ток работает правильно.

Для удобства цвета предохранителей нормированы.
Наиболее часто используемые калибры:

  • синий = 15 ампер
  • красный = 10 ампер

И последний совет. В этой статье мы проиллюстрировали важность предохранителя в вашем Dacia Logan, он позволит вам сигнализировать о наличии проблемы с электрическим уровнем вашего Dacia Logan. Поэтому мы предлагаем вам сдать машину на проверку в гараж.

Чтобы получить другие инструкции по Dacia Logan, вы можете ознакомиться с другими нашими статьями о Dacia Logan.

Dacia Logan Visu (электрические схемы)

Электрические схемы Renault | Carmanualshub Renault Megane Wiring Diagrams: Сборник мультимедийных схем и электрических схем на нескольких языках для электрического оборудования Renault Megane. Renault Megane Scenic II X84 NT8267A с 28 06 2004 Wiring Diagram.rar Профиль abdou now online (@abdoualittlebit) в Instagram … 1,189 подписчиков, 294 подписок, 11 сообщений Смотрите фотографии и видео в Instagram от abdou сейчас онлайн (@abdoualittlebit) osx от 1001Ebooks Livres Epub Gratuit Télécharger des livres par Philippe Sionneau Дата выхода: 18 апреля 2005 г. Издатель: Editeur Guy Tredaniel Количество страниц: 601 страница

dacia logan visu (электрические схемы) Галерея


Новое обновление
электрическая схема 2002 общая электрическая схема 2002 5, электрические схемы rg350dx, электрические схемы ford cortina mk2, 1997 volvo 850 25 автоматический круиз-контроль кожаный телевизор 04 2013 автомобиль, ducati 848 электрические схемы, электрические схемы 1992 chevy lumina радио схема 2000 chevy, самолет инженерный заказ, электрическая схема 1 myford 254, электрическая схема серии батарей 9 В, электрическая схема аналогична электрической схеме kenwood другие головные устройства автомобильной аудиосистемы, квадратные детали блока предохранителей, схема деталей hp, схема блока предохранителей f150 1978 года, блок-схема предохранителей мустанга 1971 года, электрическая схема гидроусилитель руля l5, блок предохранителей на bmw 325i, блок предохранителей mini cooper усилитель руля, радио проводка форд 1979 года, электрическая схема dodge ram 1500 c электрическая схема проводки, электрическая схема прицепов mortiz powertilt, двухполюсная двухконтурная схема, электрическая схема arctic cat на электрическая схема для квадроцикла arctic cat 500, жгут проводов fxr 1994 года, схема подключения катушки распределителя gm hei внешний, домашний 2014 kia forte koup провода динамика diag ram, блок предохранителей chrysler sebring 1997 года, электрическая схема прицепа на электросхеме прицепа нажмите, чтобы увеличить, электрическая схема охлаждающего вентилятора, схема проводки, схема проводки, faraday future bedradingsschema kruisschakeling schema, схема работы солнечного водяного отопления, электрическая схема kawasaki для fc150v GS31, 99 mazda b3000 блок предохранителей, жгут проводов camaro z28 1986 года, разъемы проводки ford radio, электрическая схема honda wave 125 cdi, проводка drag race, проводка панели приборов ford 1964 года, схема подключения распылителя, электрические схемы изображения проводки, проводка нескольких спринклерных клапанов, коды проводки гаража , 1999 gmc yukon топливный фильтр, схема 10-минутного душа, схема подключения спидометра 95 s10, реле перегрузки двигателя, основные принципы промышленного управления, подключение переключателя на лодке, схема подключения токарного станка td 1236, световая схема подключения на схеме подключения для фонарей заднего хода на a, Alfa Romeo Schaltplang, электрическая схема крана ecm, гидравлическая схема экскаватора, коробка предохранителей honda civic lx 1992 г. грамм, схема панели предохранителей bmw 325i 2006 года, регулируемый источник питания постоянного тока с номиналом 138 В и 20 А, кроме того, 2010 subaru wrx sti, кроме того, диаграмма вакуума ford 1973 года, жгут проводов стерео honda accord 1996 года, схема предохранителей двигателя mini cooper r53, энергия вне сети энергия солнечная мощность 48-вольтовых микросетевых систем, кроме того, электрическая схема Ford Bronco на Ford Bronco 1979 года, электрическая схема проекционного телевизора JVC AV 48WP74 AV 56WP74, электрическая схема 450, электрические схемы, изображения проводки, схема подключения 12-вольтового освещения автомобиля клуба, схема подключения кнопочного переключателя, электрическая схема 2 sd fan, электрическая схема, электрическая схема ezgo marathon 1990, жгут проводов заднего радио для subaru wrx, ​​схемы подключения nissan frontier 2005, схема подключения камеры заднего вида, mazda 3 схема подключения 2012, схема подключения конденсаторов, 6 вольт электрическая схема зарядного устройства, электрическая схема nissan 1400 bakkie, схема двигателя ford 351 windsor аналогично 1973 mustang mach 1 проводка, распределитель ign Схема подключения модуля ition, электрическая схема материнской платы пк, электрическая схема вилки 120 вольт, а также 3-проводная схема подключения 220 вольт, схема предохранителей chevy silverado 1997 года, автомобиль justanswercom 1q35ohappenwiringdiagram электрическая схема Polaris Slingshot, электрическая схема, а также электрическая схема блока предохранителей на 1965 pontiac gto, 2001 ford Expedition акустическая схема, кронштейн жгута проводов прицепного устройства, подробная информация о аэрозольном баллончике для очистки электронных плат, грузовые автомобили Chevrolet V8 19811987 электрическая схема все about, принципиальная схема электронного термометра, проводка dimarzio dual sound на электросхеме для двойных хамбакеров, схема изолятора аккумулятора, топливный насос datsun, электрическая схема fixya pt cruiser pcm 2006, поясная схема corolla 2004 toyota corolla 2004, mazzanti diagrama de cableado de serie hartsock , модель электрической схемы 145 проблемных моделей для электрики, электрическая схема зажигания двигателя kohler, расположение предохранителя вентилятора охлаждения kia sedona 2006 года, электрическая схема динамиков citroen, гидравлическая схема kubota, электрическая схема pantera 1973 года, комплект жгута проводов ls swap, электрическая схема буксирного крюка bmw f10, принципиальная схема visio 2013, электрическая схема электрическая схема, домашний интернет-дизайн проводки, студийный проводник, автомобильная схема подключения реле автомобильные наконечники по проводке, резисторы и конденсаторы в цепи 28 4 цепи RC 883 резистор, 1970 porsche carrera rs, gt strat humbucker полный жгут проводов предварительно собранный переключатель сша, 1998 chevrolet Схема блока предохранителей дизельного 3500l, схема нейронов, схема подключения систем домашней камеры безопасности, схема подключения super afc, схема подключения вентилятора в ванной комнате, схема подключения двигателя, схема инвертора с использованием крошечной электронной схемы ферритового трансформатора, схема электрических схем, диаграмма электрических схем автомобиля тюнинг, renault megane 2004 электрические схемы, электрические схемы hilux toyota hilux электрическая схема генератора hecho, электрическая схема xl 250, кроме того, электрическая схема ford falcon 1960 года, 4-позиционный переключатель лезвия, электрическая схема лабиринта, dodge power wagon wrecker на продажу, схема подключения переключателя дворника ford f100 более того 65 проводка mustang, chery diagrama de cableado de lavadora, схема подключения гитарных звукоснимателей, кроме того, проводка звукоснимателя с одной катушкой, схема подключения стартера звезда-треугольник, электрическая схема cbr600rr заднего фонаря, электрическая схема toyota ta 2003, электрическая схема домашней печи Coleman Даррен крисс, sany diagrama de cableado estructurado servidores, электрическая схема pdf получить изображение о электрической схеме, электрическая схема солнечной батареи лодки, изображение ручки и проводки трубки с неправильным соединением, руководство по ремонту Toyota Celica 1981, электрические схемы, жгут проводов 1972 gmc truck,

Renault Clio 06 Fuse Box — Wiring Database Layout solution-execute

Renault Clio 06 Fuse Box Whats New

Renault clio 06 Блок предохранителей — класс FC 18 января 2018 chevrolet trailbrazer 2003 2004 Схема блока предохранителей год выпуска 2003 2004 блок предохранителей в моторной части блок предохранителей расположен под капотом в моторной части на стороне водителя двигателя l6 использование мини-предохранителей 1 электрически управляемая пневматическая подвеска 2 дальний свет со стороны пассажира головной 3 со стороны пассажира ближний свет фар 4 назад вверх прицеп л с.renault c o 4 driver 39 s справочник pdf 06 привет всем я 39 m ищу схему блока предохранителей на английском языке для samsung sm5 se 2009 2010 ваша помощь. Megane iii scenic iii здесь некоторая полезная информация, чтобы вы могли следить за программированием карт для c o4 2012 2015 было добавлено 6 carprog cr16 airbag tool для audi для mercedes для ford для volvo s5 тел. 01579 384299 mob 07762793116 как мне сбросить ЭБУ моего Renault Co 4 грузовых автомобиля renault. A f elheri четверг 04 февраля 2021 г. 11 06 всем привет я 39 м.

Блок предохранителей Renault clio 06 — ищите схему блока предохранителей на английском языке для samsung sm5 se 2009 2010, ваша помощь очень признательна 222. Схема электрических соединений двигателя cummins isx cm871 ecm предоставляет информацию для правильного обслуживания и устранения неисправностей электрических систем и необходим для всех механиков, выполняющих ремонт или техническое обслуживание двигателя Cummins ISX с системой управления cm871. Просмотрите наши предложения, чтобы найти работу в Германии для эмигрантов, включая работу для англоговорящих или тех, кто говорит на вашем родном языке.Все комплекты e с соединительной коробкой easy wire и центром управления подключением реле с предохранителями 39 06 39 08 z4 s54b32 3 2l 24v 2007 2013 n54b30 renault c o.

Блок предохранителей Renault clio 06

Схема электрических соединений представляет собой методику описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробки CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие монтажной схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. Блок предохранителей renault clio 06 Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. Блок предохранителей renault clio 06 На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Renault clio расположение блока предохранителей var электрическая схема cross active cross active европа carpooling it расположение и схемы блока предохранителей renault clio iii (2006 2012) youtube Renault clio расположение блока предохранителей var электрическая схема cross active cross active европа carpooling it проводка блока предохранителей Renault clio 06 ряды диаграммы пропустить вращение пропустить вращение kosmein it Где находится блок предохранителей renault clio, схема соединений, жирный дисплей, жирный дисплей, posatoreparquet it, Renault clio 06, блок предохранителей, схема соединений, ряды, пропустить вращение, пропустить вращение, kosmein it, где находится renault clio, схема подключения блока предохранителей, жирный дисплей жир дисплей посаторепарк это Рено клио 06 блок предохранителей схема подключения рядов пропуск вращения пропустить вращение космеин это

Электросхема автомобиля Рено Сандеро (Renault Sandero).Где находится предохранитель прикуривателя Renault Sandero Назначение предохранителей Renault Sandero

Введение
Экстренное реагирование
Ежедневные проверки и устранение неисправностей
Эксплуатация автомобиля зимой
Ездить на сотню
Инструкции по эксплуатации и обслуживанию
Расходные материалы для обслуживания
Меры безопасности
при работе на автомобиле
Основные средства измерений
приборы и методы работы с ними
механическая часть бензинового двигателя 1.2 л
Механическая часть бензинового двигателя 1,6 л
Механическая часть дизельного двигателя 1,5 л
Система охлаждения
Система смазки
Система питания
Система управления двигателем
Система впуска и выпуска
Электрооборудование двигателя
Сцепление
Трансмиссия
Приводные валы и главная передача
Подвеска
Тормозная система
Рулевое управление
Кузов
Система пассивной безопасности
Система кондиционирования воздуха
Электрические системы и электрические схемы
Толковый словарь

  • Введение

    ВВЕДЕНИЕ

    Разработка субкомпактного хэтчбека Renault Sandero, на 70% унифицированного с бюджетным седаном Renault Logan, началась в 2005 году.Полномасштабное производство модели стартовало в 2007 году на заводе Ayrton Senna в Бразилии. В общей сложности Бразилия инвестировала 372 миллиона евро в производство Renault Sandero, из которых 149 миллионов евро пошли на адаптацию моделей Logan и Sandero для южноамериканских рынков, а 223 миллиона евро были вложены в промышленные инвестиции.
    Параллельно с базовой версией Sandero бразильские инженеры представили внедорожную версию Sandero Stepway с увеличенным на 20 мм клиренсом, массивными колесными арками и немного измененным дизайном экстерьера.

    С февраля 2008 года Renault Sandero начали продавать не только в Бразилии, но и в соседней Аргентине, а в марте того же года европейская модель прошла премьера на Женевском автосалоне. Серийное производство под брендом Dacia Sandero началось в Румынии, а в 2009 году Sandero собрали в ЮАР и России.
    Европейская премьера Sandero Stepway состоялась 7 мая 2009 года на международном автосалоне в Барселоне, в продажу модель поступила на большинстве европейских рынков в сентябре того же года.
    Надежность, достойное качество сборки, довольно привлекательный внешний вид, а главное — доступная цена сделали Sandero и Sandero Stepway очень популярными во многих странах мира. Однако с годами производства возникла необходимость в обновлении внешнего вида и технического оснащения этих моделей.

    В сентябре 2012 года состоялась премьера Renault Sandero второго поколения и Sandero Stepway. Дизайнеры основательно поработали над внешним видом автомобиля: поменяли фары, задние фонари, бамперы и решетку радиатора.В целом экстерьер заметно освежился.

    Sandero Stepway традиционно отличается от обычного хэтчбека увеличенным клиренсом, защитным пластиковым обвесом по периметру кузова и рейлингами на крыше. В остальном как внешне, так и конструктивно модели полностью идентичны.

    Интерьер претерпел изменения. Излишняя скромность и утилитарность остались в прошлом: хромированные вставки украсили приборную панель, а сиденья стали удобнее.Уже в базовой версии есть возможность регулировки руля по высоте, появилась подушка безопасности пассажира на переднем сиденье, кондиционер, передние стеклоподъемники и магнитола с USB-портом. В более дорогих комплектациях покупатель получает кожаный руль, наружные зеркала с электроподогревом, круиз-контроль, парктроник, климат-контроль, противотуманные фары и цветной дисплей мультимедийной системы MediaNAV с навигацией.

    Как и прежде, у Sandero вместительный багажный отсек объемом 320 литров для своего класса.Если сложить спинки задних сидений, полезный объем увеличится почти вдвое.

    Линейка силовых агрегатов Sandero второго поколения включает как бензиновые, так и дизельные двигатели. Помимо уже знакомых по предыдущему поколению восьми- и 16-клапанных бензиновых двигателей объемом 1,6 литра, на 82 и 102 литра соответственно. с., а также 1,5-литровый дизель мощностью 84 л. из. Автомобиль получил новый экономичный бензиновый двигатель объемом 1,2 литра мощностью 73 л.из. Все двигатели комплектуются только пятиступенчатой ​​механической коробкой передач.
    Платформа Sandero Stepway по-прежнему имеет переднюю подвеску со стойками McPherson и заднюю подвеску с торсионной балкой, однако инженеры несколько перенастроили шасси.
    В 2013 году Sandero прошла серию краш-тестов по версии Euro NCAP, по результатам которых получила очень хороший рейтинг безопасности — четыре звезды.
    Renault (Dacia) Sandero — практичный, надежный, экономичный и привлекательный автомобиль с доступной ценой.Также Sandero Stepway позволяет уверенно чувствовать себя на далеко не самых качественных городских дорогах, а также преодолевать легкое бездорожье. «Издательство Монолит»
    В данном руководстве представлены инструкции по эксплуатации и ремонту автомобилей Renault (Dacia) Sandero / Sandero Stepway, выпускаемых с 2012 года.

    Renault (Dacia) Sandero / Sandero Stepway
    1.2 MPi (D4F)
    Тип кузова: хэтчбек
    Объем двигателя: 1149 см3

    Привод: передний
    Топливо: бензин АИ-92
    Расход (город / трасса): 7.8 / 5.2 л / 100 км
    1.6 8V (K7M)
    Годы выпуска: с 2012 по настоящее время
    Тип кузова: хэтчбек
    Объем двигателя: 1598 см3
    Коробка передач: пятиступенчатая механическая
    Привод: передний
    Топливо: бензин АИ-92
    Емкость топливного бака: 50 л
    Расход (город / трасса): 9,8 / 5,8 л / 100 км
    1.6 16V (K4M)
    Годы выпуска: с 2012 по настоящее время
    Тип кузова: хэтчбек
    Объем двигателя: 1598 см3
    Коробка передач: пятиступенчатая механическая
    Привод: передний
    Топливо: бензин АИ-92
    Емкость топливного бака: 50 л
    Расход (город / трасса): 9.4 / 5,8 л / 100 км
    1.5 dCi (K9K)
    Годы выпуска: с 2012 по настоящее время
    Тип кузова: хэтчбек
    Объем двигателя: 1461 см?
    Коробка передач: пятиступенчатая механическая
    Привод: передний
    Топливо: дизель
    Емкость топливного бака: 50 л
    Расход (город / трасса): 4,1 / 4,5 л / 100 км
  • Экстренное реагирование
  • Эксплуатация
  • Двигатель
  • 3.Замена предохранителей

    Предохранители кабины

    В случае неисправности одного из электроприборов сначала проверьте соответствующие предохранители.
    Снимите крышку (A), взявшись за ручку (1).
    Расположение и назначение предохранителей показано в таблице (4), наклеенной на внутренней стороне крышки, см. Также таблицу ниже.
    Не рекомендуется использовать свободные гнезда для предохранителей.
    ВНИМАНИЕ
    Проверьте соответствующий предохранитель и при необходимости замените его новым с таким же номиналом.Предохранитель
    А с большим значением номинального тока может вызвать перегрев электрической сети (опасность возгорания) в случае чрезмерного потребления электроэнергией оборудованием.

    Предохранитель извлекается из гнезда пинцетом (3).

    Система обозначений.
    На этой схеме показана система обозначений адресов. Каждому устройству присваивается номер. А на каждой линии подключения на схеме указан номер устройства, куда он идет, а через косую черту (/) обозначение контакта этого устройства.Если подключение разветвленное, гальванически связано более 2 устройств, то адреса от устройств идут для них на общую шину, обозначенную буквой S и цифрой. Это сделано для того, чтобы линия связи имела один адрес устройства. После разъема номера устройств в цепи не зависят от номеров устройств на разъеме.

    Внимание!

    Для удобства поиска по странице фрагмент схемы, ссылки приведены ниже. Вернитесь наверх страницы, Ctrl + Home.

    Схема подключения переднего жгута проводов.


    Подрулевые переключатели.


    Блок управления подушек безопасности, обогреватель, переключатели стеклоподъемников и т. Д.


    Блок переключателей и комбинация приборов.


    Блок предохранителей.


    Схема подключения жгута проводов двигателя.


    Электронный блок управления двигателем.


    Задний жгут проводов.


    Предохранители монтажного блока в моторном отсеке.


    Блок предохранителей в салоне.


    Предохранители кабины в салоне 1.


    Предохранители монтажного блока в салоне 2


    Реле монтажного блока в моторном отсеке.


    Блок реле и предохранителей в моторном отсеке.

    Если в Renault Sandero вышел из строя прикуриватель и невозможно подключить навигатор или другой гаджет, снимите пластиковую крышку с монтажного блока
    предохранителей в салоне и проверьте их состояние.Он расположен в левой части приборной панели. Предохранитель, отвечающий за работу прикуривателя, имеет маркировку F18.

    Блок предохранителей Renault Sandero также находится в моторном отсеке с правой стороны аккумуляторной батареи.

    Чтобы получить к ним доступ, нужно сжать выступы с правой и левой стороны и приподнять крышку отсека. Вот реле вентилятора, бензонасос и другие. Их схема находится на внутренней стороне обложки.Чтобы понять расположение предохранителей, внимательно прочтите инструкции производителя.

    Кроме того, к крышке прикреплен пинцет, который помогает удалить перегоревшие предохранители и установить запасные опции. Неисправный предохранитель легко определить по открытой перемычке внутри держателя.

    Такое расположение предохранителей действительно для моделей с 2008 по 2012 год. Но на конкретном автомобиле некоторые цепи могут отсутствовать или иметь другое обозначение.

    Предохранители и реле в автомобиле выполняют важные функции.Таким образом, предохранители предотвращают перегорание электрической цепи в случае сильного тока за счет того, что они перегорают сами. Однако реле коммутируют большие токи в защитном кожухе распределительного щита, что также значительно снижает вероятность возгорания. Сами реле управляются только переключателями и переключателями, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в салоне автомобиля. Именно о расположении, назначении, номинальных характеристиках (токах) реле и предохранителей мы расскажем в нашей статье.

    Рено Логан Предохранители и реле (с 2014 г.) в подкапотном пространстве

    Монтажный блок находится слева под крышкой. Чтобы снять крышку, отогните зажимы и поднимите ее.

    Вы увидите примерно такую ​​картинку.

    No. Ef — предохранитель, Er- реле Сила тока, А (номинальная) Контур подачи
    Ef 1 40 Нагревательный элемент лобового стекла правый
    Ef 2 40 Нагревательный элемент левого лобового стекла
    Ef 3 50 АБС / ESP
    Ef 4 60 Иммобилайзер, цепь питания внутренних предохранителей F28-F31
    Ef 5 60 Блок питания предохранителей в кабине F11, F23-F27, F34 и F39
    Ef 6 30 АБС / ESP
    Ef 7 30 обогрев заднего стекла и зеркал
    Ef 8 15 передние противотуманные фары
    Ef 9 15 обогрев сидений
    Ef 10 15 муфта кондиционера (климатическая установка)
    25 первая скорость вентилятора (в комплекте без кондиционера)
    Ef 11 25 предохранитель реле управления двигателем
    Ef 12 40 вентилятор охлаждения
    Ef 13 15 система управления двигателем
    Er 1 35 реле обогрева левого стекла
    Er 2 35 реле обогрева стекла правого
    Er 3 20 реле топливного насоса
    Er 4 20 Реле компрессора кондиционера или первая скорость вентилятора (в зависимости от конфигурации)
    Er 5 35 реле управления двигателем

    Предохранители и реле реле Логан (с 2014 г.) в салоне (щиток приборов)

    Также часть предохранителей и реле находится в салоне на панели приборов.Устанавливаются они с торца слева. Сняв крышку, вы увидите следующее …

    F1 30 стеклоподъемники передние
    F2 10 дальний свет левая фара
    F3 10 дальний свет правая фара
    F4 10 ближний свет фара левая
    F5 10 дальний свет правая фара
    F6 5 задние габариты, комнатное освещение, подсветка
    F7 5 передние размеры
    F8 30 стеклоподъемники задние
    F9 7.5 Фонарь задний противотуманный
    F10 15 звуковой сигнал
    F11 20 центральный замок
    F12 3 АБС / ESP
    F13 10 освещение салона, кондиционер
    F14 5 Датчик угла поворота руля
    F15 15 омыватель лобового стекла, стояночный радар, фонарь заднего хода
    F16 5 аудиосистема, обогрев стекол, ограничитель скорости
    F17 7.5 ДХО
    F18 7,5 стоп-сигнал
    F19 5 система управления
    F20 5 подушки безопасности
    F21 резерв
    F22 5 резерв
    F23 резерв
    F24 15 указатель поворота
    F25 10 противоугонная система
    F26 15 электрический блок управления
    F27 20 Подрулевые переключатели (ближний свет)
    F28 резерв
    F29 25 Подрулевые переключатели (вход дальнего света)
    F30 резерв
    F31 10 панель приборов
    F32 7,5 аудиосистема
    F33 15 прикуриватель
    F34 15 диагностический разъем
    F35 5 Зеркала наружные с подогревом
    F36 5 привод зеркала
    F37 30 стартер
    F38 30 дворник
    F39 40 кондиционер
    R1 35 реле кондиционера
    R2 35 реле обогрева заднего стекла

    Следует отметить, что Renault Stepway создан на базе Logan и имеет точно такие же блоки, предохранители и реле, если автомобили соответствуют друг другу по году выпуска и комплектации.О предохранителях и реле Renault Stepway


    Бортовая сеть постоянного тока номинальным напряжением 12 В.
    Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии подключены к «массе» — корпусу и силовой агрегат автомобиля, который служит вторым проводом.
    При выключенном двигателе включенные потребители получают питание от аккумулятора, а после пуска двигателя — от генератора. Когда генератор работает, аккумулятор заряжается.

    Аккумуляторная батарея

    На автомобиле установлена ​​свинцовая стартерная аккумуляторная батарея обратной полярности (отрицательная клемма обращена к левой стороне автомобиля, а обе клеммы расположены ближе к лобовому стеклу). Номинальная емкость при 20-часовом режиме разряда — 70 Ач.
    Аккумулятор не требует обслуживания, в нем нет заглушек для определения плотности электролита и доливки дистиллированной воды.
    Степень заряда аккумулятора можно определить по цвету индикатора, установленного в крышке аккумуляторного отсека:
    — зеленый цвет индикатора означает, что аккумулятор заряжен;
    — темный цвет индикатора — аккумулятор частично разряжен;
    — прозрачный или светло-желтый цвет индикатора указывает на снижение уровня электролита выше допустимого.
    При работе с аккумулятором строго соблюдайте меры безопасности (см. «Меры предосторожности при техническом обслуживании и ремонте»).

    Генератор :
    1 — выход «B2 +»;
    2 — кожух;
    3 — задняя крышка;
    4 — стяжной болт;
    5 — крышка передняя;
    6 — шкив генератора;
    7 — щеткодержатель с регулятором напряжения;
    8 — разъем щеткодержателя

    В зависимости от комплектации на автомобиле устанавливаются генераторы производства MELKO, VALEO или BOSCH (максимальный выходной ток от 70 до 150 А).
    Генератор приводится поликлиновым ремнем от ведущего шкива вспомогательных агрегатов. На автомобилях без гидроусилителя руля и кондиционера генератор устанавливается на двигатель сзади (по ходу движения), на других автомобилях — спереди. Все генераторы трехфазные, переменного тока, со встроенным выпрямителем и регулятором напряжения.
    Крышки генератора и статор стянуты четырьмя болтами. Задняя часть генератора прикрыта пластиковым кожухом. Вал ротора вращается в двух шарикоподшипниках, установленных в крышках генератора.Закрытые подшипники с включенной в них смазкой рассчитаны на весь срок службы генератора. Задний подшипник запрессован на вал ротора, установленный в пластмассовой втулке в задней крышке. Передний подшипник запрессован в переднюю крышку генератора, подшипниковая опора скользит по валу ротора.
    Трехфазные обмотки расположены в статоре генератора. Концы фазных обмоток подключены к выводам выпрямительного блока, состоящего из шести диодов — трех положительных и трех отрицательных, запрессованных в две пластины держателя в соответствии с полярностью (положительной и отрицательной — на разных пластинах).
    Блок выпрямителя установлен на задней крышке генератора (под пластиковым кожухом).
    Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора. Питание на обмотку возбуждения подается через две щетки, расположенные в щеткодержателе, который конструктивно интегрирован с регулятором напряжения и установлен на задней части генератора.

    Щеткодержатель с регулятором напряжения :
    1 — вывод «массы»;
    2 — корпус щеткодержателя;
    3 — регулятор напряжения;
    4 — разъем электрический;
    5 — вывод «+»;
    6 — щетки

    Регулятор напряжения представляет собой неразборный блок; при выходе из строя его заменяют в сборе с щеткодержателем.

    Стартер MITSUBISHI :
    1 — шестерня ведущая;
    2 — крышка передняя;
    3 — тяговое реле;
    4 — выход управления тяговым реле;
    5 — болты контактные;
    6 — задняя крышка;
    7 — корпус стартера

    Для запуска двигателя на автомобилях с двигателями 1,4 и 1,6 (8V) используется стартер MITSUBISHI модели M000T45171ZT, а на автомобиле с двигателем 1,6 (16V) — VALEO TS10E3 модель. Стартер расположен на задней части двигателя и крепится тремя болтами к картеру сцепления.
    Стартер представляет собой электродвигатель постоянного тока с обгонной муфтой и двухобмоточным тяговым реле. Возбуждение стартера MITSUBISHI от постоянных магнитов, а стартера VALEO от электромагнитов.
    Вал якоря вращается в двух втулках, запрессованных в переднюю и заднюю крышки стартера. Корпус и крышки стянуты двумя болтами.
    На валу якоря установлена ​​муфта свободного хода с ведущей шестерней, которая может перемещаться по шлицам вала. Он передает крутящий момент только в одном направлении — от стартера к двигателю, отключая их после запуска двигателя.Это необходимо для защиты стартера от повреждений из-за превышения скорости.

    Стартер VALEO :
    1 — задняя крышка;
    2 — болты контактные;
    3 — управляющий выход тягового реле;
    4 — тяговое реле;
    5 — корпус стартера;
    6 — передняя крышка

    Тяговое реле используется для зацепления шестерен привода с зубчатым венцом маховика двигателя и для питания стартера.
    При повороте ключа зажигания в положение «стартер» напряжение подается на обе обмотки (втягивающую и удерживающую) тягового реле.Якорь реле втягивается и с помощью пластикового рычага перемещает обгонную муфту с ведущей шестерней по шлицам вала якоря, вводя шестерню в зацепление с венцом маховика. В этом случае включается стартер и одновременно отключается втягивающая обмотка тягового реле. После возврата ключа в положение «зажигание» удерживающая обмотка обесточивается и под действием пружины ведущая шестерня выходит из зацепления с маховиком.
    Заменено неисправное тяговое реле.Неисправность привода стартера обнаруживается при осмотре после разборки стартера.
    IN Система освещения и сигнализации включает в себя: две фары, противотуманные фары (опция), боковые указатели поворота, задние фонари, фонарь освещения номерного знака, дополнительный стоп-сигнал, внутреннее освещение, освещение багажника, освещение бардачка (опция) и один или два гудки (в зависимости от конфигурации).

    Блок-фара автомобиля Логан :
    1 — индикатор патрона лампы;
    2 — исполнительный механизм регулятора направления световых лучей фар;
    3 — винт регулировки пучка света в вертикальной плоскости;
    4 — лампа головного света;
    5 — патрон лампы габаритного света;
    6 — ручка регулировки пучка света в горизонтальной плоскости

    Фара объединяет две секции.В одной установлена ​​двухниточная лампа h5 головного света фары — ближнего и дальнего света и лампа габаритного света W5W. В другом отсеке установлена ​​лампа указателя поворота PY21W (оранжевая).

    Автомобильная фара Sandero and Sandero Stepway :
    1 — ручка регулировки пучка света в горизонтальной плоскости;
    2 — патрон лампы габаритного света;
    3 — лампа головного света;
    4 — винт регулировки пучка света в вертикальной плоскости;
    5 — исполнительный механизм регулятора направления световых лучей фар;
    6 — патрон

    Фара противотуманная :
    1 — регулировочный винт;
    2 — лампа головного света

    Некоторые автомобили оснащены противотуманными фарами, которые устанавливаются в передний бампер.Противотуманные фары имеют моногалогенные одинарные фары х21.

    Расположение ламп в задних фонарях :
    А — фонарь правый;
    В — левая лампа;
    1 — стоп-сигнал и габаритный огонь;
    2 — указатель поворота;
    3 — фонарь заднего хода;
    4 — противотуманный свет

    Задний фонарь включает в себя световые секции: стоп-сигнал и габаритный огонь (двухпроводная лампа P21 / 5W), указатель поворота (лампа PY21W), а также противотуманный свет в левом фонаре или фонарь заднего хода в правом (лампа P21W).У логана
    интересное решение. Чтобы правый и левый фары выглядели одинаково, их нижние внешние диффузоры розового цвета. Для того чтобы при включении подсветки получать белый свет, в реверсивной секции установлен дополнительный зеленый фильтр, а в противотуманной секции — красный фильтр.

    Блок переключения

    В салоне слева под панелью приборов установлен коммутационный блок. Этот блок представляет собой электронный блок управления системой центрального замка, внутренним освещением, указателями поворота, аварийной сигнализацией, прерывистой работой стеклоочистителя, реле обогревателя заднего стекла, противоугонной системой для запуска двигателя.Кроме того, коммутационный блок издает звуковой сигнал (зуммер), напоминающий неотключенное наружное освещение при открытых дверях, и включает индикатор в комбинации приборов

    Электрический стеклоподъемник :
    1 — направляющий ролик;
    2 — бегунок;
    3 — трос;
    4 — мотор-редуктор;
    5 — барабан;
    6 — направляющая

    Некоторые автомобили, в зависимости от комплектации, оснащены электростеклоподъемниками на передних или всех дверях.
    Редуктор двигателя стеклоподъемника состоит из червячной коробки передач и двигателя постоянного тока.
    Электродвигатель реверсивный. На выходном валу редуктора установлен барабан с тросом. К тросу крепится бегунок, к которому двумя винтами крепится стекло двери.

    Электрический дверной замок

    Часть вагонов оборудована системой запирания дверей (центральный замок). Система предназначена для одновременного запирания всех дверей и крышки багажника (дверь багажника на автомобилях Sandero и Sandero Stepway) нажатием кнопки переключателя, расположенной на консоли панели приборов, или с помощью пульта дистанционного управления ключом зажигания.
    Электроприводы устанавливаются на замки всех дверей и крышки багажника, которые крепятся к рычагам замков замков.
    Некоторые автомобили оснащены наружными зеркалами заднего вида с электрическим и электрическим обогревом. Управление обоими зеркалами осуществляется регулятором электропривода внешнего зеркала, установленным в обшивке туннеля пола. Напряжение от переключателя поступает на два электродвигателя, расположенные в корпусе зеркала. Один электродвигатель используется для вращения зеркала в вертикальной плоскости, а другой — в горизонтальной.Напряжение на нагревательный элемент зеркала подается от переключателя обогрева заднего стекла.

    Очиститель лобового стекла :
    1 — поводок с осью рычага щетки;
    2 — тяга длинная;
    3 — кронштейн;
    4 — мотор-редуктор;
    5 — подушка крепления пылесоса;
    6 — короткая тяга

    Стеклоочиститель установлен слева под передней крышкой. Пылесос состоит из мотор-редуктора со штангами, установленными на рычаге, рычагами и щетками.Электродвигатель пылесоса — трехщеточный, двухскоростной с возбуждением от постоянных магнитов. У пылесоса есть три режима работы, они включаются правым подрулевым переключателем. Прерывистый режим работы пылесоса обеспечивается блоком переключения. Если мотор-редуктор неисправен, его заменяют.
    Стеклоочиститель задней двери установлен на задней двери под обшивкой.
    Очиститель состоит из мотор-редуктора, рычага и щетки. Электродвигатель пылесоса представляет собой двухщеточный двигатель с возбуждением от постоянных магнитов.

    Насос омывателя автомобилей Sandero and Sandero Stepway :
    1 — штуцер для подачи жидкости к стеклу крышки багажника;
    2 — электродвигатель;
    3 — разъем электрический;
    4 — штуцер для подачи жидкости на лобовое стекло

    Омыватель лобового стекла состоит из полупрозрачного пластикового бачка, электронасоса, гибких шлангов и двух форсунок.
    Омыватель активируется правым подрулевым переключателем.
    Бачок омывателя установлен справа под передней крышкой.
    Насос вставлен в бачок омывателя через резиновое уплотнение. Неисправный насос заменен.
    Форсунки на капоте. Забитые форсунки можно продуть в обратном направлении или прочистить леской.
    На автомобилях Sandero и Sandero Stepway омыватель ветрового стекла интегрирован с омывателем задней двери. Электродвигатель насоса реверсивный. Когда вал двигателя вращается в одном направлении, жидкость подается на лобовое стекло, а при вращении в другом направлении — на стекло двери багажного отделения.

    Катушка иммобилайзера

    Все автомобили оснащены противоугонной системой запуска двигателя — иммобилайзером. В состав иммобилайзера входят: блок переключения; катушка связи установлена ​​на замке зажигания; микросхема в ключе зажигания (транспондер) и индикатор состояния в комбинации приборов.
    Когда ключ вставляется в замок зажигания, катушка считывает код с чипа ключа и передает его в блок переключения. Блок переключения сравнивает ключевой код с кодом, хранящимся в памяти блока.Если коды совпадают, блок отправляет сигнал в электронный блок управления двигателем (ЭБУ), разрешая запуск двигателя, и контрольная лампа в комбинации приборов гаснет. Если коды не совпадают, ЭБУ блокирует запуск двигателя по сигналу блока переключения, а контрольная лампа в комбинации приборов будет постоянно и часто мигать.
    Система блокировки запуска двигателя включается автоматически через несколько секунд после извлечения ключа из замка зажигания.

    Барабан со спиральным тросом :
    1 — спиральный трос;
    2 — разъем подрулевого переключателя;
    3 — поводок барабанного устройства;
    4 — блок связи с подушкой безопасности;
    5 — барабан

    В зависимости от комплектации автомобили могут оснащаться подушкой безопасности водителя или подушками безопасности водителя и переднего пассажира.Подушка безопасности водителя установлена ​​в рулевом колесе, а подушка безопасности пассажира — в панели приборов, над перчаточным ящиком.
    Для электрического соединения подушки безопасности водителя с электрооборудованием автомобиля нельзя использовать обычный скользящий контакт, чтобы предотвратить искрение и непреднамеренное срабатывание подушки безопасности. Поэтому на автомобиле используется устройство с так называемым спиральным кабелем, работающим по принципу рулетки. В цилиндрическом пластиковом корпусе устройства, выполненном в корпусе разъема подрулевых переключателей, по спирали уложено несколько витков металлопластиковой ленты, являющейся электропроводником.Один конец кабельной ленты через разъем, расположенный на корпусе подрулевого переключателя, состыкован с блоком жгута проводов транспортного средства. Другой конец троса подводится к выступающему выводу барабана устройства и через блок соединяется с подушкой безопасности. Барабан-поводок устройства входит в отверстие ступицы рулевого колеса. При вращении колесо вращает барабан на поводке, а вместе с ним и тросовую ленту, которая расположена в цилиндрическом корпусе либо на большем, либо на меньшем радиусе.Из своего среднего положения барабан с поводком в устройстве можно вращать в каждом направлении, пока он не остановится на три полных оборота.
    Это предотвращает обрыв троса при повороте рулевого колеса из нейтрального положения на 2,25 оборота в каждую сторону — на автомобиле без гидроусилителя руля и на несколько меньшее количество оборотов — на автомобиле с усилителем рулевого управления.

    Монтажная колодка реле и предохранителей в моторном отсеке : F1 — F9 — предохранители; K1 — K8 — реле (предохранители и реле см. В таблицах 1 и 2)

    Большинство электрических цепей имеют предохранители.Мощные потребители (элемент обогрева заднего стекла, вентилятор отопителя, вентилятор охлаждения двигателя, кондиционер и другие) подключаются через реле. Все реле (кроме реле включения обогрева заднего стекла), силовые предохранители и предохранители системы управления двигателем установлены в блоке крепления реле и предохранителей, расположенном в моторном отсеке слева, за аккумуляторной батареей.

    Блок предохранителей в кабине (предохранители см. В таблице 3)

    Остальные предохранители находятся в монтажном блоке предохранителей, установленном в салоне с левой стороны панели приборов.Реле размораживания заднего стекла установлено на поперечине под панелью приборов.

    На внутренней стороне крышки монтажного блока расположены запасных предохранителя 1 (на номинальный ток 5, 10, 15 и 30 А), пинцет-съемник 2 для снятия предохранителей с блока, а также показан расположение предохранителей

    Блок предохранителей: Схема панели предохранителей Renault Clio 2015-2018

    Предохранители в салоне A

    Панель предохранителей в салоне A

    Если какой-либо электрический компонент не работает , проверьте состояние предохранителей.

    Отсоедините крышку доступа A.

    В соответствии с действующим законодательством или в качестве меры предосторожности вы можете получить у официального дилера аварийный комплект, содержащий набор запасных ламп и предохранителей.

    Зажим 1
    Извлеките предохранитель с помощью пинцета 1 (съемник предохранителя), расположенного на задней стороне клапана A.
    Чтобы вынуть предохранитель из пинцета, сдвиньте предохранитель в сторону.
    Не рекомендуется использовать свободные места для предохранителей.
    Зажим 1, перегоревший предохранитель, нормальный предохранитель


    Предохранители в моторном отсеке B

    Некоторые функции защищены предохранителями, расположенными в моторном отсеке (блок B).

    Однако из-за их ограниченной доступности мы советуем вам заменить предохранители у утвержденного дилера.

    Блок предохранителей в моторном отсеке B

    Осторожно

    Проверьте соответствующий предохранитель и при необходимости замените предохранителем того же номинала.
    Если предохранитель установлен на слишком высокий номинал, это может вызвать перегрев электрической цепи (риск возгорания) в случае, если какой-либо элемент оборудования использует чрезмерный ток.
    Расположение предохранителей


    (наличие и расположение предохранителей зависит от уровня комплектации автомобиля)

    Схема панели предохранителей

    Номер … Назначение
    1 Стеклоочиститель переднего стекла, органы управления под рулевым колесом
    2 Передние левые дневные ходовые огни, правые габаритные огни, левая фара дальнего света, правая фара ближнего света , передние противотуманные фары
    3 Освещение салона, освещение номерного знака, противотуманные фары

    4 Правые габаритные огни, задние габаритные фонари
    5 Левые габаритные огни, передние габаритные огни
    6 Ближний свет, передний правый дневной свет, левый габаритный свет, правая фара дальнего света
    7 Левая- ручная фара ближнего света

    8 Правая фара дальнего света

    9 Левая фара дальнего света, органы управления на рулевой колонке
    10 Органы управления на рулевой колонке, ограничитель скорости / круиз-контроль, внутреннее зеркало заднего вида, модуль предупреждения о ремне безопасности, датчик парковки, дополнительный обогреватель, электрическая регулировка света фар, антиобледенитель заднего стекла
    11 Центральный замок дверей, датчик дождя и света, датчик угла поворота рулевого колеса, кнопка запуска автомобиля, электрические задние стеклоподъемники
    12 Подсветка, освещение багажного отделения, кондиционер, электрические стеклоподъемники
    13 ABS-ESC, выключатель тормоза
    14 Органы управления на рулевой колонке, выключатель тормоза
    15 Звуковой сигнал
    16 Задние противотуманные фонари
    17 Прикуриватель

    Кол… Распределение

    18 Радио и мультимедиа, диагностический разъем
    19 Рулевое управление с усилителем
    20 GPL
    21 Подушка безопасности, электроблокировка рулевой колонки
    22 Впрыск, пуск, топливный насос
    23 Выключатель тормоза, стеклоочиститель заднего стекла, ECU салона
    24 Дневные ходовые огни
    25 Электрорегулировка фар, заднее стекло, обогрев, датчик парковки, круиз-контроль, радио, подогрев сиденья, предупреждение о непристегнутом ремне безопасности
    26 Автоматическая коробка передач
    27 Фонари заднего хода, задний дворник, ЦЭКБС, АКПП
    28 Панель приборов
    29 Органы управления на рулевой колонке, Сигнализация
    30 Кондиционер, органы управления на рулевой колонке, ЭБУ энергии
    31 Сиденье с подогревом, радио, дневные ходовые огни, стеклоочиститель и стеклоочиститель заднего стекла, блок салона, органы управления стеклоочистителями рулевой колонки, органы управления светом фар, заднее стекло, дополнительный обогрев, круиз-контроль / ограничитель скорости, контроль расстояния при парковке, модуль предупреждения ремня безопасности, внутреннее зеркало заднего вида, автоматическая коробка передач, рычаг автоматической коробки передач, фонари заднего хода, сжиженный газ, гидроусилитель руля, подушка безопасности, выключатель тормоза, стоп-сигналы, топливный насос, ЭБУ системы впрыска, пуск, ЭБУ энергии, Насос омывателя переднего и заднего стекла

    32 Центральный замок открывающихся элементов
    33 Указатели поворота
    34 ЭБУ в салоне, система громкой связи
    35 Освещение салона, электрические стеклоподъемники, кондиционер, электрические зеркала заднего вида, стоп-сигналы, АБС, ЭБУ салона
    36 Гнездо фаркопа
    37 Сиденья с подогревом
    38 Обогрев заднего стекла
    39 Зеркало заднего вида с электроприводом

    .

    Оставить ответ
