Предохранители и реле Киа Рио 2 со схемами блоков и обозначением

Kia Rio 2 го поколения был представлен в конце 2005 года. Выпускался в 2006, 2007, 2008, 2009, 2010, 2011 году. За этот период РИО 2 прошла рестайлинг. В нашем материале Вы найдете информацию с описанием предохранителей и реле Киа Рио 2 го поколения со схемами блоков и местами их расположения. Отметим предохранитель прикуривателя.

Исполнение блоков и количество элементов в них может отличатся. Сверяйте со своими схемами на защитной крышке.

Не подходит поколение Киа Рио?

[Описание Киа Рио 1]
[Описание Киа Рио 3]
[Описание Киа Рио 4]

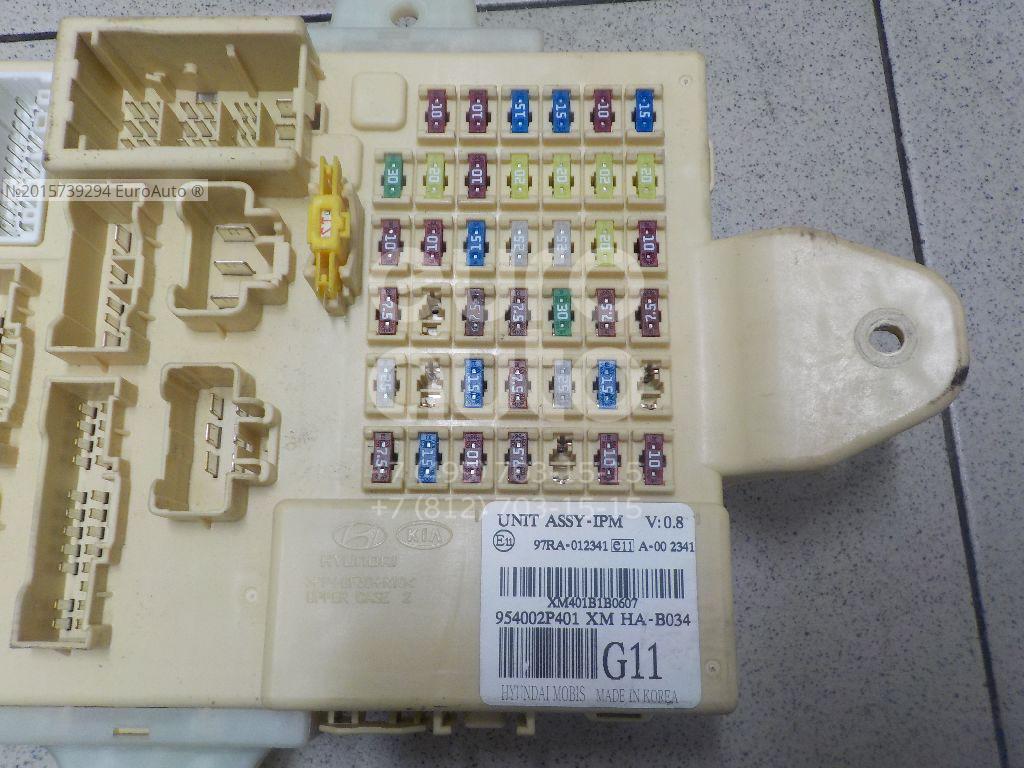

Блок в салоне

Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.

Схема

Фото — схема

Описание предохранителей

115А RR WIPER Стекло очиститель двери задка
210А H/LP Лампы левой фары
325А FR WIPER Стекло очиститель ветрового окна
410А BLOWER Вентилятор
510А H/LP (RH) Лампы правой фары
620А S/ROOF Люк в крыше
715А STOP LP Стоп- сигналы
820А C/DR LOCK Центральный выключатель замков дверей
915А IGN COIL Катушка зажигания
1010А ABS Анти блокировочная система тормозов
1110А B/UPLP Фонарь света заднего хода
12BMS — Резерв
1325А C/LIGHTER Прикуриватель
1410А FOLD’G Привод складывания наружных зеркал заднего вида
1520А HTR SEAT Обогрев сидений
1625А AMP Усилитель
1710А FR FOG LP Противотуманные фары
1810А DRL Фары для дневной езды
1910А ECU Система управления двигателем
2010А CLUSTER Панель приборов
2125А P/WDW RH Блокировка электрических стекло подъемников (правая сторона)
2210А AUDIO Аудиосистема, маршрутный компьютер
2310А RR FOG LP Задний противотуманный фонарь
2410А IGN Выключатель (замок зажигания)
2530А HTD GLASS Обогрев заднего стекла
2615А A/BAG Подушка безопасности
2710А TCU Блок управления автоматической коробкой передач
2810А SNSR Датчики
29SPARE — Резерв
3010А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
3115А AUDIO Аудиосистема
3225А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона)
3310А HTD MIRR Система обогрева наружных зеркал заднего вида
3410А TAIL LP(LH) Левый задний габаритный огонь
3510А TAIL LP(RH) Правый задний габаритный огонь
3610А HAZARD Аварийная сигнализация
3710А T/SIG LP Фонари указателей поворота
3810А A/BAG IND Контрольная лампа подушки безопасности
3910А START Красный Реле стартера

Предохранитель прикуривателя обозначен на схеме под номером 13 на 25А.

С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.

В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами

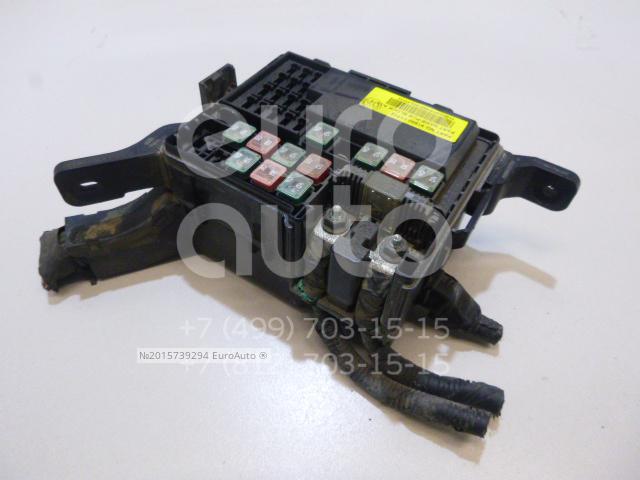

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека.

Пример схемы с обратной стороны защитной крышки

Фото — схема

Обозначение предохранителей

180А MDPS Электро усилитель рулевого управления
2125/150А MIN Генератор
310А ECUB Блок управления двигателем
410А ECUD Блок управления двигателем
510А HORN Звуковой сигнал
630А IGN1 Выключатель (замок) зажигания
740А IGN2 Стартер, выключатель (замок) зажигания
830А BATT2 Генератор, аккумуляторная батарея
950А BATT1 Генератор, аккумуляторная батарея
1030А ECUA Блок управления двигателем
1130А RAD Электро вентилятор радиатора
1230А COND Электро вентилятор конденсора
1340А ABS1 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
1440А ABS2 Система курсовой устойчивости ESP и анти блокировочная система тормозов ABS
1530А P/WDW Электро стекло подъемники
1640А BLOWER Реле электро вентилятора радиатора
1710А A/CON 1 Кондиционер
1810А A/CON 2 Кондиционер
1920А ECUC Блок управления двигателем
2015А INJ Топливные форсунки, система кондиционера
21
10А SNSR Датчики

Назначение реле

R1COND FAN 2 Реле электро вентилятора конденсора (малая скорость вращения)
R2RADFAN Реле электро вентилятора радиатора
R3FUEL PUMP Реле топливного насоса
R4MAIN Главное реле
R5HORN Реле звукового сигнала
R6FUEL HTR Реле нагревателя топливного фильтра
R7BLOWER Реле электродвигателя вентилятора отопителя
R8START Реле стартера
R9COND FAN 1 Реле электро вентилятора конденсора (высокая скорость вращения)
R10A/CON Реле кондиционера

Дополнительный блок

Устанавливается в моделях с дизельными двигателями.

Схема

Расшифровка

PTC HTR 150А Обогреватель РТС
GLOW PLUG80А Свеча накаливания
PTC HTR 250А Обогреватель РТС
FFHS30А Подогрев топливного фильтра
PTC HTR 350А Обогреватель РТС



Есть что добавить или остались вопросы — пишите всё в комментарии.

Запасные предохранители киа рио. Где находится предохранитель прикуривателя киа рио. Блок предохранителей со стороны водителя

Блок предохранителей со стороны водителя Киа Рио 2

Замена п редохра нителя в салоне Киа Рио 2:

2. Откройте крышку.

3. Вытяните подозрительный предохранитель.

4. Проверьте вытянутый предохранитель на неполадки.

5. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в

На панели предохранителей, расположенной в моторном отсеке, имеются запасные предохранители. Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.

Расшифровка предохранителей Киа Рио 2

А Название Назначение
1 15 RR WIPER Стеклоочиститель двери задка
2 10 H/LP (LH) Лампы левой фары
3 25 FR WIPER Стеклоочиститель ветрового стекла
4 10 BLOWER Вентилятор
5 10 H/LP (RH) Лампы правой фары
6 20 S/ROOF Люк в крыше
7 15 STOP LP Стоп-сигналы
8 20 C/DR LOCK Центральный выключатель замков дверей
9 15 IGN COIL Катушка зажигания
10 10 ABS Антиблокировочная система тормозов ABS
11
10
B/UP LP Фонарь света заднего хода
12 BMS Резерв
13 25 C/LIGHTER Прикуриватель
14 10 FOLD’G Привод складывания наружных зеркал заднего вида
15 20 HTR SEAT Обогрев сидений
16 25 AMP Усилитель
17 10 FR FOG LP Противотуманные фары
18 10 DRL Фары для дневной езды
19 10 ECU Система управления двигателем
20 10 CLUSTER Панель приборов
21 25 P/WDW RH Блокировка электрических стеклоподъемников (правая сторона)
22 10 AUDIO Аудиосистема, маршрутный компьютер
23 10 RR FOG LP Задний противотуманный фонарь
24 10 IGN
25
30
HTD GLASS Обогрев заднего стекла
26 15 A/BAG Подушка безопасности
27 10 TCU Блок управления автоматической коробкой передач
28 10 SNSR Датчики
29 SPARE Резерв
30 10 MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 15 AUDIO Аудиосистема
32 25 P/WDW LH
33 10 HTD MIRR Блокировка электрических стеклоподъемников (левая сторона)
34 10 TAIL LP (LH) Левый задний габаритный огонь
35 10 TAIL LP (RH) Правый задний габаритный огонь
36 10 HAZARD Аварийная сигнализация
37 10 T/SIG LP Фонари указателей поворота
38 10 A/BAG IND Контрольная лампа подушки безопасности
39 10 START Реле стартера

Как заменить предохранитель мemory Киа Рио 2

Ваш автомобиль оснащен предохранителем “Memory”, исключающим разряд аккумулятора, если ваш автомобиль не будет эксплуатироваться в течение одного или более месяцев.

1. Выключите мотор.

2. Выключите фары и задние фонари.

3. Откройте крышку отсека предохранителей со стороны
водителя и вытащите предохранитель “MULT B/UP 10A /
AUDIO 15A”.

Блок предохранителей в моторном отсеке Киа Рио 2

Замена предохранителя в моторном отсеке Киа Рио 2:

1. Выключите реле зажигания и все другие включатели.

2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.

3. Проверьте вытянутый предохранитель на неполадки.

4. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.

Расшифровка предохранителей и реле в моторном отсеке Киа Рио 2

Предохранители:

А Название Назначение
1 80 MDPS Электроусилитель рулевого управления
2 125 MIN Генератор
3 10 ECUB Блок управления двигателем
4 10 ECUD Блок управления двигателем
5 10 HORN Звуковой сигнал
6 30 IGN1 Выключатель (замок) зажигания
7 40 IGN2 Стартер, выключатель (замок) зажигания
8 30 BATT2
9 50 BATT1 Генератор, аккумуляторная батарея
10 30 ECUA Блок управления двигателем
11 30 RAD Электровентилятор радиатора
12 30 COND Электровентилятор конденсора
13 40 ABS1
14 40 ABS2 Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
15 30 P/WDW Электростеклоподъемники
16 40 BLOWER
17 10 A/CON 1 Кондиционер
18 10 A/CON 2 Кондиционер
19 20 ECUC Блок управления двигателем
20 15 INJ Топливные форсунки, система кондиционрования
21 10 SNSR Датчики
Название Назначение
R1 COND FAN 2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RADFAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN 1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON Реле кондиционера

Замена главного предохранителя Киа Рио 2.

1. Отсоедините от аккумулятора фазу «минус».

2. Отстраните шурупы как показано на рисунке вверху.

3. Замените предохранитель новым такого же класса.

4. Верните части на свои места в обратном порядке.

Дополнительный блок предохранителей в моторном отсеке (только для дизеля) Киа Рио

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей , один находится в моторном отсеке, второй – в салоне.

Расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее . На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом.

Находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов , первым делом проверьте целостность предохранителя , защищающего электроцепь. Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити. Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара. Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Заменяйте предохранители предохранителем того-же класса. В случае выхода из строя запасного предохранителя это указывает на проблемы с элекросистемой. Избегайте использования соответствующей системы и проконсультируйтесь с Авторизованным Дилером Киа.

Блок предохранителей со стороны водителя

  1. Откройте крышку.
  2. Вытяните подозрительный предохранитель. Воспользуйтесь съемником, предусмотренным на панели предохранителей.
Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.




А
Название
Назначение
1
15
RR WIPER
Стеклоочиститель двери задка
2
10
H/LP (LH)
Лампы левой фары
3
25
FR WIPER
Стеклоочиститель ветрового стекла
4
10
BLOWER
Вентилятор
5
10
H/LP (RH)
Лампы правой фары
6
20
S/ROOF
Люк в крыше
7
15
STOP LP
Стоп-сигналы
8
20
C/DR LOCK
Центральный выключатель замков дверей
9
15
IGN COIL
Катушка зажигания
10
10
ABS
Антиблокировочная система тормозов ABS
11
10
B/UP LP
Фонарь света заднего хода
12
-
BMS
Резерв
13
25
C/LIGHTER
Прикуриватель
14
10
FOLD"G
Привод складывания наружных зеркал заднего вида
15
20
HTR SEAT
Обогрев сидений
16
25
AMP
Усилитель
17
10
FR FOG LP
Противотуманные фары
18
10
DRL
Фары для дневной езды
19
10
ECU
Система управления двигателем
20
10
CLUSTER
Панель приборов
21
25
P/WDW RH
Блокировка электрических стеклоподъемников (правая сторона)
22
10
AUDIO
Аудиосистема, маршрутный компьютер
23
10
RR FOG LP
Задний противотуманный фонарь
24
10
IGN
Выключатель (замок) зажигания
25
30
HTD GLASS
Обогрев заднего стекла
26
15
A/BAG
Подушка безопасности
27
10
TCU
Блок управления автоматической коробкой передач
28
10
SNSR
Датчики
29
-
SPARE
Резерв
30
10
MULT B/UP
Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31
15
AUDIO
Аудиосистема
32
25
P/WDW LH
Блокировка электрических стеклоподъемников (левая сторона)
33
10
HTD MIRR
Система обогрева наружных зеркал заднего вида
34
10
TAIL LP (LH)
Левый задний габаритный огонь
35
10
TAIL LP (RH)
Правый задний габаритный огонь
36
10
HAZARD
Аварийная сигнализация
37
10
T/SIG LP
Фонари указателей поворота
38
10
A/BAG IND
Контрольная лампа подушки безопасности
39
10
START
Реле стартера

Предохранитель Memory


Ваш автомобиль оснащен предохранителем "Memory”, исключающим разряд аккумулятора, если ваш автомобиль не будет эксплуатироваться в течение одного или более месяцев.
Воспользуйтесь следующими методами перед постановкой на длительную стоянку.
1. Выключите мотор.
2. Выключите фары и задние фонари.
3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель "MULT B/UP 10A / AUDIO 15A”.

✽ ВНИМАНИЕ
В случае извлечения предохранителя памяти из панели предохранителей, предупредительный зуммер, аудиосистема, часы, плафоны в салоне автомобиля и т.п. не будут работать. Некоторые устройства должны быть ресетированы после замены.
Извлечение предохранителя "Memory” не предотвращает разряд аккумулятора, вызванный работой фар и других электрических приборов при неработающем двигателе.

Блок предохранителей в моторном отсеке

  1. Выключите зажигания и все другие включатели.
  2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.
  3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
  4. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.
✽ ВНИМАНИЕ ! После проверки коробки для предохранителей под капотом надежно установите крышку коробки предохранителей. В обратном случае возможно просачивание воды.





А
Название
Назначение
1
80
MDPS
Электроусилитель рулевого управления
2
125
150*
MIN
Генератор
3
10
ECUB
Блок управления двигателем
4
10
ECUD
Блок управления двигателем
5
10
HORN
Звуковой сигнал
6
30
IGN1
Выключатель (замок) зажигания
7
40
IGN2
Стартер, выключатель (замок) зажигания
8
30
BATT2

9
50
BATT1
Генератор, аккумуляторная батарея
10
30
ECUA
Блок управления двигателем
11
30
RAD
Электровентилятор радиатора
12
30
COND
Электровентилятор конденсора
13
40
ABS1

14
40
ABS2
Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
15
30
P/WDW
Электростеклоподъемники
16
40
BLOWER

17
10
A/CON 1
Кондиционер
18
10
A/CON 2
Кондиционер
19
20
ECUC
Блок управления двигателем
20
15
INJ
Топливные форсунки, система кондиционрования
21
10
SNSR
Датчики
РЕЛЕ

Название
Назначение
R1
COND FAN 2
Реле электровентилятора конденсора (малая скорость вращения)
R2
RADFAN
Реле электровентилятора радиатора
R3
FUEL PUMP
Реле топливного насоса
R4
MAIN
Главное реле
R5
HORN
Реле звукового сигнала
R6
FUEL HTR
Реле нагревателя топливного фильтра*
R7
BLOWER
Реле электродвигателя вентилятора отопителя
R8
START
Реле стартера
R9
COND FAN 1
Реле электровентилятора конденсора (высокая скорость вращения)
R10
A/CON
Реле кондиционера
* Дизельный мотор
Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле
со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей со стороны моторного отсека

Замена предохранителя в блоке предохранителей панели приборов

электрооборудование.
2. Откройте крышку блока предо-
хранителей.
3. Извлеките предположительно
неисправный предохранитель.
Для снятия предохранителя вос-
пользуйтесь специально предназ-
наченным съемником, находя-
щимся в блоке предохранителей
моторного отсека.
4. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый.
5. Вставьте новый предохранитель

Если зажимы ослаблены, обратитесь за консультацией к авторизованному дилеру компании KIA. При отсутствии запасного предохранителя используйте предохранитель с таким же номиналом, установленный в цепи устройств, которые не являются обязательными для работы автомобиля (например, предохранитель прикуривателя).
Если не работают фары или другие электрические приборы, а плавкие предохранители исправны, проверьте блок предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.


Предохранитель с памятью Ваш автомобиль оснащен предохранителем с памятью, позволяющим предотвратить разряд аккумуляторной батареи в случае, если автомобиль не эксплуатируется в течение длительного времени. Перед парковкой автомобиля на длительное время выполните следующие действия.
1. Остановите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.


Замена предохранителей в блоке предохранителей моторного отсека

1. Переведите ключ зажигания в
положение OFF и выключите все
электрооборудование.
2. Снимите крышку блока предох-
ранителей, нажав на фиксатор и
вытянув крышку.
3. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый. Для снятия
и установки плавкого предо-
хранителя из блока в моторном
отсеке используйте предна-
значенный для этого съемник.
4. Вставьте новый предохранитель
того же номинала и убедитесь, что
он надежно закреплен в зажимах.
Если зажимы ослаблены, обра-
титесь за консультацией к авто-
ризованному дилеру компании
KIA.

После проверки блока плавких
предохранителей в моторном
отсеке надежно закрепите его
крышку. В противном случае
может произойти повреждение
электрической системы из-за
попадания внутрь него воды.

Мультипредохранитель
Если мультипредохранитель перего-
рел, его необходимо заменить
следующим образом:
1. Отсоедините отрицательную
клемму аккумуляторной батареи.
2. Отверните гайки, указанные на
рисунке выше.
3. Замените предохранитель на
новый с таким же номиналом.
4. Установите предохранитель в
порядке, обратном снятию.

Предохранители и реле Киа Рио 2 (JB)

Статьи

Главная › Новости

Опубликовано: 15.09.2018

Проверка предохранителей на авто без их извлечения.

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.


Большинство предохранителей, плавких вставок и реле расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.1, крышка монтажного блока снята). В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.


Дополнительная блокировка бензонасоса. Kia Rio 3. Из серии "Гараж".

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ (таблица 10.1)


Kia Rio 2 не заводится причина
Номер предохранителя/реле (сила тока, А) Наименование предохранителя/реле Цвет предохранителя Назначение предохранителя/реле
1 (80) MDPS - Электроусилитель рулевого управления
2(150) MIN - Генератор
3(10) ECUB Красный Блок управления двигателем
4(10) ECUD Красный То же
5(10) HORN Красный Звуковой сигнал
6(30) IGN1 Розовый Выключатель (замок) зажигания
7(40) IGN2 Зеленый Стартер, выключатель (замок) зажигания
8(30) ВАТТ2 Розовый Генератор, аккумуляторная батарея
9(50) ВАТТ1 Красный Тоже
10 (30) ECUA Розовый Блок управления двигателем
11(30) RAD Розовый Электровентилятор радиатора
12(30) COND Розовый Электровентилятор конденсора
13(40) ABS1 Зеленый Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40) ABS2 Зеленый То же
15(30) P/WDW Розовый Электростеклоподъемники
16(40) BLOWER Зеленый Реле электровентилятора радиатора
17(10) A/CON 1 Красный Кондиционер
18(10) A/CON 2 Красный Тоже
19(20) ECUC Желтый Блок управления двигателем
20(15) INJ Синий Топливные форсунки, система кондиционрования
21 (10) SNSR Красный Датчики
R1 COND FAN2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RAD FAN - Реле электровентилятора радиатора
R3 FUEL PUMP - Реле топливного насоса
R4 MAIN - Главное реле
R5 HORN - Реле звукового сигнала
R6 FUEL HTR - Реле нагревателя топливного фильтра*
R7 BLOWER - Реле электродвигателя вентилятора отопителя
R8 START - Реле стартера
R9 COND FAN1 - Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON - Реле кондиционера

* Для автомобилей с дизельным двигателем

Кроме того, предохранители, защищающие цепи электрооборудования салона и наружного освещения, расположены в монтажном блоке, установленном в салоне автомобиля (рис. 10.2). Он расположен в левом торце панели приборов под пластиковой крышкой. В верхнем ряду гнезд блока закреплены пять запасных предохранителей.

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Назначение предохранителей (их номера указаны на крышке и на рисунке) указано в табл. 10.2.

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ (табл. 10.2)

Номер предохранителя/реле (сила тока, А) Наименование предохранителя/реле Цвет предохранителя Назначение предохранителя/реле
1(15) RR WIPER Синий Стеклоочиститель двери задка
2(10) H/LP (LH) Красный Лампы левой фары
3 (25) FR WIPER Серый Стеклоочиститель ветрового окна
4(10) BLOWER Красный Вентилятор
5(10) НLP(RH) Красный Лампы правой фары
6(20) S/ROOF Салатовый Люк в крыше
7(15) STOP LP Синий Стоп-сигналы
8(20) C/DR LOCK Салатовый Центральный выключатель замков дверей
9(15) IGN COIL Синий Катушка зажигания
10(10) ABS Красный Антиблокировочная система тормозов ABS
11(10) B/UPLP Красный Фонарь света заднего хода
12(-) ВMS - Резерв
13(25) C/UGHTER Серый Прикуриватель
14(10) FOLD'G Красный Привод складывания наружных зеркал заднего вида
15(20) HTR SEAT Салатовый Обогрев сидений
16(25) AMP Серый Усилитель
17(10) FR FOG LP Красный Противотуманные фары
18(10) DRL Красный Фары для дневной езды
19(10) ECU Красный Система управления двигателем
20(10) CLUSTER Красный Панель приборов
21 (25) P/WDW RH Серый Блокировка электрических стеклоподъемников (правая сторона)
22(10) AUDIO Красный Аудиосистема, маршрутный компьютер
23(10) RR FOG LP Красный Задний противотуманный фонарь
24(10) IGN Красный Выключатель (замок)-зажигания
25 (30) HTD GLASS Темно-зеленый Обогрев заднего стекла
26 (15) A/BAG Синий Подушка безопасности
27 (10) TCU Красный Блок управления автоматической коробкой передач
28(10) SNSR Красный Датчики
29 (-) SPARE - Резерв
30(10) MULT B/UP Красный Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15) AUDIO Синий Аудиосистема
32 (25) P/WDW LH Серый Блокировка электрических стеклоподъемников (левая сторона)
33 (10) HTD MIRR Красный Система обогрева наружных зеркал заднего вида
34(10) TAIL LP(LH) Красный Левый задний габаритный огонь
35 (10) TAIL LP(RH) Красный Правый задний габаритный огонь
36(10) HAZARD Красный Аварийная сигнализация
37(10) T/SIG LP Красный Фонари указателей поворота
38(10) A/BAG IND Красный Контрольная лампа подушки безопасности
39 (10) START Красный Реле стартера

Новости

Где купить аксессуары на мобильное устройство

Представить себе современную жизнь без присутствия в ней "умных вещичек" из мира цифровой техники для модного и преуспевающего человека очень сложно. У каждого всегда имеются при себе либо планшет,

Увлекательный поход по Крыму

Природа нашей страны всегда была величественной и прекрасной. Это можно понять и увидеть воочию только тогда, когда пройдёшься пешком по своей стране. Путешествие пешком всегда было одним из привлекательных.

Где купить аксессуары для телефона

В современном мире Интернет стал настолько развитым, что научные технологии, которые применяются ею, позволят ему предлагать различные услуги намного рациональнее и перспективнее, чем ранее. Сейчас

Ваз 12 Производство модели началось с 1999 года с укороченным (по сравнению с ВАЗ-2110) до 4170 мм пятидверным кузовом хэтчбек (объём багажника 400 л), за счёт чего у машины более чёткие реакции наБампер передний киа спортейдж 3 Отсоединение фиксаторов крепления нижней крышки (A) снимаем блок-фары, поворотники и фонари противотуманки; Отсоединение ЛЕВОЙ противотуманной фары (A) и указателя поворота (B) Отсоединение ПРАВОЙ противотуманной

Схема предохранителей Kia Rio II JB, 2005

16. Блок предохранителей и реле, установленный в салоне автомобиля

Основные понятия
Блок реле

1 – реле вентилятора радиатора; 2 – реле обогревателя заднего стекла; 3 – реле аварийной световой сигнализации; 4 – реле звукового сигнала.

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Проверка

Блок реле установлен в салоне автомобиля у основания передней стойки. Общее реле установлено на кронштейне поддержки радиоприемника.

Инструкция по выполнению

1. Омметром проверьте проводимость плавких предохранителей.
2. Если предохранитель перегорел, значит в цепи, которую он защищает, имеется короткое замыкание. Перед заменой предохранителя определите и устраните причину короткого замыкания.

Предупреждение Предохранитель перегорает в течение 15 с, если ток, протекающий через предохранитель, превышает его номинальное значение.



Предупреждение Убедитесь, что предохранитель надежно закреплен в гнезде. Проверьте, соответствует ли мощность предохранителя соответствующей цепи, которую он защищает. Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов. Внутри предохранителя должен быть виден провод; если предохранитель перегорел, провод будет порван или расплавлен. Всегда используйте предохранители требуемой мощности. Никогда не используйте предохранитель другой мощности и не заменяйте его чем-нибудь другим. Не заменяйте предохранитель более одного раза, не устранив источник неисправности

Ток, защищаемый предохранителем, указан сверху предохранителя: обратите внимание, что предохранители имеют различные цвета для облегчения идентификации. Если предохранитель перегорает сразу после замены, не заменяйте его снова, пока не установите, и не устраните причину неисправности

В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно). Всегда имейте комплект запасных предохранителей различной мощности в автомобиле.

Чтайте также:

  • Схема крепления молдинга на гольф 3
  • Не работает на холостом ходу фольксваген ?аран 2.0 инжектор
  • Обозначения индикаторы на део нексии
  • Проблемы с стеклоподъёмником в каризме

-3

ÐÐ»Ñ Ð·Ð°ÑиÑÑ ÑлекÑÑопÑибоÑов авÑÐ¾Ð¼Ð¾Ð±Ð¸Ð»Ñ Ð²Â ÑепÑÑ ÑлекÑÑопиÑÐ°Ð½Ð¸Ñ Ð¸ÑполÑзÑÑÑÑÑ Ð¿ÑедоÑÑаниÑели и Ñеле. РÐиа Рио-3 ÑÑÑÐ°Ð½Ð¾Ð²Ð»ÐµÐ½Ñ Ð´Ð²Ð° блока пÑедоÑÑаниÑелей, один наÑодиÑÑÑ Ð²Â Ð¼Ð¾ÑоÑном оÑÑеке, вÑоÑой â в Ñалоне.

ÐаÑÑжнÑй блок пÑедоÑÑаниÑелей ÑаÑположен в моÑоÑном оÑÑеке Ñо ÑÑоÑÐ¾Ð½Ñ Ð²Ð¾Ð´Ð¸ÑелÑ. ÐÑедоÑÑаниÑели и Ñеле в нем оÑвеÑаÑÑ Ð·Ð°Â Ð·Ð°ÑиÑÑ ÑлекÑÑоÑепей обогÑева наÑÑжнÑÑ Ð·ÐµÑкал, ÑабоÑÑ Ñопливного наÑоÑа, кондиÑионеÑа, звÑкового Ñигнала, блока ÑпÑÐ°Ð²Ð»ÐµÐ½Ð¸Ñ Ð´Ð²Ð¸Ð³Ð°Ñелем, венÑилÑÑоÑа ÑиÑÑÐµÐ¼Ñ Ð¾ÑÐ»Ð°Ð¶Ð´ÐµÐ½Ð¸Ñ Ð´Ð²Ð¸Ð³Ð°ÑелÑ, ламп ÑвеÑа заднего Ñода и Ñ.п.

ÐÑкÑÑваеÑÑÑ Ð±Ð»Ð¾Ðº оÑÐµÐ½Ñ Ð¿ÑоÑÑо. ÐоÑÑаÑоÑно оÑжаÑÑ ÑикÑаÑоÑÑ ÐºÑÑÑки блока и ÑнÑÑÑ ее. Ðа внÑÑÑенней ÑÑоÑоне кÑÑÑки имееÑÑÑ ÑÑема ÑаÑÐ¿Ð¾Ð»Ð¾Ð¶ÐµÐ½Ð¸Ñ Ñеле и пÑедоÑÑаниÑелей, закÑÐµÐ¿Ð»ÐµÐ½Ñ Ð·Ð°Ð¿Ð°ÑнÑе пÑедоÑÑаниÑели. Также в блоке имееÑÑÑ ÑпеÑиалÑнÑй плаÑÑмаÑÑовÑй пинÑÐµÑ Ð´Ð»Ñ Ð¸Ð·Ð²Ð»ÐµÑÐµÐ½Ð¸Ñ Ð¿ÑедоÑÑаниÑелей.

Ðнимание! Ðе пÑÑайÑеÑÑ Ð¸Ð·Ð²Ð»ÐµÐºÐ°ÑÑ Ð¿ÑедоÑÑаниÑели меÑаллиÑеÑкими плоÑкогÑбÑами или дÑÑгим, не пÑедназнаÑеннÑм Ð´Ð»Ñ ÑабоÑÑ Ñ ÑлекÑÑиÑеÑÑвом инÑÑÑÑменÑом.

ÐнÑÑÑенний блок пÑедоÑÑаниÑелей наÑодиÑÑÑ Ð²Â Ð¿ÐµÑедней панели в Ñайоне левой ноги водиÑелÑ. ÐÑедоÑÑаниÑели и Ñеле в нем вÑполнÑÑÑ ÑпÑавление ÑабоÑой пÑибоÑов и заÑиÑÑ ÑлекÑÑоÑепей аÑдиоÑиÑÑемÑ, пÑикÑÑиваÑелÑ, ÑпÑÐ°Ð²Ð»ÐµÐ½Ð¸Ñ ÑиÑÑемой безопаÑноÑÑи, аваÑийной ÑигнализаÑии, лампами оÑвеÑÐµÐ½Ð¸Ñ Ð¸Â Ñ.п.

ÐÑкÑÑв кÑÑÑÐºÑ Ð¿ÐµÑедней панели, Ñ обÑаÑной ÑÑоÑÐ¾Ð½Ñ Ð½Ð°Â Ð½ÐµÐ¹ изобÑажена ÑÑема ÑаÑÐ¿Ð¾Ð»Ð¾Ð¶ÐµÐ½Ð¸Ñ Ð¿ÑедоÑÑаниÑелей и Ñеле.

РÑледÑÑÑем видео показано, где наÑодиÑÑÑ Ð¸Â ÐºÐ°Ðº оÑкÑÑÑÑ ÐºÑÑÑÐºÑ Ð²Ð½ÑÑÑеннего блока пÑедоÑÑаниÑелей.

РÑлÑÑае, когда пеÑеÑÑÐ°ÐµÑ ÑабоÑаÑÑ Ð¾Ð´Ð¸Ð½ из ÑлекÑÑопÑибоÑов, пеÑвÑм делом пÑовеÑÑÑе ÑелоÑÑноÑÑÑ Ð¿ÑедоÑÑаниÑелÑ, заÑиÑаÑÑего ÑлекÑÑоÑепÑ. ÐÐ»Ñ ÑÑого ÑледÑÐµÑ Ð½Ð°Ð¹Ñи на ÑÑеме ÑаÑположение нÑжного пÑедоÑÑаниÑелÑ, вÑнÑÑÑ ÐµÐ³Ð¾ пÑи помоÑи пинÑеÑа и пÑовеÑиÑÑ Ð½Ð°Â ÑÐ²ÐµÑ ÑелоÑÑноÑÑÑ Ð½Ð¸Ñи. ÐаÑем, ÑолÑко поÑле ÑÑÑÑÐ°Ð½ÐµÐ½Ð¸Ñ Ð¿ÑиÑинÑ, пÑиведÑей к пеÑегоÑÐ°Ð½Ð¸Ñ Ð¿ÑедоÑÑаниÑелÑ, вÑполниÑе его заменÑ.

ÐÑигиналÑнÑе пÑедоÑÑаниÑели Ðиа Рио-3 имеÑÑ ÑледÑÑÑие ÐºÐ¾Ð´Ñ Ð²Â ÐºÐ°ÑÐ°Ð»Ð¾Ð³Ð°Ñ Ð´ÐµÑалей: 10Ð 1879001108 15Ð 1879001109 20Ð 1879001110 25Ð 1879001111 30Ð 1879001123 50Ð 1879001125 40Ð 1879001124

Ðнимание! Ðикогда не ÑÑÑанавливайÑе пÑедоÑÑаниÑели болÑÑего номинала, Ñем ÑÑебÑеÑÑÑ, Ñ.к. ÑÑо Ð¼Ð¾Ð¶ÐµÑ Ð¿ÑивеÑÑи к вÑÑÐ¾Ð´Ñ Ð¸Ð·Â ÑÑÑÐ¾Ñ ÑлекÑÑопÑибоÑов и гÑÐ¾Ð·Ð¸Ñ Ð²Ð¾Ð·Ð½Ð¸ÐºÐ½Ð¾Ð²ÐµÐ½Ð¸ÐµÐ¼ пожаÑа. Также каÑегоÑиÑеÑки запÑеÑаеÑÑÑ ÑÑÑанавливаÑÑ Ð²Ð¼ÐµÑÑо пÑедоÑÑаниÑелей пÑоволоÑки и ÑамоделÑнÑе пеÑемÑÑки!

Ðак? ÐÑ еÑе не ÑиÑали? ÐÑ, ÑÑо зÑÑ…

ÐÑдем благодаÑнÑ, еÑли поделиÑеÑÑ Ð¿ÑбликаÑией в ÑоÑиалÑнÑÑ ÑеÑÑÑ!

kiario3.ru

3 2011, 2012, 2013, 2014, 2015, 2016, 2017

  • 10Рâ кÑаÑнÑй
  • 15Рâ Ñиний
  • 20Рâ желÑÑй
  • 25Рâ ÑеÑÑй

Ðикогда не ÑледÑÐµÑ Ð¸ÑполÑзоваÑÑ Ð¿ÑедоÑÑаниÑÐµÐ»Ñ Ñ номиналом, оÑлиÑнÑм оÑ необÑодимого или замÑкаÑÑ ÐºÐ¾Ð½ÑакÑÑ Ð¿Ñи его оÑÑÑÑÑÑвии. ЭÑо Ð¼Ð¾Ð¶ÐµÑ Ð¿ÑивеÑÑи к неÑÑабилÑной ÑабоÑе ÑлекÑÑоÑÑÑÑойÑÑв, вÑÑÐ¾Ð´Ñ Ð¸Ñ из ÑÑÑÐ¾Ñ Ð¸Ð»Ð¸ возгоÑаниÑ. ÐÑи ÑнÑÑии пÑедоÑÑаниÑÐµÐ»Ñ Ð½ÐµÂ ÑекомендÑеÑÑÑ Ð¿Ð¾Ð»ÑзоваÑÑÑÑ Ð¼ÐµÑаллиÑеÑкими пÑедмеÑами, не пÑедназнаÑеннÑми Ð´Ð»Ñ ÑÑого (оÑвеÑÑками и Ñ.д.) ÑÑÐ¾Ð±Ñ Ð½ÐµÂ Ð·Ð°Ð¼ÐºÐ½ÑÑÑ ÐºÐ¾Ð½ÑакÑÑ, ÑÑо Ð¼Ð¾Ð¶ÐµÑ Ð¿ÑивеÑÑи к вÑÑÐ¾Ð´Ñ Ð¸Ð·Â ÑÑÑÐ¾Ñ ÑлеменÑов ÑлекÑÑоÑепи. ÐÑи оÑÑÑÑÑÑвии ÑлеменÑа необÑодимого номинала, можно вÑеменно иÑполÑзоваÑÑ ÐµÐ³Ð¾, вÑнÑв из гнезда, коÑоÑое оÑвеÑÐ°ÐµÑ Ð·Ð°Â Ð¼ÐµÐ½ÐµÐµ кÑиÑиÑнÑй ÑÑнкÑионал маÑинÑ, напÑÐ¸Ð¼ÐµÑ Ð¿ÑикÑÑиваÑÐµÐ»Ñ Ð¸Ð»Ð¸ мÑлÑÑимедиа ÑиÑÑема.

Рблоке, ÑаÑположенном в подкапоÑном пÑоÑÑÑанÑÑве, наÑодÑÑÑÑ Ñакже ÑиловÑе плавкие вÑÑавки и Ñеле Ðиа Рио 3, ÑÑи ÑлеменÑÑ Ð¾ÑвеÑаÑÑ Ð·Ð°Â ÑÑаÑÑки Ñепи Ñ повÑÑенной нагÑÑзкой. ЧÑÐ¾Ð±Ñ Ð·Ð°Ð¼ÐµÐ½Ð¸ÑÑ Ñиловой пÑедоÑÑаниÑÐµÐ»Ñ Ð½ÐµÐ¾Ð±Ñодимо клÑÑом на 8 оÑвеÑнÑÑÑ Ð´Ð²Ðµ гайки его кÑеплениÑ, а заÑем вÑнÑÑÑ ÐµÐ³Ð¾. Реле на Рио ÑнимаÑÑÑÑ Ð²ÑÑÑгиванием из гнезда Ñ покаÑиванием из ÑÑоÑÐ¾Ð½Ñ Ð²Â ÑÑоÑонÑ.

2 2005 2011

РнекоÑоÑÑÑ Ð¼Ð¾Ð´ÐµÐ»ÑÑ Ð°Ð²Ñомобилей инÑÑÑÑÐ¼ÐµÐ½Ñ Ð´Ð»Ñ ÑнÑÑÐ¸Ñ Ð½Ð°ÑодÑÑÑÑ Ð¿ÑÑмо в блоке в подкапоÑном пÑоÑÑÑанÑÑве. ÐÐ°Ð¼ÐµÐ½Ñ ÑлеменÑа нÑжно пÑоводиÑÑ Ð¿Ñи вÑклÑÑенном зажигании и дÑÑÐ³Ð¸Ñ ÑлекÑÑиÑеÑÐºÐ¸Ñ ÑиÑÑем авÑомобилÑ. Ðлавкие пÑедоÑÑаниÑели, коÑоÑÑе наÑодÑÑÑÑ Ð²Â Ð±Ð»Ð¾ÐºÐµ под капоÑом авÑо ÑÑдом Ñ аккÑмÑлÑÑоÑом Ðиа Рио менÑÑÑÑÑ Ñаким же обÑазом.

Ðомимо Ð¿Ð»Ð°Ð²ÐºÐ¸Ñ Ð¿ÐµÑемÑÑек Ðиа Ð¼Ð¾Ð¶ÐµÑ Ð±ÑÑÑ Ð¾ÑнаÑена и дÑÑгими Ñипами пÑедоÑÑаниÑелей, Ð´Ð»Ñ ÑнÑÑÐ¸Ñ ÐºÐ¾ÑоÑÑÑ Ð¼Ð¾Ð³ÑÑ Ð¿Ð¾ÑÑебоваÑÑÑÑ ÐºÐ»ÑÑи или оÑвеÑÑка. Также в данной модели иÑполÑзÑеÑÑÑ Ð¿ÑедоÑÑаниÑÐµÐ»Ñ Ñ памÑÑÑÑ (Memory), пÑедназнаÑеннÑй Ð´Ð»Ñ Ð·Ð°ÑиÑÑ Ð°ÐºÐºÑмÑлÑÑоÑной баÑаÑеи оÑ ÑазÑÑда, когда маÑина не ÑкÑплÑаÑиÑÑеÑÑÑ Ð²Â ÑеÑение долгого вÑемени. Ðго можно ÑнÑÑÑ Ð¿Ð¾ÑÑнÑв на ÑÐµÐ±Ñ Ð¸Ð·Â Ð±Ð»Ð¾ÐºÐ°. Реле на Рио 2 в оÑновном наÑодÑÑÑÑ Ð²Â Ð±Ð»Ð¾ÐºÐµ пÑедоÑÑаниÑелей под капоÑом и вÑнимаÑÑÑÑ Ð±ÐµÐ· иÑполÑÐ·Ð¾Ð²Ð°Ð½Ð¸Ñ Ð¸Ð½ÑÑÑÑменÑа вÑÑÑгиванием из поÑадоÑного меÑÑа.

ÐÐ»Ñ Ñого ÑÑÐ¾Ð±Ñ Ð¿ÑедоÑвÑаÑиÑÑ Ð¾ÑÐºÐ°Ð·Ñ ÑлекÑÑообоÑÑÐ´Ð¾Ð²Ð°Ð½Ð¸Ñ Ð°Ð²ÑÐ¾Ð¼Ð¾Ð±Ð¸Ð»Ñ Ð²Â ÑлÑÑае пеÑегоÑÐ°Ð½Ð¸Ñ Ð¿ÑедоÑÑаниÑÐµÐ»Ñ Ð²Ð´Ð°Ð»Ð¸ оÑ авÑоÑеÑвиÑа, можно возиÑÑ Ñ Ñобой ÑоÑÑÂ Ð±Ñ Ð¿Ð¾Â Ð¾Ð´Ð½Ð¾Ð¼Ñ ÑазнÑÑ Ð½Ð¾Ð¼Ð¸Ð½Ð°Ð»Ð¾Ð², ÑеÑÑ Ð¸Ð´ÐµÑ Ð²Â Ð¾Ñновном Ð¾Â Ð¿Ð»Ð°Ð²ÐºÐ¸Ñ Ð²ÑÑавкаÑ. Тем более ÑÑо иÑ Ñена ÑоÑÑавлÑÐµÑ Ð½ÐµÑколÑко ÑÑблей. ÐÑли поÑле Ð·Ð°Ð¼ÐµÐ½Ñ Ð¿ÑедоÑÑаниÑÐµÐ»Ñ Ð¾Ð½Â Ñнова пеÑегоÑаеÑ, ÑÑо говоÑÐ¸Ñ Ð¾Â Ð½ÐµÐ¸ÑпÑавноÑÑи ÑлекÑÑоÑепи, в ÑÑом ÑлÑÑае необÑодимо обÑаÑиÑÑÑÑ ÐºÂ ÑпеÑиалиÑÑам в ÑеÑвиÑ.

4.

Предохранители
ОБЩИЕ СВЕДЕНИЯ

Расположение блока предохранителей с левой стороны
панели приборов

Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока
предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.

Ток Цвет
5 Светло-коричневый
10 Красный
15 Синий
20 Желтый
25 Белый
30 Зеленый

Предупреждение

Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.

Потребитель тока А
1 Обогреваемые жиклеры омывателей лобового стекла 5
2 Указатели поворота 10
3 Очистители фар, освещение ящика для перчаток, органов управления
климатической установкой, селектора автоматической коробки передач
5
4 Освещение номерного знака 5
5 Обогрев сидений, климатическая установка 10
6 Плафоны и светильники для чтения, плафон багажного отделения 5
7 Блок управления ABS 10
8 Автоматический корректор наклона фар при газоразрядных лампах,
телефон
5
9 Обогрев зеркал 10
10 CD-чейнджер 5
11 Круиз-контроль при автоматической коробке передач 5
12 Питание системы самодиагностики 10
13 Сигналы торможения 10
14 Установка зеркал, стеклоподъемники, центральная блокировка
замков
15
15 Комбинация приборов, автоматическая коробка передач 10
16 Свободен
17 Навигационная система 7,5
18 Дальний свет правый 10
19 Дальний свет левый 10
20 Ближний свет правый, корректор наклона правой фары 10
21 Ближний свет левый, корректор наклона левой фары 10
22 Габаритные и стояночные огни правые 5
23 Габаритные и стояночные огни левые 5
24 Стеклоомыватели 25
25 Вентилятор системы вентиляции, климатическая установка 30
26 Обогрев заднего стекла 30
27 Свободен 15
28 Топливный насос 15
29 Электронные системы двигателя 20
30 Подъемно-сдвижная панель люка крыши 20
31 Фонари заднего хода, автоматическая коробка передач, круиз-контроль
при механической коробке передач
15
32 Электронные системы двигателя 20
33 Прикуриватель 15
34 Электронные системы двигателя 15
35 Плюс” продолжительного электропитания прицепа 30
36 Противотуманные фары, задние противотуманные фонари 15
37 Телефон, радио 20
38 Установка зеркал, дистанционное управление блокировкой крышки
лючка топливозаливной горловины, стеклоподъемники, центральная блокировка
замков
15
39 Аварийная сигнализация 15
40 Звуковой сигнал 25
41 Свободен
42 Свободен
43 Свободен
44 Обогрев сидений 30

Автоматы защиты

16.

Предохранители
ОБЩИЕ СВЕДЕНИЯ

Электрическая система Вашего автомобиля защищена плавкими предохранителями.

1. Крышка панели предохранителей

Если какие-либо элементы освещения, принадлежности или органы управления не
работают, осмотрите предохранитель соответствующей цепи. Если он перегорел,
будет видна его расплавившаяся нить.

Если тот же самый предохранитель перегорает повторно, избегайте использования
данной системы и как можно скорее обратитесь у уполномоченному дилеру фирмы
“Мазда”.

1. Съемник предохранителей*

Стандартный предохранитель

1. Нормальный

2. Перегоревший

Замена предохранителей

1. Выключите зажигание и другие электрические цепи.

2. Откройте панель предохранителей.

3. Вытащите предохранитель, используя съемник, расположенный на панели
предохранителей.

4. Осмотрите предохранитель и, если он перегорел, замените его новым.

5. Вставьте новый предохранитель с теми же номиналами и проследите, чтобы он
надежно встал на свое место. Если так не получается, обратитесь к уполномоченному
дилеру фирмы “Мазда” для выполнения этой операции.

Если у Вас нет под рукой запасных предохранителей, позаимствуйте предохранитель

из цепи, не представляющей критической важности для эксплуатации автомобиля,

например, из радиосистемы.

Предупреждение

Всегда заменяйте предохранитель
новым, имеющим такие же самые номиналы. В противном случае можно повредить электрическую
систему.

1. Крышка блока предохранителей

Выступ указан стрелкой.

Если фары или другие электрические компоненты не работают, а все предохранители
в кабине целы, осмотрите блок предохранителей под капотом.

Выполните следующие процедуры:

1. Выключите зажигание и другие электрические цепи.

2. Для снятия крышки блока предохранителей снимите его с фиксатора и потяните
его вверх со стороны выступа.

3. Если предохранитель перегорел, замените его новым, с такими же самыми номиналами.

Главный предохранитель

1. Нормальный

2. Перегоревший

Замена предохранителя на 100 А

1. Предохранитель на 100 А

1. Проверьте, чтобы зажигание было выключено.

2. Отсоедините отрицательную клемму аккумулятора.

3. Открутите гайки А.

4. Поднимите блок переключателей и вывинтите болты В.

5. Замените предохранитель новым, с таким же самым номиналом.

6. Выполните процедуры в обратном порядке для возвращения автомобиля
в рабочее состояние.

Блок предохранителей (моторный отсек)

Панель предохранителей

Блок предохранителей (моторный отсек)

  Описание А Цвет Защищаемый компонент
1 AD FAN 30 A розовый Дополнительный вентилятор охлаждения для кондиционера
воздуха*
2 INJ 30 A розовый Система впрыска топлива
3 MAIN 100 A синий Для защиты всех электрических систем
4 COOLING FAN 30 A розовый Вентилятор охлаждения
5 HEATER 40 A зеленый Нагреватель кондиционер воздуха*
6 IG KEY 40 A зеленый Предохранители 2, 3, 4, 7, 10, 13, 14, 15 и 16 на панели
предохранителей
7 BTN 40 A зеленый Предохранители 6, 8, 9 и 11 на панели предохранителей
8 ABS* 60 A желтый Противоблокировочная тормозная система*
9 TAIL 15 A синий Задние фонари
10 HAZARD 15 A синий Аварийная световая сигнализация. Указатели поворотов
11 STOP 15 A синий Стоп-сигналы
12 FOG 15 A синий Передние противотуманные фары
14 HEAD LOW 15 A синий Фары (ближний свет)
15 HEAD HI 15 A синий Фары (дальний свет)

РÑожалениÑ, неÑедка ÑиÑÑаÑиÑ, когда замена оÑделÑнÑÑ Ð¿ÑедоÑÑаниÑелей или Ñеле даÑÑ ÐºÑаÑковÑеменнÑй ÑезÑлÑÑÐ°Ñ Ð¸Â Ð¾Ð½Ð¸ Ð²Ð½Ð¾Ð²Ñ Ð²ÑÑодÑÑ Ð¸Ð·Â ÑÑÑоÑ. Ðиной вÑÐµÐ¼Ñ Ð²Â Ð¿Ð¾Ð´Ð¾Ð±Ð½ÑÑ ÑлÑÑаÑÑ ÑвлÑеÑÑÑ Ð»Ð¸Ð±Ð¾ «пÑобиÑаÑ» пÑоводка, либо Ñам блок пÑедоÑÑаниÑелей, коÑоÑÑй вÑÑел из ÑÑÑÐ¾Ñ Ð¸Â ÑÑебÑÐµÑ ÑелÑной заменÑ. ÐÑовеÑиÑÑ Ð¿ÑÐ¾Ð²Ð¾Ð´ÐºÑ Ð¼Ð¾Ð¶Ð½Ð¾ пÑÑÑм «пÑозвона», еÑли Ñ ней вÑе ÑоÑоÑо â Ñо замена ÐРнеизбежна. ÐбÑий алгоÑиÑм данной пÑоÑедÑÑÑ Ñаков:

  1. ÐаглÑÑиÑе двигаÑелÑ, оÑклÑÑиÑе зажигание Ð¸Â ÐºÐ»ÐµÐ¼Ð¼Ñ Ð°ÐºÐºÑмÑлÑÑоÑа.
  2. ÐобеÑиÑеÑÑ Ð´Ð¾Â Ð²ÑÑедÑего из ÑÑÑÐ¾Ñ Ð±Ð»Ð¾ÐºÐ° пÑедоÑÑаниÑелей.
  3. ÐÑи помоÑи гаеÑного клÑÑа или оÑвÑÑÑки (вÑÑ Ð·Ð°Ð²Ð¸ÑÐ¸Ñ Ð¾Ñ ваÑей модели Ðиа) оÑкÑÑÑиÑе болÑÑ Ð¸Ð»Ð¸ ÑÑÑÑпÑ, кÑепÑÑие ÐРк кÑÐ·Ð¾Ð²Ñ Ð°Ð²ÑомобилÑ.
  4. ÐÑкÑÑÑив кÑеплениÑ, аккÑÑаÑно пÑиподнимиÑе блок и ÑдвинÑÑе в ÑÑоÑÐ¾Ð½Ñ ÐºÐ¾Ð»Ð¾Ð´ÐºÐ¸, ÑаÑположеннÑе ÑÐ½Ð¸Ð·Ñ Ð¸Ð»Ð¸ Ñзади деÑали.
  5. СнÑв ÑÑаÑÑй ÐÐ, ÑÑÑановиÑе новÑй на его меÑÑо. Ðлавное, ÑÑÐ¾Ð±Ñ Ð¾Ð½Â Ð¿Ð¾Ð»Ð½Ð¾ÑÑÑÑ Ð¿Ð¾Ð´Ñодил к ваÑей модели.

РÑелом ÑÐµÐ¼Ð¾Ð½Ñ Ð±Ð»Ð¾ÐºÐ° пÑедоÑÑаниÑÐµÐ»Ñ Ð½Ð°Â Ð»Ñбой модели Ðиа â не ÑÑÐ¾Ð»Ñ Ñложное меÑопÑиÑÑие. ÐÑÑÑеÑÑвиÑÑ ÐµÐ³Ð¾ можно, еÑли обладаÑÑ Ð½ÐµÐºÐ¾ÑоÑой инÑоÑмаÑией и базовÑми навÑками авÑоÑемонÑа. ÐадеемÑÑ, пÑедÑÑавленнÑй Ñанее маÑеÑиал, бÑл Ð´Ð»Ñ Ð²Ð°Ñ Ð¿Ð¾Ð»ÐµÐ·ÐµÐ½. УдаÑи на доÑÐ¾Ð³Ð°Ñ Ð¸Â Ð²Â ÑемонÑе!

Ðидео по ÑемонÑÑ ÐРв авÑомобилÑÑ Ð¼Ð°Ñки «Ðиа»:

Ðак бÑло ÑпомÑнÑÑо Ñанее, заменÑÑÑ Ð¿ÑедоÑÑаниÑели или Ñеле важно на полноÑÑÑÑ Ð¸Ð´ÐµÐ½ÑиÑнÑе деÑали и Ñ ÑоблÑдением иÑ пÑавилÑного ÑаÑположениÑ. ÐпÑеделиÑÑ Ð½Ð¾Ð¼Ð¸Ð½Ð°Ð», пÑедназнаÑение и ÑаÑположение Ñого или иного ÐРпомогÑÑ ÑпеÑиалÑнÑе ÑÑемÑ. ÐÐ¾Â Ð¼Ð½Ð¾Ð³Ð¸Ñ Ð¼Ð¾Ð´ÐµÐ»ÑÑ Ðиа они ÑаÑÐ¿Ð¾Ð»Ð¾Ð¶ÐµÐ½Ñ Ð½Ð°Â ÐºÑÑÑке блока пÑедоÑÑаниÑелей. Также ÑÑÐµÐ¼Ñ ÑаÑположениÑ ÐРи Ñеле имеÑÑÑÑ Ð²Â ÑеÑпаÑпоÑÑе авÑомобилÑ. ÐÐ»Ñ ÑпÑоÑÐµÐ½Ð¸Ñ Ð¿Ð¾Ð¸Ñка инÑоÑмаÑии Ð½Ð°Ñ ÑеÑÑÑÑ Ð¿ÑедÑÑавлÑÐµÑ ÑÑемÑ ÐÐ ÑаÑÑмаÑÑиваемÑÑ Ð²Â ÑегоднÑÑней ÑÑаÑÑе моделей â СпоÑÑейдж, Сид и Рио.

Ðлок пÑедоÑÑаниÑелей Ðиа СпоÑÑейдж 1,2 и 3:

СалоннÑй:

ÐодкапоÑнÑй:

Ðлок пÑедоÑÑаниÑелей Ðиа Рио:

СалоннÑй:

ÐодкапоÑнÑй:

Ðлок пÑедоÑÑаниÑелей Ðиа Сид:

СалоннÑй:

ÐодкапоÑнÑй:

Kia Rio | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

советы и пошаговая инструкция Запасные предохранители киа рио

Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

Блоки предохранителей для автомобилей первых выпусков

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей со стороны водителя

Описание - Ток, А - Защищаемые компоненты

A/BAG – 10 - Надувная подушка безопасности

TURN LAMP – 10 - Лампа указателя поворота

METER – 10 - Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал

ILLUMI – 10 - Подсветка выключателя

POWER SOCKET – 15 - Лампа багажного отсека, розетка электропитания

HAZARD – 15 - Лампа аварийной сигнализации

STOP – 15 - Лампа стоп-сигнала, АБС

TAIL (RH) – 10 - Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя

TAIL (LH) – 10 - Лампа габаритного света (левая задняя/ правая передняя)

CIGAR – 15 - Прикуриватель

AUDIO – 10 - Аудиосистема, электропривод зеркала заднего вида

WIPER (FRT) - 15 - Стеклоочиститель, омыватель (передний), люк

WIPER (RR) – 15 - Стеклоочиститель (задний). Омыватель (задний)

(WARMER) – 15 - Обогрев переднего сидения

MIRROR DEF – 10 - Обогреватель наружного зеркала заднего вида

START – 10 - Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Цепи, защищаемые предохранителями, расположенные в салоне KIA RIO с 2011 года выпуска

Номер (ток А) - Защищаемая цепь

1 (15) - Реле обогревателя зоны щеток стеклоочистителя

2 (15) - Розетка дополнительного оборудования

3 (15) - Прикуриватель

4 (10) - Аудиосистема, блок ВСМ, блок управления системой электронного ключа

5 (10) - Сигнализатор отключения передней подушки безопасности

6 (10) - Блок управления системой безопасности SRS

7 (10) - Выключатель аварийной сигнализации

8, 9, 11, 25, 34, 45 - Резерв

10 (15) - Стеклоочиститель и омыватель заднего стекла

12 (10) - Реле заднего противотуманного фонаря

13 (10) - Реле передней противотуманной фары

14 (10) - Реле автоматического отключения освещения

15 (15) - Реле включения стоп сигнала, блок управления системой электронного ключа

16 (10) - Комбинация приборов, блок ВСМ

17 (10) - Выключатель стоп сигналов, обогрев сидений, диагностический разъем, партроник

18 (10) - Модуль ABS, ESP

19 (10) - Выключатель фонаря света заднего хода

20 (10) - Блок управления двигателем, блок управления системой электроключа

21 (10) - Левая блок фара

22 (10) - Дневные ходовые огни

23 (15) - Реле аварийной сигнализацией

24 (25) - Блок электронного ключа

26 (10) - Кнопка пуска и остановки двигателя

27 (15) - Датчик скорости автомобиля, переключатель режимов АКП

28 (10) - Катушки зажигания, конденсатор

29 (10) - Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электростеклоподъемников (без ВСМ), блок ВСМ, блок управления системой электроключа с блоком ВСМ.

30 (25) - Очиститель ветрового стекла, подрулевой переключатель

31 (20) - Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)

32 (25) - Блокировка электрических стеклоподъемников

33 (15) - Обогрев передних сидений

35 (10) - Освещение салона, багажника, кондиционер

36 (20) - Аудиосистема

37 (10) - Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов

38 (10) - Правый задний фонарь, правая блок фара, подсветка панели приборов

39 (10) - Переключатель замка зажигания, переключатель режимов АКП

40 (10) - Правая блок-фара, комбинация приборов

41 (25) - Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника

42 (25) - Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника

43 (10) - Система обогрева наружных зеркал заднего вида

44 (10) - Кондиционер

Блок предохранителей в моторном отсеке первых выпусков


Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке

Описание

Ток, А

Защищаемые компоненты

PR FOG

Задние противотуманные фонари

F/FOG

Передние противотуманные фары

MAIN

Аккумуляторная батарея без подзарядки

Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A

BLOWER

Отопитель

COOLING

Вентилятор системы охлаждения

ABS 1

АБС

COND. FAN

Вентилятор конденсатора

HEAD-HI

Лампа дальнего света

HEAD-LOW

Лампа ближнего света

Датчики двигателя

INJECT

Инжектор, датчик кислорода

F/PUMP

Топливный насос

Блок управления двигателем, блок ЕСАТ, главное реле

RELAY

Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)

HLLD

Регулировка угла наклона света фар

MAIN RELAY

Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A

S/ROOF

Люк

HEAD

Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А

Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А

HORN

Звуковой сигнал

RRDEF

Обогреватель заднего стекла

ABS 2

AБC

P/WIN

Электрический стеклоподъемник

Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A

D/LOCK

Центральный замок дверей

IG COIL

Катушка зажигания

ROOM

Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

Автомобиль оснащен предохранителем Memory, исключающим разрядку аккумуляторной батареи, если автомобиль не будет эксплуатироваться в течение одного или более месяцев.

Перед продолжительной стоянкой выполните действия по приведенной ниже методике.

1. Выключите двигатель.

2. Выключите фары и габаритный свет.

3. Откройте главный блок предохранителей в моторном отсеке и сначала извлеките предохранитель "ROOM 15A". При этом изменяется режим "MEMORY", что исключает разрядку аккумуляторной батареи.

В случае извлечения предохранителя Memory из блока предохранителей радиоприемник и лампа освещения салона не будут работать.

После установки предохранителя Memory на его место необходимо повторно выполнить ввод секретного кода аудиосистемы и настройку частот. Извлечение предохранителя Memory не предотвращает разрядку аккумуляторной батареи, вызванный работой фар и других электрических приборов при неработающем двигателе.

Если некоторые из фонарей автомобиля, его оснащение или элементы управления не работают, проверьте предохранитель соответствующего электрического контура. Если предохранитель перегорел, элемент внутри предохранителя будет расплавлен. Всегда заменяйте перегоревший предохранитель таким, который рассчитан на такую же величину тока.

Если вновь установленный предохранитель перегорит снова, это значит, что возникла проблема в электрической сети. Постарайтесь не пользоваться той системой, в которой предполагается неисправность и немедленно проконсультируйте данный вопрос с авторизованным дилером Киа.

Применяются два вида предохранителей: стандартный для низкой величины тока и главный для высоких значений тока.

Предохранители в моторном отсеке автомобилей KIA RIO с 2011 года выпуска

Назначение предохранителей и реле в моторном отсеке KIA RIO с 2011 года выпуска

Номер

(ток А)

Защищаемая цепь

Реле обогрева наружных зеркал

Топливный насос

Звуковой сигнал

Кондиционер

Система питания (топливные форсунки), блок управления двигателем,

электромагнитный клапан системы изменения фаз газораспределения

Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера

Лампы света заднего света

Распределительная коробка панели приборов

Реле вентилятора охлаждения двигателя

Реле блока управления двигателем

Реле блока управления системой с электронным ключом,

Реле запуска двигателя (система с электронным ключом),

замок зажигания (без системы электронного ключа)

Реле системы предупреждения об экстренном торможении

Реле топливного насоса

Реле обогрева наружных зеркал заднего вида

Реле звукового сигнала

Реле кондиционера

Реле вентилятора (низкая скорость)

Реле электронного блока управления двигателем

Реле электровентилятора воздухонагнетателя отопителя

Реле выключателя блокировки зажигания

Реле вентилятора блокировки зажигания


Сборник всех систем и схем электрооборудования автомобиля Киа Рио 2-го поколения, что выпускали начиная с 2005 по 2011 года. Скачать электросхемы Kia Rio 2 можно бесплатно с нашего сайта, но для начала нажмите на фотографию для полномасштабного увеличения. Все схемы хорошего качества и цветные на русском языке.

  • Если Вас интересует третье поколение авто, тогда смотрите статью про .

Немного истории и описание Kia Rio 2


Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова - бампера, фары и решетку радиатора, а также салон - руль, сиденья и панель приборов.

На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE - 1,4 литра, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA - 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):

  • Длинна (хэтчбек / седан) - 4025 / 4250 мм
  • Колесная база - 1470 мм
  • Ширина - 1695 мм
  • Высота - 1470 мм
  • Снаряженная масса / максимальная допустимая - 1080 / 1580 кг
  • Дорожный просвет - 155 мм
  • Максимальная скорость - 177 км/ч
  • Разгон от 0 до 100 км/ч - 12,3 секунды
  • Размер шин - 175/70 R14
  • Передние тормоза - дисковые, вентилируемые с плавающей скобой
  • Задние тормоза - барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

  • город - 7,9 / 8 л
  • шоссе - 5,2 / 5,1 л
  • смешанный цикл - 6,2 / 6,2 л
Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:
  • город - 9,9 / 9,5 л
  • шоссе - 5,6 / 5,4 л
  • смешанный цикл - 7,2 / 6,9 л
Видео про краш-тест автомобиля:

Схемы электрооборудования Киа Рио 2 (2005-2011)

1. Перед тем как дать электросхемы, я хочу поделится некоторыми системами авто, первое - это детали головки блока цилиндров:


2. Пошаговые действия по очистке системы вентиляции картера двигателя автомобиля Kia Rio 2:


3. Где находится блок с предохранителями в машине вы узнаете на фотографиях ниже. Схема расположения предохранителей, плавких вставок и реле в монтажном блоке Киа Рио 2, что расположен в подкапотном пространстве и в салоне авто (описание предохранителей: сила тока - А, цвет и назначение):


Совет: всегда храните в своём автомобиле запасной комплект предохранителей - по одному каждого номинала.

4. Пошаговые действия и подробная схема подключения магнитолы Kia Rio 2005-2011 г.в., а также снятие и установка часов:


5. Электросхема системы впрыска топлива:


6. Схема Киа Рио 2 - датчик конструкции управления двигателем авто G4EE, 1,4 литра:


7. Принципиальная схема зажигания машины:


8. Топливный насос, датчик температуры охлаждающей жидкости и давления в системе кондиционирования автомобиля как с автоматической коробкой ПП, так и с механической:


9. Схема электрооборудования Киа Рио 2 - стартер и генератор:

В данном автомобиле имеется 2 блока предохранителей, один из которых расположен за панелью приборов со стороны водителя, а другой – в моторном отсеке.

Блок предохранителей в моторном отсеке Киа Рио 3

Блок предохранителей Киа Рио 3 расположен около аккумуляторной батареи. Для доступа к элементам блока нужно отжать фиксаторы и снять крышку. Предохранители и реле в моторном отсеке на Киа Рио отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Расшифровка:

F1 – резерв

F2 – реле обогрева наружных зеркал

F3 – топливный насос

F4 – звуковой сигнал

F5 – кондиционер

F6 – резерв

F7 – резерв

F8 – cистема питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения

F9 – датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора

F10 – блок ТСМ

F11 – лампы света заднего хода

F12 – резерв

F13 – резерв

FL1 – распределительная коробка панели приборов

FL2 – реле вентилятора охлаждения двигателя (высокая, низкая скорость)

FL3 – реле блока управления двигателем

FL4 – реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)

FL5 – реле запуска двигателя (система с электрон­ным ключом), замок зажигания (без системы электронного ключа)

R1 – резерв

R2 – реле системы предупреждения об экстренном торможении

R3 – реле топливного насоса

R4 – реле обогрева наружных зеркал заднего вида

R5 – реле звукового сигнала

R6 – реле кондиционера

R7 – реле вентилятора (низкая скорость)

R8 – резерв

R9 – реле электронного блока управления двигателем

R10

R11 – резерв

R12 – реле выключателя блокировки зажигания

R13 – реле вентилятора (высокая скорость)

R14 – резерв

Назначение плавких перемычек

1 – распределительная коробка панели приборов, реле задних фонарей

2 – резерв

3 – резерв

4 – генератор

5 – гидроэлектронный модуль ABS, диагностический разъем

6 – гидроэлектронный модуль ABS

7 – реле обогрева заднего стекла

8 – реле электровентилятора воздухонагнетателя отопителя

9 – резерв

Как поменять предохранитель в моторном отсеке:

1. Переведите ключ зажигания в положение OFF и выключите все электрооборудование.

2. Снимите крышку блока предохранителей, нажав на фиксатор и вытянув крышку.

3. Проверьте снятый предохранитель. Если он перегорел, замените его на новый. Для снятия
и установки плавкого предохранителя из блока в моторном отсеке используйте предназначенный для этого съемник.

4. Вставьте новый предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах.
Если зажимы ослаблены, рекомендуется обратиться за консультацией к авторизованному дилеру компании Kia.

Блок предохранителей моторного отсека Киа Рио 3

Блок предохранителей в салоне Киа Рио 3

Блок предохранителей в салоне находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Для того чтобы добраться до предохранителей нужно поддеть пальцами нижнюю часть крышки и преодолевая сопротивление фиксаторов снять ее.

Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле со значениями их номинальных токов.

Блок предохранителей в панели приборов Киа Рио 3

Заменяйте предохранители предохранителем того-же класса. В случае выхода из строя запасного предохранителя это указывает на проблемы с элекросистемой. Избегайте использования соответствующей системы и проконсультируйтесь с Авторизованным Дилером Киа.

Блок предохранителей со стороны водителя

  1. Откройте крышку.
  2. Вытяните подозрительный предохранитель. Воспользуйтесь съемником, предусмотренным на панели предохранителей.
Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.




А
Название
Назначение
1
15
RR WIPER
Стеклоочиститель двери задка
2
10
H/LP (LH)
Лампы левой фары
3
25
FR WIPER
Стеклоочиститель ветрового стекла
4
10
BLOWER
Вентилятор
5
10
H/LP (RH)
Лампы правой фары
6
20
S/ROOF
Люк в крыше
7
15
STOP LP
Стоп-сигналы
8
20
C/DR LOCK
Центральный выключатель замков дверей
9
15
IGN COIL
Катушка зажигания
10
10
ABS
Антиблокировочная система тормозов ABS
11
10
B/UP LP
Фонарь света заднего хода
12
-
BMS
Резерв
13
25
C/LIGHTER
Прикуриватель
14
10
FOLD"G
Привод складывания наружных зеркал заднего вида
15
20
HTR SEAT
Обогрев сидений
16
25
AMP
Усилитель
17
10
FR FOG LP
Противотуманные фары
18
10
DRL
Фары для дневной езды
19
10
ECU
Система управления двигателем
20
10
CLUSTER
Панель приборов
21
25
P/WDW RH
Блокировка электрических стеклоподъемников (правая сторона)
22
10
AUDIO
Аудиосистема, маршрутный компьютер
23
10
RR FOG LP
Задний противотуманный фонарь
24
10
IGN
Выключатель (замок) зажигания
25
30
HTD GLASS
Обогрев заднего стекла
26
15
A/BAG
Подушка безопасности
27
10
TCU
Блок управления автоматической коробкой передач
28
10
SNSR
Датчики
29
-
SPARE
Резерв
30
10
MULT B/UP
Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31
15
AUDIO
Аудиосистема
32
25
P/WDW LH
Блокировка электрических стеклоподъемников (левая сторона)
33
10
HTD MIRR
Система обогрева наружных зеркал заднего вида
34
10
TAIL LP (LH)
Левый задний габаритный огонь
35
10
TAIL LP (RH)
Правый задний габаритный огонь
36
10
HAZARD
Аварийная сигнализация
37
10
T/SIG LP
Фонари указателей поворота
38
10
A/BAG IND
Контрольная лампа подушки безопасности
39
10
START
Реле стартера

Предохранитель Memory


Ваш автомобиль оснащен предохранителем "Memory”, исключающим разряд аккумулятора, если ваш автомобиль не будет эксплуатироваться в течение одного или более месяцев.
Воспользуйтесь следующими методами перед постановкой на длительную стоянку.
1. Выключите мотор.
2. Выключите фары и задние фонари.
3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель "MULT B/UP 10A / AUDIO 15A”.

✽ ВНИМАНИЕ
В случае извлечения предохранителя памяти из панели предохранителей, предупредительный зуммер, аудиосистема, часы, плафоны в салоне автомобиля и т.п. не будут работать. Некоторые устройства должны быть ресетированы после замены.
Извлечение предохранителя "Memory” не предотвращает разряд аккумулятора, вызванный работой фар и других электрических приборов при неработающем двигателе.

Блок предохранителей в моторном отсеке

  1. Выключите зажигания и все другие включатели.
  2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.
  3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
  4. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.
✽ ВНИМАНИЕ ! После проверки коробки для предохранителей под капотом надежно установите крышку коробки предохранителей. В обратном случае возможно просачивание воды.





А
Название
Назначение
1
80
MDPS
Электроусилитель рулевого управления
2
125
150*
MIN
Генератор
3
10
ECUB
Блок управления двигателем
4
10
ECUD
Блок управления двигателем
5
10
HORN
Звуковой сигнал
6
30
IGN1
Выключатель (замок) зажигания
7
40
IGN2
Стартер, выключатель (замок) зажигания
8
30
BATT2

9
50
BATT1
Генератор, аккумуляторная батарея
10
30
ECUA
Блок управления двигателем
11
30
RAD
Электровентилятор радиатора
12
30
COND
Электровентилятор конденсора
13
40
ABS1

14
40
ABS2
Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
15
30
P/WDW
Электростеклоподъемники
16
40
BLOWER

17
10
A/CON 1
Кондиционер
18
10
A/CON 2
Кондиционер
19
20
ECUC
Блок управления двигателем
20
15
INJ
Топливные форсунки, система кондиционрования
21
10
SNSR
Датчики
РЕЛЕ

Название
Назначение
R1
COND FAN 2
Реле электровентилятора конденсора (малая скорость вращения)
R2
RADFAN
Реле электровентилятора радиатора
R3
FUEL PUMP
Реле топливного насоса
R4
MAIN
Главное реле
R5
HORN
Реле звукового сигнала
R6
FUEL HTR
Реле нагревателя топливного фильтра*
R7
BLOWER
Реле электродвигателя вентилятора отопителя
R8
START
Реле стартера
R9
COND FAN 1
Реле электровентилятора конденсора (высокая скорость вращения)
R10
A/CON
Реле кондиционера
* Дизельный мотор

Для защиты электроприборов автомобиля в цепях электропитания используются предохранители и реле. В Киа Рио-3 установлены два блока предохранителей , один находится в моторном отсеке, второй – в салоне.

Расположен в моторном отсеке со стороны водителя. Предохранители и реле в нем отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Открывается блок очень просто. Достаточно отжать фиксаторы крышки блока и снять ее . На внутренней стороне крышки имеется схема расположения реле и предохранителей, закреплены запасные предохранители. Также в блоке имеется специальный пластмассовый пинцет для извлечения предохранителей.

Внимание! Не пытайтесь извлекать предохранители металлическими плоскогубцами или другим, не предназначенным для работы с электричеством инструментом.

Находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Открыв крышку передней панели, с обратной стороны на ней изображена схема расположения предохранителей и реле.

В следующем видео показано, где находится и как открыть крышку внутреннего блока предохранителей.

В случае, когда перестает работать один из электроприборов , первым делом проверьте целостность предохранителя , защищающего электроцепь. Для этого следует найти на схеме расположение нужного предохранителя, вынуть его при помощи пинцета и проверить на свет целостность нити. Затем, только после устранения причины, приведшей к перегоранию предохранителя, выполните его замену.

Оригинальные предохранители Киа Рио-3 имеют следующие коды в каталогах деталей:
10А 1879001108
15А 1879001109
20А 1879001110
25А 1879001111
30А 1879001123
50А 1879001125
40А 1879001124

Внимание! Никогда не устанавливайте предохранители большего номинала, чем требуется, т.к. это может привести к выходу из строя электроприборов и грозит возникновением пожара. Также категорически запрещается устанавливать вместо предохранителей проволочки и самодельные перемычки!

Как? Вы еще не читали? Ну, это зря…

Блок предохранителей Киа Рио

Один блок предохранителей Киа Рио независимо от года выпуска производитель поместил в салоне автомобиля, второй – под капотом.

На Киа Рио 1

В первому поколению Кия Рио относятся автомобили 2000-2005 годов выпуска.

Блок предохранителей Киа Рио 1, расположенный в салоне автомобиля, находится со стороны автомобиля и может быть двух типов.

Схема расположения предохранителей первого типа.

F16

F15

F7

F11

F1

F4

F8

F12

F2

F5

F9

F13

F3

F6

F10

F14

Описание предохранителей

  • F1 Электронный блок управления SRS
  • F2 Поворотники
  • F3 Фонари заднего хода
  • F4 Лампа освещения багажника
  • F5 Аварийка
  • F6 Стопы и ABS
  • F7, F8 Габаритные огни
  • F9 Прикуриватель
  • F10 Привод боковых зеркал, аудиосистема
  • F11 Очиститель и насос омывателя лобового стекла, люк
  • F12 Очиститель и насос омывателя заднего стекла
  • F13 Обогрев сидений и заднего стекла
  • F14 Управление двигателем и трансмиссией
  • F15 Задний противотуманный фонарь
  • F16 Обогрев боковых стекол

Схема расположения предохранителей второго типа

F1

F5

F9

F13

F2

F6

F10

F14

F3

F7

F11

F15

F4

F8

F12

F16

Функции предохранителей по номерам отличаются от первой схемы. К какому узлу относится конкретный предохранитель, можно посмотреть на крышке блока.

В блоке моторного отсека расположены не только предохранители, но также и реле. Схема расположения имеется на крышке. Под капотом предохранители, в основном, отвечают за функционирование зажигания, топливной системы, двигателя, освещения и пр.

На Киа Рио 2

Ко второму поколению Киа Рио относятся автомобили 2005, 2006, 2007, 2008, 2009, 2010, 2010 годов выпуска.

Блоки реле и предохранителей находятся, как и на старшей версии, в салоне и в моторном отсеке.

Крышка блока предохранителей моторного отсека, где находится, например, предохранитель топливного насоса, крепится на защелках. Блок в салоне закрыт крышкой, которая удерживается фиксатором. В обоих блоках схемы расположения предохранителей нанесены на крышки.

На Киа Рио 3

Автомобили третьего поколения производились в 2011, 2012, 2013, 2014, 2015, 2016 годах.

Места расположения блоков предохранителей – такие же, как на предыдущих версиях.

На Киа Рио 2013 блок предохранителей в салонной части, аналогично с автомобилями этого поколения других годов выпуска, находится слева от водителя.

Под капотом блок предохранителей Киа Рио 2012 и пр. находится в правой (если стоять напротив автомобиля) стороны.

Замена

Замена сгоревших предохранителей производится пинцетом. Рекомендуется иметь в автомобиле комплект запасных предохранителей и реле. Если его не оказалось, а предохранитель перегорел, можно временно взять аналогичный от оборудования, которое не используется в данный момент ( к примеру, если срочно понадобился прикуриватель, а на дворе лето, можете вытащить такой же 15-амперный предохранитель обогрева зоны стоянки стеклоочистителей).

Где купить?

Купить предохранители можно в любом магазине автозапчастей как в наборах, так и по отдельности. Стоимость их несущественна.

Если у вас постоянно перегорает один конкретный предохранитель, обратите внимание на состояние электрики автомобиля в целом. Такой признак может говорить о наличии неисправностей.

Блок предохранителей

: 2018-2021 Kia Rio

2018 Kia Rio

Предохранители

7 6 900 Электрооборудование автомобиля защищено предохранителями от повреждений, вызванных электрической перегрузкой.
Этот автомобиль имеет 2 (или 3) панели предохранителей, одна из которых расположена в балке со стороны водителя, а другая - в моторном отсеке рядом с аккумуляторной батареей.
Если какие-либо фары, аксессуары или элементы управления вашего автомобиля не работают, проверьте предохранитель соответствующей цепи. Если предохранитель перегорел, элемент внутри предохранителя расплавится.
Если электрическая система не работает, сначала проверьте панель предохранителей со стороны водителя.
Всегда заменяйте перегоревший предохранитель на предохранитель того же номинала.
Если новый предохранитель перегорел, это указывает на электрическую проблему. Избегайте использования задействованной системы и немедленно обратитесь к авторизованному дилеру Kia.


Используются предохранители трех типов: плавкие предохранители для более низких значений силы тока, картриджные и многопозиционные предохранители для более высоких значений силы тока.
• Запрещается произвольно изменять или наращивать электропроводку автомобиля.

ПРЕДУПРЕЖДЕНИЕ - Замена предохранителя
• Никогда не заменяйте предохранитель чем-либо, кроме другого предохранителя того же номинала.
• Предохранитель большей емкости может вызвать повреждение и, возможно, пожар.
• Никогда не устанавливайте провод или алюминиевую фольгу вместо предохранителя - даже в качестве временного ремонта. Это может вызвать серьезное повреждение проводки и возможное возгорание.


ВНИМАНИЕ!
Не используйте отвертку или другие металлические предметы для извлечения предохранителей, так как это может вызвать короткое замыкание
и повредить систему.

УВЕДОМЛЕНИЕ
• При замене предохранителя выключите зажигание и выключите все электрические устройства
, затем снимите (-) клемму аккумулятора.

• Фактическая табличка на панели предохранителей / реле может отличаться от имеющихся на оборудовании.


ПРЕДУПРЕЖДЕНИЕ - электрическое возгорание
Всегда проверяйте, чтобы заменяемые предохранители и реле были надежно закреплены при установке. Невыполнение этого требования может привести к возгоранию автомобиля.


ВНИМАНИЕ!
• При замене перегоревшего предохранителя или реле убедитесь, что новый предохранитель или реле плотно вошли в зажимы.Неправильная установка предохранителя или реле может вызвать повреждение проводки и электрических систем.
• Не снимайте предохранители, реле и клеммы, закрепленные болтами или гайками. Предохранители, реле
и клеммы могут быть закреплены неправильно, что может привести к повреждению автомобиля.


ВНИМАНИЕ!
• Не вставляйте какие-либо другие предметы, кроме предохранителей или реле, в клеммы предохранителей / реле, такие как драйвер
или проводка. Это может вызвать сбой контактов и неисправность системы.
• Не вставляйте отвертки или не подсоединяйте проводку, полученную после продажи, к клемме, изначально предназначенной только для предохранителей и реле
.Электрическая система и проводка в салоне автомобиля могут быть повреждены
или сгореть из-за неисправности контактов.
• Если вы напрямую подключите провод к заднему фонарю или замените лампу, мощность которой превышает норму
для установки прицепов и т. Д., Внутренний соединительный блок может сгореть.

Замена предохранителя внутренней панели


Тип предохранителей: лезвие, картридж, мульти предохранитель, BFT -
47

Замена предохранителя внутренней панели

1. Выключите зажигание и все остальные выключатели.
2. Откройте крышку панели предохранителей.
Если переключатель находится в положении «ВЫКЛ», в кластере будет отображаться предупреждающий индикатор.

Расположение съемника предохранителя

3. Вытяните предполагаемый предохранитель прямо. Воспользуйтесь инструментом для снятия крышки панели предохранителей в моторном отсеке.
4. Проверьте снятый предохранитель; замените его, если он взорван.
Запасные предохранители находятся в панели предохранителей в моторном отсеке.
5. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вошел в зажимы.
Если он ложится неплотно, обратитесь к официальному дилеру Kia.
Если у вас нет запасного, используйте предохранитель того же номинала из цепи, которая может вам не понадобиться для эксплуатации автомобиля, например, предохранитель розетки.
Если фара, лампа указателя поворота, стоп-сигнал, противотуманная фара, ДХО, задний фонарь, HMSL не работают и предохранители исправны, проверьте панель предохранителей в моторном отсеке. Если предохранитель перегорел, его необходимо заменить.
✽ УВЕДОМЛЕНИЕ
Если фара, противотуманная фара, лампа указателя поворота или задний фонарь неисправны даже без каких-либо проблем с фарами, обратитесь за помощью к авторизованному дилеру Kia для проверки автомобиля.

ВНИМАНИЕ - Крышки панели предохранителей
Контактные точки переключателей могут изнашиваться при чрезмерном использовании. Пожалуйста, воздержитесь от чрезмерного использования переключателей (за исключением длительной парковки более 1 месяца).

✽ УВЕДОМЛЕНИЕ
• Перед началом движения установите все переключатели в положение ON.
• Если автомобиль не будет использоваться более 1 месяца, установите все переключатели в положение ВЫКЛ, чтобы предотвратить разряд батарей.

Предохранитель памяти

Расположение предохранителя памяти

Ваш автомобиль оснащен предохранителем памяти для предотвращения разрядки аккумулятора, если ваш автомобиль находится на стоянке без эксплуатации в течение длительного времени. Перед длительной парковкой автомобиля выполните следующие процедуры.
1. Заглушить двигатель.
2. Выключить фары и задние фонари.
3. Откройте крышку боковой панели со стороны водителя и вытащите предохранитель памяти.
Если предохранитель памяти вытащить из панели плавких предохранителей, звуковой сигнал, звуковой сигнал, часы, внутренние лампы и т. Д.,
не будут работать. Некоторые элементы необходимо сбросить после замены. См. «Аккумулятор» в этом разделе.
Даже если предохранитель запоминающего устройства поднят, аккумулятор может разрядиться из-за срабатывания фар или других электрических устройств.

Замена предохранителя в моторном отсеке


1. Выключите зажигание и все остальные переключатели.
2. Снимите крышку панели предохранителей, нажав на язычок и потянув крышку вверх. Когда плавкий предохранитель отсоединен, снимите его с помощью зажима, предназначенного для замены предохранителей, расположенного в блоке предохранителей в моторном отсеке. После снятия надежно вставьте резервный предохранитель того же номинала.
3. Проверьте снятый предохранитель; замените его, если он взорван. Чтобы удалить или вставить предохранитель, используйте съемник для предохранителей в панели предохранителей в моторном отсеке .
4. Вставьте новый предохранитель того же номинала и убедитесь, что он плотно вошел в зажимы. Если он ложится неплотно, обратитесь к авторизованному дилеру Kia.

ВНИМАНИЕ!
После проверки панели предохранителей в моторном отсеке, надежно установите крышку панели предохранителей
через слышимый щелкающий звук. В противном случае из-за контакта с водой могут возникнуть электрические неисправности.

Универсальный предохранитель
Расположение нескольких предохранителей

Если перегорел многофункциональный предохранитель, его необходимо удалить следующим образом:
1.Заглушите двигатель.
2. Отсоедините отрицательный провод аккумуляторной батареи.
3. Снимите гайки, показанные на рисунке выше.
4. Замените предохранитель новым такого же номинала.
5. Выполните эти действия в обратном порядке, чтобы установить многофункциональный предохранитель.
✽ УВЕДОМЛЕНИЕ
Не разбирайте и не собирайте многофункциональный предохранитель, если он закреплен гайками и болтами. Неправильный или частичный момент сборки может вызвать пожар. Обратитесь к авторизованному дилеру Kia
для проверки автомобиля.

ВНИМАНИЕ!
Осмотрите крышку батарейного отсека, чтобы убедиться, что она надежно закрыта.Если крышка батарейного отсека закрыта ненадежно, влага может попасть в систему и повредить электрические компоненты.

УВЕДОМЛЕНИЕ - При дооснащении оборудования случайное подключение запрещено.
Использование случайного подключения в автомобиле может вызвать опасность из-за отказа и повреждения рабочих характеристик автомобиля.
Использование случайных проводов, особенно при модернизации AVN или системы охранной сигнализации, дистанционного управления двигателем, автомобильного телефона или радио, может привести к повреждению автомобиля или возникновению пожара.


✽ ВНИМАНИЕ - реконструкция запрещена
Ни в коем случае не пытайтесь реконструировать автомобиль.Это незаконно и может повлиять на работоспособность, долговечность и безопасность автомобиля. Гарантия также не распространяется на проблемы, вызванные реконструкцией
.
Помните о проблемах безопасности, вызванных переоборудованием автомобиля с использованием несанкционированных электрических устройств (лампы, черный ящик, электрооборудование, диагностическое устройство, устройство связи и т. Д.). Это может привести к неисправности автомобиля, повреждению проводки, разрядке аккумулятора, повреждению разъема или возгоранию. автомобиль или вызвать пожар.


Меры предосторожности при тонировании окон

Тонирование окон (особенно металлической пленкой) может вызвать нарушение связи или плохой радиоприем, а также неисправность автоматической системы освещения из-за чрезмерного изменения освещенности внутри автомобиля.Используемый раствор также может попадать в электрические, электронные устройства, вызывая беспорядки и отказы.

Описание панели предохранителей / реле

Панель предохранителей со стороны водителя
Панель предохранителей со стороны водителя Расположение

Внутри крышек панели предохранителей / реле вы можете найти этикетку с описанием предохранителей / реле название и емкость предохранителя / реле.
УВЕДОМЛЕНИЕ
Не все описания панели предохранителей в данном руководстве могут быть применимы к вашему автомобилю.Он точен на момент печати. При осмотре панели предохранителей в автомобиле обращайтесь к этикетке на панели предохранителей.
Панель предохранителей со стороны водителя Схема
Панель приборов (панель предохранителей со стороны водителя)

Наименование предохранителя ... Номинал предохранителя ... Защищенная цепь
DOOR LOCK 20A Реле отпирания задней двери, реле запирания / отпирания дверей, двухоборотное реле отпирания
РОЗЕТКА ПИТАНИЯ 20A Розетка питания
БЕЗОПАСНОСТЬ P / ОКНО 25A Модуль электрического стеклоподъемника безопасности водителя
ЛАМПА ОСТАНОВА 15A Электронный модуль стоп-сигнала
T / SIGNAL LAMP 15A BCM (Модуль управления кузовом), SLM (Модуль ремня безопасности и освещения)
C / LIGHTER 20A Прикуриватель
ЗЕРКАЛО С ОБОГРЕВОМ 10A Наружное зеркало водителя с электроприводом, Наружное зеркало с электроприводом пассажира, Управление кондиционером Модуль, ECM (модуль управления двигателем) / PCM (модуль управления силовой передачей)
DRL2 10A BCM (модуль управления кузовным оборудованием)
P / WINDOW RH 25A Мощность, Вт Главный выключатель indow, переключатель электрического стеклоподъемника пассажира
S / HEATER 20A Блок управления обогревателем переднего сиденья
DRL1 10A -
START 7.5A с иммобилайзером: ECM (модуль управления двигателем) / PCM (модуль управления силовой передачей), машинное отделение, соединительный блок (пусковое реле), модуль управления интеллектуальным ключом
без иммобилайзера: реле охранной сигнализации
ЗАДНИЙ ФОНАРЬ ПРАВЫЙ 7.5A Головка Фонарь Правая сторона ручки, задний комбинированный фонарь (OUT) Правая сторона ручки, правая лампа номерного знака, сторона ручки, Задний комбинированный фонарь (IN) Правая сторона ручки, освещение (+)
MODULE2 10A Блок AEB (автономное аварийное торможение), авария Накладной переключатель
TCU 15A Распределительный блок в моторном отсеке (переключатель фонаря заднего хода), рычаг переключения автоматической коробки передач, переключатель диапазона коробки передач, выключатель стоп-сигнала
P / WINDOW LH 25A Главный выключатель стеклоподъемника
SPARE1 25A Запасной
ЗАДНЯЯ ПРОТИВОТУМАННАЯ ФАРА 10A -
ОБОГРЕВ РУЛЕВОГО УПРАВЛЕНИЯ 15A Часовая пружина
ЗАДНИЙ ФОНАРЬ ЛЕВАЯ 7.5A Передняя фара, левая ручка, левый габаритный фонарь, задний комбинированный фонарь (OUT), левая ручка, задний комбинированный фонарь (IN), левая сторона ручки, лампа перчаточного ящика
MODULE3 7.5A Модуль управления обогревателем переднего сиденья, аудиосистема, Электрохромное зеркало, модуль управления кондиционером, головное устройство аудио / видео и навигационной системы, часовая пружина, индикатор рычага переключения передач автоматической коробки передач
Соединительный блок ABS 7.5A в моторном отсеке (многоцелевой контрольный разъем), модуль ESC (электронный контроль устойчивости)
ТОРМОЗНЫЙ ВЫКЛЮЧАТЕЛЬ 10A Модуль управления интеллектуальным ключом, выключатель стоп-сигнала
ЗАПАСНОЙ 4 15A Запасной
Противотуманная фара ПЕРЕДНЯЯ 15А Реле передних противотуманных фар
A / CON1 7.5A Распределительный блок в моторном отсеке (реле вентилятора), модуль управления кондиционером
MODULE5 10A Распределительный блок в моторном отсеке (реле фары, реле включения дальнего света), датчик дождя, мотор люка, модуль управления обогревателем передних сидений, электрический стеклоподъемник безопасности водителя Модуль
MODULE7 10A TPMS (система контроля давления в шинах) Блок
ECU 10A ECM (модуль управления двигателем) / PCM (модуль управления силовой передачей), модуль иммобилайзера, модуль управления смарт-ключом
SUNROOF 15A Двигатель люка на крыше
IMMO Модуль иммобилайзера 10A
MODULE6 Клавишный соленоид 10A, центральный переключатель передней панели
SPARE2 Запасной 10A
MODULE4 7.5A SLM (модуль ремня безопасности и освещения), BCM (модуль управления кузовом), модуль управления интеллектуальным ключом
SPARE5 10A Запасной
AIR BAG 10A ACU (блок управления подушками безопасности), датчик обнаружения пассажиров
MODULE1 7.5A BCM (модуль управления кузовом), SLM (модуль ремня безопасности и освещения), блокировка ключа
SMART KEY 25A Smart Key Control Module
A / CON2 7.5A -
WIPER RR 15A Многофункциональный переключатель, электродвигатель заднего стеклоочистителя, задний Реле стеклоочистителя
WIPER FRT 25A Многофункциональный переключатель, электродвигатель переднего стеклоочистителя, распределительный блок в моторном отсеке (реле включения стеклоочистителя)
ACC 10A Реле розетки , BCM (модуль управления кузовным оборудованием), SLM (модуль ремня безопасности и освещения), аудиосистема , Блокировка клавиш, головное устройство аудио / видео и навигации, USB-разъем для зарядки, выключатель внешнего зеркала с питанием, модуль управления смарт-ключом
SPARE3 20A Spare
A / BAG IND 7.5A Комбинация приборов
CLUSTER 7.5A Комбинация приборов
MDPS 7.5A MDPS (рулевое управление с электроприводом)
AUDIO 20A Головное устройство аудиосистемы, аудио / видео и навигации
ROOM LP 10A Реле освещения комнаты, Лампа перчаточного ящика, модуль управления кондиционером, SLM (модуль ремня безопасности и освещения), BCM (модуль управления кузовом), автоматический свет и фотодатчик, TPMS (система контроля давления в шинах), приборная панель, разъем канала передачи данных, комнатная лампа, Лампа в багажном отделении
Панель предохранителей в моторном отсеке
Панель предохранителей в моторном отсеке

.

Оставить ответ

Панель предохранителей в моторном отсеке Схема

Панель предохранителей в моторном отсеке отсек панели предохранителей
Название предохранителя.. Номинал предохранителя .. Защищенный контур
MDPS 80A MDPS (сервопривод рулевого управления) Блок
ALT 150A Предохранитель - ABS1, BAS2, BLOWER, REAR HEATED
REAR HEATED 40A Распределительный блок панели приборов (реле заднего обогревателя)
ABS1 40A Модуль ESC (электронный контроль устойчивости), многоцелевой контрольный разъем
ABS2 40A Модуль ESC (электронный контроль устойчивости)
ВОЗДУХОДУВКА 40A Реле вентилятора
WIPER 10A Электродвигатель переднего стеклоочистителя, многофункциональный переключатель, реле слабого контроля стеклоочистителя
ECU4 15A ECM (модуль управления двигателем) / PCM (модуль управления силовой передачей)
SENSOR 10A масляный регулирующий клапан №1 / №2, реле охлаждающего вентилятора 1/2, датчик кислорода (вверх), датчик кислорода (вниз), регулируемый, впуск Электромагнитный клапан, реле кондиционера, электромагнитный клапан управления продувкой, клапан закрытия адсорбера
ECU2 15A ECM (модуль управления двигателем) / PCM (модуль управления силовой передачей)
ECU3 20A ECM (управление двигателем Модуль) / PCM (Модуль управления силовой передачей)
ФАРА ПРАВАЯ 10А Фара Правая сторона ручки
ФАРА ЛЕВАЯ 10А Фара Левая сторона ручки
КАТУШКА ЗАЖИГАНИЯ 20A Катушка зажигания №1 ~ №4, конденсатор
ECU5 15A ECM (модуль управления двигателем) / PCM (модуль управления силовой передачей), реле топливного насоса
B / UP LAMP 10A Выключатель фонаря заднего хода
B + 1 40A Распределительный блок панели приборов (предохранитель - DRL2, FOGLAMP FRONT, СТОП-ЛАМПА, МОДУЛЬ 6, Разъем питания (АУДИО, КОМНАТНАЯ ЛАМПА))
B + 2 50A Распределительный блок панели приборов (предохранитель - IMMO, SMART KEY, ТОРМОЗНОЙ ВЫКЛЮЧАТЕЛЬ, БЕЗОПАСНОСТЬ P / WINDOW, S / HEATER, Люк, реле стеклоподъемника )
IG2 40A Выключатель зажигания, реле IG2, пусковое реле
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 40A Реле вентилятора охлаждения 1/2
ECU1 30A Предохранитель - ECU3, ECU4, главное реле
ГОЛОВНАЯ ЛАМПА 20A Реле фар
H / LAMP HI 20A с CANADA DRL: SLM (модуль ремня безопасности и освещения) или BCM (модуль управления кузовом) Без CANADA DRL: Реле HI фары
ТОПЛИВНЫЙ НАСОС 20A Реле топливного насоса
HORN 15A Реле звукового сигнала / реле звукового сигнала охранной сигнализации
A / CON 10A Реле кондиционера
AMS 10A Датчик батареи
B + 3 40A Соединительный блок панели приборов (предохранитель - T / SIGNAL LAMP, DOOR LOCK, реле заднего фонаря)
IG1 40A Выключатель зажигания, реле IG1, реле ACC
ВЫХОДНОЙ ПИТАНИЕ 40A Соединительный блок приборной панели (реле розетки)
Реле
Реле.. Название Тип
Главное реле MINI
Пусковое реле MICRO
Реле топливного насоса MICRO
Реле высокого уровня стеклоочистителя MICRO
H / Реле высокого уровня лампы MICRO
Реле вентилятора охлаждения 2 MICRO
B / Реле звукового сигнала тревоги MICRO
Реле вентилятора MICRO
Реле вентилятора охлаждения 1 MICRO
Реле стеклоочистителя MICRO
Реле фар MICRO
Реле звукового сигнала MICRO
Реле кондиционера MICRO

Kia Rio (2006-2009) - схема предохранителей

Kia Rio (2006-2009) - схема предохранителей

Год выпуска: 2006, 2007, 2008, 2009

Моторный отсек

Kia Rio mk2 - блок предохранителей - моторный отсек
Описание Номинал предохранителя [A] Защищенный компонент
BATT_1 50 Генератор, аккумулятор
ЭБУ А 30 Блок управления двигателем
RAD 30 Вентилятор радиатора
COND 30 Вентилятор конденсатора
ЭБУ В 10 Блок управления двигателем
ЗАПАСНОЙ Запасной предохранитель
РОГ 10 Рог
IGN1 30 Зажигание
IGN2 40 Зажигание
BATT_2 Генератор, аккумулятор
ГЛАВНАЯ 125 Генератор
МДПС 80 Гидроусилитель руля
ABS1 40 АБС
ABS2 40 АБС
P / WDW 30 Электрический стеклоподъемник
BLW 40 Воздуходувка
ЗАПАСНОЙ Запасной предохранитель
А / КОН1 10 Кондиционер
А / КОН2 10 Кондиционер
ЭБУ D 10 Блок управления двигателем
СНСР 10 Датчик
INJ 15 Инжектор
ЭБУ С 20 Блок управления двигателем
ЗАПАСНОЙ Запасной предохранитель
ЗАПАСНОЙ Запасной предохранитель
РОГ Реле звукового сигнала
ГЛАВНАЯ Главное реле
ТОПЛИВНЫЙ НАСОС Реле топливного насоса
ВЕНТИЛЯТОР Реле вентилятора радиатора
КОНД. ВЕНТИЛЯТОР2 Реле вентилятора конденсатора
ТОПЛИВО HTR Реле нагревателя топливного фильтра
ВОЗДУХОДУВКА Реле электродвигателя вентилятора
СТАРТ Реле пускового двигателя
КОНД ВЕНТИЛЯТОР1 Реле вентилятора конденсатора
А / КОН Реле кондиционера

Коленный валик со стороны водителя

KIA Rio mk2 - блок предохранителей - блокиратор колен со стороны водителя
Описание Номинал предохранителя [A] Защищенный компонент
Стеклоочиститель RR 15 Задний дворник
выс. / Низ. Д. (Лев.) 10 Фара (левая)
Стеклоочиститель FR 25 Стеклоочиститель передний
ВОЗДУХОДУВКА 10 Воздуходувка
В / НД (прав.) 10 Фара (правая)
S / КРЫША 20 Люк
СТОП LP 15 Стоп-сигнал
ЗАМОК C / DR 20 Центральный замок двери
КАТУШКА ЗАЖИГАНИЯ 15 Катушка зажигания
АБС 10 АБС
B / UP LP 10 Фонарь заднего хода
ЗАПАСНОЙ Запасной предохранитель
С / ЛЕГЧЕ 25 Прикуриватель
FOLD’G 10 Складывающееся зеркало заднего вида
СЕДЛО HTD 20 Обогрев сиденья
AMP 25 Усилитель
FR FOG LP 10 Фара противотуманная передняя
ЗАПАСНОЙ Запасной предохранитель
ЭКЮ 10 Блок управления двигателем
КЛАСТЕР 10 Кластер
P / WDW RH ​​ 25 Электрический стеклоподъемник (правый)
АУДИО 10 Аудио
RR FOG LP 10 Задний противотуманный фонарь
IGN 10 Зажигание
СТЕКЛО HTD 30 Обогрев заднего стекла
A / BAG 15 Подушка безопасности
TCU 10 АКПП
СНСР 10 Датчик
ЗАПАСНОЙ Запасной предохранитель
MULT B / UP 10 Комбинированный блок, ETACS, кондиционер, часы, комнатная лампа
АУДИО 15 Аудио
P / WDW LH 25 Электрический стеклоподъемник (левый)
HTD MIRR 10 Обогреватель наружного зеркала заднего вида
ХВОСТ LP (LH) 10 Задний фонарь (левый)
ХВОСТ LP (ПРАВ.) 10 Задний фонарь (правый)
ОПАСНОСТЬ 10 Сигнальная лампа аварийной сигнализации
T / SIG LP 10 Указатель поворота
A / BAG IND 10 Предупреждение о подушке безопасности
СТАРТ 10 Пусковой двигатель

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Где предохранители Киа Рио. Как заменить предохранитель в салоне Киа Рио: советы и пошаговые инструкции

27.01.2017

Если в вашем Kia Rio внезапно перестали работать фары, вышел из строя прикуриватель, дворники или кондиционер, первым делом необходимо проверить, не перегорел ли электрический предохранитель, отвечающий за это устройство.Блок предохранителей автомобиля содержит элементы, отвечающие за защиту от скачков напряжения различных электрических цепей. Они защищают важные устройства от выхода из строя, предотвращают опасные последствия коротких замыканий, вплоть до пожара. При перегрузке цепи металлическая часть предохранителя плавится и размыкает контакт. Поэтому их называют плавкими. Плавкие вставки предназначены для работы в сильноточных цепях; для малых токов обычно используются пластинчатые предохранители или элементы патронного типа.

Предохранители Rio 3 (2011, 2012, 2013, 2014, 2015, 2016, 2017)

В Kia Rio 3 предохранители расположены в двух местах - блоках в моторном отсеке и в автомобиле. Вы можете получить доступ к устройству в салоне, сняв пластиковую крышку с нижней части приборной панели напротив сиденья водителя. В блоках предохранителей есть плавкие вставки разного цвета. Разобраться в каких перемычках и узнать их номинальные токи поможет схема предохранителей, она расположена на внутренней стороне крышки.Цвета указывают силу тока, на которую рассчитан элемент:

  • 10А - красный
  • 15А - синий
  • 20А - желтый
  • 25А - серый

Условные обозначения и номинальные токи предохранителей Kia Rio 3, расположенных в салоне под панелью приборов

Никогда не используйте предохранитель с номиналом, отличным от требуемого, или замыкайте контакты, если он отсутствует. Это может привести к нестабильной работе электрических устройств, их выходу из строя или возгоранию.При снятии предохранителя не рекомендуется использовать металлические предметы, не предназначенные для этого (отвертки и т. Д.), Чтобы не замкнуть контакты, что может привести к выходу из строя элементов электрической схемы. При отсутствии элемента необходимого рейтинга можно временно использовать его, вынув из розетки, которая отвечает за менее критичный функционал автомата, например, прикуриватель.


Маркировка и номинальные токи предохранителей в моторном отсеке Rio 3

В блоке, расположенном в подкапотном пространстве, также есть силовые плавкие вставки и реле Киа Рио 3, эти элементы отвечают за участки цепи с повышенной нагрузкой.Для замены силового предохранителя необходимо отвернуть две гайки его крепления ключом на 8, а затем снять. Реле на Рио снимаются вытаскиванием из гнезда с покачиванием из стороны в сторону.

Работа с Рио-2 (2005 - 2011 гг.)

Предохранители Kia Rio 2 сосредоточены в двух блоках, один из которых расположен в салоне под центральной панелью и прикрыт декоративной накладкой с левой стороны перед сиденьем водителя. Чтобы открыть крышку, нужно потянуть ее за специальное отверстие на себя.Чтобы заменить предохранитель на Rio 2, найдите его в блоке и вытащите пинцетом.

Расшифровка обозначения предохранителей в салоне Рио 2

На некоторых моделях автомобилей инструмент для снятия находится непосредственно в блоке в моторном отсеке. Элемент подлежит замене при выключенном зажигании и других электрических системах автомобиля. Аналогичным образом меняют предохранители, которые находятся в блоке под капотом автомобиля рядом с аккумулятором.

Помимо плавких вставок, Kia может быть укомплектована предохранителями других типов, для удаления которых могут потребоваться ключи или отвертка. В этой модели также используется предохранитель памяти для защиты аккумулятора от разряда, когда машина не используется в течение длительного времени. Его можно снять, вытащив из блока. Реле на Rio 2 в основном расположены в блоке предохранителей под капотом и снимаются без использования инструмента путем вытягивания из сиденья.


Расшифровка предохранителей под капотом Kia rio 2

Чтобы предотвратить выход из строя электрооборудования автомобиля в случае перегорания предохранителя в автосервисе, вы можете иметь при себе как минимум один из разных номиналов, в основном это плавкие вставки.Причем цена их составляет несколько рублей. Если после замены предохранителя он снова перегорел, это свидетельствует о неисправности электрической цепи, в этом случае необходимо обратиться к специалисту для обслуживания.

Электрическая система в каждом автомобиле имеет надежную защиту от перегрузки. Для этого используются элементы безопасности. В каждом современном автомобиле есть две панели предохранителей. Расположение одного из них - отсек со стороны водителя, другого - моторный отсек рядом с аккумулятором.Предохранители на KIA Rio нужно проверять, если, например, перестал работать какой-либо фонарик, тумблер или дополнительное оборудование. При выходе из строя такого устройства элемент выгорает внутри.

Виды предохранителей

При возникновении ситуации, когда перестает работать электросистема автомобиля KIA Rio 2012, 2013 года, необходимо предварительно проверить систему, которая расположена на панели водителя. Если запасной элемент вышел из строя, это означает, что в электрической системе есть неисправности. Всегда устанавливайте предохранитель правильного класса.

В автомобилях Kia Rio используются два типа элементов безопасности: основные для большой силы тока и типичные для низкой. 46 элементов используются для защиты электрических цепей от перенапряжения. Слева от водительского сиденья с левой стороны торпеды находится блок предохранителей, который содержит 16 элементов, а, открыв капот, в моторном отсеке рядом с аккумулятором можно найти еще 30.

Начнем с торпедный отсек. Здесь в моделях Kia rio 2012, 2013 есть 10 предохранителей по 10 ампер каждый, а также 6 предохранителей - по 15 ампер каждый.

Элементы безопасности на 10 А, обеспечивают электробезопасность, обеспечивают надежную работу переключателя освещения, обогрева зеркала заднего вида, габаритных огней, аварийных и габаритных фонарей, подушек безопасности, электропривода зеркал заднего вида, щитка приборов ламп поворота.


Предохранитель Kia Rio 15A контролирует электробезопасность переднего дворника, лампы в багажнике и розетки, работу заднего стеклоочистителя, заднего стекла с подогревом, стоп-сигнала и прикуривателя.

Идем под капот и вот блок элементов безопасности для контроля электробезопасности различных систем: 1 шт - 80А, 8 шт - 30А, 4 шт - 25А, 1 шт - 20А, 9 шт - 15А, 7 шт. - 10А. Они несут ответственность за надежную работу всех других электроприборов.

Замена предохранителей

Порядок замены предохранителей на панели приборов автомобиля kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Откройте крышку блока предохранителей.
  3. Вытаскиваем элемент, подозреваемый в неисправности. Для этого воспользуемся специальным съемником, который находится на блоке предохранителей в моторном отсеке.
  4. Проверяем предохранительные устройства, и если факт перегорания подтверждается, вставляем на его место новое. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего рейтинга, к тому же они надежно закреплены.


Автомобили Kia rio модельного ряда 2012, 2013 года оснащены предохранителями с памятью.Эти устройства помогают предотвратить разрядку аккумулятора, если автомобиль не используется в течение длительного периода. Перед тем, как оставить машину на длительной стоянке, после остановки двигателя, выключения фар, задних фонарей откройте панель и удалите защитный элемент из памяти. Также на панели есть предохранитель прикуривателя, на котором есть маркировка сигареты.

Если электроприборы в автомобиле не работают, а предохранители на панели исправны, необходимо проверить их в моторном отсеке.

Последовательность действий при замене элементов в подкапотном пространстве:

  1. Поверните ключ зажигания и выключите все оборудование.
  2. Нажав на защелку, снимите блок крыши, вытащив его.
  3. Проверяем снятый аппарат. В случае перегорания - вставьте новую соответствующего номинала, надежно зафиксировав ее в зажимах. Также здесь мы используем специальный съемник.

Не устанавливайте элементы безопасности в Kia rio 2012, 2013 другого типа.Сильноточные предохранители часто вызывают повреждение автомобиля и возгорание.

Не используйте отвертку или металлические предметы для извлечения предохранителя из-за повреждения системы или короткого замыкания.

Блок питания автомобиля нуждается в полной защите, с которой успешно справляются плавкие элементы. Области с большим потреблением тока соединяются с помощью реле. Предохранители для Киа Рио разделены на два блока, один из которых расположен в салоне, а другой под капотом.

Назначение устройства

Блок предохранителей внутри моторного отсека защищает топливный насос, зеркала с электроподогревом, звуковой сигнал, кондиционер, блок управления двигателем, систему охлаждения, задние фонари и многое другое.Но главная задача устройств второго поколения, как и всех остальных, - не допустить возгорания, которое может возникнуть при перегреве электрооборудования.

Для любой модели Kia Rio огромную опасность представляет возгорание, так как через 5 минут от машины может остаться дымящаяся куча металла. Следовательно, в момент превышения допустимых параметров тока сгорает предохранитель, вызывая размыкание сети. Следовательно, электрическая схема как 2-го поколения, так и других поколений автомобиля, позволяет исключить поврежденный участок, провоцирующий короткое замыкание, перегрев и, соответственно, возгорание.

Реанимация электрической схемы

Для восстановления работы неисправной цепи изначально устраняется проблема, вызвавшая падение напряжения. Возможно, это были лампочки, которые нужно было заменить. Затем поднимается крышка блока, на которой указывается, где находится требуемый элемент защиты. Если в Kia Rio 3-го или 2-го поколения вышел из строя предохранитель прикуривателя, его снимают и заменяют новым.

С идентичными плавкими элементами все модели различаются электрической схемой и используемыми реле.Это связано с ежегодным обновлением и увеличением количества устройств, а также усовершенствованием оборудования, что требует введения дополнительных компонентов в электрическую схему (они защищают от разного рода неприятностей и пожаров). Особенно выделяется монтажный блок с защитными элементами, расположенный под капотом. Чтобы найти его, достаточно приподнять крышку.

Замена предохранительных деталей

При замене плавких элементов модели 2 поколения придерживаются определенной последовательности:

  • поворот ключа зажигания выключает электрооборудование;
  • открывается блок предохранителей;
  • подозрительный элемент удаляется съемником;
  • после проверки на неисправность заменяется новым.

При обновлении предохранителей недопустимо использование крупногабаритных деталей, так как это может ускорить выход из строя электроприборов и спровоцировать возгорание. Установка самодельных перемычек и проводов категорически запрещена!

Автомобили 2-го поколения имеют элементы защиты, оснащенные специальной памятью, способной без выхода из строя предотвратить разряд аккумулятора при длительном простое.


Для устранения деталей, поврежденных коротким замыканием, использование отверток и других металлических предметов не допускается! Для этого внутри моторного отсека предусмотрены специальные съемники.

Грамотный подбор приборов

Для выбора оптимальных типов защитных элементов необходимо самостоятельно рассчитать требуемый предел срабатывания. Для этого используется специальная формула: Inom = Wmax / U, обозначения которой расшифровываются следующим образом:

  • Iном - номинальный ток, измеряемый в амперах (А) и запускающий срабатывание предохранительных элементов при коротком замыкании;
  • Wmax - максимально допустимая нагрузка, измеряемая в Вт;
  • U - напряжение в электросети автомобиля.



Сборник всех систем и электрических схем автомобиля Киа Рио 2 поколения, который выпускался с 2005 по 2011 год. Схемы подключения Киа Рио 2 вы можете бесплатно скачать с нашего сайта, но сначала нажмите на фото для просмотра в натуральную величину увеличение. Все схемы хорошего качества и раскрашены на русском языке.

  • Если вас интересуют автомобили третьего поколения, то смотрите статью про.

Немного истории и описание Kia Rio 2



Производство второго поколения B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек.В некоторых других странах автомобиль имел немного другое название, например: В начале 2009 года Kia Rio 2 претерпела небольшой рестайлинг. Конструкторы и инженеры внесли незначительные изменения в переднюю и заднюю части кузова - бамперы, фары и решетку радиатора, а также в интерьер - рулевое колесо, сиденья и приборную панель.

На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE - 1,4 л, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатой ​​механической или 4-ступенчатой ​​механической.автоматический. Также в США был доступен газовый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее также был турбодизель D4FA - 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики kia Rio 2 (1,4 л / 97 л.с.):

  • Длина (хэтчбек / седан) - 4025/4250 мм
  • Колесная база - 1470 мм
  • Ширина - 1695 мм
  • Высота - 1470 мм
  • Снаряженная масса / максимально допустимая - 1080/1580 кг
  • Дорожный просвет - 155 мм
  • Максимальная скорость - 177 км / ч
  • Разгон с 0 до 100 км / ч - 12.3 секунды
  • Размер шин - 175/70 R14
  • Передние тормоза - дисковые, вентилируемые с плавающим суппортом
  • Задние тормоза - барабанные тормоза с самоцентрирующимися колодками и механизмами автоматической регулировки зазора

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

  • город - 7,9 / 8 л
  • трасса - 5,2 / 5,1 л
  • смешанный цикл - 6,2 / 6,2 л
Расход топлива Киа Рио 2 (хэтчбек / седан) на АКПП:
  • город - 9.9 / 9,5 л
  • шоссе - 5,6 / 5,4 л
  • смешанный цикл - 7,2 / 6,9 л
Видео о краш-тесте автомобиля:

Электросхемы Kia Rio 2 (2005–2011)

1. Прежде чем давать электрические схемы, хочу поделиться некоторыми автосистемами, первая - это детали головки блока цилиндров:


2. Пошаговые инструкции по очистке системы вентиляции картера автомобиля Киа Рио 2:


3. Где находится блок предохранителей в автомобиле, вы узнаете на фотографиях ниже.Схема расположения предохранителей, плавкие вставки и реле в монтажном блоке Киа Рио 2, который находится в моторном отсеке и в салоне автомобиля (описание предохранителей: сила тока - А, цвет и назначение):


Совет: Всегда держите в автомобиле запасной комплект предохранителей, по одному каждого номинала.

4. Пошаговые действия и подробная схема подключения магнитолы Киа Рио 2005-2011, а также снятие и установка часов:


5.Схема подключения системы впрыска топлива:



6. Схема Kia Rio 2 - датчик управления двигателем G4EE авто, 1,4 л:



7. Принципиальная схема зажигания автомата:



8. Топливо насос, температура и давление охлаждающей жидкости в системе кондиционирования автомобиля как с АКПП ПП, так и с механикой:




9. Схема подключения Киа Рио 2 - стартер и генератор: Киа Рио

(2006 - 2009 гг.) - схема блока предохранителей

Kia Rio (2006-2009) - схема предохранителей

Год выпуска: 2006, 2007, 2008, 2009

Моторный отсек

Kia Rio mk2 - блок предохранителей - моторный отсек
Описание Номинал предохранителя [A] Защищенный компонент
BATT_1 50 Генератор, аккумулятор
ЭБУ А 30 Блок управления двигателем
RAD 30 Вентилятор радиатора
COND 30 Вентилятор конденсатора
ЭБУ В 10 Блок управления двигателем
ЗАПАСНОЙ Запасной предохранитель
РОГ 10 Рог
IGN1 30 Зажигание
IGN2 40 Зажигание
BATT_2 Генератор, аккумулятор
ГЛАВНАЯ 125 Генератор
МДПС 80 Гидроусилитель руля
ABS1 40 АБС
ABS2 40 АБС
P / WDW 30 Электрический стеклоподъемник
BLW 40 Воздуходувка
ЗАПАСНОЙ Запасной предохранитель
А / КОН1 10 Кондиционер
А / КОН2 10 Кондиционер
ЭБУ D 10 Блок управления двигателем
СНСР 10 Датчик
INJ 15 Инжектор
ЭБУ С 20 Блок управления двигателем
ЗАПАСНОЙ Запасной предохранитель
ЗАПАСНОЙ Запасной предохранитель
РОГ Реле звукового сигнала
ГЛАВНАЯ Главное реле
ТОПЛИВНЫЙ НАСОС Реле топливного насоса
ВЕНТИЛЯТОР Реле вентилятора радиатора
КОНД. ВЕНТИЛЯТОР2 Реле вентилятора конденсатора
ТОПЛИВО HTR Реле нагревателя топливного фильтра
ВОЗДУХОДУВКА Реле электродвигателя вентилятора
СТАРТ Реле пускового двигателя
КОНД ВЕНТИЛЯТОР1 Реле вентилятора конденсатора
А / КОН Реле кондиционера

Коленный валик со стороны водителя

KIA Rio mk2 - блок предохранителей - блокиратор колен со стороны водителя
Описание Номинал предохранителя [A] Защищенный компонент
Стеклоочиститель RR 15 Задний дворник
выс. / Низ. Д. (Лев.) 10 Фара (левая)
Стеклоочиститель FR 25 Стеклоочиститель передний
ВОЗДУХОДУВКА 10 Воздуходувка
В / НД (прав.) 10 Фара (правая)
S / КРЫША 20 Люк
СТОП LP 15 Стоп-сигнал
ЗАМОК C / DR 20 Центральный замок двери
КАТУШКА ЗАЖИГАНИЯ 15 Катушка зажигания
АБС 10 АБС
B / UP LP 10 Фонарь заднего хода
ЗАПАСНОЙ Запасной предохранитель
С / ЛЕГЧЕ 25 Прикуриватель
FOLD’G 10 Складывающееся зеркало заднего вида
СЕДЛО HTD 20 Обогрев сиденья
AMP 25 Усилитель
FR FOG LP 10 Фара противотуманная передняя
ЗАПАСНОЙ Запасной предохранитель
ЭКЮ 10 Блок управления двигателем
КЛАСТЕР 10 Кластер
P / WDW RH ​​ 25 Электрический стеклоподъемник (правый)
АУДИО 10 Аудио
RR FOG LP 10 Задний противотуманный фонарь
IGN 10 Зажигание
СТЕКЛО HTD 30 Обогрев заднего стекла
A / BAG 15 Подушка безопасности
TCU 10 АКПП
СНСР 10 Датчик
ЗАПАСНОЙ Запасной предохранитель
MULT B / UP 10 Комбинированный блок, ETACS, кондиционер, часы, комнатная лампа
АУДИО 15 Аудио
P / WDW LH 25 Электрический стеклоподъемник (левый)
HTD MIRR 10 Обогреватель наружного зеркала заднего вида
ХВОСТ LP (LH) 10 Задний фонарь (левый)
ХВОСТ LP (ПРАВ.) 10 Задний фонарь (правый)
ОПАСНОСТЬ 10 Сигнальная лампа аварийной сигнализации
T / SIG LP 10 Указатель поворота
A / BAG IND 10 Предупреждение о подушке безопасности
СТАРТ 10 Пусковой двигатель

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Kia Rio: Предохранители / предохранитель памяти

Ваш автомобиль оборудован предохранителем памяти для предотвращения разрядки аккумулятора в случае ваш автомобиль стоит на стоянке без эксплуатации в течение длительного времени. Используйте следующее перед длительной парковкой автомобиля.

1. Заглушить двигатель.

2. Выключить фары и задние фонари.

3. Откройте крышку боковой панели со стороны водителя и вытащите предохранитель памяти.

Если предохранитель памяти вытащен из панели предохранителей, прозвучит предупреждающий сигнал, звук, часы и лампы салона и т. д., работать не будет. Некоторые элементы необходимо сбросить после замена. См. «Аккумулятор» в этом разделе.

Даже если предохранитель памяти поднят, батарея все еще может быть разряжена. при работе фар или других электрических устройств.

Замена предохранителя внутренней панели
1. Выключите зажигание и все остальные выключатели. 2. Откройте крышку панели предохранителей. Если переключатель находится в положении «ВЫКЛ», будет отображаться предупреждающий индикатор. в кластере. ...
Замена предохранителя в моторном отсеке
1. Выключите зажигание и все остальные выключатели. 2. Снимите крышку панели предохранителей, нажав на язычок и потянув крышку вверх. Когда плавкий предохранитель отсоединен, снимите его с помощью т ...
Другая информация:

Kia Rio 2017-2020 YB Owners Manual: Системная неисправность


Когда FCA не работает должным образом, сигнальная лампа FCA () загорится, и появится предупреждающее сообщение («Проверьте систему FCA») для несколько секунд.После того, как сообщение исчезнет, ​​загорится главный предупреждающий свет () загорится. В этом случае обратитесь в авторизованный сервисный центр Kia для проверки автомобиля.

Kia Rio 2017-2020 YB Руководство по эксплуатации: диапазоны трансмиссии


Индикатор на комбинации приборов показывает положение рычага переключения передач, когда выключатель зажигания находится в положении ON. P (Парк) Всегда полностью останавливайтесь перед переключением на P (парк). Эта позиция блокирует трансмиссии и предотвращает вращение передних колес.ПРЕДУПРЕЖДЕНИЕ Шифти ...

2017 Схема предохранителей Kia Rio

HTD STRG

предохранитель 15A mini

Модуль стеклоподъемника безопасности

No. - Тип Описание

POWER OUTLET

Предохранитель 15A mini

Power Outlet

C / LIGHTER

Прикуриватель

ACC

Предохранитель 10A mini

Питание лампы передней карты Переключатель наружного зеркала BCM, преобразователь низкого напряжения постоянного тока, модуль управления смарт-ключом, головное устройство аудиосистемы, AV и навигации, Цифровые часы

A / BAG IND

Предохранитель 10A mini

Приборная панель

A / BAG

Предохранитель 10A mini

SBR PAB Индикатор Вес пассажира, модуль управления SRS Классификация Датчик

МОДУЛЬ 2

Предохранитель 10A mini

BCM

MDPS

Предохранитель 10A mini

Модуль управления EPS

WIPER RR

Предохранитель 15A mini

Многофункциональный переключатель Реле заднего стеклоочистителя, электродвигатель заднего стеклоочистителя 9007

Обогреватель рулевого колеса

FOG LAMP RR

предохранитель 10A mini

Реле задних противотуманных фар

FOG mini LAMP FOG предохранитель 900

Реле передних противотуманных фар

МОДУЛЬ 1

предохранитель 10A mini

ATM переключатель рычага переключения передач дверной сигнальный выключатель

STOP LAMP

предохранитель 156

9000 9000 14 Соединительный разъем, модуль управления интеллектуальным ключом, реле стоп-сигнала, реле стоп-сигнала, печатная плата F Используйте & Релейный блок (реле HAC)

CLUSTER

предохранитель 10A mini

Аудиосистема, BCM, рычаг переключения передач банкомата ILL., Комбинация приборов переключателя аварийной подушки, модуль контроля давления в шинах

IG1 1

Предохранитель 10A mini

Многоцелевой контрольный разъем, модуль подогрева сиденья водителя CCS Модуль подогрева сиденья пассажира с переключателем аварийной подушки ISG, низкий DC- Преобразователь постоянного тока

ABS

предохранитель 10A mini

Crash Pad Switch, ESC Module PCB Fuse & Relay Box (HAC Relay)

B / UP LAMP

fuse 10A mini

Выключатель фонарей заднего хода

IG1 2

предохранитель 10A mini

Датчик скорости автомобиля, выключатель стоп-сигнала, модуль управления инвертором кондиционера

HAZARD

предохранитель 15A mini

Выключатель аварийной сигнализации BCM

PDM 1

Предохранитель 25A mini

Smart Key Модуль управления

SUNROOF

Предохранитель 15A mini

Электродвигатель люка

PDM 2

Предохранитель 10A mini

Модуль иммобилайзера, кнопка включения / выключения ключа 17

ECU

Предохранитель

15A mini

Модуль управления интеллектуальным ключом, модуль иммобилайзера, ECM / PCM, переключатель диапазонов коробки передач

1G2

Предохранитель 10A mini

Модуль управления, блок подогрева сиденья водителя CCS, кластерный ионизатор, датчик дождя, блок управления кондиционером, блок предохранителей и реле на печатной плате двигателя люка крыши (реле вентилятора, реле головного света (HI), реле топливного насоса № 1)

WIPER FRT

предохранитель 25A mini

Многофункциональный переключатель, блок предохранителей и реле на печатной плате электродвигателя переднего стеклоочистителя (реле датчика дождя, реле переднего стеклоочистителя)

900 06

ЗАМОК ДВЕРИ

Предохранитель

20A mini

Реле запирания / отпирания двери, реле отпирания задней двери, двухоборотное реле отпирания

БЕЗОПАСНОСТЬ ПРИВОДКА ОКНА

Предохранитель 25A mini

S / HEATER

Предохранитель 15A mini

Выключатель обогрева сиденья, модуль подогрева сиденья водителя CCS, модуль обогрева сиденья пассажира

FOLD'G MIRR

предохранитель 10A mini

Электропитание выключателя наружного зеркала

КОМНАТНАЯ ЛАМПА

предохранитель 10A mini

BCM, дверной сигнальный выключатель, модуль контроля давления в шинах, приборная панель, цифровые часы, модуль управления кондиционером, багажная лампа

AUDIO

предохранитель 20A mini

с преобразователем постоянного тока низкого напряжения ISG I, Без головного устройства ISG Audio, AV и навигации

ЗАДНИЙ ФОНАРЬ ЛЕВЫЙ

Предохранитель

10A mini

Фара левая, номерной фонарь, задний комбинированный фонарь (IN / OUT) LH

ЗАДНИЙ ФАРА ПРАВЫЙ

предохранитель 10A mini

Фара правая, номерной фонарь, ILL (+) Задний комбинированный фонарь (IN / OUT) RH

START

предохранитель 10A mini

с Охранная сигнализация Реле охранной сигнализации без охранной сигнализации Переключатель диапазона коробки передач (АКП), модуль управления интеллектуальным ключом (МКП), переключатель замка зажигания (МКП), ЕСМ (МКП), блок предохранителей и реле (Пусковое реле) (M / T)

P / WDW LH

Предохранитель 25A mini

Главный выключатель электрического стеклоподъемника, задний переключатель электрического стеклоподъемника, левый переключатель стеклоподъемника безопасности водителя

P / WDW RH ​​

предохранитель 25A mini

Power Win Главный переключатель dow, переключатель заднего стеклоподъемника, правый переключатель электрического стеклоподъемника пассажира

HTD MIRR

предохранитель 10A mini

ECM / PCM, модуль управления переменного тока, водитель / наружное зеркало с электроприводом пассажира

A / CON

предохранитель 10A mini

Блок управления переменного тока

Запасной

предохранитель 10A mini

Запасной

Запасной 2

Предохранитель 10A mini

Запасной 3

Предохранитель 10A mini

Запасной

Запасной 4

Предохранитель 15A mini

Запасной

9 Предохранитель 5

Не используется

NU 6

Предохранитель мини

Не используется

NU 7

предохранитель mini

Не используется

Блок предохранителей и реле KIA RIO.Где находится предохранитель прикуривателя Киа Рио Где предохранители Киа Рио 3


Под крышкой блока предохранителей и блока реле находится табличка с названиями предохранителей и реле
со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Замена предохранителя в блоке предохранителей панели приборов

Электрооборудование.
2. Откройте крышку
хранителей.
3. Извлеките предположительно
неисправный предохранитель.
Для снятия предохранителя, восстановления
воспользуйтесь специально разработанным
съемником, обнаружив-
блок предохранителей
моторный отсек.
4. Проверить снятый предохранительный кронштейн
Если он перегорел,
замените его новым.
5. Вставьте новый предохранитель.

Если зажимы ослаблены, обратитесь к официальному дилеру KIA. Если запасного предохранителя нет, используйте предохранитель того же номинала, установленный в цепи необязательных для автомобиля устройств (например, предохранитель прикуривателя).
Если фары или другие электроприборы не работают, а предохранители исправны, проверьте блок предохранителей в моторном отсеке. Если предохранитель перегорел, его следует заменить.


Предохранитель с памятью Ваш автомобиль оборудован предохранителем с памятью для предотвращения разрядки аккумулятора, если автомобиль не используется в течение длительного времени. Перед тем, как поставить автомобиль на длительную стоянку, выполните следующие действия:
1. Заглушите двигатель.
2. Выключить фары и задние фонари.
3. Откройте крышку панели
со стороны водителя и извлеките предохранитель
с памятью.


Замена предохранителей в блоке предохранителей в моторном отсеке

1. Поверните ключ зажигания в положение
OFF и выключите все электрооборудование
.
2. Снимите защитную крышку устройства.
ранител нажатием на защелку и
вытаскиванием крышки.
3. Проверить снятый предохранительный кронштейн
Если он перегорел,
замените его новым. Для снятия
и установки плавкого предохранителя до
держателя блока в двигателе
используйте для этого
, то есть съемник.
4. Вставьте новый предохранитель.
то же значение и убедитесь, что
надежно зафиксирован в зажимах.
Если хомуты ослабли, проконсультируйтесь с автомобилем
у официального дилера
фирмы
KIA.

После проверки блока предохранителей
предохранители в двигателе
надежно закрепите крышку отсека
. Иначе
может произойти повреждение электрической системы
из-за
воды внутри нее.

Универсальный предохранитель
Если перегорел комбинированный предохранитель
отн., Его необходимо заменить
следующим образом:
1.Отсоедините отрицательную клемму АКБ
.
2. Ослабьте гайки, указанные на рисунке
выше.
3. Замените предохранитель на новый
того же номинала.
4. Установите предохранитель в порядке, обратном снятию
.


Сборник всех систем и электрических схем автомобиля Киа Рио 2-го поколения, выпускавшегося с 2005 по 2011 годы. Схемы подключения Киа Рио 2 скачать бесплатно с нашего сайта, но сначала нажмите на фото, чтобы увидеть полную -увеличение масштаба.Все схемы хорошего качества и цвета на русском языке.

  • Если вас интересуют автомобили третьего поколения, то смотрите статью про.

Немного истории и описание Kia Rio 2


В марте 2005 года началось производство автомобилей B-класса второго поколения: 4-дверного седана и 5-дверного хэтчбека. В некоторых других странах машина имела несколько другое название, например:
  • в Южной Корее и Индонезии - Kia New Pride;
  • в Северной Америке - Kia Rio5.
В начале 2009 года Kia Rio 2 претерпела небольшой рестайлинг. Конструкторы и инженеры внесли незначительные изменения в переднюю и заднюю части кузова - бампер, фары и решетку радиатора, а также в интерьер - рулевое колесо, сиденья и панель приборов.

На рынок России и Украины были поставлены автомобили с бензиновым двигателем G4EE - 1,4 л, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатой ​​механикой или 4-ст. автоматический. В США также был доступен бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее - турбодизель D4FA - 1.5 литровый, 16В, 110 лошадиных сил.

Технические характеристики Kia Rio 2 (1,4 л / 97 л.с.):

  • Длинный (хэтчбек / седан) - 4025/4250 мм
  • Колесная база - 1470 мм
  • Ширина - 1695 мм
  • Высота - 1470 мм
  • Снаряженная масса / максимально допустимая - 1080/1580 кг
  • Дорожный просвет - 155 мм
  • Максимальная скорость - 177 км / ч
  • Разгон от 0 до 100 км / ч - 12,3 секунды
  • Размер шин - 175/70 R14
  • Тормоза передние - дисковые, вентилируемые с плавающей скобой
  • Тормоза задние - барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазора

Расход топлива Киа Рио 2 (хэтчбек / седан) на МКПП:

  • город - 7.9/8 л
  • шоссе - 5,2 / 5,1 л
  • смешанный цикл - 6,2 / 6,2 л
Расход топлива Kia Rio 2 (хэтчбек / седан) для АКПП:
  • город - 9,9 / 9,5 л
  • трасса - 5,6 / 5,4 л
  • смешанный цикл - 7,2 / 6,9 л
Видео о краш-тесте автомобиля:

Электрические схемы Kia Rio 2 (2005-2011)

1. Перед тем, как дать электрические схемы, я хочу поделиться некоторыми автомобильными системами, сначала детали головки блока цилиндров:


2.Пошаговые инструкции по очистке системы вентиляции картера автомобиля Киа Рио 2:


3. На фотографиях ниже вы узнаете, где находится блок предохранителей в автомобиле. Расположение предохранителей, предохранителей и реле в монтажном блоке Киа Рио 2, который находится в подкапотном пространстве и в салоне автомобиля (описание предохранителей: ток - А, цвет и назначение):


Совет: Всегда храните в автомобиле запасной комплект предохранителей - по одному на каждый номинал.

4. Пошаговые инструкции и подробная схема подключения магнитолы Kia Rio 2005-2011, а также снятие и установка часов:


5. Электрическая схема системы впрыска топлива:


6. Схема Kia Rio 2 - датчик управления двигателем G4EE авто, 1,4 л:


7. Схема зажигания автомата:


8. Топливный насос, датчик температуры и давления охлаждающей жидкости в системе кондиционирования воздуха. автомобиль как с АКПП, так и с МКПП:


9.Схема электрооборудования Киа Рио 2 - стартер и генератор:

Для замены перегоревшей лампы на кухне не нужно иметь высшее образование. То же самое касается замены предохранителя в автомобиле Киа Рио.

Из-за выхода из строя плавкого элемента в Киа Рио могут не работать габаритные огни, а возможно, и двигатель полностью откажется заводиться. Все зависит от того, какая из систем была ответственна за перегоревший предохранитель.

Задача предохранителя проста - размыкать электросистему при прохождении через нее большого значения тока.Цепь размыкается из-за плавления резьбы в устройстве защиты от перегрева. Тогда скачок электрического тока не может повредить более дорогие комплектующие в Kia и вариант с перегревом, коротким замыканием и возгоранием автомобиля исключен.

Интересно! Вне зависимости от года выпуска kia (2010, 2011, 2012, 2013, 2014) расположение предохранителей стандартное. Разница только в их количестве. Это зависит от комплектации автомобиля (в 2003 году в Рио не устанавливались определенные системы безопасности и комфорта).

Плавкие элементы устанавливаются в монтажный блок, который находится под рулевой колонкой с левого края водителя. Второй блок находится в моторном отсеке рядом с аккумулятором.

Выключаем замок зажигания и все остальные системы (зарядное устройство от прикуривателя, дополнительные габаритные огни и т.д.). Освобождаем доступ к предохранителям. Для этого подденьте пальцами нижнюю часть крышки и снимите ее.

Контролируем прилагаемую силу, чтобы не повредить панель и ее пластиковые застежки.На обратной стороне крышки показано расположение предохранителей для Kia Rio. По тому, что перестал работать (прикуриватель, габаритные огни, система обогрева), находим неисправный предохранитель.

Необходимо заменить неподходящий элемент съемным инструментом (поставляется с блоком предохранителей).

Плавкие элементы всех систем комфорта (обогреватель зеркал заднего вида, кондиционер, обогрев сидений и т. Д.) Расположены в блоке предохранителей кабины.

  • Обозначение предохранителя и таблица соответствия
  • Замена предохранителей в моторном отсеке автомобилей kia rio 2010, 2011, 2012, 2013, 2014

Отключить всех потребителей электрического тока.Открываем капот и справа от аккумулятора находим блок. Сжимаем защелки и открываем крышку вверх.

Там же находим съёмный инструмент (пинцет), которым выполняем все манипуляции. Особняком стоит ГЛАВНЫЙ предохранитель. Крепится саморезами. Перед разборкой необходимо отсоединить отрицательную фазу от АКБ. Расположение реле и предохранителей можно увидеть под крышкой блока (когда мы открываем блок).

  • Блок-схема предохранителей в моторном отсеке

На стороне монтажного бокса для автомобилей Киа Рио установлен блок силовых предохранителей.

После замены вышедших из строя плавких элементов защелкиваем крышку блока. Необходимо следить за герметичностью его установки. Это предотвратит попадание влаги в блок (влага может привести к замыканию контактов и выходу из строя всего блока).

  • Замена предохранителя ПАМЯТИ

Для случаев, когда необходимо оставить машину на стоянке (в гараже) на месяц и более, в Kia Rio 2010, 2011, 2012, 2013, 2014 есть предохранитель «ПАМЯТЬ».Его функция - исключить разряд аккумулятора в длительном статическом положении без запуска двигателя. Для этого демонтаж этого элемента производится следующим образом:

  1. Выключите мотор.
  2. Выключить фары и габаритные огни.
  3. Откройте крышку отсека предохранителей со стороны водителя и извлеките предохранитель «MULT B / UP 10A / AUDIO 15A».

Важно! Предохранители меняются строго по силе тока. Более высокий номинал приведет к тому, что предохранитель не откроет цепь.Тогда скачки электрического тока сделают непригодными для использования более дорогие детали, а перегрев электропроводки опасен коротким замыканием и возгоранием.

Даже временная установка самодельных конструкций (перемычек) СТРОГО ЗАПРЕЩАЕТСЯ!

При необходимости можно взять предохранитель от другой системы, менее важной при эксплуатации автомобиля (стереосистема, система обогрева сидений и т.п.).

Разрыв цепи плавким элементом является следствием проблемы.Поэтому замена предохранителя может служить лишь временной мерой. Крайне важно провести диагностику и поиск неисправностей у специалистов автомобильного сервиса kia rio.

Причины перегорания предохранителя

Наиболее частые причины перегорания предохранителей в автомобиле Киа:

  1. Неисправность генератора (перегрузка системы)
  2. Обрыв цепи из-за перегорания ламп освещения в kia
  3. Перегрузка системы с дополнительным потреблением (подключение устройств через гнездо прикуривателя)
  4. Нарушение герметичности одной из электросистем (засорение стоков под капотом автомобиля, заливка блока управления).

Можно выделить основные правила замены предохранителей в киа рио.

  • Точность при установке (сломанное крепление крышки агрегата нарушит герметичность системы).
  • Используя предназначенный инструмент (нарушив патрон предохранителя отверткой, можно получить короткое замыкание).
  • Только взаимозаменяемые детали (несоответствие силы тока предохранителей и напряжения реле не предотвратит короткое замыкание электросистемы и сгорание блоков управления).

Все вышесказанное позволяет сделать вывод - необходимо разобраться в причине поломки и устранить ее у специалиста. Заменяем предохранитель в ситуации «Стою посреди дороги» и «Заменяю, чтобы добраться до ближайшей СТО». Поэтому наличие в машине комплекта плавких элементов лишним не будет.

Блок предохранителей со стороны водителя Kia Rio 2

Заменить n redohra перевозчик в Kia Rio 2:

2.Откройте крышку.

3. Вытащить подозрительный предохранитель.

4. Проверьте расширенный предохранитель на наличие проблем.

5. Вставьте новый предохранитель соответствующего класса и убедитесь, что предохранитель находится в положении

.

На панели предохранителей, расположен в моторном отсеке доступен автоматические выключатели. Если у вас нет запасного предохранителя, используйте предохранитель на тот же номинальный ток, установленный в цепи, которая не нужна для работы, например, предохранитель аудиосистемы.

Расшифровка предохранителей Киа Рио 2

НО Название Запись
1 15 ЗАДНИЙ дворник Стеклоочиститель задней двери
2 10 л / с (л / с) Лампа левой фары
3 25 Стеклоочиститель передний Стеклоочиститель
4 10 ВОЗДУХОДУВКА Вентилятор
5 10 H / LP (прав.) Лампа фары правой
6 20 S / КРЫША Люк
7 15 СТОП LP Стоп-сигналы
8 20 ЗАМОК C / DR Выключатель центрального замка двери
9 15 КАТУШКА ЗАЖИГАНИЯ Катушка зажигания
10 10 АБС АБС антиблокировочная тормозная система
11 10 B / UP LP Фонарь заднего хода
12 - Bms Резерв
13 25 C / зажигалка Прикуриватель
14 10 FOLD’G Привод складывания наружных зеркал
15 20 СИДЕНЬЕ HTR Обогрев сиденья
16 25 усилитель Усилитель
17 10 FR FOG LP Противотуманные фары
18 10 ДХО Дневные ходовые огни
19 10 ЭКЮ Система управления двигателем
20 10 КЛАСТЕР Панель приборов
21 25 P / WDW RH ​​ Замок электрического стеклоподъемника (правая сторона)
22 10 АУДИО Аудиосистема, бортовой компьютер
23 10 RR FOG LP Задний противотуманный фонарь
24 10 IGN
25 30 СТЕКЛО HTD Обогрев заднего стекла
26 15 A / BAG Сумка безопасности
27 10 TCU Блок управления АКПП
28 10 СНСР Датчики
29 - ЗАПЧАСТИ Резерв
30 10 MULT B / UP Блок управления кондиционером, часы, освещение салона ETACS
31 15 АУДИО Аудиосистема
32 25 P / WDW LH
33 10 HTD MIRR Замок электрического стеклоподъемника (левая сторона)
34 10 ХВОСТ LP (Л / С) Фонарь задний левый
35 10 ХВОСТ LP (ПРАВ.) Фонарь задний правый
36 10 ОПАСНОСТЬ Тревога
37 10 T / SIG LP Указатели поворота
38 10 A / BAG IND Контрольная лампа подушки безопасности
39 10 СТАРТ Реле стартера

Как заменить предохранитель памяти Kia Rio 2

Ваш автомобиль оборудован предохранителем «Память» для предотвращения разрядки аккумулятора, если автомобиль не эксплуатируется в течение одного или более месяцев.

1. Выключите мотор.

2. Выключить фары и задние фонари.

3. Откройте сбоку крышку предохранителя.
и вытащите предохранитель «MULT B / UP 10A /
AUDIO 15A».

Блок предохранителей в моторном отсеке Киа Рио 2

Замена предохранителя в моторном отсеке Киа Рио 2:

1. Выключите реле зажигания и все остальные переключатели.

2. Снимите крышку блока предохранителей, нажав на выступы и потянув вверх.

3. Проверить расширенный предохранитель на наличие проблем.

4. Вставьте новый предохранитель соответствующего класса и убедитесь, что предохранитель находится в скобах.

Расшифровка предохранителей и реле в моторном отсеке Киа Рио 2

Автоматические выключатели:

А Название Назначение
1 80 МДПС Электроусилитель руля
2 125 МИН. Генератор
3 10 ЭКЮБ Блок управления двигателем
4 10 ЭКЮД Блок управления двигателем
5 10 Рог Звуковой сигнал
6 30 IGN1 Замок зажигания
7 40 IGN2 Стартер, выключатель зажигания (замок)
8 30 Batt2
9 50 Batt1 Генератор, аккумулятор
10 30 ЭКЮ Блок управления двигателем
11 30 RAD Вентилятор радиатора
12 30 COND Электровентилятор конденсатора
13 40 ABS1
14 40 ABS2 Программа стабилизации ESP и антиблокировочная система тормозов ABS
15 30 P / wdw Электрические стеклоподъемники
16 40 ВОЗДУХОДУВКА
17 10 А / КОН 1 Кондиционер
18 10 А / КОН 2 Кондиционер
19 20 ECUC Блок управления двигателем
20 15 INJ Форсунки, кондиционер
21 10 СНСР Датчики
Название Назначение
R1 КОНД. ВЕНТИЛЯТОР 2 Реле электровентилятора конденсатора (низкая скорость)
R2 РАДФАН Реле вентилятора радиатора
R3 ТОПЛИВНЫЙ НАСОС Реле топливного насоса
R4 ГЛАВНАЯ Главное реле
R5 Рог Реле звукового сигнала
R6 ТОПЛИВО HTR Реле нагревателя топливного фильтра *
R7 ВОЗДУХОДУВКА Реле электродвигателя вентилятора отопителя
R8 СТАРТ Реле стартера
R9 КОНД. ВЕНТИЛЯТОР 1 Реле электровентилятора конденсатора (высокая скорость)
R10 Кондиционер Реле кондиционера

Замена главного предохранителя Киа Рио 2.

1. Отсоедините минусовую фазу от АКБ.

2. Выверните винты, как показано на рисунке выше.

3. Заменить предохранитель новым того же класса.

4. Верните детали на места в обратном порядке.

Дополнительный блок предохранителей в моторном отсеке (только дизель) Kia Rio

Всем известно, что электрооборудование любого автомобиля защищено от повреждений при электрической перегрузке предохранителями, это касается и различных моделей KIA, представленных в этом сборнике принципиальных схем релейных блоков и предохранителей этих автомобилей.Автомобиль чаще всего имеет два блока предохранителей, один из них расположен в нижней части со стороны водителя, другой - в моторном отсеке рядом с аккумулятором. Помимо номинального тока описываются электрические цепи, защищенные предохранителями. Полные схемы всех моделей KIA можно найти в.

Блок-схема предохранителей Kia Ceed

Список предохранителей и реле Киа Соренто

Схема предохранителей и реле Kia Shuma

Назначение предохранителей под капотом

S / B ПРЕДОХРАНИТЕЛИ:
1- IGN
2- ABS (ABS)
3- TNS

7- ОХЛАЖДЕНИЕ / ВЕНТИЛЯТОР (ВЕНТ.РАДИАТОР)
8- КОНД / ВЕНТИЛЯТОР (ВЕНТ.КОНДИЦ)

9- СТАРТЕР
10- ВОЗДУХОДУВКА
11- SR / ACC
12- ЗАДНИЙ ПРОТИВОТУМАН (ЗАДНИЙ ПРОТИВОТУМАН)
13- ОПАСНЫЕ противотуманные фары и аварийный свет
14- D / LOCK (DOOR LOCKS)
15- ABS (ABS)
16- ЛЮК (люк)
17- P / W RH
18- P / W LH
19- ЗАДНИЙ дворник
20- IGN2
21- ФАРЫ?
22- IG COIL
23- OBD-II
24- DEFOG
25- OX SEN D
26- OX SEN U
27- ТОПЛИВНЫЙ НАСОС (БЕНЗИНОВЫЙ НАСОС)
28- ИНЖЕКТОР
29- A / CON
30- BTN
32- ПЕРЕДНИЙ ПРОТИВОТУМАН (ПЕРЕДНИЙ ПРОТИВОТУМАН)
33- ПРАВЫЙ ЗАДНИЙ
34- ЛЕВЫЙ ЗАДНИЙ
35- НИЗКАЯ ГОЛОВКА
36- ГОЛОВА ВЫСОКАЯ
37- Гудок
41-45- ЗАПЧАСТИ

МИКРОРЕЛЕ (РЕЛЕ):

50- DEFOG (FOG)
51- ТОПЛИВНЫЙ НАСОС (РЕЛЕ ТОПЛИВНОГО НАСОСА)
52- Звуковой сигнал
53- КОНДИЦИОНЕР КОНДИЦИОНЕРА
54- EGI MAINAMP
55- ФАРА
56- TNS

60- P / ОКНА (ЭЛЕКТРИЧЕСКОЕ СТЕКЛО)
61- ВЕНТИЛЯТОР отопления и кондиционирования
63- ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ (ВЕНТИЛЯТОР РАДИАТОРА)
64- ВЕНТИЛЯТОР КОНДЕНСАТОРА (ВЕНТИЛЯТОР.КОНДИЦ)

Предохранители

Kia Rio

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Схема блока предохранителей

для Kia Sportage 3

Панель предохранителей в моторном отсеке


Это должен знать каждый автовладелец:

Полезная информация для всех автовладельцев - Недавно был разработан Champion - универсальный ионный топливный экономайзер.Подарки ...
