Предохранители на рено меган 2: Блок предохранителей Renault Megane 2 2003-2008

Содержание

Предохранители Рено Меган 2: где находятся, замена

Защита всех электронных узлов автомашины от возможных перегрузок и сбоев электропроводки осуществляется специальными устройствами – предохранителями. Выход из строя хотя бы одного защитного устройства может повлечь за собой поломку и остальных предохранителей, а соответственно неисправность какого-либо узла или электрооборудования автомобиля. Поэтому, при обнаружении нарушений в работе автомашины, связанных с предохранителями, последние в срочном порядке меняются на новые.

От работоспособности этих защитных устройств и электрической цепи зависит эксплуатация всего транспортного средства. Задача предохранителей заключается в размыкании цепи в случае резкого увеличения силы тока. Иными словами, они оберегают электронное оборудование от повреждения в случае возникновения короткого замыкания или перегрузки.

В таких случаях первым выходит из строя (сгорает) сам предохранитель и только потом электооборудование. Маленькая деталь принимает на себя первый удар, и если она поломается, то замена будет стоить совсем недорого, в отличии от нового двигателя, например, стеклоподъемника или омывателя лобового стекла.

Расположение

В модели Рено Меган 2 установлены два монтажных блока предохранителей:

Основной (салонный) расположен в внутри авто в левой нижней части торпеды на водительском месте. Для доступа к устройствам достаточно снять крышку, предварительно отсоединив фиксаторы.

Разобраться, какие предохранители отвечают за определенной электрооборудование довольно несложно. Для этого надо внимательно изучить схему на крышке блока. В Рено Меган 2 зачастую вылетают защитные элементы, обеспечивающие безопасность:

отопительной системы,
кондиционирования,
печки,
магнитолы,
прикуривателя.

За первые три позиции отвечает предохранитель с номером 30, а сама цепь с маркировкой SP3.

За большую часть оборудования несет ответственность предохранитель с обозначением BCP3 с ячейкой под номером 25. Рядом находится ВР77 (ячейка 20), который защищает полностью все электроприборы салона авто. Подробно назначение каждого элемента указано в таблице.

Маркировка	Расшифровка
C	Отвечает за работу вентилятора отопительной системы
D	Контролирует функциональность стеклоподъемников задних боковых дверей
E	Обеспечивает работу электрического люка на крыше
F	Отвечает за работоспособность ABS
G	Защищает сразу несколько приборов:  аудиосистема,  омыватель фар и стекол,  прикуриватель,  подогрев сидений,  сигнализация авто.
H	Стоп-сигналы
L	Стеклоподъемники передних дверей
M	Стеклоподъемники передних дверей
N	Мультимедиа, зеркала заднего вида и панель приборов
	Подача звукового сигнала
O	Работоспособность стеклоочистителя заднего стекла
P	Кондиционер и климат-контроль
R	Обеспечивает правильность работы датчика температуры
S	Подогрев передних сидений
T	Контроль блокировки дверей
W	Обогрев зеркала заднего вида в салоне авто
А	Реле электростеклоподъемника

Чтобы заменить вышедший из строя предохранитель, зная схему расположения устройств, достаточно аккуратно неметаллическим пинцетом (идет в комплекте под крышкой блока) вынуть неисправное устройство и вставить новое.

Кстати, на обратной стороне крышки заводом изготовителем должны быть закреплены запасные устройства.

Второй блок находится в подкапотном пространстве машины ближе к амортизационной стойке. Именно в нем установлены защитные устройства ближнего света и остального оптического оборудования.

К оборудованию, которое защищают предохранители, расположившиеся под капотом, относится:

электрическое оборудование на двигателе,
электроника,
наружное освещение.

На обратной стороне крышки монтажного блока нанесена схема, по которой четко видно какой элемент за что несет ответственность. Больше всего влиянию нагрузок подвержены:

бензонасос – за него отвечает предохранитель желтого цвета под номером 5,
стартер – за ним следит элемент №30 белого цвета,
освещение – при отсутствии габаритных огней и света фар сразу проверяют состояние предохранителя 10А.

Чтобы разобраться с расположением защитных устройств на Рено Меган 2, достаточно внимательно изучить схемы их установки.

В дальнейшем без проблем можно определять причины неисправностей и выполнять ремонтные работы без посторонней помощи.

Основные этапы замены неисправных предохранителей монтажного блока моторного отсека

Для начала необходимо снять аккумуляторную батарею.
Далее надо отсоединить хомут, удерживающий жгут проводов в верхней части монтажного блока.

Выкручивают гайку и болты как показано на рисунке.

Отсоединяют разъемы от контроллера.

При помощи отвертки вынимают жгут проводов

Вытаскиваем пластиковый поддон (кронштейн) аккумулятора.
Откручивают крепление крышки блока предохранителей и снимают ее.

Далее необходимо снять еще два разъема.

Выкручивают болт крепления монтажной платы с помощью гаечного ключа на 13.

Снимают воздушный фильтр.
На пластиковом коробе есть фиксатор, который отводят в сторону и выводят его из зацепления.

Чтобы легче вынимать блок предохранителей нужно вывести из зацепления пластиковую коробку со снятой крышкой.

Теперь можно вынуть монтажный блок с предохранителями. Для этого очень осторожно двумя руками тянут на себя корпус блока.

После того, как вытащили блок, нужно вытащить плату предохранителей из корпуса.

Доступ к защитным устройствам получен и можно свободно их менять.

Если внимательно посмотреть, то можно увидеть дополнительный монтажный блок с предохранителями внутри пластикового корпуса. Их тоже можно менять.

Чтобы собрать конструкцию нужно проделать все операции в обратном порядке.

Замена предохранительного блока в Рено не очень простая и нужно изрядно повозиться прежде чем все получится. Но это для первого раза. Потом процесс снятия можно будет выполнять намного быстрее. А знать свой автомобиль водитель обязан, мало ли что может случиться в дороге.

Предохранители и реле Renault Megane II

Предохранители служат для того, чтобы прервать цепь, когда сила тока превысит определенное значение, и защитить элементы и провода, которые могут быть повреждены слишком сильным током

Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.

Рис. 1. Блок предохранителей в салоне автомобиля

Рис. 2. Крышка предохранителей внутренняя сторона

Блок предохранителей расположен под панелью приборов со стороны водителя.

Каждый из предохранителей защищает свою цепь, принадлежность его к той или иной цепи обозначена на крышке блока предохранителей.

В блоке предохранителей установлены предохранители ножевого типа, цвет которых соответствует току защиты предохранителя.

В случае выхода какого-либо элемента электрооборудования из строя прежде всего следует проверить состояние предохранителя.

Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя.

Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом.

Если вновь установленный предохранитель мгновенно выходит из строя при подаче напряжения, проверьте защищаемую электрическую цепь.

Если предохранитель защищает несколько цепей, то их необходимо подключать поочередно, чтобы по перегоранию предохранителя определить неисправную цепь.

Отопитель и кондиционер потребляют большой ток, поэтому блок предохранителей имеет выключатель для защиты их цепей.

Если цепь размыкается выключателем, выключите отопитель и кондиционер, перед тем как нажать кнопку повторного включения выключателя.

Реле – это электронно-управляемый переключатель, который обычно используется следующим образом:

– переключает большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;

– имеет более одного управляющего входа в отличие от механического переключателя;

– выполняет функцию таймера, например, задает интервал работы стеклоочистителей.

Если электрическая цепь, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе.

Если реле исправно работает, то вы должны услышать щелчок при его включении.

Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах.

Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или реле неисправно.

Большинство реле установлено в блоке предохранителей и реле, расположенном в моторном отсеке.

Некоторые специализированные реле расположены отдельно или в отдельных блоках под панелью приборов и в моторном отсеке

Реле

Обозначение Номинальная сила тока Назначение

А 30 А Реле стеклоподъемника

В 40 А Реле потребителей электроэнергии

Предохранители

Обозначение Номинальная сила тока Назначение

С 40 А Электровентилятор салона

D 40 А Импульсные стеклоподъемники задних дверей или реле стеклоподъемников

Е 20 А Электропривод люка крыши

F 10 А ЭБУ АБС и системы стабилизации траектории

G 15 А Аудиосистема, выносной дисплей, реле насосов омывателей фар, прикуриватель первого ряда сидений, элементы подогрева сидений, насос стеклоомывателя, реле подогревателя дизтоплива, панель управления климатической установкой, ЭБУ климатической установки, зеркало заднего вида с электрохромным покрытием, охранная сигнализация, центральный коммуникационный блок

Н 15 А Стоп-сигнал

I Не используется

J 25 А Электростеклоподъемник двери водителя

К 25 А Электростеклоподъемник двери пассажира

L 20 А Предохранитель отключения потребителей электроэнергии: аудиосистемы — выносного дисплея — переключателя наружных зеркал заднего вида — охранной сигнализации — щитка приборов

М 15 А Звуковой сигнал, Диагностический разъем реле насосов омывателей фар, электродвигатель очистителя заднего стекла

N 15 А Электродвигатель очистителя заднего стекла

О 20 А ЦЭКБС — щиток приборов, ЭБУ климатической установки, реле вспомогательного оборудования

Т 20 А Элементы подогрева сидений

S 3А Вентилятор и датчик температуры в салоне, зеркало заднего вида с электрохромным покрытием, датчик дождя и освещенности (в зависимости от модификации)

U 20 А Центральный замок и ли система блокировки внутренних ручек дверей

Для того чтобы получить доступ к монтажному блоку салона нужно:

Поддеть крышку монтажного блока, преодолевая сопротивление фиксаторов

Открываем крышку

Если необходимо, выводим из зацепления держатели крышки снизу и отсоединяем крышку монтажного блока

На внутренней стороне крышки нарисовано назначение и схема расположения предохранителей

Пинцетом извлекаем предохранитель

Так выглядит перегоревший предохранитель

Для доступа к монтажному блоку силовых предохранителей расположенному в моторном отсеке:

Открываем капот

Выворачиваем два винта крепления крышки монтажного блока

Снимите крышку

Снимите аккумулятор

Для замены предохранителей используем пинцет. Устанавливаем детали в обратной последовательности.

Снятие и установка монтажных блоков

Отсоединяем минусовую клемму от аккумулятора

Открываем декоративную крышку монтажного блока салона

Снимите нижнюю левую и боковую облицовки панели

Отжимаем два фиксатора

И снимаем монтажный блок с кронштейна усилителя на длину проводов

Устанавливаем монтажный блок в обратном порядке

Снятие монтажного блока моторного отсека

Отсоединяем минусовую клемму АКБ

Выворачиваем два винта крепления крышки монтажного блока

Снимаем крышку

Снимаем аккумулятор

Выворачиваем болт Б крепления коммутационного блока и отводим в сторону коммутационный блок А

Отсоединяем все колодки жгута проводов от разъемов коммутационного блока и снимаем его.

Извлекаем монтажный блок на длину присоединенных проводов. Устанавливаем блок в обратной последовательности.

ᐅ Реле и предохранители Renault Megane II

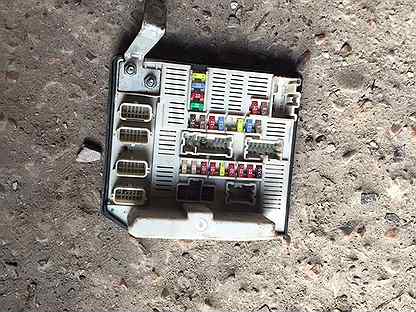

Блок защиты и коммутации

Расположение
Блок расположен в коммутационном блоке двигателя (в моторном отсеке).
Рис. 5. Обозначение предохранителей блока защиты и коммутации

Обозначение предохранителей блока защиты и коммутации показано на рис. 5.
Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля) представлены в таблице 5.

Блок, расположенный в коммутационном блоке двигателя (в моторном отсеке). Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 6.

Таблица 5 Цепи, защищаемые предохранителями (в зависимости от уровня комплектации автомобиля)

Таблица 6 Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля)

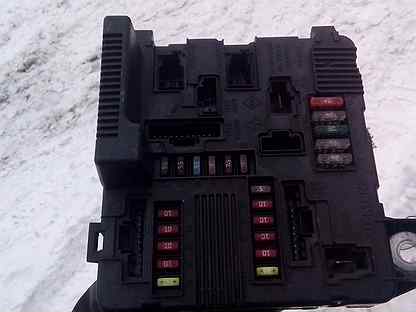

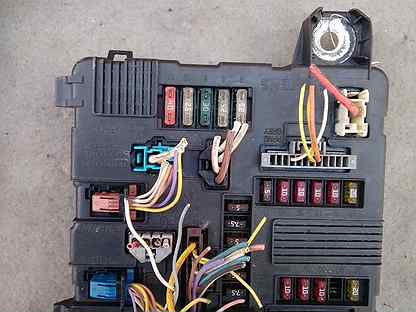

Блок предохранителей и реле в салоне

Рис. 1. Блок предохранителей и реле расположенный в салоне автомобиля

Блок расположен в салоне, в левой нижней части приборной панели (см. рис. 1).
Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля) приведено в таблице 1.

Таблица 1 Назначение предохранителей и реле (в зависимости от уровня комплектации автомобиля)

Блок предохранителей цепей питания

Рис. 7. Блок, расположенный в коммутационном блоке в моторном отсеке под блоком защиты и коммутации

Блок расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации (1337) (рис. 7).
Назначение предохранителей (в зависимости от уровня комплектации автомобиля) представлены в таблице 7.

Таблица 7 Назначение предохранителей (в зависимости от уровня комплектации автомобиля

ЦЭКБС

Рис. 4. Блок, расположенный в салоне, в левой нижней части приборной панели
Назначение контактов и цепей (в зависимости от уровня комплектации автомобиля) представлены в таблице 4.

Таблица 4 Назначение реле (в зависимости от уровня комплектации автомобиля)

Где на Рено Меган блок предохранителей

При проблемах с электрикой первым делом все рекомендуют первым делом проверять предохранители, но не на каждом автомобиле они находятся на видном месте. К примеру на Рено Меган блок предохранителей найти, а тем более снять будет задачей не из легких, особенно если это касается блока предохранителей под капотом. Также кроме подкапотного блока предохранителей на Renault Megane 2/Scenic 2, где находятся предохранители освещения и ряд других, имеется блок предохранителей и реле в салоне, в котором также имеются некоторые предохранители отвечающие за сигнализацию, стеклоподъемники и т.д. Для владельцев второго Сценика и Мегана покажем наглядно на фото где находится и как снять блок предохранителей.

Забегая на перёд подскажу, что на Рено Меган блок предохранителей тот который отвечает за внешнее освещение, абс, стеклоочистители, бибику, вентилятор охлаждения и некоторые другие находятся в блоке возле аккумулятора. И если нужно проверить или поменять предохранители, то в большинстве случаев (кроме внешнего освещения) придется снимать аккумулятор и блок управления двигателя. Если же проблемы с электрикой в салоне авто, то понадобится снять боковую панель, панель с кнопками (возле руля) и панель под рулевой колонкой.

Чтобы добраться к блоку предохранителей и реле в салоне автомобиля Renault Megane 2/Scenic 2 сначала нужно снять боковую панель возле руля.

Снимаем боковую панельку.

Затем снять панель с кнопками и отсоединить ихний разъем питания (тонкой отверткой или шилом).

Далее демонтировать панельку под рулевой колонкой открутив 5 болтов где указано на фото.

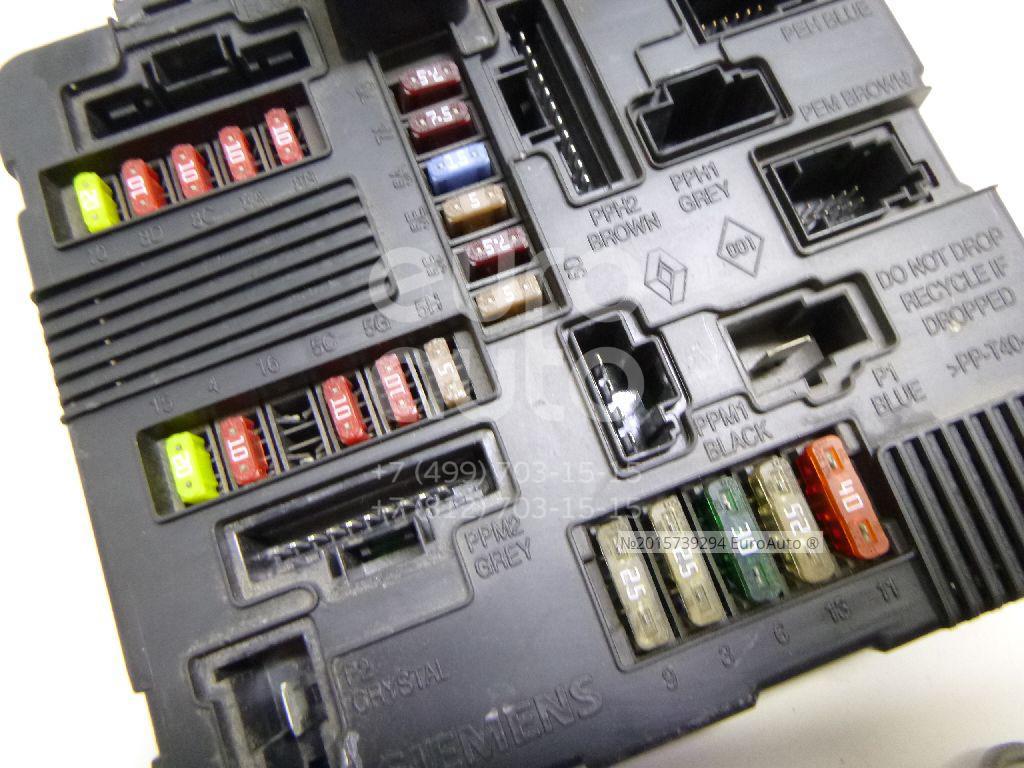

После того как сняли панель под рулем, можно увидеть салонный блок предохранителей.

Для того чтобы снять блок с предохранителями и реле, находящимися возле рулевой колонки нужно нажать чем то на защёлку.

Вот собственно выпавший блок с реле и предохранителями. Затем перейдем к демонтажу блока предохранителей и реле находящихся под капотом автомобиля Megane 2/Scenic 2.

Открыв капот снимаем пластмассовую пластину, а потом открутить 2 болтика защитной крышки блока где находятся предохранители на Рено Меган/Сценик 2.

Если присмотреться то первый ряд подкапотных предохранителей уже можно увидеть. Но чтобы демонтировать блок со всеми нужно идти дальше. Придется снять аккумулятор, ЭБУ, площадку под АКБ, снять крышку с предохранителей и потом вытянуть саму плату. По этому продолжаем дальше..

Отсоединяем разьемы

Снимем клеммы с аккумуляторной батареи

и демонтируем сам аккумулятор.

Далее откручиваем крепящие болты ЭБУ («мозги») автомобиля. Сначала верхний болт

затем нижний болт крепления.

Отсоединяем 3 разъема подходящих к блоку управления.

и вынимаем сам ЭБУ. Кстати если кому нужно, то теперь знает как снять блок управления на Renault Megane 2/Scenic 2.

Открутив болт крепящий блок предохранителей можно будет его вытащить.

Вынимая блок с предохранителями, будьте аккуратны — идет туговато, поэтому тяните потихоньку.

Чтобы снять блок полностью отсоедините клеммы (записывать или запоминать не нужно, так как они разные и перепутать невозможно).

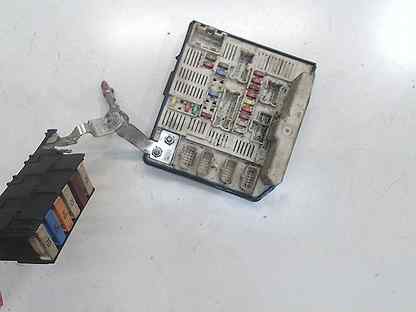

А вот собственно и сам блок предохранителей Рено Меган/Сценик — вид сверху

Блок предохранителей и реле — вид снизу.

Всё о предохранителях renault megane 2 и 3: описание, советы и инструкции

Предохранители рено меган 3 и блоки реле с описание назначения

Renault Megane 3 поколения выпускался в 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015 и 2016. За эти 9 лет автомобиль проходил рестайлинг 2 раза.

Наиболее распространенные варианты кузова: универсал и 5-дв хэтчбек, хотя на рынке так же присутствуют купе и седаны (под отдельной маркой рено флюенс).

Мы опишем назначение реле и предохранителей в рено меган 3, покажем где находятся блоки и их схемы.

Предохранители и реле в салоне

Основной блок

Он находится в панели приборов, слева.

Фото — схема

Назначение

F1
резерв

F2
резерв

F3
10А прикуриватель

F4
10А задняя розетка

F5
10А розетка в багажном отделении

F6
10А аудиосистема

F7
5А электрообогрев наружных зеркал

F8
10А стеклоомыватель, сигнализатор незакрытых дверей

F9
30А автоматический стояночный тормоз

F10
10А щиток приборной панели

F11
25А электропривод сиденья, подрулевые переключатели

F12
20А электроподогрев сиденья пассажира

F13
резерв

F14
25А электро стеклоподъемник двери переднего пассажира

F15
5А выключатель сигналов торможения, датчик положения педали тормоза, блок управления ABS/ESP

F16
25А электро стеклоподъемник правой задней двери

F17
25А электро стеклоподъемник левой задней двери

F18
10А плафон освещения вещевого ящика, левый плафон освещения багажного отделения, плафоны освещения дверей, лампы подсветки зеркал в солнцезащитных козырьках, датчик дождя

F19
10А часы, указатель температуры наружного воздуха, сигнализатор непристегнутого ремня безопасности, разъем аудиосистемы

F20
5А блок управления климатической установкой

F21
3А лампы подсветки зеркал в солнцезащитных козырьках

F22
3А плафоны освещения салона, датчик дождя и освещенности

F23
20А разъем прицепа

F24
15А ЦЭКБС

F25
3А внутреннее зеркало заднего вида

F26
10А система навигации, CD-чейнджер, аудиосистема

F27
20А аудиосистема, блок управления стояночным тормозом

F28
резерв

F29
резерв

F30
15А ЦЭКБС, указатели поворота

F31
10А ЦЭКБС

F32
30А электро стеклоподъёмник двери водителя

F33
25А ЦЭКБС, центральный замок

F34
30А ЭБУ мультиплексной сети двери пассажира

F35
15А часы, указатель температуры наружного воздуха, дисплей телефона

F36
15А диагностический разъем, реле звукового сигнала, блок управления сигнализацией, сирена

F37
10А сигналы торможения, блок управления электрооборудованием

F38
30А автоматический стояночный тормоз

F39
30А ЭБУ складной крыши

F40
40А электровентилятор климатической установки

F41
25А электропривод люка

F42
40А обогрев заднего стекла

RA 70А — реле питания (+АКБ) с задержкой отключения (без отключения питания при запуске)
RB 70А — реле питания (+АКБ) с задержкой отключения (с отключением питания при запуске)
RC 40C — реле обогрева заднего стекла
RD 20A — реле звукового сигнала

Пример доступа к блоку и замены предохранителя прикуривателя, смотрите в данном видео.

Дополнительные реле

Отдельное реле «+» при работающем двигателе на 40А может находится под сиденьем пассажира.Так на блоке отопителя центральной консоли могут располагаться пара реле дополнительного подогрева.

Блоки под капотном рено меган 2

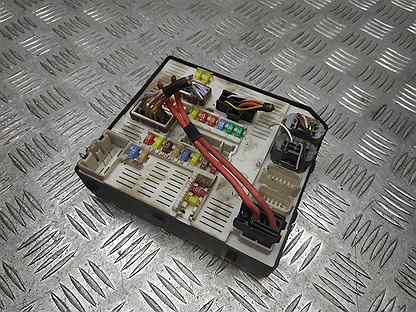

Блок защиты и коммутации

Блок расположен в коммутационном блоке двигателя (в моторном отсеке).

Фотография

Схема

Описание

10А — Габаритный свет (правая блок-фара, правый задний фонарь, блок-фары), фонари освещения номерного знака, подсветка прикуривателя, подсветка переключателей электро стеклоподъемников, аудиосистема, блок управления навигационной системой, клавиатуры мультимедийной системы

10А — Габаритный свет (левая блок-фара, левый задний фонарь), левый фонарь на двери багажного отделения

15А — Насос омывателя фар

20А — Противотуманные фары

10А — Дальний свет (левая блок-фара)

10А — Дальний свет (правая блок-фара)

15А — Диагностический разъем, реле обогрева заднего стекла, селектор режима работы АКП, электрокорректор фар, блок управления газоразрядными лампами, блок управления дополнительным отопителем, ограничитель скорости, автоматический стояночный тормоз, блок управления системой автоматической парковки, зеркало с затемнением в салоне

30А — Блоку правления ABS, ESP

30А — Передний стеклоочиститель

10А — Блок управления подушками безопасности

20А — Не используется

7,5А — ЭБУ коробки передач

25А — Система управления двигателем

15А — Датчики концентрации кислорода — нагрев

20А — ЭБУ коробки передач

5А — Сигналы торможения, блок управления электрооборудованием, электро усилитель руля

10А — Датчик режимов работы АКП, электрокорректор фар, реле света заднего хода

15А — Блок управления электрооборудованием

30А — Стартер

— Не используется

20А — Топливный модуль, катушки зажигания, ЭБУ системы питания сжиженным газом

10А — Электромагнитная муфта компрессора кондиционера

5А — ЭБУ системы впрыска

20А — Ближний свет (левая фара), электрокорректор

20А — Ближний свет (правая фара), электрокорректор

— Не используется

Блок 2

Он расположен в коммутационном блоке в моторном отсеке под блоком защиты и коммутации.

Схема

Обозначение

A — Не используется
B — Реле подогревателя топлива
C — Реле света заднего хода
D — Не используется
F1 — 80A блока управления погружными подогревателями
F2 — 70A блока предпускового подогрева
F3 — Не используется
F4 — 80A блока управления погружными подогревателями
F5 — 60A / 40А реле электровентилятора
F6 — 20А Подогревателя топлива
F7 — Не используется
F8 — 30А реле электровентилятора
F9 — Не используется

Блоки возле аккумулятора

Блок отключения аккумуляторной батареи (1)

Схема

Назначение

F1 — 190A Стартер
F2 — 50A блок предохранителей и реле в салоне
F3 — 80A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне
F4 — 300A / 190A блок предохранителей и реле в моторном отсеке 2 / генератор
F5 — 80A электроусилитель рулевого управления
F6 — 35A электронный блок управления двигателем (ЭБУ) / блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1
F7 — 5A блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1

Блок плавких вставок высокой мощности(2)

Фотография

Схема

Назначение

70А — дополнительный отопитель салона

80А — блок предохранителей и реле в салоне

80А — блок предохранителей и реле (блок управления и коммутации) в моторном отсеке 1, блок предохранителей и реле в салоне

30А — дополнительный отопитель

50А — ЭБУ АБС с ESP

Руководство по эксплуатации Renault Megane 3

Официальное руководство по эксплуатации, устройству и техническому обслуживанию автомобилей Renault Megane 3, выдается каждому покупателю автомобиля, вместе с основными документами.

В руководстве описана конструкция автомобиля, информация по правильной эксплуатации, как автомобиля в целом, так и его узлов.

Настоящее руководство по эксплуатации и обслуживанию автомобиля содержит информацию, которая позволит Вам: – ознакомиться с автомобилем, правильно его эксплуатировать и максимально использовать его возможности. – поддерживать его оптимальную работу посредством простого, но четкого соблюдения советов по техобслуживанию.

– быстро устранить мелкие неисправности, не требующие вмешательства специалиста.

То небольшое время, которое Вы потратите на чтение данного руководства, с лихвой окупится приобретенными сведениями, а также знаниями функциональных возможностей и технических новшеств, которые использованы в конструкции Вашего автомобиля.

Глава 1. Знакомство с автомобилем Карты RENAULT: общие сведения, использование, режим полной блокировки Открытие и закрытие дверей Автоматическое запирание открывающихся элементов кузова при движении Подголовники / Сиденья Сиденья Ремни безопасности Система пассивной безопасности: а.

водителя и переднего пассажира б. задних пассажиров в. боковые устройства безопасности Система обеспечения безопасности детей: общие сведения а. выбор крепления детского сиденья б. установка детского сиденья в.

выключение, включение подушки безопасности переднего пассажира Рулевое колесо Усилитель рулевого управления Место водителя Контрольно-измерительные приборы а. сигнальные лампы б. бортовой компьютер в.

меню индивидуальных настроек автомобиля Показания времени и температуры наружного воздуха Зеркала заднего вида Звуковая и световая сигнализация Приборы наружного освещения и сигнализации Регулировка света фар Стеклоочистители, стеклоомыватели Топливный бак (заправка топливом)

Идентификационная маркировка

Глава 2.

Вождение автомобиля (рекомендации по экономичной и экологически безопасной эксплуатации автомобиля) Обкатка автомобиля Запуск, остановка двигателя Функция Stop and Start Особенности автомобилей с бензиновым двигателем Особенности автомобилей с дизельным двигателем Рычаг коробки передач Стояночный тормоз Электрический стояночный тормоз Рекомендации: снижение токсичности отработавших газов и экономия топлива Охрана окружающей среды Система контроля давления в шинах Системы коррекции и помощи при вождении Сигнал пересечения линии дорожной разметки Система ограничения скорости Система поддержания скорости Система помощи при парковке Камера заднего вида

Автоматическая коробка передач

Глава 3: Комфорт Вентиляционные решетки Кондиционер с ручным управлением Автоматическая система кондиционирования воздуха Система кондиционирования воздуха: информация и советы по эксплуатации Электрические стеклоподъемники, люк крыши с электроприводом Механические стеклоподъемники Освещение салона Солнцезащитный козырек Вещевые отделения, оборудование салона Розетка питания дополнительного оборудования Пепельница. Прикуриватель Заднее многоместное сиденье Багажное отделение Задняя вещевая полка Полка багажного отделения: автомобили с кузовом «универсал» Вещевые ящики, оборудование багажного отделения Перевозка грузов: ф. в багажнике б. тягово-сцепное устройство Разделительная багажная сетка Поперечины багажника крыши

Мультимедийное оборудование

Глава 4. Уход за автомобилем Капот Уровень масла в двигателе: а. общие сведения б. долив масла, заправка Замена масла в двигателе Уровни эксплуатационных жидкостей а. охлаждающая жидкость б. тормозная жидкость в. бачок стеклоомывателя/омывателя фар Фильтры Давление воздуха в шинах Аккумуляторная батарея Уход за кузовом автомобиля

Уход за салоном автомобиля

Глава 5. Практические советы Прокол шины Запасное колесо Комплект для накачивания шин Набор инструментов (колесный ключ/домкрат и т. д.

) Декоративный колесный колпак Замена колеса Шины (условия безопасности при эксплуатации шин, колес, зимняя эксплуатация) Фары (замена ламп) Задние Освещение салона (замена ламп) Плавкие предохранители Аккумуляторная батарея Карта RENAULT: элемент питания Место под установку автомагнитолы Дополнительное оборудование Щетки стеклоочистителей Буксировка при неисправности

Нарушения работы

Глава 6. Технические характеристики Идентификационные таблички автомобиля Идентификационные таблички двигателя Габариты автомобиля Характеристики двигателей Характеристики массы Масса буксируемого прицепа Запасные части и ремонтные работы Подтверждающие документы технического обслуживания

Проверка антикоррозионного покрытия

Схема предохранителей рено меган 2 – RenoStar

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

30А — Электронный блок управления в салоне

350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека

30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

1
7,5А Лампа габаритного огня левой блок-фары, прикуриватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондиционирования) и вентиляции

2
10А Лампа дальнего света левой блок-фары

3
10А Лампа дальнего света правой блок-фары

4
10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары

5
10А Лампа ближнего света левой блок-фары, электродвигатель корректора левой блок-фары

6
20А Лампы противотуманных фар

7
7,5А Лампа ближнего света правой блок-фары, правый габарит, индикатор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей

8
15А Запорный электромеханизм противоугонного устройства рулевой колонки

9
5А Модуль подушки безопасности водителя, электроусилитель рулевого управления

10
7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем

11
5А Электромеханизм противоугонного устройства рулевой колонки

12
5А Автоматическая коробка передач

13
10А Блок управления системой питания сжиженным газом

14
10А Лампы света заднего хода

15
20А Реле электромагнитного клапана системы питания сжиженным газом

16
10А Электромагнитная муфта компрессора кондиционера

17
10А Резерв

18
40А Электровентилятор системы охлаждения двигателя

19
25А Блок управления ABS

20
30А Обогрев стекла двери задка

21
25А Реле стартера

22
25А Электродвигатель стеклоочистителя ветрового окна

23
25А Резерв

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1
70А Реле дополнительного подогрева 2

2
60А Монтажный блок предохранителей и реле в салоне

3
40А Реле дополнительного подогрева 1

4
70А Электроусилитель рулевого управления

5
50А Блок управления ABS

6
70А Монтажный блок предохранителей и реле в салоне

7
20А Реле подогрева топливного фильтра дизельного двигателя

8
70А Блок управления предпускового подогрева

9
Не используется

Блок в салоне рено меган 2

Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.

Схема

Назначение

1
Резерв

2
Резерв

3
Резерв

4
3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света

5
20А Обогрев сидений водителя и переднего пассажира

6
20А Электрозамки всех дверей

7
15А Прикуриватель

8
7,5А Обогрев наружных зеркал

9
10А Блок управления ABS

10
15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией

11
15А Стоп-сигнал

12
Резерв

13
25А Электродвигатель стеклоподъемника двери водителя

14
25А Электродвигатель стеклоподъемника двери переднего пассажира

15
20А Комбинация приборов, электропривод наружных зеркал

16
15А Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя ветрового окна

17
15А Электродвигатель стеклоочистителя двери задка

18
20А Блок управления электрооборудованием салона, реле дополнительного оборудования

19
30А Электродвигатель системы отопления (кондиционирования) и вентиляции салона

20
40А Электродвигатели стеклоподъемников задних дверей

21
20А 40А Электродвигатель люка салона, электропривод складывающейся крыши

R1
Реле электродвигателей стеклоподъемников всех дверей

R2
Реле дополнительного оборудования

Расположение и схема предохранителей на Рено Меган

На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.

Салонный блок

Расположение предохранителей салонного блока на автомобилях Меган 1, 2 и 3 могут отличаться.

Megane I

Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

Стандартный блок Меган 1Расширенный блок Меган 1

На фото описаны назначения предохранителей.

Меган 1 салонный блок, часть 1Меган 1 салонный блок, часть 2Меган 1 салонный блок, часть 3

Megane II

Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.

Направление усилия при открывании крышкиСхема и запасные детали

В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А).

По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль.

Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.

Монтажная схемаНазначение и номиналы, часть 1Назначение и номиналы, часть 2

Megane III

В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42).

На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи).

В реальности в автомобилях заполнены далеко не все ячейки.

Общая схема блокаНазначение предохранителей, часть 1Назначение предохранителей, часть 2Назначение предохранителей, часть 3

В блоке могут быть установлены реле.

Номер
Ток, А
Назначение

a
70
Подача питания без отключения во время пуска мотора

b
70
Подача питания с отключением во время пуска мотора

C
40
Обогрев стекла

D
20
Звуковой сигнал в руле

Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.

Блок под капотом

В зависимости от генерации модели автомобиля блоки в моторном отсеке находятся в разных местах.
