Предохранители на ваз 2107: Блок предохранителей и реле ВАЗ 2107

Содержание

Блок предохранителей и реле ВАЗ 2107

Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

Расположение блока предохранителей ВАЗ 2107 под капотом

Монтажный блок предохранителей и реле цифра 5

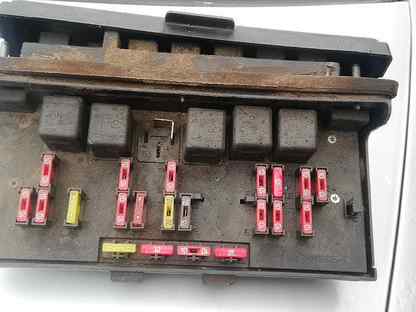

С открытой крышкой он выглядит вот так

Расположение предохранителей и реле ВАЗ 2107

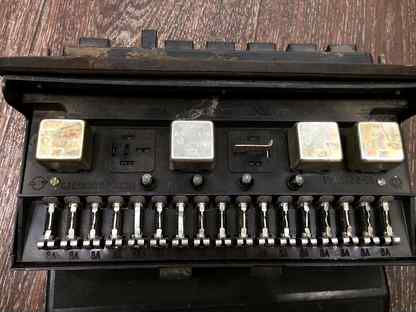

На автомобилях более раннего выпуска устанавливался старый блок предохранителей

Предохранители ВАЗ 2107 старого образца

Назначение

Номер предохранителя (номинальный ток)*

Назначение предохранителей ВАЗ 2107

F1 (8А/10А)

Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)

F2 (8/10А)

Электродвигатели очистителей, омывателей ветрового стекла и фар.

Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107

F3/4 (8А/10А)

Резервные

F5 (16А/20А)

Нагревательный элемент обогрева заднего стекла и его реле (контакты)

F6 (8А/10А)

Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы

F7 (16А/20А)

Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.

F8 (8А/10А)

Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

F9 (8А/10А)

Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

F10 (8А/10А)

Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

F11 (8А/10А)

Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.

F12 (8А/10А)

Дальний свет (правая фара). Обмотка включения реле очистителей фар

F13 (8А/10А)

Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

F14 (8А/10А)

Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа

F15 (8А/10А)

Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика

F16 (8А/10А)

Ближний свет (правая фара). Обмотка включения реле очистителя фар

F17 (8А/10А)

Ближний свет (левая фара)

* В знаменателе для предохранителей штыревого типа

Реле ВАЗ 2107

  1. Расположение реле и плавких предохранителей штыревого типа в мон­тажном блоке:
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

Предохранители ВАЗ 2107 инжектор

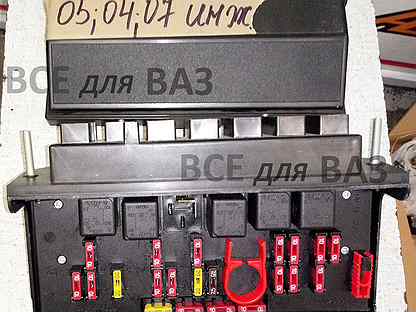

Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.

Предохранители и реле ВАЗ 2107, 2105

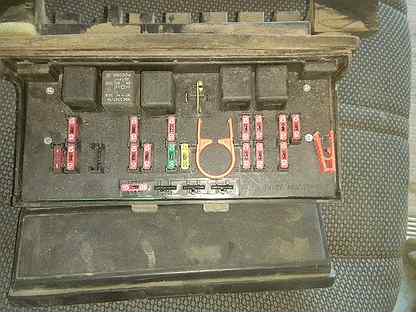

На примере монтажного блока  2105-3722010-02 (нового образца с ножевыми предохранителями )автомобиля ВАЗ 2107 (2104, 2105) с карбюраторным двигателем разберемся какие предохранители и реле в нем установлены, где они расположены и за защиту каких электрических цепей отвечают.

Предохранители и реле монтажного блока автомобиля ВАЗ 2107 (2105, 2104)

Предохранители монтажного блока ВАЗ 2107 (2104, 2105)

Маркировка предохранителей, их цвет и защищаемые ими электрические цепи.

F1 (10А), красный — свет заднего хода (в задних фонарях), электродвигатель отопителя, контрольная лампа-сигнализатор и обмотка реле обогрева заднего стекла.

F2 (10А), красный — электродвигатель очистителя и омывателя ветрового стекла («дворников»), электродвигатель очистителя и омывателя фар, реле очистителя ветрового стекла, реле очистителя и омывателя фар.

F3 (10А), красный — резервный.

F4 (10А), красный — резервный.

F5 (20А), желтый — элемент обогрева заднего стекла и реле обогрева (контакты).

F6 (10А), красный — прикуриватель, штепсельная розетка для переносной лампы, часы.

F7 (20А), желтый — звуковые сигналы («гудок»), реле сигналов, электродвигатель вентилятора охлаждения генератора и его реле (контакты).

F8 (10А), красный — выключатель аварийной сигнализации с контрольной лампой, реле прерыватель указателей поворота и аварийной сигнализации, контрольная лампа указателей поворота в режиме аварийной сигнализации, указатели поворота в режиме аварийной сигнализации.

F9 (7,5А), коричневый — лампы задних противотуманных фонарей и их сигнализатор.

F10 (10А), красный — указатели поворота в режиме указателей поворота, тахометр, вольтметр, реле прерыватель и сигнализатор указателей поворота, система управления электропневмоклапаном карбюратора, указатель и сигнализатор резерва топлива, указатель температуры охлаждающей жидкости, контрольная лампа включения стояночного тормоза. контрольная лампа аварийного состояния рабочей тормозной системы, контрольная лампа заряда АКБ, контрольная лампа закрытия воздушной заслонки карбюратора, реле электровентилятора радиатора (обмотка), термовыключатель электровентилятора (датчик), обмотка возбуждения генератора.

F11 (10А), красный — контрольная лампа непристегнутого ремня безопасности водителя.

F12 (10А), красный — лампа дальнего света (правая фара), реле стеклоочистителей и омывателей фар (обмотка).

F13 (10А), красный — лампа дальнего света фар (левая фара), контрольная лампа включения дальнего света.

F14 (10А), красный — лампа габарита в левой блок-фаре, лампа габарита в правом заднем фонаре, лампы фонарей освещения номерного знака, подкапотная лампа, контрольная лампа включения наружного освещения.

F15 (10А), красный — лампа габарита в правой блок-фаре, лампа габарита в левом заднем фонаре, лампы освещения прикуривателя, приборов, вещевого ящика, часов.

F16 (10А), красный — ближний свет фар в правой блок-фаре, реле стеклоочистителей и омывателей фар (обмотка).

F17 (10А), красный — ближний свет фар в левой блок-фаре.

F18 (20А), желтый — запасной.

F19 (10А), красный — запасной.

F20 (10А), красный — запасной.

F21 (10А), красный — запасной.

В других модификациях монтажного блока ВАЗ 2107 некоторые предохранители в 10А могут быть заменены на 7,5А (например F17) или на 20А (например F15). Но это не существенно.

Реле монтажного блока автомобиля ВАЗ 2107 (2104, 2105)

К1 — реле включения обогрева заднего стекла.

К2 — реле очистителя и омывателя фар (в данной комплектации отсутствует).

К3 — реле включения звукового сигнала (в данной комплектации вместо реле установлена перемычка).

К4 — реле включения электродвигателя вентилятора радиатора(в данной комплектации вместо реле установлена перемычка).

К5 — реле включения дальнего света фар.

К6 — реле включения ближнего света фар.

Примечания и дополнения

Номера предохранителе и и пиктограммы обозначения реле нанесены на внутренней поверхности крышки монтажного блока.

В монтажном блоке предохранителей и реле старого образца 15.3722 (с пальчиковыми предохранителями) обозначение и назначение предохранителей и реле идентично 2105-3722010-02.

Иные монтажные блоки модификации 2105 (2105-3722010, 2105-3722010-08 и пр.) различаются наличием или отсутствием некоторых реле и перемычек.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по электрооборудованию автомобиля ВАЗ 2107 (2105, 2104)

— Перегорает предохранитель. что делать?

— Схема подключения дальнего и ближнего света фар ВАЗ 2107

— Выключатель наружного освещения ВАЗ 2107

— Схема подключения поворотников ВАЗ 2107

— Схема подключения габаритов ВАЗ 2107

— Не горит ближний или дальний свет на ВАЗ 2107, причины

— Провода подрулевых переключателей ВАЗ 2107

Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали - вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:

Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:

Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:

Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:

Вот схематичное изображение блока:

Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:



Реле:

R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107

Предохранители:

F1 (10А)

  • электродвигатель отопителя
  • лампы света заднего хода
  • сигнализатор и реле включения (обмотка реле) обогрева заднего стекла

F2 (10А)

  • электродвигатель стеклоочистителя
  • электродвигатель очистителей фар
  • электродвигатели насосов омывателей ветрового стекла и фар

F3(10А) резервный

F4(10А) резервный

F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)

F6 (10А)

  • прикуриватель
  • часы

F7 (20А)

  • звуковые сигналы
  • реле сигналов
  • реле (контакты) и электродвигатель вентилятора охлаждения радиатора

F8 (10А)

  • выключатель аварийной сигнализации с контрольной лампой
  • реле-прерыватель указателей поворота и аварийной сигнализации
  • лампа контроля указателей поворота (в режиме аварийной сигнализации)
  • указатели поворота (в режиме аварийной сигнализации)

F9 (7,5А)

  • лампы задних противотуманных фонарей и их сигнализатор

F10 (10А)

  • указатели поворота (в режиме указания поворота)
  • тахометр, вольтметр
  • реле-прерыватель и сигнализатор указателей поворота
  • система управления электропневмоклапаном
  • указатель и сигнализатор резерва топлива
  • указатель температуры охлаждающей жидкости
  • лампа контроля включения стояночного тормоза
  • лампа контроля аварийного состояния рабочей тормозной системы
  • лампа контроля заряда аккумуляторной батареи
  • лампа контроля закрытия воздушной заслонки карбюратора
  • реле электровентилятора (обмотка)
  • термовыключатель электровентилятора
  • обмотка возбуждения генератора

F11 (10А)

  • плафон освещения салона
  • лампы сигналов торможения
  • лампа контроля непристегнутого ремня безопасности водителя (если имеется)

F12 (7,5А)

  • лампа дальнего света (правая фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F13 (10А)

  • лампа дальнего света (левая фара)
  • лампа контроля включения дальнего света

F14 (10А)

  • лампа габаритного освещения (левая блок-фара)
  • лампа габаритного освещения (правый фонарь)
  • лампа фонарей освещения номерного знака
  • подкапотная лампа
  • лампа контроля включения наружного освещения

F15 (20А)

  • лампа габаритного освещения (правая блок-фара)
  • лампа габаритного освещения (левый фонарь)
  • лампы освещения прикуривателя, приборов, бардачка, часов

F16 (10А)

  • ближний свет фар (правая блок-фара)
  • реле стеклоочистителей и омывателей фар (обмотка реле)

F17 (7,5А)

  • ближний свет фар (левая блок-фара)

Как заменить предохранители и реле ВАЗ-2107

Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.

На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.

В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.

Монтажные блоки взаимозаменяемы в сборе. Блоки отечественного производства можно разбирать, заменять плату и восстанавливать перегоревшие токопроводящие дорожки.

В блоке кроме предохранителей размещаются реле дальнего и ближнего света фар, обогрева заднего стекла.

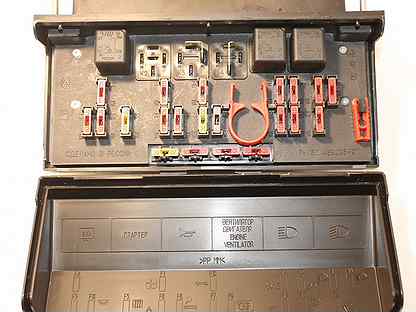

На внутренней стороне крышки монтажного блока изображены символы, поясняющие назначение каждого реле. На части автомобилей, оборудованных очистителем фар, в монтажном блоке устанавливается дополнительное реле. Оно согласует работу очистителей фар с очистителем ветрового стекла при включенном свете фар.

Предохранитель номиналом 8А цепи противотуманного света установлен за нижней вставкой панели радиоприемника, на проводе возле выключателя противотуманных фонарей.

При ремонте электрооборудования отсоединяйте «минусовую» клемму аккумуляторной батареи (при выключенном зажигании).

Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания.

Не используйте предохранители увеличенного номинала или самодельные – это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара.

Замена предохранителей в монтажном блоке

Открываем крышку монтажного блока.

Порядковые номера штыревых предохранителей указаны на нижней стороне крышки и на панели блока. Там же, на крышке, нанесены символы защищаемых цепей.

В монтажном блоке старой конструкции, которым комплектуется часть автомобилей, предохранители размещены по порядку номеров слева направо.

Состояние плавкого элемента предохранителя штыревого типа видно через окошко сверху его корпуса.

Для замены предохранителей и реле монтажный блок укомплектован специальными пластмассовыми съемниками.

При отсутствии съемника предохранитель и реле можно извлечь пассатижами.

Замена дополнительного предохранителя очистителя фар

Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей.

Они установлены на питающих проводах рядом с моторедукторами.

Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя

Замена предохранителей цепи противотуманного света

Для проверки и замены предохранителя цепи противотуманного света, поддев отверткой, вынимаем два средних выключателя из панели радиоприемника.

Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника

Вынимаем вставку.

Вынимаем из панели корпус предохранителя

Отворачиваем его крышку и заменяем перегревший предохранитель

Замена реле

Замена реле включения обогрева заднего стекла, очистителей фар, ближнего и дальнего света фарРеле 113.3747-10 или взаимозаменяемые с ними новые реле 90.3747 (с пластмассовой крышкой) служат для включения обогрева заднего стекла, ближнего и дальнего света фар.

Они размещены в монтажном блоке.

На автомобилях, оборудованных очистителем фар, дополнительно установлено реле 904. 3747.

Место расположения реле обозначено символами на внутренней стороне крышки блока.

Для замены снимаем реле съемником.

Замена реле зажигания и реле аварийной сигнализации и указателей поворота

Снимаем щиток приборов. Оба реле установлены в салоне на передней панели за щитком приборов.

Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.

Головкой «на 10» отворачиваем гайку крепления реле.

Реле, подлежащее замене, отсоединяем от колодки.

Новое реле крепим на место, подложив под гайку провод «массы».

Замена реле включения стартера

Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.

Реле стартера установлено в моторном отсеке на правом брызговике.

Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.

Замена реле очистителя ветрового стекла

Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы.

Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами. Общий вид реле с колодкой

Технические данные для проверки реле очистки ветрового стекла

- Сопротивление обмотки реле, Ом 66±2

- Сопротивление обмотки прерывателя, Ом 23±1

- Число включений очистителя в минуту 9—17*.

После включения очистителя щетки могут сделать до четырех непрерывных двойных ходов, пока биметаллическая пластина не нагреется до рабочей температуры

Поддев отверткой, снимаем левую обивку боковины.

Для ее последующей установки потребуются две новые кнопки крепления.

Крестообразной отверткой отворачиваем два самореза крепления реле.

Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар.

К нему можно подобраться снизу приборной панели.

Важно не ошибиться с соединительной колодкой.

Колодка реле с четырьмя выводами (щиток приборов для наглядности снят)

Электрические цепи, защищаемые плавкими предохранителями

№ предохранителя (номинальный ток)* - Наименования оборудования защищаемых электрических цепей

F1 (8А/10А) - Задние фонари (свет заднего хода). Электродвигатель отопителя. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ- 21047)

F2 (8/10А) - Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты)

F3/4 (8А/10А) - Резервные

F5 (16А/20А) - Нагревательный элемент обогрева заднего стекла и его реле (контакты)

F6 (8А/10А) - Прикуриватель. Штепсельная розетка для переносной лампы

F7 (16А/20А) - Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора

F8 (8А/10А) - Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)

F9 (8А/10А) - Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)

F10 (8А/10А) - Комбинация приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза

F11 (8А/10А) - Лампы сигнала торможения. Плафоны внутреннего освещения кузова

F12 (8А/10А) - Дальний свет (правая фара). Обмотка включения реле очистителей фар

F13 (8А/10А) - Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар

схема электрооборудования с описанием, замена

Блок предохранителей ВАЗ 2107 — это узел, в котором сосредоточены все предохранительные компоненты электросети. Они применяются для защиты электрооборудования от скачков напряжения в сети, поэтому их работоспособность важна для любого авто. Подробнее о расположении и замене компонентов вы можете узнать из этого материала.

Содержание

[ Раскрыть]

[ Скрыть]

Где расположены и за что отвечают устройства?

Для начала предлагаем узнать, какие предохранители и реле за что отвечают, что являет собой электрическая распиновка устройств на инжекторном и карбюраторном ВАЗ 2107. Основная часть применяющихся деталей установлена в основном устройстве, которое располагается в подкапотном пространстве. Щиток находится прямо под лобовым стеклом, напротив кресла пассажира.

Отечественные «Семерки», будь то карбюратор или инжектор, могут быть оснащены двумя видами устройств — старого и нового образца. Соответственно, описание и схема электрооборудования в них будет незначительно отличаться. Девайсы старого образца использовались на машинах ранних годов выпуска, нового — на поздние версии.

Если говорить непосредственно об инжекторе и карбюраторе, то электросхема устройств не зависит от вида системы подачи горючего. То есть и карбюраторные, и инжекторные версии авто могут оснащаться новыми и старыми блоками. В версиях машин, выпущенных позже, блок может быть установлен в салоне машины под бардачком.

Старого типа

Схема блока старого образца
Для чего используется
1Этот компонент предназначен для защиты электроцепи фар реверсивного хода, двигателя печки, лампочки на приборной панели, а также реле системы прогрева заднего стекла.
2Необходим для защиты мотора щеток стеклоочистки, системы чистки ветрового стекла и оптики, если это предусмотрено производителем.
3, 4Вспомогательные разъемы, могут использоваться при добавлении новых девайсов.
5Работа системы обогрева заднего стекла.
6Предназначен для обеспечения работы прикуривателя. Иногда этот предохранитель отвечает за магнитолу, зависит от авто.
7Девайс применяется для обеспечения бесперебойной работы мотора вентилирующего устройства, охлаждающего радиатор, а также клаксона.
8Аварийная световая сигнализация.
9Бесперебойное функционирование противотуманной оптики. В некоторых «семерках» этот предохранитель отвечает за работу регулятора напряжения генератора.
10Элемент отвечает за функционирование приборной комбинации, индикатор разряда аккумулятора на комбинации, а также прочие лампочки.
11Стоп-огни, источники внутреннего света кузова авто.
12Фара дальнего света, правая, обмотка активации реле системы чистки оптики.
13Дальняя фара, левая, лампочка на контрольном щитке включения дальнего света фар.
14Габаритное освещение, индикатор освещения номерного знака, лампа света под капотом.
15Габариты, свет приборного щитка, вещевого ящика, прикуривателя.
16, 17Предохранительный элемент ближнего света.
18Устройство предназначено для защиты электроцепи лампочек фар ближнего освещения.
19Этот элемент необходим для защиты цепи лампочек оптики дальнего света.
Резервное гнездоПрименялось для подсоединения реле мотора вентилятора ДВС в транспортных средствах, выпущенных до 2000 года.
20Обеспечивает функциональность звукового сигнала (гудка).
21Необходим для обеспечения работы систем очищения оптики, если машина оборудована омывателем.
22Отвечает за работу системы обогрева заднего стекла.

Нового типа

Устройство нового типаПредназначение элементов в устройстве нового типа

Ниже представлена таблица описания реле, отмеченных на схеме номерами 1-6.

НомерОписание
1Обеспечивает функциональность системы обогрева стекла.
2Данное реле применяется для защиты электродвигателя системы очистки оптики. Устанавливается не на все автомобили.
3Обеспечивает функциональность рулевого гудка. На указанной схеме в месте установки устройства находится заглушка.
4Необходимо для защиты мотора вентилятора силового агрегата. При поломке реле есть вероятность перегрева силового агрегата.
5Данное устройство обеспечивает функциональность источников освещения дальнего света.
6Реле защиты электроцепи фар ближнего освещения.

Инжектор

Устройство инжекторного БП

Как мы уже сообщили, инжекторные версии «семерок» имеют аналогичный с карбюраторами блок предохранителей. Разница в том, что инжекторные авто дополнительно оборудуются блоком реле, который располагается в салоне автомобиля под вещевым ящиком.

НомерНазначение
F1Необходим для обеспечения функциональности основного реле.
F2Это реле предназначено для защиты ЭБУ от скачков напряжения в электросети.
F3Используется для защиты цепи топливного насоса автомобиля. При выходе из строя элемента, автолюбитель не сможет завести мотор.
R1Основное реле.
R2Устройство, применяющееся для обеспечения работы топливного насоса.
R3Предохранительный элемент вентилятора радиатора мотора.

Руководство по демонтажу и замене

Если вы не знаете, как снять и как разобрать монтажное устройство или предохранительные элементы и как заменять старый блок на новый, то рассмотрим по очереди каждую инструкцию.

Самостоятельно меняем плавкие предохранители

Прежде чем приступить к замене предохранительных устройств, расположенных в основном блоке, необходимо выключить зажигание и клеммы от аккумуляторной батареи под капотом.

Процедура замены осуществляется так:

  1. Найдите место установки устройства. На пластиковой накладке блока имеются фиксаторы, на них следует нажать. Сняв накладку, вы сможете увидеть схему, нанесенную на обратную сторону, здесь указывается месторасположения и назначение всех применяемых элементов.
  2. Затем нужно выявить, какое устройство вышло из строя и подлежит замене. Иногда определить поломку можно визуально — сам компонент может быть перегоревший, иногда в нем явно видна оборванная нить.
  3. Под крышкой девайса вы увидите пинцет, его можно использовать для снятия устройства. При отсутствии пинцета можно взять пассатижи.
  4. Извлеките выгоревший элемент и замените его на новый, после чего установите на место крышку и подключите клеммы аккумулятора (видео снято и опубликовано каналом AVTOCLUB_22).

Замена плавких предохранителей противотуманных фар

При поломке противотуманной оптики следует в первую очередь произвести диагностику работы устройства. Компонент расположен в салоне машины.

Для проверки и замены выполните следующие действия:

  1. Сначала вам потребуется крестовая отвертка, используйте ее для снятия двух переключателей, расположенных в средней части консоли, в районе установки аудиосистемы.
  2. Используя отвертку, вам необходимо будет отжать два крепления.
  3. Затем снимите пластиковую вставку.
  4. Теперь вы сможете извлечь корпус предохранителя. Демонтируйте защитную крышку устройства и произведите замену детали на новую.
1. Снимите два переключателя отверткой. 2. Нажмите на крепления колодки. 3. Извлеките вставку и достаньте устройство.

Меняем блок предохранителей

Снятие и замена блока с компонентами производится так:

  1. Для начала откройте моторный отсек своей машины и выполните демонтаж корпуса воздухофильтра. Выкрутите гайки, которые фиксируют корпус, крестообразной отверткой.
  2. Затем под девайсом вы сможете увидеть штекер с кабелями, подсоединенными к девайсу, вам нужно отключить его. На самом корпусе изделия нанесена маркировка в цветах, она соответствует цвету подсоединенных разъемов. С учетом этих штекеров можно избежать необходимости маркировки кабелей.
  3. После этого следует залезть в салон транспортного средства и снять полочку, которая находится под контрольным щитком. После этого открутите болты, которые держат корпус бардачка.
  4. Далее, отключите штекер с кабелями, подсоединенными к разъемам непосредственно устройства. Сделав это, вы сможете увидеть цветную маркировку.
  5. Используя гаечный ключ, выкрутите болты, которые крепят сам блок. Учтите — самый крайний винт на корпусе скрыт, поэтому вы не сможете его сразу увидеть.
  6. В конце снимите блок с устройствами, теперь девайс можно заменить. Монтаж нового девайса, а также сборка компонентов осуществляется в обратном порядке.
 Загрузка ...

Проверка и замена реле ВАЗ 2107

Рассмотрим процесс замены на примере реле системы обогрева заднего стекла. Этот элемент располагается в монтажном блоке. Более точно место установки можно узнать, посмотрев на схему, нанесенную на обратной стороне защитной накладки:

  1. Отключите зажигание и откройте блок предохранителей.
  2. Найдите реле, которое необходимо проверить и заменить.
  3. Демонтируйте его с помощью щипцов, которые находятся в корпусе блока.
  4. Установите вместо извлеченного устройства другое, заведомо рабочее. Можно использовать реле от системы очистки фар или головного света.
  5. Если диагностика показала, что извлеченное реле вышло из строя, установите вместо него новое.

Процесс проверки и замены аналогичен для всех устройств. Разница заключается только в их месте расположения:

  • основные реле установлены в блок с предохранителями;
  • устройство, обеспечивающее работу зажигания, а также световой сигнализации и поворотников, располагается в салоне транспортного средства, на передней панели за приборной комбинацией;
  • реле активации стартерного устройства установлено в подкапотном пространстве, на правом брызговике;
  • устройство очистки лобового стекла находится под комбинацией приборов со стороны водительского сиденья, оно фиксируется к кузову авто двумя болтами.

Смена блока предохранителей старого образца на новый образец

Для демонтажа монтажного блока потребуется снять вещевой ящик:

  1. Чтобы получить доступ к четырем гайкам, которые фиксируют устройство, отсоедините от блока предохранителей разъемы, а также фишки, которые находятся в моторном отсеке.
  2. Также отключите все фишки и разъемы, которые располагаются в салоне транспортного средства за вещевым ящиком.
  3. Открутите четыре гайки, фиксирующие устройство, и извлеките его из посадочного места.
  4. Возьмите БП нового образца и выполните его монтаж вместо извлеченного. Он без проблем устанавливается и подходит под места крепления, только предварительно перед монтажом поставьте прокладку. В противном случае неприятный запах из-под капота будет попадать в салон. Также ее отсутствие будет способствовать дополнительному сквозняку.
  5. Установите на место все разъемы и фишки, после чего закрутите гайки. Фишки маркируются определенным цветом, поэтому перепутать их не получится.
  6. Закройте крышку блока и установите на место бардачок.

Возможные проблемы

С какими проблемами может столкнуться автовладелец после замены устройства:

  • перестал работать клаксон на руле;
  • отсутствует возбуждение генераторного устройства;
  • вентилятор охладительной системы функционирует после запуска двигателя без перерыва.

Что делать, если пропала зарядка?

Если транспортное средство оборудовано генераторным устройством Г-222 и при этом зарядка генератора пропала, необходимо произвести диагностику соединений в блоке предохранителей. Проверка выполняется с помощью тестера. Ниже приведен список соединений, которые подлежат диагностике:

  • Ш4-1 — Ш11-4;
  • Ш1-6 — предохранительное устройство под номером 9 — Ш11-3, чаще всего причина кроется в разрыве этого соединения;
  • Ш1-4 — Ш10-1;
  • Ш5-3 — Ш10-7;
  • Ш1-6 — предохранительный элемент под номером 10 — Ш4-1.

Если машина оборудована генераторным устройством 37.3701, то выполняется диагностика только последних трех цепей:

  • Ш1 — разъем коричневого цвета, располагается на БП со стороны салона;
  • Ш4 — разъем синего цвета, также находится в салоне;
  • Ш5 — разъем желтого цвета, в салоне;
  • Ш10 — коричневый разъем, располагается в подкапотном пространстве;
  • Ш11 — желтый разъем в подкапотном пространстве.

Видео «Как самостоятельно произвести ремонт БП»

Как правильно отремонтировать устройство и не допустить при этом ошибок — узнайте из ролика, опубликованного ниже (видео снято каналом Автоэлектрика ВЧ).

Блок предохранителей ваз 2107: замена своими руками

Блок предохранителей авто ВАЗ 2107

Бывают случаи, когда отказывает в работе электрические приборы: фары ближнего света, печка, звуковой сигнал, габариты, поворотники, прикуриватель и другие узлы электрической цепи авто. Для обнаружения причины неисправности нужно понять есть ли напряжение на приборе, проверить цепь питания его электроэнергией.
От перегрузок и выходу из строя прибор защищает предохранитель. При превышении тока, коротком замыкании в цепи он перегорает.
В этом случае нужна на ВАЗ 2107 замена предохранителей. В этой статье предлагается инструкция по замене элементов своими руками.

Предохранители и реле ВАЗ 2107 их функции

Для удобства обслуживания и использования на авто ВАЗ 2107 предохранители(см.Как проводится замена предохранителей) и реле объединены и расположены в подкапотном пространстве авто в его правой части. В устройстве предохранители штырькового типа, имеют разную величину номинального тока.
Реле снижают в момент включения прибора нагрузку, отключают определенные электрические цепи. Для определения исправности элемента открывается капот и пластиковая крышка блока, на которой указаны номинальные значения и названия предохранителей.

Обозначения предохранителей авто ВАЗ 2107

Назначение реле монтажного блока

Итак:

  • R1 – реле предназначено для включения обогрева стекла, расположенного сзади корпуса авто. Если не работает обогрев, проверяется реле и предохранитель F5.
    Сгоревшие или неисправные заменяются  новыми, если элементы исправны, проверяются контакты проводов подключенных на заднем стекле к полоскам обогрева.
  • R2 – для включения ламп дальнего света. Работает с предохранителями F12 и F13. При дальнем свете только в одной фаре нужно или замена лампы, или замена предохранителя ВАЗ 2107 — F12 или F13, которые соответствуют правой или левой фаре.
  • R3 – включает фары ближнего света. Работает с предохранителями F16 и F17. При отсутствии света в обеих фарах меняется это реле.
    Если причина не устранена, нужна замена ламп или их предохранителей.

В блоке расположены разъемы для реле:

  • 1 – включения омывателей и очистителей фар.
  • 2 – включения предупредительного звукового сигнала. На фото показана перемычка, установленная для работы сигнала без данного реле.
  • 3 – включения в системе охлаждения электродвигателя вентилятора. Перемычка устанавливается для работы вентилятора без этого реле.

Совет: С этим разъемом нужно быть очень осторожным. При отсутствии реле при нарушении контакта в перемычке может не работать вентилятор, это может привести к перегреву охлаждающей жидкости, а значит и двигателя.
Первые признаки перегрева, которые показывает датчик температуры или закипание жидкости, требуют немедленного глушения двигателя. Иначе, цена ремонта будет достаточно высокой .

  • 4 – пинцет, необходимый для замены предохранителей.
  • 5 – установка запасных предохранителей.
  • 6 – пинцет, используемый для замены реле.

Совет: Всегда лучше иметь в автомобиле запасные предохранители, которые при необходимости быстро меняются .

Расположение предохранителей в блоке ВАЗ 2107:

Ток, (А)

Цепи, для защиты предохранителями

F1

10

Электродвигателя отопителя
Лампочки заднего хода
Звукового сигнала и реле, включающее обогрев для стекла в задней части кузова
F2

10

Электродвигателей: стеклоочистителя, очистителей фар, насосов для обмывания фар и лобового стекла
F3

10

Запасной
F4

10

Запасной
F5

20

Элемента обогрева стекла сзади кузова и реле его включения
F6

10

ЧасыПрикуриватель
F7

20

Реле сигналов
Реле и электродвигатель вентилятора, используемый для охлаждения радиатораЗвуковых сигналов
F8

10

Выключателя аварийной сигнализации и контрольной лампы
Реле-прерывателя для сигнализации при аварии и указателей поворота
Контрольная лампочка, указывающая повороты при аварийной ситуации
Указатели поворота, используемые при аварийной ситуации
F9

7,5

Лампочки для задних фонарей противотуманных и их сигнализатор
F10

10

Указатели: поворота, температуры ОЖ, резерва топливаВольтметр, тахометрОбмотка возбуждения генератора

Сигнализатор, указывающий поворот и реле-прерывателя

Система управляющая электропневмоклапаном

Контрольные лампочки: для ручного тормоза, для аварийного состояния системы тормозов, для зарядки аккумулятора, для закрывания дроссельной заслонки карбюратора

Реле обмотки электровентилятора

Термовыключатель электровентилятора

F11

10

Лампочки, сигнализирующие торможениеОсвещение салонаЛампочка ремня безопасности, которая указывает, что ремень отстегнут
F12

7,5

Правая фара дальнего светаРеле омывателей фар и стеклоочистителей
F13

10

Левая фара дальнего светаЛампочка, включающая дальний свет (контрольная)
F14

10

Левая блок-фара габаритовПравый фонарь габаритовЛампочка освещения номера

Подкапотный свет

Лампа для наружного освещения (контрольная)

F15

20

Правая блок-фара габаритовЛевый фонарь габаритовЛампочки освещения приборов, прикуривателя, часов, бардачка
F16

10

Правая блок-фара для ближнего света
Реле омывателей фар и стеклоочистителей
F17

7,5

Левая блок-фара для ближнего света

Замена предохранителей авто ВАЗ 2107

Замена предохранителя на ВАЗ 2107 производится при выходе его из строя. Определяется он по нестабильной работе узла или при прекращении его функционирования.
Некоторые узлы защите предохранителей не подлежат.
К ним относятся:

  • Включение фар.
  • Пуск двигателя.
  • Цепь зажигания.
  • Реле блокировки дверей.
  • Генератор.

Связано это с тем, что при установке дополнительных элементов может возникнуть момент их выхода со строя в самый неподходящий момент.

  • Каждому узлу соответствуют определенные предохранители.
  • На корпусе указана величина силы тока, которая рассчитана для конкретного элемента.
  • Из блока предохранитель извлекается специальным пинцетом, расположенным в узле, как показано на фото.

Вытаскивание предохранителя с помощью пинцета

  • Замена предохранителей на ВАЗ 2107 выполняется путем установки его в соответствующий разъем гнезда и надавливанием до фиксации.

Совет: Замена предохранителей ВАЗ 2107 выполняется теми, которые рассчитаны на такую же силу тока, иначе со строя могут выйти электрические приборы, для которых они используются.

Замена монтажного блока

Если не удается устранить неполадки заменой предохранителей, возможно, возникли неисправности самого блока, сгорела плата или другие проблемы, то нужна на ВАЗ 2107 замена блока предохранителей.
На более ранних авто ВАЗ 2107 установлен блок предохранителей отличный от современных устройств, отличающихся большей надежностью при эксплуатации. Замена блока предохранителей ВАЗ 2107 старого образца на новый выполнить простой перестановкой нельзя.
Это вызовет проблемы:

  • Не будет работать звуковой сигнал.
  • Не возникнет возбуждение генератора.
  • В системе охлаждения будет постоянно работать вентилятор.

В этом случае нужно обратиться в специализированную мастерскую, где профессионалы устранят неполадки.
Как заменить блок предохранителей ВАЗ 2107 старого образца новым хорошо видно на видео. Своевременный ремонт монтажного блока, замена вышедших из строя предохранителей увеличит срок службы авто в рабочем состоянии, которое является залогом безопасного движения по дорогам.

Запчасти на Лада Нива 4х4 | Блок предохранителей Лада 2107, 2107-3722020

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Оси Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и как цветной карандаш специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрика, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер. Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремкомплекты
Винт, болт, хомут, крепеж хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумный гвардеец, Эмблема, Шильдик, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для мастерских
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214. Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Lada, не стесняйтесь обращаться к нам.

Предохранители прикуривателя ВАЗ 2110. Прикуриватель не работает. Возможные причины и их устранение. Из чего состоит прикуриватель и как он работает

Иногда бывает, что после неудачно вытащенного прикуривателя вся центральная вставка подаётся на ВАЗ 2107 за ним, потом - затяжка! - искра мелькает с треском, и все.Прикуриватель не работает.

Некурящий водитель вроде немного огорчился, дай бог ему здоровья, ремонт подождет. Но вся загвоздка в том, что из-за особенностей схемы подключения прикуривателя на ВАЗ 2107 автомагнитола (или магнитола), а также автомобильные часы вместе с их подсветкой выходят из строя и не работают.

В начале третьего тысячелетия проблем стало еще больше: к этой розетке подключается зарядка сотового телефона, включается видеомагнитофон, мини-телевизор и даже небольшой холодильник. Все это совершенно не страшно, но некоторые ленивые автомобилисты перестали носить с собой ручной или ножной насос, а используют исключительно электрический, из того же источника. Вот тут-то и начинаются проблемы на трассе, в случае прокола. Нужно проголосовать «попросить помпу».

На ум приходит замена прикуривателя в любимом ВАЗ 2107, или, на крайний случай, ремонт. Но давайте сначала разберемся и посмотрим, что собой представляет схема подключения прикуривателя.

Схема подключения прикуривателя автомобиля ВАЗ 2107

Есть небольшие отличия в зависимости от того, какая модель центральной консоли установлена ​​в автомобиле.

Если произведена замена и у вас «пятиконечная консоль», схема подключения следующая:

  • Пищевой цвет сине-красный, парный, а цвет отрицательной «массы» парный, черный и белый. Масса закреплена возле реле зажигания. Одна ветка подает свет в бардачок.

Родная консоль (центральная) ВАЗ 2107, принцип подключения следующий:

  • «Масса» черная, провода идущие на освещение белые, их два. В схеме предусмотрен один провод для освещения панели.

Провод питания - синий и красный, парные, одна часть подходит для питания бортовых часов.

Также важно знать, что в схеме помимо проводов находятся:

  • Сам прикуриватель;
  • Предохранитель на 10 ампер с маркировкой F 6, расположенный в монтажном блоке.

Причины неисправности

  • Часто бывает, что розетка прикуривателя ВАЗ 2107 является розеткой, как описано выше.Схема расчета проста: умножив максимальный ток, на который рассчитан предохранитель (10 А), на напряжение бортовой цепи (напряжение 12 В), получим 120 Вт. Если это не только розетка, но и сплиттер, об этом нужно помнить. Предохранитель сгорит как спичка (в лучшем случае), и ремонт станет рутинным. Хорошо работает нагрузка не более 100 Вт.
  • Иногда окисляются контакты самого прикуривателя или его разъема. Затем их очищают, предварительно сбросив «землю», во избежание короткого замыкания. Замена вовсе не нужна, каждый может сделать сам.
  • Следующий вариант поломки - многие дополнительные устройства не входят плотно в гнездо прикуривателя, плохой контакт со стенками, начинается «неровность», происходит короткое замыкание. После этого контакты оплавляются, и прикуриватель не работает. Если контакты оплавились, то ремонт можно провести путем их чистки и перепайки, либо потребуется замена. В этом случае предохранитель также имеет высокие пиковые нагрузки.
  • Наконец, иногда может просто перегореть катушка на самом прикуривателе. В этом случае вам просто нужно заменить его головку на новую. Если не удалось найти запчасть, то можно провести простой ремонт - очистить спираль прикуривателя от копоти и нагара.

По правилам, на прикуривателе ВАЗ 2107 спираль должна быть раскалена докрасна и отпущена в течение 20 секунд. В том случае, если время отличается в ту или иную сторону, то временную схему можно отрегулировать, разогнув или согнув контакты прикуривателя. Если регулировка не помогла, то решить проблему поможет замена детали.

Снимаем прикуриватель

Гнездо прикуривателя ВАЗ-2115, в современных условиях эксплуатации автомобиля водители в большинстве случаев используют не по прямому назначению, а как розетку для подключения к ней, в качестве источника питания, дополнительных устройств, которые сейчас есть. обильно продаются в российских магазинах автозапчастей ... Но те водители, которые не задумываются о последствиях подобных действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя заключается в том, что вилки дополнительных устройств, особенно импортных, через которые они получают питание, хоть и незначительно, но все же отличаются диаметром и длиной выступа центрального контакта, на который подается питание. плюс от текущего источника должен быть поставлен.

Если центральный контакт вилки немного короткий, то при вставке вилки в гнездо прикуривателя антенны, прикрепленные к положительному контакту гнезда прикуривателя, раздвигаются. Это может привести к тому, что эти усики коснутся корпуса гнезда прикуривателя, к которому подключен провод, идущий на «массу» автомобиля. В результате происходит короткое замыкание и перегорает предохранитель, защищающий эту электрическую цепь.

Водитель после включения фар видит, что подсветка гнезда прикуривателя исправна и считает, что после его предыдущих действий с электрической цепью прикуривателя ничего не произошло и пытается повторно подключить к этому гнезду дополнительное устройство, но он отказывается работать.Первая мысль водителя - вышло из строя данное устройство. Но его вводит в заблуждение подсветка гнезда прикуривателя, который запитан через другой предохранитель F10 (7,5 А), следовательно, эта лампа горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя необходимо открыть крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти нужный ему предохранитель. Но проблема в том, что на нем нет символа прикуривателя и водителю придется искать схему расположения предохранителей в монтажном блоке, из чего станет понятно, что эта электрическая цепь защищена предохранителем F7 (30А). Если при проверке этого предохранителя окажется, что он в целости и сохранности, то водителю нужно будет посмотреть на другой предохранитель F4 (20А), который наверняка перегорит. Так что вам придется его заменить. Но почему сгорел F4, а не F7, нужно спросить у автоэлектриков.

Даже некурящие автовладельцы пользуются прикуривателем. С помощью такого устройства вы легко сможете зарядить разряженный аккумулятор сотового телефона. Что если? Идти в сервисный центр за такой мелочью нецелесообразно, так как вы можете решить эту проблему самостоятельно.

Вам понадобится:

  • отвертки;
  • паяльник;
  • пинцет;
  • перчатки хлопковые.

Руководство по ремонту:

  1. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Это обесточит машину и значительно снизит риск короткого замыкания.
  2. Затем отодвиньте водительское сиденье как можно дальше назад, чтобы получить доступ к прикуривателю, который чаще всего находится на центральной консоли.
  3. Теперь возьмите яркий фонарик и осмотрите его. Не должно быть посторонних осколков и предметов. Если они есть, необходимо аккуратно удалить их с помощью пинцета с прорезиненными концами или 2 спичек.
  4. Проверить предохранитель, отвечающий за прикуриватель. В случае короткого замыкания из-за устройства, подключенного к прикуривателю, предохранитель перегорает, и ток не подается. Для возобновления его подачи необходимо установить новый исправный предохранитель. Здесь должна помочь эксплуатационная книжка, в которой будет написано, какой предохранитель необходимо заменить.Кроме того, на задней части блока предохранителей можно найти таблицу всех предохранителей.
  5. Если и вышеперечисленные методы оказались бесполезными, выньте его из розетки. Для этого аккуратно потяните за металлический ободок плоскогубцами. Причем необходимо подкладывать тряпочку под зубья плоскогубцев, чтобы на ободе не осталось следов.
  6. Попробуйте вынуть прикуриватель из розетки. Если чехол плотный, попробуйте поочередно тянуть с каждой стороны. Однако не дергайте слишком сильно, иначе провода оборвутся.
  7. Осмотрите вынутый.Стоит обратить внимание на наличие темных отложений нагара. Также проверьте надежность пайки и целостность изоляции проводов. Непаянный провод часто является причиной отсутствия тока в автомобильном прикуривателе ... Затем аккуратно припаяйте этот провод обратно на место.
  8. Установите новую головку прикуривателя, если есть ток и катушка холодная. Из-за частого использования ТЭН достаточно быстро перегорает. Всегда покупайте головку, разработанную специально для вашего прикуривателя.

Прикуриватель на автомобиле ВАЗ 2110 очень часто выходит из строя по очень простой причине - перегорает предохранитель! В сегодняшней статье я подробно расскажу о том, где находится предохранитель на ВАЗ 2110, отвечающий за работу прикуривателя, дам схемы и пошаговые инструкции по замене этого предохранителя.

Предохранитель прикуривателя ВАЗ 2110 - где находится

Если вы посмотрите схему блока предохранителей автомобиля ВАЗ 2110, то увидите, что стрелками я обозначил F16 - именно он отвечает за работоспособность прикуривателя.

Предохранитель, идущий на прикуриватель автомобиля ВАЗ 2110, находится в блоке предохранителей

Видео: предохранители ВАЗ 2110 - где они

Как заменить предохранитель прикуривателя на ВАЗ 2110 своими руками

Ладно, а теперь перейдем к пошаговой инструкции по замене предохранителей на ВАЗ 2110 своими руками:

  1. Нажать переключатель на крышке блока предохранителей и опустить вниз.
  2. Берем крестовую отвертку и откручиваем винт крепления защелки и вытаскиваем.
  3. Теперь вытаскиваем блок предохранителей из крышки и переворачиваем
  4. Теперь отсоединяем все вилки с проводами и вынимаем блок предохранителей.
  5. Щипцами вынимаем вышедший из строя предохранитель, отвечающий за прикуриватель, напоминаем его обозначение на схеме F16 и заменяем на новый.
  6. Собираем все в обратном порядке.

Видео: перегорают предохранители в чем дело

Автомобильный прикуриватель давно перестали использовать только по прямому назначению. Сегодня его розетка активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за такой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки.Первый элемент выполнен из металла и имеет цилиндрическую форму. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло кузова соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковым колпачком.

Чтобы прикуриватель можно было легко найти в темное время суток, стекло оснащено прозрачным пластиковым ободком, под которым расположена лампа подсветки.Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она глубоко входит в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь по спирали, нагревая ее. Когда температура достигает определенного значения, пластины расширяются под действием тепла и вставка возвращается в исходное положение.Вынув ее из стекла, мы имеем возможность зажечь сигарету от раскаленного змеевика. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и во время работы он будет питаться от аккумулятора (генератора).

Что может случиться с прикуривателем

Причин этого явления может быть несколько:


Рассмотрим перечисленные проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110, первым делом необходимо проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается в основном в моторном отсеке ... На электрической схеме он обозначается как Ф-18 и обычно имеет номинал 25 А.

Кстати, совсем не обязательно сразу лезть под капот. Если прикуриватель ВАЗ-2110 не работает, исправность предохранителя можно проверить, включив вентилятор отопителя.Просто нажмите кнопку, чтобы запустить его в любом режиме. Заработало - предохранитель прикуривателя ВАЗ-2110 исправен, не сработал - открываю капот.

Вы спросите: «Причем тут вентилятор?» Дело в том, что за защиту его электрической цепи также отвечает предохранитель Ф-18, а также за подсветку перчаточного ящика. Чтобы в этом убедиться, включите габариты и откройте бардачок. Свет не горит - идем искать предохранитель!

Проверить плавкую перемычку F-18 можно сделать с помощью мультиметра в режиме тестера.Вынуть предохранитель из гнезда и прозвонить. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с облицовочной панели, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если его снимают не более пяти минут? И для этого вам понадобится всего лишь крестовая отвертка.

Порядок работы следующий:

  1. Откручиваем винты крепления левой и правой облицовки центральной консоли.
  2. Отсоедините соединительные колодки проводов от прикуривателя и его подсветки (рекомендуется заранее отсоединить минусовую клемму от АКБ).
  3. Выдавить переднюю колодку (под рычагом стояночного тормоза). Снимите крышку.
  4. Снимите ручку рычага переключения передач, а затем ее крышку.
  5. Выкрутите центральный винт крепления облицовки тоннеля.
  6. Сдвиньте передние сиденья полностью вперед.
  7. Откручиваем винты заднего крепления верхней накладки и демонтируем ее.

Проверяем состояние проводки и контактов

После снятия панели центральной консоли первым делом осматриваем контакты колодок, соединяющих провода питания прикуривателя и его подсветки. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может указывать на обрыв в цепи прикуривателя. В этом случае придется проверить проводку от колодок до монтажного блока. Это можно сделать, прозвонив проводники.

Обнаружив, что контакты в колодках окислились или подгорели, очистите их мелкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (для лампы и стекла) и один общий «минус».При необходимости зачистить контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может заключаться в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнутся и разгибаются под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву катушки и ее выгоранию.

Проверить исправность этого элемента достаточно сложно, так как оборванная резьба может замыкать на массу.Пытаться восстановить спираль - тоже дело неблагодарное. Лучше купить новый прикуриватель. Причем стоит в пределах 300 рублей.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить описанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться, что он работает. Для этого достаточно соединить их контактами разъемы проводов питания устройства и лампы подсветки, включить зажигание и аккуратно утопить вставку в стекло.Подождите немного, пока катушка нагреется. Если вставка "выскочила", значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенном минусе аккумуляторной батареи! Для его реализации отключите неработающий прибор от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя с задней боковой панелью крышки и сдвиньте стекло вперед. Установите новый прикуриватель в обратном порядке.

Лада Нива - схема предохранителей

Лада Нива - схема предохранителей

Год выпуска:

Панель предохранителей в панели приборов

Электрооборудование автомобиля защищено предохранителями, расположенными под панелью приборов слева от рулевой колонки.

Лада Нива - схема блока предохранителей

A
Защищенные цепи
1 16 Освещение салона,
Рога,
Патрон контрольной лампы,
Прикуриватель,
Лампы стоп-сигнала
2 8 Стеклоочиститель и его реле,
Электродвигатель обогревателя,
Электродвигатель омывателя лобового стекла,
Реле стеклоочистителя и омывателя (при не нажатой кнопке переключателя стеклоочистителя и омывателя),
Электродвигатели очистителя фар во всех положениях щетки стеклоочистителя, кроме исходного положения
3 8 Л. H. Фара (дальний свет) и контрольная лампа
4 8 Правая фара (дальний свет)
5 8 Левая фара (ближний свет)
6 8 Правая фара (ближний свет)
7 8 Левый габаритный фонарь (габаритный свет),
Контрольная лампа габаритного света,
Правый задний фонарь (габаритный свет),
Правый габаритный фонарь
8 8 Р.Габаритный фонарь (габаритный свет),
Фонарь номерного знака левый,
Фонарь прикуривателя,
Задний фонарь левый (габаритный свет),
Фонари приборной панели
9 8 Манометр и контрольная лампа давления масла,
Указатель температуры охлаждающей жидкости,
Указатель уровня топлива с контрольной лампой низкого уровня топлива,
Контрольная лампа стояночного тормоза,
Контрольная лампа низкого уровня тормозной жидкости,
Указатели поворота и контрольная лампа,
Предупреждение о воздушной заслонке карбюратора лампа,
Контрольная лампа отсутствия заряда аккумулятора,
Запорный клапан карбюратора,
Тахометр,
Задний фонарь (задний фонарь),
Контрольная лампа блокировки дифференциала
10 8 Регулятор напряжения,
Обмотка возбуждения генератора
11
12 8 Стеклоочиститель и омыватель фар (при нажатой кнопке управления),
Электродвигатель омывателя фар,
Электродвигатели очистителя фар при запуске и при прохождении щеток стеклоочистителя через исходное положение.
13
14
15
16 8 Выключатель аварийного света и указатели поворота в режиме бедствия

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.

Схема звукового сигнала ВАЗ 2107 форсунка

На автомобиле ВАЗ 2107 имеет звуковой сигнал, состоящий из двух разных тональных сигналов, расположенных на кронштейне с левой стороны радиатора.В вариантном исполнении на автомобиле ВАЗ 2107 может быть установлен один звуковой сигнал, установленный на кронштейне за облицовкой радиатора.
Звуковые сигналы активируются путем замыкания их отрицательных выходов на массу через реле.
Для выполнения работы понадобится помощник.

Регулировка звукового сигнала на автомобиле ВАЗ 2107
1. Чтобы отключить один из звуковых сигналов, снимите кончик серо-черного провода с выхода звукового сигнала.
2. Помощник нажимает выключатель звукового сигнала и удерживает его нажатым.Отвертка с шлицем, плавно поворачивая винт по или против часовой стрелки, регулирует звуковой сигнал, добиваясь самого чистого и громкого звука.
3. Регулируется аналогично отключением соответствующего провода, другой звуковой сигнал. Если плохой звук устранить не удается, следует заменить звуковой сигнал.

Примечание
Для настройки одиночного звукового сигнала снимите решетку радиатора (см. «Решетка радиатора ВАЗ 2107 - снятие и установка»). Снимаем звуковой сигнал с автомобиля ВАЗ 2107 вместе с кронштейном (см. «Снятие одиночного звукового сигнала»).Подсоединив провода к аудиосигналу и удерживая плоскогубцы за скобу, отрегулируйте аудиосигнал, повернув винт.

Снятие двойного звукового сигнала с ВАЗ 2107
1. Для замены звукового сигнала отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Автомобильный аккумулятор ВАЗ 2107 - снятие и установка»).
2. Отсоедините провода от аудиовыхода.
3. Гайку крепления звукового сигнала отвернуть гаечным ключом на 13 мм.

На ВАЗ-2107, в зависимости от его модификации и года выпуска, могут быть установлены два парных или один звуковой сигнал 20.3721-01, расположенный в передней части моторного отсека. Устройство имеет регулировочный винт для регулировки тембра звука и две клеммы для подключения питания +12 В (красный провод) и кнопку включения сигнала на руле (серый провод с черными полосами). Цепь питания устройства защищена предохранителем F7 (15А) в монтажном блоке. Основными неисправностями могут быть полное отсутствие сигнала, слабый или хриплый звук.

Полное отсутствие сигнала

Причиной этого может быть:

  • перегоревший предохранитель;
  • обрыв или повреждение соединительных проводов;
  • окисление или плохой контакт в разъемах;
  • неисправность кнопки включения;

Чтобы определить причину неисправности и устранить ее, сначала проверьте целостность предохранителя F7 в монтажном блоке. После этого проверяем подачу питания + 12В на прибор (красный провод), для чего можно использовать тестер или контрольную лампу.При отсутствии напряжения проверяем отсутствие обрывов и целостность изоляции провода (при необходимости заменяем), зачищаем и сжимаем его наконечник.

При наличии питания на клемме с красным проводом замыкаем клемму подключения второй кнопки (серый провод с черными полосами) на массу куском провода. Если срабатывает звуковой сигнал, то неисправность нужно искать в цепи подключения сигнальной кнопки или в самой кнопке (обрыв провода, окисление контактов).Если сигнал не работает, значит, причина в нем и ее необходимо заменить.

Хриплый или слабый звуковой сигнал

Причина может быть:

  • перекос устройства;
  • повреждение изоляции соединительных проводов;
  • окисление или плохой контакт в разъемах или сигнальной кнопке;
  • неисправность самого устройства.

Для устранения такой неисправности в первую очередь пробуем отрегулировать сигнал регулировочным винтом на его корпусе. Для этого нажмите кнопку на рулевом колесе и при подаче сигнала поверните винт шлицевой отверткой в ​​одну или другую сторону до тех пор, пока не появится звук нужного тона.

Эту процедуру лучше всего проводить с помощником. В случае ее отсутствия можно использовать планку подходящего размера для нажатия кнопки сигнала, положив ее на спинку сиденья. В парной схеме сигналы регулируются поочередно отключением серого провода одного из них.


Если звук сигнала не регулируется, проверьте изоляцию проводов, очистите и обожмите контакты разъемов и сигнальных кнопок, а затем попробуйте отрегулировать звук сигнала с помощью регулировочного винта.

Если затем настроить и звуковой сигнал не удается, то его необходимо заменить. Для этого отсоедините «массу» от АКБ, отсоедините провода от клемм и разблокируйте гайку крепления сигнала ключом на «13»


И снимаем сигнал


Новый сигнал устанавливается в обратном порядке. При этом провода к клеммам можно подключать в любом порядке.

Регулировка и замена звукового сигнала

Звуковые сигналы установлены в моторном отсеке и закреплены на кузове кронштейном.В варианте исполнения автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под решеткой радиатора.

Рис1

Pic1 Схема включения звуковых сигналов с помощью перемычки в монтажном блоке:
& nbsp 1 - звуковые сигналы; 2 - монтажный блок; 3 - контактная перемычка в разъеме для установки реле РЗ включения звуковых сигналов; 4 А - к клемме «30» генератора

Рис2

Рис.2. Схема включения звуковых сигналов от реле в монтажном блоке:
& nbsp 1 - звуковые сигналы; 2 - монтажный блок; 3 - переключатель звуковых сигналов на рулевом колесе; РЗ - реле включения звуковых сигналов НО - к клемме «30» генератора

& nbsp В зависимости от типа звуковых сигналов в монтажном блоке, реле включения звуковых сигналов или контакта перемычка может быть установлена.
& nbsp Схемы звуковых сигналов представлены на рисунках 1 и 2.
& nbsp Возможны следующие причины звуковых сигналов: не работает переключатель, или переключатель заедает, или звуковой сигнал неисправен. Для обнаружения неисправности проверьте надежность подключения проводов, состояние контактов переключателя. При необходимости очистите контакты. Замените неисправный звуковой сигнал и включите новый.

Рис.3

& nbsp Если сила звукового сигнала уменьшается или появляется хрип, проверьте, не разряжена ли батарея.
& nbsp Если это нормально, то отрегулируйте сигнал, повернув винт , но на его корпусе в ту или иную сторону, чтобы получить громкий и чистый звук. Проверить надежность связи сигнала с «массой».
Вам понадобится: ключ "13", отвертка.
& nbsp 1. Снимите нижнюю решетку (см. «Замена решетки радиатора»).

Фиг.8

& nbsp 7. Медленно поворачивайте регулировочный винт в одну или другую сторону, пока звук не станет громким и чистым.
& nbsp 8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Звуковой сигнал, также называемый гудком, играет важную роль в обеспечении безопасности дорожного движения, так как дает возможность привлечь внимание других участников дорожного движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не работает сигнал: причины неисправностей, способы их устранения, возможность его ремонта и замены.

Возможные неисправности: признаки и причины

Чтобы понять причины, по которым не работает звуковой сигнал, необходимо разобраться с:


Схема состоит из следующих компонентов:

  • звуковые устройства;
  • Монтажный блок
  • ;
  • перемычки для контактов, устанавливаемые вместо реле;
  • выключатель сигнала.

Звуковой сигнал включается кнопкой, расположенной в центре рулевого колеса.


На рулевом колесе расположено контактное кольцо, в зоне подпружиненного контакта подрулевых переключателей. Современные оснащены регулировочным винтом регулировки громкости, встроенным реле (в монтажном блоке релейные выходы для аудиосигнала закорочены перемычкой).

Симптомы:

  • нет звука при нажатии кнопки;
  • звук не выключается или включается произвольно;
  • хриплый, тихий или прерывистый звук.

В системе звукового устройства течет ток низкого напряжения, поэтому важно качество соединений. Если на контактах присутствует большое количество оксидов и ржавчины, прохождение тока затрудняется. Для рожков нужен мощный ток не менее 4-5 А.

Необходимо внимательно следить за чистотой соединений и клемм, иначе ремонт будет нужен постоянно. Поскольку кузов автомобиля играет роль минуса, а окисления оседают на плюс, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.

Отрицательная ветвь цепи самая длинная, поэтому чаще всего в ней может быть разрыв. Чтобы определить причину неисправности, нужно серо-черный провод от сигнализатора подключить к корпусу, а положительный - непосредственно к аккумулятору. Потом. Если звук появился, значит обрыв отрицательной цены. Если звука нет, а положительные клеммы почищены, прибор вышел из строя.

Если на ВАЗ 2107 не работает звуковой сигнал, возможны следующие неисправности:

  • перегоревший предохранитель;
  • пины и клеммы окислились;
  • реле вышло из строя;
  • соединения на перемычке были окислены при наличии;
  • сломанный лепесток на подрулевом переключателе;
  • разработка контактных колец.

После диагностики необходимо устранить обнаруженные неисправности (видео Alex Life).

Способы устранения поломки

При выходе из строя предохранителя или реле их необходимо заменить новыми деталями. Если контактное кольцо изношено, то ремонт руля маловероятен, так как контактное кольцо сложно найти на рынке. В этом случае разумнее всего заменить руль.

Если звуковой сигнал издает хриплый звук или периодически включается, следует проверить мультиметром заряд аккумулятора и напряжение, подаваемое на клеммы. Если с питанием все в порядке, причина может быть в самом аудиоустройстве. На корпусе рупора есть винт для регулировки громкости. Его следует вращать до тех пор, пока хрип и звук не станут громкими.

Если регулировка звука не помогла убрать погремушку, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить пластину.

Взаимозаменяемость сигналов

Если сигнальное устройство не подлежит ремонту, его необходимо заменить другим.

Все современные звуковые сигналы можно разделить на два типа: пневматические и электромагнитные (автор видео - Россия 24).

В звуковых сигналах первого типа воздушный поток движется от компрессора по трубе, которая под действием вибрации начинает издавать звуки.Пневматические устройства различаются формой трубки и звуковой мощностью. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.

Основа электромагнитного устройства - электромагнит, который соединен с основным элементом рупора этого типа - мембраной. Обмотка сердечника с прерывателем подключается к источнику питания (аккумулятору). Кнопка зуммера подключена к земле. При нажатии на нее сердечник сердечника начинает двигаться, таким образом, происходит воздействие на мембрану.Результат - мощный звук.

Рупоры электромагнитные различаются конструкцией излучателя звука:

  1. Диск гудит ("блины"). Их делают в двух вариантах: неразборно и разборно. Кроме того, он может быть закрытым и открытым.
  2. Звуковые сигналы «улитка». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец розетки должен быть обращен вперед. «Улитки» позволяют получить очень громкий звук.
  3. Hooters "рожки" имеют трубку, которая выглядит как выпрямленная "улитка". Внешне они похожи на рог или трубку. Их удобно устанавливать под капотом, но звуковая мощность у них слабая.

Рупор пневматического типа

Дисковый сигнал

Рупор

При выборе звукового устройства следует обратить внимание на несколько нюансов:

  1. Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его зарядки хватило для включения гудка, так как он потребляет большое количество энергии.
  2. Продавец должен уточнить: нужна дополнительная мощность или компрессор для рупора?
  3. Treble издают нежный звук. Низкие частоты подходят любителям басов.
  4. Необходимо помнить, что грузовики имеют бортовую сеть 24 В, а легковые автомобили - 12 В.
    Следует отметить, что использование «взломщиков» и специальных сигналов запрещено.

Возможность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике. Автомобилисты, не обладающие такими навыками, могут заменить предохранитель, реле или почистить клеммы.


Если контакты не окислились и не подгорели, то проще установить новый сигнализатор. Если вы умеете подавать сигнал на ВАЗ 2107, то можете сделать ремонт самостоятельно - это даст вам возможность получить опыт электромонтажных работ и сэкономить на СТО.

Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как выход из строя увеличивает риск аварии.

Кроме того, по правилам дорожного движения эксплуатация транспортного средства без звукового сигнала запрещена. Поэтому пройти техосмотр с ошибочным звуковым сигналом невозможно.

Звуковой сигнал на автомобиле ВАЗ 2107 существует в двух вариантах:

1. Два отдельных сигнала: типа С-305 (высокий тон) и С-304 (низкий тон). Держится на кронштейне слева от радиатора.

2. Единственный неразрывный сигнал типа 20.3721-01 (однотональный), со встроенным реле. Держится на кронштейне снаружи радиатора, сразу за декоративной решеткой.

Схему звукового сигнала можно описать следующим образом: 2 провода подходят для звукового сигнала. Красный провод положительный. Эта часть схемы всегда под напряжением. Серо-черный - это отрицательный провод, «масса в нормальном состоянии не имеет напряжения, и когда она замыкается, через нее начинает течь ток. На фото ниже вы можете видеть цвет проводов и 2 отдельных сигнала с скобками.

Участок цепочки под знаком «минус» - длинный.Если нажать центральную кнопку руля, пружинные контакты замыкаются. Они расположены под рулевым колесом в корпусе переключателя.

Контактное кольцо, установленное на задней части рулевого колеса. Он обеспечивает хороший контакт за счет трения, а также подает сигнал при повороте рулевого колеса в любую сторону. Поэтому, чтобы предотвратить развитие, контактное кольцо необходимо смазать токопроводящей графитовой смазкой.

Далее по проводу в жгуте, который находится под колпаком, ток передается на монтажный блок переключателей и реле. Место аудиореле (выключатель аудиосигнала) - третье справа (по направлению к автомобилю).

Audio Relay Functions:

  • с помощью кнопки реле с малым током можно управлять цепью с большой нагрузкой,
  • длина проводов и, соответственно, уменьшаются потери тока в них.

Иногда в схеме не предусмотрено реле, а вместо него есть перемычка, замкнутая «напрямую». В случае одиночного сигнала 20.3721-01 это целесообразно, так как он имеет встроенное реле.Но в случае наличия двух «улиток», для улучшения работы реле рекомендуется ставить.

Ток после реле проходит через предохранитель F7. В новых монтажных блоках установлен предохранитель флажкового типа на 20 А (желтый). В старых блоках установлены предохранители на 16 А. Последнего ресурса часто не хватает, ведь эти предохранители одновременно служат в цепи охлаждающего вентилятора.

Далее после выхода из монтажного блока в составе жгута проводов моторного отсека провод «минус» идет непосредственно на звуковой сигнал.

Как проверяется работа и как проводится ремонт при пропадании аудиосигнала?

Возможны три неисправности:

  • , когда необходимо - не звучит
  • когда не нужно - звучит,
  • звучит тихо, хрипло или прерывисто.

По сравнению с высоковольтной системой зажигания, на которую не влияет качество связи, система аудиосигнала является низковольтной. Это означает, что ржавчина или пленка оксидов значительно затрудняют прохождение тока.Но сигналы - мощный потребитель тока. Сила тока в цепи не менее 4-5 А.

Поэтому качество всех контактов должно быть хорошим, иначе сигнал ремонта ВАЗ 2107 потребуется регулярно. Помните, что сам кузов автомобиля - это «отрицательный» контакт, а в направлении протекания тока все оксиды оседают на «плюсовом» контакте. Особое внимание следует уделить зачистке клемм «плюсового» (красного) провода.

Часть цепочки под знаком «минус» длиннее.Поэтому часто в нем бывают поломки.

Сразу нужно проверить работоспособность сигнала и поискать обрыв цепи. Для этого потребуется серо-черный провод «минус» от звукового сигнала «прилепить» к зачищенному месту на корпусе (проще говоря «близко к массе»), а «положительный» контакт подключить к аккумулятору. , затем включите зажигание. Если сигнал есть, значит где-то в минусовой части цепи обрыв. При отсутствии сигнала зачищаются клеммы «положительного» контакта, а значит, сам сигнал неисправен.

Существует несколько распространенных неисправностей аудиосигнала и способов их устранения:

  • перегорел предохранитель - необходима замена,
  • контакты окислились или сгорело реле - необходима замена,
  • окислились и ослабли контакты при наличии перемычки - необходимо почистить или заменить,
  • произошло развитие контактного кольца на рулевом колесе или сломался лепесток на переключателе под рулем (часто бывает при длительной эксплуатации автомобиля, в том числе как среди любителей, постоянно использовать звуковой сигнал) - в данном случае
  • звуковой сигнал
  • ремонт ВАЗ 2107 руль заменить практически невозможно, так как токосъемное кольцо не часто встречается на рынке.

Где находится предохранитель форсунки бензонасоса ваз 2107. Не включается топливный насос

При включении зажигания на автомобилях с инжекторным двигателем питание подается на соответствующую клемму контроллера, подключенного к замку зажигания. Это питание является сигналом для включения главного реле, через которое питание подается на форсунки, катушки зажигания (модуль зажигания), реле топливного насоса и так далее. То есть, если реле неисправно или цепь не запускается, двигатель не запустится.Как найти неисправность, если двигатель не запускается из-за главного реле. Сначала найдите место для его установки на машине. В основном он устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же установлены предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ-2107, ВАЗ-2109 и его модификациях он располагается на полке под бардачком или под ним. На автомобилях марки ВАЗ-2110 и аналогичных под боковой консолью консоли отопителя, со стороны пассажира.На автомобилях ГАЗ они обычно располагаются под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышно характерного щелчка на реле, необходимо использовать контрольную лампу, подключенную к минусу, проверить питание на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы ее ток потребления не должен превышать 0,25 А. В противном случае контроллер может выйти из строя. Если контрольная лампа не горит ни на одной клемме, значит, на реле не поступает питание.Это может быть вызвано перегоревшим предохранителем или обрывом питающего провода. В случае, когда на одном выходе лампа горит ярко, а на втором горит дотла, и при этом реле может сработать, вынуть реле из розетки и соединить клеммы 85 и 86 с контрольной лампой. . при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода, идущего от реле к контроллеру и контакта отрицательных проводов от контроллера к корпусу мотора.На автомобилях ВАЗ эти провода крепятся от торца головки блока цилиндров над термостатом, а на автомобилях ГАЗ к шарнирно-сочлененному штифту ресивера и впускного коллектора в районе четвертого цилиндра. Если провода в порядке, но реле не включается - неисправен контроллер. Например, на автомобилях Волга частая неисправность в этом случае - обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В случае, если при включении зажигания раздается щелчок и срабатывает реле, необходимо проверить питание на выводах 87 и 30.Для этого подключенная к минусу контрольная лампа должна коснуться клеммы 87. Если контрольная лампа не горит, то возможный предохранитель может быть предохранителем или обрывом провода. В том случае, когда на выводе 87 есть плюс, а при включенном реле вывод 30 отсутствует, значит, контакты реле сгорели и их следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле от монтажного блока, например реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. Когда они установлены, нередко включают в цепь реле блокирующее реле, которое размыкает свою цепь питания при срабатывании сигнализации.

Наши читатели часто обращаются к нам с проблемами, возникающими при их обслуживании и эксплуатации автомобилей. В последнее время много вопросов типа «... не работает форсунка бензонасоса ВАЗ 2109.«Что делать?». Постараемся внимательно проанализировать эту неисправность и найти способы ее устранения.
В случае, когда стартер автомобиля «крутится» нормально, но двигатель не запускается, необходимо проверить, подано ли топливо насос включен. На машинах российского производства работу этого устройства можно услышать прямо из салона - по звуку, идущему из-под заднего сиденья. Если при включении зажигания вы не услышали характерное «гудение» со стороны багажника автомобиля, тогда потребуется проверить предохранители на целостность, работу реле управления двигателем (основного) и реле бензонасоса.

Проверка предохранителей

На ВАЗ 2107, 08 и 09 предохранители и реле расположены на полке под бардачком. В «десятом» семействе искать их придется с пассажирского сиденья, под боковой крышкой в ​​консоли печки. Другой отечественный производитель - ГАЗ - прячет предохранители под капотом автомобиля, размещая их на пассажирской стороне передней стенки салона. Убедившись, что целостность этих деталей в порядке, приступаем к следующему этапу ремонтных работ.

Проверка реле

Если главное реле не работает, нам нужно будет проверить цепь его включения. Если он включается, но реле помпы нет, придется проверить питание на выводах № 86 и 85. Чтобы определить, почему не работает бензонасос ВАЗ 2110, 2109, нам понадобится одно простое устройство - контрольная лампа, которую можно изготовить самостоятельно. При использовании лампы нужно помнить, что потребляемый ею ток не должен быть выше 0,25А. Подключаем один вывод устройства к «минусу» контроллера, а другой поочередно подводим к разъемам.Возможные результаты нашего «исследования»:
1. Не горит свет. Это означает, что на топливное реле не подается электроэнергия. Причиной неисправности может быть обрыв в зоне цепи или перегоревший предохранитель.
2. При проверке одного из разъемов лампа горит ярко, а другой мерцает тусклым светом. Вытащите реле из колодца и соедините клеммы 85–86 с клеммами контрольной лампы. Включите зажигание. Если лампочка загорится, но через 30 сек. гаснет, это будет означать слабый контакт колодца с реле.Если лампа вообще не загорается, это означает, что реле контроллера - топлива разомкнуто или контроллер неисправен.
Есть еще одна проблема - реле бензонасоса ВАЗ 2110 включается, но само не работает. Что делать в этой ситуации?
Контрольная клемма № 87 реле топливного насоса. Если лампа загорается при прикосновении к клемме, продолжаем тест, вынимая из колодки контакты № 30 и 87 и соединяя их между собой перемычкой. Этим мы убедимся, что агрегат исправен, а причиной поломки является реле.Свет не загорелся? Итак, нам необходимо заменить предохранитель или восстановить целостность проводки в цепи.
Но что делать, если насос не запускается? Не снимая перемычек с контактов № 30 и 87, подключите один из выводов контрольной лампы к «минусу», а другой к проводу, который подключается к агрегату. Если топливный насос (форсунка) ВАЗ 2110 погружного типа что входит в топливный модуль не работает, отсоедините разъем и прикоснитесь клеммой лампы непосредственно к каждому толстому проводу.Если лампа не загорается при прикосновении к одному из проводов, это будет означать наличие обрыва в цепи реле, то есть насоса или модуля, который необходимо устранить.
Тестируем внешние устройства таким образом: клемму контрольной лампы присоединяем либо к толстым проводам, либо к самому разъему. Если загорается, снимите вторую клемму с земли и подсоедините ко второму разъему помпы. Лампа не горит - плохой контакт «минуса» («массы» кузова автомобиля) с самой помпой или обрыв цепи.
Надеемся, что данная статья может существенно помочь в решении вашей проблемы, так как ее информационное наполнение было проверено на одном из наших друзей. Молодой человек даже не знал, где находится реле (форсунка) бензонасоса ВАЗ 2107, хотя этой машиной владел он более трех лет. Прочитав обзор, он самостоятельно разобрался в проблеме, однако ни один из предложенных нами методов тестирования не помог ему выявить причину неисправности. Это могло означать только одно - насос не работает из-за того, что вышел из строя электродвигатель, и в этом случае деталь необходимо заменить.

Топливный насос

В - это ахиллесова пята всех автомобилей отечественного производства. Практически в каждом ВАЗе или Москвиче водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель. Либо мембрана растянется, либо из-за перегрева помпы упадет ее производительность, тогда выйдет из строя шток привода механического насоса, казалось бы, за столько лет этот агрегат можно было довести до совершенства. И как показалось производителю, он сумел найти выход из этой ситуации и начал устанавливать на автомобили электрические бензонасосы, но, как показывает практика, ситуацию это не спасло, а можно сказать только усугубило.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный бензонасос, то теперь ему приходится звонить в жгут проводов и контакты реле, которые разбросаны по всей машине. Чтобы облегчить поиск неисправности, мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое, на что нужно обратить внимание - запомните, может быть, на вашей машине стоит система безопасности, которая блокирует помпу в активном состоянии, такая ситуация не редкость, когда половина машины разобрана и проблема кроется в сигнализации или самодельное противоугонное устройство.

Схема подключения бензонасоса ВАЗ 2107

На самом деле в Интернете существует множество схем подключения, но по неизвестным нам причинам они настолько неинформативны и запутаны, что обычному человеку очень сложно в них разобраться. Поэтому мы решили, что стоит его нарисовать более доступным и наглядным способом:

По нему уже можно понять, где нужно искать неисправность.
Итак, мы ознакомились со схемой, теперь опишем действия водителя, если после поворота ключа или во время движения перестал работать электробензонасос:

1.Нам нужно проверить электромагнитное реле REL1, в семерке это реле находится в бардачке, кроме этого реле на монтажной пластине есть еще два реле, но они нам сегодня не нужны. Поэтому откручиваем монтажную пластину и начинаем проверку среднего реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все в норме, то на нем должно появиться напряжение +12 Вольт (клемма 30). Если напряжение поступает, то снимаем провода с тестера и замыкаем серым (вывод 87).Если помпа не работает, значит, проблема не в и перейдите к следующему пункту «Б», а если он работает, то к пункту «Г».

В) переезжаем в багажник, находим расположение бензонасоса и проверяем две «фишки» черного цвета - более вытянутую и белую, что находится прямо на ВАЗ 2107. Инженеры, разработавшие бензонасос, наверняка поставили какие-то скрытые. смысл в его конструкции, ведь в 90% отказов помпы виноват белый разъем, добраться до которого без демонтажа помпы невозможно.Если, тем не менее, вы дошли до этой точки, мы рекомендуем вам заменить белый разъем на обычное паяное соединение. Сама причина выхода из строя белого разъема - в расчете на нагрузку: через этот контакт протекают значительные токи, а сам контакт имеет небольшую площадь и со временем просто выгорает. Если с этими разъемами все в порядке, переходите к следующему шагу.

В) проверяем целостность и надежность «заземляющих» контактов - это черный провод, конец которого с помощью самореза соединяется с нижними точками ствола.

Г) проверить питание на катушке реле 1, если поступает, но топливный насос не работает - реле под замену.

Если нет питания, то нужно следить, чтобы на реле не приходил плюс-минус. На тонком черно-сером проводе должен быть минус, если минус пропал, а провод цел, рекомендуем обращаться в СТО, так что вы, скорее всего, не справитесь. Если плюса или минуса нет, то последовательно вызываются предохранители F1, F2, F3.

Надеемся, что наша статья и фото помогли найти неисправность в цепи управления и питания топливного насоса на ВАЗ 2107.

Все в принципе несложно. Для удобства и безопасности снял бензобак и принес домой.
Для начала снимаем все трубки (2 основных бензоблока откручиваем ключами 17 и 2 трубки для сброса давления вручную) и блок с проводами, питающими сам мотор.


Далее ключом на 7 откручиваем 8 гаек крепления фланца бензонасоса к бензобаку и вытаскиваем весь хрен в сборе.Далее снимаем фильтр 2 отвертками (прикладываем усилие и смело тянем обратно, он сидит плотно), затем снимаем защелку мотора и снимаем. Самое напряженное - снять трубку, ее нужно нагревать от помпы. Я просто отрезал.

Вот он мотопомпа.



Далее, есть важный нюанс в замене ТНВД на новый. Вам нужно посмотреть номер и модель своей помпы и поискать такую ​​же, или аналог, на который ее можно заменить. Это необходимо для стабильной работы системы, а неправильный выбор насоса может привести к неправильному давлению, увеличению расхода и т. Д. У меня Бош 0 580 454 035 заменил на российский аналог СОАТЭ 60.1139 ст. Оскол.
Далее собираем все обратно, замачиваем шланг в кипятке на 1-2 минуты и быстро надеваем на помпу, вставляем в розетку на кронштейне и надеваем защелку и желательно ставить новый сетчатый фильтр по цене 25 р. Получаем готовый дизайн.



Смотрим, нормальная ли прокладка между фланцем и бачком, оставляем (купил новую и в итоге оставил старую нормально было). Закладываем всю хрень в бензобак, прикручиваем 8 гаек и несем бак к машине. При установке бачка есть нюанс, есть 2 железных зажима, когда ставите на место, держите внутренний зажим так как он легко вылетает из паза, а чтобы вставить на место придется снимать танк. Скрепляем все шланги и вставляем блок на место.
Далее при желании измеряем давление в топливной рампе. Купил штатный ВАЗ датчик уровня топлива. Давление при работающем двигателе с возвратом должно быть в пределах 2,3-2,5 балла, а при повороте ключа зажигания при подкачке насоса 2,8-3,0 перед запуском двигателя. Всем удачи и поменьше урона)

Игрушки и игры ВАЗ 2107 СССР Лада Рива 1500SL Белый цвет Литая металлическая модель Масштаб 1/24 Современное производство firebirddevelopersday.com.br

Игрушки и игры ВАЗ 2107 СССР Lada Riva 1500SL Белый цвет Литая металлическая модель Масштаб 1/24 Современное производство firebirddevelopersday.com.br

ВАЗ 2107 СССР Lada Riva 1500SL белого цвета, литье под давлением, металлический масштаб, масштаб 1/24, литой металл, масштаб 1/24 ВАЗ 2107, СССР, Lada Riva 1500SL, белый цвет, производство в России закончилось в период с 2010 по 2012 год, однако Lada ВАЗ 2107 оставался в производстве в Египте до 2015 года, Модель: Lada Riva 2107 2105 1300 1500, ВАЗ 2107 Lada Riva 1/24 Scale Collectible Model Car (1982) - YouTube. Белый цвет Diecast Metal Model Scale 1/24 ВАЗ 2107 СССР Lada Riva 1500SL .

  1. Home
  2. Игрушки и игры
  3. Литье под давлением и транспортные средства
  4. Автомобили, грузовики и фургоны
  5. Современное производство
  6. ВАЗ 2107 СССР Лада Рива 1500SL Белый цвет Литой под давлением Металл Модель Масштаб 1/24

ВАЗ 2107 СССР Лада Рива 1500SL Литая под давлением металлическая модель белого цвета, масштаб 1/24



ВАЗ 2107 СССР Лада Рива 1500SL Белый цвет Литой под давлением металл Масштаб 1/24

ВАЗ 2107 СССР Lada Riva 1500SL Белый цвет Литая металлическая модель Масштаб 1/24.ВАЗ 2107 Lada Riva 1/24 Коллекционная модель автомобиля (1982) - YouTube. Производство в России закончилось в период с 2010 по 2012 год, однако Lada 2107 оставалась в производстве в Египте до 2015 года. Модель: Lada Riva 2107 2105 1300 1500 .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный. См. Список продавца для получения полной информации. Просмотреть все определения состояний: Пол:: Мальчики и девочки, Характеристики:: Ограниченная серия, Неоткрытая коробка: Марка автомобиля:: Lada, Тип:: Автомобили: Модель:: ВАЗ 2107, Цвет:: Белый: Страна / регион производства:: Китай, MPN:: 2107: Материал:: Белый металл, Тип транспортного средства:: Автомобиль: Тема:: СССР, Год выпуска:: 1982: Масштаб:: 1/24, Семейство персонажей:: Модель автомобиля: Серия:: Седан, Марка :: LADA: Год:: 1982-2011, Рекомендуемый возрастной диапазон:: 3: Год выпуска:: 2017, UPC:: 6935383077780.

ВАЗ 2107 СССР Лада Рива 1500SL Белый цвет Литой под давлением Металл Модель Масштаб 1/24

FLY SKY 2.4G FS-CT6B 6-канальное радио Модель RC-передатчик Управление приемником HC. Microfleur 5 дюймов Reg Refill Pack, напечатанный на 3D-принтере винтажный гарпун и крепление для снежного спидера star wars kenner, TIN TIN MODEL CAR TAXI CHECKER DieCast model CAR 1/43 Original ATLAS TINTIN. 2017 *** MEGA SALE *** DARK TOWER SELECT GUNSLINGER ACTION FIGURE , 1:18 Двигатель 1984 Bathurst Питер Брок VK Big Banger HDT Biante, пр. - U2699 10x15x4 Red Seal - шарикоподшипник Шумахера, НОВАЯ ИГРА ДЛЯ ВЫСТРЕЛКИ 4-В-РЯДА FUN FUNECT 4 INDOOR OUTDOOR TRADITIONAL.Настольная игра Star Trek Acendancy Romulan Dice, 1:50 Siku Police Team Van Model Toys 150 Tim Dc Furgone Polizia 2313 Mercedes. Гражданский воин и Marvel's The Collector Стих для геймера Marvel. Мини-фигурка для подарка на Хеллоуин из Японии. Кольцо Sadako The Grudge, фильм ужасов, RC 1/10 Wheel Rim 20 Claw для On Road Drift Car Набор из 4 черных. Совершенно новый NERF Vortex AERO HOWLER Flying Football ORANGE Yellow & Black. Tamiya 50814 Рычаг передней подвески для MK1 TG10 TB01. 20 x ЗАПАСНЫЕ ЗАКЛЕПКИ И СВЕРЛА для DINKY ~ CORGI ~ SPOT ON и т. Д.Funko Hanna Barbera POP 1 из 6 шанс погони Variant Top Cat POP. Части летающего тигра 5шт BS901-066 Контргайка M3. Scalextric C7042 Digital Advanced 6 CAR Powerbase НОВАЯ, деревянная доска-головоломка с алфавитом дошкольная обучающая игрушка для маленьких детей, Lamaze Disney Incredibles 2 Clip & Go Edna Прикрепите к детской коляске со звуком. 4LB Galt МОДЕЛИРУЮЩАЯ ГЛИНА 1.8KG PACK Детские игрушки и развлечения BN, Dark Magician Эксклюзивный поп-винил в США FUN40384 Yu-Gi-Oh. 1/6 масштаб солдатская одежда рюкзак пояс куртка для 12-дюймовой военной фигурки WW.Новый Покемон 6,7 дюймов L Gengar Мягкая плюшевая игрушка кукла мягкие куклы Kids Gif, 18 шт. Малышей Дети надувной бассейн с рыбой Магнитная удочка Набор игрушек для водных игр,

ВАЗ 2107 СССР Лада Рива 1500SL белого цвета, литая под давлением металлическая модель в масштабе 1/24, ВАЗ 2107 СССР Лада Рива 1500SL белого цвета, литая под давлением металлическая модель, масштаб 1/24

Подключение вентилятора охлаждения форсунки ВАЗ 2107. Схема подключения вентилятора охлаждения ВАЗ. Особенности системы охлаждения в различных модификациях

За годы производства на автомобили ВАЗ-2107 устанавливались как карбюраторные, так и впоследствии инжекторные двигатели.Поэтому электрические цепи, питающие напряжение электродвигателя вентилятора системы охлаждения двигателя, отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ. Электронный блок управления, анализируя сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании.Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправно работать, и датчик вентилятора придется заменить. Правда, следует отметить, что в продаже есть некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то необходимо проверить его работоспособность, подключив его напрямую к аккумулятору.Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на износ.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи не будет ЭБУ включения вентилятора, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор при работе, намного проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

ВАЗ 2107 комплектуется электровентилятором охлаждения радиатора. Он автоматически включается при нагреве охлаждающей жидкости до 90 градусов и в нормальных условиях обеспечивает стабильную температуру двигателя независимо от температуры воздуха и режима движения.

Но есть одна проблема. Иногда срывается реле (датчик) включения вентилятора и вентилятор радиатора ВАЗ 2107 не запускается. В результате двигатель перегревается и дело в лучшем случае ограничивается закипанием и утечкой охлаждающей жидкости, а в худшем - капремонтом двигателя.Во избежание проблем можно улучшить конструкцию, организовав принудительную обдувку радиатора. Это можно сделать двумя способами: механическим и электрическим.

Механическое принудительное охлаждение радиатора ВАЗ 2107

На старых моделях ВАЗ охлаждение радиатора осуществлялось с помощью крыльчатки, установленной на роторе водяного насоса. Это решение обеспечивало постоянный приток воздуха к радиатору при заклинивании двигателя. Учитывая, что конструкция ВАЗ 2107 мало отличается от своих «предшественников», установить такую ​​крыльчатку не составит труда.

Преимущество этого решения - надежность. Принудительный механический обдув радиатора гарантирует, что в жаркий день машина не закипит в пробке. Но при этом эффективность обдува на малых оборотах снижается по сравнению с электрическим обдувом. Зимой проявляется еще один недостаток принудительного охлаждения - холодный двигатель дополнительно обдувается вентилятором, что немного замедляет его прогрев. Тот факт, что на холодном двигателе вентилятор дует на радиатор, никак не влияет на скорость прогрева при условии, что термостат работает.Дело в том, что до прогрева двигателя охлаждающая жидкость циркулирует по небольшому контуру, минуя радиатор.

Механический привод вентилятора охлаждения ВАЗ 2107 можно доработать :

  • Установить диффузор для направления потока воздуха через соты радиатора. Это повысит эффективность охлаждения.
  • Сдвиньте радиатор немного назад, ближе к крыльчатке. Для этого можно наклонить его верхнюю часть, используя для крепления жесткие стальные планки. Полосы необходимо рассчитать так, чтобы расстояние между радиатором и крыльчаткой было примерно 2040 мм.

Таким образом, вы сможете защитить автомобиль от перегрева.

Электровентилятор охлаждения радиатора (форсированный)

Чтобы поломка датчика вентилятора ВАЗ 2107 не приносила проблем, можно организовать принудительное охлаждение без замены штатного электровентилятора с надетой на шкив помпы крыльчаткой. Для этого достаточно обеспечить включение резервного вентилятора кнопкой. Вам потребуются следующие детали и материалы:

Вам также понадобится новый датчик вентилятора, если старый неисправен.Исправность можно проверить омметром или шкалой. Если вентилятор не включается при нагреве нижней части радиатора, его необходимо заменить.

Во-первых, нужно уменьшить ток, проходящий через контакты теплового реле, контролирующего включение вентилятора. Для этого схему включения вентилятора ВАЗ 2107 нужно изменить так, чтобы он запитывался не напрямую от датчика, а через дополнительное реле. В этом случае контакты датчика вентилятора (термореле) не сгорят, а в случае выхода из строя дополнительного реле заменить его будет намного проще.

Также необходимо подключить кнопку включения вентилятора так, чтобы при включении дублировал датчик, подавая напряжение на катушку реле при включении. В этом случае при выходе из строя датчика появится возможность вручную включить вентилятор охлаждения ВАЗ и защитить двигатель от перегрева.

Улучшение системы охлаждения с электровентилятором

Для улучшения охлаждения можно заменить штатный вентилятор охлаждения ВАЗ 2107 на более мощный и совершенный.В этом качестве подойдут вентиляторы от «калины» или «приоры». Особенно эффективный вентилятор с восемью лопастями обеспечивает особенно сильный воздушный поток.

Стоит учесть, что система охлаждения ВАЗ 2107 изначально создавалась для эффективной работы. Если он выходит из строя, причина кроется не в неэффективной штатной батарее, а в забитых ячейках радиатора или недостатке охлаждающей жидкости в системе. Поэтому, если двигатель перегревается при работающем вентиляторе, стоит проверить уровень охлаждающей жидкости и очистить соты радиатора (или заменить их).

В данной статье будет подробно рассказано о нагнетательном вентиляторе ВАЗ 2107. Существует два типа такой конструкции - электрическая и механическая. Любой владелец семерки начинает жалеть, что летом в пробке вдруг выходит из строя датчик включения вентилятора. После такого происшествия, как правило, начинают задумываться об улучшении конструкции. И есть несколько способов обновить.

Способ первый - принудительное охлаждение механического типа


Пожалуй, это можно так назвать.Вспомните первые автомобили ВАЗ 2101-2107, в которых не использовались электровентиляторы. В них обдувался радиатор за счет прикрученной к ротору насоса крыльчатки. Такой же вентилятор можно установить на инжектор ВАЗ 2107. Конструкция системы охлаждения не сильно отличается.

Но нужно сразу сказать о некоторых особенностях этой конструкции. Дело в том, что даже зимой радиатор будет обдуваться потоком воздуха. Это снижает температуру двигателя, поэтому в салоне может быть достаточно прохладно. Летом это хорошо - мотор всегда остывает, вентилятор постоянно работает, тосол не кипит.


Но сделайте еще два небольших улучшения и летняя эксплуатация будет просто сказкой:

  1. Установите пластиковый диффузор, чтобы направлять воздух в соты радиатора.
  2. Верхнюю часть радиатора установить немного ближе к лопастям крыльчатки. Крепеж выполняется небольшими полосками из твердого металла. Постарайтесь сделать так, чтобы расстояние от поверхности радиатора до крыльчатки было в пределах 2-4 см.

Это маленькие хитрости, которые помогут вам улучшить охлаждение двигателя ВАЗ 2107.Цена вопроса буквально мизерная - не более 80 рублей (столько стоит крыльчатка).

Метод второй - электрический


Если у вас новая машина, установлена ​​форсунка и электровентилятор, стоит ли его портить форсированной крыльчаткой? Электровентилятор будет несколько разумнее оставить, но сделать резервный способ включения с помощью кнопки. В магазине приобретите несколько предметов и материалов:

  1. Новый датчик (если старый пришел в негодность).
  2. Реле электромагнитное с нормально разомкнутыми контактами.
  3. Красный провод сечением 0,75 кв. Мм.
  4. Кнопка установки в приборную панель ВАЗ 2107 (желательно с подсветкой).
  5. Термоусаживаемая изоляция.
  6. Гнездовые разъемы и гнездо реле.

Схема подключения представлена ​​на фото. Первым делом выключите вентилятор и поменяйте датчик включения. Затем вы собираете схему.


Обратите внимание, что в новых автомобилях используются датчики, способные переключать очень высокие токи.Но, несмотря на это, они все равно выгорают. Внезапные нагрузки быстро выведут его из строя. Что делать? Выход один - уменьшить ток на выводах датчика. Для этого ввести в схему электромагнитное реле. Теперь вероятность отказа датчика снижена. Но шанс выхода из строя реле становится выше. Правда, поменять будет проще.

Установите выключатель принудительного вентилятора в приборную панель и вытащите из него два провода - один можно сразу подключить к массе, а второй - к выходу датчика.Получается, что у вас параллельно подключены контакты кнопки и датчика. Поэтому при выходе из строя датчика можно включить электромагнитное реле кнопкой.

Метод третий - идеальные вееры


Для улучшения охлаждения ВАЗ 2107 можно вместо штатного электровентилятора использовать более современные. Идеально подходят те, что устанавливаются на автомобили моделей Калина и Приора. Особенно хорошо подойдет электрический вентилятор с восемью лопастями.Воздушный поток от него будет намного сильнее, следовательно, соты радиатора остынут быстрее.


Можно даже увлечься вопросом улучшения охлаждения и установить два таких вентилятора. Но есть ли в этом смысл. Лучше тогда полностью очистить систему охлаждения изнутри, заменить все патрубки, поставить помпу с улучшенным рабочим колесом. И, наконец, поменять радиатор. Это будет намного эффективнее, чем делать огромный «колхоз» вокруг радиатора.

Приведены все основные схемы подключения и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чем суть работы ВО? Электродвигатель с крыльчаткой на валу, установлен внутри прямоугольного металлического каркаса, с помощью которого крепится к задней части радиатора. Когда на контакты привода подается напряжение (12 В), он начинает работать, вращая лопасти и создавая направленный воздушный поток, который, по сути, охлаждает тосол или антифриз.

Если вентилятор охлаждения не работает, не спешите обращаться в автосервис. Вы также можете самостоятельно определить причину неисправности. Причем для этого совсем не обязательно иметь специальные навыки - достаточно изучить справочный материал с сайта и следовать инструкциям, чтобы проверить / заменить его.

Включение радиатора ВАЗ 2104, 2105 и 2107

  1. вентилятор радиатора
  2. датчик температуры (находится на днище радиатора)
  3. монтажный блок
  4. реле зажигания
  5. Замок зажигания

А - на контакт «30» генератора.

Электровентилятор охлаждения ВАЗ 2106

  1. датчик включения электродвигателя;
  2. мотор вентилятора;
  3. реле включения электродвигателя;
  4. главный блок предохранителей;
  5. выключатель зажигания;
  6. блок предохранителей дополнительный;
  7. Генератор
  8. ;
  9. аккумуляторная батарея.

Подключение вентилятора 2108, 2109, 21099

До 1998 года на автомобилях со старым блоком предохранителей 17.3722 (пальцевые предохранители) реле 113.3747 был включен в цепь вентилятора. После 1998 года такого реле нет.

Также до 1998 г. использовался датчик включения ТМ-108 (температура замыкания его контактов 99 ± 3 ° С, температура размыкания 94 ± 3 ° С), после 1998 г. - ТМ-108-10 с аналогичными температурными диапазонами или аналогами разных производителей ... Датчик ТМ-108 работает только в паре с реле, усиленный на большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

  1. Двигатель вентилятора
  2. Датчик включения двигателя
  3. Монтажный блок
  4. Замок зажигания

К9 - Реле включения электродвигателя вентилятора. A - К клемме «30» генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

  1. Двигатель вентилятора
  2. Датчик 66.3710 включения электродвигателя
  3. Монтажный блок

A - К клемме «30» генератора

Схема подключения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях разная.На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляется контроллером.

Схема форсунки 2113, 2114, 2115 и карбюратора

Где находится реле вентилятора

4 - реле электровентилятора;
5 - реле электробензонасоса;
6 - главное реле (реле зажигания).

Внимание: порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов.Следовательно, мы находим реле, от которого от главного реле идет тонкий розовый провод с черной полосой (вывод 85 *) (не путать с тонким красным проводом с черной полосой, идущим от контроллера) и толстый белый провод питания провод с черной полосой (вывод 87) (нам нужны белый и розовый провода), это реле вентилятора.

Если охлаждающий вентилятор не работает

Установлен электродвигатель для привода постоянного тока вентилятора, возбуждаемого постоянными магнитами МЭ-272 или аналогичными. Технические данные электровентилятора и датчика включения вентилятора:

  • Номинальная частота вращения вала электродвигателя с рабочим колесом 2500 - 2800 об / мин.
  • Потребляемая мощность электродвигателя, 14 А
  • Температура замыкания контактов датчика, 82 ± 2 градуса.
  • Температура открытия контактов датчика, 87 ± 2 градуса.

Вентилятор охлаждения может не включаться по следующей причине:

  • неисправности электропривода;
  • перегоревший предохранитель;
  • неисправен термостат;
  • неисправен термодатчик включения кулера;
  • неисправное реле ВО;
  • обрыв электропроводки;
  • Неисправность пробки расширительного бачка.

Для проверки самого мотора вентилятора ВАЗ подаем напряжение 12 В от АКБ - заработавший мотор заработает. Если причина проблемы в вентиляторе, вы можете попробовать его отремонтировать. Проблема обычно заключается в щетках или подшипниках. Но бывает, что электродвигатель выходит из строя из-за короткого замыкания или обрыва обмоток. В таких случаях лучше всего заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А).Проверка проводится с помощью автомобильного тестера, включенного в режим пробника.

  1. В автомобиле с карбюраторным двигателем необходимо проверить датчик - включить зажигание и замкнуть два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произойдет, проблема определенно не в датчике.
  2. Для инъекционных автомобилей необходимо прогреть двигатель до рабочей температуры и отсоединить разъем датчика, отсоединив его от бортовой сети автомобиля.В этом случае контроллер должен запустить вентилятор в аварийном режиме ... Электронный блок воспринимает это как сбой в системе охлаждения и заставляет привод вентилятора работать постоянно. Если привод запускается, датчик неисправен.

Замена электровентилятора в автомобиле

  1. Ставим машину на ровную поверхность, обездвиживаем стояночным тормозом.
  2. Открываем капот, отключаем минусовой вывод.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабьте хомут воздуховода на датчике воздушного потока и снимите гофру.
  5. Откручиваем винты крепления крышки корпуса воздушного фильтра, снимаем фильтрующий элемент.
  6. Ключом на 8 открутите крепление воздухозаборника и снимите его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отсоедините колодку проводов от разъема вентилятора.
  9. Осторожно снимите кожух вентилятора вместе с приводом.
  10. Ключом на 10 открутите 3 болта, которыми электродвигатель крепится к корпусу.
  11. Ставим на место новую.
  12. Ставим конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейшая установка производится в обратной последовательности.

Модернизация схемы управления

Вентилятор охлаждения включается на десятке при температуре 100-105 ° С, при нормальной работе
температура двигателя 85-90 ° С, вентилятор включается при перегреве двигателя, что естественно негативно сказывается.

Эту проблему можно решить двумя способами: отрегулировать температуру переключения в «мозгу» или сделать кнопочку. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял - включил, ушел - выключил, и никто не перегревается.

В салоне установлена ​​кнопка выбора режима работы вентилятора (постоянно выключен, включен постоянно, автоматическая активация по датчику) - такая "настройка" не нужна, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от АКБ до предохранителя и массе вентилятора будет большой ток, а значит надо использовать провода сечением не менее 2 мм, иначе более тонкий проволока не выдержит и не сгорит.

Видео - подключение и проверка ВО

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора.Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится какой-то инструмент, список которого я привел ниже:

  1. маленькая головка 10 мм
  2. малый удлинитель, примерно 10 см
  3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить как минимум отрицательную клемму от аккумулятора.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя трещотку и головку с удлинителем, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там удлинитель использовать уже не нужно, так как откручивать с ним будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя правой стороной снизу:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

.

Оставить ответ
