Содержание

Единицы измерения давления

Что общего между человеком и рыбой? На первый взгляд ничего. Но, оказывается, что мы являемся обитателями океана. Только рыбы — водного мирового, а человек — воздушного атмосферного. Тогда почему же мы не можем свободно существовать на дне морском, да и рыбам в нашем атмосферном океане, мягко говоря, неуютно?


 Если задать этот вопрос разным людям, можно услышать распространенный ответ: разное давление. Сразу напрашиваются следующие несколько вопросов:
    что за давление такое?
    давление чего?
    как мешает?
    где больше: в океане или на поверхности?
    как измерить?




И ещё десяток вопросиков.

Начнём с главного. Давление — это физическая величина, являющаяся характеристикой способности вещества, в любом из трёх состояний, действовать на ту поверхность, с которой оно соприкасается.

В самом понятии давления прописаны три фактора, от которых зависит величина давления:
    фактор первый: сила, так как любое действие связано с ней, значит и давление напрямую связано с этой величиной;
    фактор второй: поверхность, вернее её площадь, на которую давят;
    фактор третий: способность самого вещества действовать с определённой силой на поверхность, с которой соприкасается.

Для определения давления используют формулу, которая в общем виде является универсальной для твёрдых тел, жидкостей, газов:

P=F/S


Запомнить! Сила давления и площадь поверхности — взаимно перпендикулярны.

Учитывая, что мировой океан — это жидкость, а воздушный — газ, попробуем разобраться именно в особенностях давления в жидкостях и газах.  Молекулы газообразных веществ, свободно двигаясь во всех направлениях, беспорядочно ударяют по телам, которые находятся в них и по ограждающим стенкам.  При этом оказывают одинаковое давление по всем направлениям.

Молекулы жидкости такой свободы передвижения не имеют, а давление оказывают верхние слои на нижние, его называют — гидростатическим.

Запомнить! На уровне одного слоя давление в жидкости одинаково во всех направлениях.

Чем больше верхний слой, тем большее давление жидкость оказывает по всему периметру. Определяется оно с помощью формулы

P=ρgh

Для газов такая формула так же применима, особенно когда h (высота) имеет большое значение.  У жидкостей есть одна особенность: попадая в ёмкость, она под действием силы тяжести занимает нижнюю часть объёма, а верхний слой остаётся свободным. Это касается и простого стакана с чаем, и океанической выемки. А что сверху? А сверху вся толщ воздушной атмосферы Земли. Поэтому, на обитателей морских глубин «давит» не только слой воды, но и атмосфера. Человек же приспособлен только к действию нагрузки атмосферы.  Получается, что любое значение давления на Земле прямо или косвенно, но зависит от атмосферного давления.


Как же определить, какое давление оказывается? Прежде всего необходимо знать, в каких единицах оно измеряется. Определение единиц измерения давления напрямую связано с развитием технической мысли. Так, за 300 лет до нашей эры Аристотель ломал голову над тем, почему вода поднимается при работе поршня насоса. Он, как всегда, сделал несколько философское утверждение, что «вода не терпит пустоты». Слова древнего философа не подвергались сомнению до тех пор, пока в 1638 году герцогу Тосканскому не захотелось украсить Флоренцию фонтанами. Оказалось, что вода не поднималась более чем на 10,3 м и пустота ничем не помогала, а, наоборот, «нечто» не давало жидкости подниматься выше. Сам Галилей не смог объяснить причину такого поведения воды.


Только его ученик, Эванджелиста Торричелли, смог поставить опыт, в результате которого определил, что любая жидкость поднимается вверх до тех пор, пока давление её столба не уравновесится давлением атмосферы. Опыты Торричелли проводил со ртутью и определил фактически первую единицу измерения давления — миллиметр ртутного столба.

Дальнейшие научные работы по изучению давления газа и жидкости, позволили ввести единую единицу измерения давления — Па (паскаль). Давление в Паскалях измеряется в Международной системе единиц (СИ), но существует ещё несколько единиц измерения в других системах:


    Бар (bar) — равен примерно одной атмосфере или давлению столба воздуха массой 1 кг на каждый квадратный сантиметр Земной поверхности;
    Миллиметр ртутного столба (мм рт. ст.), применяется, в основном, в метрологии;
    Атмосфера — различают техническую (at) и физическую (atm), значение которых соответствует атмосферному давлению в пределах уровня Мирового океана ;
    Метр водяного столба (m h3O) — используется в узких областях техники, например, гидравлике;
   Дюйм ртутного столба (inHg) как внесистемная единица определяет атмосферное давление в США в прогнозах погоды, а так же узкоспециализированное применение  в авиации;


Фунт на квадратный дюйм (psi), очень узкое применение.
Существуют взаимные соотношения между всеми перечисленными единицами измерения

1 бар = 105 Па = 0,98692 атм = 750,06 мм.рт.ст. = 10,197 м.вод.ст.

1 мм.рт.ст. = 133,3 Па =1,2*10-3 бар = 1,32*10-3 атм = 13,595*10-3 м.вод.ст.



Запомнить все соотношения не так просто, а таблица перевода одних единиц измерения в другие очень будет кстати. Но сидение с калькулятором — это прошлый век, можно воспользоваться удобной онлайн программой пересчета, которая все громоздкие вычисления выполнит за несколько секунд.



За многие века существования, человечество привыкло нести на себе давление атмосферы. Постоянно на каждую клеточку человеческого организма слой воздуха давит с силой 1471103 Н, а в среднем давление атмосферы равно 105 Па.




Наш организм адаптировался к этим значениям, но при погружении под воду или при восхождении в горы,  изменение давления может стать угрозой для жизнедеятельности.


Если посмотреть глазами физика, можно очень много интересного «из жизни давления» увидеть:

благодаря давлению атмосферы мухи ползают по потолку, так как на лапку-присоску (под ней вакуум) действует только внешнее давление и муха спокойно висит на потолке;
жизненные соки поднимаются вверх по стволу деревьев благодаря давлению;
кровь в сосудах движется под давлением: в артериях — 80-120 мм.рт.ст, в венах — 50-100 мм.рт.ст.


Dim lights Embed Embed this video on your site



Таблица перевода величин давления.

Нюансы перевода в разных единицах

Для каждой модели автомобиля шины накачиваются с определенным давлением, какое оно должно быть, еще зависит от условий эксплуатации и сезона. Российские водители привыкли пользоваться манометрами, у которых шкала отградуирована в Атмосферах (Барах, кг/см²), но нередко встречаются измерительные приборы, которые показывают давление PSI. Единица применяется преимущественно в США, в данном случае берется соотношение фунта на дюйм квадратный. Пользоваться этим стандартом непривычно, но иногда приходится, чтобы понять показания манометра, существует специальная таблица перевода американской единицы в Бары.

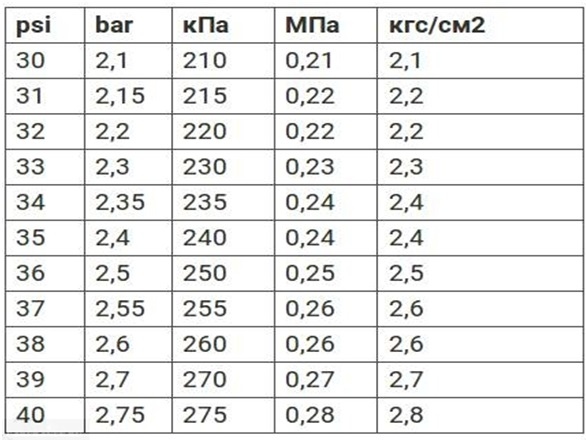

Перевод значений давления из PSI в Атмосферы

Непонятными для российского человека единицами измерения пользуются не только в Америке, но и во многих странах Европы, если перевести 1 PSI в Бары, то получится число 0,068046. Чтобы было понятнее, проще определить соотношение одного числа к другому – получается, что один килограмм на сантиметр квадратный в 14,504 раз больше, чем фунт-сила/дюйм².

Для простоты расчетов чаще всего берется соотношение 1/14, в таком случае уже легче посчитать получившийся результат. Например, манометр показал 50 PSI, получаем делением примерно 3,57 кг/см² в привычном для нас стандарте, соответственно, 100 PSI будет в два раза больше, равняться примерно семи Атмосферам.

Пользоваться системой измерения с фунтами на дюйм квадратный приходится поневоле, ведь даже рекомендуемое давление в шинах на многих иномарках указывается именно в этих единицах. Также часто буквы PSI указываются на импортных шинных компрессорах, и в основном они встречаются на продукции китайского производства, хотя нередко манометры имеют сразу несколько шкал.

Пересчет единиц американского стандарта в более понятные российскому автомобилисту Бары обычно необходим, когда вы не привыкли к таким цифрам, но в дальнейшем быстро начинаете понимать, что примерно показывает манометр. К тому же в интернете можно найти немало готовых таблиц с расчетами, причем, фунт/дюйм² переводится не только в Атмосферы, но и в kPa, Bar, кг/см².

Кто-то может возразить, что atm и bar – одна и та же величина, но если быть точным, нужно сказать, что небольшая разница все же в них имеется. Просто многие для простоты вычислений округляют значения, автолюбителям хорошо известно, что при измерении давления в шинах не так важно считать тысячные и сотые доли, достаточно в показаниях руководствоваться единицами и десятыми частями.

Обычно значения округляются до десятых долей, в таких числах у автомобилей измеряют давление не только в колесах, но также в топливной и масляной системе. Многие измерительные приборы имеют несколько шкал, и переводить показания из одной системы исчисления в другую не нужно. По такому манометру сразу видно, что 30 psi равно примерно 2,1 bar, а 35 psi – немногим менее, чем трем Атмосферам. Шкалы могут быть рассчитаны на различный диапазон измерений, на стандартных бытовых шинных манометрах обычно указывается верхний предел 60 psi. Кстати, на шкале в стандарте «фунт-сила/дюйм²» часто указываются не буквы psi, а сокращенные названия фунтов и дюймов в виде «lbf/in²».

Конверторы единиц давления

Быстро пересчитать любое значение давления можно не только с помощью таблицы, но и на некоторых сайтах. На ресурсах размещаются конверторы, где можно ввести в режиме онлайн нужный показатель в любой системе исчисления и за считанные секунды получить результат сразу и в Паскалях, и в фунтах на дюйм², и в Атмосферах. Допустим, необходимо пересчитать, сколько будет в других системах 65 psi. В ячейке с фунтами вводим число «65», жмем на кнопку «конвертировать», получаем нужные нам результаты в килограммах на сантиметр квадратный, МегаБарах, Атмосферах и даже МегаПаскалях.

Конвертером можно пользоваться и по-другому, например, перевести атмосферы в lbf/in². Прописываем в нужной ячейке, допустим, 2,7 Атм, получаем почти 40 psi. Правда, здесь есть одно «но» – вводить в числах с десятыми и сотыми долями нужно не запятую, а точку.

Пневматические и электрические инструменты для автомобилей

Существует различный инструмент, рассчитанный на работу с давлением более чем 60 lbf/in², для примера возьмем автомобильный компрессор модели 300 PSI. Электронасос работает от бортовой автомобильной сети 12 Вольт, с помощью его получится в дороге быстро и легко подкачать колесо, проверить давление в шинах, питающий шнур подключается к разъему прикуривателя. Этот девайс оснащен удобной ручкой для переноски, также в нем предусмотрен фонарик, и компрессором удобно пользоваться в любое время суток. Максимальное значение на шкале манометра – 300 lbf/in², в переводе в привычную для нас систему показаний получается почти 20,5 Атмосфер. Питающий шнур устройства настолько длинный, что его хватает для размещения компрессора рядом с любым колесом машины. Скорее всего, добиться впечатляющего значение 20 Бар от устройства невозможно, но цифры на шкале впечатляют.

Компрессор «Торнадо AC-580» заявлен производителем более скромно, его шкала рассчитана на давление до 150 PSI, но с помощью этого устройства можно подкачать колесо не только на легковушке, но и на малотоннажном грузовике с грузоподъемностью до полутора тонн (допустим, на «Газели»). Шинный компрессор способен вырабатывать до 30 литров сжатого воздуха в минуту, непрерывно работать до 20 минут, длина кабеля составляет 1,9 м. Питается Tornado также от гнезда прикуривателя, прибор имеет очень компактные размеры и малый вес (1,5 кг).

На сжатом воздухе работают различные пневмогайковерты, например, модель JTC-3921. Инструмент рассчитан на рабочее давление от 90 до 120 PSI, чаще всего используется в автосервисах для быстрой и удобной разборки-сборки узлов и агрегатов.

Гайковерт выдает максимальный крутящий момент 624 Нм, его вес составляет всего лишь 2,65 кг. Мощный металлический корпус обеспечивает долгий срок службы инструмента, максимальная частота вращения достигает 8000 оборотов.

Недавно столкнулся с такой проблемой: — не все пневматические насосы меряют давление в шинах в технических атмосферах, как мы привыкли. На многих, особенно на китайских насосах давление в колесах измеряется в загадочном, для русского человека показателе PSI. Обычно на бюджетных китайских компрессорах пишут 300 PSI, наверное, все видели. Так вот, это не наименование марки, это показатель давления в колесах, в некоторых странах Европы и Америке, к сожалению пока нет единого стандарта, которым измеряют давление. Так что же такое PSI, и как его перевести в наши атмосферы? Читайте дальше, все расскажу…

Вопрос первый — что это такое?

Ответ: PSI – это показатель давления газа (воздуха) в колесах который измеряется в фунтах на квадратный дюйм. Такое обозначение принято в странах Европы и в некоторых регионах США. Сейчас многие импортные пневматические насосы, имеют шкалу на которой давление измеряется именно в фунтах на квадратный дюйм, или сокращенно lbf/in² но для русского человека, это мягко сказать не понятно. Обычно мы измеряем давление в колесах в технических атмосферах. Так как же перевести одно в другое?

Вопрос второй — «как перевести »

Ответ: Перевести довольно легко. А иногда и не очень нужно, потому как на кузовах иномарок давление в шинах пишется именно в показателе PSI, то есть 29 или же 35 например. Но сейчас много иномарок так сказать русифицированы, одним словом российские иномарки (собираются в России), они имеют показатель на кузове в технических атмосферах и как тут разобраться? Нужно показатель PSI и техническую атмосферу привести к одному показателю, таким выступает 1 Бар (единица тяжести, в нашем случае давления). Один Бар, примерно равен одной технической атмосфере или 14 PSI. То есть из этого можно понять, что 1 Атм (атмосфера) = 14 PSI. Иногда показатель на пневматических насосах измеряется просто в Бар, тут нужно помнить что 1 Бар = 1 Атм. А некоторые производители меряют давление в Паскалях (Па), тогда 1 Бар = 100 000 Па, то есть на циферблате вашего пневматического насоса, будут показатели типа 0,1, 0,2, 0,3 и так далее, тут измерение идет в Мпа (мега Паскалях, то есть в миллионах, а 0,1 Мпа = 100 000 Па, или 1 Бар, или 1 Атм, или 14 PSI). Разложил во всех величинах.

Теперь представлю небольшую табличку с переводом

PSI Атм (Атмосферы)

Вот некоторые из величин. Если вам нужно перевести PSI в атмосферы, просто разделите этот показатель на 14, таким образом — 300 PSI = 21 Атм, то есть дешевые китайские насосы могут выдерживать давление до 21 атмосферы, если честно верится с трудом! Но это совсем другая история, а сегодня все.

PSI — мера измерения давления в шинах в европейских странах

Любой автолюбитель постоянно обслуживает свои колёса. Как минимум, подкачивает и меняет резину. Купив обыкновенный пневматический насос, неопытные водители часто задаются вопросом: что же означает на шкале такого насоса «PSI»? Чаще всего таким показателем грешат насосы, произведённые в Поднебесной. Даже на недорогих компрессорных аппаратах написано – «300 PSI». Что же это всё-таки значит? Оказывается, это обычный показатель давления в шинах, применяемый в большинстве европейских государств. Для нас же и жителей стран бывшего Советского Союза более привычно измерение давления в «атмосферах». Но отчаиваться не стоит – существуют специальные таблицы, с помощью которых можно перевести показатель из одной величины в другую. Если перевести значение «PSI» дословно, то это величина, показывающая давления в шинах в количестве фунтов на квадратный дюйм (lbf/in2). Приспособленные ко всем рынкам сбыта китайские производители на своих агрегатах устанавливают такие значения, так как они подходят практически к любому автомобилю. Так как же перевести PSI в Атмосферы, если вы владелец отечественного автомобиля, или же ваш «иностранец» собран у нас?

Перевод Атм в PSI; PSI в Bar; PSI в кг/см2

Bar — лучшая единица измерения давления в шинах

Если у вас автомобиль иностранного производства, то перевод единиц измерения может и не понадобиться. На кузове большинства таких машин давление в шинах показано в PSI. Самые частые величины для легковушек: 29-35 фунтов на квадратный дюйм. Но это касается не всех иномарок. Если ваш автомобиль произведён в России или странах СНГ, то скорее всего давление в них указано в привычных нам «Атмосферах». Например, это популярные у нас автомобили марки Рено и Киа. Лучше всего при переводе единиц измерения остановится на «Бар», показывающей давление и тяжесть:

  • 1 Бар примерно равен 1 Атмосфере (небольшое отклонение в измерении обычно не берётся в расчёт).
  • 1 Бар равен 14 PSI.
  • 1 Атмосфера = 14 PSI.

Кроме того, единицу измерения PSI можно перевести в кг. на квадратный см. (кг/см2):

  • 1 фунт примерно равен 0, 453 кг.
  • 1 кв. дюйм = 6,4516 см2.

Из этих двух величин можно вычислить килограмм на квадратный сантиметр в PSI. Он равен 0,0702 кг/см2.

Из этого следует, что в 20 PSI — 1.4 кг/см2. Хотя эти расчёты не представляют собой ничего сложного, многие из-за ограниченности во времени и по другим причинам не хотят связываться с математическими формулами. Впрочем, это и не нужно. Существуют множество таблиц, где эти показатели переведены.

Существуют и онлайн-калькуляторы, где для измерения давления в нужной вам величине нужно просто вбить цифры.

Если же вы всё-таки решите поразмыслить, не забывайте среднее значение: 1 PSI = 0.07 Атм. Если же перевести значение нужно в другие единицы, что гораздо сложнее, вам в помощь таблица!

  • Единица измерения давления в СИ- паскаль (русское обозначение: Па; международное: Pa) = Н/м 2
  • Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2 ; psf; psi; дюймы рт.ст.; дюймы в.ст. ниже
  • Обратите внимание, тут 2 таблицы и список . Вот еще полезная ссылка:
Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в. ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст. Соотношение единиц измерения давления.
В единицы:
Па (Н/м 2) МПа bar atmosphere мм рт. ст. мм в.ст. м в.ст. кгс/см 2
Следует умножить на:
Па (Н/м 2) — паскаль, единица давления СИ 1 1*10 -6 10 -5 9.87*10 -6 0.0075 0.1 10 -4 1.02*10 -5
МПа, мегапаскаль 1*10 6 1 10 9.87 7. 5*10 3 10 5 10 2 10.2
бар 10 5 10 -1 1 0.987 750 1.0197*10 4 10.197 1.0197
атм, атмосфера 1.01*10 5 1.01* 10 -1 1.013 1 759.9 10332 10.332 1.03
мм рт. ст., мм ртутного столба 133.3 133.3*10 -6 1.33*10 -3 1.32*10 -3 1 13.3 0.013 1.36*10 -3
мм в.ст., мм водяного столба 10 10 -5 0.000097 9.87*10 -5 0.075 1 0.001 1.02*10 -4
м в.ст., метр водяного столба 10 4 10 -2 0. 097 9.87*10 -2 75 1000 1 0.102
кгс/см 2 , килограмм-сила на квадратный сантиметр 9.8*10 4 9.8*10 -2 0.98 0.97 735 10000 10 1
47.8 4.78*10 -5 4.78*10 -4 4.72*10 -4 0.36 4.78 4.78 10 -3 4.88*10 -4
6894.76 6.89476*10 -3 0.069 0.068 51.7 689.7 0.690 0.07
Дюймов рт.ст. / inches Hg 3377 3.377*10 -3 0.0338 0.033 25.33 337.7 0.337 0.034
Дюймов в.ст. / inches H 2 O 248.8 2. 488*10 -2 2.49*10 -3 2.46*10 -3 1.87 24.88 0.0249 0.0025
Таблица перевода единиц измерения давления. Па; МПа; бар; атм; мм рт.ст.; мм в.ст.; м в.ст., кг/см 2; psf; psi; дюймы рт.ст.; дюймы в.ст .
Для того, чтобы перевести давление в единицах: В единицы:
фунтов на кв. фут / pound square feet (psf) фунтов на кв. дюйм / pound square inches (psi) Дюймов рт.ст. / inches Hg Дюймов в.ст. / inches H 2 O
Следует умножить на:
Па (Н/м 2) — единица давления СИ 0.021 1.450326*10 -4 2.96*10 -4 4.02*10 -3
МПа 2.1*10 4 1.450326*10 2 2.96*10 2 4.02*10 3
бар 2090 14.50 29.61 402
атм 2117.5 14.69 29.92 407
мм рт. ст. 2.79 0.019 0.039 0.54
мм в. ст. 0.209 1.45*10 -3 2.96*10 -3 0.04
м в.ст. 209 1.45 2.96 40.2
кгс/см 2 2049 14.21 29.03 394
фунтов на кв. фут / pound square feet (psf) 1 0.0069 0.014 0.19
фунтов на кв. дюйм / pound square inches (psi) 144 1 2.04 27.7
Дюймов рт.ст. / inches Hg 70.6 0.49 1 13.57
Дюймов в.ст. / inches H 2 O 5.2 0.036 0.074 1

Подробный список единиц давления, один паскаль это:
  • 1 Па (Н/м 2) = 0. 0000102 Атмосфера «метрическая» / Atmosphere (metric)
  • 1 Па (Н/м 2) = 0.0000099 Atmosphere (standard) = Standard atmosphere
  • 1 Па (Н/м 2) = 0.00001 Бар / Bar
  • 1 Па (Н/м 2) = 10 Барад / Barad
  • 1 Па (Н/м 2) = 0.0007501 Сантиметров рт. ст. (0 °C)
  • 1 Па (Н/м 2) = 0.0101974 Сантиметров во. ст. (4 °C)
  • 1 Па (Н/м 2) = 10 Дин/квадратный сантиметр
  • 1 Па (Н/м 2) = 0.0003346 Футов водяного столба / Foot of water (4 °C)
  • 1 Па (Н/м 2) = 10 -9 Гигапаскалей
  • 1 Па (Н/м 2) = 0.01
  • 1 Па (Н/м 2) = 0.0002953 Дюмов рт.ст. / Inch of mercury (0 °C)
  • 1 Па (Н/м 2) = 0.0002961 Дюймов рт. ст. / Inch of mercury (15.56 °C)
  • 1 Па (Н/м 2) = 0.0040186 Дюмов в.ст. / Inch of water (15.56 °C)
  • 1 Па (Н/м 2) = 0.0040147 Дюмов в.ст. / Inch of water (4 °C)
  • 1 Па (Н/м 2) = 0.0000102 кгс/см 2 / Kilogram force/centimetre 2
  • 1 Па (Н/м 2) = 0.0010197 кгс/дм 2 / Kilogram force/decimetre 2
  • 1 Па (Н/м 2) = 0. 101972 кгс/м 2 / Kilogram force/meter 2
  • 1 Па (Н/м 2) = 10 -7 кгс/мм 2 / Kilogram force/millimeter 2
  • 1 Па (Н/м 2) = 10 -3 кПа
  • 1 Па (Н/м 2) = 10 -7 Килофунтов силы/ квадратный дюйм / Kilopound force/square inch
  • 1 Па (Н/м 2) = 10 -6 МПа
  • 1 Па (Н/м 2) = 0.000102 Метров в.ст. / Meter of water (4 °C)
  • 1 Па (Н/м 2) = 10 Микробар / Microbar (barye, barrie)
  • 1 Па (Н/м 2) = 7.50062 Микронов рт.ст. / Micron of mercury (millitorr)
  • 1 Па (Н/м 2) = 0.01 Милибар / Millibar
  • 1 Па (Н/м 2) = 0.0075006 (0 °C)
  • 1 Па (Н/м 2) = 0.10207 Миллиметров в.ст. / Millimeter of water (15.56 °C)
  • 1 Па (Н/м 2) = 0.10197 Миллиметров в.ст. / Millimeter of water (4 °C)
  • 1 Па (Н/м 2) =7.5006 Миллиторр / Millitorr
  • 1 Па (Н/м 2) = 1Н/м 2 / Newton/square meter
  • 1 Па (Н/м 2) = 32.1507 Повседневных унций / кв. дюйм / Ounce force (avdp)/square inch
  • 1 Па (Н/м 2) = 0.0208854 Фунтов силы на кв. фут / Pound force/square foot
  • 1 Па (Н/м 2) = 0.000145 Фунтов силы на кв. дюйм / Pound force/square inch
  • 1 Па (Н/м 2) = 0.671969 Паундалов на кв. фут / Poundal/square foot
  • 1 Па (Н/м 2) = 0.0046665 Паундалов на кв. дюйм / Poundal/square inch
  • 1 Па (Н/м 2) = 0.0000093 Длинных тонн на кв. фут / Ton (long)/foot 2
  • 1 Па (Н/м 2) = 10 -7 Длинных тонн на кв. дюйм / Ton (long)/inch 2
  • 1 Па (Н/м 2) = 0.0000104 Коротких тонн на кв. фут / Ton (short)/foot 2
  • 1 Па (Н/м 2) = 10 -7 Тонн на кв. дюйм / Ton/inch 2
  • 1 Па (Н/м 2) = 0.0075006 Торр / Torr
  • давление в паскалях и атмосферах, перевести давление в паскали
  • атмосферное давление равно ХХХ мм.рт.ст. выразите его в паскалях
  • единицы давления газа — перевод
  • единицы давления жидкости — перевод

Какое давление в шине должно быть? — журнал За рулем

Каким должно быть давление в шинах автомобиля? Нуждается ли оно в корректировке и что будет, если изменить давление в ту или иную сторону?

Замена колеса

Разговор двух подруг:

— Алло, у меня колесо спустило!

— Совсем?

— Нет, только снизу…

Юмор из Сети

Закон есть закон

Начнем с банальностей. Давление должно быть таким, какое указал производитель автомобиля. А поскольку среднестатистический современный водитель подобной информацией обычно не владеет, специально для него «шпаргалку» с нужными циферками вешают на среднюю стойку кузова с водительской стороны или на крышку лючка бензобака.

Инструкция — давление в шинах

Относительно редкое решение: «напоминалка» находится на крышке лючка бензобака.

Относительно редкое решение: «напоминалка» находится на крышке лючка бензобака.

Важный момент: мерить давление следует только на холодных шинах. Кстати, специально для педантов: холодные шины — это такие, на которых автомобиль пробыл без движения не менее 5 часов.

Инструкция — давление в шинах

Эта «шпаргалка» приютилась на водительской двери. Пример того, как в зависимости от размеров шин меняются рекомендации автопроизводителя касательно давления.

Эта «шпаргалка» приютилась на водительской двери. Пример того, как в зависимости от размеров шин меняются рекомендации автопроизводителя касательно давления.

Поскольку автопроизводители допускают применение шин разных типоразмеров, то и давление при этом может требоваться разное. Кроме того, давление в передних и задних шинах имеет право как различаться, так и быть одинаковым.

Инструкция — давление в шинах

А здесь разницы в рекомендациях нет: что спереди, что сзади — одинаково.

А здесь разницы в рекомендациях нет: что спереди, что сзади — одинаково.

В чем опасность?

Материалы по теме

Пониженное давление приводит к увеличению деформации шины, большему ее нагреву во время качения колеса, ускоренному износу крайних дорожек протектора. Возможно даже нарушение целостности каркаса. Расход топлива при этом возрастает. При попадании в яму на дороге вероятность повреждения как диска, так и шины выше.

Повышенное давление — это перенапряжение нитей корда, повышенный износ средней части протектора. Кроме того, при езде по плохой дороге удары, которые передаются на подвеску и кузов, станут ощутимее для седоков. При попадании в яму растет вероятность разрыва шины.

Неодинаковое на всех четырех колесах давление — страшнее всего! Автомобиль во время движения при этом неизбежно уводит в сторону колеса с более низким давлением — фактически начинается движение боком.

Как часто проверять?

Накачка колеса

Камерные шины прошлого требовали еженедельной проверки, особенно до появления камер из бутилкаучуковой резины. Затем давление стали проверять реже, а в наше время, как правило, ограничиваются визуальным осмотром.

Камерные шины прошлого требовали еженедельной проверки, особенно до появления камер из бутилкаучуковой резины. Затем давление стали проверять реже, а в наше время, как правило, ограничиваются визуальным осмотром.

По-хорошему, проверять давление в шинах нужно хотя бы раз в месяц. А уж перед дальней дорогой — просто обязательно.

Материалы по теме

Сезонные колебания

Давление воздуха в замкнутом объеме меняется приблизительно на 0,1 бара на каждые 10 градусов изменения температуры. Это позволяет, установив летние колеса в апреле, не переживать за давление в них до конца августа, когда температура воздуха начинает падать. Подкачав колеса в конце лета, можно уже дотянуть до сезонной смены. А вот установив зимнюю резину в октябре, с первыми заморозками следует проверить давление еще пару раз: когда температура опустится до минус десяти, пятнадцати и при переходе за минус двадцать. Зато с середины зимы и до момента смены колес на летние — опять период расслабления.

Электронные мозги

Все чаще за нас думает электроника. Сейчас на части серийных автомобилей устанавливают систему контроля давления в шинах. Причем некоторые просто считывают обороты колес через датчики АБС: ведь спущенное колесо вращается быстрее, поскольку его радиус меньше, чем у накачанных колес. А еще существуют датчики, оценивающие величину давления воздуха и по радиоканалу отправляющие информацию «мозгам» автомобиля. Такие устройства можно приобрести и отдельно: датчики — в колеса, а приемник — в салон автомобиля.

Кстати, многое зависит от дороги, по которой предстоит ехать.

Mazda 6

В инструкциях по эксплуатации, прилагаемых к автомобилям, указано, что перед длительным движением по скоростным магистралям рекомендуется повысить давление на 0,2–0,3 бара. Советуем следовать этим рекомендациям на всех автомобилях: хуже не будет.

В инструкциях по эксплуатации, прилагаемых к автомобилям, указано, что перед длительным движением по скоростным магистралям рекомендуется повысить давление на 0,2–0,3 бара. Советуем следовать этим рекомендациям на всех автомобилях: хуже не будет.

Перегруз

Перегруз обсуждать не хочется: это, согласитесь, не дело. Но, к сожалению, многие сознательно несколько раз в году перегружают автомобиль, не только забив под завязку салон и багажник, но и присоединив прицеп, который дополнительно нагружает задние колеса тягача. В таких случаях советуем поднять давление хотя бы в задних шинах на 0,2–0,3 бара. Шины будут вам только благодарны.

Контроль на ноль

Если сомневаетесь в точности своего манометра, то советуем для проверки сразу после выезда с шиномонтажа, где вам выставили заведомо нужное давление, померить его собственным измерительным прибором (отдельным или в составе компрессора). Так вы определите, сильно ли «врет» ваш манометр. На будущее, прямо на циферблате можно поставить метку верного значения.

Манометр

Конечно, лучше иметь собственный, заведомо правильный манометр, но такая игрушка не из дешевых.

Конечно, лучше иметь собственный, заведомо правильный манометр, но такая игрушка не из дешевых.

Игра на понижение

Если жуткий гололед застал вас на летней резине, допустим, на даче, и надо любыми силами проехать какое-то расстояние по абсолютно обледенелой дороге, то стоит сбавить давление в шинах приблизительно до величины 1,6 бара. Вредно для шин? Да. Но авария обойдется дороже. К тому же в такой ситуации большой скорости ждать не приходится, да и перегрев шин при околонулевой температуре скорее всего не случится.

Хочу быть Т-34!

Все знают, чем была обусловлена отменная проходимость советских танков? Правильно: широкими гусеницами, то есть низким давлением на грунт. Мы же, обладая обычным, не полноприводным автомобилем, тоже способны обеспечить ему схожую проходимость. Если колеса автомобиля проваливаются в песок, в снег или липкую грязь, то имеет смысл снизить давление в шинах. Причем не только ведущих, но и ведомых колес.

Infiniti

По опыту знаем: выбраться из «гиблого места» зачастую можно, снизив давление до 1,2 бара.

По опыту знаем: выбраться из «гиблого места» зачастую можно, снизив давление до 1,2 бара.

В совсем уж критической ситуации, если вы знаете, что у вас достаточно узкий диск и относительно широкая покрышка (у такого колеса вероятность саморазбортировки ниже), можно снизить давление и до 1,0 бара.

езда по траве

Забуксовали на мокрой траве? Попробуйте сбросить давление.

Забуксовали на мокрой траве? Попробуйте сбросить давление.

Снижение давления бывает полезно и в других случаях — например, для преодоления диагонального вывешивания. Если снизить давление в колесах, на которые опирается автомобиль, их высота уменьшится и появится шанс «зацепиться» вывешенными колесами. Разумеется, если машина уже легла на днище, то снижать давление поздно — это только помешает.

Болотоход

Конкретный пример влияния давления на проходимость. В данном случае давление очень низкое, а пятно контакта колеса с покрытием гораздо больше, чем у обычного автомобиля.

Конкретный пример влияния давления на проходимость. В данном случае давление очень низкое, а пятно контакта колеса с покрытием гораздо больше, чем у обычного автомобиля.

В общем, давление в шинах, как и в сосудах, лучше держать в норме. При любых отклонениях есть свои негативные последствия. Расскажите, приходилось ли вам корректировать давление в шинах для улучшения проходимости?

Что такое значение PSI?

Что такое значение PSI? — Энергетик

Вы используете устаревший браузер . Пожалуйста, обновите свой браузер, чтобы улучшить ваш опыт

21 октября 2014 г.

Если представить себе дом, U-значения учитывают все области, через которые может выйти тепло.Это включает в себя крышу, внешние стены, окна и цокольный этаж. Но это не учитывает, где встречаются различные конструкции.

Для того, чтобы дом был конструктивно безопасным, в стыках здания должны быть секции, где изоляция заменена чем-то более поддерживающим. Эти точки дают теплу идеальное место для выхода. Если бы вы строили каркас дома из спичек, это символизировало бы основные, неповторяющиеся участки теплового моста. Например, там, где стена соприкасается с крышей и полом, оконными рамами, углами… в любой другой точке, где изоляционный слой останавливается или меняется.

Значение Ψ измеряет, сколько тепла может уйти через эти соединения. Они измеряются в ваттах на метр Кельвина (Вт/мК).

Таким образом, когда значения U измеряют потери тепла через заданную площадь, значения Ψ измеряют потери тепла через заданную длину. Существует также Ψ или хи-значение, которое измеряет потери тепла в конкретной точке, но сегодня нам не о чем беспокоиться! Большинство значений Ψ для современных зданий рассчитываются примерно в пределах 0,04–0,48. Наибольшие потери тепла возникают вокруг оконных рам.Значения Ψ полезны для улучшения расчетов SAP в Великобритании. При оценке принимаются наихудшие значения Ψ, если не известно иное – это будет означать, что застройщик не рассмотрел способы снижения потерь тепла через примыкания зданий.

Застройщики могут улучшить это, используя свободно доступные детали соединения (наиболее популярными из которых являются аккредитованные детали конструкции) или могут выбрать выполнение индивидуальных расчетов. Оценка SAP серьезно пострадает, если разработчик не сможет доказать, что он принял какую-либо утвержденную схему теплового моста. Расчет Ψ-значений намного сложнее, чем стандартное значение U, и требует специалистов. Следите за нашим последним блогом из серии, посвященной Y-значениям.

Посмотреть все статьи
  • Ответ в тот же день

  • Гарантия без проблем

  • Индивидуальные решения

Контакт

Колледж-Фарм, Тетбери-роуд,
Сайренсестер, Глостершир,
GL7 6PY

Оставайтесь на связи

Подпишитесь на нашу ежемесячную рассылку, чтобы получать всю необходимую информацию о последних отраслевых новостях и обновлениях.

Что это такое и почему они важны?

В этой статье мы рассмотрим влияние пси-значений и их значение. Значения Psi являются мерой тепловых потерь соединения между двумя тканевыми элементами, например, полом и внешней стеной. Эти соединения называются неповторяющимися тепловыми мостами.

Предыдущие итерации Строительных норм и правил Великобритании повысили осведомленность о важности коэффициентов теплопередачи и воздухонепроницаемости ткани. тканевые элементы.Простой вариант использования Accredited Construction Details (ACD) исчезнет из SAP, поскольку следующим летом будет представлена ​​новая версия. Это заставит застройщиков более тщательно учитывать соединения при выборе строительной ткани или проводить оценку тепловых потерь своих соединений обученными специалистами, чтобы избежать необходимости предполагать наихудшие потери тепла по умолчанию.

Что такое «неповторяющийся» тепловой мост?

В зданиях есть соединения, где встречаются два типа тканевых элементов, таких как стена и крыша, полы или оконные рамы. Чтобы здание имело структурную целостность, должны быть участки соединений, где изоляция заменена структурными компонентами, которые имеют относительно высокую теплопроводность. Например, бетонный блок на стыке вместо сплошной изоляции вокруг стыка. Эти разрывы в изоляционном слое вокруг соединений вызывают относительно высокие локальные потери тепла, называемые неповторяющимися тепловыми мостами.

Psi-значения, u-значения и (текущий) SAP 9

Для моделирования энергетических характеристик здания в SAP мы используем u-значения и psi-значения, которые учитывают потери тепла из открытых участков внешних элементов ткани (и их соответствующих повторяющихся тепловых мостов) и соединений соответственно.Таким образом, более низкие значения u и psi означают, что строительная ткань является более изолирующей и имеет меньшие потери тепла.

Если учитывать только значения u, то общие тепловые потери здания будут занижены. Psi-значения должны использоваться вместе с u-значениями, чтобы учесть относительно высокие потери тепла в местах соединения и рассчитать более реалистичные энергетические характеристики.

Значения psi по умолчанию для наихудшего случая (Приложение K) принимаются при оценке, если утвержденные схемы теплового моста не были приняты, поскольку это указывает на то, что разработчик не рассмотрел методы снижения потерь тепла через соединения.Это серьезно негативно влияет на оценку SAP, поэтому разработчики, как правило, избегают этого, создавая свободно доступные детали соединения, в первую очередь аккредитованные детали конструкции (ACD). Они обеспечивают заранее определенные конструкции соединений для конкретных типов конструкций (например, из дерева, кирпичной кладки и стали). Это означает, что в оценке могут использоваться psi-значения ACD (также в Приложении K), которые лучше значений по умолчанию (как показано в таблице 1).

Что изменится в (поступающем) SAP 10?

Схема ACD была подвергнута критике как открытая для злоупотреблений со стороны разработчиков и просто как устаревшая.В SAP 10 будет удалена возможность использования ACD, что заставит разработчиков использовать один из двух альтернативных подходов, чтобы избежать значений по умолчанию. Во-первых, использовать сертифицированную косметику от производителей, которые имеют соответствующие заданные пси-значения. Во-вторых, их собственные пси-значения рассчитываются оценщиком, имеющим специальную подготовку.

Таким образом, двумя ключевыми изменениями в Приложении K из SAP 9 (или SAP 2012) в SAP 10 являются удаление ACD и корректировка некоторых psi-значений по умолчанию.Эти изменения, как правило, приводят к значительному увеличению значения y по умолчанию, которое представляет собой конкретную для здания сумму примененных значений psi, выраженных на единицу площади поверхности. Значение y можно непосредственно сравнивать со значениями u, поскольку оно имеет те же единицы измерения Вт/м 2 K, что позволяет оценить потери тепла от соединений как долю от общих потерь тепла здания.

Примеры

Таблица 1: Пси-значения для типов соединения в SAP9 и SAP10 и для различных тканей

Соединение с наружной стеной

Пси-значения (Вт/мК)

Код ссылки

Тип

SAP 9

САП 10

ММС

Приложение K По умолчанию

АКД

Приложение K По умолчанию

Базовая строительная система Kingspan TEK

Дюрисол D300 Блок

Е3

Подоконник

0. 080

0,050

0,100

0,030

0,019

Е5

Первый этаж

0,320

0,160

0,320

0,060

0,050

Е16

Угол

0.180

0,090

0,180

0,050

0,002



В приведенной выше таблице 1 сравниваются значения давления в Приложении K для трех типов соединений для SAP9 и SAP10 и для двух различных тканей, в которых используются современные методы конструирования (MMC). Очевидно, что ACD лучше, чем значения по умолчанию в любой из версий SAP, поэтому можно понять, почему их удаление в качестве опции заставило бы отрасль заговорить.Очень низкие значения, предлагаемые обеими тканями MMC, показывают ценность выбора хорошего продукта и получения точных значений psi.

Результаты наших оценок SAP для стандартного двухэтажного особняка с различными тканями и наборами пси-значений обобщены в таблице 2.

Таблица 2: Результаты оценки САП для стандартного двухэтажного дома

Характеристики ткани

Ежегодные выбросы CO 2 на единицу площади (кг/м 2 )

Пси-значения

Уменьшение

SAP9 ACD

ММС Дюрисол

Совместимость с SAP 10

10.35

8,8

15,0%

Совместимость с SAP 9

10,74

9.21

14,2%



Таблица 2 показывает, что, как и ожидалось, выбросы CO 2 уменьшились, когда значения psi для ткани MMC Durisol использовались вместо значений для SAP 9 ACD, по меньшей мере на 14%. В частности, при переходе от ACD к MMC наблюдалось большее сокращение выбросов, когда использовалась строительная ткань, совместимая с SAP 10, потому что psi-значения оказывают более сильное влияние на общую производительность, когда другие свойства строительной ткани, такие как u-значения и воздухонепроницаемость, улучшились.Следовательно, следует уделять больше внимания минимизации пси-значений, чтобы улучшить рейтинг SAP зданий с высококачественными тканями.

Если у вас есть дополнительные вопросы о значениях Psi или любом другом элементе моделирования характеристик здания, свяжитесь с командой, заполнив форму внизу страницы.

Если вы хотите поговорить с нашими консультантами по энергетике о конкретном проекте, запишитесь на прием ниже:

Или загрузите наш бесплатный технический документ о том, как строить энергоэффективные дома;

Расчет пси-значения | Элмхерст Энерджи Консалтингэнси

Elmhurst Energy Consultancy предоставляет индивидуальные расчеты Psi-Value, которые могут повысить вероятность того, что ваши оценки SAP/SBEM будут соответствовать строительным нормам/стандартам, и могут обеспечить большую экономию энергии для вашей собственности.

Организация расчета пси-значения выполняется быстро и легко, и более подробно это объясняется ниже.

Зачем мне расчеты пси-значений?

Если вам требуется оценка SAP или SBEM вашей собственности и вы не включаете отдельный расчет Psi-значения (Ψ-значения), то автоматически будет принято значение Psi-значения по умолчанию. Как правило, это может быть хуже, чем фактическая оценка объекта Psi-Value, и может повлиять на соответствие вашего объекта нормативным требованиям.

Проведение отдельного расчета пси-значения в рамках вашей оценки обеспечит большую точность, чем предполагаемое пси-значение, и должно повысить вероятность того, что ваша собственность будет соответствовать требованиям с первого раза.

Независимо от того, включаете ли вы отдельное Psi-значение или нет, строительные нормы и правила / стандарты предусматривают, что все оценки SAP и SBEM должны включать компонент теплового моста, и это особенно важно, если вы пытаетесь соответствовать более высоким уровням устойчивости.



Что такое расчет пси-значения?

Значения

Psi используются для расчета общих тепловых потерь здания на стыках (также называемых неповторяющимися тепловыми мостами). Это отличается от значений U, которые определяют только потери тепла через тепловые элементы (стены/полы/окна и т. д.). Тепловой мост — это область здания, которая может иметь значительно более высокую теплопередачу, чем окружающие материалы, и возникает там, где встречаются два тепловых элемента.

К типичным «стыкам», которые часто приводят к большим потерям тепла, относятся:

  • там, где первый этаж встречается с открытой стеной
  • в месте соединения внешней стены с балконом
  • Перемычки и подоконники
  • Оконные или дверные косяки

Psi-Value Расчеты проводятся в настольном режиме и создаются с помощью специального программного обеспечения для теплового моделирования.

Позвоните нам сейчас по телефону

 и обсудите с нами ваш проект, это не к чему не обязывает, и мы будем рады проконсультировать вас.

Или почему бы не заполнить нашу форму «Получить предложение»

ПОЛУЧИТЬ ЦЕНУ >



Расчет значения

фунтов на квадратный дюйм | Часть L | САП

По оценкам, тепловые мосты внутри жилых помещений составляют до 30% теплопотерь жилища и вносят значительный вклад в потери тепла, потребление энергии и соответствие части L1A.

Если в конструкции присутствуют два смежных материала, т.е. известкового раствора и блоков, или там, где соединяются две конструкции, напр. примыкания стены/пола создается тепловой мост.

Расчеты коэффициента теплопередачи и тепловые мосты, такие как деревянные шпильки или растворные швы, не новы для Части L1A, и они широко известны. Тем не менее, пси-значение — тепловые потери, связанные с стыком, таким как стык стены и пола, — по-прежнему является включением, влияние которого еще не полностью понято некоторыми.

Пси-значения в рамках текущей Части L1A

Значение U учитывает потери тепла по площади поверхности, а значение Psi учитывает потери тепла по длине соединения. В SAP предполагаемое здание измеряется таким образом, что учитываются все площади и длины.

В настоящее время потери тепла, приходящиеся на все соединения в жилом помещении, могут происходить из комбинации источников:

  1. Утвержденная правительством аккредитованная деталь конструкции (ACD)
  2. Расчетное значение Psi, выполненное специалистом по тепловому моделированию, прошедшим обучение по BR497
  3. Пси-значение по умолчанию
  4. Значение Y по умолчанию равно 0.15

Для обеспечения соответствия текущим требованиям Части L1A часто используется комбинация 1) и 2), поскольку она оказывает желаемое влияние на снижение выбросов и улучшение характеристик ткани.

Пси-значения в будущих версиях части L1A

После консультации по стандартам для домов будущего мы теперь знаем, что будет включено в следующие версии Части L. Повышение текущих стандартов на 31%, которое вступит в силу в 2022 году, будет означать, что, вероятно, будет больше нагрузки на все элементы. оценки SAP для достижения соответствия.В частности, что касается пси-значений, мы также знаем, что использование государственных ACD будет прекращено, а значения по умолчанию, используемые для общего соответствия, хуже. В целом это означает, что больше внимания уделяется расчетным пси-значениям.

Расчет пси-значений

Каждый материал архитектурной детали воссоздается в программном обеспечении для теплового моделирования. Теплопроводность назначается вместе с граничными условиями (аналогично значению U), и результирующая модель обеспечивает значение Psi.Кроме того, тепловые потоки и температуры через модель записываются, чтобы можно было предложить рекомендации по дальнейшему улучшению характеристик соединения.

Использование пси-значений в SAP пересматривается при каждом обновлении части L. Хотя это может привести к более репрезентативной оценке окончательного жилища; более жесткие требования будут означать, что расчетные пси-значения станут гораздо более распространенными. В C80 Solutions есть штатные специалисты по тепловому моделированию, которые могут предложить полную помощь в проектировании соединения, чтобы свести к минимуму потери тепла.Мы можем работать как с архитекторами, так и с командами дизайнеров, чтобы предоставить экономически эффективное решение для каждой детали.

Как C80 Solutions может помочь

Тепловое моделирование

, предоставляемое C80 Solutions, гарантирует, что можно измерить индивидуальные значения Psi для всех длин тепловых мостов. Наше специализированное программное обеспечение обеспечивает 2D- и 3D-анализ, который позволяет нам выявлять, оценивать и исправлять области тепловых мостов в деталях конструкции. Это означает, что мы можем давать рекомендации о том, как сократить выбросы углерода в здании, снизить затраты на энергию и строительство и, в конечном итоге, обеспечить соответствие жилых помещений требованиям SAP 10.

Свяжитесь с нами для получения дополнительной информации и рекомендаций.

HTflux — Программное обеспечение для моделирования

Следующий учебник очень подробный. Все больше и больше знакомясь с HTflux, вы сможете пройти его очень быстро или даже выполнить работу альтернативным способом. Как только у вас появится некоторый опыт, вы сможете выполнить описанную ниже симуляцию за несколько минут .

1. Некоторые важные функции, которые следует знать

HTflux имеет множество инструментов, которые помогут вам при рисовании или редактировании объектов, о которых мы кратко расскажем:

Элементы управления навигацией

Будет полезно знать, как вы можете перемещаться в HTFlux:

  • Для увеличения: прокрутите колесико мыши вперед, поместив курсор на деталь, которую вы хотите увеличить.
  • Чтобы уменьшить масштаб: поверните колесико мыши назад.
  • Чтобы переместить вид (панорамирование): щелкните колесиком мыши (или средней кнопкой мыши). Перемещайте мышь, удерживая нажатой среднюю кнопку мыши.

Подсказка: если функции не работают, сразу нажмите на представление, чтобы убедиться, что оно активировано.

Защелкивающиеся инструменты

Нажмите на кнопки инструментов в нижней правой части экрана, чтобы активировать (синий) или деактивировать (серый) функции привязки.

  • Привязка к сетке
    нарисованных или редактируемых объекта будут выровнены по сетке. Чтобы установить размеры сетки , ЩЕЛКНИТЕ ПРАВОЙ кнопкой мыши на кнопке привязки к сетке.
  • Привязка к точке
    курсор будет привязываться к точкам/вершинам уже нарисованных объектов.
  • Привязка к линии
    курсор будет привязываться к линиям уже нарисованных объектов.
  • Угловая привязка
    курсор перейдет к угловым линиям, начинающимся в контрольной точке.Предустановленные углы: 0°, 30°, 45°, 90°. Щёлкните правой кнопкой мыши по кнопке угловой привязки, чтобы настроить углы. Выключите функцию, как только она вам больше не понадобится, так как она может мешать другим инструментам привязки.
  • Вертикальная направляющая – клавиша X
    при нажатии клавиши x будет зафиксирована координата X текущей позиции курсора («вертикальная направляющая»). Эта функция очень полезна для точного выравнивания объектов по горизонтали. Если вы снова нажмете кнопку x, направляющая исчезнет.
  • Горизонтальная направляющая – клавиша Y
    при нажатии клавиши Y будет зафиксирована координата Y текущей позиции курсора («горизонтальная направляющая»). Эта функция очень полезна для точного выравнивания объектов по вертикали. Если вы снова нажмете кнопку x, направляющая исчезнет.

Подсказка: если ввод с клавиатуры не работает сразу. Щелкните поле ввода командной строки в нижней части представления, убедившись, что оно активировано.

Контрольная точка

Вы можете использовать так называемую опорную точку почти во всех функциях рисования.Используйте правую кнопку мыши, чтобы разместить контрольную точку по желанию. Опорная точка является базовой точкой для инструмента угловой привязки, но она также позволяет выровнять точку относительно другой точки. Если вы введете R 0,5;2,5 в командной строке, это будет отражать точку, расположенную на 0,5 единицы правее и на 2,5 единицы выше контрольной точки, которая была установлена ​​правой кнопкой мыши.

2. Использование шаблонов проектов

HTflux — это программное обеспечение на основе шаблонов. Это поможет вам улучшить рабочий процесс и сэкономить время при работе с различными типами проектов.Просто настройте виды, сетку, единицы измерения, пользовательский интерфейс и т. д. так, чтобы они лучше всего подходили для определенного типа проекта, и сохраните настройки с помощью функции главного меню Сохранить как шаблон . Позже вы можете начать любой новый проект на основе шаблона, который лучше всего подходит для этой задачи. Для этого учебного пособия предустановлен шаблон под названием Учебное пособие по тепловому мосту . Используйте функцию ФАЙЛ >  НОВЫЙ и выберите этот шаблон, чтобы продолжить обучение.

3. Рисование геометрии

В HTflux у вас есть два основных варианта моделирования. Либо вы используете функцию DXF-Import для импорта геометрии программного обеспечения САПР (например, AutoCAD, ArchiCAD, SketchUp…), либо вы рисуете всю геометрию в HTflux с нуля. В этом уроке мы будем использовать функции рисования HTflux для моделирования теплового моста. Наша модель будет простым стыком между внешней стеной и внутренним полом.

Размеры и материалы см. на следующем чертеже (щелкните, чтобы увеличить) :
Мы будем использовать функцию Прямоугольник , чтобы нарисовать все детали для этого примера.Запустите функцию, нажав кнопку инструмента Прямоугольник в меню ЧЕРТЕЖ в верхней части экрана.

Как только функция станет активной, синий текст, оставленный в командной строке, проведет вас через функцию. Текст сообщит вам об этом состоянии текущей функции, а также обо всех возможных вариантах ввода. Теперь он говорит: « 1.point [мышь][x;y][X][Y] ». Это означает, что функция ожидает ввода первого угла прямоугольника.Это можно сделать с помощью мыши [мышь] или введя координаты в командной строке [x;y]. [X][Y] — это подсказка о том, что вы можете использовать клавиши x или y для выравнивания по вертикальным или горизонтальным направляющим.

Вообще полезно, но не обязательно вводить координаты этой самой первой точки. Это позволит убедиться, где модель размещена с точки зрения координат. Введите 0,0 в командной строке внизу. Это гарантирует, что первый угол прямоугольника выровнен по началу координат.Теперь текст команды говорит вам, что должен быть определен 2 и угол прямоугольника, но он также сообщает вам, что доступны две новые опции ввода: W для ввода ширины и H для ввода высоты. Эти функции незаменимы при прорисовке деталей конструкции, так как обычно размеры объектов даются в плане.
Сначала мы нарисуем внешнюю стену нижнего этажа . Поэтому введите W36 (или w 36 в командной строке и нажмите клавишу возврата, так как эта стена имеет ширину 36 сантиметров.Если вы переместите мышь сейчас, вы увидите, что прямоугольник теперь будет иметь фиксированную ширину. Чтобы установить высоту, введите inh250 и подтвердите нажатием клавиши возврата. Переместите мышь еще раз, чтобы увидеть, что теперь можно установить только ориентацию стены. Переместите прямоугольник в верхнюю правую сторону, щелкнув левой кнопкой мыши, чтобы закончить этот прямоугольник. Первый прямоугольник готов. Если вы сделали что-то не так, вы можете щелкнуть правой кнопкой мыши на объекте (или в менеджере проектов), чтобы удалить объект. Находясь внутри функции рисования, вы обычно можете использовать «U» (для отмены), чтобы вернуться к предыдущему шагу.
Теперь сделайте то же самое с другими объектами. Следующее описание является лишь одним из возможных способов рисования объектов. Как только вы немного познакомитесь с функциями, вы будете использовать их интуитивно и следовать любому порядку, который вам нравится.

  • Внешняя изоляционная полоса : переместитесь в верхний левый угол только что нарисованного первого прямоугольника. Нажмите на угол левой кнопкой мыши. Введите w8, чтобы установить ширину 8 см, и нажмите клавишу возврата. Введите h26, чтобы задать высоту (бетонная плита будет иметь высоту 16 см).Поместите прямоугольник в верхнем правом направлении с помощью мыши и подтвердите выбор левой кнопкой мыши.
  • Верхняя наружная стена : Щелкните левой кнопкой мыши в верхнем левом углу только что нарисованной полоски изоляции. Введите w36 и подтвердите. Введите inh250 и подтвердите. Поместите прямоугольник в правый верхний угол и подтвердите выбор левой кнопкой мыши.
  • Внешний рендеринг : щелкните левой кнопкой мыши в нижнем левом углу нижней стены и щелкните левой кнопкой мыши, чтобы установить первый угол прямоугольника.Введите inw1.5 в командной строке и подтвердите. Теперь перейдите в верхний левый угол верхней стены. Поместите туда курсор мыши, не щелкая по нему. Если вы находитесь точно над точкой, появится курсор точечной привязки (ромб). Теперь нажмите клавишу Y на клавиатуре, чтобы зафиксировать координату Y, это вызовет горизонтальную направляющую. Теперь просто переместите мышь влево за пределы стены, чтобы убедиться, что внешняя визуализация ориентирована на правильную сторону. Щелкните левой кнопкой мыши, чтобы закончить этот прямоугольник.
  • Штукатурка нижнего пола (внутренняя сторона) : переместитесь в правый нижний угол нижней наружной стены -> щелкните левой кнопкой мыши -> введите ширину w1 -> переместитесь в правый верхний угол нижней стены -> зафиксируйте координату Y клавишей Y -> переместите мышь вправо снаружи -> щелкните левой кнопкой мыши, чтобы закончить.
  • Штукатурка верхнего этажа (внутренняя сторона) : переместитесь в правый нижний угол верхней наружной стены -> щелкните левой кнопкой мыши -> введите ширину w1 -> переместитесь в правый верхний угол верхней стены -> зафиксируйте координату Y клавишей Y , переместите мышь вправо наружу -> щелкните левой кнопкой мыши, чтобы закончить.
  • Бетонная плита : переместитесь в правый нижний угол полосы изоляции -> введите ширину w200 -> перейдите в правый верхний угол полосы изоляции -> зафиксируйте координату Y клавишей Y -> переместите мышь вправо, закончите левой нажмите.
  • Потолочная штукатурка : щелкните левой кнопкой мыши в нижнем правом углу бетонной плиты -> введите высоту: h2 -> переместите мышь к правому краю внутренней штукатурки. Когда активна привязка к линии (перекрестный курсор) -> щелкните левой кнопкой мыши, чтобы закончить.

Теперь слои пола:

  • Сначала краевая изоляционная полоса : щелкните левой кнопкой мыши в правом нижнем углу штукатурки верхнего этажа. Введите ширину и высоту: w1 подтвердите, h9 подтвердите. Поместите на правильную сторону (сверху и справа) и закончите левой кнопкой мыши.
  • Звукоизоляция : выберите нижний правый угол только что нарисованной полоски изоляции. Введите h5 и подтвердите. Перейдите к правому углу бетонной плиты и поднимите вертикальную направляющую с помощью x . Поместите прямоугольник правильно (верхняя сторона) и подтвердите, щелкнув левой кнопкой мыши.
  • Цементная стяжка : щелкните левой кнопкой мыши в верхнем левом углу звукоизоляции. Укажите высоту: h5 подтвердите. Перейдите в правый верхний угол звукоизоляции. Тип X для вертикальной направляющей. Используйте мышь, чтобы сориентировать прямоугольник по верхней стороне.Закончите левой кнопкой мыши.
  • Прямоугольник для внешнего климата : выберите левый нижний угол прямоугольника внешнего рендеринга в качестве первого угла. Перейдите к верхнему углу внешнего рендеринга и используйте клавишу Y, чтобы получить горизонтальную направляющую. Введите ширину прямоугольника. Это на самом деле случайно, так как это не повлияет на симуляцию. Например. введите w50 . Поместите прямоугольник слева и закончите левым щелчком мыши.
  • Прямоугольник для внутреннего климата: левой кнопкой мыши выделить правый нижний угол нижней внутренней штукатурки.Перейдите в любой правый угол конструкции пола (например, цементная стяжка) и используйте клавишу X, чтобы зафиксировать координату x (вертикальная направляющая). Теперь переместитесь на самый верх стены и перейдите к любому углу, используя клавишу Y, чтобы зафиксировать координату y (горизонтальная направляющая). Теперь прямоугольник зафиксирован, щелкните левой кнопкой мыши, чтобы завершить его.

ВАЖНО: после рисования последнего прямоугольника результат может выглядеть непреднамеренно. Это потому, что последний прямоугольник был нарисован поверх других объектов, частично закрывая их.Этот подход «верхние объекты покрывают нижние объекты», однако, полезен, как вы узнаете позже. В следующем разделе мы покажем вам, как изменить порядок объектов.

4. Изменение порядка объектов

Чтобы отправить только что нарисованный объект (внутренний климат) на самый задний план, выполните следующие действия:
Активируйте функцию по умолчанию Выберите объекты . Либо слева от верхнего меню, либо с маленькой стрелкой на кнопке быстрого инструмента ниже. Теперь выберите последний нарисованный объект.Вы можете сделать это, щелкнув объект в менеджере проектов (последний нарисованный объект будет самым верхним), или вы можете щелкнуть его в геометрическом представлении. В геометрическом представлении объект будет выделен зеленым цветом, а в менеджере проекта объект получит синюю рамку выбора. Теперь нажмите на объект в менеджере проектов и перетащите его в самый низ списка (удерживая кнопку мыши).

Объекты вверху списка всегда будут перекрывать объекты внизу.Это означает, что теперь, когда вы отправили внутренний климат в конец списка, все остальные объекты теперь снова должны быть видны. Следовательно, вы должны снова увидеть все слои пола.

5. Назначение материалов

В зависимости от задачи и ваших привычек существует несколько способов назначения материалов в HTflux:

  • Материал можно перетащить из списка материалов проекта в графическое представление объектов.
  • Вы можете перетащить материалы из списка материалов в список объектов справа
  • Вы можете щелкнуть объект правой кнопкой мыши и открыть свойства объекта, чтобы изменить материал.
  • Вы можете использовать инструмент пипетки материала (панель быстрого доступа) для нескольких назначений (особенно полезно в проектах с большим количеством деталей)

В нашем примере мы будем использовать первый способ. Если список материалов проекта не отображается, нажмите кнопку Материалы проекта в правой части экрана. Теперь левой кнопкой мыши выберите материал и перетащите его (удерживая кнопку) на нужные объекты. Повторяйте этот шаг, пока всем объектам не будут назначены правильные материалы (см. эскиз выше)


Примечание. Если дважды щелкнуть материал в списке материалов, откроется диалоговое окно материалов.Здесь вы можете редактировать все свойства материала (например, теплопроводность) или добавлять новые материалы из нашей огромной онлайн-базы данных. Диалоговое окно материала не будет объясняться далее в этом уроке.

6. Обработка теплового моделирования

Теперь мы можем продолжить добавление инструмента пси-измерения. Однако, будучи несколько нетерпеливыми, мы уже запустим быстрое тепловое моделирование. Таким образом, мы также можем проверить, выполнили ли мы все материальные задания.
Для запуска теплового моделирования нажмите кнопку T стабильный раствор в главном меню (она находится на вкладке СТАРТ ):

В HTflux вы можете нарисовать одну или несколько прямоугольных областей, чтобы определить область, в которой тепловое моделирование должно пройти процесс.Для этого используйте функцию ОБЛАСТЬ на вкладке главного меню ЧЕРТЕЖ .

В нашем случае мы намеренно пропустили этот шаг. При нажатии на кнопку симуляции HTflux теперь сообщит вам, что вы не определили ни одну область для симуляции. Вас спросят, должен ли регион, содержащий все объекты, создаваться автоматически. Подтвердите это сообщение с помощью YES .

Откроется диалоговое окно моделирования, которое будет содержать раскрывающийся список со всеми возможными регионами для моделирования.В нашем случае он будет содержать только автоматически созданный регион под названием «итого». В поле ввода ниже вы можете установить разрешение для моделирования. HTflux угадывает подходящее значение, которое вы можете соответствующим образом изменить. Более высокие разрешения дадут более точные результаты. Обычно очень высокое разрешение требуется только тогда, когда задействованы небольшие металлические детали. Максимальное разрешение, которое вы можете обрабатывать, будет зависеть от объема физической памяти, которую вы установили и имеете в наличии. HTflux покажет вам эту сумму в графическом представлении.Если у вас одновременно запущено много программ, вы увидите, как объем доступной памяти начнет увеличиваться после закрытия этих программ. Алгоритм решателя HTflux довольно быстр, поэтому разрешение вашей симуляции фактически будет ограничено только доступной физической памятью. По этой причине мы настоятельно рекомендуем запускать HTflux на 64-битных версиях Windows, так как память, доступная в 32-битной среде, очень ограничена.
Вернемся к нашему примеру: примите разрешение, предложенное программой, и обработайте симуляцию, нажав синюю кнопку «начать симуляцию».
Через несколько секунд вы увидите температурный вид только что нарисованной детали. Теперь вы можете использовать мышь для навигации по этому представлению температуры, как и раньше (масштабирование с помощью колесика мыши и т. д.). Нажав кнопку верхнего меню HEAT FLUX , вы можете переключиться на представление теплового потока, чтобы фактически увидеть эффект теплового моста. Нажав на кнопку Настройки дисплея в нижней части экрана, вы найдете множество опций для настройки каждого из представлений.Вы можете, например. изменить цветовую палитру, изменить разрешение изотерм и многое другое. Однако эти параметры не являются темой данного руководства.

7. Использование автоматического инструмента для измерения PSI

Чтобы продолжить расчет теплового моста, выберите представление материала сейчас. В принципе, вы можете работать в любом виде, но обычно функцию инструмента легче применять в геометрических видах.

Перейдите в верхнюю строку меню на вкладку ИЗМЕРЕНИЯ и выберите там автоматическую функцию PSI:

Как и прежде, текст, оставленный в командной строке, будет давать полезные подсказки при применении функции.В этом случае он говорит « Установить опорную точку ноги A ». На этом шаге вы определите диапазон измерения потока, а также сторону границы, на которой должно происходить измерение потока. В соответствии со стандартом ISO секция должна быть дальше 1 метра или в три раза больше толщины флангового пола, чтобы гарантировать, что эффект теплового моста исчезнет, ​​и изотермы снова станут параллельными. HTflux имеет уникальную функцию, которая отображает теоретическое одномерное значение U стенки, а также «измеренное» двухмерное значение U потока, которое позволит вам судить о соблюдении только что упомянутого критерия.Если вы находитесь слишком близко к тепловому мосту или если у вас есть другие нарушения, значения U будут сильно отклоняться.
В нашем примере достаточно разместить опорные точки опоры на внутренней (или внешней) границе стены и убедиться, что они находятся на расстоянии не менее одного метра от зоны примыкания к полу.
Вернемся к функции PSI, шаг за шагом:

  1. Точка привязки A: поместите точку привязки с помощью мыши (или путем ввода текста).Например. установите его с внутренней стороны вплотную к низу стены (или на краю).
  2. Направление ноги A : теперь вы должны определить направление ноги для расчета PSI. В этом примере направление будет строго вертикальным для обеих ног. Так что просто нажмите на ту же границу где-то выше только что поставленной точки, чтобы получить строго вертикальную линию.
  3. Базовый диапазон участка A : для расчета дополнительного значения 2d U необходимо ввести длину для этого эталонного участка.Вы можете установить эту длину с помощью мыши или ввести 25, чтобы точно определить эту длину. Это означает, что на основе секции высотой 25 см чуть выше первой точки привязки HTflux рассчитает значение 2d U на основе фактически измеренного теплового потока.
  4. Анкерная точка B : теперь поместите анкерную точку для верхней стены. Вы можете установить его прямо на верхнем краю, где внутренний климат встречается со стеной, или немного ниже.
  5. Направление ноги B : установите направление вниз точно по вертикальной линии.
  6. Контрольный диапазон ветви B : введите 25 еще раз или установите его с помощью мыши.
  7. Центральная точка для расчета : этот шаг необходим только при расчете значений PSI с параллельными ногами, как в нашем случае. Если вы выполняете расчет для случаев с непараллельными сторонами (например, углами), пересечение двух сторон будет автоматически определено как точка отсчета. Здесь необходимо определить точку, в которой отрезок с U-значением A переключается на отрезок с U-значением B.Вам нужно будет установить эту точку в соответствии с вашей моделью расчета энергии здания. Фактическое положение зависит от местных стандартов или процессов, определенных властями. Часто в качестве этой точки определяют верхний край плиты перекрытия. Поэтому мы используем этот пункт в учебнике. В любом случае, в этом примере, когда верхняя стена имеет то же значение U, что и нижняя стена, положение этой точки не имеет значения для результата, так как расчет всегда будет давать одни и те же значения.

Подсказка: если вы сделали неправильный ввод, вы можете вернуться (отменить) с помощью клавиши U

Настройка инструмента измерения PSI не завершена.Чтобы обработать расчет, вам просто нужно перезапустить симуляцию. Для этого снова нажмите кнопку T-Stable Solution в меню START .

8. Инструмент измерения PSI: параметры отображения и диалоговое окно

Теперь, после обработки симуляции, появится так называемый «тег», который даст вам результат расчета. Каждая функция измерения будет иметь один или несколько таких тегов. Теги предлагают ряд опций для оптимизации или настройки отображения результатов:

  1. Метку можно перемещать, щелкнув по ней и удерживая кнопку мыши.
  2. Используя крошечные кнопки + и – вверху, вы можете увеличить или уменьшить размер тега
  3. С помощью крошечной кнопки со стрелкой вниз вы можете отобразить детали измерения
  4. Нажав на крошечную кнопку X, вы можете скрыть тег. Чтобы вызвать его снова, дважды щелкните круглый маркер
  5. .
  6. Дважды щелкните внутри области тегов, чтобы открыть диалоговое окно определенного инструмента, в котором можно дополнительно настроить инструмент.

Если вы не видите никаких тегов или маркеров, проверьте, включено ли отображение результатов.Для этого убедитесь, что кнопка тега в меню быстрых инструментов внизу активирована (синяя).
Чтобы лучше объяснить функциональность и возможности PSI-инструмента, нажмите кнопку с небольшими подробностями (стрелка вниз):

Тег увеличится и даст вам дополнительные параметры:

  • Ua,2d: значение теплопередачи опоры А (здесь это нижняя наружная стена), рассчитанное на основе смоделированного теплового потока в ранее определенном эталонном диапазоне при высоте 25 см
  • Ua,1d: значение der U ветви A, рассчитанное на основе удельного сопротивления и толщины слоев материала и коэффициентов тепловой пленки.(см. ниже)
  • Ub,1d, Ub,2d: как выше, но для ноги B (верхняя стенка)
  • lA,lB: длины, используемые при расчете. В зависимости от разрешения симуляции эти значения можно слегка скорректировать для получения более высокой точности. Длины отражают фактически важные параметры для расчета.
  • Φtotal: суммарный тепловой поток через ветви A и B.
  • ΔT: соответствующая разность температур для расчета.

Расчет значений 2d вместе со значениями 1d U позволяет очень легко оценить качество симуляции.Если вариация находится в пределах нескольких процентов, качество моделирования является достаточным. Если вариация выше, вы либо находитесь слишком близко к точке теплового моста, либо в области, где измеряется тепловой поток, есть другое нарушение. Следует обратить внимание на один особый случай, когда у вас есть периодическая строительная конструкция в пределах одной или обеих сторон (например, балки, проходящие через стену). В этом случае вы должны определить диапазон 2d эталонной области как длину периодичности этой структуры и использовать для расчета только 2d значения.Для этого дважды щелкните тег и выберите значения 2d в диалоговом окне.
Диалоговое окно PSI также содержит дополнительные параметры (например, работу с температурными факторами), а также другой режим для расчета значения PSI. Эти параметры не являются частью этого простого руководства.
Используя подробные параметры, показанные выше, можно повторить расчет PSI, который HTflux выполняет внутри. Расчет производится по следующей формуле:

При повторном вычислении «вручную» может быть небольшое отклонение, так как HTflux внутренне учитывает больше, чем отображаемые цифры.
Еще одной дополнительной функцией инструмента PSI является возможность отображения значения U и конфигурации слоев для двух ветвей. Чтобы отобразить эту дополнительную информацию, дважды щелкните круглые маркеры, представляющие этапы расчета PSI.

Когда они откроются, снова нажмите крошечную кнопку «детали», чтобы также отобразить слои стены. Если вы дважды щелкнете, у вас будет множество опций для дальнейшей настройки отображения.

8 Альтернативный метод определения значения Ψ с помощью инструмента измерения общего теплового потока


[опционально]

Для полноты картины мы покажем вам, как можно выполнить этот расчет с помощью инструмента измерения теплового потока.Это был бы «термальный» способ сделать это. В любом случае, использование автоматического инструмента PSI поможет вам сэкономить время и даст вам дополнительную информацию, поэтому обычно нет необходимости выполнять расчеты «вручную». Мы сделаем этот дополнительный шаг, чтобы продемонстрировать использование инструмента измерения теплового потока, а также лучше объяснить математику и определение значения PSI (также известного как линейный коэффициент теплопередачи).
Так как нам нужно будет определить общий тепловой поток для «ручного» расчета, вам придется добавить в свой проект инструмент для измерения теплового потока.Это просто сделать, нажав кнопку Тепловой поток (в меню Измерения ):

В менеджере проектов с правой стороны проекта вы найдете новую запись под названием Тепловой поток.1 перечислены в разделе Измерения . Само измерение будет выполнено внутри выбранной области на любой подходящей границе между граничным условием и материалом или между разными материалами. В этом случае, как и в большинстве случаев, нас интересует полный поток граничного условия.Чтобы определить это, дважды щелкните только что добавленную запись Heat flux.1 , чтобы открыть диалоговое окно настроек этого инструмента. Чтобы определить граничный поток, нажмите кнопку все  (1) для правого списка материалов и выберите внешний климат (2) в правом списке материалов. Теперь HTflux будет измерять поток везде, где граничное условие внешний климат касается любого материала. Вы также можете выбрать все внутренние климаты вместо внешнего климата.Из-за сохранения энергии поток должен быть одинаковым, только знак потока будет другим. Теперь вы уже можете закрыть (3) диалоговое окно.

Как уже упоминалось, второе, что нужно сделать, это определить область, в которой должно происходить измерение. Мы могли бы определить любой регион, используя инструмент региона, чтобы нарисовать один или несколько регионов. Поскольку мы не хотим ограничивать измерение потока по определенной причине, мы можем продублировать существующую область, которая определяет всю область моделирования, и назначить ее нашему инструменту.Для этого щелкните правой кнопкой мыши регион с именем Total (1) в разделе региона и щелкните Duplicate (2). Будет создана копия региона Total с именем Total D . Не нажимайте на новый элемент (3) и перетащите его в инструмент измерения теплового потока, удерживая нажатой кнопку мыши.

Инструмент измерения теперь настроен для суммирования всех тепловых потоков, входящих в граничное условие внешний климат внутри прямоугольной области « Total D », которая фактически покрывает всю нашу симуляцию.Повторно запустите тепловое моделирование с помощью кнопки T стабильное решение . После завершения моделирования появится новый маркер пурпурного цвета. Дважды щелкните по нему, чтобы показать результат измерения внутри тега. Если вы использовали материалы и размеры, указанные в этом руководстве, и запустили симуляцию с предлагаемым разрешением 1,5 мм, общий тепловой поток должен соответствовать значению, показанному ниже.

Чтобы рассчитать значение PSI на основе этого общего теплового потока, нам нужно будет использовать формулу, которая определяет значение PSI:

L 2D — это тепловой поток на 1K разницы температур, поэтому вам придется разделить тепловой поток на фактическая разница температур.Из этого значения вам придется вычесть все «сегменты U», как они описаны в вашей энергетической модели, используя соответствующие значения U и длины. Фактор F является поправочным коэффициентом, который важен, если у вас есть U-образные секции для более теплых помещений, чем внешняя температура (например, гараж или подвал). В нашем случае у нас есть только две внешние стены, поэтому F всегда будет 1,0.
Выполним расчет для этого примера. Тепловой поток 34 895 Вт, дельта температур 25 К. Коэффициент теплопередачи нашей стены равен 0.4079 Вт/м²К. Поскольку наши верхняя и нижняя стены идентичны, мы можем просто вычесть один сегмент общей длиной 3,16 м. Итак, в итоге получим:

В соответствии со значением, которое мы определили с помощью автоматической функции.

9. Определение минимальной температуры поверхности и температурного коэффициента f

RSI

Помимо расчета потерь энергии детали теплового моста (в соответствии с ISO 10211) часто требуется доказать, что минимальная температура поверхности в области теплового моста будет оставаться выше определенных уровней (например,грамм. температуры плесени или точки росы). И снова HTflux предлагает автоматический инструмент, который определяет положение и температуру самой холодной точки, а также вычисляет так называемый температурный коэффициент, а также температуру плесени или точки росы.
В Центральной Европе, а также в некоторых других странах этот расчет необходим с измененным внутренним сопротивлением тепловой пленки 0,25 м²K/Вт. Это должно отражать «наихудший» сценарий, т.е. в углах или когда занавес закрывает стену.Это ограничит излучение, а также конвекционный нагрев стены, что приведет к более высокому сопротивлению тепловой пленки. Если вы хотите использовать стандартное граничное условие, вы можете пропустить этот шаг, однако задача этого руководства — познакомить вас с HTflux, поэтому сейчас мы объясним, как создать новое граничное условие. Чтобы получить это новое граничное условие, мы можем либо изменить сопротивление теплопередаче существующего «внутреннего климата », либо добавить новое граничное условие.Мы сделаем последнее, чтобы познакомиться с созданием граничных условий. Щелкните правой кнопкой мыши существующее граничное условие « внутренний климат » в списке материалов в правой части экрана и выберите Дублировать .

Дважды щелкните , затем заново создайте граничное условие, чтобы открыть диалоговое окно границы. Чтобы отрегулировать b.c. при необходимости действуйте следующим образом:

  1. Нажмите на ручку и введите новое имя, например «внутренний климат R0.25”.
  2. Убедитесь, что новое граничное условие имеет тип «внутренняя температура»
  3. Введите новое сопротивление теплопередаче 0,25.
  4. Дважды щелкните предварительный просмотр цвета и выберите подходящий цвет (возможно, темно-красный)
  5. Закрыть диалоговое окно

Теперь не забудьте изменить назначение вновь созданного граничного условия. Например. путем перетаскивания нового «граничного условия 0,25» поверх существующего.
Важное примечание: если вы выполняете расчет минимальной температуры с этим граничным условием, имеющим пониженную теплопередачу (более высокое значение сопротивления), результат, измеренный инструментом PSI, не покажет правильное значение, так как для этого расчета потребуется стандартный теплопередачи.По этой причине вам следует отключить отображение результатов пси-инструмента. Вы можете сделать это, щелкнув символ глаза справа от элемента PSI-инструмента в менеджере проектов или дважды щелкнув маркер PSI, чтобы скрыть только тег результата инструмента.

Поскольку это руководство предназначено для обучения вас работе с HTflux, здесь будет выполняться еще одна дополнительная работа. Мы рассчитаем минимальную температуру не только для всей симуляции, но и для каждого этажа в отдельности. Поэтому вы можете дважды щелкнуть на Surface Temp.Кнопка в меню Измерения :

Два вновь созданных элемента с именами «Surf.Temp.1» и «Surf.Temp.2». появится в менеджере проектов справа. Чтобы назначить им разные регионы, теперь нам нужно нарисовать два отдельных региона (вместо дублирования региона «всего», как указано выше). Чтобы создать эти две области, просто используйте кнопку Область в меню Чертеж :

Используйте мышь, чтобы определить две прямоугольные области, охватывающие область пола и стены на верхнем этаже и область потолка и стены на нижнем этаже:

Примечание: если вы сделали что-то не так, вы можете удалить неправильные элементы с помощью контекстного меню в менеджере проектов.Объекты, рисуемые последними, всегда будут первыми в списке.

Как и раньше при работе с инструментом теплового потока, теперь вы можете использовать перетаскивание мышью (удерживая левую кнопку нажатой), чтобы назначить две области двум инструментам температуры поверхности (1)(2):

Также очень похоже на настройку теплового потока. Дважды щелкните элемент «Surf.Temp.1», чтобы открыть диалоговое окно настройки для этого инструмента. Снова выбираем все материалы слева кнопкой все (1) в правом списке выбираем все внутренние климаты (2).Было бы достаточно выбрать только вновь созданный климат «R0.25», однако, если вы хотите позже изменить назначение граничных условий, вы можете убедиться, что он по-прежнему будет работать при выборе всех внутренних климатов. Закройте диалоговое окно (3) и повторите тот же процесс для другого инструмента с именем Surf.Temp.2 .

Теперь перезапустите симуляцию с помощью кнопки T стабильное решение . В симуляции появятся два новых маркера синего цвета и два маркера красного цвета.Они отмечают места с самой низкой и самой высокой температурой внутри определенных регионов. Нас интересуют минимальные температуры, отмеченные синими кружками. Вы также можете дважды щелкнуть по ним, чтобы скрыть или показать результаты с тегом. Убедитесь, что теги для синих маркеров видны, разместите их соответствующим образом, перетащив мышью, и дважды щелкните внутри них, чтобы открыть диалоговое окно настройки измерения.

Диалоговое окно измерения для Surface Temp. Инструмент появится снова, но на этот раз будет видна вкладка температуры конденсации и пресс-формы .Здесь вы можете решить, какая дополнительная информация должна отображаться вместе с минимальной температурой. Чтобы показать все возможные параметры, необходимо будет выбрать два эталонных климата. HTflux будет использовать эти значения температуры и влажности для расчета температурных факторов, а также температуры плесени и точки росы. Выбор внутреннего эталонного климата необходим для расчета температуры плесени и точки росы, выбор внешнего эталонного климата позволит HTflux рассчитать температурный коэффициент f Rsi,min .Если вас не интересует эта дополнительная информация, вы можете пропустить этот шаг.

Повторите процесс для другой минимальной температуры. В нашем примере самая низкая температура, конечно же, будет в области потолка нижнего этажа, так как изоляция слоев пола повысит температуру на верхнем этаже.

Здесь мы можем определить значение 16,4°C как самую низкую температуру. Эта температура выше температуры плесени и точки росы, поэтому тепловой мост не представляет опасности для здоровья.Температурный фактор — еще один способ описать это. Он связывает разницу температур между минимальной температурой и внешней температурой с общей разностью температур:



напр. согласно немецкому стандарту DIN 4108 это значение обязательно должно быть выше 0,7. Этот критерий также выполняется в нашем примере.

Теперь, когда мы выполнили все необходимые расчеты теплового моста, вы можете использовать функции инструментов Экспорт изображений или PDF-Export для составления отчета по этой детали.
Вот несколько примеров возможных выходных форматов:



Что такое значения PSI?

Значения PSI
являются ключевым компонентом проектирования зданий с низким энергопотреблением, но что означает PSI в строительстве?

Исторически сложилось так, что группы разработчиков бегло осматривали их, часто оставляя значения по умолчанию и «предполагаемые результаты» в определенной области. Но времена меняются, и понимание пси-принципов становится важным, когда разрабатывается эффективный строительный проект.

Что такое пси-значения?

Вы когда-нибудь сталкивались с u-значением в первую очередь? Это расчет тепловых потерь на квадратный метр тепловой составляющей (например, стены).

Окей, значения Psi являются мерой тепловых потерь на метре стыка между двумя тепловыми элементами, такими как линия между цокольным этажом и наружной стеной (см. зеленую линию на соседнем рисунке), и рассчитываются в Вт/мК. . В совокупности эти соединения известны как тепловые мосты.

Почему значения пси важны?

Значения U компенсируют потери тепла тепловыми компонентами, но не общие потери тепла тканью.На стыках возникают дополнительные потери тепла, называемые неповторяющимися тепловыми мостами.

Это связано с геометрией соединения, а также, во многих случаях, с расположением соединения: геометрией, поскольку мы рассчитываем внутренние размеры в SAP и присваиваем значения U рассчитанным тепловым элементам (например, наружная стена и первый этаж ). Таким образом, мы занижаем общие потери тепла. Если мы не рассчитали внешние измерения, мы переоценим общие потери тепла (при условии отсутствия psi-значения конструкции).грамм. бетонный блок на стыке вместо сплошной изоляции вокруг стыка).

Что делать с пси-значениями?

В оценках SAP мы учитываем значения PSI для всех соединений, а также значения U для всех открытых элементов, чтобы наилучшим образом моделировать энергоэффективность жилища. Пси-уровни должны быть сведены к минимуму, чтобы соответствовать новым правилам строительства.

В действительности проектировщики должны были следовать существующим схемам, таким как аккредитованные детали конструкции и расширенные детали конструкции, чтобы реально добиться соответствия требованиям.

Имеют фиксированные конфигурации соединений в зависимости от типа конструкции, т.е. комплект из дерева, а также комплект из кладки и комплект из стали. Тем не менее, эти схемы сейчас устарели, и в следующем обновлении регистров SAP и Part L их использование будет ограничено.

Это гарантирует, что дизайнеры, скорее всего, будут использовать или иметь свои собственные измеренные одобренные макияжи (с соответствующими, заранее определенными значениями Psi) от производителей.

Многие производители деревянных рам и SIPS предоставляют свои собственные сверхнизкие значения Psi, которые может использовать ваш оценщик.Клиенты должны будут смоделировать потери тепла на стыках с помощью специальных расчетов качества Psi для некоторых зданий с очень низким энергопотреблением, таких как предприятия Passivhaus.

Есть также несколько схем, созданных производителями изоляции, которые позволяют вам демонстрировать улучшенные характеристики, используя комбинацию их товаров.

Индекс стабильности населения и анализ характеристик

В этом учебном пособии описывается значение и использование индекса стабильности населения и анализа характеристик.

Проще говоря, индекс стабильности населения (PSI) сравнивает распределение переменной оценки (прогнозируемой вероятности) в наборе данных для оценки с набором обучающих данных, который использовался для разработки модели. Идея состоит в том, чтобы проверить, «как текущая оценка сравнивается с прогнозируемой вероятностью из набора обучающих данных».

Использование индекса стабильности населения (PSI)

Индекс стабильности населения (PSI) используется по-разному. Они перечислены ниже —

  1. На модель могут повлиять экономические изменения.Предположим, вы построили модель риска во время экономического спада (2008 год) и используете ту же модель для оценки наборов данных в 2016 году. Существует высокая вероятность того, что различные атрибуты модели резко изменились за последние 8 лет. Это означает, что использовать эту модель больше не имеет смысла, если характеристики модели существенно изменились.
  2. Изменение предложений продуктов в связи с изменениями внутренней политики. Например, один из ваших продуктов недавно был перезапущен, поэтому атрибуты могут вести себя иначе, чем атрибуты вашей модели.
  3. PSI может определить, есть ли какие-либо проблемы с интеграцией данных или программированием для запуска кода подсчета очков.

Как рассчитывается PSI?
PSI = (% записей на основе оценочной переменной в оценочной выборке (A) — % записей на основе оценочной переменной в обучающей выборке (B)) * In(A/B)
Шаги
  1. Сортировка оценочной переменной по убыванию в оценочной выборке
  2. Разделить данные на 10 или 20 групп (децилирование)
  3. Рассчитать % записей в каждой группе на основе оценочной выборки
  4. Рассчитать % записей в каждой группе на основе обучающей выборки
  5. Вычислить разницу между Шагом 3 и Шагом 4
  6. Возьмите натуральный журнал (Шаг 3 / Шаг 4)
  7. Умножить Step5 и Step6
Индекс стабильности населения

Правила
  1. PSI < 0.1 - Без изменений. Вы можете продолжить использовать существующую модель.
  2. PSI >=0,1, но меньше 0,2 — требуется небольшое изменение.
  3. PSI >=0,2 — требуется значительное изменение. В идеале, вы не должны больше использовать эту модель.

Чтобы понять причину изменения, нам нужно сгенерировать отчет анализа характеристик .
Примечание: Мы можем использовать хи-квадрат для группированных данных или тест KS для сравнения распределения двух наборов данных.

Анализ характеристик
Он отвечает, какая переменная вызывает сдвиг в распределении населения. Он сравнивает распределение независимой переменной в наборе данных для оценки с набором данных разработки. Он обнаруживает сдвиги в распределениях входных переменных, представленных для оценки, с течением времени.
Это помогает определить, какая изменяющаяся переменная больше всего влияет на изменение оценки модели.

Самое важное —

Проверьте направление удара из-за переменных смещений модели.

Проверьте знаки сдвинутых атрибутов и средние значения этих атрибутов по сравнению со значениями из ранее оцененной совокупности или выборки разработки. Это укажет, увеличиваются или уменьшаются сдвиги атрибутов модели.

Похожие сообщения

Об авторе:

Deepanshu основал ListenData с простой целью — сделать аналитику простой для понимания и использования. Он имеет более чем 10-летний опыт работы в области науки о данных.За время своего пребывания в должности он работал с глобальными клиентами в различных областях, таких как банковское дело, страхование, частный капитал, телекоммуникации и управление персоналом.

.

Оставить ответ
