Транспортир змз 406 и правильная установка распредвалов змз 406

Тема статьи – транспортир змз 406, 405, 409 и установка распредвалов змз 406. В продаже существует достаточное количество разных транспортиров, от разных производителей. Все они представляют из себя вариации на заводские чертежи и почти все страдают погрешностями, как на своей шкале, так и по прилеганию к кулачку распредвала. На основе практической работы, я сделал свой вариант транспортира.

Теория

Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.

Транспортир змз 406, мой вариант

транспортир по заводским чертежам

Чем меня не устраивал вариант, который продается во всех магазинах? Как я уже говорил, они изготовлены с достаточно большой погрешностью (плюс минус 1 градус точно). И самое главное с данным вариантом достаточно трудно работать, в плане настройки. Я хотел сделать вариант, чтобы сразу видеть попал я плюс минус 2 градуса или нет, а уже потом настраиваться более точно. Дальнейшая практика показала, что работать стало и быстрее, и удобнее. Сделал я его из 3 мм фанерки и покрыл лаком. В течение года профессиональной работы с ним ничегошеньки не случилось. О чем еще считаю нужным сказать. Если у вас на руках ТОЛЬКО ОДИН транспортир змз 406, не рассчитывайте на отличный результат. Максимум «на четверочку». Причина подробно расписана в

статье про индикатор ВМТ. Метка на шкиве коленвала может быть только ориентиром, чтобы двигатель завелся и поехал. Но для снятия максимальных характеристик это не пойдет. Фазометр в моем исполнении отдельно не продается, он прилагается к комплектам ГРМ в качестве подарка.

мой вариант транспотрира

Установка распредвалов змз 406, засада

В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.

Вопрос-Ответ

Какие углы вы выставляете? Я мог бы сказать, что это секрет фирмы))), но, если я уж об этом сказал, наверное придется расколоться. Работаю с заводскими углами, 20- впуск, 19 – выпуск. Если клиент хочет капельку добавить «низов» и готов пожертвовать стабильными оборотами на холостом ходу, то оба вала можно синхронно повернуть на градус раньше. То бишь, 19 – впуск, 20 – выпуск.

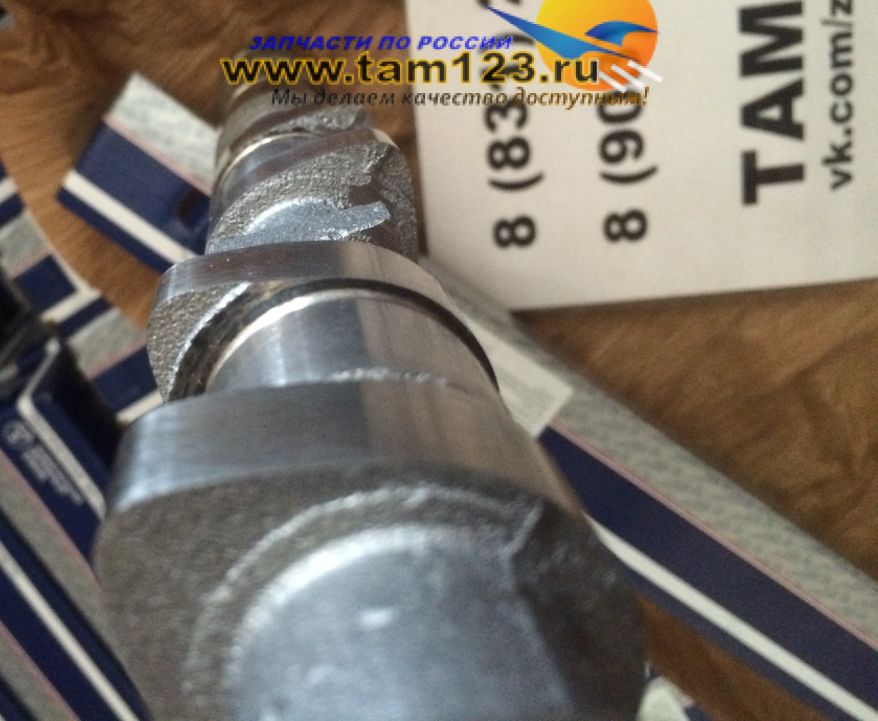

Распредвал змз 406 карбюратор

Цена за шт. (шт.): —> 3 112.00 р. —>
наличие в магазинах: База: нет
Для карбюраторных двигателей. Этот распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм. Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах.
ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
ЗМЗ 40525 (Волга Евро-3).
ЗМЗ 40524 (Газель Евро-3).
ЗМЗ 40904 (УАЗ Евро-3).
406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

То есть, этот распредвал подходит для серий моторов 406, 409 и 405, при условии, что они не карбюраторные, а с инжектором. Он придает мотору «резвость» на высоких оборотах, обеспечивая хороший разгон легкового автомобиля. Поскольку в четырехклапанных моторах находится два отдельных распредвала на впускные и выпускные клапаны, стоит понимать, что отличаются они между собой совсем незначительно – расположением штифта на конце вала, который можно переставить самостоятельно.
Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

На карбюраторном распредвале 4061 менее широкая фаза.

На инжекторном валу 406 больший профиль кулачка.
Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
Инжекторный распредвал является более скоростным, чем карбюраторный

Распределительные валы двигателя ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности введено отбеливание кулачков. Распредвалы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы.

Привод распредвалов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер — цепной, двухступенчатый. Включает в себя: звездочку коленчатого вала, ведомую и ведущую звездочки промежуточного вала, ведомые звездочки и распределительных валов, две цепи (72 и 92 звена), гидронатяжители с усиленной пружиной, рычаги натяжного устройства и успокоители цепей.

Двигатель автомобиля состоит из множества деталей. Он конструктивно сложен и требует от мастера точности сборки. Так же, все его части должны соответствовать оптимальным размерам и характеристикам, чтобы выдерживать большую нагрузку и постоянное взаимное трение с другими деталями внутри мотора. Одним из таких элементов является распредвал, или распределительный вал, который, за редкими исключениями, обязательно должен присутствовать в двигателе внутреннего сгорания (ДВС). На его плечи возложена ответственность за открытие и закрытие клапанов камер сгорания топлива. При этом впускные клапаны открываются для подачи в камеру воздушно-топливной смеси, а выпускные способствуют выходу отработанных газов.

Открытие возможно благодаря конструкции распредвала – на нем расположены кулачки особой формы, в количестве, равном количеству клапанов. И при вращении вала они поочередно «набегают» на рычажки, открывающие клапана, обеспечивают подачу топлива и непрерывную работу двигателя.

Серии двигателей 406 и 405, как и все запчасти и комплектующие к ним, производятся на Заволжском Моторном Заводе. Основными покупателями этих моторов является Горьковский Автомобильный Завод (ГАЗ), а так же, компания Fiat.

Что такое распредвал 406?

Каждый мотор особенный, и запчасти ему тоже нужны индивидуальные. Говоря о распредвале 406, имеется в виду распределительный вал, находящийся внутри ДВС 406. Таким агрегатом укомплектованы автомобили марки ГАЗ – в основном ГАЗ-3110 «Волги» и ГАЗ-3302 «Газели». Эти автомобили отличаются «тяговитостью», легко справляются с перевозкой большой массы и являются мощными при небольшой скорости. Поэтому двигатель 406 известен своим надежным исполнением. Например, блок мотора выполнен из чугуна, как и его распредвал.

Двигатель 406 может быть выполнен в двух модификациях по типу системы подачи топлива. Изначально, еще в восьмидесятых годах, был сконструирован бензиновый мотор с карбюратором. В него устанавливали распредвалы с маркировкой 4061.1006015. Такой распределительный вал характеризуется двумя параметрами: фаза – 240, подъем клапана – 8 мм.

Эти характеристики распредвала обеспечивают отменную работу двигателя на низких оборотах, что важно для карбюраторных «тяговых» моделей Газ-3302 с разными агрегатами под капотом. Это могут быть моторы Заволжского Моторного Завода 406 серии:

  • ЗМЗ-4061.10 и ЗМЗ-4063.10 (Газель карбюратор).
  • ЗМЗ 40525 (Волга Евро-3).
  • ЗМЗ 40524 (Газель Евро-3).
  • ЗМЗ 40904 (УАЗ Евро-3).

Спустя 15 лет известный моторный завод создал улучшенную версию легендарного 406 мотора, в котором основным узлом системы питания является инжектор. С изменением технологии подачи топлива в цилиндр на принудительный впрыск под давлением, пришлось изменить и конструкцию распредвала. Теперь фаза составляет 252, а подъем клапана увеличился до 9 мм, так как с меньшими параметрами инжектор работает с перебоями и значительно снижается КПД мотора.

Этот распределительный вал вышел с маркировкой 406.1006015-10 и среди умельцев называется «инжекторным». Автомобили, в моторах которых стоит этот распредвал — инжекторные «Волги» с двигателями ЗМЗ-4062.10; ЗМЗ-4052.10; (Газель) ЗМЗ-40522.10; (УАЗ) ЗМЗ-409.10; ЗМЗ-40904.10.

Что же такое распредвал 405?

Обновление линейки 406 моторов произошло в 2010 году. На Заволжском Моторном Заводе сконструировали более мощный и такой же выносливый двигатель ЗМЗ 405 с исключительно инжекторной системой.

Двигатели серии 405 сегодня устанавливаются на модели ГАЗ-3111, ГАЗ-3102, ГАЗ-31105, ГАЗ «Газель», ГАЗ «Соболь», некоторые модели Fiat.

Поскольку этот мотор стал улучшенной версией ЗМЗ 406 с инжектором, многие детали остались прежними. В их числе и распредвал 406.1006015-10. То есть, заводской распредвал для мотора ЗМЗ 405 не обновляли, а использовали уже проверенный 406.

Что общего у этих деталей?

Как видим, среди двух существующих вариантов заводских распредвалов (без учета «тюнинговых» валов, которые не устанавливаются заводом), оба маркированы номером 406, так как реконструкции распредвала не было, и все осталось как есть. Поэтому можно с уверенностью сказать, что распредвал 406 – он же и распредвал 405 (устанавливаемый на мотор ЗМЗ 405). По крайней мере, это относится к валу 406.1006015-10 для инжекторных моторов.

Желание каждого водителя улучшить характеристики своего авто привело к тому, что появился опыт замены одного распредвала другим. Оказалось, что эти детали вполне взаимозаменяемы, конечно, в умелых руках.

Отличия распредвалов 406 и 405

Если учесть, что на инжекторные моторы ЗМЗ 405 ставится распредвал 406.1006015-10, а на карбюраторные моторы ЗМЗ 406 — 4061.1006015, то можно сказать, что разница заключается в отличии двух этих валов:

  1. На карбюраторном распредвале 4061 менее широкая фаза.
  2. На инжекторном валу 406 больший профиль кулачка.
  3. Распредвал 4061 устанавливается на карбюраторные моторы и Евро-3.
  4. Распредвал 406 укомплектовывает двигатели легковых машин с инжектором.
  5. Инжекторный распредвал является более скоростным, чем карбюраторный.

Всем привет. По причине вялости 405 мотора в последнее время, решил вскрыть и все выяснить. Метки ГРМ ушли, а так же на шейках распредвалов есть надиры, по сему решено поменять оба распредвала.
Ввиду юности проведенной с ЗМЗ 402, привык к размеренной езде на низах, а посему заранее было решено купить впускной распредвал от карбюраторного ЗМЗ 406, но поскольку распредвалы нужно менять в паре, какой к впускному поставить выпускной распредвал — родной инжекторный или в пару карбюраторный?

Смотрите также

Комментарии 40

От себя скажу — низы поднялись, верхи немного подрезало, тянет приблизительно с 1500 оборотов уже уверенно.

В общем на газель лучше ставить инжекторные валы т.к у ней в мосту и коробке стоят придаточные числа высокие, максималка 110 на карбе
Если перевести на инжектор и валы инжектора будет самолет.

На верхах да, будет самолет. Только надо ли оно для газели то? На волге и то мало.
Для газели впуск карбюраторный, а выпуск инжекторный лучше на мой взгляд

вот сидел щяс и думал и решил как вы сказали впуск 240 карб выпуск инжектор 252 т.к там для инжектора ещё железка для датчика
а с такой установкой на низах будет нормально и на трассе?


Флажек для датчика распредвала ставиться на выпускной вал, крепление под флажек есть как на карбюраторном, так и на инжекторном валах.

Спасибо за отклики. Решено оба карбюраторных установить.

Я поставил оба карбовых, динамикой доволен.

По расходу топлива какие изменения?

Чтобы были низа, надо установить карбюраторный вал на впуск а инжекторный на выпуск, как это реализовно на уазах буханках с змз 409.

Изначально план был таков.

Ваш 409? По расходу в + или в — ?

Одинаков с 406м, только вот раздражаю окружающих динамикой разгона.
Проводили на стендах тесты, проверки, экспертизы, кто говорит о задушенности на карбовых, просто ничего не смыслит в фазах, а домысливает миллиметрами. Нужна линейность, провал на 252 в диапазоне 2200-3400 вот это и есть задушенность мотора! На своей машине всё опробовал, на инжекторные валы больше не вернусь!

Не просто так спортсмены занимающиеся автокроссом и трофи-соревнованиями катаются на 252 валах (змз409). Есть такое понятие как Мощность двигателя, Мощность = момент * обороты (простым языком), тем самым на 252 валах макс. момент на более высоких оборотах и мощность значит больше, тем самым автомобиль быстрее разгоняется до макс скорости. Зато на 240 валах этот же макс. момент на более низких оборотах, в городе спокойно на волге в любой подъем трогаешься со 2 передачи и тем самым улетаешь от преследователей быстро))).

наоборот, ставят впуск 252 инж., а выпуск 240 карб .А если чтоб вообще по нормальному ехала на низах, то возьми от окб валы 3030,или 3034.

Ценник у них негуманный. Да и думаю обычных карбюраторных хватит/или в сочетании карб — инжектор)
Да и головку подожму с прокладкой евро 3 металлической. Надо только плоскости проверить.

если змз 40522 то металлопакет от евро3 не станет, Будут поршни доставать до головки.Надо днища поршней сточить на 0,4мм.

обычно 2 штуки ставят

если змз 40522 то металлопакет от евро3 не станет, Будут поршни доставать до головки.Надо днища поршней сточить на 0,4мм.

на всякий случай 2 штуки купил, паронитовую безтолку ставить, прорези в блоке…

если змз 40522 то металлопакет от евро3 не станет, Будут поршни доставать до головки.Надо днища поршней сточить на 0,4мм.

Недоход поршней Е2 и Е3 — 0.4мм, прокладку можно ставить любую, просто на Е3 лужу выбрали больше под тонкую прокладку, и под нормативную степень сжатия, а на Е2 есть возможность оную повысить!

наоборот, ставят впуск 252 инж., а выпуск 240 карб .А если чтоб вообще по нормальному ехала на низах, то возьми от окб валы 3030,или 3034.

На 409х Евро2-4 ставят впуск 240 карб, а выпуск 252инж из-за проблемм реализации, если для своей ласточки не жмот, ставь оба карб, если жаден-зачем вообще сюда заходить, не понимаю.
30/30 к вашему сведению очень близки к 240м, а 30/34 вообще пустая затея,
чуть-чуть там, чуть-чуть здесь, так возможно только с vvti системой.

На высоких оборотах как себя ведет мотор? после 4 тысяч скисает суд по ВСХ?

ОНИ НЕ НУЖНЫ ВООБЩЕ! До 4000 линейность тяги, т.е. постоянство, не имея провалов, при переключении кп создаёт подхват на всех режимах до 4400! Далее убеждать-навязывать не хочу! Ваше право !

Мне просто интересно в подробностях вопрос рассмотреть. До 4500 тыщ оборотов меня устраивает вполне.
Прошивку правили?

ОНИ НЕ НУЖНЫ ВООБЩЕ! До 4000 линейность тяги, т.е. постоянство, не имея провалов, при переключении кп создаёт подхват на всех режимах до 4400! Далее убеждать-навязывать не хочу! Ваше право !

По трассе крайне неудобно обгонять при скорости более 100 км/ч, если с двумя 252 валами при включении 4 передачи на 110, мотор только просыпался, то с 240 на впуске и 252 на выпуске, на 110 км/ч резкого ускорения сложно добиться, и приходится заранее ускорятся на 5 передачи чтобы обогнать, т.к. на 4 передаче в этот момент мотор просто ревет, а ускоряется также как на 5 тем самым смысла нет включать 4!

На высоких оборотах как себя ведет мотор? после 4 тысяч скисает суд по ВСХ?

С валами 31/36 после примерно 3700 оборотов на машину словно якорь вешают))) Зато до 3700 почти линейное ускорение причем не слабое, прямо с 1500 оборотов отличный подхват (при простом перекидывании вала, т.е. в прошивку не лазали), а также на хх более устойчиво работает при вкл вентилятора, практически не заметно. На обгонах по трассе соответсвенно нужно быть осторожнее, особенно при скоростях 100-120 км/ч.

наоборот, ставят впуск 252 инж., а выпуск 240 карб .А если чтоб вообще по нормальному ехала на низах, то возьми от окб валы 3030,или 3034.

Так-то ставят на впуск уже фазу, даже на некоторых УАЗах стоит на впуске 240 а на выпуске 252, тем более вы сами указываете потом что на впуске фаза меньше должна стоять — "то возьми от окб валы 3030,или 3034." 30 вал — с меньшей фазой чем 34, и на их сайте также указанно, что на впуске уже фаза должна быть!

Устройство деталей ГРМ ЗМЗ-409

_____________________________________________________________________________

Устройство деталей ГРМ ЗМЗ-409

Распределительные валы двигателя ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер отлиты из чугуна. Для достижения высокой износостойкости рабочей поверхности введено отбеливание кулачков.

Распредвалы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы.

Привод распредвалов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер - цепной, двухступенчатый.

Включает в себя: звездочку 1 коленчатого вала, ведомую 5 и ведущую 6 звездочки промежуточного вала, ведомые звездочки 12 и 14 распределительных валов, две цепи (72 и 92 звена) 4 и 9, гидронатяжители с усиленной пружиной 2 и 8, рычаги натяжного устройства 3 и 7 и успокоители цепей 13, 16 и 17.

Натяжение цепи каждой ступени осуществляется гидронатяжителями, размещенными: один – на передней крышке блока цилиндров (крышке цепи), другой – на головке цилиндров.

При ремонте двигателя ЗМЗ-409 автомобилей УАЗ-3163 гидронатяжитель необходимо разобрать, промыть его детали и собрать.

Гидронатяжитель ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

1 - клапан в сборе; 2 - кольцо запорное; 3 - плунжер; 4 - корпус; 5- пружина; 6 - кольцо стопорное.

Сборка гидронатяжителя двигателя УАЗ-3163 производится в следующем порядке:

- на закрепленную вертикально оправку установить корпус 4 гидронатяжителя;

- в корпус гидронатяжителя вставить плунжер 3 до упора стопорного кольца 6 на плунжере в оправку;

- в плунжер вставить пружину 5. На пружину установить клапан гидронатяжителя 1 и, сжимая пружину, завернуть его в корпус, при этом стопорное кольцо на плунжере должно находиться в проточке корпуса и препятствовать перемещению плунжера в корпусе.

Не допускается на собранном гидронатяжителе нажатие на выступающий из корпуса носик плунжера во избежание выхода плунжера из зацепления с корпусом под действием сжатой пружины.

Не допускается при сборке зажимать корпус гидронатяжителя во избежание нарушения геометрии плунжерной пары.

Привод распределительных валов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

1 – звездочка коленчатого вала; 2 – гидронатяжитель нижний; 3 – рычаг натяжного устройства нижней цепи; 4 – цепь нижняя; 5 –звездочка промежуточного вала ведомая; 6 – звездочка промежуточного вала ведущая; 7 – рычаг натяжного устройства верхней цепи; 8 – гидронатяжитель верхний; 9 – цепь верхняя; 10 – установочная метка на звездочке; 11 – установочные штифты; 12 – звездочка распределительного вала впускных клапанов; 13 –успокоитель цепи верхний; 14 – звездочка распределительного вала выпускных клапанов; 15 – верхняя плоскость головки цилиндров; 16 – успокоитель цепи средний; 17 – успокоитель цепи нижний; М1 и М2 – установочные метки на блоке

Клапаны - изготовлены из жаропрочной стали и имеют возможность в процессе работы проворачиваться.

Клапаны взаимозаменяемы с аналогичными клапанами двигателя ВАЗ.

Привод клапанов от распределительных валов двигателя ЗМЗ-409 (УАЗ-Патриот, УАЗ Хантер) непосредственный через цилиндрические гидротолкатели 7, для которых выполнены направляющие отверстия в головке цилиндров.

Применение гидравлических толкателей исключает необходимость регулировки зазоров.

Привод клапанов ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

1 - клапан впускной; 2 - головка цилиндров; 3 - тарелка пружины клапана; 4 - колпачок маслоотражательный; 5 - пружина клапана наружная; 6 - вал распределительный выпускных клапанов; 7 - гидротолкатель; 8 - сухарь клапана; 9 - клапан выпускной; 10 - пружина клапана внутренняя; 11 - шайба опорная пружины клапана; 12 - вал распределительный впускных клапанов.

Пружины клапанов - двойные. Пружины и детали их крепления взаимозаменяемы с аналогичными деталями двигателя ВАЗ.

Гидротолкатели ЗМЗ-409 выполнены в виде цилиндрического стакана с плунжерной парой и подводом масла от магистрали в головке цилиндров.

Вал промежуточный - предназначен для установки на нем звездочек 3 и 4 привода распределительных валов, а также винтовой шестерни 9 привода масляного насоса.

Промежуточный вал ЗМЗ-409 автомобилей УАЗ-Патриот, УАЗ Хантер

1 - болт; 2 - пластина стопорная; 3 - звездочка ведущая; 4 - звездочка ведомая; 5 - втулка передняя вала; 6 - вал промежуточный; 7 -труба промежуточного вала; 8 - гайка; 9 - шестерня привода масляного насоса ведущая; 10 - втулка задняя вала; 11 - блок; 12 - фланец промежуточного вала; 13 - штифт; 14 - шестерня привода масляного насоса ведомая.

Головка блока цилиндров и клапанный механизм ЗМЗ-409

При наличии пробоин, прогара и трещин на стенках камеры сгорания и разрушения перемычек между гнездами головку бракуют.

Резьбовые отверстия, имеющие износ или срывы резьбы более двух ниток, ремонтируются нарезанием резьбы увеличенного ремонтного размера, постановкой резьбовых ввертышей с последующим нарезанием в них резьбы нормального размера или установкой резьбовых спиральных вставок, последний способ ремонта наиболее эффективный и малотрудоемкий.

При сборке головки цилиндров очистить камеры сгорания и газовые каналы головки цилиндров от нагара и отложений, протереть и продуть сжатым воздухом.

Если двигатель работал на этилированном бензине, то надо предварительно смочить нагар керосином. Это предотвращает распыление нагара при его удалении и предупреждает попадание ядовитой пыли в дыхательные пути.

Притереть клапаны, используя притирочную пасту, составленную из одной части микропорошка М-20 и двух частей масла. Перед началом притирки следует проверить, нет ли коробления тарелки клапана и прогорания клапана и седла.

При наличии этих дефектов восстановить герметичность клапана одной притиркой невозможно и следует сначала прошлифовать седло, а поврежденный клапан заменить новым.

Если зазор между клапаном ЗМЗ-409 (УАЗ-Патриот, УАЗ Хантер) и втулкой превышает 0,20 мм, то герметичность также не может быть восстановлена. В этом случае клапан и втулку следует заменить новыми.

Клапаны в запасные части выпускаются стандартного размера, а направляющие втулки - с внутренним диаметром стандартного размера и наружным диаметром трех ремонтных размеров.

Выпрессовывание изношенной направляющей втулки производится с помощью оправки. Перед выпрессовыванием направляющих втулок необходимо определить ремонтопригодность головки цилиндров.

Головка цилиндров ЗМЗ-409 является ремонтопригодной, если после перешлифовки седла расстояние от оси распределительного вала до торца стержня клапана, прижатого к рабочей фаске седла, будет составлять не менее 35,5 мм.

Если данное условие не выполнимо – головка цилиндров ремонту не подлежит.

При замене направляющих втулок, перед сборкой их надо охладить в двуокиси углерода (сухом льду) до –40…–45 °С, а головку цилиндров нагреть до температуры +160…+175 °С.

Втулки при сборке должны вставляться в гнезда головки свободно или с легким усилием.

Втулки первого ремонтного размера двигателя ЗМЗ-409 (УАЗ-Патриот, УАЗ Хантер) запрессовываются в головку без дополнительной обработки отверстий в головке под втулки, втулки второго и третьего ремонтного размера - с предварительной расточкой (разверткой) отверстий до Ø 14,2 -023,005.

После запрессовки втулок фаски седел прошлифовать, центрируя по отверстию во втулке. При шлифовке следует выдерживать размеры и обеспечить концентричность фаски на седле клапана с отверстием во втулке в пределах 0,025 мм. общих показаний индикатора (биение рабочей фаски седла относительно отверстия втулки 0,05 мм).

После шлифования фаски необходимо уменьшить ширину седел клапанов фрезерованием: у седла впускного клапана - 2 ± 0,4 мм; у седла выпускного клапана - 2 ± 0,3 мм.

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-469, 31512, 31514

_____________________________________________________________________________

_____________________________________________________________________________

УАЗ-3160 Симбир

УАЗ-3303, 452, 2206, 3909

УАЗ-3962, 3741

УАЗ 31519 Хантер

УАЗ-3163 Патриот

Фазы грм змз 409 евро 2

Приветствую всех!
Запись будет очень полезна тем, кто решил перейти с привода ГРМ "Евро-4" с пластинчатой цепью, на какой-либо другой "Евро" со втелочно-роликовой цепью.
При данном переходе и замене цепи — ОБЯЗАТЕЛЬНО нужно использовать регулируемые звёзды распределительных валов, так как заводские звёзды не от пластинчатой цепи "Евро-4" просверлены под ДРУГИЕ фазы ГРМ!
ВСЕ ГРУДУСНЫЕ ПОКАЗАНИЯ УКАЗАНЫ В ГРАДУСАХ ПОВОРОТА РАСПРЕДВАЛОВ, а не в градусах, относительно плоскости ГБЦ!
Довелось тут как-то на днях проводить профилактический осмотр (а хозяин машины уже был готов всё менять!) привода ГРМ на ЗМЗ-409 Евро-4 с заводской пластинчатой цепью. Определение растянутости цепи проводил с использованием "глазомера" и транспортира, для выставления фаз ГРМ для ЗМЗ-405, 406, 409 и т.п.
Прочитав немало текста в интернете по поводу правильных фаз на данном двигателе — однозначного ответа так и не нашёл!
После вскрытия клапанной крышки выяснилось, что привод ГРМ на данном двигателе находится в отличном состоянии (хотя пробег авто = 90 тыс.км) и есть возможность точно определить заводскую установку фаз для ЗМЗ-409 Евро-4. Нудак ВОТ:
Так как цепь всё-же чуть растянута, то показания смещены в запаздывание на 1 градус!
Выпускной вал как и у остальных двигателей семейства ЗМЗ-405,406,409 = 19 градусов (+1 к показаниям транспортира) — этот показатель во всём интернете сходится!

А вот угол установки впускного вала во всех источниках значится разный (кто-то, даже специально проводит эксперименты с доворотом впускного вала, до момента получения минимального расхода на холостом ходу по БК, литры/час), но на данном двигателе стоит заводская цепь и заводские звёзды, так что и установка — ЗАВОДСКАЯ, без каких-либо экспериментов!
Угол впуска = 16 градусов (+1 к показаниям транспортира):

Таким образом я убедился на практике, что фазы на двигателях ЗМЗ-409 Евро-4 отличаются от фаз на остальном семействе 16-ти клапанных бензиновых двигателей ЗМЗ!
И Вы — возьмите этот немаловажный факт себе на заметку, многоуважаемые УАЗоводы (и не только!)

Всем — спасибо за внимание и до новых встреч!

Однозначного ответа по фазам ГРМ на 409-ом змз — мало кто дает. Хочу поделиться личным опытом о данном звере под капотом наших УАЗов…

С выставлением правильных углов сталкивается каждый кто меняет цепь и ставит регулируемые звезды. Инструкция в "прогрессе" гласит "ставь 20/19 и будет тебе счастье… Народ на драйве — рассказывает о 16/19 для евро4… Некий модный дядька

Итак. Что было сделано…
1. www.drive2.ru/l/6992579/ — сначала опробовал 20/19 и 16/19 (с последним чуть ошибся, как оказалось потом чуть криво выставил). 20/19 достаточно неплохо показали себя в движении, но расход был выше нормы… 16/19 — удивили расхдом, но опосля 2500об/мин происходил догрев на 3 градуса (на улице за +30) — судя по всему из-за кривова-то выставленных углов (неточно)
2. Дальше увидел я в тырнете на ютубе волшебника:

3. Плюнул — поставил обратно 16/19 — расход на холосостом стабилизировался на 1,5-1,4л/ч…обороты стабильны (прошива сток). Двс работает в меру ровненько.

Выводы. 20/19 — углы для двс с переходными валами — когда стояли один карбовый (240-я фаза), а второй инжекторный (252 фаза).
16/19 — углы для евро4 с двумя инжекторными валами (252 и 252)…
16/23 — углы, которые выставило себе чудо, неумеющее по-ходу выставлять ВМТ…иначе ДВС просто не может так работать…либо видео снимал теоретик, мало имеющий отношение к ремонту авто…

Спасибо за внимание — надеюсь пригодиться кому… зато терь умею с закрытыми глазами снимать крышку клапанов, выставлять углы, собирать — все за 40мин)))))

Цена вопроса: 0 ₽ Пробег: 54 000 км

УАЗ Patriot 2013, 128 л. с. — своими руками

Машины в продаже

УАЗ Патриот, 2013

УАЗ Патриот, 2012

УАЗ Патриот, 2016

УАЗ Патриот, 2014

Смотрите также

Комментарии 191

Вообще человек интересно пишет мне!В мой блог! Не читая и не вникая в переделки! У него цепь 2-х рядка .Евро 4?! А комплект 2-х рядка этот евро-3.Как так? Далее У него стоит. Датчик отсорбера! И прошивка сток! У меня его нет! Удален! И перепрошит я на ЕВРО-2! Машина греется на 3 градуса у него . .Ну и пусть себе греется! Потом зачем мудрить? Какие углы рекомендует не Прогресс-мотор, а ЗМЗ для моторов про?
+ Что значит переходные валы? Либо 409- либо 409-PRO!

И вопрос по креплению распредов. У соседа патрик 2011 года и у него четыре точки крепления, а цепь хоть и однорядная, но она не пластинчатая, как у меня 2015 года и точек крепления у моего три. И вот вопрос возник, что поменяв на двухрядную, как быстро выйдут из строя распреды, ведь вес увеличился и нагрузка тоже?

Так же как и старые! От чего увеличится вес? Валы лежат в пастелях. Или весят у Вас? Ну да 5 точек лучше чем 3.На ПРО движках там опять 5 точек крепления.

Спасибо. Статья полезная. Понятно стало куда двигаться по фазам. Единственное не вкурю по метке ВМТ на звезде. Она и первый и четвёртый цилиндры отображает?

Коленвала и шкива его

ну дык у нас колено по два цилиндра двигает. 1-4, второ и третий…разница лишь по РВ…

Может я туплю, но как то это может (перепутанные первый и четвёртый) повлиять на то, что не заводится?
Крутил колено, когда цепей не было, соответственно крутил распреды, будучи уверенным, что метка на вмт первого.

Поменялось ли Ваше мнение по значениям фаз, которые нужно выставлять?
Я поставил фазы19-19 (хотел 18-19, но получилось иначе), но по всей видимости промахнулся с ВМТ. Ставил по синей метке на демпфере шкива, а не по риске, которая как раз ставит сбег 20 зуба. Когда поставил штатную метку, то фазы получились 17-21. На низах вроде как машина едет. Можно более менее уверенно разгоняться на 4-ой с 1400 оборотов/мин. Но после 80 кмч машина разгоняется совсем не охотно. На обгон выйти — это какой-то ужас. Что с расходом — пока не знаю.
Ваше мнение, мои кривые фазы соответствуют кривому поведению машины? Какие бы фазы выставить порекомендовали бы Вы?
Кстати делал при помощи программы OpenDiag сброс ЭБУ с инициализацией. Предполагаю, что это как раз сброс адаптации? Данные о количестве пропусков в цилиндрах сбросились. Отъездил немного на бензине, а после перешел на газ. Газовые карты не трогал. Старые карты были выставлены в автомате с небольшими подправками ручками. Может этот тупняк из-за кривых газовых карт и некой адаптации ДВС под газ? (пока не знаю, как отстроить правильно газовые карты)

1. Фазы.
Если коротко — крутить необходимо валы всегда под себя (из реальных оборотов двс на которых ездите)
Для выпуска — если брать штатный вал (252-й) за основу…золотая середина — 19гр (+/- погрешность)…далее (ВНИМАНИЕ)…чем мы вал поздним (поднимаем по транспортиру вверх, т. е. 19+гр), тем он у нас позже и открывается и закрывается!, но благодаря этому на высоких оборотах турбулентному потоку отработанных газов — легче покинуть двс…соответственно — это наши верха…
По впуску — все немного проще — впуск это перекрытия и наполнение цилиндров смесью…желаем верха и серединку — ставим 23-24+гр — получаем отвратительный ХХ, повышенный расход, но великолепную динамику…чем позднее куритм впускной вал (меньше гр по транспортиру), тем сдвигаем наполнение в сторону уменьшения и убираем перекрытие, другими словами уменьшаем момент, перенося его к низам и средним, так уменьшаем наполнения, чем уменьшаем (теоретически) расход.
Помним главное…чем меньше топливной смеси в цилиндре — тем меньше отдача оного…соответственно тем больше мы жмем на газульку — уже увеличивая расход…

Менял вчера ГРМ с евро4 на евро3. Делал сам(спасибо интернету). Поставил комплект от прогресса. Фазы делал 16/19. Работой движка доволен. Расход не повысился. Дальше будем посмотреть))) пробег 76000

Доброго времени. Вообщем такая тема. Поменял зпц на новые зпц. Картина следующая. Фазы по меткам получились 16/19. Но покурив информацию, решил уйти на 20/19. Разреных звёзд не было. Просверлили по кондуктору впускную звезду. В итоге получили 18,5/19, максимум) Мотор вроде ровно работает, но как будто есть легенькая вибрация на хх. Сброс адаптации не делал ещё. Хх кстати стоит как вкопанный 820 (до замены плавал) Прошивка Паулюс евро2. Вопрос. Стоит ли дальше воевать с фазами, добивать 20/19? По динамике особой разницы не заметил. Да и какие все таки предпочтительнее учитывая прошивку?))

мое мнение — не стоит продолжать…дайте авто поездить, но адаптацию все же сбросьте — няхай двс переобучиться под новый конфиг, но — это для бензина — если стоит ГБО — адаптацию делать не стоит!

Ну понял. Сбросим на днях. Гбо не стоит. Спасиб!👍

Доброго времени суток!
Не подскажете, мотор ЗМЗ Про, хочу проверить фазы. По мануалы пишут 18-20. Есть ли смысл сделать 16-19 для этих распредвалов?

В мануале, что у меня шел в комплекте 19 (впуск) 16 (выпуск) — это достаточно низовой вариант. Тут больше зависит от того, что вы желаете получить от мотора? в каком диапазоне оборотов катаетесь?

Я тут перепутал немного фазы (18-20) и углы установки валов 16-19.
Проблема в следующем — у всех с этим мотором тряска на хх, пропуски зажигания на холодную и громкий низкий выхлоп. Вроде как частично решается установкой правильных фаз. Даже у кого-то жилер признал, что фазы не верные.
От мотора хочу мягкой ровной работы. Низов хватает. Езжу не более 3000. Дальше ревет как потерпевший. Уши закладывает.

чуть попозже выпуск и впуск поставьте — на ХХ шептать будет…

Кллеги кто-нибудь сталкивался с этой фирмой фазометра на сколько он точный?

я заказывал у дядьки с сибири — он на лацерном станке точил…а так — проверяется элементарно — в тески РВ и стрелку — с одной стороны, затем наизнанку (зеркалом) с другой — должен показывать один и тот же угол…дядек с картинки вижу впервые!

Впуск до установки 23 градуса

Выпуск до установки 17,5 градусов

На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы. Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму. Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.

После вскрытия померил, какие углы были. Получились: впуск 23 градуса; выпуск 17,5 градусов. Примерный диапазон допустимых углов для впуска 18-23, для выпуска 17-22, так что мои углы укладывались в диапазон, и машина ехала достаточно хорошо. До поворота впускного распредвала на зуб, угол похоже был 16-17 градусов, что и привело к падению тяги и повышенному расходу.

Впуск после установки 21,5 градуса

Выпуск после установки 20,5 градуса

Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.

На всю работу ушло 5 часов. Долго провозился с установкой нужного угла на выпускном распредвале, с впускным было уже намного проще. Переднюю крышку ГБЦ не снимал. На выпускном распредвале пришлось подбирать отверстие методом «научного тыка». В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов. После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.

Расход на холостых до установки

Расход на холостых после установки

Когда все собрал, проехался по городу. Машина теперь разгоняется ощутимо резвей. Потом вдруг стали плавать холостые обороты от 750 до 850. Остановился, открыл капот и слышу — двигатель тарахтит как дизель. Поехал в гараж с твердой уверенностью о необходимости переставить все фазы как было. Но по приезду в гараж, обнаружил, что тарахтение пропало. Похоже, что в клапан гидронатяжителя что-то попало, и он не мог нормально натягивать цепь. Расход на холостых вырос с 1,4л/ч до 1,6л/ч, расход на сотню буду смотреть, как изменится.

Через несколько дней продолжил тестирование новых фаз. По городу очень хорошо тянет, ощутимо лучше, чем было. По сухой трассе, после 100км/ч, вроде, также как было, хотя в понедельник по мокрой трассе как то после 120 вяло разгонялась, видимо или встречный ветер был или ЭБУ не адаптировался под новые фазы. После установки новых фаз через БК делал сброс адаптации ЭБУ. Сегодня даже получилось замерить разгон до 100км/ч, по БК получилось 18,9с, хотя раньше все время не укладывался в 20 с., а если больше 20 с. то БК не показывает время. Разгонялся с 1 до 3 передачи. На ровной дороге машина разгоняется до 150-160км/ч, хотя с старыми фазами также было. При скорости 140км/ч расход по БК получился 18л, что в принципе нормально для такой скорости, позже померю расход при 120 и 100 км/ч. Шины 255/70/16, бензин 95-ый газпромовский.

Обратный отсчет — журнал За рулем

Теперь жду заключения заводских специалистов о причинах поломки и прокручиваю в обратном направлении непростую биографию Гудвина (в приватных беседах я называл его так — нельзя же машине без имени!).

53 673 км. Приятель попросил помочь с переездом. В воскресное утро его «Ленд-Крузер» и мой УАЗ вместили все пожитки. На полдороге к новоселью все и случилось — я даже не сразу понял, в чем дело: жму на газ, а машина не реагирует. Выскочила передача? Да нет, рычаг на месте. Ах, черт, мотор заглох! И с ходу не заводится... Уже на обочине пробую включить стартер, и он крутит вал как-то подозрительно весело. Что, опять? Через маслозаливную горловину дотягиваюсь кончиками пальцев до распредвала, а помощник включает стартер. Так и есть, кулачок стоит на месте! Неисправность привода ГРМ на дороге не устранишь...

Неужели УАЗ годится только на то, чтобы служить прицепом японскому вседорожнику? Утешает одно: завтра я собирался в Ульяновск; вот было бы интересно потерпеть аварию где-нибудь под Саранском! Когда утешаться нечем, начинаешь изобретать поводы... Кстати, всего тысячу километров назад мы уже столкнулись с той же серьезной проблемой. Вспоминаем дальше.

53-я тысяча. Поздний вечер, Ярославское шоссе. Неожиданно, без всяких стуков и скрежетов, встает двигатель. Бензонасос работает, стартер крутит, искра есть, лампа «Проверь двигатель» не беспокоит... Только на следующий день, вернувшись к переночевавшему у обочины Гудвину, я догадался проверить привод распредвалов. Затылок кулачка не шевелился, пока работал стартер!

Хорошо, что в редакции есть полноприводный пикап «Ниссан»! Машин, способных буксировать двухтонный УАЗ, еще поискать... Едучи за «японцем» на веревке в наш техцентр, я стыдил УАЗ: вот, посмотри, как коллега работает, бери пример с него! Тщетно...

Двигатель вскрыли, чтобы в поддоне и за передними крышками увидеть, ох, душераздирающее зрелище (см. фото). Напомню, что на ЗМЗ-409 привод распредвалов модернизирован: цепи натягивают не башмаки, а звездочки, снимая тем самым ряд проблем, известных по двигателю ЗМЗ-406. Да вот беда: оригинальные детали искать приходится, как говорится, днем с огнем. Мы обратились в Заволжье — мужики, помогайте, все-таки ваш мотор полетел. Надо отдать должное заводчанам: буквально через несколько дней примчались с ремкомплектом и помогли восстановить двигатель. Заключение о причинах поломки привожу отдельно, а здесь — одно замечание.

Еще при разборке нас удивили шарики, среди прочего железного мусора и обломков затерявшиеся в поддоне. Это оказался разрушенный подшипник звездочки натяжителя верхней цепи. Почему он вышел из строя, если оборвало нижнюю цепь? И не он ли издавал странное жужжание на протяжении едва ли не всей жизни мотора? Кстати, от других машин я такого не слыхал... Быть может, разрушение подшипника и стало первым звеном в цепи неисправностей: из-за этого заклинило привод, оборвало цепь, которая натворила бед? Впрочем, это только предположение. Еще раз подчеркну, что пока не знаю, из-за чего мотор сломался второй раз. Но звук его работы перед поломкой был таким же. Как говорил Винни-Пух, это ж-ж-ж-ж неспроста!

50-я тысяча. Как-то, выехав на природу, услышал новый шум из-под машины: гул не гул, скрежет не скрежет... Он был негромким и прекратился, как только я повернул муфты, выключая привод передних колес. Прошло две недели, снова еду в деревню. Как обычно, пересчитываю автомобиль по формуле 4х4, довольно резво беру глинистый подъем... а дальше, чувствую, что-то не то. Машина очень неуверенно идет по проселку, пробуксовывая в самых безобидных местах. Останавливаюсь, а тронуться не могу! Так и есть, вращаются только задние колеса.

Будучи наслышан о том, что «хабы» (так называют муфты включения передних колес) иногда выходят из строя, решил их разобрать. Они оказались ни при чем, а вот правое переднее колесо не вращалось ни при каких обстоятельствах. Очевидно, ШРУС?

Как я выбирался по бездорожью — отдельный рассказ. Позже в нашем техцентре «раскидали» привод колеса и нашли причину: сломан сепаратор в шарнире равных угловых скоростей (см. фото). Он не только лишил машину проходимости, но и сделал опасным маневрирование: осколки попадали под корпус ШРУСа и не давали полностью повернуть колесо, так что радиус поворота оказывался больше ожидаемого!

Поскольку других выездов на проселки я не планировал, автомобиль собрали в варианте 4х2: удалили шарнир вовсе и зафиксировали вал привода колеса, подложив резиновую шайбу.

Машина подарила такой букет неисправностей примерно на отметке 50 тысяч. Увы, и прежние юбилеи Гудвин отмечал с размахом. Напомню отдельные неисправности, о которых уже рассказывал в предыдущих публикациях (также см. фото).

30–40 тыс. км. Этот интервал прошел под знаком тормозов. В прошлую зиму переделали «печку»: уплотнили воздуховоды, по-новому организовали забор жидкости, чтобы была погорячее. Стало более-менее тепло (до этого даже в дальней дороге экипаж не снимал курток). Из «мелочей»: поломка диффузора радиатора, масляного штуцера при преодолении снежного бруствера, течь бензина из-под фильтра, проблемы с зарядкой...

20–30 тыс. км. Штатное сцепление потребовало замены — почему так мал оказался его ресурс?! Непомерных нагрузок ему не предлагали... Тогда же ремонтировали коробку передач, где вылетала задняя. Ремонт не удался: передача стала вылетать вновь через несколько тысяч, чуть позже к ней присоединилась пониженная в раздаточной коробке. На бездорожье приходилось просить пассажира придерживать рычаг. А если едешь один? Сдавать назад — та еще эквилибристика: одной рукой держишь рычаг коробки, другой — «раздатки», а руль чем крутить?

0–20 тыс. км. Самый беспроблемный период жизни Гудвина. Неполадки вроде течи ГУРа и погасших навсегда противотуманок — не в счет.

0 км. Ну, вот мы и дошли до конца... вернее, начала жизни нашего UAZ 3162. Тогда мы и нарекли его Гудвином — великим и... ужасным, как показали два года эксплуатации. Действительно, у самого большого из УАЗов ломалось почти все. Может, стоит продолжить погружение в прошлое, дойти до чистого листа ватмана, где еще только предстояло появиться «шестьдесят второму», да и... занять конструкторов чем-нибудь другим? Впрочем...

СЛОВО В ЗАЩИТУ

Семейство 3160/62, рожденное в угоду технологии (нужно было автоматизировать кузовное производство), поначалу базировалось на старых узлах. С течением времени появилась новая платформа, начиная с двигателя и заканчивая широкими мостами. Агрегаты, на мой взгляд, сырые, но без них была бы невозможна сегодняшняя жизнь ульяновского завода. Глубокая модернизация «козлика» осуществлена благодаря семейству 3160 — на серийном «Хантере» применили дисковые тормоза, моторы Евро II, ШРУСы в приводе передних колес, гидроусилитель руля и многое другое. Дай бог, чтобы это работало лучше, чем на нашем Гудвине, который оснащали многими деталями еще из опытного производства.

Тем же, кто ждет действительно другой вседорожник, остается потерпеть год-два: заводчане обещают избавить модернизированный УАЗ-3163 от недостатков сегодняшней модели. Или я опять начинаю «изобретать поводы»?

Остатки привода распредвалов в масляном поддоне.

Вероятная причина поломки — разрушение рычага.

На 50-й тысяче вышел из строя ШРУС.

UAZ 31622 Изготовитель:УАЗ

Год выпуска:2002

В эксплуатации «ЗА РУЛЕМ»:с марта 2002

Пробег на момент отчета: 53 тыс. км

Предыдущие публикации в журнале:2002, № 7, 11; 2003, № 1, 3, 6, 10

ОАО «Заволжский моторный завод»

Управление Главного конструктора

Техническая справка

О причине отказа двигателя, проходящего испытания в редакции журнала «За рулем».

При вскрытии двигателя обнаружено:

1. Разрушение подшипника звездочки верхнего рычага натяжителя цепи.

2. Обрыв болта нижнего рычага натяжителя цепи.

3. Разрушение нижней цепи привода распредвалов.

4. Разрушение нижнего рычага натяжителя цепи.

5. Разрушение нижнего успокоителя цепи.

6. Обломан зуб ведущей звездочки промежуточного вала.

...При обследовании двигателя отмечено: гидронатяжители в момент поломки находились в рабочем состоянии... Согласно результатам металлографического исследования, причиной выхода из строя привода распредвалов следует считать разрушение нижнего рычага натяжителя цепи по сварному шву.

Рычаги этой конструкции применялись в первой опытной партии до 2000 года и в настоящее время в производстве не применяются (печатается с сокращениями — ред.).

Углы установки распредвалов змз 409

В процессе эксплуатации двигателя ЗМЗ-409, в результате естественного удлинения цепей, износа звездочек привода распределительных валов газораспределительного механизма, или вследствии неквалифицированно проведенного ремонта привода ГРМ, возможно значительное отклонение фаз газораспределения от номинальных значений.

Проверка фаз газораспределения и при необходимости их корректировка, нужна в случае явного снижения тяговых свойств двигателя, его неустойчивой работы на всех режимах, сильном повышении расхода топлива.

Правильность установки фаз газораспределения является одним из факторов влияющих на мощность, крутящий момент и экономические показатели двигателя. Для проверки фаз газораспределения используется комплект оснастки разработанный на автозаводе, в который входят :

— Транспортир.

— Шаблон с профилем кулачка и стрелкой.

В двигателях ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 для обоих распределительных валов следует использовать координаты точек профиля 252. В двигателях ЗМЗ-4091.10 и ЗМЗ-40911.10 для впускного распределительного вала следует использовать координаты точек профиля 240, а для выпускного распределительного вала — координаты точек профиля 252.

— Кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов.

Для привода распределительных валов с втулочными цепями.

Для привода распределительных валов с зубчатыми цепями.

Проверка фаз газораспределения на ЗМЗ-409, углы кулачков распредвалов для привода с втулочными и зубчатыми цепями.

Проверка фаз газораспределения производится на двигателе установленном на автомобиле. Для проверки фаз газораспределения с двигателя ЗМЗ-409 необходимо снять крышку клапанов, отсоединив все провода и шланги, и установить поршень первого цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения, по часовой стрелке, до совпадения риски на шкиве-демпфере коленчатого вала с ребром-указателем в виде прилива на крышке цепи. Вращение коленчатого вала против часовой стрелки недопустимо.

При этом кулачки распределительных валов первого цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы.

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня первого цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии первого цилиндра.

Проверка углового положения первого кулачка распределительного вала впускных клапанов.

Установить транспортир за первым кулачком распределительного вала впускных клапанов — вид «А» на схеме.

Для двигателей ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 использовать шаблон профиля 252.

Для двигателей ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 240 для впускного распределительного вала.

Прижимая транспортир к верхней плоскости головки блока цилиндров, приложить и плотно прижать шаблон к поверхности первого кулачка. При этом стрелка шаблона должна показывать на транспортире угол :

— 20°30+-2°40 для привода распределительных валов со втулочными цепями,
— 20°+-2°40 для привода распределительных валов с зубчатыми цепями.

При измерении ведущая ветвь цепи в районе верхнего и среднего успокоителей должна быть натянута. Для этого ключом повернуть впускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

Проверка углового положения первого кулачка распределительного вала выпускных клапанов.

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов — вид «В» на схеме выше. Для всех двигателей ЗМЗ-409.10, ЗМЗ-40904.10, ЗМЗ-40905.10, ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 252. Стрелка шаблона должна показывать на транспортире угол :

— 19°30+-2°40 для привода распределительных валов с втулочными цепями,
— 19°+-2°40 для привода распределительных валов с зубчатыми цепями.

При измерении ведущая ветвь цепи в районе среднего успокоителя должна быть натянута. Для этого ключом повернуть выпускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

При таких значениях углового положения первых кулачков впускного и выпускного распределительных валов газораспределительного механизма двигателя ЗМЗ-409 достигаются его наилучшие технико-экономические показатели.

Well, I’ll try to throw on a fan and diversify your Friday.
One of the most popular topics among ordinary uazovodov — timing. Timing Chain, Timing Installation, Torn Timing, Timing Degrees ! For some time now, there was a wave that the plant began to cheat and conduct dishonest play, and he began this from the moment of installing new chains — lamellar.
The chains are certainly not so hot, they are torn like rubber bands, but the plant otmazatsya — they say it’s not our fault, but the Chinese suppliers of Chinese spare parts, God be with them, our task is to figure out what’s with the degrees ?!

To begin with, let’s recall what phases are set up, more precisely how they are measured, by which device, but like this:

For this purpose, a tool kit developed at PJSC "ZMZ" is used. The kit includes: a protractor (Fig. 52), a template (Fig. 53) with a cam profile and an arrow, and a conductor (Fig. 54) for drilling additional pin holes in camshaft sprockets. "ZMZ"

Let’s open a very popular edition and see what they write about setting the timing of the timing on a 406 motor, as you know, the 405-6-9 line of motors are relatives with different volumes. So this is what we see there:

In 2013, the plant implements chain chains, I wrote about it then, and almost immediately problems started, those who decided to replace the chain were faced with the fact that the motor refused to go, drove, dumb, did not develop all power. And then rumors went that it’s black magic, there is not closed, but the open fracture is not 20, but all 16! The people began to put 16 on a massive scale and it seemed like they had gone, and it’s useless to argue with that — the ignition is early, that’s the heat.
Well, now let’s try to figure this porridge out, find out, so to speak, or shit ?!

Let’s start with a 409 motor with a conventional chain. We look at how the phases are set here:

And now we turn to the ZMZ-40911.10 engine repair manual ( 3rd edition ) — this is already a manual for euro4, we read:

Checking and adjusting the valve timing
During operation, as a result of chain elongation and sprocket wear, a significant deviation of the gas distribution phases from the nominal values is possible. The correct timing of the gas distribution is one of the most important factors affecting the power, torque and economic performance of the engine. Therefore, when reducing engine power, increasing operating fuel consumption and unstable engine operation, it is necessary to check and, if necessary, adjust the timing of the gas distribution. For this purpose, a tool kit developed at PJSC "ZMZ" is used. The kit includes: a protractor (Fig. 52), a template (Fig. 53) with a cam profile and an arrow, and a conductor (Fig. 54) for drilling additional pin holes in camshaft sprockets. To produce a cam template with the arrow for the intake camshaft , use the coordinates of the profile points 240 shown in the table in Fig. 53 and mark the template “Phase 240” . To make a cam template with the arrow for the exhaust camshaft , use the coordinates of the points on the profile 252 and mark the template "Phase 252" . "ZMZ"

Now look at the picture:

And here is the stars on the shafts for plate chains:

Well?! Has a little picture emerged? The plant really did not change phases, as it was 20/19, it is 20/19, only depending on the type of chain used in the timing and the environmental class, and the type of camshaft, the phases are set with different "arrows" — that’s the whole secret.

A little about the differences between the carb and injection shafts, according to the information from ZMZ :

It remains to clarify that the accuracy of the devices for setting the phases should be approached very thoroughly, q2 is teeming with records of checking store transports for the truth and identifying significant deviations from the nominal, which in combination with "curved" arrows gives a spread of up to 3- 5g, and this is a very serious error.

I’ll tell you in secret that Comrade zoltan666 , I’m ready to help everyone suffering in the acquisition of a quality product with the most accurate readings!
PS. Stas, you owe you for advertising;)

И снова блиц обзор, так как в процессе ремонта нет времени отвлекаться на фотографии, да и пачкать телефон особого желания не возникает.

Предварительные работы по демонтажу навесного оборудования и снятию клапанной крышки ГБЦ уже проведены. Передняя крышка ГБЦ также должна быть снята. Разрезные звезды должны быть ослаблены и заново установлены на распредвалы (если требовалось их снятие с РВ). Натяжитель цепи взведен, все прослабления цепи выбраны. В общем, все подготовительные работы окончены и можно переходить к главному — самой настройке.

Установка РВ по индикатору часового типа.
Способ хорошо подходит для установки любых РВ и особенно нестандартных. Настройка перекрытия клапанов будет осуществляться в первом цилиндре.

Шаг 1. Поиск ВМТ.
Для поиска ВМТ 1 и 4 цилиндров необходимо вместо свечи 1 цилиндра ввернуть приспособление с индикатором часового типа. Для легкости вращения КВ остальные свечи также нужно вывернуть. Вращая КВ за гайку шкива проворачиваем его до момента максимального подъема индикатора и выставляем на нем нулевое положение. Проверяем правильность установки нулевого положения индикатора, сделав несколько полных оборотов. Выставляем поршни 1 и 4 цилиндров в ВМТ на очередном обороте КВ. Вращение КВ по часовой стрелке.

Шаг 2. Выставление выпускного РВ.
Установку валов начинаем с установки выпускного вала. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ!
Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Чем жестче конструкция тем меньше погрешность в установке перекрытия. Ножку индикатора ставим на гидрокомпенсатор. Проверяем отсутствие заеданий и контакта ножки с кулачком вала. При установке индикатора под углом 18 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора. В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%.

Истинное перемещение=cos(18 град)*показания индикатора
где cos(18 град)=0,951.

Переходим к практике. При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета. Установив нулевое положение на ободке продолжаем вращать вал до момента надавливания кулачка РВ на гидрокомпенсатор. Сам кулачок при этом будет смотреть на впускной вал, т. е. находиться в конце такта выпуска. Вращаем вал и контролируем перемещение стрелки индикатора до нужной величины перекрытия. Один оборот стрелки индикатора соответствует 1 мм. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Шаг 3. Выставление впускного РВ.
Установив выпускной РВ проверяем натяжку цепи грм и, если ничего не сбилось, переходим к впускному валу. Вращение РВ также должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Ножку индикатора ставим на гидрокомпенсатор. Проверяем отсутствие заеданий и контакта ножки с кулачком вала. При установке индикатора под углом 17 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора. В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%.

Истинное перемещение=cos(17 град)*показания индикатора
где cos(17 град)=0,956

При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета.
Вариант 1. Для выставления нужного перекрытия запоминаем (ставим черту маркером) или перемещаем нулевое положение ободка на нужную величину. Продолжаем крутить РВ до момента совпадения стрелки индикатора с выставленным значением перекрытия.
Вариант 2. Приняв за точку отсчета положение, при котором стрелка индикатора не двигается, вращаем вал по часовой стрелке на величину превышающую нужное перекрытие. А потом, вращением уже против часовой стрелки, выбираем возможную слабину цепи и доводим кулачок РВ до нужного положения.
В обоих случаях кулачок РВ должен смотреть на выпускной РВ, т.е. находиться в начале такта впуска. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Установка РВ по транспортиру.
Самый простой способ, без лишних манипуляций. При наличии комплекта стрелок и транспортира идеально подходит для стандартных РВ с фазами 240 или 252. Перед установкой вала желательно проверить качество изготовления стрелок, накинув на кулачок вала сначала с одной стороны, а потом с противоположной. В обоих случаях кончик стрелки должен указывать на 1 точку, так как ось стрелки проходит через ось симметрии кулачки. В случае расхождений стрелку необходимо или заменить или доработать, добившись совпадения. Настройка перекрытия фактически происходит в 4 цилиндре при том, что сама работа осуществляется на 1 цилиндре.

Шаг1. Поиск ВМТ.
Все работы аналогичны с пунктом, описанным выше.

Шаг 2. Выставление выпускного РВ.
После выставления поршней 1 и 4 цилиндров в ВМТ устанавливаем стрелку на выпускной РВ. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ!
Делаем полный оборот вала. В момент, когда кулачок вала смотрит в сторону выпускного коллектора ставим стрелку. Устанавливаем транспортир одной стороной на край свечного колодца, другой на край ГБЦ. Проворачивая РВ доводим стрелку до нужной черты на транспортире. Заводская установка для РВ с фазой 252 соответствует 19 град. Высота подъема клапана при данном угле 0,9 мм.
Затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Шаг 3. Выставление впускного РВ.
Установив выпускной РВ проверяем натяжку цепи ГРМ и, если ничего не сбилось, переходим к впускному валу. Вращение РВ также должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Делаем полный оборот вала. В момент, когда кулачок вала смотрит в сторону впускного ресивера ставим стрелку. Устанавливаем транспортир одной стороной на край свечного колодца, другой на край ГБЦ. Проворачивая РВ доводим стрелку до нужной черты на транспортире. Заводская установка для РВ с фазой 252 соответствует 20 град. Высота подъема клапана при данном угле 0,9 мм.
Затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Некоторые наблюдения в процессе установки.
Так как впускной вал у меня нестандартный (ОКБ Двигатель 406-331), транспортир к нему не подходит, но выпуск я замерил. Изменение величины подъема клапана в 0,1 мм примерно соответствует 2 град. по транспортиру.

При выставленном перекрытии 1,0 мм для впуска и 0,95 для выпуска (20 град по транспортиру) мгновенный расход топлива на ХХ упал с 1,9…2,1 до 1,6…1,8.
При выставленном перекрытии 1,1 мм для впуска и 1,0 для выпуска (21 град по транспортиру) мгновенный расход топлива на ХХ упал с 1,9…2,1 до 1,4…1,5.

Разворачивая выпускной вал против часовой стрелки (на запаздывание) мы дольше сохраняем давление газов на поршень, что хорошо сказывается на низких оборотах. Мгновенный расход на ХХ это подтверждает (увеличилась длительность рабочего цикла и крутящий момент на низах). Увеличение перекрытий клапанов процесс неоднозначный. Если выпускная система зажата, то будет наоборот полезно провернуть выпускной вал по часовой стрелке чуть вперед (на опережение), чтобы большее давление газов в момент открытия выпускных клапанов способствовало более эффективной продувке цилиндра. При достаточном диаметре выпускной системы такое действие приводит лишь к уменьшению перекрытия клапанов и снижению оборотов достижения максимальной мощности.
Разворачивание впускного вала по часовой стрелке (на опережение) приводит к более раннему открытию впускных клапанов до ВМТ и увеличению перекрытия. Это, в свою очередь, приведет к повышению момента на верхах. Разворачивание впускного вала против часовой стрелки (на запаздывание) сделает открытие впускных клапанов позже, при этом уменьшится перекрытие клапанов. Момент на низких оборотах возрастет, но абсолютный его максимум уменьшится, поскольку уменьшится и время, отведенное на приготовление свежего заряда. Время закрытия впускного клапана – более важный фактор в деле повышения мощности. Прежде всего, открытый клапан достаточно долго после НМТ дает время для наполнения цилиндра. На высоких скоростях свежий заряд обладает инерцией, которая продолжает заталкивать в цилиндр смесь, даже после того как поршень пошел вверх. Конечно, это полезно до определенного момента, иначе ход поршня просто начнет выталкивать смесь обратно во впускной коллектор.
Для улучшения характеристик ДВС предпочтительно увеличить время продувки цилиндра. Фазы валов при этом стоит изменить с 252 до 258 (РВ ОКБ Двигатель 406-391) или до 264 (РВ ОКБ Двигатель 406-421). При установке этих валов также увеличивается высота подъема клапана. Помимо этого возрастает скорость подъема клапана так же как и проходное сечение канала. При сборке атмосферного (!) двигателя на впуск можно поставить либо такой-же вал, либо на размер выше. Так как ЗМЗ409 ГБЦ с валами досталась от 406, считаю для нас ее несколько зажатой. Объем двигателя вырос, а вот время на продувку осталось прежним. Косвенно об этом говорит промо ролик о новом двигателе ЗМЗ-Про на 149 л.с. (смотрим на характеристики валов на 3:17 youtube.com/watch?v=GwV-dK1-Esw)

Чертежи и описания приспособлений чуть позже. Если где ошибся, поправьте.

Как выставить метки грм змз 409

Установка фаз ГРМ ЗМЗ-409 — бортжурнал УАЗ Patriot 2012 года на DRIVE2

Диаграмма фаз заводских валов 252

И снова блиц обзор, так как в процессе ремонта нет времени отвлекаться на фотографии, да и пачкать телефон особого желания не возникает.

Предварительные работы по демонтажу навесного оборудования и снятию клапанной крышки ГБЦ уже проведены. Передняя крышка ГБЦ также должна быть снята.

Разрезные звезды должны быть ослаблены и заново установлены на распредвалы (если требовалось их снятие с РВ). Натяжитель цепи взведен, все прослабления цепи выбраны.

Обратите внимание

В общем, все подготовительные работы окончены и можно переходить к главному — самой настройке.

Полный размер

В процессе установки и зарядки механического натяжителя.

Установка РВ по индикатору часового типа.
Способ хорошо подходит для установки любых РВ и особенно нестандартных. Настройка перекрытия клапанов будет осуществляться в первом цилиндре.

Шаг 1. Поиск ВМТ.
Для поиска ВМТ 1 и 4 цилиндров необходимо вместо свечи 1 цилиндра ввернуть приспособление с индикатором часового типа. Для легкости вращения КВ остальные свечи также нужно вывернуть.

Вращая КВ за гайку шкива проворачиваем его до момента максимального подъема индикатора и выставляем на нем нулевое положение. Проверяем правильность установки нулевого положения индикатора, сделав несколько полных оборотов.

Выставляем поршни 1 и 4 цилиндров в ВМТ на очередном обороте КВ. Вращение КВ по часовой стрелке.

Шаг 2. Выставление выпускного РВ.Установку валов начинаем с установки выпускного вала. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ!

Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Чем жестче конструкция тем меньше погрешность в установке перекрытия. Ножку индикатора ставим на гидрокомпенсатор. Проверяем отсутствие заеданий и контакта ножки с кулачком вала.

При установке индикатора под углом 18 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора.

Важно

В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%.

Истинное перемещение=cos(18 град)*показания индикатора
где cos(18 град)=0,951.

Переходим к практике. При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета. Установив нулевое положение на ободке продолжаем вращать вал до момента надавливания кулачка РВ на гидрокомпенсатор. Сам кулачок при этом будет смотреть на впускной вал, т.е. находиться в конце такта выпуска.

Вращаем вал и контролируем перемещение стрелки индикатора до нужной величины перекрытия. Один оборот стрелки индикатора соответствует 1 мм. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Шаг 3. Выставление впускного РВ.
Установив выпускной РВ проверяем натяжку цепи грм и, если ничего не сбилось, переходим к впускному валу. Вращение РВ также должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Устанавливаем приспособление с индикатором часового типа на корпус ГБЦ. Ножку индикатора ставим на гидрокомпенсатор.

Проверяем отсутствие заеданий и контакта ножки с кулачком вала. При установке индикатора под углом 17 град. к плоскости ГБЦ перемещение стрелки индикатора будет соответствовать истинному перемещению гидрокомпенсатора.

Важно

В том случае, если ось индикатора будет вертикальной, то истинное перемещение гидрокомпенсатора будет меньше, чем показывает индикатор приблизительно на 5%.

Истинное перемещение=cos(17 град)*показания индикатора
где cos(17 град)=0,956

При вращении вала находим положение, при котором стрелка индикатора не двигается. Принимаем это положение за точку отсчета.Вариант 1. Для выставления нужного перекрытия запоминаем (ставим черту маркером) или перемещаем нулевое положение ободка на нужную величину.

Продолжаем крутить РВ до момента совпадения стрелки индикатора с выставленным значением перекрытия.Вариант 2. Приняв за точку отсчета положение, при котором стрелка индикатора не двигается, вращаем вал по часовой стрелке на величину превышающую нужное перекрытие.

Совет

А потом, вращением уже против часовой стрелки, выбираем возможную слабину цепи и доводим кулачок РВ до нужного положения.

В обоих случаях кулачок РВ должен смотреть на выпускной РВ, т.е. находиться в начале такта впуска. Найдя нужное положение, затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Установка РВ по транспортиру.
Самый простой способ, без лишних манипуляций. При наличии комплекта стрелок и транспортира идеально подходит для стандартных РВ с фазами 240 или 252.

Перед установкой вала желательно проверить качество изготовления стрелок, накинув на кулачок вала сначала с одной стороны, а потом с противоположной. В обоих случаях кончик стрелки должен указывать на 1 точку, так как ось стрелки проходит через ось симметрии кулачки.

В случае расхождений стрелку необходимо или заменить или доработать, добившись совпадения. Настройка перекрытия фактически происходит в 4 цилиндре при том, что сама работа осуществляется на 1 цилиндре.

Шаг1. Поиск ВМТ.
Все работы аналогичны с пунктом, описанным выше.

Шаг 2. Выставление выпускного РВ.После выставления поршней 1 и 4 цилиндров в ВМТ устанавливаем стрелку на выпускной РВ. Вращение РВ должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ!Делаем полный оборот вала.

В момент, когда кулачок вала смотрит в сторону выпускного коллектора ставим стрелку. Устанавливаем транспортир одной стороной на край свечного колодца, другой на край ГБЦ. Проворачивая РВ доводим стрелку до нужной черты на транспортире.

Заводская установка для РВ с фазой 252 соответствует 19 град. Высота подъема клапана при данном угле 0,9 мм.

Обратите внимание

Затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Шаг 3. Выставление впускного РВ.Установив выпускной РВ проверяем натяжку цепи ГРМ и, если ничего не сбилось, переходим к впускному валу. Вращение РВ также должно осуществляться против часовой стрелки для исключения прослабления цепи ГРМ! Делаем полный оборот вала.

В момент, когда кулачок вала смотрит в сторону впускного ресивера ставим стрелку. Устанавливаем транспортир одной стороной на край свечного колодца, другой на край ГБЦ. Проворачивая РВ доводим стрелку до нужной черты на транспортире. Заводская установка для РВ с фазой 252 соответствует 20 град.

Высота подъема клапана при данном угле 0,9 мм.

Обратите внимание

Затягиваем болт крепления разрезной звезды при этом удерживая вал ключом от поворота. Через оправку дополнительно осаживаем внутренний конус звезды молотком. Окончательно затягиваем крепежный болт.

Некоторые наблюдения в процессе установки.
Так как впускной вал у меня нестандартный (ОКБ Двигатель 406-331), транспортир к нему не подходит, но выпуск я замерил. Изменение величины подъема клапана в 0,1 мм примерно соответствует 2 град. по транспортиру.

Полный размер

Выставлен подъем клапана в ВМТ 1 мм

При выставленном перекрытии 1,0 мм для впуска и 0,95 для выпуска (20 град по транспортиру) мгновенный расход топлива на ХХ упал с 1,9…2,1 до 1,6…1,8.
При выставленном перекрытии 1,1 мм для впуска и 1,0 для выпуска (21 град по транспортиру) мгновенный расход топлива на ХХ упал с 1,9…2,1 до 1,4…1,5.

Полный размер

Расход на ХХ. Двигатель прогрет. Термостат ТАМА 88.

Разворачивая выпускной вал против часовой стрелки (на запаздывание) мы дольше сохраняем давление газов на поршень, что хорошо сказывается на низких оборотах. Мгновенный расход на ХХ это подтверждает (увеличилась длительность рабочего цикла и крутящий момент на низах). Увеличение перекрытий клапанов процесс неоднозначный.

Если выпускная система зажата, то будет наоборот полезно провернуть выпускной вал по часовой стрелке чуть вперед (на опережение), чтобы большее давление газов в момент открытия выпускных клапанов способствовало более эффективной продувке цилиндра.

Важно

При достаточном диаметре выпускной системы такое действие приводит лишь к уменьшению перекрытия клапанов и снижению оборотов достижения максимальной мощности.Разворачивание впускного вала по часовой стрелке (на опережение) приводит к более раннему открытию впускных клапанов до ВМТ и увеличению перекрытия.

Это, в свою очередь, приведет к повышению момента на верхах. Разворачивание впускного вала против часовой стрелки (на запаздывание) сделает открытие впускных клапанов позже, при этом уменьшится перекрытие клапанов.

Момент на низких оборотах возрастет, но абсолютный его максимум уменьшится, поскольку уменьшится и время, отведенное на приготовление свежего заряда. Время закрытия впускного клапана – более важный фактор в деле повышения мощности. Прежде всего, открытый клапан достаточно долго после НМТ дает время для наполнения цилиндра.

На высоких скоростях свежий заряд обладает инерцией, которая продолжает заталкивать в цилиндр смесь, даже после того как поршень пошел вверх. Конечно, это полезно до определенного момента, иначе ход поршня просто начнет выталкивать смесь обратно во впускной коллектор.

Для улучшения характеристик ДВС предпочтительно увеличить время продувки цилиндра. Фазы валов при этом стоит изменить с 252 до 258 (РВ ОКБ Двигатель 406-391) или до 264 (РВ ОКБ Двигатель 406-421). При установке этих валов также увеличивается высота подъема клапана. Помимо этого возрастает скорость подъема клапана так же как и проходное сечение канала.

При сборке атмосферного (!) двигателя на впуск можно поставить либо такой-же вал, либо на размер выше. Так как ЗМЗ409 ГБЦ с валами досталась от 406, считаю для нас ее несколько зажатой. Объем двигателя вырос, а вот время на продувку осталось прежним. Косвенно об этом говорит промо ролик о новом двигателе ЗМЗ-Про на 149 л.с. (смотрим на характеристики валов на 3:17 youtube.

com/watch?v=GwV-dK1-Esw)

Чертежи и описания приспособлений чуть позже. Если где ошибся, поправьте.

Источник: https://www.drive2.ru/l/487445391504048589/

Установка фаз ГРМ двигателя ЗМЗ 409 по транспортиру

Впуск до установки 23 градуса

Выпуск до установки 17,5 градусов

На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы.

Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму.

Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.

Совет

После вскрытия померил, какие углы были. Получились: впуск 23 градуса; выпуск 17,5 градусов. Примерный диапазон допустимых углов для впуска 18-23, для выпуска 17-22, так что мои углы укладывались в диапазон, и машина ехала достаточно хорошо. До поворота впускного распредвала на зуб, угол похоже был 16-17 градусов, что и привело к падению тяги и повышенному расходу.

Впуск после установки 21,5 градуса

Выпуск после установки 20,5 градуса

Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.

На всю работу ушло 5 часов. Долго провозился с установкой нужного угла на выпускном распредвале, с впускным было уже намного проще. Переднюю крышку ГБЦ не снимал. На выпускном распредвале пришлось подбирать отверстие методом «научного тыка».

В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов.

После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.

Расход на холостых до установки

Расход на холостых после установки

Когда все собрал, проехался по городу. Машина теперь разгоняется ощутимо резвей. Потом вдруг стали плавать холостые обороты от 750 до 850. Остановился, открыл капот и слышу —  двигатель тарахтит как дизель.

Поехал в гараж с твердой уверенностью о необходимости переставить все фазы как было. Но по приезду в гараж, обнаружил, что тарахтение пропало. Похоже, что в клапан гидронатяжителя что-то попало, и он не мог нормально натягивать цепь.

Расход на холостых вырос с 1,4л/ч до 1,6л/ч, расход на сотню буду смотреть, как изменится.

Обратите внимание

Через несколько дней продолжил тестирование новых фаз. По городу очень хорошо тянет, ощутимо лучше, чем было.

По сухой трассе, после 100км/ч, вроде, также как было, хотя в понедельник по мокрой трассе как то после 120 вяло разгонялась, видимо или встречный ветер был или ЭБУ не адаптировался под новые фазы. После установки новых фаз через БК делал сброс адаптации ЭБУ.

Сегодня даже получилось замерить разгон до 100км/ч, по БК получилось 18,9с, хотя раньше все время не укладывался в 20 с., а если больше 20 с. то БК не показывает время. Разгонялся с 1 до 3 передачи.

На ровной дороге машина разгоняется до 150-160км/ч, хотя с старыми фазами также было. При скорости 140км/ч расход по БК получился 18л, что в принципе нормально для такой скорости, позже померю расход при 120 и 100 км/ч. Шины 255/70/16, бензин 95-ый газпромовский.

Тема на Форуме>>>

Источник: http://uazpatriotsib.ru/news/ustanovka-faz-grm-dvigatelya-zmz-409-po-transportiru/

Проверка фаз газораспределения на ЗМЗ-409, углы кулачков распредвалов для привода с втулочными и зубчатыми цепями

В процессе эксплуатации двигателя ЗМЗ-409, в результате естественного удлинения цепей, износа звездочек привода распределительных валов газораспределительного механизма, или вследствии неквалифицированно проведенного ремонта привода ГРМ, возможно значительное отклонение фаз газораспределения от номинальных значений.

Проверка фаз газораспределения и при необходимости их корректировка, нужна в случае явного снижения тяговых свойств двигателя, его неустойчивой работы на всех режимах, сильном повышении расхода топлива.

Правильность установки фаз газораспределения является одним из факторов влияющих на мощность, крутящий момент и экономические показатели двигателя.  Для проверки фаз газораспределения используется комплект оснастки разработанный на автозаводе, в который входят :

— Транспортир

— Шаблон с профилем кулачка и стрелкой

В двигателях ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 для обоих распределительных валов следует использовать координаты точек профиля 252. В двигателях ЗМЗ-4091.10 и ЗМЗ-40911.10 для впускного распределительного вала следует использовать координаты точек профиля 240, а для выпускного распределительного вала — координаты точек профиля 252.

— Кондуктор для сверления дополнительных отверстий под штифт в звездочках распределительных валов

Для привода распределительных валов с втулочными цепями.

Для привода распределительных валов с зубчатыми цепями.

Проверка фаз газораспределения производится на двигателе установленном на автомобиле.

Для проверки фаз газораспределения с двигателя ЗМЗ-409 необходимо снять крышку клапанов, отсоединив все провода и шланги, и установить поршень первого цилиндра в ВМТ такта сжатия, повернув коленчатый вал по ходу вращения, по часовой стрелке, до совпадения риски на шкиве-демпфере коленчатого вала с ребром-указателем в виде прилива на крышке цепи. Вращение коленчатого вала против часовой стрелки недопустимо.

При этом кулачки распределительных валов первого цилиндра и метки на звездочках распределительных валов должны располагаться согласно схемы.

В случае, если вершины кулачков и метки расположены внутрь, то необходимо повернуть коленчатый вал еще на один оборот. Точную установку поршня первого цилиндра в ВМТ можно провести с помощью индикатора часового типа, который устанавливается и закрепляется в свечном отверстии первого цилиндра.

Проверка углового положения первого кулачка распределительного вала впускных клапанов

Установить транспортир за первым кулачком распределительного вала впускных клапанов — вид «А» на схеме.

Для двигателей ЗМЗ-409.10, ЗМЗ-40904.10 и ЗМЗ-40905.10 использовать шаблон профиля 252

Для двигателей ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 240 для впускного распределительного вала

Прижимая транспортир к верхней плоскости головки блока цилиндров, приложить и плотно прижать шаблон к поверхности первого кулачка. При этом стрелка шаблона должна показывать на транспортире угол :

— 20°30+-2°40 для привода распределительных валов со втулочными цепями,
— 20°+-2°40 для привода распределительных валов с зубчатыми цепями.

При измерении ведущая ветвь цепи в районе верхнего и среднего успокоителей должна быть натянута. Для этого ключом повернуть впускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

Проверка углового положения первого кулачка распределительного вала выпускных клапанов

Аналогично провести проверку углового положения первого кулачка распределительного вала выпускных клапанов — вид «В» на схеме выше. Для всех двигателей ЗМЗ-409.10, ЗМЗ-40904.10, ЗМЗ-40905.10, ЗМЗ-4091.10 и ЗМЗ-40911.10 использовать шаблон профиля 252. Стрелка шаблона должна показывать на транспортире угол :

— 19°30+-2°40 для привода распределительных валов с втулочными цепями,
— 19°+-2°40 для привода распределительных валов с зубчатыми цепями.

При измерении ведущая ветвь цепи в районе среднего успокоителя должна быть натянута. Для этого ключом повернуть выпускной распределительный вал за четырехгранник на его теле против часовой стрелки и удерживать в этом состоянии, не допуская поворота коленчатого вала.

При таких значениях углового положения первых кулачков впускного и выпускного распределительных валов газораспределительного механизма двигателя ЗМЗ-409 достигаются его наилучшие технико-экономические показатели.

Источник: https://auto.kombat.com.ua/proverka-faz-gazoraspredeleniya-na-zmz-409-uglyi-kulachkov-raspredvalov-dlya-privoda-s-vtulochnyimi-i-zubchatyimi-tsepyami/

Как заменить цепь ГРМ на УАЗ Патриот с двигателем ЗМЗ 409

Основное предназначение ГРМ (газораспределительного механизма) любого автомобиля — синхронизация распредвала(-ов) и коленчатого вала. Правильное функционирование данного механизма очень сильно влияет на КПД мотора. ГРМ может быть выполнен в виде цепи, либо ремня, первый вариант, как правило, более надежен. На УАЗ Патриот с двигателем ЗМЗ 409 этот механизм в своем составе имеет цепь.

А сейчас, немного о том, почему же может потребоваться замена цепи грм на уаз патриот с 409 двигателем евро 4. Все дело в том, что при большом пробеге автомобиля ГРМ, выполненный в виде цепи, может растягиваться, что в последствии приводит к разрыву или проскакиванию цепи. Завод предписывает замену цепи в районе 80 000 км пробега.

Как устроен ГРМ «Патриота»

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели».

Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна.

Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Важно

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей.

Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

  1. Шестерня коленвала;
  2. Пластиковый башмак натяжения цепи;
  3. Гидронатяжитель;
  4. Так называемая «верхняя» цепь;
  5. Большая ведомая шестерня промвала;
  6. Маленькая ведущая шестерня промвала;
  7. Опора болта башмака;
  8. Еще один башмак для натяжки цепи;
  9. Еще один гидронатяжитель;
  10. Шумоподавительная шайба;
  11. «Нижняя» цепь;
  12. Специальная метка на корпусе зубчатого колеса;
  13. Штифт;
  14. Звезда распредвала впускных клапанов;
  15. «Успокоитель» цепи верхний;
  16. Звезда распредвала выпускных клапанов;
  17. Штифт;
  18. Еще одна метка на корпусе зубчатого колеса;
  19. Верхняя плоскость ГБЦ;
  20. Средний «успокоитель» цепи;
  21. Нижний «успокоитель» цепи;
  22. M1, M2 — метки на корпусе блока цилиндров.

Сигналы к замене

Главный сигнал того, что требуется замена ГРМ у Патриота — посторонние металлические звуки, доносящиеся из под капота, такой шум можно охарактеризовать как некое «бряканье».

По неопытности можно перепутать поломку со стучащими клапанами. Хотя на 409 моторе и установлены гидрокомпенсаторы, необходимо заливать качественное масло, чтобы зазор клапанов регулировался правильно.

Проблемы с ГРМ у Патриота, как правило, характеризуются потерей мощности на малых оборотах.

Получается, что если пробег подходит к 80 000 тыс. км. и/или растяжение цепи выходит за рамки рабочего диапазона гидронатяжителя — выход только один, а именно установка новой цепи заместо старой. Иначе рискуете остаться посреди дороги в компании неподвижного автомобиля в самый неподходящий для этого момент, где-нибудь далеко от дома, как обычно бывает по «закону подлости».

Процесс замены

Необходимо понимать, что замена цепей ГРМ на 409 двигателе УАЗ Патриота — сложный процесс, особенно это касается моторов с нормами токсичности евро 4. Итак, для такого ремонта в первую очередь потребуется гараж с ямой, либо эстакада, поскольку необходимым условием является доступ к моторному отсеку снизу. Кроме того, потребуется целый ряд инструментов:

  • шестигранный ключ 6 мм;
  • зубило и молоток;
  • головки для воротка размерами «12», «13» и «14»;
  • набор гаечных ключей размерами от 10 до 17;
  • приспособление для установки фаз газораспределения;
  • доп. принадлежности: емкость для слива ОЖ из радиатора, домкрат, съемник для шестеренок.

Установите автомобиль так, чтобы можно было подлезть к моторному отсеку с любой стороны. Затем, выключите зажигание, отсоедините клемму «—» от аккумуляторной батареи. Так просто подобраться к механизму ГРМ не получится, сначала придется открутить все закрывающее его. Слейте охлаждающую жидкость в подготовленную для этого емкость, после чего открутите радиатор и патрубки.

Далее, снимите ремень насоса гидроусилителя руля. То же самое необходимо сделать с ремнями генератора + водяного насоса (помпы). Извлеките подводящий шланг на помпу, снимите крышку ГБЦ (вынув перед этим все катушки зажигания). После этого, необходимо отсоединить переднюю крышку ГБЦ, вывернув 4 болта, а затем извлечь её вместе с вязкостной муфтой вентилятора и самим пропеллером.

Далее, нужно отсоединить водяной насос, который крепится тремя болтами. Извлеките датчик положения коленвала (он же датчик синхронизации), вывернув один болт, на котором он держится. Осуществите демонтаж шкива коленчатого вала, для этого может потребоваться трехлапый съемник.

Разборка механизма ГРМ

Выкрутите болты крепления крышки гидронатяжителя верхней цепи, извлеките его вместе с прокладкой. Важно делать это аккуратно, ведь на крышку давит пружина гидронатяжителя.

После извлечения пружины извлеките сам гидронатяжитель. Аналогично нужно поступить с нижним гидронатяжителем. Открутите 7 болтов крепления крышки цепи.

Крышку снимайте осторожно, поскольку есть риск повреждения прокладок или сальника коленчатого вала.

Совет

Отверните болт крепления башмака (цифра 7 на схеме) натяжения цепи и снимите башмак, аналогично поступите с нижним башмаком. Теперь нужно отсоединить шестерни распредвалов (14 и 16 на схеме) от самих распредвалов — тут помогут рожковые ключи на 12 и 17, а также молоток. Либо воспользуйтесь специальным съемником.

Открутите успокоители, которые мешают дальнейшему демонтажу. Каждый из успокоителей держится на двух болтах. Для снятия звездочек промежуточного вала (5, 6 см.

схему) нужно отогнуть пластину и вывернуть болты крепления звездочек, вставив отвертку в специальные пазы на зубчатом колесе, удерживая таким образом шестерни от проворачивания.

После демонтажа цепи — промойте ее и шестерни в бензине, осмотрите на предмет повреждений.

Сборка ГРМ

Собирать весь механизм нужно в обратном порядке. Установка меток ГРМ на 409 двигателе происходит после сборки механизма, когда цепь располагается на шестернях. Перед началом сборки обязательно нужно смазать цепи и зубчатые колеса ГРМ моторным маслом.

Первым делом напрессуйте шестерню на коленчатый вал, не забудьте про втулку + уплотнительное кольцо, которые должны там стоять.

Проверните коленвал до того момента, чтобы метка зубчатого колеса и блока (M1) совпадали, поршень первого цилиндра при этом должен находиться вверху (положение ВМТ).

Поставьте успокоитель цепи, наденьте цепь на шестеренку коленвала. Поставьте ведомую звездочку промежуточного вала так, чтобы штифт совпал с отверстием. Тут также нужно добиться совпадения меток (M2).

Сверху установите ведущую шестерню промвала, закрутите болты крепления и подогните края стопорной пластины, дабы избежать произвольного откручивания.

Далее, нужно нажимать на натяжитель для натяжения цепи — до совпадения установочных меток ГРМ (12 и 18) с верхней плоскостью ГБЦ.

После того, как механизм ГРМ будет собран, необходимо установить на свое место все те детали, которые демонтировались изначально. Это шланги охлаждения, вентилятор, ремни, клапанную крышку, водяной насос.

Если поддон на вашем Патриоте крепился через прокладку — поменяйте ее, допускается использовать вместо прокладки термостойкий герметик. В оконцовке залейте антифриз или тосол в систему охлаждения. Если сливали моторное масло (снимали поддон), то не забудьте залить свежее.

Оденьте на место клемму «—» АКБ и попробуйте запустить мотор.

Источник: http://UazZone.ru/uaz-patriot/zamena-cepi-grm.html

Замена цепи ГРМ УАЗ Патриот 409 двигатель

Механизм ГРМ на движке УАЗ Патриот синхронизирует работу распредвала и коленчатого вала. Также в его функции входит установление циклов открытия клапанной системы. От работы этого узла напрямую зависит качественное функционирование движка. Ввиду этого данному узлу надо уделять особенное внимание. Конечно, цепь – это практично и надежно, но и она растягивается.

В некоторых случаях цепь может даже оборваться. Цепь ГРМ на УАЗ Патриот необходимо менять через 80 000 км. Но это только рекомендованный интервал. На самом деле цепной привод может прийти в негодность и раньше. На его преждевременный износ могут повлиять такие факторы как погодные условия, манера вождения и другое.

Если вы заметили, что цепь начала “брякать”, это повод поинтересоваться ее состоянием.

Обратите внимание

Здесь мы будем говорить о том, как можно произвести замену цепи самостоятельно в домашних условиях.

Конечно, можно обратиться и к специалистам, но это будет стоить денег и к тому же не будет способствовать прибавлению опыта, а ведь он так необходим автолюбителям, которые хотят научиться разбираться в технике.

В механизме ГРМ УАЗ Патриот имеется 2 цепи, что делает замену расходника сложным делом. Но не нужно думать, что это под силу только профессионалам. Каждый автолюбитель сможет произвести замену цепи собственноручно, нужно только приложить для этого все свое старание.

Сигналы к замене

Со временем шарнирные соединения цепи изнашиваются, и она растягивается. Менять цепь нужно в том случае, когда регулировать ее натяжку ужу не представляется возможным, когда наметилось несовпадение меток на валах.

Если на цепи появились сколы или какие-либо другие повреждения, это тоже означает, что расходник свое отслужил, и пора заменить его на новый. При растянувшейся цепи движок работает неровно, постоянно слышен скрежет.

В этом случае машина уже не будет заводиться с первого раза. Также растянутая цепь служит причиной того, что авто начинает “съедать” больше топлива. Растянутая цепь может проскакивать по звездочке.

В конце концов, она может просто оборваться, а это станет причиной того, что поршня ударят по клапанам. Последние от этого погнутся, и машине потребуется давать капитальный ремонт.

Цепь, конечно, несколько практичнее ремня, но и ее ресурс когда-то вырабатывается, и она требует замены. Если вы решили, что данную процедуру будете проводить самостоятельно, тогда в точности следуйте представленной ниже инструкции, и у вас все обязательно получится.

Замена расходника

Работы нужно осуществлять только при остывшем моторе. Перед проведением основных работ следует демонтировать радиатор. Снимаем шланг, подающий охлаждение на помпу, ослабив крепящий его хомут. Демонтируем крышку, закрывающую блок цилиндров, открутив 4 крепежных болта. Снимаем водяной насос.

Теперь необходимо демонтировать датчик синхронизации коленвала и его шкив. Снимаем кожух цепного натяжителя. Снимается он вместе с прокладкой. При демонтаже кожуха следует соблюдать осторожность, так как на него давит пружина натяжителя. Извлекаем натяжитель.

Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь.

Теперь можно снимать кожух цепи. Для этого придется открутить 7 болтов. Снимать его нужно осторожно, надо стараться не повредить прокладки. Теперь снимаем верхний и нижний рычаги натяжителя вместе с шестеренками. Снимаем цепной успокоитель, который крепится двумя болтами. Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам.

Важно

Воспринимая следующую информацию, ориентируйтесь на фото, размещенное ниже, так как здесь будет приводиться нумерация необходимых деталей. Выворачиваем болты (2) и поднимаем успокоитель верхней цепи. Отгибаем стопрную пластину (6) и выкручиваем болты (5).

Промежуточный вал нужно зафиксировать, чтобы он не проворачивался. Для этого следует вставить отвертку в отверстие (3). Теперь извлекаем шестеренку (4), вставив для этого тонкую отвертку между ней и шестеренкой (4). Теперь извлекаем шестерню (4) и вынимаем цепь, которую для этого следует потянуть вверх.

Теперь снимаем шестерню (3) и извлекаем нижнюю цепь.

Теперь ориентируемся на следующий снимок ниже. Снимаем втулку (1), после чего извлекаем шестеренку (2). Придется снять еще и резиновый уплотнитель. Теперь спрессовываем шестеренку (2) и извлекаем зубчатые колеса. Для этой цели можно использовать специальный съемник.

После демонтажа шестерни следует вымыть в бензине и протереть тряпкой. Вполне возможно, что шестерни тоже придется заменить. Это будет необходимо, если на них будут замечены сколы или трещины. Скорее всего, успокоители тоже надо будет менять, так как пластмасс – материал хрупкий. Проверьте также состояние натяжителей. Их приходится менять, если на зубьях звездочек присутствуют сколы.

Если вы снимали шестеренку коленвала, то, собирая механизм, ее придется напрессовать на коленвал. После этого ставим уплотнитель и втулку. Обратите внимание на совмещение меток.

Коленвал следует повернуть таким образом, чтобы отметка (1) (смотрим фото ниже) на коленвале сошлась с отметкой (2), расположенной на блоке цилиндров. Поршень главного цилиндра в этом случае должен занять положение ВМТ. Устанавливаем успокоитель (4).

Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала.

Надеваем цепь на основную шестеренку (1) (фото ниже) и на промежуточный вал (2). Обратите особое внимание на то, чтобы метка (4) сошлась с меткой (5). В это время участок цепи, находящийся на успокоителе, (3) должен быть натянут.

Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз. Для этого необходимо натянуть цепь, надавив на натяжитель.

Предварительно смазав верхнюю цепь, надеваем ее на главную шестеренку промежуточного вала. Ее придется просунуть в отверстие, которое расположено в головке блока цилиндров.

Совет

Вставляем основную шестеренку и, прокрутив коленвал вправо, надеваем на нее цепь. Натягиваем цепь, проворачивая распредвал против часовой.

Все остальные узлы должны быть собраны в той последовательности, в которой они были разобраны.

Как видите, ничего особенного сложного здесь нет, у вас все обязательно получится.

Видео инструкция

Our website is made possible by displaying online advertisements to our visitors. Please consider supporting us by disabling your ad blocker.

Источник: https://avtogrm.ru/zamena-cepi-grm-uaz-patriot-409-dvigatel.html

Замена цепи ГРМ УАЗ Патриот

Основным предназначением газораспределительного механизма на внедорожнике УАЗ Патриот является синхронизация коленчатого вала с распределительным, но, кроме этого, также для возможности установки циклов для открытия и закрытия клапанов.

Функциональность газораспределительного механизма напрямую влияет на КПД двигателя автомобиля, поэтому очень важно, чтобы механизм был исправен. Основным элементом соединения коленчатого и распределительного валов является цепной механизм.

Но со временем при эксплуатации автомобиля свойственно изнашивание рабочих элементов, вследствие, чего происходят различные поломки. В частности цепной механизм ГРМ со временем растягивается и ослабевает натяжка цепи, что может привести к ее порыву или проскальзыванию.

Так, заводом изготовителем УАЗ Патриот установлено, что элементы механизма ГРМ подлежат замене каждые 80 000 км пробега. Сегодня уделим внимание процессу замены цепи ГРМ на внедорожнике УАЗ Патриот Евро-3 своими руками.

Факторы, свидетельствующие о необходимости замены цепи

Первоначально следует заметить, что внедорожник УАЗ Патриот, а точнее, его двигатель ЗМЗ-409 в механизме ГРМ имеет не один цепной механизм, а два.

Именуются они, как верхняя и нижняя цепи газораспределительного механизма.

Поэтому конструкция ГРМ на внедорожнике УАЗ Патриот Евро-3 представляет собой сложный механизм, требующий квалифицированного подхода к проведению ремонтных работ, в частности, для замены цепных элементов.

Часто владельцы внедорожника задаются вопросом, когда необходимо заменить цепь ГРМ, чтобы не произошло неприятностей в дороге? Иногда случаются ситуации, когда возникает на автомобиле УАЗ Патриот обрыв цепи ГРМ, влекущий за собой массу негативных последствий.

Обратите внимание

Основным и объективным фактором, свидетельствующим о том, что вскоре необходимо заменить элемент, является ее состояние. Если во время работы двигателя слышится металлический звук из подкапотного пространства, значит, пора проверить состояние натяжения цепей ГРМ.

Если натяжители цепи не позволяют осуществить подтяжку механизма, а пробег автомобиля при этом доходит до отметки 80 тысяч, то рекомендуется уделить время и деньги и осуществить замену цепи. Как это сделать своими руками на внедорожнике УАЗ Патриот Евро-3, рассмотрим подробнее.

Процесс замены

Если наступил срок замены или вы выяснили что цепь на внедорожнике изношена, то потребуется проведения такого процесса, как замена. Прежде чем приступить к ремонтным мероприятиям на внедорожнике УАЗ Патриот Евро-3, необходимо убедиться в наличии следующего инструмента:

Уменьшить расход вашего Патриота зимой можно! Для этого прочитайте…

  • ключ шестигранный 6 мм;
  • головки на вороток «12», «13», «14»;
  • молоток и зубило.

Кроме этого, потребуются также и вспомогательные принадлежности, такие как емкость для слива ОЖ из радиатора и т.п., но об этом подробно далее.

Итак, замена цепи на двигателе ЗМЗ-409 внедорожника УАЗ Патриот Евро-3 предусматривает собой следующие действия:

  • Первоначально необходимо слить ОЖ в специально подготовленную емкость, после чего можно демонтировать радиатор.
  • Осуществляется демонтаж ремня привода насоса гидроусилителя руля, а также шкива вентилятора.
  • Демонтируется ремень привода генератора и водяного насоса.
  • Извлекается подводящий шланг, а также демонтируется крышка блока цилиндров.
  • С двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3 необходимо демонтировать водяной насос, после чего снять частотный датчик вращения коленвала.
  • Вывинчиваются болтовые соединения, и демонтируется крышка гидронатяжителя верхней цепи. После извлечения крышки, следует демонтировать гидронатяжитель. После этого аналогичным образом осуществляется снятие гидронатяжителя нижней цепи двигателя ЗМЗ-409 внедорожника УАЗ Патриот Евро-3.
  • Далее следует отвинтить 7 болтов, после чего извлечь крышку. Но при этом следует быть осторожными, так как можно повредить сальник коленвала.
  • Для извлечения натяжителей следует вывинтить по одному болту с верхнего и нижнего цепного устройства, после чего можно снять изделия вместе со звездочками.
  • Следующий этап подразумевает проведение демонтажа шестерней с распредвалов, осуществив выкручивание болтов креплений. Для снятия шестерней потребуется воспользоваться специальным съемником.
  • Далее осуществляется снятие элементов. Для этого воспользуемся следующим фото с буквенными обозначениями, на которых изображен механизм ГРМ внедорожника УАЗ Патриот Евро-3.

Для начала вывинчиваются два болтовых соединения под номером 2. Послеэтого необходимо отогнуть пластину 6, тем самым освободив доступ для вывинчивания болта 5. Теперь можно снять шестерню, а уже за нею и сам цепной механизм, потянув его вверх. Аналогично извлекается и нижний элемент.

Замена элементов ГРМ является трудоемким процессом и требует внимательности и соблюдения правильной последовательности выполнения действий. После снятия цепи и шестерней, их необходимо промыть в бензине, а после этого произвести визуальный осмотр на наличие повреждений. Если цепь, шестерни или натяжители имеют видимые повреждения, то они подлежат замене.

Коротко рассмотрим, что же представляет собой процесс сборки данного механизма.

Сборка механизма ГРМ

Процесс сборки механизма осуществляется в порядке обратном снятию. При этом установка шестерни коленчатого вала подразумевает проведение операции по ее напрессовыванию. Вал при этом следует установить таким образом, чтобы метка на шестерне коленвала совпадала с меткой на блоке цилиндров. На фото ниже данные метки обозначены номером 1 и 2 соответственно.

После этого осуществляется установка успокоителя цепи и надевание цепи на шестерню коленвала. Перед установкой цепи следует тщательно смазать ее моторным маслом.

Далее, надевается элемент на ведомую шестерню, установив последнюю на промежуточный вал до момента, пока установочный штифт не попадет в отверстие. Следует также учитывать, что метка 4 должна сравняться с меткой 5.

Завинчиваются болтовые соединения шестерней промвала, зафиксировав их стопорной пластиной. С помощью нажатия на натяжитель нужно натянуть элемент до момента совпадения меток на шестеренках.

 На завершающем этапе необходимо смазать элементы моторным маслом и установить все извлеченные детали в порядке обратном снятию.

Подводя итог, следует заметить, что заменить элементы ГРМ на внедорожнике УАЗ Патриот можно в домашних условиях только если у вас имеюся свободное время, возможность и навыки ремонтирования авто. На СТО работы выполнят гораздо быстрее, и двигатель будет работать, как часы.

Источник: https://prohodimets.ru/dvigatel/zamena-cepi-grm-uaz-patriot.html

Грм уаз патриот

До недавнего времени на автомобиль ставили как бензиновый двигатель ЗМЗ-40906, так и дизель ЗМЗ-51432. В октябре 2016 года производитель объявил, что, ввиду низкого спроса на дизельную версию, в заводской линейке останется только бензиновый двигатель ЗМЗ-40906 (Евро-4, 2.7 л, 128 л.с.).

Особенности газораспределительного механизма УАЗ Патриот

Двигатели УАЗ Патриот традиционно имеют цепной привод ГРМ. Двигатель ЗМЗ-40906 с завода комплектуется двумя однорядными пластинчато-звеньевыми цепями.

Этот тип цепи ГРМ, в сравнении с ранее использовавшимися на двигателях УАЗ двухрядными или однорядными ролико – звеньевыми цепями, считается не самым надежным и обычно требует замены приблизительно через 100 тысяч километров пробега.

При эксплуатации автомобиля, особенно в условиях повышенных нагрузок, приводные цепи ГРМ изнашиваются и растягиваются. Главный признак того, что цепи пора заменить на новые – посторонние металлические звуки из-под капота (цепи «бряцают»), которые сопровождаются потерей мощности двигателя на невысоких оборотах.

Важно

Это означает, что натяжители цепи уже не позволяют сохранять натяжение, требуемое для нормальной работы двигателя. Ослабление натяжки цепей ГРМ может привести к проскальзыванию цепи на шестерне или к обрыву цепи.

Еще одна неприятная особенность пластинчато-звеньевых цепей – при ослаблении цепи обрыв может произойти неожиданно.

После этого серьезного ремонта не избежать, поэтому при обнаружении проблемы следует сразу осуществить замену ГРМ. При замене цепи ГРМ на УАЗ Патриот специалисты рекомендуют установить более надежную ролико-звеньевую цепь, которая имеет больший ресурс работы и предупреждает об износе задолго до того, как появится реальная опасность обрыва цепи.

Подготовка к замене ГРМ

Наличие в газораспределительном механизме двух цепей, верхней и нижней, делает процесс ремонта газораспределительного механизма достаточно трудоемким. Замену Грм уаз патриот можно провести своими руками только при наличии оборудованного помещения для ремонта и навыков механика.

Для работы потребуются:

  • Ремонтный комплект ГРМ: рычаги, звездочки, цепи, успокоители, прокладки.
  • Фиксатор резьбы и герметик для прокладок
  • Немного свежего моторного масла

Необходимые инструменты:

  • Ключ-шестигранник 6 мм
  • Набор гаечных ключей (с 10 по 17)
  • Вороток и головки на 12, 13, 14
  • Молоток, отвертка, зубило
  • Приспособление для установки фаз газораспределения
  • Дополнительные принадлежности (емкость для слива антифриза из системы охлаждения, домкрат, съемник для шестерен и т.п.)

Перед самой заменой установите автомобиль так, чтобы иметь доступ к моторному отсеку со всех сторон, в том числе и снизу. Выключите зажигание и снимите “минусовой” провод с клеммы АКБ.

Для того, чтобы получить доступ непосредственно к газораспределительному механизму двигателя ЗМЗ-409, придется сначала демонтировать несколько узлов, расположенных на двигателе или около него.

В первую очередь, нужно слить моторное масло и антифриз в подходящие емкости, после чего можно снять радиатор. Частично выкрутите болты масляного картера или полностью демонтируйте картер – это в дальнейшем облегчит установку газораспределительного механизма.

Далее следует снять ремень привода насоса ГУР, а также демонтировать шкив вентилятора. Далее снимите ремень привода генератора и водяного насоса (помпы). После отсоединения подводящего шланга от помпы необходимо демонтировать крышку ГБЦ.

Отсоедините высоковольтные провода, выверните четыре болта и снимите переднюю крышку ГБЦ вместе с вентилятором. Затем, отвернув три болта, отсоедините помпу. Выньте датчик положения коленвала из гнезда в блоке цилиндров, отвернув крепящий его болт. Демонтируйте шкив коленчатого вала.

Опытные механики рекомендуют поднять мотор домкратом, чтобы облегчить снятие этой детали.

Порядок разборки ГРМ

Далее приступайте к снятию деталей ГРМ. Чтобы сориентироваться в расположении деталей ГРМ относительно двигателя, воспользуйтесь приложенной схемой ГРМ двигателя ЗМЗ-409.

Демонтаж ГРМ производится в следующем порядке. Вывернув болты из крышки верхнего гидронатяжителя 8, демонтируйте его вместе с прокладкой.

Непосредственно под крышкой гидронатяжителя находится пружина, которая требует аккуратности при извлечении. Удалив пружину, выньте сам гидронатяжитель. Аналогичным образом выньте нижний гидронатяжитель 2. Далее открутите семь болтов, крепящих крышку цепи.

Снимать крышку нужно осторожно, так как есть риск порвать передний сальник коленвала, или одну из прокладок: крышки цепи и ГБЦ. Открутите крепление верхнего натяжного устройства. Отсоедините рычаг натяжного устройства 7 и шестеренку. Аналогично отсоедините рычаг и шестеренку натяжного устройства 3.

Совет

Отсоедините шестерни 12 и 14 от фланцев распредвалов при помощи специального съемника. Отвернув болты, извлеките средний успокоитель цепи 16. Шестерни 5 и 6 закреплены на промежуточном валу двумя болтами и стопорной пластиной. Открутите болты, отогнув края пластины и удерживая вал от прокручивания отверткой через отверстие в шестерне 5.

Снимите шестерню 6 с вала, используя зубило в качестве рычага. Извлеките шестерню вместе с цепью 9. Снимите шестерню 5 с вала, выньте ее и цепь 4. Чтобы снять шестерню 1 с коленвала, сначала извлеките втулку и снимите уплотнительное кольцо. После этого можно выпрессовать шестерню.

Сборка ГРМ

Завершив разборку ГРМ, следует заменить все изношенные детали ГРМ новыми. Цепи и шестерни перед установкой нужно обработать моторным маслом. При сборке большое внимание следует уделить верной установке шестерен ГРМ, так как от этого зависит правильная работа двигателя.

Если шестерня 1 снималась с коленвала, то ее нужно запрессовать обратно, после чего надеть уплотнительное кольцо и вставить втулку. Сориентируйте коленвал таким образом, чтобы совпали метки на шестерне и М2 на блоке цилиндров. При верном положении коленвала поршень первого цилиндра займет положение верхней мертвой точки (ВМТ).

Закрепите нижний успокоитель 17, не затягивая пока болты. Зацепите цепь 4 за шестерню 1, затем вставьте в цепь шестерню 5. Шестерню 5 надо надеть на промежуточный вал так, чтобы штифт шестерни совпал с отверстием вала. Метка М1 должна оказаться напротив соответствующей метки, нанесенной на блок цилиндров.

Шестерню 6 вставьте штифтом в отверстие на шестерне 5. При помощи двух болтов закрепите шестерни и стопорную пластину. Пластину загните по краям, надежно зафиксировав болты. Нажмите на рычаг нижнего гидронатяжителя. Метки на блоке цилиндров и шестернях при натяжении цепи должны четко совпадать.

Теперь можно окончательно закрепитьуспокоитель цепи 17. Верхнюю цепь проденьте в отверстие в ГБЦ и зацепите за шестерню 6. Затем вставьте шестерню 14 в цепь. Наденьте шестерню 14 на выпускной распредвал. Чтобы это удалось, вал следует сперва немного повернуть по часовой стрелке.

Убедившись, что штифт 11 вошел в отверстие шестерни, закрепите ее болтом. Теперь поверните распредвал в обратную сторону, пока метка шестерни не совпадет с верхней поверхностью ГБЦ 15. Прочие шестерни должны быть неподвижны. Надев цепь на шестерню 10, закрепите ее аналогичным образом. Зафиксируйте натяжение цепи, установив успокоители 15 и 16.

Обратите внимание

Поставьте и закрепите крышку цепи. Перед установкой тонким слоем нанесите герметик на края крышки цепи, крышки блока цилиндров и ГБЦ. Крышку цепи ставьте на место, стараясь не повредить сальник коленвала. Поставьте на место оба гидронатяжителя. Затем присоедините шкив к коленвалу.

Затягивать болт крепления шкива следует, переключив КПП на пятую передачу и подняв ручник. После, проверните коленвал вручную, пока поршень первого цилиндра не придет в положение ВМТ. Еще раз убедитесь, что совпадают метки на шестернях (1, 5, 12 и 14) и на блоке цилиндров. Поставьте на место переднюю крышку ГБЦ.

Окончание сборки

После установки всех деталей ГРМ и крышки ГБЦ, остается смонтировать снятые ранее узлы: датчик коленвала, помпу, ремень генератора, ремень ГУР, шкив вентилятора, масляный картер и радиатор. После завершения сборки залейте масло и антифриз. Подсоедините высоковольтные провода и подключите «минусовой» провод к клемме аккумуляторной батареи.

Источник: https://patriotuaz.com/uzliagregati/dvigatel/grm-uaz-patriot.html

Процедура замены цепи ГРМ ЗМЗ-406 Волга ГАЗ-31105 (+видео)

Мечта наших отцов и дедов — Волга. Недавно нас посетил мой старый друг на своей любимице ГАЗ 31105. Появившейся посторонний шум со стороны привода ГРМ, а также увеличенный расход и плохая приемистость, приговаривает цепи газораспределительного механизма. Итак, ГАЗ 31105, двигатель 406 — замена цепи ГРМ.

Оговоримся сразу, что нам понадобится: масло в двигатель с фильтром и прокладка поддона картера, лучше, что бы она была пробковая, герметик высокотемпературный, серый 999 фирмы ABRO, керосин и щетка по металлу, для промывке деталей. Чистый двигатель я видел только у новой Волге.

Не зря говорят: «Если у Волге не течет масло, значит его нет». Еще набор ключей и головок с усиленной на 36, шестигранник на 6, много ветоши, растворимый кофе и несколько бутербродов с колбасой.

А так же терпение и огромное желание провести данную процедуру самостоятельно, поскольку очень велик соблазн поручить это кому ни будь другому. Прочитав статью до конца, вы поймете почему.

Самое главное, это комплект для ремонта привода газораспределения двигателей ЗМЗ-405,406,409 полный – это его официальное название. В него обязательно должны входить следующие ингредиенты:

  1. Два натяжителя цепи.
  2. Два гидронатяжителя цепи.
  3. Две цепи привода, малая и большая. Для ЗМЗ-406 70 и 90 звеньев, для ЗМЗ-405 72 и 92 звена.
  4. Три успокоителя цепи.
  5. Прокладки крышки цепи верхней и нижней, помпы и крышки гидронатяжителя, а так же две шумоизоляционных.
  6. Звездочки коленчатого и распределительного валов, промежуточного вала ведущая и ведомая с фиксирующей пластиной.

Выглядит он так.

А вот и сам пациент.

Под капотом действительно двигатель ЗМЗ-406.

Закончили осмотр, приступаем к силовым упражнениям

Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.

Отсоединяем все мешающие патрубки.

Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.

Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.

Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.

Важно

Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.

Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.

Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.

Снимаем генератор вмести с треугольной пластиной.

Откручиваем болт на 10 датчика положения коленвала.

Убираем датчик в сторону, что бы не мешал.

Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

Метка на распредвале  впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.

Аналогично для распредвала выпускных клапанов.

Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.

Ослабляем хомуты патрубков помпы.

Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.

Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.

Снимаем крышку и сам гидронатяжитель.

Аналогично и нижнем.

Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.

Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).

Совет

Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.

Вот такая страшная картина предстает перед нашим взором.

Теперь снимаем нижнею крышку ГРМ.

Шестигранником откручиваем винты верхнего успокоителя и снимаем его.

Аналогично со вторым. Снимется он вместе с цепью.

На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.

Снимаем звездочки распределительных валов и цепь с успокоителем.

Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.

Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.

Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.

Для этого лучше всего подойдет двулапый съемник.

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.

Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.

Начинаем сборку

Одеваем новую звездочку коленвала и сразу выставляем метку.

Затем прикручиваем нижней успокоитель, натяжитель и ставим новую цепь.

Ставим звездочку промежуточного вала, выставляем метку. Загибаем края стопорной пластины. Одеваем на нее цепь и смазываем все новым моторным маслом. Правая ветвь цепи должна быть натянута.

Проверяем еще раз совпадение меток.

Одеваем верхнею цепь на звездочку промежуточного вала и ставим успокоитель. Все смазываем чистым маслом.

Ставим натяжитель.

Звездочку распредвала выпускных клапанов, так что бы правая ветвь была натянута, и метка на звездочки была на уровне верхней кромки головки блока цилиндров. Так же со вторым распределительным валом.

Обратите внимание

Ставим гидронатяжитель и прикручиваем крышку. Откручиваем заглушку и резко нажав на гидронатяжитель отверткой добиваемся того что бы он разрядился. Разрядившись он вытолкнет отвертку, и натянет цепь.

Ставим верхний успокоитель и еще раз проверяем все метки.

Аккуратно ставим переднею крышку, предварительно смазав герметикам прокладки и все прилегающие плоскости. Поставить крышку не просто так как нужно держать натяжитель и следить за тем что бы не сбились метки.

Проворачиваем коленчатый вал два оборота и, если клапана не встретились с поршнями и все метки встали на место ставим все остальное в порядке обратном снятию. Заливаем масло, антифриз и заводим двигатель.

Видео установки и проверки меток ГРМ ЗМЗ-406

Хорошее видео показано много интересных моментов.

Удачи на дорогах. Ни гвоздя, ни жезла.

Источник: https://autogrm.ru/gaz/grm-zmz-406.html

ЗМЗ-409: технические характеристики и ремонт

Ульяновский автомобильный завод тесно сотрудничает с ЗМЗ. Последний активно поставляет ульяновцам газовые двигатели. Эти двигатели устанавливаются на легкие коммерческие автомобили, в частности на ГАЗель. В статье мы рассмотрим двигатель УАЗ ЗМЗ-409. Узнайте, в чем особенности этого мотора. Читателю будут представлены характеристики двигателя ЗМЗ-409, технические характеристики и особенности его ремонта.

Общее знакомство

Впервые этот энергоблок был выпущен в 96-м году. Это атмосферный бензиновый двигатель, который отличался относительно высокой степенью сжатия и меньшим расходом топлива. Чаще всего оснащался двигателем ЗМЗ-409 УАЗ Патриот. Но также этот мотор встречается на ГАЗелях и Соболях. Ранее ульяновцы использовали на «Симбире» 409-й двигатель, ставший преемником устаревшего 469-го УАЗа.


Мотор в 2003 году претерпел небольшие изменения.Итак, теперь он стал соответствовать нормам выбросов Евро-3, благодаря установленному катализатору и модернизированной системе распредвалов.

Как выглядят технические характеристики ЗМЗ-409?

За основу описываемого двигателя был взят инжекторный 405-й двигатель. Новая модель имеет аналогичный чугунный блок цилиндров. Его высота сопоставима с 405-м мотором. Однако в конструкции использован модернизированный коленчатый вал. 409 ЗМЗ имеет механизм с увеличенным ходом. Если на 405-м было 86 миллиметров, то на 409-м уже 94.Что примечательно, шатуны остались прежними. Многие детали взаимозаменяемы с 405-м двигателем. Однако сами поршни имеют вылет 4 миллиметра.


Головка блока, поддон и навесное оборудование остались прежними.


И еще о технических характеристиках ЗМЗ-409:

  • Мотор отличается системой питания впрыска и рядным расположением цилиндров.
  • Газораспределительная система с цепным приводом.
  • На впуске используются 2 клапана на цилиндр (агрегат обозначен как 8V).
  • Головка блока алюминиевая.
  • Степень сжатия 10 атмосфер.
  • Диаметр цилиндра 95,5 мм.
  • При рабочем объеме 2,7 литра (а точнее 2693 см³) двигатель развивает от 112 до 143 лошадиных сил в зависимости от степени форсировки.
  • Крутящий момент - от 210 до 230 Нм.

Двигатель рассчитан на расход топлива с октановым числом - А92. Снаряженная масса Заволжского двигателя без навесного оборудования - 190 кг.Мотор комплектуется пятиступенчатой ​​механической коробкой передач.

Расход топлива

Расход топлива производителем не регламентируется. И тому есть понятные причины. Ведь этот двигатель агрегатирует как легковые, так и грузовые автомобили. Так, на автомобиле УАЗ Патриот в смешанном цикле этот показатель, как правило, составляет 16 литров летом и 18 литров при зимней эксплуатации. Но у «Буханки» и «Соболя» этот показатель на 15% выше.

Масло

В двигателе используется комбинированная система смазки.Всего здесь используется 7 литров масла. Однако при замене можно слить только 6 литров. Что касается типа масла, то в этом моторе могут использоваться продукты разной вязкости - от 5W-30 до 20W-40.

Производитель регламентирует замену жидкости каждые 8 ​​тысяч километров. На Заволжском моторном заводе также выделяют такой параметр, как естественный расход масла на единицу пробега. Итак, на 1 тысячу километров этот показатель должен быть не более 100 г (грубо говоря, долить литр до последующей замены).

Ресурс

По теоретическим данным завода-изготовителя ресурс Заволжского двигателя ЗМЗ-409 составляет 150 тысяч километров. На практике цифры существенно отличаются. У одних автовладельцев мотор выходит из строя до 100 тысяч, у других капремонт происходит только через 180.

Как продлить ресурс?

Первое правило увеличения ресурса - своевременная замена расходных материалов. Воздушный и масляный фильтры меняют каждые 8 ​​тысяч километров.Если автомобиль эксплуатируется в загрязненном (пыльном) помещении, рекомендуется менять воздушный элемент в 2 раза чаще.

Вместе со смазкой меняется и масляный фильтр. Норма здесь составляет 7 тыс. Км, но не более 10 тыс. Км. Также обратите внимание на цвет масла. Периодически проверяйте его уровень, так как естественная смазка может составлять до одного литра.

Ресурс цепного механизма ГРМ 80 тысяч километров. Далее привод начинает растягиваться и издавать характерный звук.Это негативно сказывается на работе клапанов и распредвала.


Если этот двигатель используется на грузовых автомобилях, следует исключить перегрузки. Описываемый двигатель не любит высоких нагрузок.

ЗМЗ-409 сегодня

Как ни странно, но этот мотор до сих пор серийно выпускается. Сейчас его можно встретить на многих моделях УАЗ:

  • Хантер
  • «Буханка»;
  • «Патриот»;
  • Кантер

Что касается автомобилей ГАЗ, то современные Газели комплектуются двигателями Cummins или ЮМЗ-4216 (Evotek, 2.7 литров). Постепенно ЗМЗ-409 теряет популярность из-за того, что имеет слабые технические характеристики.

ЗМЗ-409 и его неисправности

За несколько лет эксплуатации автовладельцы определили перечень проблем с этим двигателем. Первый - это натяжители цепи. Механизм может заклинивать. Из-за этого мотору потребуется серьезный ремонт. ЗМЗ-409 из-за отсутствия колебаний начинает шуметь в районе контура. В результате разрушается «башмак» и привод перескакивает на один или несколько зубцов.


Еще одна проблема - склонность к перегреву. Также с этим сталкиваются владельцы автомобилей с 405-м и 406-м двигателями. Это происходит из-за забитого радиатора или заклинившего термостата, из-за чего теплоноситель циркулирует только по небольшому кругу. Антифриз нужно менять каждые 60 тысяч километров или каждые 3 года, чтобы не было проблем с внутренней коррозией, а также постоянно проверять систему на наличие воздушных пробок.


Теперь о расходе масла в моторе ЗМЗ-409.Мы изучили технические характеристики этого двигателя, и отметили «естественный» расход масла. Производитель знает об этой проблеме, но не принял никаких мер по ее устранению. Автомобилисты утверждают, что масложор спрятан в лабиринте маслоуловителя с резиновыми трубками.

Конструкция не технологична. Если между пластиной лабиринта и крышкой клапана есть зазор, масло моментально уходит наружу. Возможен ли ремонт? Решение этой проблемы - заклеить металлическую пластину герметиком.Пока проблему масложора это не решает, но может снизить его расход до 500 миллилитров на 8 тысяч.



Проблемы с электроникой

Очень часто возникают проблемы с проводкой и реле. В последнем случае дело доходит до того, что автомат завести совершенно невозможно. Под капотом находятся реле запуска стартера и бензонасоса. И то, и другое может быть «глючным», и на ходу (машина глохнет из-за перебоев в подаче топлива насосом). Решение проблемы - чистка контактов.Часто реле замыкается на массу. Но надолго эта процедура не спасает.

Заключение

Итак, мы выяснили, какими характеристиками обладает ЗМЗ-409. Мотор революционный не получился. Это тот же 405-й двигатель с такими же проблемами. Именно поэтому Горьковский автозавод отказался от закупки этого силового агрегата.

Замена двигателя УАЗ Патриот на импортный. Двигатель УАЗ Патриот

УАЗ Патриот двигатель , который устанавливался на прошлогоднюю модель, остался на рестайлинговом УАЗ Патриот 2015 года.Никаких серьезных изменений не произошло, покупателям предлагается на выбор версии с бензиновым и дизельным двигателем. Оба двигателя - ЗМЗ. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail и турбиной соответствует стандарту Евро-4. Новый бензиновый ЗМЗ-409 также соответствует стандарту Евро-4 и готов к перевариванию топлива АИ-92. Сегодня мы подробно расскажем о характеристиках обоих моторов.

Итак, газовый двигатель УАЗ Патриот ЗМЗ-409 , это 4-х цилиндровый, 16-ти клапанный, рядный, со встроенной микропроцессорной системой управления впрыском топлива.Впрыск топлива осуществляется во впускной патрубок. Система зажигания с катушками, которые подают ток на свечи зажигания, ввинченные вертикально в центре камер сгорания. Для этого есть даже специальные колодцы в крышке ГБЦ. Микропроцессорная система с электронным блоком управления двигателем автоматически регулирует угол опережения зажигания.

Блок цилиндров силового агрегата отлит из сплава чугуна, ГБЦ - алюминиевая, с двумя распредвалами и подъемниками гидрораспределителей. Привод ГРМ цепной ... При этом цепное устройство газораспределительного механизма двигателя УАЗ Патриот очень сложное, так как состоит из двух цепей, соединенных через промежуточный вал. Плюс есть два натяжителя цепи со звездочками. Вся эта конструкция является слабым местом всего двигателя, так как недостаточное натяжение, поломка гидронатяжителя приводит к повышенному шуму двигателя УАЗ Патриот. Кроме того, часто выходят из строя гидроподъемники, что приводит к детонации клапанного механизма.

Двигатель УАЗ Патриот 2.7 бензиновый (128 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по трассе - 11.5 литров

Естественно, производитель не называет объективных данных о расходе бензина Патриот в городских условиях. Причина очевидна: достаточно большой расход топлива может отпугнуть покупателей. Если хотите сэкономить на топливе, то покупайте УАЗ Патриот с дизельным двигателем, о котором мы поговорим дальше.

Дизельный УАЗ Патриот собран на том же Заволжском моторном заводе. Рядный 4-цилиндровый, 16-клапанный силовой агрегат с двумя распредвалами.Цепной привод ГРМ с гидронатяжителями. В клапанном механизме есть гидравлические подъемники. Блок цилиндров чугунный, головка блока алюминиевая, есть турбонагнетатель. Дизельный двигатель ЗМЗ-51432.10 CRS с системой подачи топлива Common Rail имеет систему подачи топлива с электронным управлением «BOSCH» с максимальным давлением впрыска 1450 бар. Для привода ТНВД (ТНВД), водяного насоса и генератора используется поликлиновой ремень с автоматическим натяжным механизмом.

Дизельный двигатель УАЗ Патриот , с непосредственным впрыском топлива, турбонаддувом и охлаждением наддувочного воздуха соответствует экологическому классу Евро-4. У этого двигателя хороший крутящий момент, без которого не обойтись на бездорожье, плюс довольно умеренный расход топлива. Ниже подробные характеристики дизельного двигателя Патриот.

Двигатель УАЗ Патриот 2.3 дизель (114 л.с.) характеристики, расход топлива, динамика

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113.5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19
  • Тип привода ГРМ / Привод ГРМ - DOHC / Цепь
  • Марка топлива - дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - н / д
  • Расход топлива по городу - н / д
  • Комбинированный расход топлива - н / д
  • Расход топлива по трассе - 9,5 л.

У дизельного агрегата Патриот проблема с 5-ступенчатой ​​механической коробкой передач, что не позволяет использовать все достоинства мотора.При движении по трассе дизелю просто не хватает 6-й передачи. Хотя для бездорожья он идеален. Кстати, коробка передач для бензинового двигателя имеет передаточное число главной пары 4,11, для дизеля - 4,625. При покупке рекомендуется установить предпусковой подогреватель, иначе зимой начнутся проблемы с запуском этого двигателя.

С появлением новых внедорожников от УАЗ модельный ряд отечественных автомобилей пополнился новыми экземплярами (причем двигатель УАЗ Патриот производится как в России, так и за рубежом).На внедорожники устанавливаются всего три типа двигателей (один из них бензиновый, два других - дизельные).

Все двигатели, устанавливаемые на УАЗ Патриот, соответствуют экологическим нормам Евро-2, Евро-3 и Евро-4. Один из двигателей - иностранного производства (позаимствован у Fiat Ducato, производитель - Iveco).

Эти двигатели устанавливаются на весь модельный ряд УАЗ Патриот. Другими словами, выбирая пикап, вы можете встретить три одинаковых автомобиля с разными двигателями.Какой из них выбрать - дело личное. Но перед покупкой следует изучить особенности каждого двигателя и узнать, какие они есть в отдельности.

Бензиновый двигатель УАЗ Патриот


Силовой агрегат производства Заволжского завода (ЗМЗ), расположенного в Нижнем Новгороде. Имеет систему впрыска и полное соответствие экологическим нормам Евро-2. ЗМЗ поставляет эти двигатели не только на УАЗ, но и на Павловский и Горьковский автозаводы ... Отсюда можно сделать вывод, что в случае ремонта запчасти найти очень легко (а многие, покупая машину, смотрят при этом почти в первую очередь).

При объеме двигателя 2,7 литра расход топлива в городском режиме составляет 14,5 литра, а при движении по трассе - на четыре литра меньше. Мощность двигателя УАЗ Патриот при 4400 об / мин - 128 лошадиных сил ... Двигатель имеет два распредвала (для впускных и выпускных клапанов).

Основная задача автомобиля - уверенно ездить по труднопроходимой местности. Нагрузка на двигатель УАЗа намного выше, чем у любого легкового автомобиля. Поэтому в двигателе используются детали из высокопрочной стали (коленчатые валы, распредвалы, блок цилиндров).

Дизельные двигатели УАЗ


Дизельные двигатели бывают двух типов: отечественные ЗМЗ и импортные Iveco. Российская модель соответствует экологическим нормам Евро-3, а двигатель Iveco - только Евро-2. Оба двигателя четырехцилиндровые, расположение цилиндров: рядный, система охлаждения: жидкостная.

Двигатель Iveco имеет рабочий объем 2,3 л. Расход топлива по трассе не более девяти литров. Мощность двигателя при 3900 об / мин составляет 116 лошадиных сил. Для отечественного потребителя двигатель Iveco, устанавливаемый на УАЗы, не вызовет трудностей в ремонте и обслуживании.

автомобилей Fiat, от которых заимствован двигатель, очень популярны в нашей стране. Поэтому особых проблем с наличием необходимых запчастей не возникнет. К тому же УАЗ с таким двигателем имеет неплохой запас хода.

В зависимости от комплектации автомобиля двигатель помимо своей основной функции выполняет еще и вспомогательные функции: это привод гидроусилителя руля и компрессор кондиционера. Даже при особо тяжелых нагрузках во время движения все вспомогательное оборудование УАЗ Патриот будет работать без проблем.

Второй вариант дизеля - отечественный ЗМЗ. При объеме 2,25 он имеет несколько меньшие характеристики, чем двигатель Iveco. Мощность двигателя - 113 лошадиных сил при 3500 об / мин. УАЗ Патриот, оснащенный двигателем ЗМЗ, развивает максимальную скорость 135 км / ч и расходует 9,5 литров топлива на каждые сто километров по трассе.

В заключение можно сделать вывод, что по расходу топлива наиболее приемлемый вариант - дизельный двигатель ... Но если вам нужен УАЗ Патриот с наибольшей мощностью, а цена на топливо стоит на последнем месте, то это лучше отдать предпочтение бензиновому двигателю.

Объем 2,7 литра выдает 128 л.с. с крутящим моментом 210 Нм. Второй двигатель, с которым сегодня продается УАЗ Патриот, - это 2,2-литровый дизель мощностью 114 л.с. при 270 Нм крутящего момента. Дизель также собирают на ЗМЗ (Заволжский моторный завод). Сегодня мы поговорим более подробно об этих силовых агрегатах для отечественного внедорожника.

Патриот бензиновый двигатель , это ЗМЗ 409, ставший преемником всем известного мотора 406. Рядный 4-цилиндровый 16-клапанный силовой агрегат с алюминиевым блоком и алюминиевой головкой блока цилиндров.Двигатель имеет два верхних распределительных вала, которые перемещают клапаны с помощью гидравлических подъемников. То есть вручную регулировать клапаны на этом моторе не нужно. Инжекционный впрыск позволяет двигателю соответствовать экологическому стандарту Евро 4. В приводе ГРМ есть цепь. Казалось бы, можно и надежнее, но именно цепь - самое слабое место мотора. Постоянные жалобы владельцев на обрыв цепи заставили производителя отказаться от использования китайских гидронатяжителей цепи, заменив их немецкими.Далее более подробные технические характеристики этого двигателя.

УАЗ Патриот 2.7 ЗМЗ 409 (128 л.с.) характеристики, расход топлива

  • Рабочий объем - 2693 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 95,5 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 128 / 94,1 при 4600 об / мин
  • Крутящий момент - 209,7 Нм при 2500 об / мин
  • Степень сжатия - 9,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - бензин АИ 92
  • Экологический класс - Евро-4
  • Максимальная скорость - 150 км / ч
  • Разгон до 100 км / ч - медленно
  • Расход топлива по городу - 15-17 литров
  • Расход топлива смешанный - 13-14 литров
  • Расход топлива по трассе - 11.5 литров

Расход топлива бензинового Патриота - отдельная тема, так как в условиях бездорожья с полным приводом, при работающем кондиционере расход может достигать 25-30 литров на сотню. Поэтому точно определить реальный расход не представляется возможным из-за огромного количества сопутствующих факторов, влияющих на расход бензина Патриота.

Дизельный двигатель УАЗ Патриот ЗМЗ-51432 , который сейчас устанавливается на отечественные внедорожники, недавно освоен.До этого под капот Патриота устанавливали агрегат IVECO объемом 2,3 литра. Примерно такие же характеристики дает отечественный мотор. Мощность 114 л.с. при крутящем моменте 270 Нм. Рядный 4-цилиндровый 16-клапанный турбодизель Common Rail с системой впрыска BOSCH имеет алюминиевый блок и головку блока. Привод ГРМ также является цепным. Дизель значительно дороже бензиновой версии, поэтому предлагается только в самых дорогих комплектациях. Дизельные Патриоты не пользуются большой популярностью, несмотря на значительную экономию топлива и повышенный крутящий момент.Далее подробные характеристики турбодизельного силового агрегата.

Дизельный УАЗ Патриот ЗМЗ 2.2д (114 л.с.) характеристики, расход топлива

  • Рабочий объем - 2235 см3
  • Количество цилиндров - 4
  • Количество клапанов - 16
  • Диаметр цилиндра - 87 мм
  • Ход поршня - 94 мм
  • Мощность л.с. / кВт - 113,5 / 83,5 при 3500 об / мин
  • Крутящий момент - 270 Нм при 1300-2800 об / мин
  • Степень сжатия - 19,0
  • Тип привода ГРМ / привод - DOHC / цепь
  • Марка топлива - дизель
  • Экологический класс - Евро-4
  • Максимальная скорость - 135 км / ч
  • Разгон до 100 км / ч - очень медленно
  • Расход топлива по городу - 12-13 литров
  • Комбинированный расход топлива - 11.0 литров
  • Расход топлива по трассе - 9,5

Главный подарок всем любителям российских внедорожников в этом году летом преподнесет ЗМЗ, на конвейере УАЗа появится новый Патриот. Более современный УАЗ-3170 получит новый бензиновый двигатель, который придет на смену очень прожорливому и не очень динамичному агрегату объемом 2,7 литра. Новый бензиновый двигатель ЗМЗ будет иметь меньший рабочий объем (по слухам, 2–2,4 литра), при этом мощность двигателя увеличится, а расход топлива существенно снизится!

Внедорожник УАЗ Патриот - автомобиль для водителей, предпочитающих передвигаться не только по асфальту, но и по пересеченной местности.Инженеры ульяновского завода создали настоящего стального коня, предназначенного для бездорожья. Сидя в салоне, можно чувствовать себя абсолютно комфортно, но со временем понимаешь, что чего-то не хватает. Речь идет не только об изменении внешнего вида автомобиля, но и о модернизации двигателя. Если чип-тюнинг - это пассивная форма улучшения технических характеристик, то замена двигателя - важный способ модернизации автомобиля. Именно о замене ДВС марки ЗМЗ-409, установленного на внедорожнике, и пойдет речь сегодня.Рассмотрим, какие типы двигателей отечественного и зарубежного производства можно устанавливать на УАЗ Патриот.

Какой иностранный двигатель можно поставить на отечественный внедорожник для повышения технических показателей Патриот? Первый вариант - установка мотора от автомобиля Toyota Surf. К тому же для установки нового двигателя не обязательно иметь инженерные знания, для этого просто нужно приобрести агрегат. Есть некоторые особенности установки двигателя Toyota Surf на УАЗ.Рассмотрим их кратко:

  1. Крепления стандартного мотора необходимо сдвинуть на несколько сантиметров вперед и изменить угол наклона. Угол наклона необходим для размещения подушек без вибрации.
  2. Перед установкой двигателя необходимо также снять кронштейн гидроусилителя рулевого управления. Это будет упираться в срок, поэтому могут возникнуть проблемы.
  3. Радиатор остается стандартным. Он отлично справляется со своими функциями.Он сможет полностью обеспечить охлаждение двигателя японского производства.
  4. Воздушный фильтр, расположенный с левой стороны моторного отсека.
  5. Также рекомендуется заменить выхлопную систему, то есть использовать более надежную японскую версию.

После замены можно найти следующие улучшения:

  • Уменьшится расход топлива.
  • Проблемы с раздаточной коробкой и коробкой передач исчезают.
  • Динамика улучшается.

На кого еще можно установить двигатель на УАЗ Патриот? Помимо двигателя Toyota, на автомобиль может быть установлен отечественный двигатель от ГАЗ-53, более известный как V8.

Двигатель V8

Знаменитый грузовик ГАЗ-53 с двигателем V8, что означает наличие восьми цилиндров, используется до сих пор. В машине отличный двигатель, который можно установить на УАЗ Патриот. Двигатель V8 от ГАЗ-53 имеет мощность 115 л.с. и немалый крутящий момент. К тому же этот агрегат отлично заменяет стандартный двигатель внедорожника.

Чтобы осуществить мечту установить двигатель V8 в свой автомобиль, необходимо заменить выхлопную систему, раздаточную коробку и КПП. После установки двигателя V8 чувствуется мощь внедорожника, который готов преодолевать сложное бездорожье и препятствия, а также проходить болота, водоемы и сугробы. С двигателем V8 от ГАЗ-53 внедорожник не боится скоростного движения по трассе. Ниже представлен видеоролик, на котором запечатлен УАЗ Патриот с установленным двигателем V8 от ГАЗон-53.

Посмотрев видео, понимаешь, что такое 8-цилиндровый мотор от советского миддвигателя. С новым двигателем V8 Patras намного громче, чем и должно быть. Двигатели отечественного производства славятся своей выносливостью и экономичностью, поэтому, установив такой двигатель V8, можно навсегда забыть о штатном двигателе, так как возвращать его уже не захочется.

Двигатель ГАЗон мощнее штатного от Патриота. Но главное его достоинство - надежность, чего нельзя сказать о современных моторах.

Мотор от Ниссан

Если есть желание и финансы, то на УАЗ Патриот можно установить более мощный двигатель, чем ГАЗ-53. Это двигатель Nissan Kid 32 от компании Galagrin. Мощность такого агрегата примерно 150 л.с., что больше, чем нужно. Следует отметить, что этот агрегат от Nissan Kid 32 дизельный. 150 л.с. также подходит для машин с электронным управлением. При ручном управлении мощность снижается до 135 лошадиных сил.

Конечно, никто не говорит, что двигатель Ниссан Кид 32 ставится новый, можно поставить на контрактную основу. Причина в том, что новые агрегаты должны соответствовать экологическому стандарту Евро-4.

После замены штатного двигателя на Nissan Kid 32 внедорожник UAZ Patriot характеризуется следующими параметрами:

  1. Повышенная мощность. Теперь внедорожник может не только выйти из любой неприятности, но и вытащить себе подобных.
  2. Расход увеличивается, что оправдывается увеличением мощности.

Для установки двигателя Nissan Kid 32 на Патриот потребуется подъемник подвески.

Cummins

В заключение хотелось бы отметить достоинства двигателя Cummins, которые также отлично подходят для внедорожников нового поколения. Прежде всего, следует отметить, что Cummins занимается исключительно производством дизельных двигателей, известных своей долговечностью, экономичностью и безопасностью.

Двигатели Cummins устанавливаются на автомобили Газель. Cummins подходит для тех типов автомобилей, которые предназначены для бездорожья и асфальта.Поэтому, если вы часто эксплуатируете свой автомобиль на смешанных типах дорог, то именно Cummins станет лучшим решением.

Подводя итоги, необходимо отметить, что сегодня мы поверхностно рассмотрели типы двигателей, как отечественных, так и импортных, которые могут быть установлены на вашем внедорожнике. Во многих случаях, конечно, требуются доработки, но все же замена производится в домашних условиях. Какой мотор установить: импортный или отечественный - решать только вам, главное, чтобы выбранный вариант полностью отвечал вашим потребностям.

Вы можете проверить свой MSC и при необходимости уменьшить его!

Два горба хороши только для корабля в пустыне. Но внедорожник - это не верблюд, двугорбая кривая крутящего момента для его двигателя - не лучший вариант. Поэтому я вздрогнул, когда мой хороший друг Володя Шарандин пригласил меня погонять «Патриот» по ледовой трассе.

Проехали, знаем! Драйв, когда после первого рывка тяга упадет до трех тысяч оборотов? Сомнительное удовольствие. Не помогает даже очередной всплеск в районе четырех тысяч.Да и скоростные упражнения на ульяновском вездеходе мне показались сродни бездорожью на пассажирской пузотерке.

Но Володя умеет уговаривать и, честно говоря, никогда не предлагал глупых идей. Более того, его не было дома пятнадцать лет, и за это время он стал крутым автомобильным инженером, дополнив свое российское образование американским и европейским. Сегодня его сильная сторона - цивилизованный тюнинг в собственном центре. В общем, меня заинтриговали: УАЗ по своим характеристикам должен быть неординарным.

Дала тягу

Хлопнула дверь и я ехал на Патриоте. Все знакомо, только двигатель странно звучит. Не громче, но тональность изменилась, и в лучшую сторону. Мне эта песня нравится больше, чем старая. Как насчет того, чтобы идти?

Здесь момент двести семьдесят и мощность сто восемьдесят. Не стесняйтесь, крутите, пока не отрежете!

Шарандин настаивает, но тебе не нужно спрашивать меня долго. Газ в пол! На таком Патриоте не ездил - очень быстро разгоняется! Даже стало страшно: к бойкому характеру надо привыкать, ведь ходовая часть и тормоза стандартные, а вот маневренность другая.Внатяг? А внизу этот Патриот убедительнее. Повезло точно, без заглушек. Особенно после 1800 оборотов.

На трассе меня ждет сюрприз - стандартный Патриот. Володя представил себе это «рояль в кустах», чтобы я мог пересаживаться из машины в машину - для сравнения. Что ж, вперед!

Во-первых, небольшой мотокросс. Здесь нельзя ускоряться: сплошные холмы с крутыми спусками и подъемами. Serial Patriot взял все горки - кто на первой передаче, кто на второй. А в машине с доработанным двигателем можно ездить по-другому: после пары подъемов перестаю переключаться - тяги хватает, всю полосу препятствий прохожу на второй передаче.

Изюминкой программы является трек автокросса. Схема поворотов и аппендиксов, лед с вкраплениями снежной каши. Серийный Патриот своим весом и габаритной высотой неплохо управляется на скользкой дороге. Конечно, надо быть активными. Кручу на большие углы - чай, механизм не реечный. На участках с рыхлым снегом, чтобы не терять скорость, переключаю с третьей передачи на вторую. Переключаюсь часто, но в целом - терпимо. Если честно, после этой «гонки» я изменил свое мнение о Патриоте в лучшую сторону, но особого удовольствия не получил.Все-таки серийный УАЗ не для заносов и заносов, штурмовать повороты с вентилятором - не его стихия.

Сейчас - 182-сильная машина. Поистине, силы и момента никогда не бывает слишком много! Шасси такое же, но езда приятнее, а главное безопаснее. Практически вся трасса идет на третьей передаче, переключаясь лишь в паре мест. Теперь я понимаю, почему именно его пригласил Шарандин: этот Патриот уже управляется газом - а вам нравится процесс. Вместо езды можно активно использовать тягу - двигатель, можно сказать, вытаскивает Патриот из развала.

Приехала к нам на полку

На базе, где Володя дорабатывает машины, уже готовят домашние задания.

Смотрите, неровности удалось сгладить, а не просто поднять крутящий момент!

Шарандин выпускает распечатку внешних скоростных характеристик мотора, снятых на роликовом стенде MAHA. Действительно, почти плоская полка 260–270 Нм в диапазоне 1800–4800 оборотов в минуту. А мощность намного выше: 182 л. при 5200 об. / мин. Серийный двигатель выдает 134 л.с., а максимальные 217 Ньютон-метров - такие же неровности при 2500 и 4000 об / мин.Самое любопытное, что таких результатов удалось добиться без вскрытия двигателя и, соответственно, без установки новых валов, поршней, шатунов. Поменяны только впуск и.

Прямой поток? Кого удивишь! Все намного интереснее, чем примитивная борьба с противодавлением - здесь впуск и выпуск согласованы.

Технология выравнивания полок следующая. Первый - 3D сканирование моторного отсека и днища автомобиля.Это позволяет оценить пространство, в котором будут размещены новые детали. Затем идет расчет и конструкция железа.

Задача - разогнать двигатель за счет улучшения наполнения цилиндров. Для этого поработайте с воздушными потоками на входе и выходе и гармонизируйте волновые процессы в двигателе.

Затем выпускной коллектор изготавливают из труб одинаковой длины. «Паук» схемы 4-2-1 поместился в УАЗ (вариант 4-1 нельзя разместить в моторном отсеке). То есть трубы сначала объединяются попарно, а затем переходят в единую трубу.Далее идут доработанный резонатор и глушитель. Все из нержавеющей стали.

А также нестандартный забор. Фильтр низкого сопротивления устанавливается в холодной зоне, где плотность воздуха выше. Сзади - диффузор и всасывающий патрубок. Их диаметры, закругления, размеры - результат расчетов и экспериментов. Ведь воздушный поток не любит резкой смены направления, резких сокращений и расширений.

После сборки компонентов на автомобиле начинается процедура точной настройки роликового стенда MAHA.Колеса имеют царапины, а электроника строит кривые мощности и крутящего момента. В первоначальном варианте используются телескопические трубы - изменяя их длину, разработчик регулирует характеристики. Володя хоть и в прошлом автогонщик, на высокие обороты предпочитает не делать ставки, а сейчас - такие моторы намного удобнее в повседневной эксплуатации. Патриот - особый случай: улучшения не должны сказываться на его проходимости. Просадить тягу на низких оборотах - значит погубить.

Если возможно получение значительной добавки за счет «вдоха-выдоха», то есть входа и выхода, почему установка этого не делает?

Особенности серийного производства не предполагают индивидуального подбора характеристик двигателя и работы по «золотым» технологиям.Здесь правит средний сеттинг. «Вечный» выпуск из нержавеющей стали, игра с телескопическими коллекторами, отказ от фильтрующего бокса в пользу низкоомного фильтра - удел небольших тюнинговых фирм. И убивают сразу нескольких зайцев.

Умеренное форсирование не влияет. В этом плане работа с фаркопом - дело гораздо менее рискованное, чем разборка двигателя с заменой дорогих деталей. И, что очень приятно, цена не заоблачная. Доработанная система впуска-выпуска стоит около 50 тысяч рублей - с учетом установки и настроек.

ЗМЗ-409: ຄຸນ ສົມ ບັດ ແລະ ການ ສ້ອມ ແປງ

Ульяновский завод ໃຫຍ່ ກໍາ ລັງ ເຮັດ ວຽກ ຢ່າງ ໃກ້ ຊິດ ກັບ ЗМЗ. ຫຼ້າ ສຸດ ກິດ ຈະ ກໍາ ສະ ຫນອງ ນ ້ ໍ າ ມັນ ເຄື່ອງ ຈັກ Ульяновск. моторы ກ່າວ ແມ່ນ навесные ສຸດ ພາ ຫະ ນະ ການ ຄ້າ ແສງ ຫວ່າງ, ໂດຍ ສະ ເພາະ ໃນ "Газель". ໃນ ບົດ ຄວາມ ນີ້ ພວກ ເຮົາ ຈະ ເບິ່ງ ຢູ່ ໃນ ເຄື່ອງ ຈັກ УАЗ ЗМЗ-409 ໄດ້. ໃຫ້ ພວກ ເຮົາ ຊອກ ຫາ ສິ່ງ ທີ່ ລັກ ສະ ນະ ຂອງ ເຄື່ອງ ໄດ້. ຜູ້ ອ່ານ ຈະ ໄດ້ ຮັບ ການ ນໍາ ສະ мотор ລັກ ສະ ນະ ЗМЗ-409, ຂໍ້ ກໍາ ຫນົດ ແລະ ສົມ ສ້ອມ ແປງ.

ຄຸ້ນ ເຄີຍ ທົ່ວ ໄປ

ຫນ່ວຍ ບໍ ລິ ການ ພະ ລັງ ງານ ທໍາ ອິດ ຖືກ ປ່ອຍ ຕົວ ໃນ '96.ນີ້ ເຄື່ອງ ຈັກ ນ ້ ໍ າ с придыханием, ເຊິ່ງ ແມ່ນ ສະ ໂດຍ ອັດ ຕາ ສ່ວນ ການ ບີບ ອັດ ຂ້ອນ ຂ້າງ ສູງ ບໍ ລິ ໂພກ ມັນ ຕ ່ ໍ າ. ມັກ ຫຼາຍ ກ ່ ວາ ບໍ່ ໄດ້ ຮັບ ການ ໂດຍ ມີ ເຄື່ອງ ຈັກ ໃນ ການ ЗМЗ-409 УАЗ «Патриот». ແຕ່ ຍັງ, ຈັກ ນີ້ ໄດ້ ຖືກ ພົບ ເຫັນ ຢູ່ ໃນ «Газель» ແລະ «Соболь». Ульяновск ເມື່ອ ກ່ອນ ໃຊ້ ເຄື່ອງ ຈັກ 409 ເທື່ອ ແລະ "Симбир", ໄດ້ ກາຍ ເປັນ ຜູ້ ສືບ ຂອງ ໄຫມ 469 Oise ໄດ້.

ເຄື່ອງ ປະ ສົບ ການ ປ່ຽນ ແປງ ເລັກ ໃນ ປີ 2003. ດັ່ງ ນັ້ນ ໃນ ປັດ ຈຸ ບັນ ເຂົາ ໄດ້ ຕອບ ປ່ອຍ ອາຍ ພິດ ມາດ ການ ລະ распредвал ການ ໄດ້ ລະ.

ວິ ທີ ການ ຊອກ ຫາ ຢູ່ ໃນ ຂໍ້ ກໍາ ຫນົດ ЗМЗ-409

ໃນ ຖາ ນະ ຖານ ຂອງ ເຄື່ອງ ຈັກ ໃນ ການ ອະ ທິ ກ່າວ ໄດ້ ປະ ຕິ ບັດ ຫົວ 405-й мотор. ໃນ ຮູບ ແບບ ໃຫມ່ ມີ ສຽງ ໂຫວດ ທັງ ຫມົດ ທາດ ເຫຼັກ, ທີ່ ຄ້າຍ ຄື ກັນ ກະ ບອກ блок. ລະ ດັບ ຄວາມ ສູງ ຂອງ ມັນ ແມ່ນ ເມື່ອ ທຽບ ກັບ ເຄື່ອງ 405 ແມັດ. ຢ່າງ ໃດ ກໍ ຕາມ, ການ ອອກ ແບບ ການ ນໍາ ໃຊ້ коленчатый вал ຍົກ ລະ ດັບ. ЗМЗ 409 ມີ ກົນ ໄກ ທີ່ ມີ ຄວາມ ໄວ ເພີ່ມ ຂຶ້ນ. ຖ້າ ຫາກ ວ່າ ມັນ ເປັນ 405 м ແມ່ນ 86 ມີ ລີ ແມັດ ໃນ ວັນ ທີ 409 ໄດ້ 94 ຫນ້າ ສັງ ເກດ ວ່າ штанги ຄົງ ບໍ່ ປ່ຽນ ແປງ. ສ່ວນ ຫຼາຍ ແມ່ນ сменный ກັບ мотор 405 ແມັດ. ຢ່າງ ໃດ ກໍ ຕາມ, ພວກ ເຂົາ ເຈົ້າ ມີ ການ ເຄື່ອນ ຍ້າຍ ຂອງ ລູກ ສູບ 4 ມີ ລີ ແມັດ.

ຫນ່ວຍ ບໍ ລິ ການ ເສັ້ນ ທາງ ສັນ ຫົວ, поддон ແລະ ໄຟລ ໌ ແນບ ຍັງ ຄົງ ບໍ່ ປ່ຽນ ແປງ.

ຫຼາຍ ກວ່າ ສິ່ງ ທີ່ ມີ ЗМЗ-409 ຂໍ້ ກໍາ ຫນົດ:

  • ເຄື່ອງ ລະ ບົບ ສັກ ຢາ ທີ່ ແຕກ ຕ່າງ ກັນ ແລະ ຮ່ວມ ມື ພະ ລັງ ງານ, ເສັ້ນ ທາງ ຂອງ ປ່ອງ.
  • ລະ ບົບ ໄລ ຍະ ເວ ລາ ແມ່ນ ຂັບ ເຄື່ອນ ໂດຍ ໂສ້.
  • ໃນ ການ ບໍ ລິ ໂພກ ວາວ 2 ໄດ້ ຖືກ ນໍາ ໃຊ້ ສໍາ ລັບ ການ ກະ ບອກ ສູບ (ຫນ່ວຍ ບໍ ລິ ການ ຕິດ ສະ ຫລາກ ມີ 8V).
  • ຫນ່ວຍ ບໍ ລິ ການ ເສັ້ນ ທາງ ສັນ ຫົວ - ອາ ລູ ມິ ນຽມ.
  • ຕາ ສ່ວນ ການ ບີບ ອັດ - 10 ບັນ ຍາ ກາດ.
  • ເວົ້າ ຫຼາຍ - 955 ມີ ລີ ແມັດ.
  • ໃນ ເວ ລາ ທີ່ ປະ ລິ ມານ ເຮັດ ຂອງ 27 ລິດ (ຈະ ຄື ກັນ ອ້ອຍ ຕ້ອຍ, ການ 2693 см) двигатель ພັດ ທະ ນາ ຈາກ 112 ກັບ 143 лошадиных силы, ອີງ ຕາມ ລະ ດັບ ຂອງ ການ ບັງ ຄັບ ໄດ້.
  • Крутящий момент - ຈາກ 210 ເຖິງ 230 Нм.

ຈັກ ໃນ ການ ໄດ້ ຖືກ ແບບ ສໍາ ລັບ ການ ບໍ ລິ ໂພກ ນໍ້າ ມັນ ເຊື້ອ ໄຟ ທີ່ рейтинг октанового числа - A92. ຄວບ ຄຸມ ນ ້ ໍ າ Заволжье Двигатель ໂດຍ ບໍ່ ມີ ອຸ ປະ ກອນ ການ - 190 кг. ເຄື່ອງ ສໍາ ເລັດ ທີ່ ມີ ເກຍ ທໍາ ມະ ດາ ຄວາມ ໄວ ຫ້າ.

ການ ບໍ ລິ ໂພກ ນໍ້າ ມັນ ເຊື້ອ ໄຟ

ການ ບໍ ລິ ໂພກ ນ ້ ໍ າ ບໍ່ ບໍ່ ໄດ້ ກໍາ ນົດ ລະ ບຽບ ໂດຍ ຜູ້ ຜະ ລິດ ໄດ້.ແລະ ມີ ເຫດ ຜົນ ຈະ ແຈ້ງ. ຫຼັງ ຈາກ ທີ່ ທັງ ຫມົດ, ເຄື່ອງ ຈັກ ນີ້ ກໍາ ລັງ ລວມ ເປັນ ແລະ ລົດ ບັນ ທຸກ. ເນື່ອງ ຈາກ ໄດ УАЗ "Патриот" ອົງ ປະ ກອບ ມີ ການ ເຄື່ອນ ໄຫວ ວົງ ຈອນ ອະ ຍາດ ກະ ແລ້ວ ແມ່ນ 16 ລິດ ໃນ ຮ້ອນ ແລະ 18 ໃນ ການ ດໍາ ງານ ລະ ດູ ຫນາວ l. ແລະ ໃນ "буханка" ແລະ "Соболь", ຕົວ ເລກ ນີ້ ແມ່ນ 15% ສູງ ກວ່າ.

ນ ້ ໍ າ

ໃນ ລະ ບົບ ຂອງ ເຄື່ອງ ຈັກ ໃນ ການ ນໍາ ໃຊ້ ປະ ສົມ ສານ смазка ປະ ເພດ ໄດ້. ໃນ ຈໍາ ນວນ ທັງ ຫມົດ ມີ 7 ລິດ ຂອງ ນ ້ ໍ າ ໃຊ້. ຢ່າງ ໃດ ກໍ ຕາມ, ໃນ ເວ ລາ ທີ່ ປ່ຽນ ໄປ ໄດ້ ພຽງ ແຕ່ ລວມ 6 ລິດ. ຖາ ນະ ເປັນ ລັບ ການ ເພດ ຂອງ ມັນ ໄດ້, ໃນ ເຄື່ອງ ຈັກ ນີ້ ສາ ມາດ ຖືກ ລິດ ຕະ вязкость ທີ່ ແຕກ ຕ່າງ ກັນ - ຈາກ 5W-30 ແລະ 20W-40.

ຜູ້ ຜະ ລິດ ຄວບ ຄຸມ ເວ ລາ ທົດ ແທນ ນ ້ ໍ າ 8000 ກິ ໂລ ແມັດ. ນອກ ຈາກ ນີ້ ໂຮງ Заволжский ສານ ສະ ກັດ ຈາກ ພາ ລາ ມິ ເຕີ ເຊັ່ນ: ການ ບໍ ລິ ໂພກ ນ ້ ໍ ມະ ຕໍ່ ຫົວ ຫນ່ວຍ ຂອງ пробег. ດັ່ງ ນັ້ນ, 1 ພັນ ກິ ໂລ ແມັດ ປະ ກອບ ການ ເຄື່ອນ ໄຫວ ບໍ່ ຄວນ ເກີນ 100 г (ປະ ມານ ວ່າ ລິດ ສໍາ ຫຼັງ).

ຊັບ ພະ ຍາ ກອນ

ອີງ ຕາມ ການ ຂໍ້ ມູນ ທາງ ທິດ ສະ ດີ ຂອງ ໂຮງ ງານ ລິດ ໄດ້, ຊັບ ພະ ຍາ ກອນ ເຄື່ອງ ຈັກ Заволжский ЗМЗ-409 ເປັນ 150 ພັນ ກິ ໂລ ແມັດ. ໃນ ການ ປະ ຕິ ບັດ, ຕົວ ເລກ ແມ່ນ ມີ ຂ້ອນ ຂ້າງ ແຕກ ຕ່າງ ກັນ. ໃນ ບາງ ເຈົ້າ ຂອງ ລົດ ຈັກ разбивает ລົງ 100 ພັນ, ໃນ ຂະ ນະ ທີ່ ການ ສ້ອມ ແປງ ຄົນ ອື່ນ ເກີດ ພຽງ ແຕ່ ຫຼັງ ຈາກ ທີ່ 180.

ວິ ທີ ການ ຍືດ ອາ ຍຸ?

ກົດ ລະ ບຽບ ການ ຄັ້ງ ທໍາ ອິດ ຂອງ ຊັບ ພະ ຍາ ກອນ ເພີ່ມ ທະ ວີ - ເວ ລາ ທົດ ແທນ ຂອງ ຜູ້ ບໍ ລິ ໂພກ. ການ ກັ່ນ ຕອງ ອາ ກາດ ແລະ ນ ້ ໍ າ ມີ ການ ແປງ ທຸກ 8000 ກິ ໂລ ແມັດ. ຖ້າ ຫາກ ວ່າ ລົດ ທີ່ ຖືກ ໃນ ເປື້ອນ (ເຕັມ ໄປ ດ້ວຍ ຝຸ່ນ) ພື້ນ ທີ່, ມັນ ແມ່ນ ແນະ ນໍາ ໃຫ້ ມີ ແປງ ແປງ ອົງ ປະ ກອບ ທາງ 2 ຄັ້ງ ມັກ ຈະ ເພີ່ມ ເຕີມ.

ຮ່ວມ ກັນ ກັບ смазка ແລະ ການ ກັ່ນ ຕອງ ນ ້ ໍ າ ການ ປ່ຽນ ແປງ. ລະ ບຽບ ນີ້ ແມ່ນ 7 ພັນ. Км ແຕ່ ບໍ່ ມີ ຫຼາຍ ກ ່ ວາ 10 тыс. Км. ນອກ ຈາກ ນີ້ ຈ່າຍ ເອົາ ໃຈ ໃສ່ ກັບ ສີ ຂອງ ນ ້ ໍ າ ໄດ້. ແຕ່ ລະ ໄລ ຍະ ໃຫ້ ກວດ ເບິ່ງ ລະ ດັບ, ເປັນ ການ ດູ смазка ທໍາ ມະ ຊາດ ສາ ມາດ ຮັບ ໄດ້ ສູງ ສຸດ ຫນຶ່ງ ລິດ.

ຊັບ ພະ ຍາ ກອນ ລະ ບົບ ຕ່ອງ ໂສ້ ກົນ ໄກ ຍະ ເວ ລາ ແມ່ນ 80 ພັນ ກິ ໂລ ແມັດ. ຫຼັງ ຈາກ ນັ້ນ ໄດ ທີ່ ເລີ່ມ ຕົ້ນ ທີ່ ຈະ stretch ແລະ ການ ເຜີຍ ແຜ່ ເປັນ ສຽງ ລັກ ສະ ນະ. ນີ້ ມີ ຜົນ ກະ ທົບ ປະ ຕິ ບັດ ງານ ຂອງ ວາວ ແລະ распределительный вал ໄດ້.

ຖ້າ ຫາກ ວ່າ двигатель ໄດ້ ຖືກ ນໍາ ໃຊ້ ໃນ ຍານ ພາ ນະ ການ ຄ້າ, ຄວນ ໄດ້ ຮັບ ການ ຍົກ перегрузки. ເຄື່ອງ ຈັກ ໃນ ການ ອະ ທິ ບາຍ ບໍ່ ໄດ້ ຢາກ ຫາບ ຄວາມ ຫນັກ ຫນ່ວງ.

ЗМЗ-409 ໃນ ມື້ ນີ້

Как ни странно ພໍ, ແຕ່ ເຄື່ອງ ຈັກ ໃນ ການ ນີ້ ຍັງ ຜະ ລິດ ເປັນ ສິນ ຄ້າ. ໃນ ປັດ ຈຸ ບັນ ມັນ ສາ ມາດ ໄດ້ ຮັບ ການ ພົບ ເຫັນ ຢູ່ ໃນ ແບບ УАЗ ຫຼາຍ:

  • "ນາຍ ພານ";
  • «Буханка»;
  • «Патриот»;
  • «Галоп».

ນະ ເປັນ ສໍາ ລັບ ພາ ຫະ ГАЗ, ທັນ ສະ ໄຫມ «газельки» ເຄື່ອງ ຈັກ ປະ ກອບ «Cummins» ຫລື UMP-4216 («Эвотек» 27 ລິດ). ЗМЗ-409 ແມ່ນ ໄດ້ ຄ່ອຍໆ ສູນ ເສຍ ຄວາມ ນິ ຍົມ ເນື່ອງ ຈາກ ຄວາມ ຈິງ ທີ່ ວ່າ ການ ປະ ຕິ ທີ່ ອ່ອນ ແອ.

ЗМЗ-409 ແລະ ຄວາມ ລົ້ມ ເຫຼວ ຂອງ ຕົນ

ໃນ ພຽງ ແຕ່ ບໍ່ ເທົ່າ ໃດ ປີ ນໍາ ໃຊ້, ເຈົ້າ ຂອງ ລົດ ໄດ້ ລະ ບຸ ຊີ ລາຍ ຊື່ ຍາວ ຂອງ ບັນ ຫາ ກ່ຽວ ກັບ ເຄື່ອງ ນີ້. ຫນ້າ ທໍາ ອິດ - гидронатяжители ລະ ບົບ ຕ່ອງ ໂສ້. ກົນ ໄກ ອາດ ຕິດ ຂັດ. ດ້ວຍ ເຫດ ນີ້, двигатель ຈະ ຮຽກ ຮ້ອງ ໃຫ້ ມີ ການ ສ້ອມ ແປງ ທີ່ ຮ້າຍ ແຮງ. ЗМЗ-409 ເນື່ອງ ຈາກ ການ ບໍ່ колебания ໃນ ວົງ ຈອນ ໄດ້ ເລີ່ມ ຕົ້ນ ທີ່ ຈະ ບໍ ລິ ເວນ ສະ ຖານ ທີ່ ສຽງ.ຜົນ ໄດ້ ຮັບ ແມ່ນ ການ ທໍາ ລາຍ ຂອງ "ນາມ" ແລະ ກະ ໂດດ ໃນ ການ ຂັບ ຫນຶ່ງ ຫຼື ຫຼາຍ ກວ່າ ແຂ້ວ.

ບັນ ຫາ ອີກ ປະ ການ ຫນຶ່ງ - ແນວ ໂນ້ມ ທີ່ ຈະ ຮ້ອນ ຫລາຍ ເກີນ ໄປ ໄດ້. ຈາກ ນີ້, ມີ ລົດ ນີ້ ເຈົ້າ ກໍາ ລັງ ປະ 405 ແມັດ ແລະ 406 ແມັດ двигатель. ເຫດ ຜົນ ສໍາ ລັບ ການ ວ່າ ແມ່ນ заклинило ຫຼື ອຸດ ຕັນ ຄວບ ຄຸມ ຄວາມ ຮ້ອນ ຫມໍ້ ນ ້ ໍ າ, ເນື່ອງ ຈາກ ການ ທີ່ охлаждающая жидкость ຫນູນ ວຽນ ພຽງ ແຕ່ ໃນ ວົງ ມົນ ຂະ ຫນາດ ນ້ອຍ. Антифриз ຄວນ ໄດ້ ຮັບ ການ ປ່ຽນ ແປງ ທຸກ 60 000 км ຫຼື ທຸກ 3 ປີ ເພື່ອ ຫຼີກ ເວັ້ນ ການ ບັນ ຫາ коррозия ພາຍ ໃນ, ເຊັ່ນ ດຽວ ກັນ ກັບ ການ ກວດ ສອບ ເນື່ອງ ຂອງ ລະ ບົບ ສໍາ ລັບ ປະ ທັບ ຂອງ ເຮົາ ອາ ກາດ.

ໃນ ປັດ ຈຸ ບັນ ການ ບໍ ລິ ນ ້ າ ໃນ ເຄື່ອງ ຈັກ ໃນ ການ ЗМЗ-409 ໄດ້. ລັກ ສະ ນະ ດ້ານ ວິ ຊາ ການ ເຄື່ອງ ຈັກ ໃນ ການ, ພວກ ເຮົາ ໄດ້ ພິ ຈາ ລະ ນາ, ແລະ ການ ຕິດ ຕໍ່ ໄດ້ ເຮັດ ໃຫ້ "ທໍາ ມະ ຊາດ" ການ ບໍ ລິ ໂພກ ນ ້ ໍ າ. ຜູ້ ຜະ ລິດ ຮູ້ ດັ່ງ ກ່າວ ນີ້, ແຕ່ ມາດ ຕະ ການ ທີ່ ບໍ່ ມີ ທີ່ ຈະ ແກ້ ໄຂ ມັນ ຍັງ ບໍ່ ໄດ້ ປະ ຕິ ບັດ. Автомобилисты ເວົ້າ ວ່າ ເຊື່ອງ ໄວ້ масложор ໃນ Стропальный лабиринт ທີ່ ມີ ທໍ່ ຢາງ.

ການ ອອກ ແບບ ແມ່ນ ບໍ່ ເຕັກ ໂນ ໂລ ຊີ. ໃນ ເວ ລາ ທີ່ ບໍ່ ມີ ຊ່ອງ ຫວ່າງ ລະ ຫວ່າງ лабиринт ແລະ ນ ້ ໍ າ ຝາ ຄອບ ວາວ ທັນ ອອກ. ບໍ່ ວ່າ ຈະ ເປັນ ການ ສ້ອມ ແປງ ແມ່ນ ເປັນ ໄປ ໄດ້? ການ ແກ້ ໄຂ - промазывание ແຜ່ນ ໂລ ຫະ ດ້ວຍ ສູນ ຍາ.Масложора ຖາ ວອນ ບັນ ຫາ ບໍ່ ໄດ້ ແກ້ ໄຂ, ແຕ່ ສາ ມາດ ຫຼຸດ ຜ່ອນ ການ ບໍ ລິ ໂພກ ຂອງ ຕົນ ຂອງ 500 ມີ ລີ ລິດ до 8000.

ບັນ ຫາ ກ່ຽວ ກັບ ເຄື່ອງ ໃຊ້ ໄຟ ຟ້າ

ຫຼາຍ ມັກ ຈະ ມີ ບັນ ຫາ ກັບ ສາຍ ໄຟ ແລະ ລີ ເລ. ໃນ ກໍ ລະ ນີ ສຸດ ທ້າຍ, ມັນ ມາ ກັບ ຄວາມ ວ່າ ລົດ ດັ່ງ ກ່າວ ບໍ່ ສາ ມາດ ການ ເລີ່ມ ຕົ້ນ ຢູ່ ໃນ ທຸກ. ພາຍ ໃຕ້ ການ Капот ໄດ້ ຖືກ ຕັ້ງ ຢູ່ ໃນ реле стартера ແລະ помпы ມັນ ເຊື້ອ ໄຟ ໄດ້. ທັງ ສອງ ສາ ມາດ "ລົ້ມ ເຫລວ", ແລະ ການ ເຄື່ອນ ໄຫວ (киоски ລົດ ເນື່ອງ ຈາກ ຖືກ ບອກ ເລີກ ສູບ ການ ສະ ຫນອງ ນໍ້າ ມັນ ເຊື້ອ ໄຟ). ການ ແກ້ ໄຂ - ທໍາ ຄວາມ ສະ ອາດ ຕິດ ຕໍ່ ພົວ ພັນ. Реле ມັກ "ນ ້ ໍ າ ໄດ້". ແຕ່ ສໍາ ລັບ ການ ໃຊ້ ເວ ລາ ດົນ ນານ, ລະ ບຽບ ການ ນີ້ ບໍ່ ໄດ້ ຊ່ວຍ.

ສະ ຫຼຸບ

ດັ່ງ ນັ້ນ, ເຮົາ ຄິດ ອອກ ທີ່ ມີ ລັກ ສະ ນະ ຂອງ ЗМЗ-409 ໄດ້. ເຄື່ອງ ບໍ່ ໄດ້ ຫັນ ການ ປະ ຕິ ວັດ. ນີ້ ແມ່ນ ຄື ກັນ ກັບ ເຄື່ອງ ຈັກ 405 ເທື່ອ ກັບ ບັນ ຫາ ດຽວ ກັນ. ວ່າ ເປັນ ຫຍັງ ຈຶ່ງ ГАЗ ປະ ຕິ ເສດ ການ ຈັດ ຊື້ ຂອງ ຫນ່ວຍ ພະ ລັງ ງານ.

Sepuluh Tahun Kemudian | Артикель 2021

КЛУБ "LOVE CAR"

Bengkel ini

ДВИГАТЕЛЬ EVOLUSI ВОЛГА

СЕЛЕПАС ТАХУН СЕЛЕПАС

АНТОН ЧУЙКИН

Tarikh kelahiran enjin ZMZ-406 dianggap sebagai tahun 1993.Валау багайманапун, уланг тахун ке-10 болех дирайкан секаранг, дан кемудиання: кумпулан перкубаан пертама дийкути олех пенгелуаран берскала кесил, аксес кепада пенгхантар утама пада тахун 1996, пембити пэмбюнада тахунада тахун 1996, пембити пэмбюнада тахунада тахун 1996, пембити пэмбюнада тахуна пенггуна дихапускан (антара ян пертама адалах, денган чара, маджала «За рулем»). Mengosongkan beberapa perkara kecil dan penyakit kanak-kanak (ZR, 1997, № 5), kita mengesan evolusi "empat ratus dan keenam".

Dalam mekanisme engkol, ломбонг коленчатого вала telah berubah - "roda" tambahan telah muncul pada tahap trim enjin Individual Untuk memacu pemampat penyaman udara. Дипасанг денган хаб келули, крен бару дан лама болех дитукар ганти.

Tanpa mengubah peranti bahagian Individual, kilang itu mengembangkan senarai pembekal. Oleh itu, cincin omboh datang dari Kostroma atau dari firma Götze дан Buzuluk (peralatan telah digantung terakhir). Метр миняк миняк коленвала мембуат "Элринг" дан перусахан Россия ди Балаково дан Кировочепецк.

Mungkin mekanisme yang paling "bermasalah" ZMZ-406 adalah pemacu camshaft (lihat Rajah). Kasut tegang 1 cepat bekerja, memakai produk masuk ke pemutar hidraulik ,mereka mengetuk, dan lain-lain, dan lain-lain. Pemencar 2 dimodenkan dalam pemacu - Mengoptimumkan profil alur Untuk cincin snap. Олег Иту, мерека mengurangkan risiko gangguan, semasa memakai касут dengan cepat dipercepatkan.

Валау багайманапун, перубахан утама акан берлаку. Менурут пекерджа киланг, ками телах беруланг кали берджанджи бахава касут акан дигантикан олех звездочка (дитамбах бутиран ян беркаитан) - кини ками якин бахава иници акан берлаку себелум акхир тахун иници.Selain itu, peranti ini dilaksanakan pada modifikasi ZMZ-405 dan 409. Pada masa yang sama, kedua-dua rantai tersebut akan berada di bawah penyatuan terbalik - dua pautan perlu ditambahkan pada setihingga satankanya 72.

Sejak tahun lepas, mekanisme pengedaran gas menggunakan 3 titik asal kekurangan kekurangan Untuk mengurangkan beban pada pemacu camshaft. Денган бекас, дари энджин ВАЗ 2108, мерека бенар-бенар болех дитукар (ингап, денган чара иту джуга "ангка лапан").Плат кепала инджап янь диубах акан менджади пенгелуаран тидак лама лаги. Ketinggiannya dikurangkan Untuk mengecualikan keretakan pada batang, dari mana batang injap batang boleh menderita. Ди сини кита джуга mencatatkan penggerak hidraulik 4 jisim yang dikurangkan. Pertukaran dengan pendahulunya dipelihara di kedua-dua plat dan penyokong.

Далам система пенгамбилан, бентук пенерима седикит берубах - «улат» букання пермукаан рата мембанту менгурангкан буньи пенгамбилан.

Apabila enjin ZMZ ditukis dalam petak enjin UAZ, ia perlu mengubah pan minyak dan, dengan itu, penerima minyak, янь kini melekat pada pam pada tiga dan bukannya empat mata.Седжак 2000, пам диубахсуай дипасанг пада кеселурухан "эмпат ратус енам" келуарга; денган бекас, болех дитукар ганти далам перхимпунан.

Terdahulu, pada tahun 1996-1997, галас передач ян дигераккан телах дикелуаркан ди далам пам супая зубчатая передача хеликс бекерджа лебих стабили, танпа ганггуан. Gear baru tidak sesuai untuk пам лама, дан себаликня.

Penapis minyak "Kolan" (2101C), yang mana kilang yang ditetapkan untuk digunakan semasa tempoh jaminan, telah menjadi tidak dapat dipisahkan sejak tahun 1999.Dia berhutang monopoli Untuk penapis tambahan di depan ingap pintasan, янь mampu mempertahankan kotoran "технологии" янь tersisa di blok setelah pemutus дан pemprosesan. Walau bagaimanapun, blok-blok itu berjanji untuk dibasuh dengan segera pada peralatan baru.

Satu siri perubahan telah mengalami pam air. Untuk meningkatkan kebolehpercayaan, galas bola dua baris VAZ diganti dengan galas bebola Roller. Пада маса ян сама, ачи пам динаиккан пада диаметром 1 мм, ян мембава кепада пенйяпан сегель.Секара умумнья, «пам» пада энджин лама, джика перлу, перлу дигантикан дипасанг денган такал дан паип пенгамбилан воздух. Reka bentuk berubah dalam pengeluaran - dari 1995-1996.

Sejak апрель 2000, прокладка паронит далам термостат telah digantikan dengan getah. Peranti itu sendiri kini dicirikan oleh kurang tumpahan - injap dimeteraikan untuk mengelakkan kebocoran antifreeze ke радиатор apabila enjin dimanaskan.

Тали Пада с V-образными гофрами 406 пертама мембава ханья "пам" дан пенджана; panjangnya ialah 1220 мм.Apabila Volga mula dilengkapi dengan stereng kuasa, tali pinggang lebih panjang diperlukan - 1370 мм, ia dipasang pada GAZ. Ян пертама, пендек, берпутар пеньеджук пенгхава дингин пада версия махал дан дигунакан пада ZMZ-405 дан 409.

Ролик ketegangan menyebabkan aduan - di dalamnya galas diputar, pecah plastik. Канавки диперкеналкан пада перлумбаан луар подшипник, дан семаса пемасанган иту «дитанам» пада гам ВК-9: кечачатан иту дикалахкан.

Sistem pengurusan enjin elektronik (ECM) sepanjang tahun pengeluaran ZMZ-406 mengekalkan komposisi sensor dan peranti.Сесетенгах, себагай контох, мунджунг, «динаик тараф». Блок более ditukar ganti "Siemens" dan "Bosch" kini berada di konfigurasi.

Dua elemen dikemas kini secara dramatik. Sejak tahun 2001, bukannya sensor wayar aliran udara massa (DMRV) ян тидак болех dipercayai, filem-filem jenis filem yang dibuat oleh Avtel telah digunakan dengan element penderiaan Siemens. Perbezaan луар адалах далам варна кес: сенсор лама беркилат, логам, ян бару хитам. Menurut ulasan, kebaharuan itu berfungsi dengan sempurna, tetapi pemasangannya tidak бегиту мудах.Pertama, anda perlu penyesuai (penyesuai) Untuk memanfaatkan pendawaian, дан kedua, sesungguhnya unit kawalan baru dengan «нама» янь сама, tetapi dalam versi asalnya dan dengan programnya sendiri.

Komputer berkembang lebih cepat daripada kereta, jadi ZMZ-406 terselamatkan beberapa unit kawalan. Penggantian terakhir berlaku tiga tahun yang lalu apabila MIKAS-7.1 mengambil tempat MIKAS-5.47. Устройство baru dengan pemproses yang berbeza dapat menyediakan piawaian Euro II. Apabila diganti, mengambil kira apa yang telah dikatakan mengenai DMRV: wayar dan sensor filem mempunyai perkakasan dan program sendiri!).Hari ini, penghantar GATE juga menerima unit SOATE di bawah piawaian Euro 0 - ia boleh ditukar ganti dengan MIKAS moden.

Di samping komponen дан бахагиан янь дисебуткан, пералатан дипасанг пада мотор джуга бертамбах байк - permulaan dengan kotak gear muncul, gegelung menjadi lebih dipercayai, дан лайн-лайн. Танпа менингати мерека секара терперинчи, кита перхатикан бахава пенггантян кебаньякан перанти лама денган ян бару чукуп дитерима.

Pemodenan ZMZ-406 дан seluruh keluarga enjin terus diteruskan.Джади, пара перека percaya bahawa звездочка dalam pemacu camshaft, walaupun ia secara signifikan akan meningkatkan sumber unit, tidak akan menyelesaikan masalah sepenuhnya. Kami akan memberitahu anda mengenai evolusi selanjutnya dari Motor Trans-Volga; харапан - тидак лама лаги…

Пемоденан

enjin

ЗМЗ-4062.10

Июнь 2012 г. ~ MOTOR BUZZ

Первый восьмицилиндровый M3

  • Первый восьмицилиндровый спортивный автомобиль BMW M3.
  • Высочайшая производительность, обеспечиваемая мощностью 309 кВт / 420 л.с. от 4,0 л.
  • Максимальный крутящий момент 400 Нм (295 фунт-футов) при 3 900 об / мин, 85% максимального крутящего момента в диапазоне скоростей 6500 об / мин.
  • Уникальная тяга и мощность, обеспечиваемые последовательной реализацией концепции высокоскоростного двигателя M, максимальная частота вращения двигателя 8300 об / мин.
  • Последовательная легкая конструкция двигателя и вспомогательных агрегатов, новый силовой агрегат V8 - один из самых легких восьмицилиндровых в мире, легче, чем рядный шестицилиндровый силовой агрегат предыдущей модели.
  • Регулируемый распределительный вал, двойная система VANOS низкого давления для оптимального цикла зарядки, система, обеспечивающая полную мощность и производительность даже при нормальном давлении моторного масла.
  • Восемь отдельных дроссельных заслонок для самопроизвольной реакции двигателя.
  • Стабильная и надежная подача масла с продольным и поперечным ускорением до 1,4 g, обеспечиваемая двумя масляными насосами и масляной смазкой с мокрым картером, оптимизированной для превосходных динамических характеристик.
  • Выхлопная система, оптимизирующая заправку цилиндров, оптимизированная по весу и функциям за счет внутренней переформовки под высоким давлением, выбросы выхлопных газов соответствуют стандартам EU4 и LEV 2.
  • Модернизированный блок управления двигателем MSS60 для оптимальной координации всех функций двигателя с различными системами управления в автомобиле.
  • Технология ионного потока, распознающая и распознающая явления детонации в двигателе, а также пропуски зажигания и неправильное сгорание путем измерения потока ионов в камерах сгорания.
  • Регенерация энергии торможения с интеллектуальным управлением генератором.
Больше во всех отношениях

Само его название является воплощением абсолютного удовольствия от вождения: BMW M3.И теперь новая версия самого успешного высокопроизводительного спортивного автомобиля BMW M GmbH еще раз подтверждает это утверждение, одновременно давая захватывающий ответ на вопрос, который задают многие любители спортивных автомобилей по всему миру, есть ли еще дальнейшие улучшения. возможно вообще.

И ответ положительный - ведь новый BMW M3 предлагает больше во всех отношениях. Это относится не только - но особенно - к силовому агрегату: спустя 15 лет и два поколения моделей, передовой шестицилиндровый двигатель теперь нашел своего преемника.Новый BMW M3 выходит на рынок с восьмицилиндровым силовым агрегатом - больше цилиндров, больший объем, больше мощности, выше частота вращения двигателя. И с самого начала будет справедливо сказать, что это также будет означать еще более захватывающие ощущения в дороге.

Эталон, который новый силовой агрегат должен был превзойти, вряд ли мог быть выше: 3,2-литровая рядная шестерка BMW завоевала всемирную известность и восхищение, получив длинный список наград и призов. Этот силовой агрегат, неоднократно признаваемый «Двигателем года» и развивающий в последней версии 252 кВт / 343 л.с., сделал BMW M3 не только лучшим автомобилем в сегменте высокопроизводительных спортивных автомобилей, но и настоящий бестселлер.

Однако факт остается фактом: всему свое время. И вот пришло время шестицилиндровому двигателю покинуть сцену. Пришло время для появления нового двигателя V8 в новом BMW M3.

Одни только характеристики этого нового высокопроизводительного силового агрегата ясно подтверждают огромный прогресс, который может предложить этот двигатель. Объем двигателя - 3999 куб. См, максимальная мощность - 309 кВт / 420 л.с. Пиковый крутящий момент 400 Нм или 295 фунт-футов так же впечатляет, как и максимальная частота вращения двигателя 8300 об / мин.Совершенно очевидно, что новый BMW M3 с самого начала выходит на первое место благодаря своим захватывающим характеристикам.

Идеальные размеры для максимальной производительности

Новый силовой агрегат V8 с рабочим объемом 500 куб. См на цилиндр с самого начала отвечает идеальной концепции самых требовательных разработчиков двигателей только благодаря своим габаритам. И другие критерии проектирования - от размеров двигателя и заправочной емкости до количества компонентов и веса двигателя - также являются лучшими из возможных сегодня.

Помимо этих качеств, новый восьмицилиндровый двигатель предлагает все типичные особенности M-тюнинга обычных серийных автомобилей BMW, такие как двойной VANOS, отдельные дроссельные заслонки и высокопроизводительную электронику двигателя. В то же время количество цилиндров, концепция высокоскоростного двигателя M и малый вес двигателя ясно доказывают, что ответственные инженеры при создании этого силового агрегата вдохновлялись и руководствовались восьмицилиндровым двигателем, установленным в BMW. Заубер F1. Новый двигатель имеет много общих черт с последним силовым агрегатом, представленным BMW в Формуле 1, с различными технологическими концепциями и принципами, производственными процессами и материалами, перенесенными из двигателя Формулы 1 в трансмиссию нового BMW M3.

Что касается удельной мощности, новый V8 значительно превосходит эталонный показатель в 100 л.с. на литр, признанный убедительным признаком спортивной мощности и производительности. Но даже в этом случае сила - это еще не все. Скорее, динамические ощущения от вождения, обеспечиваемые автомобилем, в значительной степени зависят от его ускорения и управляемости, что не в последнюю очередь зависит от веса автомобиля и реальной тяги двигателя. Тяга или тяга, действующие на ведущие колеса, в свою очередь, зависят от крутящего момента двигателя и общего передаточного числа.

Концепция высокоскоростного двигателя M обеспечивает оптимальные передаточные числа трансмиссии и главной передачи, дополнительно увеличивая впечатляющую тягу и мощность двигателя. Действительно, инженеры BMW M открыли новое измерение в разработке двигателя нового BMW M3 с восьмицилиндровым двигателем, достигшим максимальной частоты вращения 8300 об / мин.

Второй фактор, имеющий решающее значение для тяги и характеристик на дороге, крутящий момент двигателя, составляет 400 Нм или 295 фунт-футов при 3 900 об / мин на новом силовом агрегате V8.И около 85 процентов максимального крутящего момента двигателя доступно во всем огромном диапазоне оборотов двигателя - 6500 об / мин, при этом 340 Нм или 251 фунт-фут доступны всего лишь с 2000 об / мин.

Высокая частота вращения двигателя, малый вес

Масса (которая, в конечном счете, означает вес) плохо влияет на ускорение - она ​​делает любое физическое тело, стремящееся к ускорению, медленнее и вялее. Именно поэтому новый двигатель BMW V8 весом всего 202 кг или 445 фунтов является действительно легким и экономит около 15 кг или 33 фунта по сравнению с шестицилиндровым силовым агрегатом предыдущей модели.Другими словами, новый двигатель легко компенсирует вес двух дополнительных цилиндров. И еще один момент заключается в том, что концепция высокоскоростного двигателя позволяет использовать легкую трансмиссию и очень короткие передаточные числа.

Даже в этом случае ограничения физики неизбежно постепенно приближаются к увеличению мощности двигателя: при 8300 об / мин каждый из восьми поршней движется со скоростью 20 метров или почти 66 футов в секунду, очевидно подвергая все материалы огромным нагрузкам. . Именно поэтому дизайнеры и инженеры BMW M сосредоточили внимание на минимизации массы нового восьмицилиндрового двигателя.

Блок двигателя прямо из литейного завода BMW Формулы-1

Блок цилиндров нового восьмицилиндрового двигателя поступает прямо с завода BMW по производству легких сплавов в Ландсхуте недалеко от Мюнхена, где BMW также производит блоки двигателей для гоночных автомобилей Формулы 1 компании. Картер цилиндра, в свою очередь, изготовлен из специального алюминиево-кремниевого сплава, а обычные гильзы цилиндра заменены твердыми кристаллами кремния. Наконец, поршни с железным покрытием работают непосредственно в хонингованном отверстии цилиндра без покрытия.

Высокие обороты двигателя, силы сжатия и температуры вызывают экстремальные нагрузки, действующие на картер. Следовательно, картер компактен в размерах и поставляется в кручении упорной конструкции станины обеспечивает очень точный подшипник коленчатого вал и условий эксплуатации. Относительно короткий кованый коленчатый вал также очень жесткий с точки зрения его характеристик на изгиб и скручивание, но весит всего 20 кг или 44 фунта.

Двойная система VANOS с режимом низкого давления

Благодаря чрезвычайно короткому времени управления регулируемое управление распределительным валом с двойной системой VANOS улучшает цикл заряда цилиндра, сокращая потери заряда и улучшая выходной крутящий момент и реакцию двигателя, а также экономию топлива и управление выбросами.

Разработанный специально для нового восьмицилиндрового двигателя, двойная система VANOS M, которая теперь используется в новом двигателе, требует не более чем нормального давления моторного масла для работы на максимальной скорости. В зависимости от нагрузки и скорости двигателя этот сложный блок постоянно устанавливает оптимальный угол клапана, синхронизированный с моментом зажигания и объемом впрыска.

Стабильная и надежная подача масла даже в чрезвычайно динамичных условиях движения

Два маятниковых насоса с подвижной ячейкой с регулируемым объемным расходом эффективно снабжают восьмицилиндровый двигатель смазкой, постоянно обеспечивая двигатель в точном количестве.Смазка с мокрым картером, оптимизированная для динамики двигателя, в свою очередь, обеспечивает соответствующую смазку даже при экстремальных маневрах при торможении. Вся система имеет два масляных картера - небольшой перед подрамником переднего моста и картер большего размера сзади. Отдельный насос оплавления, в свою очередь, откачивает масло из переднего масляного картера и перекачивает его в задний поддон.

Восемь отдельных дроссельных заслонок с электронным управлением

Отдельные дроссельные заслонки для каждого цилиндра, технология, обычно используемая в автоспорте, являются идеальным решением, позволяющим двигателю всегда реагировать мгновенно и прямо.Таким образом, новый силовой агрегат BMW M3 имеет восемь отдельных дроссельных заслонок, по четыре на каждом ряду цилиндров, управляемых отдельными приводами. Это высокотехнологичное управление дроссельной заслонкой является полностью электронным и чрезвычайно быстрым, что дает двигателю плавный и чувствительный отклик на низких оборотах двигателя и немедленную реакцию на команды водителя, когда он хочет использовать полную мощность двигателя.

Воздухозаборник с оптимизированным расходом

Чтобы обеспечить немедленную реакцию и превосходную динамику двигателя в любое время, дроссельные заслонки во впускных коллекторах расположены очень близко к впускным клапанам.Определенная длина и диаметр всасывающих воронок также благоприятствуют принципу заряда колеблющейся трубы. Наконец, для минимизации веса и всасывающие воронки, и воздухосборник изготовлены из легкого композитного материала с 30-процентной долей стекловолокна.

Инновационная выхлопная система

Благодаря своей конструкции и конфигурации выхлопная система нового силового агрегата V8 оптимизирует цикл зарядки цилиндров, обеспечивая всегда оптимальный скачок мощности и крутящего момента.И опять же, этот компонент был разработан и изготовлен с самого начала для обеспечения неизменно легкого веса.

Выпускные коллекторы изготавливаются методом внутренней формовки под высоким давлением, при этом желаемые контуры труб из нержавеющей стали формируются изнутри под давлением до 800 бар. В результате получаются чрезвычайно тонкие стенки толщиной всего 0,65–1,00 мм (0,0256–0,0394 дюйма), оптимизирующие условия потока при минимальном сопротивлении, легком весе и оптимальном отклике каталитических нейтрализаторов.

Выхлопные газы очищаются не менее чем четырьмя катализаторами, и двигатель, естественно, соответствует как европейскому стандарту EU4, так и требованиям US LEV 2.

Еще лучше, чем раньше: блок управления двигателем

Блок управления двигателем, установленный на V8, также был модернизирован до еще более высокого стандарта, чем раньше, что обеспечивает оптимальную координацию всех функций двигателя. Например, принимая более 50 входных сигналов, блок управления определяет оптимальную установку опережения зажигания индивидуально для каждого цилиндра и рабочего хода, идеальные условия потока, точное количество впрыска топлива и оптимальное время впрыска.В то же время система рассчитывает и устанавливает точно правильные углы распредвала (угловой разброс), а также соответствующее положение восьми отдельных дроссельных заслонок. И наконец, что не менее важно, блок управления улучшает и вдохновляет определенные функции BMW M, такие как сцепление, трансмиссия, рулевое управление и тормоза.

Еще одна функция блока управления двигателем заключается в выполнении широкого диапазона бортовых диагностических функций с различными диагностическими процедурами для обслуживания в мастерской, а также других функций и эффективного управления периферийными блоками и системами.

Выдающийся момент в управлении двигателем: технология ионного потока

Особое место в управлении двигателем занимает технология ионного потока, обнаруживающая детонацию в двигателе, а также риск пропусков зажигания или неправильного сгорания. В отличие от традиционных процессов и технологий, эта функция теперь выполняется непосредственно там, где это необходимо, то есть прямо в самой камере сгорания. Чтобы обеспечить такое высокоэффективное управление, каждый цилиндр контролируется и управляется через свечу зажигания, чтобы определить любую тенденцию к детонации.В то же время система проверяет зажигание на предмет плавности и правильности работы и распознает любые пропуски зажигания.

Таким образом, свеча зажигания служит исполнительным механизмом для зажигания и датчиком, наблюдающим за процессом сгорания, таким образом различая неправильное сгорание и пропуски зажигания. А благодаря этой двойной функции, выполняемой свечой зажигания, также упрощаются требования к диагностике при техническом обслуживании и ремонте двигателя.

Повышение эффективности и динамики благодаря регенерации энергии торможения

Для дальнейшего повышения эффективности нового силового агрегата V8 функция рекуперации энергии торможения обеспечивает интеллектуальное управление током двигателя, концентрируя выработку электроэнергии для бортовой сети на фазах выбега и включении тормозов.Это служит для зарядки аккумулятора автомобиля без снижения мощности двигателя и, соответственно, энергии, содержащейся в сгоревшем топливе. С другой стороны, пока двигатель работает на малой мощности, ускоряя и таща автомобиль, генератор обычно остается отключенным.

Помимо особенно эффективного генерирования электрического тока, это также помогает обеспечить большую мощность привода при ускорении, делая автомобиль еще более динамичным и маневренным на дороге.

ZMZ-409 maotera: fepetra arahana, fanamboarana, hevitra

Ao amin'ny firenentsika, indrindra malaza ary niely be ZMZ maotera 409.maotera ity dia vita таминный УАЗ "Патриот". Коа, ны маотера напетрака тео аминь "Соболь" сы н "газела".

История нового фото

Тантара Заволжский маотера fototra dia manana ny 45 taona. Таминный 1958 года ЗМЗ изай фаритра сы кокоа вита аминный алюминий фанариана сплавы аминный маотера fototra fanavaozana ao amin'ny tanàna kely. Это исика диа мамокатра трансмиссии для Горького, Ульяновск сы москва фиара оринаса.

Ny voalohany maotera, izay nivory teo aminy - dia ny gaz 21 Volga fiara.Engine Company нампитомбо циклически ny fahaiza-manao sy ny hery. Manatsara hatrany ny fitaovana fitantanana, famokarana teknolojia. Indrindra fa natokana amin'ny zavamaniry ho an'ny famokarana ny fitaovana tsara foundry toerana.

Таминный 80 натао воалоханы, 4-варингарина 16-мидитра циморамора ласанцы маотера иты заваманиры. Ny boky dia 2,3 litatra, ary ny microcontroller maso anatiny setroka maotera, izay tompon'andraikitra ny fampidirana sy ny rafitra ignition. Мотоцикл диананцоинная мотыга ЗМЗ 4062.

Мотор 409 ЗМЗ

Ао миньный маотера конвейер хо амбони 1996 г., нью таона. Amin'izao fotoana izao miorina amin'ny setroka ny anatiny maotera namoaka vondrona maromaro miaraka amin'ny boky ny 2.3 ny 2.7 litatra. Io modely setup 406 sy 405. Tafiditra amin'izany ny 409 maotera. Maotera kokoa ity dia nitaingina amin'ny vaovao sy maoderina an-trano sy ny fiara УАЗ газ. Fahefana rehetra ireo taranaka zava-maniry, другие названия tamin'ny mpanova entona vokarina tanteraka araka ny EURO-2 fitsipika.

Дао анатинный таона вицивицы ню фамокарана фитаована фотоана маро но харань фиована сы фанатсарана лехибе. Таминный таона 2003 г., новые распредвалы. Mba hisolo ny натяжитель kiraro vita amin'ny plastika, dia avy miaraka amin'ny asterisk, изay manala ny olana amin'ny fivoahana ny tsy fahombiazan'ny гидравлические толкатели, но не загрязняются, ny maotera menaka plastic anaovan'ireo vokatra.

Avy eo, miaraka amin'ny zava-misy fa ny fototra mifamadika amin'ny Nohafarana singa ho an'ny fanakianana maotera singa, fitantanana torontoronina iray lehibe kokoa ny fanovana ny vokatra.распредвалы rafitra nosoloina notsorina fiangonana. Изаны фиантрайканы авы хатраны фа азо итокисана. Izany dia efa nanao fanavaozana maro hafa.

Анкехитрины Заволжской фабрики - mandroso an-trano orinasa. Продукты, izay vokarina eto manana kalitao, избегайте sy ny fampisehoana.

Технические характеристики ДВС ЗМЗ 409

Мотор 409 диам. 4-варингарина рядного маотера, изай миаса аминьные алаланные микропроцессоры. Seza tarika boky ny 2.6 L, ny ambaratongam-famatrarana -9. Miasa paika ny цилиндры 1-3-4-2 tetika voarindra, ny диаметр коленчатого вала amin'ny lalana marina.Ny tarehimarika ambony indrindra dia 230 Крутящий момент кило-см минимальный 3900 исам-минитр / мин. maotera milanja 190 кг. Ny herin'ny rafitra famatsiana ny maotera dia ny fampidirana ny solika ho ao an-mpitsoka sodina rehetra. Ny rivotra rafitra, izay ampiasaina ao amin'ny vondrona hery, mikatona, asa fanerena, izay miasa amin'ny tsindry ny ratsy ao amin'ny setroka rafitra. Смазка Ny rafitra maintsy ihany koa, miaraka amin'ny dipoavatra. Ny rafitra hihena dia aseho amin'ny endriky ny rano, ka voatery mihidy.Ampahany herinaratra tokana aseho ho toy ny rafitra tariby.

маотера фамолаволана

Динихо ны фамолаволана сы ны синга лехибе ны маотера ЗМЗ 409. Воалоханы, момба ны Варингарини андиан-цоратра. На фотографии ара-нофо хо ан'ни тоэрана наномпо игрушка из твоей фотографии арио. Анеланеланный цилиндр инжениера нанао фанцона манокана алалань изаны нет нивезивезы охлаждающей жидкости. Моноблок famolavolana efa manana ny zavatra rehetra ilainao sy ny lavaka rehetra mba hahazoana ny miraiki-po sy ny смазка фанцона.Ny tapany ambany tarika ity dia fitaovana amin'ny fanohanana ho an'ny tena Bearings, ho an'ny fiangonana ny коленчатый вал. Sarony ireo подшипники цы азо солоина.

Ny lohany Varingarin'i vondrona natao ho toy ny ampahany amin'ny aluminium novolavolaina. Варингарины лоханы диа фитаована амины Впускные си ные фивоаханные клапаны. Варингарини цираирай диа манана клапаны роа. Впускной тео amin'ny ankavanana, ary ny sisa клапаны сетрока. Гидротолкатели dia manala ny dingan'ny tanana fanitsiana ny banga.Анкехитрины Cams banga no nifehy ho azy.

Поршни ihany koa ny vita amin'ny алюминий. Ireo faritra manana термостатический Manisika. Ny zipo na ny fanaka miendrika profil barika, ary koa ny endri-javatra топографическая манокана, izay afaka manatsara ny nihazakazaka be-in, ary koa mampihena be ny трения очень.

Ny ambany ny tsirairay dia manana mainty поршневые канавки изай natao mba hisorohana ny mety ho ambony indrindra поршень mamely ny ambany ny miditra tsimoramora takelaka rehefa азо атао изаны цы ara-dalàna fandidiana.

Поршень vava vola aminy, dia nitaingina teo telo поршни tsirairay. Tamin'ny 409 fepetra arahana ahitana maotera roa, ary ny iray famatrarana menaka scraper peratra. Момба ны ивеланы аминный фаматрарана амбонинный ператра, диа изаны воасаронный манокана сосона пористый хром. Ny peratra ambany dia miafina amin'ny vifotsy ary ny sisa dia phosphate eny ambonin'ny vava.

Коленчатый вал натеракы ны тена матеза вы. Пятиопорные изы, фа цара кокоа ны фаноханана фитаована циранока аминные противовесы.Носок коленвала sy ny хвостовик avy amin'ny fingotra tombo-kase.

Таминный оринаса ны лавака диа динамично воаланджаланджа. Mba hanafoana ny fifindran ny ny mpiray, ingeniera efa voafetra ny fampiasana ny roa washers, izay fandaharana eo amin'ny lafiny roa amin'ny afovoany na fahatelo-jaza izy. Наросонилай шайбы, коса, ахитана ны полушайб.

fotoana rafitra

Новые распредвалы и amin'ny maotera dia atao amin'ny nanarato. Ны фитаована нампиасаина хо пластичный вы.Mba hahatratrarana lehibe kokoa hanoherana ny akanjo, camshaft ambonin'ny nandalo fitsaboana manokana.

Ireo faritra ao подшипники миодина, изая ахитана ны варингари лоханы си съемные манокана сатрока вита аминный алюминий.

Роахи - rojo, roa-dingana. натяжитель rojo rafitra dia tanterahina mampiasa гидронатяжителей.

Ny клапаны ao amin'io maotera dia vita amin'ny vy огнеупорные маноканы. 409 maotera fitaovana amin'ny valve, izay mihodina ny mandritra ny fandidiana.Гидротолкатели без энтин'ного распредвала. Коа сатрия 409 изаны маотера, мамела ны фепетра арахана цы маницы ню зазоры но хампиасана гидротолкатели. Клапан loharano dia natao toy ny loharano roa. Ireo faritra ireo tafaray amin'ny fitaovana avy any Vaz 2108. Гидравлические толкатели ao amin'ny endriky ny цилиндрический капоака Izy, ka nanome ny diloilo avy amin'ny Varingarin'i lohany.

Смазка рафитра

Двигатель 409 («УАЗ Патриот») нет фитаована аминный митамбатра смазка рафитра спреями трения под давлением менака ео аминный фаритра.Ny rafitra dia ahitana смазка ny menaka fanendasana, paompy, fantsona sy valve, solika andalan-teny ao amin'ny Varingarin'i lohany, ny коленчатый вал, ny diloilo sivana sy ny diloilo zindry ny elektronika Села Мпандрай.

hihena rafitra

ZMZ maotera 409 fitaovana amin'ny rano, mihidy, voatery hihena rafitra. Ny rafitra aseho ao ny endriky ny palitao rano eo amin'ny Varingarin'i andian-tsoratra, ny Varingarin'i lohany, ny rano sy ny paompy термостат, ny mari-pana датчик охлаждающей жидкости, любой датчик Ambient fanafanana tontolo iainana ny.

ZMZ 409 maotera manome ny tena toe-piainana tandrify mafana ao amin'ny isan-karazany ny 80-90 fiakarana. Изаны диа тохананный термостат. Цы миаса хо азы. Fanaraha-maso araka ny tokony hafanana mamela anao mitaky fikojakojana SUV UAZ kely dia kely. Двигатель faha 409-modely manana fahombiazana evo, sy ny anntsipiriany - be hotafinareo.

Ka dia ny mpamily ho tony sy tsy ZMZ 409 overheat ny maotera, ny ingeniera nitondra ny vonjy taitra anaty fiara mazava jiro mari-pana.Mpanondro ny asa raha ny mari-pana mihoatra ny 104 degre ivelany. Ny сенсор no misy любой ан-тампонный фитоеран-цоликий радиатера. Ilaina mba hahazoana antoka fa ny maotera tsy overheat, raha tsy izany dia mila ny maotera hanamboarana 409.

rafitra famatsian

Ny hery rafitra famatsian izay manan-maotera 409 - инжектор. Noho izany, dia natao ho toy ny solika tsindrona sodina mba displace amin'ny alalan'ny injector. Иты фараны диа фехезинный тантерака ны масо на ны солосаина.Mandany tanteraka ny heriko maotera rafitra famatsian dia nanao fandaharana avy amin'ny solika tanky, mitarika ny herinaratra solika paompy, sivana, ary toplivprovoda maotera.

fikarakarana

Amin'izany maotera miasa tsara ao amin'ny fifaliana ny tompony, dia ilaina ny manao fikojakojana tsy tapaka. Avy eo, eo ambanin'ny toe-javatra io ny maotera dia manana kalitao, аво нй аса. Мба ханаована изаны, ны тарика ихани но токоны хампиасаина аво-цара солика сы нй менака.

Mba hikarakara sy ilaina foana ny rafitra rehetra sy ny fiara.Ихани ireo fepetra ireo, ny maotera, dia haharitra ny lavany, ary dia hiasa tsy misy tsy fahombiazana. Dia ilaina ny hijery ny menaka tsy tapaka ambaratonga, охлаждающая жидкость, hihena paompy fehin-kibo olana.

Motor mba hiasa soa aman-tsara, tandremo tsara mba hikarakara ny hery rafitra famatsiana. Раха азо атао цы тапака ny fikarakarana ny hahazoana ny fandidiana milamina. Tokony ho azo antoka fa ireo rehetra азо itokisana fifandraisana solika, koa mila fotoana ny fotoana mba hanadio ny solika injectors.

fanontaniana fanamboarana

Ремонт ny maotera mety ho ilaina raha toa ny пробег диам. Токоний до 300 километров. Fa ilaina ny fanamboarana dia afaka tanga aloha raha ny fiara na ny vondrona henjana indrindra ampiasaina amin'ny tontolo.

Ремонт маотера 409 но илайна, раха латсака ню фахефана диа нихена солика хаавонный циндры раха курит маотера синь фанджифана солика нитомбо.

Двигатель faritra amidy, ka manolo faritra efa tonta na fivoriambe dia tsy tena olana.

hevitra

"Патриот" УАЗ (maotera 409 dia nitaingina teo amboniny) диа мамписехо мазава цара михицы ао ны цы фисианны лалана. Teny an-dalana ity mitaingina fiara mahafinaritra. На изаны аза, amin'ny hafa no nafangaro maotera 409 naoty. Misy olona milaza fa ny maotera manana menaka, misy olona manoratra ao amin'ny sehatra fiadian-kevitra izay ambony kokoa miatrika fandaniana solika. Маро ны олона наноратра фа амин'ный Jeep UAZ maotera 409 диа цы мэты хо ан'ны mitondra fiara ny asfalta.Fa amin'ny fiara hafa, maotera io dia tena mampiseho tsara ny tenany.

Ho famaranana

Amin'ny ankapobeny, ny maotera 409 ("Патриот") - izany no tsara powerplant, raha ny vidin-dia be ambany sy ny fandidiana masontsivana sy fepetra arahana ny maotera, fara fahakeliny no фиара. Фа анкэитрины фиара авы любые ивеланы, внедорожники лавитра кокоа нохо ны вола видинный УАЗ "Патриот".

Нисы иханы коа ны нанатантерака ны аса ео amin'ny fanovàna ny anatiny setroka maotera ambanin'ny entona, на нy вокатры нy фанована игрушка изаны диа цы тена мампахеры.

Aoka izany na tsy izany, ilay "tia tanindrazana" sy продвигает efa namidy tao an-tsena fiara. Azonao atao ihany koa ny mividy ny 409 sy ny maotera manokana. Хитанцика тео алоха фа изы ирео иханы но цы напетрака аминьны "тиа таниндразана", фа коа ны "газела", "Соболь" сы "Волга".

Нохо изаны, изахай кевитра авы изай манана 406 маотера фепетра арахана, фитаована, сы ню фамолаволана нй тантара ниавианы.

Двигатель

V8 - 3D CAD Modelle

Эта статья о механическом двигателе.Для движка JavaScript см. Chrome V8. "V8" перенаправляется сюда. Для напитка см. Сок V8.

Двигатель V8 представляет собой восьмицилиндровый двигатель с V-образной конфигурацией, в котором цилиндры установлены на картере двумя наборами (или группами) по четыре, причем все восемь поршней приводят в движение общий коленчатый вал. [1] Большинство берегов устанавливаются под прямым углом (90 °) друг к другу, некоторые - под более узким углом, чаще всего 45 °, 60 ° и 72 °.

В своей простейшей форме V8 представляет собой два параллельных рядных четырехцилиндровых двигателя с общим коленчатым валом.Однако эта простая конфигурация с плоским или одноплоскостным коленчатым валом имеет те же проблемы вторичного динамического дисбаланса, что и два прямолинейных 4-цилиндрового вала, что приводит к вибрациям при больших перемещениях двигателя. [2] С 1920-х годов в большинстве двигателей V8 использовался несколько более сложный коленчатый вал с поперечной плоскостью и тяжелыми противовесами для устранения вибраций. Это приводит к тому, что двигатель работает более плавно, чем V6, но при этом значительно дешевле, чем V12.

В большинстве гоночных двигателей V8 по-прежнему используется одноплоскостной коленчатый вал, поскольку он обеспечивает более быстрое ускорение и более эффективную конструкцию выхлопной системы. [3]

История

В 1902 году Леон Левавассер получил патент на легкий, но довольно мощный двигатель V8 с впрыском бензина. Он назвал его «Антуанетта» в честь юной дочери своего финансового покровителя. С 1904 года он установил этот двигатель на ряде спортивных катеров и на ранних самолетах. Пионер авиации Альберто Сантос-Дюмон увидел одну из этих лодок на Лазурном берегу и решил опробовать ее на своем самолете 14-бис конструкции «утка». Его ранняя версия мощностью 24 л.с. (18 кВт) при 1400 об / мин и весом всего 55 кг (121 фунт) была интересной, но оказалась недостаточно мощной.Сантос-Дюмон заказал у Левавассера более крупную и мощную версию. Он изменил его размеры с первоначального хода 80 мм и диаметра ствола 80 мм на ход 105 мм и диаметр цилиндра 110 мм, получив 50 л.с. (37 кВт) при 86 кг (190 фунтов) веса, включая охлаждающую воду. Его удельная мощность не превышалась 25 лет. [4] Levavasseur в конечном итоге произвел свою собственную линию самолетов с двигателем V8, названных Antoinette I – VIII. Хьюберт Латам пилотировал «Антуанетту IV» и «Антуанетту VII» с двигателем V8 в июле 1909 года после двух неудачных попыток пересечь Ла-Манш. [5] [6] Однако в 1910 году Лэтэм использовал VII с таким же двигателем, чтобы стать первым в мире, достигшим высоты 3600 футов. [7] Вуазен сконструировал бипланы-толкачи с двигателями «Антуанетта», в частности тот, который впервые успешно пилотировал Генри Фарман в 1908 году.

Конфигурация двигателя V8 стала популярной во Франции с 1904 года и использовалась в ряде авиационных двигателей, представленных Renault и Buchet среди других. Некоторые из этих двигателей в небольших количествах использовались в автомобилях.В 1905 году Даррак построил специальный автомобиль, побивший мировой рекорд скорости. Они придумали два двигателя гоночных автомобилей, построенные на общем картере. и распредвал. Результатом стал чудовищный двигатель рабочим объемом 1551 куб. Дюймов (25 416 куб. См), мощностью 200 л.с. (150 кВт). Виктор Хемери установил этот рекорд 30 декабря 1905 года на скорости 109,65 миль в час (176,46 км / ч). Эта машина существует до сих пор.

Rolls-Royce построил автомобиль V8 объемом 3535 куб. См (216 куб. Дюймов) с 1905 по 1906 год, но было сделано только три копии, и Rolls-Royce вернулся к конструкции I6.

В 1907 году компания Hewitt Motor Company построила большой пятиместный туристический автомобиль. Он был оснащен мощным двигателем V8, который развивал мощность 50/60 лошадиных сил, имел диаметр цилиндра 4 дюйма (102 мм) и ход поршня 4,5 дюйма (114 мм). Hewitt был первым американским автомобилем, оснащенным двигателем V8. [8]

De Dion-Bouton представила автомобильный двигатель V8 объемом 7 773 куб. . [9]

Один из первых серийных автомобильных двигателей V8 был представлен в США в 1914 году компанией Cadillac, подразделением General Motors, которое за первый год продало 13 000 двигателей с L-образной головкой объемом 5,4 л (330 куб. Дюймов). производства. С тех пор Cadillac в первую очередь выпускает двигатели V8. Oldsmobile, другое подразделение General Motors, представило свой собственный двигатель V8 объемом 4 л (244 куб. Дюймов) в 1916 году. Chevrolet представила двигатель V8 объемом 288 куб. Дюймов (4,7 л) в 1917 году и устанавливался на Chevrolet Series D.В феврале 1915 года швейцарский автомобильный инженер Марк Биркигт спроектировал первый образец знаменитого авиационного двигателя Hispano-Suiza V8 с одним верхним распредвалом, с разным рабочим объемом, с использованием систем двойного зажигания и мощностью от 150 до 300 лошадиных сил, как в прямом, так и в обратном направлении. версии с приводом и выходным валом с редуктором. Почти 50 000 таких двигателей были построены в Испании, Франции, Великобритании, Италии. Wright Aeronautical построила их в Соединенных Штатах во время Первой мировой войны, а французские версии получили почти эксклюзивное использование для питания SPAD S.VII (произведено около 6000) и SPAD S.XIII (произведено около 8500); а также французская и британская версии (как и версия Wolseley Viper HS.8A) для истребителей Royal Aircraft Factory S.E.5 (построено около 5200) и истребителей Sopwith Dolphin (построено почти 2100). H.S. Говорят, что на авиационные двигатели V8 с верхним расположением распредвала и клапанным механизмом серии 8 приходилось примерно половину всех самолетов союзников времен Первой мировой войны.

К 1932 году Генри Форд представил один из своих последних великих достижений в области личной инженерии: свой «блочный», или цельный, двигатель V8.Производство было самым большим коммерчески доступным V8 в массы. Предлагаемый в качестве опции для улучшенного 4-цилиндрового двигателя модели "B" в недорогом автомобиле, эта компактная силовая установка V8 с карбюратором с пониженной тягой позволила Ford 1932 года превзойти всех других популярных конкурентов и была задумана на годы впереди своих время. Ford Flathead V8 до сих пор считается одним из первых пионеров двигателей типа «хот-род». [10]

Проект

Уголки V

Наиболее распространенный угол V для V8 составляет 90 °.Эта конфигурация отличается широким низким двигателем с оптимальными характеристиками стрельбы и вибрации. Многие конфигурации двигателей V6 и V10 заимствованы из серийных моделей V8, поэтому в них часто используется угол 90 °; однако уравновешивающие валы встроены для уменьшения вибрации и / или более сложных кривошипов для равномерного цикла зажигания. Одним из примеров является Ford / Yamaha V8, используемый в Ford Taurus SHO . Он был основан на Ford Duratec V6 и разделяет угол вертикальной оси 60 ° этого двигателя. Аналогичный двигатель производства Yamaha использовался Volvo Cars в период с 2005 по 2010 год.Эти двигатели были разработаны для поперечной установки с передним приводом и имеют меньшую ширину, чем обычно, для более эффективного использования пространства. Поскольку они не находятся под идеальным углом 90 ° для V8, они требуют вращающегося в противоположных направлениях уравновешивающего вала и смещенных раздельных шатунов для полной плавности. [11] Кроме того, в современных гонках используются двигатели 72 ° V8. [12]

Двигатель Rolls-Royce Meteorite V8 был заимствован от двигателя танка Meteor (сам производился от авиационного двигателя Merlin, поэтому он разделял угол вертикальной оси Merlin 60 °. [13] В прошлом компания Electro-Motive производила 8-цилиндровую версию своего тепловозного двигателя модели 567 с углом поворота цилиндров 45 °. Полноприводные гоночные автомобили Miller 1932 года также имели двигатель V8 под углом 45 °. [14]

Чрезвычайно узкоугольный двигатель V8 был представлен Lancia в 1922 году, у которого угол между рядами цилиндров составлял всего 14 °. Это привело к созданию двигателя, который был короче, чем у рядного шестицилиндрового двигателя, но намного уже, чем у обычного V8. Он был основан на двигателе Lancia V4, который был почти полностью «квадратным» по длине и ширине своей компоновки.Благодаря своей компактной конструкции и расположенным сверху распределительным валам эти двигатели были легче и мощнее, чем сопоставимые двигатели того времени. [15] Хотя Lancia прекратила разработку дизайна V8 во время Второй мировой войны, основная концепция сегодня используется в двигателе Volkswagen VR6.

Коленчатый вал

90-градусный V8 изготавливается с двумя разными типами коленчатого вала: с плоским и с поперечным сечением :

  • Плоский коленчатый вал или одноплоскостной коленчатый вал представляет собой оригинальную конструкцию V8, шатунные шейки которого расположены под углом 180 °.Поскольку они всегда перемещают два поршня вместе, вторичная вибрация в два раза сильнее (и вдвое реже), чем в поперечной плоскости, если только не используются уравновешивающие валы, с парой встречного вращения, фланкирующей коленчатый вал поперек оси коленчатого вала. Поскольку он имеет почти идеальную плоскостную балансировку, [16] обычно не требует противовесов. Коленчатый вал с меньшей массой и, следовательно, инерцией позволяет быстрее увеличивать и уменьшать обороты, в дополнение к зажиганию LRLRLRLR или RLRLRLRL с обычными общими интервалами между импульсами и для равномерного сгорания, не требуя сложной системы выпуска.Дизайн был популяризирован в современных гонках благодаря Coventry Climax FWMV 1,5 л (92 куб. Дюйма) V8, который превратился из кросс-плоскости в конфигурацию с плоской плоскостью (с более длинными шатунами). Плоские V8 на дорожных автомобилях производятся Ferrari (все модели V8, которые они когда-либо производили, от 308 GT4 1973 года до нового 488), Lotus (Esprit V8), TVR (Speed ​​Eight), Porsche 918 Spyder. , McLaren (MP4-12C), а также Ford (Mustang Shelby GT350). Эта конструкция популярна в гоночных двигателях, самым известным примером является Cosworth DFV. [17]
  • Коленчатый вал с перекрестной плоскостью или двухплоскостной коленчатый вал - это конфигурация, используемая в большинстве дорожных автомобилей V8. Первый и последний из четырех шатунных штифтов расположены под углом 180 ° друг к другу, как и второй и третий, причем каждая пара под углом 90 ° относительно другой, так что при взгляде с конца коленчатый вал образует крест. Кросс-плоскость имеет вдвое меньшую (и вдвое более частую) вторичную вибрацию, чем плоская, но требует наличия тяжелых противовесов на коленчатом валу для противодействия раскачивающей вибрации, вызванной дисбалансом плоскости (подробности см. В разделе «Балансировка двигателя»).Благодаря преимуществу вторичной вибрации поперечная плоскость V8 может масштабироваться до больших смещений, не вызывая разрушительной вибрации. Тем не менее, использование тяжелых противовесов делает кросс-самолетный V8 малооборотистым двигателем, который не может быстро ускоряться или замедляться по сравнению с горизонтальным самолетом из-за большей вращающейся массы. В то время как срабатывание поперечного V8 равномерно распределено в целом, срабатывания на «левом» и «правом» блоках являются LRLLRLRR или RLRRLRLL, что приводит к неравномерному интервалу впускных и выпускных импульсов для каждого ряда.В стандартных автомобилях с выпускными коллекторами, объединяющими четыре выхлопных отверстия в один выход, это приводит к неравномерному наполнению / продувке впускного / выхлопного газа в цилиндрах (что предотвращает равномерное сгорание в цилиндрах), вызывая типичный шум V8 , который приходили многие люди ассоциироваться с американскими двигателями V8. В универсальных гоночных автомобилях это приводит к необходимости соединять выхлопные трубы между двумя рядами, чтобы спроектировать оптимальную выхлопную систему, в результате получаются длинные выхлопные трубы, которые напоминают пучок змей , как в Ford GT40.Эта сложная и обременительная выхлопная система была серьезной проблемой для дизайнеров одноместных гоночных автомобилей, поэтому они, как правило, использовали короткие выхлопные трубы в 1950-х годах или размещали выхлопные отверстия внутри V-образного угла, как на 4,2 л (256 куб. in) Двигатель Ford Indy в Lotus 38.

Кросс-плоскость не была ни очевидной, ни простой в разработке. По этой причине большинство ранних двигателей V8, в том числе от De Dion-Bouton, Peerless и Cadillac, были плоскими. Переход к кросс-плоскости был предложен на автомобильной инженерной конференции в Соединенных Штатах в 1915 году, но потребовалось еще восемь лет, чтобы запустить его в производство.Cadillac и Peerless (которые наняли для этой работы бывшего математика Cadillac) подали заявку на патент на кросс-плоскость одновременно, и они согласились разделить эту идею. Cadillac представил свой V8 с компенсированным коленчатым валом в 1923 году, а в ноябре 1924 года появилась модель Equipoised Eight от Peerless.

Приложение

V8 с крестообразным коленчатым валом (см. Ниже) - обычная конфигурация для больших автомобильных двигателей. Двигатели V8 редко имеют рабочий объем менее 3,0 л (183 куб. Дюймов), а в автомобилях его объем превышает 8.2 л (500 кубических дюймов) в серийных автомобилях, таких как Cadillac Eldorado начала 1970-х годов. В некоторых приложениях, например промышленные и морские двигатели V8, рабочий объем может быть даже больше.

В автомобилях двигатели V8 используются в самых разных легковых и грузовых автомобилях, в основном в более мощных сегментах и ​​типах транспортных средств, таких как американские маслкары, спортивные автомобили, роскошные автомобили, пикапы и внедорожники. Многие производители автомобилей предлагают V8 в качестве опции в автомобилях, которые имеют V6 или рядный шестицилиндровый двигатель в качестве стандартного двигателя, часто считая его символом эксклюзивности и престижа.В некоторых случаях двигатели V6 заимствованы из конструкций V8 путем удаления двух цилиндров при сохранении того же угла V, поэтому их можно собирать на тех же сборочных линиях, что и двигатели V8, и устанавливать в тех же моторных отсеках с небольшими изменениями. В некоторых из них используются смещенные шатуны, приводящие в движение пары шатунов, что обеспечивает регулярную последовательность зажигания.

Традиционный 90-градусный двигатель V8 с большим диаметром цилиндра, который используется во многих американских моделях, как правило, слишком широк и длинен, чтобы поместиться в автомобилях с переднеприводным расположением двигателя с поперечным расположением двигателя, поэтому его применение ограничено задним приводом спортивные автомобили, маслкары, пони-кары, роскошные автомобили и легкие грузовики.Более короткий, а иногда и более узкий двигатель V6 легче разместить в небольших моторных отсеках, но несколько компактных двигателей V8 используются в конфигурациях двигателей с поперечным передним и поперечным приводом в более крупных автомобилях, таких как Cadillac и Volvos. Эти двигатели часто имеют более узкие межосевые отверстия цилиндров, более узкие углы рядов цилиндров и другие модификации для уменьшения требований к пространству. [18]

В автоспорте двигатели V8 являются обычным явлением и часто используются в двигателях, специально разработанных для гоночных автомобилей во многих различных типах и классах автомобильных гонок, например, в Формуле-1 или в гонках. Американская гоночная лига NASCAR.У них обычно плоские коленчатые валы, поскольку коленчатый вал с перекрестной плоскостью приводит к неравномерному попаданию в выпускные коллекторы, что мешает настройке двигателя, а тяжелые противовесы коленчатого вала могут препятствовать быстрому ускорению двигателя. Однако из-за собственной вибрации, которая характерна для плоских V8, большинство V8 с большим рабочим объемом, даже в автоспорте, являются кросс-плоскостями, в том числе те, что используются в NASCAR и Top Fuel.

В грузовиках средней массы обычно используется конфигурация с прямой шестеркой, поскольку она проще и удобнее в обслуживании, а также потому, что прямая шестерка - это по своей сути сбалансированная компоновка, которую можно масштабировать до любого необходимого размера.Большие двигатели V8 используются в более крупных линейках грузовиков и промышленного оборудования.

Несмотря на то, что он был первым выбором для авиационных двигателей, двигатель V8 редко используется в современных авиационных двигателях, поскольку обычно тяжелые противовесы коленчатого вала являются помехой. Современные легкие самолеты обычно используют конфигурацию Flat-8, так как она легче и легче охлаждается воздухом. Кроме того, он может изготавливаться в модульной конструкции, разделяя компоненты с двигателями 4-го и 6-го цилиндров. Одним из немногих двигателей V8, использовавшихся для приведения в движение самолетов во время Второй мировой войны, был немецкий перевернутый двигатель V8 с силовой установкой Argus As 10 с воздушным охлаждением.

Автомобиль

Американский

Кадиллак произвел первый американский двигатель V8 в серийном автомобиле, 1914 год L-Head . Это был сложный агрегат с чугунными парными цилиндрами с закрытой головкой, прикрепленными болтами к алюминиевому картеру, и в нем использовался плоский коленчатый вал. В следующем году компания Peerless представила двигатель V8 по лицензии производителя парков развлечений Herschell-Spillman. К 1917 году Chevrolet также разработал двигатель V8, который начал массовое производство.Усовершенствованный по своей конструкции двигатель имел центральный распределительный вал, управляющий вертикальными верхними клапанами в каждом ряду цилиндров. В конструкции двигателя использовался коленчатый вал с противовесом и съемная головка цилиндров с поперечным потоком, объемом 288 куб. Дюймов (4,7 л) и производившей на тот период впечатляющие 55 л.с. (41 кВт; 56 л.с.). [19] В основном использовался в автомобилях Chevrolet серии D.

Cadillac и Peerless снова разошлись на один год (1923 и 1924, соответственно) с появлением коленчатого вала с поперечной плоскостью.В те годы у Lincoln также были автомобили V8, как у Ferro, Northway (поставщик Cadillac), Cole (Индианаполис и Джексон, Миссисипи), Perkins (Детройт), Murray, Vernon и Yale. [20] Oakland, подразделение GM, представило двигатель V8 мощностью 85 л.с. (63 кВт) объемом 250 куб. Дюймов (4,1 л) с коленчатым валом 180 ° в 1930–1931 годах. В 1932 году производство марки Oakland было прекращено, и V8 использовался в своей сопутствующей марке Pontiac в течение одного года. Pontiac отказался от двигателя V8 в 1933 году и заменил его на более плавный рядный восьмицилиндровый Silver-Streak.

Ford был первой компанией в мире, которая массово использовала двигатели V8 , что означает производство их в очень больших количествах для использования в серийных автомобилях. Вместо того, чтобы переходить на рядную шестерку, как его конкуренты, когда требовалось нечто большее, чем рядная четверка, Ford разработал простой V8, Flathead 1932 года. Этот двигатель с плоской головкой приводил в действие почти все большие автомобили Ford в течение 1953 года выпуска, и производился примерно до 1970 года лицензиатами Ford по всему миру, а двигатель с клапаном в блоке устанавливался в основном на грузовые автомобили.Бензиновый двигатель для боевой бронированной машины Ford GAA, выпускавшийся с 1940 по 1950 год, объемом 1100 куб. Дюймов (18,0 л), является самым большим на сегодняшний день производимым двигателем V8 и использовался в качестве силового варианта для танка M4 Sherman армии США. во Второй мировой войне.

После Второй мировой войны высокий спрос на более крупные автомобили с символом статуса сделал обычную рядную шестерку менее востребованной. У двигателей Straight-8 есть проблемы с штырем коленчатого вала и требуется более длинный моторный отсек. В новых более широких стилях кузова V8 уместился бы в том же пространстве, что и рядный шестицилиндровый двигатель.Производители могут упростить производство и предложить более крупные двигатели в качестве дополнительных обновлений базовых моделей.

В 1949 году General Motors (GM) ответила на успех Ford V8, представив Oldsmobile Rocket и Cadillac OHV . В январе 1951 года Studebaker представила свой двигатель V8 с верхним двигателем объемом 232 куб.см (3,8 л) для Commanders и Commander Land Cruisers 1951 года выпуска. Первые серийные версии были установлены на Commanders 1950 модельного года в конце декабря 1950 года. Chrysler представила свой FirePower 331 куб. Дюймов (5.4 л) полуголовый V8 1951 года. В том же году. Buick последовал за ним в 1953 году, в то время как Packard и GM Chevrolet и Pontiac представили собственные двигатели V8 в 1955 году. American Motors (AMC) первоначально приобрела двигатели V8 у Packard, [21] , но разработала собственные двигатели меньшего веса, 600 фунтов (272 кг). ), конструкция 1956. [22]

Полная история двигателей каждого американского производителя выходит за рамки данной статьи, но размеры двигателей на полноразмерных автомобилях росли на протяжении 1950-х, 1960-х годов и до середины 1970-х годов.Увеличение размеров полноразмерных автомобилей означало, что модели автомобилей меньшего размера были представлены и стали более популярными, в результате к 1960-м годам у Chrysler, Buick, Ford и Chevrolet было два модельных ряда V8 - Ford был единственным автопроизводителем, который попробовал чтобы имитировать Chrysler Hemi V8 в любой манере 1960-х годов, сначала с его полусферической головкой, производной от двигателя Ford FE, и конструкцией клапана 427 SOHC, а затем с конструкцией частично полусферической головки, которая использовалась в двигателе Boss 429 Mustang.

Более крупные двигатели, известные как V8 с большим блоком, использовались в полноразмерных автомобилях и маслкарах.Большие блоки обычно имели смещения более 360 куб. Дюймов (5,9 л). Объем двигателя Big-block достиг своего апогея с 1970 Cadillac Eldorado объемом 500 кубических сантиметров (8,2 л) 500 . В течение 1970-х годов из-за нефтяного кризиса и постепенного ужесточения стандартов выбросов пострадали двигатели V8 с большим блоком, и в результате их использование в легковых автомобилях сократилось, поскольку производители начали постепенно отказываться от их более эффективных конструкций. Однако в грузовиках и других более крупных транспортных средствах, в первую очередь на рынке Северной Америки, двигатели V8 с большими блоками продолжают использоваться до сегодняшнего дня, хотя некоторые производители, такие как, например, Ford Motor Company, использовали другой подход и разработали двигатели V10 для использования в своих двигателях. грузовые автомобили большой грузоподъемности, такие как грузовые автомобили и фургоны, и / или использованные конструкции на основе небольших блоков в дизельных двигателях, напримерграмм. Powerstroke, а также приложения на бензине для повышения мощности и эффективности. По сей день двигатели V8 с большим блоком обычно используются в самых разных автомобильных гонках, в основном в Северной Америке, и такие двигатели доступны у многих небольших и независимых производителей двигателей.

Меньшие двигатели, известные как V8 с малым блоком, были установлены в моделях автомобилей среднего размера и обычно имели рабочий объем от 270 куб. Дюймов (4,4 л) до 360 куб. Дюймов (5,9 л), хотя некоторые из них были такими же большими, как 402 куб. в (6,6 л) 400 .Существует перекрытие между диапазонами больших и малых блоков, и заводской двигатель объемом от 6,0 до 6,6 л (от 366 до 403 куб. Дюймов) может принадлежать к любому классу. Двигатели этой общей проектной архитектуры и категории все еще производятся, хотя и значительно усовершенствованы и усовершенствованы с момента их появления в первой половине 20-го века.

В 1950-х, 1960-х и 1970-х годах каждое подразделение GM имело свои собственные уникальные двигатели, достоинства и архитектура которых были разными. Это позволило каждому подразделению иметь свой собственный уникальный двигатель, но в значительной степени дублировало усилия.Большинство из них, например сравнительно небольшой Buick 215 и знакомый Chevrolet 350 , использовались во многих подразделениях. У Ford и Chrysler было меньше подразделений, и они предпочитали общий дизайн для конкретных брендов. В конце концов GM также начал поэтапный отказ от нескольких двигателей для конкретных подразделений в конце 1970-х годов, но так и не перешел к единой архитектуре V8.

GM Семейство современных крупноблочных двигателей Chevrolet под названием vortec включает модели 7400 и 8100. В 2011 году GM построила свой 100-миллионный малоблочный двигатель V8 Chevrolet, сделав эту общую компоновку двигателя (несмотря на различные модификации и производные, которые он видел за десятилетия его производства) самый производимый двигатель V8 в мире, а также один из самых коммерчески успешных двигателей за всю историю. [23]

Chrysler и GM разработали двигатели V8 большего объема на основе современных небольших блоков V8, таких как Chrysler объемом 6,1 л (372,2 куб. Дюймов) и 6,4 л (390,6 куб. Дюймов) Eagle и Apache Hemis, а также LS7 7,0 L (427,2 куб. Дюймов) версия GM LS и новейшие двигатели LT.

Сегодня профессиональные гоночные двигатели V8 все еще распространены в американских автомобилях. В гусеничных автомобилях обычно используются двигатели размером около 4–7 л (240–430 куб. Дюймов). В двигателях для дрэг-рейсинга Pro-stock и Superstock обычно используется большой блок (400–600 куб. Дюймов (6.6–9,8 л)) Двигатели Chevrolet или Ford Boss, некоторые объемом более 800 куб. Дюймов (13,1 л) и один двигатель Chevrolet с большим блоком объемом 1 005 куб. 2.000 л.с. (1491 кВт; 2028 л.с.) и 1500 фунт-футов (2034 Нм) без наддува на обычном бензиновом насосе. [24] [25] Драгстеры Top Fuel на нитрометановом топливе для соревнований по дрэг-рейсингу и забавные автомобили профессиональных гоночных классов обычно используют преобразованный из алюминия Chrysler Gen II Hemi.Нагнетатели для двигателей основаны на «нагнетателях», используемых для повышения давления всасываемого газа в больших 2-тактных дизельных двигателях, таких как Detroit Diesel. Существует также Ford 500 кубических сантиметров (8,2 л) Boss Top Fuel / Funny car.

Австралийский

Австралийский двигатель V8 обычно производится в Америке компаниями Ford, Chrysler или General Motors.

Holden small-block V8 был полностью австралийским разработанным и изготовленным чугунным двигателем с верхним расположением толкателя 90 °, мощностью 4 двигателя.2 л (253 CID), 5,0 л (308 CID, позже было уничтожено до 304 CID) и 5,7 л (355 CID - производился Holden Special Vehicles, никогда не производился в качестве «серийного» двигателя). Впервые представленный в 1969 году, прекратив производство в 1999 году, он приводил в движение различные автомобили Holden, включая Kingswood, Monaro, Torana и Commodore, и оказался популярной и успешной силовой установкой в ​​австралийском автоспорте (особенно в автомобилях Touring). Repco также разработала и построила двигатель Repco-Holden Formula 5000 для гонок Formula 5000.Repco использовала отливки блока и головки двигателя Holden 308 V8 в качестве своей основы [9], но в него было внесено множество модификаций, включая впрыск топлива Lucas и систему зажигания Bosch с двумя катушками, а также более 150 специальных компонентов, разработанных Repco.

Британский Leyland small block V8 также был двигателем с верхним расположением тяги, однако он был полностью легкосплавным, как американский Buick / British Rover V8, на котором он был основан. Ход был увеличен, чтобы дать ему емкость 4,4 л (270 куб. Дюймов). Изначально мотор был разработан и установлен на седан Leyland P76.

По состоянию на 2014 год [обновление] , единственный двигатель V8, производимый в Австралии, - это 5,0-литровый двигатель V8, созданный Ford Performance Vehicles для своих моделей FPV GT и GS. Этот двигатель представляет собой комбинацию деталей американского производства и частично местного производства. V8, используемый в нынешних Holdens, поставляется GM в Канаде, это модифицированные версии двигателей GM LS-серии.

Когда производство Ford Cleveland V8 для американского рынка прекратилось в начале 1970-х, инструменты были перемещены в Австралию, где австралийское подразделение Ford продолжало производить местную версию 351 вместе с 302 Cleveland.Двигатели австралийского производства также были проданы De Tomaso для использования в Pantera и Longchamps. Производство в Австралии прекратилось в 1982 году, последним Falcon с приводом от Кливленда была линейка XE (1400 с лишним 302 и 409 351).

Британский

Rolls-Royce V-8 был первым британским двигателем V8. Это квадратный двигатель объемом 3,5 л (214 куб. Дюймов) с боковыми клапанами и углом наклона 90 °. Чтобы конкурировать с электромобилями, инженерные приоритеты этого двигателя заключались в том, чтобы бесшумность и изящество превосходили полную мощность, а дизайн был намеренно поверхностным, чтобы имитировать внешний вид городского кареты.

Позже Rolls-Royce V8 был Meteorite, бронированным автомобилем и морским двигателем, созданным на основе танкового двигателя V12 Rolls-Royce Meteor с использованием двух третей цилиндров Meteor, а сам Meteor был разработан на основе авиационного двигателя Merlin.

По состоянию на 2017 год [обновление] , Aston Martin, Bentley, Jaguar, Land Rover, McLaren и Radical продолжают производство двигателей V8.

Aston Martin

Двигатели V8, которые использовались в Aston Martins с 1969 по 2000 год, были основаны на внутренней конструкции Тадека Марека и использовались в различных моделях, начиная с DBS V8 1969 года, за которыми следовали Vantage, Virage, Volante. конвертируемые версии среди других.После того, как Vantage был снят с производства в 2000 году, не было моделей V8 до появления в 2005 году ручной сборки Jaguar AJ-V8 с сухим картером объемом 4,3 л (262 куб. Дюйма). Блок, головки, коленчатый вал, шатуны, поршни, распределительные валы, впускной и выпускной коллекторы, система смазки и система управления двигателем - все это уникально для Aston Martin. Он использовался в V8 Vantage. В 2008 году объем был увеличен до 4,7 л (287 куб. Дюймов) за счет использования штампованных гильз цилиндров вместо литых. Aston Martin ранее поставлял свои двигатели, как V8, так и V12, от американского производителя Ford. [26] [27] [28] [29] В настоящее время Aston Martin использует двигатель V8 (используемый в новом Vantage, DB11 V8 и DBS Superleggera) у Mercedes-Benz. [30] [31]

Autovia

Дочерняя компания Riley, Autovia была запущена в 1936 году с 2,9 л (177 кубических дюймов) V8 под углом 90 °, чтобы конкурировать с Rolls-Royce и Bentley. Двигатель с тройным распределительным валом был разработан на основе пары блоков цилиндров Riley объемом 1,5 литра.

Bentley
См. Rolls-Royce.

Daimler

Эдвард Тернер разработал легкий 2,5-литровый (153 куб. Дюймов) и высокопроизводительный 4,5-литровый (275 куб. Дюймов) двигатели Daimler V8 с полукруглой головкой, анонсированные в 1959 году. –1964), а после поглощения Jaguar - в версиях кузова Mk2 Jaguar «Daimler 2.5 L V8» / «Daimler 250» (1962–1969). 4,5 л использовался в Daimler Majestic Major (1959–1968).

Jaguar

Компания Jaguar представила свой первый двигатель V8, AJ-V8, в 1996 году.Он был разработан и обновлен в различных объемах от 3,3 л (201 куб. Дюймов) (продается как 3,2 л) до 5,0 л (305 куб. Дюймов). Он оснащен системой изменения фаз газораспределения и, с недавних пор, прямым впрыском. Двигатели 4,0 л (244 куб. Дюймов), 4,2 л (256 куб. Дюймов) и 5,0 л (305 куб. Дюймов) доступны с опцией наддува для моделей высшего класса.

AJ-V8 был включен в список 10 лучших двигателей Уорда в 2000 году. Он использовался в недавних представительских, роскошных и спортивных автомобилях Jaguar, заменив как AJ6, так и V12.AJ-V8 также можно найти в некоторых элитных моделях Ford и Lincoln, а также в Speedback GT и Land Rovers Дэвида Брауна Automotive, включая уникальный для Land Rover объемом 4,4 л (269 куб. Дюймов).

Land Rover

В 2006 году компания Land Rover добавила TDV8 в свой список двигателей. Этот дизельный двигатель с двойным турбонаддувом, 90 ° V8 сделан с блоком из чугуна с уплотненным графитом и алюминиевой головкой, которые обеспечивают хорошую прочность, но меньший вес. Первоначальная емкость составляла 3,6 л (220 куб. Дюймов), что давало 472 фут-фунт-силы (640 Н · м) при 2000 об / мин.В 2010 году мощность была увеличена до 4,4 л (269 куб. Дюймов), увеличив крутящий момент до 546 ft⋅lbf (740 Н · м) при 1500 об / мин. В настоящее время он используется в Range Rover [32] и Range Rover Sport. [33] [ не цитируется ]

Lotus

Двигатель V8 проекта 918, представленный Lotus для S4 Esprit в 1996 году, представлял собой двигатель объемом 3,5 л (214 куб. Дюймов), разработанный Оливером Винтерботтомом, с двумя турбокомпрессорами и полностью алюминиевым корпусом. строительство.

McLaren

В 2010 году McLaren Automotive вместе с Рикардо разработали двигатель M838T с двойным турбонаддувом объемом 3,8 л (232 куб. Дюйма) для использования в суперкарах 12C и более поздних версий 650S. Эволюция M838T с тех пор использовалась в 720S, 570S и Senna (включая его производные с более высокими характеристиками), а также в P1 с электрической трансмиссией.

Radical

Radical Sportscars предлагает автомобиль с двигателем V8, SR8, чей двигатель Powertec RPA основан на двух двигателях Suzuki Hayabusa, соединенных с общим кривошипом, с использованием оригинальных головок и специально разработанного блока.

Riley

Двигатель Riley 8/90 был представлен на автосалоне 1935 года. Это были два двигателя OHV Riley 9, соединенные под углом 90 градусов. [34]

Rolls-Royce

Первый двигатель V8 Rolls-Royce дебютировал в 1905 году, но просуществовал недолго. Компания более известна своим двигателем L Series V8, разработка которого началась в 1952 году и запущена в производство в 1959 году - совместными усилиями Rolls-Royce и Bentley под руководством инженера Джека Филлипса. Следуя современной практике проектирования, он имел верхние клапаны (OHV), центральный распределительный вал и клиновидные камеры сгорания.Некоторые из его функций были вдохновлены авиационным двигателем Rolls-Royce Merlin, включая алюминиевый блок с мокрыми гильзами, распределительный вал с зубчатым приводом, (первоначально) внешние свечи зажигания и порты.

Впервые использовался в Rolls Royce Silver Cloud и Bentley S2, но по-прежнему доступен в современных Bentley. Ранние версии имели 6,25 л (381 куб. Дюймов) смещение, которое было увеличено до 6,75 л (412 куб. Дюймов) в 1970-х годах. Турбонаддув в различных моделях Bentley, начиная с 1980-х годов, при этом выходная мощность увеличивалась в несколько этапов.В настоящее время он выдает 530 л.с. (400 кВт) и 1100 Нм (810 фут-фунт) в Bentley Mulsanne Speed, [35] , при этом отвечая стандартам выбросов Euro 6 и LEV II. [36] Только в 2007 году были заменены последние компоненты, которые можно проследить до двигателя 1959 года. [37]

Rover

Первый набег Rover на производство двигателей V8 был связан с бензиновым или дизельным двигателем Rover Meteorite, который был создан на основе двигателя Rolls-Royce Meteor 60 ° V12, который использовался в британских танках с 1943 года.Метеорит использовался в грузовиках и транспортерах, а также для морского и стационарного использования.

Ровер нуждался в более мощном двигателе к середине 1960-х годов для легковых автомобилей. Управляющий директор Rover во время поездки в Америку, где он увидел образец двигателя Buick Small Block 215 в экспериментальном отделе Mercury Marine, и был впечатлен его легким весом и небольшими размерами по сравнению с его выходной мощностью и потенциалом. [38] 3,5 л (214 куб. Дюймов) V8 весил всего 12 фунтов (5.На 4 кг) тяжелее и менее чем на 1 дюйм (2,5 см) длиннее, чем 2,0 л (122 куб.дюйма) ровер-4. Он отправил алюминиевый двигатель обратно в Великобританию для оценки. Он хорошо работал с большими Rover, будучи значительно короче, легче и мощнее, чем Rover Straight 6, и Rover приобрел права на его производство. Двигатель был представлен в салонах Rover в конце 1960-х годов.

Двигатель продавался таким производителям небольших автомобилей, как Morgan, TVR, Triumph, [39], Marcos и MG.Land Rover также использовал V8 с 1970 года, сначала в Range Rover, начиная с 3,5 л (214 куб. Дюймов) в более ранних моделях, в служебном защитнике с 1980 года, а затем в моделях Discovery, где он был увеличен до 3,9 л. (238 куб. Дюймов) и до 4,6 л (281 куб. Дюймов) в моделях 1994–2002 годов.

Производство оригинального Rover V8 было прекращено, но MG Rover решила в 2002 году перепроектировать Rover 75, чтобы установить на него 4,6 л (281 куб. Дюйм) Ford Modular V8.

Standard

В октябре 1936 года компания Standard Motor Company представила модель «Flying V-Eight» с двигателем 2.7-литровый (165 куб. Дюймов) V8 с плоской головкой, развивающий 20 лошадиных сил. Используется во флагманской модели линейки Flying Standard, но покупатели предпочитают более просторную шестицилиндровую модель Flying Twenty, которая стоит меньше, чем Flying V-Eight. Было изготовлено всего 250 двигателей, и производство прекратилось к лету 1937 года. В 1938 году у Standard все еще оставались некоторые из них для продажи по сниженной цене. [40]

Triumph

В Triumph V8 1971 года в качестве отправной точки использовался двигатель Slant 4.Первоначально он должен был быть оснащен системой впрыска топлива, но из-за нехватки средств у материнской компании Leyland Motors система так и не была доведена до совершенства, и вместо нее использовались сдвоенные карбюраторы. Низкое качество изготовления принесло двигателю плохую репутацию, и 3,0-литровый (183 куб. Дюйм) V8 использовался только в Triumph Stag.

TVR

Специализированная компания по производству спортивных автомобилей TVR также произвела свой собственный двигатель V8 объемом 4,2 л (256 куб. Дюймов), 350 л.с. (261 кВт) и 4,5 л (275 куб. Дюймов), 440 л.с. (328 кВт) для TVR. Цербера и тосканский гонщик.Разработанный Элом Меллингом, двигатель APJ8, известный как Speed ​​Eight, отличается плоской кривошипом и необычным углом 75 ° V. Двигатель легкий, сухой его вес составляет всего 121 кг.

Китайский

Первый автомобильный завод представил первый двигатель V8 в Азии в 1959 году, который использовался в роскошных автомобилях Hongqi.

Чешский

Tatra использовала свои двигатели V8 с воздушным охлаждением с 1934 года, когда представила Tatra 77 (первый серийный автомобиль с аэродинамической конструкцией). Их кульминацией стал выпуск 2.Агрегат объемом 5 л используется в модельном ряду автомобилей Tatra T603. Самый мощный из них был установлен на гоночном варианте, известном как B-5. Это была версия стандартного двигателя с более высокой степенью сжатия, которая заменила стандартный одиночный карбюратор 2BBL на два блока с нисходящим потоком 4BBL на новом впускном коллекторе. Позднее Tatra выпустила еще один двигатель с воздушным охлаждением, который использовался в Tatra 613, а затем в Tatra 700. Эти двигатели были хорошо известны своей надежностью, хорошим расходом топлива и специфическим звуком.

В Tatra 603 два вентилятора с приводом от двигателя помогают втягивать охлаждающий воздух в моторный отсек - когда автомобиль движется, воздух поступает через воздухозаборники в панелях заднего крыла и выходит через прорези под бампером и рядом с двигателем. сам.В Tatra 613 один большой вентилятор нагнетает свежий холодный воздух в моторный отсек.

Компания Tatra до сих пор использует двигатели V8 с воздушным охлаждением в своих тяжелых грузовиках в своих Tatra 815 и других моделях.

Французский

Хотя Франция разработала самые первые двигатели V8, они использовали его для самолетов эпохи пионеров до 1910 года. Французская автомобильная фирма De Dion-Bouton действительно производила двигатель V8 для продажи в автомобиле в 1910 году. автомобили 1920-30-х годов, такие как Delage, Delahaye, Talbot-Lago, Bugatti и Hotchkiss et Cie, использовали цилиндровые двигатели Inline-6 ​​и Inline-8.

В 1934 году Citroën разработал Traction Avant V8 (22CV), но, возможно, из-за банкротства фирмы в том же году этот двигатель так и не был доведен до производства.

Ford Société Anonyme Française производил автомобили с двигателем V8 (по дизайну США) через свою дочернюю компанию Matford в Страсбурге, Франция, с 1935 по 1954 год. После Второй мировой войны автомобили под маркой Ford . Simca приобрела Ford SAF в 1954 году, включая права на продолжение производства V8, [41] в Simca Vedette.Facel, субподрядчик Ford SAF по кузовным работам, также производил автомобили V8 с двигателями Chrysler с 1954 по 1964 год. [42]

После Второй мировой войны Франция ввела очень высокие налоговые сборы за лошадиную силу - владельцы автомобилей с двигателями более 2 литров были подвергнуты финансовым штрафам, поэтому у Франции был очень маленький внутренний рынок для автомобилей с большим двигателем, таких как V8. [42]

И Citroën SM, и "PRV" (Peugeot, Renault, Volvo) V6 были фактически 90-градусными двигателями V8 с двумя снятыми цилиндрами.SM V8 был создан как испытательный стенд для Maserati Quattroporte 1975 года, который так и не вышел в серийное производство из-за банкротства Citroën в 1974 году. Этот автомобиль был полностью разработан и пригоден для использования на дорогах. [43] Нефтяной кризис 1973 года сделал французский автомобиль с двигателем V8 еще более трудным для рационализации.

В 1970-е гг. Гордини также разработал 3-литровый двигатель V8 для Alpine A310, но вместо него из соображений стоимости был установлен 4-цилиндровый блок Renault.

Франция в настоящее время не производит автомобили с двигателем V8 для использования на дорогах.

Немецкий

Немецкие компании, которые производили двигатели V8, включают Argus Motoren, Argus As 10, которые производили перевернутый авиационный двигатель V8 с воздушным охлаждением с 1928 по 1945 год. Horch представил серию 830 с двигателем V8 в 1933 году как меньшую альтернативу их моделям с рядным 8-цилиндровым двигателем. .

В начале 1960-х годов Mercedes-Benz представил первый послевоенный двигатель V8 от немецко-европейского производителя с их двигателем M100, который сначала использовался в лимузине 600 Pullman, а затем в их высококлассных седанах, таких как 300 ВЫБОР 6.3. Преемники M100, M116 и M117 были доступны в родстерах и купе SL и SLC, а также в четырехдверных седанах S-класса.

Другие фирмы, производящие двигатели V8, включают Volkswagen Group (Audi, Bentley, Bugatti, Lamborghini, MAN, Porsche и Volkswagen), BMW и Stoewer.

Итальянский

Alfa Romeo
Alfa Romeo Montreal приводился в движение двигателем с сухим картером 2593 куб.Из-за ограниченного пространства, доступного для коленчатого вала в поперечной плоскости, физически небольшие, но тяжелые противовесы кривошипа были изготовлены из спеченного вольфрамового сплава, называемого турконитом. [44] Montreal V8 имел мощность 230 л.с. (170 кВт) на маховике и весил 162 кг (357 фунтов). Также было построено восемнадцать 33 автомобилей Stradale с отстроенным двигателем Tipo 33/2 с плоским кривошипом объемом 1995 куб.см и 260 л.с. (190 кВт). Кросс-кривошипный двигатель Montreal также использовался в очень ограниченном производстве 22 Alfetta GTV2.6i. Спортивный автомобиль Alfa Romeo 8C Competizione оснащен двигателем V8 с коленчатым валом объемом 4691 куб.

Феррари

Возможно, Ferrari впервые столкнулась с мощностью V8 с «унаследованными» Lancia D50 в 1955 году. Ferrari приняла конфигурацию V8 для гонок в 1962 году с 268 SP. Первым дорожным автомобилем Ferrari с двигателем V8 был 308 GT4 1974 года, за которым следовал уже знакомый 308 GTB. С тех пор компания продолжала использовать этот двигатель Dino V8 в моделях 328, 348 и последующих.Самый маленький двигатель V8 Ferrari (и действительно, самый маленький из когда-либо существовавших) был 2,0-литровым (1990 куб.см) агрегатом, установленным в 208 GT4 1975 года. Компания произвела немного больший 2,0-литровый двигатель V8 для 208 GTB и 2,9-литровый Ferrari F40 1980-х годов. Это был двигатель с турбонаддувом для снижения дорожного налога на автомобиль в Италии. Автомобили с объемом двигателя более 2,0 л облагались гораздо более высокой налоговой ставкой. Пятиклапанные на цилиндр версии 3.5 л и 3.6 л V8 были найдены в Ferrari F355 и Ferrari 360. Старый Dino V8 был снят с производства в 2004 году с введением 4.3-литровый V8, основанный на первоначально разработанном Ferrari Maserati 4.2 V8, в F430 и California. И преемник F430, 458 Italia, с 4.5 V8.

Fiat
Единственным Fiat с двигателем V8 был Fiat 8V. Двигатель был очень компактным OHV 1996 куб.см (122 CID) V8 с углом поворота 70 ° и двумя клапанами на цилиндр. Fiat 8V был разработан для участия в итальянском двухлитровом гоночном классе. Fiat также построил дизельный двигатель V8, представленный в 1975 году Des-8280 без наддува, мощностью 350 л.с. (261 кВт) для своих тяжелых грузовиков, который позже был заменен агрегатами с турбонаддувом в середине восьмых.

IVECO
Единственный итальянский дизельный двигатель V8, производимый IVECO с 1984 года, получил название IVECO-aifo. Двигатель используется, например, в определенных тяжелых грузовиках IVECO Turbotech, Turbostar (360, 380, 420 и 480 л.с.), Eurostar (480 и 520 л.с.), автобусах, построенных на Orlandi Poker, Astra HD7 (8x4 или 8x6, 520 л.с.), электроэнергетика и морские приложения.

Lamborghini
Lamborghini построила двигатели V8 для нескольких своих автомобильных линий, включая Urraco, Silhouette и Jalpa.Lamborghini также собирается построить двигатель V8 для Urus.

Lancia
В течение короткого периода времени в межвоенный период компания Lancia использовала двигатели V8 в своих роскошных автомобилях высшего класса. Первый двигатель V8 в автомобиле Lancia был доступен в 1922 году в Trikappa с объемом 4595 куб.см (280 CID) и мощностью 98 л.с. (73 кВт). В 1928 году они представили Dilambda с двигателем V8 объемом 3956 куб. См (242 CID), развивающим 100 л.с. (75 кВт). Позже, в 1931 году, Astura была представлена ​​с двумя меньшими версиями существующего V8: 2604 куб.см (159 CID) и 2973 куб.см (181 CID) с 72 л.с. (54 кВт) и 82 л.с. (61 кВт) соответственно.Все эти двигатели отличались фирменным узким углом V (менее 25 °) от Lancia. В конце 1987 года компания Lancia представила свой роскошный седан высшего класса - Lancia Thema 8.32 (Y9), оснащенный двигателем V8 от Ferrari 308 корпоративного брата. Это был 3-литровый (2927 куб. См) агрегат, цифра 8 указывала на количество цилиндров, в то время как 32 указывает количество клапанов. Модель была очень мелкосерийной и выпускалась до мая 1992 года.

Мазерати

Maserati использовала двигатели V8 для многих своих моделей, включая Maserati Bora и Maserati Khamsin.Этот двигатель изначально разрабатывался как гоночный для Maserati 450S. Последний 4,2-литровый двигатель V8, установленный в Maserati Quattroporte и Maserati Coupé & Spyder, был первоначально разработан Ferrari и связан с 4,3-литровым V8 в F430.

Японский

Японские производители традиционно не знают двигателей V8 в своих дорожных автомобилях. Однако они построили несколько двигателей V8 для удовлетворения потребностей потребителей, а также для собственных гоночных программ. В Японии двигатели V8 считаются дорогим предметом роскоши из-за правил японского правительства, касающихся объема двигателя, которые вводят ежегодный налог на двигатели объемом более 2000 куб.Большинство японских производителей внедрили и установили двигатели 2,0 л V6 на большие японские автомобили, которые достаточно мощны, что сделало 2,0 л V8 непрактичным.

Honda
Honda никогда не создавала собственный двигатель V8 для легковых автомобилей. Тем не менее, он переименовал Land Rover Discovery Series I с Rover V8 в Honda Crossroad для японского рынка. В конце 1990-х компания сопротивлялась значительному давлению своих американских дилеров по поводу двигателя V8, и американская Honda, как сообщается, отправила одному дилеру партию напитков V8, чтобы заставить их замолчать. [45]

Honda построила двигатели V8 для гонок, в первую очередь для Формулы-1. Honda была единственным производителем двигателей для Indy Racing с 2006 по 2011 год. Honda Indy V8 имеет красную черту на 10300 об / мин. Кроме того, их дочерняя компания Mugen Motorsports (теперь известная как M-Tec) построила гоночные двигатели V8, которые в конечном итоге нашли свое применение в дорожных автомобилях ограниченного производства, а также в концепт-карах. Их двигатель MF408S, который приводит в движение автомобили в ALMS, также используется в прототипах гоночных автомобилей, таких как Mooncraft Shiden. Это двигатель в концепции Honda Max, основанной на Honda Legend.

Mitsubishi
В 1999 году компания Mitsubishi Motors разработала 4,5-литровый двигатель V8 с легкосплавной головкой, получивший название 8A8, с двумя верхними распредвалами и технологией прямого впрыска бензина (GDI) для использования в своих моделях Proudia и Dignity. Финансовое давление вынудило компанию прекратить продажи обоих этих автомобилей всего через пятнадцать месяцев. [ необходима ссылка ]

Nissan
Nissan построил свой первый двигатель V8, Y40, в 1965 году для своего президентского лимузина.На смену двигателю Y пришли два семейства V8: серия VH в 1980-х и 1990-х годах и новая серия VK, которая также используется в некоторых моделях Infiniti.

Toyota
Первым семейством двигателей Toyota V8 была серия V, использовавшаяся в роскошном автомобиле Toyota Crown Eight, представленном в апреле 1964 года. Этот двигатель использовался в лимузине Toyota Century с 1967 года и далее, пока его не заменили двигателем V12 в 1997 году. Другое Семейства Toyota V8 - это двигатели UZ и их замена, новая серия UR, оба из которых использовались в качестве силовых установок для грузовиков и внедорожников Toyota, а также грузовиков, внедорожников и более крупных автомобилей роскошного бренда Toyota Lexus.Toyota также построила двигатели V8 Formula One серии RVX для команд Toyota Racing, Williams F1, Midland F1 и Jordan Grand Prix. [ необходима ссылка ]

Yamaha
Компания Yamaha, более известная как производитель мотоциклов, также производит двигатели по контрактам с автопроизводителями. В настоящее время они производят двигатель V8 совместно с Volvo Cars, Volvo XC90 и ранее Volvo S80. У них также был контракт с Ford в 1990-х годах на производство двигателя V8 (3.4 л) для Ford Taurus SHO. [46]

Корейский

Hyundai производит ряд двигателей V8, включая дизельный D8, 4,5 л (275 куб. Дюймов) Omega - первоначально дизайн Mitsubishi (см. Выше) - и 4,6 л (281 куб. Дюймов) Tau.

шведский

Самым известным шведским производителем двигателей V8, вероятно, является Scania AB с дизельным двигателем объемом 14 л (854 куб. Дюймов), который был выпущен в 1969 году для использования в тяжелых грузовиках модели 140. На тот момент двигатель с турбонаддувом мощностью 350 л.с. (261 кВт) был одним из самых мощных дизельных двигателей, предлагаемых в Европе.Scania продолжает использовать V8 в качестве своего самого большого двигателя объемом 16 л (976 куб.дюймов) с максимальной мощностью 730 л.с. (544 кВт) для серий R, G и P (в автобусах он использует I6). . Нормы выбросов варьируются от Евро 3 до Евро 6 в зависимости от рынка, на котором продается автомобиль. [47]

Концепт-кар Volvo 1950-х годов Филип также имел бензиновый двигатель V8. Автомобиль так и не пошел в производство, но двигатель превратился в 3,6-литровый V8 мощностью 120 л.с. (во многих аспектах двигатель «двойной B18») для использования в легких грузовиках Volvo Snabbe и Volvo Trygge с конца 1950-х годов.

Небольшой производитель суперкаров Koenigsegg разработал 5,0-литровый (305 куб. Дюймов) V8 с двойным турбонаддувом мощностью 1140 л.с. для использования в своих моделях Agera. Этот двигатель уникален тем, что он представляет собой гибкий топливный двигатель и вырабатывает большую мощность при работе на биотопливе, чем на обычном неэтилированном. Ранее Koenigsegg использовал силовую установку Ford, а именно Ford Modular 4,7 л V8. [48] [49]

Советский


ЗИС, ЗИЛ

Для ЗИЛ-111 (1959 г.) был разработан полностью новый алюминиевый 6-литровый OHV V8, первоначально он выдавал 200 л.с. (149 кВт) при 4200 об / мин.

ЗИЛ-114 (1967) оснащался двигателем V8 объемом 6960 куб. См (425 куб. Дюймов), выдававшим 300 л.с. (224 кВт) при 4400 об / мин. Его более современная производная модель, ЗИЛ-41047, оснащена двигателем ЗИЛ-4104 с карбюраторным двигателем V8 объемом 7680 куб. См и мощностью 315 л.с. (235 кВт) при 4600 об / мин.

На грузовиках ЗИЛ использовалась (и используется) модификация этого двигателя (чугунный блок, алюминиевые головки, 6 л, 150 л.с. (112 кВт) при 3200 об / мин, степень сжатия 6,5: 1, один карбюратор на 2 барреля).

ГАЗ (ЗМЗ)

Под маркой «Волга» выпускается несколько автомобилей: ГАЗ-23 (1962–1970), ГАЗ-24-24 V8 (1974–1992), ГАЗ-31013 V8 (1982–1996).Кроме того, оба поколения лимузинов ГАЗ Чайка (1959–1982 и 1976–1988) оснащались полностью алюминиевым двигателем V8 объемом 5,5 л. Эти двигатели получили обозначение ЗМЗ-13 (ГАЗ-13), один карбюратор на 4 барреля), ЗМЗ-14 (ГАЗ-14), два карбюратора на 4 барреля), ЗМЗ-2424 (Волга ГАЗ-24-24), ЗМЗ- 505 (два карбюратора на 4 барреля) и -503 (один карбюратор на 4 барреля) (ГАЗ-24-34, ГАЗ-31013). Выходная мощность варьировалась от 195–220 л.с. (145–164 кВт). Модификация того же двигателя использовалась и на боевом бронеавтомобиле БРДМ-2, получившем обозначение ЗМЗ-41.

ГАЗ-53 был оснащен двигателем ЗМЗ-53 объемом 4254 куб. См (259,6 куб. Дюймов), который по сути представлял собой модификацию двигателя Чайки с одним карбюратором на 2 барреля и уменьшенными рабочим объемом и степенью сжатия. Более современная версия двигателя ГАЗ для промежуточных грузовиков получила обозначение ЗМЗ-511.

Испанский

Испанская компания по производству грузовиков и спортивных автомобилей Pegaso произвела около 100 автомобилей в 1950-х и 1960-х годах. Было два типа двигателей; двигатели Z-102 и Z-103/4.

Двигатель Z-102, впервые представленный в 1951 году, имел усовершенствованную конструкцию с четырьмя распределительными валами (по два на ряд) и двумя клапанами на цилиндр.Он был доступен с 1, 2 или 4 сдвоенными карбюраторами Weber и либо с наддувом, либо с одним или двумя нагнетателями. Он имел три разные мощности: 2472 куб.см (151 CID), 2816 куб.см (172 CID) и 3178 куб.см (194 CID) и производил от 165 л.с. (123 кВт) до 360 л.с. (270 кВт).

Z-103/4, разработанный в середине / конце 1950-х годов (первый прототип был изготовлен в 1954 году), имел гораздо более простую конструкцию, предназначенную для новой серии роскошных и спортивных автомобилей. У него был единственный центральный распределительный вал и 2 клапана на цилиндр, приводимые в действие толкателями.Он имел полусферические камеры сгорания (как у двигателя Z-102) и сдвоенные свечи зажигания. Он также был доступен с тремя различными кубатурами: 3900 куб. См (238 CID), 4500 куб. См (275 CID) и 4700 куб. См (287 CID). Двигатель объемом 3,9 л имел двойной карбюратор Weber, а двигатели объемом 4,5 и 4,7 л - два четырехкамерных карбюратора Weber, что давало более позднему двигателю выходную мощность, превышающую 300 л.с. Немногочисленные двигатели этого типа были установлены на автомобили З-102.

Другое

Авиация

В авиации двигатели V8 использовались в различных приложениях, таких как Renault 8G перед Первой мировой войной, который приводил в действие многочисленные самолеты-первопроходцы, Hispano-Suiza 8 времен Первой мировой войны, который устанавливал многие истребители, включая SPAD XIII и американский Curtiss. OX-5, на котором был установлен тренажер Curtiss Jenny и многие другие самолеты в ранний послевоенный период.Во время Второй мировой войны перевернутый немецкий V8 с воздушным охлаждением Argus As 10 использовался в учебных и небольших самолетах общего назначения. [50]

Морской

Существует множество судовых дизельных двигателей конфигурации V8, включая двухтактный дизельный двигатель Brons V8, а также двигатели Scania и Yanmar. Однако такая конфигурация не характерна для больших судовых двигателей. В июне 2015 года Wärtsilä опубликовала новый тип двигателя (Wärtsilä 31), который также доступен в конфигурации V8. 8V31 весит 56 метрических тонн и рассчитан на 4880 киловатт (6540 л.с.). [51]

Мотоцикл

Moto Guzzi из Италии построил 4-тактный мотоцикл DOHC V8 с водяным охлаждением 148 кг (326 фунтов), мощностью 82 л.с. (61 кВт) для участия в гонках Гран-при между 1955 и 1957 годами, получивший название Moto Guzzi Grand Prix 500 cc V8. Он был известен как Otto Cilindri, и имел очень высокую выходную мощность, но не был полностью раскрыт. Каждый цилиндр имел свой карбюратор.

Примерно в 1964 году финский лектор области технических мотоциклистов Тауно Нурми построил четырехтактный мотоциклетный двигатель с двигателем DOHC V8 объемом 350 куб. См, получивший название V8 PREMIER.Угол V составляет 90 °, он имеет воздушное охлаждение. Каждый цилиндр имеет свой карбюратор. Это его собственный дизайн и конструкция. [52]

Morbidelli произвел 848-кубовый двигатель V8 в 1994 году. Ранее Galbusera производила двухтактный двигатель V8 в 1938 году.

Honda выпустила NR750 в 1992 году. У мотоцикла был V4 объемом 750 куб. См с овальными поршнями, с 8 клапанами на цилиндр и 2 шатунами на поршень; конструкция позволила двигателю соответствовать гоночным правилам FIM, ограничивая количество цилиндров до 4, обеспечивая при этом площадь клапана (и, следовательно, повышенную эффективность) V8.

Автоспорт

Для 2,5-литрового двигателя Формулы-1 1954–1960 годов в Ковентри были построены два британских гоночных двигателя V8. Одним из них был фильм «Кульминация Ковентри», названный «Годива», а другим - малоизвестная Брук Уэстон. [53] Из-за решения Coventry Climax не выпускать двигатель Kieft, HWM и Connaught в то время, Godiva дебютировала только в 1966 году, когда она участвовала в гонках по формуле 3 литра на Shannon F1 на Гран-при Великобритании с увеличенным рабочим объемом 3 литра.Brooke Weston DOHC V8 планировалось установить на ERA, но этого не произошло из-за ухудшения здоровья Лесли Джонсона, что вызвало продажу ERA, которая вышла из проекта.

Lancia участвовала в гонках Витторио Яно разработал двигатель V8 DS50 на Lancia D50 в 1954 году. Когда Lancia отказалась от участия в гонках в 1955 году, Ferrari купила команду Lancia и продолжила ее развитие. Хуан Мануэль Фанхио выиграл чемпионат мира среди водителей 1956 года на Ferrari-Lancia D50 с двигателем DS50.

Дом 1.5-литровая эра Формулы-1 1961–1965 годов включала двигатели V8 от Ferrari, Coventry Climax, BRM и ATS. Ferrari, BRM и ATS использовали свои двигатели в своих автомобилях, в то время как Coventry Climax и BRM продавали двигатели строителям. Помимо чемпионата мира среди водителей 1961 года, который он выиграл на Ferrari с двигателем V6, все остальные чемпионы мира (Грэм Хилл в 1962 году, Джим Кларк в 1963 году, Джон Сёртиз в 1964 году и снова Кларк в 1965 году) вели Автомобили с двигателем V8 к их победам. Кроме того, с 1962 по 1965 год все три ведущих производителя в чемпионате производителей каждого сезона преимущественно использовали двигатели V8 в своих автомобилях.

Первые два сезона 1966–1986 годов 3,0 л без наддува / 1,5 л с наддувом Формулы-1 выиграли автомобили Brabham с двигателями Repco V8. С 1968 по 1981 год в Формуле-1 преобладали команды, использующие двигатель Cosworth DFV. В это время чемпионат производителей выигрывал автомобили с двигателем Cosworth DFV каждый сезон, кроме 1975, 1976, 1977 и 1979 годов, в которых выигрывали 12-цилиндровые Ferrari. Грэм Хилл, Йохен Риндт, Джеймс Хант, Марио Андретти, Алан Джонс, Нельсон Пике и Кеке Росберг выиграли чемпионат мира среди водителей на автомобиле с двигателем Cosworth DFV, в то время как Эмерсон Фиттипальди выиграл два, а Джеки Стюарт выиграл три.

На протяжении 1970-х годов Cosworth V8 сталкивался с жесткой конкуренцией со стороны двигателей V12 / Flat 12 от Matra, Ferrari и Alfa Romeo. Однако из-за конструкции Cosworth с 90-градусным V8 он был намного легче, проще, экономичнее и компактнее, чем его 12-цилиндровые соперники. Что сохраняло конкурентоспособность Cosworth V8, так это то, что это был компактный узкий двигатель, у которого была меньшая площадь лобовой части, чем у V12 / Flat 12, что давало командам, которые использовали его, лучший аэробаланс, что приводило к лучшей прижимной силе и скорости движения по прямой.В конце 1970-х Lotus использовала туннели Вентури с эффектом грунта и «скользящими юбками» для улучшения устойчивости на дороге, а Lotus 79 с двигателем FV V8 доминировал в сезоне 1978 года, положив конец трехлетнему доминированию Ferrari в чемпионате конструкторов. Ligier и Brabham также перешли с громоздких тяжелых двигателей V12 на DFV в течение сезонов 1979/1980 годов. 15-летний Cosworth DFVV был узким и лучше подходил к грунтовым эффектам, чем Ferrari Flat 12. Британские команды по кит-карам использовали старый двигатель, чтобы использовать наземный эффект, чтобы выиграть чемпионат водителей в 1978, 1980, 1981 и 1982 годах.

В период с 1995 по 2005 год на всех автомобилях Формулы-1 использовались двигатели объемом 3 литра, к 2005 году это были все двигатели V10. Более поздние правила и соображения безопасности со стороны FIA посчитали, что скорости становились слишком высокими, чтобы быть безопасными, после полного запрета турбонагнетателей в 1989 году разрешенный объем двигателя был дополнительно уменьшен до 2,4 л V8. Это снизило среднюю выходную мощность двигателей с 900–950 л.с. (670–710 кВт) в сезоне 2005 г. до среднего значения за сезон 2006 г., составляющего прибл. 750–800 л.с. (560–600 кВт) - эквивалент выходной мощности, которая была достигнута на 3 л в сезонах 1999/2000 годов.Это также привело к сокращению общих затрат команд - цели, которую преследует FIA. [54]

В американском классе «Top Fuel» Drag Racing двигатели V8 объемом 500 куб. Дюймов (8 л) сегодня производят мощность более 10 000 л.с. (7 457 кВт; 10 139 л.с.) (более 1000 л.с. на цилиндр). ) [55] и 7400 фут-фунтов крутящего момента [56] [57] [58] Созданные на базе Chrysler Hemi и работающие на взрывоопасном нитрометановом топливе, эти чрезвычайно мощные двигатели приводят в движение автомобили. от 0–100 км / ч (0–62 миль / ч) за 0.2 секунды, от 0 до 161 км / ч (0–100 миль в час) за 0,8 секунды или меньше и от 0 до 523 км / ч (0–325 миль в час) менее чем за 4,5 секунды. [59]

Американские гоночные автомобили высшего класса В серии NASCAR преобладали американские двигатели V8 с момента появления двигателя Oldsmobile Rocket 88.

Самый быстрый в мире колесный наземный транспорт с нереактивным двигателем, то есть с поршневым двигателем, Speed ​​Demon, который развивает скорость 462,345 миль в час, приводится в движение американским двигателем V8. [60] [61] [62] [63] [64] [65] В автомобиле используются сильно модифицированные двигатели V8 на основе малоблочной архитектуры Chevy, размером от 299 до 388 кубических дюймов, с выходной мощностью от 1980 л.с. для самого маленького агрегата i.е. 288 кубических сантиметров, до 2670 л.с. и 1310 фунт-футов. крутящего момента для блока 388 куб. [66]

Британские стандартные автомобили BriSCA F1 (и их аналоги из Нидерландов) используют американские двигатели V8 для гонок; обычно небольшие блоки Chevrolet для гусениц и большие блоки объемом до 590 куб. дюймов (10 л) для гонок по сланцевым овалам. V8 Hotstox, которые часто устанавливаются на тех же установках, что и стандартные автомобили BriSCA F1, как правило, используют двигатели Rover V8 объемом примерно 3,5 литра, которые, в свою очередь, первоначально были основаны на американском двигателе 215 Buick V8. [38] [67]

См. Также

.

Оставить ответ
