Правильная регулировка фар на Газели своими руками

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

  • при смене ламп;
  • после смены блока головной оптики;
  • через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
  • после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

  • заправленный и снаряженный автомобиль с накачанными шинами;
  • горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

  • крестовая отвертка;
  • в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
  • экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
  • что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

  1. Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
  2. Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
  3. Для точности регулировки экран размечается.Образец:

    Приведены два варианта разметки:

    A – для маркировки на рассеивателе AL;

    B – для рассеивателей ОСВАР.

    Условные обозначения:

    размер h – высота центра пятна «ближнего» света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки;

    V-V – ось Газели.

  4. При наличии электрокорректора его ручку выставляют в 0.
  5. На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
  6. Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
  7. Проводят регулировку в вертикальной и горизонтальной плоскостях.Конструкция светового модуля:

    На рисунке:1 – рассеиватель;

    2 – патрон поворотного сигнала;

    3 – ручка регулировки по горизонтали;

    4 – крышка лампочки ближнего освещения;

    5 – регулятор вертикального положения;

    6 – разъем для проводов;

    7 – крышка лампочки дальнего освещения;

    8 – корпус;

    h2, H7 – лампочки ближнего и дальнего света;

    PY21W – лампа поворотного указателя;

    W5W – габаритный огонь.

  8. Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
  9. После настройки одной нужно аналогично настроить вторую.

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Автоматическая коррекция

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.

Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Правильная регулировка фар на Газели своими руками

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

  • при смене ламп;
  • после смены блока головной оптики;
  • через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
  • после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

  • заправленный и снаряженный автомобиль с накачанными шинами;
  • горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

  • крестовая отвертка;
  • в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
  • экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
  • что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

  1. Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
  2. Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
  3. Для точности регулировки экран размечается.Образец:

    Приведены два варианта разметки:

    A – для маркировки на рассеивателе AL;

    B – для рассеивателей ОСВАР.

    Условные обозначения:

    размер h – высота центра пятна «ближнего» света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки;

    V-V – ось Газели.

  4. При наличии электрокорректора его ручку выставляют в 0.
  5. На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
  6. Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
  7. Проводят регулировку в вертикальной и горизонтальной плоскостях.Конструкция светового модуля:

    На рисунке:1 – рассеиватель;

    2 – патрон поворотного сигнала;

    3 – ручка регулировки по горизонтали;

    4 – крышка лампочки ближнего освещения;

    5 – регулятор вертикального положения;

    6 – разъем для проводов;

    7 – крышка лампочки дальнего освещения;

    8 – корпус;

    h2, H7 – лампочки ближнего и дальнего света;

    PY21W – лампа поворотного указателя;

    W5W – габаритный огонь.

  8. Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
  9. После настройки одной нужно аналогично настроить вторую.

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Автоматическая коррекция

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.

Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Правильная регулировка фар на Газели своими руками

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

  • при смене ламп;
  • после смены блока головной оптики;
  • через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
  • после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

  • заправленный и снаряженный автомобиль с накачанными шинами;
  • горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

  • крестовая отвертка;
  • в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
  • экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
  • что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

  1. Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
  2. Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
  3. Для точности регулировки экран размечается.Образец:

    Приведены два варианта разметки:

    A – для маркировки на рассеивателе AL;

    B – для рассеивателей ОСВАР.

    Условные обозначения:

    размер h – высота центра пятна «ближнего» света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки;

    V-V – ось Газели.

  4. При наличии электрокорректора его ручку выставляют в 0.
  5. На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
  6. Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
  7. Проводят регулировку в вертикальной и горизонтальной плоскостях.Конструкция светового модуля:

    На рисунке:1 – рассеиватель;

    2 – патрон поворотного сигнала;

    3 – ручка регулировки по горизонтали;

    4 – крышка лампочки ближнего освещения;

    5 – регулятор вертикального положения;

    6 – разъем для проводов;

    7 – крышка лампочки дальнего освещения;

    8 – корпус;

    h2, H7 – лампочки ближнего и дальнего света;

    PY21W – лампа поворотного указателя;

    W5W – габаритный огонь.

  8. Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
  9. После настройки одной нужно аналогично настроить вторую.

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Автоматическая коррекция

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.

Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Регулировка фар газель своими руками

Пролог можно не читать.

Конечно речь пойдет не о девушке по имени Света, а о головном свете (освещении) автомобиля. Честно говоря, простенький рейс Домодедово-Ярославль-Иваново-Владимир-Рязань оказался довольно не простым.Об этом позже в блоге.По пути на загрузку и обратно, когда стемнело, водители встречных машин просили убрать дальний, переключиться. Но переключаться и опускать корректор было уже некуда! Погода была чичер! И особенно нервные со своим эго-я! И на дурь врубленным дальним! За…ли! В дороге с этим никак…До дому! Вот и решил я позаботиться о встречке…Хотя справедливости ради надо отметить, что газелька давно не на дорогу, а по кустам смотрела, по обочинам :-А кто у нас там какает…Но все сегодня-завтра, так и дотянули!
=============================================
Суть можно почитать.
Так посмотрим, что нам диктует букварь…Руководство по эксплуатации: Нанесите линию по центрам фар на расстоянии 5 метров на экране…Идите в …опу! Почему? Ща поясню…

Надо делать качественные расходники-раз, а лампочки являются таковыми…И не давать дебилам принимать дебильные законы! А уж ежели, как в евро…опе! Так и контроль существенный за исполнением продукции, с помощью коих их закон подстраиваем мы!
Это лирика! Лампочки, не помню названия уж…Да и не столь важно! Нареканий к ним не имел, но время, постоянная работа в жестких температурных рамках, косит нить накала или свечения…По фиг, вы поняли. Корректоры, которые от наших европейских дорог! Просто разбалтываются! По сему постоянно свет на машинах то как у Краморова-покойника, то в разбежку! В разбежку стали и на моей газели. По девятке помню, механизм как делал, на жигулях вообще! Думал с легкой поправкой и на газели прокатит, нет, не прокатило! Ошибся мальца.
Выехали на бывший аэродром. Заросший, захламленный.А когда-то действующий по приему и базированию стратегических бомбардировщиков-Ан 2!Среди врагов -кукурузник! Много сельхозвредителей, жрущих посевы местных колхозов, с опаской прислушиваются…О чем это я? А! Да! О свете…
Более-менее горизонтальная площадь. На девятке мне хватало 15 шагов на опущенном корректоре и 24 на поднятом. Думал газель повыше-просчитался! Это я забегая вперед. Вообщем, я как всегда не навязываю, но просто поделюсь тем, чем сам пользуюсь.Вы можете пересчитать, доработать, или вообще внимания не обращать-неважно! Главное было б сказано и предоставлено! Я пробовал как-то заморачиваться, линуя стену, скажу не вариант для меня.Либо слепил и не видел асфальта, либо светил под себя.Поэтому праздным образом дошел до этого метода.Т.е пятно света опустить на предполагаемый участок дороги на котором при возникшем препятствии я смогу своевременно обработать инфу и принять решение! Сильно сказано! Да?! Черта с два! Верно сказано…Иначе зачем светить? Забегая в сторону, скажу, что многие газелисты в частности увлекаясь илюминацией, просто не задумываются об этом! Влепят кругляши перед решеткой радиатора и светят в небо (в туман особенно видно) Почему? Ну по разным причинам, возможно дохлые на ножках падают на прожектора, когда масло смотрят, а назад вернуть…
К своим баранам: В качестве маяка взял деревянный ящик, он как раз поставленный на папа по центру фары. Установил на 30 шагов.Строго следуя прямого направления машины и правой фаре соответственно. Это правая обочина. Отключил левую фару. Смотрим…Ящик в легком блике светотени, и не освещен.
На фаре газели -бизнес- два винта регулировки.Под шестигранник на 6мм -это в вертикальной плоскости(выше-ниже). И пластмассовая это по горизонтали (право-лево). Сначала подогнал горизонт-ящик появился в свете, потом вертикаль… В центре пятна появился ящик. Корректор на подъем, нужно чтобы тень от ящика прорезала пятно света которая за ним, ровно на его высоту. Можно просто прибавить на полтора шага равное делениям на шкале регулятора корректора. Или шаг зависит от лампочек.Далее к правой фаре трудно добраться, я просто ее закрывал, тут может быть ошибка! Ящик не надо ставить так же к левой фаре, смещаем на шаг, но это потом! Сейчас левую фару надо подогнать вот таким углом от пятна света к ящику.

Это все на задранном ввысь корректоре! Далее ящик на шаг влево, он не должен быть освещен, он просто должен быть видим! Все! Для чего это? Можно поехать отдать бабки и тебе отрегулируют! Каждому свое…Я предпочитаю не стандарты и ни хрена не видеть, да еще это все за деньги! Я предпочитаю людям не с…ть(встречных не слепить), и быть в теме-видеть дорогу. Этим методом я добиваюсь того, что описал и не более. Скажу, что он на стене соответствует тем стандартам, какие описывают в книге, лишь с маленькой поправкой галки от левой фары.Сами смотрите.

И я занизил.Погода дождь и черная темь с поглощением света — не беда поправить на два оборота можно и без ящика каждую фару. И делов секунды.В снегу с синими лампами(которые запретили) можно выставить идеально! Вообщем, повторю…Смысл в норме, знать норму…Видеть и не слепить!

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

  1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
  2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).


Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

  1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
  2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
  3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
  4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
  5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
  6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Регулировка направления пучков света фар ГАЗель Бизнес.

Другие записи по регулировке фар:

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар.

Расположение регуляторов направления пучков света на корпусе фары.

1 – регулятор светового пучка в вертикальной плоскости; 2 – винт регулировки светового пучка в горизонтальной плоскости. L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.

Аналогично регулируем направление светового пучка другой фары.

Регулировка фар газель бизнес


Регулировка направления пучков света фар ГАЗель Бизнес.

Регулировку направления пучков света фар проводим согласно регламенту технического обслуживания через каждые 30 тыс. км пробега автомобиля.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 10 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 × 2 м). На экране проводим горизонтальную линию HH на высоте, равной расстоянию от центра фар до пола. Ниже ее на 88 мм (100 мм для автомобилей 4×4) проводим параллельную линию XX. Наносим на экране осевую линию VV (расстояния от нее до центров левой и правой фар должны быть равными) и линии DD и GG, соответствующие центрам фар. L» на рассеивателе; б – фары с маркировкой «ОСВАР» на рассеивателе.

Аналогично регулируем направление светового пучка другой фары.

Поделиться ссылкой:

О свете (про свет) — ГАЗ Газель, 2.6 л., 2011 года на DRIVE2

Пролог можно не читать.

Конечно речь пойдет не о девушке по имени Света, а о головном свете (освещении) автомобиля. Честно говоря, простенький рейс Домодедово-Ярославль-Иваново-Владимир-Рязань оказался довольно не простым.Об этом позже в блоге.По пути на загрузку и обратно, когда стемнело, водители встречных машин просили убрать дальний, переключиться. Но переключаться и опускать корректор было уже некуда! Погода была чичер! И особенно нервные со своим эго-я! И на дурь врубленным дальним! За…ли! В дороге с этим никак…До дому! Вот и решил я позаботиться о встречке…Хотя справедливости ради надо отметить, что газелька давно не на дорогу, а по кустам смотрела, по обочинам :-А кто у нас там какает…Но все сегодня-завтра, так и дотянули! =============================================

Суть можно почитать.

Так посмотрим, что нам диктует букварь…Руководство по эксплуатации: Нанесите линию по центрам фар на расстоянии 5 метров на экране…Идите в …опу! Почему? Ща поясню…

Так было.Еслиб не желоб дороги который ограничен травой, было б видно что светит в боки…

Так стало…

Надо делать качественные расходники-раз, а лампочки являются таковыми…И не давать дебилам принимать дебильные законы! А уж ежели, как в евро…опе! Так и контроль существенный за исполнением продукции, с помощью коих их закон подстраиваем мы!Это лирика! Лампочки, не помню названия уж…Да и не столь важно! Нареканий к ним не имел, но время, постоянная работа в жестких температурных рамках, косит нить накала или свечения…По фиг, вы поняли. Корректоры, которые от наших европейских дорог! Просто разбалтываются! По сему постоянно свет на машинах то как у Краморова-покойника, то в разбежку! В разбежку стали и на моей газели. По девятке помню, механизм как делал, на жигулях вообще! Думал с легкой поправкой и на газели прокатит, нет, не прокатило! Ошибся мальца. Выехали на бывший аэродром.Заросший, захламленный.А когда-то действующий по приему и базированию стратегических бомбардировщиков-Ан 2!Среди врагов -кукурузник! Много сельхозвредителей, жрущих посевы местных колхозов, с опаской прислушиваются…О чем это я? А! Да! О свете…Более-менее горизонтальная площадь. На девятке мне хватало 15 шагов на опущенном корректоре и 24 на поднятом. Думал газель повыше-просчитался! Это я забегая вперед. Вообщем, я как всегда не навязываю, но просто поделюсь тем, чем сам пользуюсь.Вы можете пересчитать, доработать, или вообще внимания не обращать-неважно! Главное было б сказано и предоставлено! Я пробовал как-то заморачиваться, линуя стену, скажу не вариант для меня.Либо слепил и не видел асфальта, либо светил под себя.Поэтому праздным образом дошел до этого метода.Т.е пятно света опустить на предполагаемый участок дороги на котором при возникшем препятствии я смогу своевременно обработать инфу и принять решение! Сильно сказано! Да?! Черта с два! Верно сказано…Иначе зачем светить? Забегая в сторону, скажу, что многие газелисты в частности увлекаясь илюминацией, просто не задумываются об этом! Влепят кругляши перед решеткой радиатора и светят в небо (в туман особенно видно) Почему? Ну по разным причинам, возможно дохлые на ножках падают на прожектора, когда масло смотрят, а назад вернуть…К своим баранам: В качестве маяка взял деревянный ящик, он как раз поставленный на папа по центру фары. Установил на 30 шагов.Строго следуя прямого направления машины и правой фаре соответственно. Это правая обочина. Отключил левую фару. Смотрим…Ящик в легком блике светотени, и не освещен.

На фаре газели -бизнес- два винта регулировки.Под шестигранник на 6мм -это в вертикальной плоскости(выше-ниже). И пластмассовая это по горизонтали (право-лево). Сначала подогнал горизонт-ящик появился в свете, потом вертикаль… В центре пятна появился ящик. Корректор на подъем, нужно чтобы тень от ящика прорезала пятно света которая за ним, ровно на его высоту. Можно просто прибавить на полтора шага равное делениям на шкале регулятора корректора. Или шаг зависит от лампочек.Далее к правой фаре трудно добраться, я просто ее закрывал, тут может быть ошибка! Ящик не надо ставить так же к левой фаре, смещаем на шаг, но это потом! Сейчас левую фару надо подогнать вот таким углом от пятна света к ящику.

Думаю видно что на искос граница света проходит к ящику.

Это все на задранном ввысь корректоре! Далее ящик на шаг влево, он не должен быть освещен, он просто должен быть видим! Все! Для чего это? Можно поехать отдать бабки и тебе отрегулируют! Каждому свое…Я предпочитаю не стандарты и ни хрена не видеть, да еще это все за деньги! Я предпочитаю людям не с…ть(встречных не слепить), и быть в теме-видеть дорогу. Этим методом я добиваюсь того, что описал и не более. Скажу, что он на стене соответствует тем стандартам, какие описывают в книге, лишь с маленькой поправкой галки от левой фары.Сами смотрите.

5 м дальний

5 м ближний, корректор на низ.

И я занизил.Погода дождь и черная темь с поглощением света — не беда поправить на два оборота можно и без ящика каждую фару. И делов секунды.В снегу с синими лампами(которые запретили) можно выставить идеально! Вообщем, повторю…Смысл в норме, знать норму…Видеть и не слепить!

Особенности самостоятельно регулировки фар на Газели

01.09.2019

Регулировка фар на Газели – штатная процедура, которую проводят при замене оптики или в рамках регулярного технического обслуживания. Она позволяет получить правильно направленный и распределенный световой поток. Настройка фар крайне важна: при ночном движении от нее зависит безопасность водителя и других участников движения.

Когда требуется регулировка

Настройка проводится не каждый день, хотя проверять ее корректность стоит регулярно. Она выполняется:

  • при смене ламп;
  • после смены блока головной оптики;
  • через каждые 30 тысяч километров пробега по регламенту техобслуживания Газелей;
  • после ДТП или механического повреждения ТС.

Также регулировку делают, если водитель Газели замечает изменение светового потока. По мере использования автомобиля фары могут смещаться, вместе с ними меняется конфигурация светового пятна. В таких случаях они начинают светить выше или ниже, пятно смещается в стороны.

Корректность настройки важна для безопасности других водителей: неотрегулированные фары станут слепить встречный поток, что может привести к аварии.

Как выполнить регулировку

Чтобы отрегулировать фары на газели, понадобятся:

  • заправленный и снаряженный автомобиль с накачанными шинами;
  • горизонтальная и ровная площадка.

Под «снаряженной» подразумевается масса автомобиля с домкратом, запасным колесом и инструментом. Рекомендуется проводить процедуру в пасмурную погоду или темное время суток, так будет лучше виден результат настройки света фар.

Необходимые инструменты и материалы

Для регулировки нужны:

  • крестовая отвертка;
  • в зависимости от модели машины может пригодиться ключ-шестигранник на 4 и 6;
  • экран с разметкой, им может служить фанерный лист 1 на 2 метра, стена гаража или другая плоская горизонтальная поверхность;
  • что-нибудь плотное для блокировки света – фанера, тряпка и пр.

Для настройки фар Газели следует положить в автомобиль груз в 75 кг или посадить в салон помощника примерно с таким же весом, это требуется для правильной развесовки.

Пошаговая инструкция и схема работы

Регулировка фар Газели своими руками протекает в несколько этапов:

  1. Машину заправляют, накачивают шины до номинального давления, проверяют, чтобы на месте находился домкрат, запасное колесо, прочие инструменты из комплекта.
  2. Автомобиль ставят на ровную горизонтальную поверхность, в 5 метрах перед экраном.
  3. Для точности регулировки экран размечается. Образец:

    Приведены два варианта разметки:A – для маркировки на рассеивателе AL;B – для рассеивателей ОСВАР.Условные обозначения:размер h – высота центра пятна «ближнего» света, этот размер должен быть равен расстоянию от центра фар до поверхности площадки;

    V-V – ось Газели.

  4. При наличии электрокорректора его ручку выставляют в 0.
  5. На место водителя усаживаются помощника или укладывают груз. Газель после этого несколько раз качают, чтобы кузов правильно выставился относительно колес. Потом нагрузка убирается.
  6. Далее включают ближний свет. Регулировка проводится на фарах по очереди, вторую на время настройки нужно прикрыть. Для этого можно использовать руку, лист фанеры, плотную тряпку, другой перекрывающий свет подручный инвентарь.
  7. Проводят регулировку в вертикальной и горизонтальной плоскостях.Конструкция светового модуля:

    На рисунке:1 – рассеиватель;2 – патрон поворотного сигнала;3 – ручка регулировки по горизонтали;4 – крышка лампочки ближнего освещения;5 – регулятор вертикального положения;6 – разъем для проводов;7 – крышка лампочки дальнего освещения;8 – корпус;h3, H7 – лампочки ближнего и дальнего света;PY21W – лампа поворотного указателя;

    W5W – габаритный огонь.

  8. Ручкой 3 и отверткой в гнезде 5 регулируют свет, пока верхняя граница потока не совместится с линией на экране X-X, а линии G-G и D-D с центрами пучков левой и правой фары соответственно.
  9. После настройки одной нужно аналогично настроить вторую.
Читайте также:  Замена бамперов, ремонт креплений

Иногда регулировки не помогают, при исправном управлении и винтах C и D фары не встают на свое место или быстро сбиваются. Это типичная болезнь старых Газелей. Автомеханики считают, что причина тому перекос гнезд оптики и прочих силовых кузовных элементов. Новые автомобили этому подвержены меньше.

Автоматическая коррекция

Газели нового образца снабжены автоматическим корректором. Им можно менять горизонтальное направление света в зависимости от загруженности машины. Элемент расположен слева от рулевой колонки.

Корректор фар на Газели облегчает работу водителя и позволяет менять угол падения света без ручных манипуляций с винтами при изменении загрузки машины. Электромеханическим корректором оснащены современные версии ГАЗ 2705.

Особенности коррекции на Газель Бизнес

Газель Бизнес – современная версия автомобиля, также снабженная корректором фар, но остается и возможность ручной настройки на случай, если корректор вышел из строя или требуется провести полную регулировку.

Бизнес имеет два винта регулировки: под 6-мм шестигранник по вертикали, и пластмассовую ручку для настройки по горизонтали. Эта Газель снабжена новой комбинированной оптикой, поэтому мастера рекомендуют удваивать расстояние от экрана до 10 метров.Обычно процедура коррекции проводится на СТО с соответствующим оборудованием, но можно сделать это и вручную. Даже при наличии минимального оборудования эта манипуляция под силу каждому водителю.

Особенности самостоятельно регулировки фар на ГазелиСсылка на основную публикацию

Регулировка света фар Освар — ГАЗ Газель, 2.5 л., 2005 года на DRIVE2

Задался я поиском ответа на вопрос, как отрегулировать фары освар. Нигде найти ответа не смог. В общем, светил у меня ближний чуть дальше бампера, туманки намного дальше светили, решил настроить. Подъехал к стене, взял шестигранник на 6, поднял их, все нормально. После этого, при поездке ночью, когда я включил дальний свет лупил куда то на луну! Собразил, что при поднятии ближнего света, одновременно поднимается и дальний, не долго думая в дороге начал опускать ближний, дальний вернулся…это было летом…На днях перегорела лампа дальнего. В процессе замены, обратил внимание на 2 торчащих винта с резьбой на корпусе под заглушкой фары, соединенные с отражателем. Подобрал головку на 4, и начал крутить. И свет начал опускаться! Кайф!Я нигде не мог найти информации, но ответ был перед глазами… В общем поднял ближний как надо и выставил дальний! Свет на уровне! Осталось только реализовать, чтобы не выключался ближний при переходе на дальний!

Может кому полезно будет, кто мается с такой проблемой.

Полный размер

Винт под шестигранник на 6, регулировки ближнего света.

Полный размер

Винты под головку на 4, регулировки дальнего света.

Полный размер

Один отвечает за право-лево, второй за высоту.

Как заменить и отрегулировать фары автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего - дальнего света.

Выводим усики пружинного фиксатора из пазов

Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

 Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света вынимаем патрон

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

Отсоединяем колодку электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта

Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

Отсоединяем соединительную колодку от выводов корректора.

Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Для замены блока управления снимаем комбинацию приборов (см. Снятие комбинации приборов).

Отсоединяем соединительную колодку от блока.

Потянув на себя, снимаем рукоятку управления блока.

Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

Общий вид блока управления с деталями крепления

Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране.

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке.

В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Как заменить и отрегулировать фары автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего - дальнего света.

Выводим усики пружинного фиксатора из пазов

Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

 Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света вынимаем патрон

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

Отсоединяем колодку электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта

Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

Отсоединяем соединительную колодку от выводов корректора.

Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Для замены блока управления снимаем комбинацию приборов (см. Снятие комбинации приборов).

Отсоединяем соединительную колодку от блока.

Потянув на себя, снимаем рукоятку управления блока.

Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

Общий вид блока управления с деталями крепления

Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране.

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке.

В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 м между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

Замена и регулировка фар автомобиля Газель

Автомобиль оснащен двумя прямоугольными фарами с галогенной двухнитевой лампой АКГ12-60+55-1, мощностью 55/60 Вт (ближний/дальний свет) и лампой габаритного света А12 мощностью 4 Вт.

На части автомобилей устанавливается электрокорректор фар, регулирующий направление лучей в зависимости от загрузки автомобиля.

Ручка управления электрокорректором расположена на панели приборов с левой стороны.

Габаритное освещение, освещение приборов и свет фар включаются центральным переключателем света, в котором имеется резистор для регулировки яркости света ламп освещения приборов.

Свет фар с ближнего света на дальний свет переключается левым подрулевым переключателем.

Замена ламп, снятие фары

Для замены ламп в фаре при выключенном зажигании поворачиваем крышку фары против часовой стрелки, и снимаем ее.

Для замены лампы фары снимаем соединительную колодку с выводов лампы ближнего - дальнего света.

Выводим усики пружинного фиксатора из пазов

Вынимаем неисправную лампу.

Новую лампу устанавливаем в обратной последовательности.

 Галогенную лампу нельзя брать руками за стеклянную колбу, чтобы не оставить следов от пальцев.

Если это произошло, лампу протираем спиртом. Иначе возможно потемнение колбы лампы при включении.

Для замены лампы габаритного света вынимаем патрон

Слегка надавив на колбу лампы и повернув ее против часовой стрелки, вынимаем лампу

Для снятия фары в сборе, отсоединяем соединительную колодку проводов питания ламп

Отсоединяем колодку электропривода корректора фар.

Головкой «на 10» отворачиваем болт крепления фары в моторном отсеке.

Ключом «на 10» отворачиваем два болта

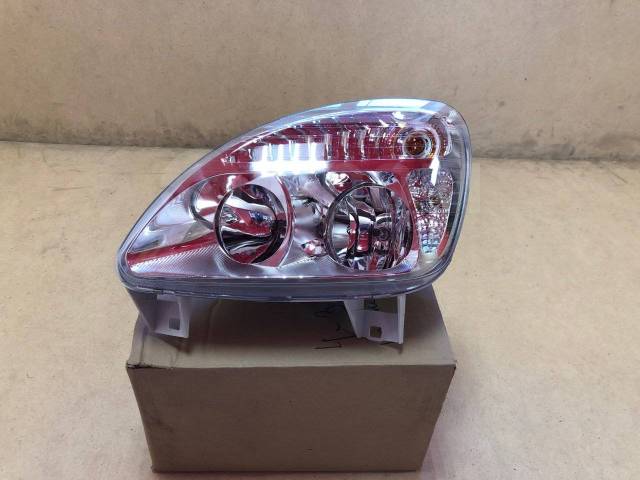

Снимаем фару

Если снять фару мешает бампер, предварительно головкой «на 10» ослабляем затяжку двух болтов крепления кронштейна фары к кузову

Устанавливаем фару в обратной последовательности.

Перед затяжкой болтов крепления регулируем положение корпуса фары относительно сопрягаемых с ней деталей автомобиля.

После сборки проверяем регулировку.

Замена электрокорректора фар и блока управления

Отсоединяем соединительную колодку от выводов корректора.

Нажимаем пальцем на защелку, расположенную на корпусе привода (показано на снятом устройстве)

Поворачиваем по часовой стрелке, снимаем электрокорректор.

После установки электрокорректора, регулируем свет фар (см. Регулировка фар).

Для замены блока управления снимаем комбинацию приборов (см. Снятие комбинации приборов).

Отсоединяем соединительную колодку от блока.

Потянув на себя, снимаем рукоятку управления блока.

Круглогубцами отворачиваем гайку, снимаем шайбу и блок.

Общий вид блока управления с деталями крепления

Устанавливаем снятые детали в обратной последовательности

Регулировка фар

Правильность регулировки фар проверяем по расположению световых границ на экране.

Регулировать фары удобнее в темное время суток либо в пасмурную погоду.

Проверку и регулировку проводим на ровной горизонтальной площадке.

В качестве экрана можно использовать лист фанеры (приблизительно 1,0 м высотой и 1,7…2,0 м длиной), светлую стену здания, ворота и т. п.

Полностью заправленный автомобиль, с домкратом, инструментом и запасным колесом, закрепленными на штатных местах, ставим перпендикулярно экрану на расстояние 5 метров между фарами и экраном.

Проверяем и при необходимости доводим до нормы давление в шинах.

Для точной регулировки можно посадить помощника на место водителя и несколько раз качнуть автомобиль, толкая его сбоку для самоустановки подвески.

Кузов при этом примет нужное положение относительно колес.

Мелом размечаем экран, как изображено на рисунке.

Размер «h» должен соответствовать расстоянию от поверхности площадки до центра фар.

Если автомобиль укомплектован электрокорректором фар, его ручку управления поворачиваем по часовой стрелке до упора.

Одну из фар закрываем куском картона или ткани и включаем ближний свет.

Вращая регулировочный винт, расположенный на задней стенке фары со стороны радиатора, совмещаем место излома пучка света (место пересечения горизонтальной и наклонной границ) с вертикальной линией центра фары.

Вращая второй регулировочный винт, расположенный в противоположном верхнем углу корпуса фары, совмещаем горизонтальную границу пучка света с нижней линией на экране

Аналогичным способом регулируем вторую фару.

ГАЗ 2705 | Регулировка фар

11.30. Регулировка фар

ОБЩИЕ СВЕДЕНИЯ

Предупреждение

Регулировку фар следует проверять каждые 12 месяцев, при замене фары или после ремонта передней части кузова. Следует отметить, что описываемая процедура позволяет лишь приближенно отрегулировать фары, точная регулировка выполняется в автосервисе.


Регулировочные винты фары
1. Винт горизонтальной регулировки

2. Винт вертикальной регулировки


Схема регулировки фар
1. Линия на расстоянии от пола до центра фар

2. Область светового пятна

3. Линия на расстоянии от оси симметрии автомобиля до центра фар

4. Расстояние 7,5 м

5. Передняя плоскость фары

6. Ось симметрии автомобиля


ПОРЯДОК ВЫПОЛНЕНИЯ
1. На корпусе фары предусмотрены 2 винта для регулировки в вертикальной и горизонтальной плоскостях (см. рис. Регулировочные винты фары).
2. Установите автомобиль в 7,5 м от стены.
3. Обозначьте лентой перекрестия симметрично оси автомобиля (см. рис. Схема регулировки фар). Для более точной разметки подъедьте к стене на расстояние около 20 см.
4. Регулировка выполняется при нормальной загрузке автомобиля и полупустом баке.
5. Установите пучок ближнего света фар так, чтобы световое пятно располагалось на 5 см ниже горизонтали и на 5 см правее вертикали. Для подъем пучка вращайте винт по часовой стрелке и наоборот. То же касается регулировки влево – вправо.
6. Включите дальний свет фар и отрегулируйте пучок так, чтобы пятно находилось строго на вертикальной линии, прямо под горизонталью.

Предупреждение

Точно выставить пучки дальнего и ближнего света таким способом может оказаться невозможным. В этом случае старайтесь точнее отрегулировать ближний свет, с которым приходится ездить чаще и от которого в большей степени зависит безопасность движения.


7. При первой возможности отрегулируйте фары в автосервисе.

МКПП Газель | Фара | Дорожная техника

45

П р и м е ч а н и е

ВВЕДЕНИЕ

.................................................. .......................................

6-7 УДОБСТВО ВЕЛОСИПЕДА Сиденье

.................................................. ...........................

8 Руль

.................................................................

10 Подвеска

.................................................. ....................

12 рукояток руля

.................................................. .............

13 Подставка

.................................................. .......................

13 В пути

. ................................................. ..................

13

ИСПОЛЬЗОВАНИЕ ВЕЛОСИПЕДА Фонари

................................................... ............................

14 Тормозные системы

.................................................. ................

18 ступичные шестерни

.................................................. ......................

20 переключателей

.................................................. .....................

21 Шины и диски

..............................................................

22 Цепь

.................................................. .......................

23 Нижний кронштейн, шатуны и педали

................................

23 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР Техническое обслуживание рамы

..............................................

24 Техническое обслуживание

. ..................................................

25 Регулировка переключателей

................................................

30 Рекомендуемый момент затяжки

................................

33 Осмотр и обслуживание шин

..................................

33 НЕБОЛЬШИЙ РЕМОНТ Устранение прокола

.................................................. ....

34 Снятие переднего колеса

..............................................

35 Снятие заднего колеса

................................................

36 Ремонт фар

.................................................. ......

37 Ремонт заднего фонаря

..................................................

38 Ремонт динамо-машины

.................................................. ..

38 Натяжение цепи

................................................... ... .

40 Замена цепи

.................................................. ......

41 Замена педалей

.................................................. ....

41 И ЧТО ЕЩЕ НУЖНО ЗНАТЬ… Безопасная езда на велосипеде

.................................................. .................

42 Защита от краж

.............................................................

43 Гарантийный сертификат

..................................................

45 Генеральный

.................................................. ..........................

46 Заключение

.................................................. .................

46 ОБЗОР НАИМЕНОВАНИЙ КОМПОНЕНТОВ

.................................................. ........................................

48

GAZELLE Ultimate T10 HMB ОБЗОР EBIKEREVIEWER

Alivio - определенно хорошая трансмиссия, и я чаще вижу ее на дорогих пригородных велосипедах. Деоре я вижу редко из-за высокой цены. Так что вы получите дополнительно с Деоре? Очень плавное переключение передач, работает даже при больших нагрузках, значительно облегчает подъем на холм, поскольку имеет широкий диапазон передач. Иметь такой привод действительно так весело.

Я думаю, что Газель хотела извлечь выгоду из более широкого диапазона передач в системе переключения передач по сравнению с удобством ступицы с внутренним зацеплением.Лично я по-прежнему предпочитаю покататься на электровелосипеде.

Почему внутренние редукторы лучше обычных переключателей?

Втулки с внутренним редуктором становятся популярными, особенно в пригородных и электровелосипедах. Раньше переключатели были доминирующими трансмиссиями, поскольку в старых ступицах с внутренним редуктором не хватало диапазона передач, который есть у переключателя. Но современные внутренние шестерни предлагают такие же или даже лучшие передаточные числа, чем 21-скоростная кассетная система переключения передач.

Ваши ожидания от электронного велосипеда для пригородных поездок ничем не отличаются от автомобиля, на котором вы будете ездить на работу.Вы хотите, чтобы он не требовал обслуживания, работал бесперебойно, можно было использовать грубо и не создавать сюрпризов. По этим причинам в большинстве дорогих пригородных велосипедов в таких странах, как Нидерланды и Дания, используются внутренние узлы с редуктором. Они надежны, просты в эксплуатации, практически не требуют обслуживания и регулировки. Позвольте мне объяснить их более подробно

  • Может переключаться в стационарное положение. Это для меня самое большое преимущество. Так как вам может потребоваться остановиться при подъеме в гору, например, на красный свет.Вы можете снизить передачу и начать поездку очень комфортно.
  • Надежность: поскольку все движущиеся части находятся внутри герметичного блока, они не подвергаются воздействию внешних элементов, таких как вода, грязь, пыль и т. Д. Вы всегда можете рассчитывать на вашу внутреннюю ступицу с редуктором.
  • Нет изгибов или поломок: переключатели свисают с вашего электровелосипеда и уязвимы для ударов. Это случается со всеми нами, когда мы делаем крутые повороты или загружаем электровелосипед на автомобильную стойку. Если вы согнете переключатель, вам, возможно, придется снова его отрегулировать, но если он сломан, вы можете в конечном итоге заменить его, что будет стоить дорого.
  • Не требует обслуживания: вам нужно только ухаживать за цепью и смазывать ее. Также проверьте натяжение вашей цепи. Кроме того, вам не нужно чистить, смазывать или регулировать внутреннюю зубчатую втулку. Кроме того, поскольку ваша цепь не переключается с одной шестеренки на другую, вы можете использовать свою цепь намного дольше по сравнению с системой переключения скоростей.

Я ценю, что Ariel Rider C-Class использует скорость Nexus 8, поскольку одна проблема, которую я вижу на ступицах с внутренним редуктором, - это ограниченный диапазон передач.Вы можете почувствовать это на электровелосипедах с внутренними шестернями на 3 или 5 скоростей. Они не могут удержать скорость электронного велосипеда, и вы можете в конечном итоге пустить педали. Вы не испытаете этого на трансмиссиях Nexus 7 и Nexus 8.
Nexus 8 Speed ​​имеет отличный диапазон передач, который даже лучше, чем у кассетного переключателя 11-34. А рычаг переключения передач похож на дроссель, им очень легко и плавно управлять.

Обзор мотоцикла

: Газель Медео Т9 HMB

Royal Dutch Gazelle отметила 100-летие производства велосипедов в 1992 году.В том же году принцесса Маргрит присвоила им титул «Королевские». Спустя 127 лет на их заводе в Дирене, Нидерланды, теперь работает 350 человек, и они производят более 250 000 велосипедов в год.

Gazelle не продает товары напрямую потребителю, но на их веб-сайте есть способ найти ваш лучший веломагазин, где вы можете купить его или отправить его туда для сборки с необходимой двухмесячной проверкой.

ВЕЛОСИПЕД

Medeo следует довольно традиционным линиям дизайна. Эта модель доступна только в версии с низким шагом прохождения, с классическими линиями, амортизирующей вилкой SR SunTour, полной защитой цепи для поддержания чистоты вашей одежды и прокладкой кабелей внутри. Есть три размера, подходящие большинству райдеров, и три богатых цветовых варианта: Ivory, Georgia Peach и тот, который у нас был, Jeans Blue.

ЧАСТИ

«Газель» пошла с гидравлическими ободными тормозами Magura. Они известны отличной тормозной способностью и очень низкими эксплуатационными расходами. Нет кабеля, который можно растягивать со временем, и они обеспечивают достаточный контроль и модуляцию.Прочная задняя полка закрывает аккумулятор для защиты и поставляется с системой эластичных ремней, которые мы сочли очень полезными.

Замок для кафе прикреплен к заднему треугольнику, что позволяет быстро заблокировать велосипед, когда вам нужно бежать в магазин или пока вы задерживаетесь в кафе. Хотя он и не пуленепробиваемый, этого достаточно, чтобы кто-то не скатил его с велосипедом.

«Считайте это чутьем, немного лишним стилем, добавленным Газелью.”

Седло Selle Royal Herz с мягкой подкладкой является частью общей эргономики велосипеда. Руль имеет приятную расслабленную заднюю часть, с эргономичными ручками и регулируемым выносом, что позволяет вам изменять положение при езде от полностью вертикального до немного более агрессивного.

Встроенное освещение спереди и сзади входит в стандартную комплектацию этого велосипеда. Фара яркая, что позволяет видеть и быть увиденным. У него интересный дизайн с боковыми окнами, которые также делают его намного более заметным сбоку.

Если говорить о деталях, двустенные обода имеют проушины для ниппелей спиц и спицы 14-го калибра, чтобы выдерживать дополнительные силы электронного велосипеда, а также позволяют переносить груз на велосипеде. Приятным дополнением являются крылья SKS, которые, как и защита цепи, помогают содержать вас и велосипед в чистоте.

ДВИГАТЕЛЬ

Этот велосипед приводится в движение среднеприводным двигателем Bosch Active Line Plus. Компания Bosch постоянно работает над этим двигателем, и он достаточно мощный для обычного пассажира с крутящим моментом 50 Н / м, но также является одним из самых тихих среди средних приводов Bosch.В нем используется полноразмерная передняя звездочка для трансмиссии Shimano Deore 1 × 9. Система Bosch определяет переключение передач и почти незаметно отключает мощность на долю секунды, чтобы снизить нагрузку на трансмиссию.

Включенный замок для кафе - приятный штрих, хотя мы также рекомендуем прикрепить велосипед к чему-то еще с помощью второго замка в любом городе.

Батарея емкостью 400 Втч расположена внутри задней стойки, чтобы она не попадала в проемную раму. Они выбрали батарею на 400 Втч вместо версии на 500 Втч, чтобы мотоцикл стоил меньше 2500 долларов.Удобно, что аккумулятор использует тот же ключ, что и замок кафе.

Дисплей Bosch Purion был выбран для простоты, так как дисплей расположен слева от полос, а элементы управления режимами интегрированы в дисплей. Это монохромный дисплей и предлагает режим ходьбы, который помогает при необходимости подниматься на велосипеде в гору.

9-скоростная установка Shimano Deore была идеальной для любого города, даже на холмистой местности.

КТО СДЕЛАН ДЛЯ

Medeo нацелен непосредственно на пассажиров, но это также хороший выбор для людей, которые бегают по делам и просто ездят ради развлечения.У него достаточно мощности, чтобы сравнять большинство холмов, поэтому, если вы живете в холмистой местности (даже такой экстремальной, как Сан-Франциско), это определенно отвечает всем требованиям.

Уникальная идея - использовать именной значок как неотъемлемую часть внутренней прокладки кабеля. Газель - это все о мелких деталях.

ПРОЕЗД

Регулировка велосипеда под себя занимает всего несколько минут с помощью набора шестигранных ключей. После набора мы действительно заметили, что для правильного разгибания ног вам действительно нужно иметь сиденье достаточно высоко, чтобы стоять на земле можно было только на цыпочках. Некоторые из наших гонщиков-испытателей воскликнули, что предпочитают вообще сойти с сиденья на светофоре.

Двигатель Bosch Active Line Plus плавный, тихий и мощный, он обеспечивает поддержку на всех уровнях и достигает максимальной отметки 275% в режиме Turbo. С 1,6-дюймовыми шинами и надлежащим накачиванием (50-60 фунтов на квадратный дюйм) сопротивление качению невелико.

Задний багажник удерживает и защищает аккумулятор внутри и очень удобен для переноски грузов с помощью трех встроенных эластичных ремней.

Такое же высокое давление в шинах означает, что большое количество энергии от ударов передается вашему телу вверх через раму и сиденье. У сиденья есть эластомерные амортизаторы, но некоторым гонщикам поездка понравится больше, если они добавят подседельный штырь с подвеской, чтобы убирать неровности, как это делает вилка с коротким ходом.

Рама имеет нижнюю трубу и верхнюю трубу, которая плотно прилегает к ней, и поэтому рама достаточно прогибается. Это заметно при езде.Пришлось пойти на некоторые компромиссы, учитывая, где находится аккумулятор, и не ставить его на путь низкоуровневой рамы.

Вилка SR Suntour CR7 предлагает ход 40 мм, чтобы справиться с неровностями дороги.

Гидравлические ободные тормоза Magura обеспечивают хороший контроль, а поскольку они установлены на ободе, они имеют большой диаметр для работы, что дает преимущество рычага, но меньшую площадь поверхности, чем у сопоставимых дисковых тормозов. Вы также можете почувствовать каждое несовершенство своих дисков на ходу.Рычаги действительно хорошие. Они достаточно большие, чтобы использовать их четырьмя пальцами, но также достаточно отзывчивы, чтобы использовать один или два пальца, и у них есть регулируемый ход, который можно регулировать без инструментов.

В целом эргономика на высоте. Руль обеспечивает очень удобную посадку для водителя и очень легкое прикосновение к рулю. Небольшой угол наклона вилки не позволяет пальцам ног задевать нижнюю часть крыльев при рулевом управлении.

Мы набираем мили на всех типах местности, в ветреную погоду и без, с большим количеством подъемов.Батарея на 400 Втч обеспечивает удивительный запас хода, и мы вообще не использовали экономичный режим. Если вы хотите совершить поездку с этим байком, есть версия этой батареи на 500 Втч, и мы могли легко увидеть, как кататься с одной из них, привязанной к верхней части стойки, чтобы заменить ее, когда другая батарея разрядится.

Беда в том, что для зарядки необходимо полностью вынуть аккумулятор. Ключ всегда будет под рукой, так как он необходим в замке кафе, но его нельзя вынуть, если не заблокировано заднее колесо.Если вы решите зарядить аккумулятор, когда занимаетесь другими делами, вам придется заблокировать заднее колесо, разблокировать и извлечь аккумулятор, затем заменить ключ и разблокировать замок.

ПРИГОВОР

За 2500 долларов на этом велосипеде приятно ездить, независимо от того, являетесь ли вы опытным гонщиком или это ваш первый электронный велосипед. Качество сборки и компонентов указывает на то, что этот байк прослужит долгие годы, особенно при хорошем обслуживании. Это может быть хорошей рабочей лошадкой для пассажиров и / или отличным велосипедом для длительных поездок, чтобы развеять волосы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ГАЗЕЛЬ MEDEO T9 HMB

Цена: $ 2499

Двигатель: Bosch Active Line Plus 3.0 (50 Н / м)

Аккумулятор: Bosch, 400Wh

Время зарядки: 4,5 часа

Максимальная скорость: 20 миль / ч

Диапазон: 25–50 миль (проверено)

Привод: Shimano Deore 9-ступенчатая

Тормоза: Гидравлические ободные тормоза Magura

Элементы управления: Bosch Purion LCD

Вилка: SR SunTour CR7 с ходом 40 мм

Рама: Алюминий

Шины: Continental Ride City, 28 × 1.6 ”

Вес: 49,3 фунта

Выбор цвета: Слоновая кость, Персик Джорджия, Джинсы синие

Размеры: 46 см, 53 см, 57 см

www. gazellebikes.com


В печатном виде, в газетном киоске Apple или на устройстве Android через Google.
Доступно в Apple Newsstand для чтения на iPad, iPhone или iPod Touch.

Подписаться здесь

Для получения дополнительной информации о подписке обращайтесь (800) 767-0345

GAZELLE ARROYO C8 ELITE LOW-STEP электровелосипед

РЕАЛЬНЫЙ МАГАЗИН.НАСТОЯЩИЙ ОПЫТ. НЕ ПРОСТО ИНТЕРНЕТ-МАГАЗИН.

Городские границы? Посмотрим ...

Откройте для себя Gazelle Arroyo C8 HMB Elite.
Этот универсал с очень мощным и бесшумным среднемоторным двигателем Bosch идеально подходит как для повседневных поездок, так и для поездок на дальние расстояния. Мотор обеспечивает легкую помощь как на ровной, так и на холмистой местности. Поистине потрясающий Ebike и обладатель награды!

Bosch Active Line Plus - прочность и выносливость . Легко перемещайтесь по любой местности со скоростью до 20 миль в час. Надежный двигатель Active Line Plus Bosch и литий-ионный аккумулятор PowerTube 500 Вт · ч обеспечивают крутящий момент 50 Н · м на расстоянии 85 миль. Благодаря низкому расположению среднего двигателя каждая Газель со средним двигателем Bosch обладает отличной маневренностью и управляемостью; идеально продуманный и сбалансированный.

Arroyo Elite от Royal Dutch Gazelle - это чрезвычайно продуманная конструкция с рукояткой Quick Adjust для постоянного комфорта и низкой проходимой рамой для легкого входа и выхода; каждый может оседлать этого ребенка.Bosch PowerTube, легко интегрированный в нижнюю раму, переводит Arroyo Elite в элитный класс кроссовых велосипедов Bosch. Созданные для всех людей, они доступны в трех размерах оправы: Small 46, Medium 53 и Large 57. Мы упоминали три цветовых варианта? Navy, Grace Silver и Petrol; все элегантные матовые покрытия. Простая функциональность Arroyo включает в себя все необходимое, включая прочные крылья, переднее и заднее светодиодное освещение, уникально интегрированное в крылья (так умно!), А также сверхмощный задний багажник, обеспечивающий легкую транспортировку вашего снаряжения. Arroyo Elite оснащен плоскими устойчивыми шинами Schwalbe, которые помогут вам легко кататься по городской местности и легким проселочным дорогам, а гидравлические тормоза Magura гарантируют, что вы сможете остановиться на копейке.

Это твоя жизнь. Живи этим. И наслаждайтесь поездкой ... на Газели.

Bolt Upright - Gazelle Toer Populair 2011 Отзыв:

Газель Toer Populair 2011 модель 8-ст.

Я не видел много отзывов о Gazelle Toer Populair, поэтому, владея этим велосипедом уже 8 месяцев или около того, я чувствую, что пришло время высказать свое скромное мнение.Хотя Gazelle также производит ряд современных пригородных велосипедов, эта модель - возврат к их голландской истории родстеров, хотя и оснащенная современной ходовой частью Shimano. Он предлагает геометрию рамы старого стиля и комфортную езду, а также более современные функции, включая 8-ступенчатую трансмиссию. Существует также 3-скоростная версия с рычагами в виде стержневого тормоза и традиционной вертикальной подставкой для ног, причем обе версии доступны в петлевой и ромбовидной рамах. Я выбрал 8-ступенчатую, так как живу в небольшой холмистой местности на востоке Австралии, которая окружена более плоской землей, и мне приходится сталкиваться с крутыми подъемами как в начале, так и в конце любой поездки до дома или обратно.

Итак, какой тип гонщика подходит для этого велосипеда? Что ж, человек, который не спешит приехать, который хочет расслабленной езды с традиционным ностальгическим стилем, стильного велосипеда, на котором можно ездить в обычной одежде, или который хочет чего-то немного отличного от гоночного, комфорта или стилей MTB, которые настолько распространены в веломагазинах и на дорогах, и им не нужно ремонтировать или покупать отреставрированный старый велосипед.

Если вы хотите участвовать в гонках с друзьями, подниматься и спускаться по крутым горам, создавать спортивный образ или просто сливаться с толпой, то этот байк может не для вас или, по крайней мере, это может быть не единственный ваш мотоцикл.Я бы добавил, однако, что я купил этот велосипед не в качестве модного аксессуара или для того, чтобы быть замеченным - на самом деле мне очень нравится кататься на нем самостоятельно, в одиночестве в данный момент, не стесняясь, а просто теряясь во времени на Велосипедная дорожка или переулок в никуда, в частности, как я делаю со своими старыми восстановленными велосипедами.

Газель с восстановленной Malvern Star

Мой велосипед имеет стальную ромбовидную раму 57 см, размер которой рекомендован компанией Gazelle для человека моего роста (5 футов 10 дюймов 1/2 дюйма). Он оснащен фиксированным рулем из хромированной стали, приваренным к регулируемой по высоте пиноли. корень.Единственное, что я изменил с точки зрения рулевого управления, - это рукоятки, так как я потерял уверенность в способности оригиналов с мягкой кожаной обивкой и их прошивки оставаться на месте.

Стандартные кожаные ручки

Я наконец остановился на прочных кожаных шайбах Brooks, и хотя в очень холодную погоду они требуют перчаток из-за металлических заглушек, я действительно ими доволен. Эти ручки входят в комплект, который позволяет выбрать одну из двух длин, одна из которых идеально подходит для короткой правой поворотной ручки Nexus.

Кожаные ручки шайбы Brooks - отлично!

Седло Brooks B67 с подвеской из «состаренной» кожи входит в стандартную комплектацию. Рулевая труба и вилка традиционно имеют проушины, в то время как соединения каретки и половины верхней трубы с подседельной трубой довольно аккуратно сварены, без огромных шрамов, которые иногда можно увидеть на новых велосипедах с рамами из сплава.

Сварной каркас нижнего конца установленного насоса

Пружина ручья B67 стандартная

Благодаря загнутым углам вилки и подседельной трубы, а также изогнутым задним рулям, поездка, мягко говоря, расслабляется! На самом деле мне легче откинуться назад, чем наклониться вперед, и это дает прекрасный вид на окрестности.При необходимости можно ненадолго встать на педали, хотя это не поощряется эргономикой сидения и бега! На моей любимой велосипедной дорожке, когда я вижу, как много дорожных велосипедистов приседают и сосредотачиваются прямо впереди, я, как правило, наполовину смотрю через перила на кусты за ними, слушая крики птиц и любуясь пейзажем. Руль образует аккуратную кабину, в которую прижимаются колени, однако я считаю, что (только) в крутых медленных поворотах это также может быть проблемой - радиус поворота тогда очень ограничен, и возникает необходимость либо «вывесить» колено наружу. за конец руля (не очень достойно, но это работает), сильно прижмите застрявшую ногу к верхней трубе, чтобы обеспечить больший угол поворота, или полностью прекратите крутить педали, удерживая внутреннюю ногу вытянутой во время поворота (бесполезно при подъеме в гору)! Вы немного привыкнете к этому, и этого не должно происходить на моделях петлевой рамы, поскольку планки на них кажутся относительно выше уровня колен.

Рукоятки со сдвигом назад

Ходовая часть и массивная 8-ступенчатая втулка коробки передач также создают сильный перекос назад, поэтому при наклоне в более быстрые повороты мне нравится немного смещать свой вес вперед, чтобы обеспечить переднему колесу дополнительное сцепление. Легкое рулевое управление также требует времени, чтобы привыкнуть к нему, что, по-видимому, характерно для вертикальных голландских мотоциклов. Эффект можно уменьшить, удерживая ручки ближе к их передним концам. Велосипед прекрасно катится по ровной поверхности, и только сильный встречный ветер и холмы замедляют его скольжение. На более мягком грунте он чувствует себя без усилий, несмотря на его значительный вес и расслабленные углы рамы и вилки, а также подрессоренное седло, а также большие колеса и шины, обеспечивающие упругость, позволяющую легко поглощать небольшие неровности. Кроме того, он быстрее путешествует на большие расстояния, чем можно было подумать, благодаря этому неутомимому комфорту, обеспечивающему постоянное давление. Наибольшее расстояние, на которое я проехал, составляет около 80 км (50 миль) с небольшими перерывами примерно за полдня. У меня были уставшие ноги и зад при длительных поездках, но никогда не болели руки или запястья на этом велосипеде.

Поездка в Ньюкасл-Бич

Роликовые (ступичные) тормоза последовательны и очень прогрессивны, гораздо мягче на ощупь, чем ободные. Идеально подходят для влажной погоды, они требуют большего тормозного пути на сухой дороге, чем, скажем, V-образных тормозов, а также гораздо более сильного сжатия, чтобы быстро подтянуть вас. Существуют их версии с охлаждающими ребрами, чтобы справиться с интенсивным использованием на некоторых других Газелях, но у меня не было проблем с выцветанием на стандартных.

Передний роликовый тормоз Shimano и динамо-втулка

Диапазон передач хороший, возможно, немного завышенный в целом.Я люблю крутить педали довольно быстро и считаю, что 5-го и 6-го обычно достаточно на ровной местности. Первый - низкий, но далеко не такой низкий, с которым может справиться передний переключатель с 3 кольцами, он намного ниже, чем у моего пониженного 3-х скоростного переключателя, хотя мне все же приходится поднимать его по самым крутым холмам, где я живу. 7 и 8 отлично подходят для скоростного спуска или сильного попутного ветра.

Продвигаясь в темноте ... Туннель Фернли

Для тех, кто не привык чистить и бесшумно ступичные передачи, при ускорении им требуется очень кратковременно снизить скорость вращения педалей, чтобы снять все давление с трансмиссии, повернуть указательную ручку для переключения передач, а затем быстро повторно приложить давление после переключения.Нет необходимости полностью останавливать крутить педали или крутить педали назад, а при движении накатом или когда байк полностью остановлен в пробке, вам достаточно простого поворота. Мне очень нравится линейный характер ступичных колес, так же как мне нравится то же самое в системе только заднего переключателя. В отличие от большинства велосипедов, оснащенных переключателями, можно использовать все доступные передачи, поскольку (конечно же) нет проблем с экстремальным углом наклона цепи. Я никогда особо не чувствовал, что 8 скоростей недостаточно, поскольку почти во всех ситуациях их достаточно.При необходимости, возможно, можно было бы использовать немного большую заднюю шестерню, чтобы снизить скорость мотоцикла, не теряя слишком много на верхнем конце диапазона передач.

До сих пор у меня было два прокола передней шины, один дома из-за скрытого врезанного стекла, а другой в дороге. Безусловно, самый простой способ справиться с этим, если утечка может быть обнаружена, - это регулярно носить с собой пару защитных старых тряпок или пластиковых пакетов, чтобы положить велосипед, перевернуть его вверх дном и вытащить трубку ровно настолько, чтобы обработать отверстие. с набором заплат после снятия борта шины.Это избавляет от необходимости отсоединять ступичные тормоза, провода переднего динамо или трос заднего редуктора Nexus - настоящая экономия времени!

Ремонт проколов, Суонси

Колеса - 28-дюймовые полированные нержавеющие диски van Schothorst, обутые в кремовые шины Vredestein Classic со светоотражающими полосами на боковинах. Громкий 80-миллиметровый хромированный звонок «динг-дон» визуально впечатляет - и полезен на велосипедных дорожках. Другие элементы безопасности включают большой яркий задний отражатель и отличный яркий передний фонарь Lumotec, приводимый в действие динамо-машиной для передней втулки Shimano.На задней части гондолы фары находится легко доступный трехпозиционный переключатель для выключения, авто и включения. Я только сегодня открыл для себя автоматическую настройку! Кажется, что оба света включаются и выключаются в зависимости от уровня внешней освещенности.

Отражатель Lumotec / налобный

Диски из нержавеющей стали

Задний фонарь с приводом от динамо-машины красиво интегрирован в ограждение (крыло) и продолжает светиться через конденсатор в течение примерно 5 минут после остановки - отличная идея. Электропроводка аккуратно скрыта внутри рамы. Колесо AXA «O-Lock» входит в стандартную комплектацию всех Газелей, и я считаю его весьма полезным для коротких стоянок. При использовании велосипеда ключ должен оставаться в этом замке. Я также добавил к себе складывающуюся заднюю корзину, поскольку нахожу стойки типа «ловушка для крыс», которые сами по себе имеют ограниченное использование. Я думаю, что у 3-х скоростной есть версия этой стойки с эластичными фиксирующими ремнями, а также подставка старого образца, которая складывается под заднее колесо. Хотя я предпочитаю внешний вид традиционной подножки, я должен сказать, что боковая подножка Powerclick II действительно устойчива, хотя она заставляет байк очень сильно наклоняться при парковке, что может занять больше места на полу в ограниченном пространстве.

Еще одна характеристика, которая мне очень нравится, - это тишина ступицы Nexus-8 при движении накатом - отсутствие щелчка на выбеге означает, что все, что вы слышите, - это ветер в спицах и мягкий шум шин, хотя я не думаю, что это обязательно хорошо или плохо по сравнению с другими трансмиссиями, просто разные. Односкоростные горки тоже могут помочь! Полностью закрытый кожух цепи, тканевые защитные кожухи и огромный передний брызговик значительно помогают предотвратить загрязнение велосипеда и райдера и, безусловно, помогают продлить срок службы цепи, а также сократить объем работ по очистке и техническому обслуживанию.Крышка кожуха цепи может быть снята с помощью ряда кнопок и длинных зажимов с проволокой под ней.

Отсоединение футляра цепочки снизу

Комплексная защита от грязи и грязи

Мне также нравится внимание к деталям в отделке этого мотоцикла, например, эмблема «Газель» на колесах и гайках выноса, красивая тонкая золотая накладка на брызговики, подробные наклейки, хромированные крышки вилок вилок и т. Д.

Я держу его в гараже и чистым, и, за исключением небольшого затупления педалей, я не заметил нигде ухудшения отделки или ржавчины, хотя я неоднократно использовал его в соленых приморских районах, предлагая использовать нержавеющую сталь в деталях и деталях. болты.

Деталь наголовного значка

Деталь верхней трубы

Наклейка на подседельной трубе, защита цепи и одежды, O-lock.

Поворотная ручка Nexus и добавленное шпионское зеркало Zefal

К моим минусам можно отнести дешевый пластиковый насос, от которого я оторвал конец при первом использовании. Хотя он все еще работает, я рекомендую использовать его только в экстренных случаях. К держателю насоса припаян только один конец насоса, а другой конец насоса имеет такую ​​форму, чтобы входить в нижний кронштейн, что означает, что другие насосы не подходят.Я также установил съемные адаптеры Schrader на клапаны типа Woods / Dunlop, хотя таким образом сложно измерить давление в шине. Здесь нет инструкции по эксплуатации велосипеда, руководства по регулировке или обслуживанию в виде книги, ни каких-либо подробностей по уходу и регулировке кожаного седла Brooks - просто очень обобщенная Газель 2008 года, датированная CD-ROM. Возможно, сейчас это норма, но для меня это не очень хорошо для велосипеда примерно за 1700 австралийских долларов. Я уже говорил о захватах, которые мне лично совсем не нравились.Конечно, один недостаток, общий для всех качественных велосипедов, заключается в том, что я нервничаю, если мне приходится оставлять его на стоянке слишком долго в некоторых местах - старый или нежелательный велосипед, спрятанный в гараже, вероятно, единственная помощь здесь, если такие дни могут быть ожидается…

детали передней части

Однако ни одна из этих проблем не помешала бы мне его купить. Мне очень приятно иметь этот новый-старый велосипед, который так похож на классический символ велосипеда, который можно увидеть на дорожных знаках и дорожных знаках, и надеюсь, что буду наслаждаться им в течение многих лет.

Toer Populair был продан и обслуживается компанией Civic Bikes, Ньюкасл, Новый Южный Уэльс.

Готово к работе ...

Газель у пляжа Рыжий со складной корзиной Василия.

Нравится:

Нравится Загрузка ...

Связанные

25 лучших электровелосипедов для покупки в 2021 году

Электронные велосипеды, или электровелосипеды, быстро стали популярным видом транспорта как для городских поездок, так и для приключений на выходных. Это более экологически чистый способ добраться до работы, а также веселое и свободное развлечение. Как и в случае с обычными велосипедами, здесь доступен целый мир стилей и дизайнов, а также возможность выбора того, какую помощь вы получите. Вы можете выбрать байк с дроссельной заслонкой для минимальных усилий или придерживаться помощи педали для небольшого ускорения, когда вам это нужно больше всего. Электронные велосипеды на любой вкус - от спортивных скоростных велосипедов и животных для укрощения гор, до стильных прибрежных круизеров и удобных складных конструкций.

1. Trek Rail 9,8

Проведите день на природе с Rail 9.8 от Trek. Этот дальний электрический горный велосипед гарантирует веселье и приключения. Он построен с использованием тех же технологий, что и обычные трейловые велосипеды Trek, но дополнен мощной системой привода Bosch. Вилка и капельница были модернизированы для еще большей производительности, а карбоновая рама делает устройство легким и простым в обращении. Кроме того, вы можете легко получить доступ к батарее, которая находится в раме, и извлечь ее, чтобы упростить замену и зарядку.

КУПИТЬ

2. Специализированная турбина Levo

Совершите поездку по дикой природе на этом знаменитом электрическом горном велосипеде. Вдохновленный оригинальным дизайном Stuntjumper от Specialized, Turbo Levo выводит катание на горных велосипедах на новый уровень. Он легче, эффективнее и мощнее, что делает его гораздо интереснее. Моторная система Specialized 2.1 мощностью 565 Вт полностью интегрирована в раму, придавая ей элегантный вид, и является самой мощной системой, доступной в электрических горных велосипедах.Это в четыре раза увеличивает ваши усилия, позволяя путешествовать дальше и быстрее. Диапазон составляет до пяти часов, а полная зарядка занимает всего четыре часа. Кроме того, вы можете оставаться на связи с приложением Mission Control, чтобы не контролировать свой диапазон, записывать поездки и получать обновления статуса на ходу.

КУПИТЬ

3. Merida eONE-SIXTY 9000

Merida eONE-SIXTY 9000 - прочный внедорожный электровелосипед. Основными особенностями этого дизайна являются карбоновая передняя треугольная рама со встроенным элементом управления батареей для более гладкого внешнего вида и большей долговечности.Кроме того, остается место для точек крепления каркаса для бутылки с водой. Внутреннее расположение аккумулятора Shimano E8035 мощностью 504 Вт действительно рискует перегреться. Однако есть термозатвор со специально расположенными отверстиями в головной трубе для отвода теплого воздуха. Также есть два разных типа шин, которые обеспечивают более точное рулевое управление, лучшее качение и максимальное сцепление с дорогой. Есть переднее колесо 29er большего размера с шиной 2,5 дюйма и заднее колесо 650B меньшего размера, у которого шина немного толще. Вы также избежите повреждений от удара коронки вилки о раму в случае пересеченной местности или аварии, благодаря уникальному внутреннему блоку Merida.

КУПИТЬ

4. Серия Norco VLT C2

Испытайте элитную инженерию в каждом путешествии на этом велосипеде Norco Range VLT C2 e-Enduro. Он использует легендарную систему дизайна Ride Aligned, которая оценивает, как центр тяжести каждого гонщика влияет на производительность, и создает карбоновую раму вокруг этого. Следовательно, он позволяет вам лучше использовать подгонку и геометрию рамы для максимального удовольствия в горах.Что касается мощности, у этого электронного велосипеда есть Shimano STEPS E8000 с ламповой батареей на 630 Вт. Кроме того, вы можете дольше оставаться на природе с дополнительным повторителем на 360 Вт, который добавляет до 70% дополнительной емкости. Наслаждайтесь ходом подвески в 180 мм в передней вилке и 170 мм в заднем амортизаторе, которые помогут вам преодолевать самые бурные тропы и скользкие скалы. Наконец, контролируйте скорость с помощью 4-поршневых тормозов 200 мм SRAM Code R.

КУПИТЬ

5.

Focus JAM² 6,7 ДЕВЯТЬ

Отправляйтесь в дикую природу и покоряйте горы на этом электронном велосипеде от Focus. JAM² 6.7 NINE оснащен идеально интегрированной батареей Bosch Powertube мощностью 625 Вт, так что вы можете работать весь день. Кроме того, он легко снимается для зарядки. Достигните скорости до 15 миль в час и оцените удобство мотора с автоматической регулировкой, который поддерживает вашу мощность при езде. Запатентованная конструкция Focus Optimized Linkage Design (F.O.L.D.) имеет двухфазную кинематику для оптимальной подвески. Это обеспечивает высочайший уровень производительности в любых условиях, всегда сохраняя контроль над мотоциклом.Он идеально подходит как для ровной, так и для пересеченной местности. Наконец, алюминиевая рама подвергается гидроформовке, что создает прочный, но легкий блок.

КУПИТЬ

6. Giant Trance E + Pro

Ездите умнее, а не тяжелее с Giant Trance E + Pro. Вы сможете продлить свои приключения в трейлрайдинге еще дольше. Высокопроизводительный двигатель SyncDrive Pro с настраиваемой опорой и аккумулятором Giant EnergyPak 500 позволят вам путешествовать от 31 до 99 миль на одной зарядке, в зависимости от условий езды.Он плавно встраивается в нижнюю трубу для защиты и эстетики. Лучше всего то, что вы можете управлять им через приложение Giant E-bike. Другие интеллектуальные функции включают в себя навигацию и отслеживание состояния здоровья и фитнеса через центр RideControl ONE. Плавный ход подвески Maestro составляет 140 мм сзади и 150 мм спереди, что обеспечивает отличный контроль и комфортное путешествие.

КУПИТЬ

7.Cube Stereo Hybrid 160 HPC SLT

Путешествуйте по бездорожью с Cube Stereo Hybrid 160 HPC SLT. Эта машина с высочайшими характеристиками обеспечивает невероятную езду по смешанной местности. Он оснащен высококачественной карбоновой рамой C: 26, которая на 25% легче и намного маневреннее. Кроме того, датчик скорости встроен в задний дропаут, делая силуэт более чистым и безопасным. Беспроводная технология SRAM AXS - это система интеграции, которая соединяет вас с 12-скоростной кассетой с широким передаточным числом и дроппером Reverb AXS.Это означает, что вы можете назначать настраиваемые элементы управления и действия с помощью приложения для точного и быстрого переключения передач. Что касается мощности, то силовой агрегат Bosch CX четвертого поколения обеспечивает крутящий момент 85 Нм. Наконец, карбоновые колеса исключительно прочные, с дополнительным сцеплением благодаря 2,4-дюймовым шинам Schwalbe Magic Mary и Big Betty SuperTrail.

КУПИТЬ

8. Серия Norco VLT C1

Если вы хотите проложить путь по самым суровым горным тропам, то этот монстр-электровелосипед от Norco для вас.Он находится в более дорогом ценовом диапазоне, но он того стоит для экстремальных приключений. Дизайн Range VLT 1 способствует переднему распределению веса, но имеет более длинную колесную базу для превосходных характеристик. Амортизаторы на передней вилке и задней трубе, а также четырехпоршневые тормоза делают движение по крутым скалистым холмам комфортным и безопасным. Мотор - Shimano STEPS с внутрикамерной батареей, но вы можете модернизировать его с помощью расширителя диапазона, чтобы увеличить свою игровую мощность. Наконец, 27.5-дюймовые колеса прочные и долговечные, с дополнительной боковой опорой для защиты от выбросов в критический момент.

КУПИТЬ

9. Giant Explore E + 2 GTS

Это все о путешествии с электровелосипедом Giant Explore E + 2 GTS. Проходная алюминиевая рама ALUXX проста в установке и отличается исключительной стабильностью. Кроме того, двигатель SyncDrive Sport и интегрированный EnergyPak гарантируют, что вы сможете преодолевать большие расстояния и крутые склоны, практически не беспокоясь.Наконец, совместите свою грузоподъемность со встроенными креплениями в стойку. Все идеально сочетается, чтобы вы могли получить максимум удовольствия от поездки, будь то длительное приключение или быстрое поручение.

КУПИТЬ

10. Rad Power Bikes RadRunner1

Создайте свой идеальный грузовой электронный велосипед с полностью настраиваемым дизайном от Rad Power Bikes. Существует более 300 комбинаций аксессуаров, поэтому независимо от того, как вы планируете кататься, вы можете создать свой идеальный комплект.Вы даже можете добавить скамеечку и взять с собой друзей! Спецификации базовой модели включают односкоростную трансмиссию, 750-ваттный мотор-редуктор Bafang Geared, дроссель с поворотной ручкой и светодиодную панель управления. Низкопрофильная сквозная рама также делает ее отличным выбором, если вам нужен более легкий доступ для посадки на велосипед. Наслаждайтесь 25-45 милями езды на каждой зарядке, а также четырьмя уровнями помощи педалям. RadRunner1 также отмечен наградами. Он был удостоен награды редактора журнала Bicycling Magazine за лучший грузовой велосипед по цене и победителя конкурса ElectricBikeReview в номинации «Лучший электрический минибайк 2020 года».com.

КУПИТЬ

11. Merida eSpresso City 300 EQ

Путешествуйте стильно на своем Merida eSpresso City 300 EQ. Выходные и городские круизы находятся в центре внимания при дизайне. Рама eSpresso City позволяет сидеть в вертикальном положении, а низкое крепление аккумулятора увеличивает устойчивость центра тяжести велосипеда. Он также может похвастаться одной из самых низких высот на рынке благодаря расположению двигателя посередине. Таким образом, легко садиться и выходить, не перекидывая ногу.Тормоза Shimano обеспечивают безопасность, а привод, аккумулятор и переключатель также принадлежат одной и той же торговой марке. Наконец, быстро вращающиеся колеса 700c созданы для ровных дорог и полос, чтобы быстро и комфортно добраться до места назначения.

КУПИТЬ

12. Focus Aventura² 6,7

Разбудите своего внутреннего исследователя с Focus Aventura² 6.7. Этот электронный велосипед - идеальный выбор для велосипедных приключений или просто путешествий по городу.Он имеет много места для переноски и хранения. Вы также можете установить вторую батарею, увеличив радиус действия при длительных поездках. Сама батарея незаметно запечатана в нижней трубке для придания гладкой формы, но при этом легко снимается. Выбирайте из девяти передач, чтобы с одинаковой легкостью преодолевать холмы или равнины. Это двигатель Bosch Performance Line 250 Вт, поэтому вы можете уверенно довести свое путешествие до предела. Наконец, все райдеры защищены, независимо от роста, благодаря пяти единицам различных размеров, от очень маленьких до очень больших, а также с двумя другими вариантами колес.

13. Электровелосипед Priority Embark

Откажитесь от машины и отправляйтесь на работу стильно на электровелосипеде Priority Embark. Этот велосипед не требует особого обслуживания и долговечен, оснащен системой среднего привода Bosch для плавной езды. Характеристики впечатляют: дальность полета 50 миль, четыре режима помощи педали, алюминиевая рама, передний фонарь и задний мигающий свет для безопасности. Кроме того, вы получаете обслуживание клиентов семь дней в неделю, если у вас возникнут какие-либо вопросы. Выберите один из трех размеров, чтобы получить идеальную высоту, и два разных цвета для вашего любимого стиля. В выходные дни здесь также можно отправиться в развлекательный круиз по прибрежным дорожкам или загородным велосипедным дорожкам.

КУПИТЬ

14. Стромер ST5

ST5 от Stromer

- это элегантный, полностью интегрированный дизайн, без громоздких аккумуляторных блоков или двигателей. Он получил награду за дизайн и инновации в 2020 году, что еще больше укрепило свою репутацию в области совершенства. Этот электрический пригородный велосипед имеет запас хода до 110 миль благодаря заднему двигателю SYNO Sport мощностью 850 Вт, который также позволяет развивать максимальную скорость 28 миль в час.Технология усовершенствована с защитой от кражи и возможностью подключения к сети 3G. Это означает, что вы можете подключить свой телефон через приложение Strommer OMNI и заблокировать его, выбрать настройки двигателя и просмотреть статистику. Высококлассный дизайн и материалы делают его стильным, веселым и быстрым способом для путешественников и любителей путешествовать по городу.

КУПИТЬ

15. Gocycle GX

Погрузитесь в городской образ жизни со складным электрическим велосипедом, который поможет вам путешествовать по городу.Он не только отлично подходит для поездок на общественном транспорте и хранения в офисе, но также идеально подходит для ограниченного пространства в квартире. Удивительно, но он складывается всего за 10 секунд. Мощный аккумулятор имеет запас хода до 40 миль и аккуратно спрятан в гидроформованной алюминиевой раме. Простая приборная панель расположена на эргономичном руле и дает вам всю информацию, необходимую для плавного и быстрого путешествия. Вы будете кататься как победитель с Gocycle PitstopWheels, с шестью болтами, прикрепленными к раме сбоку.Это обеспечивает легкий доступ, если у вас есть квартира, и упрощает складывание.

КУПИТЬ

16. Bianchi Aria E-Road Ultegra 11SP Compact

Если вы серьезный гонщик, выбирайте лайкру, потому что электронный велосипед Bianchi Aria E-Road Ultegra 11SP Compact создан для вас. Ваша поездка будет выглядеть и ощущаться как чистая, высокопроизводительная езда на велосипеде, но с мощной поддержкой, когда она вам понадобится. Карбоновая рама в сочетании с X35 V.2, который весит чуть более семи фунтов, делает устройство исключительно легким. Его гладкий, чистый вид сводит к минимуму сопротивление. Батарея мощностью 250 ватт спрятана в нижней трубке с незаметным зарядным портом, который легко подключается к домашней электросети. Испытайте полную технологическую интеграцию с помощью встроенных регуляторов мощности и уровня заряда батареи iWOC One, плавно расположенных вдоль верхней трубы. Вы можете загрузить и подключить приложение Ebikemotion, в котором есть функции данных и фитнеса, позволяющие контролировать как себя, так и велосипед.

КУПИТЬ

17. Кафе Vintage Electric Bikes

Классический стиль сочетается с максимальной производительностью в Cafe от Vintage Electric Bikes. Он использует технологию трансмиссии VintorqueTM 2020 года и двигатель задней ступицы мощностью 750 Вт. Достигая скорости до 28 миль в час с запасом хода от 20 до 60 миль, он идеально подходит для прогулок по городу или прогулок по городу. Выберите, сколько вы хотите работать, с пятью уровнями интуитивной помощи при педалировании и десятью скоростями, чтобы вы могли усердно работать или расслабляться.Дизайн универсален, находит баланс между функциональностью и красотой, со съемным аккумулятором для легкой двухчасовой зарядки и тремя вариантами высоты. Кроме того, вы можете сочетать свою эстетику с выбором цвета Golden Gate Red или Skyline Grey.

КУПИТЬ

18. VanMoof S3

VanMoof S3 - стильный и современный электрический велосипед. Он оснащен интеллектуальным двигателем, который работает почти бесшумно даже на максимальной скорости 15 миль в час. Он также оснащен технологией защиты от кражи и первым в отрасли электронным переключателем, позволяющим переключать четыре передачи для максимально плавной езды.Используйте приложение VanMoof, чтобы настроить свой путь от разблокировки до взлета. Батарея на 504 Вт также обеспечивает дальность действия 37-93 мили и использует встроенные технологии для обеспечения максимального покрытия и эффективного использования энергии. Это идеальный выбор для лучшей городской жизни.

КУПИТЬ

19. Газель Ultimate T10 +

Наслаждайтесь плавной ездой с Gazelle Ultimate T10 +. Чистый дизайн прост, но поразителен и отличается удобными дополнениями, такими как эргономичный руль, устойчивые к проколам шины и передняя вилка подвески.У вас будет вся необходимая мощность с двигателем Bosch Performance Line Speed ​​с крутящим моментом 75 нм, позволяющим развивать скорость до 28 миль в час. Кроме того, он весит чуть больше шести фунтов, поэтому он вас не утяжелит. Быстро получайте всю свою информацию одним нажатием кнопки на простом дисплее на руле и легко выбирайте один из пяти режимов поддержки. Это маневренный спортивный электровелосипед для пригородных поездок, который идеально подходит для поездок по городу или прогулок по сельской местности.

КУПИТЬ

20.Валлкри Дрифтер 500 Вт

Если стиль - ваш приоритет номер один для электрического велосипеда, то вы не можете пройти мимо Скитальца из Валлкри. Это источает привлекательность. Вдохновленный винтажным дизайном, этот электровелосипед настолько же мощный, насколько и изысканный. Выберите двигатель с задней ступицей на 250 или 500 Вт, в зависимости от того, хотите ли вы ездить по дороге или по бездорожью. Специально изготовленная рама из сплава легко скрывает аккумуляторный отсек, создавая беспрепятственный вид. Вы также можете следить за своей поездкой с помощью светодиодного дисплея, который показывает скорость, диагностику, расстояние и уровень заряда аккумулятора.Здесь же вы найдете кнопку фары и даже USB-разъем для зарядки. Наконец, вы можете выбрать один из пяти модных цветов - зеленый, очень черный, белый глянцевый, красный глянцевый или сине-серый глянцевый.

КУПИТЬ

21.

Ямаха Вабаш

С легкостью преодолевайте гравийные дороги на своем Yamaha Wabash. Он прочный, прочный и готовый запачкаться. В дизайне сочетаются элементы традиционных шоссейных велосипедов с внедорожными технологиями, поэтому вы получаете лучшее из обоих миров.Расширяющиеся рули обеспечивают устойчивость, а шины Maxxis Speed ​​Terrane обеспечивают отличное сцепление с дорогой. Между тем, трансмиссия SRAM Apex 1 × 11 добавляет мощности вашей педали, плавно переключаясь между передачами, даже на неровной местности. Вы также оцените бесперебойную работу усилителя мощности, поскольку запатентованные датчики скорости Yahama обнаруживают малейшие изменения и соответствующим образом корректируют. Наконец, если вы опаздываете в поездку, осветите дорогу домой с помощью встроенной мощной светодиодной фары.

КУПИТЬ

22.Буллз Бушмастер SL 29

Bushmaster SL 29 имеет полностью переработанную карбоновую раму, которая делает этот электровелосипед легче и быстрее. Подседельная труба была укорочена, кокпит аккуратен, а верхняя труба сплющена для комфорта и функциональности. Его хардтейл-дизайн более эффективно передает мощность педали на заднее колесо для лучшего ускорения. Это также делает его подходящим для поддержания более высоких скоростей на больших расстояниях, что идеально подходит для катания по пересеченной местности или марафонских гонок.

КУПИТЬ

23.Серый P G6

Вы будете летать с G6 от GreyP. Этот электрический горный велосипед отлично подходит для изучения дикой природы - как естественной, так и городской. Хотя это дороже некоторых вариантов, у него, безусловно, есть все навороты. Начиная с аккумулятора, он мощностью 700 Вт и может быть заменен за секунды, так что вы можете взять с собой запасной аккумулятор в следующее приключение и получить еще больше энергии. Далее идет встроенная камера. Делитесь каждым опытом и переживайте каждый нелепый трюк благодаря широкоугольным камерам, обращенным вперед и назад. Приложение GreyP позволяет удаленно заблокировать велосипед, отслеживать его кражу, регистрировать свои поездки и обмениваться уведомлениями. Наконец, что касается самого велосипеда, рама сделана из армированного углеродного волокна для долговечности, подвеска - от Rock Shox, а переключатель - восьмиступенчатый SRAM EX1 для плавного переключения передач.

КУПИТЬ

24. Электрический велосипед Cannondale Topstone Neo Carbon 3 Lefty

Верните удовольствие от езды на этом гравийном электрическом велосипеде от Cannondale.Он отличается высокой производительностью благодаря 250-ваттному двигателю Bosch Performance Line Speed ​​и 500-ваттной съемной батарее с запасом хода до 75 миль. Лучше всего подходит для езды на велосипеде по дороге, но вы можете использовать его для ежедневных поездок на работу. Наслаждайтесь комфортным путешествием с революционной задней подвеской Kingpin, изысканной геометрией и множеством креплений для оборудования. Разгонитесь до максимальной скорости 28 миль в час и выберите одну из 11 передач для наиболее эффективной езды. Этот электронный велосипед позволяет вам ездить быстрее и дальше, чем когда-либо прежде.

КУПИТЬ

25.Мобильный велосипед Ultimo E2.0 Classic Urban E-Bike

Ultimate E2.0 - идеальный велосипед для повседневного использования. Модернизированные компоненты обеспечивают долговечность для поездок на работу и отдыха на выходных. Девятиступенчатая трансмиссия Shimano работает в гармонии с системой Entity E200. Эта система известна своим мощным двигателем, увеличенным сроком службы батареи и технологической интеграцией с приложением Entity Ride. Вам также понравится максимальный комфорт благодаря подвесному подседельному штырю для лучшей амортизации и эргономичным ручкам.Это стильный, недорогой и надежный вариант, подходящий для современного горожанина.

КУПИТЬ

26. Газель Медео Т10

Если вы ищете стильный и универсальный электровелосипед, который дополнит ваш космополитический образ жизни, то Gazelle Medeo T10 - идеальное решение. Он имеет превосходную геометрию рамы, широкие шины для лучшего баланса, подвеску передней вилки и эргономичный руль для стабильной работы. Это двигатель Bosch Performance Line Gen 3 с максимальной скоростью 20 миль в час.Между тем, тормоза - Shimano, с рычагом, специально разработанным для маленьких рук. Выберите пыльно-глянцевый цвет с оправами с высокой ступенькой или выберите оправа с низкой ступенькой цвета слоновой кости или джинсового блеска. И последнее, но не менее важное: бортовой компьютер Bosch Purion имеет минимальный дисплей, чтобы держать руль в чистоте, но при этом предоставляет всю важную информацию одним нажатием кнопки.

КУПИТЬ

27. Бликс Вика +

Вечный дизайн сочетается с универсальностью складного электронного велосипеда Vika + от Blix.Маленький размер удобен и прост в хранении, но в нем могут разместиться водители от 4 футов 10 до 6 футов 2. Сложите его всего за три простых шага, а магниты удерживают его вместе в сложенном положении. Электронный велосипед поставляется с пятью уровнями помощи педалями, а также с дроссельной заслонкой, так что вы можете крутить педали или просто круиз. В любом случае максимальная скорость составляет 20 миль в час. Питание осуществляется от 500-ваттного двигателя на заднем колесе, работающего от литий-ионного аккумулятора Samsung на 48 В, который удобно размещается под сиденьем, откуда вы можете легко снять его для зарядки.Проверьте свою скорость, уровень помощи и одометр на дисплее, где вы также можете заряжать USB-устройства. Безопасность также является важной особенностью Vika +. Есть светодиодные передние и задние фонари, включая стоп-сигналы сзади, устойчивые к проколам шины и безопасные дисковые тормоза.

КУПИТЬ

28. Trek Verve + 2

Trek Verve + 2 - это гибридный стиль, сочетающий лучшие элементы внедорожного и внедорожного стилей велосипеда в одно универсальное устройство.Независимо от того, едете ли вы на работу, на тренировку или просто путешествуете по круизу, вы можете дать себе импульс с помощью педали, которая может развивать скорость до 15 миль в час. Ваш комфорт и безопасность обеспечены сиденьем с подвеской, широкими шинами, гидравлическими дисковыми тормозами и светодиодными фонарями спереди и сзади. Батарея, которая питает все это, - это Bosch Powerpack 400, а двигатель - Bosch Active Line. Затем дисплей с подсветкой показывает вашу скорость, заряд батареи и уровни поддержки. Последнее, что нужно учитывать, - это рамка - вы можете выбрать традиционную рамку в матовом синем цвете или выбрать дизайн с низкими ступенями в металлической бронзе.

КУПИТЬ

29. Leitner Venice Cruiser

Выходные должны быть спокойными, и это именно то, что вы получите с Leitner Venice Cruiser. Он прост в использовании, а рама с низкими ступенями упрощает монтаж. Вы можете проехать 12–31 миль с пятью уровнями режима помощи при педалировании со скоростью до 15 миль в час. Если вам не хочется крутить педали, в комплекте идет дроссель, чтобы байк мог делать всю работу за вас, а вы расслабляетесь. Электродвигатель XOFO мощностью 250 Вт, а аккумулятор - от Samsung. С точки зрения стиля, это тоже победитель. Классическая атмосфера вызовет зависть у ваших друзей.

КУПИТЬ

30. FIIDO D2S Складной EBike

Путешествуйте по городу на своем складном электронном велосипеде FIIDO D2S. Легкий и компактный дизайн отлично подходит для жизни в квартире и делает хранение легким. Выберите один из трех режимов езды - круиз по газу, помощь при педалировании или усилитель педали. Есть также шесть скоростей, которые помогут повысить эффективность при использовании педального или вспомогательного режимов.Он работает от 250-ваттного двигателя, питаемого от съемного аккумулятора, что обеспечивает максимальную скорость 15 миль в час и запас хода до 31 мили. Безопасность превыше всего с дисковыми тормозами, светодиодными фарами и светодиодным приборным дисплеем. Наконец, это еще и удобная езда, с 16-дюймовыми шинами и задним амортизатором, а также регулируемое сиденье и легкая, нержавеющая рама из сплава, позволяющая легко маневрировать и переносить. Этот электронный велосипед идеально подходит для любого городского образа жизни.

КУПИТЬ

Часто задаваемые вопросы

Какой тип электрического велосипеда мне выбрать?

Две основные вещи, которые следует учитывать при поиске электрического велосипеда, - это то, для чего вы его используете и сколько вы хотите потратить.Электровелосипеды обычно делятся на одну из шести категорий: пригородные, дорожные, горные, грузовые, круизные и складные. У каждого есть свои плюсы и минусы, так что поговорите с местным продавцом о том, как вы хотите использовать свой новый велосипед. Что касается цены, она может варьироваться в зависимости от компонентов велосипеда, включая раму и шины, а также электроники. Как и в большинстве случаев, вы получите то, за что платите с электрическими велосипедами.

Как работают электрические велосипеды?

Встроенный мотор электрического велосипеда добавляет дополнительную мощность педалированию, чтобы вы могли путешествовать дольше и быстрее. Как и при обычной езде на велосипеде, вам все равно нужно крутить педали, рулить и тормозить; однако это немного проще с небольшой помощью. Большинство велосипедов позволяют регулировать объем получаемой помощи, чтобы вы могли адаптировать ее к условиям.

В чем разница между функцией помощи при педалировании и режимом газа?

Наиболее существенная разница - это уровень помощи, которую вы получаете как гонщик. Функция помощи при педалировании определяет, когда педали находятся в движении, и начинает работать вместе с вами. С другой стороны, режим дроссельной заслонки позволит вам двигаться без педалирования, как на мопеде или скутере.Оба обеспечивают разный опыт вождения, и то, что вы выберете, будет зависеть от того, как вы используете свой велосипед, и от того, какой контроль вы хотите. Вам также нужно будет проверить, разрешены ли в вашем регионе велосипеды с дроссельной заслонкой.

Как долго служат аккумуляторы для электрических велосипедов?

Большинство электровелосипедов работают от литий-ионных батарей. Это зависит от того, как долго они прослужат до того, как потребуется подзарядка, в зависимости от размера батареи, типа велосипеда, веса гонщика, погодных условий и того, сколько вы крутите педали. Многие производители предлагают от 30 до 120 километров.

Электровелосипеды с передним или задним приводом лучше?

К сожалению, нет единого правила расположения двигателя на электровелосипеде. Положение может изменить ощущение езды и требования к обслуживанию. Однако в идеале вы хотите, чтобы вес был сбалансирован по всей раме. Передний привод лучше всего подходит для городских гонщиков, проводящих большую часть времени на ровных гладких поверхностях. С другой стороны, задний привод подходит для маунтинбайкеров, поэтому вес приходится на заднюю часть, что обеспечивает максимальную маневренность переднего колеса.

Заряжаются ли электрические велосипеды, когда вы крутите педали?

Лучший способ зарядить аккумулятор электровелосипеда - это включить его в розетку на четыре-восемь часов. Вы можете удалить некоторые батареи, чтобы упростить работу, хотя многие из них необходимо подключить к велосипеду. Эта технология существует в некоторых моделях для рекуперативного торможения, когда двигатель отбирает кинетическую энергию для восстановления заряда, пока вы крутите педали. Однако это ограничено и не особенно эффективно.

Как долго прослужат электрические велосипеды?

Как и обычные велосипеды, электрические велосипеды при хорошем уходе могут служить годами.Рамы обычно очень прочные и изготовлены из углерода, сплава или алюминия и поэтому очень прочны. Что касается срока службы аккумулятора, в зависимости от того, насколько хорошо вы за ним ухаживаете и как часто вы используете велосипед, вы можете ожидать от 2 до 4 лет, прежде чем вам потребуется его заменить. Имейте в виду, что вам также нужно будет регулярно обслуживать свой велосипед у профессионала и хранить его вдали от элементов.

Нужны ли вам шестерни на электрическом велосипеде?

На электрическом велосипеде шестерни не нужны, но они могут быть полезны. Новички могут извлечь выгоду из простоты односкоростных круизеров, к которым легче привыкнуть. Однако, если вы едете по бездорожью, живете где-нибудь в холмистой местности или совершаете длительные поездки, передачи могут вам пригодиться. Они работают так же, как шестерни на обычном велосипеде. Это позволяет вам лучше контролировать скорость и усилия, а также экономит заряд батареи.

Вы занимаетесь спортом на электрическом велосипеде?

Езда на электрическом велосипеде считается физическим упражнением. Даже когда у вас включена помощь, вам все равно придется крутить педали и, следовательно, сжигать калории.Кроме того, электронные велосипеды побуждают гонщиков совершать более длительные и сложные поездки, чем они обычно выбирают. Это также улучшает вашу базовую силу и равновесие, поэтому вы не упадете. Наконец, электрические велосипеды - это универсальный вариант для людей с низкой подвижностью, особыми способностями или травмами, которые иначе не смогут ездить.

ПОДПИСАТЬСЯ НА НАШЕ НОВОСТИ

Подпишитесь на наш список рассылки и получайте интересные материалы и обновления на свой почтовый ящик.

Спасибо за подписку.

Что-то пошло не так.

Мы уважаем вашу конфиденциальность и серьезно относимся к ее защите.

Manaul Gazelle - [PDF Document]

www.gazelle.nl

Руководство пользователя

Все велосипеды Gazelle имеют уникальный номер рамы. Эту и другие подробности можно записать здесь. Если ваша местная полиция использует схему маркировки велосипедов, мы рекомендуем вам зарегистрировать свой велосипед. Детали, которые вы здесь укажете, будут необходимы для регистрации.

Важно, чтобы вы отнесли велосипед к дилеру «Газель» для обслуживания в течение 3 месяцев и в течение 1 года после начала эксплуатации.Это обслуживание состоит из следующих действий / проверок:

Запишите номер вашей рамы на этой странице и наклейте наклейку с предохранителем на место, указанное ниже. Если у вашего велосипеда нет замка (как в случае с гоночными или горными велосипедами), запишите только номер рамы.

Первое обслуживание Обслуживание через год

Имя владельца: . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . Адрес: .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Почтовый индекс: .............

Город проживания: ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Регулировка тормозов: Передний тормоз Задний тормоз Освещение для осмотра: Шины / колеса: Динамо Свет, проводка Фара Задний фонарь Переднее колесо Заднее колесо Гайки передней оси Гайки заднего моста Натяжение спиц, опциональная регулировка колеса, если он застегнут на пряжку

ООООООООООООООО

ООООООООООООО

Модель велосипеда:.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Тормозная система: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номер блокировки:. . . . . . . . . . . . . . . . . . . . . . . Ключевой номер:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Номер кадра:. . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Дата покупки:. . . . . . . . . . . . . . . . . . . . . . Продавец:. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Натяжение цепи Система передач: Регулировка переключателей передач Регулировка переключателя / ступицы шестерни,

Подпись продавца: .....................................

Подпись владельца: ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

при необходимости

Седло

Храните в безопасности!

Что делать в случае кражи? Всегда надежно фиксируйте велосипед и, если возможно, прикрепите его к неподвижному объекту. Используйте одобренный замок Sold Secure.

Если вам посчастливилось украсть велосипед, сообщите об этом в полицию. Когда вы это сделаете, принесите этот буклет, чтобы у полиции была подробная информация о вашем велосипеде, которая упростит идентификацию в случае его возврата.Если ваша местная полиция использует схему маркировки велосипеда, регистрация вашего велосипеда упростит идентификацию.

Подпись правильно:

.......................................... ...

............................................

Город:

.............................................

............................................

Дата:

.............................................

. ...........................................

2

3

ВВЕДЕНИЕ

.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6-7

УДОБНОЕ ИСПОЛЬЗОВАНИЕ ВЕЛОСИПЕДА

Сиденье ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . 8 Руль ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Подвеска ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Ручки руля. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Подставка.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 В пути. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 огней. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 Тормозные системы ... . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Ступичные шестерни ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 переключателей ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 Шины и диски ... . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 Цепь ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Нижний кронштейн, шатуны и педали ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Уход за рамой. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Техническое обслуживание. . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Регулировка переключателей. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Рекомендуемые моменты затяжки. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Осмотр и обслуживание шин. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ремонт прокола. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . Снятие переднего колеса ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Снятие заднего колеса. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ремонт фары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ремонт заднего фонаря. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . Ремонт динамо-машины. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Натяжение цепи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Замена цепи. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Замена педалей. . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . 24 25 30 33 33 34 35 36 37 38 38 40 41 41

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ОСМОТР НЕЗНАЧИТЕЛЬНЫЙ РЕМОНТ И ЧТО ЕЩЕ НЕОБХОДИМО ЗНАТЬ

Содержание

Велоспорт безопасно. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 Предотвращение краж. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . 43 Гарантийный сертификат ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 Общие ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 В заключение ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 ... . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ОБЗОР НАИМЕНОВАНИЯ КОМПОНЕНТОВ

48.

4

5

Поздравляем с приобретением новой Газели! Это гарантирует, что вы будете наслаждаться тысячами километров расслабленной и беззаботной езды на велосипеде. С тех пор, как в 1892 году «Газель» выпустила свой первый мотоцикл, ваш комфорт и безопасность стали приоритетом.

Оставить ответ
