Основой автомобиля ВАЗ-2170 «Приора» послужил ВАЗ-2110, который подвергся столь глубокому рестайлингу, что перестал быть узнаваем в данной модели. В базовую конструкцию было внесено около 1000 изменений, что позволило данной машине конкурировать с зарубежными моделями на одном сегменте рынка.

В качестве силовой установки на ВАЗ-2170 устанавливаются 8-ми и 16-ти клапанные двигатели, имеющие мощность от 90 до 100 л.с. Данные моторы уже применялись в других моделях Волжского автозавода, что позволило наладить логистику в обеспечении запасными частями. Слабым местом данной модели, несмотря на внедренные усовершенствования, остается подвеска автомобиля. Спрос на амортизаторы, как базового исполнения, так и более совершенные, остается достаточно высоким. Помимо этого, остальные детали ходовой части ВАЗ-2170 также достаточно часто меняются на варианты усиленного исполнения.

Замечено, что водители данного автомобиля предпочитают приобретать расходные материалы для периодического технического обслуживания классом выше среднего, что скорее всего связано с интуитивным выделением ВАЗ-2170 среди прочих моделей Волжского автозавода.

Нам очень жаль, но запросы, поступившие с вашего IP-адреса, похожи на автоматические. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Чтобы продолжить, пожалуйста, введите символы с картинки в поле ввода и нажмите «Отправить».

В вашем браузере отключены файлы cookies. Мы не сможем запомнить вас и правильно идентифицировать в дальнейшем. Чтобы включить cookies, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, выходящему в сеть с одного с вами IP-адреса. Вам необходимо один раз ввести символы в форму, после чего мы запомним вас и сможем отличать от других пользователей, выходящих с данного IP. В этом случае страница с капчей не будет беспокоить вас довольно долго.

Возможно, в вашем браузере установлены дополнения, которые могут задавать автоматические запросы к поиску. В этом случае рекомендуем вам отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, использующей его для сбора информации. Может быть, вам стоит проверить систему на наличие вирусов.

Если у вас возникли проблемы или вы хотите задать вопрос нашей службе поддержки, пожалуйста, воспользуйтесь формой обратной связи.

Друзья, посоветуйте. какой поставить РХХ. и как не попасть на подделку? За два месяца уже сменил три датчика. во всех почему-то вылетают заклепки из корпуса датчика и начинают плавать очень сильно обороты.

если можно, то дайте номер датчика, что бы я смог его по номеру купить.

Всё время ставил такой вот датчик, и все почему-то очень быстро отказывают. дроссель стоит новый, чистый

Датчик холостого хода ВАЗ 2110 16 клапанов

Почему машина глохнет на холостом ходу.

Авто тольятти ваз фото.

Ваза из бумаги своими руками фото.

Демонтированный РХХ.

Как починить датчик холостого хода на Калине?

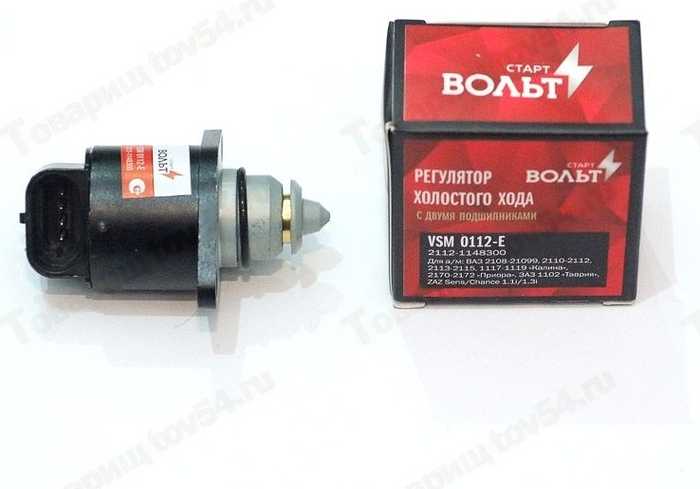

Регулятор (клапан) холостого хода РХХ ВАЗ 2110, 2111, 2112, каталожный но. ….

Шегодай: чистка рхх на ваз 2110.

4. Снимаем регулятор холостого хода.

Ваз 21102 датчик охлаждающей жидкости.

Схема двигателя уаз инжектор.

РХХ на ВАЗ 2114 — оригинал и подделка.

Купить: Клапан холостого хода ВАЗ 2108-21099.

Re: Неровная работа двигателя на холостых.

датчик холостого хода ваз 2110 инжектор.

На фото — устранение неисправности регулятора холостого хода, v-lada. ru.

Система управления двигателем

Регулятор холостого хода: диагностика и причины неисправностей РХХ.

Датчик холостого хода ваз 21099 фото.

Регулятор холостого хода — проверка и замена.

датчик холостого хода ваз 2110 инжектор кзта калуга.

Пятничный микроликбез #19.

Где находится РХХ на Приоре.

холостого хода (рхх) ваз 2114: замена, ремонт.

Фото — Регулятор холостого хода ВАЗ 2110 — задачи устройства.

Глохнет ВАЗ 2109 на холостых оборотах.

Замена датчика холостого хода lada largus (ваз ларгус)

Регулятор холостого хода (РХХ) расположен в нижней части дроссельного узла. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. По сигналу ЭБУ электродвигатель перемещает клапан, изменяя тем самым проходное сечение воздушного канала.

Регулятор холостого хода Лада Ларгус общее описание


Регулятор холостого хода Лада Ларгус поддерживает заданную частоту вращения холостого хода двигателя при полностью закрытой дроссельной заслонке во время его пуска, прогрева и при изменении нагрузки во время включения вспомогательного оборудования. Регулятор изменяет количество дополнительного воздуха, подаваемого во впускную систему помимо дроссельной заслонки, и представляет собой электромеханический клапан, прикрепленный двумя болтами к фланцу корпуса дроссельного узла. Выполненные во фланце дроссельного узла седло клапана регулятора и каналы образуют систему подачи дополнительного воздуха, минуя дроссельную заслонку. Блок управления двигателем, обработав сигналы от датчиков, определяет необходимость открытия клапана 1 (рис. 1) регулятора и передает импульсы на штекерный вывод 5 обмотки 3 статора регулятора. При каждом управляющем импульсе ротор 8 поворачивается на определенный угол, перемещая с помощью ходового винта 4 клапан 1 относительно седла, Во впускную трубу через каналы в дроссельном узле поступает дополнительный воздух. Определяя разрежение во впускной трубе двигателя, блок управления стремится поддерживать его на заданном уровне, периодически открывая и закрывая клапан регулятора холостого хода. Это дает возможность обеспечить подачу постоянного количества дополнительного воздуха для поддержания постоянной частоты вращения холостого хода. Изменяя величину открытия и закрытия клапана регулятора, блок управления компенсирует значительное увеличение или уменьшение количества подаваемого воздуха, вызванное его подсосом через негерметичную впускную систему или, напротив, засорением воздушного фильтра. Включение дополнительных агрегатов вызывает увеличение нагрузки двигателя, сопровождающееся снижением частоты вращения холостого хода и изменением разрежения во впускной трубе, что также компенсируется блоком управления с помощью регулятора.

Рис. 1. Регулятор холостого хода Лада Ларгус: 1 — клапан; 2 — корпус регулятора; 3 — обмотка статора; 4 — ходовой винт; 5 — штекерный вывод обмотки статора; 6 — шариковый подшипник; 7 — корпус обмотки статора; 8 — ротор; 9 — пружина

Операции по снятию регулятора холостого хода с Лада Ларгус


Вам потребуется ключ ТОRХ Т20

Для замены регулятора холостого хода двигателя К7М выполните следующие операции. 1. Снимите корпус воздушного фильтра. Поврежденное или потерявшее эластичность кольцо замените новым.  2. Отсоедините (при выключенном зажигании) колодку жгута проводов от РХХ.

3. Выверните два винта крепления РХХ к дроссельному узлу (для наглядности показано на снятом дроссельном узле).

4. Снимите РХХ…

5. …и его уплотнительное кольцо. Поврежденное или потерявшее эластичность кольцо замените новым.

6. Установите регулятор холостого хода в порядке, обратном снятию.

Для замены регулятора холостого хода двигателя К4М выполните следующие операции.

1. Отсоедините (при выключенном зажигании) колодку жгута проводов от РХХ.

2. Выверните два винта крепления РХХ к корпусу…

3. …и снимите РХХ

4. Снимите с РХХ уплотнительное кольцо. Поврежденное или потерявшее эластичность кольцо замените новым.

5. Установите регулятор холостого хода в порядке, обратном снятию.

Вступление


Новый автомобиль линейки R-90 от АвтоВАЗ продается в различной комплектации. Выбор той или иной опции под себя может позволить весьма ощутимо сыграть на цене машины. Это не в последнюю очередь касается и характеристик силового агрегата. Ведь двигатель Лада Ларгус бывает с разным количеством клапанов и разной мощности. Конечно, рекламные проспекты не расскажут Вам в полной мере нюансы того или иного выбора, потому данный вопрос вполне заслуживает отдельной статьи.

Возможные комплектации Лада Ларгус


Вопрос выбора ДВС возникает только у владельцев базовой модели автомобиля. Счастливые обладатели обновленной Лада Ларгус Cross не озадачены таким выбором, как и те, кто готов заплатить за Люкс комплектацию своего железного коня, где все включено (в том числе, установлена и самая мощная модификация силового агрегата). На отечественной версии Reno Logan MCV можно установить следующий двигатель:

  • 8 клапанный ДВС объемом 1,6 л. и развиваемой мощностью до 87 л.с;
  • 16 клапанный ДВС объемом 1,6 л. и развиваемой мощностью до 102 л.с.

Конечно, голые цифры ничего не расскажут о преимуществах того или иного силового агрегата для тех, кто предпочитает скрупулезно подойти к покупке автомобиля. Ведь в плане комфорта, управляемости и престижа внешне это остается все тот же автомобиль. Потому, чтобы узнать, на что способен тот или иной двигатель, стоит оценить технические характеристики авто.

Технические характеристики Лада Ларгус в зависимости от количества клапанов ДВС


Чтобы сильнее приблизиться к конкретике, рассмотрим заявленные АвтоВАЗом технические характеристики Lada Largus на примере определенной модели в зависимости от выбора силового агрегата (пятиместный универсал). Возможно, автомобилисту также будет интересно, чем вообще принципиально отличается двигатель Ларгус на 8 и 16 клапанов, о чем мы расскажем в следующем разделе статьи. Что же касается волнующей нас темы, то в зависимости от того, какой двигатель на Лада Ларгус установлен, меняются следующие определяющие параметры автомобиля:

  • расход топлива в том или ином цикле работы;
  • динамические ходовые характеристики;
  • крутящий момент, который может развить двигатель.

Естественно, 8 клапанный двигатель на Ларгус будет считаться менее совершенным, имея несколько меньший КПД. Отсюда ожидается больший расход топлива. Тем не менее, инженерные специалисты, разработавшие сердце нашего железного коня, умудрились сократить эту разницу до незначительной цифры. Различие между двумя силовыми агрегатами составляет всего 0,5 Л на 100 км. в городском цикле движения (10,6 л. против 10,1). В загородном же цикле работы разница в потреблении топлива практически стремится к нулю.

Также заметны различия в динамических показателях Лада Ларгус. Это касается, в частности, времени, за которое автомобиль разгоняется до 100 км и максимальной скорости. 8 клапанный мотор за счет меньшей мощности остановится на показателе в 156 км/ч, а двигатель на 16 клапанов способен разогнать Ларгус до скорости в 165 км/ч.

Все вышеописанное, пожалуй, незначительные мелочи. Разница в динамических характеристиках Лада Ларгус уже более заметна, когда дело качается скорости разгона. 14,5 секунд против 13,1. А это, в свою очередь, уже определяется более низким крутящим моментом. В остальном, в том числе, что касается надежности и типа топлива, оба силовых агрегата не имеют отличий.

Принципиальное отличие двигателей на 8 и 16 клапанов


Хорошую традицию выпускать автомобили с ДВС на разное количество клапанов АвтоВАЗ начал еще с «десятки», где установить 16 клапанную голову на двигатель можно было даже самостоятельно, не стал исключением и Ларгус. Технология производства 8 клапанного силового агрегата более простая и была разработана автоконцерном Лада еще в 80-х годах. Производство же двигателя на 16 клапанов считается более современным и сложным, от того и большая цена.

Самый простой силовой агрегат Лада Ларгус, насчитывающий в общей сложности 8 клапанов, имеет всего по два клапана на один цилиндр, это легко проверить благодаря несложной математике. В таком случае нет разнесенной системы впускного и выпускного тракта и нет эффективного газообмена. Это отражается на КПД двигателя и расходе топлива.

В более ранних моделях машин от АвтоВАЗ различие между ДВС в зависимости от количества клапанов было более существенно. Выбирая двигатель на Лада Ларгус, вам не придется жертвовать значительным расходом топлива либо более низкими экологическими нормами авто. Хоть разница в технических характеристиках ДВС по прежнему ощутима, определяющим фактором для водителей Лада Ларгус, все же, остается цена, ведь, купив себе лошадку с 8 клапанным силовым агрегатом, можно вполне ощутимо сэкономить.

Не забываем, что линейка автомобилей R-90 выпускается на современной конвейерной линии B0 АвтоВАЗа и соответствует европейским стандартам качества. Потому, не смотря на то, стоит ли под капотом Лада Ларгус 16 клапанный двигатель или нет, комфорт и управление автомобилем остаются теми же. А стоит ли доплачивать за более высокие динамические характеристики — решать только Вам.

В ремонте современных автомобилей, всё чаще необходима компьютерная диагностика. Такая диагностика позволяет выявить неисправности в системе управления двигателе, системе зажигания, топливной системе, и дополнительных системах, например : ABS, ЭУР (электро усилитель руля), кондиционер и др.

Так же по результатам компьютерной диагностики можно иногда косвенно определить состояние цилиндропоршневой группы.

Если на вашем автомобиле появились какие либо из описанных ниже неисправностей, возможно необходимо для начала произвести полную диагностику системы управления двигателем.

·Неустойчивая работа двигателя на холостом ходу

·Двигатель не развивает мощность (мотор не тянет)

·Повышенный расход топлива (большой расход бензина)

·Подвисают обороты

·Двигатель не заводится или заводится и глохнет

·И др.

Компьютерная диагностика позволяет проверить работоспособность различных датчиков двигателя (датчик положения коленвала или распредвала, датчик массового расхода воздуха, датчик скорости, датчик кислорода (лямбда зонд), регулятор холостого хода, датчик положения дроссельной заслонки и другиедатчики, отвечающие за правильную работу двигателя.

При выходе из строя одного из датчиков, блок управления двигателем, определит это и подаст сигнал о неисправности . На панели приборов загорится жёлтая лампочка с надписью CHECK ENGINE. Если вы увидели, что этот значок загорелся на панели приборов при работающем двигателе, необходимо обратиться в сервис, где обслуживают автомобили Рено и ВАЗ (Лада). С помощью компьютерной диагностики в нашем автосервисе можно определить возникшую неисправность.

Например при неработающем датчике скорости, помимо неработающего спидометра, возможно перестанет работать ЭУР (электрический усилитель руля). Вышедший из строя датчик массового расхода воздуха или датчик кислорода (лямбда-зонд), как минимум повысит расход топлива на вашем автомобиле, а так же может уменьшить мощность двигателя. Если не работает датчик положения дроссельной заслонки, автомобиль может глохнуть при сбросе газа или наоборот поднимет холостые обороты до 2000-2500об\мин. Причин и последствий неисправности датчиков двигателя огромное количество, но большинство из них возможно определить и устранить с помощью компьютерной диагностики в нашем техцентре RENOVAZ.RU.

В нашем техцентре мы предлагаем услугу:

Компьютерная диагностика Рено Логан — Цена 860р

Компьютерная диагностика Рено Сандеро — Цена 860р

Компьютерная диагностика Лада Ларгус — Цена 860р

Компьютерная диагностика автомобилей ВАЗ (ЛАДА) Калина, Приора, Гранта Цена 640р. Комплексная диагностика системы управления двигателем 1600р .

Диагностика незапуска двигателя 1650р.

В нашем магазине запчастей Вы можете приобрести нужные датчики на ваш автомобиль и осуществить их замену:

Замена регулятора холостого хода

Замена «ДПДЗ» датчика положения дроссельной заслонки

Замена «ДПКВ» датчика положения коленвала

Замена «датчика фаз» датчика положения распредвала

Замена датчика температуры

Замена датчика детонации

Замена датчика кислорода (лямбда-зонда)

Замена «ДМРВ» датчика массового расхода воздуха

Наш Техцентр находится в СВАО Бибирево ул. Бибиревская д6а (алтуфьево отрадное)

Источники

6 Неисправный клапан управления подачей воздуха на холостом ходу Симптомы и способы устранения неполадок

Клапан управления подачей воздуха на холостом ходу (IAC) регулирует скорость холостого хода вашего двигателя, контролируя количество воздуха, поступающего в двигатель. Излишне говорить, что в то время как двигателю для эффективной работы требуется оптимальное соотношение воздуха и топлива, неисправный клапан управления подачей воздуха на холостом ходу может прервать подачу воздуха и негативно сказаться на работе двигателя.

Читайте дальше, чтобы узнать о наиболее распространенных симптомах неисправного клапана управления подачей воздуха на холостом ходу, о том, как устранить неполадки, а также о важных советах по техническому обслуживанию, чтобы восстановить надлежащее рабочее состояние грязного клапана IAC.

Клапан управления холостым ходом: что он делает?

Во-первых, вам необходимо иметь общее представление о роли клапана управления холостым ходом в вашем автомобиле и о том, как работает клапан управления холостым ходом.

РХХ регулирует количество воздуха, поступающего во впускной коллектор на холостом ходу, чтобы регулировать частоту вращения двигателя. Фото: Youtube — Fintech Repair Shop

В любом автомобиле клапан управления подачей воздуха на холостом ходу (IAC) или более известный как исполнительный механизм управления подачей воздуха на холостом ходу представляет собой небольшое устройство, которое регулирует скорость вращения двигателя на холостом ходу.Скорость вращения двигателя на холостом ходу — это скорость работы двигателя, когда автомобиль стоит на месте. Он имеет единицу измерения: обороты в минуту/обороты в минуту/об/мин. В те времена, когда карбюраторы использовались для смешивания и подачи воздушно-топливной смеси во впускной коллектор, холостой ход регулировался с помощью винта холостого хода.

Большинство клапанов контроля холостого хода имеют форму двигателя или клапана с электроприводом и устанавливаются на впускном коллекторе. В большинстве случаев он находится возле дроссельной заслонки впускного коллектора.

Как этот клапан регулирует подачу воздуха? Потому что он точно регулирует количество воздуха, поступающего во впускной коллектор на холостом ходу, чтобы регулировать обороты двигателя. Упомянутый здесь воздухозаборник — это просто отверстие для поступления воздуха в двигатель.

Чтобы двигатель мог получать воздух на холостом ходу, клапан управления подачей воздуха на холостом ходу буквально перепускает воздух вокруг закрытой дроссельной заслонки. Поскольку он перепускает воздух, его также называют перепускным клапаном.

Клапан или мотор управляется блоком управления двигателем.Блок управления двигателем сообщается с клапаном управления холостым ходом. Он сообщает клапану, когда открывать или закрывать, в результате чего к двигателю поступает больше или меньше воздуха, тем самым регулируя скорость холостого хода для оптимальной работы на основе различных входных параметров, включая температуру двигателя и нагрузку на электрическую систему.

Клапан установлен где-то в двигателе либо для обхода дроссельной заслонки, либо для управления дроссельной заслонкой. Дроссель здесь всего лишь механизм управления потоком воздуха за счет сужения или препятствия.

Что касается конструкции, клапан IAC включает в себя линейный сервопривод, а именно серводвигатель, задачей которого является управление плунжером для изменения потока воздуха через дроссельную заслонку. Этот серводвигатель представляет собой комбинацию цифрового оптического энкодера, ходового винта и двигателя постоянного тока. Что действительно управляет воздушным потоком, так это положение серводвигателя. Это положение точно управляется в цифровом виде компьютером двигателя.

Большинство новых автомобилей в наши дни оснащены электронным управлением дроссельной заслонкой (ETC), что устраняет необходимость в клапане управления холостым ходом.Тем не менее, на дорогах все еще есть много автомобилей, оборудованных IAC, и знание симптомов плохого клапана управления подачей воздуха на холостом ходу по-прежнему является основным советом по обслуживанию автомобиля своими руками.

ПОДРОБНЕЕ

Клапан управления холостым ходом: принцип работы

Обратите внимание, что каждый производитель разрабатывает свой тип клапана IAC, но они имеют одинаковые принципы работы. Как работает IAC, делится на 4 этапа.

Шаг 1: Клапан РХХ в большинстве случаев устанавливается на дроссельную заслонку для регулировки подачи воздуха в двигатель на холостом ходу.Модуль управления питанием получил данные обратной связи от датчиков, чтобы дать команду открыть или закрыть воздушный канал. Помните, что клапан не будет использоваться и не будет иметь никакого отношения к двигателю на скорости, превышающей режим холостого хода. Скорость холостого хода двигателя должна быть постоянной и фиксированной.

Шаг 2: Когда поток воздуха проходит через клапан IAC, объем воздуха будет регулироваться открытыми/закрытыми отверстиями внутри клапана. Эти порты закрыты прокладкой для предотвращения утечки воздуха. Некоторые клапаны имеют часть, использующую охлаждающую жидкость для охлаждения воздуха до 85 градусов по Цельсию, чтобы улучшить объем всасываемого воздуха.

Шаг 3: Когда клапан IAC работает, поток воздуха обходит клапан через проход перед дроссельной заслонкой. Затем она попадает в дроссельное отверстие по соседнему проходу, в это время заслонка полностью закрывается.

Шаг 4: Из-за того, что через клапан регулярно проходит большой объем воздуха, состояние, называемое закоксовыванием, усиливает и затрудняет работу клапана. Поэтому периодическая очистка клапана является обязательной, чтобы избежать симптомов клапана управления холостым ходом.

Что происходит, когда клапан управления холостым ходом выходит из строя?

Когда клапан управления холостым ходом работает со сбоями или полностью выходит из строя, это снижает эффективность работы двигателя и, таким образом, может вызвать всевозможные проблемы с автомобилем. Обычно неисправный клапан управления подачей воздуха на холостом ходу выдает различные контрольные признаки, которые предупреждают вас на ранней стадии о проблеме, связанной с двигателем. Хотя и редко, но в некоторых случаях неисправный клапан может даже сделать автомобиль неуправляемым. Технически еще можно ездить с плохим РХХ, но ездить с плохим клапаном управления холостым ходом не рекомендуется.Обычно это может привести к остановке двигателя, что может поставить под угрозу безопасность автомобиля. Кроме того, обратите внимание, что вы не пройдете государственный тест на выбросы, если индикатор проверки двигателя горит из-за неисправного клапана.

Симптомы неисправности клапана управления подачей воздуха на холостом ходу Клапан управления подачей воздуха на холостом ходу может быть засорен нагаром и заедает, или он неисправен. Фото предоставлено: The Motor Guy

Поняв, как работает клапан IAC, нам было бы намного легче узнать природу некоторых симптомов, которые требуют клапана управления холостым ходом, а именно:

Неравномерная/колеблющаяся скорость холостого хода

Наиболее прямыми и распространенными симптомами клапана управления подачей воздуха на холостом ходу являются нерегулярные и/или колеблющиеся обороты холостого хода.Клапан холостого хода регулирует скорость холостого хода двигателя автомобиля. Он запрограммирован на регулирование и поддержание постоянной частоты вращения холостого хода двигателя, и неисправный клапан управления холостым ходом больше не сможет регулировать скорость. Это приведет к ненормально высокой или низкой скорости холостого хода, а в некоторых случаях скорость холостого хода будет постоянно расти и падать.

К вашему сведению, штатная частота вращения двигателя легкового автомобиля на холостом ходу составляет от 600 до 1000 об/мин, а для грузовиков средней и большой грузоподъемности — примерно 600 об/мин.

Двигатель глохнет

Остановка или замерзание двигателя — еще один распространенный симптом клапана управления подачей воздуха на холостом ходу. Для эффективной работы вашему двигателю требуется оптимальное количество воздушно-топливной смеси. Если клапан управления подачей воздуха на холостом ходу полностью выйдет из строя, ваш двигатель не получит столь необходимый источник воздуха для поддержания надлежащего режима холостого хода. В результате двигатель с недостатком воздуха может заглохнуть во время работы, а в некоторых случаях двигатель может вообще не работать на холостом ходу и глохнуть сразу после запуска.

Вы не сможете управлять автомобилем, если он заглохнет. Это связано с тем, что вся система клапанов выйдет из строя сразу после включения зажигания.

Двигатель глохнет при перегрузке

Есть еще одна причина остановки двигателя. Когда клапан IAC уже неисправен, двигатель все еще может работать, но будет выдерживать увеличение нагрузки. Тогда, если водитель включит обогреватель или кондиционер, двигатель может перегрузиться и сразу заглохнуть.Еще один признак, на который стоит обратить внимание, — рулевое колесо, перетянутое в одну сторону.

Чтобы снова отправиться в путь, необходимо выключить обогреватель или кондиционер, подождать несколько минут, а затем снова включить остывший двигатель .

Двигатель не заводится:  Несмотря на то, что двигатель глохнет, это распространенный признак, иногда неисправный РХХ может привести к выбросу топливно-воздушной смеси в такой степени, что двигатель может вообще не запуститься, хотя это случается довольно редко.

Больше усилия на педали тормоза

На холостом ходу, когда на педаль акселератора не воздействуют ногой, мы все знаем, что торможение очень тонкое, чтобы предотвратить любое движение вперед. Любое чрезмерное усилие на тормозе, чтобы удержать автомобиль на месте на красный свет, может быть симптомом неисправности клапана IAC . Это связано с тем, что двигатель работает на холостом ходу быстрее, чем обычно, и, следовательно, автомобиль работает на более высоких оборотах холостого хода. В качестве дополнительного признака симптомов клапана управления подачей воздуха на холостом ходу водители также могут попытаться прислушаться к звуку работающего на холостом ходу двигателя, чтобы увидеть, не вращается ли он странно быстро и резко, что также является хорошим способом прояснить ощущение на тормозной педали. .

Жесткие аттракционы

Неповрежденный, исправный клапан управления подачей воздуха на холостом ходу позволит двигателю работать с максимальной эффективностью и, таким образом, сделает поездку более плавной. Но поврежденный клапан может привести к колебаниям и вибрациям, вызывающим немедленную остановку автомобиля. Это связано с тем, что через клапан будет проходить меньше воздуха, и двигатель начнет сильно трястись.

Сигнальная лампа для проверки двигателя

Если модуль управления двигателем обнаруживает проблему с цепью или сигналом клапана управления подачей воздуха на холостом ходу, например, он замечает различное число оборотов в минуту, он активирует сигнальную лампу «Проверить двигатель» на приборной панели.Конечно, целый ряд проблем может привести к срабатыванию индикатора «Проверьте двигатель», поэтому вам следует отсканировать компьютер на наличие кодов неисправностей, чтобы сузить круг виновника, даже в том случае, если индикатор «Проверить двигатель» горит вместе с другим неисправным регулятором холостого хода. симптомы клапана выше.

ПОДРОБНЕЕ

Неисправность клапана управления подачей воздуха на холостом ходу: 3 способа устранения неполадок

Этот раздел предназначен только для справки по механике, мы советуем вам доставить свой автомобиль в профессиональный гараж для проверки качества.Тем не менее, мы надеемся, что для тех, кто достаточно уверен в себе, чтобы экспериментировать со своими автомобилями, а также для любых учеников механиков, эти три способа окажут большую помощь.

Утечки вакуума и проблемы с контуром могут иметь очень похожие симптомы с неисправным клапаном IAC. Вот почему, прежде чем вы броситесь покупать новый клапан для замены, рекомендуется проверить ваш блок, чтобы убедиться, что он действительно виноват.

Если у вас есть сканер уровня OEM

Здесь стоит отметить, что сканер OEM-уровня — это самый простой способ проверить клапан управления подачей воздуха на холостом ходу, поскольку он разработан с большинством тех же функций, что и сканер заводского кода дилера.Между тем, обычные бортовые диагностические сканеры OBD-II и считыватели кодов не имеют необходимых двунаправленных элементов управления для проверки IAC.

Сканеры уровня OEM

— это самый быстрый и простой способ проверить клапан IAC, поскольку на многих автомобилях вы можете напрямую управлять IAC. Это означает, что модуль управления трансмиссией (PCM), который контролирует IAC, полностью отключится. Когда вы постепенно открываете клапан с помощью сканера OEM, вы должны увидеть увеличение скорости холостого хода, а когда вы закроете клапан, она должна уменьшиться.Если РХХ не реагирует как таковой на команды сканера, проблема либо в клапане, либо в его цепи управления.

Тем не менее, у вас может не быть доступа к сканирующему инструменту уровня OEM, поэтому в этой статье вы узнаете, как устранить неисправный клапан IAC с помощью обычного считывателя кодов и цифрового мультиметра.

Считайте коды ошибок

Если вы столкнулись с одним или несколькими симптомами клапана управления подачей воздуха на холостом ходу, подключите сканер кодов к порту под приборной панелью, чтобы вывести коды ошибок, из-за которых загорается сигнальная лампа двигателя.Просмотрите описание кода, чтобы выяснить причину.

В большинстве случаев автомобили, выпущенные после 1996 года и поставляемые с OBD-II, будут устанавливать код неисправности клапана управления холостым ходом. Более старые автомобили с более ранним OBD-I также будут устанавливать диагностический код неисправности для плохого IAC. В настоящее время для максимального удобства вы даже можете приобрести недорогой считыватель кодов для своего смартфона.

После прочтения кода запустите двигатель и запишите установившееся число оборотов холостого хода. Заглушите машину, выньте ключ от машины, откройте капот, найдите двигатель управления холостым ходом в клапане и отсоедините его.Следуйте инструкциям по правильному отключению двигателя в соответствии с руководством по обслуживанию автомобиля.

Теперь снова запустите двигатель и на этот раз запишите установившееся число оборотов холостого хода. Отсутствие разницы между двумя скоростями холостого хода означает, что двигатель управления холостым ходом не работает. Этот метод подтверждает наличие проблемы с двигателем управления холостым ходом, а не с самой проблемой.

Проверить утечки вакуума и соединения IAC

Как указано выше, утечки вакуума и проблемы с контуром могут иметь очень похожие симптомы с неисправным клапаном IAC, поэтому, как только вы обнаружите сохраненные коды IAC, вам необходимо выполнить визуальный осмотр, чтобы исключить утечки вакуума и проблемные электрические соединения.

Вам нужно искать поврежденные шланги или другие проблемы, которые могут создавать утечки вакуума. Кроме того, проверьте, чтобы электрический разъем IAC был чистым и затянутым, и проверьте, не ослаблены ли или не сломаны ли какие-либо провода, идущие к IAC. Отремонтируйте или замените поврежденные детали, затем очистите коды и посмотрите, решит ли это проблему.

Проверка IAC на наличие нагара

Кроме того, обратите внимание, что IAC может быть исправен электрически, но неисправен механически. Вот почему, пока вы этим занимаетесь, настоятельно рекомендуется снять IAC, чтобы проверить, не покрыт ли он чрезмерным нагаром и мусором.

Когда ваш клапан управления подачей воздуха на холостом ходу загрязнен пылью, мусором или скоплением углерода, процесс холостого хода не будет плавным, поскольку клапан не сможет эффективно контролировать обороты двигателя. Чрезмерное накопление углерода на клапане управления подачей воздуха на холостом ходу может даже привести к его заеданию.

Когда этот клапан заедает, это может привести к тому, что автомобиль будет работать на холостом ходу при очень высоких оборотах или, в большинстве случаев, заглохнет при низких оборотах. Таким образом, важно регулярно очищать клапан управления подачей воздуха на холостом ходу, чтобы предотвратить накопление углерода и мусора.Если вы позволите своему клапану IAC засориться, тем чаще вы будете сталкиваться с остановкой двигателя и неровной работой на холостом ходу, и тем больше вероятность того, что вам придется заменить его преждевременно.

Вы можете использовать очиститель корпуса дроссельной заслонки для удаления загрязнений из клапана управления подачей воздуха на холостом ходу, чтобы восстановить его надлежащую механическую работу. Отремонтируйте или замените поврежденные детали или очистите IAC, если это необходимо, затем очистите коды и посмотрите, решит ли это проблему. Если проблема не устранена, возможно, вам потребуется заменить IAC.

Поиск и устранение неисправностей на основе скорости холостого хода

Двигатель с плохим холостым ходом может работать слишком быстро или слишком медленно или глохнуть.Запустите двигатель и посмотрите на тахометр на приборной панели.

Высокий холостой ход двигателя:

1000 об/мин — нормальный предел скорости холостого хода. Сравните текущую скорость холостого хода вашего автомобиля с 1000 об/мин. Если оно выше 1000 об/мин, оно слишком велико. Если вы знаете нормальные обороты холостого хода автомобиля, сравните их с текущими оборотами холостого хода, и тогда они должны быть ниже.

Низкий холостой ход или остановка двигателя:

Холостые обороты на тахометре ниже и непостояннее, чем вы обычно чувствуете и помните? Машина периодически глохнет? Если да, то это может быть следствием неисправности клапана IAC.

Следите за показаниями тахометра при проверке скорости холостого хода. Пришло время диагностировать любые утечки на вакуумных линиях в моторном отсеке на наличие трещин или изношенных участков, подключив линию к вакуумному манометру, чтобы измерить уровень и консистенцию вакуума, или распылив смесь между мылом и водой на линии, чтобы посмотреть для пузырения в месте утечки. Если есть утечки, одновременно проверьте сигнальную лампочку «проверьте двигатель», чтобы подтвердить проблему с клапаном IAC.

Обнаружение проблем для конкретных моделей

Дженерал Мотор

Подсоедините отрицательный провод контрольной лампы к кузову автомобиля и вставьте контрольную лампу в каждую из четырех цепей на двигателе управления холостым ходом GM.Контрольная лампа должна мигать или переходить от яркого к тусклому в каждой цепи при работающем двигателе.

  • Если вспышки нет, проблема в ЭБУ, а не в моторе управления холостым ходом.
  • При наличии вспышек необходимо заменить двигатель управления холостым ходом в клапане.

Форд

Найдите два электрических контакта на соленоиде в двигателе управления холостым ходом и подключите омметр, чтобы измерить сопротивление между ними. Сопротивление должно быть в пределах 7.от 0 до 13,0 Ом, иначе необходимо заменить двигатель управления холостым ходом.

Крайслер

Подключите двунаправленный сканер к тому же порту OBD, к которому вы подключаете сканер кодов. Увеличьте скорость холостого хода с помощью диагностического прибора. Если увеличения нет, то в цепи двигателя управления холостым ходом определенно возникла проблема, не позволяющая сигналу изменить холостой ход.

Другие популярные марки

Другие популярные модели автомобилей, в том числе Ford Ranger, Honda Civic, Chevrolet, BMW, особенно Nissan Maxima, также подвержены этой проблеме в вышеупомянутом контенте.Общие рекомендации по проверке — очистить клапан, иначе это может быть ошибка компьютера, неисправная электрическая проводка или цепи, утечка воздуха или вакуума. Перед заменой клапана проверьте наличие утечки. Хотя замена клапана стоит дорого, но она стоит всех ваших хлопот.

Обслуживание клапана управления холостым ходом

Очистка клапана управления холостым ходом

Чрезмерное нагарообразование на клапане управления подачей воздуха на холостом ходу может даже привести к его залипанию.Когда этот клапан заедает, это может привести к тому, что автомобиль будет работать на холостом ходу на очень высоких оборотах или, что чаще всего, заглохнет на низких оборотах.

Периодическая очистка клапана управления подачей воздуха на холостом ходу может обеспечить более плавную работу двигателя и избежать преждевременной замены клапана IAC, но обратите внимание, что чистить можно только определенные клапаны управления подачей воздуха на холостом ходу, то есть клапаны с пружинным приводом.

Вам не нужно сразу же разбирать клапан IAC, чтобы каждый раз его чистить. Ниже приведены шаги, чтобы проверить, нуждается ли клапан IAC в очистке, и как это сделать.Инструменты, которые вам понадобятся, включают отвертку, торцевой ключ, очиститель электронных деталей, головку на 10 мм, вольтметр и, возможно, немного WD-40 для дополнительной защиты после очистки, но это не обязательно:

  • Убедитесь, что двигатель выключен и у него достаточно времени для остывания, прежде чем открывать капот и проникать внутрь.
  • Откройте капот и найдите клапан холостого хода. Обычно он расположен рядом с впускным отверстием на стороне двигателя. Зайдите за двигатель и отвинтите клапан холостого хода от корпуса дроссельной заслонки.Возможно, вам придется снять определенные детали, чтобы получить лучший доступ к клапану IAC, например, разъем массового расхода воздуха, впускной патрубок, сапун и окружающие вакуумные линии к корпусу дроссельной заслонки.
  • Снимите электрический разъем с регулирующего клапана с помощью отвертки; обычно он находится прямо под датчиком положения дроссельной заслонки с левой стороны корпуса дроссельной заслонки, если смотреть на него спереди автомобиля. Если сверху есть защелка, сожмите ее и потяните одновременно.Не ломайте пластиковую бирку, которая крепит жгут проводов к датчику положения дроссельной заслонки, так как они предохраняют жгут проводов от вибрации.
  • Снимите винты или болты, удерживающие клапан холостого хода на блоке, используя достаточно большой гаечный ключ. Выньте клапан управления холостым ходом и переверните его, чтобы открыть отверстия клапана.
  • Возьмите вольтметр и установите его на «Ом».
  • Один провод вольтметра должен касаться одного конца пневмоострова, а другой провод должен касаться другого конца.Показание между 0,00 и 0,05 означает, что клапан работает. Все, что выходит за рамки этого, означает, что у вас плохой клапан управления холостым ходом, и, возможно, его необходимо заменить.
  • Если у вашего клапана были нормальные показания, проверьте отверстия клапана на наличие нагара или грязи на датчике, что вы должны сделать, если клапан работает.
  • Очистка: Держите клапан направленным вниз, распылите очиститель электронных деталей или очиститель карбюратора на датчик, то есть на заостренный конец клапана, и протрите его начисто или используйте небольшую мягкую щетку, подойдет даже зубная щетка.Не допускайте попадания чистящего средства внутрь корпуса. Повторяйте, если необходимо, пока вся пыль и нагар не будут удалены. Как правило, очиститель карбюратора должен нанести на клапан достаточное защитное покрытие, но в конце вы можете распылить на него немного WD-40 для дополнительной защиты.
  • Дайте датчику полностью высохнуть. После этого закрутите клапан обратно на корпус дроссельной заслонки и снова подключите разъем РХХ. Если вы сняли другие детали, чтобы получить доступ к IAC, например, узел воздухозаборной трубы, шланги или вакуумные линии, соберите их снова.
  • Запустите автомобиль, чтобы убедиться, что он работает нормально на холостом ходу, и лучше всего совершить пробную поездку, чтобы убедиться, что двигатель не выключается, когда вы поворачиваете за угол или останавливаетесь, особенно под нагрузкой с кондиционером или нагреватель работает. Если двигатель по-прежнему не работает на холостом ходу должным образом, вам необходимо заменить неисправный клапан управления подачей воздуха на холостом ходу.

Сброс регулятора холостого хода

После того, как вы удалили IAC для очистки и переустановки, вам необходимо сбросить его.Чтобы сбросить клапан IAC, слегка нажмите педаль акселератора. Включите зажигание, запустите двигатель и дайте ему поработать в течение 5 секунд или около того. Затем выключите зажигание на 10 секунд, чтобы ECM сбросил клапан IAC. Теперь перезапустите двигатель и проверьте правильность работы на холостом ходу. Вы должны обнаружить, что ваш двигатель работает на обычно установленных оборотах холостого хода.

Часто задаваемые вопросы: Регулятор холостого хода и холостой ход

Какова правильная скорость холостого хода?

Обычная частота вращения двигателя легкового автомобиля на холостом ходу составляет от 600 до 1000 об/мин, а для грузовиков средней и большой грузоподъемности — примерно 600 об/мин.Для многих одноцилиндровых мотоциклетных двигателей частота вращения холостого хода устанавливается в пределах 1200-1500 об/мин.

Что вызывает колебания оборотов на холостом ходу?

Неустойчивый холостой ход двигателя может быть вызван различными факторами. Если вы проверили и определили, что виновником не является утечка вакуума или неисправный клапан управления подачей воздуха на холостом ходу, то наиболее вероятным виновником является загрязненный или неисправный датчик массового расхода воздуха (MAF). В автомобиле с впрыском топлива этот датчик измеряет расход воздуха, чтобы можно было впрыснуть соответствующее количество топлива для создания точного соотношения воздуха и топливной смеси.

Как настроить холостой ход?

Снимите защитное резиновое покрытие, чтобы открыть винт холостого хода. Затем затяните винт по часовой стрелке, чтобы уменьшить скорость холостого хода, или ослабьте его против часовой стрелки, чтобы увеличить скорость холостого хода. В идеале, вы хотите, чтобы холостой ход был на уровне 650 об/мин.

Сноска

Наконец, в случае некоторых симптомов клапана управления холостым ходом, ваш любимый автомобиль нуждается в соответствующем уходе в нужное время. Опять же, знайте все это для быстрого обнаружения и временного исправления, прежде чем выбрать профессиональное обслуживание и ремонт в заданное время, чтобы долго наслаждаться этими длинными поездками.

Как заменить двигатель управления подачей воздуха на холостом ходу двигателя IAC

Двигатель управления подачей воздуха на холостом ходу или двигатель управления скоростью холостого хода предназначен для регулировки поток воздуха во впускной коллектор на холостом ходу двигателя. Обороты двигателя на холостом ходу отслеживаются PCM, который дает команду двигателю управления холостым ходом закрыть или открыть для достижения желаемые обороты. Порт перепуска воздуха в корпусе дроссельной заслонки используется для подачи воздуха на холостом ходу. мотор управления скоростью. Неисправность мотора управления подачей воздуха на холостом ходу может привести к двигатель либо работает на слишком высоких или слишком низких оборотах холостого хода, либо двигатель вообще глохнет.Этот обычно загорается индикатор Check Engine или Service Engine.

После завершения работы и запуска двигателя это может занять некоторое время. до того, как регулятор холостого хода сможет перекалибровать себя, двигатель глохнет, высокий и низкий простоя являются нормальными, пока не будет завершено несколько рабочих циклов. Иногда это необходимо удерживать дроссельную заслонку открытой достаточно долго, чтобы компьютер взял на себя управление клапан.

Примечание: На некоторых автомобилях Ford двигатель управления подачей воздуха на холостом ходу создает «стонущий» или «гудящий» звук при неудаче.

СПОНСОРСКИЕ ССЫЛКИ

Передовой опыт

  • Состояние, называемое «закоксовыванием», представляет собой нормальное явление тонкого нарастания смолоподобное вещество, которое является нормальным побочным продуктом переработки больших количеств воздуха. Когда это условие присутствует, его необходимо очистить с помощью очистителя карбюратора. и магазинное полотенце. После снятия двигателя регулятора холостого хода откройте дроссельную заслонку. пластину и очистите вместе с входными и выходными каналами регулятора холостого хода.

Давайте прыгнем!

Как заменить автомобильный клапан управления подачей воздуха на холостом ходу P0505, P0506 и P0507, хотя внешний вид может различаться, процедура аналогична для большинства автомобилей.

Шаг 1 — Найдите и снимите воздухозаборное отверстие который крепится к отверстию дроссельной заслонки и обычно делается путем ослабления крепления зажим. (Примечание: некоторые двигатели холостого хода можно заменить, не снимая отверстие дроссельной заслонки.)

Шаг 2 — После удаления воздухозаборника продолжайте при снятии всех вакуумных линий с отверстия дроссельной заслонки.СОВЕТ. Сделайте быстрый снимок из ваш телефон, чтобы избежать путаницы при повторной сборке.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 3 — После удаления вакуумных линий, Найдите и отсоедините датчик и электрические разъемы регулятора холостого хода. Быть будьте осторожны с этими разъемами, потому что они могут быть хрупкими из-за условий под капотом.

Шаг 4 — Затем медленно снимите крышку радиатора, чтобы сбросьте давление в системе, затем найдите и отсоедините все шланги охлаждающей жидкости, подсоединенные к корпус дроссельной заслонки.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 5 — Затем снимите дроссельную заслонку и круиз-контроль. тросы управления от корпуса дроссельной заслонки.

Шаг 6 — После того, как вся охлаждающая жидкость, вакуумный шланг и электрические разъемы сняты, отверните болты крепления отверстия дроссельной заслонки.

Шаг 7 — После удаления всех болтов отверстия дроссельной заслонки, Аккуратно отделите отверстие от впускного коллектора.Клапан холостого хода есть крепится (болтовым) к нижней части ствола.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 8 — После снятия удерживайте устройство в тисках стабилизировать клапан для удаления.

Смотреть видео!

Пожалуйста, посмотрите это видео о выполняемой работе, а затем перейдите по руководству к получить дополнительную полезную информацию.

Шаг 9 — Использование ударной отвертки для удаления винты крепления клапана управления подачей воздуха на холостом ходу.

Шаг 10 — После того, как винты будут удалены, осторожно подденьте клапан холостого хода из отверстия дроссельной заслонки, обязательно удалите прокладку также подгоните старый клапан к новому блоку.

Шаг 11 — Использование салфетки и очистителя карбюратора протрите все поверхности прокладок начисто, чтобы обеспечить надлежащее уплотнение. Затем установите новый холостой воздушный клапан к отверстию дроссельной заслонки, переустановите и затяните крепежные винты.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 12 — Затем осторожно переустановите отверстие дроссельной заслонки убедитесь, что поверхность прокладки чистая, держите шланги и проводку подальше от крепления поверхность.

Шаг 13 — После переустановки отверстия дроссельной заслонки Равномерно затянув болты крепления, снова закрепите шланги охлаждающей жидкости хомутами.

Шаг 14 — После подсоединения линии охлаждающей жидкости снова подсоедините узел троса дроссельной заслонки, установив и затянув крепежные винты.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 15 — Затем снова подсоедините все вакуумные линии к отверстие дроссельной заслонки.

Шаг 16 — Затем переустановите все электрические разъемы к отверстию дроссельной заслонки и двигателю управления подачей воздуха на холостом ходу.

Шаг 17 — После установки всех вакуумных, охлаждающих и электрические компоненты расположите воздухозаборную трубу для повторной установки.

СПОНСОРСКИЕ ССЫЛКИ

Шаг 18 — Переустановите вакуумные шланги и переставьте их в впускную трубу, затем затяните монтажный хомут.

Шаг 19 — После повторной установки воздухозаборной трубы, продолжить установку оставшихся вакуумных линий.

Шаг 20 — Работа по установке клапана управления холостым ходом завершите, дважды проверьте всю работу и очистите все установленные коды, заполните все охлаждающая жидкость, которая была потеряна.

Вопросы?

Наши сертифицированные технические специалисты готовы устранить проблемы с холостым воздухом. вопросы по регулирующему клапану бесплатно. Мы надеемся, что вы сэкономили деньги и узнали из этого гид. Мы создаем полный комплект руководств по ремонту автомобилей. Пожалуйста, подпишитесь на наши 2CarPros Канал YouTube и часто проверяйте наличие новых видео, которые регулярно загружаются.

СПОНСОРСКИЕ ССЫЛКИ

Статья опубликована 11 марта 2022 г.

News Premier Auto Trade Регулятор скорости холостого хода

Член Австралийской ассоциации послепродажного обслуживания автомобилей

В архиве Новости

Регулятор холостого хода — Не простаивать?
август 2011 г.

Автомобильная система впрыска топлива прошла через много изменений с тех пор, как он был впервые представлен много лет назад назад.Одно из направлений, которое превратилось из основного механически управляемый нагрев, регулируемый до полностью электрического работа моторизованного управления — это скорость холостого хода двигателя мониторинг и операционная система.

Распространенные типы, встречающиеся на многих транспортных средствах на наших дорогах можно разделить на:

  • AAV-Клапан вспомогательного воздуха — С охлаждающей жидкостью или с электрическим подогревом
  • IAC-Контроль воздуха на холостом ходу — Контролируется ECU
  • Привод холостого хода — физически открывает дроссельную заслонку
  • Шаговый двигатель, управляемый ЭБУ
  • Шаговый двигатель в сочетании с AAV
  • Электронная система корпуса дроссельной заслонки (не рассматривается в этой статье)
В этой статье мы сосредоточимся на «ЭБУ». контролируемая система холостого хода, чтобы мы могли лучше понять различные принципы работы этих систем.

IAC – управление воздухом на холостом ходу

Это широко используемая система в промышленности и ее характеристики характерны для большинства автомобилей. Эти включать:

  • Имеет пружинный возврат в исходное положение при В НЕ активированном положении или в отключенном состоянии.
  • Обычно это рабочий цикл, импульсный от ECU
  • Они подвержены нагарообразованию, из-за чего клапан заедает в различных положениях
  • Для правильной работы на автомобиле должен быть установлен правильный блок, многие из них выглядят одинаково.
Существуют распространенные неисправности, которые возникают в РХХ, в том числе:
  • Высокая или низкая скорость холостого хода из-за заедания клапана IAC или внутренней электрической неисправности
  • Высокие обороты холостого хода обычно вызывают колебания двигателя на холостом ходу. (охота)

Система привода IDLE

Эта система управляется ЭБУ и физически работает дроссельная заслонка – хотя она использовалась на нескольких в более ранних моделях это не очень распространенный блок. Общие характеристики включают в себя:

  • Базовая регулировка холостого хода имеет решающее значение для правильной работы
  • Правильная (TPS) регулировка датчика положения дроссельной заслонки также имеет решающее значение
  • Любое физическое связывание/прилипание повлияет на RPM
Вперед!

Типичная работа шагового двигателя

все уголки мира.

Примером этой системы, управляемой ЭБУ, является обычный шаговый двигатель типа GM. ЭБУ управляет этим единица небольшими шагами, начиная с нуля, где штифт расширил и полностью закрыл воздушный проход. Затем ЭБУ будет управлять шаговым двигателем до 255 оборотов. шагов, полностью втягивая штифт. Желаемый степпер положение двигателя для «холостого хода» основано на:

  • Температура охлаждающей жидкости
  • Фактическое число оборотов в минуту
  • Нагрузка на двигатель
  • Напряжение аккумулятора
Типичный шаговый двигатель VX Commodore 6 Cyl ECU горячий холостой ход составляет примерно 25 шагов.Если шаги чрезмерное, это может указывать на грязный корпус дроссельной заслонки или Типичный РХХ более раннего типа без внутренней электроники Типичный IAC середины 2000-х годов с внутренней электроникой Активатор бездействия аналогично, заставляя ECU втягивать штифт в компенсировать и пропустить больше воздуха. Примечание. Отключение вилка жгута зафиксирует штифт в этом положении до тех пор, пока снова подключен.

Блок шагового двигателя, интегрированный с AAV

Многие блоки шагового двигателя включают 4 обмотки фазы, которые контролируются ЭБУ и охлаждающей жидкостью восковые гранулы с регулируемой температурой типа AAV для полного холостого хода воздушное управление.например N16 Nissan Pulsar и множество других Автомобили Мицубиси.

ЭБУ обычно управляет двумя обмотками последовательно, чтобы изменить количество воздуха. Механический AAV позволяет воздуху проходит, когда охлаждающая жидкость двигателя холодная, и уменьшает это перепуск воздуха по мере прогрева двигателя.

Общие неисправности этой системы

  • Обрыв / короткое замыкание обмоток шагового двигателя.
  • Коррозия корпуса из сплава может привести к попаданию охлаждающей жидкости в обмотки двигателя. Это может вызвать чрезмерный ток в цепи и повредить ECU (цепь IAC).
Общие меры предосторожности

При работе со всеми этими системами важно понимают, что существуют внешние факторы, влияющие на их операция. например Утечки вакуума.

Базовые настройки простоя также важны для обеспечения плавный переход в режим холостого хода. Остановка автомобиля есть распространено, когда базовый холостой ход установлен неправильно. Во многих случаях процедура производителя (например, шунтирование электрические соединения) должны быть выполнены для обеспечения правильное позиционирование двигателя IAC / штифта перед любым регулировка осуществляется на корпусе дроссельной заслонки.

Архив Новости

Общие сведения о системах рециркуляции отработавших газов (часть 1)

Датчики температуры воздуха на впуске

Самый последний и самый большой каталог от Premier Auto Trade

Больше запчастей в других местах для Premier Auto Trade

Ассортимент продукции расширяется на Premier Auto Trade

Регуляторы давления топлива для EFI применения

Продукция Walker Расширяется ассортимент кислородных датчиков прямой посадки

Датчики положения распределительного вала — все дело во времени?

Что за шум вокруг топливных насосов?

Каталог Racing & Performance от Premier Auto Trade

Регулятор скорости холостого хода — не простаиваете?

Расширение ассортимента кислородных датчиков с прямой посадкой

Количество качественных компонентов

TPS — Датчики положения дроссельной заслонки — Вы не хотите дросселировать?

Компания Premier Auto Trade открывает новый распределительный центр в Брисбене

Датчики карты — какое давление!

Bougicord запускает новый корпоративный имидж

Turbosmart и Fuelab присоединяются к PAT Racing и Performance Range

Premier Auto Trade открывает новый склад в Сиднее

Кислородные датчики — запасная часть, а не запасная часть!

Оригинальные топливные насосы и модули оригинального оборудования, есть ли реальная разница?

Новая линейка Racing & Performance от Premier Auto Trade

Другие каталоги от Premier Auto Trade

Новый онлайн-каталог и расширенный ассортимент каталогов

Bosch на борту в Premier Auto Trade

Расширенный ассортимент каталога Premier Auto Trade

Continental Официально завершается покупка Siemens VDO Automotive AG

топливных модулей Delphi, топливного система передачи с более низкой стоимостью и большей гибкостью

Последние новости…

P0507 — значение, причины, симптомы и способы устранения

Возможные затраты на ремонт для P0507

Для кода ошибки P0507 может потребоваться один или несколько из перечисленных ниже ремонтных работ для решения основной проблемы. Для каждого возможного ремонта расчетная стоимость ремонта включает стоимость соответствующих деталей и стоимость труда, необходимого для выполнения ремонта.

  • Очистка корпуса дроссельной заслонки 150–250 долл. США, работы на сумму 20–40 долл. США
  • Очистка клапана управления холостым ходом 150–350 долл. США на работу, 20–40 долл. США на детали -$350
  • Электронный корпус дроссельной заслонки $600-$1000
  • Клапан управления холостым ходом $150-$600
  • Регулировка троса дроссельной заслонки $50-100

Действия по диагностике кода P0507

Код двигателя может быть вызван рядом вещей, код двигателя

включая грязные компоненты, утечку вакуума или неисправные детали.Если вы хотите попытаться исправить код P0507 дома, не выбрасывая деньги на запчасти, вам нужно выполнить следующие шаги для правильной диагностики. Имейте в виду, что это диагностика и ремонт среднего уровня и не рекомендуется для начинающих. Для диагностики требуется более специализированное оборудование, чем может предоставить FIXD Sensor, и это может занять много времени и труда для неопытных домашних мастеров.

Уровень сложности «Сделай сам»: Средний

Этот ремонт требует знаний механики и не рекомендуется для начинающих.

Инструменты / для запчастей нужны (наши лучшие выборы от Amazon):

  • Fixd
  • простаистых воздуха клапана регулировки клапана
  • Roys
  • спрей бутылка воды
  • Основные ручные инструменты
ШАГ 1: ИСПОЛЬЗУЙТЕ FIXD, ЧТОБЫ УБЕДИТЬСЯ В ОТСУТСТВИИ ДРУГИХ КОДОВ ДВИГАТЕЛЯ.

Используйте FIXD для сканирования вашего автомобиля, чтобы убедиться, что P0507 является единственным присутствующим кодом.Если присутствуют другие коды, они должны быть адресованы в первую очередь.

ШАГ 2: ПРОВЕРЬТЕ ВПУСКНУЮ И ВАКУУМНУЮ ЛИНИИ.

Проведите визуальный и звуковой осмотр вакуумных линий и любых впускных соединений, чтобы убедиться в отсутствии признаков отсоединения или утечек наружного воздуха. Это включает впускную трубу между корпусом дроссельной заслонки и MAF. Прислушайтесь к шипящему звуку, который может быть признаком утечки вакуума. Распылите воду на область впуска и прислушайтесь к холостым оборотам.Если он падает, значит, есть утечка во впускном коллекторе. Концентрируйте поток на разных шлангах и прокладках, пока не найдете утечку.

ШАГ 3: ОЧИСТИТЕ КЛАПАН ХОЛОСТОГО ВОЗДУХА И КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ.

Удалите нагар с клапана холостого хода и корпуса дроссельной заслонки с помощью соответствующих очистителей, обеспечив возможность открытия и закрытия. НЕ распыляйте очиститель на корпус дроссельной заслонки. Распылите его на тряпку и начисто протрите поверхности бабочки и корпус.

ШАГ 4: ОТРЕГУЛИРУЙТЕ ТРОС ДРОССЕЛЬНОЙ ЗАСЛОНКИ.

Если в автомобиле установлен корпус дроссельной заслонки с тросовым приводом, убедитесь, что тросик не затянут слишком туго, из-за чего дроссельная заслонка слегка приоткрывается на холостом ходу. Если он не настроен, отрегулируйте его в соответствии со спецификацией и повторите проверку.

Если эти шаги не помогли, вам может потребоваться заменить датчик давления гидроусилителя руля, клапан управления холостым ходом или электронный корпус дроссельной заслонки. Также возможно, что транспортному средству может потребоваться повторное изучение объема воздуха на холостом ходу. Большинство авторемонтных мастерских могут предоставить эти услуги.

Распространенные ошибки диагностики P0507

Преждевременная замена реле давления гидроусилителя руля, корпуса дроссельной заслонки или клапана управления холостым ходом перед попыткой визуально осмотреть и очистить нагар в клапане холостого хода и/или корпусе дроссельной заслонки, или проверить наличие утечки вакуума.

Все еще нужна помощь в исправлении кода P0507?

Если вы выполнили описанные выше шаги и по-прежнему получаете код проверки двигателя P0507, обратитесь на горячую линию FIXD Mechanic, если вы являетесь подписчиком FIXD Premium, или найдите ближайший к вам магазин, сертифицированный RepairPal, чтобы получить правильный ремонт на ярмарке. цена.

5. Система непрерывного впрыска (CIS) — 5.4 Скорость холостого хода

5. Система непрерывного впрыска (CIS) — 5.4 Скорость холостого хода — Дополнительный регулятор воздуха Предыдущий, Следующий, Содержание, Главная.

Дополнительный воздушный регулятор

Рис. 5-14. Покомпонентное изображение впускного коллектора и дроссельной заслонки с указанием расположения регулировочного винта перепуска холостого хода и регулятора дополнительного воздуха.

Рис.5-16 представляет собой принципиальную схему регулятора вспомогательного воздуха. Когда регулятор вспомогательного воздуха открыт, он пропускает дополнительный воздух в обход дроссельной заслонки, чтобы повысить скорость холостого хода. Электрический ток нагревает нагревательный элемент и заставляет биметаллическую полосу постепенно отклоняться, закрывая поворотный клапан и отсекая дополнительный воздух. Регулятор дополнительного воздуха установлен на впускном коллекторе. См. Рис. 5-14 выше.

Рис. 5-16. Схематическое изображение регулятора дополнительного воздуха.Стрелки указывают направление потока воздуха через клапан.

Проверьте работу регулятора дополнительного воздуха, проверив его влияние на обороты холостого хода двигателя при различных условиях. Когда двигатель холодный (температура охлаждающей жидкости двигателя ниже 30°C или 86°F), отсоедините разъем жгута проводов регулятора дополнительного воздуха. Запустите двигатель и пережмите шланг от регулятора дополнительного воздуха к впускному коллектору, как показано на рис. 5-17. Клапан должен быть открыт, и двигатель должен потерять обороты и, возможно, заглохнуть.

Когда двигатель полностью прогреется, с подсоединенным разъемом жгута, пережмите шланг, как показано на Рис. 5-17. Клапан должен быть закрыт, а обороты двигателя не должны изменяться.

Рис. 5-17. Шланг регулятора дополнительного воздуха пережат плоскогубцами.

Если вы сомневаетесь в результатах, клапан можно осмотреть на месте, используя свет и небольшое зеркало.Когда клапан открыт (холодный двигатель), через порт клапана должен быть виден свет. Когда клапан закрыт (двигатель прогрет), через порт клапана не должно быть видно. Если клапан остается открытым при прогреве двигателя, проверьте, подается ли напряжение на регулятор дополнительного воздуха на разъеме жгута проводов. Напряжение аккумуляторной батареи (примерно 12 В пост. тока) на разъеме должно быть всегда, когда зажигание включено.

Чтобы снять регулятор дополнительного воздуха, отсоедините разъем жгута.Ослабьте хомуты шлангов и снимите шланги, затем снимите крепежные болты с головкой под торцевой ключ. Установка обратна снятию. Затяните болты с усилием 10 Нм (87 дюймов на фунт).

Предыдущий, Следующий, Содержание, Главная.

Honda Legend P0507: Регулятор холостого хода — обороты выше ожидаемых Обычно он срабатывает, когда обороты холостого хода двигателя на 200 об/мин или более превышают заранее определенный предел, установленный производителем.Это общий код, который означает, что он имеет такое же значение для

Honda Legend , как и для любого другого автомобиля.



P0507 Симптомы

В отличие от многих кодов неисправности OBDII, P0507 обычно заметен во время вождения. Вот типичные симптомы для Legend:

  • Сервисный двигатель Скоро свет — Причина, по которой вы здесь.
  • Более высокая скорость холостого хода — Если предположить, что код был выдан из-за законной проблемы, вы должны заметить, что двигатель работает быстрее, когда не нажимаете на газ.
  • Стук при движении — Трансмиссии действительно не любят переключаться с парковки на движение на оборотах выше холостого хода. Обычно при включении передачи с ошибкой P0507 ощущается рывок всего автомобиля.
  • Автомобиль трогается с места быстрее — Когда двигатель работает на повышенных оборотах холостого хода, люди сообщают, что при отпускании педали тормоза автомобиль начинает трогаться с места. Это может сделать вождение более опасным.



Honda Legend P0507 Причины и диагностика

Существует много потенциальных причин P0507.Хотя в коде конкретно упоминается «Система контроля воздуха на холостом ходу», было бы ошибкой просто заменить ее без должной осмотрительности. Клапан управления холостым ходом часто не является причиной кода.

Вот некоторые из наиболее распространенных причин P0507 в Honda Legend, а также пояс для их устранения. Имейте в виду, что существуют различия в годах выпуска. Было бы неплохо начать с поиска утечки вакуума и двигаться дальше оттуда.



Утечка вакуума

Утечка в вакуумной системе часто приводит к увеличению холостого хода Legend. Когда вакуумная система негерметична, она позволяет дополнительному воздуху поступать в камеру сгорания. Этот воздух обеспечивает чуть более высокое сгорание, увеличивает обороты и выдает код.

Как найти утечку вакуума в автомобиле ( Популярная механика , статья)
Как найти утечку вакуума примерно за минуту (2CarPros, YouTube)

Утечка вакуума может произойти из-за плохого вакуумного шланга впускной коллектор , Система рециркуляции отработавших газов , или где-нибудь еще, через что проходит воздух.Хотя найти утечку вакуума не сложно. Воспользуйтесь указанными выше ресурсами, и вы быстро найдете его.



Клапан холостого хода

Большинство современных двигателей с впрыском топлива оснащены клапаном холостого хода. Однако не все из них. Если вы определили, что у вас нет утечки вакуума, IAC — отличное второе место для устранения неполадок P0507.

Типовой клапан управления подачей воздуха на холостом ходу

Как диагностировать клапан IAC (Руководства Autozone)



Корпус дроссельной заслонки

Корпус дроссельной заслонки открывается и закрывается миллионы раз за время эксплуатации автомобиля.Весь воздух, который проходит через него, может медленно собирать грязь. Эта грязь может изменить характеристики холостого хода автомобиля. Когда он грязный, вы часто чувствуете, что автомобиль почти глохнет, прежде чем компьютер компенсирует это и откроет его немного больше.

Типовой корпус дроссельной заслонки

В качестве альтернативы, если корпус дроссельной заслонки был поврежден, он может неправильно регулировать поток воздуха, и код может выдаваться.

Признаки того, что ваш корпус дроссельной заслонки выходит из строя, и что делать (ремонтник)
Как определить, что ваш корпус дроссельной заслонки грязный или плохой (YouTube Auto Repair, Youtube)



Заключение

P0507 — серьезная проблема.Из-за небезопасного характера вождения с двигателем, который вращается выше, чем положено, мы рекомендуем как можно скорее провести техническое обслуживание вашего Legend. Удачи!

Процедура переобучения блока дроссельной заслонки Nissan Electronic на холостом ходу и громкости

Поздравляем с установкой новой электронной дроссельной заслонки Spectra Premium. В этом видео мы рассмотрим необходимые инструкции по переобучению для вашего автомобиля. Но прежде чем мы это сделаем, нам нужно кое-что рассмотреть.

Предоставлено вам Spectra Premium™



Стенограмма:
Поздравляем с установкой нового электронного блока дроссельной заслонки Spectra Premium. В этом видео мы рассмотрим необходимые инструкции по переобучению для вашего автомобиля. Но прежде чем мы это сделаем, нам нужно кое-что рассмотреть.

Во-первых, проверьте автомобиль на наличие ранее существовавших кодов неисправностей и произведите соответствующий ремонт. Осмотрите систему печатной платы. Осмотрите двигатель на наличие поврежденных шлангов, которые могут вызвать утечку вакуума.Особое внимание следует уделить системе PCV, масляному щупу и уплотнителям крышки заливной горловины на наличие повреждений. Отсоедините минусовую клемму аккумулятора на 30 секунд для сброса бортового компьютера. Не выполняйте повторное обучение, если вскоре загорится индикатор сервисного двигателя и будут обнаружены коды, относящиеся к датчику массового расхода воздуха, абсолютному давлению во впускном коллекторе или неправильным оборотам холостого хода. Если все в порядке, можно начинать.

Сначала доведите двигатель до нормальной рабочей температуры, 160–203°F или 70–95°C. Во-вторых, убедитесь, что угол опережения зажигания соответствует рекомендованным производителем спецификациям.В-третьих, выключите все аксессуары, такие как кондиционер, обогреватель заднего стекла, радио и вентилятор отопителя, чтобы предотвратить нагрузку на двигатель, которая может привести к неправильному расположению дроссельной заслонки. Наконец, убедитесь, что передние колеса автомобиля находятся в нейтральном положении и направлены прямо вперед. Теперь мы готовы выполнить необходимую процедуру повторного обучения.

Убедитесь, что педаль акселератора полностью отпущена. Включите зажигание, не запуская двигатель в течение как минимум 2 секунд.Выключите зажигание не менее чем на 10 секунд. Снова включите зажигание не менее чем на 2 секунды. Выключите зажигание не менее чем на 10 секунд. Это действие сообщит компьютеру о новом положении отпускания педали акселератора и закрытом положении. Теперь, когда это сделано, мы можем перейти к следующему шагу. Обязательно точно следуйте этим инструкциям, так как каждое действие выполняется в течение нескольких секунд. Включите зажигание и подождите 3 секунды. Сразу после 3 секунд педаль акселератора необходимо нажать и отпустить 5 раз в течение 5 секунд.Подождите 7 секунд, полностью нажмите педаль акселератора и удерживайте ее примерно 20 секунд, пока индикатор проверки двигателя не перестанет мигать и не загорится. В течение 3 секунд после того, как индикатор проверки двигателя загорится постоянно, отпустите педаль акселератора. Теперь запустите двигатель и дайте ему поработать на холостом ходу. Через 20 секунд дайте двигателю пару оборотов, чтобы убедиться, что скорость холостого хода соответствует спецификациям. Если переобучение не увенчалось успехом, поверните ключ в положение «выключено», подождите 60 секунд и перезапустите процесс.

Спасибо за просмотр.Чтобы увидеть больше обучающих видео, не забудьте подписаться на канал. Вы также можете подписаться на нас в Facebook и Twitter.

.

Оставить ответ
