Регуляторы ТНВД дизелей тракторов МТЗ

Всережимный регулятор топливного насоса 773

Для обеспечения надежного пуска в регуляторе (рис. 1) предусмотрено пусковое устройство, которое обеспечивает увеличенную подачу топлива при пуске дизеля

Так как стартовая пружина 31 зацеплена за корпус регулятора (через планку), ее натяжение не зависит от положения рычага управления регулятора 29 (см. рис. 2).

Если рычаг останова 22 (см. рис. 2) на­ходится в исходном положении под действием возвратной пружины, то рычаги регулятора с рейкой под действием стартовой пружины устанавливаются в положение, соответствующее пусковой подаче топлива независимо от поло­жения рычага управления регулятором.

После запуска дизеля центробежная сила грузов 7 (рис. 1), преодолевая натяжение стартовой пружины, перемещает муфту 8, ры­чаги регулятора 11, 12 вместе с тягой 30 и рей­кой насоса в сторону уменьшения подачи и вы­ключает пусковую подачу топлива.

Рейка насоса автоматически устанавливается снова в по­ложении пусковой подачи только после оста­новки дизеля и перемещения рычага останова дизеля 22 (см. рис. 2) в исходное положение.

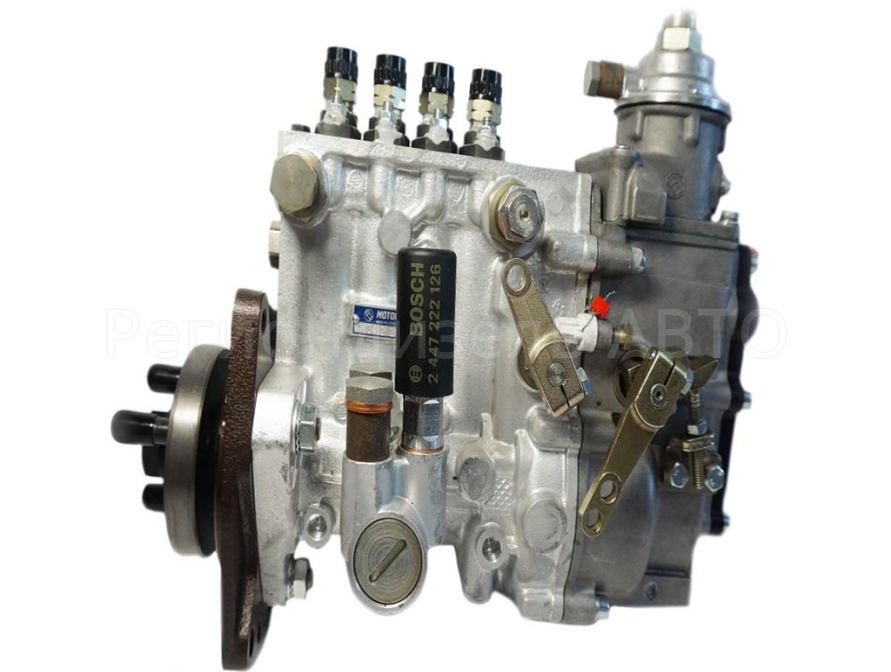

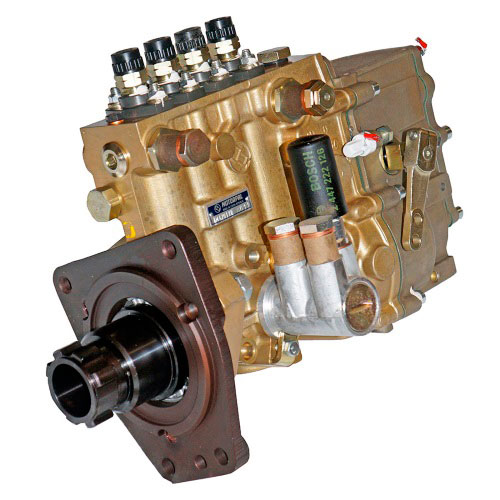

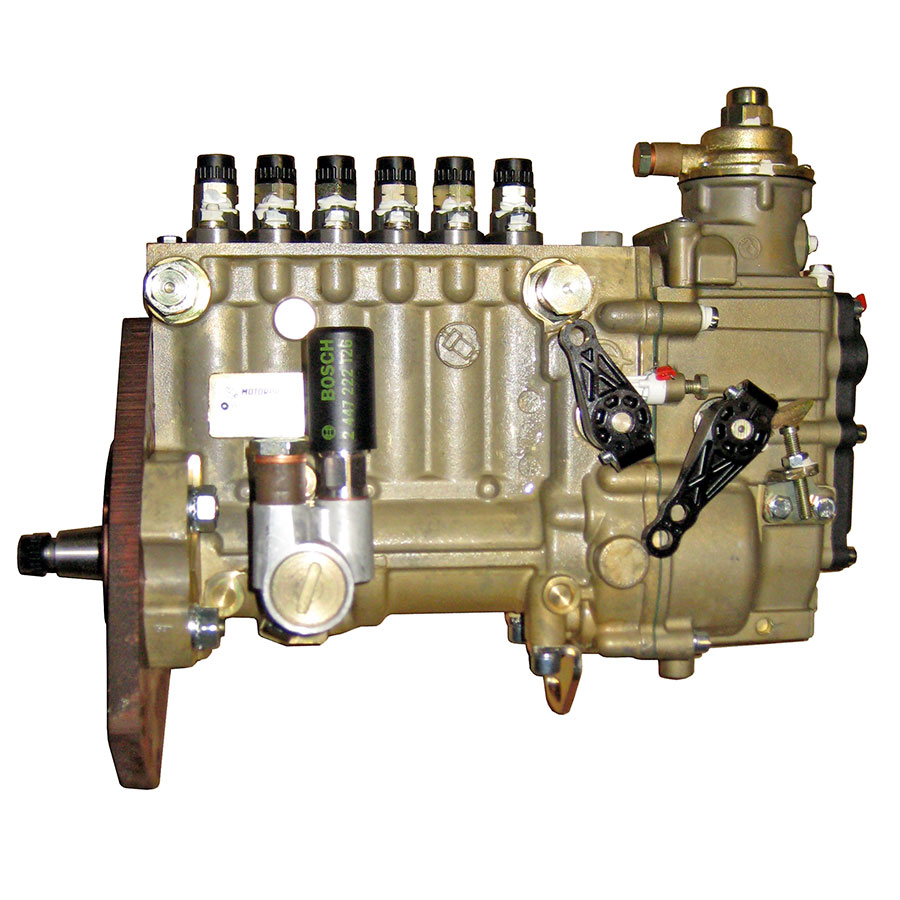

Всережимный регулятор (RV) насоса «Моторпал» (рис. 3)

Держатель грузов 1, с двумя качающимися грузами 2, опирается с помощью муфты 3, запрессованной в подшипник регулирующей втулки, на сухарь или ролик промежуточного рычага 5, который в нижней части шарнирно закреплен на оси 4, а в верхней — соединен с регулирующей рейкой 10 с помощью тяги 11.

Промежуточный рычаг опирается на кор­ректор 6, встроенный в главный рычаг 7 и регулируемый в осевом направлении.

Главный рычаг в нижней части шарнирно закреплен на оси 4 совместно с промежуточным рычагом в корпусе регулятора.

В верхней части он соеди­нен с эксцентриковым валом 14 через тягу 12 и нагрузочную пружину 13.

На эксцентриковом валу установлен на­ружный рычаг управления, который при пово­роте натягивает нагрузочную пружину регулятора.

Номинальная частота вращения регулятора (дизеля) задается настройкой упорного болта пальца рычага управления.

Максимальная по­дача у всережимного регулятора ограничивает­ся регулируемым упором 9, ограничивающим ход главного рычага.

Главный рычаг снабжен корректором 6 и упором с пружиной 8, палец которого отжима­ет с помощью пружины промежуточный рычаг от главного рычага регулятора.

Эта пружина работает на холостом ходу и служит пружиной автоматического пуска. На холостом ходу ра­ботает как нагрузочная пружина, так и пружина в главном рычаге.

Для улучшения пуска, т.е. увеличения пус­ковой подачи топлива, предусмотрена дополнительная пружина растяжения (на рисунке не показана), которая частично работает и на хо­лостом ходу.

Эта стартовая пружина закрепле­на одним концом в промежуточном рычаге, а вторым — в рычаге эксцентрикового вала регу­лятора.

При повороте рычага управления до касания в упорный болт пружина регулируемо­го упора отжимает промежуточный рычаг от главного и вместе со стартовой пружиной рас­тяжения переводит промежуточный рычаг и регулирующую рейку в положение «Пуск».

Для исключения перегрузки рычажной системы регулятора и механизма регулирова­ния топливного насоса в режиме максимальных оборотов холостого хода служит регулируемый упор 9 в корпусе регулятора, ограничивающий крайние положения промежуточного рычага.

Для обеспечения требуемых характерис­тик по дымности безнаддувных дизелей Д-242S/243S/244S предусмотрен механический отрицательный корректор топливоподачи, который в диапазоне низких рабочих оборотов обеспечивает снижение количества впрыскиваемого топлива в соответствии со снижающи­мися оборотами дизеля.

Следовательно, функ­ция механического отрицательного корректора аналогична функции пневматического коррек­тора (ПДК) для дизелей с турбонаддувом.

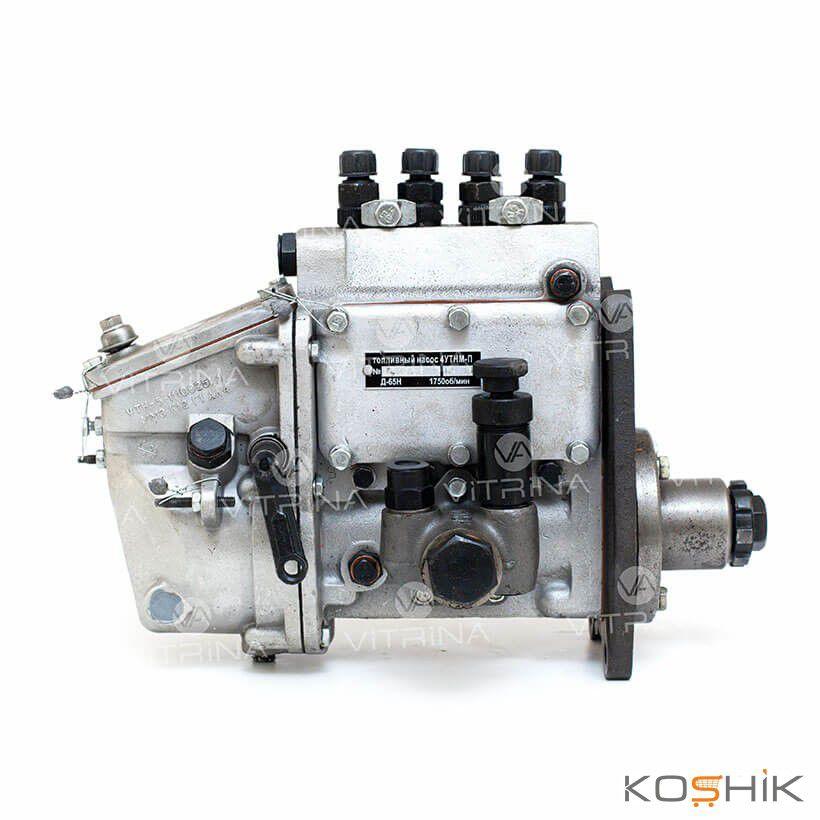

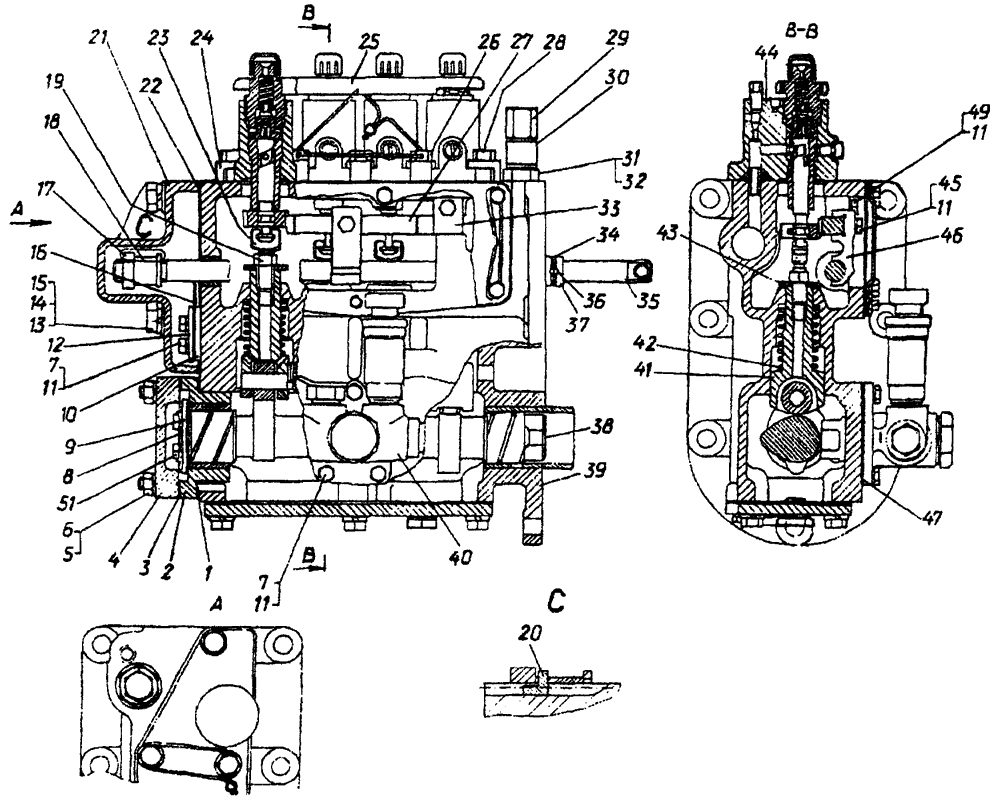

Всережимный центробежный регулятор насоса 4УТНМ или 4УТНИ (рис. 4)

Работа всережимного центробежного регу­лятора насоса 4УТНМ или 4УТНИ основана на действии центробежной силы, возникающей при вращении грузов 1.

Они расходятся или сходятся, воздействуя на зубчатую рейку 4 че­рез упорный подшипник 11, рычаги 10, 6 и пружину 5.

При увеличении оборотов дизеля грузы 1 регулятора расходятся и заставляют рейку 4 сдвигаться вправо, т.е. в сторону уменьшения подачи топлива, регулируя скоростной режим.

Наоборот, при уменьшении оборотов под на­грузкой усилие, приложенное к пружине 5, превысит центробежную силу грузов 1, и рейка сдвинется влево — в сторону увеличения подачи топлива до тех пор, пока не наступит баланс сил, и обороты дизеля будут сохраняться на первоначальном уровне, устанавливаемом ры­чагом 12.

При пуске дизеля (рис. 4, а)рычаг управления регулятором 12 поворачивается до упора в винт 14. Натягиваются одновременно пружина регулятора 5 и пружина обогатителя 13.

Пружина регулятора прижимает основной рычаг 6 к головке болта номинала 8, а пружина обогатителя 13 сдвигает промежуточный рычаг 10 с тягой 15 и рейкой 4 в сторону увеличения (обогащения) подачи топлива.

После пуска дизеля (холостой ход) (рис. 4, б)грузы 1 регулятора под действием центробежных сил расходятся и через упорный подшипник 11 и муфту перемещают промежуточный рычаг 10, преодолевая сопротивление пружин 5, 13.

Промежуточный рычаг через тя­гу 15 передвигает рейку 4 до тех пор, пока не установится подача холостого хода дизеля.

При работе дизеля под нагрузкой (рис. 4, в)требуемый скоростной режим устанавливается рычагом управления 12.

При повороте рычага в сторону винта 14 растягивается пру­жина регулятора 5.

При этом рейка 4 переме­щается в сторону увеличения подачи. Частота вращения дизеля возрастает до тех пор, пока не уравновесятся центробежные силы грузов 1 и усилие пружины 5, т.е. установится заданный оператором скоростной режим, соответствую­щий нагрузке.

При кратковременной перегрузке дизеля (рис. 4, г)и неизменном положении рычага 12 частота вращения коленчатого вала снижается.

Это вызывает уменьшение центробежных сил грузов 1 и перемещение муфты 16 под дей­ствием пружины 5 в сторону насоса.

При этом рычаг 10 упирается в головку болта 8, а рычаг 6 под действием пружины корректора 17 пере­мещается в сторону увеличения подачи топлива, что обеспечивает увеличение крутящего момента дизеля для преодоления перегрузки.

Степень корректировки подачи зависит от вы­ступания штока из корпуса корректора 17 и от затяжки пружины.

При остановке дизеля (рис. 4, д) рычаг 12 перемешается вперед по ходу трактора до отказа. При этом полностью сжатая пружина 5 перемещает рычаг 6 до упора в стенку регуля­тора.

Центробежная сила вращающихся грузов перемещает рычаг 10 и рейку 4 в крайнее по­ложение, отключая подачу топлива.

При резком увеличении подачи топлива (дизели Д-245/245.5 с турбонаддувом) (рис. 5)

При резком повороте рычага 12 в сторону винта 14 (увеличение подачи) переме­щение рычага 6 и рейки 4 сдерживается флаж­ком 18 штока 19 пневмокорректора, соединен­ного с мембраной 20.

Полость «В» пневмокоррек­тора соединена воздухопроводом с впускным коллектором дизеля после турбокомпрессора.

С увеличением частоты вращения дизеля растет давление в полости «В», что способствует уско­рению перемещения рычага 6 и рейки 4.

Мед­ленное увеличение подачи топлива приводит к снижению дымности дизеля.

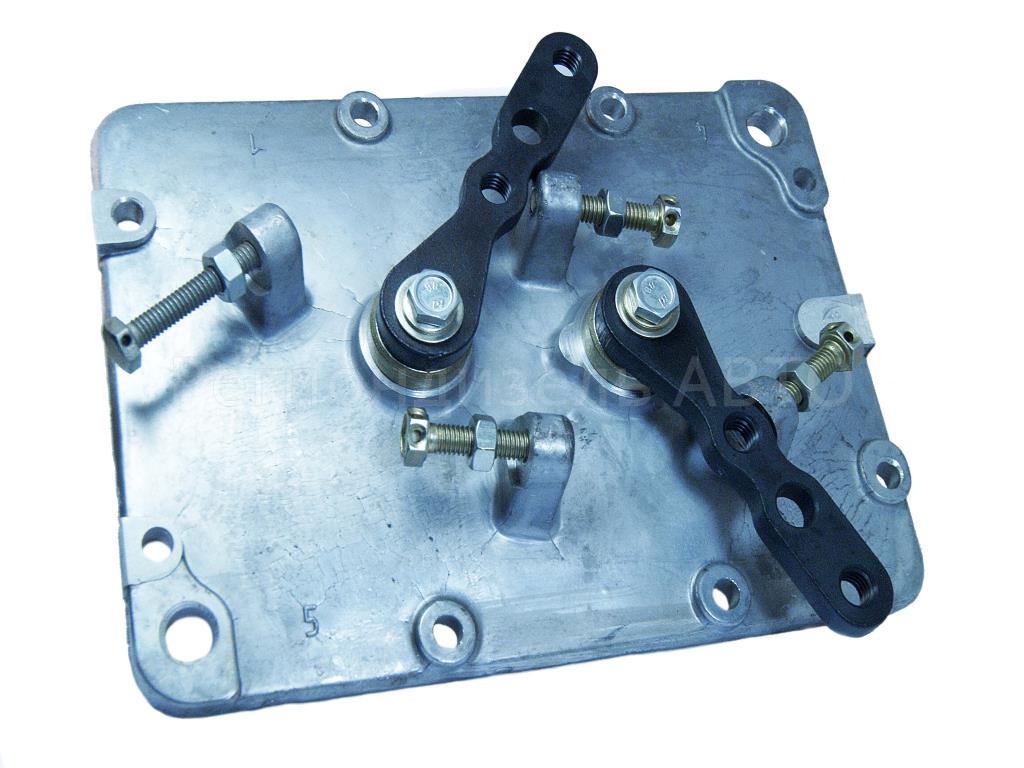

Регулирование ТНВД Ярославского завода ТА (серия КОМПАКТ 32)

Регулирование ТНВД Ярославского завода ТА (серия КОМПАКТ 32)

Для проверки давления открытия нагнетательных клапанов подайте в головку ТНВД топливо и, постепенно увеличивая давление, наблюдайте, при каком давлении начинается истечение топлива из сливных трубок. Если это значение не укладывается в пределы 0,04…0,08 МПа, замените нагнетательный клапан или его пружину.

Для регулировки угла начала подачи топлива данных ТНВД необходимо вывернуть штуцер нагнетательного клапана, вынуть его из седла и установить специальное приспособление. Поворачивая привод стенда определите нижнее положение плунжера, затем, вращая кулачковый вал в соответствии с направлением вращения, установите ход плунжера соответствующий табличному значению (5,45±0,05 мм). Зафиксируйте соответствующее этому положению кулачкового вала значение угла на градуировочном диске стенда.
Снимите специальное приспособление и установите нагнетательный клапан, пружину, нажимной штуцер и моментоскоп. Вращая привод стенда по часовой стрелке заполните его топливом и найдите положение кулачкового вала при котором начинается подача топлива, определяемое по началу движения топлива в прозрачной трубке моментоскопа. Соответствующее ему значение угла по градуировочному диску должно совпадать с зафиксированным ранее. При необходимости отрегулируйте угол начала подачи топлива, изменяя толщину пакета регулировочных прокладок, устанавливаемых под фланец нагнетательной секции.
При упоре рычага управления регулятором в болт ограничения максимального скоростного режима проведите предварительную регулировку начала выключения подачи топлива. Момент начала движения рейки ТНВД в сторону выключения подачи топлива должен соответствовать табличному значению. В ином случае регулировку осуществляйте болтом ограничения максимального скоростного режима.
Проверьте величину подачи топлива секциями ТНВД на номинальном режиме при давлении воздуха 0,8+1 МПа в полости мембраны корректора по наддуву. Неравномерность подачи по секциям не должна превышать допустимые 3%. При необходимости отрегулируйте путем разворота корпусов секций ТНВД или изменением числа регулировочных прокладок под корпусом корректора.
При положении рычага управления на упоре в болт ограничения максимального ско-■юго режима проверьте соответствие частоты вращения полного выключения подачи ива табличному значению. Регулировка производится изменением предварительной (и пружины регулятора, после чего проверьте выключение подачи топлива рычагом нова.
При отклонении рычага останова на 40-45° от исходного положения подача топлива из всех форсунок при любой частоте вращения кулачкового вала и при любом положении »ага управления регулятором должна полностью выключаться.
При соответствующей максимальному крутящему моменту частоте вращения подача ива и давлении воздуха Рк = 0,8-5-1 МПа проверьте цикловую подачу топлива на ре-перегрузки. Регулировку хода штока корректора проводите корончатой гайкой кор-ора. Усилие затяжки пружины корректора ограничивается внутренней гайкой прямого кхоректора.
Регулировку антикорректора в соответствии с табличными данными произведите изменением преднатяга пружины обратного корректора гайкой 12 и ограничением его хода винтом 13.

Рис.5.38. Внешний вид регулятора ТНВД серии 773: 1 — корректор по наддуву; 2 — болт останова; 3 — рычаг останова; 4 — кронштейн; 5 — болт; 6 — болт регулировки максимальной частоты вращения; 7 — рычаг управления; 8 — болт регулиров-Рис.5.37. Разрез регулятора ТНВД серии 773: ки минимальной частоты вращения; 1 — корпус регулятора; 2 — крышка регулятора; 3 — крыш- 9 _ защитный колпак, ка смотрового люка; 4 — корпус мембраны; 5 — крышка мембраны; 6 — державка грузов; 7 — груз регулятора; 8 — муфта; 9 — толкатель обратного корректора; 10 — ползун; 11 — главный рычаг регулятора; 12 — рычаг обратного корректора; 13 — пружина обратного корректора; 14 — винт обратного корректора; 15 — рычаг кривошипа; 16 — кривошип; 17 — пружина кривошипа; 18 — серьга; 20 — корпус корректора; 21- корректор; 22 — пружина прямого корректора; 23 — гайка прямого корректора; 26 — гильза главной пружины; 27 — главная пружина; 28 — стакан главной пружины; 29 — ось рычага управления с кулачком; 30 — двуплечий рычаг; 31 — поводок рейки; 32 — тяга рейки; 33 — стартовая пружина; 34 — мембрана; 35 — тарелка мембраны; 36 — втулка штока; 37 — шток; 38 — стопорная шайба; 39 — пружина корректора по наддуву; 40 — наконечник штока; 41 — пружина возвратная; 42 — рычаг выключения подачи; 58 — болт; 62 — пробка.

Цикловую подачу при частоте вращения кулачкового вала 500 мин»1 и промежуточных значениях давления в полости мембраны корректора по наддуву регулируйте изменением предварительного натяга пружины 39 корректора или вращением нижнего корпуса пружины. После окончания регулировки необходимо завернуть стопорный винт. Регулировку цикловой подачи при отсутствии давления воздуха производите вращением штока 37 при открученной пробке 62 и отогнутой стопорной шайбе 38.
Регулировку величины цикловой подачи на минимальном скоростном режиме холостого хода (18…23 мм3/цикл) производите болтом 8 (рис. 5.38) при частоте вращения 400 мин»1. Неравномерность подачи топлива по секциям насоса не должна быть более 35% для четырехсекционных ТНВД и 40% для шестисекционных.
Пусковая подача топлива при 100 мин»1 не должна быть менее 160-180 мм3/цикл. Если пусковая подача недостаточна, то можно вывернуть болт 58 (рис. 5.37) ограничения пусковой подачи топлива.
Начало выключения пусковой подачи должно быть при частоте вращения кулачкового вала 225±25 мин’1 и полное выключение пусковой подачи — не более чем 280 мин»1. Регулировку производите отгибанием планки крепления левого конца пусковой пружины 33.
Пломбируется ТНВД тремя пломбами, которые устанавливаются на:
— болт 6 (рис.5.38) регулировки максимального скоростного режима.
— футорку штуцера подвода воздуха к корректору 1 по наддуву.
— колпак 9 регулировочного болта ограничения мощности.

Регулировка ТНВД серии КОМПАКТ 32 производства ЯЗДА

ТНВД каких марок автомобилей вы ремонтируете?
     — Любые механические ТНВД легковых и грузовых автомобилей, тракторов, спецтехники и дизельгенераторов, а также некоторые электронные ТНВД. Из легковых автомобилей это, например, Audi, BMW, Chevrolet, Chrysler, Citroen, Daewoo, Fiat, Ford, Honda, Hyundai, Infiniti, Iveco, Jeep, Kia, Land Rover, Lexus, MAN, Mazda, Mercedes-Benz, Mitsubishi, Nissan, Opel, Peugeot, Renault, SEAT, Skoda, Subaru, Suzuki, Toyota, Volkswagen, Volvo.

Ремонтируете ли вы российские ТНВД?
     —  Да, мы ремонтируем топливную дизельную аппаратуру российских автомобилей, тракторов и спецтехники.

Возможно ли присутствовать при диагностике?

     — Да секретов нет. Все, что может заинтересовать заказчика будет показано и рассказано, кроме, разумеется, тонкостей процесса ремонта.

Есть ли предварительная запись?

     —Да, при желании можно заранее договориться на проведение диагностики в определенное время.

Есть ли гарантия на ремонт?
     —  Гарантийный срок на отремонтированные изделия составляет 6 месяцев для ТНВД отечественного производства и 4 месяца для импортных. Гарантийный ремонт осуществляется в течение установленного гарантийного срока, при условии соблюдения заказчиком правил эксплуатации топливной аппаратуры.

Что не считается гарантийным случаем?

     — Гарантийный ремонт не производится в случае заклинивания (критического износа) плунжерных пар или деталей топливной аппаратуры от воды, посторонних примесей или некачественного топлива

Какие возможны формы оплаты?

     —  Любые, разрешенные законодательством РФ, в том числе наличный и безналичный расчет.

Работаете ли вы с НДС?

     — Нет, т.к. ООО СТЭЛ использует спецрежим налогообложения и не является плательщиком НДС.

ТНВД дизельного двигателя Д-245 — устройство и регулировки

На двигателе Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок устанавливаются ТНВД-773. Топливный насос высокого давления представляет собой блочную конструкцию, состоящую из четырех насосных секций в одном корпусе, имеющую кулачковый привод плунжеров и золотниковое дозирование цикловой подачи топлива.

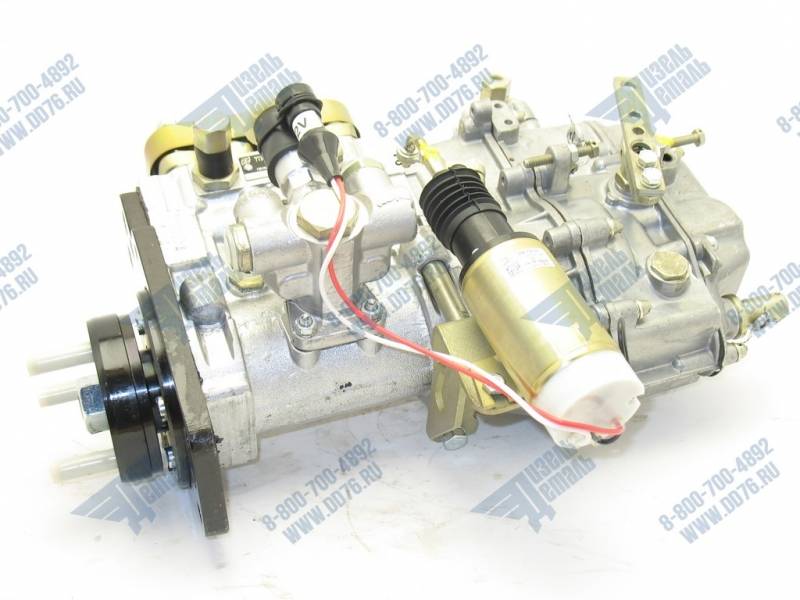

ТНВД-773 предназначен для подачи в камеры сгорания цилиндров дизеля в определенные моменты времени дозированных порций топлива под высоким давлением. Привод кулачкового вала топливного насоса осуществляется от коленчатого вала дизеля через шестерни распределения.

Взаимное положение шестерни привода топливного насоса и полумуфты привода фиксируется затяжкой гаек, устанавливаемых на шпильки полумуфты. Значение момента затяжки гаек 35…50 Нм.

Топливный насос высокого давления Д-245 объединен в один агрегат с всережимным регулятором и топливоподкачивающим насосом поршневого типа.

Регулятор имеет корректор подачи топлива, автоматический обогатитель топливоподачи (на пусковых оборотах) и пневматический ограничитель дымления (корректор по наддуву). Подкачивающий насос установлен на корпусе ТНВД Д-245 и приводится эксцентриком кулачкового вала.

Рабочие детали насоса смазываются проточным маслом, поступающим из системы смазки дизеля. Слив масла из корпуса насоса осуществляется в картер дизеля. Вновь установленный на дизель насос необходимо заполнить маслом в количестве 200…250 см3. Заливку масла производить через отверстие слива масла поз.30 (Рис.1).

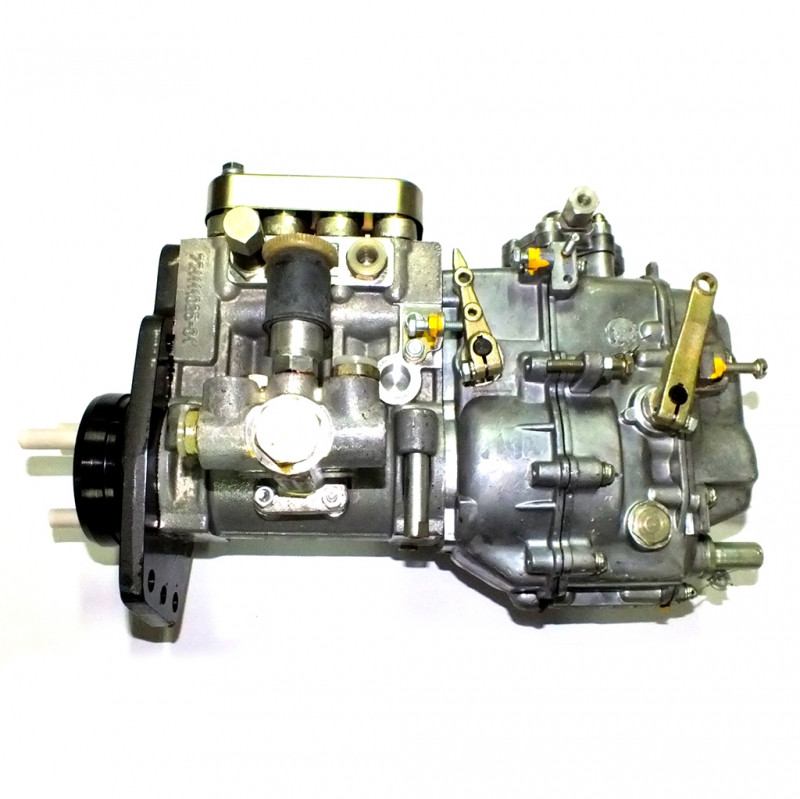

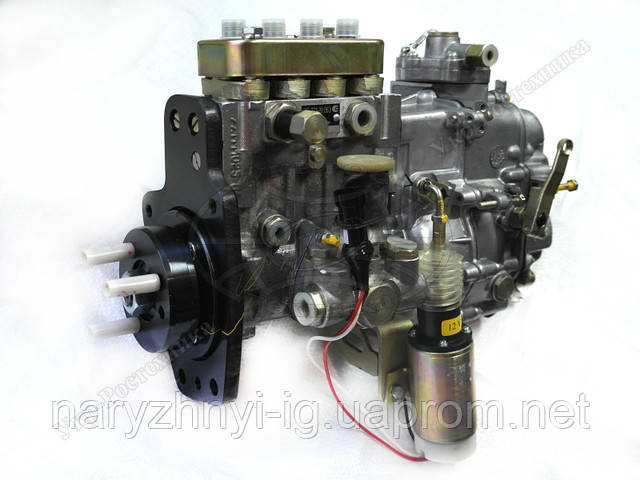

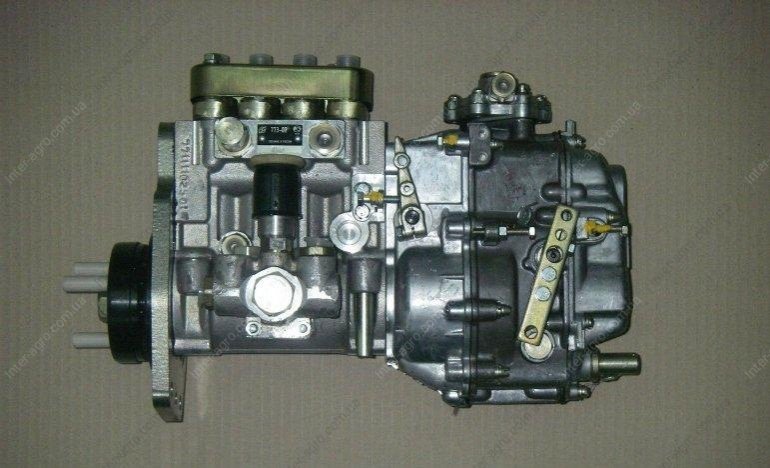

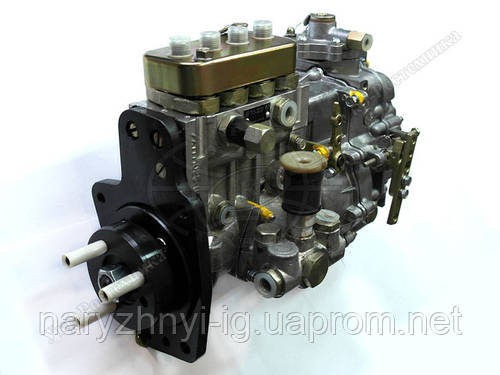

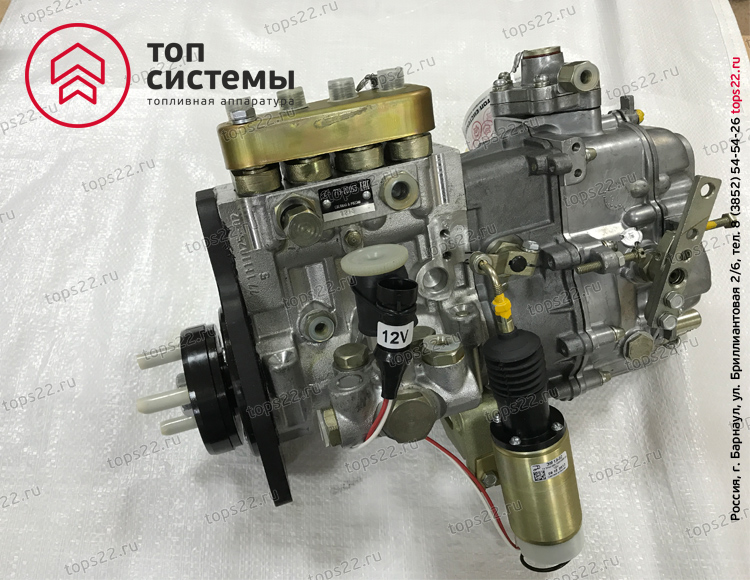

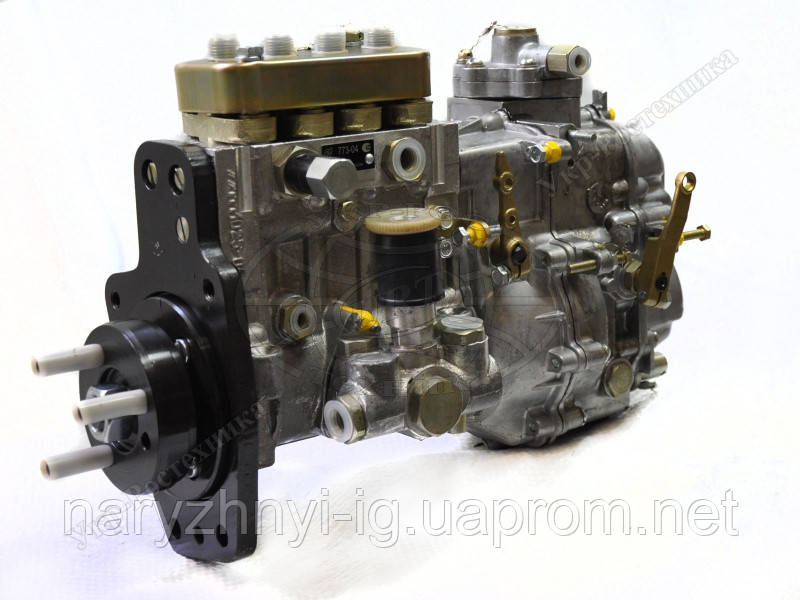

Рис.1 – Топливный насос ТНВД 773 дизеля Д-245

1 — секция топливного насоса; 2 — табличка; 3 – фланец; 4 – шпонка; 5 – полумуфта привода; 6 – гайка крепления полумуфты; 7 – кулачковый вал; 8 – корпус топливного насоса; 9 – топливоподкачивающий насос; 10 – поддерживающий кронштейн; 11 – болт регулировки пусковой подачи; 12 – рычаг останова; 13 – корпус регулятора; 14 – крышка регулятора; 15 – крышка смотрового люка; 16 – болт регулировки минимальной частоты вращения; 17 – болт регулировки максимальной частоты вращения; 18 – гайка крепления секций топливного насоса; 19 – перепускной клапан; 20 – штуцер подвода топлива; 21– маслопровод; 22 – штуцер отвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 23 – болт крепления штуцера подвода топлива к подкачивающему насосу; 24 – корректор по наддуву; 25 – болт штуцера подвода воздуха; 26 – рычаг управления; 27 – пробка винта регулировки  номинальной подачи топлива; 28 – пробка спуска воздуха; 29 – электромагнит останова ; 30 – отверстие слива масла.

Обслуживание топливного насоса высокого давления ТНВД дизелей Д-245

В процессе эксплуатации топливного насоса высокого давления 773 при износе основных деталей нарушаются его регулировочные параметры. Смазка ТНВД Д-245 централизованная от системы смазки дизеля через специальный маслопровод. Необходимый уровень масла в картере насоса устанавливается автоматически.

Для снижения износов прецизионных деталей не допускается работа ТНВД без фильтрующего элемента или с засоренным фильтром тонкой очистки топлива. Также не допускается работа с топливом, имеющим повышенное содержание воды.

При необходимости, а также через каждые 120 тыс. км пробега необходимо снять насос и проверить его на стенде на соответствие регулировочным параметрам, а также установочный угол опережения впрыска топлива на дизеле. При необходимости, произведите соответствующие регулировки.

Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245

При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5

Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:
— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;
— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;
— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100…120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;
— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;
— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.
— в момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;
— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.


Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245

При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:
— снимите в соответствии с рисунком 3 крышку люка;
— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;
— отпустите на 1…1,5 оборота гайки крепления шестерни привода топливного насоса;
— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;
— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;
— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;
— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.

Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка.

Заверните в отверстие заднего листа фиксатор.


Рис.3 — Привод топливного насоса ТНВД двигателя Д-245

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса

Проверка форсунок дизеля Д-245 на давление начала впрыска и качество распыла топлива


Рис. 4 – Форсунка двигателя Д-245

1 – корпус форсунки; 2 – шайба регулировочная; 3 – пружина; 4 – штанга форсунки; 5 – проставка; 5 – гайка распылителя; 7 – распылитель; 8 – кольцо уплотнительное.

Проверку форсунок производите через каждые 120 тыс. км пробега. Снимите форсунки с дизеля и проверьте их на стенде. Форсунка топливного насоса ТНВД 773 считается исправной, если она распыливает топливо в виде тумана из всех пяти отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений.

Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается. Качество распыла проверяйте при частоте 60-80 впрысков в минуту.

При необходимости отрегулируйте форсунки изменением общей толщины регулировочных шайб 2 (Рис.4): увеличение общей толщины регулировочных шайб (увеличение сжатия пружины) повышает давление, уменьшение – понижает. Изменение толщины шайб на 0,1мм приводит к изменению давления начала подъема иглы форсунки на 1,3… 1,5 МПа.

Значения давления начала впрыскивания для форсунок: 455.1112010-50 – 24,5 МПа; 172.1112010-11.01 – 25,0…26,2 МПа. Установите форсунки на дизель. Болты скобы крепления форсунок затягивайте равномерно в 2-3 приема. Окончательный момент затяжки 20…25 Нм.

Регулировка тнвд д 245 | Хорошие немецкие машины / Опель по-русски / Обзоры Opel / Тест — драйвы Opel

Как происходит регулировка тнвд дизельного двигателя Д-245 и его устройство узнаем в этой статье.

Содержание:

  1. ТНВД дизельного двигателя Д-245 — устройство и регулировки
  2. Частые проблемы и их предотвращение.
  3. Обслуживание топливного насоса высокого давления ТНВД дизелей Д-245
  4. Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245
  5. Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245
  6. Проверка форсунок дизеля Д-245 на давление начала впрыска и качество распыла топлива
  7. Тест форсунок.
  8. Стоимость ТНВД и комплектующих.


Топливные насосы высокого давления для моторов Д-245

Топливный насос высокого давления — это механизм, обеспечивающий поступление дизельного топлива в камеры сгорания цилиндров. Топливный насос числится в ряду главных конструктивных деталей из системы впрыска дизеля.

При этом подача топлива осуществляется определенными дозами и в установленные промежутки времени. Это две задачи, которые идеально должен выполнять ТНВД — нагнетание четко выверенного количества ДТ под давлением и определение назначенного момента впрыска.

Основной компонент насоса — плунжерная пара, она совмещает плунжер (поршень) и втулку (цилиндр). Эти элементы производятся на заводах с особо выдержанной точностью и с использованием самой качественной стали. Между ними сохраняется очень мелкий зазор (прецизионное сопряжение).

По своей конструкции ТНВД различаются:

— рядные насосы — в таких вариациях нагнетание дизеля в каждый цилиндр происходит с помощью отдельной пары поршня и цилиндра;
— распределительные насосы — они оснащаются, как правило, одним либо парой плунжеров, которые работают на все цилиндры;
— магистральные насосы — нагнетают топливо исключительно в аккумуляторы.

ТНВД для силовых агрегатов Д-245.

Дизельные моторы модели Д-245, которые устанавливают на многие грузовики серии ЗИЛ, МАЗ, ГАЗ и другие, оснащают топливным насосом высокого давления маркировки 773.



Конструкция.

Весь механизм имеет блочную конструкцию. ТНВД-773 состоит из 4-х секций, находящихся в одном корпусе. Такое устройство предполагает циклический впрыск дизеля, применяя дозирование с помощью золотника. Топливные насосы данного типа объединяют со специальным регулятором и насосом подкачки топлива в один общий агрегат.

Принцип смазки.

Смазка рабочих деталей ТНВД осуществляется благодаря подаче масла из основной смазочной системы. После прекращения работы масло сливается в картер. После каждой новой установки на мотор топливного насоса его рекомендуется заливать маслом в количестве порядка 250мл. Заполнение ТНВД маслом проводится через сливную масляную горловину. При установке топливного насоса высокого давления предназначенная для него приварочная плита должна иметь чистую поверхность без повреждений и сколов.

ТНВД дизельного двигателя Д-245 — устройство и регулировки

На двигателе Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок устанавливаются ТНВД-773. Топливный насос высокого давления представляет собой блочную конструкцию, состоящую из четырех насосных секций в одном корпусе, имеющую кулачковый привод плунжеров и золотниковое дозирование цикловой подачи топлива.

ТНВД-773 предназначен для подачи в камеры сгорания цилиндров дизеля в определенные моменты времени дозированных порций топлива под высоким давлением. Привод кулачкового вала топливного насоса осуществляется от коленчатого вала дизеля через шестерни распределения.

Взаимное положение шестерни привода топливного насоса и полумуфты привода фиксируется затяжкой гаек, устанавливаемых на шпильки полумуфты. Значение момента затяжки гаек 35…50 Нм.

Топливный насос высокого давления Д-245 объединен в один агрегат с всережимным регулятором и топливоподкачивающим насосом поршневого типа.

Регулятор имеет корректор подачи топлива, автоматический обогатитель топливоподачи (на пусковых оборотах) и пневматический ограничитель дымления (корректор по наддуву). Подкачивающий насос установлен на корпусе ТНВД Д-245 и приводится эксцентриком кулачкового вала.

Рабочие детали насоса смазываются проточным маслом, поступающим из системы смазки дизеля. Слив масла из корпуса насоса осуществляется в картер дизеля. Вновь установленный на дизель насос необходимо заполнить маслом в количестве 200…250 см3. Заливку масла производить через отверстие слива масла поз.30 (Рис.1).

Рис. 1 – Топливный насос ТНВД 773 дизеля Д-245

1 — секция топливного насоса; 2 — табличка; 3 – фланец; 4 – шпонка; 5 – полумуфта привода; 6 – гайка крепления полумуфты; 7 – кулачковый вал; 8 – корпус топливного насоса; 9 – топливоподкачивающий насос; 10 – поддерживающий кронштейн; 11 – болт регулировки пусковой подачи; 12 – рычаг останова; 13 – корпус регулятора; 14 – крышка регулятора; 15 – крышка смотрового люка; 16 – болт регулировки минимальной частоты вращения; 17 – болт регулировки максимальной частоты вращения; 18 – гайка крепления секций топливного насоса; 19 – перепускной клапан; 20 – штуцер подвода топлива; 21– маслопровод; 22 – штуцер отвода топлива от подкачивающего насоса к фильтру тонкой очистки топлива; 23 – болт крепления штуцера подвода топлива к подкачивающему насосу; 24 – корректор по наддуву; 25 – болт штуцера подвода воздуха; 26 – рычаг управления; 27 – пробка винта регулировки
номинальной подачи топлива; 28 – пробка спуска воздуха; 29 – электромагнит останова ; 30 – отверстие слива масла.

Частые проблемы и их предотвращение.

Наиболее часто встречающейся проблемой ТНВД выступает неравномерная и уменьшенная подача топлива. Это вызывает износ большой группы элементов механизма, таких как плунжерные пары, клапаны, рейки и венца втулки. По этой причине также снижается пропускная способность форсунок. Следствие всего этого — потеря мощности и повышенный расход ДТ.

Механизм износится еще при запаздывающем моменте впрыска топлива. Если же произошла поломка кулачкового вала, его подшипников и шпонки — это приводит к абсолютному отказу ТНВД либо, как минимум, ведет к заметным отклонениям. Поэтому важно следить за достаточной затяжкой гайки кулачкового вала во избежание подобных проблем, а также в целом за герметичностью всех узлов.

Обслуживание топливного насоса высокого давления ТНВД дизелей Д-245

В процессе эксплуатации топливного насоса высокого давления 773 при износе основных деталей нарушаются его регулировочные параметры. Смазка ТНВД Д-245 централизованная от системы смазки дизеля через специальный маслопровод. Необходимый уровень масла в картере насоса устанавливается автоматически.

Для снижения износов прецизионных деталей не допускается работа ТНВД без фильтрующего элемента или с засоренным фильтром тонкой очистки топлива. Также не допускается работа с топливом, имеющим повышенное содержание воды.

При необходимости, а также через каждые 120 тыс. км пробега необходимо снять насос и проверить его на стенде на соответствие регулировочным параметрам, а также установочный угол опережения впрыска топлива на дизеле. При необходимости, произведите соответствующие регулировки.

Регулировка и контроль ТНВД 773 для установочного угла опережения впрыска топлива на двигателе Д-245

При затрудненном пуске дизеля, дымном выпуске, а также при замене, установке топливного насоса после проверки на стенде через каждые 120 тыс. км пробега или ремонте дизеляобязательно проверьте установочный угол опережения впрыска топлива на дизеле.

Установочный угол опережения впрыска топлива, градусов поворота коленчатого вала для топливного насоса высокого давления ТНВД 773.1111005-20.05 — 2,5±0,5

Проверку установочного угла опережения впрыска топлива для ТНВД 773 двигателя Д-245 производите в следующей последовательности:

— установите поршень первого цилиндра на такте сжатия за 40-50 до ВМТ;

— установите рычаг управления регулятором в положение, соответствующее максимальной подаче топлива;

— отсоедините трубку высокого давления от штуцера первой секции ТНВД и вместо неё подсоедините контрольное приспособление, представляющее собой отрезок трубки высокого давления длиной 100…120 мм с нажимной гайкой на одном конце и вторым концом, отогнутым в сторону на 150…170° в соответствии с рисунком 24;

— заполните топливный насос топливом, удалите воздух из системы низкого давления и создайте избыточное давление насосом ручной прокачки до появления сплошной струи топлива из трубки контрольного приспособления;

— медленно вращая коленчатый вал дизеля Д-245 автомобилей ЗИЛ-5301 Бычок, ГАЗ-3309, МАЗ-4370 Зубренок по часовой стрелке и поддерживая избыточное давление в головке насоса (прокачивающим насосом), следите за истечением топлива из контрольного приспособления.

— В момент прекращения истечения топлива (допускается каплепадение до 1 капли за 10 секунд) вращение коленчатого вала прекратить;

— выверните в соответствии с рисунком 2 фиксатор из резьбового отверстия заднего листа и вставьте его обратной стороной в то же отверстие до упора в маховик, при этом фиксатор должен совпадать с отверстием в маховике (это значит, что поршень первого цилиндра установлен в положение, соответствующее установочному углу опережения впрыска топлива.



Рис.2 — Установка фиксатора в отверстие заднего листа и маховика дизеля Д-245

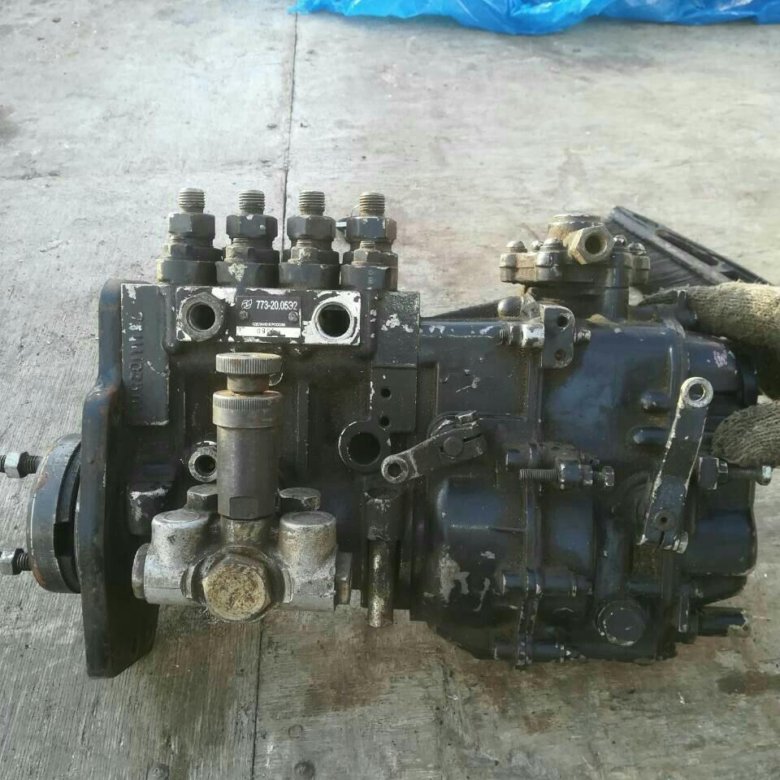

При несовпадении фиксатора с отверстием в маховике произведите регулировку ТНВД 773, для чего проделайте следующее:

— снимите в соответствии с рисунком 3 крышку люка;

— совместите фиксатор с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал;

— отпустите на 1…1,5 оборота гайки крепления шестерни привода топливного насоса;

— при помощи ключа поверните за гайку валик топливного насоса против часовой стрелки до упора шпилек в край паза шестерни привода топливного насоса;

— создайте избыточное давление в головке топливного насоса до появления сплошной струи топлива из трубки контрольного приспособления;

— поворачивая вал насоса по часовой стрелке и поддерживая избыточное давление, следите за истечением топлива из контрольного приспособления;

— в момент прекращения истечения топлива прекратите вращение вала и зафиксируйте его, зажав гайки крепления полумуфты привода к шестерне привода.

Произведите повторную проверку момента начала подачи топлива. Отсоедините контрольное приспособление и установите на место трубку высокого давления и крышку люка.
Заверните в отверстие заднего листа фиксатор.

Рис.3 — Привод топливного насоса ТНВД двигателя Д-245

1 – крышка люка; 2 – гайка; 3 – шпилька; 4 – гайка специальная; 5 – полумуфта привода; 6 – шестерня привода топливного насоса
