Немного истории и описание Kia Rio 2


Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова — бампера, фары и решетку радиатора, а также салон — руль, сиденья и панель приборов.

На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE — 1,4 литра, 16 клапанов, 97 л.

с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA — 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):

  • Длинна (хэтчбек / седан) — 4025 / 4250 мм
  • Колесная база — 1470 мм
  • Ширина — 1695 мм
  • Высота — 1470 мм
  • Снаряженная масса / максимальная допустимая — 1080 / 1580 кг
  • Дорожный просвет — 155 мм
  • Максимальная скорость — 177 км/ч
  • Разгон от 0 до 100 км/ч — 12,3 секунды
  • Размер шин — 175/70 R14
  • Передние тормоза — дисковые, вентилируемые с плавающей скобой
  • Задние тормоза — барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

  • город — 7,9 / 8 л
  • шоссе — 5,2 / 5,1 л
  • смешанный цикл — 6,2 / 6,2 л
Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:
  • город — 9,9 / 9,5 л
  • шоссе — 5,6 / 5,4 л
  • смешанный цикл — 7,2 / 6,9 л
Видео про краш-тест автомобиля:

Схемы электрооборудования Киа Рио 2 (2005-2011)

1. Перед тем как дать электросхемы, я хочу поделится некоторыми системами авто, первое — это детали головки блока цилиндров:


2. Пошаговые действия по очистке системы вентиляции картера двигателя автомобиля Kia Rio 2:


3. Где находится блок с предохранителями в машине вы узнаете на фотографиях ниже. Схема расположения предохранителей, плавких вставок и реле в монтажном блоке Киа Рио 2, что расположен в подкапотном пространстве и в салоне авто (описание предохранителей: сила тока — А, цвет и назначение):


Совет: всегда храните в своём автомобиле запасной комплект предохранителей — по одному каждого номинала.

4. Пошаговые действия и подробная схема подключения магнитолы Kia Rio 2005-2011 г.в., а также снятие и установка часов:


5. Электросхема системы впрыска топлива:


6. Схема Киа Рио 2 — датчик конструкции управления двигателем авто G4EE, 1,4 литра:


7. Принципиальная схема зажигания машины:


8. Топливный насос, датчик температуры охлаждающей жидкости и давления в системе кондиционирования автомобиля как с автоматической коробкой ПП, так и с механической:


9. Схема электрооборудования Киа Рио 2 — стартер и генератор:

Система электропитания всех устройств автомобиля Киа Рио надежно защищена от перегрузок. Перепад напряжения может привести даже к пожару и расплавлению проводов. Защиту от этого обеспечивают небольшие пластиковые устройства – предохранители.

При выявлении такого уровня перепада напряжения, сверх которого нормальная работа невозможна, устройство перегорает, предотвращая тем самым дальнейшую подачу тока в систему.

В автомобиле Kia Rio установлено два блока предохранителей. Один, который отвечает за работу систем внутри автомобиля, находится в салоне, другой, с которым связан работа двигателя, расположен под капотом.

Чаще всего выход из строя одного из устройств автомобиля от подогрева сидений до фары, является последствием того, что перегорел предохранитель. Проверка блока должна предшествовать любым другим способам диагностики неисправности.

В корейском автомобиле установлены устройства двух типов. Главные отвечают за работу проводов с высокой слой тока, типичные – за работу проводов с низкой силой тока. Всего в корейской иномарке, выпущенной после 2011 года, стоит 46 предохранителей, 16 в салоне, и 30 под капотом.

Номиналы элементов варьируются от 10 А до 80 А. Небольшие предохранители можно приобретать блоками, чтобы всегда иметь замену в случае выхода их из строя. Перегоревшую деталь можно узнать по немного оплавившемуся пластмассовому ушку, расположенному сверху и сбоку ее корпуса.

Расположение каждого элемента в блоке не отличается для машин 2011, 2012,2013, 2014 года выпуска, оно везде будет стандартным. Наиболее быстроплавкие типичные устройства стоят, в основном, в торпедном салонном блоке, более мощные – под капотом. Процесс их замены практически идентичен, за небольшими исключениями.

Как заменить предохранительный элемент Киа Рио в салоне?

Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя.

Здесь можно найти 10 устройств по 10 Ампер и 10 – по 16 Ампер.

Небольшие устройства по 10 А отвечают за работу системы электробезопасности для подушек безопасности, подсветки салонного зеркала, габаритных огней, подсветку торпеды, обогрева и электропривода зеркал.

Чуть более мощные устройства по 15 А отвечают за работу заднего и переднего стеклоочистителей, подогрева сидений, функционирования ламп и розетки в багажнике, прикуривателя, лампы «Стоп».

Схему расположения можно найти на задней стороне крышки салонного отсека предохранителей. Для замены любого из предохранителей, расположенных в салоне, не потребуется использование каких-либо инструментов, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.

Прежде чем менять деталь, необходимо найти ее на схеме. Замена производится в следующей последовательности:

  • выключаются габаритные огни и фары;
  • выключается зажигание автомобиля;
  • теперь можно получить доступ к предохранительной панели.
    Крышка блока, находящегося слева от руля, легко открывается руками;
  • сравнивается расположение детали на схеме и в самом блоке. Находится требуемый предохранитель. В процессе осмотра сразу будут видны перегоревшие элементы, которые пока не дали о себе знать. Их тоже можно заменить;

  • перегоревшая деталь достается при помощи пинцета. На освободившееся место вставляется новая. Нажимать не требуется, элемент легко вставляется в паз до щелчка.

После замены крышку нужно закрыть и проверить работоспособность системы, элемент которой менялся.

Как поменять предохранитель Киа Рио под капотом?

Процесс замены большинства предохранителей, расположенных в блоке под капотом, ненамного сложнее, чем замен салонных. Здесь можно найти 30 предохранителей, емкостью от 10 А до 80 А. Самые мощные выделяются существенно большими размерами корпуса.

Процесс замены почти всех предохранителей не отличается от салонных, но есть ряд особенностей. Как выполняется работа:

  • снять пластмассовую крышку. Это делается без особых усилий, следует просто разжать находящиеся по бокам фиксаторы;

  • по схеме, представленной на крышке, по перегоревшему элементу определяется место расположения неисправности;

  • производится визуальный осмотр всех предохранительных элементов, с целью выявления перегоревших;
  • пинцетом достаются старые и вставляются новые;
  • после замены можно зарыть крышку и проверить работоспособность ранее неисправной системы.

В подкапотном блоке есть один крупный предохранитель – MAIN. Его замена производится другим путем. Он крепится к основе шурупам. Чтобы его снять, от аккумулятора отсоединяется клемма минус, выкручиваются шурупы, элемент снимается, вставляется новая деталь.

Также следует учитывать, что, если автомобиль планируется оставить без движения на месяц и более, из подкапотного блока нужно извлечь элемент MULT B/UP 10А/AUDIO 15А.

Как снять блок предохранителей Киа Рио

Иногда возникают проблемы, требующие более серьезного технического подхода. Например, когда подкапотный блок предохранителей повреждается или требуется заменить идущую к нему проводку. Тогда его необходимо снять. Порядок снятия:

  • отключить минусовую клемму от аккумулятора;
  • ключом открутить шуруп, крепящий устройство к подкапотному пространству;
  • со шпильки снять провода;
  • руками отжать фиксаторы и движением наверх и на себя вынуть блок из направляющих;

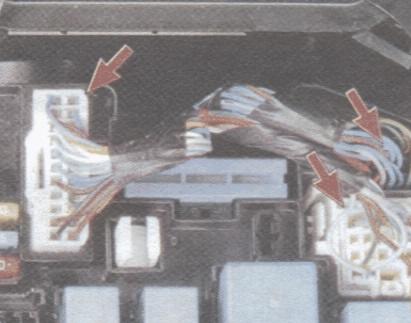

  • отсоединить колодку проводов;
  • отвести в сторону все жгуты;
  • еще раз отжать фиксаторы и извлечь кронштейн.

Устанавливается блок после ремонта в обратной последовательности.

Для снятия салонного блока нужно также отключить аккумулятор, сначала снять облицовку передней стойки и нижнюю часть облицовки приборной панели, затем открутить два винта и снять устройство, отсоединив от колодки проводов. Схему расположения проводов нужно зарисовать, чтобы не ошибиться при обратном подключении.

Некоторые детали процесса, как снять блок предохранителей и как заменить каждый из них, можно посмотреть на видео подробнее. В этом нет ничего сложного, с заменой легко справится даже автолюбитель, не имеющий специальных технических навыков.

Главное – элемент можно менять только на аналогичный по номиналу.

Некоторые водители вместо замены предохранителя устанавливают проволоку, но это опасно и может привести к возгоранию проводки автомобиля.

Электрическое оборудование автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей.

Автомобиль имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи.

Блоки предохранителей для автомобилей первых выпусков

Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей со стороны водителя

Описание — Ток, А — Защищаемые компоненты

A/BAG – 10 — Надувная подушка безопасности

TURN LAMP – 10 — Лампа указателя поворота

METER – 10 — Комбинация приборов, лампа заднего хода, предупредительный звуковой сигнал

ILLUMI – 10 — Подсветка выключателя

POWER SOCKET – 15 — Лампа багажного отсека, розетка электропитания

HAZARD – 15 — Лампа аварийной сигнализации

STOP – 15 — Лампа стоп-сигнала, АБС

TAIL (RH) – 10 — Лампа габаритного света (правая задняя/ левая передняя), подсветка выключателя

TAIL (LH) – 10 — Лампа габаритного света (левая задняя/ правая передняя)

CIGAR – 15 — Прикуриватель

AUDIO – 10 — Аудиосистема, электропривод зеркала заднего вида

WIPER (FRT) — 15 — Стеклоочиститель, омыватель (передний), люк

WIPER (RR) – 15 — Стеклоочиститель (задний). Омыватель (задний)

(WARMER) – 15 — Обогрев переднего сидения

MIRROR DEF – 10 — Обогреватель наружного зеркала заднего вида

START – 10 — Блок управления двигателем, блок ЕСАТ (управляемая подвеска с электронным управлением)

Цепи, защищаемые предохранителями, расположенные в салоне KIA RIO с 2011 года выпуска

Номер (ток А) — Защищаемая цепь

1 (15) — Реле обогревателя зоны щеток стеклоочистителя

2 (15) — Розетка дополнительного оборудования

3 (15) — Прикуриватель

4 (10) — Аудиосистема, блок ВСМ, блок управления системой электронного ключа

5 (10) — Сигнализатор отключения передней подушки безопасности

6 (10) — Блок управления системой безопасности SRS

7 (10) — Выключатель аварийной сигнализации

8, 9, 11, 25, 34, 45 — Резерв

10 (15) — Стеклоочиститель и омыватель заднего стекла

12 (10) — Реле заднего противотуманного фонаря

13 (10) — Реле передней противотуманной фары

14 (10) — Реле автоматического отключения освещения

15 (15) — Реле включения стоп сигнала, блок управления системой электронного ключа

16 (10) — Комбинация приборов, блок ВСМ

17 (10) — Выключатель стоп сигналов, обогрев сидений, диагностический разъем, партроник

18 (10) — Модуль ABS, ESP

19 (10) — Выключатель фонаря света заднего хода

20 (10) — Блок управления двигателем, блок управления системой электроключа

21 (10) — Левая блок фара

22 (10) — Дневные ходовые огни

23 (15) — Реле аварийной сигнализацией

24 (25) — Блок электронного ключа

26 (10) — Кнопка пуска и остановки двигателя

27 (15) — Датчик скорости автомобиля, переключатель режимов АКП

28 (10) — Катушки зажигания, конденсатор

29 (10) — Дневные ходовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электростеклоподъемников (без ВСМ), блок ВСМ, блок управления системой электроключа с блоком ВСМ.

30 (25) — Очиститель ветрового стекла, подрулевой переключатель

31 (20) — Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)

32 (25) — Блокировка электрических стеклоподъемников

33 (15) — Обогрев передних сидений

35 (10) — Освещение салона, багажника, кондиционер

36 (20) — Аудиосистема

37 (10) — Задний левый фонарь, лампы освещения номерного знака, левая блок фара, подсветка панели приборов

38 (10) — Правый задний фонарь, правая блок фара, подсветка панели приборов

39 (10) — Переключатель замка зажигания, переключатель режимов АКП

40 (10) — Правая блок-фара, комбинация приборов

41 (25) — Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника

42 (25) — Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника

43 (10) — Система обогрева наружных зеркал заднего вида

44 (10) — Кондиционер

Блок предохранителей в моторном отсеке первых выпусков


Электрические цепи, защищаемые предохранителями, расположенными в блоке предохранителей в моторном отсеке

Описание

Ток, А

Защищаемые компоненты

PR FOG

Задние противотуманные фонари

F/FOG

Передние противотуманные фары

MAIN

Аккумуляторная батарея без подзарядки

Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10A, AUDIO 10A, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A

BLOWER

Отопитель

COOLING

Вентилятор системы охлаждения

ABS 1

АБС

COND. FAN

Вентилятор конденсатора

HEAD-HI

Лампа дальнего света

HEAD-LOW

Лампа ближнего света

Датчики двигателя

INJECT

Инжектор, датчик кислорода

F/PUMP

Топливный насос

Блок управления двигателем, блок ЕСАТ, главное реле

RELAY

Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, лампа фары (для автомобилей, оборудованных надувной подушкой безопасности)

HLLD

Регулировка угла наклона света фар

MAIN RELAY

Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10A, INJECT 15A, F/PUMP 10A, ECU 10A

S/ROOF

Люк

HEAD

Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15A, HEAD-LOW 15А

Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А

HORN

Звуковой сигнал

RRDEF

Обогреватель заднего стекла

ABS 2

AБC

P/WIN

Электрический стеклоподъемник

Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15A, HAZARD 15A

D/LOCK

Центральный замок дверей

IG COIL

Катушка зажигания

ROOM

Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

Автомобиль оснащен предохранителем Memory, исключающим разрядку аккумуляторной батареи, если автомобиль не будет эксплуатироваться в течение одного или более месяцев.

Перед продолжительной стоянкой выполните действия по приведенной ниже методике.

1. Выключите двигатель.

2. Выключите фары и габаритный свет.

3. Откройте главный блок предохранителей в моторном отсеке и сначала извлеките предохранитель «ROOM 15A». При этом изменяется режим «MEMORY», что исключает разрядку аккумуляторной батареи.

В случае извлечения предохранителя Memory из блока предохранителей радиоприемник и лампа освещения салона не будут работать.

После установки предохранителя Memory на его место необходимо повторно выполнить ввод секретного кода аудиосистемы и настройку частот. Извлечение предохранителя Memory не предотвращает разрядку аккумуляторной батареи, вызванный работой фар и других электрических приборов при неработающем двигателе.

Если некоторые из фонарей автомобиля, его оснащение или элементы управления не работают, проверьте предохранитель соответствующего электрического контура. Если предохранитель перегорел, элемент внутри предохранителя будет расплавлен. Всегда заменяйте перегоревший предохранитель таким, который рассчитан на такую же величину тока.

Если вновь установленный предохранитель перегорит снова, это значит, что возникла проблема в электрической сети. Постарайтесь не пользоваться той системой, в которой предполагается неисправность и немедленно проконсультируйте данный вопрос с авторизованным дилером Киа.

Применяются два вида предохранителей: стандартный для низкой величины тока и главный для высоких значений тока.

Предохранители в моторном отсеке автомобилей KIA RIO с 2011 года выпуска

Назначение предохранителей и реле в моторном отсеке KIA RIO с 2011 года выпуска

Номер

(ток А)

Защищаемая цепь

Реле обогрева наружных зеркал

Топливный насос

Звуковой сигнал

Кондиционер

Система питания (топливные форсунки), блок управления двигателем,

электромагнитный клапан системы изменения фаз газораспределения

Датчики системы управления двигателем, блок управления двигателем, модуль иммобилайзера

Лампы света заднего света

Распределительная коробка панели приборов

Реле вентилятора охлаждения двигателя

Реле блока управления двигателем

Реле блока управления системой с электронным ключом,

Реле запуска двигателя (система с электронным ключом),

замок зажигания (без системы электронного ключа)

Реле системы предупреждения об экстренном торможении

Реле топливного насоса

Реле обогрева наружных зеркал заднего вида

Реле звукового сигнала

Реле кондиционера

Реле вентилятора (низкая скорость)

Реле электронного блока управления двигателем

Реле электровентилятора воздухонагнетателя отопителя

Реле выключателя блокировки зажигания

Реле вентилятора блокировки зажигания


Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле
со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей со стороны моторного отсека

Замена предохранителя в блоке предохранителей панели приборов

электрооборудование.
2. Откройте крышку блока предо-
хранителей.
3. Извлеките предположительно
неисправный предохранитель.
Для снятия предохранителя вос-
пользуйтесь специально предназ-
наченным съемником, находя-
щимся в блоке предохранителей
моторного отсека.
4. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый.
5. Вставьте новый предохранитель

Если зажимы ослаблены, обратитесь за консультацией к авторизованному дилеру компании KIA. При отсутствии запасного предохранителя используйте предохранитель с таким же номиналом, установленный в цепи устройств, которые не являются обязательными для работы автомобиля (например, предохранитель прикуривателя).
Если не работают фары или другие электрические приборы, а плавкие предохранители исправны, проверьте блок предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.


Предохранитель с памятью Ваш автомобиль оснащен предохранителем с памятью, позволяющим предотвратить разряд аккумуляторной батареи в случае, если автомобиль не эксплуатируется в течение длительного времени. Перед парковкой автомобиля на длительное время выполните следующие действия.
1. Остановите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.


Замена предохранителей в блоке предохранителей моторного отсека

1. Переведите ключ зажигания в
положение OFF и выключите все
электрооборудование.
2. Снимите крышку блока предох-
ранителей, нажав на фиксатор и
вытянув крышку.
3. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый. Для снятия
и установки плавкого предо-
хранителя из блока в моторном
отсеке используйте предна-
значенный для этого съемник.
4. Вставьте новый предохранитель
того же номинала и убедитесь, что
он надежно закреплен в зажимах.
Если зажимы ослаблены, обра-
титесь за консультацией к авто-
ризованному дилеру компании
KIA.

После проверки блока плавких
предохранителей в моторном
отсеке надежно закрепите его
крышку. В противном случае
может произойти повреждение
электрической системы из-за
попадания внутрь него воды.

Мультипредохранитель
Если мультипредохранитель перего-
рел, его необходимо заменить
следующим образом:
1. Отсоедините отрицательную
клемму аккумуляторной батареи.
2. Отверните гайки, указанные на
рисунке выше.
3. Замените предохранитель на
новый с таким же номиналом.
4. Установите предохранитель в
порядке, обратном снятию.

Электрическая система в каждом автомобиле обладает надежной защитой от перегрузок. Для этого применяются предохранительные элементы. В каждом современном автомобиле имеются две панели плавких предохранителей. Место расположения одной из них – отсек со стороны водителя, другой – моторный отсек вблизи аккумулятора. Предохранители для КИА Рио нужно проверять, если, к примеру, перестал работать какой-нибудь фонарь, тумблер или же дополнительное оборудование.

При выходе такого устройства из строя внутри перегорает элемент.

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для
защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Предохранитель прикуривателя Kia RIO

Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

Другие расшифроки схемы монтажного блока

Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне

1 15 FRTDeicer Синий Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2/td> 15 P/OUTLH Синий Розетка для подключения дополнительного оборудования
3 15 C/UGHTER Синий Прикуриватель
4 10 ACC Красный Аудиосистема, блок ВСМ, блок управления системой электронного ключа
5 10 A/BAG IND Красный Сигнализатор отключения передней подушки безопасности
6 10 А/ВАG Красный Блок управления системой безопасности SRS
7 10 Красный Выключатель аварийной сигнализации
8 Резерв
9 Резерв
10 15 RVWPR Синий Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 Резерв
12 10 RR Красный Реле заднего противотуманного фонаря
13 10 FRT Красный Реле передней противотуманной фары
14 10 ROOM 2 Красный Реле автоматического отключения освещения
15 15 STOP LP Синий Реле, выключатель стол-сигналов, блок управления системой электронного ключа
16 10 CLUSTER Красный Комбинация приборов, блок ВСМ
17 10 IGN1 Красный Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10 ABS Красный Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 10 B/UP LP Красный Выключатель фонаря света заднего хода
20 10 PCU Красный Блок управления двигателем, блок управления системой электронного ключа
21 10 H/LP LH Красный Левая блок-фара
22 10 DAY RUN NING LIGHT Красный Дневные ходовые огни
23 15 HAZARD Синий Реле аварийной сигнализации
24 25 SMK1 Серый Блок управления электронного ключа
25 Резерв
26 10 SMK2 Красный Кнопка пуска и остановки двигателя
27 15 PCU Синий Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15 IGN COIL Синий Катушки зажигания, конденсатор
29 10 IGN2 Красный Дневные кодовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро-стеклоподьемников [без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25 F/WPR Серый Очиститель ветрового стекла, подрулевой переключатель
31 20 DOOR LOCK Желтый Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25 SAFETY P/WDW Серый Блокировка электрических стеклоподъемников
33 15 S/HEATER Синий Обогрев передних сидений
34 Резерв
35 10 ROOM 1 Красный Освещение салона, багажника, кондиционер
36 20 AUDIO Желтый Аудиосистема
37 10 TAI LH Красный Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38 10 TAIL RH Красный Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10 START Красный Переключатель замка зажигания [МКП], переключатель режимов трансмиссии (АКП)
40 10 H/LP RH Красный Правая блок-фара, комбинация приборов
41 25 P/WDW LH Серый Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42 25 P/WDW RH Серый Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43 10 RR HTD Красный Система обогрева наружных зеркал заднего вида
44 10 A/CON2 Красный Кондиционер
45 Резерв

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Открываем крышку блока предохранителей.
  3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:

  1. Поворачиваем ключ зажигания и выключаем все оборудование.
  2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
  3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

Kia Rio | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Блоки предохранителей и реле KIA RIO. Где находится предохранитель прикуривателя киа рио Где находятся предохранители киа рио 3


Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле
со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей со стороны моторного отсека

Замена предохранителя в блоке предохранителей панели приборов

электрооборудование.
2. Откройте крышку блока предо-
хранителей.
3. Извлеките предположительно
неисправный предохранитель.
Для снятия предохранителя вос-
пользуйтесь специально предназ-
наченным съемником, находя-
щимся в блоке предохранителей
моторного отсека.
4. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый.
5. Вставьте новый предохранитель

Если зажимы ослаблены, обратитесь за консультацией к авторизованному дилеру компании KIA. При отсутствии запасного предохранителя используйте предохранитель с таким же номиналом, установленный в цепи устройств, которые не являются обязательными для работы автомобиля (например, предохранитель прикуривателя).
Если не работают фары или другие электрические приборы, а плавкие предохранители исправны, проверьте блок предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.


Предохранитель с памятью Ваш автомобиль оснащен предохранителем с памятью, позволяющим предотвратить разряд аккумуляторной батареи в случае, если автомобиль не эксплуатируется в течение длительного времени. Перед парковкой автомобиля на длительное время выполните следующие действия.
1. Остановите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.


Замена предохранителей в блоке предохранителей моторного отсека

1. Переведите ключ зажигания в
положение OFF и выключите все
электрооборудование.
2. Снимите крышку блока предох-
ранителей, нажав на фиксатор и
вытянув крышку.
3. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый. Для снятия
и установки плавкого предо-
хранителя из блока в моторном
отсеке используйте предна-
значенный для этого съемник.
4. Вставьте новый предохранитель
того же номинала и убедитесь, что
он надежно закреплен в зажимах.
Если зажимы ослаблены, обра-
титесь за консультацией к авто-
ризованному дилеру компании
KIA.

После проверки блока плавких
предохранителей в моторном
отсеке надежно закрепите его
крышку. В противном случае
может произойти повреждение
электрической системы из-за
попадания внутрь него воды.

Мультипредохранитель
Если мультипредохранитель перего-
рел, его необходимо заменить
следующим образом:
1. Отсоедините отрицательную
клемму аккумуляторной батареи.
2. Отверните гайки, указанные на
рисунке выше.
3. Замените предохранитель на
новый с таким же номиналом.
4. Установите предохранитель в
порядке, обратном снятию.


Сборник всех систем и схем электрооборудования автомобиля Киа Рио 2-го поколения, что выпускали начиная с 2005 по 2011 года. Скачать электросхемы Kia Rio 2 можно бесплатно с нашего сайта, но для начала нажмите на фотографию для полномасштабного увеличения. Все схемы хорошего качества и цветные на русском языке.

  • Если Вас интересует третье поколение авто, тогда смотрите статью про .

Немного истории и описание Kia Rio 2


Производство второго поколения машины B-класса началось в марте 2005 года: 4-дверный седан и 5-дверный хэтчбек. В некоторых других странах авто носило немного другие название, например:В начале 2009 года Киа Рио 2 подвергся небольшому рестайлингу. Дизайнеры и инженеры подвергли небольшим изменениям переднюю и заднюю часть кузова — бампера, фары и решетку радиатора, а также салон — руль, сиденья и панель приборов.

На российский и украинский рынки поставлялись автомобили только с бензиновым двигателем G4EE — 1,4 литра, 16 клапанов, 97 л.с. Трансмиссия была 5-ступенчатая механика или 4- ст. автоматическая. В Соединённых Штатах был доступен также бензиновый двигатель G4ED (1,6 л, 16V, 112 л.с.), а в Европе и Корее был также турбодизель D4FA — 1,5 л, 16V, 110 лошадиных сил.

Технические характеристики Киа Рио 2 (1,4 л / 97 л.с.):

  • Длинна (хэтчбек / седан) — 4025 / 4250 мм
  • Колесная база — 1470 мм
  • Ширина — 1695 мм
  • Высота — 1470 мм
  • Снаряженная масса / максимальная допустимая — 1080 / 1580 кг
  • Дорожный просвет — 155 мм
  • Максимальная скорость — 177 км/ч
  • Разгон от 0 до 100 км/ч — 12,3 секунды
  • Размер шин — 175/70 R14
  • Передние тормоза — дисковые, вентилируемые с плавающей скобой
  • Задние тормоза — барабанные с самоцентрирующимися колодками и механизмами автоматической регулировки зазоров

Расход топлива Kia Rio 2 (хэтчбек / седан) для МКПП:

  • город — 7,9 / 8 л
  • шоссе — 5,2 / 5,1 л
  • смешанный цикл — 6,2 / 6,2 л
Расход топлива Киа Рио 2 (хэтчбек / седан) для АКПП:
  • город — 9,9 / 9,5 л
  • шоссе — 5,6 / 5,4 л
  • смешанный цикл — 7,2 / 6,9 л
Видео про краш-тест автомобиля:

Схемы электрооборудования Киа Рио 2 (2005-2011)

1. Перед тем как дать электросхемы, я хочу поделится некоторыми системами авто, первое — это детали головки блока цилиндров:


2. Пошаговые действия по очистке системы вентиляции картера двигателя автомобиля Kia Rio 2:


3. Где находится блок с предохранителями в машине вы узнаете на фотографиях ниже. Схема расположения предохранителей, плавких вставок и реле в монтажном блоке Киа Рио 2, что расположен в подкапотном пространстве и в салоне авто (описание предохранителей: сила тока — А, цвет и назначение):


Совет: всегда храните в своём автомобиле запасной комплект предохранителей — по одному каждого номинала.

4. Пошаговые действия и подробная схема подключения магнитолы Kia Rio 2005-2011 г.в., а также снятие и установка часов:


5. Электросхема системы впрыска топлива:


6. Схема Киа Рио 2 — датчик конструкции управления двигателем авто G4EE, 1,4 литра:


7. Принципиальная схема зажигания машины:


8. Топливный насос, датчик температуры охлаждающей жидкости и давления в системе кондиционирования автомобиля как с автоматической коробкой ПП, так и с механической:


9. Схема электрооборудования Киа Рио 2 — стартер и генератор:

Не нужно иметь высшего образования, чтоб заменить перегоревшую лампу у себя дома на кухне. К такому же действию относят и замену предохранителя в автомобиле киа рио.

Из-за выхода из строя плавкого элемента в kia rio могут отказать в работе габаритные огни, а возможно и вовсе откажется запускаться двигатель. Все зависит от того, за какую из систем отвечал перегоревший предохранитель.

Задача предохранителя проста — разомкнуть электрическую систему при прохождении по ней высокого значения тока. Происходит разрыв цепи путем плавки нити в предохранителе от перегрева. Тогда скачек электрического тока не может повредить более дорогостоящие комплектующие в киа и вариант с перегревом, замыканием и воспламенением автомобиля исключается.

Интересно! Вне зависимости от года выпуска kia (2010, 2011, 2012, 2013, 2014) расположение предохранителей стандартное. Разницу составляет лишь их количество. Зависит это от комплектации автомобиля (в 2003 году в рио не устанавливались определенные системы безопасности и комфорта).

Плавкие элементы устанавливаются в монтажный блок, который располагается под рулевой колонкой с левого края от водителя. Второй блок находится в подкапотном пространстве около аккумуляторной батареи.

Выключаем замок зажигания и все другие системы (зарядное устройство от прикуривателя, дополнительные габаритные огни и т. д.). Освобождаем доступ к предохранителям. Для этого поддеваем нижнюю часть крышки пальцами и снимаем ее.

Контролируем прилагаемое усилие, чтоб не повредить панель и ее пластиковые крепления. На обратной стороне крышки указана схема расположения предохранителей для киа рио. Исходя из того, что перестало работать (прикуриватель, габаритные огни, система обогрева) находим проблемный предохранитель.

Необходимо заменить непригодный элемент с помощью съемного инструмента (комплектуется в блок предохранителей).

Плавкие элементы всех систем комфорта (устройство обогрева зеркала заднего вида, кондиционер, система подогрева сидений и т. д.) находятся в салонном блоке предохранителей.

  • Таблица назначения и соответствия предохранителей
  • Замена предохранителей в подкапотном блоке автомобилей kia rio 2010, 2011, 2012, 2013, 2014 годов выпуска

Отключаем все потребители электрического тока. Открываем капот и справа от аккумуляторной батареи находим блок. Сжимаем фиксаторы и движением вверх открываем крышку.

Там так же находим съемный инструмент (пинцет), которым производим все манипуляции. Особняком стоит предохранитель MAIN. Крепится он шурупами. Перед его демонтажем необходимо отсоединить от аккумулятора фазу «минус». Схему расположения реле и предохранителей можно увидеть под крышкой узла (когда вскроем блок).

  • Схема предохранителей подкапотного блока

Сбоку монтажного короба у автомобилей киа рио установлен блок силовых предохранителей.

  • Перечень силовых предохранителей

После замены вышедших из строя плавких элементов, защелкиваем крышку блока. Необходимо проследить за герметичностью ее установки. Это предотвратит попадание влаги в блок (влага может привести к замыканию контактов и выходу из строя всего блока).

  • Замена предохранителя «MEMORY»

Для случаев, когда необходимо оставить автомобиль на стоянке (в гараже) на месяц и более, в киа рио 2010, 2011, 2012, 2013, 2014 годов существует предохранитель «MEMORY». Его функция заключается в том, чтоб исключить разряд аккумулятора в продолжительном статическом положении без пуска двигателя. Для этого демонтаж данного элемента следующий:

  1. Выключите мотор.
  2. Выключите фары и габаритные фонари.
  3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель “MULT B/UP 10А / AUDIO 15А”.

Важно! Предохранители меняются строго по своему амперажу. Больший номинал приведет к тому, что плавкий элемент не разомкнет цепь. Тогда скачки электрического тока приведут в негодность более дорогостоящие детали, а перегрев электропроводки опасен коротким замыканием и воспламенением.

Даже временная установка самодельных конструкций (перемычек) СТРОГО ЗАПРЕЩЕНА!

При необходимости можно взять предохранитель из другой системы, которая менее важна при эксплуатации автомобиля (стереосистема, система обогрева сидений и подобное).

Размыкание цепи плавким элементом — это следствие проблемы. Поэтому замена предохранителя может служить только временной мерой. Обязательно необходимо провести диагностику и устранить неполадки у специалистов автомобильного сервиса kia rio.

Причины выгорания предохранителей

Наиболее распространенные причины выгорания предохранителей в автомобиле киа:

  1. Неисправность генератора (перезаряд системы)
  2. Потеря цепи в следствии перегорания ламп освещения в kia
  3. Перегрузка системы дополнительным потреблением (подключение приборов через гнездо прикуривателя)
  4. Нарушение герметичности одной из электросистем (забитые дренажи под капотом автомобиля заливают блок управления).

Можно выделить основные правила замены предохранителей в kia rio.

  • Аккуратность при монтаже (отломанное крепление крышки блока нарушит герметичность системы).
  • Использование предназначенного инструмента (нарушив отверткой гнездо крепления предохранителя, можем получить короткое замыкание).
  • Только взаимозаменяемые детали (несоответствие ампеража предохранителей и вольтажа реле не предотвратит электросистему от замыкания и выгорания блоков управления).

Все перечисленное подталкивает к выводу — необходимо понимать причину поломки и устранять ее у специалиста. Замену предохранителя делаем в ситуации «стою посреди трассы» и «заменю, чтоб добраться до ближайшей станции обслуживания». Потому наличие комплекта плавких элементов в автомобиле не будет лишним.

Блок предохранителей со стороны водителя Киа Рио 2

Замена п редохра нителя в салоне Киа Рио 2:

2. Откройте крышку.

3. Вытяните подозрительный предохранитель.

4. Проверьте вытянутый предохранитель на неполадки.

5. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в

На панели предохранителей, расположенной в моторном отсеке, имеются запасные предохранители. Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.

Расшифровка предохранителей Киа Рио 2

А Название Назначение
1 15 RR WIPER Стеклоочиститель двери задка
2 10 H/LP (LH) Лампы левой фары
3 25 FR WIPER Стеклоочиститель ветрового стекла
4 10 BLOWER Вентилятор
5 10 H/LP (RH) Лампы правой фары
6 20 S/ROOF Люк в крыше
7 15 STOP LP Стоп-сигналы
8 20 C/DR LOCK Центральный выключатель замков дверей
9 15 IGN COIL Катушка зажигания
10 10 ABS Антиблокировочная система тормозов ABS
11 10 B/UP LP Фонарь света заднего хода
12 BMS Резерв
13 25 C/LIGHTER Прикуриватель
14 10 FOLD’G Привод складывания наружных зеркал заднего вида
15 20 HTR SEAT Обогрев сидений
16 25 AMP Усилитель
17 10 FR FOG LP Противотуманные фары
18 10 DRL Фары для дневной езды
19 10 ECU Система управления двигателем
20 10 CLUSTER Панель приборов
21 25 P/WDW RH Блокировка электрических стеклоподъемников (правая сторона)
22 10 AUDIO Аудиосистема, маршрутный компьютер
23 10 RR FOG LP Задний противотуманный фонарь
24 10 IGN
25 30 HTD GLASS Обогрев заднего стекла
26 15 A/BAG Подушка безопасности
27 10 TCU Блок управления автоматической коробкой передач
28 10 SNSR Датчики
29 SPARE Резерв
30 10 MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 15 AUDIO Аудиосистема
32 25 P/WDW LH
33 10 HTD MIRR Блокировка электрических стеклоподъемников (левая сторона)
34 10 TAIL LP (LH) Левый задний габаритный огонь
35 10 TAIL LP (RH) Правый задний габаритный огонь
36 10 HAZARD Аварийная сигнализация
37 10 T/SIG LP Фонари указателей поворота
38 10 A/BAG IND Контрольная лампа подушки безопасности
39 10 START Реле стартера

Как заменить предохранитель мemory Киа Рио 2

Ваш автомобиль оснащен предохранителем “Memory”, исключающим разряд аккумулятора, если ваш автомобиль не будет эксплуатироваться в течение одного или более месяцев.

1. Выключите мотор.

2. Выключите фары и задние фонари.

3. Откройте крышку отсека предохранителей со стороны
водителя и вытащите предохранитель “MULT B/UP 10A /
AUDIO 15A”.

Блок предохранителей в моторном отсеке Киа Рио 2

Замена предохранителя в моторном отсеке Киа Рио 2:

1. Выключите реле зажигания и все другие включатели.

2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.

3. Проверьте вытянутый предохранитель на неполадки.

4. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.

Расшифровка предохранителей и реле в моторном отсеке Киа Рио 2

Предохранители:

А Название Назначение
1 80 MDPS Электроусилитель рулевого управления
2 125 MIN Генератор
3 10 ECUB Блок управления двигателем
4 10 ECUD Блок управления двигателем
5 10 HORN Звуковой сигнал
6 30 IGN1 Выключатель (замок) зажигания
7 40 IGN2 Стартер, выключатель (замок) зажигания
8 30 BATT2
9 50 BATT1 Генератор, аккумуляторная батарея
10 30 ECUA Блок управления двигателем
11 30 RAD Электровентилятор радиатора
12 30 COND Электровентилятор конденсора
13 40 ABS1
14 40 ABS2 Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
15 30 P/WDW Электростеклоподъемники
16 40 BLOWER
17 10 A/CON 1 Кондиционер
18 10 A/CON 2 Кондиционер
19 20 ECUC Блок управления двигателем
20 15 INJ Топливные форсунки, система кондиционрования
21 10 SNSR Датчики
Название Назначение
R1 COND FAN 2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RADFAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN 1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON Реле кондиционера

Замена главного предохранителя Киа Рио 2.

1. Отсоедините от аккумулятора фазу «минус».

2. Отстраните шурупы как показано на рисунке вверху.

3. Замените предохранитель новым такого же класса.

4. Верните части на свои места в обратном порядке.

Дополнительный блок предохранителей в моторном отсеке (только для дизеля) Киа Рио

Всем известно, что электрооборудование любого автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей, это относится и к различным моделям KIA, представленным в данном сборнике схем блоков реле и предохранителей указанных авто. Автомобиль чаще всего имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. Кроме номинального тока приводится описание электрических цепей, защищаемых предохранителями. Полные схемы всех моделей КИА вы можете посмотреть в .

Схема блока предохранителей Kia Ceed

Перечень предохранителей и реле Kia Sorento

Схема предохранителей kia shuma

Назначение предохранителей под капотом

S/B FUSES:
1- IGN
2- ABS(АБС)
3- TNS

7- COOL/FAN (ВЕНТ.РАДИАТОРА)
8- COND/FAN (ВЕНТ.КОНДИЦ)

9- STARTER (СТАРТЕР)
10- BLOWER
11- SR/ACC
12- RR FOG (ЗАД.ПРОТИВОТУМАН)
13- HAZARD противотуманки и аварийка
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
15- ABS (АБС)
16- SUNROOF (люк)
17- P/W RH
18- P/W LH
19- RR WIPER
20- IGN2
21- HEAD фары?
22- IG COIL
23- OBD-II
24- DEFOG
25- OX SEN D
26- OX SEN U
27- FUEL PUMP (БЕНЗОНАСОС)
28- INJECTOR (ИНЖЕКТОР)
29- A/CON
30- BTN
32- FRT FOG (ПЕРЕД.ПРОТИВОТУМАН)
33- TAIL RH
34- TAIL LH
35- HEAD LOW
36- HEAD HI
37- HORN звуковой сигнал
41-45- SPARES

MICRO RELAYS (РЕЛЕ):

50- DEFOG (ПРОТИВОТУМАН)
51- FUEL PUMP (РЕЛЕ БЕНЗОНАСОСА)
52- HORN звукоквой сигнал
53- AIR COND кондиционер
54- EGI MAINAMP
55- HEADLAMP
56- TNS

60- P/WINDOWS (ЭЛЕКТРОСТЕКЛА)
61- BLOWER отопление и кондиционер
63- COOLING FAN (ВЕНТИЛЯТОР РАДИАТОРА)
64- CONDENSOR FAN (ВЕНТ.КОНДИЦ)

Предохранители kia Rio

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Схема блока предохранителей автомобиля Kia Sportage 3

Панель предохранителей в отсеке двигателя


Это должен знать каждый владелец авто:

Полезная информация для всех автовладельцев — недавно был разработан Champion — универсальный ионный экономитель топлива. Представляет…

Блоки предохранителей и реле KIA RIO. Блоки предохранителей и реле KIA RIO Блок реле и предохранителей киа рио

В данном автомобиле имеется 2 блока предохранителей, один из которых расположен за панелью приборов со стороны водителя, а другой – в моторном отсеке.

Блок предохранителей в моторном отсеке Киа Рио 3

Блок предохранителей Киа Рио 3 расположен около аккумуляторной батареи. Для доступа к элементам блока нужно отжать фиксаторы и снять крышку. Предохранители и реле в моторном отсеке на Киа Рио отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Расшифровка:

F1 – резерв

F2 – реле обогрева наружных зеркал

F3 – топливный насос

F4 – звуковой сигнал

F5 – кондиционер

F6 – резерв

F7 – резерв

F8 – cистема питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения

F9 – датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора

F10 – блок ТСМ

F11 – лампы света заднего хода

F12 – резерв

F13 – резерв

FL1 – распределительная коробка панели приборов

FL2 – реле вентилятора охлаждения двигателя (высокая, низкая скорость)

FL3 – реле блока управления двигателем

FL4 – реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)

FL5 – реле запуска двигателя (система с электрон­ным ключом), замок зажигания (без системы электронного ключа)

R1 – резерв

R2 – реле системы предупреждения об экстренном торможении

R3 – реле топливного насоса

R4 – реле обогрева наружных зеркал заднего вида

R5 – реле звукового сигнала

R6 – реле кондиционера

R7 – реле вентилятора (низкая скорость)

R8 – резерв

R9 – реле электронного блока управления двигателем

R10

R11 – резерв

R12 – реле выключателя блокировки зажигания

R13 – реле вентилятора (высокая скорость)

R14 – резерв

Назначение плавких перемычек

1 – распределительная коробка панели приборов, реле задних фонарей

2 – резерв

3 – резерв

4 – генератор

5 – гидроэлектронный модуль ABS, диагностический разъем

6 – гидроэлектронный модуль ABS

7 – реле обогрева заднего стекла

8 – реле электровентилятора воздухонагнетателя отопителя

9 – резерв

Как поменять предохранитель в моторном отсеке:

1. Переведите ключ зажигания в положение OFF и выключите все электрооборудование.

2. Снимите крышку блока предохранителей, нажав на фиксатор и вытянув крышку.

3. Проверьте снятый предохранитель. Если он перегорел, замените его на новый. Для снятия
и установки плавкого предохранителя из блока в моторном отсеке используйте предназначенный для этого съемник.

4. Вставьте новый предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах.
Если зажимы ослаблены, рекомендуется обратиться за консультацией к авторизованному дилеру компании Kia.

Блок предохранителей моторного отсека Киа Рио 3

Блок предохранителей в салоне Киа Рио 3

Блок предохранителей в салоне находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Для того чтобы добраться до предохранителей нужно поддеть пальцами нижнюю часть крышки и преодолевая сопротивление фиксаторов снять ее.

Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле со значениями их номинальных токов.

Блок предохранителей в панели приборов Киа Рио 3

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.

Большинство предохранителей, плавких вставок и реле расположены в монтажном блоке, установленном в подкапотном пространстве с левой стороны по направлению движения (рис. 10.1, крышка монтажного блока снята). В табл. 10.1 указано назначение этих предохранителей, плавких вставок и реле, но на конкретной модели автомобиля некоторые цепи, указанные в таблице, могут отсутствовать.

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, расположенном в подкапотном пространстве

Всем известно, что электрооборудование любого автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей, это относится и к различным моделям KIA, представленным в данном сборнике схем блоков реле и предохранителей указанных авто. Автомобиль чаще всего имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. Кроме номинального тока приводится описание электрических цепей, защищаемых предохранителями. Полные схемы всех моделей КИА вы можете посмотреть в .

Схема блока предохранителей Kia Ceed

Перечень предохранителей и реле Kia Sorento

Схема предохранителей kia shuma

Назначение предохранителей под капотом

S/B FUSES:
1- IGN
2- ABS(АБС)
3- TNS

7- COOL/FAN (ВЕНТ.РАДИАТОРА)
8- COND/FAN (ВЕНТ.КОНДИЦ)

9- STARTER (СТАРТЕР)
10- BLOWER
11- SR/ACC
12- RR FOG (ЗАД.ПРОТИВОТУМАН)
13- HAZARD противотуманки и аварийка
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
15- ABS (АБС)
16- SUNROOF (люк)
17- P/W RH
18- P/W LH
19- RR WIPER
20- IGN2
21- HEAD фары?
22- IG COIL
23- OBD-II
24- DEFOG
25- OX SEN D
26- OX SEN U
27- FUEL PUMP (БЕНЗОНАСОС)
28- INJECTOR (ИНЖЕКТОР)
29- A/CON
30- BTN
32- FRT FOG (ПЕРЕД.ПРОТИВОТУМАН)
33- TAIL RH
34- TAIL LH
35- HEAD LOW
36- HEAD HI
37- HORN звуковой сигнал
41-45- SPARES

MICRO RELAYS (РЕЛЕ):

50- DEFOG (ПРОТИВОТУМАН)
51- FUEL PUMP (РЕЛЕ БЕНЗОНАСОСА)
52- HORN звукоквой сигнал
53- AIR COND кондиционер
54- EGI MAINAMP
55- HEADLAMP
56- TNS

60- P/WINDOWS (ЭЛЕКТРОСТЕКЛА)
61- BLOWER отопление и кондиционер
63- COOLING FAN (ВЕНТИЛЯТОР РАДИАТОРА)
64- CONDENSOR FAN (ВЕНТ.КОНДИЦ)

Предохранители kia Rio

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Схема блока предохранителей автомобиля Kia Sportage 3

Панель предохранителей в отсеке двигателя


Это должен знать каждый владелец авто:

Полезная информация для всех автовладельцев — недавно был разработан Champion — универсальный ионный экономитель топлива. Представляет…

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В ПОДКАПОТНОМ ПРОСТРАНСТВЕ (таблица 10.1)

Цвет предохранителя
1 (80) MDPS Электроусилитель рулевого управления
2(150) MIN Генератор
3(10) ECUB Красный Блок управления двигателем
4(10) ECUD Красный То же
5(10) HORN Красный Звуковой сигнал
6(30) IGN1 Розовый Выключатель (замок) зажигания
7(40) IGN2 Зеленый Стартер, выключатель (замок) зажигания
8(30) ВАТТ2 Розовый Генератор, аккумуляторная батарея
9(50) ВАТТ1 Красный Тоже
10 (30) ECUA Розовый Блок управления двигателем
11(30) RAD Розовый Электровентилятор радиатора
12(30) COND Розовый Электровентилятор конденсора
13(40) ABS1 Зеленый Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
14(40) ABS2 Зеленый То же
15(30) P/WDW Розовый Электростеклоподъемники
16(40) BLOWER Зеленый
17(10) A/CON 1 Красный Кондиционер
18(10) A/CON 2 Красный Тоже
19(20) ECUC Желтый Блок управления двигателем
20(15) INJ Синий Топливные форсунки, система кондиционрования
21 (10) SNSR Красный Датчики
R1 COND FAN2 Реле электровентилятора конденсора (малая скорость вращения)
R2 RAD FAN Реле электровентилятора радиатора
R3 FUEL PUMP Реле топливного насоса
R4 MAIN Главное реле
R5 HORN Реле звукового сигнала
R6 FUEL HTR Реле нагревателя топливного фильтра*
R7 BLOWER Реле электродвигателя вентилятора отопителя
R8 START Реле стартера
R9 COND FAN1 Реле электровентилятора конденсора (высокая скорость вращения)
R10 A/CON Реле кондиционера

* Для автомобилей с дизельным двигателем

Кроме того, предохранители, защищающие цепи электрооборудования салона и наружного освещения, расположены в монтажном блоке, установленном в салоне автомобиля (рис. 10.2). Он расположен в левом торце панели приборов под пластиковой крышкой. В верхнем ряду гнезд блока закреплены пять запасных предохранителей.

Рис. 10.2. Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля

Назначение предохранителей (их номера указаны на крышке и на рисунке) указано в табл. 10.2.

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ (табл. 10.2)

Номер предохранителя/реле (сила тока, А) Наименование предохранителя/реле Цвет предохранителя Назначение предохранителя/реле
1(15) RR WIPER Синий Стеклоочиститель двери задка
2(10) H/LP (LH) Красный Лампы левой фары
3 (25) FR WIPER Серый Стеклоочиститель ветрового окна
4(10) BLOWER Красный Вентилятор
5(10) НLP(RH) Красный Лампы правой фары
6(20) S/ROOF Салатовый Люк в крыше
7(15) STOP LP Синий Стоп-сигналы
8(20) C/DR LOCK Салатовый Центральный выключатель замков дверей
9(15) IGN COIL Синий Катушка зажигания
10(10) ABS Красный Антиблокировочная система тормозов ABS
11(10) B/UPLP Красный Фонарь света заднего хода
12(-) ВMS Резерв
13(25) C/UGHTER Серый Прикуриватель
14(10) FOLD»G Красный Привод складывания наружных зеркал заднего вида
15(20) HTR SEAT Салатовый Обогрев сидений
16(25) AMP Серый Усилитель
17(10) FR FOG LP Красный Противотуманные фары
18(10) DRL Красный Фары для дневной езды
19(10) ECU Красный Система управления двигателем
20(10) CLUSTER Красный Панель приборов
21 (25) P/WDW RH Серый Блокировка электрических стеклоподъемников (правая сторона)
22(10) AUDIO Красный Аудиосистема, маршрутный компьютер
23(10) RR FOG LP Красный Задний противотуманный фонарь
24(10) IGN Красный Выключатель (замок)-зажигания
25 (30) HTD GLASS Темно-зеленый Обогрев заднего стекла
26 (15) A/BAG Синий Подушка безопасности
27 (10) TCU Красный Блок управления автоматической коробкой передач
28(10) SNSR Красный Датчики
29 (-) SPARE Резерв
30(10) MULT B/UP Красный Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31 (15) AUDIO Синий Аудиосистема
32 (25) P/WDW LH Серый Блокировка электрических стеклоподъемников (левая сторона)
33 (10) HTD MIRR Красный Система обогрева наружных зеркал заднего вида
34(10) TAIL LP(LH) Красный Левый задний габаритный огонь
35 (10) TAIL LP(RH) Красный Правый задний габаритный огонь
36(10) HAZARD Красный Аварийная сигнализация
37(10) T/SIG LP Красный Фонари указателей поворота
38(10) A/BAG IND Красный Контрольная лампа подушки безопасности
39 (10) START Красный Реле стартера

Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле
со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей со стороны моторного отсека

Замена предохранителя в блоке предохранителей панели приборов

электрооборудование.
2. Откройте крышку блока предо-
хранителей.
3. Извлеките предположительно
неисправный предохранитель.
Для снятия предохранителя вос-
пользуйтесь специально предназ-
наченным съемником, находя-
щимся в блоке предохранителей
моторного отсека.
4. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый.
5. Вставьте новый предохранитель

Если зажимы ослаблены, обратитесь за консультацией к авторизованному дилеру компании KIA. При отсутствии запасного предохранителя используйте предохранитель с таким же номиналом, установленный в цепи устройств, которые не являются обязательными для работы автомобиля (например, предохранитель прикуривателя).
Если не работают фары или другие электрические приборы, а плавкие предохранители исправны, проверьте блок предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.


Предохранитель с памятью Ваш автомобиль оснащен предохранителем с памятью, позволяющим предотвратить разряд аккумуляторной батареи в случае, если автомобиль не эксплуатируется в течение длительного времени. Перед парковкой автомобиля на длительное время выполните следующие действия.
1. Остановите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.


Замена предохранителей в блоке предохранителей моторного отсека

1. Переведите ключ зажигания в
положение OFF и выключите все
электрооборудование.
2. Снимите крышку блока предох-
ранителей, нажав на фиксатор и
вытянув крышку.
3. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый. Для снятия
и установки плавкого предо-
хранителя из блока в моторном
отсеке используйте предна-
значенный для этого съемник.
4. Вставьте новый предохранитель
того же номинала и убедитесь, что
он надежно закреплен в зажимах.
Если зажимы ослаблены, обра-
титесь за консультацией к авто-
ризованному дилеру компании
KIA.

После проверки блока плавких
предохранителей в моторном
отсеке надежно закрепите его
крышку. В противном случае
может произойти повреждение
электрической системы из-за
попадания внутрь него воды.

Мультипредохранитель
Если мультипредохранитель перего-
рел, его необходимо заменить
следующим образом:
1. Отсоедините отрицательную
клемму аккумуляторной батареи.
2. Отверните гайки, указанные на
рисунке выше.
3. Замените предохранитель на
новый с таким же номиналом.
4. Установите предохранитель в
порядке, обратном снятию.

Система электропитания всех устройств автомобиля Киа Рио надежно защищена от перегрузок. Перепад напряжения может привести даже к пожару и расплавлению проводов. Защиту от этого обеспечивают небольшие пластиковые устройства – предохранители.

При выявлении такого уровня перепада напряжения, сверх которого нормальная работа невозможна, устройство перегорает, предотвращая тем самым дальнейшую подачу тока в систему.

В автомобиле Kia Rio установлено два блока предохранителей. Один, который отвечает за работу систем внутри автомобиля, находится в салоне, другой, с которым связан работа двигателя, расположен под капотом.

Чаще всего выход из строя одного из устройств автомобиля от подогрева сидений до фары, является последствием того, что перегорел предохранитель. Проверка блока должна предшествовать любым другим способам диагностики неисправности.

В корейском автомобиле установлены устройства двух типов. Главные отвечают за работу проводов с высокой слой тока, типичные – за работу проводов с низкой силой тока. Всего в корейской иномарке, выпущенной после 2011 года, стоит 46 предохранителей, 16 в салоне, и 30 под капотом.

Номиналы элементов варьируются от 10 А до 80 А. Небольшие предохранители можно приобретать блоками, чтобы всегда иметь замену в случае выхода их из строя. Перегоревшую деталь можно узнать по немного оплавившемуся пластмассовому ушку, расположенному сверху и сбоку ее корпуса.

Расположение каждого элемента в блоке не отличается для машин 2011, 2012,2013, 2014 года выпуска, оно везде будет стандартным. Наиболее быстроплавкие типичные устройства стоят, в основном, в торпедном салонном блоке, более мощные – под капотом. Процесс их замены практически идентичен, за небольшими исключениями.

Как заменить предохранительный элемент Киа Рио в салоне?

Блок предохранителей в салоне расположен слева от рулевой колонки, в непосредственной близости от водителя. Здесь можно найти 10 устройств по 10 Ампер и 10 – по 16 Ампер.

Небольшие устройства по 10 А отвечают за работу системы электробезопасности для подушек безопасности, подсветки салонного зеркала, габаритных огней, подсветку торпеды, обогрева и электропривода зеркал.

Чуть более мощные устройства по 15 А отвечают за работу заднего и переднего стеклоочистителей, подогрева сидений, функционирования ламп и розетки в багажнике, прикуривателя, лампы «Стоп».

Схему расположения можно найти на задней стороне крышки салонного отсека предохранителей. Для замены любого из предохранителей, расположенных в салоне, не потребуется использование каких-либо инструментов, только небольшой пинцет, а на руки лучше надеть тонкие перчатки.

Прежде чем менять деталь, необходимо найти ее на схеме. Замена производится в следующей последовательности:

  • выключаются габаритные огни и фары;
  • выключается зажигание автомобиля;
  • теперь можно получить доступ к предохранительной панели. Крышка блока, находящегося слева от руля, легко открывается руками;
  • сравнивается расположение детали на схеме и в самом блоке. Находится требуемый предохранитель. В процессе осмотра сразу будут видны перегоревшие элементы, которые пока не дали о себе знать. Их тоже можно заменить;

  • перегоревшая деталь достается при помощи пинцета. На освободившееся место вставляется новая. Нажимать не требуется, элемент легко вставляется в паз до щелчка.

После замены крышку нужно закрыть и проверить работоспособность системы, элемент которой менялся.

Как поменять предохранитель Киа Рио под капотом?

Процесс замены большинства предохранителей, расположенных в блоке под капотом, ненамного сложнее, чем замен салонных. Здесь можно найти 30 предохранителей, емкостью от 10 А до 80 А. Самые мощные выделяются существенно большими размерами корпуса.

Процесс замены почти всех предохранителей не отличается от салонных, но есть ряд особенностей. Как выполняется работа:

  • снять пластмассовую крышку. Это делается без особых усилий, следует просто разжать находящиеся по бокам фиксаторы;

  • по схеме, представленной на крышке, по перегоревшему элементу определяется место расположения неисправности;

  • производится визуальный осмотр всех предохранительных элементов, с целью выявления перегоревших;
  • пинцетом достаются старые и вставляются новые;
  • после замены можно зарыть крышку и проверить работоспособность ранее неисправной системы.

В подкапотном блоке есть один крупный предохранитель – MAIN. Его замена производится другим путем. Он крепится к основе шурупам. Чтобы его снять, от аккумулятора отсоединяется клемма минус, выкручиваются шурупы, элемент снимается, вставляется новая деталь.

Также следует учитывать, что, если автомобиль планируется оставить без движения на месяц и более, из подкапотного блока нужно извлечь элемент MULT B/UP 10А/AUDIO 15А.

Как снять блок предохранителей Киа Рио

Иногда возникают проблемы, требующие более серьезного технического подхода. Например, когда подкапотный блок предохранителей повреждается или требуется заменить идущую к нему проводку. Тогда его необходимо снять. Порядок снятия:

  • отключить минусовую клемму от аккумулятора;
  • ключом открутить шуруп, крепящий устройство к подкапотному пространству;
  • со шпильки снять провода;
  • руками отжать фиксаторы и движением наверх и на себя вынуть блок из направляющих;
  • отсоединить колодку проводов;
  • отвести в сторону все жгуты;
  • еще раз отжать фиксаторы и извлечь кронштейн.

Устанавливается блок после ремонта в обратной последовательности.

Для снятия салонного блока нужно также отключить аккумулятор, сначала снять облицовку передней стойки и нижнюю часть облицовки приборной панели, затем открутить два винта и снять устройство, отсоединив от колодки проводов. Схему расположения проводов нужно зарисовать, чтобы не ошибиться при обратном подключении.

Некоторые детали процесса, как снять блок предохранителей и как заменить каждый из них, можно посмотреть на видео подробнее. В этом нет ничего сложного, с заменой легко справится даже автолюбитель, не имеющий специальных технических навыков.

Главное – элемент можно менять только на аналогичный по номиналу.

Некоторые водители вместо замены предохранителя устанавливают проволоку, но это опасно и может привести к возгоранию проводки автомобиля.

Схема реле киа рио. Блоки предохранителей и реле KIA RIO. Описание — Ток, А


Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле
со значениями их номинальных токов.

Блок предохранителей со стороны водителя

Блок предохранителей со стороны моторного отсека

Замена предохранителя в блоке предохранителей панели приборов

электрооборудование.
2. Откройте крышку блока предо-
хранителей.
3. Извлеките предположительно
неисправный предохранитель.
Для снятия предохранителя вос-
пользуйтесь специально предназ-
наченным съемником, находя-
щимся в блоке предохранителей
моторного отсека.
4. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый.
5. Вставьте новый предохранитель

Если зажимы ослаблены, обратитесь за консультацией к авторизованному дилеру компании KIA. При отсутствии запасного предохранителя используйте предохранитель с таким же номиналом, установленный в цепи устройств, которые не являются обязательными для работы автомобиля (например, предохранитель прикуривателя).
Если не работают фары или другие электрические приборы, а плавкие предохранители исправны, проверьте блок предохранителей в моторном отсеке. Если плавкий предохранитель перегорел, его следует заменить.


Предохранитель с памятью Ваш автомобиль оснащен предохранителем с памятью, позволяющим предотвратить разряд аккумуляторной батареи в случае, если автомобиль не эксплуатируется в течение длительного времени. Перед парковкой автомобиля на длительное время выполните следующие действия.
1. Остановите двигатель.
2. Выключите фары и задние фонари.
3. Откройте крышку панели со
стороны водителя и извлеките
предохранитель с памятью.


Замена предохранителей в блоке предохранителей моторного отсека

1. Переведите ключ зажигания в
положение OFF и выключите все
электрооборудование.
2. Снимите крышку блока предох-
ранителей, нажав на фиксатор и
вытянув крышку.
3. Проверьте снятый предохра-
нитель. Если он перегорел,
замените его на новый. Для снятия
и установки плавкого предо-
хранителя из блока в моторном
отсеке используйте предна-
значенный для этого съемник.
4. Вставьте новый предохранитель
того же номинала и убедитесь, что
он надежно закреплен в зажимах.
Если зажимы ослаблены, обра-
титесь за консультацией к авто-
ризованному дилеру компании
KIA.

После проверки блока плавких
предохранителей в моторном
отсеке надежно закрепите его
крышку. В противном случае
может произойти повреждение
электрической системы из-за
попадания внутрь него воды.

Мультипредохранитель
Если мультипредохранитель перего-
рел, его необходимо заменить
следующим образом:
1. Отсоедините отрицательную
клемму аккумуляторной батареи.
2. Отверните гайки, указанные на
рисунке выше.
3. Замените предохранитель на
новый с таким же номиналом.
4. Установите предохранитель в
порядке, обратном снятию.

В данном автомобиле имеется 2 блока предохранителей, один из которых расположен за панелью приборов со стороны водителя, а другой – в моторном отсеке.

Блок предохранителей в моторном отсеке Киа Рио 3

Блок предохранителей Киа Рио 3 расположен около аккумуляторной батареи. Для доступа к элементам блока нужно отжать фиксаторы и снять крышку. Предохранители и реле в моторном отсеке на Киа Рио отвечают за защиту электроцепей обогрева наружных зеркал, работы топливного насоса, кондиционера, звукового сигнала, блока управления двигателем, вентилятора системы охлаждения двигателя, ламп света заднего хода и т.п.

Расшифровка:

F1 – резерв

F2 – реле обогрева наружных зеркал

F3 – топливный насос

F4 – звуковой сигнал

F5 – кондиционер

F6 – резерв

F7 – резерв

F8 – cистема питания (топливные форсунки), блок управления двигателем, электромагнитный клапан системы изменения фаз газораспределения

F9 – датчики системы управления двигателем, блок управления двигателем, модуль иммобилизатора

F10 – блок ТСМ

F11 – лампы света заднего хода

F12 – резерв

F13 – резерв

FL1 – распределительная коробка панели приборов

FL2 – реле вентилятора охлаждения двигателя (высокая, низкая скорость)

FL3 – реле блока управления двигателем

FL4 – реле блока управления системой с электронным ключом, замок зажигания (без системы электронного ключа)

FL5 – реле запуска двигателя (система с электрон­ным ключом), замок зажигания (без системы электронного ключа)

R1 – резерв

R2 – реле системы предупреждения об экстренном торможении

R3 – реле топливного насоса

R4 – реле обогрева наружных зеркал заднего вида

R5 – реле звукового сигнала

R6 – реле кондиционера

R7 – реле вентилятора (низкая скорость)

R8 – резерв

R9 – реле электронного блока управления двигателем

R10

R11 – резерв

R12 – реле выключателя блокировки зажигания

R13 – реле вентилятора (высокая скорость)

R14 – резерв

Назначение плавких перемычек

1 – распределительная коробка панели приборов, реле задних фонарей

2 – резерв

3 – резерв

4 – генератор

5 – гидроэлектронный модуль ABS, диагностический разъем

6 – гидроэлектронный модуль ABS

7 – реле обогрева заднего стекла

8 – реле электровентилятора воздухонагнетателя отопителя

9 – резерв

Как поменять предохранитель в моторном отсеке:

1. Переведите ключ зажигания в положение OFF и выключите все электрооборудование.

2. Снимите крышку блока предохранителей, нажав на фиксатор и вытянув крышку.

3. Проверьте снятый предохранитель. Если он перегорел, замените его на новый. Для снятия
и установки плавкого предохранителя из блока в моторном отсеке используйте предназначенный для этого съемник.

4. Вставьте новый предохранитель того же номинала и убедитесь, что он надежно закреплен в зажимах.
Если зажимы ослаблены, рекомендуется обратиться за консультацией к авторизованному дилеру компании Kia.

Блок предохранителей моторного отсека Киа Рио 3

Блок предохранителей в салоне Киа Рио 3

Блок предохранителей в салоне находится в передней панели в районе левой ноги водителя. Предохранители и реле в нем выполняют управление работой приборов и защиту электроцепей аудиосистемы, прикуривателя, управления системой безопасности, аварийной сигнализации, лампами освещения и т.п.

Для того чтобы добраться до предохранителей нужно поддеть пальцами нижнюю часть крышки и преодолевая сопротивление фиксаторов снять ее.

Под крышкой блока плавких предохранителей и реле находится табличка с наименованиями предохранителей и реле со значениями их номинальных токов.

Блок предохранителей в панели приборов Киа Рио 3

Электрическая система в каждом автомобиле обладает надежной защитой от перегрузок. Для этого применяются предохранительные элементы. В каждом современном автомобиле имеются две панели плавких предохранителей. Место расположения одной из них – отсек со стороны водителя, другой – моторный отсек вблизи аккумулятора. Предохранители для КИА Рио нужно проверять, если, к примеру, перестал работать какой-нибудь фонарь, тумблер или же дополнительное оборудование.

При выходе такого устройства из строя внутри перегорает элемент.

Разновидности предохранителей

При возникновении ситуации, когда электросистема автомобиля КИА Рио 2012, 2013 годов выпуска отказывается работать, нужно в первую очередь проверить систему, которая разместилась на панели водителя. Если из строя вышел запасной элемент – значит, возникли неисправности в электросистеме. Всегда нужно устанавливать предохранители подходящего класса.

В автомобилях Kia Rio применяется два типа предохранительных элементов: главные для высокой силы тока и типичные для низкой силы тока. Для
защиты электрических цепей от превышения напряжения применяется 46 элементов. По левую сторону от сиденья водителя в левой части торпеды расположился блок предохранителей, который содержит 16 элементов, а, открыв капот, в отсеке двигателя вблизи аккумулятора можно найти еще 30.

Начнем с торпедного отсека. Здесь в моделях Kia rio 2012, 2013 разместилось 10 предохранителей, номиналами по 10 ампер, а также 6 предохранителей – по 15 ампер.

Предохранительные элементы на 10 А, обеспечивают электрическую безопасность, они обеспечивают надежную работу подсветки выключателя, обогрева зеркала заднего вида, габаритных огней, аварийной лампы и ламп габаритов, подушек для безопасности, электрического привода зеркал заднего вида, доски приборов ламп поворотов.

Элементы предохранения Kia Rio на 15А контролируют электрическую безопасность: переднего очистителя лобового стекла, лампы в багажнике и электропитающей розетки, функционирования заднего очистителя заднего стекла, подогрева сидений спереди, лампы сигнала «Стоп» и прикуривателя.

Переходим под капот и здесь размещается блок предохранительных элементов для контроля электрической безопасности самых разных систем: 1 штука – 80А, 8 штук – 30А, 4 штуки – 25А, 1 штука – 20А, 9 штук – 15А, 7 штук – 10А. Они отвечают за надежную работу всех остальных электроприборов.

Предохранитель прикуривателя Kia RIO

Предохранитель прикуривателя находится в монтажном блоке, расположенном в салоне автомобиля. На схеме его номер 15.

Другие расшифроки схемы монтажного блока

Цепи, защищаемые предохранителями, установленными в монтажном блоке в салоне

1 15 FRTDeicer Синий Реле обогревателя зоны покоя щеток стеклоочистителя ветрового окна
2/td> 15 P/OUTLH Синий Розетка для подключения дополнительного оборудования
3 15 C/UGHTER Синий Прикуриватель
4 10 ACC Красный Аудиосистема, блок ВСМ, блок управления системой электронного ключа
5 10 A/BAG IND Красный Сигнализатор отключения передней подушки безопасности
6 10 А/ВАG Красный Блок управления системой безопасности SRS
7 10 Красный Выключатель аварийной сигнализации
8 Резерв
9 Резерв
10 15 RVWPR Синий Стеклоочиститель и омыватель заднего стекла (в вариантном исполнении)
11 Резерв
12 10 RR Красный Реле заднего противотуманного фонаря
13 10 FRT Красный Реле передней противотуманной фары
14 10 ROOM 2 Красный Реле автоматического отключения освещения
15 15 STOP LP Синий Реле, выключатель стол-сигналов, блок управления системой электронного ключа
16 10 CLUSTER Красный Комбинация приборов, блок ВСМ
17 10 IGN1 Красный Выключатель стоп-сигналов, обогрев сидений, диагностический разъем, парктроник
18 10 ABS Красный Гидроэлектронный модуль антиблокировочной системы, ABS, ESP
19 10 B/UP LP Красный Выключатель фонаря света заднего хода
20 10 PCU Красный Блок управления двигателем, блок управления системой электронного ключа
21 10 H/LP LH Красный Левая блок-фара
22 10 DAY RUN NING LIGHT Красный Дневные ходовые огни
23 15 HAZARD Синий Реле аварийной сигнализации
24 25 SMK1 Серый Блок управления электронного ключа
25 Резерв
26 10 SMK2 Красный Кнопка пуска и остановки двигателя
27 15 PCU Синий Датчик скорости автомобиля (МКП), переключатель режимов трансмиссии (АКП)
28 15 IGN COIL Синий Катушки зажигания, конденсатор
29 10 IGN2 Красный Дневные кодовые огни, корректор света фар, блок управления кондиционером, передние фары, реле электро-стеклоподьемников [без ВСМ), блок ВСМ, блок управления системой электронного ключа (с блоком ВСМ)
30 25 F/WPR Серый Очиститель ветрового стекла, подрулевой переключатель
31 20 DOOR LOCK Желтый Реле блока управления замками дверей (с блоком ВСМ), привод замка двери водителя (без блока ВСМ)
32 25 SAFETY P/WDW Серый Блокировка электрических стеклоподъемников
33 15 S/HEATER Синий Обогрев передних сидений
34 Резерв
35 10 ROOM 1 Красный Освещение салона, багажника, кондиционер
36 20 AUDIO Желтый Аудиосистема
37 10 TAI LH Красный Задний левый фонарь, лампы освещения номерного знака, левая блок-фара, подсветка панели приборов
38 10 TAIL RH Красный Правый задний фонарь, правая блок-фара, подсветка панели приборов
39 10 START Красный Переключатель замка зажигания [МКП], переключатель режимов трансмиссии (АКП)
40 10 H/LP RH Красный Правая блок-фара, комбинация приборов
41 25 P/WDW LH Серый Блок управления стеклоподъемниками, переключатель левого заднего стеклоподъемника
42 25 P/WDW RH Серый Блок управления стеклоподъемниками, переключатель правого заднего стеклоподъемника
43 10 RR HTD Красный Система обогрева наружных зеркал заднего вида
44 10 A/CON2 Красный Кондиционер
45 Резерв

Замена предохранителей

Последовательность действий при замене предохраняющих элементов на панели приборов автомобиля Kia rio 2012, 2013:

  1. Поворачиваем ключ зажигания и выключаем электрооборудование.
  2. Открываем крышку блока предохранителей.
  3. Вытаскиваем элемент, который подозревается в неисправности. Для этого применяем специальный съемник, который можно найти на блоке предохранителей в моторном отсеке.
  4. Проверяем предохраняющие устройства, и если факт перегорания подтвердится, вставляем на его место новый. Они для автомобилей Kia rio 2012, 2013 должны быть только соответствующего номинала, к тому же закреплены надежно.

Автомобили Kia rio модельного ряда 2012, 2013 оснащены предохранителями с памятью.

Эти приспособления позволяют предотвратить разряд аккумулятора, если автомобиль не используется продолжительное время.

Перед тем, как оставить автомобиль припаркованным надолго нужно, после остановки двигателя, отключения фар, фонарей сзади, открыть панель и извлечь предохраняющий элемент с память. Там же на панели размещены и предохранитель прикуривателя, который помечен изображением сигареты. Если в транспортном средстве не функционируют электроприборы, а на панели предохранители работают хорошо, нужно проверить их в моторном отсеке. Последовательность действий при замене элементов в отсеке двигателя:

  1. Поворачиваем ключ зажигания и выключаем все оборудование.
  2. Нажимая на фиксатор, снимаем крышу блока, вытягивая ее.
  3. Проверяем извлеченный прибор.

В случае перегорания – вставляем новый соответствующего номинала, надежно закрепляя его в зажимах. Здесь также используем специальный съемник.

Не стоит устанавливать предохранительные элементы в автомобиле Kia rio 2012, 2013 другого типа. Плавкие предохранители на большой номинальный ток часто приводят к повреждениям транспортного средства и возгоранию. Также категорически не рекомендуется даже временно монтировать вместо предохранителя любой металлический провод. Такие действия также могут вызвать пожар или перегорание проводки. Нельзя применять отвертку или предметы из металла, чтобы устранить предохранитель из-за системных повреждений или короткого замыкания.

Посмотрите интересное видео по этой теме:

Всем известно, что электрооборудование любого автомобиля защищено от повреждения при электрической перегрузке с помощью предохранителей, это относится и к различным моделям KIA, представленным в данном сборнике схем блоков реле и предохранителей указанных авто. Автомобиль чаще всего имеет два блока предохранителей, один из них располагается в нижней части со стороны водителя, другой в моторном отсеке около аккумуляторной батареи. Кроме номинального тока приводится описание электрических цепей, защищаемых предохранителями. Полные схемы всех моделей КИА вы можете посмотреть в .

Схема блока предохранителей Kia Ceed

Перечень предохранителей и реле Kia Sorento

Схема предохранителей kia shuma

Назначение предохранителей под капотом

S/B FUSES:
1- IGN
2- ABS(АБС)
3- TNS

7- COOL/FAN (ВЕНТ.РАДИАТОРА)
8- COND/FAN (ВЕНТ.КОНДИЦ)

9- STARTER (СТАРТЕР)
10- BLOWER
11- SR/ACC
12- RR FOG (ЗАД.ПРОТИВОТУМАН)
13- HAZARD противотуманки и аварийка
14- D/LOCK (ДВЕРНЫЕ ЗАМКИ)
15- ABS (АБС)
16- SUNROOF (люк)
17- P/W RH
18- P/W LH
19- RR WIPER
20- IGN2
21- HEAD фары?
22- IG COIL
23- OBD-II
24- DEFOG
25- OX SEN D
26- OX SEN U
27- FUEL PUMP (БЕНЗОНАСОС)
28- INJECTOR (ИНЖЕКТОР)
29- A/CON
30- BTN
32- FRT FOG (ПЕРЕД.ПРОТИВОТУМАН)
33- TAIL RH
34- TAIL LH
35- HEAD LOW
36- HEAD HI
37- HORN звуковой сигнал
41-45- SPARES

MICRO RELAYS (РЕЛЕ):

50- DEFOG (ПРОТИВОТУМАН)
51- FUEL PUMP (РЕЛЕ БЕНЗОНАСОСА)
52- HORN звукоквой сигнал
53- AIR COND кондиционер
54- EGI MAINAMP
55- HEADLAMP
56- TNS

60- P/WINDOWS (ЭЛЕКТРОСТЕКЛА)
61- BLOWER отопление и кондиционер
63- COOLING FAN (ВЕНТИЛЯТОР РАДИАТОРА)
64- CONDENSOR FAN (ВЕНТ.КОНДИЦ)

Предохранители kia Rio

Блок предохранителей со стороны водителя

Блок предохранителей в моторном отсеке

Схема блока предохранителей автомобиля Kia Sportage 3

Панель предохранителей в отсеке двигателя


Это должен знать каждый владелец авто:

Полезная информация для всех автовладельцев — недавно был разработан Champion — универсальный ионный экономитель топлива. Представляет…

Заменяйте предохранители предохранителем того-же класса. В случае выхода из строя запасного предохранителя это указывает на проблемы с элекросистемой. Избегайте использования соответствующей системы и проконсультируйтесь с Авторизованным Дилером Киа.

Блок предохранителей со стороны водителя

  1. Откройте крышку.
  2. Вытяните подозрительный предохранитель. Воспользуйтесь съемником, предусмотренным на панели предохранителей.
Если у вас нет запасного предохранителя, воспользуйтесь предохранителем на тот же номинальный ток, установленным в цепи, которая не является необходимой для управления автомобилем, например, предохранителем аудиосистемы.




А
Название
Назначение
1
15
RR WIPER
Стеклоочиститель двери задка
2
10
H/LP (LH)
Лампы левой фары
3
25
FR WIPER
Стеклоочиститель ветрового стекла
4
10
BLOWER
Вентилятор
5
10
H/LP (RH)
Лампы правой фары
6
20
S/ROOF
Люк в крыше
7
15
STOP LP
Стоп-сигналы
8
20
C/DR LOCK
Центральный выключатель замков дверей
9
15
IGN COIL
Катушка зажигания
10
10
ABS
Антиблокировочная система тормозов ABS
11
10
B/UP LP
Фонарь света заднего хода
12

BMS
Резерв
13
25
C/LIGHTER
Прикуриватель
14
10
FOLD»G
Привод складывания наружных зеркал заднего вида
15
20
HTR SEAT
Обогрев сидений
16
25
AMP
Усилитель
17
10
FR FOG LP
Противотуманные фары
18
10
DRL
Фары для дневной езды
19
10
ECU
Система управления двигателем
20
10
CLUSTER
Панель приборов
21
25
P/WDW RH
Блокировка электрических стеклоподъемников (правая сторона)
22
10
AUDIO
Аудиосистема, маршрутный компьютер
23
10
RR FOG LP
Задний противотуманный фонарь
24
10
IGN
Выключатель (замок) зажигания
25
30
HTD GLASS
Обогрев заднего стекла
26
15
A/BAG
Подушка безопасности
27
10
TCU
Блок управления автоматической коробкой передач
28
10
SNSR
Датчики
29

SPARE
Резерв
30
10
MULT B/UP
Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31
15
AUDIO
Аудиосистема
32
25
P/WDW LH
Блокировка электрических стеклоподъемников (левая сторона)
33
10
HTD MIRR
Система обогрева наружных зеркал заднего вида
34
10
TAIL LP (LH)
Левый задний габаритный огонь
35
10
TAIL LP (RH)
Правый задний габаритный огонь
36
10
HAZARD
Аварийная сигнализация
37
10
T/SIG LP
Фонари указателей поворота
38
10
A/BAG IND
Контрольная лампа подушки безопасности
39
10
START
Реле стартера

Предохранитель Memory


Ваш автомобиль оснащен предохранителем «Memory”, исключающим разряд аккумулятора, если ваш автомобиль не будет эксплуатироваться в течение одного или более месяцев.
Воспользуйтесь следующими методами перед постановкой на длительную стоянку.
1. Выключите мотор.
2. Выключите фары и задние фонари.
3. Откройте крышку отсека предохранителей со стороны водителя и вытащите предохранитель «MULT B/UP 10A / AUDIO 15A”.

✽ ВНИМАНИЕ
В случае извлечения предохранителя памяти из панели предохранителей, предупредительный зуммер, аудиосистема, часы, плафоны в салоне автомобиля и т.п. не будут работать. Некоторые устройства должны быть ресетированы после замены.
Извлечение предохранителя «Memory” не предотвращает разряд аккумулятора, вызванный работой фар и других электрических приборов при неработающем двигателе.

Блок предохранителей в моторном отсеке

  1. Выключите зажигания и все другие включатели.
  2. Снимите крышку блока предохранителей, сжав фиксаторы и потянув вверх.
  3. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.
  4. Вставьте новый предохранитель соответствующего класса и убедитесь в том, что предохранитель находится в скобках.
✽ ВНИМАНИЕ ! После проверки коробки для предохранителей под капотом надежно установите крышку коробки предохранителей. В обратном случае возможно просачивание воды.





А
Название
Назначение
1
80
MDPS
Электроусилитель рулевого управления
2
125
150*
MIN
Генератор
3
10
ECUB
Блок управления двигателем
4
10
ECUD
Блок управления двигателем
5
10
HORN
Звуковой сигнал
6
30
IGN1
Выключатель (замок) зажигания
7
40
IGN2
Стартер, выключатель (замок) зажигания
8
30
BATT2

9
50
BATT1
Генератор, аккумуляторная батарея
10
30
ECUA
Блок управления двигателем
11
30
RAD
Электровентилятор радиатора
12
30
COND
Электровентилятор конденсора
13
40
ABS1

14
40
ABS2
Система курсовой устойчивости ESP и антиблокировочная система тормозов ABS
15
30
P/WDW
Электростеклоподъемники
16
40
BLOWER

17
10
A/CON 1
Кондиционер
18
10
A/CON 2
Кондиционер
19
20
ECUC
Блок управления двигателем
20
15
INJ
Топливные форсунки, система кондиционрования
21
10
SNSR
Датчики
РЕЛЕ

Название
Назначение
R1
COND FAN 2
Реле электровентилятора конденсора (малая скорость вращения)
R2
RADFAN
Реле электровентилятора радиатора
R3
FUEL PUMP
Реле топливного насоса
R4
MAIN
Главное реле
R5
HORN
Реле звукового сигнала
R6
FUEL HTR
Реле нагревателя топливного фильтра*
R7
BLOWER
Реле электродвигателя вентилятора отопителя
R8
START
Реле стартера
R9
COND FAN 1
Реле электровентилятора конденсора (высокая скорость вращения)
R10
A/CON
Реле кондиционера
* Дизельный мотор

Предохранительная схема Rio Rio QB 3G RELAY назначение и их местоположения

1 15A BRT Deicers Windscreen Wiper Blade Blade Rest Zone Нагреватель реле
2 15A P / розетка для подключения дополнительного оборудования
3 15A C / ЗАЖИГАЛКА Прикуриватель
4 10A ACC Лампа переднего поворотного света, электроуправление наружными зеркалами, BCM, преобразователь тока, ЭБУ электронного ключа, аудиосистема, цифровые часы, головное устройство с навигацией
5
5 10A A / Bash Ind Передняя подушка безопасности Деактивация Предупреждение
6
6 10A A / Bash SRS Система безопасности Блок управления
70005
70005
8 10A MOPS 2 EBU EUR
9 Резерв
10 15A R / WPR Заднее стекло Стеклоочиститель и стиральная машина (необязательно)
11 15а, 11 15A 2000
12 10A RR задний противотуманный противотуманный релей
13 15A FRT передний противотуманный фонарь реле
14 10A ROOM 2 Реле автоматического выключения света (датчик двери), включение рычага переключения передач АКПП
15 15A STOP LP Реле, выключатель стоп-сигнала, блок управления системой электронного ключа, ЭБУ электронного ключа, реле US, данные соединительный разъем
16 10A CLUSTER Комбинация приборов, блок BCM, аудиосистема, подсветка рычага переключения передач АКПП, модуль контроля давления в шинах
17 10F IGN датчики парковки
18 10A Переключатель ABS на передней панели, модуль ESC, реле HAC
19 10A B / UP LP Выключатель света заднего хода
20 10A PCU Блок управления двигателем, блок управления системой электронного ключа, датчик скорости, выключатель стоп-сигнала, инвертор, ECU кондиционера
21 10A H / LP LH Левый Headlamp
22
22 10а Дневного времени бегущий свет Дневные ходовые огни
23 15A 23 15а
240005
24 25A SMK_1 Электронный блок управления ключом
25 15A SUNOOF MOTOR
26
26 10A SMK_2 Начало двигателя и кнопки Стоп
27 20005 15A 27 15A PCU Датчик скорости автомобиля (ручная коробка передач), Переключатель режима передачи (автоматическая коробка передач)
28 15A IGN Катушки зажигания, конденсатор
29 10А IGN Дневные ходовые огни, БУ корректора фар, БУ кондиционера т, фары, реле электростеклоподъемников (без BCM), блок BCM, блок управления системой электронного ключа (с блоком BCM)
30 25A F/WPR Стеклоочиститель, подрулевой переключатель
31 20А DOOR LOCK Реле блока управления замком двери (с блоком BCM), привода замка двери водителя (без блока BCM)
32 25A SAFETY P/WDW Блокировка электростеклоподъемников
33 6 Нагреватель нагретых передних сидений
34
34 10A 10A,
35
35 10A комната 1 интерьерное освещение, подсветку багажника, кондиционер, модуль мониторинга давления в шинах
36 20A AUDIOC ISG: преобразователь, Без ISG: аудиосистема, головное устройство с навигацией
37 10А TAIL LH Фонарь задний левый, лампы номерного знака, левый блок-фара , подсветка панели приборов
38 10А TAIL RH Задний фонарь правый, блок-фара правая, подсветка панели приборов
39 10А СТАРТ Выключатель замка зажигания (МКП), переключатель режимов трансмиссии (0АКП) 40 10а H / LP RH Правый блок — фара, кластер приборов
41
41 25A P / WDW LH Window Beather Beather блок управления, выключатель левого заднего окна
42 25A P / WDW RH Блок управления стеклоподъемника, выключатель стеклоподъемника правого заднего стекла
43 10А RR HTD Система обогрева наружных зеркал заднего вида, ECM/RSMB ЭБУ кондиционера
44 10A Air A/CON 10A Air кондиционер
45 Резерв

Киа Рио (2010 — 2011) — блок предохранителей схема

Киа Рио (2010 — 2011) — схема блока предохранителей

Год выпуска: 2010, 2011

Моторный отсек

KIA Rio FL mk2 – блок предохранителей – моторный отсек
Описание Номинал предохранителя [А] Защищенный компонент
БАТТ_1 50 Генератор, Аккумулятор
ЭБУ А 30 Блок управления двигателем
РАД 30 Вентилятор радиатора
УСЛОВИЕ 30 Вентилятор конденсатора
ЭБУ Б 10 Блок управления двигателем
ЗАПЧАСТИ Запасной предохранитель
СИГНАЛ 10 Звуковой сигнал
IGN1 30 Зажигание
IGN2 40 Зажигание
БАТТ_2 Генератор, Аккумулятор
ОСНОВНОЙ 125 Генератор
МДПС 80 Рулевое колесо с гидроусилителем
АБС1 40 АБС
АБС2 40 АБС
П/ВДВ 30 Электрический стеклоподъемник
СВЧ 40 Воздуходувка
ЗАПЧАСТИ Запасной предохранитель
А/КОН1 10 Кондиционер
А/КОН2 10 Кондиционер
ЭБУ Д 10 Блок управления двигателем
СНСР 10 Датчик
ИНЖ 15 Инжектор
ЭБУ С 20 Блок управления двигателем
ЗАПЧАСТИ Запасной предохранитель
ЗАПЧАСТИ Запасной предохранитель
СИГНАЛ Реле звукового сигнала
ОСНОВНОЙ Главное реле
ТОПЛИВНЫЙ НАСОС Реле топливного насоса
ВЕНТИЛЯТОР РАД Реле вентилятора радиатора
ВЕНТИЛЯТОР КОНДИЦИОНЕРА2 Реле вентилятора конденсатора
ТОПЛИВО HTR Реле подогревателя топливного фильтра
ВОЗДУХОДУВКА Реле электродвигателя вентилятора
СТАРТ Реле пускового двигателя
ВЕНТИЛЯТОР КОНДИЦИОНЕРА1 Реле вентилятора конденсатора
А/КОН Реле кондиционера

Коленный валик со стороны водителя

KIA Rio FL mk2 – блок предохранителей – защита колена со стороны водителя
Описание Номинал предохранителя [А] Защищенный компонент
ЗАДНИЙ СТЕКЛООЧИСТИТЕЛЬ 15 Стеклоочиститель задний
H/LP (левый) 10 Фара (левая)
ПЕРЕДНИЙ СТЕКЛООЧИСТИТЕЛЬ 25 Стеклоочиститель передний
ВОЗДУХОДУВКА 10 Воздуходувка
H/LP(RH) 10 Фара (правая)
С/КРЫША 20 Люк
СТОП ЛП 15 Стоп-сигнал
ЗАМОК C/DR 20 Центральный дверной замок
КАТУШКА ЗАЖИГАНИЯ 15 Катушка зажигания
АБС 10 АБС
Б/УП ЛП 10 Фонарь заднего хода
ЗАПЧАСТИ Запасной предохранитель
ЗАЖИГАЛКА 25 Прикуриватель
СКЛАДНОЙ 10 Наружное зеркало заднего вида складывающееся
СИДЕНЬЕ HTD 20 Обогрев сиденья
АМП 25 Усилитель
Передняя противотуманная фара LP 10 Передняя противотуманная фара
ЗАПЧАСТИ Запасной предохранитель
ЭБУ 10 Блок управления двигателем
ГРУППА 10 Кластер
П/ВДВ правый 25 Стеклоподъемник (правый)
АУДИО 10 Аудио
RR Противотуманные фары LP 10 Задний противотуманный фонарь
IGN 10 Зажигание
СТЕКЛО HTD 30 Обогреватель заднего стекла
A/BAG 15 Подушка безопасности
ТКУ 10 Управление автоматической коробкой передач
СНСР 10 Датчик
ЗАПЧАСТИ Запасной предохранитель
МУЛЬТ Б/УП 10 Комбинация приборов, ETACS, кондиционер, часы, комнатная лампа
АУДИО 15 Аудио
P/WDW левый 25 Электростеклоподъемник (левый)
ГТД ЗЕРКАЛО 10 Обогреватель наружных зеркал заднего вида
ХВОСТ LP(LH) 10 Задний фонарь (левый)
ХВОСТ LP(RH) 10 Задний фонарь (правый)
ОПАСНОСТЬ 10 Аварийная сигнальная лампа
T/SIG LP 10 Сигнал поворота
A/BAG ИНД. 10 Предупреждение о подушке безопасности
СТАРТ 10 Пуск двигателя

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

Топливный насос Kia Rio — Газовые насосы — Airtex Bosch Delphi Brock Autobest Action Crash Carter API TRQ Denso — 2001 2003 2004 2002 2006 2008 2007 2013 01 03 04 02 06 08 07 13

Купить Сменный топливный насос Kia Rio

Если для вашего стиля вождения необходимы хорошая экономия топлива и надежность, покупатели автомобилей доверяют автомобилям, разработанным Kia. Независимо от того, участвуете ли вы в гонках или просто наслаждаетесь вождением высокопроизводительного автомобиля, детали высочайшего качества имеют решающее значение.Вы купили высокопроизводительный автомобиль или грузовик из-за его выдающейся мощности и производительности, подкрепите это решение высококачественными запасными частями и аксессуарами. Большинство топливных насосов Kia Rio установлены в бензобаке; Поскольку жидкое топливо не воспламеняется, это оптимальное место для установки. Топливный насос — это вакуумное устройство, которое перекачивает газ из резервуара к двигателю. Теперь, когда топливные форсунки почти полностью заменили устаревшие карбюраторные системы, новейшие топливные насосы должны перекачивать топливо под давлением; поэтому они электронные.Топливный насос помогает нагнетать газ из бака в топливные форсунки вашего автомобиля, где он смешивается с воздухом для использования в цилиндрах. Топливный насос нагнетает воздух в топливную сборку для перекачки газа из бензобака в двигатель. Независимо от того, ищете ли вы базовые детали, такие как тормозные колодки, или что-то более продвинутое, например, клапаны рециркуляции отработавших газов, PartsGeek.com поможет вам найти то, что вам нужно.

У нас есть следующие марки топливных насосов для Kia Rio: AirtexBoschDelphiBrockAutobestAction CrashCarterAPITRQDenso

Топливные насосы доступны для следующих моделей Kia Rio: 2017, 2016, 2015, 2014, 2013, 2012, 2011, 2010, 2009, 2008, 2007, 2006, 2005, 2004, 2003, 2011, 1, 2003, 2011, 1, 2002, 2002 , 15, 14, 13, 12, 11, 10, 09, 08, 07, 06, 05, 04, 03, 02, 01.Эту часть также иногда называют Kia Rio Gas Pumps. У нас есть запчасти для топливных насосов для большинства моделей Kia, включая Sorento, Sportage, Sedona, Optima, Soul, Spectra, Sephia, Forte, Amanti, Rondo, Rio5, Spectra5, Forte Koup, Forte5, Borrego и Magentis.

Исследование топливного насоса для Kia Rio

Двигателю вашего Kia Rio требуется топливо, но он не получит его, если не работает топливный насос. Это устройство можно сравнить с человеческим сердцем. Он перекачивает содержимое бензобака в двигатель в зависимости от потребности.Неисправный насос проявит себя как ряд проблем с производительностью. Если он выйдет из строя полностью, то ваша машина вообще не заведется. К счастью, топливный насос можно заменить, так что ваша поездка будет восстановлена.

Признаки неисправности топливного насоса

Проблема в месте расположения топливного насоса Kia Rio может быть механической, при которой детали внутри насоса могут сломаться. Электрические проблемы, такие как коррозия проводки и неисправные реле, также могут вызвать проблемы. Если топливный насос не работает должным образом, вы можете услышать свистящий звук в том месте, где находится топливный бак.Обычно вы можете услышать низкий гул, если внимательно прислушаетесь. Громкий визг будет весьма заметен. Запуск автомобиля также может быть затруднен. Давление может быть слабым, поэтому в двигатель может поступать недостаточно топлива; Затем двигатель провернется несколько раз перед запуском.

Проблемы с топливным насосом Kia Rio также могут стать причиной пропусков зажигания в двигателе. Также возможны потери в мощности и ускорении. Неэффективность может становиться все хуже и хуже, пока двигатель не начнет глохнуть. Меньший расход бензина означает, что вам, возможно, придется чаще заправляться на заправке и тратить больше на бензин.Полный отказ приводит к невозможности запуска, поскольку топливо не подается в камеру сгорания. Если начинаются проблемы с производительностью, в ближайшее время диагностируйте проблему, чтобы предотвратить дополнительные проблемы.

Где находится топливный насос в автомобиле?

Электрические топливные насосы расположены внутри бензобака. Топливный насос Киа Рио 2007 года, погруженный в бензин, позволяет рассеивать тепло, а топливо подается под давлением и эффективно подается в двигатель. Это также снижает вероятность возгорания.Старые механические топливные насосы располагались сбоку от двигателя под капотом автомобиля.

Как часто вы меняете топливный фильтр?

Производитель автомобиля обычно указывает, когда это делать. Иногда топливный фильтр является частью узла насоса. В некоторых моделях рекомендуется заменять фильтр каждые 20 000–40 000 миль пробега.

Стоимость замены топливного насоса Kia Rio

Сколько вы в конечном итоге заплатите за замену топливного насоса Kia Rio 2001 года, зависит от поставщика запчастей; ваш автомобиль и его марка/год выпуска; а также оплата труда, налоги и другие сборы, взимаемые по месту нахождения вашего механика.Типичный диапазон цен составляет от 296 до 385 долларов. Топливный насос для модели 2008 года может стоить до 470 долларов, поэтому цены варьируются от одного модельного года к другому. Если вам нужен топливный насос Kia Rio 2008 года или ваш топливный насос Kia Rio 2003 года внезапно отключился, вы можете быть уверены, что потратите меньше, перейдя на PartsGeek.com и заказав наш эксклюзивный онлайн-каталог автозапчастей и аксессуаров. Низкие накладные расходы позволяют нам снижать цены, чтобы клиентам не приходилось грабить банк, чтобы их автомобили работали без каких-либо проблем.

б/у реле топливного насоса Kia на продажу

б/у реле топливного насоса Kia

Все бывшие в употреблении реле топливного насоса Kia, представленные на Breakeryard.com, являются проверенными, оригинальными (OEM) деталями производителя и поставляются с 14-дневной гарантией возврата денег. Breakeryard.com предлагает дешевые новые автозапчасти OES или запчасти для вторичного рынка по сниженным ценам, а также бывшие в употреблении автозапчасти OEM до 80% дешевле, чем цены основных дилеров для Kia на премиальных станциях разборки со всей Великобритании.

О реле топливного насоса

Реле топливного насоса Kia в основном действует как переключатель управления напряжением ВКЛ / ВЫКЛ, позволяя электрическому току течь к насосу / топливным форсункам, которые подают топливо в цилиндры двигателя.

Реле топливного насоса Kia будет размещено в блоке реле, который обычно находится под приборной панелью. Реле подключается к аккумулятору автомобиля, а также к конкретной части, в которой работает реле, в данном случае к топливному насосу высокого давления.

В дизельном двигателе впрыск топлива необходим, но бензиновые двигатели также имеют системы впрыска топлива. В двигателе с впрыском топлива электрический топливный насос / топливный форсуночный насос высокого давления работает с реле топливного насоса и работает, распыляя легкий туман топлива под высоким давлением из форсунок в камеры двигателя, управляемый компьютеризированный блок управления, который управляет временем этого процесса.Реле топливного насоса размыкает и замыкает контакты, подающие напряжение на топливный насос/форсунки. Форсунки установлены близко к впускному коллектору, по одной на каждый цилиндр, и все откалиброваны (отрегулированы) для равномерного распыления топливного тумана во впускной канал каждого цилиндра в последовательности, контролируемой электронным способом, для последовательного запуска двигателя. Общий результат этого обеспечивает оптимальную работу двигателя, обеспечивая большую мощность и топливную экономичность.

Когда вам нужно заменить реле топливного насоса, реле топливного насоса Kia хорошего качества гарантирует, что деталь хорошо подходит, работает должным образом и имеет длительный срок службы.Реле могут выйти из строя из-за окисления, перегрева или из-за неправильного соединения в гнезде реле. Неисправности могут возникать с электрическими контактами, катушкой реле и проводкой. Соединения могут перегреваться и подвергаться коррозии. Если в вашем автомобиле возникла проблема с каким-либо реле, на приборной панели должна загореться сигнальная лампа. Всегда полезно проконсультироваться со своим механиком, когда возникают проблемы с топливной системой, чтобы убедиться, что неисправность определена правильно. Важно при замене реле топливного насоса купить деталь, которая будет совместима с маркой и моделью вашего автомобиля.Покупка реле топливного насоса Kia гарантирует, что вы получите правильный компонент, разработанный специально для марки и модели вашего автомобиля.

Киа мелочи

  • Одной из причин успеха Kia в Европе является активное спонсорство чемпионата мира по футболу и чемпионата УЕФА.
  • Внедорожник Kia Telluride 2020 года является тройным победителем престижных автомобильных наград, в том числе в номинации «Полезный автомобиль года NACTOY», «Внедорожник года MotorTrend» и «10 лучших автомобилей и водителей».Впервые внедорожник получил все три награды.
  • Kia в настоящее время частично принадлежит Hyundai, которому принадлежит чуть менее 34% компании. Многие думают, что эти две компании являются конкурентами!
  • Присутствие Kia на европейском рынке было звездным. В 2018 году они продали ошеломляющие 494 304 автомобиля, что означало целое десятилетие непрерывного роста.
  • Благодаря сделке с 20th Century Fox Kia выпустила специальные версии Kia Sportage и Sorento.Связь была с фильмом «Люди Икс: Апокалипсис», и хотя Sportage напоминает меняющего форму персонажа Mystique, Sorento выглядел невероятно с его когтями, вдохновленными Росомахой.

Проблемы с топливным насосом Kia Motor RIO

Владельцы Kia Motor RIO сообщили о 7 проблемы, связанные с топливным насосом (в категории бензиновой топливной системы). Ниже перечислены самые последние обнаруженные проблемы. Также, пожалуйста, ознакомьтесь с статистика и анализ надежности Kia Motor RIO на основе всех проблем, о которых сообщалось для RIO.

1 Проблема топливного насоса Kia Motor RIO 2001

Дата отказа: 20.03.2011

Киа Рио 2001г. Постоянные перебои в работе бензонасоса. Заменен бензонасос, заменено реле, заменен ECM. Насос не включается при запуске и периодически перестает работать после включения во время движения. Без предупреждения. Вызывает проблемы с безопасностью на дороге из-за отсутствия возможности сдвинуть автомобиль с дороги.

См. все проблемы Киа Мотор РИО 2001 года 🔎.

2 Проблема топливного насоса на Киа Мотор РИО 2006

Дата отказа: 08.03.2009

Контакт владеет Kia Rio 2006 года выпуска. Контактное лицо заявило, что автомобиль заглохнет при замедлении, а на приборной панели загорится сигнальная лампа двигателя. Как правило, автомобиль мог перезапуститься сразу после отказа. Кроме того, автомобиль будет ненормально вибрировать на пятой передаче при движении со скоростью 40-60 миль в час.Дилер заменил корпус дроссельной заслонки и топливный насос, но неисправность повторилась вскоре после ремонта. Неисправность не была должным образом устранена. Контакт позвонил менеджеру сервисной службы и в настоящее время ожидает ответа относительно причины сбоя. Пробег после отказа составил 42 000, а текущий пробег — 43 997.

См. все проблемы Киа Мотор РИО 2006 года 🔎.

3 Проблема топливного насоса автомобиля Kia Motor RIO 2001

Дата отказа: 16.09.2008

Я купил Kia Rio 2001 года выпуска в 2007 году, и в течение 8 месяцев мне пришлось заменить топливный насос.Через год моя машина начала самопроизвольно глохнуть и глохнуть во время вождения. В итоге пришлось менять бензонасос еще два раза. Недавно я отвез его в дилерский центр, где мне сказали, что мне нужен еще один топливный насос. Извините, но что-то не так, если мне придется заменить топливный насос и фильтр 4 раза за 2 года. Теперь моя машина даже не заводится, и я отказываюсь снова менять топливный насос, зная, что он ничего не даст.

4 Проблема топливного насоса Kia Motor RIO 2003

Дата отказа: 06.02.2008

Контакт владеет Киа Рио 2003 года выпуска.При движении с неизвестной скоростью и приближении к остановке автомобиль заглох, но не выключился при нажатии на педаль тормоза. Автомобиль был доставлен к дилеру и диагностирован отказ топливного насоса. Топливный насос был заменен. Примерно через четыре месяца сбой повторился. Дилер не смог воспроизвести сбой. ВИН был неизвестен. Текущий пробег был 75 000, а аварийный пробег 69 500.

См. все проблемы Киа Мотор РИО 2003 года 🔎.

5 Проблема топливного насоса Kia Motor RIO 2004

Дата отказа: 01.11.2006

: контактное лицо заявило, что передняя часть автомобиля издавала громкий лязгающий звук, и был доставлен к независимому механику, который после осмотра определил, что оба ротора необходимо заменить.Механик заменил роторы. Затем у автомобиля возникли проблемы с задней частью, и его отвезли к местному дилеру, который определил, что осевой подшипник неисправен, а задние колеса погнуты. Дилер предоставил автомобилю надлежащее техническое обслуживание и обслуживание тормозов, а также отремонтировал топливный насос. Автомобиль в настоящее время находится у дилера для дальнейшего изучения текущих проблем. Дальнейший ремонт не производился. Обновлено 19.03.07. Топливный насос был заменен. Обновлено 25.09.07.

См. все проблемы Киа Мотор РИО 2004 года 🔎.

6 Проблема топливного насоса Kia Motor RIO 2003

Дата отказа: 30.11.2005

Контактное лицо заявило, что топливная система неисправна. Топливный насос и компоненты взорвались в резервуаре для хранения бензина. Потребовалось заменить всю топливную систему. В местной ремонтной мастерской заменили топливную систему. Была отзывная кампания NHTSA 04v179000, касающаяся топливной системы. Производитель сказал, что эта проблема не из-за отзыва.

7 Проблема топливного насоса Киа Мотор РИО 2003

Владея автомобилем всего два дня, он не завелся. Дилер связался с техническим специалистом, и он заявил, что топливный насос нуждается в замене.

3 простых совета по поиску и сбросу выключателя топливного насоса на любой машине

Двигатель заводится, но машина не заводится. Звучит знакомо?

Проехав выбоину, бампер или автомобильную аварию, двигатель может не запуститься.

В большинстве случаев достаточно нажать кнопку сброса на выключателе подачи топлива , который сработал от удара.

Выглядит просто, правда?

Ну, не совсем так.

По моему опыту, основная проблема заключается не в том, как сбросить переключатель отключения топливного насоса , а в том, как найти скрытое расположение переключателя отключения топливного насоса .

Именно поэтому я решил поделиться своим опытом и написать эту статью.

Так где же находится кнопка сброса топливного насоса?

Читайте внимательно, я перейду к этому через минуту.

Я также объясню, как найти и сбросить выключатель подачи топлива на автомобилях GMC, Ford, Peugeot, VW golf, Citroen, Vauxhall, Subaru, Renault, Dacia, Mazda и многих других автомобилях с электрическим топливным насосом.

В этом руководстве вы узнаете:

Для начала я объясню, что такое «аварийный выключатель топливного насоса».

Давайте приступим.

Что такое аварийный выключатель топливного насоса?

Это устройство является аналогом электрического предохранителя, но для топлива, а не для электричества.

Многие автомобили оснащены выключателями топливного насоса. Инерционный выключатель — это мера безопасности, применяемая производителями автомобилей для отключения подачи топлива в случае автомобильной аварии или аварии, когда транспортное средство внезапно останавливается.

5 Важные шаги перед сбросом выключателя подачи топлива

Прежде чем нажимать «красную кнопку» выключателя топливного насоса, обязательно проверьте, не возникла ли какая-либо другая проблема, препятствующая запуску двигателя.

Как определить, что инерционный выключатель сработал?

Если вы не уверены, что проблема в отключенном инерционном выключателе топлива , выполните следующие действия:

  • Проверьте, заряжен ли аккумулятор и работает ли он;
  • Проверить наличие и исправность реле топливного насоса.Также проверьте его разъем и проводку;
  • Проверить предохранитель топливной форсунки, предохранитель электробензонасоса;
  • Проверить на засорение топливный фильтр, расположенный в топливном баке или моторном отсеке;
  • Проверьте, нет ли утечки в системе подачи топлива, вызывающей низкое давление топлива в топливной рампе.

Как сбросить выключатель отключения топливного насоса

Подобно автомату защиты в доме, вы можете сбросить его, нажав кнопку или потянув рычаг вниз.

Все современные автомобили с впрыском топлива оснащены инерционным выключателем подачи топлива, который отключает питание топливного насоса в случае столкновения автомобиля. Таким образом, он предотвращает перекачку топлива в случае повреждения топливопровода во время аварии.

Чтобы запустить двигатель после автомобильной аварии, необходимо найти местонахождение выключателя отсечки подачи топлива (автомобильный инерционный выключатель) и сбросить его.

Я попал в аварию на своем Ford Fiesta 1,25 куб.см 2006 года, и после аварии машина не заводилась.Однако замок зажигания работал исправно, и двигатель заводился. Сначала я подумал, что это вызвано каким-то серьезным повреждением двигателя или неисправностью топливной системы.

Потом я понял, что это может быть из-за активированного выключателя отсечки топлива, но проблема была в том, что я не мог его найти!

После некоторого исследования возможных мест расположения инерционных переключателей я сузил число потенциальных мест. Одно из этих мест находилось за выдвижным ящиком/бардачком со стороны пассажира (правая сторона автомобиля в автомобилях США/ЕС и левая рука в автомобилях Великобритании/Австралии).

Действия по поиску и сбросу переключателя отсечки подачи топлива на Ford Fiesta (для других автомобилей, продолжайте читать)

Итак, где находится переключатель сброса топливного насоса?

  • Сначала откройте бардачок
  • Вытащите бардачок, сильно нажав на левую сторону по направлению к внутренней части
  • Найдите устройство с красной кнопкой или желтой резиновой заглушкой переключатель

Расположение переключателя аварийного отключения подачи топлива на других автомобилях из следующих двух потайных мест:

  • За бардачком или под ним, иногда под ковром;
  • Нижняя боковая панель рядом с дверью водителя;
  • Со стороны водителя, между местом для ног и дверью, иногда скрыт под ковром.

Найдя переключатель, вы можете легко сбросить его одним нажатием кнопки.

Примечание. Некоторые люди сообщали, что после аварии у них заедает выключатель топливного насоса, и им необходимо заменить его на новый. Однако это очень редкая неисправность.

Теперь вставьте ключ и запустите двигатель. Возможно, вам придется провернуть его несколько раз, прежде чем двигатель запустится.

Вот и все. Вы только что сэкономили не менее 50 долларов на механике и 100 долларов на эвакуаторе…

Читайте также: Как исправить код ошибки C0561 на автомобилях GM.

Эта статья была обновлена 28 февраля 2022 г.

Расположение реле топливного насоса Kia rio mới nhất năm 2022

✅ Mới 39300 4X000 393004X000 Vị Trí Trục Cam Cho 01 06 Hyundai …

Адрес: vi.aliexpress.com

Нгай Джанг: 2022-01-12 06:51:16

Рейтинг 5.0 (2) · 7,04 $ · В наличии

Xem them: …

✅ Cho HYUNDAI Giọng Kia Rio ĐỘNG CƠ MỚI BIẾN VVT Kiểm Soát …

Адрес: vi.aliexpress.com

Нгай Джанг: 2022-01-12 06:51:16

Sản phẩm này thuộc về Nhà , ѵà bạn có thể tìm thấy sản phẩm tương tự tại Tất cả danh mục. Запасные части для автомобилей и мотоциклов.

Xem them: …

✅ Dụng Cụ Bơm Nhiên Liệu Cho Xe Kia Rio Pride Matrix | Шопи …

Тактика: shopee.vn

Нгай Джанг: 2022-01-12 06:51:16

Mua Dụng Cụ Bơm Nhiên Liệu Cho Xe Kia Rio Pride Matrix giá tốt....Малый насос реле топливного насоса Kia Pride Hyundai matrix.Kia rio 2009-2012 Mando motor ...

Xem them : …

✅ Volvo 850 94-97,C70 98-04,S70 98-00,V70 98-00 Реле топливного насоса…

Тактика: chint.com.vn

Нгай Джанг: 2022-01-12 06:51:16

Volvo 850 94-97, C70 98-04, S70 98-00, V70 98-00 Реле топливного насоса 9434225 ...18790-01031 Maxi Multi Fuse k For Kia Rio 2012 Soul Forte 09-13 Hyundai Accent, ...

Xem them : …

✅ Реле указателя поворота оптом для Hyundai Accent…

Tác giả: m.vietnamese.alibaba.com

Нгай Джанг: 2022-01-12 06:51:16

Оптовое реле указателя поворота для Hyundai Accent Kia RIO 95550-39000, более подробную информацию вы можете получить на мобильном сайте m.alibaba.com.

Xem them : …

✅ карта сайта.xml

Адрес: vn.oweiauto.com

Нгай Джанг: 2022-01-12 06:51:16

...еженедельно 0.8 http://vn.oweiauto.com/fuel-pump/fuel-pump-unit/club-car-electric-fuel-pump-kia-rio-fuel-pump.html 2022-07-21T15:41 :29+08:00 еженедельно 0.8 ...

Xem them : …

✅ [PDF] Огневые базы и зоны высадки Дона ‘SGT Snuffy’ Смита, Вьетнам …

Телефон: www.174ahc.org

Нгай Джанг: 2022-01-12 06:51:16

9 марта 1970 г. · Анна (ФСБ) — сайт радиорелейной связи...Назван в честь ПСЖ Эдварда А.Бирмингем KIA 2 октября 1967 ...Две бункерные позиции — 1 унтер-офицер и 4 солдата.

Xem them : …

✅ Код списка KIA _ danh sách mã lỗi của xe KIA — диагностика автомобиля евро

Информация: docloixe.blogspot.com

Нгай Джанг: 2022-01-12 06:51:16

8 мая 2016 г. · P0121 Неисправность цепи датчика положения дроссельной заслонки...P0230 Неисправность цепи топливного насоса ...Rio [BC] > 2004 > A/T > 1.6

Xem them : …

✅ Комплект для приклеивания окон Betaseal — ветровое стекло автомобиля — Toopcar

Тактика: www.toopvn.com

Нгай Джанг: 2022-01-12 06:51:16

BMW 3 серии 1991-2001 ПЕРЕДНИЕ СТЕКЛООЧИСТИТЕЛИ 21″20″, Трос ручного тормоза подходит для KIA RIO DC 1.3 Задний правый 00–05 A3E Стояночный стояночный тормоз, ...

Xem them : …

Vừa Rồi, Tử-VI-2022.VN đđ Gửi Tới Các Bạn Chi Tiết Về CHủ đề KIA Rio Топливный насос Реле насоса Местоположение ❤️️, HI VọNG VớI THONG TIN HữU ICH Mà Bài Viết «Kia Rio Топливный насос Реле насоса» Mang lại sẽ giúp cac bạn trẻ quan tâm hơn về Kia rio местоположение реле топливного насоса [ ❤️️❤️️ ] hiện nay. Hãy cùng tử-vi-2022.vn phát triển thêm nhiều bài viết hay về Kia rio местоположение реле топливного насоса bạn nhé.

Оставить ответ
