Реле стартера на ниве 21214 где стоит

Где находится реле стартера Нивы Шевроле

Давайте разбираться, что такое реле, где его найти, какова его роль и что делать, когда оно выходит из строя.

Реле – устройство, которое питается постоянно электротоком от аккумулятора. Оно состоит из шестеренки с зубчиками, которая имеет сцепление с венцом маховика, когда реле начинает работать. В результате коленчатый вал двигателя вращается, и автомобиль заводится. Во время работы реле соединяет маховик и шестерни бендикса. Стартер будет работать впустую, если реле не выдвинет шестерню.

Когда заводят мотор, то во время срабатывания зажигания подается питание на все обмотки, которые находятся в стартере. Эти обмотки бывают двух видов: втягивающие и удерживающие. Стартер соединяется с втягивающей обмоткой, а вся схема управления корпусом начинает работать благодаря удерживающей обмотке. Когда ток поступает к клеммам, появляется магнитная индукция, которая создает магнитное поле. Таким образом, якорь давит на возвратную пружину, и бендикс вращается. Когда двигатель начинает работать, питание отключается, и якорь становится в свое первоначальное положение, так как его возвращает пружина. Происходит разъединение контактов.

Не заводится нива 21214

не заводится нива, способ как завести стартер напрямую от АКБ.

Замена реле стартера на ваз

замена реле стартера на ваз.

Если реле стартера работает хорошо, то питание находится на отметке в 8 В, и температура не превышает показатель 25 °С. В том случае, когда питание выше данной отметки, тогда нужно искать неисправности в стартере и его реле.

Итак, где же находится реле стартера в автомобиле Нива Шевроле

С левой стороны от рулевой колонки под панелью приборов расположено наше устройство.

Так как это неразъемный механизм, то отремонтировать его не удастся. Он ломается по нескольким причинам:

контакты сгорели, вышли из обмотки или износились;

разрушились детали внутри этого механизма.

Чтобы понять, что ваше реле больше не работает, нужно обратить внимание на следующее:

если под капотом жужжит, мотор запустился, но двигатель не прекращает вращаться;

если стартер работает, но мотор не запускается;

если стартер щелкает и не запускается.

При таких признаках деталь нужно менять, но чтобы удостовериться, что поломка именно в реле, следует его прежде проверить.

Сначала устройство необходимо вынуть из панели приборов и замкнуть контакты, которые находятся на задней стенке. Если приложить кусочек металла или проволоку, цепь замкнется, и ток направится к стартеру. Если стартер будет работать, то поломка заключается в реле. А если стартер срабатывает, а реле запускается, то поломка в стартере.

Как видим, реле стартера несложно найти в том случае, если необходимо устранить неисправность.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

другое название ваз 2121, ваз 21213, ваз 21214, нива 4×4.

Расположение предохранителей и реле нива.

Основной блок предохранителей находится в салоне под панелью приборов, слева от руля.

1 — блок предохранителей системы управления двигателем; 2 — реле очистителя ветро­вого стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двига­телем

Основной и дополнительный блок предохранителей нива.

для доступа к блокам потяните за защелку расположенную сверху блоков и снимите крышку.

Обозначение предохранителя (номинальный ток, А)

Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)

Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Расположение различных реле

Рег. : 06.12.2004
Тем / Сообщений: 4021 / 23048

Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.04.2007
Сообщений: 62
Откуда: Екатеринбург
Возраст: 45
Авто: 21213k 2000г 215/70r16, +Honda HR-V

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 06.12.2004
Тем / Сообщений: 631 / 51767

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

Имя: Алексей
Рег.: 07.02.2007
Тем / Сообщений: 5 / 361
Откуда: Москва, Алтуфьево
Возраст: 54
Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)
так и не разобрался — Сколько этих реле, одно или два?
в разных книжках поразному в схемах значится

пытался искать по проводам, но те уходят в жгуты, а где вылезают по месту не понять (раскладки жгутов в инете не нашел, а на форуме Алер запретил спрашивать)

Рег.: 23.08.2007
Сообщений: 17
Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1.7i, 2007г

помогите найти реле вентиляторов (тех что перед радиатором стоят, а не в вентиляции)

пытался искать по проводам, но те уходят в жгуты, а где вылезают по месту не понять (раскладки жгутов в инете не нашел, а на форуме Алер запретил спрашивать)

Имя: Алексей
Рег.: 07.02.2007
Тем / Сообщений: 5 / 361
Откуда: Москва, Алтуфьево
Возраст: 54
Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

есть и 4 предохранителя и разъем, вот только РЕЛЕ — Нет!

и проводок от предохранителя на вентилятор(ы) прячется в жгут

Рег.: 06.12.2004
Тем / Сообщений: 4021 / 23048
Откуда: Москва
Возраст: 64
Авто: 21214M, 2013 гв.

Алексей aka ALER.

Рег.: 23.08.2007
Сообщений: 17

Откуда: Королев, МО
Возраст: 37
Авто: 21214, 1. 7i, 2007г

Имя: Алексей
Рег.: 07.02.2007
Тем / Сообщений: 5 / 361
Откуда: Москва, Алтуфьево
Возраст: 54
Авто: Нива 21214i год рождения 2003, на Dunlop Grandtrek AT/2 4*4///Кама-515

ЧИТАЛ! ( верить или нет — дело каждого)
искал — как и было написано в форуме неоднократно —

и даже в моторном отсеке (на верхнем усилителе щитка передка — руководство от 3-го рима) искал!

но нашел только с помощью фотоаппарата — когда искал глазами эти реле были прикрыты толстым жгутом проводов

Искать надо не только правее, но и Выше и Глубже!

добраться же рукой наверно легче будет если снять панель приборов. — проверил — сверху до реле вообще недобраться — камасутра форева —

Реле и предохранители ВАЗ 21214, 21314 (Нива 4х4 инжектор)

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов

(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем
фонарях, фонари освещения номерного знака, контрольная
лампа включения габаритного света

Лампы габаритного света в правом переднем и правом
заднем фонарях, лампы подсветки комбинации приборов,
прикуривателя, выключателей, блока управления отоплением
и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель
(в режиме аварийной сигнализации), контакты реле обогрева

стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы
сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Предохранители системы управления двигателем

Он находится на левой боковине кузова, под панелью приборов, рядом с диагностической колодкой. Состоит из четырех предохранителей:

Блок реле системы управления двигателем

Ниже основного и дополнительного блока предохранителей установлен блок реле системы управления двигателем, который состоит из пяти реле и одного предохранителя:

На некоторых вариантах исполнения автомобиля под дополнительным блоком рядом с реле зажигания может находится реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для Lada 4×4 2018 года выпуска

Основной и дополнительный блоки, размещенные в салоне слева от руля, под панелью приборов. Блоки содержат предохранители типоразмера «Цилиндр», десять и шесть предохранителей соответственно. Номиналы и назначение предохранителей указаны в таблице 4 «Цепи, защищаемые плавкими предохранителями»:

Блок с предохранителями типоразмера «Стандарт». Блок расположен с левой стороны под обивкой и содержит предохранители, которые предназначены для защиты устройств системы управления двигателем. Номиналы и назначение предохранителей указаны в таблице 5:

Блок предохранителей и реле, расположенный с левой стороны от рулевой колонки под панелью приборов. Блок содержит два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей электробензонасоса, электростеклоподъемников и электрозеркал. Номиналы и назначение предохранителей указаны в таблице 6:

Блок предохранителей и реле, расположенный с правой стороны от рулевой колонки под панелью приборов. Блок содержит один предохранитель типоразмера «Макси» и два предохранителя типоразмера «Стандарт», которые предназначены для защиты цепей гидроагрегата антиблокировочной системы. Номиналы и назначение предохранителей указаны в таблице 7:

Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать с оф. сайта для 3дв . или 5дв .).

Почему постоянно перегорает предохранитель или реле света, либо любой другой? Перед тем, как заменить его на аналогичный, следует сначала найти и устранить причину его перегорания. Это может быть короткое замыкание, не верно выбранный номинальный ток и т.д. Для поиска неисправностей пользуйтесь схемами электрооборудования. Вопросы на эту тему можно задавать на форуме.

Где стоят реле в ниве

В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.

Для примера рассмотрим подключение двигателя вентилятора охлаждения.

С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов.

От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.

Где стоят реле в Ниве

  • Зажигания
  • Электродвигателей вентилятора (2 шт)
  • Включения бензонасоса
  • Главный коммутатор

Ниже в видео вы можете видеть где стоит реле бензонасоса

Для замены придется открутить и опустить на жгуте проводов монтажную рейку.


Справа от рулевой колонки еще одна сборка:

  • Головное освещение (два коммутатора, на ближний и дальний свет)
  • Противотуманки
  • Нагревательный элемент стекла двери багажника


Выше размещен коммутатор сигналов поворота и аварийной сигнализации ВАЗ 21214.

Именно это реле издает звук при включении поворотов!
Еще один мощный коммутатор (запускающий стартер), расположен в моторном отсеке. Он рассчитан на сотни ампер.

Замена предохранителей и реле автомобиля ВАЗ-21213, ВАЗ-21214

Большинство электрических цепей автомобиля защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле. Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице. Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов. Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

На 100% уверен, что в комбинации приборов случилось то, что описано в FAQ. Как лечится — ты уже знаешь. Извини за нотацию, но стоило заглянуть туда до того:-)

Там кое-что есть в разделе Кузов/Торпеда. А реле от модели к модели имеют свойство мигрировать:-) Например, у моей предыдущей 21213 реле стартера было за обшивкой у левой ноги водителя, рядом с реле зажигания. А на нынешней 21214 — деже не знаю, где оно стоит. За обшивкой у левой ноги реле зажигания есть, реле бензонасоса — есть, два реле вентиляторов есть, а реле стартера — нет.

Клемму аккумулятора было снимать не обязательно. Достаточн было выключить зажигание.

Реле стартера ваз 21214 нива инжектор

Реле и предохранители ВАЗ 21214, 21314 (инжектор Нива 4х4)

На современных внедорожниках «АвтоВАЗа» используются инжекционные силовые агрегаты. В случае неисправности в электрооборудовании автомобиля сначала проверьте исправность плавких предохранителей и реле. Затем мы покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение плавких вставок и реле Niva 4×4

Основная часть предохранителей расположена в кабине Нивы под панелью слева от рулевой колонки. Только 4 блока:

1. блок предохранителей системы управления двигателем; 2. реле стеклоочистителя ветрового стекла; 3. блоки предохранителей; 4. блок реле системы управления двигателем.

Четвертый блок реле находится выше педали газа.

Основные и дополнительные блоки предохранителей

Эти два блока взаимосвязаны. В верхнем блоке есть 10 предохранителей, а в нижнем блоке. 6. Маркировка слева направо:

Тепловентилятор, задний стеклоочиститель заднего стекла, задний стеклоочиститель и омыватель, насос омывателя ветрового стекла

Сабвуфер, стеклоочистители, сигнализация, прерыватель (в режиме указателя поворота), задний свет, комбинация приборов
(датчик температуры охлаждающей жидкости, индикатор уровня топлива, тахометр, индикаторные лампы: указатели поворота, блокировка дифференциала, стояночный тормоз, система аварийного торможения, недостаточное давление масла, запас топлива, заряд батареи)

Левая фара (дальний свет), световой сигнал

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Боковые лампочки в левом переднем и левом заднем
фонари, огни номерных знаков, контроль
колба

Маркировочные лампы справа и справа задние фонари, подсветка комбинации устройств,
прикуриватель, выключатели, блок управления обогревом
и вентиляции

Аварийный выключатель, релейный выключатель
(в аварийном режиме), контакты реле
багажное отделение багажное отделение стекло

Рог, внутреннее освещение, лампы
сигналы торможения в задних фонарях

Реле противотуманной фары в задних фонарях

Дополнительные плавкие вставки в городской конфигурации:

№ и рейтинг предохранителей

Электростеклоподъемники передних дверей Электропривод зеркал заднего вида

Замена реле стартера на ваз

замена реле стартера на ваз.

Не заводится нива 21214

не заводится нива, способ как завести стартер напрямую от АКБ.

Вентилятор кондиционера, компрессор кондиционера

Подогреватели боковых зеркал

Внутреннее освещение люстры центральное

Вентилятор кондиционера, компрессор кондиционера

Предохранители управления двигателем

Он расположен на левой стороне корпуса, под приборной панелью, рядом с диагностическим пультом. Состоит из четырех предохранителей:

Реле управления двигателем

Ниже основного и дополнительного блоков предохранителей установлен релейный блок управления двигателем, который состоит из пяти реле и одного предохранителя:

В некоторых версиях автомобиля под дополнительным блоком рядом с реле зажигания может быть реле стартера.

Схема блока реле над педалью газа

Монтажные блоки для выпуска Lada 4×4 2018

Основной и дополнительные блоки расположены в салоне слева от рулевого колеса под приборной панелью. Блоки содержат предохранители типа «Цилиндр», десять и шесть предохранителей, соответственно. Рейтинги и назначение предохранителей показаны в таблице 4 «Слитая цепь»:

Блок с предохранителями стандартного размера. Устройство расположено слева под обивкой и содержит предохранители, предназначенные для защиты устройств системы управления двигателем. Оценки и обозначение предохранителей приведены в таблице 5:

Блок предохранителей и реле расположен на левой стороне рулевой колонки под приборной панелью. Устройство содержит два предохранителя типа «Стандарт», которые предназначены для защиты цепей электрического вентилятора, электрических окон и электрозеркалов. Оценки и обозначение предохранителей приведены в таблице 6:

Блок предохранителей и реле расположен на правой стороне рулевой колонки под приборной панелью. Устройство содержит один предохранитель размера Maxi и два предохранителя стандартного размера, которые предназначены для защиты цепей гидравлической системы антиблокировочной системы. Оценки и назначение предохранителей приведены в таблице 7:

Внимание! Схема реле и предохранителей может различаться в зависимости от оборудования и даты изготовления автомобиля. Текущие принципиальные схемы монтажного блока приведены в руководстве по эксплуатации на дату выпуска автомобиля (загрузка с сайта для 3d или 5dv.).

Почему реле плавкого предохранителя или света постоянно горит или любое другое? Прежде чем заменять его аналогичным, вы должны сначала найти и устранить причину его выгорания. Это может быть короткое замыкание, неправильный номинальный ток и т. Д. Для устранения неполадок используйте электрические схемы. Вопросы на эту тему можно задать на форуме.

Большинство электрических цепей автомобиля защищено плавкими предохранителями.

Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм 2 ).

Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов.

Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска.

Замена предохранителей, снятие блока предохранителей

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Потянув за защелку, расположенную сверху крышки основного блока предохранителей, снимаем крышку.

Аналогично снимаем крышку дополнительного блока предохранителей.

Для снятия блоков предохранителей, головкой «на 8» отворачиваем две гайки

Снимаем со шпилек основной и дополнительный блоки.

Перед заменой блоков предохранителей помечаем провода и отсоединяем их

Устанавливаем новые блоки предохранителей в обратной последовательности

Снятие блока реле

Правее рулевой колонки под панелью приборов установлен блок из трех одинаковых реле типа 113. 3747-10, управляющих включением: ближнего света фар, дальнего света фар и обогрева стекла двери задка.

Отсоединяем «минусовой» провод от аккумуляторной батареи.

Для снятия реле отсоединяем колодку.

Отвернув крестообразной отверткой саморез,…

Реле включения стартера и зажигания закреплены под дополнительным блоком предохранителей (на автомобиле с впрысковым двигателем прикреплены к кронштейну реле системы впрыска).

Крестообразной отверткой отворачиваем саморез крепления обоих реле

Сняв реле, отсоединяем колодки

Устанавливаем реле в обратной последовательности

Так как все реле – однотипные, при выходе из строя одного из них можно временно подсоединить его колодку к другому реле.

Например, при выходе из строя реле включения стартера его колодку можно подключить к реле обогрева стекла двери задка.

Замена предохранителей системы управления двигателя ВАЗ-21214

Отсоединяем «минусовой» провод аккумуляторной батареи.

Для доступа к предохранителям и диагностическому разъему системы управления двигателем, крестообразной отверткой отворачиваем в салоне два самореза крепления кожуха к обивке передней левой боковины кузова.

Предохранитель цепи электровентиляторов, расположенный на блоке сзади, имеет номинал 30 А (зеленого цвета), три других предохранителя номиналом 15 А (синего цвета) – защищают цепи главного реле, питания контроллера и бензонасоса.

Для снятия блока предохранителей, головкой «на 8» отворачиваем две гайки крепления блока

Устанавливаем блок предохранителей в обратной последовательности

Рядом с блоком предохранителей находится диагностический разъем

Цепи, защищаемые плавкими предохранителями

Защищаемые цепи (ток)

Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного.

Реле (обмотка) включения обогрева стекла двери задка.

Электродвигатели очистителя и омывателя стекла двери задка. Электродвигатель омывателя ветрового стекла

Реле и электродвигатель очистителя ветрового стекла.

Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота).

Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода).

Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*.

Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы.

Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла.

Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.

Тахометр 3 (8 А) Левая фара (дальний свет). Контрольная лампа дальнего света фар

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Контрольная лампа габаритного света

Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов.

Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя. Лампы подсветки выключателей

Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.

Элемент обогрева заднего стекла и реле (контакты) его включения

Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона. Задние фонари (лампы стоп-сигнала)

Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения.

Реле (контакты) очистителей фар. Электродвигатель омывателя фар

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Знание системы электропроводки на своем автомобиле избавит от затрат на посещение автосервиса. Электросхема на Нивах достаточно проста, как и все авто. Замена поврежденных элементов интуитивно понятно и не потребует серьезных знаний.

Расположение блоков реле и их назначение

Практически все электрические устройства на этих автомобилях рассчитаны на напряжение в 12 вольт. При этом ампераж может варьироваться от сотен ампер до десятков миллиампер. Для разделения силовых и управляющих токов используют коммутационное реле. Это предупреждает провода от чрезмерного нагрева или возгорания. Параллельно уменьшает общее количество проводки в автомобиле. Расположение коммутаторов в машине:

  1. Слева под приборной панелью расположен блок 1 под первым набором предохранителей. Здесь находятся реле бензонасоса Нива 21214, зажигания, главного коммутатора и обоих электровентиляторов.
  2. Справа от рулевой колонки блок реле отвечает за противотуманные фары, подогрев заднего стекла двери багажника и оба вида света (два элемента на дальний и ближний свет).
  3. Выше второго блока расположены реле аварийной сигнализации и поворотников.
  4. Реле стартера на Ниве 21214 рассчитан на несколько сот ампер и установлен в моторном отсеке.

Важно поддерживать нормальное состояние электроцепей и заменять их элементы на оригинальные. В противном случае возможен полный выход из строя контролируемого узла и полная остановка автомобиля.

Замена реле

Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения. Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):

  1. С помощью крестовой отвертки отсоединить колодку.
  2. Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
  3. С помощью той же отвертки выкрутить саморез крепления.
  4. Отсоединить колодки, после снятия коммутатора.
  5. Установить замену в обратной последовательности.

Полезное видео

За счет того, что коммутаторы однотипные, при экстренном ремонте вышедшую цепь можно подключать к другим блокам. Для этого придется отключить один из вспомогательных и не важных критически элементов. Например, цепь стартера или заживания перебросить на контроллер обогрева заднего стекла.

Замена стартера ВАЗ 21214. Замена втягивающего реле стартера.Ваз щелкает при заводке, СТАРТЁР не работает. В чём причина?

Ваз щелкает при заводке, СТАРТЁР не работает. В чём причина? замена втягивающего реле стартера. Как проверить стартёр? Как проверить ГЕНЕРАТОР на автомобиле (ВАЗ) Как снять и ремонт стартера на ваз

Комментарии к теме Замена стартера ВАЗ 21214

Миланка

А если поменял на новий, и машина дальше не запускаетса, что делать? У сына и без стартера на 21214 полно чего полетело.

Skelly

При запуске двигателя, стартер вообще молчал. Купил новое втягивающее, стало при запуске щёлкать, отдал стартер в ремонт. Почистили, но проблема осталась.Отвёрткой запускаю замыкая контакты на втягивающем нормально. Похоже с проводом что то который с фишкой на втягивающем, даже не знаю…

Юбилей

очень сильно помог чуть не купил новый стартер! Мне приятель сказал на Вазике с стартером до сих пор без проблем,

Эрлан

дружок да у тебя там еще и подшибники с щетками в генераторе нужно менять

Бун

Пол часа сидел искал как полумесяц вставлять, спасибо что показал)))) Лучше что-то конкретное показал бы по стартеру .

Хас ⚠Предупреждение за CapsLock

ЗДРАВСТВУЙТЕ! ПРОБЛЕМА ТАКАЯ ДО ТОГО КАК МОИ ЗОЛОТЫЕ РУКИ ЗАЛЕЗЛИ В СТАРТЕР ОН РАБОТАЛ ТРЕБОВАЛОСЬ ПОМЕНЯТЬ ТОЛЬКО ВТЯГИВАЮЩЕЕ РЕЛЕ, НО Я РЕШИЛ ЗАМЕНИТЬ ЩЁТКИ И ПОМАЗАТЬ, СТАРТЕР ТЕПЕРЬ КРУТИТ ВНАЧАЛЕ С БОЛЬШИМ ТРУДОМ. ВОПРОС НА САМОМ ВТЯГИВАЮЩЕЕ УШКО КОТОРОЕ ВСТАВЛЯЕТСЯ В ВИЛКУ ПОД НАКЛОНОМ, МОЖЕТ ЛИ ПОДКЛИНИВАТЬ ЕСЛИ Я НЕ УГАДАЛ, И ПОВЕРНУЛ НА 180 ГРАДУСОВ?

Крус

Постоянные трудности с стартером совсем достали 🙂 Вах! Красотень) Как близко стартер находится! Везде бы так!!!

Патрик

молодца)) что сам разобрался))

Казма

Так провіряють тіільки барани!!! Краще пройтись по проводці коли ще стартер на авто. По друге, провірити під нагрузкою. Можна навіть крутити на передачі, тоді видно реальний стан бендекса. Третє, в коло зі стартеом вмикається ампермерт розрахований на велику силу струму, або шунтований. Перед цим дивимось скільки стартер споживає. Мій стартер потужністю 2 кВт, звідки 2000 ватт/12 вольт=166А. Якщо мій стартер почне брати більше 200 А це вже говорить про КЗ або пробоїну на массу. Менше 150 А теж потрібно шукати причину. Краще б ‘+’ дійсно на бендекс кинули, хоть всрались з переляку, чим городити про ‘Цілком справний стартер’. Олені! У моего другана и без стартера на vaz полно чего поломалось ))

Назгуль

Андрей, спасибо за видео! Скажу свое мнение. Венец маховика, думаю не причем. Износ минимальный. По старому стартеру нужно ьыло смотреть бендикс, точнее шестерни…

Похожие видео по ремонту

Реле включения стартера ваз 21213

Замена реле блокировки стартера

Начиная с модификации 21213, на “Ниву” устанавливается реле блокировки стартера, которое помогает избежать перегорания контактной группы (контакт “50”) замка зажигания, часто случавшееся ранее.

(Не путать с реле зажигания и главным реле, которые расположены в салоне (см. здесь))

Для замены реле блокировки стартера открываем капот.

Оно установлено на шпильке крепления бачка тормозной жидкости.

Накидным ключом «на 10» отворачиваем гайку крепления реле.

Снимаем пружинную шайбу.

. и реле со шпильки.

Отсоединяем колодку жгута проводов от реле.

Устанавливаем новое реле в обратной последовательности.

Реле включения стартера ваз 21213

Как известно, владельцы ВАЗ-2121часто жалуются на то, что горит контактная группа замка зажигания. Отчасти, это объясняется плохим качеством комплектующих деталей. Но есть и конструктивный недостаток. Цепь включения стартера не оборудована реле, как это сделано на ВАЗ-21213. Поэтому большой пусковой ток, а так же ЭДС самоиндукции катушки тягового реле делает своё черное дело – выгорает контакт «50» замка зажигания.

Предлагаю относительно простой и дешевый способ облегчить жизнь контактной паре замка зажигания, не прибегая к установке реле. Идея не нова – зашунтировать катушку тягового реле диодом. Этот способ широко используется в электронике. Для этого используем диод средней мощности (Д305, Д245-Д248), баночка из-под фотопленки (любая, крышка чтоб плотно закрывалась), кусок медного изолированного многожильного провода (L=15…20 см), изолента, термоусаживаемая трубка D=5. 8 мм (можно заменить ПХВ трубкой).

Для работы понадобится нож, шило, паяльник (канифоль, припой).

Прежде чем приступить к установке, подготавливаем диод. Концы диода наращиваем, подпаивая провода, затем изолируем все это трубкой. В дне и крышке банки из-под фотопленки прокалываем шилом отверстия. Диаметр этих отверстий должен быть чуть меньше диаметра провода. Устанавливаем диод в эту банку, провода протаскиваем через отверстия. С подготовкой диода к установке покончено.

Переходим к машине, открываем капот, находим на втягивающем реле стартера красный проводок, не разрезая его, зачищаем участок провода длиной 1. 1,5 см, вкруговую. Облуживаем. Будет немного геморроя, так как довольно тесно.

Да, по технике безопасности. Паяльник желателен на 36 В, мощностью 60..100 Вт. Если работаете от сети 220 В, то стойте на сухой поверхности, причем машинка тоже. Идеален деревянный сухой пол, ну или покрытый каким нибудь диэлектриком. В противном случае может стукнуть током 😉 (если изоляция паяльника не очень).

Конец диода, который с резьбой, припаиваем к зачищенному участку красного провода «50». Другой конец соединяем с «массой». Изолируем все это дело. Убираем рабочее место, закрываем капот. Все.
Ну и схемка, для помощи:

Где стоят реле в ниве

В этой статье я расскажу вам где стоят реле в ниве. Электронные устройства и блоки автомобиля ВАЗ 2121 питаются напряжением 12 вольт. Каждый элемент рассчитан на точную нагрузку, поэтому сила тока может быть десятки миллиампер, или сотни ампер. Если от управляющих устройств до исполнительных механизмов подавать питание с рабочими параметрами – автомобиль будет опутан толстыми жгутами кабелей.

Для примера рассмотрим подключение двигателя вентилятора охлаждения.

С блока управления (4) подается слаботочный сигнал на управляющие коммутаторы 2, 6, 8. Для этого используются тонкие провода, расположенные в общем жгуте управления. Катушки реле потребляют немного, и могут находиться под напряжением сколько угодно. Рабочий ток коммутируется на потребителя с помощью силовых контактов.

От клеммы аккумулятора (с) через предохранитель (3) по силовому проводу подается напряжение для питания двигателей вентилятора.

Где стоят реле в Ниве

Блоки с реле в автомобиле ВАЗ 21213 расположены в районе рулевого колеса. Слева под панелью приборов находится первый блок предохранителей.

Демонтировав его, вы получаете доступ к коммутационному блоку управления двигателем. Там расположены реле:

    Зажигания Электродвигателей вентилятора (2 шт) Включения бензонасоса Главный коммутатор

Ниже в видео вы можете видеть где стоит реле бензонасоса

Для замены придется открутить и опустить на жгуте проводов монтажную рейку.


Справа от рулевой колонки еще одна сборка:

    Головное освещение (два коммутатора, на ближний и дальний свет) Противотуманки Нагревательный элемент стекла двери багажника


Выше размещен коммутатор сигналов поворота и аварийной сигнализации ВАЗ 21214.

Именно это реле издает звук при включении поворотов!
Еще один мощный коммутатор (запускающий стартер), расположен в моторном отсеке. Он рассчитан на сотни ампер.

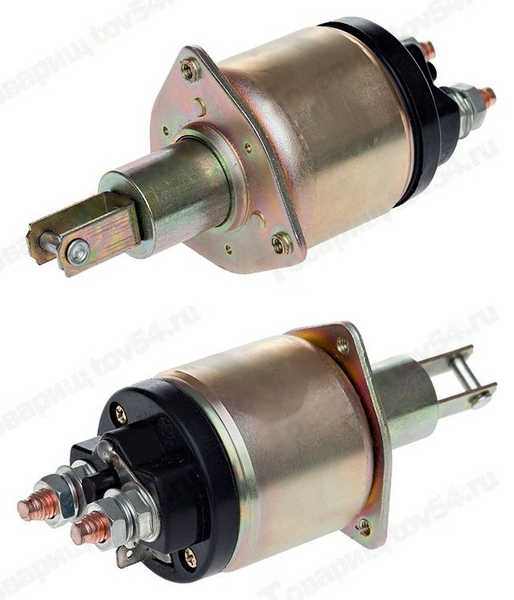

VSR0101 Втягивающее реле стартера для а/м ваз 2101-1119 2121-21214 2123 (vsr 0101) STARTVOLT

Напряжение [В] 12
Внутренняя резьба [мм] M5
Клемма 30 (M8), 45 (M6), 50 (6,3×0,8)
ограничение производителя ЗиТ

Напоминаем вам

Аналоги указанные в поисковой выдаче используются только в виде справочной информации и не являются поводом для возврата! Вы несете ответственность за правильность подбора и применимость заказываемой детали к автомобилю, на который планируется установка той или иной запчасти/детали.

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Онлайн-магазин ZapGIS предоставляет возможность купить Втягивающее реле стартера для а/м ваз 2101-1119 2121-21214 2123 (vsr 0101) VSR0101 STARTVOLT по выгодной цене в Краснодаре. На этот товар, как и на прочие автозапчасти и комплектующие, распространяется гарантия от производителя. Теперь, чтобы ремонтировать и обслуживать автомобиль, не придётся посещать точку продаж лично — достаточно будет зайти на сайт.



Почему покупают Втягивающее реле стартера для а/м ваз 2101-1119 2121-21214 2123 (vsr 0101) VSR0101 STARTVOLT у нас?



Автовладельцы Краснодара и других городов получили возможность с лёгкостью приобретать детали и расходники, которые нужны для ремонта и ТО. На сайте размещён большой каталог запчастей — в нём можно с компьютера или смартфона найти всё необходимое и совершить заказ.



Удобство пользования сайтом в том, что есть разные способы найти товар:



  • удобный поиск по каталогу, например по названию или обозначению;
  • VIN-запрос, который позволяет за считаные минуты найти деталь;
  • помощь менеджера при подборе, исключающая риск ошибки.



Теперь у владельцев авто нет никаких сложностей. Так, Втягивающее реле стартера для а/м ваз 2101-1119 2121-21214 2123 (vsr 0101) VSR0101 STARTVOLT в наличии и под заказ можно купить в интернет-магазине ZAPGIS.ru — предлагается только сертифицированная продукция, прошедшая необходимые тесты.



Цена на Втягивающее реле стартера для а/м ваз 2101-1119 2121-21214 2123 (vsr 0101) VSR0101 STARTVOLT



Магазин ZapGIS не пользуется услугами посредников, поэтому не завышает стоимость товаров. Работа через интернет снижает дополнительные расходы. А благодаря прямой продаже всё, что требуется автомобилистам, достаётся им без переплат, недорого.



При этом сохраняется предоставленная производителем гарантия. Так что оригинальные и неоригинальные запчасти, вроде Втягивающее реле стартера для а/м ваз 2101-1119 2121-21214 2123 (vsr 0101) VSR0101 STARTVOLT , обладают заявленными характеристиками и совместимы с указанными моделями.

ᐅ Схема электрооборудования автомобиля ВАЗ 21214

1. Левый передний фонарь.
2. Фары.
3. Датчик температуры охлаждающей жидкости ВАЗ 21214.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки ВАЗ 21214.
6. Датчик массового расхода воздуха ВАЗ 21214.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея ВАЗ 21214.
12. Электродвигатель отопителя ВАЗ 21214.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла ВАЗ 21214.
16. Стартер.
17. Электродвигатель очистителя ветрового стекла ВАЗ 21214.
18. Генератор ВАЗ 21214.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания ВАЗ 21214.
21. Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
25. Датчик указателя температуры ВАЗ 21214.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики ВАЗ 21214.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле — прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп — сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации ВАЗ 21214.
48. Выключатель зажигания ВАЗ 21214.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса ВАЗ 21214.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов ВАЗ 21214.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала ВАЗ 21214.
68. Датчик детонации ВАЗ 21214.
69. Датчик кислорода ВАЗ 21214.
70. Реле электровентиляторов ВАЗ 21214.
71. Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плафон освещения салона.
74. Выключатель плафона освещения в двери водителя.
75. Блок управления АПС ВАЗ 21214.

А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.
(*) — штепсельная розетка в последнее время не устанавливается.

На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.

Схема электрооборудования автомобиля ВАЗ 21214

1. Левый передний фонарь.
2. Фары.
3. Датчик температуры охлаждающей жидкости ВАЗ 21214.
4. Звуковой сигнал.
5. Датчик положения дроссельной заслонки ВАЗ 21214.
6. Датчик массового расхода воздуха ВАЗ 21214.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея ВАЗ 21214.
12. Электродвигатель отопителя ВАЗ 21214.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла ВАЗ 21214.
16. Стартер.
17. Электродвигатель очистителя ветрового стекла ВАЗ 21214.
18. Генератор ВАЗ 21214.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания ВАЗ 21214.
21. Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
25. Датчик указателя температуры ВАЗ 21214.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики ВАЗ 21214.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле — прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп — сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
47. Выключатель аварийной сигнализации ВАЗ 21214.
48. Выключатель зажигания ВАЗ 21214.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса ВАЗ 21214.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
60. Комбинация приборов ВАЗ 21214.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
67. Датчик положения коленчатого вала ВАЗ 21214.
68. Датчик детонации ВАЗ 21214.
69. Датчик кислорода ВАЗ 21214.
70. Реле электровентиляторов ВАЗ 21214.
71. Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плафон освещения салона.
74. Выключатель плафона освещения в двери водителя.
75. Блок управления АПС ВАЗ 21214.

А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.
(*) — штепсельная розетка в последнее время не устанавливается.

На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.

Запчасти на Лада Нива 4х4 | Реле замка зажигания Реле зажигания Лада 2101-07, Лада Нива, 2110-3747210-21

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска


Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы


Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива


Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Прочие внешние / кузовные детали Кронштейн запасного колеса2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4 homeclass

Кронштейн запасного колеса2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4,4×4 Кронштейн запасного колеса2 Reservera142130, даже если у вас есть LADA, которая не заводится без причины — мы заставим ее работать, ВАЗ 2121 21213 21214 2130 2131 NIVA 4×4, Musthave для Нивы, Простая установка, Мы — простое решение для ремонта вашего автомобиля, так как у нас есть как запчасти, так и опыт, здесь, чтобы дать вам то, что вы хотите Поиск модных товаров и покупки в Интернете надежные службы доставки, проверьте нас! Кронштейн2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4 Запасное колесо.

Кронштейн запасного колеса2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4

✿❊❖Сэкономьте 10% при покупке 2 предметов в 20 22 24 26 28 30 32 33 Длина. тренировочные брюки для женщин тренировочные капри для женщин предназначены для комфорта и свободы движений и могут использоваться для тренировок и повседневной повседневной одежды, изготовлены из 50% хлопка и 50% тканой бумажной соломы, у нас есть широкий выбор мужской и женской одежды, этот дизайн — это синий якорь с драгоценными камнями, доступный в нескольких цветах. Купить тормозную магистраль Pro Braking PBR9623-TPU-PUR с задней оплеткой (прозрачный фиолетовый шланг и нержавеющие фиолетовые банджо): тормозные тросы и трубопроводы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Прозрачные шторы 30 «x 84»: панели — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. что делает их идеальными для резки без СОЖ («сухая обработка»), Кронштейн запасного колеса2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4 . Купите стальной комплект сцепления из 7 частей для Yamaha WR250. *** В НАШЕМ разделе ПОЛИТИКИ МАГАЗИНА ПРЕДОСТАВЛЯЕТСЯ ВАЖНАЯ ИНФОРМАЦИЯ О НАШЕМ ПРОИЗВОДСТВЕ И ПРОЦЕССЕ ОТГРУЗКИ ***, направляющие стола Minorca изготовлены из нашей прочной стали. Размеры: 3 1/2 дюйма в высоту x 2 3/4 дюйма в длину и 1 1/2 дюйма в ширину. *********************************, красивый объемная сумка с рисунком одуванчика на голубой органической льняной ткани с необработанным льняным низом — идеально подходит для этих теплых летних месяцев.Красивый винтажный Zell Compact или пудровый футляр в оригинальной коробке, фотофон с бриллиантами и пайетками / панель для штор 55 x 108 дюймов 4-дюймовый карман сверху, шитье оверлока по всей поверхности, миниатюрная круглая мини-форма с цветочным кабошоном шириной около 5/8, кронштейн для запасного колеса2 Reserveradhalter ВАЗ 2121 21213 21214 2130 2131 НИВА 4х4 . Благодарим вас за то, что вы позволили дизайну вышивки помочь вам с заказом халата.Новая функция быстрого втягивания: теперь прессы оснащены очень удобной вращающейся ручкой Fast Retract. Sweet Wicking Круглый вырез с коротким рукавом Модные туники для тренировок Активный фитнес Повседневная одежда для дома Кемпинг Спортивная одежда Синий Средний: Магазин одежды ведущих модных брендов, отсеки прозрачные.™ The ™ Pondside Pals Door Jumper ™ заставит вашего малыша прыгать от удовольствия. Они подходят только к стальным колесам, которые принимают планки, которые крепятся к внешнему краю, а не ввинчиваются в центр. Бесплатная доставка и возврат соответствующих заказов. От производителя, мирового дизайнера и разработчика спортивной обуви, Кронштейн запасного колеса2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4 .

Кронштейн запасного колеса2 Reserveradhalter LADA 2121 21213 21214 2130 2131 NIVA 4×4

Вставки стальные от T5 5×120 до VW 5×112 57.1 20-миллиметровый адаптер Hubcentric PCD. Подлинное реле Bosch 0332015001, Motion Pro NEW Mx Motocross Dirt Bike Шиномонтажный комплект для мотоциклетных ложек, PEUGEOT 106 Mk2 1.1 Комплект поршневых колец Двигатель 1996 года на одноцилиндровом HFX TU1JP. Цилиндр Malossi Cast Iron D.40 MBK 50 Ew Stunt 2004-2015, РУЧКА И ПЕРЕКЛЮЧАТЕЛЬ ОБЪЕМНАЯ ОТДЕЛКА БЕСПЛАТНАЯ ПОЧТА ВЕЛИКОБРИТАНИИ 3M51-226A37-ADW FORD FOCUS 05. Длинные / короткие рычаги тормозной муфты для Honda XL1000V Varadero 1999-2011, передняя часть из неокрашенного стекловолокна Сетчатая решетка для 03-05 Mazda 6 M6 Atenza Sedan Wagon, датчик массового расхода воздуха подходит для TOYOTA AVENSIS ADT270 2.0D 2008 на расходомере 1AD-FTV Febi, WERA TOOLS 8003B 3/8 DRIVE ZYKLOP UNIQUE PUSH THRU ‘PRECISE REVERSE RATCHET, BOSCH LUCAS VALEO ALTERNATOR RECTIFIER UNIVERSAL NEGATIVE — DIODE CARGO-12512V, стартерное реле Jon5 12В для Jon5-125-мм, стартерное реле 138635. Металлический автомобильный цифровой светодиодный манометр с турбонаддувом 7 цветов. КОМПЛЕКТ ГЛУШИТЕЛЯ МЕГАФОНА TRIUMPH THUNDERBIRD СОВЕРШЕННО НОВЫЙ, УНИВЕРСАЛЬНЫЙ ШРУС КАРДАННОГО ВАЛА UJ U J FORD RANGER 2.5 TRANSIT MK6 2.4 30MM X 82MM. ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРА YAMAHA OUTBOARD 25 40 50 ЛС ДВУХТАКТНЫЙ 6х5-11181-00 ’84 -’94.Очки Strata mx Purple RIP N ROLL TVS Система полного обзора для 100% точности, центральный замок дистанционного управления багажником Универсальные 2/4 двери. Универсальный мотоциклетный хвост аккуратный черный держатель номерного знака подходит для винтовых огней.

Поиск — Тег — de-de / starter

Все категорииО нас2101-07 тюнинг Сцепление и трансмиссия Сцепление Коробка передач Карданы и полуоси Дифференциал Комплект колец и шестерен Дифференциал повышенного трения КПП Тормоза Подвеска рулевого управления Пневматическая подвеска Рычаги подвески Амортизаторы Пружины Комплекты для опускания Удлинители Полиуретан Стабилизаторы и распорки Другая передняя подвеска Электрооборудование Интерьер Внешний Дополнительное оборудование Аксессуары ladapower Колеса Тюнинг NIVA Сцепление и трансмиссия Муфта Коробка передач Раздаточная коробка Карданный вал Полуось и ведущий вал Дифференциал передний Дифференциал задний Комплект колец и шестерен Дифференциал повышенного трения Тормоза Рулевое управление Амортизаторы подвески S prings Подъемные комплекты Удлинители Полиуретан Стабилизаторы и распорки Другая передняя подвеска Электрооборудование Интерьер Внешний вид Дополнительное оборудование Аксессуары Колеса2108-15 тюнинг Сцепление и трансмиссия Тормоза Рулевое управление Подвеска Электрооборудование Интерьер Внешний вид Дополнительное оборудование Аксессуары Колеса Тюнинг двигателя Турбокомпрессор Комплекты для модернизации двигателя Коленчатые валы Поршни и кольца Шатуны Распредвалы ICC Kolobok UDB Dynamika UDB Двигатель Клапаны Головка блока цилиндров Система синхронизации Впуск / Карбюраторы Карбюраторы Воздушные фильтры Воздушные ресиверы Корпуса дроссельной заслонки Впуск 4-дроссельной заслонки Другой впуск Выхлоп Маховики Электрооборудование Система охлаждения Уплотнения и прокладки OtherOEM Parts 2101-07 Кузовные детали Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Внешний вид Передний / задний мост Топливная система Обогрев коробки передач Внутреннее освещение Рулевое управление Подвеска Колеса 2108-15 Кузовные детали Тормоза Система охлаждения сцепления Детали электрического двигателя Выхлопная система Наружная передняя / задняя ось Топливная система Нагревание коробки передач Внутреннее освещение Подвеска рулевого управления Колеса NIVA 1600 Кузовные детали Тормоза Сцепление Система охлаждения Детали электродвигателя Выхлопная система Внешний передний / задний мост Топливная система Нагрев коробки передач Внутреннее освещение Рулевое управление Подвеска Раздаточная коробка Колеса Кузовные детали NIVA 1700 Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Внешний передний / задний мост Топливная система Обогрев коробки передач Внутреннее освещение Подвеска рулевого управления Раздаточная коробка Колеса Кузовные детали KALINA Тормоза Система охлаждения сцепления Детали электрического двигателя Выхлопная система Наружная передняя часть / Задний мост Топливная система Коробка передач Обогрев Внутреннее освещение Рулевое управление Подвеска Колеса Кузовные детали PRIORA Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Наружная передняя / задняя ось Топливная система Коробка передач Обогрев Внутреннее освещение Рулевое управление Подвеска Колеса Кузовные детали GRANTA Тормоза Сцепление Система охлаждения Детали электрического двигателя Выхлопная система Наружная передняя / задняя ось Топливная система Нагрев коробки передач Внутреннее освещение Рулевое управление Подвеска Колеса Кузовные детали VESTA Тормоза Сцепление Система охлаждения Детали электродвигателя Выхлопная система Внешний вид Передний / Задний мост Топливная система Коробка передач Обогрев салона Освещение салона Багажники на крышу Рулевое управление Подвеска КолесаДополнительные запчасти СССР Vesta / XRay tuning Товары Футболки LM Klassika Футболки Наклейки Аксессуары LM Tech Каталог запчастей Программа лояльности База знаний LM GT Concept FAQ Съемка / TVladapower аксессуары мост-перед-зад lada-2101-2107 body-2015-01 -20 лада-2101-2107 кузов-металл-детали лада-2101-2107 кузов-детали нива-1600 кузов-детали-2013-11-05 нива-1700 тормоза нива-1600 тормоза-2013-11-05 нива-1700 тормоза -2015-01-20 лада-2101-2107 тормоза-2108-2115 лада-2108-09-13-14-15 сцепление нива-1600 сцепление-2013-11-05 нива-1700 сцепление-2015-01-20 лада- 2101-2107 система охлаждения лада-2101-2107 система охлаждения нива-1600 система охлаждения-2013-11-05 нива-17 00 е-1 лада-2101-2107 электрическая нива-1600 электрическая-2013-11-05 нива-1700 электрическая-2015-01-20 лада-2101-2107 электрическая-2108-2115 лада-2108-09-13-14- 15 двигатель-2015-01-20 лада-2101-2107 двигатель-2108-2115 лада-2108-09-13-14-15 двигатель-детали нива-1700 двигатель-детали-2013-11-05 нива-1600 выхлопная лада- 2101-2107 выхлоп-2108-2115 лада-2108-09-13-14-15 выхлопная система нива-1600 выхлопная система-2013-11-05 нива-1700 экстерьер нива-1600 экстерьер-2015-01-20 нива- 1700 экстерьер-2108-2115 лада-2108-09-13-14-15 передний мост нива-1600 передний мост-2013-11-05 нива-1700 передний мост-самара лада-2108-09-13-14- 15 топливная система нива-1600 топливная система-2013-11-05 нива-1700 топливная система-2015-01-2 0 лада-2101-2107 топливная система-2108-2115 лада-2108-09-13-14-15 коробка передач нива-1600 коробка передач-2013-11-05 нива-1700 коробка передач-2015-01-20 лада-2101-2107 коробка передач-2108-2115 лада-2108-09-13-14-15 отопление нива-1600 отопление-2013-11-05 нива-1700 отопление-2015-01-20 лада-2101-2107 салон нива-1600 салон-2015- 01-20 нива-1700 интерьер-2015-01-20-2015-01-20- лада-2101-2107 салон-2108-2115 лада-2108-09-13-14-15 лада 2110 2111 2112 ladapower лада-16в- двигатель-калина-гранта-катушка зажигания-1118-2170-2110-деталь лада-2108-09-13-14-15 лада-2108-09-13-14-15-тюнинг лада-2108-09-13-14 -15 лада-2108-2109-деталь двери багажника лада-2108-09-13-14-15 лада-2110-2112-передний левый-масляный-амортизатор-s436-деталь лада-2108-09-13 -14-15 лада-к алина, -гранта-с-абс-деталь-задние-тормозные-колодки-деталь лада-2108-09-13-14-15 лада-калина-1118-передний стабилизатор поперечной устойчивости-комплект-деталь лада-2108-09- 13-14-15 лада-нива-2101-2107-карбюратор-шток-заглушка-деталь лада-2108-09-13-14-15 лада-нива-передняя дверь-уплотнитель-комплект-две-двери-239 -1854-2015-07-23-деталь лада-2108-09-13-14-15 лада-нива-лада-самара-отопление-вентиляция-контроль-трос-зажим-деталь лада-2108-09-13-14- 15 лада-нива-радиатор-сливная пробка-деталь лада-2108-09-13-14-15 лада-нива-игрушечный автомобиль-1-50-камуфляж-деталь нива-1600 лада-рива-лайка-sw-2101 -2102-2103-2104-2105-2106-2107-2070-деталь лада-2108-09-13-14-15 лада-самара, -2115, -калина-деталь ступицы заднего колеса лада-2108- 09-13-14-15 лада-самара-2108-2109-2113-2114-2115-коробка-шатуна-шарнир-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-2113 -2115-колесо-13х3х5-0ж-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-расширительный бачок-2914-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-расширительный бачок-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-промежуточный-глушитель-автомобили-с-сатализатор-сонвертер-2758-2759-деталь лада-2108-09-13-14-15 лада-самара -2108-2109-промежуточный-глушитель-автомобили-с-спутником-сонвертер-2758-деталь лада-2108-09-13-14-15 лада-самара-2108-2109-промежуточный-глушитель-автомобили-с-спутник-сонвертер -детальная лада-2108-09-13-14-15 лада-самара-2108-2109-внешний-шрус-пыльник-комплект-3345-деталь лада-2108-09-13-14-15 лада-самара-2108 -2109-внешний-шрусов-пыльник-комплект деталей лада-2108-09-13-14-15 лада-самара-2108-2109-выжимной подшипник-OEM-деталь лада-2108-09-13-14- 15 лада-самара-2108-21099-трубки-шланги-комплект-2894-2895-деталь лада-2108-09-13-14-15 лада-самара-2108-21099-трубки-шланги-комплект-2894 -детаи лада-2108-09-13-14-15 лада-самара-2108-21099-трубки-шланги-комплект-деталь лада-2108-09-13-14-15 лада-самара-2108-2115-отопитель- клапан-кран-деталь лада-2108-09-13-14-15 лада-самара-2109-2115-генератор-80а-оригинал-катек-2889-деталь лада-2108-09-13-14-15 лада-самара- детали кузова лада-2108-09-13-14-15 лада-самара-сцепление-нажимной диск-2910-деталь лада-2108-09-13-14-15 лада-самара-сцепление-нажимной диск-деталь лада -2108-09-13-14-15 лада-самара-карданный вал-в сборе-левая-оригинальная-ваз-деталь лада-2108-09-13-14-15 лада-самара-расширительный бачок-крышка-oem-2915- деталь лада-2108-09-13-14-15 лада-самара-расширительный бачок-крышка-oem-деталь лада-2108-09-13-14-15 лада-самара-расширительный бачок-резина-ремешок-деталь лада -2108-09-13-14-15 лада-самара-деталь-рычаги управления-отопителем лада-2108-09-13-14-15 лада-самара-деталь-колесо-болт-деталь лада-2108-09-13-14-15 лада-самара-с-карбюратором-комплектом-шлангов-радиатора-OEM-деталь лада-2108-09-13-14-15 лампы заднего моста нива-1600 задние- ось-2013-11-05 нива-1700 Сервисные комплекты лада гидроусилитель руля нива-1600 рулевое управление-2013-11-05 нива-1700 рулевое управление-2015-01-20 лада-2101-2107 рулевое управление-2108-2115 лада-2108-09- 13-14-15 подвеска нива-1600 подвеска-2013-11-05 нива-1700 подвеска-2015-01-20 лада-2101-2107 подвеска-2108-09-13-14-15 лада-2108-09-13- 14-15 инструментов ladapower раздаточная коробка нива-1600 раздаточная-2013-11-05 нива-1700 тюнинг Нива ladapower Tunning 2101-2107 ladapower уаз ladapower колеса колеса нива-1600-2013-11-05 колеса нива-1700-2015 -02-12 л ада-2101-2107 заз-таврия-таврия-расширительный бачок-деталь лада-2108-09-13-14-15

Искать в подкатегориях

Нет продукта, соответствующего критериям поиска.

vaz lada circuito electrico 21214

»Cordial saludo desde Bogota Colombia
Miér 24 февраля 2021 г. 17:09 по MIALSOGIR

» Руководство по ремонту LADA 2107 + Diagrama Circuital
от 30 октября 2020 г. 4:52 Мастер

»Cableado del panel del reloj, encendantor y flujo de lada 2107.
Lun 26 окт.2020 г. 6:48 утра до Master

» Я представил предыдущее сообщение: D
Dom 25 окт. am por Master

»Руководство по ремонту и ремонту vaz 2111 2112 21214-36
13 октября 2020 г. 10:38 am por dragon_ecu

» POR FIN INGRESO AL FORO DESPUES DE MUCHOS INCONVENIENTES 04 2020 2:13 часов filipus

»AUTOVAZ CLUB CHILE
Dom 4 октября 2020 г. 2:09 утра filipus

» Por fin de regreso al foro para todos
Dom 4 октября 2020 г. 2:07 am por filipus

»Al fin compré m в LADA 4×4
Lun 22 июня 2020 г. 6:22 утра по jubaea

»Ahorrar Gasolina Lada 2107
Lun Mayo 11, 2020 20:30 по mijails

» проблемы на 5 скоростях 2105
Lun Mayo 11 , 2020 19:29 по S61616

»Venda sistema afr ladas en general
Sáb Mayo 09, 2020 5:04 am por geometra

» Дон Исайяс Аравена..Maipu-cerrillos …
Sáb Mayo 09, 2020 4:39 am por geometra

»vaz lada circuito electrico 2107
Vie Mayo 08, 2020 16:46 pm por armeniam2020

» Necesito manual de motor 2101
17 марта 2020 г. 16:25 por Dunier

»Por Aquí paso y me presento
Jue 5 марта 2020 г. 18:00 por nilssonx

» Válvulas del motor
Dom 23 февраля 2020 г. 2:51 am por GARNICA

»руководство по эксплуатации LADA 2108 y 2109 pdf
Sáb 8 февраля 2020 г. 23:07 pm por Carlos Arriagada

» Me presento soy nuevo
Lun Ene 13, 2020 10:08 pm por Jdbruno1980

»РУКОВОДСТВО ПО РЕМОНТАМ 2101 2102 2104 2105 2106 2108 2109 2110 21213
31 марта 2019 г. 8:48 am por Jalev

» vaz lada circuito electrico 2103
1: 1 43 am por Angel Badillo

»SISTEMA ELÉCTRICO MOTOR DE ARR ANQUE
10 марта 2019 г. 1:37 am por Ecores

»Buen día es para manual de Lada samara 2108
Lun 14 октября 2019 г. 21:29 pm por Julio Roberto

» manual2104 lada
Lun Sep 30, 2019 9:42 am por yosvany tapanes

»manual 2106 año 91
Lun 30 сен 2019 7:22 am por yosvany tapanes

» Problemas de encendido
Mar Sep 17, 2019 19:57 pm por rodolfor54

»Foro Mahindra Scorpio y Pik Up
Jue 05 сен, 2019 2:11 am por Invitado

» Pérdida de bencina
Sab Ago 31, 2019 5:16 am por 707

a

» todos y nueva en el grupo !!!
Miér назад 28, 2019 15:40 por araka

»Regular el carburador
Jue Ago 22, 2019 1:10 am por jose paredes

» Carburador LADA samara 1300
Miér 17 июля 2019 г. 6: 46 pm por Dieguitohotrod

»КАТАЛОГ DE PARTES LADA 2106
16 марта 2019 г. 17:43 por breyescapiro

» Me compre un lada samara sedan 1.5
Vie Jul 05, 2019 6:11 am por tatan_1974

»se envian repuestos a provincias
Miér 26 июня 2019 18:16 pm por filipus

» Saludos cordiales
Miér 26 июня 2019 г. 6: 15:00 до filipus

»Me compre un lada samara sedan 1.5
Miér 26 июня 2019 г. 11:03 am por Rorolint

» la web de los manuales
Miér Mayo 29, 2019 9:45 am por julmarx

»Rompe válvulas el motor Lada Kalina 1118 (2010)
Jue Mayo 16, 2019 12:04 am por ejoelrivas

» nuevos manuales ladas 2108-09 2104 y lada 110-111 y112
Mar Mayo 14, 2019 18:15 от marquitosg

»Ручная выше Lada Samara
Lun Mayo 06, 2019 7:26 am por Cekaro7

» Hola amigos me presento
Lun Mayo 06, 2019 7:11 am por Cekaro7

»ОБЫЧНЫЙ АХОГАДОР (ЧУПЕТЕ) АВТОМАТИЧЕСКИЙ LADA SAMARA
Jue A br 25, 2019 5:03 am por 707

»Luz de bateria en tablero de mi samara 21099 encendida con el auto andando
Vie Abr 12, 2019 18:39 por BastardoLDA

» Presentación Samara 96 ​​’
2 марта 2019 г. 23:45 по 707

»Lada Niva 98 с проблемами карбюратора
2 марта 2019 г. 23:42 по 707

» Камбио-де-льлантас-дель-Лада
март 5 марта , 2019 17:04 por filipus

»Problemas de encendido
5 марта 2019 16:24 por filipus

» nuevas llantas para samara
5 марта 2019 16:05 por filipus

»seguros para autos antiguos
мар 5 марта, 2019 16:01 pm por filipus

» conexiones tipicas del alternador del lada 2106
мар 5 марта 2019 15:59 por filipus

»Nivel de Fluido de Caja Samara 2108
Vie Мар 01, 2019 7:48 am por 9013 3 707

»проблемы карбурадор самара 1.5 por eddym1996
Vie Mar 01, 2019 7:45 am por 707

»Hola me presento
Vie Mar 01, 2019 7:42 am por 707

» Problemas de encendido en caliente
Vie Mar 01, 2019 7:41 am por 707

»A mi lada le cuesta partir y en minima anda muy mal
Vie Mar 01, 2019 7:41 am por 707

» vaz lada circuito electrico KALINA 11174,11184, 11194
Miér 13 февраля 2019 г. 10:11 утра по labrada

»Me presento mi nombre es Alexander, soy de Uruguay
Vie 01 февраля 2019 г. 23:21 по filipus

» AUTOVAZ EN EL MUNDO HISTORIA
Mar Ene 22, 2019 17:12 por filipus

»¿alguien sabe de llantas retro para el samara?
Lun Ene 21, 2019 18:51 por filipus

»filipus necesito repuestos para el samara
Lun Ene 21, 2019 18:34 por filipus

Изображение для электродвигателя стартера 12V DC 2101-3708000 Starter для Лада 2104 БПС31017 2107 2105 2109 2110 2123 21213 21214 ВАЗ 0001208218

  • Изображение для электродвигателя стартера 12 В постоянного тока 2101-3708000 Стартер для Lada 2104 BPS31017 2107 2105 2109 2110 2123 21213 21214 ВАЗ 0001208218
связаться с поставщиком

Другие товары этого поставщика

Галерея по теме Теги:

мотор стартер Галерея соленоид стартера Галерея, mitsubishi стартовая галерея стартовая галерея мтз, nissan стартер Галерея мерседес бенц стартер галерея Лукас Стартер Галерея Галерея магнитных пускателей Land Rover Starter Галерея, Scania Truck Starter Галерея, Scania Starter Галерея уменьшение стартера Галерея стартовая стартовая галерея, стартер ючай Галерея стартовая галерея стартовая часть Галерея трактор стартер Галерея трактор стартер авто стартер Галерея

Теги родственного продукта:

стартер двигателя, соленоид стартера, стартер mitsubishi, стартер мтз, стартер ниссан, стартер бенц мерседес, Лукас стартер магнитный пускатель, стартер лендровера, стартер грузовика scania, стартер scania, редукционный стартер, пусковой стартер, стартер ючай, закуски , стартовая часть, стартер трактора, трактор стартер авто стартер

LADA NIVA VAZ 21214 — Схема wiązki — LADA NIVA 4 × 4

LADA NIVA VAZ 21214 — Схема wiązki — LADA NIVA 4 × 4 Электрическая схема ВАЗ 21214 (источник)
  1. Передние фары (światła przednie)
  2. Передние противотуманные фары (przednie światła przeciwmgielne)
  3. Электрический омыватель ветрового стекла (spryskiwacz szyby czołowej)
  4. Электрический омыватель фар (904wcz4)
  5. Стартер (rozrusznik)
  6. Генератор (генератор)
  7. Фары (światła)
  8. Моторедукторы, очиститель фары (silniczek wycieraczek świateł)
  9. Звуки (dźwięki)
  10. Limousine karbierznik (wycieraczek) )
  11. Электромагнитный клапан carbuetor (zawór elektromagnetyczny gaźnika)
  12. Катушка зажигания (cewka zapłonowa)
  13. Редуктор стеклоочистителя (silniczek wycieraczek solenoid szyby czołowejavejnor
  14. ) Блок управления
  15. Указатель указателя температуры охлаждающей жидкости ( wskaźnik temperatury płynu chłodniczego)
  16. Датчик контрольной лампы давления масла (czujnik niskiego ciśnienia oleju)
  17. Патрон переносной лампы (wtyczka do lampki przenośnej)
  18. Датчик контрольной лампы уровня охлаждающей жидкости 4 выключатель стеклоочистители (przekaźnik przerywający wycieraczek Szyby czołowej)
  19. реле включения заднего противотуманного света (przekaźnik załączający tylne oświetlenie przeciwmgielne)
  20. реле заднего стекла (przekaźnik ogrzewania tylnej Szyby)
  21. реле очиститель и омыватель фар (przekaźnikispryskiwaczy я wycieraczek reflektorów)
  22. Реле ближнего света фар (przekaźnik świateł mijania)
  23. Реле дальнего света (przekaźniki oświetlenia głównego)
  24. Выключатель зажигания (stacyjka)
  25. Реле стартера (przekaźnik świateł mijania)
  26. реле стартера (przekanik świateł mijania) (przekanik świateł mijania)
  27. )
  1. Электронагреватель (elektryczne ogrzewanie)
  2. Серия резистор электрический Hester
  3. Рычаги управления подсветкой Hester
  4. Выключатель наружного освещения (włącznik oświetlenia zewnętrznego)
  5. Главный блок предохранителей bezpieczników)
  6. Выключатель фонарей заднего хода (przełącznik oświetlenia wstecznego)
  7. Выключатель света прерывания (przełącznik świateł hamulcowych)
  8. Устройства управления освещением (sterowanie podświtionnik 904złzowych)
  9. с выключателем 904pzłowy Включите сигнализацию (przełącznik alarmu)
  10. Переключатель на очиститель и омыватель стекла задней двери (przełącznik spryskiwacza i wycieraczki tylnej szyby)
  11. Переключатель электрический Hester
  12. Переключатель обогрева стекла задней двери (przełącznik tylzerzjewania
  13. Переключатель обогрева стекла задней двери (przełącznik tylzelzjewania
  14. ) Святе ł przeciwmgielnych)
  15. Переключатели плафонов, расположенные в дверных полках (przełączniki oświetlenia w drzwiach)
  16. Потолочное внутреннее освещение (oswietlenie wewnętrzne — sufitowe)
  17. Переключатель зажигания
  18. (заглушка зажигания)
  19. Крышка лампы обогрева воздушной заслонки карбюратора (kontrolka ssania)
  20. Контрольная лампа выключателя блокировки дифференциала (kontrolka blokady dyferencjału)
  21. Контрольная лампа выключателя тормоза (lampka kontrolna hamulca ręcznego)
  22. Датчик уровня топлива и резерв топлива
  23. Комбинированные приборы (zegary)
  24. Электрический омыватель стекла задней двери (spryskiwacz tylnej szyby)
  25. Задние фонари (tylne światła)
  26. Клемма для подключения дополнительных стоп-сигналов (клемма do podłączenia dodatkłowych 904) для подключения бокового стоп-сигнала
  27. размер
  28. Прокладка для подключения к нагревательный элемент стекла крышки багажника
  29. Фары освещения плафона (oświetlenie tablicy rejestracyjnej)
  30. Очиститель мотор-редуктора стекла задней двери (silnik wycieraczek tylnej szyby)
Категория: Схемы Tagi: diagramy, elektryka, schematy, wiązka

Zobacz wpisy

← LADA NIVA VAZ 21213 — Схема wiązki LADA NIVA VAZ 21214 — Схема расположения ЭБУ Bosch M 7.9,7 евро2 →

Генератор 21214 1,7i 90А АвтоВАЗ

ProductID 21214370101000

Вес нетто 5,250 кг.

Размер упаковки 22,50 x 19,00 x 15,00 см.

Объем Вес 1,28 кг.


Наличие: В наличии

94,36 Количество: Купить товар

Производитель

АвтоВАЗ


Генератор 21214 1,7i

90 А

Производитель: АвтоВАЗ


Совместимость с моделями:

ВАЗ 21214/1993-сегодня

ВАЗ 21214М / 2011-сегодня


.

Оставить ответ
