Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего — полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один — межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Устройство раздатки на «Ниве»Основные неисправности раздаточной коробкиВибрация в начале движения автомобиляВибрация на скорости Шум при поворотеПлохое переключение передач, или блокировка дифференциалаВыключение и сброс передач Утечка масла из коробкиКак снять раздатку «Нивы», пошаговая инструкцияКак установить новую раздаточную коробкуСборка и разборка раздаточной коробки «Нивы»

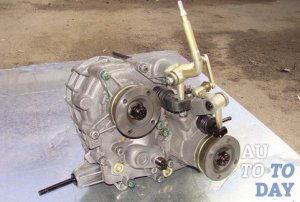

Устройство раздатки на «Ниве»

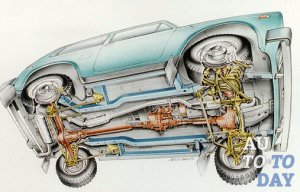

В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.

Устройство раздаточной коробки «Нивы» предусматривает наличие понижающей передачи, которая помогает получить высокий крутящий момент. Ее используют при преодолении сложных участков пути, когда необходимо справиться с серьезным бездорожьем. Кроме того, к списку основных деталей раздатки «Нивы» относят: корпус, вал привода переднего моста, ведущий и промежуточный валы, шестерни, подшипники, корпус дифференциала, сателлиты, муфты блокировки и переключения передач, сальники, рычаги управления и фланцы, использующиеся для соединения с карданом.

На «Нивах» (исключение –ChevroletNiva) может устанавливаться два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):

• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

С точки зрения конструкции, между этими вариантами нет практически никакой разницы, разве что РК 21214 дополнительно имеет привод датчика скорости. В остальном, схема раздатки «Нива» практически одинакова для всех вариантов.

Основные неисправности раздаточной коробки

Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.

Вибрация в начале движения автомобиля

Основная болезнь «Нивы» — вибрация, раздающаяся по всему кузову машины. Причина этого неприятного явления нередко вызвана неправильной центровкой раздатки ВАЗ «Нива». Чаще всеговибрация встречается на моделях ВАЗ 21213/21214, ведь именно в этих машинах раздаточная коробка фиксируется лишь на двух опорах, расположенных по бокам корпуса. Для сравнения, раздатка на ChevroletNiva устанавливается уже на трех опорах. Однако, прежде чем начинать регулировку положения раздатки, следует убедиться в ее причастности к появлению вибраций.

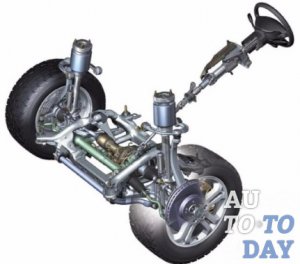

Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.

Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.

Вибрация на скорости

Если, набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.

Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).

Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты — они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.

Разбор раздатки на «Ниве» может показать наличие деформированных болтов или фланцев эластичной муфты, а более детальный осмотр поможет определить ослабленные крепления эластичной муфты и/или гайки фланца промежуточного вала. Все испорченные детали следует заменить, а ослабленные крепежные элементы получше затянуть.

Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.

Шум при повороте

Появление посторонних звуков при повороте транспортного средства — еще один распространенный признак наличия проблем в раздатке «Нивы», причем в этом случае схемадиагностики практически такая же, как и в предыдущем варианте.

В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость — заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.

Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).

Плохое переключение передач, или блокировка дифференциала

К основным проблемам раздатки на «Ниве» нельзя не отнести блокировку дифференциала, что выражается в плохом переключении передач. Среди причин этой неприятности числятся: тугое перемещение скользящей муфты на шлицах ступицы или корпуса дифференциала, появление забоин на зубьях малых шестерен передач, деформация вилки, штока, рычагов привода, или их заедание на осях.

Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.

Выключение и сброс передач

Не менее неприятным явлением, связанным с неисправной работой раздатки, выступает произвольное выключение передач. Причина здесь кроется в повреждении (либо износе) зубьев шестерен и муфтраздатки «Нива», забоинах на шлицах, деформации деталей привода, снижении упругости пружин фиксаторов вследствие попадания грязи в отверстия фиксаторов, или износа этих деталей. Очистив и заменив все поврежденные элементы, вы сможете решить данную проблему.

Утечка масла из коробки

В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок. Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, — это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.

Как снять раздатку «Нивы», пошаговая инструкция

Раздаточная коробка «Нивы» демонтируется относительно легко, однако времени на это требуется немало. Кроме раздатки, придется снимать и некоторые другие детали, для чего вам потребуются ключи на 13 (рожковый, накидной и/или трещоточный), а также плоская и крестовая отвертка.

После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).

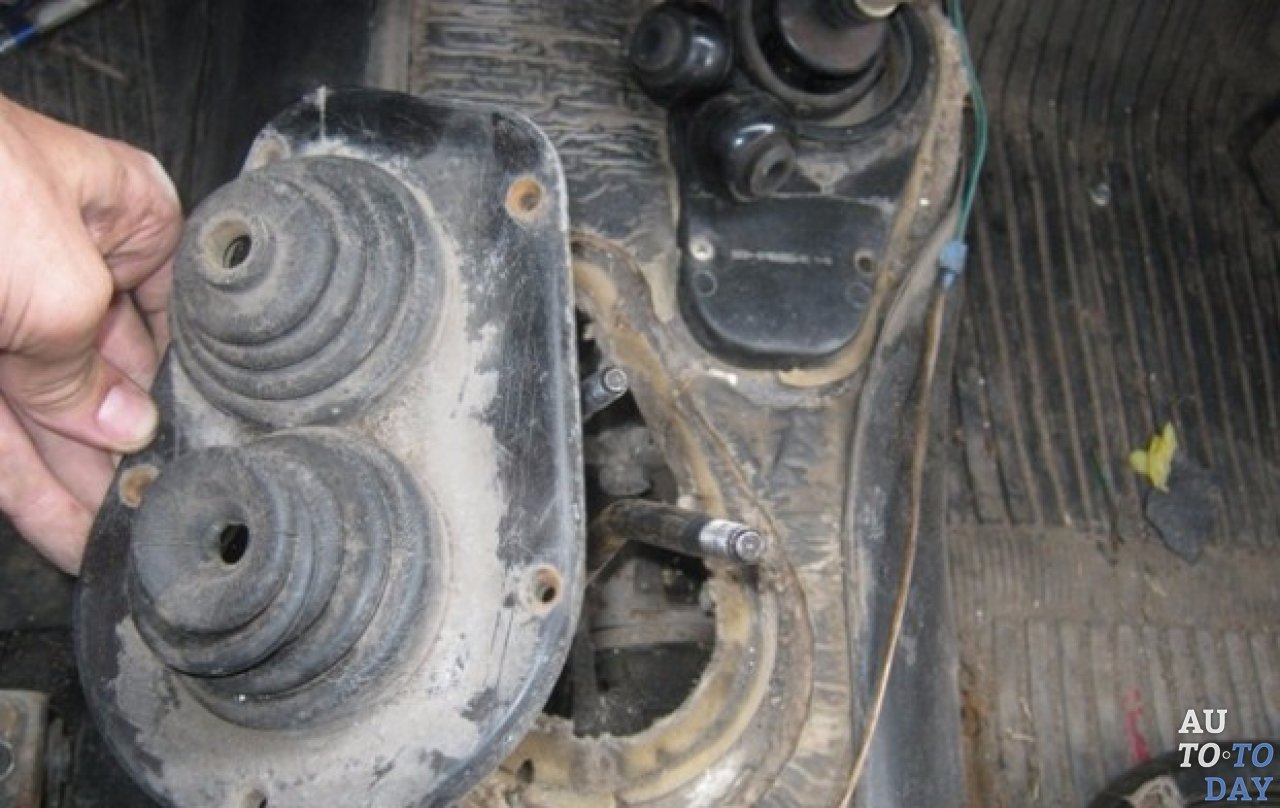

Демонтировать ее несложно, и все, что от вас потребуется, — это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов, снимите накладку вместе с резинками.

Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.

На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.

Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13. Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки — проверните кардан рукой, обеспечив себе более удобный доступ к ним.

Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).

Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.

Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.

Когда все крепежные элементы будут откручены, вы сможете легко снять раздатку «Нивы», аккуратно стянув ее вниз с опоры, которую вы для нее заранее подготовили.

Как установить новую раздаточную коробку

Если демонтированная раздатка «Нивы» (схема ее переключения уже, наверное, понятна), оказалась в плохом состоянии, и ее проще заменить, чем ремонтировать, лучше так и поступить. Перед установкой нового устройства нужно проверить правильность установки подушек подвески мотора в кронштейнах (центрующие шайбы должны совпадатьс соответствующими отверстиями боковых кронштейнов), а также проверить плотность прилегания опор раздатки ко дну кузова. В случае необходимости нужно сразу отрихтоватьместа под опорами.

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего).

Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней.

Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива

Устройство раздаточной коробки

1 – вилка муфты блокировки дифференциала;
2 – шток вилки блокировки дифференциала;
3 – защитный чехол штока;
4 – стопорная шайба;
5 – втулка оси рычага;
6 – ось рычага;
7 – стопорный болт вилки;
8 – выключатель контрольной лампы блокировки дифференциала;
9 – шток вилки переключения передач;
10 – рычаг блокировки дифференциала;
11 – дистанционная втулка;
12 – ось рычага переключения передач;
13 – кронштейны;
14 – вилка муфты переключения передач;
15 – рычаг переключения передач;
16 – втулка пружины фиксатора;
17 – пружина и шарик фиксатора;
18 – фланец ведущего вала;
19 – передняя крышка;
20 – сальник ведущего вала;
21 – упорное кольцо подшипника;
22 – передний подшипник ведущего вала;
23 – шестерня высшей передачи;
24 – муфта переключения передач;
25 – картер раздаточной коробки;
26 – шестерня низшей передачи;
27 – задний подшипник ведущего вала;
28 – установочное кольцо заднего подшипника ведущего вала;
29 – ведущий вал;
30 – втулка;
31 – ступица;
32 – задняя крышка;
33 – задний подшипник промежуточного вала;
34 – промежуточный вал;
35 – подшипник вала привода заднего моста;
36 – задний подшипник дифференциала;
37 – фланец;
38 – сальник вала привода заднего моста;
39 – задний корпус дифференциала;
40 – опорная шайба шестерни;
41 – шестерня привода заднего моста;
42 – ось сателлитов;
43 – стопорное кольцо;
44 – пружинная шайба;
45 – кронштейн подвески;
46 – упорная шайба сателлита;
47 – картер привода переднего моста;
48 – сателлит;
49 – ведомая шестерня дифференциала;
50 – передний корпус дифференциала;
51 – стопорное кольцо;
52 – пружинная шайба;
53 – передний подшипник корпуса дифференциала;
54 – муфта блокировки дифференциала;
55 – установочное кольцо переднего подшипника дифференциала;
56 – маслоотражатель;
57 – сальник вала привода переднего моста;
58 – подшипник вала привода переднего моста;
59 – фланец вала привода переднего моста;
60 – вал привода переднего моста;
61 – пробка слива масла;
62 – ведомая шестерня привода спидометра;
63 – роликовый подшипник промежуточного вала;
64 – заливная пробка;
65 – ведущая шестерня привода спидометра.

Разборка и сборка раздаточной коробки

Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

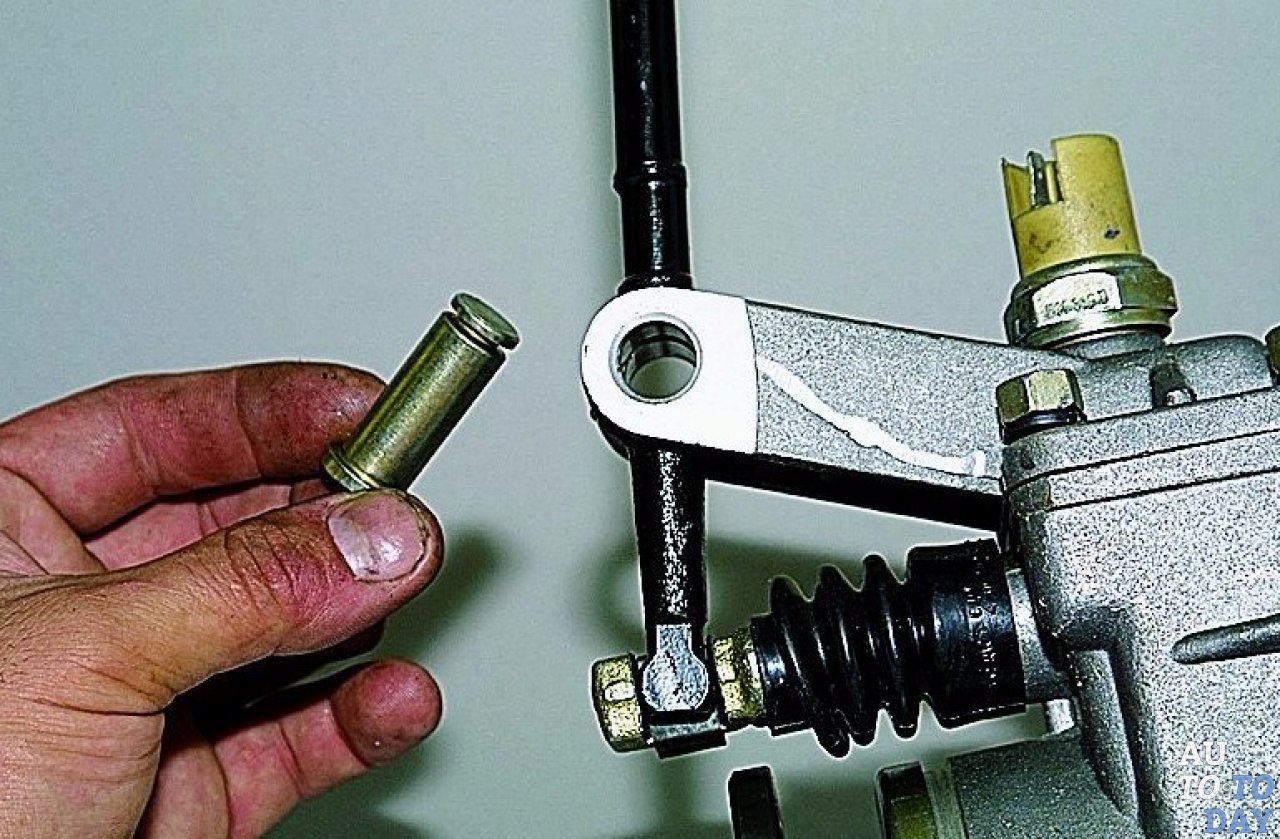

…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

Зацепив трехлапым съемником наружное кольцо подшипника,…

…спрессовываем подшипник.

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.
Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала.

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов нива 2131.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.
Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.
Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.
Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

Узел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Определение причин вибрации и центрирование раздаточной коробки

Запоминаем скорость автомобиля нива 2121 и обороты двигателя, при которых возникает вибрация в зоне крепления раздаточной коробки.

На стоящем автомобиле переводим рычаги коробки передач и раздаточной коробки в нейтральное положение и запускаем двигатель. Устанавливаем число оборотов коленчатого вала ваз 2121, соответствующее скорости автомобиля, при которой возникали вибрации. Если вибрация сохраняется, проверяем состояние и крепление опор силового агрегата.

Если вибраций не обнаружено, повторяем предыдущее испытание, включив прямую передачу в коробке передач нива 2131. Если на этот раз вибрация проявилась, неисправен промежуточный вал (ослабло крепление фланцев, заедание шарнира, трещины эластичной муфты и т.п.).

Если вибраций нет, разгоняем автомобиль чуть выше отмеченной скорости и переводим рычаги коробки передач и раздаточной коробки в нейтральное положение. Причины вибрации в этом случае – дисбаланс межосевого дифференциала, переднего или заднего карданных валов, заедание их шарниров.

Также проверяем крепление раздаточной коробки к кузову: состояние резинометаллических опор (разрывы и отслоения резины недопустимы), затяжку гаек, отсутствие усталостных трещин на кузове.

Перед центрированием раздаточной коробки проверяем состояние опор силового агрегата и правильность их установки (центрирующие шайбы подушек двигателя должны входить в соответствующие отверстия боковых кронштейнов). Устанавливаем раздаточную коробку на автомобиль ваз 2121, не затягивая до конца гайки крепления кронштейнов ее подвески.

Перемещая раздаточную коробку в продольном, поперечном и вертикальном направлении (подтягивая или ослабляя гайки ее крепления), добиваемся минимального и равномерного зазора между фланцами промежуточного вала и ведущего вала раздаточной коробки (фланцы должны быть на одном уровне и параллельны друг другу). Зазор между полом кузова и опорами заполняем регулировочными прокладками и совмещаем центрирующие пояски фланцев, слегка сдвинув раздаточную коробку ваз 2131 вперед (на величину зазора между фланцами). Окончательно затягиваем гайки крепления опор раздаточной коробки.

Ремонт раздаточной коробки ВАЗ — 2121 своими

31.05.2018, Просмотров: 3426

Раздаточная коробка передач на автомобиле ВАЗ 2121 “Нива” и его модификации обеспечивает угловую передачу скоростей на все колеса. При подключении раздатки, он связывает передний и задний мост, распределяя крутящий момент поровну. Наличие понижающей передач увеличивает крутящий момент на малой скорости, что является несомненным преимуществом в прохождении бездорожья.

Автомобиль ”Нива” обладает серьезным потенциалом внедорожника, но как показывает практика — раздаточная коробка передач, зачастую, не выдерживает нагрузки и выходит из строя.

Определить неисправность раздатки возможно по следующим симптомам:

• долгая задержка при подключении переднего моста, а также его самостоятельное отключение;
• перегрев РКП при средних нагрузках, причиной которому может быть недостаточный уровень масла, либо повышенное трение деталей;
• уход масла из картера по причине изношенных сальников и прокладок;
• сильная вибрация в салоне по причине изношенных подушек крепления раздатки;
• гул при скорости свыше 80 км/ч, а также вибрации на малой скорости по причине ослабления болтов фланца, что приводит к полноценной замене промежуточного вала;
• изношенные крестовины карданного вала по причине недостаточного количества смазки в подшипниках;
• всевозможные неисправности ШРУСов и люфт карданного вала;
• шток и вилка раздатки нередко люфтят, поэтому происходит затрудненное включение блокировки дифференциала или пониженной передачи.

Демонтаж

1. Для снятия РКП потребуется ключ “13” (рожковый или трещоточный), плоская и фигурная отвертка. Для удобства снятие проводится на смотровой яме.
2. В салоне при помощи отвертки нужно снять декоративную накладку рычагов. Под накладкой будет пыльник двух рычагов переключения, который тоже снимается.
3. Проводится демонтаж карданных валов. Делается это с помощью ключа на “13”. Передний и задний кардан отсоединяются одинаково. Перед снятием валов нужно пометить посадочное место с вилкой кардана, чтобы после установки не происходило вибрации.
4. Трос спидометра демонтируется, открутив одну гайку, и отводится в сторону.
5. Далее откручиваются все болты, крепящие раздаточную коробку передач через опоры к кузову и снимаем РКП.

Разборка раздатки

Для полноценного ремонта потребуется автомобильный набор инструментов и ремонтный комплект раздаточной коробки передач (подшипники, сальники и прокладки, возможно, некоторые шестерни), молоток и съемник подшипников.

1. Снимаем переднюю и заднюю крышку корпуса РКП. Для этого потребуется ослабить гайки крепления крышек, и при помощи монтировки со всех сторон выводить крышку на себя. С другой стороны коробки проделываем аналогичную операцию. Передняя крышка выйдет вместе с валом, отвечающий за блокировку дифференциала, а задняя крышка с валом, отвечающим за понижающую передачу.
2. Из корпуса при помощи молотка выбиваем дифференциал в сборе. Конструкция дифференциала, находящегося внутри раздаточной коробки, аналогична тому, который находится в мостах. Открутив гайки крепления главной пары, открываем доступ к сателлитам. Если на зубцах сателлитов есть износ, то обязательно меняем все детали.
3. Проверяем каждый подшипник на предмет посторонних звуков при вращении. Если таковы имеются, то снимаем гайку вала, на котором сидит подшипник, и при помощи съемника выпрессовываем старый подшипник.
4. В обратной последовательности производится монтаж внутренних деталей раздатки. Рекомендуется, для достаточного момента затяжки валов и крышек корпуса, применять новые болты и гайки.
5. После сборки залить новое полусинтетическое масло, не ниже классификации GL-4 — 0,9л.

Рекомендации по центровке РКП

После любых операций по снятию и установке раздаточной коробки передач, ее нужно отцентровать. Для этого потребуется:

• ослабить крепление раздаточной коробки так, чтобы она “сидела” более свободно, и могла незначительно перемещаться;
• разогнаться до скорости 80 км/ч, после чего раздатка сядет на свои посадочные места;
• затяжка происходит как можно скорее и на работающем моторе, что бы посредством вибрации, РКП не успела принять неподходящее положение.

После такого ремонта раздаточная коробка передач может служить верой и правдой очень долго. К сожалению, работа раздатки в условиях повышенных нагрузок, зачастую, значительно сказывается на уменьшении ресурса, в силу слабой ее конструкции. Для повышений надежности РКП можно поставить подрамник, который позволит посадить раздатку жестко на свое место, а также исключить сильную вибрацию от работы трансмиссии.

В готовом подрамнике для “Нивы” есть готовые отверстия и крепежи для крепления его к кузову. Также, для повышения надежности, установлена дополнительная опора раздатки. Чтобы установить подрамник, потребуется установить домкрат под раздатку, отпустить гайки крепления и приспустить раздаточную коробку. Далее подрамник примеряется на посадочные места. Настоятельно рекомендую хорошо смазать отверстия в днище, для предотвращения возможного появления коррозии. Подрамник прикручивается на посадочное место для раздатки, а сама коробка к подрамнику. В силу того, что подрамник жестко связан с кузовом, вибрации все равно будут переходить на кузов, но не так значительно. Благодаря усиленным опорам и качественным резиновым подушкам, у раздаточной коробки пропадет склонность к уходу из посадочного места, а это значит, что все элементы ходовой части прослужат намного дольше.

Итог

Провести ремонт раздаточной коробки передач автомобиля “Нива” довольно просто. Если есть под рукой необходимый инструмент и минимальные знания устройства РКП, то за несколько часов ваша раздаточная коробка передач заживет новой жизнь. Установка подрамника избавит от многих проблем и предотвратит преждевременный износ всех деталей, узлов и агрегатов трансмиссии.

основные проблемы и их устранение

Тем, кому уже довелось поездить на «Ниве», не нужно объяснять, чем примечательна эта машина. Несомненно, она отличается от других представителей легковых ВАЗов, и прежде всего – полным приводом, предусматривающем наличие двух ведущих мостов. В общей сложности такой внедорожник имеет три дифференциала (по одному на каждый мост) и еще один – межосевой. Еще одной особенностью является раздаточная коробка, которой, в отличие от других ВАЗов, может похвастаться «Нива».

Устройство раздатки на «Ниве»

В конструкции трансмиссии раздатка размещается в задней части коробки передач, а на ее хвостовике закрепляется карданный вал, соединяющий раздаточную коробку с задним мостом. Также от этого агрегата работает и передний мост, который связан с ним передним карданным валом.

Устройство раздаточной коробки «Нивы» предусматривает наличие понижающей передачи, которая помогает получить высокий крутящий момент. Ее используют при преодолении сложных участков пути, когда необходимо справиться с серьезным бездорожьем. Кроме того, к списку основных деталей раздатки «Нивы» относят: корпус, вал привода переднего моста, ведущий и промежуточный валы, шестерни, подшипники, корпус дифференциала, сателлиты, муфты блокировки и переключения передач, сальники, рычаги управления и фланцы, использующиеся для соединения с карданом.

На «Нивах» (исключение –ChevroletNiva) может устанавливаться два основных типа раздаточных коробок:

• 21213 (модификации 21213-1800020-01 и 21213-1800020-02):

• 21214 (модификации 21214-1800020-01, 21214-1800020-02, 21214-1800020-10).

С точки зрения конструкции, между этими вариантами нет практически никакой разницы, разве что РК 21214 дополнительно имеет привод датчика скорости. В остальном, схема раздатки «Нива» практически одинакова для всех вариантов.

Основные неисправности раздаточной коробки

Все неисправности в работе раздатки сразу проявляются в наружных симптомах, исходя из которых, владелец транспортного средства может судить о сложившейся ситуации. К таким проявлениям относят следующее.

Вибрация в начале движения автомобиля

Основная болезнь «Нивы» – вибрация, раздающаяся по всему кузову машины. Причина этого неприятного явления нередко вызвана неправильной центровкой раздатки ВАЗ «Нива». Чаще всеговибрация встречается на моделях ВАЗ 21213/21214, ведь именно в этих машинах раздаточная коробка фиксируется лишь на двух опорах, расположенных по бокам корпуса. Для сравнения, раздатка на ChevroletNiva устанавливается уже на трех опорах. Однако, прежде чем начинать регулировку положения раздатки, следует убедиться в ее причастности к появлению вибраций.

Вполне возможно, что она вызвана другими деталями ходовой. Например, плохо зафиксированы карданы, не отбалансированы колеса машины, присутствует люфт в крестовинах кардана (особенно на возникновении вибрации сказываются люфты в крестовинах заднего кардана) и вибрация, исходящая от силового агрегата.

Появлению вибрации в начале движения также способствуют разболтавшиеся крепления установочных опор раздаточной коробки или разорванная резина на самих опорах раздатки.

Вибрация на скорости

Если,набрав скорость до 80-100 км/ч, вы заметили, что в зоне передних сидений вибрирует пол, при ближайшей возможности нужно проверить работу некоторых узлов и механизмов.

Вполне возможно, что при сборке было нарушено взаимное расположение элементов промежуточного вала, произошло расслоение эластичной муфты, или неправильно собрали шарниры равных угловых скоростей (не говоря уже о том, что они могли просто износиться).

Нелишним будет проверить и наличие балансировочных шайб под болтами эластичной муфты – они нередко теряются. При обнаружении нескольких таких проблем самым оптимальным вариантом решения проблемы будет замена промежуточного вала в сборе.

Разбор раздатки на «Ниве» может показать наличие деформированных болтов или фланцев эластичной муфты, а более детальный осмотр поможет определить ослабленные крепления эластичной муфты и/или гайки фланца промежуточного вала. Все испорченные детали следует заменить, а ослабленные крепежные элементы получше затянуть.

Возможной причиной вибрации на скорости также является заедание шарнира равных угловых скоростей (стерлась смазка, деформированы детали элемента или проявились последствия неправильной заводской сборки), заедание карданных шарниров переднего и заднего валов, их повышенный дисбаланс или дисбаланс межосевого дифференциала вследствие заводского брака или неверного расположения деталей при сборке.

Шум при повороте

Появление посторонних звуков при повороте транспортного средства – еще один распространенный признак наличия проблем в раздатке «Нивы», причем в этом случае схемадиагностики практически такая же, как и в предыдущем варианте.

В первую очередь проверьте детали на предмет износа. Вполне возможно, что проблема кроется в стершихся зубьях сателлитов, шестерен привода, тугом вращении сателлитов на оси или износе внутренней части корпуса дифференциала. Также не редкость – заедание в корпусе дифференциала шестерен приводов мостов и наличие большого осевого зазора шестерен приводов мостов.

Устранить все неточности поможет замена изношенных деталей и установка правильного осевого зазора (0-0,10 мм).

Плохое переключение передач, или блокировка дифференциала

К основным проблемам раздатки на «Ниве» нельзя не отнести блокировку дифференциала, что выражается в плохом переключении передач. Среди причин этой неприятности числятся: тугое перемещение скользящей муфты на шлицах ступицы или корпуса дифференциала, появление забоин на зубьях малых шестерен передач, деформация вилки, штока, рычагов привода, или их заедание на осях.

Кроме того, к подобному результату нередко приводит слишком высокая вязкость масла в раздаточной коробке. Шлицы можно очистить от грязи и спилить все заусеницы надфилем, а вот детали со смятыми шлицами или зубьями стоит полностью заменить.

Выключение и сброс передач

Не менее неприятным явлением, связанным с неисправной работой раздатки, выступает произвольное выключение передач. Причина здесь кроется в повреждении (либо износе) зубьев шестерен и муфтраздатки «Нива», забоинах на шлицах, деформации деталей привода, снижении упругости пружин фиксаторов вследствие попадания грязи в отверстия фиксаторов, или износа этих деталей. Очистив и заменив все поврежденные элементы, вы сможете решить данную проблему.

Утечка масла из коробки

В некоторых случаях из раздаточной коробки быстро уходит масло. Что же делать в такой ситуации? Вероятнее всего, это результат сильного износа сальников, забоин на поверхностях валов и штоков, по которым они работают, ослабления крепления крышек картера, либо повреждения их прокладок. Нередко основанием для утечки являются и неплотно закрученные пробки и незатянутая гайка привода спидометра. Все, что требуется, – это подтянуть резьбу, заменить прокладки и подтянуть пробки с гайками.

Как снять раздатку «Нивы», пошаговая инструкция

Раздаточная коробка «Нивы» демонтируется относительно легко, однако времени на это требуется немало. Кроме раздатки, придется снимать и некоторые другие детали, для чего вам потребуются ключи на 13 (рожковый, накидной и/или трещоточный), а также плоская и крестовая отвертка.

После успешного завершения подготовительного этапа можно переходить к снятию раздаточной коробки. Для начала, из салона автомобиля снимается пластиковая накладка на тоннеле пола (расположена возле рычагов управления блокировкой).

Демонтировать ее несложно, и все, что от вас потребуется, – это открутить четыре самореза, с помощью которых она крепится, а затем выкрутить еще три крепежных элемента, посредством которых накладка фиксируется под рычагами. Отвернув ручки рычагов,снимите накладку вместе с резинками.

Обратите внимание! Выполнив указанные действия, вы увидите два подключенных проводка (их хорошо заметно через отверстие из салона), их нужно отсоединить.

На этом работу в салоне транспортного средства можно заканчивать и переходить к действиям с внешней стороны кузова. Для этого вам понадобится либо смотровая яма, либо домкрат.

Для того чтобы достать раздаточную коробку, следует отсоединить от нее оба кардана (переднего и заднего моста), а также привод от КПП. Демонтаж карданов не должен вызвать каких-либо трудностей, поскольку они отсоединяются одинаково: нужно только открутить все крепежные гайки ключом на 13. Если болты начнут прокручиваться, просто вставьте между основанием и плоской шляпкой болта отвертку, а чтобы отвинтить все остальные гайки – проверните кардан рукой, обеспечив себе более удобный доступ к ним.

Дальше вынимается трос спидометра (отверните рукой его крепежную гайку и потяните в сторону) и отсоединяется от КПП сама раздаточная коробка (также нужно открутить несколько болтов).

Заключительным этапом всей работы будет демонтаж раздатки с подвесных каждой стороны, но перед этим не забудьте подставить что-то под коробку, чтобы после снятия она не упала.

Важно! Удобнее всего откручивать гайки подвесного механизма либо с помощью трещоточной рукоятки, либо посредством аналогичного ключа.

Когда все крепежные элементы будут откручены, вы сможете легко снять раздатку «Нивы», аккуратно стянув ее вниз с опоры, которую вы для нее заранее подготовили.

Как установить новую раздаточную коробку

Если демонтированная раздатка «Нивы» (схема ее переключения уже,наверное, понятна), оказалась в плохом состоянии, и ее проще заменить, чем ремонтировать, лучше так и поступить. Перед установкой нового устройства нужно проверить правильность установки подушек подвески мотора в кронштейнах (центрующие шайбы должны совпадатьс соответствующими отверстиями боковых кронштейнов), а также проверить плотность прилегания опор раздатки ко дну кузова. В случае необходимости нужно сразу отрихтоватьместа под опорами.

Поместив на освободившееся место новую раздатку, не нужно полностью затягивать крепежные элементы кронштейнов ее подвески. Передвигая устройство вдоль и поперек, или даже в вертикальном направлении, постарайтесь найти наиболее подходящее положение, при котором фланцы ведущего и промежуточного валов окажутся расположенными на одном уровне, параллельно друг другу, а зазор между ними будет минимальным.

После этого нужно вернуть на прежние места все снятые ранее регулировочные прокладки, устанавливающиеся под опоры, и затянуть крепежные гайки кронштейнов подвески. Дальше подсоедините к валам раздатки передний и задний валы, а гибкий вал к приводу спидометра. Провода подключаются к датчику контрольной дампы блокировки дифференциала.

Сборка и разборка раздаточной коробки «Нивы»

Нередко автовладельцев интересует не только вопрос снятия раздаточной коробки, но и ее правильная разборка. Как же разобрать ее на «Ниве»? Прежде всего, промойте устройство и слейте с него все масло. Затем закрепите раздатку на стенде и ослабьте крепежные гайки фланцев ведущего вала и вала привода мостов (переднего и заднего). Также открутите крепежные гайки и снимите в сборе картер привода переднего моста (вместе с крышкой, рычагом, вилкой, муфтой блокировки дифференциала и валом привода переднего моста).

После этого выполняется демонтаж привода спидометра, вместе с ведомой шестерней. Снимите стопорную шайбу, вытащите ось и снимите рычаг блокировки дифференциала. Следом демонтируйте крышку картера привода переднего моста и достаньте пружину и шарик фиксатора.

Теперь открутите стопорный болт вилки блокировки дифференциала и выньте сам шток, а также вилку и муфту блокировки.

Также необходимо снять заднюю крышку (вместе с валом привода заднего моста) и фланцы ведущего вала, а также валов привода переднего и заднего мостов.

Следующим шагом при разборке раздатки «Нивы» является изъятие вала привода переднего моста из картера (вместе с ним достают подшипник, упорное кольцо и маслоотражатель). Также в сборе извлекается и вал привода заднего моста из задней крышки.

После этого снимаем крышку переднего подшипника ведущего вала и крышку смотрового люка, следом за которым демонтируется кронштейн рычага переключения передач (вместе с самим рычагом) и изымается штопорная шайба. Сняв шайбу, вы сможете вынуть ось и снять рычаг.

Дальше следует отвернуть стопорный болт вилки муфты переключения передачи, аккуратно вынуть шток вилки и детали фиксатора (гнездо фиксатора следует закрыть пальцем). Затем, вместе с дифференциалом, снимается передняя крышка и монтируется установочное кольцо подшипника дифференциала.

Теперь следует изъять установочные кольца с задних подшипников ведущего и промежуточного валов и достать оба вала из картера раздаточной коробки.

Зажмите в тисках ведущий вал и снимите упорное кольцо и задний подшипник, используя для этого специальный съемник. Следом за ними достаньте с ведущего вала шестерню низшей передачи (вместе с втулкой), муфту переключения передач, ее ступицу и шестерню высшей передачи.

После этого можно приступать к разборке дифференциала. Из картера привода переднего моста, крышки переднего подшипника и задней крышки выпрессуйте поврежденные или изношенные сальники, отверните гайки осей подушки подвески и снимите кронштейны в сборе.

Обратная сборка раздатки на «Ниве» начинается со сборки межосевого дифференциала путем совмещения всех меток на его корпусе (это обязательное условие, которое поможет избежать нарушения балансировки указанного узла). Пружинная шайба на оси сателлитов устанавливается со стороны глухого отверстия, находящегося на торце оси.

Важно! Осевой зазор каждой шестерни привода мостов должен составлять от 0 до 0,10 мм, а момент сопротивления вращению шестерен не должен превышать 14,7 Н/м. Увеличенный зазор свидетельствует о необходимости замены опорных шайб на детали большей толщины.

Ведущий и промежуточный валы должны устанавливаться в картер раздатки одновременно, а рабочие поверхности сальников перед установкой в крышки и картеры необходимо смазать смазкой Литол-24. Выполняя обжатие гаек валов, используйте оправку 67.7820.9520.

Выполнив обратную сборку раздаточной коробки, залейте в нее масло до нижней кромки заливочного отверстия.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Разборка и сборка раздаточной коробки Нива 2121, Нива 2131

Ремонт раздаточной коробки, устранение неисправностей в раздатке нива 2121, порядок сборки и разборки коробки, инструкции по замене подшипников и сальников в коробке автомобиля нива 2131, описание устройства раздатки нива 2131, ваз 2121. Обслуживание и эксплуатация коробки нива 2121. Инструкции по ремонту кардана, моста и привода колес нива 2131.

Отсоединяем от фланца ведущего вала раздаточной коробки промежуточный вал (см. Снятие промежуточного вала)
Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Ослабляем гайку фланца ведущего вала (см. Замена сальников валов раздаточной коробки).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. Снятие корпуса шестерен привода спидометра и датчика скорости автомобиля ВАЗ-21214 (корпуса шестерни привода спидометра автомобиля)).

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

…вынимаем ось рычага блокировки дифференциала ваз 2121 (при затруднении выбиваем выколоткой из мягкого металла).

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. Замена выключателя контрольной лампы блокировки дифференциала).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

Зацепив трехлапым съемником наружное кольцо подшипника,…

…спрессовываем подшипник.

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера ваз 2131.

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.
Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока.

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач ваз 2121 уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов ваз 2131.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки ваз 2121.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки ваз 2131 с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал нива 2121 и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала нива 2131 подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник нива 2121.
На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.
Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала.

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов нива 2131.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал нива 2121 в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку нива 2131 в обратной последовательности.
При сборке межосевого дифференциала совмещаем метки на его корпусах.
Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.
Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.
Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.
Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.
После сборки заливаем масло (см. Замена масла).

Полезные советы

Узел крепления шпильки:

1 — картер;
2 — втулка;
3 — оставшаяся часть бобышки;
4 — шпилька

Ремонт крепления шпильки картера раздаточной коробки

У раздаточной коробки нива 2121 бывает лопается правая (длинная) бобышка, в которую запрессована специальная шпилька, крепящая коробку к кронштейну. Для ремонта можно выточить втулку из дюралюминия, как показано на рисунке, запилить все ребра на оставшейся части бобышки и опилить ее наружный диаметр, чтобы плотно посадить втулку. Установив в отверстие шпильку крепления, нужно напрессовать втулку до упора и приварить ее по периметру к корпусу коробки.

Ремонт раздатки (Разборка раздаточной коробки) Нива ВАЗ 21213, 21214, 2131 lada 4×4

Отсоединяем от фланца ведущего вала раздаточной коробки промежуточный вал (см. тут)

Сливаем масло из раздаточной коробки и очищаем ее от грязи.

Ослабляем гайку фланца ведущего вала (см. тут).

Аналогично ослабляем гайки двух других фланцев. Снимаем корпус шестерни привода спидометра (см. тут).

Головкой «на 13» отворачиваем пять гаек картера привода переднего моста.

Поддев отверткой за приливы картер,…

…снимаем его…

…и прокладку.

Поддев отверткой стопорную шайбу,…

…вынимаем ось рычага блокировки дифференциала (при затруднении выбиваем выколоткой из мягкого металла).

Снимаем рычаг блокировки дифференциала и пластиковые втулки оси.

Снимаем выключатель контрольной лампы блокировки дифференциала (см. тут).

Снимаем со штока вилки блокировки дифференциала пружину рычага.

Головкой «на 13» отворачиваем четыре гайки крепления крышки картера привода переднего моста.

Снимаем крышку и прокладку.

Вынимаем пружину и вытряхиваем из гнезда картера шарик фиксатора.

Накидным ключом «на 10» отворачиваем стопорный болт вилки муфты блокировки дифференциала.

Вынимаем болт с пружинной шайбой.

Поддеваем отверткой защитный чехол штока вилки блокировки дифференциала…

…и вынимаем шток с чехлом.

Вынимаем вилку…

…и муфту блокировки дифференциала.

Отворачиваем до конца ослабленную ранее гайку крепления фланца и снимаем шайбу.

Снимаем фланец.

Сжав щипцами, вынимаем стопорное кольцо подшипника вала привода переднего моста.

Вынимаем вал в сборе из картера.

С переднего конца вала снимаем маслоотражатель и упорное кольцо.

Зацепив трехлапым съемником наружное кольцо подшипника,…

…спрессовываем подшипник.

Головкой «на 13» отворачиваем восемь гаек крепления задней крышки к картеру раздаточной коробки.

Поддев отверткой,…

…снимаем крышку в сборе с валом привода заднего моста…

…и прокладку.

Вал привода заднего моста вынимаем из задней крышки и разбираем аналогично валу переднего картера.

Детали вала привода заднего моста и задняя крышка.

Ключом «на 13» отворачиваем две гайки крепления кронштейна рычага переключения передач к картеру раздаточной коробки…

…и снимаем кронштейн переключения передач с рычагом.

Рычаг переключения передач отсоединяем от кронштейна аналогично снятию рычага блокировки дифференциала.

Отвернув окончательно гайку фланца ведущего вала,…

…снимаем фланец.

Ключом «на 13» отворачиваем три гайки…

…и снимаем крышку переднего подшипника ведущего вала.

Соединение уплотнено прокладкой.

Ключом «на 10» отворачиваем четыре гайки крепления лючка.

Снимаем лючок и прокладку.

Снимаем со штока вилки переключения передач пружину рычага и сдвигаем чехол штока

Внутри лючка накидным ключом «на 10» отворачиваем болт крепления вилки к штоку.

Чтобы шарик и пружина фиксатора не выскочили,…

…прикрываем отверстие пальцем и постепенно вытягиваем пассатижами шток.

При этом шарик фиксатора выпадает через боковое отверстие картера.

Пружину фиксатора вынимаем пинцетом.

Вытягивая шток дальше, снимаем вилку муфты переключения передач…

…и дистанционную пластиковую втулку.

Вынимаем шток.

Штоки вилки блокировки дифференциала и вилки переключения передач уплотняются резиновыми кольцами. Покажем их снятие на примере кольца штока вилки переключения передач.

Поддев отверткой,…

…вынимаем уплотнительное резиновое кольцо.

Расконтриваем гайки задних подшипников ведущего и промежуточного валов.

Накидным ключом «на 27» отворачиваем одну из гаек, удерживая от проворачивания валы за другую гайку ключом или головкой той же размерности.

Снимаем гайку и шайбу.

В отверстия фланца вставляем болты крепления карданного вала и надеваем фланец на шлицы ведущего вала раздаточной коробки.

Отворачиваем вторую гайку, удерживая валы от проворачивания монтажной лопаткой, вставленной между болтами.

Снимаем гайку и шайбу. Снимаем фланец ведущего вала.

Снимаем упорное кольцо переднего подшипника ведущего вала.

Ключом «на 13» отворачиваем три оставшиеся гайки крепления передней крышки раздаточной коробки.

Остальные гайки этой крышки были отвернуты при демонтаже крышки переднего подшипника ведущего вала, картера привода переднего моста и кронштейна рычага переключения передач.

Снимаем переднюю крышку раздаточной коробки с дифференциалом.

Снимаем прокладку со шпилек картера раздаточной коробки.

Пассатижами снимаем установочное кольцо переднего подшипника корпуса дифференциала.

Разъединяем дифференциал и переднюю крышку раздаточной коробки.

Вынимаем (или выбиваем через выколотку из мягкого металла) из гнезда передней крышки наружное кольцо переднего подшипника промежуточного вала.

Щипцами разжимаем стопорное кольцо переднего подшипника корпуса дифференциала…

…и снимаем его.

Снимаем пружинную шайбу.

Устанавливаем в отверстие переднего корпуса дифференциала подходящий упор для винта съемника…

…и трехлапым съемником…

…спрессовываем передний подшипник.

При необходимости аналогично снимаем задний подшипник.

На переднем и заднем корпусах дифференциала наносим метки, чтобы при сборке не нарушить балансировку узла.

Зажав корпус дифференциала в тиски с накладками губок из мягкого металла,…

…накидным ключом «на 17» отворачиваем шесть болтов, скрепляющих ведомую шестерню, передний и задний корпуса дифференциала.

Разъединяем передний и задний корпуса дифференциала.

При этом ведомая шестерня остается на переднем корпусе.

Сбиваем ее с корпуса через выколотку из мягкого металла.

Разъединяем ведомую шестерню и передний корпус дифференциала.

С шестерни привода переднего моста снимаем опорную шайбу…

…и вынимаем саму шестерню.

Щипцами разжимаем стопорное кольцо оси сателлитов и снимаем его.

Снимаем пружинную шайбу оси сателлитов.

Зацепив пассатижами за другое стопорное кольцо, вынимаем ось сателлитов.

Вынимаем опорную шайбу и сателлит из заднего корпуса дифференциала.

Вынув второй сателлит и его шайбу, извлекаем шестерню привода заднего моста.

Для снятие первичного и промежуточного валов…

…пассатижами снимаем установочное кольцо заднего подшипника ведущего вала.

Аналогично демонтируем кольцо заднего подшипника промежуточного вала.

Вынимаем из картера ведущий вал…

… и промежуточный вал.

Зажимаем шлицевую часть ведущего вала в тиски с накладками губок из мягкого металла,…

…и, зацепив лапами съемника за муфту переключения передач,…

…снимаем задний подшипник, втулку, шестерню низшей передачи и муфту.

Снимаем с вала ступицу муфты и шестерню высшей передачи.

Съемником спрессовываем передний подшипник ведущего вала.

Из переднего подшипника промежуточного вала отверткой вынимаем ролики…

…и снимаем сепаратор.

Зажимаем промежуточный вал в тиски с накладками губок из мягкого металла.

Поддевая двумя монтажными лопатками, спрессовываем внутреннее кольцо переднего подшипника…

…и снимаем его.

Задний подшипник промежуточного вала снимаем также, как передний подшипник ведущего вала.
Собираем раздаточную коробку в обратной последовательности.

При сборке межосевого дифференциала совмещаем метки на его корпусах.

Пружинную шайбу на оси сателлитов устанавливаем со стороны глухого отверстия на торце оси.

Подходящими отрезками труб напрессовываем…

…внутреннее кольцо переднего подшипника промежуточного вала,…

…подшипник вала привода переднего моста (труба опирается на внутреннее кольцо)…

…и подшипники дифференциала.

Таким же образом напрессовываем подшипник вала привода заднего моста, задний подшипник промежуточного вала, передний и задний подшипники ведущего вала.

Ведущий и промежуточный валы устанавливаем в картер раздаточной коробки одновременно.
Все уплотнительные прокладки смазываем тонким слоем силиконового герметика.

Затянув гайки задних подшипников ведущего и промежуточного валов установленным моментом, стопорим гайки, вдавив их буртики в пазы хвостовиков валов.

После сборки заливаем масло (см. тут).

Раздаточная коробка Нива ВАЗ — ремонт и замена своими руками

Раздаточная коробка является самой главной частью российского внедорожника. Именно от ее правильной работы зависит проходимость автомобиля. В этой статье мы разберемся, как и для чего работает раздаточная коробка, как производится диагностика неисправностей, а также раздаточная коробка Нива ВАЗ – ремонт и замена.

Что такое раздаточная коробка?

Раздаточная коробка монтируется на всех автомобилях, имеющих полный привод абсолютно на все колеса.

Она выполняет распределение крутящего момента по всем осям автомобиля и увеличивает его величину при езде на автомобиле по бездорожью. Если говорить о конструкции этого элемента, то она заметно различается, и это зависит от марки и модели автомобиля. Однако это не мешает выделить самые основные конструктивные элементы агрегата: валы привода для передней и задней осей, понижающая, зубчатая и цепная передачи, межосевой дифференциал, с механизмом, способным к самоблокировке узла и ведущий вал.

Принцип работы заключается в следующем. Ведущий вал (основной) выполняет передачу крутящего момента от передаточного механизма КПП механическим путем на раздаточную коробку.

Далее крутящий момент переходит на специальный межосевой блокирующийся дифференциал, который уже распределяет его между соответствующими осями. Величина распределения зависит от типа дифференциала. Если он симметричный, то это усилие будет распределяться в равных соотношениях, однако если он не симметричный, то момент будет распределяться в определенных соотношениях. Их величина будет зависеть от угловой скорости вращения колес. Если раздаточная коробка передач оборудована автоматическим или ручным включением полного привода, то межосевой дифференциал на ней уже не применяется.

Для наиболее эффективной работы полного привода «Нивы» применяется блокировка межосевого дифференциала. Под данным явлением принято понимать полное или неполное выключение дифференциала и обеспечение наиболее жесткой связи между осями. Таким образом, исключается пробуксовка отдельных осей, если одна пара колес упирается в какое-то препятствие.

Ремонт раздаточной коробки Нива

Внизу будет перечислен перечень неисправностей, характерных для этого агрегата и список их способов ремонта. Данный список актуален только для автомобиля ВАЗ 2121 и LADA 4×4.

1. Вибрация, ощущаемая в ногах на передних сидениях. Особенно заметна при начале движения или разгоне автомобиля.

• ослабли или нарушились крепления, поддерживающие коробку передач или раздаточный узел. Чтобы устранить эту неисправность, необходимо просто подтянуть крепления.
• повреждения крепящих опорных устройств КПП или раздатки. В этом случае необходимо заменить неисправные элементы новыми. Проверьте центровку ведущего вала, в соответствии с механизмом переключения передач.
• произошла деформация болтов, поддерживающих эластичную муфту. Устраняется заменой болтов или  промежуточного вала целиком.
• подверглись ослаблению специальные крепления, поддерживающие эластичную муфту. Просто подтяните их.

Видео — Центровка раздатки Нива Шевроле 2123

2. Вибрация пола, которая возникает при езде на скорости, примерно, 100 километров в час. Возникает в районе передних сидений.

• возникла сильная разбалансировка промежуточного вала. Такое бывает в результате неверной сборки агрегата или при сильном износе отдельных элементов. В этом случае, необходимо заменить промежуточный вал целиком.
• произошло изменение формы или перелом болтов, крепящих эластичную муфту. Как и при первой неисправности, просто замените испорченные крепежные детали. При возможности, рекомендуется заменить промежуточный вал целиком в сборе.
• подклинивание ШРУСа. Данный шарнир необходимо разобрать и проверить в нем количество смазки. Утраченную смазку восстанавливают, а в случае необходимости ШРУС полностью подлежит замене.
• подклинивание шарниров на карданах переднего вала и заднего. В этом случае, проведите смазку узла, если это не помогло, то карданный шарнир или, соответствующий ему вал, подлежат полной замене.
• наблюдается большая разбалансировка карданного вала. Замените неисправный вал в сборе.
• сильное нарушение центровка специального межосевого дифференциала. Такая неисправность устраняется только заменой узла.

3. Шум агрегата при вхождении крутые повороты или во время свободного вращения колес.

• подверглись повышенному износу специальные зубья сателлитов или же шестерни, расположенные в приводе ведущих мостов. Старые детали необходимо заменить.
• сателлиты вращаются слишком туго. Разберите механизм и проверьте их на гладкость. Если на зубьях сателлитов обнаружены различные заусенцы, то уберите их с помощью шлифовки.
• сферическая или внутренняя полость дифференциала подверглась сильному износу. В этом случае меняется корпус дифференциала или же весь узел в сборе.
• в корпусе дифференциала начали заедать шестерни. Поменяйте детали, подвергшиеся износу, создайте осевой зазор, составляющий 0,10 миллиметров.
• арушен осевой зазор между шестернями. Восстановите зазор путем подбора  специальных опорных шайб, находящихся в приводной части моста. Обязательно проводите контроль за сопротивлением возникшему вращению, чтобы избежать излишнего трения между деталями.

4. Затрудненное включение передач или установка режимов работы дифференциала.

• слишком тяжело перемещается скользящая муфта переключения, находящаяся на шлицах ступицы или же корпусе дифференциала. Деталями, на которых имеются мятые шлицы, замените, а остальные зачистите надфилем от заусенцев.
• подверглась сильной деформации вилка или шток переключения передач. Деталь можно выпрямить или же просто заменить.
• повреждениям подвергся рычаг привода. В этом случае, его необходимо поменять или просто выпрямить.
• наблюдается небольшое заклинивание специальных рычагов механизма привода, расположенных на осях. Разберите механизм и проверьте его внутреннее состояние. При обнаруженной необходимости, проведите полную очистку или же замените неисправные или деформированные элементы.
• масло, которое залито в агрегат, слишком густое. Залей масло, которое соответствует климатическим условиям эксплуатации автомобиля.

5. Самопроизвольное, без участия водителя, выключение или сброс передач, а также механизма блокировки дифференциала.

• механическое повреждение или деформация зубьев. Отшлифуйте или поменяйте испорченные детали трансмиссии.
• нарушена упругость пружин специальных фиксаторов положения рукоятки или же фиксаторы забиты грязью. Проведите очистку фиксирующих устройств или замените пружины.

6. Наблюдается утечка масла из раздаточной коробки.

• износ уплотняющих сальников вращающихся частей. Поменяйте резиновые элементы, подвергшиеся износу, долейте масло до требуемого уровня.
• подверглись ослаблению крепящие части поддона картера коробки. Выполните их затяжку, по возможности, замените прокладку.

Видео — Разборка раздатки Нива 21214 своими руками

Как производится замена раздаточной коробки ВАЗ Нива?

Замена раздаточной коробки производится, когда старый агрегат становится не ремонтопригодным и выполнять ее рекомендуется на смотровой яме.

Порядок действий:

1. Демонтируйте накладку, которая расположена на тоннеле пола в месте установки органов переключения. Для этого открутите 4 самореза.
2. Открутите 3 самореза, предназначенные для крепления накладки под рычагами. Вытащите рычаги и снимите накладку вместе с ними. Отключите провода, которые покажутся в специальном отверстии.
3. Отсоедините кардан от раздаточной коробки. Для этого можно использовать ключ на 13. Открутите специальную контрующую гайку и вытащите трос спидометра.
4. Приводной вал коробки передач отсоедините от раздаточной коробки. Таким образом, мы освобождаем ее от КПП. Снимите раздаточную коробку, откручивая гайки специального подвесного устройства.
5. Установите новый агрегат в обратной сборке последовательности.

На этом замена и ремонт раздаточной коробки Нива завершена. Как видите, это не сложная операция и выполняется собственными силами в условиях самого обычного гаража. Таким образом, можно сэкономить многие средства на услугах мастеров автосервиса.
