Замена генератора Рено Логан: пошаговая инструкция

28 Просмотров

Замена щеток генератора Рено Логан: алгоритм действий

Обслуживание генератора и замена щеток, как правило, не вызывает сложностей у автовладельца. Действуйте следующим образом:

Открутите винт, который удерживает заднюю крышку генератора Логана.
Выкрутите парку гаек и демонтируйте задний кожух источника питания.
Снимите регулятор напряжения.
Убедитесь, насколько легко щетки перемещаются в держателе, и обратите внимание на высоту их выступания над поверхностью. Если этот показатель меньше пяти миллиметров (как отмечалось выше), регулятор требуется заменить вместе с держателем щетки

Берите омметр (мультиметр), и с его помощью измерьте сопротивление роторной обмотки.
Для этого подсоедините щупы к контактным кольцам. Если на приборе отражается бесконечность, это свидетельствует о наличие обрыва. В такой ситуации требуется замена ротора.
Оцените состояние диодов, которые осуществляют выпрямление тока. Для этого подключите один провод к металлической части выпрямительного блока, а другой — к выводной части диода.
После этого перекрутите положение проводов. Исправный диод пропускает ток в одном направлении. В ином случае он требует замены.

Чтобы поменять блок выпрямления, отожмите с помощью отвертки 12 контактов, после чего открутите пару крепежных винтов и достаньте блок.

Если целью работ является просто замена щеток на Логане, демонтировать генератор нет необходимости. Для этого достаточно снять задний кожух и держатель щеток в комплексе. Отпаяйте старые детали и выбросьте их.

При выпаивании будьте внимательны, ведь провода щеток имеют небольшую длину. Ее необходимо увеличить с помощью медного провода. Пайку осуществляете возле щетки, чтобы исключить проблемы с продеванием изделия в проем щеткодержателя. Ставьте изделия на требуемую высоту и осуществляйте пайки.

Посмотрите интересное видео по этой теме:

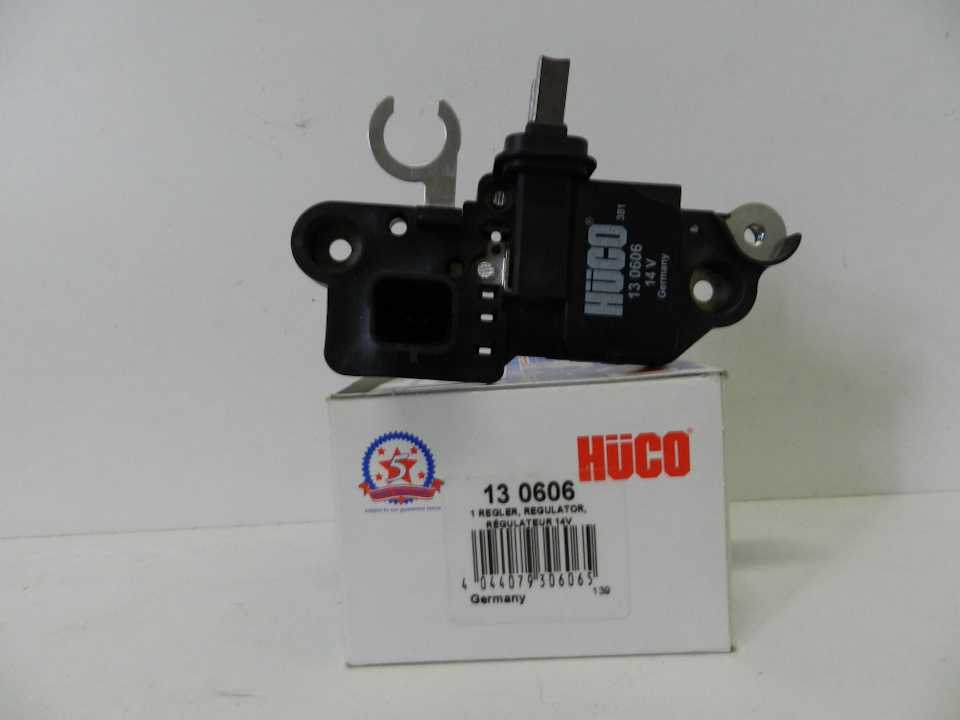

Renault Logan Логас › Бортжурнал › Новые щётки генератора: Huco вместо Ляо-технолоджи

Видимо, год огненной обезьяны как-то связан с электричеством, потому что весной поменял генератор на Витце, а недавно начал чудить и генератор на Логане. Если конкретнее, то начала моргать лампа АКБ, причём на рабочих оборотах и при прогретой машине. На холодную и на холостых всё норм. Да и напряжение всегда хорошее, не ниже 14В

На видео не обращайте внимание на лампу иммобилайзера — последствия дистанционного запуска, всё нормально

Начал читать что к чему. На изношенные щётки не похоже, тем более, что 3 года назад их меняли (к слову, в сервисе). Значит что-то ещё. Решил начать разбираться сам, методом исключения. Убедившись, что у меня генератор Bosch (2006 год, ГУР, кондёр), заказал щётки HUCO 130606, которые идут на наших машинах в сборе с реле-регулятором.

Полный размерФото с сети

Да, можно было купить ВАЗовские, подточить, перепаять… но я уже перепаивал щётки на двигателе стиральной машине — и если на стиралке мне не светит оказаться в поле с неработающими щётками, то с машиной это возможно в случае чего — поэтому тут решил не колхозить.Дальше что? А дальше разборка. При прошлой замене «рукастые мастера» откручивали трубки кондёра, спускали фреон (конечно, не им же потом на заправку ехать), но я решил что так быть не должно и стал мучить как есть. И знаете, даже в такой тесноте вполне возможно поменять щётки без съёма генератора.0. Сначала отключить массу с аккумулятора (а то огненная обезьяна может цапнуть за пальчик)1. Теперь нам надо открутить гайку на 15 (номер 1)2. Потом гайка на 13 (номер 2), снять силовой провод, под ним ещё гайка на 13

3. Болтик под крестовую отвертку (номер 3). Я мучал его долго, слизал ему «крест»… А потом открутил его головкой на 8 ))) Да, у него были и под отвертку и под головку грани

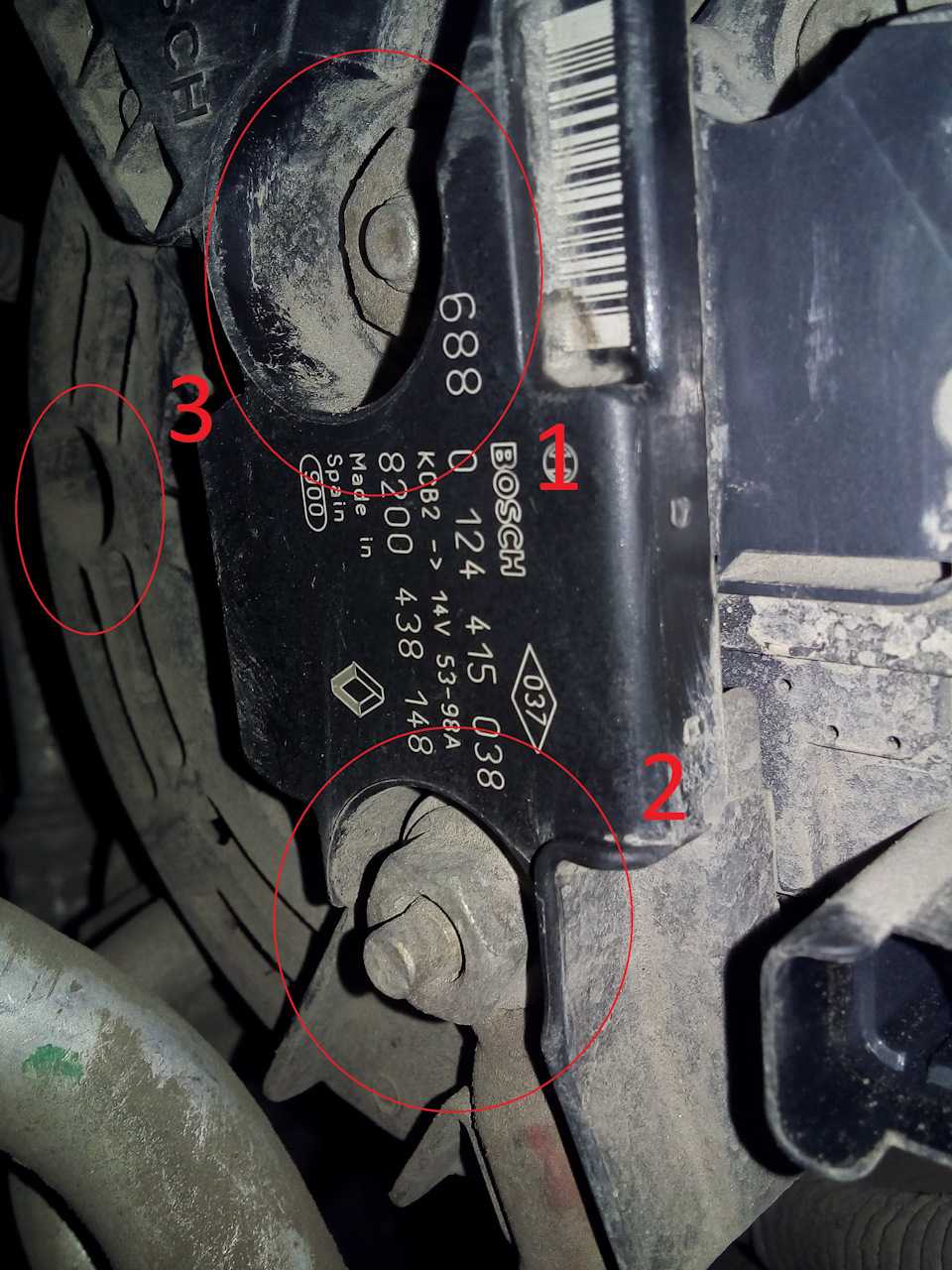

Полный размерЧтоб понятнее было взаиморасположение

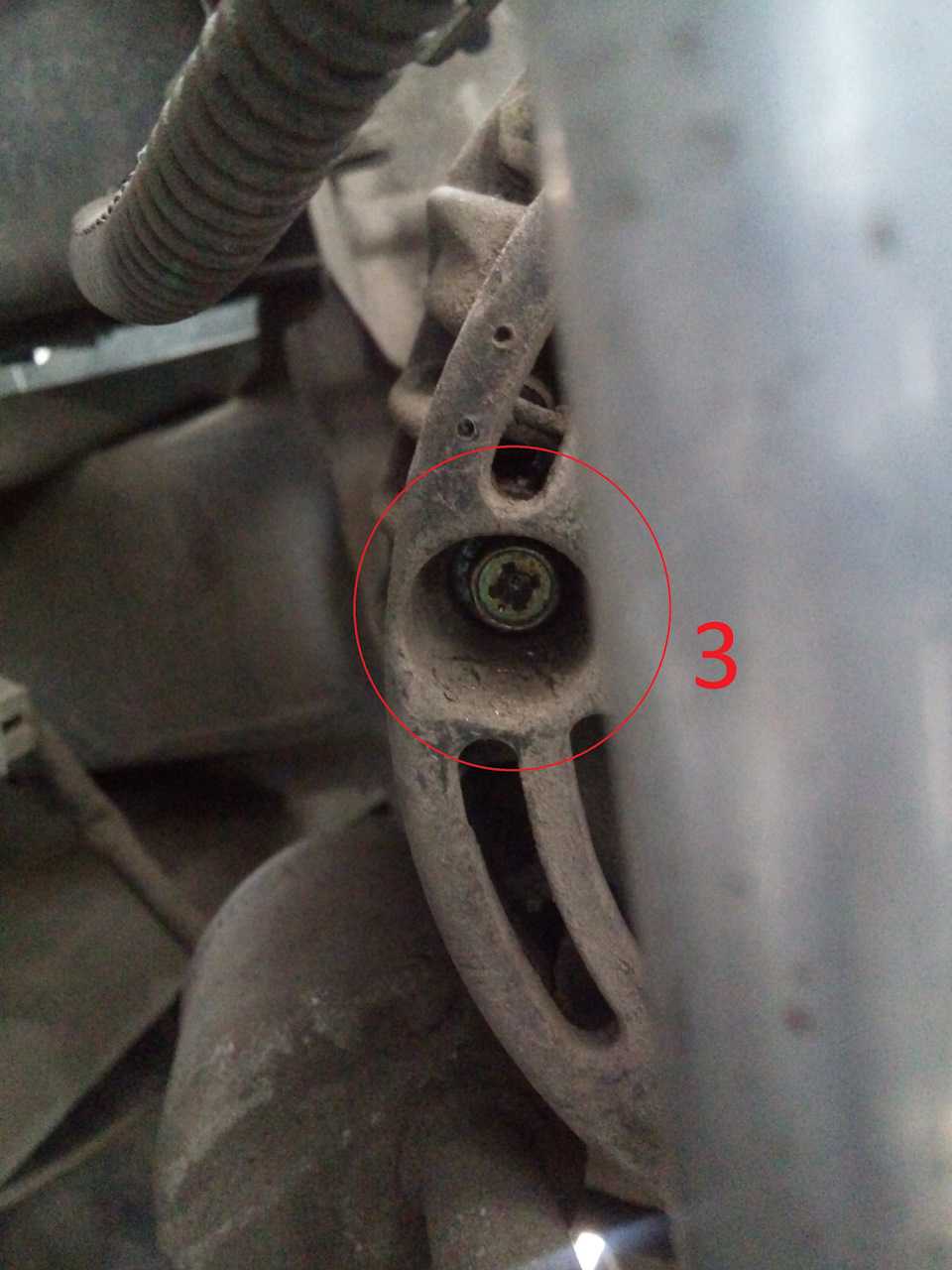

Полный размерЗлосчастный болтик4. Ещё необходимо снять контрольный проводок заряда (на фото он уже снят)5. Самый интересный шаг. И самый матерный. Проявив всю выдержку и спокойствие вам необходимо снят крышку генератора. Она просто так не снимется, надо наклонять/поворачивать/аккуратно тянуть. Да, трубки кондёра будут мешать (а гнуть их не стоит ибо дорого). Но когда у вас получится, вы будете рады, что гена на месте и не пришлось разбирать полмашины.

6. Дальше 3 болтика, снимаем старые щётки с реле и ставим новые.7.Ставим обратно крышку (вспоминая компоновщиков по матушке), прикручиваем все гайки, ставим сигнальный провод и проверяем работоспособность.

За неделю, что прошла с момента замены — всё отлично! Напряжение в норме, лампа не горит и не моргает. Более того, раньше я замечал повышенную склонность кузова машины «пощекотать» мне руки при закрывании двери после поездки и я списывал это на одежду/обувь/статику/фигатику, а теперь это пропало будто и не бывало!

Теперь разбор полётов.

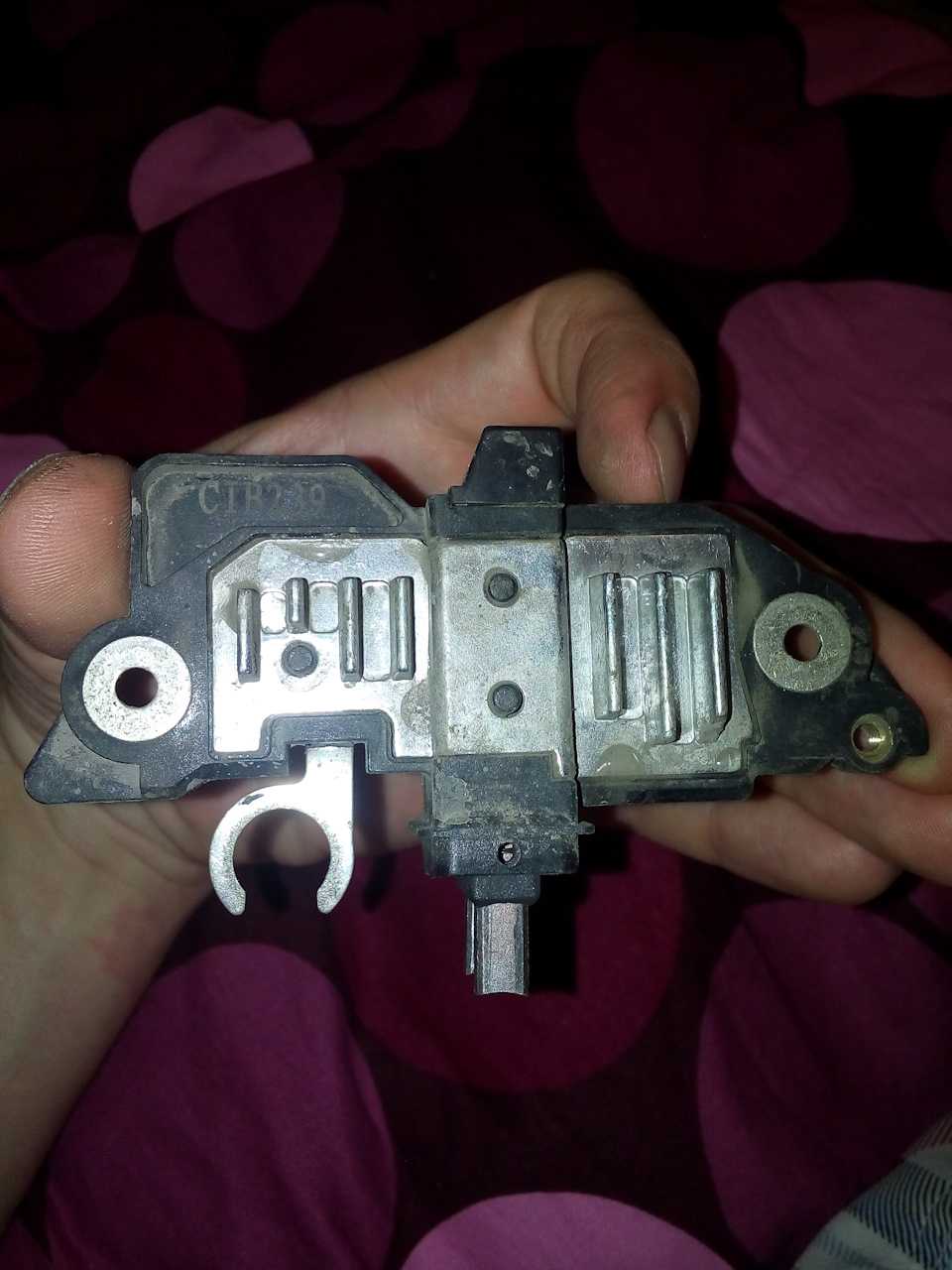

Полный размерСнятые щётки

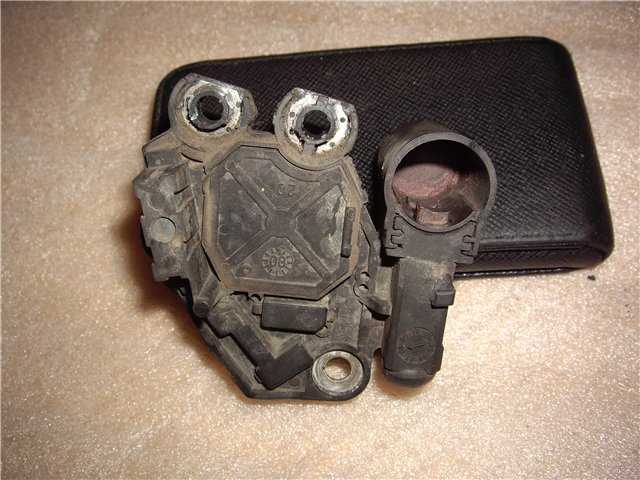

Снятый реле-регулятор в сборе со щётками выглядели как-то странно. Да, остаток щёток ещё приличный и они походили бы ещё 3 года. Но меня смутило, что из всей маркировки я нашёл только CIB239. Гугл подсказал, что это китай-китай. Нет, я ничего не имею против того, что сейчас большинство товаров производится в Китае. Просто насколько производитель не хочет афишировать себя на товаре — видимо, они что-то знают о качестве своей продукции.Вот так и произошло, что уже изначально реле-регулятор начал давать перенапряжение (как мне кажется), и только аккумулятор не давал напруге совсем уж выйти за пределы (если кто может что толковое сказать на этот счёт со стороны опыта в электротехнике — я весь внимания), а через 3 года начал конкретно сбоить.А ведь хорошо, что это не привело к повышению напряжения до уровня, критичного для каких-либо электронных модулей (3 раза тьфу).

В общем, товарищи, смотрите за тем, что ставите на свою машину вы или те, кто вам её ремонтирует. Вот так в сервисе поставили дешмань из наличия, а она начала мозги пудрить, хотя щёткам по виду ещё жить и жить.

Всем мир!

«Вечером попробовал завести машину удаленно — мигает аварийкой и отказывается. Пробовал концевик под капотом давить, не помогло. Других причин придумать не смог. Завтра, выходит, снова в непрогретую садиться» — знакомая ситуация? Замена щеток генератора Рено Логан — простая работа, с которой может справиться каждый автовладелец. Для этого необходимо разобраться с конструктивными особенностями источника питания, подобрать правильные щетки и четко следовать инструкции производителя. Ниже рассмотрим наиболее важные моменты.

Когда менять?

В процессе планового ТО внимание, как правило, уделяется другим моментам — состоянию масла в двигателе, замене расходных материалов и решению прочих задач. О необходимости проверки щеток многие забывают

По этой причине износ этой детали часто становится неожиданностью для автовладельца, а признаки неисправности и вовсе приводят в ступор. По заявлению мастеров на СТО частота замены щеток составляет в среднем 50 000 км.

Периодически рекомендуется осуществлять их осмотр и убеждаться в нормальной функциональности изделия. Это позволит избежать проблем с эксплуатацией авто

Важно, что для проверки детали нет необходимости снимать генератор и производить сложные работы. Если автовладелец не проявил должного внимания к состоянию щеток, напомнить о вероятной проблеме помогут следующие симптомы:

  • Уменьшение напряжения в бортовой сети, что может стать причиной выхода из строя или некорректной работы оборудования.
  • Ухудшение освещенности салона транспортного средства, а также проблемы в работе источников головного света (уменьшается яркость их свечения).
  • Самостоятельное отключение элементов электрооборудования Логана без видимых на то причин.
  • Быстрый разряд АКБ транспортного средства, с зарядом которого впоследствии возникают серьезные проблемы.

Появление упомянутых симптомов свидетельству автовладельцу о необходимости проверки старых щеток, а, возможно, и их замены. Чтобы проверить работоспособность уже установленных деталей, достаточно отбросить «минусовой» проводник от АКБ, демонтировать регулятор напряжения и оценить, на какую высоту отходят графитовые элементы

Если этот параметр меньше пяти миллиметров, требуется установка новой детали. Как это сделать, можно посмотреть на видео или изучить в инструкции по обслуживанию авто.

Замена ремня привода вспомогательных агрегатов автомобиля Renault Logan/Sandero первого поколения с гидроусилителем руля без кондиционера

Схема привода вспомогательных агрегатов автомобиля с гидроусилителем руля (без кондиционера):

  • 1 — шкив привода вспомогательных агрегатов;
  • 2 — натяжной ролик с кронштейном;
  •  — регулировочный болт;
  •  — болт крепления кронштейна натяжного ролика;
  •  — шкив генератора;
  •  — шкив насоса гидроусилителя руля;
  •  — ремень

Проверку натяжения ремня вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера завод-изготовитель рекомендует выполнять с применением специального приспособления (тензометрического тестера) на дилерском сервисе Renault. Учитывая, что ремень, возможно, придется менять вне дилерского сервисного центра (например, при его обрыве), покажем способ, при котором можно приблизительно оценить натяжение ремня. Снимаем правый грязезащитный щиток моторного отсека. Снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия ~10 кгс прогиб ремня должен составлять 6–8 мм. Для натяжения ремня ослабляем затяжку двух болтов 4 крепления кронштейна натяжного ролика и вращаем по часовой стрелке регулировочный болт 3. Натянув ремень, затягиваем болты крепления натяжного ролика

Внимание! Чрезмерное натяжение ремня приводит к преждевременному выходу из строя ремня и натяжного ролика, а также подшипников вспомогательных агрегатов

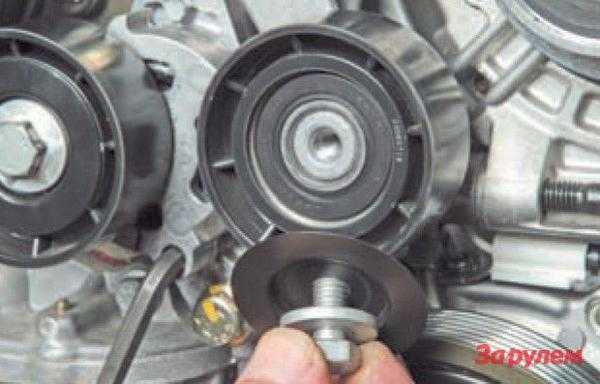

Для замены ремня поворачиваем регулировочный болт 3 против часовой стрелки на несколько оборотов и ослабляем затяжку болтов 4 крепления кронштейна натяжного ролика. Ослабив натяжение ремня, снимаем его со шкивов. Маркировка ремня привода вспомогательных агрегатов автомобиля с гидроусилителем руля и без кондиционера — 5К 1110 (пятиручьевой, длиной 1110 мм). При замене ремня необходимо также заменить его натяжной ролик. Устанавливаем ремень привода вспомогательных агрегатов в обратной последовательности

Внимание! Шкивы привода вспомогательных агрегатов, генератора и насоса гидроусилителя руля шестиручьевые, а ремень привода — пятиручьевой

Укладываем ремень на шкивы так чтобы он был смещен к внутреннему краю шкивов, а наружный ручей шкивов оставался свободным. Регулируем натяжение ремня (см. выше). Для точной проверки натяжения ремня необходимо обратиться в сервис.

Почему менять надо ремень Renault Logan

Французский автоконцерн, выпускающий Renault Logan установил норму на смену данного узла (также и щеток) в 60 тыс. км из-за их поломок именно через каждый такой пробег, это характерно и для моторов на 16-клапанов 1. 4 и соответственно 1.

6. Но настоящий автолюбитель должен иметь свои правила по периодичности, которые увеличивают срок эксплуатации, плюс нужно понимать, как поменять в своей машине натяжные ролики, когда осуществляется замена ремня генератора.

Через 15 тыс. км на 16-клапанных двигателях, следует мониторить силу натяжения ремня, а также эффективность функционирования всего механизма в комплексе. И в некоторых случаях к этом времени требуется замена ремня генератора. Если же сам каучуковая часть ремня без видимых дефектов, а шкив имеет нормальное состояние, выполнять установку новой комплектующей не следует. В противном случае, придётся монтировать новую деталь либо провести ремонт, если возможно.

Следует брать в расчет и саму комплектацию Renault Logan. На автомобиле может быть сплит система и гидроусилитель рулевой системы (ГУР) одновременно, может быть установлено что-то одно либо же модель не предусматривает наличия данных элементов совсем. Подобная компоновка устанавливается на седаны с мотором в 1,6 л и 1,4 л (аналогичная «упаковка» и на 16 клапанов).

Генератор Рено Логан замена, снятие ремня генератора – Автомобильный блог

novij-kuzov-Renault Logan 2014

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях. При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

generator-reno-logan-zamena-1

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик с кронштейном
  • 3 — регулировочный болт
  • 4 — болт крепления кронштейна натяжного ролика
  • 5 — шкив генератора
  • 6 — шкив насоса гидроусилителя рулевого управления
  • 7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками. В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала. При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

generator-reno-logan-zamena

  • 1 — шкив привода вспомогательных агрегатов
  • 2 — натяжной ролик
  • 3 — шкив насоса гидроусилителя рулевого управления
  • 4 — шкив генератора
  • 5 — шкив компрессора кондиционера
  • 6 — опорный ролик
  • 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.

generator-reno-logan-zamena-2

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод. Смотрим фото.

generator-reno-logan-zamena-3

Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

generator-reno-logan-zamena-4

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

generator-reno-logan-zamena-5

Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

generator-reno-logan-zamena-6

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Официальный дилер Рено в Твери http://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.

Ремонт генератора Рено Логан своими руками видео

Как заменить подшипники генератора на Рено Логан 2008-2014 Замена подшипника генератора: каталог материалов

  1. Признаки поломки подшипников генератора Рено Логан
  2. Устройство генератора на авто с ГУР и без
  3. Снятие генератора у Logan 2008-2014 С ГУР и без
  4. Разборка генератора BOSCH и демонтаж подшипников
  5. Установка новых подшипников и сборка генератора
  6. Подшипники для генератора BOSCH — артикулы и цены
  7. Полезные видео по ремонту генераторов у Рено Логан

Замена подшипников генератора на Рено Логан (Renault Logan) проводится при признаках износа или регулярном профилактическом ремонте. Сервисные мероприятия могут понадобиться, когда наблюдаются сбои электропитания или посторонние шумы во время работы.

Подшипники генератора Рено Логан 1.4-1.6 меняются комплектом, так как в узле располагаются малый и большой шарикоподшипник. При выборе запчастей необходимо учитывать, что в новых моделях установлены автогенераторы Bosch с мощностью от 98 А, до 2010 года автомобили без гидроусилителя руля комплектовались на 75 А (как на некоторых моделях Mitsubish).

Как меняются подшипники генератора Рено Логан 1.6 фирмы Bosch подробно изложено в пошаговой инструкции. Но сначала начнем с необходимой диагностики.

Определить неисправность можно по постороннему шуму, который издает генератор. Из-за старых деталей появляются люфта, посторонние звуки, шум. Новые шарикоподшипники со свежей смазкой, обеспечат плавное вращение, а шум исчезнет.

Блок: 1/7 | Кол-во символов: 1456
Источник: http://zamena-podshipnikov.ru/zamena-podshipnikov-generatora-reno-logan.html

Как заменить подшипники у генератора Рено Логан 1.4-1.6 2008-2014 г

Как Снять Генератор На Рено Логан Видео ~ AUTOTEXNIKA.RU

Генератор Меняется Рено Логан, сняв ремень генератора

Как снять генератор на Renault Logan Видео Как снять генератор на Renault Logan Видео

Замена генератора Renault Logan который может пригодиться, для которого неисправность конструкции этого устройства является простой операцией. Тем не менее, удаление генератора Renault Логану придется выступать очень плотно. При всем этом нам сначала нужно взлетать ремень генератора логан, Для этого вам необходимо определить, какая из двух схем приводного ремня используется на вашем автомобиле.

В самой обычной версии Renault Logan без кондиционера используется следующая схема приводного ремня генератора, см. Фото ниже.

Как снять генератор на Renault Logan Видео Как снять генератор на Renault Logan Видео
  • 1 — приводной шкив вспомогательных агрегатов
  • 2 — натяжной ролик с рукой
  • 3 — регулировочный болт
  • 4 — болт крепления руки натяжного ролика
  • 5 — шкив генератора
  • 6 — насос насоса гидроусилителя руля
  • 7 — ремень

Для того, чтобы взлетать Ремня генератора Logan в этой конфигурации достаточно, чтобы ослабить болты натяжителя ролика (4) и выкрутить регулировочный болт (4). Этот натяжной ролик не будет давить на ремень, он ослабнет, и вы просто снимите его руками. В обратном порядке поверните ремень назад и потяните его с помощью регулировочного винта (3). За Проверка большим пальцем вытяните ремень генератора со дна машины, нажмите ремень в центре между шкивами усилитель руля руль и коленвал. При давлении 10 кгс прогиб ремня должен составлять 6 — 8 мм.

Если ваш Renault Logan оснащен кондиционером, то схема приводного ремня такая, как показано на фото ниже.

Как снять генератор на Renault Logan Видео Как снять генератор на Renault Logan Видео

Замена генератора Рено Логан Фаза 2 2012 года! Короче и кстати.

Уважаемые зрители и подписчики, пожалуйста, присоединяйтесь к группе вконтакте и спрашивайте.


Замена генератора Рено Логан до 2008 года с кондиционером

Снятие генератора, Разобрав генератор, по пути слегка повернул ролики многолопастного ремня.

  • 1 — приводной шкив вспомогательных агрегатов
  • 4.5 — натяжной ролик
  • 3 — шкив усилитель руля управление дирекции
  • 4 — шкив генератора
  • 5 — шкив компрессора кондиционера
  • 6 — поддерживающий ролик
  • 7 — ремень

Здесь, чтобы ослабить ремень генератора и его последующее снятие, ослабьте болт крепления болта с помощью ключа 13 и поверните рычаг ролика по часовой стрелке, преодолев натяжение пружины натяжного устройства, пока не появятся отверстия в кронштейне ролика и не углубятся в корпус , Затем закрепите роликовый кронштейн, вставив в него шестигранное гнездо 6 или шток диаметром 6 мм и углубление в корпусе натяжителя (например, вы можете прикрепить отвертку). Как показано на фото ниже.

Затем снимаем ослабленный ремень генератора. Затем вы можете приступить к снятию и замене генератора Renault Logan. Для этого мы отсоединяем проводную клемму от «отрицательного» выхода батареи. Отсоедините блок провода возбуждения от разъема генератора, нажав на зажим с помощью отвертки. Затем с помощью ключа 13 откручиваем гайку, которая соединяет положительный конец В2 с генератором, и снимаем провод. Смотрим на фото.

С 13 головками открутите крепежный болт трубки линии контроля давления гидроусилителя руля к кронштейну двигателя.

Снять крепежные болты усилитель руля управление кронштейном двигателя и, даже не отсоединяя трубку и шланг от насоса, мы откладываем в сторону. Затем, используя кольцевой ключ, другими словами, с головкой с 13 головками, мы откручиваем два нижних крепежных болта генератора к кронштейну двигателя и верхний крепежный болт.

Как снять генератор на Renault Logan Видео Как снять генератор на Renault Logan Видео

Нам все еще нужно сделать три болта генератора, которые удерживают блок, как показано на фото.

You may also like

шкив с кондиционером и как снять

Генератор на Рено Логан

В любом автомобиле генератор является первичным звеном в бортовой электрической сети. У многих обладателей популярной французской модели Renault Logan может возникнуть вопрос, касающийся выполнения определенных ремонтных манипуляций с обозначенным узлом. Это могут быть таковые действия, как:

  • демонтаж то есть замена генератора с целью ремонта или профилактики;
  • проверка работоспособности реле — регулятора;
  • особенности действий при замене ремня привода;
  • замена такой детали, как шкив генератора, щетки и пр.

Далее мы постараемся оперативно ответить на указанные вопросы и предоставим мануал, когда меняется шкив генератора на автомобиле Рено Логан. Также вы узнаете как снять генератор.

генератор рено логан

Ремень генератора

Замена этого связующего звена осуществляется посредством приведенной несложной последовательности операций. Не стоит пренебрегать наличием инструментов, потребных для успешного проведения процедуры.

  1. Вооружившись домкратом или, еще лучше, подъемником, вывешиваем автомобиль.

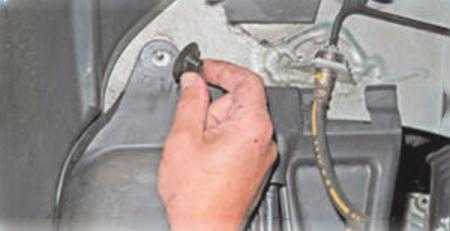

  2. Снимаем колесо и подкрылок с правой стороны.
  3. Ослабляем натяжение ременной передачи, после чего снимаем сам ремень со шкивов.

Монтаж проводим в обратном порядке. Выполняем все действия по проверке функционирования бортовой сети.

Внимание! Важным аспектом при выборе ремня является его качество, поэтому рекомендуем рассмотреть предложения к покупке оригинального продукта.

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

  • появление признаков износа на щетках;
  • факт замыкания роторной обмотки;
  • потеря рабочих кондиций приводным шкивом;
  • повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
  • приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания.
Перейдем к разбору каждой неисправности индивидуально.

Не заводится Рено Логан

Замена тормозных колодок задних Рено Логан

Рено Логан замена сальника левого привода

  1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
  2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
  3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

шкиф генератора на логан

Как заменить шкив?

Чтобы осуществить ремонт генератора, рекомендуем склониться к исполнению пунктов нижеприведенной инструкции. А также знать, как снять генератор на автомобиле Рено Логан.

  1. Вывешиваем авто посредством уже указанных здесь устройств.
  2. Также демонтируем колесо в паре с подкрылком.
  3. Для улучшения доступа можно извлечь фару правой стороны. Теперь ослабляем степень натяжения ремня между шкивами генератора и кондиционерного компрессора.
  4. Откручиваем болты, которыми удерживается генераторный узел.
  5. Отсоединяем клеммы «плюс» как с самого генератора, так и с АКБ.
  6. Путем нехитрых покачиваний отводим генератор в направлении к выпускному коллектору, а затем полностью извлекаем.
  7. Положив «пациента» на верстак или подходящий стол, демонтируем реле-регулятор и проверяем степень износа щеток.
  8. Берем специальное съемное приспособление и отворачиваем шкив в направлении, обратном вращению вала генератора.
  9. Закручиваем новый шкив и уверенно совершаем сборку всех элементов узла в обратном алгоритме.
  10. Если реле или щетки «просят» замены, производим это без сожаления.

Внимание! Если нижний болт фиксации генератора упирается в кузовной лонжерон, то для его извлечения потребуется опустить мотор немного ниже. Выполнить это удастся, если отвинтить подушки удержания двигателя.

У большинства отважившихся на подобный ремонт владельцев отсутствует под рукой потребный съемник. Не стоит впадать в депрессию, ведь победить шкив возможно иным методом, описанным ниже.

  1. Берем подходящую «болгарку» и аккуратно прорезаем глубокую «канавку» в шкиве, но не задеваем сам вал ротора.
  2. Затем самым популярным набором инструментов (молотком и зубилом) раскалываем шкив пополам.
  3. Смазываем посадочное место на валу литолом или иным компаундом, закручиваем новый шкив и монтируем весь узел.

Итог

Как оказалось, самостоятельно выполнять ремонтно-профилактические процедуры генераторной установке и ее элементам-спутникам на авто Renault Logan не составляет особого труда. Смело решайтесь на данные «операции» — сэкономите средства и заимеете ценный опыт. Если у вас наблюдается дефицит времени, недостаточная уверенность и отсутствие потребного инструмента, только тогда стоит обратиться к сервисным услугам.

Ремонт и замена генератора Рено Логан своими руками, как снять генератор с кондиционером

Ремонт генератора Рено Логан — работа, которую лучше выполнять при наличии опыта и знания конструктивных особенностей источника питания. Не многие автовладельцы представляют, в каких случаях ремонтировать устройство, и как это сделать своими руками.



Назначение и расположение

Генератор Рено Логан — устройство, которое преобразовывает вращение в электрическую энергию, питающую бортовую сеть транспортного средства и обеспечивающую заряд аккумулятора.

Источник питания расположен в моторном отсеке возле шкива коленвала, вращение которого передается и генератору. В результате механическая энергия переформируется в электрический ток, который выпрямляется, регулируется и направляется для питания электроприемников машины и заряда АКБ.

Как распознать поломку?

Чтобы избежать негативных последствий, важно своевременно выявить неисправность генератора. Сделать это можно по нескольким признакам:

  • Источник питания не заряжает АКБ, светится индикаторная лампочка аккумулятора.
  • Генератор издает странные шумы.
  • Напряжение в сети транспортного средства превышает допустимый параметр.
  • После включения нагрузки напряжение снижается и остается на низком уровне.

Эти признаки свидетельствуют о необходимости более детальной диагностики, снятия и ремонта генератора.

Первичная диагностика

Появление описанных выше симптомов — повод осмотреть источник питания на факт вероятных проблем.

Даже при отсутствии опыта ремонта и знаний электрической части, автовладелец может следить и своевременно замечать поломки генератора.

Делайте следующее:

  • Время от времени осматривайте устройство. Не допускается появление на нем влаги или загрязнений. Это требование касается не только источника питания, но и приводного ремня Рено Логан. В противном случае высок риск замыкания во вторичной сети. Дождитесь, пока все высохнет, и удалите грязь.

  • Следите, чтобы на генераторе не появлялись потеки смазки с двигателя. В противном случае приводной ремень может скользить, что станет причиной снижения мощности источника питания и падения напряжения.
  • Контролируйте состояние приводного ремня. На нем не должно быть дефектов, любой из которых может привести к разрыву. Лучше сразу произвести замену.
  • Наиболее слабым звеном являются подшипники, которым приходится выдерживать максимальную нагрузку. Именно из-за них часто приходится делать преждевременный ремонт генератора на Логане с кондиционером и без него.

Выполнение несложных рекомендаций, рассмотренных выше, поможет вовремя выявить неисправность и не пропустить время замены или ремонта источника питания.

При выборе комплектующих узлов ориентируйтесь только на оригинальные детали.



Ремонт генератора Рено Логан: все особенности процесса

Все проблемы генератора условно разделяются на две категории — неисправности в электрической цепи (проводке) или проблемы в механической части узла. Чтобы определить, что именно с устройством не так, требуется его снятие.

Для демонтажа источника питания на авто с кондиционером и без него сделайте следующее:

  • Сбросьте «плюс» с АКБ Логана во избежание случайного замыкания.
  • Если на авто установлен кондиционер, выкрутите крепежные болты компрессора (без отбрасывания трубопроводов) и открутите насос ГУР (от него так не нужно ничего отсоединять).
  • Ослабьте болт, обеспечивающий натяжку ремня, переместите генератор и демонтируйте его.

  • Уберите планку натяжения источника питания и отбросьте провода.
  • В нижней части генератора расположен крепежный болт — его также требуется выкрутить.

В некоторых случаях может потребоваться замена щеток. Работа производится так:

  • Подготовьтесь к работе. Демонтировать устройство, и делать ремонт генератора Рено Логан в этом случае не нужно.
  • Отбросьте пластиковый корпус источника питания.
  • Отключите колодку и демонтируйте щетку.
  • Поставьте новый расходный материал, и верните все на место.

Если вы решились на снятие и замену щеток, рекомендуется ставить деталь с 3-уровневым регулятором напряжения. В этом случае удастся самостоятельно выставлять требуемый параметр. Здесь имеется три позиции — минимум, средний уровень и максимум.

Если требуется снятие и замена диодного моста, действуйте так:

  • Демонтируйте корпус источника питания. После этого стоит снять щетки и регулятор.
  • Выкрутите гайки на диодном мосту, и осторожно отогните клеммы.
  • Демонтируйте группу диодов.
  • Поставьте новый «мост» на место старого.

Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

  • Закрепите лопасти, чтобы избежать вращения, после чего открутите крепежную шкивную гайку.
  • Демонтируйте корпус, щетки и регулятор.
  • Выкрутите гайки диодной группы, и отогните клеммы.
  • Сделайте метки маркером и выкрутите крепежные болты.
  • Разберите генератор, и демонтируйте якорь с подшипника.

  • Используйте крупную головку, чтобы выбить первый подшипник, после чего используйте специальный съемник (он потребуется для демонтажа следующего подшипника).
  • Запрессуйте новые детали, используя ту же головку.
  • Соберите генератор своего Логана.

Рассмотренные выше работы необходимо сделать при появлении странных звуков в генераторе. Кроме того, при покупке новых подшипников стоит иметь на руках старые детали, чтобы избежать ошибок в выборе.

Как видно, отремонтировать свой Рено Логан и восстановить работоспособность генератора не составляет труда. Главное — ответственно подойти к работе и следовать рекомендациям производителя. Для большей наглядности стоит посмотреть видео.



Как Снять Генератор Рено Логан С Кондиционером ~ VIVAUTO.RU

Как снять генератор кондиционера Renault Logan

Замена видеогенератора Renault Logan

Как Снять Генератор Рено Логан С КондиционеромКак Снять Генератор Рено Логан С Кондиционером

На автомобилях Renault Logan с гидроусилителем руля и кондиционером, а также с гидроусилителем руля и без кондиционера ремень генератора играет очень важную роль, если он выйдет из строя, то целые три важных блока вам не подойдут, это гидроусилитель руля, генератор и компрессор кондиционера. Если вы можете временно передвигаться без гидроусилителя руля и кондиционера, то, если генератор выйдет из строя, ваше движение будет ограничено. Поэтому мы рекомендуем своевременно менять ремень, чтобы вы могли носить запасной ремень лично для полного отдыха, а в случае его поломки вы можете заменить его на рабочем месте.
Из этой статьи вы узнаете:

Для возможности заменить ремень генератора Вам не нужно иметь специальных знаний по ремонту автомобилей, и вам даже не нужно иметь профессиональное оборудование, сборщиков и многое другое. Эту функцию можно выполнять в собственном гараже или во дворе собственного дома без помощи профессионалов. Выполнив эти обычные процедуры без посторонней помощи, вы сэкономите небольшую сумму денег на автосервис. То же касается и ремня ГРМ.

Частота замены ремня генератора Renault Logan.

Частота соблюдения. Замена ремня ГРМ избавит вас от хлопот, которые могут вызвать неисправность, например, разрядку аккумулятора и отключение электричества автомобиля, если это произойдет, будьте готовы обратиться за помощью. Производитель и официальные дилеры Рено Логан советую создать замена каждые 60 тысяч километров вместе с ремнем рекомендуется менять натяжной ролик, чтобы избежать лишнего шума под капотом и роликом.

[yuzo_related]

Замена ремня генератора на Renault Logan с гидроусилителем руля без кондиционера.

Как Снять Генератор Рено Логан С КондиционеромКак Снять Генератор Рено Логан С Кондиционером

Схема приводного ремня без кондиционера:

  1. Шкив коленчатого вала.
  2. Натяжной ролик.
  3. Винт регулировки натяжения ремня.
  4. Болты, фиксирующие положение ролика.
  5. Шкив генератора.
  6. Кожа гидроусилителя руля.
  7. Пояс.

Замена генератора Renault Logan на 2008 год с кондиционером

Уважаемые зрители и подписчики, пожалуйста, присоединяйтесь к группе вконтакте и спрашивайте.

Чтобы почувствовать, что вы снимаете ремень, вы должны ослабить два болта, фиксирующих положение ролика (пункт 4 на рисунке выше). Когда болты будут свободны, поднимите планку с роликом вверх и снимите ремень. Для удобства демонтажа можно отвинчивать колесо и ограждение, а затем легче подняться на нижний крепежный болт. Мы также советуем очистить то, что осталось для нашего клиента, чтобы сделать шкивы из грязи и мусора из старого ремня, масла и многое другое. Это будет сделано с помощью металлической кисти и обезжиривателя. Установка ремня производится в порядке, обратном снятию.

Не очень хорошая, но очень наглядная видео инструкция.

[yuzo_related]

Замена ремня генератора Renault Logan для гидроусилителя руля и кондиционирования воздуха.

Как снять генератор кондиционера Renault Logan.
Как Снять Генератор Рено Логан С КондиционеромКак Снять Генератор Рено Логан С Кондиционером

Диаграмма ремня кондиционера:

  1. Шкив коленчатого вала.
  2. Натяжной ролик.
  3. Кожа гидроусилителя руля.
  4. Шкив генератора.
  5. Шкив компрессора кондиционера.
  6. Обводной ролик.
  7. Пояс.

Если вы хотите снять ремень, нам нужно вытащить пружинный натяжной ролик. Это удобнее, когда колесо и защитную крышку снимают с машины. С помощью клавиши 13 переместите ролик в сторону (против часовой стрелки) и снимите приводной ремень со шкива коленвала.

Как Снять Генератор Рено Логан С КондиционеромКак Снять Генератор Рено Логан С Кондиционером

Далее нам нужно установить новый ремень в этом районе, он не забудет очистить шкивы от загрязнений, это важное условие, потому что если вы этого не сделаете, ваш новый ремень станет расслаиваться и станет непригодным для использования. Мы начинаем устанавливать ремень с приводного шкива, затем надеваем ремень на обводной ролик, затем приводим на генератор, затем идет шкив компрессора кондиционера и в нижней части натяжного ролика тянется в сторону, на шкив коленвала

Видео инструкция:

Замена ремня генератора Рено Логан без гидроусилителя руля и без кондиционера.

[yuzo_related]

Как Снять Генератор Рено Логан С КондиционеромКак Снять Генератор Рено Логан С Кондиционером

Схема приводного ремня:

  1. Шкив генератора.
  2. Винт регулировки натяжения ремня.
  3. Верхний кронштейн для крепления генератора.
  4. Нижний крепежный болт генератора.
  5. Пояс.
  6. Шкив коленчатого вала.

Чтобы снять ремень привода генератора, ослабьте нижний крепежный болт генератора, затем ослабьте винт верхнего натяжения и снимите старый ремень с автомобиля. Мы начинаем надевать новый ремень от шкива коленвала, затем к шкиву генератора, через некоторое время нам нужно отрегулировать натяжение, мы делаем это с помощью верхнего регулировочного винта. В принципе, правда заключается в том, чтобы установить напряжение таким образом, чтобы оно не было ни очень слабым, ни даже очень сильным, если ремень скользит при прохождении слабого натяжения, а генератор не дает достаточного заряда, это приведет к быстрому выходу из строя аккумулятор, в случае затягивания ремня возможен выход из строя подшипников генератора.
Если вы проходите мимо, если у вас установлен 16-клапанный двигатель, ремень меняется так же, как и 8-клапанный двигатель. Поэтому определять функцию заменителя 16 клапана бессмысленно. Как мы понимаем это сейчас, ничего сложного нет, требуется время, как в кинотеатре.

You may also like

Отправить ответ

avatar
  Подписаться
Уведомление о
