Схема генератора на Волгу и Газель с двигателем 402 - Схемы генераторов - - Каталог статей

Список всех статей быстрый поиск по теме

Схемы генераторов

Схема генератора на "Волгу" и "Газель"



На "Волгу" и "Газель" ставился двигатель ЗМЗ 402.

Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра)



Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным. Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

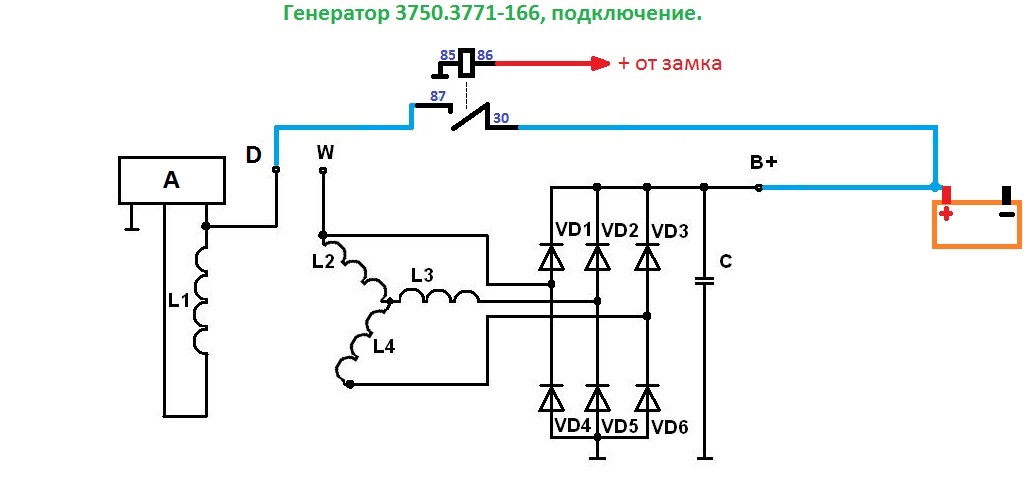

Схема генератора на "Волгу" с двигателем 402



Схема генератора на "Газель" с двигателем 402

Монтажная схема здесь



Схема отличается тем, что в ней для контроля за работой генератора применяется вольтметр, а в схеме "Волги" Амперметр





При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 15\1, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 15\1 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор. Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора. При подключении внешних потребителей, все питается от генератора.

Принцип действия генератора



Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.



Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Щетки генератора



Регулятор напряжения



Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя. Кроме того, при  включении приборов увеличивается ток нагрузки  а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.





Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта. Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.  Напряжение на заданном уровне поддерживает регулятор напряжения.



Если генератор неисправен то разряжен или плохо заряжен аккумулятор



От этого возможны такие случаи:

Стартер тяжело крутит, но, все-таки, заводит.

Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.

С утра стартер медленно крутит и с трудом заводит двигатель.

Машина постоит и уже не заведешь

Заводится только с толкача

Все погасло и полная тишина

Лампочки тускло светятся и сигнал слабый






Если напряжение стало выше  15 Вольт, это уже перезаряд

Аккумулятор становится мокрый и чувствуется запах кислоты

Обычно перезаряд происходит, если пробит регулятор напряжения, на "Волге" и "Газели" это внешнее устройство и его легко заменить.



Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.



Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.



Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе. Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт. Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых "Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на  контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.



Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.



Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.



Если с проверочным регулятором генератор не заработал, то сначала, проверим, приходит ли плюс на щетки генератора и на регулятор напряжения. Можно проверить вольтметром, или контрольной лампочкой. Надо вынуть разъем из щеток генератора и из регулятора напряжения. Померить

относительно массы напряжение на снятых разъемах. На одной точке каждого разъема должен быть плюс. Если этого плюса нет, то, где-то от замка зажигания до разъемов обрыв.



Прежде чем снимать генератор проверим его еще раз. Надо взять два провода с «мамой», надеть их на клеммы щеток вместо разъема, один (любой) провод на плюс аккумулятора, другой на минус и завести двигатель. Напряжение на выходе генератора подскочит до 16 и более вольт, генератор работает, выключаем двигатель и думаем дальше. Если напряжение не появилось, то генератор точно не работает и его придется снимать.





Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.

Если у генератора большой пробег, то подшипники надо менять в любом случае.

Разберем генератор:

Если генератор залит, весь в масле и грязи. отгоревший, или разболтанный силовой вывод, сгоревшая обмотка, отгоревшие или ржавые концы обмотки, изношенный медные кольца на роторе,  то лучше сразу обменять генератор на восстановленный.



Если на вид все нормально, генератор сухой и чистый, то неисправен диодный мост, или обрыв обмотки статора или ротора.



Проверяем диодный мост любым цифровым (или стрелочным) тестером. Всего шесть диодов. Замеряем проводимость каждого в одну, а потом в другую сторону. Если проверяем сопротивление стрелочным прибором, то в одном подключении стрелка отклоняется сильно, а при обратном подключении слабо, или не отклоняется диод исправен. Если отклоняется при одном и при другом подключении или не отклоняется вообще, диод неисправен и диодный мост надо заменить.





Обмотку статора надо проверить на пробой на массу. Сопротивление между любым выводом и массой (железом) должно быть очень большим (не должно прозваниваться)



Проверяем целостность обмотки. Сопротивление между тремя выводами обмотки должно быть очень маленьким (все должно прозваниваться).



Если есть пробой или обрыв, то обмотку придется заменить (проще заменить генератор)



Проверяем обмотку ротора. Сопротивление между медными кольцами ротора должно быть 2,5- 3 Ома. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. При попытке поставить похожий ротор, может оказаться, что он не подойдет. Проще заменить генератор.





Таким образом, ремонт генератора – это замена диодного моста и замена подшипников

 в остальных случаях выгоднее обменять на восстановленный. .



В некоторых случаях подшипники настолько заржавевшие, что их невозможно снять, это тоже повод поменять генератор на восстановленный.

Генератор для автомобилей ГАЗель/УАЗ с дв. ЗМЗ-402 140A LG 0302 1641.3701000-03 1641.3701-03 191.3771 191.3771010 191.3771 Т 191.3771 Р

Егор К.

21 Декабря 2018

Здравствуйте. Столкнулся с такой проблемой при установке генератора LG 0302 на двигатель умз 417,на родном генераторе стоит шкив под 2 ремня (видимо второй под ГУР),на стартвольт lg0302 установлен один шкив и при установке,ремень не соосен с маховиком и шкивом вискомуфты (получается что генератору lg 0302 не хватает длинны, или второго ручья для ремня,что бы он встал соосно,внешне он как бы утоплен вглубь) бывают ли в продаже отдельно шкивы под 2 ремня или переходные пластины,что бы сместить сам генератор?
Заранее спасибо.

Нужно использовать генератор LG 0324.
https://carvilleshop.ru/catalogue/avtoelektrika/generatory/generator-135a-volga-402-lg0324/?fromlist=%D0%9A%D0%B0%D1%82%D0%B0%D0%BB%D0%BE%D0%B3

Рустам

8 Января 2018

Здравствуйте! Взамен штатному приобрёл LG 0302. Можно ли его подключить без выносного реле-регулятора, используя для работы встроенный? Как будет выглядеть при этом схема подключения? Спасибо.

Добрый день, Рустам!
Да, генератор можно подключить без выносного регулятора, используя встроенный. Для того, чтобы возбудить генератор необходимо подать на вход реле-регулятора + через замок зажигания автомобиля. Схему для нештатного подключения предоставить не сможем.

Благодарим Вас за обращение!

сергей

17 Августа 2017

хочу установить генератор LG302 (уже есть), но на корпусе,кроме "+В", "W" и 2-х "Ш", ёприсутствует не описанный в инструкции вывод с резьбой и гайкой "D", к чему его подключать? Добрый день, Сергей!
Вывод D на генераторе LG 0302 не используется. Рядом с выводом D расположена шпилька М5, к которой можно, например, подключить "массу" для регулятора напряжения.
Благодарим Вас за обращение!

Максим

25 Мая 2017

Здравствуйте, увидел что вы рекомендуете Ставить регулярно напряжения энергомаш 131.3702, возможно вместо него установить регулятор от газ с той же маркировкой 131.3702. Заранее спасибо за ответ Добрый день, Максим!
Регулятор напряжения с маркировкой 131.3702 подойдет для генератора LG 0302, LG 0324.
Благодарим Вас за обращение!

Антон

11 Февраля 2017

Возможна-ли замена выпрямительного блока или диодов, а также ротора на моделе LG 0302. С уважением Антон В. Золотов. Добрый день, Антон!
Замена выпрямительного блока и ротора возможна. В нашем ассортименте для генератора LG 0302 есть выпрямительный блок VDB 0110 и ротор VGR 0110
Благодарим Вас за обращение!

Владислав

10 Октября 2016

Купил генератор LG0302 на уаз, с каким реле его установить? и какая схема ?

Добрый день, Владислав!
Мы рекомендуем регулятор напряжения Энергомаш 131.3702.
Благодарим Вас за обращение!

Сергей

2 Августа 2016

Добрый день! Подскажите пожалуйста у меня уаз с двигателем 4218 генератор стоит 161.3771 65А, какой лучше поставить генератор от 100А и выше, без каких либо переделок. Заранее спасибо за ответ! Добрый день, Сергей!
Для автомобиля УАЗ с двигателем УМЗ 4218 предназначен генератор LG 03216 (135А, со встроенным регулятором напряжения).
Есть также вариант - генератор LG 0302 (135А, с щеточным узлом, под внешний регулятор напряжения).
Благодарим Вас за обращение!

Константин

21 Мая 2016

Добрый день. Подскажите подойдёт ли данный генератор (LG 0110) на автомобиль Москвич 2141 (двигатель 1,7 УЗАМ 3317). Добрый день, Константин!
Нет, генератор LG 0110 не подойдёт для а/м Москвич 2141 с дв. УЗАМ 1.7, но туда подойдёт генератор LG 0302, однако реле регулятор придётся приобрести отдельно, рекомендуем Энергомаш 131.3702 (схема подключения такая же как на ГАЗ 3110).
Благодарим Вас за обращение!

Иван

25 Апреля 2016

Здравствуйте. Купил генератор стартвольт LG 03216. Хочу поставить его на уаз 3962, т. к. по размерам крепления он точно такой же, только у меня был на 40 Ампер с выносным реле регулятором, а этот как я понимаю со встроенным реле. При подключении в сервисе сказали что требуется дополнительное реле. Прошу внести ясность нужно доп реле или нет? Добрый день, Иван!
В генераторе LG 03216 встроенный реле-регулятор. В этом Вы можете убедиться, увидев его через прорезь в пластиковой крышке. Однако, мы можем предложить Вам генератор с выносным реле-регулятором - LG 0302 (135A). У этого генератора контакты в месте установки реле-регулятора такие же как на Вашем предыдущем 40А генераторе. Поэтому Вы можете выбрать, какой генератор Вам больше подходит. Если у Вас уже есть генератор LG 03216, то Вы можете, сняв заднюю пластмассовую крышку и регулятор напряжения, установить на место реле-регулятора щёточный узел VBU 0302, получив таким образом генератор LG 0302 с вынносным реле-регулятором. Если на место Вашего штатного реле-регулятора поставите реле регулятор производства Энергомаш 131.3702, то Вы сможете извлекать с установленного генератора его полную мощность.
Благодарим Вас за обращение!

артем

20 Апреля 2016

как подключить генератор lg 0302? ведь на нем нет клеммы возбудителя обмотки....и на моей машине ваз 21099 карбюраторная...есть вывод провода возбудителя генератора...подключали через внешние реле регулятора не получаеться по схеме ваз 2106...тока пока не подашь примой ток с акб на регулятор тока тогда идет заряд акб...как быть какой регулятор требуеться и как подключить с проводом возбуждения Добрый день, Артем!
Данный генератор LG 0302 не предназначен для а/м ВАЗ по креплению, он подходит для ГАЗ, УАЗ. Электрически его можно подключать так, как на а/м ВАЗ 2101-2106, но в этих а/м одна из щёток должна "сидеть на земле(минусе)", второй конец обмотки возбуждения, т.е. щётки должен проходить через выносной реле-регулятор и подключаться к этому выносному реле-регулятору к 67 концу. И выносной реле-регулятор своим корпусом должен быть соединён с массой а/м, чтобы замкнуть электрическую цепь.
Благодарим Вас за обращение!

Иван

14 Марта 2016

LG 03216 Генератор подойдет на уаз 3962 с 421 двигателем без переделок ? Если да то как приобрести его? Если нет, подскажите какой подойдет. Проживаю в Кемерово, там только аккумуляторы вашей фирмы. Заранее спасибо. Добрый день, Иван!
Если у Вас не выносной, а встроенный, то подойдёт. Если же регулятор выносной, то LG 0302.
Благодарим Вас за обращение!

Владимир

19 Ноября 2015

Добрый день! Какой генератор можно установить на двигатель змз523? Какой регулятор рекомендуете? Спасибо. Добрый день, Владимир!
На двигателе ЗМЗ 523 устанавливались два типа генераторов - Г250 или Г287.
Аналогом генератора Г250 по установочным размерам является генератор LG 0302. Регуляторы напряжения выносного типа рекомендуем с номером 13.3702-03 (14.15В) или 131.3702-03 (с двумя уровнями регулировки напряжения 13.8В; 14.45В).
Генератора, подходящего по установочным размерам вместо генератора Г287, в нашем ассортименте пока нет.
Благодарим Вас за обращение!

Антон

3 Ноября 2015

Для генераторов (арт. LG 0302; LG 0324 автомобиль ГАЗ, двиг. ЗМЗ 402) на сайте "Стартвольт" в рубрике вопрос-ответ рекомендован регулятор напряжения производства "Энергомаш" — мод. 131.3702-01; 131.3702-02; 131.3702-03; 131.3702-04. Менеджер компании "Энергомаш" рекомендовал регулятор — мод. 67.3702. Конструктивно между ними есть отличия. Какой из них выбрать. Спасибо! Добрый день, Антон!
По данным каталога Энергомаш, для генераторов 16. 3701, Г250 предназначены выносные регуляторы напряжения 13.3702-03 (14.15В) и 131.3702-03 (с двумя уровнями регулировки напряжения 13.8В; 14.45В).
Рекомендуем для генераторов СтартВОЛЬТ LG 0302, LG 0324 именно эти модели.
Регулятор напряжения 67.3702 не подойдет, так как предназначен для генераторов с дополнительным выпрямителем диодного моста.
Благодарим Вас за обращение!

Александр

13 Октября 2015

Скажите к генератору 135а газель 402 код LG 0302 , какой подходит диодный мост по какому коду его искать. Добрый день, Александр!
К генератору LG 0302 подходит диодный мост VDB 0110.
Благодарим Вас за обращение!

Александр

11 Июня 2015

Подскажите какой генератор из ваших серий можно взять, что бы подошел на родное место и шкивы не переделывать (у меня шкив с 1 ремнём), цену генератора Добрый день, Александр!
Для автомобиля УАЗ 3962 с двигателем ЗМЗ-402 подойдет генератор LG 0302 (применяется с выносным регулятором напряжения), либо LG 03216 (со встроенным регулятором напряжения).
Благодарим Вас за обращение!

Андрей

6 Мая 2015

Приобрел генератор lg0302. Начали выходить из строя реле-регуляторы. Мнение мастера - не расчитано РР на такие токи. Посоветуйте - какое РР будет надежно и долго работать с данным генератором (120А)?

Добрый день, Андрей!
Мы рекомендуем РР Энергомаш 131.3702
Благодарим Вас за обращение!

Максим

4 Февраля 2015

Скажите ,как отличить LG 01214 120а от такого же на 135а? Слышал там коробки одинаковые Добрый день, Максим!
Изменения произошли с марта 2012 года, и касаются всех моделей генераторов.
Разницу между генераторами одной модели, но разных партий, например:  раньше было 120 А,  а стало 135А, а также были 80А,  а стали 100А, можно определить следующим образом:
1) Главное отличие в генераторах с регулятором – серебристый, а не с радиатором.
2) Наличие индивидуального технического паспорта и инструкции по самостоятельной установке генератора – гарантия того, что генератор из новой линейки. В паспорте как раз будет указаны его максимальные характеристики.
3) Никаких других опознавательных знаков нет – на упаковке и на стикерах и везде пишется 120А. Необходимо проверять первые два пункта, если хотя бы один из них совпадает – то данный конкретный генератор – из новой партии.
Кроме того, обращаем Ваше внимание, что на упаковке могут быть устаревшие данные относительно выходного тока.
На нашем сайте, в разделе новости, есть подробная статья посвященная этой теме.
На 99,9% старого уже нет в продаже. Но все же стоит уточнить.
Благодарим Вас за обращение!

Сергей

27 Января 2015

подскажите какая реальная гарантия генератора при поломки у продавцов авто магазинов если на упаковке (коробки) написано 2 года и где ваши фирменные гарантийные мастерские в Москве Добрый день, Сергей!
Гарантия на генераторы СтартВОЛЬТ составляет два года. Для её соблюдения важны корректная установка и эксплуатация генератора, отсутствие конструктивных изменения и внешнего воздействия, а также заключение СТО о неисправности генератора. Розничный покупатель может обратиться к продавцу (по месту приобретения товара) в соответствии с законодательством РФ (если Вы приобрели генератор в России). Однако, гарантийный мастерских СтартВОЛЬТ в Москве нет. В рамках гарантийного обслуживания генератор СтартВОЛЬТ не ремонтируется, а меняется целиком.
Благодарим Вас за обращение!

степан

14 Января 2015

Здравствуйте.Подойдёт ли генератор на буханку с 402-м мотором? Добрый день!
Да, подойдёт. В зависимости от шкива или LG 0302 или LG 0324.
Благодарим Вас за обращение!

Михаил

24 Декабря 2014

День добрый! Хотел установить на уаз 3962 с двигателем 417 более мощный генератор, что бы эксплуатировать с лебёдкой, двумя АКБ и прочим оборудованием. Подскажите какой можно взять генератор из ваших серий. Что бы подошел на родное место и шкивы не переделывать (у меня шкив с 1 ремнём). Есть такое? Добрый день, Михаил!
На автомобиль УАЗ 3962 с двигателем УМЗ-417 подойдет генератор СтартВОЛЬТ LG 0302 (под выносной регулятор напряжения), либо LG 03216 (со встроенным регулятором напряжения). Генераторы LG 0302 и LG 03216 повышенной мощности, максимальный выходной ток 135А.
Благодарим Вас за обращение!

Схема подключения генератора змз 406


Схема генератора на "Волгу" и "Газель" с двигателем ЗМЗ 406

Азы обслуживания и ремонта генератора на Газелях

Работоспособность генераторного устройства в первую очередь отражается на работе всего электрооборудования в автомобиле. Этот узел состоит из множества частей, поэтому даже поломка одной детали может стать причиной неработоспособности целого агрегата. Как правильно обслуживать генератор Газель, что нужно знать о диагностике и как правильно поменять щетки? Об этом мы расскажем ниже.

Автомобили Газель 402 и 406 оснащаются генераторными установками, представляющими собой синхронный трехфазный электродвигатель с электромагнитным возбуждением. Назначение этого устройства заключается в преобразовании вращательного движения в электроэнергию, которая впоследствии питает аккумулятор и все электрооборудование авто. Газели Бизнес или Cummins оборудуются генераторными установками моделей 2502.3771 либо 9422.3701, параметр их мощности составляет в районе 1000 Вт.

Вкратце о технических характеристиках устройства:

  • в агрегате реализовано правое направление вращения вала;
  • уровень напряжения, выдаваемого устройством, составляет 14 вольт;
  • значение максимального тока составляет 72 ампера;
  • возбуждение агрегата при температуре воздуха 25 градусов составляет 1400 оборотов в минуту;
  • при частоте вращения 1800 оборотов в минуту генераторный узел сможет отдавать не более 40 ампер тока, при 5000 — около 70 ампер;
  • значение сопротивления в обмотке возбуждения при температуре воздуха 35 градусов составляет около 2.3-2.7 Ом;
  • в устройстве используются щетки марки М1;
  • число вспомогательны диодных элементов составляет 3, а силовых ограничителей для них — 6.

Что касается принципа действия, то он основан на электромагнитной индукции. В частности, когда магнитный поток проходит через установленную внутри медную катушку, на ее выводах появляется напряжение. Значения напряжения пропорционально скорости, с которой данный поток меняется. Затем необходимо, чтобы этот поток прошел через катушку, это позволит ему преобразоваться.

В качестве источника переменного поля используется роторное устройство, которое состоит из вала, контактных колец, а также полюсной системы. Не менее важным компонентом является и статор, который используется для формирования переменного тока. Последний конструктивно состоит из обмотки, а также сердечника.

Особенности обслуживания

Основные нюансы технического обслуживания:

  1. Время от времени необходимо проверять натяжение ремня. Если ремень плохо натянут, это приведет к неэффективной работе установки. Напряжение в системе будет прыгать, в работе электрооборудования могут проявиться проблемы. Если же ремешок будет перетянут, это со временем приведет к его ускоренному износу.
  2. Также при проведении техобслуживания необходимо проверить крепление агрегата, а также регулятора напряжения. Если агрегат будет плохо закреплен, это приведет к воздействию вибраций на него, что, в свою очередь, также отразится на ресурсе эксплуатации.
  3. Помимо этого, периодически нужно очищать корпус агрегата от загрязнений, проверять состояние щеточного узла (для этого его нужно демонтировать). То же самое касается и давления пружин, а также контактных колес. Все обнаруженные неполадки необходимо своевременно устранять. Если есть возможность, также можно продуть с помощью сжатого воздуха внутренние поверхности устройства.
  4. Если речь идет о подготовке узла к зиме, то в рамках технического обслуживания нужно снимать устройство и диагностировать его техническое состояние в целом. Если нужно, агрегат разбирается, более тщательно проверяются его механизмы и обмотки. Все выявленные неполадки нужно обязательно устранять. А прежде чем осуществить сборку устройства, его также рекомендуется продуть сжатым воздухом, в частности, нужно уделить внимание ротору. В подшипниковых элементах лучше заменить смазочный материал, для этого демонтируется защитное кольцо, а сама деталь промывается. Что касается непосредственно смазки, то она заполняется примерно на 70% от общего объема, после чего устройство собирается. В закрытые подшипники смазочное вещество добавлять не нужно (автор видео — канал prosto gazelle).

Диагностика узла

Рассмотрим процесс диагностики на примере двигателя ЗМЗ-402, процедура проверки должна осуществляться с помощником:

  1. Для начала нужно завести мотор и подождать, пока он немного прогреется. Нажмите на газ, чтобы обороты силового агрегата увеличились до 3 тысяч в минуту.
  2. Затем включите электрооборудование, в частности, оптику (дальний свет), печку, дворники, световую сигнализацию.
  3. Когда потребители будут запущены, производится диагностика напряжения на клеммах АКБ. Значение напряжения в данном случае должно быть более 12 вольт, в противном случае следует проверять регуляторное устройство, обмотки, щетки, и кольца. Щетки могли со временем износиться, а контактные кольца окислиться. Чтобы более тщательно проверить работоспособность реле регулятора, надо отключить все оборудование и оставить только габаритные огни. При оборотах мотора около 1000-1200 в минуту значение напряжения должно составить в районе 13.8-14.5 вольт.
  4. Если вы хотите проверить цепь возбуждения агрегата, то надо отключить соединительный разъем от регуляторного устройства. Затем к выводу Ш разъема, а также корпусу реле подключаются щупы вольтметра с контролькой.
  5. Далее, активируется зажигание. Если лампочка не горит, то возможно, причина кроется в плохом контакте обмотки с контактными кольцами либо обрыве обмотки возбуждения. Также такая неисправность может быть обусловлена зависанием щеток или неработоспособностью контактных колец роторного механизма. Последние могли окислиться, подгореть либо просто износиться (автор видео о диагностике — Евгений Шевин).

Возможные неисправности и способы их устранения

По каким признакам можно определить неправильную работу генераторной установки:

  • пропадает зарядка на устройстве;
  • нехватка заряда, оборудование не может питаться нормально током;
  • в бортовой сети образуется слишком высокое напряжение, составляющее больше 14. 7 вольт;
  • сам агрегат стал работать слишком шумно.
Процедура замены щеток

В соответствии со схемой подключения, процедура замены щеток выглядит следующим образом:

  1. Сначала отключаются клеммы АКБ.
  2. Далее, нужно отключить разъем от щеткодержателя.
  3. Используя отвертку с плоским наконечником, нужно выкрутить два болта, фиксирующих крепление держателя.
  4. Затем сам держатель можно демонтировать и проверить выступ щеток из него. Если выступ меньше 8 мм, то сам держатель либо щетки подлежат замене. Процедура установки осуществляется в обратной последовательности. Также необходимо убедиться в том, что щетки без проблем перемещаются по держателю.
Фотогалерея «Меняем щетки»
Нюансы замены ремня

Что касается замены ремня, то эта процедура также не особо сложная, выполняется она следующим образом:

  1. Сначала вам потребуется гаечный ключ на 12, им необходимо ослабить затяжку винта, фиксирующего натяжной ролик. Могут возникнуть трудности из-за расположенного рядом радиатора. Если радиатор вам мешает, то его можно снять.
  2. Далее, необходимо ослабить натяжку ремешка, для этого, используя гаечный ключ на 10, нужно провернуть винт натяжного ролика против часовой стрелки.
  3. После выполнения этих действий сам ремень можно снять со шкива.
  4. Затем производится установка нового ремешка. При помощи гаечного ключа надо вращать винт ролика до того момента, пока прогиб ремешка составит 15 мм под нагрузкой 8 кгс. При этом сама нагрузка должна быть приложена к центру ветви привода, то есть между шкивами генераторного устройства и насоса. Если натяжка вас устраивает, то нужно затянуть винт, который крепит ролик.

Как поменять подшипники самостоятельно?

Чтобы поменять подшипниковые элементы, нужно выполнить такие действия:

  1. Сначала сама генераторная установка снимается с автомобиля.
  2. Далее, с корпуса агрегата надодемонтировать пластмассовую крышку.
  3. После этого выкручивается щеткодержатель с реле регулятора, перед этим от него нужно отключить разъем с проводами.
  4. Затем следует будет снять четыре стяжных шпильки корпуса агрегата, а также крышку вместе со статорным механизмом.
  5. Далее, отключаются клеммы обмотки от диодного моста, демонтируется статор, а если нужно, то и сам мост.
  6. Теперь с вала можно демонтировать приводной шкив, а также крышку с подшипниковым устройством. Сам подшипник запрессован, поэтому он извлекается с помощью специального съемника. Установка подшипника производится путем его запрессовки, сборка осуществляется в обратном порядке.
 Загрузка ...

Видео «Диагностика и ремонт генераторного устройства»

Как своими руками произвести проверку и ремонт агрегата — в ролике ниже представлена подробная инструкция с обозначением основных моментов этого процесса (автор видео — 13 канал).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель — не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах. Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов. Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма. Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе. Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания. Конденсатор также выполняет функцию снижения радиопомех. Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.
Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику — дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки — замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
  4. Чтобы вы могли убедиться в работоспособности регуляторного устройства, отключите все электрооборудование, кроме оптики, в частности, вам потребуется именно габаритное освещение. При оборотах двигателя 1000-1200 в минуту необходимо проверить напряжения, оно должно составлять около 13.5-14.2 вольт.

Диагностику работоспособности регулятора напряжения можно осуществить путем подключения контрольной лампочки между щетками. Разумеется, перед этим реле следует демонтировать. К контакту D1 нужно подключить питание 12 вольт, а к контакту массы — минус. Лампочка должна загореться, а если уровень напряжения увеличится до 13.5-14.2 вольт, то источник освещения должен потухнуть. В том случае, если лампочка горит и не тухнет, проблема кроется в реле, его нужно поменять (автор видео — Вячеслав Ляхов).

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

  1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
  2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
  3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
  4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
  5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
  6. Выход из строя регулятора напряжения. Деталь также надо менять.
  7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
  8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).
Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

  1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
  2. Затем необходимо отключить провода питания от генераторной установки.
  3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
  4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
  5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
  6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
  7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.
 Загрузка ...

Видео «Инструкция по ремонту своими руками»

Как правильно отремонтировать генераторный узел на Газели и что при этом следует учесть — ознакомьтесь с инструкцией в ролике ниже (автор — Denis Legostaev).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Электрические схемы ГАЗ-3110 «Волга»

(кликабельно)

(кликабельно)

Схема генератора с дополнительными диодами

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, далее через предохранитель 3 и  через лампочку в щитке приборов попадает на точку  D генератора. Эта точка является выходом дополнительных диодов. Далее ток идет на вход регулятора напряжения. Напряжение действующее на в этой точке открывает транзистор регулятора и ток проходит через щетки в обмотку возбуждения и далее через открытый транзистор на массу.

Генератор возбуждается и при вращении ротора, на выходе генератора появляется напряжение. Генератор сам становится источником, начинает заряжать аккумулятор и питать все приборы. Ток к нагрузке идет от генератора.

Часть тока генератора отводится через дополнительный выпрямитель в обмотку возбуждения, то есть генератор сам обеспечивает себя током возбуждения.

Лампочка на панели приборов выполняет две функции. Она своим сопротивлением ограничивает ток возбуждения от аккумулятора до 100 мА. и  показывает работает генератор или нет. При включении зажигания она загорается, потому что через неё идет ток первоначального возбуждения - это сообщение о том, что генератор готов к работе. При запуске генератора, лампочка гаснет - это сигнал о том, что все в порядке, генератор заработал.

Если лампочка загорится во время движения – «Внимание, генератор перестал работать». Параллельно лапочке включен вольтметр, который показывает напряжение при включенном зажигании, это полезно для контроля за работой генератора, аккумулятора и нагрузок.

. Диодный мост генератора

Диодный мост в генераторах такого типа это блок выпрямительно - ограничительный (БВО) из диодов Зеннера

Для 80 амперного генератора 9422.3701 применяется диодный мост на 6 диодов

Для 90 амперного генератора 3222.3771 применяется диодный мост на 8 диодов



Для автомобилей производства 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра. В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Диодный мост для подключения тахометра имеет дополнительную клемму, Она не мешает поставить диодный мост на любой генератор данной серии, Поэтому если предлагают диодный мост с дополнительной клеммой смело покупайте.

  Регулятор напряжения



Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Кроме того, включение приборов сильно увеличивает ток нагрузки, а чем больше ток, тем ниже напряжение. Потому во всех автомобильных генераторах  напряжение поддерживается на одном уровне. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.



  Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора должно быть 14, 2 – 13, 8 Вольта. Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

  Если генератор неисправен

При запуске двигателя не гаснет лампочка на панели приборов. Вольтметр подтверждает, что напряжение осталось на таком же уровне, который давал аккумулятор.

Зарядка не идет и ехать рискованно, через два часа двигатель заглохнет и можно встать в самом неудобном месте. Надо ехать туда , где отремонтируют генератор.

Что может быть с генератором? Почему генератор не работает?

Обрыв или ослабление ремня Плохой контакт на силовом выводе Обрыв регулятора напряжения Полный износ щеток Полный износ контактных колец на роторе Обрыв обмотки ротора Сгорела обмотка генератора

Обрыв или сгорание диодного моста

Напряжение может оказаться наоборот выше положенного, это покажет вольтметр, стрелка уйдет в правый край.

Аккумулятор будет перезаряжаться и выкипать, лампочки начнут перегорать Надо срочно поменять регулятор напряжения.

Сильный рокот от генератора говорит о полном износе подшипников, надо срочно поменять подшипники иначе генератор заклинит

Подшипники для генераторов

DESCRIPTION$: На Волгу и Газель УАЗ с двигателями  ЗМЗ 406, ЗМЗ 405, ЗМЗ 409 Ставились генераторы 9422.3701 КЗАТЭ  и 5102

№ предохранителя

Ток в А

Защищаемые цепи автомобиля

1 25 Электровентилятор климатической установки
2 15 Дальний свет правой фары
3 15 Дальний свет левой фары, сигнализатор дальнего света фар
4 10 Ближний свет правой фары, электрокорректор фар
5 10 Ближний свет левой фары
6 10 Реле электровентилятора (ЗМЗ-406), реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя
7 20 Резервный
8 20 Прикуриватель, реле звуковых сигналов, звуковые сигналы
9 15 Задний противотуманный свет
10 10 Радиооборудование (магнитола, цепи электроантенны)
11 5 Блок системы управления двигателем (ЗМЗ-406)
12 15 Подкапотная лампа, плафон вещевого ящика, плафон салона
13 10 Стеклоочиститель
1 25 Передние противотуманные фары, задний противотуманный свет
2 15 Электровентилятор отопителя, реле обогрева заднего стекла, обогрев заднего стекла
3 15 Свет заднего хода, приборы, датчик спидометра
4 10 Сигналы торможения, розетка переносной лампы, дополни- тельный сигнал торможения
5 10 Аварийная сигнализация
6 10 Левые габаритные огни, реле противотуманных фар, сигнализатор габаритных огней
7 20 Обогрев заднего стекла, плафоны
8 20 Электроприводы наружных зеркал и блокировки дверей
9 15 Электробензонасос (ЗМЗ-406)
10 10 Блок системы управления двигателем (ЗМЗ-406) или блок ЭПХХ (ЗМЗ-402)
11 5 Указатели поворота, повторители, прерыватель и сигнализаторы указателей поворота
12 15 Обогрев сидений
13 10 Правые габаритные огни, освещение багажника, номерного знака, приборов, прикуривателя

Цветовая маркировка плоских ножевидных предохранителей:

5А — оранжевый 10А — красный 15А — голубой 20А — желтый 25А — белый

Под капотом, на левом брызговике стоит блок из двух предохранителей на 30А и 60А.

30А — защита цепь электровентилятора охлаждения, 60А — все остальные цепи, кроме стартера. Но контакты реле стартера защищены. См. схему.



схема подключения и проверка ремня

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель — не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Описание устройства

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах. Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов. Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма. Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе. Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания. Конденсатор также выполняет функцию снижения радиопомех. Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику — дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки — замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.
  4. Чтобы вы могли убедиться в работоспособности регуляторного устройства, отключите все электрооборудование, кроме оптики, в частности, вам потребуется именно габаритное освещение. При оборотах двигателя 1000-1200 в минуту необходимо проверить напряжения, оно должно составлять около 13.5-14.2 вольт.

Диагностику работоспособности регулятора напряжения можно осуществить путем подключения контрольной лампочки между щетками. Разумеется, перед этим реле следует демонтировать. К контакту D1 нужно подключить питание 12 вольт, а к контакту массы — минус. Лампочка должна загореться, а если уровень напряжения увеличится до 13.5-14.2 вольт, то источник освещения должен потухнуть. В том случае, если лампочка горит и не тухнет, проблема кроется в реле, его нужно поменять (автор видео — Вячеслав Ляхов).

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе генератора:

  1. Вышел из строя диодный мост. Специалисты рекомендуют менять выпрямитель целиком, в сборе. При необходимости вы можете поменять и отдельные диодные элементы, но в данном случае их нужно будет правильно запрессовать в фиксатор, данная процедура требует навыков.
  2. Повреждение шкива либо его износ. Ремонту такая неисправность не подлежит, устройство придется менять.
  3. Износ щеток или коллектора. Если речь идет об износе, то процедура ремонта заключается в замене вышедших из строя элементов.
  4. Замыкание витков обмотки статора. В данном случае можно попытаться заново перемотать обмотку, но это очень кропотливая операция и справиться с ней сможет не каждый. Придется потратить достаточно времени, при этом не факт, что вы сможете добиться желаемого результата.
  5. Выход из строя подшипника. Как правило, такая проблема также связана с износом детали, поэтому неисправности такого рода решаются путем замены.
  6. Выход из строя регулятора напряжения. Деталь также надо менять.
  7. Повреждение проводки электроцепи. Поврежденные участки цепи следует восстановить путем замены проводов.
  8. Износ ремня генератора Волга или Газель. Об износе могут свидетельствовать следы трещин и прочих повреждений на структуре ремешка. Ремонту такая неисправность также не подлежит, ремешок следует менять (автор видео — Алексей Наджафо).

Инструкция по разбору

Вкратце о том, как демонтировать и разобрать узел:

  1. Сначала отключается зажигание, открывается капот и отсоединяются клеммы от АКБ.
  2. Затем необходимо отключить провода питания от генераторной установки.
  3. Используя натяжное устройство, необходимо ослабить натяжение ремешка и демонтировать его.
  4. Далее, выкручиваются два винта, которые фиксируют узел к кронштейнам, после чего устройство снимается.
  5. Теперь приступаем к разбору. Сначала демонтируем защитный кожух и извлекаем реле регулятора, оно снимается вместе с щеточным узлом, от реле нужно отключить провод.
  6. Далее, необходимо выкрутить четыре стягивающих болта и произвести демонтаж задней крышки со статорным механизмом.
  7. Теперь вам нужно отключить фазные контакты обмотки из выпрямительного устройства и произвести демонтаж статорного устройства. Извлекаются все необходимые для замены и ремонта составляющие конструкции, сборка производится в обратной последовательности.
 Загрузка ...

Видео «Инструкция по ремонту своими руками»

Как правильно отремонтировать генераторный узел на Газели и что при этом следует учесть — ознакомьтесь с инструкцией в ролике ниже (автор — Denis Legostaev).

Схема подключения генератора уаз буханка 402 двигатель – Защита имущества

Генератор БАТЭ 3282М.3771 90 Ампер модернизация

Штатно этот генератор ставится на автомобили УМЗ
и с 2х ручейным шкивом, для ЗМЗ 402, их нет.
Или мне не встречались 🙂
но об этом чуть позже.

В живой природе его можно увидеть таким 🙂
БАТЭ 3282М.3771 90А

При сборке данного генератора, используется соединение обмоток, треугольник.

Для справки
-при том же отдаваемом генератором токе,
ток в обмотках
при соединении в "треугольник"
значительно меньше,
чем у "звезды"

поэтому в генераторах
Большой Мощности
довольно часто применяют
соединение в "треугольник"

Заводская схема этого генератора такая.

не люблю когда много лишнего 🙂
мешает думать 🙂
заводская схема без лишнего 🙂

Из данной схемы видно, что этот генератор с самовозбуждением,
на инжекторном автомобиле он будет работать отлично,
двигатель будет запускаться и глохнуть штатно,
так как
при выключении зажигания форсунки перестанут лить бензин,

но на карбюраторе, с таким генератором, двигатель продолжит работать
и после поворота ключа зажигания
потому, что генератор не перестанет вырабатывать ток, а карбюратор
продолжить лить бензин.
(об этом позже :))

Так как мне не нравится работа штатных РН (Регуляторов Напряжения)
давно перешёл на 3х уровневый, выносной.

Использую такой
Регулятор Напряжения Энергомаш 67.3702-02 трёх уровневый

Продолжим 🙂
в заводском исполнении, у Выпрямительного Блока,
для меня:) много лишнего,
а именно 3 (три) диода,
идущие на Лампу Диагностики в панели приборов
и
на штатный РН.

Такое подключение РН не учитывает просадку напряжения
и
на автомобиле получаем недозаряд АКБ.

Дорабатываем схему, выкидывая лишнее

специально, для людей с разным мышлением, ещё вариант этой-же схемы

+12 через реле, подаю на контакт, на корпусе РН,

поэтому в самом генераторе
подключаются
только щётки

на моём "старом" генераторе
тахометр подключался к контакту W
на данном генераторе этого контакта, попросту, нет.

Рисуем схему для подключения тахометра

Но после доработки Блока Выпрямителей
у нас остаётся "бесхозным" контакт D,
его и используем для подключения тахометра =)))

Блок Выпрямителный дорабатывается так

2) Особое внимание!
где диод обведён кружком, откусываем максимально близко к корпусу диода.

3) После откусывания Зелёного проводка,
лудим и припаеваем его к
ножке оставшейся от диода (в синем кружке)

Теперь контакт D служит для подключения тахометра

Так это дело =)))
смотрится на авто

Чтобы обеспечить работоспособность автомобильных электроприборов, необходимо использовать оригинальную электросхему. Что представляет собой и как выглядит схема УАЗ «буханки» с карбюратором?

Элементы электросхемы

Электросхема отечественного УАЗика проста, поскольку относится к однопроводному типу. Стандартная схема проводки УАЗ «буханка» с карбюратором имеет следующие особенности:

  • автомобильный кузов служит массой,
  • схема электрооборудования УАЗ-буханки с карбюратором и исполнительные элементы оснащены подключенным к корпусу минусовым выводом.

Вторая особенность считается специалистами несовершенством данной схемы.

Владелец автомобиля обязан определять периодически целостность и окисление контактов. Если оно произошло, поверхность аккуратно обрабатывают наждачной бумагой.

Подкапотное пространство и моторный отсек

Доступ к электропроводам и приборам возможен только из салона, после снятия крышки, защищающей салон от газов и пыли.

В электросхеме машины УАЗ-буханка с карбюратором с 1964 года используется двигатель от автомобиля «Волга». Кто-то из водителей считает неудобством расположение инжектора в моторном отсеке, поскольку капот отсутствует.

Однако, практика доказала, что этот фактор не влияет на обслуживание автомобиля.

Особенности оборудования в схеме

Начало производства автомобиля УАЗ осложнилось для конструкторов Ульяновского завода поиском качественных комплектующих. Особенно эта проблема относится к системам освещения и зажигания, поэтому инженеры предприятия вынуждены были использовать нестандартные решения для налаживания серийного производства.

Поэтому в схему электропроводки УАЗ буханка с карбюратором включен переключатель оптики с более старого автомобиля ГАЗ-69.

Отечественные автомобили время от времени озадачивают пользователей проблемами с электрооборудованием. Если электропроводка вашего УАЗика функционирует некорректно, придется проверять не только ее, но и остальные элементы схемы.

В первую очередь проверяется работоспособность предохранителей, расположенных в монтажном узле. Затем проверяется целостность ламп, и тестером прозванивается электрическая часть.

Генератор УАЗ является источником электрического тока в процессе движения автомобиля, обеспечивает подзарядку аккумуляторной батареи. На внедорожниках Ульяновского завода применяются разные модели генератора, обеспечивающие напряжение 12 В.

Усовершенствованный прибор модели Г250 имеет другую схему подключения. Для возбуждения используется обмотка ротора, которая подсоединена к аккумуляторной батарее через специальную щетку.

Сформированные линии магнитного поля вращаются вместе с якорем и пересекают неподвижные обмотки статора, обеспечивая индукцию тока.

На выходе обмоток расположен выпрямительный мост, состоящий из нескольких кремниевых диодов. Для подсоединения 161 3771 используется аналогичная схема.

Неисправности и ремонт

  1. Отсутствие зарядки батареи возникает при проскальзывании приводного ремня из-за износа или слабого натяжения. Ремонт заключается в установке новой детали и корректировке натяжения. Другой причиной может быть износ щеточного узла, который требуется очистить от грязи и нагара. Параллельно рекомендуется осмотреть и зачистить коллектор, при сильном износе поверхность протачивается.
  2. Постоянный перезаряд аккумулятора возникает из-за поломки регулятора напряжения или повреждения цепи питания интегрального узла. Сгоревшая деталь меняется на новую.
  3. Низкая мощность генератора наблюдается при проскальзывании ремня или повреждении регулятора. Также возможно межвитковое замыкание внутри обмоток статора, который придется заменить. Рекомендуется проверить работоспособность диодного моста.
  4. Ускоренный износ щеток возникает при биении коллектора или замасливании поверхности узла. Ремонт заключается в проточке поверхности и обезжиривании бензином.

Как проверить

Проверка генератора выполняется при помощи тестового прибора, который подключается к положительной клемме и корпусу. Напряжение должно находиться в диапазоне 13,5-14,6 В.

Регулятор напряжения тестируется при помощи лампы и подачи повышенного напряжения. Тщательно проверить генератор можно в условиях мастерской с использованием специального стенда.

Замена ремня генератора

Тип и размер ремня зависят от модели двигателя. Например, на инжекторном агрегате ЗМЗ-409 используется поликлиновая деталь длиной 1220 мм. Для снятия элемента необходимо ослабить ролик натяжителя, а затем открутить крепление генератора. После этого ремень снимается со шкивов и монтируется новая деталь.

Для замены клиновидного ремня, применяемого на карбюраторных моторах, требуется ослабить крепление генератора. После установки новой детали натяжение обеспечивается перемещением корпуса по направляющему кронштейну. Важно выставить шкивы генератора и коленчатого вала в одной плоскости, что продлевает срок службы ремня и позволяет снизить шум при работе.

“>

Установка генератора БАТЭ на уаз-469 с 402 двигателем

Приветствую всех читателей.

Исходные данные: УАЗ 469, тент. Двигатель ЗМЗ-402.

Вввиду старости родного 65 амеперного генератора было принято решение купить чего нибудь помощнее.

Покурив форумы с отзывами о надежности и качестве генераторов выбор пал на генератор БАТЭ 3282.3771 14В 90А. Тем более, что есть вариант исполнения под одноручейковый ремень, который и стоит на машине.

Купил в Avtoall, по причине удобства оформления и получения заказа в Москве и на момент покупки была самая низкая цена на имеющиеся в наличии.

На днях дошли руки до его установки.

Техническая часть, т.е. непосредственно установка прошла без замечаний. Все встало отлично.

А далее начались танцы с бубном:

1. Подключил генератор подав на клемму D +12В от замка зажигания. Машина отлично завелась, напряжение в сети 14,2В при включении потребителей почти не проседает. Вот оно счастье! Но при выключении зажигания был неприятно удивлен продолжающейся работой двигателя.

2. Пошел курить интернет и в первую очередь УАЗБУКУ (forum.uazbuka.ru/). Там целых 15 тем про генераторы. Нашел свой вариант схемы.

3. Поехал в ближайщий магазин, купил пару диодов 5А 50В и пару резисторов 51Ом 2Вт (50 Ом сказали не бывает).

4. Собрал по схеме, завел авто. Напряжение меньше чем было раньше примерно на 0,7-1 В. При включении всех потребителей падает до 12В. Что же это за генератор, который при мощности +25А, по сравнению с стоявшим ранее, проседает под нагрузкой сильнее.

5. Начал внимательно читать форумы УАЗБУКИ и Drive2.

Проблема оказалась достаточно распространенная, однако предлагаемые решения меня ввели в ступор:

А. Заменить регулятор напряжения на другой. Типа родной полное "Г".

Б. Поколдовать со схемой генератора и реализовать подключение внешнего РН, т.к. генератор с возбуждением вещь сама в себе.

В. Забить и ездить так.

Как-то мне все это не понравилось. Неужели производитель дурак или гонит сплошной брак?

6. Начал задавать вопросы на форуме УАЗБУКИ. В качестве основных ответов получил предположение что у меня РН бракованный или сгоревший один из диодов диодного моста. Но неужели у всех моих предшественников тоже были бракованные генераторы.

7. Начал думать над вариантом подключения без лампочки/диода, но с реализацией возможности глушения авто. И тут попалось описание подключения 90А генератора по отличной от других схеме, очень похожей на мою (в мыслях еще). Суть схемы заключается в использовании реле для преключения между питанием с нагрузкой и без.

8. Отписался на УАЗБУКЕ о находке и своих соображениях, что возможно это особенность генераторов для инжекторных двигателей. Кстати в описании у производителя так и написано "Генератор для инжекторых двигателей". А они глушаться путем отключения питания с форсунок. Поэтому остаточное напряжение на генераторе никак не позволяет машине продолжать работу.

Но дружно был объявлен полным профаном. На чем общение и закончилось.

9. На всякий случай написал письмо на сайт производителя (www.starter.by/) с просьбой прокомментировать мои соображения и выслать правильную схему подключения.

На удивление ответ получил через пару часов.

Текст сообщения:

"Здравствуйте Александр.

Направляю для сведения эл. схему подключения генератора 3282.3771 в электрооборудование автомобиля.

Сообщаю, что для отключения замка зажигания на автомобиле, в цепи клемы "D", должна быть лампочка или диод.

При их отсутствии двигатель не заглохнет, т.е. на замке зажигания будет напряжение 12В.

Прилагаемая схема была полностью идентична приведенной выше. Но явно из текста ответа следует, что лампочка/диод включается в цепь только чтобы машина глохла при выключении зажигания.

Не знаю, может я увидел только то, что хотел увидеть. Но только укрепился в своем решении модифицировать схему.

10. Итак нарисована и реализована следующая схема:

В схеме была учтена рекомендация с УАЗБУКИ в части повышения надежности источника питания, т.е. использование его от аккумулятора через реле.

В итоге получилось:

А. при включении зажигания на клемму D поступает "+" от аккумулятора. Напряжение 14,2В. Машина работает отлично!

Б. при выключении зажигания на клемму D поступает "+" с включенным в цепь диодом. Машина глохнет!

Получено также резервирование питания на обмотку возбуждения генератора: если реле не включится, то питание пойдет через "+" с диодом, что приведет к уменьшению напряжения в сети, но не полной его потери.

Заключение: Генератор установлен. Напряжение хорошее. Машина глушится при выключении зажигания. Идет испытание машины с генератором 3282.3771 и схемы подключения.

Всем спасибо!



какой установлен и как заменить, схема устройства и особенности конструкции, распространенные причины поломок и их признаки, советы по ремонту и эксплуатации

На «Волгу» и «Газель» ставился двигатель ЗМЗ 402. Для этого варианта автомобилей применялся генератор типа 16 КЗАТЭ или 19 АТЭ1 (Элтра). Эти генераторы были полностью взаимозаменяемы. По конструкции были идентичны и позволяли взаимное использование деталей для ремонта.

Схема генератора на Волгу и Газель с двигателем 402

Для двигателей «Волги» генераторы комплектовались двухрядным шкивом, для «Газелей» однорядным.

Для автомобилей производства первой половины 90х годов использовался вывод переменного напряжения с фазы генератора для работы тахометра.

В последующих моделях тахометр получал сигнал от системы зажигания, и вывод фазы генератора стал не нужен, если на генераторе он есть, то его просто не подключают.

Генератор имеет традиционную схему. Обмотка, ротор, диодный мост, щеточный узел. Регулятор напряжения типа 13.3702 (131.3702) стоит отдельно и соединяется с генератором проводами.

Схема генератора на «Волгу» с двигателем 402

Схема генератора на «Газель» с двигателем 402

Схема отличается тем, что в ней для контроля за работой генератора применяется вольтметр, а в схеме «Волги» Амперметр

При включении зажигания, ток от аккумулятора идет через контакты замка зажигания, с точки 151, на щетку, далее через обмотку ротора на внешний регулятор (который стоит в стороне от генератора). На клемму + регулятора с точки 151 приходит отдельный провод, плюс с этого провода, открывает регулятор напряжения и ток ротора проходит на массу. Этот ток намагничивает ротор.

Двигатель заводится, ротор генератора начинает вращаться, и его магнитное поле возбуждает ЭДС в обмотке генератора. Уже на холостых оборотах генератор начинает давать напряжение. Аккумулятор становится потребителем и начинается зарядка, обмотка возбуждения генератора питается по той же цепи, только теперь не от аккумулятора, а от выхода генератора.

При подключении внешних потребителей, все питается от генератора.

  • Принцип действия генератора
  • Выпрямитель (диодный мост), состоит из шести диодов, которые проводят ток обмотки только в одну строну, так происходит выпрямление.

Магнитное поле создается электрическим током. Для этого внутри ротора вставлена обмотка, которая называется обмотка возбуждения. Ток в обмотку возбуждения подводят через щетки, прижатые к кольцам ротора.

Регулятор напряжения

Генератор должен обеспечивать в сети постоянный уровень напряжения. Чем выше обороты, тем больше ЭДС, а значит, напряжение может вырасти до недопустимых значений. Поэтому во всех автомобильных генераторах предусмотрено подержание напряжения на заданном уровне при изменении числа оборотов двигателя.

Кроме того, при  включении приборов увеличивается ток нагрузки  а чем больше ток, тем ниже становится напряжение. Устройство, которое поддерживает напряжение на одном уровне называется регулятор напряжения. Регулятор напряжения включен в цепь обмотки возбуждения, он включает и выключает ток возбуждения.

Какое должно быть напряжение?

Все электрооборудование рассчитано на напряжение аккумулятора 12 Вольт. Для зарядки аккумулятора напряжение генератора должно поддерживаться примерно на 2 Вольта выше, поэтому рабочее напряжение генератора поддерживается на уровне 14, 2 – 13, 8 Вольта.

Если напряжение будет выше, это приведет к выкипанию аккумулятора и сокращению срока его службы, лампочки и другие приборы начнут перегорать. Если напряжение будет ниже, то аккумулятор будет недозаряжен, это приведет к неожиданным отказам стартера и сокращению срока службы аккумулятора.

Напряжение на заданном уровне поддерживает регулятор напряжения.

  1. Если генератор неисправен то разряжен или плохо заряжен аккумулятор
  2. От этого возможны такие случаи:
  3. Стартер тяжело крутит, но, все-таки, заводит.
  4. Стартер тяжело крутит, не может завести двигатель и на вторую попытку аккумулятора не хватает.
  5. С утра стартер медленно крутит и с трудом заводит двигатель.
  6. Машина постоит и уже не заведешь
  7. Заводится только с толкача
  8. Все погасло и полная тишина
  9. Лампочки тускло светятся и сигнал слабый
  10. Если напряжение стало выше  15 Вольт, это уже перезаряд
  11. Аккумулятор становится мокрый и чувствуется запах кислоты
  12. Обычно перезаряд происходит, если пробит регулятор напряжения, на «Волге» и «Газели» это внешнее устройство и его легко заменить.
  13. Что же делать, если напряжение стало ниже и есть подозрение, что генератор не работает.

Чтобы понять в чем дело надо завести машину. Например, поставить проверочный аккумулятор, или завести с толкача.

Дело может быть: в стартере, в аккумуляторе, в проводке или в генераторе. Сначала надо поставить проверочный аккумулятор. Если заведется нормально, то стартер и проводка в норме. Проверим генератор. Стрелка собственного вольтметра должна быть на зеленой шкале. Вольтметром надо проверить напряжение на аккумуляторе.

Напряжение должно быть 13, 6 – 14 Вольт, при включении фар и печки не должно стать ниже 13, 4 Вольта. Если так, то генератор исправен. Если напряжение ниже, то зарядка слабая или ее нет. Сначала надо убедиться, что ремень натянут хорошо. Потом померить напряжение на выходе генератора, оно должно быть 13, 6 – 14 Вольт.

Если при этом на аккумуляторе оно ниже, то оборван предохранитель 60 А, или контакты блока предохранителей заржавели.

Это частая проблема на старых «Газелях. Ток зарядки идет от плюса генератора на плюс аккумулятора через предохранитель 60А. Это место быстро ржавеет и на  контактах предохранителя падает целый Вольт или полтора. Блок силовых предохранителей лучше поставить новый.

Если напряжение на выходе генератора близко к 12 Вольтам, то генератор не работает, зарядки нет и аккумулятор садится.

Поменяем регулятор напряжения, поставим проверочный. Если генератор заработал и на аккумуляторе появилось нормальное напряжение, то все ясно, надо просто поменять регулятор напряжения. Покупаем регулятор 13.3702 или его аналог. Если замена регулятора не помогла, то проблема в самом генераторе или в проводке.

Если с проверочным регулятором генератор не заработал, то сначала, проверим, приходит ли плюс на щетки генератора и на регулятор напряжения. Можно проверить вольтметром, или контрольной лампочкой.

Надо вынуть разъем из щеток генератора и из регулятора напряжения. Померить относительно массы напряжение на снятых разъемах. На одной точке каждого разъема должен быть плюс.

Если этого плюса нет, то, где-то от замка зажигания до разъемов обрыв.

Прежде чем снимать генератор проверим его еще раз. Надо взять два провода с «мамой», надеть их на клеммы щеток вместо разъема, один (любой) провод на плюс аккумулятора, другой на минус и завести двигатель.

Напряжение на выходе генератора подскочит до 16 и более вольт, генератор работает, выключаем двигатель и думаем дальше. Если напряжение не появилось, то генератор точно не работает и его придется снимать.

  • Поставим снятый генератор на стол и крутанем за шкив, если слышен рокот, то подшипники надо менять.
  • Если у генератора большой пробег, то подшипники надо менять в любом случае.
  • Разберем генератор:

Если генератор залит, весь в масле и грязи. отгоревший, или разболтанный силовой вывод, сгоревшая обмотка, отгоревшие или ржавые концы обмотки, изношенный медные кольца на роторе,  то лучше сразу обменять генератор на восстановленный.

Если на вид все нормально, генератор сухой и чистый, то неисправен диодный мост, или обрыв обмотки статора или ротора.

Проверяем диодный мост любым цифровым (или стрелочным) тестером. Всего шесть диодов. Замеряем проводимость каждого в одну, а потом в другую сторону.

Если проверяем сопротивление стрелочным прибором, то в одном подключении стрелка отклоняется сильно, а при обратном подключении слабо, или не отклоняется диод исправен.

Если отклоняется при одном и при другом подключении или не отклоняется вообще, диод неисправен и диодный мост надо заменить.

Обмотку статора надо проверить на пробой на массу. Сопротивление между любым выводом и массой (железом) должно быть очень большим (не должно прозваниваться)

Проверяем целостность обмотки. Сопротивление между тремя выводами обмотки должно быть очень маленьким (все должно прозваниваться).

Если есть пробой или обрыв, то обмотку придется заменить (проще заменить генератор)

Проверяем обмотку ротора. Сопротивление между медными кольцами ротора должно быть 2,5- 3 Ома. Ели есть обрыв обмотки, или пробой на массу, ротор надо заменить. При попытке поставить похожий ротор, может оказаться, что он не подойдет. Проще заменить генератор.

Таким образом, ремонт генератора – это замена диодного моста и замена подшипников в остальных случаях выгоднее обменять на восстановленный.

В некоторых случаях подшипники настолько заржавевшие, что их невозможно снять, это тоже повод поменять генератор на восстановленный.

Источник: http://genrem.ucoz.ru/publ/skhemy_generatorov/skhema_generatora_na_volgu_i_gazel_s_dvigatelem_402/13-1-0-134

Проверка и ремонт генератора на автомобилях ГАЗ 3110 с 402 и 406 двигателем

Каждый современный автомобиль оснащается генераторным устройством, которое используется для питания электрического оборудования, подключенного в бортовую сеть. И автомобили Газель – не исключение. Что представляет собой генератор ГАЗ 3110 402 двигатель, из каких элементов он состоит и что нужно знать о неисправностях? Об этом читайте ниже.

Из каких элементов состоит генераторный узел 406 двигателя, какова его схема подключения и в чем заключается принцип работы? Для начала рассмотрим описание механизма.

Устройство и принцип работы

Генераторный узел в Газели представляет собой трехфазный синхронный электрический двигатель с электромагнитным возбуждением, а также встроенным выпрямительным устройством на диодах.

Роторный механизм приводится во вращение от шкива коленвала силового агрегата посредством клинового ремешка. Статорное устройство, а также крышка механизма стянуты при помощи четырех болтов.

Вал роторного механизма вращается в подшипниках, который расположены в крышках. Кстати, подшипниковые устройства смазываются на весь ресурс эксплуатации.

Задний подшипник установлен в вал роторного механизма, он поджимается при помощи задней крышки через пластмассовую втулку. Передний подшипниковый элемент расположен на внутренней стороне передней крышки. Она фиксируется с помощью шайбы и четырех болтов.

В статорном механизме расположены две трехфазные обмотки, которые подключены друг к другу параллельным образом. Диодный мост или выпрямитель включает в себя шесть диодных элементов, которые установлены в двух стальных или алюминиевых пластинах. Непосредственно сами пластины объединены в выпрямительный блок, который зафиксирован внутри задней крышки узла.

Механизм оснащается обмотками возбуждения, которые установлены на роторном механизме. Их выводы подпаяны к двум медным контактным кольцам, которые, кстати, расположены на валу механизма.

Питание обмоток обеспечивается благодаря двум угольным щеткам, подключенным к ним и расположенным в щеткодержателе.

Под расширительным бачком, на брызговике в районе правого лонжерона, расположен регулятор напряжения двигателя ЗМЗ Крайслер.

Почему Крайслер? Потому что первые двигатели газели оснащались этими моторами. Регулятор функционирует совместно с генераторной установкой и если этот элемент выходит из строя, он подлежит замене.

Также цепь подключения подразумевает использования конденсаторного устройства. Этот элемент предназначен для защиты электрооборудования Газели от возможных импульсов в системе зажигания.

Конденсатор также выполняет функцию снижения радиопомех.

Охлаждение выпрямительного блока, а также обмоток механизма осуществляется посредством воздушного потока, поступающего через отверстия в крышках центробежного вентилятора.

Компоненты устройства

Узел состоит из следующих элементов:

  • корпус, в который заключена вся конструкция;
  • статорный механизм;
  • роторное устройство или якорь;
  • шкив и крыльчатка;
  • выпрямительный блок или диодный мост;
  • два подшипниковых устройства, на которых вращается ротор;
  • щеточный механизм;
  • регулятор напряжения.

Фотогалерея «Схемы подключения»

Как проверить генератор?

Процедура диагностики узла без демонтажа осуществляется следующим образом:

  1. Сначала необходимо запустить мотор и дать ему прогреться. Доведите обороты двигателя до 3 тысяч в минуту.
  2. Активируйте оптику – дальнее освещение, систему обогрева заднего стекла, печку, магнитолу, световую сигнализацию и включите дворники. Это делается для того, чтобы обеспечить максимально приближенные к реальным условия эксплуатации.
  3. Далее, с помощью вольтметра или мультиметра измерьте значение напряжения на выводах АКБ, этот параметр должен быть не менее 12 вольт. Если полученное значение не такое, то это говорит о том, что в работе обмоток произошли неполадки – замыкание либо обрыв. Либо неисправность заключается в регуляторе напряжения, щетках. Также проблема может крыться в окислении колец обмоток.

Источник: https://avtozam.com/gaz/3110-generator/

Ремонт ГАЗ 3110 (Волга) : Проверка и замена щеток генератора

Проверять и заменять щетки можно не снимая генератор с автомобиля.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Отсоединить колодку 1 с проводом от клеммы щеткодержателя. Отвернуть два винта 2 и снять щеткодержатель 3 с генератора.
3. Проверить легкость перемещения щеток в щеткодержателе. Если щетки заклинило, необходимо вынуть два крепежных винта и снять крышку щеткодержателя. Очистить щетки и прочистить отверстия в щеткодержателе. Если невозможно добиться требуемого результата, заменить щеткодержатель в сборе или щетки. Замене также подлежат щетки со сколами, трещинами или другими дефектами.
4. Проверить величину выступания щеток из щеткодержателя. Если величина «а» выступания щеток в свободном состоянии меньше 8 мм, заменить щеткодержатель в сборе или щетки.

Источник: https://automend.ru/gaz-3110/gaz-36171-10.m_id-4723.m_id2-4733.html

Газ 3110. Ремонт генератора. Волга

Произвести ремонт генератора самостоятельно сложно и нецелесообразно, так как для определения его исправности и соответствия его характеристик потребуется специальный стенд.

        ПРИМЕЧАНИЕ В процессе электрических проверок генератора, особенно на ступени выпрямления, используемое оборудование не должно вырабатывать напряжение выше 14 В, чтобы избежать риска разрушения некоторых компонентов.

Поэтому ремонт генератора лучше доверить квалифицированным специалистам на СТОА фирмы «Volkswagen», где можно также заменить генератор из обменного фонда. Такой генератор на 50% будет дешевле нового.

Однако, прежде чем заменять генератор, можно провести некоторые проверочные работы.

Проверка регулятора напряжения на автомобиле

Для проверки регулятора напряжения, необходимо иметь вольтметр постоянного тока со шкалой до 15 — 30 В класса точности не хуже 1,0.

Проверку регулятора напряжения, установленного на автомобиле, проводите в следующем порядке:

  • запустите двигатель и дайте ему поработать около 15 мин на средней частоте вращения;
  • с помощью вольтметра замерьте напряжение между клеммой «30» и «массой» генератора;
  • напряжение должно находиться между 13,3 — 14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить. Кроме этого необходимо проверить состояние угольных щеток.

Проверка состояния угольных щеток

Хотя эту работу можно провести и при установленном генераторе, рекомендуется все же снять генератор с автомобиля.

Проверку состояния угольных щеток проводите в следующем порядке:

  1. отверните болты крепления защитного кожуха и снимите его;
  2. отверните два болта крепления регулятора напряжения;
  3. осторожно выньте из корпуса генератора регулятор напряжения в сборе со щеткодержателем и щетками генератора;
  4. проверьте состояние контактной части угольных щеток. Проконтролируйте подвижность щеток в щеточных направляющих, в случае необходимости почистите щеткодержатель с помощью трихлорэтилена.
  5. измерьте длину «а» (рис. 9.4) выступающих из щеткодержателя угольных щеток. Если их длина меньше 5 мм, то щетки следует заменить.

Новая угольная щетка имеет длину 12 мм, таким образом, можно узнать, насколько сильно сточились угольные щетки. Замена старых угольных щеток на новые означает замену всего регулятора напряжения в сборе со щетками и щеткодержателем, так как угольные щетки впаяны в щеткодержатель. Однако можно при желании самому припаять электрическое соединение новой угольной щетки.

Проверка ротора

Обмотка возбуждения генератора проверяется на обрыв и короткое замыкание. Подключите тестер (в режиме омметра) к контактным кольцам ротора (рис. 9.5). Тестер должен показывать сопротивление обмотки, равное 2,8 — 3,0 Ом.

Если тестер показывает большее сопротивление, то протрите смоченной в трихлорэтилене тряпочкой контактные кольца и зачистите их стеклянной шкуркой. Если в контактном кольце образовалась канавка глубиной более 1,5 мм, то кольцо нужно переточить на токарном станке.

Если же тестер указывает на обрыв (сопротивление «бесконечно большое»), прежде всего осмотрите места соединений обмотки возбуждения с контактными кольцами. Часто именно они являются причинами обрыва цепи возбуждения.

Тщательно пропаяйте эти соединения мощным (не менее 100 Вт) паяльником либо замените ротор.

Иногда контактные кольца проворачиваются относительно ротора, что тоже ведет к обрыву цепи возбуждения. Замените ротор или приклейте проворачивающееся кольцо к валу с помощью эпоксидного клея.

Причиной обрыва цепи возбуждения может быть также отсоединение провода от щетки. В этом случае замените ротор либо высверлите в торце щетки выемку диаметром, большим диаметра провода, залейте выемку клеем в смеси с опилками графита от неисправной щетки и вставьте провод.

Короткое замыкание в обмотке возбуждения проверяется присоединением одного щупа тестера (в режиме омметра) к контактному кольцу ротора, а другого — к ротору (рис. 9.6).

Если стрелка отклоняется, попытайтесь найти и устранить замыкание. Чаще всего оно бывает в местах соединений обмотки возбуждения с контактными кольцами — под действием центробежных сил провод обрывается и соединяется с валом ротора генератора. Если не удается устранить короткое замыкание в обмотке возбуждения — замените весь ротор.

Отметим, что обмотку возбуждения можно проверить, не снимая генератор с автомобиля. К контактным кольцам можно получить доступ, если снять защитный кожух и регулятор напряжения со щеткодержателем.,

Проверка статора

Обмотку статора генератора тоже проверьте на обрыв или короткое замыкание. Для проверки на обрыв тестер (в режиме омметра) подключается поочередно к концам двух фаз статора.

Если показание индикатора не соответствует 0,1 — 0,11 Ом, то в цепи проверяемой обмотки есть обрыв.

Если место обрыва обнаружено, пропаяйте место соединения оборванных проводов мощным паяльником (не менее 100 Вт), покройте его лаком и просушите при высокой температуре.

При проверке обмотки статора на обрыв обратите внимание на показания тестера при его подключениях между выводами фаз. При всех подключениях тестера его показания должны быть одинаковыми. Если же тестер будет показывать разное сопротивление, то это значит, что в обмотке статора есть межвитковое замыкание. Такую обмотку следует заменить.

Чаще всего при коротком замыкании место повреждения можно определить путем наружного осмотра — видны следы перегрева проводки.

Короткое замыкание обмотки статора на корпус определяется подсоединением одного щупа тестера (в режиме омметра) к одному из выводов обмотки, а второго щупа — к корпусу статора.

Если стрелка тестера отклоняется — значит проверяемая обмотка замыкает на корпус. Если найти место короткого замыкания не удается — замените весь статор.

Источник: http://automn.ru/gaz-3110/gaz-43327-10.m_id-6116.m_id2-6118.html

1.2 Принцип действия генератора

На автомобиле «Волга»-3110 устанавливают генераторы 9422.3701. Генераторы представляют собой трехфазную синхронную электрическую машину с электромагнитным возбуждением. В генераторы встроены кремниевые выпрямители, кроме того, в генераторы 9422.3701 встроены регуляторы напряжения. Регулятор поддерживает напряжение генератора в заданных пределах.

Ротор генератора приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов от шкива коленчатого вала двигателя.

Использование на современных автомобилях генераторов и транзисторных регуляторов переменного тока значительно упростило процессы обслуживания и ремонта электрооборудования.

Основными неисправностями генератора являются: износ контактных колец и щёток, различные поломки щёткодержателей, обрыв в обмотках возбуждения ротора и статора, межвитковые замыкания в обмотках статора и замыкание их на корпус, пробой или обрыв диодов выпрямительного блока, ослабление, чрезмерное натяжение или износ приводного ремня и др.

Основными неисправностями реле-регулятора является неправильный уровень регулируемого напряжения, которое для автомобиля ГАЗ-3110 должно быть в пределах 13,5-14,7 В.

Диагностирование генераторной установки осуществляют при помощи вольтметра. При этом помимо ограничивающего напряжения, возможна проверка и работоспособности генератора.

Ограничивающее напряжение проверяют при выключенных потребителях тока и повышенной частоте вращения коленвала двигателя.

Работоспособность генератора оценивают по напряжению при включении потребителей тока (приборов освещения) на частоте вращения коленчатого вала, соответствующей полной отдаче генератора. При этом напряжение должно быть не ниже 12 В.

Однако подобная методика проверки даже при наличии дополнительного режима испытания не может выявить такие характерные, хотя и редко встречающиеся неисправности генераторов перемен-ного тока, как обрыв или замыкание обмоток статора на корпус (массу) или пробой диодов выпрямителя ввиду значительных резервов работоспособности генератора.

При исправной работе генератора диапазон колебаний напряжения в сети не превышает обычно 1,12 В. При одном пробитом (закороченом) диоде в результате потери его выпрямляющих свойств диапазон изменения напряжения увеличивается до 2,5-3 В при общем снижении частоты его колебаний.

Средний уровень напряжения, показываемый вольтметром, при этом не меняется, однако скачки напряжения приводят к снижению долговечности батареи и других элементов электрооборудования. Аналогичные явления имеют место при обрыве или замыкании обмоток статора на корпус.

Указанные неисправности легко выявляются по характерному виду осциллограмм.

Неисправный генератор подлежит замене для ремонта. Ограничивающее напряжение для реле-регулятора 13.3702-01 не подлежит регулировке и, поэтому неисправное устройство необходимо заменить.

Таблица 1.1. Возможные неисправности генератора, их причины и способы устранения.

Причина неисправности Способ устранения
1 2
Генератор работает, но аккумуляторная батарея заряжается слабо или не заряжается совсем
Слабое натяжение ремня привода генератора Отрегулировать натяжение ремня
Повреждение регулятора напряжения Заменить регулятор напряжения
Ослабло крепление проводов на генера-торе или аккумуляторной батарее, окислились клеммы аккумуляторной батареи, обрыв электропроводов Затянуть клеммы, зачистить клеммы аккумуляторной батареи, заменить поврежденные провода
Износ или зависание щеток генератора Заменить щеткодержатель в сборе со щетками или восстановить подвиж-ность щеток в щеткодержателе
Повреждение обмотки возбуждения Проверить пайку выводов обмотки возбуждения к контактным кольцам и при необходимости восстановить ее или заменить обмотку возбуждения
Пробит один из диодов выпрямительно-го блока Заменить выпрямительный блок
Повышенный износ щеток и контактных колец
Повышенное биение контактных колец Прочистить и прошлифовать контактные кольца
Замасливание контактных колец Устранить причину замасливания и очистить бензином контактные кольца
Изменение упругости пружин щеток Заменить щеткодержатель
Перезарядка аккумуляторной батареи
Неисправен регулятор напряжения Заменить регулятор напряжения
Неисправна аккумуляторная батарея Заменить аккумуляторную батарею
Повышенный шум при работе генератора
Выход из строя подшипников генерато-ра Заменить дефектные подшипники
Задевание ротора за полюса статора Заменить дефектные подшипники
Износ посадочного места под подшип-ник в крышке генератора Заменить крышку генератора

Источник: https://tran.bobrodobro.ru/25677

Страница не найдена | WINCO

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Искать: Поиск

Рекомендуемые товары

  • WL16000HE-03 / A Упаковка

    Рекоменд. Цена 5610,00 долл.
  • DE40I4

    Рекоменд. Цена 23650 долларов США

Категории продуктов

Категории продуктов

  • Детали в архиве (924)
    • Генераторы с двумя подшипниками (в архиве) (40)
    • Резервные системы с воздушным охлаждением (Архив) (64)
    • Дизель-генераторная установка (Из архива) (14)
    • Генераторы аварийных автомобилей (Архив) (17)
    • Контроллер двигателя (В архиве) (14)
    • Мобильные дизельные генераторы (В архиве) (30)
    • Mobile Light Tower Systems (Архивировано) (9)
    • Старые резервные генераторы Winpower (из архива) (32)
    • Переносные генераторы (В архиве) (400)
    • Генераторы с ВОМ (В архиве) (135)
    • Резервные системы с водяным охлаждением (из архива) (87)
    • Wincharger (В архиве) (2)
    • Winco Transfer Switches (Архивные) (34)
    • Дизельные генераторные установки Winpower
    • (Из архива) (32)
    • Winpower Vapor Fuel Gen-Sets (Архивные) (15)
  • Текущие продукты (276)
    • Аксессуары (66)
      • Аксессуары для аварийного режима ожидания (21)
      • Портативные аксессуары (21)
      • Принадлежности для ВОМ (15)
      • Принадлежности для безобрывного переключателя (10)
    • Резервный коммерческий (26)
      • Резервный дизельный (16)
      • Резервный газ (10)
    • Запчасти и аксессуары (32)
      • Комплекты для обслуживания (32)
    • Портативные генераторы (26)
      • Коммерческие портативные генераторы (26)
      • Переносной мультитопливный (3)
    • Prime (11)
      • Diesel Prime (6)
        • DR Prime Diesel (0)
        • Прайм Пауэр Дизель (6)
      • Первичный газообразный (5)
    • ВОМ / 2 подшипниковых генератора (38)
      • Генераторы ВОМ (34)
      • Двухопорные генераторы (4)
    • Запасные части (34)
      • Двигатель (0)
      • Концы генератора (0)
        • Mecc Alte (0)
        • Стэмфорд (0)
      • Масло (0)
      • WINCO (0)
    • Генераторы пены (15)
    • Автоматические переключатели (79)
      • Панели быстрого подключения ASCO (10)
      • Автоматические переключатели (34)
      • Ручные переключатели резерва (35)
  • Без категории (439)
    • Компоненты продукта (56)

Популярные товары

  • Поддержка модели: 25PTOC-3 / J

  • Поддержка модели: 50PTOC-3 / B

  • Поддержка модели: 40PTOC-4 / E

  • Поддержка модели: 45PTOC-17 / E

    Рекомендуемая производителем розничная цена

Дизель-генераторные установки Cat® GC для продажи в Индиане

Резервные генераторные установки для продажи в Индиане

Когда дело доходит до питания, удобных отключений не бывает.Очень важно подготовиться к чрезвычайным ситуациям, прежде чем выбор станет ограниченным и потеря неизбежна. Спросите себя, когда вы без электричества, сколько вы рискуете потерять в час, в день, в неделю?

MacAllister Power Systems предлагает вам преимущества и надежность, которые могут исходить только от компании Caterpillar. Новые дизель-генераторные установки Cat GC обладают тем же качеством и производительностью, что и наша линейка продуктов для критически важных применений, но при этом созданы для снижения затрат на установку, занимаемой площади, транспортных расходов и, конечно же, стоимости владения.

Просмотрите приведенную ниже таблицу со спецификациями модели или загрузите нашу брошюру для печати .

Для получения дополнительной информации позвоните нам по телефону (317) 402-7428

Модель генератора GC ekW Рейтинг Двигатель
D40 GC 40 C4.4
D40 GC (SCAQMD) 40 C4.4
D50 GC 50 C4.4
D50 GC (SCAQMD) 50 C4.4
D60 GC 60 C4.4
D80 GC 80 C4.4
D100 GC 100 C4.4
D125 GC 125 C7.1
D150 GC 150 C7.1
D175 GC 175 C7.1
D200 GC 200 C7.1
D250 GC 250 C9
D300 GC 300 C9
D350 GC 350 C13
D400 GC 400 C13
D450 GC 450 C15
D500 GC 500 C15
D550 GC 550 C18
D600 GC 600 C18

Решения Caterpillar, разработанные при поддержке MacAllister Power Systems

  • 7 удобных мест по всей Индиане
  • Опытные специалисты по энергосистемам, прошедшие обучение Cat
  • Непревзойденная доступность запчастей для силовых систем Cat
  • Возможна доставка и установка под ключ
  • Доступные планы обслуживания, адаптированные к вашим потребностям
  • Соответствует большинству мировых норм по выбросам
  • Все генераторные установки ГХ внесены в список UL 2200
  • Надежность Cat с длительным сроком службы до капитального ремонта
  • Доступен с открытым или шумопоглощающим корпусом

Свяжитесь с MacAllister Power Systems

Когда ваша работа зависит от непрерывного энергоснабжения, MacAllister Power Systems - ваш универсальный источник резервных систем электропитания.

Свяжитесь с нами сегодня, чтобы узнать стоимость бесплатного резервного генератора.

Чад Макерхайд
(317) 402-7428

Ищете б / у или арендуемые варианты?

Воспользуйтесь ссылками ниже, чтобы изучить другие варианты резервного генератора.

Электрические схемы автоматического генератора

| Magnum Размеры

Таблицы синхронизации реле

Время реле вашего AGS может отличаться от показанного на следующих одностраничных диаграммах. Определите свою версию ME-AGS, а затем найдите фактическую временную последовательность реле на основе соответствующих таблиц времени реле ниже:

ME-AGS-N и ME-AGS-S: Менее, чем Rev 4.1: Relay-Timing-Table-less-than-Rev-4.1-3-10-09.pdf
ME-AGS-N и ME-AGS-S: Rev 4.1 и 4.2: Relay-Timing-Table-Rev-4.1 -and-4.2-3-relay-10-09-09.pdf
ME-AGS-N: Rev 5.0 и выше: ME-AGS-N Руководство пользователя 64-0039 Rev B
ME-AGS-S: Rev 5.0 и больше: ME-AGS-S Руководство пользователя 64-0004 Ред. C

Выберите ниже марку генератора, чтобы найти одностраничную схему подключения к AGS.

Briggs & Stratton
Схема электрических соединений серии

EmPower
Модель системы домашнего генератора 040234 - Схема электрических соединений 15 кВт
Схема электрических соединений PowerBoss (7 кВт)

Чемпион
Модели генераторов

: 46512, 46565, 41535 и 41552 Схема электрических соединений

Контроллеры DynaGen
Схема подключения

ES52
Схема подключения GSC300

EPS (источник питания двигателя)
Схема электрических соединений дизельного генератора

EPS 20 кВт
Схема электрических соединений дизельного генератора EPS 2120
Схема электрических соединений дизельного генератора EPS 2277
Генератор EPS с системой Smart Start

Generac

Схема электрических соединений автоматического резервного генератора с воздушным охлаждением
Схема электрических соединений генератора ECO 6 кВт
Схема электрических соединений генератора ECO 15 кВт
Дизель - Схема электрических соединений серии Quiet Pack
Схема электрических соединений модели Guardian 046731
Домашние резервные генераторы с контроллером Evolution (2013 и новее)
Home Резервные генераторы с Evolution 2.0 Контроллер
Домашние резервные генераторы с контроллером NEXUS, версия 1 Схема электрических соединений Домашние резервные генераторы
с контроллером NEXUS, версия 2 Схема электрических соединений Домашние резервные генераторы
с контроллером NEXUS, версия 3 Схема электрических соединений Домашние резервные генераторы
с контроллером PowerPact 2014 и более поздних версий Проводка
NP-65D Схема
Generac 7000EXL

Global Power Products

GPP Isuzu с электрической схемой управления Murphy Gen
GPP 8kW Isuzu 3AC с базовой электрической схемой клавишного переключателя

Харди Дизель
Дизельный генератор Hardy

с контроллером DSE3110 Схема электрических соединений Дизельный генератор Hardy
с контроллером DSE 5310 Схема электрических соединений генераторов серии HDYW
с панелью управления M6 Схема электрических соединений Дизельного генератора Hardy
с контроллером DynaGen GSC300
Схема электрических подключений дизельного генератора Hardy со схемой управления NEXYS

Хонда
Схема подключения газовых генераторов

EB11000
Схема подключения EM3500SX
Схема подключения EM3800SX, EM5000SX, EM6500SX
Схема подключения EM5000is, EM7000is, EU6500is без подключения дистанционного переключателя Hondais
EU3000is
Схема подключения EX4500S Remote Switch 7000 EU
Коммутатор

Мощность ключа

KP-15S с использованием электрической схемы контроллера HGM170-170HC Gen

Kimpor
Схема электрических соединений генератора серии

KDE

Колер
Схема электрических соединений серии

20EOR Схема электрических соединений серии
RES Схема электрических соединений серии
RMY

Кубота
Схема электрических соединений дизельных генераторов

GL6500S Схема электрических соединений дизельных генераторов серии
KJ
Схема электрических соединений дизельных генераторов SQ1200

Lister Petter
Схема подключения дизельного двигателя серии

GS
LPW 2/3/4 со схемой подключения DSE 7110
Схема подключения дизельного двигателя TR2

Мартин Дизель
Схема подключения

205-DS

MQ Мощность
Схема электрических соединений дизельного генератора

Whisperwatt DCA-25SSIU2
Схема электрических соединений дизельного генератора Whisperwatt DAC-7000SS

Митсубиси
Комплекты

Gen с электрической схемой управления генератором Murphy

Следующее поколение

UCT1-3.5 Схема подключения

Северное сияние

NL-673 Схема электрических соединений

Онан
Схема подключения моделей

DJB, DJC, DJE
Схема подключения пропана GRCA
Схема подключения HDKAG
Схема подключения HGJAD, HGJAE, HGJAF
Схема подключения бесшумного дизельного двигателя
ME-AGS-N Onan (модели MDKBK, MDKMBK, MDKMBL MDKBR, MDKBT, MDKBU и MDKBV) Ред. 8-25-2015 DM
C13N6H, C17N6H, C20N6H и C20N6HC Схема подключения моделей
Схема подключения HDKAT, HDKAU и HDKAV

Powertech
Схема электрических соединений серии

200/300/400
Схема электрических соединений дизельного двигателя PTS8CSI-NM
Схема электрических соединений дизельного двигателя PowerTech
PowerTech с модулем управления ECU-63 Схема электрических соединений

ПроПак
Модели

: Схема электрических соединений ProPak12 и ProPak16

Wacker
Схема электрических соединений

GPS 5600A

Вестербек
Схема электрических соединений газогенераторов

BEG (8-15 кВт)
BTD (7.Схема подключения дизельных генераторов
Схема подключения дизельных генераторов BTDA
Схема подключения газовых генераторов BTG (8-15 кВт)
Схема подключения газовых генераторов BTG (A) (8-15 кВт)
SBEG (8-14 кВт) Подключение газовых генераторов Схема

Westinghouse
Схема подключения генератора

WGEN7500

Ямаха

Схема электрических соединений EF5200DE
Схема электрических соединений EF6200P
Схема электрических соединений EF6200P с использованием терминала дистанционного управления
Схема электрических соединений генераторов EF4500ISE и EF6300ISE
Схема электрических соединений дизельных генераторов ELD6500S

Янмар

eG100i и eG140i, с использованием схемы подключения выносной клеммной колодки

IIS 8.5 Подробная ошибка - 404.11

Ошибка HTTP 404.11 - не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:
  • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере для запрета двойных escape-последовательностей.
Что можно попробовать:
  • Проверьте конфигурацию / систему.webServer / security / requestFiltering @ allowDoubleEscaping в файле applicationhost.config или web.confg.
Подробная информация об ошибке:
Модуль RequestFilteringModule
Уведомление BeginRequest
Обработчик StaticFile
Код ошибки 0x00000000
Запрошенный URL https: // www.comfortsite.com:10443/resources/partners/dc0b0f4b-e36b-45cd-a68f-9c0d35e7e4d4/documents/lifan%20home%20standby%20installation%20new.pdf
Физический путь
IGRb-eb0207 \\cdc IGR- \\c -45cd-a68f-9c0d35e7e4d4 \ documents \ lifan% 20home% 20standby% 20installation% 20new.pdf
Метод входа в систему Еще не определено
Пользователь входа в систему Не определено
Запрос
D: \ LogFiles \ ComfortSiteTracing
Дополнительная информация:
Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/[email protected] Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

.

Оставить ответ
