Электрическая схема ВАЗ 2106 | Клуб любителей ВАЗ

Схема электрооборудования автомобиля ВАЗ 2106
1. — боковые указатели поворота.
2. — подфарники.
3. — наружные фары.
http://proginekolog.ru/
4. — внутренние фары.
5. — звуковые сигналы.
6. — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106.
7. — датчик включения электродвигателя вентилятора ВАЗ 2106.
8. — реле включения звуковых сигналов.
9. — реле включения электродвигателя вентилятора ВАЗ 2106.
10. — регулятор напряжения ВАЗ 2106.
11. — катушка зажигания ВАЗ 2106.
12. — электродвигатель омывателя ветрового стекла.
13. — датчик недостаточного уровня тормозной жидкости.
14. — распределитель зажигания.
15. — электродвигатель стеклоочистителя.
16. — свечи зажигания ВАЗ 2106.
17. — датчик контрольной лампы давления масла. http://bestohota.ru/
18. — датчик указателя давления масла.
19. — датчик указателя температуры охлаждающей жидкости.


20. — подкапотная лампа.
21. — электромагнитный клапан карбюратора ВАЗ 2106.
22. — генератор ВАЗ 2106.
23. — стартер ВАЗ 2106.
24. — аккумуляторная батарея.
25. — реле-коммутатор контрольной лампы заряда аккумуляторной батареи.
26. — реле-коммутатор включения ближнего света фар.
27. — реле-коммутатор включения дальнего света фар ВАЗ 2106.
28. — реле-коммутатор стеклоочистителя.
29. — дополнительный блок предохранителей.
30. — основной блок предохранителей.
31. — выключатель света заднего ходы.
32. — выключатель контрольной лампы стояночного тормоза.
33. — штепсельная розетка переносной лампы.
34. — реле-коммутатор — прерыватель указателей поворота и аварийной сигнализации.
35. — электродвигатель отопителя.
36. — выключатель стоп-сигнала.
37. — реле-коммутатор обогрева заднего стекла*.
38. — резистор электродвигателя отопителя.
39. — лампа освещения вещевого ящика.
40. — выключатель наружного освещения.
41. — выключатель обогрева заднего стекла*.
42. — выключатель зажигания.
43. — переключатель ближнего-дальнего света.
44. — переключатель указателей поворота.
45. — выключатель звукового сигнала.
46. — переключатель стеклоочистителя.
47. — выключатель смывателя ветрового стекла.
48. — выключатель (регулятор) освещения приборов.
49. — выключатель аварийной сигнализации.
50. — прикуриватель.
51. — переключатель отопителя.
52. — лампа контроля уровня тормозной жидкости.
53. — выключатели фонарей сигнализации открытых передних дверей.
54. — фонари сигнализации открытых передних дверей.
55. — выключатели плафонов, расположенные в стойках передних дверей.
56. — датчик уровня топлива с контрольной лампой резерва топлива.
57. — датчик температуры охлаждающей жидкости ВАЗ 2106.
58. — датчик давления масла с контрольной лампой.
59. — тахометр ВАЗ 2106.
60. — лампа контроля стояночного тормоза.
61. — лампа контроля заряда аккумуляторной батареи.
62. — лампа контроля воздушной заслонки карбюратора.
63. — спидометр ВАЗ 2106.
64. — лампа контроля наружного освещения.
65. — лампа контроля указателей поворота.
66. — лампа контроля дальнего света фар.
67. — реле-коммутатор -прерыватель контрольной лампы стояночного тормоза.
68. — выключатель контрольной лампы воздушной заслонки карбюратора.
69. — часы.
70. — выключатели плафонов, расположенные в стойках задних дверей.
71. — плафоны.
72. — элемент обогрева заднего стекла*.
73. — лампа освещения багажника.
74. — датчик указателя уровня и резерва топлива.
75. — задние фонари.
76. — фонари освещения номерного знака ВАЗ 2106.

*Устанавливается на части автомобилей ВАЗ 2106

Схема проводки ВАЗ 2106 необходима для ремонта автоэлектрики


Дата публикации Мар 03, 2013, Рубрики Автомобили ВАЗ |

Схема проводки ВАЗ 2106 – цветная схема проводки потребуется в том случае, если Вы хорошо разбираетесь в электрике автомобилей и собираетесь собственноручно устранить проблемы с ней связанные.

Подробная и точная схема проводки ВАЗ 2106 поможет разобраться в том, что к чему и в каком месте подключено и где искать причину возникших неприятностей, а их (неприятностей), связанных именно с проводкой, – великое множество. В автомобиле неожиданно загораются фары, срабатывают сигналы или наоборот – не работает поворотник или что-то еще – все это может быть шалостями электропроводки, которая является сложнейшей и запутаннейшей системой современного автомобиля.

Если у владельца автомобиля нет навыков чтения схем проводки (будь это хоть ВАЗ 2106, хоть BMW M6), без опыта разобраться в этом хитросплетении жгутов, проводов, реле и прочее не представляется возможным. Тем более, что и провода все разные – одни рассчитаны на большое напряжение, другие – на низкое, они делятся по типу изоляции и по срокам эксплуатации. В общем, для начинающего схема будет выглядеть китайский грамотой для европейца: все эти каскады, блоки, узлы – потребуется время, талант к такого рода вещам и, желательно, – опытный наставник, который подскажет основные ключевые моменты, от которых можно будет отталкиваться при дальнейшем изучении.

Как говорят бывалые автоэлектрики – чтобы научиться читать схемы проводок нужно не один ВАЗ 2106 собственноручно разобрать-собрать (а еще лучше, если это будут разные машины). Вообще – электрика – дело для людей, которые действительно хотят в ней разбираться, ведь не существует единого варианта для составления той или иной схемы, всегда возможны еще несколько взаимозаменяемых. Говоря простым языком – талантливый электрик может разобрать схему, заменив цепи, таким образом, что останутся лишние «детали», но, что самое удивительное – схема-таки по-прежнему будет работать. Вот так вот.

Электрическая схема ВАЗ 2107

Related posts:

  1. Схема переключения передач МТЗ 80
  2. Схема переключения передач Т 25
  3. Не заводится ВАЗ 2106
  4. Схема переключения передач МТЗ 82
Еще по теме
  • Нет связанных постов

Схема Ваз 2106


Схема Ваз 2106



Нажмите на картинку для ее увеличения

ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 ВЫПУСКА 1976–1987 Г

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Нажмите на картинку для ее увеличения

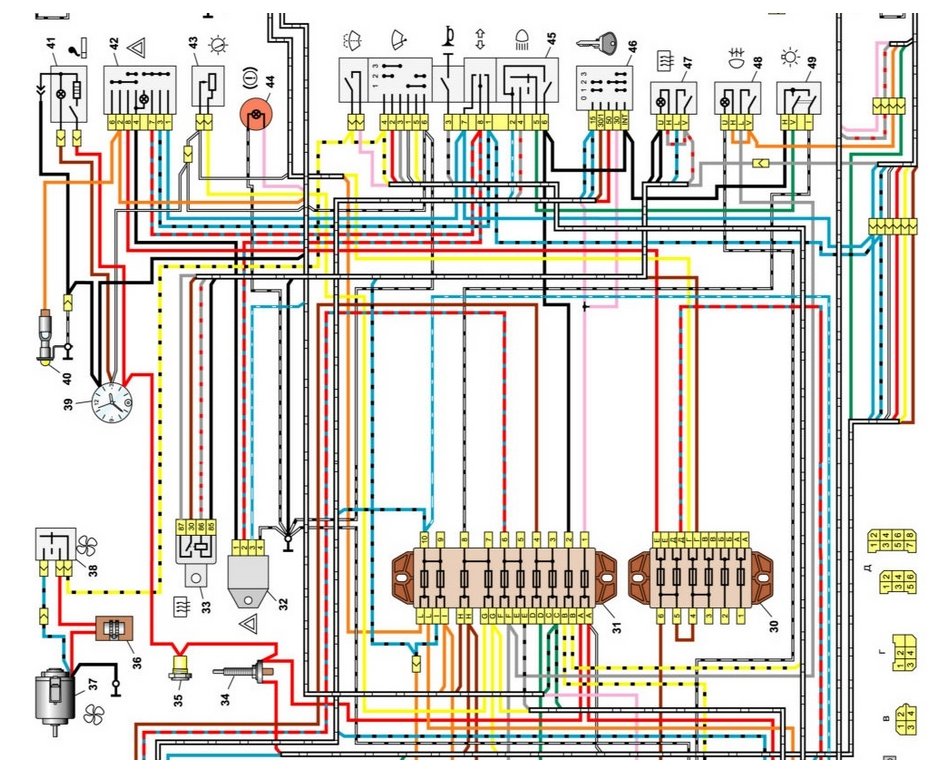

ВАЗ–2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065 1988–2001 Г

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках: а – коммутатора;

б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Источник: http://avtotrans-m.ru

Схема электрооборудования ВАЗ-2106 — Март 1993 года

28

29

ЭЛЕКТРООБОРУДОВАШгчерный белый белый с черн. полоской серыйсерый с черн. полоской голубой голубой с бел. полоской голубой с черн. полоскойзеленый с черн. полоске зеленый красный розовый IE ВАЗ-2106Художкик С. Бессонов1 — фары; 2 — передние фонари; 3 — боковые указатели поворота; 4 — аккумулятор; 5 — реле контрольной лампы заряда аккумулятора; 6 — реле ближнего света фар; 7 — реле дальнего света фар; 8 — электромагнитный клапан карбюратора; 9 — стартер; 10 — генератор; 11 — звуковые сигналы; 12 — электродвигатель вентилятора системы охлаждения; 13 — датчик для включения электродвигателя вентилятора; 14 — распределитель зажигания; 15 — свечи; 16 — датчик уровня тормозной жидкости; 17 — подкапотная лампа; 18 — датчик указателя температуры охлаждающей жидкости; 19 — датчик указателя давления масла; 20 — датчик контрольной лампы давления масла; 21 — электродвигатель стеклоочистителя; 22 — катушка зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле звуковых сигналов; 25 — реле электродвигателя вентилятора; 26 — регулятор напряжения; 27 — реле-прерыватель стеклоочистителя; 28 — дополнительный блок предохранителей; 29 — основной блок предохранителей; 30 — выключатель света заднего хода; 31 — выключатель стоп-сигнала; 32 — розетка переносной лампы; 33 — реле-прерыватель аварийной сигнализации и указателей поворота; 34 — переключатель электродвигателя отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — электродвигатель отопителя; 37 — лампа освещения вещевого ящика; 38 — часы; 39 — прикуриватель; 40 — выключатель аварийной сигнализации; 41 — выключатель-регулятор освещения приборов; 42 — переключатель очистителя и омывателя ветрового стекла; 43 — переключатель света фар, указателей поворота и звуковых сигналов; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели фонарей в передних дверях; 48 — фонари сигнализации об открытых передних дверях; 49 — выключатели плафонов в стойках передних дверей; 50 — выключатели плафонов в стойках задних дверей; 51 — плафоны; 52 — выключатель контрольной лампы стояночного тормоза; 53 — лампа освещения прибора; 54 — указатель уровня топлива с контрольной лампой резерва; 55 — указатель температуры охлаждающей жидкости; 56 — указатель давления масла с контрольной лампой; 57 — контрольная лампа стояночного тормоза; 5В — контрольная лампа заряда аккумуляторной батареи; 59 — контрольная лампа воздушной заслонки карбюратора; 60 — тахометр; 61 — контрольная лампа габаритного света; 62 — контрольная лампа указателей поворота; 63 — контрольная лампа дальнего света; 64 — спидометр; 65 — выключатель контрольной лампы воздушной заслонки; 66 — реле-прерыватель контрольной лампы стояночного тормоза; 67 — контрольная лампа уровня тормозной жидкости; 68 — задние фонари; 69 — фонари освещения номерного знака; 70 — датчик указателей уровня и резерва топлива; 71 — лампа освещения багажника; 72 — задний противотуманный фонарь. Т7У/УУУУУУМУ//УУУУУУУУ/////////УУУУУУУР71ГГГ>и оранжевый коричневый розовый с черн. полоской фиолетовый серый с краен, полоской желтый желтый с черн. полоскойЗА РУЛЕМ 3 9329

Электрическая схема автомобиля ВАЗ 2106 — схема электрооборудования

Автомобили модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном.

Схема ВАЗ 2106

1 — боковые указатели поворота;
2 — подфарники ваз-2106;
3 — наружные фары;
4 — внутренние фары;
5 — звуковые сигналы;
б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106;
7 — датчик включения электродвигателя вентилятора ваз 2106;
8 — реле включения звуковых сигналов;
9 — реле включения электродвигателя вентилятора ваз 2106;
10 — регулятор напряжения;
11 — катушка зажигания ваз 2106;
12 — электродвигатель омывателя ветрового стекла;
13 — датчик недостаточного уровня тормозной жидкости;
14 — распределитель зажигания;
15 — электродвигатель стеклоочистителя;
16 — свечи зажигания ваз 2106;
17 — датчик контрольной лампы давления масла;
18 — датчик указателя давления масла;
19 — датчик указателя температуры охлаждающей жидкости;
20 — подкапотная лампа;
21 — электромагнитный клапан карбюратора ваз 2106;
22 — генератор;
23 — стартер;
24 — аккумуляторная батарея;
25 — реле контрольной лампы заряда аккумуляторной батареи;
26 — реле включения ближнего света фар;
27 — реле включения дальнего света фар;
28 — реле стеклоочистителя;
29 — дополнительный блок предохранителей;
30 — основной блок предохранителей;
31 — выключатель света заднего ходы;
32 — выключатель контрольной лампы стояночного тормоза;
33 — штепсельная розетка переносной лампы;
34 — реле-прерыватель указателей поворота и аварийной сигнализации;
35 — электродвигатель отопителя;
36 — выключатель стоп-сигнала;
37 — реле обогрева заднего стекла;
38 — резистор электродвигателя отопителя;
39 — лампа освещения вещевого ящика;
40 — выключатель наружного освещения;
41 — выключатель обогрева заднего стекла;
42 — выключатель зажигания ваз 2106;
43 — переключатель ближнего-дальнего света;
44 — переключатель указателей поворота;
45 — выключатель звукового сигнала;
46 — переключатель стеклоочистителя;
47 — выключатель смывателя ветрового стекла;
48 — выключатель (регулятор) освещения приборов;
49 — выключатель аварийной сигнализации;
50 — прикуриватель;
51 — переключатель отопителя;
52 — контрольная лампа уровня тормозной жидкости;
53 — выключатели фонарей сигнализации открытых передних дверей;
54 — фонари сигнализации открытых передних дверей;
55 — выключатели плафонов, расположенные в стойках передних дверей;
56 — указатель уровня топлива с контрольной лампой резерва топлива;
57 — указатель температуры охлаждающей жидкости;
58 — указатель давления масла с контрольной лампой;
59 — тахометр;
60 — контрольная лампа стояночного тормоза;
61 — контрольная лампа заряда аккумуляторной батареи;
62 — контрольная лампа воздушной заслонки карбюратора;
63 — спидометр;
64 — контрольная лампа наружного освещения;
65 — контрольная лампа указателей поворота;
66 — контрольная лампа дальнего света фар;
67 — реле-прерыватель контрольной лампы стояночного тормоза;
68 — выключатель контрольной лампы воздушной заслонки карбюратора;
69 — часы;
70 — выключатели плафонов, расположенные в стойках задних дверей;
71 — плафоны;
72 — элемент обогрева заднего стекла;
73 — лампа освещения багажника;
74 — датчик указателя уровня и резерва топлива;
75 — задние фонари;
76 — фонари освещения номерного знака.

Модификации ВАЗ 2106

Схема включения элеткростеклоподьемников передних дверей

1 – основной блок предохранителей;
2 – реле включения электростеклоподъемников;
3 – переключатель стеклоподъемника левой двери;
4 – переключатель стеклоподъемника правой двери;
5 – моторедуктор электростеклоподъемника правой двери;
6 – моторедуктор электрического стеклоподъемника левой двери;
7 – дополнительный блок предохранителей;
8 – выключатель зажигания;
А – к выводу «30» генератора;
Б – к выключателю освещения приборов;
В – условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 – выключатель зажигания;
2 – генератор;
3 – аккумуляторная батарея;
4 – катушка зажигания;
5 – коммутатор;
6 – блок управления;
7 – электромагнитный клапан карбюратора;
8 – концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 – генератор;
2 – аккумуляторная батарея;
3 – выключатель зажигания;
4 – основной блок предохранителей;
5 – реле включения электровентилятора,
6 – датчик включения электровентилятора;
7 – электровентилятор;
8 – дополнительный блок предохранителей.

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
  • №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
  • №6 защищает цепь правых фар ближнего света. Номинал 8А.
  • №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
  • №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
  • №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
  • № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
  • №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

Нажмите, чтобы оценить эту статью!

(Голосов: 1 Рейтинг: 5)

Схема электрооборудования ваз 2106 описанием. Контактная система зажигания

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель работы.

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

  • активация электрических цепей напрямую через замок зажигания;
  • соединение с АКБ с участием блока предохранителей;
  • токопроводящие корпуса ключевых узлов.

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

  • управляет системой зажигания автомобиля;
  • играет противоугонные, в том числе, охранные функции;
  • позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

  1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «І» дает возможность работать ходовым огням, приводу дворников, двигателю печки.
  3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
  4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, такое реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
  • Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к .

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

А состоит он из следующих элементов и деталей:

  • корпус замка;
  • контактный диск;
  • запорный стержень;
  • валик и контактная втулка;
  • колодка.

Проверка работы трамблера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно таким образом:

  • отключаем аккумуляторную батарею;
  • откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
  • отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
  • проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
  • после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
  • ставим новый замок в обратной последовательности.

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).


Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

  • корпус отлит бережно и с ровными краями;
  • верх замка завальцован ровно;
  • широкую голограмму невозможно сорвать без ее разрушения;
  • свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля , гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

  • блок коммутации;
  • катушка;
  • комплект высоковольтной проводки;
  • свечи зажигания – ДВРМ;
  • соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

  1. От катушки зажигания отключаем провода и главный высоковольтный провод.
  2. Извлекайте трамблера крышку.

  1. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
  2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
  3. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
  4. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
  5. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

  1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
  2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
  3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

В завершение

Как видите, ничего сложного в заботе с электрикой автомобиля нет. Важно лишь делать всю работу грамотно и аккуратно. Тем самым, вы продлите жизнь своему железному другу. Удачи на дорогах!

На автомобилях ВАЗ 2106 схема проводки включает в себя более десяти различных составляющих и модификаций общей сети. Владельцу машины нужно разбираться в этом вопросе, чтобы при необходимости произвести ремонт и диагностику электросети.

[ Скрыть ]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей электросхемы проводки и оборудования ВАЗ 2106:

  • 1 — передние и боковые фары ;
  • 2 — подфарники, расположенные непосредственно под оптикой;
  • 3 — внешние осветительные устройства;
  • 4 — внутренние осветительные приборы;
  • 5 — элементы подсоединения звуковых импульсных устройств;
  • 6 — электрический мотор вентилирующего устройства охладительной системы силового агрегата «шестерки»;
  • 7 — контроллер, предназначенный для автоматической активации электрического моторчика вентилятора;
  • 8 — реле активации звуковых приборов;
  • 9 — реле, защищающее электроцепь моторчика вентилятора;
  • 10 — устройство для регулировки параметра напряжения;
  • 11 — катушка зажигания, расположенная в подкапотном отсеке;
  • 12 — электрический моторчик системы обмыва лобового стекла;
  • 13 — контроллер, следящий за объемом тормозного расходного вещества;
  • 14 — трамблер, именующийся распределительным устройством системы зажигания;
  • 15 — электрический моторчик системы стеклоочистки, предназначенный для активации дворников;
  • 16 — свечи системы зажигания;
  • 17 — контроллер светового индикатора давления моторной жидкости;
  • 18 — контроллер, предназначенный для мониторинга уровня давления моторной жидкости;
  • 19 — регулятор температурного уровня хладагента в охладительной системе;
  • 20 — подкапотный источник освещения;
  • 21 — электромагнитный клапан карбюраторного устройства;
  • 22 — генераторный узел, предназначенный для выработки напряжения во время движения и подзарядки аккумуляторной батареи;
  • 23 — АКБ;
  • 24 — реле, защищающее от перенапряжения контрольный АКБ;
  • 25 — реле электроцепи активации световых приборов ближнего освещения;
  • 26 — реле электроцепи активации световых устройств дальнего освещения;
  • 27 — реле системы стеклоочистки;
  • 28 — вспомогательный блок с предохранительными устройствами;
  • 29 — главный пластиковый модуль с предохранительными элементами;
  • 30 — устройство активации светового источника заднего хода;
  • 31 — переключатель контрольного светового индикатора ручного тормоза, располагается на приборной панели;
  • 32 — розетка для подключения переносного источника освещения;
  • 33 — прерывательное устройство указателей поворотных огней и световой сигналки;
  • 34 — электрической моторчик системы отопления салона;
  • 35 — переключатель тормозных сигналов;
  • 36 — реле электролинии системы прогрева заднего стекла;
  • 37 — дополнительный резисторный элемент электрического моторчика отопительной системы;
  • 38 — световой индикатор системы освещения багажного отсека;
  • 39 — переключатель внешних осветительных приборов, располагается на центральной консоли в салоне машины;
  • 40 — переключатель для активации и отключения системы прогрева заднего стекла;
  • 41 — замок зажигания;
  • 42 — устройство переключения освещения световых приборов, применяется для активации дальнего и ближнего света;
  • 43 — рычаг для переключения поворотных огней;
  • 44 — переключатель звуковых сигналов, установлен на руле в салоне;
  • 45 — рычаг активации и переключения режимов работы системы стеклоочистки;
  • 46 — переключатель системы обмыва лобового стекла;
  • 47 — переключательное устройство для активации освещения контрольной панели;
  • 48 — переключатель для включения и деактивации световой сигналки;
  • 49 — прикуривательное устройство;
  • 50 — выключатель системы отопления в салоне;
  • 51 — контрольный световой индикатор объема рабочей жидкости в резервуаре гидравлического привода тормозной системы;
  • 52 — переключательные устройства световых приборов сигнализации открытых передних дверей;
  • 53 — световые устройства сигналки передних открытых дверей;
  • 54 — переключательные устройства световых приборов, установленных в передних дверях;
  • 55 — контроллер объема горючего со световым индикатором резерва бензина в баке;
  • 56 — контроллер температурного уровня хладагента в охладительной системе;
  • 57 — указательный индикатор давления моторной жидкости со световым устройством;
  • 58 — тахометр, использующийся для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 — контрольный световой индикатор активации ручного тормоза;
  • 60 — световой индикатор определения заряда АКБ;
  • 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называется подсосом;
  • 62 — спидометр, где выводится информация о скорости передвижения машины;
  • 63 — контрольный световой индикатор активации приборов внешнего освещения;
  • 64 — световой индикатор активации фонарей поворотных огней;
  • 65 — световой индикатор активации дальнего освещения оптических приборов;
  • 66 — прерывательное реле светового устройства активации ручного тормоза;
  • 67 — выключательное устройство светового индикатора подсоса, устанавливается на карбюраторных силовых агрегатах;
  • 68 — часы, расположенные в салоне автомобиля;
  • 69 — переключательные устройства для активации и отключения световых приборов, установленных в задних дверях;
  • 70 — источники света в салоне машины;
  • 71 — устройство прогрева заднего стекла;
  • 72 — световой индикатор освещения багажного отсека;
  • 73 — контроллер объема и резерва горючего, располагается в топливном баке ВАЗ 2106;
  • 74 — задние осветительные приборы, оптические устройства для освещения номера авто.

Электросхемы ВАЗ 2106 отдельных составляющих

Ниже представлены схемы проводки ВАЗ 2106 в цветных фото и картинках. Каждая система оснащается планом электрооборудования, позволяющим выполнять соединение проводов и подключать электрические приборы.

Электросхема соединений генератора

Схема генераторного узла «шестерки»

Обозначение компонентов проводки генераторного узла:

  • 1 — АКБ;
  • 2 — генераторная установка «шестерки»;
  • 3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
  • 4 — замок;
  • 5 — пластиковый модуль с предохранительными элементами;
  • 6 — контрольный световой индикатор, определяющий заряд АКБ;
  • 7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера


Электросхема стартерного узла на ВАЗ 2106

Проводка «шестерки» для запуска силового агрегата завязана на стартерном узле:

  • 1 — стартерное устройство автомобиля;
  • 2 — АКБ;
  • 3 — генераторная установка;
  • 4 — замок зажигания.

Символом Р1 обозначается втягивающая обмотка реле, а знаком Р2 — удерживающая.

Электросхемы контактной и бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может быть оснащена контактной либо бесконтактной системой зажигания. Оба варианта имеют определенные отличия, указанные в приведенных схемах.

Контактная система зажигания 2106

Обозначение компонентов:

  • 1 — свечи зажигания;
  • 2 — распределитель;
  • 3 — выключатель зажигания;
  • 4 — катушка;
  • 5 — коммутатор;
  • 6 — генератор;
  • 7 — АКБ.
Схема бесконтактной СЗ на «шестерке»

Обозначение составляющих:

  • 1 — АКБ;
  • 2 — генератор;
  • 3 — замок зажигания;
  • 4 — катушка;
  • 5 — коммутатор;
  • 6 — датчик-распределитель;
  • 7 — свечи.

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010


Схема управления клапаном карбюраторного устройства 2106

Обозначение компонентов:

  • 1 — концевое переключательное устройство карбюраторного агрегата;
  • 2 — непосредственно сам клапан двигателя;
  • 3 — модуль, использующийся для управления карбюраторным узлом;
  • 4 — катушка зажигания;
  • 5 — коммутаторное устройство;
  • 6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и аварийной сигнализации


Схема указателей поворотных огней и световой сигналки

Обозначение компонентов:

  • 1 — световые устройства поворотных огней, установленные в передних оптических приборах;
  • 2 — АКБ;
  • 3 — генераторный узел авто;
  • 4 — боковые поворотные огни, расположенные на передних крыльях;
  • 5 — главный монтажный модуль с предохранительными элементами;
  • 6 — вспомогательный управляющий блок с предохранительными устройствами;
  • 7 — замок зажигания;
  • 8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
  • 9 — переключательное устройство для активации и отключения поворотных огней;
  • 10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
  • 11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
  • 12 — световые устройства указателей поворотных огней в задней оптике.

Схема включения звуковых сигналов


Схема активации и отключения звуковых импульсов

Описание основных элементов этой составляющей электросхемы:

  • 1 — звуковые устройства, использующиеся для воспроизведения импульсов;
  • 2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
  • 3 — переключатель звуковых импульсов;
  • 4 — монтажный модуль с предохранительными элементами;
  • 5 — генераторная установка ВАЗ 2106;
  • 6 — АКБ.

Схема включения электродвигателя отопителя


Схема активации электрического моторчика отопительной системы

Обозначение элементов системы активации электромотора отопительного узла:

  • 1 — электрический моторчик отопительной системы;
  • 2 — дополнительный резисторный элемент;
  • 3 — переключательное устройство электрического мотора печки в салоне машины;
  • 4 — предохранительный модуль;
  • 5 — замок;
  • 6 — генераторный узел;
  • 7 — АКБ.

Модификации

Различные модификации ВАЗ 2106 могут комплектоваться добавочным электрооборудованием. Проводка в этом случае прокладывается дополнительно, а общая схема оснащается другими составляющими.

Схема включения элеткростеклоподъемников передних дверей


Схема активации электрических стеклоподъемников

Описание элементов:

  • 1 — главный предохранительный модуль;
  • 2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
  • 3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
  • 4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
  • 5 — электродвигатель левого подъемника стекла;
  • 6 — вспомогательный модуль с предохранительными элементами;
  • 7 — замок зажигания.

Контакт А подсоединяется к контакту 30 на генераторной установке, контакт Б – к переключательному устройству системы освещения панели. Выход В представляет собой условное обозначение разъемов в колодке электродвигателя системы.

Канал «Ввидео ролике» продемонстрировал процедуру монтажа и подключения .

Схема управления электромагнитным клапаном карбюратора


Модифицированная схема управления карбюраторным клапаном

Модифицированный вариант схемы управления карбюраторным клапаном имеет несколько отличий:

  • 1 — переключатель зажигания или замок;
  • 2 — генераторная установка питания оборудования напряжением;
  • 3 — АКБ;
  • 4 — катушка зажигания;
  • 5 — коммутаторный узел, расположенный в моторном отсеке;
  • 6 — управляющий модуль;
  • 7 — сам клапан карбюраторной установки;
  • 8 — концевой переключатель карбюраторного устройства.

Электродвигатель вентилятора системы охлаждения двигателя


Схема электрического мотора вентилятора охладительной системы

Описание компонентов:

  • 1 — генераторный узел, установлен под капотом;
  • 2 — АКБ;
  • 3 — переключатель зажигания или замок;
  • 4 — главный модуль с предохранительными элементами;
  • 5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
  • 6 — контроллер активации вентилирующего устройства;
  • 7 — непосредственно сам вентилятор;
  • 8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащается предохранительным модулем, обозначения его компонентов приведены ниже.

Видео «Руководство по самостоятельной замене колодки предохранителей»

Пользователь Ramanych наглядно показал, как можно произвести замену колодки предохранительных элементов на «шестерке».

Как известно, электрическая цепь в любом транспортном средстве является одним из основных компонентов. Схема электрооборудования позволяет водителю ВАЗ 2106 правильно выявлять неисправности системы при обнаружении сбоев в работе оборудования. Эта статья посвящена проводке отечественных «шестерок».

[ Скрыть ]

Что входит в электросхему?

Вне зависимости от того, какая схема зажигания в вашем ВАЗ 2106 — контактная или бесконтактная (бсз), электросхема транспортного средства включает в себя такие компоненты:

  • аккумуляторная батарея с минусовым контактом на кузов автомобиля;
  • устройство стартера с выходом «50»;
  • генератор — один из основных элементов электросхемы ВАЗ 2106;
  • монтажный блок с предохранителями, защищающими цепи устройств питания;
  • выключатель зажигания;
  • реле регулятора.

Необходимо отметить, что электросхема автомобиля ВАЗ 2106 с бсз или без него изначально выполнена с учетом однопроводного типа соединения компонентов электрического оборудования. По сути, это значит, что отрицательные контакты электрооборудования выводятся на массу, то есть кузов транспортного средства. Что касается проводного соединения, то оно обеспечивается исключительно плюсовой проводкой.

Выявление неисправностей

Если на ВАЗ 2106 приходится искать неисправность проводки, во время проведения ремонтных работ необходимо полностью обесточить электросхему. Для этого потребуется отсоединить минусовой провод с клеммы аккумулятора, в противном случае в электросхеме ВАЗ 2106 может возникнуть короткое замыкание. Диагностика поломок выявляется с использованием схемы, приведенной выше.

Если в работе проводки имеются перебои, есть несколько вариантов поведения автомобиля при этом:

  1. Машина не может сдвинуться с места и не заводится. Причин возможных неисправностей может быть множество, но в первую очередь необходимо , трамблер, работоспособность АКБ. Как правило, полный разряд аккумулятора является одной из самых распространенных причин. Гораздо реже из строя выходит генератор, но диагностике этого элемента на ВАЗ 21062 с бсз также следует уделить внимание.
  2. Машина двигается, но один или несколько элементов электросхемы работают неправильно. К примеру, это могут быть сбои в работе света в салоне, поворотных сигналов, обогрева заднего стекла либо оптики. Если это так, то в первую очередь необходимо проверить блок предохранителя и выявить выгоревшие элементы. Если все предохранители целые, то в случае с оптикой сначала проверяется работоспособность ламп, после чего осуществляется прозвонка проводки машины ВАЗ 21063 с бсз или без него.
  • осуществляет управление всеми возможностями системы зажигания;
  • управляет работой охранной, а также противоугонной системами ВАЗ 21063;
  • позволяет производить буксировку 21063 с работающей световой сигнализацией (автор видео — Andrey Aleksandrov).

Принцип работы электрооборудования

Замок зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из которых активируется определенное оборудование:

  1. В режиме 0 импульс от АКБ поступает только на два разъема — 30 и 30/1, остальные разъемы обесточены.
  2. В режиме 1 импульс начинает подаваться на другие разъемы, в результате чего работать могут габаритные огни, дворники стекла, вентилятор, а также устройство .
  3. В режиме 2 в работу схемы включается система зажигания, датчики на приборной панели, поворотные огни, а также стартер.
  4. В режиме 3 работают только габаритные огни, рулевой гудок, а также очистители стекол.

В постоянном режиме под током в модели 21063 в соответствии со схемой работают рулевой гудок, тормозные огни, световая сигнализация, подсветка на контрольном щитке, а также прикуриватель. Основные элементы схемы защищаются предохранителями, расположенными в основном и дополнительном блоках, установленных под панелью приборов напротив водительского сиденья (автор видео — Вячеслав Витер).

Диагностика неисправностей

Чтобы правильно выполнить замену необходимых элементов схемы, при выявлении неисправностей должен осуществляться следующий порядок действий.

Такие действия актуальны в том случае, если автомобиль отказывается заводиться:

  1. Проверьте аккумулятор. Возможно, он просто разрядился.
  2. В первую очередь, проверяется участок на схеме от генераторного устройства до катушки. При наличии обрывов в схеме производится замена и подключение новых проводов, окислении — зачистка контактов с использованием железной щетки. Если контакты начали «сыпаться», они также подлежат замене.
  3. Продиагностируйте катушку на предмет наличия искры. Извлеките высоковольтный кабель из места установки и поднесите его к кузову авто. Когда вы попытаетесь завести мотор, между высоковольтником и кузовом должна проскочить искра.
  4. Проверьте, рабочие ли свечи зажигания. Бывает такое, что причиной невозможности запуска двигателя служит нагар, образовавшийся на свечках. Вы можете легко их прочистить своими силами, для этого свечи нужно снять и воспользоваться инструкцией, которую вы найдете тут .

Слабые места блока предохранителей

  1. Плохое соединение самого предохранителя с посадочным местом, что приводит к обгоранию гнезд.
  2. Во время эксплуатации авто предохранители всегда греются, в результате чего они также отрицательно воздействуют на гнезду, находящиеся рядом.
  3. Блок необходимо регулярно проверять, поскольку стоимость предохранителей всегда низкая, а это соответствует не особо высокому качеству их выполнения и надежности.
Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерке» описано на ролике ниже (автор видео — AVTOCLUB_22).

Схема электрооборудования автомобиля ВАЗ-2106 до 1988 г.в.

1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея.
4. Реле заряда аккумуляторной батареи ВАЗ 2106,.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла.
22. Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Электродвигатель омывателя ветрового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле — прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп — сигнала.
34. Штепсельная розетка переносной лампы.
35. Электродвигатель отопителя.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Переключатель электродвигателя отопителя.
39. Лампа освещения вещевого ящика.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 2106.
42. Выключатель освещения приборов.
43. Лампа сигнализации недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов, расположенные в стойках передних дверей.
49. Выключатель фонарей сигнализации открытых передних дверей.
50. Фонари сигнализации открытых передних дверей.
51. Выключатель плафонов, расположенные в стойках задних дверей.
52. Выключатель сигнализации стояночного тормоза.
53. Плафоны освещения салона.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Указатель давления масла с контрольной лампой недостаточного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонари освещения номерного знака.
69. Датчик указателя уровня и резерва топлива.
70. Лампа освещения багажника.
71. Задние противотуманные фонари*.
Нумерация штекеров в колодках: а – очистителя ветрового стекла и реле — прерывателя ветрового стекла; б – реле — прерывателя аварийной сигнализации и казателей поворота;
в – трехричажного переключателя.

* Устанавливается на части автомобилей.

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Модификации

Схема включения элеткростеклоподьемников передних дверей

1 — основной блок предохранителей; 2 — реле включения электростеклоподъемников; 3 — переключатель стеклоподъемника левой двери; 4 — переключатель стеклоподъемника правой двери; 5 — моторедуктор электростеклоподъемника правой двери; 6 — моторедуктор электрического стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к выводу «30» генератора; Б — к выключателю освещения приборов; В — условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — коммутатор; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — основной блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
  • №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
  • №6 защищает цепь правых фар ближнего света. Номинал 8А.
  • №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
  • №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
  • №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
  • № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
  • №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

Схема бесконтактного зажигания ВАЗ 2106 карбюратор. Бесконтактная система зажигания.

За стабильную работу двигателя во многом отвечает система зажигания. Неправильно установленный угол опережения приводит к перебоям в работе двигателя, затруднениям его запуска, потере скорости, хлопкам и выстрелам.

Еще одна возможная причина, по которой может потребоваться настройка системы – демонтаж распределителя.

Установка распределителя

На всех автомобилях эта процедура происходит по-разному.Очень простая установка трамблера на отечественные «Москвичи», ЗАЗы и ГАЗы. В хвостовике их распределителей находятся два полумесяца разного размера. Точно такой же сектор присутствует в накопителе, расположенном в блоке двигателя. При установке таймера достаточно придерживаться совпадения направления серповидностей хвостовика с приводом.

На корпусе распределителя большинства зарубежных производителей есть специальные метки для ориентира, что значительно упрощает его установку.

Установка трамблера на автомобили ВАЗ осуществляется на первый цилиндр. Для этого установите его поршень в положение, предшествующее ВМТ (верхней мертвой точке), при которой наступает момент сжатия. Процедура этой процедуры следующая.

  • Вылезает свеча первого цилиндра.
  • Пальцем или пробкой от вина плотно закрыть образовавшееся отверстие.
  • Вращая коленвал по часовой стрелке, венец или торцевая шпонка (36 мм), нужно дождаться момента сжатия (воздух начнет продавливать палец или пробку).
  • Продолжая вращать маховик, следует добиться совпадения метки его шкива со средней меткой, расположенной на крышке ГРМ. Угол опережения в этом случае будет около 5°, что приемлемо для «92-го» и «95-го» бензина.

Теперь можно установить таймер. Его корпус должен находиться в таком положении, при котором воображаемая линия, проходящая через пружинные защелки крышки, будет параллельна оси двигателя. Ротор распределителя должен быть направлен в сторону контакта первого цилиндра с крышкой.

При соблюдении всех условий можно подтянуть болты крепления и пробовать запустить двигатель (свечу от первого цилиндра нужно вкрутить обратно). Если машина завелась, значит все сделано правильно и следующим шагом будет регулировка угла опережения зажигания.

Видео — как выставить зажигание на ВАЗ 2106 если прострелили трамблер:

Некоторые специалисты устанавливают трамблер на любой из цилиндров. В этом случае на метки вообще не смотрят, а крутят коленвал стартером.Процесс этот, в принципе, не сложный, но без определенных навыков лучше ориентироваться по первому цилиндру.

Как установить угол опережения зажигания

Требуется регулировка угла опережения зажигания для полного сгорания топлива в камерах. В связи с тем, что бензин сгорает не мгновенно, его следует поджечь немного до достижения поршнем ВМТ. Поэтому момент возникновения искры необходимо четко отрегулировать.

Видео — проблема раннего зажигания на ВАЗ 2106:

Есть несколько способов выполнить эту процедуру.Многие мастера доверяют только своим ушам и предпочитают все делать на слух. Некоторые автомеханики используют стробоскопы зажигания для установки угла опережения зажигания.

Регулировка зажигания на слух

Процесс происходит на холостом ходу при работающем двигателе, прогретом двигателе (при необходимости можно немного подкрутить воздушную заслонку для обеспечения стабильной работы).

  • Ослабляется гайка, фиксирующая корпус распределителя, после чего начинается его медленное вращение в разные стороны.
  • В положении, когда обороты двигателя будут максимальными, нужно попытаться «погазовать».Если резкое нажатие на педаль не вызывает прерываний, хлопков и выстрелов, а ускорение оборотов будет стремительным, то необходимое положение найдено.
  • Из этой точки поверните корпус клапана на 1-2° по часовой стрелке, затем зажмите его фиксатор.

Последний пункт необходим для того, чтобы зажигание не было слишком «ранним», создающим чрезмерное сопротивление вращению коленчатого вала.

Внимание! Иногда добиться идеальной работы двигателя не удается из-за некорректной работы узлов.топливная система или низкокачественная горючая смесь. В таких случаях нужно довольствоваться наиболее оптимальным решением, а после регулировки карбюратора произвести повторную регулировку зажигания.

Установка угла опережения зажигания

Поршень первого цилиндра необходимо установить в верхнее положение, вращая коленчатый вал до совпадения метки на шкиве с первой меткой на блоке ГРМ.

Распределитель должен быть направлен в сторону контакта провода первого цилиндра.Если он окажется в другую сторону, требуется еще один полный оборот маховика. Вы также можете искать нужное положение, отвинчивая от первого цилиндра.

С крышки распределителя снят центральный высоковольтный провод, а его контакт размещен на расстоянии 5 мм от «массы» автомобиля. Ослабив фиксатор распределителя, нужно включить зажигание.

Медленно поворачивая корпус трамблера, нужно сдвинуть ползунок влево/вправо, чтобы найти положение, при котором между контактом провода и «массой» возникнет искра.

Регулировка зажигания по лампочке

Первоначально поршень первого цилиндра устанавливается в положение, предшествующее ВТМ (совмещенное со средней меткой), как описано выше. Далее один провод обычной автомобильной лампочки соединяется с массой, а другой с проводом, идущим от катушки к распределителю.

Видео — как выставить зажигание по лампочке:

При включенном зажигании корпус трамблера вращается в разные стороны, пока не загорится лампочка.Остановку клапана в этом положении необходимо зафиксировать.

Очень редко бывают случаи, когда машина прекрасно работает при значительных расхождениях в метках. Это может быть вызвано неправильной предварительной сборкой двигателя или растяжением цепи ГРМ.

Особенности разных типов розжига, контактная регулировка

Существует два типа систем зажигания: электронная и механическая. Установка угла опережения любого из них одинакова; это делается вращением корпуса таймера.

Отличительной особенностью является то, что в механическом распределителе искра образуется за счет размыкания контактов. Поэтому перед установкой угла опережения желательно проверить и при необходимости отрегулировать зазор между ними. Делается это следующим образом:

  • Коленчатый вал вращается до тех пор, пока не появится максимальное расстояние между контактами.
  • С помощью щупа проверяется зазор. Если показатель отличается от рекомендованного заводом-изготовителем (он свой для каждой модели автомобиля), то необходимо ослабить фиксирующие винты и отрегулировать контактную группу.
  • Перемещением пластины устанавливают требуемый зазор, после чего затягивают сначала регулировочный винт, а после контрольного замера — фиксирующий.

В электронной системе зажигания отсутствуют контакты, возникновение искры в ней происходит за счет взаимодействия специальных датчиков и переключателей. Преимуществом является создание в электронной системе импульса высокого напряжения в 1,5 раза выше, чем в механической.

Следовательно, на свечах образуется большая искра, что способствует лучшему воспламенению и сгоранию, увеличению оборотов, улучшению пусковых характеристик и т.д.Электронная система зажигания требует только установки правильного угла опережения.

Независимо от используемого распределителя и выбранного способа его регулировки может потребоваться регулировка угла опережения зажигания.

При «раннем» зажигании машина заводится хорошо, но при разгоне слышна постоянная детонация. При «позднем» двигателе мощность падает, там увеличивается и т.д.

В поисках оптимальных решений положение корпуса распределителя следует изменять умеренно (не более чем на 1–1.5 мм), после чего необходимо зажать фиксатор и испытать машину в движении. В любом случае, чтобы добиться наилучших характеристик двигателя, придется немного поэкспериментировать.

  Смотрите когда и , ведь качество топлива на наших заправках оставляет желать лучшего.

Как выбрать аккумулятор для автомобиля читайте. От его работы зависит наличие проблем при запуске двигателя, особенно зимой.

Советуем проложить автомобильный маршрут между городами и распечатать карту перед поездкой.
3 в 1: Видеорегистратор + GPS-информер + радар-детектор


Как защититься от слепящего солнца и фар за рулем?

Редкий владелец классической модели Волжского автозавода не знаком с проблемами, связанными с работой штатной системы зажигания. Несмотря на достаточно высокую степень достоверности этого сайта, иногда возникают ситуации, способные серьезно испортить настроение автолюбителю. В подавляющем большинстве случаев источником такого негатива является контактная группа прерывателя, поскольку именно ее элементы являются причиной возникновения дефектов, оказывающих существенное влияние на работоспособность системы зажигания и силового агрегата автомобиля:

    Окисление, повышенный износ и контактная вибрация.

    Чрезмерный износ кулачка прерывателя.

    Потеря эластичности пружинного подвижного контакта.

    Разрушение опорного подшипника в результате механических нагрузок.

Наличие такого солидного перечня характерных недостатков свидетельствует о моральной и технической отсталости контактной системы зажигания. Не случайно большинство владельцев «шестерок», «семерок» и прочей «классики» ВАЗ стали активно устанавливать зажигание бесконтактного типа – электронное.Главное его преимущество – отсутствие механических элементов, подверженных истиранию и деформации. В зависимости от конструкции их заменяли оптическими или фотоэлементами.

Рассмотрим этот вопрос подробнее.

Конструкция электронной системы зажигания

Электронное зажигание на автомобилях «ВАЗ 2107» («ВАЗ 2106») устроено следующим образом. Цепь низкого напряжения размыкается с помощью электронного переключателя (вместо прерывателя контактов), который срабатывает при запирании (отпирании) выходного транзистора.Такой принцип действия позволяет не только значительно повысить напряжение, а значит и энергию искрового разряда, но и обеспечить стабильность напряжения на электродах свечи зажигания при малых оборотах силового агрегата. Это весьма положительно сказывается на процедуре запуска двигателя.


БСЗ (электронное зажигание) имеет ряд важных преимуществ, подтвержденных практической эксплуатацией:

    Простота монтажа и последующего обслуживания.

    Высокая точность и надежность работы.

    Значительное облегчение пуска силового агрегата при низких температурах.

Устройство электронной системы зажигания

1) Датчик-распределитель, выполняющий роль бесконтактного распределителя.
2) Выключатель, функциональное назначение которого — прерывание тока первичной цепи катушки зажигания по сигналам датчика-распределителя. Схема этого устройства предусматривает режим автоматического отключения тока, проходящего через катушку зажигания, когда силовая установка не работает (зажигание включено).
3) Катушка зажигания, преобразующая кратковременный ток низкого напряжения (12 вольт) в ток высокого напряжения (10-20 киловольт), инициируя «пробой» воздушного зазора на электродах свечей.
4) Комплект проводов.
5) Комплект свечей зажигания, воспламеняющих топливно-воздушную смесь посредством искрового разряда. Использование в БСЗ свечей, не рассчитанных на мощный искровой разряд, не рекомендуется, так как они быстро выходят из строя из-за перегрева.


Устанавливаем электронное зажигание на «ВАЗ 2106»

Процедура установки включает в себя следующие мероприятия:

Не так давно на моей «классике» стояло еще обычное контактное зажигание, которое устанавливалось на автомобиль с завода .Но после разборки ВАЗ-2106, которую я купил на запчасти, я установил электронное зажигание, так называемое бесконтактное. О некоторых моментах установки и преимуществах я расскажу ниже.

Несколько слов об установке БСЗ на ВАЗ 2106

Подробно описывать процедуру установки не буду, так как сложностей возникнуть не должно. А в комплект самой электронной системы зажигания входят следующие элементы:

  1. Катушка зажигания
  2. Таймер с крышкой
  3. Переключатель
  4. Комплект проводов для подключения

Понятно, все это дело выглядит так:

Касаемо установки, как я уже говорил выше, сложностей не будет.Катушка и распределитель снимаются с автомобиля, а на их место устанавливаются новые комплектующие. Плюс нужно установить переключатель, а для него во многих автомобилях уже есть специальное место. Находится с левой стороны моторного отсека:


Провода невозможно перепутать при установке, так как все выполнено в виде штекера. Единственное, что лучше сделать, так это сразу провести провода от старой катушки зажигания к новой, чтобы туда их не заманили.

Основные преимущества электронного зажигания ВАЗ 2106

После установки БСЗ, при первом пуске холодного двигателя он заводился буквально с полоборота, но самое главное двигатель работал на холостых даже без подтяжки всасывания, что раньше было невозможно. Также при езде на холодном двигателе рывков не было, двигатель работал ровно и без перебоев. И при резком нажатии на педаль газа провалов не было!

Стабильность оборотов холостого хода увеличилась, мотор стал работать ровнее, и машина теперь едет лучше, чем раньше! Теперь можно забыть о постоянной замене или чистке контактов трамблера, которые раньше сильно напрягали.Единственное, что я бы посоветовал, так это купить датчик холла и носить его про запас, на всякий случай, так сказать! Если из-за его поломки вы стали на трассе, то можете сразу заменить его и ехать дальше!

Цена нового электронного комплекта контактного зажигания ВАЗ 2106 и всех моделей «классики» составляет около 2000 рублей, но поверьте, этот комплект стоит того, чтобы его купить!

Практически каждого владельца так называемых классических автомобилей, например, ВАЗ 2106, не устраивает система зажигания, которая была установлена ​​заводом-изготовителем.Чаще всего в таких моделях устанавливается контактная система, которая, конечно же, далека от совершенства. Недовольные водители ВАЗ-2106, ознакомившись с преимуществами бесконтактного зажигания, конечно же, хотели бы сделать так называемый тюнинг для своего верного четырехколесного друга и желательно самостоятельно. Можно ли сделать установку бесконтактного зажигания и как реализовать это мероприятие? Попробуем разобрать поэтапно в этой статье.

В чем преимущества бесконтактного зажигания

Многие владельцы автомобилей перед установкой БСЗ задумываются: а принесет ли такой тюнинг какие-то плюсы или деньги будут выброшены на ветер? Выгода от использования этой системы вполне ощутима, несмотря на то, что автовладельцам придется выделить определенную сумму денег:

  • расход топлива снижен в несколько раз;
  • двигатель намного легче заводится даже в холодное время года;
  • машина работает на холостом ходу;
  • если вы один раз правильно настроите системы компонентов, вы не скоро сможете повторить этот процесс;
  • Автомобильные свечи
  • прослужат дольше.

Решив заменить систему зажигания, которую производитель устанавливал на БСЗ, владельцы ВАЗ-2106 избавят себя от постоянного ремонта.

Следовательно, не будет и речи о многочисленных неисправностях, которые часто проявляются из-за не совсем надежной заводской системы зажигания.

Что такое БСЗ

Система БСЗ состоит из следующих компонентов:

  1. Бесконтактный распределитель.Распределитель выполняет роль датчика-распределителя для всей бесконтактной системы зажигания.
  2. Переключатель. Основной функцией этого элемента является прерывание протекания электрического тока на катушке зажигания. Выключатель любого типа способен отключать ток как при работающем двигателе, так и при выключенном зажигании.
  3. Катушка, артикул которой 273705. Основной задачей этого элемента является преобразование тока, значение которого не превышает 12 В. С помощью этого элемента значение низкого напряжения можно поднять до 20 кВ.
  4. Комплект проводов.
  5. Набор свечей, с помощью которых искра будет подаваться в бесконтактную систему зажигания.

Какие инструменты и приспособления следует подготовить


Перед самостоятельным снятием заводского зажигания с ВАЗ-2106 и установкой БСЗ следует подготовить следующие инструменты и приспособления:

  • ключи размером 8,10,13;
  • отвертка, лучше крестовая;
  • сверла и сверла по металлу;
  • 3-4 винта.

Поэтапная установка бесконтактного зажигания

Заменить заводскую систему зажигания на бесконтактную процесс несложный, если выполнять его поэтапно:

  1. Сначала нужно отключить трамблер. Для этого просто отсоедините провода от крышки этого элемента и демонтируйте их.
  2. Далее нужно установить клапан, а точнее его бегунок, перпендикулярно середине мотора. Для этого потребуется несколько раз включить и выключить стартер.Перед тем, как снять трамблер, необходимо от катушки отсоединить провод, идущий к нему.
  3. Маркером яркого цвета нужно сделать отметку правильного расположения трамблера на двигателе.
  4. Ключом на 13 откручиваем фиксатор, соединяющий провод с катушкой.
  5. Чтобы вставить новый распределитель зажигания в так называемую розетку, защитный кожух снимается.
  6. Распределитель необходимо повернуть таким образом, чтобы средняя метка, предусмотренная на корпусе, совпала с меткой, ранее поставленной на двигателе.
  7. Защелка нового элемента надежно закручена.
  8. Снятая ранее крышка с распределителя устанавливается на прежнее место и к ней подводятся провода.
  9. На место старой катушки зажигания установить новую.
  10. Ранее использованные провода, которые использовались для заводской системы, подключаются к новой катушке. Для того чтобы произвести подключение правильно, специалисты рекомендуют воспользоваться схемой подключения, которую можно скачать с интернет-ресурса.
  11. Далее остается только установить выключатель в наиболее удобном месте. С помощью дрели просверлите отверстия, вверните шурупы, которые будут держать всю конструкцию в сборе.

Завершающим этапом установки бесконтактного зажигания будет проверка работоспособности всей конструкции. Для этого нужно просто завести двигатель, но если двигатель не заводится, необходимо изменить расположение трамблера, чтобы изменился угол опережения зажигания автомобиля.

Большинство владельцев автомобилей ВАЗ, которые принято называть «классикой», сталкиваются с частыми проблемами с зажиганием. Дело в том, что, несмотря на общую надежность данной автомобильной сборки, у нее есть один серьезный недостаток – контактная группа прерывателя, которой сразу же присуща масса присущих недостатков, из-за которых то и дело возникают проблемы с зажиганием. Если вы устали ремонтировать заводскую систему зажигания на своем ВАЗ 2106, то подумайте об установке бесконтактной системы зажигания, которая решит большинство ваших проблем.

Обратите внимание, что заменив заводскую систему зажигания на бесконтактную, вы не только сможете не испытывать большинство проблем с зажиганием, но и получите некоторые дополнительные преимущества, в том числе более динамичный автомобиль, а также более простой запуск двигателя при минусе температуры. однако при запуске это играет большую роль, о неисправностях которых вы можете узнать на нашем сайте.

Чем отличается бесконтактная система зажигания от штатной?

В отличие от заводского исполнения зажигания, на бесконтактном для замыкания и размыкания цепи используется открытие и закрытие выходного транзистора.Благодаря такой конструкции напряжение на свечах зажигания автомобиля повышается, и заряд искры начинает вырабатывать больше энергии. Плюс благодаря такой конструкции напряжение на электродах свечей автомобиля не падает на малых оборотах двигателя, что положительно сказывается на пуске двигателя в неблагоприятных условиях.


Также следует иметь в виду, что, несмотря на то, что катушки заводской системы зажигания и бесконтактной системы зажигания имеют одинаковый набор проводов, необходимо проверить правильность их подключения, так как это не редкость чтобы катушки бесконтактной системы зажигания развернулись на кронштейне на сто восемьдесят градусов.

Что входит в комплект системы передачи электрической искры на систему цилиндров по бесконтактной технологии?


Система передачи электрической искры на цилиндр Система бесконтактной технологии для «шестерки» состоит из пяти основных компонентов, с которыми вы можете ознакомиться ниже:

1. Бесконтактный распределитель, выполняющий роль распределителя датчик зажигания
Этот компонент системы зажигания различается в зависимости от двигателя автомобиля.Для автомобилей ВАЗ 2106 подходит либо 38.3706, который предназначен для двигателей объемом от 1,5 до 1,6 л, либо 38.3706-01, который предназначен для двигателя объемом 1,3 л.

2. Выключатель
Этот компонент предназначен для отключения электрического тока на катушке зажигания. Это получено из сигналов датчика распределения. Все коммутаторы имеют функцию отключения. электрического тока при включенном зажигании и выключенном двигателе.

3. Элемент катушки системы зажигания
В системах передачи электрической искры в систему цилиндров по бесконтактной технологии автомобилей производства АвтоВАЗ шестой серии катушка с артикулом 27.Используется 3705. Его основной задачей является преобразование тока низкого напряжения, величина которого составляет 12В, в ток очень высокого напряжения, величина которого составляет от 11 до 20 кВ. Это необходимо для того, чтобы пробить воздушный зазор между контактами электродов свечи зажигания.

4. Комплект проводов
В проводах нет ничего специфического. Единственное, что стоит отметить, так это то, что в большинстве случаев используются провода от бесконтактной системы зажигания автомобиля.

5.Свечная система подачи искры в цилиндровую систему
Свечной зазор БСЗ автомобиля производства «АвтоВАЗ» шестой серии в пределах от 0,7 до 0,8 миллиметров. Это позволяет пробить воздушный зазор и воспламенить горючее вещество в системе цилиндров автомобиля.

Какие приспособления нужно подготовить для монтажа БСЗ на «шестерку»?

Для замены заводской системы зажигания «шестерки» на систему зажигания с бесконтактной подачей электрической искры необходимо подготовить следующий набор инструментов:

1.Ключ восемь, десять и тринадцать.
2. Крестообразная отвертка.
3. Электродрель и сверло по металлу диаметром, совпадающим с диаметром шурупов.
4. Два самореза.

Видео. Установка электронного зажигания ВАЗ 2106 своими руками

Установка бесконтактной системы зажигания ВАЗ 2106

Установка системы зажигания с бесконтактной подачей электрической искры в цилиндровую систему должна производиться только после полной настройки таймера.

1. В первую очередь необходимо снять с распределителя его крышку, к которой крепятся высоковольтные электрические провода.

3. Из-за короткого пуска системы стартера необходимо установить резисторную линию, которая должна быть перпендикулярна двигателю. После того, как вы установите направление резистора, вы уже не сможете провернуть коленчатый вал двигателя транспортного средства, пока не будут выполнены все работы.

4. С правой стороны корпуса трамблера есть пять меток, которые служат для правильной регулировки зажигания.Чтобы правильно поставить новый трамблер, следует сделать метку на двигателе автомобиля на место, напротив средней метки старого трамблера.

5. Теперь нужно произвести отсоединение провода, соединяющего катушку и трамблер, а также ключом на тринадцать открутить гайку распределителя, которая его фиксирует и разобрать.

7. После того, как распределитель установлен на свое место и отрегулирован по метке, необходимо закрепить его гайкой.

8.После этого установите на законное место крышку, предназначенную для распределителя, который был установлен на предыдущем шаге. Как только крышка смонтирована, необходимо к ней подключиться. электрические провода высокого напряжения.


9. Следующий шаг — замена катушек, так как катушка от традиционной системы зажигания не подойдет для системы зажигания с бесконтактной подачей электрической искры в цилиндровую систему.

10. Далее необходимо подключить все штатные провода к смонтированной катушке системы зажигания.Очень важно не забыть подключить трехконтактный электрический провод высокого напряжения, соединяющий трамблер и катушку.

11. Теперь нужно установить переключатель. Прошу просто разместить его в свободной зоне, которая находится между левой фарой и омывателем. Чтобы его закрепить, сверлим отверстия под его уши электродрелью и крепим их на саморезы. Не забудьте подключить его к системе зажигания соответствующим проводом.

На десятке не работает тахометр.Причины неработающего тахометра

Б/у Тахометр ВАЗ-2106 для контроля скорости вращения коленчатого вала двигателя. Установлен индикатор B приборной панели, справа от спидометра. Автомобиль шестой модели с инжекторными двигателями «АвтоВАЗ» не выпускал, только в последние годы Производство С конвейера «Иж-Авто» сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром — он не так важен, как спидометр (по которому контролируется скорость, чтобы не нарушать ПДД и не заработать штраф).С помощью тахометра измеряется частота вращения мотора – и это иногда бывает полезно новичкам, не научившимся «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приспособления, улучшающие внешний вид приборной панели. На шестёрки устанавливали моторы с четырьмя цилиндрами. У них есть одна особенность — на каждый оборот распределителя зажигания (травера) приходится четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры.В бесконтактной системе Функции механического прерывателя Выполняет датчик Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединение осуществляется следующим образом:

  1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание от устройства — оно приходит только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
  3. Правый вывод тахометра сигнальный, окрашен в коричневый цвет. Он соединяется с выводом «к» катушки зажигания и контактной группы травера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания. Питание запитывается, как и в прошлой версии, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Провод управления (коричневый) подключается к выводу «К» катушки и контакту «1» электронного переключателя.

В обоих случаях на тахометр подается провод питания лампы накаливания, который необходим для подсветки шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений — у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как на автомобилях ВАЗ-2106, так и на аналогичных моделях.Допускается использовать для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях за один оборот вала дерева происходит 4 замыкания и размыкания контактной группы. Другими словами, каждый ход инициируется формированием 4-х импульсов. Но на каждый оборот коленчатого вала вырабатывается только два импульса.Следовательно, существует прямая зависимость между частотами вращения ротора травера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель частоты вращения, но и лампа давления масла.

Перед подключением тахометра на ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

  1. Белый предназначен для соединения с частью проводки, подающей напряжение на подсветку приборов.
  2. С помощью красного провода и предохранителя осуществляется питание прибора. Причем напряжение приходит только при включенном зажигании.
  3. Белый с черной полосой — связь с большим количеством автомобилей.
  4. Коричневый — сигнальный провод, по которому идут импульсы напряжения с катушки.
  5. Черный — предназначен для подключения электромагнитного выключателя индикатора зарядного тока. Установлено реле Б. открытое пространство, в правой части.
  6. Серый провод с черной полосой подключается к на блоке двигателя.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (потому что в большинстве случаев он тоже). В этом случае тахометр работать не будет.

Если не работает тахометр

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

  1. Проверить цепь подключения к катушке зажигания «К». Если есть разрыв, устраните его. Все работы необходимо выполнять при отключенном терминале AKB.
  2. Проверить цепь питания прибора, убедиться в исправности предохранителя.
  3. На инжекторных двигателях Может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов Иногда требуется замена резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломки, приводящие к полному выходу устройства из строя. Гораздо чаще работает с перерывами.

Перебои в работе

Очень часто бывает, что стрелка начинает дергаться.Если машина инжекторная, то поиск неисправности заключается в подключении диагностического сканера и проверке систем двигателя.

В остальных случаях потребуются такие манипуляции:

  1. Проверить проводку, уровень напряжения. Обязательно убедитесь в отсутствии обрывов цепей и следов окисления.
  2. Убедитесь, что соединение с «массой» качественное.
  3. При плохих контактах в резинке или пробое конденсатора стрелки тахометра ВАЗ-2106 стрелки.С тестовым конденсатором просто замените его.
  4. Диагностика системы зажигания, устранение дефектов.
  5. При появлении неисправностей после полной (или частичной) разборки, замены потребуется настройка. Для этого с помощью микротумблера с обратной стороны установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, нужно тщательно проверить все цепи его подключения.Чаще всего причиной поломки является сгорание предохранителя и обрыв силовых проводов.

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используют тахометр.

Это устройство, расположенное на передней панели.

Нельзя назвать суперработой, но для нового автомобиля, который еще не «слышит» двигатель своей машины, помогает рассчитать число оборотов двигателя и коленвала.

Он также играет эстетическую роль.

Многие автовладельцы любят хвастаться современными приборами на панели управления.

На ВАЗ 2106 двигатель четырехтактный четырехцилиндровый, и на 1 оборот ротора распределителя зажигания замыкаются контакты прерывателя, поэтому название прерывателя.

Схема подключения

1 — тахометр;

2 — катушка зажигания;

3 — распределитель зажигания:

Как подключить

Таксометр ТХ-193 ВАЗ 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания.В четырехтактном четырехцилиндровом двигателе при работе одного ротора распределителя зажигания происходит четырехкратное размыкание и замыкание контактов прерывателя. То есть за один оборот ротора формируется четыре импульса напряжения (или два импульса для одной цепи коленчатого вала). Таким образом, частота следования импульсов находится в прямой зависимости от частоты вращения коленчатого вала двигателя, что, собственно, и находит свое отображение в показаниях прибора.

Для того, чтобы разобраться, как подключить тахометр на ВАЗ 2106, нужно всего лишь узнать назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод соединяется через предохранитель с замком зажигания, на него подается питание при включенном зажигании;

Белый провод с черной полосой — для подключения к «массе» в любом удобном месте;

Коричневый идет на вывод «К+» катушки зажигания, сигналы с этого провода контролируют показания тахометра;

Черный провод соединяется с реле включения индикатора зарядки Ток.который находится с правой стороны под капотом;

Серый с черной полоской провод контактирует с датчиком давления масла, расположенным с левой стороны двигателя.

Не работает, причины

В первую очередь необходимо проверить в целом наличие соединения тахометра с катушкой зажигания. Вторая причина: возможно случайно перепутал контакты «плюс» и «минус» в аккумуляторе. Нарушение в работе может быть, если провода розжига силиконовые.В этом случае необходимо изменить сопротивление номинала резистора на плате.
В случае если ваш автомобиль инжекторный, может быть обрыв цепи от модуля зажигания до пятого контакта КП, а потом и с тахометром.

Кривые стрелы

1. Проверить лампочку «Check» на панели приборов, если есть такая модель автомобиля. Если не горит, то скорее всего диагностика ошибок не покажет.

2. Проверить проводку, при этом проверить не только уровень напряжения на «плюсовом» и «минусовом» проводе, но и качество контактов.Также обязательно проверьте наличие «массы», часто ее упускают из виду. Обычно другие потребители в этом случае начинают работать некорректно.

3. Частая причина Рывки стрелок тахометра становятся плохие контакты травера или выход из строя конденсатора, который находится на щебне, очень часто пробивается — это самая частая причина поломки тахометра.

4. Проверьте систему зажигания. Часто неисправность в этой цепи приводит к сбоям в работе тахометра, особенно дергающейся стрелке.

5. Если сбои в работе тахометра появились после разборки или замены, то можно его настроить. Во-первых, проверьте его: правильно ли он. Во-вторых, проверьте положение нуля. Вы можете настроить его на тумблер на передней панели.

6. Если дергается стрелка на высоких оборотах, это первый признак «смерти» коммутатора.

Ошибка

Предохранитель № 2 (10а) — Проверить на короткое замыкание и заменить предохранитель

Неисправность тахометра — Проверьте тахометр

Повреждена проводка — восстановить проводку

Тахометр — прибор, предназначенный для измерения частоты вращения ротора двигателя машины.Он помогает отслеживать количество оборотов, чтобы их количество не привело к поломке двигателя. Когда прибор перестает показывать обороты, водители начинают искать причину, почему не работает тахометр. Следует учитывать несколько видов ошибок.

Интересный факт! Сегодня можно найти цифровые и аналоговые тахометры. Аналоговые тахометры пользуются большей популярностью, чем цифровые, что объясняется удобством их использования.

Ошибок по тахометру не очень много.В основном проблемы можно определить по поведению самого стрелка. Она начинает прыгать или вообще не двигаться. Если вы наблюдаете такую ​​картину, вам следует выяснить причину этого явления. Скорее всего, устройство сломалось и потребуется его ремонт, а возможно и замена.

Важно! Выход из строя тахометра не влияет на основные функции автомобиля, но если водитель не получает от него информацию, это может закончиться ремонтом двигателя или аварией.

Причины неисправности и их устранение

Есть ряд оснований, по которым импульс не показывает повороты. Если не работает тахометр, причины каждой отдельной неисправности могут быть разными. Например, часто автомобилисты сталкиваются с такой неприятностью, как «дергать стрелки». Причиной этого часто является установка силиконовых проводов зажигания, которые отличаются от штатной разводки. Сопротивление силиконовых проводов отличается от аналогичного показателя проводов, которые устанавливались заводом при производстве автомобилей.Поэтому происходит изменение импульса тока. Устранить причину этой поломки можно за счет уменьшения номинала резистора на плате КПП.


Прыгающая стрелка тахометра

Если вы заметили, что стрелка стала прыгать, а тахометр не показывает, стоит обратить внимание на датчик оборотов мотора. Скорее всего, он вышел из строя и не может передать корректные данные. Решить такую ​​проблему можно только заменой датчика.


Стрелка не двигается

Еще одной из самых частых причин, почему не работает тахометр, является снижение качества контактов или неисправность проводки. Если это произошло, импульсы от двигателя на тахометр просто не приходят и стрелка оборотов не работает. Устройство не отвечает и не показывает данные. Исправить эту поломку просто. Для этого внимательно осмотрите все провода. Если вы видите трещины или обрывы – замените поврежденные части проводки.


Иногда причина того, что стрелка тахометра не двигается — это поломка самого прибора. Если у вас не выявлено повреждений датчиков, значит, без ремонта или замены самого тахометра не обойтись.

Интересный факт! Совсем недавно тахометров на машине вообще не было. Автомобили выпускались без этих устройств.

Поломка датчика внутреннего сгорания

Иногда бывают ситуации, когда выходит из строя датчик внутреннего сгорания Это причина того, что не работает тахометр оборотов. Стрелка начинает вести себя некорректно и показывать неверные данные. Если вы обнаружили поломку датчика внутреннего сгорания, меняйте его на новый.После такой замены тахометр заработает нормально.

Аварийный экран

Вероятно, наиболее частой причиной неисправности устройства является выход из строя светодиодного экрана. Если вы заметили, что данные на цифровом табло не отображаются, лучше всего заменить дисплей устройства на новый продукт.


Важно! Чтобы найти причину неисправности тахометра, попробуйте проверить уровень напряжения в проводах, и проверить массу, так как довольно часто это помогает установить истинную основу для устранения неисправности.

Как отремонтировать тахометр

Поломки тахометра встречаются часто, но и устранить их самостоятельно не так уж и сложно. Для этого рассмотрим особенности разборки КПП и попробуем ответить на вопрос: «Как починить тахометр?».

1. Необходимо снять ручку сброса суточного одометра с оси.

2. Откручиваем винты крепления козырька КПП к кузову и крепления самого тахометра.

3. От тахометра нужно отсоединить все провода.

4. Саморезы шлейфа подсветки также следует открутить.

5. Откручиваем и снимаем гайки индикаторные гайки.

6. Также необходимо снять козырек с защитным стеклом.

7. С помощью отвертки снимите стрелку.

8. Удалите винты на шкале PPC.

9. Снимаем шпильки указателя температуры.

10. Теперь нужно аккуратно отогнуть коробку передач и вытащить тахометр.

После этого следует внимательно рассмотреть плату на наличие трещин и «непромерзших» мест. Проверьте напряжение питания микросхемы, подключив плату к источнику питания (важно соблюдать полярность). Напряжение должно быть 7В. Если существенно отличается — надо менять элементы стабилизатора напряжения.Посмотрите на осциллографе выход микросхемы. Это должен быть положительный импульс с амплитудой, равной напряжению питания, и длительностью 3 мс.

Проверить на наличие повреждений обмотку миллиамперметра — сопротивление в ней должно быть около 150 Ом. Также не забудьте проверить стрелку. Возможно, она заклеена из-за пыли. Промыть спиртом и продуть магнитную систему.

После всех проверок и устранения причины неисправности тахометра установите его и соберите КПП в обратном порядке.

Тахометр в автомобиле используется для индикации числа оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Мы обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, дергается или ведет себя неадекватно стрелка.

Классификация по принципу работы

Устройство и принцип работы

Основные компоненты электрических и электронных тахометров:

  • измерительный блок или преобразователь сигналов.Могут быть основаны на элементах аналоговой схемотехники или построены на специальных микросхемах;
  • блок индикации с аналоговым или цифровым дисплеем числа оборотов;
  • вспомогательные элементы.

Работа электронных тахометров основана на преобразовании отдельных сигналов или импульсов, полученных от ЭБУ, системы зажигания или генератора, в «чистый» сигнал для блока индикации.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно разобраться в схеме подключения и типе сигнала.Имеется 3. типовые схемы Подключения:


Характерные неисправности

Если на автомобиле перестал работать механический тахометр, имеет место механическое повреждение любого из элементов конструкции. Обрыв троса гибкого вала, износ элементов червячного редуктора, появление нап, деформаций – все эти причины может отображать показатель числа оборотов двигателя.

На что обратить внимание, если электронный тахометр не работает:


На автомобилях со схемой подключения от генератора неработающий тахометр может быть признаком неисправности генератора.При этом поломка сопровождается возгоранием, спорадическим загоранием на панели приборов «Гирлянды» от контрольных лампочек.

В некоторых типах исполнения изменение сопротивления потока высоковольтных проводов может вносить коррективы в точность индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра, для диагностики своими руками потребуется универсальный измерительный прибор.Если знать, можно легко проверить питание, «массу», а также прозвонить сигнальный провод на предмет обрыва.

Проверка питания производится в режиме измерения постоянного тока, диапазон измерения — до 20 В. Минус — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения — омметр. Иногда для обнаружения плохого контакта достаточно пошевелить разъем или жгут, в котором проложен сигнальный провод указателя оборотов.

Стрелка тахометра дергается

Проблема заедания стрелы наиболее известна владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 года и оборудованных комбинацией приборов 38.3801 (ОАО «Авторабим»). Из-за конструктивных недостатков естественный, в котором величина зарядного тока регулируется переменным напряжением подачи на обмотку возбуждения, приводит к рывку стрелки.

Стрелка тахометра может дергаться из-за ослабления, но в большинстве случаев ремонт тахометра на Волге снимается заменой приборной панели и изменением схемы подключения.

«>У каждого автомобиля панель своя. Все они отличаются стилем и дизайном, но всех их объединяет то, что все они показывают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива в баке, скорость автомобиля (спидометр), а также число оборотов двигателя в минуту ( тахометр ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете почему не работает тахометр по основным неисправностям тахометра ВАЗ .

Что такое тахометр и для чего он нужен?

Тахометр — Это прибор, который, как я уже говорил, показывает количество оборотов двигателя в минуту (тыс. об/мин). Показания тахометра необходимы для того, чтобы водителю (как правило начинающему) было легче ориентироваться и выбирать необходимую передачу (повышенную или пониженную). Также тахометр необходим для того, чтобы контролировать правильность работы мотора по количеству оборотов. Например, когда обороты плавают или слишком высоки, можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют наглыми). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра составляет 1 тысячу оборотов. Чуть позже на автомобилях стали появляться цифровые (электронные) тахометры. Данные в электронных тахометрах выводятся на табло (ЖК или жидкокристаллический дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, так как, как и старые модели тахометров, выводят информацию в виде циферблата и стрелки, которая указывает количество оборотов.

Признаки неисправности Тахометр

  • Поплавок холостого хода (Стрелка тахометра дергается даже когда машина стоит на месте, а нога не на педали газа).
  • Стрелка не реагирует на педаль газа (стоя на нулевой отметке или в другом крайнем положении).

Не работает тахометр ВАЗ – распространенные причины

  • В первую очередь необходимо проверить состояние проводки и контактов. Часто тахометр выходит из строя Заманивают именно в обрыв фуры или плохой контакт.Произведите визуальный осмотр на наличие дефектов (разрывы, плохое крепление, окисление и т.д.).
  • Неисправности датчика вращения коленчатого вала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решите эту проблему Помогите датчику проверить или заменить его.
  • Как не странно, но в некоторых случаях причина неработающего тахометра может крыться в банальном закручивании стрелки или ее повороте на шкив.
  • Установка бесконтактного зажигания часто приводит к тому, что не работает тахометр.Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.
  • Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к тому, что дергается стрелка тахометра. Причина в различиях рутинного сопротивления тех и других проводов, как следствие форма импульса тока и стрелка ведет себя неправильно. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту и сводится к замене (уменьшению номинала) резистора на плате КП.
  • Проверьте предохранители. Что-то прямо они являются причиной проблем с тахометром. Убедитесь, что все предохранители целы и не имеют следов окисления или плавления.
  • В заключение хочу отметить, что вышеописанные причины и методы диагностики относятся к поверхностным и наиболее распространенным. Узнать подробнее и понять почему не работает тахометр Или почему дергается стрелка тахометра, можно только имея специальное оборудование. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра, рекомендую обращаться к специалистам на сто.

    Как подключить генератор ВАЗ-2106 (схема подключения)

    В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения ниже, но в начале вы узнаете об общей конструкции этого устройства. С помощью преобразования механической энергии в электрическую. Основная функция автомобильного генератора – это работа по подзарядке аккумулятора. Также она обеспечивает питание всего оборудования, которое находится в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток.Лишь после некоторых преобразований она стабилизируется и становится постоянной.

    Общая информация

    Сам генератор Находится рядом с двигателем, обычно спереди. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функцию стартера. Конструкция обоих механизмов очень похожа, поэтому некоторые производители стараются уменьшить количество электрических машин. Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма от другой машины.

    У всех генераторов есть некоторые отличия, например в случае выпрямительного узла, шкива привода, но все равно все элементы практически идентичны. Неизменными остаются корпус с расположенными в нем подшипниками, подвижный ротор, вращающийся внутри неподвижного статора. С последним как раз убрано переменное напряжение. Никакой генератор не обходится без выпрямителя в сборе и регулятора напряжения.

    Ротор генератора

    Большинство генераторов оснащены щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, расположенная на роторе, питается от регулятора напряжения. На обратной стороне ротора расположены кольца, на которых произведена силовая обмотка. Без них нездорова электрическая схема генератора ВАЗ-2106.

    В большинстве конструкций эти кольца сделаны из чистой меди. Но иногда можно найти из стали или латуни. Также ротор имеет крыльчатку, которая производит продувку корпуса воздухом.Рядом с рабочим колесом закреплен шкив. В передней и задней крышках генератора установлены необслуживаемые шарикоподшипники.

    Рекомендуем

    Как работает задняя втулка переднего рычага и сколько она служит?

    Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

    Расход масла в двигателе.Шесть причин

    Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

    Как работает выхлопная система?

    Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов.Как и любые другие сложные устройства, эта система состоит из семи…

    Немного о статоре

    В статоре создается электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на сердечник из специальной стали. Обычно генератор имеет всего 36 пазов, в которых уложены обмотки. Его можно укладывать в канавки двумя способами – волной или петлей. Соединение обмоток произведено по схеме «звезда». Это самая распространенная схема, используемая в генераторах на автомобилях.Следует отметить, что схема подключения генератора ВАЗ-2108 ВАЗ-2106 почти не отличается. Разница лишь в том, что у первой модели регулятор напряжения совмещен со щеточным узлом.

    Все элементы механизма расположены в корпусе. По сути, корпус — это всего лишь две алюминиевые заглушки, стянутые винтами. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, очень легкий, а главное — высокая степень теплозащиты.С помощью щеточного узла происходит передача тока на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, позволяющих им плотно прижиматься к кольцам на роторе и щеткодержателю. Как отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в едином узле.

    Выпрямительный узел

    Блок выпрямителя необходим для преобразования переменного синусоидального напряжения, вырабатываемого генератором, в постоянное, необходимое для питания всей бортовой сети.По сути это подковообразные пластины, на которых стоят полупроводниковые диоды. Всего их шесть штук, следовательно, в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С его помощью тепло передается в корпус генератора. В некоторых генераторах подключение обмотки возбуждения выполнено по другой схеме, состоящей из двух полупроводников. Также нужно отметить, что схема подключения генератора ВАЗ-2107, ВАЗ-2106 одинаковая, без изменений.

    Дополнительный выпрямитель

    С помощью этого выпрямителя происходит создание препятствия прохождению тока от аккумуляторной батареи в то время, когда двигатель не работает. В том случае, если соединение обмоток, выполненных по схеме «звезда», необходимо монтировать на общий выводной двухпроводник, это позволит увеличить общую мощность всей установки максимум на 15 процентов. выпрямитель подключается к генератору системы с помощью монтажных площадок.Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции различных узлов.

    Регулятор напряжения

    С помощью регулятора напряжения устанавливается обмотка возбуждения определенного номинала. На сегодняшний день большинство генераторов напичкано встроенным релейным регулятором. Стоит отметить, что возможны две конструкции реле-регуляторов: гибридная, в которой используются такие электронные компоненты, как стабилитроны, резисторы, конденсаторы, и интегральная конструкция, где все элементы, входящие в состав реле-регулятора, выполнены на одном полупроводнике. вафля.Является основным элементом, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

    На выходе генератора происходит генерация стабильного значения напряжения независимо от частоты, с которой вращается коленчатый вал, и воздействия нагрузки на двигатель. Стабилизация полностью автоматическая, без вмешательства водителя. При входе происходит изменение напряжения, которое подается на аккумулятор для его зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106.Схема соединения его элементов будет полезна всем владельцам этого автомобиля.

    Ременный привод

    Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. Разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может быть клиновидным или поликлиновым ремнем. Недостатком первого является быстрый износ. Второй более универсален, намного меньше изнашивается, работает очень хорошо, если диаметр ротора шкива генератора небольшой.Поэтому с помощью вспомогательного ремня можно реализовать более быстрое вращение ротора генератора. Почти все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, электрическая схема которого вам сейчас известна, приводится в движение клиновым ремнем.

    установка, схема, цена. Регулировка электронного зажигания ВАЗ-2106

    Чем может похвастаться электронное зажигание на ВАЗ-2106, какие у него недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип действия двух систем – контактной и бесконтактной (электронной).Микропроцессор рассматривать нет смысла, так как он устанавливается исключительно на автомобили с инжекторной системой впрыска топлива. К сожалению, на всех шестерках устанавливался только карбюратор. Есть, конечно, возможность установить инжекторную систему, но это влетит в копеечку. Конечно, это существенное улучшение двигателя, но его можно немного модернизировать, если внести изменения в систему зажигания.

    Основные элементы системы зажигания

    Теперь необходимо рассмотреть общие элементы всех систем зажигания.Они одинаковы у всех, независимо от того, установлена ​​ли электронная система зажигания ВАЗ-2106 или контактная. Во-первых, свечи повсюду. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс. км. пробега, а некоторые даже разваливаются. Прожигайте так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо своевременно их заменять.

    Во-вторых, бронированные трубы, соединяющие высоковольтные детали.Они состоят из специального волокна, по которому передается импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки трамблера со свечами. И один — соединить катушку с трамблером. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания представляет собой трансформатор, способный в десятки раз увеличить напряжение, подаваемое на первичную обмотку. А вот схема электронного зажигания ВАЗ-2106 немного сложнее той, что используется в классической системе.

    Контактная система зажигания

    Самая старая, старейшая, морально устаревшая,имеющая много недостатков. Только так его можно описать, другие слова для него не подходят. Несмотря на все свои недостатки, он широко применялся на протяжении многих лет, даже когда европейские автомобили оснащались системой впрыска топлива с микропроцессорным управлением, например M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых трудностей не вызывает.

    Распределитель зажигания имеет центральную ось, которая перемещается за счет соединения с приводом, вращающим масляный насос. А вот ось имеет небольшой кулачок в верхней части. Необходимо создать контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, вырабатывается напряжение около 30 кВ. Но есть недостаток — коммутация большого тока осуществляется контактной группой. Из-за этого вечные проблемы.

    Контактно-транзисторная

    Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система. У него есть один большой плюс, правда от классической системы зажигания осталось много недостатков. Размыкатель контактов никуда не делся, он на своем месте в распределителе. Точно так же приводится в движение, контакты постепенно размываются, приходят в негодность. Зато от одного вредного фактора избавился — происходит коммутация малых токов. Можно сказать, что это почти электронное зажигание на ВАЗ 2106, но нет переключателя.Также нет подгорания контактов, уже немного легче работать системе, увеличивается ее ресурс. Контакты управляют транзистором, работающим в особом ключевом режиме (как переключатель). И весь большой ток коммутируется вместе с ним.

    Бесконтактная система (электронная)

    До этой системы осталось полшага до L-Jetronic, так как в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ.Начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов. Также не лишним будет упомянуть о том, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.

    Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но достаточно, чтобы он читался как специальное устройство — выключатель.С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы будет рассказано чуть ниже, а сейчас пришло время поговорить о сложностях, с которыми можно столкнуться при установке электронного зажигания.

    Сложно сделать замену?

    Если коротко ответить, то можно только одним словом сказать нет. На самом деле, если уметь выставлять угол опережения зажигания по контактной системе, то и с электронной проблем не будет.В продаже электронное зажигание ВАЗ-2106, цена которого колеблется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и распределительный щит, и распределитель, и даже саморезы по металлу. Покупайте только биток, чтобы с его помощью эти шурупы можно было вкрутить.

    Что касается распределителя, то он похож на тот, что используется в контактной системе. С одним отличием — вместо группы контактов датчик Холла, а на боковой поверхности разъем для включения в бортовую сеть.Привод тот же, от маслонасоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае классической системы.

    Какие преимущества вы можете получить?

    Но вы получите много преимуществ, если установите электронное зажигание ВАЗ-2106 вместо контактного. Начать лучше с того, что любой водитель любит водить больше, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка, вызывает у автомобилистов жуткую неприязнь.Более того, контакт может выйти из строя в любой момент, поэтому необходимо иметь при себе запасной. Зато электронная система с этой стороны намного надежнее и не требует частого обслуживания.

    Но самое главное происходит в двигателе — в самом сердце любого автомобиля. Его работа нормализуется. Он начинает правильно функционировать вне зависимости от частоты вращения коленчатого вала. Хоть на холостых, хоть на 4000 об/мин двигатель работает идеально ровно, стабильно, воспламенение топливно-воздушной смеси происходит своевременно.А это повышает ваш комфорт, повышает надежность двигателя, а главное – увеличивает его ресурс.

    Правила установки и схема

    Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, в ней сможет разобраться человек, далекий от электрики. В комплекте есть небольшой мануал, в котором нарисованы все провода, указана их цветовая маркировка. Кроме того, на концах проводов есть наконечники и штекеры, которые нельзя неправильно поставить.Единственный нюанс, всю систему нужно запитать от контакта замка, на котором есть напряжение при включении зажигания. В противном случае выключатель и вся система будут находиться под постоянным напряжением, а это недопустимо, так как велик риск возгорания.

    Заключение

    В заключение хотелось бы отметить, что, как бы ни было совершенно электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее. Поэтому, думая о том, как поменять машину, обратите внимание на инжекторный впрыск.Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при езде.

    Родственные слова — Найдите слова, связанные с другим словом

    Как вы, наверное, заметили, слова, относящиеся к термину, перечислены выше. Надеемся, что сгенерированный список слов, связанных с терминами, приведенный выше, удовлетворит ваши потребности.

    П.С. Есть некоторые проблемы, о которых я знаю, но не могу исправить в настоящее время (потому что они выходят за рамки этого проекта). Основная из них заключается в том, что отдельные слова могут иметь много разных значений (значений), поэтому, когда вы ищете такое слово, как означает , движок не знает, какое определение вы имеете в виду («хулиганы — это означает » против .«что вы имеете в виду ?» и т. д.), поэтому учтите, что ваш поисковый запрос для таких слов, как термин, может быть немного двусмысленным для движка в этом смысле, и возвращаемые связанные термины могут отражать это. Вам также может быть интересно: что за слово такое ~термин~?

    Также проверьте ~term~ слова на relatedwords.io для другого источника ассоциаций.

    Связанные слова

    Related Words работает на нескольких разных алгоритмах, которые соревнуются, чтобы получить свои результаты выше в списке.Один из таких алгоритмов использует встраивание слов для преобразования слов в многомерные векторы, которые представляют их значения. Векторы слов в вашем запросе сравниваются с огромной базой данных предварительно вычисленных векторов, чтобы найти похожие слова. Другой алгоритм просматривает Concept Net, чтобы найти слова, которые имеют какое-то значимое отношение к вашему запросу. Эти и некоторые другие алгоритмы позволяют сервису Related Words давать вам… родственных слов, а не просто прямые синонимы.

    Помимо поиска слов, связанных с другими словами, вы можете вводить фразы, и это должно дать вам связанные слова и фразы, если введенная вами фраза/предложение не слишком длинная.Вероятно, время от времени вы будете получать какие-то странные результаты — такова природа движка в его текущем состоянии.

    Особая благодарность авторам открытого исходного кода, который был использован для составления этого списка тематических слов: @Planeshifter, @HubSpot, Concept Net, WordNet и @mongodb.

    Предстоит еще много работы, чтобы заставить его давать неизменно хорошие результаты, но я думаю, что он находится на той стадии, когда он может быть полезен людям, поэтому я его и выпустил.

    Обратите внимание, что Related Words использует сторонние скрипты (такие как Google Analytics и рекламные объявления), которые используют файлы cookie. Чтобы узнать больше, ознакомьтесь с политикой конфиденциальности.

    Старые автомобили СССР: ВАЗ 2106

    Разработка ВАЗ-2106 началась специалистами Центра стиля автомобилей Волга в 1974 году как «проект 21 по обновлению модели 2103 с целью сокращения использования дорогого хрома и модернизации светотехники с наименьшими затратами. Внешний вид автомобиля, выдержанный в духе времени с использованием черного пластика был создан В.Антипиным, оригинальные задние фонари — В.Степановым. Изменения коснулись передней облицовки, задней панели, бамперов, колпаков колес, боковых поворотников, вентиляционных решеток, заводской маркировки. Нововведения в обивке салона и приподнятые подлокотники дверей, передние сиденья имеют регулируемый подголовник. Органы управления дополнили сигнализация и выключатель под рулевым омывателем ветрового стекла, реостат освещения панели приборов, а также индикатор низкого уровня тормозной жидкости. Улучшенная комплектация поставлялась с магнитолой, обогревом заднего стекла и красной противотуманной фарой, подвешиваемой к заднему бамперу слева или справа (для экспортных экземпляров праворульные).Для автомобиля был подготовлен вариант двигателя 2103, у которого на модели модификации 21011 диаметр цилиндров был увеличен с 76 до 79 мм, в результате чего рабочий объем составил 1,57 литра. Новый длинноходный двигатель показал на 12% больший крутящий момент по сравнению с базовым (и при значительно меньшей частоте вращения), но максимальная мощность на тогдашнем эталоне составила всего 78 л.с. вместо расчетных 80 из-за ограниченных характеристик двигателя. систему впуска, которую в целях гармонизации с другими двигателями семейства оставили без изменений.Однако трансмиссию нового двигателя все же адаптируют, сначала путем создания специальной версии трансмиссии, характеризующейся пониженными передаточными числами первых трех ступеней, а позднее комплектацией автомобилей коробкой передач пары с передаточным числом, уменьшенным до 3,9. . Новая силовая установка с небольшими доработками применялась к готовившейся в то время серийной модели ВАЗ-2121 «Нива». Как и ВАЗ-2103, новинку планировалось сопровождать двумя менее мощными версиями, для кузова традиционно предусматривали за возможность исполнения правого руля.Также отметим, что, как и в случае с ВАЗ-21011, из маркетинговых соображений появление модернизированной версии модели 2103 не означало немедленного снятия с производства предшественника. В свете этих обстоятельств первоначальное обозначение обновленного автомобиля как 21031, несмотря на его неоспоримую логику, выглядело бесперспективным для дальнейшего использования и было заменено на 2106. Этот же код 21031 использовался для обозначения «настоящих» версий 2103. , укомплектованный новым двигателем (также временно обозначенным как «ВАЗ-21031») и выпущенный ради отзывов потребителей очень небольшой партией (150-200 шт.) летом 1975 года.Отличительной чертой этих автомобилей был красный или желтый цвет головки блока цилиндров двигателя в зависимости от версии коробки передач (соответственно, от прежних близких передаточных чисел или адаптированных).

    28 декабря того же года копия этой модели построила три миллиона автомобилей «Волга», а 3 июня 1978 года — четыре миллиона. 17 мая 1979 года один из ВАЗ-2106, отправленный в Чехословакию, стал миллионным советским автомобилем, проданным в СЭВ. В ходе производства автомобиля неоднократно вносились незначительные изменения.С 1980 года все «Жигули» оснащались карбюратором «Озон» вместо прежнего «Вебера». После снятия с производства модели 2103 на «шестерке» через несколько лет частично заменили комплект молдингов: Разъясняю, элементы снабжались клеммными хомутами, вместо нижних хромированных молдингов появился черный пластик, из оформления были исключены окантовки колесных арок. . Попутно исчезли красные катафоты на задних крыльях, фон вместо вишневого заводского клейма стал черным, были отменены хромированные ободки боковых указателей поворотов, стали установлены задние дефлекторы от ВАЗ-2105.Некоторому упрощению подверглась электрическая схема: с 1987 г. встроенные в торцы передних дверей красные фонари были заменены катафотами, а с 1993 г. из схемы было исключено реле управления лампами мигания тормозов. В 1986 году ВАЗ-2106 получил задние тормоза от 2105, а через год и трансмиссию той же модели. К концу 80-х гг. упоры, принимающие колесные колпаки и козырьки, брызговики между кузовом и бамперами, постепенно исчезла из интерьера имитация «хрома» и «дерева», сошли на нет различные цветовые вариации обивки.В начале 90-х устранили сток хрома, позднее еще больше удешевив модель, завод даже пытался отказаться от боковых молдингов (такие автомобили в народе называли «голыми»), но это «новшество» встретило весьма неодобрительно и было быстро отменено. Во второй половине 90-х были установлены инерционные ремни безопасности, руль от более позднего семейства 2105, стандартная противотуманная фара и опциональный передний электроусилитель. Экземпляры последних лет выпуска лишились хромировки ободков задних фонарей, очень часто хрома и решетки радиатора.«Ижевские» машины укомплектовывались передними сиденьями от «Иж-2126» («Ода»). автомобиль повышенной комфортности и долговечности. Очевидно, что эти потребительские свойства модели вкупе с ее постепенно возрастающей ценовой доступностью и имеют гарантию, что с конца 80-х и вплоть до начала 2000-х гг. он пользовался устойчивым спросом у более бедных слоев населения, несмотря на его явное устаревание и ухудшающееся из года в год качество сборки и комплектующих.Первый автомобиль ВАЗ-2106 ушел с главного конвейера III конвейера 21 февраля 1976 г. Когда в Тольятти освоили выпуск автомобиля ВАЗ-2106 (Lada 1600), который был переработан для местных условий FIAT 124 Speciale образца 1972 г., никто не мог представьте себе, что она станет самым массовым и серийным автомобилем Волги. «Шестёрка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объёмом 1,6 литра, иной электрической схемой и изменённой конструкцией. экстерьера и интерьера.Так, передние сдвоенные фары имеют пластиковые «стаканы», видоизмененную решетку радиатора, другие задние фонари и бамперы с пластиковыми клыками. престиж для широких автомобилистов СССР. В конце 1970-х ВАЗ-2106 сразу снискал себе славу «шикарных» и быстрых автомобилей, но дорогих и менее «практичных», чем другие «Жигули». Достойная для того времени динамика (максимум 150 км/ч и 16 до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и отличная шумоизоляция – было за что оценить.+ Первые шесть имели шерстяные коврики с резиновой защитой, более толстый металл, деревянную отделку торпедо и узоры на дверях. В 1979 году завод наладил выпуск менее мощной версии ВАЗ-21061 с 71-сильным двигателем ВАЗ-2103 и ВАЗ-21063. с 64-сильным двигателем ВАЗ-21011. Популярностью в народе они не пользовались, но масштабы производства возрастали (особенно 21 063), и в условиях советского дефицита потребителю приходилось мириться с сочетанием дорогого и утяжеленного кузова со слабым двигателем, с выраженной тенденцией износа.С 1980 года начали монтировать карбюраторы Озон типа 2107. Изменения в электрическом подключении с изменением технологии происходят постоянно. В 1977 году автомобиль начали оснащать новыми клеммами и проводкой соединений, а с 1986 года устанавливали новое реле. В 1982 году была организована первая модернизация автомобиля. На ВАЗ-2106 стали устанавливаться модернизированные 75-сильные (новый гость) двигатели ВАЗ-2106. На заднем крыле по линии молдинга перестали устанавливать катафоты. В 1988 году модернизация прошла по выхлопной системе: на нее поставили шайбу и гайку одноразовые.В 1990 году ВАЗ освоил разновидность комплектации Luxury — ВАЗ-21065 со штатным двигателем ВАЗ-2106 с бесконтактной системой зажигания, карбюратором типа «Солекс» (21053-1107010-03), галогенными фарами, улучшенной обивкой и другим подголовником. Экспортная версия ВАЗ-21064 внешне отличается от ВАЗ-21065 бамперами со встроенными поворотниками и немного другой схемой. С 1985 года на первую модификацию на экспортную, а затем иногда и на «внутреннюю» стали устанавливать 5-ступенчатую коробку передач типа ВАЗ-2112, а позднее — типа ВАЗ-21074, что снижает расход топлива по трассе и шум от двигатель.Но времена меняются. К концу 1980 года эта модель с модификациями оставалась самой массовой и популярной в программе ВАЗ. Конечно, это не престижная мысль, но добрая память о первом семействе «Жигулей» поддерживала устойчивый спрос на «шестерку». На него не повлияло даже засилье маломощных модификаций ВАЗ-21063 и резкое ухудшение качества сборки и комплектующих в 1990-е годы. Автомобиль со временем стал настолько доступным, что перешел в разряд неприхотливых «рабочих лошадок».У него сложилась и постоянная армия поклонников.

    ваз — Перевод на английский — примеры русский

    Эти примеры могут содержать нецензурные слова, основанные на вашем поиске.

    Эти примеры могут содержать разговорные слова на основе вашего поиска.

    Микроволновая печь, холодильник и плита… дополнительная информация о студии urca vaz

    Микроволновая печь, холодильник и плита… подробнее о ателье urca ваз

    Представляем руководство по ремонту и обслуживанию автомобилей Chevrolet Niva ( ваз 2123), с бензиновыми двигателями на 4 цилиндра объемом 1,7 литра.

    Дано руководство по ремонту и техническому обслуживанию автомобилей Шевроле Нива ( ВАЗ 2123 ), оснащенных бензиновыми 4-х цилиндровыми двигателями объемом 1.7 литров.

    Метки: rompecabezas, coche, , ваз , 2102

    Теги: пазл, автомобиль, ваз , 2102

    Ваз и su Cardiólogo fue R.R.S.

    Ваз и его Кардиолог Р.Р.С.

    El Gobierno дель Сенегал га propuesto Mandiaye Niang пункт Sustituir а-ля Magistrada Vaz .

    Правительство Сенегала выдвинуло кандидатуру Мандиайе Нианга вместо судьи Ваз .

    En el momento de su dimisión, la Magistrada Vaz participaba en 10 apelaciones.

    На момент отставки судья Ваз рассматривала 10 апелляций.

    Vaz llevó su misión a los maines centros de la isla.

    Ваз нес свою миссию в основные центры острова.

    Валерия Correa Vaz де Paiva эс уна matemática brasileña, логика, у científica Informática asociada кон comunicaciones де Matiz.

    Валерия Корреа (, Ваз де Пайва) — бразильский математик, логик и ученый-компьютерщик, связанный с Nuance Communications.

    Аллегар в Джафне, Vaz encontró una fuerte presencia calvinista.

    Приземлившись в Джафне, Ваз обнаружил сильное присутствие кальвинистов.

    João Filipe Fazendas Vaz — Periodista deportivo muy conocido en España por sus análisis y conocimientos del fútbol lusófono.

    Жоао Филипе Фазендас Ваз , спортивный журналист, хорошо известный в Испании своим анализом и знанием футбольного португальского языка.

    Vaz sufrió una aguda disentería, contraída de las Horrors Condiciones de viaje.

    Ваз страдал острой дизентерией, заразившись от ужасных дорожных условий.

    Desde este punto de vista, Vaz intensificó suminisio, y convirtió algunos notables cingaleses.

    С этой точки зрения Ваз активизировал свое служение и обратил некоторых знатных сингалов.

    Fue hermano de la Poetisa Мария Евгения Ваз Феррейра.

    Его младшей сестрой была поэтесса Мария Евгения Ваз Феррейра.

    Vaz asistió a la escuela primaria en Sancoale.

    Ваз посещал начальную школу в Санкоале.

    Excluidas las islas de Martim Vaz и Trindade.

    Без учета островов Мартим , Ваз и Триндади.

    Ваз … Ojo de aquí en adelante.

    Ваз , впредь бдительно.

    Los coches ВАЗ сын leyendas de la industria automotriz soviética.

    Автомобили ВАЗ – легенды советского автопрома.

    Construye tu modelo personalizado VAZ 2606 en el garaje con piezas únicas.

    Собери свою кастомную модель ВАЗ 2606 в гараже с уникальными деталями.

    Сан-Хосе Vaz sigue siendo un modelo y un maestro por muchas razones, pero me gustaría centrarme en tres.

    Оставить ответ
