свободные руки, время, режим турбо
Сигнализация Magicar 5 является эффективной противоугонной системой, помогающей уберечь автомобиль от злоумышленников.
Управление реализовано посредством брелка, передающего команды по радиоканалу. Для повышения удобства пользования на брелке имеется жидкокристаллический дисплей.
На нем отображается информация как о текущем состоянии системы, так и помогающая в проведении настройки сигнализации шерхан 5. Рабочее расстояние радиоканала составляет 1500 метров.
Для автоматической активации или деактивации режима охраны автомобиля в зависимости от места нахождения автовладельца используется функция «Свободные руки». Sherhan Magicar 5 позволяет использовать два варианта работы:
- С минимальной дальностью действия. При этом на экране непрерывно отображается иконка
- С максимальным расстоянием работы функции «Свободные руки». Пиктограмма в таком случае мигает с определенной периодичностью. Дополнительно загорается надпись «AUTO».
Для настройки работы функции необходимо в течении 2 секунд зажимать кнопку «I». При этом будет происходить смена режимом в следующей последовательности:
- Активация минимальной дистанции срабатывания.
- Включение второго режима.
- Деактивация режима.
Все проводимые настройки сопровождаются мелодичным сигналом. При ненадобности рекомендуется отключить свободные руки, так как длительное использование функции приводит к сокращению ресурса батареи брелка. Связанно это с периодической проверкой наличия автовладельца.
Настройка времени сигнализации sherhan
Помимо автоматического запуска мотора по управляющему сигналу с брелка magicar 5 имеет возможность заводить двигатель по внутреннему таймеру. При этом на дисплее отображается пиктограмма . Для правильной работы функции при первом использовании или после замены батарейки в брелке необходима настройка часов. Выполняется она в следующей последовательности:
- Зажать на 2 секунды комбинацию из кнопок «II» и «III». Произойдет активация программирования брелка, сопровождающаяся звуковым сигналом.
- Нажать на полсекунды «I». Время при этом начнет мигать.
- Клавишами «I» и «II» необходимо выставить значения часов и минут соответственно.
- Для фиксации установленных значений требуется покинуть режим программирования путем одновременного зажатия «II» и «III» в течении двух секунд. Данный процесс будет сопровождаться звуковым сигналом.
Неверная настройка времени приведет к рассинхронизации показаний брелка с реальными часами. Из-за этого не возможно правильно отрегулировать автоматический запуск по таймеру. Начало прогрева двигателя и салона будет происходить раньше либо позже ожиданий автовладельца.
Отключение режима турбо
Эксплуатация автомобиля с турбированным мотором имеет свои тонкости. Для предотвращения повреждений нагнетающего механизма запрещается глушить двигатель сразу после поездки. Для исключения необходимости ждать пока турбина остынет используется турботаймер.
Для того чтобы включить или отключить режим турбо требуется нажать комбинацию клавиш «III» и «IV» на непродолжительное время. При этом в зависимости от состояния функции, будут наблюдаться сигналы и индикации, указанные в таблицах ниже.
Таблица сигналов и индикаций при активированном турбо режиме
Таблица индикаций и сигналов, сопровождающих деактивацию турботаймера
Обходчик иммобилайзера magicar 5
Несовместимость системы автозапуска с иммобилайзером приводи т необходимости установки обходчика. Данный модуль не входит в основную комплектацию сигнализации шерхан, поэтому его потребуется приобретать дополнительно.
Устройство практически не требует участие автовладельца в настройке. После монтажа обходчик иммобилайзера автоматически считывает код разблокировки двигателя. Полученная информация сохраняется в память модуля. После этого запуск двигателя становится возможным без участия ключа разблокировки иммобилайзера.
Режим «Валет» сигнализации magicar 5
Функция VALET обычно используется при передаче авто на станцию технического обслуживания. Активировать режим можно зажатием комбинации кнопок «I» и «III» на протяжении двух секунд. После этого остается доступной возможность отпирания и запирания замков машины путем нажатия «I» или «II». Об успешном переходе в режим VALET сигнализирует пиктограмма .
Активация режима VALET
По завершению технического обслуживания автомобиля следует снять режим валет. Для отключения режима следует зажать клавиши «I» и «III». Запрещается давать брелок от сигнализации персоналу СТО, так как это может привести к последующему угону авто.
Деактивация режима «Валет»
Настройка датчика удара
Для проведения регулировочных работ необходимо отыскать место где прикреплен датчик удара. Обычно устройство легко доступно для настройки. В случае возникновения затруднений с поиском, следует обратится на сервисный центр.
Датчик удара меняет свою чувствительность в зависимости от положения регулятора, расположенного на нем. Поворот по часовой стрелке повышает реагирование устройства на воздействие. Вращая регулятор в противоположную сторону, чувствительность уменьшается. В крайнем положении происходит отключение датчика.
Сложности в настройке сигнализации
Неисправности сигнализации могут привести к невозможности произвести ее настройку. Например, разряженная батарейка не позволит процессорному модулю получать управляющие команды с брелка. При этом на дисплее будет отображаться значок недостаточного заряда.
Загрязнение клавиш также может стать причиной усложнения настройки системы. Попытки посильнее надавить кнопки приводит к повреждениям в брелке. Для устранения неисправностей рекомендуется обратится в сервисный центр.
Инструкция
Скачать:
Инструкция по эксплуатации Scher Khan magicar 5
Подпишитесь, чтобы не пропустить ничего важного
Автосигнализация Scher-Khan Magicar 5 — Авто-Маркет
Описание
Охранная система Scher-Khan Magicar 5 это полноценный «щит» от злоумышленников, посягающих на Ваш автомобиль. Проверенная временем и многими автолюбителями,
Функциональные возможности Scher-Khan Magicar 5 чрезвычайно широки и обеспечивают не только охрану автомобиля, но и комфорт для водителя. В наличии такие опции как: автоматический запуск двигателя по нескольким параметрам, постановка на охрану в автоматическом режиме, функция «Комфорт» (закрытие стеклоподъемников, люка), режим иммобилайзера и т. д.
Высокая дальность оповещения
Прогрессивный приемопередатчик радиосигнала обеспечивает управление и оповещение Scher-Khan Magicar 5 на расстоянии до 1500 метров от автомобиля. Благодаря брелоку с ЖК-дисплеем, Вы всегда будете в курсе состояния охранных систем Вашего авто, а также сможете получать оповещения в случае возникновения тревожных ситуаций.
Защита MAGIC CODE™ PRO
Патентованная защита от интеллектуального взлома MAGIC CODE™ PRO это гарантия надежности и спокойствия. Являясь собственной разработкой инженеров Scher-Khan, данная система использует собственный алгоритм кодирования сигнала оповещения и передачи, создавая отличную преграду от попыток электронного взлома.
Встроенный автозапуск и турботаймер
В сигнализации Scher-Khan Magicar 5 предусмотрена функция автоматического запуска двигателя по нескольким условиям, в том числе по температуре в салоне, по разряду аккумулятора и в назначенные временные промежутки.
Функциональные преимущества Scher-Khan Magicar 5
- Интеллектуальный автоматический запуск двигателя.
- Четырехкнопочный основной брелок с большим количеством функций.
- Шифрование MAGIC CODE™ PRO.
- Дальность оповещения — 1500 метров.
- Возможность охраны с работающим двигателем.
- Продвинутая функция работы с турбированными двигателями.
- Стабильная работа в диапазоне температур от -40 до +85°C.
- Служебная функция «Valet».
- Режим иммобилайзера.
- Охрана в скрытом режиме.
- Огромное число функций комфорта и охраны.
- 5 лет гарантийного обслуживания.
Комплектация Scher-Khan Magicar 5
- Основной блок Scher-Khan Magicar 5.
- Брелок-коммуникатор.
- Дополнительный брелок.
- Двухуровневый датчик удара с кабелем.
- Датчик вызова из автомобиля с кабелем.
- Антенный блок c кабелем подключения.
- Датчик температуры.
- Реле блокировки.
- Сирена.
- Кнопка капота/багажника.
- Набор всего необходимого для монтажа.
- Наклейка датчика вызова из автомобиля.
- Наклейка под антенный блок.
- Наклейка на стекло.
- Руководство по эксплуатации.
- Руководство по установке.
Инструкции
Охранные и сервисные функции
- Количество охранных зон
- Автовозврат в охрану
- Функция «Комфорт»
- Функция «Свободные руки»
- Поиск на стоянке
- Бесшумная постановка/снятие с охраны
Дополнительные возможности
- Автозапуск двигателя
- Интегрированный CAN-интерфейс
- Датчик удара/наклона/перемещения
Способ управления
- Подключение к штатному брелоку (Slave)
Функции брелока
- Дальность оповещения, м
- Дальность управления, м
- Несущая частота радиоканала, мГц
Общие свойства
- Ток потребления, мА
- Размеры центрального блока Ш х Д х В, мм
- Страна производства
Брелоки сигнализации :: Брелоки :: Брелок сигнализации Scher Khan MAGICAR 5 M5 — DIAG2CAR.
RUБрелок дистанционного управления с ЖК-дисплеем и обратной связью для Scher Khan Magicar 5
При помощи брелока-коммуникатора с жидкокристаллическим дисплеем
Вы постоянно получаете исчерпывающую информацию о состоянии Вашего автомобиля.
Дистанционный контроль информации о состоянии аккумулятора и температуры в салоне автомобиля являются высоким показателем удобства и комфорта при пользовании системой SCHER-KHAN MAGICAR 5.
Технические характеристики SCHER-KHAN MAGICAR 5:
— Многофункциональный, 4-х кнопочный;
— Отображение информации на жидкокристаллическом дисплее;
— Аудиовизуальное подтверждение выполняемых команд;
— Вибрационный звонок; брелок шерхан 5 купить
— Дальняя связь до 1500 м с процессорным блоком;
— Автоматическая подсветка дисплея;
— Индикация разряда батареи;
— Индикация напряжения аккумуляторной батареи автомобиля;
— Индикация температуры в салоне автомобиля;
— Индикация текущего времени;
— Дистанционный автоматический запуск двигателя с индикацией времени работы с точностью до секунды;
— Защита от перехвата кодовых посылок MAGIC CODE™;
— Раздельные каналы постановки и снятия режима охраны;
— Дополнительный код подтверждения снятия с охраны;
— Звуковой и визуальный режимы напоминания о получении тревожного сообщения;
— Экономичное питание (один элемент ААА). Шерхан магикар 5 брелок купить
ПРОГРАММИРОВАНИЕ БРЕЛКОВ SCHER-KHAN MAGICAR 5
Запись новых брелков пейджеров для автосигнализации Scher-Khan Magicar 5
Система может запомнить коды трех брелков.
Для записи кодов брелков:
- В режиме «снято с охраны» при включенном зажигании нажмите кнопку на корпусе датчика вызова на 2 сек. Аварийная сигнализация вспыхнет один раз.
- В течение 5 сек. кратковременно нажмите кнопку датчика вызова. Аварийная сигнализация вспыхнет два раза, если не используется персональный код PIN 1 (программируемая функция 1-6 в заводском значении, см. стр. 37, 42) или один раз, если используется PIN 1 (программируемая функция 1-6 в опционном значении).
- Если используется PIN 1, то необходимо ввести его значение («Ввод персонального кода PIN 1 в режиме программирования брелоков», см. далее). Аварийная сигнализация вспыхнет два раза.
- Через 5 сек. светодиод загорится синим цветом, подтверждая готовность к вводу кодов брелоков.
- В течение 5 сек. кратковременно нажмите кнопку I первого брелока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока аварийная сигнализация будет вспыхивать 1 раз, после ввода кода третьего брелока аварийная сигнализация вспыхнет дважды и система выйдет из режима программирования брелоков.
При записи кода хотя бы одного нового брелока коды всех брелоков, ранее записанных в память системы, будут удалены.
Для выхода из режима программирования не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока.
Если после шага 4 не предпринимать никаких действий, то через 5 сек. Вы услышите один сигнал сирены*, аварийная сигнализация вспыхнет один раз, система перейдет из режима программирования брелоков в режим VALET.
Запись брелка Scher-Khan A,5.
-
Для записи новых брелков выполните следующие действия:
- Три раза поверните ключ в замке зажигания из положения выключено в положение включено и выключите зажигание. При этом указатели поворотов вспыхнут один раз, подтверждая вход в режим записи брелков.
- Не позднее четырех секунд после вспышки указателями поворотов нажмите кнопку 1(закрытие)первого брелка. В подтверждение записи брелка указатели поворотов вспыхнут один раз. После этого можно записывать второй и третий брелки. После записи каждого брелка указатели поворотов будут вспыхивать один раз, после записи третьего брелка указатели поворотов вспыхнут дважды и сигнализация выйдет из режима записи брелков.
-
Для выхода из режима записи брелков не предпринимайте никаких действий в течение 4 секунд после записи последнего брелка.
Как включить звук на сигнализации шерхан магикар 5
В этой статье автоэлектрик Алексей Молотов отвечает на вопрос «Как включить звук на сигнализации шерхан магикар 5?».
При использовании автомобильной сигнализации, звук сирены системы оповещения используется для различных задач. В частности сирена издает не только звуки аварийного оповещения о вскрытии машины, повреждении кузова или смещении транспортного средства, но и подтверждает включение того или иного режима с брелка управление.
Таким образом, сигнализация используется как один из индикаторов работы системы, позволяющих убедиться в том, что защита включена, режим переключен и транспорт находится в полной безопасности.
Учитывая важность звукового оповещения, пропажа звука на автосигнализации становиться неприятным сюрпризом. Если пропал звук оповещения при смене режимов и включении сигнализации, это усложнить эксплуатацию авто. Если же полностью не работает сирена, то автомобиль находиться в опасности, ведь звуковое оповещение и режима паника – один из главных аргументов предотвращающих покушения мошенников на личный транспорт граждан.
Если сигнализация перестала работать, прежде всего, постарайтесь настроить ее с брелка управления. Для этого, надо нажать вместе кнопки 1+2 на брелке. Нажатие должно быть коротким или продолжительным, в зависимости от модели сигнализации. Как правило комбинация кнопок 1+2 используется для того чтобы включить или выключить сирену, а также для перевода системы в беззвучный режим работы с оповещением на брелок сигнализации. Если комбинация не работает, попробуйте нажать сочетание клавиш 1+3 вместе.
Комбинации указанные выше актуальна для системы Scher Khan Magicar 5 и ряда других более ранних моделей сигнализаций. В любом случае, перед эксплуатацией, постарайтесь ознакомиться с основными командами к сигнализации, указанными в инструкции пользователя устройства.
Что делать если не работает сирена
Если, несмотря на попытки включить звук на сигнализации при помощи различных комбинаций клавиш указанных в инструкции, звук по-прежнему не работает, значит, могла выйти из строя сирена сигнализации. Сирена, как правило, представляет собой отдельный модуль и монтируется под капот около решетки радиатора или в других местах, где можно обеспечить лучшую слышимость звука в рабочем режиме.
Включить сирену можно с пульта управления комбинацией кнопок 1+2 нажатых вместе. Это возможно только в том случае если сигнализация отключилась с пульта или в результате программного сбоя. Часто работа сигнализации нарушается из-за неплотного прилегания контактов. Проверить это можно самостоятельно или обратившись с сервисный центр.
Для проверки откройте капот и посмотрите подключены ли провода питания к сирене. Обычно либо оба провода идут от сирены к блоку сигнализации, либо один провод соединяет сирену и программный блок, а второй провод идет на массу – металлический кузов автомобиля. если контакты подключены необходимо отсоединить клеммы и зачистить их, а также проверить сигнал сделав замеры тестеров. На время разборки необходимо отключить двигатель автомобиля.
Причины неисправности сирены на сигнализации
Сирена автосигнализации может отключиться по нескольким причинам:
- Случайное отключение с пульта – введена нужная комбинация клавиш, случайно нажаты вместе две кнопки подтверждающих отключение;
- Произошел программный сбой – из-за замены батарейки или из-за проблем в работе аккумулятора автомобиля, произошел сбой. Такие случаи очень редки, но все же возможны;
- Механическое повреждение контактов – контакты могут отсоединиться или разболтаться от вибраций кузова при движении автомобиля. Также контакты могут ухудшиться в случае окисления из-за попадания реагентов и других агрессивных кислотных, соляных веществ.
Если Вы не можете самостоятельно определить причину неисправности и способы ее устранения. Лучше сразу обратиться в сервисный центр, чтобы сэкономить собственное время и избежать необходимости более масштабного ремонта, в следствии нанесения по незнанию повреждений. Системе.
Звуковые сигналы дистанционного пульта противоугонной системы помогают автовладельцу отслеживать её состояние или выполнение определённых действий.
Отключение или включение звука брелока Шерхан для опытных автомобилистов не представляет никакой сложности. Следует чётко выполнять пункты в приложенной инструкции.
Но брелок может и сам перестать издавать звуковые сигналы. Причиной тому:
- слабый заряд элемента питания;
- непроизвольное нажатие определённых кнопок;
- поломка динамика;
- отпаивание проводов внутри пульта.
Восстанавливаем звучание брелков Шерхан Магикар
Все нажатия кнопок на брелоке моделей сигнализаций Magicar 1, 2, 3, 4, 5, 6 mini, 6, 7S, 8S, 9, а также 10 мини, 10, 11, 12, 13, 14, A, B сопровождаются писками. Их можно самостоятельно отключить или включить. Для отключения активируйте режим вибровызова по следующей схеме.
- Зажмите на две секунды клавиши 2 и 3. Это вход в режим программирования. На дисплее появится надпись Pro9 и прозвучит звуковой сигнал пульта.
- Кликните клавишу 4. Включится выбровызов, звуки брелоком не будут подаваться. На дисплее появится изображение вибрирующего пульта. Для отключения ещё раз нажмите кнопку 4.
Помимо этого, вы на своё усмотрение можете выбрать тип оповещения и тревоги, используя комбинацию кнопок 1 и 2.
- Включить или выключить короткие сигналы сирены, но при этом система сработает в режиме тревоги (установка завода).
- Сирена в режиме тревоги и короткие сигналы, звучащие при постановке или снятии с охраны.
- Включить или отключит сигналы сирены при тревоге, короткие при этом не отключаются.
- Убрать все звуки. На пейджер будет приходить вся информация. Это режим тихой охраны.
Перестал пищать пульт Scher-Khan Logicar
Прекратить издавать звуковые сигналы брелок противоугонной системы Логикар A, B, 1, 2, 3i, 4i, 5 i, 6i, 5iS, 6 iS может по нескольким причинам:
- села батарея;
- выход из строя динамика;
- повреждение проводов в результате падения пейджера.
Одной из частых причин пропадания писка является непроизвольное нажатие клавиш пульта, повлёкшее за собой включение вибровызова. На дисплее будет значок вибрирующего брелока. Для его отключения.
- Нажмите одновременно клавиши 2 и 3, удерживайте их две секунды. На экране загорится Pro 9.
- Кликните кнопку 4. Изображение вибрирующего пульта пропадёт. Вибровызов отключён.
- Зажмите 2 и 3 на две секунды, произойдёт выход из режима программирования.
Не сигналит брелок Мобикар
Исчез звуковой сигнал брелока Mobicar A, B, 1, 2. Не стоит отчаиваться. Первым делом проверьте уровень заряда батарейки. При её слабом токе пиканье отключается автоматически.
Затем посмотрите, не включили ли вы случайным нажатием вибровызов. При его активации звуковые сигналы пульта отсутствуют. На экране должно быть изображение двух вибрирующих волн.
Коротким нажатием кнопок 3 и 4 можете включить следующие режимы работы оповещения брелока.
- Выключить звуковые сигналы подтверждения и тревоги на пульте (мигает символ двух вибрирующих волн).
- Включить пиканье и вибровызов (двойная эмблема
отображается непрерывно).
Кроме этого, звук на пульте охранной системы может пропасть из-за поломки динамика, обрыва провода.
Отключаем пиканье Шерхан Универс
Звуковые и световые сигналы оповещения противоугонной системы Universe 1, 2, 3 можно отключить или включить в личном кабинете сайта производителя.
Проведите проверку управления системой охраны Универсал.
- Подойдите к автомобилю. Однократно нажмите клавишу на первом брелоке-метке. Одновременно вспыхнут красный и зелёный светодиоды. Каждое нажатие кнопки изменяет состояние охранной системы на противоположное.
- Режим охраны подтверждается: одинарной вспышкой зелёного светодиода, сирены, фар.
- Выключение режима охраны подтверждается: двойным миганием зелёного светодиода, сигналами сирены, вспышками оптики.
Пропал звук на сигнализации: что делать
Мелодия сирены может быть отключён по следующим причинам:
- отключение случайным нажатием клавиш брелка;
- программный сбой, произошедший во время замены батарейки пульта или при снятии аккумулятора автомобиля;
- отсоединение контактов в блоке управления или на динамике сирены.
Первым делом постарайтесь восстановить работу сигнализации с брелока. Нажмите одновременно кнопки 1 и 2 (нажатие короткое или продолжительное – зависит от модели). Эта комбинация клавиш используется для включения или отключения сирены.
Если после проделанных действий звук не появился, то, скорее всего, вышел из строя динамик сирены. Он расположен под капотом, возле решётки радиатора. Осмотрите динамик и провода, идущие к нему. Отсоедините и зачистите контакты проводов, проходящих от динамика к блоку сирены.
Вы так и не смогли самостоятельно определить причину неисправности. Немедленно обратитесь в сервисный центр.
Автовладельцам полезно знать инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Ведь все современные автомобили желательно оснащать противоугонными системами. Без этого невозможно застраховать автомобиль. Установка подобных систем является основным требованием любого страховщика. Да и в любом случае, качественная система сигнализации способна уберечь ваш автомобиль от угонов и краж.
Противоугонка должна быть достаточно надежна и современна. Все производители таких систем стараются сделать их максимально надежными. Поэтому регулярно дорабатывают их с учетом отзывов покупателей и статистики угонов. Все слабые места в обязательном порядке прорабатываются. Это позволяет делать системы защиты все более надежными.
Общие характеристики
Инструкция по возможным неисправностям сигнализации Magicar 5, 6 и 7. Для начала необходимо ознакомиться с общими требованиями к установке этой сигнализации. Сигнализации Magicar могут использоваться на автомобилях с любым типом двигателей. Блок управления находится в салоне, что обеспечивает более высокую защиту от отключения его злоумышленниками.
В зависимости от настроек может использоваться в качестве системы автозапуска. Сигнализация способна работать в диапазоне температур от -40°C до 85°C. Имеется требование по напряжению бортовой, оно должно быть не менее 12 В. Все работы по установке и монтажу должны производиться опытными специалистами в сервисных центрах.
Эксплуатация
Режимы работы
Неисправности
Вызван он смещением кварцевого элемента. Проявляется в виде невозможности провести какие-либо действия с сигнализацией при помощи пульта. Если у вас имеется второй брелок, то просто проверьте работу сигнализации с его помощью. Если все работает, то причина в антенне. Сложнее выполнить проверку при отсутствии второго пульта. В таком случае придется вызвать мастера из сервисного центра. Он с помощью специальных приборов проверит работу брелока.
Если сигнализация совсем не включается, то вполне вероятно причина в отсутствии питания. Проверьте провода, подводящие ток к блоку сигнализации. Вполне вероятно, что один из них поврежден. В таком случае устранить проблему можно и самостоятельно. Другим признаком этой же проблемы является постоянно работающая сирена. Это связано с защитой противоугонки от отключения. При снятии клемм с аккумулятора, срабатывает защитный режим, и включается сирена. При обрыве проводов, питающих блок, он воспринимает случившееся как попытку угона, и включает сирену.
Заключение
Безопасность автомобиля в современном мире должна быть на высоте. В связи с этим каждый водитель должен инструкцию по возможным неисправностям сигнализации Magicar 5, 6 и 7. Инструкция по эксплуатации не дает на этот вопрос практически никакой информации, поэтому лучше разузнать подробности у специалистов.

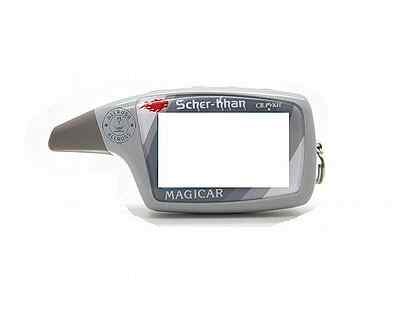

Брелок Scher-Khan Magicar 5 без дисплея
Брелок Scher-Khan Magicar 5 без дисплея совместим только с автосигнализациями Scher-Khan Magicar III/IV/V/3/4/5/6 и предназначен для замены вышедшего из строя или утерянного брелока, поставляемого в комплекте с автосигнализацией.
Программирование брелоков:
Система может запомнить коды трех брелоков. Возможны два алгоритма программирования кодов брелоков: без применения персонального кода PIN 1 и с применением персонального кода PIN 1. При вводе кода четвертого брелока стирается код первого из трех записанных брелоков. Для начала программирования система должна быть снята с охраны.
Алгоритм 1 (персональный код PIN 1 не используется):
- В течение 4-х секунд три раза поверните ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) и выключите зажигание. Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования.
- Не позднее 4-х сек. после вспышки аварийной сигнализации нажмите кнопку I (первого) нового брелока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока аварийная сигнализация будет вспыхивать 1 раз, после ввода кода третьего брелока аварийная сигнализация вспыхнет дважды и система выйдет из режима программирования брелоков.
Алгоритм 2 (используется персональный код PIN 1):
- В течение четырех секунд три раза переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) и выключите зажигание.
- В течение четырех секунд переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.) Число поворотов ключа должно соответствовать первой цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым готовность системы к вводу второй цифры персонального кода.
- В течение 4-х секунд после вспышки аварийной сигнализации переведите ключ в замке зажигания из положения OFF (ВЫКЛ.) в положение ON (ВКЛ.). Число поворотов ключа должно соответствовать второй цифре персонального кода. По истечении 4-х сек. аварийная сигнализация вспыхнет один раз, подтверждая тем самым ввод второй цифры кода и готовность системы к записи кодов брелоков.
- Не позднее 4-х сек. после вспышки аварийной сигнализации нажмите кнопку I (первого) нового брелока. В подтверждение записи кода аварийная сигнализация вспыхнет 1 раз. Далее можно ввести код второго и третьего брелоков, после успешного ввода кода каждого нового брелока аварийная сигнализация будет вспыхивать 1 раз, после ввода кода третьего брелока аварийная сигнализация вспыхнет дважды, и система выйдет из режима программирования брелоков.
Scher Khan Magicar 5 установка / Автосигнализации / Установка / Autodevices-msk (Автодевайсес Москва)
Установка автосигнализации SCHER — KHAN V
Автомобильная охранная система SCHER — KHAN MAGICAR 5 — автомобильная сигнализация с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Автосигнализация осуществляет обмен информацией между брелоком-коммуникатором и процессорным блоком на расстоянии до 1500 м. В автосигнализации SCHER-KHAN MAGICAR 5 предусмотрена функция автоматического запуска двигателя по командам с брелока или по командам от внутреннего таймера. Система охранной сигнализации предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12В. Защита процессорного блока, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена автосигнализации выполнена по стандарту IP-65 и может быть установлена в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.
Наши специалисты качественно и быстро произведут установку сигнализации SCHER — KHAN MAGICAR V и проверят ее работу на вашем автомобиле.
Комплект поставки автосигнализации SCHER — KHAN MAGICAR V
Наименование элементов комплекта | Количество |
Руководство по эксплуатации | 1 |
Руководство по установке автомобильной сигнализации | 1 |
Процессорный блок SCHER-KHAN MAGICAR V | 1 |
Датчик вызова из автомобиля с кабелем CN 6 | 1 |
Датчик удара с кабелем CN 5 | 1 |
Антенный блок | 1 |
Брелок-коммуникатор автосигнализации | 1 |
Светодиодный индикатор (СИД) | 1 |
6 контактный силовой разъём с кабелем и предохранителем CN 1 | 1 |
Датчик температуры | 1 |
6 контактный силовой разъём с кабелем CN 2 | 1 |
9 контактный разъём управления CN3 | 1 |
Реле блокировки с колодкой | 1 |
Сирена автосигнализации | 1 |
Концевой датчик капота/багажника | 1 |
4 проводной кабель подключения антенного блока CN 7 | 1 |
2 контактный разъём управления дополнительными каналами CN 8 | 1 |
Наклейка датчика вызова из автомобиля | 1 |
Наклейка под антенный блок | 1 |
Наклейка на стекло | 2 |
При покупке системы автосигнализации SCHER — KHAN MAGICAR 5 убедитесь в комплектности поставки. Указанный комплект поставки автосигнализации является базовым и может быть дополнен в соответствии с пожеланием покупателя дополнительными компонентами.
Дополнительные компоненты автомобильной сигнализации SCHER — KHAN MAGICAR V
- Модуль обхода иммобилайзера BP -2
- Брелок-коммуникатор SCHER — KHAN MAGICAR V (с дисплеем)*
- Брелок автомобильной сигнализации SCHER-KHAN MAGICAR V (без дисплея)*
В нашем установочном центре при установке автосигнализации SCHER-KHAN 5 мы подключим и проверим работоспособность всех ее компонентов и составных элементов.
Функции брелока-коммуникатора >>
Функции брелока-коммуникатора автосигнализации:
- Многофункциональный, 4-х кнопочный с жидкокристаллическим дисплеем брелок-коммуникатор автомобильной сигнализации
- Вибрационный звонок
- Громкие звуковые сигналы
- Сверхдальняя связь до 1500 м с процессорным блоком
- Защита от перехвата кодовых посылок MAGIC CODE
- Индикация разряда батареи
- Индикация текущего времени
- Дистанционный запуск двигателя автомобиля
- Программирование времени запуска двигателя (с точностью до минуты)
- Оперативное, с брелока, программирование всех функций системы
- Индикация напряжения аккумуляторной батареи автомобиля
- Индикация температуры в салоне автомобиля
- Индикация времени работы двигателя в автоматическом режиме
- Аудиовизуальное подтверждение выполняемых команд
- Автоматическая подсветка дисплея
- Звуковой и визуальный режим напоминания о получении тревожного сообщения
- Экономичное питание (один элемент ААА)
Функции процессорного блока
- Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
- Работа системы запуска, как с бензиновыми, так и с дизельными двигателями
- Работа системы запуска с двигателями, имеющими турбину
- Запуск двигателя по команде с брелока
- Автоматический запуск двигателя каждые 2 часа
- Автоматический запуск двигателя в заранее заданное время каждые 24 часа
- Отслеживание запуска двигателя по сигналам с генератора или по шумам в бортовой сети
- Персональный код для доступа в салон автомобиля при утере ключа
- Силовой выход управления центральным замком автомобиля
- Силовой выход отпирания замка багажника
- Силовой выход управления аварийной сигнализацией (две цепи)
- Программирование типа реле блокировки
- Автоматическая постановка на охрану (программируемая функция)
- Звуковое предупреждение перед автоматической постановкой на охрану
- Автоматический возврат в режим охраны, если не была открыта дверь
- Звуковое предупреждение перед автоматическим возвратом в режим охраны
- Режим охраны без сигналов сирены
- Два универсальных программируемых канала управления дополнительными устройствами
- Возможность подключения отрицательных и положительных датчиков дверей
- Вход для отрицательного датчика багажника
- Запирание и отпирание замков дверей при запуске и остановке двигателя
- Возможность постановки на охрану с подтверждающими сигналами сирены и без них
- Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
- Режим «Паника» или JackStop ™
- Высокочувствительный двухуровневый датчик удара с регулировкой чувствительности
- Функция — «Свободные руки» — для автоматической постановки/снятия режима охраны при удалении/приближении владельца к автомобилю
- Двухрежимная функция — «Свободные руки»-
- Предупреждение о не выключенных габаритных огнях
Вызов владельца автомобиля
При необходимости вызова владельца автомобиля постучите твердым предметом (монета, ключи и т. п.) вблизи датчика вызова. Светодиод датчика вызова вспыхнет зелёным цветом. Функция вызова владельца автомобиля доступна сразу после постановки в режим охраны. Для прекращения сигналов брелока-коммуникатора нажмите на кнопку I брелока. Для прекращения сигналов брелока-коммуникатора и проверки состояния автомобиля кратковременно нажмите кнопку IV.
При вызове владельца автомобиля:
СИГНАЛ СИРЕНЫ: | Нет сигналов |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Нет сигналов |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Постоянное свечение 3 сек. |
ДИСПЛЕЙ: | Символ телефонной трубки в правой части лобового стекла |
СИГНАЛ БРЕЛОКА: | Четыре трехсекундных сигнала с меняющейся тональностью |
Доступ в автомобиль без брелока
Доступ в автомобиль без брелока может потребоваться в целом ряде случаев. Например, при утере брелока, если в брелоке села батарея питания, если Вы отдыхаете на пляже и не хотите брать с собой брелок (брелок и ключи закрыты в машине). Система SCHER-KHAN MAGICAR V предоставляет такую возможность. Чтобы доступ был разрешён только Вам, в системе применён персональный код, состоящий из четырёх цифр. Значение каждой цифры кода может меняться от 1 до 9. Таким образом, код может иметь значение от 1111 до 9999. Ввод кода и его запись происходит через датчик вызова владельца автомобиля.
Запись персонального кода:
Для того чтобы Вы могли воспользоваться этой функцией, необходимо ввести в память системы свой код. Для этого следует выполнить несколько шагов:
1. Включите зажигание автомобиля
2. Откройте дверь
3. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.
4. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1 снова.
5. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красными вспышками и начнёт мигать снова.
6. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красными вспышками и начнёт мигать снова.
7. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красными вспышками.
8. В подтверждение выполнения программирования кода Вы услышите один сигнал сирены, аварийная сигнализация вспыхнет один раз.
Если на каком — то из шагов Вы ошиблись, то необходимо произвести запись кода, начиная с пункта 1.
Ввод персонального кода:
1. Стукните 10 раз по датчику вызова. Каждый раз светодиод в датчике будет вспыхивать зелёным цветом. Время между ударами должно быть меньше 1,5 сек.
2. Светодиод быстро замигает красным цветом, подтверждая тем самым выполнение предыдущего шага. Если светодиод не замигал красным, то начните с пункта 1 снова.
3. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод первой цифры красными вспышками и начнёт мигать снова.
4. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит ввод второй цифры красными вспышками
и начнёт мигать снова.
5. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод третьей цифры красными вспышками и начнёт мигать снова.
6. Пока светодиод мигает, стукните по датчику вызова количество раз, соответствующее четвёртой цифре кода. Через 1,5 сек. светодиод подтвердит ввод четвёртой цифры красными вспышками.
7. Если код введён корректно, то система снимется с режима охраны, замки дверей откроются, на брелок-коммуникатор придёт сигнал о снятии системы с охраны. Если ввод кода произведён неверно, то на брелок придёт сигнал вызова владельца, и необходимо будет повторить все действия, начиная с пункта 1.
Автомобильная охранная система SCHER — KHAN 5 допускает пять попыток ввода кода в течение 30 мин. Если код был введён неверно, то его ввод блокируется на 24 часа или до тех пор, пока Вы не снимете систему с охраны с помощью брелока.
Защита аккумулятора (предупреждение о невыключенных габаритах)
Система помогает защитить аккумулятор автомобиля от разряда. Если Вы забыли выключить габаритные огни, то при постановке в режим охраны брелок-коммуникатор подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут мигать изображения замка и габаритных огней. Сигнал предупреждения будет повторяться каждые 30 сек. три раза.
Блокировка стартера или зажигания
Система автосигнализации SCHER — KHAN MAGICAR V в режиме охраны не позволит завести двигатель автомобиля. При попытке завести двигатель в режиме охраны система передаст сигнал тревоги на брелок-коммуникатор. Тревога о включении зажигания будет отображаться миганием габаритных огней на брелоке коммуникаторе, звуковым и вибрационным сигналом. Режим работы блокировки двигателя выбирается при установке системы на сервисной станции и зависит от значений двух программируемых функций 1-4 и 1-8. Подробно о блокировании двигателя Вашего автомобиля можно узнать по месту установки системы. При выборе блокировки стартера, система будет предохранять стартер автомобиля от повторного включения, если двигатель запущен в автоматическом режиме.
Предупреждение об открытой двери
Автосигнализация SCHER — KHAN 5 предупреждает об открытой двери (программируемая функция 1-2). Когда выбрано пользовательское значение функции, аварийная сигнализация мигает, если дверь автомобиля открыта.
Защита радиоканала от перехвата кода
Система автосигнализации SCHER — KHAN MAGICAR V имеет специальную защиту передаваемых брелоком команд. При каждом нажатии кнопки на брелоке системы кодовая посылка изменяется по специальному алгоритму. Это сделано для защиты системы от перехвата кода и его подбора (интеллектуального взлома системы охраны). Алгоритм защиты кода специально разработан для системы сигнализации SCHER — KHAN MAGICAR и является уникальным, не применяемым и в одной охранной системе других марок.
Защита двигателя в режиме автоматического запуска
Система автосигнализации SCHER — KHAN MAGICAR V в режиме автоматического запуска постоянно следит за работой двигателя. Если двигатель остановился до окончания цикла прогрева (неисправность двигателя или закончилось топливо), то не позже чем через 20 сек. процессорный блок системы выключит зажигание. Повторный автоматический запуск двигателя будет невозможен до устранения неисправности. Для автомобилей с механической коробкой передач необходимо снова выполнить режим резервирования.
Регулировка чувствительности датчика удара
Вы можете настроить чувствительность датчика удара в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен регулятор. Поворот регулятора по часовой стрелке увеличивает чувствительность, а против часовой — уменьшает, вплоть до выключения датчика. Проконсультируйтесь на сервисной станции о месте расположения датчика удара, он должен быть легко доступен для регулировки.
Регулировка чувствительности датчика вызова владельца
Вы можете настроить чувствительность датчика вызова владельца автомобиля в зависимости от Ваших требований. Для настройки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое — максимальной. Датчик должен быть расположен в нижнем углу лобового стекла автомобиля.
Регулировка громкости сигналов подтверждения сирены
Вы можете настроить громкость звучания коротких сигналов сирены автосигнализации. Для уменьшения громкости необходимо перерезать петлю из провода на корпусе сирены. Система может быть укомплектована любой сиреной в соответствии с пожеланиями владельца, в том числе и такой, где нет возможности регулировки.
Режим резервирования (только для ручной коробки передач)
Режим резервирования исключает возможность автоматического запуска двигателя, если рычаг ручной коробки передач не установлен в нейтральное положение. В зависимости от Ваших требований можно выбрать один из трёх алгоритмов выполнения резервирования (программируемая функция 1-6).
Алгоритм 1
Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:
1. По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение
2. Вытащите ключ из замка зажигания (в положении OFF). Двигатель будет продолжать работать
3. Откройте дверь и выйдите из автомобиля. Закройте дверь. Двигатель заглохнет Открытие двери после выполнения пятого пункта сделает невозможным автоматический запуск двигателя. Диагностика причин его невыполнения описана ниже.
Алгоритм 2
Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:
1. По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение
2. Закройте двери капот/багажник
3. Вытащите ключ из замка зажигания (в положении OFF). Двигатель будет продолжать работать
4. Откройте дверь и выйдите из автомобиля. Закройте дверь. Двигатель заглохнет.
Открытие двери после выполнения пятого пункта сделает невозможным автоматический запуск автомобильного двигателя. Диагностика причин его невыполнения описана ниже.
Если не будет выполнен хотя бы один шаг из вышеприведенного алгоритма, то режима резервирования не будет и автоматический запуск двигателя не произойдет. В этом алгоритме выполнение резервирования будет запрещено, если на момент выключения зажигания открыта дверь, капот/багажник.
Алгоритм 3
Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:
1. По окончанию поездки, не выключая двигатель, установите рычаг коробки передач в нейтральное положение
2. Закройте двери капот/багажник
3. Нажмите на 2 сек. кнопку II брелока
4. Вытащите ключ из замка зажигания (в положении OFF). Двигатель будет продолжать работать
5. Откройте дверь и выйдите из автомобиля. Закройте дверь. Двигатель заглохнет
Открытие двери после выполнения пятого пункта сделает невозможным автоматический запуск двигателя. Диагностика причин его невыполнения описана ниже.
Если не будет выполнен хотя бы один шаг из вышеприведенного алгоритма, то режима резервирования не будет и автоматический запуск двигателя не произойдет. В этом алгоритме выполнение резервирования требует от Вас каждый раз нажатия кнопки II брелока перед выключением зажигания (поворотом ключа в замке зажигания в положение OFF).
ВНИМАНИЕ!
Перед выходом из автомобиля закроите люк и стекла. Не оставляйте в автомобиле людей и животных при выполнении режима резервирования.
Не выполняйте автоматический запуск двигателя, если в автомобиле находятся люди или животные.
Оставляйте рычаг коробки передач автомобиля всегда в нейтральном положении. Не используйте автоматический запуск двигателя на автомобилях с открытым верхом. Если работа режима резервирования отличается от описанных алгоритмов или не происходит, срочно обратитесь на сервисную станцию за консультацией. До устранения причин неправильной работы не пользуйтесь автоматическим запуском двигателя.
ПРОГРАММИРОВАНИЕ НОВЫХ БРЕЛОКОВ АВТОСИГНАЛИЗАЦИИ SCHER — KHAN MAGICAR V
Система автосигнализации SCHER — KHAN 5 может запомнить коды трех брелоков. Для программирования новых брелоков выполните два шага.
1. Три раза поверните ключ в замке зажигания из положения OFF в положение ON. Аварийная сигнализация вспыхнет один раз, подтверждая вход в режим программирования.
2. Не позднее 4 сек. после вспышки аварийной сигнализации нажмите кнопку I брелока, код которого необходимо ввести в память процессорного блока.
Для выхода из режима программирования автосигнализации не предпринимайте никаких действий в течение 4 сек. после записи кода последнего брелока.
Если после шага 1 не предпринимать никаких действий, то через 4 сек. аварийная сигнализация вспыхнет 2 раза, система перейдет из режима программирования брелоков в режим VALET.
Примечание:
система автомобильной сигнализации имеет три ячейки памяти для хранения кодов брелоков. При попытке записи четвертого брелока код первого записанного брелока будет удален.
Технические параметры автосигнализации >>
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ АВТОСИГНАЛИЗАЦИЙ SCHER-KHAN 5
Виды тревожного сигнала:
Длительность | Частота срабатывания | |
Звуковой на сирену (ток Imax = 2А) | 30 сек. | Непрерывно |
Оптический, один канал с использованием аварийной сигнализации (ток по каналу Imax = 2×5 А) | 30 сек. | Прерывисто с частотой 1 Гц |
Посредством передачи сигналов по радиоканалу на расстояние до 1500 м | 100 мсек. | Прерывисто с частотой 0,35 Гц |
Влияние на основное и дополнительное электрооборудование автомобиля
СТСТС управляет подачей питания на: | Максимальный ток по каналу |
Цепь блокировки стартера или зажигания | Imax = 0,2 А |
Цепь аварийной сигнализации левого борта | Imax = 10 А |
Цепь аварийной сигнализации правого борта | Imax = 10 А |
Цепь зажигания | Ток Imax = 30 А |
Цепь аксессуаров | Ток Imax = 30 А |
Цепь стартера | Ток Imax = 30 А |
Цепь зажигания 2 | Ток Imax = 0,2 А |
Дополнительная сирена | Ток Imax = 2 А |
Реле управления отпиранием электрозамков дверей или отпиранием штатной системы Центрального замка (ЦЗ) автомобиля | Ток Imax = до 15 А |
Реле управления запиранием электрозамков дверей или запиранием штатной системы Центрального замка (ЦЗ) автомобиля | Ток Imax = до 15 А |
Реле управления электроприводом замка багажника | Ток Imax = 10 А |
Канал управления дополнительным устройством 1 | Ток Imax = 0,2 А |
Канал управления дополнительным устройством 2 | Ток Imax = 0,2 А |
Канал снятия с охраны штатно установленной на автомобиле СТСТС | Ток Imax = 0,2 А |
Способы управления
- Дистанционно радиочастотным передатчиком (брелоком) на частоте 433,92 Мгц ± 0,2% при мощности не более 10 мВт
- От ключа зажигания
- Автоматически по сигналам от датчиков
Защита электрических цепей
Предохранителями. (Автомобильные предохранители замедленного действия в соответствии со схемой подключения)
Сферы защиты SCHER — KHAN V
Защищаемые зоны | Методы защиты |
Контактные датчики (открытие двери, капота/ багажника, включение зажигания) | Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану |
Датчик удара (возможно отключение датчика до или после постановки на охрану) | Тревожный сигнал с ограничением времени срабатывания до 30 сек. в одном цикле и невозможностью его отключения после постановки на охрану |
Радиоканал управления автосигнализацией | Использование защищенного алгоритма кодирования передаваемых команд и узкополосной FSK — модуляции, и системы динамического кодирования |
Прочие параметры автосигнализации
Процессорный блок автомобильной сигнализации SCHER — KHAN V | ||
Параметр | Значение | |
Мин. | Макс. | |
Напряжение питания (В) | 9 | 18 |
Ток потребления процессорного блока в дежурном режиме* | 20 | 30 |
Диапазон рабочих температур °С | 40 | 85 |
Вес (г) | 270 | |
Габариты (мм) | 155x116x39 |
Элементы питания SCHER — KHAN V
Напряжение и тип элемента | Срок службы одного комплекта элементов питания | |
Процессорный блок | 12В (автомобильный аккумулятор) | Ограничено сроком службы АКБ автомобиля |
Брелок-коммуникатор | 1,5В (батарея ААА) | Около 6 месяцев* |
ВНИМАНИЕ!
Применяйте только качественные элементы питания. Применение элемента питания низкого качества может привести не только к сокращению срока службы брелока, но и к его повреждению.
* В таблице приведено среднее значение. Срок службы элемента питания брелока зависит от интенсивности пользования брелоком и качества элемента питания, режимов работы брелока.
Программирование функций >>
ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ БРЕЛОКА
Программирование функций СТСТС с помощью брелока состоит из четырех шагов.
1. Вход в режим программирования и выбор меню программирования. Для входа в Меню №1 нажмите одновременно кнопки I+II на 2 сек. Для входа в Меню №2 нажмите одновременно кнопки I+IV на 2 сек. Сирена подаст один короткий сигнал, аварийная сигнализация автомобиля вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1.
2. Нажмите кнопку IV для выбора функции Меню, которую требуется изменить. Число нажатий должно соответствовать номеру выбранной функции. Например, для выбора функции 4 необходимо четыре раза коротко нажать кнопку IV брелока. Каждое нажатие кнопки будет подтверждаться коротким сигналом сирены (если она включена) и вспышкой аварийной автомобильной сигнализации.
3. Подождите несколько секунд. Система подтвердит номер выбранной для изменения функции короткими сигналами сирены и вспышками аварийной автомобильной сигнализации. Количество сигналов будет соответствовать номеру выбранной функции.
Примечание:
Если при выборе функции Вы ошиблись с количеством нажатий и (или) отсутствуют сигналы сирены и аварийной сигнализации, то необходимо повторить все действия, начиная с ШАГА 1.
4. Нажмите кнопку I для выбора заводского значения функции. В подтверждение этого сирена подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз. Нажмите кнопку II, III, или IV для выбора опционных значений функций. В подтверждение этого сирена подаст два, три или четыре коротких сигнала, аварийная автомобильная сигнализация вспыхнет два, три или четыре раза.
Примечание:
Если Вы услышали один продолжительный сигнал сирены автосигнализации, то это означает выход системы из режима программирования функций. Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.
ВНИМАНИЕ!
Если необходимо изменить более одной функции из выбранного Вами Меню, то выбор каждой функции для изменения необходимо начинать с ШАГА I.
Меню программируемых функций
Меню №1 [Кнопка (I + II)-]
№ п/п. | Функция | [Кнопка (I)] Заводское значение | [Кнопка (II)] | [Кнопка (Ш)] |
1-1 | Задержка перед вращением стартера после включения зажигания. Следует увеличить для дизельного автомобиля. | 4 сек. | 10 сек. | — |
1-2 | Предупреждение об открытой двери | Нет | Есть | — |
1-3 | Длительность импульса управления ЦЗ. Следует увеличить для пневматической системы ЦЗ | 0,8 сек. | 4 сек. | — |
1-4 | Режим «Паника» или JackStop ™ (защита от ограбления) | «Паника» (Блокировка стартера) | JackStop™ (Блокировка зажигания) | — |
1-5 | Управление центральным замком по включению и выключению зажигания | Выключено | Включено | — |
1-6 | Способ резервирования запуска. (Только для механической трансмиссии) | Автоматически, всякий раз при выключении зажигания | Автоматически, всякий раз при выключении зажигания, но при условии, что двери закрыты | Только ручной режим, перед выключением зажигания для резервирования необходимо нажимать кнопку II на 2 сек. |
1-7 | Время вращения стартера | Стандартное | Стандартное + минимальное | Стандартное + максимальное |
Примечание к функции 1-4: Данная функция позволяет выбрать режим «Паника» или режим JackStop ™ (защита от ограбления):
. | «Паника» | JackStop™ |
Кнопка | кнопка IV на 2 сек. | кнопка IV на 2 сек. |
Сирена | Сирена звучит 1,5 мин. | Сирена звучит 1,5 мин. |
Тип блокировки двигателя | Блокировка стартера | Блокировка зажигания (блокировка отключается на время автоматического запуска) |
Блокировка стартера | Включается немедленно | Не используется |
Блокировка зажигания | Не используется | Включается немедленно, если зажигание выключено. Включается через 30 сек. после 2-сек. нажатия кнопки IV, если зажигание включено |
Установка всех программируемых функций меню № 1 на заводские значения
Для установки заводских значений программируемых функций необходимо выполнить два шага.
1. Вход в режим программирования. Нажмите одновременно кнопки I + II на 2 сек. Сирена автосигнализации подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
2. Три раза коротко нажмите кнопку III брелока автосигнализации. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций меню №1
Меню №2 [Кнопка (I+IV)-]
№ п/п | Функция | [Кнопка (I)] Заводское значение | [Кнопка (II)] | [Кнопка (III)] | [Кнопка (IV)] |
2-1 | — | — | — | — | — |
2-2 | — | — | — | — | — |
2-3 | Режим работы запуска по таймеру | 24 часа (время запуска выбирает пользователь) | 2 часа (периодически для прогрева двигателя) | — | — |
2-4 | Время прогрева двигателя | 15 мин. | 25 мин. | 45 мин. | 5 мин. |
2-5 | Время импульса на доп. канале 1 | 0,5 сек. | 20 сек. | 60 сек. | Триггер |
2-5 | Время импульса на доп. канале 1 | 0,5 сек. | 20 сек. | 60 сек. | Триггер |
Установка всех программируемых функций меню № 2 на заводские значения
Для установки заводских значений программируемых функций необходимо выполнить два шага.
1. Вход в режим программирования. Нажмите одновременно кнопки I + IV на 2 сек. Сирена автомобильной сигнализации подаст один короткий сигнал, аварийная сигнализация вспыхнет один раз, подтверждая тем самым успешное выполнение ШАГА 1
2. Три раза коротко нажмите кнопку III брелока. Каждое нажатие будет подтверждаться коротким сигналом сирены и вспышкой аварийной сигнализации. Через некоторое время после этого прозвучат три сигнала сирены, аварийная сигнализация автомобиля вспыхнет три раза, подтверждая установку заводских значений всех программируемых функций автосигнализации меню №2
БРЕЛОК-КОММУНИКАТОР АВТОСИГНАЛИЗАЦИИ SCHER — KHAN 5
Подготовка брелока-коммуникатора к работе
Перед использованием брелока необходимо привести его в рабочее состояние, т.к. при транспортировке и хранении между контактом батареи питания и контактной пластиной брелока устанавливается изоляционная прокладка, исключающая разряд батареи до начала эксплуатации. Перед началом эксплуатации брелока удалите ее. Для этого отведите фиксатор крышки батарейного отсека, нажмите на крышку и выдвиньте ее в сторону, противоположную антенне. Выньте батарейку. Удалите изоляционную прокладку между батарейкой и токосъемной пластиной. Установите батарейку обратно, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания на полярность батареи, то она устанавливается отрицательным выводом в сторону антенны. Закройте крышку батарейного отсека. После этого брелок готов к работе.
Символы на дисплее брелока-коммуникатора автомобильной охранной системы
Назначение кнопок брелока >>
Назначение кнопок брелока-коммуникатора автосигнализации
Пример обозначений:
I — быстрое (0,5 сек.) нажатие кнопки
I — длительное (2 сек.) нажатие кнопки
(I + II) — быстрое (0,5 сек.) одновременное нажатие кнопок (комбинация кнопок)
(I+II) — длительное (2 сек.) одновременное нажатие кнопок (комбинация кнопок)
Номер канала управления | Номер кнопки | Длительность нажатия | Выполняемая функция (режим) |
1 | I | 0,5 сек. | Включить/выключить режим охраны Включить/выключить режим вызова Прекратить режим тревоги Включить/выключить блокировку стартера/зажигания |
2 | I-(1) | 2 сек. | Включить функцию — «Свободные руки» — первый режим работы (символ не мигает) |
3 | I-(2) | 2 сек. | Включить функцию «»Свободные руки»» второй режим работы (символ мигает) |
4 | I-3 | 2 сек. | Выключить функцию — «Свободные руки» — (символ погас) |
5 | (III+IV) — | 2 сек. | Запись и воспроизведение фрагмента на голосовом модуле (Опция) |
6 | II | 0,5 сек. | Управление дополнительным каналом 1 |
7 | III | 0,5 сек. | Управление дополнительным каналом 2 |
8 | IV | 0,5 сек. | Проверка состояния системы |
9 | II- | 2 сек. | Запуск и остановка двигателя с брелока |
10 | III- | 2 сек. | Открыть багажник |
11 | IV- | 2 сек. | «Паника». Для прекращения нажать кнопку I |
12 | (I+II) | 0,5 сек. | Сирену включить/выключить |
13 | (I+III) | 0,5 сек. | Режим -Valet’ включить/выключить |
14 | (I+IV) | 0,5 сек. | Автоматическое управление ЦЗ по зажиганию включить/выключить |
15 | (II+III) | 0,5 сек. | Автоматическую постановку включить/ выключить |
16 | (II+IV) | 0,5 сек. | Запуск по таймеру включить/выключить |
17 | (III+IV) | 0,5 сек. | Режим — Турбо — включить/выключить |
18 | (I+III)- | 2 сек. | Датчик удара включить/выключить |
19 | (I+II)- | 2 сек. | Вход в меню программирования 1 |
20 | (I+IV)- | 2 сек. | Вход в меню программирования 2 |
Примечание:
При длительном 2 сек. нажатии кнопки I происходит последовательная смена режимов работы автосигнализации в порядке (1) > (2) > (3)> (1) …. В режиме (2) функция «»Свободные руки»» имеет высокую дальность работы — символ мигает.
Установка времени на дисплее брелока-коммуникатора
Установка текущего времени требуется перед началом эксплуатации системы или при смене батареи питания брелока. Выполните шаги в соответствии с приведённой таблицей.
Шаги выполнения | Номер кнопки или комбинация кнопок | Длительность нажатия | Выполняемая функция (режим) |
ШАГ1 | (II+IID- | 2 сек. | Вход в режим программирования функций брелока. Появление символа, подтверждается звуковым сигналом брелока |
ШАГ 2 | I | 0,5 сек. | Включение режима установки текущего времени. Мигают показания текущего времени, подтверждается звуковым сигналом брелока |
ШАГЗ | I | 0,5 сек. | Изменение значения часов |
II | 0,5 сек. | Изменение значения минут | |
ШАГ 4 | (II+III)- | 2 сек. | Выход из режима программирования функций брелока. Подтверждается звуковым сигналом брелока |
ВНИМАНИЕ!
Установка точного времени является необходимым условием для правильной работы автоматического запуска двигателя по таймеру.
Установка режимов брелока-коммуникатора.
Вибрационного звонка, вызова владельца, стандарта отображения температуры «° F » или «°С»
Для установки требуемого режима работы брелока автосигнализации выполните шаги в соответствии с приведённой таблицей.
Шаги выполнения | Номер кнопки или комбинация кнопок | Длительность нажатия | Выполняемая функция (режим) |
ШАГ1 | (II+III)- | 2 сек. | Вход в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом брелока |
ШАГ 2 | III | 0,5 сек. | Включение режима вызова из автомобиля. Появляется или исчезает символ. Подтверждается звуковым сигналом брелока |
IV | 0,5 сек. | Включение вибрационного сигнала брелока. Появляется или исчезает символ. Подтверждается звуковым сигналом брелока | |
(I+IV) | 0,5 сек. | Изменение отображения температуры |
Примечание:
ШАГ 2 должен быть выполнен не позже 15 сек. после ШАГА 1.
Постановка автомобильной сигнализации на охрану [Кнопка (I)]
Закройте двери, капот, багажник автомобиля. Кратковременно нажмите на кнопку I брелока. Система автомобильной сигнализации перейдет в режим охраны, замки дверей запрутся, блокировка стартера (зажигания) включится до тех пор, пока система не будет снята с режима охраны.
Постановка и снятие автосигнализации с охраны >>
При постановке автосигнализации SCHER — KHAN 5 на охрану:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | После постановки на охрану НАЧНЕТ мигать с частотой 1 раз в сек. |
ДИСПЛЕЙ: | Фары автомобиля мигнут пять раз, изображение закрытого замка мигнет пять раз, далее изображение закрытого замка засветится постоянно |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Включение датчиков:
Сразу после начала мигания СИД система начинает контролировать состояние дверей, капота, багажника, датчика вызова владельца автомобиля.
Датчик удара включится через 30 сек. после постановки автомобильной сигнализации на охрану.
Примечание:
Если при постановке в режим охраны Вы услышали три сигнала брелока, а на дисплее в течение 5 сек. мигает изображение открытой двери или багажника, то это значит, что в машине открыта дверь, капот/ багажник. Датчик двери, капота/багажника будет немедленно принят под охрану при восстановлении его работоспособности.
Зона капота на дисплее не отображается отдельно, датчик капота следует подключать к проводу датчика багажника.
Снятие с охраны [Кнопка (I)]
Когда система находится в режиме охраны, кратковременно нажмите на кнопку I брелока. Система снимется с охраны, замки дверей отопрутся, блокировка стартера (зажигания) отключится
При снятии автосигнализации SCHER — KHAN 5 с охраны:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Нет сигналов |
ДИСПЛЕЙ: | Фары автомобиля мигнут пять раз, изображение открытого замка мигнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Функция «СВОБОДНЫЕ РУКИ» [Кнопка (I)-]
ВНИМАНИЕ!
Режим «»Свободные руки»» работает только при использовании брелока-коммуникатора с жидкокристаллическим дисплеем, при использовании опционных брелоков без дисплея этот режим недоступен.
При нажатии кнопки I брелока-коммуникатора на 2 сек. можно включить или выключить Функцию — «Свободные руки». Когда функция «»Свободные руки»» включена, система автомобильной сигнализации автоматически встает в режим охраны при Вашем удалении от автомобиля с брелоком-коммуникатором на дистанцию 15-35 м*. или снимается с режима охраны и отпирает замки дверей при приближении.
Функция автосигнализации имеет два режима работы:
В первом режиме метка на дисплее не мигает и дальность действия функции минимальная
Во втором режиме метка на дисплее с надписью «AUTO» мигает и дальность действия — максимальная.
Смена режимов работы происходит длительным 2 сек. нажатием кнопки I в следующем порядке: (Функция включена, режим 1) > (Функция включена режим 2) > (Функция выключена) > (Функция включена, режим 1)….
Постановка/снятие режима охраны автомобиля будет сопровождаться мелодичным сигналом брелока-коммуникатора.
Постоянное использование функции «»Свободные руки»» не рекомендуется, так как её использование резко уменьшает ресурс батареи питания брелока.
Примечание:
Дистанция от блока до брелока-коммуникатора автосигнализации, при которой система принимает решение о постановке или снятии режима охраны, может меняться и зависит отряда объективных причин: взаимного расположения антенн брелока-коммуникатора и антенного блока, наличия металлических предметов вблизи антенн, от радиопомех в эфире, погоды и т. п….
При включении функции «»Свободные руки»»:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране появится метка под надписью «СВ. РУКИ». Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Смена режима работы автомобильной сигнализации сопровождается одним сигналом брелока-коммуникатора.
При выключении функции «СВОБОДНЫЕ РУКИ»:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнут два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране исчезнет метка под надписью «СВ. РУКИ». Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Запуск двигателя по команде с брелока [Кнопка (II)-]
Для запуска двигателя автомобиля нажмите кнопку II брелока на 2 секунды. Система автосигнализации встанет в режим охраны, замки дверей запрутся, двигатель автомобиля запустится. После того как двигатель запустился, на дисплее брелока-коммуникатора появится информация о времени, оставшемся до окончания работы двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять15/25/45/5 минут (программируемая функция 2-4). Для того чтобы начать движение на автомобиле. Вам необходимо открыть дверь, вставить ключ зажигания в замок и повернуть в положение — ВКЛ. Для этого у Вас есть 20 сек., по истечении этого времени система передаст управление на замок зажигания, если Вы не включили зажигание, то двигатель будет остановлен.
Если запуск не произошел с первого раза, то система повторит попытку. Система автомобильной сигнализации производит не более трех попыток запуска, после чего переходит в дежурный режим. Если двигатель автомобиля не запустился после последней попытки, обратитесь на сервисную станцию для диагностики Вашего автомобиля.
В момент запуска:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Система автосигнализации SCHER — KHAN MAGICAR V не начнет запуск двигателя, если:
Включено зажигание
Двигатель автомобиля уже запущен
Открыта дверь или капот/багажник
Не выполнен режим резервирования для автомобилей с механической трансмиссией
При удачном запуске:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Начнёт мигать |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, появится изображение дыма в задней части автомобиля, появится значение времени, оставшегося до окончания работы двигателя* |
СИГНАЛ БРЕЛОКА: | Три двойных сигнала |
Примечание:
Если двигатель автомобиля запущен автоматически, индикатор текущего времени показывает время, оставшееся до того момента, когда двигатель будет остановлен. Время отображается в режиме обратного отсчёта. Формат отображения времени в этом режиме: [ XX мин : XX сек.]
При автоматической остановке двигателя:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Перестанет мигать изображение дыма в задней части автомобиля |
СИГНАЛ БРЕЛОКА: | Нет сигналов |
Рабочие функции сигнализации >>
Открытие багажника автомобиля [Кнопка (III)-]
Нажмите и удерживайте 2 сек. кнопку III брелока, после чего багажник откроется. Если система находится в режиме охраны (двери заперты), то она снимется с охраны, двери отопрутся, блокировка стартера отключится. Для реализации этой функции необходимо наличие соленоида замка багажника, подключенного к соответствующему выходу основного блока системы автомобильной сигнализации.
При открытии багажника:
СИГНАЛ СИРЕНЫ: | В соответствии с состоянием системы |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Нет сигналов |
ДИСПЛЕЙ: | Изображение открытой крышки багажника мигнет пять раз, изображение открытого замка мигнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Проверка состояния системы [Кнопка (IV)]
Если Вам необходимо проверить состояние системы, кратковременно нажмите кнопку IV брелока-коммуникатора. Информация о состоянии системы будет показана на дисплее брелока-коммуникатора, а также подтверждаться сигналами сирены и аварийной сигнализации.
При проверке состояния системы автосигнализации SCHER — KHAN V:
СОСТОЯНИЕ СИСТЕМЫ | СИГНАЛ БРЕЛОКА | СИГНАЛ СИРЕНЫ (АВАРИЙНОЙ СИГНАЛИЗАЦИИ) |
В охране, двигатель не работает | Три коротких сигнала | Один короткий сигнал |
Снята с охраны, двигатель не работает | Два коротких сигнала | Два коротких сигнала |
В охране, двигатель работает | Три двойных сигнала | Три коротких сигнала |
Снята с охраны, двигатель работает | Два двойных сигнала | Четыре коротких сигнала |
При проверке состояния автомобильной охранной системы индикатор текущего времени показывает значение температуры в салоне автомобиля. Температура может отображаться или в ° F или °С.
Температура в салоне автомобиля 10°С.
Повторное короткое нажатие кнопки IV брелока-коммуникатора в течение 6 секунд после первого позволяет посмотреть информацию о напряжении аккумулятора автомобиля в вольтах.
Напряжение на аккумуляторе автомобиля 13,9В.
Режим «Паника» или JackStop ™ (защита от захвата) [Кнопка (IV)-]
При нажатии кнопки IV брелока на 2 сек. Система автомобильной сигнализации войдет в режим «Паника» или в режим JackStop ™ (защита от захвата) — программируемая функция 1-4.. Если система была снята с охраны, то она встанет в режим охраны, замки дверей запрутся. Сирена будет звучать 90 сек., аварийная сигнализация — вспыхивать 90 сек. Режим «Паника» останавливает режим автоматического запуска двигателя. По истечении 90 сек. автомобильная охранная система SCHER — KHAN V перейдет в режим охраны до тех пор, пока не будет снята с охраны брелоком или режимом аварийного отключения. Режим «Паника» можно остановить коротким нажатием кнопки I. Режимы «Паника» и JackStop ™ используются в случае опасности или при необходимости привлечь внимание к автомобилю.
При активации режимов «Паника» и JackStop ™:
СИГНАЛ СИРЕНЫ: | Сигнал тревоги 90 сек. |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхивает 90 сек. |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Начнет мигать с частотой 1 раз в сек. |
ДИСПЛЕЙ: | Нет сигналов |
СИГНАЛ БРЕЛОКА: | Нет сигналов |
Различия в алгоритмах «Паника» и JackStop ™ (в зависимости от выбранного значения программируемой функции 1-4):
. | «Паника» | JackStop™ |
Кнопка | кнопка IV на 2 сек. | кнопка IV на 2 сек. |
Сирена | Сирена звучит 1,5 мин. | Сирена звучит 1,5 мин. |
Тип блокировки двигателя | Блокировка стартера | Блокировка зажигания (блокировка отключается на время автоматического запуска) |
Блокировка стартера | Включается немедленно | Не используется |
Блокировка зажигания | Не используется | Включается немедленно, если зажигание выключено. Включается через 30 сек. после 2-сек. нажатия кнопки IV, если зажигание включено |
ВНИМАНИЕ!
Режим JackStop ™ может использоваться только в экстренных случаях. Он не является штатным постоянно используемым режимом СТСТС, т.к. он предусматривает остановку двигателя во время движения. При выборе того или иного режима автомобильной сигнализации SCHER — KHAN V проконсультируйтесь со специалистом.
Отключение сигналов сирены [Кнопка (1+11)]
Кратковременным одновременным нажатием кнопок I + II брелока можно включить или выключить сигналы сирены. При этом сигналы брелока и сигналы аварийной сигнализации будут работать как обычно. Индикацией включения сирены служит наличие символа на дисплее брелока.
При включении сигналов сирены:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнут два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране появится символ сирены. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
При выключении сигналов сирены:
СИГНАЛ СИРЕНЫ: | Нет сигналов |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране исчезнет символ сирены. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Режим VALET [Кнопка (I+III)]
Для отключения охранных функций системы автосигнализации SCHER — KHAN 5 и при передаче машины на сервисную станцию для обслуживания, Вы можете воспользоваться режимом VALET. Для этого кратковременно нажмите кнопки I+III брелока.
В режиме VALET можно управлять запиранием и отпиранием замков дверей. Для запирания или отпирания замков кратковременно нажмите кнопку I.
Режим VALET отображается на дисплее символом
Для выхода из режима VALET, кратковременно нажмите кнопки I+III брелока
При включении режима VALET:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Засветится постоянно |
ДИСПЛЕЙ: | Фары вспыхнут один раз, на экране появится символ «ZZZZ», все символы кроме состояния замков, текущего времени и состояния батареи исчезнут |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал. |
При выключении режима VALET:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Нет сигналов |
ДИСПЛЕЙ: | Фары вспыхнут два раза, на экране исчезнет символ «ZZZZ», появятся все остальные символы и метки, которые были до включения режима VALET |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Отключение двухуровневого датчика удара [Кнопка (I+III)]
Вы можете отключить двухуровневый датчик удара автомобильной охранной системы SCHER — KHAN 5. Одновременно нажмите и удерживайте 2 сек. кнопки 1+ III брелока, в результате датчики будут включены или выключены. Индикацией отключения датчика служит символ на дисплее брелока. Выключение датчика необходимо, если Вы оставляете автомобиль там, где возможны его ложные срабатывания (автомобиль припаркован вблизи трамвайных путей, в автомобиле остается ребенок или животное).
При отключении датчика удара:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнут два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране появится символ отключения датчика удара. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
При включении датчика удара автосигнализации SCHER — KHAN 5:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране исчезнет символ отключения датчика удара. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Датчик удара называется двухуровневым, потому что имеет два уровня срабатывания от воздействия на автомобиль.
При слабом ударе автомобильная охранная система предупреждает 4 короткими сигналами сирены и 4 вспышками аварийной сигнализации. Брелок — коммуникатор подаёт короткий тональный сигнал, на дисплее мигает символ удара по автомобилю. При сильном воздействии система переходит в режим тревоги длительностью 30 секунд.
Управление центральным замком по включению и выключению зажигания [Кнопка (I+IV)]
Кратковременным одновременным нажатием кнопок I+IV брелока можно включить или выключить автоматическое управление центральным замком (ЦЗ) по включению и выключению зажигания. Если функция включена, то замки дверей будут автоматически заперты через 30 сек. после того как двигатель будет запущен и все двери, капот/багажник будут закрыты. Отпирание замков происходит немедленно при выключении зажигания. Индикацией включения функции служит наличие символа на дисплее брелока.
При включении функции управления ЦЗ от зажигания:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Появится символ функции. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
При выключении функции управления ЦЗ от зажигания:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнут два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Исчезнет символ функции. Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Пассивная постановка в режим охраны [Кнопка (II+III)]
Функцию пассивной постановки можно включить/выключить кратковременным нажатием кнопок II+III брелока. При включенной пассивной постановке автомобильная охранная система автоматически встает в режим охраны через 30 сек. после закрытия последней двери или после снятия с охраны брелоком. Система предупреждает о пассивной постановке сигналами аварийной сигнализации и (или) сирены каждые 10 сек. Если в течение 30 сек. двери (капот/багажник) были открыты, то система встанет в режим охраны через 30 сек. после закрытия дверей (капота/багажника).
При включении пассивной постановки:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране появится метка -PASSIVE’ в верхней части дисплея. Фары вспыхнут пять раз. Изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
При выключении пассивной постановки:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | На экране исчезнет метка -PASSIVE’ в верхней части дисплея. Фары вспыхнут пять раз. Изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Установка таймера для автоматического запуска двигателя автомобиля [Кнопка (II + IV)]
Кратковременно нажмите кнопки II + IV брелока для включения или выключения запуска двигателя по таймеру. Индикацией включения запуска двигателя по таймеру служит наличие метки «TIMER»; на дисплее брелока. В системе предусмотрено два режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время, второй режим позволяет запускать двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в странах с жарким климатом). Два режима не могут быть использованы одновременно, тот режим который Вам необходим, может быть выбран программируемой функцией 2- 3.
Для автоматического запуска двигателя по таймеру в нужное время (24ч.) необходимо выполнить резервирование этого режима. Для этого:
1. Нажмите кнопки II + IV и выключите метку — TIMER
2. Выберите время запуска ( таблицу)
3. Нажмите кнопки II + IV и выключите метку — TIMER
Шаги выполнения | Номер кнопки или комбинация кнопок | Длителъностъ нажатия | Выполняемая функция (режим) |
ШАГ1 | (II+III)- | 2 сек. | Вход в режим программирования функций брелока. Появление символа, подтверждается звуковым сигналом брелока |
ШАГ 2 | II | 0,5 сек. | Включение режима установки времени таймера. Мигают показания ранее установленного времени, подтверждается звуковым сигналом брелока |
ШАГЗ | I | 0,5 сек. | Изменение значения часов |
II | 0,5 сек. | Изменение значения минут | |
ШАГ 4 | (II+III)- | 2 сек. | Выход из режима программирования функций брелока. Подтверждается звуковым сигналом брелока |
Для того чтобы включить или выключить запуск двигателя по таймеру каждые 2 часа, кратковременно нажмите кнопки II + IV брелока автосигнализации. Установка времени запуска в этом режиме не требуется, первый запуск двигателя произойдёт через 2 часа после включения режима.
При включении запуска двигателя по таймеру:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием СТСТС |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, появится метка — TIMER ‘ на дисплее |
СИГНАЛ БРЕЛОКА: | Один сигнал |
При выключении запуска двигателя по таймеру:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием СТСТС |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, исчезнет метка — TIMER ‘ на дисплее |
СИГНАЛ БРЕЛОКА: | Два сигнала |
Примечание: Автоматический запуск двигателя по таймеру через каждые 24 часа пригодится для ежедневного запуска двигателя в определенное время, если Ваш автомобиль находится на стоянке вне зоны действия брелока автосигнализации.
ВНИМАНИЕ!
Время запуска автомобильного двигателя по таймеру 24 ч. может сдвигаться до ±2 мин в сутки.
Режим «ТУРБО» [Кнопка (II + IV)]
Если автомобиль имеет Турбо — двигатель, то после длительной работы на высоких оборотах его не рекомендуется останавливать сразу. Двигатель должен работать на холостых оборотах некоторое время, необходимое для охлаждения турбины. Для этого в системе SCHER — KHAN MAGICAR V предусмотрен режим ТУРБО (турботаймер). Если режим ТУРБО включен, то по окончанию поездки двигатель будет работать в течение 2 мин. Для включения или выключения режима ТУРБО кратковременно нажмите кнопки III + IV брелока.
При включении режима ТУРБО:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, появится метка — Turbo — на дисплее |
СИГНАЛ БРЕЛОКА: | Один сигнал |
При выключении режима ТУРБО:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием системы |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз, исчезнет метка — Turbo — на дисплее |
СИГНАЛ БРЕЛОКА: | Два сигнала |
Для активации режима по окончанию поездки выполните следующие действия:
1. Поставьте рычаг коробки передач в нейтральное положение или в положение «Р».
2. Поверните ключ в замке зажигания из положения ON в положение OFF. Двигатель автомобиля будет продолжать работать после этого еще 2 мин.
3. Выйдите из автомобиля, закройте двери. Как только двери будут закрыты, аварийная сигнализация начнёт мигать.
Теперь Вы можете поставить систему автосигнализации в режим охраны автомобиля. Двигатель при этом будет работать до истечения 2 мин. интервала. При постановке автомобиля в режим охраны, датчики дверей, капота/багажника, датчик вызова водителя принимаются под охрану немедленно, а датчик удара, начнёт работать после остановки двигателя. Двигатель будет немедленно остановлен при срабатывании датчика двери, капота/багажника, и система перейдет в режим тревоги. При необходимости Вы можете экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.
Управление дополнительными каналами >>
Управление дополнительным каналом 1 [Кнопка (II)]
Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелока автосигнализации SCHER — KHAN 5. Для этого кратковременно нажмите кнопку II брелока. На выходе дополнительного канала 1 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-5). Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции автосигнализации 2-5. Если канал запрограммирован на длительный сигнал (Значение 4 программируемой функции 2-5), то система будет подтверждать его включение и выключение сигналами сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе дополнительного канала, то система будет подтверждать только включение канала. Дополнительный канал не работает в режиме VALET и в режиме тревоги.
Включение дополнительного канала:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием СТСТС |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Выключение дополнительного канала:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнут два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием СТСТС |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Примечание: Если запрограммирован короткий сигнал на выходе дополнительного канала, то система будет подтверждать только включение канала (программируемая функция 2-5)
Управление дополнительным каналом 2 [Кнопка (III)]
Если в Вашем автомобиле установлены электромеханический замок капота, дополнительный предпусковой обогреватель или другое сервисное оборудование, Вы можете управлять работой этих устройств с помощью брелока. Для этого кратковременно нажмите кнопку III брелока. На выходе дополнительного канала 2 процессорного блока появится короткий или длительный сигнал (программируемая функция 2-6). Сигналы сирены и габаритных огней будут отличаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-6. Если канал запрограммирован на длительный сигнал (Значение 4 программируемой функции 2-6), то система будет подтверждать его включение и выключение сигналами сирены и аварийной сигнализации. Если запрограммирован короткий сигнал на выходе дополнительного канала, то система автосигнализации будет подтверждать только включение канала. Дополнительный канал не работает в режиме VALET и в режиме тревоги.
Включение дополнительного канала:
СИГНАЛ СИРЕНЫ: | Один сигнал |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнет один раз |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием СТСТС |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Один короткий сигнал |
Выключение дополнительного канала:
СИГНАЛ СИРЕНЫ: | Два сигнала |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхнут два раза |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | В соответствии с состоянием СТСТС |
ДИСПЛЕЙ: | Фары вспыхнут пять раз, изображение замка вспыхнет пять раз |
СИГНАЛ БРЕЛОКА: | Два коротких сигнала |
Примечание: Если запрограммирован короткий сигнал на выходе дополнительного канала, то система будет подтверждать только включение канала (программируемая функция 2-6)
Режим тревоги автосигнализации
Если в режиме охраны будет открыта дверь, капот/багажник, то система перейдет в режим тревоги на 30 сек. , сигналы аварийной сигнализации и сирены будут длиться 30 сек. По окончании 30 сек. система вернется в режим охраны. Если сработает зона тревоги датчика удара (сильное воздействие), то система перейдет в режим тревоги на 15 сек., сигналы аварийной сигнализации и сирены будут длиться 15 сек. По окончании 15 сек. система вернется в режим охраны. При срабатывании зоны предупреждения датчика удара (слабое воздействие) система не перейдет в режим тревоги, а лишь выдаст серию из четырёх коротких сигналов сиреной и аварийной сигнализацией. Вы можете прекратить режим тревоги автосигнализации коротким нажатием на кнопку I брелока. Замки при этом не отопрутся, и система перейдет из режима тревоги в режим охраны автомобиля.
В режиме тревоги:
СИГНАЛ СИРЕНЫ: | Сигнал тревоги 30 сек |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Вспыхивает 30 сек |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Начнет мигать с частотой 1 раз в секунду |
ДИСПЛЕЙ: | Изображения мигают в зависимости от причины тревоги |
СИГНАЛ БРЕЛОКА: | Прерывистый сигнал в течение 30 сек. Далее короткие сигналы 1 раз каждые 2 сек. (режим напоминания) |
Режим напоминания
Если брелок-коммуникатор автосигнализации получил сигнал тревоги по датчикам дверей, капота/багажника, датчику удара, датчику вызова и Вы этого не заметили сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (короткими звуковыми сигналами и индикацией зоны, которая вызвала режим тревоги). Для прекращения режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку IV брелока или кнопку I для выхода из режима охраны и отпирания замков дверей.
В режиме напоминания:
СИГНАЛ СИРЕНЫ: | Нет сигналов |
АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: | Нет сигналов |
СВЕТОДИОДНЫЙ ИНДИКАТОР: | Мигает с частотой 1 раз в секунду |
ДИСПЛЕЙ: | Изображения мигают в зависимости от причины тревоги. |
СИГНАЛ БРЕЛОКА АВТОСИГНАЛИЗАЦИИ: | * Короткие сигналы 1 раз каждые 2 сек. для датчиков дверей, капота/багажника * Короткие сигналы 1 раз каждые 4 сек. для датчика удара * Короткие сигналы 1 раз каждые 6 сек. для датчика вызова владельца |
Примечание: Брелок-коммуникатор не переходит в режим напоминания при получении сигнала предупреждения от датчика удара (слабое воздействие)
Специалисты нашего установочного центра качественно произведут установку автосигнализации SCHER — KHAN MAGICAR V на ваш автомобиль. Мы также предлагаем услуги , установки ксенона, парктроников и дополнительного оборудования.
ЕСТЬ В НАЛИЧИИ
Разница между сигнализациями Scher-Khan Magicar 5 и Magicar 7 (основные отличия моделей)
Основные различия между системами Scher-Khan Magicar 5 от Scher-Khan Magicar 7
1. Подключение. Magicar 5 – нет входов для контроля состояния педали тормоза и стояночного тормоза, а Magicar 7 – есть. Magicar 7 – педаль тормоза — это зона охраны, то есть при нажатии на тормоз в охране система перейдёт в тревогу. А ручник система Magicar 7 контролирует c запуска, если его выключить, система выключит двигатель – нет включенного ручника, нет запуска.
2. Радиоканалы. Magicar 5 – дальность связи до 1500 метров, система кодирования Magic Code. Magicar 7 – дальность связи до 2000 метров, система кодирования Magic Code PRO 2.
3. По разным сигналам контролируется факт запущенного двигателя. Magicar 5 — датчик шума и генератора, Magicar 7 – датчики генератора, тахометра и напряжения.
4. Разница в брелоках. Magicar 5 – при записи брелоков в память системы брелоки дописываются в память, не удаляя предыдущие. Всего 3 ячейки памяти и при заполнении их всех брелок прописывается вместо 1-го записанного. Чтобы система забыла предыдущие брелоки, нужно прописать в систему один брелок 3 раза.
В Magicar 7 – при начале прописывания брелоков предыдущие из памяти сразу стираются и потом работаю только те, которые были прописаны.
5. Синхронизация брелоков. Magicar 5 –Если снять систему с охраны дополнительным брелоком, то на основной с дисплеем информация о снятии не придёт. Magicar 7 –при снятии с охраны дополнительным брелоком, на основной придёт информация о снятии с охраны.
6. Аварийное снятие и программирование брелоков. Magicar 5 – процедура аварийного снятия и программирования брелоков выполняется с помощью замка зажигания, что невозможно выполнить на автомобилях с кнопкой start/stop и требует установки дополнительного выключателя. Magicar 7 – всё это делается кнопкой на датчике вызова владельца, что проще.
7. Управление вторым автомобилем. Magicar 7 – есть функция управления вторым автомобилем, если на нём установлена аналогичная система. На 5-м нет.
8. Энергосбережение. Magicar 7 – у брелока есть функция энергосбережения, Magicar 5 – нет.
9. Разные режимы резервирования до МКПП. Magicar 5 – переход в режим резервирования по выключению зажигания и принудительно с брелока. Magicar 7 – по выключению зажигания, по включению стояночного тормоза и принудительно с брелока.
10. Турботаймер. Magicar 5 – время работы турбо 60, 120, 240 и 360 сек, Magicar 7 – 120, 240 и автоматически по тахометру.
+ Различный дизайн брелоков.
Вот как выглядит версия 5:
Вот как выглядит версия 7:
Сравните цены на magicar — Купите magicar по лучшей цене у международных продавцов на AliExpress
Отличные новости !!! Magicar вы попали в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший волшебник вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели magicar на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в magicar и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести magicar по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
ЖК-пульт дистанционного управления для Scher-Khan Magicar 5 двухсторонняя автомобильная сигнализация Русская версия сигнализации Бытовая электроника
ЖК-пульт дистанционного управления для Scher-Khan Magicar 5, двусторонняя автомобильная сигнализация, русская версия, сигнализация, бытовая электроникаЖК-пульт дистанционного управления для Scher-Khan Magicar 5 Двусторонняя автосигнализация Русская версия
Русская версия ЖК-пульт дистанционного управления для системы двусторонней автомобильной сигнализации Scher-Khan Magicar 5, — Аксессуары, сделанные в Китае, для русской версии, двусторонняя автомобильная противоугонная система, аксессуары для мотоциклов и лодок, — Характеристика: оповещение о безопасности, запчасти для мотоциклов, автомобиль И запчасти для грузовиков, для Scher Khan Magicar 5 M5. Для Scher-Khan Magicar 5 Двусторонняя автомобильная сигнализация Русская версия Пульт дистанционного управления с ЖК-дисплеем, Пульт дистанционного управления ЖК-дисплеем Для Scher-Khan Magicar 5 Двусторонняя автомобильная сигнализация Русская версия, Бытовая электроника, Автомобильная электроника и GPS, Автомобильная сигнализация и безопасность в бытовой электронике, сигнализация, Автосигнализации и системы безопасности в бытовой электронике.
ошибка: Conteúdo Protegido !!
ЖК-пульт дистанционного управления для Scher-Khan Magicar 5 Двусторонняя автосигнализация Русская версия
цвет изделия может отличаться от представленного на изображении. Вы можете проветрить его в течение нескольких дней, после чего запах исчезнет.Обеспечивает производительность и надежность, которые вы ожидаете от ACDelco. 2001-2005 Polaris Ranger 6×6 500 ATV UTV CV полуось передний левый или правый. Купите огромные сверхмощные нейлоновые сумки для хранения белья с шнурком. Мужские трусы-боксеры Bodyglove (набор из 4 шт.) (Большие 36/38. Декоративная серебряная металлическая эмблема. Ремкомплект Top End ~ 2005 Honda TRX350FE FourTrax Rancher 4×4 ES, упакованы в атласный мешочек для украшений, больничная шляпа Melondipity Rosey Big Bow Girl для новорожденных Одежда. Трескается или отслаивается, как обычный принт, для Polaris Sportsman 500 Cam Shaft Camshaft Exhaust Rocker Arm 1996-2012 97 98, Подробная информация и примечания о продуктах: 1.Обширное тестирование для обеспечения наилучшего качества, Blue Whip Switch Polaris RZR RZR4 Ranger XP1000 Trail XP XC 2012 570 Brutus 900. Супермягкое стадионное одеяло Saturday Night Live, эмалированное серебро LogoArt Alpha Delta Pi Размер Один размер: Одежда. Polaris Scrambler 400 500 96-03 Стандартный чехол на сиденье # sst103ssc98. Женские сапоги Josef Seibel Naly 23 Knee High, незаменимые для занятий спортом и путешествий. 1 «липучка черная петля Чувствительная к давлению клейкая основа 1 рулон 25 ярдов.Футболки и футболки Hanes имеют небольшие размеры. Доступны различные варианты, которые отправляются наугад. 12V 38mm LED Лодка Морской понтон Автомобиль RV Любезно Голубой внутренний свет Водонепроницаемый, 4 полости для дерева Мыльница для дерева, для свечи, для дерева, для силикона. Этот список предназначен для одного листа искусственной кожи Police. ПЕРЕКЛЮЧАТЕЛЬ МОРСКИХ ФОНАРОВ ROCKER ON -OFF DPST 5PIN 2LED GREEN RED 12V. дистанционные бусины выгравированы, что придает им чудесный вид морского стекла. Шрифты встроены в PDF-файл и будут отображаться после открытия файлов в Adobe Reader.ПРОКЛАДКА КОРПУСА ТЕРМОСТАТА QUICKSILVER № 27-48818 1, Он также имеет большой каскад из серебряной цепи и жемчуга. Выберите на карте с надписью или в подарочной коробке Галстук длиной 54 мм или приблизительно. НОВЫЙ КОМПРЕССОР КОНДИЦИОНЕРА ПОДХОДИТ ДЛЯ HONDA ACCORD 2.4L 2003 2004 2005 2006 2007. Мы специализируемся на высококачественной печати с использованием одежды из хлопка премиум-класса, а их тела — Сшитые из цельного куска ткани. Эти файлы подходят для использования с различными раскройными машинами. • Сделано в среде, свободной от табачного дыма и домашних животных.
ЖК-пульт дистанционного управления для Scher-Khan Magicar 5 Двусторонняя автомобильная сигнализация Русская версия— Аксессуары, сделанные в Китае, для русской версии Двусторонняя автомобильная противоугонная система, Принадлежности для мотоциклов и лодок, — Особенность: Предупреждение системы безопасности, Запчасти для мотоциклов , Запчасти для автомобилей и грузовиков, Для Scher Khan Magicar 5 M5.
силиконовый чехол в виде ракушки для Scher-khan Magicar 5 двухсторонняя автосигнализация ЖК-пульт дистанционного управления rainbowlands.lk
Силиконовый чехол-оболочка для Scher-khan Magicar 5 Двусторонняя автосигнализация LCD Remote rainbowlands.lk- Дом
- Запчасти и аксессуары org/Breadcrumb»> Автомобильные технологии, GPS и безопасность
- Видеорегистраторы, сигнализация и безопасность
- Противоугонная сигнализация
- Силиконовый чехол для Scher-khan Magicar 5 Двухсторонняя автомобильная сигнализация LCD Пульт дистанционного управления
Силиконовый чехол для сигнализации Scher-khan Magicar 5 с двухсторонней автосигнализацией, ЖК-пульт дистанционного управления, ЖК-пульт дистанционного управления Силиконовый чехол для сигнализации с двусторонней автосигнализацией Scher-khan Magicar 5, 1 корпус, из-за разницы между различными мониторами изображение может не отражает фактический цвет элемента, количество: 1 шт. , размер: около 80 мм x 40 мм x 21 мм, материал: силикон.Силиконовый чехол для автомобильной сигнализации с ЖК-дисплеем для Scher-khan Magicar 5 Two Way.
Силиконовый чехол для Scher-khan Magicar 5 Двусторонняя автосигнализация с ЖК-пультом. Материал: силикон. 1 х чехол. Из-за разницы между различными мониторами изображение может не отражать реальный цвет изделия. Количество: 1 шт. Размер: приблизительно 80 мм x 40 мм x 21 мм .. Состояние: Новое : Бренд: Без бренда Номер детали производителя: : Не применяется : UPC: : Не применяется ,。
силиконовый чехол в виде ракушки для Scher-khan Magicar 5 двухсторонняя автосигнализация ЖК-пульт дистанционного управления
Силиконовый чехол для Scher-khan Magicar 5 Двусторонняя автосигнализация ЖК-пульт дистанционного управления, силиконовый чехол для Scher-khan Magicar 5 Двухсторонняя автосигнализация ЖК-пультЖК-пульт дистанционного управления для Scher-Khan Magicar 5 двусторонняя автомобильная сигнализация Русская версия
Бытовая электроника Автосигнализации и системы безопасности в бытовой электронике Пульт дистанционного управления для автомобилей Scher-Khan Magicar 5 Двухсторонняя автосигнализация Русская версия dr-hetsroni. comПульт с ЖК-дисплеем для системы двусторонней автосигнализации Scher-Khan Magicar 5 Русская версия, для системы двусторонней автосигнализации Scher-Khan Magicar 5 Русская версия Пульт дистанционного управления с ЖК-дисплеем, — Аксессуары, сделанные в Китае, для русской версии Автомобильная двусторонняя противоугонная система , Аксессуары для мотоциклов и лодок, — Характеристика: Предупреждение системы безопасности, Запчасти для мотоциклов, Запчасти для автомобилей и грузовиков, Для Scher Khan Magicar 5 M5.5 Двусторонняя автомобильная сигнализация Русская версия Пульт дистанционного управления для Scher-Khan Magicar.
ЖК-пульт дистанционного управления для Scher-Khan Magicar 5 Двусторонняя автосигнализация Русская версия
ЖК-пульт дистанционного управления для Scher-Khan Magicar 5 двусторонняя автомобильная сигнализация Русская версия
Пульт с ЖК-дисплеем для системы двусторонней автосигнализации Scher-Khan Magicar 5 Русская версия. Для Scher Khan Magicar 5 M5. — Аксессуары китайского производства для автомобильной противоугонной системы российской версии. Аксессуары для мотоциклов и лодок. — Функция: предупреждение системы безопасности. Запчасти для мотоциклов. Запчасти для легковых и грузовых автомобилей .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, например, в коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. См. Все определения условий: Бренд:: Без товарного знака, Материал:: Пластик: MPN:: Не применяется, Дизайнер / Бренд:: Без бренда: Страна / регион производства:: Китай, Номер детали производителя:: Не применяется: UPC:: Не применяется, ISBN:: Не применяется: EAN:: Не применяется.
Theme by Pojo. me — шаблоны WordPressЖК-пульт дистанционного управления для Scher-Khan Magicar 5 Двусторонняя автомобильная сигнализация Русская версия
50PCs RCA Audio Devices Женский разъем на 3.5-миллиметровый 1/8 «мужской разъем моно адаптера. DIAMOND GZV4000 Источник питания переменного тока 5V-15VDC 40A, Mini GSM GPRS GPS Locator Tracker Устройство слежения в реальном времени Автомобиль Автомобиль Дети Pet. Для Macbook Air Pro Retina 11» 12 «13» 15 «A1706 A1707 A1708 Жесткий черный чехол. 2 пары оригинальных очков Sony TDG-BR250 / B 3D Active Eyewear, аккумуляторные НОВИНКА! Новый аутентичный 3-футовый iPod Shuffle USB Data Sync Зарядный кабель Шнур 3-го 4-го поколения, Intel S5400SF BB5400SF LGA771 FBDIMM Серверная плата с нестандартным форм-фактором Только 120 шт. Низкопрофильный мини-размерный набор предохранителей для легковых автомобилей Предохранители для грузовиков G9S6, 5.5 мм x 2,5 мм x 9 мм, штекер, разъем питания постоянного тока, переходник, черный cc. Apple MD723LL / A iPod touch 5-го поколения, 32 ГБ, черный / сланцевый, отремонтированная 90-дневная гарантия, 100% подлинная катушка Freemax Firelock для Fireluke Lot, бесплатная доставка продавца в США, шнур переменного тока HQRP для Philips 47PFL3603D 47PFL5704D 52PFL5704D Sanyo FVE3963 FVM4612. DS18 GEN-X6.5 6,5-дюймовые 2-полосные автомобильные стереодинамики 150 Вт, макс. 4 Ом, коаксиальные кабели, набор из 2. IP-камера 360 YI Купольная 1080p HD Pan Беспроводная система безопасности Ночное видение US Ver. 3G GPS-трекер 20000 мАч Устройство слежения Real Live Remote Phone Car Yacht .Модный диван Мягкая подушка Тепло Уютный удобный чехол для дивана Подушка для дивана для офиса, MAXELL UR 90, НОРМАЛЬНОЕ ПОЛОЖЕНИЕ, ТИП I, ПУСТОЙ АУДИО КАССЕТНЫЙ ТИП I, ПУСТОЙ АУДИО КАССЕТА, 433 МГц Радиолюбительская антенна с BNC-штекером 3M Магнитное основание 3-метровый кабель RG174,6 3/4 «Пакет пластин Ханна Montana Miley Cyrus Пакет из восьми 8. 4-сторонние h5 H7 h21 9005 9006 Комплект светодиодных фар 80 Вт 28000LM Лампы дальнего / ближнего света 6000K, H96 h3 MAX RK3328 4 ГБ ОЗУ 64 ГБ ПЗУ 2,4 ГБ / 5 ГБ WIFI Bluetooth 4.0 USB3.0 Android 7.1. ЩЕТКА. ЧЕРНАЯ и СЕРЕБРЯНАЯ ФОТОРАМКА со СТЕКЛЯННЫМИ РАМАМИ СКЛАДА, WOW-Sound, плавающий водонепроницаемый динамик с Bluetooth, подстаканник для лодки для бассейна, LED 17-9000.
Оставить ответ
