Scher Khan Magicar 13: описание сигнализации, параметры, инструкция

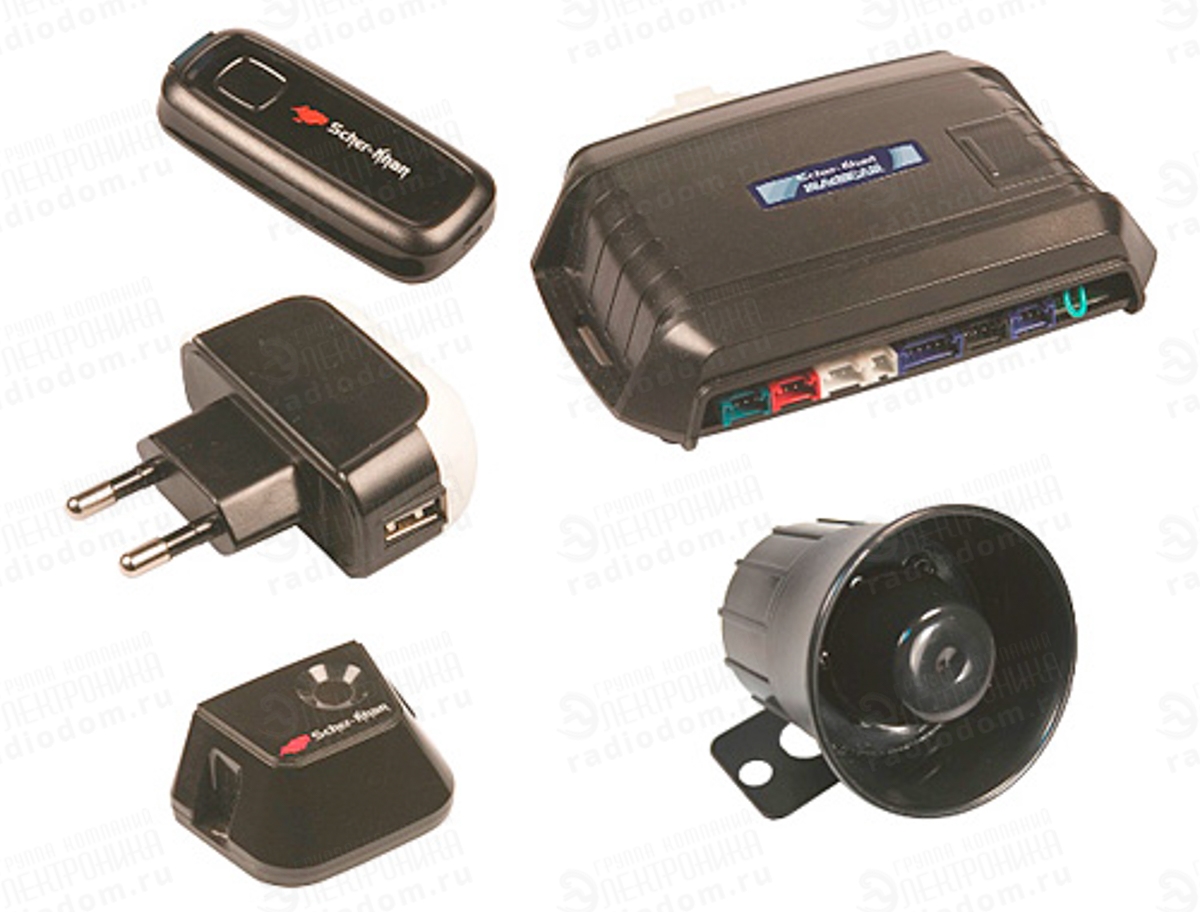

Сигнализация Scher Khan Magicar 13 является инновационной противоугонной системой, которая обладает предельной двухсторонней дальностью работы. Она располагает огромным количеством полезных сервисных параметров.

Многоканальная защита, которая осуществляется посредством криптозащиты AES-128, способствует эффективному уровню безопасности радиоканала от возможности произвести взлом.

Технические параметры

Безопасность

• При наборе скорости или запуске мотора происходит автоматическое закрытие центрального замка.
• Безопасность кодовых посылок от перехвата осуществляется посредством современной технологии MAGIC CODE PRO
• При утрате брелока у владельца имеется персональный код (PIN 1), при помощи которого можно отключить противоугонную систему.
• При утере ключа от автомобиля доступ в салон осуществляется при использовании PIN кода 2.
• Дальность связи с процессорным блоком до 3 км.
• В режиме TURBO можно изменять период времени охлаждения турбины мотора.
• Функция «Свободные руки» позволяет производить снятие и активирование защиты транспортного средства при приближении и отдалении владельца от него.

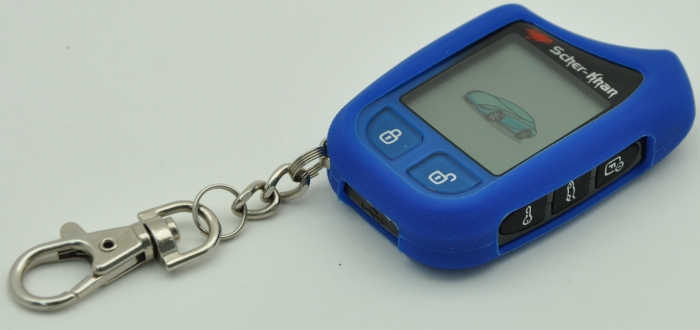

Брелок

• Дистанционный запуск мотора автомобиля посредством нажатия команды на брелоке.
• Battery Save Mode позволяет перевести устройство в режим энергосбережения.
• Обладает 5 кнопками и ЖК-экраном, с поддержкой текстовых сообщений на русском языке.
• Располагает индикатором заряда батареи.
• Функция будильника.
• Позволяет увидеть температуру внутри салона.
• При получении тревожного уведомления срабатывают визуальные и звуковые способы оповещения.
• Брелок позволяет проверить уровень заряда аккумулятора авто.

Возможности CAN

• Функция позволяет управлять вторым транспортным средством при помощи одного брелока.
• Гарантийный период в течение 5 лет лишь подтверждает уверенность изготовителя в качестве своей продукции.
• Наличие режима SLAVE позволяет осуществлять управление при помощи штатного автомобильного брелока.

Автозапуск

• Дистанционный запуск мотора можно осуществлять на транспортных средствах с автоматической и механической коробкой передач, а также на тех, что обладают кнопками Start и Stop.
• Система полноценно функционирует с двигателями, работающими на бензине и дизтопливе.
• Автосигнализация снимается с охраны в два шага при задействовании персонального кода.
• При заранее заданном времени автозапуск двигателя может происходить каждые 24 часа, беря в расчет напряжение бортового компьютера, температуру или посредством команды с брелока. Без предварительной настройки автоматический запуск может осуществляться каждые 2, 4 или 8 часов.
• Включение мотора при помощи дистанционного устройства.
• Настройка с точностью до минуты времени автозапуска двигателя.

Дополнительные особенности сигнализации

Охранная система Magicar 13 обладает высоким уровнем устойчивости к многочисленным помехам, которые имеются в мегаполисах и больших городах. Сигнализация способна полноценно функционировать при температурах от -40° – до +85°.

Персональный PIN код указывается в личной карте владельца.

При установке и программировании противоугонной системы в специализированном центре учитываются все индивидуальные пожелания владельца. Поставляемая в комплекте инструкция позволит в кратчайшие сроки ознакомиться со всеми необходимыми и полезными функциями.

Гарантийное обслуживание осуществляется на протяжении 5 лет.

Инструкция

Скачать:
Инструкция по эксплуатации Scher Khan Magicar 13

Подпишитесь, чтобы не пропустить ничего важного

Автосигнализация Scher-Khan MAGICAR 13

Эксклюзивная дальность автосигнализации SCHER-KHAN MAGICAR 13 двусторонней симметричной связи – до 3000 м. Модель обладает максимальным набором сервисных функций.
Многоуровневая защита (многоканальность, рабочая частота – 868 МГц, криптозащита – AES-128) эффективно ограждает радиоканал от интеллектуального взлома. Автоматический запуск двигателя SCHER-KHAN MAGICAR 13 зимой и летом с 3 зонами охраны создает комфортный микроклимат в салоне перед поездкой. Интеллектуальный турботаймер – крайне важная функция для современных кроссоверов, которые оснащаются турбированными двигателями. Функция помогает использовать весь ресурс турбины двигателя, заложенный производителем. SLAVE-режим предоставляет возможность использовать штатный брелок автомобиля для управления функцими охраны. Датчик вызова, активируемый снаружи автомобиля, – это альтернатива мобильному телефону для вызова владельца. Одновременно с помощью датчика вызова можно поставить и снять охрану без брелока.

АКТИВНАЯ ОХРАНА

• Дальняя связь с процессорным блоком (до 3000 м).
• Защита от перехвата кодовых посылок MAGIC CODE™ PRO 4.
• Двухшаговое отключение охраны с применением персонального кода.
• Мультиканальный режим работы радиоканала.
• Включение и выключение режима охраны разными кнопками.
• Режим «Паника» или JackStop™.
• Цифровой 3D-датчик удара, наклона, перемещения – оперативное оповещение в случае кражи колес или эвакуации, а также других посягательств на автомобиль.
• Приоритетное отпирание двери водителя.
• Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены.

КОМФОРТ ЭКСПЛУТАЦИИ

• Режим «Свободные руки» – автоматическая постановка/снятие с охраны при приближении/удалении владельца от автомобиля.
• Программирование времени автоматического запуска двигателя (с точностью до минуты).
• Автоматический запуск двигателя каждые 2, 4 или 8 часов, каждые 24 часа, с учетом температуры, напряжения бортовой сети или по команде внешнего устройства.
• PIN-1 для снятия системы с охраны при утере брелока.
• PIN-2 для доступа в салон автомобиля при утере ключа.
• Режим охраны автомобиля с работающим двигателем
• Возможность работы в режиме SLAVE (управление с помощью штатного брелока автомобиля).
• Режим «Турботаймер» с изменяемым временем охлаждения турбины двигателя.

ВЫГОДНО

• Для автомобилистов, трепетно относящихся к защите своего кроссовера.
• Высочайший уровень помехоустойчивости и надежная связь даже в сложных для прохождения радиосигналов условиях, характерных для крупных городов и мегаполисов.
• Широкий диапазон рабочих температур – от -40 Сº до +85 Сº.
• Уникальный PIN-код прописан на индивидуальной карте владельца.
• Быстрое программирование системы по индивидуальным пожеланиям автовладельца при установке модели в дилерском или установочным центре.
• Гарантия – 5 лет от производителя.
• Техническая поддержка производителем на всей территории России и ближайшего зарубежья.

Технические характеристики:

БЕЗОПАСНОСТЬ

• Защита от перехвата кодовых посылок MAGIC CODE™ PRO 4.
• Дальняя связь с процессорным блоком (до 3000 м).
• Автоматическое запирание центрального замка при запуске двигателя или при наборе скорости.
• Внешний цифровой датчик удара и наклона.
• Зона тревоги при наборе скорости.
• Персональный код для снятия системы с охраны при утере брелока (PIN 1-код).
• Персональный код для доступа в салон автомобиля при утере ключа (PIN 2-код).
• Функция «Свободные руки» для автоматической постановки/снятия с охраны при удалении/приближении владельца к автомобилю.
• Режим ТУРБО с изменяемым временем охлаждения турбины двигателя.
• Режим Pit-Stop.
• Режим ПАНИКА или JackStop™.

АВТОЗАПУСК

• Возможность реализации функции автоматического запуска двигателя на автомобилях с АКПП или МКПП, в т. ч. оснащенных кнопкой Start/Stop.
• Работа системы запуска как с бензиновыми, так и с дизельными двигателями.
• Автоматический запуск двигателя по команде внешнего устройства.
• Двухшаговое отключение охраны с применением персонального кода.
• Программирование времени автоматического запуска двигателя (с точностью до минуты).
• Автоматический запуск двигателя каждые 2, 4 или 8 часов, в заранее заданное время каждые 24 часа, с учетом температуры, напряжения бортовой сети или по команде внешнего устройства


БРЕЛОК

• Многофункциональный 5-кнопочный брелок-коммуникатор с ЖК-дисплеем, поддерживающим русскоязычные текстовые сообщения.
• Управление оперативными функциями системы осуществляется в меню брелока-коммуникатора.
• Дистанционная регулировка чувствительности и отключение датчиков удара, наклона и вызова владельца.
• Индикация температуры в салоне автомобиля.
• Индикация напряжения аккумуляторной батареиавтомобиля.
• Индикация напряжения батареи брелока.
• Режим энергосбережения Battery Save Mode
• Запуск двигателя по команде с брелока.
• Функция будильника.
• Функция парковочного таймера.
• Индикация времени работы двигателя в режимах автоматического запуска, Pit-Stop и ТУРБО.
• Программирование времени автоматического запуска двигателя (с точностью до минуты).
• ЖКИ брелок-коммуникатор со встроенной АКБ и зарядным устройством в комплекте.
• Одновременное программирование функций системы в меню брелока-коммуникатора с отображением функций и значений на ЖКИ.


ВОЗМОЖНОСТИ CAN

• Подключение к шине CAN и K-line автомобиля для чтения и передачи данных
• Управление вторым автомобилем
• Возможность работы в режиме SLAVE (управление с помощью штатного брелока автомобиля)

Все коды ошибок сигнализации Шерхан при автозапуске по моделям

Если автоматический запуск двигателя на сигнализации Шерхан невозможен, то при нажатии второй кнопки брелка на 2 секунды (для включения автозапуска двигателя), брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее может появится надпись FAIL (появляется не на всех моделях Шерхан) и индикация зоны, вызвавшей отказ выполнения автозапуска двигателя.

Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Magicar 5 (коды ошибок)

Одна вспышка – двигатель работает
Две вспышки – включено зажигание
Три вспышки – открыта дверь
Четыре вспышки – открыт багажник/капот
Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Magicar 4

Одна вспышка – двигатель работает
Две вспышки – включено зажигание
Три вспышки – открыта дверь
Четыре вспышки – открыт багажник/капот
Пять вспышек – выключен стояночный тормоз или нажата педаль тормоза
Шесть вспышек – не выполнено резервирование запуска для ручной коробки передач.

Scher-Khan Magicar A

Одна вспышка – двигатель работает
Две вспышки – включено зажигание
Три вспышки – открыта дверь
Четыре вспышки – открыт багажник/капот
Пять вспышек – не выполнено резервирование запуска для механической трансмиссии

Scher-Khan Logicar 2

Вспыхнет один раз — работает двигатель
Вспыхнет два раза — включено зажигание
Вспыхнет три раза — открыта дверь
Вспыхнет четыре раза — открыт капот или багажник
Вспыхнет пять раз — не выполнено резервирование запуска для механической коробки передач
Вспыхнет шесть раз — выключен стояночный тормоз
Вспыхнет семь раз — нажата педаль тормоза

Scher-Khan Logicar 3 4 5i 6i

Вспыхнет один раз — работает двигатель
Вспыхнет два раза — включено зажигание
Вспыхнет три раза — открыта дверь
Вспыхнет четыре раза — открыт капот или багажник
Вспыхнет пять раз — не выполнено резервирование запуска для механической коробки передач
Вспыхнет шесть раз — выключен стояночный тормоз
Вспыхнет семь раз — нажата педаль тормоза
Вспыхнет восемь раз — не запрограммировано значение тахометрического сигнала

Коды ошибок Шерхан для Logicar A и 1

Если автоматический запуск двигателя на Шерхан Logicar 1 и А невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится символ контактной зоны, вызвавшей отказ выполнения автозапуска двигателя. Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую автозапуску.

Scher-Khan Logicar A

Код ошибки 01 работает двигатель — вспыхнет один раз
Код ошибки 02 включено зажигание — вспыхнет два раза
Код ошибки 03 открыта дверь — вспыхнет три раза
Код ошибки 04 открыт капот или багажник — вспыхнет четыре раза
Код ошибки 05 не выполнено резервирование запуска для ручной коробки передач или выключен стояночный тормоз — вспыхнет пять раз
Код ошибки 06 не прописаны обороты — вспыхнет восемь раз

Scher-Khan Logicar 1

Код ошибки 02 включено зажигание — вспыхнет два раза
Код ошибки 03 открыта дверь — вспыхнет три раза
Код ошибки 04 открыт капот или багажник — вспыхнет четыре раза
Код ошибки 05 не выполнено резервирование запуска для ручной коробки передач или выключен стояночный тормоз — вспыхнет пять раз

Коды ошибок Шерхан на брелке в виде Er

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 2 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал и на дисплее появится информация о неудавшемся автозапуске с указанием на брелке кода ошибки (Er05, Er08 и т.д). Сирена издаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Scher-Khan Magicar 7 и 9

Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не удалось запустить двигатель — вспыхнет восемь раз

Scher-Khan Magicar 11 12

Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для ручной коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не запрограммировано значение тахометрического сигнала — вспыхнет восемь раз

Scher-Khan M10 M20 и Mobicar 1 2 A B

В случае некорректной работы автоматического запуска на дисплее брелка отображаются следующие коды ошибок:

Er01 Двигатель работает
Er02 Включено зажигание
Er03 Открыта дверь
Er04 Открыт/открылся капот
Er05 Отсутствует подготовка к автозапуску для МКПП
Er06 Не включен стояночный тормоз или положение
Er07 Нажата педаль тормоза
Er08 Двигатель не работает или система не получает сигнал о работе двигателя
Er09 Открыт багажник
Er10 Выключено или выключилось зажигание
Er11 Запрет запуска: была тревога по питанию (сброс системы)
Er12 Запрет запуска: была тревога по зажиганию
Er13 Запрет запуска: была тревога по двери
Er14 Запрет запуска: была тревога по капоту
Er15 Запрет запуска: была тревога по багажнику
Er16 Запрет запуска: была тревога по датчику движения
Er17 Запрет запуска: была тревога по датчику наклона
Er18 Прерывание запуска: была тревога по датчику удара
Er19 Прерывание запуска: была тревога по внешнему датчику

Scher-Khan M30 и Mobicar 3

Er:01 Двигатель работает
Er:02 Включено зажигание
Er:03 Открыта дверь
Er:04 Открыт/открылся капот
Er:05 Отсутствует подготовка к дистанционному ил автоматическому запуску для МКПП
Er:06 Не включён стояночный тормоз или «Parking»
Er:07 Нажата педаль тормоза
Er:08 Двигатель не работает или система не получает сигнал о работе двигателя
Er:09 Открыт багажник
Er:10 Выключено или выключилось зажигание
Er:11 Запрет запуска: тревога по питанию (сброс системы)
Er:12 Запрет запуска: была тревога по зажиганию
Er:13 Запрет запуска: была тревога по двери
Er:14 Запрет запуска: была тревога по капоту
Er:15 Запрет запуска: была тревога по багажнику
Er:16 Запрет запуска: была тревога по датчику движения
Er:17 Запрет запуска: была тревога по датчику наклона
Er:18 Прерывание запуска: была тревога по датчику удара
Er:19 Прерывание запуска: была тревога по внешнему датчику
Er:43 Предпусковой подогреватель не запустился

Scher-Khan Magicar 13 и 14

Если автоматический запуск двигателя невозможен, то при нажатии кнопки 4 брелка на 2 секунды (для автозапуска) брелок с обратной связью подаст тройной звуковой сигнал, а на дисплее появится сообщение ОШИБКА СТАРТА с указанием кода ошибки на брелке, вызвавшей отказ выполнения автоматического запуска двигателя. Сирена подаст три коротких звуковых сигнала, аварийная сигнализация вспыхнет три раза и по истечении трехсекундной паузы количеством вспышек укажет причину, препятствующую запуску.

Er01 Работает двигатель — вспыхнет один раз
Er02 Включено зажигание — вспыхнет два раза
Er03 Открыта дверь — вспыхнет три раза
Er04 Открыт капот или багажник — вспыхнет четыре раза
Er05 Не выполнено резервирование запуска для механической коробки передач — вспыхнет пять раз
Er06 Выключен стояночный тормоз — вспыхнет шесть раз
Er07 Нажата педаль тормоза — вспыхнет семь раз
Er08 Не запрограммировано значение тахометрического сигнала или исчерпаны попытки автозапуска — вспыхнет восемь раз или отсутствует.

Установка автосигнализации Scher-Khan 10 на автомобиль Skoda Superb II | Signalka66.ru

Установка автосигнализации Scher-Khan 10 на автомобиль Skoda Superb 2 с фотографиями и пояснениями

Задача: установить автосигнализацию Scher-Khan Magicar 10 на автомобиль Skoda Superb II.

Все точки подключения можно найти на монтажном блоке (на центральном блоке управления), расположенном слева от рулевой колонки за кик панелью. Необходимо обеспечить доступ к центральному блоку, определиться с местом установки основного блока сигнализации.

С использованием встроенного в систему Scher-Khan Magicar 10 модуля CAN можно получать информационные сигналы из цифровой CAN шины и передавать в шину автомобиля.

1. Согласование встроенного CAN модуля системы Scher-Khan Magicar 10 с цифровой шиной автомобиля

С помощью встроенного CAN модуля можно получать и передавать следующие сигналы:
Состояние (датчик) дверей, капота, багажника, датчик габаритных огней, датчик зажигания, сигнал тахометра, управление центральным замком (с активацией или без активации штатной охраны), управление аварийкой через доп канал 3.

Для подключения к шине CAN автомобиля необходимо контакт 2 (синий провод) разъема CN 11 системы Scher-Khan Magicar 10 подключить к оранжевому/коричневому проводу CAN-LOW, расположенному в коричневом разъеме монтажного блока (см. рис. 1). Контакт 3 (зеленый провод) разъема CN11 системы Scher-Khan Magicar 10 подключить к оранжевому/зеленому проводу CAN-HIGH, расположенному в коричневом разъеме монтажного блока (см. рис. 1). Оранжевый/коричневый и оранжевый/зеленый провода скручены между собой.

2. Подключение аварийной световой сигнализации

Для подключения аварийной сигнализации (поворотники) можно использовать встроенное реле системы Scher-Khan Magicar 10 – это красный/белый и фиолетовые провода разъема CN1 системы Scher-Khan Magicar 10, также подключение аварийной сигнализации возможно через доп канал 3 – это белый провод разъема CN11 системы Scher-Khan Magicar 10 (См. схему 1). Для подключения через доп канал 3 необходимо использовать внешнее НР реле, инвертирующее «+» доп канала 3 в «минус». «Минус» доп канала 3 подключаем к фиолетовому/красному проводу коричневого разъема монтажного блока. (см. рис. 2), фиолетовый/красный провод – это тригерный минусовой сигнал от кнопки аварийки, на данном проводе появляется «минус» при нажатии кнопки аварийки.

3. Подключение цепи блокировки

В качестве блокировки можно использовать блокировку цепи зажигания или электробензонасоса. Для этого можно применить внешнее реле блокировки, идущее в комплекте системы Scher-Khan Magicar 10. При использовании реле по схеме НЗ управляющим минусом реле является синий/белый провод разъема CN3 системы Scher-Khan Magicar 10, этот провод подключаем к контакту 86 реле (см. схему 1).
При использовании реле по схеме НР управляющим минусом реле является синий провод разъема CN3 системы Scher-Khan Magicar 10 (см. схему 1).

После подключения реле блокировки следует скрытно установить в автомобиле.

4. Установка сирены

Для подключения сирены необходимо провести в моторный отсек коричневый провод разъема CN1 системы Scher-Khan Magicar 10 и соединить его с красным проводом сирены. Черный провод сирены качественно соединить с «массой» автомобиля. Сирену располагать рупором вниз или в сторону. Возможное место установки сирены указано на рис. 3.

5. Установка датчика удара

Кабель датчика удара установить в разъем CN5 системы Scher-Khan Magicar 10. Датчик должен быть жестко закреплен. Возможное место установки показано на рисунке 4. При необходимости произвести его регулировку.

6. Установка датчика температуры

Кабель датчика температуры подсоединить к разъему CN4 системы Scher-Khan Magicar 10. Датчик температуры входит в комплект.

7. Установка антенного модуля

Кабель антенного модуля установить в разъем CN7 системы Scher-Khan Magicar 10. При установке руководствуйтесь инструкцией по установке. Возможное место установки показано на рисунке 5.

8. Установка датчика вызова владельца

Кабель датчика вызова установить в разъем CN6 системы Scher-Khan Magicar 10. При установке руководствуйтесь инструкцией по установке. Возможное место установки показано на рисунке 6.

9. Установка центрального блока сигнализации

Центральный процессорный блок следует скрытно установить в салоне автомобиля. На рисунке 7 показано возможное место установки центрального блока сигнализации слева от рулевой колонки за монтажным блоком.

10. Подключение питания и «массы»

Питание +12 В можно взять с толстого красного/желтого провода коричневого разъема монтажного блока (см. рис. 8). К этому проводу подключаем красный провод разъема CN1 системы Scher-Khan Magicar 10 через предохранитель 5 А (входит в комплект).

В качестве «массы» можно использовать любую удобную точку подключения на корпусе автомобиля. В эту точку следует надежно подключить черный провод разъема CN1 системы Scher-Khan Magicar 10. Также возможно подключение массы к коричневому проводу коричневого разъема монтажного блока (см. рис. 8).

11. Программирование системы

После установки и подключения системы тревожной сигнализации Scher-Khan Magicar 10 надо произвести необходимые настройки функций.

Функцию 1-9 установить в значение 2 (использовать предупреждение о не выключенных габаритных огнях).
Функцию 1-10 установить в значения 2 (3 или 4) для того чтобы блокировка не мешала работе двигателя в автоматическом режиме, если блокировка связана с цепью зажигания.
При необходимости реализации режима «Slave», это режим при котором система Scher-Khan Magicar 10 будет управляться (ставиться/сниматься с охраны) штатным брелоком нужно установить следующие функции:
Функцию 2-14 установить в значение 2 для включения режима Slave.
Функцию 2-15 установить в значение 2
Функцию 2-16 установить в значение 3, если требуется активировать штатную охранную систему (если предусмотрено комплектацией автомобиля).

При необходимости изменения значений функций на опционные следуйте алгоритму, приведенному в руководстве по эксплуатации или в руководстве по установке.

12. Общая схема подключения

Оригинал статьи находится на сайте autosiga.ru

[Страница 13/30] — Техническое руководство: Автосигнализация SCHER-KHAN MAGICAR B

48

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

ПОДРОБНОЕ ОПИСАНИЕ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ №1:

Программируемая функция 1-1: «Задержка принятия под
охрану датчиков дверей»

Эта функция позволяет упростить процесс установки системы на многих

современных автомобилях, т.к. Вы можете подключать сигнализацию

не к датчикам дверей, а к лампе салонного освещения. Большинство

автомобилей имеют устройство плавного гашения света в салоне после

закрытия двери или запирания центрального замка. И система учитывает

это при таком способе подключения.

Данная программируемая функция имеет четыре значения:

1) 0 сек. (заводское значение)
2) 5 сек.
3) 45 сек.
4) Автоматический выбор времени

Примечание:

Пассивная постановка на охрану и REARM невозможны при неисправном
датчике двери. Отсчёт пассивной постановки начинается после того, как
свет в салоне погаснет (датчик восстановит свою работу)

Значение 1 (0 сек.) Если выбрано первое значение, то система
проверяет состояние датчиков дверей сразу при постановке на охрану.

Если двери открыты, то система подаст серию из пяти коротких сигналов

сирены, на дисплее брелока-коммуникатора начнёт светиться символ

открытой двери и система встанет в режим охраны с отключением

датчиков дверей. Датчик дверей впоследствии будет принят под охрану,

когда он восстановит свою работоспособность.

Значение 2 или 3 (5 или 45 сек.) – при выборе одного из этих
значений программируемой функции 1-1 система не проверяет состояние

датчиков дверей при постановке в режим охраны в течение указанного

времени (5 или 45 сек). Если по прошествии этого времени дверь осталась

открытой, то система перейдёт в режим тревоги.

Если дверь открыта длительное время, то система по прошествии 8-ми

циклов тревоги (4 мин. 8 сек.) отключит датчик как неисправный.

SCHER-KHAN MAGICAR B

13

НАЗНАЧЕНИЕ КНОПОК БРЕЛОКА-КОММУНИКАТОРА

Пример обозначений:

I – быстрое (0.5 сек.) нажатие кнопки

I– – длительное (2 сек.) нажатие кнопки

(I+II) – быстрое (0.5 сек.) одновременное нажатие кнопок

(I+II)– – длительное (2 сек.) одновременное нажатие кнопок

Номер

кнопки

Время

нажатия

Функция (режим)

I

0.5 сек.

Включить режим охраны
Выключить режим вызова
Прекратить тревогу
Включить блокировку стартера/зажигания
Закрыть замки

•
•
•
•
•

II

0.5 сек.

Выключить режим охраны
Прекратить режим тревоги
Открыть замки

•
•
•

IV

0. 5 сек.

Проверка состояния системы

III–

2 сек.

Открыть багажник

IV–

2 сек.

«Паника». Для прекращения нажать кнопку I

(I+II)

0.5 сек.

Включить/выключить сирену

(I+III)

0.5 сек.

Включить/выключить режим VALET

(I+IV)

0.5 сек.

Управление «дополнительным каналом 1»

(II+III)

0.5 сек.

Включить/выключить автоматическую постановку

(II+IV)

0.5 сек.

Включить/выключить управление «дополнительным
каналом 1» по таймеру

(III+IV)

0.5 сек.

Управление «дополнительным каналом 2»

(I+II)–

2 сек.

Вход в меню программирования 1

(I+III)–

2 сек.

Включить/выключить датчик удара

(I+IV)–

2 сек.

Вход в меню программирования 2

(II+III)–

2 сек.

Вход в режим программирования функций брелока.

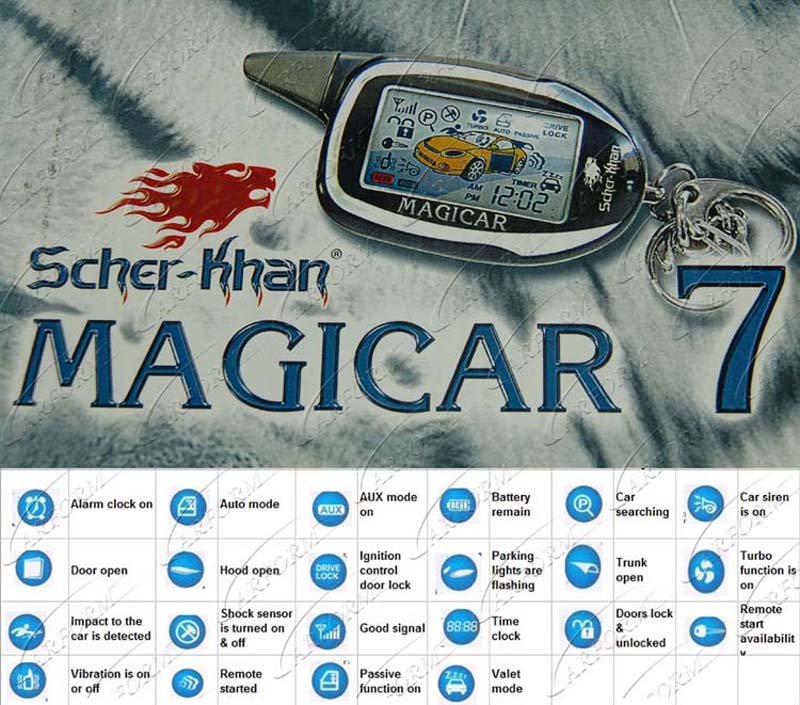

Шерхан 7 значки на брелке

Страница 41

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

При включении режима «Турбо»:

Начнет мигать с частотой 1 раз в 5 сек. или засветится
постоянно (программируемая функция 1-15, см. стр. 70)

В соответствии с состоянием системы

Фары автомобиля мигнут пять раз, замигают символы дыма
и режима «Турбо», включится обратный отсчет времени до
окончания режима «Турбо»

Два двойных сигнала

Включение режима «Турбо» возможно только при задействованном
стояночном тормозе, закрытом капоте и отпущенной педали тормоза.
Если используется блокировка стартера (программируемая функция
1-10 в заводском значении, см. стр. 70), активация режима «Турбо» будет
сопровождаться включением блокировки стартера.

Теперь Вы можете поставить систему на охрану в режиме «Турбо».
Для этого кратковременно нажмите на кнопку I брелока. Система
перейдет в режим охраны, замки дверей запрутся, блокировка стартера
(программируемая функция 1-10 в заводском значении, см. стр. 70) будет
включена до тех пор, пока система не будет снята с режима охраны и
не завершится режим «Турбо». Если используется блокировка зажигания
(программируемая функция 1-10 в опционном значении, см. стр. 70), она не
будет активирована вплоть до окончания работы двигателя
или до начала тревоги.

SCHER-KHAN MAGICAR 7

При отключении датчика удара:

Вспыхнет один раз

В соответствии с состоянием системы

На экране появится символ отключения датчика удара.
Фары мигнут пять раз, изображение замка мигнет пять раз

Один короткий сигнал

При включении датчика удара:

Вспыхнет два раза

В соответствии с состоянием системы

На экране исчезнет символ отключения датчика удара.
Фары мигнут пять раз, изображение замка мигнет пять раз

Два коротких сигнала

* Наличие сигналов сирены определяется значением программируемой
функции 1-4 (см. стр. 69) и комбинацией кнопок I+II (см. «Отключение
сигналов сирены» на стр. 37)

Датчик удара называется двухуровневым, потому что имеет два уровня
срабатывания от воздействия на автомобиль.

При слабом ударе система выдает предупреждение 4 короткими сигналами
сирены и 4 вспышками аварийной сигнализации или только 4 короткими
сигналами сирены, в зависимости от состояния программируемой функции
2-1 (см. стр. 82). Брелок-коммуникатор подает короткий тональный сигнал,
на дисплее мигает символ

. При сильном воздействии система

переходит в режим тревоги длительностью 10 сек.

УПРАВЛЕНИЕ ЦЕНТРАЛЬНЫМ ЗАМКОМ ПО ВКЛЮЧЕНИЮ
И ВЫКЛЮЧЕНИЮ ЗАЖИГАНИЯ

При помощи программируемой функции 1-3 (см. стр. 69) можно включить
или выключить автоматическое управление центральным замком по

В комплект поставки автомобильных систем охраны Шерхан Магикар и Логикар входит два четырехкнопочных коммуникатора — основной с обратной связью и дополнительный. В первом случае коммуникатор оснащен ЖК-дисплеем, что позволяет получать информацию о состоянии автомобиля, осуществлять настройку опций и управлять противоугонной системой. Дополнительный брелок Шерхан не оборудован экраном и функционирует в одностороннем порядке — только на передачу команд.

Подготовка брелока к работе

Символы на дисплее брелока

Назначение кнопок брелока

Таблица: комбинации элементов управления, которые используются для программирования функций

Краткая инструкция по программированию брелока

Видео о самостоятельном программировании брелока сигнализации Шерхан Магикар 5

Видео об особенностях программирования коммуникатора от шестой версии Шерхан Магикар

Для модели 7 и 9

Для модели 13 и 14

Фотогалерея пультов от популярных моделей Шерхан Магикар

Скачать инструкцию в формате pdf

Таблица совместимости брелоков Шерхан

Особенности совместимости брелоков Шерхан

Распространённые ошибки при программировании

Видео: обзор сигнализации Шерхан Магикар 5

Комментарии и Отзывы

Технические характеристики

Описание технических характеристик новых ПДУ (пультов дистанционного управления) систем охраны для авто Scher Khan моделей Магикар и Логикар:

1. Диапазон рабочих температур для работы устройства составляет от -40 до +85 градусов.
2. Для питания основного коммуникатора применяются батарейки класса ААА, рассчитанные на 1,5 Вольт.
3. Ресурс эксплуатации элементов питания в основном коммуникаторе составляет примерно 4 месяца, в дополнительном — около полутора лет.
4. В запасном брелке используются батарейки стандарта CR2016, рассчитанные на 6 вольт. В этом устройстве применяются два элемента питания.
5. Передача сигналов между пультом и трансивером сигнализации Sherhan производится по радиоканалу с частотой 433,92 МГц.

Подготовка брелока к работе

Прежде чем привязать брелок Шерхан к блоку управления, производится подготовка устройства:

1. Отводится в сторону пластиковый фиксатор, который крепит крышку отсека для установка батарейки.
2. Защитная накладка нажимается. Пользователь должен сдвинуть ее в сторону, противоположную антенне.
3. В специальный отсек вставляется элемент питания соответствующего стандарта. При установке надо учесть полярность батарейки.
4. Задняя крышка устройства закрывается и фиксируется.

Символы на дисплее брелока

Описание индикаторов на экране коммуникатора:

Символы на дисплее пульта «сигналки» Шерхан Магикар 5

Значки, расположенные на экране:

1. Активация автоматического запуска двигателя по показаниям таймера. Мотор будет заводиться через определенные временные промежутки.
2. Индикатор «Турботаймера». Если опция включена, то после отключения зажигания силовой агрегат проработает определенное время, запрограммированное пользователем. Это позволит предотвратить быстрый износ элементов мотора в зимний период.
3. Пассивное включение защиты.
4. Автоматическая активация охранной функции.
5. Индикатор включенных сигналов тревоги, подающихся сиреной.
6. Датчик удара сигнализации деактивирован или отключена только предупредительная зона контроллера.
7. Запущенный виброрежим пейджера.
8. Управление замками дверей при включении и отключении зажигания.
9. Открытая дверь багажного отделения либо не работает концевой переключатель, установленный на ней.
10. Двигатель автомобиля работает после автоматического запуска.
11. Состояние сигнализации — замки в машине заперты либо открыты.
12. Открыта одна или несколько дверей транспортного средства.
13. Табло для демонстрации текущего времени и уровня температуры при удаленном пуске мотора.
14. Запущен режим сервисного обслуживания противоугонной системы.
15. Вызов автовладельца из салона машины.
16. Индикатор включенной аварийной сигнализации.
17. Включение датчика удара или дополнительного контроллера.
18. Индикатор заряда элемента питания в брелоке. Если символ моргает, то батарейки подлежат замене.
19. Значок, определяющий качество связи с блоком управления.

Назначение кнопок брелока

На главном брелке кнопки расположены на торцевой стороне устройства, на дополнительном — на его лицевой части.

Соответствие кнопок на основном и запасном брелоках:

Клавиши на пультах Шерхан Магикар

Таблица: комбинации элементов управления, которые используются для программирования функций

Кнопка используется для управления следующими опциями:

• активация охранного режима;
• остановка тревожных сигналов сирены и габаритных огней;
• активация блокировки системы зажигания или стартерного механизма;
• запирание дверных замков;
• включение функции «Поиск».

Элемент управления применяется для настройки функций:

• отключение защитного режима;
• остановка тревожных сигналов сирены и габаритных огней;
• деактивация блокировки системы зажигания или стартерного механизма;
• отпирание замков дверей.

Кнопка	Нажатие	Описание
1	0,5 с
2	0,5 с
3	0,5 с	Активация подсветки экрана на основном коммуникаторе
4	0,5 с	Диагностика состояния сигнализации
1	2 с	Включение режима «Паника»
2	2 с	Кнопка используется для удаленного включения и остановки силового агрегата, а также перехвата зажигания в режиме Pit-Stop
3	2 с	Зажатие в течение двух секунд позволит управлять шестым дополнительным каналом, а также отпереть дверь багажного отсека
4	2 с	Управление первым дополнительным каналом
1+2	0,5 с	Активация и деактивация сигналов сирены по команде
1+3	0,5 с	Включение и отключение сервисного режима обслуживания автосигнализации
1+4	0,5 с	Одновременное нажатие позволит активировать и выключить контроллер чувствительности или дополнительный датчик
2+3	0,5 с	Вход в меню управления вторым дополнительным каналом
2+4	0,5 с	Активация и выключение таймера для автоматического старта силового агрегата
3+4	0,5 с	Включение и отключение функции блокировки элементов управления на брелоке
1+2	2 с	Длительное зажатие клавиши позволит зайти в меню активации и деактивации режима управления вторым транспортным средством. На другом автомобиле должна быть установлена аналогичная модель сигнализации.
1+3	2 с	Вход в меню программирования опций коммуникатора
3+4	2 с	Настройка третьего дополнительного канала и запись персонального пароля. Для реализации второй функции зажигание в автомобиле должно быть включено.
2	Двойное	Ручное резервирование автоматического пуска двигателя. Кнопку необходимо нажать дважды в течение одной секунды.
4	Двойное	Программирование коммуникатора

Настройка брелока

При выполнении настройки коммуникатора назначение элементов управления следующее:

• первая кнопка применяется для изменения параметров часов, а также активации и отключения режимов;
• вторая клавиша используется для настройки минут;
• кнопка 3 даёт возможность выбрать предыдущий режим;
• четвертый элемент управления позволяет выбрать следующую функцию.

Краткая инструкция по программированию брелока

Если не прописать устройство, пользователь не сможет настроить основные функции противоугонной системы.

Сигнализации Шерхан Магикар и Логикар позволяют привязать до трех коммуникаторов в память блока управления.

Для модели 4

Чтобы запрограммировать брелок Шерхан 4, выполняются следующие действия:

1. При отключенном режиме защиты производится активация системы зажигания. Кнопка «Валет», расположенная на корпусе диодного элемента, зажимается на две секунды. Парковочные огни транспортного средства моргнут один раз.
2. На протяжении последующих пяти секунд клавиша «Валет» нажимается 1 раз. Световые приборы машины мигнут дважды. Спустя 5 с диодная лампочка загорится и перестанет моргать. Это говорит об успешном входе в меню настройки коммуникаторов.
3. В течение 5 секунд пользователь должен два раза нажать на четвертую клавишу пульта. Если код устройства принят успешно, то световая сигнализация моргнет. Затем производится привязка остальных коммуникаторов.

Для модели 5

Процедура программирования для модели 5 производится так:

1. На протяжении четырех секунд три раза нужно включить и отключить работу системы зажигания, после чего она остается неактивной. Световые приборы машины моргнут три раза, это свидетельствует о входе в меню привязки.
2. В течение 4 секунд, но не дольше, после последнего мигания аварийной сигнализацией нажимается первая кнопка на брелоке. Световые приборы должны моргнуть один раз, это говорит о том, что система приняла код пульта. Аналогичным образом производится программирование остальных коммуникаторов.
3. Чтобы покинуть меню привязки, нужно не предпринимать никаких действий в течение четырех секунд.

Видео о самостоятельном программировании брелока сигнализации Шерхан Магикар 5

Снято каналом «MasikBonLive».

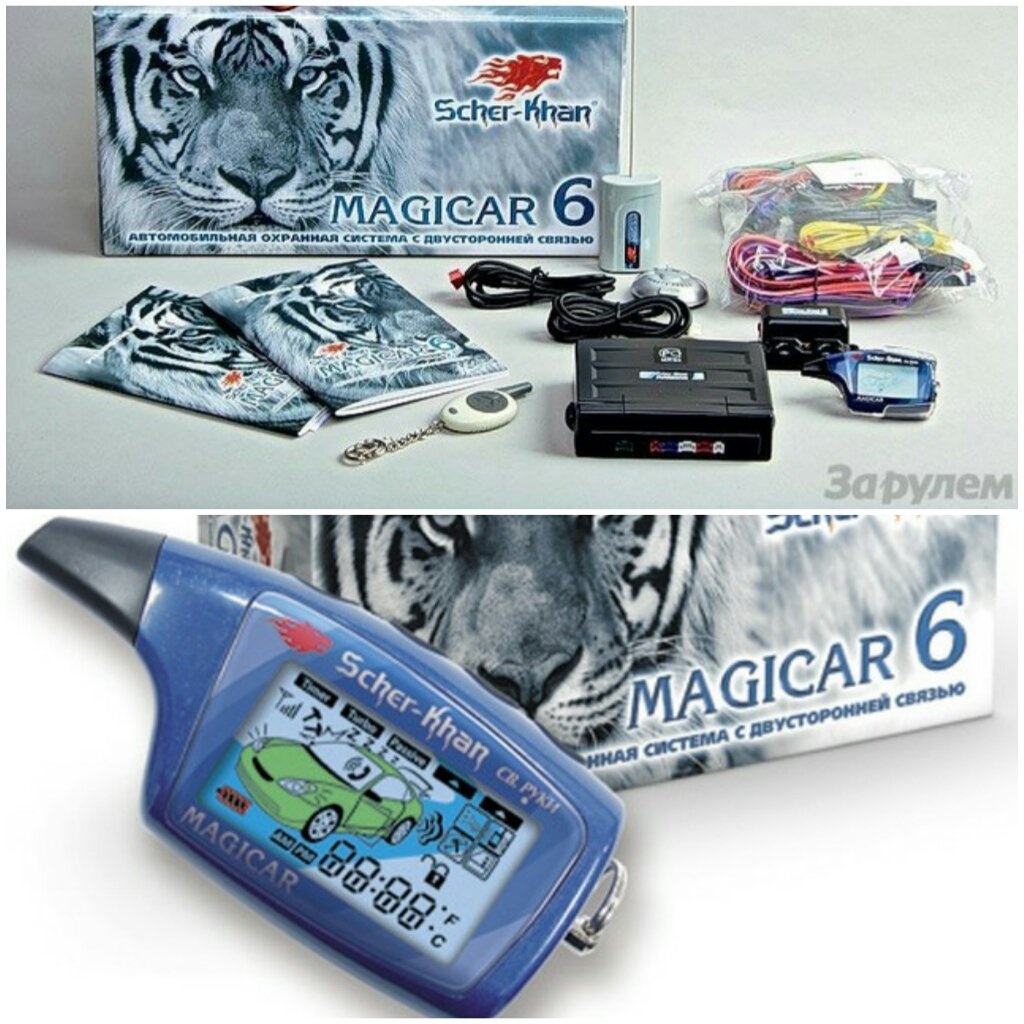

Для модели 6

Программирование пультов Шерхан Магикар 6 выполняется с использованием персонального пароля:

1. На протяжении четырех секунд пользователь три раза включает и отключает работу системы зажигания. В итоге она должна остаться в неактивном состоянии. Поворотные огни машина мигнут три раза.
2. В течение 4 с зажигание нужно активировать несколько раз. Количество включений должно соответствовать первой цифре индивидуального пароля (изначально системе присваивает код 11). Моргнут световые приборы машины.
3. На протяжении последующих четырех секунд производится ввод следующей цифры пароля аналогичным образом. Поворотные огни авто мигнут.
4. Затем нажимается первая клавиша коммуникатора, который нужно привязать к блоку управления. Это надо успеть сделать в течение четырех секунд после последней вспышки световой сигнализации.
5. Привязка остальных брелоков производится аналогично, путем нажатия на первую кнопку. Но временной промежуток между программированием устройств должен составить не более четырех секунд. Если прописывается один коммуникатор, то первая кнопка на пульте «кликается» три раза.

Видео об особенностях программирования коммуникатора от шестой версии Шерхан Магикар

Снято каналом «STAN SLAV».

Для модели 7 и 9

Процесс привязки брелока для версий 7 и 9 выглядит так:

1. При отключенном режиме охраны активируется система зажигания. Кнопка, расположенная на корпусе трансивера, зажимается на две секунды. Это приведет к морганию световых приборов авто.
2. На протяжении последующих пяти секунд кратковременно «кликается» клавиша вызова автовладельца.
3. Если заранее был запрограммирован персональный пароль для управления сигнализацией, то его нужно ввести. Это приведет к морганию световых приборов машины.
4. Спустя пять секунд диодная лампочка состояния сигнализации начнет гореть без перерыва синим цветом. Это говорит о готовности блока управления к привязке коммуникаторов.
5. На протяжении последующих 5 секунд нажимается первая кнопка пульта. Затем аналогичным образом прописываются остальные устройства.

Для модели 13 и 14

Программирование коммуникаторов для моделей 13 и 14 производится так:

1. При отключенном режиме защиты и включенном зажигании клавиша, расположенная на корпусе трансивера, зажимается на две секунды. Световые приборы авто моргнут один раз.
2. В течение 5 с кнопка нажимается еще раз. Светодиод начнет быстро мигать.
3. На протяжении последующих четырех секунд клавиша на трансивере нажимается несколько раз для ввода пароля. Количество «кликов» должно соответствовать первой цифре кода. Через 4 секунды после последнего нажатия световые приборы авто моргнут один раз.
4. Предыдущий пункт повторяется для ввода оставшихся символов пароля. Спустя 5 с после указания последнего знака диод начнет гореть без перерыва.
5. На протяжении пяти секунд нажимается четвертая клавиша коммуникатора. Световые приборы мигнут один раз. Аналогичные действия производятся для программирования оставшихся пультов. Чтобы покинуть меню привязки, нужно не предпринимать никаких действий в течение 4 секунд.

Фотогалерея пультов от популярных моделей Шерхан Магикар

Скачать инструкцию в формате pdf

Загрузить сервисные руководства по управлению сигнализациями Шерхан Магикар и Логикар, а также привязке брелоков можно по ссылкам:

Руководства на русском языке по эксплуатации и установке сигнализации

Инструкция по эксплуатации Шерхан Магикар 3

Инструкция по эксплуатации Шерхан Магикар 4

Инструкция по эксплуатации Шерхан Магикар 5

Инструкция по эксплуатации Шерхан Магикар 6

Инструкция по эксплуатации Шерхан Магикар 7

Инструкция по эксплуатации Шерхан Магикар 8

Инструкция по эксплуатации Шерхан Магикар 9

Инструкция по эксплуатации Шерхан Логикар 3

Инструкция по эксплуатации Шерхан Логикар 4

Инструкция по эксплуатации Шерхан Логикар 5

Инструкция по эксплуатации Шерхан Логикар 6

Таблица совместимости брелоков Шерхан

В таблице совместимости применяются следующие обозначения:

• Р — родной коммуникатор сигнализации;
• П — полная совместимость устройств;
• Ч — частичная совместимость;
• Н — коммуникаторы несовместимы.

Модель	Магикар 1	Магикар 2	Магикар 3	Магикар 4
Магикар 1	Р	П	Ч	Н
Магикар 2	П	Р	Ч	Н
Магикар 3	Н	Ч	Р	Ч
Магикар 4	Н	Н	Ч	Р

Особенности совместимости брелоков Шерхан

1. Применение брелока для модели Магикар 4 на сигнализации версии 3 позволит использовать весь защитный функционал. Однако, использование функции автозапуска автомобиля будет невозможным. Это обусловлено тем, что данный режим работы отсутствует в ранних моделях Шерхан.
2. Если на автомобиле установлена сигнализация Магикар 6, то для ее управления подходит коммуникатор от пятой версии системы.
3. Противоугонным комплексом Magicar 5 можно пользоваться, если купить брелок от модели Магикар 7 и 6.
4. Для управления сигнализацией седьмой версии допускается применение от системы Магикар 8. Однако это приведет к тому, что на дисплее устройства не будет отображаться успешное резервирование функции автозапуска. Также при такой заменяемости пользователь должен уточнить кодировку коммуникатора.

Пульты от сигнализаций Шерхан Магикар 13 и 14 полностью совместимы друг с другом.

Но коммуникаторы от других современных версий (выпущенных после Магикар 10) не являются взаимозаменяемыми. Это связано с тем, что в новых системах применяется уникальная технология шифрования сигналов, в которых используется серийный номер пульта.

Распространённые ошибки при программировании

При привязке коммуникаторов потребители часто допускают ошибки, в результате которых возникают сложности:

• несоответствие временных интервалов между выполнениями действий;
• повторное программирование не всех брелоков;
• нажатие не тех кнопок, которые требуются для привязки;
• попытка ввести в память блока управления данные о четвертом пульте.

Видео: обзор сигнализации Шерхан Магикар 5

Канал «Ramin Dave» вкратце рассказал о функциях сигнализаций Магикар 5, а также об управлении системами с помощью брелока.

может кому пригодится делюсь радостью простого решения

как то села батарейка в брелке. Приехал, ставлю на охрану, а она не ставится, поменял батарейку, думал все нормально, а не тут-то было. закрыл на штатный брелок.думал потом разберусь. Поехал на дачу, полил, прихожу к машине открываю дверь, а сигнализация встала на охрану и начала визжать. Мотор не запускается, с сигнализации не снимается, на кнопки не реагирует — нет связи. батарейку вынимал и вставлял — все значки загараются потом пропадают значки антенки и значек замка. вот видео нашел на просторах нэта —

итак, если ваш брелок показывает время, заряд батареи, пустую антенку и трубочку на лобовом, а замена батарейки, разборка брелка ничего не дала, попробуйте следующее:
1. включите зажигание на авто
2. необходимо нажать на кнопку на круглом датчике, который у вас скорее всего на лобовом и ужержать в течении 2 сек. до сработки аварийки
3. как сработка аварийки прошла снова нажать на эту кнопку один раз коротко, после чего диод на этом датчике загорится синим цветом
4. как диод на датчике загорелся синим нажать на брелке кнопку 1 коротко
5. если вы проделали эту операцию ваш брелок должен прописаться и все значения должны появиться.

если этого не произошло, то ваш брелок умер, несите его на ремонт или меняйте на новый.
удачи.

мне помогло, правда получилось тока с третьего раза

ТОП—7. Лучшие сигнализации с автозапуском для автомобиля в 2020 году. Итоговый рейтинг!

Автор Анатолий Воронцов На чтение 8 мин. Просмотров 7.4k. Опубликовано 16.08.2020 Обновлено 16.08.2020

Всем привет! В этом обзоре я расскажу вам о лучших сигнализациях с функцией автозапуска. В данный ТОП я включил 7 устройств как простых, так и с продвинутым функционалом, которые защитят ваш автомобиль от угона, позволят дистанционно заводить его в холодное время года, а также обладают рядом других полезных функций.
