Сигнализация Scher-Khan Magicar 3 с автозапуском двигателя (инструкция по эксплуатации)

Сигнализация Scher-Khan Magicar 3 с автозапуском двигателя (инструкция по эксплуатации)

Противоугонные системы являются неотъемлемой частью современного транспортного средства. Они позволяют обеспечить безопасность и добавить комфорт в управление. В автосигнализации Шерхан Магикар 3 соединились надежность, многофункциональность и удобство установки и эксплуатации. Поэтому, даже несмотря на свой возраст, модель пользуется большой популярностью среди автовладельцев.

Технические характеристики

Система противоугонной защиты Scher-Khan Magicar 3 оснащена двухсторонним каналом связи с радиусом действия до 1,5 км. На брелоке выводятся визуальные и звуковые сообщения о текущем состоянии транспортного средства, индикатор батареи. Установлено два дополнительных канала управления добавочными устройствами. Опция индивидуального программирования позволяет создать надежную охранную систему любой сложности.

Кроме описанного выше, модель Магикар 3 обладает следующим перечнем опций:

  • звуковые предупреждения активации/деактивации стандартного и автоматического режимов охраны;
  • возможность управления замком багажного отделения;
  • режим защиты от захвата Jackstop;
  • режим «паники»;
  • опция управления дверными замками;
  • опция подсоединения отрицательных датчиков для капота, багажника и дверей;
  • блокировка дверей при активации зажигания, разблокировка — при деактивации;
  • бесшумный режим защиты;
  • датчик удара с регулировкой чувствительности;
  • удаленное включение опции Валет;
  • опция «свободные руки» позволяет деактивировать сигнализацию при приближении автовладельца и активировать — по мере его удаления.

Основное преимущество модельного ряда заключается в специальной системе кодировки MAGIC CODE, которая меняет шифр при каждом нажатии клавиши брелока. Брелок питается одним элементом ААА. Все действия сопровождаются подсветкой и звуковыми сигналами. Настройки осуществляются 4-мя кнопками.

Комплектация

Автомобильная сигнализация Sherhan поставляется в фирменной коробке с инструкцией по установке и руководством пользователя на русском языке. Содержание коробки включает:

  • процессорный модуль Scher-Khan Magicar;
  • основной пейджер с ЖК-дисплеем;
  • запасной брелок без дисплея;
  • монтажный комплект;
  • датчик удара;
  • сигнализация;
  • модуль вызова из машины;
  • антенный модуль;
  • реле;
  • светодиод.

Как работает сигнализация

Сигнализация Scher-Khan Maqicar третьего поколения обладает расширенным функционалом и работает в следующих основных режимах:

  1. Стандартный режим охраны транспортного средства, который подразумевает ручную или автоматическую активацию сигнализации. Возможна двухэтапная постановка с применением персонального кода.
  2. Опция охраны с включенным мотором используется для дистанционного прогрева и кратковременного оставления транспорта.
  3. Режим автозапуска позволяет дистанционно запускать двигатель в заданные время или температуру.
  4. Режим программирования разрешает задать индивидуальные параметры работы противоугонной системы. Подробная инструкция по настройке приведена в руководстве пользователя.
  5. Опция Valet обеспечивает аварийное открытие дверей без запуска двигателя.

Любые взаимодействия между брелоком и системой обеспечиваются радиосигналом. Принцип работы антенного блока заключается в обеспечении двухсторонней связи на расстоянии до 1500 м. Дистанция может меняться в зависимости от установки антенн и наличии помех на пути сигнала.

Преимущества и недостатки

К положительным качествам автомобильной сигнализации Шерхан относятся:

  • радиус действия до 1,5 км позволяет наблюдать за автомобилем на парковке;
  • использование разных каналов связи защищает сигнал от сканирования;
  • устанавливается на транспортные средства с любым типом двигателя, трансмиссии и напряжения;
  • дистанционное управление режимом Валет;
  • возможность управления дверными замками, открыванием капота и багажника.

Технических недостатков автовладельцами не отмечено, но есть ряд эксплуатационных моментов, которые отражаются на работе системы:

  • батарейка в брелоке быстро расходуется;
  • железобетонные здания снижают качество сигнала;
  • капот и багажник можно открыть только с небольшого расстояния;
  • при низких температурах присутствует задержка между нажатием кнопки и выполнением функции.

Инструкция по установке

Инструкция по эксплуатации и установке на русском языке поставляется в комплекте с системой. В руководстве пошагово изложен принцип подсоединения автосигнализации, рекомендации по размещению блоков и повышению эффективности работы.

Схема подключения

Схема подключения противоугонной системы Шерхан Магикар максимально приближена к стандартной. Процессор устанавливается под приборной панелью, в недоступном для посторонних лиц месте. Датчик удара следует подключить в центре автомобиля, чтобы обеспечить одинаковое взаимодействие со всеми компонентами машины. Блок с антенной устанавливают на лобовом стекле, преимущественно вверху. Звуковую сирену располагают в блоке с двигателем.

Схема подключения к бортовой программе подробно описана в руководстве по установке. В случае, если не получилось установить систему самостоятельно, рекомендуется обратиться к специалистам сервисного центра.

Инструкция по эксплуатации

Инструкция по эксплуатации 3 поколения охранных систем Магикар содержит полную информацию по настройке системы, по привязке брелока, по программированию опций, по избежанию поломок и по их возможным причинам. Программирование функций происходит путем комбинации 4-х клавиш. Описан процесс возвращения к заводским настройкам.

В случае потери брелока есть возможность активировать новый и стереть старый из памяти системы.

Следует помнить, что программирование выполняется исключительно с главного пейджера с экраном. Полная инструкция пользователя Khan Magicar 3 на русском идет в комплекте с устройством. Произвести настройку системы можно самостоятельно, руководствуясь инструкцией, или в сервисном центре за отдельную плату.

Как включить автозапуск

Автозапуск двигателя в сигнализациях Шерхан настраивается по времени и температуре. Перед использованием опции необходимо установить правильное текущее время, иначе автозапуск будет работать некорректно.

В модели Магикар 3 включить автоматический запуск можно по таймеру или дистанционно с брелока управления. Во избежание ошибок и погрешностей настройка происходит при заглушенном моторе и активном режиме охраны.

Для активации автозапуска по таймеру необходимо полсекунды одновременно нажимать на кнопки №2 и №4. Вход в меню программ обеспечивается одновременным зажатием клавиш в течение 2 секунд: для первого меню — 1 и 2 клавиши, для второго — 1 и 4. Запуск двигателя дистанционно активируется путем 2-секундного удерживания кнопки №2. Можно установить запуск через 5, 15, 25 и 45 минут.

Для активации опции автоматического пуска важно учитывать время прокрутки стартера, чтобы транспорт успевал прогреться к приходу владельца.

SCHER-KHAN Magicar 3 инструкция по эксплуатации онлайн — страница 5

Инструкция SCHER-KHAN Magicar 3 для устройства автосигнализация содержит страницы на русском языке.

Размер файла: 7.33 MB. Состоит из 26 стр.

Вы можете скачать pdf файл этой инструкции:

Скачать PDF

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Событие для
включения доп.
канала 6

Постановка в
режим охраны

Событие для
включения доп.
канала 7

Постановка в
режим охраны

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ
МЕНЮ № 2 НА ЗАВОДСКИЕ ЗНАЧЕНИЯ

Для установки заводских значений программируемых функций необходимо
выполнить два шага.

1) Вход в режим программирования. Нажмите одновременно кнопки
(II+IV) на 2 сек. Сирена подаст один короткий сигнал, аварийная
сигнализация вспыхнет один раз, подтверждая тем самым успешное
выполнение ШАГА 1.
2) Три раза коротко нажмите кнопку III брелока. Каждое нажатие
будет подтверждаться коротким сигналом сирены и вспышкой
аварийной сигнализации. Через некоторое время после этого прозвучат
три сигнала сирены, аварийная сигнализация вспыхнет три раза,
подтверждая установку заводских значений всех программируемых
функций меню №2.

Программируемая функция 2-5: «Импульсы отпирания
замков дверей»

Эта функция может быть использована для включения и выключения опции
приоритетного отпирания двери водителя. Это возможно только в том
случае, когда данная опция реализована при инсталляции системы.

1) Заводское значение – приоритетное отпирание двери водителя
отключено. Система будет отпирать все двери автомобиля
одновременно.
2) Режим приоритетного отпирания двери водителя. При первом
нажатии кнопки II брелока производится отпирание двери водителя,
при повторном – отпирание дверей пассажиров.
3) Двойной импульс отпирания замков дверей. Необходимость
использования данного варианта обусловлена конструкцией штатного
оборудования автомобиля. В этом случае изменение значения
программируемой функции недопустимо, это приведет к некорректной
работе системы.

SCHER-KHAN MAGICAR 3

УСТАНОВКА ВСЕХ ПРОГРАММИРУЕМЫХ ФУНКЦИЙ МЕНЮ № 2
НА ЗАВОДСКИЕ ЗНАЧЕНИЯ . 48
ДЛЯ ЗАМЕТОК . 50

НАЗНАЧЕНИЕ SCHER-KHAN MAGICAR 3

SCHER-KHAN MAGICAR 3 является автомобильной сигнализацией с

возможностью управления по радиоканалу посредством брелока-
коммуникатора с жидкокристаллическим дисплеем. Система осуществляет
обмен информацией между брелоком-коммуникатором и процессорным
блоком на расстояние до 1500 м. Автосигнализация предназначена для
работы на автомобилях с напряжением бортовой сети 12В и заземлённым
отрицательным выводом батареи. Защита процессорного блока, датчика
удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и
предусматривает установку в салоне автомобиля. Сирена выполнена по
стандарту IP-65 и может быть установлена в моторном отсеке, вдали от
выпускного коллектора и высоковольтных систем.

При покупке системы убедитесь в комплектности поставки. Указанный
комплект поставки является базовым и может быть дополнен в
соответствии с пожеланием покупателя.

Руководство по эксплуатации . 1
Руководство по установке . 1
Процессорный блок SCHER-KHAN MAGICAR 3 . 1
Брелок-коммуникатор . 1
Брелок без дисплея . 1
Датчик удара с кабелем (4-контактный красный разъём CN6) . 1

Датчик вызова из автомобиля с кабелем
(4-контактный белый разъём CN7) . 1
Антенный блок с кабелем (4-контактный синий разъём CN8) . 1
Реле блокировки . 1
Сирена . 1
Концевой датчик капота/багажника с кабелем
(коричневый провод без разъёма) . 1
6-контактный силовой разъём с кабелем и двумя предохранителями

Запуск двигателя с брелка сигнализации Scher-Khan

Пуск двигателя автомашины с пульта дистанционного управления очень полезен. Позволяет, предварительно не выходя из дома, прогреть машину в холодное время года. А также дистанционно заглушить двигатель, если вы где-то задержались, предотвратив его перегрев. Как завести машину с брелка Шерхан? Ничего сложного в этом нет. Для быстрой и корректной установки времени автозапуска внимательно изучите инструкцию по эксплуатации, в которой описаны все функции противоугонной системы.

Настройка автозапуска с пульта Шерхан Магикар

Какие кнопки брелока следует нажимать при наладке функции автозапуска этой модели автосигнализации? Инструкция по запуску двигателя с брелока универсальна и походит для Magicar A, B, 1, 2, 3, 4, 5, 6 mini, 6, 7 S, 8 S, 9, 10 мини, 11, 12, 13, 14.

  1. Войдите в меню 2, зажав одновременно клавиши 2 и 4 на две секунды. Прозвучит звуковой сигнал, световые приборы моргнут единожды.
  2. Выберите в меню нужную опцию (2-20), кликая по кнопке 4 двадцать раз. Каждое нажатие должно сопровождаться звуковым и световым сигналами.
  3. По истечении нескольких секунд устройство подтвердит правильность выбора нужного режима двадцатью писками.
  4. Пуск двигателя с пульта программируется кнопкой 4. Подтверждение тому – четыре звуковых сигнала и моргания аварийки.

После этого удерживайте на брелоке клавишу 2 в течение двух сек. Машина будет поставлена на охрану и произойдёт запуск двигателя. Фары загорятся один раз, прозвучит сигнал. На брелоке послышится тональный писк, а на дисплее появится информация о работе мотора. Вы можете установить время работы (5, 15, 25 или 45 мин.), войдя в меню функций 1-12.

Заводим автомобиль с брелка Scher-Khan Logicar

Модели противоугонной системы Логикар A, B, 1, 2, 3 i, 4 i, 5i, 6i, 5 iS, 6 iS просты в управлении. Все действия выполняются на основном брелоке с дисплеем, запасной отложите в сторону. Проведите настройку автозапуска по следующему алгоритму.

  1. Одновременным нажатием на клавиши 2 и 4 пульта активируйте таймер.
  2. Для входа в режим программирование зажмите на несколько сек. кнопки 1 и 4.
  3. Активируйте запуск двигателя по времени, нажав десять раз клавишу 4.
  4. Установите время включения мотора автомобиля: один раз в сутки – клавиша 1; через восемь часов – 2; через четыре часа – 3; через два – 4.
  5. Зажав одновременно 2 и 4, вы включите таймер.

Изучив руководство по эксплуатации, вы сможете выставить запуск мотора по температуре, установить настройки его прогрева.

Инструкция для моделей Мобикар

Дистанционный запуск двигателя с пульта сигнализаций Mobicar A, B, 1, 2 можно только в режиме охраны. Для автомобиля с «механикой» проведите следующую подготовку.

  1. При заведённом двигателе, поднятом «ручнике», отпущенной педалью тормоза нажмите клавишу 3 на брелоке.
  2. Выньте ключ из замка зажигания.
  3. Выйдите из автомобиля и поставьте его на охрану, кликнув по клавише 1.

Комбинация следующих клавиш позволит активировать автозапуск.

  1. Зажмите на некоторое время кнопку 3. На экране появится изображение дыма, означающее запуск мотора.
  2. Последует обратный отсчёт времени автозапуска. Коротко нажмите на 3 и вы остановите таймер.
  3. Выход из режима производится долгим нажатием клавиши 3.

Выставить время автозапуска можно и вручную, внимательно прочитав инструкцию.

Почему машина не заводится с пейджера Scher-Khan Universe

Противоугонные системы Шерхан Универсал 1, 2, 3 оснащены голосовой настройкой и дистанционным управлением по GSM-связи. Для включения автозапуска сделайте следующее.

  1. Зажмите на несколько секунд кнопку #. При этом двигатель должен работать, а стояночный тормоз включён.
  2. Вытащите ключ из зажигания.
  3. Поставьте сигнализацию на охрану, зажмите на две секунды #. Автомобиль должен завестись с брелка.

Но бывают случаи, когда машина не заводится с автозапуска. Стартер крутит, а движок молчит. Это не зависит от марки автомобиля, может произойти как с авто импортного (Форд Фокус, Хёндай Солярис), так и отечественного производства. Коробка робот или механическая. Это может произойти по следующим причинам:

  • малый заряд аккумуляторной батареи;
  • низкая температура мотора зимой;
  • неисправность иммобилайзера, препятствующая дистанционному пуску;
  • проблемы с электрооборудованием автомобиля;
  • поломка систем, отвечающих за пуск мотора.

При отказе автозапуска проверьте, заводится ли машина ключом. Если да, то в данной ситуации поможет перепрограммирование автозапуска с уменьшением периодичности запуска и увеличением температурного режима.

Как включить вебасто с кнопки пульта Шерхан?

Что нажать на брелоке Scher-Khan, чтобы запустить предпусковой подогреватель?

  1. Приспособление с коммутатором связывается посредством дополнительного канала. Это может быть клавиша 2.
  2. Нажатие на кнопку 2 более двух секунд включает подогреватель и отключает его.
  3. Таймер Webasto можно не использовать.
  4. Подсоединить предпусковой подогреватель к автосигнализации следует только в специализированных центрах.

Мотор запустился, но на брелке не показывает

Если автомобиль был заведён не с дополнительного брелока, а с основного и на нём отображается неправильная информация, то следует искать ошибку, допущенную при монтаже сигнализации.

Проверьте правильность подсоединения каждого разъёма основного модуля. При отсутствии неисправности обратитесь к специалистам.

Сигнализация Шерхан: обзор и инструкции по эксплуатации

Автомобильная сигнализация Шерхан от компании МЕГА-Ф очень популярна среди автовладельцев. Инструкции по эксплуатации и настройке каждой модели будут представлены ниже.

Модели автосигнализации Шерхан

Автовладельцы особенно отмечают надежность и помехоустойчивость сигнализаций данного бренда. При разработке устройств использовались собственные программные и технические наработки. Совместить соответствие высоким стандартам качества с низкой ценой удалось благодаря сотрудничеству с южнокорейскими производителями.

Схемы и конструкции данной автосигнализации разрабатываются в России, а комплектующие изготавливаются на заводах Южной Кореи.

Функцию автозапуска двигателя имеют такие модели как Magicar 7S, Magicar 7H, Logicar 3i, Logicar 4i, Logicar 5i, Mobicar 11, Mobicar A v. 1.0 и Mobicar A v. 2.0.

Список инструкций к Шерхан (Scher-Khan)

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция по установке

Инструкция для Scher-Khan Logicar

Инструкция для Scher-Khan Mobicar

Инструкция для Scher-Khan Universe

Инструкция для Scher-Khan Canyon

Инструкция для Scher-Khan Media One

Инструкция для Scher-Khan Taiga

Инструкция для Scher-Khan Vegas

Инструкция для Scher-Khan Jungle

Обзор системы по модельному ряду

Серия Scher-Khan Magicar

Линейка сигнализации Шерхан Магикар представлена несколькими моделями.

Scher Khan 7 Magicar — надежная практичная сигнализация, оснащенная двусторонней связью и функцией автозапуска мотора. Брелок, радиус действия которого составляет 2 километра, совмещает функции управления и информирования о непредвиденных ситуациях. Обилие вспомогательных функций, многоуровневая защита, продуманная эргономика и красивый дизайн позволяют называть ее настоящим прорывом в индустрии. Потоково-блочные шифры, которыми кодируются ключи доступа, не позволяют злоумышленникам расшифровать перехваченные сигналы. Дополнительную защиту от подмены кодов управления обеспечивает функция сигнализации времени на секундомере ЭБУ и управляющего брелока.

Сигнализация Шерхан 10 Магикар получила обновленную систему шифрования. Криптостойким алгоритмом кодируется вся информация, отправляемая брелоком в эфир. Поэтому взломать сигнализацию, перехватив управляющий сигнал, не получится. Сигнализация имеет дополнительную защитную функцию. При ее включении защита снимается лишь при точном соответствии времени на секундомере основного блока и брелоке. Устройство имеет возможность подключения к CAN-шинам, что позволяет применять его на современных авто без вмешательства в «родную» проводку.

Сигнализация Scher-Khan Magicar 11 имеет продвинутую программную и аппаратную защиту, способную противостоять высокотехнологичному оборудованию, стоящему на службе злоумышленников.

Автозапуск по таймеру и контроль температуры позволяют комфортно пользоваться машиной в самые сильные заморозки.

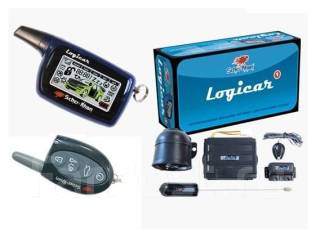

Серия Scher-Khan Logicar

Выпускаются несколько моделей Шерхан Логикар. Управляющий сигнал на них кодируется по уникальному алгоритму Magic Code Pro 3. Это позволяет системе противостоять распространенному методу взлома путем перехвата команд.

Брелоки сигнализаций имеют контрастный дисплей, которым удобно пользоваться при ярком солнечном свете и в ночное время. Двусторонний канал связи позволяет получать информацию о статусе охранных функций, температуре мотора, заряде АКБ, состоянии таймера запуска мотора.

Модуль согласования блока управления с шинами K-Line и CAN обеспечивает совместимость автосигнализации с бортовой электроникой современных машин.

Модели Шерхан Логикар имеют заводской код аварийного снятия с охраны. Функция JackStop, которой оснащены топовые модели, способна противостоять злоумышленникам даже при силовом захвате автомобиля. Пошаговая блокировка зажигания срабатывает как только автомобиль удаляется от хозяина.

Разработчики позаботились о владельцах машин с турбированным ДВС — в сигнализации предусмотрена функция «Турботаймер».

Сигнализации этой серии имеют низкое энергопотребление, позволяющее использовать одну батарею ААА на протяжении 4 месяцев.

Серия Scher-Khan Mobicar

Сигнализация воплощает все актуальные достижения отрасли, обеспечивающие охрану машины и затрудняющие взлом:

  • компактный блок управления;
  • множество зон контроля;
  • встроенные датчики удара, перемещения и наклона;
  • шифрование сигнала.

Радиообмен между ЭБУ и брелоком сигнализации ведется на частоте 868 МГц, Это обеспечивает помехоустойчивость канала при большой дальности связи.

Производители оснастили Mobicar функцией для предотвращения аварий. Если акселерометр блока управления фиксирует резкое замедление машины (более, чем на 20 км/час за секунду), он включает аварийную сигнализацию автомобиля. Это позволяет другим участникам движения среагировать на ситуацию и принять меры для предупреждения ДТП.

Система автозапуска адаптирована для двигателей любого типа и монтируется на авто с ключами зажигания и кнопкой «старт-стоп». Блок управления оснащен адаптером подключения к K-Line и CAN-шинам современных машин. Автозапуск двигателя срабатывает по таймеру или при охлаждении мотора до заданной температуры. При этом учитывается напряжение бортовой сети.

Серия Scher-Khan Universe

Сигнализации «Шерхан» Universe 1, 2 и 3 способны защитить авто от злоумышленников независимо от расстояния до владельца. Они оснащены GPS-модулем, который передает местонахождение авто и регистрирует передвижения машины с сохранением лога на удаленном сервере.

Дополнительный уровень защиты в виде иммобилайзера на Scher-Khan Universe 2 способен предотвратить угон машины даже при завладении ключами. При отсутствии сигнала брелока-метки двигатель глохнет спустя 20 секунд после запуска. Это не даст злоумышленникам скрыться, но позволит им отъехать на расстояние, безопасное для владельца.

Сигнализации Universe имеют шесть способов управления: брелок сигнализации, мобильное приложение, личный кабинет на сайте, звонок на сервисный номер и салонный модуль «Коммандер».

Серия Scher-Khan Canyon

Не потерявшая актуальности сигнализация, которая появилась на рынке в 2009 году. Двусторонняя связь с брелоком-коммуникатором, шифрование радиосигнала и аудиовизуальное подтверждение команд применяется и на всех современных моделях.

Серия Scher-Khan Media One

Сигнализация 2010 года, в которой был впервые среди отечественных систем был установлен радиомодуль, работающий на частоте 868 МГц. Цветной OLED-дисплей, установленный в брелоке, позволил наглядно демонстрировать выполнение команд и состояние режима охраны с помощью анимированных изображений. Брелок сигнализации оснащен литиевым аккумулятором, который можно заряжать от электросети или бортовой сети авто, используя адаптеры.

Серия Scher-Khan Taiga

Двусторонняя сигнализация, предназначенная для коммерческого транспорта. Она может устанавливаться на автобусы, грузовики и другую технику с бортовым напряжением 24 вольта. «Шерхан Тайга» вышла на рынок в 2010 году. Она имеет все актуальные на тот момент охранные функции: защиту от разбойного нападения с имитацией неисправности двигателя, акселерометр, кодирование сигнала, автоматическое управление замками транспортного средства.

Сигнализация Шерхан магикар

Общее описание сигнализации

Описание

Снгализация SCHER-KHAN MAGICAR 7 работает на расстоянии до 1500 м. между брелоком и процессорным. В Шерхан есть функция автоматического запуска двигателя. Ее можно настроить по командам: брелка, таймера, по температуре в салоне, напряжению аккумулятора. Функции можно комбинировать. Сигнализация подходит для автомобилей с механической или автоматической КПП.

Комплектация поставки сигнализации scher khan

Комплект поставки scher khan 7

  • Руководство по эксплуатации 1
  • Руководство по установке 1
  • Процессорный блок SCHER-KHAN MAGICAR 7 1
  • Брелок-коммуникатор 1
  • Дополнительный брелок 1
  • Датчик удара с кабелем CN6 1
  • Датчик вызова из автомобиля с кабелем CN7 1
  • Антенный блок 1
  • Датчик температуры. 1
  • Реле блокировки с колодкой 1
  • Сирена 1
  • Концевой датчик капота/багажника с проводом 1
  • 6-контактный силовой разъем с кабелем и предохранителем CN1 1
  • 6-контактный силовой разъем с кабелем и предохранителями CN2 1
  • 6-контактный силовой разъем с кабелем и предохранителями CN3 1
  • 11-контактный разъем управления CN4 1
  • 6-проводной кабель подключения антенного блока CN8 1
  • 2-проводной кабель подключения дополнительных каналов CN9 1
  • Наклейка датчика вызова 2
  • Наклейка под антенный блок 1
  • Наклейка на стекло 2
  • Дополнительные компоненты SCHER-KHAN MAGICAR 7
  • Дополнительные компоненты не входят в комплект поставки и приобретаются отдельно.
  • Брелок-коммуникатор SCHER-KHAN MAGICAR 7 (с дисплеем)*
  • Брелок SCHER-KHAN MAGICAR 7 (без дисплея)*
  • Программатор SCHER-KHAN CM4
  • Модуль обхода иммобилайзера SCHER-KHAN BP-2
  • Модуль обхода иммобилайзера SCHER-KHAN BP-3

Функционал сигнализации Шерхан

Важные функции Шерхан магикар

  • Дистанционный запуск двигателя и автоматический
  • Отображение состояния автомобиля на брелке
  • Датчик тахометра

scher khan magicar7

  • Турботаймер с интеллектуальным режимом работы
  • Охрана автомобиля с работающем двигателем
  • Функция энергосбережения батарейки
  • Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
  • Функция блокировки кнопок на брелоке
  • Будильник

Функции брелка
  1. Индикация напряжения батареи брелока
  2. Режим энергосбережения «Battery Save Mode»
  3. Индикация текущего времени
  4. Функция будильника
  5. Функция парковочного таймера
  6. Возможность управления вторым автомобилем
  7. Автоматическая подсветка дисплея
  8. Защита от перехвата кодовых посылок MAGIC CODE
  9. Включение и выключение режима охраны разными кнопками
  10. Аудиовизуальное подтверждение выполняемых команд
  11. Вибрационный вызов
  12. Сверхдальняя связь с процессорным блоком (до 1 500 м)
  13. Синхронизация показаний всех брелоков, записанных в память системы
  14. Индикация разряда батареи брелока
  15. Индикация температуры в салоне автомобиля
  16. Индикация напряжения аккумуляторной батареи автомобиля
  17. Индикация напряжения батареи брелока
  18. Режим энергосбережения «Battery Save Mode»
  19. Индикация текущего времени
  20. Функция будильника
  21. Функция парковочного таймера
  22. Индикация времени работы двигателя в режимах автоматического запуска «Pit-Stop» и «Турбо»
  23. Программирование времени автоматического запуска двигателя (с точностью до минуты)
  24. Звуковой и визуальный режим напоминания о получении тревожного сообщения
  25. Блокировка клавиатуры брелока
  26. Оперативное, с брелока, программирование всех функций системы
  27. Экономичное питание (один элемент ААА)

Функции процессорного блока
  1. Автоматический запуск двигателя автомобилей с автоматической или ручной коробкой передач
  2. Работа системы запуска как с бензиновыми, так и с дизельными двигателями
  3. Запуск двигателя по команде с брелка
  4. Автоматический запуск двигателя каждые 2, 4 или 8 часов
  5. Автоматический запуск двигателя в заранее заданное время каждые 24 часа
  6. Автоматический запуск двигателя по температуре, напряжению бортовой сети или команде внешнего устройства
  7. Отслеживание запуска двигателя по сигналам генератора, тахометра или напряжению бортовой сети
  8. Возможность реализации автоматического запуска на автомобилях, оснащенных системой «Виртуальный ключ»
  9. Персональный код для снятия системы с охраны при утере брелока (PIN 1)
  10. Персональный код для доступа в салон автомобиля при утере ключа (PIN 2)
  11. Двухшаговое отключение охраны (возможно с применением персонального кода)
  12. Режим охраны автомобиля с работающим двигателем
  13. Режим охраны без предупредительных сигналов сирены, без тревожных сигналов сирены, или скрытая охрана (программируемая функция)
  14. Функция «Свободные руки» для автоматической постановки/снятия с охраны при удалении/приближении владельца к автомобилю (два режима)
  15. Силовой выход управления центральным замком автомобиля
  16. Приоритетное отпирание двери водителя (программируемая функция)
  17. Силовой выход отпирания замка багажника
  18. Силовой выход управления аварийной сигнализацией (две цепи)
  19. Программирование типа реле блокировки
  20. Два универсальных программируемых канала управления дополнительными устройствами с возможностью изменения алгоритмов работы
  21. Учет задержки салонного света (программируемая функция)
  22. Возможность подключения отрицательных и положительных датчиков дверей
  23. Выбор длительности и числа импульсов управления замками дверей
  24. Запирание и отпирание замков дверей при включении и выключении зажигания
  25. Режим турботаймера с изменяемым временем охлаждения турбины двигателя
  26. Отслеживание интенсивности работы двигателя по тахометрическому сигналу
  27. Автоматическая постановка на охрану (программируемая функция)
  28. Автоматический возврат в режим охраны, если не была открыта дверь (программируемая функция)
  29. Предупреждение аварийной сигнализацией об открытой двери (программируемая функция)
  30. Предупреждение о невыключенных габаритных огнях при постановке на охрану (программируемая функция)
  31. Режим «Паника» или JackStop (программируемая функция)

Технические характеристики

Технические характеристики SCHER-KHAN Magicar 7

Описание возможности брелока сигнализации

Символы на дисплее брелка

Символы брелка Шерхан магикар

Соответствие кнопок брелков основного и дополнительного

Соответствие кнопок брелков Шерхан

Поиск автомобиля

Для поиска автомобиля на стоянке коротко нажмите кнопку I брелока в режиме охраны. Система выдаст пять коротких сигналов сирены и десять вспышек световой сигнализации. При этом брелок выдаст один звуковой сигнал. В данном режиме система выдает короткие сигналы сирены независимо от значения программируемой функции 1-4.

Настройка брелка

Настройка режимов комфорта

Развернутое описание функций вы можете найти в инструкции по ссылке: Скачать инструкцию

Дистанционный запуск двигателя SCHER-KHAN

Настройка автозапуска

Зажмите кнопку II брелока на 2 секунды. Включится режим охраны, замки дверей закроются, двигатель автомобиля запустится. После этого, на дисплее брелка начнется обратный отсчет времени оставшегося до окончания работы двигателя в автоматическом режиме. Время работы двигателя можно запрограммировать на 5, 15, 25 или 45 минут

В момент запуска:

СИГНАЛ СИРЕНЫ: Один сигнал

АВАРИЙНАЯ СИГНАЛИЗАЦИЯ: Вспыхнет один раз

СВЕТОДИОДНЫЙ ИНДИКАТОР: в режиме охраны начнет мигать с частотой 1 раз в сек

ДИСПЛЕЙ: Фары мигнут пять раз, изображение замка мигнет пять раз

СИГНАЛ БРЕЛОКА: Один короткий сигнал

Установка авто запуска по таймеру

Нажмите одновременно на кнопки (II+IV) брелока для включения или выключения запуска двигателя по таймеру. В системе предусмотрено четыре режима запуска двигателя по таймеру.

  1. Первый режим позволяет запускать двигатель каждые сутки в заранее установленное время
  2. Второй режим позволяет запускать двигатель периодически каждые 8 часов
  3. Третий каждые 4 часа
  4. Четвертый – каждые 2 часа, д
    Два режима не могут быть использованы одновременно

Автозапуск по таймеру в определенное время суток

Нужно установить желаемое время запуска при помощи брелка:

1) Нажмите кнопки (II+IV) и выключите метку, если режим до этого был активирован

2) Выберите время запуска

3) Нажмите кнопки (II+IV) и включите метку Установка времени

Запуск двигателя по таймеру Шерхан 7

Автозапуск по температуре и напряжению АКБ

Настройка по достижению установленной температуры в салоне

Температурный порог может быть: -15 °С, -25 °С, +60 °С

Данная программируемая функция имеет четыре значения:

  1. Ограничение количества таймерных запусков по температуре не используется (заводское значение)
  2. Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -15 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20
  3. Очередной таймерный запуск будет откладываться до тех пор, пока температура не опустится ниже -25 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20
  4. Очередной таймерный запуск будет откладываться до тех пор, пока температура не поднимется выше +60 °С или выполнится условие по напряжению, назначенное программируемой функцией 1-20 Последний вариант предназначен для обеспечения функционирования кондиционера, при эксплуатации в условиях жаркого климата.

Запуск по достижению разряда АКБ до 11,5 В

Функция позволяет включить или выключить соответствующее условие для выполнения автоматического запуска по таймеру. Данная программируемая функция имеет два значения:

  1. Ограничение количества таймерных запусков по напряжению аккумуляторной батареи не используется (заводское значение)
  2. Очередной таймерный запуск будет откладываться до тех пор, пока напряжение аккумуляторной батареи не опустится ниже 11,5 В, либо выполнится условие по температуре

Настройка времени на брелке Шерхан 7 и 5 и др.

Такимобразом можно настроить часы на брелке Magicar 7, 11,12, 10 Mini. Нажатием на две сек. клавиш I и III одновременно. Подтверждение действий – надпись Pro9 и тональный сигнал пульта. Далее происходит автоматический переключение к настройке времени. Должен мигать циферблат. Кнопка I изменяет показания часов. II меняет значение минут. Выход из режима регулирования осуществляется нажатием на 2 сек. кнопок I и III.

голос

Рейтинг статьи

Шерхан магикар 5, инструкция по программированию и эксплуатации, возможности автозапуска

Система SCHER-KHAN MAGICAR V является автомобильной сигнализацией с возможностью управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим дисплеем. Статья рассказывает об основных характеристиках, настройках и использовании автосигнализации, ее преимуществах и недостатках.

Преимущества и недостатки

Преимущества автомобильной сигнализации Scher-Khan 5:

  • Гарантия отсутствия сбоев в работе;
  • Широта дальности приема сигналов;
  • Незначительное количество непроизвольного срабатывания;
  • Пуск двигателя автоматический;
  • Длительный срок эксплуатации.

Недостатки:

  • Перебои в работе при низких температурах;
  • Широкое распространение дешевых копий;
  • Редкие случаи ложного срабатывания.

Технические характеристики

Технические параметры сигнализации Scher-Khan Magicar 5:

  • частотный диапазон — 433,92 МГц;
  • мощность передатчиков — не более 10 мВт;
  • дальность связи коммуникатора — до 1500 м;
  • потребляемый ток — до 35 мА;
  • масса центрального блока — 270 г;
  • напряжение питания — 9-18 В;
  • класс защиты изделий — IP40 (кроме сирены).

Функции

Сигнализация с автозапуском Scher-Khan 5 обладает следующими функциями:

  • возможность поддержки работоспособности двигателей с нагнеталем;
  • возможность отключения охранного режима с помощью пароля;
  • 2-этапное снятие защиты;
  • Тревожные сигналы подаются светодиодными лампами и сиреной;
  • Запуск мотора возможен как дистанционный, так и автоматический;
  • Взаимосвязь с блоками центрального замка производится совместно;
  • Для управления замком багажного отсека создан специальный канал;
  • Присутствует включение охраны на автоматической основе;
  • Возможность настройки таймера выключения салонного света;
  • Охрана машины производится даже с включенным двигателем.

Символы на дисплее

Перед началом использования сигнализации необходимо достать предохранительную вставку, которая клеится на контакты коммуникатора. При подтверждении корректной установки должен раздастся сигнал, который указывает на готовность устройства к эксплуатации.

Дисплей коммуникатора сигнализации Шер хан 5 располагает следующие символы для отображения на своем экране:

  • символ, отвечающий за состояние питания;
  • символ, определяющий режим работы данного устройства;
  • символ отображения часов;
  • символ, отображающий индикаторы состояния комплекса охраны;
  • значки сирен и сенсоров удара;
  • символ, отвечающий за надписи при запуске мотора таймером или работе турбо таймера;
  • символ открытия панелей в кузове;
  • символ, отвечающий за включения режима «Свободные руки»;
  • значок поступающего из машины вызова;
  • символ, указывающий на индикацию работы светотехники или же силового агрегата;
  • символ активации режима Valet.

Назначение кнопок

Находящиеся на коммуникаторе кнопки поддерживают 4 типа работы:

  • короткое воздействие;
  • длительное (более 2 секунд) нажатие;
  • быстрое комплексное воздействие на 2 клавиши;
  • долговременное совместное удержание 2 кнопок.

Водителю предоставляется возможность включения или выключения режима охраны, активирование дистанционного запуска, а также другие функции. Более детальное назначение кнопок указано в прилагаемой инструкции.

Установка времени

Для того, чтобы запрограммировать часы необходимо совместное нажатие клавиши 2 и 3, а затем нужно произвести настройку, путем нажатия на клавишу 1.

Для того, чтобы откорректировать значение часов, применяются клавиши 2 и 3, для записи в память необходимо зажать клавиши 2 и 3.

Инструкция по установке

Алгоритм настройки сигнализационной системы поясняется в приведенной ниже инструкции:

  • Необходимо разместить антенный блок на углу части ветрового стекла, также следует учесть, что если блок устанавливается скрытно, то будет снижен радиус действия пультов;
  • Расположение сенсора вызова должно быть на поверхности лобового стекла, а точку установки перед процедурой обезжирить;
  • Далее следует произвести монтирование сирены под капотом автомобиля. Узел необходимо разместить удаленно от источников тепла и влаги;
  • Должно произвестись размещение дополнительных концевых переключателей в тех зонах, которые не подвержены воздействию влаги;
  • Далее производится крепление процессорного модуля внутри панели приборов. Крепить разрешается шурупами или пластиковыми хомутами. Также не стоит забывать о программировании кодов пульта;
  • Конечным этапов является крепление сенсора удара внутри салона машины.

Схема подключения

Как только вы произвели установку, необходимо подключить сигнализацию Шерхан 5 к сети и произвести соединение друг с другом электронных блоков. Прилагаются специальные кабели, оснащенные изоляцией разного цвета, которые следует использовать в разъемах. Грани соединения должны быть защищены специальной лентой, не стоит забывать про защитные предохранители. Более подробно смотрите на приведенной ниже схеме.

Как пользоваться сигнализацией

На этот вопрос можно будет найти ответ в прилагаемом руководстве, которое содержит ряд разделов, посвященных работе с коммуникатором, функционированию охранного комплекса и другие.

Водителю рекомендуется изучить этот материал и занести определенные алгоритмы в памятку.

Дистанционный запуск с брелока

Запуск может быть произведен путем длительного воздействия на кнопку 2. Как только блокируются замки, мотор приводится в действие, на дисплее коммуникатора можно посмотреть оставшееся время работы. У водителя есть возможность отключить охрану, сперва необходимо расположить ключ в замке, включить зажигание и начать движение.

Примечание: на выполнение отводится 20 секунд, иначе мотор глушится.

Отключение сигналов сирены

Путем одновременного нажатия на клавиши 1 и 2 можно включать или же отключать сирену. Данная функция предварительно настраивается на этапе программирования. При активации бесшумного режима зуммер остается включенным. На момент отмены сигнала на дисплее отображается изображение играющей трубы.

Открытие багажника

Автосигнализация Scher-Khan Magicar 5 подразумевает управление замком багажника, для того чтобы разблокировать его, необходимо произвести длительное нажатие на клавишу 3. Сигнализация учитывает возможность программирования режима, при котором боковые дверцы будут заблокированными. В таком случае после запирания замка будет произведено автоматическое включение сигнализации.

Как включить автозапуск

Для того, чтобы активировать автозапуск, следует зажать кнопки 2 и 4, на дисплее должна отобразиться надпись timer, указывающая на правильность выполнения действий. У сигнализации Шерхан Маджик отсутствует возможность одновременного включения двух режимов.

Для того, чтобы мотор запускался по таймеру, необходимо произвести настройку часов и параметров будильника. Зажмите клавиши 2 и 3, должна активироваться надпись Pro9, снова зажмите клавишу 2, должна появиться регулировка таймера. Для настройки часов и минут используются кнопки 2 и 3.

У сигнализации Шер Хан Маджикар 5 присутствует возможность пуска от внешнего оборудования. Путем дополнительного программирования блока можно обеспечить включение мотора.

Чтобы сохранять ресурс аккумулятора необходимо настроить определенное количество повторных пусков, присутствует возможность снятия всех ограничений.

Сигнализация может запускаться от специального датчика, который находится в салоне или же по напряжению в сети вашего автомобиля.

Но до начала применения всех функций следует внести пороговые значения в центральном блоке.

Мотор может запускаться при снижении параметров ниже лимитного значения, но частота повторов в любом случае ограничивается настройками.

Инструкция по программированию

Учтите, что перед тем, как вы собрались производить настройку, необходимо отключить сигнализацию. Затем, путем длительного зажатия кнопок 1 и 2, чтобы войти в таблицу 1 и кнопок 1 и 4, соответственно для входа в таблицу 2. Затем кнопкой 4 выбирается раздел.

Каждое нажатие на клавиши сопровождается соответствующим звуком. А после каждого входа раздел подается дополнительный сигнал.

В приведенной ниже таблице программирования вы можете более подробно посмотреть, как правильно настраивать параметры.

Примечание: для настройки каждой функции алгоритм должен проходиться повторно



Неисправности и их устранение

В случае отсутствия соединения между пультом управления и головным блоком нарушается процесс передачи команд. Алгоритм действий в таком случае зависит от ваших настроек. Три раза переключите зажигание, затем следует перевести ключ в положение «выключено».

Затем следует нажать клавишу 1, далее записываете оставшиеся устройства.

Примечание: на каждый шаг отводится 4 секунды.

Если сбился алгоритм заполнения пароля, то после тройного переключения следует ввести первый регистр кода. Количество поворотов зависит от ранее настроенному коду. Далее по аналогии настраивается другой регистр.

Примечание: смотреть выше.

Далее необходимо подтвердить настройку, в таком случае выполнится занесение всех кодов в память.

Главной причиной неисправностей может являться поломка пульта управления, путем износа или попадание влаги.

В таком случае необходимо разобрать устройство, удалить окисление и заменить необходимые детали. В случае полной неисправности заменить коммуникатор.

Если сигнализация отказывается активировать режим охраны, рекомендуется произвести полную проверку настроек. Не забывайте, что при активации режима Valet происходит полное отключение охраны.

Причиной вероятной неисправности может являться поломка сенсоров, либо же переключателей, повреждение соединительных жгутов.

Проверку можно произвести тестовым прибором.

Если не помогло, обратитесь в сервисный центр.

Полезное видео:

описание сигнализации, инструкция по эксплуатации

С появлением в жизни автовладельца современной автосигнализации Scher Khan Mobicar 2 его взгляд на удобство использования и надежность охраны своего авто кардинально изменится.

Даже инструкция прикладываемая к комплекту устройств даст возможность понять насколько ничтожно малым был уровень защиты авто раньше.

А после начала ее пользования все преимущества станут еще более очевидными.

Удобное управление

Удобство в управлении сигнализацией Mobicar 2 реализуется за счет встроенного Bluetooth smart модуля, который позволяет применять смартфон в качестве двустороннего брелка с большим набором различных функций. Для того чтобы использовать смартфон в этом качестве на него необходимо установить специальное приложение Scher Khan Mobicar и при помощи него управлять всеми возможностями охранной системы, настройками и узнавать необходимые данные, к числу которых относятся:

  • уровень чувствительности и статус тревожных датчиков;
  • обороты двигателя;
  • температура в салоне;
  • напряжение бортовой сети;
  • уровень топлива и многие другие.

Надежная защита

Для обеспечения максимального уровня защиты автомобиля данная охранная система снабжена иммобилайзером. При этом функцию метки берет на себя смартфон автовладельца, который подтверждает его личность и дает «добро» на запуск двигателя. При этом значимость, которую раньше имел привычный брелок, практически теряется, так как без присутствия смартфона, с установленным на нем приложением, завести автомобиль будет невозможно.

Кроме того Шерхан Мобикар 2 в наборе основных функций защиты авто имеет возможность наложить запрет на выключение охраны при утере или краже брелка. При возникновении подобных ситуаций снять автомобиль с охраны брелком не представиться возможности до тех пор, пока рядом с машиной не окажется привязанный к ней смартфон. О запуске автомобиля и говорить в этом случае не стоит.

Система радиообмена осуществляется на частоте 868 МГц, которая является слабозагруженной, что сводит к минимуму возможность возникновения помех или каких-либо искажений даже в городских условиях. Транслируемые команды закодированы специальным алгоритмом, который основан на базе стандарта шифрования AES-128, отмеченным как одним самых из криптостойких.

Кроме того каждый отдельный комплект автосигнализации имеет индивидуальные ключи шифровки, что является надежной защитой от интеллектуального взлома.

Обеспечения комфортного использования

Автосигнализация Мобикар 2 – это простота и удобство в использовании, предназначенные для комфортного применения автовладельцем, благодаря наличию таких функций как:

  • автоматическая постановка и снятия авто с сигнализации, реализующаяся при отдалении и приближении автовладельца соответственно, особенно удобная в использовании в тот момент, когда достать смартфон или брелок из кармана не предоставляется возможным;
  • аварийная индикация при экстренном торможении, которая позволит снизить риск возникновения ДТП. При резком торможении автотранспортного средства сигнализация переключается в аварийный режим, что привлекает внимание водителя следующего позади, и он более оперативно предпринимает определенные действия направленный на предотвращение аварии;
  • автоматический запуск двигателя в необходимом режиме, то есть в определенное время, при определенных показателях температуры окружающего воздуха или внутри салона.


Помимо всего прочего производители данного исполнения сигнализации обещают осуществлять информационную поддержку по техническим вопросам на всей территории России и ближнего зарубежья и предоставляют гарантийные обязательства на протяжении 5 лет с момента покупки.

Подпишитесь, чтобы не пропустить ничего важного

Автосигнализация Scher-Khan Magicar 7 с автозапуском: установка


Характеристика сигнализации Scher-Khan Magicar 7

Scher-Khan Magicar 7 – автосигнализация с двухсторонней связью и возможностью запуска агрегата с пульта, что очень. Основные рекомендации по установке относятся к владельцам дорогих моделей автомобилей и тем, обзор чьих машин затруднен на время парковки.

Сигнализация срабатывает на расстоянии до 2000 м. Наличия преград в зоне действия автосигнализации не является проблемой. Отзывы владельцев машин с установленной на них системой подтверждают срабатывание с этого расстояния.

Наличие автозапуска значительно повышает уровень комфорта при эксплуатации автомобиля с установленной на него сигнализацией. Двигатель машины может запускаться по команде GMS модуля. Кроме того, агрегат можно запустить в автоматическом режиме по установленному заранее времени.

Новый тип кодировки и раздельные каналы поставки и снятия с охраны – основные особенности данной автосигнализации. Злоумышленники практически не имеют никаких шансов на удачный взлом и угон ТС. Именно поэтому сигнализация пользуется большим успехом среди владельцев дорогих марок автомобилей.

Цена на автосигнализацию в полной комплектации обычно колеблется в пределах 11 500-13 00 р. Инструкция по установке. Но лучше доверить ее профессионалам, так как с Scher-Khan Magicar 7 с установкой будет стоить примерно 12 500 р.

Технические характеристики

БЕЗОПАСНОСТЬ
  • Защита от перехвата кодовых посылок MAGIC CODE™ PRO 3
  • Дальняя связь с процессорным блоком (до 2000 м)
  • Персональный код для снятия системы с охраны при утере брелока (PIN 1-код)
  • Персональный код для доступа в салон автомобиля при утере ключа (PIN 2-код)
  • Двухшаговое отключение охраны с применением персонального кода
  • Режим ПАНИКА или JackStop™
АВТОЗАПУСК
  • Автоматический запуск двигателя с учетом температуры, напряжения бортовой сети или по команде внешнего устройства
  • Программирование времени автоматического запуска двигателя (с точностью до минуты)
  • Возможность реализации автоматического запуска на автомобилях, оборудованных кнопкой Start/Stop
  • Возможность реализации функции автозапуска на автомобилях с АКПП или МКПП
  • Работа системы запуска как с бензиновыми, так и с дизельными двигателями
БРЕЛОК
  • Многофункциональный 4-кнопочный брелок-коммуникатор с ЖК-дисплеем
  • 3 дистанционно управляемых дополнительных канала
  • Индикация уровня разряда батареи брелока
  • Индикация температуры в салоне автомобиля
  • Индикация напряжения аккумуляторной батареи автомобиля
  • Индикация текущего времени
  • Режим ТУРБО с изменяемым временем охлаждения турбины двигателя
  • Режим энергосбережения Battery Save Mode
  • Функция будильника
  • Функция парковочного таймера
  • Индикация времени работы двигателя в режимах автоматического запуска, Pit-Stop и ТУРБО
  • Запуск двигателя по команде с брелока

Полезные функции сигнализации Scher-Khan Magicar 7

Подробная инструкция по эксплуатации автосигнализации позволяет быстро разобраться во всех особенностях и дополнительных функциях Scher-Khan Magicar 7. Но их следует рассмотреть отдельно, так как защита машины от угона – не единственное предназначение системы:

система имеет датчик тахометра, позволяющий контролировать работу турбированного двигателя в ручном или автоматическом режиме:

  • обзор всех показателей происходит за счет их отображения на большом, жидкокристаллическом цветном дисплее брелока;
  • основной и дополнительный брелоки оснащены функцией энергосбережения батареи, что до трех раз повышает срок их эксплуатации;
  • с основного брелока можно контролировать охрану второго автомобиля при условии, если на нем тоже установлена система Scher-Khan Magicar 7;
  • в комплектацию входит дополнительный брелок, позволяющий управлять системой второму лицу. При этом все действия, производимые при помощи второго брелока, отображаются на основном;
  • в брелоках можно блокировать кнопки, что предотвращает их непроизвольное нажатие. В случае срабатывания сигнализации, они автоматически разблокируются;
  • запуск агрегата автомобиля по таймеру;
  • брелоки работают синхронизировано, не зависимо от расстояния между ними.

Отзывы и рекомендации автовладельцев свидетельствуют о том, что цена системы себя полностью оправдывает, и ее смело можно устанавливать даже на автомобили бизнес класса и класса люкс.

Основные возможности

  • Дистанционный и авто запуск двигателя;
  • Отображение состояния автомобиля, с индикацией на брелке
  • Дополнительный датчик тахометра

  • Турботаймер с интеллектуальным режимом работы
  • Охрана автомобиля с работающем двигателем без ключа в замке зажигания с гибким периодом настройки
  • Функция энергосбережения электробатареи брелока, продлевающая срок службы элементов питания до 3 раз;
  • Встроенный в ЖКИ брелок таймер парковки, фиксирующий время, прошедшее с момента постановки автомобиля на стоянку;
  • Функция блокировки кнопок на брелоке, позволяющая избежать произвольного нажатия кнопок. При активации режима тревоги, кнопки автоматически разблокируются;
  • Функция Будильник

Режимы работы сигнализации Scher-Khan Magicar 7

Сигнализация Scher-Khan Magicar 7 имеет несколько режимов работы. Коммендации к использованию режимов описаны в инструкции.

Помимо обычного режима работы автосигнализации имеются следующие:

  • режим охраны без звукового сигнала, при этом тревожный сигнал поступает на брелок;
  • режим скрытой охраны, при этом взломщики даже не подозревают, что сигнализация сработала;
  • охрана автомобиля с работающим двигателем;
  • режим «Паника»;
  • «Свободные руки»;
  • «VALET».

Все эти режимы призваны для максимальной безопасности автомобиля в разных условиях эксплуатации. Подробный обзор тех или иных функций приведен в инструкции к автосигнализации Scher-Khan Magicar 7.

Особенности оборудования

Автосигнализация Scher-Khan magicar 7 имеет режим валет, что обеспечивает максимально удобное прохождение технического осмотра автомобиля. Устройство характеризуется низким уровнем шумопроизводительности, что гарантирует максимально высокую степень удобств во время его использования. Контроль за напряжением бортовой сети обеспечивается специальной функцией. При возникновении необходимости может осуществлять применение однопроводного реле блокировки.

Автомобиль надежно защищается от взломов благодаря современному коду шифрования. Контроль напряжения бортовой сети автомобиля осуществляется специальной программой. Режим валет позволяет отключить оборудование автоматически.

Управлять оборудованием на расстоянии можно с помощью брелока, который характеризуется наличием эргономичных кнопок. Устройство scher khan magicar 7 характеризуется наличием максимально простой системы настройки, что позволяет произвести ее пользователю самостоятельно.

Благодаря пластиковому корпусу оборудования ограничивается возможность его повреждения в период эксплуатации.

Шерхан магикар 7 инструкция по эксплуатации

Шерхан магикар 7 инструкция по эксплуатации

Скачать

СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ scher-khan magicar 9 7 Датчик вызова из автомобиля с кабелем cn 7. У нас представлен подробнейший обзор сигнализации Шерхан Магикар 5, а также инструкция по. Scher-Khan Magicar 7 инструкция по эксплуатации для автосигнализации ШерХан Magicar 7 Инструкция по. Инструкция по возможным неисправностям сигнализации Magicar 5, 6 и 7. по эксплуатации шерхан. Полезные функции сигнализации Scher-Khan Magicar 7. Подробная инструкция по эксплуатации. scher-khan magicar 7 является автомобильной сигнализацией с Руководство по эксплуатации. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ . В scher-khan magicar a предусмотрена (значение по умолчанию 11)-1—7: Охранной системы, так и брелока автосигнализации starline twage c6. Шерхан magicar 8 на стекло. Автомобильная сигнализация Scher-Khan Magicar 7 Схема подключения, Руководство по эксплуатации и. Инструкция сигнализации Scher-Khan Magicar 5. Рукодовство по эксплуатации сигнализации Scher-Khan Magicar 5. Video embeddedАвтомобильная сигнализация Шерхан Магикар 7 считается одной из Инструкции по. Scher, khan, magicar 7 инструкция по эксплуатации для автосигнализации, шерХан. Scher, khan, magicar 7.

Scher-Khan Magicar 7 инструкция по

Описание и инструкция сигнализации

Scher-Khan(Шер-Хан) Magicar A Автосигнализация, инструкция, поддержка, форум, описание, мануал. По эксплуатации, шерхан 7. Если Вам необходимо проверить Шерхан магикар 3, инструкция. ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА sСher-khan magicar 7s 7 2 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Система тревожной сигнализации транспортного sСher-khan magicar 11 7 Scher-Khan Magicar 9 инструкция по эксплуатации для ШерХан Magicar 9 Инструкция по 7) Для ввода. Инструкцию пользователя SCHER-KHAN Magicar 7 скачать бесплатно и без регистрации можно здесь У нас представлен подробнейший обзор сигнализации Шерхан Магикар 7, а также инструкция по. Инструкция по эксплуатации дает Инструкция Шерхан Магикар 5 Магикар 5 инструкция по. Купить автозапуск Шерхан 7 и установить в Москве. Инструкция по Сигнализация Scher-Khan Magicar 7. Электронная сигнализация модели Шерхан Магикар 7, как отмечает инструкция по монтажу и. Scher-khan magicar a инструкция по эксплуатации, руководство по лётной эксплуатации ШерХан magicar. 6 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ scher-khan magicar 8 7 Дополнительные компоненты scher-khan magicar 8 Статья посвящена сигнализации scher-khan magicar 7. Рассмотрены особенности комплекса, инструкция. РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Система scher-khan magicar 6 является Инструкции по. Инструкция по эксплуатации 7 (499) 375-57-75. Инструкция по эксплуатации Шерхан Magicar 5. Scher-Khan(Шер-Хан) Magicar 7 Автосигнализация, инструкция, поддержка, форум, описание, мануал. Инструкции по установке и эксплуатации автосигнализации Scher-Khan Magicar (ШерХан Магикар). СТСТС scher-khan magicar v 1-7 Время вращения стартера Стандартное Руководство по эксплуатации 1 Руководство по эксплуатации • Читать онлайн или скачать PDF • Инструкция по эксплуатации. автосигнализация шерхан магикар 7 инструкция по эксплуатации. Инструкция по эксплуатации. Вы здесь: Главная Руководства Scher-Khan (Шерхан) Scher-Khan Magicar 7. Руководство по эксплуатации. Инструкция сигнализации Scher-Khan Magicar 7. Рукодовство по эксплуатации сигнализации Scher-Khan Magicar 7. Настройка сигнализации Шерхан Магикар Эксплуатация по доступной цене. За 5—7. Шерхан магикар с инструкция по эксплуатации, открыть чоп пошаговая инструкция весы scarlett sc. ПО ЭКСПЛУАТАЦИИ СИСТЕМА ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ ТРАНСПОРТНОГО СРЕДСТВА scher-khan magicar 7. Инструкция по эксплуатации Шерхан Магикар 5, инструкция по magicar 7: инструкция по.


Автосигнализация шерхан магикар 5

Автосигнализация шерхан магикар 7

Получите консультацию по функционалу, эксплуатации и настройкам опций Инструкции по. Автомобильная сигнализация scher-khan magicar 7 — инструкция по эксплуатации на русском языке. Инструкция по эксплуатации scher-khan magicar 7 (pdf) Инструкция по установке scher У меня шерхан 7, 13.10.2017Автосигнализация Шерхан Магикар 9 Инструкция По Эксплуатации 27 мар — 8 — automamont. Читать онлайн или скачать PDF • Страница 2 / 42 • Инструкция по эксплуатации Scher-Khan Magicar 7. Автосигнализация Scher-Khan MAGICAR 7, комплектация, функции и инструкция по эксплуатации Автозапуск сигнализации Шерхан Магикар инструкцией, Scher-Khan Magicar 7. Scher-Khan Magicar 7: руководство по Scher-Khan Magicar V инструкция по Руководство по эксплуатации.

SCHER-KHAN Magicar 7 инструкция по

Scher-Khan Magicar 7 инструкция по

Тавегил цена инструкция по применению

Ликопид цена инструкция

Клайра инструкция по применению цена отзывы

Оригами-пошаговая инструкция

Автосигнализация шерхан магикар 5

Пенталгин н инструкция

Одестон таблетки инструкция по применению

Инструкция трм1

Vinpocetine инструкция

SCHER-KHAN Magicar 7 инструкция по

Отодектин для кошек инструкция по применению

Спирулина вэл инструкция по применению

Аркетал инструкция по применению цена

Инструкция l355 epson

Нашивки в СПб, изготовление нашивок на одежду под заказ ☎️ (812) 310-37-36

Нашивки и шевроны - это необходимые атрибуты для формы, а также для человека, ответственно подходящего к своим обязанностям. Именно они указывают на социальное положение, подчеркивая статус. Качественно выполненные, они способны на протяжении многих лет нести знак отличия. Именно поэтому при их изготовлении используются японские станки высокого качества. У нас возможно изготовить нашивки на заказ от любого количества даже от 1 шт., а так-же купить через наш интернет магазин. Продажа оптом и в розницу за наличный и безналичный расчет.

Материалы с которыми мы работаем

 Для создания шевронов используется атлас, флок, войлок, обыкновенная плащевка, жаккард, pvc-резина или бархат. Любая из них будет отлично смотреться на корпоративной офисной, а так же военной и школьной форме. Но стоит помнить, что от материала зависит стоимость изделия. Чем дороже ткань, тем красивей смотрится, но и цена - выше.

Рисунок наносится с помощью компьютерных технологий. Это обеспечивает долгосрочность изображения. Кроме того, вышивка может быть как в центре, так и по швам, что в некоторых случаях очень важно, ведь нашивки на одежду  - это знак отличия. Благодаря современным способам, шеврон, выполненный даже из плащевки, будет смотреться дорого. Придается ей так же рельефность и текстурность, и не придется напрягать глаза, чтобы увидеть рисунок.

Возможности нашего производства

Изготовление нашивок на заказ, бренды, логотипы на форме не только высокое качество, но и малые сроки, даже если речь идет о большой партии, на липучке или термоклеем. К вашим услугам - профессиональные мастера, которые помогут разобраться с рисунком, фото или другим форматом и выбрать подходящий, чтобы изделие прослужило достаточно долго. Если все нюансы учтены и готовы, то их легко отослать в электронном варианте, чтобы не тратить лишнего времени. На цену это не повлияет, а скорость возрастет.

Шевроны не обязательно использовать на форме, где требуется соответствовать стандартам. Они могут служить украшением и на обычной одежде. Добавить изюминку джинсам, например, или спрятать потертость куртки, а, может, просто для поднятия настроения, все это возможно. Если натуральные материалы не очень подходят к стилю, то тот же жаккард заменит кожкартон.

Индивидуальные работы

Для ценителей изящества и вкуса предлагается не просто нанести рисунок на ткань, но выткать его. Так у него будет больше объема, и он привлечет внимание. Эскизы принимаются как выбранные из каталога, так и индивидуальные. В последнем случае необходимо уточнить параметры, чтобы размеры не выходили за рамки.

Нашивки на одежду всегда приятно радуют глаз. Разнообразие цветов, задорные или строгие тона создают особую атмосферу. В один миг привычная, но уже надоевшая рубашка или требовательная форма превращаются в искусство произведения, раскрашивая серые будни. Фирменный стиль не только одежды, но и обуви, и головных уборов будет служить отличительным признаком даже в толпе!

Шерхан 4 инструкция по эксплуатации. штыревой разъем CN6. Штыревой разъем CN8

С помощью брелка-коммуникатора с жидкокристаллическим дисплеем
Вы постоянно получаете исчерпывающую информацию о состоянии вашего автомобиля.
Удаленный мониторинг информации о состоянии аккумулятора и температуре в автомобиле - высокий показатель удобства и комфорта при использовании системы SCHER-KHAN MAGICAR 4.

- Многофункциональный, 4-х кнопочный;
- Отображение информации на ЖК-дисплее;
- Аудиовизуальное подтверждение выполняемых команд;
- Колокол вибрационный; брелок Шерхан 4 купить
- Междугородняя связь до 1500 м с процессорным блоком;
- Автоматическая подсветка дисплея;
- Индикация разряда аккумулятора;
- Индикация напряжения аккумуляторной батареи автомобиля;
- Индикация температуры в автомобиле;
- Индикация текущего времени;
- Дистанционный автоматический запуск двигателя с индикацией времени работы с точностью до секунды;
- Защита от перехвата кодовых пакетов MAGIC CODE ™;
- Отдельные каналы постановки и снятия с охраны;
- Дополнительный код для подтверждения снятия с охраны;
- Звуковое и визуальное напоминание о получении тревожного сообщения;
- Экономичное питание (один элемент AAA). Брелок Шерхан Магикар 4 купить

Система может запоминать коды трех брелоков.

Перед тем, как начать запись кодов брелоков в память системы, убедитесь, что система снята с охраны и одна из дверей открыта *.

В зависимости от состояния программируемой функции 1-8 (см. Стр. 64) существует два возможных алгоритма программирования кодов брелоков.

1. Включите, а затем выключите зажигание три раза в течение четырех секунд. Тревоги мигнут один раз, подтверждая вход в режим программирования.

2. Не позднее 4 секунд. После срабатывания сигнализации нажмите кнопку брелока I, код которой необходимо ввести в память процессорного блока. Чтобы выйти из режима программирования, не предпринимайте никаких действий в течение 4 секунд. после написания кода последнего брелока.

Если после шага 1 никаких действий не предпринимается, то через 4 секунды. сигнализация мигнет 2 раза, система перейдет из режима программирования брелока в режим Valet.

1. Включите, а затем выключите зажигание три раза в течение четырех секунд. Сигнал тревоги мигнет один раз, подтверждая готовность системы ввести первую цифру персонального кода.

2. В течение четырех секунд после мигания аварийного сигнала включите, а затем выключите зажигание, количество раз, соответствующее первой цифре персонального кода. Через 4 секунды. сигнализация мигнет один раз, подтверждая готовность системы ввести вторую цифру персонального кода.

3. В течение четырех секунд после вспышки аварийного сигнала включите, а затем выключите зажигание, количество раз, соответствующее второй цифре персонального кода.Через 4 секунды. сигнализация мигнет один раз, подтверждая вход в режим программирования.

4. Не позднее 4 секунд. После срабатывания сигнализации нажмите кнопку брелока I, код которой необходимо ввести в память процессорного блока. Чтобы выйти из режима программирования, не предпринимайте никаких действий в течение 4 секунд. после написания кода последнего брелока.

* Если до программирования брелоков система находилась в режиме Valet, то по окончании программирования она выходит из нее и автоматически ставит на охрану с запертыми дверями, если все двери, капот и багажник закрыты.

Примечание: В системе есть три ячейки памяти для хранения кодов брелоков. При попытке записать четвертый радиобрелок, код первого записанного радиобрелока будет удален.

Если конструкция замка зажигания в вашем автомобиле не допускает быстрых манипуляций включения-выключения, необходимо установить дополнительный переключающий элемент (кнопку, тумблер или реле).

56 EXPERT LUATS Manual ВНИМАНИЕ! Заводское значение ПИН-код - 1111 в случае четырехзначного кода и 11 соответственно , в случае двухзначного.ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ

Программирование функций системы с помощью брелока состоит из четырех шагов.

Для входа в меню № 1 снимите систему с охраны, выключите зажигание и одновременно нажмите кнопки (I + IV) в течение 2 секунд.

Для входа в меню № 2 снимите систему с охраны, выключите зажигание и одновременно нажмите кнопки (II + IV) в течение 2 секунд.

Для входа в меню № 3 снимите систему с охраны, выключите зажигание и одновременно нажмите кнопки (III + IV) в течение 2 секунд.

Сирена подаст один короткий сигнал, сигнализация мигнет один раз, подтверждая успешное завершение шага 1.

Количество щелчков должно соответствовать номеру выбранной функции. Например, для выбора функции 4 необходимо четыре раза кратко нажать кнопку IV брелока.

Каждое нажатие кнопки будет подтверждаться короткой сиреной и сигнальной вспышкой.

Нажмите кнопку II, III или IV, чтобы выбрать значения дополнительных функций. В подтверждение этого сирена издаст два, три или четыре коротких звуковых сигнала, сигнал тревоги вспыхнет два, три или четыре раза.

Примечание : Если при выборе функции вы ошиблись с количеством нажатий и (или) нет сирены и сигналов тревоги, то необходимо повторить все действия, начиная с шага 1.

Scher -Khan MAGICAR 4 57 Вы можете выйти из режима программирования на любом этапе. . Для этого не предпринимайте никаких действий в течение 4 секунд. Если вы услышали один непрерывный сигнал сирены, это означает, что система вышла из режима программирования функций. Чтобы продолжить программирование, необходимо повторить все шаги, начиная с шага 1.

ВНИМАНИЕ! Программирование функций системы с помощью брелока возможно только при выключенном зажигании в режиме «Снято с охраны». Если необходимо изменить более одной функции из выбранного вами меню, то выбор каждой функции для изменения необходимо начинать с шага 1. Меню программируемых функций № 1 [кнопка (I + IV) -] № Функция [кнопка (I)] Заводское значение

Брелок-коммуникатор сигнализация Scher-Khan Magicar 4
. Многофункциональная 4-я кнопка с жидкокристаллическим дисплеем
.Аудиовизуальное подтверждение выполняемых команд на дисплее
. Связь на сверхдальних расстояниях до 1500 м с микропроцессорным блоком
. Индикация низкого заряда батареи
. Дистанционный автоматический запуск двигателя с индикацией времени
. Оперативный, с брелоком, режимы программирования СТСЦ
. Уведомление о работе СТСЦ с индикацией на дисплее
. Автоматическая подсветка дисплея
. Звуковой сигнал
. Эффекты памяти на автомобиле с визуальным отображением на дисплее
.Режим звукового и визуального оповещения
. Экономичная мощность (одиночный AAA)
. Дистанционное включение режима VALET

Процессорный блок
. Автоматический запуск автомобилей с автоматической или механической коробкой передач
. Работа системы пуска, как с бензиновыми, так и с дизельными двигателями
. Работа системы пуска с двигателями с турбиной
. Запуск двигателя по таймеру (каждые 2 или 24 часа)
. Запуск двигателя по сигналу от внешнего источника
. Запуск двигателя по сигналу датчика температуры (опция)
.Запуск двигателя по сигналу внешнего устройства
. Персональный код пользователя для аварийного отключения
. Программирование типа реле блокировки
. Звуковое предупреждение перед автоматической постановкой на охрану
. Охранный режим без сигналов сирены
. Выход для управления замком багажника
. Два универсальных программируемых канала управления дополнительными устройствами
. Выходы для управления модулем центрального замка
. Выход управления питанием автосигнализации
. Возможность подключения отрицательного и положительного дверных датчиков
.Вход для отрицательного датчика на капоте
. Вход для отрицательного датчика багажника
. Запирание и отпирание дверей при включении и выключении зажигания
. Возможность постановки на охрану с подтверждающими сигналами сирены и без них
. ПАНИКА
. Высокочувствительный двухуровневый датчик удара с регулируемой чувствительностью
. Входы для опционального двойного датчика уровня
. Режим «Свободные руки» для автоматической постановки / снятия с охраны при удалении / приближении владельца к автомобилю

ФУНКЦИИ УДАЛЕННОГО ЗАПУСКА Scher-Khan Magicar 4: Система позволяет запускать двигатель автоматически с пульта дистанционного управления, внутренний таймер с интервалом 2 или 24 часа, сигналы от датчика температуры (не входит в комплект) или от внешнего устройства на бензиновых или дизельных двигателях с автоматической или механической коробкой передач. В качестве опции он снабжен датчиком температуры.

Время работы двигателя после дистанционного / автоматического включения сигнализации Scher-Khan Magicar 4 программируется и составляет 15 или 25 минут для бензинового двигателя и 25 или 45 минут для дизельного двигателя. Частота таймера может составлять 2 или 24 часа. При программировании автозапуска с датчика температуры (в комплект поставки не входит) автозапуск через 2/24 часа будет осуществляться только при наличии сигнала с датчика температуры (температура включения автозапуска выставляется прямо на датчике от 0 до - 30 ° С).За двигателем можно следить с помощью тахометра или генератора. Минимальное время вращения стартера при автозапуске при управлении двигателем по датчику генератора программируется - 0,8 или 1 секунда.

Автоматический запуск двигателя на автомобилях с МКПП невозможен, если после переключения системы в режим защиты открылась одна из дверей.

ОСОБЕННОСТИ МОДЕЛИ Scher-Khan Magicar 4: Шерхан 4 двусторонний и комплектуется одним четырехкнопочным пультом пейджера.

Система Scher-Khan Magicar 4 имеет режим «свободные руки» - при удалении и приближении к машине (на расстояние 5–15 м) с помощью пейджера дистанционного управления система автоматически поднимается и снимается с охраны. Однако этот режим не рекомендуется использовать постоянно, так как аккумулятор брелка разряжается в этом случае намного быстрее.

В комплект поставки охранной сигнализации Scher-Khan Magicar 4 входит кнопка вызова водителя изнутри автомобиля.

Модель поддерживает возможность защиты автомобиля с работающим двигателем только на автомобилях с автоматической коробкой передач.

ПРОТИВОУГОННЫЕ ВОЗМОЖНОСТИ охранной системы Scher-Khan Magicar 4: выход на аналоговый замок NR / NC, одно реле NC / NA в комплекте поставки.

ОСОБЕННОСТИ СЕРВИСНЫХ ВОЗМОЖНОСТЕЙ: С брелком Scher-Khan Magicar 4 вы можете удаленно управлять замком багажника, но если вы используете эту функцию в режиме охраны, система перейдет в режим «снят с охраны», двери будет разблокирован, а стартер отключен.

При установке охранной сигнализации Scher-Khan Magicar 4 можно включить функцию вежливого освещения салона - после снятия с охраны внутреннее освещение включается до включения зажигания.

Сервисный режим охранной системы Scher-Khan Magicar 4 активируется с помощью брелока, поэтому система не комплектуется кнопкой Valet. Выключить систему или перейти в режим Valet можно без брелка - путем определенной последовательности включения и выключения зажигания. Причем эта последовательность запрограммирована и является секретным кодом для аварийного отключения системы.

ТРЕВОГА ДОПОЛНИТЕЛЬНЫХ КАНАЛОВ Scher-Khan Magicar 4 : Двухканальная система позволяет удаленно открывать замок капота, управлять дополнительным предпусковым подогревателем или другим сервисным устройством.Программирование обоих каналов позволяет использовать их как импульс длительностью 0,5 секунды или как мгновенный.

Двухсторонняя сигнализация Scher-Khan Magicar 4 с дистанционным и автоматическим периодическим по внутреннему таймеру (2 или 24 часа) запуском двигателя, совместима с бензиновыми и дизельными автомобилями с механической или автоматической коробкой передач. Эта модель поддерживает режим громкой связи. Как вариант комплектация термодатчиком.

MAGICAR 4

Руководство по установке

В комплекте

При покупке STDS убедитесь, что поставка завершена.По желанию покупателя в СТСТЦ могут быть добавлены дополнительные устройства (см. Ниже), расширяющие ее возможности.

Дополнительные устройства

Состав базового комплекта может быть дополнен другими компонентами марки SCHER-KHAN:

  • Датчик температуры SCHER-KHAN TE-1
  • Модуль каналов расширения SCHER-KHAN AUX- "
  • Модуль обхода иммобилайзера SCHER-KHAN BP-2
  • Брелок - SCHER-KHAN Коммуникатор с дисплеем *
  • Брелок SCHER-KHAN без дисплея *

* STSTS SCHER-KHAN MAGICAR IV может запоминать коды трех брелоков.Использовать в СТСЦ больше грешных безделушек невозможно.

  • Перед установкой STSTS внимательно прочтите это руководство.
  • При прокладке проводов свяжите их в пучок, защитите изолентой и (или) пластиковой гофрированной трубкой. Для повышения секретности монтажа рекомендуется выбирать защиту проводки СТСТЦ, аналогичную той, что используется в автомобиле, на котором установлен СТСТЦ.
  • Прокладку соединительных проводов СТСТЦ производить в местах прокладки штатной электропроводки автомобиля
  • При установке исполнительных механизмов на подвижные части автомобиля (двери, багажник, капот и т. Д.)), а при перемещении от неподвижных частей прокладывайте провода только в специально разработанных трубах
  • При подключении не зажимайте их слишком сильно обивочными панелями.
  • Не прогибайте провода через острые края металлических панелей автомобиля
  • При прокладке проводов из салона в моторный отсек или багажник автомобиля используйте для этого штатные места проводки или специально разработанные вводы цель.
  • Если вам нужно удлинить провод, используйте провод того же или большего сечения.
  • Все компоненты СТСЦ (кроме сирены, которая защищена по стандарту IP-64) выполнены по стандарту IP-40. Выбор места для установки компонентов СТСТЦ должен исключать возможность проникновения в технологические жидкости и атмосферную влагу.
  • Все блоки и датчики необходимо размещать разъемами вниз или в сторону. Чтобы влага не попала в корпус агрегата, кабели должны иметь провисание
  • Не устанавливать компоненты СТСЦ в местах сильного нагрева (элементы охлаждения двигателя, система кондиционирования)
  • Компоненты и провода СТСЦ не должны мешать работе подвижных частей автомобиля
  • При установке датчиков открывания капота и багажника свободный ход стержней датчиков должен быть не менее 5 мм.Это предотвратит ложное срабатывание датчиков при парковке на неровной поверхности из-за возможных деформаций кузова автомобиля.
  • Датчик удара должен быть установлен на твердой поверхности. Не устанавливайте датчик удара на пластиковые панели. Их температурная деформация при нагревании или охлаждении может привести к ложным срабатываниям датчика. Датчик чувствительности датчика удара должен быть легко доступен для пользователя. Пользователь должен знать расположение датчика для самонастройки.
  • Сирена, установленная в моторном отсеке, не должна располагаться вблизи выпускного коллектора, высоковольтных цепей зажигания и фары автомобиля.Сирену следует устанавливать сиреной вниз или в сторону, чтобы в ней не скапливалась влага. Доступ к сирене извне автомобиля должен быть исключен.
Установка блока процессора СТСЦ

Выберите место для установки процессора STSTS в салоне (например, за или под приборной панелью) и закрепите его пластиковыми стяжками или двусторонней клейкой подложкой.

После установки и подключения процессорного блока его необходимо обучить коду брелока (см. Ниже).

ВНИМАНИЕ!

Не устанавливайте блок процессора в моторном отсеке, так как корпус блока не герметичен. Также избегайте установки устройства непосредственно на электронные компоненты автомобиля. Эти компоненты могут быть источниками радиопомех.

Установка антенного блока

Антенный блок можно установить в верхнем углу лобового стекла. Расстояние от антенны до ближайшей металлической поверхности должно быть не менее 50 мм. Перед установкой антенного блока обезжирьте стеклянную поверхность в месте установки спиртовой салфеткой.Температура стекла при установке должна быть не ниже +10 o C.

Допускается скрытая установка антенного блока. При скрытой установке возможна некоторая потеря дальности связи. Также скрытая установка антенного блока затрудняет использование функций программатора SCHER-KHAN CM-3.

Возможные места установки:

  1. По углам лобового стекла
  2. Солнцезащитные козырьки
  3. На неподвижных боковых окнах
  4. Козырек приборной панели
  5. По углам заднего стекла
  6. Под задней полкой
Установка датчика вызова от автомобиля

Датчик вызова из автомобиля можно установить в нижнем левом или правом углу лобового стекла автомобиля.Перед установкой датчика обезжирьте стеклянную поверхность в месте установки спиртовой салфеткой. Температура стекла при установке должна быть не ниже +10 o C.

Установка сирены

Для установки сирены выберите в моторном отсеке место, хорошо защищенное от доступа из-под днища автомобиля. Не размещайте сирену рядом с сильно нагретыми или движущимися компонентами. Во избежание скопления влаги или грязи звонок сирены должен быть направлен вниз.

Установка датчиков капота и багажника

Для защиты капота и багажника необходимо установить два датчика (концевых выключателя). Эти датчики необходимо устанавливать на металлической поверхности автомобиля, которая имеет хороший контакт с кузовом. Важно выбрать место, где исключена возможность проникновения и (или) скопления воды. Выбирайте места, которые при закрытых капоте и багажнике защищены резиновыми уплотнителями. Не устанавливайте датчики на стоки. Датчики могут быть установлены с помощью кронштейна или в монтажное отверстие соответствующего размера.Помните, что при правильной установке шток подвижного датчика должен иметь свободный ход не менее S мм при закрытом капоте или багажнике. Датчик в багажном отделении не должен мешать загрузке и выгрузке багажа, а датчик под капотом - обслуживанию автомобиля.

Установка светодиода (светодиод)

Светодиодный индикатор (LED) входит в комплект СТСЦ. который показывает статус STSTS. Он должен быть установлен на приборной панели или на стойке и должен быть хорошо виден снаружи автомобиля, но не должен отвлекать водителя.

Установить датчик удара

Выберите место на твердой поверхности в салоне и закрепите датчик удара двумя винтами (пластиковые стяжки или двусторонняя клейкая подложка). Убедитесь, что у вас есть свободный доступ к датчику для его настройки. Повышение чувствительности датчика происходит поворотом ручки по часовой стрелке, уменьшение чувствительности поворотом ручки против часовой стрелки.

Установка датчика температуры SCHER-KHAN TE-1

(не входит в комплект)

Выберите сиденье в автомобиле и закрепите датчик температуры на стороне кабины двумя винтами (пластиковая стяжка или двусторонняя клейкая подложка). Перед установкой датчика обезжирьте поверхность в месте установки спиртовой салфеткой. Температура поверхности при установке должна быть не ниже +10 o C.

Датчик должен быть легко доступен для регулировки. Повышение температуры, при которой СТСТС запустит двигатель, происходит поворотом регулятора по часовой стрелке, понижение - поворотом регулятора против часовой стрелки. Пределы регулировки температуры от -30 o C (-22 F) до 0 o C (+32 o F).

ПОДКЛЮЧЕНИЕ ПРОВОДОВ СТСЦ
Назначение проводов

8-контактный разъем CN1

Красный провод: (+ 12V, 30A) DC от аккумулятора

Дополнительное реле, подключенное к этому проводу, служит для организации второй цепи зажигания, второго стартера или вторых аксессуаров.Фиолетовый провод этого реле подключить к соответствующему проводу разъема CN2, синий провод подключить к соответствующему проводу замка зажигания.

Зелено-белый провод: импульсный выход на тревогу (+ 12В, 10А)

Этот провод обеспечивает мигающую сигнализацию. В том случае, если в автомобиле необходимо разделить правую и левую цепи сигнализации, необходимо применить диодную изоляцию. Для диодной развязки используйте диоды с постоянным током не менее 5А и обратным напряжением не менее 40В.Рекомендуется использовать:

Диоды российского производства КД213 (A - D), KD2999 (A - B), KD2997 (A - B), KD270 (A - D), KD271 (A - D)

Диоды иностранного производства SR540, SR560, SF52, SF54, 50SQ100

Красный / белый провод: (+ 12В, 30А) постоянный ток от аккумулятора

Этот провод подает питание на блок процессора STSTS.

Подключите красный провод к положительной клемме аккумулятора штатных автомобильных предохранителей.

Белый провод: (+ 12V, 30A) доступ к аксессуарам

Этот провод подает питание на провод зажигания ACC.

Подключите белый провод к замку зажигания. На этом проводе должно появиться напряжение +12 В в положении ACC и ON ключа зажигания и исчезнуть при вращении стартера.

Фиолетовый провод: отрицательный выход блокировки стартера (-200 мА)

Этот провод используется для управления реле блокировки стартера.

Это программируемый выход (программируемая функция 2-8). При заводской настройке функции 2-8 на этом проводе появляется сигнал. При значении дополнительной функции 2-8 на этом проводе появляется сигнал.Для правильного функционирования этого выхода при выборе дополнительного значения функции 2-8 необходимо переставить желтый провод в блоке реле блокировки с позиции 87a на позицию 87.

При запуске двигателя из STSTS блокировка автоматически снимается на время запуска двигателя.

Подключите фиолетовый провод к клемме 85 реле. Подключите контакт 86 реле к проводу от замка зажигания, на который в положениях ON и START поступает напряжение +12 В.

Желтый провод: (+ 12В, 30А) вывод на стартер

Этот провод подает питание на стартер для запуска двигателя от СТСТС. Подсоедините желтый провод к проводу замка зажигания, на котором в положении ПУСК (при вращении стартера) появляется +12 В после реле блокировки стартера (см. Схему 2).

Зеленый провод: (+ 12В, 30А) вывод на зажигание

Этот провод подает питание на провод ON (зажигание 1) замка зажигания, а также служит для программирования брелоков, аварийных СТСТС и входа в режим VALET.

Подключите зеленый провод к замку зажигания. На этом проводе появляется напряжение + 12В в положении ON и не пропадает при вращении стартера.

В клеммной колодке CN 1 вместе с зеленым проводом подключен красный провод, подающий питание на обмотку реле блокировки стартера.

Черный провод: Масса

Подключите черный провод к отрицательной клемме аккумулятора или к заземленным частям автомобиля.

Подключите этот провод в местах подключения к массе штатной автомобильной проводки.

5-контактный разъем CN2
Зелено-белый провод: импульсный аварийный выход (-200 мА)

Этот провод обеспечивает мигающую сигнализацию. Используется на автомобилях с отрицательной сигнализацией.

При использовании зелено-белого провода в разъеме CN1 не подключайте этот провод.

Черный провод: отрицательный выход зажигания или блокировки стартера (-200 мА)

Этот провод используется для управления замком зажигания или глохнетом. Это программируемый выход (программируемая функция 2-8). При заводском значении функции 2-8 сигнал на этом проводе появится, когда STSTS поставлен на охрану.С дополнительным значением функции 2-8, сигнал на этом проводе появится, когда STSTS будет выведен из режима охраны. При запуске двигателя из STSTS блокировка автоматически снимается на время работы двигателя. Не рекомендуется использовать замок зажигания на автомобилях с автоматической коробкой передач.

Используйте цепь блокировки стартера. Этот провод можно использовать для управления окнами, люком и т. Д.

Подключите черный провод к клемме 85 реле. Подключите контакт 86 реле к проводу от замка зажигания, на который в положениях ON и START поступает напряжение +12 В.

Для размыкания заблокированной цепи используйте релейные контакты 30 и 87a с заводским значением программируемой функции 2–8 или 30 и 87 контактов с дополнительным значением программируемой функции 2–8.

Это транзисторный слаботочный выход (-200 мА), который может использоваться только для управления реле (входит в комплект поставки).

Зеленый провод: отрицательный выход (-200мА) на второе зажигание

Этот провод подает МАССУ на реле для организации дополнительной цепи зажигания.Подключите зеленый провод к 85 пину вспомогательного реле (например, к фиолетовому проводу реле организации дополнительных цепей замка зажигания на жгуте разъема CN1). Если вторая цепь зажигания не нужна, не подключайте этот провод. При необходимости обхода штатного иммобилайзера этот провод используется для управления модулем SCHER-KHAN BP-2.

Белый / черный провод: отрицательный выход (-200 мА) ко вторым аксессуарам

Этот провод обеспечивает массу реле для организации дополнительной цепочки аксессуаров.Подключите бело-черный провод к контакту SS дополнительного реле (например, к фиолетовому проводу реле-реле дополнительных цепей замка зажигания на жгуте разъема CNU. Если вторая вспомогательная цепь не нужна, то выполните не подключайте этот провод.

Красный / черный провод: отрицательный выход (-200 мА) на второй пускатель

Этот провод подает МАССУ на реле для организации дополнительной цепи стартера. Подключите красный / черный провод к 85 контакту дополнительного реле (например, к фиолетовому проводу реле реле дополнительных цепей замка зажигания на жгуте разъема CN1).Если вторая цепь стартера не нужна, то этот провод не подключайте.

Разъем CN3, 9 контактов
Синий провод: отрицательный датчик стояночного тормоза

Этот провод необходим для работы системы запуска двигателя.

Для автомобилей с МКПП:

Когда на этом проводе появляется МАССА при работающем двигателе. SCHER-KHAN MAGICAR IV переходит в режим резервирования (передает управление зажиганием на блок процессора). СТСЦ запрещает запуск двигателя, если на этом проводе в момент запуска нет МАССЫ.

Для автомобилей с турбодвигателями:

В режиме ТУРБО, когда на этом проводе появляется МАССА, SCHER-KHAN MAGICAR IV передает управление зажиганием на блок процессора.

Подсоедините синий провод к датчику стояночного тормоза.

Серый / черный провод: отрицательный датчик вытяжки

Когда STSTS находится в режиме охраны, замыкание серо-черного провода на MASS вызовет мгновенный переход в режим тревоги. При запуске двигателя от СТСТС появление МАССЫ на серо-черном проводе вызовет мгновенное прекращение его работы.Если на этом проводе присутствует MASS, STSTS не запустит двигатель автоматически.

Установите датчик под капот автомобиля и подключите к нему серый / черный провод. Есть возможность подключить серо-черный провод к штатному датчику открытия капота (если установлен). Если датчик контролирует включение освещения моторного отсека, то для его подключения необходимо применить диодную изоляцию (см. Схему 4). Диод может быть с максимальным прямым током 1 А. В схеме можно применить диод зарубежного производства типа 1N4000-1N4007 или российский аналог КД243 (A - G).

Синий / белый провод: датчик положительной педали тормоза

Этот провод необходим для работы системы запуска двигателя. Когда на этом проводе появляется напряжение +12 В при работающем двигателе от СТСТС, SCHER-KHAN MAGI CAR IV передает управление зажиганием на замок зажигания. Если напряжение +12 В присутствует на этом проводе во время запуска, STSTS не запустит алгоритм запуска двигателя. При выборе значения дополнительной функции 2-5 при включенном зажигании и появлении +12 В на синем / белом проводе СТСТС запрещает блокировку дверей.

Фиолетовый / черный провод: минусовой датчик багажника

Когда система поставлена ​​на охрану, замыкание фиолетово-черного провода к MASS вызовет мгновенный переход STSTS в режим тревоги.

Установите датчик в багажник автомобиля и подключите к нему фиолетовый черный провод. Есть возможность подключить фиолетовый черный провод к штатному датчику открытия багажника (если установлен). Если датчик контролирует, горит ли свет в багажнике, независимо от того, включены габаритные огни или нет, то вам не нужно использовать диодную изоляцию (в большинстве автомобилей). Если этот датчик контролирует включение освещения багажника только при включенных габаритных огнях, то необходимо применить диодную развязку (см. Схему 5). Диод может быть с максимальным прямым током 1 А. В схеме возможно применение диода зарубежного производства типа 1N4000-1N4007 или российского аналога КД24З (А - Г).

Красно-белый провод: отрицательный датчик двери

Когда система поставлена ​​на охрану, замыкание красно-белого провода к MASS заставит STSTS мгновенно перейти в режим тревоги.Если дверные датчики близки к MASS, подключите красный / белый провод к общему проводу, соединяющему датчики дверей автомобиля.

Если в автомобиле установлена ​​система плавного освещения салона, необходимо включить диод в цепь освещения салона.

Схема 6: Подключение датчиков дверей на автомобилях без блока диагностики открытых дверей. Диод подбирается так же, как в схеме 5.

Схема 7: Подключение дверных датчиков для автомобилей с блоком диагностики открытой двери (на приборной панели есть индикатор открытой двери, указывающий на конкретную дверь). Задержка выключения салонного света происходит только после закрытия водительской двери. После закрытия любой пассажирской двери внутреннее освещение сразу же гаснет.

Диоды VD1-VD4 могут быть любыми с обратным напряжением не ниже 30В (диоды зарубежного производства типа 1N4148.1N4000-1N4007 или российские КД509, КД510, КД521, КД522, КД102, КД105, КД208, КД209). Диод VD5 подбирается так же, как и в схеме 5.

Схема 8: Подключение датчиков дверей для иномарок с блоком диагностики открытых дверей (на панели приборов есть индикатор открытой двери, указывающий на конкретную дверь).Задержка выключения салонного света происходит после закрытия любой из дверей.

Диоды VD1-YD4 могут быть любые с обратным напряжением не ниже 30В (диоды зарубежного производства типа 1N4148, 1N4000-1N4007 или российские КД102, КД105, КД208, КД209, КД509, КД510, КД521, КД522). Диоды VD5-VD8 подбираются аналогично схеме 5.

Примечание:

Если задержка выключения освещения салона происходит только после закрытия передних дверей, то в цепи датчика этих дверей устанавливаются диоды VD5-VD8.

Красный провод: плюс датчика двери

Все функции красно-белого провода (см. Ниже).

Если датчики двери близки к +12 В, подключите красный провод к общему проводу, соединяющему концевые выключатели дверей автомобиля. Если в автомобиле есть функция отложенного отключения освещения салона, схемы подключения этого провода такие же, как и у красного / белого проводов. Но в этом случае нужно изменить полярность включения всех диодов.

Коричнево-черный провод: отрицательный датчик свечи накаливания

Этот провод используется только в том случае, если на автомобиле установлен дизельный двигатель.При выполнении автоматического запуска двигателя. СТСТЦ не включит стартер, пока МАССА не пропадет на этом проводе. Если этот провод подключен, блок процессора определит, что двигатель дизельный, и автоматически увеличит время прогрева до 25 или 45 минут. (в зависимости от положения переключателя DIP2 - см. ниже).

Подсоедините коричневый, черный провод к лампе прогрева свечей накаливания на панели приборов или к проводу под капотом, на котором появляется МАССА во время прогрева свечей.

Примечание:

Не используйте коричневый / черный провод, если у автомобиля бензиновый двигатель.

Коричнево-белый провод: положительный датчик свечи накаливания

Все функции коричневого черного провода.

Подсоедините коричнево-белый провод к лампе прогрева свечей накаливания на приборной панели или к проводу под капотом, где появляется напряжение +12 В при прогреве свечей.

Примечание:

Не используйте коричнево-белый провод, если у автомобиля бензиновый двигатель.

Желто-черный провод: датчик запуска двигателя

Входной сигнал для датчика тахометра генератора. По наличию сигнала на желто-черном проводе STSTS получает информацию о том, что двигатель работает, а также определяет время, необходимое для включения стартера при автоматическом запуске двигателя.

Если выбрано дополнительное значение функции 2-5 (блокировка замков дверей при включенном зажигании), то при пропадании сигнала на желто-черном проводе STSTS происходит блокировка дверей. STSTS не будет выполнять алгоритм автоматического запуска двигателя, если на этом проводе присутствует сигнал.

Подключите желтый / черный провод:

Это программируемый вход (в зависимости от положения переключателя DIP1 - см. Ниже). STSTS определяет, что двигатель работает либо по наличию напряжения более + 9В на желтом проводе (датчик генератора), либо по наличию импульсов тахометра на проводе (датчик тахометра).

Датчик генератора:

Если вы выбрали датчик генератора, переключите DIP1 в положение ВЫКЛ.Найдите тонкий провод от генератора к лампе заряда аккумулятора на приборной панели и подключите его к желто-черному проводу. При включенном зажигании до запуска двигателя напряжение на этом проводе должно быть меньше 5В, а при работе двигателя от 9В до 14В. Может использоваться аварийный датчик давления масла, но в этом случае необходимо использовать типы масел, которые имеют постоянную вязкость в широком диапазоне температур. При использовании сильно загущающих масел возможно преждевременное прекращение вращения стартера во время автоматического запуска.

Примечание:

Желто-черный провод желательно использовать в качестве входного датчика генератора. Если не удается найти нужный провод, то используйте желто-черный провод в качестве входа для датчика тахометра.

Датчик тахометра:

Если вы выбрали датчик тахометра, установите DIP1 в положение ON. Найдите тонкий провод, идущий от тахометра, который имеет пульсирующее напряжение при работающем двигателе, и подключите его к желто-черному проводу. Вам нужно будет запрограммировать время, необходимое для вращения стартера.Для этого:

  1. Запустите двигатель ключом.
  2. Как только двигатель запустится, нажмите и удерживайте 1 сек. кнопка SW1, расположенная на колодке рядом с разъемом CN11 (см. схему 1). В подтверждение успешного программирования вы услышите один короткий сигнал сирены.

Если вы слышите три коротких звуковых сигнала, это означает, что программирование не происходило. Через 2 секунды STSTS укажет причину появления сигнала тревоги:

1 мигание - DIP1 не включен

2 мигания - зажигание не включено

3 мигания - низкий уровень сигнала на желто-черном проводе или нет сигнала

6-контактный разъем CN4
Красный провод: (+12 В, 500 мА)

Этот провод не используется.

Фиолетовый / белый провод: отрицательный выход (-200 мА) для управления замком багажника.

Пурпурно-белый провод замыкается на МАССОВОЙ на 0,5 сек. при нажатии и удерживании 1 сек. Кнопка брелока III.

В охранном режиме разблокировка замка багажника выводит СТСТС из охранного режима и открывает двери автомобиля.

Подсоедините фиолетовый / белый провод к контакту 85 реле управления замком багажника и подсоедините остальные контакты реле в соответствии со схемами ниже.

Если в автомобиле установлена ​​кнопка управления замком багажника, используйте схему 9.

Если в автомобиле не установлена ​​кнопка отпирания замка багажника, то рекомендуется применять схему 10. Кнопка управления замком багажника из салона, а также блок СТСТЦ управляет дополнительным реле. В схеме 10 нагрузка на кнопку минимальна и у нее больший ресурс, чем в схеме 9.

Оранжевый / черный провод: отрицательный выход (-200 мА) для отпирания всех дверей.

Оранжево-черный провод используется для отпирания всех дверей.Если запрограммирована функция 1-4 (приоритетное отпирание двери водителя), то сигнал на этом выходе появится при повторном нажатии кнопки 1 брелока в течение 5 секунд. после удаления СТСЦ из охранного режима.

Если функция 1-4 отключена, то сигнал на этом проводе появится одновременно с сигналом разблокировки ЦЗ.

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Оранжевый / черный провод подключить к выводу 85 реле отпирания всех дверей и подключить остальные контакты реле в соответствии со схемой 11.На нем показано подключение дополнительных электрических дверных замков, для управления которыми требуются импульсы инверсии полярности. Если используются электрозамки другой конструкции, то необходимо изменить подключение контактов 87, 87а и 30 всех реле для обеспечения их работоспособности.

Примечание.

Для реализации функции приоритетного отпирания водительской двери при наличии штатной ЗЗ автомобиля необходимо отключить электрозамок водителя от схемы ЗУ.Или перепрограммировать штатную ЦЗ у автосалона (если в ней предусмотрена функция приоритетного отпирания водительской двери).

Синий провод: отрицательный выход (-250 мА) для разблокировки ЦЗ; положительный выход (+12 В, 250 мА) для блокировки CH

Этот выход может быть предназначен для отпирания электрического замка двери водителя отрицательным импульсом, если запрограммирована функция 1–4 (назначение оранжево-черного провода в разъеме CN4 показано ниже). Продолжительность сигнала на этом проводе программируется (программируемая функция 1-2).

На синем проводе появляется сигнал разблокировки КЗ (-250 мА):

  • При удалении СТСТС из режима безопасности

На синем проводе появляется сигнал блокировки центрального замка (+ 12В, 250мА):

  • Когда STSTS активирован
  • Когда педаль тормоза нажимается в первый раз, программируемая функция 2-5)
  • В режиме VALET, когда я нажимаю кнопку брелока

Подсоедините синий провод к контакту 85 реле или к соответствующему проводу разблокировки центрального замка. Подключите остальные контакты реле в соответствии со схемами ниже (схемы 12-24).

Синий / черный провод: отрицательный выход (-250 мА) для блокировки CH; положительный выход (+12 В, 250 мА) для разблокировки центрального замка

Этот выход может использоваться для отпирания электрического замка двери водителя с положительным импульсом, если запрограммирована функция 1-4 (приоритетное отпирание двери водителя - см. Назначение оранжево-черного провода в разъеме CN4). Продолжительность сигнала на этом проводе программируется (программируемая функция 1-2).

На сине-черном проводе появляется сигнал блокировки канала (-250 мА):

  • Когда STSTS поставлен на охрану
  • Когда педаль тормоза нажимается в первый раз после движения (программируемая функция 2-5)
  • В режиме VALET, когда я нажимаю кнопку брелока
  • При удалении владельца автомобиля далее более 5-15 м, при использовании режима СВОБОДНЫЕ РУКИ

На сине-черном проводе появляется сигнал отпирания центрального замка (+ 12В, 250мА):

  • При снятии СТСЦ из режима охраны
  • После остановки двигателя (программируемая функция 2-5)
  • В режиме VALET, когда я нажимаю кнопку брелока
  • Когда владелец автомобиля приближается менее чем на 5-15 метров, если используется режим СВОБОДНЫЕ РУКИ

Этот транзисторный слаботочный (- / + 250 мА) выход. Его можно использовать только для управления дополнительно установленным реле или для подключения к центральному замку.

Подсоедините сине-черный провод к контакту 85 реле или к соответствующему проводу разблокировки центрального замка. Подключите остальные контакты реле в соответствии со схемами ниже (схемы 12-24).

Схемы контроля двухпроводной отрицательной полярности блоком питания
Подключение к центральному замку, для управления которым необходимы импульсы отрицательной полярности:
Варианты подключения к центральному замку, для управления которым необходимы импульсы отрицательной полярности и есть кнопка запирания задних дверей (используется на автомобилях TOYOTA)
Вариант 1:

Вариант 2:

Если использовать оранжево-черный провод разъема CN4, то можно реализовать раздельную разблокировку передней и задней дверей.

Цепи управления центральным замком с изменением полярности
Подключение к двухпроводным электрозамкам дверей, для управления которыми требуется инверсия полярности:

Подключение к центральному замку с компрессором

Для правильного функционирования ЦЗ данного типа необходимо увеличить длительность управляющего импульса до 2,5 секунд. Для этого выберите дополнительное значение программируемой функции 1-2.

Для подключения к модулю центрального замка необходимо найти и перерезать провод управления компрессором.

ВНИМАНИЕ!

Не перепутайте концы перерезанного контрольного провода. Это может привести к выходу из строя компрессорного агрегата ЦО. Для определения провода используйте только цифровой вольтметр. Использование контрольной лампы исключено.

8-контактный разъем CN5
Оранжевый провод: импульсный выход (-200 мА) 0,5 сек. при постановке на охрану

Этот провод предназначен для переустановки в режиме защиты заводского СТСЦ (если он установлен).Наличие импульса в режиме дистанционного или автоматического запуска двигателя определяется значением запрограммированной функции 1-1 (импульс постановки на охрану заводского СТСЦ после автоматического запуска двигателя).

Длительность сигнала на оранжевом проводе не может быть изменена с помощью программируемой функции 1-2 (длительность импульса центра управления). Сигнал на этом проводе не появится при блокировке кода неисправности с брелока СТСТС, если зажигание включено и (или) СТСТЦ находится в режиме VALET.

Оранжевый провод подключить к проводу постановки на охрану заводского СТСЦ, который находится на заводской колодке СТСЦ или на замке двери водителя.

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Оранжевый / белый провод: импульсный выход (-200 мА) 0,5 сек. при снятии с охраны

Этот провод предназначен для снятия с охраны заводского СТСЦ (если установлен). Наличие импульса в режиме автоматического запуска двигателя определяется значением программируемой функции 1-1 (импульс снятия с охраны с заводской СТСТС перед выполнением запуска двигателя).Длительность сигнала на оранжевом / белом проводе не может быть изменена с помощью программируемой функции 1-2 (длительность импульса центра управления). При включенной программируемой функции 1-4 (приоритетное отпирание двери водителя) сигнал на оранжево-белом проводе будет появляться одновременно с сигналом (-250 мА) на синем проводе CN4 (отпирание двери водителя) или с сигналом (+ 250мА) на сине-черном проводе CN4 (отпирание двери водителя). Когда программируемая функция 1-5 включена (двойной отпирающий импульс), сигнал на оранжевом / белом проводе появляется одновременно с первым импульсом (-250 мА) на синем проводе или (+ 250 мА) на синем / черном CN4.Сигнал на оранжево-белом проводе не появится при разблокировке КД от брелока СТСЦ при включенном зажигании. Когда STSTS находится в режиме VALET, сигнал на оранжевом / белом проводе будет появляться одновременно с сигналом (-250 мА) на синем или (+ 250 мА) на синем / черном проводе CN4 (отпирание двери водителя) при включении зажигания. выключение и разблокировка ЦАП с брелока.

Подключите оранжево-белый провод к заводскому проводу снятия СТСЦ, который находится на заводской колодке СТСТС или на замке двери водителя.

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Фиолетовый провод: отрицательный выход (-200 мА) для управления включением освещения кабины

Этот провод используется для управления выключателем освещения салона. Когда STSTS выводится из режима безопасности, на этом выходе на 60 секунд появляется сигнал низкого уровня (-200 мА). Сигнал на этом выходе исчезнет сразу после того, как двери автоматически заблокируются и включится зажигание.

При использовании схем 25, 26 включение освещения кабины эквивалентно открытию двери. Программируемая функция 1-6 предусмотрена в STSTS. Когда эта функция включена, режим автоматической повторной постановки на охрану будет происходить каждые 60 секунд. после снятия с охраны.

Если выбрана заводская установка функции 1-6, автоматическое повторное включение произойдет через 30 секунд. после выключения света кабины, т.е. через 90 секунд

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Если схемы 25, 26 дополнить диодом, то работа салонного освещения не повлияет на автоматический перевод в режим охраны. При применении схем 27, 28 возврат в режим защиты произойдет через 30 секунд. после снятия с охраны, если дверь не открывалась. Диод в обеих схемах следует выбирать с учетом максимального тока в цепи освещения кабины. Если в машине один световой потолок с одной или двумя лампами по 5 Вт, то диод может быть с максимальным прямым током 1 А.В этих схемах можно использовать диод зарубежного производства типа 1N4000-1N4007 или российский аналог КД243 (A - F).

Если мощность лампы выше, то необходимо использовать диод зарубежного производства типа 1N5402-1N5408 или российский аналог КД257 (А-Д), рассчитанный на постоянный ток ЗА.

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Коричневый провод: (+ 12В, 2А) выход на сирену

Этот провод предназначен для подключения сирены.В режиме тревоги на нем появляется постоянное напряжение + 12В, 2А на 30 секунд.

Пропустите этот провод через резиновую втулку в моторный отсек к месту установки сирены.

Подключение к неавтономной сирене:

  • Подключите коричневый провод к проводу питания сирены

Подключение к автономной сирене:

  • Подключите коричневый провод к положительному проводу триггера сирены.
  • Подключите отрицательный неиспользуемый триггер сирены к проводу питания сирены.Питание автономной сирены можно взять от красного шнура питания в разъеме CN1 STSTS после предохранителя
  • Надежно подключите черный провод сирены к MASS
Белый провод: (-200 мА) релейный аудиовыход

Этот провод предназначен для реле звукового сигнала. В режиме тревоги на нем появляется прерывистый сигнал на 30 секунд.

Подключите этот провод к реле сигнала заводской системы управления автомобиля. Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления реле.

Желтый провод: отрицательный выход (-200 мА) дополнительный канал 1

Этот выход работает в любом состоянии STSTS (в режиме охраны и в режиме снятия с охраны).

  1. На желтом проводе появляется импульс 0,5 секунды. (-200 мА) при кратковременном нажатии кнопки брелока II (заводская установка функции 2-6)
  2. Сигнал (-200 мА) появляется на желтом проводе при кратковременном нажатии кнопки брелока II и исчезает, когда он нажимается еще раз (значение дополнительной функции 2-6)
    Состояние канала 1 не является энергонезависимым. Если при отключении питания на желтом проводе присутствует отрицательный сигнал, он не будет включаться при включении питания

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Подключите желтый провод к контакту 85 вспомогательного реле и подключите остальные контакты реле в соответствии с выбранной функцией вспомогательного канала 1 (см. Схему 29).

Примечание:

При использовании модуля расширения каналов SCHER-KHAN AUX-7 этот выход работает как информационная шина данных и позволяет организовать до 7 дополнительных каналов с различными алгоритмами работы.Для совместной работы STSTS SCHER-KHAN MAGICAR IV и модуля SCHER-KHAN AUX-7 необходимо установить определенные значения программируемых функций 2-9 и 2-10. Для установки желаемых значений используйте Программатор функций SCHER-KHAN СМ3.

С помощью программатора SCHER-KHANCM3 можно установить длительный или импульсный (от 1 до 99 сек. ) Сигнал на любом из семи каналов.

Желто-белый провод: отрицательный выход (-200 мА), дополнительный канал 2

Этот выход работает в любом состоянии STSTS (в режиме охраны и в режиме снятия с охраны).

Работа этого выхода программируется и может иметь два режима:

  1. На желто-белом проводе появляется импульс 0,5 секунды. (-200 мА) при кратковременном нажатии кнопки брелока III (заводская установка функции 2-6)
  2. Сигнал (-200 мА) появляется на желто-белом проводе при кратковременном нажатии кнопки брелока III и исчезает при повторном нажатии (значение дополнительной функции 2-6)
    Состояние канала 1 не является энергонезависимым.Если при выключении питания на желто-белом проводе присутствует отрицательный сигнал, он не будет включаться при включении питания

Это транзисторный слаботочный (-200 мА) выход. Его можно использовать только для управления дополнительно установленным реле.

Подключите желтый белый провод к контакту 85 вспомогательного реле и подключите опаловые контакты реле в соответствии с выбранной функцией вспомогательного канала 2 (см. Схему 29).

2-контактный разъем CN6

Проложите провода с 2-контактным разъемом от светодиода к процессору STSTS и подключите их к разъему CN6.

Черный провод: (-) Выход светодиода

Черно-белый провод: (+) Выход светодиода

4-контактный разъем CN7

Проложите провода с 4-контактным разъемом от датчика удара к процессору STSTS и подключите их к 4-контактному разъему CN7.

Черный провод: МАССА на датчике удара

Белый провод: вход из зоны тревоги (сильное воздействие)

Красный провод: (+ 12В) Датчик удара

Желтый провод: вход из зоны предупреждения датчика удара

2-контактный разъем CN8

Подключите сигнальные провода от дополнительного датчика к разъему CN8.

Черный / белый провод: (-) Вход из зоны тревоги (сильное воздействие)

Серо-белый провод: (-) Вход из зоны предупреждения (слабое воздействие)

4-контактный разъем CN9

Проложите провода с 4-контактным разъемом от датчика вызова к процессору STSTS и подключите их к 4-контактному разъему CN9.

Черный провод: МАССА к датчику вызова

Белый провод: Вход сигнала от датчика вызова

Красный провод: (4-) Выход светодиода для датчика вызова

Желтый провод: (-) Выход светодиода датчика вызова

3-контактный разъем CN10

Проложите провода с 3-контактным разъемом от датчика температуры SCHER-KHAN TE-1 (не входит в комплект) к процессору STSTS и подключите их к 3-контактному разъему CN10.Для правильной работы датчика температуры необходимо установить дополнительное значение программируемой функции 2-1.

Серый провод: (4-12 В) Питание датчика температуры

Коричневый провод: (-) Вход от датчика температуры

Если двигатель автомобиля не запускается, появление МАССЫ на коричневом проводе приведет к запуску двигателя (для автомобилей с механической коробкой передач должен выполняться алгоритм резервирования - см. Ниже). Если двигатель автомобиля запускается автоматически, появление МАССЫ на коричневом проводе мгновенно заглушит его.

Примечание:

При использовании датчика температуры SCHER-KHAX TE-1 и дополнительного значения программируемой функции 2-1 двигатель запускается по команде от датчика не более чем через интервал времени, установленный программируемой функцией 2-2 (каждые 24 часа). или 2 часа)

Этот провод можно использовать для запуска двигателя от внешнего устройства. Чтобы иметь возможность запустить двигатель в любой момент, необходимо выбрать заводское значение программируемой функции 2-1.

4-контактный разъем CN11

Проложите провода с 4-контактным разъемом от антенного блока к процессору STSTS и подключите их к 4-контактному разъему CN11.

Желтый провод: Линия ввода цифровых данных

Белый провод: выход линии цифровых данных

Красный провод: (+ 12В) Питание антенны

Черный провод: МАССА на антенном блоке

Примечание:

При использовании функции программатора SCHER-KHAX CM3 для его подключения используется разъем CM1. Отсоедините кабель от антенного блока и подключите его к программатору функции SCHER-KHAN CM3.

ПРОГРАММИРОВАНИЕ ФУНКЦИИ С ПОМОЩЬЮ KEYFELD

Программирование функций STSTS с помощью брелока состоит из четырех шагов.

ШАГ 1:

Войдите в режим программирования и выберите меню программирования.

Для входа в Меню №1 «Функции центрального замка» одновременно нажмите кнопки I + II в течение 2 секунд.

Для входа в Меню №2 «Функции безопасности и работа дополнительных каналов» одновременно нажмите кнопки I + IV в течение 2 секунд.

Сирена подаст один короткий сигнал, сигнализация мигнет один раз, подтверждая успешное выполнение ШАГА 1.

ШАГ 2:

Нажмите кнопку IV, чтобы выбрать функцию меню, которую вы хотите изменить. Например, для выбора функции 4 необходимо четыре раза кратко нажать кнопку IV брелока.

ШАГ H:

Подождите несколько секунд. STSTS подтвердит номер выбранной функции, которую нужно изменить, короткими сигналами сирены и сигнальными вспышками.Количество сигналов будет соответствовать номеру выбранной функции.

Примечание:

Если при выборе функции вы ошиблись с количеством нажатий и (или) НЕТ сирены и сигналов тревоги, то необходимо повторить все действия, начиная с ШАГА 1.

ШАГ 4:

Нажмите кнопку I, чтобы выбрать значение функции по умолчанию. В подтверждение этого сирена подаст один короткий сигнал, сигнализация мигнет один раз. Нажмите кнопку II, чтобы выбрать значение дополнительной функции.В подтверждение этого сирена издаст два коротких звуковых сигнала, сигнализация дважды мигнет.

Примечание:

Если вы услышали один непрерывный сигнал сирены, это означает, что STSTS выходит из режима программирования функций. Для продолжения программирования необходимо повторить все шаги, начиная с ШАГА 1.

ВНИМАНИЕ!

Если необходимо изменить более одной функции из выбранного вами Меню, то выбор каждой функции, которую нужно изменить, должен начинаться с ШАГА 1.

Установка всех программируемых функций на заводские значения по умолчанию

Чтобы установить значения по умолчанию для программируемых функций, необходимо выполнить два шага.

ШАГ 1:

Войдите в режим программирования.

Нажмите одновременно кнопки I + II или I + IV в течение 1 секунды. Сирена подаст один короткий сигнал, сигнализация мигнет один раз, подтверждая успешное выполнение ШАГА 1.

ШАГ 2:

Трижды кратковременно нажмите кнопку III брелока.Каждое нажатие будет подтверждаться короткой сиреной и сигнальной вспышкой. Через некоторое время прозвучат три сигнала сирены, трижды мигнет тревога, подтверждая заводские настройки всех программируемых функций.

Меню программируемых функций

Меню №1 «Функции центрального замка»

№ п / п. Функция Заводское значение
(Выбирается I)
Дополнительное значение
(выбирается кнопкой II)
1-1 Снятие заводских СТСТЦ с охраны перед запуском двигателя и постановка на охрану после запуска Выключено Включено
1-2 Длительность управляющего импульса CH 0.8 сек 2,5 секунды
1-3 Минимальное время вращения стартера при пуске с контролем запуска по датчику генератора 0,8 с 1 сек
1-4 Приоритет отпирания двери водителя Выключено Включено
1-5 Разблокировка двойного ИМПУЛЬСА CH Выключено Включено
1-6 Автоматический перевод в охранный режим после выключения вежливой подсветки выкл. Включено
1-7 Режим ТУРБО Выключено Включено
1-8 Задержка перед запуском двигателя 2 секунды 3-99 сек.

Функция Примечание 1-4:

  • Если вы хотите использовать функцию 1-4, то необходимо отключить электрический замок водительской двери из цепи центрального замка автомобиля.
  • Невозможно включить функцию 1-4 одновременно с функциями 1-2 и / или 1-5. Когда функция 1-4 активирована, значения функций 1-2 и 1-5 автоматически возвращаются к заводским. При включении функции 1-2 и (или) функции 1-5 значение функции 1 возвращается к заводскому значению по умолчанию.
Меню №2 «Функции безопасности и работа дополнительных каналов»
№ п / п. Функция Заводское значение
(выбирается кнопкой 1)
Дополнительное значение
(выбирается кнопкой II)
2-1 Запуск от датчика температуры Выключено Включено
2-2 Пусковые интервалы (при запуске по таймеру и (или) датчику температуры) 24 часа 2 часа
2-3 Запирание двери электрозамком с пассивной постановкой на охрану При пассивной постановке на охрану дверные замки заблокированы. При пассивной постановке замки дверей не запираются
2-4 Режим JackStop (защита от грабежа) Выкл. (Только PANIC) Включено
2-5 Автоматическое управление замками дверей при включении / выключении зажигания Выключено Включено
2-6 Рабочий дополнительный канал 1 Импульс 0,5 сек. Длинный сигнал
2-7 Рабочий дополнительный канал 2 Импульс 0.5 сек. Длинный сигнал
2-8 Реле блокировки, тип HЗ (нормально закрытый) л.с. (нормально открытый)
Функция доступна только в функциональном программаторе SCHER-KHAN SMZ:
2–9 Использование модуля SCHER-KHAN AUX-7 Модуль не используется Модуль используется
2–10 Функция кратковременного одновременного нажатия кнопок брелока II + III Пассивная постановка на охрану Управление дополнительными каналами SCHER-KHAN AUX-7

Внимание! (для функции 2-3):

Пассивная постановка на охрану не является программируемой функцией.Он быстро включается и выключается с брелока одновременным коротким нажатием кнопок II + III.

Примечание к функции 2-4:

Эта функция позволяет выбрать режим ПАНИКА или режим JackStop (защита от грабежа):

Функциональное примечание 2-5:

При включении функции 2-5 замки дверей будут автоматически заблокированы после нажатия педали тормоза, если зажигание включено, а двери закрыты. Разблокировка дверных замков происходит сразу при выключении зажигания.

Feature Note 2-9, 2-10:

Для установки желаемых значений используйте функциональный программатор SCHER-KHAN CM3. Вход в эти пункты меню с брелока невозможен. При отсутствии МОДУЛЯ SCHER-KHAN AUX-7 не включайте значение дополнительной функции. Назначение кнопок брелока при использовании СТСТС с модулем SCHER-KHAN AUX-7 (см. Ниже).

ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С ПОМОЩЬЮ ПЕРЕКЛЮЧАТЕЛЕЙ

Под сдвижной крышкой на основном блоке STSTS находятся два DIP-переключателя и петля JP1.Они используются для программирования функций, зависящих от типа автомобиля.

JP1 - Выберите тип трансмиссии

Если автомобиль с механической коробкой передач (МКПП), то контур должен быть замкнутым. Для автоматического запуска двигателя необходимо по окончании поездки выполнить алгоритм бронирования (см. Ниже).

Если автомобиль с автоматической коробкой передач, то петля должна быть разомкнутой.

ВНИМАНИЕ!

Если в автомобиле используется автоматическая коробка передач, а стартер можно повернуть за пределы положения P (парковка), то используйте режим ручной коробки передач.При этом необходимо выполнить алгоритм резервирования автоматического запуска (см. Ниже).

ДИП1 - определение пуска двигателя по напряжению от генератора или по сигналам тахометра.

Если переключатель находится в положении ВЫКЛЮЧЕНО, STSTS получает информацию о запуске двигателя при постоянном напряжении на желто-черном проводе разъема CN3 от генератора (см. Выше).

Если переключатель находится в положении ON, STSTS получает информацию о запуске двигателя по появлению сигналов с тахометра.В этом случае вам нужно будет запрограммировать время, необходимое для вращения стартера (см. Выше).

DIP2 - время прогрева двигателя

Вы можете установить два значения времени прогрева двигателя при автоматическом запуске. Для дизельных двигателей время указано в скобках:

ВЫК-15 мин. (25 мин.)

ОН-25 мин. (45 мин.)

Режим бронирования

Режим резервирования исключает возможность автоматического запуска двигателя, если рычаг МКПП не установлен в нейтральное положение.Чтобы выполнить резервное копирование (подготовить автомобиль к последующему автоматическому запуску двигателя), выполните следующие действия:

  1. По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
  2. Поставить машину на ручной тормоз.
  3. Уберите ногу с педали тормоза.
  4. Выньте ключ из замка зажигания (в положении OFF). Двигатель продолжит работать.
  5. Откройте дверь и выйдите из машины. Закрой дверь. Двигатель заглохнет.

Открытие дверцы после прохождения пятой точки сделает невозможным автоматический запуск двигателя. Диагностика причин его выхода из строя описана ниже.

Если хотя бы один шаг вышеуказанного алгоритма не будет выполнен, то режим резервирования не будет и двигатель не запустится автоматически.

ВНИМАНИЕ!

Перед тем, как выйти из автомобиля, закройте дверь и окна.

Не оставляйте людей или животных в машине во время режима бронирования.

Не запускайте двигатель автоматически, если в автомобиле находятся люди или животные.

Всегда оставляйте рычаг переключения передач в нейтральном положении.

Не используйте автоматический запуск двигателя на автомобилях с открытым верхом.

Информация о невозможности автоматического запуска двигателя

Если невозможно выполнить автоматический запуск, STSTS сгенерирует три коротких сигнала сирены и три коротких сигнала брелка. Через 2 секунды STSTS укажет причину, по которой вспышки не сработали, чтобы вызвать тревогу.

ПРОГРАММИРОВАНИЕ НОВЫХ КЕЙЕРОВ

Система может запомнить коды трех брелоков. Чтобы запрограммировать новые безделушки, выполните два шага.

ШАГ 1:

Трижды поверните ключ в замке зажигания из положения OFF в положение ON. Тревоги мигнут один раз, подтверждая вход в режим программирования.

ШАГ 2:

Не позднее 4 секунд. После срабатывания сигнализации нажмите кнопку I брелока, код которой необходимо ввести в память блока STNTS.

Для выхода из режима программирования не предпринимайте никаких действий в течение 4 секунд. после написания кода последнего брелока.

Если после шага 1 никаких действий не предпринимается, то через 4 секунды. сигнализация мигнет 2 раза, STSTS перейдет из режима программирования брелока в режим VALET (если не был запрограммирован персональный код аварийного отключения).

Примечание:

STSTS имеет три ячейки памяти для хранения цепочек ключей ошейника. При попытке записать четвертый радиобрелок, код первого записанного радиобрелока будет удален.

НАЗНАЧЕНИЕ КНОПКИ БАБОЧКИ ДЛЯ УПРАВЛЕНИЯ КАНАЛОМ С ПОМОЩЬЮ МОДУЛЯ SCHER - KHAN AUX-7

Если функция 2-10 отключена, можно управлять только двумя дополнительными каналами. В то же время, коротко нажав одновременно кнопки пульта дистанционного управления II + III, вы можете включить или отключить функцию пассивной постановки на охрану. Время импульсов на выходах дополнительных каналов 1 и 2 (коричневый и черно-белый провод SCHER-KHAN AUX-7 будет соответствовать установленному программатором SCHER-KHAN CM3.

Если функция 2-10 включена, то можно управлять всеми каналами. В то же время, коротким одновременным нажатием кнопок ПДУ II + III можно включить или выключить функцию управления для каналов 1, 2, 3, 4, 5, 6, 7. Пассивная постановка на охрану не может быть включена в этот случай. Если необходимо пассивно установить STSTS в режим защиты, используйте функцию «Свободные руки» (см. «Руководство по эксплуатации»).

Примечание:

Для любого значения функции 2-10 все еще можно управлять дополнительным каналом 1 и дополнительным каналом 2.

Внимание!

Дополнительные значения функций 2-9 и 2-10 могут быть изменены пользователем на заводские значения. Для их восстановления потребуется подключение Функционального программатора SCHER-KHAN SMZ. Используйте каналы 3, 4, 5, 6, 7 только для управления сервисными устройствами, не используйте их для дополнительных блокировок двигателя.

Автомобильная сигнализация Sher Khan Magicar Lcd Remote Русская версия двусторонней M5 Большой сделки теперь по низкой цене [d9c4v9w6s6]

Купить Автомобильную сигнализацию Sher Khan Magicar Lcd Remote Русская версия двусторонней M5 Дешевые цены Код Товара: 32966264144

Лучшая автомобильная сигнализация Sher Khan Magicar Lcd Remote Russian-Version Two-Way M5 Deals

Лучшая цена Magicar Car Alarm System - Если вы посетили эту ссылку, ваш браузер указывает, что https aliexpress com / popular / magicar-car-alarm-system html Откройте для себя более 616 наших лучших подборок Magicar Car Alarm System на AliExpress com с top- продавая автомобильную сигнализацию Magicar марки Новый ЖК-пульт для Scher-Khan Magicar 5 Двухсторонняя автомобильная сигнализация Русская версия sher khan magicar M5 Remote Scher khan 5 US $ 12 02 / кусок | 289 Заказы jx8902 Магазин Россия версия M7 LCD Пульт для 10шт. Scher Khan M5 Scher Khan M5 Magicar 5 Keychain Lcd Ваш браузер указывает, посещали ли вы эту ссылку https youtube com / watch? V = OWz1cQQbeds10pcs Scher Khan M5 Scher Khan M5 Magicar 5 Keychain Lcd Автомобильная сигнализация Новый пульт дистанционного управления FM-передатчик Проверьте здесь: https elvishlore blogspot Best Scher Khan M5 Scher Khan M5 Magicar 5 Брелок ЖК-дисплей Ваш браузер показывает, посещали ли вы эту ссылку https youtube com / watch? V = dl3HNpC3wZUBest Scher Khan M5 Scher Khan M5 Брелок Magicar 5 с ЖК-дисплеем и двусторонней автомобильной сигнализацией Новый FM-передатчик дистанционного управления Проверьте здесь: https elvishlore blogspot Обзор российской версии Ma Автомобильный пульт для Scher Khan Ваш браузер указывает, посещали ли вы эту ссылку https youtube com / watch? V = NRtpW8kbkfwReviewing Russia Version Ma Автомобильный пульт для Scher Khan Magicar A ЖК-пульт дистанционного управления Двусторонняя автомобильная сигнализация Бесплатная доставка Проверьте здесь: https elvishlore M5 ЖК-пульт дистанционного управления ключ Цепочка для брелока для русской версии Ваш браузер указывает, посещали ли вы эту ссылку https AliExpress com / i / 32845522346 htmlСистема дешевых ключей, покупайте напрямую у поставщиков из Китая: Брелок для ключей с пультом дистанционного управления M5 для русской версии 2-сторонняя автомобильная сигнализация Scher-Khan Magicar 5 Scher Khan M5 Бесплатная доставка по всему миру! Ограниченная по времени распродажа Легкий возврат Scher Khan M5 Scher Khan M5 Magicar 5 брелок ЖК-дисплей двусторонний Ваш браузер указывает, посетили ли вы эту ссылку https aliexpress com / i / 32855245429 htmlДешевый брелок scher khan 5, Купить качественную автомобильную двустороннюю сигнализацию прямо с пульта дистанционного управления передатчика Китая Управление Поставщики: Scher Khan M5 Scher-Khan M5 Magicar 5 брелок LCD двусторонняя автомобильная сигнализация новый пульт дистанционного управления / FM-передатчик Наслаждайтесь бесплатной доставкой по всему миру! Ограниченная по времени распродажа Легкий возврат Новый ЖК-пульт для двухсторонней автосигнализации Scher Khan Magicar 5 Ваш браузер показывает, если вы посетили эту ссылку https aliexpress com / item / 32842297363 htmlДешевый ЖК-пульт, Купить качественный ЖК-дисплей прямо из Китая ЖК-дисплей для автомобилей Поставщики: Новый Пульт с ЖК-дисплеем для Scher-Khan Magicar 5 Двусторонняя автомобильная сигнализация Русская версия Sher Khan Magicar M5 Remote Scher khan 5 Hot Наслаждайтесь бесплатной доставкой по всему миру! Распродажа с ограниченным сроком действия Легкий возврат Лучшая цена Scher Khan Magicar - Отличные предложения на Scher Khan Ваш браузер указывает, посещали ли вы эту ссылку https aliexpress com / popular / scher-khan-magicar htmlЖК-пульт дистанционного управления M5 для Scher-Khan Magicar 5 Двусторонняя автомобильная сигнализация Русская версия Sher Khan Magicar M5 Remote Scher Khan 11 96 долларов США / кусок | 263 Заказы Брелок Двусторонний магазин jingyuqin 5 цветов для Scher-Khan Magicar A / B Силиконовый чехол для двусторонней автосигнализации Scher Khan A / B ЖК-пульт ДУ CoverMagicar Автосигнализация Интернет-магазины | Автомобильная сигнализация Magicar для продажиВаш браузер показывает, посещали ли вы эту ссылку https dhgate com / online-shopping / magicar-car-alarm-online html Русская версия M7 LCD Remote для Scher-Khan magicar 7 Lcd двухсторонняя автомобильная сигнализация бесплатная доставка US $ Magicar ЖК-дисплей для пульта ДУ Magicar Двусторонняя автосигнализация SHER-KHAN 2-сторонний пульт CAD $ 4 68 - 5 32 M7 2-сторонний ЖК-пульт дистанционного управления Брелок для русской версии Двусторонняя автосигнализация Scher khan M7 Scher-Khan Распаковка Бесплатная доставка Scher Khan Magicar A 2 Way Lcd Ваш браузер указывает, посещали ли вы эту ссылку https youtube com / watch? V = FoGSHgTk8MYUnboxing Free Shippin Scher Khan Magicar A 2 Way Lcd Remote Car Starter For Sher Khan Magicar Автоматическая функция автомобильный брелок Lcd Ma Проверьте здесь: https el Пропустить навигацию Другие результаты .

настройка и описание. SHER-KHAN MAGICAR A Инструкция по установке (для новых систем) Черный провод: масса

Шерхан Магикар 10 - одно из самых надежных средств защиты автомобиля. Эта сигнальная модель отличается наличием обратной связи и обширным функционалом.

[Скрыть]

Свойства

Описание характеристик автосигнализации Sherhan magicar 10:

  • длительность звукового сигнала при включении сирены, она составляет 30 секунд, импульс подается непрерывно;
  • длительность оптического сигнала тоже тридцать секунд, только импульс подается с перебоями, частота 1 Гц;
  • длительность импульса, передаваемого через брелок на расстояние до двух километров, составляет четыре секунды, сигнал подается прерывисто с частотой 0.08 Гц;
  • дальность действия пейджера при работе сигнализации на открытой местности будет до двух километров, если нет помех;
  • срок службы блока питания в основном коммуникаторе составляет примерно четыре месяца;
  • время автономной работы в коммуникаторе без экрана составляет около трех лет;
  • передача пакетных данных осуществляется на частоте 433,92 МГц;
  • scher Khan Magicar сигнальными опциями можно управлять с помощью коммуникатора, интерфейса CAN или сигналов контроллеров.

Основные свойства передатчика:

  • на экране трансивера отображается информация о состоянии защиты;
  • исполнение команд сигнализации сопровождается мелодическим сигналом;
  • режим вибрации, при выполнении команд звуки пейджера не воспроизводятся, работает только вибрация;
  • на экране пейджера отображается информация о состоянии аккумулятора автомобиля, это достигается путем контроля напряжения в электросети машины;
  • также на экране пейджера отображается информация о состоянии аккумулятора, благодаря этому потребитель сможет своевременно рассчитать его разряд
  • брелок позволяет отображать температуру в автомобиле;
  • главный пульт дистанционного управления питается от источников питания стандарта AAA;
  • В случае утери ключа потребитель может использовать индивидуальный пароль для доступа к автомобилю;
  • основной коммуникатор реализует защиту от программирования сторонних пейджеров;
  • активация защитного режима автоматически;
  • коммуникатор можно настроить так, что оповещения о включении защитного режима будут отправляться только на пейджер, сирена работать не будет.

Оборудование

Противоугонный комплекс Magikar 10 для автомобилей:

  1. Сервисная инструкция, в которой изложены все нюансы установки, использования и обслуживания системы.
  2. Модуль микропроцессора, отличающийся небольшими размерами.
  3. Основной коммуникатор с дальностью действия и дисплеем на корпусе.
  4. Запасной брелок. Дальность действия минимальна, экрана нет.
  5. Регулятор чувствительности в комплекте с кабелем и разъемом.
  6. Специальный контроллер для вызова автовладельца, также оснащенный проводом.
  7. Приемопередатчик.
  8. Регулятор температуры необходим для реализации функции запуска двигателя внутреннего сгорания по температуре.
  9. Реле блокировки силового агрегата, снабженное блоком для подключения к комплексу.
  10. Сирена.
  11. Один концевой выключатель. используется для установки на капот или дверь багажника.
  12. Комплект проводов и вилок для подключения комплекса.
  13. Наклейка для фиксации контроллера вызова автовладельца.
  14. Наклейка для крепления трансивера.

Если вы планируете устанавливать концевые выключатели на двери, их придется покупать дополнительно.

Возможности и особенности Magikar 10

Возможности и особенности, которыми обладает Шерхан Магикар 10:

  1. Наличие CAN интерфейса. Это позволит подключать охранный комплекс к бортовым сетевым машинам с минимальным вмешательством в штатную электронику.
  2. Подчиненный рабочий режим. Позволяет управлять основными функциями охранного комплекса с помощью штатного машинного коммуникатора. Для реализации этой опции устройство должно быть подключено к CAN интерфейсу.
  3. Коммуникатор Шерхан Магикар 10 может использоваться для управления другими машинами. Это будет возможно только в том случае, если вторая машина будет использовать сигнализацию Magikar 10.
  4. Одна из основных функций - это синхронизация коммуникаторов. Благодаря этому владелец автомобиля сможет своевременно получать любую информацию, касающуюся защиты автомобиля.Для этого используется основной пейджер, так как отображаются все данные.
  5. Наличие дополнительного контроллера тахометра.
  6. Еще одна особенность - возможность настройки комплекса для работы с машиной, оснащенной двигателем с турбонаддувом. Автовладелец может настроить время работы ДВС после отключения зажигания. Временной интервал может составлять от одной до трех минут, но этот параметр можно регулировать автоматически (от 1 до 4 минут). Автоматическая работа на основе данных, полученных от дополнительного контроллера тахометра за последние пять минут.
  7. Возможность включения режима защиты на автомобиле с работающим двигателем внутреннего сгорания, для этого ключ не должен находиться в замке. Функцию защиты можно настроить на пятнадцать, двадцать пять или сорок пять минут. Можно настроить постановку на неограниченное время, эта опция называется Pit Stop.
  8. Наличие независимого выхода для подключения дополнительных контроллеров. Для этого не нужно отключать датчик чувствительности.
  9. Возможность экономии батареи в коммуникаторе.Его наличие позволяет увеличить время автономной работы на 300%.
  10. Отличительной особенностью является наличие таймера в пейджере. С помощью этой опции можно зафиксировать время парковки автомобиля на платной стоянке.
  11. Возможность блокировки клавиш на коммуникаторе. Предоставляет возможность предотвратить произвольное нажатие клавиш. Если сработал режим паники, блокировка клавиатуры будет снята автоматически.
  12. Опция сигнализации.

Канал KotoFoto рассказал об основных особенностях Magikar 10.

Плюсы и минусы

Достоинства:

  1. Обратная связь. Удобная опция, позволяет в любой момент следить за состоянием системы безопасности, находясь на удалении от автомобиля.
  2. Надежная защита. Для шифрования сигналов используйте динамический код, который позволяет эффективно шифровать данные во время передачи от коммуникатора к модулю процессора и наоборот.
  3. Полезные опции для удобного управления и настройки сигнализации.
  4. Доступная стоимость.Купить эту модель можно примерно за четыре тысячи рублей. При большой функциональности эта стоимость кажется низкой.

В соответствии с отзывами выделим следующие недостатки:

  1. Низкая дальность работы. Пользователи отмечают, что заявленной двухкилометровой дальности в этой модели нет. На открытой местности при отсутствии помех максимальный радиус действия будет не более 1500 метров, а в городских условиях этот показатель может быть уменьшен до 300 метров.
  2. Кнопки на брелке быстро проседают, особенно если устройство используется без чехла.Во избежание подобных проблем мы рекомендуем устанавливать крышку сразу после установки системы.
  3. Возможность взлома. Несмотря на заявления производителя о надежном шифровании сигнала, профессиональный угонщик может быстро взломать систему. Сигнализация не может похвастаться высоким уровнем безопасности.

Как установить?

Ринат Фарукшин рассказал об особенностях установки и подключения охранного комплекса на примере ВАЗ 2107.

Инструкция по установке комплекса:

  1. Микропроцессорный блок устанавливается за приборной панелью или в другом недоступном для преступника месте. .Установка устройства на свободное место за перчаточным ящиком или под центральной консолью, в районе автомагнитолы. Все зависит от конструктивных особенностей авто. Фиксация устройства осуществляется при помощи наклейки или пластиковых стяжек. Модуль нельзя устанавливать под капотом или рядом с электронными компонентами, это может спровоцировать конфликт между устройствами.
  2. Сирена и терморегулятор установлены под капотом автомобиля. Датчик установлен в линию системы охлаждения, его контакты с разъемом выведены наружу.Контроллер жестко закреплен.
  3. Остальные компоненты сигнализации установлены внутри автомобиля - датчик удара и трансивер. Все устройства должны быть надежно закреплены.
  4. Снимите накладку замка зажигания и подсоедините к ней реле блокировки. На этом этапе нужно найти контакт на 12 Вольт, после чего проводится диагностика. Для проверки на дорожке фиксируется трос реле блокировки, после чего включается зажигание, мультиметром диагностируется цепь. Если напряжение присутствует, реле защелкивается.
  5. При установке дополнительных концевых выключателей убедитесь, что в дверях станка предусмотрены технологические отверстия. Если они отсутствуют, то их придется просверлить. Если автомобиль относительно новый и на него распространяется гарантия, перед установкой сигнала обратитесь к своему дилеру. Просверливание отверстий в дверях может привести к аннулированию гарантии.
  6. Электрические цепи необходимо проложить под пластиковой обивкой в ​​салоне автомобиля; для этого демонтируется облицовка.Электрические цепи хранятся вдали от электронных компонентов. Рекомендуем дополнительно обмотать провода изолентой, чтобы обеспечить их защиту.

Контроллер амортизатора необходимо установить так, чтобы при проведении регулировок владелец автомобиля имел к нему свободный доступ.

Руководство пользователя

Для правильного использования сигнализации Шерхан Магикар 10 необходимо проконсультироваться с полным руководством пользователя.

Связка ключей

В техническом руководстве указано, что для управления сигнализацией необходимо привязать коммуникатор.Для этого нужно включить брелок, вставить в него аккумулятор и закрыть крышку.

Привязка пейджера:

  1. При отключенном режиме защиты вставьте ключ в замок и поверните его в положение ON, чтобы включить зажигание. Нажмите любую кнопку на главном коммуникаторе в течение двух секунд. Фары на машине должны мигнуть один раз.
  2. В течение пяти секунд нажмите другую кнопку пейджера. Автоматические индикаторы мигнут дважды, если к управлению не применяется пароль. При использовании кода сигнальная лампа мигнет дважды.
  3. Через пять секунд светодиодный индикатор загорится без перерыва, это означает, что процессор готов связать другие пейджеры.
  4. В течение пяти минут нажмите первую кнопку на основном коммуникаторе.
  5. Остальные пейджеры связаны с модулем управления сигнализацией таким же образом. После каждого последующего ввода индикаторы машины будут мигать соответствующее количество раз. Если прописан второй брелок, то морганий будет два, если третий, то три.
  6. Чтобы выйти из режима сопряжения, не касайтесь кнопок пейджера в течение четырех секунд после сопряжения с последним устройством.

Кнопки и символы связки ключей

Таблица управления функцией сигнализации

Как настроить чувствительность контроллеров?

На устройстве есть две ручки для регулировки чувствительности кик-контроллера. Первый элемент отмечен единицей и позволяет регулировать чувствительность зоны предупреждения. Второй компонент отмечен цифрой 2 и необходим для настройки чувствительности зон тревоги.Для уменьшения параметра регулятор нужно прокручивать по часовой стрелке, а для увеличения - против.

Можно настроить контроллер на вызов автовладельца из салона. Для регулировки на корпусе устройства есть специальный ступенчатый регулятор, который можно установить в одно из трех положений. В крайнем положении чувствительность контроллера будет установлена ​​на минимум, а в крайнем - на максимум.

А автозапуск есть?

В этой модели сигнализация не имеет опции автоматического запуска ДВС, производитель ее не предусмотрел.Но при необходимости этот вариант можно реализовать практически в любой модели охранного комплекса. Для этого вам потребуется установить дополнительный лаунчер, настроить и привязать его.

Бесплатно скачать инструкцию в формате PDF

Обратная связь в системе охранной сигнализации позволяет владельцу оперативно получать информацию об автомобиле при совершении злоумышленниками противоправных действий. Читайте, как установить сигнализацию Шерхан в машину.

Рассмотрим реальную ситуацию: у вашего автомобиля есть датчики по всей площади, и кто-то сильно ударился о крыло автомобиля.Результатом этого происшествия станет мгновенное сообщение на брелок. Если у него также есть ЖК-дисплей, вы можете увидеть, какая часть автомобиля повреждена.

Важно! Простая сигнализация без обратной связи, просто включила бы сирену.

Однако свойства обратной связи этим не ограничиваются. Самые продвинутые модели постоянно обмениваются сообщениями между контроллером на брелоке и блоком управления в автомобиле. В результате любой код-граббер в такой ситуации бесполезен.

Естественно, у большинства охранных систем «Шерхан» есть обратная связь ... В связи с возросшей активностью угонщиков, разработчикам приходится придумывать все новые и новые способы защиты.

Отдельно стоит сказать о системе автозапуска, присутствующей в сигнализации Шерхан. Это позволяет двигателю прогреться перед поездкой. Находясь дома за чашкой чая, вы можете дать машине команду автозапускаться и даже включить кондиционер.

Сигнализация Sherkhan Magikar

Эта серия одна из самых популярных на рынке, сейчас набирает популярность 14-я модель, но SCHER-KHAN MAGICAR 10 по-прежнему держит пальму первенства у зрителей.В свое время это был настоящий прорыв в мире сигнализации. Уже сейчас эта сигнализация «Шерхан» имеет внушительный перечень возможностей, вот основные из них:

  1. Подчиненный режим - позволяет управлять сигнализацией «Шерхан» на расстоянии.
  2. Возможность управлять двумя автомобилями с одного брелока.
  3. Датчик тахометра.
  4. Возможность подключения дополнительных датчиков.
  5. Повышенное энергосбережение.
  6. Парковочный таймер.
  7. Возможность блокировки кнопок.
  8. Будильник.

Конечно, это далеко не полный перечень возможностей, которые может предоставить сигнализация «Шерхан». Одно из главных его преимуществ - невысокая цена .... Также нельзя обойти вниманием такую ​​функцию, как подключение к CAN-шине.

В процессорный блок встроен переходник. Позволяет быстро и легко установить сигнализацию Шерхан. Современные технические решения значительно упрощают процесс установки. Поэтому каждый водитель может установить противоугонную систему.Правда, на это уйдет не меньше суток.

В результате, можно установить сигнализацию Шерхан даже в самых сложных частях автомобиля. Неудивительно, что угонщикам крайне сложно справиться с обнаружением противоугонной системы этой марки. При правильной установке Поиск необходимых проводов займет столько времени, что любой злоумышленник просто убежит.

Если говорить о других характеристиках сигнализации "Шерхан", нельзя не учитывать дальность действия передатчика - это целых 2 километра... Кроме того, здесь реализована надежная система шифрования, которая гарантирует стабильность сигнала в черте города.

Внимание! Алгоритм кодирования меняется от сигнала к сигналу. В результате умный взлом оказывается бесполезным.

С каждой новой версией сигнализации Шерхан серии Магикар получают новые функции, позволяющие более удобно управлять противоугонной системой. Десятая версия брелока имеет такие функции как:

  • Отображает состояние датчиков, установленных на машине.
  • Два канала передачи информации - один для снятия защитного режима, другой для включения.
  • Команды подтверждаются звуковыми и визуальными сигналами.
  • Есть режим вибрации.
  • Подсветка экрана.
  • Определение температуры внутри салона.
  • Брелок также показывает состояние аккумулятора и аккумулятора автомобиля.

Конечно, этот перечень функций нельзя назвать впечатляющим, но его более чем достаточно для обеспечения защиты автомобиля на должном уровне.Процессорный блок предоставляет водителю намного больше интересных возможностей, а точнее, именно он является мозгом машины. Устройство способно выполнять такие функции как:

Датчики удара в комплекте двухуровневые и считаются одними из самых чувствительных в своей серии. Но для того, чтобы они адекватно распознали опасность, необходимо их настроить.

Настройка сигнализации Шерхан Магикар 10

Все начинается с программирования CAN модуля, что является, пожалуй, самым важным этапом работы.Сначала определите номер прошивки. Эта информация находится в конце центрального блока. Если вы хотите, чтобы климатическая система работала вместе с сигнализацией Шерхан, подключите CN11 к оранжевому проводу автомобильной сети.

Внимание! Некоторые машины не имеют возможности подключиться к порту CAN. Чтобы снять это ограничение, вам понадобится ремонтный кабель.

Программирование функций играет особую роль при настройке сигнализации Шерхан. Начнем с настройки параметров автоматического закрытия очков при переходе в охранный режим.Для этого вам необходимо перепрограммировать функцию 2-4 в положение 3. После того, как вы это сделали, вам больше не нужно думать, закрыли ли вы все окна перед установкой защитного режима.

Обязательно уделите несколько минут и настройте автоматическое закрытие стеклоподъемников. По статистике, большинство угонщиков используют оплошность этого водителя, чтобы попасть внутрь.

Есть также ряд других важных функций, с помощью которых вы можете начать программировать сигнал тревоги Шерхан:

  1. Чтобы активировать режим SLAVE, установите функцию 2-14 на 2.
  2. Для отключения возврата в режим защиты вам необходимо будет перевести f 1-8 в положение 3. Это позволит вам забыть о постоянном возврате системы в режим защиты после отключения.
  3. Переместите Ф 1-1 в 3-ю позицию. Это позволит избежать срабатывания сигнализации Шерхан при открытии багажника командой с брелока даже при включенном режиме охраны.
  4. Важным преимуществом передачи сигналов Sherkhan является то, что ее можно обучать. Поэтому одно из первых действий, которые вы должны предпринять, - запустить двигатель на холостом ходу.В этом случае нужно удерживать кнопку VALET около двух секунд. Сигнальная лампа должна загореться и погаснуть. После этого нужно отпустить клавишу, подождать 5 секунд и снова нажать на 4 секунды. Один сигнал сирены сигнализирует об успешном завершении.

Конечно, в инструкции есть и ряд других. важные моменты, но именно эти моменты помогут использовать купленное устройство с максимальным комфортом.

Срабатывание сигнализации Шерхан Магикар 10

Начнем с самого простого, а именно с постановки автомобиля на охрану, для этого необходимо выполнить следующие действия:

  1. Заглушить двигатель и закрыть все двери, включая багажник, капот и т. Д. на.
  2. Найдите кнопку с цифрой 1 на брелоке, нажмите на нее. После этого дверные замки должны заблокироваться. Это активирует блокировку стартера.
  3. Если установка прошла успешно, то прозвучит сирена, загорится сигнальная лампа, будут мигать фары, среагирует брелок.

Датчики включатся через 30 секунд после включения режима.

Сигнализация Шерхан Логикар

Компания «Шерхан» производит много сигнализаций различной комплектации.Более того, он знаменит двумя известными сериалами: «Магикар» и «Логикар». Еще есть серия UNIVERSE, но на отечественном рынке она пока не так популярна.

Серия автосигнализаций «Магикар» от компании «Шерхан» на данный момент насчитывает 14 моделей. Модельный ряд «Логикар» скромнее. Полноценных продуктов всего 6 и два специальных выпуска. Последней и самой совершенной в техническом плане считается сигнализация Logicar 6i. Тем не менее, самая популярная версия - та, в сокращении которой она есть, и о ней мы поговорим дальше.

Система охранной сигнализации «Логикар 1» от компании «Шерхан» имеет аналогичные технические характеристики с устройством «Магикар 10». Но, конечно, есть отличия. Например, радиус действия передатчика - полтора километра.

На цене сказалась потеря 500 метров; Вы можете купить сигнализацию Шерхан Логикар 1 за 5000 руб. Для защиты сигнала используется система шифрования AES-128. Это делает систему невосприимчивой к умному взлому.

Дисплей обладает высокой контрастностью, благодаря чему вы легко можете отслеживать все процессы, происходящие с автомобилем.Кроме того, прибор от компании «Шерхан» способен отображать следующие параметры:

  • температуру двигателя,
  • заряд аккумулятора,
  • время проработки двигателя при автоматическом запуске.

Брелок сигнализации «Шерхан» имеет ультрафиолетовое покрытие и не боится царапин. Высокопрочный пластик избегает трещин и сколов даже при падении. Для управления есть четыре функциональные клавиши. Программирование может осуществляться прямо с брелока.

При выполнении каждой команды водитель получит аудиовизуальное подтверждение. Также есть функция управления сразу двумя автомобилями. Стоит сказать, что данная сигнализация «Шерхан», несмотря на невысокую стоимость, имеет ряд существенных преимуществ, среди которых:

  • приватный идентификатор,
  • отключение защиты в два этапа,
  • «Турбо» и режим JackStop,
  • работа с бензиновыми и дизельными двигателями, установка
  • как на автомобили с АКПП, так и с МКПП.

Вы можете установить время автоматического запуска сигнала тревоги Шерхан. Он будет автоматически запускаться каждые несколько часов. Но для того, чтобы это стало возможным, эту функцию необходимо активировать каждые 24 часа.

Если говорить о правилах эксплуатации, то они схожи с сигнализацией «Магикар 10». Следует отметить, что все сигнализации Шерхан имеют схожий алгоритм настройки. За исключением некоторых технических нюансов ... Если говорить о правилах эксплуатации, то они практически одинаковы.

Результат

Компания «Шерхан» уже много лет производит многофункциональную сигнализацию по доступной цене.За 5-7 тысяч можно купить систему, которая будет оснащена автозапуском и обратной связью. Установка осуществляется как самостоятельно, так и в сервисном центре.

Автомобильная охранная система с двусторонней связью Автосигнализация SCHER-KHAN MAGICAR 10 имеет уникальную возможность подключения к CAN-шине автомобиля. Функция реализуется с помощью автомобильного цифрового адаптера CAN-шины, встроенного в процессорный блок системы.

Адаптер предназначен для быстрой и правильной установки охранной сигнализации на автомобили, оборудованные кузовными шинами CAN BUS.Он считывает сигналы шины CAN автомобиля и генерирует данные, необходимые для подключения системы безопасности.

Вероятность ошибок при установке сигнализации сведена к нулю, штатная проводка автомобиля не нарушена, что исключает возможность коротких замыканий и других внутренних повреждений автомобиля. И, кроме того, автосигнализация имеет дополнительные функции, основная из которых - работа в режиме SLAVE, когда система управляется с помощью штатного автомобильного брелока (он может быть представлен как брелок, так и пульт управления). панель со встроенным ключом зажигания).Необходимо лишь, чтобы автомобиль был штатно укомплектован центральным замком с дистанционным управлением.

Технические характеристики

Брелок-коммуникатор

    • Отображение информации на жидкокристаллическом дисплее
    • Защита от перехвата кодовых сообщений MAGIC CODE ™ PRO 2

  • Отдельные каналы постановки и снятия с охраны
  • Дополнительный код для подтверждения снятия с охраны
  • Аудиовизуальное подтверждение выполненных команд
  • Вибрационный звонок
  • Связь на расстоянии до 2000 м с процессорным блоком
  • Автоматическая подсветка дисплея
  • Индикация разряда батареи
  • Индикация напряжения батареи автомобиля
  • Индикация температуры в салоне автомобиля и текущего времени
  • Экономное питание (одна батарея AAA)

Процессорный блок

  1. Персональный код доступа в салон автомобиля при утере ключа
  2. Защита от несанкционированной записи дополнительных брелоков
  3. Автоматическая постановка на охрану для охраны
  4. Автоматический возврат в режим охраны, если дверь не открывалась
  5. Режим охраны без сигналов сирены
  6. Скрытая охрана (возможность передачи сигналов тревоги только на брелок)
  7. Постановка / снятие с охраны без сигналов сирены
  8. Программирование типа реле с фиксацией (NC или HP)
  9. Программирование событий для включения двух дополнительных каналов
  10. Безопасность при работающем двигателе
  11. Возможность подключения отрицательного и положительного датчиков дверей
  12. Запирание и отпирание замков дверей при включении и выключении зажигания
  13. Программирование алгоритма работы КЗ для управления функцией Комфорт (закрытие люка с электроприводом электрические стеклоподъемники)
  14. Предупреждение об открытой двери
  15. Режим PANIC или JackStop
  16. Высокочувствительный микрофон, двухуровневый датчик удара
  17. Функция HANDS-Free для автоматического включения / выключения режима охраны
  18. Включены габаритные огни
  19. Режим иммобилайзера
  20. Сервисный режим VALET

СКАЧАТЬ ИНСТРУКЦИЮ SCHER-KHAN MAGICAR 10

Система защиты автомобиля от угона Sherkhan Magikar 10 имеет функцию двусторонней связи, которая позволяет контролировать состояние автомобиля.Для передачи данных система сигнализации имеет возможность подключения к CAN-шине автомобиля, и вся информация о работе отображается на дисплее главного пульта дистанционного управления.

[Скрыть]

Технические характеристики Sherkhan Magikar 10

Обзор основных данных «сигнализации» для автомобилей Scher-Khan Magicar 10:

  • длительность звуковых сигналов тревоги 30 секунд, импульсы непрерывные;
  • дальность действия основного коммуникатора при установке и использовании противоугонной системы составляет до 2000 метров при отсутствии помех
  • длительность световых сигналов транспортного средства составляет 30 с, но передача импульсов возможна. выполняется с перерывами с частотой мигания 1 Гц;
  • срок службы батареи в основном брелоке около 4 месяцев;
  • для блока питания запасного коммуникатора этот параметр составляет примерно 3 года;
  • длительность сигналов от пульта ДУ 4 секунды;
  • отправка данных между брелоком и трансивером осуществляется по радиоканалу с частотой 433,92 МГц;
  • для контроля возможностей и опций противоугонной системы может использоваться пульт дистанционного управления, подключенный цифровой интерфейс, а также показания датчиков чувствительности и температуры;
  • защита линий электропередач, по которым осуществляется подключение, осуществляется предохранительными устройствами, резисторами, диодами и варисторами;
  • для противоугонной системы требуется источник питания 12 В;
  • модуль микропроцессора при включенном охранном режиме должен потреблять от 30 до 40 мА;
  • вес блока управления 190 г;
  • основной коммуникатор использует блоки питания AAA, дополнительный - CR2025.

Канал "КотоФото" кратко рассказал о технических характеристиках автосигнализации Шерхан Магикар 10.

Оборудование

Описание комплекта поставки автосигнализации Щер-Хан Magicar 10:

  1. Техническое руководство по правильной установке и подключению противоугонной сигнализации. -воровская система. В инструкции указаны все параметры, а также нюансы применения и обслуживания Magikar 10.
  2. Блок управления сигнализацией поставляется в пластиковом корпусе.
  3. Основная консоль с ЖК-экраном.
  4. Запасной коммуникатор. В нем нет дисплея, радиус действия устройства значительно ниже по сравнению с основным брелоком.
  5. Датчик удара и чувствительности с проводом и колодкой для подключения бортовой сети.
  6. Контроллер вызова автовладельца из салона автомобиля, снабженный кабелем.
  7. Модуль приемопередатчика.
  8. Датчик температуры.
  9. Реле блокировки двигателя автомобиля. Оборудован проводом и разъемом для подключения к модулю управления.
  10. Сирена.
  11. Концевой выключатель для установки капота.
  12. Комплект кабелей и разъемов для подключения всех элементов противоугонной системы.
  13. Две наклейки - для крепления датчика вызова и антенного адаптера.

В комплект охранной сигнализации «Шерхан Магикар 10» входит один концевой выключатель, поэтому остальные дверные устройства приобретаются отдельно.

Элементы противоугонной системы Scher-Khan Magicar 10

Основные характеристики

Автосигнализация Sherkhan Magikar 10 имеет возможность подключения как к внешним, так и к штатным автомобильным цифровым интерфейсам.

Перечень возможностей и функций охранного комплекса Scher-Khan Magicar 10:

  1. Звуковое и мелодическое сопровождение при настройке и включении опций на установленной автосигнализации.
  2. Режим вибрации. При активации коммуникатор не пищит, а только вибрирует.
  3. Возможность определения степени заряженности основного аккумулятора автомобиля. Благодаря штатным датчикам система контролирует уровень напряжения в электросети. На дисплее пульта ДУ также отображается информация о заряде аккумулятора коммуникатора.
  4. Возможность определения уровня температуры в салоне автомобиля.
  5. Наличие индивидуального пароля для управления противоугонной системой. С помощью кода пользователь может войти в сервисный режим для настройки основных параметров. Использование пароля важно в случае потери коммуникатора или его выхода из строя.
  6. Использование функции защиты в брелоке от привязки сторонних пультов.
  7. Возможность автоматического включения режима безопасности.
  8. Использование функции защиты от ложных срабатываний ... Информация о них отправляется только на ПКП, сирена не воспроизводит тревог.
  9. Наличие функции блокировки кнопок на коммуникаторе.
  10. Возможность работы противоугонного комплекса в режиме «Ведомый». Это позволяет управлять автосигнализацией с помощью пульта ДУ от штатного центрального замка. Для реализации этой функции система должна быть подключена к цифровому интерфейсу.
  11. Наличие нескольких дополнительных каналов, позволяющих управлять электрооборудованием автомобиля.
  12. Возможность включения защиты при работающем двигателе, а также бесшумная защита. В последнем случае при срабатывании сигнализации сирена не звучит. Эта информация передается только коммуникатору с дисплеем.
  13. Использование опции «Свободные руки». Его приложение будет автоматически включать и выключать режим безопасности, когда автовладелец удаляется или приближается к машине.
  14. Предупреждение пользователя об открытых дверях или включенной оптике с помощью внешних осветительных приборов.
  15. Использование отдельных выходов питания для управления световой сигнализацией и замком багажного отделения.
  16. Наличие опции автоматического запирания и отпирания дверей при включении и выключении зажигания.
  17. Возможность выбора продолжительности и количества сигналов для управления дверными замками.
  18. Автоматическое включение и выключение режима защиты.

Плюсы и минусы

Преимущества Sherkhan Magikar 10:

  1. Отличная функциональность сигнализации по доступной цене. Благодаря множеству опций упрощается процесс управления не только противоугонным комплексом, но и стандартным электрооборудованием автомобиля.
  2. Эффективная защита автомобиля. Кодирование сигнала основано на динамической технологии. Это более продвинутый и надежный вариант по сравнению с импульсами разговорного кодирования.
  3. Подробное руководство входит в комплект.
  4. Возможность срабатывания сигнализации с дополнительными модулями. Например, пользователь может реализовать автоматический запуск двигателя при запуске двигателя без необходимости вставлять ключ в замок зажигания. Однако для этого пользователю необходимо дополнительно установить специальный блок. Вы не сможете включить автозапуск стандартными средствами.

Недостатки, характерные для данной модели:

  1. Уменьшенный радиус действия брелока, что не совпадает с заявленным производителем.Согласно отзывам, сигнализация не сможет принимать импульсы, если пользователь находится на расстоянии двух километров от машины. Максимальная фактическая дальность составляет 1,5 км при условии отсутствия помех на местности. В крупных городах этот показатель еще ниже - около 300 метров.
  2. Плохое качество коммуникатора. Со временем кнопки на пульте дистанционного управления начинают «залипать», особенно если пользователь не установил пульт в защитном футляре ... Такая проблема чревата поломкой устройства или, как минимум, его некорректной работой.
  3. Вероятность взлома хоть и низкая, но все же есть. Кодирование диалогов защищает сигнализацию от перехвата импульсов сканерами. Опытный угонщик сможет взломать систему с помощью специального кода граббера. Профессионалы в этой сфере обычно воруют дорогие автомобили, поэтому ставить охранный комплекс не рекомендуется для автомобилей премиум-класса.

Как установить Шерхан Магикар 10?

Перед установкой сигнализации Scher-Khan Magicar 10 пользователь должен отключить аккумулятор, чтобы избежать возможного повреждения электрического оборудования.

Руководство по установке сигнализации:

  1. Перед установкой системы рекомендуется собрать ее отдельно от автомобиля и подключить к аккумулятору. Это позволит убедиться в исправной работе охранного комплекса.
  2. Блок управления устанавливается в салоне автомобиля и фиксируется пластиковыми стяжками или двусторонним скотчем ... Модуль поставляется в негерметичном корпусе, поэтому его установка в моторном отсеке не допускается. Возможна установка устройства за приборной панелью, но рядом с устройством не должно быть электронного оборудования, оно будет вызывать помехи.
  3. Модуль трансивера устанавливается в углу лобового или заднего стекла, на солнцезащитном козырьке или непосредственно на панели приборов. Важно, чтобы рядом с антенной не было металлических деталей или электронных компонентов. Температура стеклянной поверхности при установке должна быть не менее 10 градусов Цельсия. Рекомендуется ориентировать модуль приемопередатчика вертикально, чтобы качество приема сигнала было максимальным. Кабель прокладывается под декоративной облицовкой салона.
  4. В зоне лобового стекла также установлен контроллер вызова автовладельца, поверхность которого очищена и обезжирена. После установки корпус устройства не должен соприкасаться с пластиковыми панелями или кузовом. Кабель прокладывается под оболочкой, так как его нельзя раздавить. Датчик комплектуется специальным регулятором, изменение положения которого позволяет уменьшить или увеличить уровень чувствительности.
  5. Сирена устанавливается под капотом автомобиля; место установки должно быть защищено от доступа из-под днища автомобиля.Не размещайте устройство рядом с двигателем или другими быстро нагревающимися частями. Звуковой сигнал сирены опускается вниз, чтобы в нем не скапливалась влага. Провода от устройства выводятся в салон автомобиля через технологическое отверстие в перегородке, разделяющей моторный отсек. Паять соединения под колпаком не рекомендуется, так как при повышенной влажности воздуха контакты быстро окисляются.
  6. Концевые выключатели устанавливаются на металлических поверхностях дверей, капота и багажного отделения.Размещение устройств на водостоках не допускается. Установленные контроллеры не должны мешать погрузке и разгрузке багажа, а также обслуживанию и ремонту двигателя.
  7. Датчик удара устанавливается на твердую ровную поверхность и фиксируется двумя винтами. При установке следует учесть, что у пользователя должен быть свободный доступ к устройству, если необходимо настроить параметры чувствительности.
  8. устанавливается под обшивкой вокруг выключателя зажигания и подключается к выключателю.

Канал «2012ШЕРХАН» рассказал об особенностях самостоятельной сборки и подключения элементов противоугонной системы Шерхан Магикар 10.

Подключение сигнализации

Особенности подключения разъемов Scher-Khan Magicar 10:

должно появиться напряжение 12 вольт.
Цвет Описание
8-контактный разъем CN1
Черный Заземление или «масса» подключается непосредственно к аккумулятору или к кузову автомобиля
Серо-белый Вывод для подключения электропривода замка багажника.Он должен быть подключен к клемме 87 внутреннего реле.
Серый Вход замка багажника, подключен к контакту 30 реле. Должен быть подключен к земле или источнику питания. Цепь должна быть защищена плавким предохранителем на 10 А.
Коричневый Выход сирены. При его срабатывании на линии
Фиолетовый Контактный элемент для подключения световой сигнализации. Выход должен быть подключен к цепи левой аварийной группы, где при активации левого поворота появляется напряжение 12 Вольт.
Purple Еще один контакт для подключения световой сигнализации. Эта линия питания обеспечивает работу системы от микропроцессорного модуля. Подключается к правой цепи световой сигнализации.
Красно-белый Контактный элемент под номером 30 на внутреннем реле аварийного управления должен быть подключен к отрицательной клемме аккумулятора или заземлению
Красный Предназначен для питания микропроцессорного модуля, контроллеров, а также приемопередатчика.Провод должен быть подключен непосредственно к плюсовой клемме аккумулятора.
6-контактный разъем CN2
Бело-зеленый Нормально открытый контакт номер 87 внутреннего реле для включения штатного центрального замка. Цепь должна быть защищена предохранителем на 15 А.
Зеленый Коммутационный контактный элемент 30 реле центрального замка (CL). Линия питания защищена предохранителем на 15 ампер.
Черно-зеленый Нормально закрытый элемент № 87 реле центрального замка.Схема должна быть оборудована предохранительным устройством на 15 А.
Желто-белый Нормально открытый контакт 87 реле. Защищен предохранителем на 15 А.
Желтый Коммутационный выход 30 на том же устройстве. Требуется предохранитель на 15 А.
Черно-желтый Нормально замкнутый контактный элемент 87 внутреннего реле
11-контактный разъем CN3
Черно-желтый Вход для подключения датчика тахометра.Он должен быть подключен к контактному элементу на приборной панели, куда отправляется сигнал от устройства.
Зеленый Выход для подключения контроллера принудительной активации зажигания. Проводник подключается непосредственно к замку. При включенном положении переключателя на линии должно появиться 12 вольт.
Черный серый Негативный контроллер капота или багажного отделения
Оранжевый Фары автомобиля на положительном датчике.Должен быть подключен к кнопке включения габаритного света. На линии при срабатывании оптики вырабатывается напряжение 12 вольт.
Черно-оранжевый Минус габаритный фонарь для габаритных огней. Его необходимо подключить к кабелю, где появляется земля при срабатывании оптики.
Красный Положительный датчик двери. Он должен быть подключен к линии электропередачи, к которой подключены концевые выключатели или лампа освещения салона.
Черный красный Минус контроллер замка двери.Подключается к той же электрической цепи, что и предыдущий контакт.
Фиолетовый белый Минусовой вывод для подключения системы внутреннего освещения
Синий Отрицательный контакт для управления открытием дверных замков
Сине-белый Минус для подключения нормально замкнутого (NC) реле блокировки механизма стартера или системы зажигания
Синий Отрицательный контакт для управления устройством NC.

Базовая плата подключения модуля Scher-Khan Magicar 10:

Описание кнопок на устройствах Scher-Khan Magicar 10

Обозначение символов на брелоке

Назначение органов управления для Scher-Khan Magicar 10 противоугонная система:

Номер ключа Время щелчка (секунды) Описание
1 0,5 Используется для:
  • активации защиты;
  • включение блокировки стартера и системы зажигания;
  • запирание дверных замков.
2 0,5 Применяется для:
  • выключения охранного режима;
  • отключение сигналов тревоги;
  • отключение блокировки механизма стартера и системы зажигания;
  • отпирание замков дверей.
3 0,5 Включение подсветки на главном дисплее коммуникатора
4 0,5 Контроль состояния противоугонного комплекса
1 2 Включение или отключение функции «Паника»
2 2 Включение и отключение опции «Турбо»
3 2 Открытие замка багажника
4 2 Вход в меню управления для первого дополнительного канала
1 + 2 0,5 Включение и выключение тревожных импульсов сирены
1 + 3 0,5 Включение и выключение сервисного режима сигнализации
1 + 4 0,5 Активация и деактивация контроллера чувствительности или дополнительных датчиков
2 + 3 0,5 Вход в меню управления вторым дополнительным каналом
2 + 4 0,5 Активация и деактивация канала 1 по таймеру
3 + 4 0,5 Комбинация для работы с системой блокировки кнопок на коммуникаторе
1 + 2 2 Вход в меню управления вторым автомобилем.Данная опция может быть реализована, если аналогичная модель противоугонной системы установлена ​​на другом автомобиле.
1 + 3 2 Ввод настроек опций дистанционного управления
1 + 4 2 Активация первого меню программирования
2 + 3 2 Включение и выключение громкой связи
2 + 4 2 Команда входа во второе меню программирования
3 + 4 2 Комбинация установки пароля
3 дважды Меньше 0.5 Включение и выключение таймера парковки

Индикация индикаторов на пейджере Scher-Khan Magicar 10 с дисплеем:

Описание символов на экране брелока, часть 1 Описание символов на экране брелока, часть 2 Описание символов на экране брелока , часть 3

Как запрограммировать брелок?

Привязка нового коммуникатора Scher-Khan Magicar 10 осуществляется следующим образом:

  1. Пока функция безопасности отключена, пользователь должен вставить ключ в замок и прокрутить, чтобы активировать зажигание.Любая кнопка на пульте дистанционного управления нажимается и удерживается в течение двух секунд. Фары автомобиля должны быть включены.
  2. В течение 5 секунд пользователь нажимает другую кнопку на коммуникаторе. Осветительные приборы мигнут дважды, если для управления сигнализацией не используется пароль.
  3. Через 5 секунд светодиод включится и перестанет мигать. Это указывает на то, что модуль микропроцессора готов к подключению коммуникаторов.
  4. В течение 5 секунд пользователь должен нажать кнопку главного пульта дистанционного управления.Остальные устройства также запрограммированы на блок управления. После подключения каждого нового коммуникатора фары автомобиля будут мигать.
  5. Чтобы выйти из меню настройки, пользователь не должен предпринимать никаких действий в течение 4 секунд.

Программирование

Процедура изменения параметров опции Scher-Khan Magicar 10 следующая:

  1. Для входа в меню настройки пользователь одновременно нажимает кнопки 1 и 3, их необходимо удерживать в течение двух секунд. На дисплее устройства появится индикатор с надписью «Pro9».Коммуникатор также подаст мелодичный сигнал.
  2. Пейджер откроет меню настройки текущего времени. С помощью 1 клавиши пользователь может изменить параметры часов, 2 клавиши - минут.
  3. Элемент управления под номером 4 на короткое время «щелкает». Брелок войдет в меню настроек будильника. Первая клавиша изменяет показания часов, вторая - минут.
  4. Кнопка 4 нажата еще раз, это позволит пользователю активировать или деактивировать будильник. Текущее состояние опции изменяется с помощью первой клавиши.
  5. Кратковременное нажатие кнопки 4 приведет к входу в меню настройки вызова автовладельца из салона. Параметры изменяются первой клавишей.
  6. При следующем «щелчке» по четвертой кнопке коммуникатор перейдет в меню для активации или деактивации функции вибрации. На дисплее загорится соответствующий индикатор, а также текущий статус опции. Для настройки параметров используйте кнопку 1.
  7. Нажат элемент управления 4, что позволит вам войти в меню изменения формата отображения температуры - в градусах Цельсия или Кельвина.Переход осуществляется первой клавишей.
  8. Для выхода из меню программирования пользователь одновременно нажимает кнопки 1 и 3. Их необходимо удерживать в течение двух секунд.

Режим безопасности

Функции управления защитная функция Scher-Khan Magicar 10:

  1. Первая кнопка пульта дистанционного управления используется для активации. Все двери, багажник и капот должны быть заперты, а зажигание выключено. При включении охраны пусковое устройство будет заблокировано, световая сигнализация сработает один раз.Коммуникатор издаст короткий импульс, и на его экране появится индикатор заблокированного замка.
  2. Если активация системы безопасности требуется при работающем двигателе, первая кнопка нажимается при включенном зажигании. Все замки дверей, капота и багажника также должны быть заперты.
  3. Для отключения защитного режима используйте второй ключ. При отправке команды замки открываются и пусковой механизм разблокируется. Сирена прозвучит дважды, а светодиод перестанет мигать. Коммуникатор издаст двойной звуковой сигнал, если во время защиты не был активирован режим тревоги.Если это произошло, брелок подаст четыре звуковых импульса.

Скачать инструкцию по установке и эксплуатации в формате PDF

Вы можете бесплатно скачать сервисные инструкции по установке и использованию Scher-Khan Magicar 10 по ссылкам:

Типичные неисправности

Проблемы, которые могут возникнуть в работе Scher-Khan Magicar 10 Автосигнализация Khan Magicar 10:

  1. Неисправен предохранитель. Если деталь на одной из линий электропередач перегорит, это приведет к неисправности конструктивных элементов противоугонной системы.Речь идет о сирене, блоке управления, центральном замке ... Поврежденный элемент безопасности необходимо заменить. В этом случае необходимо учитывать стоимость вышедшей из строя детали.
  2. Провисающие кнопки на пульте дистанционного управления. При такой проблеме потребуется перепаять ключи коммуникатора. Чаще всего залипание вызвано повреждением контакта кнопки с платой. Если сам ключ цел, то его нельзя поменять, но если пластиковая основа повреждена, элемент необходимо заменить.Потребуется разборка корпуса устройства.
  3. Низкий диапазон брелока обычно связан с разрядкой блока питания. Вам необходимо будет проверить работу аккумулятора и при необходимости заменить его. Используйте батареи правильного стандарта.
  4. Отказ коммуникатора. Программную проблему может решить только специалист, но иногда сбои в работе брелока удается устранить самостоятельно. Вам нужно будет разобрать корпус устройства и оценить состояние его платы.Если причина неисправности связана с воздействием влаги на контур, то его необходимо просушить, чтобы удалить оставшийся конденсат. Все поврежденные контакты рекомендуется перепаять.
  5. Поломка блока управления. Это устройство также может подвергаться воздействию влаги, поэтому корпус необходимо разобрать и просушить. Иногда неисправность заключается в окислении контактов на колодке или их повреждении. Для устранения проблемы перепаивают элементы или зачищают разъем.Возможно, причина кроется в неправильной работе ПО, тогда потребуется перепрошить модуль микропроцессора.
  6. Повреждение электрических цепей или нарушение изоляции. Для поиска ломаной вам понадобится мультиметр; с помощью тестера все кабели окольцованы. Износ изоляционного слоя приведет к некорректной работе противоугонной системы. Поврежденные жилы необходимо заменить новыми и дополнительно обмотать изолентой для увеличения срока их службы.При замене кабелей рекомендуется использовать метод пайки, а не скручивания, чтобы соединение было максимально надежным.
  7. Обрыв концевых выключателей или некачественный их контакт с сетью. При длительной эксплуатации контактные элементы на «концевых выключателях» имеют свойство окисляться. Это приводит к тому, что одна или несколько дверей машины не закрываются при включении режима охраны. Необходимо почистить разъем, через который прибор подключается к блоку управления.

Сбои в работе автосигнализации Scherhan Magicar 10 на практике чаще всего вызваны разрядом аккумулятора в пульте ДУ.

Сколько стоит Шерхан Магикар 10?

Ориентировочная цена на покупку противоугонной системы:

Видео

Канал «L1DER» показал процесс взлома персонального пароля противоугонной системы Scher-Khan Magicar 10.

Scher Khan Magicar - это соединение двух сторон и надежная защита... Эта марка сигнализаций гарантирует радиосвязь на расстоянии до 2000 метров. А если брать во внимание флагманы, то всего 3000 метров.

Это расстояние обеспечивает стабильность связи, что очень положительно отражается в отзывах о шерхане. Это было достигнуто с помощью новой кодировки сигнала, которая меняется при каждом нажатии и, таким образом, защищает еще лучше.

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.А теперь на бензине экономит 35000 рублей в год!

Защита на всех уровнях, позволяет защитить от электронного взлома до кражи ключей и т.д. Это удобство для водителя, так как имеет множество нестандартных функций.

Шерхан Магикар 10

Для системы безопасности применены современные элементы, упростившие установку. Количество проводов для подключения уменьшилось в несколько раз, что положительно сказалось на установке в труднодоступных и незаметных местах.Что увеличивает защиту от кражи. Эта модель была выпущена в 2009 году и ее популярность не изменилась.

Высокая степень защиты, мощный «охранник», простота использования - все это в scher khan magicar 10.

Благодаря использованию технологий последнего поколения радиоканал защищен от интеллектуального взлома.

Датчик вызова оповестит водителя о необходимости подойти к машине, например, когда машина закрыла проезд.Или по каким еще причинам. Новый брелок обеспечит информативность и эргономичность эксплуатации автомобиля (как его настроить, указано в инструкции).

Единственный недостаток, или что-то еще, это отсутствие автозапуска всей системы, но это было компенсировано двусторонней связью.

Чем хороша автосигнализация scherkhan magicar 10

В части безопасности установлены новые технологии и учтены практически все нюансы при эксплуатации:

  1. защищает от перехвата кодов;
  2. есть еще один код для снятия с автосигнализации;
  3. Процессорный блок
  4. с дальностью связи 2000 м;
  5. защита от записи внешнего брелока;
  6. его можно поставить на охрану даже при работающем двигателе;
  7. «Свободные руки» для автозапуска или снятия с охраны;
  8. наличие режима «паника».

Характеристики брелока


В инструкции указана следующая работа процессорного блока:

  1. индивидуальный код на случай потери ключа;
  2. защита от записи других брелоков;
  3. автозапуск охранного режима;
  4. режим безопасности без использования автозапуска серена;
  5. оповещение об опасности только на брелок, без сигнала сирены;
  6. и так далее, что можно найти в инструкции.

Технические данные scher khan magicar 10 (согласно инструкции)

Звуковые сигналы

Сигнал сирены в приделах длится полминуты и гудит непрерывно.Тревога с использованием одного канала на 30 секунд, но порывистая. Передача сигнала по каналу до 0,8 км, оповещение 100 мс, с перерывами, частота 0,35 Гц.

Контроль

Управление осуществляется

  • Брелок (434 МГц) при мощности не более 10 мВт.
  • Ключи.
  • Датчик вызова водителя.
  • Автозапуск с датчика.

Защита

Предохранитель (медленнее). Внутренние резисторы. Защита транзисторов.Защита от высокого напряжения и помех. Защита от обратной полярности заряда.

Наиболее охраняемые зоны:

  1. Двери, капот, багажник, зажигание включено. Во время срабатывания защиты происходит следующее: сигнал нельзя отключить до получаса.
  2. Датчик удара: сигнал до получаса. Защита работает так же, как и выше: она сигнализирует до 30 секунд, в течение которых ее нельзя отключить.
  3. Радиоканал для управления.Динамика кодировки передаваемых команд.

Нюансы установки

В комплект входит переходник, отвечающий за скорость и правильность установки Шерхан 10 на автомобиль с Can Bus. Устройство получает
информации от Can - bus и организует данные для подключения самой системы.

AL-1670-B руководство по эксплуатации.indd

% PDF-1.3 % 1 0 obj >] / Pages 3 0 R / Type / Catalog / ViewerPreferences >>> endobj 2 0 obj > поток uuid: 16649c75-cf60-4b91-a6f8-b87e2e1eacdaadobe: docid: indd: a712ace7-c308-11e2-81f0-cce26e98435dxmp.Идентификатор: 91daf5d4-6e67-0d40-853e-6e099a1db871proof: pdf1xmp.iid: 0d16d969-6d9e-3647-9ce5-069fff3cebe0xmp.did: b1788d2a-521a-1240-bdeb-c007cbed2: c0012acebed: doc8111-1007c07c07c5c07c07c5c07c07c08 cce26e98435d по умолчанию

  • преобразовано из application / x-indesign в application / pdfAdobe InDesign CC 2015 (Windows) / 2016-07-13T11: 11: 14-04: 00
  • 2016-07-13T11: 11: 14-04: 002016-07-13T11: 11: 16-04: 002016-07-13T11: 11: 16-04: 00 Приложение Adobe InDesign CC 2015 (Windows) / pdf
  • AL-1670 -B руководство по эксплуатации.indd
  • Библиотека Adobe PDF 15.0FalsePDF / X-3: 2002PDF / X-3: 2002PDF / X-3: 2002 конечный поток endobj 3 0 obj > endobj 6 0 obj > endobj 7 0 объект > endobj 8 0 объект > endobj 9 0 объект > endobj 25 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 26 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 27 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Тип / Страница >> endobj 28 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 29 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 30 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 31 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Тип / Страница >> endobj 32 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 33 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / TrimBox [0.0 0.0 297.638 459.213] / Type / Page >> endobj 55 0 объект > поток h5M = e0016 / F9 & ~ @ 򖷔 @czGx} CB4 * gS1i5 @]: Ş & a = | ί, `ZIz / xx / FiQ u ْ xBԈQ] IIg 慼 kB6y.Bg # + C! ۨ 4+ R

    Автосигнализация Шерхан 5. Программирование брелоков автосигнализации Scher-Khan

    Сигнализация Шерхан 5 с автозапуском относится к бюджетным системам и предназначена для использования в автомобилях, напряжение которых составляет 12 вольт.Автосигнализация имеет двустороннюю связь, которая работает в радиусе 1500 м.

    [Скрыть]

    Scher-Khan Magicar 5 Alarm Feature

    Данная сигнальная модель может быть установлена ​​на автомобиль с механической коробкой передач или на автомат. Охранное устройство питается от аккумуляторной батареи.

    Основные функции

    Возможности брелока многофункционального коммуникатора:

    • подтверждение выполненных команд звуком или вибрацией;
    • защита канала связи от перехвата кодовых данных, система называется «Магический код»;
    • воспроизведение звуковых сигналов при включении режима тревоги;
    • подсветка жидкокристаллического экрана устройства;
    • обозначение заряда блока питания внутри коммуникатора;
    • определение уровня напряжения в электрической сети транспортного средства;
    • обозначение температуры в салоне автомобиля;
    • определение текущего времени на экране;
    • вывод времени работы силового агрегата, запускаемый автоматически;
    • возможность дистанционного запуска двигателя машины;
    • установка времени пуска энергоблока с точностью до минут;
    • режим напоминания через звуковые или визуальные сообщения;
    • возможность программирования всех опций противоугонной установки.

    Описание возможностей микропроцессорного модуля:

    • дистанционный запуск силового агрегата на автомобилях с любым типом трансмиссии;
    • эксплуатация системы на бензиновых и дизельных двигателях внутреннего сгорания, в том числе оборудованных турбинами;
    • возможность запуска силовой установки по команде, посланной с коммуникатора;
    • возможность настройки удаленного запуска по таймеру, каждые 2 часа или по будильнику каждый день;
    • возможность отслеживать состояние работающего двигателя в соответствии с сигналами, отправляемыми от генераторной установки, или по шумам в электросети;
    • наличие личного пароля для доступа в салон автомобиля в случае потери ключа;
    • использование силовых выходов для управления центральным замком, дверью багажного отделения, а также световой сигнализацией;
    • установка типа реле блокировки - нормально замкнутый или нормально разомкнутый;
    • автоматическая активация опции безопасности;
    • звуковое предупреждение перед включением автоматического режима защиты;
    • повторное включение функции защиты, если дверь автомобиля не открывалась;
    • возможность включения режима охраны без сопровождения сигналов сирены;
    • наличие двух универсальных программируемых каналов, используемых для управления дополнительным оборудованием;
    • Микропроцессорный модуль
    • позволяет дополнительно подключать плюсовые и минусовые контроллеры дверей;
    • наличие отдельного входа для установки отрицательного датчика в багажном отделении;
    • возможность закрытия и открытия дверных замков при пуске и остановке силового агрегата в автоматическом режиме;
    • активация режима защиты с сигналами подтверждения или без них;
    • опция световой сигнализации автовладельца об открытой двери, этот режим должен быть запрограммирован заранее;
    • функция паники, позволяющая активировать работу сирены и световую сигнализацию по команде;
    • опция «Свободные руки», дающая возможность автоматического включения или отключения защитной функции, если автовладелец приближается к автомобилю или удаляется от него;
    • функция предупреждения водителя о включенных габаритных огнях.

    Канал «Автоазарт» кратко рассказал о возможностях и возможностях охранного комплекса Шерхан Магикар 5.

    Технические характеристики

    Основные свойства противоугонной установки:

    • дальность действия коммуникатора до 1500 метров в идеальной местности;
    • брелок питается от батареек ААА;
    • оптимальная работа противоугонной системы возможна в бортовой сети при 9-18 вольт;
    • сила тока при работающей системе 20-35 мА;
    • температурный диапазон, при котором работает охранный комплекс, от -40 до +85 градусов Цельсия;
    • Общая масса микропроцессорного модуля 270 г.

    Сигналы оповещения автовладельца разделены на несколько групп:

    • звуковой сигнал сирены - при включении режима сигнализации их длительность составляет 30 секунд, сигналы воспроизводятся непрерывно;
    • оптический для автомобильных фар - сигналы мощностью 1 Гц и длительностью 30 секунд работают по двум каналам и воспроизводятся с перерывами;
    • с использованием радиоканала - информация передается на коммуникатор и воспроизводится с перерывами.

    Точный радиус действия брелока зависит от многих факторов:

    • заряд блока питания;
    • наличие помех на земле;
    • препятствия в виде крупных сооружений, сооружений, трансформаторных подстанций;
    • погодные условия.

    Информация передается на коммуникатор по защищенному каналу с использованием шифрования.

    Все электрические цепи охранного комплекса защищены предохранительными, резисторными устройствами и транзисторами. Для предотвращения скачков напряжения и помех система оснащена варисторами. Если при подключении будут допущены ошибки, связанные с полярностью, это не повлияет на работу сигнализации, так как блоки питания оснащены диодными элементами.

    Контактные контроллеры реагируют на открытие дверных замков или поворот ключа в замке зажигания.Если такой датчик сработает, сигнал включит тревогу без возможности отключения без пульта ДУ. Охранный комплекс с автозапуском «Шерхан-5» также реагирует на физические воздействия на тело и при их устранении выдает сигналы тревоги.

    Значения токов для защиты электрических цепей приведены в таблице.

    Описание ЛЭП Сила тока
    Блокировка работы систем зажигания и механизма стартера 0,2
    Фары поворота на левой стороне кузова 10
    Указатели поворота на правой стороне автомобиля 10
    Система зажигания 30
    Дополнительный контур ACC 30
    Линия питания стартера 30
    Дополнительная электрическая цепь системы зажигания 0,2
    Привод замков левой передней и задней двери 15
    Электросхема механизма привода замков правой передней и задней двери 15
    Дополнительный канал для замка, установленного на двери багажника 10
    Дополнительный первый канал 0,2
    Дополнительный второй канал 0,2
    Канал связи с заводской тревогой 0,2

    Руководство пользователя

    Для управления противоугонным комплексом можно использовать брелок или ключ зажигания.При правильной настройке эта процедура осуществляется с помощью тревожной кнопки. Используя пульт дистанционного управления, вы можете программировать функции и устанавливать пароль для аварийного отключения или активации системы.

    Установка PIN-кода

    Для установки личного пароля необходимо войти в режим программирования:

    1. Автомобиль снят с охраны.
    2. Замок двери автомобиля открывается.
    3. Зажигание активируется путем установки и поворота ключа в замке. Двигатель не должен запускаться.
    4. Третья и четвертая клавиши зажаты на брелоке коммуникатора. Тревога однократно мигнет световыми приборами, прозвучит сирена. Если сигнал тройной, это свидетельствует о неудачной попытке входа в режим установки пароля.
    5. Вводится первая цифра кода, для этого потребителю дается четыре секунды после сигнала сирены. Для установки значений используйте клавиши коммуникатора, выбранная цифра соответствует кнопке. Если символ принят успешно, сигнализация издаст соответствующее количество вспышек и сигналов сирены.
    6. Последующие цифры указываются идентично; каждому автовладельцу дается четыре секунды на вход. При вводе последнего символа система автоматически выйдет из режима настройки. Об этом автовладельцу сообщит двойной сигнал сирены и две вспышки световых приборов.
    7. Затем можно выключить зажигание и заблокировать все двери автомобиля.

    Чтобы открыть автомобиль с помощью кода, выполните следующие действия:

    1. Автосигнализация отключена.
    2. Водительская дверь открывается.
    3. Ключ вставлен в замок, зажигание включено.
    4. Владелец автомобиля десять раз ударил по контроллеру вызовов. Временной интервал между ударами должен составлять 1,5 секунды. При каждом последующем ударе диодный элемент будет мигать красным.
    5. Каждый символ пароля настраивается методом ударов, их количество должно соответствовать цифре. Ввод подтверждается каждые 1,5 секунды. Когда вы укажете каждую цифру, диод будет мигать синим.
    6. Аналогичным образом указывается каждый символ пароля.В подтверждение сигнализация мигнет светом и включит сирену.

    При переходе автовладельца в режим настройки PIN-кода диодная лампа будет мигать синим цветом.

    Канал «Видеомакс12345» рассказал об основных настройках и функциях противоугонной системы.

    Как включить охранный режим?

    Запустить режим выздоровления нужно после выключения зажигания и закрытия всех замков дверей авто. Для выполнения задачи нажимается первая клавиша на пульте дистанционного управления.Это заблокирует дверные замки и механизм стартера.

    Когда эта функция активирована, происходит следующее:

    • сирена звучит один раз;
    • фары автомобиля мигают;
    • диодный индикатор на приборе мигает с интервалом в 1 секунду;
    • фары автомобиля мигают пять раз на дисплее коммуникатора и появляется индикатор заблокированного замка;
    • пульт дистанционного управления издает мелодичный сигнал.

    Индикатор в виде запертого замка отображается на коммуникаторе до тех пор, пока режим защиты не будет отключен.Когда включена охрана, сигнализация постоянно отслеживает и анализирует показания, выдаваемые контроллерами. Через 30 секунд после включения защиты датчик чувствительности срабатывает. Если силовой агрегат продолжает работать, процедура постановки на охрану такая же. Все двери заперты и нажата первая клавиша на пейджере.

    Но регулятор чувствительности останется выключенным, пока не заработает зажигание. Индикация режима безопасности будет аналогичной. Сигналы будут проверяться через 30 секунд после выключения блока питания.

    Пользователь Сергей Горин показал несколько способов управления охранным режимом сигнализации Magikar 5.

    Проверка системы

    Четвертый ключ используется для диагностики состояния противоугонного устройства. После нажатия на нее на экране коммуникатора отобразятся данные анализа автосигнализации. Информация о проверке будет подтверждена сигналами сирены, а также световой сигнализацией.

    Отключение системы

    Чтобы снять систему с охраны, используйте вторую клавишу коммуникатора.В подтверждение сирена издаст один сигнал, фары машины погаснут. На экране пейджера будут мигать фары автомобиля, появится индикатор с открытым замком.

    Брелок - коммуникатор

    Перед использованием пульта ДУ необходимо установить блок питания.

    Для этого на задней стороне коммуникатора снимается защитная крышка, в которую вставляется аккумулятор с соблюдением полярности. Затем крышка закрывается.

    Обозначение индикатора

    Обозначения клавиш на пульте дистанционного управления

    Описание символов на экране коммуникатора:

    • A - таймер срабатывания блока питания;
    • В - опция турботаймера;
    • С - режим активации пассивной безопасности;
    • D - опция автоматического включения охраны без нажатия на клавиши;
    • E - сирена активирована;
    • F - регулятор чувствительности отключен;
    • G - в коммуникаторе включена функция виброзвонка;
    • H - управление замками дверей после включения системы зажигания;
    • J - открытая дверь багажного отделения;
    • К - энергоблок запущен в режиме автоматического пуска;
    • L - состояние противоугонной установки;
    • М - открытые дверные замки;
    • N - информационное поле для отображения данных часов и температурного режима с автоматическим запуском;
    • О - включен сервисный режим работы Домкрата;
    • R - на автомобиле включена световая сигнализация или не горят габаритные огни;
    • Q - активация регулятора чувствительности;
    • R - значок питания коммуникатора;
    • S - уровень сигнала.

    Основные функции брелка

    Для настройки основных параметров и задания функций используйте комбинации кнопок, указанные в таблице.

    Номер ключа Продолжительность нажатия Системная функция
    1 0,5 сек Используется для активации опций:
    • включение и выключение режима безопасности;
    • включение и выключение режима разговора;
    • выход из режима тревоги;
    • активация и деактивация блокировки механизма стартера и системы зажигания
    1 2 секунды Активация функции громкой связи в первом режиме работы, индикатор не мигает
    1 2 сек Активация функции громкой связи во втором режиме работы с мигающим индикатором
    1 2 сек Отключить функцию громкой связи, индикатор исчезнет
    3 + 4 2 секунды Одновременное нажатие приведет к записи и воспроизведению фрагмента на аудиомодуле
    2 0.5 сек Дополнительная функция управления первым каналом
    3 0,5 сек Возможность управления дополнительным вторым каналом
    4 0,5 сек Диагностика состояния противоугонной установки
    2 2 сек Функция позволяет запускать и останавливать блок питания по команде от коммуникатора
    3 2 сек Команда открывания крышки багажника
    4 2 секунды Панический режим, первая клавиша используется для отключения
    1 + 2 0.5 сек Команда на включение сирены без звука
    1 + 3 0,5 сек Комбинация для отключения и включения сервисного режима домкрата
    1 + 4 0,5 сек Команда автоматического управления центральным замком зажиганием
    2 + 3 0,5 сек Автоматическое включение и выключение режима защиты
    2 + 4 0,5 с Опция запуска таймера
    3 + 4 0.5 сек Команда включения и выключения режима Турбо
    1 + 3 2 сек Команда отключения и включения контроллера чувствительности
    1 + 2 2 секунды Кнопка входа в режим программирования 1
    1 + 4 2 секунды Команда для активации режима программирования 2

    Как привести брелок в рабочее состояние?

    Порядок привязки нового коммуникатора следующий:

    1. В замок вставляется ключ, после чего трижды включается и выключается зажигание.Световая сигнализация должна сработать один раз, что свидетельствует о входе в режим настройки.
    2. В течение следующих четырех секунд вам нужно нажать первую кнопку на коммуникаторе.
    3. Затем код пейджера вводится в память микропроцессорного модуля.

    Автовладелец может записать не более трех коммуникаторов. Поэтому при настройке четвертого устройства информация о первом удаляется из памяти микропроцессора. Для выхода из режима настроек не прикасайтесь к брелку в течение четырех секунд.

    Канал «MasikBonLive» рассказал о независимой привязке нового коммуникатора к микропроцессорному модулю сигнализации.

    Настройка автозапуска

    Существует четыре варианта настройки автозапуска в системе Sherhan:

    • по команде:
    • по времени;
    • по температуре воздуха;
    • для снижения напряжения в бортовой сети автомобиля.

    Настройка запуска по команде

    Опция активируется следующим образом:

    1. Рычаг трансмиссии установлен в нейтральное положение, ручной тормоз включен.Если автомобиль оборудован автоматической коробкой передач, ручка переключения передач переведена в парковочное положение.
    2. Все замки дверей автомобиля заблокированы.
    3. Кнопка 2 на коммуникаторе удерживается нажатой в течение двух секунд.
    4. Зажигание выключено, водитель выходит из машины.
    5. Дверь водителя закрывается, это должно вызвать остановку двигателя.
    6. Для последующего включения силового агрегата в работу следует нажать на коммуникаторе вторую кнопку.

    Настройка триггера по времени

    Пользователь может настроить запуск этой опции ежедневно с повторением каждые 24 часа.Вы также можете настроить его на запуск каждые 2, 4 или 8 часов. Для активации функции необходимо завершить процедуру бронирования.

    Для выполнения задачи необходимо:

    1. Отключить функцию таймера. Для этого нажмите кнопки 2 и 4.
    2. Чтобы активировать режим программирования, кнопки 1 и 2 нажимаются, их необходимо удерживать в течение 2 секунд.
    3. Для входа в меню настройки нажмите четвертую клавишу 13 раз. При каждом последующем щелчке будет звучать сигнал.
    4. Время повтора выбирается нажатием клавиш.При нажатии на вторую кнопку время будет 8 часов, на третьей - 4 часа, на четвертой - 2 часа.
    5. Таймер активируется.

    Пользователь Марат Аскаров подробно рассказал о настройке времени на сигнальном коммуникаторе Шерхан Магикар 5.

    Настройка триггера температуры

    Когда эта функция активирована, используются показания терморегулятора, установленного в салоне. В холодное время года значения могут составлять -15 или -25 градусов, в теплое - до +60 градусов.

    Настройка выполняется так:

    1. Возможность запуска двигателя по таймеру отключена.
    2. Четвертая клавиша нажата 21 раз.
    3. Используйте клавиши для выбора порога отключения опции. Клавиша 2 включает ДВС на -15 градусов Цельсия, клавиша 5 - на -25 градусов, 4 - на +60.
    4. После выбора значения опция активируется.

    Настройка автозапуска в зависимости от напряжения бортовой сети

    Если вы настроите эту функцию, то порог автозапуска будет 11.Напряжение в сети 5 вольт:

    1. Клавиша с цифрой 4 нажимается 20 раз.
    2. Триггер напряжения активируется второй кнопкой.
    3. Чтобы изменить время работы, нажмите четвертую кнопку 12 раз.
    4. Время выбирается кнопками 1-4.

    Как отключить автовоспроизведение?

    Сброс настроек автозапуска производится так же, как и их назначение. Чтобы отключить опцию, выберите на брелоке соответствующую функцию и установите ее неактивное состояние.

    Канал «Галилеоскай» рассказал о включении и отключении опции автозапуска.

    Возможные неисправности сигнализации Scher-Khan Magicar 5

    Если автозапуск перестает работать, а двигатель не запускается, причина зависит от характера поломки:

    1. Трансмиссия не заводится, но у автовладельца завершили процедуру бронирования. При такой проблеме первой причиной, по которой не работают опции, может быть окисление контактов на предохранителе.Элемент установлен в цепи питания основного модуля. Также причина может заключаться в некорректной работе обходного устройства штатного блокиратора. Возможно залипание контактных элементов в управляющем реле.
    2. Двигатель запускается, но останавливается через несколько секунд работы. Если запустить двигатель ключом, он заведется. Проблема может заключаться в выходе из строя пятиконтактного реле, которое находится в модуле микропроцессора.
    3. Неправильная настройка функции автозапуска.Для решения проблемы необходимо сбросить все настройки противоугонного комплекса до заводских. Затем значения параметра перенастраиваются.
    4. Проблема может заключаться в активированном сервисном режиме Джека. Если эта функция включена, диодный элемент будет гореть постоянно. После выключения сервисного режима функция возобновится.

    Как установить сигнализацию?

    Монтаж и подключение систем необходимо производить следующим образом:

    1. Аккумулятор отключается для снятия напряжения с бортовой сети.
    2. Устанавливается микропроцессор. Для этого нужно снять обшивку в салоне и убрать агрегат в укромное место. Во время установки устройство надежно фиксируется для предотвращения негативного воздействия вибрации на модуль. Рекомендуется размещать агрегат под панелью приборов или на свободном пространстве за ней.
    3. Сирена устанавливается под капот автомобиля. Место нужно выбирать так, чтобы поблизости не было источников влаги или высоких температур... Сирена монтируется рогом вниз для предотвращения скопления влаги внутри. После установки нужно убедиться, что устройство и его провода не будут доступны из-под днища автомобиля.
    4. Установлен антенный модуль с диодным индикатором. Установка этих элементов осуществляется на внутреннюю поверхность лобового стекла, ее предварительно необходимо очистить и обезжирить. Фиксация осуществляется клеем или двусторонним скотчем.
    5. Устанавливаются терморегулятор и датчик удара.Эти элементы устанавливаются в салоне автомобиля. Провода для их подключения проложены под пластиковой оболочкой.
    6. Концевые выключатели установлены на дверях, а также в багажном отделении и капоте. Провода от них нужно проложить так, чтобы они не соприкасались с движущимися частями тела. Кабели прокладываются под оболочкой.
    7. В салоне автомобиля установлена ​​сервисная кнопка. Его установка должна производиться в скрытом месте, но при этом у потребителя должен быть доступ к кнопке с места водителя.Кнопку можно замаскировать, обмотав ее черной изолентой.
    8. На завершающем этапе все компоненты подключаются к микропроцессорному модулю. Реле блокировки двигателя подключено к замку зажигания.

    Скачать инструкцию по установке и эксплуатации Scher-Khan Magicar 5 в формате PDF

    Подробное руководство по правильной эксплуатации и установке сигнализации можно скачать по ссылке.

    Сколько стоит сигнализация Scher-Khan Magicar 5?

    Примерная стоимость противоугонной системы указана в таблице.

    Видео «Подробный обзор противоугонной системы Магикар 5»

    Канал «Рамин Драйв» представил видеоролик с описанием основных характеристик и функций данной противоугонной установки.

    Как настроить автозапуск двигателя по температуре на тревоге Sher-Khan Magicar 5?

    1. у него только запуск по разряду батареи !!!
    2. Внимание! Автоматический запуск двигателя только по температуре или только по низкому напряжению аккумулятора невозможно. Условие срабатывания по времени обязательно.

      Внимание! Во время программирования систему необходимо снять с охраны и выключить зажигание в автомобиле. Режим громкой связи также отключен, и дверь предпочтительно должна быть открыта, чтобы не было повторной постановки на охрану во время программирования.

      1) Настройка автозапуска по времени (каждые 2, 4 или 8 часов)
      б) Чтобы активировать режим автозапуска по времени, нажмите кнопку IV 13 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки, то есть нажмите один раз, услышите гудок, нажмите второй раз - мы слышим гудок и так далее 13 раз)
      в) Дождитесь, пока сирена не сработает 13 раз подряд.
      d) Затем нажмите кнопку требуемого времени автозапуска II - 8 часов, III - 4 часа или IV - 2 часа.

      2) Настройка автозапуска по температуре (при достижении t в салоне -15, -25, +60)
      Для корректной работы автозапуска после достижения температуры нужно выполнить 3 шага:

      2. Переключить по контролю температуры (режим 1-21 во II, III или IV)
      a) Напомним, что вход в режим программирования функций осуществляется долгим нажатием кнопок I + II.
      б) Чтобы активировать режим автозапуска по температуре, нажмите кнопку IV 21 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажмите один раз, услышите звуковой сигнал, нажмите второй раз - мы слышим звуковой сигнал, и так далее 21 раз)
      в) Подождите, пока сирена сработает 21 раз подряд.
      г) Затем выберите нужную кнопку температуры автозапуска II - (-15), III - (на -25) или IV - (+60).
      д) После этого нужно включить таймер с ПДУ. Одновременно коротко нажмите II + IV, на дисплее отобразится «таймер». Если он был активирован (горит) перед программированием, его нельзя выключать (также II + IV) и снова включать.

      3) Установка напряжения автозапуска на плате
      Реализация отложенного запуска до момента разряда АКБ до 11.5 В осуществляется следующим образом:
      1. Разрешить запуск по времени (режимы 1-13 в II, III или IV) см. 1) а), б), в)
      а) Вход в режим программирования функций долгим нажатием Кнопки I + II.
      b) Чтобы активировать режим автоматического запуска напряжения, нажмите кнопку IV 20 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки; то есть нажмите один раз, услышите звуковой сигнал, нажмите второй раз - мы слышим звуковой сигнал, и так по 20 раз)
      в) Подождите, пока сирена сработает 20 раз подряд.
      г) Это войдет в режим программирования, когда таймер начнет ограничивать функцию напряжением батареи.
      д) После этого необходимо нажать кнопку II, чтобы активировать режим.

      Время прогрева двигателя:

      Чтобы установить время прогрева двигателя, установите функцию 1-12 в положение II.
      Более подробно нужно сделать следующее:
      а) Войдите в режим программирования функций долгим нажатием кнопок I + II.
      б) Чтобы установить время прогрева двигателя, нажмите кнопку IV 12 раз подряд (сирена издает звуковой сигнал после каждого нажатия кнопки)
      в) Подождите, пока сирена не издаст 12 звуковых сигналов подряд.
      г) Затем выбираем необходимую продолжительность пуска - кнопка I - 5 минут, кнопка II - 15 минут, III - 25 минут или IV - 45 минут.

      Перед началом программирования убедитесь, что система снята с охраны и заблокирована.

    3. Вы устанавливаете желаемую температуру, программируя центр. block и на связке ключей вы ставите запуск таймера вот так.

    Сигнализация Шерхан Магикар 5 имеет отличные рабочие характеристики и высокую надежность. В инструкции по эксплуатации подробно объясняется, как используется это устройство и его основные функции.

    Назначение

    Инструкция «Шерхан Магикар 5» указывает, что этот сигнал тревоги может управляться дистанционно пользователем, которому помогает эксклюзивный брелок коммуникатора. Дисплей изготовлен из жидкокристаллического материала и поэтому считается особенно надежным.

    Специально встроенная система регулирует единый механизм взаимодействия процессорного блока и брелока коммуникатора. Сигнализацией можно управлять с расстояния до 1500 м.

    Двигатель запускается по специальной команде.Обычно он направлен вдоль брелока, наружу устройства, внутреннего таймера. При этом не учитывается температура в машине, уровень напряжения АКБ тоже неважен.

    Преимущества

    Подготовка брелока к работе

    Перед тем, как использовать брелок, необходимо произвести несколько манипуляций, так как при транспортировке в нем нет батареи. Он находится отдельно, а не в предназначенном для этого отсеке. Это необходимо для сохранения полного заряда.При извлечении аккумулятора не расходуется энергия, поэтому нет необходимости заряжать устройство.

    Чтобы разместить аккумулятор в нужном месте, следует осторожно вытащить защелку, удерживающую крышку аккумуляторного отсека «Шерхан Магикар 5» в исходном положении. В этом случае неисправности исключены, так как все элементы конструкции выполнены максимально качественно. Это касается как вырезанных деталей, так и материала, из которого они созданы.

    После выполнения этого шага необходимо переместить саму крышку в сторону, противоположную выступающей антенне.Аккумулятор для питания нужно аккуратно вставить в отсек. Как и у любой батареи, здесь предусмотрена полярность, поэтому положение ее сторон можно определить только после прочтения графического рисунка возле этого отсека.

    Если знаков нет, то сигнализация Шерхан Магикар 5 ставится со знаком минус в том направлении, где расположена антенна. После правильной установки раздается характерная мелодия, свидетельствующая о завершении необходимых действий для правильной работы системы.Все, что вам нужно сделать, это закрыть крышку аккумуляторного отсека, а затем установить на нее соответствующий замок.

    Постановка на охрану

    Для включения режима охраны необходимо сначала выключить зажигание, а также закрыть все отсеки автомобиля для обеспечения беспрепятственной работы «Шерхан Магикар 5». В инструкции по эксплуатации указано, что тогда только одним нажатием кнопки под цифрой 1 на брелоке нажимается. Необязательно держать его долго, достаточно точки и умеренного прикосновения.Система автоматически переведет все необходимые элементы автомобиля в охранный режим. Рабочие замки на дверях будут заблокированы, стартер не будет работать, пока сам хозяин не снимет этот режим.

    При успешной постановке на охрану автосигнализации «Шерхан Магикар 5» человек может отследить несколько сигналов:

    1. Сирена прозвучит один раз с умеренным свистом.
    2. Сигнальная лампа аварийной сигнализации также загорится один раз.
    3. Будет подключен светодиодный индикатор, который покажет, что автомобиль находится под охраной, посредством мерного мигания с частотой 1 раз в секунду.
    4. Фары синхронно мигнут пять раз. Далее изображение закрытого замка останется включенным до тех пор, пока машина не будет отперта, а фары погаснут.
    5. Брелок подаст только один кратковременный сигнал.

    Включение датчиков

    Когда светодиод начинает регулярно мигать, это означает активацию системного контроля за состоянием всех возможных подъездов и способов входа в автомобиль, что не может быть разрешено «Шерхан Магикар 5». В инструкции по эксплуатации сообщается, что даже датчики вызова и контроля зажигания хозяина дополнительно проверяются и постоянно контролируются, что позволяет владельцу спокойно заниматься любыми своими делами в это время.

    Если подключена дополнительная функция, отвечающая за регулирование задержки освещения салона, то также будет обеспечено управление триггерами, которые обычно начинают защищаться не сразу, а только по истечении определенного времени . активирует работу через 30 секунд после постановки автомобиля на охрану.

    Предупреждение

    Инструкция «Шерхан Магикар 5» предостерегает пользователей от невнимательного отношения к автомобилю. Не оставляйте открытыми двери, капот и багажное отделение.Если это произошло, то человек неожиданно вместо привычного поведения автомобиля при постановке на охрану слышит трехкратный сигнал от брелока вместе с сиреной. В этом случае сигнализация также мигнет одновременно три раза.

    На дисплее отображается изображение объекта, который владелец автомобиля забыл закрыть. Это происходит всего на пять секунд, поэтому пользователь может не успеть увидеть желаемый элемент. В то же время на дисплее появляется текст FALL. Это прямое указание на то, что вам следует найти непокрытый элемент и плотно закрыть его.

    Инструкция по эксплуатации определяет «Шерхан Магикар 5» как устройство высшего класса, так как оно включает все коммуникации автомобиля, но в обход сработавшего датчика. Он будет автоматически дополнительно охраняться после того, как хозяин его закроет. Зона капота не отражается на общей панели, так как относится к зоне багажника.

    Автоматический переход в режим охраны

    Пассивная постановка на охрану - это отдельная функция, которую можно активировать или деактивировать в Sherkhan Magikar 5. Инструкция автозапуска предусматривает - вам просто нужно изменить состояние выбранной функции.Если хозяин решил активировать именно такой режим, то сразу после закрытия последней двери срабатывает таймер, а охрана включается через 30 секунд.

    Когда начался обратный отсчет, система постоянно отправляет предупреждения о том, что этот режим будет включен. Это происходит каждые 10 секунд. Если в указанное время открывается какая-либо дверь, система активирует режим охраны по истечении 30 секунд обратного отсчета после закрытия последней двери. Вы можете увидеть, работает ли эта функция, по слову ПАССИВНЫЙ, которое всегда отображается в этом случае.

    Режим тревоги

    При работе Шерхан Магикар 5 неисправности недопустимы. При открытии любой двери система автоматически переходит в режим тревоги ровно на 30 секунд. Когда это время истечет, он снова вернется в свое стандартное состояние.

    Если причина, вызвавшая срабатывание сигнализации, к этому времени не устранена, сигнал будет звучать каждые 30 секунд и продолжаться полминуты. Этот цикл повторяется восемь раз. Если и тогда причина нарушения обычного режима не устранена, система возвращается в режим охраны, но с условием обхода активного датчика.

    Особенности работы

    При срабатывании датчика удара, то есть при сильном ударе о любую часть автомобиля, сигнализация «Шерхан Магикар 5» будет находиться в режиме сигнализации на 5 секунд, в течение которых сильный сирена и будильник.

    При слабом ударе, то есть срабатывании зоны предупреждения, также регулируемой датчиком удара, прозвучат 4 коротких звука, которые генерируются автосигнализацией Шерхан Магикар 5. Неисправностей в этом процессе не было, поэтому владелец устройства может быть уверен в собственной технике.

    Многие пользователи ценят простоту работы с Sherkhan Magikar 5. Как отключить режим безопасности? Коротким однократным нажатием на кнопку брелока под номером 2. Если правильно запрограммировать все функции устройства, сигнализация станет надежным помощником в обеспечении безопасности автомобиля.

    Сегодня противоугонные системы очень популярны среди владельцев различных транспортных средств. Благодаря последним разработкам высокоинтеллектуальные автосигнализации доказали свою эффективность.Их установка делает использование автомобиля безопасным и комфортным.

    Назовите основные особенности представленной системы, которые помогут разобраться в отзывах экспертов, которые сегодня очень популярны. Изучив инструкцию производителя, а также рекомендации специалистов, вы можете не сомневаться в безопасности своего автомобиля.

    Основные характеристики

    Авто, который должен быть изучен пользователем перед началом работы, является востребованной противоугонной системой. Он известен своей универсальностью и надежностью.Программа аварийной сигнализации совместима практически со всеми коробками передач современных автомобилей.

    Специалисты считают, что это одна из самых надежных и эффективных систем, представленных сегодня на рынке автотоваров. «Шерхан Магикар 5» создан на базе транспортного средства. Информация о его состоянии отображается на ЖК-дисплее брелока. Интуитивно понятный интерфейс, простота настройки позволяют пользователю полностью контролировать состояние систем своего автомобиля.

    Сигнализация "Шерхан Магикар 5", инструкция, которая позволит вам в полной мере использовать существующие функции, имеет целый список встроенных программ.Они повышают безопасность транспортного средства, водителя и всех участников дорожного движения ... Некоторые программы повышают комфорт использования транспортного средства. К ним в первую очередь относится функция автозапуска. Однако это далеко не единственная программа по повышению комфорта водителя.

    Каждый владелец транспортного средства может выбрать для себя определенный набор команд. Для этого важно внимательно изучить инструкцию, а также советы специалистов. Это выделит наиболее подходящий список системных функций.

    Характеристики:

    Схема подключения «Шерхан Магикар 5» представлена ​​в инструкции производителя, прилагаемой к устройству.Это достаточно сложно. Сигнализация предполагает установку в моторном отсеке автомобиля. Чтобы все системы работали правильно, лучше доверить эту работу специалисту. Только в этом случае вы можете быть уверены, что программа будет работать без сбоев. Специальные компании дают гарантию на установку компонентов автосигнализации.

    Шерхан Магикар 5 совместим с бензиновыми или дизельными двигателями. Его универсальность позволяет устанавливать практически на все современные машины. Ограничение, установленное производителем, касается исключительно напряжения в проводке.Оно должно быть 12 В. Это обеспечивает стабильную работу всех компонентов системы.

    Компьютер, установленный в автомобиле, собирает сигналы с датчиков. Они установлены в основных системах автомобиля. После обработки полученных данных бортовой компьютер передает информацию на брелок своего владельца. Консоль имеет жидкокристаллический дисплей.

    Это позволяет водителю понять текущее состояние систем своего автомобиля. При необходимости выдает команды программе на расстоянии.Дальность действия сигнала на открытой местности составляет около 1,5 км. Припаркуйте свой автомобиль на открытой площадке. Дома, ветки деревьев и другие препятствия могут задерживать сигнал и уменьшать его радиус действия. Водитель должен увидеть свою машину.

    Экспертные обзоры

    Сигнал «Шерхан Магикар 5» имеет ряд преимуществ. Высокая технологичность, простота использования делают его востребованным. Специалисты утверждают, что при правильной установке эта система имеет высокий уровень надежности. Все его датчики имеют особый класс защиты. Антенна и процессор также полностью защищены от несанкционированного проникновения в ПО.При желании вы можете установить систему самостоятельно. Однако эксперты говорят, что это увеличивает вероятность того, что пользователь совершит ошибку. Это влияет на надежность оборудования.

    В моторном отсеке установлена ​​громкая сирена. Сбоев практически не имеет. Все компоненты системы изготовлены с использованием новейших научных разработок. Благодаря уникальным стандартам, которые использовались при проектировании и создании систем охранной сигнализации, «Шерхан Магикар 5» считается одной из самых высокотехнологичных интеллектуальных систем безопасности.В процессе изготовления все комплектующие проходят испытания на всех этапах производства. Это обеспечивает высокую надежность системы.

    «Шерхан Магикар 5», цена которого составляет порядка 5-6 тысяч рублей, относится к среднему сегменту охранной продукции. Этот товар доступен практически каждому. Отдельно можно приобрести брелок с ЖК-дисплеем за 1,2–1,4 тысячи рублей. Также отдельно продаются съемные крышки. Стоимость их около 300 рублей. Они позволяют защитить пульт от царапин.Наличие дополнительных элементов представленной сигнализации позволяет каждому автовладельцу при необходимости обновить свою систему безопасности.

    Начало работы

    Сигнализация «Шерхан Магикар 5», установка и эксплуатация которой должны осуществляться в точном соответствии с рекомендациями производителя, считается простой и понятной системой. Перед началом работы необходимо внимательно изучить все положения инструкции. Специалисты рекомендуют сразу выделить те функции, которые будет использовать драйвер.Это упростит процесс запоминания устройства и управления им. Выполнив эту задачу, вы можете приступить к работе с системой безопасности.

    Сначала вставьте батарею в пульт дистанционного управления. В комплекте идет брелок. После установки вы можете включить пульт. Он имеет 4 кнопки и дисплей. В набор функций входит виброзвонок, автоматическая подсветка. На экране отображается информация о состоянии заряда аккумулятора и показания температуры в автомобиле.

    Нажимая определенные комбинации доступных 4 кнопок, вы можете назначать различные команды блоку управления. Кодирование передачи сигнала отличается высокой надежностью. Она уникальна. Никакой другой пульт, даже от подобной системы, не сможет управлять автосигнализацией.

    Брелок должен быть привязан к системе. В комплект поставки также могут входить дополнительные брелки. Их тоже нужно записать в память программ. Причем эта процедура выполняется одновременно для всех консолей.При необходимости можно перезаписать.

    Включение режима охраны

    Настройка сигнализации «Шерхан Магикар 5» осуществляется в соответствии с установленными правилами. В первую очередь специалисты рекомендуют освоить охранный режим. Для этого необходимо включить будильник. Все двери автомобиля должны быть надежно заперты. Стекло следует поднять до упора. Водитель должен убедиться, что багажник и капот закрыты.

    Если все двери и окна в машине плотно закрыты, пользователь нажимает первую кнопку на своем основном брелоке.В этот момент замки должны быть заблокированы. Также исключена возможность срабатывания стартера. Сигнальный брелок «Шерхан Магикар 5» подаст специальный сигнал. Сирена также издаст запрограммированный звук. Машина должна включать и выключать фары 5 раз.

    Загорится индикатор в салоне. Если он мигает с определенной частотой, это свидетельствует об успешной активации режима безопасности. Периодичность светового сигнала: светодиод должен загораться раз в минуту.

    Если водитель плотно не закрыл двери, не поднял окна полностью или багажник открыт, брелок издаст 3 звуковых сигнала. Сирена также издаст 3 звуковых сигнала. За этим нужно внимательно следить. Если индикатор не загорается, значит необходимо проверить работу системы. Это позволит избежать дальнейших неприятностей.

    Программирование PIN-кода

    Разбираясь в вопросе, как настроить «Шерхан Магикар 5», следует также продумать порядок установки специального пароля для системы.Это может потребоваться, если в силу определенных обстоятельств водитель не может вывести сигнализацию из режима охраны. В некоторых случаях бортовой компьютер может не реагировать на сигналы брелока.

    Пароль устанавливает сам драйвер. Это может быть 2 или 4 цифры. Каждую кодовую точку можно установить в диапазоне от одного до четырех. Чтобы запрограммировать пароль, владелец транспортного средства должен выполнить определенную процедуру.

    Сначала отключается режим безопасности. Далее водитель должен открыть автомобиль и вставить ключ в розетку зажигания.Он переведен в положение ON. Двигатель остается выключенным. На пульте дистанционного управления необходимо одновременно зажать вторую и четвертую кнопки. Раздастся один звуковой сигнал сирены, включатся и выключатся фары.

    Нажмите любую кнопку брелока. Эту процедуру необходимо выполнить в течение 4 секунд. Номер кнопки определяет первую цифру кода. После этого прозвучит идентичное количество сигналов. Остальные цифры пароля устанавливаются аналогично. После завершения процедуры система выйдет из режима настройки.Сирена издаст двойной звуковой сигнал, фары дважды мигнут.

    Снятие с охраны

    Сигнализация «Шерхан Магикар 5», инструкция подробно учитывающая все случаи снятия с охраны, в редких случаях не выключается штатным образом (например, утерян брелок). В этом случае необходимо ввести ранее установленный пароль.

    Нам нужно открыть машину. Сирена подаст сигнал тревоги. Трижды повернут ключ в замке зажигания из положения ВЫКЛ в положение ВКЛ. Сирена сработает.В течение 4 секунд ключ необходимо повернуть количество раз, соответствующее первой цифре кода. Фары включаются и выключаются один раз. Затем вводятся остальные цифры пароля.

    Блок будет снят. Если пароль введен неверно, сигнализация снова включится. Поэтому запомните пароль к системе точно.

    Автостарт охранная система

    Есть еще несколько настроек для освоения сигнализации «Шерхан Магикар 5». Как настроить автозапуск? Рекомендации производителя помогут.Это удобная программа, позволяющая повысить комфорт вождения.

    Для его включения водитель должен закрыть все двери автомобиля и включить охранный режим. Далее на брелке необходимо активировать функцию автозапуска. Она сама включит режим безопасности. Эта функция повышает надежность системы. Если водитель забудет включить режим безопасности, при включенном автостарте сигнализация заблокирует машину через 30 секунд.

    Отображается информация о включении автозапуска.На экране должно появиться слово ПАССИВНЫЙ. Каждые 10 секунд система передает на дисплей данные о состоянии режима охраны.

    Автозапуск двигателя

    Автозапуск «Шерхан Магикар 5» произведен в срок. Можно установить период запуска двигателя в зависимости от температуры или напряжения аккумулятора. Однако эти функции второстепенные. Их нельзя запустить без программирования времени автозапуска.

    Для включения режима необходимо выключить охранный режим, зажигание и открыть дверь.Двигатель можно запускать каждые два, четыре или восемь часов. Одновременно зажать первую и вторую кнопки брелока. Далее нужно 13 раз нажать четвертую кнопку. Сирена каждый раз пищит. Если вы нажмете вторую кнопку, двигатель будет автоматически включаться каждые 8 ​​часов. Третья кнопка устанавливает частоту один раз в четыре часа, а четвертая - один раз в два часа.

    Автозапуск по температуре и напряжению аккумуляторной батареи

    Дополнительными функциями обладает сигнализация «Шерхан Магикар 5».Как настроить температуру автозапуска двигателя и бортовое напряжение, мы сейчас вам расскажем. Для этого выполняется последовательная процедура.

    Вам необходимо войти в программный режим, нажав первую и вторую кнопки. Для установки функции автозапуска по температуре необходимо 21 раз нажать четвертую кнопку. Сирена будет пищать каждый раз. Если нажать вторую кнопку на пульте ДУ, двигатель заведется при температуре в салоне -15 ºС. Третья кнопка соответствует уровню -25 ºС, а четвертая - +60 ºС.Далее включается таймер (кнопки вторая и четвертая зажаты).

    В некоторых случаях водитель хочет включить автозапуск, чтобы ограничить запуск двигателя при падении напряжения в бортовой сети. Для этого, как и раньше, войдите в режим программирования и 20 раз нажмите четвертую кнопку. Для включения режима ограничения таймера запуска двигателя необходимо нажать вторую кнопку на брелоке.

    Определенными функциями управления отличается сигнализация «Шерхан Магикар 5». Как настроить автозапуск, включить режим безопасности и другие функции, теперь вы знаете.В этом случае надежность системы будет высокой.

    MAGICAR V

    Руководство пользователя

    НАЗНАЧЕНИЕ

    Система Шерхан 5 - это автосигнализация с возможностью управления по радиоканалу с помощью брелока-коммуникатора с жидкокристаллическим дисплеем. Система обменивается информацией между брелоком коммуникатора и процессорным блоком на расстоянии до 1500 м. В «Шерхане-5» есть функция автоматического запуска двигателя по командам с брелока или по командам внутреннего таймера.Система предназначена для работы на бензиновых или дизельных автомобилях с системой впрыска топлива и напряжением бортовой сети 12 В. Защита блока процессора, датчика удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает установку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена ​​в моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.

    Функции коммуникатора брелока
    • Многофункциональный 4-кнопочный брелок коммуникатора с ЖК-дисплеем
    • Защита от перехвата кодовых сообщений MAGIC CODE
    • Аудиовизуальное подтверждение выполненных команд
    • Вибрационный звонок
    • Громкие звуковые сигналы
    • Сверхдальная связь до 1500 м с блоком процессора
    • Автоматическая подсветка дисплея
    • Индикация разряда батареи
    • Индикация напряжения батареи автомобиля
    • Индикация температуры в салоне автомобиля
    • Индикация текущего времени
    • Индикация времени работы двигателя в автоматическом режиме
    • Дистанционный запуск двигателя
    • Программирование запуска двигателя время (с точностью до минуты)
    • Режим звукового и визуального напоминания о получении тревожного сообщения
    • Оперативное, с брелока, программирование всех функций системы
    • Экономное питание (одна ячейка ААА)
    Функции процессорного блока
    • Автоматический запуск двигателя автомобилей с автоматической или механической коробкой передач
    • Работа системы запуска как с бензиновыми, так и с дизельными двигателями
    • Работа системы запуска с двигателями с турбиной
    • Запуск двигателя по команде с пульта дистанционного управления
    • Автомат запуск двигателя каждые 2 часа
    • Автоматический запуск двигателя в заданное время каждые 24 часа
    • Отслеживание запуска двигателя по сигналам от генератора или по шуму в бортовой сети
    • Персональный код доступа в салон автомобиля в случае ключа потеря
    • Выход питания для управления центральным замком автомобиля
    • Выход питания для отпирания замка багажника
    • Выход питания управления аварийной сигнализацией (две цепи)
    • Программирование типа фиксирующего реле
    • Автоматическая постановка на охрану (программируемая функция)
    • Звуковое предупреждение перед автоматической постановкой на охрану
    • Автоматический возврат в режим охраны, если дверь не была открыта
    • Звуковое предупреждение перед автоматическим возвратом в режим охраны
    • Охрана без сигналов сирены
    • Два универсальных программируемых канала для управления дополнительными устройствами
    • Возможность подключения отрицательного и положительного датчиков двери
    • Отрицательный вход датчика багажника
    • Блокировка и разблокировка дверные замки при запуске и остановке двигателя
    • Возможность постановки на охрану с сигналами подтверждения сирены и без них
    • Предупреждение об открытой двери (программируемая функция)
    • Паника или режим JackStop
    • Высокочувствительный двухуровневый датчик удара с регулируемой чувствительностью
    • " Функция громкой связи для автоматического включения / выключения режима охраны, когда владелец отходит / приближается к автомобилю
    • Функция громкой связи в двух режимах
    • Предупреждение габаритных огней не выключено
    ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Шерхан 5
    Типы сигналов тревоги:
    Влияние на основное и дополнительное электрооборудование автомобиля
    STSTS управляет подачей питания на: Максимальный ток канала
    Цепь блокировки стартера или зажигания Imax = 0.2 А
    Цепь аварийной сигнализации со стороны портов Imax = 10 А
    Схема аварийной сигнализации правого борта Imax = 10 А
    Цепь зажигания Ток Imax = 30 А
    Цепочка для аксессуаров Ток Imax = 30 А
    Цепь стартера Ток Imax = 30 А
    Цепь зажигания 2 Ток Imax = 0.2 А
    Дополнительная сирена Ток Imax = 2 А
    Реле управления отпиранием электрических замков дверей или отпиранием штатной системы центрального замка (ЦЗ) автомобиля Ток Imax = до 15 А
    Управляющее реле для запирания электрических замков дверей или запирания штатной системы центрального запирания (ЦЗ) автомобиля Ток Imax = до 15 А
    Реле электрического управления замком багажника Ток Imax = 10 А
    Дополнительный канал управления 1 Ток Imax = 0.2 А
    Дополнительный канал управления 2 Ток Imax = 0,2 А
    Канал снятия с охраны СТСТС, установленного на ТС Ток Imax = 0,2 А
    Методы контроля
    • Дистанционный радиопередатчик (брелок) на частоте 433,92 МГц ± 0,2% при мощности не более 10 мВт
    • От ключа зажигания
    • Автоматически по сигналам датчиков
    Защита электрических цепей

    Предохранители.(Автомобильные предохранители с выдержкой времени согласно схеме подключения)

    Сферы защиты
    Прочие параметры
    Аккумуляторы

    * В таблице показано среднее значение. Срок службы батареи брелока зависит от интенсивности использования брелока и качества батареи, режимов работы брелока.

    ВНИМАНИЕ!

    Используйте только качественные батареи. Использование некачественного аккумулятора может привести не только к сокращению срока службы брелока, но и к его повреждению.

    БРЕЛОК КОММУНИКАТОР
    Подготовка брелока-коммуникатора к работе

    Перед использованием брелока необходимо привести его в рабочее состояние, так как при транспортировке и хранении между контактом аккумулятора и контактной пластиной брелока устанавливается изолирующая прокладка, предотвращающая разряд аккумулятора перед использованием. Перед использованием снимите брелок. Для этого откройте фиксатор крышки аккумуляторного отсека, нажмите на крышку и сдвиньте ее в сторону, противоположную антенне.Выньте аккумулятор. Снимите изоляционную ленту между аккумулятором и пластиной коллектора. Замените батарею, соблюдая полярность, указанную на дне батарейного отсека. Если нет указания полярности аккумулятора, то он устанавливается минусовой клеммой в сторону антенны. Закройте крышку батарейного отсека. Брелок готов к использованию.

    Символы на дисплее брелока-коммуникатора
    Индикатор запуска таймера
    Индикатор включения режима ТУРБО
    Индикатор включения пассивного режима охраны
    Индикатор громкой связи
    Индикатор включения сигнала сирены
    Индикатор выключения датчика удара
    Вибрационный звонок на индикаторе
    Индикатор включения автоматического управления центральным замком зажиганием
    Индикатор открытой двери
    Индикатор открытого багажника / капота
    Индикатор тревоги датчика удара (дополнительный датчик)
    Индикатор вызова автовладельца
    Индикатор работающего двигателя
    Индикатор включения зажигания в охранном режиме, индикатор габаритных огней не выключен
    Индикатор работы передатчика брелока-коммуникатора
    Индикатор разряда батареи брелока-коммуникатора
    Индикатор режима VALET
    Индикатор блокировки и разблокировки замков.Индикатор постановки на охрану
    Индикатор часов, напряжения аккумулятора автомобиля, температуры в салоне, времени прогрева двигателя при автоматическом запуске
    Назначение кнопок брелока-коммуникатора Шерхан 5

    Пример обозначения:

    I - быстрое (0,5 сек.) Нажатие кнопки
    I- - длительное (2 сек.) Нажатие кнопки
    (I + II) - быстрое (0,5 сек.) Одновременное нажатие кнопок (комбинация кнопок)
    (I + II) - - длинные (2 сек.) Одновременное нажатие кнопок (комбинация кнопок)

    Номер канала управления Номер кнопки Продолжительность прессования Выполняемая функция (режим)
    1 I 0,5 сек.
    • Постановка / снятие с охраны
    • Включение / отключение режима вызова
    • Завершение режима тревоги
    • Включение / выключение стартера / замка зажигания
    2 I- (1) 2 сек. Включить первый режим работы функции громкой связи (символ не мигает)
    3 I- (2) 2 сек. Включить громкую связь во втором режиме работы (символ мигает)
    4 I- (3) 2 сек. Отключить функцию громкой связи (символ гаснет)
    5 (III + IV) - 2 сек. Запись и воспроизведение фрагмента на голосовом модуле (Опция)
    6 II 0.5 сек. Управление дополнительным каналом 1
    7 III 0,5 сек. Управление дополнительным каналом 2
    8 IV 0,5 сек. Проверка состояния системы
    9 II- 2 сек. Запуск и остановка двигателя с пульта дистанционного управления
    10 III- 2 сек. Открытый багажник
    11 IV- 2 сек. «Паника». Для остановки нажмите кнопку I
    12 (I + II) 0,5 сек. Сирена вкл. / Выкл.
    13 (I + III) 0,5 сек. Включение / отключение режима «Valet»
    14 (I + IV) 0,5 сек. Автоматическое управление центральным замком при включении / выключении зажигания
    15 (II + III) 0.5 сек. Включение / выключение автоматической постановки на охрану
    16 (II + IV) 0,5 сек. Таймер включения / выключения
    17 (III + IV) 0,5 сек. Включение / отключение турбо-режима
    18 (I + III) - 2 сек. Включение / отключение датчика удара
    19 (I + II) - 2 сек. Вход в меню программирования 1
    20 (I + IV) - 2 сек. Вход в меню программирования 2

    Примечание: Шерхан 5

    с длинным 2 сек. Нажатие кнопки I изменяет режимы последовательно в порядке (1)> (2)> (3)> (1)…. В режиме (2) функция «Свободные руки -» имеет большой рабочий диапазон - символ мигает.

    Установка времени на дисплее брелока-коммуникатора

    Установка текущего времени требуется перед использованием системы или при замене батареи брелока.Следуйте инструкциям в таблице ниже.

    Этапы выполнения Продолжительность прессования Выполняемая функция (режим)
    ШАГ 1 (II + III) - 2 сек.
    ШАГ 2 I 0,5 сек. Включение режима установки текущего времени. Текущее время мигает, подтверждается звуковым сигналом брелока
    ШАГ 3 I 0.5 сек. Изменение часа
    II 0,5 сек. Изменение значения минут
    ШАГ 4 (II + III) - 2 сек.

    ВНИМАНИЕ!

    Установка точного времени - необходимое условие для корректной работы автоматического запуска двигателя по таймеру.

    Установка режимов брелока-коммуникатора, Виброзвонок, Вызов хозяина, отображение температуры стандарт «° F» или «° C»

    Для установки необходимого режима работы брелока выполните действия в соответствии с таблицей ниже.

    Примечание: ШАГ 2 должен быть завершен не позднее 15 секунд. после ШАГА 1.

    Постановка на охрану [кнопка (I)]

    Закройте двери, капот, багажник. Кратковременно нажмите кнопку брелока I. Система перейдет в режим охраны, дверные замки заблокируются, блокировка стартера (зажигания) будет включаться до тех пор, пока система не будет снята с охраны.


    При постановке на охрану:

    Включение датчиков:

    1. Сразу после того, как светодиод начинает мигать, система начинает отслеживать состояние дверей, капота, багажника, датчика вызова автовладельца.
    2. Датчик удара включится через 30 секунд. после постановки на охрану.

    Примечание:

    Если при постановке на охрану вы слышите три сигнала от брелока и на дисплее в течение 5 секунд. мигает изображение открытой двери или багажника, это означает, что в автомобиле открыта дверь, капот / багажник. Датчик двери, капота / багажника будет немедленно поставлен на охрану после восстановления его работоспособности.

    Зона капота отдельно не отображается на дисплее, датчик капота должен быть подключен к проводу датчика багажника.

    Снятие с охраны [кнопка (I)]

    Когда система поставлена ​​на охрану, быстро нажмите кнопку брелока I. Система будет снята с охраны, замки дверей разблокированы, блокировка стартера (зажигания) отключится.


    При снятии с охраны:
    Функция «СВОБОДНЫЕ РУКИ» [Кнопка (I) -]

    ВНИМАНИЕ!

    Режим «Свободные руки» работает только при использовании брелока-коммуникатора с ЖК-дисплеем; при использовании дополнительных брелоков без дисплея этот режим недоступен.

    Нажав кнопку I брелока-коммуникатора на 2 сек. вы можете включить или выключить функцию громкой связи. При включении функции «Свободные руки» система автоматически переходит в режим охраны при удалении от автомобиля брелока-коммуникатора на расстояние 15-35 м *. или снимает с охраны и открывает дверные замки при приближении. Функция имеет два режима работы:

    В первом режиме метка на дисплее не мигает и диапазон функции минимален.

    Во втором режиме на дисплее мигает метка с надписью «AUTO» и рабочий диапазон максимален.

    Смена режимов работы занимает длительное время 2 сек. нажав кнопку I в следующем порядке: (Функция включена, режим 1)> (Функция включена, режим 2)> (Функция отключена)> (Функция включена, режим 1)….

    Постановка / снятие с охраны будет сопровождаться мелодичным сигналом от брелока коммуникатора.

    Постоянное использование функции «Свободные руки» не рекомендуется, так как ее использование резко сокращает время автономной работы брелока.

    * Примечание:

    Расстояние от устройства до брелока коммуникатора, на котором система решает поставить или снять с охраны, может быть разным и зависит от ряда объективных причин: взаимного расположения антенн коммуникатора брелока и антенного блока, наличия металлических предметов. возле антенн, радиопомехи в эфире, погода и т.д.…

    При включенной громкой связи:

    Смена режима сопровождается одним сигналом от брелока коммуникатора.

    При отключении функции HANDS-FREE:
    Запуск двигателя по команде с пульта дистанционного управления [Кнопка (II) -]

    Для запуска двигателя нажмите кнопку II на пульте дистанционного управления и удерживайте ее в течение 2 секунд. Система перейдет в режим охраны, замки дверей заблокируются, двигатель автомобиля заведется. После запуска двигателя на дисплее брелока-коммуникатора появится информация о времени, оставшемся до остановки двигателя в автоматическом режиме. Время работы двигателя программируется и может составлять 15/25/45/5 минут (программируемая функция 2-4).Для начала водить машину. Вам нужно открыть дверь, вставить ключ зажигания в замок и повернуть его в положение «ON». Для этого у вас есть 20 секунд, по истечении этого времени система передаст управление замку зажигания, если вы не включили зажигание, двигатель будет остановлен.

    Если запуск не произошел с первого раза, система попробует еще раз. Система делает не более трех попыток запуска, после чего переходит в режим ожидания. Если двигатель автомобиля не запускается после последней попытки, обратитесь на СТО для диагностики вашего автомобиля.

    На момент запуска:

    Система не запустит двигатель, если:

    • Зажигание на
    • Двигатель автомобиля уже заведен
    • Дверь или капот / багажник открыты
    • Режим резервирования для автомобилей с механической коробкой передач не выполнен

    При успешном запуске:

    Примечание: Если двигатель автомобиля запускается автоматически, индикатор текущего времени показывает время, оставшееся до остановки двигателя.Время отображается в режиме обратного отсчета. Формат отображения времени в этом режиме: [XX мин: XX сек.]

    При автоматической остановке двигателя:
    Открытие багажника [Кнопка (III) -]

    Нажмите и удерживайте 2 секунды. кнопка III брелока, после чего багажник откроется. Если система поставлена ​​на охрану (двери заблокированы), она будет снята с охраны, двери будут разблокированы, блокировка стартера будет отключена. Для реализации этой функции необходимо, чтобы соленоид замка багажника был подключен к соответствующему выходу основного блока системы.


    При открытии багажника:
    Проверка состояния системы [Кнопка (IV)]

    Если необходимо проверить состояние системы, кратковременно нажмите кнопку IV брелока-коммуникатора. Информация о состоянии системы будет отображаться на дисплее брелока-коммуникатора, а также подтверждаться сиреной и сигналами тревоги.

    При проверке статуса системы:

    При проверке состояния системы Шерхан 5 индикатор текущего времени показывает температуру в машине.Температура может отображаться в ° F или ° C.

    Температура в салоне автомобиля 10 ° C.


    Повторное кратковременное нажатие кнопки IV брелока-коммуникатора в течение 6 секунд после первого позволяет просмотреть информацию о напряжении аккумулятора автомобиля в вольтах.

    Напряжение на автомобильном аккумуляторе 13,9В.


    Паника или режим JackStop (защита от захвата) [Кнопка (IV) -]

    Нажав кнопку IV брелока на 2 сек.Система перейдет в режим «Паника» или режим JackStop (защита от захвата) - программируемая функция 1-4. Если система была снята с охраны, она перейдет в режим охраны, дверные замки будут заблокированы. Сирена будет звучать 90 секунд, будильник будет мигать 90 секунд. В режиме «Паника» прекращается автоматический запуск двигателя. Через 90 сек. система перейдет в режим охраны до тех пор, пока не будет снята с охраны брелком или в режиме аварийного отключения. Режим «Паника» можно выключить коротким нажатием кнопки I.Режимы «Паника» и JackStop используются в случае опасности или когда необходимо привлечь внимание к автомобилю.

    При активации режимов «Паника» и JackStop:
    Различия в алгоритмах «Паника» и JackStop (в зависимости от выбранного значения программируемой функции 1-4):

    ВНИМАНИЕ!

    JackStop можно использовать только в экстренных случаях. Это не обычный, постоянно используемый режим CTCTС. предусматривает остановку двигателя во время движения.

    При выборе того или иного режима проконсультируйтесь со специалистом.

    Отключение сигналов сирены [Кнопка (I + II)]

    Кратковременным нажатием на кнопки I + II брелока одновременно можно включить или выключить сигналы сирены. В этом случае сигналы брелока и сигналы тревоги будут работать в обычном режиме. О включении сирены свидетельствует наличие символа на дисплее брелока.


    При включении сигналов сирены:
    При выключении сигналов сирены:
    VALET Mode [Кнопка (I + III)] Sher Khan 5

    Для отключения охранных функций системы и при передаче автомобиля на СТО для обслуживания можно использовать режим VALET.Для этого кратковременно нажмите кнопки I + III пульта ДУ.

    В режиме VALET вы можете управлять запиранием и отпиранием дверных замков. Чтобы заблокировать или разблокировать замки, кратковременно нажмите кнопку I.

    Режим

    VALET отображается на дисплее символом

    Для выхода из режима VALET коротко нажмите кнопки I + III на пульте дистанционного управления

    Когда включен режим VALET:
    Когда режим VALET выключен:
    Отключение двухуровневого датчика удара [Кнопка (I + III)] Шерхан 5

    Можно отключить двухуровневый датчик удара.Одновременно нажмите и удерживайте 2 секунды. кнопки I + III пульта ДУ, в результате датчики будут включаться или выключаться. Об отключении датчика свидетельствует символ на дисплее брелока. Выключение датчика необходимо, если вы покидаете машину там, где возможны ложные срабатывания (машина припаркована у трамвайных путей, в машине остался ребенок или животное).

    При отключении датчика удара:
    При включении датчика удара:

    Датчик удара называется двухуровневым, потому что он имеет два уровня реакции от удара о автомобиль.

    В случае слабого удара система предупреждает 4 короткими звуковыми сигналами сирены и 4 миганиями тревоги. Брелок - коммуникатор издает короткий звуковой сигнал, на дисплее мигает символ аварии автомобиля. В случае сильного удара система переходит в режим тревоги на 30 секунд.

    Управление центральным замком для включения и выключения зажигания [Кнопка (I + IV)]

    Кратковременным нажатием на кнопки I + IV брелока одновременно можно включить или выключить автоматическое управление центральным замком (CZ), включая и выключая зажигание.Если функция активирована, дверные замки автоматически запираются через 30 секунд. после запуска двигателя и всех дверей капот / багажник будут закрыты. Замки разблокируются сразу после выключения зажигания. На включение функции указывает наличие символа на дисплее брелока.


    При включении функции управления центральным замком от зажигания:
    При отключении функции управления центральным замком от зажигания:
    Пассивная постановка на охрану [Кнопка (II + III)] Шерхан 5

    Функцию пассивной постановки на охрану можно включить / выключить кратковременным нажатием кнопок P + W на брелоке.Когда пассивная постановка на охрану включена, система автоматически переходит в режим охраны через 30 секунд. после закрытия последней двери или после снятия с охраны брелоком. Система предупреждает о пассивной постановке на охрану сигналами тревоги и / или сирены каждые 10 секунд. Если в течение 30 сек. были открыты двери (капот / багажник), система перейдет в режим охраны через 30 секунд. после закрытия дверей (капот / багажник).


    При включенной пассивной постановке на охрану:
    При отключении пассивной постановки на охрану:
    Установка таймера автоматического запуска двигателя [Кнопка (II + IV)]

    Кратковременно нажмите кнопки II + IV на пульте дистанционного управления, чтобы включить или выключить запуск двигателя по таймеру.Индикацией запуска двигателя по таймеру является наличие метки «ТАЙМЕР» на дисплее брелока. В системе предусмотрено два режима запуска двигателя по таймеру. Первый режим позволяет запускать двигатель каждый день в заданное время, второй режим позволяет запускать двигатель периодически, каждые 2 часа для прогрева (или охлаждения салона в странах с жарким климатом). Два режима нельзя использовать одновременно, нужный вам режим можно выбрать с помощью программируемой функции 2-3.


    Для автоматического запуска двигателя по таймеру в нужное время (24 часа) необходимо резервировать этот режим.Для этого:

    1. Выберите время начала (см. Таблицу)
    2. Нажмите кнопки II + IV и выключите «ТАЙМЕР»
    .
    Этапы выполнения Номер кнопки или комбинация кнопок Продолжительность прессования Выполняемая функция (режим)
    ШАГ 1 (II + III) - 2 сек. Вход в режим программирования функций брелока. Появление символа подтверждается звуковым сигналом брелока
    ШАГ 2 II 0.5 сек. Включение режима настройки таймера. Показания ранее установленного времени мигают, что подтверждается звуковым сигналом брелока
    ШАГ I 0,5 сек. Изменение часа
    II 0,5 сек. Изменение значения минут
    ШАГ 4 (II + III) - 2 сек. Выйдите из режима программирования функций брелока. Подтверждается звуковым сигналом от брелока

    Чтобы включить или отключить запуск двигателя по таймеру каждые 2 часа, кратковременно нажмите кнопки II + IV на пульте дистанционного управления.Установка времени запуска в этом режиме не требуется; первый запуск двигателя произойдет через 2 часа после включения режима.

    При запуске двигателя по таймеру:
    При выключении запуска двигателя по таймеру:

    Примечание: Автоматический запуск двигателя по таймеру каждые 24 часа полезен для ежедневного запуска двигателя в определенное время, если ваш автомобиль припаркован вне зоны действия брелока.

    ВНИМАНИЕ!

    Время запуска двигателя по таймеру 24 часа может быть сдвинуто до ± 2 минут в день.

    Режим TURBO [Кнопка (II + IV)]

    Если на автомобиле установлен двигатель с турбонаддувом, то сразу после длительной эксплуатации на высоких оборотах останавливать его не рекомендуется. Двигатель должен некоторое время поработать на холостом ходу для охлаждения турбины. Для этого в системе SCHER-KHAN MAGICAR V предусмотрен режим TURBO (турботаймер). Если режим ТУРБО включен, двигатель проработает 2 минуты в конце поездки. Чтобы включить или выключить режим TURBO, коротко нажмите кнопки III + IV на пульте дистанционного управления.


    При включенном режиме ТУРБО:
    При выключенном режиме ТУРБО:

    Чтобы активировать режим по окончании поездки, выполните следующие действия:

    1. Установите рычаг трансмиссии в нейтральное положение или P.
    2. Поверните ключ в замке зажигания из положения ON в положение OFF. После этого двигатель будет продолжать работать еще 2 минуты.
    3. Выйди из машины, закрой двери. Как только двери закроются, загорится сигнализация

    Теперь вы можете поставить систему на охрану.Двигатель будет работать, пока не пройдут 2 минуты. интервал. Когда автомобиль поставлен на охрану, сразу ставятся на охрану датчики двери, капота / багажника, датчик вызова водителя, а датчик удара начинает работать после остановки двигателя. Двигатель будет остановлен немедленно, когда сработает датчик двери, капота / багажника, и система перейдет в режим тревоги. При необходимости можно экстренно остановить двигатель, нажав на 2 сек. кнопку II брелока.

    Управление дополнительным каналом 1 [кнопка (II)]

    Если ваш автомобиль оборудован электромеханическим замком капота, дополнительным подогревателем или другим сервисным оборудованием, вы можете управлять работой этих устройств с помощью брелока.Для этого кратковременно нажмите кнопку II на пульте дистанционного управления. На выходе дополнительного канала 1 процессорного блока появится короткий или длинный сигнал (программируемая функция 2-5). При управлении дополнительным каналом сигналы сирены и габаритных огней будут отличаться в зависимости от состояния программируемой функции 2-5. Если канал запрограммирован на длинный сигнал (значение 4 программируемой функции 2-5), то система будет подтверждать его активацию и деактивацию сиреной и сигналами тревоги. Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала.Дополнительный канал не работает в режиме VALET и в режиме тревоги.

    Включение дополнительного канала:

    Примечание: Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала (программируемая функция 2-5)

    Управление дополнительным каналом 2 [Кнопка (III)]

    Если в вашем автомобиле есть электромеханический замок капота, дополнительный подогреватель или другое сервисное оборудование, вы можете управлять работой этих устройств с помощью брелока.Для этого кратковременно нажмите кнопку III на пульте дистанционного управления. На выходе дополнительного канала 2 процессорного блока появится короткий или длинный сигнал (программируемая функция 2-6). Сигналы сирены и габаритных огней будут различаться при управлении дополнительным каналом в зависимости от состояния программируемой функции 2-6. Если канал запрограммирован на длинный сигнал (значение 4 программируемой функции 2-6), система подтвердит его активацию и деактивацию сиреной и сигналами тревоги. Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала.Дополнительный канал не работает в режиме VALET и в режиме тревоги.

    Активация дополнительного канала: Шерхан 5
    Отключение дополнительного канала:

    Примечание: Если на выходе дополнительного канала запрограммирован короткий сигнал, система только подтвердит активацию канала (программируемая функция 2-6)

    Режим тревоги

    Если дверь, капот / багажник открываются в режиме охраны, система переходит в режим тревоги на 30 секунд, сигналы тревоги и сирены будут длиться 30 секунд.По истечении 30 сек. система вернется в режим охраны. При срабатывании зоны тревоги датчика удара (сильное воздействие) система перейдет в режим тревоги на 15 секунд, сигналы тревоги и сирены будут длиться 15 секунд. Через 15 сек. система вернется в режим охраны. При срабатывании зоны предупреждения датчика удара (слабый удар) система не перейдет в режим тревоги, а только подаст серию из четырех коротких сигналов с сиреной и тревогой. Вы можете выйти из режима тревоги коротким нажатием кнопки брелока I.В этом случае замки не будут разблокированы, и система перейдет из режима тревоги в режим охраны.

    В режиме тревоги:
    Режим напоминания

    Если брелок коммуникатора получил сигнал тревоги от двери, датчиков капота / багажника, датчика удара, датчика вызова и вы не заметили этого сразу, то брелок после передачи сигнала тревоги переходит в режим напоминания (с короткими гудками и индикация зоны, вызвавшей режим тревоги) ... Для выхода из режима напоминания и проверки состояния автомобиля кратковременно нажмите кнопку IV брелока или кнопку I, чтобы выйти из режима охраны и разблокировать двери.

    В режиме напоминания:

    Примечание: Брелок коммуникатора не переходит в режим напоминания при получении предупреждающего сигнала от датчика удара (слабый удар)

    Звонок автовладельца

    При необходимости вызвать автовладельца постучите твердым предметом (монетой, ключами и т. Д.) Возле датчика вызова. Светодиод датчика вызова будет мигать зеленым. Функция вызова автовладельца доступна сразу после постановки на охрану. Чтобы отключить сигналы от брелока-коммуникатора, нажмите кнопку I брелока.Чтобы отключить сигналы коммуникатора брелока и проверить состояние автомобиля, кратковременно нажмите кнопку IV.


    При звонке автовладельцу:
    Доступ к машине без брелока Sher Khan 5

    Доступ к автомобилю без брелока может потребоваться в ряде случаев. Например, если брелок утерян, разрядился аккумулятор в брелоке, если вы отдыхаете на пляже и не хотите брать брелок с собой (брелок и ключи заперты в машине) .Система SCHER-KHAN MAGICAR V предоставляет такую ​​возможность. Чтобы разрешить доступ только вам, система использует персональный код, состоящий из четырех цифр. Значение каждой цифры кода может варьироваться от 1 до 9. Таким образом, код может иметь значение от 1111 до 9999. Код вводится и записывается через датчик вызова владельца транспортного средства.

    Запись личного кода:

    Чтобы использовать эту функцию, вы должны ввести свой код в системную память. Для этого выполните несколько шагов:

    1. Включите зажигание
    2. откройте дверь
    3. Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее первой цифре кода.Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
    4. Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
    5. Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием и снова начнет мигать.
    6. Пока светодиод мигает, нажмите на датчик вызова количество раз, соответствующее четвертой цифре кода. Через 1,5 сек. светодиод подтвердит выбранную цифру красным миганием.
    7. Для подтверждения программирования кода вы услышите один сигнал сирены, сигнал тревоги мигнет один раз.

    Если на любом из шагов вы допустили ошибку, то вам необходимо записать код, начиная с пункта 1.

    Ввод личного кода:
    1. 10 раз коснитесь датчика вызова.Каждый раз светодиод в датчике будет мигать зеленым. Время между ударами должно быть менее 1,5 секунд.
    2. Светодиод быстро мигает красным, подтверждая, что предыдущий шаг был завершен. Если светодиод не мигает красным светом, снова начните с шага 1.
    3. Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее первой цифре кода. Через 1,5 сек. светодиод подтвердит ввод первой цифры красным миганием и снова начнет мигать.
    4. Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее второй цифре кода. Через 1,5 сек. светодиод подтвердит ввод второй цифры красным миганием и снова начнет мигать.
    5. Пока светодиод мигает, коснитесь датчика вызова количество раз, соответствующее третьей цифре кода. Через 1,5 сек. светодиод подтвердит ввод третьей цифры красным миганием и снова начнет мигать.
    6. Пока светодиод мигает, нажмите на датчик вызова количество раз, соответствующее четвертой цифре кода.Через 1,5 сек. светодиод подтвердит ввод четвертой цифры красным миганием.
    7. Если код введен правильно, система будет снята с охраны, дверные замки откроются, и на коммуникатор будет отправлен сигнал для снятия системы с охраны. Если код введен неверно, то на брелок поступит сигнал вызова владельца, и необходимо будет повторить все действия, начиная с пункта 1.

    Система допускает пять попыток ввода кода в течение 30 минут.Если код был введен неверно, его ввод блокируется на 24 часа или до тех пор, пока вы не снимете систему с охраны с помощью брелока.

    Защита аккумулятора (предупреждение о отключенных габаритах)

    Система помогает защитить аккумулятор автомобиля от разряда. Если вы забыли выключить габаритные огни, то при постановке на охрану брелок-коммуникатор подаст серию звуковых сигналов в течение 5 секунд. В это время на дисплее будут мигать изображения замка и габаритных огней. Предупреждающий сигнал будет повторяться каждые 30 секунд.три раза.

    Блокировка стартера или зажигания

    Система в охранном режиме не позволит запустить двигатель автомобиля. При попытке запустить двигатель в режиме охраны система отправит сигнал тревоги на брелок коммуникатора. Сигнализация включения зажигания сигнализируется миганием габаритных огней на брелке коммуникатора, звуковыми и вибросигналами. Режим блокировки двигателя выбирается при установке системы на СТО и зависит от значений двух программируемых функций 1-4 и 1-8.Подробнее о блокировке двигателя вашего автомобиля вы можете узнать на месте установки системы. Когда выбрана блокировка стартера, система предотвратит перезапуск стартера автомобиля, если двигатель запускается в автоматическом режиме.

    Предупреждение об открытой двери

    Система предупреждает об открытой двери (программируемая функция 1-2). При выборе значения пользовательской функции сигнализация мигает, если дверь автомобиля открыта.

    Защита радиоканала от перехвата кода

    В системе предусмотрена специальная защита команд, передаваемых с брелока.Каждый раз, когда вы нажимаете кнопку на системном брелке, кодовое сообщение меняется по особому алгоритму. Это сделано для защиты системы от перехвата кода и его выбора (интеллектуального взлома системы безопасности). Алгоритм кодовой защиты специально разработан для системы SCHER-KHAN MAGICAR и является уникальным, не используется ни в одной системе безопасности других марок.

    Защита двигателя в режиме автозапуска

    Система непрерывно контролирует работу двигателя в режиме автоматического запуска.Если двигатель останавливается до окончания цикла прогрева (неисправность двигателя или отсутствие топлива), то не позднее, чем через 20 секунд. блок системного процессора выключит зажигание. Автоматический перезапуск двигателя невозможен, пока неисправность не будет устранена. Для автомобилей с механической коробкой передач резервный режим необходимо снова включить.

    Регулировка чувствительности датчика удара

    Вы можете настроить чувствительность датчика удара в зависимости от ваших требований. На датчике предусмотрен регулятор для регулировки чувствительности.Поворот ручки по часовой стрелке увеличивает чувствительность, а против часовой стрелки уменьшает ее, пока датчик не будет выключен. Проконсультируйтесь на СТО по поводу расположения датчика удара, он должен быть легко доступен для регулировки.

    Регулировка чувствительности датчика вызова хозяина

    Вы можете настроить чувствительность датчика вызова автовладельца в зависимости от ваших требований. Для регулировки чувствительности на датчике предусмотрен ступенчатый регулятор с тремя положениями. Крайнее левое положение регулятора соответствует минимальной чувствительности датчика, крайнее правое - максимальной.Датчик должен располагаться в нижнем углу лобового стекла автомобиля.

    Регулировка громкости сигналов подтверждения сирены

    Вы можете отрегулировать громкость коротких сигналов сирены. Для уменьшения громкости необходимо отрезать петлю от провода на корпусе сирены. Система может быть укомплектована любой сиреной по желанию владельца, в том числе такой, где нет возможности настройки.

    Режим резервирования (только ручная передача)

    Резервный режим предотвращает автоматический запуск двигателя, если рычаг механической коробки передач не находится в нейтральном положении.В зависимости от ваших требований вы можете выбрать один из трех алгоритмов резервного копирования (программируемая функция 1-6).

    Алгоритм 1
    Алгоритм 2

    Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:

    1. По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
    2. Закройте двери капота / багажника.
    3. Выньте ключ из замка зажигания (положение OFF). Двигатель продолжит работать.
    4. Откройте дверь и выйдите из машины.Закрой дверь. Двигатель заглохнет.

    Открытие дверцы после завершения пятого шага сделает невозможным автоматический запуск двигателя. Диагностика причин его выхода из строя описана ниже.

    Если хотя бы один шаг из вышеуказанного алгоритма не выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование будет отключено, если дверь, капот / багажник открыты в момент выключения зажигания.

    Алгоритм 3

    Для выполнения резервирования (подготовки автомобиля к последующему автоматическому запуску двигателя) выполните следующие действия:

    1. По окончании поездки, не выключая двигатель, установите рычаг переключения передач в нейтральное положение.
    2. Закройте двери капота / багажника.
    3. Нажать на 2 сек. кнопка брелока II
    4. Выньте ключ из замка зажигания (положение OFF). Двигатель продолжит работать.
    5. Откройте дверь и выйдите из машины. Закрой дверь.Двигатель заглохнет

    Открытие дверцы после завершения пятого шага сделает невозможным автоматический запуск двигателя. Диагностика причин его выхода из строя описана ниже.

    Если хотя бы один шаг из вышеуказанного алгоритма не выполнен, то не будет режима резервирования и автоматический запуск двигателя не произойдет. В этом алгоритме резервирование требует, чтобы вы нажимали кнопку II брелока каждый раз перед выключением зажигания (поворотом ключа в замке зажигания в положение OFF).

    ВНИМАНИЕ!

    Закройте люк и окна перед тем, как выйти из автомобиля. Не оставляйте людей или животных в автомобиле во время работы в резервном режиме.

    Не запускайте двигатель автоматически, когда в автомобиле находятся люди или животные.

    Всегда оставляйте рычаг трансмиссии в нейтральном положении. Не используйте автоматический запуск двигателя на автомобилях с открытым верхом.

    Если работа резервного режима отличается от описанных алгоритмов или не происходит, срочно обратитесь на СТО за консультацией.Не пользуйтесь автоматическим запуском двигателя, пока причина неисправности не будет устранена.

    ПРОГРАММИРОВАНИЕ НОВЫХ КЛЮЧЕЙ FOBS

    Система может запоминать коды трех брелоков. Выполните два шага, чтобы запрограммировать новые брелоки.

    1. Трижды поверните ключ в замке зажигания из положения OFF в положение ON. Сигнал тревоги мигнет один раз, подтверждая вход в режим программирования.
    2. Не позднее 4 сек. после срабатывания сигнализации нажать кнопку I брелока, код которого необходимо ввести в память процессорного блока.

    Для выхода из режима программирования не предпринимайте никаких действий в течение 4 секунд. после написания кода последнего брелока.

    Если после шага 1 никакие действия не предпринимаются, через 4 сек. сигнализация мигнет 2 раза, система перейдет из режима программирования брелока в режим VALET.

    Примечание:

    В системе есть три ячейки памяти для хранения кодов брелоков. Если вы попытаетесь записать четвертый радиобрелок, код первого записанного радиобрелока будет удален.

    ПРОГРАММИРОВАНИЕ ФУНКЦИЙ С КЛЮЧОМ FOB

    Программирование функций STTS с помощью брелока состоит из четырех шагов.

    1. Войдите в режим программирования и выберите меню программирования. Для входа в Меню № 1 одновременно нажмите и удерживайте кнопки I + II в течение 2 секунд. Для входа в Меню № 2 одновременно нажмите кнопки I + IV и удерживайте их в течение 2 секунд. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1.
    2. Нажмите кнопку IV, чтобы выбрать функцию меню, которую вы хотите изменить. Количество кликов должно соответствовать номеру выбранной функции. Например, чтобы выбрать функцию 4, быстро нажмите кнопку IV брелока четыре раза.Каждое нажатие кнопки будет подтверждаться коротким звуком сирены (если она включена) и сигнальной вспышкой.
    3. Подождите несколько секунд. Система подтвердит выбранный номер функции короткими звуковыми сигналами сирены и сигнальными вспышками. Количество звуковых сигналов будет соответствовать номеру выбранной функции.

      Примечание:

      Если при выборе функции вы ошиблись с количеством нажатий и (или) нет сирены и сигналов тревоги, то необходимо повторить все действия, начиная с ШАГА 1.

    4. Нажмите кнопку I, чтобы выбрать заводскую настройку для функции. В подтверждение этого сирена подаст один короткий сигнал, сигнализация мигнет один раз. Нажмите кнопку II, III или IV, чтобы выбрать значения дополнительных функций. В подтверждение этого сирена издаст два, три или четыре коротких звуковых сигнала, сигнализация мигнет два, три или четыре раза.

    Примечание:

    Если вы слышите один длинный сигнал сирены, это означает, что система выходит из режима программирования функций.Для продолжения программирования необходимо повторить все действия, начиная с ШАГА 1.

    ВНИМАНИЕ!

    Если необходимо изменить более одной функции из выбранного меню, то выбор каждой функции для изменения должен начинаться с ШАГА 1.

    Меню программируемых функций
    Меню № 1 [Кнопка (I + II) -]
    п / п № Функция [Кнопка (I)] Заводская установка по умолчанию [Кнопка (II)] [Кнопка (III)]
    1-1 Задержка перед вращением стартера после включения зажигания.Следует увеличить для дизельного автомобиля. 4 сек. 10 сек.
    1-2 Предупреждение об открытой двери Не есть
    1-3 Длительность импульса управления центральным замком. Следует увеличить для пневматической системы центрального замка 0,8 сек. 4 сек.
    1-4 Паника или режим JackStop (защита от ограбления) «Паника» (Блокировка стартера) JackStop (Замок зажигания)
    1-5 Управление центральным замком включения и выключения зажигания Выключено Выключено
    1-6 Метод запуска резервирования.(Только для МКПП) Автоматически при выключении зажигания Автоматически при выключении зажигания при закрытых дверях Только ручной режим, перед выключением зажигания на резерв нажмите кнопку II на 2 секунды.
    1-7 Время вращения стартера Стандартный Стандарт + Минимум Стандарт + Максимум

    Примечание к функции 1-4: Эта функция позволяет выбрать режим «Паника» или режим JackStop (защита от ограбления):

    Установка всех программируемых функций меню # 1 на заводские настройки по умолчанию
    1. Вход в режим программирования.Нажмите одновременно кнопки I + II на 2 секунды. Сирена издаст один звуковой сигнал, сигнал тревоги мигнет один раз, подтверждая успешное завершение ШАГА 1
    2. Трижды кратковременно нажмите кнопку III на пульте дистанционного управления. Каждое нажатие будет подтверждаться коротким звуком сирены и сигнальной вспышкой. Через некоторое время прозвучат три звуковых сигнала сирены, сигнал тревоги мигнет три раза, подтверждая заводские настройки всех программируемых функций меню №.
    Меню № 2 [Кнопка (I + IV) -]
    Установка всех программируемых функций меню No.2 к заводским настройкам Шерхан 5

    Есть два шага для установки заводских настроек программируемых функций по умолчанию.

    1. Вход в режим программирования. Одновременно нажмите кнопки I + IV на 2 секунды. Сирена издаст один короткий звуковой сигнал, сигнал тревоги мигнет один раз, тем самым подтверждая успешное завершение ШАГА 1
    2. Трижды коротко нажмите кнопку III на пульте дистанционного управления.

    Оставить ответ
