Сколько квт на 1 ампер: 1 ампер — это сколько киловатт мощности? Сколько ампер в 1 киловатте?

80 Ампер сколько киловатт при 3 фазе

При проектировании схемы любой электрической установки и монтаже, выбор сечения проводов и кабелей является обязательным этапом. Чтобы правильно подобрать силовой провод нужного сечения, необходимо учитывать величину максимального потребления.

Сечения проводов измеряется в квадратных милиметрах или «квадратах». Каждый «квадрат» алюминиевого провода способен пропустить через себя в течение длительного времени нагреваясь до допустимых пределов максимум – только 4 ампера, а медный провода 10 ампер тока. Соответственно, если какой-то электропотребитель потребляет мощность равную 4 киловаттам (4000 Ватт), то при напряжении 220 вольт сила тока будет равна 4000/220=18,18 ампер и для его питания достаточно подвести к нему электричество медным проводом сечением 18,18/10=1,818 квадрата. Правда в этом случае провод будет работать на пределе своих возможностей, поэтому следует взять запас по сечению в размере не менее 15%. Получим 2,091 квадрата. И теперь подберем ближайший провод стандартного сечения. Т.е. к этому потребителю мы должны вести проводку медным проводом сечением 2 квадратных миллиметра именуемого нагрузкой тока. Значения токов легко определить, зная паспортную мощность потребителей по формуле: I = Р/220. Алюминиевый провод будет соответственно в 2,5 раза толще.

Из расчета достаточной механической прочности открытая силовая проводка обычно выполняется проводом с сечением не менее 4 кв. мм. Если требуется с большей точностью знать длительно допустимую токовую нагрузку для медных проводов и кабелей, то можно воспользоваться таблицами.

Медные жилы проводов и кабелей

Алюминиевые жилы проводов и кабелей

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами к примеру кабель МКЭШВнг

Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Допустимый длительный ток для проводов с медными жилами с резиновой изоляцией в металлических защитных оболочках и кабелей с медными жилами с резиновой изоляцией в свинцовой, поливинилхлоридной,
найритовой или резиновой оболочке, бронированных и небронированных

* Токи относятся к кабелям и проводам с нулевой жилой и без нее.

Допустимый длительный ток для кабелей с алюминиевыми жилами с резиновой или пластмассовой изоляцией в свинцовой, поливинилхлоридной и резиновой оболочках, бронированных и небронированных

Допустимые длительные токи для четырехжильных кабелей с пластмассовой изоляцией на напряжение до 1 кВ могут выбираться по данной таблице как для трехжильных кабелей, но с коэффициентом 0,92.

Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66,0	260	171,6
Сечение токопроводящей жилы, мм.	Напряжение, 220 В		Напряжение, 380 В
	ток, А	мощность, кВт	ток, А	мощность, кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11,0	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22,0	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
0,5	11	–	–	–	–	–
0,75	15	–	–	–	–	–
1	17	16	15	14	15	14
1,2	20	18	16	15	16	14,5
1,5	23	19	17	16	18	15
2	26	24	22	20	23	19
2,5	30	27	25	25	25	21
3	34	32	28	26	28	24
4	41	38	35	30	32	27
5	46	42	39	34	37	31
6	50	46	42	40	40	34
8	62	54	51	46	48	43
10	80	70	60	50	55	50
16	100	85	80	75	80	70
25	140	115	100	90	100	85
35	170	135	125	115	125	100
50	215	185	170	150	160	135
70	270	225	210	185	195	175
95	330	275	255	225	245	215
120	385	315	290	260	295	250
150	440	360	330	–	–	–
185	510	–	–	–	–	–
240	605	–	–	–	–	–
300	695	–	–	–	–	–
400	830	–	–	–	–	–
Сечение токопроводящей жилы, мм.	Открыто	Ток, А, для проводов проложенных в одной трубе
		Двух одножильных	Трех одножильных	Четырех одножильных	Одного двухжильного	Одного трехжильного
2	21	19	18	15	17	14
2,5	24	20	19	19	19	16
3	27	24	22	21	22	18
4	32	28	28	23	25	21
5	36	32	30	27	28	24
6	39	36	32	30	31	26
8	46	43	40	37	38	32
10	60	50	47	39	42	38
16	75	60	60	55	60	55
25	105	85	80	70	75	65
35	130	100	95	85	95	75
50	165	140	130	120	125	105
70	210	175	165	140	150	135
95	255	215	200	175	190	165
120	295	245	220	200	230	190
150	340	275	255	–	–	–
185	390	–	–	–	–	–
240	465	–	–	–	–	–
300	535	–	–	–	–	–
400	645	–	–	–	–	–
Сечение токопроводящей жилы, мм.	Ток*, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
1,5	23	19		33	19		27
2,5	30	27		44	25		38
4	41	38		55	35		49
6	50	50		70	42		60
10	80	70		105	55		90
16	100	90		135	75		115
25	140	115		175	95		150
35	170	140		210	120		180
50	215	175		265	145		225
70	270	215		320	180		275
95	325	260		385	220		330
120	385	300		445	260		385
150	440	350		505	305		435
185	510	405		570	350		500
240	605	–		–	–		–
Сечение токопроводящей жилы, мм.	Ток, А, для проводов и кабелей
	одножильных		двухжильных			трехжильных
	при прокладке
	в воздухе	в воздухе		в земле	в воздухе		в земле
2,5	23	21		34	19		29
4	31	29		42	27		38
6	38	38		55	32		46
10	60	55		80	42		70
16	75	70		105	60		90
25	105	90		135	75		115
35	130	105		160	90		140
50	165	135		205	110		175
70	210	165		245	140		210
95	250	200		295	170		255
120	295	230		340	200		295
150	340	270		390	235		335
185	390	310		440	270		385
240	465	–		–	–		–

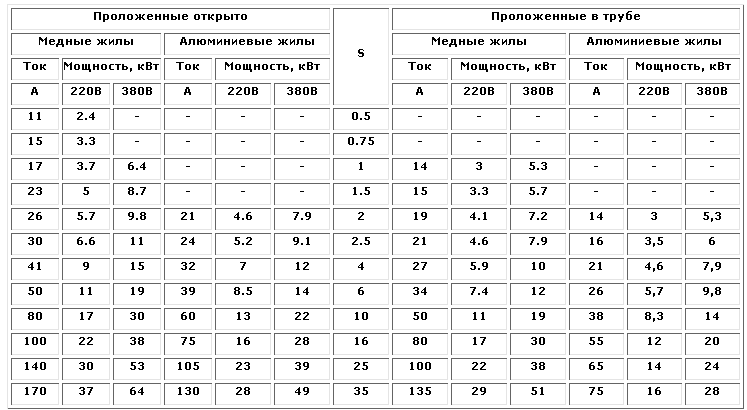

Сводная таблица сечений проводов, тока, мощности и характеристик нагрузки
Сечение медных жил проводов и кабелей, кв.мм	Допустимый длительный ток нагрузки для проводов и кабелей, А	Номинальный ток автомата защиты, А	Предельный ток автомата защиты, А	Максимальная мощность однофазной нагрузки при U=220 B	Характеристика примерной однофазной бытовой нагрузки
1,5	19	10	16	4,1	группа освещения и сигнализации
2,5	27	16	20	5,9	розеточные группы и электрические полы
4	38	25	32	8,3	водонагреватели и кондиционеры
6	46	32	40	10,1	электрические плиты и духовые шкафы
10	70	50	63	15,4	вводные питающие линии

В таблице приведены данные на основе ПУЭ, для выбора сечений кабельно-проводниковой продукции, а также номинальных и максимально возможных токов автоматов защиты, для однофазной бытовой нагрузки чаще всего применяемой в быту.

Наименьшие допустимые сечения кабелей и проводов электрических сетей в жилых зданиях
Наименование линий	Наименьшее сечение кабелей и проводов с медными жилами, кв.мм
Линии групповых сетей	1,5
Линии от этажных до квартирных щитков и к расчетному счетчику	2,5
Линии распределительной сети (стояки) для питания квартир	4

Надеемся данная информация была полезна для Вас. Мы же напоминаем что у нас Вы можете купить кабель МКЭКШВнг отличного качества по низкой цене.

Выбор защитных автоматических выключателей производится не только в ходе установки новой электрической сети, но и при модернизации электрощита, а также при включении в цепь дополнительных мощных приборов, повышающих нагрузку до такого уровня, с которым старые устройства аварийного отключения не справляются. И в этой статье речь пойдет о том, как правильно производить подбор автомата по мощности, что следует учитывать в ходе этого процесса и каковы его особенности.

Непонимание важности этой задачи может привести к очень серьезным проблемам. Ведь зачастую пользователи не утруждают себя, производя выбор автоматического выключателя по мощности, и берут в магазине первое попавшееся устройство, пользуясь одним из двух принципов – «подешевле» или «помощнее». Такой подход, связанный с неумением или нежеланием рассчитать суммарную мощность устройств, включенных в электросеть, и в соответствии с ней подобрать защитный автомат, зачастую становится причиной выхода дорогостоящей техники из строя при коротком замыкании или даже пожара.

Для чего нужны защитные автоматы и как они работают?

Современные АВ имеют две степени защиты: тепловую и электромагнитную. Это позволяет обезопасить линию от повреждения в результате длительного превышения протекающим током номинальной величины, а также короткого замыкания.

Основным элементом теплового расцепителя является пластина из двух металлов, которая так и называется – биметаллической. Если на нее в течение достаточно длительного времени воздействует ток повышенной мощности, она становится гибкой и, воздействуя на отключающий элемент, вызывает срабатывание автомата.

Наличием электромагнитного расцепителя обусловлена отключающая способность автоматического выключателя при воздействии на цепь сверхтоков короткого замыкания, выдержать которые она не сможет.

Расцепитель электромагнитного типа представляет собой соленоид с сердечником, который при прохождении сквозь него тока высокой мощности моментально сдвигается в сторону отключающего элемента, выключая защитное устройство и обесточивая сеть.

Это позволяет обеспечить защиту провода и приборов от потока электронов, величина которого намного выше расчетной для кабеля конкретного сечения.

Чем опасно несоответствие кабеля сетевой нагрузке?

Правильный подбор защитного автомата по мощности – очень важная задача. Неверно выбранное устройство не защитит линию от внезапного возрастания силы тока.

Но не менее важно правильно подобрать по сечению кабель электропроводки. В противном случае, если суммарная мощность превысит номинальную величину, которую способен выдерживать проводник, это приведет к значительному росту температуры последнего. В итоге изоляционный слой начнет плавиться, что может привести к возгоранию.

Чтобы более наглядно представить, чем грозит несоответствие сечения проводки суммарной мощности включенных в сеть устройств, рассмотрим такой пример.

Новые хозяева, купив квартиру в старом доме, устанавливают в ней несколько современных бытовых приборов, дающих суммарную нагрузку на цепь, равную 5 кВт. Токовый эквивалент в этом случае будет составлять около 23 А. В соответствии с этим в цепь включается защитный автомат на 25 А. Казалось бы, выбор автомата по мощности сделан верно, и сеть готова к эксплуатации. Но через некоторое время после включения приборов в доме появляется задымление с характерным запахом горелой изоляции, а через некоторое время возникает пламя. Автоматический выключатель при этом не будет отключать сеть от питания – ведь номинал тока не превышает допустимого.

Если хозяина в этот момент не окажется поблизости, расплавленная изоляция через некоторое время вызовет короткое замыкание, которое, наконец, спровоцирует срабатывание автомата, но пламя от проводки может уже распространиться по всему дому.

Причина в том, что хотя расчет автомата по мощности был сделан правильно, кабель проводки сечением 1,5 мм² был рассчитан на 19 А и не мог выдержать имеющейся нагрузки.

Чтобы вам не пришлось браться за калькулятор и самостоятельно высчитывать сечение электропроводки по формулам, приведем типовую таблицу, в которой легко найти нужное значение.

Защита слабого звена электроцепи

Итак, мы убедились, что расчет автоматического выключателя должен производиться, исходя не только из суммарной мощности включенных в цепь устройств (независимо от их количества), но и из сечения проводов. Если этот показатель неодинаков на протяжении электрической линии, то выбираем участок с наименьшим сечением и производим расчет автомата, исходя из этого значения.

Требования ПУЭ гласят, что выбранный автоматический выключатель должен обеспечивать защиту наиболее слабого участка электроцепи, или иметь номинал тока, который будет соответствовать аналогичному параметру включенных в сеть установок. Это также означает, что для подключения должны использоваться провода, поперечное сечение которых позволит выдержать суммарную мощность подключенных устройств.

Как выполняется выбор сечения провода и номинала автоматического выключателя – на следующем видео:

Если нерадивый хозяин проигнорирует это правило, то в случае аварийной ситуации, возникшей из-за недостаточной защиты наиболее слабого участка проводки, ему не стоит винить выбранное устройство и ругать производителя – виновником сложившейся ситуации будет только он сам.

Как рассчитать номинал автоматического выключателя?

Допустим, что мы учли все вышесказанное и подобрали новый кабель, соответствующий современным требованиям и имеющий нужное сечение. Теперь электропроводка гарантированно выдержит нагрузку от включенных бытовых приборов, даже если их достаточно много. Теперь переходим непосредственно к выбору автоматического выключателя по номиналу тока. Вспоминаем школьный курс физики и определяем расчетный ток нагрузки, подставляя в формулу соответствующие значения: I=P/U.

Здесь I – величина номинального тока, P – суммарная мощность включенных в цепь установок (с учетом всех потребителей электричества, в том числе и лампочек), а U – напряжение сети.

Чтобы упростить выбор защитного автомата и избавить вас от необходимости браться за калькулятор, приведем таблицу, в которой указаны номиналы АВ, которые включаются в однофазные и трехфазные сети, и соответствующие им мощности суммарной нагрузки.

Эта таблица позволит легко определить, сколько киловатт нагрузки какому номинальному току защитного устройства соответствуют. Как мы видим, автомату 25 Ампер в сети с однофазным подключением и напряжением 220 В соответствует мощность 5,5 кВт, для АВ на 32 Ампера в аналогичной сети – 7,0 кВт (в таблице это значение выделено красным цветом). В то же время для электрической сети с трехфазным подключением «треугольник» и номинальным напряжением 380 В автомату на 10 Ампер соответствует мощность суммарной нагрузки 11,4 кВт.

Наглядно про подбор автоматических выключателей на видео:

Заключение

В представленном материале мы рассказали о том, для чего нужны и как работают устройства защиты электрической цепи. Кроме того, учитывая изложенную информацию и приведенные табличные данные, у вас не вызовет затруднения вопрос, как выбрать автоматический выключатель.

При выборе автоматов постоянно допускается одна и та же ошибка — не учитывается температура окружающей среды.Номинальный ток автомата назначается по ПУЭ при температуре в + 30 градусов Цельсия,а номинальный ток кабеля или провода назначается по ПУЭ при температуре в + 25 ,а эксплуатироваться автомат и кабель будут при комнатной температуре,допустим в + 18 градусов Цельсия.Если номинальный ток двухжильного или трехжильного, с защитным проводником, кабель — провода сечением 2.5 миллиметра квадратного по меди в однофазной сети равно 25 ампер ( 27 ампер это для кабелей с дополнительной изоляцией в виде ПЭТ ленты или композитного стекломиканита или стеклоленты,заполнением пространства под общей оболочкой мелованной резиной и т. д.),то при + 18 градусов Цельсия это уже номинальный ток в 27 ампер,а номинальный ток автомата на 16 ампер уже фактически равен 18.3 ампера,если учесть что при токах в 1.13 номинального тока автомат не отключается гарантированного в течении более одного часа,то реальный предельный рабочий ток провода уже 20. 2.

Мощность в электрической цепи представляет собой энергию, потребляемую нагрузкой от источника в единицу времени, показывая скорость ее потребления. Единица измерения Ватт [Вт или W]. Сила тока отображает количество энергии прошедшей за величину времени, то есть указывает на скорость прохождения. Измеряется в амперах [А или Am]. А напряжение протекания электрического тока (разность потенциалов между двумя точками) измеряется в вольтах. Сила тока прямо пропорциональна напряжению.

Чтобы самостоятельно рассчитать соотношение Ампер / Ватт или Вт / А, нужно использовать всем известный закон Ома. Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения. Определяется одним из трех равенств: P = I * U = R * I² = U²/R.

Следовательно, чтобы определить мощность источника потребления энергии, когда известна сила тока в сети, нужно воспользоваться формулой: Вт (ватты) = А (амперы) x I (вольты). А чтобы произвести обратное преобразование, надо перевести мощность в ваттах на силу потребления тока в амперах: Ватт / Вольт. Когда же имеем дело с 3-х фазной сетью, то придется еще и учесть коэффициент 1,73 для силы тока в каждой фазе.

Сколько Ватт в 1 Ампере и ампер в вате?

Чтобы перевести Ватты в Амперы при переменном или постоянном напряжении понадобится формула:

I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтахесли сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз.

Когда же необходимо перевести ток в мощность (узнать, сколько в 1 ампере ватт), то применяют формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

А значит, если имеем дело с автомобильной сетью на 12 вольт, то 1 ампер — это 12 Ватт, а в бытовой электросети 220 V такая сила тока будет в электроприборе мощностью 220 Вт (0,22 кВт). В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.

Таблица перевода Ампер – Ватт:

Еще больше полезных советов в удобном формате

Сколько потребляет обогреватель электроэнергии | Nobo

Расчеты потребления электроэнергии бытовыми приборами

Прежде, чем выяснить сколько потребляет обогреватель электроэнергии рассмотрим потребление других бытовых приборов. Все приборы, для работы которых требуется электрическая энергия, потребляют эту энергию в соответствии со своей мощностью. Однако не все подобные приборы работают одинаково и, соответственно, потребление электроэнергии происходит не одинаково. Такие приборы как электрический чайник, телевизор, различного вида осветительные приборы при включении начинают потреблять максимальное количество энергии. Это количество энергии указывается в технических характеристиках каждого прибора и называется – мощность.

Скажем, чайник, мощностью 2000 Вт, был включен для нагрева воды и проработал 10 минут. Тогда 2000 Вт делим на 60 минут (1 час) и получается 33,33 Вт — это столько потребляет чайник за одну минуту работы. В нашем случае чайник работал 10 минут. Тогда 33,33 Вт умножаем на 10 минут и получаем мощность, которую чайник израсходовал за время своей работы, т.е 333,3 Вт и именно за эту потребленную мощность и придётся заплатить.

Несколько по-другому происходит работа холодильника, электроплиты и электрического конвектора.

Расчеты потребления электроэнергии обогревателем

Давайте рассмотрим случай с работой конвектора мощностью 2000 Вт. Для начала на таком обогревателе необходимо выставить температуру воздуха, которую конвектор должен поддерживать, например, 25 С. После подачи на обогреватель электричества он будет работать на нагрев в режиме полной мощность, т.е 2000 Вт., и в таком режиме конвектор будет работать до тех пор (предположим, 20 минут), пока не будет достигнута температура воздуха, которая была задана первоначально, в нашем случае это — 25С. После этого сработает система контроля температуры и подача электричества на нагревательный элемент прекратиться, а значит и прекратится потребление электроэнергии.

Следующее включение обогревателя произойдет тогда, когда температура воздуха упадет ниже установленной, в нашем случае ниже 25С, (предположим, через 40 минут) и вновь отключится, когда температура воздуха достигнет снова 25С. Вот в таком режиме периодического включения/выключения будет происходить работа конвектора.

Сколько электроэнергии будет потреблять обогреватель за час работы при таком режиме как в нашем случае? Тогда 2000 Вт делим на 60 минут (1 час) и получается 33,33 Вт — это сколько потребляет конвектор за одну минуту работы. В нашем случае обогреватель работал 20 минут. Тогда 33,33 Вт умножаем на 20 минут и получаем мощность, которую конвектор израсходовал за время своей работы т.е 666,6 Вт. Именно за эту мощность придётся заплатить.

В каждом отдельном случае промежутки работы конвектора могут быль различные. Это зависит от того, насколько хорошо сделана теплоизоляция помещения; правильно ли подобраны конвекторы и правильно ли они размещены в самом помещении; от производителей таких конвекторов; от организации системы автоматического контроля и поддержания конвектором температуры воздуха в помещении и т.д.

Преимущества обогревателя Nobo при расчетах потребления электричества

Обогреватели бренда Nobo на сегодняшний день считаются самыми качественными и экономичными обогревателями. Испытания, проведенные на заводе-производителе в Норвегии, показали, что конвекторы Nobo нагревают помещение так же быстро, как и тепловентиляторы.

Температура в помещении в 9,5 кв. метров повышается на 10 градусов по Цельсию за 2 часа и 42 минуты — уходит на это 2290 Вт, а на рабочий режим конвектор выходит немного больше, чем за 7 минут. При дальнейшем поддержании температуры в течение 3 часов конвектор расходует 680 Вт/ч.

Семинар NOBO: Сколько потребляет обогреватель

Выбор автомата по мощности нагрузки и сечению провода

Содержание статьи

Выбор автомата по мощности нагрузки

Для выбора автомата по мощности нагрузки необходимо рассчитать ток нагрузки, и подобрать номинал автоматического выключателя больше или равному полученному значению. Значение тока, выраженное в амперах в однофазной сети 220 В., обычно превышает значение мощности нагрузки, выраженное в киловаттах в 5 раз, т.е. если мощность электроприемника (стиральной машины, лампочки, холодильника) равна 1,2 кВт., то ток, который будет протекать в проводе или кабеле равен 6,0 А(1,2 кВт*5=6,0 А). В расчете на 380 В., в трехфазных сетях, все аналогично, только величина тока превышает мощность нагрузки в 2 раза.

Можно посчитать точнее и посчитать ток по закону ома I=P/U —  I=1200 Вт/220В =5,45А. Для трех фаз напряжение будет 380В.

Можно посчитать еще точнее и учесть cos φ — I=P/U*cos φ.



Коэффициент мощности

это безразмерная физическая величина, характеризующая потребителя переменного электрического тока с точки зрения наличия в нагрузке реактивной составляющей. Коэффициент мощности показывает, насколько сдвигается по фазе переменный ток, протекающий через нагрузку, относительно приложенного к ней напряжения.
Численно коэффициент мощности равен косинусу этого фазового сдвига или cos φ

Косинус фи возьмем из таблицы 6.12 нормативного документа СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий»

Таблица 1. Значение Cos φ в зависимости от типа электроприемника

Тип электроприемника	cos φ
Холодильное  оборудование предприятий торговли и общественного питания, насосов, вентиляторов и кондиционеров воздуха при мощности электродвигателей, кВт:
до 1	0,65
от 1 до 4	0,75
свыше 4	0,85
Лифты и другое подъемное оборудование	0,65
Вычислительные машины (без технологического кондиционирования воздуха)	0,65
Коэффициенты мощности для расчета сетей освещения следует принимать с лампами:
люминесцентными	0,92
накаливания	1,0
ДРЛ и ДРИ с компенсированными ПРА	0,85
то же, с некомпенсированными ПРА	0,3-0,5
газосветных рекламных установок	0,35-0,4

Примем наш электроприемник мощностью 1,2 кВт. как бытовой однофазный холодильник на 220В, cos φ примем из таблицы 0,75 как двигатель от 1 до 4 кВт.
Рассчитаем ток I=1200 Вт / 220В * 0,75 = 4,09 А.

Теперь самый правильный способ определения тока электроприемника — взять величину тока с шильдика, паспорта или инструкции по эксплуатации. Шильдик с характеристиками есть почти на всех электроприборах.

Автоматические выключатели EKF

Общий ток в линии(к примеру розеточной сети) определяется суммированием тока всех электроприемников. По рассчитанному току выбираем ближайший  номинал автоматического автомата в большую сторону. В нашем примере для тока 4,09А это будет автомат на 6А.





ВАЖНО!

Очень важно отметить, что выбирать автоматический выключатель только по мощности нагрузки является грубым нарушением требований пожарной безопасности и может привести к возгоранию изоляции кабеля или провода и как следствие к возникновению пожара. Необходимо при выборе учитывать еще и сечение провода или кабеля.

По мощности нагрузки более правильно выбирать сечение проводника. Требования по выбору изложены в основном нормативном документе для электриков под названием ПУЭ (Правила Устройства Электроустановок), а точнее в главе 1.3. В нашем случае, для домашней электросети, достаточно рассчитать ток нагрузки, как указано выше, и в таблице ниже выбрать сечение проводника, при условии что полученное значение ниже длительно допустимого тока соответствующего его сечению.

Выбор автомата по сечению кабеля

Рассмотрим проблему выбора автоматических выключателей для домашней электропроводки более подробно с учетом требований пожарной безопасности.Необходимые требования изложены главе 3.1 «Защита электрических сетей до 1 кВ.», так как напряжение сети в частных домах, квартирах, дачах равно 220 или 380В.

Расчет сечения жил кабеля и провода



Напряжение 220В.

– однофазная сеть используется в основном для розеток и освещения.
380В. – это в основном сети распределительные – линии электропередач проходящие по улицам, от которых ответвлением подключаются дома.

Согласно требованиям вышеуказанной главы, внутренние сети жилых и общественных зданий должны быть защищены от токов КЗ и перегрузки. Для выполнения этих требований и были изобретены аппараты защиты под названием автоматические выключатели(автоматы).



Автоматический выключатель «автомат»

это механический коммутационный аппарат, способный включать, проводить токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания и перегрузки.



Короткое замыкание (КЗ)

э- лектрическое соединение двух точек электрической цепи с различными значениями потенциала, не предусмотренное конструкцией устройства и нарушающее его нормальную работу. Короткое замыкание может возникать в результате нарушения изоляции токоведущих элементов или механического соприкосновения неизолированных элементов. Также, коротким замыканием называют состояние, когда сопротивление нагрузки меньше внутреннего сопротивления источника питания.



Ток перегрузки

– превышающий нормированное значение длительно допустимого тока и вызывающий перегрев проводника.Защита от токов КЗ и перегрева необходима для пожарной безопасности, для предотвращения возгорания проводов и кабелей, и как следствие пожара в доме.



Длительно допустимый ток кабеля или провода

– величина тока, постоянно протекающего по проводнику, и не вызывающего чрезмерного нагрева.

Кабели ВВГнг с медными жилами

Величина длительно допустимого тока для проводников разного сечения и материала представлена ниже. Таблица представляет собой совмещенный и упрощенный вариант применимый для бытовых сетей электроснабжения, таблиц № 1.3.6 и 1.3.7 ПУЭ.

Сечение токо- проводящей жилы, мм	Длительно допустимый ток, А, для проводов и кабелей с медными жилами.	Длительно допустимый ток, А, для проводов и кабелей с алюминиевыми жилами.
1,5	19	—
2,5	25	19
4	35	27
6	42	32
10	55	42
16	75	60
25	95	75
35	120	90
50	145	110

Выбор автомата по току короткого замыкания КЗ

Выбор автоматического выключателя для защиты от КЗ (короткого замыкания) осуществляется на основании расчетного значения тока КЗ в конце линии. Расчет относительно сложен, величина зависит от мощности трансформаторной подстанции, сечении проводника и длинны проводника и т.п.

Из опыта проведения расчетов и проектирования электрических сетей, наиболее влияющим параметром является длинна линии, в нашем случае длинна кабеля от щитка до розетки или люстры.

Т.к. в квартирах и частных домах эта длинна минимальна, то такими расчетами обычно пренебрегают и выбирают автоматические выключатели с характеристикой «C», можно конечно использовать «В», но только для освещения внутри квартиры или дома, т.к. такие маломощные светильники не вызывают высокого значения пускового тока, а уже в сети для кухонной техники имеющей электродвигатели, использование автоматов с характеристикой В не рекомендуется, т.к. возможно срабатывание автомата при включении холодильника или блендера из-за скача пускового тока.

Выбор автомата по длительно допустимому току(ДДТ) проводника

Выбор автоматического выключателя для защиты от перегрузки или от перегрева проводника осуществляется на основании величины ДДТ для защищаемого участка провода или кабеля. Номинал автомата должен быть меньше или равен величине ДДТ проводника, указанного в таблице выше. Этим обеспечивается автоматическое отключение автомата при превышении ДДТ в сети, т.е. часть проводки от автомата до последнего электроприемника защищена от перегрева, и как следствие от возникновения пожара.

Провода ПУГНП и ШВВП

Пример выбора автоматического выключателя

Имеем группу от щитка к которой планируется подключить посудомоечную машину -1,6 кВт, кофеварку – 0,6 кВт и электрочайник – 2,0 кВт.

Считаем общую нагрузку и вычисляем ток.

Нагрузка = 0,6+1,6+2,0=4,2 кВт. Ток = 4,2*5=21А.

Смотрим таблицу выше, под рассчитанный нами ток подходят все сечения проводников кроме 1,5мм2 для меди и 1,5 и 2,5 по алюминию.

Выбираем медный кабель с жилами сечением 2,5мм2, т.к. покупать кабель большего сечения по меди не имеет смысла, а алюминиевые проводники не рекомендуются к применению, а может и уже запрещены.

Смотрим шкалу номиналов выпускаемых автоматов — 0.5; 1.6; 2.5; 1; 2; 3; 4; 5; 6; 8; 10; 13; 16; 20; 25; 32; 40; 50; 63.

Автоматический выключатель для нашей сети подойдет на 25А, так как на 16А не подходит потому что рассчитанный ток (21А.) превышает номинал автомата 16А, что вызовет его срабатывание, при включении всех трех электроприемников сразу. Автомат на 32А не подойдет потому что превышает ДДТ выбранного нами кабеля 25А., что может вызвать, перегрев проводника и как следствие пожар.

Сводная таблица для выбора автоматического выключателя для однофазной сети 220 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток,1 фаза, 220В.	Сечение жил кабеля, мм2.
16	0-2,8	0-15,0	1,5
25	2,9-4,5	15,5-24,1	2,5
32	4,6-5,8	24,6-31,0	4
40	5,9-7,3	31,6-39,0	6
50	7,4-9,1	39,6-48,7	10
63	9,2-11,4	49,2-61,0	16
80	11,5-14,6	61,5-78,1	25
100	14,7-18,0	78,6-96,3	35
125	18,1-22,5	96,8-120,3	50
160	22,6-28,5	120,9-152,4	70
200	28,6-35,1	152,9-187,7	95
250	36,1-45,1	193,0-241,2	120
315	46,1-55,1	246,5-294,7	185

Сводная таблица для выбора автоматического выключателя для трехфазной сети 380 В.

Номинальный ток автоматического выключателя, А.	Мощность, кВт.	Ток, 1 фаза 220В.	Сечение жил кабеля, мм2.
16	0-7,9	0-15	1,5
25	8,3-12,7	15,8-24,1	2,5
32	13,1-16,3	24,9-31,0	4
40	16,7-20,3	31,8-38,6	6
50	20,7-25,5	39,4-48,5	10
63	25,9-32,3	49,2-61,4	16
80	32,7-40,3	62,2-76,6	25
100	40,7-50,3	77,4-95,6	35
125	50,7-64,7	96,4-123,0	50
160	65,1-81,1	123,8-124,2	70
200	81,5-102,7	155,0-195,3	95
250	103,1-127,9	196,0-243,2	120
315	128,3-163,1	244,0-310,1	185
400	163,5-207,1	310,9-393,8	2х95*
500	207,5-259,1	394,5-492,7	2х120*
630	260,1-327,1	494,6-622,0	2х185*
800	328,1-416,1	623,9-791,2	3х150*

* — сдвоенный кабель, два кабеля соединенных паралельно, к примеру 2 кабеля ВВГнг 5х120

Итоги

При выборе автомата необходимо учитывать не только мощность нагрузки, но и сечение и материал проводника.

Для сетей с небольшими защищаемыми участками от токов КЗ, можно применять автоматические выключатели с характеристикой «С»

Номинал автомата должен быть меньше или равен длительно допустимому току проводника.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Выделяемая энергомощность на квартиру.

Общегородские проблемы. Ограничение мощности на квартиру. Люберецкий район: портал города Люберцы

Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	Уважаемые форумчане, подскажите пожалуйста! Делаем ремонт, квартира в старом доме, 1968 г. постройки. Приходил электрик, сказал что во всех домах до 81 года максимальная выделяемая мощность на квартиру 1.5 кВт, т.е. одновременно посудомойку, стиралку и чайник лучше не включать, не говоря уже о кондиционере или водонагревателе. Причем это ограничение накладывает общий щиток, на весь подъезд — в случае перегрузки вышибет у всех. В МосЭнергоСбыте говорят 3 кВт. В ЖЭУ электрик сказал просто поставить автоматы на 25 А и все точно будет хорошо Кому верить?!. Банальная логика говорит что 1.5 кВт на квартиру и правда мало — один чайник потребляет >2кВт, но дом РЕАЛЬНО старый, капитальным ремонтом или заменой общей электрики даже не пахнет. Знающие люди, подскажите пожалуйста, как точно можно узнать — сколько все-таки мощности мы можем потреблять без вреда для себя и соседей? Особенно интересует мнение A†öçа, как опытного в делах электрики человека… Заранее благодарен
Сообщений: 565 Место жительства: Хутор близ МКАД ICQ: 12345678 Статус: оффлайн	Тут все очень просто, посмотрите на счетчик с лицевой стороны, там указан рабочий ток, к примеру старые счетчики на 5 ампер, боле средние на 10 ампер, новые на 40 ампер. Далее простая формула, ток умножаем на напряжение, получаем мощность в КвТ. Пример: 5ампер*220вольт=1100квт округляем в большую сторону получаем 1.5 квт на квартиру. ________________________ С уважением, председатель домкома.
Сообщений: 1513 Место жительства: Красная Горка Статус: оффлайн	sapfeer (2011-08-24 10:27)Уважаемые форумчане, подскажите пожалуйста! Делаем ремонт, квартира в старом доме, 1968 г. постройки. Приходил электрик, сказал что во всех домах до 81 года максимальная выделяемая мощность на квартиру 1.5 кВт, т.е. одновременно посудомойку, стиралку и чайник лучше не включать, не говоря уже о кондиционере или водонагревателе. Причем это ограничение накладывает общий щиток, на весь подъезд — в случае перегрузки вышибет у всех. В МосЭнергоСбыте говорят 3 кВт. В ЖЭУ электрик сказал просто поставить автоматы на 25 А и все точно будет хорошо Кому верить?!. Банальная логика говорит что 1.5 кВт на квартиру и правда мало — один чайник потребляет >2кВт, но дом РЕАЛЬНО старый, капитальным ремонтом или заменой общей электрики даже не пахнет. Знающие люди, подскажите пожалуйста, как точно можно узнать — сколько все-таки мощности мы можем потреблять без вреда для себя и соседей? Особенно интересует мнение A†öçа, как опытного в делах электрики человека… Заранее благодарен Во времена постройки таких домов мощных бытовых приборов не существовало, поэтому 1,5 квт хватало за глаза. Если уж вы делаете ремонт, поменяйте проводку(2,5 квадрата, медная), поставьте автоматы (16 или 25 А) и будет Вам щастье. Если поставите автоматы (25А) без замены проводки, спАлите квартирную проводку как нефиг делать…. ________________________ Никогда не бойся делать то, что ты не умеешь. Помни, ковчег был построен любителем. Профессионалы построили Титаник
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	shvonder (2011-08-24 10:47)Тут все очень просто, посмотрите на счетчик с лицевой стороны, там указан рабочий ток, к примеру старые счетчики на 5 ампер, боле средние на 10 ампер, новые на 40 ампер. Далее простая формула, ток умножаем на напряжение, получаем мощность в КвТ. Пример: 5ампер*220вольт=1100квт округляем в большую сторону получаем 1. 5 квт на квартиру. Спасибо большое за ответ! Вы не совсем внимательно прочитали мой вопрос — сколько кВт идет к квартире? Как узнать эту максимальную мощность? …а счетчик мы все равно будем менять на многотарифный. Старый стоит на 16 А вроде бы… Но даже если 16 А — это получается 3520 Вт, чего более чем достаточно — главное чтобы общий щиток выдержал
Сообщений: 565 Место жительства: Хутор близ МКАД ICQ: 12345678 Статус: оффлайн	lyuber (2011-08-24 11:01)Во времена постройки таких домов мощных бытовых приборов не существовало, поэтому 1,5 квт хватало за глаза. Если уж вы делаете ремонт, поменяйте проводку(2,5 квадрата, медная), поставьте автоматы (16 или 25 А) и будет Вам щастье. Если поставите автоматы (25А) без замены проводки, спАлите квартирную проводку как нефиг делать…. А дальше спалите подъездную проводку………. Что за самоуправство с электричеством ? Для начала подаётся заявка в энергокомпанию на замену счетчика, далее ставятся автоматы от разрешенной мощности. сечение провода 1.5 квадрата= 16 амперам , при разрешенных 3 квт это за глаза. И не нужно пихать проводник в 2.5 квадрата, Вы нарушаете селективность(т.е. в подъезде стоит алюминий того же сечения), из за чего будет посадка напряжения, будет в квартире заниженное напряжение. ________________________ С уважением, председатель домкома.
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	lyuber (2011-08-24 11:01)Во времена постройки таких домов мощных бытовых приборов не существовало, поэтому 1,5 квт хватало за глаза. Если уж вы делаете ремонт, поменяйте проводку(2,5 квадрата, медная), поставьте автоматы (16 или 25 А) и будет Вам щастье. Если поставите автоматы (25А) без замены проводки, спАлите квартирную проводку как нефиг делать…. Проводка уже сейчас стоит нормальная — медная, 2.5мм, автоматы как раз собираемся менять
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	Хотелось бы выяснить как все на самом деле… shvonder (2011-08-24 11:12)при разрешенных 3 квт …а можно пруф? Просто доверять словам оператора МосЭнергоСбыта я не собираюсь, мне нужны документы в которых четко прописано — 3 кВт на квартиру. Чтобы если из-за нас выбьет весь подъезд, мы могли показать пальцем на документ
Сообщений: 565 Место жительства: Хутор близ МКАД ICQ: 12345678 Статус: оффлайн	sapfeer (2011-08-24 11:05)Спасибо большое за ответ! Вы не совсем внимательно прочитали мой вопрос — сколько кВт идет к квартире? Как узнать эту максимальную мощность? …а счетчик мы все равно будем менять на многотарифный. Старый стоит на 16 А вроде бы… Но даже если 16 А — это получается 3520 Вт, чего более чем достаточно — главное чтобы общий щиток выдержал А можно фото счетчика ? А мощность в квартиру 3 квт разрешенная, раньше была 1.5 квт поэтому ориентируйтесь по счетчику. ________________________ С уважением, председатель домкома.
Сообщений: 565 Место жительства: Хутор близ МКАД ICQ: 12345678 Статус: оффлайн	sapfeer (2011-08-24 11:16)Хотелось бы выяснить как все на самом деле… …а можно пруф? Просто доверять словам оператора МосЭнергоСбыта я не собираюсь, мне нужны документы в которых четко прописано — 3 кВт на квартиру. Чтобы если из-за нас выбьет весь подъезд, мы могли показать пальцем на документ Такой документ нужно получать в Мосэнергосбыте. ________________________ С уважением, председатель домкома.
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	shvonder (2011-08-24 11:20)Такой документ нужно получать в Мосэнергосбыте. Так, понятно, значит это договор на услуги. Имеет ли смысл выкладывать фото счетчика, если мы собираемся его все равно менять? Например на [u]такой[/u]. Хоть он и не находится в списке рекомендуемых МосЭнергоСбытом, мне там сказали что им по большому счету все равно — главное им самим его опломбировать
Сообщений: 3538 Место жительства: Камсомольский 7а Статус: оффлайн	shvonder (2011-08-24 10:47)Тут все очень просто, посмотрите на счетчик с лицевой стороны, там указан рабочий ток, к примеру старые счетчики на 5 ампер, боле средние на 10 ампер, новые на 40 ампер. Далее простая формула, ток умножаем на напряжение, получаем мощность в КвТ. Пример: 5ампер*220вольт=1100квт округляем в большую сторону получаем 1.5 квт на квартиру. — У мене на сарае написано … а там дрова лежат На счетчике написан предельный ток на который расчитан счетчик! этот ток может кратно превышать предельную мощьность Так у меня мощьность счетчика 40Кватт, Мощьность ограниченная автоматами 20 Кватт а мощьность на квартиру ограниченая договором 14 Кватт ________________________ …и тишина
Сообщений: 3538 Место жительства: Камсомольский 7а Статус: оффлайн	sapfeer (2011-08-24 11:16)Хотелось бы выяснить как все на самом деле. .. …а можно пруф? Просто доверять словам оператора МосЭнергоСбыта я не собираюсь, мне нужны документы в которых четко прописано — 3 кВт на квартиру. Чтобы если из-за нас выбьет весь подъезд, мы могли показать пальцем на документ Выбьет это ерунда вот если выгорит нулевой провод как это обычно бывает когда в подьезде несколько человек «умощили»проводку то есть шанс получить 380 вольт вместо 220 и тогда выгарают телевизоры в целом подьезде ________________________ …и тишина
Сообщений: 2312 Место жительства: Некрасовка Статус: оффлайн	sapfeer (2011-08-24 10:27)Уважаемые форумчане, подскажите пожалуйста! Делаем ремонт, квартира в старом доме, 1968 г. постройки. Приходил электрик, сказал что во всех домах до 81 года максимальная выделяемая мощность на квартиру 1.5 кВт, т.е. одновременно посудомойку, стиралку и чайник лучше не включать, не говоря уже о кондиционере или водонагревателе. Причем это ограничение накладывает общий щиток, на весь подъезд — в случае перегрузки вышибет у всех. В МосЭнергоСбыте говорят 3 кВт. В ЖЭУ электрик сказал просто поставить автоматы на 25 А и все точно будет хорошо Кому верить?!. Банальная логика говорит что 1.5 кВт на квартиру и правда мало — один чайник потребляет >2кВт, но дом РЕАЛЬНО старый, капитальным ремонтом или заменой общей электрики даже не пахнет. Знающие люди, подскажите пожалуйста, как точно можно узнать — сколько все-таки мощности мы можем потреблять без вреда для себя и соседей? Особенно интересует мнение A†öçа, как опытного в делах электрики человека… Заранее благодарен Всё зависит от приходящих проводов, до счётчика! Если сечение по-алюминию 4мм», то Ваша мощность не более 5 Квт(желательно). 1968 год, не совсем старый, значит 5 Квт — Ваши! Специалист! ________________________ «Eсли ваше желание не сбывается, значит оно еще не оплачено. «
Сообщений: 2312 Место жительства: Некрасовка Статус: оффлайн	lyuber (2011-08-24 11:01)Во времена постройки таких домов мощных бытовых приборов не существовало, поэтому 1,5 квт хватало за глаза. Если уж вы делаете ремонт, поменяйте проводку(2,5 квадрата, медная), поставьте автоматы (16 или 25 А) и будет Вам щастье. Если поставите автоматы (25А) без замены проводки, спАлите квартирную проводку как нефиг делать…. Сечение проводов — вот показатель! А советовать 16-32, и выше, надо знать тему! Проводка уже сейчас стоит нормальная — медная, 2.5мм, автоматы как раз собираемся менять Вы медную 2,5 хотите поменять на…… Прочитайте книжку, для начинающего электрика! ________________________ «Eсли ваше желание не сбывается, значит оно еще не оплачено.»
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	Vovcike (2011-08-24 12:38)Всё зависит от приходящих проводов, до счётчика! Если сечение по-алюминию 4мм», то Ваша мощность не более 5 Квт(желательно). 1968 год, не совсем старый, значит 5 Квт — Ваши! Специалист! Ну да, мне в ЖЭУ тоже сказали что 1.5 маловато будет… Теперь бы еще пруф найти… Можно ли попытатся из ЖУЭ вытащить что-то подобное? Что-нибудь вроде параметров подъездной проводки и мощности подъездного счетчика…
Сообщений: 2312 Место жительства: Некрасовка Статус: оффлайн	sapfeer (2011-08-24 12:43)Ну да, мне в ЖЭУ тоже сказали что 1. 5 маловато будет… Теперь бы еще пруф найти… Можно ли попытатся из ЖУЭ вытащить что-то подобное? Что-нибудь вроде параметров подъездной проводки и мощности подъездного счетчика… Если к Вам приходит 2,5 «квадрата» — Ваша максимальная мощность 5 Квт! Если 4 «квадрата», зависитт как распределить! Пригласите нормального электрика! Он Вам даст совет, а слушать «болтунов» не советую! Можно сгореть1 ________________________ «Eсли ваше желание не сбывается, значит оно еще не оплачено.»
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	Vovcike (2011-08-24 12:41)Вы медную 2,5 хотите поменять на…… Прочитайте книжку, для начинающего электрика! Что и на что я собираюсь менять? Читайте тему… Менять мы собираемся только счетчик, ну и может быть автоматы, имеющейся проводки сейчас хватит
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	Vovcike (2011-08-24 12:45)Если к Вам приходит 2,5 «квадрата» — Ваша максимальная мощность 5 Квт! Если 4 «квадрата», зависитт как распределить! Пригласите нормального электрика! Он Вам даст совет, а слушать «болтунов» не советую! Можно сгореть1 Кто Вам сказал что к нам приходит 2.5 квадрата? Без ссылки на документы, уж извините, но Вы приравниваетесь к тем же самым болтунам, которых слушать не желательно… Я и пытаюсь сейчас найти способ документально подтвердить или опровергнуть Ваши слова или того электрика который у нас уже был. Иначе — это все пустые слова
Сообщений: 2312 Место жительства: Некрасовка Статус: оффлайн	sapfeer (2011-08-24 12:56)Кто Вам сказал что к нам приходит 2. 5 квадрата? Без ссылки на документы, уж извините, но Вы приравниваетесь к тем же самым болтунам, которых слушать не желательно… Я и пытаюсь сейчас найти способ документально подтвердить или опровергнуть Ваши слова или того электрика который у нас уже был. Иначе — это все пустые слова Если дом не «левый» то стандартная проводка 2,5 мм » , это стандарт по ПУЭ! Всё зависит, когда Ваш дом строили, медь или алюминий! Вам объяснить различия «люминия» и меди? shvonder • Сегодня в 11:17А можно фото счетчика ? А мощность в квартиру 3 квт разрешенная, раньше была 1.5 квт поэтому ориентируйтесь по счетчику. Фирму производителя! И модификация, набирается в инете! Вы что, жениться хотите? A†öç • Сегодня в 12:30На счетчике написан предельный ток на который расчитан счетчик! этот ток может кратно превышать предельную мощьность Так у меня мощьность счетчика 40Кватт, Мощьность ограниченная автоматами 20 Кватт а мощьность на квартиру ограниченая договором 14 Кватт Вы такие цифры говорите!!!!!! 100 ампер — 22 Квт(в среднем) Выше 100 ампер, ставятся трансформаторные счётчики! У Вас завод? sapfeer • Сегодня в 11:25Так, понятно, значит это договор на услуги. Имеет ли смысл выкладывать фото счетчика, если мы собираемся его все равно менять? Например на такой. Хоть он и не находится в списке рекомендуемых МосЭнергоСбытом, мне там сказали что им по большому счету все равно — главное им самим его опломбировать Это нормальный, многотарифный счётчик! Он расчитан, на временное переключение тарифа электроэнергии. Если ночью и днём тариф ниже, он автоматически переводит на этот тариф! ________________________ «Eсли ваше желание не сбывается, значит оно еще не оплачено.»
Сообщений: 61 Место жительства: Люберцы Статус: оффлайн	Vovcike (2011-08-24 13:00)Если дом не «левый» то стандартная проводка 2,5 мм » , это стандарт по ПУЭ! Вот. Это я и искал. Теперь буду бороздить ПУЭ, на предмет того, куда ткнуть пальцем если мы свои 4.5 кВт возьмем, а что-то перегорит… Vovcike (2011-08-24 13:00)Всё зависит, когда Ваш дом строили, медь или алюминий! Ну предположим там лежит алюминий, значит там как минимум 2.5 мм, т.е. 5.9 кВт. Если не прав — поправьте Vovcike (2011-08-24 13:00)Вам объяснить различия «люминия» и меди? Книжку начинающего электрика я уже почитал, так что различия алюминия и меди я знаю

★ 1 квт сколько ампер 380 | Информация

Как рассчитать мощности стабилизатора напряжения?. 13 мар 2019 Представим, что потребление нашего дома 10, а солнечная электростанция Серый цвет сколько электроэнергии от солнца потребил 220 380 не зря используют, это оптимальное напряжение, чтобы При нагрузке 1 кВт и напряжении 12 вольт, ток будет 83 ампера.. .. Как перевести Амперы в Киловатты формула, пример, таблица. 13 апр 2013 Для того чтобы перевести киловатты нужно полученное значение. 1000 Вт. ватты в Разделить 2 КВт 220 вольт. Что то смущает, посмотрите на шильдике сколько ампер, там все данные есть. 5550 1.73 380. 0.86 11.31А.. .. Переводим амперы киловатты в однофазной и трехфазной. Сама постановка вопроса перевода ампер киловатты, а киловатт в амперы обычно на производстве и трёхфазная электрическая сеть 380В. 1кВт 1000Вт, то мощность бойлера будет равна 2кВт 1000 2000Вт.. .. Все о зарядке электромобилей Moscow Tesla Club. Емкость батареи любого электромобиля измеряется киловатт часах ч. мощность 100 одного часа или 1 кВт течение ста часов. напряжение 220 вольт и сила тока 16 ампер от Tesla Wall Connector за В квартирах трехфазная розетка с межфазным напряжением 380В чаще. .. Таблица сечения кабеля по мощности и току Best Energy. 1 квт 4.7А 35А приблизительно 2. Если возникшие повреждения оказывают сколько нибудь автомат 32 ампера номинальный ток 3А лишних не подходит будет выбивать, значит ставим 40 А. 3. Как правильно подключить асинхронный электродвигатель на 380 в.. .. перевод ампер киловатты и киловатт в амперы. Сколько 1 Ампере и ампер вате? Вычисление 220 Вт 0.22 кВт. В промышленном оборудовании, питающемся от 380 Вольт, целых 657 Ватт.. .. Сколько киловатт выдержит автомат 16 Ампер, 25, на 32. Онлайн калькулятор перевод ампер киловатты и амперы поможет определить какая 1 фазная сеть. Сколько киловатт в амперах. .. Бензогенераторы для дачи и дома: купить бензиновый. 24 авг 2015 каждые 8 ампер. алюминиевого провода Напряжение 380В. мм.кв. Ток, А. Мощность, кВт.5. 19. 4.1.. .. Расчет мощности генератора для дома и дачи: калькулятор. 12 фев 2015 на уровне 220 однофазной или 380 Вольт трёхфазной сети. Формула перевода: Ватты А cosφ. 8000 ВА х 1 8 кВт. понять сколько может выдать данная модель, необходимо 5000 Например, 25 Ампер, чтобы перевести силу тока мощность в Ваттах. .. Как определить мощность и потребляемый ток электродвигателя. 12 фев 2018 Еще один пример, сколько ампер потребляет чайник 2 кВт? Делаем На нашем примере это будет 5000 1.73 380 0.9 8.4 А. Таким.

Перевести сколько ампер у квт онлайн. Калькулятор перевода. перевести Амперы Киловатты формула, пример, таблица для 12, 220 380 вольт при постоянном токе возникнет сила 2 10 7 ньютона, проводниках как раз будет течь ток 1 А. эти напряжения, мы и приводим таблицу конвертации тока, то есть Ампер в КВт.. .. Перевод ампер в киловатты и ватты: таблица, формулы, примеры. .06 4ААМ50А4 IM2181, 1 800. Электродвигатель 0.09 кВт 1500 об 5А50МВ4 220 380В IM3681 FT75, шт, 6 725.00.. .. Какой ток потребляет двигатель из сети при пуске и работе. июл 2014 Этот показатель показывает сколько электроэнергии переводится в полных, а счетчике написано 1200 оборотов 1 кВт ч. Для 3 фазных двигателей, подключенных по схеме звезда на 380 Вольт, Например, при мощности 5 киловатт ток будет равен 10 Ампер. Опять же. .. Солнечная электростанция на 15 кВт: куда девать лишнее. 6 сен 2016 результате таких просчетов вы получите сумму в кВт, которая уже необходимо учитывать, сколько киловатт будет составлять сумма мощностей, Ленточно шлифовальная машина, 1000, 1.2, 1200.. .. Расчет мощности эл. ТЭНов. Сколько киловатт выдержит автомат силы 16, 25, 32, 40, Автоматический выключатель 1 Ампер выдерживает 200 Ватт. 0.2 кВт Но выше значения только переменного тока на 220 Вольт, а для 380. .. Как перевести Киловатты. Формула амперы в. расчете 380., в трехфазных сетях, все аналогично, только величина тока Примем наш электроприемник мощностью 1.2 кВт. как бытовой Номинальный автомата на 25 ампер это его ток,согласно ПУЭ и. .. Выбор автомата по мощности нагрузки и сечению провода. ампер киловатте и сколько киловатт обратное утверждение: в одном ампере., потому что P I U 1 220 Вт.22 кВт. двигатель при 380 вольтах потребляет ток 0.83 ампера на каждую фазу.. .. Электродвигатели асинхронные купить асинхронный. Наиболее часто применяются ТЭНы с выбитой на корпусе мощностью.0.25 кВт. Но есть и другие. Поэтому мощность 1 го ТЭНа, может не. .. Сколько ампере ватт, как перевести амперы в ватты и киловатты. Бензиновые трехфазные генераторы. Виды: Эл. выходы 380 12: 0 2 шт Мощность номинальная при 220 В: 1 кВт.. .. Как правильно подключить электрокотел на 7.5 кВт. 1.5 кВ, номинальный ток при напряжении 380 В 3.4 ампера на киловатт, т.е. если номинальная мощность двигателя 10 кВт,.

Расчет от

л.с. до ампера

Мощность = Ампер x Вольт 110 Вт = Ампер x 12 Следовательно, ампер (каждую секунду, каждый час, одно и то же; непрерывно) = 110/12 = 9,16 ампер. Так что в любой момент инвертору нужно будет потреблять от аккумулятора 9,16 ампер. Если вам нужно запитать Surface в течение одного часа, он будет использовать 9,16 ампер-часов емкости аккумулятора.

30 марта 2018 г. · Амперы — часто называемые «амперами» — показывают, сколько электричества протекает между двумя точками за заданный промежуток времени.Для устройств требуется цепь, которая может выдерживать ток, потребляемый от нее, иначе они отключат автоматический выключатель. Наконец, ватты — это электрическая энергия, необходимая для того, чтобы что-то работало. Чаще всего мы видим …

Инструкции: Укажите л.с. двигателя (ей) в их последовательности запуска, выберите метод запуска (DOL — Direct On Line или Star Delta) и нажмите Рассчитать. Требуемый размер генератора будет отображаться внизу. 3 фазы (415 вольт при 50 Гц) 1 фаза (240 вольт при 50 Гц)

#hp #amp #motorampere #amps #electrical.Об этом видео — Es video hmne aapko hp se ampere convert btaya hai .. Dosto aap video ko dekhiyega или achhi lage to ise как kijiyega share kijiyega .Agar aapka koi sawal hai to aap muje comment kijiye. май аапке сабхи комментарии ка ответить карта ху.

Калькулятор кубических футов в минуту. 1 — Электрическое нагревание … формула: CFM = (Вольт x Ампер x 3,412) / (ΔT x 1,08) ΔT ° F вольт ампер. Введите любые два параметра, чтобы получить третий:

Рассчитайте ток через каждую из трех линий (L1, L2 и L3), а также ток через нейтральный провод: • IL1 = ампер • IL2 = ампер • IL3 = амперы • IN = amps файл i01044 16

1 лошадиная сила (л.с.) равна 0.00074569987158229 мегаватт (МВт) используйте этот преобразователь. Определение Мощность — физическая величина, которая описывает объем выполненной работы (потребляемой энергии) в любую заданную единицу времени.

Электрические формулы — электрический расчет — расчет мощности — л.с. в лошадиных силах — л.с. в амперы — ампер-единица электрического тока.

Введите значение, выберите единицу измерения и нажмите «Рассчитать». Результат будет отображен. Вычислить мощность вращения в лошадиных силах. Вычислить крутящий момент из лошадиных сил. Вычислить скорость из лошадиных сил.

Трансформаторы доступны в широком диапазоне напряжений. Емкость (вольт-амперы) определяет, какую мощность может выдержать конкретное устройство до перегрузки. Приложение играет ключевую роль в выборе правильного трансформатора. При выборе конкретного трансформатора необходимо учитывать случаи, когда типичная нагрузка может резко возрасти.

Лошадиная сила (л.с.) Киловатт (кВт) Киловольт-ампер (кВА) Затем введите используемое напряжение. См. Примечания для некоторых типичных напряжений. Если требуется мощность в л.с., вам нужно будет добавить некоторые пояснения, например, насколько она эффективна и каков коэффициент мощности (PF).Если вы не знаете, используйте 100% для эффективности и 1 для PF.

Сколько л.с. в 1 кВт? Ответ: 1,3404825737265. Мы предполагаем, что вы конвертируете мощность [электрическую] в киловатт. Вы можете просмотреть более подробную информацию о каждой единице измерения: л.с. или кВт. Производной единицей измерения мощности в системе СИ является ватт. 1 ватт равен 0,0013404825737265 л.с. или 0,001 кВт. Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.

Этот калькулятор вычисляет начальное падение напряжения и провал напряжения на клеммах двигателя и на первичной стороне питающего трансформатора на основе данных импеданса источника и данных с паспортной таблички двигателя.Все данные об импедансе преобразуются в значения импеданса на единицу для базового номинала двигателя в кВА (эти значения отображаются в калькуляторе).

Перевести миллиампер в ватт / вольт — Преобразование единиц измерения

›› Перевести миллиамперы в ватты на вольт

Пожалуйста, включите Javascript для использования конвертер величин.
Обратите внимание, что вы можете отключить большинство объявлений здесь:
https://www.convertunits.com/contact/remove-some-ads.php

›› Дополнительная информация в конвертере величин

Сколько миллиампер в 1 ватт / вольт? Ответ — 1000.
Мы предполагаем, что вы конвертируете миллиампер и ватт / вольт .
Вы можете просмотреть более подробную информацию о каждой единице измерения:
миллиампер или ватт / вольт
Базовой единицей СИ для электрического тока является ампер.
1 ампер равен 1000 миллиампер, или 1 ватт / вольт.
Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты.
Используйте эту страницу, чтобы узнать, как преобразовать миллиампер в ватт / вольт.
Введите свои числа в форму для преобразования единиц!

›› Таблица преобразования миллиампер в ватт / вольт

1 миллиампер в ватт / вольт = 0.001 ватт / вольт

10 миллиампер в ватт / вольт = 0,01 ватт / вольт

50 миллиампер в ватт / вольт = 0,05 ватт / вольт

100 миллиампер в ватт / вольт = 0,1 ватт / вольт

200 миллиампер в ватт / вольт = 0,2 ватт / вольт

500 миллиампер в ватт / вольт = 0,5 ватт / вольт

1000 миллиампер в ватт / вольт = 1 ватт / вольт

›› Хотите другие единицы?

Вы можете произвести обратное преобразование единиц измерения из ватт / вольт в миллиампер или введите любые две единицы ниже:

›› Преобразователи общего электрического тока

миллиампер на аттоампер
миллиампер на соту / генри
миллиампер на абамп
миллиампер на гектоамп
миллиампер на гигаампер
миллиампер на биот
миллиампер на микроампер
миллиампер на электромагнитный блок
миллиампер на метр

›› Определение: Миллиампер

Префикс системы СИ «милли» представляет собой коэффициент 10 ^-3 , или в экспоненциальной записи 1E-3.

Итак, 1 миллиампер = 10 ^-3 ампер.

›› Метрические преобразования и др.

ConvertUnits.com предоставляет онлайн калькулятор преобразования для всех типов единиц измерения. Вы также можете найти метрические таблицы преобразования для единиц СИ. в виде английских единиц, валюты и других данных. Введите единицу символы, сокращения или полные названия единиц длины, площадь, масса, давление и другие типы. Примеры включают мм, дюйм, 100 кг, жидкая унция США, 6 футов 3 дюйма, 10 стоун 4, кубический см, метры в квадрате, граммы, моль, футы в секунду и многое другое!

Оценка требований к питанию

Формулы и примеры для систем постоянного тока 12 и 24 В

Это практическое правило предназначено в качестве общего руководства для оценки силы постоянного тока, необходимой для работы преобразователя постоянного тока в переменный.Поскольку расчеты дают приблизительные значения, при проектировании и определении компонентов системы следует учитывать соответствующий коэффициент безопасности, например размер и длину проводов.

Системы постоянного тока 12 В

• Формула: Для инверторов на 12 В требуется примерно один (1) ампер входного постоянного тока на каждые 10 Вт выходного переменного тока.
  Пример: Сколько ампер постоянного тока потребуется инвертору Vanner на 12 В для работы трех кварцевых фонарей мощностью 500 Вт или электрического нагревателя мощностью 1500 Вт?
  Ответ: 1) Общая мощность = 1500
  2) 1500 Вт / 10 (по формуле) = 150 ампер

Это постоянный ток, который инвертор будет использовать для работы нагрузки 1500 Вт.

Примечание — если эти 150 ампер потребляются от батареи в течение одного часа, будет использовано 150 ампер-часов (Ач) заряда батареи. Для поддержки 150 ампер-часов заряда батареи требуется 300 ампер-часов.

Системы постоянного тока 24 В

• Формула: Для инверторов на 24 В требуется приблизительно один (1) ампер входного постоянного тока на каждые 20 Вт выходного переменного тока.
  Пример: Сколько ампер постоянного тока потребуется инвертору Vanner на 24 В для работы трех кварцевых фонарей мощностью 500 Вт или электрического нагревателя мощностью 1500 Вт?
  Ответ: 1) Общая мощность = 1500
  2) 1500 Вт / 20 (по формуле) = 75 ампер

Это постоянный ток, который инвертор будет использовать для работы нагрузки 1500 Вт.

Примечание — если эти 75 ампер потребляются от батареи в течение одного часа, будет использовано 75 ампер-часов (Ач) заряда батареи. Для поддержки 75 ампер-часов батареи требуется 150 ампер-часов.

Средняя номинальная мощность продуктов, работающих от инверторов Vanner
Загрузить (pdf)

	МОЩНОСТЬ
ТИПОВЫЕ ИЗДЕЛИЯ	MIN	MAX
КОНДИЦИОНЕР ВОЗДУХА, 9000 БТЕ	1100	2200
КОНДИЦИОНЕР ВОЗДУХА, 13 500 БТЕ	1800	3500
КОНДИЦИОНЕР ВОЗДУХА, 16000 БТЕ	2200	4500
БЛЕНДЕР	200	800
БРОЙЛЕР	1200	1800
НОЖ ДЛЯ РЕЗЬБЫ		95
ОТКРЫВАЮЩИЙСЯ КАНАЛ	100	150
Часы		2
СУШИЛКА ДЛЯ ОДЕЖДЫ		4900
ШАЙБА ДЛЯ ОДЕЖДЫ	525	5000
КОФЕВАРКА	500	1500
Кукурузный поппер		575
ЗАВИВКА		40

Средняя номинальная мощность продуктов, работающих от инверторов Vanner (продолж.)
Загрузить (pdf)

	ВОДА					ВОДА
ТИПОВЫЕ ПРОДУКТЫ	MIN	MAX			ТИПОВЫЕ ПРОДУКТЫ	MIN	MAX
ФРИТЮРНИЦА		1200			ЗАТОЧКА НОЖЕЙ		40
ОСУШИТЕЛЬ		650			МАКИЯЖНОЕ ЗЕРКАЛО		20
ПОСУДОМОЕЧНАЯ МАШИНА	900	1200			МИКРОВОЛНОВАЯ ПЕЧЬ	800	1600
УТИЛИЗАЦИЯ	450	1500			СМЕСИТЕЛЬ	80	150
СВЕРЛО	250	1500			ПЕРСОНАЛЬНЫЙ КОМПЬЮТЕР	150	350
ВОЗДУХООЧИСТИТЕЛЬ ЭЛЕКТРИЧЕСКИЙ		50			ТРУБОПРОВОДНИК		1500
ЭЛЕКТРИЧЕСКОЕ ОДЕЯЛО	100	250			ПЛАСТИКОВЫЕ ТРУБЫ ELECTRO FUSION	1400	3900
ЭЛЕКТРИЧЕСКИЙ НОЖ		100			РАДИО		25
ОБОГРЕВАТЕЛЬ ДВИГАТЕЛЯ		750			ДИАПАЗОН		12200
ВЕНТИЛЯТОР — ОКНО		200			ХОЛОДИЛЬНИК	300	1625
ВЕНТИЛЯТОР ПЕЧИ		400			БРИТВА	30	75
СВЕТИЛЬНИКИ	300	2000			ПЛИТА МЕДЛЕННАЯ		200
МОРОЗИЛЬНИК	450	800			ОБОГРЕВАТЕЛЬ		1500
Сковорода	1000	1500			СТЕРЕОСИСТЕМА	50	400
МАШИНА	1000	1500			TV — ЧЕРНО-БЕЛЫЙ	50	100
ФЕН	500	1500			TV — ЦВЕТ	75	200
РОЛИКИ ДЛЯ ВОЛОС		350			TOASTER	1000	1400
НАГРЕВАТЕЛЬ		60			МУСОР	400	800
ГОРЯЧАЯ ПЛАСТИНА	125	1500			VCR	35	75
ДОЗАТОР ГОРЯЧЕЙ ВОДЫ	500	1400			ПЫЛЕСОС — ДОМАШНИЙ	400	900
УВЛАЖНИТЕЛЬ		200			ВАКУУМНЫЙ ПЫЛЕСОС — МАГАЗИН	840	1380
ICE CUBE MAKER	250	300			НАГРЕВАТЕЛЬ ВОДЫ		4500
КЛЮЧ УДАРНЫЙ		900			ВОДЯНОЙ НАСОС		1000
утюг	625	1200

Загрузить (pdf)

ИНДУКЦИОННЫЕ ДВИГАТЕЛИ	ПУСКОВАЯ ВОДА	РАБОЧАЯ ВОДА	Примечания: 1. Электрическая мощность, потребляемая электрическим устройством, измеряется в ваттах. Эта информация важна для правильного выбора инвертора. Мощность можно найти на паспортной табличке устройства или умножив напряжение переменного тока (120 вольт) на рабочий ток (амперы). 2. Мощность, необходимая для запуска определенных нагрузок с приводом от двигателя, может в 3–10 раз превышать их нормальную рабочую мощность. Пусковая мощность двигателя получается путем умножения тока заторможенного ротора на напряжение переменного тока. 3. Рабочая мощность асинхронного двигателя в ваттах, определенная в Национальном справочнике электрических норм.Вышеуказанные значения мощности следует использовать только в качестве ориентировочных.
1/4 л.с.	750-1500	700
1/2 л.с.	1500-3000	1175
1 л.с.	3000-6000	1950
2 л.с.	4000-8000	2900

Солнечная энергия для автофургонов: что вы должны знать

Солнечная энергия для домов на колесах: что вы должны знать

Солнечная энергия — популярная тема для тех, кто надеется сэкономить деньги, уменьшив свою зависимость от ископаемого топлива.В районах с обильным солнечным светом нередко можно увидеть солнечные батареи, покрывающие крыши дома за домом. Для автодомов, которые путешествуют в небольшом портативном доме, солнечная энергия может быть важной частью электроснабжения. Тем не менее, многие люди не до конца понимают, как работает солнечная энергетическая система, что может привести к тому, что вы потратите деньги на переизбыток или застрянете без электричества, когда оно вам больше всего нужно. Вот что вам следует знать.

Как солнечные энергетические системы работают в домах на колесах

Самое важное, что нужно понимать, — это то, что солнечные панели — это только часть уравнения. Они являются частью более крупной системы, которая работает вместе для питания вашей установки.

Солнечные панели — один из нескольких потенциальных источников энергии для вашего дома на колесах. К другим относятся береговое электроснабжение (подключение к блоку питания в вашем кемпинге), генератор вашего автомобиля (который накапливает энергию во время движения) и генератор (если он у вас есть). Каждый из этих источников может быть включен или выключен в любой момент времени. Например, береговое питание включается только тогда, когда буровая установка подключена к розетке, а солнечные батареи включаются только тогда, когда светит солнце.

В вашем доме на колесах есть набор батарей, в которых накапливается энергия от различных источников энергии. Это позволяет использовать электричество, когда ни один из источников энергии не включен. Однако важно отметить, что после полной зарядки батареи они полностью заряжаются. Вы не можете хранить более 100% емкости аккумулятора вашей установки. И, в отличие от домашней солнечной системы, вы не можете продавать излишки электроэнергии электроэнергетической компании. Это означает, что очень важно правильно выбрать размер солнечной энергосистемы вашего дома на колесах. Слишком маленький, и при необходимости у вас может закончиться питание.Слишком большой, и вы просто тратите деньги зря.

Общие сведения о мощности

Чтобы выяснить ваши потребности в солнечной энергии, сначала вам необходимо понять выходную мощность всех имеющихся у вас источников энергии. Здесь требуется ОЧЕНЬ много математики, и вам нужно будет ознакомиться с особенностями вашей системы питания. Например, ваш генератор может выдавать от 40 до 180 ампер в час при работающем двигателе. Береговая энергия поступает при 120 вольт, а затем проходит через преобразователь или инвертор, чтобы получить 12-вольтовую запасаемую мощность для батареи.Инверторы и преобразователи имеют мощность от 40 до 100 ампер в час. Генераторы работают через инвертор или преобразователь и имеют собственные ограничения мощности.

Важно отметить, что солнечные панели, как правило, наименее мощные из всех доступных источников энергии. Панель на 100 ватт (обычный размер для жилых автофургонов) фактически генерирует 100 ватт только при максимальной эффективности (78 градусов, без облаков, солнечный полдень, на экваторе во время равноденствия — или, другими словами, в лабораторных условиях, а не в реальных условиях).В этом лучшем случае он будет генерировать чуть более 8 ампер. Если у вас есть три таких панели, вы можете в лучшем случае генерировать около 25 ампер в час.

Это не значит, что вам следует забыть о солнечной энергии. Вместо этого это означает, что вам нужно копнуть глубже, чтобы выяснить, подходит ли вам солнечная энергия и, если да, то сколько вам действительно нужно. Если вы почти всегда подключаетесь к береговому источнику питания или обычно ведете машину несколько часов в день, солнечная энергия может не принести вам много пользы. Тем не менее, если вы живете в заднем дворе или в лагере без подключений на несколько дней, солнечная энергия может быть необходима, даже если у вас есть генератор.

Терминология

Чтобы правильно рассчитать размер солнечной системы вашего дома на колесах, вам необходимо понять базовую терминологию:

Ватты по сравнению с амперами: Электрические нагрузки и солнечные панели указаны в ваттах. Ватт — это стандартная единица мощности. Емкость батареи RV измеряется в амперах (сокращенно от ампера), которые являются стандартными единицами измерения тока. Чтобы преобразовать ватты в амперы, вам также необходимо знать вольты или единицы электрического потенциала. Отсюда все просто:

Вт = Амперы * Вольты

Амперы = Ватты / Вольты

Поскольку ватты являются стандартной единицей мощности, они не меняются.У вас может быть разное количество ватт, но сам ватт является постоянным. То же самое не относится к усилителям, поскольку величина тока может изменяться, а также к вольтам, поскольку величина напряжения может изменяться. Фактически, это изменение напряжения легко увидеть в вашем доме на колесах, поскольку вы знаете, что вы можете подавать 120 вольт переменного тока (переменного тока) от берегового источника питания или 12 вольт постоянного тока (постоянного тока) от батарей.

Итак, теперь по математике легко определить, сколько ампер вырабатывает 100-ваттная солнечная панель, питающая батарею на 12 вольт.

Ампер = Ватт / Вольт

Ампер = 100/12

Ампер = 8,33

Это правда, что сопротивление, заряд аккумулятора, тип и т. Д. Могут немного изменить цифры. Но для целей расчета солнечной энергии можно с уверенностью принять 12 вольт для батареи, 100 ватт для солнечной панели и 120 вольт для береговой мощности или мощности генератора.

Ампер-часы: Чтобы узнать, сколько у вас фактически есть полезной мощности, вам нужно знать ампер-часы или общую емкость батареи.Ампер-часы обычно основаны на 20 часах общего доступного использования, если иное не указано на батарее. Чтобы выяснить, сколько ампер в час, просто разделите ампер-часы (Ач), указанные на батарее, на 20 (или другое число, если оно указано на батарее):

Для батареи 100 Ач:

Ампер = ампер-часы / 20

Ампер = 100/20

Ампер = 5

Таким образом, батарея будет обеспечивать 5 Ампер (при рабочем токе, определяемом как 10,5 В или выше) в течение 20 часов. Вы можете потреблять больше ампер за меньшее время, но емкость уменьшается с увеличением скорости разряда.Батарея на 100 Ач даст вам всего около 40 минут при 100 ампер.

Вы можете использовать ампер-часы, чтобы определить, насколько быстро будет заряжаться ваша батарея. Мы уже знаем, что 100-ваттная солнечная панель выдает 8,33 ампера. В этом случае 1 ампер тока, протекающего в течение 1 часа, заряжает аккумулятор на 1 ампер-час. Таким образом, 8,33 ампер тока создают 8,33 ампер-часа заряда в час.

Части солнечной энергетической системы для жилых автофургонов

Батареи: Свинцово-кислотные батареи являются наиболее часто используемым типом в жилых автофургонах.Где-то в вашей установке вы найдете панель, которая приблизительно показывает, насколько полностью заряжены ваши батареи. Это неточно, особенно если ваши батареи не находятся в состоянии покоя (не разряжаются и не заряжаются в течение как минимум 30 минут), но это даст вам разумное представление. Полностью разряжать свинцово-кислотные батареи не вредно, но, чтобы продлить срок их службы, старайтесь не допускать, чтобы они опустились ниже 50% без подзарядки. Новые литий-ионные батареи более удобны для пользователя по ряду причин, но из-за стоимости они пока не популярны в жилых домах.

Типы солнечных панелей: Солнечные панели бывают двух типов — монокристаллические и поликристаллические. Монокристаллические панели несколько эффективнее, но и дороже. Если у вас небольшой жилой дом с небольшим пространством на крыше, монокристаллические панели могут быть физически меньше при той же мощности. Однако если у вас есть место, подойдут более дешевые поликристаллические панели.

Гибкие и плоские солнечные панели: Плоские солнечные панели менее дороги и долговечны, чем гибкие панели, и обычно имеют более длительную гарантию.Однако гибкие панели легче, аэродинамичнее, легче монтировать и в некоторых случаях (например, на Airstream) эстетичнее. Выберите то, что больше подходит для вашей установки.

Обратите внимание, что плоские панели можно наклонить, чтобы они смотрели прямо на солнце, а гибкие — нет. Однако в небольшой солнечной системе для дома на колесах дополнительная энергия, которую вы получите (в лучшем случае минуты), действительно не стоит усилий.

Контроллер заряда солнечных батарей: Панели солнечных батарей обычно обеспечивают от 16 до 20 вольт электрического потенциала.Батарея RV может выдерживать 12 вольт. Контроллер заряда солнечной энергии является стандартной частью солнечной установки на колесах. Он регулирует напряжение и ток, чтобы предотвратить повреждение аккумулятора. Стандартный контроллер подойдет, если у вас нет необычной настройки или если вы не используете свой домик в очень холодных условиях.

Фактическая выработка солнечной энергии

До сих пор мы работали с предположением, что солнечная панель мощностью 100 Вт будет генерировать 100 Вт энергии. Но, как мы отметили в «Понимании возможностей», этого не произойдет. На фактическое количество вырабатываемой солнечной энергии влияет множество факторов: от времени суток и температуры окружающей среды до облачности и уровня загрязнения.

К счастью, эксперты пришли к практическому выводу. В среднем 100-ваттная солнечная панель будет генерировать 30 ампер-часов в день. Если вам нужна более подробная информация, вы можете найти довольно много бесплатных онлайн-калькуляторов положения Солнца или воспользоваться бесплатным калькулятором солнечной энергии Национальной лаборатории возобновляемых источников энергии по адресу http://pvwatts.nrel.gov. Он не идеален, но в большинстве случаев очень близок.

Энергозатрат

Следующий шаг — выяснить, сколько энергии вы фактически потребляете в день в своем доме на колесах.В Интернете доступно бесчисленное количество бесплатных калькуляторов энергии, так что у вас может возникнуть соблазн начать с них. Все, что вам нужно сделать, это щелкнуть по каждому устройству в списке и указать, сколько минут или часов в день вы его используете. Легко, правда? Но знаете ли вы, как долго вы используете тостер каждый день? Или микроволновка? Или кондиционер? Лучшее, что вы получите, — это дикая догадка, которая может значительно отличаться от вашего фактического потребления энергии.

Гораздо более легкое, более точное и увлекательное решение — взять свой дом на колесах в поход.Убедитесь, что ваши батареи заряжены до наступления темноты, а затем отключите все источники питания. Выключите генератор, отключите береговое питание и не включайте двигатель.

Используйте свой дом на колесах как обычно. Выйди на улицу, если это часть твоего распорядка. Смотрите телевизор как обычно. Включите фен после душа.

Следите за своей батареей, когда вы занимаетесь повседневной жизнью в доме на колесах. Цель состоит в том, чтобы разрядить ваши батареи до полного разряда (или до 50%, если они свинцово-кислотные). Когда вы достигнете своей цели, подсчитайте, сколько энергии вы использовали.

В качестве примера с простой математикой предположим, что ваши батареи разряжаются до 40% за три дня. Это означает, что вы использовали 60% от общей емкости аккумулятора. Предположим также, что общая емкость аккумулятора составляет 200 ампер-часов. Итак, вы использовали 60% от 200 ампер-часов, или 120 ампер-часов, за три дня. Разделите на три, и вы потратите 40 ампер-часов в день.

200 ампер-часов * 60% использования = 120 ампер-часов

120 ампер-часов / 3 дня = 40 ампер-часов в день

Уравновешивание уравнения

Теперь осталось только сбалансировать уравнение.Помните, ваша цель — добиться, чтобы потребляемая мощность примерно соответствовала выходной мощности. В этом гипотетическом примере ваша выходная мощность составляет 40 ампер-часов в день. Как показывает практика, 100-ваттная солнечная панель потребляет 30 ампер-часов в день в ваших батареях.

40 ампер-часов в день = 30 ампер-часов на панель в день * X панелей

40 ампер-часов в день / 30 ампер-часов на панель в день = X панелей

X = 1,33 панели

Итак, вы потребуется 1,33 панели мощностью 100 Вт или одна панель мощностью 133 Вт, чтобы удовлетворить ваши потребности в солнечной энергии.Вы не можете купить треть панели или 133 ваттную панель. Но можно купить панель на 160 ватт. Это покроет ваши средние ежедневные потребности, с небольшим запасом энергии на случай, если погода будет ужасной или вы будете время от времени использовать немного больше энергии, чем в среднем. А поскольку мы используем правило разряда батареи на 50%, в экстренной ситуации * есть * дополнительная мощность батареи.

Солнечная энергия может быть отличным способом выработки электроэнергии для вашего дома на колесах. Однако, чтобы получить максимальную отдачу от ваших инвестиций, важно точно понимать, как это работает и сколько энергии вам нужно.Потратив время на выполнение расчетов, вы сэкономите много денег и сэкономите нервы в долгосрочной перспективе. В Auto Boss RV мы всегда рады помочь вам выбрать именно ту солнечную энергетическую систему, которая соответствует вашим потребностям.

Готовы начать работу?

Ищете ли вы новый дом на колесах или нуждаетесь в сервисном обслуживании текущего дома на колесах, у Auto Boss RV есть опыт, необходимый для решения даже самых сложных проблем. Свяжитесь с Auto Boss RV сегодня по телефону 480-986-1049, чтобы узнать, чем мы можем помочь!

Затраты на электроэнергию для центров обработки данных и требования

Электроэнергия является одним из основных факторов роста затрат для центров обработки данных и клиентов.Для питания и охлаждения всего центра обработки данных требуется невероятное количество электроэнергии. По данным Computerworld, «для питания всех действующих сегодня центров обработки данных требуется 34 электростанции, каждая из которых способна вырабатывать 500 мегаватт электроэнергии». Важно знать, как рассчитывать и прогнозировать использование электроэнергии и затраты. Очень важно знать, как повысить эффективность.

В этой статье мы сосредоточимся на основах электричества, включая блоки питания, определения и уравнения.Мы исследуем методы расчета энергопотребления серверов, стоек и шкафов. Мы смотрим на разницу между измеряемой и неизмеренной мощностью и как географическое положение влияет на стоимость электроэнергии в киловатт-часах. Включено несколько примеров, которые помогут вам проводить расчеты. Обязательно прокомментируйте в конце этой статьи любые советы или рекомендации, которые вы используете для расчета энергопотребления и затрат на размещение центра обработки данных.

Блоки питания, определения и уравнения

Вам необходимо знать базовую терминологию, прежде чем научиться рассчитывать энергопотребление и затраты.Важно знать ватты (Вт), киловатты (кВт) и киловатт-часы (кВтч). Также важно понимать, как в уравнении учитываются вольты (В) и амперы (А).

Ватт (Вт)

Первый член — ватт (Вт). Ватт — это единица измерения мощности в Международной системе единиц (СИ), которая используется для выражения скорости преобразования или передачи энергии во времени. Ватты можно увидеть на этикетках бытовой техники и электроники — от холодильников до телевизоров и ноутбуков.Ватты (Вт) равны вольтам (В), умноженным на амперы (А). Обычно это выражается как (W = V x A).

Киловатт (кВт)

Стандартной единицей измерения мощности центра обработки данных является киловатт (кВт). Киловатт равен 1000 ватт.

Киловатт-час (кВтч)

Киловатт-час (кВтч, кВт-час, кВтч) является стандартом для использования энергии в центре обработки данных и выставления счетов. Киловатт-час представляет собой мощность в киловаттах, а время — в часах.

Киловатт-час равен 1000 ватт-часам.Киловатт-часы используются коммунальными предприятиями, а также центрами обработки данных в качестве расчетной единицы за энергию, поставляемую потребителю. Большинство центров обработки данных не повышают цены на электроэнергию для клиентов.

кВтч Цены на электроэнергию в США

Цены на электроэнергию в киловатт-часах для каждого штата и региона можно найти на ежемесячной основе, посетив Управление энергетической информации США. ОВОС — отличный источник информации для сравнения цен на электроэнергию в двух или более населенных пунктах.Это может быть полезно при определении географического местоположения для размещения ваших серверов, коммутаторов и ИТ-оборудования.

Сводка по силовым агрегатам:

Ватт (Вт) = Вольт (В) x Ампер (А)
1 киловатт (кВт) = 1000 Вт (Вт)
1 киловатт-час (кВтч) = 1000 Вт-час

Расчет требований к мощности сервера

Теперь, когда вы понимаете терминологию и уравнения, как рассчитать энергопотребление сервера? Как правило, отдельный сервер использует примерно 0.5 — 2,0 ампера и 200-450 ватт в час.

Используйте ваттметр или вольтметр

Для получения более точных результатов проверьте использование ватт на одном сервере со всеми ядрами, полностью загруженными с помощью ваттметра или амперметра с токоизмерительными клещами.

Прочтите производственные спецификации

Вы можете определить требования к питанию, изучив производственные характеристики вашего сервера в Интернете. Например, сервер HP ProLiant DL380 G7 имеет несколько конфигураций питания с максимальной номинальной мощностью 460 Вт, 750 Вт и 1200 Вт.Ватты частично определяются вольтами, включая: 100 В, 120 В, 208 В, 200 В, 220 В, 230 В и 240 В — чем выше напряжение, тем выше мощность.

Расчет мощности цепи

Если вы не уверены в своих характеристиках или не хотите тестировать свои серверы с помощью ваттметра, вы можете использовать ватт (Вт), равный вольтам (В), умноженным на амперы (А), приведенное выше уравнение ( W = V x A). Например, 230 В, умноженное на 20 А, равняется 4600 Вт. В этом примере мощность 4600 Вт, вероятно, будет достаточной для питания от половины стойки до полной стойки серверов.

Коэффициент мощности

Обязательно учитывайте коэффициент мощности. Коэффициент мощности должен составлять примерно 80% от максимальной мощности. Например, умножьте 0,80 на 4600 Вт, чтобы получить 3680 Вт. При расчете затрат используйте 3680 Вт вместо максимальных 4600 Вт. Это также называется продолжительной ничьей.

Расчет киловатт-часов (кВтч)

Теперь, когда вы вычислили ватт, пора рассчитать ежемесячное потребление киловатт-часов для ваших серверов. Обязательно укажите энергопотребление коммутаторов и соответствующего оборудования.

Первый шаг — найти среднее количество часов в месяц. Для этого просто возьмите 24 часа в сутки и умножьте на 30 дней в месяце. Ответ — 720 часов в месяц.

Далее вы захотите решить для киловатт. Для этого вам нужно будет разделить свои ватты на 1000. Например, возьмите 3680 Вт и разделите на 1000, чтобы получить 3,68 кВт.

Чтобы получить киловатты в час, просто возьмите киловатты и умножьте их на часы в течение определенного периода времени. Например, возьмите 3.68 кВт и умножьте на 720 часов в месяц, чтобы получить 2649,60 кВтч. 2649,60 кВтч — это количество энергии, которое ваши серверы и соответствующее оборудование используют в месяц.

Сводка расчетов:

Ватт (Вт) = Вольт (В) x Ампер (A)
Коэффициент мощности (PF) x Вт (Вт)
Месячные часы = 24 часа x 30 дней
Киловатт x час = Киловатт-час (кВтч) )

Вы сделали всю тяжелую работу по определению требований к питанию сервера. Все, что осталось, — это цена за киловатт-час и расчет общих затрат на электроэнергию.Существует две основные модели ценообразования на электроэнергию центра обработки данных — без учета и без учета.

Измеренная мощность

Самая распространенная модель ценообразования называется измеренной мощностью. В этой модели с вас взимается плата за использованную электроэнергию, аналогичную тому, как коммунальная компания взимает плату с бытового потребителя. Измеряемая мощность — это сквозные затраты от коммунальной компании до центра обработки данных и потребителя. Наценка на электроэнергию в дата-центре бывает редко. Однако некоторым центрам обработки данных может потребоваться минимум 40-50% от общей установленной мощности в месяц.Также может быть ежегодное увеличение, взимаемое центром обработки данных, чтобы учесть увеличение, взимаемое коммунальной компанией.

Географическое положение

Обязательно принимайте во внимание стоимость электроэнергии за кВтч в различных географических регионах, так как это может существенно увеличить затраты на электроэнергию. См. Пример ниже, показывающий, как разница в цене за киловатт-час может повлиять на ежемесячные затраты на электроэнергию.

Примеры измеренной мощности:

Калифорния: 2 649,60 кВтч x.1763 / кВтч = 467,12 доллара США / месяц
Нью-Йорк: 2649,60 кВтч x 0,1583 / кВтч = 419,43 доллара США / месяц
Техас: 2649,60 кВтч x 0,0813 / кВтч = 215,41 доллара США / месяц

Неизмеренная мощность

В дополнение к измеренной мощности, неизмеренная мощность — это модель ценообразования, при которой центр обработки данных или поставщик услуг колокации взимают фиксированную плату за схему (и). Например, провайдер может предложить мощность 32 А или 7360 Вт, включенную в комплексное предложение, с пространством, мощностью, полосой пропускания, IP и удаленными руками.

Сводка

Не секрет, что мощность является одним из наиболее важных факторов при выборе площадки для центра обработки данных.Знание того, как рассчитать мощность, может помочь вам спрогнозировать затраты и принять важные решения о том, где разместить ИТ-инфраструктуру. Это также может быть полезно при определении обновлений сервера или целесообразности виртуализации.

Основы инвертора

и выбор подходящей модели

Выбор инвертора — солнечная и резервная

Как выбрать инвертор для солнечной системы.

Охватывает синусоидальный сигнал, модифицированный синусоидальный сигнал, связь с сетью и резервное питание.

Мы предлагаем инверторы разных типов, размеров, марок и моделей.Также доступны различные варианты. Выбор лучшего из такого длинного списка может оказаться сложной задачей. Не существует «лучшего» инвертора для всех целей — то, что могло бы быть отличным для машины скорой помощи, не подошло бы для дома на колесах. Выходная мощность обычно является основным фактором, но есть и многие другие.

Есть много факторов, которые влияют на выбор лучшего инвертора (и его опций) для вашего приложения, особенно когда вы переходите на более высокие диапазоны мощности (800 Вт или более). Эта страница должна предоставить вам информацию, необходимую для того, чтобы сделать свой выбор наиболее подходящим для вас.

Мы предлагаем как стандартные инверторы для жилых и коммерческих помещений, так и инверторы для мобильных / жилых автофургонов / морских судов.

---

Сначала некоторые основы …

Вт

Плохой ватт часто понимают неправильно. Ватты — это всего лишь мера того, сколько энергии устройство использует или может выдавать при включении. Ватт есть ватт — не существует таких понятий, как «ватт в час» или «ватт в день». Если что-то потребляет 100 Вт, это просто напряжение , умноженное на ампер и .Если он потребляет 10 ампер при 12 вольт или 1 ампер при 120 вольт, он все равно будет 120 ватт. Ватт определяется как один Джоуль в секунду, поэтому выражение «ватт в час» похоже на выражение «миль в час в день».

Ватт-часы

Ватт-час (или киловатт-час, кВтч) — это просто количество ватт, умноженное на количество часов, в течение которых он используется. Это то, что имеет в виду большинство людей, когда говорят «ватт в день». Если лампа потребляет 100 Вт и горит 9 часов, это 900 Вт-часов. Если микроволновая печь потребляет 1500 Вт и работает в течение 10 минут, это составляет 1/6 часа x 1500, или 250 Втч.Когда вы покупаете электроэнергию у дружественного коммунального предприятия (посмотрите свой последний счет), они продают ее вам по очень высокой цене за кВтч. КВтч — это «киловатт-час», или 1000 ватт за один час (или 1 ватт за 1000 часов).

ампер

Ампер — это мера электрического тока на данный момент. (Ампер также не выражается в «амперах в час» или «амперах в день»). Ампер важен, потому что он определяет, какой размер провода вам нужен, особенно на стороне постоянного тока (низкое напряжение) инвертора. У всех проводов есть сопротивление, а токи, протекающие по проводам, выделяют тепло.Если ваш провод слишком мал для усилителей, вы получите горячие провода. Вы также можете получить падение напряжения в проводе, если оно слишком мало. Обычно это не очень хорошо. Ампер определяется как 1 кулон в секунду.

Кулон — это заряд 6,24 x 10 ¹⁸ электронов. Следовательно, 1 ампер равен заряду 6,24 x 10 ¹⁸ электронов, проходящих через точку в цепи за 1 секунду.

Ампер-часы

ампер-часов (обычно сокращенно AH ) — это то, что большинство людей имеют в виду, когда говорят «амперы в час» и т. Д.Амперы x время = Ач. AH очень важны, так как это основная мера емкости батареи . Поскольку большинство инверторов работают от батарей, емкость AH определяет, как долго вы можете работать. См. Нашу страницу о батареях для получения более подробной информации.

---

Вт — или инвертор мощности какого размера мне нужен?

Пиковая мощность в сравнении с типовой или средней

Инвертор должен обеспечивать две потребности — пиковое значение , или импульсное питание, и стандартное или обычное питание.

• Помпаж — это максимальная мощность, которую инвертор может подавать, обычно в течение короткого времени — от нескольких секунд до 15 минут или около того.Некоторым приборам, особенно с электродвигателями, требуется гораздо больший импульс при запуске, чем при работе. Насосы — самый распространенный пример — еще один распространенный пример — холодильники (компрессоры).

• Типичный — это то, что инвертор должен обеспечивать на постоянной основе. Это непрерывный рейтинг . Обычно это намного меньше, чем всплеск. Например, это то, что тянет холодильник после первых нескольких секунд, необходимых для запуска двигателя, или то, что требуется для запуска микроволновой печи, или то, что в сумме дадут все нагрузки.(см. примечание о мощности устройства и / или номинальных значениях на табличке с именем в конце этого раздела).

• Средняя мощность обычно будет намного меньше типичной или скачкообразной и обычно не является фактором при выборе инвертора. Если вы запустите насос на 20 минут и небольшой телевизор на 20 минут в течение одного часа, средняя мощность может составить всего 300 Вт, даже если для насоса требуется 2000. Средняя мощность полезна только для оценки необходимой емкости аккумулятора. Инверторы должны быть рассчитаны на максимальную пиковую нагрузку и на типичную продолжительную нагрузку.

Номинальная мощность инверторов

Инверторы

бывают разных размеров от 50 до 50 000 ватт, хотя блоки мощностью более 11 000 ватт очень редко используются в домашних или других фотоэлектрических системах. Первое, что вам нужно знать о своем инверторе, — это какой будет максимальный скачок напряжения и как долго. (Подробнее о насосах на 230 вольт и т. Д. Позже).

• Помпаж : Все инверторы имеют длительный номинал и номинал помпажа.Номинальное значение перенапряжения обычно указывается при таком количестве ватт в течение такого количества секунд. Это означает, что инвертор выдержит перегрузку ватт в течение короткого периода времени. Эта импульсная мощность будет значительно различаться между инверторами и разными типами инверторов, и даже в пределах одной марки. Он может варьироваться от 20% до 300%. Как правило, номинального скачка напряжения от 3 до 15 секунд достаточно, чтобы охватить 99% всех устройств — двигатель в насосе может фактически колебаться всего лишь на 1/2 секунды или около того.

• Общие правила : Инверторы с наименьшими показателями перенапряжения относятся к высокоскоростному электронному коммутационному типу (наиболее распространенному). Обычно это максимальная перегрузка от 25% до 50%. Сюда входит большинство инверторов производства Statpower, Exeltech, Power to Go и почти все недорогие инверторы мощностью от 50 до 5000 Вт. Самые высокие характеристики импульсных перенапряжений имеют низкочастотные переключатели на базе трансформатора. Это включает в себя большинство Xantrex, Magnum и Outback Power. Рейтинги скачков напряжения на них могут составлять до 300% на короткие периоды.В то время как высокочастотное переключение позволяет получить гораздо меньший и легкий блок, из-за использования гораздо меньших трансформаторов он также снижает выбросы или пиковую мощность.

• Плюсы и минусы : Хотя высокочастотный тип переключения не имеет импульсной способности трансформатора, он имеет некоторые определенные преимущества. Они намного легче, обычно немного меньше и (особенно в нижних диапазонах мощности) намного дешевле. Однако, если вы собираетесь использовать что-то вроде погружного скважинного насоса, вам понадобится либо очень высокая импульсная способность, либо вам нужно будет увеличить размер инвертора по сравнению с его типичным использованием, чтобы даже при максимальном скачке инвертор не превысил свой номинальный импульсный ток. .

---

Различные типы инверторов

Синусоидальная волна, модифицированная синусоида и прямоугольная волна — что скажешь?

Синусоидальная волна

Модифицированная синусоида

Квадратная волна

Синусоидальная волна, модифицированная синусоида и прямоугольная волна.

Существует 3 основных типа инверторов — синусоидальная волна (иногда называемая «истинной» или «чистой» синусоидой), модифицированная синусоида (фактически модифицированная прямоугольная волна) и прямоугольная волна.

• Синусоида
  Синусоида — это то, что вы получаете от местной коммунальной компании и (обычно) от генератора. Это потому, что он генерируется вращающимся оборудованием переменного тока, а синусоидальные волны являются естественным продуктом вращающегося оборудования переменного тока. Основным преимуществом синусоидального инвертора является то, что все оборудование, которое продается на рынке, предназначено для синусоидальной волны. Это гарантирует, что оборудование будет работать в полном соответствии со своими техническими характеристиками. Некоторые приборы, такие как двигатели и микроволновые печи, выдают полную мощность только с синусоидальной мощностью.Некоторым приборам, таким как хлебопечки, диммеры и некоторые зарядные устройства, для работы вообще требуется синусоида. Синусоидальные инверторы всегда дороже — от 2 до 3 раз.

• Модифицированная синусоида
  Модифицированный синусоидальный инвертор на самом деле имеет форму волны, больше похожую на прямоугольную, но с дополнительным шагом или около того. Модифицированный синусоидальный инвертор будет нормально работать с большинством оборудования, хотя эффективность или мощность будут снижены с некоторым. Двигатели, такие как двигатель холодильника, насосы, вентиляторы и т. Д., Будут потреблять больше энергии от инвертора из-за более низкого КПД.Большинство двигателей потребляют примерно на 20% больше мощности. Это связано с тем, что значительный процент измененной синусоидальной волны составляет более высокие частоты, то есть не 60 Гц, поэтому двигатели не могут ее использовать. Некоторые люминесцентные лампы не работают так ярко, а некоторые могут гудеть или издавать раздражающие гудящие звуки. Приборы с электронными таймерами и / или цифровыми часами часто не работают должным образом. Многие устройства получают время от сети — в основном, они берут 60 Гц (циклов в секунду) и делят их до 1 в секунду или того, что нужно.Поскольку модифицированная синусоида более шумная и грубая, чем чистая синусоида, часы и таймеры могут работать быстрее или вообще не работать. У них также есть некоторые части волны, отличные от 60 Гц, что может заставить часы работать быстрее. Такие предметы, как хлебопечки и регуляторы света, могут вообще не работать — во многих случаях приборы, в которых используются электронные регуляторы температуры, не работают. Чаще всего встречается на таких вещах, как дрели с регулируемой скоростью будут иметь только две скорости — включенную и выключенную.

• Прямоугольная волна
  Их очень мало, но самые дешевые инверторы — прямоугольные.Преобразователь прямоугольной формы без проблем будет работать с такими простыми вещами, как инструменты с универсальными двигателями, но не более того. Преобразователи прямоугольной формы уже редко встречаются.

Что такое ватт? Как рассчитать

ватт-часов

Мощность прибора обычно указана на этикетке. Эта этикетка часто находится на задней или нижней стороне устройства. В приведенном ниже списке показаны некоторые распространенные приборы, используемые в домах на колесах и жилых автофургонах, а также типичная потребляемая мощность.

Устройство	мин.	Макс		Устройство	мин.	Макс
Кондиционер	1000	1300		Микроволновая печь	600	1500
Будильник	1	2		Зарядное устройство для мобильного телефона	2	4
Блендер	300			Переносной электровентилятор	10	50
Кофеварка	300	1500		Переносной электронагреватель	1500
Электрическое одеяло (двойное)	100	200		Радио	70
Электрочайник	1000	2000		Спутниковая антенна	20	30
Электробритва	15	20		Тостер	800	1800
Холодильник с морозильной камерой	80	100		телевизор	70	100
Фен	1000	2000		Стиральная машина	230	500
Щипцы для завивки или выпрямления волос	90	100		Водяной насос (душ)	120	180
Утюг	1000	1800		Водяной напорный насос (только для раковины)	30	40
Портативный компьютер	20	60		Светодиодный свет	1	8

Если вам известны только амперы, а не ватты, вы можете преобразовать в ватты, умножив амперы на напряжение (A x V = W).Например, если прибор потребляет 1,5 ампера, умножьте 1,5 ампера на 240 вольт, чтобы получить 360 ватт.

Как рассчитать ватт-часы (Втч)?

Для определения Втч возьмите мощность прибора в ваттах (Вт) и умножьте это на количество часов, использованных в среднем за день. Это даст вам количество Втч, потребляемое в вашем доме на колесах / трейлере в день.

Расчет: мощность устройства x часы, использованные в день = суточное потребление ватт-часов

Пример 1 — переносной вентилятор

Если вы используете переносной вентилятор, который потребляет 20 Вт в течение 4 часов в день, расчет будет

.

20Вт x 4 часа = 80 ежедневных ватт-часов (Втч) потребления

Пример 2 — чайник

Некоторые предметы используются только в течение доли часа или минуты в день, например чайник.

Расчет для этого сценария:

Ватт × использованные минуты в день ÷ 60 минут = ежедневные ватт-часы (Втч)

Чайник мощностью 1100 ватт, используемый в течение 10 минут в день, будет потреблять только 183 ватт-часа в день или 0,18 кВтч:

1100 Вт x 10 ÷ 60 = 183,3 Втч / день

Пример 3 — холодильник

Это актуально, если у вас компрессорный холодильник (а не трехходовой)

Несмотря на то, что холодильник «включен» все время, фактический цикл включается и выключается по мере необходимости для поддержания его температуры.Это зависит от того, насколько жарко сегодня. Тем не менее, как показывает опыт, среднее время работы холодильника на максимуме будет близко к трети, поэтому вам следует разделить максимальную мощность на 3, чтобы рассчитать среднюю мощность, которую холодильник будет использовать в час.

Для типичного холодильника для каравана / лодки сделаем расчет:

80 Вт (максимум) ÷ 3 = 27 Вт (в среднем)

27 Вт x 24 часа = 648 Втч / день

НАЖМИТЕ ЗДЕСЬ ДЛЯ КАЛЬКУЛЯТОРА

.
