Слабая зарядка шевроле нива

Пробег какой? Нужно посмотреть длину шёток. Часто причиной бывает плохой контакт между наконечником обмотки и диодным мостом, вследствие чего и подгорает как видно на фото. И торцы выходной втулки должны быть чистыми.

Re: >>
Это нормально.

>>
обычно при разряженном акб напряжение меньше.

Re: > Re: одна десятая вольта пропадать, >>>
> это нормально, 1-2 десятая V будет меньше на акб, т.есть с каждым «сантиметром» провода дальше от источника, напряжение будет меньше.

2 десятых многовато, имхо. И от одной можно тоже избавиться, проходил почти на каждой своей машине, с возрастом. Спокойней когда если и есть падение, то в пределах погрешности измерений, что-то там в районе 0.05 и меньше. Оно ж не просто падения, там где они, все еще и нагревается.

> Re: уровню, 13.7-13.8. >>>
> это не минимум а норма.

Это минимум нормы и он при измерении без нагрузки, вообще.

С нагрузкой соответственно меньше. Подожду, может аккум подзарядится еще или щетки притрутся, но если нет, будет неспокойно, особенно зимой.

> Ещё желательно магнитолу подключать по инструкции, красный провод+постоянный, а желтый+от зажигания либо через доп тумблер.

Давно так сделано, переделал одновременно с переделкой блока предохранителей, когда обогрев заднего стекла на отдельный предохранитель и на отдельное реле выносил.

Re: >>
Исправен, королле 1.5годика. На ХХ оборотах без потребителей разница 0.8 видно на фото, с нагрузкой цифра изменится. Конечно зависит ещё от состоянии провода.

В чем причины пропадания зарядки, как исправить проблему прямо в дороге или в гараже – об этом в данной инструкции.
Электро схема LADA Нива 4×4 построена по классической компоновке и практически не претерпела изменений с момента начала производства. Отчего, зная ее слабые точки и двигаясь от явного к сложному. Вы быстро найдете первопричину.

Принцип подключения генератора, чертеж:

Основную информацию о состоянии заряжающего устройства можно получить по поведению комбинации приборов — вспыхивание индикатора, аварийная работа электрооборудования (фары, освещение салона, обогреватель) и двигателя.

1. Постоянно горит сигнальная лампа заряда АКБ.

Явление свидетельствует о том, что генератор прекратил свою нормальную деятельность, в этот момент питание БС осуществляется от аккумуляторной батареи. При нормально заряженной АКБ у вас имеется 30-40 км пробега в запасе, чтобы добраться до места ремонта. Отключите потребители в максимально возможном объеме, вооружитесь мультиметром и набором ключей.

А) Обрыв ремня.

Обратите внимание на наличие ремня на шкивах водяной помпы и генератора. Для возвращения его на место понадобятся ключи-головки 17 или 13, в зависимости от года выпуска авто, а также прочная плоская отвертка.

Отсоедините датчик положения КВ (например, на 21213,21214).

Ослабьте гайки крепления натяжной планки и сдвиньте его в сторону к блоку цилиндров.

Наденьте ремень на свое посадочное место.

По окончании установки отрегулируйте натяжение, контролируя прогиб при надавливании большим пальцем на промежуток ремня между шкивами генератора и помпы – 10-15 мм, помпы и коленвала – 12-17 мм. Несоблюдение требования грозит проскальзыванием ремня с его дальнейшим повреждением и разрывом.

Б) Отгорание проводов, плохой контакт в цепи.

При размыкании цепи на выводах Б, В и Ш подтяните гайки или замените клеммы на новые.

В) Вышел из строя реле зарядки-регулятор напряжения.

Для первичной проверки работоспособности РН используйте мультиметр (вольтметр), позволяющий зафиксировать напряжение непосредственно на клеммах аккумулятора. Нормальным принято считать напряжение в диапазоне 13,85±0,35В. Если оно отлично от этого, проводим диагностику элемента.

Место, где у нивы находится реле зарядки, определяется возрастом машины. Так, выносное реле можно найти на правом подкрылке у авто с классической компоновкой подкапотного пространства., более современные модификации генераторов оснащены совмещенным с щеточным узлом РН.

Элемент не ремонтируется, а меняется полностью. Для оценки состояния вам понадобится источники питания 12-14 В, с последующей заменой на 16-22 В, также лампа накаливания 1-3 Вт.
Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения. Если первый тест характеризуется работой лампы, а второй – отсутствием свечения, значит, РН исправен.

При наличии обрыва лампа гореть не будет вообще, при пробое – светится постоянно.
Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток (остаточная высота менее 5 мм) и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых.

Разбор узла рекомендуется дополнить тотальной чисткой.

Г) Неисправны диоды или выпрямительный блок

Для оценки состояния упомянутых компонентов (отрицательных, положительных и дополнительных диодов), вооружитесь маломощной лампой и АКБ.
На схеме цифрами обозначены диоды:
1. Положительные

Работоспособность определяется путем подключения «+» к 30 выводу генератора (для положительных), болтам выпрямительного блока (для отрицательных) или к 61 (для дополнительных), а «-» на его корпус (для отрицательного) или на любой из болтов выпрямительного блока (для положительных и дополнительных). Свечение лампы свидетельствует о фиксировании замыкания диодов, из чего следует вывод – диодный мост придется заменить.
Будьте внимательны к индикации на панели приборов. Нередко значок горит вполсилы и не заметен при ярком свете.

2. Видео утечка тока и плохая зарядка в одно время:

3. Не горит лампа зарядки.

Поскольку индикатор на панели приборов является звеном в цепи возбуждения генератора, отсутствие вспыхивания во время включения зажигания приводит к потере его работоспособности.
Виновата лампа или причина лежит в другом (реле-регулятор напряжения, контактная группа замка), возможно понять путем отсоединения клеммы 61 от генератора при включенном зажигании, с последующим замыканием провода от панели приборов на корпус автомобиля. В случае, если она загорелась, проверяют исправность обмотки ротора, щеток и «шоколадки».
При противном стечении обстоятельств, исследуют работоспособность предохранителя №2 (8А) и лампочки путем замены упомянутых на заведомо исправные.

4. Сигнальная лампа моргает

Моргание индикатора АКБ, как правило, указывает на проблемы в щеточном узле, а также на возникновение КЗ выводов «Ш» и «-» регулятора напряжения. Щетки, в свою очередь, могут «зависать», не доставая до контактных колец ротора при малых и средних оборотах. Как их починить, вы уже читали в нашей инструкции.

Однако причиной того, что пропала зарядка на Ниве 2121, 2131, 21214 и 4×4 Урбан, не всегда являются вышеупомянутые составляющие под капотного пространства. В частности, виновником слабой зарядки или ее полного отсутствия становится вовремя необслуженный аккумулятор с недостаточным объемом электролита или замкнутыми банками, незатянутые и окислившиеся клеммы, перебитые и оплавленные провода. Дополнительные трудности возникают при накоплении на подвесном оборудовании грязи, пыли, следов ГСМ и др.

5. Видео заводим двигатель:

Пропала зарядка аккумулятора причины : 2 комментария

При включении зажигания все лампы горят нормально . Завожу двигатель , лампы гаснут (все) , а зарядки нет . Лампа зарядки ак-ра НЕ ГОРИТ . Что может быть ?

Заворотил случайно какую-то цепь на панели приборов загорел второй предохранитель , заменил но теперь в е время горит лампа зарядки , и генератор начинает работать только после 5000 оборотов

#1 Чертяга

Advanced Members

105 сообщений

• Марка авто: приора 1,6
• Откуда: Тамбов

Всем драсьте.Проблема такая загорелась лампа зарядки на щитке и двигун стал троить, меняю щетки изменений ноль.Меняю диодный мост -все по старому.Меняю генератор-опять зарядки нет и троит.Промерка напряжения на клемах АКБ показала напряжение 12.2,на болту генератора 12.2 на любых оборотах двигателя,на контакте мама-папа(какой-то один проводок) генератора7,5-8 Вольт.Сняв минусовую клемму с АКБдвигатель работает но еще сильнее начинает троить.При подключеном генераторе и АКБ сняв ремень генератора движок работает ровно.Генератор от 214 нивы 80 Ампер. Подскажите пожалуйста где еще копать,с работай съездить к электрику пока не имею возможности машиной занимаюсь по темному с фонариком.Помогите кто может.

#2 сделай сам

VIP Member

2 879 сообщений

• Марка авто: ВАЗ
• Откуда: Челябинск

• Чертяга это нравится

#3 Чертяга

Advanced Members

105 сообщений

• Марка авто: приора 1,6
• Откуда: Тамбов

Проблема может быть в плохой массе на ДВС с АКБ.Попробуйте сделать массу отдельным проводом с АКБ на генератор(корпус),поставте для проверки проверенный АКБ и замерте напряжение на + шпильке генератора.

спасибо завтра днем если получится попробую и отпишусь

#4 Schulz 21043

Moderators

9 212 сообщений

• Марка авто: ВАЗ 21043 1994. Honda CR-V 2002.
• Откуда: Москва

Я ещё бы посоветовал, в целях диагноститки подать плюс напрямую с акб на реле регулятор. А лучще минус с акб на корпус, плюс на реле регулятор, это тот проводок на котором появляется плюс при повороте ключа в замке зажигания.

• шустрый и Чертяга это нравится

#5 шустрый

VIP Member

5 603 сообщений

• Марка авто: Мицубиси-Аутлендер,ВАЗ-2106-1994г.в.
• Откуда: г.Сызрань,Самарская область

Именно так я и сделал на ВАЗ-21214,когда купил мапшину у приятеля и ,замерив зарядку,увидел,что она=13,1В.Хотя он гену поставил новый.После переделки зарядка поднялась до 14,3В.

• Чертяга это нравится

#6 Schulz 21043

Moderators

9 212 сообщений

• Марка авто: ВАЗ 21043 1994. Honda CR-V 2002.
• Откуда: Москва

Вот я тут схемку нарисовал для наглядности

• Чертяга это нравится

#7 Чертяга

Advanced Members

105 сообщений

• Марка авто: приора 1,6
• Откуда: Тамбов

.

Добрый вечер.Всем спасибо за советы.Только что сделал следующее на прямую подал плюс 12 Вольт на контакт D генератора

и на всякий случай минус на корпус. Генератор стоит такой 9412.3701.Завел машину, мультиметром проверил напряжение на АКБ,на подсосе около 2000 оборотов показала 13,8-14 Вольт, на шпильке В генератора тоже самое. Двигатель троит сильно. Заглушил машину снял все временное заметил что генератор нагрелся не горячий но теплый.Машина работала около 7-8 минут.Снял ремень с генератора завел- машина троит, но намного меньше, еле заметно. Грешу на то что стоит уже месяц а на улице дожди.Но разница заметная с геной и без.Подскажите пожалуйста куда копать дальше.

#8 Schulz 21043

Moderators

9 212 сообщений

• Марка авто: ВАЗ 21043 1994. Honda CR-V 2002.
• Откуда: Москва

Привет Чертяга! То что он нагрелся, это видимо из-за того что акб разряжен, и он начал его усиленно заряжать, да к тому же он постоянно недозаряжался, судя из первого поста.

Там же напряжение было: «промерка напряжения на клемах АКБ показала напряжение 12.2,на болту генератора 12.2 на любых оборотах двигателя,на контакте мама-папа(какой-то один проводок) генератора7,5-8 Вольт» А сейчас при подключении напрямую: » завел машину, мультиметром проверил напряжение на АКБ,на подсосе около 2000 оборотов показала 13,8-14 вольт»

Я бы его подольше бы погонял проверяя не нагревается ли он сильнее. У товерища на 15-ке когда он сгорел, он стал грется невероятно сильно. Да и за 5-7 мин он, если в нем короткое то я думаю очень сильно бы нагрелся.

Вот это наверное будет интересно посмотреть: http://car-exotic.co. enerator-6.html

А то что машина меньше троит со снятым ремнем так это ни генератор ни помпа не крутятся, двигателю легче вращаться. Кстати для того чтоб отключить генератор достаточно просто скинуть плюс с реле регулятора, и тогда он будет крутиться в холостую ничего не вырабатывая, по крайней мере Г-222. А здесь если стоит блок доп. диодов то вроде как он может самовозбудиться на больших оборотах, хотя может я чего и путаю.

Сообщение отредактировал Schulz 21043: 29 Сентябрь 2013 – 07:57

#9 Schulz 21043

Moderators

9 212 сообщений

• Марка авто: ВАЗ 21043 1994. Honda CR-V 2002.
• Откуда: Москва

Ну да сейчас посмотрел схему, блок доп. диодов стоит, а значит генератор сам с себя берёт чистое напряжение. Ну по идее должен. Я рекомендую просто подать минус на корпус генератора и посмотреть, становится ли зарядка лучше. Так же зачистить штатную минусовую клемму, она в ниве 213-ой по моему и на движок и на кузов идет, так вот все эти соединения зачистить, я думаю станет лучше А потом отдельно плюс подать, и посмотреть что будет показывать. Отсюда и решить что нужно генератору, плюс или минус или всё вместе

#10 Чертяга

Advanced Members

105 сообщений

• Марка авто: приора 1,6
• Откуда: Тамбов

Прошу прощения что сразу не написал АКБ был на зарядке пол дня

Нет зарядки аккумулятора на Niva Chevrolet

На автомобиле два источника тока – аккумуляторная батарея и генератор.

Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе

Когда двигатель работает, основной источник тока – генератор – обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею.

Если в комбинации приборов горит красная лампа разряда аккумуляторной батареи (поз. 16 на рис. 1), значит, ток не поступает от генератора в бортовую сеть и расходуется запас энергии аккумуляторной батареи.

Этот запас ограничен и зависит от емкости.

Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте.

Проверка электрооборудования

Проверьте, не оборван ли ремень привода генератора. Если ремень цел, проверьте его натяжение.

Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся.

Если прогиб не соответствует норме, отрегулируйте его натяжение (см. «Регулировка натяжения и замена ремня привода водяного насоса и генератора»).

 Чтобы добраться до гаража или ближайшего магазина запчастей при отсутствии запасного ремня, можно вместо оборванного установить кольцо, вырезанное из старой автомобильной камеры.

Если временную замену ремню найти не удалось, дальше придется двигаться на буксире, так как этот же ремень приводит водяной насос и при его отсутствии двигатель практически сразу «закипит».

2. Если ремень натянут нормально, проверьте, не перегорел ли соответствующий предохранитель.

Расположение предохранителей и их номиналы указаны в статье (см. «Электрооборудование»), отдельной электрической схеме, на корпусе монтажного блока и на самих предохранителях.

Если предохранитель перегорел, замените его, пустите двигатель и проверьте, погасла ли лампа разряда аккумулятора.

Если лампа погасла, можно продолжать движение.

 Не ставьте предохранители, рассчитанные на больший номинальный ток: это может привести к повреждению электрооборудования и даже к пожару.

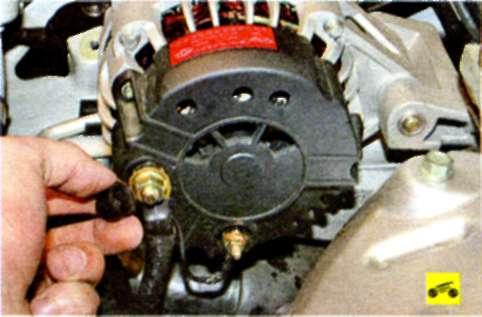

3. Если лампа разряда аккумулятора не погасла, проверьте провод, идущий от генератора к «плюсовой» клемме аккумуляторной батареи.

К ней подводятся три провода: более толстый соединяет аккумуляторную батарею со стартером, тонкие — с генератором и системой управления двигателем.

Провод может быть оборван, обломан внутри изоляции или иметь окисленные или ненадежные контакты.

Устраните неисправность и пустите двигатель.

Если появился ток зарядки, можно продолжать движение.

Если после принятых мер, лампа разряда продолжает гореть при работающем двигателе, то возможная причина неисправности кроется в самом генераторе.

Причин может быть несколько и устранять их лучше в условиях автосервиса или гаража, а вам остается надеяться, что запаса энергии в аккумуляторной батарее хватит, чтобы до них добраться.

Чтобы снизить потребление тока при движении автомобиля с неисправным генератором, по возможности отключите радиоприемник, лишние приборы освещения, вентилятор отопителя и т.д.

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и нагрузки генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «30» и массой генератора.

Напряжение должно находиться в пределах 13,6-14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Для проверки регулятора, снятого с генератора, подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «+» на клемму, а «-» на «массу» щеткодержателя.

При этом контрольная лампа должна гореть.

Затем подайте напряжение 15-16 В — лампа должна погаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой: если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

Куда пропала зарядка аккумулятора у «Нивы»?

У большинства владельцев отечественного автомобиля «Нива» пропадала зарядка аккумулятора и им приходилось многократно решать эту проблему.

Если вы недавно купили «Ниву» и не знаете, что делать, мы перечислим самые популярные причины потери заряда (http://niva-remont.com/prichiny-propadaniya-zaryadki-akkumulyatora). Приведем некоторые из них.

Первая, отсоединился провод с генератора. Чтобы разобраться в случившемся, необходимо проверить, не вылетели ли провода с генератора под капотом.

Вторая, возможна поломка щеток генератора. Попробуйте извлечь их из генератора и посмотрите на их параметры и внешний вид. Если их остаточная длина не добирает до 12 мм, то их необходимо заменить.

Третья — сломался выпрямительный блок. Рекомендуем снять диодный мост с машины, проверить его омметром, чтобы вычислить сгоревшие диоды, и поменять выпрямительный блок. Чаще всего, если перегорает диод, то зарядка становится немного меньше обязательного значения. Если же перегорели все диоды, то зарядка окончательно перестанет работать.

Четвертая — перегорело реле зарядки батареи аккумулятора. Нужно произвести его замену, тогда проблема решится.

Пятая причина: поломка других деталей генератора, например, ротор или статор. Однако это бывает нечасто, из-за чего проверять их нужно в последнюю очередь. Если же вы не сомневаетесь, что другие элементы работают исправно, то необходимо снять генератор с автомобиля и отремонтировать его.

Немало водителей «Нивы» при поломке, например, ротора или статора, покупают новый генератор. Перед таким серьезным шагом советуем еще раз посмотреть их на предмет исправности. Если же опасения подтвердились, то предлагаем вам заменить только сломавшиеся детали, так будет намного выгоднее.

Все перечисленные рекомендации можно применить как к более старым моделям «Нивы» 21213 и 21214, так и к «Niva Chevrolet», ведь принцип действия основных источников питания машины почти идентичен.

Плохая зарядка на ВАЗ 21214 — 2 ответа

У меня ВАЗ 21214, 2007 года, плохая зарядка. При полностью заряженной АКБ все параметры зарядки в норме. По мере эксплуатации, а в летний период по лесу постоянные включения вентиляторов, напряжение сразу падает до 12 в. А в дальнейшем и до 11 и до 10 и дальше зарядка уже не поднимается выше 13 в. То есть АКБ мне хватает месяца на 2.

Проверка генератора, диоды в норме, регулятор тоже, обрывов в обмотке нет, на корпус не пробивают, межвитковое не проверял. Грешу на старенький АКБ?

dyoniboi 19 авг в 11:48

Последння редакция:

19 авг в 11:48

Электросхема реле регулятора Chevrolet Niva.

Чиним и ремонтируем

Комментарии к теме Электросхема реле регулятора Chevrolet Niva

Уильям

О чудо) был голову сломал. Огромное спасибо

Эра Земисова

Гетс спадает. Лучше Кортеко

Генрих

Разговариваешь как Иван Усович

Хай

А не подскажешь когда заводишь бендыкс не сразу отпускает

Вернал

Ром,спасибо за обзор. Как раз в тему. А теперь не совсем в тему. Как поживаю Ваши дхо с поворотниками? Спасибо.

Мерингоф Черныш

Подскажи, почему когда подносишь металл к датчику, то на сигнальном проводе есть 12.6в а убираешь 0в, а у тебя все по-другому?

Преснаков Платон

Что-то какая то дичь… Просто интересно стало, что такого ценного в этой голове? С разбора за ‘копейки’ можно нормальную взять нафига владелец так уперся в ремонт? Там по повреждениям видно что ремонт будет дорогой.

Josh

Здравствуйте! Мой Лачетти, подскажите, такая ситуация. Лачетти 2012г, крышка нового типа была, постоянно текла, поставил алюминиевую, но с такими же подводами как и у вас. Только я заглушил верхний отвод, который до клапана в гофру, а в гофру пустил шланг с правого подвода, который буквой Г. Сейчас посмотрел это видео и подумал что это не правильно. Что думаете?

Akilah

Мда наделал делов) не зря говорят не мешай машине работать. Но хотя бы признался. а то есть такие начинают в уши дуть, типо было все нормально потом бах и все)

Варфоломей

Андрей вы гений

Амиран

Это мультик… Где то было реальное видео и резина оригинального изделия показала лучшие результаты, чем полиуретан

Григорошев Батик

Если говорить шевролеТ, тогда надо говорить и пегеот, а не пежо и ренаулт, а не рено.

Холл

Это жесть! На просторах интернета много грамотных людей объясняют и показываю как сделать ту или иную операцию. Зачем изобретать велосипед через жо…???

Кохно

чехлы всё портят, а так чётко

Корнелия

а что если он поднимается газ отпускаешь и он падает ‘кандон’

Камаз

Андрей, подскажите пожалуйста: пробку на расширительном бачке нужно очень туго затягивать или не затягивать вообще? Некоторые говорят, что типо не нужно систему мучить чрезмерным давлением? СПАСИБО ЗАРАНЕЕ!!!

Tulsi

требую видео про смачный вылез из грязюки)

Матвей

и голос и рожа очень похожа на Хованского.

Линн Биглецова

… об рукав вытер…мастер ветоши нет что ля…

Диль Карацюба

А самоликвидатор то ЗАБЫЛ!!!

Туман Какуевицкий

В Ребята поменял ремень генератора на семёрку начинала марасит ток то дают то не дают Ремень не натянут и не слабый нормально шёчки новые?

Мират

ДВИГАТЕЛЬ ЗДЕСЬ НИ ПРИЧЁМ МАСЛО ТОЖЕ НИ ПРИЧЁМ А ЭТА КРАСОТА БЛАГОДАРЯ ТОЛЬКО ГАЗУ ЕСЛИ БЫ ЕЗДИЛ НА БЕНЗИНЕ ЗАГОВНИЛ БЫ ДВИГАТЕЛЬ И РАЗА ТРИ ПЕРЕБРАЛ БЫ.

Женечка

А потроха для термостата есть, даже продается половинка, вот только я купил кажется Fenox а отверстия под болты не совпадают на милиметр-не смог прикрутить, так и вернул в магазин.

Ariyan

движек ГАВНО

Динара Файзулина

Евгений подскажите какая разница между распредвалом 21213 и 21214 хочу поставить на шестёрку 1.6 а почитал тут коменты что 21214 не подходит!!!

Написать комментарий

Нива шевроле глохнет и не заводится — не идет зарядка на аккумулятор? (решено) — 12 ответов | Ремонт авто

Рубрика: Chevrolet

Опубликовано 17. 07.2019   ·   Комментарии: Комментарии к записи Нива шевроле глохнет и не заводится — не идет зарядка на аккумулятор? (решено) — 12 ответов отключены  ·   На чтение: 3 мин

Причины отсутствия зарядки аккумулятора.

Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. И реле-регулятор и диодный мост от ВТН встали на свои места без доработки напильником и сразу начали успешно подзаряжать аккумулятор.

Стильные аксессуары для тюнинга Шевроле Нива. Доставка по всей России!

Если лампа горит в обоих случаях, то в регуляторе пробой; если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Расположение предохранителей и их номиналы указаны в настоящем руководстве см.

Потому и было принято решение купить диодный мост и реле-регулятор именно этого производителя.

Главная Мой бортжурнал И снова генератор И снова генератор Автор: С весны года примерно 10 тыс. При снятии генератора никаких внешних повреждений обнаружено не было, посему он был водружен на свое место после профилактической зачистки контактов. Время от времени ругаясь на низкое напряжение, Шевроле Нива отъездила порядка 5 тыс.

Напряжение может падать, но должно снова увеличиться для этого Вам, возможно, придется слегка увеличить обороты двигателя. Если напряжение на вольтметре превышает указанные величины, замените регулятор напряжения.

Если напряжение на вольтметре ниже максимального допустимого, то причиной неисправности могут служить изношенные щетки, слабые пружины щеток, отказ регулятора напряжения, сгоревший диод, обрыв в обмотке, а также неисправность колец коллектора.

Состояние щеток и колец можно проверить, но если ничего не изменится, генератор должен быть снят для проведения проверки, ремонта или замены. Элемент не ремонтируется, а меняется полностью.

Для оценки состояния вам понадобится источники питания В, с последующей заменой на В, также лампа накаливания Вт.

Согласно чертежу-схеме, последовательно подайте ток на регулятор напряжения.

Если первый тест характеризуется работой лампы, а второй — отсутствием свечения, значит, РН исправен. При наличии обрыва лампа гореть не будет вообще, при пробое — светится постоянно.

Кроме того, слабая зарядка, а также ее абсолютное отсутствие часто объясняется истиранием щеток остаточная высота менее 5 мм и контактных колец генератора. Если первая деталь меняется вкупе с щеткодержателем, то вторую восстанавливают путем шлифовки, проточки или удаления остатков старых колец и запрессовкой новых.

Разбор узла рекомендуется дополнить тотальной чисткой. Снятие и установка воздушного фильтра ГАЗель Некст Аккумуляторная батарея не подзаряжается на Niva Chevrolet Рис.

нет зарядки на ниве

Комбинация приборов На автомобиле два источника тока — аккумуляторная батарея и генератор. Аккумуляторная батарея используется при пуске двигателя и для питания электрическим током напряжением 12 В стартера и других потребителей при неработающем двигателе.

Когда двигатель работает, основной источник тока — генератор — обеспечивает электрическим током все потребители, включая систему зажигания, и заряжает аккумуляторную батарею. Этот запас ограничен и зависит от емкости. Этот запас ограничен и зависит от емкости.

Если аккумуляторная батарея была заряжена полностью, можно доехать до гаража и без генератора, но лучше попытаться устранить неисправность на месте. Проверьте, не оборван ли ремень привода генератора.

Если ремень цел, проверьте его натяжение. Нажмите большим пальцем на ремень сверху и посмотрите, насколько он прогнулся. Если прогиб не соответствует норме, отрегулируйте его натяжение см.

Проблемы с генератором Шевроле Нива

В начале лета 2010 года мне пришлось заменить диодный мост и реле-регулятор по причине полного отсутствия зарядки аккумулятора. С весны 2011 года (примерно 10 тыс. км пробега поле замены) БК начал время от времени сигнализировать о критическом падении напряжения в сети.

При снятии генератора никаких внешних повреждений обнаружено не было, посему он был водружен на свое место после профилактической зачистки контактов.

Время от времени ругаясь на низкое напряжение, Шевроле Нива отъездила порядка 5 тыс. км пока не пропала зарядка. Так как в этот раз мне повезло доехать на ней до дома, то с покупкой первых попавшихся запчастей для ремонта генератора я не спешил. Беглый анализ рынка и опрос коллег-шнивоводов выявил, что изделия украинского производителя ВТН для используемых в Шевроле Нива генераторов отличаются более низкой по сравнению с российско-китайскими аналогами ценой и скорее хорошими отзывами. Потому и было принято решение купить диодный мост и реле-регулятор именно этого производителя.

Цена вопроса таки порадовала. Считаем:
Мост диодный ВАЗ 2110-12,2123 ВТН (11-150-02) — 79,58 грн.
Реле-регулятор ВАЗ 2110-15, 1118, 2123 (7931.3702-01) ВТН — 61,52 грн.
Итого: 141,10 грн. ($17,5)

В прошлый раз когда у меня сгорел диодный мост замена тех же деталей обошлась в $28. То есть, с точки зрения бюджета, продукция ВТН, безусловно, рулит. Также порадовало наличие индивидуальной упаковки у обоих деталей и какой-никакой сопроводительной документации из которой понятно, что запчасти эти именно для моего генератора, а не просто похожи внешне на использовавшиеся ранее.

И реле-регулятор и диодный мост от ВТН встали на свои места без доработки напильником 🙂 и сразу начали успешно подзаряжать аккумулятор. Как будут работать покажет время… Сейчас пробег около 65000.

З.Ы. Кстати, об аккумуляторе. У меня уже более 4х лет под капотом живет родной. Интересно протянет ли он на 5ю зиму…

Схема натяжного ремня генератора Нива Шевроле. Поставил новый китайский генератор на чевик

Одной из наиболее частых причин выхода из строя генератора является обрыв ремня, так как срок его службы самый короткий по сравнению с другими конструкциями автомобилей. Обрыв ремня легко обнаружить визуально, если открыть капот и посмотреть на шкив так называемой ременной передачи. Если открыть капот, то увидишь, что ремень генератора на Шевроле Нива цел, велика вероятность замены подшипников, но обнаружить это можно только после снятия всех устройств.

Основная причина, по которой ремонт генератора — бесполезная трата времени и сил — это повреждение обмотки. Если это основная причина поломки, придется перематывать или лучше всего совершать покупку нового генератора, тогда Нива Шевроле прослужит дольше. Конечно, вы можете сдать его в ремонт у специалиста, который произведет соответствующий ремонт, но гарантии того, что это поможет, поскольку гарантии того, что перемотка не разбудит, что приведет к неправильной генерации тока.Также довольно часто выходят из строя щетки, это связано с тем, что они постоянно трутся о ротор. Вы можете заменить щетки в домашних условиях.

Так вот, если на Шевроле Нива все-таки вышел из строя ремень генератора, то его надо поменять.

Замена требуется не только в том случае, если она вырвалась, но и тогда, когда она сильно потерялась или потрескалась, и для предотвращения обрыва на дороге ее следует время от времени осматривать.

Если вы видите следующее повреждение, то незамедлительно произведите замену:

1.Если видны следы износа, порезы или трещины.

2. Если пояс начал смеяться и из него вылезают нити.

3. Если на нем есть масло и оно опухло.

Для его замены нам понадобятся следующие инструменты:

1. Отвертка лучше несколько или отвертки.

2. Домкрат может быть стандартный, что был в комплекте.

3. Крепление.

4. Желательно иметь универсальный набор ключей.

Установка ремня:

Если ремень куплен и его можно приступить к установке:

1.Заглушка автомобиля от автомобиля отключение клемм от АКБ.

2. Вытяните соединитель C, это можно сделать, открутив крестообразной отверткой болт крепления. После этого снимаем датчик.

3. Устройство, которое фиксируется гайкой, немного откручиваем и перекладываем на колодку.

4. Ремень, который сняли снятием, легко сделать, так как устройство слабо.

5. Правая сторона должна быть поддомена, заранее ориентировавшись на колеса.Ставим Ниву на четвертую скорость, так как правое колесо будет вращаться.

6. Дёргаю, постепенно снимая со шкива помпы, поворачиваю колесо, постепенно стягивая ремень со шкива.

Ремень, который вы сняли, как правило, ремонту не подлежит, поэтому, сняв старый, сразу переходите к установке нового.

1. Подобрать вначале шкив коленвала, а потом все остальное.

2. Лучше всего, когда процедура закончится снятием шкива генератора.Колесо все время вращается до полной правки.

3. После установки устройства на место его необходимо закрепить болтом.

Следует знать, в какой последовательности забрасывается на шкивы:

· Настоящий шкив коленчатого вала.

· Затем на натяжном ролике.

· После этого правый нижний шкив.

· Ролик под генератором.

· Затем шкив насоса

· И уже на конце шкива генератора.

После всего этого его следует хорошо затянуть. Так как при напряжении просыпается слабый аккумулятор не просыпается за счет ее заряда.

4. Датчик установлен на место.

Единственный простой вариант ремонта — заменить или снять, остальные проблемы, которые возникают, как правило, устраняются только его снятием.

Как снять генератор.

Для снятия генератора нужно использовать ключ на десять, ослабив гайку, с помощью которой держится основание, сняв все гайки с посадочных мест.Затем откручиваем регулировочный винт, найдя его. Убедившись, что винт плавно перемещается, открутите его до верхней части площадки. На фото видно, где находятся все эти болты.

Складываем ремень со шкива, и откручиваем болты, которые держат устройство, это можно сделать ключом на тринадцать, а с другой стороны ключом на семнадцать. Отключите два провода, которые подключены к задней части генератора, один подключен к крышке болта другим методом вилки, отключите их.После этого снимаем с места посадки.

Как видите процесс замены ремня генератора простой, но очень емкий, особенно если все-таки есть необходимость в замене генератора на Нива 2121. Поэтому вы решаете ремонтировать самостоятельно или обращаться в спецслужбу.

Ремень генератора необходимо заменить:

• после обкатки 40-50 т.км
• если он поскользнулся на шкивах в результате растяжения и / или подвески не дает положительного результата
• нефтяных хитов

Порядок замены След .:

Снимите разъем ДПКВ.

Выкрутите крестовой отверткой болт M5 и вытащите датчик.

Ослабить гайку крепления генератора

Потяните за ремень, чтобы переместить генератор как можно ближе к блоку двигателя и тем самым ослабить его натяжение. Если таким образом не удается переместить генератор, следует использовать установку.

Подчиненное переднее правое колесо. Включите 4 или 5 передачу.

Одной рукой возьмите ремень вправо относительно шкива насоса и удерживайте его в этом положении.Другой рукой крутить колесо против часовой стрелки, пока ремень не соскочит со шкива. Снимите ремень.

Новый ремень накидывается на шкив коленчатого вала, шкив генератора и частично на шкив помпы. Одной рукой держите ремень, другой вращайте колесо по часовой стрелке, пока ремень не войдет в поток шкива.

Снимите автомобиль с домкрата.

Натяните ремень, отодвинув генератор от монтажного блока.

Затяните гайку крепления генератора.
Установить ДПКВ. Заверните крепежный болт и наденьте разъем ДПКВ.

Через 500 км проверьте натяжение ремня и при необходимости снова вытяните его.

Проводим автомобили различных марок.

Большинство внедорожников ВАЗ-Шевроле выпускались с двигателем «2123». Самая простая операция на нем — регулировка натяжения ремней. Здесь мы рассмотрим, как в Шевроле Нива затягивают ремень генератора — под этим словом подразумевается ремень вспомогательных агрегатов.Для кондиционера предусмотрен отдельный привод. Но нам это не помешает.

Элемент, который потрачен на выступление, показан в одном видео. Смотрим.

Натягиваем ремень генератора

Убедитесь, что зажигание выключено. Открыв капот, нужно снять пластиковую накладку, преодолев сопротивление фиксаторов (4 шт.). Затем, взяв брань, ослабляем затяжку хомута на магистральном воздуховоде (фото 2).

Комплект подготовительных шагов

Ключом «на 10» откручивается крепежный винт (фото 3).Винт снимается, после чего следует вынуть воздуховод из корпуса фильтра. Подготовка завершена.

Что и как регулировать

Перед тем, как затянуть ремень генератора, на Шевроле Нива откручиваются Три гайки. Их нужно открутить на 1-2 оборота, но для начала нужно найти каждый из них.

Узел регулировки крепежа

Гайки разработаны под ключ «на 13»:

• Первый указан стрелкой на фото 1;
• Второй и третий расположены рядом с регулировочным винтом. Они показаны на фото 2.

Сам винт на первом чертеже находится между точками 2-3.

Процесс регулировки на Шевроле Нива

Винт «на 13» винт можно открутить, тем самым ослабив натяжение, или закрутить его. Поворачивая ключ влево — напряжение ослабляется (фото 2).

Регулировочный винт

Если регулировка выполнена правильно, нажатие на ремень в точке P (см. Рисунок) вызывает прогиб на 1.1-1,2 см. Усилие нажатия должно быть 75 Н.

Привод генератора ВАЗ-2123 в сборе

Точнее можно на сотку отрегулировать.

Затяните гайки крепления с усилием 21-27 Н * м. Для винта, удерживающего «втулку», рекомендация выглядит иначе: 20-25 Н * м.

Зачем проводить регулировку ремня генератора

Пояс бедности издается свистком. В то же время износ подшипников происходит быстрее, чем предполагалось.Кроме того, ремень перегревается, а это значит, что он быстро изнашивается.

Казалось бы, натяжение можно ослабить, но плохой ремень изнашивается еще быстрее. Причина в усилении вибрации.

Обратите внимание: на «подвесном» ремне «висит» помпа системы охлаждения. Таковы особенности ДВС ВАЗ-2123. Остановка насоса не обязательно приводит к перегреву. Но без него двигатель эксплуатировать нельзя.

Причины появления свиста: Неправильная регулировка, высокая степень износа.Сделайте выводы.

Видео с заменой ремня генератора на Шевроле Нива с кондиционером

Направляющая по замене роликов привода вспомогательных агрегатов

Снимите ремень (см. «Проверка состояния и замена приводного ремня вспомогательных агрегатов (верхнее расположение генератора)»). При раскачивании и вращении роликов из рук не должно ощущаться люфтов, отелей, а также шума в подшипниках роликов.В противном случае ролики необходимо заменить.

Изготовлен с помощью шлицевой отвертки защитный кожух натяжного ролика …

… Снимите его.

Головкой Z-образной или с «на 17» отворачиваем гайку крепления натяжного ролика . ..

… и снимаем ее с оси кронштейна.

При необходимости демонтажа кронштейна натяжного ролика, связанного со снятием крышки газораспределительного механизма …

… Снимите втулку выносного ролика …

… и пластинчатую шайбу.

Головка «на 13» переворачивает три гайки крепления кронштейна к крышке газораспределительного механизма.

Снять с разливами для привода газораспределительного механизма элементы кронштейна …

… и сам кронштейн.

Вытаскиваем ось ролика из отверстия в кронштейне.

Элементы крепления кронштейна натяжного ролика.

Установите скобу и натяжной ролик в обратном порядке.

Чтобы удалить опорный ролик …

… Давайте на отвертке ее защитный чехол …

… и удалить его.

Головкой «На 17» повернуть болт крепления ролика …

… и снять ролик.

Снимите пластинчатую шайбу .. .

… болт…

… и удаленную втулку.

Установите опорный ролик в обратной последовательности.

По данным Комитета автопроизводителей, с 2004 по 2008 год был одним из самых продаваемых в России. Автомобилисты оценили повышенный комфорт по сравнению с предыдущей моделью, а также высокую ремонтопригодность и возможность устранения несложных поломок в гаражных условиях. Это, как видите, немаловажный фактор в условиях непоправимого роста цен на услуги.

Проведение профилактических осмотров и мелких ремонтных работ, типа шевроле Нива ремень генератора Это совершенно к сожалению водитель-новичок.Но прежде нужно убедиться, что проводить подобные мероприятия необходимо.

Когда менять привод вспомогательных агрегатов

Производитель рекомендует ставить новую трансмиссию каждые 50 000 км пробега. Некоторые экземпляры могут пройти и больше, поэтому важен периодический осмотр товара. Для проверки технического состояния резинового привода необходимо выполнить следующие действия. :

1. Мелом обозначить точку осмотра.
2. Переключатель передач в нейтральное положение.
3. Автомобильный тормоз стояночный тормоз.
4. Вымойте коленчатый вал и одновременно проверьте состояние ременной передачи, совершающей полный оборот.
5. Поверните вал несколько раз.
6. Проверить внешний вид детали.

Ремень необходимо заменить при обнаружении :

• следы износа;
• сокращений;
• пористость;
• пучков;
• следов масла;
• глотание.

Помимо внешнего осмотра, еще возможна неисправность в виде постороннего свиста при максимальной нагрузке электрических цоколей или загара сигнальной лампой разряда АКБ.

Подготовка к замене Шевроле Нива Генератор

Новый элемент должен быть того же типа и размера, что и изношенный диск. Желательно не трястись и приобрести товар известной марки. Необходимый инструмент :

• отвертка;
• монтаж;
Домкрат
• ;
• Набор ключей.

Имеет смысл отсоединить клеммы аккумулятора, чтобы избежать случайного замыкания электрических цепей.

Последовательность замены трансмиссии привода Шевроле Нива

Когда все будет готово, можно приступать к работе в такой последовательности :

1. Отсоединить разъем датчика положения коленчатого вала (ДПКВ).
2. Отверткой отверните болт крепления датчика и снимите прибор.
3. Снимите гайку крепления генератора на 2-3 оборота.
4. Если нужно открутить крепление натяжного ролика и сдвинуть его вверх.
5. Ослабьте привод, переместив генератор на блок цилиндров.
6. Подчеркивание правого переднего колеса.
7. Поставил прямую коробку передач на коробку скоростей.
8. Сдвинуть ременную передачу от шкива насоса в сторону радиатора.
9. Поверните колесо подобласти против часовой стрелки, пока деталь не снимется со шкива.

Установка нового диска происходит по точкам :

1. Надеть ремень Шевроле Хеброле Нива на шкивы коленчатого вала, генератор и частично насос.
2. Поверните колесо по часовой стрелке до установки.
3. Если есть натяжной ролик — наденьте его и отрегулируйте его положение.
4. Зажмите гайку генератора.
5. Установить и подключить ДПКВ.

Правила регулирования передаточного напряжения

Следует учитывать, что недостаточное натяжение снижает уровень заряженности АКБ и приводит к износу механизмов. В то же время сильное натяжение может способствовать поломке подшипников агрегатов. Оптимальный показатель прогиба ремня между шкивами генератора и насоса составляет 10-15 мм при прилагаемой силе 100 Н (10 кгс).

Порядок регулировки :

• при наличии натяжного устройства — откручиваем болт его крепления и, перемещая, добиваемся желаемого результата;
• при отсутствии ролика — ослабить опору генератора и отрегулировать коэффициент прогиба, затем закрепить узел.

После пробега 500 км еще раз проверить, чтобы проверить уровень натяжения трансмиссии и при необходимости устранить несоответствие норме.

Моды на

фунтов на 7 миль на галлон

Они также тщательно отслеживают пробег. В среднем, все они набирали две мили на галлон после перехода на синтетический. Синтетические масла просто лучше смазывают движущиеся части грузовика, поэтому обеспечивают меньшее сопротивление. Каждый раз, когда мы можем высвободить несколько лошадиных сил для перемещения груза, экономия топлива возрастет.Покупайте лучшие продукты и обновления 6.0 Powerstroke, чтобы получить максимальную надежность, обновления MPG и обновления HP. Бесплатная доставка и варианты «Купить сейчас, заплатить позже».

Найдите необходимые для тюнинга товары для своего грузовика в моде автомобиля Bully Dog Vaz 2121 Niva 1992 для BeamNG.Drive Авторы: Nekkit. Мод автомобиля McLaren 570GT 2017 для BeamNG.Drive Авторы: Cheekqo. Дэйв Остин о BeamNG — Lamborghini Huracan LP 640-4 Performante (LB724).

Лидеры по надежности дизельных двигателей — Пуленепробиваемые дизельные двигатели — это то место, где можно купить лучшие продукты для вашего дизельного двигателя. Охладители EGR, водяные насосы, FICM, маслоохладители, установочные комплекты — мы производим и продаем только лучшее. Мод на автомобиль audi tt rs 2019 для beamng.drive. Мод машины dasfun NY 523 для beamng.drive. Вскоре новый год и, чтобы не оставить вас без машин, я создал новый Dasfun N …

Superchips предлагает самую продаваемую в мире линейку программаторов и тюнеров для бензиновых и дизельных грузовиков, а также для Jeep®. Рэнглер. Ford Super Duty Diesel 2017 года <подробнее>: G550 4X4 Squared Мартина Барки <подробнее>: MBRP Ltd.- Performance Exhaust Copyright © 2005-2020 MBRP Ltd

Синтетическое моторное масло Shell Rotella® T6 5W-40 для тяжелых условий эксплуатации обеспечивает лучшую топливную экономичность с улучшенными характеристиками расхода топлива, что позволяет экономить деньги по сравнению с другими маслами той же категории. Это улучшенная синтетическая формула двигателя API CJ-4, значительно повышающая защиту от масел старого поколения. 01-04 LB7 — 1 04. 5-05 LLY — 2 06 LLY — 2 (использует те же моды, что и LBZ) 06-07 LBZ — D 07 LMM — 6 (новый тип кузова серии GMT 900) 11-14 LML это 8; Пример: 1GCHK29143Exxxxxx для LB7 и 1GCHK2924 5 Exxxxx для LLY.Это важно знать, поскольку двигатели по сути одинаковы, электроника, турбокомпрессоры …

Распиновка El34

Motorola mc14049 datasheet

Pronostic en or

EL34 Автор: Mullard Тема: FP-2002 -02-16 Дата создания: 2/17/2002 1:14:47 AM …

Химическая формула фосфата алюминия

Индексная страница схем ламповых усилителей В EL34World Schematic более 3500 схем ламповых усилителей и других типов схем библиотека.Также имеется огромная библиотека эффектов и схем твердотельных элементов.

Практический экзамен Mos word 2016 бесплатно

27 ноября 2015 г. · — Трубки: 5Z4 x1, EL34 x4, 6N1J x3 — Размер: 378W x 287D x 178H (мм) — Упаковка: 500 x 450 x 300 (мм) — Входы : 3 комплекта. Автор: Audio Bits, 3:04. Отправить по электронной почте …

Tws x7 не соединяются вместе

Функции контактов разъема программирования различаются для разных устройств и интерфейсов. Для получения информации об интерфейсах отладки и потока данных см. Следующие таблицы выводов.См. Техническое описание устройства …

Как обойти нейтральный выключатель безопасности 4l60e

28 августа 2001 г. · Схема для расчета общих кривых триодной пластины. Использует 12AU7; другие трубки могут быть заменены. 12AX7TST.sch: Схема для расчета кривых пластины 12AX7 (используется программой Pspice Schematics). 12AU7TST.sch: Схема для расчета кривых пластин 12AU7. EL34PTST.sch: Схема для расчета кривых пластины EL34 (режим пентода). EL34TTST.sch 1990_schematic Bugera 333 Xl: 6262_rev_f_schematic V55-schematic: Bdm1_333_xl: Burns: Burns_20_orbit_three: c_audio: c_audio_ra1001-ra2001-ra3001-power-усилитель: Calrad 100-7 Slave & Sa -bor 7pa — & — slave 50-top 60tc-twin 75-60-tcr-combo Carlsbro-60tc-twin-amp-схема-схема Carlsbro_colt_45 Conc30a…

Па удлинитель для осмотра автомобилей

EL34 представляет собой термоэмиссионный клапан или вакуумную трубку типа силового пентода, впервые произведенный в 1949 году.

Автокатастрофа на шоссе 18

18 мая 2010 г. · Выходные трубки EL34 имеют маркировку « Трубки питания PM ». Мои были куплены еще в 1994 году и, похоже, до сих пор доступны здесь. Лампы предусилителя — это ECC83 (по-видимому, британский номер модели 12AX7) под торговой маркой Zaerix.

Кривая помощи при наведении

Локатор технических данных на трубы.Обозначения, выделенные жирным шрифтом, близки или идентичны, курсивом обозначены разные номиналы, разные выводы или разные напряжения накала. Пожалуйста, смотрите заменители вверху страницы для более подробной информации.

Лучшие поля для гольфа для игроков с высокими гандикапами

EL34 дает вам плавное разделение нот со сложными гармониками и блеском. В аудиоусилителях центральное место занимает гладкая бархатная середина EL34. Если вы любите слушать классическую или джазовую музыку с валторнами и вокалом, лампа EL34 вам идеально подойдет.Сегодня существует множество ламп EL34, выпускаемых в настоящее время, таких как Mullard EL34 и TungSol EL34B. Нажмите на схему, чтобы увидеть взрыв. Выходные лампы EL34 довольно недорогие и приятные для слуха, особенно при подключении триода. Выходной трансформатор One Electron, модель UBT-1, является жемчужиной. Он имеет первичный импеданс всего 1600 Ом и сильно выигрывает от этого низкого передаточного отношения обмоток.

2003 mitsubishi galant глохнет на холостом ходу

Hier finden Sie nur Informationen ueber die 300B, 300B-XLS, 1605, KT88, KT120, EL34, 211, die Lundhal transformatoren, Mundorf Kondensatoren, und natuerlich die vertwendete.Здесь вы найдете принципиальные схемы усилителей 300B и 300B-XLS, EL34, EML1605, KT88, KT120, которые тщательно протестированы Dipl. Ing J. Leven, Германия.

40 sandw 165 гран jhp

силовые лампы JJ EL34; Винтажная планировка и конструкция с ручной проводкой. Технические характеристики: Размеры: 20 дюймов Ш X 11 дюймов В X 10 дюймов; Вес: 35 фунтов. Выходная мощность: 50 Вт; Комплект трубок (3) 12Ax7, (2) EL34; Класс: AB — двухтактный с фиксированным смещением; Расположение и выравнивание передней панели: переключатель режимов, драйв, мастер, высокие, средние, низкие частоты, присутствие; Цены MSRP Итак, для чего в этом сценарии будет использоваться вывод заземления (аудио)? На самом деле это дешевый USB-аудиоинтерфейс, но я думаю, такая же разница.

Примеры рабочего процесса Petrel

20 марта 2003 г. · Данные по малосигнальным триодам были получены из книги Тома Митчелла. 4 Данные EL34 получены с веб-страницы Audiomatica Sofia. Другими источниками были каталог Parts Connection (1-800-769-0747), в котором есть большая коллекция оттисков, старых копий руководств по лампам Sylvania и RCA, а также страницы Glass Audio. Ламповый усилитель — 5Z3P, 6N9P, EL34 Комплект для самостоятельной сборки Часть 1 2014-8-5. Для получения подробной информации, пожалуйста, обратитесь к открытию коробки этого набора для самостоятельного изготовления. Это принципиальная схема…

Accuplacer tsi

24 декабря, 2017 · EVH хорошо звучит с любой гитарой, но мощный хамбакер типа PAF оживляет усилитель. EVH 5150 III 50W EL34 — это высокоэффективное оружие для современного рок- и металлиста, которое ставит тон перед ненужной сложностью. Он также компактен и идеально подходит для путешествий, а добавление MIDI придает ему универсальность на профессиональном уровне.

Рецепты торта Bundt

EL34 / 6CA7 Высокопроизводительный звуковой пентод мощности он Svetlana ™ EL34 — это силовой пентод со стеклянной оболочкой, имеющий мощность рассеяния на пластине 25 Вт с конвекционным охлаждением.Он предназначен для усиления мощности звуковой частоты в пентодном, ультралинейном или триодном соединении, а также в одиночных или двухтактных / параллельных приложениях. Пара ламп EL34 составляет силовую часть. Цикл эффектов упрощает настройку производительности. Вы сразу поймете, почему эта рабочая лошадка — лучший выбор профессиональных гастролирующих исполнителей блюза, джаза и рока по всему миру, включая Роберта Крея.

Где купить замороженных птиц для дрессировки собак

Стандартные модели Shiva — EL34 имеют мощность 80 Вт и приятное горловое рычание с агрессивными средними частотами в английском стиле, чтобы пробить всю смесь.Модели 6L6 имеют мощность 60 Вт и имеют немного более низкое / высокое удлинение, что больше в американском стиле.
