Как снять поддон на ваз 2106

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства – эти вопросы мы сегодня и разберём.

Примечание!
Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Краткое содержание:

Где находится поддон картера и его прокладка?

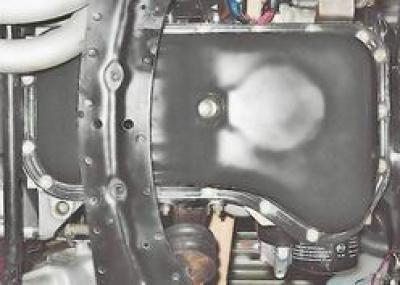

Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Примечание!
Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?
Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Вопрос?
А какую из этих двух деталей вы заменяете, поддон или прокладку? (Ответ пишите в комментариях)

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Примечание!
Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:
1) Прежде чем начать работу, загоните свой автомобиль на смотровую яму.

2) Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)

3) После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)

4) Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

5) Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Примечание!
Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

6) Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!
Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

7) И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!
В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:
1) В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!
Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

2) Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.

3) И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!
Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:
Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Замена прокладки картера двигателя на ВАЗ классика

Когда наблюдаются подтёки масла на картере двигателя, следует поменять уплотнительную прокладку между блоком цилиндров и поддоном, так как из-за халатного отношения, масло сочится ещё сильнее, что приводит к повышенному расходу масла. Возможен случай, когда поддон немного раскрутился и нужно просто подтянуть его болты. Этого хватит на некоторое время, но в идеале конечно, если уже проявились первые признаки подтёков масла, то лучше поменять прокладку.

В настоящее время, прокладок поддона бывает три вида: резиновая, пробковая и металлическая. Из этих трёх, хорошим вариантом будет приобрести пробковую либо металлическую. Идеальный вариант, конечно, взять металлическую, она будет намного надёжнее, соответственно и стоить будет гораздо дороже. Вместе с прокладкой, советую купить автомобильный герметик, на который будете её усаживать. Лучше брать белый герметик, но и красный тоже будет неплохо. И замену прокладки картера будет очень хорошо совместить с заменой моторного масла. Работа выполняется без помощника, так что один человек без труда справится с этой работой.

Первое, что нужно сделать, это слить масло с двигателя. Делать это лучше всего на прогретом двигателе. Ёмкостью послужит тазик, который не жалко, обрезанная шести-литровая бутылка или канистра из-под старого масла, с вырезанной боковиной. Откручиваем защитный щиток двигателя, если он есть, подкладываем ёмкость под сливную пробку, которая располагается посередине картера и аккуратно откручиваем, потому как по началу масло будет сильно вытекать и может выбить пробку из рук. А пока масло стекает, можно сходить выпить чай например. Когда масло слилось, на дне поддона оно в любом случае остаётся, так что его трогать не обязательно, поэтому закручиваем пробку обратно. Кстати если же поддон не снимается, а просто нужно поменять масло, то при помощи трубки из-под капельницы и десяти-кубового шприца можно откачать всё масло на дне поддона.

Теперь можно откручивать болты крепления картера к блоку цилиндров. Основная проблема, с которой встречаются те, кому нужно снять поддон, это то, что его невозможно вот так сразу вытащить, потому что мешает маслоприёмник, который упирается в успокоитель масла внутри поддона, а также мешает поперечная балка. Поэтому нужно двигатель нужно немного приподнять. Для этого со стороны капота откручиваем мотор от подушек, подкладываем под колокол (картер сцепления) коробки передач домкрат, не забывая между ним и колоколом подложить деревянный брусок, чтобы ничего не повредить.

Когда будете поднимать двигатель, периодически следите за тем как он идёт со стороны капота. Поднимать его можно до того момента, пока задняя часть двигателя не упрётся в кабину. После этого, картер можно свободно достать, потянув его в сторону радиатора. Если поддон сильно прикипел к блоку цилиндров, то его можно поддеть с разных сторон плоской отвёрткой и тогда он отклеится.

Сняв поддон, осмотрите состояние коленчатого вала, шатунов и маслоприёмника. Сам маслоприёмник открутите от блока. С поддона удалите остатки старой прокладки, снимите успокоитель масла, и вместе с маслоприёмником всё вместе с картером хорошенько промойте дизельным топливом, бензином или керосином. Пока картер высыхает, с нижней части блока цилиндров удалите остатки старой прокладки и насухо протрите тряпкой.

Сам поддон жестяной, поэтому при сильном ударе в яму на дороге, его может повести, что также приводит к течи масла через него. Чтобы его выровнять, простучите его выступы молотком через деревянный брусок, установив картер на ровную поверхность. Далее наносим слой герметика на поддон, размазываем его, и устанавливаем сверху прокладку. Часто и густо при установке поддона на двигатель, прокладка смещается и становится очень проблематично попасть болтами в отверстия. Существует небольшая хитрость — берётся тонкая нить, которая продевается через отверстие поддона и прокладки и завязывается. Так проделывается с каждым отверстием, но можно завязывать и через одно. Важно, чтобы нить была тонкой, потому что толстая нить может порезать прокладку и тогда придётся идти в магазин за новой. Посадочное место картера на блоке цилиндров тоже смазывается герметиком, и затем устанавливается поддон и закручиваются болты крепления.

Я считаю, что большинство автовладельцев затягивают болты крепления поддона как попало, без определённой последовательности. Неправильно затянутая прокладка долго не прослужит, что не спасёт даже герметик и это факт. Поэтому, для избегания такого исхода, прокладка начинает затягиваться от середины, по одному болту и каждый на противоположной стороне. Таким образом прокладка равномерно ляжет между блоком цилиндров и поддоном.

Затягивать тоже желательно без особого фанатизма, так как перетянутая прокладка тоже не будет обладать большим ресурсом и вскоре через неё может потечь масло. После установки картера двигателя, дайте герметику немного постоять, чтобы он хорошо схватился. Хотя бы пару часов думаю хватит вполне, но лучше конечно, чтобы машина постояла сутки.

Сливную пробку тоже можно посадить на герметик, только сильно затягивать не желательно, иначе потом её будет трудно открутить и она даже может свернуться. Теперь в двигатель заливается старое или новое масло, мотор заводится, прогревается до рабочей температуры и проверяется визуально, не появились ли какие-нибудь подтёки масла из-под новой прокладки. Когда всё в порядке и подтёков масла не обнаружилось, можно считать, что всё сделано правильно и работа на этом окончена.

Как снять поддон на ваз 2106

3.24. Замена поддона картера

Снимаем брызговик двигателя.
Сливаем масло из картера.
Сливаем жидкость из системы охлаждения двигателя (см. Замена охлаждающей жидкости).
Отсоединяем верхний шланг радиатора (см. Замена радиатора двигателя) и нижний шланг радиатора (см. Замена термостата).

Отворачиваем четыре гайки крепления приемной трубы к выпускному коллектору (см. Замена деталей системы выпуска) и ключом «на 13» отворачиваем болт крепления к кронштейну коробки передач.

Снимаем приемную трубу со шпилек коллектора и опускаем ее.

Отворачиваем две верхние гайки крепления подушек двигателя (см. Замена подушки опоры двигателя).

Подложив деревянный брусок, упираем домкрат в картер сцепления (двигатель можно поднять талью).

Поднимаем двигатель, «помогая» отверткой шпилькам подушек выйти из отверстий кронштейнов.

Головкой «на 10» отворачиваем девятнадцать болтов крепления поддона картера.

Снятые детали устанавливаем на место в обратной последовательности. Прокладку поддона картера рекомендуем заменить на новую, лучше с пробковой крошкой в резине. Болты крепления поддона заворачиваем постепенно, подобно тому, как это делали при замене прокладки головки блока цилиндров. Опускаем двигатель, отверткой подправляя шпильки подушек в отверстия кронштейнов двигателя. Заливаем в двигатель свежее моторное масло.

Поддон картера двигателя — снятие и установка

Поддон картера снимаем для замены прокладки, масляного насоса или коленчатого вала.

Для выполнения работы потребуется динамометрический ключ.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

4. Отворачиваем гайки нижнего крепления передних опор силового агрегата к поперечине (см. «Опоры силового агрегата — замена»).

5. Домкратом, установленным под картер сцепления, через проставку приподнимаем силовой агрегат и выводим шпильки опор из поперечины. Подвешиваем силовой агрегат к деревянному брусу, расположив его на передних крыльях автомобиля.

6. Торцовым ключом на 10 мм с удлинителем отворачиваем девятнадцать болтов крепления поддона картера.

7. Снимаем поддон и уплотнительную прокладку. Если на поверхностях поддона или блока остались следы прокладки, удаляем их ножом или другим подходящим инструментом.

1. Промываем внутреннюю поверхность поддона картера керосином.

2. Установка всех снятых деталей выполняется в обратной последовательности, при этом прокладку поддона заменяем новой.

3. Болты крепления поддона картера заворачиваем равномерно моментом, указанным в приложениях (см. «Приложения»), не прикладывая больших усилий во избежание деформации фланца поддона.

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства – эти вопросы мы сегодня и разберём.

Примечание!
Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Краткое содержание:

Где находится поддон картера и его прокладка?
Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Примечание!
Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?
Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Вопрос?
А какую из этих двух деталей вы заменяете, поддон или прокладку? (Ответ пишите в комментариях)

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Примечание!
Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:
1) Прежде чем начать работу, загоните свой автомобиль на смотровую яму.

2) Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)

3) После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)

4) Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

5) Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Примечание!
Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

6) Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!
Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

7) И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!
В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:
1) В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!
Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

2) Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.

3) И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!
Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:
Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Замена прокладки картера двигателя на ВАЗ классика

Когда наблюдаются подтёки масла на картере двигателя, следует поменять уплотнительную прокладку между блоком цилиндров и поддоном, так как из-за халатного отношения, масло сочится ещё сильнее, что приводит к повышенному расходу масла. Возможен случай, когда поддон немного раскрутился и нужно просто подтянуть его болты. Этого хватит на некоторое время, но в идеале конечно, если уже проявились первые признаки подтёков масла, то лучше поменять прокладку.

В настоящее время, прокладок поддона бывает три вида: резиновая, пробковая и металлическая. Из этих трёх, хорошим вариантом будет приобрести пробковую либо металлическую. Идеальный вариант, конечно, взять металлическую, она будет намного надёжнее, соответственно и стоить будет гораздо дороже. Вместе с прокладкой, советую купить автомобильный герметик, на который будете её усаживать. Лучше брать белый герметик, но и красный тоже будет неплохо. И замену прокладки картера будет очень хорошо совместить с заменой моторного масла. Работа выполняется без помощника, так что один человек без труда справится с этой работой.

Первое, что нужно сделать, это слить масло с двигателя. Делать это лучше всего на прогретом двигателе. Ёмкостью послужит тазик, который не жалко, обрезанная шести-литровая бутылка или канистра из-под старого масла, с вырезанной боковиной. Откручиваем защитный щиток двигателя, если он есть, подкладываем ёмкость под сливную пробку, которая располагается посередине картера и аккуратно откручиваем, потому как по началу масло будет сильно вытекать и может выбить пробку из рук. А пока масло стекает, можно сходить выпить чай например. Когда масло слилось, на дне поддона оно в любом случае остаётся, так что его трогать не обязательно, поэтому закручиваем пробку обратно. Кстати если же поддон не снимается, а просто нужно поменять масло, то при помощи трубки из-под капельницы и десяти-кубового шприца можно откачать всё масло на дне поддона.

Теперь можно откручивать болты крепления картера к блоку цилиндров. Основная проблема, с которой встречаются те, кому нужно снять поддон, это то, что его невозможно вот так сразу вытащить, потому что мешает маслоприёмник, который упирается в успокоитель масла внутри поддона, а также мешает поперечная балка. Поэтому нужно двигатель нужно немного приподнять. Для этого со стороны капота откручиваем мотор от подушек, подкладываем под колокол (картер сцепления) коробки передач домкрат, не забывая между ним и колоколом подложить деревянный брусок, чтобы ничего не повредить.

Когда будете поднимать двигатель, периодически следите за тем как он идёт со стороны капота. Поднимать его можно до того момента, пока задняя часть двигателя не упрётся в кабину. После этого, картер можно свободно достать, потянув его в сторону радиатора. Если поддон сильно прикипел к блоку цилиндров, то его можно поддеть с разных сторон плоской отвёрткой и тогда он отклеится.

Сняв поддон, осмотрите состояние коленчатого вала, шатунов и маслоприёмника. Сам маслоприёмник открутите от блока. С поддона удалите остатки старой прокладки, снимите успокоитель масла, и вместе с маслоприёмником всё вместе с картером хорошенько промойте дизельным топливом, бензином или керосином. Пока картер высыхает, с нижней части блока цилиндров удалите остатки старой прокладки и насухо протрите тряпкой.

Сам поддон жестяной, поэтому при сильном ударе в яму на дороге, его может повести, что также приводит к течи масла через него. Чтобы его выровнять, простучите его выступы молотком через деревянный брусок, установив картер на ровную поверхность. Далее наносим слой герметика на поддон, размазываем его, и устанавливаем сверху прокладку. Часто и густо при установке поддона на двигатель, прокладка смещается и становится очень проблематично попасть болтами в отверстия. Существует небольшая хитрость — берётся тонкая нить, которая продевается через отверстие поддона и прокладки и завязывается. Так проделывается с каждым отверстием, но можно завязывать и через одно. Важно, чтобы нить была тонкой, потому что толстая нить может порезать прокладку и тогда придётся идти в магазин за новой. Посадочное место картера на блоке цилиндров тоже смазывается герметиком, и затем устанавливается поддон и закручиваются болты крепления.

Я считаю, что большинство автовладельцев затягивают болты крепления поддона как попало, без определённой последовательности. Неправильно затянутая прокладка долго не прослужит, что не спасёт даже герметик и это факт. Поэтому, для избегания такого исхода, прокладка начинает затягиваться от середины, по одному болту и каждый на противоположной стороне. Таким образом прокладка равномерно ляжет между блоком цилиндров и поддоном.

Затягивать тоже желательно без особого фанатизма, так как перетянутая прокладка тоже не будет обладать большим ресурсом и вскоре через неё может потечь масло. После установки картера двигателя, дайте герметику немного постоять, чтобы он хорошо схватился. Хотя бы пару часов думаю хватит вполне, но лучше конечно, чтобы машина постояла сутки.

Сливную пробку тоже можно посадить на герметик, только сильно затягивать не желательно, иначе потом её будет трудно открутить и она даже может свернуться. Теперь в двигатель заливается старое или новое масло, мотор заводится, прогревается до рабочей температуры и проверяется визуально, не появились ли какие-нибудь подтёки масла из-под новой прокладки. Когда всё в порядке и подтёков масла не обнаружилось, можно считать, что всё сделано правильно и работа на этом окончена.

Снятие крышки поддона и замена прокладки

Если частенько под своим автомобилем вы обнаруживаете масляные пятна, то причина может быть в течи масла из под крышки поддона. Это происходит из-за повреждения прокладки, которая расположена между блоком двигателя и поддоном. Чтобы ее заменить, понадобится головка на 10, удлинитель и трещотка (вороток).

Удобнее всего выполнять данную процедуру на яме или подъемнике, чтобы не лежать под машиной на земле или полу гаража. Но я буду показывать на примере уже снятого двигателя с ВАЗ 2106, хотя принцип работы, думаю, останется прежним и будет всем понятен.

Итак, первым делом необходимо полностью слить масло из картера двигателя. Затем берем головку на 10 и трещотку и отворачиваем все болты крепления поддона к блоку цилиндров.

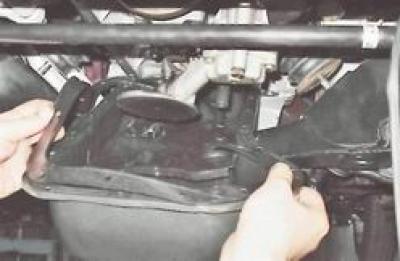

После того, как по всему периметру выкручены все болты, снимаем аккуратно крышку, придерживая ее:

Если прокладка прохудилась и нуждается в замене, производим ее замену. Снимаем старую:

После того, как старая прокладка снята, тщательно вытираем сухой тряпкой посадочное место на блоке, а также на самом поддоне, и сажаем новую прокладку. Не стоит пользоваться герметиками, так как в случае покупки качественной «резинки», служить она будет нормально в течение нескольких лет.

ВАЗ 2106 | Снятие и установка поддона картера

Снятие и установка поддона картера

Снятие

Установка

Как снять поддон на движке ваз 2106 не снимая его с подушек???

Откручивай гайку на подушке со стороны масло фильтра и поднимай на 15 см. даже чуть меньше и акуратно наискось вытаскивай поддон. Мешает только маслозаборник поэтому смотри внимательно. Вторую подушку не трогай хватает одной чтоб движок приподнялся наискось, и потом на место легче его определять.

А как снять поддон не залазя под машину?

ни как придется снять с подушек

балку распили

К сожалению, придется открутить подушки и поддомкратить двигатель, пока не упрется картером сцепления в кузов. И не забудь, что коленвал должен находиться в среднем положении противовесамиа горизонтально иначе поддон зацепится. И последнее- не забудь снять трубку вентиляции картера ( куда щуп вставляется) Она в поддон упирается

Стань Копперфильдом:)))
