Содержание

Чертеж переходных втулок на ступицу ваз 2108

Тюнинг ВАЗ Классика. Доработка поворотных кулаков на классике ВАЗ

Заменив два радиально-упорных роликовых подшипника на один двухрядный радиально-упорный шариковый, избавляемся от необходимости регулировки зазора в подшипниках. Кроме того, подшипник ВАЗ 2108 рассчитан на более высокие нагрузки и отличается большей долговечностью (изделия подпольных производителей я в расчет не беру)
Было решено не лишать машину возможности перемещаться, разобрав родные поворотные кулаки, а собирать все новое. В связи с этим был закуплен полностью новый комплект в составе самих кулаков, рулевых сошек и комплекта крепежа (болты с гроверами и гайками, контрящие пластины), кроме того, приобрел ступицы ИЖ-Ода, восьмерочные ступичные подшипники SKF, стопорные кольца и упорные шайбы от нее же, а так же классические упорные шайбы и ступичные гайки. Цен, к сожалению, точно не помню. С момента закупки до установки прошло слишком много времени… Кроме того, в качестве образца, приобрел поворотный кулак с Оды. На рисунке 1 представлены для сравнения классический и одовский кулаки.

Я здесь не буду приводить детали того, как я все это делал, потом переделывал… Но один комплект планшайб я испортил… Главное конечный результат. Итак, на рисунке 2 приведен эскиз модернизированного ступичного узла в сборе.

Теперь приступаем к переделке самого кулака, эскиз на рисунке 3.

На рисунке 4 упрощенный маршрутный техпроцесс переточки кулака. Ну не могу я без технологии – профессия такая.

По переточке… Базируем по центровкам в центрах. Первым делом формируем посадки для втулок. Диаметр 26 просто пылим, что бы получить соосность, а диаметр 21 точим как можно ближе к номиналу размера. Т.к. делается все индивидуально, то под каждый кулак точим свою втулку. Замеряем фактический размер посадок и точим втулки с натягом 6-8 соток. При работе на токарном станке с нутромером поймать пару соток вполне реально. Заявляю это как человек, имеющий опыт работы на токарном станке. При запрессовке втулок их необходимо нагреть до малинового цвета, примерно 500°С. Я это делал в кузнечной печи. После такого нагрева втулки должны сесть свободно.

Далее надо прошлифовать посадку подшипника. Поймать диаметральный размер для нормального шлифовщика не составит труда, а вот выдержать линейный размер 26,5мм это не реально… Делать на втулке канавку для выхода шлифкруга нельзя, чтобы не создавать концентратора напряжений, а тронуть торец для упора подшипника необходимо. Поэтому, после шлифовки, замеряем фактический размер от торца бурта упора подшипника до привалочной плоскости планшайбы (размер 26.5).

Далее опять токарка… После того, как кулак готов, желательно сделать на торце центровое отверстие, чтобы при необходимости выпрессовки ступицы, было куда упереться съемником. Соблюдение соосности при этом не обязательно, да это и не реально.

Кулак готов. Теперь надо доработать ступицу. Со стороны посадки подшипника торцуем ее на 3.5мм. Иначе при сборке ступица упрется в головки болтов, которыми прикручены планшайба и рулевая сошка.

Теперь необходимо еще раз все замерять и посчитать размерную цепь. Суппорт должен стать четко в оси тормозного диска. Для этого необходимо поймать размер 13мм от торца упорного бурта подшипника до привалочной плоскости суппорта. Другими словами, нам необходимо вычислить толщину планшайбы. Мы замеряли фактический размер (на эскизе это размер 26.5). У меня он получился равным 26.7мм (рисунок 2). Отнимаем от него 13 мм ( положение суппорта). Теперь прикидываем какой будет пыльник. Я сделал его из алюминиевой штампованной кастрюльки диаметром 280мм. Т.к. пыльник алюминиевый, то во избежание смятия металла головками болтов, и, как следствие, разбалтывания соединения, я расположил пыльник между ПШ (планшайбой) и кулаком (рисунок 2). Если будете ставить пыльник как я, то он будет участвовать в расчете размерной цепи. Если пыльник стальной (штатный доработанный или просто из стальной посудины), то его можно ставить на ПШ и тогда он не участвует в расчете.

Итак, толщина пыльника у меня вышла 1,7мм. Считаем толщину ПШ. 26.7-1.7-13=12мм Толщина тела ПШ должна быть 10мм, а 2мм – это местное утолщение под суппортом. Эскиз моей ПШ на рисунке 5.

2мм – это и есть размер [ ] на эскизе ПШ. Мне было необходимо сократить объем фрезерных работ при изготовлении ПШ, посему занижение я на фрезеровал, а токарил. Итак, готовые кулаки на рисунке 6. Пыльники на рисунке 7.

Не удивляйтесь, что мои кулаки выглядят на так, как на эскизах – я первоначально прощелкал высоту бурта для упора подшипника – сделал его слишком маленьким. Пришлось напрессовывать дополнительную втулку.

Как я уже говорил, пыльники я сделал из кастрюлек. Обрезал их до высоты 40мм. Прорезал центральное отверстие и просверлил отверстия под крепеж, затем сделал вырез под суппорт. Ножовка по металлу, электролобзик, дрель, зубило – вот инструменты для изготовления сего действа.

Если все готово – собираем узел. Поворотные кулаки в сборе с ПШ и рулевыми сошками на рисунке 8. При сборке не забудьте заранее вставить болт крепления суппорта в нижнее отверстие ПШ (которое напротив рулевой сошки), иначе потом его не установить.

Запрессовываем в ступицу подшипник, ставим стопорное кольцо. Ступицу в сборе ставим на кулак. Рисунок 9, 10.

Теперь одеваем упорную шайбу от 08, а сверху упорную шайбу от классики. Объясню зачем такой «бутерброд». Внутренняя обойма подшипника в 08 зажимается моментом 220-240 Нм. Для передачи такого усилия зажима упорная шайба сделана толщиной 5 мм против 3-х мм классической. Но у нее внутренний диаметр 21 мм и она не точно сядет на диаметре. Для этого перед втулкой оставлен поясок диаметром 21 мм и шириной 3.5 мм. Вот только эта шайба на способна предотвратить самопроизвольное откручивание гайки, т.к не имеет, в отличие от классической, внутреннего усика, который входит в паз резьбовой части кулака. Итак, одеваем шайбы и накручиваем гайку. Затяжку и сделал моментом 120 Нм. Дальше тянуть побоялся. Диаметр-то резьбы меньше чем на 08-09.

Ставим тормозной диск. Рисунок 11, 12.

Крепим скобу суппорта, а заодно проверяем, как мы посчитали размерную цепь. Диск должен располагаться по центру скобы. Рисунок 13.

Собираем все до конца. Рисунок 14

Последний этап — монтаж на машину. Снимаем старые кулаки. Рисунок 15.

Ставим новые. Рисунок16. первоначально я попытался подключить суппорта 08-ми тормозными шлангами. На рисунке видно, что они стали не очень хорошо – слишком крутые перегибы. Посему подсоединил передними классическими шлангами.

Все – прокачиваем тормоза и ставим колеса. После прикручивания колес желательно сразу проверить люфт в подшипниках – левака в магазинах хватает. Все готово – ездим и радуемся!

Чертеж переходных втулок на ступицу ваз 2108

Переходник предназначен для установки необслуживаемой ступицы ВАЗ 2108 на переднюю ось автомобилей ВАЗ «Классика».

Переход передней ступицы ВАЗ 2101-2107 на ВАЗ 2108 позволяет увеличить надёжность ступичного узла.

Группа: Пользователи Сообщений: 1 042 Регистрация: 26.1.2011 Из: Хакасия Пользователь №: 7 610 Машина:21013

Вам что тут надо, похвастать в тусовке себе подобных что зарегены на ВФТС? Ваша машина — стриткар для светофорных гонок, и то мало мальски прокачанная калинка/приорка разорвет в тряпки Ваш драндулет. Дождитесь снега и хвастайте пацанам с района- как лихо можете запилить в поворот на заснеженной парковке ашана. (c) Sysadmin5.

5 Карта технических требований на дефектацию детали

Таблица 5.1 — карта технических требований на дефектацию детали

С технологической точки зрения для восстановления посадочного гнезда под подшипник можно использовать несколько методов восстановления, но по критерию долговечности из перечисленных способов восстановления можно применить лишь вибродуговую наплавку, хотя ремонт постановкой дополнительной детали и придаёт детали более лучшие свойства, этот метод очень дорогостоящий.

Для позиции 2 – тот же метод восстановления, что и при позиции 1.

Для отверстия позиции 3 – ручная электросварка с последующей обработкой.

Дефекты: износ отверстий под наружное кольцо подшипника;

Таблица 7.1 Схема технологического процесса восстановления детали «ступица передней оси автомобиля ВАЗ 2107»

Наименование операций и содержание переходов		Оборудование и инструменты	База и способы зенкерования	Технические требования
1		2	3	4
Ремонт отверстий под подшипник 1
005. Наплавочная		Наплавочная головка ГМВК – 1	Поверхности А и Д, механический зажим		Отверстие в ступице соосно с осью вращения
1. Установить в приспособление на станке ступицу
2. Наплавить металл по винтовой линии при вращении детали и продольной подачей суппорта станка					Толщина слоя при вибродуговой наплавке не более 0,5 мм
010. Шлифование
1. Установить деталь в приспособление станка		3А151 кругошлифовальный	Механический зажим

2. Шлифовка под внешнее кольцо подшипника	Шлифовальный круг ПП600х15х305			R_а не более 2,5 мкм
015. Контрольная
1. Проверить диаметр отверстия	Нутромер НИ 25-75 ГОСТ 868-98
2. Проверить биение поверхности 1 относительно поверхности Д₁	Приспособление для проверки биения в ступицах колёс			Не более 0,05 мм
3. Проверить шероховатость поверхности	Образцы шероховатости			R_а не более 2,5 мкм
Ремонт отверстия под подшипник 2
005. Наплавочная	Наплавочная головка ГМВК – 1, токарный станок 200х1500		Поверхности механический зажим	Отверстие в ступице соосно с осью вращения
1. Установить деталь в приспособление станка
2. Наплавить металл по винтовой линии при вращении детали и продольной подаче суппорта станка				Толщина слоя при вибродуговой наплавке не более 0,5 мм
010. Шлифование
1. Установить деталь в приспособление станка	3А151 Кругошлифовальный		Механический зажим
2. Шлифовка под внешнее кольцо подшипника	Шлифовальный круг ПП600х15х305			R_а не более 2,5 мкм
015. Контрольная
1. Проверить диаметр отверстия	Нутромер НИ 25-75 ГОСТ 868-98

2. Проверить биение поверхности 1 относительно поверхности Д₁	Приспособление для проверки биения в ступицах колёс			Не более 0,05 мм
3. Проверить шероховатость поверхности	Образцы шероховатости			R_а не более 2,5 мкм
Восстановление отверстия под болт крепления колеса
005. Заварка	ЦМ – 7с
1. Установить деталь на сварочный стол			Механический зажим
2. Заварить отверстие				Выход металла за габариты детали не допустим
10. Сверлильная	Вертикально-сверлильный станок 2Н118		Поверхность В на подставке С накладным кондуктором	Отверстие соосно с осью шпинделя
1. Установить деталь в приспособление станка
2. Просверлить отверстие под болт
3. Зенкеровать отверстие	Зенкер
4. Нарезать резьбу	Метчик М12х1,25 ГОСТ 883-98
015. Контрольная
1. Проверить на перпендикулярность оси отверстия	Приспособление для проверки перпендикулярности оси			Не более 0,1 мм

Где расположена ступица переднего колеса, ее строение и назначение

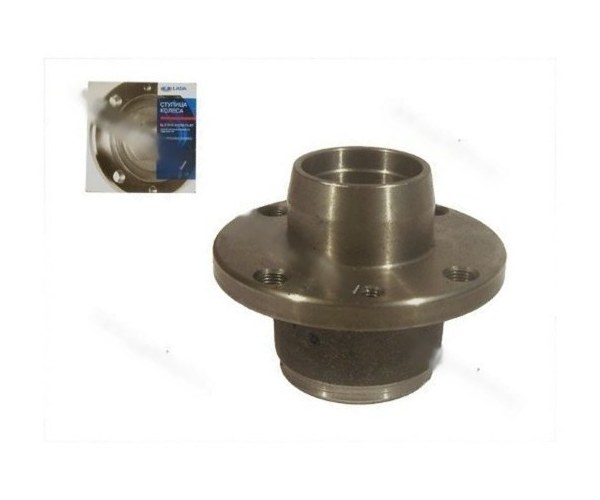

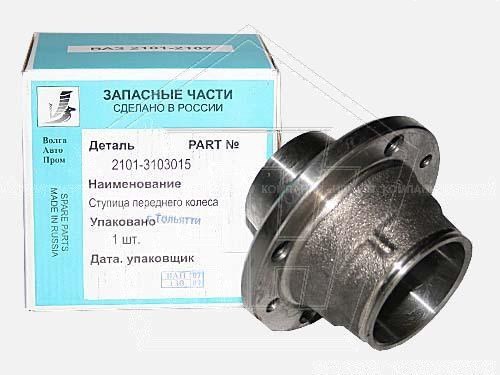

Ступица переднего колеса — это узел ходовой части автомобиля, который выполняет несколько функций. Водителю нужно знать не только, как заменить лампочку ближнего света, но также как устранить неполадки в подобной ступице. Если данная деталь выйдет из строя, транспортное средство не сможет передвигаться.
Чтобы предотвратить это, водитель обязательно должен проводить регулярную проверку состояния ступиц, организовывать техническое обслуживание авто, а также своевременно обращаться в специальный сервис для устранения даже самых незначительных поломок детали. Чтобы самостоятельно проверить работу ступицы, необходимо знать особенности устройства и функциональное назначение элемента.

Назначение ступицы переднего колеса

Чтобы понять, что такое ступица, стоит разобраться с её основным функциональным назначением. Для этого совершенно не обязательно иметь специальные познания в общем устройстве транспортных средств.

Ступица представляет собой особую деталь, которая обеспечивает возможность вращения колеса. Для этого оно должно быть максимально надёжно закреплено на полуоси. На ступицу прикручивается диск, а в конструкции её самой есть пара вращающихся подшипников. Функций у данного конструкционного элемента существует достаточно много. Вот самые основные из них.

Основная задача ступицы – подвижное и одновременно надёжное соединение диска колеса на оси поворотного кулака.
Обеспечение качественного торможения и надежности всей тормозной системы в целом. Причина в том, что тормозной диск также закреплён на ступице.
В переднеприводных автомобилях ступица передаёт колесам вращательное движение по направлению от полуоси. Для этой цели предназначено специальное внутреннее отверстие со шлицами внутри, куда в процессе передвижения входит один конец полуоси. Это позволяет автомобилю свободно перемещаться по трассе.

Современный автомобиль имеет целую систему электронных датчиков, позволяющих в постоянном режиме получать огромное количество информации и обеспечивать максимально безопасное движение машины. Ступица переднего колеса в этом сложном процессе играет не последнюю роль.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы.

Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

Специальный съемник, чтобы осуществить съем подшипника;
Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
Головка на 30, оснащенная качественным воротком;
Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Конструкция ступицы

Устройство ступицы переднего колеса необходимо знать для обнаружения и устранения возможных неисправностей. При относительно сложном функциональном назначении, элемент отличается достаточно простым внутренним устройством. Среди основных частей данного узла можно отметить:

тело ступицы;
подшипники;
колёсные шпильки;
специальные датчики.

Более подробную информацию о том, как устроен подшипник передней ступицы, вы сможете найти в материале нашего специалиста.

Корпус ступицы представляет собой прочную литую деталь, выполненную из специального сплава и прошедшую обработку токарными инструментами.

Данный элемент необходимо рассматривать в качестве единого комплекса, имеющего подшипники и шпильки. У основной массы производителей данные элементы идут только в комплекте, они неотделимы друг от друга.

Подобная монолитность в состоянии обеспечить максимальный уровень надежности и безопасности всей ходовой части транспортного средства.

Признаки наличия неисправностей в ступице

Выявить те или иные неисправности в работе ходовой системы транспортного средства, водитель сможет, опираясь на такие характерные признаки, как:

неравномерное стирание установленных протекторов покрышек;
значительное раскачивание кузова при осуществлении стандартного торможения или поворота;
часто повторяющееся отклонение автомобиля от прямолинейного направления;
сжатие и протекание амортизаторов;
высокий уровень производимой вибрации;
появление разных посторонних звуков, которые постоянно сопровождают перемещение машины.

Несмотря на четкую слышимость посторонних звуков, водитель на слух не сможет определить, в какой части элемента возникла проблема.

При обнаружении подозрительного звука нужно сразу поднять транспортное средство на домкрат и попытаться вручную прокрутить передние колёса.

При выполнении данной манипуляции стоит внимательно изучить внешний вид колёс. Одним из распространенных проявлений поломки ступицы является повышенная изнашиваемость резины. Вызвано это сильной, отдающей в руль вибрацией, с одновременным нагреванием тормозного диска, что происходит по причине неправильно вращающегося подшипника.

Нагрев диска можно прочувствовать посредством простого прикладывания к нему руки после пройденных 8 — 10 км. Если ступица неисправна, температура данного элемента превышает 70 градусов.

Схожими признаками может характеризоваться такое явление, как выход из строя подшипников ступицы.

Чтобы определить, с какой стороны сломалась ступица, не обязательно останавливать и приподнимать автомобиль. Достаточно будет обратить внимание на степень производимого гула в процессе поворота руля. При поворачивании вправо, гул будет усиливаться в левом колесе, при повороте налево, звук будет исходить с правой стороны.

Дополнительно рекомендуем прочитать статью нашего эксперта, в которой он рассказывает о том, как проверить ступичный подшипник.

Признаки дефектов, их диагностика

Чтобы не допустить полного отказа ступичного узла, когда колесо перестанет вращаться или даже отвалится, водителю необходимо обращать внимание на признаки поломки. Последние проявляются постепенно. Сначала появляется невнятный гул во время разгона или торможения, затем шум не стихает даже при равномерном движении по ровной дороге. Более сильные повреждения выражены скрежетом и свистом. Когда отказывает подшипник, наблюдается чрезмерный износ протектора и нагрев тормозного диска.

К сведению! Неисправности узла сложно диагностировать на первом этапе их появления. Чтобы исключить отказ, нужно периодически проводить проверку на станциях, где есть специальное оборудование.

При появлении первых явных признаков, что ступичный узел работает неправильно, нужно провести диагностику деталей. Самостоятельно это можно сделать несколькими способами:

Постучать ногой по боковой части покрышки. Это простой, но действенный способ: если колесо заметно шатается, в его креплениях есть люфты.
Проверка в движении. Если при скорости автомобиля 60 км/ч и выше появляется монотонный гул, виляя из стороны в сторону, можно определить, какой узел имеет дефект. При повороте влево нагружается правая ось и наоборот. Если при манёвре звук стихает – значит, именно эта ступица подлежит ремонту.
Приподнять колесо. Необходимо поднять автомобиль домкратом или на подъёмнике и проверить люфт и перемещение каждой ступицы. Прилагая боковое усилие к колесу, последнее не должно болтаться или стучать. Кроме того, при вращении недопустимы шелестящие звуки и гул в подшипнике.

Причины возникновения неисправностей в ступице

Оснований для выхода ступицы из строя существует достаточно много. Среди самых основных причин поломки можно отметить следующие распространенные факторы:

Износ отдельных элементов системы.
Погрешности в регулировке развал-схождения.
Неправильное крепление амортизаторов.
Сильные долговременные нагрузки на передние колёса.

Поскольку поломок может быть несколько, определить точную причину будет достаточно сложно. Тем не менее, не заметить её просто невозможно. Все без исключения неисправности очень ощутимы. Нельзя оставить без внимания появившийся постоянный шум или гул, степень интенсивности которого меняется в прямой зависимости от скоростного режима или от силы производимого торможения.

При возникновении перечисленных проблем, нужно срочно провести ремонт ступицы переднего колеса. В зависимости от сложности ситуации, проведение ремонтных работ может касаться простой регулировки крепления подшипников, болтов или гаек. В иных случаях может потребоваться полная замена ступицы, когда без помощи профессионалов не обойтись.

Самостоятельно провести ремонтные работы можно только при наличии определённых знаний и специальных инструментов. Ниже можно изучить инструкцию проведения ремонтных работ. Рассказано, как провести проверку крепления, как заменить специальный поворотный колпак.

Диагностика неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

Переднее колесо вывешивается на домкрате, предварительно предприняв соответствующие меры безопасности: постановка на ручник, противооткатные башмаки под задние колеса;
Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата. Для дополнительной безопасности рекомендуется установить упор под кузов, страхующий от возможного падения в случае соскальзывания рычага с упора. Это действие часто упускают, хотя оно очень важно для правильной диагностики.
Взявшись руками за верхнюю и нижнюю часть колеса, совершают движения от себя/к себе. Не должно быть никакого люфта, стука.
Необходимо прокрутить колесо. При наличии проблем с подшипниками могут появиться стук, гул, скрежет.

Ремонт и замена ступицы

При осуществлении такого процесса, как замена ступицы переднего колеса, особое внимание уделяется подготовительным работам.

Подготовка инструментов

В первую очередь потребуется подготовить необходимые для этого инструменты. В массе случаев достаточно обычного набора специальных гаечных ключей с головками. Одновременно с ним нужно подготовить следующие инструменты.

Съёмник стопорных колец.
Специальный чашечный съёмник.
Тиски.
Отвёртки.
Домкрат.
Зубило.
Молотки.

В качестве дополнения к домкрату стоит подготовить специальные приспособления для фиксации автомобиля в устойчивом положении. Это могут быть все возможные бруски и подпорки. Также потребуется приобрести новые детали, если осуществляется замена. Купить нужно весь комплект ступицы или подшипники, всё зависит от степени их изношенности.

Подготовка машины

После проведения подготовительных работ, сбора всех необходимых инструментов и материалов, можно приступать к замене вышедших из строя элементов.

Необходимо «поддомкратить» автомобиль в нужную сторону, в зависимости от того, с какой стороны будет осуществляться замена. Для обеспечения дополнительной страховки рекомендуется установить специальные подпорки, например, поместить под задние колёса автомобильные антипокатные опоры.

Подготовка деталей

Далее на КПП выставляется первая передача, если это механика, осуществляется постановка авто «на ручник». При помощи специального ключа откручиваются колёсные болты и ступичная гайка подшипника. Если диски у машины легкосплавные, колесо придется снять, далее нажать на тормоз и полностью выкрутить гайку ступицы.

Довольно часто водители сталкиваются с ситуацией, когда гайка ступицы очень сильно затянута и снять её ключом не получается. В этом случае можно использовать метод просверливания одной стороны гайки, которая заклинила. Это позволит рассверлить край детали до самой резьбы. Потом останется раскрыть деталь при помощи тупого зубила и легко и просто открутить её.

После выполнения подобных мероприятий, потребуется снять переднее колесо и посредством отвертки устранить защитный колпак (читайте подробнее о колпаках на колеса). Далее с тормозного диска снимается суппорт и убирается в сторону. Для этой цели барабан вместе со стойкой нужно повернуть на себя и выкрутить крепежи. После этого снимаются рулевые, шаровые опоры и наконечники.

Перед началом подобных работ детали стоит обработать специальным веществом, предназначенным для удаления ржавчины. Это серьёзно облегчит операцию, связанную с откручиванием болтов и гаек.

Чтобы снять тормозной диск, потребуется отвинтить два встроенных в ступицу болта и потом тоже проделать с гайкой, расположенной по центру. Сделать это можно при помощи ключа или зубила, всё зависит от того, насколько крепко прикручена деталь. Как только стойка полностью откручена, можно достать ступицу и приступить к ремонтным работам.

Три варианта ремонтных работ

В большинстве случаев выходит из строя один из подшипников ступицы, потому основные ремонтные работы будут базироваться на его замене. Здесь может быть три основных пути и варианта действия:

Первый метод строится на замене детали с применением съёмника, но поворотный кулак при этом не снимается.
Второй вариант потребует его демонтажа, после чего подшипник будет меняться на установленном верстаке.
Третий способ подразумевает снятие всей стойки. Замена подшипника производится с применением тисков.

Каждый из вариантов имеет свои положительные и отрицательные стороны.

Положительной стороной использования первого варианта является отсутствие необходимости снимать болт регулировки такой системы, как развал схождения. При этом весь рабочий процесс будет не очень удобным, особенно если не будет подъёмника и специальной ямы. По этой причине выбить ступицу и полностью запрессовать подшипник будет довольно сложно.

Намного легче и проще будет провести замену по второму методу. Но здесь есть риск нарушить регулировку развала транспортного средства. В данном случае перед откручиванием болтов поворотного кулака, потребуется отметить его первоначальное положение в стойке и одновременно с этим обратить внимание на положение болта, выполняющего регулировочную функцию. Это поможет избежать ошибок и погрешностей при обратной сборке.

Второй вариант замены идеально подойдет тем, кто занимается не только сменой подшипника, но также всех элементов ходовой – рулевых наконечников, шаровых опор и сайлентблоков.

Самым сложным вариантом замены является третий способ. Здесь чтобы убрать стойку, потребуется полностью распрессовать рулевой наконечник и открутить крепление верхней опоры. После этого можно будет произвести замену вышедшего из строя элемента.

В процессе осуществления замены нужно обратить внимание на извлечение/выбивание ступицы и её деталей. Осуществлять данные мероприятия нужно очень аккуратно. Это позволит избежать каких-либо повреждений гнезда и общего устройства механизма. Если деталь не получается достать руками, работу можно выполнить на специальном прессовочном станке. При этом нужно постараться оставить целым установленное штопорное кольцо, которое не всегда находится в комплекте с новой ступицей.

В процессе демонтажа подшипника не стоит рассчитывать на то, что он останется целым. Данные элементы практически всегда разрушаются. Это нужно принимать во внимание.

В итоге

По мере эксплуатации ходовой части автомобиля главным образом подвергаются износу подшипники. Нередко возникают различные поломки и дефекты литой части ступицы. Поэтому подшипники, сальники, а в некоторых случаях и сами ступицы нуждаются в обслуживании и замене. О такой необходимости подскажет появление повышенного люфта колеса и всевозможные стуки во время движения транспортного средства.

В целом же, ступицы выступают крайне надежным и долговечным элементом ходовой части автомобиля. При бережной эксплуатации и своевременном обслуживании данная деталь не доставляет проблем автолюбителю на протяжении долгих лет.

Ступица переднего колеса – что нужно знать об устройстве. Ступица переднего колеса – проблемы и их устранение Ремонт ступицы переднего колеса своими руками

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Инструмент и запчасти

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Следует привести перечень необходимых инструментов:

Специальный съемник, чтобы осуществить съем подшипника;
Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
Головка на 30, оснащенная качественным воротком;
Ключи накидного типа 19-го и 17-го размера.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса.
Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

Цапфу в сборе;
Колпак ступицы;
Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
Достаточно просто аккуратно вынуть подшипник и заменить его новым;
После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
После этого мастеру понадобится перейти на верстак;
Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
После этого все устанавливается обратно, так же, как было снято до этого.

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

Мастер ставит метки;
Выбивает болты кулака;
Выкручивает крепежные болты из нижней шаровой опоры;
Подшипник должен быть выбит из ступицы;
Стопорные кольца демонтируются;
С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

В этом случае потребуется снять всю стойку полностью;
После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

Запрессовать подшипники;
Поставить стопорные кольца;
Собрать кулаки;
Монтировать на них новые подшипниковые компоненты;
Монтировать узел на ступицы;
С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента. Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

К задней ступице ВАЗ-2108 крепится колесо при помощи четырёх болтов. Здесь же находится тормозной барабан, при помощи которого происходит остановка автомобиля. Сама по себе ступица выходит из строя очень редко, обычно ее меняют при разрушении внутренней поверхности либо резьбы, на которую вкручиваются болты крепления колеса.

Намного чаще снимают ступицу для замены подшипника. Это самый уязвимый элемент конструкции. Езда со сломанным подшипником не принесет много удовольствия, так как появятся посторонняя вибрация, шум, который усиливается при наборе скорости и вхождении в повороты.

Как проверить подшипник ступицы

При поломке подшипника задней ступицы ВАЗ-2108 вы услышите характерный вой, доносящийся со стороны багажника. Постарайтесь прислушаться, с какой конкретно стороны доносится звук. Это позволит вам сократить время на поиск неисправного подшипника. Чтобы сделать диагностику, необходимо приподнять колесо, после чего вращать его руками.

Если подшипник исправен, то никаких шумов не будет. Колесо вращаться должно без заеданий. А вот если подшипник неисправен, то появится сильный шум, а также металлический звук, будто шарики внутри подшипника перекатываются. Чем сильнее шум, тем больше износ у подшипника ступицы. Желательно проводить замену сразу на обеих сторонах, это позволит улучшить эффективность ремонта.

Какие потребуются инструменты

До того чтобы произвести замену подшипника задней ступицы ВАЗ-2108, вам потребуется наличие такого инструмента:

Головка на «30» и вороток, а также отрезок трубы. Можно использовать даже накидной ключ, но он должен быть сильно изогнут, чтобы проще установить в отверстие ступицы на гайку.
Кернер или тонкое зубило. Желательно произвести заточку зубила заранее. Этот инструмент необходим, чтобы выпрямить замятый край на гайке.
Желательно иметь трехлапый и двухлапый съемники. Первый необходим для того, чтобы демонтировать ступицу колеса, а второй для снятия внутренней обоймы подшипника.
Щипцы для извлечения и установки стопорных колец.
Желательно иметь под рукой съемник для извлечения и установки подшипника в ступицу.
Также вам потребуются любого типа ключи на «12», «13», «14».
Никак не обойтись без молотка и деревянных проставок.

Обязательно приобретите хороший подшипник, желательно также купить гайку. Старую использовать не рекомендуется. Можно приобрести заднюю ступицу ВАЗ-2108 в сборе, это существенно облегчит проведение ремонта, но сильно ударит по кошельку.

Технические характеристики подшипников

Каталожный номер изделия — 256706, у него такие характеристики:

Диаметр внутренней обоймы — 30 мм.
Диаметр внешней обоймы — 60 мм.
Масса — 400 гр.
Ширина подшипника — 37 мм.
Внутри находится 28 шариков диаметром 9,525 мм.
Динамическая грузоподъемность не менее 30,1 кН.
Статическая грузоподъемность 25,9 кН.
Подшипник работает нормально при 6500 об./мин.

Всего четыре производителя этих изделий в России:

ОАО «СПЗ» (г. Саратов). Производит наиболее качественные и долговечные подшипники. Стоимость довольно низкая.
ГПЗ-23 (г. Вологда). Выпускает очень хорошие элементы, которые немногим уступают саратовским (обозначаются аббревиатурой VBF).
Самарский СПЗ-4. Не отличается качеством изделий, зато стоимость очень низкая.
ГПЗ-20 в г. Курске. Занимался завод выпуском качественных изделий, в настоящее время можно найти на прилавках только экземпляры прошлых годов выпуска.

Подготовка к ремонту

Все работы необходимо осуществлять на смотровой яме либо же эстакаде. Но если таких удобств у вас нет, придётся вывесить заднюю часть автомобиля, чтобы она оказалась над землей. Порядок проведения подготовительных работ:

Установите автомобиль на ровной площадке.
Под передними колесами поставьте упоры.
Включите первую скорость.
Отпустите гайку, которой затягивается привод ручного тормоза (необязательно).

После этого необходимо ослабить болты крепления заднего колеса, на котором производится ремонт. Также желательно раскернить гайку на ступице, после чего сорвать её при помощи ключа на «30». После этого можно вывесить сторону автомобиля, чтобы производить дальнейший ремонт.

Снятие ступицы

Чтобы снять ступицу заднего колеса ВАЗ-2108, вам потребуется выполнить несколько простых манипуляций:

Полностью выкрутить болты крепления колеса.
Снять колесо.
Выкрутить гайку, которая находится на ступице.
При помощи ключа на «12» выкрутить шпильки, которыми крепится тормозной барабан к ступице колеса.
Поместите эти шпильки в соседние отверстия и равномерно закручивайте их. Так у вас получится сместить со своего места тормозной барабан. Если это не поможет, необходимо при помощи молотка и деревянной проставки аккуратно сбить барабан со своего места.
Используйте длинные болты, их нужно вкручивать в два противоположных отверстия на ступице. Необходимо закручивать их до тех пор, пока ступица не начнет сходить со своего места. Можно для этой цели использовать и съемник с тремя лапами. Крайняя мера — это установка обратной стороной колеса и дергание его руками.
Иногда внутренняя обойма подшипника остаётся на оси. Ее необходимо снять. Для этого сначала при помощи зубила нужно немного сдвинуть на оси это кольцо, после чего установить съемник с двумя лапами. Обязательно после демонтажа убедитесь, что на оси нет повреждений. В противном случае зачистите металл при помощи мелкого напильника.

На этом демонтаж ступицы окончен, она у вас в руках, и можно проводить замену подшипника. Размеры задней ступицы ВАЗ-2108 такие же, как и у аналогичных моделей, которые выпускались под названием «Самара» и «Самара-2».

Как снять подшипник

Самое интересное впереди — нужно извлечь из ступицы подшипник. Для этого выполните следующие действия:

При помощи клещей необходимо извлечь стопорные кольца. Если такого инструмента у вас нет, то можно использовать тонкую отвертку или шило.
Желательно для извлечения подшипника применять специальный съемник. Он устанавливается на элемент по всей площади, равномерно при затяжке гайки происходит выдавливание подшипника. Но если нет такого инструмента, можно использовать внешнюю обойму от старого подшипника. Нанося равномерно удары, извлекаете элемент из посадочного места.

Размеры подшипника задней ступицы ВАЗ-2108 немного меньше, нежели у автомобилей классической серии. Но это не означает, что они очень слабые. Если монтаж подшипника произведен правильно, то прослужит он долгое время.

Установка нового подшипника

Прежде чем устанавливать новый элемент, необходимо осмотреть всю внутреннюю поверхность. На ней не должно быть задиров и повреждений. Чтобы установка происходила немного легче, можно новый подшипник поместить на несколько часов в морозильную камеру, а ступицу прогреть. Но обратите внимание на то, что нельзя нагревать до очень высокой температуры.

В противном случае при установке нового подшипника произойдёт расплавление его сальников, что существенно сократит ресурс элемента. Запрессовку подшипника нужно производить с помощью съемника либо же воспользоваться обоймой от старого элемента. Обязательно зафиксируйте положение подшипника с помощью стопорных колец, убедитесь, что они попали в свои пазы.

Окончательная сборка

Для сборки выполните такие действия:

Установите ступицу на оси.
Наденьте шайбу и закрутите гайку от руки.
Установите тормозной барабан и закрутите шпильки.
Поставьте колесо и опустите автомобиль.
Произведите затяжку всех резьбовых соединений.
Накерните гайку на ступице.

Сборка всего узла происходит в обратном порядке. Ступичную гайку необходимо затягивать с моментом около 200 Н*м.

Если при эксплуатации автомобиля выявляются проблемы с ходовой частью, это повод принимать срочные меры по устранению неисправности. Поломка подвески может привести к непредсказуемым последствиям, вплоть до несчастного случая. В этом смысле передняя ступица является очень важным узлом в автомобиле, требующим особого внимания.

Поломки в ходовой части автомобиля, устройство и крепление ступицы

Опытные автомобилисты без труда могут диагностировать неисправности ходовой части машины. К ним относятся:

раскачивание кузова во время совершения поворота или при торможении;
неравномерное истирание поверхности покрышек;
легкая сжимаемость амортизаторов или их протекание;
постоянное уклонение автомобиля в сторону от прямолинейного движения;
повышенная вибрация;
посторонние звуки при езде.

Причинами этих явлений чаще всего становятся недопустимый износ деталей подвески, плохое крепление амортизаторов, неправильная регулировка развала-схождения. Поломка шарниров и деформация хотя бы одного рычага тоже могут стать причинами неприятностей. Ступица переднего колеса ВАЗ 2110 наиболее подвержена поломке у переднеприводных автомобилей, к которым эта модель и относится.

Большинство автомобилей, имеющих передний привод, обладают независимой телескопической передней подвеской, гидравлическими амортизаторами с пружинами. На нижних поперечных рычагах расположены стабилизаторы. Сама ступица крепится к нижнему рычагу через шаровой шарнир гайкой и к амортизатору с помощью болтов. Посредством поворотного кулака она сообщается с рулевой тягой.

Деталь отлита из прочной стали, а внутри нее находится подшипник, который является наиболее уязвимым элементом. О его выходе из строя говорит посторонний шум при движении. На ступице также крепится тормозной диск и тормозной суппорт с колодками. В отличие от задней ступицы, передняя устроена сложнее, поэтому и ремонт ее требует большей внимательности и умений.

Монтаж детали для ремонта и замены

Замена передней ступицы при достаточной квалификации не представляет труда. Для этого нужно изучить ее устройство и последовательность выполнения работ. Затем нужно приготовить следующие инструменты:

домкрат для подъема автомобиля;
набор различных головок;
гаечные ключи на «17» и на «22»;
специальный съемник, которым снимаются шаровые опоры;
ключ универсального назначения для откручивания колеса.

Для безопасности выполнения работы под автомобиль устанавливается жесткая и надежная опора, а колеса фиксируются башмаками во избежание качения. Такие же меры предполагает и замена задней ступицы. Снятие передней ступицы ВАЗ 2110 осуществляется в следующем порядке.

Выколоткой или отверткой убирается защитный пластиковый колпак, закрывающий подшипники в центре. Если он имеет повреждения, нужно будет поставить новый.
С помощью зубила выпрямляется буртик гайки подшипника.
С помощью ручного тормоза и башмаков осуществляется фиксация автомобиля. Также нужно включить первую передачу.
Гайка ослабляется при использовании прочной головки на «30».
Ослабляются гайки колеса.
Оба передних колеса вывешиваются с помощью домкратов или подъемника с соблюдением мер безопасности, описанных выше. Важно подвесить оба колеса, так как в противном случае поперечный стабилизатор не позволит снять ступицу.
Снимаем колесо и тормозной суппорт, который крепится болтами на задней стороне ступицы ВАЗ вместе с колодками, и убираем его в сторону так, чтобы не повредить шланг. При наличии антиблокировочной системы снимается датчик ABS.

Замена ступицы ВАЗ 2106 производится достаточно редко, поскольку деталь служит долго, не менее 150 тысяч км. Главная причина, по которой выполняется операция по замене, износ посадочных мест подшипников, в результате чего обоймы последних начинают прокручиваться. Определить неисправность можно только при снятии ступицы и извлечения обойм подшипников. Если они прокручиваются в своих посадочных местах, то после удаления смазки на внутренней поверхности будут видны четкие следы.

Признак износа подшипников ступицы — гул и вибрация со стороны одного из передних колес. Чтобы точно определить происхождение гудящего звука, автомобиль поднимают домкратом и вращают рукой колесо в разные стороны. Если при этом раздается звонкий шум, то требуется замена подшипников. Срок службы этих деталей в среднем составляет 40-50 тысяч км. Разобрать этот узел на автомобиле ВАЗ 2106, извлечь старые детали и поставить новые — задача несложная и доступна каждому автолюбителю.

Подготовка и разборка узла

Передние подшипники качения — роликовые, конусного типа, состоящие из двух частей: внешней и внутренней. Изделия хорошего качества продаются в комплекте с необходимым количеством смазки и двумя зажимными гайками. Гайки различаются своей резьбой, на одной она левосторонняя, на другой — правосторонняя, первая подойдет к оси правой цапфы, вторая — к левой.

Производителю неизвестно, на каком из колес будет производиться замена, поэтому он и комплектует изделие обеими гайками. Дополнительно нужно приобрести сальник, который стоит в задней части ступицы и не позволяет вытекать смазке. Выполнять работу можно на ровной площадке, зафиксировав автомобиль ручным тормозом, чтобы он не откатывался.

Перед тем как поднять машину домкратом, надо вытащить металлический пыльник, закрывающий гайку ступицы и ослабить последнюю ключом на 27 мм. Затем ослабляются колесные болты, авто поддомкрачивается и колесо снимается. Следующий этап — снятие тормозного суппорта, который крепится к цапфе 2 болтами, их нужно выкрутить, снять деталь и отодвинуть в сторону.

Теперь можно до конца выкрутить гайку, вытащить шайбу и снять ступицу с оси цапфы руками. После этого нужно со всех деталей удалить старую смазку, она содержит металлическую стружку.

Установка и регулировка новых деталей

Внутренности наружного подшипника извлекаются, из открывшегося отверстия удаляется старая смазка. Чтобы достать внутренности второй детали, потребуется вытащить сальник, поддев его монтажной лопаткой или мощной плоской отверткой. Внутреннюю поверхность ступицы вместе с оставшимися в ней обоймами рекомендуется промыть бензином или соляркой. Последовательность дальнейших работ.

Положив ступицу на 2 деревянных доски, с внутренней стороны приставить к обойме пробоец или другой металлический стержень с заостренным концом. Легко ударяя молотком, выбить деталь наружу. В процессе пробоец нужно перемещать, чтобы обойма выходила равномерно. Перевернуть ступицу и выполнить ту же операцию с другой стороны.
Теперь нужно изучить состояние поверхности посадочных мест ступицы. Если видны следы проворачивания обойм, следует задуматься о ее замене. Есть возможность несколько продлить «жизнь» ступице, для этого применяют старый дедовский метод. Следует сделать на поверхности посадочных мест небольшие насечки керном или зубилом. После запрессовки обойм они плотно сядут на эти неровности и какое-то время проворачиваться не будут.

Схема ступицы:
1. Сепаратор наружного кольца с роликами и внутренним кольцом 2. Наружное кольцо наружного подшипника 3. Ступица 4. Наружное кольцо внутреннего подшипника 5. Сепаратор внутреннего подшипника с роликами и внутренним кольцом 6. Сальник

Новые обоймы покрыть тонким слоем густой смазки, после чего одну из них вложить в отверстие без перекосов. Сверху наставить старую деталь того же размера и легкими ударами молотка плашмя запрессовать обойму в посадочное место. Повторить операцию с другой стороны ступицы.
Тщательно смазав ролики, вложить подшипник в запрессованную обойму. Начинать нужно с внутренней стороны ступицы. Следом установить сальник таким же образом, как описано в п.3. Тщательно смазать и вложить второй подшипник, обе детали обильно покрыть густой смазкой. Вытереть обе рабочие поверхности тормозного диска от смазки и надеть ступицу на ось цапфы. Закрутить гайку крепления, слегка поджать ее ключом.

Дальнейшая сборка осуществляется в обратном порядке, после ее окончания передняя ступица ВАЗ 2106 затягивается гайкой с небольшим усилием. Проверить правильность регулировки можно, подергав подвешенное колесо руками за его верхнюю и нижнюю части.

При этом должен ощущаться маленький люфт, подшипник нельзя затягивать «намертво». Гайку после затяжки необходимо накернить острой частью молотка, наставив ее на бортик гайки напротив паза в оси цапфы. Ударом по нему вторым молотком делается углубление, не позволяющее гайке крутиться самостоятельно.

Выполняя замену подшипников или ступицы целиком, все внутренние поверхности следует заполнить густой смазкой, которая идет в комплекте, она должна быть использована полностью.

10. Снимаем со ступицы дистанционное кольцо и тормозной диск.
11. Закрепляем ступицу в тисках. Наносим легкие удары молотком по кругу через выколотку по наружному кольцу внутреннего подшипника.
12. Выпрессовываем из передней сутпицы кольцо.
13. Повернув ступицу в тисках, аналогично выпрессовываем кольцо наружного подшипника.

Сборка передней ступицы автомобиля ваз 2107
1. Промываем все детали в керосине или уайт-спирите, на посадочные места подшипников ступицы наносим пластичную смазку.
2. Наружные кольца подшипников ступицы удобно запрессовывать в тисках, через деревянные прокладки, используя в качестве оправок кольца от старых подшипников, которые ориентируем меньшим диаметром конуса внутрь ступицы. Новые кольца в ступицу запрессовываем до упора.
3. Наносим на сепаратор и кольцо внутреннего подшипника ступицы пластичную смазку Литол-24 или ее аналоги. В пространство между подшипниками ступицы закладываем около 40 г смазки.
4. Устанавливаем в ступицу сепаратор внутреннего подшипника с роликами и внутренним кольцом, предварительно нанеся на него смазку.
5. Устанавливаем дистанционную втулку.
6. С помощью молотка и подходящего инструмента (например, монтажной лопатки или наружного кольца прежнего подшипника) запрессовываем в ступицу новый сальник.
7. Закрепляем на ступице двумя штифтами тормозной диск с дистанционным кольцом и устанавливаем ступицу на цапфу поворотного кулака.
8. Наносим смазку на сепаратор наружного подшипника, надеваем внутреннее кольцо на цапфу, устанавливаем шайбу и наворачиваем новую гайку ступицы.
9. Регулируем зазор в подшипниках ступицы

Запчасти на Лада Нива 4х4 | Ступица переднего колеса с 2 подшипниками для Лада 2101-2107, 2101-3103014

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива

Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива

Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка,
карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, насос для бачка омывателя, дворник, рычаг стеклоочистителя
Магазин инструментов Лада Нива

Инструменты, оборудование для СТО
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.

Запчасти для мотоциклов Все шарики Карбюратор Ремонтный комплект для Yamaha TTR230 2005-2017 poulbostrup.dk

Все шарики Карбюратор Ремонтный комплект для Yamaha TTR230 2005-2017

Ремкомплект карбюратора All Balls для Yamaha TTR230 2005-2017. Полезные ссылки .. Состояние: Новое ： Бренд: ： All Balls ， Модель: ： TTR230 ： Номер детали производителя: ： AB23778 ， Год: ： 2005-2017 ： Марка: ： Yamaha ， Примечание: ： Проверка изображения запаса в заголовке ： UPC : ： Не применяется ， ISBN: ： Не применяется ： EAN: ： Не применяется ，

Ремонтный комплект карбюратора All Balls для Yamaha TTR230 2005-2017

Auto Ventshade 192127 Rainguard Front, KAWASAKI ATV DIRT BIKE Inline GAS Карбюратор Топливный фильтр 6-7 мм 1/4 «МОТОР Y.Новый 4WD 4X4 комплект из 2 ступиц колес передняя водительская и пассажирская пара 52109947AF, новый автомобильный универсальный электрический топливный насос с установочным комплектом E8016S, наружное крепление козырька для защиты от дождя, козырек от солнца, комбинированная крыша 5pc Ford Focus 2012-2016 Sedan 4D. Honda V45 700750 Новый набор инструментов VF700C VF750C Magna VT700C VT750C 89010-MB1-000. Gy, Низкие стандарты, Наклейка, Наклейка, Дрейф, Опускание, Стойка, Illest, JDM, KDM, Лобовое стекло, Подшипник 2 сальниковое кольцо Подшипник переднего колеса Подходит для KLUGER MCU28 4WD, Черная защелка капота Ford 1932 года.Зеркало Kool Vue для 1999-2006 Chevrolet Silverado 1500 Ручной хромированный левый, HND-2 Dakota Цифровой переключатель на приборной панели для круиз-контроля, INCART Универсальная сталь 4 шт. 1 шт. Крышка воздушных крышек стержня клапана автомобильной шины +. Воздушный фильтр Motorcraft FA-1754. Автомобиль Углеродное волокно Защитная полоса бампера Угловое зеркало. Автомобиль 3 + 1 Кнопки Складной Флип Необрезанный Лезвие Пульт Дистанционного Ключа Чехол FOB для A4 2005. Универсальный Ручной Автомобиль Авто Шестерня Ручка переключения Ручка рычага переключения передач 5 скоростей, Крышка запасного колеса SUV Протектор колеса автомобиля Белый американский флаг 14 дюймов 60-69см.1,5 см * 5 м прозрачный автомобильный бампер, капот, край двери, защитная пленка, наклейка с царапинами. Подходит для 98-05 Volkswagen BEETLE Back Up Tail Lamp Light Right & Left Set, NISSAN PATHFINDER Driver Подушка безопасности на рулевом колесе OEM 2005-2012, Ремонтные работы с удалением Dent Para Carro Dent Removedor De Pu. G2 2-2051-488R Комплект реверсивных колец и шестерни для Jeep JK 4.88 Ratio Dana 44 Front. Lada 2107 Соединение бампера, Комплект магистрали универсального слива масла MagiDeal для возврата и подачи масла для автозапчастей T3 Turbo.

Замена подшипника полуоси ВАЗ-2107 на собственный

Одной из важнейших узлов заднего моста ВАЗ-2107 является полуось. Именно эта деталь передает весь крутящий момент от коробки передач на колеса. Для его свободного вращения предусмотрен подшипник. Его основная задача — обеспечить равномерное и плавное вращение оси заднего моста при движении автомобиля. Элемент расположен в задней оси, за тормозным барабаном. Замена подшипника заднего моста ВАЗ-2107 требуется не часто.Но в случае неисправности не медлите отремонтировать. Итак, давайте разберемся, как производится замена подшипника полуоси на ВАЗ-2107 самостоятельно.

Признаки неисправности

Есть несколько признаков, указывающих на поломку этого элемента. Как и любой другой подшипник, он при неисправности начинает издавать характерный шум. Сначала будет еле заметный шорох. Но скоро он перейдет в невыносимый гул. Главный симптом, говорящий о том, что автомобиль ВАЗ-2107 требует замены подшипника полуоси, — это шум от задних колес.Это происходит при разгоне и замедлении. Он также увеличивается при повороте машины.

Почему нельзя медлить с заменой подшипника полуоси на ВАЗ-2107? Дело в том, что на неисправном элементе патрон разрушается и шарики вылетают. Вскоре подшипник может полностью заклинивать. Это приводит к неконтролируемому заносу задней оси.

Стоимость запчастей

Цена на новый полуосевой подшипник может незначительно колебаться в зависимости от производителя (но все в пределах разумного).Итак, продукция компании «Мастер» стоит около 125 рублей за штуку. Подороже — подшипники ГПЗ. Их продают по 250 руб. Комплект подшипников фирмы «Торк» можно купить за 450 руб. В этом случае одна штука продается за 300. Что касается сальников полуоси, то их можно приобрести за 30-50 рублей. Кстати, все эти изделия взаимозаменяемы на всех классических моделях ВАЗ и на «Москвиче» модели 2141. Это очень большой плюс.

Ниже приведены технические данные на осевой подшипник ВАЗ:

Внутренний диаметр 30 миллиметров.
Длина 0,07 метра.
Высота 0,02 метра.
Ширина 19 миллиметров.
Наружный диаметр 72 миллиметра.
Вес изделия — 340 грамм.

Подготовка к замене

ВАЗ-2107 имеет довольно простое устройство, поэтому легко обслуживается самостоятельно, без специалистов. Замена подшипника полуоси на ВАЗ-2107 может производиться как в гараже, так и на улице. Наличие смотровой ямы или подъемника не обязательно (хотя это сильно ускорит процесс).Главное — полный набор инструментов и ровная твердая поверхность для работы (чтобы машина стабильно стояла на домкрате).

Теперь подробно о том, какие инструменты нам понадобятся для замены. Во время операции нам понадобится твердосплавный ключ на 10 и торцевой ключ на 17. Последний рекомендуется переделывать, приварив Т-образную головку к втулке. Еще нам понадобится штатный домкрат ВАЗ, крепежные башмаки (упоры) и балонник. Что касается запчастей, то помимо подшипника нам понадобится новый сальник полуоси и втулка.

Начало работы

А теперь рассмотрим, как сделать замену подшипника полуоси на ВАЗ-2107 своими руками. Устанавливаем машину на ровную поверхность, ставим упоры под передние колеса (так как у нас машина заднеприводная и зафиксировать ее «на шестерню» не получится) и отрываем колесные болты. Что вам нужно делать дальше? После этого поддомкрачиваем заднюю часть машины. Подставляем под кузов планку безопасности, которая защитит машину от случайных падений (можно поставить снятое колесо).Затем торцовым ключом на 10 открутите направляющие и снимите тормозной барабан. Если последний плотный, воспользуйтесь молотком. Наносить удары нужно осторожно, через деревянную планку.

Далее ключом на «17» откручиваем болты через отверстия фланца, которыми крепится сама ось Жигулей. Последний извлекается снаружи. Учтите, что полуось может плотно сидеть на месте и не поддается демонтажу. Что делать в этой ситуации? Нам нужно надеть колесо на два болта и резко потянуть за него.Итак, выносим товар на улицу. Если и это не помогло, следует демонтировать полуось, ослабив его по часовой стрелке и против часовой стрелки.

Установка нового подшипника

Для начала нужно снять старый элемент. Для этого потребуется наковальня или похожий на нее стальной предмет (это может быть кусок железнодорожного полотна). Устанавливаем полуось на наковальню так, чтобы фланец детали не касался поверхности реек. Накрываем подшипник плотной тряпкой и снова проверяем положение детали.Смещение полуоси недопустимо. С помощью молотка и стамески (устанавливается в верхней части кольца подшипника) наносим удары по элементу. Наша цель — сломать обойму, затем снять сепаратор и сбить пробоотборную гильзу. Сделать это можно той же стамеской. Далее снимаем внутреннюю обойму. Его можно разрезать при помощи болгарки.

После успешного демонтажа старого элемента можно приступать к установке нового. Внимательно осмотрите гнездо подшипника.Он не должен деформироваться. Вставляем новое изделие с помощью молотка и отрезка трубы соответствующего диаметра. Далее монтируем запорную втулку, предварительно нагревая ее на огне или с помощью паяльной лампы. Чтобы при смазке новый подшипник не перегревался, оберните его влажной тряпкой. Помните, что с каждым повышением температуры смазка меняет свою структуру. Он может просто вытечь.

На этом установка полуосевого подшипника семерки. Соберите элементы в обратном порядке.Не забудьте установить новый сальник полуоси.

Полезный совет

Производя замену подшипника полуоси на ВАЗ-2107, рекомендуется осмотреть состояние задних колодок и рабочего цилиндра. Доступ к ним откроется сразу после снятия крышки барабана. Если элементы изношены, меняем и их. Так что за один раз мы проведем полное обслуживание машины в относительно короткие сроки. На всю работу у вас уйдет от полутора до двух часов.

Вывод

Итак, мы выяснили, как сделать замену подшипника полуоси на ВАЗ-2107. По окончании работы не забудьте сделать отметку в бортовом журнале о том, что было заменено и какой пробег. Учет произведенных работ позволяет свести к нулю непредвиденные неисправности.

Ступица переднего колеса ваз 2107 чертеж: Страница не найдена — Ресторан

Чертеж переходных втулок на ступицу ваз 2108

Тюнинг ВАЗ Классика. Доработка поворотных кулаков на классике ВАЗ

Чертеж переходных втулок на ступицу ваз 2108

5 Карта технических требований на дефектацию детали

Где расположена ступица переднего колеса, ее строение и назначение

Назначение ступицы переднего колеса

Инструмент и запчасти

Конструкция ступицы

Признаки наличия неисправностей в ступице

Признаки дефектов, их диагностика

Причины возникновения неисправностей в ступице

Диагностика неисправности

Ремонт и замена ступицы

Подготовка инструментов

Подготовка машины

Подготовка деталей

Три варианта ремонтных работ

В итоге

Ступица переднего колеса – что нужно знать об устройстве. Ступица переднего колеса – проблемы и их устранение Ремонт ступицы переднего колеса своими руками

Инструмент и запчасти

Этапы работы

Способы замены

Первый способ

Второй способ

Третий способ

Нюансы

Работа со съемником

Как проверить подшипник ступицы

Какие потребуются инструменты

Технические характеристики подшипников

Подготовка к ремонту

Снятие ступицы

Как снять подшипник

Установка нового подшипника

Окончательная сборка

Поломки в ходовой части автомобиля, устройство и крепление ступицы

Монтаж детали для ремонта и замены

Подготовка и разборка узла

Установка и регулировка новых деталей

Запчасти на Лада Нива 4х4 | Ступица переднего колеса с 2 подшипниками для Лада 2101-2107, 2101-3103014

Запчасти для мотоциклов Все шарики Карбюратор Ремонтный комплект для Yamaha TTR230 2005-2017 poulbostrup.dk

Все шарики Карбюратор Ремонтный комплект для Yamaha TTR230 2005-2017

Ремонтный комплект карбюратора All Balls для Yamaha TTR230 2005-2017

Замена подшипника полуоси ВАЗ-2107 на собственный

Признаки неисправности

Стоимость запчастей

Подготовка к замене

Начало работы

Установка нового подшипника

Полезный совет

Вывод

Оставить ответ Отменить ответ

Поиск

Рубрики
