    Установка автосигнализации Pandora DX-50 на Toyota Corolla 2011

    Toyota Corolla 2011

    По can сигнализация видит концевики дверей и багажника, педаль тормоза, зажигание, заведённый двигатель, парковку. По can управляет аварийкой, центральным замком, закрывает стёкла при включенном зажигании.

    Подключение к can в разъёме OBD: CAN-H - pin 6, CAN-L - pin 14.

    Подключение силовых проводов для автозапуска

    Подключаемся на замке зажигания.

    Toyota Corolla 2011. Подключение силовых цепей для автозапуска

    Обход штатного иммобилайзера Toyota Corolla с помощью Pandora DX50

    Обход иммобилайзера осуществляется самой сигнализацией по цепям imo/imi. Разъём с проводами IMI и IMO находится с левой стороны под передней панелью. Для удобства панель лучше снять полностью.

    Toyota Corolla 2011. Подключение к проводам обхода иммобилайзера
    IMI - контакт 17 (розовый), IMO - контакт 18 (светлый зелёный/чёрный)

    В момент запуска двигателя в режиме авто или дистанционного запуска провод IMI (розовый) должен быть разомкнут. Провод от базового блока Pandora IMI OUT должен идти в сторону блока управления двигателем.

    Схема подключения Pandora DX 50 для обхода иммобилайзера
    Общая схема подключения автосигнализации Pandora DX 50 на Toyota для обхода штатного иммобилайзера по цепям ими/имо

    Синий/чёрный провод разъёма Х4 от Pandora (Ch2/INP1) подключаем к проводу IMI (розовый)
    Коричневый/белый провод разъёма Х4 от Pandora (INP3) подключаем к проводу IMO (светлый зелёный/чёрный)

    Не забываем отключить в программировании эти входа/выхода.

    В программе Alarm Studio в настройках обхода иммобилайзера разрешаем пункт 2.3.6. - Алгоритм бесключевого обхода штатного иммобилайзера Toyota, Lexus.

    Toyota Corolla 2011. Программа Alarm Studio
    Настройка в Alarm Studio обхода штатного иммобилайзера для Toyota

    Программируем бесключевогй обход штатного иммобилайзера с помощью кнопки валет на уровне 1-21.

    При переходе на уровень, светодиод загорится зеленым цветом. После запуска двигателя, если все правильно подключено, светодиод начнет мерцать зеленым цветом, а сирена с базового блока выдаст короткий звуковой сигнал. Для завершения процедуры с сохранением данных необходимо нажать кнопку VALET. Если прозвучит 4 сигнала сирены, значит что-то не так подключено.

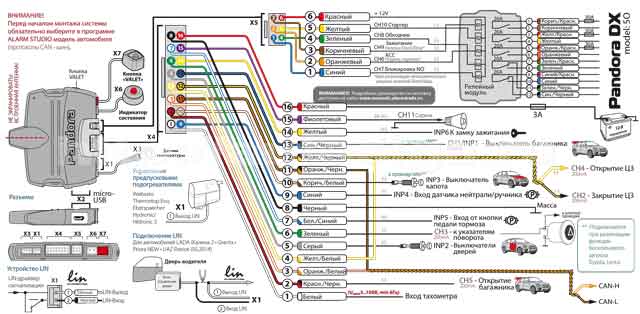

    Общая схема подключения Pandora DX 50

    Общая схема подключения Pandora DX 50

    Подключение Пандора ДХ 50

    Отпирание багажника на Toyota Corolla 2011

    Так как по кану отпирание багажника отсутствует, то организовываем его открытие по аналогу с помощью реле.

    Провод отпирания багажника

    Провод отпирания багажникаКрасный в левой кик-панели - силовой провод отпирания багажника

    Складывание боковых зеркал на Toyota Corolla при постановке автосигнализации в охрану

    Программируем один из дополнительных каналов так, чтобы на нём появлялся минус при постановке в охрану на 5 секунд. Этим каналом управляем двумя реле, с помощью которых организовываем складывание боковых зеркал на авто. Одним реле разрываем провод складывания зеркал (серый), вторым - провод раскладывания зеркал (коричневый). Первое реле через НР контакты подаёт плюс в сторону моторов, второе - минус в сторону моторов через НР контакты. Эта схема работает в независимости от того, в каком положении вы оставили кнопку складывания боковых зеркал.

    Провода управления зеркаламиСерый - складывание зеркал, коричневый - раскладывание зеркал

    Статьи по теме

    Все карты установок сигнализаций на Toyota Corolla

    Карты установок бесчиповых обходчиков Fortin на Toyota Corolla

    Установка и подключение сигнализации с автозапуском Pandora DX 50 на Honda CR-V 2008

    Honda CR-V 2008 года

    Демонтаж пластиковых панелей для установки и подключения автосигнализации на Honda CR-V

    Разбор салона Honda CR-V

    Разбор салона Honda CR-V

    Кожух рулевой колонки Honda CR-V

    Снятие рулевого кожуха

    Снятие нижней накладки

    Снятие нижней защиты

    Снятие нижней накладки

    Демонтаж приборного щитка

    Подключение сигнализации

    Пандора ДХ-50 по can видит концевики дверей, багажника, капота (если есть штатный концевик, иначе ставим свой и подключаемся по аналогу), зажигание (всегда по аналогу делаю), заведённый двигатель, педаль тормоза, паркинг. Управляет ближним светом вместо аварийки (поэтому лучше подключиться к поворотам по аналогу), отпирает заднее стекло. Возможно запрограммировать управление штатной охранной системой и организовать работу сигналки в Slave режиме.

    Подключение блокировки работы двигателя, массы, управление центральным замком и поворотами производится рядом с BCM.

    BCM Honda CR-V

    Расположение BCM в Honda CR-V

    масса

    Возможное место для подключения массы системы

    Бензонасос

    Бензонасос - зелёный

    Центальный замок

    Центральный замок: синий (запирание) и серый (отпирание)

    Повороты

    Повороты (+) - оранжевый и коричневый

    Подключение к силовым проводам для осуществления автозапуска можно выполнить на блоке BCM или на замке зажигания.

    +12 - белый
    AСС - красный (можно не подключать)
    зажигание - синий
    зажигание 2 - оранжевый
    стартер - жёлтый

    Подключение к силовым проводам

    Провода для автозапуска в разъёмах BCM

    Подключение к силовым проводам

    Провода для автозапуска в разъёме замка зажигания

    Подключение к шине can производим в семиконтактном разъёме под рулевым кожухом. Там же подключаемся и к шине LIN для обхода штатного иммобилайзера на время автоматического и дистанционного запуска.

    Сила, кан и лин шины

    Провода для осуществления автозапуска и обхода иммобилайзера в разъёмах замка зажигания

    Can и Lin
    CAN-H - розовый, CAN-L - не подключаем, LIN (DATA) - зелёный

    Провод от блока управления Pandora LIN OUT (белый провод разъёма Х1) должен быть подключен к проводу DATA.

    В настройках AlarmStudio пункту "2.3.4 Использовать LIN для реализации бесключевого обхода автомобиля" ставим значение "Honda".

    AlarmStudio
    Аларм Студио - Использовать LIN для реализации бесключевого обхода автомобиля Honda

    Программирование Pandora DX 50

    Не забываем запрограммировать систему для корректной работы авто- и дистанционного запуска.

    Запись холостых оборотов

    Холостые обороты прописываются на уровне 1-3 программации.

    После выхода на этот уровень необходимо включить зажигание и завести двигатель (он должен быть прогрет, холостые обороты должны соответствовать норме холостых оборотов для прогретого двигателя). Дождаться устойчивых холостых оборотов. Затем один раз нажать кнопку «VALET». Успешная запись оборотов будет подтверждена 1 звуковым сигналом сирены, в случае неудачной записи прозвучат 5 звуковых сигналов сирены. После записи зажигание следует выключить.

    На этом уровне можно многократно стартовать и останавливать двигатель, выход из режима произойдет только после нажатия «VALET».

    Программирование бесключевого обхода штатного иммобилайзера

    Программирование обхода иммобилайзера выполняется на уровне 1-21.

    При переходе на уровень светодиод загорится зеленым цветом. После запуска двигателя, если все правильно подключено, светодиод начнет мерцать зеленым цветом, а сирена с базового блока выдаст короткий звуковой сигнал.

    Для завершения процедуры с сохранением данных необходимо нажать кнопку VALET.
