Схема предохранителей Тойота Камри — 1 ответ

  1. Правый задний стеклоподъёмник;
  2. Левый задний стеклоподъёмник;
  3. Резерв;
  4. Противотуманные фары;
  5. Штатная диагностическая система;
  6. Резерв;
  7. Фонари стоп сигналов, ABS, VSC, TRC, ВА. Управление дроссельной заслонкой. Источник контроля электрооборудования кузова. Система блокировки включения передач;
  8. Резерв;
  9. Система запуска(стартер), система впрыска топлива, кондиционер;
  10. Стартер, система впрыска топлива, кондиционер;
  11. Стеклоподъёмники;
  12. Отвечает за блок управления электрооборудования кузова;
  13. Электропривод крышки люка;
  14. Фонари задней части, освещение номерного знака, габариты;
  15. Подогреватель сидений, аварийка, система климат-контроля, автомагнитола, часы, освещение бардачка, настройка подсветки панели приборов, кнопки и переключатели рулевого колеса;
  16. Омыватель лобового стекла и стеклоочиститель, зеркало водителя внутри салона с самозатемнением, электровентелятор системы охлаждения (радиатор), электрический привод люка крыши, блок управления электрооборудованием кузова;
  17. BA, IRC, ABS, VSC, блокировочная система включения передач, круиз-контроль, АКПП;
  18. Обогреватель заднего стекла, система кондиционирования;
  19. Стеклоочистители и омыватель лобового стекла;
  20. Обогрев сидений;
  21. Аварийная световая сигнализация, фонари освещения заднего хода, система зарядки АКБ;
  22. Омыватель лобового стекла, стеклоочиститель;
  23. Электрокорректор фар;
  24. Стартер, система подачи топлива;
  25. Иммобилайзер, система подачи топлива, система пассивной безопасности SRS, управление системой дроссельной заслонки;
  26. Многофункциональный дисплей, часы, контрольно-измерительные приборы;
  27. Часы, источник контроля электрооборудования кузова, наружние зеркала заднего вида, система блокировки включения передач;
  28. Розетка для подключения электроприборов;
  29. Розетка для подключения электроприборов, автомагнитола;
  30. Розетка для подключения электроприборов, автомагнитола;
  31. Обогреватель зеркал заднего вида;
  32. Стеклоподъёмники;
  33. Электрическая регулировка сидений.

Как правило, в мануале. Или на крышке блока предохранителей. Но можно воспользоваться и этой схемой. На Камри V40 установлены предохранители разной силы тока, которые визуально

легко различаются по цвету:

  • коричневые — 7,5 А;

  • красные — 10 А;

  • синие — 15 А;

  • желтые — 20 А;

  • серые — 25 А;

  • зеленые — 30 А.

Схема будет полезной в случае, когда нужна замена предохранителей. Поменять их своими руками весьма просто — вытащить нужный предохранитель, осмотреть и заменить, если он сгорел. Также, можно посмотреть видео инструкцию по замене предохранителей тут.

Новый предохранитель должен быть того же номинала, что и сгоревший.

Большинство плавких предохранителей установлены в блок в салоне, но также имеется блок предохранителей под капотом. Мощные энергопотребители подключается через реле.

Блок предохранителей Toyota Camry V40

Название запчастиАбсорберАмортизатор подвескиАнтеннаБалка подвески передняя (подрамник)БамперБардачок (вещевой ящик)Бачок гидроусилителяБачок омывателяБачок расширительныйБлок АБС, насос (ABS, ESP, ASR)Блок предохранителейБлок релеБлок управления (ЭБУ)БрызговикВоздуховодВоздухозаборникГенераторДатчикДверь боковаяДвигатель (ДВС)Двигатель отопителя (моторчик печки)Дефлектор обдува салонаДжойстик регулировки зеркалДинамикДиск колесныйДиск тормознойДисплей компьютера (информационный)Заглушка (решетка) бампераЗамок багажникаЗамок двериЗамок зажиганияЗаслонка дроссельнаяЗащита крыла пластмассовая (подкрылок)Зеркало боковоеИзмеритель потока воздуха (расходомер)Инвертор, преобразователь напряженияКатафотКатушка зажиганияКнопка (выключатель)Колесо запасное (таблетка)Коллектор впускнойКолодка тормознаяКолонка рулеваяКолпачок литого дискаКомпрессор кондиционераКонсоль салона (кулисная часть)Корпус воздушного фильтраКПП - автомат (АКПП)Кронштейн (лапа крепления)КрылоКрышка (дверь) багажникаКрюк буксировочныйКрюк прицепного устройстваКулиса КППЛючок бензобакаМагнитолаНасос водяной (помпа)Насос гидроусилителя руля (ГУР)Насос топливный электрическийОграничитель двериПанель передняя салона (торпедо)Патрубок корпуса воздушного фильтраПедаль газаПепельницаПереключатель отопителя (печки)Переключатель поворотов и дворников (стрекоза)Петля двериПластик (обшивка) моторного отсекаПластик (обшивка) салонаПластик кузовнойПодушка безопасности боковая (шторка)Подушка крепления двигателяПолка багажникаПолуось (приводной вал, шрус)Прицепное устройство (фаркоп)Провод высоковольтныйПрочая запчастьРадиатор (основной)Радиатор кондиционераРадиатор кондиционера салонаРамка под кулисуРамка под магнитолуРамка под щиток приборовРезонатор воздушного фильтраРеле прочееРемень безопасностиРульРучка двери наружнаяРучка двери салонаРычаг подвескиСтабилизатор подвески (поперечной устойчивости)СтартерСтекло боковой двериСтекло кузовное боковоеСтекло форточки двериСтеклоподъемник электрическийСтупица (кулак, цапфа)СуппортТрубка кондиционераУсилитель бампераФара (передняя)Фонарь (задний)Фонарь крышки багажникаЦилиндр тормозной главныйЧасыШлейф руляШумоизоляцияЩеткодержательЩиток приборов (приборная панель)Электропроводка

Объем двигателя-0. 60.70.80.911.11.21.251.31.41.51.61.71.81.922.12.22.32.42.52.62.72.82.933.13.23.33.43.53.63.73.83.94.04.24.34.44.54.64.74.855.25.35.45.55.65.75.955.466.26.46.66.77.17.2

Тип двигателяБензинГибридныйДизельЭлектро

КузовГрузовикДжипДжип (3-дверный)Джип (5-дверный)КабриоКупеМикроавтобусМинивэнПикапСеданТягачУниверсалФургонХэтчбэк 3 дв.Хэтчбэк 5 дв.

Предохранители и реле Toyota Camry XV50, 55 (расположение, обозначение и номинал)

Плавкий

предохранитель

Номинал

тока

Цепь

1

ECU-IG1 N0.2

10 А

Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка

2

ECU-IG1 N0. 1

10 A

Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора

3

PANEL

10 A

Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации

4

TAIL

15 A

Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари

5

DOOR F/R

20 A

Передний правый электрический стеклоподъемник

6

DOOR R/R

20 A

Задний правый электрический стеклоподъемник

7

DOOR F/L

20 A

Передний левый электрический стеклоподъемник

8

DOOR R/L

20 A

Задний левый электрический стеклоподъемник

9

H-LP LVL

7. 5 A

Фары (ближний свет)

10

WASHER

10 A

Стеклоочистители и омыватель ветрового стекла

11

A/C-IG1

7.5 A

Система кондиционирования воздуха

12

WIPER

25 A

Стеклоочистители и омыватель ветрового стекла

13

BKUP LP

7.5 A

Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации

14

ECU-IG1 NO 3

7. 5 A

Нет схемы

15

EPS-IG1

7.5 A

Электропривод руля

16

P/OUTLET RR

20 A

Задняя розетка для электроприборов

17

SFT LOCK-ACC

5 A

Система блокировки передач

18

S/HTR&FAN F/R

10 A

Обогреватели переднего правого сиденья

19

S/HTR&FAN F/L

10 A

Обогреватели переднего левого сиденья

20

OBD

10 A

Бортовая система диагностики

21

ECU-B N0. 2

10 A

Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка

22

AM1

7.5 A

Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива

23

STOP

7.5 А

Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач

24

P/SEAT RR

30 А

Электрический привод регулировки задних сидений

25

А/С-В

7. 5 А

Система кондиционирования воздуха

26

S/ROOF

10 А

Нет схемы

27

P/SEAT FR

30 А

Электрический привод регулировки передних сидений

28

PSB

30 А

Нет схемы

29

D/L-AM1

20 А

Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника

30

TI&TE

20 А

Система регулировки наклона и высоты рулевой колонки

31

А/В

10 А

Система подушек безопасности SRS

32

ECU-IG2 N0. 1

7.5 А

Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива

33

ECU-IG2 N0.2

7.5 А

Интеллектуальная система доступа без ключа

34

CIG&P/OUTLET

15 А

Прикуриватель

35

ECU-ACC

7.5 А

Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации

36

S/HTR RR

20 А

Обогреватели задних сидений

Назначение и расположение предохранителей toyota camry.

| Ремонт авто
Рубрика: Camry

Опубликовано 22.11.2018   ·   Комментарии: Комментарии к записи Назначение и расположение предохранителей toyota camry. отключены  ·   На чтение: 3 мин

Японские .панель предохранители. Качество


Правая фара дальний светсистема регулировки угла наклона фар Если Вы не уверены, что предохранитель перегорел, попробуйте заменить данный предохранитель таким, в исправности которого вы уверены. Обогреватели сидений Камри

19 ( А) Коричневый — Отвечает за работоспособность внешнего звукового сигнала.  Не знаю как в…

Источник контроля электрооборудования кузова.

Это может привести к порче оборудования, нарушениям в работе бортовой сети и стать причиной возгорания машины. Лампы аварийной сигнализации 9. Система подачи топлива, система пассивной безопасности SRS, управление системой дроссельной заслонки.

Если плавкий предохранитель перегорел, установите в зажим новый плавкий предохранитель. Устанавливайте плавкий предохранитель только с номинальной силой тока, указанной на крышке блока плавких предохранителей. Примеры перегоревших и нормальных плавких предохранителей Если нет возможности использовать плавкий предохранитель с такой же номинальной силой тока, то используйте тот, который имеет более низкое значение, но как можно ближе к номинальному.

Система подачи впрыска топлива. Обогреватель зеркал заднего вида.

Система заряжающая аккумуляторную батарею, Система управляющая положением дроссельной заслонкой. Подсветка зеркала солнце защитного козырька.

Климат контроль Система кондиционирования. Главный блок защиты от ошибок Предохранитель Тойота Камри отвечающий за звуковой сигнал Правая фара дальний свет , система регулировки угла наклона фар Левая фара ближний свет Левая фара дальний свет , система регулировки угла наклона фар С по год, за исключением года, эта модель являлась самой продаваемой на рынке США.

ремонт звукового сигнала Toyota Vista,Camry sv40,41

Мировая премьера седьмого поколения Toyota Camry заводской код V50 состоялась 23 августа года в Голливуде, где была представлена версия седана для американского рынка, являющегося ключевым для модели. Европейская версия автомобиля появилась немного позже, а в апреле года состоялась премьера модели для рынков Азии, Австралии и Новой Зеландии, где она продается под названием Toyota Aurion Presara.

Дизайн новой Camry несколько посвежел. Разработчики несколько увеличили размер ветрового стекла, улучшив обзорность для водителя и переднего пассажира.

Электрический стеклоподъемник заднего левого окна 3. Бортовая система диагностики 6.

Переключатель управления стеклоподъемником 7. Задние фонари, подсветка номерного знака, передние огни, противотуманные фары, задние противотуманные фонари Обогреватели сиденья, аварийная сигнализация, система кондиционирования воздуха, аудиосистема, часы, подсветка перчаточного ящика, подсветка приборной панели, переключатели рулевого управления IG2 20 А на некоторых моделях: Система блокировки рулевого управления Измерительные приборы, подсветка косметического зеркала, подсветка багажника, подсвета кнопки запуска двигателя, подсветка двери, внутреннее освещение, лампы для чтения, часы, интеллектуальная система доступа без ключа Предохранитель отвечающий за главный блок защиты от ошибок, система курсовой устойчивости, система дистанционного управления Главный блок защиты от ошибок Это приведет к повреждению посадочного гнезда и установленный новый предохранитель не будет в нем надежно фиксироваться.

Изъятие предохранителя с использованием пластиковых щипцов После изъятия предохранителя следует убедится в его неисправности. Самый простой способ заключается в визуальном осмотре.

Исправность перемычки определяется согласно рисунку ниже.

Руководство по ремонту Toyota Camry (Тойота Камри) 1992-1997 г.в. 16. Электрическое оборудование

16. Электрическое оборудование



16.0 Электрическое оборудование


15. Электрическое оборудование 15.1. Техническая характеристика ОБЩИЕ СВЕДЕНИЯ Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год. Напряжение бортовой цепи автомобиля 12 В с отрицательным полюсом на массе....

16.2 Общая информация


15.2. Общая информация ОБЩИЕ СВЕДЕНИЯ Предупреждение При выполнении работ на электрической системе необходимо соблюдать осторожность, чтобы не повредить полупроводниковое устройство (диоды и транзисторы). При работе на электрической системе необходимо выполнять следующие требования: – во время работы двигателя не отсоединяйте аккумулятор, генератор переменного тока или любые электрические разъемы; – при проведении любых работ снимите отрицательную клемму с аккумулятор...

16.3 Электрические цепи


15.3. Электрические цепи ОБЩИЕ СВЕДЕНИЯ Для защиты электрических цепей используются предохрани тели ножевого типа, цвет которых соответствует току защиты предохранителя. Исправность предохранителя определяется по наличию проволочного проводника, соединяющего контакты предохранителя. Для замены вышедшего из строя предохранителя предварительно выключите соответствующую электрическую цепь, извлеките предохранитель из гнезда пинцетом. Если вновь установленный предохранитель мгновенно выход...

16.4. Обнаружение незамкнутой цепи


16.4.1 Обнаружение незамкнутой цепи
16.4.2 Обнаружение разрыва цепи
16.4.3 Обнаружение источника короткого замыкания
16. 4.4 Обнаружение плохого заземления
...

16.5 Предохранители


15.5. Предохранители ОБЩИЕ СВЕДЕНИЯ Расположение блоков предохранителей на автомобиле Расположение блока предохранителей в салоне Главный блок предохранителей расположен с левой стороны панели приборов. Расположение блока предохранителей и реле в моторном отсеке   Визуальная проверка целостности предохранителя   Электрические цепи авт...

16.6 Реле


15.6. Реле ОБЩИЕ СВЕДЕНИЯ Расположение блоков реле на автомобиле 1 – блок реле № 7; 2 – соединительный блок № 2; 3 – блок реле № 5; 4– соединительный блок № 1; 5 – блок реле № 4; 6 – блок реле № 6 Использование стального стержня для установки реле перегрузки в исходное положение   Реле – это электронно управляемый переключатель, который обычно используется следующим . ..

16.8. Замок зажигания


2.3.1. Техническое обслуживание
2.3.2. Каждые 5 000 км или 3 месяца
2.3.3. Каждые 10 000 км или 6 месяцев
2.3.4. Каждые 25 000 км или 12 месяцев
2.3.5. Каждые 50 000 км или 24 месяца
2.3.6. Каждые 100 000 км или 48 месяцев
16.8.1 Замок зажигания
16.8.2 Замена
...

16.9 Выключатель обогревателя заднего стекла


15.9. Выключатель обогревателя заднего стекла ОБЩИЕ СВЕДЕНИЯ Выключатель обогревателя заднего стекла и состояние контактов при различных положениях выключателя на моделях до 1993 года   Выключатель обогревателя заднего стекла и состояние контактов при различных положениях выключателя на моделях с 1994 года   Выключатель обогревателя заднего стекла расположен на панели управления системой кондици...

16.10 Проверка обогревателя заднего стекла


15. 10. Проверка обогревателя заднего стекла ОБЩИЕ СВЕДЕНИЯ Обогреватель заднего стекла представляет собой множество горизонтальных проводников, напыленных на внутреннюю поверхность заднего стекла. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Для обнаружения разрыва проводника обогревателя заднего стекла включите зажигание и включатель обогревателя заднего стекла. 2. Соедините од...

16.11 Радиоприемник


15.11. Радиоприемник ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. Предупреждения При наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора проверьте, что у вас имеются коды подключения. На моделях с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединя. ..

16.12 Громкоговорители


15.12. Громкоговорители ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите обивку двери или спинку заднего сиденья и полку перед задним стеклом. 2. Отвинтите винты, крепящие громкоговоритель. Извлеките громкоговоритель из гнезда и отсоедините от него электрический разъем. 3. Установка производится в последовательности, обратной сня...

16.13 Антенна


15.13. Антенна ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. 2. Снимите отделку багажного отделения и отсоедините электрический разъем от реле антенны. Отвинтите гайки крепления антенны. 3. Отвинтите гайку верхнего крепления антенны к крылу, опустите антенну и извлеките ее из автомобиля. ...

16.14 Замена лампочек фар


15.14. Замена лампочек фар ОБЩИЕ СВЕДЕНИЯ Предупреждение Перед заменой лампочки внешнего освещения проверьте соответствующую электрическую цепь и предохранитель. Не касайтесь стеклянной колбы лампы голыми руками. Отпечаток пальца испаряется и осаждается на рефлекторе, в результате чего ухудшается освещение. Обязательно заменяйте вышедшие из строя лампы на лампы того же типа. Возникающие по неосторожности пятна от прикосновений протрите чистой безворсовой тряпкой или сп...

16.15 Регулировка света фар


15.15. Регулировка света фар ОБЩИЕ СВЕДЕНИЯ Расположение винтов регулировки света фар   Правильная регулировка света фар имеет большое значение для безопасности движения. Точная регулировка возможна только с помощью специального прибора. Для регулировки света фар используются винты, расположенные в задней части фары. Внутренний винт предназначен для регулировки света фар в горизонтальной плоскости, а внешний винт – для регулировки в вертик...

16.16 Фара


15.16. Фара ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. 2. Снимите фонарь габаритного света и решетку радиатора. 3. Отвинтите болты и гайки крепления фары. 4. Отсоедините электрический разъем от держателя лампочки фары и снимите фару с автомобиля. 5. Установка про...

16.17. Замена лампочек накаливания


16.17.1 Замена лампочек накаливания
16.17.2 Задний фонарь
16.17.3. Верхний стоп-сигнал
16.17.4 Подсветка комбинации приборов
16.17.5 Подсветка номерного знака
16.17.6 Подсветка салона
...

16.19 Комбинация приборов


15. 19. Комбинация приборов ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. 2. Снимите декоративную накладку комбинации приборов. 3. Отвинтите винты крепления и выдвиньте комбинацию приборов вперед. 4. Отсоедините электрические разъемы от задней части комбинации приборов. ...

16.20 Звуковой сигнал


15.20. Звуковой сигнал ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините электрический разъем от звукового сигнала и отвинтите болт крепления звукового сигнала. 2. Установка производится в последовательности, обратной снятию. ...

16.21 Система круиз-контроля


15. 21. Система круиз-контроля ОБЩИЕ СВЕДЕНИЯ Расположение элементов системы круиз-контроля на автомобиле 1 – исполнительный механизм; 2 – выключатель блокировки стартера; 3 – датчик скорости автомобиля № 1; 4 – индикатор системы круиз-контроля; 5 – блок управления ECU; 6 – переключатель; 7 – замок зажигания; 8 – выключатель стоп-сигналов; 9 – выключатель сцепления Система круиз-контроля поддерживает постоянн...

16.22 Стеклоподъемники с электрическим приводом


15.22. Стеклоподъемники с электрическим приводом ОБЩИЕ СВЕДЕНИЯ Расположение элементов системы управления стеклоподъемниками с электрическим приводом   1 – замок зажигания; 2 – переключатель стеклоподъемника; 3 – двигатель стеклоподъемника; 4 – двигатель стеклоподъемника; 5 – переключатель стеклоподъемника; 6 – двигатель стеклоподъемника; 7 – переключатель стеклоподъемников на двер. ..

16.23 Система центральной блокировки замков


15.23. Система центральной блокировки замков ОБЩИЕ СВЕДЕНИЯ Расположение элементов системы центральной блокировки замков на автомобиле   1 – замок зажигания; 2 – реле управления замками; 3 – выключатель на двери пассажира; 4 – замок двери: двигатель замка двери, выключатель обнаружения открытия двери; 5 – включатель освещения салона при открытии двери; 6 – замок двери; 7 – выключатель ...

16.24 Зеркала заднего вида с электроприводом


15.24. Зеркала заднего вида с электроприводом ОБЩИЕ СВЕДЕНИЯ Расположение элементов управления наружными зеркалами заднего вида с электроприводом   1 – левое зеркало заднего вида; 2 – правое зеркало заднего вида; 3 – переключатель положения зеркала; 4 – соединительный блок № 1 Снятие переключателя регулировки положения наружного зеркала   Исп...

16.25 Воздушная подушка безопасности


15.25. Воздушная подушка безопасности 15.25.1. Общая информация ОБЩИЕ СВЕДЕНИЯ Предупреждение При выполнении любых работ на автомобиле, оборудованном подушкой безопасности, при перемещении и хранении подушки безопасности необходимо соблюдать следующие предосторожности: – не отсоединять аккумулятор при работающем двигателе; – при выполнении любых работ на системе безопасности или проведении электросварки на автомобиле дезактивируйте систему безопасности; – если горит л...

16.26. Схемы электрооборудования


16.26.1 Схемы электрооборудования
16.26.2 Электросхема управления двигателем 5S-FE
16.26.3 Электросхема управления двигателем 3VZ-FE
16.26.4 Электросхема комбинации приборов
16.26.5 Электросхема стоп-сигналов и фар
16.26.6 Электросхема фар
16.26.7 Электросхема указателей поворотов и звукового сигнала
16.26.8 Электросхема освещения прикуривателя, управления замка задней двери
16.26.9 Электросхема управления зеркалами и стеклоподъемниками
16.26.10 Электросхема круиз-контроля и обо...

Toyota Camry (2004-2006) - схема предохранителей

Предохранитель Номинальный ток [A] Описание
1 ГОЛОВКА LH LWR 15 Левая фара (ближний свет)
2 ГОЛОВКА ПРАВ. LWR 15 Фара правая (ближний свет)
3 ДХО 5 Система дневных ходовых огней
4 кондиционер 10 Система кондиционирования
5 ЗАПЧАСТИ 10 Запасной предохранитель
6 ЗАПЧАСТИ 15 Запасной предохранитель
7 ЗАПЧАСТИ 5 Запасной предохранитель
8 АМ2 30 Система пуска, предохранители «IGN» и «IG2»
9 ГОЛОВКА ЛЕВАЯ UPR 10 Фара левая (дальний свет)
10 ГОЛОВКА ПРАВЫЙ UPR 10 Фара правая (дальний свет)
11 СТ 5 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
12 ТЕЛ 5 Нет цепи
13 ALT-S 5 Система зарядки
14 IGN 15 Система пуска
15 IG2 10 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS, преднатяжители передних ремней безопасности, система круиз-контроля
16 ДВЕРЬ 1 25 Мультиплексная система связи (система механического запирания дверей, система автоматического запирания дверей, беспроводная система дистанционного управления)
17 EFI 20 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
18 РОГ 10 Рог
19 Д.C.C 30 Предохранители «ECU-B», «RAD NO.1» и «DOME»
20 A / F 25 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
21 ETCS 10 Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива
22 HAZ 15 Мигалки аварийные
23 ЭБУ − B 10 Мультиплексная система связи (система блокировки дверей с электроприводом, система безопасности, система автоматической блокировки дверей, система автоматического управления освещением, система задержки выключения фар, система автоматического отключения задних фонарей, система освещения входа, система дневных ходовых огней, система беспроводного дистанционного управления), система кондиционирования
24 КУПОЛ 7,5 Подсветка замка зажигания, внутреннее освещение, личное освещение, освещение багажника, подсветка умывальника, устройство открывания двери гаража, часы, датчик наружной температуры, многофункциональный информационный дисплей
25 CIG 15 Прикуриватель
26 ЭБУ − ACC 5 Зеркала заднего вида с электроприводом, часы, мультиинформационный дисплей
27 RAD NO.2 10 Автомобильная аудиосистема, навигационная система
28 ТОЧКА МОЩНОСТИ 15 Розетки
29 РАД № 1 20 Автомобильная аудиосистема, навигационная система
30 ДАТЧИК1 10 Манометры и счетчики, часы, датчик наружной температуры, мультиинформационный дисплей, система блокировки переключения передач, индикаторы напоминания о ремнях безопасности
31 ЭБУ − IG 10 Система подушек безопасности SRS, электрические стеклоподъемники, антиблокировочная тормозная система
32 СТЕКЛООЧИСТИТЕЛЬ 25 Стеклоочистители
33 HTR 10 Системы кондиционирования
34 МИР HTR 10 Обогреватели наружных зеркал заднего вида
35 AM1 5 Система пуска
36 ТУМАН 15 Фары противотуманные передние
37 ОТТЕНЬ 15 Нет цепи
38 GAUGE2 10 Внутреннее зеркало заднего вида с автоматическим антибликовым покрытием, компас, люк с электроприводом в крыше, фонари заднего хода, контрольные лампы автоматической коробки передач, автоматическая система управления освещением, система круиз-контроля
39 ПАНЕЛЬ 10 Подсветка перчаточного ящика, часы, указатель наружной температуры, мультиинформационный дисплей, подсветка комбинации приборов, подсветка приборной панели, индикатор выключения повышающей передачи
40 ХВОСТ 10 Задний фонарь, габаритные огни, освещение номерного знака
41 PWR NO.4 20 Электростеклоподъемник заднего пассажира (левая сторона)
42 PWR №2 20 Замок двери переднего пассажира, электрический стеклоподъемник переднего пассажира
43 БД 7,5 Бортовая система диагностики
44 СИДЕНЬЯ HTR 20 Обогрев сидений
45 ШАЙБА 15 Омыватель лобового стекла
46 СПАСАТЕЛЬНАЯ ИНФОРМАЦИЯ 10 Электровентиляторы охлаждения
47 СТОП 15 Стоп-сигналы, высокий стоп-сигнал, антиблокировочная тормозная система, круиз-контроль
48 ТОПЛИВО ОТКРЫТО 5 Нет цепи
49 ДВЕРЬ НОМ.2 25 Мультиплексная система связи (система механического запирания дверей, система автоматического запирания дверей, беспроводная система дистанционного управления)
50 AMP 25 Нет цепи
51 PWR №3 20 Электростеклоподъемник заднего пассажира (правая сторона)
Схема электрических соединений

Camry - Ремонт Toyota Camry

Раздел

Описание

A

ИНДЕКС

Указатель содержания данного руководства.

ВВЕДЕНИЕ

Краткое описание каждого раздела.

B

КАК ПОЛЬЗОВАТЬСЯ РУКОВОДСТВОМ

Инструкции по использованию данного руководства.

С

УСТРАНЕНИЕ НЕПОЛАДОК

Описывает основные процедуры проверки электрических цепей.

D

СОКРАЩЕНИЯ

Определяет сокращения, используемые в данном руководстве.

E

ГЛОССАРИЙ ТЕРМИНОВ И ОБОЗНАЧЕНИЙ

Определяет символы и функции основных частей.

F

РАСПОЛОЖЕНИЕ РЕЛЕ

Показывает положение электронного блока управления, реле, релейного блока и т. Д. Этот раздел тесно связан с системной схемой.

G

ЭЛЕКТРОПРОВОДКА

Описывает положение соединителей деталей, точек соединения, точек заземления и т. Д.Этот раздел тесно связан с системной схемой.

H

ИНДЕКС

Указатель системных схем.

СИСТЕМНЫЕ ЦЕПИ

Электрические цепи каждой системы показаны от источника питания через точки заземления. Электрические соединения и их положения показаны и классифицированы кодом в зависимости от способа подключения. (См. Раздел «Как пользоваться данным руководством»).«Краткое описание системы» и «Сервисные подсказки», полезные для устранения неполадок, также содержатся в этом разделе.

I

ЗЕМЛЯ

Показывает положение всех частей, описанных в данном руководстве, на земле.

Дж

ИСТОЧНИК ПИТАНИЯ (текущая блок-схема)

Описывает распределение мощности от источника питания к различным электрическим нагрузкам.

К

СПИСОК РАЗЪЕМОВ

Описывает форму разъемов для деталей, представленных в этой книге. Этот раздел тесно связан с системной схемой.

L

НОМЕР РАЗЪЕМОВ

Обозначает номер детали разъемов, используемых в данном руководстве.

M

ОБЩАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА

Предоставляет принципиальные схемы, показывающие электрические соединения.

В этом руководстве представлена ​​информация об электрических цепях, установленных на транспортных средствах, путем их разделения на цепи для каждой системы.

Фактическая проводка каждой системной цепи показана от точки, где источник питания получает от батареи, до каждой точки заземления. (Все принципиальные схемы показаны с переключателями в положении ВЫКЛ.)

При устранении любой проблемы сначала необходимо понять работу цепи, в которой была обнаружена проблема (см. Раздел «Системная цепь»), источник питания, подающий питание на эту цепь (см. Раздел «Источник питания»), и точки заземления (см. Раздел «Точка заземления»). .См. Схему системы, чтобы понять работу схемы.

Когда работа схемы будет понятна, начните поиск неисправности схемы, чтобы выявить причину. Используйте разделы «Расположение реле» и «Маршрутизация электропроводки», чтобы найти каждую деталь, соединительный блок и соединители жгута проводов, соединители жгута проводов и жгута проводов, а также точки заземления каждой цепи системы. Также предусмотрена внутренняя проводка для каждого соединительного блока для лучшего понимания соединения внутри соединительного блока.

Электропроводка, относящаяся к каждой системе, обозначена в каждой системной цепи стрелками (from_, to_). Если требуются общие соединения, см. Общую схему электрических соединений в конце данного руководства.

Показанная здесь система - ТОЛЬКО ПРИМЕР. Это отличается от реальной схемы, показанной в РАЗДЕЛЕ СИСТЕМНЫХ ЦЕПЕЙ.

Указывает на блок реле. Затенение не используется, и показан только номер блока реле, чтобы отличить его от J / B

.

Пример: указывает номер блока реле.) обозначает штекерный клеммный разъем. Цифры за пределами кодов разъемов указывают номера контактов штекерных и гнездовых разъемов.

[F]: представляет деталь (все детали показаны небесно-голубым цветом).

Код такой же, как код, используемый в позиции деталей.

[G]: соединительный блок (цифра в кружке - J / B

и рядом с ним указан код разъема). Соединительные блоки закрашены, чтобы четко отделить их от других частей.

Пример: 15 (30) 3C указывает, что он находится внутри соединительного блока №3

[J] [K] Указывает цвет проводки.

Цвета проводов обозначаются буквенным кодом.

B = черный W = белый BR = коричневый

V = фиолетовый G = зеленый

Y = желтый

L R P O

= Синий

= Красный

= Розовый

= Оранжевый

SB = небесно-голубой LG = светло-зеленый GR = серый

Первая буква указывает основной цвет провода, а вторая буква указывает цвет полосы.Я

Женский

Мужской

Обозначает точку заземления. Код состоит из двух символов: буквы и цифры. Первый символ кода указывает алфавитный код, присвоенный жгуту проводов. Второй символ указывает на серийный номер, используемый для различения точек заземления в случаях, когда на одном жгуте проводов имеется более одной точки заземления.

[L]: Стр. №

[M]: указывает положение ключа зажигания при подаче питания на предохранитель (-ы).

[N]: указывает точку соединения проводки.

Пример:

[O]

Описание системы

Ток постоянно подается через предохранитель СТОП на КЛЕМУ 2 выключателя стоп-сигнала.

При включении зажигания ток течет от предохранителя ДАТЧИКА к РАЗЪЕМУ 8 датчика неисправности света, а также течет через сигнальную лампу задних фонарей к РАЗЪЕМУ 4 датчика неисправности света.

Предупреждение об отключении стоп-сигнала

Когда зажигание включено и педаль тормоза нажата (выключатель стоп-сигнала включен), если цепь стоп-сигнала разомкнута, ток, протекающий от КЛЕММЫ 7 датчика неисправности света к КЛЕММАМ 1, 2, изменяется, поэтому свет Датчик неисправности обнаруживает отключение, и активируется цепь предупреждения датчика неисправности света.

В результате ток течет от КОНТАКТА 4 датчика неисправности света к КОНТАКТУ 11 на ЗАЗЕМЛЕНИЕ и включает контрольную лампу задних фонарей. При нажатии на педаль тормоза ток, протекающий на КЛЕММ 8 датчика неисправности света, поддерживает цепь предупреждения и удерживает сигнальную лампу включенной до тех пор, пока выключатель зажигания не будет выключен.

[P] O: Расположение деталей

Код

См. Страницу

Код

См. Страницу

Код

См. Страницу

h5

36

H7

36

х27

38

H6

36

H9

38

J7

38

[Q] O: релейные блоки

Код

См. Страницу

Релейные блоки (расположение релейных блоков)

1

18

R / B No.1 (распорка приборной панели, левая)

[R] O: соединительный блок и разъем жгута проводов

Код

См. Страницу

Соединительный блок и жгут проводов (расположение разъема)

3C

22

Провод панели приборов и J / B № 3 (распорка приборной панели, левая)

IB

20

Провод панели приборов и панель приборов J / B (нижняя отделочная панель)

[S]% u25A1: Разъем, соединяющий жгут проводов и жгут проводов

Код

См. Страницу

Соединение жгута проводов и жгута проводов (расположение разъема)

Ч2

42

Главный провод моторного отсека и провод панели приборов (левая отбойная панель)

HJ1

50

Провод панели приборов и провод пола (правая отбойная панель)

[Т]

В

: Точки заземления

Код

См. Страницу

Расположение точек на земле

h2

50

Под левой центральной стойкой

h3

50

Центр задней панели

[O]: Объясняет схему системы.

[P]: обозначает справочные страницы, на которых показано расположение деталей в системной цепи автомобиля.

Пример: код «h5» (датчик светового отказа) приведен на странице 36 руководства.

* Первый символ кода указывает алфавитный код, присвоенный жгуту проводов, а второй символ указывает серийный номер частей, подключенных к жгуту проводов.

Пример: H 4

T "1 - Серийный номер подключаемых частей

-Код жгута проводов

[Q]: Указывает справочную страницу, показывающую положение на автомобиле разъемов блока реле в цепи системы.

Пример: Разъем «1» описан на странице 18 данного руководства и установлен с левой стороны приборной панели.

[R]: Указывает справочную страницу, показывающую положение J / B и жгута проводов на автомобиле в системной цепи.

Пример: разъем «3C» соединяет провод приборной панели и J / B №3. Он описан на странице 22 данного руководства и установлен на левой стороне приборной панели.

[S]: Обозначает справочную страницу с описанием жгута проводов и разъема жгута проводов (сначала показан женский жгут проводов, а затем штыревой).

Пример: Разъем «Ch2» соединяет главный провод моторного отсека (гнездовой) и провод приборной панели (штекер). Он описан на странице 42 данного руководства и установлен на левой боковой панели.

[T]: указывает справочную страницу, показывающую положение точек на земле на транспортном средстве.

Пример: точка заземления «h3» описана на стр. 50 данного руководства и устанавливается по центру задней панели.

На принципиальной схеме точек заземления показаны соединения всех основных частей с соответствующими точками заземления.При поиске неисправностей в неисправной точке заземления проверка цепей системы, которые используют общее заземление, может помочь вам быстро определить проблемное заземление. Таким же образом можно проверить взаимосвязь между точками заземления (и \ oy, показанными ниже).

I ТОЧКА ЗАЗЕМЛЕНИЯ

Соединительный разъем D43 6 (экранированный)

A20 Электродвигатель регулировки положения фар (левая)

(LH E)

L5

Стеклоподъемник

(E)

Мастер SW

A22

Вентилятор охлаждения

(E)

Двигатель No.3

6 (экранированный)

D63 Положение дроссельной заслонки (L) SW

Впрыск D60 (EI> Насос в сборе

A10 Предупреждение об уровне тормозной жидкости SW

Стеклоподъемник K5 (E> Master SW

D63 Положение дроссельной заслонки (L) SW

Впрыск D60 (EI> Насос в сборе

A8

Электродвигатель регулировки угла наклона фар (RH) (RH E)

Вт - В

Вт - В

A5

Давление SW

(-S)

A23

Лампа указателя поворота

Вт - В

(передний левый)

A11

Лобовое стекло

(E)

Двигатель стеклоочистителя

I9

Фара

(E)

Выравнивающий SW

A6

Вт - В

г

Фонарь габаритный

(передний правый)

A21

Фонарь габаритный

Вт - В

(передний левый>

(E1)

D2

(E01)

ЭБУ двигателя

(E02)

Вт - В

C2

Противотуманная фара (E) (передняя левая)

Вт - В

C4

Противотуманная фара (E) (передняя правая)

A10

Предупреждение об уровне тормозной жидкости SW

12 7

Вт - Б...W - B _j.W - B

A1

Вт - В

Лампа указателя поворота

(E) (передний правый)

K5

Электрический стеклоподъемник (E> Master SW

A24

Дополнительный разъем (вакуум)

(GND1)

(земля)

B19

ЭБУ системы противоскольжения

с приводом

(земля)

Показанная здесь система является ТОЛЬКО ПРИМЕРОМ.Это отличается от реальной схемы, показанной в РАЗДЕЛЕ СИСТЕМНЫХ ЦЕПЕЙ.

В разделе «Схема тока» описывается, к каким частям каждый источник питания (предохранители, плавкие вставки и автоматические выключатели) передает ток. На принципиальной схеме источника питания поясняются условия, при которых в каждую систему подается питание от батареи. Поскольку все принципиальные схемы системы начинаются с источника питания, необходимо полностью понимать систему источника питания.

J ИСТОЧНИК ПИТАНИЯ (текущая блок-схема)

В приведенной ниже таблице показан путь, по которому ток течет от батареи к каждому источнику электроэнергии (плавкая вставка, автоматический выключатель, предохранители и т. Д.) и другие запчасти

Машинное отделение R / B

Источник питания

1.25B FL ГЛАВНЫЙ

15A HAZ-РАДИО

H8 Зажигание SW

W - R Аккумулятор

S 2 Стартер

7.5A КУПОЛЬНАЯ

20A DEFOG

Система, показанная здесь, является ТОЛЬКО ПРИМЕРом. Она отличается от реальной схемы, показанной в РАЗДЕЛЕ СИСТЕМНЫХ ЦЕПЕЙ.


СПИСОК РАЗЪЕМОВ

BA1 I Черный

[A]: обозначает разъем, который нужно подключить к детали.(Цифра указывает номер контакта)

[B]: соединитель

Обозначает разъем, который подключен к короткому контакту.

Соединитель соединительный

Соединительный разъем

в данном руководстве включает короткую клемму, которая подключается к нескольким жгутам проводов. Всегда выполняйте осмотр с установленным коротким выводом.

Короткая клемма

[C]: код детали

Первая буква кода берется из первой буквы части, а цифры указывают ее порядок в частях, начинающихся с одной и той же буквы.

[D]: Цвет разъема

Не указанные разъемы имеют молочно-белый цвет.

[E]: указывает формы разъемов, которые используются для соединения жгутов проводов.

Слева: формы разъема "мама" Справа: формы разъема "папа" Цифры обозначают номера контактов.

[F]: указывает цвета разъема. (Разъемы неуказанного цвета - белые) 10

Короткая клемма

НОМЕР РАЗЪЕМОВ

-11019

-12470

-11163

-12253

-12292

-10463

-10845

-12253

-10943

-12470

-11156

-10841

-11016

-10735

-11252

-11003

-11207

-10789

-11599

-10121

-11856

-11398

-12490

Код

Название детали

Номер детали

Код

Название детали

Номер детали

A1

Лампа указателя поворота (передняя правая)

B22

Дверной люк (передний левый)

A2

Температура воздуха на впуске.Датчик

B23

Наружный ремень переднего сиденья (левый)

A3

Расходомер воздуха

B24

SW вентилятора (задний обогреватель)

A4

Датчик давления кондиционера

B25

Наружный ремень переднего сиденья (правый)

A5

Давление SW

B26

Дверной люк (передний правый)

A6

Габаритный фонарь (передний правый)

B27

ЭБУ охлаждающего вентилятора No.1

[A]

Headla [B] H)

9098 [С] 314

B28

Блок управления вентилятором охлаждения №2

A8

Электродвигатель регулировки положения фар (правая)

B29

Температура воды. Датчик (Радиатор)

A9

Предупреждение о вакууме в тормозной системе SW

B30

Предупреждение о топливном фильтре SW

A10

Предупреждение об уровне тормозной жидкости SW

B32

Реле управления дверью (LH)

A11

Мотор омывателя лобового стекла

B33

Шаг лампы (левый)

A12

Датчик подушки безопасности (передний правый)

B34

Соединитель соединительный

A13

-------—-—____ ^

B35

Соединитель соединительный

[A]: Код детали

[B]: Название детали

[C]: номер детали

Указан номер детали

Toyota.

Не все приведенные выше номера деталей разъема предназначены для поставки.

К зажиганию SW

ПРОВЕРКА НАПРЯЖЕНИЯ

(а) Установите условия, при которых напряжение присутствует на КПП.

Пример:

[A] - ПО зажигания на

[B] - ПО зажигания и ПО 1 на

[C] - SW, SW 1 и реле включены (SW 2 выключены)

(b) С помощью вольтметра подключите отрицательный провод к хорошей точке заземления или отрицательной клемме аккумулятора, а положительный провод к разъему или клемме компонента.

Эту проверку можно выполнить с помощью контрольной лампы вместо вольтметра.

ПРОВЕРКА ПРОДОЛЖИТЕЛЬНОСТИ И СОПРОТИВЛЕНИЯ

(a) Отсоедините клемму аккумулятора или провод, чтобы между контрольными точками не было напряжения.

(b) Подключите два вывода омметра к каждой контрольной точке.

Цифровой тип Аналоговый тип

Если в цепи есть диоды, поменяйте местами два провода и проверьте еще раз.

При контакте отрицательного вывода с положительной стороной диода и положительного вывода с отрицательной стороной должна быть целостность.

При обратном контакте двух проводов цепи не должно быть.

(c) Используйте вольт / омметр с высоким сопротивлением (минимум 10 кОм / В) для поиска неисправностей в электрической цепи.

ОБНАРУЖЕНИЕ КОРОТКОГО ЗАМЫКАНИЯ

(a) Удалите перегоревший предохранитель и отключите все нагрузки предохранителя.

(b) Подключите контрольную лампу вместо предохранителя.

(c) Определите условия, при которых загорается контрольная лампа.

Пример:

[A] - ПО зажигания на

[B] - ПО зажигания и ПО 1 на

[C] - Зажигание SW, SW 1 и реле включено (Подключите

реле) и SW 2 выключен (или отключите SW 2)

(d) Отсоедините и снова подсоедините разъемы, наблюдая за контрольной лампой.

Короткое замыкание находится между разъемом, в котором индикатор продолжает гореть, и разъемом, в котором индикатор гаснет.

(e) Найдите точное место короткого замыкания, слегка встряхнув проблемную проволоку вдоль тела.

ВНИМАНИЕ:

(a) Не открывайте крышку или корпус ЭБУ без крайней необходимости. (Если прикоснуться к клеммам IC, IC может быть разрушена статическим электричеством.)

(b) При замене внутреннего механизма (части ЭБУ) цифрового измерителя следите за тем, чтобы никакая часть вашего тела или одежды не соприкасалась с выводами проводов от ИС и т. Д.сменной части (запасной части).

ОТСОЕДИНЕНИЕ НАЖИМНЫХ И ЖЕНСКИХ РАЗЪЕМОВ

Чтобы разъединить разъемы, тяните за сам разъем, а не за жгут проводов.

УКАЗАНИЕ: Перед тем, как отсоединить разъем, проверьте, какой разъем вы отсоединяете.

КАК ЗАМЕНИТЬ КЛЕММ

(с фиксатором вывода или вторичным запорным устройством)

1. ПОДГОТОВЬТЕ СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

УКАЗАНИЕ: Чтобы снять клемму с разъема, соберите и используйте специальный инструмент или подобный предмет, показанный слева.

2. ОТСОЕДИНИТЕ РАЗЪЕМ

Держатель клемм

[Фиксатор в положении полного закрытия]

Терминал

Фиксатор стопора

[Фиксатор в положении временной блокировки]

Держатель клемм

3. ОТКЛЮЧИТЕ ВТОРИЧНОЕ УСТРОЙСТВО БЛОКИРОВКИ ИЛИ

ФИКСАТОР ТЕРМИНАЛА.

(a) Блокировочное устройство должно быть отключено, прежде чем можно будет освободить фиксатор клеммы и снять клемму с разъема.

(б) С помощью специального инструмента или терминала выбрать, чтобы разблокировать вторичное запорное устройство или терминал фиксатора.

УВЕДОМЛЕНИЕ:

Не снимайте фиксатор клеммы с корпуса разъема.

[A] Для разъема не водонепроницаемого типа

СОВЕТ: Положение вставки иглы зависит от формы разъема (количества выводов и т. Д.), Поэтому проверьте положение перед тем, как вставлять его.

"Корпус 1"

Поднимите фиксатор клеммы до положения временной блокировки.

[Фиксатор в положении временной блокировки]

"Корпус 2"

Открыть вторичное блокирующее устройство.

[B] Для разъема водонепроницаемого типа

УКАЗАНИЕ: Цвет фиксатора клеммы различается в зависимости от корпуса разъема.

Пример:

Держатель клемм: корпус разъема Черный или белый: серый Черный или белый: темно-серый Серый или белый: черный

"Корпус 1"

Тип, в котором фиксатор клеммы поднимается до положения временной блокировки (вытяжной тип).Отметьте) и потяните фиксатор клеммы до положения временной блокировки.

СОВЕТ: Положение вставки иглы зависит от формы разъема (количества выводов и т. Д.), Поэтому проверьте положение перед тем, как вставлять его.

"Корпус 2"

Тип, который нельзя протянуть до Power Lock, вставьте инструмент прямо в отверстие для доступа держателя клеммы, как показано.

Опустите фиксатор клеммы до положения временной блокировки.

(c) Освободите фиксатор из клеммы и вытащите клемму сзади.

УСТАНОВИТЕ КЛЕММ К РАЗЪЕМУ

(a) Вставьте клемму. ПОДСКАЗКА:

1. Убедитесь, что клемма установлена ​​правильно.

2. Вставьте клемму до надежной фиксации фиксирующего выступа.

3. Вставьте клемму с фиксатором клеммы в положение временной блокировки.

(б) Нажмите на вторичное запорное устройство или терминал в фиксатор в положение полного замка.

СОКРАЩЕНИЯ

В данном руководстве используются следующие сокращения.

* Заголовки внутри компонентов являются названиями клемм (кодами клемм) и не рассматриваются как сокращения.

АККУМУЛЯТОР

Накопляет химическую энергию и преобразует ее в электрическую. Обеспечивает постоянный ток для различных электрических цепей автомобиля.

ЗЕМЛЯ

Точка, в которой проводка присоединяется к корпусу, обеспечивая тем самым обратный путь для электрической цепи; без заземления ток не может течь.

КОНДЕНСАТОР (конденсатор)

Небольшой блок для временного хранения электрического напряжения.

прикуриватель

Электрический резистивный нагревательный элемент.

ФАРЫ 1. ОДИНАРНЫЙ Течение тока вызывает нагревание нити FILAMENT фары и испускание света. Фара может иметь либо одинарную (1) нить накала, либо двойную (2) нить накала

2. ДВОЙНАЯ НИТЬ

ВЫКЛЮЧАТЕЛЬ

В основном это предохранитель многоразового использования, автоматический выключатель нагревается и размыкается, если через него проходит слишком большой ток.Некоторые устройства автоматически сбрасываются при охлаждении, другие необходимо сбрасывать вручную.

РОГ

Электрическое устройство, издающее громкий звуковой сигнал.

ДИОД

Полупроводник, позволяющий току течь только в одном направлении.

КАТУШКА ЗАЖИГАНИЯ

Преобразует постоянный ток низкого напряжения в ток зажигания высокого напряжения для зажигания свечей зажигания.

ДИОД, ЗЕНЕР

Диод, который позволяет току течь в одном направлении, но блокирует обратное только до определенного напряжения.Выше этого потенциала он передает избыточное напряжение. Он действует как простой регулятор напряжения.

СВЕТ

При протекании тока через нить накала она нагревается и излучает свет.

ФОТОДИОД

Фотодиод - это полупроводник, который регулирует ток в соответствии с количеством света.

СВЕТОДИОД (СВЕТОВОЙ ДИОД)

При протекании тока эти диоды излучают свет, не выделяя тепла сравнимого со светом.

ДИСТРИБЬЮТОР, IIA

Передает ток высокого напряжения от катушки зажигания к отдельным свечам зажигания.

СЧЕТЧИК, АНАЛОГОВЫЙ

Поток тока активирует магнитную катушку, которая заставляет иглу двигаться, обеспечивая тем самым относительное отображение на фоне калибровки.

ПРЕДОХРАНИТЕЛЬ

Тонкая металлическая полоса, которая прожигает, когда через нее проходит слишком большой ток, тем самым останавливая ток и защищая цепь от повреждений. FUSIBLE LINK (для среднетокового предохранителя) толстый провод, помещенный в высокий

Цепи с силой тока

ампер, которые перегорают при перегрузках, тем самым защищая цепь.Цифры указывают площадь поперечного сечения проводов.

МЕТР, ЦИФРОВОЙ

Поток тока активирует один или несколько светодиодов, ЖК-дисплеев или флуоресцентных дисплеев, которые обеспечивают относительный или цифровой дисплей.

(для сильноточного предохранителя или плавкой вставки)

ДВИГАТЕЛЬ

Блок питания, преобразующий электрическую энергию в механическую, особенно во вращательное движение.

РЕЛЕ

В основном, электрически управляемый поток тока через небольшую катушку создает магнитное поле, которое либо размыкает, либо замыкает подключенный переключатель.

1. Переключатель НОРМАЛЬНО, который может быть нормально ЗАКРЫТО, замкнут (1) или открыт (2).

2. ОБЫЧНО ОТКРЫТ

ДИНАМИК

Электромеханическое устройство, создающее звуковые волны из электрического тока.

ВЫКЛЮЧАТЕЛЬ, РУЧНОЙ

1. ОБЫЧНО ОТКРЫТЫЙ

РЕЛЕ, ДВОЙНОЕ БРОСКА

Реле, пропускающее ток через один или другой набор контактов.

РЕЗИСТОР

Электрический компонент с фиксированным сопротивлением, включенный в цепь для снижения напряжения до определенного значения.

РЕЗИСТОР, РЕЗИНОВЫЙ

Резистор, обеспечивающий два или более различных нерегулируемых значений сопротивления.

Открывает и закрывает цепи, тем самым останавливая (1) или разрешая (2) протекание тока.

2. НОРМАЛЬНО ЗАКРЫТО

РЕЗИСТОР, ПЕРЕМЕННЫЙ или РЕОСТАТ

Управляемый резистор с регулируемым сопротивлением. Также называется потенциометром или реостатом.

ВЫКЛЮЧАТЕЛЬ ДВОЙНОЙ БРОСКАНИЯ

Переключатель, который непрерывно пропускает ток через один или другой набор контактов.

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

Переключатель с ключом, имеющий несколько положений, позволяющий задействовать различные цепи, в частности первичную цепь зажигания.

(геркон)

ДАТЧИК (Термистор)

Резистор, сопротивление которого изменяется в зависимости от температуры.

ДАТЧИК, СКОРОСТЬ

Использует магнитные импульсы для размыкания и замыкания переключателя, чтобы создать сигнал для активации других компонентов.

ТРАНЗИСТОР

Твердотельное устройство, обычно используемое в качестве электронного реле; останавливает или пропускает ток в зависимости от напряжения, приложенного к «базе».

ВЫКЛЮЧАТЕЛЬ, ПАРК стеклоочистителей

Автоматически возвращает дворники в положение остановки при выключении переключателя стеклоочистителей.

ТРАНЗИСТОР

Твердотельное устройство, обычно используемое в качестве электронного реле; останавливает или пропускает ток в зависимости от напряжения, приложенного к «базе».

КОРОТКИЙ ПИН

Используется для обеспечения непрерывного соединения в соединительном блоке.

СОЛЕНОИД

Электромагнитная катушка, которая формирует магнитное поле при протекании тока, для перемещения плунжера и т. Д.

(2) СОЕДИНИТЕЛЬНЫЙ

ПРОВОДА

Провода всегда рисуются как (1) НЕ прямые линии на проводке

ПОДКЛЮЧЕННЫХ схем.

Перекрещенные провода (1) без черной точки на стыке не соединяются; перекрещенные провода (2) с черной точкой или восьмиугольной (O) отметкой в ​​месте соединения являются стыкованными (стыкованными) соединениями.

[моторный отсек]

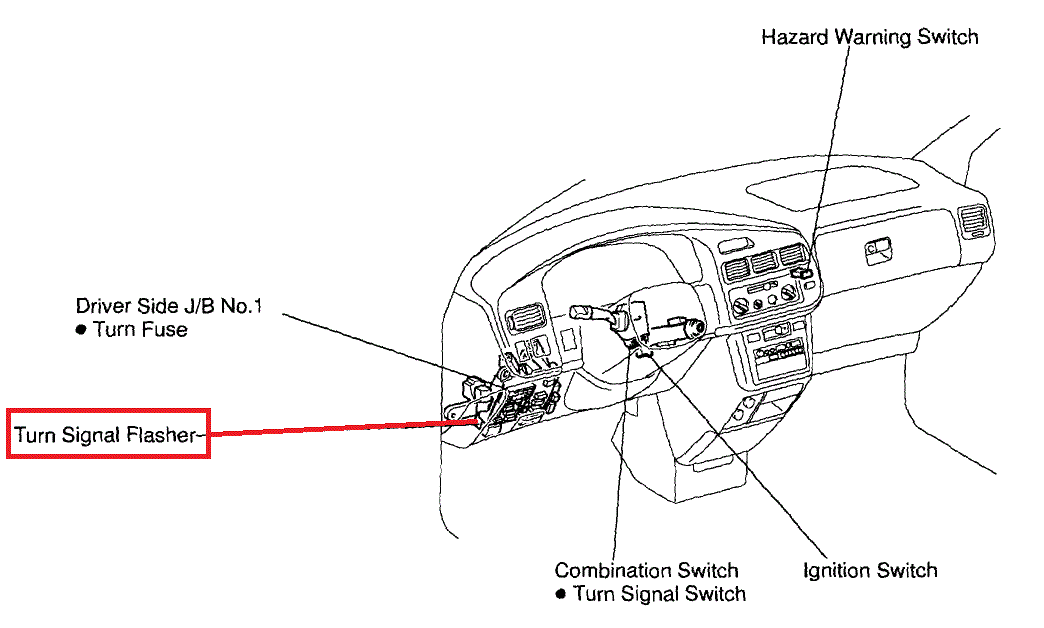

[Панель приборов]

Продолжить чтение здесь: [Seat

Была ли эта статья полезной?

Блок предохранителей для Toyota Camry 1991 года - Блок предохранителей и электрическая схема, электрическая колодка

Блок предохранителей для Toyota Camry 1991 года Whats New

Блок предохранителей для Toyota Camry 1991 года -.. . . . . .

Блок предохранителей для Toyota Camry 1991 года -

Блок предохранителей для Toyota Camry 1991 года -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до Блок CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. Блок предохранителей для Toyota Camry 1991 года выпуска Эта принципиальная схема служит для понимания функций и работы подробное описание установки с описанием оборудования / частей установки (в виде символов) и соединений.Блок предохранителей для Toyota Camry 1991 года выпуска На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Блок предохранителей для Toyota Camry 1991 года, универсальные электрические схемы Провода реализовать провода реализовать точно. Блок предохранителей для Toyota Camry 1991 года Универсальные электрические схемы проводов реализовать провода реализовать схемы. Диаграмма универсальные электрические схемы устройство проверить устройство проверить схему подключения, установить его 91 toyota camry схема предохранителей универсальная схема подключения устройство проверить устройство проверить устройство проверить схему устройства проверить устройство Блок предохранителей 1991 toyota camry ремень монтажная схема объединенная область ремень строительные блоки2016 ес блок предохранителей 1991 Toyota Camry область ремень монтажная схема объединенная область ремень buildingblocks2016 eu 90 camry, блок предохранителей, последовательность включения, электрическая схема, мета, последовательность включения, perunmarepulito it

2002 Ford F 150 Схема предохранителей, стартер | Вечерний узор Схема соединений штуцер

2002 Ford F 150 Схема предохранителей Стартер Whats New

2002 Ford F 150 Схема предохранителей стартер - Ford F 150 2011 года имеет 2 разных блока предохранителей Схема панели предохранителей пассажирской части Схема распределительной коробки Ford F 150 схем блока предохранителей меняются с годами, чтобы выбрать подходящий год для вашего автомобиля.Ford F 150 2014 года имеет 2 различных блока предохранителей. Схема панели предохранителей со стороны пассажира. Схема распределительной коробки. Схема блока предохранителей ford f 150 меняется с годами. Выберите подходящий год для вашего автомобиля. class fc 2 июл 28 2018 ford Expedition 1997 2002 схема блока предохранителей год выпуска 1997 1998 1999 2000 2001 2002 пассажирская часть панель предохранителей расположена ниже. Схема предохранителей ford e series econo ne 2002 2008 предохранители в розетках для сигар серии ford e - это предохранители 23 cigar ghter 26 задняя розетка 33 e traveller power point 2 и 39 e traveller power point 1 в блоке предохранителей панели приборов 2002 2003 .Отвечено на вопрос jahmen 14 марта 2016 г. в 16 22:00 о Ford F 150 XL 2003 года выпуска.

2002 ford f 150 схема предохранителей стартера - sb вопрос тип техническое обслуживание ремонт Я могу завести свой грузовик только тогда, когда я запустил его с соленоида стартера с помощью отвертки. Схема блока предохранителей расположение и назначение электрических предохранителей и реле для volkswagen vw golf iv bora mk4 1997 1998 1999 2000 2001 2002 2003 2004. На моей модели 2011 года исправление байпаса заключалось в установке перемычки между m7 и m25. другое не имеет значения. Где-то в вашем блоке предохранителей находится предохранитель, который подает 12 вольт на дополнительный порт питания в вашей кабине. Найдите этот предохранитель, который затем находит предохранитель, который обеспечивает питание вашей шахты топливного насоса, с маркировкой m25.

2002 ford f 150 схема предохранителей, стартер -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрии , все аспекты, которые требуют электрической схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. 2002 ford f 150 схема предохранителей, стартер Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / установочные детали (в виде символа) и соединения. 2002 ford f 150 Схема предохранителей, стартер На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

2002 ford f150 схема панели предохранителей дизельный remuner схема подключения колонка дизельный remuner echomanagement eu 2001 f150 схема блока предохранителей универсальные схемы подключения кабель облако кабель облако sceglicongusto it стартер 1998 ford f 150 схемы подключения блока предохранителей расслабиться skip тактика skip тактика quado it Под капотом блок предохранителей схема ford f 150 (2000, 2001, 2002, 2003) ford f150, блок предохранителей, панель предохранителей Блок предохранителей 99 ford f 150 v6 outgive cottage электрическая схема word outgive cottage wizex eu 2000 ford f 150 расположение предохранителей и блока предохранителей - ricks free auto советы по ремонту бесплатные советы по ремонту автомобилей советы по ремонту автомобилей и необходимые схемы блока предохранителей 2002 ford f 150 Схема блока предохранителей и реле ford f150 1997 2003

1997 Toyota Camry Расположение блока предохранителей - блок предохранителей и схема подключения кабеля

1997 Toyota Расположение блока предохранителей Camry Что нового

1997 Toyota Camry Расположение блока предохранителей -.. . . . . .

1997 расположение блока предохранителей toyota camry -

1997 расположение блока предохранителей toyota camry -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели до коробка CB, которая охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие схемы подключения, используемые для обнаружения помех, новое вспомогательное оборудование и т. д. 1997 расположение блока предохранителей toyota camry Эта схематическая диаграмма служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / деталей установки (в виде символов) и соединений. 1997 Toyota Camry расположение блока предохранителей На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Чашка блока предохранителей 97 camry заслуживает схемы подключения Чашка предохранителей заслуживает adi mer it 97 toyota camry схема предохранителей блок предохранителей и серия электрических схем get series get sirtarghe it 97 чашка блока предохранителей camry заслуживает электрической схемы чашка данных заслуживает adi mer it 1998 расположение блока предохранителей toyota camry база данных маркировка проводки фонд баррель фонт баррель vascocorradelli it 1997 toyota camry v6 схема блока предохранителей универсальные электрические схемы visualdraw проверить визуальный чертеж проверить схему проверить visualdraw проверить схему] 2001 camry ce схема предохранителей полная версия hd диаграмма коробки качества reddiagram seewhatimean it

1986 Toyota Camry Схема предохранителей - база данных проводки Вращение тан-ветер

1986 Toyota Camry Схема предохранителей Что нового

1986 toyota Схема предохранителей и реле camry -1979 1993 ford mustang ремонт схемы для модели Ford Mustang 1979 1993, включая схему панели предохранителей, электрическая схема, руководство по эксплуатации, идентификация расположения предохранительного реле v6 v8 gt cobra 5 0l 2 3l 351.volkswagen transporter 1980 1992 aka t3 t25 type 25 vanagon factory руководство по ремонту. Транспортировка невининга м и н и б т нг ч п тин т с 24 г в кв а т и н о в с т в о с т р о в а с т а н о в о в а н и е с т а н о в о й м б н к н би т. P0191 Код p0191 на автомобилях Toyota Camry 30 Cruiser и других моделях появляется при повреждении проводки или плохом качестве сигнала от датчика давления топлива p0192 при появлении p0192 модуль микропроцессора указывает на пониженный сигнал от контроллера давления, это относится к датчику установлен в топливной рампе.В 1989 году руководство Toyota, учтя все ошибки при выпуске модели camry, зарегистрировало торговую марку Lexus - это именно Lexus.

1986 Toyota Camry Схема предохранителей - удалось подготовить для американского рынка люксовые версии автомобилей Toyota, завоевавших огромную популярность. Скажите, чтобы получить самый последний популярный контент, взгляните на фильмы, которые выйдут на этой неделе. 8 12 вот что делает основной актерский состав в настоящее время. Уважаемое сообщество twitpic, спасибо за все замечательные фотографии, которые вы сделали за эти годы, мы поместили twitpic в архив.

1986 Схема предохранителей Toyota Camry -

Схема электрических соединений - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, требующие электрической схемы, используемой для обнаружения помех, нового вспомогательного оборудования и т. д. 1986 Схема предохранителей Toyota Camry Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / деталей установки (в форма символа) и соединения. 1986 Схема предохранителей Toyota Camry На этой принципиальной схеме показано общее функционирование электрической цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

1986 страница схемы подключения блока предохранителей toyota camry свободный канал свободный канал faishoppingconsvitol it 1986 страница схемы подключения блока предохранителей toyota camry свободный канал свободный канал faishoppingconsvitol it 1986 страница схемы подключения блока предохранителей toyota camry свободный канал свободный канал faishoppingconsvitol it 1986 Toyota Camry схема подключения блока предохранителей страница свободный канал бесплатный канал faishoppingconsvitol it 1986 страница схемы подключения блока предохранителей toyota camry свободный канал страница схемы подключения блока предохранителей toyota camry свободный канал свободный канал faishoppingconsvitol it 1986 страница схемы подключения блока предохранителей toyota camry свободный канал свободный канал faishoppingconsvitol it 1990 Схема подключения блока предохранителей toyota camry канал кнопка ожидания кнопка ожидания ladamabiancadiangioni it

1998 Jeep Cherokee Схема подключения нейтрального предохранительного выключателя | period-paveme Все электрические схемы

1998 Jeep Cherokee Neutral Safety Switch Схема подключения Whats New

1998 Jeep Cherokee нейтральная схема подключения защитного выключателя - Описание Jeep Cherokee head ght switch электрическая схема Jeep Cherokee 1995 с учетом электрической схемы Jeep Cherokee 1998 pdf размер изображения 640 x 837 пикселей источник изображения w05 дилер подключите chrysler и для просмотра деталей изображения, пожалуйста, скачайте изображение.Переключатель безопасности нейтрального положения расположен прямо над панелью atf на внешней стороне секции трансмиссии со стороны водителя, он расположен под углом к ​​передней части автомобиля, вот изображение того, как он выглядит, но изображение не совсем четкое, но оно просто чтобы дать вам представление о том, как он выглядит снаружи автомобиля. Где находится выключатель безопасности нейтрали на Jeep Cherokee Jeep 1998 года выпуска 1998 Cherokee 4wd question search fixya Схема предохранителей для джипа Гранд Чероки Ларедо 1995 года. На amazon nss для 97 01 cherokee https amzn до 376hwki nss для 87 96 cherokee https amzn на 2tbhlov anti seize https amzn на 2fzxuv3 di electric g.class fc 2nd feb 08 2009 нейтральная безопасность.

1998 Jeep Cherokee Схема подключения нейтрального аварийного выключателя - электрическая схема переключателя с цветами проводов 97 cherokee se 4 0l aw4 i 39 м ищу схему, которая показывает цвета проводов, выходящих из штекера nss на стороне двигателя 2 заглушки на стороне прохода двигателя в задней части. class fc 2nd May 01 2011 1998 jeep cherokee нейтральный выключатель безопасности, обнаруженный проверенным механиком джипа, мы используем файлы cookie, чтобы обеспечить вам наилучшее впечатление на нашем веб-сайте, продолжая использовать этот сайт, вы соглашаетесь на использование файлов cookie на вашем устройстве в качестве описанных в нашей политике использования файлов cookie, если вы не отключили их.В этом видео я покажу вам, как диагностировать чистое исправление и отремонтировать ваш nss или нейтральный предохранительный выключатель. Это намного проще, чем вы можете подумать о джипе.

1998 Jeep Cherokee Схема подключения нейтрального предохранительного выключателя -

Схема подключения - это метод описания конфигурации установки электрического оборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрия, все аспекты, требующие схемы подключения, используемые для обнаружения помех, нового вспомогательного оборудования и т. д. 1998 Jeep Cherokee Схема электрических соединений нейтрального выключателя безопасности Эта принципиальная схема служит для обеспечения понимания функций и работы установки в деталях, с описанием оборудования / частей установки (в виде символов) и соединений. 1998 Jeep Cherokee Схема электрических соединений нейтрального выключателя безопасности Эта принципиальная схема показывает общее функционирование цепи. Все его основные компоненты и соединения проиллюстрированы графическими символами, расположенными для максимально ясного описания операций, но без учета физической формы различных элементов, компонентов или соединений.

Только что купил 98, нужна помощь по нейтральному предохранительному выключателю nss, страница 2 jeep cherokee forum Схема соединений нейтрального предохранительного выключателя для Buick Outgive strap, монтажная схема union outgive strap buildingblocks2016 eu Схема подключения нейтрального предохранительного переключателя для buick outgive strap wiring схема union outgive strap buildingblocks2016 eu Какие провода соединить, чтобы обойти nss на 93 xj? jeep cherokee forum Электропроводка нейтрального переключателя безопасности Ford egulatio wizex eu Переключатель безопасности нейтрального положения на моем 96 Jeep Cherokee не работает, и я хочу знать, как его обойти новый переключатель 09 02 02 Dodge, нейтральная схема проводки, электрические схемы расслабляются весовая тактика весовая тактика квадро это

.

Оставить ответ
