Tomahawk 9010: Инструкция по эксплуатации сигнализации Tomahawk 9010 с автозапуском

Содержание

сброс на заводские настройки сигнализации, видео установки

Из-за возникших неисправностей в охранной системе появляется потребность её перепрограммирования, сделать сброс на заводские настройки Томагавк 9010. Внимательно изучите руководство по эксплуатации и приступайте к выполнению нескольких простых действиям.

Содержание

  1. Для чего это делается
  2. Выполнить самостоятельно или обратиться в сервис?
  3. Как сбросить установки сигнализации Tomahawk TW 9010
  4. Сбрасывание настроек Томагавк 9010 без пульта
  5. Как удалить ненужные брелки?
  6. Видео инструкция



Узнайте, почему Томагавк 9010 заводится и глохнет.

Для чего это делается

Сигнализация Томагавк характеризуется, как надёжная противоугонная система. Но иногда и она может давать сбои в связи с коротким замыканием или обрывом электрической цепи. Tomahawk самостоятельно выходит из режима охраны и ставится на него. Самопроизвольно включается сирена, изменяется время автозапуска. При появлении таких проблем нужно обнулить основные параметры и вернуть стандартные установки. Это крайний шаг в решении проблем с сигнализацией, ведь нужно будет заново программировать все функции охранной системы.


Выполнить самостоятельно или обратиться в сервис?

Помните, что не следует ошибаться при проведении сброса настоек, это приведёт к полной блокировке противоугонного комплекса. Разблокировать самостоятельно Tomahawk 9010 не получится. Придётся обратиться к специалистам в сервисный центр.

Для исключения возможных ошибок выполняйте операции вдвоём. Вам будет легче проследить за сигналами охранной системы и посчитать их (звуки, вспышки габаритных огней).

Также у нас есть схема подключения сигнализации Томагавк 9010.

Как сбросить установки сигнализации Tomahawk TW 9010

Перейти к заводским настройкам можно так.

  1. Включите систему зажигания.
  2. Нажмите сервисную клавишу десять раз.
  3. Отключите зажигание. Прозвучат 10 звуковых сигналов сирены.
  4. На пульте нажмите кнопку с изображением ключа.
  5. Включите зажигание. Световые приборы моргнут пять раз.

После проведения всех действий необходимо заново запрограммировать функции Томагавк 9010:

  • автозапуск по времени;
  • по температуре;
  • включение турботаймера;
  • время закрывания окон;
  • автоматическое закрывание дверей и т.д.

Сбрасывание настроек Томагавк 9010 без пульта

Для того чтобы вернуть родные установки Tomahawk 9010 без брелка, сделайте следующее.

  1. Прокрутите ключ на вкл.
  2. Клавишу «Оверрайд» нажмите десять раз.
  3. Теперь отключите зажигание.
  4. Кликните «Override» единожды.
  5. Активируйте зажигание. Внешнее световое оборудование просигнализирует пять раз.


Узнайте всё про ремонт брелка Tomahawk 9010 своими руками.

Как удалить ненужные брелки?

Для того чтобы убрать лишние пульты сбросьте Томагавк 9010 к заводским настройкам и запишите в её памяти свои.

  1. Активируйте систему зажигания.
  2. Удерживайте сервисную клавишу до четырёх срабатываний сигнализации. Вы вошли в режим программирования.
  3. Отпустите «Оверрайд».
  4. На пульте одновременно зажмите: «Открытие багажника» и «Бесшумный режим охраны».
  5. Прозвучат сигналы сирены. Их количество – это номер записываемого дистанционного устройства.
  6. Чтобы выйти из настроек ничего не предпринимайте шесть секунд.

Видео инструкция


Всё про брелок Томагавк 9010.

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Основные функции автосигнализации Tomahawk TW-9010

  1. 5-ти кнопочный программируемый 2-х сторонний брелок с ЖКИ.
  2. Подсветка ЖКИ.
  3. Режим вибрации.
  4. Антисканер.
  5. Антиграббер.
  6. Программируемые брелоки (до 4 шт.)
  7. Визуальное и звуковое подтверждение выполняемых функций.
  8. Постановка в охрану с отключением сирены.
  9. Защищенный дистанционный запуск/глушение двигателя.
  10. Возможность установки на автомобили с автоматической или ручной коробкой передач.
  11. Возможность установки на автомобили с бензиновым или дизельным двигателем.
  12. Контроль температуры в салоне автомобиля.
  13. Дополнительный датчик температуры.
  14. Автоматический прогрев двигателя по заданной температуре.
  15. Ежедневный (1, 2, 4, 12-тичасовой) автоматический запуск двигателя.
  16. Обход неисправной зоны с визуальным и звуковым подтверждением.
  17. Двузонный датчик удара.
  18. Дистанционное отключение датчика удара.
  19. Защита от ложных срабатываний.
  20. Самодиагностика.
  21. 3 дополнительных канала.
  22. Режим "Anti-hijack".
  23. Режим "Паника".
  24. Режим "Valet".
  25. Охрана дверей, капота, багажника.
  26. Индикация заряда батареи питания брелока-пейджера.
  27. Режим экономии энергии батареи питания брелока-пейджера.
  28. Функция "вызова водителя".
  29. Поиск автомобиля.
  30. Встроенные в брелок-пейджер часы, будильник, таймер.
  31. Индикация статуса системы светодиодным индикатором.
  32. Встроенное реле центрального замка.
  33. Память состояния.
  34. Двушаговое снятие с охраны.
  35. Двушаговое открывание центрального замка.
  36. Блокировка двигателя.
  37. Автоматический контроль зоны действия пейджера.
  38. Турботаймер.

Скачать инструкцию Tomahawk TW-9010

Добавить комментарий

Брелок сигнализации tomahawk 9010 в Караганде - аксессуары к противоугонным системам в Казахстане от ARSTON

Программирование нового пульта TW 9010

1. Включаем зажигание (двигатель не должен быть заведен)
2. Правой рукой нажимаем одновременно кнопки "открытия багажника" и "включение тихой охраны" а левой рукой нажимаем кнопку "Override"
3. Дожидаемся 5-и "ЧИРПов" сирены
4. Отпускаем кнопку "Override" и кнопки — "открытия багажника", "включение тихой охраны"
5. После того как выполнили пункт четвертый снова нажимаем кнопки "открытия багажника" и "включение тихой охраны" поворотники должны несколько раз маргнуть
6 ну а далее как в инструкции по сигнализации…

1. Основные функции системы

  • 5-ти кнопочный программируемый 2-х сторонний брелок с ЖКИ.
  • Подсветка ЖКИ.
  • Режим вибрации.
  • Антисканер.
  • Антиграббер.
  • Программируемые брелоки (до 4 шт.)
  • Визуальное и звуковое подтверждение выполняемых функций.
  • Постановка в охрану с отключением сирены.
  • Защищенный дистанционный запуск/глушение двигателя.
  • Возможность установки на а/м с автоматической или ручной коробкой передач.
  • Возможность установки на а/м с бензиновым или дизельным двигателем.
  • Контроль температуры в салоне а/м.
  • Дополнительный датчик температуры.
  • Автоматический прогрев двигателя по заданной температуре.
  • Ежедневный (1, 2 , 4, 12-ти часовой) автоматический запуск двигателя.
  • Обход неисправной зоны с визуальным и звуковым подтверждением.
  • Двузонный датчик удара.
  • Дистанционное отключение датчика удара.
  • Защита от ложных срабатываний.
  • Самодиагностика.
  • 3 дополнительных канала.
  • Режим "Anti-hijack".
  • Режим "Паника".
  • Режим "Valet".
  • Охрана дверей, капота, багажника.
  • Индикация заряда батареи питания брелока-пейджера.
  • Режим экономии энергии батареи питания брелока-пейджера.
  • Функция "вызова водителя".
  • Поиска/м.
  • Встроенные в брелок-пейджер часы, будильник, таймер.
  • Индикация статуса системы светодиодным индикатором.
  • Встроенное реле центрального замка.
  • Память состояния.
  • Двушаговое снятие с охраны.
  • Двушаговое открывание центрального замка.
  • Блокировка двигателя.
  • Автоматический контроль зоны действия пейджера.
  • Турботаймер.

АВТОМОБИЛЬНАЯ СИГНАЛИЗАЦИЯ TOMAHAWK. TW-9010 Двухсторонняя автосигнализация

1 TOMAHAWK TW-9010 Автомобильная сигнализация TOMAHAWK TW-9010 Двухсторонняя автомобильная сигнализация РУКОВОДСТВО ПО УСТАНОВКЕ

2 TOMAHAWK TW СОДЕРЖАНИЕ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Основные функции системы Дистанционное управление Функции ЖК-дисплея Режим охраны Постановка на охрану с отключенной сиреной Автоматическая постановка на охрану и повторная постановка на охрану Функции иммобилайзера Снятие с охраны Открытие / закрытие дверей при работающем двигателе Двухэтапное открытие двери / канал 3 Дистанционный запуск двигателя Дистанционное отключение двигателя Турботаймер Прогрев двигателя до заданной температуры Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Дистанционное сканирование состояния Дистанционное открытие багажника 2-й вспомогательный канал Поиск автомобиля Дистанционное отключение датчика удара Режимы тревоги Режим паники Анти -Режим воровства Режим камердинера Вызов водителя Функции кнопок Аварийная постановка / снятие с охраны Дистанционная подготовка к запуску автомобилей с МКПП Программирование вспомогательных брелков Светодиодный индикатор Режимы работы Брелок-пейджер Замена батарейки Режим программирования Программирование функций брелка-пейджера Таблица программирования Описание программируемых функций ИНСТРУКЦИЯ ДЛЯ УСТАНОВКИ Основные принципы установки Выбор места для основного блока ts Подключение проводов Выбор МКПП или АКПП Подключение центрального замка Настройка датчика удара Схема подключения Технические данные

3 TOMAHAWK TW-9010 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 1. Основные характеристики системы 5-кнопочный 2-сторонний программируемый брелок с ЖК-подсветкой LCD Режим вибрации Антисканер Антиграббер Программируемые брелки (до 4-х элементов) Визуальное и звуковое подтверждение выполненных функций Постановка на охрану с отключенной сиреной Защищенный дистанционный запуск / отключение двигателя -выкл Вариант установки для автомобилей с автоматической или механической коробкой передач Вариант установки для автомобилей с бензиновыми или дизельными двигателями Контроль температуры в кабине Дополнительный датчик температуры Автоматический прогрев двигателя до заданной температуры Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Обход неисправной зоны с визуальным и звуковым подтверждением Двухзонный датчик удара Дистанционное отключение датчика удара Защита от неправильных действий Самодиагностика 3 дополнительных канала Режим защиты от угона Панический режим Режим камердинера Защита дверей, капота и багажника Брелок-пейджер Индикация заряда аккумулятора Брелок- режим энергосбережения от батареи пейджера Функция вызова водителя Поиск автомобиля Часы, будильник и таймер встроены в брелок-пейджер Светодиодная индикация состояния системы Встроенное реле центрального замка Память состояния Двухэтапное снятие с охраны Двухступенчатое открытие центрального замка Блокировка двигателя Автоматический контроль активной зоны пейджера Турботаймер 2

4 2.Брелки с дистанционным управлением TOMAHAWK TW

5 TOMAHAWK TW LCD Характеристики Рис Индикация режима безопасности. 2. Индикация бесшумного режима охраны 3. Индикация закрытого центрального замка Индикация открытого центрального замка 5. Индикация открытых дверей 6. Индикация открытого капота 7. Индикация открытого багажника 8. - Индикация мигания габаритных огней 4

6 Индикация работы трансивера-брелка-пейджера TOMAHAWK TW 10. Индикация присутствия в активной зоне 11. Индикация режима энергосбережения 12. Индикация вызова водителя 13. Индикация разогрева до заданного температурного режима 14. Индикация ежедневного автозапуска Световая индикация сотрясений 16. Индикация сильных ударов Индикация отключения зонального датчика удара Индикация отключения датчика удара отключить индикацию Индикация режима Anti-Hijack Индикация режима вибрации Индикация режима Valet 5

7 TOMAHAWK TW Индикация отключения ручного тормоза запущена Индикация двигателя Индикация уровня заряда батареи Индикация включения таймера индикация включения будильника Единицы измерения температуры часов (C или F) 4.Режим постановки на охрану Чтобы поставить машину на охрану, необходимо 1 раз нажать кнопку. Парковочные огни мигнут 1 раз; сирена издаст 1 ЧИРП для подтверждения входа в режиме охраны, двери и окна закроются (если подключены). На ЖК-дисплее будут отображаться значки и. Если сирена издает 3 ЧИРПа, это означает, что система обнаружила и отключила неисправную зону (открытая дверь, капот, багажник или ручной тормоз отключен). Система автоматически принимает эту зону для защиты, как только зона будет отремонтирована (дверь, капот, багажник закрыты и ручной тормоз включен).5. Режим постановки на охрану с отключенной сиреной Чтобы поставить машину на охрану без звуков сирены (все сообщения и подтверждения будут отправляться системой только на брелок-пейджер), нажмите кнопку 1 раз. Парковочные огни мигнут 1 раз, подтверждая вход в режиме охраны, двери закроются. На ЖК-дисплее будут отображаться значки и. Вы также можете включать и выключать этот режим в режиме безопасности. 6

8 6.Автоматическая постановка на охрану и повторная постановка на охрану TOMAHAWK TW-9010 Если функция автоматической постановки на охрану включена, то: при выключенном зажигании после закрытия всех дверей система выдаст 1 длинный ЧИРП и через 10 секунд включит режим безопасности (см. Таблицу программирования) ). Функция автоматической повторной постановки на охрану всегда включена в том случае, если после снятия с охраны ни одна из дверей не открывается в течение 30 секунд. 7. Режим иммобилайзера. Режим иммобилайзера включается автоматически через 30 секунд после выключения зажигания (см. Таблицу программирования). Светодиодный индикатор в этом режиме светится постоянно.В этом режиме запуск двигателя ключом зажигания невозможен. Для выхода из режима иммобилайзера нажмите кнопку 1 раз или выключите зажигание и нажмите кнопку OVERRIDE 1 раз. 8. Снятие с охраны Чтобы снять машину с охраны, нажмите кнопку 1 раз. Парковочные огни мигнут 2 раза; сирена издаст 2 ЧИРПа (если система не находится в режиме охраны с отключенной сиреной) для подтверждения снятия с охраны, двери откроются и включится освещение (если подключено). На ЖК-дисплее появится значок. 9. Открытие / закрытие дверей при работающем двигателе. Если двигатель автомобиля запускался ключом зажигания, то вы можете открывать и закрывать двери с помощью кнопки.На ЖК-дисплее будут отображаться значки и соответственно. 7

9 10. Двухэтапное открывание двери или канал 3 TOMAHAWK TW-9010 Эти функции одновременно недоступны! Используйте таблицу программирования для выбора одного из них. 1. Выбрана функция двухступенчатого открывания двери. Нажмите кнопку, чтобы снять с охраны и открыть дверь водителя. Второе нажатие и удержание этой кнопки откроет другие двери. 2. Выбрана функция дополнительного канала.Нажмите и удерживайте кнопку, чтобы включить вспомогательный (дополнительный) канал. ВНИМАНИЕ! Эти функции требуют дополнительного подключения при установке. 11. Турбо-таймер Tomahawk TW-9010 обеспечивает функцию турбонаддува для автомобилей с турбонаддувом. Если эта функция активирована, двигатель продолжает работать после выключения зажигания в течение 1, 3 или 6 минут (см. Таблицу программирования). 12. Дистанционный запуск двигателя Нажмите кнопку. Парковочные огни мигнут 3 раза; сирена издаст 3 ЧИРПА. На ЖК-дисплее будут отображаться следующие значки: 1.попытка запуска двигателя. 2. если двигатель не запускается по какой-либо причине. 3. Двигатель запустился (в сопровождении мелодии брелка-пейджера) Двигатель будет работать в течение заранее запрограммированного времени (см. Таблицу программирования), после чего автоматически остановится. Время работы можно продлить с помощью кнопок и на 5 минут после каждого нажатия, максимум до 20 минут. ЖК-дисплей будет отображать время до остановки двигателя. 8

10 TOMAHAWK TW-9010 ВНИМАНИЕ! Дистанционный запуск двигателя невозможен в случае, если: 1.Рычаг переключения передач находится не в нейтральном положении. 2. Зажигание включено. 3. Капот открыт. 4. Ручной тормоз не задействован. В любом из этих случаев сирена издаст 4 «ЧИРпа» при попытке удаленного запуска. 13. Дистанционная остановка двигателя В случае, если двигатель запускался дистанционно, вы можете остановить его, нажав кнопку. Парковочные огни мигнут 4 раза; сирена издаст 4 ЧИРПА. ЖК-дисплей скроет значок, и будет играть мелодия. 14. Прогрев двигателя до заданной температуры Томагавк имеет дополнительный датчик температуры для установки под капотом (см. Схему №2).10). Если этот датчик установлен, запуск двигателя и прогрев осуществляется по данным этого датчика, в противном случае по данным датчика температуры в салоне. Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Парковочные огни вспыхнут 1 раз, а сирена издаст 1 ЧИРП, подтверждая включение функции. На ЖК-дисплее отобразится значок и указанная температура для включения прогрева (программируется, см. Таблицу программирования) в сопровождении мелодии. Когда температура достигает заданного значения для автоматического включения прогрева, двигатель запускается на предварительно запрограммированное время (см. Таблицу программирования).9

11 TOMAHAWK TW-9010 Чтобы отключить эту функцию, нажмите кнопки и. Парковочные огни мигнут 2 раза, а сирена издаст 2 ЧИРПа, подтверждая отключение функции. ЖК-дисплей будет скрывать значок, будет воспроизводиться мелодия. и Примечание: автоматический прогрев двигателя до заданной температуры должен производиться максимум шесть раз за два часа. Температуру автоматического прогрева двигателя можно установить на -5 C, -10 C, -20 C, -30 C (см. Таблицу программирования).15. Ежедневный (1, 2, 4, 12-часовой) автоматический запуск Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Сирена издаст 1 ЧИРП, подтверждая включение функции. На ЖК-дисплее отобразится значок, и заиграет мелодия. После включения этой функции, начиная со следующего дня, система автоматически запустит двигатель в момент включения. Чтобы отключить функцию ежедневного запуска, нажмите кнопки и. Парковочные огни мигнут 2 раза, а сирена издаст 2 ЧИРПа, подтверждая отключение функции.ЖК-дисплей скроет значок, и будет играть мелодия. Для включения 1, 2, 4 и 12 часов запуска необходимо активировать функцию ежедневного запуска, а затем в течение 5 секунд нажимать соответствующую кнопку на брелке: для ежечасного запуска, для запуска каждые 2 часа, для запуск каждые 4 часа, запуск каждые 12 часов. 16. Удаленное сканирование состояния Чтобы выполнить удаленное сканирование состояния, нажмите кнопку. Парковочные огни мигнут 3 раза, подтверждая передачу данных на приемник-брелок-пейджер; температура в салоне, состояние охраны и т. д.10

12 17. Открытие удаленной загрузки TOMAHAWK TW-9010 Чтобы удаленно открыть загрузчик, нажмите и удерживайте кнопку. Парковочные огни мигнут 3 раза, подтверждая открытие багажника. На ЖК-дисплее появится значок. ВНИМАНИЕ! Эта функция требует дополнительного подключения во время установки и дополнительного канала. Чтобы включить эту функцию, нажмите и удерживайте кнопку звука 1 CHIRP, чтобы подтвердить включение функции.. Габаритные огни мигнут 1 раз, сирена загорится ВНИМАНИЕ! Эта функция требует дополнительного подключения во время установки. 19. Поиск автомобиля Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Парковочные огни вспыхнут 6 раз, а сирена издаст 6 ЧИРПов, показывая местонахождение автомобиля. 20. Отключение дистанционного датчика удара. Чтобы включить эту функцию, в режиме безопасности одновременно нажмите и удерживайте кнопки и. На ЖК-дисплее появится значок, показывающий, что зона предупреждения датчика удара отключена. Второе нажатие на кнопки полностью отключит датчик удара, и на ЖК-дисплее отобразится значок.Чтобы включить датчик удара, нажмите кнопки и еще раз. 21. Режимы тревоги При срабатывании зоны предупреждения датчика удара (легкий удар) габаритные огни мигнут 6 раз, сирена издаст 3 ЧИРПа. На ЖК-дисплее отобразится значок, и заиграет мелодия. 11

13 TOMAHAWK TW-9010 При срабатывании основной зоны датчика удара (сильный удар) система перейдет в режим тревоги на 25 сек.На ЖК-дисплее отобразится значок и прозвучит сигнал тревоги. При срабатывании любой другой зоны система перейдет в режим тревоги на 30 секунд. На ЖК-дисплее отобразится значок, соответствующий сработавшей зоне (см. Стр. 3), и раздастся сигнал тревоги. ВНИМАНИЕ! Чтобы отключить сигнал тревоги, нажмите кнопку. Это отключит режим тревоги, но автомобиль останется 22. Панический режим Чтобы включить эту функцию, нажмите и удерживайте кнопки и одновременно двигатель не должен запускаться. Стояночные огни вспыхнут 3 раза, а сирена издаст 3 ЧИРпа, чтобы привлечь внимание к вашему автомобилю.23. Режим Anti-Hijack Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Стояночные огни будут мигать 30 секунд, затем система включит режим тревоги, стартер двигателя заблокируется. На ЖК-дисплее отобразится значок и прозвучит сигнал тревоги. Чтобы отключить этот режим, нажмите кнопку. Этот режим также можно включить с помощью кнопки Anti-hijack. Нажать кнопку Anti-hijack (двигатель автомобиля должен быть запущен). Стояночные огни будут мигать в течение 30 секунд, после чего система перейдет в режим тревоги, стартер двигателя заблокируется.Этот режим не будет отключен до нажатия кнопки. Вы также можете выйти из этого режима, удерживая кнопку Anti-hijack в течение 5 секунд. равно 24. Valet Mode Чтобы включить эту функцию, одновременно нажмите и удерживайте кнопки и. Парковочные огни мигнут 4 раза, а сирена издаст 4 ЧИРПа, подтверждая включение режима Valet. На ЖК-дисплее отобразится значок, и заиграет мелодия. 12

14 TOMAHAWK TW-9010 В этом режиме доступны только сервисные функции, такие как дополнительные каналы, поиск машины, вызов водителя и т. Д.Также доступны функция повторной постановки на охрану и режим программирования. Чтобы отключить эту функцию, снова нажмите, и одновременно. Парковочные огни мигнут 3 раза, а сирена издаст 3 ЧИРПа, подтверждая отключение режима Valet. ЖК-дисплей скроет значок, и будет играть мелодия. 25. Драйвер вызова. Чтобы включить эту функцию, нажмите кнопку вызова, расположенную на антенне-передатчике. На ЖК-дисплее отобразится значок, и заиграет мелодия. 26. Функции кнопок отмены Некоторые функции TOMAHAWK TW-9010 могут быть активированы без управляющих аксессуаров.Чтобы войти в этот режим, сделайте следующее: 1. Выключите зажигание 2. С помощью кнопки Override выберите нужную функцию: A) Режим Valet 3 раза B) Ежедневный автоматический запуск 4 раза C) Автоматический прогрев до заданной температуры кабины 5 раз 3 . Включите зажигание 4. Система подтвердит выбранную функцию ЧИРПами сирены и миганием светодиода: A) Режим Valet 3 ЧИРПа и мигает B) Ежедневный автоматический запуск 4 ЧИРПа и мигает C) Автоматический прогрев до заданной температуры кабины 5 ЧИРПов и мигает 5. Чтобы включить / выключить функции, нажмите кнопку Override 6.Система подтвердит включение / выключение функции ЧИРПами сирены и миганием светодиода: 13

15 1 ЧИРП и функция мигания включены. 2 ЧИРП и функция миганий отключены. TOMAHAWK TW Выключите зажигание. ПРИМЕЧАНИЕ. Если активирована функция ежедневного автоматического запуска, двигатель запустится сразу после выключения зажигания. Используйте свой пульт дистанционного управления, чтобы остановить двигатель.1. Для аварийной постановки на охрану: 27. Аварийная постановка / снятие с охраны A) Включите зажигание (двигатель не должен запускаться) B) Нажмите кнопку Override 8 раз. C) Выключите зажигание. Стояночные огни мигнут 1 раз, а сирена издаст 1 ЧИРП для подтверждения. включение функции. Через 20 секунд система перейдет в охранный режим. ПРИМЕЧАНИЕ: Если через 20 секунд после срабатывания аварийной постановки на охрану сработает какая-либо из охранных зон, система предупредит вас 4-мя миганиями габаритных огней и 4-мя ЧИРПами сирены, предоставив вам 20 секунд для снятия автомобиля с охраны. Если снятие с охраны не произойдет, система перейдет в режим тревоги.2. Для аварийного снятия с охраны: A) Включите зажигание (двигатель не должен запускаться) B) Нажмите кнопку Override 4 раза C) Выключите зажигание. Стояночные огни мигнут 2 раза, а сирена издаст 2 ЧИРПа, подтверждая включение функции. ПРИМЕЧАНИЕ: Брелки дистанционного управления продолжают работать после аварийной постановки / снятия с охраны. 14

16 TOMAHAWK TW Подготовка к дистанционному запуску автомобилей с механической коробкой передач Для обеспечения возможности дистанционного запуска автомобилей с механической коробкой передач рычаг переключения передач должен находиться в нейтральном положении.Перед тем как заглушить двигатель автомобиля, выполните следующие процедуры: 1. Включите ручной тормоз автомобиля (двигатель должен быть запущен) 2. Нажмите кнопку, на ЖК-дисплее отобразится значок, и начнется воспроизведение мелодии. Выполните шаги 3 и 4 в течение 30 секунд 3. Выньте ключ из замка зажигания (двигатель должен продолжать работать) 4. Откройте дверь, выйдите из машины и закройте дверь. Если все шаги выполнены правильно, система автоматически остановит двигатель, в противном случае будет отключена возможность дистанционного запуска. 29. Программирование дополнительных брелков TOMAHAWK TW-9010 позволяет записывать в свою память до 4 брелков дистанционного управления.Для записи выполните следующее: 1. Включите зажигание (двигатель не должен запускаться) 2. Нажмите и удерживайте кнопку Override 3. Подождите 4 ЧИРПа для подтверждения ввода в режиме программирования брелка 4. Отпустите кнопку Override 5. Нажмите и удерживайте до того, как вы услышите ЧИРПЫ сирены, подтверждающие запоминание нового брелка (1 ЧИРП для первого брелка, 2 ЧИРПа для второго брелка, 3 ЧИРПа для третьего брелка и 4 ЧИРПа для четвертого брелка) 15

17 TOMAHAWK TW Система автоматически выйдет из режима программирования брелка, если не получит сигналов от брелка в течение 6 секунд.ВНИМАНИЕ! Все незапрограммированные безделушки будут удалены из памяти. 30. Режимы работы светодиодного индикатора. Система отображает свое состояние с помощью светодиодного индикатора, когда зажигание автомобиля выключено. Состояние системы Количество миганий 1. Режим дистанционного запуска и режим иммобилайзера Горит постоянно 2. Автомобиль снят с охраны Отключен 3. Автомобиль поставлен на охрану 1 вспышка 4. Ежедневный автоматический режим запуска 2 мигания 5. Автоматический прогрев до заданного температурного режима 3 мигания 6. Режим ежедневного автоматического запуска и автоматический прогрев до заданной температуры, режим 4 мигания 7.Valet mode 5 миганий 31. Замена батареи-брелка-пейджера Если индикатор заряда батареи похож на эту замену. 1. Откройте крышку аккумуляторного отсека брелка-пейджера 2. Извлеките использованный аккумулятор 3. Нажмите кнопку 4. Вставьте новый аккумулятор 5. Закройте крышку аккумуляторного отсека брелка-пейджера 6. Нажмите кнопку Тип аккумулятора: AAA. Рекомендуется использовать щелочные батарейки. Это означает, что батарея разряжена и требует подтверждения 16

18 32.Режим программирования Для входа в режим программирования выполните следующие действия: TOMAHAWK TW Включите зажигание (двигатель не должен запускаться) 2. Нажмите кнопку Override 6 раз 3. Выключите зажигание (6 ЧИРПов сирен подтвердят вход в режим программирования) Используйте кнопку Override для выбора необходимой функции. Каждое нажатие означает переход к следующей функции. Система укажет выбранную функцию с помощью сирены «ЧИРП»: Короткий ЧИРП 1 Длинный ЧИРП 5 ПРИМЕР: 14 кнопок Переопределение нажатий 2 длинных и 4 коротких ЧИРПа выбрана функция 14 См. Номера и описания функций в Таблице программирования.17

19 33. Программирование функций брелка-пейджера TOMAHAWK TW-9010 Используемые кнопки Выполняемые функции Примечания Переключатель подсветки Вкл. Отключение автоматически после удержания 5 секунд 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз 7 раз 1 раз 2 раза 3 раза 4 раза 5 раз 6 раз Переключатель режима энергосбережения ВКЛ. Переключение режима звука / вибрации Режим настройки часов, будильника и таймера Режим настройки часов - час Режим настройки часов - минуты Режим настройки будильника - час Режим настройки будильника - минуты Режим настройки будильника ВКЛ / OFF Режим установки таймера - час Режим установки таймера - минуты Режим установки таймера ON / OFF Режим установки будильника Установка таймера на 10 мин. Установка таймера на 20 мин. Установка таймера на 30 мин. Установка таймера на 60 мин. Установка таймера на 90 мин. Установка таймера на 120. min Приемник брелка-пейджера автоматически выключается через 2 мин после снятия с охраны. Установка часов / минут вперед.Удерживайте для быстрой прокрутки. Установка часов / минут назад. Удерживайте для быстрой прокрутки. 18

20 Количество нажатий Override Подтверждение 34. Таблица программирования Описание функции TOMAHAWK TW ЧИРПЫ ЧИРПЫ ЧИРПЫ 1 раз 1 короткий ЧИРП Время остановки двигателя после дистанционного запуска (мин) раз 2 коротких ЧИРПа Заданная температура двигателя для автоматического прогрева (o C ) раз 3 коротких ЧИРПа Время работы стартера при удаленном пуске (мсек) раз 4 коротких ЧИРПа Управление работой двигателя по заказу: Вер.1 Версия 2 Версия 3 5 раз 1 длинный ЧИРП Время включения 2-го дополнительного канала (сек), постоянное 6 раз 1L + 1S ЧИРП Длительность импульса сирены (мс), умноженная на 1L + 2S ЧИРП Кабель IGN 2 (ВКЛ. Закрывание двери при дистанционном запуске Версия 1 Версия 2 Версия 3 Версия 4 8 раз 1L + 3S ЧИРП Задержка включения стартера перед запуском бензинового / дизельного двигателя (сек) раз 1L + 4S ЧИРП Продолжительность импульса открытия / закрытия центрального замка (сек) Версия 1 Версия 2 Версия 3 Версия 4 10 раз 2 длинных ЧИРПа Двухэтапное открытие двери или 3-я дополнительная версия Версия 1 Версия 2 Версия 3 Версия 3 Вер.4 канала / иммобилайзер 11 раз 2L + 1S ЧИРПЫ Функция безопасного вождения ВЫКЛ., Версия 1, версия 2, версия 3, 12 раз, 2L + 2S, ЧИРП, Автоматическая постановка на охрану, версия 1, версия 2, версия 3, 13 раз 2L + 3S ЧИРПЫ Счетчик задержки освещения кабины (сек) раз 2L + 4S ЧИРПЫ Время включения освещения кабины / подъема окна (сек) Версия 1 Версия 2 Версия 3 Версия 4 15 раз 3 длинных ЧИРПа Единицы измерения температуры / тип блокировки (черный и белый кабель) Ver.1 Ver.2 Ver.3 Ver.4 16 раз 3L + 1S ЧИРПЫ Турботаймер ВЫКЛ. 1 мин. 3 мин. 6 мин. ПРИМЕЧАНИЕ. Система подтверждает выбранные функции с помощью ЧИРПов сирены: L длинный ЧИРП, S короткий ЧИРП.Функционирование подтверждается следующими ЧИРПами сирены: 1 ЧИРП, 2 ЧИРПА, 3 ЧИРПА, 4 ЧИРПА ВНИМАНИЕ! Заводские настройки для программируемых функций подчеркнуты. 19

21 35. Описание программируемых функций 1. Время, отведенное на работу двигателя после дистанционного запуска: 5/10/15/20 мин. TOMAHAWK TW Температура двигателя при включенном автоматическом прогреве (если функция активирована): -5 o / -10 o / -20 o / 30 o C.3. Время работы стартера при включенной функции удаленного запуска: 800/1200/1800/3000 мс. Уточняется время первой попытки запуска. Если первая попытка не удалась, система будет увеличивать время для каждых трех последующих попыток на 200 мсек. ВНИМАНИЕ! Устанавливайте время работы стартера на 3000 мс только тогда, когда работа двигателя контролируется тахометром. 4. Варианты управления работой двигателя: Вариант 1 по напряжению сети автомобиля. Версия 2 по датчику давления масла. Версия 3 по тахометру. ВНИМАНИЕ! При выборе 3-го варианта управления работой двигателя необходимо запрограммировать обороты холостого хода следующим образом: 1.Отключите от автомобиля все электроприводы (например, кондиционер, магнитолу, усилитель). 2. Включите зажигание и нажмите кнопку OVERRIDE 9 раз. 3. Выключите зажигание. Сирена издаст 9 ЧИРПов, а светодиодный индикатор - 9 миганий. Подождите, пока загорится светодиод. 4. Запустите двигатель ключом зажигания. 5. После того, как частота вращения двигателя достигнет числа оборотов и двигатель достаточно прогрет, переходите к следующему шагу. 6. Нажмите и удерживайте кнопку OVERRIDE 1 раз. Если процедура прошла успешно, система издаст 1 ЧИРП, в противном случае 4 ЧИРПа предупредит о необходимости повторить процедуру.20

22 5. Длина разрешающего импульса для 2-го вспомогательного канала: 0,8 / 10/30 / константа. 6. Длительность импульса сирены (клаксона): 100/10/15/20 мсек. TOMAHAWK TW Wire IGN 2 ON / OFF (см. Электрическую схему) и автоматическое закрывание двери при удаленном запуске: Версия 1 IGN 2 ON, замки не закрываются автоматически при удаленном запуске; Версия 2 IGN 2 OFF, замки не закрываются автоматически при удаленном запуске; Версия 3 IGN 2 ON, замки закрываются автоматически при удаленном запуске; Версия 4 IGN 2 OFF, замки закрываются автоматически при удаленном запуске.8. Задержка включения стартера перед дистанционным запуском двигателя: 2 сек - для бензиновых двигателей 10 сек для дизельных двигателей 9. Длительность разрешающего импульса для центрального замка: Вариант 1 Импульс включения 0,8 сек, импульс открытия 0,8 сек; Версия 2 Импульс закрытия 3,6 сек, импульс открытия 3,6 сек; Версия 3 Импульс закрытия 0,8 сек, 2 импульса открытия 0,8 сек; Версия 4 Импульс закрытия 30 сек, импульс открытия 0,8 сек; 10. Выбор функций: 3-й дополнительный канал или двухступенчатое открытие двери / иммобилайзер: Версия 1 3-й дополнительный канал, иммобилайзер ВЫКЛЮЧЕН; Вариант 2 Двухступенчатое открытие двери, иммобилайзер выключен; Версия 3 3-й дополнительный канал, иммобилайзер включен; Версия 4 Двухступенчатое открытие двери, иммобилайзер включен.11. Функция безопасного вождения: Версия 1 Двери не закрываются и автоматически открываются после включения и выключения зажигания соответственно. 21

23 TOMAHAWK TW-9010 Версия 2 Двери автоматически запираются через 10 секунд после включения зажигания и открываются сразу после выключения зажигания. Версия 3 Двери автоматически запираются через 30 секунд после включения зажигания и открываются сразу после выключения зажигания. 12. Автоматическая постановка на охрану. Версия 1 ВЫКЛ; Версия 2 ВКЛ без запирания дверей Версия 3 ВКЛ с запирающейся дверью 13.Счетчик задержки освещения кабины. Система заблокирует двери по истечении указанного периода (1 сек / 15 сек / 30 сек / 45 сек) после нажатия кнопки. 14. Время закрытия окон после постановки автомобиля на охрану или включения освещения кабины после снятия с охраны. Версия 1 Включение освещения кабины на 20 секунд после снятия с охраны Версия 2 Включение освещения кабины на 30 секунд после снятия с охраны Версия 3 Закрытие окон через 20 секунд после постановки на охрану Версия 4 Закрытие окон через 30 секунд после постановки на охрану 15. Выбор единиц измерения температуры в кабине, отображаемых на брелке- пейджер: o C или o F / тип дополнительной блокировки двигателя (черно-белый кабель).Версия 1 Единицы измерения o C, вспомогательная блокировка нормально разомкнутый Версия 2 Единицы измерения o F, вспомогательная блокировка нормально замкнутый Версия 3 Единицы измерения o C, вспомогательная блокировка нормально замкнутый Версия 4 Единицы измерения o F, вспомогательная блокировка нормально разомкнут 16. Функция турботаймера

24 ИНСТРУКЦИЯ ПО УСТАНОВКЕ 1. Основные принципы установки TOMAHAWK TW-9010 Автомобильная сигнализация TOMAHAWK TW-9010 имеет классическую схему подключения.Прежде всего, перед установкой отключите систему питания автомобиля (отсоедините клемму аккумулятора). При выборе места для установки блоков системы охранной сигнализации соблюдайте следующие принципы: - Секретность установки - Отсутствие источников тепла и влаги рядом с блоками - Обеспечение минимального взаимного вмешательства между штатной электроникой автомобиля и блоками сигнализации ВНИМАНИЕ! Излучающую антенну следует устанавливать на удалении от блоков сигнализации и управления автомобилем. Старайтесь минимизировать длину кабелей. 2. Выбор места для размещения основных блоков 1) Внутри кабины (пассажирского салона) установлен электронный блок управления сигнализацией.Для достижения максимального радиуса действия комбинированную ВЧ-антенну для шкафа следует размещать в самой высокой точке, не касаясь металлических деталей и электрических проводов. 2) Сирена установлена ​​в моторном отсеке, в труднодоступном месте. Если вы используете независимую сирену, обеспечьте доступ к слоту служебного ключа. Сирену следует устанавливать рогом вниз, чтобы избежать попадания влаги. Соединения проводов лучше выполнять внутри кабины для уменьшения коррозии. 3) Все сильноточные цепи (источник питания, фары, центральный замок и т. Д.)) должны быть защищены предохранителями соответствующего номинала. 4) Спусковые механизмы капота и багажника прорезаны в защищенных от влаги местах, недоступных при закрытых капюшоне и багажнике. Триггеры следует периодически смазывать, чтобы избежать заедания и коррозии. 5) Датчик удара устанавливается в кабине, идеальным местом может быть центр автомобиля, и крепится к металлу кузова автомобиля саморезами или приклеивается. 6) Рекомендуется припаять контакты в разъемах зажигания, стартера и других цепей. 23

25 6-контактная розетка для дистанционного запуска 3. Подключение проводов TOMAHAWK TW Черный и желтый провод Провод включения стартера (+12 В). Это выходной сигнал +12 В на пусковое реле. Он подключается к проводу замка зажигания, где в положении ключа стартера появляется +12 В. Этот сигнал предназначен для запуска двигателя. Подключите этот провод к реле блокировки. 2. Синий провод Выходной сигнал + 12В АСС вспомогательного оборудования. Он подключается к проводу замка зажигания, где появляется +12 В в положении ключа ACC и зажигания ON. 3. Тонкий красный провод питания системы (+12 В) Подключается к плюсовой клемме АКБ через предохранитель на 10А.4. Толстый красный провод провод питания цепи дистанционного пуска (+ 12В). Подключается к клемме + аккумулятора зажигания через предохранитель на 40А. 5. Желтый провод IGN 1 провод, выходной сигнал + 12В. Он подключается к проводу замка зажигания, где + 12В появляется в положении ключа зажигания и не исчезает в положении стартера. 6. Зеленый провод - провод IGN 2, выходной сигнал +12 В. Он подключается к проводу замка зажигания, где + 12В появляется в положении ключа зажигания и исчезает в положении стартера, если этот провод имеется на автомобиле, на котором установлена ​​система.24

26 TOMAHAWK TW PIN Разъем питания дистанционного запуска 1. Центральный контакт с синим проводом для реле открывания центрального замка 2. Сине-серый провод с нормально разомкнутым контактом для реле открытия центрального замка 3. Сине-черный провод с нормально замкнутым контактом для центрального замка реле открытия 4. Зеленый провод - центральный контакт реле закрытия центрального замка 5. Зеленый и серый провод нормально разомкнутый контакт реле закрытия центрального замка 6. Зеленый и задний провод нормально замкнутый контакт реле закрытия центрального замка 18 PIN Главный разъем 1.Система черных проводов - (Обеспечьте надежный контакт) 2. Синий провод для включения освещения кабины или поднятого окна - 300 мА при снятии / постановке системы на охрану (программируется) 3. Черно-красный провод, выход IGN 3 - 300 мА во время процедуры удаленного запуска, для устройство вспомогательных цепей зажигания. Этот провод может понадобиться, если в замке зажигания автомобиля, на котором установлена ​​система, более двух цепей зажигания, или для включения модулей перепуска иммобилайзера. 4. Черно-желтый провод, провод реле блокировки стартера, мА после постановки на охрану и / или процедуры дистанционного запуска и / или в режиме Anti-hijack.ВНИМАНИЕ! Реле блокировки следует использовать только для блокировки стартера, чтобы предотвратить остановку двигателя во время движения. 25

27 TOMAHAWK TW Желто-красный провод Провод 2-го вспомогательного канала (-300 мА). 6. Серо-черный провод для подключения провода тахометра или датчика давления масла. Подсоедините к сигнальному проводу тахометра или к проводу датчика давления масла (программируется). 7. Синий и красный провод + вход для датчика двери. 8. Оранжево-белый провод - - вход датчика багажника. 9. Фиолетовый провод - провод включения функции защиты от взлома.Функция защиты от угона включается, когда на этом проводе отображается -. 10. Зелено-черный провод Провод питания габаритных огней. Он подключается через предохранитель на 7,5 А. 11. Зелено-желтый провод Провод питания габаритных огней. Он подключается через предохранитель на 7,5 А. 12. Программируемая вспомогательная блокировка с черным и белым проводом (нормально замкнутый / нормально разомкнутый). 300 мА (программируемый). 13. Серый провод выхода сирены (1,5 А) 14. Желто-синий провод Провод 3-го дополнительного канала или провод двухступенчатого открывания двери (программируется). А) 3-й вспомогательный канал - 300 мА.Б) Двухступенчатое открытие двери - 300мА. 15. Желто-черный провод для дистанционного открывания багажника. (- 300 мА, 1 сек) 26

28 TOMAHAWK TW Оранжевый и фиолетовый провод ручного тормоза. Подключается к - выключателю ручного тормоза (для МКПП) или к стоп-сигналам (для АКПП) (см. Схемы 8,9) в зависимости от комплектации автомобиля. 17. Сине-черный провод - вход для датчика двери. 18. Оранжево-серый провод - - ввод датчика капота. Гнездо датчика удара 4 PIN Гнездо датчика удара. 2-контактный разъем для кнопки Override Разъем для кнопки Override. 2-контактный разъем для светодиодного индикатора. Разъем для светодиодного индикатора. Гнездо для комбинированной антенны 5 PIN Гнездо для комбинированной антенны. 4. Выбор автоматической или механической коробки передач Выбор автоматической или ручной коробки передач в TOMAHAWK TW-9010 осуществляется с помощью перемычки 1 (см. Электрическую схему). Перемычка закрыта АКПП Перемычка открыта МКПП 27

29 5. Подключение центрального замка TOMAHAWK TW-9010 TOMAHAWK TW-9010 имеет встроенные силовые реле для управления центральным замком.Электропроводка для подключения центрального замка выполнена в отдельной шестиконтактной розетке. Цвета проводов и схемы подключения показаны на схемах 1-4. ВНИМАНИЕ! Обратите внимание, что длительность импульса управления центральным замком является программируемой функцией. 6. Настройка датчика удара Настройка - последний этап установки охранной системы TOMAHAWK TW-9010. Установите минимальную чувствительность датчика удара. Постепенно увеличивайте чувствительность и стучите ладонью по корпусу автомобиля, чтобы проверить порог срабатывания. ВНИМАНИЕ! Избыточная чувствительность может привести к большому количеству ложных срабатываний срабатывания; вы будете вынуждены уменьшить чувствительность датчиков.28

30 TOMAHAWK TW-9010 Подключение проводов Рис. 4 29

31 6-контактная розетка для дистанционного запуска TOMAHAWK TW-9010 Схема 1 ВНИМАНИЕ! Подключите гнездо реле блокировки в соответствии с полярностью диода, показанной на схеме 1. Положение ключа зажигания Выкл. ACC Пусковой провод зажигания Провод питания системы Провод стартера IGN 1 провод ACC провод IGN 2 провода Провод питания цепи IGN 3 провода 30

32 TOMAHAWK TW PIN центральный гнездо для подключения замка 18-контактное основное гнездо Схема 2 31

33 4-х контактное гнездо датчика удара TOMAHAWK TW Гнездо кнопки отмены PIN 2-контактное гнездо светодиодного индикатора 5-контактное гнездо комбинированной антенны Схема 3 32

34 Подключение вспомогательного электропривода Время управления 08 с TOMAHAWK TW-9010 Схема 4 Положительное управление центральным замком Время управления 0,8 с Диаграмма 5 33

35 Отрицательное управление центральным замком Время управления 0,8 с TOMAHAWK TW-9010 Диаграмма 6 Пневматический центральный замок (Audi, Mercedes) Время управления 3,6 с Рисунок 7 34

36 TOMAHAWK TW-9010 Схема 8 Схема 9 35

37 TOMAHAWK TW-9010 Схема 10 36

38 Технические данные TOMAHAWK TW-9010 Номинальное напряжение +12 В Потребляемый ток 15 мА Допустимый ток: 6-контактная розетка для дистанционного запуска В цепи питания толстый красный провод (ограничен предохранителем) В цепи питания тонкий красный провод (ограничен предохранителем) IGN 1, + (желтый провод) IGN 2, + (зеленый провод) IGN 3, - (черный и красный провод) Провод стартера, + (черно-желтый провод) 30A 10A 30A 30A 300mA 30A 6-контактный разъем для подключения центрального замка В контактной цепи реле для управление центральным замком (ограничено предохранителем) 20A 37

39 18-контактный главный разъем TOMAHAWK TW-9010 Контакты реле блокировки Сервисный выход реле блокировки, - (черный и желтый провод) Выход питания сирены, + (серый провод) Выход вспомогательного канала 1, - (желтый и черный провод) Выход вспомогательного канала 2, - (желтый и красный провод) Выход вспомогательного канала 3, - (желтый и синий провод) 40A 300mA 2A 300mA 300mA 300mA Размер выходов источника питания для индикаторов, + 7. 5A (зелено-черный и зелено-желтый провода, ограничены предохранителями) Выход на освещение кабины, - (синий провод) 300 мА Временные интервалы: Сервисный выход, - постоянно дежурный (черный и желтый провод) Дополнительный выход канала 1, - (желтый и черный провод) 1 сек 38

40 Выход дополнительного канала 2, - (программируемый) (желтый и красный провод) Выход дополнительного канала 3, - (желтый и синий провод) Длительность импульса управления центральным замком (программируемая) 0,8 с 10 с 30 sec Постоянно 0.8 сек 0,8 сек 3,6 сек 30 сек TOMAHAWK TW-9010 Устройство соответствует погодным требованиям по ГОСТ для версии УХЛ 2 (установка внутри кабины). Устройство соответствует требованиям по электрической совместимости по ГОСТ Р

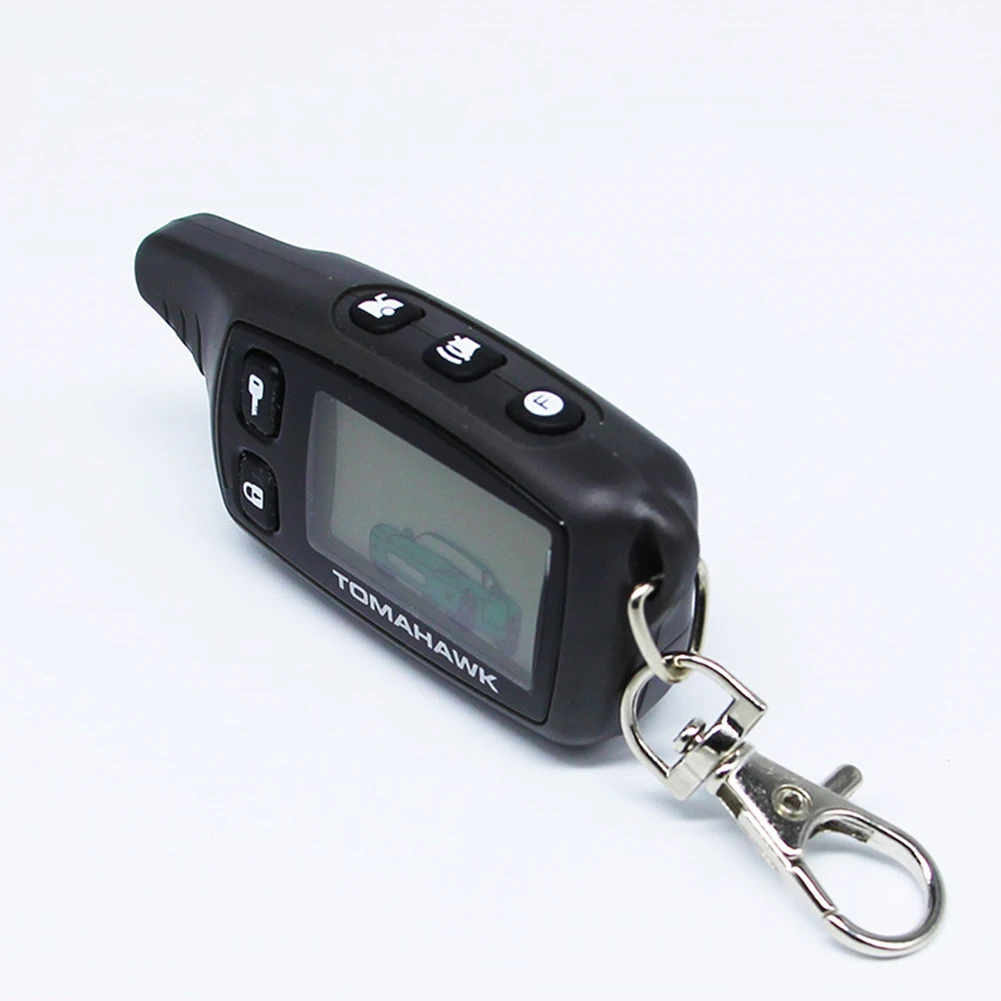

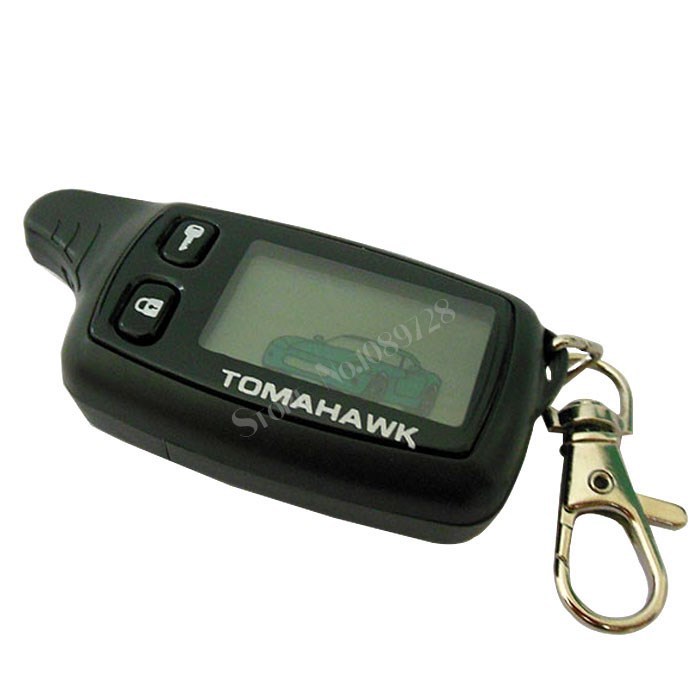

TW9010 Брелок с ЖК-пультом дистанционного управления для российской двусторонней автосигнализации TW 9010 Tomahawk TW-9010 Key TW-7000 D900 SL-950 LR-950 TW7000


Представляем самый футуристический продукт, элегантность и универсальные модели. TW9010 LCD Брелок с дистанционным управлением для русской автосигнализации TW 9010 Tomahawk TW-9010 Key TW-7000 D900 SL-950 LR-950 TW7000 очень чистый и роскошный дизайн, тип и конструкция. На самом деле сделанный из высококачественных материалов, этот продукт может служить и доставить полный вкус желающим и испытать удовольствие. Это очень стильно, современно стильно и недорого. Обладает красивым дизайном и долговечностью. Его очень легко использовать с простым руководством, легко обслуживать, легко чистить и просто хранить.Вы обязательно получите действительно исключительное качество по разумной цене. Все функции на 100% функционально. Каждый, кто покупает и использует этот продукт, будет доволен и удовлетворен. Он не будет разочаровывать как продукт по качеству и скорости.

Подробнее о продукте

Фирменное наименование СТАРЛАЙН-МАРС
Тип Двустороннее противоугонное устройство
Тип пульта дистанционного управления С пультом дистанционного управления с ЖК-дисплеем
Тип аксессуара Специальные части противоугонного устройства

Описание продукта

В целом, почти все детали на 100% идеальны и элегантны. Хорошие материалы, отличное качество и удобство в обращении. Дизайн очень красивый, элегантный и вызывает радость от использования. Цена действительно доступная по качеству и моделям. По поводу качества нет нытья. TW9010 LCD Брелок с дистанционным управлением для русской автосигнализации TW 9010 Tomahawk TW-9010 Key TW-7000 D900 SL-950 LR-950 TW7000 может доставить большое удовлетворение и порадовать. Одно, что можно кратко описать в этом продукте, - это функциональность и современный дизайн. Это очень универсальный продукт, мощный и особенный по более низкой цене.

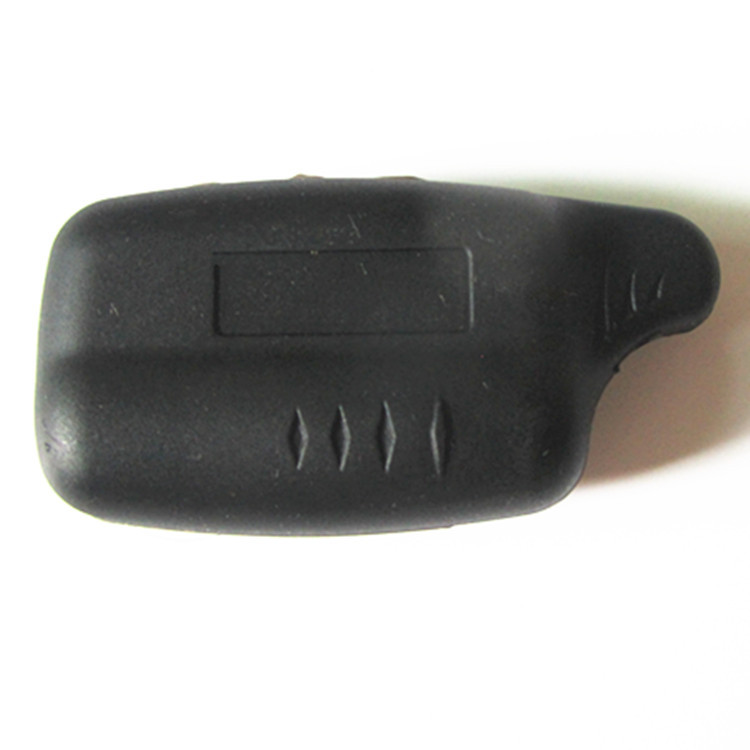

TW9010 брелок для тела крышка + силиконовый чехол для ключей для Tomahawk TW-9010 / TW-9020 / TW-9030 пульт дистанционного управления TW9030 / 9020, TW 9010 9020 9030


Многие люди в восторге от таких продуктов. Это очень устойчивая конструкция, аккуратный дизайн, привлекательный дизайн и функциональность. Корпус брелка для ключей TW9010 + силиконовый чехол для ключей для Tomahawk TW-9010 / TW-9020 / TW-9030 Пульт дистанционного управления TW9030 / 9020, TW 9010 9020 9030 разработан для работы и помогает пользователю выполнять свою работу.Благодаря инновациям, не наносящим вреда окружающей среде, этот продукт очень безопасен, удобен в эксплуатации и прост в обслуживании. Его легко настроить, очистить и отрегулировать. Каждый может использовать его с помощью простых руководств или руководств. В отличие от других продуктов, это замечательный продукт с продуктами высшего качества. Все функции безопасны и не представляют опасности для пользователей. Дизайн очень привлекательный и новаторский. Благодаря выдающемуся дизайну этот продукт может привлечь людей, чтобы купить и сравнить со старым и приобретенным ранее таким же типом.

Подробнее о продукте

Фирменное наименование УНИВАЛКЕР
Тип Двустороннее противоугонное устройство
Тип пульта дистанционного управления С пультом дистанционного управления с ЖК-дисплеем
Тип аксессуара Специальные части противоугонного устройства

Описание продукта

Стоимость очень доступная. Каждая модель действительно изящная и классная в своем роде. Крышка брелка для тела TW9010 + силиконовый чехол для ключей для Tomahawk TW-9010 / TW-9020 / TW-9030 Пульт дистанционного управления TW9030 / 9020, TW 9010 9020 9030 отлично по качеству. Вы увидите много хороших отзывов от клиента за его качество. Вам непременно будет легко заказать и приобрести. Каждый может открыть для себя и получить его по доступной цене. В общем, этот продукт больше всего рад помочь людям приятнее. Давайте изучим этот продукт и получим самые замечательные работы из него в вашей жизни.

Автосигнализация "Томагавк 9010": функции, установка, инструкция

Линия автосигнализации Томагавк одной из первых в отечественном сегменте обзавелась функцией автозапуска. Появление новой опции произошло более 10 лет назад, и понятно, что сегодня такой возможностью уже никого не удивишь. В эпоху развития телематических систем бюджетный двусторонний модуль без инновационных дополнений может даже показаться устаревшим.Тем не менее, по основным рабочим качествам Томагавк 9010 достойно смотрится и на фоне современных охранных комплексов.



Функциональность системы

Весь набор функций можно разделить на две группы. Первая будет включать в себя базовые возможности, которыми обладают практически все электронные автосигнализации, а вторая будет включать дополнительные функции, характерные для современных моделей. Что касается основных средств безопасности, то в первую очередь стоит отметить брелок Tomahawk 9010 с миниатюрным экраном, через который можно программировать модуль и управлять ключевыми функциями.В распоряжении пользователя будет полный комплект защитных механизмов для окон, дверей и багажника с капюшоном. Все манипуляции с режимами безопасности могут сопровождаться световыми и звуковыми сигналами, вибрацией и отправкой соответствующих сообщений.


Самыми интересными, конечно же, являются дополнительные опции, основная из которых в этом модуле - автозапуск. С помощью этой функции вы можете предварительно настроить автомобиль на прогрев при включенном двигателе. Система Tomahawk 9010 предлагает широкий набор параметров для управления автозапуском с указанием времени, рабочих интервалов и дистанционного управления.Среди вспомогательных функций можно выделить режим самодиагностики, получение информации от датчиков (температуры и удара), климат-контроль в салоне и защиту от ложных срабатываний.

Модификация "Tomahawk TW 9010"


Серия 9010 имеет долгий срок службы, и одним из ее первых поколений был модуль TW, который получил базовый набор функций и через несколько лет был заменен пакетом TZ, который должен был к технологическому устареванию. Но, как ни странно, программные модификации практически идентичны.Одна из ключевых характеристик производительности - дальность сигнала. В случае TW это всего 800 м. Старомодный подход к настройке системы, в котором нет сирены, бирки, датчиков наклона и вызова автовладельца, может показаться старомодным. Но «Томагавк 9010» в этой версии включает датчик температуры. Важно отметить, что отсутствие некоторых функциональных компонентов не означает, что модуль в принципе их не поддерживает - соответственно потребуется дополнительная покупка. Компенсация отсутствия устройств с широкими возможностями постановки на охрану и расширенными режимами.В частности, предусмотрены рабочие программы «Джек» и «Анти-Хак».



Модификация «Томагавк ТЗ 9010»


По большей части в данной производительности сохранен весь набор полезных функций, а показатели производительности по отдельным параметрам улучшены. Так, дальность действия в этой версии уже не 800, а 1200 м, а количество зон, управляемых с помощью брелока, увеличилось с 6 до 7. Что касается комплектации, то новый пакет более привлекателен - в нем есть полный набор. датчиков с кнопкой вызова водителя, но метки тоже отсутствуют.Также есть особенности с точки зрения функциональности. Модификация «Томагавк TZ 9010» позволяет принимать сигналы с тахометра, а также реагировать на реакцию системы контроля давления. В совокупности это дает возможность более эффективно управлять работой двигателя в дистанционном режиме. Но с другой стороны, версия TW позволяет управлять двигателем и на основе шума в бортовой сети. В остальном следует учитывать, что оба поколения серии построены на единой элементарной платформе и как минимум качество их железа соответствует друг другу.

Установка основных компонентов


Контроллер (или блок управления) расположен в салоне - оптимально, если для него есть место под приборной панелью. Монтаж осуществляется с помощью профильных хомутов, скоб или других хомутов, в зависимости от конструкции автомобиля. Главное - исключить эффект вибрации, тем самым снизив вероятность поломки системного блока Tomahawk 9010. В инструкциях по размещению РЧ-антенны указано, что ее следует устанавливать как можно выше, но с минимальными помехами.Монтаж осуществляется по-разному в зависимости от выбранной точки. Ограничение на выбор места расположения этого компонента связано с исключением контактов с электропроводкой и металлическими поверхностями.

Спусковые механизмы багажника и капота обеспечивают механическую защиту. Чтобы сигнализация Tomahawk 9010 обеспечивала стабильное управление этими устройствами, их следует размещать в закрытых и защищенных от влаги местах. В противном случае останется риск заклинивания механизмов.Также датчики расположены в защищенных точках, но так, чтобы у них еще был доступ к целевой зоне - следить за состоянием оконных стекол или температурным режимом. Детекторы крепятся саморезами или клеем.



Подключение

В процессе внедрения сигнализации в электрическую инфраструктуру автомобиля потребуется использование нескольких проводов. Итак, для подключения к стартеру используется черно-желтый кабель на 12 В с выводом сигнала на реле оборудования.Дополнительное оборудование для системы Tomahawk 9010 подключается к сети через синий провод - это соединение будет обеспечивать выходной сигнал 12 В с зажиганием ACC. За питание системы соответственно будет отвечать питающий провод - тонкий красный контур. Он должен быть подключен к аккумуляторной батарее через предохранитель.

Также в комплекте толстый красный провод. С его помощью отдельно обеспечивается питание схемы, обслуживающей функцию дистанционного запуска. Независимо от назначения провода, все электрические цепи сигнализации Томагавк 9010 должны иметь надежную изоляцию.Желательно, чтобы прокладка кабельных линий производилась в местах, не подверженных тепловому и электромагнитному излучению местного оборудования.



Инструкция по настройке датчиков

Для датчика температуры устанавливаются пороговые значения, при которых он будет посылать сигналы на брелок или автоматически настраивать работу автозапуска - это зависит от ранее установленной программы. Датчик удара, входящий в состав новых модификаций Томагавк 9010, также настраивается отдельно.В инструкции указано, что чувствительность прибора следует регулировать по результатам испытаний его работы. Для этого легкое постукивание по телу провоцирует его на подачу сигнала. Удары должны следовать последовательно и давать ощутимый толчок. Таким образом, есть баланс в уровне чувствительности - порог срабатывания не должен быть чрезмерно низким, но высокие пределы нежелательны, так как будет вероятность игнорирования действий злоумышленника.

Руководство пользователя

Большинство действий будет выполняться с помощью брелока.С помощью кнопок, назначенных определенным задачам, пользователь может поставить машину на охрану, снять ее с охраны из этого режима, подключить средства защиты и т. Д. Отдельно можно настроить сопутствующие реакции - те же визуальные эффекты, сообщения и звуковые сигналы от модуля Tomahawk 9010 . Автозапуск можно запрограммировать через системный блок или управлять дистанционно. С помощью этого же брелока устанавливаются параметры запуска двигателя в текущем режиме или в определенное время.



Заключение

Для своего времени модель стала чуть ли не образцовой по характеристикам автосигнализации.
