Замена вилки сцепления своими руками. Вилка сцепления

Если в механизме сцепления вилка становится неисправной, машина перестает двигаться. Деталь является важным компонентом трансмиссии, поэтому поломку следует оперативно устранять. Попытаемся это выполнить самостоятельно без обращения в автосервис.

Если неэффективно работает сцепление машины, почти не реагирует на выжим педали – значит, изъян в вилке. При устранении дефекта, некоторые выполняют регулировку на свободном ходу вилки. В результате работа механизма временно возобновляется.

Чтобы оценить состояние сцепления, произведем осмотр установки .

✔  Транспорт выставим на яму.

✔  Сдвинем внизу пыльник защиты, который прикрывает вилку сцепления.

✔  Потом проверяем деталь, пользуясь фонариком – ищем трещины.

Вообще, вилка может переломиться на фоне износа. Тогда педаль сразу провалится – автомашина встанет. Если изделие погнулось, значит, значительное воздействие отразилось на конструкции.

Поэтому и произошла деформация. Изношенными могут оказаться лапки устройства.

Замена и ремонт вилки выключения сцепления


Операцию реально выполнить без демонтажных манипуляций с коробкой передач. Заранее прикупим новую деталь, обработаем ее. Обточим концы изделия, точнее лапки (пользуемся точильным камнем, соблюдая угол на 45 град.). Подобные действия помогут разместить вилку под прижимной пружиной. Лучше подготовить крючок, которым можно приподнять деталь, ее просунуть.

Чтобы вытащить старую вилку, действуем так :

❶  Сначала у сцепления вытаскиваем цилиндр. Иногда его вытягивают со штоком. Затем отводим компонент со шлангами.

❷  Убираем чехол на вилке, осматриваем узел.

❸  Проверяем состояние кожуха. Все загрязнения следует удалить.

❹  Осуществляем установку вилки. На кожухе присутствует палец шарообразный, сюда просовывают лепестки от фиксатора детали.

❺  Осматриваем ступицу подшипника с проволочной пружиной. Сюда предстоит установить лапки изделия.

Так вилка разместится на позиции пружины и ступицы.

❻  Механизм собираем, восстанавливаем все детали.

Вот и вся инструкция по замене и ремонту вилки выключения сцепления. Остается лишь оценить работу механизма, совершив пробный заезд.

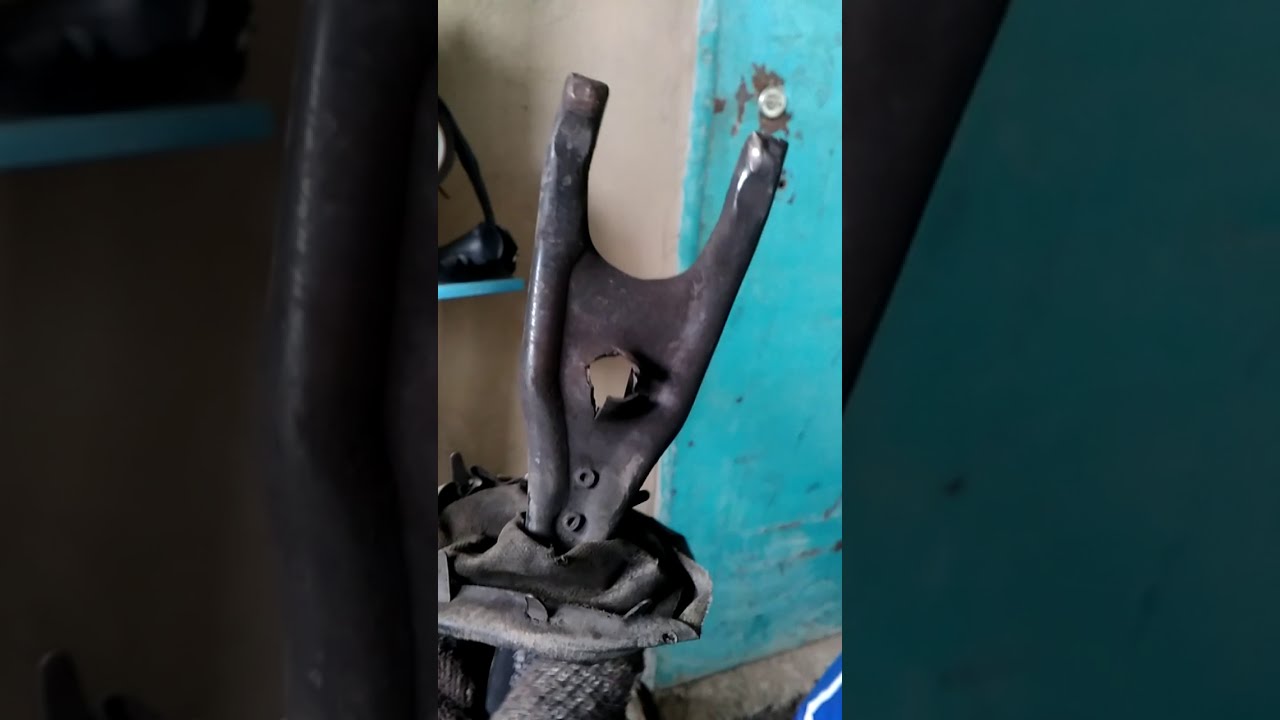

Вилка сцепления выполняет функцию его выключения (отсюда название вилка выключения, или приводная вилка сцепления). Это своего рода рычаг, при воздействии на который отводится нажимной диск и сцепление выключается. Ее так же можно назвать и вилкой включения сцепления, ведь при обратном действии, когда вы отпускаете педаль, вилка его включает.

Данная деталь встречается как правило в механических коробках передач, а намного реже в коробках с гидравлическим приводом. Давайте рассмотрим конструкцию вилки сцепления на примере автомобилей семейства ваз 2110-2112 и ваз 2106-2107.

Состоит вилка из рычага и двух лапок, закрепленных на металлическом стержне.

Вилка сцепления у классики выглядит несколько иначе.


Симптомы неисправной вилки

Как любая другая деталь она подвержена износу, так же не исключен заводской брак (впрочем встречается крайне редко из-за простоты конструкции). Когда вилка ломается сразу, то педаль просто проваливается и продолжить движение вряд ли получится. Но бывает так, что в вилке появляется трещина, и тогда сцепление начинает схватывать все ниже, а регулировка помогает лишь на короткий срок, и по мере расширения (увеличения) трещины, педаль вновь опускается.


Простота простотой, а вот замена данной детали выливается в довольно хлопотное занятие, поскольку замена вилки сцепления влечет за собой снятие коробки передач. Если на классике (ваз 2016-07) можно попытаться произвести данную процедуру без снятия кпп, как утверждают некоторые источники, то с переднеприводным семейством ваз это полностью исключено.

Замена вилки на 2106, 2107

На классике треснувшая вилка явление достаточно частое, и автолюбители приноровились менять ее без снятия коробки. Для этого концы новой вилки стачиваются под углом 45 градусов, чтобы она смогла войти под прижимную пружину. Так же не помешает крючок, с загнутым на 5 сантиметров концом, им мы будем поддевать пружину.
Нам нужно попасть под опорный палец вилки (болт с головкой в форме шара), а лапы попали между ступицей выжимного подшипника и пружиной. После некоторого количества попыток, их число зависит от вашей меткости и терпения, вилка включения сцепления встанет на свое место.

Стоит отметить, что на автомобилях ГАЗель также возможна замена данной детали без снятия коробки, по методу описанному выше. У ГАЗели с двигателем 402-ой серии это вообще слабое место, и владельцы данных моделей постоянно жалуются на слабую вилку и постоянную ее поломку. Одно из решений данной проблемы — установка усиленной вилки от другой модели (валдай), но и там есть свои тонкости и нюансы которые, несомненно, стоит изучить, прежде чем приступать к процедуре замены.

Замена вилки сцепления на 2110, 2112

Первым делом снимем прижимную пружину вилки сцепления. После этого снимаем пластмассовую фиксирующую втулку вала и пыльник вилки. Теперь ее можно аккуратно вынуть.
Обязательно проверьте состояние втулок, как нижней металлической, так и верхней пластмассовой, и при необходимости замените их при сильном износе. Пыльник так же не мешает осмотреть на предмет разрывов.
Установку новой вилки производим в обратной последовательности, не забыв предварительно смазать втулки.

Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?

Прежде чем перейти непосредственно к вилке сцепления, логично будет ознакомиться с тем, что такое сам механизм сцепления и какую роль в функционировании автомобиля он выполняет вместе со своей вилкой.

Главная роль сцепления – это обеспечение кратковременного рассоединения двигателя и трансмиссии , а также обратного их соединения во время переключения передач. Но кроме этого, на сцепление возлагается еще одна очень важная задача: обеспечение элементам трансмиссии плавности в работе и оберегание их от излишних нагрузок, а также от колебаний. Несложно догадаться, что все элементы сцепления располагаются непосредственно между автомобильным мотором и его коробкой передач.

Существует несколько разновидностей сцепления, которые появлялись и модифицировались одновременно с развитием автопрома. Сегодня в автомобилях можно встретить три вида сцепления:

1. Фрикционное, в котором крутящий момент от двигателя передается на колеса благодаря силе трения. Данный вид, в свою очередь, делится на однодисковое, двухдисковое и многодисковое фрикционное сцепление. Чаще всего встречается на современных авто.

2. Гидравлическое, в котором работу элементов обеспечивает поток жидкости.

3. Электромагнитное, для функционирования которого используется магнитное поле.

Как уже говорилось, большинство современных автомобилей оснащены однодисковым сцеплением. Его конструкция включает в себя следующий перечень элементов:

— маховик;

Нажимной (ведущий) и ведомый диск;

Выжимной подшипник и его муфта;

Диафрагменная пружина;

id:14119 сути, такой тип сцепления постоянно находится в активированном состоянии. Его функционирование обеспечивается благодаря отдельному приводу. Весь принцип работы этого механизма заключается в следующем:

1. Когда водитель в салоне автомобиля нажимает на педаль сцепления, от нее передается эффект на привод сцепления, который перемещает вилку данного механизма.

2. В свою очередь, интересующая нас вилка воздействует на выжимной подшипник сцепления. Благодаря этому подшипник немного смещается и воздействует на лепестки диафрагменной пружины нажимного диска.

3.

В результате лепестки пружины прогибаются к маховику, и ее наружный край отходит от нажимного диска, тем самым давая ему свободу. Одновременно с этим «отжимание» нажимного диска происходит и благодаря тангенциальным пружинам.

4. В результате прекращается передача крутящего момента.

5. Когда же водитель опять отпускает педаль сцепления, посредством срабатывания диафрагменной пружины нажимной и ведомый диски обратно смыкаются между собой, а также пружина обратно устанавливает контакт с маховиком. Передача крутящего момента на коробку передач восстанавливается.

Из данного описания процесса функционирования механизма сцепления, работа его вилки становится достаточно понятной. Данная деталь играет самую важную роль во включении и выключении сцепления между двигателем и трансмиссией, то есть образования свободного пространства между нажимным и ведомым дисками. Это нужно для того, чтобы полностью отключить КПП от автомобильного мотора.

Если речь идет о механической коробке передач, то ее функционирование становится вообще невозможным без наличия исправной вилки сцепления. В частности, благодаря ей:

1. Запускается весь многоструктурный механизм переключения передач автомобиля.

2. Автомобиль может оставаться в неподвижном состоянии даже при работающем моторе и без включения нейтральной передачи.

3. Повышается маневренность автомобиля при езде на невысоких скоростях.

Можем резюмировать, что без вилки механизм сцепления не может функционировать, поскольку эта деталь является включателем и выключателем. Благодаря ей водитель может управлять работой двигателя и обеспечивать ему оптимальные режимы функционирования.

2. Как определить неисправность вилки сцепления и выяснить причины их появления?

Если сцепление автомобиля начинает работать неудовлетворительно, плохо отзываться на нажатие педали – скорее всего, поломка произошла с одним из ее механизмов, и вероятнее всего, это вилка. Чтобы хоть как-то устранить подобную неисправность, некоторые автолюбители умудряются осуществлять так называемую регулировку свободного хода вилки.

Благодаря этому на некоторое время нормальная работа сцепления возобновляется, но подобной процедуры обычно надолго не хватает, неисправности в работе сцепления проявляются и дальше.

Если при этом от механизма сцепления не доносятся никакие посторонние звуки, то, скорее всего, виновницей возникшей ситуации является вилка. Если в процессе очень интенсивной эксплуатации сцепления на ней появилась трещина, это могло вызвать ее дополнительную деформацию. Как результат, вырос свободный ход этой детали, плохо стали включаться передачи. При этом может буквально проваливаться в пол, не давая никакого результата и не воздействуя на привод сцепления. Чтобы проверить, действительно ли перебои и неисправности в работе сцепления автомобиля были вызваны неисправностью вилки, необходимо осуществить внимательный осмотр данного механизма. Для этого необходимо:

1. Загнать автомобиль на смотровую яму.

2. Сдвинуть из-под низа автомобиля защитный пыльник, благодаря которому и закрывается вилка сцепления.

3. Используя фонарик, внимательно осмотреть вилку на предмет наличия на ней трещин. Если они действительно имеются, то увидеть их будет нетрудно. Зачастую трещины появляются на той части детали, где она переходит в ровную плоскость.

Однако трещины – это не единственная причина выхода из строя вилки сцепления автомобиля. Достаточно часто подобное может случаться даже в связи с наличием заводского брака, однако если и предыдущую вилку вы устанавливали самостоятельно, причина поломки может быть и другой. Вероятнее всего, это банальный износ, который происходит и со всеми остальными деталями автомобиля и механизма сцепления.

Итак, что же еще может произойти с вилкой сцепления во время эксплуатации?

1. Данная деталь может попросту переломиться. Случиться это может и по причине того, что изначально на ней появились трещины, который не смог заметить автовладелец и вовремя осуществить замену детали. Если вилка сцепления действительно переломилась, то в таком случае педаль сцепления очень резко провалится, и автомобиль больше не сможет продолжать движение.

2. Деталь изогнулась. Подобное происходит не так часто, поскольку, чтобы загнуть металлическую деталь, необходимо осуществить достаточно большое механическое воздействие. Скорее всего, параллельно с вилкой из строя вышли и другие элементы сцепления, в результате неправильной работы которых и произошла деформация вилки.

3. Износились лапки детали. Столкнуться с такой ситуацией могут те водители, у которых вилка сцепления установлена уже достаточно давно, и такое явление как износ лапок не является чем-то ненормальным. Ведь непосредственно благодаря этим лапкам и происходит включение/выключение сцепления и именно они постоянно взаимодействуют с другими элементами данного механизма.

4. Наличие дефекта на лапках детали , который располагается в той точке, где они прикасаются к муфте. Предотвратить каким-либо способом проявление подобного практически невозможно. По этой причине обращать внимание на наличие брака необходимо еще во время покупки вилки сцепления.

К сожалению, из-за незначительности первичных признаков неисправности вилки сцепления, предотвратить ее окончательную поломку практически невозможно. Поэтому, если в процессе осмотра вы действительно смогли найти трещину или другие серьезные дефекты вилки сцепления, без замены данной детали вам точно не обойтись. При этом очень важно уделить максимум внимания выбору новой детали. Для того чтобы новая вилка сцепления прослужила вам как можно дольше, необходимо приобретать оригинальные изделия, выполненные из прочного и устойчивого к большим нагрузкам металла.

3. Замена вилки сцепления: в чем особенности выполнения работ?

Многие считают, что для осуществления замены вилки сцепления обязательно необходимо снимать коробку передач, так как никакого другого способа дотянуться до данной детали не существует. Однако данный процесс может оказаться очень трудоемким и может занять больше времени, чем непосредственно сама замена. По этой причине более хитрые автолюбители придумали способ, как заменить вилку сцепления без демонтажа коробки передач. Подойдет он далеко не всем автовладельцам, поскольку здесь многое будет зависеть от модели авто и особенностей его конструкции. Но все же, большинству нижеприведенная инструкция должна пригодиться.

Но начнем мы не с инструкции, а с подготовительного этапа работ. Ведь в первую очередь необходимо приобрести саму вилку сцепления, которую вы будете устанавливать вместо поломанной или изношенной. После покупки данную деталь также рекомендуется обработать специальным способом. Концы вилки, то есть ее лапки, необходимо немного обточить на специальном точильном камне, удерживая саму деталь под углом в 45º. Благодаря этому новая вилка сможет без проблем втиснуться под прижимную пружину, которая находится на ступице выжимного подшипника сцепления.

Чтобы установка вилки прошла максимально быстро и просто, под пружину необходимо изготовить специальный крючок, при помощи которого ее можно будет приподнять и просунуть вилку. Для того чтобы демонтировать старую вилку, необходимо:

1. Снять рабочий цилиндр сцепления. Он может демонтироваться только вместе со штоком. После этого цилиндр необходимо отвести в сторону вместе со шлангом, на котором он крепится.

2. Снимаем защитный чехол старой вилки и еще раз внимательно ее осматриваем. Если надежды на то, что она сможет работать дальше, нет, достаем ее из кожуха сцепления.

3. Осматриваем сам кожух. Если в нем есть какие-то дополнительный предметы или он сильно загрязнен, необходимо обеспечить ему максимальную чистоту.

4. Приступаем к непосредственной установке новой вилки. В кожухе сцепления имеется специальный шарообразный палец, под который необходимо просунуть лепестки фиксатора вилки сцепления.

5. Теперь концентрируем свое внимание на ступице выжимного подшипника и проволочной пружине. Именно под эту пружину необходимо просунуть заточенные лапки вилки (для стягивания пружины можете использовать заранее подготовленный вами крючок). В результате вилка должна оказаться между пружиной и ступицей подшипника сцепления. Однако не стоит менять данный этап работ с предыдущим, поскольку это все равно не даст вам никакого результата.

6. Осуществляем обратную сборку всех элементов и деталей, которые были сняты с автомобиля для осуществления замены вилки сцепления.

На этом все работы заканчиваются. Остается только проверить работоспособность сцепления, для чего можно немного проехаться по району. Советуем также во время замены вилки сцепления обратить внимание на ее . Зачастую эти две детали выходят из строя одновременно, а если быть точнее, то выход из строя одной может стать причиной преждевременного износа второй. Тем более, что если вы уже будете разбирать механизм сцепления, параллельно установить выжимной подшипник вам не составит особого труда. Главное – подвести к месту работы нормальное освещение, чтобы вы могли отчетливо различать даже самые небольшие элементы всех систем и механизмов.

Подписывайтесь на наши ленты в

На классических моделях ВАЗ треснувшая вилка сцепления достаточно частое явление и для восстановления нормальной работы трансмиссии необходима замена вилки сцепления ваз.

Неисправность выражается в том, что начинают плохо включаться скорости и приходится часто подводить вилку сцепления, регулируя свободный ход. Она все больше отклоняется от выжимного подшипника по образовавшейся трещине и регулировки хватает на несколько дней, а иногда и на день, смотря от состояния трещины вилки.

Обычно подобная замена выполняется со снятием коробки переключения передач с автомобиля, что одновременно и затратно, и достаточно трудоемко.
Однако существует способ замены вилки сцепления без снятия коробки передач, что видится более приемлемым для автолюбителей.

Операция по замене вилки сцепления не относится к архи сложным и вполне по силам любому автолюбителю, при условии, что он не боится работы и уверен в своих силах.

Подготовка к работе

Для замены вилки сцепления необходимо приобрести новую вилку и обработать ее определенным образом, а именно. Концы вилки обрабатываются на точильном камне под углом (порядка 45˚), чтобы вилка смогла войти под прижимную пружину на ступице выжимного подшипника. Также для удобства работы нужно изготовить крючок для поддевания проволочной пружины под выжимным подшипником при установки вилки.

Перед выполнением работы необходимо убедиться, что вилка точно имеет дефект в виде трещины. Для этого необходимо снять рабочий цилиндр сцепления вместе со штоком и отвести его на шланге в сторону. Затем снять защитный чехол вилки, и используя фонарик или переноску заглянуть внутрь.

Если при этом трещину не видно, то нужно рукой надавить на ножку вилки в сторону ее срабатывания, что сразу покажет, где находится трещина. Убедившись в том, что вилка треснута ее можно смело вынимать из окна кожуха сцепления.

Далее для осознанного выполнения работы при снятой вилке сцепления еще раз загляните внутрь кожуха сцепления. Предварительно перевернув вилку сцепления увидите полоску из пружинной стали в виде скругленной буквы «П», она служит для фиксации вилки на кожухе сцепления.

Теперь заглянув внутрь кожуха увидите опорный палец вилки с головкой в виде шара. Так вот ваша задача попасть лепестками фиксатора вилки под этот шар.

Смотрим далее. На направляющей первичного вала КПП видим ступицу выжимного подшипника с подшипником и проволочной пружиной. Ваша задача попасть заточенными концами вилки под эту пружину, чтобы лапы вилки оказались между пружиной и ступицей. При этом сначала нужно попасть фиксатором вилки под головку стойки (шар), а уже затем завести вилку под проволочную пружину ступицы выжимного подшипника.

Если в гараже есть старая коробка передач, то можно потренироваться на ней, где все ваши действия будет наглядно видно.


Это, конечно же идеальный вариант, а в действительности придется проделать несколько попыток, прежде чем удастся посадить вилку на свое место.

Удобнее при установке вилки, когда вы надели ее внутренний фиксатор на шар стойки и точно подвели обе лапы вилки под проволочную пружину, ударить по ножке вилки. Иногда это удается сделать с первой попытки, но это уже кому как повезет.

Для того, чтобы внутренности было хорошо видно можно воспользоваться пальчиковым фонариком, опустив его на привязке в кожух корзины. Его света будет более чем достаточно для выполнения работы. Дальше все зависит от вашей ловкости. Главное не спешить и все у вас получится. Этот способ многократно проверен и всегда имел 100% положительный результат.

Это один из составляющих элементов сложной системы автомобиля, благодаря которому происходит полное и эффективное функционирование всего механизма.

Благодаря этому элементу происходит выключение сцепления. Во время нажатия на педаль, данная деталь перемещает нажимную муфту, а также выжимной подшипник, таким образом обеспечивая передвижение внутренней кромки пружины вперед и, непосредственно, выключение устройства.

При наличии каких-либо неисправностей этого элемента водитель сталкивается с проблемами выключения системы, так она может либо вообще не выключаться, либо не полностью выключаться.

В любом случае это в дальнейшем приводит к неисправности работы всего механизма, а также к его быстрому износу.

Чтобы исправить такого рода поломку нужно, прежде всего, научиться проводить замену данного элемента.

Итак, ответ на вопрос «Как поменять вилку сцепления?» заключается в совершении следующего ряда действий.

  1. Изначально нужно снять возвратную пружину, таким образом, далее мы расширяем шток.
  2. После нужно отвернуть рабочий цилиндр и изъять шток из вилки.
  3. Далее снимаем защитный чехол вилки.
  4. Забираем старую деталь.
  5. Заменяем сломанный элемент на новый.

Как вы уже догадались, при проведении замены такой детали не обязательно полностью разбирать коробку передач. Мы используем люк вилки, с помощью которого и производится замена.

Перед заменой вилку выключения сцепления нужно изначально доработать на точиле. Если ваша новая деталь не поддается напильнику, ее стоит вернуть обратно туда, где вы ее покупали, поскольку она некачественная.

Далее нужно сточить заклепки примерно до 1-1,5 мм это считается оптимальной величиной. Такого результата можно добиться при использовании напильника. Также нам нужно снять фаску на концах данного элемента и затем обточить отверстие между вилками (это делается для того, чтобы обеспечить проход болту со сферической головкой). Эту работу нужно выполнять очень аккуратно, главное не перестараться, так как если болт будет заходить слишком свободно, то могут возникнуть проблемы с новым элементом.

Дальнейшие наши действия должны заключаться в установке детали на место через люк. Для этого нам нужно прежде сориентировать плоские грани муфты выжимного подшипника горизонтально и поставить кончик пружины по направлению к люку. Затем нужно пропихнуть новый элемент в лючок, для этого можно слегка стукнуть по нему молотком. Нужно проследить, чтобы он прошел болт со сферической головкой и расположился на муфте подшипника. Также важно, чтобы пружина расположилась между отогнутыми концами нашей детали.

При необходимости, как уже отмечалось ранее, можно использовать молоток для того, чтобы правильно расположить вилку. Не стоит мучиться и пытаться очень аккуратно ее пропихнуть через люк, если она свободно не проходит, нужно просто ее немного подтолкнуть. Нам важно, чтобы шаровая опора попала в соответствующее углубление. Также лепестки пружины должны обхватывать шаровую опору. В ситуации, если это не происходит во время закладки детали, нам следует поправить пружину с помощью отвертки.

После совершения таких действий замена вилки сцепления произведена, теперь нам остается в обратном порядке сложить всю систему. Для этого все действия производим в обратном порядке, но не забывая при этом тщательно закручивать все детали.

Вот и все, что нужно сделать, если у вас сломался или повредился подобный элемент. Эти действия не очень сложны, но если вы не уверенны в своих силах, то лучше обратитесь к профессионалам.

Ремонт сцепления автомобилей Газель и Газель Next в Тольятти

Ремонт сцепления Газель – проблема, с которой рано или поздно сталкивается каждый автомобилист. В условиях российских дорог соблюсти все условия правильной эксплуатации системы сцепления практически невозможно, поэтому нередки случаи обращения в наш сервисный центр Автокар Сити водителей с необходимостью их ремонта или замены. Ремонт сцепления газели и газели Next часто требуется из-за злоупотребления быстрого и несвоевременного переключения скоростей, что в итоге приводит к ускоренному износу сцепления. Среди неисправностей системы сцепления автомобиля газель выделают три основные: пробуксовка дисков, неполное выключение и неплавное включение сцепления. Если вы ищите качественный ремонт сцепления Тольятти, то вы на верном пути. В нашем автосервисе специалисты эффективно справятся с возникшей проблемой.

В сервисном центре Автокар Сити вы сможете осуществить замену болта сцепления, снятие и установку вилки сцепления, прокачку гидравлического привода, снятие и установку главного цилиндра и многое другое. Помимо полной замены, наши специалисты осуществляют ремонт рабочего цилиндра сцепления газель. Причин для обращения в наш центр может быть несколько. Увеличенный ход педали приводит к неполному выключению сцепления, из-за чего диск продолжает контактировать с маховиком и возникает повреждение фрикционных прокладок. Уменьшенный ход педали приводит к пробуксовке, когда диск не выключается полностью и происходит потеря крутящего момента. При резком включении сцепления происходит удар дисков и может понадобится ремонт сцепления. Протечка жидкостей гидропривода, шумы при работе сцепления и западание педали также являются причиной посетить сервисный центр Автокар-сити и провести диагностику сцепления. В этом случае вам необходим срочный ремонт цилиндра сцепления газели.

В ходе ремонта сцепления газели и газели Next происходит замена изношенных частей, муфты, диска, корзины и пружин. Срок их службы могло бы продлить своевременная регулировка механизма передачи вращения, но многие игнорируют начинающиеся проблемы, что приводит к необходимости проводить полную замену сцепления, а в ином случае можно было бы обойтись недорогой регулировкой и осмотром. Обращайтесь к нашим специалистам и осуществляйте ремонт главного цилиндра сцепления газель и газели Next вовремя. На все виды работы у нас предложены довольно умеренные цены. Не теряете времени, заходите на наш сайт Автокар Сити и выбирайте необходимую услугу, которую вы можете заказать в режиме онлайн. Если вы ищите грамотный ремонт сцепления газель в Тольятти, то вам достаточно обратиться в наш автосервис. Наши высококвалифицированные специалисты решат проблему в максимально сжатые сроки.

Замена сцепления ГАЗель Cummins в Ростове-на-Дону

Замена сцепления ГАЗель Cummins

Замена сцепления на автомобиле ГАЗель с двигателем Cummins 2.8 ISF

Сцепление – один из главных механизмов автомобиля, который обеспечивает транспортному средству возможность плавно тронуться с места и менять передачи во время движения. Сцепление служит для временного прерывания передачи крутящего момента от коленчатого вала двигателя к трансмиссии автомобиля, что необходимо при переключении шестерен в коробке передач и при торможении автомобиля вплоть до его полной остановки.

Работа сцепления основана на действии силы трения скольжения, в связи с чем этот узел автомобиля подвергается большим нагрузкам. С учетом коммерческого использования автомобилей ГАЗель для грузоперевозок сцепление является одним из самых уязвимых мест автомобиля. В среднем, для автомобилей ГАЗель с двигателем Cummins 2.8 ISF, используемых для грузоперевозок, замена сцепления требуется каждые 50-70 тысяч километров пробега. В связи с конструкцией самого сцепления и текущими ценами на новые детали, непосредственный ремонт отдельных деталей сцепления экономически нецелесообразен, и требуется замена сцепления. Как правило, сцепление меняется в комплекте: нажимной диск (ведущий диск / корзина), ведомый диск (ферадо) и муфта выключения сцепления (выжимной подшипник).

Система сцепления на автомобиле ГАЗель с двигателем Cummins 2.8 ISF включает в себя механизмы сцепления и гидравлическую систему, обеспечивающую передачу усилия от педали к вилке сцепления, поэтому не все признаки неправильной работы системы сцепления являются следствием проблем с самим сцеплением.

Основные признаки необходимости диагностики системы сцепления на автомобиле ГАЗель с двигателем Cummins 2. 8 ISF:

  • плохой выжим педали сцепления;
  • трудности с включением первой или задней передачи;
  • отсутствие тяги при увеличении оборотов двигателя (пробуксовка).

При наличие одного из этих симптомов необходимо провести проверку работоспособности всей системы сцепления на автомобиле ГАЗель с двигателем Cummins 2.8 ISF, состоящую из:

  • проверки работы гидравлической системы;
  • механической диагностики вилки сцепления и выжимного подшипника.
Замена сцепления ГАЗель CumminsДиафрагменное сцепление и привод его выключения на автомобиле ГАЗель

Процедура замены сцепления на автомобиле ГАЗель с двигателем Cummins 2.8 ISF состоит из следующих этапов:

  1. Демонтаж карданного вала.
  2. Снятия коробки переключения передач.
  3. Снятия кожуха сцепления ДВС.
  4. Демонтаж ведомого и ведущего дисков сцепления.
  5. Проверка качества плоскости маховика (демонтаж при необходимости шлифовки).
  6. Установка новых ведомого и ведущего дисков сцепления.
  7. Замена муфты выжимного подшипника.
  8. Сборка и установка производится в обратной последовательности.
  9. Тестирование работы сцепления, регулировка высоты педали сцепления.

Следует отметить, что при замене сцепления на автомобиле ГАЗель с двигателем Cummins 2.8 ISF, особое внимание стоит уделить устанавливаемым деталям и их качеству, так как от этого напрямую будет зависеть срок эксплуатации сцепления. Мы рекомендуем устанавливать только оригинальные детали, производимые фирмами Sachs и LUK, которые являются надежными и зарекомендовали себя с лучшей стороны на протяжении многих лет эксплуатации.

Замена сцепления ГАЗель CumminsСцепление SachsЗамена сцепления ГАЗель CumminsСцепление LUK
