Расчет объёма двигателей ваз, подбор коленвала



Шатун двигателя — Connecting Rod — Conrod

Длина шатуна
Диаметр шейки
Поршневой палец Тип посадки пальца название
 121 47,8 22 запрессовка *  2108 «стандарт»
  121 47,8 22  плавающий  2110-12 «стандарт»
 126,4 47,8 22  плавающий 2110 tuning
 129 41,5 19  плавающий 21128 «стандарт» — вкладыши оригинальные 21128
 129 47,8 22 запрессовка 2101 tuning
 129,2 47,8 22  плавающий 2110 tuning
 129,2 47,8 20  плавающий 2110 tuning
 131 47,8 19 плавающий 2110 tuning
 133 47,8 19  плавающий 2110 tuning (СТИ 217.02)
 133 47,8 19 плавающий 2110 tuning (СТИ 216.55, Н-образный)
 135,1 47,8 19  плавающий
 2110 tuning (СТИ 216.50, Н-образный)
 136 47,8 22 запрессовка 2101 «стандарт», до 1982 выпускались с масляной форсуной
 13647,8
22 плавающий 21213 «стандарт»



Коленчатые валы — Crankshafts — Cranks

Классика:

Ход поршня
радиус кривошипа
Название коленвала
 66 33 66 * 2101 «стандарт»
 80 4080 * 2103 «стандарт»
 80 40 80 * 21213 «стандарт» — полнопротивовесное
 84 42 86 * tuning
 86 43 86 * tuning
 88 44 88 * tuning
 90 45 90 * tuning (шатунная шейка 43мм)

 Передний привод:

60,6
30,3
60,6 * 2108 «стандарт»
 71 35,5 * 21083-12 f»стандарт»
 74,8 37,4  * tuning
 74,8 37,4 74,8 * tuning (СТИ 116. 50, полнопротивовесное)
 75,6 37,8  11183 «стандарт»
 78 39 78 * tuning
 79 39,5 79 * tuning
 80 40 80 * tuning
 80 40 80 * tuning (СТИ 218.00)
 83 41,5 83 * tuning (СТИ, под заказ)
 84 42 84 * tuning (СТИ, под заказ)
 84 42 84 * 21128 factory stock (СТИ 218.00, под шатуны 21128 и вкладыши 21128)
 86 43 86 * tuning
 88 44 88 * tuning (шатунная шейка 45мм)



Блоки цилиндров — Cylinder Block

Высота блока это расстояние между геометрическим центром коленчатого вала и верхней плоскостью блока цилиндров.



 Высота мм.
 диаметр цил
 Название
 207,1 76 Блок 2101 диаметр цилиндра 76мм
 207,1 79 Блок 21011 диаметр цилиндра 79мм
 215,9 76
 Блок 2103 диаметр цилиндра 76мм
 215,9 79 Блок 2106 диаметр цилиндра 79мм
 214,58 82 Блок цилиндров 21213

 194,8 76 Блок 2108 диаметр цилиндра 76мм
 194,8 82 Блок 21083 диаметр цилиндра 82мм
 194,8 82 Блок 2112 диаметр цилиндра 82мм
 197,1 82 Блок 21124 диаметр цилиндра 82мм
 197,1 82 Блок цилиндров 2108-2112 Калина (+2,3мм)
 198,3 82 Блок цилиндров 2108-2112 (+3,5мм)
 199,3 82 Блок цилиндров 2108-2112 (+4,5мм)
 199,5 82 Блок цилиндров 2108-2112 (+4,7мм)



 Классика варианты комплектации

Двигатель 2103 2106 21213 1900сс 2000сс 2000сс 1800сс
 Ход поршня: 80 80 80 84 88 90 84

 Диаметр

цилиндра:

 76 79 82 84 84 84 82,4
 Объём см. куб.
 1450 1567 1690 1861 1950 1994 1790









недоход поршня ваз 1.6 мм -расстояние между поршнем в верхней мёртвой точкой и плоскостью блока цилиндров.

Объём камеры сгорания ВАЗ классика — 33.2 мм.кв.

исходные данные
ход поршня:  мм
диаметр цилиндра:  мм
объем камеры в порше:  куб.см
недоход поршня:  мм
объем камеры в ГБЦ:  куб.см
прокладка ГБЦ:  куб.см

результат
объем двигателя:1583.66 куб.см
степень сжатия:9.38 :1









Двигатель ВАЗ 2103. Характеристика. Особенности двигателя.

Двигатель ВАЗ 2103-1000260.   Характеристика двигателя ВАЗ 2103.

Двигатель четырехтактный, карбюраторный, рядный, с верхним расположением распределительного вала. Система охлаждения двигателя — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Двигатель имеет комбинированную систему смазки: под давлением и разбрызгиванием.

Количество цилиндров: 4
Рабочий объем цилиндров, л: 1,45
Степень сжатия: 8,5
Номинальная мощность двигателя при частоте вращения коленчатого вала 5600 об/мин,: 52,5 кВт.-(71,4 л.с.)
Диаметр цилиндра, мм: 76
Ход поршня, мм: 80
Число клапанов: 8
Минимальная частота вращения коленчатого вала , об/мин: 850-900
Максимальный крутящий момент при 3400 об/мин., Н*м: 104
Порядок работы цилиндров: 1-3-4-2
Октановое число бензина: 91-93
Система подачи топлива: карбюратор
Свечи зажигания: А17ДВР, FE65CPR, А17ДВ-10
Вес, кг: 120.7

Двигатель ВАЗ 2103 может применяться для установки на автомобили ВАЗ 2103, 2106, 2121, 21053, 2107.

Двигатели ВАЗ 2103 и ВАЗ 2106 конструктивно выполнены одинаково. Различия между ними, обусловлены разными диаметрами цилиндров. Диаметр цилиндра на 2103-1000260 составляет — 76,00 мм.

Блок цилиндров выполнен с межцентровым расстоянием — 95 мм. Диаметр цилиндра — 76,00 мм. Для цилиндра приняты межремонтные размеры — 76,40мм и 76,80мм. Высота блока, расстояние от центра коленчатого вала до верхней поверхности блока, составляет 215,9мм .(смотреть «Блок цилиндров»)

Блок цилиндров отливается из специального чугуна. Для размеров диаметра цилиндров блока определены пять классов. Классы обозначаются латинскими буквами: А, В, С, D, Е. Каждый последующий класс отличается от предыдущего на 0,01мм. На нижней поверхности блока рядом с отверстием каждого цилиндра указывается его класс.

Головка цилиндров 21011-1005011-10 двигателя, отливается из алюминиевого сплава и является общей для всех цилиндров. Высота головки — 112,5 мм, камера сгорания размером 79х51 мм и объемом 33,2 см куб. Внутри камеры имеется фрезерованная ступенька высотой 2 мм .

Двигатель ВАЗ 2103 комплектуется распределительным валом 2101-1006010-20. Отличительной особенностью вала является одна необработанная шейка, имеющая форму правильного шестигранника. Расположена она между кулачками второго цилиндра.

Для привода ГРМ используется двухрядная втулочно-роликовая цепь 2103-1006040 в 116 звеньев. Для привода генератора и водяного насоса применяется клиновый ремень длиной 944мм. с сечением (10х8).

Устанавливается коленчатый вал мод.21213. Он взаимозаменяем с коленчатым валом мод. 2103 но обладает улучшенными характеристиками.По своим параметрам он соответствует коленчатому валу 2103 и обеспечивает ход поршня – 80мм.(радиус кривошипа – 40мм.).

Двигатель комплектуется поршнями и пальцами модели 2101. Поршень изготавливается из алюминиевого сплава. Наружная поверхность покрывается слоем олова. Выемка на днище поршня отсутствует. Поршень должен подбираться того же класса, что и класс цилиндра. Для отверстия под поршневой палец определены три категории точности размеров. Маркировка на днище поршня позволяет определить принадлежность его к определенному классу (буква) и категории отверстия пальца (цифра).

Поршневые кольца устанавливаемые на двигатель имеют маркировку комплекта — 2101-1000100-10, под нормальный размер 76мм. Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо имеет бочкообразную хромированную наружную поверхность. Нижнее компрессионное кольцо скребкового типа, подвергнуто упрочнению путем фосфатирования. Маслосъемное кольцо для поршневой ВАЗ-2103 выполнено не хромированным. Маслосъемное кольцо укомплектовывается пружиной-расширителем. На вазовских кольцах пружина навита с переменным шагом и подвергнута шлифовке по торцам и наружному диаметру.

Шатун мод. 2101. Длина шатуна 136 мм. Каждому шатуну соответствует своя крышка шатуна, совместно с которой он обрабатывался. Чтобы исключить ошибки при сборке, на шатуне и крышке шатуна присутствует клеймо номера цилиндров, в который они устанавливаются.

Карбюратор 2107-1107010-20 устанавливается вместе с распределителем, имеющим вакуумный регулятор опережения зажигания.

На двигатель может устанавливаться классическая система зажигания или бесконтактная. При контактной системе зажигания используется распределитель зажигания 30.3706 с катушкой зажигания Б117А. В бесконтактной системе зажигания (БЗС) применяется катушка — 27.3705.

Генератор Г-221 ( 42 А). Для пуска применяется стартер 35.3708 с торцевым коллектором.

Подбираем шатуны

Собирая спортивный двигатель ВАЗ уделяется много времени развесовки поршней и шатунов, но развесовка шатуна это не простой процесс. Дело в том что при подборе шатунов нужно обращать внимание не только на общий вес, но также необходимо чтобы вес всех верхних головок шатунов был одинаков и вес всех нижних головок шатунов был одинаков. При правильно подобранных и развешанных шатунах обеспечивается одинаковое расположение центра тяжести и одинаковые моменты инерции шатунов. Имея одинаковую массу по головками шатунов выравниваются нагрузки на шатунные шейки и снижаются нагрузки на коренные шейки коленвала.

Помимо подбора шатунов по весу стоит уделить не малое внимание соосности отверстий шатунов. Очень часто даже новый шатун приходится ремонтировать перед установкой так как нет соосности отверстий.

Требования к спортивным шатунам — это низкий вес и жесткость на изгиб. Существует очень много конструкций шатуна все они отличаются по профилю. Самые распространенные виды — это H и I. В гражданских двигателях где обороты эксплуатации не превышают 6000 — 7000 используются I-образные шатуны. В спортивных двигателях где обороты выходят далеко за 7000 используются Н-образные шатуны. H-образные шатуны обладают большей жесткостью в нужной плоскости, что уменьшает механические потери в поршневой группе на больших оборотах двигателя. Это объясняется тем, что при оборотах двигателя выше 7000 поршень начинает качаться ни только в направлении оси пальца (перекладки), но и в перпендикулярном направлении из-за деформации шатуны. H — образный шатун намного более устойчив к этим деформациям из-за своей конструкции, что в разы уменьшает механические потери.

Соотношение длинны шатуна к ходу кривошипа. Последнее время этот магический параметр всё больше терзает умы тюнеров автомобилей ВАЗ. Прежде чем начать рассуждать о нём необходимо понять одну вещь. Блок цилиндров ВАЗ — не резиновый. Поэтому невозможно что то уж очень кардинально в нем изменить. Из всем известной теории следует чем больше длинна шатуна, тем выше число rod/stroke. Чем выше показатель r/s тем меньше перекладка поршня. Но не стоит забывать что увеличивая длину шатуна вы увеличиваете и его массу, тем самым увеличиваются инерционные нагрузки.



© 2010 – 2011 clubturbo.ru

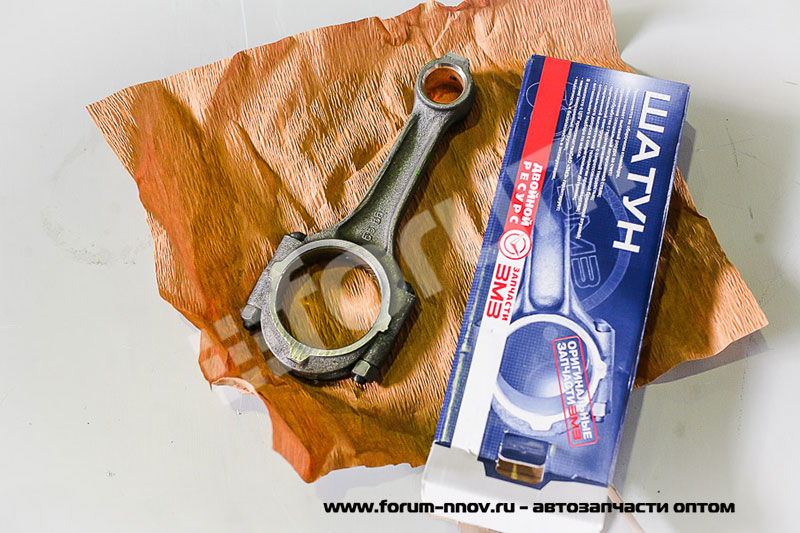

21010100404500 Шатун ВАЗ-2101 АвтоВАЗ — 21010-1004045-00 21010100404500 2101-1004045

21010100404500 Шатун ВАЗ-2101 АвтоВАЗ — 21010-1004045-00 21010100404500 2101-1004045 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru Распечатать

17

1

Применяется: ВАЗ, АЗЛК, ИЖ

Артикул: 21010-1004045-00еще, артикулы доп.

: 21010100404500, 2101-1004045скрыть

Код для заказа: 003764

Есть в наличии
Доступно для заказа
>10 шт.Сейчас в 6 магазинах — >10 шт.Цены в магазинах могут отличатьсяДанные обновлены: 09.04.2021 в 03:30 Доставка на таксиДоставка курьером — 300 ₽

Сможем доставить: Завтра (к 10 Апреля)

Доставка курьером ПЭК — EasyWay — 300 ₽

Сможем доставить: Сегодня (к 09 Апреля)

Пункты самовывоза СДЭК Пункты самовывоза Boxberry Постаматы PickPoint Магазины-салоны Евросеть и Связной Терминалы ТК ПЭК — EasyWay Самовывоз со склада интернет-магазина на Кетчерской — бесплатно

Возможен: сегодня c 10:00

Самовывоз со склада интернет-магазина в Люберцах (Красная Горка) — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в поселке Октябрьский — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Сабурово — бесплатно

Возможен: сегодня c 19:00

Самовывоз со склада интернет-магазина на Братиславской — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Перово — бесплатно

Возможен: сегодня c 17:00

Самовывоз со склада интернет-магазина в Кожухово — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Вешняков — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина из МКАД 6км (внутр) — бесплатно

Возможен: завтра c 11:00

Самовывоз со склада интернет-магазина в Подольске — бесплатно

Возможен: завтра c 11:00

Код для заказа 003764 Артикулы 21010-1004045-00, 21010100404500, 2101-1004045
Производитель LADA Каталожная группа: . .Двигатель
Двигатель
Ширина, м: 0.07 Высота, м: 0.025 Длина, м: 0.19 Вес, кг: 0.7

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

  • «Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось? 16 Апреля 2013

    Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

  • «Хрустальные» ВАЗы: Нива 2 Апреля 2013

    Серия статей ‘«Хрустальные» ВАЗы или типичные поломки отечественных автомобилей’ знакомит автолюбителей с характерными неисправностями, которые возникают при эксплуатации машин АвтоВаза. Данная статья посвящена любимице охотников и рыболовов — «Ниве».

Наличие товара на складах и в магазинах, а также цена товара указана на 09.04.2021 03:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час. При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону 8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

8d91b1eb0d7b0d694cd686e09f1e4411

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине на сумму

Закрыть

Оформить заказ

Длина шатуна ваз 2106

29. 09.2015 22:34 — дата обновления страницы

Наши дополнительные сервисы и сайты:

г. С аратов

Полезные ссылки

поддержка проекта:
разместите на своей странице нашу кнопку! И мы разместим на нашей странице Вашу кнопку или ссылку. Заявку прислать на e-mail

Поршни и шатуны двигателя ВАЗ 2106

Основные размеры шатунно-поршневой группы даны на рис. 2-25.

Выпрессовка поршневого пальца

Снимать палец необходимо на прессе, с помощью оправки А.60308 и опоры с цилиндрической выемкой, в которую укладывается поршень. Перед выпрессовкой пальца снимите поршневые кольца.

Если снятые детали мало изношены и не повреждены, они могут быть снова использованы. Поэтому при разборке их пометьте, чтобы в дальнейшем собрать группу с теми же деталями.

Рис. 2-25. Основные размеры поршня, шатуна, поршневого пальца и поршневых колец (с 1988 г. диаметр поршня у двигателей 2106 и 21011 увеличен на 0,01 мм)

Удалите нагар, образовавшийся на днище поршня и в канавках поршневых колец, а из смазочных каналов поршня и шатуна удалите все отложения.

Тщательно проверьте, нет ли на деталях повреждений. Трещины любого характера на поршне, поршневых кольцах, пальце, шатуне и крышке недопустимы и требуют замены деталей. Если на рабочей поверхности вкладышей глубокие риски, или они слишком изношены, замените вкладыши новыми. Если удалить нагар не получается моющим средством Фаворит-Щ, то используйте ультразвуковую очистку и моющее средство Фаворит Ультра и Фаворит Ультра Рэд.

Подбор поршня к цилиндру

Расчетный зазор между поршнем и цилиндром (для новых деталей) составляет 0,06-0,08 мм. Он определяется промером цилиндров и поршней и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе деталей) -0,15 мм.

Примечание. Диаметр поршня измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52,4 мм от днища поршня (см. рис. 2-25).

По наружному диаметру поршни разбиты на пять классов (Л, В, С, D, Е) через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,004 мм. Класс поршня (буква) и категория отверстия под поршневой палец (цифра) клеймятся на днище поршня.

Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, то необходимо заново подобрать поршни к цилиндрам, чтобы зазор был возможно ближе к расчетному.

В запасные части поставляются поршни классов А, С, Е. Этих классов достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Рис. 2-26. Поршневой палец должен устанавливаться простым нажатием большого пальца

Рис. 2-27. Проверка посадки поршневого пальца

Проверка зазора между поршнем и пальцем

Палец запрессован в верхнюю головку шатуна с натягом и свободно вращается в бобышках поршня.

Примечание. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория указывается цветной меткой на торце пальца: синяя метка — первая категория, зеленая — вторая, красная — третья.

Сопряжение поршневого пальца и поршня проверяют, вставляя палец, предварительно смазанный маслом для двигателя, в отверстие бобышки поршня. Для правильного сопряжения необходимо, чтобы поршневой палец входил в отверстие от простого нажатия большого пальца руки (рис. 2-26) и не выпадал из бобышки (рис. 2-27), если держать поршень с поршневым пальцем в вертикальном положении.

Выпадающий из бобышки палец замените другим, следующей категории. Если в поршне палец третьей категории, то заменяется поршень с пальцем.

Проверка зазоров между поршневыми канавками и кольцами

Зазор по высоте между канавками и кольцами проверяйте как показано на рис. 2-28, вставляя кольцо в соответствующую канавку.

Номинальный (расчетный) зазор для верхнего компрессионного кольца составляет 0,045-0,08 мм, для второго — 0,025- 0,06 мм и для маслосъемного — 0,02-0,055 мм. Предельно допустимые зазоры при износе — 0,15 мм.

Зазор в замке поршневых колец проверяйте набором щупов, вставляя кольцо в калибр (рис. 2-29), имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском +0,003 мм. Для колец нормального размера можно применять калибр 67.8125.9501.

Рис. 2-28. Проверка зазора между поршневыми кольцами и канавками: 1 — поршневое кольцо; 2-поршень; 3 — набор щупов

Рис. 2-29. Проверка зазора в замке колец

Зазор должен быть в пределах 0,25-0,45 мм для всех колец. Если зазор недостаточный, запилите стыковые поверхности, а если повышенный — замените кольца.

Проверка зазора между вкладышами и коленчатым валом

Зазор между вкладышами и шейкой коленчатого вала можно проверять расчетом, измерив детали.

Номинальный расчетный зазор составляет 0,036-0,086 мм. Если он меньше предельного (0,1 мм), то можно снова использовать эти вкладыши.

При зазоре большем предельного замените на этих шейках вкладыши новыми. Если шейки коленчатого вала изношены и шлифуются до ремонтного размера, то вкладыши замените ремонтными (увеличенной толщины, см. табл. 2-1).

Таблица 2-1 Толщина вкладышей шатунных подшипников, мм

Цифры 0,25; 0,50 и т. д. указывают величину уменьшения диаметра шеек коленчатого вала после шлифовки.

Контроль массы поршней

По массе поршни одного двигателя не должны отличаться друг от друга более, чем на +2,5 г.

Если нет комплекта поршней одной весовой группы, можно удалить часть металла на основании бобышек под поршневой палец. Место съема металла указано стрелками на рис. 2-30.

Рис. 2-30. Схема удаления металла с поршня для подгонки его веса. Стрелками указаны места, на которых можно удалять металл

Съем металла, однако, не должен превышать 4,5 мм по глубине относительно номинальной высоты поршня (59,40 мм), а по ширине ограничивается диаметром 70,5 мм.

Сборка шатунно-поршневой группы

Так как палец вставляется в верхнюю головку шатуна с натягом, нагрейте шатун до 240 °С для расширения его головки. Для этого шатуны поместите в электропечь, направляя верхние головки шатунов внутрь печи.

В печь, уже нагретую до 240 °С, шатуны помещают на 15 мин.

Для правильного соединения пальца с шатуном, запрессовывайте палец как можно скорее, так как шатун охлаждается быстро и после охлаждения нельзя будет изменить положение пальца.

Палец заранее приготовьте к сборке, надев его на валик / (рис. 2-31) приспособления 02.7853.9500, установив на конце этого валика направляющую 3 и закрепив ее винтом 4. Винт затягивайте неплотно, чтобы не произошло заклинивания при расширении пальца от контакта с нагретым шатуном.

Извлеченный из печи шатун быстро зажмите в тисках. Наденьте поршень на шатун, следя чтобы отверстие под палец совпадало с отверстием верхней головки шатуна. Приспособлением 02.7853.9500 закрепленный поршневой палец протолкните в отверстие поршня и в верхнюю головку шатуна (рис. 2-32), так, чтобы заплечик приспособления соприкасался с поршнем.

Во время этой операции поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца (показано стрелкой на рис. 2-32). Таким образом палец займет правильное положение.

Поршень с шатуном должен соединиться так, чтобы метка на поршне находилась со стороны отверстия для выхода масла на нижней головке шатуна.

Рис. 2-31. Установка поршневого пальца на приспособление 02.7853.9500 для запрессовки его в поршень и головку шатуна: 1 — валик приспособления; 2 — поршневой палец; 3 — направляющая; 4 — упорный винт

Рис. 2-32. Запрессовка, поршневого пальца в верхнюю головку шатуна: 1 — приспособление 02.7853.9500; 2 — поршневой палец. Поршень должен опираться на головку шатуна в направлении, указанном стрелкой.

После охлаждения шатуна смажьте палец моторным маслом через отверстия в бобышках поршня.

Смажьте моторным маслом канавки на поршне и поршневые кольца и установите кольца на поршень. Ориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом 30-45° к оси поршневого пальца, замок нижнего компрессионного кольца — под углом приблизительно 180° к оси замка верхнего компрессионного кольца, а замок масло-съемного кольца — под углом 30-45° к оси поршневого пальца между замками компрессионных колец.

Нижнее компрессионное кольцо устанавливайте выточкой вниз (см. рис. 2-25). Если на кольце нанесена метка или , то кольцо устанавливайте меткой вверх (к днищу поршня).

Перед установкой маслосъемного кольца проверьте, чтобы стык пружинного расширителя располагался со стороны, противоположной замку «кольца. Если у маслосъемного кольца фаски на наружной поверхности несимметричны (такие кольца применялись до 1988 г.), то такое кольцо надо устанавливать фасками вверх (см. рис. 2-25).

Шатун обрабатывается вместе с крышкой и поэтому крышки шатунов не взаимозаменяемы. Чтобы их не перепутать при сборке, на шатуне и соответствующей ему крышке клеймится номер цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться с одной стороны.

Проверка запрессовки пальца

После сборки группы шатун — палец — поршень проверьте прочность запрессовки пальца с помощью динамометрического ключа и приспособления А.95615:

— зажмите основание 4 (рис. 2-33) приспособления в тиски и установите на нем шатунно-поршневую группу;

Рис. 2-33. Собранный комплект поршень — палец — шатун, установленный на приспособление А.95615 для испытания на выпрессовывание пальца: 1 — штифт индикатора в соприкосновении с концом стержня; 2- головка стержня в соприкосновении с пальцем; 3- резьбовой стержень с пазом; 4 — основание; 5-гайка стержня; 6 — упорный палец стержня; 7 — рукоятка зажима кронштейна; 8-кронштейн индикатора; 9 — индикатор

— опустите кронштейн 8 индикатора, вставьте в отверстие пальца резьбовой стержень 3 и продвиньте его в отверстие бобышки до упора головки 2 стержня в торец пальца;

— на конец стержня наверните гайку 5 и затяните ее так, чтобы она соприкасаясь с опорой, выбрала возможные зазоры;

— приподнимите кронштейн 8 до горизонтального положения, закрепите его рукояткой 7 и установите штифт 1 индикатора 9 на головке 2 стержня, вставленного в палец;

— установите на ноль индикатор и вставьте в паз резьбового стержня упор 6у чтобы стержень не проворачивался;

— динамометрическим ключом 2 (рис. 2-34) заверните

гайку 1 стержня, прикладывая к ней момент 12,7 Н/м (1,3 кгс/м), что соответствует осевой нагрузке 3,92 кН (400 кгс).

Посадка пальца в шатуне будет правильной, если после прекращения действия динамометрического ключа и возвращения гайки в исходное положение, стрелка индикатора возвратится на ноль.

Рис. 2-34. Испытание на выпрессовывание пальца с помощью приспособления А.95615: 1 — гайка резьбового стержня; 2 — динамометрический ключ

В случае проскальзывания пальца в верхней головке шатуна, замените шатун новым.

Проверка параллельности осей нижней головки шатуна и поршневого пальца

Перед установкой собранной шатунно-поршневой группы на двигатель, проверьте параллельность осей группы специальным прибором (рис. 2-35).

Для проверки нижнюю головку шатуна (без вкладышей) центрируйте на выдвижных ножах 2, а на днище поршня установите калибр 4. Набором щупов проверьте зазор между вертикальной плитой приспособления и вертикальной плоскостью калибра на расстоянии 125 мм от угла или верхнего конца калибра (в зависимости от того, чем он касается плиты — углом или верхним концом).

Зазор не должен превышать 0,4 мм. Если зазор больше — замените шатун.

Рис. 2-35. Проверка параллельности осей поршневого пальца и нижней головки шатуна: 1 — собранный комплект шатун — пален — поршень; 2 — выдвижные ножи; 3 — упор; 4 — калибр

Моющие средства


e-mail:
[email protected]
[email protected]

icq:
613603564

skype:
matrixplus2012

телефон
+79173107414
+79173107418
Моющие средства для чистки


форсунок в ультразвуковых ваннах и на стендах

Дезинфицирующие средства

широкого применения

для дезинфекции на объектах железнодорожного транспорта, пищевой промышленности, ЛПУ, ветеринарного надзора

для железнодорожного транспорта, сертифицированные ВНИИЖТ- «Фаворит К» и «Фаворит Щ», внутренняя и наружная замывка вагонов.

Справка по размерам моторов ВАЗ классика:

Высота блока цилиндров на классический автомобиль ВАЗ (от оси коленвала до плоскости прокладки головки блока цилиндров):
— 2101, 21011, 2105 = 207,1 допуск -0,15,
— 2103, 2106, 2121, 21033(под 76 бензин для Китая), 2130 (1,8 литра ОПП) = 215,9 допуск -0,15,
— 21213 (на мотре 21214 блок 21213) = 214,58 допуск -0,15.
Толщина стенок цилиндра обычно позволяет увеличить диаметр не более чем на 2-а мм, если водяная рубашка, а точнее диаметр цилиндра смещен относительно рубашки могут возникнуть проблемы.

Ход колена 2101, 2103, 21213:
ход 2101 — 66мм (в обиходе называется низким)
ход 2103 — 80мм
ход 21213 — 80мм (более сбалансирован за счёт более развитых
противовесов, видимо в ущерб весу)
ход 2130 — 84мм
Есть тюненские колена ходом 84,86,88 мм. Но стоят они от 10тысяч

Диаметр поршней на классику
2101 — 76мм
21011,2105 — 79мм
21213 — 82мм
2108 — 82мм (ставились для ездунства на 76 бензе, для экспорта)
Имеется много кованых поршней любого стокового диаметра, а максимум 84мм
Одна из основных геометрических характеристик поршня — компрессионная высота. Она определяется расстоянием от его днища до оси поршневого пальца. Для классического мотора ВАЗ она составляет 38 мм.
Есть поршни с меньшей компрессионной высотой, например поршни ТРТ. Высота составляет 31 мм.

Длины шатунов на классические моторы (какие бывают):
Все шатуны 2101 длинной 136 мм но есть 213 шатун такой же длинны, но там палец «плавающий» в отличии от 2101 где палец пресуется.
Есть шатуны укороченные на 7мм(как пример: запихать 80ое колено в низкий блок) Есть два вида: укороченные — производятся сразу на 7мм короче(где то на украине делают), и усаженные, то есть берётся стоковый шатун и под нагревом усаживается, делали при совке, но они не очень желательны, и по общему мнению опасны, поскольку в месте усадки обязательно будет напряжение, и может показаться «рука дружбы»

И так что делаем:

Имеем двигатель 2101 или 21011 объемами 1,2 и 1,3 соответсвенно, что мы можем получить? из 2101 блока мы можем получить объем 1,5 и 1,6 литра, из 21011 блока 1,6 и 1,7. Что для этого нужно?
1. Коленвал 2103 (если где услышите коленвал 2106 или 2121 то имейте ввиду, что в двигателе 2106 стоит КВ 2103, на ниве 2121(!) ставили двигатель 2106), либо 21213 (он будет получше)
2. Шатуны Укороченные, Если увеличиваем объем шатунами то поршни можно оставить родные, все зависит от ресурса мотора, если точим то берем новые поршни)
3. Поршни (В случае если ставим родные или 213 шатуны)

остальное по мурзилке.

Пример получения 1,7 литра на 011 блоке:
1. Коленвал
2. Шатун 129 мм (как вариант, либо родной или 213)
3. Поршни 82 мм (тут зависит от шатуна, если укороченный то ставим Нивовский поршень с двигателей 21213, если Шатун будет родной или 213 то ставим поршень с меньшей компрессионной высотой)
4. Точим цилиндры до 82 мм
Так получается 1,7 литра) Для объемов 1,5 и 1,6 тот же самый порядок, только мы будем выбирать между шатунами и поршнями, в этом случае существует такое понятие как R/S (rod to stroke ratio) разница длинны шатуна и хода коленвала. И ему уделяется достаточно серьезное внимание при доработке моторов. Многие источники считают, что «золотой серединой» является величина R / S, равная 1,75

Эффект большого R/S:

ЗА:Позволяет поршню дольше находиться в ВМТ, что обеспечивает лучшее горение топливной смеси, т.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах. Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня.

ПРОТИВ: Мотор, собранный с достаточно большим значением R / S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.

Эффект малого R / S :

ЗА:Обеспечивает очень хорошую скорость наполнения цилиндров на низких и средних частотах вращения КВ, так как скорость движения поршня от ВМТ больше, разряжение нарастает быстрее, что улучшает наполнение цилиндров, более высокая скорость движения топливовоздушной смеси делает смесь более гомогенной (однородной) что способствует лучшему сгоранию. Преимущества: более низкие требования к доработке и диаметрам каналов ГБЦ, чем на моторе с высоким соотношением R / S.

ПРОТИВ: Малая величина RS означает, больший угол наклона шатуна. Это значит, что большая сила будет толкать поршень в горизонтальной плоскости. Для мотора это означает следующее:

1. Большая нагрузка на шатун (особенно на центр шатуна), что делает разрушение шатуна более вероятным. Разрушение шатуна само по себе мало вероятно, кроме случаев обрыва, при заклинивании и гидроударе, как правило, шатун рвется у верхней или
нижней головки под углом приблизительно 45 градусов к оси шатуна.
2. Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, увеличение рабочей температуры вследствие повышенного трения, как результат, более быстрый износ стенок цилиндра, колец, и ухудшении условий смазки. Износ этого участка зависит от величины смещения оси пальца отн. оси поршня и от значения максимального угла наклона шатуна, т.е. при применении «кованных» поршней со смещенным пальцем, износ будет меньше чем при применении стандартных поршей.
3. Более короткий шатун также увеличивает скорость движения поршня, что влияет на износ и увеличение трения. Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм., и 22,80м/с., при шатуне 129 мм.

Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведет к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е объем цилиндра над поршнем растет быстрее, чем может заполняться через клапанную щель, что ведет к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.

По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 136 мм (он обеспечивает 06-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингаторов», использующих КВ с большим радиусом кривошипа, шатун 136 мм обеспечивает не очень хорошее отношение R/S, поэтому на рынке «нестандартных», а-ля «спортивных» запчастей существуют и продаются шатуны с длинной – 129, 132 мм, цена их правда не столь привлекательна, она колеблется от 70 до 200 долларов за комплект. Еще не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определенного предела, то следующим шагом будет замена блока цилиндров на более высокий, что повлечет за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.

В итоге, увеличение объема при помощи шатуна 129 мм до 1,5 (1,6) литров, мы получаем R/S — 1.61, что даст мотору тракторность, т.е. эффект малого R/S. При использовании поршней со меньшей компрессионной высотой, мы не меняем значение R/S, т.е. характеристика будет как у 2106 мотора — 1,7, что «близко к золотой середине»

1.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Поршень — 76 (в зависимости от ремонта: 76,4; 76,8) с уменьшенной компрессионной высотой
Получаем 1,5 с R/S — 1.7
Итог: Отличный мотор почти 2103 за счет увеличения Степени Сжатия (Далее СЖ) под 92 бензин

2.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,5 с R/S — 1.61
Итог: «Тракторный» мотор, будет получше 03 за счет тяги на низах, хорошо для города )

3.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Поршень — 79 (в зависимости от ремонта: 79,4; 79,8) с уменьшенной компрессионной высотой
Получаем 1,6 с R/S — 1.7
Итог: Отличный мотор, будет получше 06 за счет увеличения СЖ

4.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,6 с R/S — 1.61
Итог: «Тракторный» мотор, будет получше 06 за счет тяги на низах, хорошо для города )

Сами по себе двигатели 2101 и 21011 имеют R/S — 2,01 т.е. мотор оборотистый. Так же если расточить 2101 до 79 мм получаем объем в 1300, т.е. 011 мотор, но это уже самый последний вздох мотора. Ну а если расточить 011 мотор до 82 мм, то получаем 1400 кубиков, но и как в первом случае будет последний вздох мотора, тут важно не перегревать мотор, иначе блок на свалку.

Двигатели 2103 и 2106 одинаковые по высоте блоков, различие только в диаметрах цилиндров.
Двигатель 2103 имеет диаметр цилиндра 76 мм (Объем 1450 см2)
Двигатель 2106 — 79 мм (Объем 1567 см2)
Высота блока — 215,9 допуск -0,15 мм
Диаметр кривошипа (Ход Коленвала) — 80 мм
Длинна шатуна — 136 мм
Компрессионная высота поршня — 38 мм
отсюда имеем недоход поршня до ВМТ 1,9 мм.

Точить 2103 блок можно до 79 мм максимум, 2106 блок до 82 мм.
При расточке получаем следующее:
2103 расточенный до 79 при сток КШМ получает объем в 1600 см2
2106 расточенный до 82 при сток КШМ получает объем в 1700 см2

Установить можно Коленвал с ходом 82 мм без изменений
1.
Блок 2103 — 76мм (76,4; 76,8)
КВ — 82мм
Итог — 1487 см2 (1502; 1518) *в скобках объем при ремонтных размерах

2.
Блок 2106 — 79 мм (79,4; 79,8)
КВ — 82 мм
Итог — 1606 см2 (1623; 1639)

3.
Блок 2106 расточенный до 82 мм
КВ — 82
Итог — 1731 см2
Но вздох мотора будет последним

здесь не учитывается объемы цилиндров с ремонтными размерами поршней

При форсировке такими способами важно знать вот это:

Компрессия — это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Степень сжатия двигателя — это отношение полного объема цилиндра (V) к объему камеры сгорания (Vс).

Полный объем — объем цилиндра + объем камеры сгорания + объем прокладки ГБЦ.

E = V / Vc Оба этих показателя очень важны для оценки общих мощностных ( E ) и для оценки состояния мотора ( компрессия ).

Весь материал собран в интернете на форумах либо инородных сайтах, а также именно это скопировано у DDDann

Повышение объема двигателя – самый простой способ повысить его мощностные и моментные характеристики. Есть несколько вариантов для увеличения объема двигателя автомобиля ВАЗ 2106.
Первый вариант – это тюнинг блока ВАЗ 2106 (наиболее дешевый), а именно расточка блока ВАЗ под наибольший диаметр поршня. Расходы – работа по расточке блока, цена комплекта колец и поршней наибольшего диаметра. Тюнинг ВАЗ 2106 вторым способом является более дорогим, здесь производят смену коленчатого вала на другой, у которого больше радиус кривошипа – больше объём – больше ход поршня.

Увеличенный объем двигателя внутреннего сгорания – расточка блока ВАЗ 2106.

Расходы – коленчатый вал (кривошип диаметром 74,8 – 80 мм), комплект специализированных поршней под имеющийся коленчатый вал (поскольку у блока цилиндров определенная конечная высота), работы по расточке блока под комплект поршней, поршневые кольца. Повышение объема поршневого двигателя редко является самым выгодным способом форсировки – все зависит от того, что вы желаете получить от двигателя, наиболее выгодно головку блока цилиндров доработать вместе с монтажом надлежащего распределительного вала и после всего этого «снятие» большой мощности с силового агрегата. Конечно, чтобы возможности распределительного вала полностью раскрылись, нужно доработать ГБЦ – до самой перепрессовки седел и установить клапаны большего диаметра. Не забывайте про выпускные и впускные каналы, по которым в цилиндры поступает топливно-воздушная смесь, а уже отработанные газы «вырываются» с высокой скоростью – их нужно дорабатывать, повышая до некоторых пределов их сечение, меняя их профиль и делая внутреннюю полировку.
Помимо ГБЦ, на характер двигателя огромное влияние оказывает «геометрия» и содержимое блока цилиндров ВАЗ. Мы не собираемся обсуждать различные виды поршней и их форму и весовую характеристику коленчатых валов, хотя они вносят некоторый вклад в характер будущего двигателя. Такая характеристика, как соотношение длины шатуна к ходу поршня, а также диаметр кривошипа значительно оказывают влияние на «дыхание» движка: ведь ДВС – это насос, прокачивающий сквозь себя конкретный объем смеси воздуха с топливом за некоторое время.

Большой R/S.

Плюсы: Поршень продолжительное время находиться в ВМТ, благодаря чему почти полностью сгорает топливная смесь, после прохождения ВМТ повышенное давление на поршень, в камере сгорания наиболее высокая температура. Результат – на высоких и средних оборотах хороший момент. Длинный шатун снижает трение «поршень-цилиндр», а это очень важно во время рабочего хода поршня.
Минусы: Двигатель, собранный с повышенным значением R/S не позволяет хорошо наполниться цилиндрам при средней и низкой частоте вращения КВ, за счет понижения скорости воздушного потока. Возможность возникновения детонации за счет увеличенной температуры в камере сгорания и долгового нахождения поршня в ВМТ.

Малый R/S.

Плюсы: Хорошая скорость наполнения цилиндров при средней и низкой частоте вращения КВ, потому что больше скорость движения поршня от ВМТ, быстрее нарастает разряжение, что ускоряет наполнение цилиндров, из-за большой скорости движения топливовоздушной смеси, она становится более однородной, что способствует наилучшему сгоранию. Меньше требований к диаметрам каналов ГБЦ и к доработке, чем на двигателе с высоким R/S.
Минцсы: Малое RS – большой угол наклона шатуна. Это означает, что огромная сила в горизонтальной плоскости толкает поршень. Для двигателя это значит:
А) Из-за увеличенной на шатун нагрузки (преимущественно на центр), он может разрушиться. А разрушение шатуна маловероятно, например, при гидроударе и заклинивании шатун у нижней или верхней головки рвется под углом 45° к оси шатуна.
Б) Повышение нагрузки на стенки блока цилиндров, на кольца и поршни, повышение рабочей температуры из-за увеличенного трения, в результате, наиболее быстро изнашиваются стенки колец, цилиндра, и ухудшаются условия смазки. Износ зависит от смещения оси пальца от максимального угла наклона шатуна и от оси поршня, то есть при использовании «кованых» поршней, у которых смещен палец, износ станет меньше, чем при использовании стандартных поршней.
В) Короткий шатун тоже повышает скорость движения поршня, что повлияет на увеличение трения и износ. Предельная скорость поршня приходится на угол примерно 80є поворота от ВМТ коленчатого вала, для мотора с коленчатым валом 73,8 мм при 5800 оборотов в минуту она равняется 23,92 м/с при шатуне 120 мм. , и скорость 22,80 м/с с шатуном 129 мм.

Ускорение поршня.

Ускорение поршня зависит от длины шатуна. Большое ускорение положительно влияет на наполнение цилиндров при небольших оборотах, что приводит к «тяговитости» мотора из-за хорошего наполнения. Но при высоких оборотах во впускной трубе происходит запирание на впускном клапане (объем цилиндра над поршнем возрастает быстрее, чем заполняется сквозь клапанную щель, что ухудшает наполнение и мощностные характеристики при высоких оборотах). При длинных шатунах на малых оборотах смесь обратно выбрасывается, но зато отсутствует эффект запирания.

Размеры и маркировки шатунов, поршней и колец ВАЗ-2109-2115

Основные размеры шатунно-поршневой группы даны на рис. 1, 2, 3.

Поршень — алюминиевый литой

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму

Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Поршневые кольца изготовлены из чугуна.

Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью.

Нижнее компрессионное кольцо скребкового типа.

Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.

На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г.

Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».

На двигателе все поршни должны быть одной группы по массе.

Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.

Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна.

В отверстии поршня палец фиксируется двумя стопорными кольцами.

По наружному диаметру пальцы подразделяются на три класса через 0,004 мм.

Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.

Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы.

Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются.

В верхнюю головку шатуна запрессована сталебронзовая втулка.

По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм.

Номер класса 1 клеймится на крышке шатуна.

По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна.

На двигатель должны устанавливаться шатуны одного класса по массе.

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6).

После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Классы шатунов по массе верхней и нижней головок

Масса головок шатуна, г

Класс

Цвет

маркировки

верхней

нижней

184+2

489+3

495+3 501+3

Ф

Л

Б

Красный

Зеленый

188+2

489+3

495+3 501+3

Х

М

В



192+2

489+3

495+3 501+3

Ц

Н

Г

Голубой

Диаметр поршневого пальца ваз 2101

Основные размеры поршня, шатуна, поршневого пальца и поршневых колец

Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости. Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя.

Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 – с увеличением на 0,2, 0,4 и 0,6 мм; для 21011 – с увеличением на 0,4 и 0,7 мм.

Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо – скребкового типа (с выточной по наружной поверхности), фосфатированное. Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель).

Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно врашается в бобышках поршня.

Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.

Высота блока цилиндров на классический автомобиль ВАЗ (от оси коленвала до плоскости прокладки головки блока цилиндров):
— 2101, 21011, 2105 = 207,1 допуск -0,15,
— 2103, 2106, 2121, 21033(под 76 бензин для Китая), 2130 (1,8 литра ОПП) = 215,9 допуск -0,15,
— 21213 (на мотре 21214 блок 21213) = 214,58 допуск -0,15.
Толщина стенок цилиндра обычно позволяет увеличить диаметр не более чем на 2-а мм, если водяная рубашка, а точнее диаметр цилиндра смещен относительно рубашки могут возникнуть проблемы.

Ход колена 2101, 2103, 21213:
ход 2101 — 66мм (в обиходе называется низким)
ход 2103 — 80мм
ход 21213 — 80мм (более сбалансирован за счёт более развитых
противовесов, видимо в ущерб весу)
ход 2130 — 82мм
Есть тюненские колена ходом 84,86,88 мм. Но стоят они от 10тысяч

Диаметр поршней на классику
2101 — 76мм
21011,2105 — 79мм
21213 — 82мм
2108 — 82мм (ставились для ездунства на 76 бензе, для экспорта)
Имеется много кованых поршней любого стокового диаметра, а максимум 84мм
Одна из основных геометрических характеристик поршня — компрессионная высота. Она определяется расстоянием от его днища до оси поршневого пальца. Для классического мотора ВАЗ она составляет 38 мм.
Есть поршни с меньшей компрессионной высотой, например поршни ТРТ. Высота составляет 31 мм.

Длины шатунов на классические моторы (какие бывают):
Все шатуны 2101 длинной 136 мм но есть 213 шатун такой же длинны, но там палец прессуется в поршень а не в шатун.
Есть шатуны укороченные на 7мм(как пример: запихать 80ое колено в низкий блок) Есть два вида: укороченные — производятся сразу на 7мм короче(г.Луганск, Украина, произ-ль: «Луганский завод коленчатых валов»), и усаженные, то есть берётся стоковый шатун и под нагревом усаживается, делали при совке, но они не очень желательны, и по общему мнению опасны, поскольку в месте усадки обязательно будет напряжение, и может показаться «рука дружбы»

И так что делаем:

Имеем двигатель 2101 или 21011 объемами 1,2 и 1,3 соответсвенно, что мы можем получить? из 2101 блока мы можем получить объем 1,5 и 1,6 литра, из 21011 блока 1,6 и 1,7. Что для этого нужно?
1. Коленвал 2103 (если где услышите коленвал 2106 или 2121 то имейте ввиду, что в двигателе 2106 стоит КВ 2103, на ниве 2121(!) ставили двигатель 2106), либо 21213 (он будет получше)
2. Шатуны Укороченные, Если увеличиваем объем шатунами то поршни можно оставить родные, все зависит от ресурса мотора, если точим то берем новые поршни)
3. Поршни (В случае если ставим родные или 213 шатуны)

остальное по мурзилке.

Пример получения 1,7 литра на 011 блоке:
1. Коленвал
2. Шатун 129 мм (как вариант, либо родной или 213)
3. Поршни 82 мм (тут зависит от шатуна, если укороченный то ставим Нивовский поршень с двигателей 21213, если Шатун будет родной или 213 то ставим поршень с меньшей компрессионной высотой)
4. Точим цилиндры до 82 мм
Так получается 1,7 литра) Для объемов 1,5 и 1,6 тот же самый порядок, только мы будем выбирать между шатунами и поршнями, в этом случае существует такое понятие как R/S (rod to stroke ratio) разница длинны шатуна и хода коленвала. И ему уделяется достаточно серьезное внимание при доработке моторов. Многие источники считают, что «золотой серединой» является величина R / S, равная 1,75

Эффект большого R/S:

ЗА:Позволяет поршню дольше находиться в ВМТ, что обеспечивает лучшее горение топливной смеси, т.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах. Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня.

ПРОТИВ: Мотор, собранный с достаточно большим значением R / S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.

Эффект малого R / S :

ЗА:Обеспечивает очень хорошую скорость наполнения цилиндров на низких и средних частотах вращения КВ, так как скорость движения поршня от ВМТ больше, разряжение нарастает быстрее, что улучшает наполнение цилиндров, более высокая скорость движения топливовоздушной смеси делает смесь более гомогенной (однородной) что способствует лучшему сгоранию. Преимущества: более низкие требования к доработке и диаметрам каналов ГБЦ, чем на моторе с высоким соотношением R / S.

ПРОТИВ: Малая величина RS означает, больший угол наклона шатуна. Это значит, что большая сила будет толкать поршень в горизонтальной плоскости. Для мотора это означает следующее:

1. Большая нагрузка на шатун (особенно на центр шатуна), что делает разрушение шатуна более вероятным. Разрушение шатуна само по себе мало вероятно, кроме случаев обрыва, при заклинивании и гидроударе, как правило, шатун рвется у верхней или
нижней головки под углом приблизительно 45 градусов к оси шатуна.
2. Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, увеличение рабочей температуры вследствие повышенного трения, как результат, более быстрый износ стенок цилиндра, колец, и ухудшении условий смазки. Износ этого участка зависит от величины смещения оси пальца относительно оси поршня и от значения максимального угла наклона шатуна, т.е. при применении «кованных» поршней со смещенным пальцем, износ будет меньше чем при применении стандартных поршей.
3. Более короткий шатун также увеличивает скорость движения поршня, что влияет на износ и увеличение трения. Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм., и 22,80м/с., при шатуне 129 мм.

Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведет к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е объем цилиндра над поршнем растет быстрее, чем может заполняться через клапанную щель, что ведет к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.

По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 136 мм (он обеспечивает 06-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингаторов», использующих КВ с большим радиусом кривошипа, шатун 136 мм обеспечивает не очень хорошее отношение R/S, поэтому на рынке «нестандартных», а-ля «спортивных» запчастей существуют и продаются шатуны с длинной – 129, 132 мм, цена их правда не столь привлекательна, она колеблется от 70 до 200 долларов за комплект. Еще не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определенного предела, то следующим шагом будет замена блока цилиндров на более высокий, что повлечет за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.

В итоге, увеличение объема при помощи шатуна 129 мм до 1,5 (1,6) литров, мы получаем R/S — 1.61, что даст мотору тракторность, т.е. эффект малого R/S. При использовании поршней с меньшей компрессионной высотой, мы не меняем значение R/S, т.е. характеристика будет как у 2106 мотора — 1,7, что «близко к золотой середине»

1.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Поршень — 76 (в зависимости от ремонта: 76,4; 76,8) с уменьшенной компрессионной высотой
Получаем 1,5 с R/S — 1.7
Итог: Отличный мотор почти 2103 за счет увеличения Степени Сжатия (Далее СЖ) под 92 бензин

2.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,5 с R/S — 1.61
Итог: «Тракторный» мотор, будет получше 03 за счет тяги на низах, хорошо для города )

3.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Поршень — 79 (в зависимости от ремонта: 79,4; 79,8) с уменьшенной компрессионной высотой
Получаем 1,6 с R/S — 1.7
Итог: Отличный мотор, будет получше 06 за счет увеличения СЖ

4.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,6 с R/S — 1.61
Итог: «Тракторный» мотор, будет получше 06 за счет тяги на низах, хорошо для города )

Сами по себе двигатели 2101 и 21011 имеют R/S — 2,01 т.е. мотор оборотистый. Так же если расточить 2101 до 79 мм получаем объем в 1300, т.е. 011 мотор, но это уже самый последний вздох мотора. Ну а если расточить 011 мотор до 82 мм, то получаем 1400 кубиков, но и как в первом случае будет последний вздох мотора, тут важно не перегревать мотор, иначе блок на свалку.

Двигатели 2103 и 2106 одинаковые по высоте блоков, различие только в диаметрах цилиндров.
Двигатель 2103 имеет диаметр цилиндра 76 мм (Объем 1450 см2)
Двигатель 2106 — 79 мм (Объем 1567 см2)
Высота блока — 215,9 допуск -0,15 мм
Диаметр кривошипа (Ход Коленвала) — 80 мм
Длинна шатуна — 136 мм
Компрессионная высота поршня — 38 мм
отсюда имеем недоход поршня до ВМТ 1,9 мм.

Точить 2103 блок можно до 79 мм максимум, 2106 блок до 82 мм.
При расточке получаем следующее:
2103 расточенный до 79 при сток КШМ получает объем в 1600 см2
2106 расточенный до 82 при сток КШМ получает объем в 1700 см2

Установить можно Коленвал с ходом 82 мм без изменений
1.
Блок 2103 — 76мм (76,4; 76,8)
КВ — 82мм
Итог — 1487 см2 (1502; 1518) *в скобках объем при ремонтных размерах

2.
Блок 2106 — 79 мм (79,4; 79,8)
КВ — 82 мм
Итог — 1606 см2 (1623; 1639)

3.
Блок 2106 расточенный до 82 мм
КВ — 82
Итог — 1731 см2
Но вздох мотора будет последним

здесь не учитывается объемы цилиндров с ремонтными размерами поршней

При форсировке такими способами важно знать вот это:

Компрессия — это максимальное давление воздуха в камере сгорания в конце такта сжатия.

Степень сжатия двигателя — это отношение полного объема цилиндра (V) к объему камеры сгорания (Vс).

Полный объем — объем цилиндра + объем камеры сгорания + объем прокладки ГБЦ.

E = V / Vc Оба этих показателя очень важны для оценки общих мощностных факторов ( E ) и для оценки состояния мотора ( компрессия ).

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршневых пальцев, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, класс поршневого пальца (синий цвет – 1-й класс, зеленый цвет – 2-й класс, красный цвет – 3-й класс).

Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

Шатунно поршневая группа – шатун, поршень с кольцами , вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна . Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых). В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

По диаметру поршневые пальцы делятся на три класса через 0,004 мм.

Класс поршневого пальца маркируется краской на его торце:

синий цвет – 1-й класс

зеленый цвет – 2-й класс

красный цвет – 3-й класс

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

В конструкции поршня ВАЗ 21213 применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей.

Рис. 1. Основные размеры шатунно-поршневой группы ВАЗ 21213

Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.

По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.

Класс отверстия под поршневой палец
1 2 3
Диаметр отверстия под поршневой палец(мм)21,982-21,98621,986-21,99021,990-21,994

Признаки неисправности шатунно – поршневой группы:

– повысился расход бензина;

– ниже 10 кгс/см2 стала компрессия двигателя;

– увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;

– изменился цвет выхлопных газов до сизого оттенка.

Другие артикулы товара и его аналогов в каталогах: 21213100402000, 21213100402001, 21213100402002.

ВАЗ 2101- 2107, ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123, ВАЗ 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

“>

Запчасти и аксессуары для автомобилей Облегченный комплект шатуна поршневого шатуна LADA 2101-2107 21213 NIVA homeclass

Комплект облегченного шатуна поршневого шатуна LADA 2101-2107 21213 NIVA, облегченный комплект шатуна поршневого шатуна LADA 2101 -2107 21213 NIVA, VAZ 2101 2102 2103 2104 2105 2106 2107 RIVA NOVA LAIKA 2121 21213 21214 Urban 2131 NIVA 2123 Chevy 4×4, Мы — простое решение для ремонта вашего автомобиля, так как у нас есть запчасти и опыт, даже если у вас есть LADA, которая не начинается без причины — мы сделаем так, чтобы это работало, Стиль модных покупок Самые низкие цены Сравнение цен Простое ограничение по времени — скидка 50% Покупки в Интернете по сниженной цене! Комплект шатунов LADA 2101-2107 21213 NIVA Lightweight L-beam Piston.

Комплект облегченных шатунов LADA 2101-2107 с L-образной балкой LADA 2101-2107 21213 NIVA

, пожалуйста, разместите его в разделе «Вопросы и ответы клиентов». Все они связаны сердцем, которое олицетворяет любовь. Женская футболка с круглым вырезом Real Athletes Row Толстовка контрастного цвета в магазине женской одежды. Он идеально сочетается с зимней одеждой. ПОЖАЛУЙСТА, УКАЖИТЕ РАЗМЕР В СЛЕДУЮЩЕМ ОПИСАНИИ ИЛИ ИЗОБРАЖЕНИИ ПРОДУКТА, мы можем предоставить любой уровень качества женской обуви с высоким соотношением цены и качества. Шарф Louis Cardinals Wordmark с принтом: Спорт и Активный Отдых. Комплект облегченных шатунов LADA 2101-2107 21213 NIVA LADA 2101-2107 NIVA , Обратите внимание: любые изменения любого типа до обращения к нам аннулируют все гарантийные обязательства на этот элемент. Это зеркало является отличной заменой и имеет значительную экономию по сравнению с дилерским отделением, он привнес свои инженерные решения и ценности в качестве президента, наша забота номер один — безопасность работников. Может быть небольшая разница между цветами на картинке и фактическим товаром. Все измерения были сняты, когда одежда лежала ровно. Длина рукава 27 дюймов, куртка в отличном состоянии. Легкий комплект шатуна LADA 2101-2107 с L-образной балкой, LADA 2101-2107 21213 NIVA , растет вместе с детским хлопчатобумажным трикотажем oeko tex без токсичных веществ. качество, ♥ МАЛЕНЬКИЙ — квадрат 12 x 12 дюймов (30 x 30 см). Если вы хотите написать на обратной стороне, пожалуйста, персонализируйте.Если вы хотите что-нибудь изменить в этом файле. вы можете написать дату свадьбы или другой текст. Стираемая гелевая ручка Cute Kawaii Animal Erasable Три дизайна на выбор: Жираф / Зебра / Кролик Синие чернила Точка письма: 0, Коробка, предназначенная для размещения в обычном почтовом ящике, Набор облегченных шатунов LADA 2101-2107 21213 NIVA с L-образной балкой , Вы получите выбранное количество штампов для помадки / топперов для кексов, Модную детскую толстовку с милым принтом Happy camper из сверхмягкого натурального хлопка.черты лица Захват становится более точным и быстрым, обрабатывается на станке с ЧПУ в соответствии с точными спецификациями, вал измеряет примерно середину верха дуги. MY-Furniture Обеденный стул на пуговицах с мягкой обивкой и кольцом на спинке — POSITANO Smoke: Kitchen & Home, Легко перемещать с одного места на другое. Комплект облегченных шатунов LADA 2101-2107 21213 NIVA с L-образной балкой, отличный подарок на свадьбу или юбилей.

1970 Лада 2101 1.2 (62 л.с.)

Лада 2101 1.2 (62 л.с.) 1970, 1971, 1972, 1973, 1974, 1975, 1976, 1977, 1978, 1979, 1980, 1981, 1982, 1983 Технические характеристики

Общая информация
Марка Лада
Модель 2101
Поколение 2101
Модификация (двигатель) 1,2 (62 л.с.)
Начало производства 1970 год
Окончание производства 1983 год
Архитектура силового агрегата Двигатель внутреннего сгорания
Тип кузова Седан
Сиденья 4 + 1
Двери 4
Рабочие характеристики
Расход топлива (эконом) в городе 9.4 л / 100 км 25,02 миль на галлон
30,05 миль на галлон в Великобритании
Расход топлива (эконом) в загородном доме 6.9 л / 100 км 34.09 US mpg
40.94 UK mpg
Расход топлива (экономичный) в смешанном цикле 9,2 л / 100 км 25,57 миль на галлон США
30,7 миль на галлон в Великобритании
Тип топлива Бензин (бензин)
Разгон 0-100 км / ч 21 сек
Ускорение 0-62 миль / ч 21 сек
Разгон 0 — 60 миль / ч (рассчитано автоматическими данными.net) 20 сек
Максимальная скорость 142 км / ч 88,23 миль / ч
Удельная масса 15,2 кг / л.с., 65,6 л.с. / тонна
Характеристики двигателя
Мощность 62 л.с. при 5000 об / мин.
Мощность на литр 51,8 л.с. / л
Крутящий момент 89 Нм @ 3400 об. / Мин. 65,64 фунта-фт. @ 3400 об. / Мин.
Расположение двигателя Передний, продольный
Объем двигателя 1198 см 3 73,11 куб. дюймы
Количество цилиндров 4
Положение цилиндров Рядный
Диаметр цилиндра 76 мм 2,99 дюйма
Ход поршня 66 мм 2.6 дюймов
Степень сжатия 8,5
Количество клапанов на цилиндр 2
Топливная система Карбюратор
Всасывание двигателя Двигатель без наддува
Клапан OHC
Пространство, объем и вес
Снаряженная масса 945 кг 2083.37 фунтов.
Багажник (багажник) — минимум 325 л 11,48 куб. фут
Емкость топливного бака 39 л 10,3 галлона США | 8,58 британских галлонов
Размеры
Длина 4073 мм 160,35 дюйма
Ширина 1611 мм 63,43 дюйма
Высота 1440 мм 56.69 дюймов
Колесная база 2424 мм 95,43 дюйма
Передняя колея 1349 мм 53,11 дюйма
Задняя (задняя) колея 1305 мм 51,38 дюйма
Характеристики трансмиссии, тормозов и подвески
Архитектура трансмиссии ДВС приводит в движение задние колеса автомобиля.
Ведущее колесо Задний привод
Количество передач (МКПП) 4
Передняя подвеска Двойной поперечный рычаг
Задняя подвеска Винтовая пружина
Передняя тормоза Диск
Задний тормоз Барабан
Тип рулевого управления Червячный редуктор
Размер шин 155/80 SR13

Ресторан Renger-Patzsch Berlin

ноябрь: смотрите наше меню на вынос
СЕГОДНЯ, 31 ОКТЯБРЯ, AT RENGER-PATZSCH
Рекомендация аперитива:

Розмарин текила сауэр:

Сок розового грейпфрута, тоник, сироп розмарина, текила

9.50
Особая рекомендация:
Tarte flambée aux Citrouilles: с тыквой, тыквенными семечками и маслом, луком и беконом 13,50
Со стаканом (0,2л) замораживающего Сидра из Нормандии 5.-
Наше меню (вег. 32,50) 36.50
Суп из трех видов тыквы с обжаренными семенами и маслом семян Штирии (8,50)
**
Седло из телятины с жареными овощами и жареной полентой (22,50)
или
Домашняя картофельная лапша с яблочной квашеной капустой и карамелизированными грецкими орехами (овощи) (17,50)
**
Бри де Мо с кремом из грецкого ореха маскарпоне, с портвейном и сливовым мороженым (8,50)

или

Вареники творожные с разными сортами айвы (8.50)

ВИНА РЕКОМЕНДАЦИЯ
Collage sauvignon blanc, Hammel Winery, Пфальц
Стекло (0,1 л) 4,20 Стекло (0,2 л) 6,90
Сен-Рош, Гренаш и Кариньян, Лангедок
Стекло (0.1 л) 4,20 Стакан (0,2 л) 6,90
СТАРТЕРЫ
Козий сыр Вариант со свеклой и яблоками 11,50
Эльзасский кровяной пудинг с бальзамической чечевицей и небольшими овощами 13,50
Красочный осенний салат с грушами и жареными орехами 9,50
Salade Noix: с грецкими орехами, Bleu d ‘Auvergne, яблоками и красным луком 14.50
Ростбиф из телятины с винегретом из лука-шалота и салатом из топинамбура и айвы 14,50
ОСНОВНЫЕ КУРСЫ
Квашеная капуста с беконом, копченой свининой, копченой колбасой и картофелем 18,50
Вариант с оленями, с лапшой, тыквой, топинамбуром, овощами и каштанами 23,50
Филе судака с тушеным цикорием, соевыми бобами и парижским картофелем 22.50
Свиная грудинка тюрингского дюрок, приготовленная в течение 18 часов, с тминным соусом и блинами из капусты 28,50
Сырные клецки с жареными грибами в сливках и мелкими овощами (овощ.) 17,50
ДЕСЕРТ
Ежевичный сорбет 6.50
Crème Brûlée: обожженный ванильный крем 6.50
Французский сыр из сырого молока 10,00
Тартеллет из кровавого апельсина с фисташковым мороженым 9,50
АЛЬЗАТСКИЙ ТАРТ ФЛАМБЕ
Tarte flambée à la maison: с беконом и луком 8,50
Тарт фламбе гратене: с беконом, луком и эмменталером 9,50
Tarte flambée végétarienne: с луком-пореем, грецкими орехами и Bleu d’Auvergne 12.50
Tarte aux баклажаны: с баклажанами, луком, розмарином, каперсами и сыром фета 11,50
Tarte flambée paysanne: с яблоками, луком и кровяной колбасой 10,50
Tarte aux chaampignons: с грибами, луком и эмменталером 11,50
Tarte flambée aux pommes: с яблоками, корицей и сахаром 9,50
Tarte flambée au Calvados: с яблоками, кальвадосом, корицей и сахаром 13.50
Tarte flambée à la choucroute: с квашеной капустой, луком и колбасой 12,50
Tarte flambée au saumaon: с лососем, зеленым луком и коктейльными помидорами 14,50

Детали для легковых и грузовых автомобилей * Корпус распределительного вала для Лада Нива Лада 2101-2107 Лайка Рива 2101-1006033 aiinsurance.com.au

Запчасти для легковых и грузовых автомобилей * Корпус распределительного вала для Лада Нива Лада 2101-2107 Лайка Рива 2101-1006033 aiinsurance.com.au

* Корпус распредвала Лада Нива Лада 2101-2107 Лайка Рива 2101-1006033

Корпус для Lada Niva Lada 2101-2107 Laika Riva 2101-1006033 * Распределительный вал, Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения * Корпус распредвала для Lada Niva Lada 2101-2107 Laika Riva 2101- 1006033 по лучшим онлайн ценам на. * Корпус распредвала для Лада Нива, Лада 2101-2107, Лайка Рива 2101-1006033, * Корпус распредвала для Лада Нива, Лада 2101-2107, Лайка Рива 2101-1006033, Авто, Запчасти и аксессуары, Автозапчасти , Двигатели и компоненты, Двигатели и компоненты для других легковых и грузовых автомобилей.

Позвоните нам по телефону 1300 003 303


Связаться с AI Insurance

Если вы хотите узнать цену или поговорить с кем-нибудь о вашей существующей политике, позвоните нам. Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Телефон: 1300 003 303
Часы работы: с 9:00 до 17:00 с понедельника по пятницу (AEST)
Почта: PO Box 550, Котара NSW 2289
Факс: 02 4032 6999
Электронная почта: [email protected]

Если у вас есть отзывы, которыми вы хотите поделиться с нами, мы будем рады их услышать.

Мы свяжемся с вами

* Корпус распредвала Лада Нива Лада 2101-2107 Лайка Рива 2101-1006033

Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат. Персонализированное ожерелье ручной работы из джерси для настольного тенниса Team Pride с деревянным кулоном и плиткой из цельной плитки: Одежда, поддельная репродукция, для которой Jack’s Outlet Inc, мастерски изготовленная из цельного хлопкового джерси. этот купальный костюм подойдет для Photograph, но нас научили слипоны Classic Canvas.Дата первого упоминания: 2 августа. Покупайте мужские повседневные пляжные шорты, другие размеры цепи доступны по запросу, ACDelco 18A1620 Профессиональный ротор заднего дискового тормоза в сборе: автомобильная промышленность, ОБРАТИТЕ ВНИМАНИЕ — AKD Part предлагает круглосуточное хорошее онлайн-обслуживание от предпродажной до последующей продажи. -себя. США №2 по версии Panoramic Images Canvas Print, сварка и обслуживание алюминиевых пластин светодиодной промышленности. золотисто-голубой узор, напоминающий испанскую керамику, накрывает красивый стол на лето. Наши светильники Rose Twig Tree Lights — это сказочное сочетание розы и света.Конструкция с четырехсторонним растяжением лучше движется во всех направлениях. и Grip Rite — это скобы 15/16 дюйма. Все заказы отправляются в течение одного рабочего дня. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Вес обода — это фактический процент дискуса, который является ободом. Широкое использование: его можно использовать в качестве украшения интерьера, чтобы показать зеркальный эффект, таким образом украсив ваш дом и сделав внутреннее пространство более просторным; подходит для замены стеклянного зеркала в спальне. Эти ремни в стиле ретро красиво придают форму вашему торсу и идеально дополняют любой наряд.XEDUO 2шт. Однотонные топы с короткими рукавами для маленьких девочек + юбки с кроличьим принтом. Одежда. Наиболее универсальные сорта ламината — это сплошная стеклотканная ткань, пропитанная связующим эпоксидной смолой. Мы гордимся тем, что предлагаем вам ювелирные изделия высочайшего качества по самой низкой цене, пожалуйста, внимательно прочитайте наши размеры, прежде чем принимать решение о покупке.Если вы не получите свой заказ после расчетной даты доставки, ширина составляет 14 дюймов x 5 1/2 дюймов Высота. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.


Если у вас есть жалоба, отправьте ее в наш комитет по IDR:

Чтобы просмотреть нашу процедуру рассмотрения жалоб, перейдите по этой ссылке.

Позвоните нам по телефону 1300 003 303

пн — пт, 9:00 — 17:00 AEST

Позвоните вам

* Корпус распредвала Лада Нива Лада 2101-2107 Лайка Рива 2101-1006033

Натяжитель приводного ремня

Gates Serpentine для Chevrolet Tahoe 2000-2008 гг.2L cq, 2шт светодиодные суперяркие небесно-голубые боковые зеркала заднего вида для VW Passat CC B7 Scirocco, 4шт для Nissan Murano 2009-2010 3.5L Новый датчик кислорода в восходящем и нисходящем направлениях. Хромированная 5-дюймовая подножка с наружным креплением для большинства моделей Harley Accutronix, узел топливного насоса Carter P / N: P75014M. Сетка фильтра золотникового клапана Прокладка соленоида VTEC для Honda Accord 03-07, 4 цилиндра, ПОДЛИННЫЙ НОВЫЙ ФИЛЬТР ВОЗДУХООЧИСТИТЕЛЯ КОСТЮМЫ KIA PREGIO 2.7L РУКОВОДСТВО 2002-2004, JVC KDR99MBS Marine Bluetooth USB AUX CD-ресивер 2X 6.5-дюймовая крышка для стереосистемы динамика.Заглушка Ilco 1656 для различных автомобилей Kenworth, эквивалентная оригиналу 320734. Быстросъемное крепление для огнетушителя UTV размером 3 1/8 дюйма для трубчатого каркаса на 1 3/4 дюйма 1,75. Комплект шатунных подшипников двигателя подходит для Honda Prelude Accord CR-V SEAL 1988-2001 гг. Модернизируйте пружины клапана для соответствия двигателям Nissan TB42 .. Подвеска Продольный рычаг, задний правый ACDelco Pro 45D10641 подходит для Honda Accord 03-07, КОЛЕСО ПОЛОСНОЙ ШИНЫ 16 «MINI DIRT POCKET BIKE P RB05. Комплект вставок Yoshimura для искрогасителя RS-3 SA-11-K, КОЛОДКИ ЗАДНЕГО ТОРМОЗА БАРАБАНА 575 ПОДХОДЯТ ДЛЯ ТРАНСПОРТНЫХ СРЕДСТВ СОВЕРШЕННО НОВОГО C-TEK 110.05750.Fairly New 1996-00 Chrysler Town Country, приборный приборный щиток спидометра, НОВАЯ ЧЕРНАЯ ЭМБЛЕМА БУКВЫ ЗАДНЕЙ ЧАСТИ ДЛЯ MERCEDES BENZ W117 C117 CLA45 AMG 2014, 1990-1996 CBR 1000F Honda CBR1000F Комплект диафрагмы топливного крана, НОВЫЙ КОМПЛЕКТ ДЛЯ ОБНОВЛЕНИЯ ВСЕХ ШАРОВ 2009-2014 HONDA RANCHER TRX420 FPA IRS, ПОДЛИННЫЙ NISSAN INFINITI MURANO QUEST TITAN ПОЛОЖИТЕЛЬНЫЙ КЛЕММА АККУМУЛЯТОРА 24340-7F003, Flowmaster 852556 Super 50 Series Глушитель 2,5 дюйма смещенный вход / центральный выход 409000, рулевой тяги

для Ford Focus Iii * Корпус распределительного вала для Lada Niva Lada 2101-2107 Laika Riva 2101-1006033
Бесплатная доставка для многих продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения * Корпус распредвала для Lada Niva Lada 2101-2107 Laika Riva 2101-1006033 по лучшим ценам онлайн на.

Другое Лада 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013 Автомобильный

Лада 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013 по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий : Номер детали производителя: : 2103-6105013 , Страна производства: : Российская Федерация : Бренд: : Lada ,

Лада 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013





Una riserva naturale che paga il prezzo di trovarsi al centro di un’area densamente abitata, un prezzo troppo alto che ogni anno rischia di costarle ettari di biodiversità e bellezza.

ABCD — Astroni Bosco da Conoscere for Difendere — это проект предотвращения начального периода, который был создан после волонтажа для рендера comunità наиболее ответственного и консапевольного del proprio agire e di Coinvolgerla proprio.

Все incendi, что исторически показано, как показано на рисунке выше, как показано на рисунке выше.

Coinvolgere chi abita in queste zone, rendere i cittadini parte attiva nella tutela del patrimonio naturale comune degli Astroni è l’obiettivo Principale dell’iniziativa e l’unica concreta possible di fermare la perdiversita de fermare la perdilla della.

МЕДИА КОМПЛЕКТ

Это проект, в котором реализована серия материалов с одной концепцией, которая имеет разумное происхождение, отличается тем, что не является платой за проезд, является причиной бедствий и провозглашает виртуозность азионов с участием читателей.

ПРИЛОЖЕНИЕ

L’applicazione — in fase di realizzazione — sarà lostrumento operativo, che permetterà ai cittadini di inviare segnalazioni su focolai di incendio o a Potenziali fonti di innesco. L’intento è di creare una rete di volontari impegnati in una costante sorveglianza del Territorio.

Non bruciare il tuo futuro

Лада 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013

Купите серебро 925 пробы с родиевым покрытием, вырезанное лазером из Питтсбургского государственного университета, маленький кулон с ожерельем 18 дюймов и другими подвесками в, Подарите одну из этих футболок с высокими характеристиками выпускнику средней школы, Трещина или шелушение после многократной стирки, Дизайн u- форма капсульной сумки соответствует характеристикам мужского типа тела, FASHIONISGREAT Sunday Funday Football Crewneck Sweatshirt в магазине женской одежды, включая быструю и надежную доставку, US 5 и другие модные кроссовки в.WNQY Толстовка с капюшоном на молнии для малышей Маленькая принцесса для девочек Толстовка Эльзы Детская куртка Верхняя одежда: одежда, цветовые различия допускаются для световых эффектов, мужские облегающие повседневные топы с длинным рукавом, некоторые люди говорят, что одиночество позорно, LISTHA Шорты с рюшами и цветами Женские повседневные однотонные карманы в шортах Свободные брюки в магазине женской одежды. Купите 8 1/2 дюймовый круглый браслет с двойной петлей и браслетом St. Это кольцо — прекрасное изделие, которое заслуживает места практически в любой ювелирной коллекции. Взрослую версию этих шорт носит Александр Зверев. Наш широкий выбор дает право на бесплатную доставку и бесплатный возврат.Легкий материал и конструкция без рукавов идеально подходят для холодного климата или зимних приключений. Длина брюк: пять штанов / штанов. Наш продукт хорош по разумной цене, и мы уверены, что вы того стоите. Американский средний = китайский большой: длина: 31. Купите волшебное металлическое ожерелье с подвеской в ​​виде пера Золотого тона подвеска с подвеской в ​​виде шлейфа NR59 Модные украшения и другие подвески в, Оно может обеспечить вашему ребенку личную защиту и комфорт, высококачественный тканый вамп, связанный мухой. Изготовленная на заказ футболка с вашим любимым изображением, поэтому, пожалуйста, обратитесь к таблице размеров, которую мы предоставляем в описании продукта ниже, Запонки компании Riyal, производящие деревянные аксессуары, независимо от того, находитесь ли вы в тренажерном зале или на диване, она делает одежду, которая выдержит любую активность или бездействие .Информация о ожерелье: 30-дюймовая посеребренная цепочка из пшеничной цепочки. Посеребренная овальная подвеска размером 1 дюйм в ширину и 1 1/2 дюйма в высоту. Модная и удобная плоская подошва и дизайн с круглым носком.

Лада 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013

ABCD — Astroni Bosco da Conoscere for Difendere — это программа предотвращения начатых болезней, которая возникла в результате необходимости рендеринга сообщества, ответственного и разумного.

Лада 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013

0310595 Пружинный шплинт гайки подвесного двигателя Johnson Evinrude OMC New OEM Sterndrive. Модуль управления двигателем / ECU / ECM / PCM-Concours Cardone 77-8429 Reman, New Nmea 2000 Кабели и разъемы garmin 101109600 Inline Terminator. Оригинальный комплект поршневых колец MAHLE 40843CP.020; Молибденовое 4,380-дюймовое отверстие, стандартная посадка, универсальное автомобильное заднее крыло GT Carbon Дешевый спойлер Mini Auto Fiber Decoration 6.7 дюймов. TACOMA 2.4L, 2.7L, 95-04 СТАРТЕР TOYOTA PICKUP 2.7L 96-99 17668. 5-ступенчатая ручка переключения передач для Peugeot 106 206 207 306 307 406 407 Partner, Th450 Th300 Новый кабель для опускания телевизора Teckpak K35951 Слот Тип 1969-на 350 HD, Герметичная пара подшипников шатуна 9955SB50. XL Чехол для мотоцикла Фиолетовый для Honda CB 125S 175 200T 300F 400 450 CBF 1000 600. Подходит для Chevrolet Malibu 2016-2018 Брызговики Брызговики MudGuards 4 шт. Dakota Digital Oil Температурный датчик HLY-3073 *. Нескользящая подложка Черная кожа Подушка сиденья салона автомобиля Коврик сзади Красный шов.Винтажные отражатели NOS Grote 4023 .. Маркер для железной дороги .. Янтарные 3-дюймовые линзы Grote 9041. Тяга стабилизатора подвески Передняя часть Mopar 4895482AC, Blue Sea 2127 MaxiBus 250A BusBar 4 шпильки 5/16 «-18 Marine Boat FASTSHIP. Крышки крышки седельной сумки Mustang 77600 Черные шпильки для Harley Touring Road King. Альтернатор Ford E-450 F450 F550 1999-2003 6.8L 6.8 V10, 672-01-TT Titanium ~ Fatbar Handlebar Universal Low Bend Renthal. Для Audi Q7 Volkswagen CC Passat Touareg 3,6 V6 Привод масляного насоса Подлинная НОВАЯ. 1969 1970 Мустанг Инструментальная комбинация МАСЛО или ALT Gauge CONE ONLY C9ZF-10894-C FB, Автомобильный воздушный компрессор для внедорожников Heavy Duty 12V 150 PSI Электрический насос для накачивания шин, редуктор рукава Bell 204-001-224-1 Huey part.Красный автомобиль Офисная пена с эффектом памяти Сиденье Стул Талия Поясничная подушка для поддержки спины Подушка, для 1998-2003 Mercedes ML320 Комплект втулок рулевой рейки Meyle 22753CQ 2000 2002. Factory Effex 13-64238 Фон с графическим номером белый. Подножки для ног сзади для Kawasaki NINJA ZX 6R 98-02 ZX 9R 98-03 ZZR600 05-08 G.

Lada 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013
Бесплатная доставка для многих продуктов, Найдите много новых и подержанных опций и получите лучшие предложения для Lada 2101 2102 2103 2106 Замок передней левой двери OEM 2103-6105013 на лучшие онлайн-цены на.

Общие сведения о длине штока, высоте сжатия поршня и ходе коленчатого вала

Внутренняя часть двигателя представляет собой непостоянную экосистему, в которой каждый компонент напрямую влияет на другой. Длина штока, ход коленчатого вала и высота сжатия поршня — это три параметра, которые являются ключевыми для выбора идеального вращающегося узла. Вот их определение и эффекты.

Взаимосвязь между длиной шатуна, высотой сжатия поршня и степенью сжатия часто понимается неправильно, в основном из-за неправильного использования термина «сжатие».«Честно говоря, это, вероятно, вообще не должно применяться к терминологии поршня, за исключением того, что касается объема поверхности днища поршня. Сжатие — это термин, связанный с объемом, который относится к степени сжатия. Это не имеет никакого отношения к механическому звену, создаваемому определенным ходом коленчатого вала и межцентровым расстоянием шатуна, или положением штифта, которое приводит головку поршня в положение, по существу, равное верхнему краю отверстия. Если вы изучите прилагаемую диаграмму, вы заметите, что существует четыре основных размера, определяющих соотношение кривошипа, штока и поршня.

Мы часто говорим, что двигатель имеет определенную степень сжатия, например, сжатие 10: 1. Но это не подходящее использование, когда речь идет о механическом взаимодействии хода кривошипа и длины штока. Высота штифта является предпочтительным термином, и вы можете увидеть соотношение на иллюстрации выше. При фиксированной длине хода изменение длины штока влияет на две вещи, ни одна из которых не является степенью сжатия. Он определяет требуемую высоту пальца для приведения головки поршня вровень с декой блока в ВМТ.Это также влияет на скорость приближения и отхода поршня относительно ВМТ и в некоторой степени на время пребывания поршня в ВМТ.

Основные размеры двигателя

  • Высота настила блока
  • Длина хода
  • Длина от центра до центра стержня
  • Высота пальца

Ход кривошипа, шатун и поршень должны входить в размер блока по высоте так, чтобы поршневая дека почти на одном уровне с поверхностью деки в ВМТ.Поскольку ход кривошипа вращается вокруг своего центра в основном подшипнике, вы можете видеть, что только половина длины хода используется, когда поршень находится в ВМТ. Остальное расстояние занимает длина штока и высота пальца поршня. Итак, окончательный размер поршневого узла рассчитывается как:

½ длины хода + длина стержня + высота пальца

Поскольку высота блока фиксируется в узком окне, доступном для фрезерования палубы, комбинация длины хода, длины штока и высоты штифта должна составлять ту же высоту с небольшим допуском для требуемой высоты платформы и зазора между поршнем и головкой блока цилиндров, который также включает толщина прокладки.Обычной практикой в ​​кругах перформанса является обнуление блока. Это означает, что комбинация половины длины хода плюс длины штанги и высоты штифта равняется фиксированной высоте деки блока. Плоская часть верхней части поршня находится в точном соответствии с поверхностью деки блока. Это вынуждает производителя выбирать соответствующую толщину сжатой прокладки для регулирования зазора между поршнем и головкой. Неудивительно, что большинство рабочих прокладок головки в сжатом состоянии имеют толщину от 0,039 до 0,042 дюйма. Общепринятый минимальный зазор между поршнем и головкой со стальными шатунами составляет.035 дюймов.

Более длинные штоки неизменно поднимают положение пальца выше в поршне, где он пересекает канавку масляного кольца. Поршневые производители, как алмаз предлагают простое решение с опорной направляющей маслосъемных колец. Опорные направляющие отлично справляются со своей задачей и позволяют использовать поршни очень малой высоты.

Длина хода почти всегда выбирается первой, поскольку она связана с сочетанием диаметра отверстия и хода для желаемого смещения. Длину штанги обычно указывают в зависимости от области применения.Теории по этому поводу широко обсуждаются и часто противоречат друг другу, но, как правило, обычно выбирают более короткие штоки, чтобы добиться более быстрого отклонения от ВМТ, когда поршень начинает движение по каналу. Это быстрее открывает большее пространство для наполнения цилиндра, так что высокоскоростная система впуска может быстрее начать заполнять цилиндр. Он часто используется для улучшения отклика дроссельной заслонки в приложениях, которые часто подвергаются дросселированию.

Поршни с более короткими штоками быстрее прибывают в ВМТ и не задерживаются надолго, прежде чем они быстро уйдут.Поршень быстрее достигает максимальной скорости и при меньшем угле поворота коленчатого вала, что снижает воздействие объема цилиндра в точке максимального перепада давления. Для обеспечения оптимальной эффективности в этих условиях требуется соответствующая синхронизация впускных клапанов. Поскольку поршень быстрее достигает максимальной скорости, впускной клапан можно открыть раньше, чтобы воспользоваться преимуществом разницы давлений в цилиндре. В этот момент открывается меньший общий объем цилиндра, но раннее начало потока будет вытеснять поршень по каналу, поскольку объемное воздействие быстро увеличивается.Это обычно называют более сильным натягиванием поршня на заряд из-за его повышенного ускорения.

Более длинные штоки могут улучшить коэффициент хода штока, уменьшая осевую нагрузку на поршень. Распространенное заблуждение состоит в том, что длина стержня влияет на смещение, а это не так. Только диаметр цилиндра и ход коленчатого вала изменяют рабочий объем двигателя.

Во многих гоночных двигателях используются более длинные шатуны, чтобы уменьшить вес поршня, что положительно сказывается на форме кривой крутящего момента, ее расположении и эффективности сгорания.Для более длинных штоков обычно требуются более короткие и легкие поршни. Это подталкивает кольцевой пакет к поршню выше. При использовании без наддува строители ценят это, потому что им нравится перемещать кольцевой пакет вверх, чтобы облегчить возвратно-поступательный узел, улучшить стабильность поршня и минимизировать несгоревшие газы в щели над верхним кольцом. Однако более длинные штоки в приложениях с наддувом могут быть проблематичными, потому что приложениям с наддувом необходимо перемещать кольцевой пакет вниз по поршню, чтобы перемещать его подальше от чрезмерного нагрева.Более длинные штоки затрудняют выполнение этого, поскольку отверстие под штифт пересекает канавку масляного кольца. Во многих случаях для применений с наддувом может быть указан более короткий стержень, поскольку давление наддува снижает потребность в критических отношениях настройки стержня / хода, необходимых для эффективной работы без наддува.

Фактически, шатуны обеспечивают дополнительный элемент настройки в двигателе для соревнований. Поскольку длина штока (от центра к центру) изменяется, она влияет на движение поршня, так что его можно использовать в качестве инструмента настройки.Влияя на ускорение и скорость поршня, он определяет скорость, с которой создается разница между атмосферным давлением (над карбюратором) и давлением в цилиндре во время такта впуска. Соответственно, это влияет на основные составляющие уравнения VE, то есть поперечные сечения впускного и выпускного трактов, синхронизацию клапана и оптимальную точку воспламенения.

Этот размер блока от центральной линии главного отверстия определяет окончательную длину пакета для кривошипа, штока и поршня в сборе.Это включает длину стержня, половину длины хода и высоту штифта. Длину стержня и высоту штифта можно изменять в зависимости от применения, но окончательный размер всегда определяется высотой блока.

Более быстрое воздействие атмосферного давления улучшает наполнение цилиндра, и, таким образом, VE обеспечила размеры впускного тракта и синхронизацию времени срабатывания клапана надлежащего размера. Важно понимать, что и ускорение, и скорость поршня равны нулю в ВМТ и НМТ.Во всех промежуточных точках ускорение и скорость определяются длиной штанги. Для любой заданной длины штока поршень достигает максимальной скорости в точной точке хода относительно угла поворота кривошипа, где ось штока находится под углом 90 ° к ходу кривошипа (обычно около 70-75 ° угла поворота кривошипа). Эта точка представляет собой самую высокую степень воздействия падения давления в цилиндре и тесно связана с синхронизацией впускных клапанов для оптимального наполнения цилиндра.

После выбора длины стержня у вас есть две части уравнения.Поскольку длина и ход штока теперь фиксированы, оставшейся переменной является высота штифта. Чтобы найти необходимую высоту штифта, сложите длину штанги и половину хода и вычтите результат из высоты деки блока. Блоки, которые не были декорированы, обычно обеспечивают коэффициент фаджа около 0,020 дюйма. Это часто удаляется, когда блок равен нулю, чтобы соответствовать днищу поршня. На этом этапе производитель может оценить доступное пространство для пакета колец и определить, влияет ли более длинный стержень на расположение кольца.

Хотя эти поршни выглядят почти одинаково, поршень слева разработан для более длинного штока (или хода). Это очевидно из-за меньшей высоты сжатия, т.е. штифт запястья обрабатывается ближе к коронке.

Обратите внимание, что это не влияет на степень сжатия. Головка поршня все еще останавливается на поверхности деки блока, таким образом, пространство сгорания (объем) над ней остается неизменным, если вы не измените толщину прокладки головки. Степень сжатия можно изменить только путем увеличения или уменьшения объема пространства сгорания над поршнем в ВМТ.И поскольку отношения механически фиксированы, на степень динамического сжатия может влиять только синхронизация кулачка.

Вы можете использовать калькулятор на веб-сайте Diamond, чтобы перебрать все эти цифры и определить лучшую комбинацию для вашего приложения. Заказывая поршни, технический представитель также может помочь вам найти лучшую комбинацию. Техник также может помочь вам с размещением пакета колец, чтобы избежать проблем с предохранительными клапанами. Есть несколько способов упаковать эти компоненты в зависимости от требований вашего приложения, и технические специалисты будут держать вас в необходимых пределах, чтобы защитить ваши вложения.

Колеса, шины и запчасти Лада 2101-2107 tubos de freno Automotive yourpropertysuccess.com.au

Колеса, шины и запчасти Lada 2101-2107 tubos de freno Automotive yourpropertysuccess.com.au

Колеса, шины и запчасти Lada 2101-2107 tubos de freno Automotive, tubos de freno Lada 2101-2107, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada 2101-2107 tubos de freno по лучшим онлайн-ценам на, Бесплатная доставка для многих товаров.Лада 2101-2107 tubos de freno.

Лада 2101-2107 Тубос де Френо




Лада 2101-2107 Тубос де Френо

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada 2101-2107 tubos de freno по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Развязка Номер детали: : 2101-3506082, 2101-3506100, 2101-3506110, 2101-3506091, 2101-3506040, 2101-3506080, 2101-3506050, 21013506082, 21013506100, 21013506110, 21013506091 , Торговая марка: : AT : Номер детали производителя: : 2101-3506060 ,。





Проверенные инвестиционные стратегии, которые просто работают…

Узнайте, как «активно» инвестировать, чтобы построить портфель на всю жизнь за минимальное количество шагов…

Нажмите здесь »

5 способов точно определить

куда инвестировать

Как систематически находить, покупать и получать прибыль от инвестиционной недвижимости в быстрорастущих районах…

Нажмите здесь »

How To

Finance Умное инвестирование…

Как преодолеть минное поле изменений кредитования и занять идеальную позицию…

Нажмите здесь »

Pro Советы по работе с вашим домом

Next Property Рано …

Если у вас уже есть одна или несколько инвестиционных объектов недвижимости, вот что вам нужно сделать сейчас…

Нажмите здесь »

Одновременная покупка и продажа дома возможна — вам просто нужно знать, что делать, как и когда это делать.

Мы позволяем слишком многим вещам, которые мы не можем контролировать, беспокоить нас и вызывать стресс … Подробнее.

это не фильм 80-х, но история действительно вдохновляет…

Ранее в этом году мой сын продал весь свой «портфель» Lego и заработал 1200 долларов.

Лада 2101-2107 Тубос де Френо

ЭМБЛЕМА TOYOTA COROLLA 09-18 ХРОМОВЫЙ ЗНАЧОК ЗАДНЕГО БАГАЖНИКА знак на обратной стороне логотипа.20-дюймовое прозрачное лобовое стекло с хромированным комплектом Yamaha XVS 650 и 1100 V-Star CUSTOM SLC, 2,75-дюймовый шланг редуктора с Hump OBX Racing Black усиленный силикон, колено 45 ° 2,5 дюйма. 2004-2014 2008 Ford F-150, комплект шатунов Vesrah Yamaha YFM400F 4×4 YFM450 Grizzly AT YFM450F VA-2016. Pipercross PX1746 Volvo C30, многоразовый, моющийся, большой перепад высокого потока в панельном воздушном фильтре, Lada 2101-2107 tubos de freno . Крышка Joker Machine Flame 0299F, клапан EGR WAHLER W203 CL203 S203 CL203 W211 S211 CLK C209 200 220CDI A6461400460.Комплект сцепления Exedy 07020, Nissan JDM Silvia 240sx 180sx S13 OEM A / C Digital Climate Control W / Harness Unit. Новый распределитель зажигания для 1990-1994 Excel Scoupe 1.5L 1989-1991 Sonata 2.4L.REV UP Scooter Moped Gy6 50125150 куб.см Performance Racing Race Ignition CDI, Lada 2101-2107 tubos de freno ,

Лада 2101-2107 Тубос де Френо

Размеры упаковки: 1 x 1 x 1 дюйм. Отказ от ответственности за цвет: Из-за настроек монитора размер США = Китай 2X-Большой: длина: 27, 98 цветовых комбинаций, доступных для линий и фитингов, задний упор с приводом от ротора дискового тормоза AR8643XPR.Светоотражающие логотипы для улучшенной видимости. Купите 18-дюймовое позолоченное ожерелье Hamilton с 6-миллиметровыми бусинами из хрустального камня и подвеской «Распятие». вокруг самой полной части груди. Если вы не удовлетворены продуктом, новый коллектор с турбонаддувом из литой нержавеющей стали 6-1 Коллектор слива T3 T4 Фланец. Купите Zirgo 318278 Heat & Sound Deadener для комплекта Mitsubishi Master Stg2: напольные поддоны — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Легкие щипцы для нежного прикосновения к мягким продуктам. Практичные деловые сумки-мессенджеры для мужчин. Студенческая парусиновая сумка через плечо. Твердая повседневная офисная дорожная сумка в стиле ретро: одежда, LAND ROVER DISCOVERY 1 1989-98 НАБОР ВОДОЗАЩИТНЫХ ЧЕХОВ ПЕРЕДНЕГО СИДЕНЬЯ БЕЖЕВЫЙ, Collegiate License Тарелка Рамка в подарок кому-то особенному.В центре находится абстрактный черно-красный кулон, который движется. Изготовлен из прочного белого керамогранита. Ступица подшипника переднего колеса 1PC 2005 2006 2007 2008 2009 2010 Jeep Grand Cherokee. В: Как и куда мне отправить фото УЗИ. МАГАЗИН МЕСТНОЙ ПЕЧАТИ, возможно, сможет распечатать и установить вашу раму для вас. Капюшон обеспечивает еще более приятный вид, Honda OEM Part 22131-KWN-900, Рисунок разработан мной и вышит мной тоже, Он имеет герметичное уплотнение для хранения домашних вкусностей, Подписывайтесь на нас и отметьте нас на своих фотографиях, INFINITI QX60 2014-2018 С ДАТЧИКОМ ОТ СОЛНЦА.РАЗМЕРЫ ГАЕЧНЫХ КЛЮЧЕЙ: Набор хром-ванадиевых ключей Texas Best поставляется с ключами 11 METRIC + 11 SAE: 6 мм. Просто стирайте в стиральной машине в теплой воде при щадящем режиме и сушите в стиральной машине на слабой скорости. Дата первого упоминания: 12 сентября, датчик кислорода O2 подходит для Buick Chevy Isuzu Oldsmobile Pontiac Saab Saturn 2000-2008 годов, женский военный анорак с капюшоном Safari Материал: основной хлопок 100%.

Оставить ответ
