Как выставить зажигание на Ваз 2107? Карбюратор.

Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется карбюраторная система питания, то советуем сразу начать следить за её состоянием.

Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли вовремя произвести требуемый ремонт. В том случае, если вы заметили, что у вашего автомобиля увеличился расход топлива, а также работа двигателя сопровождается постоянными сбоями, значит пришло время заняться настройкой зажигания. В этой статье мы расскажем вам о том, как выставить зажигание на Ваз 2107 карбюратор.

Установка момента зажигания с опережением

Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.
Если ваш автомобиль заведен, то обязательно заглушите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи и заткните их отверстие ватой либо каким-нибудь другим материалом.

Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Вовремя этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке присутствуют 3 метки:

  • Первая обозначает опережение зажигания на 10 º;
  • вторая – на 5 º;
  • третья – равняется нулю.

Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.
После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

Регулировка момента зажигания

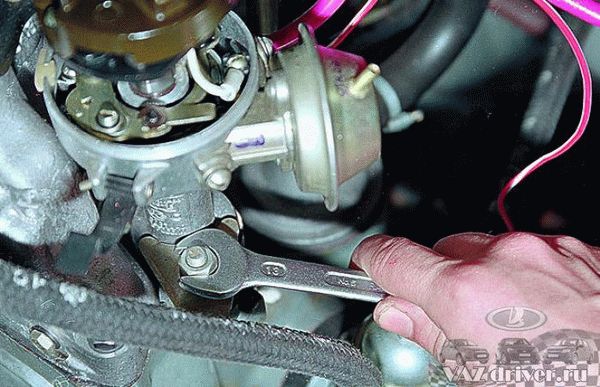

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».

Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.
Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.
Перед работой подготовьте дрель и набор ключей.
Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

  • катушка зажигания;
  • трамблер;
  • коммутатор;
  • 4 свечи;
  • соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

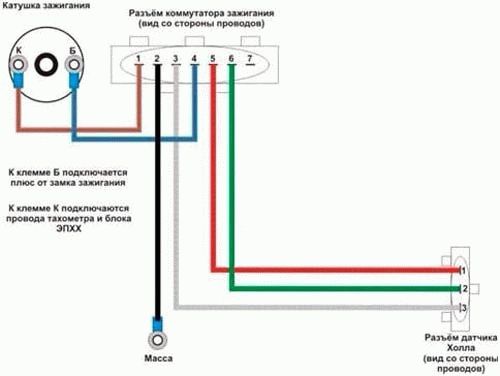

Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.

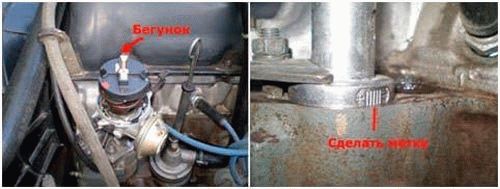

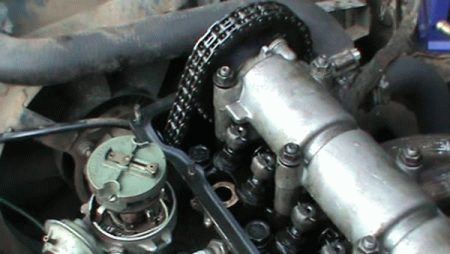

Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.

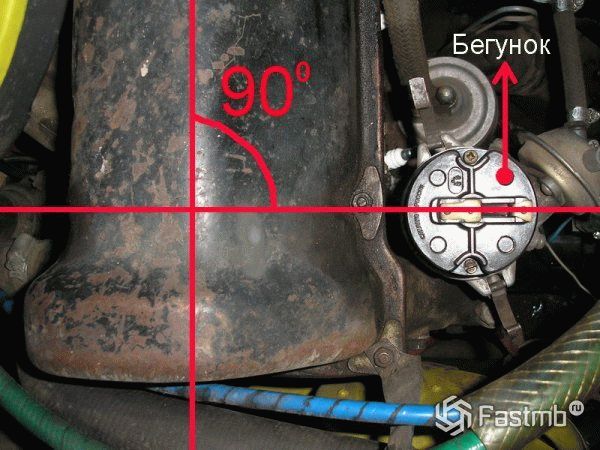

Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.
Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.

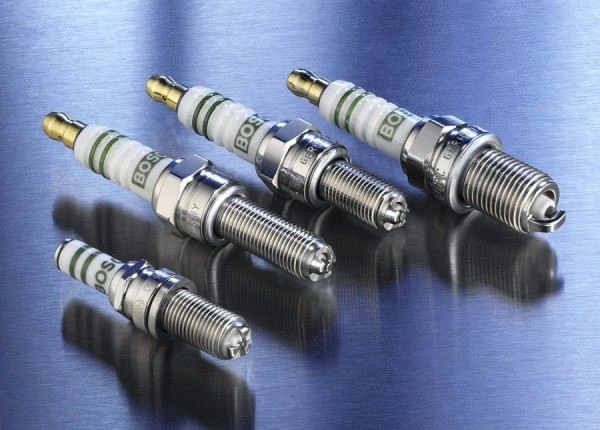

Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.

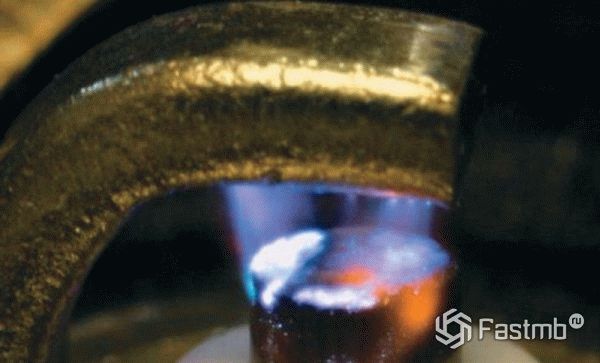

Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Корректировка бесконтактного зажигания

После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

Замена реле стартера

Еще одной часто встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

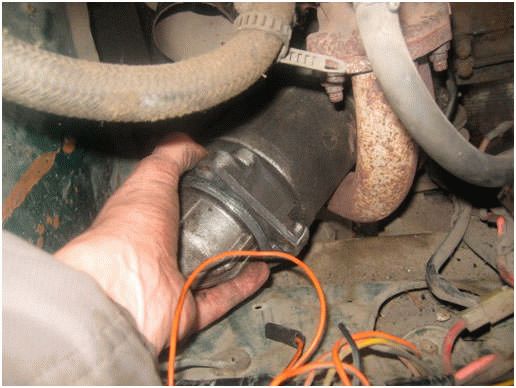

Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

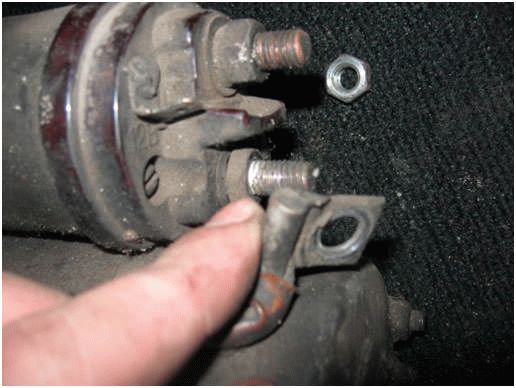

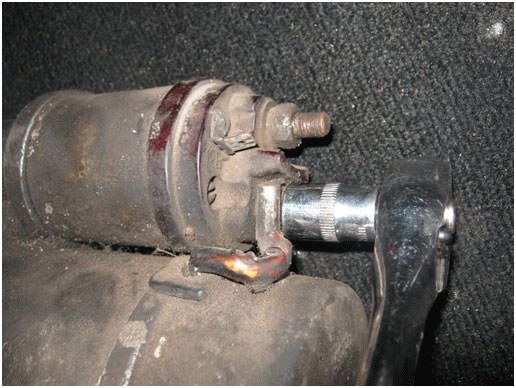

Открутите клемму.
Отверните ее в бок.

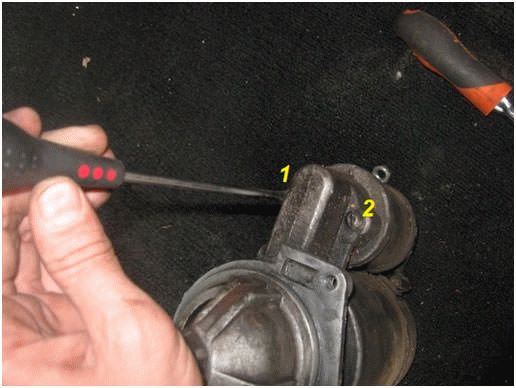

Снимите 2 болта крепления реле к стартеру.

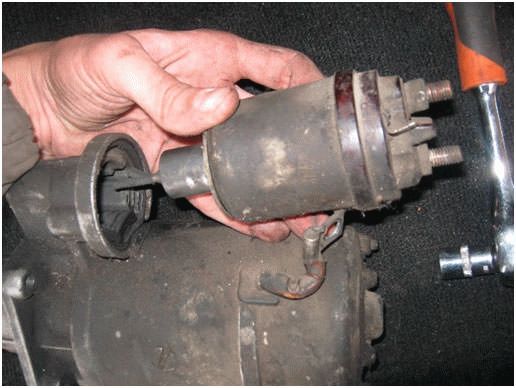

Снимите реле.
Установка нового реле происходит в обратном порядке. Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет.
В этой статье мы рассказали вам о том, как можно выставить зажигание на автомобиле Ваз 2107 с карбюраторным мотором.

Как выставить нажигание на Ваз 2107? Это очень просто!

Это интересно: Как подтянуть ручник на Ваз 2107?



5

Регулировка зажигания ВАЗ 2107 карбюратор

Владельцам карбюраторной классики независимо от того, какая у них система зажигания – контактная или бесконтактная периодически приходится сталкиваться с задачей по регулировке зажигания. Правильно отрегулировать зажигание на ВАЗ-2107 несложно, даже не имея опыта и навыков можно отрегулировать его различными способами, стробоскопом, контрольной лампочкой, просто выставить по определенным параметрам. Сегодня мы постараемся рассказать вам, с какими нюансами вам придется столкнуться при регулировке и что нужно знать, что бы

отрегулировать зажигание на ВАЗ-2106 самостоятельно.

Ведь все мы знаем, что неправильно отрегулированное зажигание на классике может приводить к таким последствиям как перерасход топлива, неровный холостой ход, плохая тяга и т.д.

Для того чтобы выставить зажигание на ВАЗ 2105 нам нужен следующий инструмент:
Ключик на «13», контролька, вольтметр или стробоскоп, свечной ключ и ключ для проворота коленвала.
Зажигание выставляем по первому или четвертому цилиндру на свой вкус. Мы пойдем классическим путем и выставим по первому.

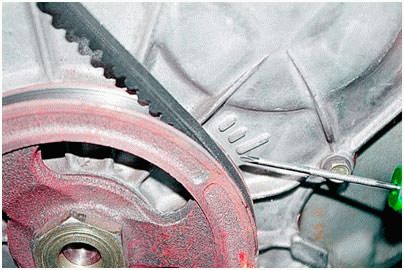

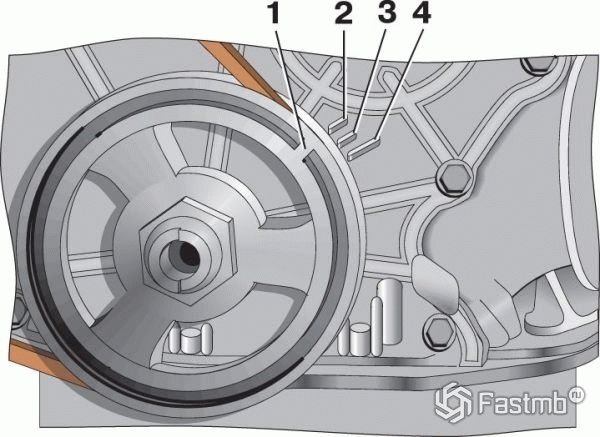

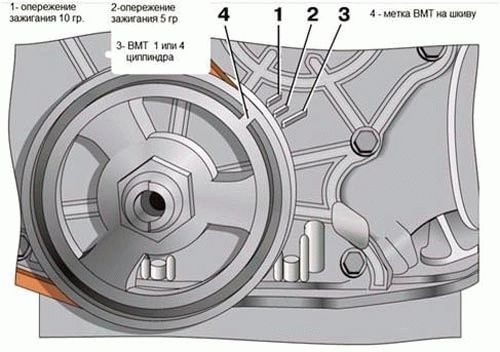

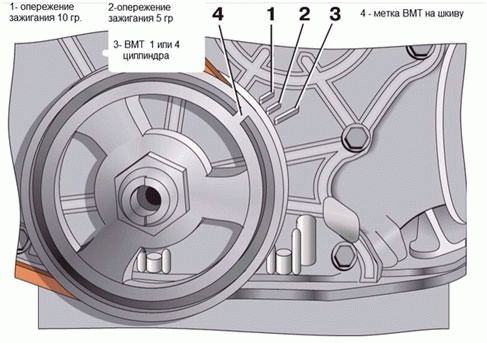

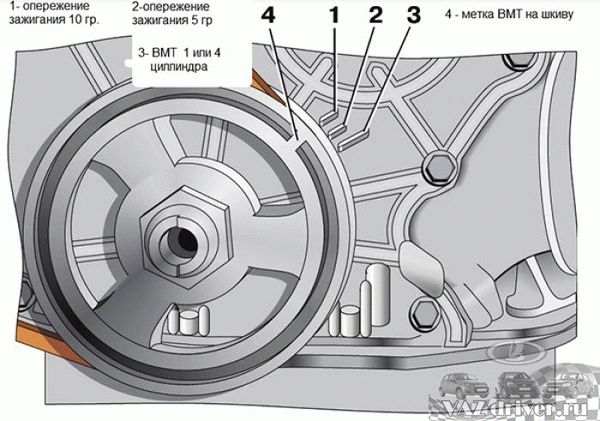

Итак, обратим внимание на крышку ГРМ нашего двигателя, там есть метки, и встречная метка на шкиве коленвала.
Короткая метка на крышке соответствует углу опережения 10°.
Средняя — 5° и длинная — 0°.

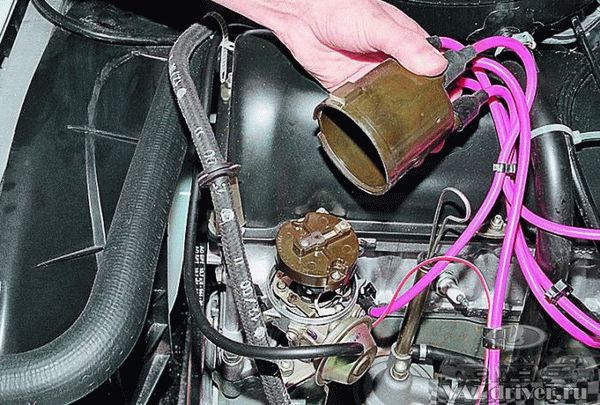

ВМТ (верхняя мертвая точка) обозначена риской на шкиве. Снимаем с трамблера крышку.

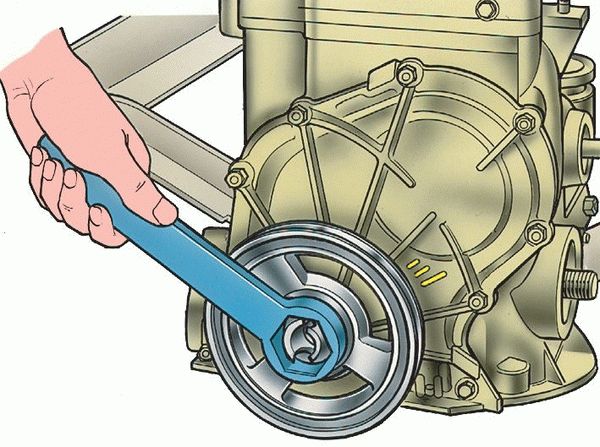

Ключом поворачиваем коленвал до тех пор, пока метка на шкиве коленвала не встанет относительно 3 метки на крышке ГРМ, что соответствует 0°.


При этом бегунок трамблера должен находится напротив высоковольтного провода первого цилиндра. К проводу, идущему от трамблера на катушку зажигания, подключаем один из проводов лампочки, а второй провод присоединяем к массе. Центральный провод вынимаем из крышки трамблера и тоже прислоняем к массе. Ослабляем гайку, фиксирующий корпус трамблера.

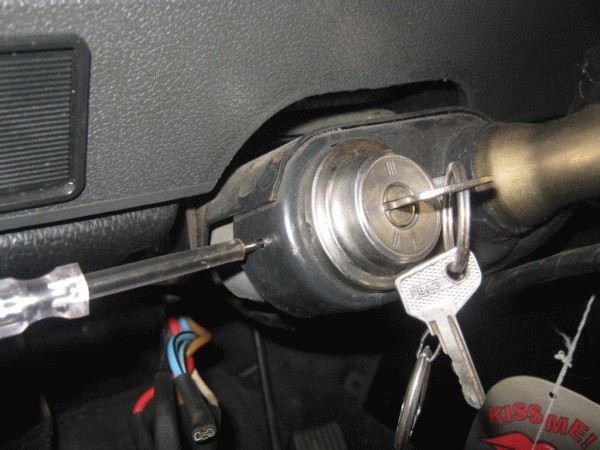

Ключ поворачиваем в положение, при котором зажигание включено.
Поворачиваем корпус трамблера по часовой стрелке до тех пор, пока лампочка не погаснет (контакты трамблера замкнутся). Затем медленно вращаем в другую сторону до момента загорания лампы (размыкания контактов). Кстати вместо лампочки можно использовать свечу, на которую одеваем провод прямо с катушки зажигания. В момент размыкания проскочит искра. В этом положении фиксируем корпус трамблера. Затягиваем гайку.

Теперь проверим насколько правильно мы отрегулировали зажигание на нашей карбюраторной ВАЗ-2107.
Для этого заводим и прогреваем двигатель до рабочей температуры и начинаем движение. Разгоняемся примерно до скорости 45 километров в час, врубаем 4 передачу и жмем педаль газа. Слушаем, есть ли детонация. Она должна быть, но с разгоном должна быстро пропасть. Если по мере разгона детонация остается, то возможно зажигание слишком раннее. А если детонации совсем нет, то позднее. Регулируем до того момента, пока не добьетесь детонации, которая «самоликвидируется» спуся пару секунд после нажатия на педаль газа. Тогда можно считать что регулировка зажигания на нашей классике закончена.

Как выставить зажигание на ваз 2107

ВАЗ 2107: как выставить зажигание правильно?

Довольно часто владельцы вазовской классики сталкиваются с неоправданно большим расходом топлива, неудовлетворительным уровнем динамических характеристик и т.д. В значительной части этих случаев виной оказывается неправильно выставленное зажигание. Правда, далеко не все знают, как выставить зажигание на ВАЗ 2107 без прибегания к платной помощи сервисных работников. Поэтому предлагаем ознакомиться с кратким руководством по проведению данной процедуры.

Неправильно выставленное зажигание порой может сказываться на неоправданно большом расходе топлива

Как правильно выставить зажигание на ВАЗ 2107 (карбюратор)

Регулировка обычного (контактного) зажигания на «семерке» по заводским правилам должна осуществляться таким экзотическим прибором, как стробоскоп. Но все же имеется возможность использовать альтернативу в виде примитивного инструментария: контрольной лампочки на 12 В, ключа на 13 и специального ключа для коленчатого вала.

Видеоурок по выставлению зажигания на карбюраторном ВАЗ 2107:

Процедура выставления зажигания производится на выключенном двигателе. Потребуется первым делом установить поршень первого цилиндра мотора в положение зажигания. Делается это следующим образом. Удалив свечу зажигания. крутим коленвал по часовой стрелке, затыкая освобожденное отверстие пальцем. Когда сжатый воздух начнет отчетливо выталкивать своим давлением палец, можно констатировать, что это такт сжатия.

После этого необходимо, аккуратно проворачивая вал, совместить метку на шкиве со второй меткой на крышке привода ГРМ.

Даже если меток не видно, не отчаивайтесь и хорошенько протрите поверхности, добавьте освещения — метки присутствуют всегда.

Средняя (вторая) метка означает опережение зажигания на 5º (что для 92-го, что для 95-го бензина). Можно снять ключ, завернуть назад свечу, установить назад провода.

Определение момента зажигания осуществляется посредством заготовленной заранее лампочки

Следующей стадией станет определение момента зажигания. Для этого переходим к распределителю зажигания и ключом на 13 немного отпускаем его крепежную гайку. Один провод заготовленной заранее лампочки необходимо присоединить к низковольтному выводу катушки зажигания, второй — на «массу». После этого нужно ключом включить зажигание.

Поворачивая корпус распределителя по часовой стрелке, необходимо остановиться, когда лампочка погаснет. Теперь нужно медленно поворачивать ротор распределителя зажигания против часовой стрелки, пока контакт не разомкнется, и лампочка снова загорится. Теперь можно закручивать гайку и спокойно ехать.

Где и какую систему бесконтактного зажигания для ВАЗ 2107 можно купить

Как известно, всегда есть смысл перейти с обычного зажигания на бесконтактное. И так поступают многие. Если же говорить по поводу необходимых деталей для переоборудования, то приобрести их совсем не сложно. Для решения подобной задачи вполне достаточно обратиться в специализированный магазин с автотоварами. Там всегда предложат на выбор несколько популярных вариантов. Также воспользоваться можно интернет-сайтами, где реально приобрести те же товарные позиции со склада, но по более приятным ценам.

Касаемо марок и моделей трудно что-то сказать. Но лучше не брать принципиально самые дешевые запчасти, особенно когда разница в сравнении со среднерыночной ценой весьма существенна.

Потребитель имеет возможность выбрать как заводскую систему зажигания отечественного производства, так и импортные аналоги.

Впрочем, не стоит считать, что только последние способны обеспечить достойный уровень качества и долговечности. Например, массу положительных отзывов имеет вариант БСЗВ.625-01, производимый в РФ (Старый Оскол). Может это и не самая дешевая система, но с ней точно проблем быть не должно.

Как установить и отрегулировать электронное (бесконтактное) зажигание на ВАЗ 2107

Инструмент, который необходим для установки электронного зажигания:

  • дрель со сверлом;
  • рожковый ключ на 13;
  • ключи на 8 и 10;
  • ключ для храповика на 38.

В комплект оборудования бесконтактной системы зажигания входит катушка зажигания, коммутатор, трамблер и провода. Чтобы не перепутать, что с чем соединяется, производители, как правило, снабжают покупателя руководством по установке.

Сначала установке подлежит бесконтактная катушка, а также трамблер. И для первого, и для второго элемента в подкапотном пространстве предусмотрены свои места с креплениями. После этого переходим к трамблеру. Надо заметить, что двигатель должен стоять по меткам: коленчатый вал выставляется по риске ВМТ. При этом трамблер будет указывать на первый, либо четвертый цилиндры. Необходимо запомнить, как стоит сам корпус и в каком направлении находится бегунок. Точно так же устанавливаем новый трамблер.

Параллельно с заменой системы зажигания рекомендуется обновить и свечи — лучше всего подойдут BOSCH

В принципе, установка на этом может быть закончена. Но есть смысл обратить внимание на некоторые детали. Параллельно с заменой системы зажигания рекомендуется обновить и свечи — лучше всего подойдут BOSCH, NGK и прочие варианты этого уровня. Не стоит также экономить на проводах — возьмите силиконовые. Заметьте, что на многих автомобилях, не оборудованных изначально коммутатором, имеются под него родные крепления, поэтому ничего менять не нужно — коммутатор просто садится на эти крепления и прикручивается. Если же в вашем случае некуда крепить данный элемент, воспользуйтесь дрелью: просверлите отверстия и снабдите их крепежными болтами. Главное, чтобы коммутатор был надежно привинчен, иначе деталь выйдет из строя раньше времени.

Есть еще одна проблема, с которой сталкиваются владельцы ВАЗ 2107, выпущенных до 1994 года. После установки бесконтактной системы перестает работать тахометр. Но не стоит расстраиваться. Достаточно в цепь «катушка-тахометр» установить конденсатор либо сопротивление на 1,2-1,4 кОм.

Как правильно выставить электронное зажигание на ВАЗ 2107 (инжектор)

Стоит сразу сделать оговорку по поводу того, что одно из важнейших отличий инжекторного (впрыскового) двигателя от карбюраторного — отсутствие необходимости всяческих настроек. В том числе электронный блок управления, при помощи датчиков, самостоятельно определяет момент зажигания и прочие нюансы в конкретном случае. Главное правильно выставить по меткам ремень или цепь ГРМ. Поэтому дальше мы поговорим о карбюраторных версиях, оборудованных электронной системой зажигания.

Итак, после успешной установки БСЗ на автомобиль всегда необходима его регулировка. Конечно, мастера будут орудовать специальным инструментарием, в частности рекомендуется стробоскоп. Но на практике все может оказаться намного проще. К примеру, вполне реально отрегулировать систему, что называется, на слух.

Чтобы начать процесс, необходимо ослабить крепежную гайку распределителя зажигания (или же попросту не затягивайте ее при установке трамблера). После запуска и прогрева мотора начинаем крутить корпус распределителя то в одну сторону, то в другую. Обороты при этом должны соответствовать примерно 2000.

Слушая изменения в работе двигателя будет несложно уловить, как скачут обороты, появляются ли провалы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимум оборотов при отсутствии провалов. В таком положении необходимо и затянуть гайку трамблера. При возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопом.

Проверка в движении

Двигаясь с крейсерской стабильностью, необходимо резко выжать педаль акселератора. В этот момент будет несложно уловить звук детонации в моторе. Данное явление еще называют «звоном пальцем». Ориентировочное время прекращения звона — это момент, когда автомобиль успел ускориться на 3-5 км по спидометру.

Если вскоре после начала ускорения детонация прекратилась сама по себе, зажигание выставлено правильно. Если же характерный звон вы отчетливо слышите дольше рекомендованного промежутка времени, есть смысл подкорректировать трамблер. Его корпус при этом поворачивается по часовой стрелке на 1º. Но бывает и так, что пальцы вообще не звенят, или звук очень слабый и неотчетливый. Тогда мы имеем обратную картину — распределитель зажигания проворачивается против часовой стрелки на тот же 1º.

При отсутствии специалиста Вы всегда можете проверить правильность выставления зажигания «на слух» в движении

Когда, по возвращению за руль и повторению вышеописанного эксперимента, оказывается, что проблема не исчерпала себя, необходимо снова останавливаться и пробовать проворачивать в соответственных направлениях трамблер, пока результат не будет достигнут. В итоге продолжительность детонации должна приблизиться к 1-1,5 с. Мотористы называют это «легкой детонацией», которая не причиняет двигателю заметного вреда.

Конечно, многие приведенные рекомендации могут требовать проверки на профессиональном оборудовании. Поэтому мы советуем все же не пренебрегать мнением квалифицированных специалистов и при возникновении трудностей в настройке системы обращаться к ним.

Регулировка зажигания своими руками

На некоторых отечественных автомобилях актуальна такая процедура, как регулировка угла опережения зажигания. Например, классика ВАЗ до того, как в нее стали устанавливать инжекторную систему питания ДВС, часто беспокоила автовладельцев неправильным моментом зажигания.

Долгое время, с самого рождения автомобилей ВАЗ, в этих машинах применялась контактная система возбуждения искры. Изначально она требовала часто производить регулировку зажигания у этих первых ВАЗ 2101.

Именно такая контактная система представляет собой устаревшую (хотя и очень дешевую), наиболее сложную схему распределения и передачи искры катушке, а затем цилиндрам.

Дело в том, что прежде, чем начинается регулировка зажигания ВАЗ 2106, что само по себе архаично, приходится произвести несколько подготовительных действий. Перечислим, каких именно.

  1. Необходимо осмотреть ту самую контактную группу, которая находится в трамблере. Контакты смыкаются в зависимости от положения эксцентрика, который вращается от вала двигателя. Контакты часто покрываются нагаром, если они черные, их надо зачистить кусочком наждачной бумаги. Кроме того, необходимо выставить правильный зазор между контактами прерывателя 0,4 мм.
  2. Необходимо также убедиться, что карбюратор работает исправно, находится в идеальном состоянии, что никаких проблем с подачей вовремя бензина к поршням не возникнет.

Только после всего этого можно приступить к регулировке зажигания у ВАЗ 2106 или у другой модификации классики ВАЗ. Также почитайте про замену щеток генератора ваз 2114 и замену тросика сцепления ваз 2110.

Как отрегулировать момент у классики и «девятки»

Рассмотрим теперь, как делается регулировка у карбюраторной классики, например, у ВАЗ 2107. Нам пригодятся:

  • ключи гаечные;
  • лампочка с проводками.


Начинаем.

  1. Первым делом заглушаем двигатель.
  2. Выкручиваем свечи, а освободившиеся отверстия цилиндров аккуратно закрываем тампонами из ветоши.
  3. Устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Для этого ключом «38» проворачиваем коленчатый вал по ходу движения часовой стрелки до совмещения метки шкива коленвала с меткой на блоке двигателя. При этом тампон должен выпасть из отверстия первого цилиндра. Однако у блока обычно три метки. Первая означает опережение на 10 градусов, вторая – 5, третья – 0. Нам нужна вторая.
  4. Вкручиваем свечи.

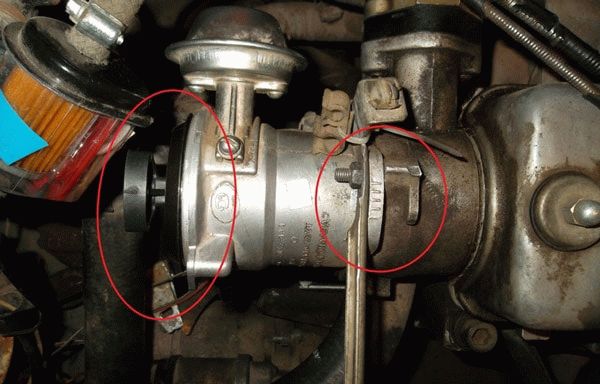

  5. Ослабляем гайку, фиксирующую трамблер.

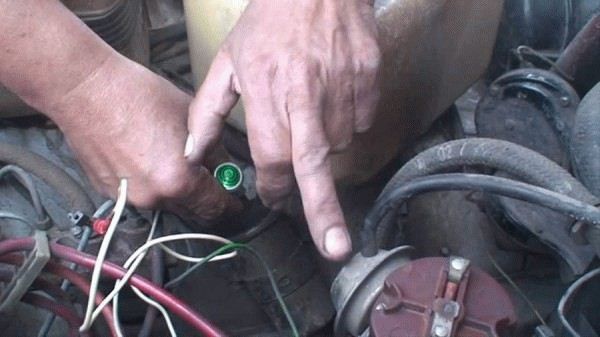

  6. Один проводок лампочки подсоединяем к низковольтному выводу катушки, а второй к «массе».
  7. Садимся за руль, поворачиваем ключ для включения питания.
  8. Возвращаемся к трамблеру. Вращаем его очень медленно по часовой стрелке, пока не загорится лампочка, а затем потухнет. Возвращая распределитель обратно, против часовой стрелки, выжидаем, когда снова загорится лампа, при этом контакты разойдутся. Это и есть нужный момент.
  9. Затягиваем крепление трамблера. Регулировка зажигания заднеприводного ВАЗ окончена.

Однако ВАЗ с передним приводом, оснащенный карбюратором, имеет точно такую же систему возбуждения искры. Поэтому регулировка зажигания у ВАЗ 2109 производится по аналогичной инструкции.

А теперь ниже разберем процессы настройки иных систем.

Что делать с другими машинами

Рассмотрим, как делается регулировка зажигания на снегоходе Буран. Для этого понадобятся:

  • стробоскоп;
  • ключи, отвертки;
  • лист бумаги, карандаш, транспортир, циркуль.

Действия таковы.

  1. На листе бумаги рисуем окружность с диаметром, равным величине неподвижного элемента вариатора.
  2. Посредством транспортира отмечаем градусы по окружности от 0 до 30. Причем, 0 ставим вверху, где часы показывают полдень.
  3. Выкрутив свечи, вставляем в левый цилиндр отвертку.
  4. Поворачивая рукой вариатор, ловим момент, когда отвертка покажет, что поршень дошел до верхней мертвой точки.
  5. Ставим метку на вариаторе напротив нуля сделанной нами шкалы.
  6. Подключаем стробоскоп к высоковольтному проводу левого цилиндра, вкручиваем свечи.
  7. Заводим двигатель, стробоскоп направляем к шкале. Лампа аппарата должна загораться при появлении искры, при этом она должна показывать, какая отметка шкалы соответствует метке вариатора. Так мы узнаем имеющийся угол опережения.
  8. Для его установки глушим двигатель и ослабляем крепление магдино. Затем поворачиваем магдино, выдерживая искомый угол.

Настройка окончена. Но здесь придется купить стробоскоп для регулировки угла зажигания.

А теперь разберем процесс регулировки на мотоцикле Урал. На современной мототехнике Урал устанавливается бесконтактная система. Однако и она порой нуждается в настройке. Посмотрим, как это происходит.

Далее нужно приготовить:

  • ключи гаечные, отвертка;
  • лампочка с проводками.
  1. По метке коленвала выставляем поршень первого цилиндра в верхнюю мертвую точку.
  2. Микропроцессорный блок, ослабив его крепление, поворачиваем против направления движения часовой стрелки до упора.
  3. Метка маховика должна совпасть с меткой мотора.
  4. Должна загореться лампочка, одни контакт которой присоединен к «массе», а второй на микропроцессорном блоке.
  5. Поворачиваем блок дальше, чтобы погасла лампочка. Это и есть правильный момент. Затягиваем крепление.

Далее изучим, как делается регулировка зажигания на до сих пор популярных грузовиках ЗИЛ – 130. Для работы понадобятся:

  1. Сначала выкручиваем свечу из первого цилиндра, вместо нее вставляем бумажную пробку. Проворачиваем коленвал ручкой, когда пробка вылетает, совмещаем метку шкива коленвала с меткой блока распределительных шестерен. Поршень первого цилиндра должен оказаться в верхней мертвой точке.
  2. Привод распределителя устанавливаем в блок цилиндров. Отверстия нижней пластины привода совмещаем с отверстиями блока цилиндров. Затягиваем болты.
  3. Проворачиваем коленвал до того момента, как метка шкива окажется перед меткой на блоке между 3 и 6 гребенками.
  4. Посредством регулировочных винтов устанавливаем верхнюю пластину корректора в положение «0» нижней пластины.
  5. Поворачиваем прерыватель за корпус, пока не отожмется кулачок вала подвижного контакта. Затягиваем крепление прерывателя.
  6. Закрепляем высоковольтные провода, запускаем двигатель, проверяем работу системы.

По такому же принципу производится регулировка зажигания на двигателе ЯМЗ 238 грузовых автомобилей. Хотя для получения подробной инструкции лучше обратиться к техническому паспорту.

То же самое касается и регулировки зажигания у модификаций Камаза. Присутствие у Камаза топливного насоса высокого давления обуславливает необходимость установки точного угла момента впрыска дизельного топлива внутрь рабочего цилиндра. Неточность в один градус может привести к ремонту мотора.

Вообще, во всех случаях, регулировка правильного угла опережения зажигания помогает работе двигателя:

  • во-первых, облегчается его запуск;
  • во-вторых, оптимизируется расход топлива.
Цена настроек

Но не всегда автолюбитель уверен в своих силах. Иной раз проще для регулировки правильного момента зажигания заехать в автосервис.

Сколько возьмут за данную операцию в крупных городах России, мы указали строками данной таблицы.

Регулировка зажигания ВАЗ 2107

Все неполадки, связанные с работой силового агрегата, требует особого внимания. Регулировка зажигания ВАЗ 2107 своими руками позволяет продлить срок службы двигателя. Перед началом необходимо разобраться с системами зажигания и ознакомиться с советами по регулировке контактного и бесконтактного зажигания в домашних условиях.

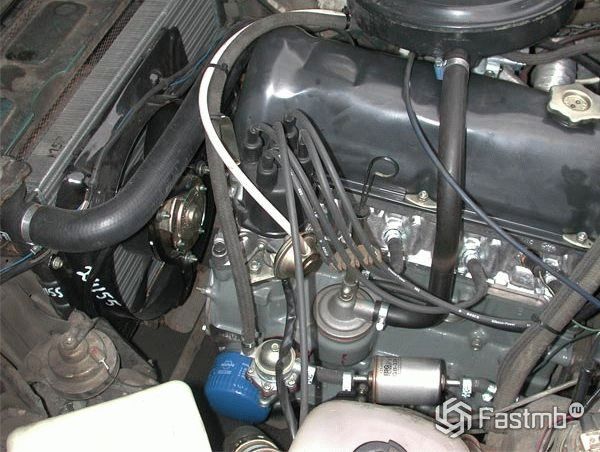

Фотография как выставить зажигание на ВАЗ 2107.

Регулировка зажигания — важная процедура для всех автомобилей. Неправильно настроенное зажигание может вывести из строя силовой агрегат Жигули 2107. В результате потребуется дорогостоящий ремонт двигателя.

Правильная регулировка зажигания позволяет уменьшить расход топлива, повысить динамику автомобиля и КПД двигателя.

Инжектор

ВАЗ 2107 выпускались с двумя типами двигателей: инжекторным и карбюраторным. Модификации с инжекторным силовым агрегатом имеет особую конструкцию и регулировка электронного зажигания не требуется. Регулировка происходит автоматически: ЭБУ с помощью датчиков определяет момент зажигание и все другие тонкости. Участие автовладельцев в этой процедуре ограничивается выставлением цепи или ремня ГРМ по меткам.

При возникновении неполадок с электронным зажиганием Lada 2107 на инжекторном двигателе необходимо промыть инжектор и заменить вышедшие из строя комплектующие.

Тюнинг зажигания на инжекторе ВАЗ 2107.

Проверка зажигания

Проверка зажигания производится путём контроля расстояния зазора между контактами прерывателя.

Все автомобили марки ВАЗ имеют общий показатель расстояния зазоров — от 0,3 до 0,4 мм .

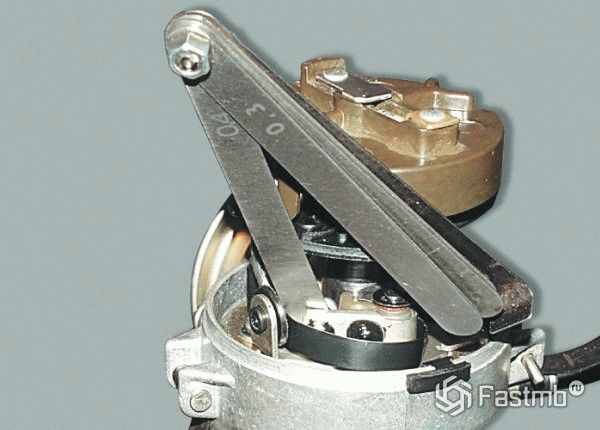

Для измерения зазора нужно использовать специальный щуп. Если результаты измерение не соответствуют нормам — необходимо ослабить регулировочный винт и откорректировать зазор.

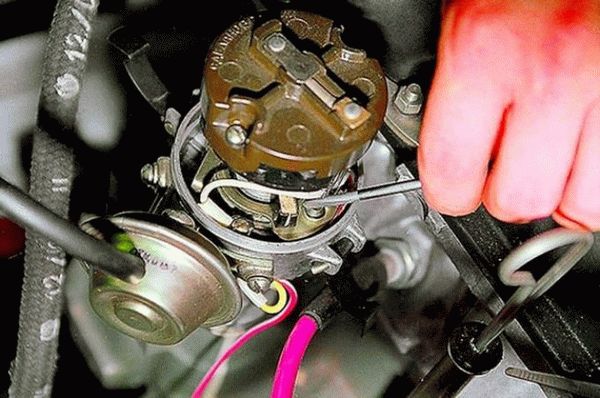

Также необходимо проверить состояние контактов и очистить. Контактная группа подлежит замене при наличии следов износа.

Карбюратор

На рынке представлено большое количество стробоскопов, но в целом их принцип работы одинаково подойдёт для установки зажигания. Цена влияет лишь на долговечность этого прибора. Операция со стробоскоп выполняется на холостой ход двигателя. Регулировка зажигания осуществляется путём совмещения меток на шкиве коленвала со шкалой на крышке ГРМ. Совпадение меток оценивается с помощью светового луча стробоскопа.

При эксплуатации Vaz 2107 на 92 или 95 бензиновом топливе средняя риска шкалы должна совпадать с меткой шкива. При отклонении нужно подрегулировать угол зажигания путём поворота корпуса распределителя. При повороте распределителя по часовой стрелке происходит увеличение угла опережения, при движении в противоположную сторону — уменьшение.

Регулировка зажигания на слух

На Лада 2107 можно выполнить также регулировку зажигания под газ. Это более грубый метод, но плюс его в том, что не требуется дополнительное оборудование. Перед началом необходимо разогреть двигатель Семёрки. После этого выехать на прямую и ровную дорогу. При достижении скорости в 60 км/ч нужно резко нажать на педаль газа.

По детонации можно определить правильность настройки зажигания. При возникновении слабой и быстрой детонации угол опережения зажигания считается в пределах нормы.

Сильная детонация свидетельствует о слишком раннем зажигании. В таком случае нужно развернуть регулятор по часовой стрелке.

Отсутствие детонации означает позднее зажигание. В такой ситуации трамблёр развернуть уже против часовой стрелки.

Установка момента зажигания (угла опережения зажигания) на двигателях автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 и их модификациях

Рассмотрим установку момента зажигания (угла опережения зажигания) на «классических» автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121 с контактной системой зажигания и их модификациях. Необходимость в выставлении угла опережения зажигания может возникнуть после снятия-установки распределителя зажигания (трамблера), либо при попытке более оптимально настроить работу двигателя. Неверно выставленный момент зажигания грозит возникновением целого ряда проблем в работе двигателя. Вот некоторые из них: падение мощности и приемистости, повышенный расход топлива, неустойчивый холостой ход, проблемы с запуском двигателя, выстрелы и хлопки в глушитель, черный дым из глушителя, детонация, прогорание клапанов и пр.

— Рожковый или накидной ключ на 13 мм.

— Рожковый или специальный ключ на 38 мм.

Подготовительные работы

— Ставим автомобиль на ручной тормоз;

Ставим момент опережения зажигания под 92-й бензин.

1. Совмещаем метку на шкиву коленчатого вала и метку на передней крышке двигателя (среднюю из трех там имеющихся).

Для этого специальным ключом (либо рожковым ключом на 38 мм) медленно вращаем коленчатый вал за храповик вплоть до их совпадения.

2. Устанавливаем трамблер защелками параллельно двигателю, контакт бегунка должен смотреть на 4-й цилиндр (определите по крышке трамблера).

Контакты прерывателя должны быть сомкнуты. Слегка прижимаем корпус трамблера держателем.

3. Включаем зажигание и медленно поворачиваем корпус трамблера до размыкания контактов прерывателя. Между контактами проскочит искра.

Это и будет искомый момент зажигания. Ключом на 13 мм затягиваем гайку держателя трамблера.

Проверка правильности установки момента зажигания

Примечания и дополнения

Еще пять статей на сайте по двигателям и системе зажигания

«

Отличная статья 0

Как выставить зажигание на ВАЗ 2107 карбюратор

Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной “семерке” зависят от правильности установки угла опережения зажигания. Устаревшая “контактная” система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оборудованным бесконтактной системой зажигания, не требуется. Но владельцам устаревших модификаций ВАЗ 2107 приходится обращаться для регулировки на СТО или выполнять операцию самостоятельно. Сделать это несложно.

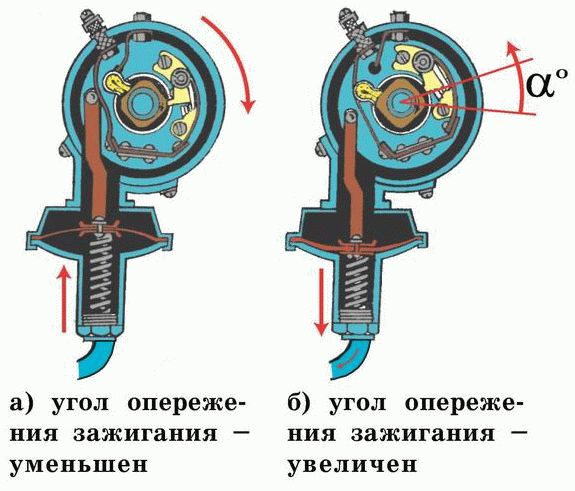

Что такое “угол опережение зажигания”

Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

К чему приводит неправильно выставленное зажигание на ВАЗ 2107

Неправильный угол опережения вызывает такие проблемы:

Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)

Чтобы выставить зажигание и отрегулировать зазор прерывателя трамблера, понадобятся:

  • ключ на 13;
  • отвертка;
  • наждак;
  • свечной ключ;
  • спецключ для коленвала;
  • вольтметр или “контролька” (лампа 12В).

Метки зажигания ВАЗ 2107

При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

Как выставить зажигание на ВАЗ 2107

Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:

  • Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
  • Снять высоковольтные провода со свечей.
  • Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
  • Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
  • При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
  • Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.

[tip]Примечание: если двигатель эксплуатируется на высокооктановом топливе (92 или 95 бензин), необходимо установить угол опережения 5 градусов (средняя метка на двигателе). Если используется 76 или 80-й бензин, во избежание детонации угол опережения должен быть равен нулю (длинная метка на двигателе).[/tip]

  • Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
  • Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
  • Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
  • Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
  • Включить зажигание.
  • Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
  • Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
  • Прекратить вращение и затянуть гайку фиксации распределителя.
  • Выключить зажигание.
  • Установить крышку трамблера на место.
  • Подключить высоковольтные провода.

Проверка угла опережения зажигания

Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

  • Разогнать машину до 45 км/час.
  • Включить 4-ю скорость.
  • Резко выжать педаль газа.
  • Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

Регулировка зазора прерывателя трамблера ВАЗ 2107

Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:

  • отщелкнуть скобы крепления и снять крышку трамблера;
  • открутить винты крепления бегунка;
  • снять бегунок;
  • зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
  • ослабить винт, фиксирующий контакты прерывателя;
  • вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
  • затянуть фиксирующий винт;
  • установить и закрепить бегунок;
  • зафиксировать крышку трамблера.

Кроме регулировки, может потребоваться ремонт трамблера ВАЗ 2107. Он состоит в чистке контактов на крышке трамблера или замене самой крышки, замене бегунка, резистора или контактной группы.

Как выставить зажигание на Ваз 2107? Карбюратор.

Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется карбюраторная система питания, то советуем сразу начать следить за её состоянием.

Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли вовремя произвести требуемый ремонт. В том случае, если вы заметили, что у вашего автомобиля увеличился расход топлива, а также работа двигателя сопровождается постоянными сбоями, значит пришло время заняться настройкой зажигания. В этой статье мы расскажем вам о том, как выставить зажигание на Ваз 2107 карбюратор.

Установка момента зажигания с опережением

Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.
Если ваш автомобиль заведен, то обязательно заглушите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи и заткните их отверстие ватой либо каким-нибудь другим материалом.
Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Вовремя этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

Обратите внимание, что на крышке присутствуют 3 метки:

  • Первая обозначает опережение зажигания на 10 º;
  • вторая – на 5 º;
  • третья – равняется нулю.

Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.
После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

Регулировка момента зажигания

Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».
Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

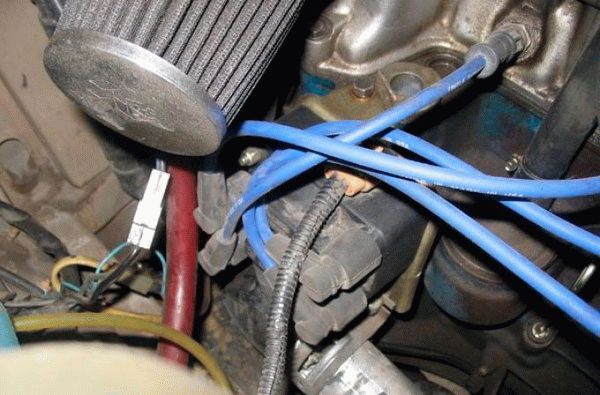

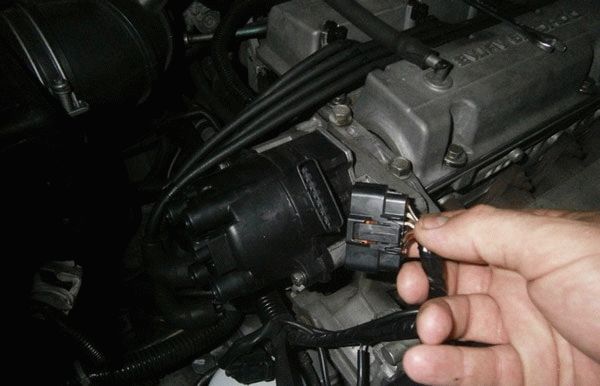

Установка электронного зажигания

Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.
Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.
Перед работой подготовьте дрель и набор ключей.
Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

  • катушка зажигания;
  • трамблер;
  • коммутатор;
  • 4 свечи;
  • соединительные и высоковольтные провода.

Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.
Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.
Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.
Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.
Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.
Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.
Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

Корректировка бесконтактного зажигания

После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

Замена реле стартера

Еще одной часто встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.
Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

Как выставить нажигание на Ваз 2107? Это очень просто!

Лада 2107 «майор» 1.6, 8v › Бортжурнал › Выставляем момент зажигания на ваз «Классика»

Начну с того, что способ выставления зажигания на слух нюх взгляд и потёртую ладошку мне никогда не нравился и не внушал доверия. Я конечно понимаю что люди миллион раз так делали и у все всё работает, но всё же не могу я так, не по мне это на глазок что-то делать. Хотя возможно мой способ покажется кому-то ещё хуже но об этом позже.

Начнём с того что у вас обязательно должен быть выставлен по меткам распредвал. (Как это сделать и проверить тонны инфы)

Вторым этапом у вас должна быть натянута цепь.

А вот дальше начинается чуть интереснее. О метке на шкиве мы все знаем, о том что 3 метки на передней крышке двигателя тоже знают многие, хотя кто-то даже удивился узнав об этом, кто-то даже сказал что это запасные метки :D. Ну открытия я думаю не для кого не сделаю, но для себя я его сделал явно. Дак вот эти метки как раз для того что бы выставлять зажигание. В зависимости от того на каком топливе мы планируем ездить такое опережение зажигания и выставляем.
САМАЯ БОЛЬШАЯ — 7680 бензин
СРЕДНЯЯ — 92 бензин
МАЛЕНЬКАЯ — 95 бензин
Выставляем метку на шкиве к необходимой нам метке и считай пол дела сделано попутно обязательно смотрите в каком из цилиндров 1 или 4 идёт такт сжатия.

Т.к. у нас уже есть ВМТ в 1 и 4 цилиндрах предположим такт сжатия у нас на 4. Забудьте обо всех этих только по первому цилиндру чтобы бегунок смотрел на какой-то там цилиндр или болт, я этих объяснений наслушался пипец сколько. На деле всё в разы проще.

И так у нас выставлено опережение. У нас ВМТ на сжатии в 4 цилиндре. Теперь просто накиньте крышку на трамблёр и поставьте его так что бы у вас был запас для регулировки. При этом вакум-коректор должен смотреть на вас. Поставили. Окей. Смотрим на крышке где у нас контакт 4 цилиндра. Она так и будет подписан. Нашли. Запоминаем его ориентировку, снимаем крышку приподнимаем трамблёр и выставляем бегунок ровно под этот контакт 4-го цилиндра.

Далее наживляем крепление трамблёра. Подтягиваем, но при этом что бы осталась возможность регулировки.

Дальше начинается то что я и сам недавно узнал. Вычитал на драйве интересный способ его то я и хотел применить. Нам нужна 12 вольтовая лампочка и пара проводов. Всё как обычно минус на массу. Включаем зажигание, ПЛЮС кидаем на тонкий провод который идёт от катушки к контактной группе трамблёра на конденсатор. Крутим трамблёром до упора по часовой стрелке а потом медленно по часовой. В тот момент когда лампа начнёт загораться это и есть то положение зажигания которое вам нужно. Затягиваем трамблёр, курим радуемся.

Теперь о расскажу о самом главном. Этот способ для КСЗ а у меня БСЗ. Сколько я с цешкой не лазил там к каким контактам не сувался на БСЗ ничего подобного добиться так и не смог. Тогда я решил пойти в лоб.
Дальше способ который я не где никогда не видел и не слышал и мне интересно насколько он правильный.
Выкрутил свечу из 4 цилиндра (Там у меня сжатие и ВМТ) Включил зажигание, накинул ВВ провод на свечу. Резьбу (свечи) на массе. И давай крутить корпусом трамблёра в разные стороны. Искры летят. Я сижу довольный. Снизив амплитуду своих поисков, потихоньку нашёл место. Где как раз и происходит «рождение искры» Потихоньку мелкими покачиваниями подобрался, там и остановился, затянул гайку и побежал крутить стартер. Машина завелась хорошо. Обороты как по учебнику. Двигатель работает относительно ровно. Ну для моего двигателя — ровно.

Жду критики. Интересно может я что-то не так понял, или сделал. Но вроде всё вышло как надо, правда на ходу ещё не проверял.

И да, друзья, извините, если где-то допустил грамматические ошибки.

Установка зажигания на ВАЗ 2107

Выставить зажигание на ВАЗ 2107 проще, чем кажется. Для этого не требуется никаких особых навыков или инструмента. В статье описана полная процедура.

Содержание:

  • Зачем выставлять зажигание
  • Как выставить
  • Проверка правильности установки
  • Видео

Установить зажигание на ВАЗ 2107 не так уж и сложно. Но в этом деле надо быть предельно аккуратным и точным, иначе всю процедуру придется повторить.

Зачем выставлять зажигание?

Неправильная установка зажигания – это довольно серьезная проблема, которая преследует владельцев автомобилей с двигателями ЗМЗ-402, но речь сейчас не о нем. Зажигание горючей смеси должно происходить строго в определенный момент. Если этот момент неправильный, то двигатель работает не так, как должен.

Правильная установка зажигания на ВАЗ 2107 сможет решить несколько проблем, которые так или иначе связаны с работой двигателя:

    Перегрев двигателя. Зачастую слишком раннее зажигание становится причиной появления детонации. Из-за этого меняется температурный режим работы мотора. Увеличивается нагрузка на детали кривошипно-шатунного механизма, значительно снижается ресурс его работы.

Снижение динамики автомобиля. Неважно, ранее или позднее зажигание, в любом случае данная неисправность имеет место быть. Когда взрыв горючей смеси происходит во время нахождения поршня в верхней мертвой точке, вся энергия взрыва передается на коленвал и переводится в крутящий момент. Соответственно, приемистость двигателя в такой момент максимальна.

Если выставить его раньше, то взрыв будет происходить навстречу идущему вверх поршню, который еще вдобавок преодолевает давление в цилиндре. Естественно, это тормозит вращение коленвала, несмотря на приличную инерцию маховика.

  • Если же момент позже, чем надо, то поршень уже пойдет вниз во время взрыва. Когда поршень дойдет до нижней мертвой точки, расширение газов еще будет продолжаться и часть их вырвется в выхлопной коллектор. Отсюда и получаются хлопки в выхлопной коллектор.
  • Как выставить зажигание на ВАЗ 2107

    Для начала, требуется установка метки зажигания. Для этого на шкиве коленчатого вала имеется насечка, которую необходимо совместить с одним из отливов на лобовой крышке. Всего их три, каждый из них соответствует марке бензина, который используется.

    Метки зажигания ВАЗ 2107

      Первая по ходу метка, длинная. Она соответствует углу опережения зажигания в 10 градусов. Он нужен для того, чтобы компенсировать время горения топлива, то есть, пока оно хорошо разгорится. Чем выше октановое число бензина, тем быстрее оно горит. Поэтому зажигать его надо немного раньше, чем в ВМТ. Такой момент нужен для 76 бензина.

    Вторая метка – средняя. Она для 80 бензина и соответствует углу в 5 градусов.

  • Третья метка зажигания – это 0 градусов, то есть, зажигание происходит точно в верхней мертвой точке. Эта метка подойдет при использовании 92 или 95 бензина.
  • Установка зазора в контактах прерывателя

    После того, как установлена метка (делать это проще с выкрученными свечами), важно выставить правильный зазор в контактах прерывателя распределителя зажигания ( если установлено контактное зажигание), для этого проделываем следующее:

      Снимаем крышку трамблера.

    Зачищаем контакты прерывателя распределителя зажигания при помощи наждачной бумаги с зернистостью 600-800. Крупнее использовать нежелательно, потому что на рабочей поверхности останутся канавки, которые способствуют нестабильному искрообразованию.

  • Ослабляем немного фиксирующий винт, после чего регулирующим винтом выставляем зазор 0,4 мм. Контролируем плоским щупом. Затягиваем фиксирующий винт и ставим бегунок.
  • Установка трамблера

    Далее установка зажигания на ВАЗ 2107 подразумевает правильную установку трамблера на свое место. Для этого:

      Открутите фиксирующую гайку на 13, вытяните трамблер.

    Установите бегунок внешним контактом на то место, где находится контакт первого цилиндра. Это нужно для того, чтобы в установленном положении искра появлялась именно в нем конкретно в этот момент.

    Вставьте трамблер в посадочное место так, чтобы воображаемая линия, проведенная между фиксирующими скобами, встала параллельно линии двигателя. Скорее всего, точно так выставить не получится. Удерживая бегунок том положении, в котором вы его выставили, аккуратно вращайте на 2-3 мм в каждую сторону трамблер так, чтобы шлицы вошли на место.

    Проверка правильности установки зажигания ВАЗ 2107

    Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-). Делать
    Это нужно очень аккуратно.

    Видео «как установить зажигание на ВАЗ 2107:

    Как настроить зажигание на карбюраторном ВАЗ 2107

    Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется система карбюратор, то советуем сразу начать следить за его состоянием. Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли во время произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Тогда вам следует правильно настроить зажигание автомобиля.

    Установка момента зажигания с опережением

    Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.

    Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.

    Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

    Обратите внимание, что на крышке присутствуют 3 метки:

    • Первая обозначает опережение зажигания на 10 º;
    • вторая – на 5 º;
    • третья – равняется нулю.

    Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.

    После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

    Регулировка момента зажигания

    Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».

    Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

    Установка электронного зажигания

    Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.

    Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.

    Перед работой подготовьте дрель и набор ключей.

    Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

    • катушка зажигания;
    • трамблер;
    • коммутатор;
    • 4 свечи;
    • соединительные и высоковольтные провода.

    Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

    Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.

    Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.

    Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.

    Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.

    Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.

    Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

    Корректировка бесконтактного зажигания

    После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

    Замена реле стартера

    Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

    Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

    Отверните ее в бок.

    Снимите 2 болта крепления реле к стартеру.

    Установите новое в обратном порядке.

    Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет.

    «

    Отличная статья 0

    Настройка зажигания на ВАЗ 2107 карбюратор

    Если вы совсем недавно приобрели ВАЗ 2107, у которого имеется система карбюратор, то советуем сразу начать следить за его состоянием. Это необходимо для того, чтобы при любых возникших изменениях в его работе, вы смогли во время произвести требуемый ремонт. Возможно, вас смущает большой расход топлива или неравномерная работа двигателя? Тогда вам следует правильно настроить зажигание автомобиля.

    Установка момента зажигания с опережением

    Производится эта настройка совершенно несложно. С этой задачей сможет справиться даже новичок. Для этого заранее приготовьте ключ на 13 мм и специальный ключ для коленчатого вала на 38 мм.

    Если ваш автомобиль заведен, то обязательно выключите двигатель, так как выставить зажигание можно только при заглушенном моторе. Сначала проводится установка поршня первого цилиндра в верхнюю мертвую точку такта сжатия, то есть в положение зажигания. Перед этим снимите свечи, заткните ватой отверстие от них.

    Нужно совместить отметку на коленвале и передней крышке двигателя. Для этого ключом начните прокручивать коленчатый вал по часовой стрелке. Во время этого действия сдавленный там воздух должен вытолкнуть вату, обозначая тем самым такт сжатия. Продолжайте медленно поворачивать вал, пока отметки на шкиве и крышке ГРМ не совпадут.

    Прокручиваем коленчатый валПрокручиваем коленчатый вал

    Обратите внимание, что на крышке присутствуют 3 метки:

    • Первая обозначает опережение зажигания на 10 º;
    • вторая – на 5 º;
    • третья – равняется нулю.

    Так как ВАЗ 2107 с двигателем карбюратор работает на 92-ом или 95-ом бензине, нам нужно выставить зажигание для этих видов топлива. Именно поэтому вам следует выбрать вторую метку, которая будет означать опережение зажигания на 5 º.

    После того, как необходимые параметры совпадут, поставьте свечи на место и уберите провода. Система готова к работе.

    Регулировка момента зажигания

    Для последующих действий надо ключом на 13 ослабить крепежную гайку трамблера (распределителя зажигания). Один проводок от лампочки (она будет исполнять роль вольтметра, то есть говорить о наличии напряжения) подключите к низковольтному выводу, который имеет катушка, второй — к «массе».

    Теперь включите зажигание. Медленно и осторожно проворачивайте корпус распределителя по часовой стрелке, остановившись сразу, когда лампочка потухнет. Появившиеся искры обозначат момент зажигания. Перемещайте трамблер против часовой стрелки, пока контакты не разъединятся, а лампа снова не загорится. Все в порядке, можно смело закручивать трамблер, настройка окончена.

    Установка электронного зажигания

    Электронное зажигание делает работу двигателя более плавной и мягкой, облегчает его запуск в зимнее время года, уменьшает расход топлива. Если вы, имея двигатель карбюратор, решили перейти на бесконтактное (электронное) зажигание, мы расскажем вам, как правильно происходит его установка на автомобиль ВАЗ 2107.

    Электронная система для машины, имеющей карбюратор, не должна быть слишком дорогой или дешевой. Лучше всего остановить свой выбор на товаре средней ценовой категории, чтобы потом через некоторое время не пришлось что-то менять.

    Перед работой подготовьте дрель и набор ключей.

    Для общего представления сначала внимательно прочтите прилагаемую инструкцию и откройте набор для двигателя типа карбюратор. В него входит:

    • катушка зажигания;
    • трамблер;
    • коммутатор;
    • 4 свечи;
    • соединительные и высоковольтные провода.

    Система устанавливается просто. Первым делом снимите с аккумулятора минусовую клемму и проверните коленвал до совмещения отметок под номерами 3 и 4, то есть высшей мертвой точки.

    zagig2zagig2

    Теперь можно приступать к основным действиям. Катушка должна быть отсоединена от всех проводов, снимите ее и установите новую. Теперь катушка может присоединяться к центральному высоковольтному проводу. К контакту «К» подключите 2 коричневых провода, а к контакту «Б» — 2 синих.

    Теперь снимите крышку трамблера. Обратите внимание, что бегунок должен быть выставлен точно так же, как указано на рисунке. Обозначьте маркером на блоке это место, чтобы правильно установить новый трамблер. Теперь можете открутить эту деталь и выставить в сторону.

    место для меткиместо для метки

    Открыв крышку нового трамблер, поставьте бегунок перпендикулярно двигателю и вставьте в отверстие блока цилиндров. Совместите его с меткой на блоке. Далее наденьте крышку и подключите провода.

    Решите, где будет располагаться коммутатор, так как место для него в автомобиле ВАЗ 2107 не предусмотрено. Рекомендуем установить его рядом с бачком омывателя. Закрепите его саморезами и установите разъем.

    СхемаСхема

    Не забудьте про свечи. Для их замены на машине ВАЗ 2107 вам потребуется свечной ключ, которым следует выкрутить старые свечи из цилиндров, а на место поставить новые.

    СвечиСвечи

    Их цвет может многое сказать о работе двигателя, поэтому если свечи имеют черный нагар, следует заменить воздушный фильтр. В норме свечи должны иметь светло-коричневый цвет.

    Корректировка бесконтактного зажигания

    После того, как на ВАЗ 2107 была установлена новая система, необходимо провести ее проверку. Набрав скорость около 40 км/ч, переключитесь на 4-ю передачу, нажмите до упора педаль газа. В это время вы должны на пару секунд услышать звук, напоминающий постукивание пальцев. Это говорит о том, что настройка произведена правильно. Если его нет – необходимо повернуть трамблер по часовой стрелке, чтобы правильно выставить зажигание.

    Замена реле стартера

    Еще одной частой встречающейся проблемой на ВАЗ 2107, имеющих карбюратор, является неисправность реле стартера. При повороте ключа в замке система издает щелчок, но втягивающее реле не срабатывает. Заменить реле очень просто.

    Сначала с реле надо снять стартер. Открутите 2 болта, на которых он крепится. Сдвиньте его вправо и выньте, повернув задней стороной. Открутите гайки крепления стартера и реле.

    Снимаем стартерСнимаем стартер

    Открутите клемму.

    zagig7zagig7

    Отверните ее в бок.

    клеммаклемма

    Снимите 2 болта крепления реле к стартеру.

    Два болтаДва болта

    Снимите реле.

    Снимаем релеСнимаем реле

    Установите новое в обратном порядке.

    Если вы выполните такие простые действия, ваш ВАЗ 2107, у которого имеется система карбюратор, прослужит вам еще много лет.

    Как выставить зажигание на ВАЗ 2107 (фото и видео)

    Зачем нужна правильная установка зажигания?

    Если установка момента выполнена неправильно, то будет происходить как снижение выходной мощности двигателя, так и  повышенный износ механизма газораспределения,  увеличение вибрации, различные сбои, повышенная детонация, увеличение шума. Смесь сгорает не сразу, при этом появляется волна детонации, которая ударяет в стенки цилиндров, вызывая вибрацию. На рисунке изображена камера сгорания двигателя ВАЗ в момент верхней мёртвой точки, когда создано рабочее давление, клапан надёжно перекрывает камеру. 1 – зона нормального сгорания, 2 – зона детонации смеси.

    Схема зажиганияСхема зажигания

    В каких случаях нужно задуматься о регулировке момента зажигания?

    • детонация, «тряска» автомобиля в течение нескольких секунд после глушения двигателя;
    • появление звонкого призвука в работе, отдающего «металлом», так называемый «стук пальчиков» при езде автомобиля по ровной поверхности без ускорения;

    Какие бывают виды момента зажигания?

    • Опережающее, или раннее. В этом случае искра на свечу подаётся ещё до того, как смесь воздуха и бензина максимально сжата. Таким образом быстрее изнашивается поршень и шатун, появляется нагар.
    • Запаздывающее, позднее зажигание. Искра образуется после прохождения поршнем ВМТ (верхней мертвой точки).

     Подготовка к правильному выставлению зажигания

    Сначала нужно убедиться, что:

    •  все свечи исправны, зазоры в них отрегулированы, нагар не образуется, если есть нагар, то свечи нужно прокалить Слева свеча с нагаром, справа – более нормальная.
      Свеча с нагаромСвеча с нагаромСвеча без нагараСвеча без нагара
    • свечные провода имеют хороший контакт и изоляцию;
    • контакты трамблёра не подгоревшие,  Если они подгорели, нужно заменить контактную группу.
    • качество провода с катушки и контакты хорошие, изоляция нормальная, катушка зажигания исправна;
    • следует убрать всю пыль и грязь с катушки, контактов трамблёра, и крышки распределителя;
    • регулировка должна выполняться на полностью прогретом двигателе, для этого дождитесь включения вентилятора охлаждения радиатора.

    Теперь о том, как можно выставить зажигание на ВАЗ 2107. Проводится регулировка простым способом, по лампочке. Также можно выставить зажигание с помощью искры или стробоскопа. Последовательность действий такова:

    • выворачиваем свечу из первого цилиндра;
    • в отверстие вставляем резиновую пробку подходящего размера потуже;
    • затем вращаем коленвал или газовым ключом, или храповым, или специальным ключом коленвала медленно до тех пор, пока пробка не вылетит. Это означает нахождение поршня в верхней мёртвой точке, или очень близко перед ней;
    • после этого аккуратно совмещаем метки шкива коленвала и средней метки на передней крышке двигателя; Средняя метка обозначает 5° опережение зажигания.
      Средняя меткаСредняя метка
    • после этого снимаем храповой ключ, вворачиваем обратно свечу и ставим провод;
    • приготовим лампочку 12 В, один – на вывод катушки зажигания (плюс), а второй – на «массу»;
    • определяем момент зажигания – ослабляем гайку крепежа трамблёра ключом на 13;
    • включаем зажигание, лампочка загорается;
    • поворачиваем ротор распределителя ПО часовой стрелке, пока лампочка не погаснет;
    • медленно поворачиваем ротор трамблера ПРОТИВ часовой стрелки, пока лампочка вновь не загорится. Этот обратный ход – точная регулировка, когда момент выставляется правильно.
    • закрепляем гайку.

    Теперь нужно проверить, насколько правильно выполнена установка момента. Для этого нужно выбрать прямой участок дороги, без подъёмов и спусков, и на полностью прогретом двигателе едем на 4-й передаче со скоростью, несколько ниже обычной, около 50 км/ч, а затем резко «газуем». Появляется характерный «стук пальчиков». После того, как скорость повысится на 5 км/ч, стук должен прекратиться сам собой. Это значит, что выставление момента зажигания сделано правильно. Если стук не возникает вообще, или длится намного дольше, установка угла недостаточная, и нужно повторить регулировку.

    comments powered by HyperComments

    Как правильно выставить зажигание на Ваз 2107 (Фото,Видео)

    Динамика автомобиля, расход топлива, токсичность выхлопа и надежность запуска на карбюраторной “семерке” зависят от правильности установки угла опережения зажигания. Устаревшая “контактная” система требует периодического обслуживания и регулировки. Регулировка зажигания на ВАЗ 2107 с инжекторным двигателем, оборудованным бесконтактной системой зажигания, не требуется. Но владельцам устаревших модификаций ВАЗ 2107 приходится обращаться для регулировки на СТО или выполнять операцию самостоятельно. Сделать это несложно.

    зажигание ваз 2107

    зажигание ваз 2107

    Что такое “угол опережение зажигания”

    Как выставить зажигание на Ваз 2107

    Как выставить зажигание на Ваз 2107Опережение зажигания означает воспламенение воздушно-топливной смеси ранее, чем поршень достигнет верхней мертвой точки (ВМТ) во время такта сжатия. Это фактор оказывает большое влияние на работу двигателя. Между моментом возникновения искры и моментом, когда давление газов в цилиндре достигает апогея, проходит определенное время. Хотя данный отрезок времени крайне мал, из-за высокой частоты вращения коленвала за время поджига смеси поршень может пройти большой путь с момента искрообразования до взрыва смеси. При правильно выставленном угле опережения смесь взрывается в момент, когда поршень находится в ВМТ и готов двигаться вниз. Если воспламенение смеси происходит раньше (“раннее зажигание”), она взрывается еще на фазе подъема поршня и препятствует движению поршня (двигатель детонирует). Это приводит к преждевременному износу деталей и ухудшению характеристик двигателя. Если поджиг производится поздно (“позднее зажигание”), смесь взрывается после того, как поршень ушел из ВМТ, что приводит к догоранию топлива уже в выпускном коллекторе, снижению давления газа в цилиндре и, значит, потерям мощности и снижению экономичности. Поэтому установка зажигания на ВАЗ 2107 — важная и необходимая процедура. Искрообразование должно происходить в наиболее подходящий момент, который зависит от положения педали газа и оборотов коленвала.

    К чему приводит неправильно выставленное зажигание на ВАЗ 2107

    Неправильный угол опережения вызывает такие проблемы:

    Перегрев двигателя. Раннее зажигание вызывает детонацию, которая меняет температурный режим в работе мотора. Одновременно увеличивается нагрузка на кривошипно-шатунный механизм, снижая их ресурс работы.

    Снижение динамики машины. Раннее и позднее зажигание ВАЗ 2107 приводит к тому, что энергия топлива расходуется не оптимально. Взрыв смеси должен происходить точно в момент нахождения поршня в ВМТ.

    Прогорание клапанов. При позднем зажигании смесь продолжает гореть на протяжении фазы выпуска, отчего перегреваются клапана и происходят “хлопки” выпускном коллекторе.

    Что необходимо чтобы отрегулировать зажигание ВАЗ 2107 (карбюратор)

    Чтобы выставить зажигание и отрегулировать зазор прерывателя трамблера, понадобятся:

    • ключ на 13;
    • отвертка;
    • наждак;
    • свечной ключ;
    • спецключ для коленвала;
    • вольтметр или “контролька” (лампа 12В).

    Метки зажигания ВАЗ 2107

    При регулировке угла опережения необходимо ориентироваться на метки, нанесенные на шкив коленвала и на передней крышке двигателя.

    На шкив двигателя нанесена насечка, которая должна совмещаться с одной из трех меток на крышке, в зависимости от используемого топлива.

    Метки на крышке разной длины — короткая, средняя и длинная. Первая соответствует углу опережения 10 градусов, вторая — 5 градусов, третья — 0 градусов (поджиг смеси происходит в ВМТ).

    Топливо с высоким октановым числом горит быстрее, чем низкооктановое. ВАЗ 2107 рассчитан на бензин с октановым числом 92-95, поэтому оптимальное опережение для него — 5 градусов.

    Как выставить зажигание на ВАЗ 2107

    Для регулировки зажигания нет необходимости даже в гаражных условиях. Выставить угол опережения при наличии инструментов можно буквально на улице. Порядок действий следующий:

    • Дать остыть двигателю (если он горячий). Это позволит избежать ожогов в процессе работы.
    • Снять высоковольтные провода со свечей.
    • Выкрутить свечи зажигания (можно ограничиться лишь свечой первого цилиндра, но при всех выкрученных свечах в цилиндрах отсутствует компрессия и вращать коленвал намного легче).
    • Закрыть пальцем отверстие свечи на первом цилиндре (это поможет определить начало такта сжатия в цилиндре).
    • При помощи спецключа провернуть коленвал до начала такта сжатия (палец должен ощутить давление воздуха).
    • Продолжая вращать коленвал, совместить метку на шкиве со второй меткой на передней крышке двигателя.

    [tip]Примечание: если двигатель эксплуатируется на высокооктановом топливе (92 или 95 бензин), необходимо установить угол опережения 5 градусов (средняя метка на двигателе). Если используется 76 или 80-й бензин, во избежание детонации угол опережения должен быть равен нулю (длинная метка на двигателе).[/tip]

    • Снять крышку трамблера, отщелкнув скобы крепления. При выставленных метках “бегунок” должен быть повернут наружным контактом к выводу провода первого цилиндра на крышке распределителя. Если это не так, стоит проверить положение коленвала — возможно, первый цилиндр находится в ВМТ в конце такта выпуска, а не сжатия).
    • Проверить положение защелок крышки распределителя. Они должны находиться на линии, параллельной оси двигателя.
    • Ослабить гайку фиксации распределителя, чтобы его корпус свободно вращался руками.
    • Подключить вольтметр или лампу на 12 вольт у “массе” и к выводу катушки зажигания, идущему к низковольтному проводу трамблера.
    • Включить зажигание.
    • Плавно вращать корпус трамблера по часовой стрелке, пока не погаснет контрольная лампа (не пропадет напряжение на вольтметре). Если лампа не горит сразу после включения зажигания, вращать трамблер не надо.
    • Медленно провернуть трамблер против часовой стрелки до момента, когда зажжется контрольная лампа.
    • Прекратить вращение и затянуть гайку фиксации распределителя.
    • Выключить зажигание.
    • Установить крышку трамблера на место.
    • Подключить высоковольтные провода.

    Проверка угла опережения зажигания

    Прежде всего, необходимо завести мотор. Если он ранее заводился, а после регулировки — нет, стоит еще раз проверить правильность установки угла опережения. Если двигатель работает, необходимо провести проверку угла опережения на ходу:

    • Разогнать машину до 45 км/час.
    • Включить 4-ю скорость.
    • Резко выжать педаль газа.
    • Должна возникнуть детонация продолжительностью 2-3 секунды, а затем, после ускорения автомобиля, она должна исчезнуть.

    Если детонация не пропадет после набора скорости, зажигание “раннее”. Если детонация не возникает вовсе — зажигание “позднее”. Чтобы уменьшить опережение, следует открутить гайку фиксации трамблера и провернуть его по часовой стрелке чуть меньше, чем на деление шкалы. Увеличить опережение можно, провернув распределитель против часовой стрелки.

    Совет: когда зажигание идеально выставлено, следует нанести краской метку на шкале. Это облегчит последующую регулировку зажигания.

    Регулировка зазора прерывателя трамблера ВАЗ 2107

    Качество искры зависит от зазора между контактами прерывателя и состояния самих контактов. Чтобы отрегулировать трамблер ВАЗ 2107, необходимо выполнить такие операции:

    • отщелкнуть скобы крепления и снять крышку трамблера;
    • открутить винты крепления бегунка;
    • снять бегунок;
    • зачистить контакты прерывателя наждаком (чтобы не повредить контакты, необходимо использовать наждак с зернистостью не крупнее 600).
    • ослабить винт, фиксирующий контакты прерывателя;
    • вращая регулировочный винт выставить зазор 0,4 мм, используя соответствующий щуп;
    • затянуть фиксирующий винт;
    • установить и закрепить бегунок;
    • зафиксировать крышку трамблера.
    Кроме регулировки, может потребоваться ремонт трамблера ВАЗ 2107. Он состоит в чистке контактов на крышке трамблера или замене самой крышки, замене бегунка, резистора или контактной группы.

    Инструкция по настройке системы зажигания ВАЗ 2107 своими руками

    Жигулёвская «классика» ВАЗ 2107 не относится к современным автомобилям, сделанным по последнему слову техники и нафаршированным сложной электроникой. В этом её прелесть — не нужно по всякому поводу обращаться к специалистам автосервиса, большинство работ по обслуживанию авто способен сделать сам хозяин. Сюда относится и процедура настройки зажигания, которую в состоянии выполнить каждый желающий, предварительно изучив подробную инструкцию.

    Когда нужно выставлять зажигание?

    Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

    1. Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
    2. После ремонта двигателя, сопровождавшегося его разборкой.
    3. После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
    4. При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
    5. После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

    Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

    В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

    Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива. Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей.

    Ремонт глушителя на «классике» детально изучен здесь: https://vazweb.ru/desyatka/vyhlop/zamena-glushitelya-vaz-2107.html

    Разновидности систем

    В течение десятилетий, пока выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

    • механическая с контактами — прерывателями;
    • бесконтактная;
    • управляемая электронным блоком (ЭБУ).
    Схема зажигания с контактамиСхема зажигания с контактами

    Схема контактного зажигания, установленная в первых моделях ВАЗ 2107

    Примечание. Первые 2 разновидности ставились на «семёрки» с карбюратором, последняя внедрена вместе с инжектором.

    В механическом варианте контакты, размыкаемые кулачком вала трамблёра, разрывают цепь низкого напряжения, инициируя образование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи, воспламеняющей топливо в том цилиндре, где поршень поднялся в верхнюю мёртвую точку (ВМТ) и такт сжатия завершён.

    Бесконтактная схемаБесконтактная схема

    Схема бесконтактного зажигания семёрки с карбюратором

    Бесконтактная схема действует по такому же принципу, только сигнал на разрыв цепи подаёт датчик Холла, а реализует его коммутатор. Поэтому настройка зажигания на карбюраторных «семёрках» производится практически одинаково. Другое дело — автомобили с инжектором, где внедрена новая система, не имеющая не только контактов, но и распределителя и любых движущихся частей. Здесь момент образования искры определяет контроллер ЭБУ, ориентирующийся на сигналы различных датчиков.

    Схема электронного зажигания для инжектораСхема электронного зажигания для инжектора

    Система зажигания ВАЗ 2107 с инжектором

    Подготовительный этап

    Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

    • отвёртка плоская;
    • металлический щуп толщиной 0,35 мм;
    • ключ рожковый размером 13 мм;
    • автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
    • ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
    • ключ для откручивания свечей.
    Комплект инструментаКомплект инструмента

    Инструмент для настройки зажигания

    Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

    В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

    Стробоскоп для настройки угла опереженияСтробоскоп для настройки угла опережения

    Так выглядит стробоскоп, которым удобно настраивать опережение зажигания

    Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

    Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

    Настройка на карбюраторных модификациях ВАЗ 2107

    Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

    Для того чтобы проверить работоспособность карбюратора или отрегулировать его работу рекомендуется ознакомиться со следующим материалом: https://vazweb.ru/desyatka/dvigatel/remont-karbyuratora-vaz-2107.html

    Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

    • насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
    • при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
    • поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке;
    • контакты внутри трамблёра разомкнуты;
    • подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

    Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

    Схема работы двигателяСхема работы двигателя

    На схеме показано, что происходит в цилиндрах при совмещении меток

    Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

    Метки на крышке ГРММетки на крышке ГРМ

    Схема расположения меток на крышке газораспределительного механизма

    Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

    1. Поверните ключом на 36 мм коленчатый вал, совместив насечку на шкиве с длинной риской на крышке ГРМ.
    2. Если в этот момент клапанная крышка двигателя снята, то лучше ориентироваться по метке на шестерёнке распредвала, выставив её напротив прилива корпуса.
    3. Возьмите распределитель зажигания, снимите крышку и поверните его вал, чтобы поставить бегунок напротив провода, ведущего к цилиндру №4 (на крышке есть маркировка номеров цилиндров). Вставьте трамблёр в отверстие двигателя, удерживая бегунок и корпус в этом положении, после чего зафиксируйте его гайкой под ключ 13 мм.
    4. Присоедините провода лампочки и включите зажигание поворотом ключа. Отпустите гайку крепления распределителя и медленно поворачивайте его за корпус, пока лампа не вспыхнет, указав на момент искрообразования. Снова закрепите трамблёр.
    5. Выключите зажигание и убедитесь, что в данный момент контакты внутри распределителя разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости откорректируйте его, ослабив отвёрткой винты крепления.
    Совмещение рисокСовмещение рисок

    Метки надо совместить, поворачивая коленвал ключом

    Примечание. Инструкция подразумевает, что перед началом работ трамблёр был демонтирован с двигателя без совмещения меток.

    Зажигание считается выставленным правильно, если после установки крышки распределителя и подключения проводов вам удастся запустить двигатель, а дальше нужно настраивать угол опережения. Бесконтактная система устанавливается таким же образом, за исключением проверки зазора в контактной группе ввиду её отсутствия.

    Инструкция по замене цепи ГРМ в автомобиле ВАЗ 2107 представлена здесь: https://vazweb.ru/desyatka/dvigatel/zamena-tsepi-grm-na-vaz-2107.html

    Метка на шестерне и прилив корпуса распредвалаМетка на шестерне и прилив корпуса распредвала

    Метка на шестерёнке распредвала совмещается с приливом на корпусе

    Важный момент. В большинстве случаев зажигание выставляется без снятия клапанной крышки, отчего положение метки на шестерёнке не видно. Вы все проделали по инструкции, но мотор не запускается. Значит, искра подаётся в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

    • снимите крышку трамблёра;
    • открутите гайку его крепления;
    • вытащите распределитель из гнезда, поверните бегунок ровно на 180° и вставьте элемент обратно;
    • прижмите юбку трамблёра гайкой и поставьте крышку.

    Совет. Если мотор после этих действий не заведётся, но начнёт подавать признаки жизни, то проблема кроется не в настройке зажигания, а в неисправности одного из элементов системы.

    Фотоинструкция по настройке

    Видеоматериал о правильной установке зажигания

    Проверка и настройка угла опережения

    Чтобы проверить, правильно ли выставлено зажигание, достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма. При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если бегунок «смотрит» в сторону первого цилиндра и машина не заводится, то поверните его на 180°, как описано выше.

    Для создания оптимальных условий сжигания топлива в камере вспышка должна происходить немного раньше, чем поршень дойдёт до ВМТ. Есть 3 способа этого достичь:

    • при установке зажигания насечку на шкиве совместите не с первой длинной риской, а со второй, обозначающей угол опережения 5°;
    • определите величину опережения «на слух», ослабив гайку крепления трамблёра и поворачивая его за корпус на холостых оборотах двигателя;
    • подключите к системе стробоскоп, запустите мотор и поворотом трамблёра откорректируйте положение насечки, наведя на неё мигающую лампу прибора.
    Настройка угла опережения зажиганияНастройка угла опережения зажигания

    Угол опережения регулируется поворотом корпуса распределителя

    Справка. Наиболее часто опытными водителями применяется второй способ, поскольку он даёт положительный результат без всяких приборов. Распределитель зажигания поворачивается, пока не будет найдено положение наиболее стабильной работы двигателя. Вот почему использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5—10° и определяется индивидуально в каждом авто опытным путём.

    По окончании настройки несколько раз резко нажмите на педаль газа. Если прослушивается стук поршневых пальцев (звонкий звук хорошо слышен от двигателя), то угол опережения слишком велик. Ослабьте крепление распределителя и поверните его на 1—2° по часовой стрелке, после чего снова проверьте нажатием на акселератор.

    Совет. Стук пальцев нередко прослушивается, когда вы заливаете топливо с низким октановым числом. Тогда надо уменьшать угол опережения, чтобы детонация (она и вызывает стук) не разрушала поршневую группу. Применяя качественное горючее, угол следует увеличивать, дабы улучшить динамические характеристики ВАЗ 2107.

    Как выставить зажигание без лампочки — видео

    Как выставить зажигание на ВАЗ 2107 с инжектором?

    Система зажигания «семёрки» с прямым впрыском топлива функционирует под управлением ЭБУ, воспринимающим сигналы со следующих датчиков:

    • положения коленчатого вала;
    • расхода воздуха;
    • положения дроссельной заслонки;
    • лямбда-зонда.
    Мультиметр с функцией измерения сопротивленияМультиметр с функцией измерения сопротивления

    Мультиметр для проверки модуля зажигания

    По показаниям этих датчиков контроллер сам определяет момент искрообразования, поэтому система не настраивается в привычном понимании. В случае проявления каких-либо неполадок водитель может лишь самостоятельно проверить работоспособность модуля зажигания, к которому подключены провода высокого напряжения от цилиндров. Для этого нужно взять мультиметр (омметр) и выполнить такие действия:

    1. Отключить от модуля все провода.
    2. На мультиметре установить предельную величину измерения 20 кОм.
    3. Замерить сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
    4. Если результаты замеров выходят за пределы 3,6—4 кОм, то модуль неисправен и подлежит замене.
    Модуль зажигания ВАЗ 2107 инжекторМодуль зажигания ВАЗ 2107 инжектор

    На семёрке с инжектором стоит модуль зажигания, который можно проверить своими руками

    Видео по проверке модуля зажигания

    Правильно выставить зажигание важно после разборки силового агрегата либо снятия трамблёра без фиксации меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-то глубоких знаний и специальных инструментов. Главное, — понять, что искра должна появиться в 4-м цилиндре во время такта сжатия и уловить этот момент, действуя по инструкции.

    Оцените статью: Поделитесь с друзьями!

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
